硬件参考指南
HP rp5700
Page 2
© Copyright 2007 Hewlett-Packard
Development Company, L.P.本文档中包含的
信息如有更改，恕不另行通知。
Microsoft 和 Windows 是 Microsoft
Corporation 在美国和其它国家/地区的商标。
随 HP 产品和服务附带的明示保修声明涵盖了
相应产品和服务的全部保修服务。本文档中
的内容不应视为构成任何附加保修条款。HP
对本文档中出现的技术错误、编辑错误或遗
漏不承担任何责任。
本文档包含的所有权信息受版权法保护。未
经 Hewlett-Packard Company 事先书面许
可，不得复印、复制本文档的任何部分或将
其翻译成其它语言。
硬件参考指南
HP rp5700
第二版（2007 年 7 月）
第一版（2007 年 4 月）
文档部件号：445248-AA2
Page 3
关于本手册
本指南提供有关升级此型号计算机的基本信息。
警告！ 以这种方式显示的文字表示如果不按照指示操作，可能会造成人身伤害或带来生命危险。
注意： 以这种方式显示的文字表示如果不按照指示操作，可能会损坏设备或丢失信息。
注： 以这种方式显示的文字用以提供重要的补充信息。
ZHCN iii
Page 4
iv
关于本手册
ZHCN
Page 5
目录
1 产品功能
2 硬件升级
标准配置功能 ........................................................................................................................................ 1
前面板组件 ........................................................................................................................................... 2
背面板组件 ........................................................................................................................................... 3
键盘 ...................................................................................................................................................... 4
使用 Windows 徽标键 .......................................................................................................... 4
特殊的鼠标功能 .................................................................................................................................... 6
序列号的位置 ........................................................................................................................................ 6
维修特性 ............................................................................................................................................... 7
警告和注意 ........................................................................................................................................... 7
按立式机配置形式使用计算机 ............................................................................................................... 8
卸下计算机机盖 .................................................................................................................................. 10
重新装上计算机机盖 ........................................................................................................................... 11
卸下空闲挡板 ...................................................................................................................................... 12
安装附加内存 ...................................................................................................................................... 13
DIMM ................................................................................................................................. 13
DDR2-SDRAM DIMM ........................................................................................................ 13
在 DIMM 插槽中安装内存 ................................................................................................... 13
安装 DIMM ......................................................................................................................... 14
卸下或安装扩展卡 ............................................................................................................................... 18
安装和卸下 ADD2/SDVO 卡或 PCI Express 卡 ................................................................. 18
在竖板卡中安装和卸下 PCI 卡 ........................................................................................... 21
驱动器的位置 ...................................................................................................................................... 25
安装和卸下驱动器 ............................................................................................................................... 26
卸下和更换光驱（仅限某些机型） ..................................................................................... 26
卸下和更换主 3.5 英寸内置 SATA 硬盘驱动器 ................................................................... 29
卸下和更换辅助 3.5 英寸硬盘驱动器 .................................................................................. 34
附录 A 规格
附录 B USB PlusPower 端口（仅限某些机型）
附录 C 有源串行端口
取下有源串行端口保护帽 .................................................................................................................... 43
ZHCN v
Page 6
配置串行端口电源 ............................................................................................................................... 44
附录 D 更换电池
附录 E 外接安全设备
安装安全锁 ......................................................................................................................................... 53
缆锁 .................................................................................................................................... 53
挂锁 .................................................................................................................................... 54
附录 F 静电释放
防止静电损坏 ...................................................................................................................................... 55
接地方法 ............................................................................................................................................. 55
附录 G 计算机操作准则、日常维护与装运准备工作
计算机操作准则与日常维护 ................................................................................................................ 56
光驱注意事项 ...................................................................................................................................... 57
操作 .................................................................................................................................... 57
清洁 .................................................................................................................................... 57
安全 .................................................................................................................................... 57
装运准备 ............................................................................................................................................. 57
索引 ..................................................................................................................................................................... 58
vi ZHCN
Page 7
1
产品功能
标准配置功能
HP 销售点系统 rp5700 的功能部件因机型而异。要得到计算机所安装硬件和软件的完整列表，请运行诊
断实用程序（仅某些计算机机型附带该程序）。有关该实用程序的使用说明，请参阅
CD 中的
序
注： 此计算机也可以采用立式机配置。有关详细信息，请参阅“第 8 页的按立式机配置形式使用
计算机”。
图 1-1 HP 销售点系统 rp5700 配置
故障排除指南
说明文档和诊断程
。
ZHCN
标准配置功能
1
Page 8
前面板组件
驱动器配置可能因机型而异。
表 1-1 前面板组件
1
5.25 英寸光驱（仅限某些机型）
1
5
双重状态电源按钮
2
光驱活动指示灯
3
光驱弹出按钮（仅限某些机型）
4
硬盘驱动器活动指示灯
注： 光驱可以是 CD-ROM、CD-R/RW、DVD-ROM、DVD+R/RW 或 CD-RW/DVD 组合驱动器。
接通电源时，开机指示灯一般呈绿色。如果指示灯呈红色闪烁，则计算机出现了问题，它会显示一个诊断代码。有关代
码含义，请参阅
1
某些机型配有遮盖 5.25 英寸驱动器托架的空闲挡板。
2
在使用 USB 端口之前，请取下橡胶保护帽。
说明文档和诊断程序
CD 中的
故障排除指南
6
7
。
开机指示灯
USB 端口(2)
2
2
第 1 章 产品功能
ZHCN
Page 9
背面板组件
表 1-2 背面板组件
1
2
3
4
5
注： 接口的排列方式和数量可能因机型而异。
如果安装了 PCI 图形卡，则可以同时使用该图形卡上的接口和主板上的接口。要同时使用两个接口，可能需要在计算
机设置实用程序中更改某些设置。有关引导顺序的信息，请参阅
序指南
*
可以配置串行端口以支持有源串行端口。有关详细信息，请参阅“第 42 页的有源串行端口”。
电源线接口
PS/2 鼠标接口（绿色）
PS/2 键盘接口（紫色）
通用串行总线(USB) 接口
串行接口
。
*
6
7
8
9
10
RJ-45 网络接口
并行接口
显示器接口
有源音频设备线路输出接口（绿色）
线路输入音频接口（蓝色）
文档说明和诊断程序
CD 中的
计算机设置
(F10)
实用程
ZHCN
背面板组件
3
Page 10
键盘
表 1-3 键盘组件
1
功能键 根据使用的软件应用程序执行特殊功能。
2
编辑键 包括以下键：Insert、Home、Page Up、Delete、End 和 Page Down 键。
3
状态指示灯 指示计算机和键盘设置的状态（Num Lock、Caps Lock 和 Scroll Lock 键）。
4
数字键 类似于计算器键盘。
5
箭头键 用于浏览文档或网站。通过使用键盘上的这些键，您可以上下或左右移动，而不必
使用鼠标。
6
Ctrl 键 与其它键结合使用，它们的作用取决于您使用的应用程序软件。
7 应用程序键
8
Windows 徽标键
9
Alt 键 与其它键结合使用，它们的作用取决于您使用的应用程序软件。
1
这些键仅在某些国家/地区可用。
1
使用 Windows 徽标键
将 Windows 徽标键与其它键结合使用，可以执行 Windows 操作系统的某些功能。要识别 Windows 徽
标键，请参阅“
Windows 徽标键 显示或隐藏“开始”菜单
Windows 徽标键+ D 键 显示桌面
Windows 徽标键+ M 键 将所有打开的应用程序最小化
Shift 键+ Windows 徽标键+ M 键 撤消全部最小化
Windows 徽标键+ E 键 启动“我的电脑”
Windows 徽标键+ F 键 启动“查找文档”
第 4 页的键盘”。
用于在 Microsoft Office 应用程序中打开弹出式菜单（类似于鼠标右键）。可以在其
它软件应用程序中执行其它功能。
1
用于打开 Microsoft Windows 中的“开始”菜单。与其它键结合使用以执行其它功
能。
4
第 1 章 产品功能
Windows 徽标键+ Ctrl 键+ F 键 启动“查找计算机”
Windows 徽标键+ F1 键 启动“Windows 帮助”
Windows 徽标键+ L 键 如果已连接到网络域上，则可以锁定计算机；如果未连接到网络域
上，则可以切换用户
Windows 徽标键+ R 键 启动“运行”对话框
ZHCN
Page 11
Windows 徽标键+ U 键 启动实用程序管理器
Windows 徽标键+ Tab 键 激活下一个任务栏按钮
ZHCN
键盘
5
Page 12
特殊的鼠标功能
大多数软件应用程序都支持使用鼠标。分配给每个鼠标按钮的功能取决于您所使用的软件应用程序。
序列号的位置
每台计算机都有一个唯一的序列号和一个产品 ID 号，它们位于计算机背面。向客户服务部门寻求帮助
时，应提供这些号码。
图 1-2 序列号和产品 ID 位置
6
第 1 章 产品功能
ZHCN
Page 13
2
硬件升级
维修特性
此计算机具有便于升级和维护的特性。本章中介绍的大多数安装步骤都不需要使用任何工具。
警告和注意
在进行升级之前，请务必认真阅读本指南中所有相应的说明、注意和警告。
警告！ 为减少电击、灼热表面或火灾造成人身伤害的危险，请执行以下操作：
从墙上电源插座中拔出电源线插头，然后等到系统内部组件冷却后再去触摸相应的组件。
请勿将电信或电话插头插入网络接口控制器(NIC) 插口。
务必使用电源线的接地插头。接地插头具有重要的安全保护功能。
请将电源线插头插入随时可以很方便地插拔插头的接地电源插座中。
为减少严重伤害的危险，请阅读
息、使用时的正确姿势以及应注意的卫生保健与工作习惯。它还提供了有关电气和机械方面的重要安全
信息。可以从
注意： 静电可能会损坏计算机或可选设备的电子组件。在开始以下步骤之前，请确保先触摸接地的金
属物体以释放静电。有关详细信息，请参阅附录 D“
在计算机接通交流电源后，主板始终带电。打开计算机外壳之前，必须先断开电源线插头与电源的连
接，以防止对内部组件造成损坏。
http://www.hp.com/ergo 网站和
安全与舒适操作指南
文档说明和诊断程序
。该指南向计算机用户介绍工作站的正确安装信
CD 中获取该指南。
第 55 页的静电释放”。
ZHCN
维修特性
7
Page 14
按立式机配置形式使用计算机
可以使用立式底座按立式机形式配置计算机。无论台式机配置还是立式机配置，前面板上的 HP 徽标铭
牌都是可以调整的。
1.
卸下/解除防止打开计算机机盖的所有安全保护装置。
2.
从计算机中取出所有可移动介质，例如光盘。
3.
通过操作系统正常关闭计算机，然后关闭所有外接设备。
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
5.
卸下计算机机盖。请参阅“
6.
将销钉朝着挡板前面向外推(1)。
7.
旋转铭牌 90 度(2)，然后将销钉拉回原来位置以锁定徽标铭牌。
第 10 页的卸下计算机机盖”。
8.
8
第 2 章 硬件升级
重新装上计算机机盖。请参阅“
第 11 页的重新装上计算机机盖”。
ZHCN
Page 15
9.

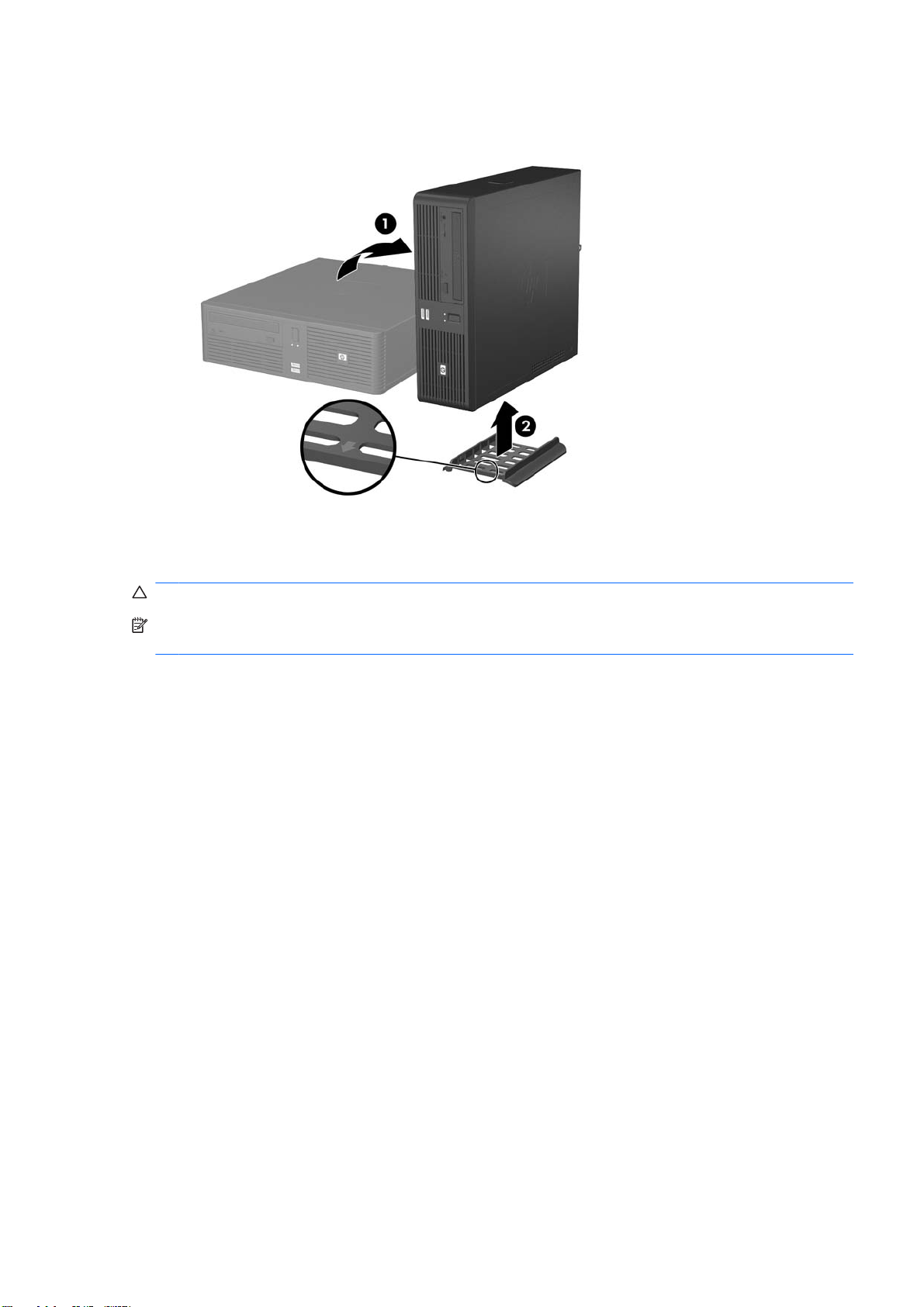

提起计算机，以使其右侧朝下(1)，然后将计算机放到底座上(2)。确保底座上的箭头指向计算机前
面。
图 2-1 由台式机配置改为立式机配置
10.
重新连接电源线和任何外接设备，然后打开计算机。
11.
锁定在拆卸计算机机盖时解除的所有安全保护装置。
注意： 不要侧放计算机，而不使用立式底座。需要使用底座以防止碰倒计算机而损坏设备。
注： 前面不能有任何遮挡。计算机侧面和顶部应留出 10 厘米（3.93 英寸）的空隙，后面至少留出 5
厘米（1.97 英寸）的空隙。后面通风孔不能有任何遮挡。
ZHCN
按立式机配置形式使用计算机
9
Page 16
卸下计算机机盖
1.
卸下/解除防止打开计算机机盖的所有安全保护装置。
2. 从计算机中取出所有可移动介质，例如光盘。
3.
通过操作系统正常关闭计算机，然后关闭所有外接设备。
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
5.
将计算机两侧的卡舌(1) 向里推，以释放将机盖固定到计算机机箱上的锁定器。
6.
将计算机机盖(2) 向前滑动约 1.3 厘米（½ 英寸），然后提起计算机机盖，使其脱离计算机。
图 2-2 卸下计算机机盖
10
第 2 章 硬件升级
ZHCN
Page 17
重新装上计算机机盖
将机箱上的计算机机盖放在离最终位置前面约 1.3 厘米（½ 英寸）的位置，然后将其滑回到位，直至其
锁定到位。
图 2-3 重新装上计算机机盖
ZHCN
重新装上计算机机盖
11
Page 18
卸下空闲挡板
某些机型配有遮盖 5.25 英寸外接驱动器托架的空闲挡板，在安装驱动器之前，必须先将挡板卸下。要
卸下空闲挡板，请执行以下操作：
1.
卸下计算机机盖，将其底部朝上放在平稳的表面上。
2.
从空闲挡板中心位置向外推空闲挡板，以使其向外弯曲。
图 2-4 开始卸下空闲挡板
3.
在空闲挡板向外弯曲的同时，向里推最靠近电源按钮的空闲挡板一端，直至空闲挡板的这一端松开
为止。从计算机机盖上卸下空闲挡板。
图 2-5 卸下空闲挡板
4.
重新装上计算机机盖。
12
第 2 章 硬件升级
ZHCN
Page 19
安装附加内存
随计算机提供的内存是双倍数据速率 2 同步动态随机存取内存(DDR2-SDRAM) 双列直插式内存模块
(DIMM)。
DIMM
主板上的内存插槽最多可以插入四个符合行业标准的 DIMM。这些内存插槽中至少已预装了一个 DIMM。
要获得最大的内存支持，最多可以在主板上安装 8 GB 配置了高性能双通道模式的内存。
DDR2-SDRAM DIMM
为了使系统正常运行，DDR2-SDRAM DIMM 必须为：
行业标准的 240 针
●
无缓冲区且符合 PC2-5300 667 MHz 标准
●
1.8 伏 DDR2-SDRAM DIMM
●
DDR2-SDRAM DIMM 还必须：
支持 DDR2/667 MHz 的 CAS 等待时间 4 和 5
●
包含 JEDEC SPD 法定信息
●
此外，计算机应支持：
256Mbit、512Mbit 和 1Gbit 非 ECC 内存技术
●
单面或双面 DIMM
●
由 x8 和 x16 DDR 部件构成的 DIMM；不支持由 x4 SDRAM 构成的 DIMM
●
注： 如果安装了不支持的 DIMM，系统将不能启动。
在 DIMM 插槽中安装内存
主板上有四个 DIMM 插槽，每个通道两个插槽。这些插槽分别标有 DIMM 1、DIMM 2、DIMM 3 和
DIMM 4。插槽 DIMM 1 和 DIMM 2 在内存通道 A 中运行。插槽 DIMM3 和 DIMM4 在内存通道 B 中运
行。

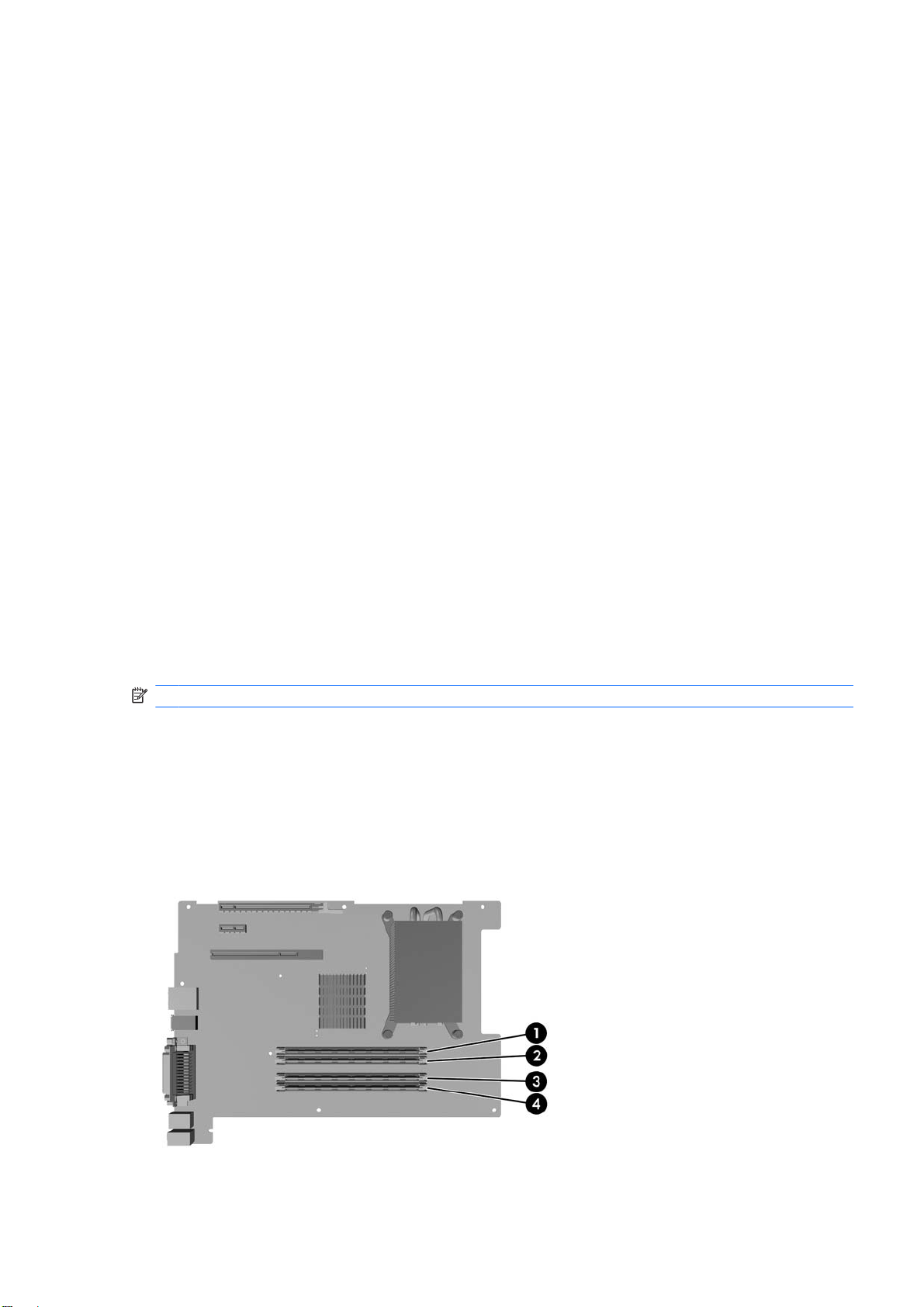

图 2-6 DIMM 插槽的位置
ZHCN
安装附加内存
13
Page 20
编号 说明 插槽颜色
1
2
3
4DIMM 插槽 DIMM 4，通道 B 白色
DIMM 插槽 DIMM 1，通道 A（第一个要
插入的插槽）
DIMM 插槽 DIMM2，通道 A 白色
DIMM 插槽 DIMM 3，通道 B（第二个要
插入的插槽）
黑色
黑色
根据 DIMM 的安装方式，系统将自动按单通道模式、双通道模式或柔性模式运行。
如果仅在一个通道的 DIMM 插槽中进行安装，系统将在单通道模式下运行。
●
如果通道 A 中的 DIMM 的内存总容量与通道 B 中的 DIMM 的内存总容量相等，则系统将在性能更
●
高的双通道模式下运行。不过，两个通道的技术和设备宽度可能不同。例如，如果通道 A 安装了两
个 256 MB DIMM，通道 B 安装了一个 512 MB DIMM，系统将在双通道模式下运行。
如果通道 A 中的 DIMM 的内存总容量与通道 B 中的 DIMM 的内存总容量不相等，则系统将在柔性
●
模式下运行。在柔性模式下，安装了少量内存的通道表明内存总量分配给双通道，而其余数量的内
存分配给单通道。为获得最佳速度，应当对通道进行平衡，以便最大数量的内存在两个通道之间分
配。例如，如果将一个 1 GB DIMM、两个 512 MB DIMM 和一个 256 MB DIMM 安装在插槽中，
则应该在一个通道中安装 1 GB DIMM 和一个 256 MB DIMM，而在另一个通道中安装两个 512
MB DIMM。在采用这种配置时，2 GB 内存以双通道模式运行，256 MB 内存以单通道模式运行。
在任何模式下，最大运行速度均取决于系统中速度最低的 DIMM。
●
安装 DIMM
注意： 在添加或卸下内存模块之前必须断开电源线，并等待大约 30 秒以使电量耗尽。无论是否处于
开机状态，只要将计算机连接到有电的交流电源插座，内存模块始终会带电。在带电情况下添加或卸下
内存模块可能会对内存模块或主板造成不可修复的损坏。如果主板上的指示灯仍闪亮，则表明主板还带
电。
内存模块插槽具有镀金接点。在升级内存时，请务必使用具有镀金接点的内存模块，以防止因不相容的
金属相互接触而造成的腐蚀和（或）氧化。
静电会损坏计算机或可选插卡的电子组件。在开始以下步骤之前，请确保先触摸接地的金属物体以释放
静电。有关详细信息，请参阅附录 D“
取放内存模块时，请小心不要触及任何触点。否则，可能会损坏模块。
1.
2.
3.
4.
第 55 页的静电释放”。
卸下/解除防止打开计算机机盖的所有安全保护装置。
从计算机中取出所有可移动介质，例如光盘。
通过操作系统正常关闭计算机，然后关闭所有外接设备。
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 在添加或卸下内存模块之前必须断开电源线，并等待大约 30 秒以使电量耗尽。无论是否
处于开机状态，只要将计算机连接到有电的交流电源插座，内存模块始终会带电。在带电情况下添
加或卸下内存模块可能会对内存模块或主板造成不可修复的损坏。如果主板上的指示灯仍闪亮，则
表明主板还带电。
5.
6.
7.
14
第 2 章 硬件升级
如果计算机放在底座上，则从底座上卸下计算机。
卸下计算机机盖。
找到主板上的内存模块插槽。
ZHCN
Page 21
警告！ 为了减少由灼热表面造成人身伤害的危险，请在内部系统组件散热后再去触摸。
8.
将驱动器框架提起到竖直位置。

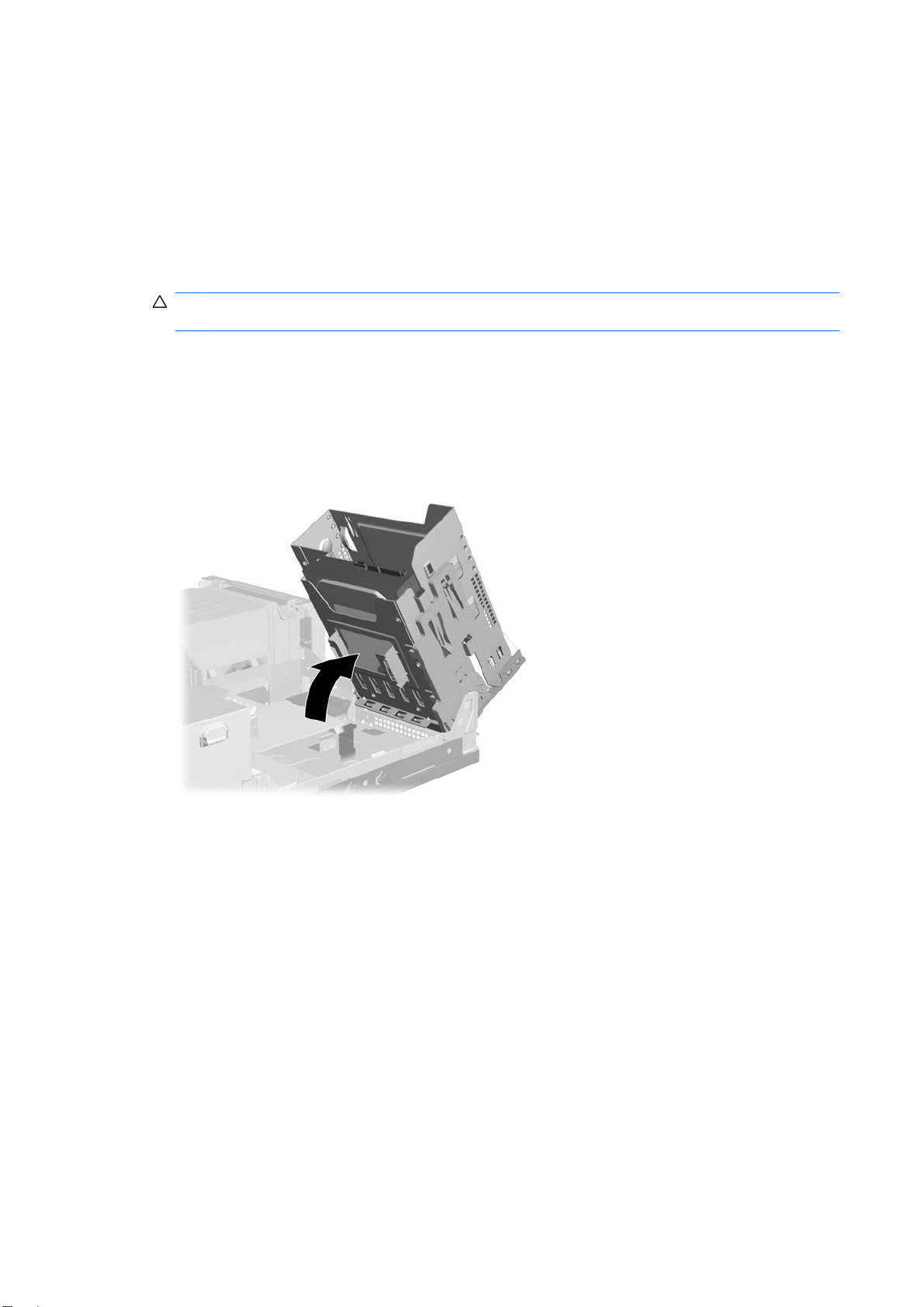

图 2-7 向上转动驱动器框架
9.
转动风扇管道，以将其从机箱中取出。
图 2-8 转动风扇管道
ZHCN
安装附加内存
15
Page 22
10.

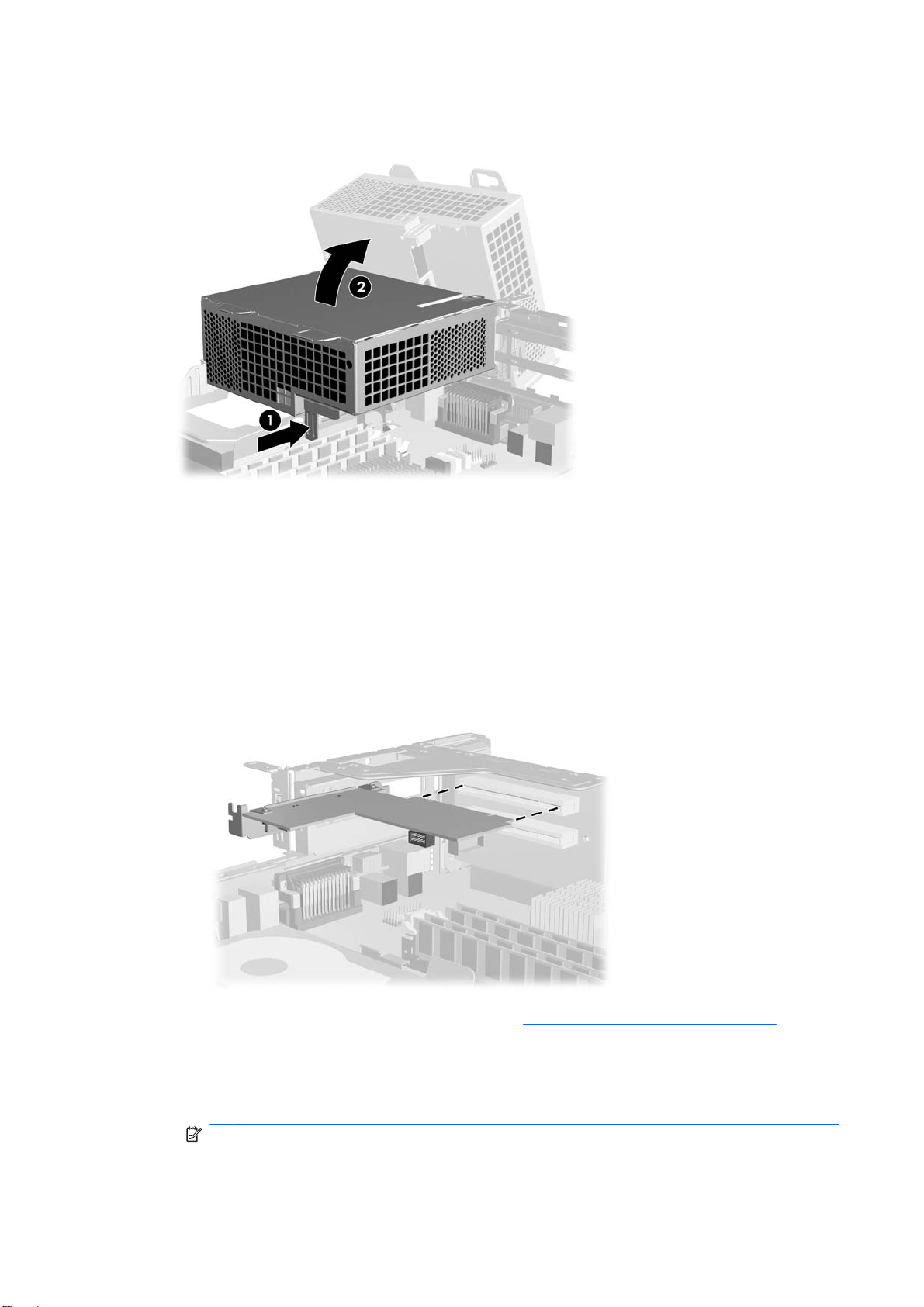

按电源前面的释放锁定器(1)，然后将电源提起到竖直位置(2)。
图 2-9 释放并转动电源
11.
打开内存模块插槽的两个锁定器(1)，然后将内存模块插入插槽(2)。
注： 内存模块只能以一种方式安装。将模块上的凹槽与内存插槽上的卡舌对准。
为了获得最佳性能，在插槽中进行安装时，应使为通道 A 和通道 B 分配的内存容量尽可能相等。
有关详细信息，请参阅“
12.
将模块向下推入插槽，确保模块完全插入并正确就位。确保锁定器处于闭合位置(3)。
第 13 页的在 DIMM 插槽中安装内存”。
图 2-10 安装 DIMM
13.
14.
15.
16.
17.
16
第 2 章 硬件升级
重复第 10 步和第 11 步以安装任何其它模块。
将电源放回到底部位置，直至其锁定到位。
将风扇管道放回到底部位置。
将驱动器框架放回到底部位置。
重新装上计算机机盖。
ZHCN
Page 23
18.
如果计算机原来放在底座上，请重新装上底座。
19.
重新连接电源线和任何外接设备，然后打开计算机。打开计算机时，计算机应自动识别添加的内
存。
20.
锁定在拆卸计算机机盖时解除的所有安全保护装置。
ZHCN
安装附加内存
17
Page 24
卸下或安装扩展卡
此计算机具有以下扩展槽：
一个 ADD2/SDVO 扩展槽
●
一个低型 PCI Express x1 扩展槽
●
一个预装了竖板卡（可容纳两个全高 PCI 卡）的 PCI 扩展槽
●
图 2-11 扩展槽位置
编号 说明
1
2 低型 PCI Express x1 扩展槽
3
ADD2/SDVO 扩展槽
预装了竖板卡的低型 PCI 扩展槽
注意： PCI 扩展槽在出厂时预装了 PCI 竖板卡。为避免损坏竖板卡或安装的 PCI 扩展卡，在尝试从机
箱中卸下竖板卡之前，请确保先卸下安装的所有 PCI 扩展卡。
注： 计算机仅支持使用平台主板上插入 SDVO（串行数字视频输出）接口的正常（而非反向）布局
ADD2（高级数字显示器 2）适配器卡。ADD2 卡用于为集成图形控制器提供多显示器功能。
主板上的 ADD2/SDVO 接口具有与 PCI Express x16 接口相同的物理外观；但是，平台不支持使用常规
PCI Express 卡或反向布局的 ADD2 卡。
安装和卸下 ADD2/SDVO 卡或 PCI Express 卡
可以在计算机中安装 ADD2/SDVO 扩展卡和低型 PCI Express x1 扩展卡。
要安装 ADD2/SDVO 卡或 PCI Express 卡，请执行以下操作：
1.
卸下/解除防止打开计算机机盖的所有安全保护装置。
2.
3.
18
第 2 章 硬件升级
从计算机中取出所有可移动介质，例如光盘。
通过操作系统正常关闭计算机，然后关闭所有外接设备。
ZHCN
Page 25
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
5.
如果计算机放在底座上，则从底座上卸下计算机。
6.
卸下计算机机盖。
7.
打开用于固定插槽挡片的插槽挡片固定器。

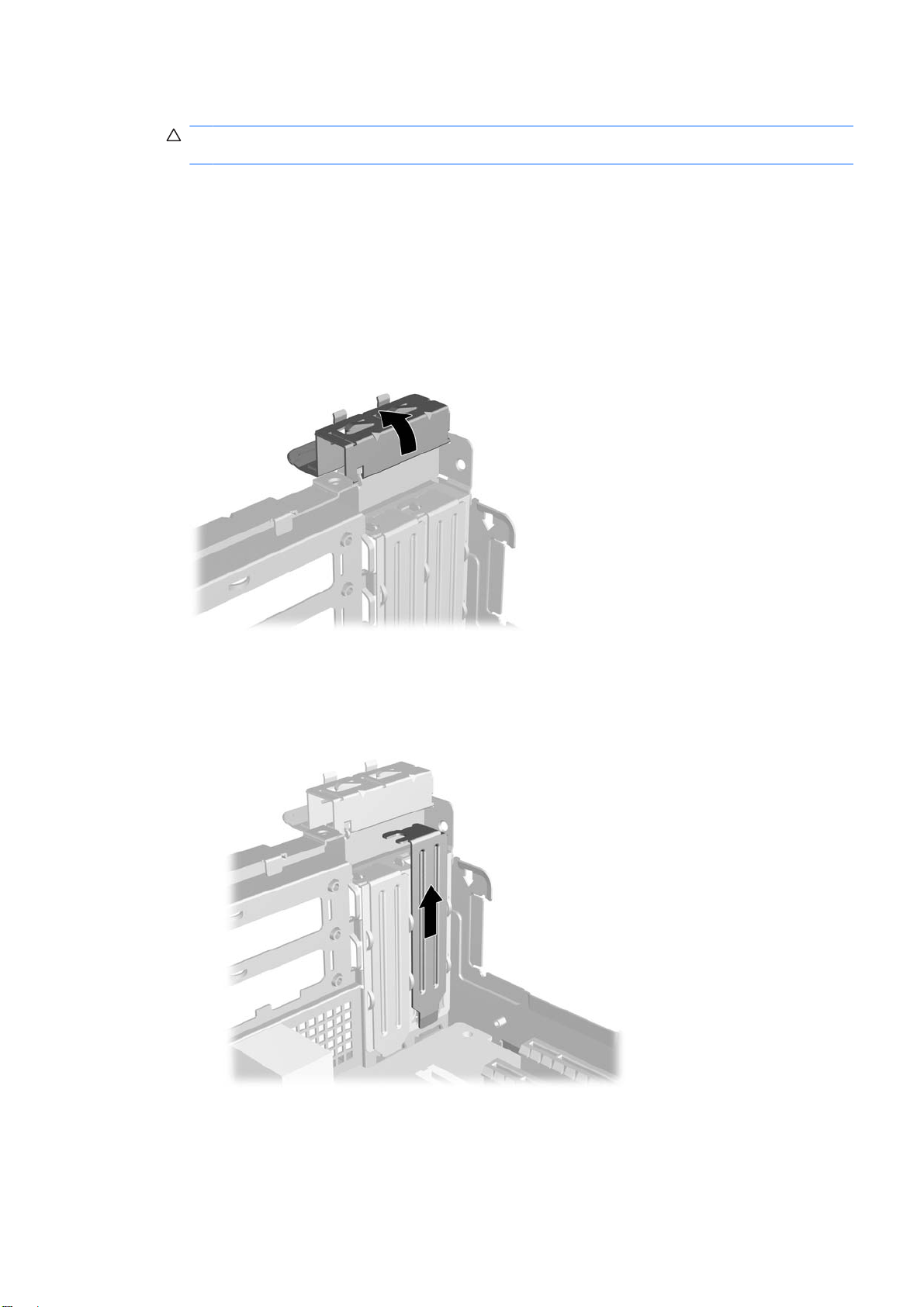

图 2-12 打开扩展槽固定器
8.
卸下扩展槽挡片或现有扩展卡。
a.
如果要在空插槽中安装扩展卡，请卸下机箱背面的相应扩展槽挡片。将插槽挡片垂直向上从机
箱中拉出。
图 2-13 卸下扩展槽挡片
ZHCN
卸下或安装扩展卡
19
Page 26
b.
如果要更换现有扩展卡，请小心地前后晃动现有卡，直到将连接器从插槽中拉出。将扩展卡垂
直向上从插槽中拉出，以将其从机箱框架中卸下。确保不要让扩展卡刮蹭到其它组件。
图 2-14 卸下 PCI Express x1 扩展卡
9.
将卸下的卡存放在防静电包装中。
10.
如果不安装新的扩展卡，请安装扩展槽挡片以盖住空闲插槽。
注意： 卸下扩展卡后，必须安装新的扩展卡或扩展槽挡片，以确保内部组件在运行期间正常冷
却。
11.
要安装新的扩展卡，请将卡上的支架与机箱背面的空插槽对齐，然后将卡径直按入插槽中。
图 2-15 安装 PCI Express x1 扩展卡
20
第 2 章 硬件升级
注： 安装扩展卡时，请用力按压扩展卡，以使整个连接器在扩展卡插槽中正确就位。
ZHCN
Page 27
12.
关闭插槽挡片固定器。

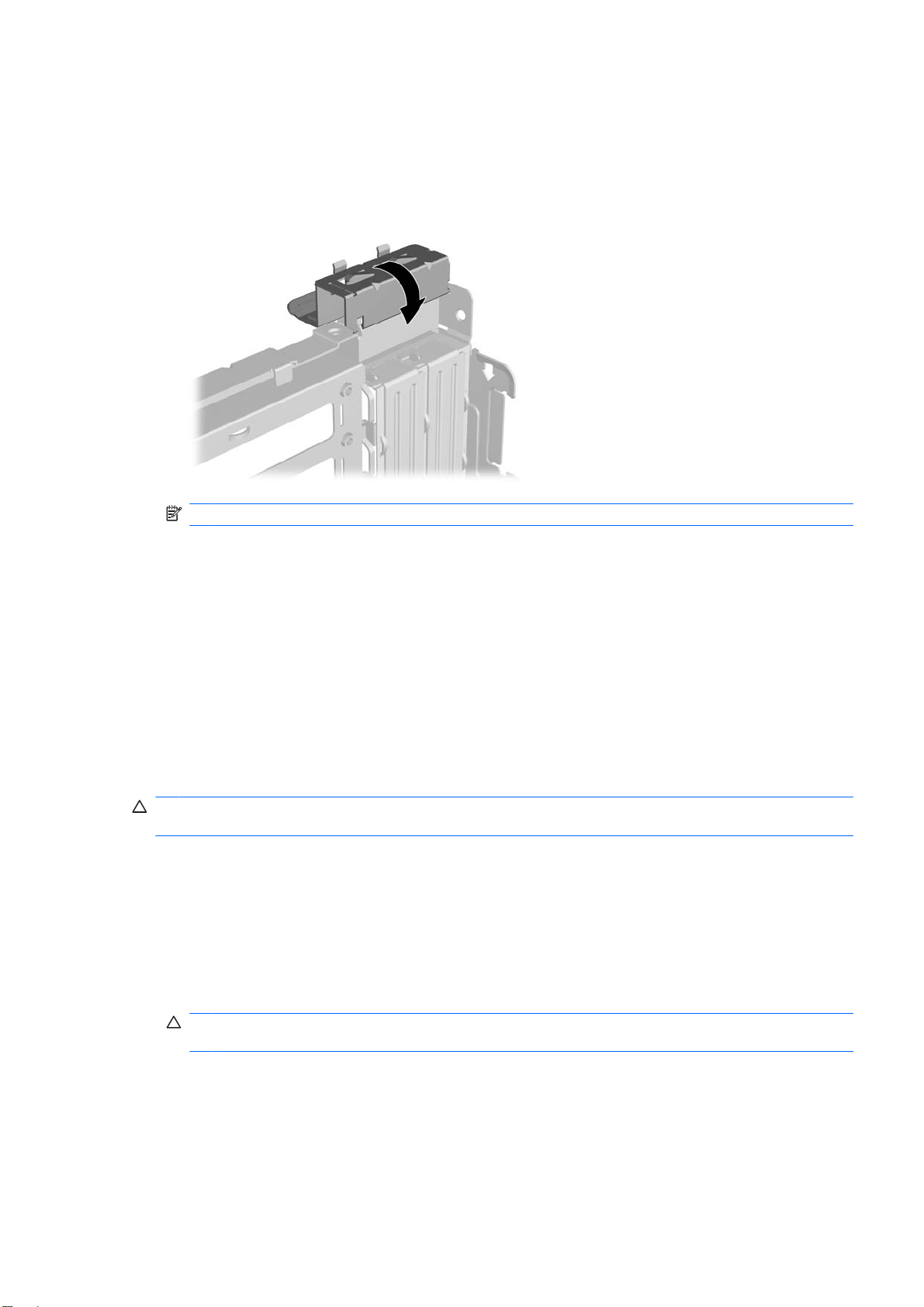

图 2-16 关闭插槽挡片固定器
注： 计算机机盖会将插槽挡片固定器固定到位。
13.
重新装上计算机机盖。
14.
如果计算机原来放在底座上，请重新装上底座。
15.
重新连接电源线和任何外接设备，然后打开计算机。
16.
锁定在拆卸计算机机盖时解除的所有安全保护装置。
17.
如果需要，请重新配置计算机。有关计算机设置实用程序的使用说明，请参阅
CD 中的
计算机设置
(F10)
在竖板卡中安装和卸下 PCI 卡
可以在竖板卡中安装两个全高 PCI 卡。
注意： 为避免损坏竖板卡或安装的 PCI 扩展卡，在尝试从机箱中卸下竖板卡之前，请确保先卸下安装
的所有 PCI 扩展卡。
要在竖板卡中安装 PCI 卡，请执行以下操作：
1.
卸下/解除防止打开计算机机盖的所有安全保护装置。
2.
从计算机中取出所有可移动介质，例如光盘。
3.
通过操作系统正常关闭计算机，然后关闭所有外接设备。
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
实用程序指南
说明文档和诊断程序
。
ZHCN
5.
如果计算机放在底座上，则从底座上卸下计算机。
6.
卸下计算机机盖。
卸下或安装扩展卡
21
Page 28
7.
按电源前面的释放锁定器(1)，然后将电源提起到竖直位置(2)。
图 2-17 释放并转动电源
8.
找到 PC 竖板卡中的正确空扩展槽和计算机机箱背面的相应扩展槽。
9.
将用于固定插槽挡片的插槽挡片固定器转到侧面以打开固定器。
图 2-18 打开竖板卡扩展槽固定器
22
第 2 章 硬件升级
ZHCN
Page 29
10.
卸下扩展槽挡片或现有扩展卡。
a.
如果要在空插槽中安装扩展卡，请卸下机箱背面的相应扩展槽挡片。将插槽挡片向机箱左侧径
直拉出。
图 2-19 卸下 PCI 竖板卡扩展槽挡片
b.
如果要更换现有的 PCI 卡，请抓住卡的两端，然后小心地前后晃动，直到将连接器从插槽中
拉出。将扩展卡向机箱左侧径直拉出，以将其从竖板卡中取出。确保不要让扩展卡刮蹭到其它
组件。
注： 在卸下安装的扩展卡之前，请先断开可能连接到扩展卡上的所有电缆。
图 2-20 卸下标准 PCI 扩展卡
ZHCN
11.
将卸下的卡存放在防静电包装中。
12.
如果不安装新的扩展卡，请安装扩展槽挡片以盖住空闲插槽。
卸下或安装扩展卡
23
Page 30
注意： 卸下扩展卡后，必须安装新的扩展卡或扩展槽挡片，以确保内部组件在运行期间正常冷
却。
13.
要在竖板卡中安装新的扩展卡，请将扩展卡上的支架与机箱背面的空插槽对齐，然后将卡径直按入
插槽中。
图 2-21 安装 PCI 扩展卡
注： 安装扩展卡时，请用力按压扩展卡，以使整个连接器在扩展卡插槽中正确就位。
14.
关闭插槽挡片固定器。
图 2-22 关闭竖板卡插槽挡片固定器
注： 计算机机盖会将插槽挡片固定器固定到位。
15.
16.
17.
18.
24
第 2 章 硬件升级
如果需要，将外部电缆连接到已安装的卡上。如果需要，将内部电缆连接到主板上。
将电源放回到底部位置，直至其锁定到位。
重新装上计算机机盖。
如果计算机原来放在底座上，请重新装上底座。
ZHCN
Page 31
19.
重新连接电源线和任何外接设备，然后打开计算机。
20.
锁定在拆卸计算机机盖时解除的所有安全保护装置。
21. 如果需要，请重新配置计算机。有关计算机设置实用程序的使用说明，请参阅
CD 中的
驱动器的位置
图 2-23 驱动器的位置
计算机设置
(F10)
实用程序指南
说明文档和诊断程序
。
1
安装了光驱的 3.5 英寸外接驱动器托架（仅限某些机型）
2
主 3.5 英寸内置硬盘驱动器托架
3
辅助 3.5 英寸内置硬盘驱动器托架
要查看计算机中安装的存储设备的类型、大小和容量，请运行计算机设置实用程序。有关详细信息，请
说明文档和诊断程序
参阅
CD 中的
计算机设置
(F10)
实用程序指南
。
ZHCN
驱动器的位置
25
Page 32
安装和卸下驱动器
在安装额外的驱动器时，请遵循以下准则：
必须将主串行 ATA (SATA) 硬盘驱动器连接到主板上标有 SATA 0 的深蓝色 SATA 连接器。
●
将 SATA 光驱连接到主板上标有 SATA 1 的白色 SATA 连接器。
●
始终先安装深蓝色 SATA 0 和白色 SATA 1 连接器，然后再安装浅蓝色 SATA 2 连接器。
●
系统不支持并行 ATA (PATA) 光驱或 PATA 硬盘驱动器。
●
可以将三分之一高或半高驱动器安装到半高托架中。
●
必须安装导向螺钉以确保驱动器在驱动器框架中正确排列并锁定到位。HP 提供了八个额外的导向
●
螺钉，这些螺钉安装在光驱框架上。四个导向螺钉是仅适用于硬盘驱动器的银色 6-32 标准螺钉。
另外四个导向螺钉是用于所有其它驱动器的黑色 M3 公制螺钉。
注意： 为了防止丢失所做的工作以及损坏计算机或驱动器，请注意以下事项：
如果要安装或卸下驱动器，请正常关闭操作系统，然后关闭计算机，拔下电源线插头。切勿在计算机处
于开启或等待模式时卸下驱动器。
在取放驱动器之前，请务必先释放静电。在取放驱动器时，应避免触及连接器。有关防止静电损坏的详
细信息，请参阅附录 D“
取放驱动器时应格外小心；切勿跌落。
第 55 页的静电释放”。
插装驱动器时，切勿用力过猛。
不要让硬盘驱动器接触到液体，也不要将其放置在温度过高或过低的环境中或具有磁场的产品（例如显
示器或扬声器）附近。
如果必须邮寄驱动器，请将驱动器放在有泡沫衬垫的邮包或其它保护性包装中，并在包装箱上贴“易碎
物品：小心轻放”标签。
卸下和更换光驱（仅限某些机型）
注意： 从计算机中卸下驱动器之前，应从驱动器中取出所有可移动介质。
注： 光驱可以是 CD-ROM、CD-R/RW、DVD-ROM、DVD+R/RW 或 CD-RW/DVD 组合驱动器。
要卸下光驱，请执行以下操作：
1.
卸下/解除防止打开计算机机盖的所有安全保护装置。
2.
从计算机中取出所有可移动介质，例如光盘。
3.
通过操作系统正常关闭计算机，然后关闭所有外接设备。
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
5.
6.
26
第 2 章 硬件升级
如果计算机放在底座上，则从底座上卸下计算机。
卸下计算机机盖。
ZHCN
Page 33
7.
从光驱背面断开电源电缆(1) 和数据电缆(2)。
图 2-24 断开光驱的电源电缆和数据电缆
8.
将驱动器左侧的释放杆(1) 拉出以释放驱动器，然后向前滑动驱动器以使其滑出驱动器托架(2)。
图 2-25 卸下光驱
ZHCN
注： 更换驱动器时，将旧驱动器上的四个导向螺钉装到新驱动器上。
要安装光驱，请执行以下操作：
1.
如有必要，请卸下遮盖 5.25 英寸驱动器托架的空闲挡板。
安装和卸下驱动器
27
Page 34
2.
在驱动器两侧较低的螺孔中安装两个 M3 公制导向螺钉。HP 提供了四个额外的 M3 公制导向螺
钉，这些螺钉位于机箱正面、前面板下面。M3 公制导向螺钉是黑色的。
注意： 只能使用 5 毫米长的螺钉作为导向螺钉。如果螺钉太长，可能会损坏驱动器的内部组件。
注： 更换驱动器时，将旧驱动器上的四个 M3 公制导向螺钉装到新驱动器上。
图 2-26 在光驱中安装导向螺钉
3.
将驱动器上的导向螺钉与机箱中的相应插槽对齐。将驱动器一直滑回到光驱托架，直至其锁定到
位。
图 2-27 安装光驱
28
第 2 章 硬件升级
ZHCN
Page 35
4.
将电源电缆(1) 和数据电缆(2) 连接到光驱背面。
图 2-28 连接光驱的电源电缆和数据电缆
注意： 弯折 SATA 数据电缆的半径幅度不应超过 30 毫米（1.18 英寸）。突然弯曲会折断内部电
线。
5.
将 SATA 数据电缆的另一端连接到主板上标有 SATA 1 的白色连接器。
6.
重新装上计算机机盖。
7.
如果计算机原来放在底座上，请重新装上底座。
8.
重新连接电源线和任何外接设备，然后打开计算机。
9.
锁定在拆卸计算机机盖时解除的所有安全保护装置。
系统将自动识别该驱动器并重新配置计算机。
卸下和更换主 3.5 英寸内置 SATA 硬盘驱动器
注： 系统不支持并行 ATA (PATA) 硬盘驱动器。
在卸下旧硬盘驱动器之前，务必先对其中的数据进行备份，以便将数据移到新硬盘驱动器中。此外，如
果要更换主硬盘驱动器，请确保使用最初安装计算机时创建的 Restore Plus!光盘集恢复操作系统、软件
驱动程序以及计算机上预装的所有软件应用程序。如果没有该光盘集，请立即进行创建。有关详细信
息，请参阅 Windows 的 Start（开始）菜单中的 HP Backup and Recovery Manager User Guide
备份和恢复管理器用户指南）
预装的 3.5 英寸硬盘驱动器位于外接驱动器下方。要卸下并更换硬盘驱动器，请执行以下操作：
1. 卸下/解除防止打开计算机机盖的所有安全保护装置。
2.
从计算机中取出所有可移动介质，例如光盘。
。您可能希望将该指南打印出来以便于参考。
（
HP
ZHCN
3. 通过操作系统正常关闭计算机，然后关闭所有外接设备。
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
5.
如果计算机放在底座上，则从底座上卸下计算机。
安装和卸下驱动器
29
Page 36
6.
卸下计算机机盖。
7.
将驱动器框架提起到竖直位置。
图 2-29 向上转动驱动器框架
8.
如果安装了光驱，请从光驱背面断开电源电缆(1) 和数据电缆(2)。
图 2-30 断开光驱的电源电缆和数据电缆
30
第 2 章 硬件升级
ZHCN
Page 37
9.
从主硬盘驱动器背面断开数据电缆(1) 和电源电缆(2)。
图 2-31 断开主硬盘驱动器的数据电缆和电源电缆
注意： 弯折 SATA 数据电缆的半径幅度不应超过 30 毫米（1.18 英寸）。突然弯曲会折断内部电
线。
10.
将主硬盘驱动器左侧的释放杆(1) 拉出以释放驱动器，然后向上滑动驱动器以使其滑出驱动器框架
(2)。
图 2-32 卸下主硬盘驱动器
ZHCN
安装和卸下驱动器
31
Page 38
要安装主硬盘驱动器，请执行以下操作：
1.
在驱动器两侧下面的螺孔中安装两个 6–32 标准导向螺钉。
注： 更换硬盘驱动器时，将旧驱动器上的四个螺钉装到新驱动器上。您需要使用六角 T-15 螺丝
刀来卸下和重新安装导向螺钉。HP 提供了四个额外的 6-32 标准导向螺钉，这些螺钉位于机箱正
面、前面板下面。6-32 标准导向螺钉是银色的。
图 2-33 在主硬盘驱动器中安装导向螺钉
2.
插入主硬盘驱动器，底部朝上。将硬盘驱动器与驱动器框架中的主硬盘驱动器托架对齐，以使硬盘
驱动器底部位于光驱盒旁边，电源和数据连接器朝上。将驱动器一直向下滑入驱动器框架，直至其
锁定到位。
图 2-34 安装主硬盘驱动器
32
第 2 章 硬件升级
ZHCN
Page 39
3.
将数据电缆(1) 和电源电缆(2) 连接到主硬盘驱动器背面。
注： 如果系统中只有一个 SATA 硬盘驱动器，则必须将数据电缆连接到主板上标有 SATA 0 的深
蓝色连接器，以避免出现任何硬盘驱动器性能问题。
图 2-35 连接主硬盘驱动器的数据电缆和电源电缆
4.
将电源电缆(1) 和数据电缆(2) 连接到光驱背面（如果适用）。
图 2-36 连接光驱的电源电缆和数据电缆
5.
将驱动器框架放回到计算机的底部位置。
6.
重新装上计算机机盖。
ZHCN
7.
如果计算机原来放在底座上，请重新装上底座。
8.
重新连接电源线和任何外接设备，然后打开计算机。
9.
锁定在拆卸计算机机盖时解除的所有安全保护装置。
注： 如果更换了主硬盘驱动器，请使用最初安装计算机时创建的 Restore Plus!光盘集恢复操作系
统、软件驱动程序以及计算机上预装的所有软件应用程序。恢复过程结束后，请重新安装在更换硬
盘驱动器之前备份的所有个人文件。
安装和卸下驱动器
33
Page 40
卸下和更换辅助 3.5 英寸硬盘驱动器
预装的 3.5 英寸硬盘驱动器位于电源下方。要卸下并更换辅助硬盘驱动器，请执行以下操作：
1.
卸下/解除防止打开计算机机盖的所有安全保护装置。
2.
从计算机中取出所有可移动介质，例如光盘。
3.
通过操作系统正常关闭计算机，然后关闭所有外接设备。
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
5.
如果计算机放在底座上，则从底座上卸下计算机。
6.
卸下计算机机盖。
7.
将驱动器框架提起到竖直位置。
图 2-37 向上转动驱动器框架
34
第 2 章 硬件升级
ZHCN
Page 41
8.
按电源前面的释放锁定器(1)，然后将电源提起到竖直位置(2)。
图 2-38 释放并转动电源
9.
从辅助硬盘驱动器背面断开电源电缆(1) 和数据电缆(2)。
图 2-39 断开辅助硬盘驱动器的电源电缆和数据电缆
ZHCN
安装和卸下驱动器
35
Page 42
10.
按下辅助硬盘驱动器右侧的释放锁定器(1)，向前滑动驱动器直到滑不动为止，然后径直将其提出机
箱(2)。
图 2-40 卸下辅助硬盘驱动器
要安装辅助硬盘驱动器，请执行以下操作：
1.
在驱动器两侧下面的螺孔中安装两个 6–32 标准导向螺钉。
注： 更换辅助硬盘驱动器时，将旧驱动器上的四个螺钉装到新驱动器上。您需要使用六角 T-15
螺丝刀来卸下和重新安装导向螺钉。HP 提供了四个额外的 6-32 标准导向螺钉，这些螺钉位于机箱
正面、前面板下面。6-32 标准导向螺钉是银色的。
图 2-41 在辅助硬盘驱动器中安装导向螺钉
36
第 2 章 硬件升级
ZHCN
Page 43
2.
将辅助硬盘驱动器上的导向螺钉与机箱中的相应插槽对齐，将驱动器向下放入插槽，然后向后滑动
驱动器，直至其锁定到位。

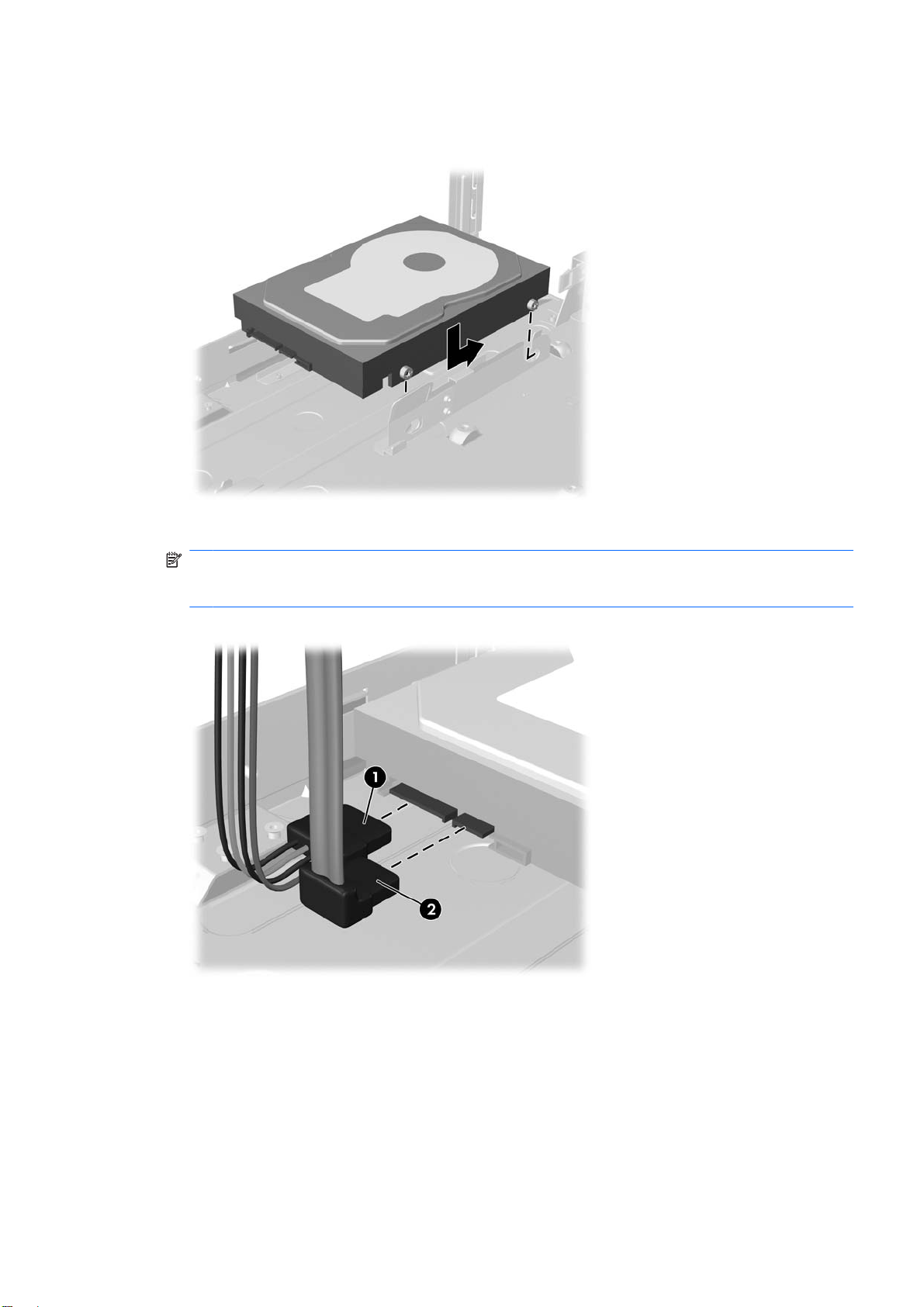

图 2-42 安装辅助硬盘驱动器
3.
将硬盘驱动器的电源电缆和数据电缆连接到辅助硬盘驱动器背面。
注： 必须将主硬盘驱动器的数据电缆连接到主板上标有 SATA 0 的深蓝色连接器，以避免出现任
何硬盘驱动器性能问题。请按照以下顺序，将辅助硬盘驱动器数据电缆的另一端连接到主板上下一
个可用（空置）的 SATA 连接器：SATA 0、SATA 1、SATA 2。
图 2-43 将电源电缆和数据电缆连接到辅助硬盘驱动器
4.
将电源放回到底部位置，直至其锁定到位。
ZHCN
5.
将驱动器框架放回到计算机的底部位置。
6.
重新装上计算机机盖。
7.
如果计算机原来放在底座上，请重新装上底座。
8.
重新连接电源线和任何外接设备，然后打开计算机。
9.
锁定在拆卸计算机机盖时解除的所有安全保护装置。
安装和卸下驱动器
37
Page 44
A
规格
台式机尺寸
高度
宽度
厚度
约重 19.6 磅 8.9 千克
温度范围
工作状态
非工作状态
相对湿度（非冷凝状态）
工作状态
非工作状态（最大湿球温度 38.7°C）
最大海拔高度（未加压）
工作状态
非工作状态
注： 在超出海平面 3000 米（10,000 英尺）的高度内，在没有阳光长时间直射的情况下，每升高 300 米（1000 英
尺），工作温度便会降低 1.0°C。最大改变率为 10°C/小时。温度变化的上限会受到所装选件的类型和数目的限制。
热量耗散
3.94 英寸
13.40 英寸
15.00 英寸
50 到 104°F
-22 到 140°F
20-85%
90%
10,000 英尺
30,000 英尺
10 厘米
34 厘米
38 厘米
10 到 40°C
-30 到 60°C
20-85%
90%
3048 米
9144 米
38
附录 A 规格
最大
典型值（空闲）
电源
工作电压范围
额定电压范围
额定线路频率
输出功率 240 瓦 240 瓦
额定输入电流（最大值）
1
此系统使用有源功率因数校正的电源。这样，在欧盟各个国家/地区使用本系统时就可以符合 CE 标志的要求。有源功率因数校
正电源的另一优势是无需使用输入电压范围选择开关。
1
1
1024 BTU/小时
273 BTU/小时
115V
90-264 VAC
100-240 VAC
50-60 赫兹
90 伏交流电压下为 3.5 安培90 伏交流电压下为 3.5
258 千卡/小时
69 千卡/小时
230V
90-264 VAC
100-240 VAC
50-60 赫兹
安培
ZHCN
Page 45
B
USB PlusPower 端口（仅限某些机型）
某些机型安装了 USB PlusPower 扩展卡。该卡提供一个红色 24 伏 USB+ 接口(1) 和三个深绿色 12 伏
USB+ 接口(2)。

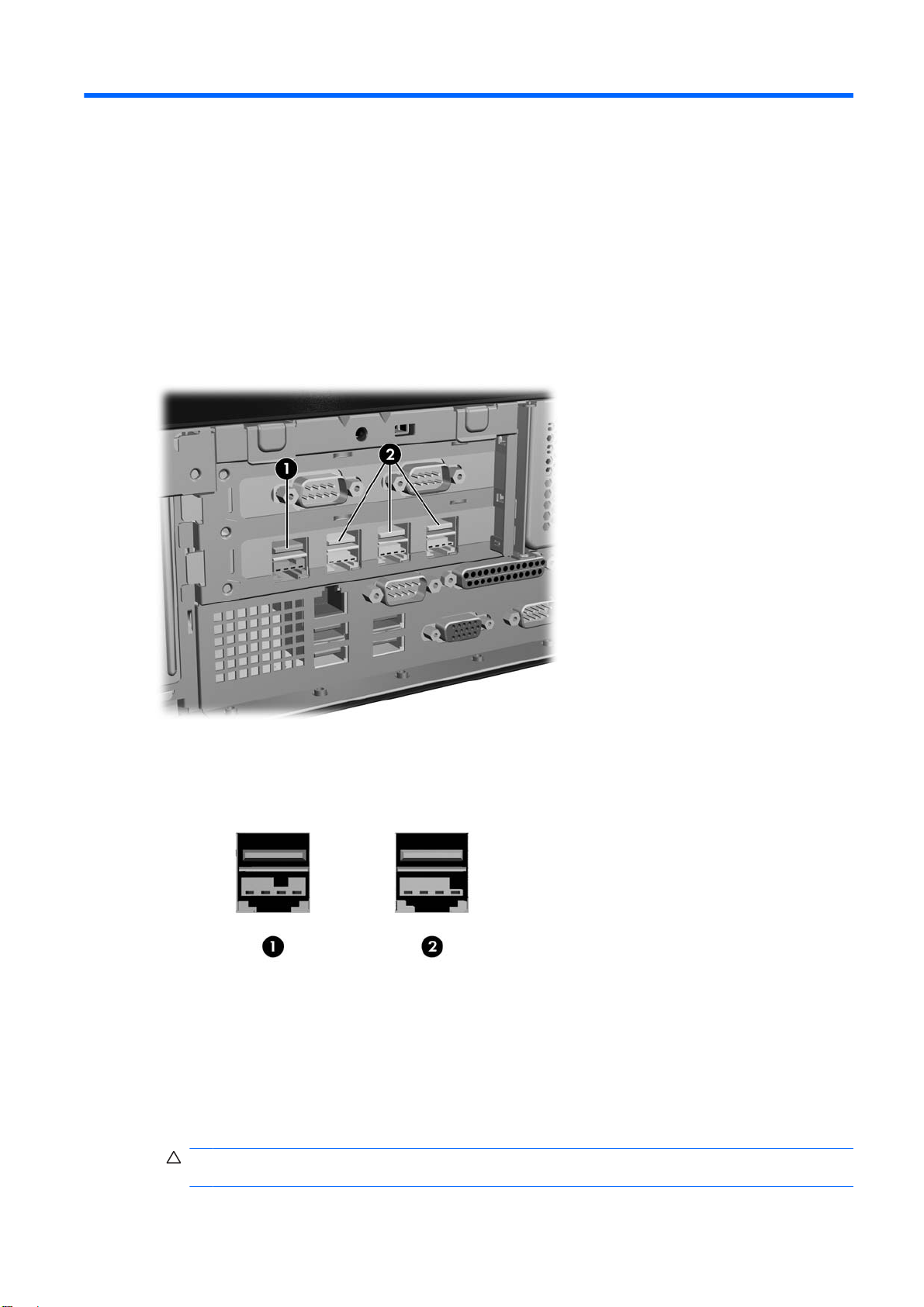

图 B-1 USB PlusPower 端口
应使用不同的方式配置 24 伏 USB+ 接口(1) 和 12 伏 USB+ 接口(2)，以防止出现连接错误。
图 B-2 24 伏 USB+ 接口和 12 伏 USB+ 接口
要卸下并安装 USB PlusPower 扩展卡，请执行以下操作：
1.
卸下/解除防止打开计算机机盖的所有安全保护装置。
2.
从计算机中取出所有可移动介质，例如光盘。
3.
通过操作系统正常关闭计算机，然后关闭所有外接设备。
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
ZHCN 39
Page 46
5.
如果计算机放在底座上，则从底座上卸下计算机。
6.
卸下计算机机盖。
7. 卸下 USB PlusPower 扩展卡。
a.
按电源前面的释放锁定器(1)，然后将电源提起到竖直位置(2)。
图 B-3 释放并转动电源
b.
找到 PC 竖板卡的下插槽中的 USB PlusPower 扩展卡。断开连接到扩展卡上的电源电缆和主
板电缆。
c.
抓住扩展卡的两端，然后小心地前后晃动，直到将连接器从插槽中拉出。将扩展卡向机箱左侧
径直拉出，以将其从竖板卡中取出。确保不要让扩展卡刮蹭到其它组件。
图 B-4 卸下 USB PlusPower 扩展卡
8.
在竖板卡的下插槽中安装新的 USB PlusPower 扩展卡。
a.
将卡上的支架与机箱背面的空插槽对齐，然后将卡径直按入插槽中。
注： 安装扩展卡时，请用力按压扩展卡，以使整个连接器在扩展卡插槽中正确就位。
40
附录 B USB PlusPower 端口（仅限某些机型）
ZHCN
Page 47
b.
将主板导线连接到主板(1) 和扩展卡(2)。将电源电缆连接到扩展卡(3)。
图 B-5 将主板和电源电缆连接到 USB PlusPower 扩展卡
c.
将电源放回到底部位置，直至其锁定到位。
9.
重新装上计算机机盖。
10.
如果计算机原来放在底座上，请重新装上底座。
11.
重新连接电源线和任何外接设备，然后打开计算机。
12.
锁定在拆卸计算机机盖时解除的所有安全保护装置。
ZHCN 41
Page 48
C
有源串行端口
计算机标准配置包含两个有源串行端口：COM 1 和 COM 2。某些机型安装了一个有源串行端口扩展
卡，该卡提供了两个额外的有源串行端口（COM 3 和 COM 4）。
图 C-1 有源串行端口
编号 说明 支持
+5 伏
1
2
3
4
COM 1（黄色） 是 是 是
COM 2（深绿色） 是 否 是
COM 3（深绿色）（仅限某些机型） 是 否 是
COM 4（深绿色）（仅限某些机型） 是 否 是
+9 伏 +12 伏
42
附录 C 有源串行端口
ZHCN
Page 49
取下有源串行端口保护帽
这些有源串行端口使用塑料帽进行保护。在连接有源串行销售点设备之前，请先关闭计算机并取下保护
帽。
图 C-2 取下有源串行端口保护帽
ZHCN
取下有源串行端口保护帽
43
Page 50
配置串行端口电源
可以将 HP 销售点系统计算机上的串行端口配置为标准（非有源）串行端口或有源串行端口。某些销售
点设备使用有源串行端口。如果将串行端口配置为有源端口，则支持有源串行接口的设备不需要使用外
部电源。
注： 计算机在出厂时使用标准串行模式配置了所有串行端口。
可通过移动串行端口接头上的跳线和串行端口跳线导线来配置端口电源。计算机的每个串行端口接头上
有一个跳线。可以从 HP 或授权 HP 提供商购买跳线导线选件。

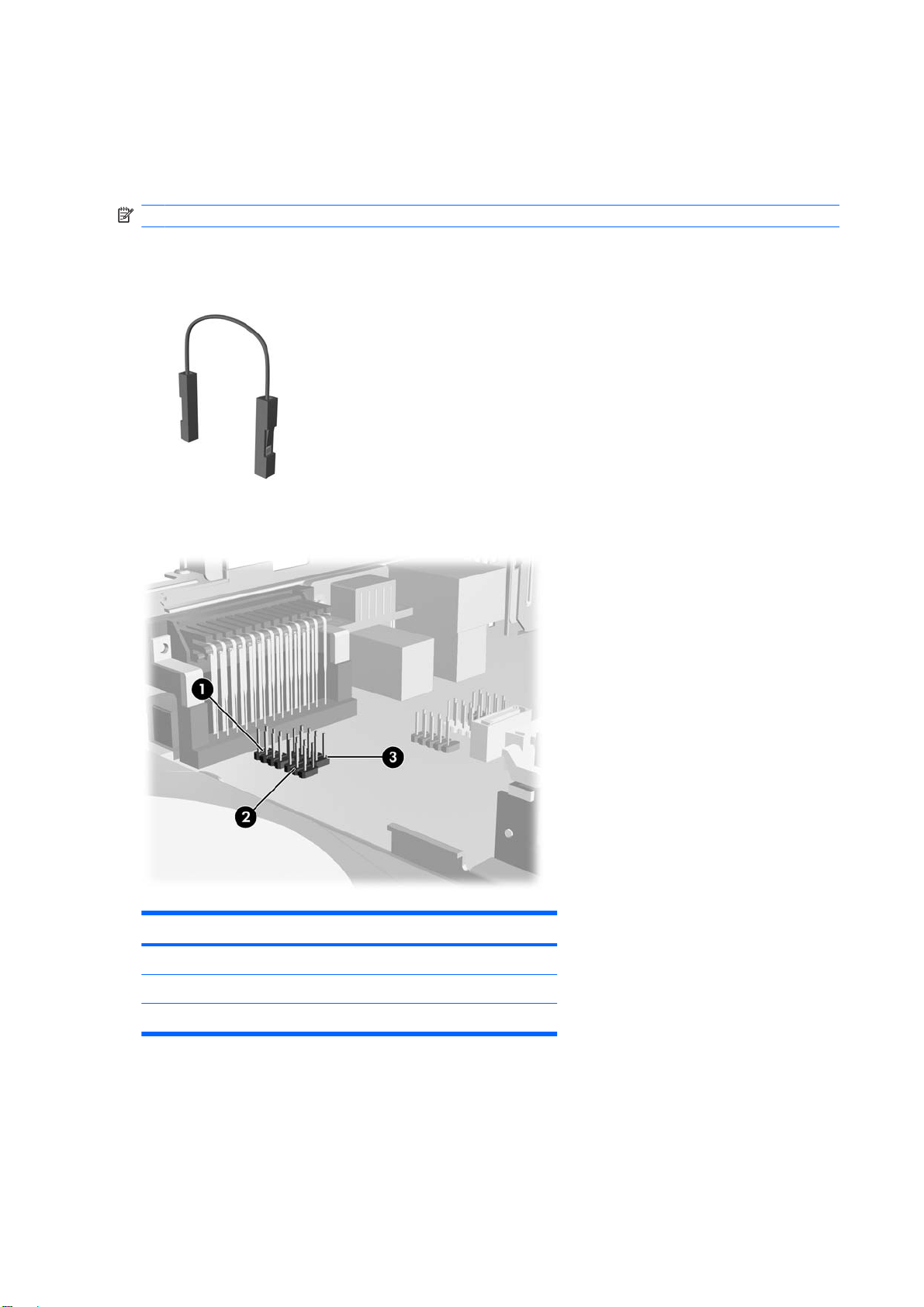

图 C-3 串行端口跳线导线
主板上的串行端口跳线位置如下图所示：
图 C-4 主板上的串行端口跳线位置
编号 跳线 端口名称
1 P16 COM 1
2 P127 COM 1
3P17 COM 2
有源串行端口扩展卡上的串行端口跳线位置如下图所示：
44
附录 C 有源串行端口
ZHCN
Page 51
图 C-5 有源串行端口扩展卡跳线位置
编号 端口名称
1 COM 4
2COM 3
要配置串行端口电源，请执行以下操作：
1.
卸下/解除防止打开计算机机盖的所有安全保护装置。
2.
从计算机中取出所有可移动介质，例如光盘。
3.
通过操作系统正常关闭计算机，然后关闭所有外接设备。
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
5.
如果计算机放在底座上，则从底座上卸下计算机。
6.
卸下计算机机盖。
ZHCN
配置串行端口电源
45
Page 52
7.
按电源前面的释放锁定器(1)，然后将电源提起到竖直位置(2)。
图 C-6 释放并转动电源
8.
如果要更改 COM 3 或 COM 4 串行端口配置，请卸下有源串行端口扩展卡。
a.
找到 PC 竖板卡的上插槽中的有源串行端口扩展卡。断开连接到扩展卡上的电源电缆和主板电
缆。
b.
抓住 PCI 卡的两端，然后小心地前后晃动，直到将连接器从插槽中拉出。将扩展卡向机箱左
侧径直拉出，以将其从竖板卡中取出。确保不要让扩展卡刮蹭到其它组件。
图 C-7 卸下有源串行端口扩展卡
9.
将跳线和跳线导线放在相应的插针上。（请参阅“
相应的插针。）
第 48 页的表 C-1 配置串行端口电源”以确定
10.
46
附录 C 有源串行端口
在竖板卡的上插槽中安装新的有源串行端口扩展卡。
a.
将卡上的支架与机箱背面的空插槽对齐，然后将卡径直按入插槽中。
注： 安装扩展卡时，请用力按压扩展卡，以使整个连接器在扩展卡插槽中正确就位。
ZHCN
Page 53
b.
将主板电缆连接到主板(1) 和扩展卡(2)。将电源电缆连接到扩展卡(3)。
图 C-8 将主板和电源电缆连接到有源串行端口扩展卡
c.
将电源放回到底部位置，直至其锁定到位。
11.
重新装上计算机机盖。
12.
如果计算机原来放在底座上，请重新装上底座。
13.
重新连接电源线和任何外接设备，然后打开计算机。
14.
锁定在拆卸计算机机盖时解除的所有安全保护装置。
15.
如果使用有源模式配置了串行端口，则连接有源销售点设备。
ZHCN
配置串行端口电源
47
Page 54
表 C-1 配置串行端口电源
注： 可以对 DSUB 第 1 和第 9 针进行彼此独立的配置。
48
附录 C 有源串行端口
ZHCN
Page 55
注： 可以对 DSUB 第 1 和第 9 针进行彼此独立的配置。
ZHCN
配置串行端口电源
49
Page 56
D
更换电池
计算机附带的电池可向实时时钟供电。更换电池时，请使用与计算机上原来安装的电池类型相同的电
池。计算机上附带了一个 3 伏锂币电池。
警告！ 计算机内装有内置的二氧化锂锰电池。如果该电池使用不当，可能会引起火灾和灼伤。为减少
人身伤害的危险，请注意以下事项：
请勿尝试给电池重新充电。
请勿将电池暴露在温度高于 60°C (140ºF) 的环境中。
请勿拆卸、碾压、刺穿电池、使电池外部触点短路，或将其投入火中或水中。
只能使用专供本产品使用的 HP 备件来更换电池。
注意： 更换电池前，请务必备份计算机的 CMOS 设置。取出或更换计算机中的电池时，CMOS 设置
将被清除。有关备份 CMOS 设置的信息，请参阅
。
序指南
说明文档和诊断程序
CD 中的
计算机设置
(F10)
实用程
静电可能会损坏计算机或可选设备的电子组件。在开始以下步骤之前，请确保先触摸接地的金属物体以
释放静电。
注： 将计算机连到墙上有电的交流电源插座上，可以延长锂电池的使用时间。只有当计算机没有连通
交流电源时，才会使用锂电池。
HP 鼓励用户回收旧电子硬件、HP 原装打印墨盒以及充电电池。有关回收计划的详细信息，请访问
http://www.hp.com/recycle。
1.
卸下/解除防止打开计算机机盖的所有安全保护装置。
2.
从计算机中取出所有可移动介质，例如光盘。
3.
通过操作系统正常关闭计算机，然后关闭所有外接设备。
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
5.
如果计算机放在底座上，则从底座上卸下计算机。
6.
卸下计算机机盖。
7.
找到主板上的电池和电池座。
注： 在某些计算机机型上，有可能需要卸下某个内部组件才能够接触到电池。
8.
50
附录 D 更换电池
根据主板上电池座的类型，按照以下说明更换电池。
ZHCN
Page 57
类型 1
a.
从电池座中取出电池。
图 D-1 取出锂币电池（类型 1）
b.
将更换的电池正极朝上，推至相应的位置。电池座会自动将电池固定到适当的位置上。
类型 2
a.
要松开电池座中的电池，请压紧延伸到电池一侧上缘的金属夹钳。电池弹起后，将其取出(1)。
b.
要装入新电池，请将更换电池的一侧推入电池座的口内，正极朝上。将另一侧向下推，直到金
属夹钳卡住电池另一侧的上缘(2)。
图 D-2 取出与重新装上锂币电池（类型 2）
类型 3
a.
向后拉动将电池固定到位的固定夹(1)，并取出电池(2)。
ZHCN 51
Page 58
b.
装入新电池并将固定夹放回到位。
图 D-3 取出锂币电池（类型 3）
注： 电池更换完毕后，请执行以下步骤完成此过程。
9.
重新装上计算机机盖。
10.
如果计算机原来放在底座上，请重新装上底座。
11.
接通计算机电源，然后打开计算机。
12.
使用计算机设置实用程序重置日期和时间、密码以及所有特殊的系统设置。请参阅
CD 中的
程序
13.
锁定在拆卸计算机机盖时解除的所有安全保护装置。
计算机设置
(F10)
实用程序指南
。
说明文档和诊断
52
附录 D 更换电池
ZHCN
Page 59
E
外接安全设备
注： 有关数据安全保护功能的信息，请参阅
和
台式机管理指南
指南
（HP ProtectTools 安全管理器指南）（仅限某些机型）。

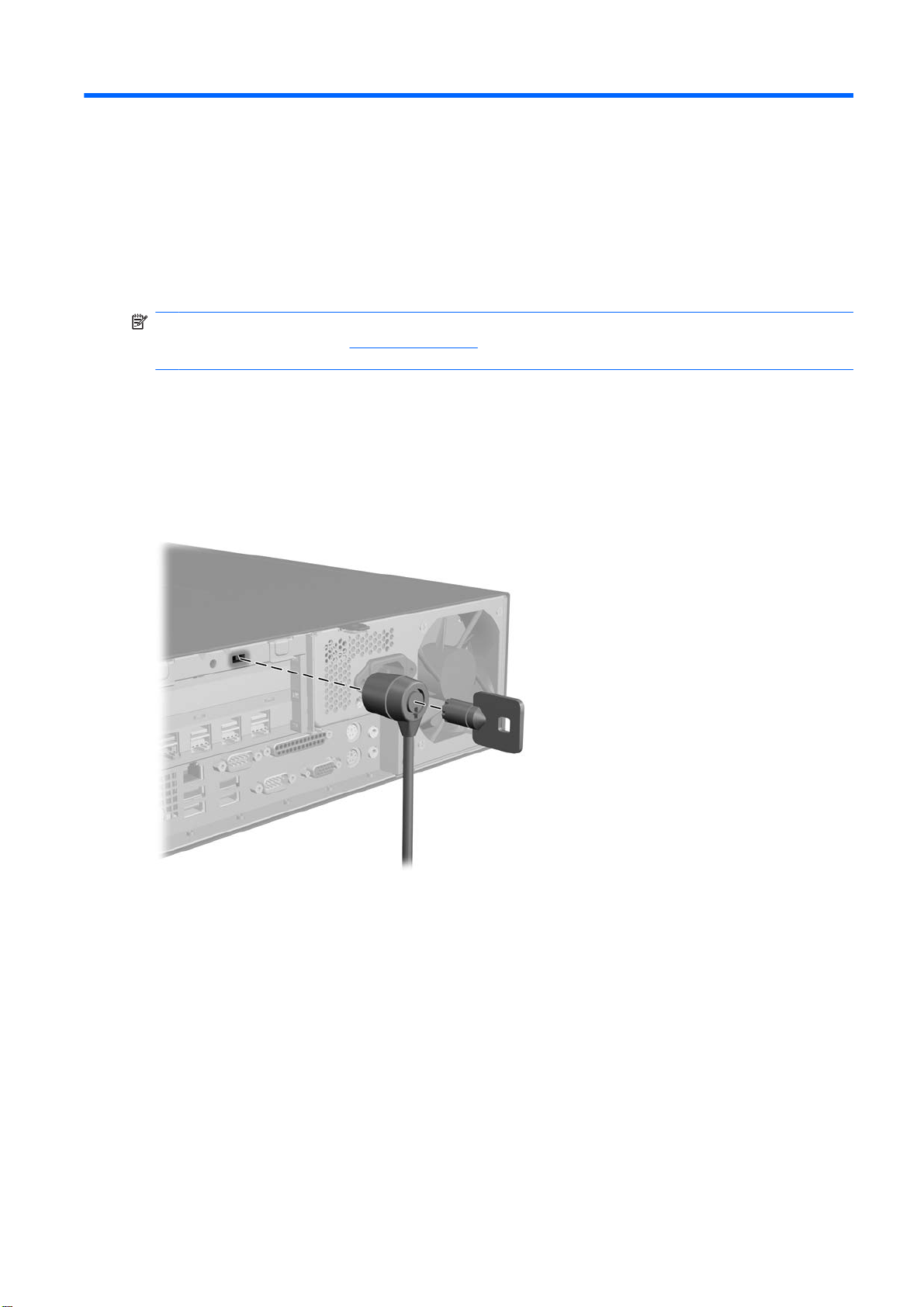

安装安全锁
以下部分以及后面各页上显示的安全锁可用于保证计算机的安全。
缆锁
图 E-1 安装缆锁
说明文档和诊断程序
以及 http://www.hp.com 网站上的HP ProtectTools Security Manager Guide
CD 中的
计算机设置
(F10)
实用程序
ZHCN
安装安全锁
53
Page 60
挂锁
图 E-2 安装挂锁
54
附录 E 外接安全设备
ZHCN
Page 61
F
静电释放
手指或其它导体所释放的静电可能会损坏主板或其它对静电敏感的设备。这种损坏可能会缩短设备的预
期使用寿命。
防止静电损坏
为防止静电损坏，请遵守以下安全防范措施：
将产品装入防静电包装中，以免在运输和存储过程中直接用手接触产品。
●
将对静电敏感的部件运抵不受静电影响的工作区之前，请将它们放在各自的包装中进行保管。
●
先将部件放置在接地表面上，然后再将其从包装中取出。
●
请勿触摸插针、导线或电路。
●
●
接地方法
有几种接地方法供您选择。在取放或安装对静电敏感的部件时，您可以使用以下一种或多种接地方法：
●
●
●
●
如果您没有以上建议使用的设备来执行适当的接地操作，请与 HP 授权代理商、经销商或服务供应商联
系。
注： 有关静电的详细信息，请与 HP 授权代理商、经销商或服务供应商联系。
在触摸对静电敏感的组件或装置时，一定要采取适当的接地措施。
您可以使用腕带，然后通过接地线与接地的工作场所或计算机机箱相连。腕带必须能够灵活伸缩，
并且接地线至少有 1 兆欧姆 +/- 10％的电阻。要达到接地目的，佩戴时请将腕带紧贴皮肤。
在站立的工作场合内，请使用脚跟带、脚趾带或靴带。当您站在导电地板或耗散地板垫上时，请在
双脚上系上带子。
请使用导电的现场维修工具。
配合使用防静电的折叠工作垫和便携式现场维修工具包。
ZHCN
防止静电损坏
55
Page 62
G
计算机操作准则、日常维护与装运准备工作
计算机操作准则与日常维护
请遵循以下准则正确安装和维护计算机和显示器：
不要将计算机放在过于潮湿、阳光直射、过热或过冷的环境中。
●
请在稳固、平整的表面上使用计算机。前面不能有任何遮挡。计算机侧面和顶部应留出 10 毫米
●
（0.39 英寸）的空隙，后面至少留出 50 毫米（1.97 英寸）的空隙。后面通风孔不能有任何遮挡。
请勿阻塞通风孔或进气孔，以免阻碍空气流入计算机中。在键盘支撑脚撑开的情况下，不要将键盘
●
直接抵在台式计算机的前面，因为这样也会阻碍空气流通。
请勿在卸下计算机盖或侧面板的情况下使用计算机。
●
请勿将计算机相互叠放在一起或使计算机相距太近，以免它们受对流气体或预热气流的影响。
●
如果计算机需要在单独的机箱内工作，则必须在该机箱上提供进气孔和通风孔，并且上述相同的操
●
作准则也适用。
使计算机和键盘远离各种液体。
●
请勿使用任何类型的材料遮盖显示器上的通风槽。
●
安装或启用操作系统或其它软件中的电源管理功能，包括睡眠状态。
●
请先关闭计算机，然后再进行以下任何操作：
●
根据需要用柔软的湿布擦拭计算机表面。使用清洁用品可能会导致表面涂层褪色或损坏。
◦
有时您还需要清洁计算机的所有通风孔。细绒、灰尘及其它异物也能阻塞通风孔，阻碍空气流
◦
动。
56
附录 G 计算机操作准则、日常维护与装运准备工作
ZHCN
Page 63
光驱注意事项
在使用或清洁光驱时，请务必遵循以下准则。
操作
请不要在使用期间移动驱动器。这样做可能会导致读取时出错。
●
避免将驱动器放在温度突变的环境中，因为驱动器内部可能会有水汽凝结。如果在使用驱动器时温
●
度突然发生变化，请至少等待一个小时之后再关闭电源。如果您立即使用驱动器，可能会导致读取
时出错。
避免将驱动器放置在湿度过大、温度过高或过低、机械振动或阳光直射的环境中。
●
清洁
使用柔软的干布或用温和清洁剂溶液稍稍蘸湿的软布来清洁面板和控件。请勿将清洁剂直接喷在驱
●
动器上。
避免使用任何有可能损坏表面涂层的溶剂，例如酒精或苯。
●
安全
如果驱动器中掉进任何物体或液体，请立即拔下计算机的电源插头，并请 HP 授权的服务提供商来检查。
装运准备
在准备装运计算机时，请遵循以下建议：
1. 将硬盘驱动器中的文件备份到 PD 盘、盒式磁带或 CD 上。请确保备份介质在存储或运输途中不会
2.
3.
4.
5.
6.
受到电磁脉冲的影响。
注： 在关闭系统电源后，将自动锁定硬盘驱动器。
取出并妥善保管所有可移动介质。
关闭计算机和外部设备。
依次从电源插座和计算机上拔下电源线插头。
断开系统组件和外部设备的电源，然后断开它们与计算机的连接。
注： 在装运计算机之前，请确保所有的电路板都插接正确，并牢固地固定在电路板插槽中。
将系统组件和外接设备装入原来的包装盒或类似的包装材料中，填入足够的填充材料以起到保护作
用。
ZHCN
光驱注意事项
57
Page 64
索引
A
ADD2/SDVO 卡 18
安全保护
挂锁 54
缆锁 53
安装
安全锁 53
导向螺钉 26
电池 50
辅助硬盘驱动器 34
恢复软件 33
扩展卡 18
内存 13
驱动器电缆 26
主硬盘驱动器 29
安装准则 7
B
备份和恢复 33
背面板组件 3
并行接口 3
C
产品 ID 的位置 6
串行接口 3
D
DIMM.
导向螺钉 26
电源 38
F
辅助硬盘驱动器
G
更换电池 50
光驱
请参阅
内存
安装 34
卸下 34
定义 2
清洁 57
卸下 26
注意事项 57
规格
计算机 38
内存 13
J
计算机操作准则 56
计算机机盖
重新安装 11
锁定和解除锁定 53
卸下 10
键盘
接口 3
组件 4
解除锁定计算机机盖 53
静电释放，防止损坏 55
K
扩展槽挡片
重新安装 20, 24
卸下 19, 23
扩展卡
安装 18
插槽位置 18
卸下 18
L
立式机配置 8
连接驱动器电缆 26
N
内存
安装 13
规格 13
在插槽中安装 13
P
PCI Express x1 卡 20
PCI Express 卡 18
PCI 卡 18, 23
Q
前面板
卸下空闲挡板 12
前面板组件 2
驱动器
安装 26
连接电缆 26
位置 25
S
鼠标
接口 3
特殊功能 6
锁
挂锁 54
缆锁 53
T
通风准则 56
U
USB 端口
背面板 3
W
Windows 徽标键 4
网络接口 3
网站
HP ProtectTools 安全管理器指
南 53
HP 回收计划 50
安全与舒适操作指南 7
X
显示器接口 3
线路输出接口 3
线路输入接口 3
卸下
PCI Express x1 卡 20
PCI 卡 23
电池 50
辅助硬盘驱动器 34
光驱 26
计算机机盖 10
空闲挡板 12
扩展槽挡片 19, 23
58
索引
ZHCN
Page 65
扩展卡 18
主硬盘驱动器 29
序列号的位置 6
Y
音频接口 3
硬盘驱动器
恢复软件 33
硬盘驱动器，辅助
安装 34
卸下 34
硬盘驱动器，主
安装 29
卸下 29
Z
主硬盘驱动器
安装 29
卸下 29
装运准备 57
ZHCN
索引
59
Loading...
