HP PROLIANT DL360 G2 SERVER, PROLIANT DL380 G2 SERVER, PROLIANT ML370 G2 SERVER User Manual

Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
Manuel de l’utilisateur
Référence 266328-051
© 2002 Compaq Information Technologies Group, L.P.
Compaq, le logo Compaq, Compaq Insight Manager, ProLiant, ROMPaq, SmartStart et SoftPaq sont des marques de Compaq Information Technologies Group, L.P. aux États-Unis et/ou dans les autres pays. Microsoft, MS-DOS, Windows et Windows NT sont des marques de Microsoft Corporation aux États-Unis et/ou dans d’autres pays.
Tous les autres noms de produit cités ici sont des marques de leurs sociétés respectives.
Compaq ne pourra être tenu pour responsable des erreurs ou omissions d’ordre technique ou rédactionnel qui pourraient subsister dans le présent document. Les informations contenues dans ce document sont fournies « en l’état » sans garantie d’aucune sorte et pourront faire l’objet de modifications sans préavis. Les garanties relatives aux produits Compaq sont définies dans les déclarations de garantie limitée expresses qui accompagnent ces produits. Aucun élément du présent document ne pourra être interprété comme constituant une garantie supplémentaire.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
Mars 2002 (Première édition) Référence 266328-051

Table des matières

À propos du manuel
Informations importantes relatives à la sécurité ................................................................ ix
Symboles sur l'équipement ................................................................................................ix
Symboles dans le texte....................................................................................................... xi
Conventions typographiques .............................................................................................xi
Documents connexes ........................................................................................................xii
Obtenir de l’aide ...............................................................................................................xii
Assistance technique Compaq....................................................................................xii
Site Web Compaq .....................................................................................................xiii
Revendeurs Agréés Compaq..................................................................................... xiii
Vos commentaires ...........................................................................................................xiii
Chapitre 1
Caractéristiques
Présentation des caractéristiques du contrôleur...............................................................1-1
Module d’activation de cache en écriture avec batterie ............................................1-3
Mémoire....................................................................................................................1-5
Interface du contrôleur..............................................................................................1-5
Support SCSI.............................................................................................................1-6
Technologie de module RAID ..................................................................................1-6
Fonctionnalités de gestion des pannes............................................................................. 1-6
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq iii
Table des matières
Chapitre 2
Présentation de l'installation
Chapitre 3
Installation du Contrôleur Smart Array 5i Plus et du Module d'activation de cache en écriture avec batterie
Chapitre 4
Mise à jour du microprogramme du système
Exécution du ROMPaq Système depuis le CD ............................................................... 4-2
Exécution du ROMPaq Système à partir de la disquette................................................. 4-2
Création dune disquette ROMPaq Système depuis le CD....................................... 4-2
Création dune disquette ROMPaq Système depuis le fichier SoftPaq.................... 4-3
Utilisation de la disquette ......................................................................................... 4-3
Chapitre 5
Mise à jour du microprogramme du contrôleur
Exécution du ROMPaq Options depuis le CD Smart Array Controller
Support Software............................................................................................................. 5-2
Exécution du ROMPaq Options à partir des disquettes .................................................. 5-3
Création de disquettes à l’aide du CD Smart Array Controller Support Software... 5-3
Création de disquettes à l’aide du CD Smart Array and Support Software.............. 5-4
Création de disquettes à l’aide du fichier SoftPaq.................................................... 5-4
Utilisation des disquettes.......................................................................................... 5-5
Mise à jour de la partition système.................................................................................. 5-6
Chapitre 6
Configuration du système
Utilisation de RBSU........................................................................................................ 6-1
Utilisation de ORCA....................................................................................................... 6-3
iv Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Table des matières
Chapitre 7
Configuration d'un module RAID
Utilisation de ORCA........................................................................................................7-3
Utilisation de ACU ..........................................................................................................7-4
Exécution de ACU depuis le CD...............................................................................7-5
Exécution de ACU en ligne.......................................................................................7-6
Descriptions des écrans d'ACU.................................................................................7-6
Procédures typiques de configuration manuelle dans ACU.................................... 7-18
Utilisation de CPQONLIN ............................................................................................7-30
Exécution de CPQONLIN....................................................................................... 7-31
Procédures de configuration manuelle typiques dans CPQONLIN ........................7-34
Chapitre 8
Installation des drivers de périphériques
Utilisation du CD Support Software du contrôleur Smart Array.....................................8-1
Utilisation du CD SmartStart and Support Software....................................................... 8-1
Mise à jour des agents Compaq Insight Manager............................................................8-2
Annexe A
Avis de conformité
Numéros didentification................................................................................................ A-1
Réglementation FCC ......................................................................................................A-1
Matériel de classe A................................................................................................. A-2
Matériel de classe B .................................................................................................A-2
Déclaration de conformité pour les produits portant le logo FCC - États-Unis
uniquement...............................................................................................................A-3
Modifications ...........................................................................................................A-3
Câbles....................................................................................................................... A-4
Canadian Notice (Avis Canadien) ..................................................................................A-4
Appareil de classe A.................................................................................................A-4
Appareils de classe B ...............................................................................................A-4
Déclaration de conformité de la souris...........................................................................A-4
Avis de lUnion Européenne ..........................................................................................A-5
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq v
Table des matières
Avis de conformité à suivre
Avis japonais...................................................................................................................A-5
Avis taiwanais.................................................................................................................A-6
Dispositif laser ................................................................................................................A-6
Consignes de sécurité pour le laser...........................................................................A-6
Conformité aux réglementations du CDRH..............................................................A-6
Conformité aux réglementations internationales......................................................A-7
Étiquette du produit laser..........................................................................................A-7
Informations sur le laser ...........................................................................................A-7
Informations relatives au remplacement de la pile..........................................................A-8
Annexe B
Électricité statique
Méthodes de mise à la terre.............................................................................................B-2
Annexe C
Modules RAID et tolérance de panne
Quest-ce qu’un module RAID ? ....................................................................................C-1
Méthodes de tolérance de panne .....................................................................................C-5
RAID 0 : pas de tolérance de panne .........................................................................C-5
RAID 1+0 - Mode miroir..........................................................................................C-6
RAID 5 : dataguarding réparti..................................................................................C-8
Autres options de tolérance de panne .....................................................................C-11
Annexe D
Installation et remplacement du disque dur
Généralités sur les pannes de disque dur.........................................................................D-2
Identification dune panne de disque........................................................................D-2
Tolérance de panne compromise..............................................................................D-5
Récupération automatique des données....................................................................D-6
Aspects généraux du remplacement de disque................................................................D-8
Panne de disque pendant la reconstruction...............................................................D-9
Déplacement de disques et de modules RAID..............................................................D-11
Mise à niveau de la capacité de disque...................................................................D-12
Extension et expansion de la capacité ....................................................................D-13
vi Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Annexe E
Probabilité de panne d'unité logique
Annexe F
Messages d'erreur POST
Annexe G
Questions et réponses
Glossaire
Index
Table des matières
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq vii

À propos du manuel

Ce manuel fournit des instructions dinstallation détaillées et des informations de
référence pour le fonctionnement et la résolution des problèmes du contrôleur Smart
Array 5i Plus et du module dactivation de cache avec batterie Compaq.
Informations importantes relatives à la sécurité
Lisez le document intitulé Informations importantes relatives à la sécurité qui vous a
été fourni avant dinstaller ce produit.

Symboles sur l'équipement

Les symboles ci-dessous peuvent être apposés sur l’équipement pour signaler la
présence de conditions potentiellement dangereuses.
AVERTISSEMENT : ce symbole, associé à l’un des symboles suivants, indique la présence de risques potentiels. Le risque de blessure existe si les avertissements ne sont pas respectés. Reportez-vous à la documentation pour plus de détails.
Ce symbole indique la présence de circuits électriques dangereux ou de risques d’électrocution. Faites intervenir un technicien qualifié pour toute réparation.
AVERTISSEMENT : pour réduire le risque de lésion physique par électrocution, nouvrez pas ce boîtier. Faites intervenir un technicien qualifié pour toute maintenance, mise à niveau et réparation.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq ix
À propos de ce manuel
Ce symbole indique la présence de risques d'électrocution. La zone ne comporte aucun élément pouvant être réparé ou remplacé par l’utilisateur. Nouvrez sous aucun prétexte.
AVERTISSEMENT : pour réduire le risque de lésion physique par électrocution, nouvrez pas ce boîtier.
Ce symbole sur une prise RJ-45 indique une connexion dinterface réseau. AVERTISSEMENT : pour réduire les risques d’électrocution, dincendie ou
de dommage matériel, ne branchez pas de connecteurs de téléphone ou de télécommunication sur cette prise.
Ce symbole indique la présence dune surface ou dun composant chaud. Tout contact avec cette surface présente un risque de brûlure.
AVERTISSEMENT : pour réduire les risques de brûlure inhérents à un composant chaud, laissez-le refroidir avant de le toucher.
Apposés sur les unités ou systèmes dalimentation, ces symboles indiquent que le matériel possède plusieurs sources dalimentation.
AVERTISSEMENT : pour éviter tout risque d’électrocution, débranchez tous les cordons dalimentation de façon à déconnecter complètement le système du circuit d’alimentation électrique.
Ce symbole indique que le composant excède le poids conseillé pour quune personne puisse le manipuler en toute sécurité.
Poids en kg Poids en livre
x Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
AVERTISSEMENT : pour réduire les risques de lésions physiques ou de dégâts matériels, respectez les consignes de santé et sécurité au travail de votre entreprise en matière de manipulation d'équipements lourds.

Symboles dans le texte

Le texte de ce manuel peut contenir les symboles suivants. Leur signification est la
suivante.
AVERTISSEMENT : le non-respect des instructions présentées de la sorte présente des risques potentiellement très graves pour l’utilisateur.
ATTENTION : le non-respect de ces instructions présente des risques, tant pour le
matériel que pour les informations quil contient.
IMPORTANT : le texte présenté de cette façon fournit à lutilisateur des
éclaircissements ou des instructions spécifiques.
REMARQUE : le texte indiqué de cette façon fournit à lutilisateur des commentaires,
précisions ou instructions spécifiques.

Conventions typographiques

À propos de ce manuel
Le présent document utilise les conventions suivantes :
Les caractères italiques sont utilisés pour les titres de manuels ou les variables. Par « variables », on entend les informations qui varient dans les sorties du système, les lignes de commande et les paramètres de commandes présents dans le texte.
Les caractères gras sont utilisés pour mettre l'accent sur certains éléments, pour les éléments de linterface écran (titres de fenêtres, noms de menus et options, noms de boutons et d’icônes, etc.) et pour les touches du clavier.
Les
polices à chasse fixe sont utilisées pour les lignes de commande, les
exemples de codes, les affichages à l’écran, les messages derreur et les entrées de l’utilisateur.
Les
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq xi
polices Sans serif sont utilisées pour les adresses Web (URL).
À propos de ce manuel

Documents connexes

Pour toute information complémentaire sur les thèmes abordés dans ce manuel, consultez la documentation suivante :
Manuel de l’utilisateur de l'Utilitaire Compaq de configuration de module RAID XE
Manuel de résolution des problèmes des serveurs Compaq

Obtenir de l’aide

Si malgré les informations contenues dans ce manuel vous navez pu résoudre un problème, vous pouvez obtenir des informations complémentaires ainsi qu’une assistance auprès des contacts indiqués ci-dessous.

Assistance technique Compaq

En France, appelez le 0825 813 823 (0,15 TTC/min) pour contacter le service dassistance technique. Ce service fonctionne de 8 heures à 20 heures, du lundi au vendredi, sauf les jours fériés. Ailleurs, appelez le Centre dassistance technique téléphonique le plus proche. Les numéros de téléphone des Centres d’assistance technique du monde entier figurent sur le site Web de Compaq à l’adresse
www.compaq.com.
Avant dappeler Compaq, munissez-vous des informations suivantes :
Numéro denregistrement auprès de lassistance technique (le cas échéant)
Numéro de série du produit
Nom et numéro du modèle du produit
Messages d'erreur correspondants
Cartes ou matériel complémentaire
Matériel ou logiciel d'autres constructeurs
Type et niveau de révision du système dexploitation
xii Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq

Site Web Compaq

Le site Web Compaq contient des informations relatives à ce produit ainsi que les dernières versions des drivers et des images de ROM flash. Vous pouvez accéder au site à l’adresse suivante :
www.compaq.fr

Revendeurs Agréés Compaq

Pour obtenir les coordonnées de votre Revendeur Agréé Compaq le plus proche :
En France : appelez le 0825 804 805 (0,15 TTC/min).
Au Canada : appelez le 1-800-263-5868
Ailleurs, consultez le site Web de Compaq pour obtenir les adresses et les
numéros de téléphone.

Vos commentaires

Vos commentaires concernant ce manuel sont les bienvenus. Veuillez envoyer à Compaq vos commentaires et suggestions par courrier électronique à l’adresse
ServerDocumentation@compaq.com.
À propos de ce manuel
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq xiii

Caractéristiques

Le contrôleur Smart Array 5i Plus doté d’un module d’activation de cache en écriture avec batterie comprend un contrôleur RAID pour disques durs Wide Ultra3 SCSI avec une capacité de 64 Mo en cache intégré en lecture/écriture et un module d’activation de cache en écriture avec batterie, qui offre une protection des données en transfert et augmente les performances générales du contrôleur.

Présentation des caractéristiques du contrôleur

Doubles canaux Wide Ultra3 SCSI prenant en charge jusqu’à 14 unités
Prise en charge des systèmes d’exploitation suivants :
— Microsoft Windows 2000
— Microsoft Windows NT 4.0
— Novell Netware 5.X et 6.X
1
— Linux (consultez le site Web Compaq pour plus d’informations concernant la
prise en charge de la version Linux)
— SCO UnixWare 7.XX
Prise en charge de l’unité universelle de sauvegarde sur cartouche Hot-Plug de
Compaq
Prise en charge du déplacement d’une unité et d’un module RAID dans les
contrôleurs Smart Array 532, Smart Array 5302/5304 et Smart Array 5i
Compatibilité descendante avec les appareils Wide Ultra2 SCSI
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 1-1
Caractéristiques
Interface bus master PCI de 32 ou 64 bits.
Allocation par l’utilisateur de cache en lecture ou en écriture (option), de 0 à
64 Mo.
Module d’activation de cache en écriture avec batterie.
Prise en charge des fonctions supplémentaires suivantes :
— RAID (0, 1 + 0,5)
— Migration RAID en ligne entre deux niveaux quelconques
— Expansion de capacité de module RAID en ligne
— Taille de stripe réglable
— Surveillance des performances grâce à Compaq Insight Managerä
— Pagination S.M.A.R.T.
— Notification de panne d’unité imminente
— Mise en attente des commandes marquées
— Plusieurs unités logiques par module
— Garantie préventive Compaq et notification de panne imminente pour les
unités Compaq (nécessite Compaq Insight Manager)
— Utilitaires de configuration de module RAID faciles d’utilisation ACU
(Compaq Array Configuration Utility) et ACU-XE (basé sur navigateur)
— Utilitaire ORCA (Option ROM Configuration for Arrays)
— ROM redondante
1-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
Caractéristiques

Module d’activation de cache en écriture avec batterie

Un module d’activation de cache en écriture avec batterie est inclus dans le contrôleur Smart Array 5i Plus. Appelé également module de batterie, ce composant active le cache en écriture, offre une protection pour les données en transfert, augmente les performances générales du contrôleur et conserve les données du cache pendant un maximum de 72 heures.
REMARQUE : la protection des données (et sa limite dans le temps) s’applique également en cas de coupure de l’alimentation. Lorsque l'alimentation du système est rétablie, un processus d'initialisation écrit les données conservées sur les disques durs.
Les batteries NiMH du module de batterie sont constamment rechargées à régime lent lorsque le système est sous tension. Sous des conditions normales d’utilisation, le module de batterie a une durée de vie de trois ans avant que son remplacement s’impose.
IMPORTANT : le niveau de charge du module de batterie peut être faible lors de sa première installation. Dans ce cas, un message POST 1794 (Power-On Self-Test) s’affiche à la mise sous tension du serveur (voir l’annexe F), indiquant que l’accélérateur RAID est temporairement désactivé. Aucune intervention n’est nécessaire de votre part, puisque les circuits internes rechargent automatiquement les batteries. La charge des batteries peut nécessiter jusqu’à 4 heures. Le contrôleur RAID fonctionne correctement pendant ce temps, mais il ne profite pas des performances de l’accélérateur RAID. L’accélérateur RAID est activé automatiquement lorsque les batteries sont chargées à 79 % de leur capacité.
Le module de batterie peut être retiré du serveur sans l’aide d’outils. Reportez-vous à la documentation livrée avec votre serveur et avec le kit d’option pour les instructions détaillées.
ATTENTION : lorsque vous utilisez le module batterie, prenez les précautions suivantes :
Ne transférez pas le module batterie entre des modèles de serveur différents.
N’ajoutez ou ne retirez pas le module batterie au cours d’une expansion de
capacité du module, d’une migration de niveau RAID ou d’une migration de taille de stripe.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 1-3
Caractéristiques
Le module de batterie possède deux voyants, lun vert et lautre orange. Lorsque le module batterie est connecté au contrôleur et que le serveur est sous tension, le voyant vert indique l’état de charge de la batterie. Lorsque la batterie est connectée au contrôleur et que le serveur est hors tension, le voyant orange indique l’état de conservation des données. Reportez-vous au Tableau 1-1 pour l’interprétation des combinaisons des voyants.
Tableau 1-1 : Description des voyants du module batterie
ATTENTION : lorsque vous mettez le serveur hors tension, attendez 15 secondes
et vérifiez l’état des voyants avant de débrancher le câble du module de batterie.
Si le voyant orange clignote après 15 secondes, ne débranchez pas le câble du
module de batterie. Cela signifie que le module est en train de sauvegarder des données et le fait de débrancher le câble entraînerait la perte de ces données.
Si aucun voyant ne clignote après 15 secondes, vous pouvez débrancher le
câble du module de batterie en toute sécurité.
Lorsque le serveur est sous tension, lisez le message POST avant de débrancher ou rebrancher le câble du module batterie.
État du serveur
Le serveur est sous tension et fonctionne normalement
1-4 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Couleur du voyant
Vert Allumé Recharge rapide
Vert Éteint Charge lente
Orange Allumé Court-circuit au niveau de
Orange Clignotant Coupure de circuit entre
Orange Éteint État normal du module
État du voyant
État du module batterie
la connexion dune ou plusieurs piles parmi les quatre piles bouton du module batterie
les pôles positif et négatif du module batterie
batterie
...à suivre
Tableau 1-1 : Description des voyants du module batterie...à suivre
État du serveur
Couleur du voyant
État du voyant
État du module batterie
Caractéristiques
Le serveur est sous tension et moins de 30 secondes se sont écoulées depuis la mise sous tension
Le serveur est hors tension et est en mode de conservation des données
Orange et vert
Orange Clignotant

Mémoire

Le contrôleur Smart Array 5i Plus doté du module dactivation de cache en écriture avec batterie possède un cache en écriture de 64 Mo et une mémoire PC100, CL2 SDRAM.

Interface du contrôleur

Le contrôleur Smart Array 5i Plus doté du module dactivation de cache avec batterie est interfacé avec le serveur par l’intermédiaire dun bus PCI de 32 ou 64 bits qui :
Allumés État de verrouillage
temporaire ; des données ont été perdues à la suite du débranchement du câble
Les données de toutes les 15 secondes
lutilisateur gardées
en cache d’écriture ont
été sauvegardées
offre un débit élevé (jusqu'à 533 Mo/s) entre la carte système et le contrôleur,
possède des lignes dadresse et de données multiplexées,
inclut un signal de protection par parité.
Le contrôleur Smart Array 5i Plus doté du module dactivation de cache en écriture avec batterie est un dispositif de type bus master PCI conforme à la spécification PCI Local Bus. En tant que dispositif bus master, il prend le contrôle du bus PCI pendant les transferts à haut débit, libérant le processeur du système qui est alors en mesure de gérer le traitement dapplications ou dautres types de tâches.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 1-5
Caractéristiques

Support SCSI

Le contrôleur Smart Array 5i Plus doté du module dactivation de cache en écriture avec batterie prend en charge les dispositifs SCSI Wide Ultra3 et Wide Ultra2 qui utilisent une signalisation différentielle à basse tension (LVDS) au niveau du bus SCSI.
Le contrôleur Smart Array 5i Plus doté du module dactivation de cache en écriture avec batterie nest pas compatible avec les dispositifs Wide SCSI-3 qui utilisent un protocole de signalisation à terminaison simple (SE).

Technologie de module RAID

La technologie de module RAID répartit les données entre plusieurs disques durs de façon à unifier ces disques physiques en une ou plusieurs unités logiques. Cette technologie permet un accès simultané aux données sur plusieurs disques du module et permet de bénéficier de vitesses dE/S plus rapides par rapport à des disques non configurés en module RAID. Chaque unité logique du module peut être définie selon une configuration de tolérance de panne différente. Le contrôleur Smart Array 5i Plus doté du module dactivation de cache en écriture avec batterie gère le module RAID indépendamment du processeur hôte.
L'utilitaire de configuration basé sur navigateur ACU-XE de Compaq vous assiste pendant la configuration du matériel pour répondre au mieux à vos besoins. Reportez-vous au CD Compaq SmartStart™ and Support pour plus de détails.
Consultez lannexe C, « Modules RAID et tolérance de panne » pour des informations dordre général concernant les modules RAID.

Fonctionnalités de gestion des pannes

Le contrôleur RAID et le système dexploitation réseau prennent en charge plusieurs fonctionnalités de gestion des pannes et de fiabilité des données qui réduisent limpact des incidents de disque dur sur votre système.
1-6 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Caractéristiques
La surveillance automatique de la fiabilité (Auto Reliability Monitoring,
ARM) est un processus exécuté en arrière-plan qui balaye les disques durs pour vérifier la présence de secteurs défectueux sur les unités logiques à tolérance de panne. Le processus ARM vérifie également la cohérence des données de parité dans les unités logiques qui utilisent RAID 5. Il vous permet ainsi de récupérer toutes les données en cas de panne d’unité. La surveillance automatique de la fiabilité fonctionne seulement quand vous sélectionnez RAID 1 ou RAID 5.
La réallocation dynamique de secteurs non valides par le contrôleur remappe
automatiquement tous les secteurs défectueux (détectés pendant le fonctionnement normal ou par la surveillance de la fiabilité).
La fonction de surveillance des paramètres disque permet le contrôle de plus de
15 paramètres opérationnels du disque et l’exécution de tests de fonctionnement, ce qui permet au contrôleur de détecter les problèmes au niveau du disque et de prévoir les pannes avant quelles ne se produisent. Grâce à cette fonction, la garantie préventive Compaq est octroyée sur les disques durs Compaq.
Les paramètres surveillés sont, entre autres, les erreurs de lecture, d'écriture et de
recherche, le temps de mise en rotation, les problèmes de câbles et des tests fonctionnels tels que le temps de recherche entre pistes, sur 1/3 de tour et un tour complet.
Les fonctions dalertes de panne génèrent laffichage de messages d’alerte
lorsquune panne dunité se produit. Les différents modèles de serveurs Compaq utilisent différents messages en fonction des situations. Ces messages sont décrits dans la documentation de votre serveur.
La récupération provisoire des données se produit lorsquune unité tombe en
panne dans des configurations à tolérance de panne (RAID 1 ou RAID 5). Dans ce cas, le système continue à traiter les demandes dE/S, mais à un niveau de performances réduit. Remplacez le disque défaillant dès que possible pour rétablir les performances et la tolérance de panne complète de cette unité logique. Sinon, si un autre disque dur tombe en panne avant la reconstruction des données, le volume logique tombera lui-même en panne et les données seront perdues. Reportez-vous à l’annexe D pour plus dinformations sur la récupération en cas de défaillance d’un disque.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 1-7
Caractéristiques
Lalerte de panne imminente est une fonction de prévention d’incidents
puissante qui vous avertit lorsquune panne d’unité est imminente. Cela permet de prendre des mesures correctives tout en garantissant un impact minimal sur les opérations critiques de votre entreprise. Votre système doit utiliser Compaq Insight Manager et un contrôleur Compaq Smart Array pour tirer parti de la fonction dalerte de panne imminente.
Vous trouverez les instructions dutilisation de lalerte de panne imminente dans
la documentation du logiciel Insight Manager et des Agents de supervision de Compaq. Cette documentation se trouve sur le CD Compaq Management.
REMARQUE : une alerte de panne imminente ne lance pas une reconstruction et nactive pas un disque de secours en ligne, puisque l’unité concernée nest pas encore en panne et est toujours en ligne. Le disque de secours en ligne nest activé quaprès la panne dun disque du module RAID.
Un test POST ou l’utilitaire de diagnostic du module RAID (ADU) révéleront
également une panne de disque imminente.
La ROM de récupération est une fonction redondante du contrôleur qui assure
la disponibilité continue du système au moyen dune ROM de secours. Cela permet d’éviter l’altération dune image ROM (résultant par exemple d’une variation dalimentation pendant la mise à niveau de la ROM). Si une telle altération se produit, le serveur est automatiquement relancé en utilisant la copie intacte restante de l’image ROM.
Lorsque vous mettez à niveau la ROM, limage inactive (celle qui nest pas
utilisée par le système) est mise à niveau. Aucune différence de fonctionnement notable ne devrait se produire. Cependant, lorsque vous utilisez la ROM de récupération pour la première fois, les images de la ROM de secours sont mises à niveau entraînant un retard d’amorçage denviron 20 secondes.
Dautres options Compaq, telles que Compaq Insight Manager, offrent des fonctionnalités de gestion des pannes de disques supplémentaires. Pour plus de précisions sur ces produits, adressez-vous à votre Revendeur Agréé Compaq.
1-8 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq

Présentation de l'installation

Les étapes requises pour installer le contrôleur diffèrent selon qu'un système d'exploitation est installé sur le serveur et que celui-ci contient ou non des données. Les organigrammes de la Figure 2-1 et de la Figure 2-2 résument les procédures d’installation pour les scénarios les plus courants.
2
Installez matériellement le
1
contrôleur (Chapitre 3) s’il n’est pas pré-installé
Installez le contrôleur
5
d’amorçage (Chapitre 6).
:
Créez au moins une unité
6
logique et formatez-la (Chapitre 7).
:
Installez le système
7
d’exploitation et les drivers de périphériques (Chapitre 8).
Figure 2-1 : Installation du contrôleur dans un nouveau système
. . . . . . .
. . . . . . .
. . . . . . .
Mettez à jour le
2
microprogramme du système (Chapitre 4).
Mettez à jour le
3
microprogramme du contrôleur (Chapitre 5).
Configurez le système
4
(Chapitre 6).
Créez des unités logiques
8
supplémentaires si vous le souhaitez et formatez-les (Chapitre 7).
:
:
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 2-1
Présentation de l'installation
Sauvegardez les données
1
(obligatoire en cas de migration à partir d’un contrôleur non RAID).
Si vous utilisez l’utilitaire
5
de configuration système SCU, mettez à jour la partition système (Chapitre 5).
Installez le driver
6
de périphérique correspondant à votre système d’exploitation (Chapitre 8).
Mettez à jour vos agents
7
Insight Manager si de nouvelles versions sont disponibles (Chapitre 8).
Mettez à jour le
2
. . . . . . . . .
. . . . . . . . .
:
:
microprogramme du système (Chapitre 4).
Installez matériellement le
3
contrôleur (Chapitre 3).
Mettez à jour le
4
microprogramme du contrôleur (Chapitre 5).
:
:
:
Créez des unités logiques
8
supplémentaires si vous le souhaitez et formatez­les (Chapitre 7).
. . . . . . . . .
En cas de migration à partir
9
d’un contrôleur non RAID, restaurez les données de la sauvegarde.
Figure 2-2 : Installation du contrôleur dans un système déjà configuré
2-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
3
Installation du Contrôleur Smart Array 5i
Plus et du Module d'activation de cache en
écriture avec batterie
AVERTISSEMENT : afin d'éviter tout risque de blessures ou de dommages de l’équipement, tenez compte des précautions à prendre lorsque vous installez le système ou manipulez des composants. Les décharges d’électricité statique d’un doigt ou de tout autre conducteur sont susceptibles d’endommager les cartes système ou tout autre appareil sensible à l’électricité statique.
De nombreux serveurs sont également susceptibles de produire des niveaux d’énergie qui peuvent s’avérer dangereux. Ces serveurs doivent être manipulés par du personnel qualifié et formé pour faire face à ce type de risque. Ne pas retirer les boîtiers, ni désactiver les dispositifs de verrouillage mis en place dans le but d'éliminer ces risques.
Avant de commencer l’installation, consultez les informations de sécurité et la documentation livrées avec votre serveur.
Pour installer le Contrôleur Smart Array 5i Plus de Compaq et le module d’activation de cache avec batterie :
1. Sauvegardez toutes les données. Cette étape est absolument obligatoire.
ATTENTION : sauvegardez toutes les données stockées sur les unités existantes avant d’installer le contrôleur. Toutes les données stockées sur des disques non RAID seront détruites lorsque le nouveau contrôleur sera installé.
2. Fermez toutes les applications.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 3-1
Installation du Contrôleur Smart Array 5i Plus et du Module d'activation de cache en écriture…
3. Mettez le serveur hors tension.
ATTENTION : dans les systèmes qui utilisent des dispositifs de stockage externe des données, veillez à ce que le serveur soit la première unité à être mise hors tension et la dernière à être remise sous tension. Cette précaution vous garantit que le système ne marquera pas à tort les unités comme « défaillantes ».
4. Mettez hors tension tous les périphériques connectés au serveur.
5. Débranchez le cordon d'alimentation secteur de la prise de courant, puis du
serveur.
6. Déconnectez tous les périphériques du serveur.
AVERTISSEMENT : afin d'éviter tout risque de brûlure lors d’un contact avec les surfaces chaudes, laissez refroidir les composants internes du système ainsi que les unités hot-plug avant de les toucher.
7. Retirez ou ouvrez le panneau d'accès.
8. Installez le contrôleur Smart Array 5i Plus et l’option de module d’activation de
cache avec batterie Reportez-vous à la documentation livrée avec votre serveur et avec le kit d’option.
9. Restaurez toutes les données sauvegardées à l’étape 1.
ATTENTION : toutes les informations non sauvegardées avant l’installation seront définitivement perdues lorsque le système sera mis sous tension.
10. Utilisez les utilitaires du contrôleur Smart Array 5i Plus pour la configuration :
a. Exécutez l’utilitaire ORCA pour configurer le premier module RAID et
l’unité logique.
b. Installez votre système d’exploitation
c. Exécutez les outils ACU-XE pour configurer et superviser le stockage du
serveur avec le contrôleur Smart Array 5i Plus.
L’installation est terminée.
3-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
4
Mise à jour du microprogramme
du système
Avant d’installer un contrôleur RAID dans un serveur Compaq, mettez à jour le microprogramme du système en exécutant l’utilitaire ROMPaq
REMARQUE : cet utilitaire ne doit pas être confondu avec l’utilitaire ROMPaq Options (voir chapitre 5), utilisé pour la mise à jour des microprogrammes des options de serveur et des unités SCSI.
L’utilitaire ROMPaq Système est issu de deux sources principales :
le CD SmartStart and Support Software fourni avec le serveur ou proposé directement par Compaq
TM
Le fichier SoftPaq
Si votre serveur est muni d’un lecteur de CD-ROM amorçable, vous pouvez exécuter le ROMPaq Système directement depuis le CD. Dans tout autre cas, vous devez exécuter le ROMPaq Système depuis la disquette créée soit à partir du CD, soit à partir du fichier SoftPaq.
IMPORTANT : comparez les numéros de version des utilitaires ROMPaq Système de ces deux sources. Si la version du CD est plus ancienne, il convient d’utiliser le fichier SoftPaq.
Si votre système utilise l’utilitaire System Configuration Utility (SCU), vous devrez peut-être mettre à jour la partition du système pour compléter la mise à jour du système.
téléchargeable sur le site Web Compaq
TM
Système.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 4-1
Mise à jour du microprogramme du système

Exécution du ROMPaq Système depuis le CD

1. Initialisez le serveur à partir du CD SmartStart and Support Software.
2. Dans l’écran Compaq System Utilities (Utilitaires système Compaq), choisissez
Run ROMPaq (Exécuter ROMPaq).
3. Suivez les invites et instructions affichées pour reprogrammer votre ROM système.

Exécution du ROMPaq Système à partir de la disquette

Pour exécuter le ROMPaq Système depuis une disquette, vous devez d’abord créer une disquette ROMPaq Système depuis le CD ou depuis le fichier SoftPaq approprié.

Création d’une disquette ROMPaq Système depuis le CD

1. Insérez le CD SmartStart and Support Software dans le lecteur de CD-ROM d’un serveur comportant un lecteur de CD amorçable.
2. Redémarrez le serveur.
3. Dans l’écran Compaq System Utilities, choisissez Create Support Software
(Créer le logiciel de support).
4. Dans l’écran Diskette Builder (Création de disquettes), faites défiler la liste et sélectionnez System ROMPaq Firmware Upgrade Diskette (Disquette de mise à jour de microprogramme ROMPaq Système), puis cliquez sur le bouton Next (Suivant).
5. Cliquez sur Create Diskettes Only (Créer disquettes uniquement), puis sur le bouton Next.
6. Suivez les instructions qui s’affichent pour créer la disquette ROMPaq Système.
7. Pour mettre à jour le microprogramme, suivez la procédure indiquée dans la
section « Utilisation de la disquette ».
4-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
Mise à jour du microprogramme du système

Création d’une disquette ROMPaq Système depuis le fichier SoftPaq

1. Créez un répertoire temporaire sur votre disque dur.
2. Rendez-vous sur le site Web de Compaq,
3. Localisez la page qui contient le fichier SoftPaq pour l’utilitaire ROMPaq
Système.
4. Cliquez sur le lien correspondant au fichier SoftPaq du ROMPaq Système.
5. Cliquez sur le bouton Download (Télécharger) et enregistrez le téléchargement
dans le répertoire temporaire que vous venez de créer.
6. Cliquez sur Save (Enregistrer).
7. Exécutez le fichier SoftPaq téléchargé et suivez les instructions qui s’affichent à
l’écran pour créer la disquette ROMPaq Système.
8. Pour mettre à jour le microprogramme, suivez la procédure indiquée dans la
section « Utilisation de la disquette ».

Utilisation de la disquette

1. Le serveur étant hors tension, insérez la disquette ROMPaq Système dans l'unité
de disquettes.
2. Mettez le serveur sous tension.
3. Lorsque l’écran Welcome (Bienvenue) apparaît, appuyez sur la touche Entrée
(Entrée).
www.compaq.com.
4. Lorsque l’écran Select a Device (Sélectionner une unité) s’affiche, choisissez
votre serveur dans la liste des unités programmables et appuyez sur Entrée.
L’écran Select An Image (Sélectionner une image) s’affiche, fournissant les
informations suivantes :
Device to reprogram (unité à reprogrammer): votre serveur Current ROM revision (révision de la ROM en cours): date de la version ROM existante Select Firmware Images (sélection des images de microprogramme): date de la dernière version de ROM
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 4-3
Mise à jour du microprogramme du système
5. Appuyez sur la touche Entrée. L’écran Caution (Attention) apparaît.
6. Appuyez sur la touche Entrée. Le message suivant apparaît :
Reprogramming Firmware (Reprogrammation du microprogramme en cours)
Ninterrompez pas le cycle de reprogrammation. Vous serez avisé de la fin de
l'opération de reprogrammation.
7. Lorsque la reprogrammation est terminée, appuyez sur Echap pour quitter lutilitaire.
8. Retirez la disquette ROMPaq Système, puis redémarrez le serveur.
4-4 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
5
Mise à jour du microprogramme
du contrôleur
Vous pouvez mettre à jour le microprogramme des options Compaq en utilisant l’utilitaire ROMPaq Options. Il existe deux versions de cet utilitaire : le ROMPaq Options pour contrôleurs RAID et le ROMPaq Options pour unités internes (reliées SCSI).
Si vous avez fait l’acquisition d’un serveur muni d’un contrôleur RAID déjà installé, vous n’avez pas besoin d’exécuter cet utilitaire durant l’installation du serveur. Cependant, si vous possédez des contrôleurs Smart Array anciens ou d'autres options Compaq (telles que des unités de sauvegarde), exécutez le ROMPaq Options pour vous assurer que ces périphériques disposent du dernier microprogramme. Compaq recommande d'exécuter la dernière version du ROMPaq Options sur tous les contrôleurs RAID Compaq dès la diffusion de nouvelles versions de l’utilitaire.
L’utilitaire ROMPaq Options est issu de deux sources principales :
le CD Smart Array Controller Support Software,
le fichier SoftPaq téléchargeable sur le site Web Compaq.
Si votre serveur est muni d’un lecteur de CD-ROM amorçable, vous pouvez exécuter le ROMPaq Options directement depuis le CD Smart Array Controller Support Software. Dans tout autre cas, vous devez exécuter le ROMPaq Options depuis la disquette créée soit à partir du CD, soit à partir du fichier SoftPaq.
IMPORTANT : comparez les numéros de version des utilitaires ROMPaq Options de ces deux sources. Si les versions du CD sont plus anciennes, il convient d’utiliser le fichier SoftPaq.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 5-1
Mise à jour du microprogramme du contrôleur

Exécution du ROMPaq Options depuis le CD Smart Array Controller Support Software

1. Insérez le CD Smart Array Controller Support Software dans le lecteur de CD-ROM du serveur.
2. Redémarrez le serveur.
3. Lorsque l’écran Compaq System Utilities (Utilitaires système Compaq)
s’affiche, sélectionnez Run Options ROMPaq (Exécuter le ROMPaq Options) et appuyez sur la touche Entrée.
4. Lorsque l’écran Welcome (Bienvenue) apparaît, appuyez sur la touche Entrée.
5. Dans l'écran Select A Device (Sélectionner une unité), choisissez ALL
COMPAQ Smart Array nnnn Controller(s)
Smart Array nnnn) dans la liste des unités programmables, et appuyez sur la touche Entrée.
6. L’action suivante dépend du message qui s’affiche à l’écran :
— Si le message à l’écran est celui-ci, appuyez sur la touche Entrée et passez à
l’étape 8 de ces instructions :
(Tous les contrôleurs Compaq
The ROM image files found for the device selected are not newer than the current ROM image (Les fichiers images ROM trouvés pour le périphérique sélectionné ne sont pas plus récents que l'image ROM actuelle).
— Si le microprogramme ROM actuellement sur le contrôleur est plus ancien
que celui de la disquette ROMPaq Options, le message à l’écran sera le suivant :
Device to reprogram (unité à reprogrammer): tous les contrôleurs Compaq Smart Array nnnn Controller(s) Current ROM revision (révision ROM en cours sur le(s) contrôleur(s)): contrôleur Compaq Smart Array
nnnn x.xx
Select Firmware Images (sélection des images du microprogramme): contrôleur Compaq Smart Array nnnn y.yy
Dans ce cas, appuyez sur la touche Entrée et passez à l’étape 7.
5-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
Mise à jour du microprogramme du contrôleur
7. Passez en revue les informations affichées dans l’écran Caution (Attention) et
appuyez sur la touche Entrée pour reprogrammer la ROM du contrôleur.
Le message suivant apparaît :
Reprogramming Firmware (Reprogrammation du microprogramme en cours)
N’interrompez pas le cycle de reprogrammation. Vous serez avisé de la fin de
l'opération de reprogrammation.
8. Lorsque la reprogrammation de la ROM du contrôleur est terminée, vous pouvez
reprogrammer d'autres options ou quitter l’utilitaire.
— Pour reprogrammer une autre option Compaq, appuyez sur Entrée, puis
recommencez les étapes 5 à 7.
— Si vous avez terminé la reprogrammation des options Compaq, appuyez sur
Echap pour quitter l’utilitaire.
9. Retirez le CD et redémarrez le serveur.

Exécution du ROMPaq Options à partir des disquettes

Pour exécuter le ROMPaq Options depuis disquette, créez d’abord les disquettes ROMPaq Options depuis l’un des CD ou depuis le fichier SoftPaq approprié.

Création de disquettes à l’aide du CD Smart Array Controller Support Software

1. Insérez le CD Smart Array Controller Support Software dans le lecteur de
CD-ROM du serveur.
2. Ouvrez le dossier OPTRMDSK sur le CD et exécutez le fichier QRST5.EXE.
3. Suivez les instructions affichées pour créer le jeu de disquettes ROMPaq
Options.
4. Pour terminer la mise à jour du microprogramme, suivez la procédure indiquée
dans la section « Utilisation des disquettes ».
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 5-3
Mise à jour du microprogramme du contrôleur

Création de disquettes à laide du CD Smart Array and Support Software

1. Insérez le CD SmartStart and Support Software dans le lecteur de CD-ROM d’un serveur comportant un lecteur de CD amorçable.
2. Redémarrez le serveur.
3. Dans l’écran Compaq System Utilities (Utilitaires système Compaq), choisissez
Create Support Software (Créer le logiciel de support).
4. Dans l’écran Diskette Builder (Création de disquettes), faites défiler la liste et sélectionnez Options ROMPaq, puis cliquez sur le bouton Next (Suivant).
5. Cliquez sur Create Diskettes Only (Créer disquettes uniquement), puis sur le bouton Suivant.
6. Suivez les instructions affichées à l’écran pour créer la disquette ROMPaq Options.
7. Pour terminer la mise à jour du microprogramme, suivez la procédure indiquée dans la section « Utilisation des disquettes ».

Création de disquettes à laide du fichier SoftPaq

1. Créez un répertoire temporaire sur votre disque dur.
2. Sur le site Web de Compaq, localisez la page qui contient le fichier SoftPaq pour
lutilitaire ROMPaq Options.
3. Cliquez sur le lien correspondant au fichier SoftPaq du ROMPaq Options.
4. Cliquez sur le bouton Download (Télécharger) et enregistrez le téléchargement
dans le répertoire temporaire que vous venez de créer.
5. Cliquez sur Save (Enregistrer).
6. Exécutez le fichier SoftPaq téléchargé et suivez les instructions qui saffichent
pour créer les disquettes. Il vous faudra six disquettes pour le fichier SoftPaq du ROMPaq Options.
7. Pour terminer la mise à jour du microprogramme, suivez la procédure indiquée dans la section « Utilisation des disquettes ».
5-4 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq

Utilisation des disquettes

1. Vérifiez que le serveur est hors tension.
2. Insérez la première disquette ROMPaq Options dans l'unité de disquettes.
3. Redémarrez le serveur.
4. Lorsque l’écran Welcome (Bienvenue) apparaît, appuyez sur la touche Entrée.
L'écran Select A Device (Sélectionner un périphérique) s'affiche.
Si le contrôleur pour lequel vous souhaitez mettre à jour le microprogramme est
sur la liste des unités programmables, sélectionnez-le puis appuyez sur la touche Entrée. S'il n'y figure pas, un message vous invite à insérer les autres disquettes pour les périphériques ne figurant pas sur la première disquette.
5. L’action suivante dépend du message qui saffiche à l’écran :
Si le message à l’écran est le suivant, appuyez sur la touche Entrée et passez
à l’étape 8 de ces instructions :
The ROM image files found for the device selected are not newer than the current ROM image (Les fichiers images ROM trouvés pour le périphérique sélectionné ne sont pas plus récents que l'image ROM actuelle).
Mise à jour du microprogramme du contrôleur
Si le microprogramme ROM actuellement sur le contrôleur est plus ancien
que celui de la disquette ROMPaq Options, le message à l’écran sera le suivant :
Device to reprogram (unitéàreprogrammer): tous les contrôleurs Compaq Smart Array nnnn Controller(s) Current ROM revision (révision ROM en cours sur le(s) contrôleur(s)): contrôleur Compaq Smart Array
nnnn x.xx
Select Firmware Images (sélection des images du microprogramme): contrôleur Compaq Smart Array nnnn y.yy
Dans ce cas, appuyez sur la touche Entrée et passez à l’étape 7.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 5-5
Mise à jour du microprogramme du contrôleur
6. Passez en revue les informations affichées dans l’écran Caution (Attention) et appuyez sur la touche Entrée pour reprogrammer la ROM du contrôleur.
Le message suivant apparaît :
Reprogramming Firmware (Reprogrammation du microprogramme en cours)
Ninterrompez pas le cycle de reprogrammation. Vous serez avisé de la fin de
l'opération de reprogrammation.
7. Lorsque la reprogrammation de la ROM du contrôleur est terminée, vous pouvez reprogrammer d'autres options ou quitter l’utilitaire.
Pour reprogrammer une autre option Compaq, appuyez sur Entrée, puis
recommencez les étapes 5 à 7.
Si vous avez terminé la reprogrammation des options Compaq, appuyez sur
Echap pour quitter l’utilitaire.
8. Retirez la disquette ROMPaq Options, puis redémarrez le serveur.

Mise à jour de la partition système

Si vous installez le contrôleur sur un serveur précédemment configuré avec SCU, vous devez utiliser maintenant cet utilitaire pour mettre à jour la partition système.
REMARQUE : si votre serveur utilise l’utilitaire ROM-Based Setup Utility (RBSU), vous n’avez pas à exécuter SCU
SCU est fourni sur le CD SmartStart and Support Software et sur le CD Smart Array Controller Support Software. Comparez les numéros de version SCU de ces deux sources et utilisez la version la plus récente.
5-6 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Mise à jour du microprogramme du contrôleur
REMARQUE : avant de mettre à jour des volumes ou des partitions NetWare, tenez compte des conseils ci-dessous pour optimiser les performances du système :
Si vous souhaitez utiliser une protection RAID reposant sur du matériel, ne sélectionnez
pas la mise en miroir lors de l'utilisation de INSTALL.NLM ou NWCONFIG.NLM.
Novell recommande de créer des volumes avec une taille de bloc de 64 Ko afin de
diminuer la quantité de RAM requise pour monter le volume, et dutiliser la fonction Sous­allocations de blocs pour permettre dattribuer plus efficacement lespace disque.
L'utilisation d'une mémoire linéaire assure des performances optimales dans
l'environnement NetWare. Si vous avez précédemment utilisé SCU pour configurer votre serveur, cette option est proposée par défaut. Pour vérifier que le système utilise une mémoire linéaire, exécutez SCU et visualisez les paramètres de mémoire Compaq. Vérifiez que l'option linéaire a été sélectionnée sous Base Memory (Mémoire de base).
1. Redémarrez le serveur depuis le CD.
2. Si le lecteur de CD-ROM est amorçable, passez à l’étape 5. Sinon, localisez le
répertoire \SYSCFDSK\US dans le CD-ROM, exécutez le fichier QRST5.EXE et suivez les instructions à l’écran, pour créer quatre disquettes SCU.
3. Insérez la disquette SCU n°1 dans l'unité de disquettes du serveur.
4. Redémarrez le système.
5. Choisissez l'option System Configuration Utility dans le menu (ou la liste
d'icônes) qui s'affiche.
6. Suivez les instructions affichées pour mettre à jour ou créer et remplir une
partition système.
7. Quitter SCU.
Si le serveur ne redémarre pas ou si un message d'erreur de CD s'affiche, appuyez sur Ctrl+Alt+Suppr pour continuer et redémarrez le serveur.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 5-7
Lors de l’installation d’un contrôleur dans un nouveau système, exécutez les opérations suivantes après avoir installé le contrôleur et mis à jour le microprogramme du contrôleur :
Configurez le système en utilisant soit l’utilitaire ROM-Based Setup Utility
(RBSU), soit l’utilitaire System Configuration Utility (SCU) et en suivant la procédure indiquée dans le manuel d’utilisation du serveur.
Installez le contrôleur d’amorçage en utilisant RBSU ou l’utilitaire Option ROM
Configuration Arrays (ORCA) (décrit dans ce chapitre).
Créez au moins une unité logique en utilisant ORCA ou ACU (comme décrit
dans le chapitre 7).

Utilisation de RBSU

RBSU est un utilitaire de configuration du système qui est incorporé à la ROM système et qui est adapté au serveur sur lequel il est installé. RBSU est mis à jour à l’aide du ROMPaq Système.
6

Configuration du système

IMPORTANT : tous les serveurs ne prennent pas en charge RBSU.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 6-1
Configuration du système
Pour utiliser RBSU :
1. Mettez le serveur sous tension.
2. Appuyez sur la touche F9 lorsqu'un message vous y invite durant le démarrage
du système.
Le menu ROM-Based Setup Utility s’affiche à l'écran.
Figure 6-1 : Écran du menu RBSU
3. Configurez votre système (pour des instructions détaillées, reportez-vous au manuel de l’utilisateur de l'Utilitaire Compaq RBSU).
4. Installez le contrôleur d’amorçage en sélectionnant Boot Controller Order (Ordre contrôleur d’amorçage) dans le menu RBSU et en suivant les instructions qui s’affichent.
5. Lorsque vous avez fini d’utiliser l’utilitaire, appuyez sur la touche Echap et ensuite sur F10 pour confirmer la sortie du RBSU.
6-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq

Utilisation de ORCA

La séquence de démarrage d’un serveur est en partie constituée de l’auto-test de mise sous tension (POST). Si le contrôleur RAID du serveur prend en charge ORCA, le test POST s’arrête temporairement et un message d’invite ORCA s’affiche pendant environ cinq secondes. Si ORCA n'est pas pris en charge, l'invite n'est pas affichée et le système poursuit la séquence de démarrage.
1. Mettez le serveur sous tension et laissez se dérouler la séquence de démarrage
du système.
2. Pendant que le message d’invite est à l’écran, appuyez sur la touche F8 pour
lancer ORCA.
3. Dans l’écran Option ROM Configuration for Arrays Main Menu (Menu
principal ORCA) choisissez Select Boot Controller (Sélectionner contrôleur d’amorçage) et suivez les instructions pour installer le contrôleur d’amorçage du système.
Si vous souhaitez utiliser ORCA pour créer des unités logiques à ce niveau de la procédure, ne quittez pas tout de suite l’utilitaire. Continuez à utiliser ORCA comme décrit dans le chapitre 7.
Configuration du système
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 6-3
7

Configuration d'un module RAID

Compaq fournit quatre utilitaires pour configurer un module RAID :
Option ROM Configuration for Arrays (ORCA) – un utilitaire de
configuration simple basé sur ROM qui s’exécute sur tous les systèmes d’exploitation
Array Configuration Utility (ACU) – un utilitaire de configuration souple qui
offre un maximum de contrôle sur les paramètres de configuration
Array Configuration Utility-XE (ACU-XE) – une version basée sur navigateur
de ACU qui peut être utilisée à distance sur des systèmes qui utilisent également Insight Manager XE de Compaq
NetWare Online Array Configuration (CPQONLIN) Utility – un utilitaire
commandé par menu pour NetWare.
Les limitations suivantes s’appliquent à toutes les méthodes de configuration :
Pour une utilisation optimale de l'espace disque, ne combinez pas des disques de
capacités différentes dans le même module RAID. Les utilitaires de configuration traitent tous les disques physiques d'un module RAID comme ayant une capacité égale au plus petit disque de ce module. La capacité excédentaire des plus grands disques est gaspillée car elle ne peut pas être employée par le module RAID.
Un seul disque de secours en ligne peut être affecté par module RAID.
La probabilité de panne de disque dur dans un module RAID augmente avec le
nombre de disques dans le module (voir l'annexe D). Si vous configurez un module avec RAID 5, vous pouvez obtenir une probabilité de panne relativement faible en limitant le nombre de disques à 14.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 7-1
Configuration d'un module RAID
Pour plus de renseignements concernant ACU-XE, reportez-vous au manuel de l’utilisateur de l'utilitaire Compaq ACU-XE. Pour des informations complémentaires sur les modules RAID et les méthodes de tolérance de panne matérielles RAID, reportez-vous à l'annexe C.
Tableau 7-1 : Comparaison des utilitaires de configuration de module RAID
ACU ACU-XE CPQONLIN ORCA
Utilise une interface graphique + + 0 0 Disponible dans des langues autres que l’anglais + + 0 0 Exécutable à n’importe quel moment + + + 0 Disponible sur CD + + + 0
Utilise un assistant pour suggérer la configuration optimale d’un contrôleur non configuré
Décrit les erreurs de configuration + + 0 0
Prise en charge des systèmes d’exploitation suivants :
Windows 2000 + + 0 + Windows NT + 0 0 + NetWare + + + + Linux + + 0 +
Procédures autorisées :
Création et suppression de modules RAID et d'unités logiques
Affectation de niveau RAID + + + + Affectation d’un disque de secours + + + + Partage d’un disque de secours entre plusieurs
modules RAID Définition de la taille de stripe + + + 0 Migration de niveau RAID ou de taille de stripe + + + 0 Configuration des paramètres du contrôleur + + + 0 Expansion d’un module RAID + + + 0 Création de plusieurs unités logiques par
module RAID Installation d’un contrôleur d’amorçage 0 0 0 +
++ + 0
++ + +
++ + 0
++ 0 0
7-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq

Utilisation de ORCA

Lors de la mise sous tension d'un système informatique, une partie de la séquence de démarrage correspond à l’autotest de mise sous tension (Power-On Self-Test). Tous les contrôleurs RAID du système sont initialisés pendant le test POST. Si le contrôleur RAID prend en charge ORCA, le test POST s’arrête temporairement et un message dinvite ORCA saffiche pendant environ cinq secondes. Si ORCA n'est pas pris en charge, l'invite ne s'affiche pas et le système continue le test POST.
Pendant que le message dinvite est à l’écran, appuyez sur la touche F8 pour lancer ORCA. L’écran de menu principal Option ROM Configuration for Arrays saffiche, vous permettant de sélectionner le contrôleur d’amorçage pour le système ou de créer, visualiser ou supprimer une unité logique.
Configuration d'un module RAID
Figure 7-1 : Menu principal ORCA
Pour créer une unité logique :
1. Sélectionnez Create Logical Drive (Créer unité logique).
L’écran affiche une liste de tous les disques physiques disponibles (non
configurés) et les options RAID valides pour votre système.
REMARQUE : vous pouvez créer uniquement une unité logique à la fois.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-3
Configuration d'un module RAID
2. Utilisez les touches fléchées, la barre despacement et la touche de tabulation pour naviguer dans l'écran et configurer une unité logique, ainsi qu'un disque de secours, le cas échéant.
REMARQUE : ORCA ne permet l’utilisation dun disque de secours en ligne que par un seul module.
3. Appuyez sur Entrée pour accepter les paramètres.
4. Dans l'écran suivant, appuyez sur la touche F8 pour confirmer vos choix et
enregistrer la nouvelle configuration.
5. Après quelques secondes, l'écran Configuration Saved (Configuration enregistrée) s'affiche. Appuyez sur Entrée pour continuer.
Vous pouvez maintenant créer une autre unité logique sur nimporte quel disque physique restant en recommençant les étapes précédentes. ORCA permet la création dune seule unité logique par module. Pour créer un module contenant plusieurs unités logiques, utilisez ACU ou ACU-XE.
REMARQUE : les unités logiques brutes ne sont pas détectées par le système d’exploitation. Pour rendre les nouvelles unités logiques disponibles pour le stockage de données, formatez lunité logique en suivant les instructions fournies par la documentation de votre système dexploitation.

Utilisation de ACU

ACU est fourni dans le CD Smart Array Controller Support Software et sur le CD SmartStart and Support Software. Vous pouvez exécuter l'utilitaire ACU directement à partir de lun de ces CD ou, si le serveur configuré fonctionne sous Windows NT ou Windows 2000, vous pouvez télécharger l'utilitaire ACU sur votre serveur et l'exécuter en ligne.
Lorsque vous démarrez l'utilitaire ACU, il vérifie la configuration de chaque contrôleur et de chaque module RAID. Si un module RAID n'est pas configuré de façon optimale, un assistant de configuration ACU s'ouvre et vous guide dans le processus de configuration. L'assistant dACU vous aidera également à configurer de nouveaux contrôleurs, à affecter des disques physiques inutilisés à des modules RAID existants (sans destruction de données), et à configurer l'espace inutilisé d'un module en une nouvelle unité logique. ACU vous permet de créer jusqu’à 32 unités logiques par module RAID.
7-4 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Si un problème survient pendant la configuration, ACU affiche un message d’erreur décrivant le problème. Si le message qui suit comporte un numéro de code d’erreur, appelez lassistance technique Compaq dont vous dépendez pour obtenir de l’aide.
Internal Error Has Occurred (une erreur interne s'est produite)
Reportez-vous à la section « À propos du manuel » pour obtenir les numéros de téléphone du service dassistance.
Vous pouvez accéder à l’aide contextuelle en ligne pour chaque écran en appuyant sur la touche F1 ou en cliquant sur le bouton Aide. La barre d'état visible en bas de l'écran affiche également des messages d'aide qui décrivent l'élément sélectionné.
REMARQUE : les unités logiques brutes ne sont pas détectées par le système d’exploitation. Pour rendre les nouvelles unités logiques disponibles pour le stockage de données, formatez lunité logique en suivant les instructions fournies par la documentation de votre système dexploitation.

Exécution de ACU depuis le CD

Cette méthode d’exécution de lutilitaire ACU sapplique aux systèmes dexploitation suivants : Windows NT, Windows 2000, Linux et Novell NetWare.
Configuration d'un module RAID
1. Insérez le CD dans le lecteur de CD-ROM et relancez le serveur.
2. Dans le menu du CD, double-cliquez sur l'icône ACU.
3. Configurez votre module RAID (voir la section « Procédures typiques de
configuration manuelle dans ACU » pour plus de détails si vous ne souhaitez pas utiliser l’assistant).
4. Retirez le CD et relancez le serveur pour activer les nouveaux paramètres.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-5
Configuration d'un module RAID

Exécution de ACU en ligne

Vous pouvez exécuter ACU en ligne avec Windows NT ou Windows 2000.
1. Insérez le CD dans le lecteur de CD-ROM du serveur et suivez les instructions à l’écran pour télécharger l’utilitaire.
2. Lorsque l’installation est terminée, cliquez sur Start (Démarrer), puis sélectionnez Compaq System Tools (Outils système Compaq).
3. Double-cliquez sur ACU.

Descriptions des écrans d'ACU

REMARQUE : les captures d’écran accompagnant ces descriptions ne sont que des
exemples. Lapparence exacte de l’écran dépend du contrôleur et des disques durs que vous utilisez. Par exemple, le nombre de ports sur un contrôleur et les niveaux RAID disponibles peuvent être différents dans votre cas.
Écran principal de configuration
L'écran ACU Main Configuration (Écran de configuration principal ACU) est le premier affiché une fois que l'assistant de configuration a été exécuté ou contourné.
Figure 7-2 : Exemple d’un écran principal de configuration ACU
7-6 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Configuration d'un module RAID
Cet écran contient les zones suivantes :
Barre de menus
Zone Controller Selection (Sélection de contrôleur)
Fenêtre Configuration View (Vue de la configuration logique)
Zone Drive View (Vue des unités)
Zone Controller (Contrôleur)
Zone Array (Module RAID)
Zone Logical Drive (Unité logique)
Barre de menu
La barre de menus est placée au sommet de l'écran principal de configuration. Elle contient les menus déroulants suivants :
Controller (Contrôleur) - Permet de sélectionner un contrôleur, de rafraîchir
l’écran, d'enregistrer ou d'effacer une configuration, de créer un module RAID ou de quitter le programme. D’autres éléments de menu donnent accès aux paramètres, aux fonctions avancées, à des informations et à l'assistant de configuration.
Array (Module RAID) - Permet de supprimer, modifier ou étendre la capacité
d'un module RAID, de créer des unités logiques et d'afficher des informations sur le module.
Drive (Unité)Permet de supprimer ou modifier des unités logiques et d'afficher
des informations sur les unités.
View (Afficher)—Permet d'alterner entre la vue de configuration physique
(Physical Configuration View) et la vue de configuration logique (Logical Configuration View).
Help (Aide) – Permet d'accéder à l'aide en ligne.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-7
Configuration d'un module RAID
Zone Controller Selection (Sélection du contrôleur)
Cette zone comporte un menu déroulant listant les contrôleurs installés dans le système. Lorsqu'un contrôleur de la liste est sélectionné, des détails sur les disques et les modules RAID qui sont connectés à ce contrôleur s'affichent dans la fenêtre Configuration View (Vue de la configuration).
Figure 7-3 : Zone Controller Selection (Sélection du contrôleur)
Fenêtre Physical/Logical Configuration View (Vue de la configuration physique/logique)
La fenêtre Physical/Logical Configuration View affiche les unités et les modules RAID reliés au contrôleur sélectionné. Les boutons de la zone Drive View (Vue unités) sous la fenêtre Configuration View vous permettent dalterner entre la vue de la configuration physique et celle de la configuration logique.
La figure 7-4 montre une vue de configuration physique typique ; la figure 7-2 montre une vue de configuration logique typique.
Figure 7-4 : Fenêtre Physical Configuration View (Vue de configuration physique)
7-8 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Configuration d'un module RAID
REMARQUE : la sélection d'un élément dans la fenêtre Configuration View provoque le clignotement des voyants des disques durs correspondants. Cette fonction est utile pour identifier tous les disques physiques d'un module RAID ou d'une unité logique, tous les disques sur un contrôleur, ou un disque physique spécifique.
Zone Drive View (Vue des unités)
Utiliser les boutons radio de cette zone pour afficher une vue de la configuration logique ou physique dans la fenêtre Configuration View.
Figure 7-5 : Zone Drive View (Vue des unités)
Zone Controller (Contrôleur)
Les boutons de cette zone sont activés lorsque vous sélectionnez un contrôleur dans la zone Controller Selection (Sélection de contrôleur).
Figure 7-6 : Zone Controller (Contrôleur)
Cliquez sur l'un de ces boutons pour afficher l'écran Controller Settings (Paramètres du contrôleur) ou l'écran Create Drive Array (Créer un module RAID).
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-9
Configuration d'un module RAID
Zone Array (Module RAID)
Les boutons de la zone Array (module RAID) sont activés lorsque vous sélectionnez un module RAID dans la fenêtre Configuration View (Vue de la configuration).
Figure 7-7 : Zone Array (Module RAID)
Cliquez sur l'un de ces boutons pour afficher l'écran Modify Array (Modifier un module RAID), l'écran Expand Arraytendre un module RAID) ou l'écran Create Logical Drive (Créer une unité logique).
Zone Logical Drive (Unité logique)
Les boutons de la zone Logical Drive sont activés lorsque vous sélectionnez une unité logique dans la fenêtre Configuration View.
Figure 7-8 : Zone Logical Drive (Unité logique)
Cliquez sur l'un de ces boutons pour afficher l'écran Modify Logical Drive (Modifier une unité logique), l’écran Migrate Logical Drive (Migrer unité logique) ou l'écran Extend Logical Drive (Étendre une unité logique).
7-10 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Bouton More Information (Informations supplémentaires)
Cliquez sur le bouton More Information dans la partie inférieure droite de l'écran de configuration principal pour obtenir des informations sur l'élément sélectionné dans la fenêtre Configuration View.
Écrans secondaires
Écran Controller Settings (Paramètres du Contrôleur)
Pour afficher cet écran, cliquez sur Settings (Paramètres) dans la zone Controller (Contrôleur) (figure 7-6) de l’écran de configuration principal.
Cet écran vous permet de définir la priorité de reconstruction, la priorité d’extension et le rapport lecture/écriture de l’accélérateur.
Configuration d'un module RAID
Figure 7-9 : Écran Controller Settings (Paramètres du contrôleur)
Les paramètres Rebuild Priority (Priorité de reconstruction) et Expand Priority (Priorité d'expansion) n'ont pas d'incidence sur les performances d'un système inactif. Cependant, ils ont une incidence sur les performances d'un système occupé.
Si le paramètre High (Élevée) est sélectionné, le contrôleur donnera la préférence
au processus de reconstruction ou dexpansion par rapport aux opérations E/S normales.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-11
Configuration d'un module RAID
Si le paramètre Low (Basse) est sélectionné, le contrôleur exécutera la reconstruction ou l'expansion seulement lorsque le contrôleur sera inactif. Cependant, la valeur Low expose plus longtemps le module RAID aux pannes de disques par rapport à la valeur High.
Le paramètre Accelerator Ratio (Rapport de l'accélérateur) détermine la quantité de mémoire allouée aux mémoires cache en écriture et en lecture. Certaines applications seront plus performantes avec un cache en écriture plus important que le cache en lecture, d'autres le seront dans la situation inverse. Si votre contrôleur ne dispose pas dun accélérateur RAID avec batterie, seule la mémoire cache en lecture sera disponible (le rapport sera toujours de 100 % Lecture – 0 % Écriture).
REMARQUE : si vous optimisez le paramètre Accelerator Ratio (Rapport de laccélérateur), vous pourrez également modifier le paramètre Stripe Size (Taille de stripe). Reportez-vous à la section « Écran Create Logical Drive (Créer une unité logique » et les tableaux 7-2 et 7-3 pour plus de détails.

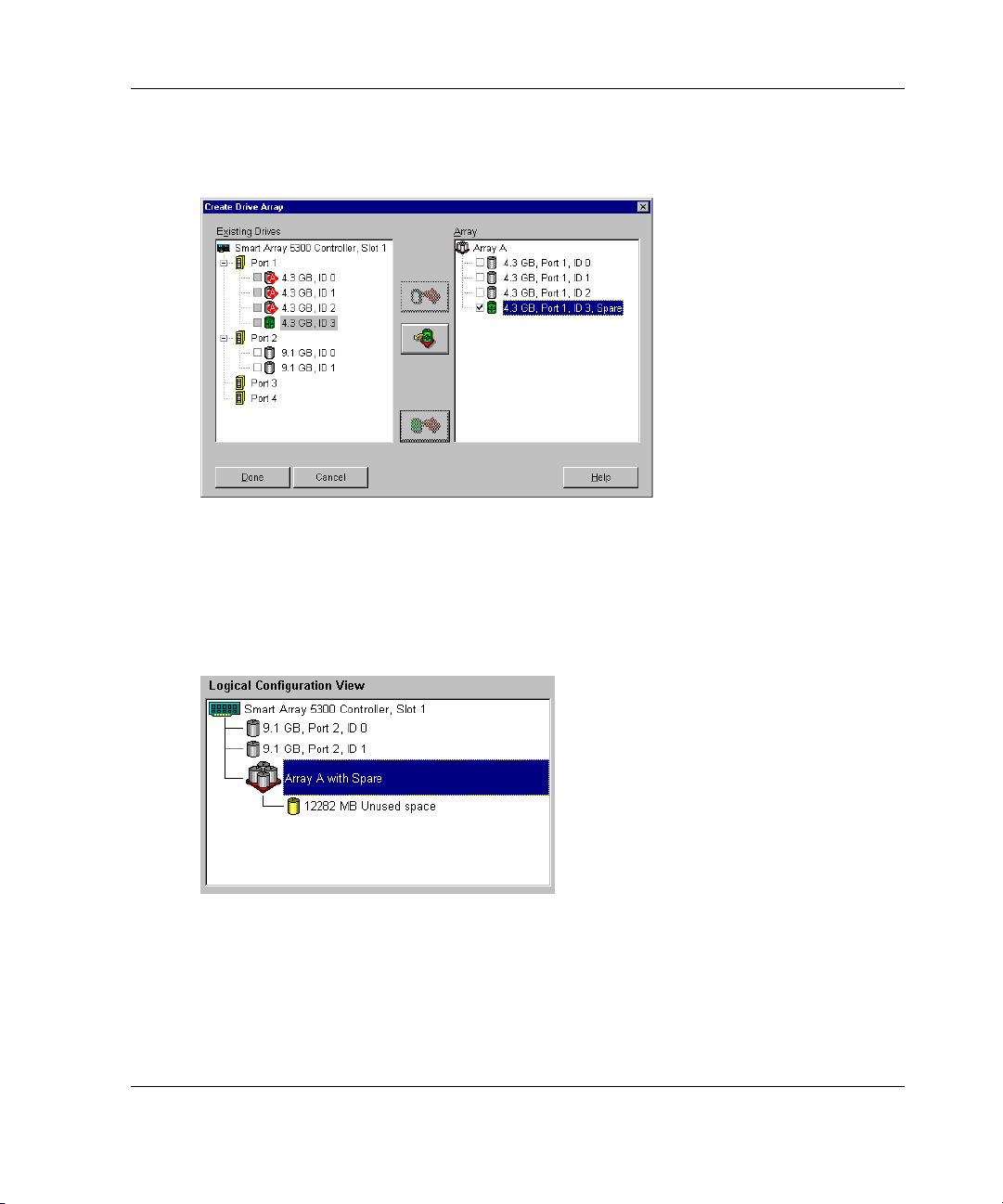

Écran Create Drive Array (Créer un module RAID)
Pour afficher cet écran, cliquez sur Create Array (Créer module RAID) dans la zone Controller (Contrôleur) (figure 7-6) de l’écran de configuration principal. La fenêtre
de gauche de cet écran affiche tous les disques qui sont raccordés au contrôleur précédemment sélectionné dans l'écran de configuration principal.
Figure 7-10 : Écran Create Drive Array (Créer un module RAID)
7-12 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Configuration d'un module RAID
Les trois boutons au milieu de cet écran sur les suivants :
Assign Drive To Array (Affecter un disque à un module RAID)
Remove Drive From Array (Retirer un disque d'un module RAID)
Assign Spare To Array (Affecter un disque de secours à un module RAID)
Écran Modify Drive Array (Modifier un module RAID)
Pour afficher cet écran, cliquez sur Modify (Modifier) dans la zone Array de l’écran de configuration principal. Cet écran ressemble à l’écran Create Drive Array (Créer un module RAID) (figure 7-10) et permet de modifier la configuration de votre module RAID.
Écran Expand Array (Étendre un module RAID)
Pour afficher cet écran, cliquez sur Expand (Étendre) dans la zone Array (Module RAID) de l’écran de configuration principal.
L’écran Expand Array (Étendre un module RAID) ressemble à l’écran Create Array (Créer un module RAID) (figure 7-10). Il vous permet d'ajouter des disques durs à un module RAID qui a déjà été configuré. Cette fonction supplémentaire peut
être utilisée pour construire une autre unité logique sur un module RAID ou pour étendre une unité logique qui existe déjà sur le module.
Écran Create Logical Drive (Créer une unité logique)
Pour afficher cet écran, cliquez sur Create Logical Drive (Créer une unité logique) dans la zone Array (Module RAID) (figure 7-7) de l’écran de configuration principal ACU.
Sur cet écran, vous pouvez sélectionner la méthode de tolérance de panne, activer l'accélérateur RAID (si existant), définir la taille de l’unité et la taille de stripe sur une nouvelle unité logique.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-13
Configuration d'un module RAID
AVERTISSEMENT : nutilisez pas cet écran pour modifier une unité logique préexistante, car cette méthode ne conserve pas les données utilisateur. Pour changer le niveau RAID et la taille de stripe d'une unité logique contenant déjà des
données utilisateur, cliquez sur le bouton Migrate (Migrer) pour accéder à l'écran Migrate RAID/Stripe Size (Migrer RAID/Taille de stripe) (figure 7-13).
Figure 7-11 : Écran Create Logical Drive (Créer une unité logique)
Trois fonctions de cet écran méritent une description plus détaillée :
Zone Stripe Size (Taille de stripe)
Zone Logical Drive Size (Taille de l'unité logique)
• Bouton Advanced (Avancé)
La zone Stripe Size (Taille de stripe) comporte un menu déroulant vous permettant de sélectionner la largeur de stripe des données (cette valeur correspond à la taille d'un bloc de données sur chaque disque dur du volume logique, telle que décrite dans l'annexe D).
7-14 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Configuration d'un module RAID
Chaque niveau RAID prend en charge plusieurs largeurs de stripe (tableau 7-2) : la taille de stripe par défaut initialement affichée par ACU est choisie pour permettre des performances optimales sous des conditions dexploitation courantes. Le tableau 7-3 suggère la manière doptimiser la largeur de stripe pour différents types dapplications.
Tableau 7-2 : Tailles de stripe prises en charge pour un niveau RAID donné
Niveau de tolérance de panne
RAID 0 8, 16, 32, 64, 128, 256 128
RAID 1 ou 1+0 8, 16, 32, 64, 128, 256 128
RAID 5 8, 16, 32, 64 16
Tailles de stripe prises en charge (Ko)
Valeur par défaut (Ko)
Tableau 7-3 : Taille de stripe optimale pour une application donnée
Type dapplication de serveur
Lecture/écriture combinées Accepter la valeur par défaut.
Principalement une lecture séquentielle (par exemple des applications audio/vidéo)
Principalement l’écriture (par exemple dans les applications de manipulation d'images)
Changement de taille de stripe suggéré
Utiliser des tailles de stripe plus larges pour de meilleures performances
Utiliser des stripes plus petites pour RAID 5
Utiliser des stripes plus importantes pour RAID 0, RAID 1+0 et RAID 1
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-15
Configuration d'un module RAID
La zone Logical Drive Size (Taille d'unité logique) indique la capacité de disque disponible sur l'unité logique sélectionnée lors de l'utilisation du niveau RAID choisi. Le côté gauche de la jauge indique la capacité du disque disponible pour stocker des données, tandis que le côté droit indique la capacité requise pour stocker les informations de parité ou les informations en miroir (aucun surplus n'est pas requis dans le module pour RAID 0).
La taille d'unité logique par défaut d'abord indiquée dans cette zone correspond à la capacité maximale disponible pour votre module RAID. Pour créer plusieurs unités logiques sur le module RAID, réduisez la taille d'unité logique en tapant un nombre plus petit dans la zone de défilement. ACU vous permet de créer jusqu’à 32 unités logiques par module RAID.
Cliquez sur le bouton Advanced (Avancé) pour afficher l’écran Advanced Features (Fonctions avancées) qui vous permet dactiver ou de désactiver la taille d’amorçage maximale pour une unité logique. La taille d'amorçage par défaut est de 32 secteurs (16 Ko) par piste, et la taille d'amorçage maximale est de 63 secteurs par piste.
Figure 7-12 : Écran Advanced Features (Fonctions avancées)
Certains systèmes d'exploitation doivent utiliser la taille d'amorçage maximale pour pouvoir créer de grandes partitions d'amorçage. Par exemple, l'activation de la taille d'amorçage maximale sur une unité logique dans Windows NT 4.0 vous permet de créer une partition amorçable d'une capacité maximale de 8 Go.
REMARQUE : l'activation de la taille d'amorçage maximale peut diminuer les performances de l'unité logique.
7-16 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Configuration d'un module RAID
Écran Modify Logical Drive (Modifier une unité logique)
Pour afficher cet écran, cliquez sur Modify (Modifier) dans la zone Logical Drive (Unité logique) (figure 7-8) de l’écran de configuration principal. Cet écran ressemble à l’écran Create Logical Drive (Créer une unité logique) (figure 7-11) et vous permet de modifier en ligne les paramètres dune unité logique existante, sans provoquer de pertes de données.
Écran Migrate RAID/Stripe Size (Migrer RAID/Taille de stripe)
Pour afficher cet écran, cliquez sur Migrate (Migrer) dans la zone Logical Drive (Unité logique) (figure 7-8) de l’écran de configuration principal. Cela permet de modifier la largeur de stripe (taille de bloc) ou le niveau RAID d'une unité logique existante tout en restant en ligne, sans perte de données.
Figure 7-13 : Écran Migrate RAID/Stripe Size (Migrer RAID/Taille de stripe)
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-17
Configuration d'un module RAID
Écran Extend Logical Drive (Étendre une unité logique)
Pour afficher cet écran, cliquez sur Extend (Étendre) dans la zone Logical Drive (Unité logique) (figure 7-8) de l’écran de configuration principal). Cet écran permet d'augmenter la capacité d'une unité logique tout en restant en ligne et sans interruption de données.
IMPORTANT : certains systèmes d'exploitation ne prennent pas en charge l'extension de capacité en ligne. Pour plus dinformations, reportez-vous à la section Extension de la capacité d'une unité logique”.
Figure 7-14 : Écran Extend Logical Drive (Étendre une unité logique)

Procédures typiques de configuration manuelle dans ACU

Lorsque vous exécutez ACU pour configurer un nouveau module RAID, un assistant de configuration souvre pour vous permettre de configurer automatiquement votre module de manière rapide. Cependant, vous pouvez vous passer de l'assistant et procéder manuellement pour :
Créer un nouveau module RAID
Étendre la capacité dun module RAID
Étendre la capacité d'une unité logique.
Migrer vers un niveau RAID ou une taille de stripe différents.
7-18 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Création d'un nouveau module RAID
La procédure manuelle de création d'un nouveau module RAID s'effectue en trois temps :
1. Configuration des paramètres du contrôleur.
2. Affectation de disques physiques de même capacité à un module RAID.
3. Création dune ou plusieurs unités logiques dans un module RAID.
Pour cet exemple, nous partons du principe que vous avez quatre disques d'une capacité de 4,3 Go et deux disques d'une capacité de 9,1 Go connectés à votre contrôleur. Vous souhaitez créer deux modules RAID :
Module A : trois disques de 4,3 Go, le quatrième disque de 4,3 Go étant utilisé
comme disque de secours. Ce module RAID doit être configuré avec une tolérance de panne RAID 5.
Module B : deux disques de 9,1 Go dans une configuration de tolérance de panne
RAID 1.
Configuration des paramètres du contrôleur
Configuration d'un module RAID
1. Dans l'écran de configuration principal d'ACU, sélectionnez les contrôleurs à
utiliser dans la liste déroulante de la zone Controller Selection (Sélection du contrôleur). Vous pouvez également cliquer sur Controller (Contrôleur) dans la barre de menus puis cliquer sur Select (Sélectionner).
2. Cliquez sur Controller Settings (Paramètres contrôleur).
L'écran Controller Settings s'affiche (figure 7-9).
3. Sélectionnez la priorité de reconstruction, la priorité d'expansion et le rapport
d'accélérateur.
4. Cliquez sur Done (Terminé) pour revenir à l’écran de configuration principal.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-19
Configuration d'un module RAID
Affectation de disques physiques de même capacité à un module RAID
1. Cliquez sur le bouton Create Array (Créer un module RAID) dans la zone Controller (Contrôleur).
L’écran Create Drive Array (Créer un module RAID) saffiche (figure 7-10).
2. Sélectionnez les disques qui vont constituer le module parmi ceux apparaissant dans la zone de gauche.
IMPORTANT : naffectez à un même module que des disques physiques de capacité identique. Si les disques ont des capacités différentes, la capacité excédentaire des plus grands disques ne pourra être utilisée par le module RAID et sera gaspillée.
Pour cet exemple, sélectionnez sur le port 1 les trois disques avec les ID SCSI 0,
1 et 2.
3. Cliquez sur le bouton Assign Drive(s) to Array (Affecter un ou des disques à un module) (figure 7-19) au milieu de l'écran.
REMARQUE : la probabilité de panne de disque dans un module RAID augmente avec le nombre de disques dans le module. Compaq recommande de ne pas utiliser plus de 14 disques par module dans des configurations RAID 5.
4. Sélectionnez sur le port 1 le disque avec l'ID SCSI 3 et cliquez sur le bouton
Assign Spare to Array (Affecter disque de secours au module) au milieu de l'écran.
REMARQUE : vous pouvez affecter le même disque de secours à plusieurs modules. Dans ce cas, vérifiez que la capacité du disque de secours est suffisante pour chaque module (les disques de secours doivent disposer d'une capacité au moins égale à celle des autres disques appartenant au même module).
7-20 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Configuration d'un module RAID
L’écran Create Drive Array (Créer un module RAID) se présente désormais selon la figure 7-15.
Figure 7-15 : Exemple de Module A avec disque de secours
5. Cliquez sur Done (Terminé) pour revenir à l’écran de configuration principal.
La fenêtre Logical Configuration View (Vue de configuration logique) se présente désormais selon la figure 7-16.
Figure 7-16 : Vue de configuration logique du module en exemple
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-21
Configuration d'un module RAID
6. Sélectionnez licône du contrôleur puis cliquez sur le bouton Create Array (Créer un module RAID) pour créer le module B.
7. Recommencez les étapes précédentes pour affecter les deux disques de 9,1 Go au module RAID B.
8. Cliquez sur Done (Terminé) pour revenir à l’écran de configuration principal.
Dans cet exemple, chaque module RAID a été créé à partir de disques installés sur le même port SCSI. Vous pouvez obtenir de meilleures performances en installant des disques de capacité appropriée sur dautres ports avant d’exécuter ACU, puis en sélectionnant les disques installés sur différents ports pour construire le module.
Création d’unités logiques sur le module RAID
1. Sélectionnez Array A (Module RAID A) ou Unused space (Espace inutilisé) sous Array A dans la fenêtre Logical Configuration View (Vue de la configuration logique) (figure 7-16).
2. Cliquez sur Create Logical Drive (Créer unité logique) dans la zone Array (Module RAID).
3. Dans l’écran Create Logical Drive (Créer unité logique) (figure 7-11), sélectionnez RAID 5.
4. Cliquez sur Enable Array Accelerator (Activer accélérateur RAID), si le bouton est inactif.
5. Modifiez la taille de stripe, si souhaité (et si votre modèle de contrôleur le permet).
6. Les valeurs par défaut dans la zone Logical Drive Size (Taille d'unité logique) créent une unité logique unique sur le module RAID. Pour cet exemple, acceptez les valeurs par défaut.
7. Cliquez sur Done (Terminé) pour revenir à l’écran de configuration principal.
7-22 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Configuration d'un module RAID
8. Sauvegardez les nouveaux paramètres en cliquant sur Controller (Contrôleur)
dans la barre de menus et en sélectionnant Save Configuration (Enregistrer configuration).
9. Créez une unité logique sur le module B en sélectionnant l'icône Array B
(Module B) ou l'icône Unused space (Espace inutilisé) sous Array B dans la fenêtre Logical Configuration View (Vue de la configuration logique) et suivez les étapes précédentes. Cette fois, sélectionnez RAID 1 comme méthode de tolérance de panne. Enregistrez la configuration comme auparavant.
L’écran de configuration principale ACU se présente désormais selon la figure 7-17.
Figure 7-17 : Exemple de module RAID – Fenêtre Logical Configuration View (Vue de configuration logique), deux modules RAID
REMARQUE : la capacité indiquée pour chaque unité logique correspond à la capacité libre
disponible pour le stockage de données. Cette valeur exclut la quantité employée pour la tolérance de panne.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-23
Configuration d'un module RAID
Expansion de la capacité d'un module RAID
L'expansion de capacité d’un module RAID consiste à ajouter de la capacité de stockage à un module RAID existant. La capacité des unités logiques sur le module ne change pas, et les données existantes ne sont pas modifiées.
Pendant l'expansion de capacité, l'utilitaire ACU redistribue automatiquement les unités logiques existantes entre tous les disques physiques du module RAID étendu. Si le module étendu comporte plusieurs unités logiques, les données seront redistribuées une unité logique à la fois. Les unités logiques créées en dernier ne seront pas disponibles avant la fin de l'expansion de la capacité.
AVERTISSEMENT : ne changez pas la carte du contrôleur ou de l’accélérateur RAID pendant lexpansion de capacité. L'interruption de lexpansion causerait une perte de données irréversible.
REMARQUE : le processus d'expansion dure environ 15 minutes par Go. Une unité logique restera inaccessible pour tout autre processus pendant le déroulement de l'expansion et aucune autre unité logique dans le système ne pourra être étendue ou migrée pendant ce laps de temps.
La procédure d'expansion d'un module RAID s'effectue en trois temps :
1. Sauvegarde de toutes les données du module RAID. Bien quil soit peu probable que lexpansion du module RAID provoque des pertes de données, cette précaution fournit une protection supplémentaire contre un tel risque.
2. Installation des nouveaux disques physiques.
IMPORTANT : naffectez à un même module que des disques physiques de capacité identique. Si les disques ont des capacités différentes, la capacité excédentaire des plus grands disques ne pourra être utilisée par le module RAID et sera gaspillée.
3. Affectation de nouveaux disques physiques à un module RAID existant. Une fois le processus d'expansion terminé, la capacité supplémentaire peut être utilisée pour augmenter la taille d'une unité logique existante (voir la section « Extension de la capacité d'une unité logique ») ou pour créer une nouvelle unité logique.
7-24 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Configuration d'un module RAID
Prenons par exemple un contrôleur connecté aux deux modules suivants :
Le module A : composé de trois disques de 4,3 Go dans une configuration
RAID 5, sans disque de secours.
Le module B : composé de deux disques de 9,1 Go dans une configuration
RAID 1, sans disque de secours.
Vous installez maintenant un disque de 4,3 Go et souhaitez étendre le module A pour inclure ce nouveau disque. Ce scénario est représenté dans la figure 7-18.
Figure 7-18 : Exemple dexpansion de module RAID
Pour développer le module A et créer une deuxième unité logique sur ce module :
1. Sélectionnez Array A (Module A) dans la fenêtre Logical Configuration View
(Vue de configuration logique).
2. Cliquez sur Expand (Étendre) dans la zone Array (Module RAID).
3. Dans la zone de gauche de la boîte de dialogue Expand Array A (Étendre
module A), sélectionnez le disque de 4,3 Go non affecté.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-25
Configuration d'un module RAID
4. Cliquez sur le bouton Assign Drive to Array (Affecter un disque à un module) au milieu de l'écran.
Figure 7-19 : Bouton Assign Drive to Array (Affecter un disque à un module)
5. Cliquez sur le bouton Next (Suivant) en bas de l'écran. L’écran indiqué dans la figure 7-20 s’affiche.
Figure 7-20 : Assistant d'expansion – Écran Create Logical Drives (Créer des unités logiques)
6. Cliquez sur Create Logical Drive (Créer unité logique).
7. Définissez la tolérance de panne, la taille de stripe, l'accélérateur RAID et la
taille de la deuxième unité logique que vous souhaitez créer sur le module A.
8. Cliquez sur le bouton Done (Terminé) pour revenir à l'écran Create Logical Drives (Créer des unités logiques).
9. Cliquez sur Done (Terminé) encore une fois pour revenir à l’écran de configuration principal.
7-26 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
10. Dans la barre de menus, sélectionnez Controller (Contrôleur), puis Save
Configuration (Enregistrer la configuration). Les paramètres de la seconde unité
logique sont enregistrés et la procédure dexpansion de capacité commence.
REMARQUE : la deuxième unité logique ne sera pas accessible tant que le processus d'expansion de capacité sur l'unité logique 1 ne sera pas terminé. En outre, l'unité logique 1 restera inaccessible pour tout autre processus pendant le déroulement de l'expansion et aucune autre unité logique dans le système ne pourra être étendue ou migrée pendant ce laps de temps.
Extension de la capacité d'une unité logique
L’extension de la capacité d’une unité logique est l’ajout de capacité de stockage à une unité logique existante. Pour que l’extension de l’unité logique soit possible, le module doit présenter une capacité libre suffisante. Si nécessaire, libérez de la capacité en supprimant des unités logiques existantes sur le module ou en exécutant une expansion de module (voir « Expansion de la capacité d'un module RAID »).
Windows NT 4.0 et NetWare 5.x prennent en charge lextension de capacité d’une unité logique en ligne. Certains systèmes dexploitation prennent également en charge lextension de capacité hors ligne, ce qui consiste à sauvegarder toutes les données, reconfigurer le module et restaurer les données. Avant d’étendre les unités logiques, consultez la documentation de votre système dexploitation pour obtenir des informations récentes ou contactez le fournisseur de votre système d’exploitation.
Configuration d'un module RAID
REMARQUE : le processus d'extension dure environ 15 minutes par Go. Une unité logique restera inaccessible pour tout autre processus pendant le déroulement de l'extension et aucune autre unité logique dans le système ne pourra être étendue ou migrée pendant ce laps de temps.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-27
Configuration d'un module RAID
Pour étendre la capacité d'une unité logique, procédez comme suit :
1. Sauvegardez toutes les données du module RAID. Bien quil soit peu probable que lextension provoque des pertes de données, cette précaution fournit une protection supplémentaire contre un tel risque.
2. Sélectionnez l'unité logique dans la fenêtre Logical Configuration View (Vue de la configuration logique).
3. Cliquez sur le bouton Extend (Étendre) dans la zone Logical Drive (Unité logique).
L'écran Extend Logical Drive (Étendre une unité logique) affiche la capacité
actuelle et disponible de l'unité logique sélectionnée. La zone non ombrée sur la jauge indique la capacité libre sur le module disponible pour l'extension.
4. Déplacez le curseur de commande pour augmenter la taille de l'unité logique.
REMARQUE : cet écran ne permet pas de réduire la capacité de l'unité logique.
5. Cliquez sur Done (Terminé) pour revenir à l’écran de configuration principal.
6. Pour enregistrer les paramètres de lunité logique, cliquez sur Controller
(Contrôleur) dans la barre de menus et sélectionnez Save Configuration (Enregistrer la configuration).
Une barre de progression dans le coin inférieur droit de l'écran indique l'état
d'avancement de l'extension.
7. Rendez la capacité supplémentaire de l'unité logique utilisable par votre système d'exploitation en choisissant lune des méthodes suivantes :
Création d'une nouvelle partition dans l’unité logique à l'aide du logiciel de
partitionnement de votre système d'exploitation.
Augmentation de la taille d'une partition existante en utilisant le logiciel de
partitionnement du système d'exploitation ou des outils de partitionnement de tiers.
7-28 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Migration de niveau RAID ou de taille de stripe
REMARQUE : avant de migrer une taille de stripe, vérifiez que la mémoire disponible dans
l'accélérateur RAID est au moins égale au plus petit commun multiple des tailles de stripe totales des deux configurations.
Par exemple, supposons un changement de volume logique de 11 disques RAID 5 en un volume logique 14 disques RAID 1+0. Si chaque configuration utilise la largeur de stripe par défaut correspondante, la taille de bloc passe de 16 Ko par stripe à 128 Ko par stripe.
Une stripe complète dans la configuration RAID 5 contient 160 Ko (dix des disques
contiennent des données utilisateur ; un disque contient des données de parité).
Une stripe complète dans la configuration RAID 1+0 contient 896 Ko.
Le plus petit commun multiple des deux tailles de stripe est 4480 Ko, et cette valeur est donc la quantité minimale de mémoire devant être disponible au niveau de l'accélérateur RAID.
Pour migrer vers un niveau RAID ou une taille de stripe différents :
1. Sauvegardez toutes les données de l’unité logique. Bien quil soit peu probable
que la migration provoque des pertes de données, cette précaution fournit une protection supplémentaire contre un tel risque. Les données de sauvegarde peuvent également être utilisées si le nombre de secteurs doit être augmenté (ce qui sera déterminé à l'étape 8).
Configuration d'un module RAID
2. rifiez que les batteries de laccélérateur RAID (s'il en est équipé) sont chargées
à bloc.
REMARQUE : le processus de migration dure environ 15 minutes par Go. Une unité logique restera inaccessible pour tout autre processus pendant le déroulement de la migration et aucune autre unité logique dans le système ne pourra être étendue ou migrée pendant ce laps de temps.
3. Si votre contrôleur est doté dun cache en écriture avec batterie, vérifiez au
niveau de l'écran Controller Settings (Paramètres du contrôleur) que le cache en écriture est activé.
4. Sélectionnez l'unité logique dans la fenêtre Logical Configuration View
(Vue de la configuration logique).
5. Cliquez sur le bouton Migrate (Migrer) dans la zone Logical Drive (Unité
logique).
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-29
Configuration d'un module RAID
6. Changez le niveau RAID en cochant la case appropriée.
7. Modifiez la taille de stripe (le tableau 7-3 indique la taille de stripe optimale pour
les cas spécifiques).
8. Cliquez sur Done (Terminé) pour revenir à l’écran de configuration principal.
Si vous obtenez un message indiquant que le nombre de secteurs doit être
augmenté :
a. Supprimez l'ancien volume logique. b. Reconfigurez le module en nouveau volume logique avec la nouvelle
méthode de tolérance de panne et la nouvelle taille de stripe choisies.
c. Copiez les données sauvegardées (à l'étape 1) dans le nouveau volume
logique.
9. Pour enregistrer les nouveaux paramètres, cliquez sur Controller (Contrôleur) dans la barre de menus et sélectionnez Save Configuration (Enregistrer la configuration).

Utilisation de CPQONLIN

L'utilitaire de configuration de module RAID en ligne pour NetWare (CPQONLIN) vous permet de configurer vos modules RAID sans arrêter le serveur. Il indique également quand un disque connecté au contrôleur RAID tombe en panne, fait l'objet d'une expansion ou est en attente (en file d'attente) d'expansion ou de reconstruction.
Pour installer CPQONLIN :
1. Copiez le fichier CPQRAID.HAM depuis le CD SmartStart and Support Software ou depuis le CD et les disquettes Controller Support Software. Vous trouverez des instructions détaillées dans le fichier README sur le CD.
2. Copiez CPQONLIN.NLM depuis la même source.
3. Ouvrez CPQONLIN.NLM et suivez les instructions affichées.
7-30 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq

Exécution de CPQONLIN

1. Tapez cpqonlin à linvite de la console.
2. Utilisez les flèches pour mettre en surbrillance Array Configuration Utility
(Utilitaire de configuration du module RAID) et appuyez sur Entrée.
3. Dans la liste des contrôleurs qui saffiche, sélectionnez celui que vous voulez
configurer. Si aucune unité logique nest configurée pour le contrôleur, l’écran de
lassistant de configuration automatique (voir figure 7-21) s’affiche.
Si des unités logiques sont présentes sur le contrôleur, l’écran de
configuration manuelle (voir figure 7-22) s’affiche.
Appuyez sur la touche F1 pour obtenir une aide en ligne à tout moment,
pour tout écran.
Configuration automatique
Configuration d'un module RAID
Figure 7-21 : Assistant dauto-configuration CPQONLIN
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-31
Configuration d'un module RAID
1. Si la configuration logique proposée à l’écran de lassistant vous convient, mettez en surbrillance le niveau de tolérance de panne souhaité pour l’unité logique et appuyez sur Entrée. Autrement, sélectionnez Custom Configuration (Configuration personnalisée) et continuez avec la procédure décrite dans la section « Configuration manuelle ».
2. Appuyez sur Échap pour enregistrer les modifications et revenez à l’écran de sélection du contrôleur.
3. Relancez le système pour appliquer les modifications.
REMARQUE : les unités logiques brutes ne sont pas détectées par le système d’exploitation. Pour rendre les nouvelles unités logiques disponibles pour le stockage de données, formatez lunité logique en suivant les instructions fournies par la documentation de votre système dexploitation.
Configuration manuelle
Figure 7-22 : Écran Main manual configuration (Configuration manuelle principale)
Mettez en surbrillance le contrôleur, le module RAID ou l’unité logique que vous souhaitez configurer, puis appuyez sur Entrée. Les options de menu pour l’élément sont affichées dans la section droite de l’écran. Le tableau 7-4 fournit la liste des options de menu pour chaque élément du panneau Logical Configuration View (Vue de configuration logique). Si une des options nest pas applicable dans un cas précis, elle napparaît pas à l’écran.
7-32 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Tableau 7-4 : Options de menu dans CPQONLIN
Menu Controller Options (Options du contrôleur)
Configuration d'un module RAID
Controller Settings (Paramètres du contrôleur)
Rebuild Priority (Priorité de reconstruction)
Expand Priority (Priorité dexpansion)
Accelerator Ratio (Rapport de laccélérateur)
Create New Array (Créer un nouveau module RAID)
Create Array (Créer un module RAID)
Physical Drives (Disques physiques)
New Array (Nouveau module)
Menu Array Options (Options du module RAID)
Expand Array (Expansion du module RAID)
Expand Array (Expansion du module RAID)
Physical Drives (Disques physiques)
New Array (Nouveau module)
Assign Drive (Affecter disque)
Assign Array (Affecter module RAID) Remove Drive (Supprimer disque) Accept Changes (Accepter les modifications)
(l’écran présente les disques de secours et les disques non affectés connectés au contrôleur)
(l’écran affiche la vue physique du nouveau module)
Assign Drive (Affecter disque)
Accept Changes (Accepter les modifications)
(l’écran présente les disques de secours et les disques non affectés connectés au contrôleur)
(l’écran affiche la vue physique du nouveau module)
...à suivre
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-33
Configuration d'un module RAID
Tableau 7-4 : Options de menu dans CPQONLIN ...à suivre
Menu Array Options (Options du module RAID)
Assign Spare (Attribuer disque de secours)
Delete Entire Array (Effacer tout le module RAID)
Menu Logical Drive Options (Options de l’unité logique)
Drive Settings (Paramètres de lunité)
Assign Spare (Attribuer disque de secours)
Physical Drives (Disques physiques)
New Array (Nouveau module RAID)
Fault Tolerance (Tolérance de panne)
Stripe Size (Taille de stripe)
Assign Drive (Affecter disque)
Accept Changes (Accepter les modifications)
(l’écran affiche les disques de secours et les disques non affectés connectés au contrôleur)
(l’écran affiche la vue physique du nouveau module)

Procédures de configuration manuelle typiques dans CPQONLIN

Cette section décrit les étapes typiques dune configuration manuelle dans le détail.
7-34 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Configuration d'un module RAID
Création d’une configuration personnalisée pour un nouveau module RAID
1. Dans l’écran Logical Configuration View (Vue de configuration logique)
mettez en surbrillance le contrôleur que vous souhaitez configurer, puis appuyez sur Entrée.
2. Sélectionnez Create New Array (Créer nouveau module RAID) dans le menu
Controller Options (Options du contrôleur), puis appuyez sur Entrée.
L’écran comporte maintenant trois sections : Create Array (Créer module
RAID), Physical Drives (Disques physiques) et New Array (Nouveau module RAID).
3. Sélectionnez Assign Array (Affecter module RAID) dans le menu Create
Array (Créer module RAID), puis appuyez sur Entrée.
La sélection est automatiquement déplacée dans la section Physical Drives
(Disques physiques).
4. Sélectionnez un disque puis appuyez sur Entrée.
IMPORTANT : naffectez à un même module que des disques physiques de capacité identique. Si les disques ont des capacités différentes, la capacité excédentaire des plus grands disques ne pourra être utilisée par le module RAID et sera gaspillée.
La section New Array (Nouveau module RAID) affiche le disque ajouté et la
sélection en surbrillance revient automatiquement à la section Create Array (Créer module RAID).
5. Répétez les étapes 3 et 4 pour affecter dautres disques au module RAID.
REMARQUE : vous pouvez ajouter un disque de secours à un module uniquement lorsque tous les disques de stockage des données ont été affectés.
6. Sélectionnez Accept Changes (Accepter les modifications) puis appuyez sur
Entrée.
CPQONLIN revient à l’écran Main Manual Configuration (Configuration
manuelle principale).
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-35
Configuration d'un module RAID
Ajout dun disque de secours
Pour ajouter un disque de secours à un module RAID, le contrôleur RAID doit comporter un disque qui n'est pas affecté ou qui est affecté comme disque de secours à un autre module RAID. Vous pouvez affecter un même disque de secours à autant de modules RAID que vous le souhaitez ou affecter un disque de secours distinct à chaque module. Lorsque vous sélectionnez Assign Spare (Affecter disque de secours), seuls les disques qui correspondent aux besoins requis sont affichés (par exemple, les disques ayant une capacité trop réduite n’apparaîtront pas). Si un disque devant normalement figurer dans la liste n'y apparaît pas, appuyez sur la touche Tabulation pour passer à la vue de disque physique et vérifiez la capacité du disque.
1. Dans l’écran Logical Configuration View (Vue de configuration logique) sélectionnez le module RAID qui nécessite un disque de secours, puis appuyez sur Entrée.
2. Sélectionnez Assign Spare (Affecter disque de secours) dans le menu Array Options (Options du module RAID), puis appuyez sur Entrée.
3. Sélectionnez le disque choisi comme disque de secours et appuyez sur Entrée.
4. Appuyez sur Échap pour accepter la nouvelle configuration et revenir à l’écran
Main Manual Configuration (Configuration manuelle principale).
Configuration de la nouvelle unité logique
1. Dans l’écran Logical Configuration View (Vue de configuration logique) sélectionnez la nouvelle unité logique que vous souhaitez configurer, puis appuyez sur Entrée.
2. Sélectionnez Fault Tolerance (Tolérance de panne) dans le menu Logical Drive Options (Options de l’unité logique), puis appuyez sur Entrée.
3. Sélectionnez le niveau RAID souhaité, puis appuyez sur Entrée.
4. Sélectionnez Stripe Size (Taille de stripe) puis appuyez sur Entrée.
5. Sélectionnez la taille de stripe souhaitée, puis appuyez sur Entrée.
6. Appuyez sur Échap pour accepter les paramètres et revenir à l’écran Main
Manual Configuration (Configuration manuelle principale).
7-36 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Configuration des paramètres du contrôleur
Loption de menu Controller Settings (Paramètres du contrôleur) vous permet de choisir la priorité de reconstruction du disque, la priorité d’expansion et le rapport de laccélérateur pour tous les modules RAID du contrôleur.
Si le paramètre de priorité Low (Basse) est sélectionné, la reconstruction ou
lexpansion nont lieu quune fois que le contrôleur RAID nest plus occupé par le traitement de demandes dE/S normales. Ce niveau de priorité affecte très peu les opérations dE/S normales. Cependant, le risque de perte de données est plus important en cas de panne dun autre disque physique pendant la reconstruction.
Si le paramètre de priorité High (Haute) est sélectionné, la reconstruction
seffectue au détriment des opérations dE/S normales. Bien que ce niveau de priorité affecte les performances du système, il offre une meilleure protection des données, le module RAID étant vulnérable à des pannes dautres dunités pour un temps plus court.
REMARQUE : les unités logiques peuvent être reconstruites uniquement si leur configuration prévoit une tolérance de panne (RAID 1+0, 5 ou ADG). La reconstruction de l’unité commence automatiquement après le remplacement d'un disque physique défaillant dans le module RAID.
Configuration d'un module RAID
Le rapport de lecture/écriture de l'accélérateur détermine la quantité de mémoire allouée aux mémoires caches de lecture et d'écriture sur l'accélérateur RAID. Les valeurs optimales varient d'une application à l'autre. Certains contrôleurs (en particulier ceux qui ne possèdent pas de cache en écriture avec batterie) ne permettent pas la modification de ce rapport.
1. Dans l’écran Logical Configuration View (Vue de configuration logique)
sélectionnez le contrôleur que vous souhaitez configurer, puis appuyez sur Entrée.
2. Sélectionnez Controller Settings (Paramètres du contrôleur) dans le menu
Controller Options (Options du contrôleur), puis appuyez sur Entrée.
L'écran Controller Settings (Paramètres du contrôleur) s'affiche.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-37
Configuration d'un module RAID
Figure 7-23 : Écran Controller Settings (Paramètres du contrôleur)
3. Modifiez les paramètres de cet écran en fonction de vos besoins.
4. Appuyez sur Échap pour enregistrer la nouvelle configuration.
5. Quittez CPQONLIN et relancez le système pour activer les modifications.
Expansion d'un module RAID
Les performances peuvent légèrement baisser pendant lexpansion dun module RAID, en fonction du paramètre choisi pour Expand Priority (Priorité d’expansion). Pour minimiser cet effet, procédez à l'expansion lorsque le serveur est peu sollicité.
REMARQUE : le processus d'expansion dure environ 15 minutes par Go. Le contrôleur n’est pas en mesure d’étendre ou de migrer dautres unités logiques pendant ce temps. Par conséquent, toute requête dexpansion ou de migration ultérieure sera mise en file d’attente.
1. Sauvegardez toutes les données de l’unité logique. Bien quil soit peu probable que lexpansion du module provoque des pertes de données, cette précaution fournit une protection supplémentaire contre un tel risque.
2. Vérifiez que les batteries de l’accélérateur RAID (s'il en dispose) sont chargées à bloc.
3. Dans l’écran Logical Configuration View (Vue de configuration logique) sélectionnez le module que vous souhaitez étendre, puis appuyez sur Entrée.
7-38 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
4. Sélectionnez Expand (Étendre) puis appuyez sur Entrée.
5. Sélectionnez le disque dur que vous souhaitez ajouter au module et appuyez sur
Entrée.
IMPORTANT : naffectez à un même module que des disques physiques de capacité identique. Si les disques ont des capacités différentes, la capacité excédentaire des plus grands disques ne pourra être utilisée par le module RAID et sera gaspillée.
6. Répétez l’étape 5 pour ajouter dautres disques.
7. Sélectionnez Accept Changes (Accepter les modifications) puis appuyez sur
Entrée.
8. Appuyez sur Échap pour lancer lexpansion du module.
Vous pouvez suivre la progression de lexpansion en appuyant sur la touche F3
et en observant la barre de progression située tout en bas de l’écran.
Migration de niveau RAID ou de taille de stripe
Les performances peuvent légèrement baisser pendant une migration, en fonction du paramètre choisi pour Expand ou Rebuild Priority (Priorité d’expansion ou de reconstruction). Pour minimiser cet effet, procédez à la migration lorsque le serveur est peu sollicité.
Configuration d'un module RAID
REMARQUE : le processus de migration dure environ 15 minutes par Go. Le contrôleur n’est pas en mesure d’étendre ou de migrer dautres unités logiques pendant ce temps. Par conséquent, toute requête dexpansion ou de migration ultérieure sera mise en file d’attente.
1. Sauvegardez toutes les données de l’unité logique. Bien quil soit peu probable
que la migration provoque des pertes de données, cette précaution fournit une protection supplémentaire contre un tel risque.
2. rifiez que les batteries de laccélérateur RAID (s'il en est équipé) sont chargées
à bloc.
3. Dans l’écran Logical Configuration View (Vue de configuration logique)
sélectionnez lunité logique que vous souhaitez migrer, puis appuyez sur Entrée.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq 7-39
Configuration d'un module RAID
4. Sélectionnez Drive Settings (Paramètres de l’unité) puis appuyez sur Entrée.
5. Modifiez le niveau RAID ou la taille de stripe apparaissant à l’écran.
6. Appuyez sur Échap pour accepter les modifications et lancer la migration.
Vous pouvez suivre la progression de la migration en appuyant sur la touche F3
et en observant la barre de progression située tout en bas de l’écran.
7-40 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq

Installation des drivers de périphériques

Les drivers du contrôleur Smart Array 5i Plus se trouvent sur le CD Support Software du contrôleur Smart Array et sur le CD SmartStart and Support Software. Des mises à jour sont proposées sur le site Web de Compaq,

Utilisation du CD Support Software du contrôleur Smart Array

Les instructions d'installation des drivers à partir du CD Support Software du contrôleur Smart Array sont présentées dans la brochure fournie avec le CD. La procédure précise varie selon que le serveur est nouveau ou contient déjà le système d'exploitation et des données utilisateur.

Utilisation du CD SmartStart and Support Software

www.compaq.com.
8
Si vous installez un nouveau serveur, les drivers du contrôleur RAID seront installés et configurés lors de l'installation du système d’exploitation. Reportez-vous à la documentation fournie avec le CD pour consulter les instructions d'installation applicables au système d'exploitation.
Si vous ajoutez le contrôleur à un système existant, vous devez créer des disquettes CSP (Compaq Support Paq) pour le système d'exploitation utilisé. Ces disquettes contiennent le logiciel du système d’exploitation, les drivers et la documentation.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq 8-1
Installation des drivers de périphériques
Pour créer les disquettes CSP :
1. Insérez le CD Smart Start and Support Software dans le lecteur de CD-ROM d’un serveur comportant un lecteur de CD amorçable. Ce serveur ne doit pas nécessairement être celui sur lequel vous installez le contrôleur.
2. Redémarrez le serveur.
3. Dans l’écran Compaq System Utilities, choisissez Create Support Software
(Créer le logiciel de support).
4. Dans l’écran Diskette Builder, choisissez Create Support Software (Créer le logiciel de support).
5. Faites défiler la liste et choisissez le logiciel de support correspondant au système d’exploitation que vous utilisez.
6. Suivez les instructions affichées à l’écran pour créer les disquettes. Selon votre système d’exploitation, vous utiliserez jusqu’à six disquettes vierges.
Vous trouverez dans les fichiers README des disquettes CSP des instructions détaillées pour l’installation des drivers de périphériques.

Mise à jour des agents Compaq Insight Manager

Si vous installez le contrôleur comme stockage supplémentaire, vous pouvez mettre à jour les agents Compaq Insight Manager si de nouvelles versions sont disponibles. Reportez-vous à la documentation de Compaq Insight Manager pour connaître la procédure de mise à jour des agents.
Vous pouvez également obtenir les agents Compaq Insight Manager chez votre Revendeur ou votre Mainteneur Agréé Compaq. Les dernières versions de Compaq Insight Manager et des agents de supervision peuvent aussi être téléchargées à l'adresse
Si les nouveaux agents ne fonctionnent pas correctement, vous devrez peut-être mettre à jour Compaq Insight Manager.
8-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
www.compaq.com/manage.

Numéros d’identification

Dans un but d’homologation et d’identification, un numéro de série Compaq unique a été attribué à votre produit. Vous trouverez le numéro sur l’étiquette signalétique du produit, ainsi que les marques et informations d’homologation requises. Si l’on vous demande des informations sur l’homologation de ce produit, communiquez ce numéro de série. Celui-ci ne doit pas être confondu avec le nom commercial ou le numéro de modèle du produit.

Réglementation FCC

L’article 15 des Réglementations de la FCC (Federal Communications Commission) a établi des normes en matière de fréquences radio pour fournir un spectre de fréquences radio exempt d’interférences. De nombreux appareils électroniques, notamment les ordinateurs, génèrent de l’énergie haute fréquence même s’ils ne sont pas conçus à cette fin et, de ce fait, s’inscrivent dans le cadre de cette réglementation. Cette réglementation place les ordinateurs et les périphériques qui leurs sont associés en deux classes, A et B, en fonction de leur installation prévue. Les appareils de classe A sont ceux dont l’installation est raisonnablement prévue dans un environnement industriel ou commercial. Les appareils de classe B sont ceux dont l’installation est prévue dans un environnement résidentiel privé (les ordinateurs personnels par exemple). La réglementation FCC impose que les matériels correspondant à chaque classe portent une étiquette indiquant le potentiel d’interférence du matériel, ainsi que des instructions de fonctionnement supplémentaires destinées à l’utilisateur.
A
Avis de conformité
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq A-1
Avis de conformité
Les étiquettes qui figurent sur les appareils attribuent une classe (A ou B) à l’équipement. Les équipements de classe B comportent un identificateur ou un logo FCC sur leur étiquette. Sur les appareils de classe A, l’étiquette ne comporte pas d’identifiant ni de logo FCC. Une fois la classe de l’appareil définie, reportez-vous à la déclaration correspondante des sections ci-dessous.

Matériel de classe A

Ce matériel a été contrôlé et satisfait aux limites imposées pour un appareil numérique de classe A conformément à l’alinéa 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement professionnel. Ce matériel génère, utilise et peut émettre de l’énergie haute fréquence et, s’il n’est pas installé et utilisé conformément au manuel d’utilisation, peut provoquer des interférences des communications radio. L’utilisation de ce matériel en zone résidentielle est susceptible de générer des interférences nuisibles, auquel cas l’utilisateur sera tenu d’y remédier à ses propres frais.

Matériel de classe B

Ce matériel a été contrôlé et satisfait aux limites imposées pour un appareil numérique de classe B, conformément à l’alinéa 15 de la réglementation FCC. Ces normes sont destinées à assurer une protection raisonnable contre les interférences nocives dans un environnement résidentiel. Ce matériel génère, utilise et peut émettre de l’énergie haute fréquence et, s’il n’est pas installé et utilisé conformément au manuel d’utilisation, peut provoquer des interférences des communications radio. Quoi qu’il en soit, on ne peut pas garantir que des interférences ne se produiront pas dans certaines installations. Si ce matériel provoque des interférences lors de la réception d’émissions de radio ou de télévision (il suffit, pour le constater, d’allumer et d’éteindre successivement l’appareil), l’utilisateur devra prendre les mesures nécessaires pour les éliminer. À cette fin, il devra :
réorienter ou déplacer l’antenne réceptrice ;
accroître la distance entre le matériel et le récepteur ;
brancher le matériel sur un autre circuit que celui du récepteur ;
consulter le revendeur ou un technicien de radio/télévision expérimenté.
A-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
Avis de conformité

Déclaration de conformité pour les produits portant le logo FCC - États-Unis uniquement

Cet appareil est conforme à l’alinéa 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes : (1) l’appareil ne doit pas provoquer d’interférences nuisibles, et (2) doit supporter toute interférence extérieure, pouvant notamment entraîner un fonctionnement imprévu.
Pour toute question relative à votre produit, contactez-nous par courrier ou par téléphone :
Compaq Computer Corporation
P. O. Box 692000, Mail Stop 510101 Houston, Texas 77269-2000 États-Unis
1-800-652-6672 (1-800-OK COMPAQ) (en vue d’améliorer constamment la
qualité de nos produits, vos appels sont susceptibles d’être enregistrés ou sous écoute).
Pour toute question relative à cette déclaration FCC, contactez-nous par courrier ou par téléphone :
Compaq Computer Corporation
P. O. Box 692000, Mail Stop 510101 Houston, Texas 77269-2000 États-Unis
1-281-514-3333
Pour identifier ce produit, reportez-vous à son numéro de série ou à son numéro de modèle.

Modifications

La FCC (Federal Communications Commission) exige que l’utilisateur soit averti que toute modification apportée au présent matériel et non approuvée explicitement par Compaq Computer Corporation est de nature à le priver de l’usage de l’appareil.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq A-3
Avis de conformité

Câbles

Conformément à la réglementation FCC, toute connexion à cet appareil doit seffectuer au moyen de câbles blindés avec revêtement métal RFI/EMI.

Canadian Notice (Avis Canadien)

Appareil de classe A

This Class A digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations
Cet appareil numérique de la classe A respecte toutes les exigences de la réglementation canadienne sur le matériel provoquant des interférences.

Appareils de classe B

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations.
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Déclaration de conformité de la souris

Cet appareil est conforme à l’alinéa 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes : (1) lappareil ne doit pas provoquer dinterférences nuisibles, et (2) doit supporter toute interférence extérieure, pouvant notamment entraîner un fonctionnement imprévu
A-4 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq

Avis de lUnion Européenne

Les produits portant le label CE sont conformes à la directive EMC (89/336/EEC), ainsi qu’à la recommandation concernant la tension (73/23/EEC) de l’Union Européenne.
Le respect de ces directives implique la conformité aux normes européennes suivantes (les normes internationales équivalentes sont indiquées entre parenthèses) :
EN55022 (CISPR 22) Interférences électromagnétiques
EN55024 (IEC61000-4-2, 3, 4, 5, 6, 8, 11) Immunité électromagnétique
EN61000-3-2 (IEC61000-3-2) Limites pour les émissions de courant
harmonique
EN61000-3-3 (IEC61000-3-3) – Limitation des fluctuations de tension et du
flicker
EN60950 (IEC950) - Normes de sécurité

Avis japonais

Avis de conformité
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq A-5
Avis de conformité

Avis taiwanais

Dispositif laser

Tous les systèmes Compaq munis dun dispositif laser sont conformes aux normes de sécurité en vigueur, et en particulier à la norme IEC (International Electrotechnical Commission) 825. En ce qui concerne le laser, cet appareil est conforme aux normes de fonctionnement des produits laser définies par les agences gouvernementales pour les appareils laser de classe 1. Le faisceau laser émis par lappareil ne présente aucun danger car il est entièrement confiné dans lappareil durant toutes les opérations dutilisation et dentretien.

Consignes de sécurité pour le laser

AVERTISSEMENT :°°pour réduire le risque d’exposition à des rayonnements
dangereux :
N’essayez pas d’ouvrir le boîtier de l’unité. L’appareil ne comporte aucune pièce
réparable par l’utilisateur.
N’effectuez que les réglages ou procédures spécifiés dans le présent manuel.
Toute réparation du dispositif laser ne doit être confiée qu’à un Mainteneur
Agréé Compaq.

Conformité aux réglementations du CDRH

Le CDRH de la FDA a établi pour les produits laser des normes applicables depuis le 2 août 1976. Sont concernés par ces dispositions tous les appareils produits depuis le 1er août 1976. Ces normes doivent être respectées pour tous les produits commercialisés aux États-Unis.
A-6 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq

Conformité aux réglementations internationales

Tous les systèmes Compaq équipés de dispositifs laser sont conformes aux normes de sécurité applicables, notamment à la norme IEC 825.

Étiquette du produit laser

L’étiquette suivante, ou toute autre étiquette équivalente, est apposée sur le dispositif laser fourni par Compaq.
Cette étiquette indique que l’appareil est classé
PRODUIT LASER DE CLASSE 1. Vous pouvez trouver cette étiquette sur un dispositif laser installé sur votre produit.

Informations sur le laser

Avis de conformité
Tableau A-1 : Informations sur le laser
Caractéristique Description
Type de laser GaAIA à semi-conducteurs
Longueur d’onde 780 nm +/- 35 nm
Angle de divergence 53,5 degrés +/- 0,5 degré
-2
Puissance en sortie Inférieure à 0,2 mW /10 869 W·m
Polarisation Circulaire 0,25
Ouverture numérique 1,14 cm +/- 0,1 cm
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq A-7
sr
-1
Avis de conformité

Informations relatives au remplacement de la pile

Le Contrôleur Smart Array 5i Plus et le module d'activation de cache avec batterie sont dotés dune pile interne NiMH ou dun module batterie. En cas derreur de manipulation ou de remplacement, cette pile peut présenter des risques d’explosion et donc de blessures. Le remplacement doit être effectué par un Mainteneur Agréé Compaq utilisant la pièce de rechange Compaq prévue pour ce produit. Pour plus de précisions sur le remplacement ou la mise au rebut correcte de la pile, contactez votre Revendeur Agréé Compaq ou votre Mainteneur Agréé Compaq.
AVERTISSEMENT : L’ordinateur contient une pile interne NiMH ou un module batterie. Toute manipulation hasardeuse de la pile peut provoquer un incendie et des brûlures. Pour réduire tout risque de blessure :
Nessayez pas de recharger les piles.
Évitez de les soumettre à des températures supérieures à 60°C.
Nessayez pas de démonter, d’écraser, de percer la pile ni de court-circuiter
les bornes ou de la jeter au feu ou dans l’eau.
La pile doit être remplacée exclusivement par la pièce de rechange Compaq
prévue pour ce produit.
Les piles, les batteries et les accumulateurs ne doivent pas être jetés avec les ordures ménagères. Pour leur recyclage ou leur mise en décharge adéquate, veuillez utiliser le système de collecte public ou renvoyer la pile usagée à Compaq, à vos partenaires Compaq ou à leurs agents.
A-8 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
B
Électricité statique
Pour éviter d’endommager le système, vous devez respecter les précautions suivantes lors de la manipulation du système ou des pièces. Les décharges d’électricité statique d’un doigt ou de tout autre conducteur sont susceptibles d’endommager les cartes système ou tout autre périphérique sensible à l’électricité statique. Ce type de dégât peut diminuer la durée de vie du dispositif.
Afin d’éviter tout risque de dommage électrostatique, prenez les précautions suivantes :
évitez tout contact avec les éléments, transportez-les et stockez-les dans des
emballages antistatiques ;
conservez les pièces sensibles à l’électricité statique dans leur emballage jusqu'à
leur installation sur des postes de travail sans électricité statique ;
posez les éléments sur une surface reliée à la terre avant de les déballer ;
évitez de toucher les broches, fils conducteurs et circuits ;
veillez à toujours être relié à la terre lorsque vous touchez un élément ou un
dispositif sensible à l’électricité statique.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq B-1
Électricité statique

Méthodes de mise à la terre

Il existe plusieurs méthodes de mise à la terre. Pour manipuler ou installer des pièces sensibles à l'électricité statique, prenez les précautions suivantes :
Utilisez un bracelet antistatique relié, par un fil de terre, à un châssis d'ordinateur ou de station de travail mis à la terre. Les bracelets antistatiques sont des bandes
souples présentant une résistance minimale de 1 mégohm ± 10 % au niveau des fils de terre. Pour assurer une mise à la terre efficace, portez le bracelet bien serré sur la peau.
Utilisez les autres types de bracelets antistatiques disponibles si vous travaillez debout à votre station de travail. Portez ces bandes aux deux pieds si vous vous tenez sur un sol ou un revêtement particulièrement conducteur.
Utilisez des outils conducteurs.
Utilisez un kit de réparation portable et un tapis antistatique pliant.
Si vous ne disposez d’aucun des équipements conseillés ci-dessus, confiez l’installation de l’équipement à votre Revendeur Agréé Compaq.
REMARQUE : pour plus de précisions sur l’électricité statique ou pour obtenir de l’aide lors de l’installation d’un produit, contactez votre Revendeur Agréé Compaq.
B-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
Modules RAID et tolérance de panne

Qu’est-ce qu’un module RAID ?

La capacité et les performances d’un disque (dur) physique conviennent aux particuliers. Cependant, les utilisateurs professionnels ont besoin de plus grandes capacités de stockage, de débits de données plus élevés et d’une meilleure protection contre les pertes de données en cas de panne de disque.
Le simple ajout de disques physiques au système augmente la capacité totale de stockage (voir Figure C-1). Cependant, cet ajout n’a pas d’effet sur l’efficacité des opérations de lecture/écriture (R/W), les données ne pouvant toujours être transférées que sur un disque physique à la fois.
C
R/W
P1 P2 P3
Figure C-1 : Disques physiques ajoutés au système
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq C-1
Modules RAID et tolérance de panne
Lorsqu’un contrôleur de module RAID est installé dans le système, la capacité de plusieurs disques physiques peut être combinée en une ou plusieurs unités virtuelles appelées unités logiques (ou parfois qualifiées de volumes logiques). Les têtes de lecture/d’écriture de tous les disques physiques sont alors toutes actives simultanément, ce qui réduit le temps total nécessaire au transfert de données.
P1 P2 P3
Figure C-2 : Disques physiques configurés en une unité logique (L1)
L1
Puisque les têtes de lecture/écriture sont actives simultanément, la même quantité de données est écrite sur chaque disque dans un intervalle de temps donné. Chaque unité de données est qualifiée de bloc et l’ensemble des blocs sur tous les disques physiques dans une unité logique forment un ensemble de stripes de données (voir Figure C-3).
C-2 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
Modules RAID et tolérance de panne
S1
S2
S3
S4
B1
B4
B7
B2
B5
B8
B11B10 B12
B3
B6
B9
Figure C-3 : Répartition des données (S1-S4) des blocs de données B1-B12
Pour que les données de l’unité logique soient lisibles, la séquence de blocs de données doit être la même dans chaque agrégation par stripe. Cette procédure de séquençage est réalisée par le contrôleur de module RAID qui envoie dans le bon ordre les blocs de données sur les têtes d’écriture de l’unité.
La conséquence logique du processus de répartition est que chaque disque physique d’une unité logique donnée contiendra la même quantité de données. Si un disque physique a une capacité plus grande que les autres disques physiques de la même unité logique, la capacité supplémentaire est perdue car elle ne peut pas être utilisée par l’unité logique.
Le groupe de disques physiques contenant l’unité logique est qualifié de module RAID, ou simplement de module. Tous les disques physiques d’un module RAID étant souvent configurés en une seule unité logique, le terme « module RAID » est souvent utilisé comme synonyme d’unité logique. Cependant, un module RAID peut contenir plusieurs unités logiques (voir Figure C-4), chacune d’une taille différente.
Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq C-3
Modules RAID et tolérance de panne
A1
L1
L2
Figure C-4 : Deux modules (A1, A2) contenant cinq unités logiques étendues sur cinq disques physiques
A2
L3 L4
L5
Chaque unité logique d’un module RAID est répartie sur tous les disques physiques du module. Une unité logique peut également s’étendre sur plusieurs ports du même contrôleur, mais elle ne peut s’étendre que sur un seul contrôleur.
Toute panne de disque, bien que rare, est potentiellement catastrophique. Dans l’exemple de la Figure C-4, une panne d’un quelconque disque physique peut provoquer la panne de toutes les unités logiques du même module RAID, entraînant la perte de toutes les données des unités.
Pour éviter les pertes de données dues à une panne de disque physique, les unités logiques peuvent être configurées avec une tolérance de panne. Plusieurs méthodes de tolérance de panne ont été développées. Les méthodes suivantes sont prises en charge par les contrôleurs Compaq et sont décrites dans la section « Méthodes de tolérance de panne » :
RAID 0 : répartition des données uniquement (pas de tolérance de panne)
RAID 1+0 - Mode miroir
RAID 5 : dataguarding réparti
C-4 Contrôleur Smart Array 5i Plus et module d’activation de cache avec batterie Compaq
Pour toute configuration à l’exception de RAID 0, vous pouvez assurer une protection supplémentaire contre la perte de données en assignant un disque de secours en ligne (ou disque de réserve). Ce disque ne contient aucune donnée et est connecté au même contrôleur que le module RAID. Lorsquun autre disque physique du module RAID est en panne, le contrôleur reconstruit automatiquement sur le disque de secours en ligne les informations qui se trouvaient à l’origine sur le disque en panne. Cela permet de restaurer rapidement sur le système une protection complète des données au niveau RAID. Toutefois, si par hasard une autre unité du module est défectueuse lors de la réécriture de données sur l’unité de secours, l’unité logique sera aussi défectueuse.
Lorsque vous configurez un disque de secours en ligne, il est automatiquement assigné à toutes les unités logiques du même module RAID. De plus, il nest pas nécessaire dattribuer un disque de secours en ligne différent à chaque module RAID. Vous pouvez configurer un disque dur comme disque de secours en ligne de plusieurs modules RAID, à condition que tous les modules RAID se trouvent sur le même contrôleur.

Méthodes de tolérance de panne

Modules RAID et tolérance de panne

RAID 0 : pas de tolérance de panne

Cette configuration (voir la Figure C-3) ne fournit aucune protection contre la perte de données lors de la défaillance dun disque. Elle s’avère cependant utile pour le stockage rapide de grandes quantités de données non sensibles, (pour limpression ou la modification dimages, par exemple) ou lorsque le coût est le facteur le plus important.
Avantages
Le niveau RAID 0 offre les avantages suivants :
Performances d’écriture les plus élevées.
Plus faible coût par unité de données stockées.
Capacité des disques entièrement utilisée pour le stockage des données (aucune
capacité nécessaire pour la tolérance de panne).
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq C-5
Modules RAID et tolérance de panne
Inconvénients
Le niveau RAID 0 présente les inconvénients suivants :
Perte de toutes les données de lunité logique en cas de panne dun disque physique.
Impossibilité dutiliser un disque de secours en ligne.
Protection des données assurée uniquement par une sauvegarde sur des disques
externes.

RAID 1+0 - Mode miroir

Dans cette configuration, les données sont dupliquées sur un deuxième disque.
B1
B2
B3
B4
P1 P2
B1
B2
B3
B4
Figure C-5 : Mode miroir de P1 sur P2
C-6 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Modules RAID et tolérance de panne
Lorsque le module RAID a plus de deux disques physiques, ceux-ci sont mis en miroir par paires.
S1 S2
S1 S2
B1 B5
P1
P5
B1 B5
B2 B6
P2
P6
B2 B6
B3 B7
P3
P7
B3 B7
B4 B8
P4
P8
B4 B8
Figure C-6 : Mode miroir avec plus de deux disques physiques dans le module RAID
Dans chaque paire en miroir, le disque physique non occupé à traiter les autres demandes répond à toute demande de lecture envoyée au module RAID (il assure ainsi léquilibrage de la charge). Si un disque physique tombe en panne, l’autre disque de la paire en miroir peut encore fournir toutes les données nécessaires. Plusieurs disques peuvent tomber en panne sans provoquer de perte de données, s’il ne sagit pas des deux disques en miroir de la même paire.
Cette méthode de tolérance de panne est utile lorsque des performances élevées et la protection des données sont plus importantes que le coût des disques physiques.
REMARQUE : Lorsque le module RAID comporte seulement deux disques physiques, cette méthode de tolérance de panne est souvent qualifiée de RAID 1.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq C-7
Modules RAID et tolérance de panne
Avantages
Le niveau RAID 1+0 offre les avantages suivants :
Performances de lecture et d’écriture les plus élevées de toutes les configurations de tolérance de panne.
Pas de perte de données tant quaucun des disques en panne nest en miroir avec un autre disque en panne (jusqu’à la moitié des disques physiques du module RAID peuvent être en panne).
Inconvénients
Le niveau RAID 1+0 présente les inconvénients suivants :
Coût élevé (de nombreux disques sont nécessaires pour la tolérance de panne).
50 % seulement de la capacité totale est utilisable pour le stockage des données.

RAID 5 : dataguarding réparti

Grâce à cette méthode, un bloc de données de parité est calculé pour chaque stripe à partir des données se trouvant dans tous les autres blocs de cette agrégation par stripe. Les blocs de données de parité sont répartis sur chaque disque physique à l’intérieur de l’unité logique (voir Figure C-7). Lorsquun disque physique est en panne, ses données peuvent être reconstruites à partir des données de parité et des données utilisateur des autres disques. Les données récupérées sont généralement écrites sur un disque de secours en ligne dans un processus de reconstruction.
Cette configuration est utile lorsque le coût, les performances et la disponibilité des données sont des critères de même importance.
C-8 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
Modules RAID et tolérance de panne
Figure C-7 : Dataguarding réparti, montrant les informations de parité (Px,y)
Avantages
Le niveau RAID 5 offre les avantages suivants :
Performances de lecture élevées.
Aucune perte de données en cas de panne dun disque physique.
Capacité utilisable plus importante quavec RAID 1+0 (les informations de parité
ne nécessitent que lespace de stockage équivalent à un disque physique).
Inconvénients
S1
S2
S3
S4
B1
B3
P5,6
B7
B2
P3,4
B5
B8
P1,2
B4
B6
P7,8
Le niveau RAID 5 présente les inconvénients suivants :
Performances d’écriture relativement faibles.
Perte de données en cas de panne dun deuxième disque avant que les données du
premier ne soient reconstruites.
Tableau C-1 résume les caractéristiques importantes des différents niveaux RAID décrits ici. Le diagramme décisionnel de la Figure C-2 peut vous aider à déterminer loption la mieux adaptée à votre situation.
Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq C-9
Modules RAID et tolérance de panne
Tableau C-1 : Résumé des méthodes RAID
RAID 0 RAID 1+0 RAID 5
Variante Répartition (pas
de tolérance de
Mode miroir Dataguarding
réparti
panne)
Espace disque
100% 50% 67% à 93%
utile*
Formule
n n/2 (n-1)/n despace disque utile
Nombre minimal
123 de disques physiques
Tolère la panne
Non Oui Oui dun disque physique ?
Tolère la panne simultanée de plusieurs disques physiques ?
Non Seulement si
deux disques en miroir dans une même paire ne sont pas en
Non
panne en même temps.
Performances
Élevées Élevées Élevées de lecture
Performances
Élevées Moyennes Faibles d’écriture
Coût relatif Faible Élevé Moyen
*Les valeurs de lespace disque utile sont calculées avec ces hypothèses :
Tous les disques physiques du module RAID ont la même capacité.
Aucun disque de secours en ligne nest utilisé.
Le RAID 5 nutilise pas plus de 14 disques physiques (ce nombre est
recommandé pour réduire le risque de panne dune unité logique). Voir lannexe D pour plus de détails.
C-10 Contrôleur Smart Array 5i Plus et module dactivation de cache avec batterie Compaq
