Med ensamrätt. Dokumentationen
får inte kopieras, reproduceras eller
översättas till något annat språk utan
föregående skriftligt medgivande från
Hewlett-Packard.
I den här produkten används Adobes
PDF-teknik. Den innehåller en
implementering av LZW som
licensierats under amerikanskt patent
nr 4 558 302.
Adobe och Acrobatlogotypen är antingen
registerade varumärken
eller varumärken för
Adobe Systems
Incorporated i USA
och/eller andra länder.
Apple, Apple-logotypen, Mac, Maclogotypen, Macintosh och Mac OS
är varumärken som tillhör Apple
Computer, Inc. och är registrerade
i USA och andra länder.
Utgivningsnummer: Q1608-90181
Första utgåva: juni 2003
Tryckt i USA, Mexiko, Tyskland,
Singapore eller Kina.
®
Windows
Windows ME
Windows 2000
varumärken i USA som tillhör
Microsoft Corporation.
Intel
varumärken som tillhör
Intel Corporation.
, Windows NT®,
®
, Windows XP® och
®
är registrerade
®
och Pentium® är registrerade
meddelande
Informationen i den här
dokumentationen kan ändras utan
föregående meddelande och skall
därför inte uppfattas som en utfästelse
av Hewlett-Packard.
Hewlett-Packard ansvarar inte för fel
i dokumentationen och ger inte någon
garanti av något slag vare sig
uttryckligen eller underförstått vad
gäller detta material, inklusive men
inte begränsat till, underförstådda
garantier vad gäller säljbarhet eller
lämplighet för ett särskilt ändamål.
Hewlett-Packard ansvarar inte för
oavsiktliga skador eller följdskador
i samband med användning av
dokumentationen eller den p rogramvara
som beskrivs i dokumentationen.
Obs! Mer information finns i avsnittet
Teknisk information.
På de flesta håll är det inte tillåtet att
kopiera följande objekt. Om du är
osäker bör du kontrollera med en jurist.
• Myndighetsdokument:
-Pass
- Immigrationsdokument
- Vissa tjänstedokument
- Identifikationsdokument, ID-kort
eller insignier
• Myndighetsstämplar:
-Frimärken
-Matkuponger
• Checkar eller växlar på
myndigheter
• Penningsedlar, resecheckar eller
postremissväxlar
• Deponeringscertifikat
• Verk med upphovsrätt
säkerhetsinformation
Fara! Utsätt inte
produkten för regn eller
fukt om du vill undvika
risk för brand eller
elektriska stötar.
Följ alltid säkerhetsanvisningarna om
du vill minimera risken att skadas på
grund av brand eller elektriska stötar.
Fara! Risk för
eletriska stötar
1Läs noggrant igenom
anvisningsbladet så att du förstår
alla instruktioner.
2Anslut endast enheten till ett jordat
eluttag när du ansluter den till
elnätet. Om du inte vet om
eluttaget är jordat eller inte bör du
kontrollera det med en elektriker.
3Följ alla varningar och
instruktioner på produkten.
4Dra ur produktens kontakter från
vägguttaget innan du rengör den.
5Installera inte eller använd
produkten i närheten av vatten
eller när du är blöt.
6Installera produkten ordentligt
på en stabil yta.
7Installera produkten på en
skyddad plats där ingen kan
snava på eller skada kablarna.
8Om produkten inte fungerar
som den ska bör du läsa om
felsökning i hjälpen.
9Enheten innehåller inga interna
delar som behöver service. Låt
endast service utföras av behörig
personal.
Den här referenshandboken innehåller information om hur du använder
HP Officejet och hur du felsöker installationen. Referenshandboken innehåller
också information om hur du beställer reservdelar och tillbehör, tekniska
specifikationer, support och garantiinformation.
I tabellen nedan visas ytterligare källor till information för HP Officejet.
hjälpbeskrivning
InstruktionAnvisningsbladet innehåller instruktioner för hur du installerar och
konfigurerar HP Officejet. Var noggrann med att använda rätt
anvisningsblad för operativsystemet (Windows eller Mac OS).
HP Foto och
bilduppbyggnad –
Hjälp
FelsökningshjälpHitta felsökningsinformation:
Hjälp och teknisk
support på webben
Dokumentet Readme
(Viktigt)
Hjälpen för HP Foto och bilduppbyggnad innehåller utförlig
information om hur du använder programvaran för HP Officejet.
Windows: Gå till HP Direktör och klicka på Hjälp.
Mac OS: Gå till HP Direktör och klicka på Hjälp. Välj sedan
hp foto- och bilduppbyggnad - hjälp.
Windows: Klicka på Hjälp i HP Direktör. Öppna boken Felsökning
i HP Foto och bilduppbyggnad och följ sedan länkarna till allmän
felsökning samt länkarna till felsökningshjälpen för just din HP Officejet.
Du kan också visa informationen med hjälp av knappen Hjälp som finns
i vissa felmeddelanden.
Mac OS: Öppna Mac Hjälp och klicka på felsökning i hp foto och
bilduppbyggnad och sedan på hp officejet 4100 series.
Om du har en Internet-anslutning kan du få hjälp på HPs webbplats på:
www.hp.com/support
På webbplatsen finns också vanliga frågor och svar.
När du har installerat programvaran kan du visa filen Readme (Viktigt)
från cd-skivan HP Officejet 4100 Series eller programmappen
HP Officejet 4100 Series. Filen Readme innehåller den senaste
informationen som inte hann komma med i den tryckta referenshandboken
eller i direkthjälpen. Så här visar du filen Readme:
Windows: Klicka på Start i Aktivitetsfältet, peka på Program eller Alla
program (XP), peka på Hewlett-Packard, peka på HP Officejet 4100 Series och välj sedan View the Readme File.
Mac OS:: gå till HD:Program:HP OfficeJet Software.
Hjälp i dialogrutorWindows:: Klicka på Hjälp i en dialogruta om du vill visa information
om alternativ och inställningar.
1
kapitel 1
2
hp officejet 4100 series
komma igång
2
Du kan utföra många olika funktioner med enhetens kontrollpanel eller
programvaran till HP Officejet.
Även om du inte ansluter din HP Officejet till någon dator kan du använda
kontrollpanelen till att kopiera dokument eller foton och skicka fax. Du kan
ändra flera inställningar med hjälp av knapparna på kontrollpanelen och
med menysystemet.
funktioner på kontrollpanelen
Gå igenom bilderna nedan och leta rätt på var knapparna på kontrollpanelen sitter.
101112131415
1
2
9
678
knappanvändning
1På: startar eller stänger av HP Officejet.
2Vänsterpil: används till att bläddra igenom inställningarna eller till att ta bort ett tecken
åt gången från en textinmatning.
3Högerpil: används till att bläddra igenom inställningarna.
4Enter: används till att välja eller spara den visade inställningen.
5Avbryt: används till att avbryta jobb, stänga menyer och avsluta inställningar.
6Starta färg: används till att starta en kopiering, skanning eller faxning.
7Starta svart: startar svartvit kopiering, skanning eller faxning.
8Knappsatsen: med den anger du faxnummer, namn, värden och text.
3
4
5
3
kapitel 2
knappanvändning
9Ring igen/paus: startar faxåteruppringning eller infogar ett bindestreck när ett
telefonnummer anges.
10Kortnummer: används för att komma åt kortnummer.
11Inställningar: används till att öppna menysystemet för rapporter, faxinställningar
och underhåll.
12Faxa: används till att välja faxfunktionen.
13Skanna: används till att välja skanningsfunktionen.
14Kopiera: används till att välja kopieringsfunktionen.
15Anpassa foto till sida: anpassar ett fotografi till ett fotopappers fulla storlek.
använda hp officejet med en dator
Om du installerat programvaran för HP Officejet på din dator i enlighet med
anvisningsbladet kan du använda alla funktioner i HP Officejet med hjälp
av HP Direktör.
översikt över HP Foto- och bilduppbyggnadsdirektör
Du kan starta HP Direktör kan startas via en genväg på skrivbordet.
Windows:
1Gör något av följande:
–Dubbelklicka på ikonen för HP Direktör på skrivbordet.
–Klicka på Start, Program eller Alla program (XP), Hewlett-Packard,
hp officejet 4100 series och välj hp foto- och bilduppbyggnadsdirektör.
2Om du klickar i rutan Välj enhet visas en lisa med installerade HP-enheter.
3Välj hp officejet 4100 series.
I Direktör visas bara de knappar som gäller den aktuella enheten.
1
456789

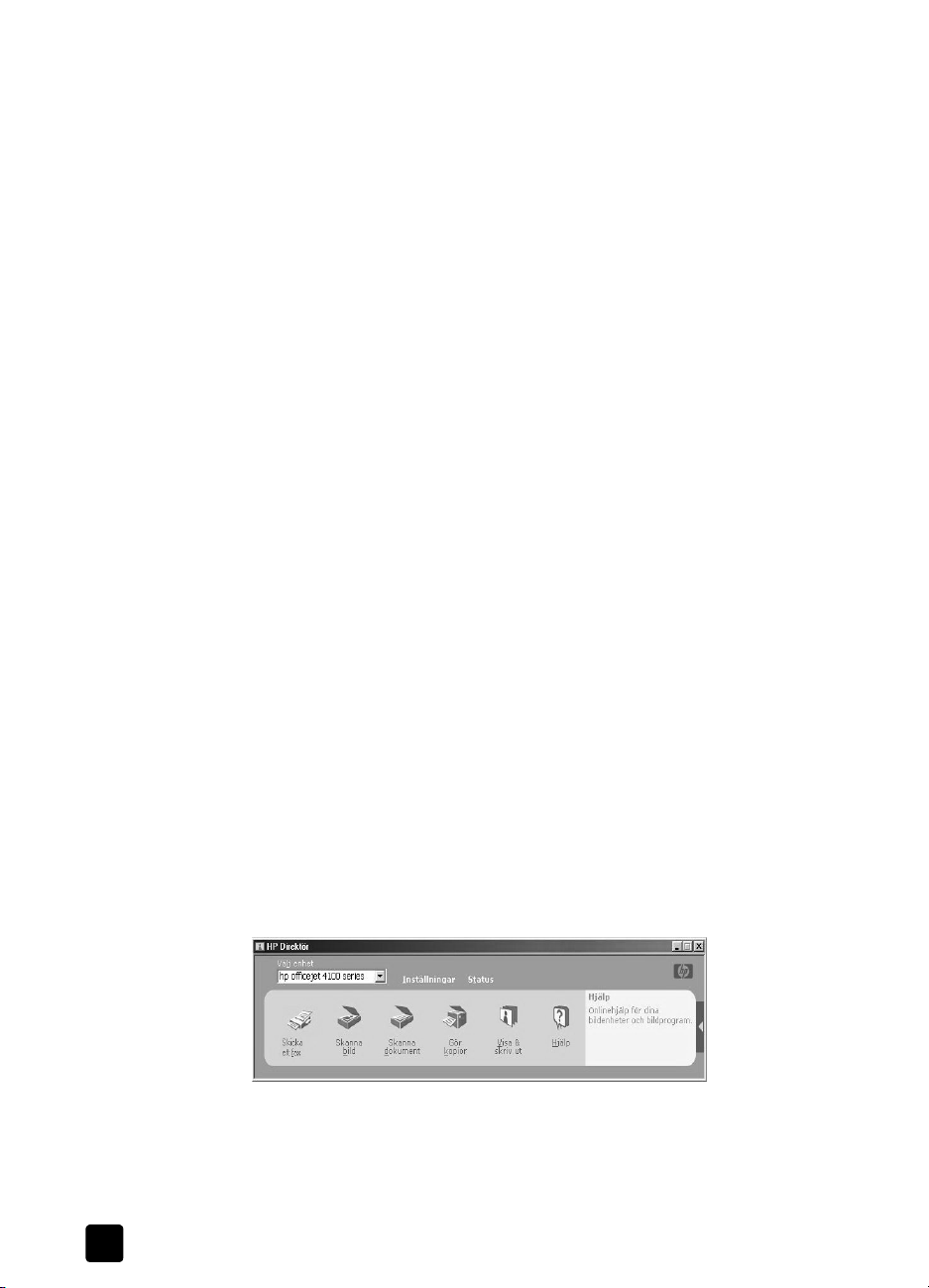

översikt över HP Foto och bilduppbyggnadsdirektör
4
2
3
10
hp officejet 4100 series
komma igång
funktionanvändning
1Välj enhet: Används till att välja vilken produkt du vill använda
i listan med installerade HP-produkter.
2Inställningar: Använd den här funktionen om du vill visa eller
ändra inställningar för HP-enheten, t ex när det gäller utskrift,
skanning eller kopiering.
3Status: Visar bara statusfönstret för allt-i-ett-enheter.
4Skicka ett fax: Använd den här funktionen om du vill skicka fax
eller ändra faxinställningarna.
5Skanna bild: Används till att skanna en bild och visa den
i HP Foto och bilduppbyggnadsgalleri.
6Skanna dokument: Används till att skanna text och visa den
i det angivna målprogrammet för textredigering.
7Gör kopior: Används till att visa dialogrutan Kopiera där
du kan välja kvalitet för kopian, antal kopior, storlek eller starta
en kopiering.
8Visa och skriv ut: Öppnar HP Foto- och
bilduppbyggnadsgalleri där du visar och redigerar bilder,
använder HP Fotoutskrifter, skapar och skriver ut fotoalbum,
skickar bilder med e-post, sparar en bild på datorn eller
kopierar en bild till ett annat program.
9Hjälp: Används till att visa HP Foto och bilduppbyggnad - hjälp
som innehåller hjälp för programvaran, en produktrundtur och
felsökningsinformation.
10Klicka på den här pilen om du vill visa hjälprutor med
förklaringar om de olika alternativen i Direktör.
referenshandbok
för macintosh-användare
`Gör något av följande:
–Mac OS 9: dubbelklicka på symbolen för
HP Foto- och bilduppbyggnadsdirektör på skrivbordet.
–Mac OS 9: dubbelklicka på symbolen för
HP Foto- och bilduppbyggnadsdirektör i dockan.
I följande bilder visas några av funktionerna i HP Foto och
bilduppbyggnadsdirektör för Mac OS. Det finns en kort beskrivning av de olika
funktionerna i tabellen.
5
kapitel 2
1
345678
hp foto- och bilduppbyggnadsdirektör för Mac OS X
2
funktion användning
1Välj enhet: Används till att välja vilken produkt du vill använda
i listan med installerade HP-produkter.
2Inställningar: Använd den här funktione om du vill visa eller
ändra inställningar för HP-enheten, t ex när det gäller utskrift,
skanning och kopiering.
3Skanna bild: Skannar en bild och visar den i HP Foto- och
bilduppbyggnadsgalleri.
4Skanna dokument: Skannar en text och öppnar den
i ett textredigeringsprogram.
5Gör kopior: Öppnar dialogrutan Kopiera där du väljer
kopieringskvalitet, antal kopior och storlek eller startar
en kopiering.
6Skicka fax Använd den här funktionen när du vill skicka fax.
7Skrivarunderhåll: Öppnar HP Inkjet-verktyget där du rengör
och riktar in bläckpatronerna, kontrollerar bläcknivåer, skriver
ut provsidor, registrerar skrivaren och hämtar information
om produktsupport.
8Visa och skriv ut: Öppnar HP Foto- och
bilduppbyggnadsgalleri där du visar och redigerar bilder.
6
hp officejet 4100 series
lägga i original och papper
3
Du kan göra kopior från original som placerats i den automatiska
dokumentmataren. Du kan också skriva ut och kopiera på olika papperstyper,
med olika vikt och storlek, eller på OH-film. Det är ändå viktigt att välja rätt
papper och kontrollera att det är rätt ilagt och inte skadat.
lägga i original
Du kan kopiera eller skanna alla typer av original genom att lägga dem
i den automatiska dokumentmataren.
1Lägg originalet i den automatiska dokumentmataren
Obs! Lägg inte fotografier som är mindre än 76 x 127 mm (3 x 5 tum)
i den automatiska dokumentmataren.
automatisk
dokumentmatare
(ADF)
2Skjut det högra och vänstra reglaget, så att de ligger mot kanten
på papperet.
fylla på papper
Följande är grundproceduren när du lägger i papper. Särskilda hänsyn måste
tas vid påfyllning av vissa typer av papper, OH-film, vykort och kuvert. När du
läst om den här proceduren bör du också läsa tips om hur du fyller på andra
papperstyper i pappersfacket på sidan 11, lägga i fotopapper 10 x 15 cm (4 x
6 tum) på sidan 10 lägga i kuvert på sidan 9 och fylla på vykort på sidan 10.
Bäst resultat får du om du justerar inställningarna när du byter papperstyp eller
pappersstorlek. Mer information finns i ställa in papperstyp på sidan 12.
fylla på pappersfacket
1Sänk pappersfacket och dra ut fackets pappersstöd.
2Skjut reglaget för pappersbredd, till vänster, till det yttersta läget.
7
kapitel 3
3Jämna till pappersbunten mot en plan yta så att inga papper sticker
ut och kontrollera sedan följande:
–Kontrollera att det inte finns revor, damm, veck eller böjda kanter.
–Kontrollera att allt papper är av samma storlek och typ, såvida du inte
arbetar med fotopapper.
4För in papper i facket, med den sidan du vill skriva ut på vänd nedåt, tills
det tar stopp. Se till att inte skjuta in papperet för långt eller för hårt så
undviker du att det böjs. Om du använder papper med brevhuvud stoppar
du in sidans överkant först.
Kontrollera att du inte använder för mycket eller för lite papper. Kontrollera
att pappersbunten innehåller flera ark men inte är högre än reglaget
för pappersbredd.
5Skjut in reglaget för pappersbredd tills det ligger mot kanten på papperet.
Kontrollera att pappersbunten ligger plant i pappersfacket och att den
passar in under fliken på reglaget för pappersbredd.
6Dra ut utmatningsfacket.
8
hp officejet 4100 series
lägga i kuvert
Använd utskriftsfunktionen i programvaran om du ska skriva ut kuvert med
HP Officejet. Använd inte blanka eller reliefmönstrade kuvert, inte heller kuvert
med hakar eller fönster. Du kan fylla på pappersfacket med ett eller flera kuvert.
1Ta bort alla papper ur pappersfacket.
2Skjut in ett kuvert i facket med kuvertfliken uppåt och åt vänster (med sidan
lägga i original och papper
du vill skriva ut på nedåt) tills det tar stopp.
referenshandbok
3Skjut reglaget för pappersbredd mot kuvertet tills det tar stopp.
Var försiktig så att du inte viker kuvertet.
Om du fyller på flera kuvert samtidigt måste du se till att de får plats
i facket (överfyll det inte).
Läs mer om hur du formaterar text för utskrift på kuvert i hjälpen
för ordbehandlingsprogrammet.
9
kapitel 3
lägga i fotopapper 10 x 15 cm (4 x 6 tum)
Gör på följande sätt om du vill lägga i fotopapper med storleken 10 x 15 cm
(4 x 6 tum) i HP Officejet.
1Ta bort allt papper från pappersfacket och skjut sedan in en bunt
fotopapper tills det tar stopp.
Kontrollera att sidorna du vill skriva ut på ligger nedåt.
Om det fotopapper som du använder har perforerade flikar fyller
du på fotopapperet så att flikarna hamnar närmast dig.
2Skjut reglaget för pappersbredd mot bunten med fotopapperen tills
fylla på vykort
Så här fyller du på vykort.
1Ta bort allt papper från pappersfacket och skjut sedan in en bunt kort
det tar stopp.
Kontrollera att fotopapperen får plats i facket (överfyll det inte).
Obs! Kontrollera att du valt rätt papperstyp och -storlek innan du börjar
skriva ut. Mer information finns i ställa in papperstyp på sidan 12 och ställa in pappersstorlek på sidan 12.
i facket tills det tar emot.
Kontrollera att sidorna du vill skriva ut på ligger nedåt.
10
hp officejet 4100 series
lägga i original och papper
2Skjut reglaget för pappersbredd mot korten tills det tar stopp.
Kontrollera att korten får plats i facket (överfyll det inte).
tips om hur du fyller på andra papperstyper i pappersfacket
I nedanstående tabell finns riktlinjer för påfyllning av vissa typer av papper och
OH-film. Det bästa resultatet får du om du justerar pappersinställningarna varje
gång du byter papperstyp eller pappersstorlek. Mer information finns i ställa in
papperstyp på sidan 12.
Obs! HP -fotopapper och glättat HP -fotopapper i storleken 10 x 15 cm
(4 x 6 tum) rekommenderas inte för utskrift med HP Officejet. För utskrift av
foton använder du HP Vanligt fotopapper. För utskrift av foton som ska
vara lite extra fina använder du HP Premium Plus-fotopapper.
pappertips
HP-papper
referenshandbok
• HP Premium Inkjet-papper: Leta rätt på den grå pilen på den sida
• HP Premium- eller Premium Plus-fotopapper: Lägg den blanka sidan
• HP Premium Inkjet-OH-film: Fyll på filmen så att den vita tejpremsan
• HP Inkjet T-shirt Transfer Iron-On: Var noga med att släta ut
• HP matta gratulationskort, HP glättade gratulationskort eller
av papperet som inte ska ha någon utskrift och lägg i papperet med
pilen vänd uppåt.
(sidan du vill skriva ut på) nedåt. (Låt fotopapperet ligga kvar
i originalförpackningen tills du ska använda det, så undviker du att det
rullar sig.) Lägg alltid minst fem sidor vanligt papper i pappersfacket
först och placera sedan fotopapperet ovanpå det vanliga papperet.
(med pilar och HP:s logotyp) är vänd uppåt och inåt
i inmatningsfacket.
påstrykningsarket helt innan du använder det, lägg inte i rullade ark.
(Låt påstrykningsarken ligga kvar i originalförpackningen tills du ska
använda dem, så undviker du att de rullar sig.) Handmata ett ark
i taget med sidan utan tryck nedåt (den blå remsan uppåt).
HP gratulationskort med tryck: Stoppa i en liten bunt av
HPs gratulationskortspapper med utskriftssidan nedåt i pappersfacket.
Skjut in dem tills det tar stopp.
11
kapitel 3
pappertips
Etiketter
(fungerar bara
för utskrift)
• Använd alltid etikettark i något av formaten Letter eller A4 som
• Bläddra igenom etikettarken och se till att inga ark är ihopklistrade.
• Placera en bunt med etikettark ovanpå vanliga papper i pappersfacket,
är avsedda att användas med HP Inkjet-produkter (till exempel Avery
Inkjet Labels) och kontrollera att etiketterna inte är mer än två år gamla.
med sidan du vill skriva ut på nedåt. Mata inte in etiketterna ett ark
i taget.
Vykort (fungerar bara
för utskrift)
fotopapper 10 x 15 cm
(4 x 6 tum) (fungerar
bara för utskrift)
Lägg i en bunt med vykort eller Hagaki-kort med sidan som du vill skriva
ut på nedåt i pappersfacket och skjut in dem tills det tar stopp.
Placera korten på höger sida av pappersfacket och skjut in reglaget
för pappersbredd mot den vänstra sidan av korten tills det tar stopp.
Lägg i fotopapperet med sidan som du vill skriva ut på nedåt
i pappersfacket och skjut in det tills det tar stopp. Lägg fotopapperets
långsida mot pappersfackets högersida, skjut in reglaget för
pappersbredd mot den andra långsidan tills det tar stopp.
Om det fotopapper som du använder har perforerade flikar fyller
du på fotopapperet så att flikarna hamnar närmast dig.
ställa in papperstyp
Om du vill använda en annan papperstyp, som fotopapper, OH-film,
påstrykningspapper eller broschyrer, fyller du helt enkelt på den sortens papper
i pappersfacket. Sedan ändrar du inställningarna för papperstyp och får då
bästa möjliga utskriftskvalitet.
HP rekommenderar att du ställer in papperstyp enligt den typ av papper
du använder.
Den här inställningen gäller bara för kopieringsalternativ. Om du vill ställa
in papperstyp för utskrift från datorn väljer du egenskaper i dialogrutan Skriv ut.
1Tryck på knappen Kopiera tills Papperstyp visas.
2Tryck på tills lämplig papperstyp visas.
3Välj den visade pappersstorleken genom att trycka på Enter.
ställa in pappersstorlek
HP Officejet kan hantera både Letter-, Legal- och A4-papper. Så här ställer
du in pappersstorleken för kopiering.
1Tryck på knappen Kopiera tills Kopiera Pappersstorlek visas.
2Tryck på tills rätt pappersstorlek visas.
3Tryck på Enter när du vill välja den visade pappersstorleken.
Du kan undvika papperstrassel genom att regelbundet ta bort papper från
utmatningsfacket. Mängden papper som får plats i utmatningsfacket beror
på papperskvaliteten och hur mycket färg du använder. Mer information
om utmatningsfackets kapacitet finns i teknisk information på sidan 43.
12
hp officejet 4100 series
4
göra kopior
använda kopieringsfunktionerna
Med kopieringsfunktionerna kan du göra följande:
•Producera kopior av hög kvalitet i både färg och svartvitt.
•Minska eller förstora storleken på kopiorna från 25 - 200 % eller
50 - 200 % (beroende på modell) av kopians ursprungsstorlek.
•Göra kopiorna ljusare eller mörkare, välja antal kopior och definiera
kopiornas kvalitet.
•Använda speciella kopieringsfunktioner och skapa fotokopior av hög
kvalitet med specialfotopapper eller skapa OH-bilder.
Du kan göra kopior via kontrollpanelen på HP Officejet eller via programvaran
HP Officejet i datorn. Många kopieringsfunktioner är tillgängliga både
via datorn och kontrollpanelen. Det kan emellertid vara enklare att komma
åt specialfunktioner för kopiering via datorn.
Alla valda kopieringsinställningar på kontrollpanelen återställs två minuter
efter att kopiorna är färdiga, såvida du inte sparar inställningarna som
standardinställningar enligt anvisningarna i ändra inställningar för alla
kopieringsfunktioner på sidan 15.
göra en kopia
1Fyll på inmatningsfacket med det papper du ska använda.
2Lägg i originalet.
3Tryck på knappen Kopiera.
4Ange önskat antal kopior med hjälp av den numeriska knappsatsen eller
tryck på eller .
5Tryck på Starta svart eller Starta färg.
Tips: Ska du göra en enda kopia, trycker du på knappen Kopiera
och sedan på Starta svart eller Starta färg.
Obs! Kontrollera att färgbläckpatronen är installerad i HP Officejet. Båda
bläckpatronerna måste vara installerade vid kopiering.
öka kopieringens hastighet eller kvalitet
HP Officejet ger dig tre alternativ som påverkar hastigheten och kvaliteten
vid kopiering.
•Bästa ger den högsta kvaliteten för alla papperstyper. Bästa kopierar
långsammare än övriga inställningar.
•Normal ger resultat med hög kvalitet och rekommenderas som inställning
för de flesta kopieringsjobb. Normal gör kopior snabbare än Bästa.
13
kapitel 4
•Snabbt kopierar snabbare än Normal. Text är av samma kvalitet som vid
Normal men grafik kan bli av sämre kvalitet. När du använder Snabbt går
det också åt mindre färg, vilket gör att du slipper byta färgpatroner ofta.
1Lägg i originalet.
2Tryck på Kopiera tills Kopieringskvalitet visas.
3Tryck på tills den önskade kvaliteten visas. Tryck sedan på Enter
för att välja den.
4Tryck på Starta svart eller Starta färg.
ange antal kopior
Du kan ange antalet kopior med hjälp av kontrollpanelen.
1Tryck på knappen Kopiera.
2Ange önskat antal kopior med hjälp av den numeriska knappsatsen eller
tryck på eller .
3Tryck på Enter.
4Tryck på Starta svart eller Starta färg.
Tips: Om du håller ned höger pilknapp ändras antalet kopior
efter tio med steg om fem vilket gör det enklare att välja ett stort
antal kopior.
förminska eller förstora en kopia
Du kan förminska eller förstora en kopia av ett original med hjälp
av Minska/Förstora.
Mer information om ytterligare kopieringsalternativ, t ex Sidanpassa finns
i utföra specialjobb på sidan 15.
1Tryck på Kopiera tills Minska/Förstora visas.
2Tryck på tills lämplig inställning för Minska/Förstora visas och sedan
på Enter när du vill välja det.
3Om du väljer Anpassa 100 %, visas Ange anpassad storlek. Ange
procentsats med piltangenterna eller skriv den med knappsatsen.
4Tryck på Enter när önskat värde visas.
5Tryck på Starta svart eller Starta färg.
göra kopior ljusare eller mörkare
Använd Ljusare/Mörkare för att göra kopior ljusare eller mörkare.
1Tryck på Kopiera tills Ljusare/Mörkare visas.
I
ntervallet för Ljusare/Mörkare visas som cirklar på en skala
i kontrollpanelen.
2Tryck på för att göra kopian ljusare eller för att göra
den mörkare.
Cirkeln flyttas till vänster eller höger beroende på vilken pilknapp
du trycker på.
3Tryck på Enter när du vill välja den visade inställningen.
4Tryck på Starta svart eller Starta färg.
14
hp officejet 4100 series
textförbättringar och fotofärger
Använd Text om du vill ha skarpare konturer på svart text, Foto om du ska förbättra
ljusa färger i fotografier och Blandat om originalet innehåller både foto och text.
Du kan också välja Ingen om du ska avaktivera alla förbättringsinställningar.
Text är standardalternativet. Du kan avaktivera funktionen Text genom att välja
Foto, Blandat eller Ingen om följande gäller:
•Färgprickar ligger kring texten på dina kopior.
•Stora, svarta gränssnitt ser fläckiga ut (ojämna).
•Tunna, färgade objekt eller linjer innehåller svarta avsnitt.
•Vågräta korniga eller vita streck finns i ljusa till mellanljusa, grå områden.
1Tryck på Kopiera tills Förbättringar visas.
Tryck på tills önskat förbättringsvärde (Text, Foto, Blandat eller Ingen) visas.
2
3Tryck på Enter när du vill välja den visade inställningen.
4Tryck på Starta svart eller Starta färg.
ändra inställningar för alla kopieringsfunktioner
Spara kopieringsinställningar som du använder ofta genom att ange dem som
standardinställningar. Detta inkluderar ändringar av kopieringsalternativ, t.ex.
Papperstyp och Pappersstorlek samt andra kopieringsinställningar
på kontrollpanelen, t.ex. Antal kopior och Kvalitet.
1Gör önskade ändringar av kopieringsalternativen.
2Tryck på Kopiera tills Nya förinst. visas.
3Tryck på tills Ja visas.
4Tryck på Enter för att ställa in alternativen som standardvärden.
Inställningarna sparas.
använda kopieringsfunktionerna
utföra specialjobb
Förutom vanlig kopiering kan HP Officejet också kopiera ett foto eller montera
en kopia på sidan.
kopiera ett foto
Vid kopiering av ett foto bör du välja alternativ för rätt papperstyp och fotoförbättring.
1Lägg fotografiet i den automatiska dokumentmataren.
Mer information finns i ladda original.
2Om du använder fotopapper lägger du det i pappersfacket.
3Tryck på Kopiera tills Papperstyp visas.
4Tryck på tills Premium fotopapper visas och tryck sedan på Enter
när du vill välja det.
5Tryck på Kopiera tills Förbättringar visas.
6Tryck på tills Foto visas och sedan på Enter när du vill välja det.
7Tryck på Starta svart eller Starta färg.
Tips: Om du vill att ett foto automatiskt ska förstoras till en helsida
använder du knappen Anpassa foto till sida.
referenshandbok
15
kapitel 4
d
anpassa en kopia till sidan
Använd Sidanpassa när du vill att ett original ska förstoras eller förminskas
automatiskt så att det passar till pappersformatet Legal eller A4. Du kan förstora
ett litet foto till att uppta hela pappersarket. Se nedan. Genom att använda
Anpassa foto till sida kan du förhindra oönskad beskärning av text eller bilder
runt marginalerna.
1Lägg originalet i den automatiska dokumentmataren.
2Tryck på knappen Anpassa foto till sida.
3Tryck på tills lämplig papperstyp visas och sedan på Enter när du vill
4Tryck på Starta svart eller Starta färg.
Si
Original
anpassa
Mer information finns i lägga i original på sidan 7.
Obs! Tryck inte på knapparna Faxa, Kopiera eller Skanna på
kontrollpanelen när du har tryckt på knappen Anpassa foto till sida.
välja det.
kopieringsalternativ
Följande diagram visar de alternativ som är tillgängliga när du trycker på Kopiera.
Kopieringskval.
Normal
Snabb
Bästa
Pappersstorlek för
kopiering*
Letter
Legal
A4
*Storlekarna varierar beroende på land/område.
16
Ljusare/Mörkare
FörbättringarNya standardinst.
Text
Foto
Blandat
Ingen
Minska/FörstoraPapperstyp
Verklig storlek
Anpassa 100 %
Hela sidan 91%
Legal > Ltr 72%
Nej
Ja
Gå igenom kopieringsalternativen genom att upprepade
gånger trycka på Kopiera.
Tryck på och om du vill gå till inställningen
du vill ändra inom ett av kopieringsalternativen.
Välj den visade inställningen genom att trycka på Enter.
Vanligt papper
Fotopapper
OH-film
hp officejet 4100 series
5
använda skanningsfunktionerna
Vid skanning konverteras bilder och text till ett elektroniskt format som datorn
kan hantera. Du kan skanna fotografier och textdokument.
Eftersom den skannade bilden eller texten är i ett elektroniskt format kan
du hämta den till ett ordbehandlings- eller grafikprogram och ändra den efter
behov. Du kan göra följande:
•Skanna in bilder av dina barn och skicka dem via e-post till
släktingar, skapa en fotoinventering av ditt hem eller kontor, eller skapa
ett elektroniskt album.
•Skanna text från en artikel till ditt ordbehandlingsprogram och använda
den som ett citat i en rapport, vilket gör att du sparar tid eftersom
du slipper skriva in citatet.
Tips: För att du ska kunna använda skanningsfunktionerna måste
HP Officejet och datorn vara påslagna och anslutna till varandra.
Du måste också ha installerat HP Officejet och den måste vara
igång på datorn innan du börjar skanna. Om en statusikon visas
i systemfältet anger det att HP Officejet är igång. I Mac OS är
programvaran för HP Officejet alltid igång.
Obs! Vid skanning med hög upplösning (600 dpi eller högre) krävs mycket
hårddiskutrymme. Om det inte finns tillräckligt med ledigt hårddiskutrymme
kan datorn sluta att fungera.
skanna ett original
Du kan starta skanning från HP Officejet eller från programvaran HP Officejet
på datorn.
Mer information om skanning av bilder och dokument från programmet HP Officejet
finns i skanna bilder och dokument i HP Foto- och bilduppbyggnad - hjälp.
skanna ett original med hp officejet
1Lägg originalet i den automatiska dokumentmataren.
Mer information finns i lägga i original on page 7.
2Tryck på Skanna.
3Välj destination för Skanna till genom att trycka på eller , eller
genom att upprepade gånger trycka på knappen Skanna.
Standarddestination är HP Foto och bilduppbyggnadsgalleri. I listan
Skanna till visas också alla program i datorn som fungerar tillsammans
med HP Officejet.
4Tryck på Starta svart eller Starta färg.
Originalet skannas och bilden skickas till den valda destinationen.
Mer information om hur du använder HP Foto- och bilduppbyggnadsgalleri
finns i hantera bilder i hur du använder programmet.
17
kapitel 5
avbryta skanning
Du kan avbryta en skanning genom att trycka på knappen Avbryt
på kontrollpanelen.
18
hp officejet 4100 series
6
skicka fax
använda faxfunktionerna
Med HP Officejetkan du:
•Skicka och ta emot pappersfax.
•Skicka datorfax (se hjälpen för HP Foto och bilduppbyggnad).
•Skicka och ta emot färgfax.
Faxfunktionerna är bara tillgängliga på vissa HP Officejetmodeller.
Du kan skicka fax med många olika inställningar. Följande konfigurationer
är möjliga:
•skicka pappersfax (med kontrollpanelen eller datorn).
•skicka pappersfax (från datorn) med ett försättsblad som skapats i datorn.
•skicka en fil (från datorn) med eller utan försättsblad.
•skicka ett försättsblad som skapats med datorn som ett ensidigt fax
(från datorn).
Obs! Information om hur du skickar ett fax via datorn finns i guiden
HP Foto och bilduppbyggnad.
Obs! HP Officejet skriver som standard ut en rapport enbart om det uppstår
problem med att skicka eller ta mot ett fax. Ett meddelande som bekräftar
om meddelandet har sänts visas en kort stund i kontrollpanelens fönster
efter varje överföring. Om du behöver skriftlig bekräftelse på att dina
faxsändningar har lyckats kan du läsa mer i skriva ut rapporter på
sidan 22,där det finns information om rapportalternativ.
Obs! Ställ in datum och tid, om du inte redan har gjort det. Se ställa in
datum och tid på sidan 28.
skicka fax från hp officejet
1Lägg originalen i den automatiska dokumentmataren.
Mer information finns i lägga i original på sidan 7.
2Ange faxnumret med knappsatsen eller tryck på Kortnummer tills önskat
kortnummer visas.
Mer information om kortnummer finns i ställa in kortnummer i hjälpen
till HP Foto och bilduppbyggnad.
3Tryck på Starta svart eller Starta färg.
19
kapitel 6
ändra inställningar och använda kortnummer innan du skickar fax
1Lägg originalen i den automatiska dokumentmataren.
Mer information finns i lägga i original på sidan 7.
2Ange faxnumret med knappsatsen eller tryck på Kortnummer tills önskat
kortnummer visas.
Mer information om kortnummer finns i ställa in kortnummer i hjälpen till
HP Foto och bilduppbyggnad.
3Tryck på Enter.
4Tryck på Faxa och bläddra igenom faxinställningarna.
5När du kommer till det alternativ du vill ändra inställning för trycker
du på så att du kan bläddra igenom inställningarna.
6När du kommer till önskad inställning trycker du på Enter så att
inställningen bekräftas.
7Tryck på Starta svart eller Starta färg.
skicka färgfax
Du kan skicka och ta emot färgfax till och från personer som har färgfaxenheter.
Om du faxar från kontrollpanelen och HP Officejet upptäcker att mottagaren
har en svartvit fax, skickas faxet i svartvitt. Om du faxar från ett program
och HP Officejet upptäcker att mottagaren har en svartvit faxenhet, uppmanar
HP Officejet dig att skicka faxet i svartvitt.
Vi rekommenderar att du bara använder färgoriginal vid färgfaxning.
Färgoriginalen måste läggas i den automatiska arkmataren. Du kan inte skicka
färgfax från minnet med skannings- och faxfunktionerna. Om du vill skicka ett
färgfax till flera mottagare skickar du det från Direktör eller från programmet.
schemalägga fax
20
skicka färgfax från kontrollpanelen
1Lägg originalen i den automatiska dokumentmataren.
Mer information finns i lägga i original på sidan 7.
2Ange faxnumret med knappsatsen eller tryck på Kortnummer tills önskat
kortnummer visas.
Mer information om hur du lägger till kortnummer finns i ställa in
kortnummer i hjälpen till HP Foto- och bilduppbyggnad.
3Tryck på Starta färg.
Du kan schemalägga att ett svartvitt fax ska skickas senare under samma dag
(t.ex. när telefonlinjen inte är upptagen). Om du använder kontrollpanelen kan
du välja enskilda mottagare.
Vid den angivna tidpunkten sänds faxet automatiskt så fort det går att
upprätta kontakt.
1Lägg originalen i den automatiska dokumentmataren.
2Ange faxnumret med knappsatsen eller tryck på Kortnummer tills önskat
kortnummer visas.
3Tryck på Enter.
hp officejet 4100 series
4Tryck på Faxa och bläddra igenom faxinställningarna.
5Sluta bläddra när du kommer till menyn Skicka fax.
6Tryck på och bläddra igenom inställningarna.
7Sluta bläddra när du kommer till alternativet Skicka faxet senare.
8Tryck på Enter.
9Ange Sändtid med hjälp av knappsatsen.
10 Efter uppmaning, tryck på 1 för FM eller 2 för EM.
11 När Lagra fax nu? visas trycker du på 1 för Ja eller 2 för Nej.
12 Tryck på Starta svart.
avbryta ett schemalagt fax
Du kan avbryta ett fax som lagrats i minnet eller ett som håller på att bearbetas.
•Avbryt det schemalagda faxet genom att trycka på Avbryt.
ta emot ett fax
HP Officejet skriver som standard automatiskt ut mottagna fax. Om du får ett fax
med formatet Legal och HP Officejet inte är konfigurerad för att använda Legalpapper, förminskas faxet automatiskt så att det får rum på det papper
som är laddat i enheten. Mer information finns i ange automatisk förminskning
på sidan 25.
Om en telefonsvarare är ansluten till samma telefonlinje som HP Officejet, måste
du ange hur många ringsignaler som krävs innan HP Officejet börjar ta emot
faxet. Standardinställning för HP Officejet är fem signaler.
använda faxfunktionerna
Om du väljer 1 skannas dokumentet till minnet och skickas sedan på det
angivna klockslaget. Om du väljer 2 och du inte har lagt i något original,
visas ett meddelande som påminner dig om att du måste lägga i originalet
före den valda sändningstiden.
ange antal ringsignaler före mottagning
Du kan ange hur många ringsignaler som behövs innan HP Officejet automatiskt
svarar. När du kör guiden för faxinstallation anges antal signaler automatiskt.
Om du inte vill att HP Officejet ska svara automatiskt, måste Inget svar vara
markerat för alternativet Ringsignaler före svar.
1Tryck på Inställningar.
2Tryck på 3 och sedan på 3 igen.
Då väljs alternativet Ringsignaler före svar på menyn Basinst. för fax.
3Välj antal ringsignaler med hjälp av pilarna och tryck sedan på Enter.
referenshandbok
21
kapitel 6
ta emot fax manuellt
Innan du tar emot fax manuellt, bör du ta bort eventuella original ur HP Officejet
så att de inte av misstag bearbetas.
Kontrollera att Inget svar är valt för Ringsignaler svar.1När HP Officejet rings upp, lyfter du telefonluren på den telefon som
är ansluten till samma linjeHP Officejet.
2Om du då hör en faxsignal trycker du på Starta svart eller Starta färg eller,
om du tar emot från en anknytning (på samma telefonlinje som HP Officejet,
men som inte är direkt ansluten till den) trycker du på 123 på telefonen.
3När du är klar lägger du på luren.
skriva ut rapporter
Du kan ställa in HP Officejet så att felrapporter och bekräftelserapporter för alla
fax du skickar och tar emot skrivs ut. Du kan också skriva ut rapporter manuellt
när det behövs.
skapa rapporter automatiskt
Med den här inställningen kan du konfigurera HP Officejet så att enheten
automatiskt skriver ut fel- och bekräftelserapporter.
1Tryck på Inställningar.
2Tryck på 1 och sedan på 5.
Då öppnas menyn Skriv ut rapport och alternativet Inställning för
autorapport aktiveras.
3Tryck på om du ska bläddra igenom följande rapporttyper:
–Alla fel, som skrivs ut vid alla typer av faxfel (standard).
–Skicka fel, som skrivs ut vid överföringsfel.
–Ta emot fel, som skrivs ut vid mottagningsfel.
–Alla fax, som bekräftar varje gång ett fax skickas eller tas emot.
–Skicka endast, som skrivs ut varje gång ett fax skickas.
–Av, som innebär att faxrapporter inte skrivs ut.
4Tryck på Enter när du kommer till den rapport du söker.
skapa rapporter manuellt
Med den här inställningen kan du manuellt skriva ut rapporter. Från datorn
kan du bara skriva ut listan med kortnummer och faxloggen.
skriva ut rapporter från kontrollpanelen
1Tryck på Installation och sedan på 1.
22
Då väljs menyn Skriv ut rapport.
hp officejet 4100 series
2Tryck på om du ska bläddra igenom följande rapporttyper:
–Senaste överföring – skriver ut detaljinformation om den senaste
faxöverföringen.
–Faxlogg – skriver ut en logg över de 30 senaste faxöverföringarna.
–Kortnummerlista – skriver ut en lista med inlagda kortnummer.
–Testrapport – skriver ut en rapport med vilken du kan identifiera
utskrifts- och inställningsproblem. Mer information finns i skriva ut en
funktionstestrapport på sidan 32.
–Inställningar för autorapport – är inställningen för automatiska
rapport, vilken beskrivs i skapa rapporter automatiskt på sidan 22.
3Tryck på Enter när du kommer till den rapport du söker.
styra upplösning och kontrast
Du kan ändra upplösning och kontrast för de fax du skickar med HP Officejet.
ändra upplösning
Upplösningen påverkar överföringshastigheten och kvaliteten på faxade dokument.
ändra upplösning från kontrollpanelen
1Lägg originalen i den automatiska dokumentmataren.
2Ange faxnumret med knappsatsen eller tryck på Kortnummer tills önskat
kortnummer visas.
3Tryck på Enter.
4Tryck på Faxa och bläddra igenom faxinställningarna.
5Sluta bläddra när du kommer till menyn Upplösning.
6Tryck på tills önskad upplösning visas (Standard, Foto, Fin eller
Mycket fin).
7Tryck på Enter.
HP Officejet faxar bara med den högsta upplösning som mottagande
fax kan hantera.
Om du väljer Foto bör du ha i åtanke att faxprocessen kommer att ta
längre tid. När du faxar fotografier rekommenderar vi att du väljer Foto.
använda faxfunktionerna
ändra kontrast
referenshandbok
Ändra inställningen om du vill att ett svartvitt fax ska bli mörkare eller ljusare
än originalet.
ändra kontrast från kontrollpanelen
1Lägg originalen i den automatiska dokumentmataren.
2Ange faxnumret med knappsatsen eller tryck på Kortnummer tills önskat
kortnummer visas.
3Tryck på Enter.
4Tryck på Faxa och bläddra igenom faxinställningarna.
23
kapitel 6
5Sluta bläddra när du kommer till menyn Ljusare/mörkare.
Värdena visas i fönstret med en skala i form av en cirkel.
6Tryck på om du vill göra faxet ljusare eller om du vill göra
det mörkare.
Cirkeln flyttar åt vänster eller höger när du trycker på en knapp.
7Tryck på Enter för att acceptera den valda inställningen.
ändra andra faxinställningar
ringa upp igen automatiskt
Du kan ange att HP Officejet automatiskt ska ringa upp igen vid upptagetton
eller inget svar. Om du startar en faxöverföring från datorn, måste datorn vara
på för att det automatiskt ska gå att ringa upp igen.
1Tryck på Inställningar.
2Tryck på 4.
Då väljs menyn Avancerade faxinställningar.
3Välj något av följande alternativ:
–Tryck på 3.
Då väljs alternativet Upptaget, ring igen. Standardinställningen
för Upptaget, ring igen är Återuppringning.
–Tryck på 4.
Då väljs alternativet Inget svar, ring igen. Standardinställningen
för Inget svar, ring igen är Ring inte igen.
4Tryck på Enter.
5Tryck på och välj Ring igen eller Ring inte igen.
6Tryck på Enter.
vidarebefordra fax till ett annat nummer
Med vidarebefordran av fax kan du skicka ett fax du fått till ett annat faxnummer
under följande 24-timmarsperiod.
vidarebefordra fax från kontrollpanelen
1Tryck på Inställningar.
2Tryck på 3 och sedan på 7.
Då väljs menyn Basinst. för fax och sedan väljs alternativet Vidaresänd
fax, bara svart.
3Efter uppmaning anger du det Faxnummer du vill skicka faxet till.
4Tryck på Enter.
5Ange Startdatum med hjälp av knappsatsen.
6Ange Starttid med hjälp av knappsatsen.
7Efter uppmaning, tryck på 1 för AM eller 2 för PM.
8Ange Slutdatum med hjälp av knappsatsen.
Vidarebefordring av fax på visas i teckenfönstret.
24
hp officejet 4100 series
redigera och avbryta vidarebefordran av fax
När funktionen för vidarebefordran av fax är aktiverad upptäcker du kanske
att du ibland måste ändra det telefonnummer du ska faxa till eller de start- och
stopptider du angett. Och behöver du, kan du avbryta vidarebefordran helt och
hållet. Följ anvisningarna nedan om du ska redigera eller avbryta
vidarebefordran av fax:
redigera vidarebefordran av fax från kontrollpanelen
1Tryck på Inställningar.
2Tryck på 3 och sedan på 7.
Då väljs menyn Basinst. för fax och sedan väljs alternativet Vidaresänd
fax, bara svart.
3Vidarebefordring är PÅ 1=Redigera 2=Avbryt visas i teckenfönstret efter
steg 2. Tryck på 1 om du ska ändra mottagarens faxnummer eller
tidpunkterna för start och stopp. Följ anvisningarna i teckenfönstret.
avbryta vidarebefordran av fax från kontrollpanelen
•Tryck på Avbryt
ELLER
Följ stegen i redigera och avbryta vidarebefordran av fax på sidan 25.
När Vidarebefordring är PÅ 1=Redigera 2=Avbryt visas i teckenfönstret
trycker du på 2 för att avbryta vidarebefordran.
använda felkorrigering
Med felkorrigering förhindras att data går förlorade på grund av dåliga
telefonlinjer, genom att eventuella fel under överföringen upptäcks och att
överföringen automatiskt sänds på nytt. Telefonavgifterna påverkas inte eller kan
t o m minskas på bra telefonlinjer. På dåliga telefonlinjer ökas sändningstiden
och telefonavgifterna med felkorrigering, men sändningen blir mer tillförlitlig.
Avaktivera bara felkorrigering (standardinställningen är att funktionen är
aktiverad) om du får avsevärt ökade telefonavgifter och du är villig att acceptera
en sämre kvalitet i utbyte mot lägre kostnader.
använda faxfunktionerna
ändra inställningarna för felkorrigering från kontrollpanelen
1Tryck på Inställningar.
2Tryck på 4 och sedan på 7.
Då väljs menyn Avancerade faxinställningar och sedan väljs alternativet
Felkorrigering.
3Tryck på om du vill växla mellan På och Av.
4Tryck på Enter för att acceptera den valda inställningen.
ange automatisk förminskning
Inställningen avgör vad HP Officejet ska göra om enheten får ett fax som
är för stort för standardpappersformatet. När alternativet är aktivt
(standardinställning), förminskas bilden så att den får rum på en enda sida.
När alternativet är inaktivt, så skrivs den information som inte får rum på den
första sidan ut på en andra sida.
referenshandbok
25
kapitel 6
1Tryck på Inställningar.
2Tryck på 4 och sedan på 5.
Då öppnas menyn Avancerade faxinställningar och alternativet
Automatisk förminskning aktiveras.
3Tryck på om du vill växla mellan På och Av.
4Tryck på Enter för att acceptera den valda inställningen.
justera volymen
Det finns tre nivåer för justering av ringsignals- och högtalarvolym i HP Officejet.
Med ringvolym avses den volym som telefonsignalen hörs. Med högtalarvolym
avses volymen på allt annat, t.ex. kopplings- och faxtoner. Standardinställningen
är Låg.
1Tryck på Inställningar.
2Tryck på 3 och sedan på 6.
Då öppnas menyn Basinst. för fax och alternativet Ljudvolym för
signal/pip aktiveras.
3Tryck på för att välja något av följande alternativ: Låg, Hög eller Av.
4Tryck på Enter för att acceptera den valda inställningen.
ändra mönstret för svarssignaler (distinkt ringning)
Distinkt ringning är en funktion som telefonbolag erbjuder och som gör att
flera telefonnummer kan dela på samma linje. Varje nummer har ett distinkt
ringsignalsmönster. Om du inte har denna funktion, använder
du standardsvarssignalen Alla signaler.
Om du ansluter HP Officejet till en linje med distinkt ringning, ber du
telefonbolaget tilldela röstsamtal en svarssignal och faxsamtal en annan
(dubbla eller tredubbla signaler passar bäst för faxnummer).
1Tryck på Inställningar.
2Tryck på 4 och sedan på 2.
På det här sättet väljs menyn Avancerade faxinställningar och sedan
alternativet Svarssignaler Mönster.
3Tryck på om du vill bläddra igenom följande alternativ: Alla signaler,
En signal, Två signaler, Tre signaler och Två och tre.
4När den ringsignal som telebolaget tilldelat numret visas trycker
du på Enter.
Tips! Vi rekommenderar att du använder Två signaler eller
Tre signaler för fax.
ange kortnummer
Via HP Officejet eller datorn kan du tilldela kortnummer för faxnummer
som du använder ofta. Då kan du snabbt slå numren med kontrollpanelens
kortnummerknapp och en eller två siffror. Du kan skapa högst 100 kortnummer
(för vissa modeller 70).
26
hp officejet 4100 series
Vi rekommenderar att du anger kortnummerinställningarna med programmet.
Obs! Kortnummer kan bara kopplas till ett enda telefonnummer. Det går inte
att skapa kortnummer för grupper.
Mer information finns i ställa in kortnummer i hjälpen för HP Foto- och
bilduppbyggnad.
skapa enskilda kortnummer
Du kan spara faxnummer som du ofta använder.
1Tryck på Inställningar.
2Tryck på 2 och sedan på 1.
Då öppnas menyn Ange kortnummer och sedan alternativet
Enskilda kortnummer.
3Tryck på Enter.
Den första lediga kortnummerplatsen visas i fönstret.
4Tryck på Enter om du vill välja den visade platsen.
5Skriv det Faxnummer du vill koppla till platsen och tryck sedan på Enter.
Faxnumret kan vara upp till 50 siffror långt.
Tips! Om du vill infoga en paus på tre sekunder i en nummerföljd
trycker du på Symboler. Då visas ett streck.
6Skriv personens eller företagets namn och tryck sedan på Enter.
Namnlängden är begränsad till 13 tecken.
Mer information finns i skriva text på sidan 29.
7När Ange en till? visas trycker du på 1 (ja) om du vill ange ytterligare
ett nummer eller på 2 (nej) om du vill avsluta.
använda faxfunktionerna
ta bort kortnummer
Så här tar du bort en kortnummerpost:
1Tryck på Inställningar.
2Tryck på 2 och sedan på 2 igen.
Då öppnas Ange kortnummer och sedan Ta bort kortnummer.
3Tryck på tills den post som du vill ta bort visas och tryck då på Enter.
ange grundinställningar för fax på kontrollpanelen
Vi rekommenderar att du använder guiden Faxinstallation i programvaran till
HP Officejet när du vill konfigurera alla basinställningar för fax. Du kan också
nå inställningarna via kontrollpanelen.
Obs! Enligt amerikansk lagstiftning måste namn och nummer visas
på alla fax. De basinställningar som rekommenderas, beskrivs
i nedanstående avsnitt.
referenshandbok
27
kapitel 6
ställa in datum och tid
ange faxrubrik
Följ de här anvisningarna när du ställer in datum och tid manuellt.
1Tryck på Inställningar.
2Tryck på 3 och sedan på 1.
Då väljs menyn Basinst. för fax och sedan väljs alternativet Datum och tid.
3Följ uppmaningarna i teckenfönstret och ange datum och tid
med knappsatsen.
Tips! Ange endast årtal med de två sista siffrorna.
Tips! När du anger ett ensiffrigt datum eller en ensiffrig tid, anger
du en nolla framför siffran: t.ex. 02-03-08 eller 03:45.
När du är klar visas endast datum och tid i teckenfönstret.
Fara! Om strömmen till HP Officejet slås av går valt datum och tid
förlorade. Informationen om namn och faxnummer finns emellertid kvar.
Så här anger du ditt namn och faxnummer i sidhuvudet:
Obs! I Ungern kan abonnemangskoden (faxrubriken) bara anges eller
ändras av auktoriserad personal. Mer information kan du få av en
HP-återförsäljare.
1Tryck på Inställningar.
2Tryck på 3 och sedan på 2.
Då öppnas menyn Basinst. för fax och sedan alternativet Faxrubrik.
3Ange ditt eller företagets namn efter uppmaning. Använd riktlinjerna
i nästa avsnitt under skriva text.
4Tryck på Enter.
5Ange faxnummer med knappsatsen.
6Tryck på Enter.
28
hp officejet 4100 series
skriva text
I följande lista visas tips för hur du skriver text med hjälp av kontrollpanelens
knappsats.
•Tryck på siffertangenten som motsvarar den bokstav du vill skriva.
använda faxfunktionerna
ABC
De här bokstäverna motsvarar den här siffran och så vidare.
2
•Tryck på en knapp flera gånger om du först vill ha en versal och sedan
en gemen.
JKL
5
Om du vill använda det här tecknet JjKkLl5
trycker du på 5 så här många
gånger
•När rätt bokstav visas trycker du på och sedan på den siffra som
motsvarar nästa bokstav i namnet. Tryck så många gånger det behövs
för att rätt bokstav ska visas.
•Om du vill infoga ett mellanslag trycker du på Tomrum (#).
•Om du ska ange en symbol som t.ex. @, trycker du på Symboler (*) och
bläddrar igenom listan med tillgängliga symboler.
•Om du gör något fel trycker du på för att radera felet och gör sedan
om inmatningen.
•När du är klar trycker du på Enter så lagras inmatningen.
lyssna efter rington
Innan du använder faxfunktionerna är det viktigt att kontrollera att
anslutningarna är ordentligt gjorda.
1Tryck på Faxa.
2Lyssna efter rington.
3Om det inte hörs någon rington kontrollerar du anslutningarna.
4Tryck på Avbryt när du vill lägga på.
123 4567
referenshandbok
29
kapitel 6
faxmeny
Följande alternativ visas när du trycker på knappen faxa.
FaxnummerUpplösningLjusare/
Ange faxnr eller
Kortnummer
Ange ett fax- eller kortnummer.
När du trycker på knappen faxa:
Tryck på och för att gå till det alternativ du vill ändra.
Välj den visade inställningen genom att trycka på
Fin
Mycket fin
Foto
Standard
Mörkare
Enter.
faxkommandon på inställningsmenyn
Följande faxinställningar kan göras på menyn Inställningar.
2:Inst. för
kortnummerlista
1:Enskilda
kortnummer
2:Ta bort
kortnummer
3:Skriv ut lista
med
kortnummer
3:Grundinst
för fax
1:Datum och tid
2:Faxrubrik
3:Ringsignaler
före svar
4:Pappersstorlek
5:Ton- eller pulsval
6:Ljudvolym för
signal/pip
7:Vidaresänd fax,
bara svart
Skicka fax
Skicka fax nu
Fax från minne
Skicka fax senare
Sök för hämtning
4:Avancerade
1:Inställningar
2:Signalmönster -
3:Upptaget
4:Inget svar
5:Automatisk
6:Fax tas emot
Nya
standardinst.
Nej
Ja
faxinställningar
för autorapport
svara
Ring igen
Ring igen
förminskning
i minnet
30
Välj Inställningar så visas de olika menyalternativen.
Tryck på och för att gå till den inställning
du vill ändra.
Välj den visade inställningen genom att trycka på
Enter.
7:Läge för
felkorrigering
hp officejet 4100 series
underhåll av hp officejet
7
I det här avsnittet får du instruktioner för hur du håller HP Officejet i toppskick.
Utför nedanstående underhåll när det behövs.
rengöra glaset
Om glaset är nedsmutsat av damm, fläckar, hårstrån osv. kan det ge sämre
prestanda och påverka exaktheten i funktioner som exempelvis Sidanpassa
och Kopiera.
1Stäng av enheten, dra ut nätsladden och lyft upp skannerlocket.
2Rengör glaset med en mjuk trasa eller svamp som är lätt fuktad med ett milt
rengöringsmedel för glas.
Varning! Använd inte skurmedel, aceton, bensen eller
koltetraklorid eftersom det kan skada glaset. Häll inte vätskor
direkt på glaset. Det kan rinna in under glaset och skada enheten.
3Torka glaset med ett sämskskinn eller svamp så att det inte blir
några fläckar.
31
kapitel 7
rengöra det vita strecket
Det kan samlas partiklar på det vita strecket som finns under skannerns lock.
1Stäng av enheten, dra ut nätsladden och lyft upp skannerlocket.
2Rengör det vita strecket med en mjuk trasa eller svamp som är lätt fuktad
med mild tvål och varmt vatten.
3Torka strecket försiktigt när du tar bort partiklar (gnugga inte).
4Torka av strecket med en duk eller mjuk trasa.
Varning! Använd inte pappersbaserade dukar eftersom det kan
repa strecket.
5Om strecket inte blir rent upprepar du stegen ovan med alkohol
(isopropanol) och torkar av ordentligt med en fuktig duk så att eventuella
alkoholrester tas bort.
rengöra på utsidan
Använd en mjuk, fuktig, luddfri trasa för att torka bort damm och fläckar från
enhetens utsida. Du behöver inte rengöra enhetens insida. Det får inte komma
vätskor på insidan av enheten eller kontrollpanelen.
arbeta med bläckpatroner
För att garantera bästa möjliga utskriftskvalitet med HP Officejet bör du utföra
en del enkla underhållsprocedurer, och när du får ett meddelande om det på
kontrollpanelen ska du byta ut bläckpatronerna.
skriva ut en funktionstestrapport
Om du har problem med utskrifterna bör du skriva ut en funktionstestrapport
innan du rengör eller byter ut bläckpatroner. Rapporten innehåller användbar
information om bläckpatronerna med bl a statusinformation.
1Tryck på Inställningar.
2Tryck på 1 och sedan på 4.
Då visas Skriv ut rapport och sedan Funktionstestrapport.
3Tryck på Starta svart eller Starta färg.
En rapport över funktionstest skrivs ut för HP Officejet.
hantera bläckpatroner
Innan du byter ut eller rengör en bläckpatron bör du känna till namnen
på delarna och hur man sköter bläckpatroner.
32
hp officejet 4100 series
underhåll av hp officejet
Bläckmunstyck
en under tejp
Vidrör aldrig kopparkontakterna eller bläckmunstyckena
byta ut bläckpatronerna
Meddelanden visas i fönstret på kontrollpanelen med information om att
det är dags att byta ut bläckpatronerna.
Se beställa bläckpatroner på omslagets baksida om du behöver
mer information om hur du beställer nya bläckpatroner.
1Starta enheten och öppna sedan luckan till bläckpatronerna.
Skrivarvagnen flyttas så att den syns.
Kopparkontakter
Plasttejp med
rosa flik
(måste tas bort)
dörr till bläckpatronerna
referenshandbok
2Efter att vagnen slutat röra sig trycker du ned bläckpatronen så att den
lossnar och dra den sedan mot dig ut från sin plats.
33
kapitel 7
Obs! Det är normalt att det har samlats bläck i bläckpatronsplatserna.
3Ta ut den nya bläckpatronen ur förpackningen och ta försiktigt bort
plasttejpen som täcker bläckmunstyckena. Var försiktig - vidrör bara
den lysande rosa plastfliken.
Varning! Vidrör aldrig kopparkontakterna eller bläckmunstyckena.
När du har tagit bort plasttejpen bör du omedelbart installera
bläckpatronen för att förhindra att bläcket torkar i munstyckena.
4Tryck ned den nya bläckpatronen på sin plats, något vinklad,
tills den klickar på plats.
Varning! Försök inte att trycka in bläckpatronen rakt in på plats.
Den måste skjutas in något vinklad.
34
Trefärgsbläckpatronen ska sitta till vänster och den svarta bläckpatronen
till höger.
5Stäng dörren till bläckpatronerna.
hp officejet 4100 series
rikta in bläckpatronerna
På HP Officejet visas ett meddelande om att rikta in patronerna varje gång
du installerar eller byter en. Genom att justera patronerna får du högsta möjliga
utskriftskvalitet.
Så här riktar du in patronerna:
1Tryck på Enter på kontrollpanelen.
En testsida skrivs ut.
2Lägg testsidan nedåt i den automatiska dokumentmataren mellan
pappersledarna och tryck åter på knappen Enter.
3Återanvänd eller kasta bort det utskrivna papperet.
Så här riktar du in patronerna vid andra tillfällen:
1Tryck på Inställningar
2Tryck på 5 och sedan på 2.
Då öppnas menyn Underhåll och alternativet Rikta in bläckpatroner
aktiveras.
3Tryck på Enter.
En testsida skrivs ut.
4Lägg testsidan nedåt i den automatiska dokumentmataren mellan
pappersledarna och tryck åter på knappen Enter.
5Återanvänd eller kasta bort det utskrivna papperet.
underhåll av hp officejet
rengöra bläckpatronerna
Använd den här funktionen när funktionstestrapporten visar ränder eller vita
linjer genom någon av färgstaplarna. Rengör inte patroner i onödan. Då slösar
du på bläck och förkortar bläckmunstyckenas livslängd.
1Tryck på Inställningar
2Tryck på 5 och sedan på 1.
Då öppnas menyn Underhåll och alternativet Rengör bläckpatroner väljs.
En sida med mönster skrivs ut. Bläckpatronerna rengörs. Återanvänd eller
kasta bort det utskrivna papperet.
Om kopierings- eller utskriftskvaliteten fortfarande inte är bra efter
att du har rengjort bläckpatronerna måste du byta ut någon av dem.
återställa standardinställningarna
Du kan återställa de ursprungliga standardinställningarna till de värden de hade
när du köpte HP Officejet. När du återställer standardinställningarna, återställs
alla inställningar, utom dem för datum och skanning som du eventuellt har angivit.
Du kan bara utföra denna åtgärd från kontrollpanelen.
1Tryck på Inställningar.
2Tryck på 5 och sedan på 3.
Då visas Underhåll och sedan Återställ standardinst.
Standardinställningarna återställs.
referenshandbok
35
kapitel 7
ställ in bläddringshastighet
Med alternativet Bläddringshast. kan du styra hur snabbt text visas
i kontrollpanelens fönster. Du kan välja Normal, Snabb eller Långsam.
Standardinställningen är Normal.
1Tryck på Inställningar.
2Tryck på 5 och sedan på 6.
Då visas Underhåll och sedan Bläddringshast. .
3Tryck på
tills önskad hastighet visas och tryck sedan på Enter.
ställa in tiden för meddelandefördröjning
Med alternativet Medd. fördröjn. kan du styra efter hur lång tid ett meddelande
visas i kontrollpanelens fönster. Du kan välja Normal, Snabb eller Långsam.
Standardinställningen är Normal.
1Tryck på Inställningar.
2Tryck på 5 och sedan på 7.
Då visas Underhåll och sedan Ange fördröjn. för meddelande.
3Tryck på
tills fördröjningstiden visas och tryck sedan på Enter.
ljud för självunderhåll
Under produktens livslängd kan olika mekaniska ljud höras. Det är normalt
och ingår i enhetens självunderhåll.
36
hp officejet 4100 series
alternativ på installationsmenyn
Följande alternativ kan nås från knappen Installation.
underhåll av hp officejet
1:Skriv ut rapport
1:Senaste
överföring
2:Faxlogg
3:Kortnummerlista
4:Funktion-
stestrapport
5:Inställningar för
autorapport
Använd Installation om du vill visa alternativen för
Använd Installation om du vill visa alternativen för Skriv
Skriv ut rapport, Ange kortnr., Basinst för
ut rapport, Ange kortnr., Basinst för fax, Avancerade
fax, Avancerade faxinställningar och
faxinställningar och Underhåll.
Underhåll.
Tryck på och för att gå till den inställning du vill ändra.
Tryck på och för att gå till den inställning
Välj den visade inställningen genom att trycka på
2:Ange kortnr.
1:Enskilda
kortnummer
2:Ta bort
kortnummer
3:Skriv ut lista
med
kortnummer
3:Basinst. för fax
1:Datum och tid
2:Faxrubrik
3:Ringsignaler
före svar
4: Pappersstorlek
5:Ton- eller
pulsval
6:Ljudvolym för
signal/pip
7:Vidaresänd
fax, bara svart
Enter.
4:Avancerade
faxinställningar
1:Inställningar
för autorapport
2:Signalmönster -
svara
3:Upptaget
Ring igen
4:Inget svar
Ring igen
5:Automatisk
förminskning
6:Fax tas emot
i minnet
7:Läge för
felkorrigering
5:Underhåll
1:Rengör
bläckpatroner
2:Rikta in
bläckpatroner
3:Återställ
standardinst.
4:Skriva ut fax
i minnet
5:Ange språk och
land/region
6:Ange
bläddr.hastighet
7:Ange tid för
meddelandefördröjning
referenshandbok
37
kapitel 7
38
hp officejet 4100 series
8
ytterligare installationsinformation
Under installationen av programmet HP Officejet visas ett antal fönster
på skärmen. Följande fönster visas:
•Installera
•Kopiera filer
•En begäran om att koppla in HP Officejet
•Texten OK i grönt samt en bock
•En uppmaning om att starta om datorn (visas inte alltid)
•Registrera
Om inte alla dessa fönster visades kan det vara problem med installationen.
Kontrollera följande:
•HP Direktör innehåller sex ikoner (dubbelklicka på ikonen för HP Direktör
på skrivbordet)
•HP Officejet finns med i dialogrutan Skrivare
•Det finns en ikon för HP Officejet i aktivitetsfältet som visar att HP Officejet
är klar att användas.
Om det inte visas sex ikoner i HP Direktör måste du eventuellt vänta några
minuter tills HP Officejet anslutits till datorn.
möjliga installationsproblem
Om ingenting visas på datorns bildskärm efter det att du har satt
in HP Officejet 4100 Series CD-skivan i CD-enheten
1Välj Start och Kör.
2I dialogrutan Kör skriver du d:\setup.exe (om CD-enheten inte tilldelats
enhetsbokstaven d använder du motsvarande enhetsbokstav) och klickar
på OK.
Om HP Direktör inte innehåller sex ikoner gör du följande:
•Kontrollera att lathunden för kontrollpanelen sitter på plats. Dra sedan
ur nätsladden för HP Officejet och sätt i den igen efter några sekunder.
•Kontrollera att USB-kabeln och nätsladden har anslutits.
–Dra ur USB-kabeln och sätt i den igen efter några sekunder.
–Anslut inte USB-kabeln till ett tangentbord eller en hubb utan ström.
–Kontrollera att USB-kabeln är högst tre meter lång
–Om du har flera USB-enheter anslutna till datorn kan du försöka med
att koppla ur de andra under installationen.
Obs! Funktioner för AppleTalk saknas.
•Dra ur nätsladden till HP Officejet och sätt i den igen efter några sekunder.
•Starta om datorn.
39
kapitel 8
I Windows kontrollerar du om det finns program i aktivitetsfältet
som körs i bakgrunden och avslutar dem innan du startar om datorn.
ta bort och installera om programvaran för hp officejet
Om det inte visas sex ikoner i Direktör måste du eventuellt avinstallera
och installera om programmen. Ta inte bara bort HP Officejet-programfilerna
från hårddisken. Avinstallera dem på rätt sätt med hjälp av
avinstallationsprogrammet som finns i programgruppen HP Officejet.
avinstallera från en Windows-dator
1Koppla bort HP Officejet från datorn.
2Klicka på Start, välj Program eller Alla program (XP), Hewlett-Packard,
hp officejet 4100 series och sedan avinstallera program.
3Följ instruktionerna som visas på bildskärmen.
Se till att HP Officejet är bortkopplad.
4Om du får frågan om du vill ta bort delade filer klickar du på Nej.
Det är möjligt att andra program som använder de filerna inte fungerar
som de ska om filerna tas bort.
5När programmet har tagit bort programvaran kopplar du bort HP Officejet
och startar om datorn.
Obs! Det är viktigt att du kopplar bort HP Officejet innan du startar
om datorn.
6Installera om programvaran genom att sätta in CD-skivan
HP Officejet 4100 Series i datorns CD-enhet och följa instruktionerna
som visas.
7När programvaran har installerats ansluter du och sätter på HP Officejet,
följer instruktionerna som visas samt instruktionerna på anvisningsbladet.
När du har anslutit och slagit på HP Officejet måste du eventuellt vänta
några minuter innan alla plug and play-processer har slutförts.
När programvaruinstallationen är klar visas en statusövervakningsikon
i aktivitetsfältet.
8Kontrollera att programvaran installerats på rätt sätt genom att
dubbelklicka på ikonen för HP Direktör på skrivbordet. Om det visas sex
ikoner i HP Direktör är programvaran rätt installerad.
40
avinstallera programmen från en Macintosh-dator
1Koppla bort HP Officejet från datorn.
2Öppna mappen Program:Programvara för HP All-in-One.
hp officejet 4100 series
ytterligare installationsinformation
3Dubbelklicka på HP Avinstallation.
4Följ instruktionerna på skärmen.
5När programmet har tagit bort programvaran kopplar du bort HP Officejet
och startar om datorn.
6Installera om programvaran genom att sätta in CD-skivan
HP Officejet 4100 Series i datorns CD-enhet.
Obs! Följ instruktionerna på anvisningsbladet när du installerar om
programmen. Anslut inte HP Officejet till datorn förrän du har slutfört
programinstallationen.
7På skrivbordet öppnar du CD-enheten, dubbelklickar
på hp all-in-one Installerare och följer instruktionerna på skärmen.
anslut hp officejet till en telefon, ett modem
eller en telefonsvarare
HP Officejet kan dela telefonlinje med en telefon, ett modem eller
en telefonsvarare. När telefonlinjen delas med en telefonsvarare besvarar
HP Officejet faxsamtal och skickar röstsamtal till telefonsvararen.
Obs! Information om hur du ansluter HP Officejet till datorn och
telefonlinjen finns i anvisningsbladet som medföljer enheten.
anslut hp officejet till en telefon, ett modem eller en telefonsvarare
1Ta bort det vita plastskyddet från port 2 på baksidan av HP Officejet.
referenshandbok
port 2 på HP Officejet
Om du vill kunna ansluta mer än en enhet till port 2 på HP Officejetmåste
du köpa en Y-kabel och ansluta den till port 2.
2Anslut telefonkabeln från telefonen, modemet eller telefonsvararen till port
2 (eller Y-kabeln).
Caution! Använd inte den telefonkabel som medföljde HP Officejet till
detta. Telefonkabeln behövs för att ansluta port 1 på HP Officejet till
vägguttaget för telefonsystemet. Mer information finns i anvisningsbladet.
port 1 på HP Officejet
3Om du ansluter en telefonsvarare finns anvisningar om hur du ställer in
antalet ringsignaler i ange antal ringsignaler före mottagning på sidan 21
och anvisningar om inkommande signalmönster i ändra mönstret för
svarssignaler (distinkt ringning) på sidan 26 .
4Stäng av faxmottagningsfunktionen om du ansluter ett modem.
41
kapitel 8
ytterligare felsökningshjälp
Mer information om möjliga installationsproblem finns beskrivna i filen Readme.
I Windows visar du filen Readme genom att klicka på Start och sedan peka
på Program, Hewlett-Packard, hp officejet 4100 series, View the Readme File.
I Mac OS visar du filen genom att dubbelklicka på ikonen i den översta mappen
på cd-skivan med programvaran till HP Officejet.
I Readme-filen finns mer information, bland annat:
•Använda ominstallationsfunktionen efter en misslyckad installation om
du vill återställa datorn till ett läge där du kan installera om HP Officejet.
•Använda ominstallationsfunktionen i Windows 98 om du vill återställa
datorn för den händelse att det uppstår problem med USB-drivrutinerna.
Felet kan inträffa om maskinvaran installeras innan programmen. När du
har använt ominstallationsfunktionen startar du om datorn. Installera sedan
programvaran HP Officejet innan du ansluter HP Officejet till datorn.
Mer information finns på den här webbplatsen:
www.hp.com/support
42
hp officejet 4100 series
teknisk information
9
Ytterligare information om specifikationer finns i HP Foto- och bilduppbyggnad - Hjälp
i avsnittet hp officejet 4100 series.
fysiska specifikationer
höjdbredddjupvikt (utan bläckpatroner)
med pappersfack och automatisk dokumentmatare stängda
18,24 cm (7,18 tum)42,58 cm (16,76 tum)20,96 cm (8,25 tum)3,4 kg
med automatiskt dokumentmatare och pappersfack stängda
26,15 cm (10,30 tum)42,58 cm (16,76 tum)47,09 cm (18,54 tum)3,4 kg
elektriska specifikationer
•Strömförbrukning: 75 W maximalt
•Källa (Ingående spänning): 100 till 240 V växelspänning, jordad
•Ingående frekvens: 50 till 60 Hz
•Strömstyrka: max 1 A
bestämmelser
Ytterligare information om bestämmelser finns i HP Foto- och bilduppbyggnad - Hjälp.
Informationen i det här avsnittet ersätter motsvarande informationen i HP Foto- och
bilduppbyggnad - Hjälp.
doc-meddelande / déclaration de conformité (Kanada)
Le présent appareil numérique n'émet pas de bruit radioélectrique dépassant les limites
applicables aux appareils numériques de la classe B prescrites dans le Règlement sur le
brouillage radioélectrique édicté par le ministère des Communications du Canada.
Den här digitala apparaten överstiger inte de klass B-gränser för alstring av radiobrus från
digital utrustning som fastställts i bestämmelserna gällande radiostörningar på
kanadensiska kommunikationsdepartementet.
notice to users of the Canadian telephone network
This equipment meets the applicable Industry Canada Terminal Equipment Technical
Specifications. This is confirmed by the registration number. The abbreviation IC before the
registration number signifies that registration was performed based on a Declaration of
Conformity indicating that Industry Canada technical specifications were met. It does not
imply that Industry Canada approved the equipment.
Note: The Ringer Equivalence Number (REN) assigned to each terminal device
provides an indication of the maximum number of terminals allowed to be connected
to a telephone interface. The termination on an interface may consist of any
combination of devices subject only to the requirement that the sum of the Ringer
Equivalence Numbers of all the devices does not exceed 5.
The REN for this product is 0.3B, based on FCC Part 68 test results.
43
kapitel 9
kommentar till alla användare inom EEA (European Economic Area)
Den här produkten är utformad att fungera i det analoga nätet i följande länder/regioner:
TysklandStorbritannienNederländerna
FrankrikeSpanienItalien
BelgienLuxemburgSverige
ÖsterrikeDanmarkIrland
NorgeFinlandSchweiz
GreklandPortugal
Nätkompatibiliteten beror på kundens inställningar, och de måste återställas
om utrustningen ska användas i ett telenät i ett annat land eller annan region än där
produkten köptes. Kontakta leverantören eller Hewlett-Packard Company om du behöver
ytterligare support.
Den här utrustningen har certifierats av tillverkaren enligt Directive 1999/5/EC (annex II)
för enkelterminalsanslutning i europeiska allmänna telenät (PSTN). Skillnader mellan
de olika PSTN-näten i olika länder/regioner medför att godkännandet inte garanterar
att produkten fungerar i alla PSTN-nätets termineringspunkter.
I händelse av problem bör du i första hand kontakta leverantören av utrustningen.
geräuschemission
LpA < 70 dB
am Arbeitsplatz
im Normalbetrieb
nach DIN 45635 T. 19
notice to Korean customers
44
hp officejet 4100 series
hp support
10
I det här avsnittet beskrivs den supportserviceinformation du får från Hewlett-Packard.
Om du inte hittar det svar du behöver, varken i den tryckta dokumentationen eller i den
onlinedokumentation som du fick tillsammans med produkten, kan du kontakta HP
via en av HPs supporttjänster som anges på följande sidor. Vissa supporttjänster är bara
tillgängliga i USA och Kanada medan andra finns tillgängliga i många länder/regioner
över hela världen. Om det inte finns något servicenummer för ditt land kan du kontakta
en auktoriserad HP -återförsäljare.
support och annan information på internet
Om du har en Internet-anslutning kan du få hjälp på HPs webbplats på:
www.hp.com/support
På webbplatsen finns teknisk support, drivrutiner, materiel och beställningsinformation.
hp kundsupport
Det förekommer att programvara från andra företag levereras tillsammans med
HP Officejet. Om du har problem med något av de här programmen får du bäst teknisk
hjälp genom att ringa till respektive företags experter.
Om du behöver kontakta HP:s kundsupport, gå först igenom följande rutiner.
1Kontrollera följande:
a. Att enheten är inkopplad och påslagen.
b. Att de angivna bläckpatronerna är rätt installerade.
c. Att det rekommenderade papperet är rätt placerat i inmatningsfacket.
2Återställ enheten:
a. Stäng av enheten genom att trycka på På--knappen på enhetens kontrollpanel.
b. Dra ur nätsladden på enhetens baksida.
c. Sätt i nätsladden igen.
d. Slå på enheten med knappen På.
3Mer information finns på HPs webbplats:
www.hp.com/support
4Om du fortfarande har problem och behöver komma i kontakt med en representant
för HP:s kundsupport:
–Ha ditt ID-nummer för service och enhetens serienummer till hands.
Gör följande om du vill att ID-nummer för service och serienummer ska visas
på kontrollpanelen. Tryck samtidigt ned Enter och Starta färg tills ID-numret
för service visas i kontrollpanelens teckenfönster. Härifrån trycker du vidare
på högerpilen tills serienumret visas.
–Skriv ut en funktionstestrapport. Mer information om hur du skriver ut den här
rapporten finns i skriva ut en funktionstestrapport på sidan 32.
–Gör en färgkopia.
–Förbered dig på att beskriva ditt problem i detalj.
5Ring HP:s kundsupport. Ha din enhet i närheten när du ringer.
45
kapitel 10
ringa under garantin (USA)
I USA ringer du (208) 323-2551. Supporttjänsterna är gratis under garantitiden. Vanlig
telefontaxa gäller dock för långdistanssamtal. Avgifter kan utgå om du ringer när garantin
inte är giltig.
Telefonsupporten i USA ges på engelska och spanska dygnet runt, sju dagar i veckan.
(Dagar och tider för support kan ändras utan föregående meddelande).
ringa under garantin (övriga världen)
Nedanstående nummer gäller vid tidpunkten för den här handbokens tryckning.
Om du vill ha en lista med aktuella nummer till HP Supporttjänst kan du besöka följande
adress och välja ditt eget land/region eller språk:
www.hp.com/support
Vill du ha information om Korea kan du också titta på den här adressen:
http://www.hp.co.kr/
Du kan ringa HP:s supportcenter i följande länder/regioner. Om ditt land inte finns
med på listan kan du kontakta din lokala återförsäljare eller närmaste försäljningsoch supportkontor för HP för att få reda på hur du får tillgång till tjänsterna.
Supporttjänsterna är gratis under garantitiden, men reguljär telefontaxa för
långdistanssamtal gäller. I vissa fall tas det också ut en fast avgift för varje samtal.
För telefonsupport inom Europa bör du kontrollera detaljer och villkor för telefonsupport
i ditt land/region genom att besöka följande webbplats:
www.hp.com/support
Du kan också fråga din leverantör eller ringa HP på något av telefonnumren i detta häfte.
Som en del av våra ständiga ansträngningar att förbättra supporttjänsterna anmodas du
att gå till vår webbplats regelbundet för att få ny information om tjänster och leveranser.
land/regionhp:s tekniska supportland/regionhp:s tekniska support
Malaysia1-800-805405Västindien och Centralamerika 1-800-711-2884
91 11 6826035
+81 3 3335 9800
1-877-621-4722Tyskland (0,12 Euro/min.)
Sankt Petersburg
2
Sverige+46 (0)8 619 2170
republiken)
Sydafrikanska republiken)
Tjeckien+420 (0) 261307310
1
+7 812 346 7997
+41 (0) 84 880 1111
+44 (0) 207 512 52 02
086 000 1030
+27-11 258 9301
0800 010 055
+216 1891 222
+49 (0) 180 52 58 143
800-477-7777
1
Marocko
Mexiko01-800-472-6684
1 Det här callcentret ger support till fransktalande kunder från följande länder: Marocko, Tunisien och Algeriet.
På det här callcentret hanteras schweiziska kunder som talar tyska, franska eller italienska.
2
+212 22404 747Yemen+971 4 883 8p454
samtal i Australien om garantin inte längre gäller
Om garantitiden gått ut ringer du (03) 88778000. En avgift per samtal (för support utan
garanti) på AUD 27,50 (inkl GST) kommer att debiteras ditt kreditkort. Du kan också ringa
(1902) 910.910 (AUD 27,50 per minut tillkommer på telefonräkningen) från 09:00 till
17:00, måndag till fredag. (Priser och tider kan ändras utan föregående meddelande.)
referenshandbok
47
kapitel 10
förbereda enheten för transport
Om du har kontaktat HP:s kundsupport och du har ombetts att skicka enheten för service
ska du följa stegen nedan för att stänga av och packa enheten och undvika att
HP-produkten skadas. Detta gäller även om du tar med produkten till återförsäljaren
Obs! Vid transport av HP Officejet ser du till att pennorna är borttagna, att
HP Officejet har stängts av på rätt sätt med strömbrytaren, att vagnen har återgått till
servicestationen och skannern till parkeringsläget.
1Slå på enheten.
Bortse från steg 1 till 6 om enheten inte går att slå på och skrivarvagnen
är i startpositionen. Du kommer inte att kunna ta ur patronerna. Gå till steg 7.
2Öppna luckan till bläckpatronerna.
Skrivarvagnen flyttas så att den syns.
3Mer information om hur du tar ut bläckpatronerna finns i byta ut bläckpatronerna
på sidan 33.
Varning! Ta ut båda bläckpatronerna. Om du inte gör det kan enheten skadas.
4Lägg båda bläckpatronerna i en lufttät påse så att de inte torkar ut och förvara dem
på lämplig plats (skicka dem inte tillsammans med enheten såvida du inte har fått
instruktioner om det när du ringde HP:s kundsupport).
5Stäng av enheten.
6Stäng dörren till bläckpatronerna.
7Ta bort kontrollpanelens lucka på följande sätt:
a. Ta tag i kontrollpanelens framsida med bägge händerna som på bilden.
b. Lyft upp kontrollpanelens lucka så att den knäpper loss från enheten.
48
8Behåll luckan. Skicka inte med luckan med enheten.
9Om du har originalkartongen kvar använder du den och det förpackningsmaterial
som medföljde utbytesenheten.
hp officejet 4100 series
Om du inte har materialet från originalförpackningen kvar bör du använda annat
lämpligt förpackningsmaterial. Fraktskador som orsakas av felaktig förpackning
och/eller felaktig transport täcks inte av garantin.
10 Placera returfraktsedeln på kartongens utsida.
11 Ta med följande artiklar i kartongen:
–En fullständig beskrivning av symptomen för servicepersonalen
(exempel på problem med utskriftskvaliteten kan exempelvis vara till nytta).
–En kopia av din inköpsorder eller något annat inköpsbevis som visar garantins
giltighetstid.
–Ditt namn, adress och ett telefonnummer på dagtid.
hp:s distributionscenter
Om du vill beställa HP Officejet-program en kopia av den tryckta referenshandboken,
anvisningsbladet eller reservdelar gör du så här:
•I USA eller Kanada ringer du (208) 323 2551.
•Besök följande webbplats:
http://www.hp.com/cposupport/software.html
hp support
referenshandbok
49
kapitel 10
50
hp officejet 4100 series
11
11
garantitjänst
expresstjänst
garanti
HP Officejet 4100 series
Giltighetstid för begränsad garanti (maskinvara och reparationer): 1 år
Giltighetstid för begränsad garanti (cd-media): 90 dagar
Giltighetstid för begränsad garanti (bläckpatroner): Tills HP-bläcket är uttömt eller fram
till det datum för "garantin upphör" som finns tryckt på patronen, beroende på vilket som
inträffar först.
För att få expresstjänster från HP för reparationer måste kunden kontakta ett
HP -servicekontor eller HP Kundstöd för grundläggande felsökning först. Mer information
om vad du ska göra innan du ringer kundsupport finns i hp kundsupport på sidan 45.
Om kunden behöver byta ut mindre reservdelar som normalt kan installeras av kunden
kan kunden få service via expedierad reservdelsleverans. I denna händelse står HP för
fraktkostnader, skatter och andra avgifter, ger telefonassistans när delarna ska bytas
ut och betalar fraktkostnader, avgifter och skatter om några delar måste returneras till HP.
HP Customer Support Center kan vidarebefordra kunder till auktoriserade
tjänsteleverantörer som är certifierade av HP att ge service för HP-produkter.
garantiuppgraderingar
Du kan uppgradera standardgarantin från fabriken till totalt tre år med HP SUPPORTPACK.
Servicetjänsterna gäller från produktens inköpsdatum och paketet måste köpas inom
180 dagar från den dag produkten inskaffades. Med detta program har du tillgång till
telefonsupport måndag till fredag 06:00 till 22:00 MST (US Mountain, normaltid) och
lördagar från 09:00 till 16:00 MST. Om det under supportsamtalet kommer fram att
du behöver en utbytesprodukt, kommer HP att leverera denna produkt utan avgift nästa
arbetsdag. Gäller bara i USA.
Om du vill ha mer information kan du ringa 1-888-999-4747 (USA) eller besöka
HP s webbplats:
http://www.hp.com/go/hpsupportpack
Om du befinner dig utanför USA kan du kontakta HP-kundsupport för ditt område. Det finns
en lista över internationella supportnummer i ringa under garantin (övriga världen) på
sidan 46.
returnera hp officejet för service
Innan du returnerar din HP Officejet för service måste du ringa HP Kundstöd. Mer
information om vad du ska göra innan du ringer kundsupport finns i hp kundsupport på
sidan 45.
51
kapitel11
hewlett-packards internationella begränsade garanti
garantins omfattning
Hewlett-Packard (”HP”) garanterar slutanvändaren (”Kunden”) att varje produkt i
HP Officejet 4100 series (”Produkt”), med tillhörande programvara, tillbehör, media och
material, är fri från material- och tillverkningsfel under garantiperioden, vilken börjar från
och med inköpsdatum.
För varje Programvaruprodukt gäller HP:s begränsade garanti endast i fall där Produkten
inte kan användas till att köra givna programinstruktioner. HP garanterar inte att
användning av en Produkt sker felfritt eller utan avbrott.
HP:s begränsade garanti gäller uteslutande defekter som uppstår vid normal användning
av Produkten - inga andra defekter, inklusive defekter som uppstår på grund av (a) bristande
underhåll eller olämplig ändring, (b) programvara, tillbehör, media eller material som inte
stöds av eller levererats av HP eller (c) användning som Produkten inte är avsedd för.
Användning av en ny eller påfylld bläckpatron som inte kommer från HP tillsammans med
en Maskinvaruprodukt påverkar vare sig Kundens garanti eller eventuella supportavtal
mellan HP och Kunden. Om fel eller skada på Produkten orsakats av användning
av en påfylld bläckpatron eller en bläckpatron som inte kommer ifrån HP , kommer
HP emellertid att ta ut normal avgift för reparation och materiel vid service av Produkten.
Om HP under den gällande garantiperioden informeras om en defekt i en Produkt, ska HP
efter eget val antingen reparera eller byta ut den defekta Produkten. I de fall då
reparationskostnaderna inte täcks av HP:s begränsade garanti utförs reparation enligt HP:s
normaltaxa för reparation.
Om HP inte kan tillhandahålla reparation eller utbytesutrustning för en defekt Produkt som
täcks av HP:s garanti, ska HP återbetala Produktens inköpspris inom rimlig tid efter att ha
informerats om defekten.
HP har ingen reparations-, utbytes- eller återbetalningsskyldighet förrän Kunden returnerat
den defekta Produkten till HP.
Eventuell utbytesprodukt kan vara ny eller motsvarande ny, under förutsättning att
den har minst samma funktionalitet som den Produkt som den ersätter.
HP-produkter, inklusive varje Produkt, kan innehålla omgjorda delar, komponenter
eller materialenheter som ifråga om prestanda motsvarar nya sådana.
HPs begränsade garanti för varje Produkt gäller i de länder/regioner och på de platser
där HP tillhandahåller support för Produkten och har marknadsfört Produkten.
Garantiservicenivån kan variera beroende på land eller plats. HP har ingen skyldighet att
ändra Produktens utformning, skick eller funktion för att göra den användbar i ett land eller
på en plats där den aldrig var avsedd att användas.
begränsningar i garantin
HP OCH DESS TREDJEPARTSLEVERANTÖRER LÄMNAR INGA YTTERLIGARE
UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA GARANTIER AV NÅGOT SLAG
FÖR HP-PRODUKTER SOM TÄCKS AV DENNA GARANTI OCH FRÅNSÄGER
SIG UTTRYCKLIGEN ANSVAR FÖR UNDERFÖRSTÅDDA GARANTIER AVSEENDE
SÄLJBARHET, KVALITET ELLER LÄMPLIGHET FÖR SÄRSKILDA ÄNDAMÅL I DEN
MÅN DETTA INTE STRIDER MOT GÄLLANDE LAG.
52
hp officejet 4100 series
begränsning av ansvar
Rättigheterna i denna Begränsade garanti är Kundens enda rättigheter förutsatt att detta
inte strider mot gällande lag.
I DEN MÅN DETTA INTE STRIDER MOT GÄLLANDE LAG FRÅNSÄGER SIG HP OCH DESS
TREDJEPARTSLEVERANTÖRER, UTÖVER DET ANSVAR SOM UTTRYCKLIGEN ANGES I
DENNA BEGRÄNSADE GARANTI, ALLT ANSVAR FÖR DIREKTA, INDIREKTA, SPECIELLA
ELLER OFRIVILLIGA SKADOR ELLER FÖLJDSKADOR. DETTA GÄLLER ÄVEN OM HP ELLER
DESS TREDJEPARTSLEVERANTÖRER UPPLYSTS OM ATT SÅDANA SKADOR KUNDE
INTRÄFFA OCH OAVSETT GRUNDEN FÖR EVENTUELLA KRAV.
gällande lag
Denna Begränsade garanti tillerkänner Kunden specifika lagliga rättigheter. Utöver dessa
kan Kunden ha ytterligare rättigheter som varierar mellan olika länder och regioner, mellan
olika stater i USA och mellan olika provinser i Kanada.
I den mån denna Begränsade garanti inte överensstämmer med gällande lag skall
garantin anses modifierad så att den överensstämmer med gällande lag. Enligt gällande
lag kan det hända att begränsningar och inskränkningar i denna garanti inte gäller
Kunden. Vissa stater i USA eller lagstiftning utanför USA (inklusive i provinser i Kanada)
kan exempelvis:
förhindra att inskränkningarna och begränsningarna i denna Garanti begränsar
konsumentens lagstadgade rättigheter (t.ex. i Storbritannien)
på annat sätt begränsa tillverkarens möjlighet att tillämpa sådana inskränkningar
och begränsningar eller
tillerkänna Kunden ytterligare garantier, specificera en tidsperiod för underförstådda
garantier som tillverkaren inte kan frånsäga sig ansvaret för, eller förbjuda
tidsbegränsningar för underförstådda garantier.
FÖR KONSUMENTTRANSAKTIONER I AUSTRALIEN OCH NYA ZEELAND GÄLLER
FÖLJANDE: VILLKOREN I DENNA BEGRÄNSADE GARANTI UTESLUTER, BEGRÄNSAR
OCH MODIFIERAR INTE, UTOM I DEN MÅN LAGEN TILLÅTER, UTAN ÄR ETT TILLÄGG
TILL, DE LAGAR OCH BESTÄMMELSER SOM ÄR TILLÄMPLIGA PÅ FÖRSÄLJNING
AV HP-PRODUKTER SOM OMFATTAS AV GARANTIN.
garanti
referenshandbok
53
kapitel11
54
hp officejet 4100 series
index
0-9
10 x 15 cm (4 x 6 tum)
fotopapper
fylla på, 10, 12
A
abonnemangskod, 28
ADM, 7
antal kopior
ställa in, 14
antal ringsignaler
ställa in, 21
automatisk dokumentmatare, 7
automatisk förminskning
Om du vill beställa medier, t ex HP Premium Inkjet-papper,
HP Premium Inkjet-OH-film, HP-påstrykningsark eller HP-gratulationskort
går du till
www.hpshopping.com
Om du beställer från något annat land än USA eller Kanada väljer du
other countries (andra länder) och klickar sedan på Yes (Ja) när du vill
lämna hpshopping.com. Från den här webbplatsen når du
hpshopping.com för ditt språk eller region.
beställa bläckpatroner
bläckpatronerhp-beställningsnummer
HP-bläckpatron (svart)#56, 19 ml bläckpatron (svart)
HP-färgpatron
HP trefärgad bläckpatron
Om du har en Internet-anslutning kan du få mer information
på HP:s webbplats:
www.hp.com/support
Besök hp officejet informationscentrum
Där finns allt du behöver för att få mesta möjliga glädje av din HP Officejet.
