Aggiornamento, manutenzione e riparazione del computer
Le informazioni contenute nel presente documento sono soggette a
modifica senza preavviso.
®
Hewlett-Packard
Company non rilascia alcuna garanzia relativa al presente
materiale, incluse ma in modo non limitativo le garanzie implicite di
commerciabilità e idoneità ad uno scopo particolare.
Hewlett-Packard non risponde per eventuali errori contenuti in questo documento,
né per danni accidentali o conseguenti in relazione alla fornitura, alle prestazioni
o all’uso di questo materiale.
HP non si assume alcuna responsabilità in relazione all’utilizzo o alla affidabilità
del proprio software su apparecchiature non fornite da HP stessa.
Questo documento contiene informazioni riservate protette da copyright. Tutti i
diritti sono riservati. È vietato fotocopiare, riprodurre o tradurre in altra lingua
qualsiasi parte di questo documento senza il previo consenso scritto di
Hewlett-Packard Company.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
USA
Copyright © 2005 Hewlett-Packard Development Company, L.P.
Tutti i diritti riservati.
Questo prodotto dispone di una tecnologia per la tutela del copyright, protetta da
rivendicazioni di metodo di alcuni brevetti statunitensi e da altri diritti di proprietà
intellettuale di proprietà della Macrovision Corporation e di altri titolari. Questa
tecnologia per la tutela del copyright può essere usata solo con l’autorizzazione
di Macrovision Corporation, ed è destinata esclusivamente all’uso domestico e ad
altri usi secondo opportune limitazioni, salvo diversa autorizzazione di
Macrovision Corporation. È vietata qualsiasi operazione di
retroingegnerizzazione o di disassemblaggio. Le rivendicazioni relative ai brevetti
statunitensi n. 4,631,603, 4,577,216, 4,819,098 e 4,907,093 vengono
concesse in licenza solo per un uso limitato alla visualizzazione.
Microsoft e Windows sono marchi depositati statunitensi della Microsoft
Corporation.
HP incoraggia un uso legittimo delle tecnologie e non approva l’uso dei suoi
prodotti per fini diversi da quelli consentiti dalle leggi in materia di copyright.
Sommario
Sicurezza....................................................................................... 1
Rimozione e reinstallazione dei pannelli di copertura
del computer ................................................................................. 1
Preparazione del computer........................................................................1
Prima di rimuovere i pannelli .....................................................................1
Dopo aver reinstallato i pannelli.................................................................2
Rimozione del pannello laterale .................................................................2
Reinstallazione del pannello laterale...........................................................3
Rimozione del pannello anteriore ...............................................................3
Reinstallazione del pannello anteriore.........................................................4
Individuazione dei componenti interni del computer .....................................4
Rimozione e reinstallazione delle unità disco ................................. 4
Rimozione di un’unità ottica.......................................................................4
Reinstallazione o installazione di un’unità ottica...........................................5
Rimozione di un lettore di memory card ......................................................6
Installazione del lettore di memory card ......................................................6
Rimozione del disco rigido ........................................................................7
Reinstallazione del disco rigido..................................................................8
Aggiunta di memoria..................................................................... 9
Rimozione di un modulo di memoria...........................................................9
Installazione di un modulo di memoria......................................................10
Rimozione o installazione di una scheda di espansione................ 11
Rimozione di una scheda di espansione....................................................11
Installazione di una scheda di espansione.................................................12
Sostituzione della batteria ........................................................... 12
Aggiornamento, manutenzione e riparazione del computer
iii
iv Aggiornamento, manutenzione e riparazione del computer
Sicurezza
Rimozione e reinstallazione
Non esistono valutazioni a verifica del collegamento
di questo prodotto a sistemi di alimentazione per
apparecchiature informatiche (sistemi di distribuzione
a corrente alternata privi di messa a terra diretta,
secondo la definizione IEC 60950).
AVVERTENZA. Prima di installare e
collegare il computer all’alimentazione,
leggere il paragrafo "Informazioni per la
sicurezza" nella Guida alla garanzia e
all’assistenza.
La guida Aggiornamento, manutenzione e riparazione
del computer fornisce le istruzioni su come rimuovere
e reinstallare i componenti hardware.
Premere lievemente e far scorrere il coperchio in
modo da aprirlo.
dei pannelli di copertura del
computer
Preparazione del computer
Prima di procedere all’aggiornamento di qualsiasi
componente del computer, è necessario adottare
alcune precauzioni di sicurezza.
Prima di procedere all’aggiornamento, alla
manutenzione o alla riparazione del computer,
leggere quanto indicato di seguito.
• Queste procedure presuppongono una certa
conoscenza della terminologia informatica, delle
misure di sicurezza e dei requisiti normativi
necessari per utilizzare e apportare modifiche alle
apparecchiature elettroniche.
• Annotare e conservare i numeri del modello e di
serie, le opzioni installate e le altre informazioni
relative al sistema in modo che siano facilmente
reperibili in caso di necessità.
• Si raccomanda l’uso di un braccialetto antistatico e
di un tappetino conduttivo mentre si eseguono
queste operazioni.
AVVERTENZA. Prima di procedere alla
rimozione dei pannelli laterali e anteriore
del computer, scollegare il cavo del
modem dalla linea telefonica e il cavo di
alimentazione del computer dalla
sorgente di alimentazione. In caso
contrario c’è il rischio di lesioni alle
persone o danni alle apparecchiature.
Prima di rimuovere i pannelli
Per rimuovere i pannelli, eseguire questa procedura
nell’ordine indicato per evitare rischi di lesioni o
danni alle apparecchiature.
Aggiornamento, manutenzione e riparazione del computer 1
1 Estrarre dal computer eventuali floppy o dischi ottici
(CD o DVD).
2 Fare clic sul pulsante Start nella barra delle
applicazioni. Fare clic su Spegni computer e
poi su Spegni.
3 Scollegare il cavo del modem/telefono (se
presente).
AVVERTENZA. Per evitare scosse elettriche
e/o ustioni, scollegare il cavo
dell’alimentazione dalla presa di rete e
attendere che i componenti interni si
raffreddino prima di toccarli.
4 Scollegare il cavo di alimentazione dalla presa
elettrica e dal computer.
5 Scollegare tutti gli altri cavi collegati (ad esempio
quelli della tastiera, del mouse e del monitor).
6 Scollegare i dispositivi esterni.
ATTENZIONE: L’accumulo di elettricità
statica nel corpo umano può danneggiare i
componenti elettrici del computer o altre
periferiche. Per scaricare l’eventuale carica
statica accumulata, toccare per qualche
istante un oggetto metallico collegato a
massa.
Dopo aver reinstallato i pannelli
Rimozione del pannello laterale
SERIAL
ETHERNET
I
N
O
U
T
T
V-OUT
LCD
R
L
S-VID IN
VID IN
TV
Dopo aver reinstallato i pannelli, eseguire questa
procedura nell’ordine indicato per evitare rischi di
lesioni o di danni alle apparecchiature.
1 Ricollegare il cavo di alimentazione.
AVVERTENZA. Per evitare scosse
elettriche, incendio e danni alle
apparecchiature, non collegare sistemi di
telecomunicazione e telefoni alla scheda
di rete (indicata anche come Ethernet).
2 Ricollegare il cavo del modem/telefono e tutti gli
altri cavi (ad esempio quelli della tastiera, del
mouse e del monitor).
3 Ricollegare i dispositivi esterni.
4 Accendere il computer e tutte le periferiche, ad
esempio il monitor.
5 Se è stata installata una scheda di espansione,
installare i driver software forniti dal produttore
della scheda.
1 Vedere "Prima di rimuovere i pannelli" a pagina 1.
2 Allentare le due viti zigrinate situate sul lato destro
del pannello posteriore. Per allentare le viti la
prima volta può essere necessario utilizzare un
cacciavite a croce.
AVVERTENZA. Fare attenzione ai bordi
taglienti all’interno del telaio.
3 Far scorrere il pannello all’indietro per 2,5 cm
circa, quindi allontanarlo dal computer e metterlo
da parte.
NOTA: Per sostituire i componenti hardware elencati
in questa guida, non è necessario rimuovere anche
l’altro pannello laterale.
2 Aggiornamento, manutenzione e riparazione del computer
Reinstallazione del pannello laterale
SERIAL
E
T
H
E
R
N
E
T
IN
OUT
T
V-O
U
T
L
R
C
D
L
S
-V
ID
IN
V
ID
I
N
T
V
Rimozione del pannello anteriore
Eseguire questa procedura solo in caso di sostituzione
di unità ottiche, lettore di memory card o disco rigido.
1 Far scivolare in avanti il pannello sul telaio fino alla
posizione di blocco.
2 Allineare le viti zigrinate sul pannello laterale con i
fori del telaio, quindi avvitare le viti.
3 Vedere "Dopo aver reinstallato i pannelli" a
pagina 2.
1 Individuare le tre linguette sul pannello anteriore
dal lato del telaio.
2 Spingerle verso l’esterno del telaio. Premere le tre
linguette e rimuovere il pannello anteriore con cura.
Aggiornamento, manutenzione e riparazione del computer 3
Reinstallazione del pannello anteriore
1 Porre il telaio in posizione verticale ed allineare le
tre linguette sulla destra del pannello anteriore con
i tre fori corrispondenti del telaio.
2 Inserire le tre linguette sul lato sinistro del pannello
anteriore nei fori corrispondenti finché il pannello si
chiude con uno scatto.
NOTA: L’unità HP Personal Media Drive è un disco
rigido rimovibile che consente la memorizzazione di
file di grandi dimensioni e che viene venduto
separatamente.
Rimozione e reinstallazione
Individuazione dei componenti interni del computer
A Lettore di schede di memoria
B Alloggiamento superiore unità ottica (CD-ROM,
CD-RW, DVD-ROM, DVD+RW o Combo)
C Alloggiamento inferiore unità ottica (vuoto,
CD-ROM, CD-RW, DVD-ROM, DVD+RW o
Combo)
D Disco rigido (situato dietro l’alloggiamento HP
Personal Media Drive)
E Alloggiamento HP Personal Media Drive.
delle unità disco
Alcune unità del computer possono essere sostituite o
aggiornate. Vedere "Individuazione dei componenti
interni del computer" a pagina 4.
Se l’alloggiamento inferiore è vuoto, è possibile
installare un’altra unità ottica.
IMPORTANTE: Prima di installare un’altra unità ottica,
assicurarsi che sia compatibile con il sistema
operativo Microsoft
compatibile con il software e i driver dell’unità ottica.
Rimozione di un’unità ottica
1 Preparare il computer e rimuovere il pannello
laterale come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
2 Rimuovere il pannello anteriore. Vedere "Rimozione
del pannello anteriore" a pagina 3.
®
Windows® XP e che questo sia
4 Aggiornamento, manutenzione e riparazione del computer
Reinstallazione o installazione di un’unità ottica
1 Preparare il computer e rimuovere il pannello
laterale come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
2 Rimuovere il pannello anteriore. Vedere "Rimozione
del pannello anteriore" a pagina 3.
3 Se l’alloggiamento è vuoto, rimuovere il pannello
dell’unità premendo le linguette ai lati dello stesso,
quindi tirare fino a rimuoverlo.
4 Avvitare le quattro viti ai lati dell’unità ottica.
Consultare le istruzioni relative all’unità ottica.
5 Inserire la nuova unità ottica facendola passare
per la parte anteriore del computer. Non farla
entrare completamente. Lasciare dello spazio per
collegare i cavi.
3 Sollevare le linguette di plastica sul lato dell’unità
ottica da rimuovere. Spingere l’unità per estrarla
parzialmente dalla parte anteriore del computer.
NOTA: Per estrarre dal computer l’unità ottica non
è necessario togliere le viti presenti sui lati della
stessa.
4 Prima di scollegare i cavi, prendere nota della
disposizione di ciascun cavo e spinotto sul retro
dell’unità ottica da rimuovere.
5 Scollegare il cavo di alimentazione e il cavo dati
dal retro dell’unità ottica facendoli oscillare
delicatamente. Scollegare il cavo audio (se
presente).
6 Estrarre l’unità dalla parte anteriore del computer.
7 Per sostituire il disco rigido è necessario rimuovere
le quattro viti dell’unità da sostituire. Conservare le
viti per installare la nuova unità.
6 Collegare il cavo di alimentazione e il cavo dati al
retro dell’unità ottica. Con alcuni modelli di unità
disco è possibile che sia presente anche un cavo
audio. In tal caso, collegarlo.
7 Inserire l’unità ottica attraverso la parte anteriore
del computer e spingere fino a raggiungere una
posizione di blocco.
Aggiornamento, manutenzione e riparazione del computer 5
8 Reinstallare il pannello anteriore. Vedere
"Reinstallazione del pannello anteriore" a
pagina 4.
9 Reinstallare il pannello laterale e chiudere il
computer come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
Rimozione di un lettore di memory card
Il computer dispone di un lettore di memory card
situato sopra l’unità ottica. È possibile sostituirlo con
un altro lettore di memory card.
Per assicurarsi che l’unità abbia dimensioni
compatibili con il computer, si raccomanda di
acquistare sempre lettori di memory card HP. Per
informazioni su chi contattare, consultare la Guida
alla garanzia e all’assistenza.
1 Preparare il computer e rimuovere il pannello
laterale come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
2 Rimuovere il pannello anteriore. Vedere "Rimozione
del pannello anteriore" a pagina 3.
3 Rimuovere la vita situata sotto al lettore di
memory card.
4 Estrarre parzialmente il lettore di memory card
dalla parte anteriore del computer.
5 Rimuovere il cavo situato nella parte laterale del
lettore di memory card.
Installazione del lettore di memory card
1 Preparare il computer e rimuovere il pannello
laterale come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
2 Rimuovere il pannello anteriore. Vedere "Rimozione
del pannello anteriore" a pagina 3.
3 Vedere "Rimozione di un lettore di memory card" a
pagina 6.
4 Collegare il cavo al lettore di memory card.
5 Inserire il lettore di memory card nell’alloggiamento
e assicurarsi che il foro della vite del telaio sia
allineato con il foro situato sotto il lettore di
memory card.
6 Inserire la vite per fissare il lettore di memory card
al telaio.
7 Reinstallare il pannello anteriore Vedere
"Reinstallazione del pannello anteriore" a
pagina 4.
6 Aggiornamento, manutenzione e riparazione del computer
8 Reinstallare il pannello laterale e chiudere il
computer come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
Rimozione del disco rigido
Il disco rigido del computer è collegato
all’alloggiamento dell’unità HP Personal Media Drive.
Nel disco rigido è preinstallata la partizione di
ripristino. Se il disco rigido viene rimosso, riporlo in
una busta antistatica sigillata.
ATTENZIONE: Prima di rimuovere il disco
rigido, eseguire il backup dei file su
supporti esterni, un CD per esempio, per
evitare di perdere i dati. Dopo aver
reinstallato il disco rigido, eseguire il
Ripristino di sistema con i dischi di
ripristino per caricare i file preinstallati
dal costruttore. Per informazioni più
dettagliate sulla procedura di ripristino,
vedere "Ripristino di sistema" nella
documentazione stampata.
È possibile sostituire il disco rigido primario collegato
all’alloggiamento dell’unità.
Il disco rigido può essere di tipo Serial ATA che
utilizza un cavo dati stretto o di tipo Parallel ATA che
utilizza un cavo dati largo.
Per rimuovere un disco rigido
1 Preparare il computer e rimuovere il pannello
laterale come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
2 Rimuovere il pannello anteriore. Vedere "Rimozione
del pannello anteriore" a pagina 3.
3 Prima di scollegare i cavi dal disco rigido e
dall’alloggiamento HP Personal Media Drive,
annotarne la posizione.
4 Rimuovere le due viti dal retro dell’alloggiamento
dell’unità e rimuovere il cavo (A).
A
B
5 Scollegare il cavo di alimentazione e il cavo dati
dal retro del disco rigido (B). Per i dischi di tipo
Serial ATA, schiacciare la levetta (1) presente solo
su alcuni modelli al centro del connettore e tirare il
connettore (2) per estrarlo dalla presa. Per i dischi
di tipo Parallel ATA, è necessario tirare e al
contempo far oscillare lateralmente il connettore.
2
1
Scollegare i cavi del disco rigido Serial ATA
Aggiornamento, manutenzione e riparazione del computer 7

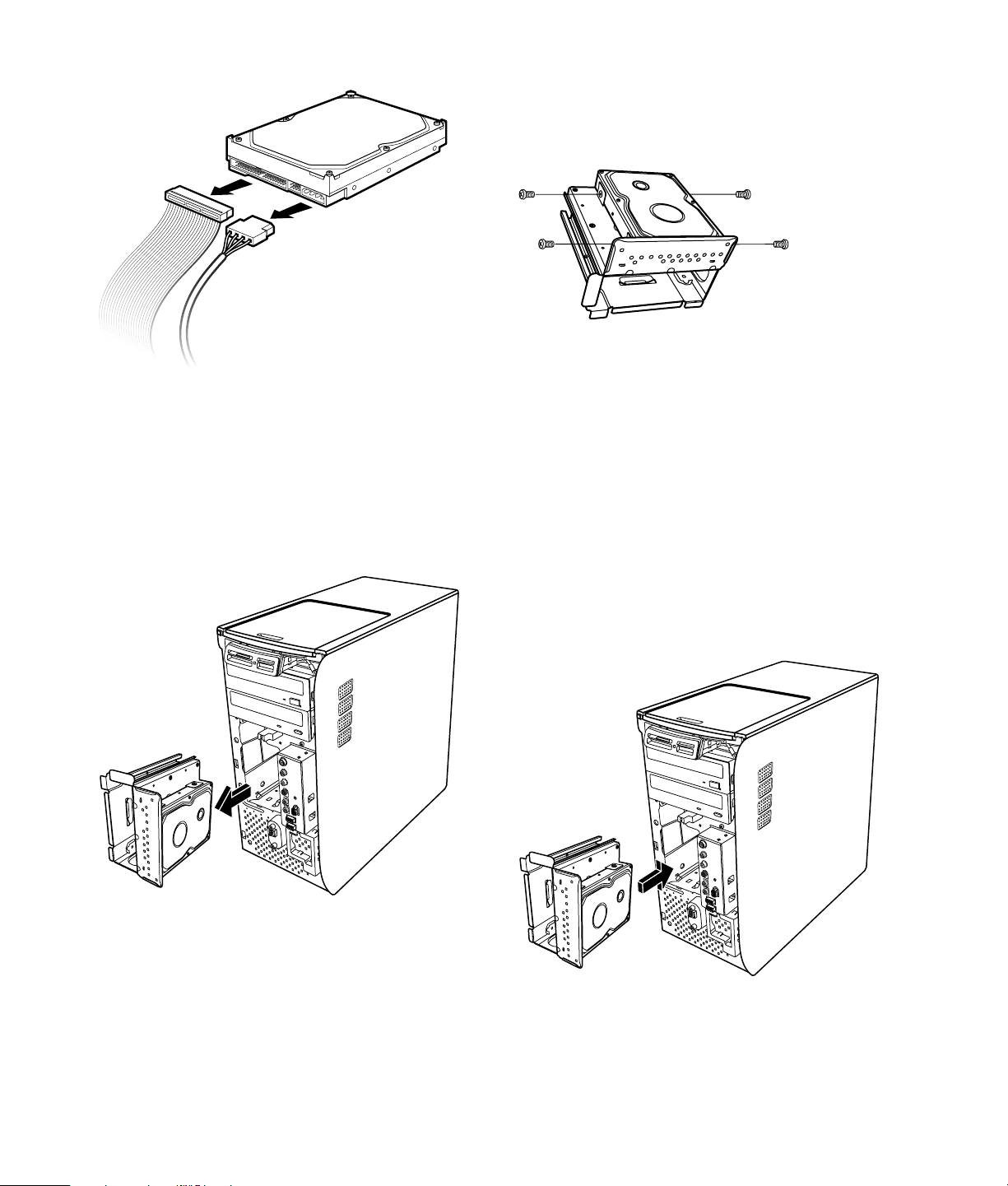

9 Rimuovere le quattro viti che fissano il disco rigido
all’alloggiamento disco. Sollevare il disco rigido
dall’apposito supporto.
Scollegare i cavi del disco rigido Parallel ATA
6 Rimuovere le due viti situate nella parte anteriore
dell’alloggiamento del disco.
7 Tirare con cautela e tenere premuta la linguetta di
sblocco dell’alloggiamento disco e
contemporaneamente tirare l’alloggiamento disco
dalla parte anteriore del computer.
Reinstallazione del disco rigido
Il disco rigido del computer è collegato
all’alloggiamento dell’unità HP Personal Media Drive.
1 Seguire la procedura indicata nella sezione
"Rimozione del disco rigido" a pagina 7.
2 Allineare il disco rigido e i fori del supporto di
HP Personal Media Drive. Inserire e avvitare le
quattro viti.
3 Inserire l’alloggiamento disco nel computer fino a
raggiungere la posizione di blocco.
4 Fissare le viti nella parte anteriore
dell’alloggiamento del disco.
8 Adagiare l’alloggiamento disco posizionando il
disco rigido verso l’alto.
5 Collegare il cavo di alimentazione e il cavo dati sul
retro del disco rigido.
8 Aggiornamento, manutenzione e riparazione del computer
AVVERTENZA. Per i dischi Parallel ATA,
collegare il capo del cavo IDE (C)
contrassegnato con Master al disco rigido
primario. Se il cavo IDE non è collegato
correttamente, il computer non sarà in
grado di individuare i dischi rigidi e sarà
quindi possibile che i dati vadano persi.
Aggiunta di memoria
La scheda madre contiene zoccoli per moduli di
memoria DIMM DDR. Il numero esatto di zoccoli
dipende dal modello di computer acquistato.
Per conoscere il tipo e la velocità dei moduli di
memoria supportati dal PC o per qualsiasi altra
informazione sui moduli di memoria, visitare il sito
D
C
web di HP (l’indirizzo è riportato nella Guida alla
garanzia e all’assistenza) e fare clic sul collegamento
Support.
AVVERTENZA. L’uso di un modulo di
memoria sbagliato può danneggiare il
computer.
6 Inserire e avvitare le due viti (D) del cavo
HP Personal Media Drive nell’alloggiamento disco.
7 Reinstallare il pannello anteriore Vedere
"Reinstallazione del pannello anteriore" a
pagina 4.
8 Reinstallare il pannello laterale e chiudere il
computer come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
Rimozione di un modulo di memoria
1 Preparare il computer e rimuovere il pannello
Aggiornamento, manutenzione e riparazione del computer 9
laterale come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
2 Rimuovere il pannello anteriore. Vedere "Rimozione
del pannello anteriore" a pagina 3.
3 Rimuovere il disco rigido come descritto in
"Rimozione del disco rigido" a pagina 7.
4 Adagiare il computer su un fianco.
5 Individuare gli zoccoli per la memoria sulla scheda
madre.
ATTENZIONE: Non toccare i contatti del
modulo di memoria per evitare di
danneggiarlo.
6 Se necessario, rimuovere i cavi che ingombrano.
AVVERTENZA. Non tirare per estrarre il
modulo di memoria dallo zoccolo.
Premere sui fermi per estrarre il modulo.
7 Premere verso il basso i fermi posti alle estremità
dello zoccolo finché il modulo di memoria non
viene espulso dallo zoccolo stesso.
Oppure:
• Per aggiungere un modulo di memoria,
installarlo nello zoccolo più vicino a quello del
modulo preinstallato e gli altri moduli negli
zoccoli immediatamente successivi.
2 Estrarre dalla busta antistatica il nuovo modulo di
memoria, tenendolo per i bordi. Evitare di toccare i
chip o i contatti dorati presenti sul modulo.
3 I moduli possono essere installati in un unico verso:
la tacca del modulo deve combaciare con la
sporgenza dello zoccolo. Spingere il modulo con
decisione ma senza forzare nello slot e accertarsi
che i fermi alle due estremità scattino in posizione.
8 Tenendo il modulo di memoria per i bordi, tirarlo
fuori dallo zoccolo e riporlo nella busta antistatica.
Installazione di un modulo di memoria
Per aggiornare la memoria del computer sono
necessari moduli dello stesso tipo e velocità di quelli
già installati.
ATTENZIONE: Non toccare i contatti del
modulo di memoria per evitare di
danneggiarlo.
1 Sganciare entrambi i fermi dello zoccolo del
modulo di memoria. Vedere "Rimozione di un
modulo di memoria" a pagina 9.
• Per sostituire un modulo di memoria, inserire il
nuovo modulo nello zoccolo da cui è stato
estratto quello precedente.
4 Ricollegare i cavi staccati.
5 Sostituire il disco rigido e chiudere il computer.
come descritto nella sezione "Reinstallazione del
disco rigido" a pagina 8.
6 Reinstallare il pannello laterale e chiudere il
computer come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
10 Aggiornamento, manutenzione e riparazione del computer
Rimozione o installazione di una scheda di espansione
La scheda di espansione è una normale scheda
circuitale, ad esempio PCI o AGP, da inserire in un
apposito alloggiamento all’interno del computer. Il
computer contiene vari alloggiamenti di espansione.
La configurazione dei componenti varia in base al
modello.
AVVERTENZA. Evitare di sovraccaricare il
sistema installando schede di espansione
che assorbono troppa energia. Il
sistema è predisposto per fornire
un’alimentazione di 2 A (in media) a
+5 V per ciascuna scheda presente nel
computer. L’assorbimento totale di
corrente (a +5 V) in un sistema saturato
(cioè in cui tutti gli alloggiamenti delle
schede di espansione sono occupati) non
deve superare il numero totale degli
alloggiamenti moltiplicato per 2 A.
Per estrarre, sostituire o aggiungere una scheda di
espansione, usare un cacciavite a croce.
Rimozione di una scheda di espansione
1 Preparare il computer e rimuovere il pannello
laterale come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
2 Adagiare il computer su un fianco.
3 All’interno del computer, individuare
l’alloggiamento corrispondente sulla scheda madre.
4 Se si sta sostituendo una scheda, prendere nota
della posizione dei cavi interni o esterni collegati
alla stessa prima di scollegarli.
5 Svitare la vite posta sulla scheda da sostituire ed
estrarre la scheda dallo slot tenendola per il
margine superiore.
Aggiornamento, manutenzione e riparazione del computer 11
Installazione di una scheda di espansione
1 Allineare il bordo della scheda con lo slot del telaio
e premerla verso il basso nello slot. Il connettore
deve essere bene inserito nello slot della scheda.
2 Inserire le viti per fissare la scheda.
3 Collegare i cavi interni o esterni della scheda.
4 Reinstallare il pannello laterale e chiudere il
computer come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
NOTA: Se la nuova scheda o periferica non funziona,
leggere le istruzioni per l’installazione fornite dal
produttore e ricontrollare tutti i collegamenti, compresi
quelli alla scheda, alla sorgente di alimentazione, alla
tastiera e al monitor.
Sostituzione della batteria
La batteria al litio della scheda madre fornisce al
computer l’energia necessaria per gestire le
informazioni sulla data e l’ora.
Quando la batteria comincia a scaricarsi, è possibile
che la data e l’ora non vengano riportate
correttamente. Se la batteria si guasta, sostituirla con
una batteria al litio CR2032 (da 3 V e 220 mAH) o
equivalente.
AVVERTENZA. Se la batteria non viene
sostituita correttamente, c’è il rischio che
esploda. Sostituirla sempre con una
batteria dello stesso tipo o equivalente.
Eliminare le batterie usate attenendosi alle
istruzioni fornite dal produttore.
1 Preparare il computer e rimuovere il pannello
laterale come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
2 Adagiare il computer su un fianco.
3 Scollegare eventualmente dei cavi per facilitare
l’accesso alla batteria.
4 Se necessario, rimuovere i moduli di memoria per
facilitare l’accesso alla batteria. Vedere "Aggiunta
di memoria" a pagina 9.
5 Per estrarre la batteria, sganciarla e sollevarla
dalla sua sede.
6 Inserire la nuova batteria CR2032, con il polo
positivo (+) verso il fermo.
7 Reinstallare i moduli di memoria e i cavi
eventualmente rimossi in precedenza.
8 Mettere il telaio in posizione verticale.
9 Reinstallare il pannello laterale e chiudere il
computer come descritto in "Rimozione e
reinstallazione dei pannelli di copertura del
computer" a pagina 1.
12 Aggiornamento, manutenzione e riparazione del computer
Aggiornamento, manutenzione e riparazione del computer 13
Printed in
Loading...
