Instruction booklet

TUMBLE DRYER

English, 1

Español, 55

Italiano, 19

Português, 73

Deutsch, 37

TCD 851AX

First time you turn on your dryer you must select your preferred language see page 6.

Contents

Important information, 2-3 Installation, 4

Where to put your dryer Ventilation Door reversal Levelling your dryer Water draim Electrical connection Before you start using your dryer

Dryer description, 5

To open the door The features Control panel

The Display, 6-8 Start and programmes, 8-11

Choosing a programme Table of programmes The controls

Laundry, 12-13

Sorting your laundry Wash care labels Special clothing items Drying times

Warnings and Suggestions, 14

General safety Saving energy and respecting the environment

Maintenance and Care, 15

Switching off the electricity Cleaning the filter after each cycle Empty the water container after each cycle Check the drum after each cycle Cleaning the heat pump filter unit Cleaning the dryer

Troubleshooting, 16 Service, 17

Disposal

Product data, 18

! Keep this instruction booklet on hand in order to refer to it when necessary. Take it with you when you move, and should you sell this appliance or pass it on to another party, make sure that this booklet is supplied along with the dryer so that the new owner may be informed about warnings and suggestions on how the appliance works. ! Read these instructions carefully; the following pages contain important information on installation and suggestions on how the appliance works.

This symbol reminds you to read this booklet.

Important Information

For your Condenser dryer to operate efficiently, you must follow the regular maintenance schedule shown below:

Fluff Filter...

! You MUST clean the fluff filter after EVERY drying cycle.

STEP 1.

Open the door of your dryer.

! Failure to clean the filter after EVERY drying cycle will affect the drying performance of your machine.

- It will take longer to dry and as a result will use more electricity during drying.

STEP 2.

Pull out the filter (using the two finger grips).

STEP 3.

Clean any fluff deposits from the filter mesh.

STEP 4.

Refit the filter - NEVER run the dryer without the filter in position.

Water Container...

! You MUST empty the water container after EVERY drying cycle.

STEP 1.

Pull the water container towards you and remove it fully from the dryer.

! Failure to empty the water container will result in:

- The machine will stop heating (so the load may still be wet at the end of the drying cycle).

- The ‘Empty Water’ message will tell you that the water container is full.

STEP 2.

Empty all the water collected in the water container.

STEP 3.

Refit the water container, ensuring that it is pushed fully back into position.

Priming the Water Collection System

When your dryer is new, the water container will not collect water until the system is primed... this will take 1 or 2 drying cycles. Once primed it will collect water during every drying cycle.

! The ‘Empty Water’ message reminds you to empty the water container at the start and at the end of each programme.

Important Information

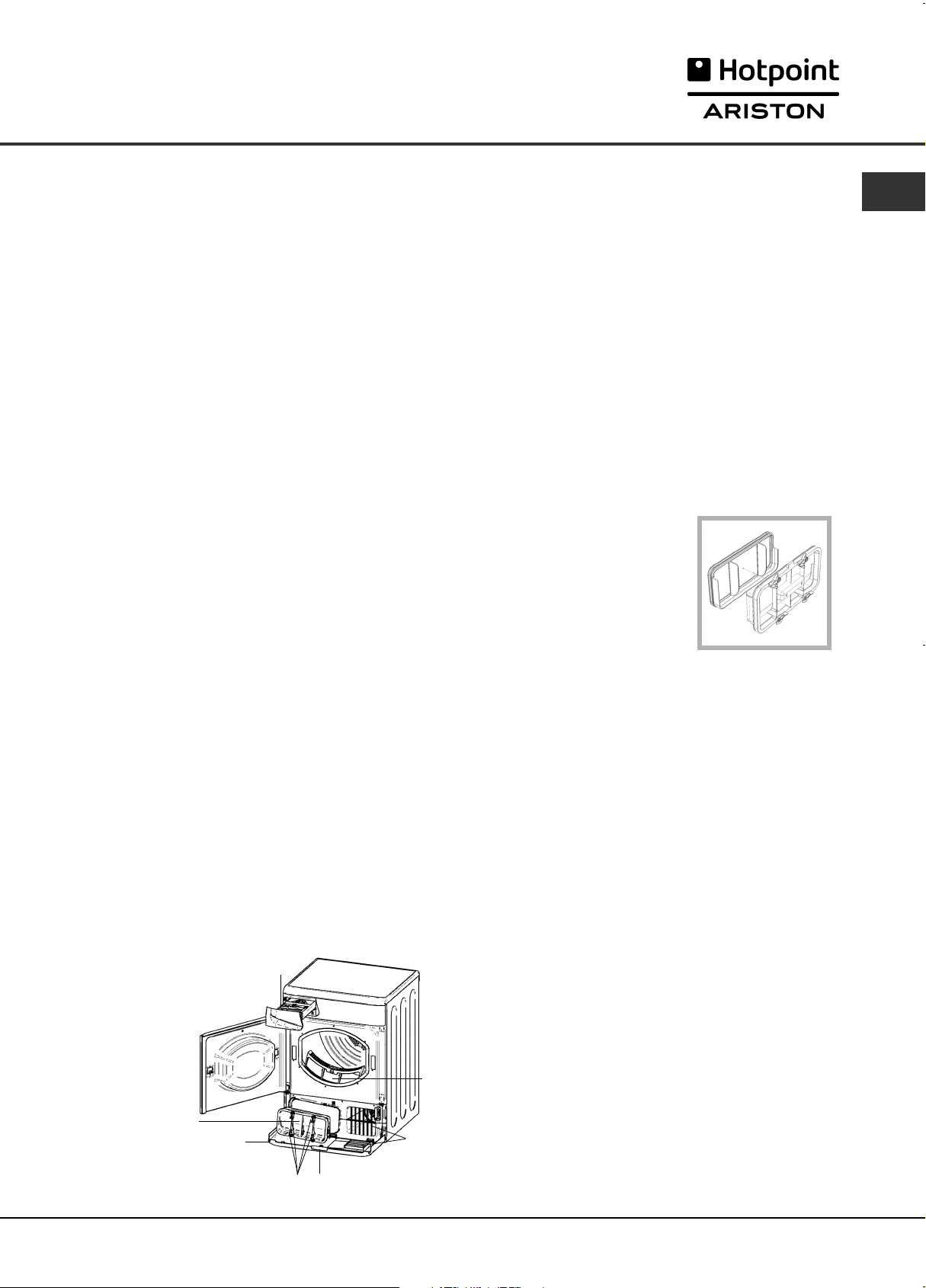

Heat Pump Filter Unit...

! You MUST clean the fluff from the filter every five drying cycles to maintain the correct drying performance. However for optimum performance and to save energy we recommend that it is cleaned before each drying cycle.

STEP 1.

Open the Heat Pump Filter cover

- hold the handle and pull towards you.

STEP 2.

Remove the filter unit by rotating the 4 clips to the vertical position and then pulling the filter towards you. (There may be some water in the filter, this is normal).

! WARNING:

The front of the heat pump is made of thin metal plates. Take care that you do not damage these or cut yourself when cleaning, removing or replacing the filter unit.

STEP 3.

If there is any build up of fluff on the filter, carefully clean this off with a damp cloth, sponge or a vacuum cleaner.

NEVER use your fingers.

STEP 4.

Separate the two parts of the filter unit, clean any fluff deposits from the inside surface of the filter mesh.

- clean the seals and reassemble the two parts.

! Failure to clean the heat pump filter will reduce the drying performance and could cause premature failure of your dryer. To maintain drying performance we recommend you clean this filter after every cycle.

STEP 5.

Refit the filter unit

- ensure that the unit is pushed in fully, then turn all 4 clips into the horizontal position to lock the cover.

●

Check that:

- The 4 clips are resecured back into their horizontal ‘lock’ position.

Rotate 4 clips

Installation

Where to put your dryer

●

Place your dryer at a distance from gas ranges, stoves, heaters, or cook tops because flames can damage the appliance.

●

Minimum gap 10mm

If you are going to install the appliance under a work counter, be sure to leave a 10mm space between the

Minimum gaps

15mm

top and any other objects on or above the machine and a 15mm space between the sides and lateral furnishings

or walls. This is to ensure proper air circulation. Make sure that the back vents are not obstructed.

Ventilation

When the dryer is in use, there has to be adequate ventilation. Make sure you put your dryer in an environment that is not damp and has proper air circulation throughout. Airflow around the dryer is essential to condense the water produced during the washing, the dryer will not operate efficiently in an enclosed space or cupboard. ! We do not recommend that the dryer is installed in a cupboard but the dryer must never be installed behind a lockable door, a sliding door or a door with a hinge on the opposite side to that of the dryer door. ! If using the dryer in a small or cold room some condensation could be experienced.

Door Reversal Instructions

Hinge

Door latch

Door catch

Hinge

The door of your dryer is reversible and can easily be changed. Exchange diagonally hinge brackets and blanking screws. Exchange door latch and catch with their opposite blanking plates (see diagram above).

Levelling your dryer

The dryer must be installed level for correct operation.

When you have installed your dryer in its final location check that it is level first side to side, then front to back. If the dryer is not level, adjust the two front legs up or down, until your dryer is level.

Water drain

If your dryer is installed next to a drain the water can be plumbed into this drain. This does away with the need to empty the water container. If the dryer is stacked onto or installed next to a washing machine it can share the same drain. The height of the drain must be less than 3' (1m) from the bottom of the dryer.

Remove hose from position shown (see diagram).

Remove hose from

here...

Fit a suitable length of hose to the new location shown (see diagram).

...fit new hose here.

! Make sure that the hose is not squashed or kinked when the dryer is in its final location.

Electrical connections

Make sure of the following before you insert the plug into the the electrical socket:

●

The socket must be grounded.

●

The socket must be able to sustain the machines maximum power, which is indicated on the rating label (see Dryer Description).

●

Power voltage must be within the values indicated on the rating label (see Dryer Description).

●

The socket must be compatible with the dryers plug. Should this not be the case, replace the plug or the

socket. ! The dryer must not be installed outdoors, even if the space is sheltered. It can be very dangerous if it is exposed to rain or storms. ! Once installed, the dryers electrical wire and plug must be within easy reach.

! Do not use extension cords. ! The power cord must not be bent or squashed. ! The power cord supplied should be checked

periodically and replaced by a cord specially prepared for this dryer and fitted only by authorised technicians (see Service). New or longer power cords are supplied at an extra charge by authorised dealers. ! The manufacturer denies any responsibility should any of these rules not be followed. ! If in doubt about any of the above consult a qualified electrician.

Before you start using your dryer

Once you have installed your dryer and before you use it, clean the inside of the drum to remove any dust that could have accumulated during transport.

! WARNING: Before you use your dryer ensure that it has been in an upright position for at least 6 hours.

Dryer Description

To open the door The features

Press and release the front

panel in position shown

Heat Pump

Filter Unit

(cover open)

Adjustable Feet

Heat Pump Filter cover

handle (Pull to open)

Control panel

PROGRAMME

Selection Buttons

Display Unit

Water container

Filter

Rating plate

Model & Serial numbers

Air intake grille

ON/OFF

Button

The ON/OFF button - if pressed when the dryer is running: If the display shows TURNING OFF the dryer stops. If the display shows PRESS AND HOLD hold the botton and the display counts down 3, 2, 1 and then stops. Press and hold again for more than 3 seconds, the display briefly shows POWER ON .

The PROGRAMME selection buttons set the programme: press the button corresponding to the programme you want to select (see Start and Programmes).

The OPTION buttons/indicators: these buttons select available options for your selected programme (see The Controls). The indicators on the display unit next to the bottom buttons light to show that the option has been selected.

The START/PAUSE button/light starts a selected programme. When you press this button there will be one beep and the display will show PAUSE . When a programme is running, holding this button in pauses the programme and stops the dryer. The light is green when the programme is running, flashing amber if the programme has been paused or

CHILD LOCK &

OPTIONS

Buttons & Lights

flashing green if on standby waiting to start a programme (see Start and Programmes). Note: This light also flashes amber during the Post Care phase of a programme.

The Display Unit gives warnings and information about the programme selected and its progress (see next page).

The CHILD LOCK button/icon : Press and hold this button after selecting your programme and any options, this prevents the programme settings from being changed, the display will briefly show LOCKED . When the icon is lit, the other buttons are disabled. Hold the button to cancel and the icon will go out, the display will briefly show UNLOCKED .

Note: This tumble dryer, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press and hold the ON-OFF button until the display briefly shows POWER ON and the dryer then reactivates.

START/PAUSE

Button & Light

The Display

Selecting your language

The first time you turn on your dryer you should select your preferred language from the available list.

To change: the language current selection must flash, on the first line of the display.

- Press the On/Off button to turn off the display then press and hold all 3 buttons: Heat Level, Timed Dry and Dryness Level for 5 seconds.

- Press the Heat Level or the Timed Dry button to scroll up or down through the list.

- When your required language is flashing on the top line of the display, pressing the Dryness Level button will select your choice.

Understanding the display

Programme selection and display

The selected programme is shown on the first line of the display when you select the corresponding button, this message is shown while the programme is running.

COTTONS SHIRTS SYNTHETICS BED & BATH EASY IRON REFRESH DELICATES WOOL

MY CYCLE (see below)

My Cycle When you select the My Cycle button the Display will show your selected programme with ‘M’ before its name. ie. M COTTONS (see Start and Programmes).

Dryness levels

During programme selection for an automatic programme that has different dryness levels available (see Programmes Ta b l e).

The second line of the display shows the dryness level you require, for each press of the Dryness Level button the next option from the list below is selected and displayed. The display also shows 1 to 7 bars depending on your selection and these are displayed during the programmes progress.

! Some automatic programmes do not allow the dryness level to be changed or do not have all the dryness level options.

DAMP Dries your items ready to be ironed using a machine or rotary ironer.

IRON DRY Dries your items ready to be ironed with a hand iron.

HANGER PLUS Dries your delicate items ready to be hanged for final drying.

HANGER DRY Dries your items ready to be hanged for final drying.

LIGHT DRY Dries your delicate items ready to be put away.

CUPBOARD DRY Dries your items ready to be put away.

EXTRA DRY Dries your clothes ready to be worn.

The Display

Programme progress

The second line of the display shows the status of the programme as it progresses: (long messages scroll across the line)

DRY COOL TUMBLE END OF CYCLE, CREASE CARE END OF CYCLE, CLEAN FILTER AND EMPTY WATER BOTTLE

(if option Post Care selected).

Timed drying

After selecting a programme that has a Timed Dry option, press the Timed button and the display will increment the selected time, each time you press and release the button (see Start and Programmes).

Each press reduces the time duration and number of available time options depending on the programme/material selected. The Timed Dry icon is displayed next to the time.

The selected time remains displayed after the programme starts, but can be changed anytime you wish.

Delay and Time to End

Some programmes can have a delayed start (see Start and Programmes). Press the Delay button and the icon flashes.

Each press of the Delay button advances the delay setting in 1 hour increments, from: to , then and then after a couple of seconds cancels the delay.

The delay time is shown on the display next to the Delay button.

The display counts down the minutes of the delay period after the Start/Pause button is pressed. The second line of the display shows STARTS IN

You can change or cancel the delay time selected anytime if you wish.

After the Start/Pause button is pressed the Delay or Time to End is displayed in hours and minutes and counts down each minute.

1h 24h

OFF

Time to End

After the delay period finishes, or for all the programme if delay not selected:

- the estimated time to the end of the programme, for automatic programmes or the actual time remaining during a timed programme is shown in this part of the display. When timed programmes are selected the time displayed throughout the cycle is the actual time remaining. When Automatic programmes are selected the time displayed is an estimate of the time remaining. When the programme is selected the display shows the time required to dry a full load, after around 10 minutes the controller calculates a better estimate of the cycle time and this is updated during the programme. The colons between the hours and minutes in the display flash to show the time is counting down.

The Display

Warnings

The second line of the display also gives warnings and reminders: (reminders occur at the end of the programme)

END OF CYCLE, CLEAN FILTER AND EMPTY WATER BOTTLE

●

Reminder that the water container should be emptied and the filter cleaned every time you use the dryer (see Maintenance).

EMPTY WATER BOTTLE

●

Indicates that the water container is full. The message will take a few seconds to go out after replacing the empty water container; the dryer must be running for this to happen (see The Controls). Note: If the water container fills and this message is displayed, the heat is turned off and your clothes will not dry.

CLEAN CONDENSER, FILTER AND EMPTY WATER BOTTLE

●

This message indicates that you must clean the Heat Pump Condenser Filter unit (see Maintenance) and will occur at intervals depending how much you have used the dryer. When you finish the next programme the message is cancelled. You must also clean the filter.

Start and Programmes

Choosing a programme

1. Plug the dryer into the electrical socket.

2. Sort your laundry according to fabric type (see Laundry).

3. Open the door and make sure the filter is clean and in place and the water container is empty and in place (see Maintenance).

4. Load the machine and make sure items are not in the way of the door seal. Close the door.

5. If the Display is not lit: Press the ON/OFF button

6. Press the Programmes Selection button that corresponds with the type of fabric being dried by checking the Programmes Table (see Programmes) as well as the indications for each type of fabric (see Laundry).

- If the button is selected; steps 7 and 8 are not required (see below).

7. Choose Timed Drying or Dryness Levels option:

- If Timed Drying press and release the Timed button until the required time is displayed.

or - To change from default dryness setting, press

and release the Dryness Levels button until required level is indicated.

! See Programmes Table, for more details: availability of Dryness Levels, Timed Dry and Options.

8. Set a delay time and other options if necessary (see The Display).

9. Press the Start/Pause button to begin. The display will show the estimated time to end.

During the drying programme, you can check on your laundry and take out items that are dry while others continue drying. When you close the door again, press the Start/Pause button in order to resume drying. If you open the door to check your laundry you will extend the drying time as the heat pump compressor will not start for 5 minutes after you close the door and press the Start/Pause button (see The Controls).

10. During the last few minutes of Drying Programmes, before the programme is completed, the final COOL TUMBLE phase is entered (fabrics are cooled), this phase should always be allowed to complete.

11. At the end of the drying cycle a message is displayed:

- If

12. Open the door, take the laundry out, clean the filter and replace it. Empty the Water Container and replace it (see Maintenance).

13. Unplug the dryer.

END OF CYCLE, CLEAN FILTER AND EMPTY WATER BOTTLE

is shown, the buzzer will beep 3 times (Note: If the SOUND option was selected the buzzer beeps 3 times every 30 seconds for 5 minutes).

END OF CYCLE, CREASE CARE is shown, Post

Care option has been selected and if you do not remove the laundry immediately, the dryer will tumble occasionally for 10 hours or until you open the door, the buzzer will beep 3 times to confirm the programme is completed.

My Cycle button:

First time you press this button the display will show PRESS AND HOLD TO STORE

After selecting your favorite programme and options you can save these settings by pressing and holding in the My Cycle button for at least 5 seconds, the top line will show a flashing followed by the selected programme. The buzzer will then beep and the second line of the display shows The next time you need this programme press the button, then the Start/Pause button and this programme will run. If you wish, you can change your stored favorite, by selecting a new programme and/or options and press and hold in the button (as above).

MEMORY

Start and Programmes

Programmes Table

! If the Display is not lit; Press the ON/OFF button and then select programme.

Programme Options available

*Post Care

Cottons

Shirts

Synthetics

Bed & Bath

Wool Delicates

Easy Iron Refresh

Delay Timer

✓

✗ ✓

✗

Pre Care

✓

✗

✓

✗ ✗

✓

✗

✗ ✗

Sound

Sound or

✓

✗

✓

✗

✓

✗ ✗

✗

✓

✗

✓

Mini Load

Heat Level

- High

- Medium

- Low

- High

- Medium

- Low

- High

- Medium

✗ ✗

✗

*YOU CANNOT SELECT BOTH POST CARE AND SOUND OPTIONS

Timed Dry

✓ ✓

✓

✗ ✗

✗ ✓

✗ ✗

Dryness Levels available

(default highlighted )

Sensor Dry

Damp Dry

✓

●

An Automatic programme

✓

●

An Automatic programme

●

An Automatic programme

✓ ✓

✓

Iron Dry

Hanger Dry Plus

Hanger Dry

Light Dry

Cupboard Dry

Extra Dry

✓

✓ ✓

✓

✗

✓

✗

Cottons

●

This is a programme for cotton items.

●

The duration of this programme will depend on the size of the load, the dryness setting selected and the spin speed used in your washer (see Laundry).

Shirts

High heat option

●

This is a programme for shirts made from cotton.

●

It can be used for load sizes up to 3kg (approximately 10 shirts).

Medium heat option

●

This is a programme for shirts made from synthetic materials or a mixture of natural and synthetic materials, such as polyester and cotton.

●

It can be used for load sizes up to 3kg (approximately 14 shirts).

The duration of this programme will depend on the size of the load, the dryness setting selected and the spin speed used in your washer. Loads dried using the Cupboard Dry setting are usually ready to wear, the edges or seams may be slightly damp. If this is the case, try turning the shirts inside out and running the programme again for a short period.

Synthetics

●

This is a programme for items of Synthetic with low heat setting or Synthetic/Cotton mixtures with medium heat setting.

●

The duration of this programme will depend on the size of the load, the dryness setting selected and the spin speed used in your washer (see Laundry).

Bed & Bath

●

This is a programme for cotton towels and sheets.

●

The duration of this programme will depend on the size of the load, the dryness setting selected and the spin speed used in your washer (see Laundry).

●

Loads dried using the Extra Dry setting are usually ready to use, the edges or seams may be slightly damp especially on large items. If this is the case, try opening them out and running the programme again for a short period.

Start and Programmes

Wool Programme

●

This is a programme for tumble dryer safe garments marked with the symbol .

●

It can be used for load sizes up to 1kg (approximately 3 sweaters).

●

We recommend that garments are turned inside out before drying.

●

This programme will take about 60 minutes, but may take longer depending on the size and density of the load and the spin speed used in your washer.

●

Loads dried using this programme are usually ready to wear, but on some heavier garments the edges may be slightly damp. Allow these to dry naturally as over-drying could damage garments.

! Unlike other materials, the mechanism of wool shrinkage is irreversible; i.e. it will not stretch back to original size and shape. ! This programme is not suitable for Acrylic garments.

Delicates

●

This is a programme for drying your delicate clothes ie. Acrylics.

●

It can be used for load sizes up to 2kg.

●

The duration of this programme will depend on the size and density of the load and the spin speed used in your washer.

●

Loads dried using this programme are usually ready to use, but on some garments the edges may be slightly damp. If this is the case, try opening them out or turn items inside out and running the programme again for a short period.

Easy Iron Programme

‘Easy Iron’ is a short 10 minute programme (8 minutes of heat followed by a 2 minute cool tumble period) which fluffs the fibres of clothing that have been left in the same position/location for an extended period of time. The cycle relaxes the fibres and makes them easier to iron and fold. ! ‘Easy Iron’ is not a drying programme and should not be used for wet articles of clothing.

For best results: 1. Do not load more than the maximum capacity. These numbers refer to the dry weight:

Fabric Maximum load

Cotton and Cotton mixtures 2.5kg Synthetics 2kg Denim 2kg

2. Unload the dryer immediately after the end of the programme, hang, fold or iron the articles and put them away in the closet. Should this not be possible repeat the programme.

The ‘Easy Iron’ effect varies from one fabric to the next. It works well on traditional fabrics like Cotton or Cotton mix, and less well on acrylic fibres and on materials such as Tencel®.

Refresh

! ‘Refresh’ is not a drying programme and should not be used for wet articles of clothing.

●

It can be used on any load size but is more effective on smaller loads.

●

Do not overload your dryer (see Laundry).

●

This is a 20 minute programme that airs your clothes with cool air. Also use to cool warm clothes.

Start and Programmes

The Controls

! Warning, after pressing the Start/Pause button , the programme cannot be changed. To change a selected programme, press the Start/Pause button , the light flashes Amber to indicate the programme is paused. Select the new programme and any options required, the light will then flash green. Press the Start/Pause button again and the new programme will start.

●

Option buttons

These buttons are used to customise the selected programme to your requirements. A programme must have been selected, by pressing a programme selection button, before an option can be selected. Not all options are available for all programmes (see Programmes Ta b le ). If an option is not available and you press the button, the buzzer will beep 3 times. If the option is available the indicator, on the display unit next to the bottom buttons, lights to show that the option has been selected.

Delay Timer (Time Delay)

The start of some programmes (see The Display and Programmes tables) can be delayed for up to 24 hours.

Ensure the water container is emptied before setting a delayed start.

Pre Care

This option is only available if a delayed start has been selected. It tumbles the clothes occasionally during the delayed period to help prevent creases developing.

Post Care

When available and selected, the clothes are occasionally tumbled after the end of the drying and cool tumble cycles, to help prevent creases developing should you not be available to remove the load immediately the programme is complete.

Note: The Start/Pause light flashes Amber during this phase. Note: If you have selected the Sound option this option is

not available.

Heat Level button, Display and Icons

Not all programmes allow you to change the heat level and some programmes allow all three heat level options: Low, Medium and High. When the heat level options are available pressing this button changes the heat level and the display briefly shows the selected heat level, along with a display of the selected level icon:

HIGH HEAT MEDIUM HEAT LOW HEAT

Sound

Available on all programmes and allows the buzzer to give a signal at the end of the drying cycle, to remind you that the clothes are ready to be removed. Note: If you have selected the Post Care option this option is not available.

Mini Load

Available with programmes : Cotton High Heat 4kg and Synthetic Medium Heat 1kg. This option optimises Automatic programme for smaller loads and improves the Time to End estimation.

●

TIME DISPLAY

88:88

The display shows either the amount of time delay remaining or an indication of the amount of time left for a drying programme (see The Display). The display also shows if there is a problem with your dryer, if this occurs the display will show F followed by a fault code number (see Troubleshooting).

●

Empty Water Container

(If you have plumbed your dryer to a drain this icon can be ignored, as there is no need to empty the water container). Messages are displayed to reminds you to empty the water container (see The Display). If the water container fills during a programme, the heater turns off and the dryer does a period of Cool Tumble. After this it stops and a message tells you to EMPTY THE WATER CONTAINER . You must empty the water container and restart the dryer or the clothes will not dry. After re-starting the dryer the message will take a few seconds to go out. To avoid this always empty the water container each time you use the dryer (see Maintenance).

●

Door Opening

Opening the door during a programme will stop the dryer and have the following effects: Note: The Start/Pause light flashes Amber during the Post Care phase of a programme.

●

The display shows PAUSED .

●

During a delay phase the delay will continue to count down. The Start/Pause button must be pressed to resume the delay programme. The display will change to show current status.

●

The Start/Pause button must be pressed to resume the programme. The display will change to show the current status, the colons flash and count down continues.

●

During the Post Care phase, the programme ends. Pressing the Start/Pause button will restart a new programme from the beginning.

●

Heat Pump Protection System

The heat pump system has a compressor protection feature that operates if you open the door or there is a power disruption or if you turn off the dryer. This system will prevent the heat pump compressor from starting for 5 minutes after the door is closed and the programme is started.

●

Note

If you have a power cut, switch off the power or remove the plug. When power is restored, press and hold the On/Off button until the display briefly shows

POWER ON

and the dryer reactivates. Then press the Start/Pause button and the programme will resume.

Laundry

Sorting your laundry

●

Check symbols on clothing labels to make sure that the articles can be tumble dried.

●

Sort laundry by fabric type.

●

Empty pockets and check buttons.

●

Close zippers and hooks and tie loose belts and strings.

●

Wring out each item in order to eliminate as much excess water as possible.

! Do not load dripping wet clothes into the dryer.

Maximum load size

Do not load more than maximum capacity. These numbers refer to dry weight: Natural fibres: 7.5kg max (16.5lb) Synthetic fibres: 3kg max (6.6lb)

! DO NOT overload the dryer as this could result in reduced drying performance.

Typical weights

Note: 1kg = 1000g (1lb = 16oz) Clothes

Blouse Cotton 150g (5oz)

Other 100g (3oz)

Dress Cotton 500g (1lb 2oz)

Other 350g (12oz) Jeans 700g (1lb 6oz) 10 nappies 1000g (2lb 3oz) Shirt Cotton 300g (10oz)

Other 200g (7oz) T-Shirt 125g (4oz)

Wash Care Labels

Look at the labels on your garments, especially when tumble drying for the first time. The following symbols are the most common:

May be tumble dried

Do not tumble dry

Tumble dry at high heat setting

Tumble dry at low heat setting

Items not suitable for tumble drying

●

Articles that containing rubber or rubber-like materials or plastic film (pillows, cushions, or PVC rainwear), any other flammable articles or objects that contain flammable substances (towels soiled with hair spray).

●

Glass fibres (certain types of draperies)

●

Items which have been dry cleaned

●

Items with the ITCL Code (see Special clothing items). These can be cleaned with special

at-home dry cleaning products. Follow instructions carefully.

●

Large bulky items (quilts, sleeping bags, pillows, cushions, large bedspreads etc). These expand when drying and would prevent airflow through the dryer.

Household Items

Duvet cover Cotton 1500g (3lb 5oz) (Double) Other 1000g (2lb 3oz) Large Tablecloth 700g (1lb 6oz) Small Tablecloth 250g (9oz) Tea Towel 100g (3oz) Bath Towel 700g (1lb 6oz) Hand Towel 350g (12oz) Double Sheet 500g (1lb 2oz) Single Sheet 350g (12oz)

At the end of a drying cycle, cottons could still be damp if you grouped cottons and synthetics together. If this happens simply give them an additional short period of drying.

Laundry

Special clothing items

Blankets and Bedspreads: acrylic items (Acilan,

Courtelle, Orion, Dralon) must be dried with special care on LOW heat setting. Avoid drying for a long period of time.

Pleated or creased garments: read the manufacturer’s drying instructions on the garment.

Starched articles: do not dry these with non-starched items. Make sure that as much of the starch solution is removed from the load as possible before placing it in the dryer. Do not over-dry: the starch will become powdery and leave your clothing limp, which defeats the purpose of starch.

Drying times

Times are approximate and can vary depending upon:

●

Amount of water retained in clothes after spin cycle: towels and delicates retain a lot of water.

●

Fabrics: items that are the same type of fabric but different textures and thicknesses may not have the same drying time.

●

Dryness: If you are going to iron some of your clothes, they can be taken out while still a bit damp. Others can be left longer if you need them to be completely dry.

●

Heat setting.

●

Room temperature: if the room where the dryer is located is cold, it will take longer for the dryer to dry your clothes.

●

Bulk: some bulky items can be tumble dried with care. We suggest that you remove these items several times, shake them out, and return them to the dryer until finished.

! Do not over-dry your clothes. All fabrics contain a little natural moisture, which keeps them soft and fluffy.

The table (see below) presents APPROXIMATE drying times in Hours : Minutes, as you see them on the display, the times are also shown in Minutes only for reference.

The times given are for Cupboard Dry Automatic programmes.

Timed Dry settings are also shown, to help you choose a suitable time option.

●

Quantity of laundry: single items or small loads may take longer to dry.

Cottons

1 kg

High Heat

Automatic duration Automatic minutes

Timed Dry setting

0:40 - 0:60

40 - 60

0:40 or 1:00

Drying times 800-1000 rpm in washing machine.

Synthetics

Automatic duration

High Heat

Automatic minutes

Timed Dry setting

0:40 or 1:00

Drying times on reduced spin in washing machine.

Delicates

(Acrylics)

Automatic duration Automatic minutes

Low Heat

Timed Dry setting

Drying times on reduced spin in washing machine.

2 kg

1:00 - 1:30

60 - 90

1:00 or 1:30

1 kg

0:40 - 0:50

40 - 50

0:40 or 1:00 or 1:30

3 kg

1:40 - 1:50

100 - 110

1 kg

0:40 - 1:20

40 - 80

1:30

Weights refer to dry garments.

4 kg

1:50 - 2:10

110 - 130

1:30 or 2:00

5 kg

2:10 - 2:40

130 - 160

2:00 or 2:30

6 kg

2:40 - 3:00

160 - 180

2:30 or 3:00

2 kg

0:50 - 0:60

50 - 60

0:40 or 1:00

1:30 or 2:00 or 2:30

7 kg

3:10 - 3:20

190 - 200

3:00

3 kg

1:00 - 1:30

60 - 90

0:40 or 1:00 or 1:30

2 kg

1:20 - 2:20

80 - 140

7.5 kg

3:20 - 3:50

200 - 230

3:00 or 3:40

Warnings and Suggestions

! The appliance has been designed and built according to international safety standards. These warnings are given for safety reasons and must be followed carefully.

General safety

●

This tumble dryer is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

●

This tumble dryer has been designed for home, and not professional use.

●

Do not touch the appliance while barefoot or with wet hands or feet.

●

Unplug the machine by pulling on the plug, not the cord.

●

Children must not be in proximity of the dryer when in use. After using the dryer, turn it off and unplug it. Keep the door closed to make sure that children do not use it as a toy.

●

Children should be supervised to ensure that they do not play with the dryer.

●

The appliance must be installed correctly and have proper ventilation. The air intake at the front of the dryer and rear vent behind the dryer should never be obstructed (see Installation).

●

Never use the dryer on carpeting where the pile height would prevent air from entering the dryer from the base.

●

Check to see if the dryer is empty before loading it.

●

The back of the dryer could become very

hot. Never touch it while in use. Do not use the dryer unless the filter, water container and heat pump filter units are securely in place (see Maintenance). Do not overload the dryer (see Laundry for maximum loads). Do not load items that are dripping wet. Carefully check all instructions on clothing labels (see Laundry). Do not tumble dry large, very bulky items. Do not tumble dry acrylic fibres at high temperatures. Complete each programme with its Cool Tumble Phase. Do not turn off the dryer when there are still warm items inside. Clean the filter after each use (see Maintenance). Empty the water container after each use (see Maintenance). Clean the heat pump filter unit at regular intervals (see Maintenance). Do not allow lint to collect around the dryer. Never climb on top of the dryer. It could result in damage. Always follow electrical standards and requirements (see Installation). Always buy original spare parts and accessories (see Service).

To minimise the risk of fire in your tumble dryer, the following should be observed:

●

Tumble dry items only if they have been washed with detergent and water, rinsed and been through the spin cycle. It is a fire hazard to dry items that HAVE NOT been washed with water.

●

Do not dry garments that have been treated with chemical products.

●

Do not tumble dry items that have been spotted or soaked with vegetable or cooking oils, this constitutes a fire hazard. Oil-affected items can ignite spontaneously, especially when exposed to heat sources such as a tumble dryer. The items become warm, causing an oxidisation reaction with the oil, Oxidisation creates heat. If the heat cannot escape, items can become hot enough to catch fire. Piling, stacking or storing oil-effected items can prevent heat from escaping and so create a fire hazard. If it is unavoidable that fabrics containing vegetable or cooking oil or those that have been contaminated with hair care products be placed in a tumble dryer they should first be washed with extra detergent - this will reduce, but not eliminate the hazard. The cool tumble phase should be used to reduce the temperature of the items. They should not be removed from the dryer and piled or stacked while hot.

●

Do not tumble dry items that have previously been cleaned in or washed in, soaked in or soiled with petrol/gasoline, dry cleaning solvents or other flammable or explosive substances. Highly flammable substances commonly used in domestic environments including cooking oil, acetone, denatured alcohol, kerosene, spot removers, turpentine, waxes and wax removers. Ensure these items have been washed in hot water with an extra amount of detergent before being dried in the tumble dryer.

●

Do not tumble dry items containing foam rubber (also known as latex foam), or similarly textured rubber like materials. Foam rubber materials can, when heated, produce fire by spontaneous combustion.

●

Fabric softener or similar products should not be used in a tumble dryer to eliminate the effects of static electricity unless the practice is specifically recommended by the manufacturer of the fabric softener product.

●

Do not tumble dry undergarments that contain metal reinforcements eg. bras with metal reinforcing wires. Damage to the tumble dryer can result if the metal reinforcements come loose during drying.

●

Do not tumble dry rubber, plastic articles such as shower caps or babies waterproof covers, polythene or paper.

●

Do not tumble dry rubber backed articles, clothes fitted with foam rubber pads, pillows, galoshes and rubber coated tennis shoes.

●

Remove all objects from pockets, especially lighters (risk of explosion).

! WARNING: Never stop the dryer before the end of the drying cycle unless all items are quickly removed and spread out so that the heat is dissipated.

Saving energy and respecting the environment

●

Wring out items to eliminate excess water before tumble drying (if you use a washing machine first, select a high spin cycle). Doing this will save time and energy during drying.

●

Always dry full loads - you save energy: single items or small loads take longer to dry.

●

Clean the filters after each use to contain energy consumption costs (see Maintenance).

Maintenance and Care

Switching off the electricity

! Unplug your dryer when not using it, when cleaning it and during all maintenance operations.

Clean the filter after each cycle

The filter is an important part of your dryer: it accumulates lint and fluff that is formed while drying. When finished drying, clean the filter by rinsing it under running water or with your vacuum cleaner. Should the filter become clogged up, the airflow inside the dryer will be seriously compromised: drying times lengthen and you will consume more energy. It may also damage your dryer.

The filter is found in front of the dryer trim (see diagram). Removing the filter:

1. Pull the plastic grip of the filter upwards (see diagram).

2. Clean the filter and replace it correctly. Ensure the filter is fully located flush into the tumble dryer trim.

! Do not use the dryer without replacing the filter.

Check the drum after each cycle

Turn the drum manually in order to remove small items (handkerchiefs) that could have been left behind.

Cleaning the drum

! Do not use abrasives, steel wool or stainless steel cleaning agents to clean the drum.

A coloured film may start to appear on the stainless steel drum, this may be caused by a combination of water and, or cleaning agents such as fabric conditioner from the wash. This coloured film will not affect the dryer performance.

Empty the water container after each cycle

Pull the container out of the dryer and empty it into a sink or other suitable drain. Replace the water container securely. Always check and empty the container before you start a new drying programme.

Water container

Cleaning the heat pump filter unit

Periodically (every 5 drying cycles) remove the heat pump filter unit and clean any build up of fluff from the surface of the filter. However, we recommend that you clean this filter after EVERY drying cycle to optimise the dryers performance.

To removing the heat pump filter unit:

1. Unplug the dryer and open the door.

2. Pull open the heat pump filter unit cover (see diagram). Release the 4 clips to the vertical position then pull the filter unit towards you.

3. Separate the two parts of the filter and clean the surface of the filter.

! The front of the heat pump is made from thin metal plates. Take care that you do not damage

these or cut yourself when cleaning, removing or replacing the heat pump filter unit.

4. If there is any build up of fluff on the plates, carefully clean this off with a damp cloth, sponge or a vacuum cleaner. Never use your fingers.

5. Reassemble the two parts of the filter, clean the seals and replace with the 4 clips in the horizontal position, make sure that the catches are secure.

Cleaning the dryer

●

External parts in metal or plastic and rubber parts can be cleaned with a damp cloth.

●

Periodically (every 6 months) vacuum the front air intake grille and vents at the rear of the dryer, to remove any build up of fluff, lint or dust. Also to remove accumulation of fluff from the front of the condenser and filter areas, clean occasionally with a vacuum cleaner.

! Do not use solvents or abrasives. ! Your dryer uses special bearing components which

do not need lubrication. ! Have your dryer checked regularly by authorised technicians to ensure electrical and mechanical safety (see Service).

Heat pump filter unit

Heat pump filter

unit cover

Filter

Air intake

Handle

Clips

Troubleshooting

One day your dryer seems not to be working. Before you call your Service Centre (see Service), go through the following troubleshooting suggestions:

Problem:

The tumble dryer won’t start.

Possible causes / Solution:

●

The plug is not plugged into the socket, or not making contact.

●

There has been a power failure.

●

The fuse has blown. Try to plug another appliance into the socket.

●

You are using an extension cord? Try to plug the dryer’s power cord directly into the socket.

●

The door is not closed securely?

●

The programme has not been set properly (see Start and Programmes).

●

The Start/Pause button has not been pressed (see Start and Programmes).

Drying cycle will not begin.

Its taking a long time to dry.

●

You have set a delayed time (see Start and Programmes).

●

The filter has not been cleaned (see Maintenance).

●

The water container needs emptying? The empty water message is displayed? (see Maintenance).

●

The heat pump filter needs cleaning? (see Maintenance).

●

The temperature setting is not ideal for the type of fabric you are drying (see Start and Programmes, and see Laundry).

●

The correct drying time has not been selected for the load (see Laundry).

●

The air intake grille is obstructed (see Installation, and see Maintenance).

●

The items were too wet (see Laundry).

●

The dryer was overloaded (see Laundry).

Empty water message is displayed but the dryer has only been running for a short period.

Empty water message is displayed and the water container is not full.

Programme finishes and clothes are damper than expected.

The display shows a fault code F followed by one or two numbers.

The display briefly shows DEMO ON every 6 seconds.

The lights on the dryer control panel are off although the dryer is switched on.

●

The water container was probably not emptied at the start of the programme. Do not wait for the empty water signal, always check and empty the container before starting a new drying programme (see Maintenance).

●

This is normal, the: END OF CYCLE, CLEAN FILTER AND EMPTY THE WATER BOTTLE message is shown as a reminder to empty the container (see The Display and Start and Programmes).

! For safety the dryer has a maximum programme time of 4 hours. If an automatic programme has not sensed the required final moisture in this time the dryer will complete the programme and stop. Check the above points and run the programme again, if the results are still damp, contact the Service Centre (see Service).

●

If the display shows a fault:

- Turn off and remove the plug. Clean the filter and the heat pump filter unit (see Maintenance). Then replace the plug, turn on and start another programme. If a fault is then displayed: Note down the code and contact the Service Centre (see Service).

●

The dryer is in ‘Demo’ mode. Press and hold both the On/Off and Start/Pause buttons for 3 seconds. The display will show DEMO OFF for 3 seconds and then the dryer will resume normal operation.

●

The dryer has gone into standby mode to save power. This occurs if you have had a power cut or leave your dryer either without starting a programme or after your drying programme has finished.

- Press and hold the On/Off button and the lights will come on.

Service

Heat Pump System

This dryer is fitted with a sealed heat pump system to dry your clothes. To operate, the heat pump contains fluorinated greenhouse gases (F gases) which are covered by the Kyoto Protocol. These F gases are contained in a hermetically sealed unit. This sealed unit contains 0.29kg of the F gas R134a which acts as a refrigerant. If the sealed unit fails then it must be replaced by a new sealed unit. Contact your nearest Service Centre for advice.

●

Note: The gases contained in the sealed system

are not hazardous to health, but if they escape they will have an impact on global warming.

Before calling the Service Centre:

●

Use the troubleshooting guide to see if you can solve the problem yourself (see Troubleshooting).

●

If not, turn off the dryer and call the Service Centre closest to you.

What to tell the Service Centre:

●

name, address and post code.

●

telephone number.

●

the type of problem.

●

the date of purchase.

●

the appliance model (Mod.).

●

the serial number (S/N). This information can be found on the data label inside the door of the machine.

Spare Parts

This dryer is a complex machine. Repairing it yourself or having a non-authorised person try to repair it could cause harm to one or more persons, could damage the machine and could invalidate the spare parts warranty. Call an authorised technician if you experience problems while using the machine.

●

Please note: it is an offence for an unqualified

person to undertake any servicing or repair work that involves breaking into the sealed heat pump unit.

Recycling and Disposal Information

As part of our continued commitment to helping

the environment, we reserve the right to use quality recycled components to keep down customer costs and minimise material wastage.

●

Disposing of the packaging material: follow local regulations, so the packaging can be recycled.

●

To minimise risk of injury to children, remove the door and plug - then cut off mains cable, flush with the appliance. Dispose of these parts separately to ensure that the appliance can no longer be plugged into a mains socket.

Disposal of old electrical appliances

The European Directive 2012/19/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. This dryer has a sealed heat pump unit containing F gases which should be recovered and destroyed.

The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be

separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Product Data... (EU Regulation 392/2012)

Rated capacity of Cotton laundry for the standard programme at full load 7.5 kg Energy efficiency class A

The weighted Annual Energy Consumption (AE

) 374.2 kWh

Consumption per year, based on 160 drying cycles of the standard cotton programme at full and partial load, and the consumption of the low-power modes. Actual energy consumption per cycle will depend on how the appliance is used.

This household tumble dryer is an Automatic Condenser Dryer Energy consumption : full load E Power consumption : off-mode (P

3.20 kWh, partial load E

dry

) 0.14 W, left-on mode (Pl) 3.16 W

dry1/2

1.68 kWh

Duration of the ‘left-on mode’ for power management systems 30 minutes

The ‘standard cotton programme’ suitable for drying normal wet cotton laundry that is the most efficient programme in terms of energy consumption for cotton used at full and partial load is Cottons - Cupboard Dry.

Programme time (minutes) : weighted (T

) full & partial load 154, full load (T

) 226, partial load (T

dry

dry1/2

) 126 Condensation efficiency class C Average condensation efficiency (%) : full load (C

) 71, partial load (C

dry

) 72, weighted (Ct) full & partial load 72

dry1/2

Airborne acoustical noise emissions 69 dB(A) re 1 pW

This data is also available on the website http://www

.hotpoint-ariston.com/ha/

This appliance conforms to the following EC Directives:

- 2006/95/EC (Low Voltage Equipment)

- 2004/108/EC (Electromagnetic Compatibility)

Libretto di istruzioni

ASCIUGATRICE

English, 1

Español, 55

Italiano, 19

Português, 73

Deutsch, 37

TCD 851AX

La prima volta che si accende l’asciugatrice è necessario selezionare la lingua preferita, vedere a pag. 24

Indice

Importanti Informazioni, 20-21 Installazione, 22

Dove installare l’asciugatrice Aerazione Istruzioni per invertire la posizione dello sportello Porre l’asciugatrice su una superficie piana Tubo di scarico dell’acqua Collegamento elettrico Informazioni preliminari

Descrizione del prodotto, 23

Per aprire lo sportello Caratteristiche Pannello di controllo

Il display, 24-26 Avvio e programmi, 26-29

Scelta del programma Tabella dei programmi I comandi

Bucato, 30-31

Controllo del bucato Etichette con le istruzioni per il lavaggio Tessuti particolari Tempi di asciugatura

Avvertenze e suggerimenti, 32

Sicurezza Risparmio energetico e rispetto dell’ambiente

Cura e manutenzione, 33

Scollegamento dell’apparecchio dalla rete elettrica Pulizia del filtro al termine di ogni ciclo Svuotare il recipiente di raccolta dell’acqua dopo ogni ciclo Controllo del cestello al termine di ogni ciclo Pulizia dell’unità filtro della pompa di calore Pulizia dell’asciugatrice

Ricerca guasti, 34 Assistenza, 35

Smaltimento

Informazioni sul prodotto, 36

! Tenere a portata di mano il presente libretto, così da poterlo consultare facilmente ad ogni evenienza. Tenere il libretto sempre vicino all’asciugatrice; nel caso in cui l’apparecchio venga venduto o ceduto ad altre persone, ricordarsi di consegnare loro questo libretto, così da permettere anche ai nuovi possessori di conoscere le avvertenze e i suggerimenti sull’utilizzo dell’asciugatrice. ! Leggere attentamente queste istruzioni: le pagine che seguono contengono importanti informazioni sull’installazione e utili suggerimenti sul funzionamento dell’elettrodomestico.

Questo simbolo ti ricorda di leggere questo libretto istruzioni.

Importanti Informazioni

Per un funzionamento efficiente della vostra asciugatrice a condensazione, è necessario seguire lo schema di manutenzione regolare indicato qui sotto:

Filtro...

! E’ NECESSARIO pulire la lanugine che si deposita sul filtro dopo OGNI ciclo di asciugatura.

FASE 1.

Aprire lo sportello dell’asciugatrice.

! La mancata pulizia del filtro dopo OGNI ciclo di asciugatura potrebbe influire sulla prestazione di asciugatura della vostra macchina che impiegherà più tempo ad asciugare e di conseguenza utilizzata più elettricità durante l’asciugatura.

FASE 2.

Estrarre il filtro (usando due dita).

FASE 3.

Pulire eventuali depositi di lanugine dalla rete del

filtro.

FASE 4.

Reinstallare il filtro – Non attivare MAI l’asciugatrice senza il filtro inserito in posizione.

Recipiente di raccolta dell’acqua...

! E’ NECESSARIO svuotare il contenitore dell’acqua dopo OGNI ciclo di asciugatura.

FASE 1.

Tirare il contenitore dell’acqua verso di voi e rimuoverlo completamente dall’asciugatrice.

! Il mancato svuotamento del contenitore dell’acqua potrebbe causare:

- L’arresto del riscaldamento della macchina (quindi il carico potrebbe essere ancora umido alla fine del ciclo di asciugatura).

- Il messaggio ‘SVUOTARE IL RECIPIENTE DELL’ACQUA’ - Per informarvi che il recipiente dell’acqua è pieno.

FASE 2.

Svuotare tutta l’acqua raccolta nel contenitore dell’acqua.

FASE 3.

Reinstallare il contenitore dell’acqua, assicurando che sia inserito completamente in sede.

Caricamento del sistema di raccolta dell’acqua

! Il messaggio ‘SVUOTARE IL RECIPIENTE DELL’ACQUA’ – Per ricordarvi di svuotare il recipiente dell’acqua all’inizio e alla fine di ogni programma di asciugatura.

Quando la vostra asciugatrice è nuova, il contenitore dell’acqua non raccoglierà finché il sistema non è a regime. Ciò potrebbe impieghere 1 o 2 cicli di asciugatura. Una volta caricato, il sistema raccoglierà l’acqua ad ogni ciclo di asciugatura.

Importanti Informazioni

Unità del filtro della pompa di calore…

! Per mantenere le corrette prestazioni di asciugatura è OBBLIGATORIO rimuovere la lanugine dal filtro ogni cinque utilizzi. Tuttavia, per prestazioni ottimali e per risparmiare energia, consigliamo di pulirla prima di ogni ciclo di asciugatura.

FASE 1.

Aprire il coperchio del filtro della pompa di calore

- afferrare la maniglia e tirarla verso di sé.

FASE 2.

Rimuovere l’unità filtro ruotando le 4 clip in posizione verticale e poi tirando i filtri verso di sé. (Ci potrebbe essere dell’acqua nel filtro, è normale).

! AVVERTENZA:

La parte frontale della pompa di calore è fatta di piastre di metallo sottile. Assicurarsi di non danneggiarle o di tagliarsi quando si esegue la pulizia, rimuovendo o sostituendo l’unità filtro.

FASE 3.

Se vi sono accumuli di lanugine sul filtro, rimuoverli con cura utilizzando un panno umido o una spugna o un aspirapolvere.

NON utilizzare MAI le dita.

FASE 4.

Separare le due parti dell’unità filtro, pulire i depositi di lanugine all’interno della superficie interna della rete del filtro.

- Pulire le saldature e rimontare le due parti.

! Non pulire il filtro della pompa di calore ridurrà le prestazioni di asciugatura e potrebbe causare guasti prematuri all'asciugatrice. Per mantenere le prestazioni di asciugatura consigliamo di pulire questo filtro dopo ogni ciclo.

FASE 5.

Riposizionare l’unità filtro

- assicurarsi che l'unità sia inserita all’interno fino in fondo, poi girare tutte le 4 clip in posizione orizzontale per bloccare il coperchio.

●

Verificare quanto segue:

- le 4 clip sono fissate di nuovo nella posizione orizzontale di bloccaggio.

Ruotare le 4 clip

Installazione

Dove installare l’asciugatrice

●

Le fiamme possono danneggiare l’asciugatrice che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura.

spazio minima 10 mm

●

Se l’elettrodomestico verrà installato sotto un banco da lavoro, è necessario lasciare uno spazio vuoto di almeno

spazio minima

15 mm

10 mm sopra il pannello superiore dell’elettrodomestico; i pannelli laterali dovranno invece avere uno spazio libero intorno di almeno

15mm. In questo modo sarà garantita la circolazione dell’aria. Controllare che le prese d’aria del pannello posteriore non siano ostruite.

Aerazione

È importante che l’ambiente in cui si utilizza l’asciugatrice sia sufficientemente aerato Assicurarsi inoltre che l’ambiente in cui viene installata l’asciugatrice non sia umido e che vi sia un adeguato ricambio di aria. Garantire un adeguato flusso d’aria intorno all’asciugatrice in modo da permettere che l’acqua prodotta durante il lavaggio si condensi; l’asciugatrice non funzionerà correttamente se posizionata in uno spazio chiuso o all’interno di un mobile. ! Non è consigliabile che l’asciugatrice sia installata in un armadio, e non deve mai essere installata dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto dello sportello dell’asciugatrice. ! Se l’asciugatrice viene utilizzata in una stanza piccola o fredda è possibile che si generi un po’ di condensa.

Istruzioni per invertire la posizione dello sportello

Cerniera

Dispositivo

di chiusura

sportello

Fermo dello sportello

Cerniera

Lo sportello dell’asciugatrice è reversibile ed è facile da cambiare. Spostare diagonalmente le staffe delle cerniere e le viti di chiusura. Invertire il dispositivo di chiusura ed il fermo dello sportello con le piastre di chiusura del lato opposto (vedere lo schema qui sopra).

Porre l’asciugatrice su una superficie piana

Per funzionare correttamente l’asciugatrice deve essere installata su una superficie piana.

Quando si deve installare l’asciugatrice nella sua posizione finale assicurasi che sia in posizione piana primo ai lati e poi davanti e dietro. Se l’asciugatrice non si trova su una superficie piana, regolare i due piedi frontali su o giù, fino a che si trova in posizione orizzontale.

Tubo di scarico dell’acqua

Se l’asciugatrice viene collocata vicino ad un tubo di scarico, è possibile far defluire l’acqua al suo interno. In questo modo si evita di dover svuotare il recipiente di raccolta dell’acqua. Se l’asciugatrice viene posizionata sopra o di fianco ad una lavatrice, può condividere lo stesso scarico. L’altezza dello scarico deve essere inferiore a (1m) dal fondo dell’asciugatrice.

Rimuovere il tubo dalla posizione mostrata (vedere schema).

Rimuovere il tubo da

qui…

Inserire un tubo della lunghezza adeguata nella nuova posizione mostrata (vedere schema)

...inserire il nuovo tubo

qui.

! Assicurarsi che il tubo non sia schiacciato o attorcigliato quando l’asciugatrice si trova nella sua posizione finale.

Collegamento elettrico

Prima di inserire la spina nella presa elettrica, verificare che:

●

la presa sia dotata di messa a terra.

●

la presa sia in grado di supportare la potenza massima prevista per l’asciugatrice, così come indicata sull’etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto).

●

la tensione di alimentazione sia compresa nei valori indicati dall’etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto).

●

la presa sia compatibile con il tipo di spina dell’asciugatrice. In caso contrario, sostituire la

spina o la presa. ! L’asciugatrice non può essere installata in ambienti all’aperto, anche se riparati. Può essere molto peri coloso esporre questo elettrodomestico alla pioggia o a un temporale. ! Dopo l’installazione dell’elettrodomestico, il cavo e la spina elettrica devono rimanere a portata di mano.

! Non utilizzare prolunghe. ! Il cavo elettrico non deve essere tagliato né calpes tato. ! Controllare regolarmente il cavo elettrico e, se

necessario, farlo sostituire solo da tecnici qualificati che installeranno un altro cavo specifico per questo elettrodomestico (vedere la sezione Assistenza). Presso i rivenditori autorizzati è possibile acquistare cavi di ricambio e cavi più lunghi di quelli montati in fabbrica. ! Il produttore declina ogni responsabilità nei casi in cui le presenti regole non vengano rispettate. ! Se si nutrono dei dubbi a riguardo, consultare un elettricista.

Informazioni preliminari

Una volta installata l’asciugatrice, prima di metterla in funzione, pulire l’interno del cestello, così da rimuovere lo sporco che può essersi accumulato durante il trasporto.

! AVVERTENZA: prima di utilizzare l’asciugatrice

assicurarsi che sia stata in posizione verticale per almeno 6 ore.

Descrizione del prodotto

Per aprire lo sportello Caratteristiche

Premere e rilasciare il pannello

frontale nella posizione indicata

Unità del filtro della

pompa di calore

(coperchio aperto)

Piedi regolabili

Pannello di controllo

Selezione Programmi

Coperchio del filtro della

pompa di calore

Maniglia del coperchio del filtro della

pompa di calore (tirare per aprire)

Pulsanti

Unità display

recipiente di raccolta dell’acqua

Filtro

Prestazioni di esercizio

Numero di serie e numero di modello

Griglia di entrata dell’aria

pulsante

ON/OFF

Il pulsante ON/OFF - se premuto quando l’asciugabiancheria è in esecuzione il display visualizza

SPEGNIMENTO IN CORSO l’asciugabiancheria si arresta.

Se il display visualizza tenere premuto il bottone e il conteggio del display esegue un conto alla rovescia 3, 2, 1 e poi si ferma. Premere e tenere premuto per più di 3 secondi, sul display appare brevemente

I pulsanti Selezione PROGRAMMA impostano il programma: premere il pulsante corrispondente al programma che si desidera selezionare (vedere la sezione Avvio e programmi).

I pulsanti/spie OPZIONE : questi pulsanti selezionano le opzioni disponibili per il programma selezionato (vedere la sezione I Comandi). Le spie sull’unità display vicine ai pulsanti si illuminano per indicare che l’opzione è stata selezionata.

Il pulsante AVVIO/PAUSA avvia un programma selezionato. Quando si preme questo pulsante, verrà emesso un segnale acustico e il display indicherà

PAUSA . Quando un programma è in funzione,

premendo questo pulsante il programma va in pausa è si arresta l’asciugatrice. La spia è verde quando il programma è in funzione, lampeggia di giallo se il programma è in pausa, lampeggia di verde se è in attesa di avviare un

TIENI PREMUTO PER SPEGNERE

ACCENSIONE IN CORSO

BLOCCO BAMBINI &

programma (vedere la sezione Avvio e programmi). Nota: questa spia lampeggia di giallo anche durante la fase Post-trattamento antipiega di un programma.

L’unità display fornisce avvertenze e informazioni sul programma selezionato e il suo andamento (vedere alla pag. seguente).

Pulsante/icona BLOCCO SICUREZZA BAMBINI : Premere e tenere premuto questo pulsante dopo aver

selezionato il programma desiderato e altre opzioni ciò evita che le impostazioni del programma vengano

cambiate, il display mostrerà brevemente

BLOCCO TASTI . Quando l’icona è accesa, gli altri

pulsanti sono disabilitati. Tenere premuto il pulsante per cancellare, l’icona scomparirà, il display mostrerà brevemente

Nota bene: Questa asciugatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (standby) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere e tenere premuto il pulsante ON-OFF fino a quando il display visualizza brevemente riaccende l'asciugabiancheria.

OPZIONI

Pulsanti e spie

SBLOCCATI

ACCENSIONE IN CORSO e poi si

pulsante e spia

AVVIO/PAUSA

Il Display

Selezione della lingua

La prima volta che si accende l’asciugatrice è necessario selezionare la lingua preferita dall’elenco disponibile.

Per modificare: la selezione attuale della lingua deve lampeggiare sulla prima riga del display.

- Premere il pulsante On/Off per spegnere il display, quindi premere e tenere premuto tutti e 3 i tasti: Livello di calore, asciugatura temporizzata e livello di asciugatura per 5 secondi.

- Premere il pulsante livello di calore o il pulsante asciugatura temporizzata e scorrere in alto o in basso nell’elenco

- Quando la propria lingua lampeggia nella riga superiore del display, premendo il pulsante livello di asciugatura verrà selezionata la propria preferenza.

Capire il display

Selezione dei programmi e display

Il programma selezionato è indicato nella prima riga del display quando si seleziona il pulsante corrispondente, questo messaggio viene mostrato quando il programma è in funzione.

COTONE CAMICIE SINTETICI BIANCHERIA STIRA FACILE RINFRESCA DELICATI LANA

Memo: Quando si seleziona il pulsante Memo, il Display mostrerà il programma selezionato con ‘M’ prima del nome

es. M COTONE (vedere la sezione Avvio e programmi).

MEMO (vedere sotto)

Livelli di asciugatura

Durante la selezione di un programma automatico che ha diversi livelli di asciugatura disponibili (vedere la tabella dei programmi).

La seconda riga del display mostra il livello di asciugatura richiesto, ad ogni pressione del pulsante livello di asciugatura l’opzione successiva dall’elenco seguente viene selezionata e visualizzata. Il display visualizza anche 1-7 barre a seconda della selezione e queste vengono visualizzate durante lo stato di avanzamento dei programmi.

! Alcuni programmi automatici non consentono di modificare il proprio livello di asciugatura o non hanno tutte le

opzioni dei livelli di asciugatura.

UMIDO

Asciugatura a umido: asciuga i capi pronti per essere stirati con una macchina stiratrice o rotante.

STIRARE

APPENDERE +

APPENDERE

RIP. DELICATI

RIPIEGARE

INDOSSARE

Asciugatura per stiratura: asciuga i capi pronti per essere stirati con un ferro a mano. Asciugatura extra in gruccia: asciuga i capi delicati rendendoli pronti per essere appesi per

l’asciugatura finale.

Asciugatura in gruccia: asciuga i capi rendendoli pronti per essere appesi per asciugatura finale.

Asciugatura leggera: Asciuga i capi delicati di modo che sono pronti per essere riposti.

Asciugatura capi pronti per l’armadio: Asciuga i capi di modo che sono pronti per essere riposti.

Asciugatura extra: asciuga i capi di modo che sono pronti per essere indossati.

Il Display

Avanzamento del programma

La seconda riga del display mostra lo stato del programma nel corso del suo avanzamento: (I messaggi lunghi scorrono nella riga)

ASCIUGATURA

RAFFREDDAMENTO

FINE CICLO, TRATTAMENTO ANTIPIEGA

FINE CICLO, PULIRE FILTRO E SVUOTARE BOTTIGLIA

(Se l’opzione post-trattamento antipiega e selezionata).

Asciugatura Temporizzata

Dopo aver selezionato un programma con un’opzione di asciugatura temporizzata, premere il pulsante temporizzato e il display incrementerà il periodo selezionato, ogni volta che si preme e si rilascia il pulsante (vedere la sezione Avvio e programmi).

Ogni pressione riduce la durata e il numero di opzioni temporali disponibili a seconda del programma/materiale selezionato. L'icona asciugatura temporizzata viene visualizzata accanto all'ora.

Il tempo selezionato rimane visualizzato dopo gli avvii del programma, ma può essere modificato in qualsiasi momento.

Ritardo e Tempo rimanente

Alcuni programmi possono avere un avvio ritardato (vedere la sezione Avvio e programmi). Premere il pulsante ritardo e l’icona lampeggerà.

Ad ogni pressione del pulsante ritardo l’impostazione di ritardo avanza di 1 ora, dopo alcuni secondi il ritardo viene cancellato.

Il periodo del ritardo viene mostrato sul display vicino al pulsante ritardo.

Il display esegue il conto alla rovescia dei minuti del periodo di ritardo dopo che il pulsante premuto La seconda riga del display mostra PARTE TRA

È possibile modificare o annullare il tempo di ritardo selezionato in qualsiasi momento. Dopo che si preme il pulsante Avvio/Pausa il Ritardo o Tempo rimanente viene visualizzato in ore e minuti con conto alla rovescia per ogni minuto.

da: a

1h 24h

Avvio/Pausa è stato

, quindi

OFF

Tempo rimanente

Al termine del periodo di ritardo, o per tutto il programma se non viene selezionato il ritardo:

- Il tempo stimato per la fine del programma, per programmi automatici o il tempo effettivo rimanente per un programma a tempo, viene mostrato in questa sezione del display.

Quando sono selezionati programmi temporizzati, il tempo visualizzato durante il ciclo è il tempo rimanente attuale. Quando viene selezionato un programma automatico, il tempo visualizzato è una previsione del tempo rimanente. Quando il programma è selezionato, il display indica il tempo necessario per asciugare un carico pieno, dopo circa 10 minuti il controller calcola una migliore previsione del tempo del ciclo. I punti fra le ore ed i minuti nel display lampeggiano per indicare il tempo che sta passando.

Il Display

Avvertimenti

La seconda riga del display indica anche avvertimenti e promemoria: (I promemoria appaiono alla fine del programma)

FINE CICLO, PULIRE FILTRO E SVUOTARE BOTTIGLIA

●

Promemoria che il contenitore dell'acqua deve essere svuotato e che il filtro deve essere pulito ogni volta che si utilizza l’asciugabiancheria (

Manutenzione

SVUOTARE BOTTIGLIA

●

Indica che il contenitore dell’acqua è pieno. Il messaggio scompare pochi secondi dopo aver riposizionato il contenitore vuoto; perché ciò avvenga l’asciugatrice deve essere funzionante (

vedere la sezione Manutenzione).

Nota bene: se il contenitore dell’acqua si riempie

vedere la sezione

PULIRE CONDENSATORE, FILTRO E SVUOTARE BOTTIGLIA

●

Questo messaggio indica che si deve pulire il filtro della pompa di calore (

Manutenzione

frequenza di utilizzo dell’asciugatrice. Quando si termina il programma successivo, il messaggio viene cancellato. Inoltre, è necessario pulire il filtro.

e questo messaggio viene visaulizzato, il calore viene disattivato e i capi non si asciugano.

vedere la sezione

) e appare ad intervalli in base alla

Avvio e programmi

Scelta del programma

1. Inserire la spina dell’asciugatrice nella presa di

alimentazione elettrica.

2. Selezionare il bucato in base al tipo di tessuto

(vedere la sezione Bucato)

Tirare lo sportello per aprirlo e controllare la corretta posizione e la pulizia del filtro ed accertarsi che il recipiente di raccolta dell’acqua sia vuoto e posizionato correttamente (vedere la sezione Manutenzione).

4. Caricare l’elettrodomestico, facendo attenzione ad

evitare che qualche indumento possa frapporsi tra lo sportello e la relativa guarnizione. Chiudere lo sportello.

5. Se il Display non è acceso: Premere il pulsante ON/OFF

6. Premere il pulsante di selezione Programma che

corrisponde al tipo di tessuto da asciugare, controllando la tabella dei programmi (vedere Programmi) come pure le indicazioni per ciascun tipo di tessuto (vedere Bucato).

- Se il pulsante è selezionato; le fasi 7 e 8 non

sono necessarie

Scegliere l’opzione temporizzata o livelli di asciugatura:

Se si seleziona asciugatura temporizzata premere e rilasciare il pulsante temporizzata finché non appare il tempo desiderato

per cambiare dall’impostazione di asciugatura default, premere e rilasciare il pulsante livelli di asciugatura finché non viene visualizzato il livello desiderato

! Vedere la tabella programmi, per ulteriori dettagli: la disponibilità dei livelli di asciugatura,

temporizzata

(vedere sotto).

e Opzioni.

8. Impostare un tempo di ritardo ed altre opzioni, se

necessario

Premere il pulsante Avvio/Pausa per avviare il programma. Il display indica una previsione del tempo rimanente. Durante il funzionamento, è possibile

(vedere la sezione Il Display).

Asciugatura

aprire lo sportello per estrarre i capi che nel frattempo si sono asciugati e lasciare asciugare gli altri. Dopo aver richiuso lo sportello, è necessario ripremere il pulsante in funzione l’asciugatrice.

Avvio/Pausa per mettere nuovamente

Se si apre lo sportello per verificare il bucato, si allungherà il tempo di asciugatura poiché il compressore della pompa di calore non verrà avviato per 5 minuti dopo che lo sportello è chiuso e si preme il pulsante Start/Pause

sezione Comandi).

(vedere la

10. Durante gli ultimi minuti dei programmi di asciugatura,

prima del termine del programma, viene inserita la fase ASCIUGATURA A FREDDO (i tessuti vengono raffreddati), questa fase deve sempre essere attivata per terminare il ciclo.

11. Al termine del ciclo di asciugatura viene visualizzato

un messaggio:

Se viene visualizzato

FINE CICLO, PULIRE FILTRO E SVUOTARE BOTTIGLIA il

segnale acustico suona per 3 volte (Nota: se è stata selezionata l'opzione SUONO il segnalatore acustico emette un suono 3 volte ogni 30 secondi per 5 minuti).

- Se viene visualizzato

FINE CICLO, TRATTAMENTO ANTIPIEGA è stata selezionata

l'opzione di Post-trattamento, se non si rimuove il bucato immediatamente, a volte l’asciugabiancheria esegue il programma di asciugatura per 10 ore o fino a quando si apre l’oblo’, il segnale acustico suona per 3 volte per confermare che il programma è completato.

12. Aprire lo sportello, estrarre il bucato, pulire il filtro e

metterlo nuovamente in posizione. Svuotare il recipiente di raccolta dell’acqua e rimetterlo al suo posto (vedere la sezione Manutenzione).

13. Scollegare l’asciugatrice dalla rete elettrica.

Pulsante Memo:

La prima volta che si preme questo pulsante, la seconda riga del display mostrerà TENERE PREMUTO PER MEMO Dopo aver selezionato il programma e le opzioni preferite è possibile salvare queste impostazioni premendo e tenendo premuto il pulsante Memo per almeno 5 secondi, la riga superiore mostra un messaggio lampeggiante seguito dal programma selezionato. Il segnale acustico emette un suono e la seconda riga del display mostra La prossima volta che si ha bisogno di questo programma basta premere il pulsante , quindi il pulsante Avvio/Pausa e questo programma sarà funzionante. Se si desidera, è possibile cambiare le proprie impostazioni preferite selezionando un nuovo programma e/o opzioni e premendo e tenendo premuto il pulsante (come sopra).

MEMO

Avvio e programmi

Programmi

! Se il display non è acceso ; Premere il pulsante ON/OFF e selezionare il programma.

Programma

Cotone

Camicie

Sintetici

Biancheria

Lana Delicati

Stira Facile Rinfresca

Partenza Ritardata

✓

✗

✓

✗ ✗

Opzioni disponibili:

*Post-trattamento

Pre-trattamento

antipiega

✓

✗ ✓

✗ ✗

antipiega

Suono o

✓

✗

✓

✗

✓

✗

✓

* NON È POSSIBILE SELEZIONARE SIA POST- TRATTAMENTO CHE L'OPZIONE SUONO

Suono

✓

✗

✓

✗

✗ ✗

✗

Mini Carico

Livello di calore

- Alta

- Media

- Bassa

- Alta

- Media

- Bassa

- Alta

- Media

✗ ✗

✗

Asciugatura

temporizzata

Asciugatura a

sensore

✓

✗

✓

✗

✓

●

✗ ✓

✗ ✗

Programma automatico

✓

●

Programma automatico

●

Programma automatico

Livelli di asciugatura disponibili

(Default evidenziato )

Asciugatura a umido

Asciugatura per stiratura

Asciugatura extra in

✓

gruccia

Asciugatura in gruccia

Asciugatura leggera

Asciugatura capi pronti

per l’armadio

✓

Asciugatura extra

✓

✗

✓

✗

Cotone

●

Questo è un programma per capi in cotone.

●

La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell’asciugatura selezionata e la velocità di centrifuga usata nella lavatrice

Camicie

Opzione Alta temperatura

●

Questo è un programma per camicie in cotone.

●

Può essere usato per carichi fino a 3kg (circa 10 camicie).

Opzione Media temperatura

●

Questo è un programma per camicie in materiale sintetico o un misto di materiali naturali e sintetici, come poliestere e cotone.

●

Può essere usato per carichi fino a 3kg (circa 14 camicie).

La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell’asciugatura selezionata e la velocità di centrifuga usata nella lavatrice. I carichi asciugati con l'impostazione Asciugatura capi pronti per l’armadio sono di solito pronti da indossare, i bordi o le cuciture possono essere leggermente umidi. In questo caso, provare a rigirare le camicie ed eseguire nuovamente il programma per un breve periodo.

Sintetici

●

Si tratta di un programma per capi sintetici a bassa temperatura o misto cotone/sintetici per una quantità media di calore.

●

La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell’asciugatura selezionata e la velocità di centrifuga usata nella lavatrice

Biancheria

●

Si tratta di un programma per gli asciugamani e lenzuola in cotone.

●

La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell’asciugatura selezionata e la velocità di centrifuga usata nella lavatrice

●

Carichi asciugati con l'impostazione Asciugatura Extra di solito sono pronti per l'uso, i bordi o le cuciture possono essere leggermente umidi soprattutto per capi di grandi dimensioni. In questo caso, provare ad aprire per bene il capo ed eseguire nuovamente il programma per un breve periodo.

(vedere la sezione Bucato).

Avvio e programmi

Programma Lana

●

Questo è un programma per preservare nell’asciugatrice gli indumenti contrassegnati con il simbolo .

●

Può essere usato per carichi fino ad 1kg (circa 3 maglioni).

●

Consigliamo di rovesciare gli indumenti prima dell’asciugatura.

●

Questo programma impiegherà circa dai 60 minuti, ma potrebbe impiegare più tempo a seconda delle dimensioni e della densità del carico e della velocità di centrifuga usata nella lavatrice.

●

I carichi che vengono asciugati con questo programma sono di solito pronti da indossare, ma con alcuni indumenti più pesanti i bordi potrebbero essere leggermente umidi. Fare asciugare questi naturalmente,

poiché un’ulteriore processo di asciugatura potrebbe danneggiare gli indumenti. ! Al contrario di altri materiali, il meccanismo di restringimento della lana è irreversibile; cioè non ritorna alla dimensione e alla forma originale. ! Questo programma non è indicato per gli indumenti acrilici.

Delicati

●

Questo è un programma per asciugare i capi delicati cioè quelli di acrilico.

●

Può essere usato per carichi fino a 2kg.

●

La durata di questo programma dipenderà dalle dimensioni e dalla densità del carico e dalla velocità di

centrifuga usata nella lavatrice.

●

Carichi asciugati con questo programma sono di solito pronti per l'uso, ma in alcuni capi i bordi potrebbero

essere leggermente umidi. In questo caso, provare ad aprire e a rigirare i capi ed eseguire nuovamente il

programma per un breve periodo.

Programma di stiratura facile (Stira Facile)

“Stiratura facile” è un breve programma di 10 minuti (8 minuti di riscaldamento seguiti da 2 minuti di asciugatura a freddo) che tratta le fibre dei tessuti rimasti immobili per un lungo periodo di tempo. Il ciclo distende le fibre dei capi in modo da agevolarne la stiratura e la piegatura. ! Questo non è un programma di asciugatura e non va quindi utilizzato con capi ancora bagnati. Per risultati ottimali:

1. Non caricare il cestello oltre la capacità massima. I seguenti valori si riferiscono al peso degli indumenti asciutti:

Tessuto Carico massimo

Cotone e Misto cotone 2,5 kg Sintetico 2 kg Jeans 2 kg

2. Svuotare l’asciugatrice subito dopo la fine del programma; appendere, piegare o stirare i capi per poi riporli nell’armadio. Se ciò non fosse possibile, ripetere il programma.

L’effetto prodotto dal programma “Stiratura facile” varia da tessuto a tessuto. I migliori effetti si ottengono su tessuti tradizionali, quali Cotone o Misto cotone; invece, le caratteristiche di tessuti quali le fibre acriliche o il Tencel® non consentono di ottenere gli stessi risultati.

Rinfresca

! ‘Rinfresca’ non è un programma di asciugatura e non va utilizzato per capi bagnati.

●

Può essere utilizzato su qualsiasi dimensione di carico, ma è più efficace sui piccoli carichi.

●

Non sovraccaricare l’asciugabiancheria (vedere la sezione Bucato).

●

Questo programma dura 20 minuti e arieggia i capi con aria fredda. Da utilizzare anche per raffreddare i capi caldi.

+ 64 hidden pages
