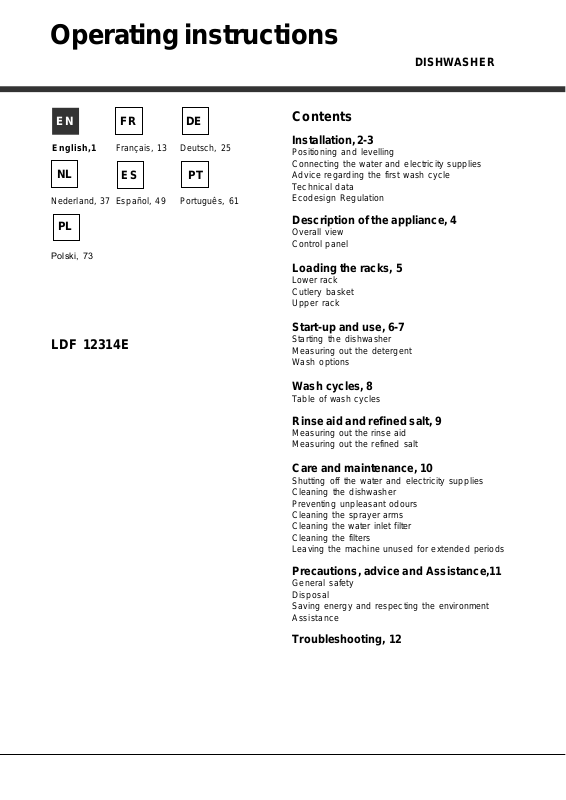

Operating instructions

DISHWASHER

English,1

Nederland, 37

Français, 13

Español, 49

Polski, 73

LDF 12314E

Deutsch, 25

Português, 61

Contents

Installation, 2-3

Positioning and levelling Connecting the water and electricity supplies Advice regarding the first wash cycle Technical data Ecodesign Regulation

Description of the appliance, 4

Overall view Control panel

Loading the racks, 5

Lower rack Cutlery basket Upper rack

Start-up and use, 6-7

Starting the dishwasher Measuring out the detergent Wash options

Wash cycles, 8

Table of wash cycles

Rinse aid and refined salt, 9

Measuring out the rinse aid Measuring out the refined salt

Care and maintenance, 10

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the water inlet filter Cleaning the filters Leaving the machine unused for extended periods

Precautions, advice and Assistance,11

General safety Disposal Saving energy and respecting the environment Assistance

Troubleshooting, 12

Installation

Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

This appliance is intended to be used in household and similar applications such as:

- staff kitchen areas in shops, offices and other working environments;

- farm houses;

- by clients in hotels, motels and other residential type environments;

- bed and breakfast type environments.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

Connecting the water inlet hose

• To a suitable cold water connection point: before attaching the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

• To a suitable hot water connection point: your dishwasher may be supplied with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

If the inlet hose is not long enough, contact a specialist store

or an authorised technician (

The water pressure must be within the values indicated in the

Technical data table (

The hose should not be bent or compressed.

see Assistance

see adjacent information

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop (

see the Assembly instruction sheet

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position. If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

* Adjust the height of the rear foot from the front of the appliance*

4. on the central lower part of the dishwasher, turning a hexagonal spanner (red color) with an opening of 8 mm in a clockwise direction to increase the height or in an anticlockwise direction to decrease the height.

Connecting the water and electricity supplies

Connection to the water and electricity supplies should only

be performed by a qualified technician.

The dishwasher should not stand on top of the water hoses

or the electricity supply cable.

The appliance must be connected to the water supply network using new hoses. Do not use old hoses.

The outlet hose must be at a height ranging from 40 to 80 cm from the floor / surface where the dishwasher rests (A). Before connecting the water outlet hose to the sink drain, remove the plastic plug (B).

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance.

Some models are also equipped with the supplementary safety device protection even in the event of a supply hose rupture.

Under no circumstance should the water inlet hose be cut as it contains live electrical parts.

New Acqua Stop

WARNING: HAZARDOUS VOLTAGE!

*, which guarantees anti-flooding

The water inlet and outlet hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation.

* Only available in selected models.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

• The socket is earthed and complies with current regulations.

• The socket can withstand the maximum load of the appliance, which is indicated on the data plate located on the inside of the

see chapter entitled Description of the appliance

door (

• The power supply voltage falls within the values indicated on the data plate on the inside of the door.

• The socket is compatible with the plug of the appliance. If this is not the case, ask an authorised technician to replace the

see Assistance

plug ( sockets.

Once the appliance has been installed, the power supply

cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

); do not use extension cables or multiple

Anti-condensation strip*

After installing the dishwasher, open the door and stick the adhesive transparent strip under the wooden shelf in order to protect it from any condensation which may form.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add only then approximately 1 kg of salt (

Rinse aid and refined salt

and is not a cause for concern. Select the water hardness value

see chapter entitled Rinse aid and refined salt

( has been poured into the machine, the LOW SALT indicator light

* switches off.

If the salt container is not filled, the water softener and the

heating element may be damaged as a result.

Technical data

Dimensions

Capacity 14 standard place-settings Water supply

pressure Power supply

voltage Total absorbed

power Fuse See appliance data plate

). The water may overflow: this is normal

width 60 cm height 85 cm depth 60 cm

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi

See appliance data plate

This dishwasher conforms to the following European Communi ty Directives:

-2006/95/EC (Low Voltage)

-2004/108/EC (Elec tromagnetic Compatibility)

-2005/32/EC (Comm. Reg. 1275/2008) (Ec odesign)

-2002/96/EC Was te Electrical and Electronic Equipment (WEEE)

see chapter entitled

). - After the salt

ECODESIGN REGULATION

ECO wash cycle is the standard cycle to which the energy label data refers; this cycle can be used to wash crockery with a normal soil level and is the most efficient in terms of energy and water consumption for this type of crockery. To reduce consumption even further, only run the dishwasher when it is full. Standby consumption: Left-on mode consumption: 4,5 W – Off mode consumption: 1,3 W

Consumption data table for the main cycles

INTENSIVE NORMAL

Standard conditions* User conditions** Energy consumption

(kWh/cycle)

1,50 15 150 1,30 14 135 1,20 15 120 1,05 14 110

Water consumption (l/cycle)

Duration (min/cycle)

Energy consumption (kWh/cycle)

Water consumption (l/cycle)

Duration (min/cycle)

* Cycle data refers to the values recorded in a laboratory, in accordance with European standard EN 50242. ** Data is obtained by recording values when the appliance is operational and loaded with user crockery.

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

12. Control Panel

***

Control panel

Low salt

indicator light

ON/OFF indicator light

ON/OFF/Reset

button

Wash cycle name indicator light

Low rinse aid indicator light

Short Time option

indicator light

Multi-functional tablets

indicator light

Select wash

cycle button

Multi-functional

tablets button

Option button

Short Time

option button

Good Night

Good Night option indicator light

Extra Dry indicator light

Half load upper and lower rack indicator lights

Delayed start button

Half load button

Extra Dry button

Time remaining light-up display

Start/Pause button and indicator light

Delayed start indicator light

***Only in completely built-in models.

* Only available in selected models.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Loading the racks

Before loading the racks, remove all food residues from the crockery and empty liquids from glasses and cups.

After loading the appliance, check that the sprayer arms can rotate freely.

Lower rack

The lower rack can hold pans, lids, plates, salad bowls, cutlery, etc. as seen in the Plates and large covers should be placed at the sides of the rack, ensuring that they do not block the rotation of the upper sprayer arm.

when arranging plates or in a horizontal position when arranging pans and salad bowls.

Loading examples.

Some dishwasher models are fitted with tip-up sections can be used in a vertical position

*, which

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model: it may be modular, non-modular or a sliding version. The non-modular basket must only be positioned at the front of the lower rack.

The modular basket may be separated into two parts, a solution which is recommended

when performing a half load wash (only in models offering this option), is available in a sliding version (positioned at any point on the lower rack by sliding it between the fixed or tip-up inserts.

- Both versions are fitted with a collapsible sliding system which means the cutlery can be arranged in the best possible way.

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tip-up compartments on the upper rack.

Tilt A Tilt B Tilt C

- Lift the tip-up compartment, slide it gently and position it in the desired tilt angle.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be moved to a higher or lower level. (in models which offer the Baby cycle, the upper rack must be placed in its lower position when the appliance is being loaded).

The height of the upper rack should ideally be adjusted WHEN THE RACK IS EMPTY. Never lift or lower the rack on one side only.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front wheels are in place and close the stops (

If the rack is fitted with “Dual Space” handles rack until it reaches its stop point, grip the handles at the sides of the rack and move it upwards or downwards, then slowly let it fall back into place.

* (

see figure

), pull out the upper

Loading examples for the upper/lower rack

Cutlery basket positioning examples

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans which are not too soiled, using the

Loading examples

• Mugs and cups, long sharp knives and serving utensils: place these on the tip-up compartments

as a guide.

**.

Tip-up compartments with adjustable tilt*

- The tilt feature can be used to increase the space in the upper rack, to position wine glasses with different stem lengths safely and to improve drying performance.

* Only available in selected models. ** The number and position may vary.

Baby Tip-up compartments

For dishwasher models with a Baby Cycle, tip-up compartments suitable for washing bottles, rings and teats are provided. (see the instruction sheet)

Items which should not be washed in the dishwasher

• Wooden items, objects with wooden or horn handles or glued-

on parts.

• Items made from aluminium, copper, brass, pewter or tin.

• Items made from plastic material which is not heat-resistant.

• Antique or hand-painted porcelain.

• Antique silver. Silver which is not antique may, however, be

washed in the dishwasher using a delicate wash cycle, provided that it does not come into contact with other metals.

We recommend the use of crockery which is dishwasher safe.

Start-up and use

Switching the appliance on for the first time

Selecting the language

Press the ON/OFF symbol; you will hear a short beep and the display will show the set language. Use the DELAYED START button to scroll forwards, or the HALF LOAD button to scroll backwards through the list until you reach the desired language. Press the P button to confirm the selection; you will then automatically enter the list of wash cycles. Every time the dishwasher is switched on subsequently, the list of wash cycles will be displayed.

The language may also be changed at a later date, by pressing the P button and the DELAYED START button simultaneously for a few seconds.

Starting the dishwasher

1. Turn the water tap on.

2. Press the ON/OFF button: you will hear a short beep and the display will light up.

3. Open the door and pour in a suitable amount of detergent (

below

4. Load the racks (

5. Select the wash cycle in accordance with the type of crockery and its soil level ( button.

6. Select the wash options (

7. Start the cycle by pressing the Start button: a long beep signals the start of the wash cycle; the name of the selected cycle is displayed, along with the time remaining until the end of the cycle.

8. Two short beeps and one long one indicate the end of the wash cycle and the text “CYCLE END” appears on the display. Switch off the appliance by pressing the ON/OFF button, shut off the water valve and unplug the appliance from the electricity socket.

9. Wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

AUTO WASH CYCLES

equipped with a special sensor which can be used to assess the level of soiling and automatically select the most efficient and economic wash cycle accordingly. The duration of the auto wash cycles may vary due to the operation of the sensor.

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the dishwasher, reduce the amount of detergent used accordingly.

see Loading the racks

see Table of wash cycles

see adjacent information

) and shut the door.

*: this model of dishwasher is

) by pressing the P

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: once the wash cycle has started, switch off the machine by pressing and holding the ON/OFF/Reset button. Switch it back on using the same button and select the desired wash cycle and options.

Adding extra crockery

Press the Start/Pause button (the corresponding indicator light will flash). Open the door, taking care to avoid the escaping steam, and place the crockery inside the appliance. Press the Start/Pause button (fixed light): the cycle will restart after a prolonged beep is emitted.

see

If the Start/Pause button is pressed so as to pause the machine, the wash cycle or the Delayed Start function (if selected) is interrupted. At this stage it is not possible to change the wash cycle.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or once the electricity supply is restored.

Measuring out the detergent

A good wash result also depends on the correct amount of detergent being used; exceeding the stated amount does not result in a more effective wash and increases environmental pollution.

Only use detergent which has been specifically

designed for dishwashers.

DO NOT USE washing up liquid.

Using excessive detergent may result in foam residue remaining in the machine after the cycle has ended.

To achieve the best results from each washing and drying cycle, powder detergent, rinse aid liquid and salt should be used.

Compartment A: Washing detergent Compartment B: Pre-wash detergent

tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the

Table of wash cycles

• For powder detergent use compartments A and B.

• For detergent in tablet form: when the cycle requires 1 tablet, place it in compartment A and close the cover; when it requires 2, place the second

Wash options*

The OPTIONS may only be set, modified or reset after the wash cycle has been selected and before the Start/Pause button has been pressed.

Only the options which are compatible with the type of wash cycle set may be selected. If an option is not compatible with the selected wash cycle ( ing LED flashes rapidly 3 times and 2 short beeps will sound.

If an option is selected which is incompatible with another (previously selected) option, the indicator light corresponding to the option selected first will flash 3 times, 3 beeps will sound and it will be deselected, while the most recently selected option will remain active. To deselect an option which has been set by mistake, press the corresponding button again.

see Table of wash cycles

), the correspond-

* Only available in selected models.

Half load using the upper or lower rack

If there are not many dishes to be washed, a half load cycle may be used in order to save water, electricity and detergent. Select the wash cycle and press the HALF LOAD button repeatedly: the triangle corresponding to the selected load will illuminate and the wash cycle will take place only using the upper or lower rack. If the button is pressed again, the option will be deselected.

The Half Load option is not compatible with the Good

Night and Short Time options.

Remember to load the upper or lower rack only, and to

reduce the amount of detergent accordingly.

It is better to use powder detergent in this case. This option is incompatible with the following wash

cycle: Speed wash and Baby cycle.

Multi-functional tablets

This option optimises washing and drying results. When using multi-functional tablets, press the MULTIFUNCTIONAL TABLETS button; the corresponding indicator light will illuminate. If the button is pressed again the option will be deselected.

The “Multi-functional tablets” option results in the lengthening of the wash cycle.

The MULTI-FUNCTIONAL TABLETS option remains set

for subsequent wash cycles if it is not deselected.

The use of tablets is only recommended when the

MULTI-FUNCTIONAL TABLETS option is available.

This option is not recommended for use with wash cycles which do not specify the use of multi-functional tablets (

Table of options

see

Delayed start

It is possible to delay the start time of the cycle for a period of time between 1 and 24 hours.

1. After selecting the desired wash cycle and any other options, press the DELAYED START button. The Delayed Start symbol will begin to flash. Use the same button to select the time at which you wish the wash cycle to begin (after a period of 1 to 24 hours).

2. Confirm the selection using the STAR/PAUSE button; the symbol will stop flashing and the countdown will begin. The text “Start in…” will be displayed, the selected delay time will flash and the START/PAUSE button will remain lit in a fixed manner.

3. When the set time has elapsed, a long beep sounds, the DELAYED START indicator light switches off and the wash cycle begins.

To deselect the DLEAYED START option, press the DELAYED START button repeatedly until the text OF

F appears.

The Delayed Start function cannot be set once a wash

cycle has been started.

Short Time option

This option can be used to reduce the duration of the main wash cycles while maintaining the same washing and drying performance levels. After selecting the wash cycle, press the Short Time option button; the illumination of the corresponding indicator light followed by a short beep indicates its selection. To deselect the option, press the same button again.

Good Night option

This option reduces the amount of noise made by the machine and lengthens the wash cycles. It is a useful option because it enables users to benefit from the night-time energy rate. After selecting the wash cycle, press the Good Night option button; the illumination of the corresponding indicator light followed by a short beep indicates its selection. To deselect the option, press the same button again.

The Short Time and Good Night options are not

compatible with each other.

The Short Time and Good Night options are not

compatible with the HALF LOAD option.

Extra drying

To improve the dryness level of the crockery, press the EXTRA DRYING button; the indicator light will illuminate. If it is pressed again the option will be deselected.

The EXTRA DRYING option increases the duration of

the wash cycle.

SELFCARE WASH CYCLE

This disinfecting wash cycle deep cleans the inside of the dishwasher, thereby reducing the formation of bad odours.

WARNING

The SELFCARE wash cycle should be performed as part of your dishwasher maintenance routine, using special singledose products (follow the instructions on the packaging) while the dishwasher is EMPTY.

- The machine will switch off automatically during certain periods of inactivity, in order to minimise electricity consumption.

Table of options

Eco 50°C Normal Daily A 60’ Soaking Auto Super wash Speed 25’ Crystals Auto Duo Wash Ultra Intensive Special Guest Baby Cycle Self Care

A B C D E F

Delayed

Start

Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes

Half

Load

Yes Yes Yes No Yes Yes Yes Yes Yes Yes Yes Yes No No No Yes No No No No Yes Yes Yes Yes No

No Yes NO No No

Yes Yes Yes No No

No Yes Yes Yes No Yes Yes Yes No No Yes No Yes No No

No No No No No

Tabs

Extra

Dry

Short

Time

* Only available in selected models.

Good Night

Wash cycles

For available OPTIONS please refer to the Table of options on the Start-up and use page.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Wash cycle selection instructions Wash cycle

Environmentally-friendly wash cycle with low energy consumption levels, suitable for pans and dishes.

Normally soiled pans and dishes. Standard daily wash cycle.

Eco

Normal

50° C

Limited quantity of daily soiling. (4 place settings + 1 saucepan +1 frying pan).

Daily A 60’

Pre-wash for dishes while awaiting completion of the load with the dishes from the next meal.

Heavily soiled dishes and pans (not to be used for delicate items).

Soaking

Auto

Super Wash

Economic and fast wash to be used for lightly soiled dishes. (Run cycle immediately after use) (2 plates + 2 glasses + 4 pieces of cutlery + 1 saucepan + 1 small frying pan).

Speed 25’

Economic and fast wash for delicate items which are sensitive to high temperatures. (Run cycle immediately after use) (glasses, upper rack + delicate plates, lower rack ).

Wash spread over the two racks: delicate for crystal and glasses on the upper rack and heavy duty for the pans on the lower rack.

Heavily soiled saucepans or pans with residual dried-on food.

Rinse and drying cycle for d ishes that are seldom used and are only dusty.

Crystals

Auto

Duo Wash

Ultra

Intensive

Special

Guest

Disinfecting wash cycle suitable for washing bottles, rings and teats together with plates, cups, glasses and cutlery. The crockery should only be loaded on the upper rack.

Baby Cycle

Disinfecting cycle for cleaning the inside of the dishwasher, to be carried out only when the dishwasher is EMPTY using specific detergents designed for dishwasher maintenance.

SelfCare

Detergent (A) = compartment A (B) = compartment B

Powder Liquid Tablets

29 g (A)

6 g (B)

29 g (A)

6 g (B)

29 ml (A)

6 ml (B)

29 ml (A)

6 ml (B)

1 (A)

25 g (A) 25 ml (A) 1 (A)

35 g (A) 35 ml (A) 1 (A)

25 g (A)

25 ml (A)

1 (A)

35 g (A) 35 ml (A) 1 (A)

35 g (A)

5 g (B)

20 g (A)

35 ml (A)

5 ml (B)

20 ml (A)

1 (A) 1 (A)

1 (bottom

of the

appliance)

Wash

cycles

which

include

drying

Yes

Options

A–B-C-D-F 2:55’

A-B-C-D-

A-B-C-D-E

A–B–C-D

A–C–D-E

A–B–C-D

A–B – D

E-F

A-B-C

A – B

A - C

Wash cycle

duration

(tolerance

±10%)

Hrs. Min.

1:50’

1:00’

0:08’

2:25’

0:25’

1:30’

1:45’

2:35'

0:32’

1:20'

0:40'

Notes:

Optimum performance levels when using the "Daily A 60’ and "Speed 25’ “ cycles can be achieved by observing the maximum amounts of crockery specified.

To make it easier to measure out the detergent, it is worth remembering that:

1 tablespoon = 15 grams of powder = approximately 15 ml of liquid - 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

* The Eco wash cycle adheres to the regulation EN-50242. Although it has a longer duration than other wash cycles it uses less energy

and is les harmful to the environment.

Note for Test Laboratories

address: ASSISTENZA_EN_LVS@indesitcompany.com

: for information relating to comparative EN testing conditions, please send an email to the following

Rinse aid and refined salt

Only use products which have been specifically designed for dishwashers. Do not use table salt or industrial salt, or washing up liquid. Follow the instructions given on the packaging.

If using a multi-functional product it is not necessary to add rinse aid; however, we recommend that you add salt,

especially if you live in an area where the water is hard or very hard. Follow the instructions given on the packaging.

If you do not add salt or rinse aid, the LOW

* and LOW RINSE AID* indicator lights remain

SALT lit.

Measuring out the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:

• When the LOW RINSE AID* indicator light on the control panel is illuminated;

1. Open the dispenser by turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens, clean the spill immediately with a dry cloth.

3. Screw the lid back on.

NEVER pour the rinse aid directly into the appliance tub.

Adjusting the amount of rinse aid

If you are not completely satisfied with the drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster (F) to one of the 6 pre-set positions (the default position is set to 4):

• If there are streaks on the crockery, set the adjustment

device to a lower number (1-3).

• If drops of water remain on the crockery or if there are

limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

Setting the water hardness

Every dishwasher is equipped with a water softener which, by using refined salt designed especially for this type of appliance, supplies water without limescale which is then used to wash the crockery.

This dishwasher offers a setting which helps to reduce pollution and optimises washing performance in accordance with the water hardness level in your area. This information can be obtained from the organisation which supplies your household with water.

- Switch on the appliance by pressing the ON/OFF button.

- Press the P button and hold for a few seconds; two short beeps will sound, The text "WATER HARDNESS" will appear on the display and the set hardness number will also flash slowly on the display (the water softening system is set by default to number

3).

- Press the DELAYED START button (levels 1 to 5) or the HALF LOAD button (levels 5 to 1) repeatedly, until the desired hardness level has been reached (1-2-3-4-5 will be able to scroll through a maximum of 5 levels. Press the P button to confirm. To exit the function, wait a few seconds or press one of the option buttons

*, or switch off the machine using the ON/OFF button.

Even if using multi-functional tablets, the salt dispenser should still be filled.

Water Hardness Table

Level °dH

1 0 - 6 0 - 10 0 - 1 2 6 - 11 11 - 20 1,1 - 2 3 12 - 17 21 - 30 2,1 - 3 4 17 - 34 31 - 60 3,1 - 6

For values between 0°f and 10°f, we do not recommend the use of salt

duration of

(°dH = hardness measured in German degrees - °f = hardness measured in French degrees - mmol/l = millimoles per litre)

°fH mmol/l

34 - 50 61 - 90 6,1 - 9

this setting may cause a slight increase in the

. *

the cycles. ** for 1 wash cycle per day.

*, see hardness table). You

Average salt container capacity duration

3 months

months

7 months

5 months

2 months

2/3 weeks

Measuring out the refined salt

In order to achieve the best possible results using a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher (

see Description

• When the green float the cap of the salt dispenser.

• When the LOW SALT

illuminated;

should hold approximately 1 kg); it is not unusual for a little water to leak out.

4. Remove the funnel* and wipe any salt residue away from the

opening; rinse the cap under running water and then screw it on, the head facing downwards so as to let the water flow out of the four cracks which are arranged in a star shape on the lower part of the cap. (the container cap with the green float

It is advisable to perform this procedure every time you add salt to the container.

Make sure the cap is screwed on tightly, so that no detergent can get into the container during the wash cycle (this could damage the water softener beyond repair).

When necessary, measure out the salt before a wash cycle so that any saline solution which has leaked out of the salt dispenser is removed.

) and should be filled:

* cannot be seen by simply looking at

* indicator light on the control panel is

1. Remove the lower rack and unscrew the container cap (anticlockwise).

2. The first time you do this: fill the water tank right up to its edge.

3. Position the funnel the salt container right up to its edge (this

* (

see figure)

and fill

* Only available in selected models.

Care and maintenance

Shutting off the water and electricity supplies

• Turn off the water tap after every wash cycle to avoid leaks.

• Always unplug the appliance when cleaning it and when performing maintenance work.

Cleaning the dishwasher

• The external surfaces of the machine and the control panel may be cleaned using a non-abrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

• Any marks on the inside of the appliance may be removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

• Always keep the door of the appliance ajar in order to avoid moisture from forming and being trapped inside the machine.

• Clean the seals around the door and detergent dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause behind the formation of unpleasant odours.

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush. The two sprayer arms may both be removed.

Clean the water inlet filter at the tap outlet regularly.

- Turn off the water tap.

- Unscrew the end of the water inlet hose, remove the filter and clean it carefully under running water.

- Replace the filter and screw the water hose back into position.

Cleaning the filters

The filter assembly consists of three filters which remove food residues from the washing water and then recirculate the water. They should be cleaned if you wish to achieve the best results in every wash.

Clean the filters regularly. The dishwasher should not be used without filters, or if

the filter is loose.

• After several washes, check the filter assembly and if necessary clean it thoroughly under running water, using a non-metallic brush and following the instructions below:

1.1.

1. Turn the cylindrical filter C in an anti-clockwise direction

1.1. and pull it out (fig. 1).

2.2.

2. Remove the cup filter B by exerting a slight pressure on

2.2. the side flaps (fig. 2).

3.3.

3. Slide out the stainless steel plate filter A (fig. 3).

3.3.

Inspect the trap and remove any food residue. NEVER REMOVE the wash cycle pump (black detail)

(fig. 4)

To remove the upper sprayer arm, rotate the locking ring in an anti-clockwise direction. The upper sprayer arm should be replaced with the holes facing upwards.

The lower sprayer arm can be removed by pressing on the side tabs and pulling it upwards.

Cleaning the water inlet filter*

If the water hoses are new or have not been used for an extended period of time, let the water run to make sure it is clear and free of impurities before performing the necessary connections. If this precaution is not taken, the water inlet could become blocked and damage the dishwasher.

After cleaning the filters, replace the filter assembly and fix it in position correctly; this is essential for maintaining the efficient operation of the dishwasher.

Leaving the machine unused for extended periods

• Disconnect the appliance from the electricity supply and

shut off the water tap.

• Leave the door of the appliance ajar.

• When you return, run a wash cycle when the dishwasher

is empty.

* Only available in selected models.

Precautions, advice and Assistance

This appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

• This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

• Children should be supervised to ensure that they do not play

with the appliance.

• The appliance was designed for domestic use inside the home

and is not intended for commercial or industrial use.

• The appliance must be used by adults only, to wash domestic

crockery in accordance with the instructions in this manual.

• The appliance must not be installed outdoors, even in covered

areas. It is extremely dangerous to leave the machine exposed to rain and storms.

• Do not touch the appliance when barefoot.

• When unplugging the appliance always pull the plug from the

mains socket, do not pull on the cable.

• The water supply tap must be shut off and the plug should be

removed from the electrical socket before cleaning the appliance or carrying out any maintenance work.

• If the appliance breaks down, do not under any circumstances

touch the internal parts in an attempt to perform the repair work yourself.

• Never touch the heating element.

• Do not lean or sit on the open door of the appliance: this may

cause the appliance to overturn.

• The door should not be left open as it may create a dangerous

obstacle.

• Keep detergent and rinse aid out of reach of children.

• The packaging material should not be used as a toy.

Disposal

• Disposal of packaging materials: observe local legislation so

that the packaging may be reused.

• The European Directive 2002/96/EC relating to Waste Electrical

and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection.

For further information relating to the correct disposal of household appliances, owners may contact the relevant public

authority or the local appliance dealer.

• Select a wash cycle which is suited to the type of crockery and to the soil level of the crockery using the

cycles

- For dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- If the load is smaller than usual activate the Half load option (

see Start-up and use

• If your electricity supply contract gives details of electricity saving time bands, run wash cycles during the periods when

a lower tariff is applied. The Delayed start* button (

up and use

) helps you organise the wash cycles accordingly.

Table of wash

see Start-

Phosphate-free and chlorine-free detergents containing enzymes

• We strongly recommend that you use detergents that do not contain phosphates or chlorine, as these products are harmful to the environment.

• Enzymes provide a particularly effective action at temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

• To avoid wasting detergent, use the product in appropriate quantities based on the manufacturer’s recommendations, the hardness of the water and the soil level and quantity of crockery to be washed. Even if they are biodegradable, detergents

contain substances which may alter the balance of nature.

Assistance

Before contacting Assistance:

• Check whether the problem can be resolved using the Troubleshooting guide (

• Restart the programme to check whether the problem has ceased to exist.

• If the problem persists, contact the Authorised Technical Assistance Service.

Never use the services of unauthorised technicians.

see Troubleshooting

Please have the following information to hand:

• The type of malfunction.

• The appliance model (Mod.).

• The serial number (S/N).

This information can be found on the appliance data plate (

Description of the appliance

see

Saving energy and respecting the environment

Saving water and energy

• Only begin a wash cycle when the dishwasher is full. While waiting for the dishwasher to be filled, prevent unpleasant odours using the Soak cycle (

see Wash cycles

* Only available in selected models.

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance.

Problem:

The dishwasher does not start or cannot be controlled

The door won’t close • The lock was released. Strongly push the door until a “clacking” noise is heard.

No water drains out from the dishwasher.

The dishwasher makes excessive noise.

The dishes and glass es are covered in a white film or limescale deposits.

The dishes and glass es are streaked or have a bluish tinge.

The crockery has not been dried properly.

Possible causes / Solutions:

• Switch off the appliance by pressing the ON/OFF button, switch it back on after approximately one minute and res et the program.

• The appliance has not been plugged in properly.

• The dishwasher door has not been shut properly.

• The dishwasher cycle has not yet finished.

• The water inlet hose is bent (see Installation).

• The drain duct is blocked.

• The filter is clogged up with food residues.

• The dishes are rattling against each other or against the sprayer arms.

• An excessive amount of foam has been produced: the detergent has not been measured out cor rectly or it is not suitable for use in dishwashers (see Start-up and use).

• The level of the refined s alt is low or the dosage setting is not suited to the hardness of the water (see Rinse aid and salt).

• The lid on the salt dispen ser is not clos ed properly.

• The rinse aid has been used up or the dosage is too low.

• The rinse aid dosage is too high.

• A wash cycle without a dr ying program has been selected.

• The rinse aid has been used up or the dosage is too low (see Rins e aid and salt).

• The rinse aid dispenser setting is not suitable.

• The crockery is made from non-stick material or plast ic.

The dishes are not clean. • The racks are overloaded (see Loading the racks).

The dishwasher does not take any water in - Tap shut-off alarm

(the ON/OFF indicator light flashes and the following message appears on the display: No water. Open tap. After a few seconds, A:6 will appear).

Water inlet hose alarm / Water inlet filter blocked

(the ON/OFF indicator light flashes and the display shows A:7).

• The crockery has not bee n arranged well.

• The sprayer arms cannot move freely.

• The wash cycle is too gentle (see Wash cycles).

• An excessive amount of foam has been produced: the detergen t has not been measured out cor rectly or it is not suitable for use in dishwashers (see Start-up and use).

• The lid on the rinse aid compar tment has not been shut correctly.

• The filter is dirty or blocked (see Care and maintenance).

• The refined salt level is low (see Rinse aid and salt).

• There is no water in the mai ns supply.

• The water inlet hose is bent (see Installation).

• Turn on the tap and the appli ance will start after a few minutes.

• The appliance lock has been activated be cause no action was taken when the beeps sounded.

Switch off the appliance us ing the ON/OFF button, turn on the tap and switch

the appliance back on after 20 sec onds by pressing the same button. Reprogram the appliance and restart the wash c ycle.

• Switch off the appliance by pressing the ON/OFF button. Shut off the water tap to eliminate t he risk of flooding and remove the plug f rom the electrical socket.

Make sure the water inlet filter has not become blocked by impurities (see “Care

and maintenance” chapter).

* Only available in selected models.

Mode d’emploi

LAVE-VAISSELLE

Français, 13

LDF 12314E

Sommaire

Installation, 14-15

Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques Ecodesign Regulation

Description de l’appareil, 16

Vue d’ensemble Tableau de bord

Charger les paniers, 17

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation,18-19

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 20

Tableau des programmes

Produit de rinçage et sel régénérant, 21

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 22

Coupure de l’arrivée d’eau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre d’entrée d’eau Nettoyer les filtres En cas d’absence pendant de longues périodes

Précautions conseils et Service, 23

Sécurité générale Mise au rebut Economies et respect de l’environnement Service

Anomalies et remèdes, 24

Installation

Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il accompagne bien l’appareil.

Lire attentivement les instructions: elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

En cas de déménagement, transporter l’appareil verticalement; si besoin est, l’incliner sur le dos.

Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que:

- lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail;

- fermes;

- utilisation par les clients d'hôtels, de motels ou autres locaux de type résidentiel;

- chambres d'hôtes.

Mise en place et mise à niveau

1. Déballer l’appareil et s’assurer qu’il n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le revendeur.

2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L’appareil

* (

peut être encastré sous un plan de travail continu

Montage

voir feuille de

Raccord du tuyau d’amenée de l’eau

• A une prise d’eau froide: bien visser le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faire couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.

• A une prise d’eau chaude: en cas d’installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C. Visser le tuyau au robinet en procédant comme pour la prise d’eau froide.

Si la longueur du tuyau d’amenée ne suffit pas, s’adresser à

un magasin spécialisé ou à un technicien agréé (

La pression de l’eau doit être comprise entre les valeurs

reportées dans le tableau des Caractéristiques techniques (

contre

Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

voir Assistance

voir ci-

Raccordement du tuyau d'évacuation de l'eau

Raccorder le tuyau d'évacuation, sans le plier, à une conduite d'évacuation ayant au moins 4 cm de diamètre.

3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu’à ce que l’horizontalité de l’appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l’appareil et supprime tout risque de vibrations, bruits et déplacements.

*. Pour régler la hauteur du pied arrière, agir sur la douille

4 rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l’aide d’une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice d’instructions encastré jointe à la documentation)

Raccordements eau et électricité

L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.

Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique.

Utiliser des tuyaux neufs pour effectuer le raccordement de l’appareil au réseau de distribution de l’eau. Ne pas réutiliser les anciens tuyaux.

Les tuyaux d’amenée et d’évacuation de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation .

Le tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisselle (A). Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier, retirer le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d’inondation, le lave-vaisselle:

- est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.

Quelques modèles sont équipés d’un dispositif de sécurité supplémentaire d’inondation même en cas de rupture du tuyau d’amenée de l’eau.

Il ne faut en aucun cas couper le tuyau d’amenée de l’eau car il contient des parties sous tension.

New Acqua Stop

* qui garantit contre tout risque

ATTENTION: TENSION DANGEREUSE!

* Présent uniquement sur certains modèles.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s’assurer que:

• la prise dispose de mise à la terre et est conforme aux normes;

• la prise est bien apte à supporter la puissance maximale de l’appareil reportée sur la plaque signalétique fixée à la contre-

voir paragraphe Description du lave-vaisselle

porte (

• la tension d’alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte;

• la prise est bien compatible avec la fiche de l’appareil. Autrement, faire remplacer la fiche par un technicien agréé

voir Assistance

(

Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles.

Le câble ne doit être ni plié ni trop écrasé.

Afin d’éviter tout danger, faire changer le cordon d’alimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance)

Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

); n’utiliser ni rallonges ni prises multiples.

);

Ruban anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.

Conseils pour le premier lavage

Une fois l’installation terminée et tout de suite avant le premier lavage, remplir complètement d’eau le réservoir à sel et ajouter environ 1 kg de sel ( est tout à fait normal que de l’eau déborde. Sélectionner le degré de dureté de l’eau ( Après remplissage du réservoir à sel, le voyant SEL

Le manque de remplissage du réservoir à sel, peut

endommager l'adoucisseur d'eau et l'élément chauffant.

voir Produit de rinçage et sel régénérant

Caractéristiques techniques

largeur 60 cm

Dimensions

Capacité 14 couverts standard Pression eau

d’alimentation Tension

d’alimentation Puissance totale

absorbée Fusible Voir étiquett e des caractéristiques

hauteur 85 cm profondeur 60 cm

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Voir étiquette des caractéristiques Voir étiquett e des caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes:

- 2006/95/EC (Basse Tension)

- 2004/108/EC (C ompatibilité Electromagnétique)

-2005/32/EC (Comm. Reg. 1275/2008) (Ec odesi gn)

-97/17/EC (Eti quetage)

-2002/96/EC (DEEE)

) : il

). -

* s'éteint.

ECODESIGN REGULATION

Le cycle de lavage ECO c’est le programme standard auquel se référent les données de l’étiquette-énergie. Ce cycle est prévu pour le lavage de la vaisselle normalement sale et est le programme le plus efficace en termes de consommation d’énergie et d’eau pour ce type de vaisselle. Pour consommer moins, utiliser le lave-vaisselle à pleine charge. Consommations en stand-by: Consommation en left-on mode: 4,5 W - Consommation en off-mode: 1,3 W

Tableau des consommations pour les cycles principaux

INTENSIF NORMAL

Conditions standard* Conditions usager** Consommation

d'énergie (KWh/cycle)

1,50 15 150 1,30 14 135 1,20 15 120 1,05 14 110

Consommation d'eau (litre/cycle)

Durée (min/cycle)

Consommation d'énergie (KWh/cycle)

Consommation d'eau (litre/cycle)

Durée (min/cycle)

* Les données du programme sont des valeurs de mesure de laboratoire obtenues selon la norme européenne EN 50242. ** Les données sont obtenues en effectuant des mesures dans les conditions d’utilisation et de charge de la vaisselle de l’usager.

Description de l’appareil

Vue d’ensemble

1. Panier supérieur

2. Bras de lavage supérieur

3. Clayettes rabattables

4. Réglage hauteur du panier

5. Panier inférieur

6. Bras de lavage inférieur

7. Panier à couverts

8. Filtre lavage

9. Réservoir à sel

10. Bacs produit de lavage et réservoir à

produit de rinçage

11. Plaque signalétique

12. Tableau de bord

***

Tableau de bord

Manque de sel

Voyant ON-OFF

Touche

ON-OFF/RESET

Voyant

Voyant option Short Time

Touche Sélection de programme

Indicateur lumineux du

nom du programme

Voyant Manque de produit de rinçage

Voyant pastilles

multifonction

Touche Pastilles

multifonction

Touche option

Short Time

Touche option

GoodNight

Voyant option GoodNight

Voyant Séchage Super

Voyant Demi-charge Supérieur/inférieur

Indicateur lumineux du temps restant

Touche Départ différé

Touche Demi-charge

Touche Séchage Super

Touche et voyant Marche/Arret

Voyant Départ différé

*** Uniquement pour modèles tout intégrables. * Présent uniquement sur certains modèles.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.

Charger les paniers

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et les coupes.

Après avoir chargé le lave-vaisselle, s’assurer que les bras de lavage tournent librement.

Panier du bas

Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc.selon les

de chargement.

Ranger de préférence sur les côtés du panier les plats de service et les grands couvercles sans toutefois bloquer la rotation du bras de lavage supérieur.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables

peuvent être placés à la verticale pour ranger des assiettes ou à l’horizontale pour ranger des casseroles et des saladiers.

Exemples

* qui

Panier à couverts

Le panier à couverts peut varier selon le modèle de lave-vaisselle : séparable, non séparable, coulissant. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

Le panier séparable se détache en deux parties, solution pratique en cas de lavage d'une demi-

charge (si cette option est prévue pour le modèle de lave-vaisselle), il peut coulisser parmi les accessoires fixes ou rabattables pour aller se placer dans n'importe quel coin du panier du bas.

- Ils sont équipés tous deux de rabats coulissants qui permettent de mieux ranger les couverts.

Inclinaison A Inclinaison B Inclinaison C

- Soulever l'étagère rabattable, la faire glisser légèrement et la placer selon l'inclinaison désirée.

Régler la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, possibilité de régler le panier supérieur en position haute ou basse:

Régler de préférence la hauteur du panier quand ce dernier est VIDE. Ne jamais soulever ou abaisser le panier d’un seul côté.

Ouvrir les butées des glissières du panier à droite et à gauche et sortir le panier. Positionner le panier en position haute ou basse, le faire glisser le long des glissières jusqu’à ce que les roues avant entrent elles aussi et refermer les butées (

Si le panier est équipé de poignées

Espace double

panier du haut en fin de corse, saisir les poignées sur les côtés du panier et déplacer vers le haut ou vers le bas; laisser retomber le panier sans le lâcher.

voir figure

* (

voir figure

), sortir le

Exemples de chargement du panier supérieur/ inférieur

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Exemples de rangement dans le panier à couverts

Panier du haut

Y ranger la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les

• Tasses et tasses à café, couteaux longs et pointus, couverts

de service: les placer sur les étagères rabattables

Etagères rabattables à inclinaison variable*

- L'inclinaison permet de gagner de la place dans le panier supérieur, de ranger des verres à pied de longueur différente et d'améliorer les performances de séchage.

Exemples de chargement

**.

Etagères rabattables Baby

Les modèles de lave-vaisselle avec Cycle Baby sont fournis équipés d’étagères rabattables spéciales pour le lavage de biberons, bagues et tétines.

(voir feuille d'instructions jointe à la

documentation)

Vaisselle n’allant pas au lave-vaisselle

• Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.

• Objets en aluminium, cuivre, laiton ou étain.

• Vaisselle en plastique thermorésistant.

• Porcelaines anciennes ou peintes à la main.

• Argenterie ancienne. Les pièces d’argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s’être assuré qu’elles ne touchent pas à d’autres métaux.

Nous conseillons d’utiliser de la vaisselle lavable au

lave-vaisselle.

* Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

Mise en marche et utilisation

Première mise en service

Choisir la langue

Appuyer sur ON/OFF, un bip bref retentit et la langue sélectionnée s’affiche. Faire défiler la liste des langues, à l’aide de la touche DÉPART DIFFÉRÉ pour avancer et celle de DEMI-CHARGE pour revenir en arrière, jusqu’à la langue voulue. Appuyer sur la touche P pour confirmer et entrer automatiquement dans la liste des programmes de lavage. A chaque allumage qui suit la première mise en service, le lavevaisselle affiche la liste des programmes.

Pour modifier le choix de la langue après la première mise en service, il suffit d’appuyer simultanément pendant quelques secondes sur la touche P et sur la touche de DÉPART DIFFÉRÉ.

Mettre en marche le lave-vaisselle

1. Ouvrir l’arrivée d’eau.

2. Appuyer sur la touche ON-OFF : un bip court retentit, le voyant ON/OFF et l’afficheur s’allument.

3. Ouvrir la porte et doser le produit de lavage (

4. Charger les paniers ( porte.

5. Pour sélectionner le programme selon le type de vaisselle et son degré de salissure ( sur la touche P.

6. Sélectionner les options de lavage (

7. Appuyer sur la touche Marche pour faire démarrer le lavage : un bip prolongé signale le démarrage du programme et le nom du programme sélectionné ainsi que le temps de lavage restant s’affichent.

8. A la fin, deux bips courts et un bip prolongé annoncent la fin du programme et le message FIN DE CYCLE s’affiche à l’écran. Eteindre l’appareil par pression sur la touche ON-OFF, fermer le robinet de l’eau et débrancher la fiche de la prise de courant.

9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

PROGRAMMES AUTO

modèle de lave-vaisselle peut évaluer le degré de salissure et sélectionner le lavage le plus efficace et le plus économique. La durée des programmes automatiques peut varier du fait de l’intervention du capteur.

En cas de vaisselle peu sale ou précédemment rincée à l’eau, réduire considérablement la quantité de produit de lavage.

voir Charger les paniers

voir tableau des programmes

voir ci-contre

*: grâce à un capteur spécial, ce

Modifier un programme en cours

En cas d’erreur de sélection d’un programme, il est possible de le modifier, à condition qu’il vienne tout juste de démarrer : pour changer un cycle de lavage en cours, éteindre puis rallumer l’appareil par une pression prolongée sur la touche ON/OFF, sélectionner ensuite le nouveau programme et les options désirées.

Introduire de la vaisselle en cours de lavage

Appuyer sur la touche Marche/Pause, (la touche se met à clignoter). Ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe et introduire la vaisselle. Appuyer sur la touche Marche/Pause (lumière fixe): le cycle repart après un bip prolongé.

voir plus bas

) et fermer la

), appuyer

Appuyer sur la touche Marche/Pause pour mettre l’appareil en pause, le programme et le départ différé éventuellement sélectionné sont stoppés. Pendant cette phase, aucun changement de programme n’est possible.

Interruptions accidentelles

En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement.

N’utiliser que du produit de lavage spécial lave-vaisselle.

NE PAS UTILISER de produits pour laver la vaisselle à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION.

Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.

bac A: Produit de lavage bac B: Produit de prélavage

1. Appuyer sur la touche D pour ouvrir le couvercle C.

2. Pour doser le produit de lavage se reporter au

• en poudre : bacs A et B.

• pastilles: si le programme en prévoit 1, placer cette dernière dans le bac A et fermer le couvercle; s’il en prévoit 2, mettre la deuxième dans le fond de la

cuve.

3. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu’au déclic.

Tableau des programmes

Options de lavage*

La sélection, la modification ou l’annulation des OPTIONS n’est possible qu’après avoir choisi le programme de lavage et avant d’appuyer sur la touche Marche/Pause.

Seules les options compatibles avec le programme choisi peuvent être sélectionnées. Si une option n’est pas compatible avec le programme sélectionné, correspondante clignote 3 fois de suite et 2 bips courts retentissent.

En cas de sélection d’une option incompatible avec une option précédemment sélectionnée, celle-ci clignote 3 fois de suite, 3 bips retentissent puis elle s’éteint, tandis que la dernière sélection effectuée reste allumée. Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.

(voir tableau programmes)

la led

* Présent uniquement sur certains modèles.

Pastilles Multifonction

Cette option permet d’optimiser le résultat de lavage et de séchage. En cas d’utilisation de pastilles multifonction, appuyer sur la touche PASTILLLES MULTIFONCTION qui s’allume. Pour désactiver cette option appuyer à nouveau sur la touche.

L’option “Pastilles Multifonction” prolonge la durée du programme.

L’option pastilles multifonction reste mémorisée lors des allumages suivants de l’appareil à moins qu’elle n’ait été désactivée.

L’utilisation de pastilles n’est conseillée qu’en présence de l’option PASTILLES MULTIFONCTION.

Cette option est déconseillée pour les programmes qui ne prévoient pas l’utilisation de pastilles multifonction (

tableau des options

voir

Option Short Time

Cette option permet de réduire la durée des principaux programmes tout en assurant les mêmes performances de lavage et de séchage Après avoir sélectionné le programme, appuyer sur la touche Option Short Time, l’allumage du voyant et un bip court annoncent que la sélection a eu lieu. Pour désactiver cette option, appuyer à nouveau sur la même touche.

Option Good Night

Cette option permet un fonctionnement encore plus silencieux en prolongeant la durée des programmes, idéale car elle permet de profiter du tarif électricité nocturne. Après avoir sélectionné le programme, appuyer sur la touche Option Good Night, l’allumage du voyant et un bip court annoncent que la sélection a eu lieu. Pour désactiver cette option, appuyer à nouveau sur la même touche.

Les Options Short Time et Good Night ne sont pas compatibles entre elles.

Les Options Short Time et Good Night ne sont pas compatibles avec l’option DEMI-CHARGE.

Séchage super

Pour améliorer le séchage de la vaisselle, appuyer sur la touche SÉCHAGE SUPER qui s’allume. Pour désactiver l’option appuyer une nouvelle fois.

L’option SÉCHAGE SUPER prolonge la durée du programme.

PROGRAMME AUTO-NETTOYAGE

Ce programme de lavage spécial pour l’hygiène intérieure du lave-vaisselle permet de le laver à fond et de réduire ainsi la formation de mauvaises odeurs.

ATTENTION Le programme de lavage AUTO-NETTOYAGE doit être effectué à vide et avec des produits d’entretien spéciaux lave-vaisselle monodose (

reportées sur l’emballage

se conformer aux instructions

Demi-charge panier supérieur ou inférieur

Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d’eau, d’électricité et de produit de lavage. Sélectionner le programme, appuyer sur la touche DEMICHARGE: le triangle correspondant à la charge choisie s’allume et le lavage n’est lancé que dans le panier supérieur ou que dans le panier inférieur. Pour désactiver cette option appuyer à nouveau sur la touche.

La demi-charge n’est pas compatible avec l’Option Good

Night et avec l’Option Short Time.

Penser à ne ranger la vaisselle que dans le panier supérieur ou inférieur et à réduire de moitié la quantité de produit de lavage.

Mieux vaut utiliser un produit de lavage en poudre.

Cette option n’est pas utilisable avec le programme: Rapide.

Départ différé

Possibilité de différer le départ du programme de 1 à 24 heures:

1. après avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ: le symbole du Départ différé se mettra à clignoter. Sélectionner à l’aide de la même touche à quel moment on veut faire démarrer le cycle de lavage (de 1 à 24 heures).

2. Confirmer son choix à l’aide de la touche MARCHE/PAUSE, le symbole cesse de clignoter, le compte à rebours commence et le message Démarrage...s’affiche, le retard sélectionné clignote et

la touche MARCHE/PAUSE cesse de flasher (lumière fixe).

3. A l’expiration du délai d’attente, un bip prolongé retentit, le voyant du DÉPART DIFFÉRÉ s’éteint et le programme démarre. Pour désactiver un DÉPART DIFFÉRÉ, appuyer sur la touche DÉPART DIFFÉRÉ jusqu’à affichage de OFF

Aucune sélection de Départ différé n’est plus possible en cours de cycle.

- Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de non-utilisation.

Tableau des options

Eco 50°C Normal Quotidien A 60’ Trempage Super lavage Rapide 25’ Cristal Duo Wash Intensive Special Invité Cycle Bébé Auto-Nettoyage Oui

A B C D E F

Départ

différé

Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui

Demi-

charge

Oui Oui Oui Oui Oui

Non

Oui

Non

Oui

Oui Non Non

Pastilles

Multifonction

Oui Oui Oui

Non

Oui Oui Oui Oui

Oui Non Non Non

Séchage

Super

Oui

Oui Non Non Non Non Non Non

Oui Non Non Non

Oui

Oui Non Non Non Non Non Non

* Présent uniquement sur certains modèles.

Short Time

Good Night

Non Oui

Oui Oui

Oui Non

Non Non

Oui Non Non Non Non Non

Programmes

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.

Indications sur le choix des programmes

Lavage écologique à faible consommation d’électricité pour vaisselle et casseroles.

Vaisselle et casseroles normalement sales. Programme standard quotidien.

Vaisselle du jour en quantité réduite. (4 couverts + 1 casserole + 1 poêle).

Lavage préalable dans l’attente de compléter le chargement au repas suivant.

Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile).

Programme

50°C

Eco

Normal

Quotidien 60’

Trempage

Super

Lavage

Produit de lavage

(A) = bac A (B) = bac B

Poudre Liquide Pastilles

29 g (A)

6 g (B)

29 g (A)

6 g (B)

29 ml (A)

6 ml (B)

29 ml (A)

6 ml (B)

1 (A)

1 (A) Oui

25 g (A) 25 ml (A) 1 (A)

Non

35 g (A) 35 ml (A) 1 (A)

Programmes

prévoyant le

séchage

Oui

Non

Oui

Cycle économique et rapide pour vaisselle peu sale, tout de suite après l’usage. (2 assiettes +2 verres +4 couverts +1 casserole + 1 petite poêle)

Rapide 25’

25 g (A) 25 ml (A) 1 (A)

Non

Cycle économique et rapide pour vaisselle fragile ne supportant pas les hautes températures, tout de suite après l’usage. (verres à pied panier supérieur + assiettes fragiles panier inférieur).

Lavage différencié dans les deux paniers : délicat dans celui du haut pour verres et cristal, énergique dans celui du bas pour les casseroles.

Casseroles extrêmement sales ou avec incrustations d’aliments.

Cycle de rinçage et de séchage pour vaisselle peu utilisée; à dépoussiérer seulement.

Cristal

Duo Wash

Ultra Intensif

Special Invité

35 g (A) 35 ml (A) 1 (A)

35 g (A)

5 g (B)

Non

35 ml (A)

5 ml (B)

Non

1 (A)

1 (fond de

cuve)

Non

Oui

Cycle de lavage pour l’hygiène des biberons, bagues, tétines, lavés en même temps qu’assiettes, tasses, verres et couverts. Charger uniquement le panier du haut.

Cycle Bébé

20 g (A) 20 ml (A) Non

Oui

Cycle de lavage spécial pour l’hygiène intérieure du lavevaisselle à utiliser à VIDE avec

des produits d’entretien spéciaux lave-vaisselle.

Auto

Nettoyage

Non

Durée du

Options

programme

(tolérance

±10% Hrs. Min

A-B-C-D-

E-F

A-B-C

A - B 0:08’

A-B-C-D-

A - C

A-B-C-D

A-C-D-E

A-B-C-D

A-B-D

2:55’

1:50’

1:00’

2:25’

0:25’

1:30’

1:45’

2:35’

0:32’

1:20’

0:40’

Remarques:

Pour obtenir des performances optimales avec les programmes "Quotidien et Rapide 25’" il est conseillé de respecter le nombre de couverts indiqué.

* Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes mais

c’est aussi celui qui consomme le moins d’énergie et qui respecte le plus l’environnement.

Note pour les laboratoires d'essai

ASSISTENZA_EN_LVS@indesitcompany.com

Pour simplifier le dosage du produit de lavage, prendre note que:

1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ

: pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à:

Produit de rinçage et sel régénérant

N’utiliser que des produits de lavage spéciaux lave-vaisselle. Ne pas utiliser de sel alimentaire ou industriel ni de produits pour lavage de la vaisselle à la main. Se conformer aux instructions reportées sur l'emballage.

En cas d’utilisation d’un produit multifonction, pas besoin d’ajouter de produit de rinçage mais nous conseillons par contre d’ajouter du sel, surtout en cas d’eau dure ou très dure. Se conformer aux instructions reportées sur l’emballage.

S’il n’y a pas de rajout de sel ni de produit de rinçage, il est normal que les voyants SEL produit DE RINÇAGE

* restent allumés.

* et

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l’eau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage:

• quand le voyant PRODUIT DE RINÇAGE

s'allume;

1. Ouvrir le réservoir en tournant le couvercle (G) dans le sens inverse des aiguilles d’une montre.

2. Verser le produit de rinçage sans le faire déborder. Si cela se

produit, nettoyer aussitôt avec un chiffon sec.

3. Revisser le couvercle.

Ne JAMAIS verser le liquide de

rinçage directement à l’intérieur de la cuve.

Régler la dose de produit de rinçage

Si le résultat du séchage n’est pas satisfaisant, le dosage du produit de rinçage peut être réglé. A l’aide d’un tournevis agir sur le dispositif de réglage (F) et l’amener sur une des 6 positions au choix (il est réglé en usine sur 4) :

• si la vaisselle présente des traces, l’amener sur des chiffres

plus bas (1-3).

• s’il y a des gouttes d’eau ou des taches de calcaire, le régler

sur des chiffres plus élevés (4-6).

Réglage dureté de l’eau

Chaque lave-vaisselle est équipé d’un adoucisseur d’eau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de l’eau de lavage sans calcaire.

Ce lave-vaisselle permet d’opérer un réglage pour réduire la pollution et optimiser les performances de lavage selon la dureté de l’eau. Se renseigner auprès de l’organisme distributeur de l’eau.

- Appuyer sur la touche ON/OFF pour allumer l'appareil.

- Appuyer quelques secondes de suite sur la touche bips courts retentissent, l'inscription "DURETÉ EAU" s'affiche et le numéro de réglage de la dureté sélectionné clignote lentement sur l'afficheur (l'adoucisseur d'eau est réglé en usine sur le n°

- Appuyer sur la touche DÉPART DIFFÉRÉ (niveaux de 1 à 5) ou sur la touche DEMI-CHARGE (niveaux de 5 à 1) jusqu'à atteindre la dureté désirée (1-2-3-4-5

* consulter le tableau de dureté de

* du bandeau

P; deux

3).

l'eau), jusqu'à 5 niveaux maximum. Appuyer sur la touche P pour confirmer. Pour quitter cette fonction, attendre quelques secondes ou appuyer sur une touche des options l'aide de la touche ON/OFF.

En cas d’utilisation de pastilles de lavage multifonction, remplir tout de même le réservoir à sel.

Tableau de dureté de l’eau niveau °dH

1 0 - 6 0 - 10 0 - 1 2 6 - 11 11 - 20 1,1 - 2 3 12 - 17 21 - 30 2,1 - 3 3 mois 4 17 - 34 31 - 60 3,1 - 6

De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel.

la sélection 5 peut prolonger la durée.

avec 1 cycle de lavage par jour.

(°dH = dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimol/litre)

°fH mmol/l

34 - 50 61 - 90 6,1 - 9

* ou éteindre l'appareil à

Autonomie moyenne

réservoir à sel

mois

7 mois 5 mois

2 mois

2/3 semaines

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, s’assurer que le réservoir à sel n’est jamais vide. Le sel régénérant élimine le calcaire présent dans l’eau et évite ainsi qu’il ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la partie inférieure du lavevaisselle (

• quand le flotteur vert

• quand le voyant SEL

3. Utiliser l'entonnoir* ( à ras bord (1 kg environ). Il est tout à fait normal qu'il y ait un peu d'eau qui déborde.

4. Enlever l'entonnoir Avant de revisser le couvercle, il faut le rincer à l'eau courante en le plaçant tête en bas et en faisant couler l'eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (Bouchon réservoir à sel avec flotteur vert

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur).

un cycle de lavage pour éliminer aussitôt la solution saline qui a débordé.

voir Description

) doit être rempli:

* n’est plus visible à travers le couvercle

du sel;

* du bandeau s'allume;

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.

2. Lors de la première mise en service : remplir le réservoir d'eau à ras bord.

voir figure

) pour remplir le réservoir de sel

*, éliminer les résidus de sel sur le filetage.

En cas de rajout de sel, effectuer cette opération juste avant

* Présent uniquement sur certains modèles.

Entretien et soin

Coupure de l’arrivée d’eau et de courant

• Fermer le robinet de l’eau après chaque lavage pour éviter tout risque de fuites.

• Débrancher la fiche de la prise de courant lors du nettoyage de l’appareil et pendant tous travaux d’entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l’extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N’utiliser ni solvants ni abrasifs.

• Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d’eau additionnée d’un peu de vinaigre.

Eviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d’humidité.

• Nettoyer régulièrement les joints d’étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l’eau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique. Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser la bague de fixation en plastique (tourner dans le sens inverse des aiguilles d’une montre). Il faut remonter le bras gicleur supérieur, orifices orientés vers

le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtés et tirer vers le haut.

Nettoyage du filtre d’entrée d’eau

Si les tuyaux de l’eau sont neufs ou s’ils sont restés longtemps inutilisés, avant d’effectuer le raccordement, faire couler l’eau jusqu’à ce qu’elle devienne limpide et dépourvue d’impuretés. Faute de quoi, un engorgement pourrait se produire au point d’arrivée de l’eau et endommager le lave-vaisselle .

Nettoyer, périodiquement le filtre d’entrée de l’eau situé

à la sortie du robinet.

- Fermer le robinet de l’eau.

- Dévisser l’extrémité du tuyau d’arrivée de l’eau, retirer le filtre et le laver soigneusement à l’eau courante.

- Remettre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent l’eau de lavage des résidus d’aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement. Ne pas utiliser le lave-vaisselle sans filtres ou avec

filtre mal fixé.

• Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à l’eau courante avec une petite brosse non métallique en procédant comme suit :

1.1.

1. tourner le filtre cylindrique C dans le sens inverse des

1.1. aiguilles d’une montre pour le sortir de son emplacement (fig. 1).

2.2.

2. Exercer une légère pression sur les ailettes latérales du

2.2. gobelet filtre B pour le faire sortir (Fig. 2);

3.3.

3. Dégager le filtre inox A. (fig. 3).

3.3.

4.4.

4. Examiner la cavité et éliminer tout résidu de nourriture.

4.4. NE JAMAIS RETIRER la protection de la pompe de lavage (pièce noire)

(fig.4).

Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d’absence pendant de longues périodes

• Débrancher les raccordements électriques et fermer le robinet de l’eau.

• Laisser la porte entrouverte.

• Au retour, effectuer un lavage à vide.

* Présent uniquement sur certains modèles.

Précautions, conseils et Service

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet électroménager n'est pas destiné à être utilisé par des

personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet appareil par une personne responsable de leur sécurité.

• Les enfants doivent être surveillés par un adulte pour éviter

qu'ils ne jouent avec l'appareil.

• Cet appareil est conçu pour un usage de type non

professionnel à l’intérieur d’une habitation.

• Cet appareil est destiné au lavage de vaisselle à usage

domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.

• Ne pas installer l’appareil à l’extérieur, même dans un endroit

protégé, car il est extrêmement dangereux de l’exposer à la pluie et aux orages.

• Ne pas toucher au lave-vaisselle pieds nus.

• Ne jamais tirer sur le câble pour débrancher la fiche de la

prise de courant.

• Fermer le robinet de l’eau et débrancher la fiche de la prise de

courant avant d’effectuer tous travaux de nettoyage et d’entretien.

• En cas de panne, n’essayer en aucun cas d’accéder aux

mécanismes internes pour tenter de la réparer.

• Ne jamais toucher à la résistance.

• Ne pas s’appuyer à la porte ouverte ou s’y asseoir : l’appareil

pourrait basculer.

• Ne pas garder la porte ouverte pour éviter de buter contre

elle en risquant de se faire mal.

• Garder les produits de lavage et de rinçage hors de la portée

des enfants.

• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d’emballage: se conformer aux

réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets des

Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement Le symbole de la “poubelle barrée” est apposé sur tous les produits pour rappeler les obligations de collecte séparée

Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants.

Economies et respect de l’environnement

Faire des économies d’eau et d’électricité

• Ne faire fonctionner le lave-vaisselle que quand il est rempli

au maximum de sa capacité. Dans l’attente de remplir la machine, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (

voir Programmes

• Sélectionner un programme adapté au type de vaisselle et à son degré de salissure, consulter pour cela le

programmes

- pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisée.

- pour une quantité réduite de vaisselle, choisir l’option Demicharge

• Si le contrat de fourniture d’électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. Dans ce cas, l’utilisation de l’option Départ différé (

voir Mise en marche et utilisation

pour organiser les lavages.

* (

voir Mise en marche et utilisation

) est une aide précieuse

Tableau des

Produits de lavage sans phosphates, sans chlore et aux enzymes

• Il est vivement conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement.

• Les enzymes développent une action particulièrement efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d’obtenir les mêmes résultats qu’à une température de 65°C.

• Pour bien doser le produit de lavage, il faut tenir compte des indications du fabricant, de la dureté de l’eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l’équilibre de la nature.

Service

Avant d’appeler le service d’assistance technique:

• Vérifier s’il est possible de résoudre l’anomalie soimême (

voir Anomalies et remèdes

• Faire repartir le programme pour s’assurer que l’inconvénient a été résolu.

• Si ce n’est pas le cas, contacter un Service d’Assistance Technique agréé.

Ne jamais faire appel à des techniciens non

agréés.

Communiquer:

• le type d’anomalie;

• le modèle de l’appareil (Mod.);

• le numéro de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l’appareil (

voir Description de l’appareil

* Présent uniquement sur certains modèles.

Anomalies et remèdes

Si l’appareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service d’assistance technique.

Anomalies: Le lave-vaisselle ne démarre p as

ou n’obéit pas aux commandes

La porte ne ferme pas Le lave-vaisselle ne vidange pas.

Le lave-vaisselle est bruyant.

La vaisselle et les verres présentent des dépôts de cal c air e ou une couche blanchâtre.

La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres.

La vaisselle n’est pas sèche.

La vaisselle n’est pas propre.

Il n’y a pas d’arrivée d’eau / alarme robinet fermé.

(des bips courts retentissent) (le voyant ON/OFF clignote et l’écr an

affiche

ROBINET »

Alarme sur le tuyau d’arrivée de l’eau/Filtre arrivée eau bouché .

(le voyant ON/OFF clignote et l’écr an affiche le numéro A:7)

« PAS D’EAU -OUVRIR

et le numéro A:6)

Causes / Solutions possibles:

• Eteindre l’appareil à l'aide de la touche ON-OFF, rallumer au bout d’ une minute environ et présélectionner le programme.

• La fiche n’est pas bien branchée dans la prise de courant.

• La porte du lave-vaisselle n’est pas bien fermée.

• La serrure est enclenchée; pousser énergiquement sur l a porte jusqu’au “ c lic” .

• Le programme n’est pas encore terminé.

• Le tuyau d’évacuation de l’eau est plié (voir Installation).

• L’évacuation de l’évier est bouchée.

• Le filtre est bouché par des déchets de nourriture.

• La vaisselle s’entrechoque ou butte contre les bras de lavage.

• Excédent de mousse: le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marc he et utilis ation). ( voir M is e en m ar che et utilisation).

• Il manque du sel régénérant ou son réglage n’est pas adapté à la dureté de l’eau (voir Produit de rinçage et sel).

• Le couvercle du réservoir à sel n’est pas bien fermé.

• Il n’y a plus de produit de rinçage ou son dosage est insuffisant.

• Le dosage du produit de rinçage est excessif.

• Un programme sans séchage a été sélectionné.

• Il n’y a plus de produit de rinçage ou son dosage est insuffisant (voir Produit de rinçage et sel).

• Le réglage du produit de rinçage n’est pas approprié.

• La vaisselle est en matériau antiadhésif ou en plastique.

• Les paniers sont trop chargés (voir Charger les paniers).

• La vaisselle n’est pas bien rangée.

• Les bras de lavage ne tournent pas librement.

• Le programme de lavage n’est pas assez puiss ant (voir Pr ogram m es ) .

• Excédent de mousse: le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en mar c he et utilisation) . (voir Mise en marche et utilisation).

• Le couvercle du réservoir à produit de rinçage n'est pas bien fermé.

• Le filtre est sale ou bouché (voir Entretien et soin).

• Il manque du sel régénérant (voir Produit de rinçage et sel).

• Il y a une coupure d’eau.

• Le tuyau d’arrivée de l’eau est plié (voir Installation).

• Ouvrir le robinet, l’appareil se met en marche au bout de quelques m inutes.

• L’appareil s’est bloqué car vous n’avez pas donné suite aux bips d’avertissement.

Eteindre l’appareil à l’aide de la touche ON/OFF, ouvrir le robinet et au bout de

20 secondes rallumer en appuyant à nouv e au sur la m êm e t ouc he. Reprogrammer l’appareil et le r emet tr e en m a rc he.

• Appuyer sur la touche ON/OFF pour éteindre l’appareil. Ferm er le robinet de l’eau pour éviter tout risque d’inondation, débra nc her la f ic he de la pr is e de courant.

S’assurer que le filtre d’arrivée de l’eau n’es t pas bouché p a r des im pur etés.

(voir chapitre "Entretien et Soin")

* Présent uniquement sur certains modèles.

Bedienungsanleitung

GESCHIRRSPÜLER

Deutsch, 25

LDF 12314E

Inhaltsverzeichnis

Installation, 26-27

Positionierung und Nivellierung Wasser- und Elektroanschlüsse Hinweise zur ersten Inbetriebnahme Technische Daten Ecodesign Regulation

Beschreibung Ihres Geschirrspülers, 28

Geräteansicht Bedienblende

Beschickung der Körbe, 29

Unterkorb Besteckkorb Oberkorb

Start und Inbetriebnahme, 30-31

Starten des Geschirrspülers Einfüllen des Spülmittels Spüloptionen

Spülprogramme, 32

Spülprogrammtabelle

Klarspüler und Regeneriersalz, 33

Einfüllen des Klarspülers Einfüllen des Regeneriersalzes

Reinigung und Pflege, 34

Abstellen der Wasser- und Stromversorgung Reinigung des Geschirrspülers Vermeidung von Geruchsbildung Reinigung der Sprüharme Reinigen des Wasserzufuhr-Filtersiebes Reinigung der Filtersiebe Was tun, bevor Sie für längere Zeit verreisen

Vorsichtsmaßregeln, Hinweise und Kundendienst, 35

Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen Kundendienst

Störungen und Abhilfe, 36

Installation

Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet.

Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Im Falle eines Umzugs sollte das Gerät möglichst in vertikaler Position transportiert werden, falls erforderlich, neigen Sie das Gerät zur Rückseite hin.

Dieses Gerät ist für den Hausgebrauch oder ähnliche Anwendungen, zum Beispiel:

- Küchenbereiche für das Personal von Geschäften, Büros und andere Arbeitsumgebungen;

- Bauernhäuser;

- Nutzung durch Kunden in Hotels, Motels und anderen Wohnbereichen;

- Bed and Breakfast.

Positionierung und Nivellierung

1. Nehmen Sie das Verpackungsmaterial ab und prüfen Sie Ihr Gerät auf eventuelle Transportschäden. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an, sondern fordern Sie den Kundendienst an.

2. Stellen Sie das Gerät so auf, dass es mit den Seitenteilen oder mit der Rückwand an den anliegenden Möbeln oder an der Wand anlehnt. Das Gerät kann auch unter einer durchlaufenden Arbeitsplatte eingebaut werden

3. Stellen Sie den Geschirrspüler auf einem ebenen und festen Boden auf. Gleichen Sie eventuelle Unregelmäßigkeiten durch Anziehen oder Losschrauben der vorderen Stellfüße aus, bis das Gerät eben ausgerichtet ist. Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden.

* (

siehe Montageanleitung

4*. Regulieren Sie den hinteren Stellfuß durch Einwirken mittels

eines 8mm-Sechskantschlüssels auf die rote Sechskantbuchse

(befindlich unter der Frontseitenmitte des Geschirrspülers).

Drehen nach rechts wird die Höhe erhöht, durch Drehen nach links wird sie herabgesetzt

(siehe beigefügtes Einbaublatt).

Durch

Wasser- und Elektroanschlüsse

Die Anpassung der Elektro- und Wasseranlagen zur Installation des Gerätes darf nur von Fachpersonal durchgeführt werden.

Der Geschirrspüler darf nicht auf Rohrleitungen oder auf

dem Netzkabel aufstützen.

Für den Anschluss des Gerätes an die Wasserversorgung müssen neue Schläuche verwendet werden. Die alten Schläuche sollten niemals erneut verwendet werden.

Der Wasserzulaufschlauch, der Wasserablaufschlauch und das Netzkabel können sowohl nach rechts als auch nach links ausgerichtet werden, wodurch eine optimale Installation gewährleistet wird.

Anschluss des Ablaufschlauchs

Schließen Sie den Ablaufschlauch, ohne ihn zu krümmen, an eine Ablaufleitung mit Mindestdurchmesser von 4 cm an.

Der Ablaufschlauch muss sich in einer Höhe von 40 bis 80 cm vom Boden oder von der Standfläche der Spülmaschine (A) befinden. Vor dem Anschließen des Ablaufschlauchs an den Siphon des Spülbeckens den Plastikdeckel (B) abnehmen.

Anschluss des Zulaufschlauchs

• An einen Kaltwasserhahn: Schrauben Sie den Wasserzulaufschlauch fest an einen mit ¾“-Gewindeanschluss versehenen Hahn; bevor Sie ihn jedoch anschrauben, lassen Sie Wasser auslaufen, bis klares Wasser austritt, um das Gerät vor Verstopfen durch Unreinheiten zu bewahren.

• An einen Warmwasserhahn: Im Falle einer Zentralheizungsanlage kann der Geschirrspüler auch durch heißes Leitungswasser gespeist werden, vorausgesetzt dass die Temperatur 60°C nicht übersteigt. Schrauben Sie den Schlauch an den Wasserhahn, so wie für den Anschluss an den Kaltwasserhahn beschrieben.

Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Techniker (

Der Wasserleitungsdruck muss innerhalb der in der Tabelle der technischen Daten ( liegen.

Der Schlauch darf nicht eingeklemmt oder abgeknickt werden.

siehe Kundendienst

siehe seitlich

) angegebenen Werte

Schutz vor Überschwemmungen

Um Überschwemmungen auszuschließen, wurde der Geschirrspüler:

- mit einem System versehen, dank dessen der Wasserzulauf bei Anomalien oder internem Wasserverlust unterbrochen wird.

Einige Modelle sind mit einem zusätzlichen Sicherheitssystem ausgestattet, das auch bei Schlauchdefekten vor Überschwemmung schützt.

ACHTUNG: GEFÄHRLICHE SPANNUNG!

Der Versorgungsschlauch darf auf keinen Fall abgeschnitten werden: er enthält nämlich Strom führende Teile.

New Acqua Stop

* Nur an einigen Modellen

+ 58 hidden pages
