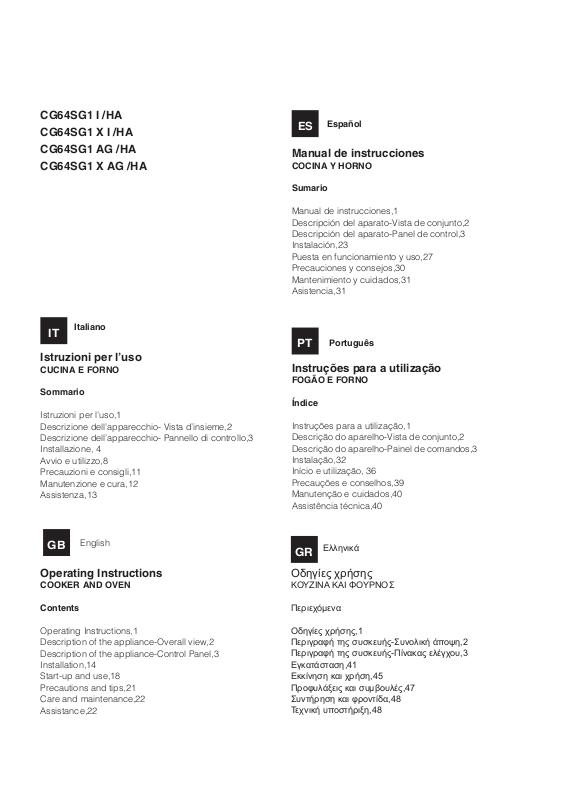

Hotpoint Ariston CG64SG1 User Manual [es, it, en]

CG64SG1 I /HA CG64SG1 X I /HA

Español

CG64SG1 AG /HA CG64SG1 X AG /HA

Italiano

Istruzioni per l’uso

CUCINA E FORNO

Sommario

Istruzioni per l’uso,1 Descrizione dell’apparecchio- Vista d’insieme,2 Descrizione dell’apparecchio- Pannello di controllo,3 Installazione, 4 Avvio e utilizzo,8 Precauzioni e consigli,11 Manutenzione e cura,12 Assistenza,13

Manual de instrucciones

COCINA Y HORNO

Sumario

Manual de instrucciones,1 Descripción del aparato-Vista de conjunto,2 Descripción del aparato-Panel de control,3 Instalación,23 Puesta en funcionamiento y uso,27 Precauciones y consejos,30 Mantenimiento y cuidados,31 Asistencia,31

Português

Instruções para a utilização

FOGÃO E FORNO

Índice

Instruções para a utilização,1 Descrição do aparelho-Vista de conjunto,2 Descrição do aparelho-Painel de comandos,3 Instalação,32 Início e utilização, 36 Precauções e conselhos,39 Manutenção e cuidados,40 Assistência técnica,40

English

Operating Instructions

COOKER AND OVEN

Contents

Operating Instructions,1 Description of the appliance-Overall view,2 Description of the appliance-Control Panel,3 Installation,14 Start-up and use,18 Precautions and tips,21 Care and maintenance,22 Assistance,22

Ελληνικά

Οδηγίες χρήσης

ΚΟΥΖΙΝΑ ΚΑΙ ΦΟΥΡΝΟΣ

Περιεχόμενα

Οδηγίες χρήσης,1 Περιγραφή της συσκευής-Συνολική άποψη,2 Περιγραφή της συσκευής-Πίνακας ελέγχου,3 Εγκατάσταση,41 Εκκίνηση και χρήση,45 Προφυλάξεις και συμβουλές,47 Συντήρηση και φροντίδα,48 Τεχνική υποστήριξη,48

Descripción del aparato

9 10 11 12 13

Vista de conjunto

1.Quemador de gas

2.Plano de contención eventuales derrames 3 Panel de mandos

4. Rejilla estante del horno

5. Asadera o plano de cocción

6.Patitas regulables

7.Rejilla del plano de cocción

8.GUÍAS de deslizamiento de las bandejas

POSICIÓN 5

10 .

POSICIÓN 4

11.

POSICIÓN 3

12.

POSICIÓN 2

13.

POSICIÓN 1

14.Tapa de vidrio (Presente sólo en algunos modelos)

Descrizione dell’apparecchio

Vista d’insieme

1. Bruciatore a gas

2.Griglia del piano di lavoro

3.Pannello di controllo

4.Ripiano GRIGLIA

5.Ripiano LECCARDA

6.Piedino di regolazione

7.Piano di contenimento eventuali trabocchi

8.GUIDE di scorrimento dei ripiani

9.posizione 5

10.posizione 4

11.posizione 3

12.posizione 2

13.posizione 1

14.Coperchio vetro (Solo su alcuni modelli)

1.Hob burner

2.Hob Grid

3.Control panel

4.Sliding grill rack

5.DRIPPING pan

6.Adjustable foot

7.Containment surface for spills

8.GUIDE RAILS for the sliding racks

9.position 5

10.position 4

11.position 3

12.position 2

13.position 1

14.Glass Cover *(Available only on certain models)

Description of the appliance

Overall view

Descrição do aparelho

Vista de conjunto

1.Queimador a gás

2. Grade do piano de trabalho

3.Painel de comandos

4.Prateleira GRADE

5.Prateleira BANDEJA PINGADEIRA

6. Pé de regulação

7.Plano de retenção dos eventuais vazamentos

8.GUIAS de deslizamento das prateleiras

9. Posição 5

10.Posição 4

11.Posição 3

12. Posição 2

13. Posição 1

14. O sobretampo de vidro (Presente apenas em alguns modelos)

Περιγραφή της συσκευής

Συνολική άποψη

1.Καυστήρας αερίου

2.Y Πλέγμα πάγκου εργασίας

3.Πίνακας οργάνων

4.Πλέγμα του φούρνου

5.Λιποσυλλέκτης ή πιάτο μαγειρέματος

6.Ρυθμιζόμενα ποδαράκια

7.Ηλεκτρικές εστίες

8. ΟΔΗΓΟΙ ολίσθησης των επιπέοων

9. Θέση 5

10.Θέση 4

11. Θέση 3

12. Θέση 2

13. Θέση 1

ΥΑΛΙΝΟ ΚΑΠΑΚΙ (Υπάρχει μόνο σε ορισμένα μοντέλα)

14. Γ

1 3

2 4

Descrizione dell’apparecchio

Panello di controllo

1.Spia grill

2.Manopola del forno e del grill

8.Pulsante per accensione della luce forno

4.Manopola Contaminati

5.Accensione elettronica dei bruciatori del piano

6.Manopole dei bruciatori a gas del piano di cottura

1.Grill indicator light

2.OVEN AND GRILL CONTROL knob

3.OVEN LIGHT button

4.TIMER knob

5.GAS BURNER IGNITION button

6.Hob BURNER control knob

1.Piloto Grill

2.Perilla del horno y del grill

8.Botón de la luz del forno automático

4.El contador de minutos

5.Encendido electrónico de los quemadores

6.Perillas de mando de los quemadores

Description of the appliance

Control panel

Descripción del aparato

Panel de control

Περιγραφή της συσκευής

Πίνακας ελέγχου

1.φως στη σχάρα

2. Φούρνου και γκριλ κουμπί ελέγχου

3.Κουμπί για το φως του φούρνου / ψησταριά

4.Ο επιλογέας χρονομέτρου τέλους μαγειρέματος

5.Αυτόματη ανάφλεξη των καυστήρων αερίου

6.Κουμπιά εντολών των καυστήρων

Descrição do aparelho

Painel de comandos

1. Indicador luminoso GRILL

2.Manípulo do forno e do grill

3.Manípulo luz do forno

4.Manípulo conta-minutos

5.Acendedor electrónico dos queimadores do plano

6.Botão luz do forno e rotisserie

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

! L’installazione dell’apparecchio va effettuata secondo queste istruzioni da personale qualificato.

! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall’impianto elettrico.

Ventilazione dei locali

L’apparecchio può essere installato solo in locali permanentemente ventilati, secondo le

7129 e 7131 e successivi aggiornamenti

norme UNI-CIG

in vigore. Nel locale in cui viene installato l’apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas (la portata di aria non

deve essere inferiore a 2 m

/h per kW di potenza installata). Le prese di immisione aria, protette da griglie, devono

avere un condotto di almeno 100 cm

di sezione utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (vedi  gura A). Tali prese devono essere maggiorate nella misura del

100% – con un minimo di 200 cm

– qualora il piano di lavoro dell’apparecchio sia privo del dispositivo di sicurezza per assenza di fiamma e quando l’afflusso dell’aria avviene in maniera indiretta da locali adiacenti (vedi  gura B) – purché non siano parti comuni dell’immobile, ambienti con pericolo di incendio o camere da letto – dotati di un condotto di ventilazione con l’esterno come descritto sopra.

Locale adiacente Locale da

ventilare

A B

Apertura di ventilazione Maggiorazione della per l’aria comburente fessura fra porta e pavimento ! Dopo un uso prolungato dell’apparecchio, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

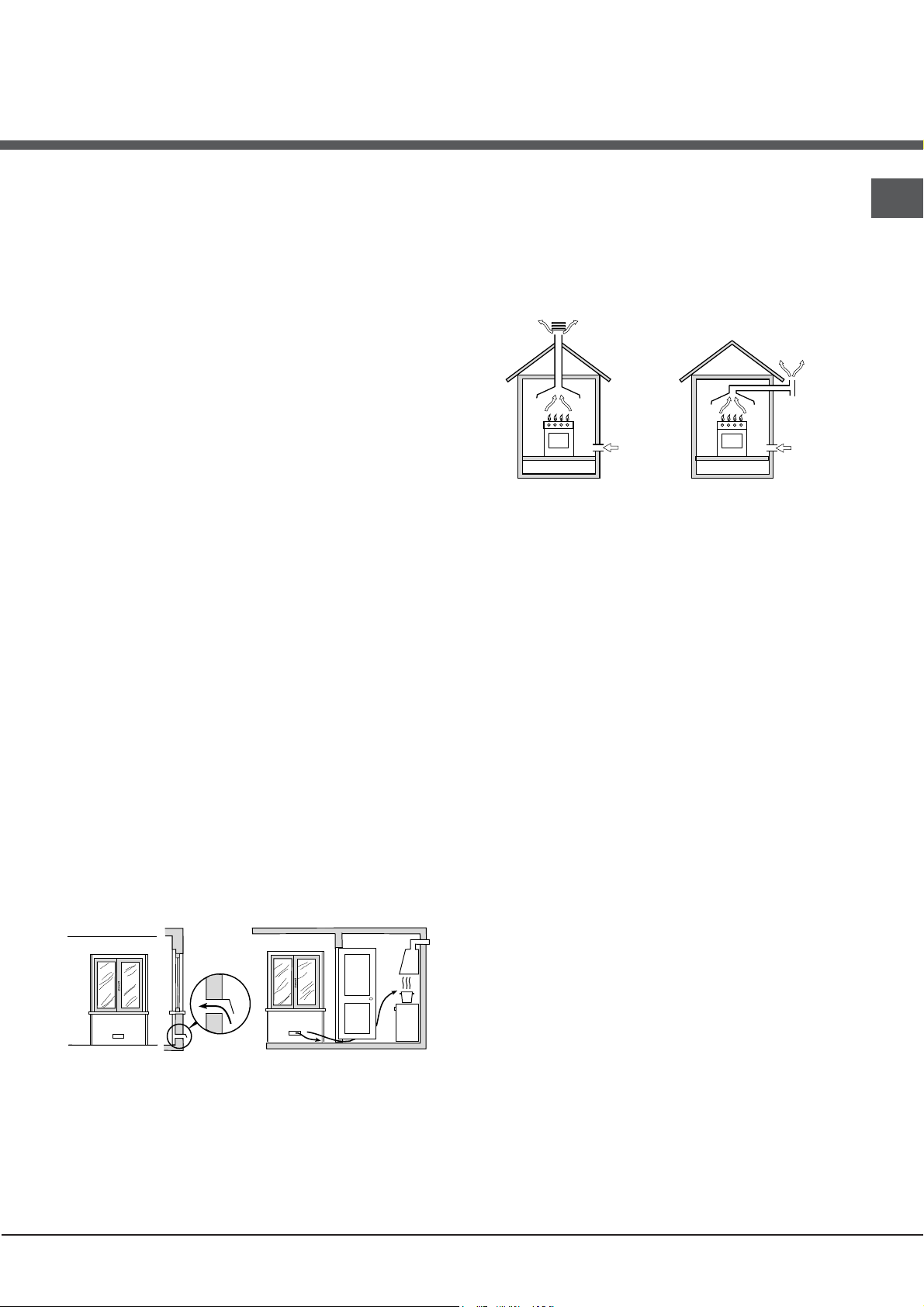

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio (vedi  gure).

Scarico direttamente Scarico tramite camino o all’esterno canna fumaria ramificata (riservata agli apparecchi di cottura)

! I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano in basso, perciò i locali contenenti bidoni di GPL devono prevedere aperture verso l’esterno per l’evacuazione dal basso di eventuali fughe di gas. I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzo, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50°C.

Posizionamento e livellamento

! È possibile installare l’apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.

! Assicurarsi che la parete a contatto con il retro dell’apparecchio sia di materiale non infiammabile e resistente al calore (T 90°C).

Per una corretta installazione:

• porre l’apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);

• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall’apparecchio;

• se la cucina viene installata sotto un pensile, esso dovrà mantenere una distanza minima dal piano di 420 mm.

Tale distanza deve essere di 700 mm se i pensili sono infiammabili (vedi  gura);

• non posizionare

HOOD

420

Min.

min.

650

mm. with hood

min.

700

mm. without hood

mm.

600

Min. mm.

420

Min. mm.

tende dietro la cucina o a meno di 200 mm dai suoi lati;

• eventuali cappe devono essere installate secondo le indicazioni del relativo libretto di istruzione.

Livellamento

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati.

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Se è necessario livellare l’apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi  gura).

Le gambe* si montano a incastro sotto la base della cucina.

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche posta sull’apparecchio (vedi tabella Dati tecnici). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato della targhetta caratteristiche;

*Presente solo su alcuni modelli.

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas può essere effettuato con un tubo flessibile in gomma o in acciaio, secondo le

e 7131 e successivi aggiornamenti

essersi accertati che l’apparecchio sia regolato per il tipo di gas con cui sarà alimentato (vedi etichetta di taratura sul coperchio: in caso contrario vedi sotto). Nel caso di alimentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle

UNI EN 12864 e successivi aggiornamenti

Per facilitare l’allacciamento, l’alimentazione del gas è orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell’energia e per una maggiore durata dell’apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (vedi sotto).

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle

in vigore. Il diametro interno del tubo deve

7140

essere: 8 mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l’allacciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che raggiungono temperature superiori a 50°C;

• non sia soggetto ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;

• non venga a contatto con corpi taglienti, spigoli vivi,

norme UNI-CIG 7129

in vigore e dopo

norme

in vigore.

norme UNI-CIG

parti mobili e non sia schiacciato;

• sia facilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione;

• abbia una lunghezza inferiore a 1500 mm;

• sia ben calzato alle sue due estremità, dove va fissato con fascette di serraggio conformi alle

norme UNI-CIG 7141 in vigore.

! Se una o più di queste condizioni non può essere rispettata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (vedi sotto).

bruciatori e ugelli);

3. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

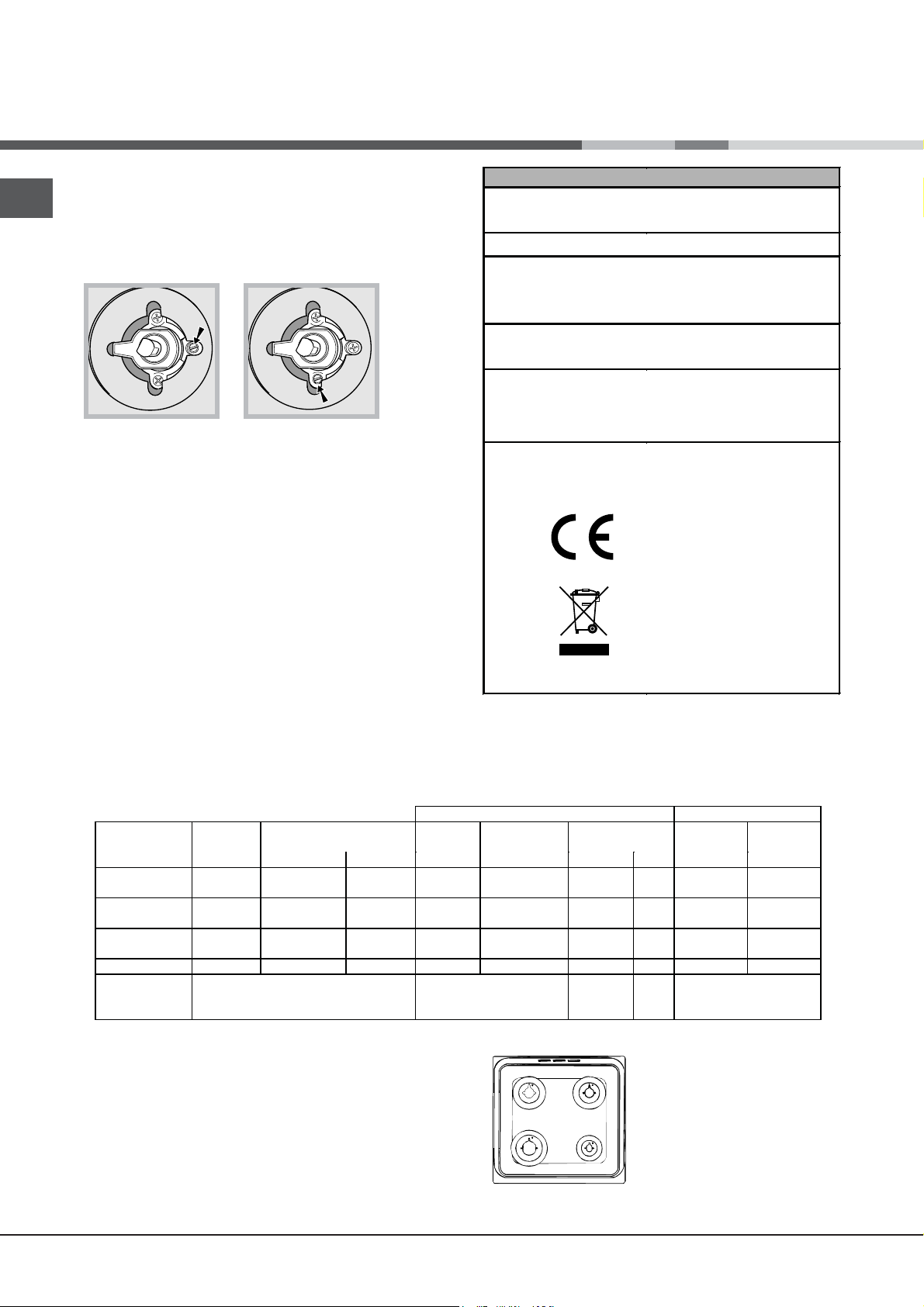

Regolazione del minimo dei bruciatori del piano:

1. portare il rubinetto sulla posizione di minimo;

2. togliere la manopola e agire sulla vite di regolazione posta all’interno o di fianco all’astina del rubinetto fino a ottenere una piccola fiamma regolare. ! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo;

3. verificare che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Verificare che il tubo sia conforme alle norme UNICIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549

. Per mettere in opera il tubo eliminare il portagomma presente sull’apparecchio (il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico). ! Effettuare l’allacciamento in modo che la lunghezza della tubatura non superi i 2 metri di estensione massima, e assicurarsi che il tubo non venga a contatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento a diversi tipi di gas

È possibile adattare l’apparecchio a un tipo di gas diverso da quello per il quale è predisposto (indicato sull’etichetta di taratura sul coperchio).

Adattamento del piano cottura

! I bruciatori del piano non necessitano di regolazione dell’aria primaria.

Adattamento del forno

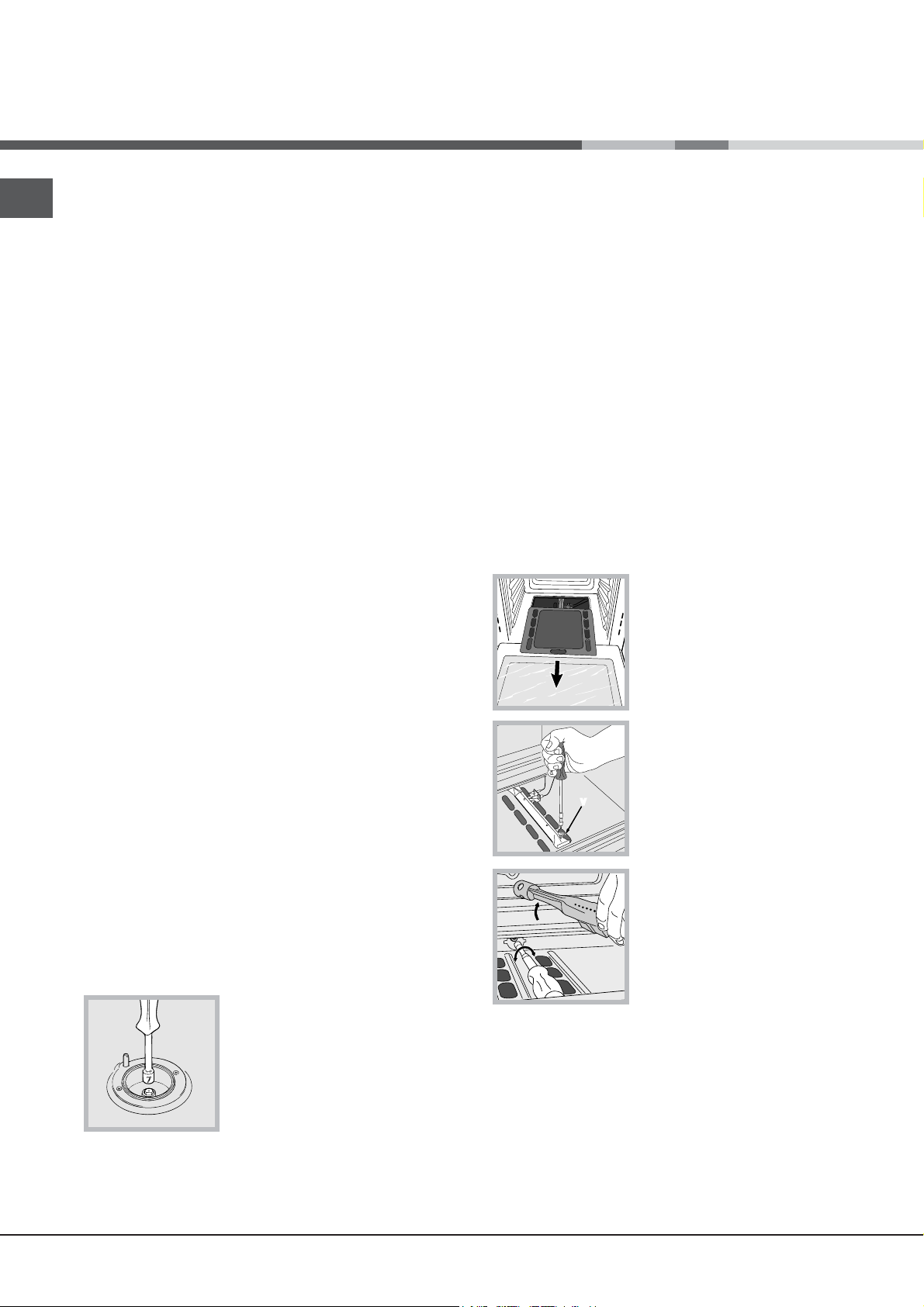

Sostituzione dell’ugello del bruciatore del forno:

1. aprire la porta del forno completamente;

2. estrarre il fondo forno scorrevole (vedi  gura);

3. svitare la vite di fissaggio del bruciatore e rimuovere il bruciatore del forno dopo aver tolto la vite V;

4. svitare l’ugello del bruciatore con l’apposita chiave a tubo per ugelli (vedi  gura) o con una chiave a tubo di 7 mm e sostituirlo con quello adatto al nuovo tipo di gas (vedi tabella Caratteristiche bruciatori e ugelli).

Sostituzione degli ugelli dei bruciatori del piano:

1. togliere le griglie e sfilare i bruciatori dalle loro

sedi;

2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm (vedi  gura), e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella Caratteristiche

Regolazione del minimo del bruciatore forno gas:

1. accendere il bruciatore (vedi Avvio e Utilizzo);

2. portare la manopola sulla posizione di minimo (MIN) dopo averla lasciato per 10 minuti circa in quella di massimo (MAX);

3. togliere la manopola;

4. agire sulla vite di regolazione posta all’esterno dell’astina del termostato (vedi  gure) fino a ottenere

una piccola fiamma regolare. ! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo;

verificare che ruotando rapidamente la manopola dalla posizione MAX a quella MIN o con rapide aperture e chiusure della porta del forno non si abbiano spegnimenti del bruciatore.

! Fare attenzione ai cavi delle candele e ai tubi delle termocoppie. ! Dopo la regolazione con un gas diverso da quello di collaudo, sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas, reperibile presso i Centri Assistenza Tecnica Autorizzata. ! Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione d’ingresso un regolatore di pressione, secondo le

norme EN 88-1 e EN88-2 in vigore per i

“regolatori per gas canalizzati”.

DATI TECNICI

Dimensioni Forno HxLxP

Volume Dimensioni utili

del cassetto scaldavivande

Tensione e frequenza di alimentazione

Bruciatori

31x43,5x43,5 cm

lt. 58 larghezza cm 46

profondita cm 42 altezza cm 8,5

vedi targhetta caratteristiche

adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche.

Direttive Comunitarie: 2006/95/EC del 12/12/06 (Bassa Tensione) e successive

modificazioni - 2004/108/EC del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 2009/142/EC del 29/06/90 (Gas) e successive modificazioni -93/68/EC del 22/07/93 e successive modificazioni - 2002/96/EC. 1275/2008 (Stand-by/ Off mode)

Tabella caratteristiche bruciatori e ugelli

Tabella 1 Gas Liquido Gas Naturale

Bruciatore

Diametro

(mm)

Potenza termica

kW (p.c.s.*)

By Pass

1/100

ugello

1/100

portata*

g/h

ugello

1/100

portata*

Nominale Ridotto (mm) (mm) *** ** (mm) Rapido (Grande) (R) Semi Rapido (Medio) (S) Ausiliario (Piccolo) (A)

100 3.00 0.70 41 86 218 214 116 286

75 1.90 0.40 30 70 138 136 106 181

55 1.00 0.40 30 50 73 71 79 95

Forno - 2.60 1.00 52 78 189 186 119 248

Pressioni di alimentazione

Nominale (mbar)

Minima (mbar)

Massima (mbar)

28-30

20 35

37 25 45

20 17

25 * A 15°C 1013 mbar-gas secco ** Propano P.C.S. = 50,37 MJ/Kg *** Butano P.C.S. = 49,47 MJ/Kg

Naturale P.C.S. = 37,78 MJ/m³

CG64SG1 X AG /HA

CG64SG1 I /HA CG64SG1 X I /HA CG64SG1 AG /HA

l/h

Avvio e utilizzo

Uso del piano cottura

Accensione dei bruciatori

In corrispondenza di ogni manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato. Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un accendigas;

2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima E.

3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola BRUCIATORE: sul minimo C, sul massimo E o su una posizione intermedia.

Se l’apparecchio è dotato di accensione elettronica*

(vedi  gura), prima premere il pulsante di accensione, identificato dal simbolo

1, poi premere a fondo e

contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo

di fiamma massima, fino ad accensione avvenuta. Può accadere che il bruciatore si spenga al momento del rilascio della manopola. In questo caso, ripetere l’operazione tenendo premuta la manopola più a lungo.

Bruciatore ř Diametro recipienti (cm)

Rapido (R) 24 – 26 Semi Rapido (S) 16 – 20

Ausiliario (A) 10 – 14

! Sui modelli dotati di griglietta di riduzione, quest’ultima dovrà essere utilizzata solo per il bruciatore ausiliario, quando si utilizzano dei recipienti di diametro inferiore a 12 cm.

Uso del forno

! Prima dell’uso, togliere tassativamente le pellicole in plastica poste ai lati dell’apparecchio

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. Utilizzate la posizione 1 del forno solo in caso di cotture con il girarrosto.

Accensione del forno

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l’accensione.

Se l’apparecchio è dotato di dispositivo di sicurezza* per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spegnere il bruciatore ruotare la manopola fino all’arresto

Consigli pratici per l’uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proporzionati al bruciatore:

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo „Caratteristiche dei bruciatori ed ugelli”.

•.

* Presente solo su alcuni modelli.

Per accendere il bruciatore del forno avvicinare al foro F (vedi  gura) una fiamma o un accendigas, premere e contemporaneamente ruotare in senso antiorario la manopola FORNO fino a MAX.

Se l’apparecchio è dotato di accensione elettronica*, prima premere il pulsante di accensione, identificato dal

simbolo fondo e contemporaneamente

ruotare in senso antiorario la manopola FORNO su MAX, fino ad accensione avvenuta. Se trascorsi 15 secondi il bruciatore non si è acceso, rilasciare la manopola, aprire la porta del forno e aspettare almeno 1 minuto prima di ritentare l’accensione. In caso di assenza di corrente è possibile accendere il bruciatore con una fiamma o un accenditore, come descritto sopra.

! Il forno è dotato di un dispositivo di sicurezza per cui è necessario tenere premuta la manopola FORNO per circa 6 secondi.

1, poi premere a

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l’accensione del forno.

Regolazione della temperatura

Per ottenere la temperatura di cottura desiderata, ruotare in senso antiorario la manopola FORNO. Le temperature sono indicate sul pannello di controllo e vanno dal MIN (150°C) al MAX (250°C). Una volta raggiunta la temperatura, il forno la manterrà costante grazie al termostato.

Grill

Ruotando in senso antiorario la manopola FORNO fino alla posizione d si mette in funzione il grill a raggi infrarossi. Il grill permette la doratura dei cibi ed è particolarmente indicato per la cottura di roastbeef, arrosti, braciole, salsicce. Disporre la griglia nelle posizioni 4 o 5 e una leccarda in posizione 1 per raccogliere i grassi ed evitare la formazione di fumo.

! Il funzionamento del grill è segnalato dall’accensione della spia GRILL.

Timer*

Per azionare il Timer (Contaminuti) procedere come segue:

1. ruotare in senso orario 4 la manopola TIMER di un giro quasi completo per caricare la suoneria;

2. ruotare in senso antiorario 5 la manopola TIMER impostando il tempo desiderato.

! Effettuare la cottura al grill con la porta del forno chiusa, per ottenere migliori risultati e un sensibile risparmio di energia (10% circa).

Luce del forno

La lampadina può essere accesa in qualunque momento premendo il tasto LUCE DEL FORNO.

ATTENZIONE! Il coperchio in vetro può frantumarsi se viene riscaldato. Spegnere tutti i bruciatori o le eventuali piastre elettriche prima di chiuderlo.

Tabella cottura in forno

Pasta

Lasagne Cannelloni Paste gratinate

Carne

Vitello

Pollo

Anatra Coniglio Maiale

Agnello

Pesce

Sgombri Dentice

Trota al cartoccio

Pizza

Napoletana

Torte

Biscotti Crostata

Torte salate

Torte lievitate

Cottura al grill

Bistecche di vitello Cotolette Hamburger Sgombri

Toast

Alimenti

Peso

(Kg)

Posizione dei ripiani

2.5

1.7

1.5

1.8 2

2.1

1.8

1.1

1.5

1 3 15 220 15-20

0.5

1.1 1 1

1.5 1 1

n.4

3 3 3

3 3 3 3 3 3

3 3 3

3 3 3 3

4 4 3 4 4

Preriscaldamento

(minuti)

10 10 10

10 10 10 10 10 10

10 10 10

15 15 15 15

5 5 5 5 5

Temperatura

consigliata (°C)

210 200 200

200 220 200 200 200 200

180-200 180-200 180-200

180 180 180 180

Durata cottura

(minuti)

100-110

60-75 40-50 40-50

85-90

90-100

70-80 70-80 90-95

35-40 40-50 40-45

30-35 30-35 45-50 35-40

15-20

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani

o con i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 – sottoclasse 1 (incassato tra

due mobili).

• Durante l’uso dell’apparecchio gli elementi

riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell’apparecchio.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Utilizzare sempre guanti da forno per inserire

o estrarre recipienti.

• Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell’apparecchio quando esso

è in uso.

• Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Le superfici interne del cassetto (se presente) possono diventare calde.

• Quando l’apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

•.

Contattare l’Assistenza.

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno

essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si

collabora a ridurre il carico di assorbimento delle

aziende elettriche.

• Si raccomanda di effettuare sempre le cotture GRILL a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino

dispersioni di calore.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondantemente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• Le griglie, i cappellotti, le corone spartifiamma

e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e

detersivo non abrasivo, avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.

Controllare le guarnizioni del forno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. È consigliabile non usare il forno fino all’avvenuta riparazione.

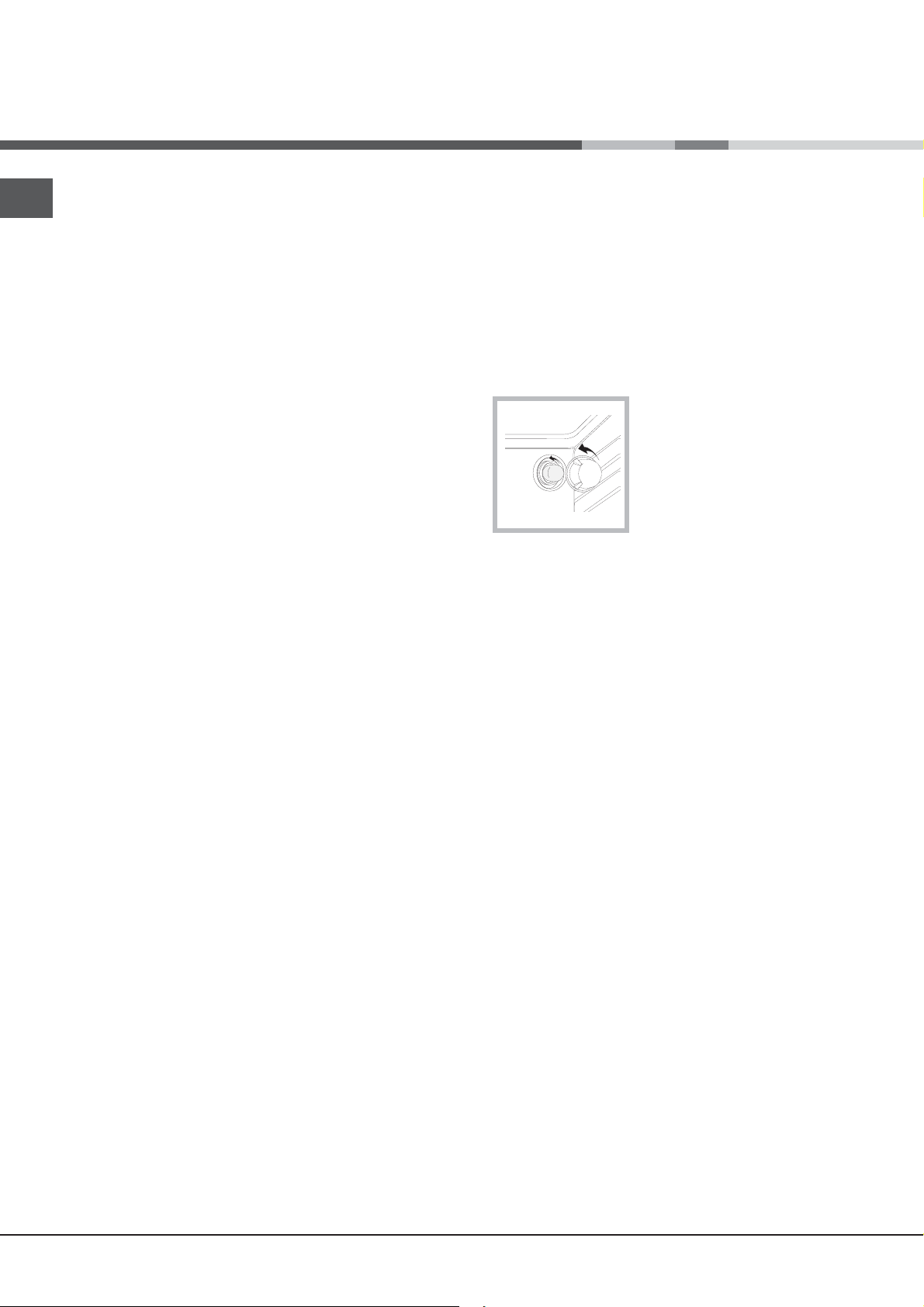

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno dalla rete elettrica, togliere il coperchio in vetro del portalampada (vedi  gura).

2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W, attacco E 14.

3. Rimontare il coperchio e ricollegare il forno alla rete elettrica.

Manutenzione rubinetti gas

• Pulire frequentemente la parte terminale dei dispositivi di sicurezza* per assenza di fiamma.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.

• Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

* Presente solo su alcuni modelli.

Assistenza

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Installation

! Before operating your new appliance please read this instruction booklet carefully. It contains important information concerning the safe installation and operation of the appliance.

! Please keep these operating instructions for future reference. Make sure that the instructions are kept with the appliance if it is sold, given away or moved.

! The appliance must be installed by a qualified professional according to the instructions provided.

! Any necessary adjustment or maintenance must be performed after the cooker has been disconnected from the electricity supply.

Room ventilation

The appliance may only be installed in permanentlyventilated rooms, according to current national legislation. The room in which the appliance is installed must be ventilated adequately so as to provide as much air as is needed by the normal gas combustion

process (the flow of air must not be lower than 2 m

/h per kW of installed power). The air inlets, protected by grilles, should have a duct

with an inner cross section of at least 100 cm

and should be positioned so that they are not liable to even partial obstruction (see  gure A). These inlets should be enlarged by 100% - with a

minimum of 200 cm

- whenever the surface of the hob is not equipped with a flame failure safety device. When the flow of air is provided in an indirect manner from adjacent rooms (see  gure B), provided that these are not communal parts of a building, areas with increased fire hazards or bedrooms, the inlets should be fitted with a ventilation duct leading outside as described above.

Disposing of combustion fumes

The disposal of combustion fumes should be guaranteed using a hood connected to a safe and efficient natural suction chimney, or using an electric fan that begins to operate automatically every time the appliance is switched on (see  gure).

Fumes channelled straight outside

Fumes channelled through a chimney or a branched flue system (reserved for cooking appliances)

! The liquefied petroleum gases are heavier than air and collect by the floor, therefore all rooms containing LPG cylinders must have openings leading outside so that any leaked gas can escape easily. LPG cylinders, therefore, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). Only the cylinder being used should be stored in the room; this should also be kept well away from sources of heat (ovens, chimneys, stoves) that may cause the temperature of the cylinder to rise above 50°C.

Positioning and levelling

! It is possible to install the appliance alongside cupboards whose height does not exceed that of the hob surface.

Adjacent room Room requiring

ventilation

Ventilation opening for comburent air

A B

Increase in the gap between the door and the flooring

! After prolonged use of the appliance, it is advisable to open a window or increase the speed of any fans used.

! Make sure that the wall in contact with the back of the appliance is made from a non-flammable, heatresistant material (T 90°C).

To install the appliance correctly:

• Place it in the kitchen, dining room or the bed-sit (not in the bathroom).

• If the top of the hob is higher than the cupboards, the appliance must be installed at least 600 mm away from them.

• If the cooker is installed underneath a wall cabinet, there must be a minimum distance of 420 mm between this cabinet and the top of the hob.

This distance should be increased to 700 mm if the wall cabinets are flammable (see  gure).

• Do not position

HOOD

420

Min.

min.

650

mm. with hood

min.

700

mm. without hood

mm.

600

Min. mm.

420

Min. mm.

blinds behind the cooker or less than 200 mm away from its sides.

• Any hoods must be installed according to the instructions listed in the relevant operating manual.

• The voltage is in the range between the values indicated on the data plate.

• The socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only.

Levelling

If it is necessary to level the appliance, screw the adjustable feet into the places provided on each corner of the base of the cooker (see  gure).

The legs* fit into the slots on the underside of the base of the cooker.

Electrical connection

Install a standardised plug corresponding to the load indicated on the appliance data plate (see Technical data table). The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current national legislation (the earthing wire must not be interrupted by the circuitbreaker). The supply cable must be positioned so that it does not come into contact with temperatures higher than 50°C at any point.

Before connecting the appliance to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with the law.

• The socket can withstand the maximum power of the appliance, which is indicated by the data plate.

* Only available in certain models

! The manufacturer declines any liability should these safety measures not be observed.

Gas connection

Connection to the gas network or to the gas cylinder may be carried out using a flexible rubber or steel hose, in accordance with current national legislation and after making sure that the appliance is suited to the type of gas with which it will be supplied (see the rating sticker on the cover: if this is not the case see below). When using liquid gas from a cylinder, install a pressure regulator which complies with current national regulations. To make connection easier, the gas supply may be turned sideways*: reverse the position of the hose holder with that of the cap and replace the gasket that is supplied with the appliance.

! Check that the pressure of the gas supply is consistent with the values indicated in the Table of burner and nozzle specifications (see below). This will ensure the safe operation and durability of your appliance while maintaining efficient energy consumption.

Gas connection using a flexible rubber hose

Make sure that the hose complies with current national legislation. The internal diameter of the hose must measure: 8 mm for liquid gas supply; 13 mm for methane gas supply.

Once the connection has been performed, make sure that the hose:

• Does not come into contact with any parts that reach temperatures of over 50°C.

• Is not subject to any pulling or twisting forces and that it is not kinked or bent.

• Does not come into contact with blades, sharp corners or moving parts and that it is not compressed.

+ 33 hidden pages
