Série TLEX 8
-
11
TERMOSTATICKÝ EXPANZNÍ VENTIL S PEVNOU TRYSKOU,
NASTAVITELNÉ PŘEHŘÁTÍ, S KOMPENZACÍ VYS. TLAKU (BALANCED PORT)
KATALOGOVÝ LIST
Hlavní rysy
• Plynová náplň tykavky s MOP ve standardu
• Možno dodat i s kapalinovou náplní tykavky
• Umožňují regulovat přehřátí
• Teplá hlava ventilu zaručuje největší spolehlivost
• Pájecí přípojky
• Vnější vyrovnání tlaku
• Extrémní trvanlivost díky použití komponentů z
korozivzdorné oceli - hlava ventilu a membrána jsou
svařovány v ochranné atmosféře
• S kompenzací vysokého tlaku (Balanced Port)
• Pevná tryska
• Chladiva: R22, R134a, R407C, R404A
Ostatní druhy chladiv na vyžádání.
Technické parametry
Typické aplikace
Termostatické expanzní ventily série TLEX se používají v
zařízení s jedním nebo více chladícími okruhy, pro instalace
jako jsou klimatizační jednotky, chladící jednotky a tepelná
čerpadla.
Materiály
Tělo ventilu
Termostat. hlavice
Přípojky
mosaz
korozivzdorná ocel
měď
Nominální výkonový rozsah
Rozsah vypařovacích teplot
Maximální pracovní tlak PS
Maximální zkušební tlak PF
Max. okolní teplota
Max. teplota tykavky
Statické přehřátí
Délka kapiláry
Průměr tykavky
64.1 až 95.8 kW R22
tab. viz. str.2
tab. viz. str.2
tab. viz. str.2
100 °C
plyn: 140 °C
kapalina: 70 °C
cca 3.5 K
2 m
16 mm
Technické změny vyhrazeny © Honeywell 2009 CZ0H-1910CZ01 R0309
SÉRIE TLEX
Náplně termočlánků a teplotní rozsahy
1. Plynová náplň s omezením sacího tlaku (MOP)
Chladivo Rozsah
vypařovacích
teplot
R22 +15 °C až -45 °C MOP +15 °C 36 39.6
R134a +15 °C až -40 °C MOP +15 °C 34 37.4
R404A +10 °C až -50 °C MOP +10 °C 36 39.6
R407C +15 °C až -30 °C MOP +15 °C 36 39.6
Ostatní druhy chladiva a MOP na vyžádání
Ventil pomocí hodnoty MOP chrání komresor proti nežádoucímu
zvýšení sacího tlaku při rozběhu z teplého stavu.
Hodnota MOP by měla být zvolena dle maximálního dovoleného
sacího tlaku kompresoru nebo min. o 5K vyšší než je
požadovaná vypařovací teplota.
Ventily s plynovou náplní a s MOP musí být bezpodmínečně
namontovány tak, aby tykavka měla vždy nižší teplotu než
kapilára a hlava ventilu!
U Honeywell ventilů série TLEX je hlava vždy dodatečně
ohřívaná vstupujícím kapalným chladivem a funguje proto
spolehlivě.
MOP PS
(bar)
PF
(bar)
2. Kapalinová náplň
Chladivo na vyžádání.
Výkony
Typ Velikost trysky
8 64.1 43.3 45.1 61.8
TLEX
* Jmenovité výkony jsou vstaženy na t0 = +4 °C, tc = +38 °C a 1 K podchlazení kapaliny vstupující do ventilu.
Pro jiné pracovní podmínky je možno nahlédnout do tabulky v Honeywell katalogu nebo získat informace z Honeywell
softwaru.
10 75.1 51.0 52.8 72.3
11 95.8 65.0 67.4 92.3
R22 R134a R404A R407C
Nominální chladící výkon (kW)*
Rozměry a hmotnosti

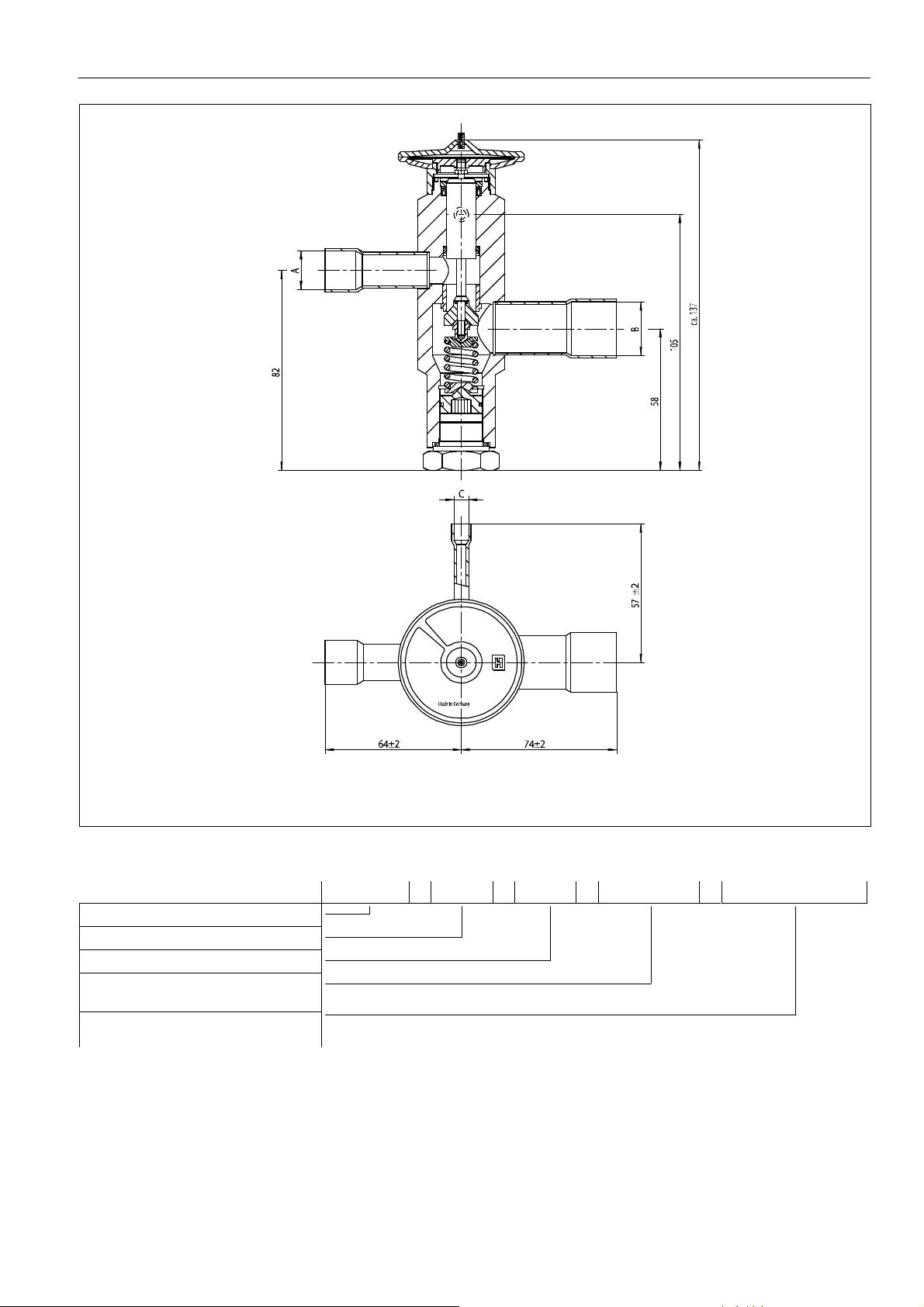

TLEX
trysky
8
10
11
Připojky ODF Typ Velikost
vstup
(A)
22 mm 28 mm 6 mm
22 mm 35 mm 6 mm
7/8" 1 1/8" 1/4"
7/8" 1 3/8" 1/4"
výstup
(B)
vyrovnání tlaku (C)
Hmotnost
cca 1.3
(kg)
CZ0H-1910GE23 R0309 2 Technické změny vyhrazeny © Honeywell 2009
SÉRIE TLEX
TLEX 8 - 11
Typ / Objednací číslo
TLEX 8 R134a MOP +15 °C 22 mm x 28 mm
Série
Velikost trysky
Chladivo
Adsorbční náplň tykavky s MOP,
rozsah vypařovacích teplot
Pájecí přípojky ODF
(vstup x výstup)
Technické změny vyhrazeny © Honeywell 2009 3 CZ0H-1910GE23 R0309
SÉRIE TLEX
www.honeywell
Montážní postup
• Ventil je možno umístit do libovolného místa kapalinového
potrubí, v libovolné poloze.
• Potrubí vnějšího vyrovnání tlaku je pro trubku 6 mm nebo
1/4" a musí být provedeno shora tak, aby se do ventilu
nedostal olej. Připojení ke konci výparníku za tykavku (ve
směru proudění chladiva).
• Tykavka by měla být namontovaná v horní polovině
vodorovného sacího potrubí, nikdy nemontovat tykavku za
sifon . Dle obecného pravidla by tykavka expanzního
ventilu měla být izolovaná, aby nebyla ovlivňována
teplotou okolního prostředí.
• Při pájení tělo ventilu ochlazujte. Tělo ventilu nesmí být
zahříváno na teplotu vyšší než 100°C.
• Není možno jakýmkoliv způsobem deformovat (ohýbat,
mačkat atd.) tykavku, když ji připevňujeme svorkou.
• Konstrukční úpravy ventilů nejsou dovoleny.
Informace pro sériovou výrobu:
Ventily série TLEX mohou být optimálně navrženy dle
požadavků pro Vaší sériovou výrobu. Domluvte se s námi !
Nastavení přehřátí
Všechny typy expanzních ventilů Honeywell by měli být
montovány s přehřátím nastaveným od výrobce. Toto nastavení
je voleno co nejmenší, při optimálním plnění výparníku.
Pokud je přece nutno výrobcem optimalizované přehřátí měnit,
je to možno provést takto :
Otočení po směru
hodinových ručiček
Otočení proti směru
hodinových ručiček
Jedno otočení regulačním šroubem představuje změnu přehřátí
o teplotu odpovídající tlaku cca 0.3 baru. Vyšší přehřátí
způsobuje snížení hodnoty MOP a naopak.
Snižuje průtok chladiva ventilem,
=
zvyšuje přehřátí
Zvyšuje průtok chladiva ventilem,
=
snižuje přehřátí
Honeywell spol.s r.o.
Environmental Controls
V Parku 2326/18
148 00 Praha 4
Telefon: (+420) 242 442 243,2214
Fax: (+420) 242 442 282
E-Mail : coolingcz@honeywell.com
KAT-TLEX8_11-008
CZ0H-1910GE23 R0309 4 Technické změny vyhrazeny © Honeywell 2009
