stav chladiva

chladících

. Například je možné pozorovat, zda kapalné

Série SLI/SBI

PRŮHLEDÍTKA

S INDIKACÍ VLHKOSTI

KATALOGOVÝ LIST

Hlavní rysy

• Velké zorné pole

• Indikátor vlhkosti

• Malá tlaková ztráta

• SLI s pájecím připojením na obou stranách

SLI

• SBI se šroubovým připojením na obou stranách

• SBIA se šroubovým připojením,

vnější závit x vnitřní závit

• Chladiva: Všechna CFC, HCFC, HFC,

ne pro R12, R502 a čpavek.

Technické parametry

SBI

SBIA

Typické aplikace

Průhledítka série SLI/SBI/SBIA zobrazují
proudícího v potrubí kapalného chladiva
zařízeních
chladivo neobsahuje bublinky.

Indikátor vlhkosti zobrazuje obsah vlhkosti v chladivu.

Materiály

Těleso
Zobrazovač

Připojení

mosaz
tlaku odolné sklo,

indikační papír
pájecí: měď

šroubové: mosaz

Rozsah indikace vlhkosti
Max. okolní teplota TS
Průměr sklíčka

Typ

SLI 6; SLI 1/4
SLI 10; SLI 3/8
SLI 12; SLI 1/2
SLI 15
SLI 16 (5/8)
SLI 18; SLI 3/4
SLI 22 (7/8)
SBI
SBIA
SLI 28; SLI 1 1/8

Max. pracovní

tab. viz. str.2
80 °C

22.5 mm

Max. zkušební

tlak PS

44 bar 63 bar

36 bar 51,5 bar

35 bar 50 bar

tlak PF

Technické změny vyhrazeny © Honeywell 2009 CZ0H-1922GE23 R0709

SÉRIE SLI/SBI

Pouze chladiva bez vlhkosti zaručují, že nebudou žádné

Pokud zelená barva začne vybledávat, znamená to, že v

aké množství vlhkosti. V tomto okamžiku je

nezbytné

Vzhledem k obsahu vlhkosti ve vzduchu je indikátor při

Indikátor vlhkosti

Barva indikátoru odpovídá množství vlhkosti obsažené v
chladivu.

Rozsah závisí na chladivu:

Rozsah Chladivo

suchý

(zelená)

R22 < 30 ppm 30 – 150 ppm > 150 ppm
R134a < 60 ppm 60 – 100 ppm > 100 ppm
R404A < 20 ppm 20 – 100 ppm > 100 ppm
R407C < 20 ppm 20 – 130 ppm > 130 ppm
R507A < 20 ppm 20 – 100 ppm > 100 ppm

Indikační teplota: 30 °C

Přechod vlhký (žlutá)

Zelená barva: Bez vlhkosti
problémy s expanzními ventily.

Přechodový stav:
chladivu je něj

doporučeno vyměnit filtrdehydrátor

Žlutá barva: Vlkost
Chladivo obsahuje nadměrné množství vlhkosti. Je

nutné okamžitě vyměnit filtrdehydrátor.

dodání zbarven do žluta. Po instalaci do potrubí se změní
barva podle podmínek v potrubí.

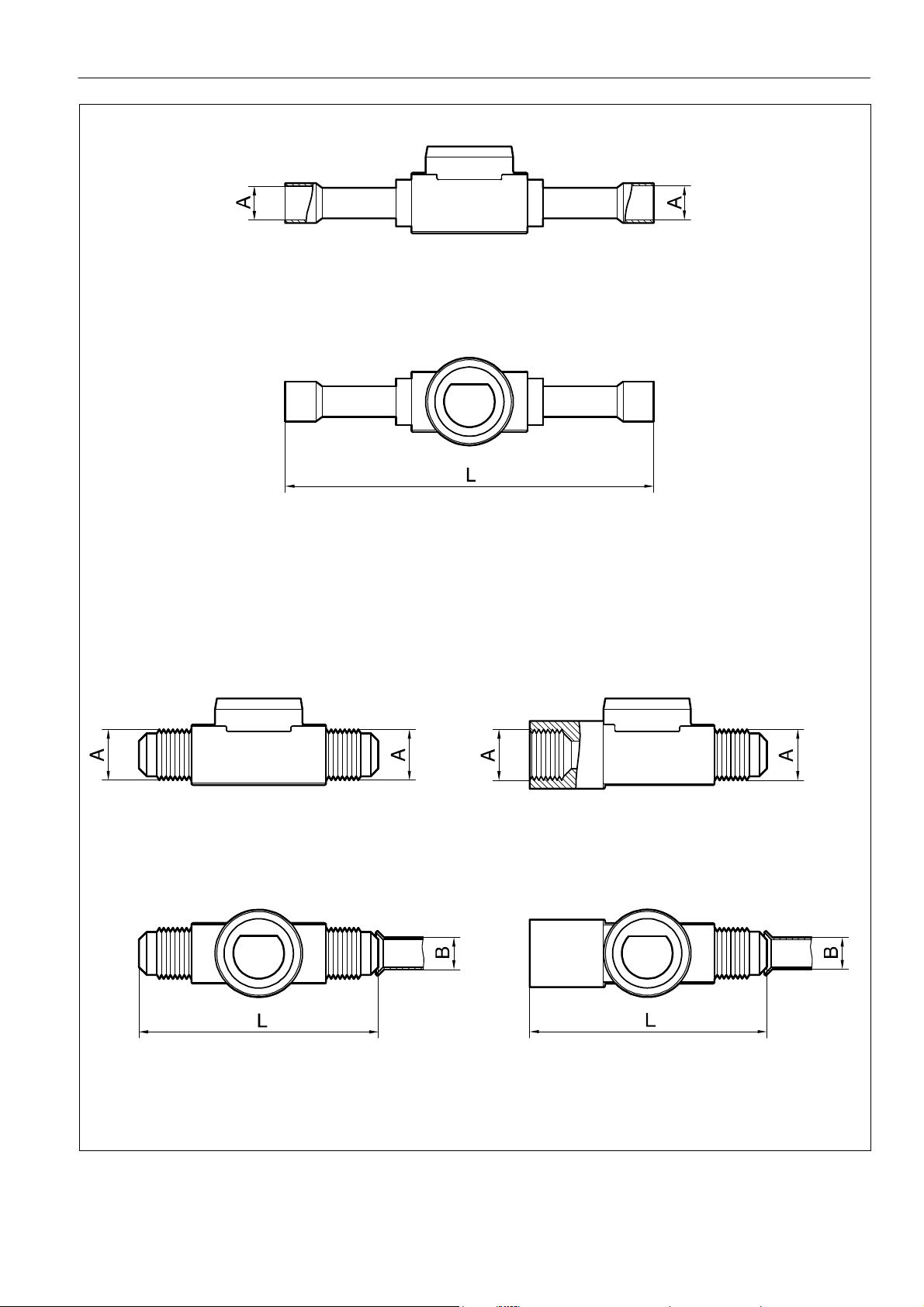

Rozměry a hmotnosti

Rozměry

Typ

SLI 6 6 mm ODF 6 mm 106 mm 0.15
SLI 10 10 mm ODF 10 mm 119 mm 0.15
SLI 12 12 mm ODF 12 mm 144 mm 0.20
SLI 15 15 mm ODF 15 mm 146 mm 0.17
SLI 16 16 mm; 5/8" ODF 16 mm; 5/8" ODF 146 mm 0.17
SLI 18 18 mm ODF 18 mm 183 mm 0.22
SLI 22 22 mm; 7/8" ODF 22 mm; 7/8" ODF 183 mm 0.24
SLI 28 28 mm ODF 28 mm 188 mm 0.48
SLI 1/4 1/4" ODF 1/4" 106 mm 0.15
SLI 3/8 3/8" ODF 3/8" 119 mm 0.15
SLI 1/2 1/2" ODF 1/2" 144 mm 0.19
SLI 3/4 3/4" ODF 3/4" 183 mm 0.22
SLI 1 1/8 1 1/8" ODF 1 1/8" 188 mm 0.48
SBI 6 7/16" UNF 6 mm 3/8" 70 mm 0.13
SBI 10 5/8" UNF 10 mm 3/8" 76 mm 0.15
SBI 12 3/4" UNF 12 mm 1/2" 88 mm 0.17
SBI 16 7/8" UNF 16 mm 5/8" 98 mm 0.29
SBIA 6 7/16" UNF 6 mm 1/4" 60 mm 0.30
SBIA 10 5/8" UNF 10 mm 3/8" 76 mm 0.15
SBIA 12 3/4" UNF 12 mm 1/2" 74 mm 0.19
SBIA 16 7/8" UNF 16 mm 5/8" 78 mm 0.31

Připojení

(A)

Průměr potrubí

(B)

Délka

(L)

Hmotnost

(kg)
