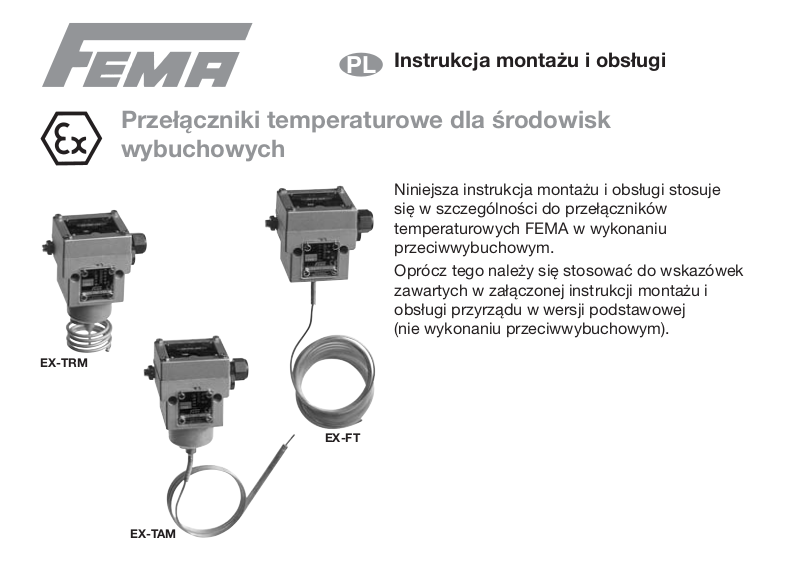

Przełączniki temperaturowe dla środowisk
wybuchowych

Instrukcja montażu i obsługi

f

Niniejsza instrukcja montażu i obsługi stosuje
się w szczególności do przełączników
temperaturowych FEMA w wykonaniu
przeciwwybuchowym.

Oprócz tego należy się stosować do wskazówek
zawartych w załączonej instrukcji montażu i
obsługi przyrządu w wersji podstawowej
(nie wykonaniu przeciwwybuchowym).

PL

EX-FT

EX-TAM

EX-TRM

2

Typ ochrony przeciwwbuchowej

II 2 G/D EEx de IIC T6 IP65 T80 ˚C

Dopuszczenie

PTB 02 ATEX 1121

Strefy zagrożenia wybuchem

Dostosowane do strefy 1 i 2, 21 i 22

Stopień ochronności

IP 65 w przypadku montażu w pozycji pionowej

Temperatura otoczenia

-15 ĄC do +60 ĄC

Max. temperatura na przełączniku

60 ˚C

Wpust kablowy

M16 x 1,5
Wyłącznie do instalacji stałej

Kalibracja: Wartość na skali odpowiada
dolnemu punktowi przełączania, punkt górny
przełączania jest większy o wartość różnicy
przełączenia.

Element przełączający: Mikrowyłącznik,
z przełączaniem jednobiegunowym.

W razie wykorzystania jako ogranicznik
z zabezpieczeniem przed ponownym
załączeniem należy zastosować blokadę
za pomocą układu zainstalowanego za tym
elementem.

Pozycja montażowa: pionowo ku górze.

Dane techniczne przełączników
dla środowisk wybuchowych

3

Schemat połączeń

Listwa zaciskowa jest dostępna po zdjęciu
pokrywy i osłony zacisków. Po podłączeniu
przewodów należy ponownie zamontować
osłonę zacisków.

Przy wzrastającej
temperaturze połączenie
3-1 rozwiera się,
a 3-2 zwiera.

Przyłącze przewodu ochronnego

Dostępne po zdjęciu pokrywy skrzynki
zaciskowej.

Przyłącze uziemienia / wyrównywanie
potencjałów

Na zewnątrz przyrządu. Max. przekrój kabli
4 mm

2

.

Moc przełączalna

prąd przemienny (AC):
3 A 250 V obciążenie rezystancyjne,
2 A 250 V obciążenie indukcyjne (cos ␸ = 0,6).

prąd stały (DC):
0,1 250 V~ obciążenie rezystancyjne,
0,01 A 250 V~ obciążenie indukcyjne,
2 A 30 V obciążenie rezystancyjne.
