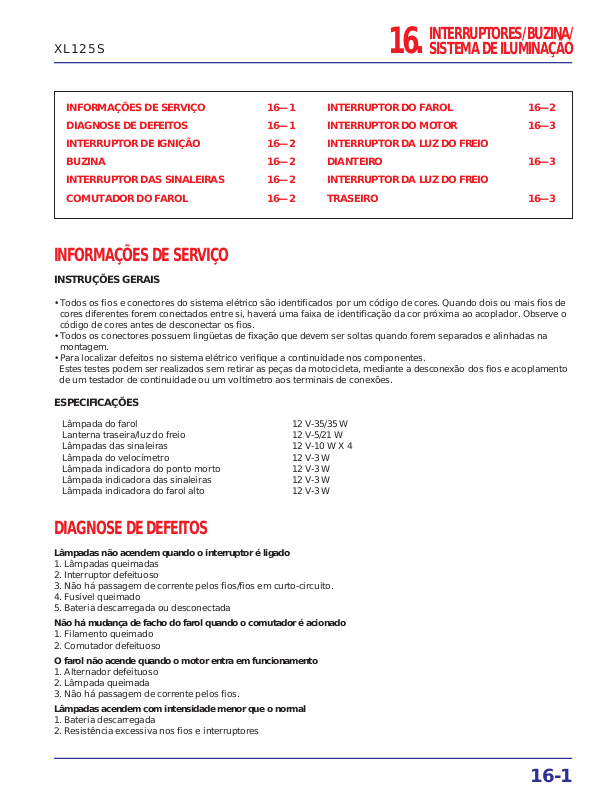

16.

INTERRUPTORES/BUZINA/ SISTEMA DE ILUMINAÇÃO

INFORMAÇÕES DE SERVIÇO 16—1
DIAGNOSE DE DEFEITOS 16—1
INTERRUPTOR DE IGNIÇÃO 16—2
BUZINA 16—2
INTERRUPTOR DAS SINALEIRAS 16—2
COMUTADOR DO FAROL 16—2

INTERRUPTOR DO FAROL 16—2
INTERRUPTOR DO MOTOR 16—3
INTERRUPTOR DA LUZ DO FREIO
DIANTEIRO 16—3
INTERRUPTOR DA LUZ DO FREIO
TRASEIRO 16—3

INFORMAÇÕES DE SERVIÇO

INSTRUÇÕES GERAIS

• Todos os fios e conectores do sistema elétrico são identificados por um código de cores. Quando dois ou mais fios de
cores diferentes forem conectados entre si, haverá uma faixa de identificação da cor próxima ao acoplador. Observe o
código de cores antes de desconectar os fios.

• Todos os conectores possuem lingüetas de fixação que devem ser soltas quando forem separados e alinhadas na
montagem.

• Para localizar defeitos no sistema elétrico verifique a continuidade nos componentes.
Estes testes podem ser realizados sem retirar as peças da motocicleta, mediante a desconexão dos fios e acoplamento
de um testador de continuidade ou um voltímetro aos terminais de conexões.

ESPECIFICAÇÕES

16-1

XL125S

DIAGNOSE DE DEFEITOS

Lâmpadas não acendem quando o interruptor é ligado

1. Lâmpadas queimadas

2. Interruptor defeituoso

3. Não há passagem de corrente pelos fios/fios em curto-circuito.

4. Fusível queimado

5. Bateria descarregada ou desconectada

Não há mudança de facho do farol quando o comutador é acionado

1. Filamento queimado

2. Comutador defeituoso

O farol não acende quando o motor entra em funcionamento

1. Alternador defeituoso

2. Lâmpada queimada

3. Não há passagem de corrente pelos fios.

Lâmpadas acendem com intensidade menor que o normal

1. Bateria descarregada

2. Resistência excessiva nos fios e interruptores

Lâmpada do farol 12 V-35/35 W
Lanterna traseira/luz do freio 12 V-5/21 W
Lâmpadas das sinaleiras 12 V-10 W X 4
Lâmpada do velocímetro 12 V-3 W
Lâmpada indicadora do ponto morto 12 V-3 W
Lâmpada indicadora das sinaleiras 12 V-3 W
Lâmpada indicadora do farol alto 12 V-3 W

COR AMARELO MARROM PRETO VERDE/PRETO ROSA VERDE
OFF(•)

CÓDIGO Cl HL TL BAT REG RE E

COR LARANJA CINZA AZUL CLARO

(N)

CÓDIGO L W R

INTERRUPTORES/BUZINA/SISTEMA DE ILUMINAÇÃO

16-2

XL125S

INTERRUPTOR DE IGNIÇÃO

Remova o farol e desconecte a fiação do
interruptor de ignição.
Verifique a continuidade entre os fios.
Deve haver continuidade entre os fios
codificados por cor indicados pelos círculos
interligados.

BUZINA/INTERRUPTOR DAS SINALEIRAS. COMUTADOR DO FAROL/INTERRUPTOR DO FAROL

Remova o farol e desconecte as fiações da
buzina, interruptor das sinaleiras,
comutador do farol e interruptor do farol.
Deve existir continuidade entre os fios
indicados pelos círculos interligados.

VERDE CLARO VERDE

SOLTO

ACIONADO

CÓDIGO HO E

INTERRUPTOR DA BUZINA

COR BRANCO AZUL

(N)

CÓDIGO LO HI HL

COMUTADOR DO FAROL

COR VERDE PRETO/ VERMELHO PRETO

BRANCO

OFF

ON

CÓDIGO

E IG BAT Ho

INTERRUPTOR DO FAROL

INTERRRUPTOR DAS SINALEIRAS
