Honda Fit Shuttle 2014 Owners Guide

オーナーズマニュアル
各部の操作
クイックガイド
安全なドライブ
オーディオ
万一の場合には
運転
メンテナンス
資料
索引
Fit Shuttle

クイックガイド

フロントガラス熱線
スイッチ
(P89)
ヘッドライトレべリング
ダイヤル
(P87)
非常点滅表示灯(ハザードスイッチ)
アクセサリーソケット(P108)
ヒーテッドドアミラースイッチ
(P89)
リヤデフロスタースイッチ(P89)
ハンドル位置
調節レバー
(P90)
VSAOFF
スイッチ
(P152)
ECON スイッチ(P147)
オートエアコン
(P117)
マニュアルエアコン
(P120)

ビジュアル目次

クイ
※1:別冊「ETC 車載器」を参照してください。
警告灯(P53)
ワイパー/ウォッシャースイッチ(P85)
セレクトレバー(P135, 137, 139, 143)
ETC 車載器
※1
ホーンスイッチ( 周辺)
エンジンスイッチ(P78, 79)
ライト/方向指示器(ウィンカー)スイッチ
(P82, 83)
フォグライトスイッチ
(P84)
メーター(P60)
表示灯(P57)
シートヒータースイッチ
(P110)
シフトスイッチ(シフトダウン)
(P142, 146)
シフトスイッチ(シフトアップ)
(P142, 146)
この「」はタイプやオプションなどにより、装備が異なる場合に付きます。
クイ
1
ビジュアル目次
SRS エアバッグシステム(助手席用)
(P28)
グローブボックス(P103)
発炎筒(P194)
パーキングブレーキ(P153)
クルーズコントロール
スイッチ
(P148)
ボンネット解除ノブ
(P167)
室内ヒューズボックス
(P214)
パワーウィンドー
スイッチ
(P76)
ドアミラー調節スイッチ
(P91)
SRS エアバッグシステム(運転席用)
(P28)
クイ
2
フォグライト
(P173)
ワイパー(P85, 178)
ヘッドライト(P83, 169)
ドアミラー(P91)
ドアの施錠/解錠(P64)
タイヤ(P181, 195)
マイクロアンテナ(P125)
給油のしかた(P159)
エンジンルーム内のメンテナンス(P166)
ハイマウント
ストップ ランプ
(P176)
リヤワイパー
(P86, 180)
ウィンカー(P82, 171, 174, 175)
後退灯(P175)
制動灯/尾灯(P175)
テールゲートの
開閉
(P73)
この「」はタイプやオプションなどにより、装備が異なる場合に付きます。
クイ
3
ビジュアル目次
ルームミラー(P91)
サイドカーテンエアバッグシステム
(P34)
リヤシート室内灯(P100, 177)
コートフック
(P108)
グラブレール

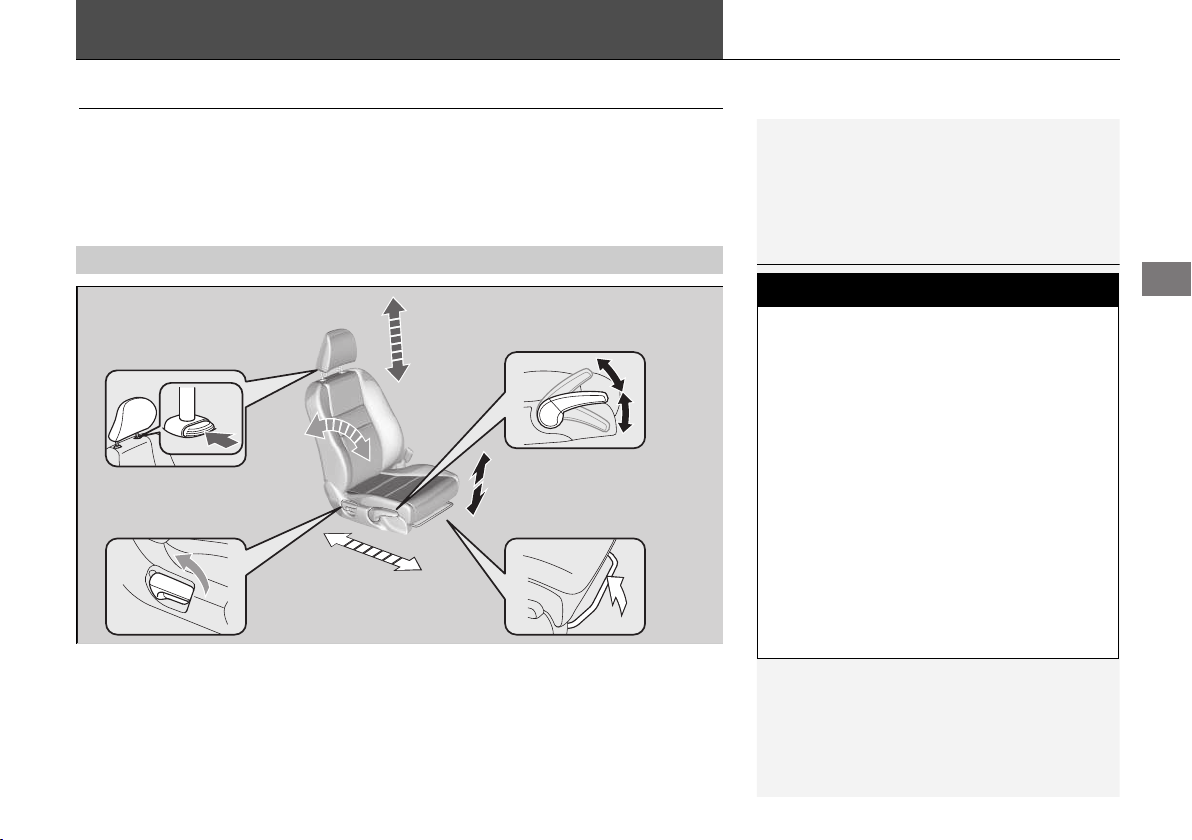

フロントシート(P93)
シートベルト(P20)
リバーシブルフロアボード(P111)
リヤシート(P95)
汎用型 ISOFIX 取付装置(P47)
カーゴスペース照明灯(P102)
マップランプ(P101, 177)
サンバイザーバニティミラー
サイドエアバッグシステム
(P31)
クイ
4
安全なドライブ(P18)
運転を始める前の確認(P19)
●運転前にフロントシートの位置、ヘッドレス ト、ハンドルの位置、ミラー類の角度を調節し ます。
シートベルト(P20)
排気ガスについて(P51)
●車の排気ガスには有害な一酸化炭素が含ま れているため、ガレージなどの密閉された 場所ではエンジンをかけないでください。
お子さまの安全(P39)
●シートベルトを正しく着用できない 小さなお子さまを乗せるときは、 チャイルドシートをお使いくださ い。お子さまの安全のために、チャ イルドシートはリヤシートに取り付 けてください。

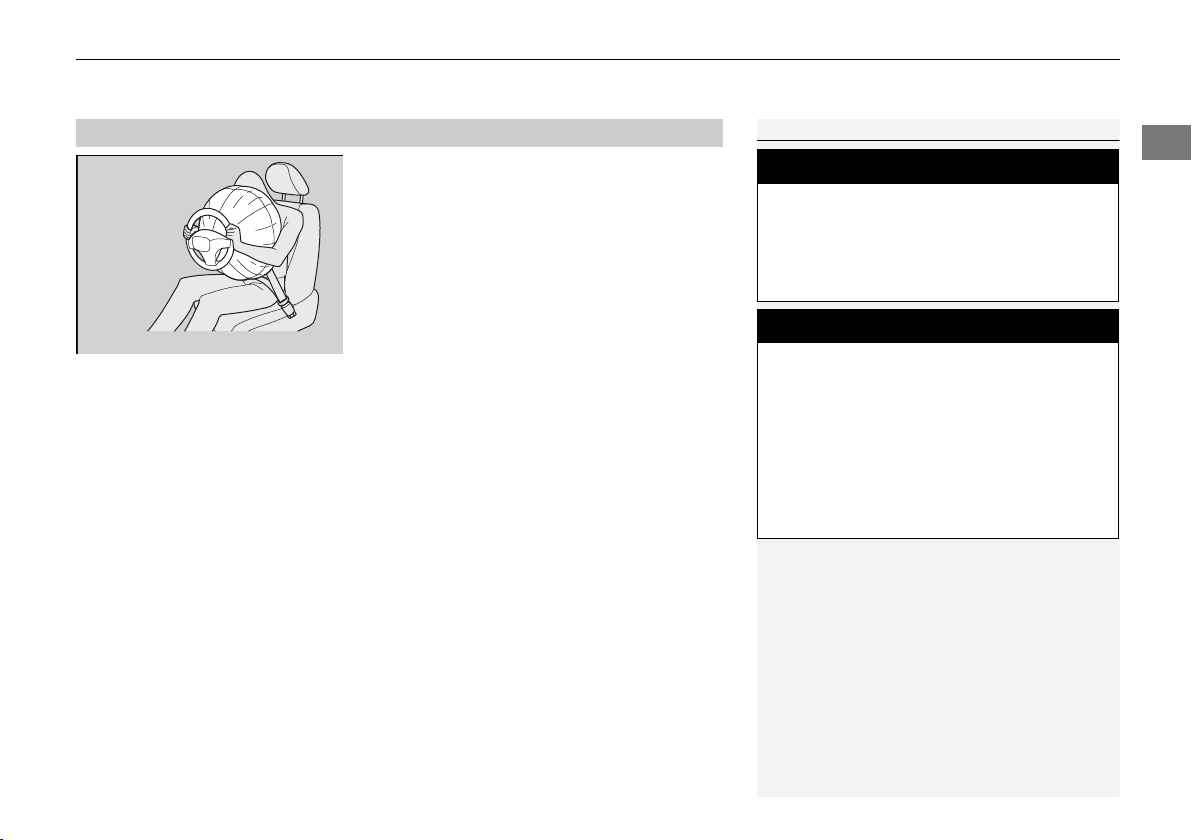

エアバッグ(P28)
●万一の衝突の際に、乗員への衝撃を緩和する ために、エアバッグが装備されています。
●正しい運転姿勢でシートベル トを着用してください。
●同乗者にも必ずシートベルト を着用させます。
●妊娠中のかたは腹部を圧迫し ないようにシートベルトを着 用してください。
この「」はタイプやオプションなどにより、装備が異なる場合に付きます。
クイ
5
計器の見かた(P52)
警告灯(P53) 表示灯(P57) メーター(P60)
警告灯/表示灯
ドア / テールゲート 開閉警告灯
VSAOFF 警告灯
VSA 警告灯
Honda スマートキー システム警告灯
セレクトポジション 表示灯
(トランスミッション
警告灯)
油圧警告灯
PGM-FI 警告灯
充電警告灯
ハイビーム表示灯
ライト点灯表示灯
タコメーター
スピードメーター
燃料計
方向指示器表示灯
ABS 警告灯
シートベルト非着用 警告灯
イモビライザー システム表示灯
オートライト コントロール警告灯
ブレーキ警告灯
EPS 警告灯
セキュリティアラーム システム作動表示灯
燃料残量警告灯
エアバッグシステム 警告灯
サイドエアバッグ 自動停止表示灯
警告灯/表示灯
高水温警告灯
低水温表示灯
クルーズコントロール 表示灯
クルーズメイン表示灯
フォグライト点灯表示灯
ECO(エコ)表示灯
ECON 表示灯
シフトインジケーター✤/
(M(シーケンシャルモー
ド /7 速マニュアルシフ トモード)表示灯
クイ
6
各部の操作(P63)
左折
右折
点灯
ハイビーム
ロービーム
追越合図
(パッシング)
手前に引くと ウォッシャー
•OFF停止
• INT 間欠(雨量が少ないとき)
•LO 低速(普通の雨量のとき)
•HI 高速(雨量の多いとき)
この「」はタイプやオプションなどにより、装備が異なる場合に付きます。
クイ
ウィンカー(P82)
方向指示器(ウィンカー)スイッチ
ライト(P83)
ライトスイッチ
ワイパー(P85)
ワイパー/ ウォッシャースイッチ
7
ドアミラー(P91)
II
左右切り換えスイッチ
調節スイッチ
格納スイッチ
II
運転席
パワーウィンドーロックボタン
• ON 運転席以外のウィンドーが非作動
• OFF全てのウィンドーが作動
●エンジンスイッチが のとき、ドアミラー
クイ
の格納または角度の調節ができます。
ハンドル位置の調節✤
(P90)
●ハンドル位置調節レバーを引き上げ、ハン ドルの位置を調節します。
パワーウィンドー(P76)
●エンジンスイッチが のとき、ウィン ドーの開閉ができます。
8
テールゲート(P73)
●テールゲートは、ハンドルを引き上げて開 きます。
エアコン(P116)
を押すと、オートエアコンが作動しま す。
を押すと、止まります。
●前面ガラスの曇りを取るには、 を押します。
オートエアコン装備車
AUTO
ON/OFF
●ファンスピード切り換えダイヤルで風量を 調節します。
●モード切り換えダイヤルで吹き出し口を選 びます。
●温度調節ダイヤルで吹き出し風の温度を調 節します。
●ファンスピード切り換えダイヤルを OFF に すると、止まります。
●前面ガラスの曇りを取るには、モード切り 換えダイヤルを にします。
マニュアルエアコン装備車
足元送風、 上半身送風
足元送風 足元送風、
窓ガラスの 曇り取り
ファンスピード 切り換えダイヤル
内外気切り換えレバー
温度調節ダイヤル
スイッチ
A/C
上半身送風
モード切り換え ダイヤル
窓ガラスの 曇り取り
足元送風、 上半身送風
足元送風
足元送風、 窓ガラスの 曇り取り
デフロスタースイッチ
温度調節スイッチ
内気循環スイッチ
ファンスピード 切り換えスイッチ
スイッチ
AUTO
スイッチ
A/C
スイッチ
ON/OFF
上半身送風
外気導入スイッチ
この「」はタイプやオプションなどにより、装備が異なる場合に付きます。
クイ
9
運転(P126)
オートマチック車(P134)
●セレクトレバーを に入れ、ブレーキを踏みながらエンジンを始動します。
P
セレクトレバー
セレクトレバーの操作
パーキング
駐車またはエンジンの始動
リバース
車を後退
ニュートラル
アイドリング状態
ドライブ
• 通常走行
• 一時的にシーケンシャル モード
/7 速マニュアル
シフトモード
にするとき
ブレーキペダルを右足で 踏み、ボタンを押して操作
ボタンを押さずそのまま 操作
ボタンを押して操作
2WD 車
エンジンスイッチ
Honda スマートキー システム装備車
スイッチ
VSA OFF
●7 速マニュアルシフトモード✤/ シーケンシャルモード✤を選択 すると、メーター内にあるシフトインジケーター/
(M表示灯に
ギヤ位置が表示されます。
●ハンドルにあるシフトスイッチを使って手動で変速できます。
7 速マニュアルシフトモード(1 〜 7 速)
シーケンシャルモード(1 〜 5 速)
シフトスイッチ 装備車
シフトスイッチ 非装備車
(2WD 車)
シフトスイッチ 非装備車
(4WD 車)
シフトスイッチ 非装備車
(4WD 車)
シフトスイッチ 非装備車
(2WD 車)
シフトスイッチ 装備車
(4WD 車)
シフトインジケーター
(M表示灯
シフトスイッチ
(シフトダウン)
シフトスイッチ
(シフトアップ)
ドライブ(S)
• 上り坂や下り坂を走行するとき (エンジンを高い回転領域まで有効に
使用できます)
• シーケンシャルモード✤/7 速マニュアル
シフトモード
にするとき
ドライブ(D3)
上り坂や下り坂を走行するとき
(1 速〜 3 速まで自動変速)
ロー
強いエンジンブレーキが必要なとき
ロー
1 速固定
セカンド
2 速固定
スイッチ
CRUISE
クイ
10
VSAOFF スイッチ(P152)
CRUISE
この「」はタイプやオプションなどにより、装備が異なる場合に付きます。
●VSA とは、急激な車両の挙動変化を抑制 しようとする装置です。
●エンジンを始動すると自動的に VSA は ON になります。
●VSA を停止(OFF)状態にするには、
「ピッ」とブザーが鳴るまで押します。再
度、使用(ON)するには を「ピッ」とブ ザーが鳴るまで押します。
CRUISE スイッチ✤(P148)
●クルーズコントロールは、高速道路などを 定速で運転するとき、アクセルペダルを踏 まなくても車速を一定に保つ装置です。
●クルーズコントロールを使用しないとき は、安全のために を押して OFF にしてください。
ガソリンを入れる(P159)
指定燃料: 無鉛レギュラーガソリン
レギュラーバイオ混合ガソリン(E10/ETBE22)
タンク容量: 42 リットル
a 運転席のノブで解錠する。
b フューエルリッドの右
端を「カチッ」と音がす るまで押して、リッド を浮かせる。
c ツマミをゆっくり回し
てキャップを開ける。
クイ
d キャップをホルダーに
かける。
11
メンテナンス(P163)
ワイパーブレード(P178)
●拭きムラがある場合は、ワイパーブレードラバーを交換します。
ボンネット(P166, 168, 209)
●冷却水、ウォッシャー液の補給を行います。
●バッテリーを点検します。
a 運転席足元のボンネット解除ノブを引く。
b レバーを上げボンネットを開ける。
解除ノブ
引く
タイヤ(P181)
●タイヤ、ホイールを点検します。
●降雪地域では、スノータイヤ、 タイヤチェーンが必要です。
ライト(P169)
●ヘッドライト、テールライト電球など の点検または交換を行います。
●電球の交換については、「メンテナン ス」を参照してください。
●ヒューズの交換については、「万一の場 合には」を参照してください。
クイ
12
万一の場合には(P193)
クイ
パンクした(P195)
●安全な場所に停車し、パンク修理キットで 応急修理します。
警告灯が点灯した(P210)
●詳細を確認し、取扱説明書にしたがってく ださい。
エンジンが始動しない
(P204)
●バッテリーあがりが考えられます。救援車 のバッテリーを利用してエンジンを始動し ます。
ヒューズが切れた(P213)
●運転席のハンドル右側のカバーの奥とエン ジンルーム内にヒューズボックスがありま す。切れているヒューズを取り換えます。
オーバーヒートした(P209)
●安全な場所に停車し、蒸気が出ていなけれ ばボンネットを開けてください。
けん引してもらいたい
(P218)
●必ず専門業者に依頼してください。やむを えず 4 輪を接地したままけん引される場合 は、取扱説明書にしたがってください。
13

こんなときは

0
I
I0P
解錠
施錠
クイ
がからに • ハンドルがロックされていませんか?
ハンドルを左右に回しながら、キーを回 してください。Honda スマートキー
を 使用しているときは、エンジンスイッチ ノブを回してください。
がからに
(キーが抜けない)
ブレーキペダルを踏んだら ガタガタと振動した
• セレクトレバーが 以外の位置になっ ていませんか?
• ブレーキペダルを踏んだとき、ペダルが小刻みに動くことがあ ります。 これは ABS が作動しているときの現象で異常ではありません。 そのまま、ブレーキペダルを強く踏み続けてください。
後席ドアが車内から開けられない • チャイルドプルーフが施錠の位置になっ
ていませんか? 後席ドアを外から開け、チャイルドプ ルーフのツマミを解錠の位置にしてくだ さい。
14
キーレスエントリーでドアを解錠
0
この「」はタイプやオプションなどにより、装備が異なる場合に付きます。
したはずなのに施錠されている
• キーレスエントリー、Honda スマート
キー
で解錠してから、約 30 秒以内に ドア、テールゲートを開けなかった場 合は、自動的に再度施錠されます。
クイ
運転席ドアを開けるとブザーが鳴 る
• 「ピピピピ」と鳴るときはキーをエンジン スイッチに差し込んでいませんか? Honda スマートキー きは、エンジンスイッチノブを (プッ シュオフ)以外にしていませんか?
• 「ピー」と鳴るときはライトを消し忘れて いませんか?
走行するとブザーが鳴る • 運転席シートベルトを着用していますか?
• パーキングブレーキを完全に戻していますか?
走行中にブレーキを踏むと金属的 な摩擦音がする
レギュラーガソリン仕様車にプレ ミアム(ハイオク)ガソリンを使用 しても大丈夫ですか?
• ブレーキパッドが摩耗して使用限界になっているおそれがあり ます。Honda 販売店で点検を受けてください。
• プレミアムガソリンをお使いになることもできますが、この場 合、本来のエンジン性能が大きく変わることはありません。
を使用していると
15

安全に関する表示

アドバイス
お車が故障や破損することを防ぐためのアドバイスや、環境 への配慮のために守っていただきたいこと。

サービス診断記録装置について

「運転者や他の人が傷害を受ける可能性のあること」を回避方法
と共に、下記の表示で記載しています。これらは重要ですの で、しっかりお読みください。
指示にしたがわないと、死亡または重大
d
w
c
な傷害に至るもの
指示にしたがわないと、死亡または重大 な傷害に至る可能性があるもの
指示にしたがわないと、傷害を受ける可 能性があるもの

その他の表示

下記の表示を使って記載しています。
この車には、システムを制御するためのコンピューターが搭載 されており、次の内容をデータとして記録します。
• エアバッグシステムの故障診断情報
• エアバッグの作動に関する情報
• 動力伝達機構の状態
• 運転状態
HondaおよびHondaが委託した第三者は、記録されたデータ を技術的な診断や Honda の車両の研究開発のために、取得、 利用することがあります。 なお、会話等の音声や映像は記録されません。

データの開示について

HondaおよびHondaが委託した第三者は、取得したデータを 以下の場合を除き、第三者へ開示、提供することはありませ ん。
• お車の所有者または使用者の同意がある場合
• 裁判所命令等、法的強制力のある要請に基づく場合
• 統計的な処理を行う等、使用者や車が特定できないように 加工したデータを、研究機関等に提供する場合
16
目次
2 安全なドライブ P.18
安全なドライブのために19 シートベルト20 エアバッグ28 お子さまの安全39 排気ガスの危険性51
2 計器の見かた P.52
警告灯と表示灯53 メーターとインフォメーションディスプレイ60
2 各部の操作 P.63
ドアロック64 テールゲート73 セキュリティシステム74 ウィンドー76 ハンドルまわりのスイッチ78 ミラー類91 シート93 室内灯 / 室内装備品100 エアコン116
2 オーディオ P.124
オーディオ装置125
2 運転 P.126
運転の前に127 運転129 ブレーキ153 駐停車157 給油159 アクセサリーと改造162
2 メンテナンス P.163
メンテナンスの前に164 エンジンルーム内166 電球169 ワイパー178 タイヤ181 キーレスエントリー/Honda スマートキー185 エアコンのお手入れ187 清掃189
2 万一の場合には P.193
工具、発炎筒194 パンク195 ジャッキ202 エンジンが始動しない204 ジャンプスタート206 セレクトレバーが動かない208 オーバーヒート209 警告灯が点灯 / 点滅した210 ヒューズ213 けん引218 フューエルリッドが解錠できない221 テールゲートが開かない222
2 資料 P.224
仕様225
安全なドライブ
計器の見かた
各部の操作
オーディオ
運転
メンテナンス
万一の場合には
資料
索引
P.18
P.52
P.63
P.124
P.126
P.163
P.193
P.224
P.227
車の仕様などの変更により、この本の内容と実車が一致しない場合がありますのでご了承ください。

安全なドライブ

:タイプやオプションなどにより、装備が異なります。
この章には、安全運転のために必要な重要情報が記載されています。 運転を始める前によくお読みいただき、運転者と同乗者の安全を 確保してください。
安全なドライブのために .......................... 19
シートベルト
シートベルトについて .......................... 20
シートベルトの着用.............................. 22
シートベルトの点検.............................. 27
エアバッグ
エアバッグの種類 ................................. 28
SRS エアバッグ .................................... 28
サイドエアバッグ サイドカーテンエアバッグ
エアバッグシステム警告灯 / 表示灯 .... 36
エアバッグのお手入れ .......................... 38
............................... 31
................. 34
18
お子さまの安全 ........................................ 39
乳幼児の安全 ........................................ 40
大きなお子さまの安全 .......................... 49
排気ガスの危険性
一酸化炭素について.............................. 51
安全なドライブのために
1安全のための確認事項
ドア / テールゲート開閉警告灯が点灯している 場合は、完全に閉まっていないドア、テール ゲートがあります。
ドア、テールゲートをもう一度正しく閉め直 してください。「ドア / テールゲート開閉警告 灯」は消灯し、正常な状態に戻ります。
2 ドア / テールゲート開閉警告灯 P.56
P
安全のための確認事項
安全なドライブのために、走行前に下記の項目を確認してください。
ドア、テールゲートは完全に閉まっているか?
u すべてのドア、テールゲートが完全に閉まり、正しく施錠されていること
を確認してください。
2 車内での施錠 / 解錠 P.71
運転しやすい姿勢にシート位置を調節しているか?
u
正しい運転姿勢がとれるよう、シート位置やヘッドレストの調節をしてください。
2 フロントシート P.93
同乗者のシートも、安全が保たれるよう調節しているか?
u ダッシュボードからできるだけ離れた位置までシートを下げてください。
2 フロントシート P.93
乗員全員が正しくシートベルトを着用しているか? 運転者と乗員全員が正しくシートベルトを着用していることを確認してください。
u
2 シートベルトの着用 P.22
エアバッグシステム警告灯などが点灯していないか?
u エアバッグに関する説明をあらかじめお読みいただき、シートの位置など
を調節してください。
2 エアバッグ P.28
お子さまの安全を守るために、チャイルドシートやシートベルトを着用しているか?
u お子さまが同乗する場合は、お子さまの年齢や身長・体重に応じてチャイ
ルドシートやシートベルトなどで安全を確保するようにしてください。
2 お子さまの安全 P.39
坂道で駐車するときは、パーキングブレーキをかけ、セレクトレバーを にし
ているか?
u さらにタイヤに輪止めをすると効果があります。
2 シフト操作 P.135,137,139,143
安 全 な ド ラ イ ブ
19
シートベルト
1シートベルトについて
リヤシートの外側2 座席にチャイルドシートを 取り付けると便利です。
シートベルトを着用した状態で事故にあった ときは、Honda 販売店で点検を受け、ベルト が破損していたり、正しく作動しない場合 は、ベルトを交換してください。
w
シートベルトは乗員全員が必ず正しく着用 する。
シートベルトを正しく着用しないと、エア バッグが装備されていても、衝突したとき に重大な傷害を受けたり、最悪の場合死亡 につながるおそれがあります。
乗車中は正しい姿勢を保つ。
正しい姿勢ですわらないと、衝突したとき に傷害を受ける危険性が高くなります。
シートベルトについて
シートベルトは、シートに体を固定することで安全を確保するための安全装置 です。
安 全
■三点式シートベルト
な ド
体の動きに合わせて伸縮し、強い衝撃を受けるとベルトが自動的にロックします。
ラ イ
すべての席に三点式シートベルトが装備されています。
■シートベルトの着用
シートベルトの着用にあたっては、以下の点に注意してください。
運転者は正しい運転姿勢で、シートベルトを必ず着用
同乗者にも必ずシートベルトを着用
シートベルトを正しく着用できない小さなお子さまを乗せるときは、必ず
チャイルドシートを使用
1 本のシートベルトを 2 人以上で使用しない
ベルトにはクリップや洗たくばさみなどでたるみをつけない
20
シートベルトリマインダー
1シートベルトリマインダー
運転席シートベルトを着用せずに走行した場
合、停車するとブザーは止まります。また、 走行している場合でも一定時間を超えるとブ ザーは止まります。
セレクトレバーを に入れたときは後退位
置警報装置のチャイムが鳴るため、シートベ ルト非着用の警告ブザーは鳴りません。
R
II
1シートベルトプリテンショナー
シートベルトプリテンショナーは、一度作動 すると使用できません。 衝突によりシートベルトプリテンショナーが 作動するとエアバッグシステム警告灯が点灯 します。
衝突したときは、Honda 販売店で点検を受 け、作動済みの場合は交換してください。
SRS エアバッグとシートベルトプリテンショ ナーはかならずしも同時に作動しません。
c
シートベルト引き込み装置の取り外し、分 解などはしない。
誤作動や故障の原因となります。
シートベルトプリテンショナー
自動的に 巻き取る
シートベルトプリテンショナー
安全性をより高めるために、フロントシートにはシートベルトプリテンショ ナーを装備しています。 シートベルトプリテンショナーは、一定以上の前方向からの衝撃を受けると自 動的にシートベルトを引き込み、拘束効果を高めるための装置です。
エンジンスイッチを にしたときや走行し たとき、運転席のシートベルトを着用する までシートベルトリマインダーが作動し、 ブザーと警告灯でお知らせします。
uu シートベルト u シートベルトについて
安 全 な ド ラ イ ブ
21
uu シートベルト u シートベルトの着用
1シートベルトの着用
ベルトが肩に十分かかるよう、ショルダーア ンカーの高さを調節してください。
ベルトがくび、あご、顔などに当たる場合は、 ショルダーアンカーの高さを調節します。
2 ショルダーアンカーの高さ調節 P.23
シートベルトを外すには、バックルの赤色 の を押してください。
そのとき、ベルトが完全に収納されるようベ ルトに手を添えてください。
シートベルトを十分に機能させるため、バッ クルおよび自動巻き取り装置の内部に異物を 入れないようにしてください。
シートベルトの分解、改造はしないでくださ い。正常に作動しないおそれがあります。
c
肩ベルトは腕の下に通したり、首の後ろに 回さない。
シートベルトを正しく着用しないと、本来 の機能を果たさず衝突時などに、けがをす るおそれがあります。
PRESS
ゆっくり引く
正しい姿勢
タングプレート
バックル
シートベルトの着用
三点式シートベルト
安 全 な ド ラ イ ブ
1. 正しい姿勢でシートにすわる。
2. シートベルトをゆっくり引き出す。
3. タングプレートをバックルに差し込む。
u このとき、ベルトにねじれや引っかか
りがないように注意します。
22
4. ベルトを、腰骨のできるだけ低い位置に
1シートベルトの着用
リヤシートのシートベルトのバックルをゴム バンドから外さないでください。
シートアレンジなどのときにバックルがシー トクッションの下に落ちることがあります。
ゴムバンド
できるだけ 低い位置
1ショルダーアンカーの高さ調節
安全性を高めるため、肩ベルトが肩から胸に かかっていることを確認してください。
ベルトが首に当たるときは、下げて調節して ください。
c
調節後は、ショルダーアンカーが確実に固 定されているか確認する。
ショルダーアンカー
押す
かかるように合わせる。
5. ベルトを引っ張り、バックルが固定され ていることを確認する。
uu シートベルト u シートベルトの着用
安 全 な ド ラ イ ブ
ショルダーアンカーの高さ調節
フロントシートのシートベルトは、座高に 合わせて、ショルダーアンカーの高さを調 節してください。
1. ショルダーアンカーの解除ボタンを押し ながら、アンカーを上下に動かす。
2. ちょうどよい高さで解除ボタンを離し、 ショルダーアンカーを固定する。
次ページに続く
23
uu シートベルト u シートベルトの着用
1分離収納式シートベルト
シートベルトを分離・収納するときは、タン グプレートを マークがついているバックル の溝に差し込み、ラッチプレートを外してく ださい。
3
バックル
ラッチ プレート
タングプレート
ラッチプレート
ラッチ プレート
バックル
/マ
34343
分離収納式シートベルト
安 全 な ド ラ イ ブ
1. 天井の固定部からシートベルトのラッチ プレートを外す。
2. ラッチプレートを引き出し、 マークが ついているバックルに差し込む。
u ラッチプレートの マークとバックル
マークを合わせて差し込みます。
3. 正しい姿勢でシートにすわる。
4. タングプレートをつかみ、ゆっくり引き
出す。
24
5. タングプレートをバックルに差し込む。
バックル
タング プレート
u このとき、ベルトにねじれや引っかか
りがないように注意します。
6. ベルトを腰骨のできるだけ低い位置にか かるように合わせる。
7. ベルトを引っ張り、バックルが固定され ていることを確認する。
uu シートベルト u シートベルトの着用
安 全 な ド ラ イ ブ
次ページに続く
25
uu シートベルト u シートベルトの着用
1妊娠中のかたのシートベルト着用のしかた
妊娠中のかたは以下の点を注意してくださ い。万一の衝突時にフロントエアバッグに よって、ご自身と赤ちゃんが傷害を受ける危 険性が軽減されます。
運転するときは上体を起こして、運転に支障
のない範囲でシートをなるべく後ろに下げる
助手席にすわる場合も、シートはできるだけ
後ろに下げる
c
妊娠中のシートベルト着用は、医師に確認 する。
万一のとき、腹部、胸部、肩部などに圧迫 を受けることがあります。
腰ベルトは腹部を避けて、必ず 腰骨のできるだけ低い位置に ぴったり着用
肩ベルトは腹部を避け 胸部にかかるように着用
妊娠中のかたのシートベルト着用のしかた
妊娠中のかたが運転または同乗するときは、ご自身と赤ちゃんを守るために、
安 全
常に三点式シートベルトを着用してください。
な ド ラ イ ブ
26
シートベルトの点検
1シートベルトの点検
ベルトがスムーズに巻き取られない場合、ベ ルトが汚れていないことを確認してくださ い。
ベルトが汚れているとスムーズに巻き取られ ない場合があります。まず、ベルトに汚れが ないか確認してください。汚れを落とすと動 きが元に戻ることがあります。
ベルトが破損していたり、正しく作動しない 場合は、ベルトを交換してください。
シートベルトを安全にお使いいただくために、定期的な点検を行ってくださ い。点検の確認ポイントは下記のとおりです。
すべてのベルトをいっぱいまで引き出し、ほつれ、破れ、焼けこげ、すり切 れがないか?
バックルが確実に固定されるか?
ベルトがスムーズに巻き取られるか?
uu シートベルト u シートベルトの点検
安 全 な ド ラ イ ブ
27
エアバッグ
1エアバッグの種類
エアバッグは非常に速い速度で膨らみます。
エアバッグとの接触により、すり傷、やけ ど、打撲などを受けることがあります。
w
エアバッグ装備車でもシートベルトは必ず 使用する。
エアバッグは、衝撃を緩和するためのシス テムで、シートベルトの補助拘束具です。 エアバッグシステム装備車であっても、必 ず正しくシートベルトを着用してくださ い。シートベルトを着用しないと、衝突時 にエアバッグの効果が十分に発揮されず、 重大な傷害や死亡などの危険性が高くなり ます。
c
エアバッグが膨らんだ直後は、構成部品に 触れない。
エアバッグの構成部品が熱くなっているた め、やけどなどの思わぬけがをすることが あります。
II
:タイプやオプションなどにより、装備が異なります。
エアバッグの種類
エアバッグは、エンジンスイッチが のときに車体が衝突による衝撃を受ける と膨らみ、運転者および同乗者の受ける衝撃を緩和させます。
エアバッグには下記の種類があり、衝突の方向や条件などにより作動が異なり
全 な
ます。
SRS エアバッグ:フロントシートの前方向エアバッグ
ラ イ
サイドエアバッグ
サイドカーテンエアバッグ✤:窓側の天井部両側についたエアバッグ
フロントシートの横方向エアバッグ
SRS エアバッグ
運転席と助手席についています。前方向からの衝突により、SRS エアバッグが 膨らんで運転者と助手席の同乗者の頭と胸部への衝撃を緩和します。
SRS:サプリメンタルレストレイントシステム(SupplementalRestraint System)の略で、シートベルトの補助拘束の意味。
格納場所
運転席側はハンドルの中央、助手席側はダッシュボードに SRS エアバッグが格 納されています。どちらも「SRSAIRBAG」と表示されています。
作動のしくみ
SRS エアバッグが作動するのは、一定以上の衝撃で前方向から衝突したときで す。このとき、センサーが衝突による急激な減速を検知し、コントロールユ ニットのはたらきにより運転席と助手席の SRS エアバッグが膨らみます。
28
Loading...
+ 209 hidden pages
