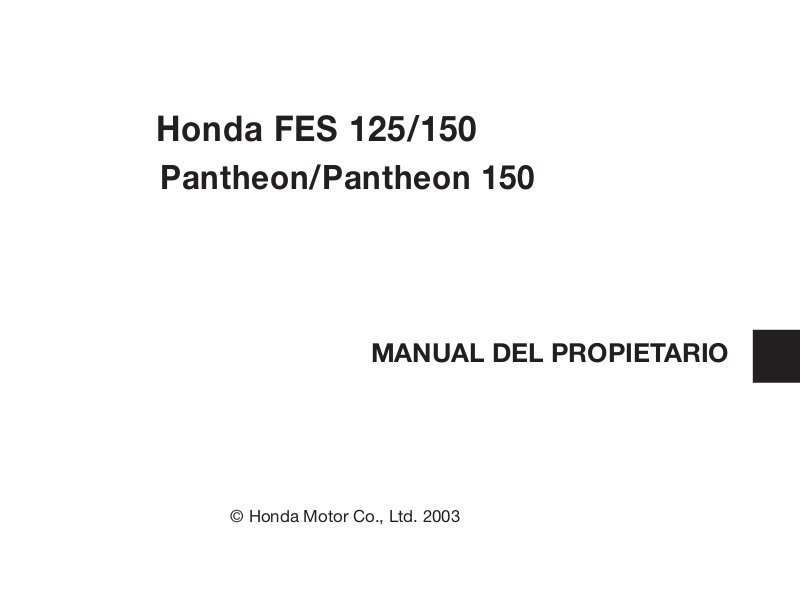

MANUAL DEL PROPIETARIO
© Honda Motor Co., Ltd. 2003
Honda FES 125/150
Pantheon/Pantheon 150
INFORMACIÓN IMPORTANTE
• CONDUCTOR Y PASAJERO
Este escúter está diseñado para transportar al conductor y a un pasajero. Nunca exceda la
capacidad de peso máximo indicada.
• UTILIZACIÓN EN CARRETERA
Este escúter ha sido diseñado para ser utilizado sólo en carretera.
• LEER ATENTAMENTE ESTE MANUAL DEL USUARIO
Preste especial atención a los mensajes de seguridad que aparecen a lo largo del manual.
Estos mensajes se explican Detalladamente en la sección “Mensajes de seguridad” que
aparecen en la página opuesta a la del índice.
Este manual debe considerarse como parte integrante del escúter y deberá permanecer
con el vehículo si el conductor lo vende.
Honda FES 125/150
Pantheon/Pantheon 150
MANUAL DEL PROPIETARIO
Toda la información de esta publicación se basa en la información más reciente del producto
disponible en el momento de aprobarse la impresión. Honda Motor Co., Ltd se reserva el
derecho de aportar cambios en cualquier momento y sin previo aviso, sin incurrir en ninguna
obligación.
Ninguna parte de este manual puede reproducirse sin permiso por escrito.
BIENVENIDO
El escúter presenta el reto de ser dueño de la máquina, lo cual es toda una aventura. Para
conducir a través del viento, unido a la carretera por un vehículo que responde a sus mandos
como ningún otro. A diferencia de un automóvil, no hay estructura de metal a su alrededor.
Al igual que en un avión, la inspección previa y el mantenimiento regular son esenciales para
su seguridad. Su recompensa es la libertad.
Para hacer frente a todos los retos con seguridad y para gozar plenamente de la aventura,
usted deberá familiarizar completamente con el contenido de este manual de instrucciones
ANTES DE CONDUCIR EL ESCÚTER.
A medida que lea este manual encontrará información precedida por el símbolo . Esta
información sirve para ayudarle a evitar daños al escúter, a otra propiedad o al medio
ambiente.
Cuando sea necesario realizar trabajos de mantenimiento, recuerde que su concesionario
Honda es el que mejor conoce su escúter. Si usted dispone de las herramientas y
conocimientos mecánicos necesarios, su concesionario podrá entregarle el manual de
servicio Honda para que pueda realizar muchos de los trabajos de reparación y
mantenimiento.
¡Tenga usted una conducción agradable y gracias por haber elegido una Honda!
NOTA
E REINO UNIDO
F FRANCIA
ED (EUROPA)
ITALIA
ALEMANIA
ESPAÑA
BÉLGICA
SUIZA
PORTUGAL
AUSTRIA
HOLANDA
• En este manual, los códigos siguientes se refieren a cada país.
• Las ilustraciones más abajo se basan en el tipo FES125.
• Las especificaciones pueden variar según el país de destino.
UNAS PALABRAS ACERCA DE LA SEGURIDAD
Su seguridad y la de terceros es muy importante. El conducir un escúter es sin duda una
responsabilidad importante.
Para ayudarle a tomar decisiones adecuadas sobre la seguridad, nosotros hemos colocado
etiquetas de procedimientos operativos y otras informaciones en este manual. Esta
información le pondrá alerta sobre los posibles peligros que pueden provocar lesiones a
usted y a terceros.
Por supuesto, no es práctico ni posible advertirle acerca de todos los peligros asociados con
la conducción y el mantenimiento de un escúter. Usted debe seguir su buen juicio.
Las informaciones de seguridad importantes aparecen en varias formas, incluyendo:
• Etiquetas de seguridad - en el escúter.
• Mensajes de seguridad - precedidos por un símbolo de advertencia de seguridad
n
y
una de las siguientes palabras: PELIGRO , ATENCIÓN o ADVERTENCIA.
Estas palabras de alerta significan:
n
ADVERTENCIA
n
ATENCIÓN
n
PELIGRO
Usted PERDERÁ LA VIDA o SE LESIONARÁ GRAVEMENTE si no sigue las instrucciones.
Usted PODRÁ PERDER LA VIDA o LESIONARSE GRAVEMENTE si no sigue las instrucciones.
Usted PODRÁ LESIONARSE si no sigue las instrucciones.
• Títulos de seguridad - como Puntos importantes para la seguridad o precauciones de
seguridad importantes.
• Sección de seguridad - tales como seguridad en el escúter.
• Instrucciones - cómo conducir este escúter correctamente y con seguridad.
Este manual contiene en su totalidad información importante de seguridad – léalo
detenidamente.
Página
1 SEGURIDAD DEL ESCÚTER
1 Información importante de seguridad
2 Vestimenta de seguridad
5 Límites y consejos para la carga
10 UBICACIÓN DE LAS PIEZAS
13 Instrumentos e indicadores
25 COMPONENTES PRINCIPALES
(Información necesaria para
conducir este escúter)
25 Suspensión
26 Frenos
29 Refrigerante
31 Combustible
35 Aceite del motor
36 Neumáticos sin cámara de aire
Página
42 COMPONENTES ESENCIALES
42 Interruptor de encendido
43 Controles del manillar derecho
44 Controles del manillar izquierdo
CONDUCCIÓN DEL ESCÚTER
Página
45 EQUIPOS AUXILIARES
(No necesarios para la conducción)
45 Bloqueo de la dirección
46 Cerradura del asiento
47 Portacasco
48 Compartimento Central
49 Bolsa portadocumentos
49 Luz maletero
50 Guantera
51 Gancho porta-bultos
52 Toma de corriente para los
accesorios
53 Ajuste vertical del enfoque del faro
Página
54 CONDUCCIÓN DEL ESCÚTER
54 Inspección antes de conducir
56 Puesta en marcha del motor
58 Rodaje
59 Conducción
66 Estacionamiento
67 Sugerencias para evitar robos
Página
68 MANTENIMIENTO
68 Importancia del mantenimiento
69 Seguridad en el mantenimiento
70 Precauciones de seguridad
71 Programa de mantenimiento
74 Juego de herramientas
75 Números de serie
76 Etiqueta del color
77 Filtro del aire
78 Respiradero del cárter
79 Aceite del motor
83 Bujías
86 Funcionamiento del acelerador
87 Refrigerante
88 Inspección de la suspensión
delantera y trasera
89 Caballete lateral
90 Desgaste de las pastillas del freno
92 Batería
94 Sustitución de los fusibles
97 Sustitución de las bombillas
Página
104 LIMPIEZA
108 GUÍA PARA GUARDAR LA
MOTOCICLETA
108 Para guardarla
110 Para volver a utilizar la motocicleta
111 DATOS TÉCNICOS
115 CATALIZADOR
MANTENIMIENTO
INFORMACIONES DE SEGURIDAD
IMPORTANTES
Su escúter puede suministrarle muchos años
de servicio y placer, si usted se responsabiliza,
por su propia seguridad, y comprende los
desafíos que puede encontrar en la carretera.
Hay muchas cosas que usted puede hacer para
protegerse cuando conduce. A lo largo de este
manual encontrará muchas recomendaciones.
A continuación se indican las que se
consideran más importantes.
Conduzca siempre con el casco puesto
Es un hecho probado: Los cascos reducen de
manera significativa el número y la gravedad
de las lesiones en la cabeza. Por
consiguiente, póngase siempre el casco y
asegúrese de que el pasajero haga lo propio.
También le recomendamos que utilice
protección para los ojos, que se ponga botas
robustas, guantes y otros atuendos de
protección (página 2).
Hágase fácil de ver en carretera
Algunos conductores no ven a los escúter
porque no están alertas de sus existencia. Para
hacerse más visible, vista con ropas
brillantes que reflejen la luz, sitúese de modo
que los otros conductores le puedan ver, haga
señales antes de girar o cambiar de dirección y
use el claxon cuando sea necesario para que
los demás noten su presencia.
Conduzca dentro de sus límites
El intentar traspasar los límites es una de las
principales causas de accidentes de escúter.
No conduzca nunca más allá de su habilidad
personal o más rápido de lo permitido por las
circunstancias. Recuerde que el alcohol, las
drogas, el cansancio y la falta de atención
pueden reducir en gran medida su habilidad
para juzgar correctamente y para conducir con
seguridad.
SEGURIDAD DEL ESCÚTER
1
2
No beba antes de conducir
No mezcle la conducción con el alcohol.
Incluso una copa puede reducir su capacidad
de reaccionar ante el cambio de situaciones, y
su tiempo de reacción empeora con el
aumentar de las copas. Así que no beba antes
de conducir y tampoco deje que lo hagan sus
amigos.
Mantenga la motocicleta en buenas
condiciones
Para conducir con seguridad es importante
inspeccionar su escúter antes de conducir y
realizar todo el mantenimiento recomendado.
No exceda nunca de los límites de carga y use
sólo accesorios que hayan sido aprobados por
Honda para este escúter. Véase página 5 para
más detalles.
VESTIMENTA DE SEGURIDAD
Por su propia seguridad, le recomendamos
encarecidamente que se ponga siempre que
conduzca: un casco homologado, protección
para los ojos, botas, guantes, pantalones
largos y una camisa de manga larga o
chaqueta. Aunque no puede obtenerse una
protección completa, poniéndose la vestimenta
adecuada podrá reducir las posibilidades de
sufrir lesiones cuando conduzca.
A continuación se ofrecen algunas sugerencias
para ayudarle a escoger la vestimenta
apropiada.
n
ATENCIÓN
La no utilización del casco aumenta la
posibilidad de sufrir lesiones de gravedad o
incluso de morir en caso de choque.
Asegúrese de que cuando conduzca, tanto
usted como el pasajero llevan siempre
puesto el casco, protección para los ojos y
otras indumentarias de protección.
3
Casco y protección de los ojos
El casco es la pieza más importante durante la
conducción porque le ofrece la mejor
protección posible contra las lesiones en la
cabeza. El casco deberá encajar en su cabeza
de forma confortable y segura. Un casco de
color brillante puede hacerle más
visible en el tráfico, al igual que las bandas
reflectoras.
Los cascos de cara descubierta pueden
ofrecerle cierta protección, pero uno que la
cubra completamente le ofrecerá aún más.
Póngase siempre una pantalla facial o gafas de
seguridad para proteger sus ojos y ayudarle a
ver mejor.
Vestimenta adicional para conducción
Además del casco y de la protección para los
ojos, también le recomendamos usar:
• Botas robustas con suela antideslizante
para ayudarle a proteger sus pies y tobillos.
• Guantes de cuero para mantener sus manos
calientes y ayudarle a prevenir ampollas,
cortes quemaduras y contusiones.
• Un traje o chaqueta de motociclista para su
propia seguridad y buena protección. Las
ropas de color brillante y reflectoras le
ayudarán a destacar más en el tráfico.
Asegúrese de evitar ropas holgadas que
puedan engancharse en cualquier parte del
escúter.
4
Las botas tienen que ser ajustadas, tener tacones
bajos y ofrecer protección para los tobillos.
Conduzca SIEMPRE con el
casco puesto.
Póngase también una
pantalla facial o gafas
de seguridad
Póngase ropas
de color brillante
y reflectoras.
La ropa tiene que ser ajustada.
Póngase guantes.
5
LÍMITES Y CONSEJOS PARA LA CARGA
Su escúter ha sido diseñado para transportarlo
a usted, a un pasajero y una cantidad limitada
de equipaje. Cuando coloque equipaje o
transporte a un pasajero, podrá sentir alguna
diferencia en la aceleración y en el frenado.
Pero mientras usted mantenga el escúter de
modo adecuado, con neumáticos y frenos en
buenas condiciones, podrá transportar con
seguridad cargas dentro de los límites e
indicaciones ofrecidas.
Sin embargo, el exceder el límite de peso o
transportar un peso desequilibrado puede
afectar la maniobrabilidad, el frenado y la
estabilidad del escúter. Los accesorios que no
sean Honda, las modificaciones incorrectas y
el mantenimiento insuficiente también pueden
reducir su margen de seguridad.
En las páginas siguientes se ofrece información
más específica sobre la carga, accesorios y
modificaciones.
CARGA
La cantidad de peso que coloque sobre el
escúter y cómo lo coloque, son importantes
para su seguridad. Siempre que usted
conduzca con un pasajero o carga, deberá ser
consciente de la siguiente información.
n
ATENCIÓN
Una carga excesiva o incorrecta puede dar
lugar a un accidente en el que podrá sufrir
lesiones de gravedad o incluso perder la
vida.
Observe siempre los límites de carga I otros
consejos sobre la carga ofrecidos en este
manual.
6
Límites de carga
A continuación se indican los límites de carga del escúter:
Capacidad máxima de carga:
180 kg (397 lbs)
Incluye el peso del piloto, el del pasajero, el de toda la carga y accesorios.
Peso máximo de la carga:
19 kg (42 lbs)
El peso de los accesorios añadidos reducirá el peso de la carga máxima que puede llevar.
El colocar demasiado peso en compartimentos de almacenamiento individual también puede
afectar la estabilidad y la maniobrabilidad. Por eso, asegúrese de mantenerlo dentro de los límites
indicados a continuación:
Peso máximo:
En el compartimento central 10 kg (22 lbs)
En la guantera 0.5 kg (1.0 lbs)
Gancho porta-compra 1.5 kg (3.0 lbs)
Portabultos trasero
3.0
kg (6.6
lbs)
Glove box:
weight limit:
0.5 kg (1.0 lbs)
Shopping hook:
weight limit:
1.5 kg (3.0 lbs)
Rear carrier:
weight limit:
3.0 kg (6.6 lbs)
Center compartment:
weight limit:
10 kg (22 lbs)
7
Consejos sobre la carga
Su escúter sirve básicamente para
transportarlo a usted y a un pasajero.
Si desea llevar más carga, pida consejo a su
distribuidor Honda y no se olvide de leer la
información relacionada con los accesorios en
la página 8.
La carga incorrecta de su escúter puede
afectar la estabilidad y maniobrabilidad del
mismo. Aunque su escúter esté correctamente
cargado, usted debe conducir a baja velocidad
siempre que transporte carga.
Siga estos consejos siempre que lleve a un
pasajero o carga:
• Compruebe que ambas ruedas estén
debidamente infladas.
• Si cambia la carga normal, deberá ajustar la
suspensión trasera (página 25).
• Para evitar que los objetos flojos puedan
suponer un peligro, asegúrese de que el
compartimento central, el compartimento
derecho y el izquierdo estén cerrados y de
que cualquier otra carga esté bien atada
antes de empezar la marcha.
• Ponga el peso de la carga lo más cerca
posible del centro del escúter.
• Equilibre el peso de la carga de forma
uniforme en ambos lados.
8
Accesorios y modificaciones
Modificar su escúter o emplear accesorios que
no sean Honda, puede afectar adversamente la
seguridad de su escúter.
Antes de considerar alguna modificación, o
agregar un accesorio, asegúrese de leer las
informaciones siguientes.
Accesorios
Nosotros le recomendamos que emplee
exclusivamente accesorios Honda genuinos, ya
que han sido diseñados y probados
específicamente para su escúter. Como Honda
no puede probar todos los demás accesorios,
usted debe hacerse responsable de la
selección correcta, instalación y empleo de
accesorios que no sean de Honda. Consulte
con su concesionario si necesita ayuda y siga
siempre las indicaciones ofrecidas a
continuación:
• Asegúrese de que el accesorio no interfiera
con ninguna luz, de que no reduzca la
distancia al suelo ni el ángulo de inclinación
lateral, así como que no limite el recorrido de
la suspensión, movimiento de la dirección, ni
altere sus postura de conducción o interfiera
con la operación de ninguno de los controles.
• Asegúrese de que el equipo eléctrico no
exceda de la capacidad del sistema eléctrico
del escúter (página 115). Un fusible quemado
puede producir la pérdida de luz o de potencia
del motor.
n
ATENCIÓN
Los accesorios o modificaciones impropias
pueden dar lugar a un accidente en el que
podrá sufrir lesiones de gravedad o incluso
perder la vida.
Siga las instrucciones de este manual del
propietario relacionadas con los accesorios
y las modificaciones.
9
• No enganche un remolque ni un sidecar a su
escúter. Este escúter no ha sido diseñado
para estos accesorios, empleándolos se
puede afectar gravemente la maniobrabilidad de su escúter.
Modificaciones
Le recomendamos especialmente que no
extraiga el equipo original ni modifique su
escúter de ninguna manera que pueda cambiar
su diseño o funcionamiento. Estos cambios
pueden afectar seriamente la maniobrabilidad,
estabilidad y frenado poniendo en peligro la
seguridad de conducción.
Extraer o modificar las luces, silenciadores,
sistemas de control de emisiones u otro equipo
también puede hacer que su escúter no
cumpla con la reglamentación legal.
10
UBICACIÓN DE LAS PIEZAS
Retrovisor
Palanca del
freno trasero
Interruptor luz
de adelantamiento
Conmutador del
faro delantero
Interruptor de
señal de dirección
Interruptor de
la bocina
Interruptor de encendido
Botón de encendido
Puño acelerador
Palanca del
freno delantero
Retrovisor
Depósito del líquido
del freno delantero
Indicador de
velocidad
Depósito del líquido del freno trasero
Pantalla multifunción
11
Compartimento
central
Tapón de llenado del aceite/varilla
Tapón de llenado del carburante
Interruptor de encendido
Abre-asiento
Abre-tapa carburante
Portadocumentos
Juego de herramientas
Caja de los fusibles
Batería
Reposapiés pasajero
12
Gancho
porta-compra
Guantera
Depósito de expansión
del refrigerante
Caballete
central
Caballete
lateral
Reposapiés
pasajero
Regulador de la
precarga del
resorte de la
suspensión
trasera
Portacasco
INSTRUMENTOS E INDICADORES
Los indicadores están incluidos en el tablero
de instrumentos. Sus funciones se describen
en las tablas de las páginas siguientes.
(1) Indicador de luz de carretera
(2) Indicador de intermitente izquierdo
(3) Indicador temperatura del refrigerante
(4) Indicador de velocidad
(5) Indicador del nivel de carburante
(6) Indicador de intermitente derecho
(7) Indicador del cambio de aceite
(8) Indicador PGM-FI
(9) Interruptor RELOJ
(10) Pantalla multifunción
(11) Interruptor cuentakilómetros parciales
13
(4)
(8)
(5)
(6)
(9)
(10)
(7)
(3)
(2)
(11)
(1)
(Ref.No.) Descripción Función
(1) Indicador de luz de carretera (azul)
Se enciende cuando se utiliza la luz de
carretera.
(2) Indicador de intermitente izquierdo (verde)
Hace intermitencia cuando se usa la señal
de giro a la izquierda.
(3) Indicador temperatura del refrigerante Muestra la temperatura del refrigerante
(pág. 19).
(4) Indicador de velocidad
Muestra la velocidad de conducción en millas
(Para el tipo E) o en kilómetros (Excepto el tipo E)
por hora.
(5) Indicador del nivel de carburante Muestra aproximadamente el
combustible disponible (pág. 21).
(6) Indicador de intermitente derecho (verde)
Hace intermitencia cuando se usa la señal
de giro a la derecha.
14
15
(Ref.No.) Descripción Función
(7) Indicador del cambio de aceite
Se enciende cuando ha llegado el momento
de cambiar el aceite del motor para el
mantenimiento específico (pág. 20).
(8) Indicador PGM-FI (rojo) Hace intermitencia cuando hay cualquier
anomalía en el sistema de PGM-FI (Inyección
de Combustible Programada). Se encenderá
durante algunos segundos también cuando se
acciona el interruptor de encendido.
Si tuviera que encenderse en otras
circunstancias, reduzca la velocidad y lleve el
escúter a su concesionario Honda lo antes
posible.
(Ref.No.) Descripción Función
16
(9) Interruptor reloj
Este botón se utiliza también para ajustar la
hora (pág. 24).
(10) Pantalla multifunción La pantalla incluye las siguientes funciones;
Esta pantalla muestra la pantalla inicial
(pág. 18).
Cuentakilómetros total Muestra los kilómetros recorridos (pág. 22).
Cuentakilómetros parcial Muestra los kilómetros parciales (pág. 21).
Reloj digital Muestra las horas y los minutos (pág. 24).
(11) Interruptor cuentakilómetros parciales Este botón se utiliza para seleccionar el
cuentakilómetros parcial A, el cuentakilómetros
parcial B o el cuentakilómetros total (pág. 22).
17
Pantalla inicial
Cuando se enciende el interruptor de
encendido, la pantalla mostrará temporalmente
todas las modalidades y los segmentos
digitales así puede asegurarse de que la
pantalla de cristales líquidos está funcionando
correctamente.
La unidad ‘‘milla’’ (2) se visualizará solo para el
tipo E.
Si se desconecta la batería, el reloj digital (3) y
el cuentakilómetros parcial (4) se pondrán a
cero.
(1) Pantalla multifunción
(2) ‘‘milla’’
(3) Reloj digital
(4) Cuentakilómetros parcial
(1)
(2)
(3)
(4)
(2)
(1)
Pantalla multifunción
La pantalla multifunción (1) incluye las
siguientes funciones:
Cuentakilómetros total/Cuentakilómetros
parcial
Reloj digital
18
(1) Cuentakilómetros total/Cuentakilómetros
parcial
(2) Reloj digital
19
Indicador temperatura del refrigerante (1)
El motor estará lo suficientemente caliente para
conducir la motocicleta cuando la aguja
empiece a moverse sobre la marca “C” (frío). El
margen de temperatura de funcionamiento
normal se encuentra entre las marcas “H” y
“C”. Si la aguja alcanza la marca “H” (caliente),
pare el motor y compruebe el nivel del
refrigerante en el depósito de reserva. Lea las
páginas y no use la motocicleta hasta después
de haber solucionado el problema.
Si se excede la temperatura máxima de
funcionamiento podrían producirse serias
averías en el motor.
(1) Indicador temperatura del
refrigerante
NOTA
(1)
20
Indicador del cambio de aceite
Cuando el kilometraje del escúter se aproxime
al intervalo de mantenimiento especificado
para el cambio del aceite motor, el indicador (1)
de cambio de aceite se enciende.
Después de haber sustituido el aceite del
motor, reponga el indicador con el interruptor
de encendido en la posición de activado
(ON), pulsar y mantener pulsados los
interruptores TRIP (2) y CLOCK (3) durante más
de 2 segundos. El indicador desaparecerá.
Si se cambia el aceite antes de que aparezca el
indicador de cambio de aceite, asegúrese de
poner a cero el indicador del cambio de aceite
después de cambiar el aceite. El indicador
aparecerá durante 2 segundos y luego
desaparecerá. Esto significa que el indicador
está puesto a cero.
(1) Indicador de cambio de aceite
(2) Interruptor CUENTAKILÓMETROS
PARCIAL
(3) Interruptor RELOJ
(1)
(2)
(3)
21
Indicador del nivel de combustible
Cuando la aguja del medidor entre en la banda
roja (2), el combustible estará bajo nivel y
deberá llenar el depósito lo antes posible.
Cuando la aguja entra en la zona roja con el
vehículo en posición vertical, significa que en el
depósito quedan aproximadamente:
2.1 l (gal. EEUU , 0.46 gal. RU)
(1) Indicador del nivel de combustible
(2) Banda roja
(1)
(2)
22
Cuentakilómetros total/Cuentakilómetros
parcial
El cuentakilómetros total (1) muestra los
kilómetros recorridos.
Muestra los kilómetros parciales.
Hay dos cuentakilómetros parciales, el
cuentakilómetros parcial A (2) y en
cuentakilómetros parcial B (3). Para pasar de la
pantalla A a la pantalla B pulse el interruptor
CUENTAKILÓMETROS PARCIAL (TRIP) (4)
varias veces.
Para poner a cero el cuentakilómetros parcial,
pulse y mantenga pulsado el interruptor
CUENTAKILÓMETROS PARCIAL (TRIP) con la
pantalla en la modalidad e cuentakilómetros
parcial A o cuentakilómetros parcial B.
(1) Cuentakilómetros
total
(2) Cuentakilómetros
parcial A
(3) Cuentakilómetros
parcial B
(4) Interruptor
cuentakilómetros
parcial (TRIP)
(1)
(2)
(3)
(4)
(4)
23
Cambio de la unidad de distancia
recorrida
(solo tipo E)
El cuentakilómetros total/ cuentakilómetros
parcial muestra tanto los ‘‘km’’ como las
‘‘millas’’.
Seleccione la modalidad TOTAL (1).
Pulse y mantenga pulsado el interruptor
CUENTAKILÓMETROS PARCIAL (TRIP) (2)
durante más de 2 segundos para seleccionar
‘‘km’’ o ‘‘millas’’.
(1) Modalidad TOTAL
(2) Interruptor CUENTAKILÓMETROS
PARCIAL (TRIP)
(1)
(2)
24
Reloj digital
Muestra las horas y los minutos. Para ajustar la
hora, proceda de la siguiente manera:
1. Coloque el interruptor de encendido en ON.
2. Mantener pulsado el interruptor CLOCK (2)
durante más de 2 segundos. El reloj se
pondrá en la modalidad de ajuste y la
pantalla parpadeará.
3. Para cambiar la hora, pulse el interruptor
CLOCK hasta visualizar en la pantalla la
hora deseada y AM/PM:
• La hora avanzará de un minuto, cada vez
que se pulse el botón.
• La hora avanzará de diez minutos, cuando
se deja pulsado el botón.
4. Para terminar el ajuste, pulse el interruptor
CLOCK durante 5 segundos después del
último ajuste, o apague el interruptor de
encendido.
(1) Reloj digital
(2) Interruptor
CLOCK
(1)
(2)
(1)
(2)
1 2 3 4 5
25
SUSPENSIÓN
Cada amortiguador (1) tiene 5 posiciones de
ajuste para diferentes cargas y condiciones de
conducción.
Utilice una llave de gancho (2) para ajustar los
amortiguadores traseros.
Ajuste siempre la posición de los
amortiguadores en secuencia(1-2-3-4-5 o 5-43-2-1).
Si intenta ajustar directamente de 1 a 5 o de 5
a 1, el amortiguador puede quedar dañado.
Las posiciones 1 y 2 son para cargas ligeras y
condiciones suaves de la carretera. Las
posiciones 3 y 4 aumentan la carga previa del
muelle para que la suspensión trasera sea más
dura y puede utilizarse cuando la motocicleta
lleve cargas muy pesadas. Asegúrese de
ajustar ambos amortiguadores en la misma
posición.
Posición estándar: 3
COMPONENTES PRINCIPALES
(Informaciones necesarias para el uso del escúter)
(1) Amortiguador
(2) Llave de gancho
26
FRENOS
Sistema de frenado combinado (CBS)
Este escúter está equipado con un sistema de
frenado combinado. Accionando la palanca del
freno trasero se activa el freno trasero y el
delantero. Para conseguir la máxima
efectividad del freno use simultáneamente las
palancas de los frenos delantero y trasero,
como lo haría con un escúter equipado con
frenos corrientes.
Como ocurre con los sistemas de frenos
corrientes para escúters, una aplicación
excesiva del freno puede bloquear las ruedas,
con lo que se perderá el control sobre el
escúter.
Para frenar normalmente aplique simultáneamente las palancas del freno delantero y
trasero al tiempo que se reduce a una
velocidad inferior para adaptarse a la velocidad
de marcha. Para conseguir la máxima fuerza
de frenado, cierre la mariposa del acelerador y
aplique firmemente las palancas de los frenos
delantero y trasero.
(1)
27
Tanto el freno delantero como el trasero son
del tipo de disco hidráulico.
Al desgastarse las pastillas de los frenos, el
nivel del líquido de frenos disminuye, para
poder compensar el desgaste.
Usted no tiene que realizar ajuste alguno, sin
embargo, el nivel del líquido y el desgaste de
las pastillas debe inspeccionarse
periódicamente. El sistema debe comprobarse
frecuentemente, para asegurarse que no hayan
fugas de líquido. Si el juego de la palanca
puede ser excesivo y las pastillas del freno no
estuviesen desgastadas (pág. 90) más allá del
límite recomendado, existe probablemente aire
en el sistema del freno, y éste deberá purgarse.
Póngase en contacto con el concesionario de
Honda autorizado para realizar este trabajo.
Nivel del líquido de los frenos delanteros
Con el escúter en posición vertical, controle el
nivel del líquido. Tiene que estar por encima de
la marca del nivel mínimo (LOWER) (1). Si el nivel
está en la marca del nivel mínimo (LOWER) (1) o
más abajo de ella, controle que las pastillas del
freno no estén desgastadas (pág. 91).
Las pastillas desgastadas tienen que ser
sustituidas. Si las pastillas no están
desgastadas, controle que su sistema de
frenado no tenga pérdidas.
El líquido de frenos recomendado es Honda
DOT 4 de una lata sellada, o equivalente.
equivalente.
Delantero
(1) Marca de nivel mínimo (LOWER)
(1)
28
Nivel del líquido de los frenos traseros:
Con el escúter en posición vertical, controle el
nivel del líquido. Tiene que estar por encima de
la marca del nivel mínimo (LOWER) (1). Si el
nivel está en la marca del nivel mínimo
(LOWER) (1) o más abajo de ella, controle que
las pastillas del freno no estén desgastadas
(pág. 91).
Las pastillas desgastadas tienen que ser
sustituidas. Si las pastillas no están
desgastadas, controle que su sistema de
frenado no tenga pérdidas.
El líquido de frenos recomendado es Honda
DOT 4 de una lata sellada, o equivalente.
Otros controles:
Asegúrese de que no haya fugas de líquido.
Controle que no haya deterioro o grietas en los
manguitos y en los accesorios.
Trasero
(1) Marca de nivel mínimo (LOWER)
29
LÍQUIDO REFRIGERANTE
Recomendaciones sobre el refrigerante
El usuario debe mantener el nivel correcto del
refrigerante para evitar la congelación, el
sobrecalentamiento y la corrosión de las partes
mecánicas. Utilice anticongelante de glicol
etilénico de alta calidad que contenga
inhibidores contra la corrosión especialmente
recomendados para ser utilizados en los
motores de aluminio. (CONSULTE LA ETIQUETA
DE RECIPIENTE DEL ANTICONGELANTE).
Utilice agua potable de bajo contenido mineral
o agua destilada como parte de la solución
anticongelante. El agua con alto contenido de
minerales o sal podría dañar el motor de
aluminio.
La utilización de anticongelantes con
inhibidores de silicato puede causar un
desgaste prematuro de las juntas de sellado de
la bomba del agua, o el bloqueo de los pasajes
del radiador. La utilización del agua del grifo
puede provocar daños al motor.
La fábrica suministra una solución de 50/ 50 de
anticongelante y agua destilada en este
escúter.
Esta solución de refrigerante se recomienda
para la mayoría de las temperaturas operativas
y suministra una buena protección contra la
corrosión. Una concentración más alta de
anticongelante reduce las prestaciones del
sistema de enfriamiento y se recomienda sólo
cuando resulte necesario una protección
anticongelante adicional. Una concentración
de menos del 40/ 60 (40% anticongelante) no
suministra una protección suficiente contra la
corrosión. En temperaturas por debajo de los
0º, controle frecuentemente el circuito de
refrigeración y agregue mayor cantidad de
anticongelante (hasta un máximo del 60%), si
es necesario.
30
Inspección
El tanque de reserva se encuentra en el lado
delantero derecho.
Compruebe el nivel del refrigerante en el tanque
de expansión (1) mientras el motor esté a la
temperatura de funcionamiento
normal con el escúter en posición vertical. Si el
nivel del refrigerante está por debajo de la marca
de nivel “LOWER” (3), levante la alfombrilla de
goma (4), quite la tapa de la caja del refrigerante
(5) y quite el tapón del tanque de reserva (6) y
añada mezcla refrigerante hasta la marca
“UPPER” (2).
Añada siempre el refrigerante al tanque de
reserva. No intente añadirlo quitando el tapón del
radiador.
Si el depósito de reserva está vacío, o si la
pérdida de refrigerante es excesiva,
compruebe si existen fugas y póngase en
contacto con su concesionario Honda para
realizar reparaciones.
(1) Depósito de reserva (2) Marca de nivel
mínimo (Low)
(3) Marca de nivel
máximo (Up)
(4) Alfombrilla de goma
(5) Tapa de la caja del refrigerante
(6) Tapón del depósito de reserva
(2)
(3)
(6)
(5)
(4)
(1)
(1)
COMBUSTIBLE
Depósito del combustible
El depósito de combustible está situado
encima del peldaño de estribo.
El depósito de combustible, incluida la reserva,
tiene una capacidad de:
9,4 l (2,48 gal. EEUU , 2.07 gal. RU).
Para abrir la tapa del depósito de combustible
(1), introduzca la llave de encendido, póngala
en posición OFF y gírela hacia la izquierda.
31
(1) Tapa de llenado
de combustible
(A) Empuje
(B) Gire para abrir
(A)
(1)
(B)
32
Para abrir el tapón de llenado del combustible
(2), gírelo hacia la izquierda.
No llenar demasiado el depósito. No tiene que
haber combustible en el orificio de llenado (3).
Después de haber puesto gasolina, asegúrese
de apretar firmemente el tapón de llenado de
combustible girándolo hacia la izquierda.
Cierre la tapa del depósito de combustible.
n
ATENCIÓN
La gasolina es extremadamente inflamable y
explosiva. Podría sufrir quemaduras o graves
heridas cuando maneja la gasolina.
• Pare el motor y se ponga lejos del calor,
de chispas y de llamas.
• Ponga la gasolina solo se encuentra al aire
libre.
• Limpie inmediatamente los derrames.
(2) Tapón de llenado de combustible
(3) Orificio de llenado
(2)
(3)
33
Use gasolina sin o con poca cantidad de
plomo con un octanaje de investigación de 91
o más.
La utilización de la gasolina con plomo causará
el envejecimiento prematuro del catalizador.
Si se produjesen golpes del encendido o
detonaciones a velocidades estables del motor
bajo cargas normales, cambie a otra marca de
gasolina. Si los golpes del encendido o las
detonaciones persisten, póngase en contacto
con su concesionario Honda autorizado.
De lo contrario esto lo consideraremos como
una mala utilización y los daños causados por
una mala utilización no están cubiertos por la
garantía de Honda.
NOTA
34
Gasolina con alcohol
Si decide utilizar gasolina con alcohol
(gasohol), asegúrese que el octanaje sea por lo
menos tan alto como el recomendado por
Honda.
Existen dos tipos de gasolina con alcohol
(gasohol):
uno que contiene etanol, y otro que contiene
metanol. No utilice gasohol con más del 10%
de etanol. No utilice tampoco gasolina que
contenga metanol (alcohol metílico) sin tener
disolventes e inhibidores contra la corrosión.
No utilice nunca gasolina con más de 5% de
metanol, incluso cuando ésta tenga disolventes
e inhibidores contra la corrosión.
Los daños en el sistema de combustible o los
problemas de rendimiento del motor debido a
la utilización de combustibles que contengan
alcohol no están cubiertos por la garantía.
Honda no puede aprobar la utilización de
combustibles con metanol porque no dispone
de pruebas que demuestren su idoneidad.
Antes de adquirir combustible de una
gasolinera desconocida compruebe si el
combustible lleva alcohol, si lo tuviese
asegúrese del tipo y porcentaje de alcohol
utilizado. Si notase algún síntoma de
funcionamiento inapropiado cuando utilice
gasolina con alcohol o una gasolina que usted
cree que lleva alcohol, cambie de gasolina.
35
ACEITE DEL MOTOR
Comprobación del nivel de aceite del
motor
Compruebe diariamente el nivel de aceite del
motor antes de conducir la motocicleta.
El nivel debe mantenerse entre las marcas de
nivel superior (1) e inferior (2) de la varilla del
nivel de aceite (3).
1. Encendido el motor y déjelo al ralentí algunos
minutos.
2. Pare el motor y apoye el escúter en su
caballete central sobre una superficie plana y
nivelada.
3. Después de algunos minutos saque la tapa
de la varilla de medición (3), frótela para
limpiarla y vuelva a insertarla sin enroscar.
Extraiga la varilla de medición. El nivel de
aceite debe estar entre las marcas inferior (1)
y superior (2) de la varilla de medición.
4. Si fuese necesario añada el aceite
especificado (pág.80) hasta alcanzar la marca
de nivel superior. No llene excesivamente.
5. Vuelva a instalar el tapón de llenado / de la
varilla del nivel de aceite. Compruebe que no
hayan fugas de aceite.
El funcionamiento del motor sin suficiente
aceite puede causar serias averías en él.
NOTA
(1) Marca de nivel superior (UPPER)
(2) Marca de nivel inferior (LOWER)
(3) Tapón de llenado del aceite/varilla
(1)
(2)
(3)
NEUMATICOS SIN CAMARA DE AIRE
Para conducir con seguridad su escúter, los
neumáticos deben ser del tipo y del tamaño
adecuados, estar en buenas condiciones,
ranurados y correctamente inflados para la
carga que usted transporta. Las siguientes
páginas ofrecen información más detallada
sobre cómo y cuando controlar la presión del
aire, cómo inspeccionar los neumáticos por
daños y qué hacer cuando las cubiertas deben
ser reparadas o reemplazadas.
Presión del aire
Mantener los neumáticos correctamente
inflados suministra la mejor combinación de
maniobrabilidad, vida del dibujo y comodidad
de conducción. Generalmente, los neumáticos
poco inflados se desgastan de forma desigual,
afectando adversamente la maniobrabilidad y
pueden fallar cuando se recalientan.
Los neumáticos demasiado inflados pueden
provocar una conducción áspera, pueden
dañarse con mayor facilidad en la carretera y
se desgastan de forma desigual.
Se recomienda controlar visualmente los
neumáticos antes de conducir y emplear un
manómetro para medir la presión del aire por lo
menos una vez al mes cuando piense que los
neumáticos puedan estar desinflados.
Los neumáticos sin cámara de aire tienen la
capacidad de sellarse automáticamente en
caso de pinchazo. Sin embargo, como la
pérdida es lenta, usted debe inspeccionar
detalladamente y asegurarse de que no haya
pinchazos cuando detecte un neumático no
completamente inflado.
36
n
ATENCIÓN
Si utiliza neumáticos excesivamente
gastados o incorrectamente inflados podrá
dar lugar a un accidente en el que podrá
sufrir lesiones de gravedad o incluso perder
la vida.
Siga las instrucciones de este manual del
propietario relacionadas con el inflado y el
mantenimiento de los neumáticos.
37
No se olvide de inspeccionar la presión del aire
cuando los neumáticos estén “fríos”, cuando el
escúter haya estado estacionado durante tres
horas por lo menos. Si usted inspecciona la
presión del aire de los neumáticos cuando
están “calientes”, es decir cuando haya
conducido el escúter incluso por unos pocos
kilómetros, las lecturas serán superiores a las
de los neumáticos “fríos”. Lo cual es normal,
por eso no debe sacar aire de los neumáticos,
para que correspondan a las presiones del aire
abajo indicadas. En caso contrario los
neumáticos no se inflarán lo suficiente.
Las presiones aconsejadas para los
neumáticos “fríos” son:
kPa (kgf/cm2, psi)
Inspección
Cada vez que compruebe la presión de los
neumáticos, deberá examinar también sus
estrías y paredes laterales para ver si están
desgastados, dañados o tienen objetos
extraños incrustados:
Observe si hay:
• Golpes o bultos en los laterales del
neumático o en sus estrías. Sustituya el
neumático si encuentra golpes o bultos.
• Cortes, rajas o grietas en el neumático.
Sustituya el neumático si puede ver tejido o
cable.
• Desgaste excesivo de las estrías.
Si golpea contra un obstáculo duro,
completamente inflados deténgase a un lado
de la carretera, en un lugar seguro para
inspeccionar el neumático.
Solo
conductor
Conductor y
pasajero
Delantero
Trasero
175 (1.75,25)
200 (2.00,29)
175 (1.75,25)
250 (2.50,36)
Delantero
Trasero
(2)
(1)
38
Desgaste de las estrías de los
neumáticos
Cambie los neumáticos antes de que el resalto
en el centro del neumático alcance el límite
siguiente:
Profundidad mínima del resalto
Delantero: 1,5 mm (0.06 pulg.)
Trasero: 2,0 mm (0.08 pulg.)
<Para Alemania>
La ley alemana prohibe la utilización de
neumáticos cuya profundidad de las estrías es
inferior a 1,6 mm.
(1) Indicador del desgaste
(2) Marca de desgaste
39
Reparación de los neumáticos
Si un neumático está pinchado o dañado,
deberá sustituirlo, no repararlo. Como se
puede ver más abajo, un neumático que haya
sido reparado, ya sea temporal o de forma
permanente, tendrá unos límites de velocidad y
de rendimiento más bajos que los de uno
nuevo.
Una reparación temporal, tal como la puesta
de un parche externo en un neumático sin
cámara, podrá no resultar seguro para
velocidades y condiciones de conducción
normales. Si hace en un neumático una
reparación temporal o de emergencia deberá
conducir lentamente y con mucha precaución
hasta un distribuidor y hacer sustituir el
neumático. A ser posible, deberá no
transportar pasajero ni carga hasta haber
sustituido el neumático.
Aún en el caso de que el neumático haya sido
reparado profesionalmente con un parche
interior permanente, nunca será tan bueno
como uno nuevo. A partir de la reparación,
durante las primeras 24 horas no deberá
exceder los 80 km/h o los 130 km/h después
de que hayan transcurrido esas 24 horas.
Tampoco podrá transportar con seguridad una
carga del mismo peso como si el neumático
fuera nuevo. Le recomendamos
encarecidamente que sustituya el neumático
dañado. Si opta por repararlo, asegúrese de
que la rueda esté equilibrada antes de
conducir.
40
Cambio de la rueda
Los neumáticos que vienen con su escúter
fueron diseñados para adecuarse a la
capacidad de prestación de su escúter y
suministran la mejor combinación de
maniobrabilidad, frenado, durabilidad y confort.
Los neumáticos recomendados para el escúter
son:
Delantero: 110/90-13M/C 56L
BRIDGESTONE
HOOP B03F
IRC
MB99
Trasero: 130/70 - 12 62L
BRIDGESTONE
HOOP B02F
IRC
MB99
Siempre que sustituya un neumático, use uno
equivalente al original y asegúrese de que la
rueda esté equilibrada después de instalar un
neumático nuevo.
n
ATENCIÓN
Instalar neumáticos inadecuados en su
escúter puede afectar la maniobrabilidad y la
estabilidad. Esto puede causar choques en
los cuales usted puede resultar gravemente
herido o muerto.
Utilice siempre neumáticos del tamaño y del
tipo recomendado en este manual.
41
Notas importantes de seguridad
• No instale una cámara de aire en el interior
de un neumático sin cámara de aire en este
escúter. El sobrecalentamiento excesivo
puede hacer que la cámara explote.
• Use sólo neumáticos sin cámara de aire en
este escúter. Las llantas han sido
proyectadas para neumáticos sin cámara de
aire. Durante aceleraciones o frenazos
bruscos los neumáticos con cámara de aire
podrían deslizar sobre la llanta y desinflarse
rápidamente.
Lock
(1)
OFF
ON
42
COMPONENTES ESENCIALES
INTERRUPTOR DE ENCENDIDO
El interruptor de encendido (1) está situado
debajo del vástago de la dirección.
Las luces traseras se encenderán cada vez que
ponga en ON el interruptor de encendido. Si su
escúter está parado con el interruptor de
encendido en ON y el motor no está
funcionando, las luces traseras estarán
encendidas, y producirán la descarga de la
batería.
Posición llave
Función Remoción llave
LOCK La dirección está bloqueada. La llave puede
(bloqueo de la dirección)
El motor y las luces no funcionan. extraerse.
OFF El motor y las luces no pueden funcionar. La llave puede
extraerse.
ON El motor y las luces pueden funcionar. La llave no puede
extraerse.
(1) Interruptor de encendido
(1)
43
MANDOS LADO DERECHO MANILLAR
Interruptor de encendido
El interruptor de encendido (1) se encuentra al
lado de la empuñadura del acelerador.
El botón del estárter se utiliza para accionar el
motor. Pulsando el botón el motor se enciende.
Véase “Puesta en marcha del motor” en la pág.
57.
Cuando se pulsa el interruptor de encendido, el
motor de encendido hace que encendido el
motor, la luz delantera se apagará
automáticamente, pero las luces traseras se
quedarán encendidas.
(1) Interruptor de encendido
(1)
(3)
(2)
(4)
44
MANDOS LADO IZQUIERDO DEL
MANILLAR
Conmutador faros (1)
Presione el conmutador de faros poniéndolo en
(HI) para seleccionar la luz de carretera o
en (LO) para seleccionar la luz corta.
Interruptor de la luz de adelantamiento (2)
Cuando presiona este interruptor, el faro
parpadea para avisar a los vehículos que se
aproximan o al realizar adelantamientos.
Interruptor de los intermitentes (3)
Muévalo hacia la izquierda (L) para señalar
el giro a la izquierda , y desplácelo a la derecha
(R) para señalar el giro a la derecha.
Presiónelo para desactivar el indicador de
dirección.
Botón de la bocina (4)
La bocina suena mientras se mantiene pulsado
el botón.
➪
➪
(1) Conmutador faros
(2) Interruptor luces de adelantamiento
(3) Interruptor intermitentes de dirección
(4) Botón de la bocina
(1)
(A)
(B)
45
MANDOS AUXILIARES
(No esenciales para el funcionamiento)
BLOQUEO DE LA DIRECCIÓN
Para bloquear la dirección, gire el manillar
completamente hacia la izquierda y gire la llave
(1) en posición “LOCK”. Quite la llave.
Para desbloquear la dirección, gire la llave en
posición OFF.
No gire la llave hacia LOCK mientras conduce
el escúter, porque perdería el control del
vehículo.
(1) Interruptor de encendido
(A) Gire hacia LOCK
(B) Gire hacia OFF
Para bloquear
Para desbloquear
(1)
(2)
(A)
(B)
(3)
(4)
46
BLOQUEO DEL ASIENTO
El bloqueo del asiento (1) se encuentra en el
interruptor de encendido (1).
Para levantar el asiento, introduzca la llave de
encendido (2), póngala en la posición (OFF)
y gírela en sentido contrario a las agujas del
reloj.
Levante el asiento.
Para bloquear el asiento, bájelo y haga presión
en el lado opuesto del gancho (3) hasta que
quede bloqueado.
No colocar equipaje o ropa cerca del cierre del
asiento (4). Podría hacer que sea difícil abrir el
asiento si se quedan enganchados entre el
gancho del asiento y el cierre mientras se
cierra el asiento.
(1) Interruptor de
encendido
(2) Llave de encendido
(3) Gancho
(4) Cierre del asiento
(A) Empuje
(B) Para desbloquear
(1)
(2)
(3)
47
PORTACASCO
El portacasco elimina la necesidad de llevar
consigo el casco después de estacionar.
Introduzca la llave de encendido en el bloque
del asiento y abra el asiento girándola hacia la
izquierda.
Cuelgue el casco haciendo pasar una
extremidad del cable de cierre del casco (1) a
través de la anilla D (2) del casco.
Enganche los pasadores del cable al
portacasco (3) y baje el sillín para bloquear.
El cable de cierre del casco está incluido en la
bolsa de las herramientas.
n
ATENCIÓN
Conducir con un casco aplicado en el
portacasco puede interferir con la rueda o
con la suspensión trasera y puede provocar
un accidente en el que puede quedar
seriamente herido o incluso perder la vida.
Usar el portacasco sólo durante los
estacionamientos. No conduzca con un
casco colgado del portacasco.
(1) Hilo de cierre del
casco
(2) Anilla D
(3) Portacasco
(1)
(2)
(3)
48
COMPARTIMENTO CENTRAL
El compartimento central (1) está debajo del
asiento. Para abrir y cerrar:
Véase la pág. 46, el apartado “BLOQUEO DEL
ASIENTO”.
Límite de peso máximo:
10 kg (22 libras)
No debe superarse nunca el límite máximo de
peso, en caso contrario se podría
comprometer la maniobrabilidad y la
estabilidad del medio.
El compartimento central puede calentarse con
el calor del motor. No guarde en este
compartimento comida ni otros artículos que
se sean inflamables o que puedan deteriorarse
con el calor.
No dirija agua a presión directamente contra el
compartimento central, porque el agua entraría
en el compartimento.
La posición de la tabla de división (2) se puede
cambiar como indicado en la siguiente figura.
Doble hacia atrás la alfombra en la muesca
delantera (3) e instale la tabla de división en la
ranura.
• Se podrán guardar los objetos sucios sin
ensuciar la alfombra.
(1) Compartimento central
(2) Tabla de división
(3) Muesca
(1)
(2)
(3)
(1)
49
BOLSA PORTADOCUMENTOS
La bolsa portadocumantos (1) se encuentra en
el compartimento de documentos (2) en la
parte opuesta del asiento (3).
Este manual del propietario y otros
documentos deberán guardarse en esta bolsa
portadocumentos.
Cuando lave el escúter tenga cuidado de no
inundar esta zona con agua.
LUZ MALETERO
La luz del maletero (1) se encenderá
automáticamente al abrir el asiento. Se
mantendrá encendida durante todo el tiempo
en que el asiento quedará abierto sin tener en
cuenta la posición del interruptor principal.
(1) Bolsa portadocumentos
(2) Compartimento de documentos
(3) Asiento
(1) Luz maletero
(1)
(2)
50
GUANTERA
La guantera (1) se encuentra está en la parte
delantera izquierda del manillar.
Para abrir la guantera (1), gire la perilla (2) hacia
la derecha.
Para cerrar la guantera, gire la perilla para
bloquear la guantera. Asegúrese que la tapa
esté bien cerrada.
LÍMITE DE PESO MÁXIMO:
0.5 kg (1.0 libras)
No debe superarse nunca el límite máximo de
peso, en caso contrario se podría
comprometer la maniobrabilidad y la
estabilidad del medio.
Asegúrese de que la guantera esté cerrada
antes de conducir.
Cuando lave el escúter tenga cuidado de no
inundar esta zona con agua.
No dirija agua a presión directamente contra la
guantera, porque el agua entraría en el
compartimento de la guantera.
(1) Guantera
(2) Perilla
51
GANCHO PORTA-BULTOS
El gancho porta-bultos (1) se encuentra debajo
del manillar.
LÍMITE DE PESO MÁXIMO:
1.5 kg (3.0 libras)
No cuelgue un equipaje demasiado grande en
el gancho porque podría colgar fuera del
escúter y/o interferir con los movimientos de
sus pies.
(1) Gancho porta-bultos
(1)
(1)
(2)
52
TOMA DE CORRIENTE PARA LOS
ACCESORIOS
La toma de corriente para los accesorios (1)
está en el compartimento central.
Abra el asiento (2) para acceder a la toma de
corriente para los accesorios.
Capacidad nominal
12 vatios (12 voltios, 1 amperios).
Para evitar que la batería se descargue o se
debilite, tenga el motor encendido mientras
toma la corriente desde este enchufe.
Ponga el faro delantero el posición LO (luz
corta). La toma de corriente para los
accesorios puede hacer que la batería se
descargue o quede dañada.
Para evitar que entren partículas extrañas,
asegúrese de cerrar la tapa cuando no se
utiliza la toma de corriente para los accesorios.
(1) Toma de corriente para los accesorios
(2) Tapa
(3)
(2)
(1)
53
AJUSTE VERTICAL DEL ENFOQUE DEL
FARO
Quite el gancho (1) (pág. 54) y el seguro del
bolsillo (2).
El ajuste vertical del faro se puede efectuar
girando el tornillo (3) de un lado o de otro lado,
si necesario.
Tenga en cuenta las leyes y las normas locales.
(1) Gancho
(2) Seguro del bolsillo
(3) Tornillo
(A) Arriba
(B) Abajo
54
Desmontaje e instalación de la presilla:
Desmontaje
➀ Empuje hacia abajo el pasador central para
soltar el seguro.
➁ Saque la presilla del agujero.
Instalación
➀ Abra ligeramente la uña de retención y luego
empleas hacia afuera.
➁ Inserte la presilla en el agujero.
➂ Empuje ligeramente hacia abajo el pasador
central para cerrar la presilla.
➀
➁
➂
➁
➀
55
CONDUCCIÓN DEL ESCÚTER
INSPECCIÓN ANTES DE CONDUCIR
Por su propia seguridad es muy importante
que dedique unos momentos a mirar su
escúter cada vez que vaya a conducirlo para
comprobar su condición. Si detecta algún
problema, asegúrese de solucionarlo, o de
pedirle a su distribuidor Honda que lo
solucione.
1. Nivel de aceite del motor - Controlar el nivel
y, si resulta necesario, llenar (pág. 35).
Controle que no haya fugas.
2. Nivel del combustible – Llene el depósito
cuando sea necesario (pág. 31). Controle
que no haya fugas.
3. Nivel de refrigerante – Añada refrigerante si
fuese necesario. Controle que no haya fugas
(pág. 29 - 30).
4. Frenos (delantero y trasero) – Compruebe su
funcionamiento y cerciórese de que no haya
fugas del líquido de frenos (pág. 26 -28).
n
ATENCIÓN
No dispensar un mantenimiento adecuado a
este escúter o no corregir un problema antes
de conducir, podrá dar lugar a un accidente
en el que usted podrá resultar seriamente
herido o morir.
Realice siempre una inspección antes de
conducir y corrija cualquier problema.
56
5. Neumáticos – Compruebe las condiciones y
la presión (pág. 36 - 41).
6. Acelerador – Compruebe que se pueda abrir
y cerrar completa y suavemente en todas las
posiciones del manillar.
7. Luces y bocina – Compruebe si los faros
(delantero y trasero), luz de cola/ frenos, de
los intermitentes de dirección y de la bocina
funcionan correctamente.
8. Sistema de desconexión del encendido del
caballete lateral – Compruebe que funcione
correctamente (pág. 90).
57
PUESTA EN MARCHA DEL MOTOR
Siga siempre el procedimiento de arranque
correcto descrito a continuación.
Este escúter está equipado con un sistema de
desconexión del encendido del caballete
lateral. El motor no podrá ponerse en marcha si
el caballete lateral está bajado. Si baja el
caballete lateral estando el motor en marcha, el
motor se parará.
Para proteger el catalizador en el tubo de
escape de su escúter, evite las paradas
prolongadas y la utilización de gasolina con
plomo.
Los humos de escape de su escúter contienen
gas de monóxido de carbono venenoso. En
lugares cerrados tales como en un garaje se
pueden acumular rápidamente altos niveles de
monóxido de carbono. No ponga el motor en
marcha con la puerta del garaje cerrada.
Aunque la puerta esté abierta ponga en marcha
el motor solamente el tiempo suficiente para
sacar su escúter del garaje.
No utilice el estárter de puesta en marcha
automática durante más de 5 segundos
seguidos. Suelte el botón del estárter durante
aproximadamente 10 segundos antes de
volverlo a presionar.
(1)
(2)
58
1. Apoye el escúter en su caballete central.
2. Gire el interruptor de encendido (2) en la
posición “ON”.
Compruebe lo siguiente:
• Que el indicador PGM-FI esté en posición
OFF.
3. Bloquee la rueda trasera accionando la
palanca del freno de estacionamiento
trasero (2).
El estárter de puesta en marcha automática
funcionará solo si el freno de
estacionamiento trasero está accionada y el
escúter está sobre el caballete central.
(1) Interruptor de encendido (2) Palanca del freno de estacionamiento
trasero
59
4. Con el acelerador cerrado presione el botón
de arranque (3). Libere el botón de arranque
tan pronto como se ponga en marcha el
motor.
El motor no arrancará si el acelerador está
completamente abierto (porque el módulo
de control electrónico corta el suministro de
combustible).
5. A
segúrese de mantener cerrado el
acelerador mientras el motor se está
calentando.
6. Deje que se caliente el motor antes de
conducir. (Véase párrafo “CONDUCCIÓN”
en la pág. 60)
No abra y cierre rápidamente el acelerador,
porque el escúter avanzará repentinamente.
No deje sin atender el escúter mientras se
calienta el motor.
(3) Botón de arranque
CERRAR
(3)
60
RODAJE
Contribuya a garantizar la fiabilidad y el
rendimiento futuros de su escúter prestando
atención especial a la forma en que conduce
durante los primeros 500 km (300 millas).
Durante este periodo, evite las salidas a todo
gas y las aceleraciones rápidas.
CONDUCCIÓN
Revise el párrafo “Seguridad del escúter” (pág.
1- 9) antes de conducir.
Cuando conduzca, esté en ralentí o aparque su
escúter asegúrese de que no entren en
contacto con el sistema de escape, materiales
inflamables tales como hierba u hojas secas.
61
1. Póngase en el lado izquierdo del escútere
y empújelo hacia delante para dejar de
apoyarlo sobre el caballete.
2. Suba al escúter por el lado izquierdo,
manteniendo por lo menos un pie en el
suelo para no perder el equilibrio.
(1)
62
3. Antes de empezar a moverse, indique la
dirección que va a tomar con los
intermitentes y compruebe si las
condiciones del tráfico ofrecen seguridad.
Sujete firmemente el manillar con ambas
manos.
Nunca trate de conducir con una mano
porque podría perder el control del vehículo.
4. Para acelerar abra el acelerador (1)
gradualmente; el escúter avanzará.
No abra y cierre rápidamente el acelerador,
porque el escúter se movería
repentinamente hacia delante causando la
pérdida del control.
5. Para decelerar cierre el acelerador.
CERRAR ABRIR
(1) Acelerador
(2)
(2)
(1)
63
6. Al frenar el escúter, será muy importante la
coordinación del acelerador (1) y de los
frenos delantero y trasero (2).
El freno delantero y el trasero deben
accionarse al mismo tiempo. El uso
independiente de uno de ellos reduce el
frenado.
El frenado excesivo puede bloquear las
ruedas y reducir el control del escúter.
(1) Acelerador
(2) Freno delantero y trasero
(1)
(2)
(2)
7. Al acercarse a una curva, cierre el
acelerador (1) completamente y frene el
escúter accionando contemporáneamente
tanto el freno delantero como el trasero (2).
8. Después de haber completado la
curva, abra gradualmente el acelerador
para acelerar el escúter.
64
(1) Acelerador (2) Freno delantero y trasero
(2)
(2)
(1)
65
9. Cuando descienda por una pendiente
muy pronunciada, cierre completamente
el acelerador (1) y accione ambos frenos (2)
para que el escúter vaya más despacio.
Evite utilizar continuamente los frenos, ya
que podrían sobrecalentarse y reducir la
eficacia de frenado.
(1) Acelerador
(2) Freno delantero y trasero
6666
10. Cuando conduzca sobre superficies
húmedas o pavimento poco compacto,
preste especial atención.
Cuando conduzca sobre terreno mojado,
bajo la lluvia o sobre superficies blandas, las
prestaciones de maniobrabilidad y frenado
se reducen. Por motivos de seguridad:
• Tenga sumo cuidado al frenar, acelerar o
tomar curvas.
• Conduzca a velocidades bajas y deje
mayores distancias para frenar.
• Mantenga el escúter lo más vertical posi-
ble.
• Tenga mucho cuidado cuando conduzca
sobre superficies deslizantes como por
ejemplo, vías del tren, chapas de hierro,
tapas de registros, líneas pintadas, etc.
67
ESTACIONAMIENTO
1. Después de parar el escúter, ponga el inter-
ruptor de encendido en la posición “OFF” y
quite la llave de contacto.
2. Utilice el caballete central para apoyar el
escúter mientras está estacionado.
Aparque el escúter sobre suelo firme y nivelado para evitar que vuelque.
Si tiene que aparcarlo en pendiente, ponga
la parte delantera del escúter hacia arriba
para reducir la posibilidad de que el caballete central pueda plegarse o volcarse.
3. Bloquee la dirección para evitar robos
(pág. 45).
El tubo de escape y el silenciador se calientan considerablemente durante el funcionamiento y permanecen suficientemente
calientes como para causar quemaduras si
se tocan, incluso después de haber parado
el motor.
Cuando aparque su escúter asegúrese de
que no entren en contacto con el sistema de
escape materiales inflamables tales como
hierba u hojas secas.
CÓMO USAR EL CABALLETE CENTRAL
(1)
(A)
6868
SUGERENCIAS PARA EVITAR ROBOS
1. Utilice siempre el bloqueo de la dirección y
no deje nunca la llave en el interruptor de
encendido. Esto parece sencillo, pero
muchas personas se olvidan de hacerlo.
2. Asegúrese de que la información de registro
y su impuesto de circulación sean precisos.
3. Aparque el escúter en un garaje cerrado,
siempre que sea posible.
4. Utilice un dispositivo adicional antirrobo de
buena calidad.
5. Anote su nombre, dirección y número de
teléfono en este manual del propietario y
guárdelo siempre en su escúter.
Muchas veces los escúter robados pueden
identificarse por la información anotada en el
manual del propietario.
NOMBRE: ______________________________
DIRECCIÓN: ____________________________
________________________________________
N. TELÉFONO: __________________________
SEGURO DE LA DIRECCIÓN
(1) Llave de contacto
(A) Gire para
BLOQUEAR
69
MANTENIMIENTO
IMPORTANCIA DEL MANTENIMIENTO
El buen mantenimiento del escúter es esencial
para una conducción segura, económica y sin
problemas. También ayudará a reducir la contaminación del aire.
Para ayudarle a cuidar de su escúter, las páginas siguientes incluyen un programa y un
registro de mantenimiento para lograr una
manutención periódica correcta.
Estas instrucciones han sido elaboradas suponiendo que el escúter va a ser utilizado exclusivamente para el fin para el cual que ha sido
fabricado. Si se utiliza continuamente a alta
velocidad o en condiciones inusualmente
húmedas o polvorientas, requerirá un servicio
más frecuente que el especificado en el programa de mantenimiento. Consulte a su distribuidor Honda para que le recomiende un servicio
aplicable a sus necesidades de uso particulares.
Si su escúter se vuelca o se ve envuelto en un
accidente, asegúrese de pedirle a su distribuidor Honda que le inspeccione todas las partes
principales, aunque usted pueda hacer algunas
reparaciones.
n
ATENCIÓN
No realizar el mantenimiento adecuado a
este escúter o no corregir un problema antes
de conducir, podrá dar lugar a un accidente
en el que usted podrá resultar seriamente
herido o morir.
Siga siempre las instrucciones de inspección
y mantenimiento y los programas de este
manual del propietario.
7070
SEGURIDAD EN EL MANTENIMIENTO
Esta sección incluye instrucciones sobre algunas tareas de mantenimiento importantes. Con
las herramientas previstas usted podrá realizar
algunas de estas tareas – si tiene conocimientos mecánicos básicos.
Las tareas que resultan más difíciles y que precisan herramientas especiales es mejor dejarlas en manos de profesionales. El desmontaje
de las ruedas deberá ser realizado generalmente por un técnico de Honda u otro mecánico calificado; las instrucciones incluidas en
este manual solamente son para asistirle en
caso de emergencia.
A continuación se ofrecen algunas de las precauciones de seguridad más importantes. Sin
embargo, nos resulta imposible alertarle de
todos los riesgos que pueden surgir al realizar
el mantenimiento. Sólo usted podrá decidir si
deberá o no, realizar una tarea
personalmente.
n
ATENCIÓN
Si no sigue debidamente las instrucciones y
precauciones de mantenimiento podrá dar
lugar a un accidente en el que usted podrá
resultar seriamente herido o morir.
Siga siempre los procedimientos y precauciones indicados en este manual.
71
PRECAUCIONES DE SEGURIDAD
• Asegúrese de que el motor está apagado
antes de realizar cualquier tarea de mantenimiento o reparación. Esto le ayudará a eliminar varios peligros potenciales;
• Intoxicación por monóxido de carbono
del escape del escúter.
Asegúrese de que la ventilación sea adecuada siempre que ponga en marcha el
motor.
• Quemaduras con piezas caliente.
Deje que el motor y el sistema de escape
se enfríen antes de tocarlos.
• Heridas por piezas en movimiento
No tenga encendido el motor a menos
que lo indiquen las instrucciones.
• Lea las instrucciones antes de comenzar y
asegúrese de que tiene todas las herramientas y conocimientos necesarios.
• Para evitar que el escúter caiga, apárquelo
sobre una superficie firme y nivelada, utilizando el caballete central para apoyarla.
• Asegúrese de que el bloqueo del freno de la
rueda está accionado antes de poner en
marcha el motor cuando el escúter está
apoyado sobre el caballete central. Esto evitará que la rueda trasera pueda girar y la
posibilidad de herir a alguien en caso de
tocarla.
• Para reducir la posibilidad de provocar un
incendio o explosión, tenga cuidado al trabajar cerca de gasolina o baterías. Para limpiar las partes del escúter utilice solo solventes no inflamables, evitar el uso de gasolina. Mantenga los cigarrillos, las chispas y
las llamas alejados de la batería y de las
partes relacionadas con el combustible.
Recuerde que su distribuidor Honda conoce su
escúter mejor que nadie y que está completamente equipado para hacerle el mantenimiento
y repararlo.
Para garantizar la mejor calidad y fiabilidad, utilice sólo repuestos originales de Honda o sus
equivalentes para reparaciones y sustituciones.
7272
PROGRAMA DE MANTENIMIENTO
Realice los “Controles precedentes a la puesta en marcha” (pág. 54) al cumplirse cada uno de los
periodos de mantenimiento programado.
I: INSPECCIONE Y LIMPIE, AJUSTE, LUBRIQUE O SUSTITUYA SI RESULTA NECESARIO
C: LIMPIE - R: SUSTITUYA - A: AJUSTE - L: LUBRIFIQUE
El siguiente programa de mantenimiento especifica todo el mantenimiento requerido para mantener
su escúter en óptimas condiciones. Las tareas de mantenimiento deben ser realizadas de acuerdo
con los estándares y especificaciones de Honda por técnicos debidamente preparados y equipados. Su distribuidor Honda cumple todos los requisitos.
* Deberán ser atendidos por un concesionario Honda, a menos que el propietario disponga de los
datos de servicio de mantenimiento y herramientas apropiadas y esté cualificado mecánicamente. Consulte el manual oficial de los concesionarios Honda.
* Por motivos de seguridad se recomienda que estos elementos sean atendidos solamente por un
concesionario Honda.
Honda recomienda que su concesionario autorizado efectúe una prueba en carretera después de
realizar los controles de mantenimiento periódico.
Notas:
1. Cuando las indicaciones del cuentalikómetros sean mayores, repita el trabajo de mantenimiento al cumplirse los intervalos aquí indicados.
2. Atienda más frecuentemente cuando conduzca la motocicleta con frecuencia a la máxima aceleración o bajo la lluvia.
3. Haga un servicio más frecuente si conduce en áreas húmedas o polvorientas.
4. Cambie cada 2 años. El trabajo de cambio exige conocimientos técnicos.
73
LECTURA CUENTAKILÓMETROS [NOTA (1)]
FRECUENCIA
SEGÚN LA
CONDICIÓN
QUE SE
VERIFIQUE
x 1000 km 1 4 8 12
x 1000 mi
MES
NOTA
(NOTA 3)
(NOTA 4)
ELEMENTO
* TUBO COMBUSTIBLE
*
FUNCIONAMIENTO DEL ACELERADOR
FILTRO DEL AIRE
RESPIRADERO DEL CÁRTER DE LA BASE
BUJÍAS
* HOLGURA DE VÁLVULAS
ACEITE DEL MOTOR
*
TAMIZ DEL FILTRO DE ACEITE DEL MOTOR
* VELOCIDAD AL RALENTÍ DEL MOTOR
REFRIGERANTE DEL RADIADOR
* SISTEMA DE REFRIGERAMIENTO
➞
➞
I
0.6 2.5 5 7.5
6
12
18
I
III
R
C
R
CCC
III
R
(NOTA 2)
I
RR R
I
I
I
II
I
I
I
Véase
pág.
-
78
79
84
80
81
-
89
87
7474
LECTURA CUENTAKILÓMETROS [NOTA (1)]
FRECUENCIA
x 1000 km 1
4
8
12
x 1000 mi
Véase
pág.
-
-
-
27
91
27,91
53
-
90
89
-
-
-
MESNOTA
ELEMENTO
* CORREA DE TRANSMISIÓN
*
FILTRO DEL AIRE DEL ALOJAMIENTO DE LA CORREA
* ACEITE DE TRANSMISIÓN FINAL
LÍQUIDO DE FRENOS
DESGASTE DE LAS PASTILLAS DE LOS FRENOS
SISTEMA DE FRENADO
* INTERRUPTOR LUZ DE FRENOS
* ORIENTACIÓN DE LOS FAROS
**
DESGASTE DE LA ZAPATA DEL EMBRAGUE
CABALLETE LATERAL
* SUSPENSIÓN
*
TUERCAS, PERNOS, FIJADORES
** RUEDAS/NEUMÁTICOS
** COJINETES DEL CABEZAL DE DIRECCIÓN
➞
➞
0.6
2.5
5
7.5
6
12
18
III
I
I
I
I
I
III
III
I
I
I
CADA 8.000 km (5000 miles) I
CADA 24.000 km (15.000 miles) R
II
IIII
CCC
III
(NOTA 4)
(NOTA 4)
I
-
I
II
SEGÚN LA
CONDICIÓN
QUE SE
VERIFIQUE
(1)
75
JUEGO DE HERRAMIENTAS
El juego de herramientas (1) está en el compartimento central (pág. 48).
Con las herramientas de este juego puede realizar algunas reparaciones en carretera, ajustes
menores y cambios de piezas.
•Llave de boca de 8 x 10 mm
•Llave de boca de 10 x 14 mm
• Llave hexagonal de 5 mm
• Llave para bujías
• Destornillador n. 2
• Mango para destornillador
• Llave con saliente cilíndrico para tuercas
• Destornillador Phillips n. 2
• Cable portacasco
• Fusible tipo lámina de 30 A
• Bolsa de herramientas
(1) Juego de herramientas
(1)
(2)
7676
NÚMEROS DE SERIE
Para matricular el escúter necesitará los números de serie del chasis y del motor.
También podrá necesitarlos su concesionario
para pedir repuestos.
Anote los números para conservarlos como
referencia.
N. DEL BASTIDOR_______________________
El número del bastidor (1) está grabado en lado
derecho del cuerpo del bastidor.
El número del motor (2) está grabado en el lado
izquierdo del cárter.
N. DEL MOTOR
__________________________
(2) Número del motor(1) Número del bastidor
(1)
77
ETIQUETA DEL COLOR
La etiqueta del color (1) está pegada en el
compartimento central (véase pág. 48).
Sirve para pedir piezas de recambio. Anote en
los espacios de abajo el color y el código para
que le sirvan como referencia.
COLOR ________________
____________________
CÓDIGO_____________________________________
(1) Etiqueta del color
(1)
(2)
(5)
(3)
(4)
7878
FILTRO DEL AIRE
(Véase párrafo “Precauciones para la seguridad” en la pág. 71)
El filtro del aire debe atenderse a intervalos
regulares (pág. 73), y con más frecuencia cuando conduzca en zonas con mucho polvo o
agua.
1. Quite la tapa del filtro del aire (1) quitando los
tornillos A (2) y los tornillos B (3).
2. Quite los tornillos C (4).
3. Quite el filtro del aire (5).
4. Deseche el filtro del aire.
5. Instale un filtro del aire nuevo. Utilice filtros
del aire originales Honda, o en cualquier
caso equivalentes, específicos para este
modelo. El uso de filtros de tipo distinto al
especificado, o filtros de calidad no equivalente, puede causar el desgaste precoz del
motor o la reducción de las prestaciones.
6. Reinstalar las partes retiradas siguiendo el
orden inverso al de la remoción.
(1) Tapa del filtro del
aire
(2) Tornillos A
(3) Tornillos B
(4) Tornillos C
(5) Filtro del aire
(1)
79
RESPIRADERO DEL CÁRTER
(Véase párrafo “Precauciones para la seguridad” en la pág. 71).
1. Quite el tapón del tubo del respiradero del
cárter (1) del tubo y drene el depósito en un
recipiente adecuado.
2. Vuelva a colocar el tapón del tubo del respiradero del cárter.
Realice un mantenimiento más frecuente cuando conduzca bajo la lluvia, a toda marcha o
después de lavar o si se ha volcado el escúter.
Realice el mantenimiento si los depósitos acumulados pueden verse en la sección transparente del tubo de drenaje.
(1) Tapón del tubo del respiradero del cárter
8080
ACEITE DEL MOTOR
(Véase párrafo “Precauciones para la seguridad” en la pág. 71).
Aceite del motor:
Un buen aceite del motor tiene muchas propiedades. Utilice sólo aceite de motor de buena
calidad y altamente detergente cuyo
recipiente certifique que es conforme o superior a las categorías SE, SF o SG de la clasificación estadounidense API.
Viscosidad:
El grado de viscosidad del aceite del motor
debe basarse en la temperatura atmosférica
media de la zona dónde conduce. Lo que sigue
es una guía para seleccionar el grado de viscosidad más adecuado del aceite que va a utilizarse a diferentes temperaturas atmosféricas.
(1) Monogrado (2) Multigrado
81
Aceite del motor /Tamiz del filtro del
aceite
La calidad del aceite del motor es el factor que
más directamente influye en la duración del
motor. Cambie el aceite motor tal y como se
especifica en el programa de mantenimiento
(pág. 73).
Cuando conduzca en condiciones de mucho
polvo, los cambios del aceite deberán realizarse a intervalos más cortos que los especificados en el programa de mantenimiento.
Le rogamos que tire el aceite de motor usado,
respetando el medio ambiente. Le sugerimos
que lo recoja en una lata cerrada y lo lleve a un
centro de reciclaje o estación de servicio para
reciclarlo. No lo tire a la basura ni lo derrame
por el suelo ni en un sumidero.
El aceite de motor usado puede causar cáncer
en la piel si se deja en contacto con ella durante largos periodos de tiempo. A pesar de que
esto es improbable a menos que usted utilice
aceite diariamente, le recomendamos que se
lave perfectamente las manos con agua y
jabón, tan pronto como sea posible, después
de haber manipulado aceite usado.
Si no ha utilizado una llave de apriete para esta
instalación, consulte a su concesionario Honda
lo antes posible para que compruebe que el
montaje sea correcto.
Cambie el aceite del motor a temperatura de
funcionamiento normal y con el escúter apoyado sobre el caballete central para asegurar un
drenaje completo y rápido.
(1)
(5)
(2)
(3)
(4)
8282
1. Quite el tapón de llenado del aceite/varilla (1)
de la tapa derecha del cárter.
2. Ponga un recipiente para recoger el aceite
debajo del cárter y quite el tapón de vaciado
del aceite (2).
El resorte (3) y el tamiz del filtro del aceite (4)
salen cuando se quita el tapón de drenaje.
3. Limpie el tamiz del filtro del aceite.
4. Compruebe que el tamiz del filtro del aceite, la junta de goma y la junta tórica del
tapón de drenaje (5) estén en buen estado.
(1) Tapón de llenado del aceite/varilla
(2) Tapón de drenaje
del aceite
(3) Resorte
(4) Pantalla del colador
de aceite
(5) Junta tórica
83
5. Instale la pantalla del colador de aceite, el
resorte y el tapón de drenaje.
Par de torsión del tapón de drenaje del aceite:
20 N•m (2.0 kgf•m, 14 lbf•ft)
6. Llene el cárter con el aceite del grado recomendado; aproximadamente:
0,9 l (US qt , 0.8 Imp qt)
7. Coloque el tapón de llenado del aceite/varilla.
8. Encendido el motor y déjelo al ralentí durante 2- 3 minutos.
9. Pare el motor y compruebe que el nivel de
aceite se encuentra en la marca de nivel
superior de la varilla, con el escúter en posición vertical y sobre terreno plano.
Asegúrese que no haya pérdidas de aceite.
(1)
(2)
(3)
8484
BUJÍAS
(Véase párrafo “Precauciones para la
seguridad” en la pág. 71).
Bujías recomendadas:
Estándar:
CR8EH - 9 (NGK) o
U24FER9 (DENSO)
Para una conducción a velocidad elevada:
CR9EH - 9 (NGK) o
U27FER9 (DENSO)
No utilice nunca bujías de gama térmica inapropiada porque de lo contrario podría causar
serias averías en el motor.
1. Quite la alfombrilla (1) del suelo.
2. Quite el tornillo (2) y la tapa de mantenimiento de la bujía (3).
(1) Alfombrilla del suelo
(2) Tornillo
(3) Tapa de mantenimiento de la bujía
NOTA
(4)
85
3. Quite el tapón de la bujía de las bujías.
Elimine la suciedad que hay alrededor de la
base de las bujías.
4. Quite la bujía usando la llave para bujías (4)
del kit herramientas.
(4) Llave para bujías
8686
5. Tire la bujía usada.
6. Con la arandela aplicada, enroscar a mano
la bujía para evitar que se introduzcan transversalmente.
7. Apriete la bujía nueva de 1/2 vuelta con la
llave para bujías de modo que se comprima
la arandela.
La bujía debe apretarse firmemente.
Una bujía mal apretada puede calentarse
mucho y posiblemente dañar el motor.
8. Vuelva a colocar el tapón de la bujía.
9. Vuelva a instalar las partes restantes en el
orden inverso a cuando han sido quitadas.
NOTA
(1)
(2)
87
FUNCIONAMIENTO DEL ACELERADOR
(Véase párrafo “Precauciones para la seguridad” en la pág. 71).
1. Compruebe si la empuñadura del acelerador
gira suavemente desde la posición de abertura completa a la de cierre completo, girando completamente la dirección en las dos
direcciones.
2. Mida el juego libre de la empuñadura del
acelerador en la brida de la empuñadura.
El juego libre estándar debe ser de:
2- 6 mm(0.08 0.24in)
Para ajustar el juego libre, afloje la contratuerca
(1) y gire el regulador (2).
(1) Contratuerca (2) Regulador
8888
REFRIGERANTE
(Véase párrafo “Precauciones para la seguridad” en la pág. 71).
Cambio del refrigerante
El refrigerante deberá ser cambiado por un
concesionario Honda, a menos que el propietario tenga las herramientas y los datos de servicio apropiados así como los conocimientos
mecánicos. Hágase referencia al Manual de
servicio Honda Oficial.
Añada siempre refrigerante al depósito de
reserva. No intente añadirlo abriendo el tapón
del radiador.
n
ATENCIÓN
Si se retira el tapón del radiador estando el
motor caliente, podrá dar lugar a que el refrigerante salga despedido a presión y quemarse seriamente.
Deje enfriar siempre el motor y el radiador
antes de quitar el tapón del radiador.
89
INSPECCIÓN DE LAS SUSPENSIONES
DELANTERA Y TRASERA
(Véase párrafo “Precauciones para la seguridad” en la pág. 71).
1. Compruebe el grupo de la horquilla accionando el freno delantero y moviendo la horquilla arriba y abajo enérgicamente. El movimiento de la suspensión tiene que ser suave
y no tiene que haber pérdidas de aceite.
2. Los cojinetes de la horquilla deben controlarse empujando fuerte contra el lateral de la
rueda trasera, mientras el escúter está
apoyado sobre el caballete central. Si tiene
juego significa que los cojinetes están
gastados.
3. Inspeccione cuidadosamente todos los
dispositivos de fijación de la suspensión
delantera y trasera para verificar si están
bien prietos.
(1)
90
CABALLETE LATERAL
(Véase párrafo “Precauciones para la seguridad” en la pág. 71).
Lleve a cabo las siguientes operaciones de
mantenimiento según el programa de mantenimiento.
Control funcional:
• Compruebe que el muelle no esté dañado o
haya perdido tensión y que el ensamblaje
del caballete lateral se mueva libremente.
• Compruebe el sistema de desconexión del
encendido del caballete lateral:
1. Apoye el escúter en su caballete central.
2. Suba el caballete lateral y encendido el
motor.
3. Baje el caballete lateral. El motor deberá
pararse al bajar el caballete lateral.
Si el sistema del caballete lateral no funciona tal
y como se describe, acuda a su concesionario
Honda autorizado para que éste se lo arregle.
(1) Muelle del caballete lateral
