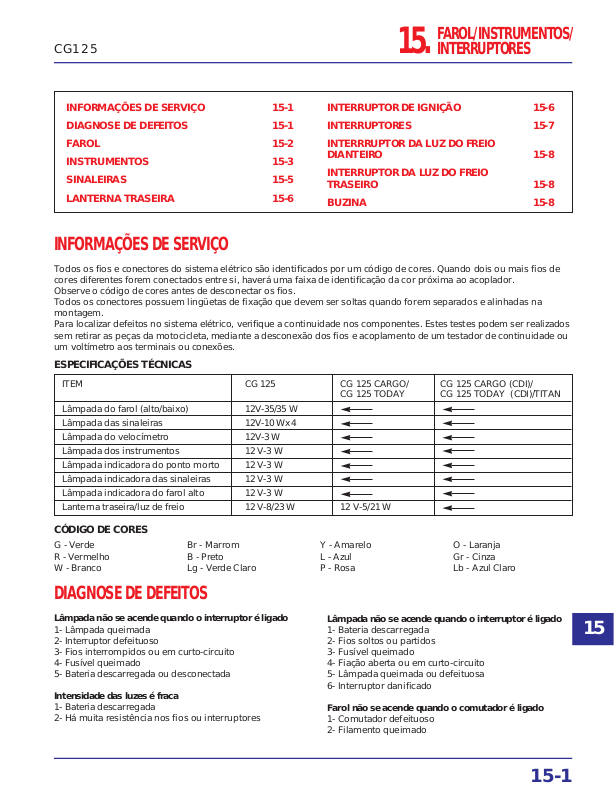

15.

FAROL/INSTRUMENTOS/
INTERRUPTORES

INFORMAÇÕES DE SERVIÇO 15-1
DIAGNOSE DE DEFEITOS 15-1
FAROL 15-2
INSTRUMENTOS 15-3
SINALEIRAS 15-5
LANTERNA TRASEIRA 15-6

INTERRUPTOR DE IGNIÇÃO 15-6
INTERRUPTORES 15-7
INTERRRUPTOR DA LUZ DO FREIO

DIANTEIRO 15-8
INTERRUPTOR DA LUZ DO FREIO

TRASEIRO 15-8
BUZINA 15-8

INFORMAÇÕES DE SERVIÇO

Todos os fios e conectores do sistema elétrico são identificados por um código de cores. Quando dois ou mais fios de
cores diferentes forem conectados entre si, haverá uma faixa de identificação da cor próxima ao acoplador.
Observe o código de cores antes de desconectar os fios.
Todos os conectores possuem lingüetas de fixação que devem ser soltas quando forem separados e alinhadas na
montagem.
Para localizar defeitos no sistema elétrico, verifique a continuidade nos componentes. Estes testes podem ser realizados
sem retirar as peças da motocicleta, mediante a desconexão dos fios e acoplamento de um testador de continuidade ou
um voltímetro aos terminais ou conexões.

ITEM CG 125 CG 125 CARGO/ CG 125 CARGO (CDI)/

CG 125 TODAY CG 125 TODAY (CDI)/TITAN
Lâmpada do farol (alto/baixo) 12V-35/35 W
Lâmpada das sinaleiras 12V-10 Wx4
Lâmpada do velocímetro 12V-3 W
Lâmpada dos instrumentos 12 V-3 W
Lâmpada indicadora do ponto morto 12 V-3 W
Lâmpada indicadora das sinaleiras 12 V-3 W
Lâmpada indicadora do farol alto 12 V-3 W
Lanterna traseira/luz de freio 12 V-8/23 W 12 V-5/21 W

ESPECIFICAÇÕES TÉCNICAS

CÓDIGO DE CORES

15-1

CG125

G - Verde
R - Vermelho
W - Branco

Br - Marrom
B - Preto
Lg - Verde Claro

Y - Amarelo
L - Azul
P - Rosa

O - Laranja
Gr - Cinza
Lb - Azul Claro

DIAGNOSE DE DEFEITOS

Lâmpada não se acende quando o interruptor é ligado

1- Lâmpada queimada
2- Interruptor defeituoso
3- Fios interrompidos ou em curto-circuito
4- Fusível queimado
5- Bateria descarregada ou desconectada

Intensidade das luzes é fraca

1- Bateria descarregada
2- Há muita resistência nos fios ou interruptores

Lâmpada não se acende quando o interruptor é ligado

1- Bateria descarregada
2- Fios soltos ou partidos
3- Fusível queimado
4- Fiação aberta ou em curto-circuito
5- Lâmpada queimada ou defeituosa
6- Interruptor danificado

Farol não se acende quando o comutador é ligado

1- Comutador defeituoso
2- Filamento queimado

15

FAROL/INSTRUMENTOS/INTERRUPTORES

15-2

FAROL

REMOÇÃO DA CARCAÇA DO FAROL

Retire os parafusos de fixação do farol.
Remova o farol.
Desconecte todos os fios.

NOTA

Não corte os fios.

CG125

PARAFUSOS DE FIXAÇÃO

Retire a carcaça do farol do seu suporte soltando
os parafusos de fixação.

PARAFUSOS DE FIXAÇÃO

INSTALAÇÃO DA CARCAÇA DO FAROL

Instale a carcaça do farol e aperte os parafusos de
fixação.
Alinhe a marca de referência da carcaça do farol
com a marca do suporte.

NOTA

Após a instalação da carcaça do farol,
verifique o funcionamento de todos os
equipamentos elétricos.

PARAFUSOS DE FIXAÇÃO

FAROL/INSTRUMENTOS/INTERRUPTORES

15-3

CG125

CONEXÃO DA FIAÇÃO NA CARCAÇA DO FAROL

Passe os fios através do orifício da carcaça do
farol.
A fiação principal deve passar pelo orifício
inferior.
Os demais fios devem passar pelo orifício
superior.
Conecte os fios seguindo o código de cores.

SUBSTITUIÇÃO DA LÂMPADA DO FAROL

Remova as seguintes peças e componentes:
farol
soquete do farol
protetor de pó
presilha
lâmpada
Instale a lâmpada na ordem inversa da remoção.

a

Use luvas limpas ao instalar a lâmpada de
halogênio.
Se tocar o bulbo da lâmpada com a mão,
limpe-o com um pano umedecido com álcool
para prevenir queima prematura da mesma.

SOQUETE LÂMPADA

INSTRUMENTOS

REMOÇÃO

Remova o farol e desconecte a fiação dos
instrumentos.
Solte a porca do cabo do velocímetro e
desconecte o cabo.

CABO DO VELOCÍMETRO
