CBR900RR/CBR929R
MANUAL
DE
MONTAGEM
MOTO HONDA DA AMAZÔNIA LTDA. – 2001
CBR900RR/CBR929RR
MANUAL DE MONTAGEM
ÍNDICE
INSTRUÇÕES PARA MONTAGEM ................. 2 MONT AGEM D A MO TOCICLETA .......................... 5
V ALORES DE TORQUE .................................. 3 LISTA DE REVISÃO DE ENTREGA ...................... 20
LIST A DE PEÇAS............................................ 4
CBR900RR/CBR929RR
MANUAL DE MONTA GEM
CBR900RR/CBR929RR
Ao longo deste manual, as seguintes abreviações são usadas para identificar modelos individuais:
CBR900RR CBR929RR
MANUAL DE MONTAGEM
ED (Vendas diretas para a Europa) U Tipo Austrália:
Itália Suíça Nova Zelândia
P ortugal Grécia E Reino Unido
Áustria Bélgica F França
Espanha Holanda G Alemanha
Europa setentrional MX México
CM Canadá
INSTRUÇÕES PARA MONTAGEM
CUIDADO
!
CUIDADO
I
A MONTAGEM E A REVISÃO DE ENTREGA DEVEM SER EFETUADAS POR UMA CONCESSIONÁRIA
AUTORIZADA HONDA. A montagem e revisão de entrega corretas são essenciais para assegurar a segurança
do piloto e a confiabilidade da motocicleta. Quando o cliente adquire uma motocicleta nova, ele espera que esteja
em perfeitas condições de funcionamento. Poucas coisas podem causar maior insatisfação ao cliente do que
uma preparação inadequada de uma motocicleta nova. Qualquer erro ou descuido durante a execução de um
serviço pode resultar em funcionamento inadequado, danos à motocicleta ou ferimentos ao piloto.
ATENÇÃO
• Tome muito cuidado durante a remoção da embalagem para não danificar a motocicleta.
• Os valores de torque e tamanhos dos par afusos e porcas também estão indicados abaixo do número da seqüên-
cia de trabalho, quando necessário. Os outros parafusos, porcas e fixadores devem ser apertados de acordo
com os valores de torque padrão.
• Algumas peças podem apresentar formato diferente daquele ilustr ado, de acordo com diferenças de mercado.
• Após a montagem da motocicleta, efetue as inspeções da revisão de entrega, conforme descritas na LISTA DE
REVISÃO DE ENTREGA, localizada no final do manual.
• Consulte o manual do proprietário quanto a especificações e procedimentos detalhados. Sempre ef etue um teste
de rodagem com a motocicleta para certificar-se de que esteja funcionando corretamente.
• A bateria desta motocicleta é do tipo livre de manutenção (ou seja, preenchida com eletrólito e selada). Aplique
a carga na bateria de acordo com o manual de operação localizado na carcaça da bateria.
COMO UTILIZAR ESTE MANU AL
• Cada componente avulso está inde xado com o número da seqüência de trabalho ([1] [2]...). Instale ou remova os
componentes avulsos na seqüência indicada.
• Faça a conferência de todas as peças avulsas com a Lista de Peças do manual.
2
CBR900RR/CBR929RR
SÍMBOLOS UTILIZADOS NESTE MANUAL
MANUAL DE MONTAGEM
ÓLEO
10 (1,0)
(Exemplo)
Aplique óleo para motor
Empurre através
Acople dentro
Aperte no torque de 10 N.m. (1,0 kg.m)
Use este tipo de parafuso
(diâmetro x comprimento, mm)
(diâmetro em mm) ou tamanho não relacionado
Tamanho de porcas (diâmetro em mm)
Cabo do afogador
Mangueira ou cabo do freio dianteiro
Mangueira ou cabo do freio traseiro
Mangueira ou cabo da embreagem
Cabo do acelerador
Cabo do velocímetro
A
B
A: Número de seqüência de trabalho
B: Tamanho do parafuso ou porca e valor de torque
Estes números representam a seqüência de APERTO MANUAL.
[1]:
Estes números indicam a seqüência de INSTALAÇÃO.
Números brancos sobre fundo preto representam a
1 :
seqüência de DESMONTAGEM.
VALORES DE TORQUE
VALORES DE TORQUE
PADRÃO
TIPO DE FIXADOR TORQUE N.m (kg.m) TIPO DE FIXADOR TORQUE N.m (kg.m)
Porca e parafuso sextavado, 5 mm 5 (0,5) Parafuso, 5 mm 4 (0,4)
Porca e parafuso sextavado, 6 mm 10 (1,0) Parafuso, 6 mm 9 (0,9)
Porca e parafuso sextavado, 8 mm 22 (2,2) Parafuso flange, 6 mm (cabeça 10 mm)
Porca e parafuso sextavado, 10 mm 34 (3,4) e porca 12 (1,2)
Porca e parafuso sextavado, 12 mm 54 (5,4) Parafuso flange e porca, 8 mm 26 (2,6)
Parafuso flange e porca, 10 mm 39 (3,9)
As especificações de torque listadas abaixo são para fixadores importantes. Outros fixadores de vem ser apertados
nos valores de torque padrão listados acima.
NOTA
1. Aplique junta líquida na rosca.
2. Aplique trava química na rosca.
3. Aplique solução à base de bissulfeto de molibdênio na rosca e superfície do flange .
4. Trave.
5. Aplique óleo na rosca e superfície do flange.
6. Aplique óleo para motor nov o no anel de v edação.
7. Aplique graxa na rosca e superfície do flange.
8. Parafuso UBS
9. P orca em “U”
10. Parafuso ALOC
3
CBR900RR/CBR929RR
LISTA DE PEÇAS
MANUAL DE MONTAGEM
(6)
(7)
(8)
Nº DESCRIÇÃO QUANTIDADE NÚMERO DA PEÇA TIPO
Nº DESCRIÇÃO QUANTIDADE CÓDIGO DA PEÇA
(1) Estojo de ferramentas 1 89010-MCJ-000
(2) Espelho retrovisor direito 1 88110-MCJ-003
Espelho retrovisor esquerdo 1 88120-MCJ-003
(3) Pára-brisa 1 64250-MCJ-000
(4) Manual do proprietário 1 D2203-MAN-0244
(5) Estojo do manual do proprietário 1 77251-342-000
(6) Componentes de fixação
Pára-brisa
Porca de fixação da carenagem, 6 90111-KW3-003
M5 x 0,8 mm
Arruelas de fixação do pára-brisa 2 64205-166-610
Arruela de encosto, 5 mm 6 90504-964-000
Parafuso do suporte, 5 x 16 mm 6 90109-SB6-000
Espelho retrovisor
Parafuso Allen, 6 x 14 mm 4 96600-06014-07
Parafuso Allen da tampa 2 91456-371-770
Suporte do pedal de apoio
Parafuso Allen, 8 x 20 mm 2 90157-KAF-000
Assento
Parafuso Allen-flange, 6 x 20 mm 1 90097-MY6-880
Espaçador 1 90552-170-700
(7) Conjunto de etiquetas de precaução 1 87580-MCJ-730 CM
(8) Protetor do pedal de apoio direito 1 50607-MCJ-610 G
4
CBR900RR/CBR929RR
MONTAGEM DA MOT OCICLETA
1
MANUAL DE MONTAGEM
5
CBR900RR/CBR929RR
MANUAL DE MONTAGEM
2
• Tome cuidado para não danificar as tampas laterais e outros componentes do chassi ao levantar a motocicleta
com as cintas de levantamento. Não prenda nenhuma mangueira, cabo ou fiação entre a cinta e o chassi.
8 x 20
27 (2,7)
6
CBR900RR/CBR929RR
3
MANUAL DE MONTAGEM
6 x 23
12 (1,2)
7
CBR900RR/CBR929RR
4
MANUAL DE MONTAGEM
Aperte com os dedos.
5 x 16
0,4 (0,04)
Aperte com os dedos.
5 x 16
0,4 (0,04)
8
CBR900RR/CBR929RR
5
MANUAL DE MONTAGEM
6 x 14
10 (1,0)
6 x 14
10 (1,0)
9
CBR900RR/CBR929RR
6
MANUAL DE MONTAGEM
7
10
CBR900RR/CBR929RR
8
MANUAL DE MONTAGEM
9
11
CBR900RR/CBR929RR
10
MANUAL DE MONTAGEM
11
12
CBR900RR/CBR929RR
12
MANUAL DE MONTAGEM
13
CBR900RR/CBR929RR
13

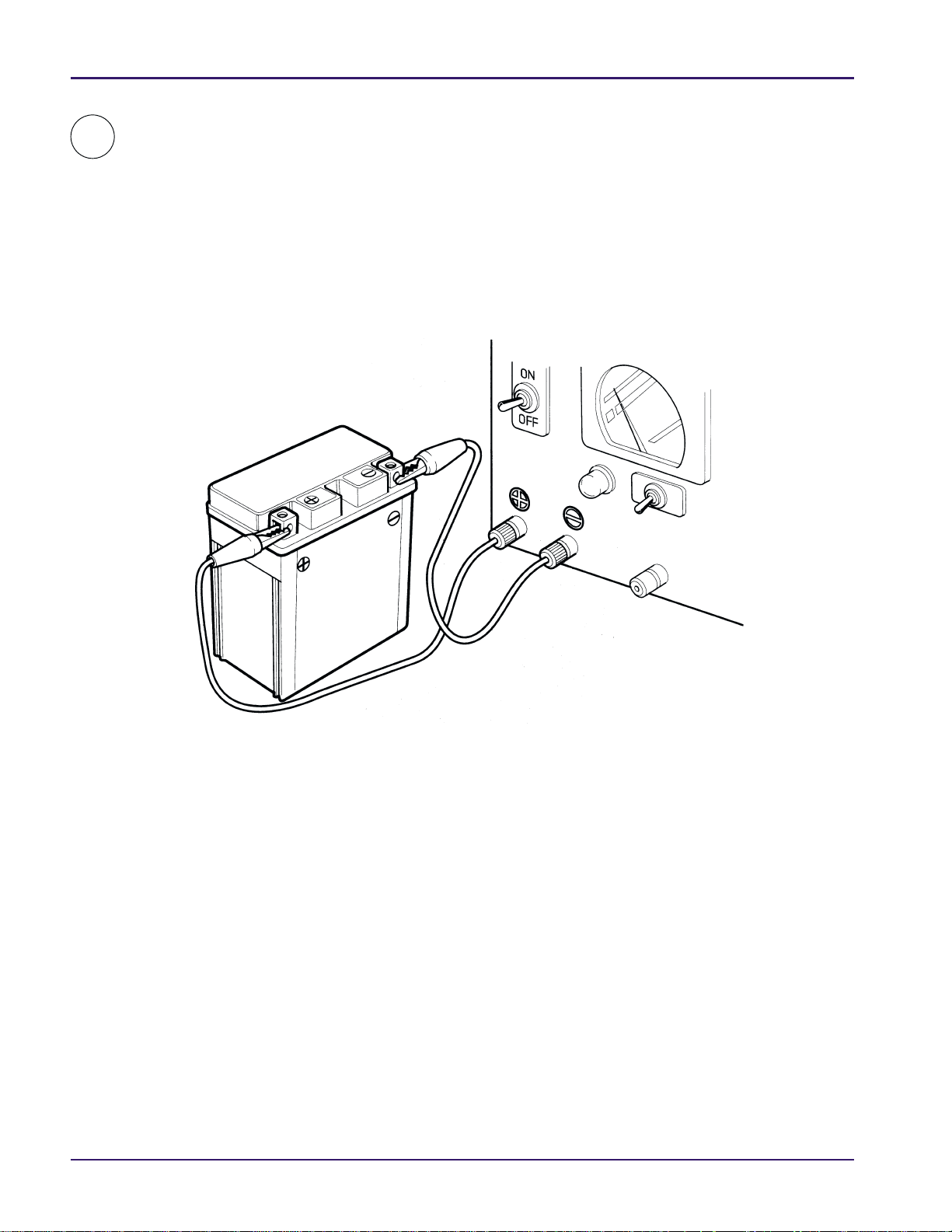

• Ce rtifique-se de carregar a bateria.
• Carga mínima: 13 V
MANUAL DE MONTAGEM
• Ce rtifique-se de medir a voltagem no terminal uma hora após a bateria ter sido carregada.
A voltagem pode apresentar grandes flutuações imediatamente após a bateria ter sido carregada, o que pode
resultar em leituras incorretas.
14
CBR900RR/CBR929RR
14
MANUAL DE MONTAGEM
15
CBR900RR/CBR929RR
14
MANUAL DE MONTAGEM
16
CBR900RR/CBR929RR
15
MANUAL DE MONTAGEM
6 x 20
10 (1,0)
17
CBR900RR/CBR929RR
16
MANUAL DE MONTAGEM
18
CBR900RR/CBR929RR
17
MANUAL DE MONTAGEM
19
CBR900RR/CBR929RR
NOTA
Inspecione e assinale todos os pontos da Lista de Revisão de Entrega apresentada abaixo. Consulte as
especificações e procedimentos detalhados no Manual do Proprietário e no Manual de Serviços.Efetue sempre
um teste de rodagem com a unidade para assegurar-se de que seu funcionamento é correto .
MANUAL DE MONTAGEM
LISTA DE REVISÃO DE ENTREGA
G Abasteça os reservatórios dos cilindros mestres dos freios dianteiro e traseiro e o cilindro mestre da embrea-
gem com fluido de freio DOT 4 nov o e, se necessári o , efetue a sangria dos sistemas de freio e embreagem.
G Verifique o funcionamento dos freios dianteiro e traseiro .
G Abasteça o motor com o óleo recomendado.
G Abasteça o sistema de arrefecimento com o líquido de arrefecimento recomendado e verifique quanto a v aza-
mentos.
G Ver ifique a folga livre da manopla do acelerador, a passagem dos cabos e seu funcionamento em todas as
posições do guidão.
G Verifique a pressão dos pneus.
G Inspecione o funcionamento e o ajuste de todos os componentes elétricos.
– Farol
– Interruptor da luz do freio dianteiro
– Lanterna traseira e luz de freio
– Sinaleiras
– Luz de posição
– Buzina
– Interruptor do motor
– Interruptor de partida
– Luzes e indicadores do painel de instrumentos, sinaleiras, luz de passagem, farol alto e ponto morto
– Luzes de advertência
– Sistema de carga da bateria (Consulte a página 14).
G Verifique se todas as porcas, parafusos , presilhas e demais fixadores estão firmemente apertados.
G TESTE DE RODA GEM: Verifique o desempenho, a dirigibilidade e o funcionamento geral da motocicleta.
–
Transmissão e embreagem:
–
Aceleração:
–
Cruzeiro:
–
Sinaleiras:
–
Dirigibilidade:
–
Freios:
–
Marcha lenta:
– Verifique novamente a marcha lenta após 10 minutos de teste de rodagem.
–
Velocímetro e Tacômetro:
– Ao final do teste de rodagem, inspecione a unidade quanto a vazamentos de combustível, óleo do motor e
líquido de arrefecimento. V erifique o funcionamento da ventoinha de arrefecimento .
ATENÇÃO
Suavidade, etc.
Suavidade, etc.
Funcionamento
Estabilidade e realização de curvas
Suavidade e eficiência da frenagem
Suavidade, resposta do acelerador, retorno à marcha lenta
Suavidade de mudança de marchas, funcionamento da embreagem, etc.
Funcionamento correto.
Esta bateria é do tipo livre de manutenção (ou seja, preenchida com eletrólito e selada). Aplique a carga
na bateria de acordo com o manual de operação localizado na carcaça da bateria.
20
MOTO HONDA DA AMAZÔNIA LTDA.
