Hobart CYBER FLEX 652 User Manual

Download

OM-278 163 769N

June 2000

Processes

Multiprocess Welding

Description

Arc Welding Power Source

Cyber Flex

652 Model

From Hobart to You

Thank you and congratulations on choosing Hobart. Now you can get the job done and get it done right. We know you don’t have time to do it any other way.

This Owner’s Manual is designed to help you get the most out of your Hobart products. Please take time to read the Safety precautions. They will help you

protect yourself against potential hazards on the worksite. We’ve made installation and operation quick and easy. With Hobart you can count on years of reliable service with proper maintenance. And if for some reason the unit

Hobart is registered to the ISO 9001 Quality System Standard.

needs repair, there’s a Troubleshooting section that will help you figure out what the problem is. The parts list will then help you to decide which exact part you may need to fix the problem. Warranty and service information for your particular model are also provided.

Hobart Welders manufactures a full line of welders and welding related equipment. For information on other quality Hobart products, contact your local Hobart distributor to receive the latest full line catalog or individual catalog sheets. To locate your nearest

distributor or service agency call 1-877-Hobart1.

Hobart offers a Technical Manual which provides more detailed service and parts information for your unit. T o obtain a Technical Manual, contact your local distributor. Your distributor can also supply you with Welding Process Manuals such as SMAW, GTAW, GMAW, and GMA W-P.

The following terms are used interchangeably throughout this manual: MIG = GMAW

WARNING

This product, when used for welding or cutting, produces fumes or gases which contain chemicals known to the State of California to cause birth defects and, in some cases, cancer. (California Health & Safety Code Section

25249.5 et seq.)

TABLE OF CONTENTS

SECTION 1 – SAFETY PRECAUTIONS - READ BEFORE USING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-1. Symbol Usage 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-2. Arc Welding Hazards 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-3. Additional Symbols for Installation, Operation, and Maintenance 3. . . . . . . . . . . . . . . . . . . . . .

1-4. Principal Safety Standards 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-5. EMF Information 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 1 – CONSIGNES DE SECURITE – LIRE AVANT UTILISATION 5. . . . . . . . . . . . . . . . . . . . .

1-1. Signification des symboles 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-2. Dangers relatifs au soudage à l’arc 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement

et la maintenance 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-4. Principales normes de sécurité 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-5. Information sur les champs électromagnétiques 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 2 – DEFINITIONS 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-1. General Precautionary Label 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-2. Input Connection Label 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-3. Electric Shock And Airflow Label 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-4. Nameplate Safety Symbols 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-5. Manufacturer’s Rating Label For CE Products 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-6. Symbols And Definitions 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 3 – INSTALLATION 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-1. Specifications 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-2. Duty Cycle And Overheating 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-3. Volt-Ampere Curves 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-4. Selecting A Location 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-5. Dimensions And Weights 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-6. Tipping 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-7. 115 VAC Receptacle And Circuit Breakers 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-8. Weld Output Terminals And Selecting Cable Sizes 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-9. Remote 14 Receptacle And Terminal Strip 1T Information 16. . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-10. Connecting Remote Control 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-11. Electrical Service Guide 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-12. Placing Jumper Links And Connecting Input Power 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 4 – OPERATION 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-1. Controls (Non CE Models) 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-2. Controls (CE Models) 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 5 – MAINTENANCE & TROUBLESHOOTING 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-1. Routine Maintenance 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-2. Fuse F1 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-3. Troubleshooting 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

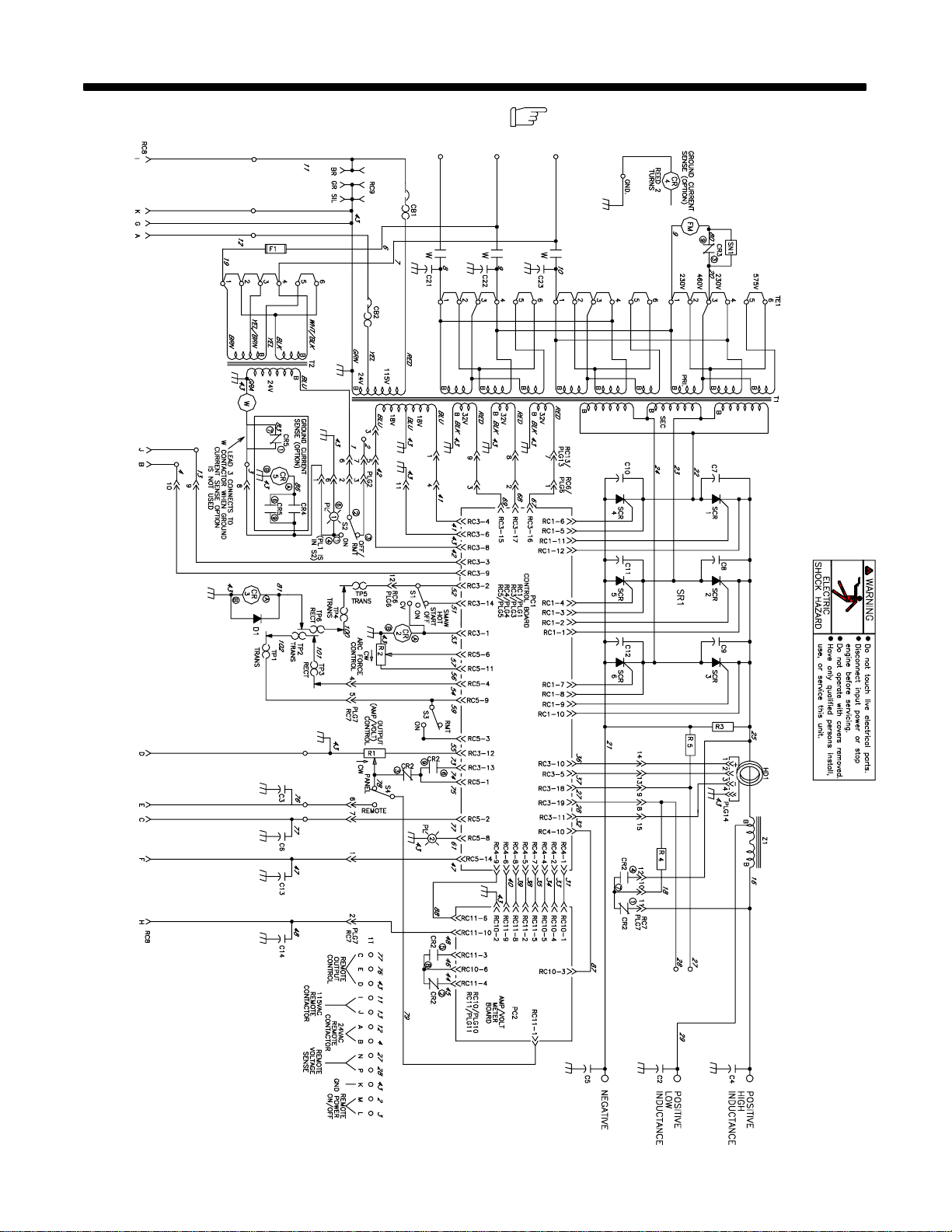

SECTION 6 – ELECTRICAL DIAGRAM 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 7 – PARTS LIST 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OPTIONS AND ACCESSORIES WARRANTY

SECTION 1 – SAFETY PRECAUTIONS - READ BEFORE USING

1-1. Symbol Usage

Means Warning! Watch Out! There are possible hazards with this procedure! The possible hazards are shown in the adjoining symbols.

som _nd_5/97

Y Marks a special safety message.

. Means “Note”; not safety related.

1-2. Arc Welding Hazards

Y The symbols shown below are used throughout this manual to

call attention to and identify possible hazards. When you see the symbol, watch out, and follow the related instructions to avoid the hazard. The safety information given below is only a summary of the more complete safety information found in the Safety Standards listed in Section 1-4. Read and follow all Safety Standards.

Y Only qualified persons should install, operate, maintain, and

repair this unit.

Y During operation, keep everybody, especially children, away.

ELECTRIC SHOCK can kill.

Touching live electrical parts can cause fatal shocks or severe burns. The electrode and work circuit is electrically live whenever the output is on. The input

live when power is on. In semiautomatic or automatic wire welding, the wire, wire reel, drive roll housing, and all metal parts touching the welding wire are electrically live. Incorrectly installed or improperly grounded equipment is a hazard.

D Do not touch live electrical parts. D Wear dry, hole-free insulating gloves and body protection. D Insulate yourself from work and ground using dry insulating mats

or covers big enough to prevent any physical contact with the work or ground.

D Do not use AC output in damp areas, if movement is confined, or if

there is a danger of falling.

D Use AC output ONLY if required for the welding process. D If AC output is required, use remote output control if present on

unit.

D Disconnect input power or stop engine before installing or

servicing this equipment. Lockout/tagout input power according to OSHA 29 CFR 1910.147 (see Safety Standards).

D Properly install and ground this equipment according to its

Owner’s Manual and national, state, and local codes.

D Always verify the supply ground – check and be sure that input

power cord ground wire is properly connected to ground terminal in disconnect box or that cord plug is connected to a properly grounded receptacle outlet.

D When making input connections, attach proper grounding conduc-

tor first – double-check connections.

D Frequently inspect input power cord for damage or bare wiring –

replace cord immediately if damaged – bare wiring can kill.

D Turn off all equipment when not in use. D Do not use worn, damaged, undersized, or poorly spliced cables. D Do not drape cables over your body.

power circuit and machine internal circuits are also

This group of symbols means Warning! Watch Out! possible ELECTRIC SHOCK, MOVING PARTS, and HOT PARTS hazards. Consult symbols and related instructions below for necessary actions to avoid the hazards.

D If earth grounding of the workpiece is required, ground it directly

with a separate cable – do not use work clamp or work cable.

D Do not touch electrode if you are in contact with the work, ground,

or another electrode from a different machine.

D Use only well-maintained equipment. Repair or replace damaged

parts at once. Maintain unit according to manual.

D Wear a safety harness if working above floor level. D Keep all panels and covers securely in place. D Clamp work cable with good metal-to-metal contact to workpiece

or worktable as near the weld as practical.

D Insulate work clamp when not connected to workpiece to prevent

contact with any metal object.

D Do not connect more than one electrode or work cable to any

single weld output terminal.

SIGNIFICANT DC VOLTAGE exists after removal of input power on inverters.

D Turn Off inverter, disconnect input power, and discharge input

capacitors according to instructions in Maintenance Section before touching any parts.

FUMES AND GASES can be hazardous.

Welding produces fumes and gases. Breathing these fumes and gases can be hazardous to your health.

D Keep your head out of the fumes. Do not breathe the fumes. D If inside, ventilate the area and/or use exhaust at the arc to remove

welding fumes and gases.

D If ventilation is poor, use an approved air-supplied respirator. D Read the Material Safety Data Sheets (MSDSs) and the

manufacturer’s instructions for metals, consumables, coatings, cleaners, and degreasers.

D Work in a confined space only if it is well ventilated, or while

wearing an air-supplied respirator. Always have a trained watchperson nearby. Welding fumes and gases can displace air and lower th e o x y g e n l e v e l c a using injury or death. Be sure the breathing air is safe.

D Do not weld in locations near degreasing, cleaning, or spraying op-

erations. The heat and rays of the arc can react with vapors to form highly toxic and irritating gases.

D Do not weld on coated metals, such as galvanized, lead, or

cadmium plated steel, unless the coating is removed from the weld area, the area is well ventilated, and if necessary, while wearing an air-supplied respirator. The coatings and any metals containing these elements can give off toxic fumes if welded.

OM-278 Page 1

ARC RAYS can burn eyes and skin.

BUILDUP OF GAS can injure or kill.

Arc rays from the welding process produce intense visible and invisible (ultraviolet and infrared) rays that can burn eyes and skin. Sparks fly off from the weld.

D Wear a welding helmet fitted with a proper shade of filter to protect

your face and eyes when welding or watching (see ANSI Z49.1 and Z87.1 listed in Safety Standards).

D Wear approved safety glasses with side shields under your

helmet.

D Use protective screens or barriers to protect others from flash and

glare; warn others not to watch the arc.

D Wear protective clothing made from durable, flame-resistant mate-

rial (leather and wool) and foot protection.

WELDING can cause fire or explosion.

Welding on closed containers, such as tanks, drums, or pipes, can cause them to blow up. Sparks can fly off from the welding arc. The flying sparks, hot

burns. Accidental contact of electrode to metal objects can cause sparks, explosion, overheating, or fire. Check and be sure the area is safe before doing any welding.

D Protect yourself and others from flying sparks and hot metal. D Do not weld where flying sparks can strike flammable material. D Remove all flammables within 35 ft (10.7 m) of the welding arc. If

this is not possible, tightly cover them with approved covers.

D Be alert that welding sparks and hot materials from welding can

easily go through small cracks and openings to adjacent areas.

D Watch for fire, and keep a fire extinguisher nearby. D Be aware that welding on a ceiling, floor, bulkhead, or partition can

cause fire on the hidden side.

D Do not weld on closed containers such as tanks, drums, or pipes,

unless they are properly prepared according to AWS F4.1 (see Safety Standards).

D Connect work cable to the work as close to the welding area as

practical to prevent welding current from traveling long, possibly unknown paths and causing electric shock and fire hazards.

D Do not use welder to thaw frozen pipes. D Remove stick electrode from holder or cut off welding wire at

contact tip when not in use.

D Wear oil-free protective garments such as leather gloves, heavy

shirt, cuffless trousers, high shoes, and a cap.

D Remove any combustibles, such as a butane lighter or matches,

from your person before doing any welding.

workpiece, and hot equipment can cause fires and

FLYING METAL can injure eyes.

D Welding, chipping, wire brushing, and grinding

cause sparks and flying metal. As welds cool, they can throw off slag.

D Wear approved safety glasses with side

shields even under your welding helmet.

D Shut off shielding gas supply when not in use. D Always ventilate confined spaces or use

approved air-supplied respirator.

HOT PARTS can cause severe burns.

D Do not touch hot parts bare handed. D Allow cooling period before working on gun or

torch.

MAGNETIC FIELDS can affect pacemakers.

D Pacemaker wearers keep away. D Wearers should consult their doctor before

going near arc welding, gouging, or spot welding operations.

NOISE can damage hearing.

Noise from some processes or equipment can damage hearing.

D Wear approved ear protection if noise level is

high.

CYLINDERS can explode if damaged.

Shielding gas cylinders contain gas under high pressure. If damaged, a cylinder can explode. Since gas cylinders are normally part of the welding process, be sure to treat them carefully.

D Protect compressed gas cylinders from excessive heat, mechani-

cal shocks, slag, open flames, sparks, and arcs.

D Install cylinders in an upright position by securing to a stationary

support or cylinder rack to prevent falling or tipping.

D Keep cylinders away from any welding or other electrical circuits. D Never drape a welding torch over a gas cylinder. D Never allow a welding electrode to touch any cylinder. D Never weld on a pressurized cylinder – explosion will result. D Use only correct shielding gas cylinders, regulators, hoses, and fit-

tings designed for the specific application; maintain them and associated parts in good condition.

D Turn face away from valve outlet when opening cylinder valve. D Keep protective cap in place over valve except when cylinder is in

use or connected for use.

D Read and follow instructions on compressed gas cylinders,

associated equipment, and CGA publication P-1 listed in Safety Standards.

OM-278 Page 2

1-3. Additional Symbols for Installation, Operation, and Maintenance

FIRE OR EXPLOSION hazard.

D Do not install or place unit on, over, or near

combustible surfaces.

D Do not install unit near flammables.

D Do not overload building wiring – be sure power supply system is

properly sized, rated, and protected to handle this unit.

FALLING UNIT can cause injury.

D Use lifting eye to lift unit only, NOT running

gear, gas cylinders, or any other accessories.

D Use equipment of adequate capacity to lift and

support unit.

D If using lift forks to move unit, be sure forks are

long enough to extend beyond opposite side of unit.

OVERUSE can cause OVERHEATING

D Allow cooling period; follow rated duty cycle. D Reduce current or reduce duty cycle before

starting to weld again.

D Do not block or filter airflow to unit.

STATIC (ESD) can damage PC boards.

MOVING PARTS can cause injury.

D Keep away from moving parts such as fans. D Keep all doors, panels, covers, and guards

closed and securely in place.

H.F. RADIATION can cause interference.

D High-frequency (H.F.) can interfere with radio

navigation, safety services, computers, and communications equipment.

D Have only qualified persons familiar with

electronic equipment perform this installation.

D The user is responsible for having a qualified electrician prompt-

ly correct any interference problem resulting from the installation.

D If notified by the FCC about interference, stop using the

equipment at once.

D Have the installation regularly checked and maintained. D Keep high-frequency source doors and panels tightly shut, keep

spark gaps at correct setting, and use grounding and shielding to minimize the possibility of interference.

D Put on grounded wrist strap BEFORE handling

boards or parts.

D Use proper static-proof bags and boxes to

store, move, or ship PC boards.

MOVING PARTS can cause injury.

D Keep away from moving parts. D Keep away from pinch points such as drive

rolls.

WELDING WIRE can cause injury.

D Do not press gun trigger until instructed to do

so.

D Do not point gun toward any part of the body,

other people, or any metal when threading welding wire.

1-4. Principal Safety Standards

Safety in Welding and Cutting, ANSI Standard Z49.1, from American Welding Society, 550 N.W. LeJeune Rd, Miami FL 33126

Safety and Health Standards, OSHA 29 CFR 1910, from Superintendent of Documents, U.S. Government Printing Office, Washington, D.C.

20402.

Recommended Safe Practices for the Preparation for Welding and Cutting of Containers That Have Held Hazardous Substances, American

Welding Society Standard AWS F4.1, from American W elding Society, 550 N.W. LeJeune Rd, Miami, FL 33126

National Electrical Code, NFPA Standard 70, from National Fire Protection Association, Batterymarch Park, Quincy, MA 02269.

ARC WELDING can cause interference.

D Electromagnetic energy can interfere with

sensitive electronic equipment such as computers and computer-driven equipment such as robots.

D Be sure all equipment in the welding area is

electromagnetically compatible.

D To reduce possible interference, keep weld cables as short as

possible, close together, and down low, such as on the floor.

D Locate welding operation 100 meters from any sensitive elec-

tronic equipment.

D Be sure this welding machine is installed and grounded

according t o this manual.

D If interference still occurs, the user must take extra measures

such as moving the welding machine, using shielded cables, using line filters, or shielding the work area.

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1, from Compressed Gas Association, 1235 Jefferson Davis Highway, Suite 501, Arlington, VA 22202.

Code for Safety in Welding and Cutting, CSA Standard W117.2, from Canadian Standards Association, Standards Sales, 178 Rexdale Boulevard, Rexdale, Ontario, Canada M9W 1R3.

Safe Practices For Occupation And Educational Eye And Face Protection, ANSI Standard Z87.1, from American National Standards Institute, 1430 Broadway, New York, NY 10018.

Cutting And Welding Processes, NFPA Standard 51B, from National Fire Protection Association, Batterymarch Park, Quincy, MA 02269.

OM-278 Page 3

1-5. EMF Information

Considerations About Welding And The Effects Of Low Frequency Electric And Ma g n e t i c F i e l d s

Welding current, as it flows through welding cables, will cause electromagnetic fields. There has been and still is some concern about such fields. However, after examining more than 500 studies spanning 17 years of research, a special blue ribbon committee of the National Research Council concluded that: “The body of evidence, in the committee’s judgment, has not demonstrated that exposure to power- frequency electric and magnetic fields is a human-health hazard.” However, studies are still going forth and evidence continues to be examined. Until the final conclusions of the research are reached, you may wish to minimize your exposure to electromagnetic fields when welding or cutting.

To reduce magnetic fields in the workplace, use the following procedures:

1. Keep cables close together by twisting or taping them.

2. Arrange cables to one side and away from the operator.

3. Do not coil or drape cables around your body.

4. Keep welding power source and cables as far away from operator as practical.

5. Connect work clamp to workpiece as close to the weld as possible.

About Pacemakers:

Pacemaker wearers consult your doctor first. If cleared by your doctor, then following the above procedures is recommended.

OM-278 Page 4

SECTION 1 – CONSIGNES DE SECURITE – LIRE AVANT UTILISATION

som _nd_Fre 4/97

1-1. Signification des symboles

Signifie Mise en garde ! Soyez vigilant ! Cette procédure présente des risques de danger ! Ceux-ci sont identifiés par des symboles adjacents aux directives.

Ce groupe de symboles signifie Mise en garde ! Soyez vigilant ! Il y a des

Y Identifie un message de sécurité particulier.

. Signifie NOTA ; n’est pas relatif à la sécurité.

1-2. Dangers relatifs au soudage à l’arc

Y Les symboles présentés ci-après sont utilisés tout au long du

présent manuel pour attirer votre attention et identifier les risques de danger. Lorsque vous voyez un symbole, soyez vigilant et suivez les directives mentionnées afin d’éviter tout danger. Les consignes de sécurité présentées ci-après ne font que résumer l’information contenue dans les normes de sécurité énumérées à la section 1-4. Veuillez lire et respecter toutes ces normes de sécurité.

Y L’installation, l’utilisation, l’entretien et les réparations ne doi-

vent être confiés qu’à des personnes qualifiées.

Y Au cours de l’utilisation, tenir toute personne à l’écart et plus par-

ticulièrement les enfants.

UN CHOC ÉLECTRIQUE peut tuer.

risques de danger reliés aux CHOCS ÉLECTRIQUES, aux PIÈCES EN MOUVEMENT et aux PIÈCES CHAUDES. Reportez-vous aux symboles et aux directives ci-dessous afin de connaître les mesures à prendre pour éviter tout danger.

D N’utiliser qu’un matériel en bon état. Réparer ou remplacer sur-le-

champ les pièces endommagées. Entretenir l’appareil conformément à ce manuel.

D Porter un harnais de sécurité quand on travaille en hauteur. D Maintenir solidement en place tous les panneaux et capots. D Fixer le câble de retour de façon à obtenir un bon contact métal-métal

avec la pièce à souder ou la table de travail, le plus près possible de l a soudure.

D Isoler la pince de masse quand pas mis à la pièce pour éviter le contact

avec tout objet métallique.

Un simple contact avec des pièces électriques peut provoquer une électrocution ou des blessures graves. L’électrode et le circuit de soudage sont sous tension dès que l’appareil est sur ON. Le circuit d’entrée et les

tension à ce moment-là. En soudage semi-automatique ou automatique, le fil, le dévidoir, le logement des galets d’entraînement et les pièces métalliques en contact avec le fil de soudage sont sous tension. Des matériels mal installés ou mal mis à la terre présentent un danger.

D Ne jamais toucher les pièces électriques sous tension. D Porter des gants et des vêtements de protection secs ne comportant

pas de trous.

D S’isoler de la pièce et de la terre au moyen de tapis ou d’autres

moyens isolants suffisamment grands pour empêcher le contact physique éventuel avec la pièce ou la terre.

D Ne pas se servir de source électrique àcourant électrique dans les zones

humides, dans les endroits confinés ou là où on risque de tomber.

D Se servir d’une source électrique àcourant électrique UNIQUEMENT si le

procédé de soudage le demande.

D Si l’utilisation d’une source électrique àcourant électrique s’avère néces-

saire, se servir de la fonction de télécommande si l’appareil en est équipé.

D Couper l’alimentation ou arrêter le moteur avant de procéder à l’instal-

lation, à la réparation ou à l’entretien de l’appareil. Déverrouiller l’alimentation selon la norme OSHA 29 CFR 1910.147 (voir normes de sécurité).

D Installer et mettre à la terre correctement cet appareil conformément à

son manuel d’utilisation et aux codes nationaux, provinciaux et municipaux.

D Toujours v érifier la terre du cordon d’alimentation – Vérifier et s’assu-

rer que le fil de terre du cordon d’alimentation est bien raccordé à la borne de terre du sectionneur ou que la fiche du cordon est raccordée à une prise correctement mise à la terre.

D En effectuant les raccordements d’entrée fixer d’abord le conducteur

de mise à la terre approprié et contre-vérifier les connexions.

D Vérifier fréquemment le cordon d’alimentation pour voir s’il n’est pas

endommagé ou dénudé – remplacer le cordon immédiatement s’il est endommagé – un câble dénudé peut provoquer une électrocution.

D Mettre l’appareil hors tension quand on ne l’utilise pas. D Ne pas utiliser des câbles usés, endommagés, de grosseur insuffi-

sante ou mal épissés.

D Ne pas enrouler les câbles autour du corps. D Si la pièce soudée doit être mise à la terre, le faire directement avec un

câble distinct – ne pas utiliser le connecteur de pièce ou le câble de retour.

D Ne pas toucher l’électrode quand on est en contact avec la pièce, la

terre ou une électrode provenant d’une autre machine.

circuits internes de l’appareil sont également sous

Il y a DU COURANT CONTINU IMPORT ANT dans les convertisseurs après la suppression de l’alimenta- tion électrique.

D Arrêter les convertisseurs, débrancher le courant électrique, et dé-

charger les condensateurs d’alimentation selon les instructions indiquées dans la partie entretien avant de toucher les pièces.

LES FUMÉES ET LES GAZ peuvent être dangereux.

Le soudage génère des fumées et des gaz. Leur inhalation peut être dangereux pour votre santé.

D Eloigner votre tête des fumées. Ne pas respirer

D A l’intérieur, ventiler la zone et/ou utiliser un échappement au niveau

de l’arc pour l’évacuation des fumées et des gaz de soudage.

D Si la ventilation est insuffisante, utiliser un respirateur à alimenta-

tion d’air homologué.

D Lire les spécifications de sécurité des matériaux (MSDSs) et les

instructions du fabricant concernant les métaux, les consommables, les revêtements, les nettoyants et les dégraisseurs.

D Travailler dans un espace fermé seulement s’il est bien ventilé ou en

portant un respirateur à alimentation d’air. Demander toujours à un surveillant dûment formé de se tenir à proximité. Des fumées et des gaz de soudage peuvent déplacer l’air et abaisser le niveau d’oxygène provoquant des blessures ou des accidents mortels. S’assurer que l’air de respiration ne présente aucun danger.

D Ne pas souder dans des endroits situés à proximité d’opérations de

dégraissage, de nettoyage ou de pulvérisation. La chaleur et les rayons de l ’arc peuvent réagir en présence de vapeurs et former des gaz hautement toxiques et irritants.

D Ne pas souder des métaux munis d’un revêtement, tels que l’acier

galvanisé, plaqué en plomb ou au cadmium à moins que le revêtement n’ait été enlevé dans la zone de soudure, que l’endroit soit bien ventilé, et si nécessaire, en portant un respirateur à alimentation d’air. Les revêtements et tous les métaux renfermant ces éléments peuvent dégager des fumées toxiques en cas de soudage.

les fumées.

OM-278 Page 5

LES RAYONS DE L ’ARC peuvent pro- voquer des brûlures dans les yeux et sur la peau.

Le rayonnement de l’arc du procédé de soudage génère des rayons visibles et invisibles intenses

des brûlures dans les yeux et sur la peau. Des étincelles sont projetées

pendant le soudage.

D Porter un casque de soudage muni d’un écran de filtre approprié pour

protéger votre visage et vos yeux pendant le soudage ou pour regarder (voir ANSI Z49.1 et Z87.1 énuméré dans les normes de sécurité).

D Porter des protections approuvés pour les oreilles si le niveau sondre est

trop élevé.

D Utiliser des écrans ou des barrières pour protéger des tiers de l’éclair

et de l’éblouissement; demander aux autres personnes de ne pas regarder l’arc.

D Porter des vêtements de protection constitué dans une matière dura-

ble, résistant au feu (cuir ou laine) et une protection des pieds.

(ultraviolets et infrarouges) susceptibles de provoquer

LES ACCUMULATIONS DE GAZ risquent de provoquer des blessures ou même la mort.

D Fermer l’alimentation du gaz protecteur en cas de

non utilisation.

D Veiller toujours à bien aérer les espaces confinés ou se servir d’un respi-

rateur d’adduction d’air homologué.

DES PIÈCES CHAUDES peuvent provoquer des brûlures graves.

D Ne pas toucher des parties chaudes à mains nues D Prévoir une période de refroidissement avant

d’utiliser le pistolet ou la torche.

LE SOUDAGE peut provoquer un incendie ou une explosion.

Le soudage effectué sur des conteneurs fermés tels que des réservoirs, tambours ou des conduites peut provoquer leur éclatement. Des étincelles peuvent être

les, des pièces chaudes et des équipements chauds peut provoquer des incendies et des brûlures. Le contact accidentel de l’électrode avec des objets métalliques peut provoquer des étincelles, une explosion, un surchauffement o u u n incendie. A vant de commencer le soudage, vérifier et s’assurer que l’endroit ne présente pas de danger.

D Se protéger et d’autres personnes de la projection d’étincelles et de

métal chaud.

D Ne pas souder dans un endroit là où des étincelles peuvent tomber sur

des substances inflammables.

D Déplacer toutes les substances inflammables à une distance de 10,7

m de l’arc de soudage. En cas d’impossibilité les recouvrir soigneusement avec des protections homologués.

D Des étincelles et des matériaux chauds du soudage peuvent facile-

ment passer dans d’autres zones en traversant de petites fissures et des ouvertures.

D Surveiller tout déclenchement d’incendie et tenir un extincteur à proxi-

mité.

D Le soudage effectué sur un plafond, plancher, paroi ou séparation

peut déclencher un incendie de l’autre côté.

D Ne pas effectuer le soudage sur des conteneurs fermés tels que des

réservoirs, tambours, ou conduites, à moins qu’ils n’aient été préparés correctement conformément à AWS F4.1 (voir les normes de sécurité).

D Brancher le câble sur la pièce le plus près possible de la zone de sou-

dage pour éviter le transport du courant sur une longue distance par des chemins inconnus éventuels en provoquant des risques d’élec- trocution et d’incendie.

D Ne pas utiliser le poste de soudage pour dégeler des conduites ge-

lées.

D En cas de non utilisation, enlever la baguette d’électrode du porte-

électrode ou couper le fil à la pointe de contact.

D Porter des vêtements de protection dépourvus d’huile tels que des

gants en cuir, une chemise en matériau lourd, des pantalons sans re- vers, des chaussures hautes et un couvre chef.

D Avant de souder, retirer toute substance combustible de vos poches

telles qu’un allumeur au butane ou des allumettes.

projetées de l’arc de soudure. La projection d’étincel-

DES PARTICULES VOLANTES peuvent blesser les yeux.

D Le soudage, l’écaillement, le passage de la pièce

à la brosse en fil de fer, et le meulage génèrent

lantes. Pendant la période de refroidissement des soudures, elles ris- quent de projeter du laitier.

D Porter des lunettes de sécurité avec écrans latéraux ou un écran facial.

des étincelles et des particules métalliques vo-

LES CHAMPS MAGNÉTIQUES peuvent affecter les stimulateurs cardiaques.

D Porteurs d e stimulateur cardiaque, restez à distance. D Les porteurs d’un stimulateur cardiaque doivent

d’abord consulter leur médecin avant de s’approcher des opérations de soudage à l’arc, de gougeage ou de soudage par points.

LE BRUIT peut affecter l’ouïe.

Le bruit des processus et des équipements peut affecter l’ouïe.

D Porter des protections approuvés pour les oreilles si

le niveau sondre est trop élevé.

Si des BOUTEILLES sont endommagées, elles pourront exploser.

Des bouteilles de gaz protecteur contiennent du gaz sous haute pression. Si une bouteille est endommagée, elle peut exploser. Du fait que les bouteilles de gaz

manipuler avec précaution.

D Protéger les bouteilles de gaz comprimé d’une chaleur excessive,

des chocs mécaniques, du laitier, des flammes ouvertes, des étin- celles et des arcs.

D Placer les bouteilles debout en les fixant dans un support stationnai-

re ou dans un porte-bouteilles pour les empêcher de tomber ou de se renverser.

D Tenir les bouteilles éloignées des circuits d e soudage ou autres cir-

cuits électriques.

D Ne jamais placer une torche de soudage sur une bouteille à gaz. D Une électrode de soudage ne doit jamais entrer en contact avec une

bouteille.

D Ne jamais souder une bouteille pressurisée – risque d’explosion. D Utiliser seulement des bouteilles de gaz protecteur, régulateurs,

tuyaux et raccords convenables pour cette application spécifique; les maintenir ainsi que les éléments associés en bon état.

D Ne pas tenir la tête en face de la sortie en ouvrant la soupape de la

bouteille.

D Maintenir le chapeau de protection sur la soupape, sauf en cas d’uti-

lisation ou de branchement de la bouteille.

D Lire et suivre les instructions concernant les bouteilles de gaz com-

primé, les équipements associés et les publications P-1 CGA énumérées dans les normes de sécurité.

font normalement partie du procédé de soudage, les

OM-278 Page 6

1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement

et la maintenance

Risque D’INCENDIE OU D’EXPLOSION.

D Ne pas placer l’appareil sur, au-dessus ou à proxi-

mité de surfaces infllammables.

D Ne pas installer l’appareil à proximité de produits inflammables D Ne pas surcharger l’installation électrique – s”assurer que l’alimen-

tation est correctement dimensionné et protégé avant de mettre l’appareil en service.

LA CHUTE DE L’APPAREIL peut blesser.

D Utiliser l’anneau de levage uniquement pour sou-

lever l’appareil, NON PAS les chariot, les bouteilles de gaz ou tout autre accessoire.

D Utiliser un engin d’une capacité appropriée pour

D En utilisant des fourches de levage pour déplacer l’unité, s’assurer

que les fourches sont suffisamment longues pour dépasser du côté opposé de l’appareil.

soulever l’appareil.

L’EMPLOI EXCESSIF peut SURCHAUFFER L’ÉQUIPEMENT.

D Prévoir une période de refroidissement, respec-

ter le cycle opératoire nominal.

D Réduire le courant ou le cycle opératoire avant de

D Ne pas obstruer les passages d’air du poste.

recommancer le soudage.

DES ORGANES MOBILES peuvent provoquer des blessures.

D Rester à l’écart des organes mobiles comme le

ventilateur.

D Maintenir fermés et fixement en place les portes,

panneaux, recouvrements et dispositifs de protection.

LE RAYONNEMENT HAUTE FRÉ- QUENCE (H.F.) risque de provoquer des interférences.

D Le rayonnement haute frequence peut provoquer

des interférences avec les équipements de radio–navigation e t d e communication, les services

D Demander seulement à des personnes qualifiées familiarisées

avec des équipements électroniques de faire fonctionner l’installa- tion.

D L’utilisateur est tenu de faire corriger rapidement par un électricien

qualifié les interférences résultant de l’installation.

D Si le FCC signale des interférences, arrêter immédiatement l’appa-

reil.

D Effectuer régulièrement le contrôle et l’entretien de l’installation. D Maintenir soigneusement fermés les portes et les panneaux des

sources de haute fréquence, maintenir les éclateurs à une distance correcte et utiliser une terre et et un blindage pour réduire les interfé- rences éventuelles.

de sécurité et les ordinateurs.

LE SOUDAGE À L’ARC risque de provoquer des interférences.

LES CHARGES ÉLECTROSTATI- QUES peuvent endommager les circuits imprimés.

D Établir la connexion avec la barrette de terre

avant de manipuler des cartes ou des pièces.

D Utiliser des pochettes et des boîtes antistatiques

pour stocker, déplacer ou expédier des cartes de circuits imprimes.

DES ORGANES MOBILES peuvent provoquer des blessures.

D Ne pas s’approcher des organes mobiles. D Ne pas s’approcher des points de coincement

tels que des rouleaux de commande.

LES FILS DE SOUDAGE peuvent provoquer des blessures.

D Ne pas appuyer sur la gachette avant d’en avoir

reçu l’instruction.

D Ne pas diriger le pistolet vers soi, d’autres person-

nes ou toute pièce mécanique en engageant le fil de soudage.

D L’énergie électromagnétique risque de provoquer

des interférences pour l’équipement électronique sensible tel que les ordinateurs et l’équipement

D Veiller à ce que tout l’équipement de la zone de soudage soit com-

patible électromagnétiquement.

D Pour réduire la possibilité d’interférence, maintenir les câbles de

soudage aussi courts que possible, les grouper, et les poser aussi bas que possible (ex. par terre).

D Veiller à souder à une distance de 100 mètres de tout équipement

électronique sensible.

D Veiller à ce que ce poste de soudage soit posé et mis à la terre

conformément à ce mode d’emploi.

D En cas d’interférences après avoir pris les mesures précédentes, il

incombe à l’utilisateur de prendre des mesures supplémentaires tel- les que le déplacement du poste, l’utilisation de câbles blindés, l’utilisation de filtres de ligne ou la pose de protecteurs dans la zone de travail.

commandé par ordinateur tel que les robots.

LES CHAMPS MAGNÉTIQUES peuvent affecter les stimulateurs cardiaques.

D Porteurs de stimulateur cardiaque, restez à dis-

tance.

D Les porteurs d’un stimulateur cardiaque doivent

d’abord consulter leur médecin avant de s’appro- cher des opérations de soudage à l’arc, de gou- geage ou de soudage par points.

OM-278 Page 7

1-4. Principales normes de sécurité

Safety in Welding and Cutting, norme ANSI Z49.1, de l’American Wel- ding Society, 550 N.W. Lejeune Rd, Miami FL 33126

Safety and Health Sandards, OSHA 29 CFR 1910, du Superintendent of Documents, U.S. Government Printing Office, Washington, D.C.

20402.

Recommended Safe Practice for the Preparation for Welding and Cutting of Containers That Have Held Hazardous Substances, norme A WS

F4.1, de l ’American Welding Society, 550 N.W. Lejeune Rd, Miami FL 33126

National Electrical Code, NFPA Standard 70, de la National Fire Protection Association, Batterymarch Park, Quincy, MA 02269.

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1, de la Compressed Gas Association, 1235 Jefferson Davis Highway, Suite 501, Arlington, VA 22202.

Règles de s écurité en soudage, coupage et procédés connexes, norme CSA W117.2, de l’Association canadienne de normalisation, vente de normes, 178 Rexdale Boulevard, Rexdale (Ontario) Canada M9W 1R3.

Safe Pra ctices For Occupation And Educational Eye And Face Protection, norme ANSI Z87.1, de l’American National Standards Institute,

1430 Broadway, New Y ork, NY 10018. Cutting and Welding Processes, norme NFPA 51B, de la National Fire

Protection Association, Batterymarch Park, Quincy, MA 02269.

1-5. Information sur les champs électromagnétiques

Données sur le soudage électrique et sur les ef fets, pour l ’organisme, des champs magnétiques basse fréquence

L’extrait suivant est tiré des conclusions générales du document intitulé

Biological Effects of Power Frequency Electric & Magnetic Fields – Background Paper, OTA–BP–E–53 (Washington DC : U.S. Government Printing Office, mai 1989), publié par le Office of Technology

Assessment du Congrès américain : «... il existe maintenant d’abondantes données scientifiques compilées à la suite d’expériences sur la cellule ou d’études sur des animaux et des humains, qui montrent clairement que les champs électromagnétiques basse fréquence peuvent avoir des effets sur l’organisme et même y produire des transformations. Même s’il s’agit de travaux de très grande qualité, les résultats sont complexes. Cette démarche scientifique ne nous permet pas d’établir un tableau d’ensemble cohérent. Pire encore, elle ne nous permet pas de tirer des conclusions finales concernant les risques éventuels, n i d ’offrir des conseils sur les mesures à prendre pour réduire sinon éliminer les risques éventuels». (Traduction libre)

Afin de réduire les champs électromagnétiques dans l’environnement de travail, respecter les consignes suivantes :

1 Garder les câbles ensembles en les torsadant ou en les

attachant avec du ruban adhésif.

2 Mettre tous les câbles du côté opposé de l’opérateur. 3 Ne pas courber pas et ne pas entourer pas les câbles autour de

vous.

4 Garder le poste de soudage et les câbles le plus loin possible de

vous.

5 Relier la pince de masse le plus près possible de la zone de

soudure.

Consignes relatives aux stimulateurs cardiaques :

Les consignes mentionnées précédemment font partie de celles destinées aux personnes ayant recours à un stimulateur cardiaque. Veuillez consulter votre médecin pour obtenir plus de détails.

OM-278 Page 8

SECTION 2 – DEFINITIONS

2-1. General Precautionary Label

1/96

1 1.1 1.2

3 3.1 3.2 3.3

4 4.1

5 6

2.1

2.2

2.3

1.3

Warning! Watch Out! There are possible hazards as shown by the symbols.

1 Electric shock from welding

electrode or wiring can kill.

1.1 Wear dry insulating gloves. Do not touch electrode with bare hand. Do not wear wet or damaged gloves.

1.2 Protect yourself from electric shock by insulating yourself from work and ground.

1.3 Disconnect input plug or power before working on machine.

2 Breathing welding fumes can

be hazardous to your health.

2.1 Keep your head out of the fumes.

2.2 Use forced ventilation or local exhaust to remove the fumes.

2.3 Use ventilating fan to remove fumes.

3 Welding sparks can cause

explosion or fire.

3.1 Keep flammables away from welding. Do not weld near flammables.

3.2 Welding sparks can cause fires. Have a fire extinguisher nearby, and have a watchperson ready to use it.

3.3 Do not weld on drums or any closed containers.

4 Arc rays can burn eyes and

injure skin.

4.1 Wear hat and safety glasses. Use ear protection and button shirt collar. Use welding helmet with correct shade of filter. Wear complete body protection.

5 Become trained and read the

instructions before working on the machine or welding.

6 Do not remove or paint over

(cover) the label.

S-176 254-A

OM-278 Page 9

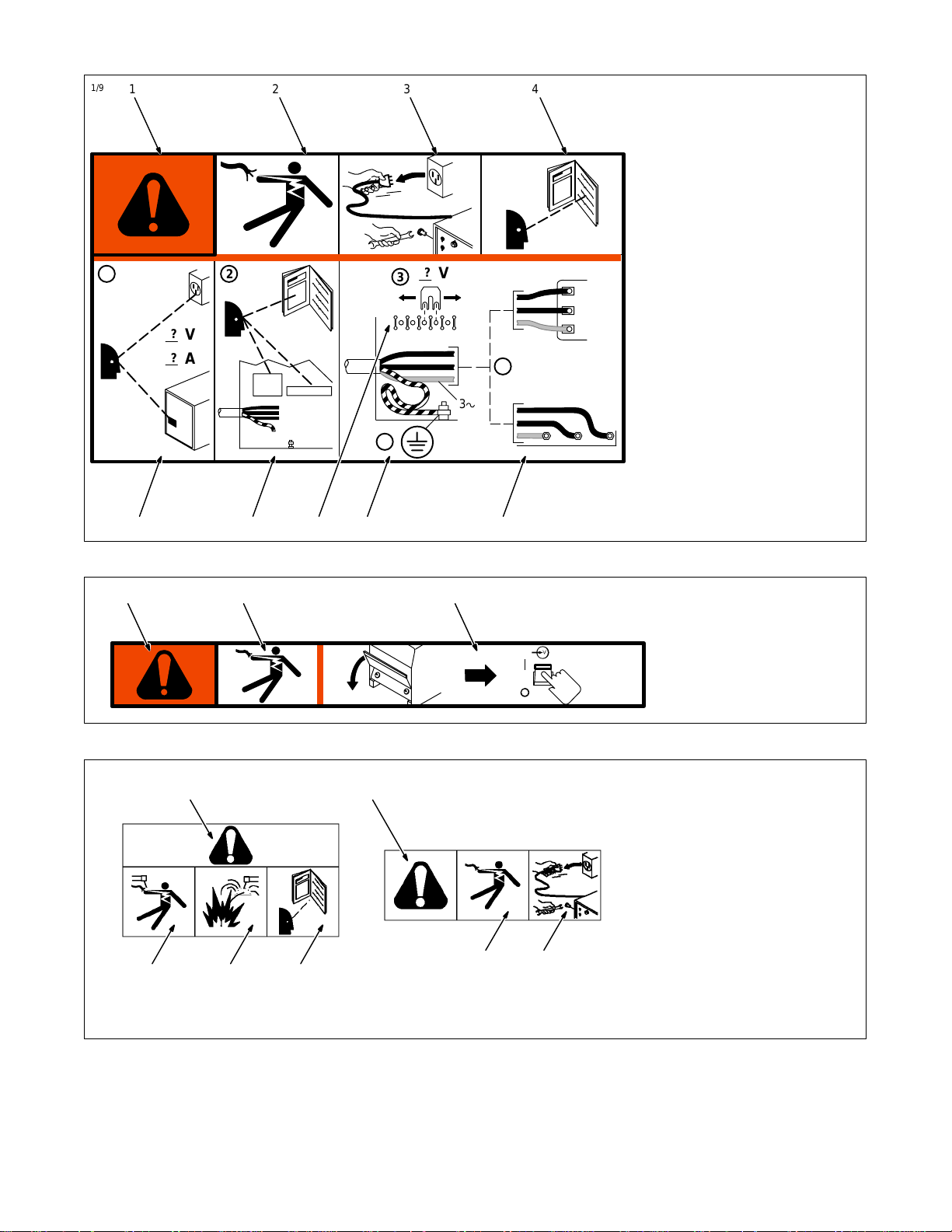

2-2. Input Connection Label

1/96

1234

? ?

56 87 9

V A

1 Warning! Watch Out! There

are possible hazards as shown by the symbols.

2 Electric shock from wiring can

kill.

3 Disconnect input plug or

power before working on machine.

4 Read the Owner’s Manual

before working on this machine.

5 Consult rating label for input

power requirements, and check power available at the job site – they must match.

6 Read Owner’s Manual and

inside labels for connection points and procedures.

S-179 290

7 Move jumper links as shown

on inside label to match voltage at job site.

8 Having a loop of extra length,

connect grounding conductor first.

9 Connect line input conductors

as shown on inside label – double-check all connections, jumper link positions, and input voltage before applying power.

2-3. Electric Shock And Airflow Label

12 3

2-4. Nameplate Safety Symbols

234

S-179 563

1 Warning! Watch Out! There

are possible hazards as shown by the symbols.

2 Electric shock from wiring and

exposed weld terminals can kill.

3 Close door before turning on

unit.

1/96

1 Warning! Watch Out! There

are possible hazards as shown by the symbols.

2 Electric shock from welding

electrode or wiring can kill.

3 Sparks from arcing electrode

can cause explosion or fire – disconnect cable for process not in use.

4 Read Owner’s Manual for

connection procedures.

5 Electric shock from wiring can

kill.

6 Disconnect input power

before working on unit or making terminal strip connections.

Nameplate D-179 389

OM-278 Page 10

2-5. Manufacturer’s Rating Label For CE Products

. For label location

see Section 3-4.

S-174 343

OM-278 Page 11

2-6. Symbols And Definitions

3.8*771.9*731.8*661.6*631.9*541.1*

1.4*501.52*

0.76*

NOTE

Some symbols are found only on CE products.

Amperes

Temperature Wire Feeder Arc Force (DIG)

Output Circuit Breaker Remote

Positive High In-

ductance Weld

Output Terminal

On Off Percent Direct Current

Rated No Load

Voltage (A verage) U

Primary Current

Degree Of Protection

Suitable For Areas

Of Increased

Shock Hazard

Amperage/Voltage

Positive Low InOutput Terminal

Primary Voltage

Protective Earth

Control–Panel

ductance Weld

Rated Welding

Current X

Three-Phase

(Ground)

Gas Tungsten Arc

Welding (GT AW)

Conventional Load

Negative Weld

Output Terminal

Voltage

Duty Cycle

KVA

Shielded Metal Arc

Welding (SMAW)

Gas Metal Arc

Welding (GMAW)

Volts

Input

Line Connection

Three-Phase

Transformer

Rectifier

Hertz

SECTION 3 – INSTALLATION

3-1. Specifications

Model

650

Amp

*While idling ( ) Indicates specification differences for CE models

Rating

21M

Rated Amperage/

Welding

Output

650 A @ 44

Volts DC,

100% Duty

Cycle

Voltage

Range DC

50 – 815 A

In CC Mode

10 – 65 V In

CV Mode

Max

OCV–DC

72 (70) VDC

CC Mode

70 (66) VDC

CV Mode

Amperes Input at Rated Load Output,

50 or 60 Hz, Three-Phase

230V380V400V440V460V520V575

126

3.8* 1.9* 1.8* 1.6* 1.9* 1.1* 1.4* 1.52* 0.76*

50.4

KVA KW

34.8

OM-278 Page 12

3-2. Duty Cycle And Overheating

100% Duty Cycle

Continuous Welding

Duty Cycle is percentage of 10 mi n utes that unit can weld at rated load without overheating.

If unit overheats, thermostat(s) opens, output stops, and cooling fan runs. Wait fifteen minutes for unit to cool. Reduce amperage or duty cycle before welding.

Y Exceeding duty cycle can

damage unit and void warranty.

Overheating

3-3. Volt-Ampere Curves

A. CC Mode B. CV Mode

Minutes

A/V

Reduce Duty Cycle

duty1 4/95 / Ref. SA-168 918

Volt-ampere curves show minimum and maximum voltage and amperage output capabilities of unit. Curves of other settings fall between curves shown.

va_curve1 – 4/95 – ST-168 916 / ST-168 917

OM-278 Page 13

3-4. Selecting A Location

Movement

Location And Airflow

1 Lifting Eye 2 Lifting Forks Use lifting eye or lifting forks to

move unit. If using lifting forks, extend forks

18 in

(460 mm)

beyond opposite side of unit. 3 Rating Label (Non CE Models

Only)

Use rating label to determine input power needs. Label located under front access door.

4 Plate Label (CE Models Only) Label located under front access

door. 5 Rating Label (CE Models

Only)

Use rating label to determine input power needs. Label located on rear access door (see Section 2-5).

6 Line Disconnect Device Locate unit near correct input

power supply.

Y Special installation may be

required where gasoline or volatile liquids are present – see NEC Article 511 or CEC Section 2 0 .

18 in

(460 mm)

3-5. Dimensions And Weights

E 4 Holes

Dimensions

Height 27-1/4 in (692 mm)

Width 22-1/4 in (565 mm)

Depth 36 in (914 mm)

A 35 in (889 mm)

B 1-1/4 in (32 mm)

C 21 in (533 mm)

D 1-3/16 in (30 mm)

E 7/16 in (11 mm) Dia

Weight

OM-278 Page 14

Ref. ST-153 556-A

650 Amp

Net: 545 lb (247 kg)

Ship: 561 lb (254 kg)

3-6. Tipping

3-7. 115 VAC Receptacle And Circuit Breakers

Y Be careful when placing or

moving unit over uneven surfaces.

Y Turn Off power before

connecting to receptacle.

1 115 V 15 A AC Receptacle

RC9

Power is shared between RC9 a n d Remote 14 receptacle RC8 or terminal strip 1T (see Section 3-10).

2 Circuit Breaker CB1 3 Circuit Breaker CB2 CB1 protects 115 volts ac portion of

RC8, 1T, and RC9 from overload. CB2 protects 24 volts ac portion of

RC8 and 1T from overload. Press button to reset breaker.

Ref. ST-800 166-C

OM-278 Page 15

3-8. Weld Output Terminals And Selecting Cable Sizes

Y ARC WELDING can cause Electromagnetic Interference.

To reduce possible interference, keep weld cables as short as possible, close together, and down low, such as on the floor. Locate welding operation 100 meters from any sensitive electronic equipment. Be sure this welding machine is installed and grounded according to this manual. If interference still occurs, the user must take extra measures such as moving the welding machine, using shielded cables, using line filters, or shielding the work area.

Total Cable (Copper) Length In W eld Circuit Not Exceeding

100 ft (30 m) Or Less

Turn Off power before

connecting to weld output

Positive High

High Inductance

*Weld cable size (AWG) is based on either a 4 volts or less drop or a current density of at least 300 circular mils per ampere. Contact your distributor for the mm2 equivalent weld cable sizes. S-0007-E

terminals.

Negative

Positive Low Inductance

Welding

Amperes

100 4 4 4 3 2 1 1/0 1/0 150 3 3 2 1 1/0 2/0 3/0 3/0 200 3 2 1 1/0 2/0 3/0 4/0 4/0 250 2 1 1/0 2/0 3/0 4/0 2-2/0 2-2/0 300 1 1/0 2/0 3/0 4/0 2-2/0 2-3/0 2-3/0 350 1/0 2/0 3/0 4/0 2-2/0 2-3/0 2-3/0 2-4/0 400 1/0 2/0 3/0 4/0 2-2/0 2-3/0 2-4/0 2-4/0 500 2/0 3/0 4/0 2-2/0 2-3/0 2-4/0 3-3/0 3-3/0 600 3/0 4/0 2-2/0 2-3/0 2-4/0 3-3/0 3-4/0 3-4/0 700 4/0 2-2/0 2-3/0 2-4/0 3-3/0 3-4/0 3-4/0 4-4/0 800 4/0 2-2/0 2-3/0 2-4/0 3-4/0 3-4/0 4-4/0 4-4/0

10 – 60%

Duty

Cycle

60 – 100%

Duty Cycle

150 ft

(45 m)

200 ft

(60 m)

250 ft

(70 m)

10 – 100% Duty Cycle

300 ft

(90 m)

350 ft

(105 m)

400 ft

(120 m)

3-9. Remote 14 Receptacle And Terminal Strip 1T Information

Socket Terminal Information

A A 24 volts ac. Protected by circuit breaker CB2.

24 VOLTS AC

REMOTE OUTPUT CONTROL

115 VOLTS AC

GND

REMOTE POWER ON/OFF

REMOTE VOLTAGE SENSING

* Not Used

B B Contact closure to A completes 24 volts ac contactor control circuit. C C Command reference; 0 to +10 volts dc (CC), +10 volts dc (CV). D D Remote control circuit common. E E 0 to +10 volts dc input command signal from remote control. F * Current feedback; 0 to +10 volts dc, 1 volt per 100 amperes. H * Voltage feedback; 0 to +10 volts dc, 1 volt per 10 arc volts.

I I 115 volts, 15 amperes, 60 Hz ac. Protected by circuit breaker CB1.

J J Contact closure to I completes 115 volts ac contactor control circuit.

K G

* L * M * N Voltage sensing signal from Negative (–) weld output terminal. * P Voltage sensing signal from Positive (+) weld output terminal.

Chassis common. Circuit common for 24 and 115 volts ac circuits.

To remote On/Off switch.

OM-278 Page 16

3-10. Connecting Remote Control

1 Remote 14 Receptacle RC8 Connect remote control to RC8. If

plug does not fit, wire cord to terminal strip 1T.

Y Turn Off power before open-

ing terminal strip cover.

2 Terminal Strip 1T 3 Remote Control Cord 4 Strain Relief (Customer

Supplied)

Secure cord in strain relief. Reinstall and secure access panel. Close door.

EDI J ABNPKML

REMOTE

OUTPUT

CONTROL

115 VAC 24VAC

REMOTE

CONTACTOR CONTACTOR

REMOTE

VOLTAGE

SENSE

GND REMOTE

POWER ON/OFF

S-162 895-B

Ref. ST-800 170-E / Ref. S-0004-A / S-0750

OM-278 Page 17

3-11. Electrical Service Guide

60 Hz Models 50 Hz Models

Input Voltage 230 460 575 380 400 440 520 Input Amperes At Rated Output 126 63 50.4 77 73 66 54 Max Recommended Standard Fuse Rating In Amperes

Time-Delay

Normal Operating 3 200 90 80 125 110 100 80

Min Input Conductor Size In AWG/Kcmil 1 6 6 4 4 4 6 Max Recommended Input Conductor Length In Feet (Me-

ters) Min Grounding Conductor Size In AWG/Kcmil 6 8 8 6 6 8 8

Reference: 1999 National Electrical Code (NEC) 1 Consult factory for circuit breaker applications. 2 “Time-Delay” fuses are UL class “RK5” .

3 “Normal Operating” (general purpose - no intentional delay) fuses are UL class “K5” (up to and including 60 amp), and UL class “H” ( 65 amp and

above).

150 70 60 90 90 80 60

208

(64)

328

(100)

513

(156)

335

(102)

371

(113)

449

(137)

419

(128)

OM-278 Page 18

3-12. Placing Jumper Links And Connecting Input Power

Connect GND/PE Conductor First.

230 VOLTS

220 VOLTS

(FACTORY OPTION)

380 VOLTS 400 VOLTS 440 VOLTS

380 VOLTS 520 VOLTS

GND/PE Earth Ground

L1 (U) L2 (V)

L3 (W)

575 VOLTS460 VOLTS

Ref. S-174 973-A

Ref. S-174 975-A

Do not overtighten jumper link nuts.

Check input voltage available at site. 1 Jumper Link Label Check label – only one is on unit. 2 Jumper Links Move jumper links to match input voltage.

IMPORTANT

Input Contactor

L1 (U) L2 (V) L3 (W)

GND/

3 Input And Grounding Conductors See Section 3-11. 4 Line Disconnect Device See Section 3-11. 5 Reed Switch (Ground Current Sensor)

(Optional)

Connect GND/PE Conductor First.

Tools Needed:

3/8 in

ST-800 103-B / Ref. ST-801 116

6 Grounding Conductor If unit is equipped with optional ground current

sensor, route grounding conductor through reed switch two times and connect to ground terminal.

Close access door.

OM-278 Page 19

SECTION 4 – OPERATION

4-1. Controls (Non CE Models)

1 2

Ref. ST-184 939

1 Arc Force (Dig) Control Control increases SMAW short-circuit

amperage which allows the operator to use a very short arc length without sticking the electrode.

Set control at 0 for normal welding amperage. T urn clockwise to increase short-circuit amperage.

2 Process Selector Switch 3 Amperage/Voltage Adjustment Control When Process Selector switch is in the

SMAW/GTAW position, turn control clockwise to increase amperage. Read amperage from outer scale of control. When Process Selector switch is in the GMAW position, turn control clockwise to increase voltage. Volt-

meter value changes as control knob is turned. Control can be adjusted while welding.

4 Digital Meters With Process Selector switch in the SMA W/

GTAW position, digital meters will read 0 (zero) with contactor off. Digital meters will display actual output voltage and amperage with contactor on.

With Process Selector switch in the GMAW position, voltmeter displays preset voltage with contactor off. Voltmeter and ammeter display actual output voltage and amperage with contactor on.

5 Power Switch With Indicator Light 6 High Temperature Shutdown Light

7 Remote Amperage/Voltage Control

Switch

For front panel control, place switch in Panel position. For remote control, place switch in Remote position, and connect remote device (see Section 3-10).

8 Output Switch (Contactor) For front panel control of output, place switch

in Panel position. For remote control of output, place switch in Remote position, and connect remote device (see Section 3-10).

Y Weld output studs are energized only

when Output switch is in On position, or while welding.

Y Turn Off power before connecting re-

mote device.

OM-278 Page 20

4-2. Controls (CE Models)

1 Arc Force (Dig) Control Control increases SMAW short-circuit

amperage which allows the operator to use a very short arc length without sticking the electrode.

Set control at 0 for normal welding amperage. T urn clockwise to increase short-circuit amperage.

2 Process Selector Switch 3 Amperage/Voltage Adjustment Control When Process Selector switch is in the

meter value changes as control knob is turned. Control can be adjusted while welding.

4 Digital Meters With Process Selector switch in the SMA W/

GTAW position, digital meters will read 0 (zero) with contactor off. Digital meters will display actual output voltage and amperage with contactor on.

With Process Selector switch in the GMAW position, voltmeter displays preset voltage with contactor off. Voltmeter and ammeter display actual output voltage and amperage with contactor on.

5 Power Switch With Indicator Light 6 High Temperature Shutdown Light

Ref. ST-184 936

7 Remote Amperage/Voltage Control

Switch

For front panel control, place switch in Panel position. For remote control, place switch in Remote position, and connect remote device (see Section 3-10).

8 Output Switch (Contactor) For front panel control of output, place switch

in Panel position. For remote control of output, place switch in Remote position, and connect remote device (see Section 3-10).

Y Weld output studs are energized only

when Output switch is in On position, or while welding.

Y Turn Off power before connecting re-

mote device.

OM-278 Page 21

SECTION 5 – MAINTENANCE & TROUBLESHOOTING

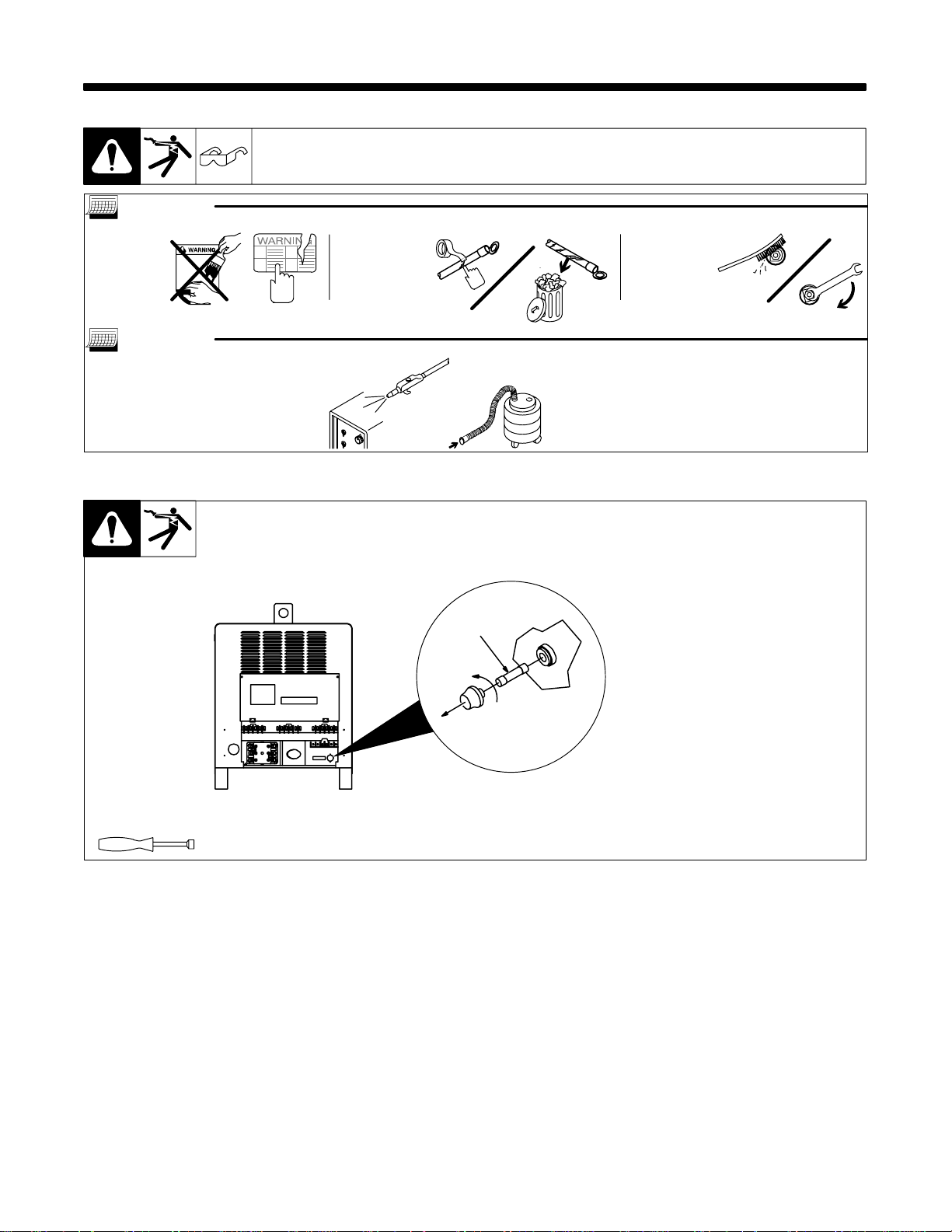

5-1. Routine Maintenance

Y Disconnect power before maintaining.

3 Months

Replace unreadable labels.

6 Months

Blow out or vacuum inside. During heavy service, clean monthly.

5-2. Fuse F1

Repair or replace cracked weld cable.

Clean an d tighten weld terminals.

Y Turn Off power before open-

ing rear access door.

1 Fuse F1 (See Parts List For

Rating)

Fuse F1 protects control transformer from overload. If F1 opens, weld output and fan motor stops. Re-

place F1.

Tools Needed:

OM-278 Page 22

3/8 in

Ref. ST-800 101-C

5-3. Troubleshooting

Trouble Remedy

No weld output; unit completely inoperative; pilot light PL1 off.

No weld output; pilot light PL1 on. Unit overheated. Allow unit to cool with fan On (see Section 3-2).

Limited weld output and low open-circuit voltage.

Unit provides only maximum or minimum weld output.

Erratic or improper weld output. Use proper size and type of weld cable (see Section 3-8).

No 115 volts ac output at duplex receptacle, Remote 14 receptacle, or terminal strip 1T.

No 24 volts ac output at Remote 14 receptacle or terminal strip 1T.

Fan not operating. Note: fan only runs when cooling is necessary.

Wandering arc; poor control of arc direction.

Tungsten electrode oxidizing and not remaining bright after conclusion of weld.

Digital meter not working properly. Have Factory Authorized Service Agent check control board PC1 and connections, and replace if

Place line disconnect device in On position (see Section 3-12).

Check for open line fuse(s), and replace if open (see Section 3-12). Check for proper input power connections (see Section 3-12). Check for proper jumper link position (see Section 3-12). Check fuse F1, and replace if necessary (see Section 5-2).

If using remote control, place Output (Contactor) switch in Remote 14 position, and connect remote control (see Sections 3-9 and 3-10). If remote is not being used, place switch in On position (see Section 4-1).

Check, repair, or replace remote control. Check position of Remote Amperage/Voltage Control switch (see Section 4-1).

Check for open line fuse(s), and replace if open (see Section 3-12). Check for proper input power connections (see Section 3-12). Check for proper jumper link position (see Section 3-12). Clean and tighten all weld output connections. Have Factory Authorized Service Agent check control board PC1 and hall device HD1.

Check position of Remote Amperage/Voltage Control switch (see Section 4-1).

Clean and tighten all weld connections. Check wire feeder installation according to Owner’s Manual. Check position of Process selector switch (see Section 4-1). Have Factory Authorized Service Agent check control board PC1 and hall device HD1. Reset circuit breaker CB1 (see Section 3-7).

Reset circuit breaker CB2 (see Section 3-7).

Check for and remove anything blocking fan movement.

Have Factory Authorized Service Agent check fan motor. Reduce gas flow rate.

Select proper size tungsten. Properly prepare tungsten. Shield weld zone from drafts.

Increase postflow time. Check and tighten all gas fittings. Properly prepare tungsten. Check for water in torch, and repair torch if necessary. See torch Owner’s Manual.

necessary.

OM-278 Page 23

Notes

OM-278 Page 24

SECTION 6 – ELECTRICAL DIAGRAM

For Primary Circuit Diagram Portion, refer to the Circuit Diagram located inside the wrapper of the welding power source.

Figure 6-1. Circuit Diagram

SC-196 108-A

OM-278 Page 25

SECTION 7 – PARTS LIST

. Hardware is common and

not available unless listed.

18 (Fig.7–4)

17 16

28 (Fig. 7-2)

OM-278 Page 26

29 (Fig. 7-3)

Figure 7-1. Main Assembly (652 Model Illustrated)

ST-800 703-D

Item

No.

Dia.

Mkgs.

Part

No.

Description

Quantity

Figure 7-1. Main Assembly (652 Model Illustrated)

1 +179 432 PANEL, side 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 179 431 COVER, top 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 164 700 BAFFLE, air 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 162 816 CHANNEL, upright 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 162 820 BAR, mtg lift eye 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 162 830 LIFT EYE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

604 536 SCREW, .312-18 x 1.750hexhd gr 5 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 177 279 GASKET, lift eye 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 173 605 BRACKET, mtg LEM 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 HD1 168 829 TRANSDUCER, current 1000A module 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG14 115 094 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 164 717 BUS BAR, stab jumper 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 Z1 180 068 STABILIZER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 C21-23 163 906 CAPACITOR, 50 and 60Hz 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 T2 159 042 TRANSFORMER, control 50VA 24V 230/460/575 (60Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . .

13 T2 159 043 TRANSFORMER, control 50VA 24V 380/400/440 (50Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . .

13 T2 177 264 TRANSFORMER, control 50VA 24V 380/520 (50Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 TE1 159 244 PRIMARY BOX, (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 601 835 NUT, 10-32 brs 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 038 887 STUD, pri bd brs 10-32 x 1.375 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

038 618 LINK, jumper term bd pri 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

010 913 WASHER, flat .218 ID brs 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

601 835 NUT, 10-32 brs 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 159 034 HOLDER, fuse mintr 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 Fig 7-4 PANEL, rear w/components 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 F1 *156 065 FUSE, crtg .5A 600V time delay 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 W 160 794 CONTACTOR, def prp 75A 3P 24VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 CR4 ♦140 750 SWITCH, reed 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 134 464 LABEL, warning general precautionary 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 163 359 BASE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 T1 189 847 TRANSFORMER, pwr main 230/460/575 (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 169 154 COIL, pri/sec 230/460/575 (center & RH) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 169 153 COIL, pri/sec 230/460/575 (LH) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 T1 189 848 TRANSFORMER, pwr main 380/400/440 (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 172 358 COIL, pri/sec (center & RH) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 172 357 COIL, pri/sec (LH) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 T1 189 849 TRANSFORMER, pwr main 380/500 (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 177 313 COIL, pri/sec No.1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 177 314 COIL, pri/sec No. 2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP1,2 175 405 THERMOSTAT, NC (Included w/T1) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP4,5 168 891 THERMOSTAT, NC (Included w/T1) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG6 168 847 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RC6 168 845 CONNECTOR & PINS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG13 189 873 CONNECTOR & PINS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RC13 189 874 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 161 294 BRACKET, mtg rectifier 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 Fig 7-2 PANEL, front w/components 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 SR1 192 671 RECTIFIER, si diode (Fig 7-3) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG7 152 249 CONNECTOR & PINS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RC7 168 846 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

010 467 CONNECTOR, clamp cable 1.250 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

♦ Part of Option 042983 Ground Current Sensor. +When ordering a component originally displaying a precautionary label, the label should also be ordered. *Recommended Spare Parts.

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM-278 Page 27

Item

No.

Dia.

Mkgs.

Part

No.

Description

Figure 7-2. Panel, Front w/Components (Fig 7-1 Item 30)

1 159 863 ELECTRONICS BOX 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 PC1 187 834 CIRCUIT CARD, control (60Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 PC1 187 835 CIRCUIT CARD, control (50Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG1 158 720 CONNECTOR & SOCKETS, (see Fig 7-3). . . . . . . . . . . . . . . . . . . . .

PLG3 169 240 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG4 148 439 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG5 152 249 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 CR3 052 964 RELAY, encl 24VDC DPDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 CR5 ♦006 393 RELAY, encl 24VAC DPDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 CB1,2 093 995 CIRCUIT BREAKER, man reset 1P 15A 250VAC 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 RC9 604 176 RECEPTACLE, str dx grd 2P3W 15A 125V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 163 855 CONNECTOR/CAPACITOR, w/leads (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RC8 143 976 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

C3 163 863 LEAD ASSEMBLY, elect 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

C6 163 861 LEAD ASSEMBLY, elect 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

C13 163 858 LEAD ASSEMBLY, elect 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

C14 163 857 LEAD ASSEMBLY, elect 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 162 802 PANEL, front 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 161 303 SPRING, cprsn .600 OD x .072 wire x 1.500 lg 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 POS-CC,CV 039 047 TERMINAL, pwr output red 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 C2,4,5 128 750 CAPACITOR, cer disc .1uf 500VDC 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 R4,5 136 076 RESISTOR, WW fxd 30W 200 ohm 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 NEG 039 046 TERMINAL, pwr output black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Quantity

. Hardware is common and

not available unless listed.

OM-278 Page 28

ST-800 705-D

Figure 7-2. Panel, Front w/Components (Fig 7-1 Item 30)

Item

No.

Dia.

Mkgs.

Part

No.

Description

Figure 7-2. Panel, Front w/Components (Fig 7-1 Item 30) (Continued)

14 174 937 PLATE, control lower (60Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 179 389 PLATE, control lower (50Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 1T 159 040 BLOCK, term 20A 12P 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 162 828 PANEL, mtg rcpt/terminal strip 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 070 371 BLANK, snap-in nyl 1.093/1.125mtg hole 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 162 891 LABEL, warning electric shock 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 160 530 COVER, stud output 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 160 935 CLIP, spring 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 601 835 NUT, 10-32 brs 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

010 913 WASHER, flat .218 ID brs 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 038 887 STUD, pri bd brs 10-32 x 1.375 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 S1 011 610 SWITCH, tgl SPDT 15A 125VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 S3,4 011 609 SWITCH, tgl SPDT 15A 125VAC 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 R1,2 035 897 POTENTIOMETER, CP std slot 1/T 2W 1K ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 PC2 178 134 CIRCUIT CARD, digital meter 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG10 153 501 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG11 148 439 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 CR2 116 592 RELAY, encl 24VDC 3PDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 192 174 STAND-OFF 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 NAMEPLATE, (order by model and serial number) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30 S2 159 039 SWITCH, rocker SPDT 15A 125VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG2 185 626 CONNECTOR, body 56 series 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31 PL2 159 522 LED, yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 159 036 LENS, LED clear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33 097 924 KNOB, pointer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34 097 922 KNOB, pointer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 SN1 197 868 SNUBBER, assy 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Quantity

♦Part of Option 042 983 Ground Current Sensor +When ordering a component originally displaying a precautionary label, the label should also be ordered.

OM-278 Page 29

Item

No.

Dia.

Mkgs.

Part

No.

Description

Figure 7-3. Rectifier, Si Diode (Fig 7-1 Item 31)

1 C7.12 048 420 CAPACITOR, cer disc .01uf 1000VDC 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 191 989 BAR, mtg rectifier 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 188 691 CLAMP, thyristor rectifier 5.500 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 188 839 HEAT SINK, rectifier snowflake .800 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 SCR1-6 148 091 THYRISTOR, SCR 865A 300V hockey puck 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 166 667 CLAMP, spring thyristor rectifier 5.500 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG1 158 720 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP3 192 673 THERMOSTAT, rectifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP6 192 674 THERMOSTAT, rectifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. Hardware is common and

not available unless listed.

Quantity

ST-802 351

Figure 7-3. Rectifier, Si Diode

OM-278 Page 30

Item

No.

Dia.

Mkgs.

Part

No.

Description

Figure 7-4. Panel, Rear w/Components (Fig 7-1 Item 18)

1 124 275 CHAMBER, plenum 14 in 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 180 165 BLADE, fan 14 in 3wg 23deg .375 bore CCW 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 162 807 PANEL, rear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 168 343 HINGE, door primary 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 +162 818 DOOR, access primary 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 168 384 LABEL, warning electric shock 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 602 177 SCREW, set .250-20 x .250knrlpt sch stl 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 124 274 BRACKET, mtg fan motor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 R3 097 459 RESISTOR, WW fxd 375W 20 ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 FM 116 190 MOTOR, 1/12HP 230V 1550RPM 50/60Hz 1.5A 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

010 467 CONNECTOR, clamp cable 1.250 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. Hardware is common and

not available unless listed.

Quantity

ST-800 707-A

Figure 7-4. Panel, Rear w/Components

+When ordering a component originally displaying a precautionary label, the label should also be ordered.

OM-278 Page 31

Notes

Warranty Questions?

Call 1-877-HOBART1 for your local Hobart distributor.

Service

Y ou always get the fast, reliable response you need. Most replacement parts can be in your hands in 24 hours.

Support

Need fast answers to the tough welding questions? Contact your distributor or call 1-800-332-3281. The expertise of the distributor and Hobart is there to help you, every step of the way.

Effective January 1, 2000

(Equipment with a serial number preface of “LA” or newer)

This limited warranty supersedes all previous Hobart warranties and is exclusive with no other

LIMITED WARRANTY – Subject to the terms and conditions below, Hobart Welding Products., Troy, Ohio, warrants to its original ret a i l p urchaser that new Hobart equipment sold after the effective date of this limited warranty is free of defects in material and workmanship at the time it is shipped by Hobart. THIS WARRANTY IS EXPRESSL Y IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS.

Within the warranty periods listed below, Hobart will repair or replace any warranted parts or components that fail due to such defects in material or workmanship. Hobart must be notified in writing within thirty (30) days of such defect or failure, at which time Hobart will provide instructions on the warranty claim procedures to be followed.

Hobart shall honor warranty claims on warranted equipment listed below in the event of such a failure within the warranty time periods. All warranty time periods start on the date that the equipment was delivered to the original retail purchaser, or one year after the equipment is sent to a North American distributor or eighteen months after the equipment is sent to an International distributor.

1. 5 Years Parts – 3 Years Labor

* Original main power rectifiers * Inverters (input and output rectifiers only)

2. 3 Years — Parts and Labor

* Transformer/Rectifier Power Sources * Plasma Arc Cutting Power Sources * Semi-Automatic and Automatic Wire Feeders * Inverter Power Supplies * Intellitig * Engine Driven Welding Generators

(NOTE: Engines are warranted separately by the engine manufacturer.)

3. 1 Year — Parts and Labor

* DS-2 Wire Feeder * Motor Driven Guns (w/exception of Spoolmate

185 & Spoolmate 250) * Process Controllers * Positioners and Controllers * Automatic Motion Devices * RFCS Foot Controls * Induction Heating Power Sources * Water Coolant Systems * HF Units * Grids * Maxstar 140 * Spot Welders * Load Banks * Hobart Cyclomatic Equipment * Running Gear/Trailers * Plasma Cutting Torches (except APT & SAF

Models) * Field Options

(NOTE: Field options are covered under True

Blue for the remaining warranty period of the

product they are installed in, or for a minimum of

one year — whichever is greater.)

4. 6 Months — Batteries

5. 90 Days — Parts

* MIG Guns/TIG Torches * Induction Heating Coils and Blankets

guarantees or warranties expressed or implied.

* APT, ZIPCUT & PLAZCUT Model Plasma Cutting

Torches * Remote Controls * Accessory Kits * Replacement Parts (No labor) * Spoolmate 185 & Spoolmate 250 * Canvas Covers

HOBART’s Limited Warranty shall not apply to:

1. Consumable components; such as contact tips,

cutting nozzles, contactors, brushes, slip rings, relays or parts that fail due to normal wear.

2. Items furnished by Hobart, but manufactured by others, such as engines or trade accessories. These items are covered by the manufacturer’s warranty, if any.

3. Equipment that has been modified by any party other than Hobart, or equipment that has been improperly installed, improperly operated or misused based upon industry standards, or equipment which has not had reasonable and necessary maintenance, or equipment which has been used for operation outside of the specifications for the equipment.

HOBART PRODUCTS ARE INTENDED FOR PURCHASE AND USE BY COMMERCIAL/INDUSTRIAL USERS AND PERSONS TRAINED AND EXPERIENCED IN THE USE AND MAINTENANCE OF WELDING EQUIPMENT.

In the event of a warranty claim covered by this warranty, the exclusive remedies shall be, at Hobart’s option: (1) repair; or (2) replacement; or, where authorized in writing by Hobart in appropriate cases, (3) the reasonable cost of repair or replacement at an authorized Hobart service station; or (4) payment of or credit for the purchase price (less reasonable depreciation bas e d u p o n actual use) upon return of the goods at customer’s risk and expense. Hobart’s option of repair or replacement will be F.O.B., Factory at Appleton, Wisconsin, or F.O.B. at a Hobart authorized service facility as determined by Hobart. Therefore no compensation or reimbursement for transportation costs of any kind will be allowed.

TO THE EXTENT PERMITTED BY LAW, THE REMEDIES PROVIDED HEREIN ARE THE SOLE AND EXCLUSIVE REMEDIES. IN NO EVENT SHALL HOBART BE LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING LOSS OF PROFIT), WHETHER BASED ON CONTRACT, TORT OR ANY OTHER LEGAL THEORY.

ANY EXPRESS WARRANTY NOT PROVIDED HEREIN AND ANY IMPLIED WARRANTY, GUARANTY OR REPRESENTATION AS TO PERFORMANCE, AND ANY REMEDY FOR BREACH OF CONTRACT TORT OR ANY OTHER LEGAL THEORY WHICH, BUT FOR THIS PROVISION, MIGHT ARISE BY IMPLICATION, OPERATION OF LAW, CUSTOM OF TRADE OR COURSE OF DEALING, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR PARTICULAR PURPOSE, WITH RESPECT TO ANY AND ALL EQUIPMENT FURNISHED BY HOBART IS EXCLUDED AND DISCLAIMED BY HOBART.

Some states in the U.S.A. do not allow limitations of how long an implied warranty lasts, or the exclusion of incidental, indirect, special or consequential damages, so the above limitation or exclusion may not apply to you. This warranty provides specific legal rights, and other rights may be available, but may vary from state to state.

In Canada, legislation in some provinces provides for certain additional warranties or remedies other than as stated herein, and to the extent that they may not be waived, the limitations and exclusions set out above may not apply. This Limited Warranty provides specific legal rights, and other rights may be available, but may vary from province to province.

hobart standard 7/00

Owner’s Record

Please complete and retain with your personal records.

Model Name Serial/Style Number

Purchase Date (Date which equipment was delivered to original customer.)

Distributor

Address

City

State Zip

Resources Available

Always provide Model Name and Serial/Style Number.

To locate a Distributor, retail or service location:

Call 1-877-Hobart1 or visit our website at www.HobartWelders.com

For technical assistance:

Call 1-800-332-3281

Contact the Delivering Carrier for:

For assistance in filing or settling claims, contact your distributor and/or equipment manufacturer’s Transportation Department.

Contact your Distributor for:

Welding Supplies and Consumables Options and Accessories Personal Safety Equipment Service and Repair Replacement Parts Training (Schools, Videos, Books) Technical Manuals (Servicing Information

and Parts) Circuit Diagrams Welding Process Handbooks

File a claim for loss or damage during shipment.

Hobart Welding Products

An Ill inoi s Tool Works Company 600 West Main Street Troy, OH 45373 USA

For Technical Assistance:

Call1-800-332-3281 For Literature Or Nearest Dealer: Call 1-877-Hobart1

PRINTED IN USA  2000 Hobart Welding Products. 1/00

Hobart CYBER FLEX 652 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
