CATALOG OF
REPLACEMENT
PARTS
MODEL C88A & W
SERIES
DISHWASHERS
C88A ML-110042 R-L
C88A ML-110041 L-R
C88W ML-110069 R-L
C88W ML-110068 L-R
A product of HOBART CORPORATION 701 S. RIDGE AVENUE TROY, OHIO 45374-0001
FORM 18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
F-18867 Rev. B (February 2015) - 2 - © HOBART 2015
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
Table of Contents
5 CONTROL BOX
7 COMPONENT PANEL (120 V. PILOT CIRCUIT)
11 WASH MOTOR AND PUMP UNITS (2 UNITS REQUIRED)
13 CONVEYOR DRIVE UNIT (PREVIOUS CONSTRUCTION)
17 CONVEYOR MOTOR/CLUTCH ASSEMBLY (CURRENT CONSTRUCTION)
19 CONVEYOR DRIVE MOTOR (CURRENT CONSTRUCTION)
21 TRACK AND CRADLE (WASH/RINSE SECTION)
23 WASH ARMS AND TUBES - WASH/RINSE SECTION (2 UNITS REQUIRED)
25 FILL PIPING (PREVIOUS CONSTRUCTION)
29 FILL PIPING (CURRENT CONSTRUCTION)
33 RINSE PIPING - C88A SERIES
37 ACTUATOR MECHANISM AND RINSE DRAIN-OFF PAN
39 DRAIN UNIT (WASH/RINSE SECTION)
41 DOORS, CURTAINS, BAFFLES, AND STRAINERS
43 VENT HOOD
45 EXTENDED HOOD
47 MISCELLANEOUS (WASH/RINSE SECTION)
51 LOW WATER PROTECTION (STEAM HEAT/WASH & RINSE TANK) (2
UNITS REQ'D)
53 STEAM COIL HEAT (2 UNITS REQUIRED)
55 STEAM HEAT PIPING (2 UNITS REQUIRED)
59 STEAM INJECTOR HEAT (2 UNITS REQUIRED)
61 CONTROL BOX - GAS HEAT (2 UNITS REQUIRED)
65 BLOWER AND CONTROL BOX (CURRENT CONSTRUCTION) (NATURAL
GAS ONLY)
67 GAS VALVE (CURRENT CONSTRUCTION) (NATURAL GAS ONLY)
69 IMMERSION TUBE (CURRENT CONSTRUCTION)
71 IGNITION MODULE (CURRENT CONSTRUCTION)
73 GAS BURNER & FLUE(2 UNITS REQ'D) (L.P. & PREVIOUS NATURAL GAS
CONSTRUCTION)
75 GAS HEAT COMPONENTS(2 UNITS REQ'D) (L.P. & PREVIOUS NATURAL
GAS CONSTRUCTION)
77 COMMON GAS HEAT PIPING (L.P. & PREVIOUS NATURAL GAS
CONSTRUCTION)
79 COMMON GAS HEAT PIPING (CURRENT CONSTRUCTION) (NATURAL
GAS ONLY)
81 ELECTRIC HEAT (2 UNITS REQUIRED)
83 DISH RACKS
85 TABLE LIMIT SWITCH
- 3 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONTROL BOX
F-18867 Rev. B (February 2015) - 4 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONTROL BOX
ILLUS.
PL-56524
*10 00-118349-00003 Spacer - Control Panel...............................................................................................................4
*11 00-892107 Control Board - Clutch Assy.......................................................................................................1
*12 NS-031-50 Stop Nut 6-32 Hex (SST)...........................................................................................................4
13 00-355504-00001 Fan (115 V.)...............................................................................................................................1
14 00-274884 Guard - Fan................................................................................................................................1
15 00-474072 Bracket - Capillary......................................................................................................................1
16 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B..............................................................2
17 00-329888 Label - Instruction (C88A Series)...............................................................................................1
18 00-473070 Label - Instruction (C88W Series)..............................................................................................1
19 WS-022-01 Washer (SST).............................................................................................................................6
20 NS-031-21 Stop Nut 1/4-20 Hex (SST)........................................................................................................6
21 00-435072 Gasket........................................................................................................................................1
22 00-437041-00003 Thermometer (8 Ft.) (Final Rinse) (C88A Series)......................................................................1
23 00-437041-00004 Thermometer (11 Ft.) (Rinse).....................................................................................................1
24 00-437041-00004 Thermometer (11 Ft.) (Wash).....................................................................................................1
25 WL-006-42 Lockwasher #6 Medium (SST)...................................................................................................3
26 NS-011-07 Mach. Nut 6-32 Hex (SST).........................................................................................................3
27 00-812854 Label - Control Box (W/O Conveyor Dwell) (C88A Series).....................................................AR
28 00-812848 Label - Control Box (W/Conveyor Dwell) (C88A Series).........................................................AR
29 00-812850 Label - Control Box (W/O Conveyor Dwell) (C88W Series).......................................................1
30 00-812852 Label - Control Box (W/Conveyor Dwell) (C88W Series)...........................................................1
31 00-087711-241-2 Switch - Rocker (DPDT) (Conveyor Dwell)................................................................................1
32 00-087711-288-1 Switch - Rocker (Motor On/Off)..................................................................................................1
33 00-087711-198-2 Switch - Rocker (Power On/Off).................................................................................................1
34 00-437068-00002 Control Box (Single Point Electrical Connection, Elec. Heat Only).........................................AR
35 00-276259-00002 Circuit Breaker (20 Amp) (Used on 380-480 V. Machines)........................................................1
36 00-276259-00004 Circuit Breaker (40 Amp) (Used on 200-240 V. Machines)........................................................1
37 FE-024-13 Bushing - Electrical 2 1/2 MT.....................................................................................................1
38 NS-031-08 Stop Nut 8-32 Special (SST)......................................................................................................4
39 00-087711-241-2 Switch - Rocker (D.P.D.T.) (Timer)............................................................................................1
40 00-271840 Label - Timer..............................................................................................................................1
41 WS-022-01 Washer (SST).............................................................................................................................2
42 NS-031-21 Stop Nut 1/4-20 Hex (SST)........................................................................................................2
43 00-526408 Tape - Foam............................................................................................................................AR
44 00-119031 Terminal Block............................................................................................................................1
45 SC-127-88 Mach. Screw 10-24 x 5/8 Rd. Hd. (SST)....................................................................................4
46 NS-031-16 Stop Nut 10-24 Elastic (SST).....................................................................................................4
47 00-118544-00002 Lug - Grounding.........................................................................................................................1
48 SC-021-23 Mach. Screw 10-24 x 1/2 Slotted Rd. Hd. (SST)........................................................................1
49 WL-007-12 Lockwasher #10 External Shakeproof........................................................................................1
50 NS-031-16 Stop Nut 10-24 Elastic (SST).....................................................................................................1
51 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................2
52 WS-022-01 Washer (SST).............................................................................................................................2
53 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................2
54 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................4
55 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................4
56 SC-041-05 Cap Screw 1/4-20 x 5/8 Hex Hd. (SST).....................................................................................4
PART NO. NAME OF PART AMT.
1 SC-066-05 Mach. Screw 10-24 x 3/8 Phil. Truss Hd. (SST).........................................................................2
2 00-436755-00001 Cover - Control Box (W/O Single Point Electrical Connection)..................................................1
3 00-437073-00001 Cover - Control Box (W/Single Point Electrical Connection)......................................................1
4 00-329820 Label - Temperature (C88A Series)...........................................................................................1
5 00-328928 Label - Temperature (C88W Series)..........................................................................................1
6 00-107218 Coupling - Thermometer Bulb.................................................................................................AR
7 WS-012-40 Washer (SST)..........................................................................................................................AR
8 FP-053-05 Pipe Lock Nut 1/2 NPSL (SST)...............................................................................................AR
*9 00-892102 Insulator - Control Board............................................................................................................1
* For Machines With Clutch Assembly Only.
- 5 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
COMPONENT PANEL
(120 V. PILOT CIRCUIT)
F-18867 Rev. B (February 2015) - 6 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
COMPONENT PANEL
(120 V. PILOT CIRCUIT)
ILLUS.
PL-56517
10 00-118544-00002 Lug - Grounding.........................................................................................................................2
11 SD-035-77 Self-Tapping Screw 1/4-20 x 3/8 Phil. Pan Hd., Type TT...........................................................2
12 WL-007-15 Lockwasher 1/4 External Shakeproof.........................................................................................2
13 00-118544-00002 Lug - Grounding (Electric Heat)..................................................................................................2
14 SD-035-77 Self-Tapping Screw 1/4-20 x 3/8 Phil. Pan Hd., Type TT...........................................................2
15 WL-007-15 Lockwasher 1/4 External Shakeproof.........................................................................................2
16 00-294325-015-1 Block - Terminal (200-240 V., 380-480 V., 3 Ph.) (Electric Heat)...............................................2
17 00-294325-004-1 Block - Terminal (Not Shown) (200-240 V., 1 Ph.) (Electric Heat).............................................2
18 SD-037-21 Self-Tapping Screw 8-32 x 1 Phil. Fil Hd., Type F (Use With Item 16)......................................4
19 SD-008-36 Self-Tapping Screw 8-18 x 7/8 Phil. Rd. Hd., Type B (Use With Item 17).................................4
20 00-294500-026-1 Transformer (75 VA) (Gas Heat)................................................................................................1
21 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B..............................................................4
22 00-918322 Contactor (40 Amp., 3-Pole).......................................................................................................2
23 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B..............................................................4
24 00-294677-00005 Clamp - Wire 1 1/2 I.D................................................................................................................5
25 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B..............................................................5
26 00-087714-020-2 Relay 3 P.D.T. (1CR, 3CR, & 4CR)............................................................................................2
27 SD-019-29 Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B................................................................4
28 00-294677-00004 Clamp - Wire 1 I.D......................................................................................................................2
29 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B..............................................................2
30 00-087714-020-2 Relay 3 P.D.T. (115 V.)..............................................................................................................1
31 SD-019-29 Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B................................................................2
32 00-087714-046-1 Contactor (Machines W/Vent Fan Control)................................................................................1
33 SD-008-18 Self-Tapping Screw 8-18 x 3/8 Phil. Bndg. Hd., Type B.............................................................2
34 00-087714-020-2 Relay 3 P.D.T. (7CR).................................................................................................................1
35 SD-019-29 Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B................................................................2
36 00-437103 Bracket.......................................................................................................................................1
37 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B..............................................................2
38 WL-014-07 Lockwasher #10 External Shakeproof (SST).............................................................................2
39 00-294677-00004 Clamp - Wire 1 I.D......................................................................................................................2
40 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B..............................................................2
41 00-294500-046-1 Transformer (150 VA) Pilot Control............................................................................................1
42 00-294500-046-3 Transformer (500 VA) Pilot Circuit.............................................................................................1
43 SD-035-77 Self-Tapping Screw 1/4-20 x 3/8 Phil. Pan Hd., Type TT (Use With Item 42)............................4
44 WL-007-15 Lockwasher 1/4 External Shakeproof (Use With Item 42)..........................................................4
45 00-294500-046-2 Transformer (300 VA) Pilot Control............................................................................................1
46 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B (Use With Items 41 & 45)....................4
47 WL-014-07 Lockwasher #10 External Shakeproof (SST) (Use With Items 41 & 45)....................................4
48 00-087714-031-2 Relay - Time Delay.....................................................................................................................1
49 SD-036-13 Self-Tapping Screw 1/4-20 x 1 1/4 Slotted Hex Washer Hd., Type T........................................1
50 WL-007-15 Lockwasher 1/4 External Shakeproof.........................................................................................1
51 00-087714-020-2 Relay 3 P.D.T. (5CR & 6CR) (Gas Heat)...................................................................................2
52 SD-019-29 Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B................................................................4
53 00-437102 Bracket - Relay Mounting...........................................................................................................2
54 SD-008-18 Self-Tapping Screw 8-18 x 3/8 Phil. Bndg. Hd., Type B.............................................................4
55 WL-014-05 Lockwasher #8 External Shakeproof (SST)...............................................................................4
PART NO. NAME OF PART AMT.
1 00-294325-013-5 Block - Terminal.........................................................................................................................1
2 SD-019-29 Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B................................................................2
3 00-294325-013-4 Block - Terminal (Machine W/Vent Fan Control)........................................................................1
4 00-437101 Bracket - Vent Fan Control.........................................................................................................1
5 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B..............................................................2
6 WL-014-07 Lockwasher #10 External Shakeproof (SST).............................................................................2
7 SD-019-29 Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B................................................................2
8 00-294325-015-1 Block - Terminal.........................................................................................................................1
9 SD-037-21 Self-Tapping Screw 8-32 x 1 Phil. Fil. Hd., Type F....................................................................2
- 7 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
COMPONENT PANEL
(120 V. PILOT CIRCUIT)
ILLUS.
PL-56517
56 00-435508 Base Plate..................................................................................................................................1
57 00-475458-00001 Thermostat - Solid State (120 V.)...............................................................................................2
58 SD-038-02 Self-Tapping Screw 6-20 x 5/8 Phil. Pan Hd., Type B................................................................6
59 00-476653 Spacer - Circuit Board................................................................................................................4
60 00-087714-031-2 Relay - Time Delay (5 Sec.).......................................................................................................1
61 SD-036-13 Self-Tapping Screw 1/4-20 x 1 1/4 Slotted Hex Washer Hd., Type T........................................1
62 WL-007-15 Lockwasher 1/4 External Shakeproof.........................................................................................1
63 00-294677-00003 Clamp - Wire..............................................................................................................................1
64 SD-019-31 Self-Tapping Screw 8-18 x 1/2 Phil. Pan Hd., Type B................................................................1
65 FE-022-39 Fuse (1.5 Amp.) (250 V.)............................................................................................................1
66 FE-021-19 Fuse (3.2 Amp.) (250 V.) (50 Hz. & 50/60 Hz. Machines W/Blower Dryer &/or
67 FE-023-25 Fuse (5.0 Amp., 250 V.).............................................................................................................1
68 00-294676 PCB - Terminal & Fuse..............................................................................................................1
69 SD-008-18 Self-Tapping Screw 8-18 x 3/8 Phil. Bndg. Hd., Type B.............................................................3
70 00-087713-018-2 Contactor (W/Aux. Switch) (40 Amp., 3-Pole)............................................................................1
71 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B..............................................................2
72 00-087713-040-2 Contactor (40 Amp.) (3 Pole) (Machines W/Conveyor Dwell)....................................................1
73 SD-008-25 Self-Tapping Screw 10-16 x 1/2 Phil. Pan Hd., Type B..............................................................2
74 SC-053-05 Mach. Screw 10-24 x 3/8 Slotted Truss Hd. (SST)....................................................................6
75 WL-007-12 Lockwasher #10 External Shakeproof........................................................................................6
PART NO. NAME OF PART AMT.
Condenser).................................................................................................................................1
F-18867 Rev. B (February 2015) - 8 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
NOTES
- 9 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
WASH MOTOR AND PUMP UNITS
(2 UNITS REQUIRED)
F-18867 Rev. B (February 2015) - 10 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
WASH MOTOR AND PUMP UNITS
(2 UNITS REQUIRED)
ILLUS.
PL-56528
10 FE-024-65 Connector 90 Deg. (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................2
11 FE-008-10 Gasket Assy. 1/2........................................................................................................................1
12 00-274227-00002 Clamp.........................................................................................................................................1
13 WL-006-22 Lockwasher 5/16 Light (SST).....................................................................................................4
14 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
15 WS-006-44 Washer.......................................................................................................................................4
16 SC-041-29 Cap Screw 3/8-16 x 7/8 Hex Hd. (SST).....................................................................................4
17 00-542337 Clamp - Hose.............................................................................................................................2
18 00-749586 Hose - Discharge........................................................................................................................1
19 00-274230-00001 Motor (1 Ph., 60 Hz.) (2 Hp.)......................................................................................................1
20 00-274230-00002 Motor (3 Ph., 60 Hz.) (2 Hp.)......................................................................................................1
21 00-274230-00003 Motor (1 Ph., 50 Hz.) (2 Hp.)......................................................................................................1
22 00-274230-00004 Motor (3 Ph., 50 Hz.) (2 Hp.)......................................................................................................1
23 00-274227-00003 Adapter.......................................................................................................................................1
24 00-274227-00006 Seal - Shaft.................................................................................................................................1
25 00-274227-00007 Impeller & Sleeve (60 Hz.).........................................................................................................1
26 00-274227-00010 Impeller & Sleeve (50 Hz.).........................................................................................................1
27 00-274227-00004 Gasket........................................................................................................................................1
28 00-119051 Gasket........................................................................................................................................2
29 00-274227-00005 Stud.........................................................................................................................................AR
30 00-274227-00001 Pump Shell (Incls. Item 29)........................................................................................................1
31 00-328362 Strainer - Pump (Previous Construction)....................................................................................1
32 00-274246 Shroud (Previous Construction).................................................................................................1
PART NO. NAME OF PART AMT.
1 SC-041-50 Cap Screw 1/4-20 x 1/2 Hex Hd. (SST).....................................................................................2
2 WL-006-17 Lockwasher 1/4 Helical (SST)....................................................................................................2
3 00-813543 Strainer - Pump..........................................................................................................................1
4 00-813527 Slide - Strainer............................................................................................................................1
5 NS-015-11 Nut 5/16-18 Hex (SST).............................................................................................................10
6 WL-006-23 Lockwasher 5/16 Helical (SST)................................................................................................10
7 00-119050 Gasket........................................................................................................................................1
8 00-270968 Gasket - Wash Pipe...................................................................................................................1
9 00-270970 Tube - Discharge........................................................................................................................1
- 11 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONVEYOR DRIVE UNIT
(PREVIOUS CONSTRUCTION)
F-18867 Rev. B (February 2015) - 12 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONVEYOR DRIVE UNIT
(PREVIOUS CONSTRUCTION)
ILLUS.
PL-56519
10 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
11 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
12 00-270942 Gasket........................................................................................................................................1
13 00-270937 Shaft - Crank..............................................................................................................................1
14 00-436879 Spacer - Bearing........................................................................................................................1
15 00-270939 Seal - Lower Housing.................................................................................................................1
16 00-012430-00040 Key 3/16 Sq. x 3/4 Lg.................................................................................................................1
17 00-274231-00057 Key 3/16 Sq. x 3/4 Lg.................................................................................................................1
18 00-437044-00011 Motor - Conveyor Drive (200-230/460 V., 60 Hz., 3 Ph.) (Incls. Items 17, 57, & 58)
19 00-437044-00012 Motor - Conveyor Drive (200-240 V., 60 Hz., 1 Ph.) (Incls Items 17, 57, & 58).........................1
20 00-437044-00013 Motor - Conveyor Drive (200-240 V., 50 Hz., 1 Ph.) (Incls. Items 17, 57, & 58)........................1
21 00-437044-00014 Motor - Conveyor Drive (220-240/380-415 V., 50 Hz., 3 Ph.) (Incls. Items 17, 57, &
22 SC-027-24 Mach. Screw 6-32 x 1 1/2 Slotted Rd. Hd. (Brass).....................................................................2
23 WL-010-22 Lockwasher #6 External Shakeproof (Bronze)...........................................................................2
24 WS-002-06 Washer (Brass)..........................................................................................................................4
25 NS-010-06 Mach. Nut 6-32 Hex (Brass).......................................................................................................2
26 FE-024-57 Connector Straight (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
27 FE-008-10 Gasket Assy. 1/2........................................................................................................................1
28 FE-024-61 Connector 45 Deg. (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
29 FE-006-07 Lock Nut 1/2 (Cnd.)....................................................................................................................1
30 00-087711-060-1 Switch - Interlock (Incls. Items 22 Thru 25)................................................................................1
31 SC-127-89 Mach. Screw 10-24 x 3/4 Phil. Rd. Hd. (SST)............................................................................2
32 00-087711-260-2 Switch - Interlock........................................................................................................................1
33 FE-022-84 Strain Relief 1/2 NPT..................................................................................................................1
34 SC-067-05 Mach. Screw 8-32 x 1/2 Hex Hd. (SST).....................................................................................2
35 00-474488 Bracket - Switch.........................................................................................................................1
36 NS-031-16 Stop Nut 10-24 Hex (SST).........................................................................................................2
37 00-289256 Actuator - Switch........................................................................................................................1
38 NS-032-33 Stop Nut 1/4-28 Flexloc (SST)...................................................................................................1
39 00-270927 Pilot Bearing...............................................................................................................................1
40 00-271083 Spacer - Overload......................................................................................................................1
41 WS-029-05 Washer (SST).............................................................................................................................4
42 00-436017 Bracket - Overload.....................................................................................................................1
43 SC-120-72 Cap Screw 5/16-18 x 4 1/2 Hex Hd. (SST)................................................................................1
44 00-436952 Spring - Overload.......................................................................................................................1
45 SC-041-10 Cap Screw 5/16-18 x 5/8 Hex Hd. (SST)...................................................................................2
46 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
47 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
48 WS-029-05 Washer (SST).............................................................................................................................2
49 00-328027 Bracket - Motor...........................................................................................................................1
50 SC-041-05 Cap Screw 1/4-20 x 5/8 Hex Hd. (SST).....................................................................................4
51 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................4
52 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................4
53 FE-024-61 Connector 45 Deg. (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
54 FE-024-65 Connector 90 Deg. (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
55 FE-008-10 Gasket Assy. 1/2........................................................................................................................2
PART NO. NAME OF PART AMT.
1 NS-032-35 Stop Nut 5/16-18 Flexloc (SST).................................................................................................1
2 00-474660 Slide - Drive Crank.....................................................................................................................1
3 SC-041-20 Cap Screw 5/16-18 x 2 1/8 Hex Hd. (SST)................................................................................1
4 WS-005-32 Washer (SST).............................................................................................................................1
5 00-012430-00039 Key 3/16 Sq. x 3/8 Lg.................................................................................................................1
6 00-270943 Arm - Crank................................................................................................................................1
7 SC-050-01 Set Screw 1/4-20 x 1/2 Sq. Hd., Cup Pt.....................................................................................2
8 SC-041-13 Cap Screw 5/16-18 x 1 Hex Hd. (SST)......................................................................................4
9 WS-017-08 Washer (SST).............................................................................................................................4
...................................................................................................................................................1
58)..............................................................................................................................................1
- 13 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONVEYOR DRIVE UNIT
(PREVIOUS CONSTRUCTION)
ILLUS.
PL-56519
56 FE-006-07 Lock Nut 1/2 (Cnd.)....................................................................................................................1
57 00-328379-00001 Seal - Oil (Output Shaft - Shown)...............................................................................................1
58 00-328379-00002 Seal - Oil (Motor Drive Shaft).....................................................................................................1
59 00-328083 Coupling - Motor.........................................................................................................................1
60 00-274228-00002 Insert - Coupling Service (LoveJoy)........................................................................................AR
61 00-274228-00001 Insert - Coupling Service (Browning).......................................................................................AR
62 BB-021-19 Ball Bearing - Hoover NSK 6003................................................................................................1
63 00-274749 Housing Assy. (Incls. Items 13, 14, 15, 62, 64, 65, & 66)..........................................................1
64 BB-021-19 Ball Bearing - Hoover NSK 6003................................................................................................1
65 00-270940 Seal - Upper Housing.................................................................................................................1
66 00-274748 Seal - Labyrinth..........................................................................................................................1
67 00-527042 Adhesive..................................................................................................................................AR
68 00-522696 Solvent....................................................................................................................................AR
69 00-474423 Flinger........................................................................................................................................1
PART NO. NAME OF PART AMT.
F-18867 Rev. B (February 2015) - 14 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
NOTES
- 15 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONVEYOR MOTOR/CLUTCH ASSEMBLY
(CURRENT CONSTRUCTION)
F-18867 Rev. B (February 2015) - 16 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONVEYOR MOTOR/CLUTCH ASSEMBLY
(CURRENT CONSTRUCTION)
ILLUS.
PL-56544
10 NS-015-11 Nut 3/16-18 Hex (SST)...............................................................................................................4
11 SC-075-10 Set Screw 1/4-20 x 3/16 Hex Hdls., Cup Pt...............................................................................1
12 00-012430-00093 Key 3/16 x 3/16 x 1.....................................................................................................................1
13 00-270939 Seal - Lower Housing.................................................................................................................1
14 00-270937 Shaft - Crank..............................................................................................................................1
15 BB-021-19 Ball Bearing - Hoover NSK 6003................................................................................................1
16 00-436879 Spacer - Bearing........................................................................................................................1
17 00-270942 Gasket........................................................................................................................................1
18 00-270936 Housing - Bearing.......................................................................................................................1
19 BB-021-19 Ball Bearing - Hoover NSK 6003................................................................................................1
20 00-270940 Seal - Upper Housing.................................................................................................................1
21 NS-048-86 Lock Nut 3/8-16 Special Flexloc (SST)......................................................................................1
22 00-749978 Arm - Crank................................................................................................................................1
PART NO. NAME OF PART AMT.
1 SC-124-20 Shoulder Screw 3/8-16 (1/2 Dia. x 1 1/2 Lg.) Hex Hd. (SST).....................................................1
2 00-474660 Slide - Drive Crank.....................................................................................................................1
3 00-012430-00039 Key.............................................................................................................................................1
4 SC-050-01 Set Screw 1/4-20 x 1/2 Sq. Hd., Cup Pt. (SST)..........................................................................2
5 00-274748 Seal - Labyrinth..........................................................................................................................1
6 SC-041-13 Cap Screw 3/16-18 x 1 Hex Hd. (SST)......................................................................................4
7 Bracket.......................................................................................................................................1
8 WS-017-08 Washer (SST).............................................................................................................................4
9 WL-006-23 Lockwasher 3/16 Medium (SST)................................................................................................4
00-274749 Housing Assy. (Incls. Items 5 & 11 thru 20)...............................................................................1
00-892111 Crank Arm Service Kit (Incls. Items 1, 21, & 22)........................................................................1
- 17 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONVEYOR DRIVE MOTOR
(CURRENT CONSTRUCTION)
F-18867 Rev. B (February 2015) - 18 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONVEYOR DRIVE MOTOR
(CURRENT CONSTRUCTION)
ILLUS.
PL-56520
10 WS-019-20 Washer (SST).............................................................................................................................2
11 NS-031-15 Stop Nut 10-24 Hex (SST).........................................................................................................2
12 NS-047-82 Stop Nut 1/4-20 Hex (SST)........................................................................................................2
13 WS-017-06 Washer (SST).............................................................................................................................2
14 NS-047-82 Stop Nut 1/4-20 Hex (SST)........................................................................................................4
15 00-892163 Support - Motor Mounting...........................................................................................................1
16 00-892162 Support - Motor..........................................................................................................................1
17 NS-036-19 Stop Nut 5/19-18 Hex (SST)......................................................................................................2
18 SC-041-01 Cap Screw 1/4-20 x 3/4 Hex Hd. (SST).....................................................................................4
19 00-437044-00011 Motor - Conveyor Drive (208-240/480 V., 60 Hz., 3 Ph.)...........................................................1
20 00-437044-00012 Motor - Conveyor Drive (208-240 V., 60 Hz., 1 Ph.)..................................................................1
21 00-437044-00013 Motor - Conveyor Drive (200-240 V., 50 Hz., 3 Ph.)..................................................................1
22 00-437044-00014 Motor - Conveyor Drive (200-240/380-415 V., 50 Hz., 3 Ph.)....................................................1
23 00-274231-00057 Key 3/16 x 3/16 x 1 1/4...............................................................................................................1
24 00-749829 Bushing - Thrust.........................................................................................................................1
25 SC-075-10 Set Screw 1/4-20 x 3/16 Hex Hdls., Cup Pt...............................................................................2
PART NO. NAME OF PART AMT.
1 00-892024-00001 Ring - Magnet Assy. (Male)........................................................................................................1
2 SC-075-10 Set Screw 1/4-20 x 3/16 Hex Hdls., Cup Pt...............................................................................2
3 00-749500 Clutch - Detent Assy...................................................................................................................1
4 SC-075-10 Set Screw 1/4-20 x 3/16 Hex Hdls., Cup Pt...............................................................................2
5 00-749999 Plug - Clutch Keyway.................................................................................................................1
6 00-892024-00002 Ring - Magnet Assy. (Female)....................................................................................................1
7 00-892570 Plate - Sensor Mounting.............................................................................................................1
8 00-892533 Sensor - Latching Hall................................................................................................................1
9 00-892498 Bracket - Sensor.........................................................................................................................1
- 19 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
TRACK AND CRADLE
(WASH/RINSE SECTION)
F-18867 Rev. B (February 2015) - 20 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
TRACK AND CRADLE
(WASH/RINSE SECTION)
ILLUS.
PL-56551
10 00-329546 Shim - Rack Track....................................................................................................................26
11 SC-041-13 Cap Screw 5/16-18 x 1 Hex Hd. (SST) (Mounts Front Track)....................................................8
12 SC-041-11 Cap Screw 5/16-18 x 3/4 Hex Hd. (SST).................................................................................16
13 WS-017-01 Washer (SST)...........................................................................................................................40
14 WL-006-23 Lockwasher 5/16 Helical (SST)................................................................................................16
15 NS-015-11 Nut 5/16-18 Hex (SST).............................................................................................................16
16 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................8
17 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................8
18 SC-041-11 Cap Screw 5/16-18 x 3/4 Hex Hd. (SST)...................................................................................8
19 00-271012 Bafle - Cradle Upper...................................................................................................................2
20 SC-041-10 Cap Screw 5/16-18 x 5/8 Hex Hd. (SST)...................................................................................4
21 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
22 WS-017-08 Washer (SST).............................................................................................................................4
23 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
24 WS-018-04 Washer (SST)...........................................................................................................................12
25 SC-041-31 Cap Screw 3/8-16 x 1 1/4 Hex Hd. (SST)................................................................................12
26 00-270983 Spacer......................................................................................................................................12
27 00-436704-00001 Dog (Front, R-L; Rear, L-R)........................................................................................................6
28 00-436704-00002 Dog - Not Shown (Front, L-R; Rear, R-L)...................................................................................6
29 WL-006-28 Lockwasher 3/8 Medium (SST)................................................................................................12
30 NS-046-09 Nut 3/8-16 Elastic (SST)...........................................................................................................12
31 00-436928 Cradle.........................................................................................................................................2
32 00-329480 Screw - Connecting....................................................................................................................2
33 WS-017-01 Washer (SST).............................................................................................................................4
34 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
35 WS-029-74 Washer (SST).............................................................................................................................8
36 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
PART NO. NAME OF PART AMT.
1 00-436873-00001 Rack Track.................................................................................................................................4
2 00-473231 Slider - Large..............................................................................................................................8
3 SC-041-14 Cap Screw 5/16-18 x 1 1/8 Hex Hd. (SST)..............................................................................16
4 WL-006-23 Lockwasher 5/16 Helical (SST)................................................................................................16
5 NS-015-11 Nut 5/16-18 Hex (SST).............................................................................................................16
6 SC-041-12 Cap Screw 5/16-18 x 7/8 Hex Hd. (SST)...................................................................................4
7 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
8 WS-017-08 Washer (SST).............................................................................................................................8
9 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
00-436927-00001 Cradle & Dog Assy. R-L (Standard Racks Only) (Incls. Items 24 thru 31).................................2
00-436927-00002 Cradle & Dog Assy. L-R (Standard Racks Only) (Incls. Items 24 thru 31).................................2
00-436968 Rack Track Assy. (Incls. Items 1 thru 5).....................................................................................4
................................................................................................................................................AR
- 21 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
WASH ARMS AND TUBES - WASH/RINSE SECTION
(2 UNITS REQUIRED)
F-18867 Rev. B (February 2015) - 22 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
WASH ARMS AND TUBES - WASH/RINSE SECTION
(2 UNITS REQUIRED)
ILLUS.
PL-56526
10 00-067500-00110 O-Ring........................................................................................................................................1
11 SC-041-01 Cap Screw 1/4-20 x 3/4 Hex Hd. (SST).....................................................................................2
12 NS-031-19 Stop Nut 1/4-20 Elastic (SST)....................................................................................................2
13 SC-041-05 Cap Screw 1/4-20 x 5/8 Hex Hd. (SST).....................................................................................1
14 WS-003-49 Washer (SST).............................................................................................................................1
15 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................1
16 NS-015-01 Nut 5/16-20 Hex (SST)...............................................................................................................1
17 00-508454 Sealer (1/8 Rd.).......................................................................................................................AR
18 00-812817 Bracket (Incls. Items 9, 11, & 12)...............................................................................................1
19 SC-125-27 Mach. Screw 5/16-18 x 3/4 Phil. Truss Hd. (SST)......................................................................2
20 WS-017-08 Washer (SST).............................................................................................................................2
21 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
22 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
23 00-329595 Wash Pipe (26 1/8 Door Height)................................................................................................1
24 00-329597 Wash Pipe (32 1/8 Door Height)................................................................................................1
25 00-475589 Plug - Wash Arm (Current Construction)....................................................................................4
26 00-067500-00127 O-Ring........................................................................................................................................4
27 SC-041-18 Cap Screw 5/16-18 x 1 3/4 Hex Hd. (SST)................................................................................4
28 WS-017-08 Washer (SST).............................................................................................................................8
29 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
30 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
31 00-270968 Gasket - Wash Pipe...................................................................................................................1
32 00-067500-00110 O-Ring........................................................................................................................................1
33 00-475589 Plug - Wash Arm (Current Construction)....................................................................................4
34 00-067500-00127 O-Ring........................................................................................................................................4
35 00-436939-00004 Catch - Adjustable......................................................................................................................1
36 SC-041-11 Cap Screw 5/16-18 x 3/4 Hex Hd. (SST)...................................................................................2
37 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
38 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
39 WS-017-08 Washer (SST).............................................................................................................................2
40 SC-041-13 Cap Screw 5/16-18 x 1 Hex Hd. (SST)......................................................................................2
41 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
42 WS-017-08 Washer (SST).............................................................................................................................2
43 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
44 00-271035 Wash Arm - Lower (Previous Construction)...............................................................................1
45 00-475087 Plug - Wash Arm Plug - Wash Arm (Previous Construction).....................................................4
46 00-274222 Support - Adjustable...................................................................................................................1
47 00-749405 Wash Arm - Lower (Current Construction).................................................................................1
48 00-475087 Plug - Wash Arm........................................................................................................................4
49 00-271040 Wash Arm - Upper (R-L) (Previous Construction)......................................................................1
50 00-271831 Wash Arm - Upper (L-R) (Previous Construction)......................................................................1
51 00-749406 Wash Arm - Upper (R-L) (Current Construction)........................................................................1
52 00-749407 Wash Arm - Upper (L-R) (Current Construction)........................................................................1
PART NO. NAME OF PART AMT.
1 00-436947-00001 Hanger........................................................................................................................................2
2 SC-041-50 Cap Screw 1/4-20 x 1/2 Hex Hd. (SST).....................................................................................4
3 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................4
4 SC-053-17 Mach. Screw 5/16-18 x 3/4 Truss Hd. (SST)..............................................................................2
5 WS-017-01 Washer (SST).............................................................................................................................2
6 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
7 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
8 00-436007 Guide - Upper Wash Arm...........................................................................................................1
9 00-289760 Latch...........................................................................................................................................1
- 23 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
FILL PIPING
(PREVIOUS CONSTRUCTION)
F-18867 Rev. B (February 2015) - 24 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
FILL PIPING
(PREVIOUS CONSTRUCTION)
ILLUS.
PL-56537
10 00-186924 Gasket - Branch Plug.................................................................................................................1
11 00-186925 Screen - Line Strainer................................................................................................................1
12 00-123366 Union 3/4 Copper Tube x 3/4 MPT.............................................................................................1
13 00-893294 Valve - Pressure Regulating (3/4 In.) Valve - Pressure Regulating...........................................1
14 00-289091-00001 Repair Kit - Pressure Regulating Valve......................................................................................1
15 00-277112-00003 Vacuum Breaker (3/4)................................................................................................................1
16 00-118270 Service Kit - Vacuum Breaker....................................................................................................1
17 00-329610-00002 Fill Piping - Outside (RH)............................................................................................................1
18 FP-052-07 Plug 1/2 Pipe..............................................................................................................................1
19 00-328764 Adapter Elbow 3/4 x 90 Deg.......................................................................................................1
20 00-271002-00001 Solenoid Valve (120 V.) (Incls. Items 21 & 22)...........................................................................1
21 00-271839-00001 Coil - Solenoid Valve..................................................................................................................1
22 00-271838 Service Kit - Solenoid Valve.......................................................................................................1
23 FE-024-65 Connector 90 Deg. (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
24 FE-024-61 Connector 45 Deg. (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
25 FE-024-57 Connector Straight (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................2
26 FP-041-74 Pipe 3/4 x 3 1/4 TBE..................................................................................................................1
27 00-328247 Pressure Gauge - Water (Common Fill).....................................................................................1
28 00-436319 Petcock 1/4 ................................................................................................................................1
29 FP-028-46 Plug 1/4 Pipe (Seperate Fill)......................................................................................................1
30 00-328763 Tee - Weldment..........................................................................................................................1
31 FP-041-74 Pipe 3/4 x 3 1/4 TBE..................................................................................................................1
32 00-271002-00001 Solenoid Valve 3/4 (120 V.) (Incls. Items 33 & 34).....................................................................1
33 00-271839-00001 Coil - Solenoid Valve..................................................................................................................1
34 00-271838 Service Kit - Solenoid Valve.......................................................................................................1
35 00-328764 Adapter Elbow 3/4 x 90 Deg.......................................................................................................1
36 00-329610-00001 Fill Piping - Outside (LH)............................................................................................................1
37 FP-052-07 Plug 1/2 Pipe..............................................................................................................................1
38 00-119127 Pipe Plug....................................................................................................................................2
39 00-067500-00012 O-Ring........................................................................................................................................2
40 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
41 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
42 SC-041-15 Cap Screw 5/16-18 x 1 1/4 Hex Hd. (SST)................................................................................2
43 00-435972-00001 Piping - Inside (LH).....................................................................................................................1
44 00-435974 Bracket - Fill Piping....................................................................................................................1
45 SC-041-12 Cap Screw 5/16-18 x 7/8 Hex Hd. (SST)...................................................................................2
46 SC-041-11 Cap Screw 5/16-18 x 3/4 Hex Hd. (SST)...................................................................................2
47 WS-029-05 Washer (SST).............................................................................................................................6
48 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
49 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
50 00-328806 Piping - Connector (RH).............................................................................................................1
51 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
52 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
53 SC-041-15 Cap Screw 5/16-18 x 1 1/4 Hex Hd. (SST)................................................................................2
54 00-067500-00012 O-Ring........................................................................................................................................2
55 SC-041-15 Cap Screw 5/16-18 x 1 1/4 Hex Hd. (SST)................................................................................2
PART NO. NAME OF PART AMT.
1 00-277112-00003 Vacuum Breaker (3/4)................................................................................................................1
2 00-118270 Service Kit - Vacuum Breaker....................................................................................................1
3 FP-028-19 Plug Pipe (Use W/Seperate Fill).................................................................................................1
4 FP-019-28 Tee 3/4 Bronze...........................................................................................................................1
5 FP-041-88 Nipple 3/4 x 5 Lg. TBE (Brass)...................................................................................................1
6 00-435967 Plate - Fill Piping........................................................................................................................1
7 FP-041-66 Nipple 3/4 x 3 TBE.....................................................................................................................1
8 00-186922 Line Strainer (Incls. Items 9, 10, & 11).......................................................................................1
9 00-186923 Plug - Branch..............................................................................................................................1
- 25 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
FILL PIPING
(PREVIOUS CONSTRUCTION)
ILLUS.
PL-56537
56 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
57 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
58 00-067500-00012 O-Ring........................................................................................................................................2
59 00-289971-00002 Piping - Inside Fill (RH)..............................................................................................................1
60 00-288465 Lid & Gasket Assy. (Incls. Item 61)............................................................................................2
61 00-112007 Gasket........................................................................................................................................2
62 SD-012-20 Self-Tapping Screw 8-32 x 1/2 Phil. Truss Hd., Type T.............................................................8
63 FE-024-57 Connector - Straight Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.) (LH Tank)..................................2
64 FE-006-45 Connector - Straight 1/2 (Thinwall) (RH Tank)...........................................................................1
65 FE-024-49 Connector - Straight 1/2 (Thinwall) (RH Tank)...........................................................................1
66 FE-006-05 Lock Nut 1/2 Electrical (RH Tank)..............................................................................................1
67 FE-008-10 Gasket (RH Tank)......................................................................................................................2
68 FE-006-07 Lock Nut 1/2 (Cnd.) (RH Tank)...................................................................................................1
69 00-328495 Probe & Switch Assy. (2 Wire) (Water Level).............................................................................2
70 RR-010-13 Retaining Ring............................................................................................................................2
71 00-122674 Float Assy...................................................................................................................................2
72 00-112467 Retainer - Float...........................................................................................................................2
73 00-067500-00072 O-Ring........................................................................................................................................2
74 00-270926 Junction Box...............................................................................................................................2
75 NS-018-28 Jam Nut 1/2-20 Hex (SST).........................................................................................................2
76 WL-014-31 Lockwasher 1/2 External Shakeproof (SST)..............................................................................2
77 WS-010-40 Washer - Thrust..........................................................................................................................2
78 00-119244 Cap & Stud Assy........................................................................................................................2
79 00-067500-00031 O-Ring........................................................................................................................................2
80 00-119254 Retainer - Cap............................................................................................................................2
81 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................2
82 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................2
83 00-329558 Piping - Common (R-L)..............................................................................................................1
84 00-329549 Piping - Common (L-R)..............................................................................................................1
PART NO. NAME OF PART AMT.
F-18867 Rev. B (February 2015) - 26 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
NOTES
- 27 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
FILL PIPING
(CURRENT CONSTRUCTION)
F-18867 Rev. B (February 2015) - 28 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
FILL PIPING
(CURRENT CONSTRUCTION)
ILLUS.
PL-56527
10 00-436319 Petcock 1/4 ................................................................................................................................1
11 00-328247 Pressure Gauge - Water (Common Fill).....................................................................................1
12 00-893294 Valve - Pressure Regulating (3/4 In.) Valve - Pressure Regulating...........................................1
13 00-289091-00001 Repair Kit - Pressure Regulating Valve......................................................................................1
14 00-277112-00003 Vacuum Breaker (3/4)................................................................................................................1
15 00-118270 Service Kit - Vacuum Breaker....................................................................................................1
16 FP-028-03 Plug 1/2 Pipe..............................................................................................................................1
17 00-329610-00002 Fill Piping - Outside (RH)............................................................................................................1
18 00-328764 Adapter Elbow 3/4 x 90 Deg.......................................................................................................1
19 00-271002-00001 Solenoid Valve (120 V.) (Incls. Items 20 & 21)...........................................................................1
20 00-271839-00001 Coil - Solenoid Valve..................................................................................................................1
21 00-271838 Service Kit - Solenoid Valve.......................................................................................................1
22 FE-024-65 Connector 90 Deg. (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
23 FE-024-61 Connector 45 Deg. (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
24 FE-024-57 Connector Straight (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................2
25 00-812979-00001 Tubing - Sub-Assy. R-L..............................................................................................................1
26 00-812979-00002 Tubing - Sub-Assy. L-R..............................................................................................................1
27 00-435967 Plate - Fill Piping........................................................................................................................1
28 00-067500-00012 O-Ring........................................................................................................................................2
29 00-067500-00012 O-Ring........................................................................................................................................2
30 00-289971-00002 Piping - Inside Fill (RH)..............................................................................................................1
31 SC-041-15 Cap Screw 5/16-18 x 1 1/4 Hex Hd. (SST)................................................................................2
32 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
33 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
34 00-328806 Piping - Connector (RH).............................................................................................................1
35 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
36 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
37 SC-041-15 Cap Screw 5/16-18 x 1 1/4 Hex Hd. (SST)................................................................................2
38 00-112007 Gasket........................................................................................................................................2
39 00-288465 Lid & Gasket Assy. (Incls. Item 38)............................................................................................2
40 SD-012-20 Self-Tapping Screw 8-32 x 1/2 Phil. Truss Hd., Type T.............................................................8
41 NS-018-28 Jam Nut 1/2-20 Hex (SST).........................................................................................................2
42 WL-014-31 Lockwasher 1/2 External Shakeproof (SST)..............................................................................2
43 WS-010-40 Washer - Thrust..........................................................................................................................2
44 00-270926 Junction Box...............................................................................................................................2
45 00-067500-00072 O-Ring........................................................................................................................................2
46 RR-010-13 Retaining Ring............................................................................................................................2
47 00-328495 Probe & Switch Assy. (2 Wire) (Water Level).............................................................................2
48 00-112467 Retainer - Float...........................................................................................................................2
49 00-122674 Float Assy...................................................................................................................................2
50 FE-024-57 Connector - Straight Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.) (LH Tank)..................................2
51 FE-006-45 Connector - Straight 1/2 (Thinwall) (RH Tank)...........................................................................1
52 FE-024-49 Connector - Straight 1/2 (Thinwall) (RH Tank)...........................................................................1
53 FE-006-05 Lock Nut 1/2 Electrical (RH Tank)..............................................................................................1
54 FE-008-10 Gasket (RH Tank)......................................................................................................................2
55 FE-006-07 Lock Nut 1/2 (Cnd.) (RH Tank)...................................................................................................1
PART NO. NAME OF PART AMT.
1 00-329558 Piping - Common R-L.................................................................................................................1
2 FP-028-19 Plug 3/4 Pipe (Use W/Separate Fill)...........................................................................................1
3 00-186922 Line Strainer (Incls. Items 4, 5, & 6)...........................................................................................1
4 00-186923 Plug - Branch..............................................................................................................................1
5 00-186924 Gasket - Branch Plug.................................................................................................................1
6 00-186925 Screen - Line Strainer................................................................................................................1
7 00-123366 Union 3/4 Copper Tube x 3/4 MPT.............................................................................................1
8 00-329549 Piping - Common L-R.................................................................................................................1
9 FP-028-46 Plug 1/4 Pipe (Separate Fill)......................................................................................................1
- 29 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
FILL PIPING
(CURRENT CONSTRUCTION)
ILLUS.
PL-56527
56 00-435974 Bracket - Fill Piping....................................................................................................................1
57 SC-041-12 Cap Screw 5/16-18 x 7/8 Hex Hd. (SST)...................................................................................2
58 SC-041-11 Cap Screw 5/16-18 x 3/4 Hex Hd. (SST)...................................................................................2
59 WS-029-05 Washer (SST).............................................................................................................................6
60 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
61 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
62 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................2
63 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................2
64 00-119254 Retainer - Cap............................................................................................................................2
65 00-067500-00031 O-Ring........................................................................................................................................2
66 00-119244 Cap & Stud Assy........................................................................................................................2
67 00-435972-00001 Piping - Inside (LH).....................................................................................................................1
68 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
69 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
70 SC-041-15 Cap Screw 5/16-18 x 1 1/4 Hex Hd. (SST)................................................................................2
71 00-067500-00012 O-Ring........................................................................................................................................2
72 00-329610-00001 Fill Piping - Outside (LH)............................................................................................................1
73 FP-052-07 Plug 1/2 Pipe..............................................................................................................................1
74 FE-028-03 Pipe Plug....................................................................................................................................2
75 00-328764 Adapter Elbow 3/4 x 90 Deg.......................................................................................................1
76 00-271002-00001 Solenoid Valve 3/4 (120 V.) (Incls. Items 77 & 78).....................................................................1
77 00-271839-00001 Coil - Solenoid Valve..................................................................................................................1
78 00-271838 Service Kit - Solenoid Valve.......................................................................................................1
79 00-277112-00003 Vacuum Breaker (3/4)................................................................................................................1
80 00-118270 Service Kit - Vacuum Breaker....................................................................................................1
PART NO. NAME OF PART AMT.
F-18867 Rev. B (February 2015) - 30 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
NOTES
- 31 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
RINSE PIPING - C88A SERIES
F-18867 Rev. B (February 2015) - 32 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
RINSE PIPING - C88A SERIES
ILLUS.
PL-56523
10 NS-015-11 Nut 1/4-20 Hex (SST).................................................................................................................2
11 FP-041-66 Pipe 3/4 x 3 TBE (Brass)............................................................................................................1
12 FP-019-86 Tee 3/4 x 3/4 x 1/4 Reducing (Brass).........................................................................................1
13 00-328247 Pressure Gauge - Water (Separate Fill).....................................................................................1
14 00-436319 Pet Cock 1/4...............................................................................................................................1
15 FP-028-46 Pipe Plug 1/4 Slotted Hd. (Brass)...............................................................................................1
16 FP-041-50 Pipe 3/4 x 13/8 Brass.................................................................................................................1
17 00-271002-00001 Solenoid Valve 3/4 (120 V.) (Incls. Items 18 & 19).....................................................................1
18 00-271839-00001 Coil - Solenoid Valve..................................................................................................................1
19 00-271838 Service Kit - Solenoid Valve.......................................................................................................1
20 00-294677-00004 Clamp - Wire 1 I.D......................................................................................................................2
21 NS-031-15 Stop Nut - Special 10-24 Hex (SST)..........................................................................................2
22 00-329564-00002 Piping - Outside Final Rinse (L-R)..............................................................................................1
23 00-292370 Pipe 3/4 x 1 7/8 Chrome Plated.................................................................................................1
24 00-277112-00003 Vacuum Breaker (3/4)................................................................................................................1
25 00-118270 Service Kit - Vacuum Breaker....................................................................................................1
26 00-329566 Piping - Fill..................................................................................................................................1
27 SC-041-15 Cap Screw 5/16-18 x 1 1/4 Hex Hd. (SST)................................................................................2
28 00-067500-00012 O-Ring........................................................................................................................................2
29 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
30 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
31 00-329568-00001 Final Rinse Inside Piping (R-L) (26 1/8 Door Height).................................................................1
32 00-329568-00002 Final Rinse Inside Piping (L-R) (26 1/8 Door Height).................................................................1
33 00-329569-00001 Final Rinse Inside Piping (R-L) (32 1/8 Door Height).................................................................1
34 00-329569-00002 Final Rinse Inside Piping (L-R) (32 1/8 Door Height).................................................................1
35 SC-125-28 Mach. Screw 10-24 x 1 1/2 Truss Hd. (SST)..............................................................................1
36 WL-006-07 Lockwasher 10 Medium (SST)...................................................................................................1
37 NS-011-18 Nut 10-24 Hex (SST)..................................................................................................................1
38 SC-127-93 Mach. Screw 5/16-18 x 1/2 Truss Hd. (SST)..............................................................................1
39 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................1
40 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................1
41 00-274058 Bracket.......................................................................................................................................1
42 00-271027-00002 Lower Rinse Arm (L-R) 5 Nozzles (Incls. Items 44, 45, & 46)....................................................1
43 00-271027-00001 Lower Rinse Arm (R-L) 5 Nozzles (Incls. Items 44, 45, & 46)....................................................1
44 FP-030-27 Lock Nut 1/2 NPSL Pipe (Brass)................................................................................................1
45 00-022731-00003 Nozzle - Rinse (SST) #50 Drill (0.070).......................................................................................5
46 FP-029-08 Pipe Cap 1/2 (Brass)..................................................................................................................1
47 00-271088-00002 Upper Rinse Arm (L-R) 6 Nozzles (Incls. Items 49, 50, & 51)....................................................1
48 00-271088-00001 Upper Rinse Arm (R-L) 6 Nozzles (Incls. Items 49, 50, & 51)....................................................1
49 FP-030-27 Lock Nut 1/2 NPSL Pipe (Brass)................................................................................................1
50 00-081812 Nozzle - Rinse (Brass) (0.078 Dia. Orifice)................................................................................6
51 FP-029-08 Pipe Cap 1/2 (Brass)..................................................................................................................1
52 00-329558 Piping - Common (R-L)..............................................................................................................1
53 00-271002-00001 Solenoid Valve 1/2 (120 V.) (Incls. Items 54 & 55).....................................................................1
54 00-271839-00001 Coil - Solenoid Valve..................................................................................................................1
55 00-271838 Service Kit - Solenoid Valve.......................................................................................................1
PART NO. NAME OF PART AMT.
1 00-329549 Piping - Common (R-L)..............................................................................................................1
2 00-123366 Union 3/4 Copper Tube x 3/4 MPT.............................................................................................1
3 00-186922 Line Strainer (3/4) (Incls. Items 4, 5, & 6)...................................................................................1
4 00-186923 Plug - Branch..............................................................................................................................1
5 00-186924 Gasket - Branch Plug.................................................................................................................1
6 00-186925 Screen - Line Strainer................................................................................................................1
7 00-328490 Bracket - Outside Rinse Fill Piping.............................................................................................1
8 WS-003-49 Washer (SST).............................................................................................................................2
9 WL-006-16 Lockwasher 1/4 Light (SST).......................................................................................................2
- 33 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
RINSE PIPING - C88A SERIES
ILLUS.
PL-56523
56 00-329566 Piping - Fill..................................................................................................................................1
57 00-277112-00003 Vacuum Breaker (3/4)................................................................................................................1
58 00-118270 Service Kit - Vacuum Breaker....................................................................................................1
59 00-292370 Pipe 3/4 x 1 7/8 (Chrome Plated)...............................................................................................1
60 00-329564-00001 Piping - Outside Final Rinse (R-L)..............................................................................................1
61 00-271002-00001 Solenoid Valve 3/4 (120 V.) (Incls. Items 62 & 63).....................................................................1
62 00-271839-00001 Coil - Solenoid Valve..................................................................................................................1
63 00-271838 Service Kit - Solenoid Valve.......................................................................................................1
64 00-328247 Pressure Gauge - Water (Separate Fill).....................................................................................1
65 00-436319 Pet Cock 1/4...............................................................................................................................1
66 FP-028-46 Pipe Plug 1/4 Slotted Hd. (Brass)...............................................................................................1
67 00-119066 Pressure Gauge Tee..................................................................................................................1
68 00-186922 Line Strainer (3/4) (Incls. Items 69, 70, & 71).............................................................................1
69 00-186923 Plug - Branch..............................................................................................................................1
70 00-186924 Gasket - Branch Plug.................................................................................................................1
71 00-186925 Screen - Line Strainer................................................................................................................1
72 00-123366 Union 3/4 Copper Tube x 3/4 MPT.............................................................................................1
73 00-328490 Bracket - Outside Rinse Fill Piping.............................................................................................1
74 WS-003-49 Washer (SST).............................................................................................................................2
75 WL-006-22 Lockwasher 5/16 Light (SST).....................................................................................................2
76 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................2
77 FE-024-57 Connector Straight (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
78 FE-024-61 Connector 45 Deg. (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
PART NO. NAME OF PART AMT.
F-18867 Rev. B (February 2015) - 34 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
NOTES
- 35 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
ACTUATOR MECHANISM AND RINSE DRAIN-OFF PAN
F-18867 Rev. B (February 2015) - 36 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
ACTUATOR MECHANISM AND RINSE DRAIN-OFF PAN
ILLUS.
PL-51443
10 NS-029-01 Wing Nut 1/4-20 (SST)............................................................................................................AR
11 WS-017-06 Washer (SST)..........................................................................................................................AR
12 WL-006-17 Lockwasher 1/4 Medium (SST)...............................................................................................AR
*13 00-270996 Insulator - Switch........................................................................................................................1
*14 NS-031-50 Stop Nut 6-32 Hex (SST)...........................................................................................................2
*15 00-749347 Switch - Reed Encapsulated......................................................................................................1
*16 SC-127-26 Mach. Screw 6-32 x 3/8 Phil. Rd. Hd. (SST)..............................................................................2
*17 00-290160 Magnet.......................................................................................................................................1
*18 00-290159 Retainer - Magnet.......................................................................................................................1
*19 NS-031-50 Stop Nut 6-32 Hex (SST)...........................................................................................................2
*20 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
*21 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
*22 WS-017-08 Washer (SST).............................................................................................................................2
*23 00-436027 Actuator (L-R).............................................................................................................................1
*24 00-436955 Actuator (R-L).............................................................................................................................1
25 00-436835 Shroud.....................................................................................................................................AR
26 NS-015-01 Nut 1/4-20 Hex (SST) (C88A Series Only.)................................................................................2
27 WL-006-17 Lockwasher 1/4 Medium (SST) (C88A Series Only.).................................................................2
28 WS-003-49 Washer (SST) (C88A Series Only.)............................................................................................2
29 00-329582 Spacer (C88A Series Only.).......................................................................................................2
30 00-276407 Gasket - Rinse Pipe...................................................................................................................2
31 00-122402-00002 Flange........................................................................................................................................2
32 SC-041-10 Cap Screw 5/16-18 x 5/8 Hex Hd. (SST)...................................................................................4
33 WS-029-05 Washer (SST).............................................................................................................................4
34 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
35 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
PART NO. NAME OF PART AMT.
1 00-436827 Gasket (C88A Series Only.).......................................................................................................2
2 00-122402-00004 Flange (C88A Series Only.).......................................................................................................2
3 SC-041-13 Cap Screw 5/16-18 x 1 Hex Hd. (SST) (C88A Series Only.).....................................................2
4 WS-017-08 Washer (SST) (C88A Series Only.)............................................................................................2
5 WL-006-23 Lockwasher 5/16 Medium (SST) (C88A Series Only.)...............................................................2
6 NS-015-11 Nut 5/16-18 Hex (SST) (C88A Series Only.)..............................................................................2
7 00-812922-00001 Strainer (C88A Series Only.)......................................................................................................1
8 00-329579-00002 Rinse Pan Assy. (R-L) (C88A Series Only.)...............................................................................1
9 00-329579-00001 Rinse Pan Assy. (L-R) (C88A Series Only.)...............................................................................1
* Quantities listed are for 20 x 20 racks.
- 37 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
DRAIN UNIT
(WASH/RINSE SECTION)
F-18867 Rev. B (February 2015) - 38 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
DRAIN UNIT
(WASH/RINSE SECTION)
ILLUS.
PL-56522
*10 WL-006-07 Lockwasher #10 Medium (SST).................................................................................................2
*11 WS-019-06 Washer (SST).............................................................................................................................2
*12 00-271070 Drain Lever.................................................................................................................................2
*13 00-119116 Axle - Drain Lever.......................................................................................................................2
*14 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................2
*15 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................2
*16 00-473013 Lift Rod - Drain...........................................................................................................................2
*17 WS-017-08 Washer (SST).............................................................................................................................2
*18 00-079410 Pull Rod - Upper.........................................................................................................................2
*19 NS-018-06 Jam Nut 5/16-18 Hex (SST).......................................................................................................2
*20 00-016269 Nut - Pull Rod Adjustor...............................................................................................................2
*21 NS-018-06 Jam Nut 5/16-18 Hex (SST).......................................................................................................2
*22 00-473014 Pull Rod Assy. - Lower...............................................................................................................2
*23 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
*24 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
*25 00-067500-00118 O-Ring........................................................................................................................................2
*26 SC-041-17 Cap Screw 5/16-18 x 1-1/2 Hex Hd. (SST)................................................................................2
*27 00-077466 Plug - Drain................................................................................................................................2
*28 WS-017-08 Washer (SST).............................................................................................................................2
*29 PC-005-02 Cotter Pin 1/16 x 1/2 (SST)........................................................................................................4
30 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
31 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
32 WS-017-01 Washer (SST).............................................................................................................................4
33 00-270952 Retainer......................................................................................................................................2
34 WS-017-01 Washer (SST).............................................................................................................................4
35 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
36 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
37 00-119099-00002 Tube - Overflow..........................................................................................................................2
38 00-067500-00120 O-Ring........................................................................................................................................2
39 00-289464 Gasket - Drain............................................................................................................................2
40 00-270947 Sleeve - Drain Body...................................................................................................................2
41 00-289465 Drain Body..................................................................................................................................2
42 00-274132-00006 Drain Pipe - Wash/Rinse Section...............................................................................................1
43 FP-028-32 Pipe Plug 2 In. Sq. Hd................................................................................................................1
44 WS-006-44 Washer (SST)...........................................................................................................................12
45 WL-006-28 Lockwasher 3/8 Medium (SST)................................................................................................12
46 SC-041-28 Cap Screw 3/8-16 x 3/4 Hex Hd. (SST)...................................................................................12
47 WS-022-01 Washer (SST).............................................................................................................................2
*48 WS-022-01 Washer (SST).............................................................................................................................2
*49 00-106283 Sleeve - Drain Valve Body.........................................................................................................2
50 00-328813 Bushing - Drain...........................................................................................................................2
*51 SC-041-10 Cap Screw 5/16-18 x 5/8 Hex Hd. (SST)...................................................................................4
*52 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
*53 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
PART NO. NAME OF PART AMT.
1 SC-114-15 Mach. Screw 10-24 x 3/8 Rd. Hd. (SST)....................................................................................2
2 WL-006-07 Lockwasher #10 Medium (SST).................................................................................................2
3 WS-019-06 Washer (SST).............................................................................................................................2
4 00-271070 Drain Lever.................................................................................................................................2
5 00-119116 Axle - Drain Lever.......................................................................................................................2
6 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................2
7 NS-015-01 Nut -20 Hex (SST)......................................................................................................................2
8 00-270953 Lift Rod Overflow........................................................................................................................2
*9 SC-114-15 Mach. Screw 10-24 x 3/8 Rd. Hd. (SST)....................................................................................2
* Use in Wash/Rinse on Machines with RS, CS, or PW.
- 39 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
DOORS, CURTAINS, BAFFLES, AND STRAINERS
F-18867 Rev. B (February 2015) - 40 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
DOORS, CURTAINS, BAFFLES, AND STRAINERS
ILLUS.
PL-56525
10 00-271084 Splash Curtain (26 1/8 Door Height)..........................................................................................4
11 00-329846-00001 Baffle - Vertical (26 1/8 Door Height) (Rinse Section; LH Rear & RH Front).............................2
12 00-329845-00001 Baffle - Vertical (32 1/8 Door Height) (Rinse Section; LH Rear & RH Front).............................2
13 00-271834 Bracket.......................................................................................................................................1
14 00-329843 Baffle (RH Lower) (Rinse Section).............................................................................................1
15 00-328065 Actuator - Drain..........................................................................................................................2
16 NS-031-21 Stop Nut - Special 1/4-20 Hex (SST).........................................................................................8
17 00-328064-00007 Door (26 1/8)..............................................................................................................................2
18 00-328079-00007 Door (32 1/8)..............................................................................................................................2
19 00-112378-00049 Door Slide (26 1/8 Door Height).................................................................................................4
20 00-112378-00050 Door Slide (32 1/8 Door Height).................................................................................................4
21 00-329846-00001 Baffle - Vertical (26 1/8 Door Height) (Rinse Section; LH Front)................................................1
22 00-329845-00001 Baffle - Vertical (32 1/8 Door Height) (Rinse Section; LH Front)................................................1
23 00-329844 Baffle - LH Lower (Rinse Section)..............................................................................................1
24 00-271833 Baffle - RH Lower (Wash Section).............................................................................................1
25 00-271834 Bracket.......................................................................................................................................1
26 SC-053-41 Mach. Screw 1/4-20 x 1/2 Slotted Truss Hd. (SST)...................................................................8
27 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................8
28 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................8
29 00-271048-00002 Baffle (LH) (Wash & Rinse Sections).........................................................................................2
30 WS-022-01 Washer (SST).............................................................................................................................4
31 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................4
32 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................4
33 00-271100 Bucket - Strainer.........................................................................................................................2
34 00-271845 Strainer - Front...........................................................................................................................2
35 00-271847 Strainer - Rear............................................................................................................................2
36 00-270996 Insulator - Switch........................................................................................................................2
37 NS-031-50 Stop Nut 6-32 Hex (SST)...........................................................................................................4
38 00-749347 Reed Mounting Board Assy........................................................................................................2
39 00-290160 Magnet.......................................................................................................................................2
40 00-290159 Retainer - Magnet.......................................................................................................................2
41 NS-031-50 Stop Nut 6-32 Hex (SST)...........................................................................................................4
42 SC-041-05 Cap Screw 1/4-20 x 5/8 Hex Hd. (SST)...................................................................................14
43 WS-017-06 Washer (SST)...........................................................................................................................28
44 WL-006-17 Lockwasher 1/4 Medium (SST)................................................................................................14
45 NS-015-01 Nut 1/4-20 Hex (SST)...............................................................................................................14
46 00-271049-00001 Baffle - Vertical (26 1/8 Door Height) (Wash Section, LH Front)................................................1
47 00-274720-00001 Baffle - Vertical (32 1/8 Door Height) (Wash Section, LH Front)................................................1
48 00-271832 Baffle - LH Lower........................................................................................................................1
49 WS-022-01 Washer.....................................................................................................................................18
50 WL-006-17 Lockwasher 1/4 Helical (SST)..................................................................................................18
51 NS-015-01 Nut 1/4-20 Hex (SST)...............................................................................................................18
52 00-271049-00001 Baffle - Vertical (26 1/8 Door Height).........................................................................................2
53 00-274720-00001 Baffle - Vertical (32 1/8 Door Height).........................................................................................2
PART NO. NAME OF PART AMT.
1 00-271047-00001 Baffle - RH (LH Chamber)..........................................................................................................1
2 00-185864 Catch - Door...............................................................................................................................2
3 PC-005-02 Cotter Pin 1/16 x 1/2 (SST)........................................................................................................2
4 00-012114 Pin..............................................................................................................................................2
5 00-120266-00001 Curtain Rod................................................................................................................................3
6 00-120151-00001 Splash Curtain (10-C1)...............................................................................................................3
7 00-271046-00002 Baffle - RH (RH Chamber).........................................................................................................1
8 00-120266-00001 Curtain Rod................................................................................................................................4
9 00-271084-00002 Splash Curtain (32 1/8 Door Height)..........................................................................................4
00-120152-00055 Splash Curtain Assy. (26 1/8 Door Height) (Incls. Items 8 & 10)............................................AR
00-120152-00056 Splash Curtain Assy. (32 1/8 Door Height) (Incls. Items 8 & 9)..............................................AR
- 41 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
VENT HOOD
F-18867 Rev. B (February 2015) - 42 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
VENT HOOD
ILLUS.
PL-56542
10 00-435794-00001 Vent Hood Assy. (Incls. Items 1, 2, & 5 thru 9)..........................................................................1
PART NO. NAME OF PART AMT.
1 00-435799 Drip Shield Assy.........................................................................................................................1
2 NS-031-15 Stop Nut - Special 10-24 Hex (SST)..........................................................................................4
3 SC-041-05 Cap Screw 1/4-20 x 5/8 Hex Hd. (SST)...................................................................................11
4 NS-031-19 Stop Nut 1/4-20 Elastic (SST)..................................................................................................11
5 NS-036-12 Stop Nut 3/8-24 Elastic (SST)....................................................................................................1
6 00-075623 Damper - Vent Stack..................................................................................................................1
7 SC-125-25 Mach. Screw 6-32 x 3/4 Phil. Rd. Hd. (SST)..............................................................................3
8 00-064919 Shaft - Damper...........................................................................................................................1
9 NS-031-50 Stop Nut 6-32 Hex (SST)...........................................................................................................3
- 43 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS

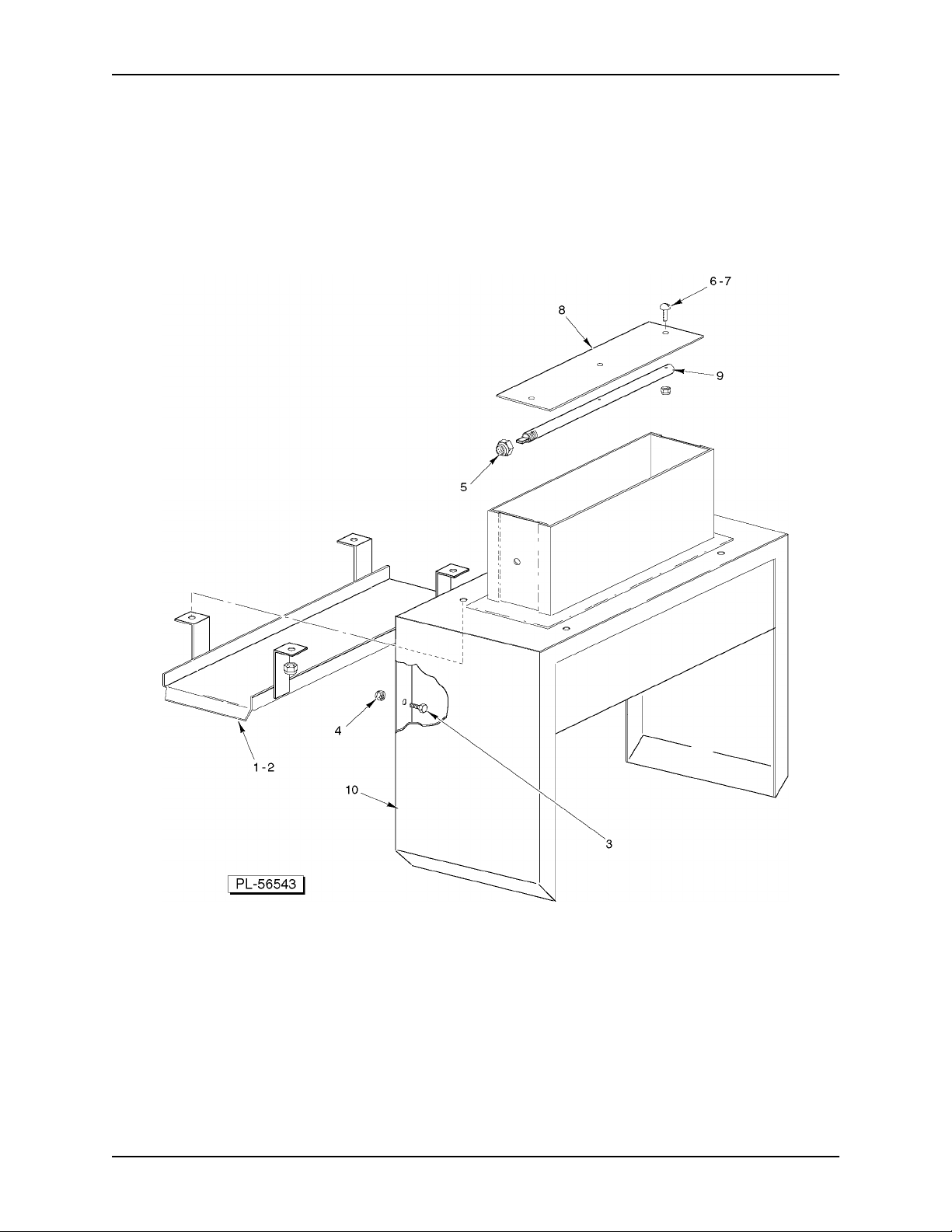

EXTENDED HOOD
F-18867 Rev. B (February 2015) - 44 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
EXTENDED HOOD
ILLUS.
PL-56543
10 00-328743-00001 Extended Hood Assy. (Incls. Items 1, 2, & 5 thru 9)...................................................................1
PART NO. NAME OF PART AMT.
1 00-435799 Drip Shield Assy.........................................................................................................................1
2 NS-031-15 Stop Nut - Special 10-24 Hex (SST)..........................................................................................4
3 SC-041-05 Cap Screw 1/4-20 x 5/8 Hex Hd. (SST)...................................................................................11
4 NS-031-19 Stop Nut 1/4-20 Elastic (SST)..................................................................................................11
5 NS-036-12 Stop Nut 3/8-24 Elastic (SST)....................................................................................................1
6 SC-125-25 Mach. Screw 6-32 x 3/4 Phil. Rd. Hd. (SST)..............................................................................3
7 NS-031-50 Stop Nut 6-32 Hex (SST)...........................................................................................................3
8 00-075623 Damper - Vent Stack..................................................................................................................1
9 00-064919 Shaft - Damper...........................................................................................................................1
- 45 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
MISCELLANEOUS
(WASH/RINSE SECTION)
F-18867 Rev. B (February 2015) - 46 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
MISCELLANEOUS
(WASH/RINSE SECTION)
ILLUS.
PL-56518
10 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................6
11 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................6
12 00-287625 Splash Shield.............................................................................................................................2
13 SC-066-06 Mach. Screw 10-24 x 1/2 Truss Hd. (SST).................................................................................4
14 NS-031-15 Stop Nut - Special 10-24 Hex (SST)..........................................................................................4
15 SC-041-50 Cap Screw 1/4-20 x 1/2 Hex Hd. (SST).....................................................................................4
16 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................4
17 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................4
18 00-270923-00002 Box - Junction (RH)....................................................................................................................1
19 00-270925 Bracket - Center & RH Junction Boxes......................................................................................2
20 SC-041-12 Cap Screw 5/16-18 x 7/8 Hex Hd. (SST)...................................................................................4
21 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
22 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
23 00-270923-00001 Box - Junction.............................................................................................................................1
24 00-072937 Speed Nut 4-40..........................................................................................................................2
25 SC-127-55 Mach. Screw 4-40 x 3/8 Rd. Hd. (SST)......................................................................................2
26 00-271061 Support.......................................................................................................................................4
27 00-329121-00001 Panel - Front Trim (CCS110A/W; L-R).......................................................................................1
28 00-329121-00002 Panel - Front Trim (CCS110A/W; R-L).......................................................................................1
29 00-288946-00002 Foot - Adjustable........................................................................................................................6
30 00-274092-00003 Strut - Tank to Tank....................................................................................................................2
31 SC-041-11 Cap Screw 5/16-18 x 3/4 Hex Hd. (SST)...................................................................................4
32 WS-017-01 Washer (SST).............................................................................................................................4
33 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................4
34 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................4
35 00-274252 Wire - Raceway..........................................................................................................................1
36 00-436798 Panel - Front Trim (C88A/W, CRS110A/W, & CPW124A/W).....................................................2
37 00-436798 Panel - Front Trim (CCS110A & CCS110W)..............................................................................1
38 00-271055 Wireway - Vertical......................................................................................................................3
39 SC-114-15 Mach. Screw 10-24 x 3/8 Rd. Hd. (SST)....................................................................................3
40 WS-019-06 Washer (SST).............................................................................................................................3
41 WL-006-07 Lockwasher #10 Medium (SST).................................................................................................3
42 WS-017-06 Washer (SST).............................................................................................................................6
43 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................6
44 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................6
45 00-436888 Cover - Panel Notch...................................................................................................................2
46 SC-066-05 Mach. Screw 10-24 x 3/8 Phil. Truss Hd. (SST).........................................................................2
47 WS-019-06 Washer (SST).............................................................................................................................2
48 NS-031-16 Stop Nut 10-24 Elastic (SST).....................................................................................................2
49 SD-012-20 Self-Tapping Screw 8-32 x 1/2 Phil. Truss Hd., Type T...........................................................12
50 00-288465 Lid & Gasket Assy. (Incls. Item 46)............................................................................................3
51 00-112007 Gasket........................................................................................................................................3
52 00-270923-00001 Box - Junction (LH).....................................................................................................................1
53 SC-041-05 Cap Screw 1/4-20 x 5/8 Hex Hd. (SST).....................................................................................6
54 WS-003-49 Washer (SST).............................................................................................................................6
55 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................6
PART NO. NAME OF PART AMT.
1 00-274232 Conduit - PVC (26 1/8 Door Height) (LH)...................................................................................1
2 00-274709 Conduit - PVC (32 1/8 Door Height) (LH)...................................................................................1
3 00-329585-00001 Conduit - PVC (26 1/8 Door Height) (RH)..................................................................................1
4 00-329585-00002 Conduit - PVC (32 1/8 Door Height) (RH)..................................................................................1
5 FE-009-07 Lock Nut 1 1/4............................................................................................................................4
6 00-122402-00002 Flange........................................................................................................................................3
7 00-276407 Gasket - Rinse Pipe...................................................................................................................3
8 SC-041-12 Cap Screw 5/16-18 x 7/8 Hex Hd. (SST)...................................................................................6
9 WS-029-05 Washer (SST).............................................................................................................................6
- 47 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
MISCELLANEOUS
(WASH/RINSE SECTION)
ILLUS.
PL-56518
56 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................6
57 PB-004-08 Plug Button Heyco 2703..........................................................................................................AR
58 00-270922 Bracket (LH)...............................................................................................................................1
59 SC-041-12 Cap Screw 5/16-18 x 7/8 Hex Hd. (SST)...................................................................................2
60 WS-017-08 Washer (SST).............................................................................................................................2
61 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
62 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
63 00-271056 Wireway - Horizontal (LH)..........................................................................................................1
64 00-329588 Wireway - Horizontal (RH)..........................................................................................................1
65 WS-017-06 Washer (SST).............................................................................................................................6
66 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................6
67 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................6
68 00-294677-00003 Clamp - Wire 3/4 I.D.................................................................................................................12
69 NS-047-94 Nut Lock Special 3/16 Stud (SST)............................................................................................12
70 00-813488 Cap - Wireway............................................................................................................................2
71 SC-127-55 Mach. Screw 4-40 x 3/8 Rd. Hd. (SST)......................................................................................2
72 00-072937 Speed Nut 4-40..........................................................................................................................2
73 FE-024-62 Connector - Conduit 3/4 (45 Deg.).............................................................................................3
74 FE-006-06 Lock Nut 3/4 ..............................................................................................................................3
75 FE-024-58 Connector - Conduit 3/4 TS........................................................................................................3
76 00-274103 Support - Tank............................................................................................................................1
77 SC-041-05 Cap Screw 1/4-20 x 5/8 Hex Hd. (SST).....................................................................................5
78 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................5
79 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................5
80 00-113703 Cable Tie.................................................................................................................................AR
PART NO. NAME OF PART AMT.
F-18867 Rev. B (February 2015) - 48 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
NOTES
- 49 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
LOW WATER PROTECTION
(STEAM HEAT/WASH & RINSE TANK)
(2 UNITS REQ'D)
F-18867 Rev. B (February 2015) - 50 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
LOW WATER PROTECTION
(STEAM HEAT/WASH & RINSE TANK)
(2 UNITS REQ'D)
ILLUS.
PL-56541
10 00-067500-00072 O-Ring........................................................................................................................................1
11 00-271112-00001 Box - Steam Heat.......................................................................................................................1
12 WS-010-40 Washer - Thrust..........................................................................................................................2
13 WL-014-31 Lockwasher 1/2 External Shakeproof (SST)..............................................................................2
14 NS-018-28 Jam Nut 1/2-20 Hex (SST).........................................................................................................2
15 00-288465 Lid & Gasket Assy. (Incls. Item 16)............................................................................................1
16 00-112007 Gasket........................................................................................................................................1
17 SD-012-20 Self-Tapping Screw 8-32 x 1/2 Phil. Truss Hd., Type T.............................................................4
18 FE-024-67 Connector 90 Deg. (Non-Metallic) Sealtite (1 Male Thd. x 1 Flex. Cnd.)...................................2
19 FE-008-12 Gasket........................................................................................................................................1
20 FE-006-50 Lock Nut (Electrical)...................................................................................................................1
21 FE-024-57 Connector Straight (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................2
PART NO. NAME OF PART AMT.
1 00-067500-00072 O-Ring........................................................................................................................................1
2 00-328486 Probe & Switch Assy. (2 Wire) (Water Level).............................................................................1
3 00-122674 Float Assy...................................................................................................................................1
4 00-112467 Retainer - Float...........................................................................................................................1
5 RR-010-13 Retaining Ring............................................................................................................................1
6 RR-010-13 Retaining Ring............................................................................................................................1
7 00-112467 Retainer - Float...........................................................................................................................1
8 00-271621 Switch & Probe Assy. (4-Wire) (Long)........................................................................................1
9 00-122674 Float Assy...................................................................................................................................1
00-294357-00001 Connector...................................................................................................................................1
00-294357-00002 Connector (Black).......................................................................................................................1
- 51 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
STEAM COIL HEAT
(2 UNITS REQUIRED)
F-18867 Rev. B (February 2015) - 52 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
STEAM COIL HEAT
(2 UNITS REQUIRED)
ILLUS.
PL-56540
10 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
11 00-118316 Steam Trap (0-20 PSI)...............................................................................................................1
12 00-118317 Steam Trap (21-50 PSI).............................................................................................................1
PART NO. NAME OF PART AMT.
1 00-329243 Coil - Steam................................................................................................................................1
2 FP-052-09 Pipe Plug 3/4 Sq. Hd. (SST).......................................................................................................2
3 WS-013-45 Washer (SST).............................................................................................................................1
4 FP-080-17 Pipe 3/4 x 2 (TBE; 1 R.T.O.E.) (SST).........................................................................................1
5 FP-053-09 Lock Nut 3/4 NPSL Pipe (SST)..................................................................................................1
6 WS-013-45 Washer (SST).............................................................................................................................1
7 FP-013-22 Elbow Pipe 3/4 x 90 Deg............................................................................................................1
8 FP-036-12 Pipe 3/4 x 7 3/4 TBE..................................................................................................................1
9 FP-022-17 Union 3/4 (Grd. Seat).................................................................................................................1
- 53 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
STEAM HEAT PIPING
(2 UNITS REQUIRED)
F-18867 Rev. B (February 2015) - 54 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
STEAM HEAT PIPING
(2 UNITS REQUIRED)
ILLUS.
PL-56539
**7 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
10 FP-013-22 Elbow Pipe 3/4 x 90 Deg............................................................................................................1
11 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
12 00-186922 Line Strainer (3/4) Brass (Incls. Items 13, 14, & 15)..................................................................1
13 00-186923 Plug - Branch..............................................................................................................................1
14 00-186924 Gasket - Branch Plug.................................................................................................................1
15 00-186925 Screen - Line Strainer................................................................................................................1
**16 FP-036-11 Pipe 3/4 x 5................................................................................................................................1
*17 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
*18 00-074696 Check Valve (3/4).......................................................................................................................1
*19 FP-036-07 Pipe 3/4 x 4 1/4 TBE..................................................................................................................1
**20 00-289721 Bracket.......................................................................................................................................1
**21 WS-003-49 Washer (SST).............................................................................................................................1
**22 WL-006-17 Lockwasher 1/4 Medium (SST)..................................................................................................1
**23 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................1
24 FP-022-17 Union 3/4 (Grd. Seat).................................................................................................................1
25 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
**26 SC-041-15 Cap Screw 5/16-18 x 1 1/4 Hex Hd. (SST)................................................................................7
**27 WS-017-08 Washer (SST)...........................................................................................................................14
**28 00-328777 Plate - Inner................................................................................................................................1
**29 00-435026 Gasket........................................................................................................................................1
**30 00-271109 Gasket - Mounting......................................................................................................................1
**31 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................7
**32 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................7
**33 00-328776 Plate - Outer...............................................................................................................................1
**34 FP-013-22 Elbow Pipe 3/4 x 90 Deg............................................................................................................1
**35 FP-036-07 Pipe 3/4 x 4 1/8..........................................................................................................................1
**36 FP-013-22 Elbow Pipe 3/4 x 90 Deg............................................................................................................1
**37 FP-087-48 Pipe 3/4 x 8 TBE........................................................................................................................1
**38 FP-013-22 Elbow Pipe 3/4 x 90 Deg............................................................................................................1
**39 FP-053-09 Lock Nut 3/4 NPSL Pipe (SST)..................................................................................................1
**40 WS-013-45 Washer.......................................................................................................................................1
**41 WS-013-45 Washer.......................................................................................................................................1
**42 FP-080-17 Pipe 3/4 x 2 (TBE; 1 1/2 R.T.O.E.) (SST)...................................................................................1
43 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
44 FP-022-17 Union 3/4 (Grd. Seat).................................................................................................................1
45 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
46 FP-013-22 Elbow Pipe 3/4 x 90 Deg............................................................................................................1
47 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
48 FP-079-97 Elbow - Reducing 90 Deg. x 1 to 3/4..........................................................................................1
49 WL-006-17 Lockwasher 1/4 Helical (SST)....................................................................................................2
50 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................2
51 00-473145 Bracket.......................................................................................................................................2
52 FP-067-55 Pipe 1 1/4 x 42 TBE...................................................................................................................1
53 FP-019-76 Tee 1 1/2 x 1 x 1.........................................................................................................................1
54 FP-036-17 Pipe 1 x 1-1/2 TBE.....................................................................................................................1
55 FP-079-97 Elbow - Reducing 90 Deg. x 1 to 3/4..........................................................................................1
PART NO. NAME OF PART AMT.
*1 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
*2 FP-013-22 Elbow Pipe 3/4 x 90 Deg............................................................................................................1
3 00-892004-00002 Solenoid Valve (120 V.) (Incls. Items 4 & 5)...............................................................................1
4 00-892363-00002 Coil - Solenoid Valve (120 V.)....................................................................................................1
5 00-270336 Service Kit - Solenoid Valve.......................................................................................................1
*6 FP-059-76 Pipe 3/4 x 2 1/4 TBE..................................................................................................................1
8 FP-013-22 Elbow Pipe 3/4 x 90 Deg............................................................................................................1
9 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
- 55 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
STEAM HEAT PIPING
(2 UNITS REQUIRED)
ILLUS.
PL-56539
56 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
57 FP-022-17 Union 3/4 (Grd. Seat).................................................................................................................1
58 FP-036-92 Pipe 3/4 x 1 3/8 TBE..................................................................................................................1
PART NO. NAME OF PART AMT.
00-546292 Sealer - Pipe............................................................................................................................AR
00-545595 Sealer (1/8 Rd.).......................................................................................................................AR
* Use on Steam Injector Tank Heated Machines.
** Use on Steam Coil Tank Heated Machines.
F-18867 Rev. B (February 2015) - 56 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
NOTES
- 57 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
STEAM INJECTOR HEAT
(2 UNITS REQUIRED)
F-18867 Rev. B (February 2015) - 58 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
STEAM INJECTOR HEAT
(2 UNITS REQUIRED)
ILLUS.
PL-56538
10 00-271108 Plate - Mounting.........................................................................................................................1
11 SC-041-15 Cap Screw 5/16-18 x 1 1/4 Hex Hd............................................................................................7
12 WS-017-08 Washer (SST)...........................................................................................................................14
13 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................7
14 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................7
PART NO. NAME OF PART AMT.
1 00-271110 Piping - Steam Injector (Incls. Items 2, 3, & 4)...........................................................................1
2 FP-085-05 Pipe 1 x 10 1/2 STOE (SST)......................................................................................................1
3 00-288671 Silent Water Heater Assy...........................................................................................................1
4 FP-054-44 Pipe 3/4 x 2 1/2 TBE (SST)........................................................................................................1
5 FP-049-15 Elbow 3/4 x 90 Deg. (SST).........................................................................................................1
6 FP-054-32 Pipe 3/4 x 4 3/8 Lg. TBE (SST)..................................................................................................1
7 00-435027 Plate...........................................................................................................................................1
8 00-435026 Gasket........................................................................................................................................1
9 00-271109 Gasket - Mounting......................................................................................................................1
00-546292 Sealer - Pipe............................................................................................................................AR
00-545595 Sealer (1/8 Rd.).......................................................................................................................AR
- 59 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONTROL BOX - GAS HEAT
(2 UNITS REQUIRED)
F-18867 Rev. B (February 2015) - 60 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONTROL BOX - GAS HEAT
(2 UNITS REQUIRED)
ILLUS.
PL-56535
10 SD-009-05 Self-Tapping Screw 6-32 x 5/16 Phil. Rd. Hd., Type F...............................................................1
11 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................1
12 WL-006-17 Lockwasher 1/4 Helical (SST)....................................................................................................1
13 00-119244 Cap & Stud Assy........................................................................................................................1
14 00-067500-00031 O-Ring........................................................................................................................................1
15 00-119254 Retainer - Cap............................................................................................................................1
16 00-294325-014-1 Terminal Block............................................................................................................................2
17 SD-009-17 Self-Tapping Screw 8-32 x 5/8 Phil. Pan Hd., Type F................................................................4
18 00-436757 Gas Heat Box.............................................................................................................................1
19 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................7
20 WL-006-17 Lockwasher 1/4 Helical (SST)....................................................................................................7
21 WS-017-06 Washer (SST).............................................................................................................................7
22 FE-024-61 Connector 45 Deg. (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
23 FE-024-57 Connector Straight (Non-Metallic) Sealtite (1/2 Male Thd. x 1/2 Flex. Cnd.).............................1
24 00-436102 Bracket - Lid Mounting...............................................................................................................1
25 00-274514-00001 Bracket.......................................................................................................................................1
26 SC-067-07 Mach. Screw 10-24 x 1/2 Hex Hd. (SST)...................................................................................2
27 00-087711-00221 Switch - S.P.D.T.........................................................................................................................1
28 00-270280 Insulator - Door Switch...............................................................................................................1
29 SC-112-90 Mach. Screw 4-40 x 1 Pan Hd....................................................................................................2
30 WL-003-03 Lockwasher #4 Helical...............................................................................................................2
31 NS-009-02 Nut 4-40 Hex..............................................................................................................................2
32 00-271122 Bracket - Thermostat..................................................................................................................1
33 00-271123 Protector - High Limit..................................................................................................................1
34 00-328758 Jumper Wire - Socket Type Connector (Use W/Item 33)...........................................................2
35 00-293946 Sleeve - Lead.............................................................................................................................1
36 SC-021-08 Mach. Screw 6-32 x 3/8 Slotted Rd. Hd. (SST)..........................................................................2
37 NS-031-50 Stop Nut 6-32 Hex (SST)...........................................................................................................2
38 00-435046 Control Plate...............................................................................................................................1
39 SC-018-01 Mach. Screw 10-24 x 3/8 Pan Hd...............................................................................................3
40 WL-014-07 Lockwasher #10 External Shakeproof (SST).............................................................................3
41 00-271146 Cable - High Voltage..................................................................................................................1
42 FE-024-67 Connector 90 Deg. (Non-Metallic) Sealtite (1 Male Thd. x 1 Flex. Cnd.)...................................2
43 FE-006-50 Lock Nut (Electrical)...................................................................................................................1
44 FE-008-12 Gasket........................................................................................................................................1
45 00-114247-00001 Drive Rivet..................................................................................................................................2
46 00-812646-00007 Data Plate (LP Gas)...................................................................................................................1
47 00-812646-00006 Data Plate (Natural Gas)............................................................................................................1
48 00-435024 Eye.............................................................................................................................................1
49 NS-035-25 Lock Nut 3/4-16 Palnut...............................................................................................................1
50 NS-031-15 Stop Nut - Special 10-24 Hex (SST)..........................................................................................3
51 00-274524-00002 Blower Motor (120 V.)................................................................................................................1
52 SC-113-26 Mach. Screw 1/4-20 x 5/8 Hex Hd..............................................................................................4
53 NS-031-21 Stop Nut 1/4-20 Hex (SST)........................................................................................................4
54 WS-003-48 Washer.......................................................................................................................................4
55 SC-113-26 Mach. Screw 1/4-20 x 5/8 Hex Hd..............................................................................................2
PART NO. NAME OF PART AMT.
1 00-436745 Gasket - Lid................................................................................................................................1
2 00-436101-00001 Lid - Gas Heat Box.....................................................................................................................1
3 00-526454 Foam Tape..............................................................................................................................AR
4 00-436065 Plate - Restrictor (16 Holes) (Marked 60 Hz.) (Nat. or LP Gas)..............................................AR
5 00-436763 Plate - Restrictor (24 Holes) (Marked NG 50 Hz.)...................................................................AR
6 00-436765 Plate - Restrictor (28 Holes) (Marked LP 50 Hz.)....................................................................AR
7 00-435539 Plate - Adjusting.........................................................................................................................1
8 00-436853 Ignitor Board 24 VAC.................................................................................................................1
9 SD-009-40 Self-Tapping Screw 6-32 x 3/4 Phil. Pan Hd., Type F................................................................4
- 61 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
CONTROL BOX - GAS HEAT
(2 UNITS REQUIRED)
ILLUS.
PL-56535
56 WS-003-48 Washer.......................................................................................................................................2
57 NS-031-21 Stop Nut 1/4-20 Hex (SST)........................................................................................................2
58 00-529390 Tape - Foam (3/4 x 1/16 Thk.).................................................................................................AR
59 00-328650 Air Inlet Channel (Nat. Gas).......................................................................................................1
60 SD-012-20 Self-Tapping Screw 8-32 x 1/2 Phil. Truss Hd., Type T.............................................................2
61 NS-031-15 Stop Nut - Special 10-24 Hex (SST)..........................................................................................2
PART NO. NAME OF PART AMT.
00-294357-00001 Connector................................................................................................................................AR
00-294357-00002 Connector (Black)....................................................................................................................AR
00-294677-00003 Clamp - Wire (3/4 I.D.)...............................................................................................................3
NS-047-94 Nut Lock Special 3/16................................................................................................................3
00-526408 Tape - Foam............................................................................................................................AR
F-18867 Rev. B (February 2015) - 62 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
NOTES
- 63 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
BLOWER AND CONTROL BOX
(CURRENT CONSTRUCTION)
(NATURAL GAS ONLY)
F-18867 Rev. B (February 2015) - 64 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
BLOWER AND CONTROL BOX
(CURRENT CONSTRUCTION)
(NATURAL GAS ONLY)
ILLUS.
PL-56532
10 FE-022-84 Strain Relief................................................................................................................................1
11 FE-024-88 Lock Nut - Electrical 1/2.............................................................................................................1
12 00-892678 Box - Gas Heat...........................................................................................................................1
13 SC-066-06 Mach. Screw 10-24 x 1/2 Phil. Truss Hd. (SST).........................................................................2
14 00-087711-00337 Switch - Plunger (Normally Open)..............................................................................................1
15 00-892689 Shutter - Air................................................................................................................................1
16 WS-003-47 Washer (SST).............................................................................................................................2
17 NS-031-21 Stop Nut 1/4-20 Special.............................................................................................................2
18 00-892723-00003 Lid Assy. (Nat. Gas)...................................................................................................................1
19 NS-031-15 Stop Nut 10-24 Special..............................................................................................................4
20 00-271122-00002 Bracket - Thermostat..................................................................................................................1
21 NS-031-50 Stop Nut 6-32 Special................................................................................................................2
22 00-271123 Protector - High Limit..................................................................................................................1
23 00-293946 Sleeve - Lead.............................................................................................................................1
24 SC-127-26 Mach. Screw 6-32 x 3/8 Phil. Rd. Hd. (SST)..............................................................................2
25 00-435701-00009 Angle - Fitting.............................................................................................................................1
26 SC-120-35 Mach. Screw 8-32 x 3/8 Phil. Pan Hd.........................................................................................2
27 WL-014-05 Lockwasher #8 External.............................................................................................................2
28 00-436792 Electrode - Spar/Sense..............................................................................................................1
29 00-892674 Burner.........................................................................................................................................1
30 00-892682 Plate - Gas Line..........................................................................................................................1
31 SC-066-06 Mach. Screw 10-24 x 1/2 Truss Hd............................................................................................2
32 00-294677-00004 Clamp - Wire..............................................................................................................................1
33 NS-047-94 Lock Nut 3/16 Stud.....................................................................................................................1
34 00-435960-00001 Plate - Spacer Float/Pobe..........................................................................................................1
35 FE-024-58 Connector - Conduit 3/4.............................................................................................................1
36 00-436913-00018 Conduit - Liquidtite 3/4...............................................................................................................1
37 FE-006-18 Connector - Wire Nut 22-14.......................................................................................................3
38 SC-125-42 Mach. Screw 8-32 x 1/2 Phil. Rd. Hd. (SST)..............................................................................1
39 NS-031-08 Stop Nut 8-32 Special (SST)......................................................................................................1
40 WL-014-07 Lockwasher #10 External...........................................................................................................1
41 FE-022-84 Strain Relief - Electrical..............................................................................................................1
42 FE-024-88 Lock Nut 1/2 Electrical................................................................................................................1
43 00-892709-00004 Cable Assy.................................................................................................................................1
44 00-892680 Blower........................................................................................................................................1
45 FE-024-62 Connector - Conduit 3/4 (45 Deg.).............................................................................................1
46 FE-007-25 Bushing - Reducing....................................................................................................................2
PART NO. NAME OF PART AMT.
1 SC-008-18 Self-Tapping Screw 8-18 x 3/8 Phil. Bndg. Hd., Type B.............................................................3
2 00-067500-00072 O-Ring........................................................................................................................................2
3 00-328495 Probe & Switch Assy. (2 Wire) (Water Level) (Incls. Items 4, 5, & 6).........................................1
4 00-112467 Retainer - Float...........................................................................................................................1
5 00-122674 Float Assy...................................................................................................................................1
6 RR-010-13 Retaining Ring............................................................................................................................1
7 00-186091 Probe & Float Assy. (4 Wire) (Long) (Temp. & Water Level).....................................................1
8 FE-024-65 Connector - Conduit 1/2.............................................................................................................1
9 00-436913-00010 Conduit - Liquidtite 1/2...............................................................................................................1
- 65 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
GAS VALVE
(CURRENT CONSTRUCTION)
(NATURAL GAS ONLY)
F-18867 Rev. B (February 2015) - 66 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
GAS VALVE
(CURRENT CONSTRUCTION)
(NATURAL GAS ONLY)
ILLUS.
PL-56534
10 00-892681 Bracket - Valve/Regulator..........................................................................................................1
11 FP-026-14 Bushing - Pipe 1/2 to 3/8............................................................................................................1
12 00-435702 Connector - Male 7/16................................................................................................................1
13 00-435836-00004 Tube - Aluminum 7/16................................................................................................................1
14 WS-003-47 Washer (SST).............................................................................................................................2
15 WL-006-17 Lockwasher 1/4 Helical..............................................................................................................2
16 NS-015-01 Nut 5/16-24 Hex (SST)...............................................................................................................2
17 FP-013-15 Elbow - Pipe 1/2 x 90 Deg..........................................................................................................1
18 FP-067-04 Pipe 1/2 x 1 7/8..........................................................................................................................1
19 00-291988-00003 Valve - Gas (Shut Off)................................................................................................................1
20 FP-067-04 Pipe 1/2 x 1 7/8..........................................................................................................................1
21 FP-013-15 Elbow - Pipe 1/2 x 90 Deg..........................................................................................................1
22 FP-067-04 Pipe 1/2 x 1 7/8..........................................................................................................................1
23 SD-009-17 Self-Tapping Screw 8-32 x 5/8 Phil. Pan Hd., Type F................................................................2
24 00-294325-014-1 Block - Terminal.........................................................................................................................1
25 00-892820 Grommet....................................................................................................................................1
PART NO. NAME OF PART AMT.
1 SD-012-20 Self-Tapping Screw 8-32 x 1/2 Phil. Truss Hd., Type T.............................................................4
2 00-288465 Lid & Gasket Assy......................................................................................................................1
3 00-892690 Box - Gas Valve.........................................................................................................................1
4 NS-031-08 Stop Nut 8-32 Special (SST)......................................................................................................2
5 FE-022-84 Strain Relief................................................................................................................................1
6 FE-024-88 Lock Nut 1/2 Plastic....................................................................................................................1
7 00-892714 Adapter - 3/4 Slip x 1/2...............................................................................................................2
8 00-892695 Spacer - Valve Box.....................................................................................................................2
9 00-328426-00001 Valve/Regulator - Gas................................................................................................................1
00-546292 Sealer......................................................................................................................................AR
- 67 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
IMMERSION TUBE
(CURRENT CONSTRUCTION)
F-18867 Rev. B (February 2015) - 68 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
IMMERSION TUBE
(CURRENT CONSTRUCTION)
ILLUS.
PL-56533
10 WS-017-06 Washer (SST).............................................................................................................................4
11 WL-006-17 Lockwasher 1/4 Helical..............................................................................................................4
12 NS-015-01 Hex Nut 1/4-20 (SST).................................................................................................................4
13 00-274498-00001 Liner - Shroud.............................................................................................................................1
14 NS-047-97 Hex Nut 7/16-14 (SST)...............................................................................................................4
15 WL-019-77 Lockwasher 7/16........................................................................................................................4
16 00-435952 Flange - Immersion Tube...........................................................................................................1
17 00-436100 Gasket - Immersion Tube...........................................................................................................1
18 00-892710 Stop - Hex Hd.............................................................................................................................4
19 SC-041-40 Cap Screw 7/16-14 x 1 1/2 Hex Hd. (SST)................................................................................4
20 00-545595 Sealer - Bolt.............................................................................................................................AR
PART NO. NAME OF PART AMT.
1 00-892574 Tube - Immersion 3 In................................................................................................................1
2 SC-041-40 Cap Screw 7/16-14 x 1 1/2 Hex Hd. (SST)................................................................................4
3 00-892710 Stop - Hex Hd.............................................................................................................................4
4 00-436100 Gasket - Immersion Tube...........................................................................................................1
5 WL-019-77 Lockwasher 7/16........................................................................................................................4
6 NS-047-97 Hex Nut 7/16-14 (SST)...............................................................................................................4
7 SC-066-06 Mach. Screw 10-24 x 1/2 Phil. Truss Hd. (SST).........................................................................5
8 00-892693-00001 Shroud - Bottom.........................................................................................................................1
9 00-274520 Insulation....................................................................................................................................1
- 69 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
IGNITION MODULE
(CURRENT CONSTRUCTION)
F-18867 Rev. B (February 2015) - 70 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
IGNITION MODULE
(CURRENT CONSTRUCTION)
ILLUS.
PL-56531
10 00-892696 Barrier - Mylar Module Box.........................................................................................................1
11 0F-034775 Label - Ignitor Box......................................................................................................................1
12 NS-031-50 Stop Nut 6-32 Special................................................................................................................4
13 00-892698 Board - Direct Spark Ignition......................................................................................................1
14 00-435538 Harness - Ignitor Board..............................................................................................................1
15 FE-022-84 Strain Relief................................................................................................................................1
16 00-892709-00002 Cable Assy.................................................................................................................................1
17 SC-125-42 Mach. Screw 8-32 x 1/2 Phil. Rd. Hd. (SST)..............................................................................2
18 SC-041-12 Cap Screw 5/16-18 x 7/8 Hex Hd. (SST)...................................................................................2
19 00-294325-014-1 Block - Terminal.........................................................................................................................1
20 NS-031-29 Stop Nut 5/16-18 (SST)..............................................................................................................2
21 FE-024-88 Lock Nut 1/2 (Plastic).................................................................................................................1
PART NO. NAME OF PART AMT.
1 00-892686 Box - Ignition Module..................................................................................................................1
2 FE-024-61 Connector - Conduit 1/2 (45 Deg.).............................................................................................1
3 00-892709-00003 Cable Assy.................................................................................................................................1
4 FE-022-84 Strain Relief................................................................................................................................1
5 FE-024-88 Lock Nut 1/2 (Plastic).................................................................................................................1
6 00-271146-00002 Cable - High Voltage..................................................................................................................1
7 00-892687 Gasket - Control Box..................................................................................................................1
8 00-892684 Lid - Ignitor Control Box..............................................................................................................1
9 NS-031-15 Stop Nut 10-24 Hex (SST).........................................................................................................2
- 71 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
GAS BURNER & FLUE(2 UNITS REQ'D)
(L.P. & PREVIOUS NATURAL GAS CONSTRUCTION)
F-18867 Rev. B (February 2015) - 72 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
GAS BURNER & FLUE(2 UNITS REQ'D)
(L.P. & PREVIOUS NATURAL GAS CONSTRUCTION)
ILLUS.
PL-56536
10 00-436100 Gasket........................................................................................................................................2
11 00-435952 Flange - Immersion Tube...........................................................................................................1
12 00-436087 Tube - Immersion.......................................................................................................................1
13 SC-121-43 Cap Screw 7/16-14 x 1 3/4 Hex Hd............................................................................................4
14 WS-021-07 Washer.......................................................................................................................................8
15 WS-019-77 Lockwasher 7/16 Medium..........................................................................................................4
16 NS-047-97 Nut 7/16-14 Hex.........................................................................................................................4
PART NO. NAME OF PART AMT.
1 NS-015-01 Nut 1/4-20 Hex (SST)...............................................................................................................11
2 WL-006-17 Lockwasher 1/4 Helical (SST)..................................................................................................11
3 WS-017-06 Washer (SST)...........................................................................................................................11
4 00-274565 Flue............................................................................................................................................1
5 00-274498-00001 Liner - Shroud.............................................................................................................................1
6 SC-066-06 Mach. Screw 10-24 x 1/2 Truss Hd. (SST).................................................................................5
7 00-274496-00001 Shroud........................................................................................................................................1
8 00-274520 Insulation....................................................................................................................................1
9 00-274544 Shroud Assy. (Incls. Items 5, 6, 7, & 8)......................................................................................1
- 73 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
GAS HEAT COMPONENTS(2 UNITS REQ'D)
(L.P. & PREVIOUS NATURAL GAS CONSTRUCTION)
F-18867 Rev. B (February 2015) - 74 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
GAS HEAT COMPONENTS(2 UNITS REQ'D)
(L.P. & PREVIOUS NATURAL GAS CONSTRUCTION)
ILLUS.
PL-56529
10 WL-014-31 Lockwasher 1/2 External Shakeproof (SST)..............................................................................2
11 WS-010-40 Washer - Thrust..........................................................................................................................2
12 00-067500-00072 O-Ring........................................................................................................................................2
13 00-328486 Probe & Switch Assy. (2 Wire) (Water Level).............................................................................1
14 00-271621 Switch & Probe Assy. (4-Wire) (Long)........................................................................................1
15 00-112467 Retainer - Float...........................................................................................................................2
16 RR-010-13 Retaining Ring............................................................................................................................2
17 00-122674 Float Assy...................................................................................................................................2
18 00-328649 Bracket - Orifice (Nat. Gas) (Shown) (Dim. 1/2) (Marked NAT).................................................1
19 00-436761 Bracket - Orifice (LP Gas) (Dim. 1/2) (Marked LP).....................................................................1
20 SC-121-43 Cap Screw 7/16-14 x 1 3/4 Hex Hd............................................................................................4
21 WL-019-77 Lockwasher 7/16 Medium..........................................................................................................4
22 WS-021-07 Washer.......................................................................................................................................8
23 NS-047-97 Nut 7/16-14 Hex.........................................................................................................................4
24 00-435701-00001 Angle Fitting - Natural Gas # 20 Drill (.161)...............................................................................1
25 00-435701-00002 Angle Fitting - LP Gas # 43 Drill (0.089).....................................................................................1
26 00-435836-00002 Tube - Aluminum (2 1/8 Lg.) (LP Gas).......................................................................................1
27 00-435836-00001 Tube - Aluminum (2 1/4 Lg.) (Nat. Gas).....................................................................................1
28 00-435702 Connector - Special....................................................................................................................1
29 00-063262-00034 Flange & Nipple (Dim. 1 15/16) (L.P. Gas).................................................................................1
30 00-063262-00033 Flange & Nipple (Dim. 2 1/16) (Nat. Gas)..................................................................................1
31 00-063262-00032 Flange & Nipple..........................................................................................................................1
32 SC-041-17 Cap Screw 5/16-18 x 1-1/2 Hex Hd. (SST)................................................................................2
33 WS-017-08 Washer (SST).............................................................................................................................4
34 WL-006-22 Lockwasher 5/16 Light...............................................................................................................2
35 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
36 FP-028-07 Plug - 1/4 Pipe............................................................................................................................1
37 FP-086-62 Tee 3/8 x 1/4 x 3/8 Reducing.....................................................................................................1
38 FP-086-63 Pipe 3/8 x 1 3/8..........................................................................................................................1
39 00-435762 Gasket........................................................................................................................................2
40 00-435706-00001 Regulator - Natural Gas.............................................................................................................1
41 00-435706-00002 Regulator - LP Gas.....................................................................................................................1
42 FP-035-58 Pipe 3/8 x 2 3/4..........................................................................................................................1
43 FP-026-14 Bushing 1/2 to 3/8......................................................................................................................1
44 00-291988-00003 Valve - Gas (Shut Off)................................................................................................................1
PART NO. NAME OF PART AMT.
1 FP-015-10 Elbow - Street 3/8 x 90 Deg.......................................................................................................1
2 FP-040-22 Pipe 3/8 x 2 TBE........................................................................................................................1
3 00-436118 Gas Valve...................................................................................................................................2
4 SC-120-35 Mach. Screw 8-32 x 3/8 Pan Hd. (SST).....................................................................................2
5 WL-014-05 Lockwasher #8 External Shakeproof (SST)...............................................................................2
6 00-436792 Electrode Ignition - Natural Gas (Dim. 3 1/8) (Marked 665).......................................................1
7 00-436067 Electrode Ignition - LP Gas (Dim. 33/8) (Marked 662)...............................................................1
8 00-435960-00001 Plate Spacer...............................................................................................................................1
9 NS-018-28 Jam Nut 1/2-20 Hex (SST).........................................................................................................2
- 75 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
COMMON GAS HEAT PIPING
(L.P. & PREVIOUS NATURAL GAS CONSTRUCTION)
F-18867 Rev. B (February 2015) - 76 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
COMMON GAS HEAT PIPING
(L.P. & PREVIOUS NATURAL GAS CONSTRUCTION)
ILLUS.
PL-56530
10 FP-059-02 Pipe 1/2 x 13 5/8 TBE................................................................................................................1
11 FP-059-61 Pipe 1/2 x 1-1/4 TBE..................................................................................................................1
12 FP-022-11 Union - Pipe................................................................................................................................1
13 00-473145 Bracket.......................................................................................................................................2
14 WL-006-17 Lockwasher 1/4 Helical (SST)....................................................................................................2
15 NS-015-01 Nut 1/4-20 Hex (SST).................................................................................................................2
16 FP-080-90 Pipe 3/4 x 38 5/8 TBE................................................................................................................1
PART NO. NAME OF PART AMT.
1 FP-019-33 Tee 3/4 x 3/4 x 1/2 Reducing.....................................................................................................1
2 FP-078-89 Elbow - 3/4 N.P.T. x 1/2 Reducing.............................................................................................1
3 FP-059-02 Pipe 1/2 x 13 5/8 TBE................................................................................................................1
4 FP-059-62 Pipe 1/2 x 5 1/2 TBE..................................................................................................................1
5 FP-022-11 Union - Pipe................................................................................................................................1
6 FP-059-61 Pipe 1/2 x 1-1/4 TBE..................................................................................................................1
7 FP-013-15 Elbow - Pipe 1/2 x 90 Deg..........................................................................................................1
8 FP-059-61 Pipe 1/2 x 1-1/4 TBE..................................................................................................................1
9 FP-013-15 Elbow - Pipe 1/2 x 90 Deg..........................................................................................................1
- 77 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
COMMON GAS HEAT PIPING
(CURRENT CONSTRUCTION)
(NATURAL GAS ONLY)
F-18867 Rev. B (February 2015) - 78 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
COMMON GAS HEAT PIPING
(CURRENT CONSTRUCTION)
(NATURAL GAS ONLY)
ILLUS.
PL-56582
10 FP-022-11 Union - Pipe................................................................................................................................1
11 FP-059-61 Pipe 1/2 x 1-1/4 TBE..................................................................................................................1
12 FP-015-16 Elbow - Pipe 1/2 x 90 Deg..........................................................................................................1
13 FP-059-62 Pipe 1/2 x 5 1/2 TBE..................................................................................................................1
PART NO. NAME OF PART AMT.
1 FP-019-33 Tee 3/4 x 3/4 x 1/2 Reducing.....................................................................................................1
2 FP-090-07 Pipe 3/4 x 42 3/4 TBE................................................................................................................1
3 FP-015-16 Elbow - Pipe 1/2 x 90 Deg..........................................................................................................1
4 FP-059-62 Pipe 1/2 x 5 1/2 TBE..................................................................................................................1
5 FP-015-16 Elbow - Pipe 1/2 x 90 Deg..........................................................................................................1
6 FP-059-61 Pipe 1/2 x 1-1/4 TBE..................................................................................................................1
7 FP-022-11 Union - Pipe................................................................................................................................1
8 FP-059-61 Pipe 1/2 x 1-1/4 TBE..................................................................................................................1
9 FP-059-61 Pipe 1/2 x 1-1/4 TBE..................................................................................................................1
- 79 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
ELECTRIC HEAT
(2 UNITS REQUIRED)
F-18867 Rev. B (February 2015) - 80 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
ELECTRIC HEAT
(2 UNITS REQUIRED)
ILLUS.
PL-56521
10 00-435990-00004 Heater - Tank Electric (15kW/Wash) (240 V., 50/60 Hz., 1 Ph.)................................................1
11 00-435990-00005 Heater - Tank Electric (15kW/Wash) (480 V., 60 Hz., 3 Ph.).....................................................1
12 00-435990-00006 Heater - Tank Electric (15kW/Wash) (380 V., 50 Hz., 3 Ph.).....................................................1
13 00-271621 Switch & Probe Assy. (4-Wire) (Long)........................................................................................1
14 00-328486 Probe & Switch Assy. (2 Wire) (Water Level).............................................................................1
15 00-112467 Retainer - Float...........................................................................................................................2
16 00-122674 Float Assy...................................................................................................................................2
17 RR-010-13 Retaining Ring............................................................................................................................2
18 WL-014-31 Lockwasher 1/2 External Shakeproof (SST)..............................................................................2
19 WS-010-40 Washer - Thrust..........................................................................................................................2
20 NS-018-28 Jam Nut 1/2-20 Hex (SST).........................................................................................................2
21 00-067500-00072 O-Ring........................................................................................................................................2
22 SC-041-15 Cap Screw 5/16-28 x 1 1/4 Hex Hd............................................................................................6
23 WS-029-05 Washer (SST)...........................................................................................................................12
24 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................6
25 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................6
26 00-271118-00001 Plate - Mounting.........................................................................................................................1
27 00-271109 Gasket - Mounting......................................................................................................................1
28 00-289146-00001 Lid & Gasket Assy. (Incls. Item 29)............................................................................................1
29 00-112005 Gasket - Lid................................................................................................................................1
30 SD-012-20 Self-Tapping Screw 8-32 x 1/2 Phil. Truss Hd., Type T.............................................................6
31 00-271122 Bracket - Thermostat..................................................................................................................1
32 NS-031-15 Stop Nut - Special 10-24 Hex (SST)..........................................................................................2
33 00-293946 Sleeve - Lead.............................................................................................................................1
34 00-271123 Protector - High Limit..................................................................................................................1
35 SC-127-26 Mach. Screw 6-32 x 3/8 Phil. Rd. Hd. (SST)..............................................................................2
36 NS-031-50 Stop Nut 6-32 Hex (SST)...........................................................................................................2
37 00-293598 Gasket - Heater Mounting..........................................................................................................1
38 00-271168 Insulator - Terminal (Above 250 V.)...........................................................................................1
39 FE-024-59 Connector Straight (Non-Metallic) Sealtite (1 Male Thd. x 1 Flex Cnd.)....................................1
40 FE-024-63 Connector 45 Deg. (Non-Metallic) Sealtite (1 Male Thd. x 1 Flex Cnd.)....................................1
41 FE-008-12 Gasket........................................................................................................................................1
42 FE-006-50 Lock Nut (Electrical)...................................................................................................................1
43 SC-041-13 Cap Screw 5/16-18 x 1 Hex Hd. (SST)......................................................................................2
44 WS-017-08 Washer (SST).............................................................................................................................2
45 WL-006-23 Lockwasher 5/16 Helical (SST)..................................................................................................2
46 NS-015-11 Nut 5/16-18 Hex (SST)...............................................................................................................2
47 00-474512-00001 Box - Electric Heat......................................................................................................................1
PART NO. NAME OF PART AMT.
1 00-436907-00001 Heater - Tank Electric (10kW/Rinse) (208 V., 60 Hz./200 V., 50 Hz., 3 Ph.).............................1
2 00-436907-00002 Heater - Tank Electric (10kW/Rinse) (240 V., 50/60 Hz., 3 Ph.)................................................1
3 00-436907-00003 Heater - Tank Electric (10kW/Rinse) (208 V., 60 Hz./200 V., 50 Hz., 1 Ph.).............................1
4 00-436907-00004 Heater - Tank Electric (10kW/Rinse) (240 V., 50/60 Hz., 1 Ph.)................................................1
5 00-436907-00005 Heater - Tank Electric (10kW/Rinse) (480 V., 60 Hz., 3 Ph.).....................................................1
6 00-436907-00006 Heater - Tank Electric (10kW/Rinse) (380 V., 50 Hz., 3 Ph.).....................................................1
7 00-435990-00001 Heater - Tank Electric (15kW/Wash) (208 V., 60 Hz./200 V., 50 Hz., 3 Ph.).............................1
8 00-435990-00002 Heater - Tank Electric (15kW/Wash) (240 V., 50/60 Hz., 3 Ph.)................................................1
9 00-435990-00003 Heater - Tank Electric (15kW/Wash) (208 V., 60 Hz./200 V., 50 Hz., 1 Ph.).............................1
00-526454 Foam Tape..............................................................................................................................AR
00-508454 Sealer 1/8 Rd..........................................................................................................................AR
00-294357-00001 Connector................................................................................................................................AR
00-294357-00002 Connector (Black)....................................................................................................................AR
- 81 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
DISH RACKS
F-18867 Rev. B (February 2015) - 82 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
DISH RACKS
ILLUS.
PL-56545
PART NO. NAME OF PART AMT.
1 00-315191 Rack - Peg (Packaged)..............................................................................................................1
2 00-315193 Rack - Combination (Packaged)................................................................................................1
00-295288 Peg Type Tray Rack (P1400).....................................................................................................1
00-892671 Rack Assy. (250TX) (Tray & Bun Pans).....................................................................................1
- 83 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
TABLE LIMIT SWITCH
F-18867 Rev. B (February 2015) - 84 -
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
TABLE LIMIT SWITCH
ILLUS.
PL-53222
10 WS-023-06 Washer.......................................................................................................................................2
11 WL-006-06 Lockwasher 10 Light..................................................................................................................2
12 SC-053-02 Mach. Screw 10-24 x 1/2 Truss Hd. SST...................................................................................2
13 087326 Plate - Actuator...........................................................................................................................1
14 00-812936 Bracket - Interlock Switch...........................................................................................................1
15 FE-004-24 Cover - Junction Box..................................................................................................................1
16 FE-003-19 Box - Junction.............................................................................................................................1
17 SC-066-06 Mach. Screw 10-24 x 1/2 Phil. Truss Hd. (SST).........................................................................2
18 WL-006-06 Lockwasher 10 Light..................................................................................................................2
19 NS-011-18 Mach. Nut 10-24 Hex SST.........................................................................................................2
20 087332 Hinge Assy.................................................................................................................................1
PART NO. NAME OF PART AMT.
1 00-277559 Bracket.......................................................................................................................................1
2 00-064165-00003 Spring - Connection....................................................................................................................1
3 FE-006-37 Elbow 90 Deg.Short (1/2 Male Thd. x 1/2 Thinwall)...................................................................2
4 00-087711-060-1 Switch - Interlock........................................................................................................................1
5 SC-027-24 Mach. Screw 6-32 x 1-1/2 Slotted Rd. Hd. (Brass)....................................................................2
6 WS-002-06 Washer.......................................................................................................................................2
7 NS-010-06 Mach. Nut 6-32 Hex...................................................................................................................2
8 WL-014-03 Lockwasher 6 External Shakeproof............................................................................................2
9 00-081921 Mach. Screw 10-24 x 1/2 Trimmed Hex Hd...............................................................................2
078752-4 Retainer (7/16")..........................................................................................................................1
ML-103368-0000Z Table Limit Switch Assembly (Incls items 1 thru 20)..................................................................1
- 85 - F-18867 Rev. B (February 2015)
C88A & W Series (ML's - 110041, 110042, 110068, 110069) REPLACEMENT PARTS
FORM 18867 Rev. B FEBRUARY 2015 PRINTED IN U.S.A.
