Hitachi C10FCD User Manual

MODEL COMPOUND SAW MODELE SCIE A ONGLET INCLINABLE

C 10FCD

MODELO SIERRA COMPUESTA

INSTRUCTION MANUAL AND SAFETY INSTRUCTIONS

WARNING

Improper and unsafe use of this power tool can result in death or serious bodily injury! This manual contains important information about product safety. Please read and understand this manual before operating the power tool. Please keep this manual available for others before they use the power tool.

MODE D’EMPLOI ET INSTRUCTIONS DE SECURITE

AVERTISSEMENT

Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et d’assimiler ce mode d’emploi avant d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs avant qu’ils utilisent l’outil motorisé.

MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA

¡La utilización inapropiada e insegura de esta herramienta eléctrica puede resultar en lesiones serias o en la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual antes de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de que utilicen la herramienta eléctrica.

DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE

English

IMPORTANT INFORMATION .....................................3

MEANINGS OF SIGNAL WORDS...............................3

SAFETY

IMPORTANT SAFETY INSTRUCTIONS

FOR USING ALL POWER TOOLS ............................3

REPLACEMENT PARTS ...............................................6

USE PROPER EXTENSION CORD...............................6

DOUBLE INSULATION FOR

SAFER OPERATION..................................................7

OPERATION AND MAINTENANCE

NAME OF PARTS..........................................................8

SPECIFICATIONS .........................................................9

CONTENTS

Page

APPLICATIONS...........................................................10

PREPARATION BEFORE OPERATION .....................10

BEFORE USING...........................................................12

BEFORE CUTTING ......................................................13

PRACTICAL APPLICATIONS.................................... 14

SAW BLADE MOUNTING

OVERLOAD PROTECTIVE DEVICE FOR

MAINTENANCE AND INSPECTION ........................21

SERVICE AND REPAIRS ............................................22

Page

AND DISMOUNTING .............................................20

POLY-V-BELT ..........................................................21

Français

INFORMATIONS IMPORTANTES ............................23

SIGNIFICATION DES MOTS D’AVERTISSEMENT

SECURITE

CONSIGNES DE SÉCURITÉ RELATIVES AUX

OUTILS ÉLECTRIQUES.......................................... 23

PIECES DE RECHANGE..............................................27

UTILISATION D’UN CORDON DE RALLONGE........27

DOUBLE ISOLATION POUR UN

FONCTIONNEMENT PLUS SUR...........................27

UTILISATION ET ENTRETIEN

NOM DES PIÈCES ......................................................28

SPÉCIFICATIONS ...................................................... 29

Español

INFORMACIÓN IMPORTANTE.................................43

SIGNIFICADO DE LAS PALABRAS CLAVE ............ 43

SEGURIDAD

NORMAS DE SEGURIDAD PARA LAS

HERRAMIENTAS ELÉCTRICAS

PIEZAS DE REEMPLAZO .......................................... 47

UTILIZACIÓN DE UN CABLE PROLONGADOR...... 47

AISLAMIENTO DOBLE PARA OFRECER UNA

OPERACIÓN MÁS SEGURA..................................47

OPERACIÓN Y MANTENIMIENTO

NOMENCLATURA DE PARTES.................................48

ESPECIFICACIONES...................................................49

TABLE DES MATIERES

...................................

Page

.....23

ÍNDICE

Página

Page

APPLICATIONS...........................................................30

PRÉPARATION AVANT L’UTILISATION .................30

AVANT L’UTILISATION .............................................32

AVANT LA COUPE......................................................33

APPLICATIONS PRATIQUES ....................................34

INSTALLATION ET RETRAIT DE LA LAME ............ 40

DISPOSITIF DE PROTECTION ANTI-SURCHARGE

DE LA POLY-COURROIE EN V.............................. 41

ENTRETIEN ET INSPECTION....................................41

SERVICE APRÈS-VENTE ET RÉPARATIONS ..........42

Página

APLICACIONES...........................................................50

PREPARATIVOS PREVIOS A LA OPERACIÓN........50

ANTES DE LA UTILIZACIÓN .................................... 52

ANTES DEL CORTE.....................................................53

APLICACIONES PRÁCTICAS ....................................54

MONTAJE Y DESMONTAJE DE LA HOJA DE

SIERRA.....................................................................60

DISPOSITIVO PROTECTOR CONTRA SOBRECARGA

PARA LA CORREA EN V DE POLIVINILO.....................

MANTENIMIENTO E INSPECCIÓN ........................ 61

SERVICIO Y REPARACIONES ...................................62

English

IMPORTANT INFORMATION

Read and understand all of the operating instructions, safety precautions and warnings in the Manual before operating or maintaining this power tool.

Most accidents that result from tool operation and maintenance are caused by the failure to observe basic safety rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs and by observing appropriate safety procedures.

Basic safety precautions are outlined in the SAFETY section of this manual and in the sections which contain the operation and maintenance instructions.

Hazards that must be avoided to prevent bodily injury or machine damage are identified by WARNINGS on the tool and in this Manual.

Never use this tool in a manner that has not been specifically recommended by HITACHI, unless you first confirm that the planned use will be safe for you and others.

MEANINGS OF SIGNAL WORDS

WARNING:indicates a potentially hazardous situation which, if ignored, could result in serious personal

injury.

CAUTION: indicates a hazardous situation which, if ignored, could result in a moderate personal

injury, or could cause machine damage.

NOTE emphasizes essential information.

SAFETY

INPORTANT SAFETY INSTRUCTIONS FOR USING ALL POWER TOOLS

READ ALL OF THE WARNINGS AND OPERATING INSTRUCTIONS IN THIS MANUAL BEFORE OPERATING OR MAINTAINING THIS TOOL:

WARNING:When using this electric tool, take all necessary precautions to minimize the risk of electric

shock or other personal injury. In particular, always comply with the following safety rules:

1. ALWAYS KEEP GUARDS IN PLACE and in working order.

2. ALWAYS REMOVE ADJUSTING KEYS AND WRENCHES BEFORE STARTING TOOL.

Always confirm that all keys and adjusting wrenches have been removed from the tool before it is turned on.

3. ALWAYS KEEP WORK AREA CLEAN.

benches.

4. NEVER USE TOOL IN HAZARDOUS ENVIRONMENTS. Never use the power tool in damp or

wet places and never expose it to rain. Always keep the work area well lighted.

5. NEVER PERMIT CHILDREN OR OTHERS TO LOITER NEAR THE WORK AREA. Keep all

people (especially children) away from the work area. Always unplug unattended tools and keep the work place tamper-proof by installing locks on the doors and on the master switches.

6. NEVER FORCE THE TOOL. It will do the job better and more safely if it is operated at the rate for

which it was designed.

7. ALWAYS USE THE RIGHT TOOLS. Never force a tool or an attachment to do a job for which it

was not designed.

8. AL W AYS WEAR PROPER APPAREL WHEN WORKING WITH THE TOOL.

clothing, gloves, neckties, rings, bracelets or other jewelry which may get caught in the moving parts. Always wear non-slip footwear, preferably with steel toes. Wear protective hair covering to contain long hair.

9. ALWAYS USE EYE PROTECTION WHEN WORKING WITH THE TOOL TO PREVENT EYE INJURY. Ordinary eyeglasses do not provide adequate protection because they have only impact

resistant lenses, they are NOT safety glasses. Also, use a face mask for additional safety and wear a dust mask if the cutting operation produces dust.

Avoid injuries by not cluttering the work areas and work

Never wear loose

English

10. ALWAYS SECURE THE WORKPIECE TO THE FENCE OR THE TABLE.

to hold the workpiece in place. It is safer than using your hand and it frees both hands to operate the tool.

Use clamps or a vise

11. NEVER OVERREACH. Always keep proper footing and balance when working with the tool.

12. ALWAYS MAINTAIN TOOLS WITH CARE. Always keep tools sharp and clean for the best and

safest performance. Always follow instructions for lubricating the tool and for changing accessories.

13. ALW AYS DISCONNECT THE TOOL

before servicing and before changing blades or other accessories.

14. NEVER RISK UNINTENTIONAL STARTING WHEN PLUGGING IN THE TOOL. Always

confirm that the switch is in the OFF position before inserting the power plug into the receptacle.

15. ALW AYS USE RECOMMENDED ACCESSORIES ONL Y WHEN OPERATING THIS TOOL.

Consult this instruction manual for descriptions of recommended accessories. T o avoid personal injuries, use only recommended accessories in conjunction with this tool.

16. NEVER STAND ON THE TOOL. Serious injury could occur if the tool is tipped or if unintentional

contact with the saw blade is made.

17. ALWAYS CHECK FOR DAMAGED PARTS BEFORE USING THE TOOL. Always check the

guard and all other components for damage before using the tool to assure that they will function properly. Check all moving parts for proper alignment, freedom from binding and other conditions that might affect proper operation. Always repair or replace any damaged guards or other damaged components before using the tool.

18. ALWAYS CONFIRM THE ROTATION DIRECTION OF THE BLADE BEFORE USING THE TOOL. Always feed work into the tool against the rotation direction of the blade in order to prevent

possible injury.

19. NEVER LEAVE THE TOOL RUNNING WHILE UNATTENDED. TURN POWER OFF . Do not

leave tool until it comes to a complete stop. Always turn the power off when the tool is not in use. Always unplug the power cord when the tool is not in use.

20. This tool was not designed to be used for mass-production applications and should not be used in

mass-production environments.

21. When servicing this tool, use only authorized replacement parts.

22. Apply 115 volts AC only to this tool. Applying the wrong voltage or applying DC power can cause the

POWER TOOL to operate improperly and cause serious personal injury or damage to the tool.

23. Never raise the saw blade from the workpiece until it has first come to a complete stop.

24. Always use outboard stands to provide support for long workpieces that overhang the table of the

compound saw.

25. POLARIZED PLUGS To reduce the risk of electric shock, this equipment has a polarized plug (one

blade is wider than the other). This plug will fit in a polarized outlet only one way . If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not change the plug in any way.

Specific Safety Rules for Use of this Power Tool

WARNING:The following specific operating instructions must be observed when using this POWER

TOOL in order to avoid injury:

DO’s ALWAYS OBSERVE THE FOLLOWING RULES TO ASSURE SAFE USE OF THIS TOOL:

1. Review this Manual and familiarize yourself with the safety rules and operating instructions for this

POWER TOOL before attempting to use it.

2. Always confirm that the POWER TOOL is clean before using it.

3. Always wear snug-fitting clothing, non-skid footwear (preferably with steel toes) and eye protection

when operating the POWER TOOL.

4. Always handle the POWER TOOL carefully. If the POWER TOOL falls or strikes against a hard object, it

might become deformed or cracked or sustain other damage.

5. Always cease operating the saw at once, if you notice any abnormality whatsoever.

6. Always confirm that all components are mounted properly and securely before using the tool.

English

7. When replacing the saw blade, always confirm that the rpm rating of the new blade is correct for use

on this tool.

8. Always shut off the power and wait for the saw blade to completely stop rotating before doing any

maintenance or adjustments.

9. Always clamp or otherwise secure the workpiece to the fence; otherwise the workpiece might be thrust

from the table and cause bodily harm.

10. During miter or bevel cutting, always wait for the rotation of the blade to stop completely before lifting

the saw blade.

11. Always make a trial run first before attempting any new use of the saw.

12. Always handle the saw blade with care when dismounting and mounting it.

13. Always confirm that the workpiece is free of nails or other foreign objects before beginning a cut.

14. Always keep your hands out of the path of the saw blade.

15. Always confirm that the safety cover is in the proper place before using the saw.

16. Inspect the tool power cords periodically.

17. Always confirm that the proper lengths and types of extension cords are being utilized, if necessary,

before starting the tool.

18. Always confirm that the motor air vents are fully open before using the tool.

19. Always wait until the motor has reached full speed before starting a cut.

20. Always keep the handles dry, clean and free of oil and grease. Hold the tool firmly when in use.

21. Always use outboard stands to provide support for long workpieces that overhang the table of the

compound saw.

22. Always operate the tool after ensuring the workpiece is fixed properly with a vise assembly.

23. The operating instructions provided with the tool shall direct the user to secure the tool to supporting

structure if, during normal operation, there is a tendency for the tool to tip over, slide, or walk on the supporting surface.

DON’Ts NEVER VIOLATE THE FOLLOWING RULES TO ASSURE SAFE USE OF THIS TOOL:

1. Never operate the POWER TOOL unless you fully understand the operating instructions contained in

this Manual.

2. Never leave the POWER TOOL unattended without first unplugging the power cord.

3. Never operate the POWER TOOL when you are tired, after you have taken any medications, or have

consumed any alcoholic beverages.

4. Never use the POWER TOOL for applications not specified in the instruction manual.

5. Never operate the tool while wearing loose clothing, a necktie or jewelry, or while your hair is uncovered,

to protect against getting caught in the moving machinery.

6. Never reach around the saw blade.

7. Never touch any moving parts, including the blade, while the saw is in use.

8. Never remove any safety devices or blade guards; use of the tool without them would be hazardous.

9. Never lock the safety cover; always confirm that it slides smoothly before using the tool.

10. Never damage the power cord of the tool.

11. Never attempt to move a plugged-in POWER TOOL while your finger is on the starting switch.

12. Never use the POWER TOOL if the starting switch does not turn on and off properly.

13. Never use the POWER TOOL if the plastic housing or the handle is cracked or deformed.

14. Never use the POWER TOOL near flammable liquids or gases because sparking can cause an explosion.

15. Never clean plastic components with solvents because the plastic may dissolve.

16. Never operate the saw unless all the blade guards are in place.

English

17. Never raise the saw blade from the workpiece until it has first come to a complete stop.

18. Never place your limbs inside of the line next to warning sign “ ” while the tool is being operated.

This may cause hazardous conditions.

19. Never use abrasive type blades on this saw.

20. Never expose to rain or use in damp locations.

21. Never cut ferrous metals or masonry.

WARNING FOR YOUR OWN SAFETY READ THIS INSTRUCTION MANUAL BEFORE OPERA TING THE

COMPOUND SAW

1. Always wear eye protection when using the compound saw.

2. Always keep hands out of the path of the saw blade.

3. Never operate the saw without the guards in place.

4. Never perform any freehand operation with the compound saw.

5. Never reach around the saw blade.

6. Always turn off tool and wait for saw blade to stop before moving workpiece or changing settings.

7. Always disconnect power before changing blade or servicing.

8. Saw blade diameter is 10" (255mm).

9. No load speed is 3800rpm.

REPLACEMENT PARTS

When servicing use only identical replacement parts. Repairs should be conducted only by a Hitachi authorized service center.

USE PROPER EXTENSION CORD

Make sure your extension cord is in good condition. When using an extension cord, be sure to use one heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. Table shows the correct size to use depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gage. The smaller the gage number, the heavier the cord.

MINIMUM GAGE FOR CORD SETS

Total Length of Cord in Feet (Meter)

0 – 25 26 – 50 51 – 100 101 – 150

(0 – 7.6) (7.9 – 15.2) (15.5 – 30.5) (30.8 – 45.7)

Ampere Rating AWG More Not More Than Than

0 – 6 18 16 16 14

6 – 10 18 16 14 12 10 – 12 16 16 14 12 12 – 16 14 12 Not Recommended

WARNING:Avoid electrical shock hazard. Never use this tool with a damaged or frayed electrical cord

or extension cord. Inspect all electrical cords regularly. Never use in or near water or in any environment where electric shock is possible.

English

DOUBLE INSULATION FOR SAFER OPERATION

To ensure safer operation of this power tool, HITACHI has adopted a double insulation design. “Double insulation” means that two physically separated insulation systems have been used to insulate the electrically conductive materials connected to the power supply from the outer frame handled by the operator . Therefore, either the symbol “ ” or the words and “Double insulation” appear on the power tool or on the nameplate. Although this system has no external grounding, you must still follow the normal electrical safety precautions given in this Instruction Manual, including not using the power tool in wet environments. To keep the double insulation system effective, follow these precautions:

* Only HITACHI AUTHORIZED SER VICE CENTER should disassemble or assemble this power tool, and only

genuine HITACHI replacement parts should be installed. * Clean the exterior of the power tool only with a soft cloth moistened with soapy water and dry thoroughly. * Never use solvents, gasoline or thinners on plastic components; otherwise the plastic may dissolve.

SAVE THESE INSTRUCTIONS

AND

MAKE THEM AVAILABLE TO

OTHER USERS OF THIS TOOL!

English

OPERATION AND MAINTENANCE

NOTE: The information contained in this Instruction Manual is designed to assist you in the safe operation

and maintenance of the power tool. Some illustrations in this Instruction Manual may show details or attachments that differ from those on your own power tool.

NAME OF PARTS

Blade Guard (Metal)

Motor

Lever Dust Bag

Angle Regulator Vise Assembly

Fence

Extension Wing (Optional Accessory)

Base

Head

Fig. 1

Table InsertTable

Chip Deflector

Spring Plate

Switch Lock

Handle Trigger Switch

Blade

Blade Guard (Plastic)

Stock Stop (Optional Accessory)

Indicator

Miter Angle Scale Miter Handle

Nameplate

Plunger Handle

Clamp Lever

Extension Stay

5 mm Machine Screw

Fig. 2

SPECIFICATIONS

Item Model C 10FCD Motor Type Series commutator motor

Power source Single-phase AC 60Hz Voltage (Volts) 115 Full-load current (Amp) 13

Applicable Outside Dia. 10" (255 mm) saw blade Hole Dia. 5/8" (15.9 mm)

No load speed 3800rpm

Miter 0°

Bevel 0°

Miter 45°

Max. sawing Left dimensions Bevel 45°

Right Bevel 45°

Miter sawing range Left 0° – 45°, Right 0° – 45° Bevel sawing range Left 0° – 45°, Right 0° – 45° Compound sawing range Left (Bevel) 0° – 45°, Left and Right (Miter) 0° – 45°

Net weight 28.7 lbs. (13 kg) Cord 2 Conductor type cabtire cable 6.6 ft (2 m)

*Note: 11/16" (17 mm) thick spacer board is required to be attached to the fence.

Miter 0°

Miter 45°

Miter 0°

Miter 45°

Max. Height 2-23/32" (69 mm) *Max. Height 3-1/2" (89 mm) Max. Width 5-5/8" (143 mm)

Max. Height 2-23/32" (69 mm) Max. Width 3-7/8" (98 mm)

Max. Height 1-25/32" (45 mm) Max. Width 5-5/8" (143 mm)

Max. Height 1-25/32" (45 mm) Max. Width 3-7/8" (98 mm)

Max. Height 15/16" (24 mm) Max. Width 4-3/4" (120 mm)

Max. Height 15/16" (24 mm) Max. Width 3-11/32" (85 mm)

Right (Bevel) 0° – 45°, Left and Right (Miter) 0° – 45°

(

*Max. Width 3-5/8" (92 mm)

English

)

English

APPLICATIONS

Wood, plywood, color board, soft fabric board, hard board similar materials and aluminum sash.

PREPARATION BEFORE OPERATION

Make the following preparations before operating the power tool:

1. Installation

5/16" (8 mm) Bolt

19-1/16" (484 mm)

3/8" (10 mm), 4 Holes

11-1/2" (292 mm)

16-27/32" (428 mm)

Attach the power tool to a level, horizontal work bench in accordance with Fig. 4. Select 5/16" (8 mm) diameter bolts suitable in length for the thickness of the work bench. Bolt length should be at least 2" (50 mm) plus the thickness of the work bench. For example, use 5/16" (8 mm)  3" (75 mm) bolts fot a 1" (25 mm) thick work bench. The extension stay attached to the rear of the base (see Fig. 2) helps stabilize the power tool.

Base

Fig. 4

Work Bench5/16" (8 mm) Nut

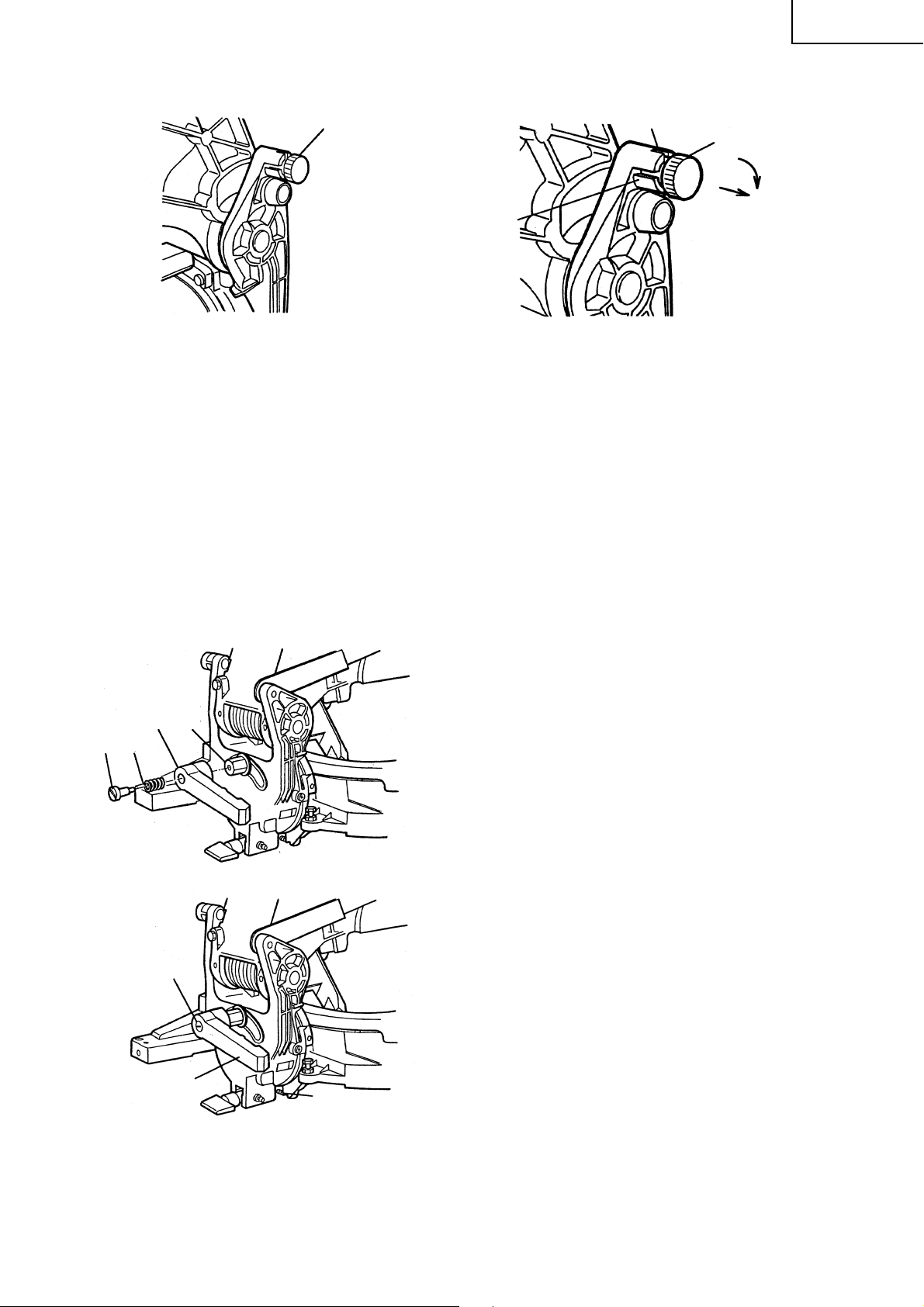

2. Releasing the plunger handle

During operation fit the

Plunger Handle

During transport, fit the plunger handle into the deep slot. NOTE:This position is not be

used for any cutting operation.

Fig. 5-a Fig. 5-b

plunger handle stoppers into the shallow slot.

Plunger Handle

Pull out to disengage. Rotate the knob 1/4 turn and fit the pin stoppers into the shallow slot.

Clockwise

When the power tool is prepared for shipping, its main parts are secured by a plunger handle. Move the handle slightly so that the plunger handle can be disengaged and adjusted as indicated in Fig. 5-b.

NOTE: Lowering the handle sloghtly will enable you to disengage the plunger handle more easily

and safely. The lock position of the plunger handle is for carrying and storage only.

For transportation purpose, grasp the handle (see Fig. 1) with one hand and hold the base at the left end grip section with the other hand to carry.

English

3. Installing the dust bag, miter handle, extension wing, stock stop and vises.

(The extension wing and stock stop are optional accessories). Attach the dust bag, miter handle, extension wing, stock stop and vise assembly as indicated in Fig. 1 and Fig. 2.

(1) Assembly of clamp lever

q Insert spring and screw into the hole of the clamp lever

as shown in Fig. 6.

Handle

Clamp

Collar

Lever

Screw Spring

Fig. 6

w Assemble the clamp lever to the handle collar, then

tighten the screw as shown in Fig. 7.

Screw

Clamp Lever

5 mm Hex. soc. hd. cap bolt (C) (Stopper for 0°)

Fig. 7

4. Installing the extension stay

(1) Insert the extension stay into the hole of the base. (2) Fasten the two 5 mm machine screws and fix an extension stay as indicated in Fig. 2.

English

BEFORE USING

1. Make sure the power source is appropriate for the tool.

WARNING: Never connect the power tool unless the available AC power source is of the same

voltage as that specified on the nameplate of the tool. Never connect this power tool to a DC power source.

2. Make sure the trigger switch is turned OFF.

WARNING: If the power cord is connected to the power source with the trigger switch turned

ON the power tool will start suddenly and can cause a serious accident.

3. Check the saw blade for visible defects.

Confirm that the saw blade is free of cracks or other visible damage.

4. Confirm that the saw blade is attached securely to the power tool.

Using the supplied wrench, tighten the bolt on the arbor shaft to secure the saw blade. For details, see Fig. 36-a, Fig. 36-b and Fig. 36-c in the section on “SAW BLADE MOUNTING AND DISMOUNTING ”.

5. Check the blade guards for proper operation.

Blade guards are designed to protect the operator from coming into contact with the saw blade during operation of the tool.

Blade Guard (Metal)

Always check that the blade guard (plastic) moves smoothly and covers the saw blade properly.

Blade Guard (Plastic)

Fig. 8

WARNING: Never operate the power tool if the blade guard (plastic) does not function smoothly.

6. Confirm the position of the spindle lock before using the tool.

After installing the saw blade, confirm that the spindle lock has been returned to the retract position before using the power tool (see Fig. 36-a).

7. Check the lower limit position of the Saw Blade.

Although it was adjusted before shipment, carefully check the height of the saw blade. Confirm that the saw blade can be lowered 1-1/32" to 1-3/32" (26 mm to 28 mm) below the table insert. For details, see the section on “Checking the saw blade lower limit position”.

8. Check the Power Receptacle.

To prevent overheating, accidental stopping or intermittent operation, confirm that the power cord plug fits properly in the electrical receptacle and does not fall out after it is inserted. Repair or replace the receptacle if it is faulty .

9. Confirm the tool’s power cord is not damaged.

Repair or replace the power cord if an inspection indicates that it is damaged.

AFTER CONNECTING THE POWER PLUG TO AN APPROPRIATE AC POWER SOURCE, CHECK THE OPERATION OF THE TOOL AS FOLLOWS:

10. Trial Run

After confirming that no one is standing behind, the power tool start and confirm that no operating abnormalities exist before attempting a cutting operation.

11. Inspect the rotating stability of the saw blade.

For precise cutting, rotate the saw blade and check for deflection to confirm that the blade is not noticeably unstable; otherwise vibrations might occur and cause an accident.

BEFORE CUTTING

1. Cutting a groove on the table insert.

English

T able Insert

A groove has to be cut in the table insert, before starting operation. Secure a piece of wood about 5-1/8" (130 mm) wide to the table with the vise assembly, to prevent the breakage of the table insert. After the switch has been turned on and the saw blade has reached maximum speed, slowly lower the handle to cut a groove on the table insert.

CAUTION: Do not cut the groove too quickly;

otherwise the table insert might become damaged.

Table

Fig. 9

2. Checking the saw blade lower limit position

WARNING: To prevent an accident or personal injury, always turn off the trigger switch and

disconnect the power plug from the receptacle before adjustment.

Check that the saw blade can be lowered 1-1/32" to 1-3/32" (26 mm to

6 mm Depth Adjustment Screw

28 mm) below the table insert. If necessary, adjust as follows:

(1) Loosen the 6 mm lock nut on the 6 mm depth adjustment screw.

6 mm Lock Nut

(2) Turn the 6 mm depth adjustment screw as necessary to set the lower

limit position. The saw blade goes up when the 6 mm depth adjustment screw is turned clockwise and down when it is turned counterclockwise.

(3) Once the adjustment is complete, fully tighten the 6 mm lock nut.

NOTE: Before tightening the 6 mm lock nut, confirm that the saw

blade is adjusted so that it will not cut into the table.

Fig. 10

3. Oblique angle

Before the power tool is shipped from the factory, it is adjusted for 0°, right angle, left 45° bevel cutting angle and right 45° bevel cutting angle with the 6 mm bolt (A), 6 mm bolt (B) and the 5 mm hex. soc. hd. cap bolt (C) (see Fig. 7). When changing the adjustment, change the height of the 6 mm bolt (A), 6 mm bolt (B) or the 5 mm hex. soc. hd. cap bolt (C) (see Fig. 7) by turning them. (Maximum bevel cutting angle is 45°). When changing the bevel angle to the right 45°, pull up the locating bar on the direction shown in Fig. 12 and incline the motor head to the right. When adjusting the motor head to 0°, always return the locating bar to its initial position.

Bevel Angle Scale

Indicator

Clamp Lever

Locating Bar

6 mm Bolt (A) (Stopper for right 45° bevel angle)

Fig. 11

Clamp Lever

Pull Up

Locating Bar

5 mm Hex. soc. hd. cap bolt (C) (Stopper for 0°)

Fig. 12

6 mm Bolt (B) (Stopper for left 45° bevel angle)

English

4. Securing the workpiece

WARNING: Always clamp or vise to secure the workpiece to the fence; otherwise the workpiece

might be thrust from the table and cause bodily harm.

5. Installing the extension wings (Optional accessory)

The extension wings help keep longer workpieces stable and in place during the cutting operation.

(1) Insert the 8 mm screw into the hole located on the base. (2) Set the lock support rod under the side of the base.

Extension Wing

(3) Then with the 8 mm screw for the lock support rod temporary

stop.

(4) Insert an extension wing into the two holes of the lock support

rod.

(5) Push an extension wing until it contact with the base.

Fig. 13

(6) Fasten the 8 mm screw and fix an extension wing.

CAUTION: When transporting or carrying the tool, do not

Extension Wing

Lock Support Rod

8 mm Screw

grasp the extension wing. There is the danger of the extension wing slipping out of the base. Grasp the handle (see Fig. 1) instead of the extension wing.

Base

Fig. 14

6. Stock stop for precision cutting (Stock stop is optional accessory)

Extension Wing

Stock Stop

6 mm Wing Bolt

Fig. 15

The stock stop facilitates continuous precision cutting in lengths of 10" to 16-21/32" (253 mm to 423 mm). To install the stock stop, attach it to the extension wing with the 6 mm wing bolt as shown in Fig. 15.

PRACTICAL APPLICATIONS

WARNING:* To avoid personal injury, never remove or place a workpiece on the table while the tool

is being operated.

* Never place your limbs inside of the line next to warning sign while the tool is being

operated. This may cause hazardous conditions (see Fig. 16).

Line

Warning Sign

Fig. 16

Warning Sign

Line

1. Switch operation

Fig. 17

Switch Lock

Hole

Trigger Switch

The switch lock is designed to prevent inadvertent operation of the power tool. T o operate the power tool, it is necessary to first push up the switch lock as shown in Fig. 17. The trigger switch will not operate unless the switch lock has been pushed up. When the trigger switch is released, the power goes off and the switch lock automatically returns to its initial position, locking the trigger switch.

WARNING: This will ensure that the power tool cannot be turned on accidentally or by someone

(especially a child) who is not qualified to use the power tool. To prevent unauthorized operation of this tool, insert a padlock through the hole in the switch trigger.

English

2. Using the vise assembly (Standard accessory)

(1) The vise assembly can be mounted on either the left side

base or the right side base, and can be raised or lowered

Vise Assembly

Support

according to the height of the workpiece.

q Insert support of vise assembly into the hole located on

either the left side base or the right side base.

w Then tighten 5 mm clamp bolt as shown in Fig. 18.

NOTE: The support has two locking grooves into which

the tip of the 5 mm clamp bolt is designed to fit, to lock the vise assembly in the desired position.

(2) The vise assembly can be mounted on either the left side

fence or the right side fence, and can be raised or lowered according to the height of the workpiece.

q Insert support of vise assembly into the hole located on

either the left side fence or the right side fence.

w Then tighten 5 mm clamp bolt as shown in Fig. 19.

Vise Assembly

Support

Fence 5 mm

Clamp Bolt

Base

Fig. 18

5 mm Clamp Bolt

Fig. 19

CAUTION: Always confirm that the motor head (see Fig. 1) does not contact the vise assembly

when it is lowered for cutting. If there is any danger that it may do so, loosen the 5 mm clamp bolt slightly and move the vise assembly to a position where it will not contact the saw blade.

English

3. Using the vise assembly (Optional accessory)

Vise AssemblyBase

Fig. 20

4. Cutting Operation

Adjusting Line

Workpiece

T able Insert

Marking (pre-marked)

(Front View)

Marking

(pre-marked)

Fig. 21

(1) The vise assembly can be mounted on either the

left side base or the right side base, and can be moved back and forth according to the width of the workpiece. Insert support of vise assembly into the hole located on either the left side base or the right side of the base as shown in Fig. 20.

(1) As shown in Fig. 21 the width of the saw blade is the

width of the cut. Therefore, slide the workpiece to the right (viewed from the operator’s position) when length b is desired, or to the left when length a is desired.

(2) Once the saw blade reaches maximum speed, push

the handle down carefully until the saw blade approaches the workpiece.

(3) Once the saw blade contacts the workpiece, push the

handle down gradually to cut into the workpiece.

(4) After cutting the workpiece to the desired depth, turn

the power tool OFF and let the saw blade stop completely before raising the handle from the workpiece to return it to the full retract position.

CAUTION: * Increased pressure on the handle will not increase the cutting speed.

On the contrary, too much pressure may result in overload of the motor and/or decreased cutting efficiency.

* If the handle is pressed down with excessive or lateral force, the saw blade may

vibrate during the cutting operation and cause unwanted cutting marks on the workpiece, thus reducing the quality of the cut. Accordingly , press the handle down gently and carefully.

WARNING: * Confirm that the trigger switch is turned OFF and the power plug has been removed

from the receptacle whenever the tool is not in use.

5. Miter cutting procedures

Miter Handle

Fig. 22

Loosen

Miter Angle Scale

Indicator Spring

Plate

Tighten

Turn the Table

(1) Loosen the miter handle and push the spring plate. (2) Adjust the table until the indicator aligns with the

desired setting on the miter angle scale as shown in Fig. 22.

(3) Re-tighten the miter handle to secure the table in the

desired position.

NOTE: * Positive stops are provided at the right and left of the 0° center setting, at 15°, 22.5°, 31.6°, and

45° settings. Check that the miter angle scale and the tip of the indicator are properly aligned.

* Operation of the power tool with the miter angle scale and indicator out of alignment, or with

the miter handle not properly tightened, will result in poor cutting precision.

6. Bevel cutting procedures

English

Bevel Angle Scale

Indicator

Clamp Lever

Loosen

(1) Loosen the clamp lever and bevel the saw blade to the

left or to the right. When tilting the motor head to the right, pull up the locating bar as indicated in Fig. 23.

(2) Adjust the bevel angle to the desired setting while

watching the bevel angle scale and indicator, then secure the clamp lever.

Tighten

Pull Up

Locating Bar

Fig. 23

WARNING: When the workpiece is secured on the left or right side of the blade, the short cut-off

portion will come to rest on the right or left side of the saw blade. Always turn the power off and let the saw blade stop completely before raising the handle from the workpiece. If the handle is raised while the saw blade is still rotating, the cut-off piece may become jammed against the saw blade causing fragments to scatter about dangerously.

7. Compound cutting procedures

For compound cutting, follow the instructions in paragraphs 5 and 6 above. For maximum dimensions for compound cutting, refer to “SPECIFICATIONS” table on page 9.

CAUTION: Always secure the workpiece with the right or left hand side for compound cutting.

Never rotate the table to the right for compound cutting (left bevel), because the saw blade might then contact the clamp or vise that secures the workpiece, and cause personal injury or damage. Never rotate the table to the left for compound cutting (right bevel), because the saw blade might then contact the clamp or vise that secures the workpiece, and cause personal injury or damage.

8. Crown molding cutting procedures

Fig. 24 shows two common crown molding types having angles of (θ) 38° and 45°. For the typical crown molding fittings, see Fig. 25.

A upper surface

θ°

Wall

Ceiling

B lower surface

Fig. 24 Fig. 25

Wall

qw er

The table below shows the miter angle and the bevel angle settings that are ideal for the two crown molding types.

NOTE: For convenience, positive stops are provided for the miter setting (left and right 31.6°) positions.

For miter cut setting

If the table has been set to either of the angles described, move the table adjusting miter handle a little to the right and left to stabilize the position and to properly align the miter angle scale and the tip of the indicator before the operation starts.

For bevel cut setting

Move handle on bevel section to the right and left and check that the position is stable and that the bevel angle scale and the tip of the indicator are properly aligned. Then tighten the clamp lever.

English

Type of To process crown molding Crown Molding

positions 1 and 4 in Fig. 25.

To process crown molding at positions 2 and 3 in Fig. 25.

Miter Angle Bevel Angle Miter Angle Bevel Angle

Setting Setting Setting Setting

45° Type right 35.3° left 30° right 30° left 35.3° left 30° right 30°

38° Type right 31.6° left 33.9° right 33.9° left 31.6° left 33.9° right 33.9°

( mark) ( mark) ( mark) ( mark)

(1) Setting to cut crown moldings at positions q and r in Fig. 25 (see Fig. 26):

q Turn the table to the right and set the Miter Angle as follows:

* For 45° type crown moldings: 35.3° * For 38° type crown moldings: 31.6°

w Tilt the head to the left and set the Bevel Angle as follows:

* For 45° type crown moldings: 30° * For 38° type crown moldings: 33.9° ( mark)

e Position the crown molding so that the upper surface (A in Fig. 24) contacts the fence as indicated

in Fig. 27.

(2) Setting to cut crown moldings at positions w and e in Fig. 25 (see Fig. 28):

q Turn the table to the left and set the Miter Angle as follows:

* For 45° type crown moldings: 35.3° * For 38° type crown moldings: 31.6°

w Tilt the head to the left and set the Bevel Angle as follows:

* For 45° type crown moldings: 30° * For 38° type crown moldings: 33.9° ( mark)

e Position the crown molding so that the lower surface (B in Fig. 24) contacts the fence as in Fig.

29.

Head

Bevel Angle Scale

Miter Angle Scale Table

Table

Miter Angle Scale

Fence

Head

Bevel Angle Scale

Fence

Base

Fig. 26 Fig. 28

Table on Base

Fig. 27 Fig. 29

Fence

Base

Fence

Table on Base

(3) Setting to cut crown moldings at positions q and r in Fig. 25 (see Fig. 30):

q Turn the table to the right and set the Miter Angle as follows:

* For 45° type crown moldings: 35.3° * For 38° type crown moldings: 31.6°

w Tilt the head to the right and set the Bevel Angle as follows:

* For 45° type crown moldings: 30° * For 38° type crown moldings: 33.9° ( mark)

e Position the crown molding so that the upper surface (B in Fig. 24) contacts the fence as indicated

in Fig. 31.

(4) Setting to cut crown moldings at positions w and e in Fig. 25 (see Fig. 32):

q Turn the table to the left and set the Miter Angle as follows:

* For 45° type crown moldings: 35.3° * For 38° type crown moldings: 31.6°

w Tilt the head to the right and set the Bevel Angle as follows:

* For 45° type crown moldings: 30° * For 38° type crown moldings: 33.9° ( mark)

e Position the crown molding so that the lower surface (A in Fig. 24) contacts the fence as in Fig.

33.

Head

English

Bevel Angle Scale

Fence

Table

Fence

BaseMiter Angle Scale

Fig. 30 Fig. 32

Table on Base

Fig. 31 Fig. 33

Bevel Angle Scale

Fence

Base

Fence

Table on Base

9. Cutting easily-deformed materials, such as aluminum sash

Materials such as aluminum sash can easily deform when tightened too much in a vise assembly. This will cause inefficient cutting and possible overload of the motor.

5 mm Clamp Bolt

Vise Assembly

Wood Plate

Aluminum Sash

Wood Plate

When cutting such materials, use a wood plate to protect the workpiece as shown in Fig. 34. When cutting aluminum materials, coat the saw blade with cutting oil (non-combustible) to achieve smooth cutting and a fine finish.

Miter Angle Scale Table

Fig. 34

10. How to use the dust bag (Standard accessory)

(1) When the dust bag has become full of sawdust, dust will be

blown out of the dust bag when the saw blade rotates.

Blade Guard (Metal)

Dust Bag

Right Angle

Base Surface

Fig. 35

Check the dust bag periodically and empty it before it becomes full.

(2) During bevel and compound cutting, attach the dust bag at a

right angle to the base surface as shown in Fig. 35.

CAUTION: Empty the dust bag frequently to prevent the

duct and the blade guard (metal) from becoming clogged. Sawdust will accumulate more quickly than normal during bevel cutting.

English

SAW BLADE MOUNTING AND DISMOUNTING

WARNING:T o prevent an accident or personal injury , always turn off the trigger switch and disconnect

the power plug from the receptacle before removing or installing a saw blade.

1. Mounting the saw blade

(1) Rotate blade guard (plastic), to top position. (2) Loosen 5 mm screw to free cutter shaft guard.

And rotate cutter shaft guard to the up position as shown in Fig. 36-b. At that time, the blade guard (plastic) move together.

(3) Press in spindle lock and loosen bolt with wrench.

Since the bolt is left-hand threaded, loosen by turning it to the right as shown in Fig. 36-b.

NOTE: If the spindle lock cannot be easily pressed in to lock the arbor shaft, turn the bolt with

wrench while applying pressure on the spindle lock. The arbor shaft is locked when the spindle lock is pressed inward.

(4) Remove the bolt and arbor collar.

Blade Guard (Plastic)

Spindle Lock

Bolt

Spot Facing

Saw Blade

Blade Washer

Fig. 36-a

Fig. 36-c

Arbor Collar

Collar

Arbor Shaft

5/8" (15.9 mm)

Tighten

Loosen

Saw Blade

Wrench

Bolt

Fig. 36-b

Cutter Shaft Guard

5 mm Screw

Arbor Collar

(5) Mount the saw blade.

WARNING: When mounting the saw blade, confirm that the rotation indicator mark on the saw

blade and the rotation direction of the blade guard (metal) are properly matched.

(6) Thoroughly clean collar, arbor collar, blade washer (confirm mounting direction) and the bolt, and

install them onto the arbor shaft as shown in Fig. 36-c.

(7) Press in the spindle lock and tighten the bolt by turning it to the left by wrench as indicated in Fig.

36-b.

CAUTION: * Confirm that the spindle lock has returned to the retract position after installing or

removing the saw blade.

* Tighten the bolt so it does not come loose during operation.

Confirm the bolt has been properly tightened before the power tool is started.

(8) Rotate the cutter shaft guard to the initial position and tighten 5 mm screw. (9) Place blade guard (plastic) in the down position.

English

2. Dismounting the saw blade

Dismount the saw blade by reversing the mounting procedures described in paragraph 1 above. The saw blade can easily be removed after lifting the cutter shaft guard.

CAUTION: Never attempt to install saw blades larger than 10" (255 mm) in diameter.

Always install saw blades that are 10" (255 mm) in diameter or less.

OVERLOAD PROTECTIVE DEVICE FOR POLY–V–BELT

The power of the motor is transmitted to the saw blade by a Poly–V–Belt. When the Poly–V–Belt becomes overloaded, the overload protective devise cuts off the current to stop the motor. In this case turn the switch off immediately and raise the handle to its initial position. Then turn the switch on and after running the tool for 20 seconds without a load for cooling of the motor. Then start the cutting operatinon. The Poly–V–Belt or the motor will be damaged if the overload protective device turns off frequently.

CAUTION: When the overload pr otective device stops the motor , the motor will start by turning

the switch on after turning it off. When turning the switch on, make sure that the saw blade is not halfway in the material.

MAINTENANCE AND INSPECTION

WARNING:To avoid an accident or personal injury, always confirm that the trigger switch is turned

OFF and the power plug has been disconnected from the receptacle before performing any maintenance or inspection of this tool.

1. Inspecting the saw blade

Always replace the saw blade immediately upon the first sign of deterioration or damage. A damaged saw blade can cause personal injury and a worn saw blade can cause ineffective operation and possible overload to the motor.

CAUTION: Never use a dull saw blade. When a saw blade is dull, its resistance to the hand

pressure applied by the tool handle tends to increase, making it unsafe to operate the power tool.

2. Inspecting the carbon brushes (Fig. 37 and Fig. 38)

Wear Limit Line

The carbon brushes in the motor are expendable parts. If the carbon brushes become excessively worn, motor trouble might occur. Therefore, inspect the carbon brushes periodically and replace

3/16" (5 mm)

43/64" (17mm)

Fig. 37

Brush Cap

Motor Housing

them. Check the carbon brushes after the first 50 hours of use for a new machine or after a new set of carbon brush have been installed. After the first check, examine them after each about 10 hours of use until such time that replacement is necessary. When the carbon on either brush is worn to 3/16" (5 mm) in length or if either spring or shunt wire is burned or damaged in any way , replace both carbon brushes (see Fig. 37). If the carbon brushes are found serviceable after removing, reinstall them in the same position as before removed. Also, keep the carbon brushes clean so that they will slide smoothly within the brush holders. The carbon brushes can easily be removed after removal of the brush caps (see Fig. 38) with a slotted (minus) screwdriver.

Fig. 38

3. Inspecting the mounting screws

Regularly inspect each component of the power tool for looseness. Re-tighten mounting screws on any loose part.

WARNING: T o prevent personal injury, never operate the power tool if any components are loose.

English

4. Inspecting the blade guard for proper operation

Before each use of the tool, test the blade guard (see Fig. 8) to assure that they are in good condition and that they move smoothly. Never use the tool unless the blade guard operate properly and unless they are in good mechanical condition.

5. Storage

After operation of the tool has been completed, check that the following has been performed: (1) Trigger switch is in OFF position, (2) Power plug has been removed from the receptacle, (3) Stored in a secure place.

When the tool is not in use, keep it stored in a dry place out of the reach of children.

6. Replacement of Poly-V-Belt

Poly-V-Belt

The power of the motor is transmitted to the saw blade by a PolyV-Belt. When the Poly-V-Belt is broken or damaged, remove the rear cover by loosening the three 5mm screws and replace the damaged one with the new one. When connecting the belt on pulleys, first connect 2 or 3 teeth of Poly-V-Belt to the grooves of the pulley (A) and pulley (B). Then turning the pulley (A) and pulley (B), connect all 10 teeth of the belt to the pulleys.

Pulley (B)

Fig. 39

Pulley (A)

7. Lubrication

Lubricate the following sliding surfaces once a month to keep the power tool in good operating condition for a long time (see Fig. 1 and Fig. 2). Use of machine oil is recommended.

Oil supply points: *Rotary portion of angle regulator *Rotary portion of vise assembly *Rotary portion of table and base

8. Cleaning

Periodically remove chips, dust and other waste material from the surface of the power tool, especially from the inside of the blade guard (plastic) with a damp, soapy cloth. To avoid a malfunction of the motor, protect it from contact with oil or water.

SERVICE AND REPAIRS

All quality power tools will eventually require servicing or replacement of parts because of wear from normal use. T o assure that only authorized replacement parts will be used and that the double insulation system will be protected, all service (other than routine maintenance) must be performed by an AUTHORIZED HITACHI POWER TOOL REPAIR CENTER ONLY.

NOTE: Specifications are subject to change without any obligation on the part of HITACHI.

Français

INFORMATIONS IMPORTANTES

Lire et assimiler toutes les instructions de fonctionnement, les précautions de sécurité et les avertissements de ce mode d’emploi avant d’utiliser ou d’entretenir cet outil électrique.

La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil électrique proviennent d’un non respect des règles ou précautions de sécuritéde base. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de sécurité de base sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un dommage de l’outil sont identifiés par AVERTISSEMENTS sur l’outil électrique et dans ce mode d’emploi.

Ne jamais utiliser cet outil électrique d’une manière qui n’est pas spécifiquement recommandée par HIT ACHI sans avoir d’abord vérifié que l’utilisation prévue est sans danger pour vous et les autres.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT: Indique des situations potentiellement dangereuses qui, si elles sont ignorées,

pourraient entraîner de graves blessures.

ATTENTION: Indique des situations dangereuses qui, si elles sont ignorées, pourrait entraîner de

légères blessures ou endommager l’outil.

REMARQUE: Met en relief des informations essentielles.

SÉCURITÉ

CONSIGNES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES.

LIRE TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS D’UTILISATION DU MANUEL AVANT DE METTRE L’OUTIL EN SERVICE OU DE L’ENTRETENIR :

AVERTISSEMENT: Lorsqu’on utilise l’outil électrique, prendre toutes les précautions nécessaires

pour éviter au maximum tout risque de choc électrique ou autre blessure physique. En particulier, toujours respecter les consignes de sécurité suivantes :

1. TOUJOURS LAISSER LES PROTECTIONS EN PLACE ET LES MAINTENIR EN BON

ORDRE DE MARCHE.

2. TOUJOURS RETIRER LES CLAVETTES DE R ÉGLAGE ET LES CLÉS A V ANT DE METTRE

L’OUTIL EN MARCHE. Toujours vérifier que les clés et les clavettes de réglage sont bien toutes

retirées de l’outil avant de le mettre en marche.

3. TOUJOURS MAINTENIR L’AIRE DE TRAV AIL PROPRE. Pour éviter tout risque de blessure, ne

pas encombrer l’aire de travail ni l’établi.

4. NE JAMAIS UTILISER L’OUTIL DANS UN ENVIRONNEMENT DANGEREUX. Ne jamais

utiliser l’outil électrique dans un endroit humide ou mouillé, et ne jamais l’exposer à la pluie. Toujours veiller à ce que l’aire de travail soit suffisamment éclairée.

5. NE JAMAIS LAISSER LES ENF ANTS NI AUCUNE AUTRE PERSONNE APPROCHER DE

L’AIRE DE TRAV AIL. Interdire l’accès de l’aire de travail à tout le monde (en particulier aux enfants).

Toujours débrancher l’outil quand on s’en éloigne et veiller à ce que personne ne puisse pénétrer dans l’aire de travail en mettant des verrous aux portes et aux interrupteurs principaux.

6. NE JAMAIS FORCER L’OUTIL. Il effectuera le travail le meilleur et avec la sécurité maximale au

régime pour lequel il a été conçu.

7. TOUJOURS UTILISER LES OUTILS APPROPRIÉS. Ne jamais utiliser un outil ou un accessoire

pour un travail pour lequel il n’est pas conçu.

8. PORTER DES VÊTEMENTS APPROPRIÉS PENDANT LE TRAVAIL. Ne jamais porter de

vêtements lâches ni de gants, cravate, bagues, bracelets ni aucun autre bijou. Ils pourraient se coincer dans les pièces en rotation. Toujours porter des chaussures anti-dérapantes, en particulier avec des doigts de pied en acier. Porter un couvre-chef qui recouvre les cheveux longs.

Français

9. TOUJOURS PORTER DES LUNETTES DE PROTECTION PENDANT LE TRAVAIL POUR

ÉVITER TOUT RISQUE DE BLESSURE DES YEUX. Les lunettes ordinaires n’assurent pas une

protection suffisante parce que leurs verres sont uniquement résistants aux chocs, ce NE sont P AS des verres de sécurité. Par ailleurs, porter un masque sur le visage pour accroître la sécurité, et un masque anti-poussière si le travail doit dégager de la poussière.

10. TOUJOURS FIXER LA PIÈCE À LA GARDE OU À LA TABLE. Utiliser des dispositifs de serrage

ou un étau pour tenir la pièce. Cela sera plus sûr que de tenir la pièce à la main et libérera les deux mains pour le travail.

11. NE JAMAIS TROP SE PENCHER. Toujours garder une bonne assise et un bon équilibre pendant

le travail.

12. TOUJOURS ENTRETENIR LES OUTILS AVEC SOIN. Maintenir les outils aiguisés et propres

pour optimiser le travail et la sécurité. T oujours suivre les instructions de graissage et de remplacement des accessoires.

13. TOUJOURS DÈBRANCHER L ’OUTIL avant un entretien et lors du remplacement des lames ou de

tout autre accessoire.

14. NE JAMAIS RISQUER UNE MISE EN MARCHE INOPINÉE LORSQU’ON BRANCHE

L’OUTIL. T oujours vérifier que l’interrupteur est en position OFF avant de brancher la fiche d’alimentation

dans la prise secteur.

15. TOUJOURS UTILISER EXCLUSIVEMENT LES ACCESSOIRES RECOMMANDÈS POUR

L’OUTIL. Consulter le mode d’emploi pour la description des outils recommandés. Pour éviter tout

risque de blessure, utiliser exclusivement les accessoires recommandés pour cet outil.

16. NE JAMAIS MONTER SUR L’OUTIL. Il y a risque de blessure grave en cas de renversement de

l’outil ou en cas de contact accidentel avec la lame de scie.

17. TOUJOURS VÉRIFIER SI L’OUTIL A DES PIÈCES ENDOMMAGÉES AVANT DE

L’UTILISER. T oujours vérifier si la protection et les autres composants sont endommagés avant d’utiliser

l’outil pour s’assurer qu’ils fonctionneront correctement. Vérifier si toutes les pièces mobiles sont bien alignées, non voilées, ou toute autre condition qui pourrait entraver leur bon fonctionnement. Toujours réparer ou remplacer les protections ou les autres pièces endommagées avant d’utiliser l’outil.

18. TOUJOURS VÉRIFIER LE SENS DE ROT A TION DE LA LAME AV ANT D’UTILISER L’OUTIL.

Toujours avancer la pièce dans l’outil contre le sens de rotation de la lame pour éviter tout risque de blessure.

19. NE JAMAIS S’ÉLOIGNER DE L’OUTIL QUAND IL FONCTIONNE. LE METTRE HORS

TENSION. Ne pas s’éloigner de l’outil tant qu’il n’est pas complètement ar rêté. T oujours mettre l’outil

hors tension quand on ne s’en sert pas. Toujours débrancher le cordon d’alimentation quand on ne se sert pas de l’outil.

20. L’outil n’est pas conçu pour des applications de fabrication en série, et il ne devra donc pas êtr e utilisé

dans un environnement de fabrication en série.

21. Pour les réparations, utiliser exclusivement des pièces de rechange agréées.

22. Alimenter l’outil exclusivement sur un courant alternatif de 115 volts. Une tension ou une alimentation

incorrectes pourraient provoquer un mauvais fonctionnement de l’OUTIL ELECTRIQUE et provoquer des blessures physiques ou des dommages matériels graves.

23. Ne jamais relever la lame de la pièce tant qu’elle n’est pas complètement arrêtée.

24. Toujours utiliser des supports extérieurs pour assurer la stabilité des longues pièces qui dépassent de

la table de la scie à onglet radiale.

25. FICHES POLARISÉES Pour réduire tout risque de choc électrique, l’appareil possède une fiche

polarisée (l’une des lames est plus large que l’autre). Cette fiche ne rentrera dans une prise polarisée que dans un sens. Si la fiche ne rentre pas dans la prise, l’inverser. Si elle ne rentre toujours pas, faire installer une prise appropriée par un électricien qualifié. Ne pas modifier la fiche de quelque façon que ce soit.

Français

Consignes de sécurité spéciales pour cet outil électrique

AVERTISSEMENT: Pour éviter tout risque de blessure, les consignes de sécurité spéciales suivantes

devront être respectées lors de l’utilisation de l’outil.

CHOSES A FAIRE TOUJOURS OBSERVER LES CONSIGNES SUIVANTES POUR GARANTIR UNE

UTILISATION EN TOUTE SÉCURITÉ:

1. Bien lire le manuel et se familiariser avec les consignes de sécurité et les instructions d’utilisation de

l’OUTIL ELECTRIQUE avant de l’utiliser.

2. Toujours vérifier que l’OUTIL ELECTRIQUE est propre avant de l’utiliser.

3. Toujours porter des vêtements bien ajustés et des chaussures anti-dérapantes (de préférence avec des

doigts de pied en acier) et des lunettes de protection lorsqu’on utilise l’OUTIL ELECTRIQUE.

4. Toujours manier l’OUTIL ELECTRIQUE avec soin. Si l’OUTIL ELECTRIQUE tombe ou qu’il heurte un

objet dur, il risque de se déformer, de se fendiller ou autre dommage.

5. Toujours cesser immédiatement d’utiliser la scie si l’on remarque quelque chose d’anormal.

6. Toujours vérifier que les pièces sont toutes correctement montées et fixées avant d’utiliser l’outil.

7. Pour le remplacement de la lame, toujours vérifier que le régime nominal de la nouvelle lame convient

pour l’outil.

8. Toujours mettre l’outil hors tension et attendre que la lame ait complètement cessé de tourner avant

tout remplacement ou tout réglage.

9. Toujours visser ou fixer la pièce sur la garde, pour qu’elle ne risque pas d’être éjectée de la table et de

provoquer des blessures.

10. Pendant une coupe d’onglet ou de biseau, toujours attendre que la lame ait complètement cessé de

tourner avant de la relever.

11. Toujours faire un essai avant d’utiliser la scie pour un nouvel usage.

12. Toujours manipuler la scie avec soin lorsqu’on la démonte ou qu’on la monte.

13. Toujours vérifier qu’il n’y a ni clou ni aucun autre corps étranger dans la pièce avant de commencer une

coupe.

14. Toujours éloigner les mains du trajet de lame.

15. Toujours vérifier que les carters de sécurité sont en place avant d’utiliser la scie.

16. Inspecter périodiquement les cordons d’alimentation.

17. Le cas échéant, toujours vérifier que l’on utilise des cordons et des rallonges du type et de la longueur

voulus avant de mettre l’outil en marche.

18. Toujours vérifier que les évents d’aération du moteur sont complètement dégagés avant d’utiliser l’outil.

19. Toujours attendre que le moteur ait atteint sa vitesse de régime avant d’entamer une coupe.

20. Toujours maintenir les poignées sèches, propres et sans huile ni graisse. T enir l’outil fermement pendant

le travail.

21. Toujours utiliser des supports extérieurs pour soutenir les pièces longues qui dépassent de la table de

la scie à coupe d’onglet.

22. Toujours commencer par s’assurer que la pièce est correctement fixée dans un étau.

23. Le mode d’emploi fourni avec l’outil explique à l’utilisateur comment fixer l’outil sur sa structure de

support si, en fonctionnement normal, il a tendance à se renverser, à glisser ou à bouger le long de la surface de support.

Français

CHOSES A NE PAS FAIRE POUR GARANTIR UNE UTILISATION EN TOUTE SÉCURITÉ, NE JAMAIS VIOLER LES

CONSIGNES SUIVANTES:

1. Ne jamais utiliser l’OUTIL ELECTRIQUE si l’on ne comprend pas bien les instructions de ce manuel.

2. Ne jamais s’éloigner de l’OUTIL ELECTRIQUE sans débrancher auparavant son cordon d’alimentation.

3. Ne jamais utiliser l’OUTIL ELECTRIQUE quand on est fatigué, après avoir pris des médicaments ou

consommé des boissons alcoolisées.

4. Ne jamais utiliser l’OUTIL ELECTRIQUE pour des applications non spécifiées dans ce mode d’emploi.

5. Ne jamais faire fonctionner l’outil si l’on porte des vêtements lâches, une cravate ou des bijoux, ou sans

se couvrir les cheveux, pour éviter qu’ils ne se prennent dans les pièces mobiles.

6. Ne jamais approcher les mains de la lame.

7. Ne jamais toucher les pièces en mouvement, y compris la lame, pendant le fonctionnement de la scie.

8. Ne jamais retirer les dispositifs de sécurité ni les protections de lame ; l’utilisation de l’outil serait

dangereuse sans ces pièces.

Ne jamais verrouiller le carter de sécurité ; toujours vérifier qu’il glisse régulièrement avant d’utiliser l’outil.

10. Ne jamais endommager le cordon d’alimentation de l’outil.

11. Quand l’OUTIL ELECTRIQUE est branché, ne jamais tenter de le déplacer avec le doigt sur l’interrupteur

de marche.

12. Ne jamais utiliser l’OUTIL ELECTRIQUE si l’interrupteur de marche ne fonctionne pas correctement.

13. Ne jamais utiliser l’OUTIL ELECTRIQUE si le logement en plastique ou la poignée sont déformés ou

fendillés.

14. Ne jamais utiliser l’OUTIL ELECTRIQUE à proximité d’un liquide ou d’un gaz inflammable, car les étincelles

pourraient provoquer une explosion.

15.

Ne jamais nettoyer les composants en plastique avec des solvants car cela risquerait de dissoudre le plastique.

16. Ne jamais faire fonctionner la scie si les protections de lame ne sont pas toutes en place.

17. Ne jamais relever la lame de la pièce tant que la lame n’est pas complètement arrêtée.

18. Ne jamais amener les membres à l’intérieur de la ligne à côté du signe d’avertissement “ ” quand

l’outil fonctionne. Cela pourrait être dangereux.

19. Ne jamais utiliser de lames de type abrasif avec cette scie.

20. Ne jamais exposer à la pluie ni utiliser dans un endroit humide.

21. Ne jamais couper de métaux ferreux ni de maçonnerie.

AVERTISSEMENT POUR VOTRE PROPRE SÉCURITÉ, LISEZ ATTENTIVEMENT CE MODE D’EMPLOI AVANT

D’UTILISER LA SCIE À ONGLET INCLINABLE.

1. Toujours porter des lunettes de protection lorsqu’on utilise la scie à onglet inclinable.

2. Toujours éloigner les mains du trajet de lame.

3. Ne jamais faire fonctionner la scie si les protections ne sont pas en place.

4. Ne jamais effectuer d’opération à la volée avec la scie à onglet inclinable.

5. Ne jamais s’approcher de la lame.

6. Toujours mettre la scie hors tension et attendre que la lame ait complètement cessé de tourner avant de

déplacer la pièce ou de modifier les réglages.

7. Toujours débrancher l’alimentation avant de remplacer la lame ou d’entretenir l’outil.

8. Le diamètre de la lame est de 255 mm (10").

9. La vitesse à vide est de 3800 tr/mn.

Français

PIECES DE RECHANGE

Pour les réparations, utiliser exclusivement des pièces de rechange identiques. Les réparations devront être effectuées exclusivement par un centre de service après-vente Hitachi agréé.

UTILISATION D'UN CORDON DE RALLONGE

Utiliser exclusivement un cordon de rallonge en bon état. Lorsqu’on utilise un cordon de rallonge, veiller à ce qu’il soit suffisamment lourd pour supporter le courant dont l’appareil aura besoin. Un cordon trop petit provoquera une chute de la tension de ligne, ce qui entraînera une perte de puissance et une surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un calibre supérieur . Plus le numéro du calibre est petit, plus le cordon est lourd.

CALIBRE MINIMUM DES CORDONS

Longueur totale de cordon en pieds (mètres)

0 – 25 26 – 50 51 – 100 101 – 150

(0 – 7,6) (7,9 – 15,2) (15,5 – 30,5) (30,8 – 45,7)

Intensité nominale CALIBRE Supérieure Non supérieure

àà

0 – 618161614

6 – 10 18 16 14 12 10 – 12 16 16 14 12 12 – 16 14 12 Non recommandé

AVERTISSEMENT: Eviter tout risque de choc électrique. Ne jamais utiliser l’outil avec un cordon

électrique ou un cordon de rallonge endommagé ou dénudé.

Inspecter régulièrement les cordons électriques. Ne jamais utiliser dans l’eau ou à proximité d’eau, ni dans un environnement susceptible de provoquer un choc électrique.

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil électrique, HIT ACHI a adopté une conception à double isolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’ électrique connectés à l’outil électrique à partir du cadre extérieur manipulé par l’utilisateur . C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil électrique ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à la terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y compris de ne pas utiliser l’outil électrique dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions:

* Seuls les CENTRES DE SERVICE AUTORISES HIT ACHI peuvent démonter et remonter cet outil électrique

et uniquement des pièces de rechange HITACHI garanties d’origine doivent être utilisées.

* Nettoyer l’extérieur de l’outil électrique uniquement avec un chiffon doux légèrement imbibé d’une solution

savonneuse et essuyer minutieusement.

* Ne jamais utiliser de solvants, d’essence ou de diluants sur les parties en plastique; sinon le plastique

risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS

LES METTRE A LA DISPOSITION

DES AUTRES UTILISATEURS DE L’OUTIL!

Français

UTILISATION ET ENTRETIEN

REMARQUE: Les informations contenues dans ce manuel sont destinées à vous aider à utiliser et à

entretenir l’OUTIL ELECTRIQUE en toute sécurité. Certaines illustrations de ce manuel peuvent montrer des détails ou des fixations qui diffèrent de ceux de votre OUTIL ELECTRIQUE. Par ailleurs, dans certaines illustrations, les protections et les caches ont été intentionnellement supprimés à des fins d’illustration.

NOM DES PIÈCES

Protection de lame (métallique)

Moteur

Levier Sac à poussière

Régulateur d’angle Ensemble d’étau

Garde

Servante (accessoire en option)

Socle

Tête

Fig. 1

Plaque d’insertionTable

Verrou d’interrupteur

Poignée Gâchette

Lame

Protection de lame (en plastique)

Déflecteur de copeaux

Plaque de ressort

Butée de matériau (accessoire en option)

Indicateur

Echelle d’angle d’onglet Poignée d’onglet

Plaque signalétique

Poignée de plongeur

Levier de serrage

Traverse de rallonge

Vis à métaux de 5 mm

Fig. 2

SPÉCIFICATIONS

Article Modèle C 10FCD Moteur Type Moteur à commutateur série

Alimentation Courant alternatif monophasé 60 Hz Tension (volts) 115 Courant à pleine charge (Amp)

Lame applicable Diámetro exterior: 255 mm (10")

Vitesse à vide 3800 tr/mn

Biseau 0°

Dimension de Biseau 45° Largeur max. 143 mm (5-5/8") coupe max.

Plage de coupe d’onglet Gauche 0° – 45° Droite 0° – 45° Plage de coupe en biseau Gauche 0° – 45° Droite 0° – 45°

Plage de sciage mixte Gauche (biseau) 0° – 45°, gauche et droite (onglet) 0° – 45°

Poids net 13kg (28,7lbs.) Cordon Câble sous gaine de caoutchouc à 2 conducteurs, 2 m (6,6ft)

à gauche

Biseau 45° Largeur max. 120 mm (4-3/4") à droite

Onglet 0°

Onglet 45° Onglet 0°

Onglet 45°

Onglet 0°

Onglet 45°

Dia. d’orifice 15,9 mm (5/8")

Hauteur max. 69 mm (2-23/32") *Hauteur max. 89 mm (3-1/2") Largeur max. 143 mm (5-5/8") *Largeur max. 92 mm (3-5/8")

Hauteur max. 69 mm (2-23/32") Largeur max. 98 mm (3-7/8")

Hauteur max. 45 mm (1-25/32")

Hauteur max. 45 mm (1-25/32") Largeur max. 98 mm (3-7/8")

Hauteur max. 24 mm (15/16")

Hauteur max. 24 mm (15/16") Largeur max. 85 mm (3-11/32")

Droite (biseau) 0° – 45°, gauche et droite (onglet) 0° – 45°

()

Français

*Remarque : Une plaque d’entretoise de 17 mm (11/16") d’épaisseur devra être fixée à la garde.

Français

APPLICATIONS

Bois, contreplaqué, planches à tissu souple, planches dures et autres matériaux semblables et cadres d’aluminium.

PRÉPARATION AVANT L’UTILISATION

Avant de mettre l’outil électrique en service, effectuer les préparations suivantes :

1. Installation

484 mm (19-1/16")

10 mm (3/8"), 4 Holes

428 mm (16-27/32")

)

(11-1/2"

292 mm

Socle

Fig. 4

Boulon de 8 mm (5/16")

Ecrou de 8 mm (5/16")

Etabli

Fixer l’outil électrique sur un établi horizontal et de niveau, comme indiqué à la Fig. 4. Sélectionner les boulons de 8 mm (5/16") de diamètre de la longueur correspondant à l’épaisseur de l’établi. Les boulons devront avoir une longueur d’au moins 50 mm (2"), plus l’épaisseur de l’établi. Par exemple, avec un établi de 25 mm (1") d’épaisseur, utiliser des boulons de 8 mm (5/16")  75 mm (3"). La traverse de rallonge fixée au dos du socle (voir Fig. 2) aide à stabiliser l’outil électrique.

Français

2. Libérer la goupille de verrouillage.

Poignée à plongeur

Pendant le transport, insérer les butées de la poignée à plongeur dans la fente creuse. REMARQUE : Cette position ne

Fig. 5-a Fig. 5-b

sert pas pour les opérations de coupe.

Pendant le fonctionnement, insérer les butées de la poignée à plongeur dans la fente mince.

Poignée à plongeur

Sens des aiguilles d’une montre

Tirer pour dégager. Tourner le bouton de 1/4 de tour et insérer les butées de goupille dans la fente mince.

Lorsque l’outil électrique quitte nos usines, ses composants essentiels sont fixés à l’aide d’une poignée à plongeur. Déplacer légèrement la poignée de façon que la poignée à plongeur se dégage et régler comme indiqué à la Fig. 5-b.

REMARQUE: Abaisser la poignée légèrement pour pouvoir dégager la poignée à plongeur plus

facilement et en toute sécurité. La position verrouillée de la poignée à plongeur sert exclusivement pour le transport et le remisage.

Pour le transport, saisir la poignée (voir Fig. 1) d’une main et tenir le socle à la section de saisie à l’extrémité gauche de l’autre main pour transporter l’outil.

3. Installation du sac à poussière, de la poignée d’onglet, des servantes, de la butée de matériau et des étaux

(La servante et la butée de matériau sont des accessoires en option.) Fixer le sac à poussière, la poignée d’onglet, la servante, la butée de matériau et l’ensemble d’étau comme indiqué à la Fig. 1 et à la Fig. 2.

(1) Montage du levier de serrage

q Insérer le ressort et la vis dans l’orifice du levier de

serrage comme indiqué à la Fig. 6.

Collier

Levier de serrage

Vis

Ressort

de poignée

Fig. 6

w Monter le levier de serrage sur le collier de poignée,

puis serrer la vis comme indiqué à la Fig. 7.

Vis

Levier de serrage

Fig. 7

Boulon à tête creuse à 6 pans de 5 mm (C) (Butée de 0°)

4. Installation de la traverse de rallonge

(1) Insérer la traverse de rallonge dans l’orifice du socle. (2) Serrer les deux vis à métaux de 5 mm et fixer la traverse de rallonge comme indiqué à la Fig. 2.

Français

AVANT L’UTILISATION

1. S’assurer que la source d’alimentation convient pour l’outil.

AVERTISSEMENT: Ne jamais raccorder l’outil électrique si l’alimentation secteur n’est pas de

la tension spécifiée sur la plaque signalétique de l’outil Ne jamais raccorder l’outil à une source de courant continu.

2. Vérifier que la gâchette est sur OFF.

AVERTISSEMENT: Si l’on raccorde le cordon d’alimentation alors que la gâchette est enclenchée,

l’outil se mettra brusquement en marche, ce qui peut provoquer un grave accident.

3. Vérifier s’il y a des défauts visibles sur la lame.

S’assurer qu’il n’y a ni fissures ni dommages visibles sur la lame.

4. Vérifier que la lame est solidement fixée sur l’outil électrique.

A l’aide de la clé fournie, serrer le boulon de l’arbre pour fixer la lame. Pour les détails, voir les Fig. 36a, 36-b et 36-c de la section relative au “MONTAGE ET DEMONTAGE DE LA LAME DE SCIE”.

5. Vérifier le fonctionnement des protections de lame.

Les protections de lame sont conçues pour protéger l’opérateur de tout contact avec la lame pendant le travail.

Protection de lame (métallique)

T oujours vérifier que la protection de lame (en plastique) se déplace en douceur et qu’elle recouvre bien la lame.

Protection de lame (en plastique)

Fig. 8

AVERTISSEMENT: Ne jamais faire fonctionner l’outil si la protection de lame (en plastique) ne

fonctionne pas en douceur.

6. Vérifier la position du verrou d’axe avant d’utiliser l’outil.

Avant d’installer la lame, vérifier que le verrou d’axe est revenu sur sa position rentrée avant d’utiliser l'outil électrique (voir Fig. 36-a).

7. Vérifier la position de limite inférieure de la lame.

Bien que la lame ait été réglée en usine, vérifier soigneusement sa hauteur. S’assurer que la lame peut être abaissée de 26 à 28 mm (1-1/32" à 1-3/32") en-dessous de la plaque d’insertion. Pour les détails, voir la section “Vérification de la limite de position inférieure de la lame”.

8. Vérifier la prise d’alimentation.

Pour éviter toute surchauffe, arrêt accidentel ou fonctionnement intermittent, vérifier que la fiche du cordon d’alimentation rentre à fond dans la prise secteur et qu’elle ne ressort pas après l’insertion. Réparer ou remplacer la fiche si elle est défectueuse.

9. Vérifier que le cordon d’alimentation de l’outil n’est pas endommagé.

Réparer ou remplacer le cordon si l’on constate un dommage.

APRÈS AVOIR BRANCHÉ LA FICHE D’ALIMENTATION DANS UNE SOURCE D’ALIMENTATION APPROPRIÉE, VÉRIFIER LE FONCTIONNEMENT DE L’OUTIL COMME SUIT :

10. Marche d’essai

Après avoir vérifié qu’il n’y a personne derrière, mettre l’outil électrique en marche et vérifier qu’il n’y a pas d’anomalie de fonctionnement avant d’effectuer une coupe.

11. Vérifier la stabilité de rotation de la lame.

Pour assurer des coupes précises, faire tourner la lame et vérifier qu’il n’y a pas de flèche pour s’assurer que la lame ne présente pas d’instabilité évidente ; sinon, cela risque de provoquer des vibrations et un accident.

AVANT LA COUPE

1. Coupe d’une encoche dans la plaque d’insertion

Français

Plaque d’insertion

Avant de mettre l’outil en service, il faudra découper une encoche dans la plaque d’insertion. Fixer un morceau de bois d’environ 130 mm de large sur la table avec l’ensemble d’étau pour éviter que la plaque d’insertion ne se rompe. Mettre l’outil en marche et, lorsque la lame a atteint sa vitesse maximale, abaisser doucement la poignée pour couper une encoche dans la plaque d’insertion.

ATTENTION: Ne pas couper l’encoche trop

rapidement ; l’on pourrait endommager la plaque d’insertion.

Table

Fig. 9

2. Vérification de la position de limite inférieure de la lame

AVERTISSEMENT : Pour éviter tout risque de blessures, toujours couper l’interrupteur à gâchette

et débrancher la fiche d’alimentation de la prise avant tout réglage.

Vérifier que la lame de scie s’abaisse de 26 mm à 28 mm (1-1/32" à 13/32") sous la plaque d’insertion.

Vis de réglage de profondeur de 6 mm

Contre-écrou de 6 mm

Au besoin, régler comme suit : (1) Desserrer le contre-écrou de 6 mm de la vis de réglage de profondeur

de 6 mm.

(2) Tourner la vis de réglage de profondeur de 6 mm de la distance

nécessaire pour régler la position de limite inférieure. La lame de scie se relève lorsqu’on tourne la vis de réglage de profondeur de 6 mm dans le sens des aiguilles d’une montre, et elle descend lorsqu’on tourne la vis dans le sens inverse.

(3) Lorsque le réglage est terminé, serrer le contre-écrou de 6 mm à

fond.

REMARQUE : Avant de serrer le contre-écrou de 6 mm, vérifier que

Fig. 10

la lame de scie est réglée de façon qu’elle ne coupera pas la table.

3. Angle oblique

Lorsque l’outil électrique quitte nos usines, il est réglé pour un angle de coupe en biseau de 0° vers la droite, de 45° vers la gauche, et pour un angle de coupe en biseau de 45° vers la droite avec le boulon de 6 mm (A), le boulon de 6 mm (B) et le boulon à tête creuse à 6 pans de 5 mm (C) (voir Fig. 7). Pour modifier ce réglage, régler la hauteur du boulon de 6 mm (A), du boulon de 6 mm (B) et du boulon à tête creuse à 6 pans de 5 mm (C) (voir Fig. 7) en les tournant. (L’angle maximum de coupe en biseau est de 45°.) Pour régler l’angle de biseau sur 45% vers la droite, tirer la barre de positionnement dans le sens indiqué sur la Fig. 12, et incliner la tête du moteur vers la droite. Lorsqu’on règle la tête du moteur vers la droite, toujours ramener la barre de positionnement à sa position initiale.

Echelle d’angle de biseau

Indicateur

Levier de serrage

Barre de positionnement

Boulon de 6 mm (A) (Butée pour angle de biseau de 45° vers la droite)

Fig. 11

Levier de serrage

Tirer vers le haut

Barre de positionnement

Boulon à tête creuse à 6 pans de 5 mm (C) (Butée de 0°)

Fig. 12

Boulon de 6 mm (B) (Butée pour angle de biseau de 45° vers la gauche)

Français

4. Fixation de la pièce

AVERTISSEMENT: Toujours utiliser un dispositif de fixation ou l’étau pour fixer la pièce à la

garde ; sinon, la pièce risque d’être éjectée de la table et de blesser quelqu’un.

5. Installation des servantes (accessoires en option)

Les servantes aident à stabiliser et à maintenir en place les pièces de grande dimension pendant l’opération de coupe.

(1) Insérer la vis de 8 mm dans l’orifice prévu sur le socle. (2) Fixer la tige de support de blocage sous le côté du socle. (3) Puis, avec la vis de 8 mm, pour un arrêt provisoire de la tige de

Servante

support de blocage.

(4) Insérer une servante dans les deux orifices de la tige de support

de blocage.

(5) Déplacer la servante jusqu’à ce qu’elle entre en contact avec le

socle.

Fig. 13

(6) Serrer la vis de 8 mm pour fixer la servante.

ATTENTION: Ne pas tenir la servante pour transporter

Servante

Tige de support de blocage

Vis de 8 mm

l’outil.

La servante pourrait sortir du socle. Tenir l’outil par sa poignée (voir Fig. 1), et non par la servante.

Socle

Fig. 14

6. Butée de matériau pour coupe de précision (la butée de matériau est un accessoire en option)

Fig. 15

Servante

Butée de matériau

Boulon à ailettes de 6 mm

La butée de matériau facilite la précision des coupes continues sur une longueur de 253 mm à 423 mm (10" à 16-21/32"). Pour installer la butée de matériau, la fixer à la servante avec le boulon à ailettes de 6 mm comme indiqué à la Fig. 15.

APPLICATIONS PRATIQUES

AVERTISSEMENT: *Pour éviter tout risque de blessure, ne jamais retirer ni installer la pièce sur la

table pendant que l’outil fonctionne.

* Ne jamais amener les membres à l’intérieur de la ligne à côté du signe

d’avertissement pendant que l’outil fonctionne. Cela pourrait être dangereux (voir Fig. 16.)

Trait

Signe d’avertissement

Fig. 16

Signe d’avertissement

Trait

1. Fonctionnement de l’interrupteur

Verrou d’interrupteur

Orifice

Interrupteur à gâchette

Fig. 17

Le verrou d’interrupteur est conçu pour empêcher tout fonctionnement accidentel de l’outil électrique. Pour faire marcher l’outil, il faut tout d’abord pousser le verrou d’interrupteur vers le haut, comme indiqué à la Fig. 17. L’interrupteur à gâchette ne fonctionnera pas si le verrou d’interrupteur n’est pas poussé vers le haut. Lorsqu’on relâche l’interrupteur à gâchette, l’outil s’éteint et le verrou d’interrupteur revient automatiquement à sa position initiale, ce qui verrouille l’interrupteur à gâchette.

AVERTISSEMENT: Ceci empêchera toute mise en marche accidentelle de l’outil électrique ou

toute utilisation par une personne non qualifiée (en particulier les enfants). Pour éviter tout fonctionnement non autorisé de l’outil, mettre un cadenas dans l’orifice de l’interrupteur à gâchette.

Français

2. Utilisation de l’ensemble d’étau (accessoire standard)

(1) L’ensemble d’étau pourra être monté sur le socle gauche

ou sur le socle droit, et il pourra être relevé ou abaissé en fonction de la hauteur de la pièce.

1 Insérer le support de l’ensemble d’étau dans l’orifice

situé sur le socle gauche ou sur le socle droit.

2 Puis, visser le boulon de serrage de 5 mm comme

indiqué à la Fig. 18.

REMARQUE: Le support possède deux encoches de

verrouillage dans lesquelles l’extrémité du boulon de serrage de 5 mm doit rentrer, de façon à verrouiller l’ensemble d’étau à la position voulue.

(2) L’ensemble d’étau pourra être monté sur la garde gauche

ou sur la garde droite, et il pourra être relevé ou abaissé en fonction de la hauteur de la pièce.

1 Insérer le support de l’ensemble d’étau dans l’orifice

situé sur la garde gauche ou sur la garde droite.

2 Puis, visser le boulon de serrage de 5 mm comme

indiqué à la Fig. 19.

Ensemble d’étau

Support

Garde

Boulon de serrage de 5 mm

Socle

Ensemble d’étau

Boulon de serrage de 5 mm

Fig. 18

Support

Fig. 19

ATTENTION: Toujours vérifier que la tête du moteur (voir Fig. 1) n’entre pas en contact avec

l’ensemble d’étau quand on l’abaisse pour la coupe. Si ce risque existe, desserrer légèrement le bouton de boulonnage de 5 mm et déplacer l’ensemble d’étau jusqu’à un point où il n’entrera pas en contact avec la lame.

Français

3. Utilisation de l’ensemble d’étau (accessoire en option)

(1) L’ensemble d’étau pourra être monté sur le socle

gauche ou sur le socle droit, et il pourra être déplacé vers l’avant ou vers l’arrière en fonction de la largeur de la pièce. Insérer le support de l’ensemble d’étau dans l’orifice situé sur le socle gauche ou sur le socle droit, comme indiqué à la Fig. 20.

4. Coupe

Repère (pré-marqué)

(Vue de face)

ATTENTION: * Une pression accrue sur la poignée n’augmentera pas la vitesse de coupe. Au

AVERTISSEMENT:* Vérifier que l’interrupteur à gâchette est coupé (OFF) et que la fiche

Socle

Ensemble d’étau

Fig. 20

Ligne de réglage

(1) Comme indiqué à la Fig. 21, la largeur de la lame est

la largeur de coupe. En conséquence, glisser la pièce vers la droite (vue de la position de l’opérateur) pour obtenir la longueur b, et sur la gauche pour obtenir la longueur a.

Piéce

(2) Quand la lame a atteint sa vitesse maximale, abaisser

doucement la poignée jusqu’à ce que la lame approche de la pièce.

Plaque d'insertion

Repère (pré-marqué)

Fig. 21

(3) Quand la lame touche la pièce, appuyer progressivement

sur la poignée pour couper la pièce.

(4) Quand la pièce est coupée à la longueur voulue, mettre

l’outil électrique hors tension et attendre que la lame soit complètement arrêtée avant de relever la poignée en position complètement rentrée.

contraire, une pression excessive risque de surcharger le moteur et/ou de réduire le rendement.

* Si l’on appuie sur la poignée avec une force excessive ou avec une force latérale,

la lame de scie risque de vibrer pendant l’opération de coupe et de laisser des marques de coupe sur la pièce, ce qui réduira la qualité de la coupe. En conséquence, appuyer doucement et délicatement sur la poignée.

d’alimentation est débranchée de la prise secteur quand on ne se sert pas de l’outil.

5. Procédure de coupe d’onglet

Echelle d’angle d’onglet

Indicateur Plaque de

ressort

(1) Desserrer la poignée de coupe d’onglet et appuyer sur

la plaque à ressort.

(2) Régler la table jusqu’à ce que le repère soit aligné sur

la valeur voulue de l’échelle d’angle d’onglet, comme indiqué à la Fig. 22.

(3) Resserrer la poignée de coupe d’onglet pour fixer la

table en position.

Poignée d’onglet

Fig. 22

Desserrer

Serrer

Tourner la table

REMARQUE: * Des crans positifs sont prévus à droite et à gauche du réglage central de 0°, à 15°, 22,5°,

31,6° et 45°. Vérifier que l’échelle d’angle d’onglet et l’extrémité de l’indicateur sont alignés correctement.

* Le fonctionnement de l’outil électrique avec l’échelle d’angle d’onglet et l’indicateur non

alignés, ou avec la poignée latérale insuffisamment serrée, donnera une mauvaise

précision.

6. Procédure de coupe de biseau

Echelle d’angle de biseau

Indicateur

Fig. 23

Levier de serrage

Desserrer

Serrer

Tirer vers le haut

Barre de positionnement

AVERTISSEMENT: Quand on fixe la pièce sur le côté gauche ou droit de la lame, la section

tronçonnée courte vient reposer sur le côté droit ou gauche de la lame. T oujours couper l’alimentation et attendre que la lame se soit complètement arrêtée avant de relever la poignée de la pièce. Si on relève la poignée alors que la lame tourne toujours, la section tronçonnée se coincera contre la lame et des fragments s’éparpilleront, ce qui serait dangereux.

Français

(1) Desserrer le levier de serrage et incliner la lame de

scie vers la gauche ou vers la droite. Pour incliner la tête du moteur vers la droite, tirer sur la barre de positionnement comme indiqué à la Fig.

23.

(2) Régler l’angle de biseau à l’angle voulu tout en

regardant l’échelle d’ angle de biseau et l’indicateur, puis fixer le elvier de serrage.

7. Procédures de coupe mixte

Pour une coupe mixte, suivre les instructions des paragraphes 5 et 6 ci-dessus. Pour les dimensions maximales de coupe mixte, voir le tableau des “SPECIFICATIONS” à la page 29.

ATTENTION: Pour une coupe mixte, toujours fixer la pièce sur le côté gauche ou droit.

Ne jamais faire tourner la table vers la droite pour une coupe mixte (coupe de biseau à gauche) car la lame de scie pourrait entrer en contact avec le crampon ou l’étau qui fixe la pièce et provoquer des blessures physique ou des dommages.

Ne jamais faire tourner la table vers la gauche pour une coupe mixte (coupe de biseau à droite) car la lame de scie pourrait entrer en contact avec le crampon ou l’étau qui fixe la pièce et provoquer des blessures physiques ou des dommages.

8. Procédures de coupe de corniche complexe

La Fig. 24 montre deux types de corniche complexe courants ayant des angles de 38° et de 45°. Pour les montures de corniche complexe, voir la Fig. 25.

Surface supérieure

θ°

Mur

Plafond

surface inferieure

Fig. 24 Fig. 25

Mur

Le tableau ci-dessous montre les réglages d’angle d’onglet et d’angle de biseau qui conviennent le mieux pour les deux types de corniche complexe.

REMARQUE: A des fins de commodité, des crans ont été prévus aux positions de réglage de l’angle

d’onglet (31,6° à gauche ou à droite).

Réglage d’une coupe d’onglet

Si la table est réglée sur l’un des angles décrits, déplacer la poignée d’onglet de réglage de la plaque tournante légèrement vers la droite ou vers la gauche pour stabiliser la position et aligner correctement l’échelle d’onglet et l’extrémité de l’indicateur avant de commencer le travail.

Réglage d’une coupe de biseau

Déplacer la poignée de la section de biseau vers la droite et vers la gauche et vérifier que la position est stable et que l’échelle d’angle et l’extrémité de l’indicateur sont alignés correctement. Puis, serrer le levier de serrage.

Français

Type de Pour découper une corniche complexe Pour découper une corniche complexe corniche

complexe

aux positions 1 et 4 de la Fig. 25. aux positions 2 et 3 de la Fig. 25.

Réglage Réglage Réglage Réglage d’angle d’angle de d’angle de d’angle d’onglet biseau biseau d’onglet

Type 45°

Type 38°

Droite 35,3° Gauche 30° Droite 30° Gauche 35,3°Gauche 30° Droite 30°

Droite 31,6° Gauche 33,9° Droite 33,9° Gauche 31,6° Gauche 33,9° Droite 33,9°

(repère ) (repère ) (repère ) (repère )

(1) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 25 (voir Fig. 26 ; incliner la tête

vers la gauche) :

q Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :

* Pour des corniches complexes de type 45° : 35,3° * Pour des corniches complexes de type 38° : 31,6°

w Incliner la tête vers la gauche et régler l’angle de biseau comme suit :

* Pour des corniches complexes de type 45° : 30° * Pour des corniches complexes de type 38° : 33,9° (repère )

e Disposer la corniche complexe de façon que la surface inférieure (A sur la Fig. 24) touche la garde

comme indiqué à la Fig. 27.

(2) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 25 (voir Fig. 28; incliner la tête

vers la gauche) :

q Tourner la table vers la droite et régler l’angle d’onglet comme suit :

* Pour des corniches complexes de type 45° : 35,3° * Pour des corniches complexes de type 38° : 31,6°

w Incliner la tête vers la gauche et régler l’angle de biseau comme suit :

* Pour des corniches complexes de type 45° : 30° * Pour des corniches complexes de type 38° : 33,9° (repère )

e Disposer la corniche complexe de façon que la surface supérieure (B sur la Fig. 24) touche la garde

comme indiqué à la Fig. 29.

Tête

Echelle d’angle de biseau

Table

Echelle d’angle d’onglet

Fig. 26 Fig. 28

Garde

Table du socle

Fig. 27 Fig. 29

(3)

Réglage pour des coupes de corniches complexes aux positions q et r de la Fig. 25 (voir Fig. 30) :

Garde

Socle

Garde

Socle

Garde

Table du socle

Tête

Echelle d’angle

de biseau

Echelle d’angle d’onglet Table

q Tourner la table vers la droite et régler l’angle d’onglet comme suit :

* Pour des corniches complexes de 45° : 35,3° * Pour des corniches complexes de 38° : 31,6°

w Incliner la tête vers la droite et régler l’angle de biseau comme suit :

* Pour des corniches complexes de 45° : 30° * Pour des corniches complexes de 38° : 33,9° (repère )

e Disposer la corniche complexe de façon que la surface supérieure (B à la Fig. 24)) entre en contact

avec la garde, comme indiqué à la Fig. 31.

(4)

Réglage pour des coupes de corniches complexes aux positions w et e de la Fig. 25 (voir Fig. 32) :

q Tourner la table vers la gauche et régler l’angle d’onglet comme suit :

* Pour des corniches complexes de 45° : 35,3° * Pour des corniches complexes de 38° : 31,6°

w Incliner la tête vers la droite et régler l’angle de biseau comme suit :

* Pour des corniches complexes de 45° : 30° * Pour des corniches complexes de 38° : 33,9° (repère )

e Disposer la corniche complexe de façon que la surface inférieure (A à la Fig. 24)) entre en contact

avec la garde, comme indiqué à la Fig. 33.

Français

Tête

Echelle d’angle de biseau

Garde

Table

Echelle d’angle d’onglet

Garde

Fig. 30 Fig. 32

Table du socle

Fig. 31 Fig. 33

Socle

Tête Echelle

d’angle de biseau

Garde

Socle

Garde

Echelle d’angle d’onglet Table

Table du socle

9. Coupe de matériaux qui se déforment facilement, par exemple une feuille d’aluminium

Les matériaux comme l’aluminium en feuille se déforment facilement quand ils sont serrés trop fort dans un étau. Cela ne permettra pas une bonne coupe et risque de provoquer une surcharge du moteur. Pour couper ce genre de matériaux, utiliser une planche de bois pour protéger la pièce comme indiqué à la Fig. 34. Pour couper de l’aluminium, enduire la lame d’une huile de coupe (non-combustible) pour obtenir une coupe régulière et un bon fini.

Boulon de serrage de 5 mm

Ensemble d’étau

Plaque en bois

Cadre en aluminium

Plaque en bois

Fig. 34

10. Utilisation du sac à copeaux (Accessoire standard)

(1) Si le sac à copeaux est plein, les copeaux sortent du sac quand

la lame tourne. Vérifier le sac à coupeaux périodiquement et

Protection de lame (métallique)

Sac à poussière

Angle droit

Surface du socle

Fig. 35

le vider avant qu’il ne soit plein.

(2) Lors d’une coupe de biseau ou d’une coupe mixte, fixer le sac

à copeaux à angle droit sur la surface du socle comme indiqué à la Fig. 35.

ATTENTION: Vider le sac à copeaux fréquemment pour

éviter que le conduit et la protection de lame

(métallique) ne soient bouchés. Les copeaux s’accumulent plus rapidement

lors d’une coupe de biseau.

Français

INSTALLATION ET RETRAIT DE LA LAME

AVERTISSEMENT: Pour éviter tout risque d’accident ou de blessure, toujours couper l’interrupteur

à gâchette et débrancher la fiche de la prise secteur avant de retirer ou d’installer la lame.

1. Installation de la lame

(1) Tourner la protection de lame (en plastique) sur la position supérieure. (2) Desserrer la vis de 5 mm pour libérer la protection de l’arbre du couteau.

Puis, tourner la protection de l’arbre du couteau sur la position supérieure, comme indiqué à la Fig. 36-b.

A ce moment, la protection de lame (en plastique) bouge en même temps.

(3) Appuyer sur le verrou d’axe et desserrer le boulon avec une clé.

Le boulon ayant un filetage à gauche, le desserrer en le tournant vers la droite, comme indiqué à la Fig. 36-b.

REMARQUE : S’il n’est pas facile d’enfoncer le verrou d’axe pour verrouiller l’arbre, tourner le boulon

à l’aide de la clé à douille tout en appuyant sur le verrou d’axe. L’arbre de la lame est verrouillé quand le verrou d’axe est enfoncé.

(4) Retirer le boulon et le collier d’arbre.

Protection de lame (en plastique)

Verrou d'axe

Boulon

Surface de contact ponctuelle

Rondelle de lame

Lame de scie

Fig. 36-a

Fig. 36-c

Collier d’arbre

Collier

15.9 mm (5/8")

Arbre

Serrer

Desserrer

Lame de scie

Haut

Clé

Boulon

Fig. 36-b

Protection de l’arbre du couteau Vis de 5 mm

Collier d’arbre

(5) Monter la lame de scie.

AVERTISSEMENT: Pour monter la lame, vérifier que le repère de l’indicateur de rotation de la

lame et le sens de rotation de la protection de lame (métallique) correspondent.

(6) Nettoyer complètement le collier, le collier d’arbre, la rondelle de lame (en vérifiant le sens de

montage) et le boulon, et les installer sur l’arbre comme indiqué à la Fig. 36-c.

(7) Appuyer sur le verrou d’axe et serrer le boulon en le tournant vers la gauche à l’aide de la clé à

douille de 10 mm. comme indiqué à la Fig. 36-b.

ATTENTION: *Vérifier que le verrou d’axe est revenu en position rentrée après le retrait ou

l’installation de la lame.

* Serrer le boulon de façon qu’il ne se desserre pas pendant le fonctionnement.

Vérifier que le boulon est solidement vissé avant de mettre l’outil électrique en marche.

(8) Tourner la protection de l’arbre du couteau sur sa position initiale et serrer la vis de 5 mm. (9) Mettre la protection de lame (en plastique) en position abaissée.

Français

2. Retrait de la lame

Démonter la lame en procédant dans l’ordre inverse de l’installation décrite au paragraphe 1 ci-dessus. La lame s’enlève facilement si le carter de sécurité est relevé.

ATTENTION:

Ne jamais tenter d’installer des lames de scie de plus de 255 mm (10") de diamètre. Toujours installer des lames de scie d’un diamètre égal ou inférieur à 255 mm (10").

DISPOSITIF DE PROTECTION ANTI-SURCHARGE DE LA POLY-COURROIE EN V

La puissance du moteur se transmet à la lame par l’intermédiaire d’une poly-courroie en V. Quand la polycourroie en V subit une surcharge, le dispositif de protection anti-surcharge coupe le courant pour arrêter le moteur. Dans ce cas, couper immédiatement l’interrupteur à gâchette et relever la poignée sur sa position d’origine. Puis, enclencher l’interrupteur et laisser l’outil marcher pendant 20 secondes à vide pour refroidir le moteur . Puis, commencer la coupe. La poly-courroie en V du moteur sera endommagée si le dispositif de protection anti-surcharge se déclenche trop fréquemment.

ATTENTION: Quand le dispositif de protection anti-surcharge arrête le moteur, il faudra

enclencher l’interrupteur après l’avoir coupé pour redémarrer le moteur . Quand en enclenche l’interrupteur , vérifier que la lame ne se trouve pas à moitié insérée dans le matériau.

ENTRETIEN ET INSPECTION

AVERTISSEMENT: Pour éviter tout risque d’accident ou de blessure, toujours vérifier que

l’interrupteur à gâchette est coupé et que la fiche d’alimentation est débranchée de la prise secteur avant d’entretenir ou d’inspecter l’outil.

1. Inspection de la lame

Toujours remplacer la lame dès qu’elle présente des signes d’usure ou de dommage. Une lame endommagée risque de provoquer des blessures, et une lame usée peut réduire le rendement et provoquer une surcharge du moteur.

ATTENTION: Ne jamais utiliser de lame émoussée. Si la lame est émoussée, sa résistance à la

pression de la main appliquée par la poignée de l’outil a tendance à augmenter , ce qui rend le fonctionnement de l’outil électrique peu sûr.

2. Inspecter les balais carbone (Fig. 37 et Fig. 38)

Limite d’usure

Les balais carbone du moteur sont des pièces consommables. Si les balais en carbone sont usés, le moteur risque d’avoir des anomalies. En conséquence, inspecter périodiquement les balais en carbone et les remplacer. Vérifier les balais en carbone au bout des 50 premières heures d’utilisation avec un outil neuf ou après l’installation d’un nouveau jeu de balais en carbone. Après la première vérification, examiner les balais en carbone environ toutes les 10 heures d’utilisation jusqu’à ce qu’il soit nécessaire de les remplacer. Si le carbone de l’un des balais est usé jusqu’à la limite de 5 mm de longueur, ou si le ressort ou le fil de shunt sont brûlés ou endommagés de quelque façon que ce soit, remplacer les deux balais en carbone (voir Fig. 37). Si les balais en carbone se révèlent encore bons quand on les a démontés, les remonter à la même position qu’avant le retrait. Par ailleurs, maintenir les balais carbone propres de façon qu’ils glissent régulièrement dans les porte-balai. Les balais carbone sont faciles à retirer ; pour cela, retirer les têtes porte-balai (voir Fig. 38) avec un tournevis à tête plate (signe moins).

17 mm (43/64")

Capuchon de balai

Carter de moteur

5 mm (3/16")

Fig. 37

Fig. 38

3. Inspection des vis de montage

Inspecter régulièrement chaque composant de l’outil électrique pour voir s’il n’est pas lâche. Resserrer les vis de fixation des pièces lâches.

Français

AVERTISSEMENT: Pour éviter tout risque de blessure, ne jamais faire fonctionner l’outil

électrique si certains de ses composants sont lâches.

4. Vérifier si la protection de lame fonctionne correctement.

Avant chaque utilisation de l’outil, tester la protection de lame (voir Fig.8) pour s ’assurer qu’elle fonctionne correctement et en douceur. Ne jamais utiliser l’outil si la protection de lame ne fonctionne pas correctement et s’ils ne sont pas en bon état mécanique.

5. Remisage

Quand le travail est terminé, vérifier que l’on a bien effectué toutes les opérations suivantes : (1) Interrupteur à gâchette en position OFF, (2) Fiche d’alimentation débranchée de la prise secteur, (3) Rangé en lieu sûr.

Si l’on ne prévoit pas de se servir de l’outil, le ranger dans un lieu sec et hors de portée des enfants.

6. Remplacement de la poly-courroie en V

Poly-courroie en V

La puissance du moteur est transmise à la lame de scie via une poly-courroie en V. Si la poly-courroie en V est cassée ou endommagée, retirer le couvercle arrière en desserrant les trois vis de 5 mm et remplacer la courroie endommagée par une neuve. Pour remettre la courroie sur les poulies, insérer tout d’abord 2 ou 3 dents de la poly-courroie en V dans les encoches de la poulie (A) et de la poulie (B). Puis, tout en tournant la poulie (A) et la poulie (B), insérer la totalité des 10 dents de la courroie dans les poulies.

Poulie (B)

Fig. 39

Poulie (A)

7. Graissage

Graisser les surfaces de glissement suivantes une fois par mois pour maintenir l’outil électrique en bon état de marche pendant longtemps (voir Fig. 1 et Fig. 2). Il est recommandé d’utiliser une huile de machine.

Points de graissage : *Section rotative du régulateur d’angle *Section rotative de l’ensemble d’étau *Section rotative de la table et du socle

8. Nettoyage

Enlever périodiquement les copeaux et autres débris de la surface de l’outil électrique avec un chiffon humide et savonneux. Pour éviter tout mauvais fonctionnement du moteur , le protéger de tout contact avec l’huile ou l’eau.

SERVICE APRÈS-VENTE ET RÉPARATIONS

Tous les outils électriques de qualité finissent un jour par avoir besoin de réparations ou de remplacement de pièces sous l’effet d’une usure normale. Pour garantir que seules des pièces de rechange agréées seront utilisées et que le système de double isolation sera protégé, il faudra confier toutes les opérations d’entretien (autres que l’entretien de routine) exclusivement à un SERVICE APRES-VENTE D’OUTILS ELECTRIQUES HITACHI AGREE.

REMARQUE: Les spécifications sont sujettes à modification sans obligations de la part d’HITACHI.

Español

INFORMACIÓN IMPORTANTE

Antes de utilizar o realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las instrucciones de operación, las precauciones de seguridad, y las advertencias de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

No utilice nunca esta herramienta eléctrica de ninguna forma no específicamente recomendada por HIT ACHI a menos que usted se haya asegurado de que la utilización planeada será segura para usted y otras personas.

SIGNIFICADO DE LAS PALABRAS CLAVE

ADVERTENCIA: indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en

lesiones serias.

PRECAUCIÓN: indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en

lesiones moderadas, o que pueden causar averías en la herramienta eléctrica.

NOTA: acentúa información esencial.

SEGURIDAD

NORMAS DE SEGURIDAD PARA LAS HERRAMIENTAS ELÉCTRICAS

LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE OPERACIÓN DE ESTE MANUAL ANTES DE UTILIZAR ESTA HERRAMIENTA O DE REALIZAR TRABAJOS DE MANTENIMIENTO EN LA MISMA.

ADVERTENCIA: Cuando utilice esta herramienta eléctrica, tome todas las precauciones necesarias

para reducir al mínimo el riesgo de descargas eléctricas y demás lesiones. En particular, observe siempre las normas de seguridad siguientes:

1. MANTENGA SIEMPRE LOS PROTECTORES EN SU LUGAR, y en perfectas condiciones de

trabajo.

2. ANTES DE PONER EN FUNCIONAMIENTO LA HERRAMIENTA, QUÍTELE TODAS LAS CHA VETAS Y LLAVES DE AJUSTE. Antes de conectar la alimentación de la herramienta eléctrica,

confirme que todas las chavetas y llaves de ajuste estén extraídas de la misma.

3. MANTENGA SIEMPRE EL ÁREA DE TRABAJO LIMPIA. Evite lesiones debidas al desorden

del área y el banco de trabajo.

4. NO UTILICE NUNCA LA HERRAMIENTA EN AMBIENTES PELIGROSOS. No utilice nunca

la herramienta eléctrica en lugares húmedos, y no la exponga nunca a la humedad. Mantenga siempre bien iluminada el área de trabajo.

5. NO PERMITA QUE LOS NIÑOS NI OTRAS PERSONAS ENTREN EN EL ÁREA DE TRABAJO. Mantenga a las personas (especialmente los niños) alejadas del área de trabajo.

Desenchufe siempre las herramientas desatendidas y bloquee el área de trabajo instalando cerraduras en las puertas y seguros en los interruptores principales.

6. NO FUERCE NUNCA LA HERRAMIENTA. La herramienta trabajará mejor y con mayor seguridad

si la utiliza con el régimen para el que fue diseñada.

Español

7. UTILICE SIEMPRE LAS HERRAMIENT AS CORRECTAS. No fuerce nunca una herramienta ni

un accesorio para realizar un trabajo para el que no se haya diseñado.

8. ANTES DE TRABAJAR CON LA HERRAMIENTA, VÍSTASE LA ROPA ADECUADA. No

utilice nunca ropa floja, guantes, corbatas, collares, anillos, brazaletes, ni demás joyas que puedan quedar atrapados en las partes móviles. Utilice siempre calzado antideslizable, preferiblemente con punteras reforzadas con acero. Si tiene el pelo largo, recoja y cúbreselo.

9. ANTES DE UTILIZAR LA HERRAMIENT A, UTILICE GAFAS PROTECTORAS P ARA EVIT AR DAÑAR SUS OJOS. Las gafas normales no proveen una protección suficiente debido a que sus

lentes son sólo resistentes a los impactos y NO son gafas de seguridad. Además, utilice una careta como protección adicional, y utilice una máscara contra el polvo si la operación de corte produce polvo.

10. ASEGURE SIEMPRE LA PIEZA DE TRABAJO EN LA ESCUADRA DE GUÍA O EN LA MESA. Utilice abrazaderas o un tornillo de carpintero para sujetar la pieza de trabajo. Es más seguro

utilizar que utilizar su mano, porque podrá usar ambas para manejar la herramienta.

11. NO SE EXTRALIMITE NUNCA. Cuando trabaje con la herramienta, mantenga en todo momento

el equilibrio.

12. MANTENGA SIEMPRE LAS HERRAMIENTAS EN PERFECTAS CONDICIONES. Guarde

siempre las herramientas afiladas y limpias para que rindan al máximo y ofrezcan la mayor seguridad. Siga siempre las instrucciones sobre lubricación y cambio de accesorios de las herramientas.

13. DESCONECTE SIEMPRE LA HERRAMIENTA antes de realizar la operación de mantenimiento y

de cambiar la hoja de sierra y demás accesorios.

14. TENGA CUIDADO CON LA PUESTA EN FUNCIONAMIENTO ACCIDENTAL AL ENCHUFAR LA HERRAMIENT A. Antes de insertar el enchufe de alimentación en un tomacorriente,

cerciórese de que el interruptor esté en la posición OFF.

15. CON ESTA HERRAMIENTA UTILICE SIEMPRE SOLAMENTE LOS ACCESORIOS RECOMENDADOS.

de instrucciones. Para evitar lesiones, con esta herramienta, utilice solamente los accesorios recomendados.

Con respecto a la descripción sobre los accesorios recomendados, consulte el manual

16. NO SE SUBA NUNCA SOBRE LA HERRAMIENTA. La caída de la herramienta o un contacto

involuntario con la hora de sierra podría producir lesiones de gravedad.

17. ANTES DE UTILIZAR LA HERRAMIENTA, COMPRUEBE SI TIENE PARTES DAÑADAS.

Compruebe siempre si el protector y los demás componentes están dañados antes de utilizar la herramienta para asegurarse de que funcionen adecuadamente. Compruebe si todas las partes móviles están adecuadamente alineadas, no están dobladas, y no se encuentran en otras condiciones que puedan afectar la operación apropiada. Antes de utilizar la herramienta, repare o reemplace siempre cualquier protector o componente dañado.

18. ANTES DE UTILIZAR LA HERRAMIENT A, COMPRUEBE SIEMPRE EL SENTIDO DE GIRO DE LA HOJA DE SIERRA. Alimente siempre la pieza de trabajo en la herramienta en sentido

contrario al de giro de la hoja de sierra a fin de evitar posibles lesiones.

19. NO DEJE LA HERRAMIENTA DESATENDIDA EN FUNCIONAMIENTO. DESCONECTE LA ALIMENT ACIÓN. No deje la herramienta mientras no se haya parado completamente. Cuando

no vaya a utilizar la herramienta, desenchufe su cable de alimenta-ción.

20. Esta herramienta no ha sido diseñada para aplicaciones de producción en masa, y no deberá utilizarse

para ello.

21. Cuando tenga que remplazar esta herramienta, utilice solamente las piezas de reemplazo autorizadas.

22. Aplique solamente 115 voltios CA a esta unidad. Si le aplicase una tensión incorrecta, o tensión de CC,

la HERRAMIENTA ELÉCTRICA podría funcionar incorrectamente y causar lesiones o daños a la propia herramienta.

23. No levante nunca la hoja de sierra de la pieza de trabajo mientras no se haya parado completamente.

24. Utilice siempre soportes para piezas de trabajo largas que sobrepasen la longitud de la mesa de la

sierra compuesta deslizable.

25. ENCHUFES POLARIZADOS Para reducir el riesgo de descargas eléctricas, este equipo posee un

enchufe polarizado (una cuchilla del mismo es más amplia que la otra). Este enchufe solamente encajará de una forma en un tomacorriente polarizado. Si el enchufe no encaja en el tomacorriente, póngase en contacto con un electricista cualificado para que le instale el tomacorriente apropiado. No cambie nunca el enchufe del cable de alimentación.

Español

Normas de seguridad específicas para la utilización de esta herramienta

ADVERTENCIA: Las instrucciones de operación específicas siguientes deberán observarse cuando

se utilice esta HERRAMIENTA ELÉCTRICA a fin de evitar lesiones.

LO QUE DEBERÁ HACERSE TENGA SIEMPRE EN CUENT A LAS NORMAS SIGUIENTES PARA PODER UTILIZAR CON

SEGURIDAD ESTA HERRAMIENTA:

1. Antes de intentar utilizar esta HERRAMIENTA ELÉCTRICA, lea este manual y familiarícese con las normas

de seguridad y las instrucciones de operación.

2. Antes de utilizar la HERRAMIENTA ELÉCTRICA, confirme que esté limpia.

3. Para utilizar la HERRAMIENTA ELÉCTRICA, vístase ropa ajustada, calzado no deslizable (preferiblemente

con punteras reforzadas con acero) y gafas protectoras.

4. Maneje la HERRAMIENTA ELÉCTRICA con cuidado. Si la HERRAMIENT A ELÉCTRICA se cae o se golpea

contra un objeto duro, puede deformar o rajarse, o sufrir otros daños.

5. Si nota cualquier anormalidad, deje de utilizar inmediatamente la sierra.

6. Antes de utilizar la herramienta, compruebe si todos los componentes están montados adecuadamente

y con seguridad.

7. Cuando reemplace la hoja de sierra, confirme que las rpm de la nueva sean correctas para utilizarse

con esta unidad.

8. Antes de realizar cualquier trabajo de mantenimiento o ajuste, desconecte la alimentación y espere

hasta que la hoja de sierra se haya parado completamente.

9. Sujete o asegure la pieza de trabajo en la escuadra de guía, ya que de lo contrario podría salirse de la

mesa y causar lesiones serias.

10. Durante el corte de ingletes o en bisel, espere siempre hasta que la hoja de sierra se haya parado

completamente antes de levantarla.

11. Realice siempre una prueba antes de intentar utilizar una hoja de sierra nueva.

12. Maneje siempre la hoja de sierra con cuidado con la desmonte o monte.

13. Antes de utilizar la sierra, compruebe siempre si la pieza de trabajo está exenta de puntas y demás

objetos extraños.

14. Mantenga siempre las manos alejadas del trayecto de la hoja de sierra.

15. Confirme siempre que las cubiertas de seguridad estén en el sitio apropiado antes de utilizar la sierra.

16. Inspeccione periódicamente el cable de alimentación de la herramienta.

17. Antes de poner en funcionamiento la herramienta, confirme si la longitud del cable de alimentación y

de los cables prolongadores, si va a utilizarlos, es apropiada.

18. Antes de utilizar la herramienta, confirme que los orificios de ventilación del motor estén completamente

abiertos.

19. Antes de comenzar a cortar, espere siempre hasta que el motor haya alcanzado la velocidad plena.

20. Mantenga siempre las empuñaduras secas, limpias, y exentas de aceite y grasa. Cuando utilice la

herramienta, sujétela firmemente.

21. Para piezas de trabajo que sobrepasen la mesa de la sierra compuesta deslizable, utilice soportes.

22. Utilice siempre la herramienta después de haberse asegurado de que la pieza de trabajo esté

adecuadamente fijada con un tornillo de carpintero.

23. Las instrucciones de funcionamiento proporcionadas con la herramienta deberán indicar al usuario

cómo asegurar la herramienta a la estructura de soporte si, durante la operación normal, tiende a volcarse, deslizarse o desplazarse sobre la superficie de soporte.

Español

LO QUE NO DEBERÁ HACERSE NO VIOLE NUNCA LAS NORMAS SIGUIENTES P ARA PODER UTILIZAR CON SEGURIDAD

ESTA HERRAMIENTA:

1. No utilice nunca la HERRAMIENTA ELÉCTRICA a menos que haya comprendido completamente las

instrucciones de operación contenidas en este manual.

No deje nunca la HERRAMIENT A ELÉCTRICA desatendida sin haber desenchufado antes el cable de alimentación.

3. No utilice nunca la HERRAMIENTA ELÉCTRICA cuando esté cansado, después de haber ingerido

medicamentos, o cuando haya tomado bebidas alcohólicas.

4. No utilice nunca la HERRAMIENTA ELÉCTRICA para aplicaciones no especificadas en este manual.

5. No utilice nunca la herramienta con ropa floja, corbata, ni joyas, ni si haberse cubierto el pelo para

evitar que puedan quedar atrapados en las partes móviles.

6. No acerque las manos a la hoja de sierra.

7. No toque nunca las partes móviles, incluyendo la hoja de sierra, mientras esté utilizando la sierra.

8. No quite nunca ningún dispositivo de seguridad ni los protectores de la hoja de sierra, ya que la utilización

de la herramienta sin ellos podría resultar peligrosa.

No bloquee nunca la cubierta de seguridad; confirme que se deslice suavemente antes de utilizar la herramienta.

10. No dañe nunca el cable de alimentación de la herramienta.

11. No intente mover nunca una HERRAMIENTA ELÉCTRICA con el dedo en el interruptor de disparo.

12.

No intente nunca utilizar la HERRAMIENTA ELÉCTRICA si el interruptor de disparo no funciona adecuadamente.

13.

No utilice nunca la HERRAMIENT A ELÉCTRICA si la envoltura de plástico o la empuñadura está rajada o deformada.

14. No utilice nunca la HERRAMIENTA ELÉCTRICA cerca de líquidos ni gases inflamables porque las chispas

podrían causar una explosión.

15. No limpie nunca los componentes de plástico con disolventes, porque el plástico podría disolverse.

16. No utilice nunca la herramienta a menos que los protectores de la hoja de sierra estén en su lugar.

17. No levante nunca la hoja de sierra de la pieza de trabajo mientras no se haya parado completamente.

18. No coloque nunca sus miembros dentro de la línea cerca del signo de advertencia “ ” mientras esté

utilizando la herramienta. Esto podría resultar peligroso.

19. No utilice nunca hojas de tipo abrasivo con esta herramienta.

20. No exponga nunca la herramienta a la lluvia, ni la utilice en lugares húmedos.

21. No corte nunca metales ferrosos ni mampostería.

ADVERTENCIA PARA SU PROPIA SEGURIDAD, ANTES DE UTILIZAR ESTA SIERRA COMPUESTA

LEA ESTE MANUAL DE INSTRUCCIONES.

1. Para utilizar esta sierra compuesta, utilice siempre gafas protectoras.

2. Mantenga siempre las manos fuera del trayecto de la hoja de sierra.

3. No utilice nunca la sierra sin los protectores en su lugar.

4. No realice ninguna operación sin las manos con esta sierra compuesta.

5. No acerque nunca las manos a la hoja de sierra.

6. Antes de mover la pieza de trabajo o de cambiar los ajustes espere siempre a que la hoja de sierra se

haya parado completamente.

7. Desconecte siempre la herramienta antes de cambiar la hoja de sierra o de realizar cualquier trabajo de

mantenimiento.

8. El diámetro de la hoja de sierra es de 255 mm (10").

9. La velocidad sin carga es de 3800 rpm.

Español

PIEZAS DE REEMPLAZO

Para la reparación de una herramienta, utilice solamente piezas de reemplazo idénticas. Las reparaciones solamente deberán realizarse en un centro de servicio autorizado por Hitachi.

UTILIZACIÓN DE UN CABLE PROLONGADOR

Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, cerciórese de que tenga el calibre (grosor) suficiente como para poder conducir la corriente necesaria para la herramienta. Un cable de calibre inferior causaría la caída de tensión, lo que resultaría en pérdida de potencia y en recalentamiento. En la tabla siguiente se indica el calibre correcto de acuerdo con la longitud del cable y la indicación de amperaje de la tabla de características. Cuando menor sea el número de calibre, mayor será el cable.

CALIBRE MÍNIMO PARA CABLES

Longitud total del cable en pies (metros)

0 – 25 26 – 50 51 – 100 101 – 150

(0 – 7,6) (7,9 – 15,2) (15,5 – 30,5) (30,8 – 45,7) Amperaje nominal AWG Más No más

de de

0 – 618161614

6 – 10 18 16 14 12 10 – 12 16 16 14 12 12 – 16 14 12 No se recomienda.

ADVERTENCIA: Evite descargas eléctricas. No utilice nunca esta herramienta con un cable de

alimentación o prolongador dañado ni reparado. Inspeccione regularmente todos los cables eléctricos. No utilice nunca la herramienta cerca del agua ni en ningún otro lugar en el que exista el riesgo de descargas eléctricas.

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador . Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:

* Esta herramienta solamente deberá ser desmontada y montada en un CENTRO DE SERVICIO AUTORIZADO

POR HITACHI, y sólo deberán utilizarse piezas de reemplazo genuinas de HITACHI.

* Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa,

y después séquela bien.

* No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría

disolverlas.

GUARDE ESTAS INSTRUCCIONES

A MANO PARA QUE PUEDAN

USARLAS OTROS QUE DESEEN

UTILIZAR ESTA HERRAMIENTA

Español

OPERACIÓN Y MANTENIMIENTO

NOTA: La información contenida en este manual ha sido diseñada para ayudarle a realizar una operación

segura y a mantener la HERRAMIENTA ELÉCTRICA. Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propia HERRAMIENTA ELÉCTRICA. Además, en algunas ilustraciones, los protectores y cubiertas no se muestran intencionadamente por motivos de ilustración solamente.

NOMENCLATURA DE PARTES

Protector de la hoja (Metal)

Motor

Palanca Bolsa para el polvo

Regulador de ángulo Conjunto de

tornillo de carpintero Escuadra de guía Aleta de extensión

(Accesorio opcional)

Base

Cabeza

Fig. 1

Placa de resorte

Inserto de la mesaMesa

Deflector de virutas

Bloqueo del interruptor

Empuñadura Interruptor de gatillo

Hoja

Protector de la hoja (Plástico)

Retén (Accesorio opcional)

Indicador

Escala de ángulos de inglete Empuñadura lateral

Placa de características

Mango de émbolo

Palanca de fijación

Soporte de extensión

Tornillo para metales de 5 mm

Fig. 2

ESPECIFICACIONES

Ítem Modelo: C 10FCD Motor Tipo Motor conmutador en serie

Fuente de alimentación Monofásica, CA, 60 Hz Tensión (voltios) 115 Corriente a plena carga 13

(amperios)

Hoja de sierra aplicable Diámetro exterior: 255 mm (10")

Velocidad sin carga 3800 rpm

Bisel de 0˚ Inglete de 0˚ Altura máx. 69 mm(2-23/32”) *Altura máx. 89 mm (3-1/2”)

Inglete de 45˚

Dimensión máxima de corte

Margen de corte en bisel 0 – 45° a la izquierda, 0 – 45° a la derecha Margen de corte en bisel 0 – 45° a la izquierda, 0 – 45° a la derecha

Margen de corte compuesto 0˚ – 45˚ a la izquierda (bisel), 0˚ – 45˚ a la izquierda y la derecha (inglete)

Peso neto 13 kg (28,7 libras) Cable Cable armado flexible del tipo de 2 conductores de 2 m (6,6 pies)

Bisel a la Inglete de 0˚ izquierda de 45˚

Bisel a la Inglete de 0˚ derecha de 45˚

Inglete de 45˚

Diámetro del orificio: 15,9 mm (5/8")

Anchura máx. Altura máx. 69 mm (2-23/32")

Anchura máx. Altura máx. 45 mm (1-25/32")

Anchura máx. Altura máx. 24 mm (15/16")

Anchura máx.

0˚ – 45˚ a la derecha (bisel), 0˚ – 45˚ a la izquierda y la derecha (inglete)

143 mm (5-5/8”) *Anchura máx. 92 mm (3-5/8”)

98 mm (3-7/8")

143 mm (5-5/8")

98 mm (3-7/8")

120 mm (4-3/4")

85 mm (3-11/32")

( )

Español

*Nota: Se deberá fijar una tabla espaciadora de 17 mm de espesor a la escuadra de guía.

Español

APLICACIONES

Madera, madera laminada, tabla de color , tabla laminada suave, madera prensada, materiales similares a la madera y puertas corredizas de aluminio.

PREPARATIVOS PREVIOS A LA OPERACIÓN

Antes de utilizar la herramienta eléctrica, realice los preparativos siguientes.

1. Instalación

Perno de 8 mm (5/16’)

484 mm (19-1/16")

10 mm (3/8"), 4 Holes

428 mm (16-27/32")

Coloque la herramienta eléctrica sobre un banco de trabajo horizontal y nivelado, tal como se observa en la Fig. 4. Seleccione pernos de 8 mm de diámetro (5/16”) de un largo adecuado para el espesor del banco de trabajo. El perno deberá ser de por lo menos 50 mm (2”) más largo que el espesor del banco de trabajo. Por ejemplo, para un banco de trabajo de 25 mm (1”) de espesor, utilice pernos de 8 mm (5/16”) x 75 mm (3”). El soporte de extensión fijado a la parte posterior de la base (véase Fig.2) ayudará a estabilizar la herramienta eléctrica.

(11-1/2")

292 mm

Base

Fig. 4

Tuerca de 8 mm (5/16’)

Banco de trabajo

Español

2. Liberación del mango de émbolo

Mango de émbolo

Durante el transporte, fije el mango de émbolo en la ranura profunda. NOTA: Esta posición no se

Fig. 5-a Fig. 5-b

debe utilizar para ninguna operación de corte.

Durante la operación, fije los topes del mango de émbolo en la ranura de poca profundidad.

Mango de émbolo

En el sentido de las agujas del reloj

Extraiga para desenganchar. Gire la perilla 1/4 de vuelta y fije los topes de pasador en la ranura de poca profundidad.

Esta herramienta eléctrica se expide de fábrica con sus componentes principales asegurados mediante el mango de émbolo. Mueva ligeramente la empuñadura para que el mango de émbolo pueda soltarse y ajustarse de la manera indicada en la Fig. 5-b.

NOTA: Si baja ligeramente la empuñadura conseguirá soltar el mango de émbolo con mayor facilidad

y seguridad. La posición de bloqueo del mango de émbolo es sólo para transporte y almacenamiento.

Para el transporte, sujete la empuñadura (véase Fig.1) con una mano, y con la otra mano sostenga la base por la sección de agarre del extremo izquierdo.

3. Instalación de la bolsa para el polvo, empuñadura lateral, soporte de extensión, retén y tornillos de carpintero.

(El soporte de extensión y el retén son accesorios opcionales). Instale la bolsa para el polvo, la empuñadura lateral, el soporte de extensión, el retén y el tornillo de carpintero de la manera indicada en las Figs. 1 y 2.

(1) Armado de la palanca de fijación

q Inserte el resorte y el tornillo en el orificio de la palanca

de fijación, tal como se indica en la Fig.6.

Palanca de fijación

TornilloResorte

Palanca de fijación

Collar del mango

Tornillo

Fig. 6

w Coloque la palanca de fijación en el collar del mango,

y luego apriete el tornillo de la manera indicada en la fig.7.

Perno de cabeza hexagonal de 5 mm (C)

Fig. 7

4. Instalación del soporte de extensión

(1) Inserte el soporte de extensión en el orificio de la base. (2) Sujete los dos tornillos para metales de 5 mm y fije el soporte de extensión de la manera indicada

en la Fig.2.

Español

ANTES DE LA UTILIZACIÓN

1. Cerciórese de que la fuente de alimentación sea adecuada para la herramienta.

ADVERTENCIA: No conecte nunca la herramienta eléctrica a menos que la fuente de alimentación

de CA disponible sea de la misma tensión que la especificada en la placa de características de dicha herramienta.

2. Cerciórese de que el interruptor de disparo esté en OFF.

ADVERTENCIA: Si conectase el cable de alimentación en la fuente de alimentación con el

interruptor de disparo en ON, la herramienta se pondría repentinamente en funcionamiento y podría causar un accidente serio.

3. Compruebe si la hoja de sierra posee defectos visibles.

Confirme que la hoja de sierra esté exenta de rajas y de otros defectos visibles.

4. Confirme que la hoja de sierra esté fijada con seguridad a la herramienta eléctrica.

Utilizando la llave suministrada, apriete el perno sobre el eje de husillo para asegurar la hoja de sierra. Para los detalles, consulte la Fig. 36-a, la Fig. 36-b y la Fig. 36-c en la sección “MONT AJE Y DESMONT AJE DE LA HOJA DE SIERRA”.

5. Verifique el buen funcionamiento de los protectores de la hoja.

Los protectores de la hoja han sido diseñados para evitar que el

Protector de la hoja (Metal)

operador entre en contacto con la hoja de sierra durante la operación de la herramienta. Siempre verifique que el protector de la hoja (plástico) se mueva suavemente y que cubra adecuadamente a la hoja de sierra.

Protector de la hoja (Plástico)

Fig. 8

ADVERTENCIA: No utilice nunca la herramienta eléctrica si el protector de la hoja (plástico) no

funciona correctamente.

6. Antes de utilizar la herramienta, confirme la posición del bloqueador del huso.

Después de haber instalado la hoja de sierra, confirme que el bloqueador del huso está en posición de retraída antes de utilizar la herramienta eléctrica (consulte la Fig. 36-a).

7. Compruebe la posición del límite inferior de la hoja de sierra.

Aunque fue ajustada antes del envío, compruebe cuidadosamente la altura de la hoja de sierra. Confirme que la hoja de sierra pueda bajarse de 26 a 28 mm (1-1/32" a 1-3/32") por debajo del inserto de la mesa. Con respecto a los detalles, consulte la sección “Comprobación de la posición del límite inferior de la hoja de sierra”.

8. Compruebe el tomacorriente de CA.

Para evitar el recalentamiento, la parada accidental, o la operación intermitente, confirme que el enchufe del cable de alimentación esté firmemente insertado en el tomaco-rriente y que no se caiga después de haberlo insertado. Si el tomacorriente está defectuoso repare o reemplácelo.

9. Confirme que el cable de alimentación de la herramienta no esté dañado.

Si el cable de alimentación está dañado, repare o reemplácelo.

DESPUÉS DE HABER CONECTADO EL ENCHUFE DEL CABLE DE ALIMENTACIÓN EN UN TOMACORRIENTE DE CA APROPIADO, COMPRUEBE LA OPERACIÓN DE LA HERRAMIENTA DE LA FORMA SIGUIENTE:

10. Operación de prueba

Después de haber confirmado que no se ha olvidado de nada, ponga en funcionamiento la herramienta eléctrica, y confirme que no haya ninguna anormalidad antes de intentar realizar la operación de corte.

11. Inspeccione la estabilidad de rotación de la hoja de sierra.

Para cortar con precisión, gire la hoja de sierra y compruebe la deflexión para confirmar que la hoja no esté inestable, ya que de lo contrario, podrían producirse vibraciones y ocurrir un accidente.

ANTES DEL CORTE

1. Corte de ranura en un inserto de la mesa

Antes de iniciar la operación, se deberá cortar una

Inserto de mesa

ranura en el inserto de la mesa. Asegure a la mesa un trozo de madera de aprox. 130 mm (5-1/8”) de ancho con el conjunto de tornillo de carpintero, para evitar la rotura del inserto de la mesa. T ras conectar el interruptor y una vez que la hoja de sierra alcance su velocidad máxima, baje lentamente la empuñadura para cortar una ranura en el inserto de la mesa.

Español

Mesa

Fig. 9

PRECAUCIÓN: No corte la ranura con demasiada

rapidez pues se dañaría el inserto de la mesa.

2. Comprobación de la posición límite inferior de la hoja de sierra

ADVERTENCIA: Para evitar accidentes o lesiones personales, siempre desconecte el interruptor

de disparo y desenchufe la clavija de alimentación del tomacorriente antes de realizar el ajuste.

V erifique que puede bajar la hoja de sierra de 26 mm a 28 mm (1-1/32”

Tornillo de ajuste de profundidad de 6 mm Contratuerca de 6 mm

a 1-3/32”) por debajo del inserto de la mesa. Si es necesario, ajuste de la siguiente manera:

(1) Afloje la contratuerca de 6 mm del tornillo de ajuste de profundidad

de 6 mm.

(2) Gire el tornillo de ajuste de profundidad de 6 mm hasta ajustar la

posición de límite inferior . La hoja de sierra se eleva al girar el tornillo de ajuste de profundidad de 6 mm en el sentido de las agujas del reloj, y baja al girar dicho tornillo en sentido contrario.

(3) Una vez que realice el ajuste, apriete completamente la contratuerca

de 6 mm.

NOTA: Antes de apretar la contratuerca de 6 mm, confirme que la

Fig. 10

3. Ángulo oblicuo

Antes de expedirse de fábrica, la herramienta eléctrica ha sido ajustada para cortes en bisel con ángulos de 0˚, hacia la derecha, 45˚ hacia la izquierda, y un corte en bisel con un ángulo de 45˚ hacia la derecha con un perno de 6 mm (A), un perno de 6 mm (B), y un perno de cabeza hueca hexagonal de 5 mm (C) (véase Fig. 7). Para cambiar el ajuste, gire el perno de 6 mm (A), el perno de 6 mm (B) o el perno de cabeza hueca hexagonal de 5 mm (C) (véase Fig.7) y cambie su altura. (El ángulo máximo de corte en bisel es de 45˚). Para cambiar el ángulo de corte en bisel a 45˚ hacia la derecha, levante la barra-guía en la dirección indicada en la Fig.12 e incline la cabeza del motor hacia la derecha. Cuando ajuste la cabeza del motor a 0˚, regrese siempre la barra-guía a su posición inicial.

hoja de sierra se encuentre ajustada de manera que no penetre en la mesa.

Escala de ángulos oblicuos

Indicador

Palanca de fijación

Barra-guía

Perno de 6 mm (A) (Tope para ángulo oblicuo de 45˚ a la derecha)

Palanca de fijación

Levantar

Barra-guía

Perno de cabeza hueca hex. de 5 mm (C) (Tope para 0˚)

Fig. 12Fig. 11

Perno de 6 mm (B) (Tope para ángulo oblicuo de 45˚ a la izquierda)

Español

4. Inmovilización de la pieza de trabajo

ADVERTENCIA: Sujete siempre la pieza de trabajo a la escuadra de guía, ya que de lo contrario

podría salirse de la mesa y causar lesiones serias.

5. Instalación de los soportes de extensión (Accesorio opcional)

Durante la operación de corte, los soportes de extensión le ayudarán a mantener estables y correctamente posicionadas las piezas de trabajo de mayor longitud.

(1) Inserte el tornillo de 8 mm en el orificio provisto en la base.

Soporte de extensión

Fig. 13

Soporte de extensión

Varilla de soporte de bloqueo

tornillo de 8 mm

(2) Coloque la varilla de soporte de bloqueo debajo del costado de

la base.

(3) Con el tornillo de ajuste de 8 mm, detenga temporalmente la

varilla de soporte de bloqueo.

(4) Inserte un soporte de extensión en los dos orificios de la varilla

de soporte de bloqueo.

(5) Empuje el soporte de extensión hasta que haga contacto con la

base.

(6) Apriete el tornillo de 8 mm y fije el soporte de extensión.

PRECAUCIÓN : Nunca transporte la herramienta

sosteniéndola por el soporte de extensión. Tenga en cuenta que el soporte podría salirse de la base. Sujete la herramienta por la empuñadura (véase Fig.1), y no por el soporte de extensión.

Base

Fig. 14

6. Retén para corte de precisión (El retén es un accesorio opcional)

Soporte de extensión

Retén

Perno de aletas de 6 mm

Fig. 15

El retén permite realizar un corte continuo de precisión en longitudes de 253 mm a 423 mm (10” a 16-21/32”). Para instalar el retén, fíjelo al soporte con un perno de aletas de 6 mm, tal como se observa en la Fig. 15.

APLICACIONES PRÁCTICAS

ADVERTENCIA: * Para evitar lesiones, no quite ni remplace nunca la pieza de trabajo sobre la mesa

mientras la herramienta esté en funcionamiento.

* No coloque nunca sus miembros dentro de la línea cerca del signo de advertencia

mientras esté utilizando la herramienta. Esto podría resultar peligroso (consulte las Fig. 16).

Línea

Signo de advertencia

Fig. 16

Signo de advertencia

Línea

1. Operación del interruptor

Bloqueo del interruptor

Orificio

Interruptor de disparo

Fig. 17

ADVERTENCIA: Este bloqueo permitirá evitar el encendido accidental de la herramienta eléctrica

o la utilización por parte de personas no autorizadas (especialmente los niños). Para evitar la utilización no autorizada de esta herramienta, inserte un candado a través del orificio del interruptor de disparo.

Español

El bloqueo del interruptor ha sido diseñado para evitar la operación inadvertida de la herramienta eléctrica. Para utilizar la herramienta eléctrica, primero se deberá empujar el bloqueo del interruptor hacia arriba, tal como se indica en la Fig.17. El interruptor de disparo no funcionará a menos que el bloqueo del interruptor haya sido empujado hacia arriba. Cuando suelte el interruptor de disparo, la alimentación se desconectará y el bloqueo del interruptor volverá automáticamente a su posición inicial, bloqueando al interruptor de disparo.

2. Utilización del conjunto de tornillo de carpintero (Accesorio estándar)

(1) El conjunto del tornillo de carpintero puede montarse

en la base del lado izquierdo o bien en la base del lado derecho, y puede elevarse o bajarse de acuerdo con la altura de la pieza de trabajo.

Tornillo de carpintero

Soporte

1 Inserte el soporte del conjunto del tornillo de carpintero

en el orificio provisto en la base del lado izquierdo o bien en la base del lado derecho.

2 Luego apriete el perno de fijación de 5 mm, tal como se

indica en la Fig.18.

NOTA: El soporte cuenta con dos ranuras de bloqueo en

los cuales encaja la punta del perno de fijación de 5 mm para poder bloquear el conjunto del tornillo de carpintero en la posición deseada.

en la escuadra de guía del lado izquierdo o bien en la escuadra de guía del lado derecho, y puede elevarse o bajarse de acuerdo con la altura de la pieza de trabajo.

en el orificio provisto en la escuadra de guía del lado izquierdo o bien en la escuadra de guía del lado derecho.

indica en la Fig. 19.

Base

Conjunto de tornillo de carpintero

Soporte Escuadra

de guía Perno de

fijación de 5 mm

Perno de fijación de 5 mm

Fig. 18

(2) El conjunto del tornillo de carpintero puede montarse

1 Inserte el soporte del conjunto del tornillo de carpintero

2 Luego apriete el perno de fijación de 5 mm, tal como se

Fig. 19

PRECAUCIÓN: Confirme siempre que la cabeza del motor (consulte la Fig. 1) no entre en contacto

con el conjunto de tornillo de carpintero cuando descienda para realizar la operación de corte. Si existe el peligro de que pueda pasar esto, afloje ligeramente el perno de perilla de 5 mm y mueva el conjunto de tornillo de carpintero hasta una posición en la que no entre en contacto con la hoja de sierra.

Español

3. Utilización del conjunto de tornillo de carpintero (Accesorio opcional)

(1) El conjunto de tornillo de carpintero puede montarse

en la base del lado izquierdo o bien en la base del lado derecho, y puede moverse hacia atrás y adelante de acuerdo con el ancho de la pieza de trabajo. Inserte el soporte del conjunto de tornillo de carpintero en el orificio ubicado en la base del lado izquierdo o bien en la base del lado derecho, tal como se muestra en la Fig.20.

Base

Fig. 20

4. Operación de corte

Marcación (premarcada)

(Vista delantera)

Marcación (premarcada)

Fig. 21

PRECAUCIÓN: * El aumento de la presión sobre la empuñadura no aumentará la velocidad de

ADVERTENCIA: * Cuando no vaya a utilizar la herramienta, confirme que el interruptor de disparo

Conjunto de tornillo de carpintero

(1) Como se muestra en la Fig. 21, la anchura de la hoja

Línea de ajuste

de sierra es la de corte. Por lo tanto, deslice la pieza de trabajo hacia la derecha (vista desde la posición del operador) cuando desee la longitud b, o hacia la izquierda cuando desee la longitud a.

(2) Cuando la hoja de sierra haya alcanzado la velocidad

máxima, empuje cuidadosamente hacia abajo la

Pieza de trabajo

empuñadura hasta que la hoja de sierra se acerque a la pieza de trabajo.

(3) Cuando la hoja de sierra haya entrado en contacto con

Inserto de la mesa

la pieza de trabajo, empuje gradualmente hacia abajo la empuñadura para cortar dicha pieza.

(4) Después de haber cortado la pieza de trabajo con la

profundidad deseada, desconecte la alimentación de la herramienta eléctrica y deje que la hoja de sierra se pare completamente antes de levantar la empuñadura de la pieza de trabajo para devolverla a su posición de completamente retraída.

corte. Por el contrario, la presión excesiva puede resultar en sobrecarga del motor y/o en reducción de la eficacia de corte.

Si presiona la empuñadura con una fuerza excesiva o lateral, la hoja de sierra podría vibrar durante la operación de corte y provocar marcas innecesarias sobre la pieza de trabajo, perjudicando la calidad del corte. Por consiguiente, cuando presione la empuñadura hacia abajo, hágalo suavemente y con cuidado.

esté en OFF y de que el enchufe del cable de alimentación esté desconectado del tomacorriente.

5. Procedimiento de corte de ingletes

Escala de ángulos de inglete

Indicador Placa de

resorte

(1) Afloje la empuñadura lateral y tire de la placa de resorte. (2) Ajuste la mesa hasta que el indicador se alinee con el

ajuste deseado en la escala de ángulos de ingletes, tal como se observa en la Fig.22.

(3) Reapriete la empuñadura lateral para asegurar la mesa

en la posición deseada.

Apretar

Empuñadura lateral

Aflojar

Fig. 22

Girar la mesa

NOTA: * En las posiciones hacia la derecha y la izquierda existen paradas a 0°, centro, 15°, 22,5°, 31,6°, y

45°. Compruebe que la escala de ángulos de ingletes y la punta del indicador estén correctamente alineadas.* La operación de la herramienta eléctrica con la escala de ángulos de ingletes y el indicador desalineados o con la empuñadura lateral sin apretar adecuadamente, resultará en un corte de mala precisión.

6. Procedimientos de corte en bisel

Escala de ángulos de inglete

Indicador

Palanca de fijación

Aflojar

Apretar

Levantar

Español

(1) Afloje la palanca de fijación e incline la hoja de sierra

hacia la izquierda o la derecha. Cuando incline la cabeza del motor hacia la derecha, levante la barra-guía de la manera indicada en la Fig.23.

(2) Ajuste el ángulo de inclinación hasta el valor deseado

observando la escala de ángulos de bisel y el indicador , y después asegure la palanca de fijación.

Fig. 23

Barra-guía

ADVERTENCIA: Cuando la pieza de trabajo esté asegurada el lado izquierdo o derecho de la

hoja de sierra, la parte de corte corto entrará en contacto con el del lado izquierdo o derecho de dicha hoja. Desconecte siempre la alimentación y deje que la hoja de sierra se pare completamente antes de levantar le empuña dura de la pieza de trabajo. Si levanta la empuñadura mientras la hoja de sierra está girando, la pieza de corte puede atascarse contra la hoja de sierra haciendo que se esparzan peligrosamente virutas.

7. Procedimientos de corte compuesto

Para el corte compuesto, observe las instrucciones de los apartados 5 y 6 de arriba. Con respecto a las dimensiones máximas para el corte compuesto, consulte “ESPECIFICACIONES” en la página 49.

PRECAUCIÓN:

Para el corte compuesto, siempre asegure la pieza de trabajo con el lado derecho o el lado izquierdo.

No gire nunca la mesa hacia la derecha para el corte compuesto (bisel izquierdo) debido a que la hoja de sierra podría entrar en contacto con la abrazadera o con el tornillo de carpintero que asegura a la pieza de trabajo, y causar lesiones o daños.

No gire nunca la mesa hacia la izquierda para el corte compuesto (bisel derecho), debido a que la hoja de sierra podría entrar en contacto con la abrazadera o con el tornillo de carpintero que asegura a la pieza de trabajo, y causar lesiones o daños.

8. Procedimientos de corte con moldura en vértice

En la Fig. 24 se muestran los tipos de moldura en vértice con ángulos de 38 y 45°. Con respecto a las molduras en vértice típicas, consulte la Fig. 25.

Superficie superior

Pared

θ°

Techo

Superficie inferior

Fig. 24 Fig. 25

Pared

Techo

En la tabla siguiente se muestran los ajustes de ángulo de ingletes y de corte en bisel para los dos tipos de moldura en el vértice.

NOTA: Por motivos de comodidad, se proveen topes de seguridad para las posiciones de ajuste de

corte de ingletes (izquierda y derecha 31,6˚).

Para el ajuste de corte de ingletes

Si la mesa ha sido ajustada a cualquiera de los ángulos descritos, mueva la empuñadura lateral de ajuste de la misma un poco hacia la derecha o hacia la izquierda para estabilizar la posición y para alinear apropiadamente la escala de ángulos ingletes y la punta del indicador antes de iniciar la operación.

Para el ajuste del corte en bisel

Mueva la empuñadura de la sección de bisel hacia la derecha y la izquierda y compruebe si la posición es estable, y si la escala de ángulos de bisel y la punta del indicador están adecuadamente alineadas. Después apriete la palanca de fijación.

Español

Tipo de

Para procesar la moldura en vértices en las posiciones q y r de la Fig. 25.

moldura en vértice

Ajuste del ángulo de ingletes

Tipo de 45°

derecha 35,3˚ izquierda 30˚ derecha 30˚ izquierda 35,3˚ izquierda 30˚ derecha 30˚derecha 30˚

Tipo de 38° derecha 31,6˚

Ajuste del ángulo de corte en bisel

izquierda 33,9˚ derecha 33,9˚ izquierda 31,6˚ izquierda 33,9˚

Para procesar la moldura en vértices en las posiciones w y e de la Fig. 25.

Ajuste del ángulo de ingletes

Ajuste del ángulo de corte en bisel

derecha 33,9˚

(marca ) (marca ) (marca ) (marca )

(1) Ajuste para cortar molduras en vértice a los posiciones 1 y 4 de la Fig. 25 (consulte la Fig. 26, incline la

cabeza hacia la izquierda): q Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente:

* Para molduras en vértice de tipo de 45°: 35,3° * Para molduras en vértice de tipo de 38°: 31,6°

w Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma siguiente:

* Para molduras en vértice de tipo de 45°: 30° * Para molduras en vértice de tipo de 38°: 33,9° (marca )

e Coloque la moldura en el vértice de forma que la superficie superior (A de la Fig. 24) entre en contacto

con la escuadra de guía como se indica en la Fig. 27.

(2) Ajuste para cortar molduras en vértice a los posiciones 2 y 3 de la Fig. 25 (consulte la Fig. 28, incline la

cabeza hacia la izquierda): q Gire la mesa hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente:

* Para molduras en vértice de tipo de 45°: 35,3° * Para molduras en vértice de tipo de 38°: 31,6°

w Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma siguiente:

* Para molduras en vértice de tipo de 45°: 30° * Para molduras en vértice de tipo de 38°: 33,9° (marca )

e Coloque la moldura en el vértice de forma que la superficie superior (B de la Fig. 24) entre en contacto

con la escuadra de guía como se indica en la Fig. 29.

Cabeza

Escala de ángulos de inglete

Mesa

Escala de ángulos de inglete

Escuadra de guía

(3)

Ajuste para cortar molduras en vértice en las posiciones q y r de la Fig.25 (Véase Fig.30):

Fig. 26 Fig. 28

Mesa de la base

Fig. 27 Fig. 29

Escuadra de guía

Base

Escuadra de guía

Base

Mesa de la base

Cabeza

Escala de ángulos de inglete

Escala de ángulos de inglete Mesa

q Gire la mesa hacia la derecha y ajuste el ángulo de corte de ingletes de la siguiente manera:

* Para molduras en vértice del tipo de 45˚: 35,3˚ * Para molduras en vértice del tipo de 38˚: 31,6˚

w Gire la cabeza hacia la derecha y ajuste el ángulo de bisel de la siguiente manera:

* Para molduras en vértice del tipo de 45˚: 30˚ * Para molduras en vértice del tipo de 38˚: 33,9˚ (marca )

e Posicione la moldura en vértice de manera que la superficie superior (B en la Fig.24) haga contacto

con la escuadra de guía, como se indica en la Fig.31.

(4)

Ajuste para cortar molduras en vértice en las posiciones 2 y 3 de la Fig.25 (véase Fig.32): q Gire la mesa hacia la izquierda y ajuste el ángulo de corte de ingletes de la siguiente manera:

* Para molduras en vértice del tipo de 45˚: 35,3˚ * Para molduras en vértice del tipo de 38˚: 31,6

w Gire la cabeza hacia la derecha y ajuste el ángulo de bisel de la siguiente manera:

* Para molduras en vértice del tipo de 45˚: 30˚ * Para molduras en vértice del tipo de 38˚: 33,9˚ (marca

)

e Posicione la moldura en vértice de manera que la superficie superior (A en la Fig.24) haga contacto

con la escuadra de guía, como se indica en la Fig.33.

Cabeza

Español

Escala de ángulos de inglete

Escuadra de guía

Mesa Escala de ángulos

de inglete

Escuadra de guía

Base

Fig. 30 Fig. 32

Mesa de la base

Fig. 31 Fig. 33

Escala de ángulos de inglete

Escuadra de guía

Escala de ángulos de inglete MesaBase

Mesa de la base

9. Corte fácil de materiales deformados, tales como vidrieras corredizas de aluminio

Los materiales tales como vidrieras corredizas de aluminio pueden deformarse fácilmente si se aprietan demasiado con el conjunto de tornillo de carpintero. Esto causará el corte ineficaz y posiblemente la sobrecarga del motor. Cuando corte tales materiales, utilice un tablón de madera para proteger la pieza de trabajo como se muestra en la Fig. 34. Cuando corte materiales de aluminio, recubra la hoja de sierra con aceite para corte (no consumible) a fin de lograr un corte uniforme y un acabado fino.

Perno de perilla de 5 mm

Conjunto de tornillo de carpintero

Tablón de madera

Marco corredizo de aluminio

Tablón de madera

Fig. 34

10. Forma de utilizar la bolsa para el polvo (Accesorio estándar)

(1) Cuando la bolsa para el polvo esté llena de polvo, dicho polvo

saldrá soplado de la bolsa para el polvo cuando gire la hoja de sierra. Compruebe periódicamente y vacíe la bolsa para el polvo

Protector de la hoja (Metal)

Bolsa para el polvo

Ángulo recto

Superficie de la base

Fig. 35

antes de que se llene.

(2) Durante el corte en bisel y compuesto, fije la bolsa para el polvo

en ángulo recto con relación a la superficie placa de la base como se muestra en la Fig. 35.

PRECAUCIÓN: Vacíe frecuentemente la bolsa para el polvo

para evitar que se atasquen el conducto y el protector de la hoja (metal). Durante el corte en bisel se acumulará más polvo de lo normal.

Español

MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA

ADVERTENCIA: Para evitar accidentes o lesiones, suelte siempre el interruptor de disparo y

desconecte el enchufe del cable de alimentación del tomacorriente antes de extraer o instalar la hoja de sierra.

1. Montaje de la hoja de sierra

(1) Gire el protector de la hoja (plástico) hasta la posición superior. (2) Afloje el tornillo de 5 mm para liberar el protector del eje de la cortadora.

Gire el protector del eje de la cortadora de la manera indicada en la Fig.36-b. En este momento, el protector de la hoja (plástico) se moverá conjuntamente.

(3) Presione el bloqueador del huso hacia adentro y afloje el perno con la llave.

Como el perno es de rosca a izquierdas, gírelo hacia la derecha para aflojarlo, tal como se indica en la Fig. 36-b.

NOTA: Si no consigue presionar fácilmente el bloqueador del huso para bloquear el eje de husillo,

gire el perno con la llave mientras aplica presión sobre el bloqueador del huso. El eje de husillo quedará bloqueado al presionar hacia adentro el bloqueador del huso.

(4) Quite el perno y el collar del husillo.

Protector de la hoja (Plástico)

Bloqueador del huso

Arandela de hoja

Perno

Refrentado local

Hoja de sierra

Fig. 36-a

Fig. 36-c

Collar de husillo

Collar

Eje de husillo

15.9 mm (5/8")

Apretar

Aflojar

Hoja de sierra

Arriba

Llave

Perno

Fig. 36-b

Protector del eje de cortadora

Tornillo de 5 mm

Collar de husillo

(5) Monte la hoja de sierra.

ADVERTENCIA: Cuando monte la hoja de sierra, compruebe que la marca del indicador de

rotación provista en la misma y la dirección de rotación del protector de la hoja (metal) coincidan correctamente.

(6) Limpie a fondo el collar, el collar del husillo, la arandela de hoja (confir me la dirección de montaje)

y el perno, e instálelos sobre el eje de husillo, como se muestra en la Fig.36-c.

(7) Presione el bloqueador del huso y apriete el perno girándolo hacia la izquierda con la llave de cubo

10 mm, como se indica en la Fig. 36-b.

PRECAUCIÓN: * Después de haber instalado o extraído la hoja de sierra, confirme que el

bloqueador del huso haya vuelto a la posición de retracción.

* Apriete el perno de forma que no se afloje durante la operación.

Confirme que el perno haya quedado adecuadamente apretado antes de poner en funcionamiento la herramienta.

(8) Gire el protector del eje de la cortadora hasta la posición inicial, y apriete el tornillo de 5 mm. (9) Coloque el protector de la hoja (plástico) en la posición inferior.

2. Desmontaje de la hoja de sierra

Desmonte la hoja de sierra invirtiendo el proceso de montaje descrito en el párrafo 1 anterior. La hoja de sierra podrá extraerse fácilmente después de levantar el protector del eje de la cortadora.

Español

PRECAUCIÓN: No intente instalar nunca hojas de sierra de diámetro superior a 255 mm

(10"). Instale siempre las hojas de sierra de 255 mm (10") de diámetro o menos.

DISPOSITIVO PROTECTOR CONTRA SOBRECARGA PARA LA CORREA EN V DE POLIVINILO

La alimentación del motor se transmite a la hoja de sierra mediante una correa en V de polivinilo. Cuando esta correa se sobrecargue, el dispositivo protector contra sobrecarga se activará para cortar la corriente y parar el motor. En este caso, ponga inmediatamente el interruptor de disparo en OFF y levante la empuñadura hasta su posición inicial. Después ponga el interruptor de alimentación en ou y deje que la herranienta funcione durante 20 segundos sin carga para que se enfríe el motor . Después inicie la operación de corte. Si desactiva frecuentemente el dispositivo protector contra sobrecarga, es posible que se dañe la correa en V de polivinilo o el motor.

PRECAUCIÓN: Cuando el dispositivo protector contra sobrecarga pare el motor, éste se pondrá en

funcionamiento después de haber puesto el interruptor de disparo en OFF y otra vez en ON. Cuando lo ponga en ON, cerciórese de que la hoja de sierra no esté insertada en el material.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA: Para evitar accidentes o lesiones, confirme que el interruptor de disparo esté en

1. Inspección de la hoja de sierra

OFF y de que el enchufe del cable de alimentación esté desconectado del tomacorriente antes de reali zar cualquier operación de mantenimiento o de inspección de esta herramienta.

Reemplace la hoja de sierra inmediatamente después de haber notado cualquier signo de deterioro o daño. Una hoja de sierra dañada puede causar lesiones, y otra desgastada puede causar la operación inefectiva o la posible sobrecarga del motor.

PRECAUCIÓN: No utilice nunca una hoja de sierra mellada. Cuando la hoja de sierra esté

mellada, su resistencia a la presión de la mano aplicada por la empuñadura de la herramienta tiende a aumenta, haciendo que la herramienta eléctrica funcione de forma insegura.

2. Inspeccion las de escobillas (Figs. 37 y 38)

Línea límite de

17 mm (43/64")

Tapa de la escobilla

Carcasa del motor

desgaste

5 mm (3/16")

Fig. 37

Fig. 38

Las escobillas del motor son piezas fungibles. Si las escobillas se desgastan excesivamente, es posible que el motor tenga problemas. Por lo tanto, inspeccione periódicamente las escobillas y reemplácelas. Verifique las escobillas después de las primeras 50 horas de uso de una máquina nueva o de haber instalado un juego de escobillas nuevas. Después de la primera inspección, examínelas cada aproximadamente 10 horas de uso, hasta determinar que es necesario el reemplazo. Reemplace ambas escobillas cuando el carbón de cualquiera de las escobillas presente un desgaste de 5 mm (3/16”) de largo, o cuando se descubra quemadura o daño en un resorte o en un alambre en derivación (véase Fig.37). Si después de quitar las escobillas determina que son utilizables, reinstálelas tal como estaban originalmente. Además, mantenga las escobillas limpias de forma que se deslicen suavemente dentro de los portaescobillas. Las escobillas podrán extraerse fácilmente después de haber quitado las tapas de los portaescobillas (consulte la Fig. 38) con un destornillador de punta plana.

3. Inspección de los tornillos de montaje

Inspeccione regularmente cada componente de la herramienta eléctrica para ver si están flojos. Reapriete los tornillos de montaje y cualquier pieza floja.

ADVERTENCIA: Para evitar lesiones, no utilice nunca la herramienta eléctrica si tiene alguna

pieza floja.

Español

4. Inspección del funcionamiento del protector de la hoja

Cada vez que utilice la herramienta, pruebe previamente el protector de la hoja (Fig.8) para verificar que se encuentra en buenas condiciones y que se mueve con suavidad. No utilice nunca la herramienta si el protector de la hoja no funciona correctamente y sin comprobar que se encuentran en buenas condiciones mecánicas.

5. Almacenamiento

Después de haber utilizado la herramienta eléctrica, compruebe si: (1) El interruptor de disparo está en la posición OFF (2) El enchufe del cable de alimentación está desconectado del tomacorriente de CA, (3) Guárdalo en un lugar seguro.

Cuando no vaya a utilizar la herramienta, guárdela en un lugar seco fuera del alcance de niños.

6. Reemplazo de la correa “Poly-V”

Correa “Poly-V”

La potencia del motor es transmitida a la hoja de sierra por medio de la correa “Poly-V”. Cuando esta correa “Poly-V” esté rota o dañada, retire la cubierta trasera aflojando los tres tornillos de 5 mm y reemplácela por una nueva. Cuando haga pasar la correa por las poleas, primero conecte 2 ó 3 dientes de la correa “Poly-V” en las ranuras de la polea (A) y de la polea (B). Luego gire la polea (A) y la polea (B), y haga que los 10 dientes de la correa encajen en la poleas.

Polea (B)

Fig. 39

Polea (A)

7. Lubricación

Lubrique las superficies deslizables siguientes una vez al mes a fin de mantener la herramienta eléctrica en buenas condiciones de operación durante mucho tiempo (consulte la Fig. 1 y la Fig. 2). Se recomienda la utilización de aceite para máquinas.

Puntos de suministro de aceite: *Parte giratoria del regulador de ángulo

*Parte giratoria del conjunto del tornillo de carpintero *Parte giratoria de la mesa y de la base

8. Limpieza

Limpie periódicamente las virutas y demás materiales de la superficie de la herramienta eléctrica con un paño humedecido en una solución jabonosa. Para evitar el mal funcionamiento del motor , protéjalo contra el aceite y el agua.

SERVICIO Y REPARACIONES

Todas las herramientas eléctricas de calidad necesitan el servicio o el reemplazo de piezas debido al desgaste por el uso. para asegurarse de que solamente se utilicen piezas de remplazo autorizadas y el sistema de doble aislamiento, todos los trabajos de servicio (excepto el mantenimiento rutinario) deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES DE HERRAMIENTAS ELÉCTRICAS AUTORIZADO POR HITACHI.

NOTA: Las especificaciones están sujetas a cambio sin previo aviso sin ninguna obligación por parte

de HITACHI.
