Hikvision DS-7716NI-K4, DS-8616NI-K8, DS-8632NI-K8, DS-8664NI-I8, DS-7732NI-I4 User Manual

...

Сетевой видеорегистратор

Руководство пользователя

UD03272B

Сетевой видеорегистратор. Руководство пользователя

Руководство пользователя

Вся информация, включая текст, изображения и графики является интеллектуальной собственностью HikvisionDigitalTechnologyCo., Ltd. или её дочерних компаний (далее Hikvision). Данное руководство пользователя (далее «Руководство») не подлежит воспроизведению, изменению, переводу или распространению, частично или целиком, без предварительного разрешения Hikvision. Hikvision не предоставляет гарантий, заверений, явных или косвенных, касательно данного Руководства, если не предусмотрено иное.

О руководстве

Данное руководство применимо для Сетевых видеорегистраторов (NVR). Руководство содержит инструкции для использования и управления продуктом. Изображения, графики и вся другая информация предназначена только для ознакомления. Этот документ может быть изменен без уведомления, в связи с обновлением прошивки и по другим причинам. Пожалуйста, используйте этот документ под руководством профессионалов.

Торговая марка

и другие торговые марки Hikvision и логотипы являются интеллектуальной собственностью Hikvision в различных юрисдикциях. Другие торговые марки и логотипы, содержащиеся в руководстве, являются собственностью их владельцев.

Правовая информация

ДО МАКСИМАЛЬНО ДОПУСТИМОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ПРОДУКТ, АППАРАТУРА, ПРОГРАММНОЕ И АППАРАТНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», СО ВСЕМИ ОШИБКАМИ И НЕТОЧНОСТЯМИ, HIKVISION НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, КАСАТЕЛЬНО УДОВЛЕТВОРИТЕЛЬНОСТИ КАЧЕСТВА, СООТВЕТСТВИЯ УКАЗАННЫМ ЦЕЛЯМ И ОТСУТСТВИЯ НАРУШЕНИЙ СО СТОРОНЫ ТРЕТЬИХ ЛИЦ. НИ HIKVISION, НИ ЕГО ДИРЕКТОРА, НИ СОТРУДНИКИ ИЛИ ПРЕДСТАВИТЕЛИ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОТРЕБИТЕЛЕМ ЗА КАКОЙ-ЛИБО СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ УЩЕРБ, ВКЛЮЧАЯ УБЫТКИ ИЗ-ЗА ПОТЕРИ ПРИБЫЛИ, ПЕРЕРЫВА В ДЕЯТЕЛЬНОСТИ ИЛИ ПОТЕРИ ДАННЫХ ИЛИ ДОКУМЕНТАЦИИ, В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ПРОДУКТА, ДАЖЕ ЕСЛИ HIKVISION БЫЛО ИЗВЕСТНО О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА. ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ПРОДУКТА С ДОСТУПОМ В ИНТЕРНЕТ НЕСЕТ ПОЛЬЗОВАТЕЛЬ; НАША КОМПАНИЯ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА НЕНОРМАЛЬНУЮ РАБОТУ ОБОРУДОВАНИЯ, ПОТЕРЮ ИНФОРМАЦИИ И ДРУГИЕ ПОСЛЕДСТВИЯ, ВЫЗВАННЫЕ КИБЕР АТАКАМИ, ВИРУСАМИ ИЛИ ДРУГИМИ ИНТЕРНЕТ РИСКАМИ; ОДНАКО, НАША КОМПАНИЯ ОБЕСПЕЧИВАЕТ СВОЕВРЕМЕННУЮ ТЕХНИЧЕСКУЮ ПОДДЕРЖКУ, ЕСЛИ ЭТО НЕОБХОДИМО. ЗАКОНЫ, РЕГУЛИРУЮЩИЕ ВИДЕОНАБЛЮДЕНИЕ, ВАРЬИРУЮТСЯ В ЗАВИСИМОСТИ ОТ СТРАНЫ. ПОЖАЛУЙСТА, ПРОВЕРЬТЕ ВСЕ СООТВЕТСТВУЮЩИЕ ЗАКОНЫ ВАШЕЙ СТРАНЫ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ. НАША КОМПАНИЯ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ В НЕЗАКОННЫХ ЦЕЛЯХ. В СЛУЧАЕ КОНФИЛИКТОВ МЕЖДУ НАСТОЯЩИМ РУКОВОДСТВОМ И ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ПОСЛЕДНЕЕ ПРЕВАЛИРУЕТ.

Сетевой видеорегистратор. Руководство пользователя

Регулирующая информация

Информация о FCC

Пожалуйста, обратите внимание, что изменения или модификации, явно не утвержденные стороной, ответственной за соответствие, могут привести к лишению пользователя права на эксплуатацию данного оборудования.

Соответствие FCC: Это оборудование было проверено и найдено соответствующим регламенту для цифрового устройства Класса А, применительно к части 15 Правил FCC. Данный регламент разработан для того, чтобы обеспечить достаточную защиту от вредных эффектов, возникающих при использовании оборудования в жилых помещениях. Это оборудование генерирует, использует, и может излучать радиоволны на разных частотах, и если не установлено и не используется в соответствии с инструкциями, может создавать помехи для радиосвязи. Эксплуатация данного оборудования в жилой зоне может вызвать вредные помехи, в этом случае пользователь должен будет устранить помехи за свой счет.

Условия FCC

Это устройство соответствует регламенту для цифрового устройства применительно к части 15 Правил FCC. По которому, при работе устройства необходимо выполнение следующих двух условий:

1. Данное устройство не должно создавать вредных помех.

2. Устройство должно выдерживать возможные помехи, включая и те, которые могут привести к выполнению нежелательных операций.

Соответствие стандартам EU

Данный продукт и, если применимо, также поставляемые принадлежности отмечены знаком "CE" и, следовательно, согласованны с европейскими

стандартами, перечисленными под директивой EMC 2014/30/EU, LVD директивой 2014/35/EU,

RoHS директивой 2011/65/EU.

2012/19/EU (директива WEEE): Продукты, отмеченные данным знаком, запрещено

выбрасывать в коллекторы несортированного мусора в Европейском союзе. Для

надлежащей утилизации верните продукт поставщику при покупке эквивалентного нового оборудования, либо избавьтесь от него в специально предназначенных точках сбора. За дополнительной информацией обратитесь по адресу: www.recyclethis.info

2006/66/EC (директива о батареях): Данный продукт содержит батарею, которую

запрещено выбрасывать в коллекторы несортированного мусора в Европейском

союзе. Подробная информация о батарее изложена в документации продукта. Батарея отмечена данным значком, который может включать наименования, обозначающие содержание кадмия (Cd), свинца (Pb) или ртути (Hg). Для надлежащей утилизации возвратите батарею своему поставщику либо избавьтесь от нее в специально предназначенных точках сбора. За дополнительной информацией обратитесь по адресу: www.recyclethis.info

Сетевой видеорегистратор. Руководство пользователя

Подходящие модели

Данное руководство применимо к моделям, перечисленным в таблице ниже.

Серия

Модель

DS-9600NI-I8

DS-9608NI-I8

DS-9616NI-I8

DS-9632NI-I8

DS-9664NI-I8

DS-9600NI-I16 DS-9616NI-I16

DS-9632NI-I16

DS-9664NI-I16

DS-8600NI-I8

DS-8608NI-I8

DS-8616NI-I8

DS-8632NI-I8

DS-8664NI-I8

DS-7600NI-I2 DS-7608NI-I2

DS-7616NI-I2

DS-7632NI-I2

DS-7600NI-I2/P DS-7608NI-I2/8P

DS-7616NI-I2/16P

DS-7632NI-I2/16P

DS-7700NI-I4 DS-7708NI-I4

DS-7716NI-I4

DS-7732NI-I4

DS-7700NI-I4/P DS-7708NI-I4/8P

DS-7716NI-I4/16P

DS-7732NI-I4/16P

DS-8600NI-K8 DS-8608NI-K8

DS-8616NI-K8

DS-8632NI-K8

DS-7700NI-K4 DS-7708NI-K4

DS-7716NI-K4

DS-7732NI-K4

DS-7700NI-K4/P

DS-7708NI-K4/8P

Сетевой видеорегистратор. Руководство пользователя

Условные обозначения

Обозначения, которые используются в данном документе:

DS-7716NI-K4/16P

DS-7732NI-K4/16P

DS-7600NI-K2 DS-7608NI-K2

DS-7616NI-K2

DS-7632NI-K2

DS-7600NI-K2/P DS-7608NI-K2/8P

DS-7616NI-K2/16P

DS-7632NI-K2/16P

DS-7600NI-K1 DS-7604NI-K1

DS-7608NI-K1

DS-7616NI-K1

DS-7600NI-K1/4P

DS-7604NI-K1/4P

Обозначение

Описание

Указание дополнительной информации с целью подчеркнуть или дополнить важные моменты основного текста.

Указывает на потенциально опасную ситуацию, которая, если её не избежать, может привести к повреждению оборудования, потере данных, снижению производительности или неожиданным результатам.

Указывает на опасность с высоким уровнем риска, если её не избежать, она приведёт к смерти или серьёзным травмам.

Сетевой видеорегистратор. Руководство пользователя

Инструкции по технике безопасности

 Тщательная настройка параметров безопасности и всех паролей является обязанностью

установщика и/или конечного пользователя.

 Использование продукта должно соответствовать нормам электробезопасности страны и

региона. Пожалуйста, обратитесь к техническим спецификациям для получения подробной информации.

 Входное напряжение должно отвечать как SELV (Безопасное сверхнизкое напряжение),

так и Ограниченному источнику питания с 100-240 В AC или 12 В DC в соответствии со стандартом IEC60950-1. Пожалуйста, обратитесь к техническим спецификациям для получения подробной информации.

 Не подключайте несколько устройств к одному блоку питания, перегрузка адаптера

может привести к перегреву или возгоранию.

 Убедитесь, что штепсель плотно соединён с разъёмом питания.  Если из устройства идёт дым или доносится шум – отключите питание, извлеките кабель

и свяжитесь с сервисным центром.

Профилактические и предостерегающие советы

Перед подключением и эксплуатацией устройства, пожалуйста, обратите внимание на следующие советы:

 Убедитесь, что устройство установлено в хорошо проветриваемой, защищённой от пыли

окружающей среде.

 Устройство предназначено для использования только внутри помещений.  Держите все жидкости подальше от устройства.  Убедитесь, что условия окружающей среды соответствуют заводским спецификациям.  Убедитесь, что устройство правильно закреплено на стойке или полке. Сильные удары

или встряска устройства в результате его падения могут привести к повреждению чувствительной электроники, находящейся внутри.

 Используйте устройство в сочетании с ИБП, если это возможно.  Выключайте питание устройства перед подключением и отключением аксессуаров и

периферийных устройств.

 Используйте рекомендованные производителем HDD для данного устройства.  Неправильное использование или замена батареи может привести к опасности взрыва.

Производите замену только на такие же батареи или батареи аналогичного типа. Утилизируйте использованные батареи в соответствии с инструкциями, предоставленными изготовителем батареи.

Сетевой видеорегистратор. Руководство пользователя

Основные характеристики продукта

Характеристики могут изменяться в зависимости от модели регистратора.

Общие

 Поддерживает подключение к сетевым камерам, купольным камерам и кодерам.  Поддерживает подключение к сетевым камерам сторонних производителей, например,

ACTI, Arecont, AXIS, Bosch, Brickcom, Canon, PANASONIC, Pelco, SAMSUNG, SANYO, SONY, Vivotek и ZAVIO, и камерам, которые поддерживают протоколы ONVIF или PSIA.

 Поддерживает подключение к Smart IP-камерам.  Видео форматы: H.265+/H.265/ H.264+/H.264/MPEG4.  PAL / NTSC адаптивные видео входы.  Каждый канал поддерживает двухпотоковую передачу.  В зависимости от модели может быть добавлено 8/16/32/64 сетевых камер.  Независимая конфигурация для каждого канала, включая разрешение, частоту кадров,

битрейт, качество изображения, и т.д.

 Качество ввода и вывода записи настраивается.

Локальный мониторинг

 HDMI/VGA1 и HDMI2/VGA2 выходы предусмотрены для DS-9600NI и DS-8600NI серий

NVR.

 HDMI и VGA выходы предусмотрены для DS-7600NI и DS-7700NI серий NVR.  Разрешение до 4K для HDMI видео выхода и до 2K для VGA видео выхода.  Поддержка отображения нескольких экранов при просмотре в реальном времени,

регулировка последовательного отображения каналов.

 Экраны просмотра в реальном времени могут быть переключены в группы. Поддержка

переключения вручную или автопереключения и настраиваемого интервала автопереключения.

 Поддержка 3D позиционирования I сериями NVR в режиме просмотра в реальном

времени.

 Настраиваемый основной и дополнительный потоки для просмотра в реальном

времени.

 Предусмотрено меню быстрой настройки для просмотра в реальном времени.  Наложение POS информации при просмотре в реальном времени I сериями NVR.  Функции обнаружения движения, тамперинга видео, тревоги исключения видео и

потери видео.

 Маскирование.  Поддержка различных PTZ протоколов; PTZ предустановки, патрули и шаблоны.  Изменение масштаба нажатием мыши и PTZ отслеживание путем перетаскивания мыши.

Сетевой видеорегистратор. Руководство пользователя

Управление HDD

 До 16 SATA жестких дисков и 1 eSATA диск могут быть подключены к DS-9600NI-I16, до 8

SATA жёстких дисков и 1 eSATA диск могут быть подключены к DS-9600NI-I8, DS-8600NI-I8 и DS-8600NI-K8, 4 SATA жёстких диска к DS-7700NI, 2 SATA жёстких диска к DS-7600NI-I2/K2 (/P), и 1 SATA жёсткий диск к DS-7600NI-K1 (/P) серий NVR.

 Поддержка дисков ёмкостью до 6ТБ.  Поддержка 8 сетевых дисков (NAS/IP SAN диск).  S.M.A.R.T. обнаружение и обнаружение плохих секторов.  Управление группами HDD.  Поддержка режима сна для HDD.  Режим работы HDD: зеркалирование, только для чтения, чтение/запись (R/W).  Управление квотой HDD; разная емкость может быть назначена разным каналам.  DS-9600NI-I8 и DS-9600NI-I16 серии поддерживают RAID0, RAID1, RAID5, RAID6 и RAID 10.  По вашему усмотрению может быть включена/выключена RAID система горячего

резервирования. Может быть настроено 16 массивов.

 DS-9600NI-I8, DS-8600NI-I8 и DS-9600NI-I16 серии NVR поддерживают экспорт данных

диска на eSATA диск.

Запись, захват и воспроизведение

Захва изображеният поддерживается только I сериями NVR.

 Конфигурация расписания записи по праздникам.  Настройка параметров непрерывной записи и записи по событию.  Несколько типов записи: нормальная, тревога, движение, движение | тревога, движение

и тревога VCA, POS (только для I серий NVR).

 8 периодов записи с различными типами записи.  Наложение POS информации на изображение для I серий NVR.  Предзапись и пост-запись тревоги и обнаружения движения, вызывающих запись, и

настройка времени предзаписи для записи по расписанию и вручную.

 Поиск файлов записи и захваченных изображений по событиям (тревожный

вход/обнаружение движения).

 Добавление меток для файлов записи, поиск и воспроизведение по меткам.  Блокировка и разблокировка файлов записи.  Резервирование файлов записи и захваченных изображений.  Новый интерфейс воспроизведения с легким и гибким управлением.  Поиск и воспроизведение файлов записи по номеру камеры, типу записи, времени

начала, времени окончания и др.

Сетевой видеорегистратор. Руководство пользователя

 Поддержка воспроизведения основного или дополнительного потока (I серии NVR).  Смарт поиск для выбранной области видео.  Изменение масштаба в любой области при воспроизведении.  Многоканальное обратное воспроизведение.  Поддержка паузы, перемотки вперёд, медленной перемотки вперёд, быстрой

перемотки вперёд и перемотки назад при воспроизведении, поиска путем перетаскивания мыши по индикатору выполнения.

 Поддержка просмотра миниатюр и быстрого просмотра во время воспроизведения.  Синхронное воспроизведение до 16 каналов в реальном времени с разрешением 1080p.  Поддержка воспроизведения посредством транскодирования потока.  Захват изображений вручную, захват по расписанию и воспроизведение захваченных

изображений.

 Поддержка включения H.264+ для обеспечения высокого качества видео при более

низком битрейте.

Резервное копирование

 Экспорт видео данных при помощи USB, SATA или eSATA устройств (только для

DS-9600NI-I8, DS-8600NI-I8 и DS-9600NI-I16).

 Экспорт видео клипов в процессе воспроизведения.  Управление и обслуживание устройств резервного копирования.  Возможность настройки Нормального режима или режима Горячего резервирования,

представляющего собой систему горячего резервирования по принципу N+1.

Тревоги и Исключения

 Настраиваемое расписание постановки на охрану тревожного входа/выхода.  Тревога потери видео, тревога обнаружения движения, тревога тамперинга видео,

исключение сигнала видео, несовпадение стандартов видео входа/выхода, незаконный вход, отключение сети, конфликт IP, ошибка HDD, заполнение HDD и др.

 Поддержка POS тревог для I серий NVR.  Поддержка VCA тревог.  VCA поиск для обнаружения лиц, номерных знаков ТС, анализа поведения, подсчета

людей и функции тепловой карты.

 Возможность подключения к тепловизорной сетевой камере. (I серии NVR).  Поддержка расширенного поиска для обнаружения изменения температуры/пожара для

запуска тревоги и записи видео или изображений (I серии NVR).

 Тревога запускает полноэкранный мониторинг, звуковое предупреждение, уведомление

центра видеонаблюдения, отправку email и срабатывание тревожного выхода.

 Автоматическое восстановление, когда система работает ненормально.

Сетевой видеорегистратор. Руководство пользователя

Другие локальные функции

 Управление при помощи передней панели, мыши, пульта ДУ или клавиатуры.  Трехуровневое управление пользователями; пользователь с правами администратора

может создавать множество операторов и определять их разрешения на операции, которые включают в себя разрешения на доступ к любому каналу.

 Сброс пароля администратора при помощи экспорта/импорта GUID файла.  Поиск по операциям, тревогам, исключениям и файлам записей журнала.  Запуск и сброс тревоги вручную.  Импорт и экспорт файла конфигурации устройств.

Сетевые функции

 Имеется два адаптивных 10M/100M/1000 Мбит/сек сетевых интерфейса для DS-9600NI,

DS-8600NI, DS-7700NI-I4 и DS-7700NI-K4, существует два рабочих режима: мультиадресный и отказоустойчивость сети.

 Имеется один адаптивный 10M/100M/1000 Мбит/сек сетевой интерфейс для

DS-7600NI-K2/I2 (/P), DS-7700NI-I4/P и DS-7700NI-K4/P.

 Имеется один адаптивный 10M/100 Мбит/сек сетевой интерфейс для DS-7600NI-K1 (/P).  Четыре независимых PoE сетевых интерфейса представлены в /4P моделях, восемь

независимых PoE сетевых интерфейса представлены в /8P моделях, и шестнадцать независимых PoE сетевых интерфейса представлены в /16P моделях.

 Поддержка IPv6.  Поддержка протоколов TCP/IP, DHCP, DNS, DDNS, NTP, SADP, SMTP, SNMP, NFS, и iSCSI.  TCP, UDP и RTP для юникаст.  Автоматический/Ручной проброс портов при помощи UPnP

 Поддержка доступа при помощи Hik Cloud P2P.  Удаленный доступ через веб-браузер по протоколу HTTPS обеспечивает высокий уровень

безопасности.

 Поддерживается функция ANR (Автоматическая синхронизация данных), она позволяет

IP-камере сохранять файлы записи в локальном хранилище при разрыве сети и синхронизировать файлы с NVR, когда работа сети восстанавливается.

 Удаленное воспроизведение в обратном направлении при помощи RTSP.  Поддержка доступа к платформе через ONVIF.  Удаленный поиск, воспроизведение, загрузка, блокировка и разблокировка файлов

записи, и загрузка файлов при неудачной передаче данных.

 Удаленная установка параметров; удаленный импорт/экспорт параметров устройства.  Удаленный просмотр статуса устройства, системного журнала и статуса тревоги.  Удаленное использование клавиатуры.  Удаленное форматирование HDD и обновление ПО.  Удаленный перезапуск системы и выключение.

Сетевой видеорегистратор. Руководство пользователя

 RS-232, RS-485 в качестве прозрачных каналов для передачи.  Информация о тревогах и исключениях может быть отправлена на удаленный хост.  Удаленные начало/остановка записи.  Удаленный запуск/остановка тревожного выхода.  Удаленное управление PTZ.  Удаленный захват изображений (JPEG).  Предоставляется функция виртуального хоста для получения доступа и управления

IP-камера напрямую.

 Двухсторонне аудио и голосовое вещание.  Встроенный WEB сервер.

Масштабируемость:

 SDK для Windows.  Исходный код прикладного программного обеспечения для демонстрации.  Поддержка разработки и подготовки для прикладной системы.

Сетевой видеорегистратор. Руководство пользователя

СОДЕРЖАНИЕ

Глава 1. Введение ........................................................................................................................... 17

1.1 Передняя панель ............................................................................................................ 17

1.1.1 Серия DS-9600NI .................................................................................................... 17

1.1.2 Серия DS-8600NI-I8 ................................................................................................ 21

1.1.3 Серии DS-8600NI-K8 и DS-7700NI.......................................................................... 25

1.1.4 Серия DS-7600NI .................................................................................................... 26

1.2 Операции ИК-пульта дистанционного управления ..................................................... 27

1.3 Операции USB мыши ...................................................................................................... 33

1.4 Описание метода ввода ................................................................................................. 34

1.5 Задняя панель ................................................................................................................. 35

1.5.1 Серии DS-9600NI и DS-8600NI ............................................................................... 35

1.5.2 Серии DS-7600NI .................................................................................................... 36

1.5.3 Серии DS-7700NI .................................................................................................... 38

Глава 2. Приступая к работе .......................................................................................................... 40

2.1 Запуск и активация устройства...................................................................................... 40

2.1.1 Запуск и выключение NVR .................................................................................... 40

2.1.2 Активация устройства ........................................................................................... 41

2.1.3 Использование графического пароля для входа ................................................ 43

2.1.4 Вход и выход .......................................................................................................... 46

2.1.5 Сброс пароля ......................................................................................................... 48

2.2 Использование мастера для базовой конфигурации ................................................. 49

2.3 Добавление и подключение IP-камеры ....................................................................... 54

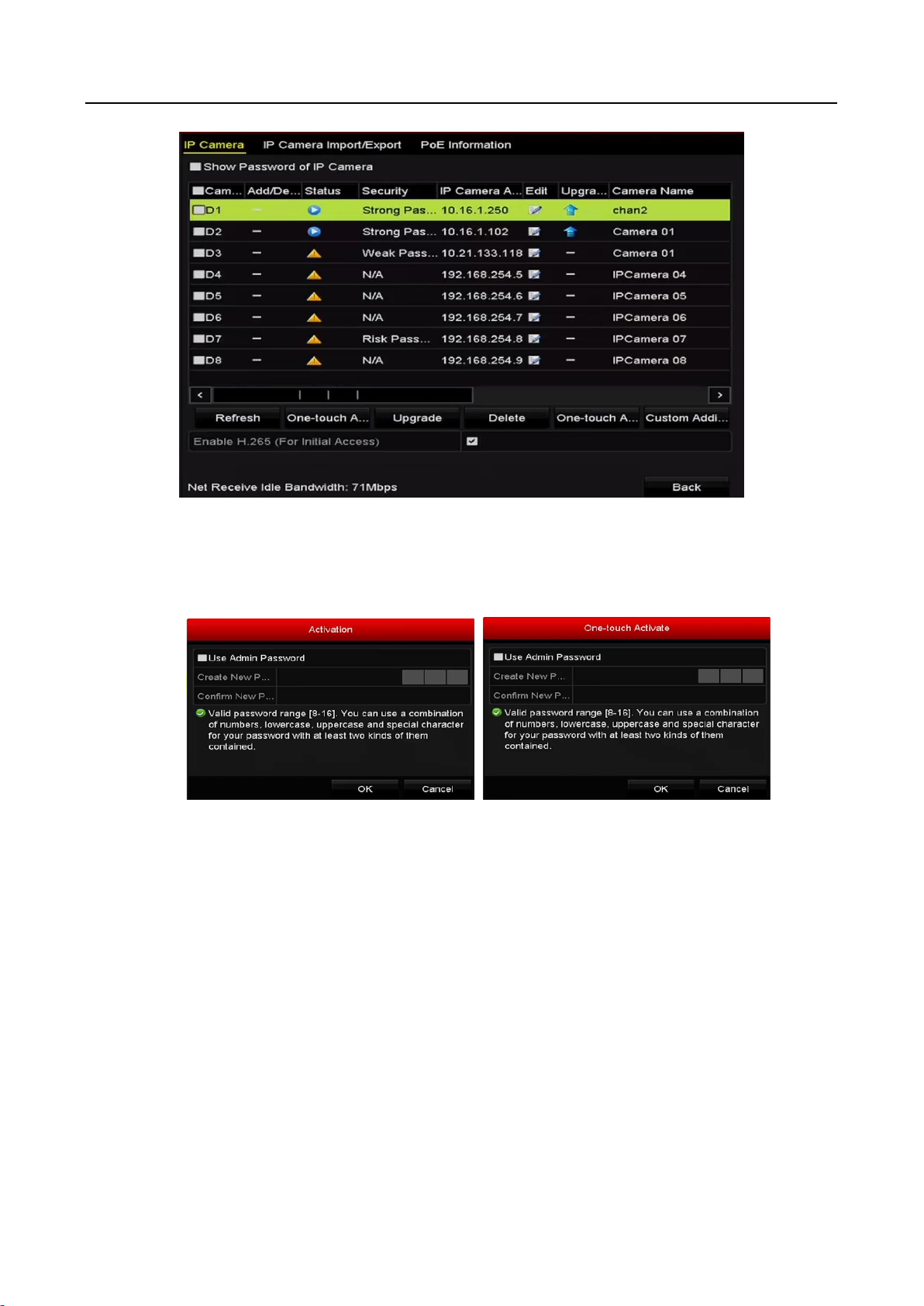

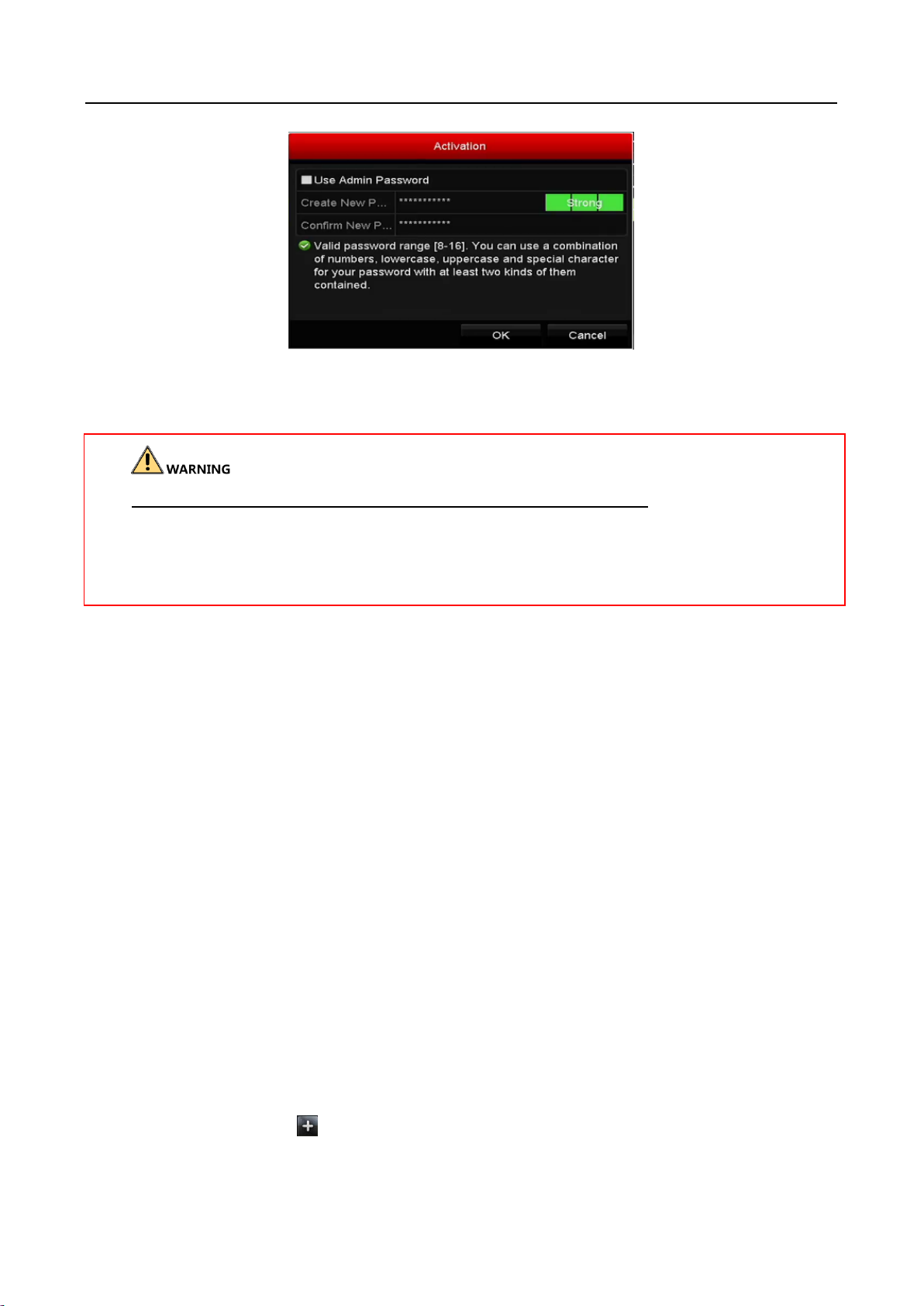

2.3.1 Активация IP-камеры ............................................................................................ 54

2.3.2 Добавление онлайн IP-камер ............................................................................... 56

2.3.3 Редактирование подключенных IP-камер и настройка пользовательских

протоколов ...................................................................................................................... 61

2.3.4 Редактирование IP-камер, подключенных к PoE интерфейсам ........................ 65

Глава 3. Просмотр в реальном времени ...................................................................................... 68

3.1 Режим просмотра в реальном времени ...................................................................... 68

3.2 Операции в режиме просмотра в реальном времени ............................................... 68

3.2.1 Функции передней панели в режиме просмотра в реальном времени .......... 70

3.2.2 Использование мышки в режиме просмотра в реальном времени ................ 70

3.2.3 Использование вспомогательного монитора ..................................................... 72

Сетевой видеорегистратор. Руководство пользователя

3.2.4 Панель быстрых настроек при просмотре в реальном времени ..................... 72

3.2.5 Fisheye режимы ..................................................................................................... 75

3.3 Настройка параметров просмотра в реальном времени ........................................... 76

3.4 Кодирование нулевого канала ...................................................................................... 78

Глава 4. Управление PTZ ................................................................................................................ 79

4.1 Настройка параметров PTZ ............................................................................................ 79

4.2 Настройка PTZ предустановок, патрулей и шаблонов ................................................ 80

4.2.1 Настройка предустановок ..................................................................................... 80

4.2.2 Вызов предустановки ............................................................................................ 81

4.2.3 Настройка патрулей............................................................................................... 82

4.2.4 Вызов патруля ........................................................................................................ 83

4.2.5 Настройка шаблона ............................................................................................... 84

4.2.6 Вызов шаблонов .................................................................................................... 85

4.2.7 Настройка границ линейного сканирования ...................................................... 85

4.2.8 Вызов линейного сканирования .......................................................................... 86

4.2.9 Настройка периода бездействия в одно касание ............................................... 87

4.3 Панель управления PTZ .................................................................................................. 88

Глава 5. Настройки записи и захвата ............................................................................................ 90

5.1 Настройка параметров ................................................................................................... 90

5.2 Настройка расписания записи и захвата ...................................................................... 94

5.3 Настройка записи или захвата при обнаружении движения ..................................... 97

5.4 Настройка записи и захвата по тревоге ........................................................................ 99

5.5 Настройка записи по VCA событию ............................................................................ 101

5.6 Настройка записи вручную и непрерывного захвата ................................................ 102

5.7 Настройка записи и захвата в праздничные дни ....................................................... 103

5.8 Настройка резервирования записей и захваченных изображений ........................ 105

5.9 Настройка HDD групп для записи и захвата ............................................................... 106

5.10 Защита файлов ............................................................................................................ 107

5.10.1 Блокировка файлов записи .............................................................................. 108

5.10.2 Настройки свойства HDD - Read-only («Только для чтения») ......................... 110

Глава 6. Воспроизведение ........................................................................................................... 112

6.1 Воспроизведение записанных файлов ....................................................................... 112

6.1.1 Мгновенное воспроизведение .......................................................................... 112

6.1.2 Воспроизведение по обычному поиску ............................................................ 112

6.1.3 Воспроизведение с помощью Smart поиска ..................................................... 117

Сетевой видеорегистратор. Руководство пользователя

6.1.4 Воспроизведение с помощью поиска по событию .......................................... 119

6.1.5 Воспроизведение по метке ................................................................................ 122

6.1.6 Воспроизведение с помощью подпериодов .................................................... 124

6.1.7 Воспроизведение при помощи записей журнала ............................................ 125

6.1.8 Воспроизведение внешнего файла ................................................................... 127

6.1.9 Воспроизведение изображений ........................................................................ 128

6.2 Дополнительные функции воспроизведения ............................................................ 129

6.2.1 Покадровое воспроизведение ........................................................................... 129

6.2.2 Просмотр эскизов ................................................................................................ 130

6.2.3 Быстрый просмотр .............................................................................................. 131

6.2.4 Цифровой зум ...................................................................................................... 131

6.2.5 Управление файлами .......................................................................................... 132

Глава 7. Резервное копирование ................................................................................................ 133

7.1 Резервное копирование записанных файлов ............................................................ 133

7.1.1 Быстрый экспорт .................................................................................................. 133

7.1.2 Резервное копирование с помощью обычного поиска видео ........................ 135

7.1.3 Резервное копирование с помощью поиска по событиям ............................. 138

7.1.4 Резервное копирование видео клипов или захваченных изображений ....... 139

7.2 Управление устройствами резервного копирования ............................................... 140

7.3 Резервное копирование при помощи горячего резервирования ........................... 141

7.3.1 Установка устройства горячего резервирования .............................................. 142

7.3.2 Настройка рабочих устройств ............................................................................ 142

7.3.3 Управление системой горячего резервирования ............................................. 143

Глава 8. Настройки тревог ........................................................................................................... 145

8.1 Настройка тревоги обнаружения движения .............................................................. 145

8.2 Настройки датчика тревоги ......................................................................................... 147

8.3 Тревога обнаружения потери видео........................................................................... 150

8.4 Тревога обнаружения тамперинга видео................................................................... 151

8.5 Обработка исключений................................................................................................ 152

8.6 Установка связанных действий по тревоге ................................................................ 153

8.7 Настройка срабатывания или удаление срабатывания тревожного выхода вручную

.............................................................................................................................................. 157

Глава 9. Конфигурация POS ......................................................................................................... 158

9.1 Настройка параметров POS ......................................................................................... 158

9.2 Настройка наложения данных на канал ..................................................................... 163

Сетевой видеорегистратор. Руководство пользователя

9.3 Настройка фильтрации приватной информации POS ............................................... 164

9.4 Настройка POS тревоги ................................................................................................ 165

Глава 10. VCA тревога..................................................................................................................... 168

10.1 Обнаружение лиц ....................................................................................................... 168

10.2 Обнаружение транспортных средств ....................................................................... 170

10.3 Обнаружение пересечения линии ............................................................................ 171

10.4 Обнаружение вторжения ........................................................................................... 173

10.5 Обнаружение входа в регион .................................................................................... 175

10.6 Обнаружение выхода из региона ............................................................................. 176

10.7 Обнаружение оставленных предметов .................................................................... 177

10.8 Обнаружение пропавших предметов....................................................................... 177

10.9 Обнаружение аудио исключений ............................................................................. 178

10.10 Обнаружение внезапного изменения сцены ........................................................ 179

10.11 Обнаружение расфокусировки ............................................................................... 179

10.12 PIR тревога................................................................................................................. 180

Глава 11. VCA поиск ........................................................................................................................ 181

11.1 Поиск лиц .................................................................................................................... 181

11.2 Поиск по поведению .................................................................................................. 183

11.3 Поиск номерных знаков ............................................................................................ 185

11.4 Подсчёт людей ............................................................................................................ 186

11.5 Тепловая карта ............................................................................................................ 187

11.6 Расширенный поиск ................................................................................................... 188

Глава 12. Сетевые настройки ........................................................................................................ 191

12.1 Настройка общих параметров ................................................................................... 191

12.2 Настройка дополнительных параметров ................................................................. 192

12.2.1 Настройка Hik Cloud P2P ................................................................................... 192

12.2.2 Настройка NTP-сервера ..................................................................................... 194

12.2.3 Настройка SNMP ................................................................................................ 194

12.2.4 Конфигурация дополнительных параметров ................................................. 195

12.2.5 Настройка HTTPS порта ..................................................................................... 197

12.2.6 Настройка Email ................................................................................................. 199

12.2.7 Настройка NAT ................................................................................................... 201

12.2.8 Конфигурация виртуального хоста .................................................................. 204

12.3 Проверка сетевого трафика ....................................................................................... 205

12.4 Настройка сетевого обнаружения ............................................................................ 206

Сетевой видеорегистратор. Руководство пользователя

12.4.1 Тестирование сетевых задержек и потери пакетов ....................................... 206

12.4.2 Экспорт сетевых пакетов .................................................................................. 207

12.4.3 Проверка сетевого состояния ........................................................................... 208

12.4.4 Проверка сетевой статистики ........................................................................... 209

Глава 13. RAID ................................................................................................................................. 210

13.1 Настройка массива ..................................................................................................... 210

13.1.1 Включение RAID ................................................................................................. 211

13.1.2 Настройка массива в одно касание ................................................................. 212

13.1.3 Создание массива вручную .............................................................................. 214

13.2 Ребилдинг массива..................................................................................................... 215

13.2.2 Автоматический ребилдинг массива ............................................................... 216

13.2.3 Ребилдинг массива вручную ............................................................................ 217

13.3 Удаление массива ....................................................................................................... 218

13.4 Проверка и изменение прошивки ............................................................................ 219

Глава 14. Управление HDD ............................................................................................................ 220

14.1 Инициализация HDD .................................................................................................. 220

14.2 Управление сетевыми HDD........................................................................................ 221

14.3 Управление eSATA ....................................................................................................... 223

14.4 Управление HDD группами ........................................................................................ 224

14.4.1 Настройка HDD групп ........................................................................................ 224

14.4.2 Настройка свойств HDD ..................................................................................... 226

14.5 Настройка режима квоты .......................................................................................... 227

14.6 Настройка клонирования дисков .............................................................................. 229

14.7 Проверка состояния HDD ........................................................................................... 230

14.8 Обнаружение HDD ...................................................................................................... 232

14.9 Конфигурация тревоги ошибки HDD......................................................................... 233

Глава 15. Настройки камеры ......................................................................................................... 235

15.1 Настройка параметров OSD ....................................................................................... 235

15.2 Настройка маски приватности .................................................................................. 236

15.3 Настройка параметров видео ................................................................................... 237

Глава 16. Управление и обслуживание NVR ................................................................................ 239

16.1 Просмотр системной информации ........................................................................... 239

16.2 Поиск и экспорт файлов журнала ............................................................................. 239

16.3 Импорт/Экспорт информации IP-камеры ................................................................ 242

16.4 Импорт/Экспорт файлов конфигурации ................................................................... 242

Сетевой видеорегистратор. Руководство пользователя

16.5 Обновление системы ................................................................................................. 243

16.5.1 Обновление при помощи локального уст-ва резервного копирования ...... 243

16.5.2 Обновление при помощи FTP .......................................................................... 244

16.6 Восстановление настроек по умолчанию ................................................................ 245

Глава 17. Другие настройки .......................................................................................................... 246

17.1 Настройка последовательного порта RS-232 ........................................................... 246

17.2 Настройка общих параметров ................................................................................... 246

17.3 Настройки параметров DST ....................................................................................... 248

17.4 Настройка дополнительных параметров ................................................................. 249

17.5 Управление учетными записями пользователей .................................................... 250

17.5.1 Добавление пользователей .............................................................................. 250

17.5.2 Удаление пользователей .................................................................................. 253

17.5.3 Редактирование пользователя ......................................................................... 254

18.1 Глоссарий .................................................................................................................... 257

18.2 Поиск и устранение неисправностей ....................................................................... 258

18.3 Обзор изменений ....................................................................................................... 266

Версия 3.4.90 ................................................................................................................. 266

Версия 3.4.80 ................................................................................................................. 266

Версия 3.4.70 ................................................................................................................. 267

Версия 3.4.6 ................................................................................................................... 267

Версия 3.4.2 ................................................................................................................... 267

Версия 3.3.9 ................................................................................................................... 268

Версия 3.3.7 ................................................................................................................... 268

Версия 3.3.6 ................................................................................................................... 268

Версия 3.3.4 ................................................................................................................... 269

18.4 Список совместимых IP-камер .................................................................................. 269

18.4.1 Список IP-камер Hikvision ................................................................................. 269

18.4.2 Список совместимых IP-камер сторонних производителей .......................... 279

Сетевой видеорегистратор. Руководство пользователя

Глава 1. Введение

1.1 Передняя панель

Внешний вид передней панели регистратора может отличаться от представленных ниже в зависимости от модели.

1.1.1 Серия DS-9600NI

Рисунок 1-1 Серия DS-9600NI-I8

Рисунок 1-2 Серия DS-9600NI-I16

Таблица 1-1 Описание передних панелей

№

Название

Описание

Индикаторы состояния

ALARM («ТРЕВОГА»)

Индикатор красный, когда срабатывает тревога.

READY («ГОТОВНОСТЬ»)

Индикатор синий, когда устройство функционирует нормально.

STATUS («СОСТОЯНИЕ»)

Индикатор синий, когда устройство управляется с помощью ИК пульта.

Сетевой видеорегистратор. Руководство пользователя

№

Название

Описание

Индикатор красный, когда устройство управляется клавиатурой и фиолетовый, когда ИК пульт и клавиатура используются одновременно.

HDD

Индикатор мигает красным, когда данные считываются или записываются на HDD.

MODEM

Зарезервировано для будущего использования.

Tx/Rx

Индикатор мигает синим, когда сетевое соединение функционирует нормально.

GUARD («ОХРАНА»)

Индикатор синий, когда устройство поставлено на охрану; при наступлении события срабатывает тревога.

Индикатор не горит, когда устройство снято с охраны. Статус установки/снятия с охраны можно изменить, нажав и удерживая кнопку ESC более 3 секунд в режиме просмотра.

ИК приемник

Приемник ИК пульта ДУ.

Блокировка передней панели

Блокировка и разблокировка панели с помощью ключа.

DVD-R/W

Слот для DVD-R/W дисков.

Буквенно-цифровые клавиши

Переключение на соответствующий канал в режиме просмотра в реальном времени или в режиме управления PTZ.

Ввод букв и цифр в режиме редактирования.

Переключение между различными каналами в режиме воспроизведения.

Индикатор синий при записи соответствующего канала; индикатор красный, когда канал находится в состоянии передачи данных; индикатор розовый, когда идет запись и передача канала.

USB интерфейсы

Universal Serial Bus порт (USB) для подключения дополнительных устройств, таких как USB мышь и USB жесткий диск (HDD).

Комбиниров

ESC

Возврат в предыдущее меню.

Сетевой видеорегистратор. Руководство пользователя

№

Название

Описание

анные клавиши

Нажмите для постановки/снятия с охраны устройства в режиме просмотра в реальном времени.

REC/SHOT

Вход в меню настроек записи вручную.

Нажмите данную кнопку, а затем числовую кнопку для вызова PTZ предустановки в настройках PTZ управления.

Включение \ Выключение звука в режиме воспроизведения.

PLAY/AUTO

Вход в режим воспроизведения.

Автоматическое сканирование в меню управления PTZ.

ZOOM+

Увеличение масштаба камеры PTZ в настройках управления PTZ.

A/FOCUS+

Настройка фокуса в меню управления

PTZ.

Переключение между способами ввода (верхний и нижний регистр алфавита, символов и ввода цифр).

EDIT/IRIS+

Служит для редактирования текстовых полей. При редактировании текстовых полей, он также удаляет символ перед курсором.

Используется для установки флажков.

Регулировка диафрагмы камеры в режиме управления PTZ.

Формирует видеоклипы для резервного копирования в режиме воспроизведения.

Вход / выход из папки USB устройства и

eSATA HDD.

MAIN/SPOT/ ZOOM-

Переключение между основным и дополнительным выходом.

Уменьшение масштаба изображения в режиме управления PTZ.

F1/ LIGHT

Выбирает все элементы в списке при использовании в поле списка.

Включение / выключение PTZ подсветки (если это применимо) в режиме управления PTZ.

Переключение между режимами воспроизведения и обратного воспроизведения в режиме

Сетевой видеорегистратор. Руководство пользователя

№

Название

Описание

воспроизведения.

F2/ AUX

Используется для переключения между закладками.

Переключение между каналами в режиме синхронного воспроизведения.

MENU/WIPER

Возврат в главное меню (после успешной авторизации).

Нажмите и удерживайте кнопку в течение 5 секунд для отключения звукового сигнала.

Включение стеклоочистителя (если это возможно) в режиме управления PTZ.

Показывает / скрывает интерфейс управления в режиме воспроизведения.

PREV/FOCUS-

Переключение между режимами одного экрана и многоэкранным режимом.

Регулирует фокусное расстояние в сочетании с кнопкой A/FOCUS+ в режиме управления PTZ.

PTZ/IRIS-

Вход в режим управления PTZ.

Регулировка диафрагмы PTZ камеры в режиме управления PTZ.

Кнопки управления

Направление (стрелки)

Эти кнопки используются для навигации между пунктами меню.

В режиме воспроизведения кнопки «Вверх» и «Вниз» используются для увеличения и снижения скорости воспроизведения. Кнопки «Влево» и «Вправо» используются для выбора следующего и предыдущего файла.

В режиме просмотра в реальном времени эти кнопки используются для переключения между каналами.

В режиме управления PTZ кнопки используются для управления движениями камеры.

ENTER

Кнопка ENTER используется для подтверждения выбора в режиме меню.

Используется для проставления флажков в поля.

Сетевой видеорегистратор. Руководство пользователя

№

Название

Описание

В режиме воспроизведения кнопка используется для начала и приостановки воспроизведения.

В режиме покадрового воспроизведения кнопка будет переключать кадры.

В режиме автопереключения кнопка будет запускать/останавливать автопереключение.

Колёсико управления

Перемещайте колёсико для выбора пунктов в интерфейсе меню.

В режиме просмотра в реальном времени используется для переключения между каналами.

В режиме воспроизведения используется для перемотки видео на 30с вперёд/назад.

В режиме управления PTZ позволяет управлять движениями PTZ камеры.

POWER ON/OFF («ПИТАНИЕ ВКЛ./ВЫКЛ.»)

Нажмите и удерживайте кнопку более 3 секунд для включения/выключения

NVR.

1.1.2 Серия DS-8600NI-I8

Рисунок 1-3 Серия DS-8600NI-I8

Таблица 1-2 Описание передней панели

№

Название

Описание

Индикаторы состояния

ALARM («ТРЕВОГА»)

Индикатор красный, когда срабатывает тревога.

READY («ГОТОВНОСТЬ»)

Индикатор синий, когда устройство функционирует нормально.

STATUS («СОСТОЯНИЕ»)

Индикатор синий, когда устройство управляется с помощью ИК пульта.

Индикатор красный, когда устройство управляется клавиатурой и фиолетовый,

Сетевой видеорегистратор. Руководство пользователя

№

Название

Описание

когда ИК пульт и клавиатура используются одновременно.

HDD

Индикатор мигает красным, когда данные считываются или записываются на HDD.

MODEM

Зарезервировано для будущего использования.

Tx/Rx

Индикатор мигает синим, когда сетевое соединение функционирует нормально.

GUARD («ОХРАНА»)

Индикатор синий, когда устройство поставлено на охрану; при наступлении события срабатывает тревога.

ИК приёмник

Приёмник ИК пульта ДУ

DVD-R/W

Слот для DVD-R/W дисков.

Буквенно-цифровые клавиши

Переключение на соответствующий канал в режиме просмотра в реальном времени или в режиме управления PTZ.

Ввод букв и цифр в режиме редактирования.

Переключение между различными каналами в режиме воспроизведения.

Индикатор синий при записи соответствующего канала; индикатор красный, когда канал находится в состоянии передачи данных; индикатор розовый, когда идёт запись и передача канала.

USB интерфейсы

Universal Serial Bus порт (USB) для подключения дополнительных устройств, таких как USB мышь и USB жёсткий диск

(HDD).

Комбиниров анные клавиши

ESC

Возврат в предыдущее меню.

Нажмите для постановки/снятия с охраны устройства в режиме просмотра в реальном времени.

REC/SHOT

Вход в меню настроек записи вручную.

Нажмите данную кнопку, а затем числовую кнопку для вызова PTZ предустановки в настройках PTZ

Сетевой видеорегистратор. Руководство пользователя

№

Название

Описание

управления.

Включение \ Выключение звука в режиме воспроизведения.

PLAY/AUTO

Вход в режим воспроизведения.

Автоматическое сканирование в меню управления PTZ.

ZOOM+

Увеличение масштаба камеры PTZ в настройках управления PTZ.

A/FOCUS+

Настройка фокуса в меню управления

PTZ.

Переключение между способами ввода (верхний и нижний регистр алфавита, символов и ввода цифр).

EDIT/IRIS+

Используется для установки флажков.

Регулировка диафрагмы камеры в режиме управления PTZ.

Формирует видеоклипы для резервного копирования в режиме воспроизведения.

Вход / выход из папки USB устройства и

eSATA HDD.

MAIN/SPOT/ZOO M-

Переключение между основным и дополнительным выходом.

Уменьшение масштаба изображения в режиме управления PTZ.

F1/ LIGHT

Выбирает все элементы в списке при использовании в поле списка.

Включение / выключение PTZ подсветки (если это применимо) в режиме управления PTZ.

Переключение между режимами воспроизведения и обратного воспроизведения в режиме воспроизведения.

F2/ AUX

Используется для переключения между закладками.

Переключение между каналами в режиме синхронного воспроизведения.

MENU/WIPER

Возврат в главное меню (после успешной авторизации).

Нажмите и удерживайте кнопку в

Сетевой видеорегистратор. Руководство пользователя

№

Название

Описание

течение 5 секунд для отключения звукового сигнала.

Включение стеклоочистителя (если это применимо) в режиме управления PTZ.

Показывает / скрывает интерфейс управления в режиме воспроизведения.

PREV/FOCUS-

Переключение между режимами одного экрана и многоэкранным режимом.

Регулирует фокусное расстояние в сочетании с кнопкой A/FOCUS+ в режиме управления PTZ.

PTZ/IRIS-

Вход в режим управления PTZ.

Регулировка диафрагмы PTZ камеры в режиме управления PTZ.

Кнопки управления

Направление (стрелки)

Эти кнопки используются для навигации между пунктами меню.

В режиме просмотра в реальном времени эти кнопки используются для переключения между каналами.

В режиме управления PTZ кнопки используются для управления движениями камеры.

ENTER

Кнопка ENTER используется для подтверждения выбора в режиме меню.

Используется для проставления флажков в поля.

В режиме воспроизведения кнопка используется для начала и приостановки воспроизведения.

В режиме покадрового воспроизведения кнопка будет переключать кадры.

В режиме автопереключения кнопка будет запускать/останавливать автопереключение.

Колесико управления

Перемещайте колёсико для выбора пунктов в интерфейсе меню.

В режиме просмотра в реальном времени используется для переключения

Сетевой видеорегистратор. Руководство пользователя

№

Название

Описание

между каналами.

В режиме воспроизведения используется для перемотки видео на 30с вперёд/назад.

В режиме управления PTZ позволяет управлять движениями PTZ камеры.

POWER ON/OFF («ПИТАНИЕ ВКЛ./ВЫКЛ.»)

Кнопка включения/выключения

1.1.3 Серии DS-8600NI-K8 и DS-7700NI

Рисунок 1-4 Серия DS-8600NI-K8

Рисунок 1-5 Серия DS-7700NI

Таблица 1-3 Описание передних панелей

№

Название

Описание

Индикаторы состояния

POWER («ПИТАНИЕ»)

Индикатор зелёный, когда NVR включён.

HDD

Индикатор мигает красным, когда данные считываются или записываются на HDD.

Tx/Rx

Индикатор мигает зелёным, когда сетевое соединение функционирует нормально.

Кнопка ENTER

Кнопка ENTER используется для подтверждения выбора в режиме меню; или используется для проставления флажков в поля и переключения значений «ВКЛ./ВЫКЛ.».

Сетевой видеорегистратор. Руководство пользователя

№

Название

Описание

В режиме воспроизведения кнопка используется для начала и приостановки воспроизведения.

В режиме покадрового воспроизведения кнопка будет переключать кадры.

В режиме автопереключения кнопка будет запускать/останавливать автопереключение.

Кнопки направлений (стрелки)

В режиме меню, кнопки направлений используются для навигации между различными полями и элементами, и для выбора параметров.

В режиме воспроизведения кнопки «Вверх» и «Вниз» используются для увеличения и снижения скорости воспроизведения, и кнопки «Влево» и «Вправо» используются для перемещения записи на 30сек вперёд или назад.

В меню настройки изображения кнопки «Вверх» и «Вниз» используются для настройки значений в полях параметров изображения. В режиме просмотра в реальном времени эти кнопки используются для переключения между каналами.

Назад к предыдущему меню.

POWER ON/OFF («ПИТАНИЕ

ВКЛ./ВЫКЛ.»)

Кнопка включения/выключения.

МЕНЮ

Доступ к главному меню.

USB интерфейс

Universal Serial Bus порт (USB) для подключения дополнительных устройств, таких как USB мышь и USB жёсткий диск (HDD).

1.1.4 Серия DS-7600NI

Рисунок 1-6 Серия DS-7600NI

Сетевой видеорегистратор. Руководство пользователя

Таблица 1-4 Описание передней панели

1.2 Операции ИК-пульта дистанционного управления

Устройство также может управляться с помощью входящего в комплект ИК-пульта дистанционного управления, как показано на Рисунке 1-7.

Батарейки (2 × AAA) должны быть установлены до начала работы.

ИК-пульт дистанционного управления устанавливается на заводе-изготовителе для управления NVR (с использованием device ID# («ID# устройства») по умолчанию - 255) без каких-либо дополнительных шагов. Device ID# («ID# устройства») по умолчанию 255 – это универсальный идентификационный номер выделенный для NVR. Вы можете так же включить связь ИК-пульта дистанционного управления с определенным NVR путем изменения Device ID#(«ID# устройства»), как описано ниже:

Подключение ИК-пульта дистанционного управления к определённому NVR (опционально)

Вы можете подключить ИК-пульт дистанционного управления к определённому NVR Hikvision при помощи установки нового Device ID# («ID# устройства»). Эта функция полезна при использовании нескольких ИК-пультов дистанционного управления и видеорегистраторов.

В NVR:

1. Перейдите в меню General > More Settings («Общее > Больше настроек»).

2. Введите номер (255 цифр максимум) в поле Device No. («Номер устройства»).

На пульте ДУ:

3. Нажмите кнопку DEV.

4. Используйте клавиши цифр для ввода Device ID# («ID# устройства»), которое было

указано в NVR.

№

Название

Описание

POWER

(«ПИТАНИЕ»)

Индикатор зеленый, когда NVR включен.

HDD

Индикатор мигает красным, когда данные считываются или записываются на HDD.

Tx/Rx

Индикатор мигает синим, когда сетевое соединение функционирует нормально.

USB интерфейс

Universal Serial Bus порт (USB) для подключения дополнительных устройств, таких как USB мышь и USB жесткий диск (HDD).

Сетевой видеорегистратор. Руководство пользователя

5. Нажмите кнопку Enter для принятия нового Device ID# («ID# устройства»).

Рисунок 1-7 Пульт дистанционного управления

Отключение ИК-пульта дистанционного управления от определенного NVR

Для отсоединения ИК-пульта дистанционного управления от NVR, для того, чтобы устройство не могло управлять NVR, выполните следующее:

Нажмите кнопку DEV на пульте ДУ. Любое существующее Device ID# («ID# устройства») будет стерто из памяти устройства, и устройство больше не будет работать совместно с NVR.

Повторное включение ИК-пульта дистанционного управления требует повторного сопряжения с NVR. Смотрите “Подключение ИК-пульта дистанционного управления с определенным NVR ” выше.

Клавиши на пульте дистанционного управления очень похожи на те, что находятся на передней панели. Смотрите таблицу 1.4.

Сетевой видеорегистратор. Руководство пользователя

Таблица 1-4 Функции пульта ДУ

№

Название

Описание функций

POWER ON/OFF

(«ПИТАНИЕ ВКЛ./ВЫКЛ.)

• Для включения питания:

- Если пользователь не изменял Device ID# («ID устройства») по умолчанию (255):

1. Нажмите кнопку Power On/Off (1).

- Если пользователь изменил Device ID# («ID устройства»):

1. Нажмите кнопку DEV.

2. Используйте клавиши цифр для ввода Device ID# («ID# устройства»).

3. Нажмите кнопку Enter.

4. Нажмите кнопку Power On/Off для включения

устройства.

• Для выключения питания:

- Если пользователь вошел в систему:

1. Удерживайте кнопку Power On/Off (1) в течение 5

секунд, пока не появится окно подтверждения выключения.

2. Используйте кнопки стрелок вверх/вниз (12), чтобы выделить нужный вариант («Да/Нет»).

3. Нажмите кнопку Enter (12) для подтверждения выбора.

- Если пользователь не вошел в систему:

1. Удерживайте кнопку Power On/Off (1) в течение 5

секунд до появления окна ввода имени пользователя и пароля.

2. Нажмите кнопку Enter (12) для отображения экранной клавиатуры.

3. Введите имя пользователя.

4. Нажмите кнопку Enter (12) для подтверждения ввода и закрытия экранной клавиатуры.

5. Используйте кнопку стрелка вниз (12) для перехода в поле ввода пароля.

6. Введите пароль (используйте экранную

клавиатуру или числовые кнопки (3) на пульте ДУ).

+ 254 hidden pages
