Heidolph POLYMAX 1040 User Manual [en, de, es, fr, it]

UNIMAX 1010 / PROMAX 1020

DUOMAX 1030 / POLYMAX 1040

Betriebsanleitung

Instruction Manual

Mode d’Emploi

Instrucciones de

Empleo

Istruzioni per l‘uso

IDI

DEUTSCH

Seite

3 - 15

IEI

ENGLISH

page

16 - 27

IFI

FRANCAISE

page

28 - 40

IESI

ESPAÑOL

página

41 - 53

III

ITALIANO

Pagina

54 - 66

INHALT ..............................................................................................................

LIEFERUMFANG UND ZUBEHÖR...................................................................

ALLGEMEINE HINWEISE.................................................................................

SICHERHEITSHINWEISE .................................................................................

AUFBAU ............................................................................................................

1. Aufstellen des Gerätes ................................................................................

2. Elektrischer Anschluß ..................................................................................

3. Fixierung der Gefäße auf dem Schütteltisch................................................

3.1. Aufsatz für Erlenmeyerkolben ..............................................................

3.2. Aufsatz für Scheidetrichter ..................................................................

3.3. Aufsatz mit Spannwalzen ....................................................................

BEDIENUNG UND BETRIEB.............................................................................

1. DUOMAX 1030 / POLYMAX 1040...............................................................

2. UNIMAX 1010 / PROMAX 1020...................................................................

REINIGUNG UND WARTUNG ..........................................................................

ABBAU, TRANSPORT UND LAGERUNG ........................................................

ENTSORGUNG .................................................................................................

STÖRUNGEN UND DEREN BESEITIGUNG ...................................................

TECHNISCHE DATEN ......................................................................................

1. UNIMAX 1010...............................................................................................

2. PROMAX 1020.............................................................................................

3. DUOMAX 1030 / POLYMAX 1040...............................................................

GARANTIE, HAFTUNG, URHEBERRECHTE ..................................................

FRAGEN / REPARATUREN .............................................................................

CE-KONFORMITÄTSERKLÄRUNG .................................................................

Wichtiger Hinweis

Hinweis zum Netzanschluß

Achtung: unbedingt beachten

Achtung: Brand- oder Explosionsgefahr

Hinweis zur Reparatur / Wartung

Wir danken Ihnen für den Kauf dieses Gerätes. Sie haben ein Produkt erworben, das von der Firma Heidolph nach DIN EN ISO 61010 gefertigt und geprüft wurde. Mit diesem Gerät werden Sie Ihre Arbeit einwandfrei und problemlos durchführen können.

INHALT

Bezeichnung

Menge

Bestellnummer 230/240V / 50/60Hz

Bestellnummer 115V / 50/60Hz UNIMAX 1010

543-12310-00

543-12310-04

oder

PROMAX 1020

543-22332-00

543-22332-04

oder

DUOMAX 1030

(5° Neigungswinkel)

543-32205-00

543-32205-04

oder

DUOMAX 1030

(10° Neigungswinkel)

543-32210-00

543-32210-04

oder

POLYMAX 1040

(5° Neigungswinkel)

543-42205-00

543-42205-04

oder

POLYMAX 1040

(10° Neigungswinkel)

543-42210-00

543-42210-04 Betriebsanleitung

01-005-002-45

Geräteanschlußleitung

14-007-003-81

14-007-003-89

Zubehör (optional) Bezeichnung

Bestellnummer

Aufsatz mit 2 Spannwalzen

549-70000-00

Spannwalze (zusätzlich)

549-71000-00

Aufsatz für 22 Erlenmeyerkolben á 25 ml

549-72000-00

Aufsatz für 14 Erlenmeyerkolben á 50 ml

549-73000-00

Aufsatz für 9 Erlenmeyerkolben á 100 ml

549-74000-00

Aufsatz für 5 Erlenmeyerkolben á 250 ml

549-75000-00

Aufsatz für 4 Erlenmeyerkolben á 500 ml

549-76000-00

Aufsatz für 2 Erlenmeyerkolben á 1000 ml

549-77000-00

Aufsatz für Scheidetrichter 50 ml / 100 ml

549-78000-00

Bitte packen Sie das Gerät sorgfältig aus. Achten Sie auf mögliche Beschädigungen und melden Sie Schäden oder fehlende Teile unverzüglich dem Lieferanten.

Lesen Sie die Betriebsanleitung bitte gründlich und aufmerksam und sorgen Sie dafür, dass jeder Betreiber des Gerätes vor Inbetriebnahme die Betriebsanleitung sorgfältig gelesen hat.

Bitte bewahren Sie die Betriebsanleitung an einem für jedermann zugänglichen Ort auf.

Die Geräte sind standardmäßig mit einem EURO- Stecker (DIN 49441 CEE 7/VII 10/ 16 A 250 V) versehen. Für Nordamerika mit einem US.NORM Stecker (NEMA Pub.No.WDI.1961 ASA C

73.1 . 1961 Seite 8 15A 125V).

LIEFERUMFANG UND ZUBEHÖR

ALLGEMEINE HINWEISE

Falls Sie das Gerät in einem Land mit anderem Stecker-System betreiben möchten, müssen Sie einen zugelassenen Adapter verwenden oder der mitgelieferte Stecker muß durch einen Fachmann ausgewechselt und durch einen für dieses Netz passenden und zugelassenen Stecker ersetzt werden.

Bei Lieferung ist das Gerät geerdet. Beim Auswechseln des Originalsteckers achten Sie bitte unbedingt darauf, dass der Schutzleiter am neuen Stecker angeschlossen wird!

Bitte beachten Sie alle im Labor geltenden Sicherheits- und Unfallverhütungsvorschriften!

Äußerste Vorsicht beim Umgang mit leicht entzündlichen Medien. Beachten Sie die Sicherheitsdatenblätter.

Vorsicht bei der Anwendung in der Nähe von leicht entzündlichen und explosiven Stoffen. Die Motoren arbeiten zwar funkenfrei, das Gerät ist jedoch nicht explosionsgeschützt.

Bitte achten Sie vor der Verbindung des Gerätes mit dem Stromnetz darauf, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.

Bitte schließen Sie das Gerät nur an eine geerdete Netzsteckdose an.

Schalten Sie den Netzschalter aus, wenn das Gerät nicht in Betrieb ist, bzw. bevor es vom Netz genommen wird.

Reparaturen dürfen nur von einem von Heidolph Instruments autorisierten Fachmann ausgeführt werden.

Bitte achten Sie auf sicheren Stand des Gerätes!

Der Labortisch muß stabil sein und eine ebene und rutschsichere Oberfläche besitzen.

Vor Inbetriebnahme des Gerätes ist das Schüttelgut sicher und unverrückbar zu befestigen.

SICHERHEITSHINWEISE

Bitte überzeugen Sie sich vor dem Start der Schüttelbewegung von der sicheren Fixierung der Gefäße.

Aufsatz für Erlenmeyerkolben (Best.Nr.: je nach Größe der Erlenmeyerkolben, siehe Seite 4)

Rändelschraube

AUFBAU

1. Aufstellen des Gerätes

Bitte stellen Sie das Schüttelgerät auf einer stabilen, waagerechten Oberfläche auf. Sorgen Sie – aus Sicherheitsgründen – für ausreichenden Platz um das Gerät. Beachten Sie dabei die Bewegung des Schütteltisches und über die Stellfläche herausragende Aufbauten.

2. Elektrischer Anschluß

Der Netzanschluß erfolgt mit der beigefügten Netzanschlußleitung. Die Gerätesteckdose befindet sich an der Rückseite des Gerätes. Das Gerät ist 2-polig abgesichert. Die Sicherungen befinden sich von außen zugänglich im Gehäuse der Gerätesteckdose. Der Sicherungswert ist dem Schild zu entnehmen.

3. Fixierung der Gefäße auf dem Schütteltisch Zur Fixierung der Gefäße auf dem Schütteltisch sind die als Zubehör erhältlichen Aufsätze zu benutzen. Es gibt Aufsätze für Erlenmeyerkolben, einen Aufsatz für Scheidetrichter und einen Aufsatz mit Spannwalzen zur Fixierung unterschiedlicher Gefäßarten. Siehe dazu Punkt Lieferumfang und Zubehör. In Sonderfällen, wenn die Schütteldrehzahl niedrig gewählt wird, können auch Gefäße wie z.B. Petrischalen direkt auf die zum Lieferumfang des Gerätes gehörende rutschfeste Gummiplatte gestellt werden.

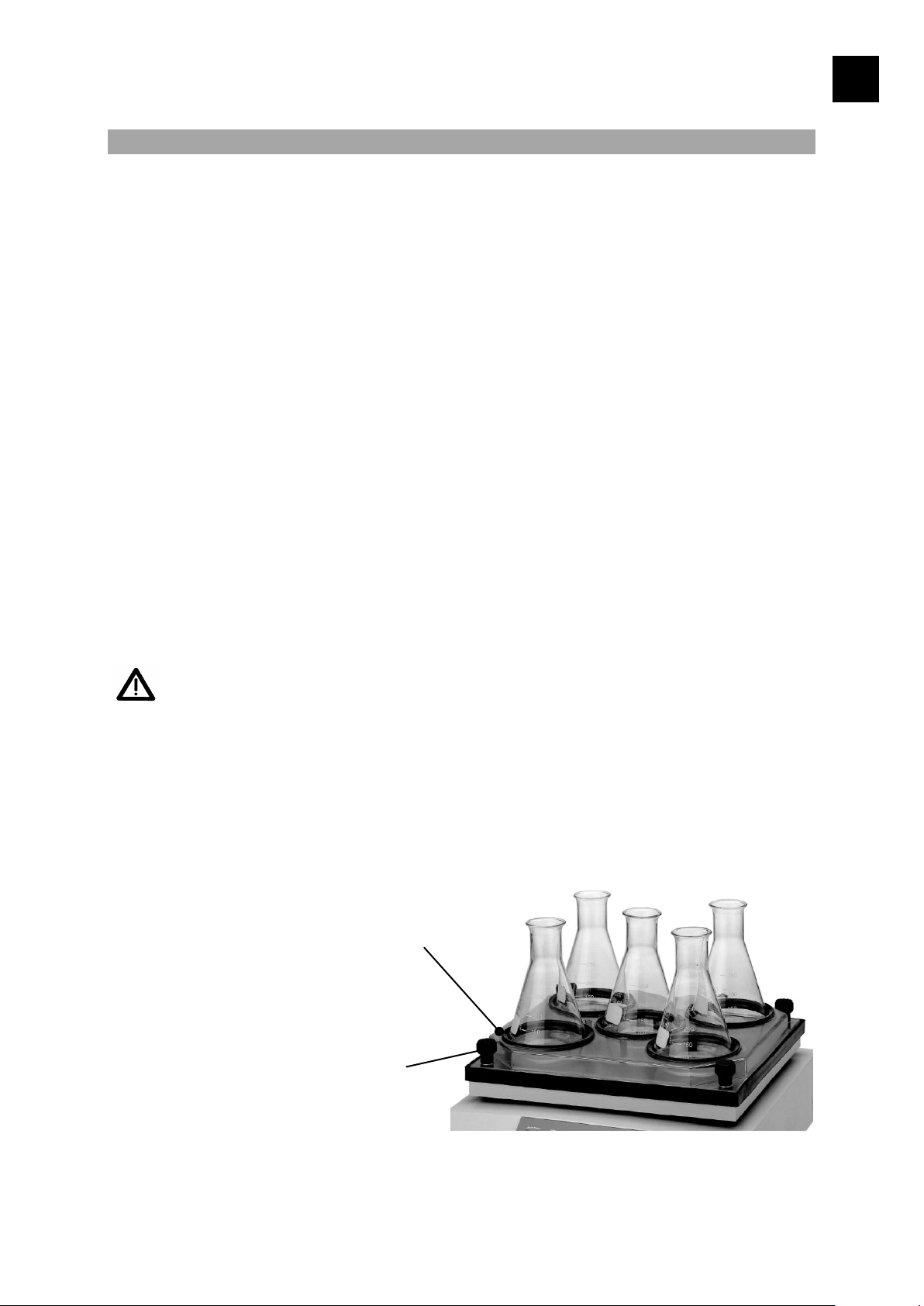

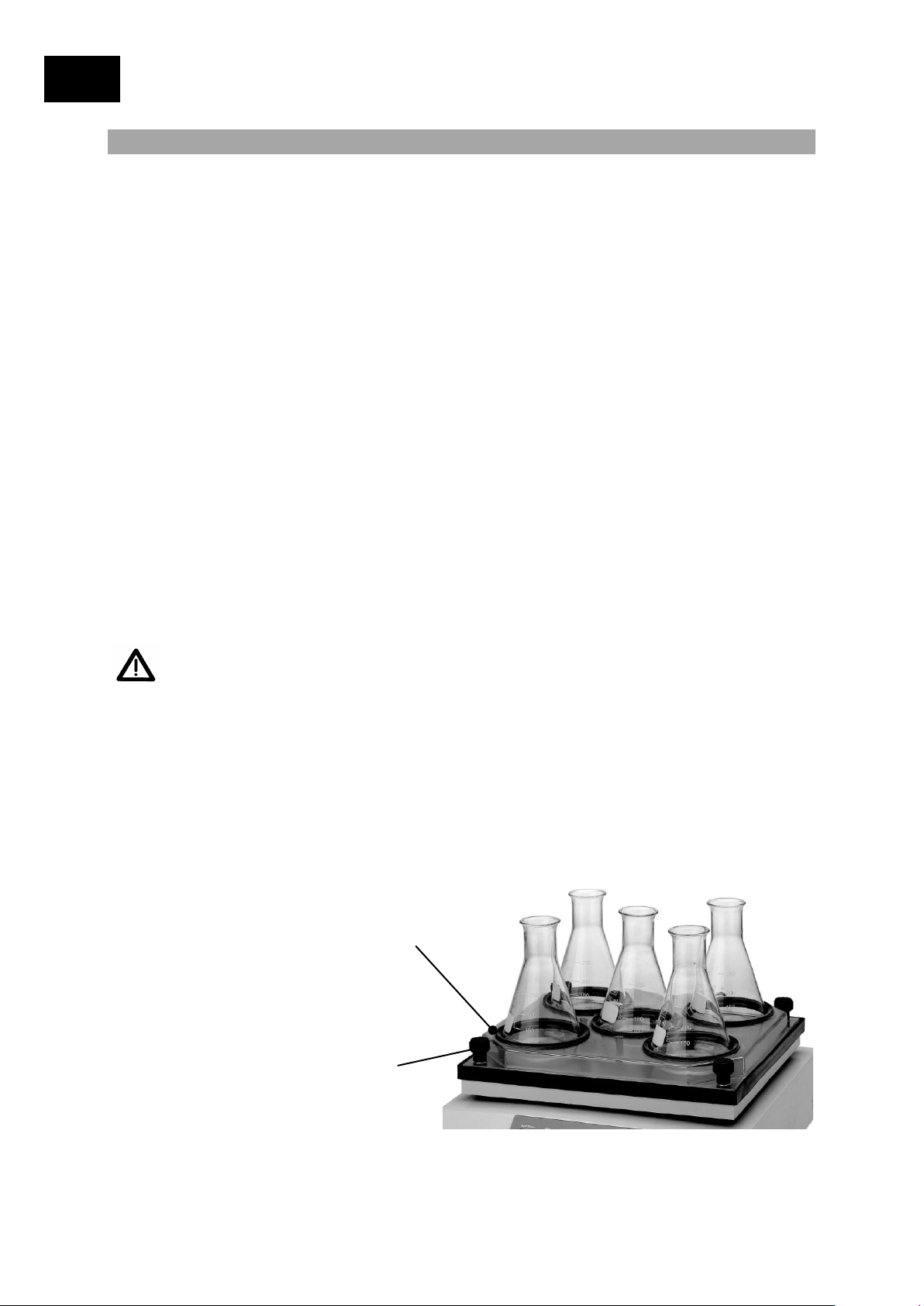

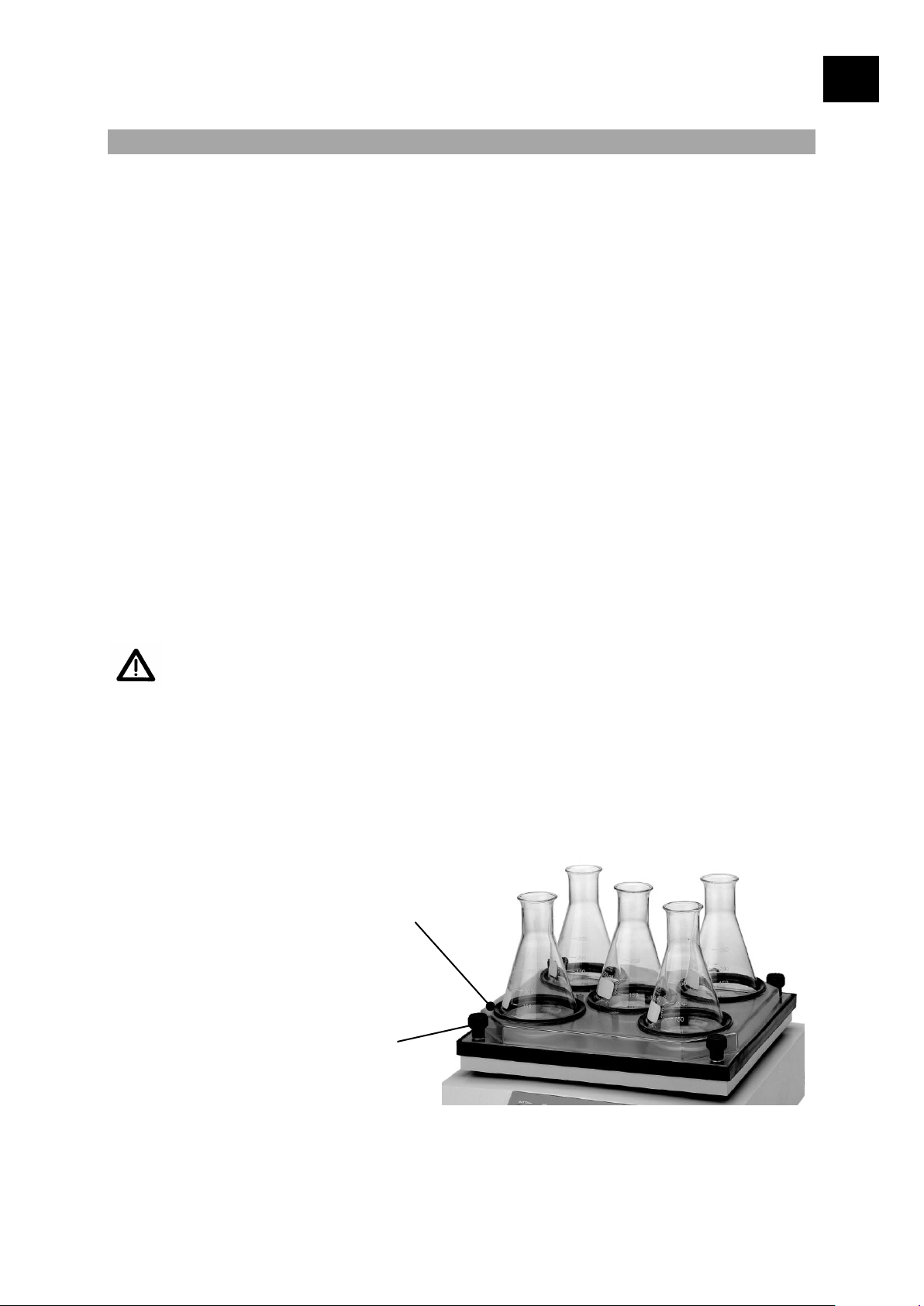

3.1. Aufsätze für Erlenmeyerkolben

Die Aufsätze können zusammen mit den Gerätetypen UNIMAX 1010, PROMAX 1020; DUOMAX 1030 und POLYMAX 1040 verwendet werden. Die Aufsätze werden komplett montiert ausgeliefert. Der jeweilige Aufsatz ist auf die Gummiplatte des Schütteltisches des Gerätes aufzusetzen. Dabei ist darauf zu achten, dass der

Randwulst der Gummiplatte den Aufsatz umschließt. Mit den 4 Rändelschrauben wird der Aufsatz an den Ecken mit dem Schütteltisch verschraubt. Die Erlenmeyerkolben sind einzeln in die Aufnahmeplätze einzusetzen. Das Einsetzen und Entnehmen wird dabei durch ein geringes Verkanten erleichtert. Ein spielfreier

Rändelschraube

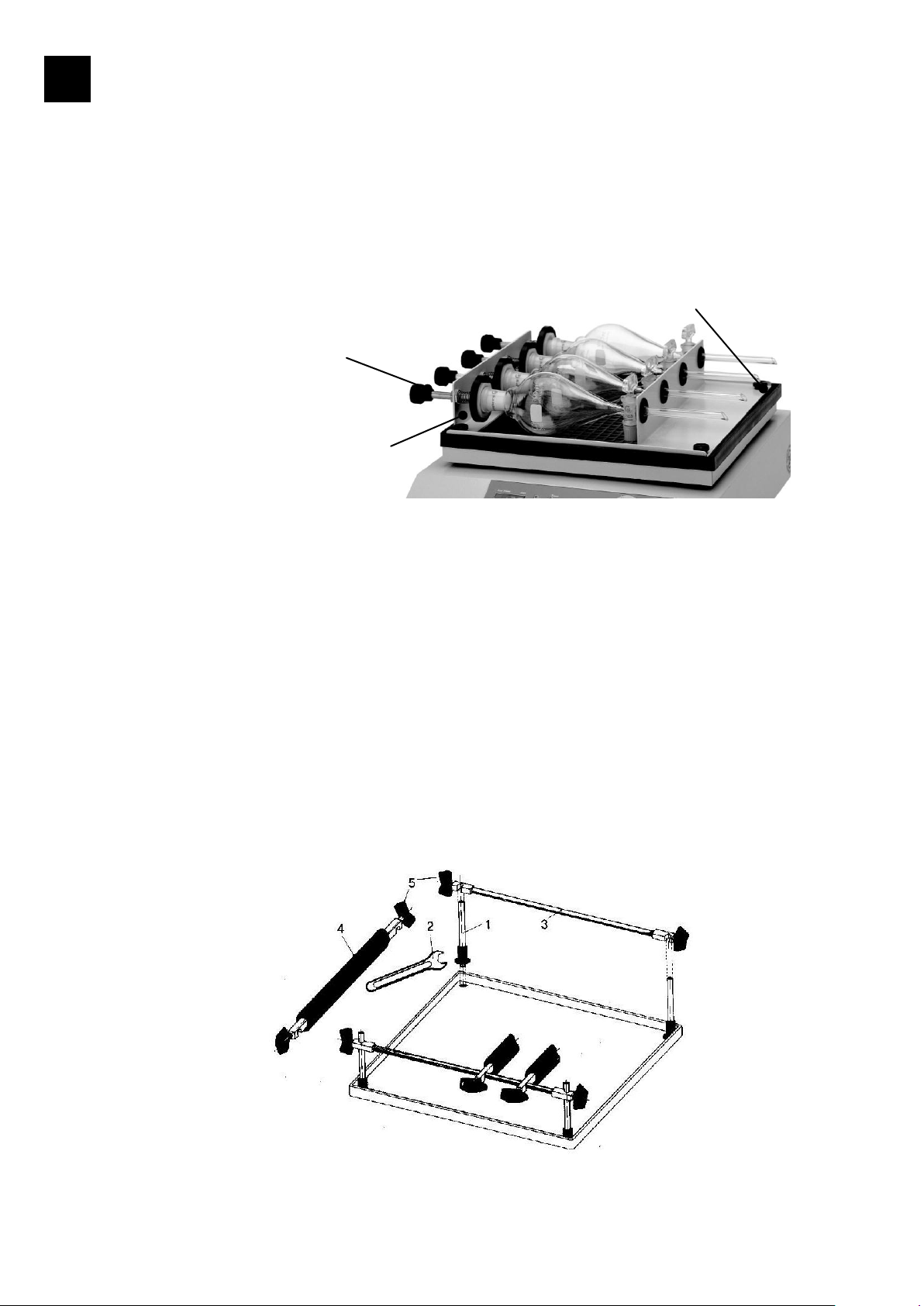

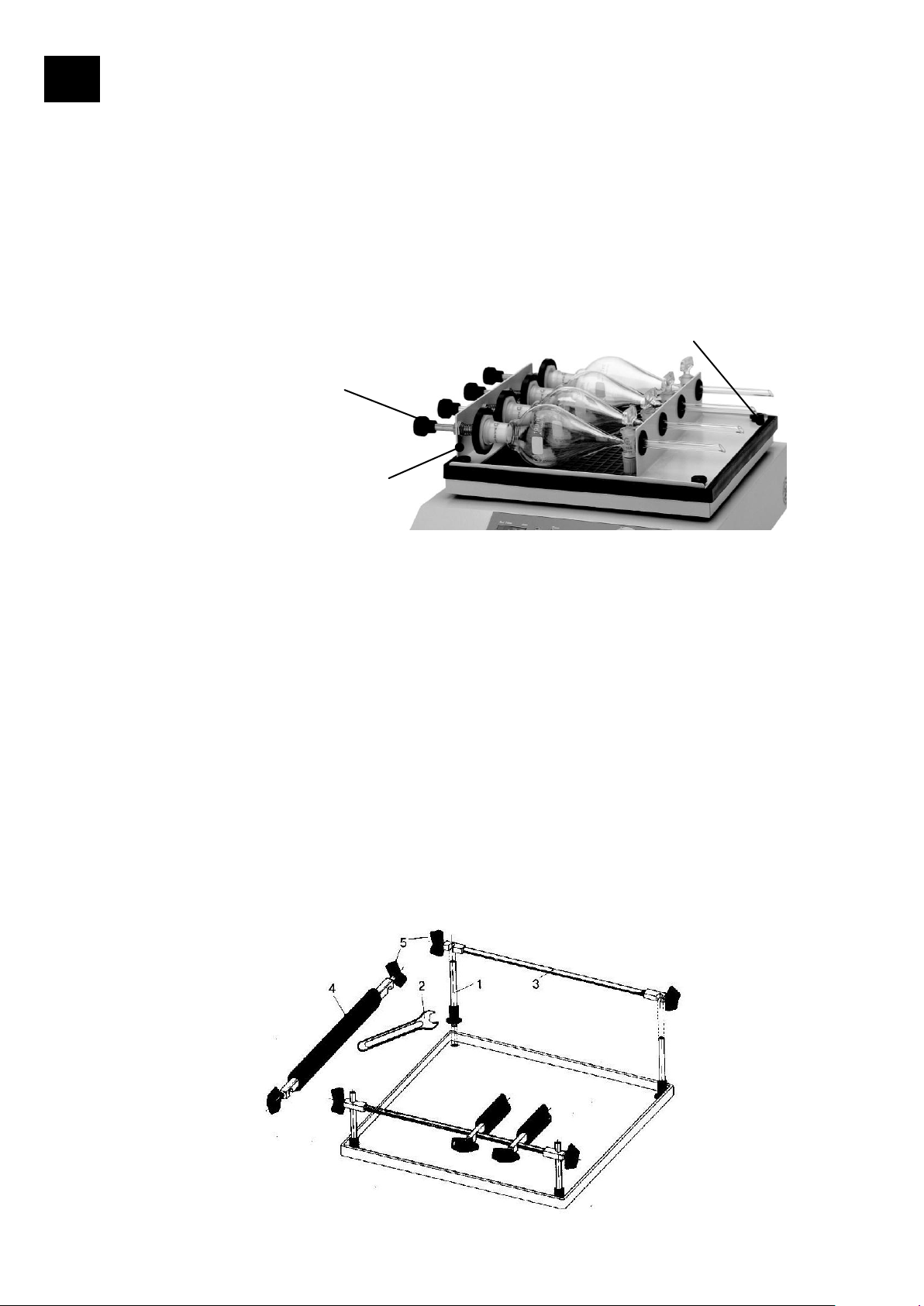

Aufsatz für Scheidetrichter 50/100ml

(Best.Nr.: 549-78000-00)

Rändelgriffe mit Andruckteller

und sicherer Halt der Erlenmeyerkolben ist durch die in die Aufnahmeplätze eingebrachte Profilschnur gewährleistet.

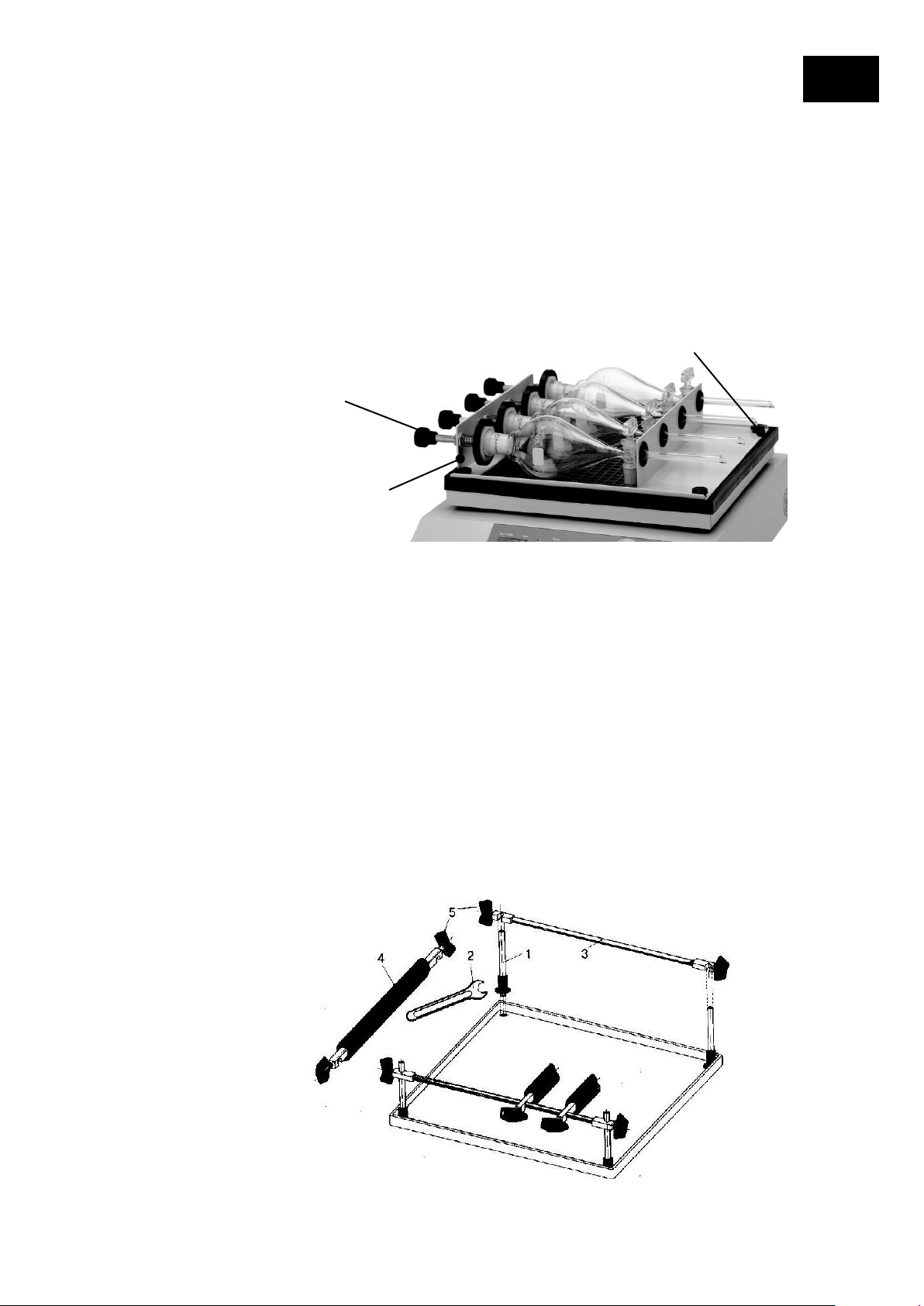

3.2. Aufsatz für Scheidetrichter

Zum Aufnehmen von Scheidetrichtern wird ein spezieller Aufsatz angeboten. Mit diesem können wahlweise 4 Scheidetrichter 50 ml oder 4 Scheidetrichter 100 ml leicht und sicher am Schütteltisch des Gerätes befestigt werden. Dieser Aufsatz ist bei den Gerätetypen PROMAX 1020 (vorzugsweise), UNIMAX 1010, DUOMAX 1030 und POLYMAX 1040 verwendbar.

Der Aufsatz wird komplett montiert ausgeliefert. Er ist auf die Gummiplatte des Schütteltisches des Gerätes aufzusetzen. Dabei ist darauf zu achten, dass der Randwulst der Gummiplatte den Aufsatz umschließt. Mit den 4 Rändelschrauben wird der Aufsatz an den Ecken mit dem Schütteltisch verschraubt. Die Scheidetrichter sind einzeln in die Aufnahmeplätze einzusetzen. Dazu ist der jeweilige Andruckteller durch ziehen an dem Rändelgriff zu öffnen. Der Scheidetrichter ist auf der Gegenseite in die Gummitülle einzulegen und der Andruckteller vorsichtig zu schließen. Durch diese Halterung wird gleichzeitig der Schliffstopfen sicher gehalten.

3.3. Aufsatz mit Spannwalzen

Der Aufsatz mit Spannwalzen ist wie folgt auf dem Schütteltisch zu befestigen: 4 Bolzen (1) in den Ecken einschrauben und mit beiliegendem Gabelschlüssel (2) festziehen. Haltestange (3) und Spannwalze (4) mit den Flügelschrauben (5) befestigen. Zusätzliche Spannwalzen sind als Zubehör unter Best.Nr.: 549-71000-00 erhältlich.

Bevor die Geräteanschlußleitung an die Netzsteckdose angeschlossen wird, ist darauf zu achten, dass:

- die Spannung und Frequenz des Gerätes mit der Netzspannung übereinstimmt.

(Angaben über die Spannung des Gerätes finden sich auf dem Typenschild).

- die Netzschalter auf Stellung “0“ stehen und sich die Bedienknöpfe am linken

Anschlag befinden, um ein Verschütten durch anfänglich heftiges Schütteln zu vermeiden.

Sorgfältiges Verschließen der Schüttelgefäße sowie eine angepaßte Schüttelfrequenz bei offenen Gefäßen ermöglicht Schutz vor Spritzern und Überschwappen.

Es empfiehlt sich in jedem Fall, die Schüttelfrequenz von kleinen Werten bis zum gewünschten Schütteleffekt allmählich zu erhöhen, um unbeabsichtigte heftige Schüttelbewegungen zu vermeiden.

Grundsätzlich sollten einzelne Schüttelgefäße mittig und mehrere Gefäße gleichmäßig auf dem Auflagetisch verteilt werden.

Bei hohen Belastungen (Tragfähigkeit des Schütteltisches) und hohen Schüttelfrequenzen ist die Belastbarkeitskurve des jeweiligen Gerätes zu beachten. (siehe Technische Daten)

Beim Umgang mit gefährlichem Schüttelgut sind die relevanten Sicherheitsvorschriften zu beachten.

D C B

BEDIENUNG UND BETRIEB

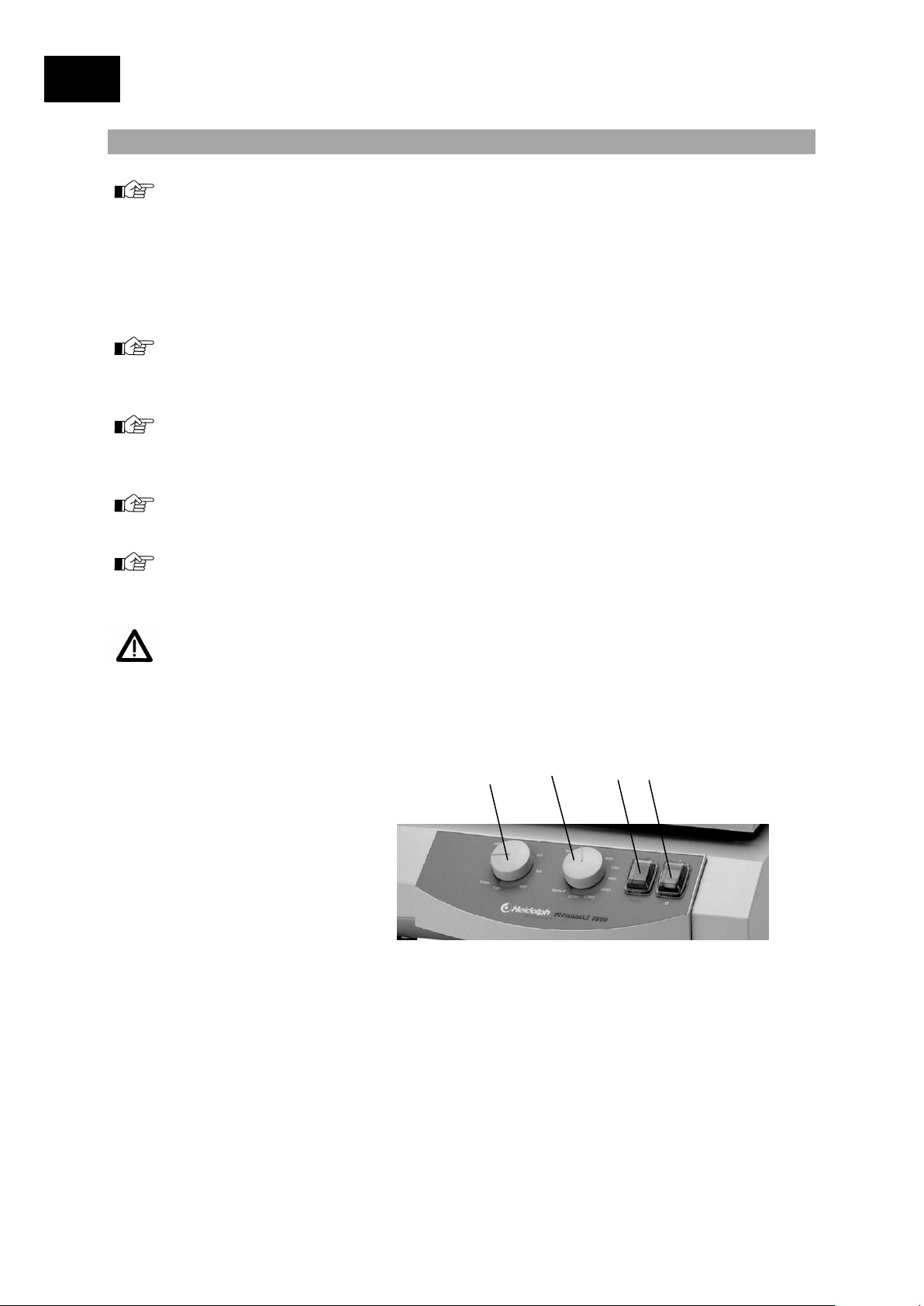

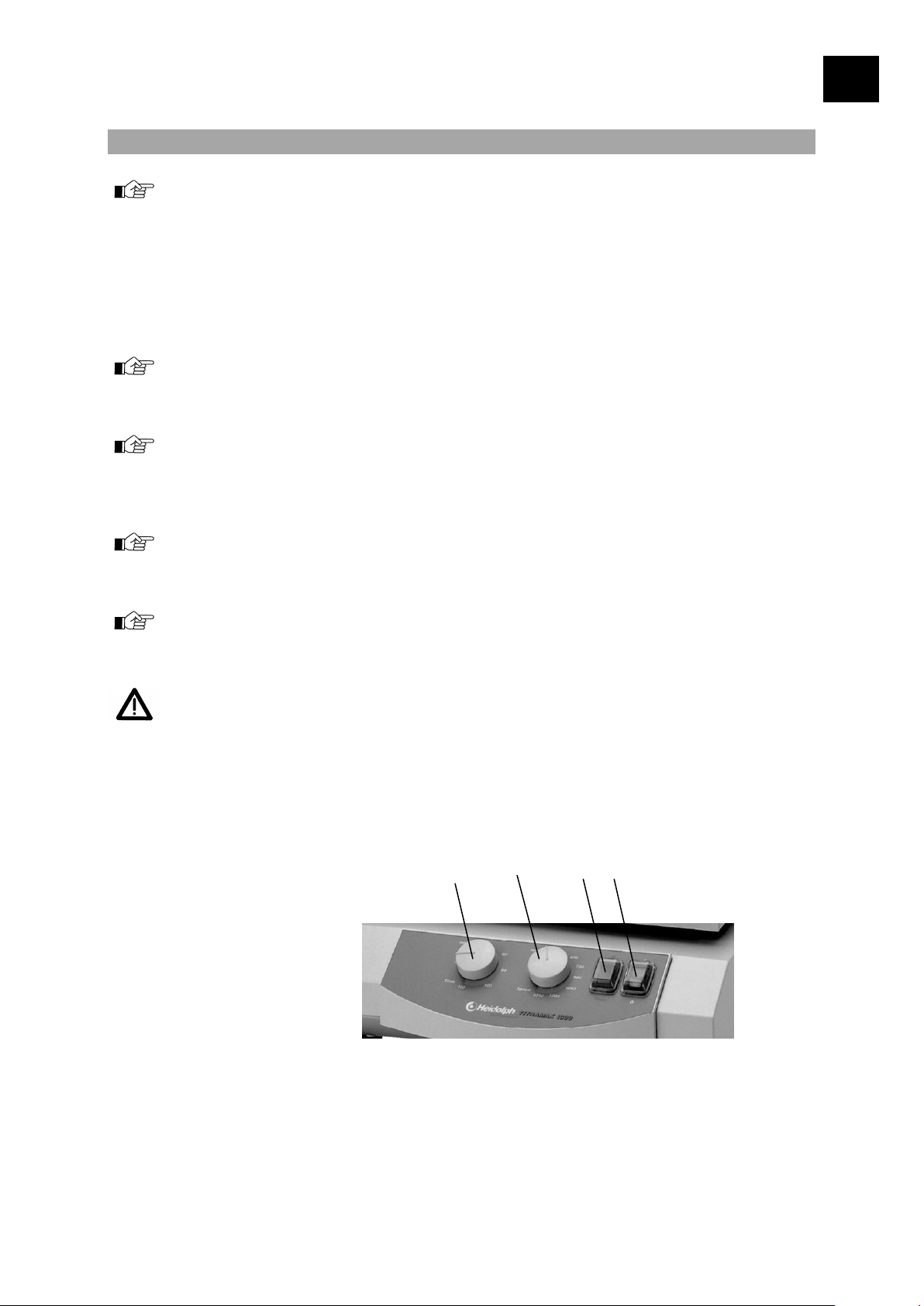

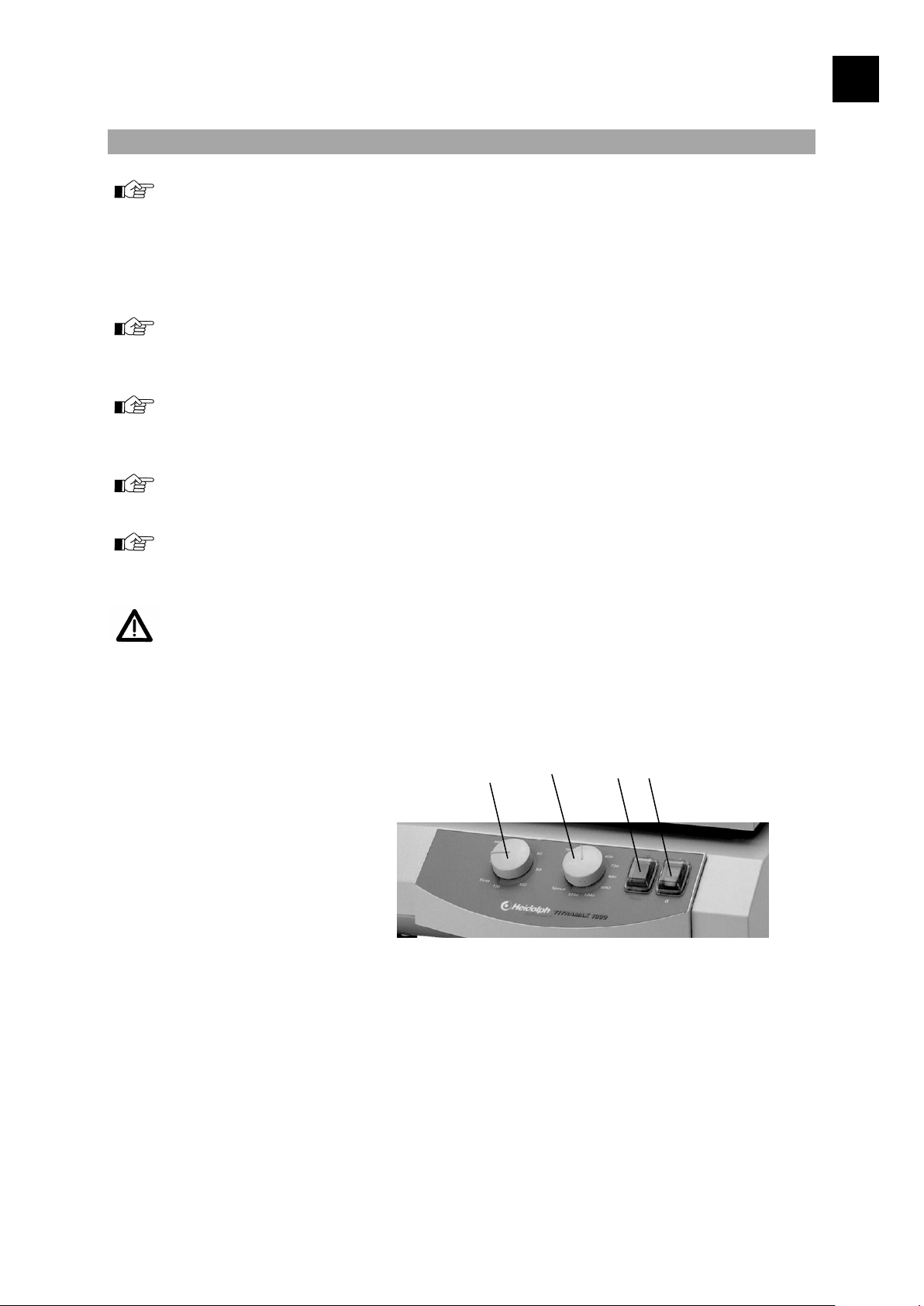

1. DUOMAX 1030 / POLYMAX 1040 (mit mechanischer Zeitschaltuhr)

Von rechts nach links befinden sich folgende Bedienelemente auf der Bedienfront:

A 2-poliger Netzschalter mit grüner beleuchteter Wippe B Umschalter Dauerbetrieb / Timerbetrieb C Drehzahleinstellknopf D Zeiteinstellknopf

1. Mit dem Netzschalter (A) schalten Sie das Gerät ein.

2. Mit dem Drehzahleinstellknopf (C) wird die gewünschte Schüttelfrequenz eingestellt.

3. Mit dem Umschalter (B) wird von Dauerbetrieb (Symbol ) auf Timerbetrieb (Timer) umgeschaltet. Im Timerbetrieb kann mit dem Zeiteinstellknopf die Schüttelzeit zwischen 0

und 120 Minuten eingestellt werden. Nach Ablauf der eingestellten Zeit stoppt das Gerät

B C D F I J H G E

Beim Betrieb der Schüttelgeräte in Temperaturschränken sind die in den Technischen Daten aufgeführten Umgebungsbedingungen zu beachten.

und ein kurzer Signalton ertönt. Die Zeitschaltuhr läuft bei Netzunterbrechung weiter.

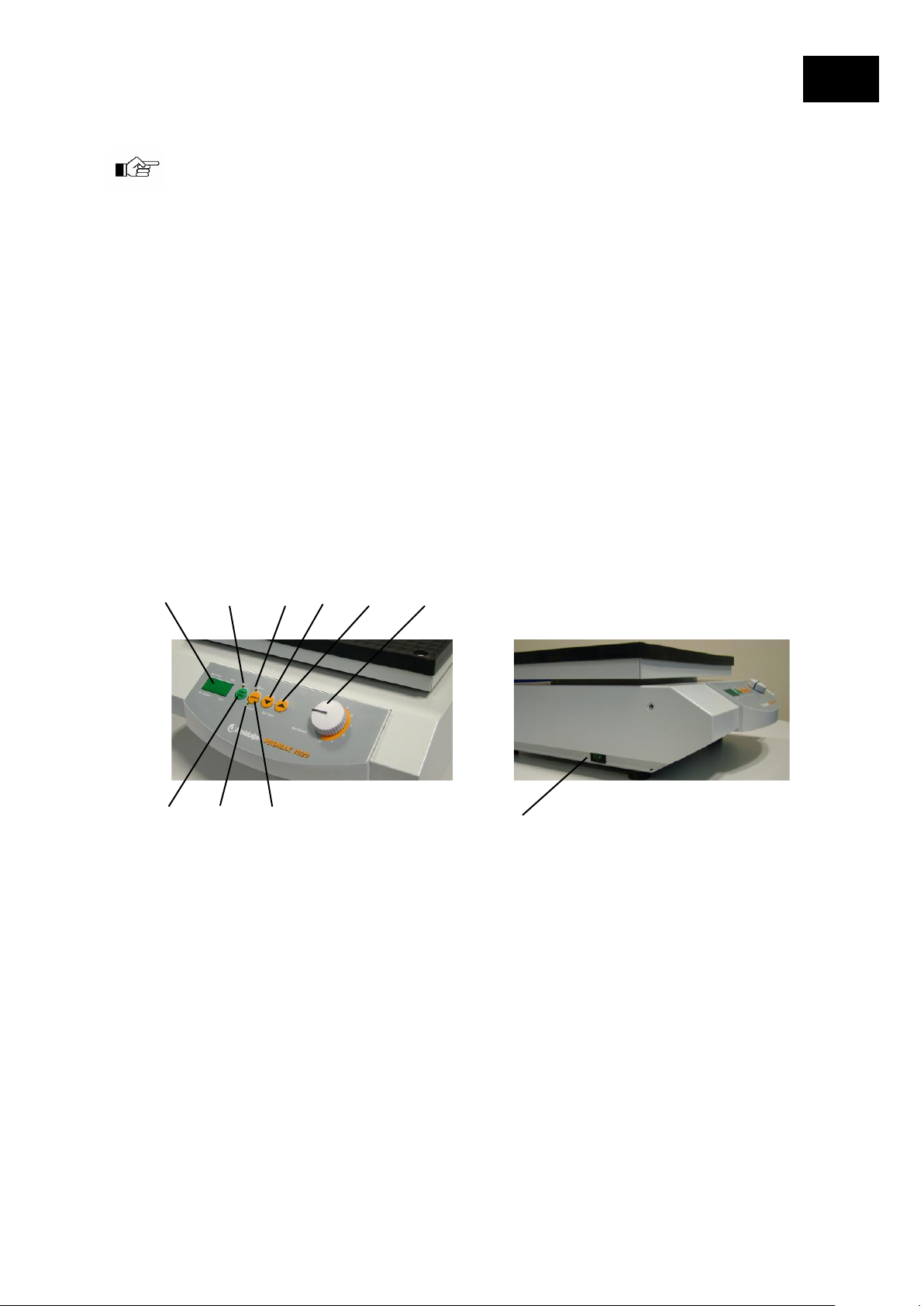

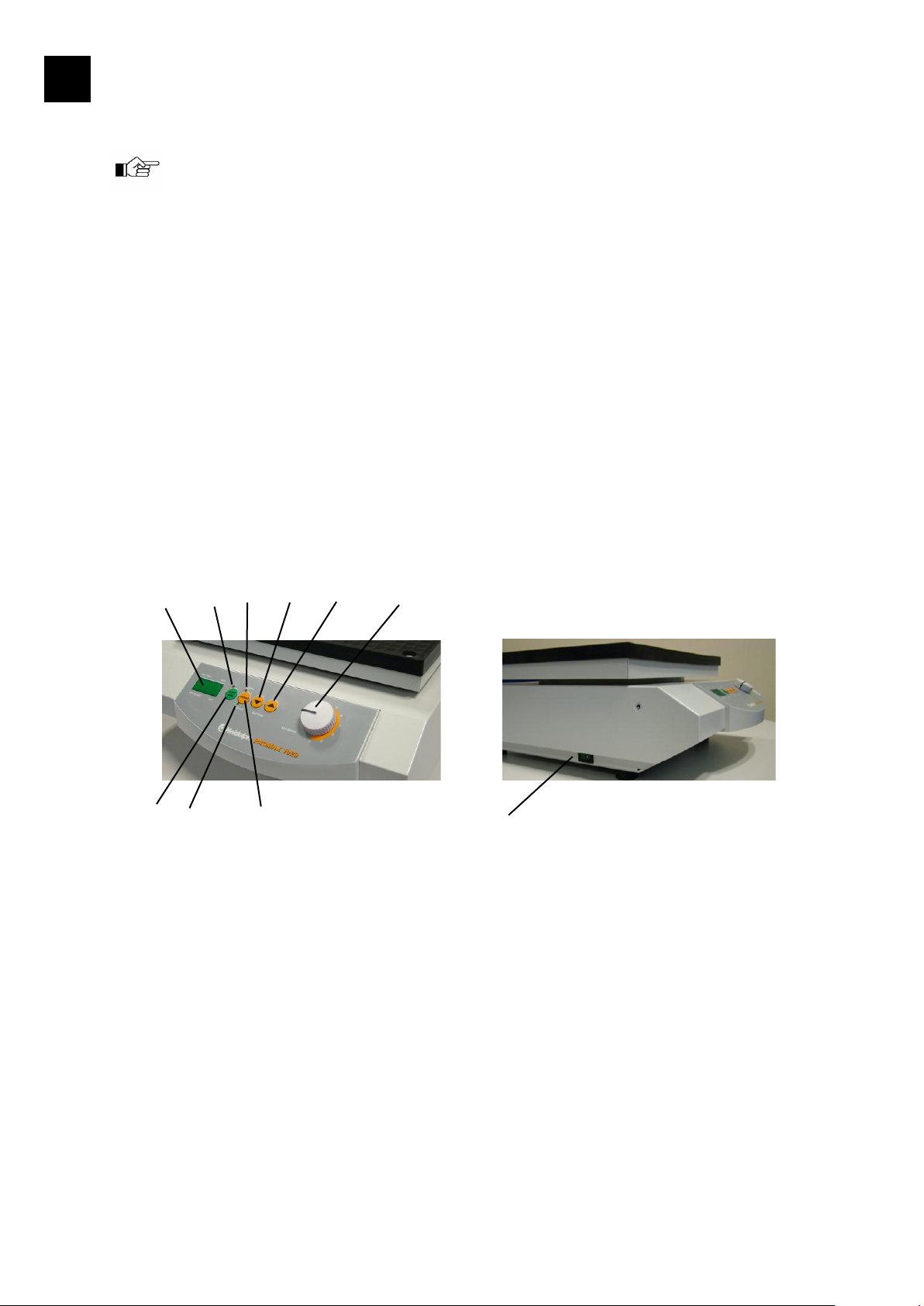

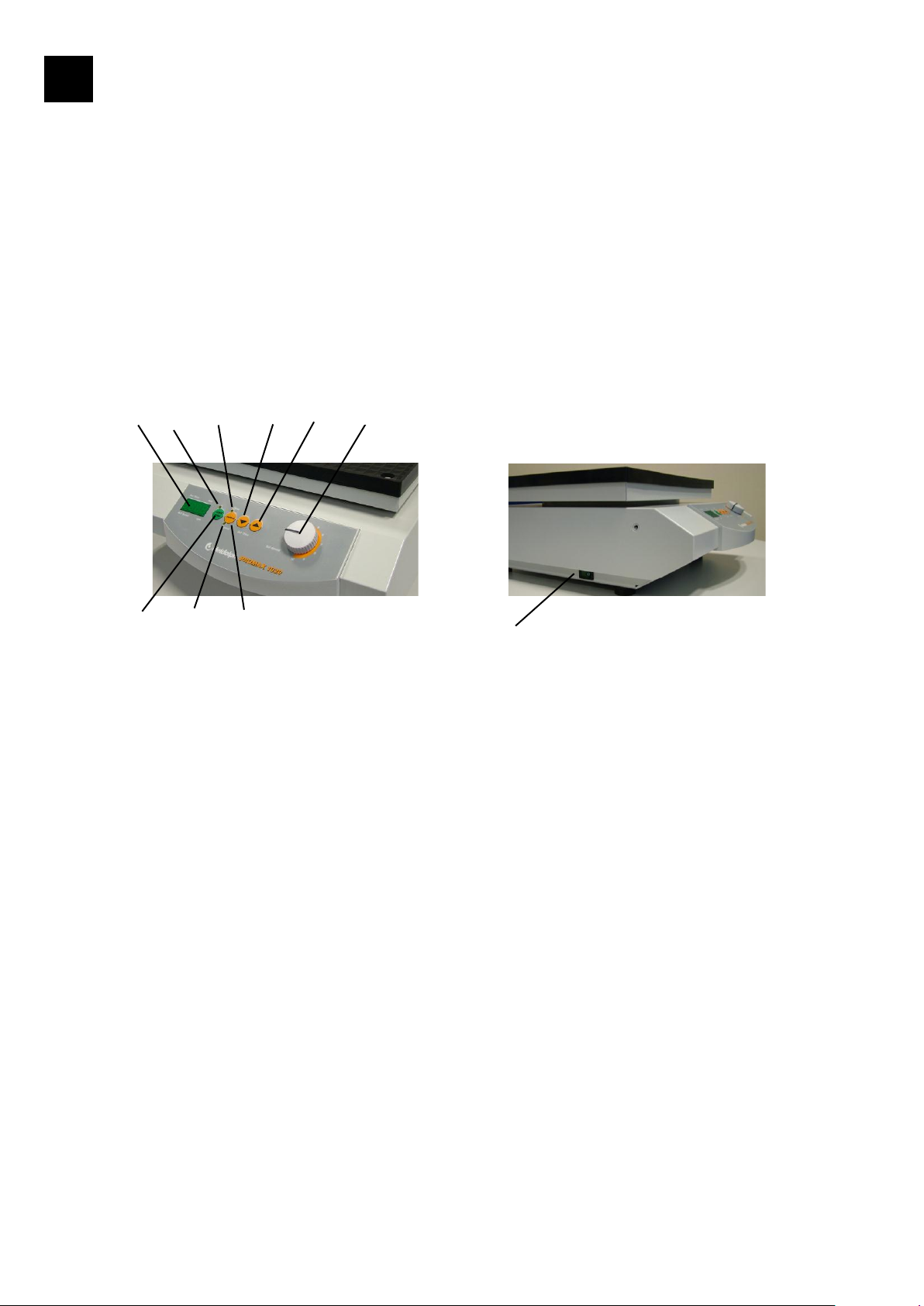

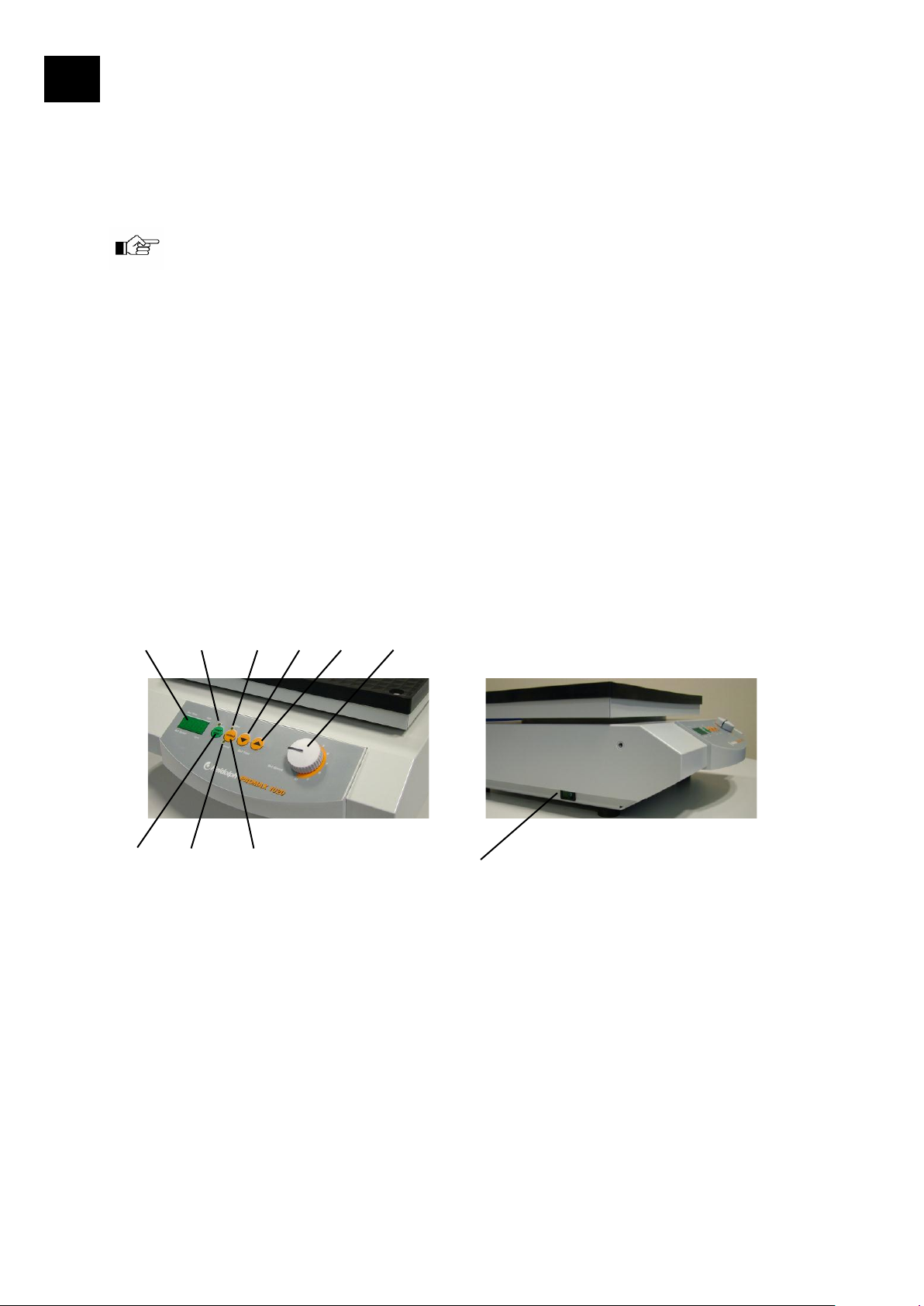

2. UNIMAX 1010 / PROMAX 1020 (mit digitalem Timer und digitaler Drehzahlanzeige)

Folgende Bedienelemente befinden sich auf der Bedienfront: A 2-poliger Netzschalter mit grüner beleuchteter Wippe (an linker Geräteseite) B Einstellknopf für Schüttelfrequenz C Taste Set Time : Erhöht die Zeit D Taste Set Time : Verringert die Zeit E Taste Select: Umschalttaste zwischen Anzeige Schüttelfrequenz (Act Speed) und Zeit

(Act Time)

F LED Time: Im Display wird die Zeit angezeigt G LED Speed: Im Display wird die Drehzahl (Schüttelfrequenz) angezeigt H Taste Start / Stop: Startet bzw. unterbricht den Schüttelbetrieb I LED Start /Stop: Leuchtet, wenn Gerät läuft. J 4-stellige Digitalanzeige

A. Schütteln im Dauerbetrieb

 Mit dem Netzschalter (A) wird das Gerät eingeschaltet  Mit den Tasten  und  die Zeit 000 einstellen (gleichzeitiges Drücken der Tasten  und

).

 Durch Betätigen der Taste Start / Stop wird das Gerät im Dauerbetrieb gestartet. Die LED

Start und LED Speed leuchten und die Schüttelfrequenz wird 4-stellig angezeigt.

 Mit dem Einstellknopf (B) wird die Schüttelfrequenz eingestellt  Erneutes Betätigen der Taste Start / Stop beendet den Schüttelvorgang.

B. Schütteln mit einer einstellbaren Zeitdauer

 Mit den Tasten Set Time  bzw. Set Time  kann die Zeit von 0 bis 999 Minuten

eingestellt werden. Beide Tasten reagieren auf kurzes Antippen bzw. bei längerem Drücken mit schnellem Ändern der Zeit. Durch gleichzeitiges Drücken der Tasten Set Time  und Set Time  wird die Zeit sofort auf 000 gestellt.

 Beim Betätigen der Taste Start / Stop (H) beginnt der Schüttelvorgang mit der am

Einstellknopf für Schüttelfrequenz (B) eingestellten Schüttelfrequenz und der aktuellen Zeit. Die LED Start leuchtet.

 Die ablaufende Zeit wird dabei in der Digitalanzeige 3-stellig angezeigt. Die LED Time

leuchtet.

HINWEIS: Auf keinen Fall zur Reinigung Chlorbleiche, auf Chlorbasis aufbauende

Putzmittel, Scheuermittel, Ammoniak, Putzwolle oder Reinigungsmittel mit metallischen Bestandteilen verwenden. Die Oberfläche des Gerätes würde dadurch Schaden erleiden.

 Während des Schüttelvorganges kann durch Betätigen der Taste Start / Stop (H) der

Schüttelvorgang unterbrochen werden. Die aktuelle Zeit ändert sich dabei nicht. Durch nochmaliges Betätigen der Taste Start / Stop wird der Schüttelvorgang mit dieser Zeit fortgesetzt.

 Bei Netzunterbrechung (z.B. Abschalten des Gerätes) geht dieser Wert verloren.  Durch Betätigen der Taste Select kann während des Timerbetriebes zwischen Anzeige

der Zeit und der Schüttelfrequenz umgeschaltet werden. Die LED Speed leuchtet. Zur Kennzeichnung, dass sich das Gerät im Timerbetrieb befindet, blinkt die LED Timer.

 Dies geschieht auch, wenn durch Betätigen der Taste Start / Stop der Timer

unterbrochen wurde.

C. Wiederholfunktion

 Soll der letzte mit Timer durchgeführte Arbeitsgang wiederholt werden, ist eine erneute

Einstellung der Zeit nicht notwendig, solange der Netzschalter nicht betätigt wurde.

D. Verändern der Zeit während des Schüttelbetriebes

 Während des Schüttelbetriebes kann die Zeit verändert werden. Das ist möglich bei

laufendem Timer und auch während der Unterbrechung des Timerbetriebes.

 Der Merktimer bleibt dabei mit seinem Ursprungswert erhalten.

REINIGUNG UND WARTUNG

Zur Reinigung Gehäuse und Oberfläche des Gerätes mit einem feuchten Tuch (milde Seifenlauge) abwischen.

Das Gerät ist wartungsfrei. Eine eventuell notwendige Reparatur ist unbedingt von einem durch Heidolph autorisierten Fachmann auszuführen. Wenden Sie sich hierzu an Ihren HEIDOLPH-Händler bzw. an die HEIDOLPH-Vertretung.

ABBAU, TRANSPORT UND LAGERUNG

Abbau

1. Gerät abschalten und Netzstecker ziehen.

2. Alle Gerätschaften um den Schüttler herum entfernen, damit das Gerät problemlos abgebaut werden kann.

3. Gefäße vom Schütteltisch des Gerätes entfernen. Zubehörteile demontieren.

Transport und Lagerung

1. Das Gerät und seine Teile in der Originalverpackung lagern oder in einem anderen geeigneten Behälter, um Schäden während eines Transportes zu vermeiden. Die Verpackung mit Klebestreifen verschließen.

2. Das Gerät ist an einem trockenen Ort aufzubewahren.

Vorsicht: Beim Transport des Gerätes ist darauf zu achten, dass Stöße und Erschütterungen vermieden werden.

Standfläche

320 mm x 375 mm

Auflagefläche

258 mm x 290 mm mit rutschsicherer, abnehmbarer Gummiplatte mit Randwulst

Gerätegewicht

ca. 8 kg

Umgebungstemperatur

0°C bis 50°C bei 80% rel. Luftfeuchtigkeit Geeignet für den Einsatz in Begasungs- und Brutschränken (zul. Umgebungstemperatur beachten)

Aufnahmeleistung

UNIMAX 1010 / PROMAX 1020 = 30 W DUOMAX 1030 / POLYMAX 1040 = 25 W

Spannung / Frequenz

230/240 V, 50/60Hz optional 115V 50/60Hz

Schutzart

IP 40

Antrieb

elektronisch geregelter Kondensatormotor mit Überhitzungsschutz

ENTSORGUNG

Bitte entsorgen Sie Altgeräte bzw. defekte Geräteteile bei einer Sammelstelle. Trennen Sie bitte auch das Altmaterial in Metall, Glas, Kunststoff usw. Entsorgen Sie bitte auch das Verpackungsmaterial umweltgerecht (Materialtrennung).

STÖRUNGEN UND DEREN BESEITIGUNG

Lassen Sie Arbeiten an elektrischen und elektronischen Komponenten von qualifizierten Personen ausführen.

Netzschalter am Schüttel-Misch-Gerät leuchtet nicht

1. Netzleitung überprüfen

2. Sicherungen überprüfen

Keine Schüttelfunktion (Netzschalter leuchtet)

1. Timer ist abgelaufen

2. Überhitzungsschutz des Motors hat wegen Überlastung angesprochen Maßnahmen: Ca. 20 Minuten warten und Belastung des Schütteltisches verringern.

3. Mechanik (Motor brummt) oder Elektronik (Motor brummt nicht) des Gerätes defekt.

TECHNISCHE DATEN

alle Schüttelgeräte

Schüttelfrequenz

30 - 500 1/min

Gesamthub / Orbit

10 mm

Bewegungsart

rotierend

Tragfähigkeit

statisch 5 kg; Einschränkungen bei hohen Schüttelfrequenzen

Timer

Digital 0 – 999 min / Dauerbetrieb

Digitalanzeige

Schüttelfrequenz / Timer

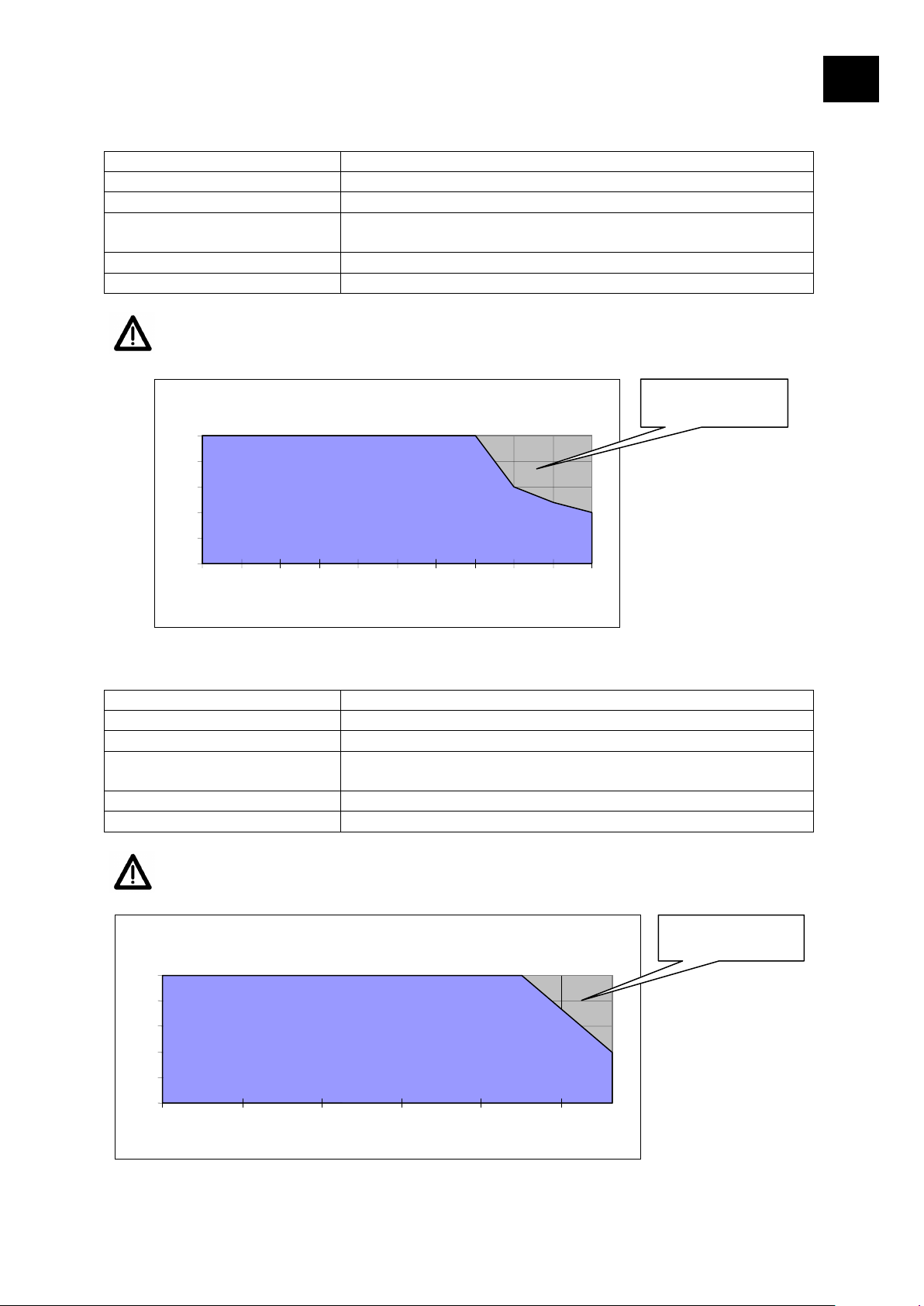

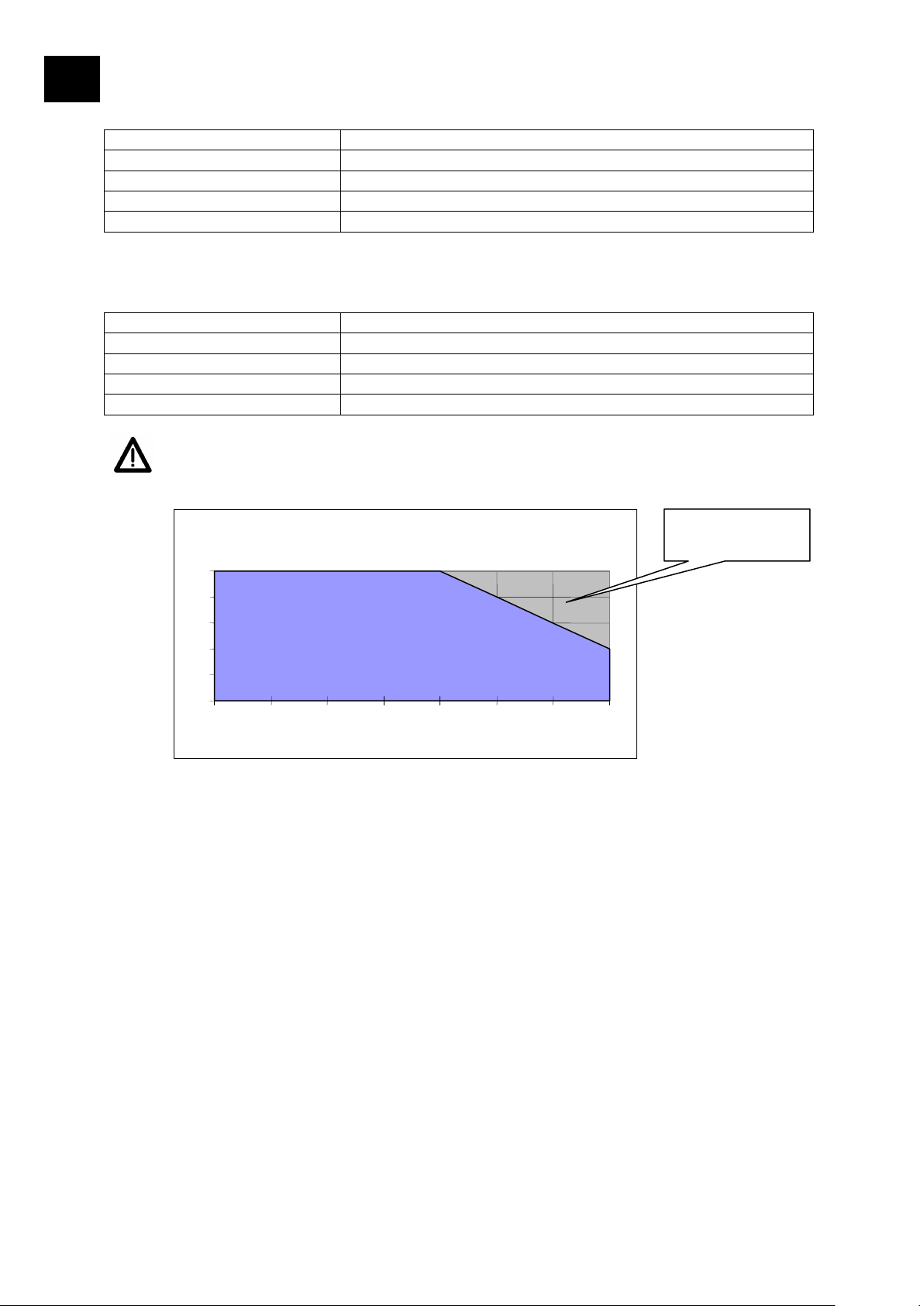

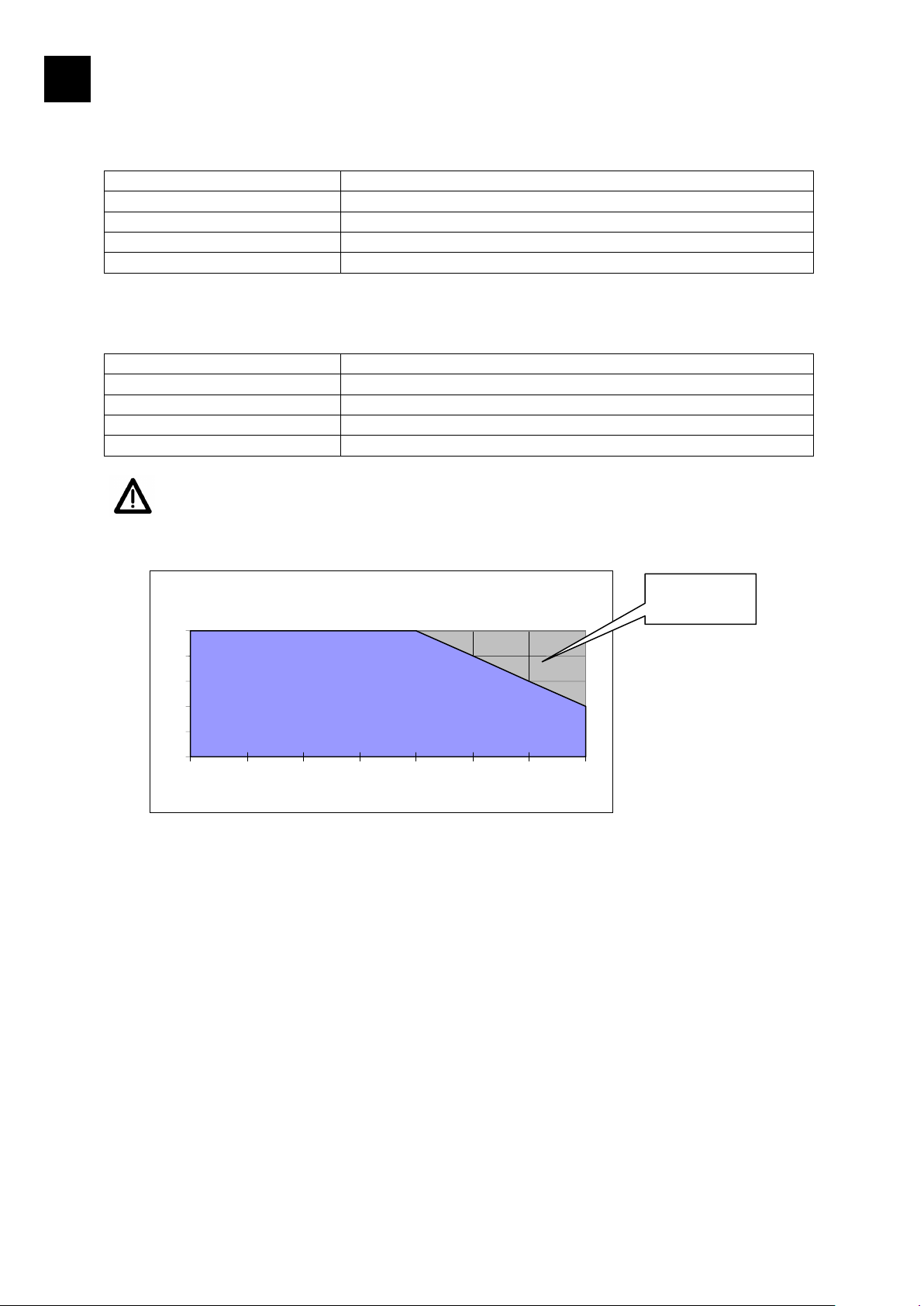

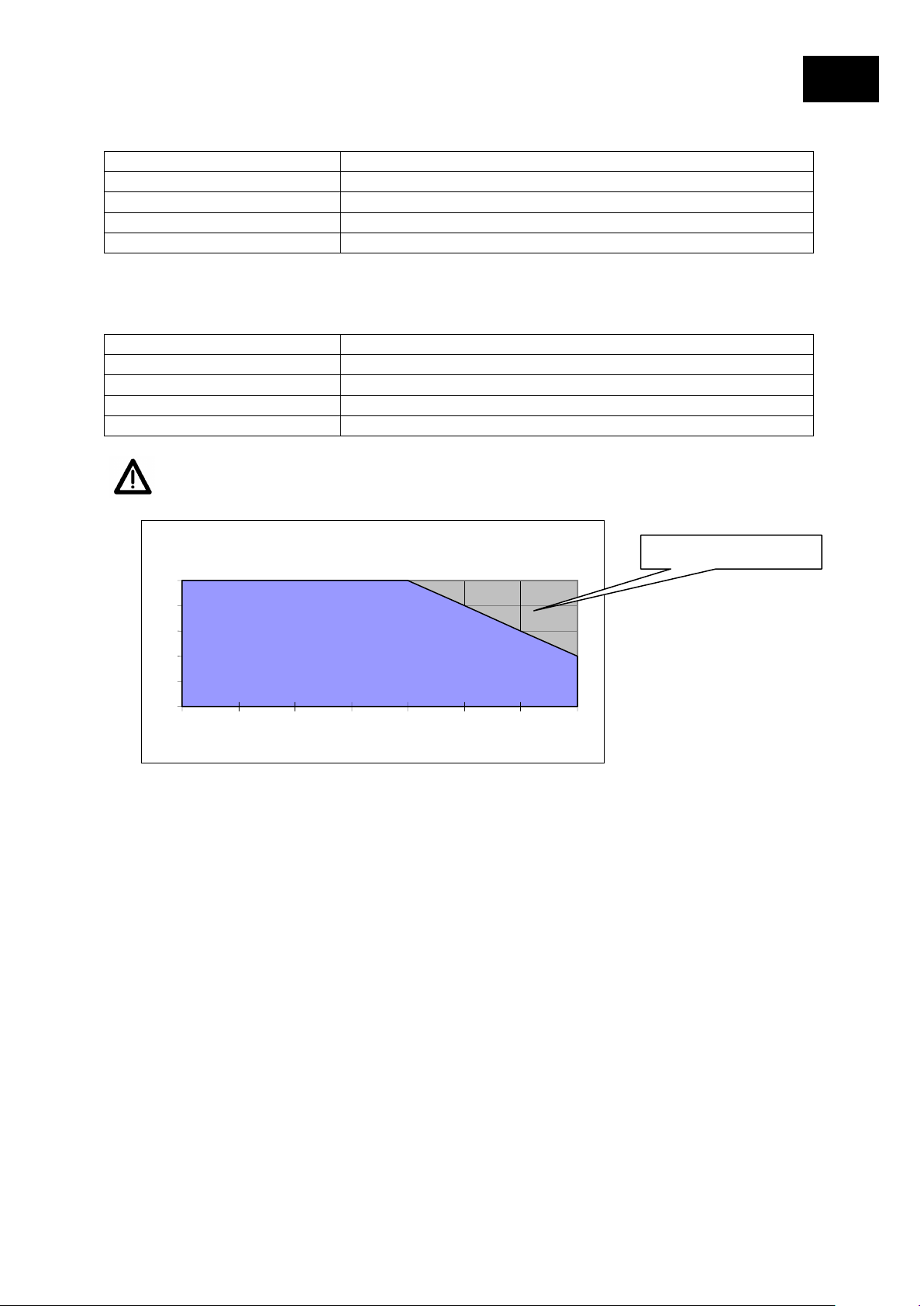

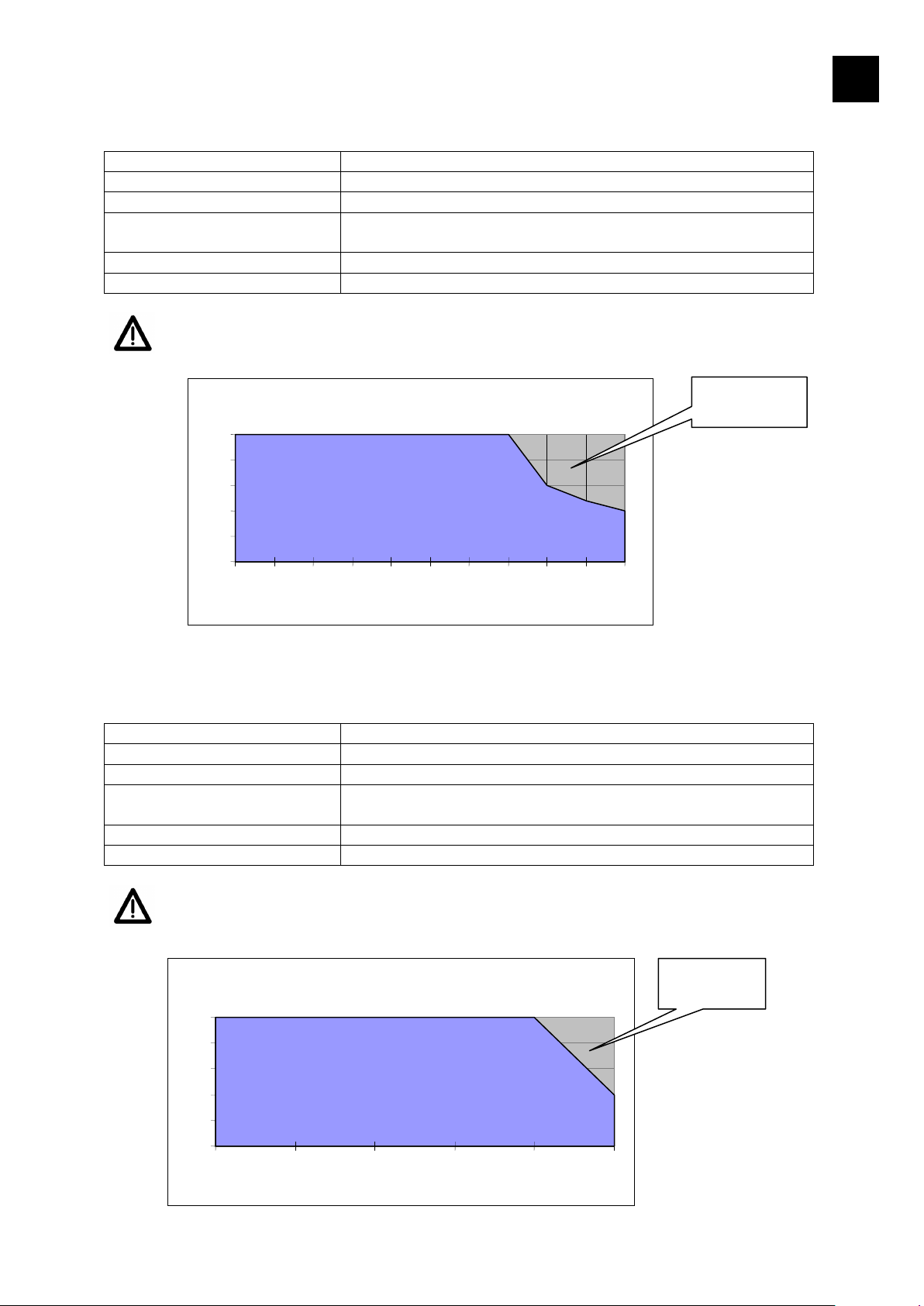

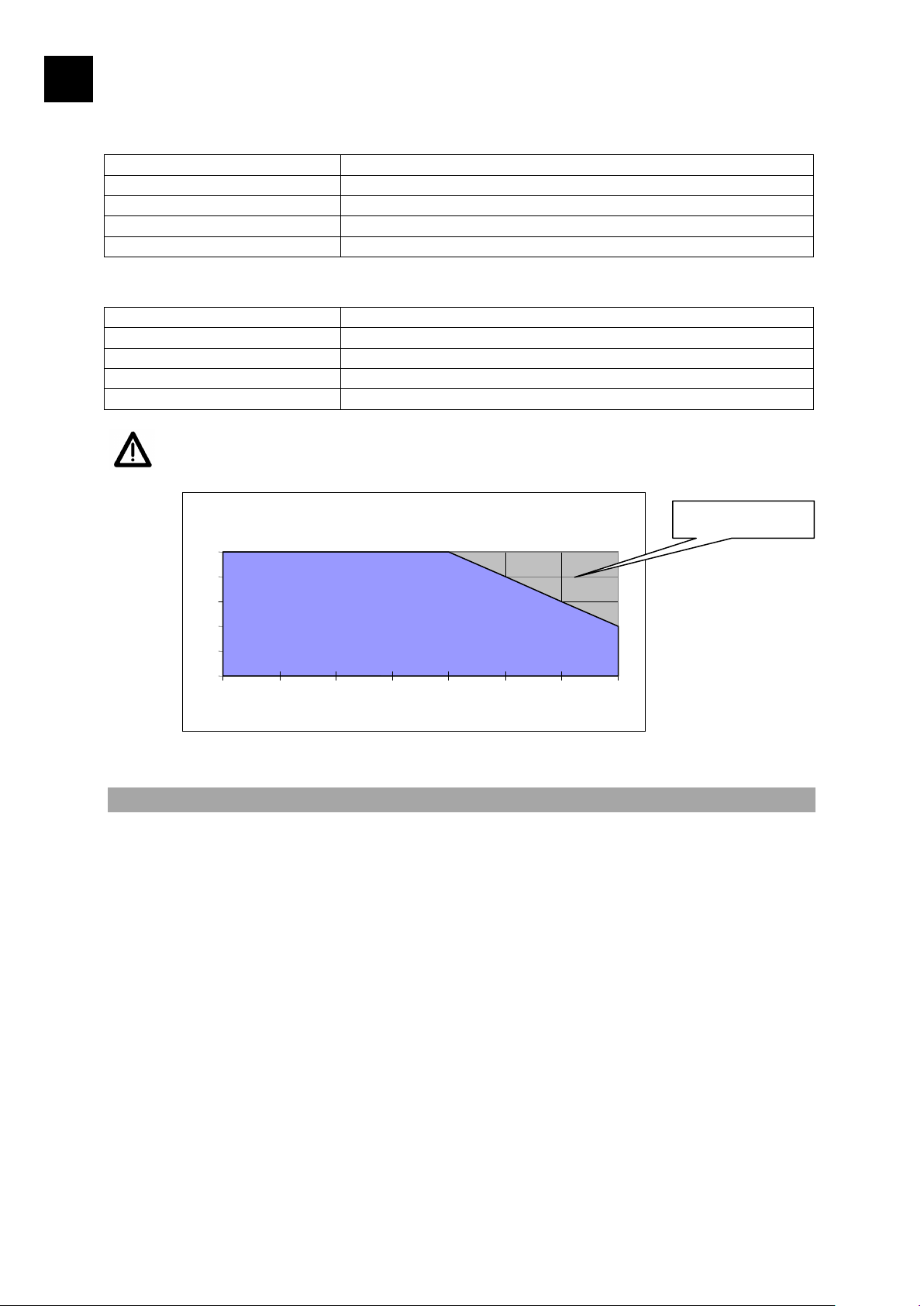

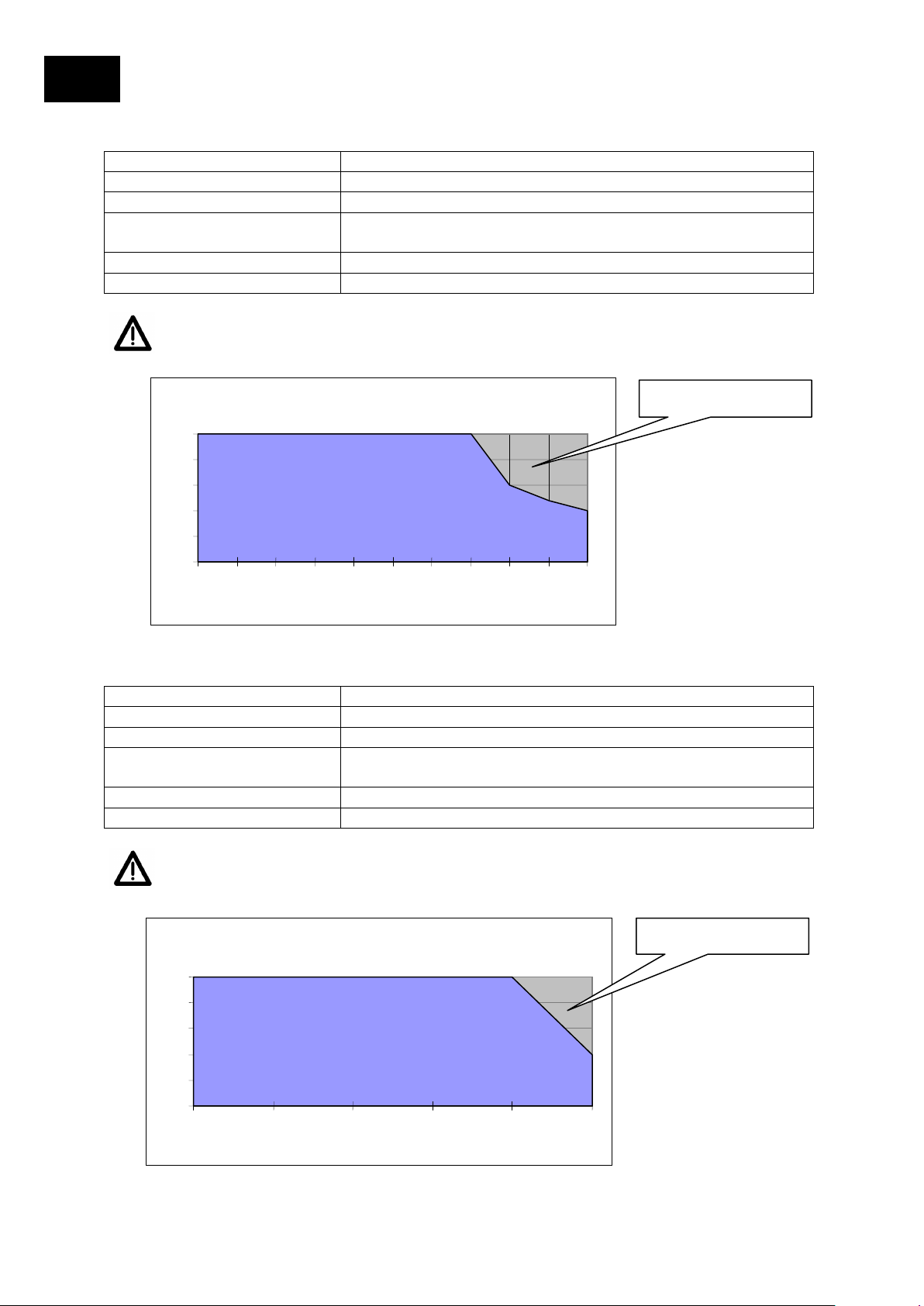

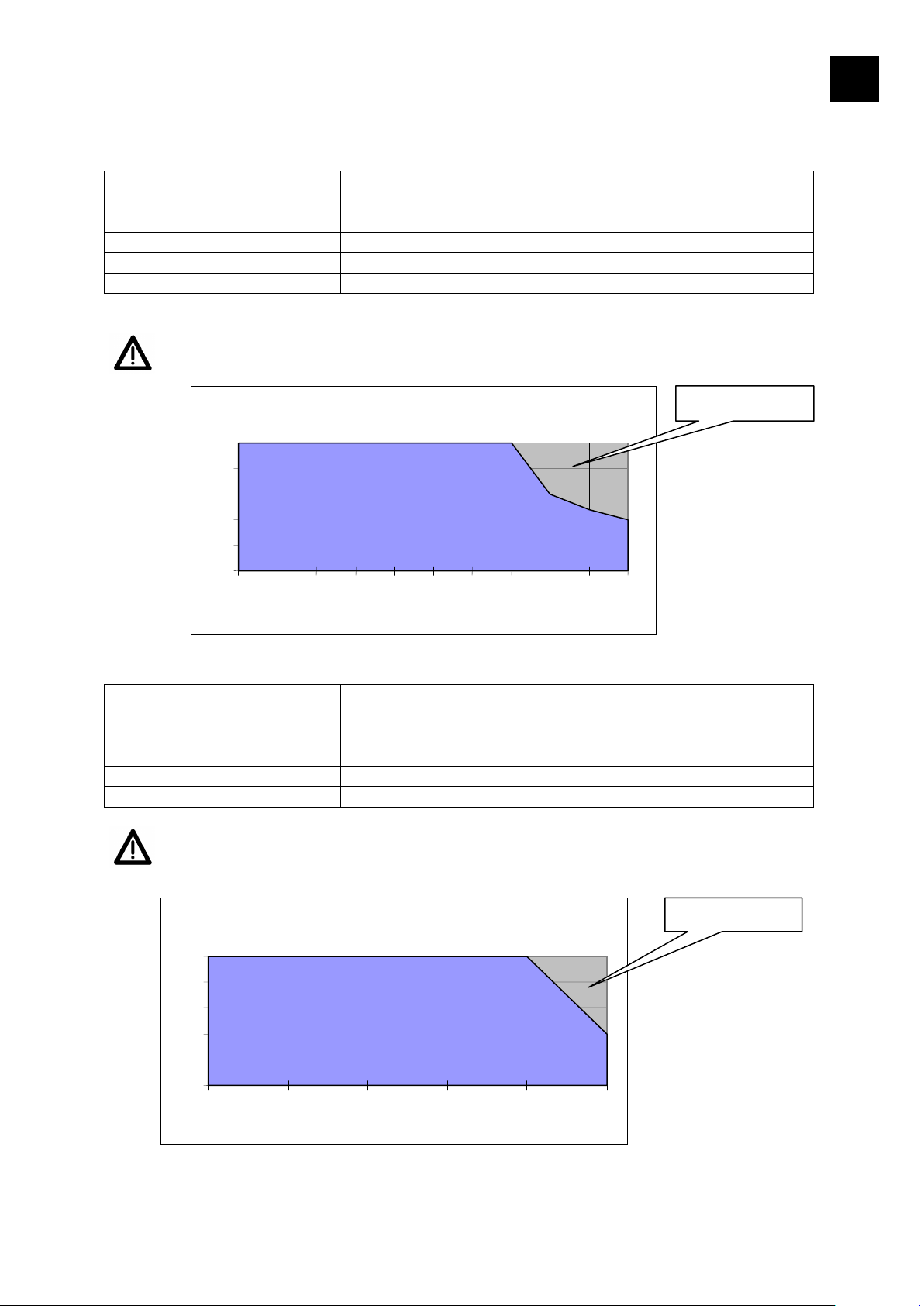

- Bitte beachten Sie die im folgenden Diagramm dargestellten Einschränkungen

der maximalen Belastung des Schütteltisches bei hohen Schüttelfrequenzen

Schüttelfrequenz

30 – 250 1/min

Gesamthub / Orbit

32 mm

Bewegungsart

reziprok

Tragfähigkeit

statisch 5 kg; Einschränkungen bei hohen Schüttelfrequenzen

Timer

Digital 0 – 999 min / Dauerbetrieb

Digitalanzeige

Schüttelfrequenz / Timer

- Bitte beachten Sie die im folgenden Diagramm dargestellten Einschränkungen

der maximalen Belastung des Schütteltisches bei hohen Schüttelfrequenzen

UNIMAX 1010, zulässige Belastung

0,0

1,0

2,0

3,0

4,0

5,0

0 50 100 150 200 250 300 350 400 450 500

Schüttelfrequenz (1/min)

Belastung

(kg)

unzulässiger Bereich

PROMAX 1020, zulässige Belastung

0,0

1,0

2,0

3,0

4,0

5,0

0 50 100 150 200 250

Schüttelfrequenz (1/min)

Belastung

(kg)

unzulässiger Bereich

UNIMAX 1010

PROMAX 1020

Schüttelfrequenz

2 – 50 1/min (Abb. 14)

Winkel

5° / 10 °

Bewegungsart

wippend

Tragfähigkeit

statisch 5 kg, Einschränkungen bei außermittiger Belastung

Timer

Zeitschaltuhr 0 – 120 min / Dauerbetrieb

Schüttelfrequenz

2 – 50 1/min (Abb. 14)

Gesamthub / Orbit

5° / 10 °

Bewegungsart

taumelnd

Tragfähigkeit

statisch 5 kg; Einschränkungen bei außermittiger Belastung

Timer

Zeitschaltuhr 0 – 120 min / Dauerbetrieb

- Bitte beachten Sie die im folgenden Diagramm dargestellten Einschränkungen

der maximalen Belastung des Schütteltisches bei außermittiger Beladung

DUOMAX 1030 / POLYMAX 1040,

zulässige aussermittige Belastung

0,0

1,0

2,0

3,0

4,0

5,0

0 20 40 60 80 100 120 140

Schwerpunktsabstand (mm)

Belastung (kg)

unzulässiger Bereich

DUOMAX 1030

POLYMAX 1040

Hinweis Bitte senden Sie Geräte ausschließlich nach vorheriger Rücksprache an diese Anschrift:

GARANTIE, HAFTUNG UND URHEBERRECHTE

Garantie

Die Firma Heidolph Instruments gewährt Ihnen auf die hier beschriebenen Produkte (ausgenommen Verschleißteile) eine Garantie von drei Jahren, gerechnet ab Auslieferung vom Hersteller-Lager. Diese Garantie umfaßt Material- und Herstellungsfehler. Transportschäden sind ausgeschlossen.

Im Falle eines Garantieanspruchs benachrichtigen Sie bitte Heidolph Instruments (Tel.: (+49) 9122 - 9920-69) oder Ihren Heidolph Instruments Händler. Wenn es sich um einen Material- oder Herstellungsfehler handelt, wird Ihnen im Rahmen der Garantie das Gerät kostenfrei repariert oder ersetzt. Für Schäden durch unsachgemäße Behandlung kann von der Firma Heidolph Instruments keine Garantie übernommen werden. Eine Änderung dieser Garantieerklärung bedarf in jedem Fall einer schriftlichen Bestätigung durch die Firma Heidolph Instruments.

Haftungsausschluß

Für Schäden durch unsachgemäße Behandlung und Verwendung kann von der Firma Heidolph Instruments keine Haftung übernommen werden. Folgeschäden sind von der Haftung ausgeschlossen.

Urheberrecht

Das Urheberrecht (Copyright) für alle Bilder und Texte in dieser Betriebsanleitung liegt bei Heidolph Instruments.

FRAGEN / REPARATUREN

Haben Sie nach dem Lesen der Betriebsanleitung noch Fragen zu Installation, Betrieb oder Wartung, wenden Sie sich bitte an die im folgenden genannte Adresse.

Bei Reparaturen wenden Sie sich bitte vorab telefonisch an Heidolph Instruments direkt (Tel.: (+49) 9122 - 9920-69) oder an Ihren autorisierten Heidolph Instruments Händler.

Heidolph Instruments GmbH & Co. KG

Vertrieb Labortechnik

Walpersdorfer Str. 12

D-91126 Schwabach / Deutschland

Tel.: +49 – 9122 - 9920-69 Fax: +49 – 9122 - 9920-65

E-Mail: sales@heidolph.de

Sicherheitshinweis Bitte sorgen Sie bei der Anlieferung von Reparaturgeräten, die mit gefährlichen Arbeitsstoffen in Berührung gekommen sind für:

- Möglichst genaue Stoffangaben des entsprechenden Mediums

- Schutzmaßnahmen zum sicheren Umgang für unser Annahme- und

Wartungspersonal.

- Kennzeichnung der Verpackung gemäß der Gefahrenstoffverordnung

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären, dass dieses Produkt mit folgenden Normen und normativen Dokumenten übereinstimmt:

EMV-Richtlinie (89/336/EWG) : EN 61326: 1997 + A1:1998 + A2:2001+ A3 2003 EN 61000-3-2: 2000 EN 61000-3-3: 1995 + 1997 + A1:2001 EN 61326: 1997 + A1:1998 + A2: 2001+ A3 2003 EN 61000-4-3:2002 +A1:2002 EN 61000-4-5:1995 +A1:2001 EN 61000-4-6:1996 +A1:2001 EN 61000-4-8: 1993 EN 61000-4-11:1994 + A1:2001

Niederspannungs-Richtlinie (73/23/EWG): EN 61010-1 EN 61010-2-051

IEI

SUMMARY.........................................................................................................

STANDARD HARDWARE & OPTIONS.............................................................

GENERAL..........................................................................................................

SAFETY INFORMATION...................................................................................

SET-UP..............................................................................................................

1. Machine set-up ............................................................................................

2. Electric hook-up ...........................................................................................

3. Secure vessels on shaker plate....................................................................

3.1. Adapter for Erlenmeyer flasks .............................................................

3.2. Adapter for separating funnel...............................................................

3.3. Adapter with clamping rollers...............................................................

OPERATION AND CONTROLS.........................................................................

1. DUOMAX 1030 / POLYMAX 1040...............................................................

2. UNIMAX 1010 / PROMAX 1020...................................................................

CLEANING & SERVICING.................................................................................

DISASSEMBLY & STORAGE............................................................................

DISPOSAL..........................................................................................................

TROUBLESHOOTING..............................................................................

SPECIFICATIONS..............................................................................................

1. UNIMAX 1010...............................................................................................

2. PROMAX 1020.............................................................................................

3. DUOMAX 1030 / POLYMAX 1040...............................................................

WARRANTY, LIABILITY & COPYRIGHT...........................................................

FAQ / REPAIR WORK........................................................................................

CE-DECLARATION OF CONFORMITY.............................................................

Important information

Advice about power cord / mains supply

Caution: mandatory action

Caution: fire- and explosion hazard

Advice about maintenance / repair

Thank you for purchasing a Heidolph Instruments product. This item has been designed, made and inspected in compliance with DIN EN ISO 61010 for long-term and flawless operation.

SUMMARY

IEI

Product

Quantity

P/N 230/240V 50/60Hz

P/N 115V 50/60Hz

UNIMAX 1010

543-12310-00

543-12310-04

PROMAX 1020

543-22332-00

543-22332-04

DUOMAX 1030

(5° tilt)

543-32205-00

543-32205-04

DUOMAX 1030

(10° tilt)

543-32210-00

543-32210-04

POLYMAX 1040

(5° tilt)

543-42205-00

543-42205-04

POLYMAX 1040

(10° tilt)

543-42210-00

543-42210-04 Instruction Manual

01-005-002-45

Power cord

14-007-003-81

14-007-003-89

Accessories Product

P/N

adapter with 2 ea. clamping rollers

549-70000-00

clamping roller (extra)

549-71000-00

adapter for 22 ea. 25 ml Erlenmeyer flasks

549-72000-00

adapter for 14 ea. 50 ml Erlenmeyer flasks

549-73000-00

adapter for 9 ea. 100 ml Erlenmeyer flasks

549-74000-00

adapter for 5 ea. 250 ml Erlenmeyer flasks

549-75000-00

adapter for 4 ea. 500 ml Erlenmeyer flasks

549-76000-00

adapter for 2 ea. 1000 ml Erlenmeyer flasks

549-77000-00

adapter for 50 ml / 100 ml separating funnel

549-78000-00

Unpack your item carefully. Inspect for damage and report such damage or missing parts to your supplier right away.

Read your Instruction Manual carefully. Take time to save time while working with your product. Make sure that every user has read and understood the Instruction Manual.

Please store the Instruction Manual in a place easily accessible to every user.

IF ALL ELSE FAILS, READ THESE INSTRUCTIONS !

A so-called EURO-plug (DIN 49441 CEE 7/VII 10/ 16 A 250 V) is standard on all of the products. For the Continental US they feature a US-standard plug (NEMA Pub.No.WDI.1961 ASA C 73.1 . 1961 page 8 15A 125V).

STANDARD HARDWARE & OPTIONS

GENERAL

IEI

For using the item in a country with deviating outlet / plug systems, we recommend to use approved adapters or to have an electrician replace the standard plug with one suiting your needs.

As shipped, the item features a protective ground wire. When replacing the original plug, make sure to reconnect this protective ground wire in the new plug !

Please comply with all safety and accident-prevention regulations as in force for laboratory work!

Use extra care when working with flammable substances; refer to safety data sheets.

Use extra care when working in the vicinity of flammable and explosive substances. Motors are non-sparking; however, the item itself is not explosion-proof.

When connecting your item with your local power supply, please make sure your item is wired for your local voltage. Refer to the data plate on the item.

Please connect your unit with a protective-ground outlet only.

Turn your power switch OFF whenever the item is not in use, or before disconnecting the plug.

Repair work is limited to technicians approved by Heidolph Instruments.

Your item needs a solid stand.

Lab bench needs to be of rigid design, and feature an anti-skid surface coat.

Before starting the item, make sure all vessels are attached safely (must not move while shaking).

SAFETY INFORMATION

IEI

Before starting shaking action, make sure all vessels are secured in place properly.

adapters for Erlenmeyer flasks (P/N: depends on size of flask, refer to page 17)

knurled bolt

SET-UP

1. Machine set-up

Please locate the shaker on a stable, horizontal surface. For safety reasons, keep the area around the machine clear of other items. Be aware of orbital movement of the shaker plate and vessel set-ups protruding over the standard table surface.

2. Electric hook-up

Use the power cord from your hardware bag and connect it with the plug connector in the item's rear panel. The item features two-pole circuit breakers located in the item's plug connector for ease of access. For circuit breaker details, refer to data plate.

3. Secure vessels on shaker plate

To secure vessels on shaker plate, use the optional adapters. Adapters for Erlenmeyer flasks, separating funnels and an adapter with clamping rollers for universal use are available. For more details refer to standard equipment and accessories. In some cases at low shaking speeds, low-profile vessels like Petri dishes may be placed directly on the non-skid rubber plate that comes standard with the item.

3.1. Adapters for Erlenmeyer flasks

These adapters are used with the UNIMAX 1010, PROMAX 1020; DUOMAX 1030 und POLYMAX 1040 models. Adapters are shipped assembled. Locate adapter on rubber plate. Make sure the crimped edge of the rubber plate is correctly seated over shaker plate. The adapter is secured on the shaker plate with 4 ea. knurled bolts

located in the four corners. Load Erlenmeyer flasks in cut-outs. To ease loading, slightly tip flasks. For proper seating, the cut-outs feature a preformed packing.

3.2. Adapter for separatory funnels

A special adapter is available for separatory funnels. This adapter safely holds 4 ea. 50 ml or 4 ea. 100 ml separatory funnels on the shaker plate. The adapter fits the

IEI

knurled bolt

adapter for 50/100 ml separating funnels

(P/N: 549-78000-00)

knurled knobs with pressure pad

PROMAX 1020 (preferred), UNIMAX 1010, DUOMAX 1030 and POLYMAX 1040 models.

The adapter comes as an assembly. It is put on the shaker plate rubber cushion. Crimped edge of rubber plate is seated over adapter. Adapter is secured with 4 ea, knurled bolts located in the corners. Load separatory funnels in place. To this end unlock pressure pad by pulling knurled knob. Introduce other end of separatory funnel in rubber grommet and allow pressure pad to travel forward slowly until funnel is locked in place. With this sort of clamping, funnel's ground plug is held in place firmly.

3.3. Adapter with clamping rollers

The adapter with clamping rollers goes on the shaker plate as described below: Install 4 ea. bolts (1) in corners and pull tight with box-end spanner (2) from your hardware bag. Secure rod (3) and clamping roller (4) with wingbolts (5). Extra clamping rollers are available under P/N 549-71000-00.

IEI

Before connecting power cord with mains outlet, make sure that:

- your item is wired for your local voltage and frequency (data plate on item).

- master switch is set to "0" and all controls are in "min." position (turn CCW

completely); this way you avoid spilling fluids by a too intense shaking action.

Carefully close your vessels and select appropiate shaking intensity (if vessels remain open) to avoid splashes and spillage.

We recommend to start with low shaking speed and gradually increase frequency to avoid accidential shaking at high speed.

In general, one single vessel should be arranged in the middle of the shaker plate, whereas more flasks should be distributed equally over the plate.

At high loads (load-bearing capacity of shaker plate) and high frequency of shaking, always refer to the load graph applicable for your item (refer to "Specifications" section).

When handling hazardous fluids, make reference to applicable safety information.

When using shakers inside conditioning cabinets, make reference to ambient conditions as stipulated in the "Specifications" Section.

D C B

OPERATION AND CONTROLS

1. DUOMAX 1030 / POLYMAX 1040 (with mechanical timer)

The control panel features the following controls (from right to left):

A 2-pole master switch (toggle-type, lighted green) B continuous / timer control selector C speed selector knob D timer setting knob

1. Turn item ON with master switch (A).

2. Select shaker frequency with speed selector (C).

3. Select continuous / timer controlled operation with selector (B) (symbol ) or timer control (timer). In the timer mode, shaking action can be selected between 0 and 120 minutes; time elapsed, item will stop shaking, and a buzzer sounds. The timer will continue running even in case of power supply failure.

+ 47 hidden pages
