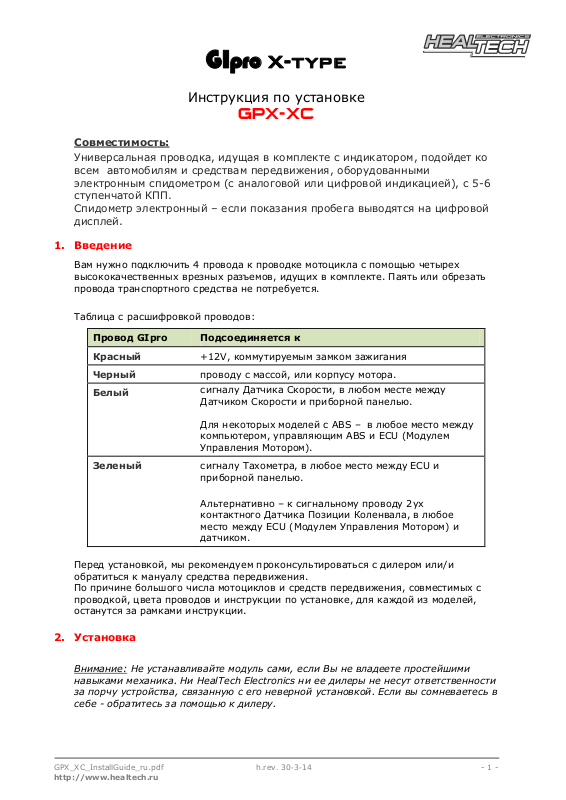

GIpro X-type

Инструкция по установке

GPX-XC

Совместимость:

Универсальная проводка, идущая в комплекте с индикатором, подойдет ко
всем автомобилям и средствам передвижения, оборудованными
электронным спидометром (с аналоговой или цифровой индикацией), с 5-6
ступенчатой КПП.
Спидометр электронный – если показания пробега выводятся на цифровой
дисплей.

1. Введение

Вам нужно подключить 4 провода к проводке мотоцикла с помощью четырех
высококачественных врезных разъемов, идущих в комплекте. Паять или обрезать
провода транспортного средства не потребуется.

Таблица с расшифровкой проводов:

Провод GIpro Подсоединяется к

Красный +12V, коммутируемым замком зажигания

Черный проводу с массой, или корпусу мотора.

Белый

Зеленый сигналу Тахометра, в любое место между ECU и

Перед установкой, мы рекомендуем проконсультироваться с дилером или/и
обратиться к мануалу средства передвижения.
По причине большого числа мотоциклов и средств передвижения, совместимых с
проводкой, цвета проводов и инструкции по установке, для каждой из моделей,
останутся за рамками инструкции.

сигналу Датчика Скорости, в любом месте между
Датчиком Скорости и приборной панелью.

Для некоторых моделей с ABS – в любое место между
компьютером, управляющим ABS и ECU (Модулем
Управления Мотором).

приборной панелью.

Альтернативно – к сигнальному проводу 2ух
контактного Датчика Позиции Коленвала, в любое
место между ECU (Модулем Управления Мотором) и
датчиком.

2. Установка

Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности
за порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в
себе - обратитесь за помощью к дилеру.

GPX_XC_InstallGuide_ru.pdf - 1 -

http://www.healtech.ru

Не устанавливайте модуль сами, если Вы не владеете простейшими

h.rev. 30-3-14

1. Поверните замок зажигания в позицию «Выкл».

2. Найдите разъем Датчика Скорости.

Иногда датчик скорости находится на переднем или заднем колесах. Следуйте
за проводом, идущим от датчика скорости, пока не увидите разъем датчика
скорости. Это 3х контактный разъем (за исключением BMW, в котором это 2ух
контактный разъем). Бывает, что показания скорости выдаются

на магнитолу,
чтобы уменьшать или увеличивать звук пропорционально скорости движения.
Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера
расположение разъема Датчика Скорости.

Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Попробуйте проехаться на автомобиле. Спидометр должен
показывать 0 скорость. Если это так – выключите зажигание и перейдите к
следующему шагу. В противоположном случае - если скорость на спидометре
не 0 – вы разъединили другой разъем.

Модели с ABS:
Некоторые автомобили, оборудованные ABS, не имеют датчика скорости. В этих
случаях, сигнал генерируется компьютером ABS. Подсоедините сигнальный
провод скорости к проводу, идущему от компьютера ABS к ECU (Модулю
Управления Мотором). Обратитесь к мануалу автомобиля/средства, чтобы найти
нужный провод.

3. Найдите провода датчика скорости, используя вольтметр или мануал.

К датчику скорости подходят 3 провода (за

некоторым исключением):

- Масса прозванивается с рамой мотоцикла.

- Питание +5 или +12V, при включенном замке зажигания (постоянно).

- Напряжение на Сигнальном проводе должно меняться от 0V до 5V (12V) во
время вращения колеса.

4. Подключите Черный провод GiPro к Массе датчика скорости, используя

Красный врезной контакт, идущий в комплекте.

Инструкция: Заведите не зачищенный провод ECU внутрь

канала врезного

контакта. Защелкните торцевую стенку канала. Вы должны услышать щелчок.
Отрежьте избыток Черно/Зеленого провода. Вставьте кончик Черно/Зеленого
провода в канал на врезном контакте. Это второй канал на врезном контакте, в
отличии от первого - он не имеет выхода. Вставьте U - образую клемму во
врезной контакт лезвиями вниз. Используя плоскогубцы,

надавите сверху на U

- образный контакт так, чтобы он полностью вошел в паз. Защелкните крышку
врезного контакта. Вы услышите щелчок.

Как альтернатива – можно подключить Черный провод GiPro к шасси или
мотору.

5. Подключите Красный провод GiPro к коммутируемым ключем зажигания,

бортовым +12V, например – к проводу питания переключателя заднего стоп
сигнала, или к линии

питания в блоке предохранителей. Если напряжение на
Датчике Скорости выше 9V - вы можете брать питание с него – опять же –
используя Красный врезной контакт, идущий в комплекте.

6. Подключите 4-х контактный разъем проводки к GiPro.
