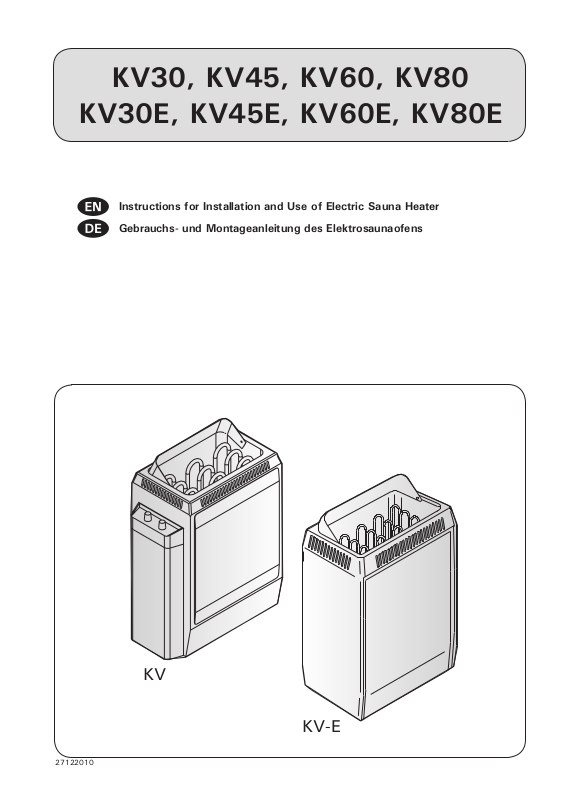

Harvia KV45, KV45E, KV80, KV60, KV60E INSTALLATION
...
KV30, KV45, KV60, KV80
KV30E, KV45E, KV60E, KV80E
Instructions for Installation and Use of Electric Sauna Heater
Gebrauchs- und Montageanleitung des Elektrosaunaofens
27122010
KV
KV-E
EN DE
These instructions for installation and use are
intended for the owner or the person in charge of
the sauna, as well as for the electrician in charge
of the electrical installation of the heater. After
completing the installation, the person in charge
of the installation should give these instructions to
the owner of the sauna or to the person in charge
of its operation. Please read the instructions for use
carefully before using the heater.
The heater is designed for the heating of a sauna
room to bathing temperature. It is not to be used
for any other purpose. Sauna heaters equipped
with CE signs meet all of the regulations for sauna
installations. Proper authorities monitor that the
regulations are being followed.
Congratulations on your choice!
Guarantee:
The guarantee period for heaters and control
•
equipment used in saunas by families is two (2)
years.
The guarantee period for heaters and control
•
equipment used in saunas by building residents
is one (1) year.
The guarantee does not cover any faults
•
resulting from failure to comply with
installation, use or maintenance instructions.
The guarantee does not cover any faults
•
resulting from the use of stones not
recommended by the heater manufacturer.
Diese Montage- und Gebrauchsanleitung richtet
sich an den Besitzer der Sauna oder an die für die
Pflege der Sauna verantwortliche Person, sowie an
den für die Montage des Saunaofens zuständigen
Elektromonteur. Wenn der Saunaofen montiert ist,
wird diese Montage- und Gebrauchsanleitung an den
Besitzer der Sauna oder die für die Pflege der Sauna
verantwortliche Person übergeben. Lesen Sie vor
Inbetriebnahme des Ofens die Bedienungsanleitung
sorgfältig durch.
Der Ofen dient zum Erwärmen von Saunakabinen
auf Saunatemperatur. Die Verwendung zu anderen
Zwecken ist verboten. Saunaöfen, die über ein
CE-Symbol verfügen, erfüllen alle Bestimmungen
für Saunaanlagen. Die entsprechenden Behörden
kontrollieren, ob diese Bestimmungen eingehalten
werden.
Wir beglückwünschen Sie zu Ihrer guten Wahl!
Garantie:
Die Garantiezeit für in Familiensaunen
•
verwendete Saunaöfen und Steuergeräte
beträgt zwei (2) Jahre.
Die Garantiezeit für Saunaöfen und
•
Steuergeräte, die in öffentlichen Saunen in
Privatgebäuden verwendet werden, beträgt ein
(1) Jahr.
Die Garantie deckt keine Defekte ab, die
•
durch fehlerhafte Installation und Verwendung
oder Missachtung der Wartungsanweisungen
entstanden sind.
Die Garantie kommt nicht für Schäden auf,
•
die durch Verwendung anderer als vom Werk
empfohlener Saunaofensteine entstehen.
CONTENTS
1. INSTRUCTIONS FOR USE ..............................................3
1.1. Piling of the Sauna Stones .....................................3
1.1.1. Maintenance ...............................................3
1.2. Heating of the Sauna ............................................ 4
1.3. Using the Heater .................................................. 4
1.3.1. Heater On ...................................................4
1.3.2. Pre-setting Time (timed switch-on) ................. 4
1.3.3. Heater Off ...................................................5
1.3.4. Setting the Temperature ............................... 5
1.4. Throwing Water on Heated Stones .........................5
1.5. Instructions for Bathing ........................................6
1.6. Warnings ............................................................6
1.7. Troubleshooting ...................................................6
2. SAUNA ROOM .............................................................8
2.1. Sauna Room Structure .......................................... 8
2.1.1. Blackening of the sauna walls ........................8
2.2. Sauna Room Ventilation ........................................ 9
2.3. Heater Output ......................................................9
2.4. Sauna Room Hygiene ............................................9
3. INSTRUCTIONS FOR INSTALLATION ............................ 10
3.1. Before Installation ..............................................10
3.2. Fastening the Heater on a Wall ............................11
3.2.1. Safety Railing ............................................ 11
3.3. Electrical Connections .........................................12
3.3.1. Electric Heater Insulation Resistance .............12
3.4. Installation of the Control Unit and Sensors (KV-E) . 13
3.5. Resetting the Overheat Protector.......................... 13
ELECTRICAL CONNECTIONS (NORWAY/BELGIUM)TILKOPLING
TIL ELEKTRISITETSNETTET (NORGE) ................................15
INHALT
1. BEDIENUNGSANLEITUNG ..............................................3
1.1. Aufschichten der Saunaofensteine ..........................3
1.1.1. Wartung .....................................................3
1.2. Erhitzen der Saunakabine ......................................4
1.3. Benutzung des Ofens ............................................4
1.3.1. Ofen ein .....................................................4
1.3.2. Vorwahlzeit (zeitgesteuertes Einschalten) ........ 4
1.3.3. Ofen aus .....................................................5
1.3.4. Einstellen der Temperatur ..............................5
1.4. Aufguss .............................................................. 5
1.5. Anleitungen zum Saunen .......................................6
1.6. Warnungen ..........................................................6
1.7. Störungen ........................................................... 6
2. SAUNAKABINE ............................................................8
2.1. Struktur der Saunakabine ......................................8
2.1.1. Schwärzung der Saunawände ........................8
2.2. Belüftung der Saunakabine ....................................9
2.3. Leistungsabgabe des Ofens .................................. 9
2.4. Hygiene der Saunakabine ...................................... 9
3. INSTALLATIONSANLEITUNG........................................ 10
3.1. Vor der Montage ................................................ 10
3.2. Befestigung des Saunaofens an der Wand ..............11
3.2.1. Schutzgeländer .......................................... 11
3.3. Elektroanschlüsse ...............................................12
3.3.1. Isolationswiderstand des Elektrosaunaofens...12
3.4. Anschluß des Steuergerätes und der Fühler (KV-E) .13
3.5. Zurückstellen der Überhitzungsschutzes ................ 13
ELECTRICAL CONNECTIONS (NORWAY/BELGIUM)TILKOPLING
TIL ELEKTRISITETSNETTET (NORGE) ................................15
4. SPARE PARTS ........................................................... 16
2
4. ERSATZTEILE ............................................................16
EN DE
1. INSTRUCTIONS FOR USE 1. BEDIENUNGSANLEITUNG
1.1. Piling of the Sauna Stones
The piling of the sauna stones has a great effect on
the functioning of the heater (figure 1).
Important information on sauna stones:
The stones should be 5–10 cm in diameter.
•
Use solely angular split-face sauna stones that
•
are intended for use in a heater. Peridotite,
olivine-dolerite and olivine are suitable stone
types.
Neither light, porous ceramic “stones“ nor soft
•
soapstones should be used in the heater. They
do not absorb enough heat when warmed up.
This can result in damage in heating elements.
Wash off dust from the stones before piling
•
them into the heater.
Please note when placing the stones:
Do not drop stones into the heater.
•
Do not wedge stones between the heating
•
elements.
Place the stones sparsely to ensure that air can
•
circulate between them.
Pile the stones so that they support each other
•
instead of lying their weight on the heating
elements.
Do not form a high pile of stones on top of the
•
heater.
No such objects or devices should be placed
•
inside the heater stone space or near the heater
that could change the amount or direction of
the air flowing through the heater.
1.1. Aufschichten der Saunaofensteine
Die Schichtung der Ofensteine hat eine große Auswirkung auf die Effizienz des Ofens (Abb. 1).
Wichtige Informationen zu Saunaofensteinen:
Die Steine sollten einen Durchmesser von
•
5–10 cm haben.
Verwenden Sie nur spitze Saunasteine mit rau-
•
er Oberfläche, die für die Verwendung in Saunaöfen vorgesehen sind. Geeignete Gesteinsarten sind Peridodit, Olivin-Dolerit und Olivin.
Im Saunaofen sollten weder leichte poröse
•
„Steine“ aus Keramik noch weiche Specksteine verwendet werden. Sie absorbieren beim
Erhitzen nicht genügend Wärme, was zu einer
Beschädigung der Heizelemente führen kann.
Die Steine sollten vor dem Aufschichten von
•
Steinstaub befreit werden.
Beachten Sie beim Platzieren der Steine Folgendes:
Lassen Sie die Steine nicht einfach in den Ofen
•
fallen.
Vermeiden Sie ein Verkeilen von Steinen zwi-
•
schen den Heizelementen.
Schichten Sie die Steine in lockerer Anordnung, so
•
dass Luft zwischen ihnen hindurchströmen kann.
Schichten Sie die Steine so aufeinander, dass
•
sie nicht gegen die Heizelemente drücken.
Schichten Sie die Steine oben auf dem Ofen
•
nicht zu einem hohen Stapel auf.
In der Steinkammer oder in der Nähe des
•
Saunaofens dürfen sich keine Gegenstände
oder Geräte befinden, die die Menge oder die
Richtung des durch den Saunaofen führenden
Luftstroms ändern.
Figure 1. Piling of the sauna stones
Abbildung 1. Aufschichtung der Saunaofensteine
1.1.1. Maintenance
Due to large variation in temperature, the sauna
stones disintegrate in use. Rearrange the stones at
least once a year or even more often if the sauna
is in frequent use. At the same time, remove any
pieces of stones from the bottom of the heater and
replace any disintegrated stones with new ones. By
doing this, the heating capability of the heater stays
optimal and the risk of overheating is avoided.
1.1.1. Wartung
Aufgrund der großen Wärmeänderungen werden die
Saunasteine spröde und brüchig. Die Steine sollten
mindestens einmal jährlich neu aufgeschichtet werden, bei regelmäßigem Gebrauch öfter. Bei dieser
Gelegenheit entfernen Sie bitte auch Staub und Gesteinssplitter aus dem unteren Teil des Saunaofens
und ersetzen beschädigte Steine. Hierdurch bleibt
die Heizleistung des Ofens optimal, und das Risiko
der Überhitzung wird vermieden.
3
EN DE
1.2. Heating of the Sauna
When operating the heater for the first time, both the
heater and the stones emit smell. To remove the smell,
the sauna room needs to be efficiently ventilated.
If the heater output is suitable for the sauna room,
it will take about an hour for a properly insulated
sauna to reach the required bathing temperature (
2.3.). The sauna stones normally reach the bathing). The sauna stones normally reach the bathing
temperature at the same time as the sauna room.
A suitable temperature for the sauna room is about
65–80 °C.
1.3. Using the Heater
Before switching the heater on always check that
there isn’t anything on top of the heater or inside
the given safety distance. 1.6.
Heater models KV30, KV45, KV60 and KV80
•
are equipped with a timer and a thermostat.
The timer is for setting the on-time for the
heater and the thermostat is for setting a
suitable temperature. 1.3.1.–1.3.4.
Heater models KV30E, KV45E, KV60E and
•
KV80E are controlled from a separate control
unit. See the instructions for use of the
selected control unit model.
1.2. Erhitzen der Saunakabine
Beim ersten Erwärmen sondern sich von Saunaofen
und Steinen Gerüche ab. Um diese zu beseitigen,
muss die Saunakabine gründlich gelüftet werden.
Bei einer für die Saunakabine angemessenen Ofenleistung ist eine isolierte Sauna innerhalb von einer
Stunde auf die erforderliche Saunatemperatur aufgeheizt ( 2.3.). Die Saunaofensteine erwärmen sich gewöhnlicherweise in derselben Zeit auf Aufgusstemperatur wie die Saunakabine. Die passende Temperatur
in der Saunakabine beträgt etwa 65 bis 80 °C.
1.3. Benutzung des Ofens
Bitte überprüfen Sie, bevor Sie den Ofen anschalten, dass keine Gegenstände auf dem Ofen oder in
unmittelbarer Nähe des Ofens liegen. 1.6.
Die Ofenmodelle KV30, KV45, KV60 und KV80
•
sind mit einer Zeitschaltuhr und einem Thermostat ausgestattet. Die Zeitschaltuhr regelt die
Einschaltzeit des Ofens und das Thermostat die
Temperatur. 1.3.1.–1.3.4.
Die Ofenmodelle KV30, KV45E, KV60E und
•
KV80E werden mit einem separaten Steuergerät bedient. Beachten Sie die mitgelieferte
Bedienungsanleitung der Steuerung.
Figure 2. Thermostat switch
Abbildung 2. Thermostatschalter
1.3.1. Heater On
Turn the timer switch to the ”on” section
(section A in figure 3, 0–4 hours). The
heater starts heating immediately.
1.3.2. Pre-setting Time (timed switch-on)
Turn the timer switch to the ”pre-setting”
section (section B in figure 3, 0–8 hours).
The heater starts heating when the timer
has turned the switch back to the ”on”
section. After this, the heater will be on for about
four hours.
Example: You want to go walking for three hours
and have a sauna bath after that. Turn the timer
switch to the "pre-setting" section at number 2.
The timer starts. After two hours, the heater
starts heating. Because it takes about one hour for
the sauna to be heated, it will be ready for bathing
after about three hours, that is, when you come
back from your walk.
4
Figure 3. Timer switch
Abbildung 3. Schalter der Zeitschaltuhr
1.3.1. Ofen ein
Stellen Sie den Schalter der Zeitschaltuhr
in den Abschnitt ”ein” (Abschnitt A in
Abb. 3, 0–4 Stunden). Der Ofen beginnt
sofort zu heizen.
1.3.2. Vorwahlzeit (zeitgesteuertes Einschalten)
Stellen Sie den Schalter der Zeitschaltuhr
in den Abschnitt ”Vorwahl” (Abschnitt B in
Abb. 3, 0–8 Stunden). Der Ofen beginnt
zu heizen, wenn die Zeitschaltuhr den
Schalter zurück in den Abschnitt “ein“ gedreht hat.
Danach bleibt der Ofen etwa vier Stunden lang an.
Beispiel: Sie möchten drei Stunden lang spazieren
gehen und danach ein Saunabad nehmen. Stellen
Sie den Schalter der Zeitschaltuhr in den Abschnitt
”Vorwahl” auf Nummer 2.
Die Zeitschaltuhr beginnt zu laufen. Nach zwei Stunden beginnt der Ofen zu heizen. Da es etwa eine Stunde dauert, bis die Sauna erhitzt ist, wird sie nach etwa
drei Stunden für das Saunabad bereit sein, also dann,
wenn Sie von Ihrem Spaziergang zurückkehren.
EN DE
1.3.3. Heater Off
The heater switches off, when the timer
turns the switch back to zero. You can
switch the heater off at any time by turning the timer switch to zero yourself.
Switch the heater off after bathing. Sometimes it
may be advisable to leave the heater on for a while
to let the wooden parts of the sauna dry properly.
NOTE! Always check that the heater has switched
off and stopped heating after the timer has turned
the switch to zero.
1.3.4. Setting the Temperature
The purpose of the thermostat (figure 2) is to keep
the temperature in the sauna room on a desired
level. By experimenting, you can find the setting
that suits you best.
Begin experimenting at the maximum position. If,
during bathing, the temperature rises too high, turn
the switch counter-clockwise a little. Note that even
a small difference within the maximum section will
change the temperature of the sauna considerably.
1.3.3. Ofen aus
Der Ofen wird ausgeschaltet, wenn die
Zeitschaltuhr den Schalter zurück auf null
gedreht hat. Sie können den Ofen jederzeit selbst ausschalten, indem Sie den
Schalter der Zeitschaltuhr auf null stellen.
Schalten Sie den Ofen nach dem Saunabad aus.
Manchmal ist es ratsam, den Ofen noch eine Weile
weiter laufen zu lassen, um die Holzteile der Sauna
richtig trocknen zu lassen.
ACHTUNG! Vergewissern Sie sich stets, dass der
Ofen ausgeschaltet ist und nicht mehr heizt, wenn
die Zeitschaltuhr den Schalter zurück auf null gedreht hat.
1.3.4. Einstellen der Temperatur
Zweck des Thermostats (Abb. 2) ist es, die Temperatur in der Saunakabine auf der gewünschten Höhe
zu halten. Durch Ausprobieren können Sie ermitteln,
welche Einstellung für Sie am besten geeignet ist.
Beginnen Sie mit der höchsten Einstellung. Wenn
die Temperatur während des Saunabades zu hoch
ansteigt, drehen Sie den Schalter ein Stück gegen
den Uhrzeigersinn. Beachten Sie, dass im oberen
Temperaturbereich auch kleine Änderungen die
Temperatur in der Sauna beträchtlich beeinflussen.
1.4. Throwing Water on Heated Stones
The air in the sauna room becomes dry when warmed
up. Therefore, it is necessary to throw water on the
heated stones to reach a suitable level of humidity in
the sauna. The effect of heat and steam on people
varies – by experimenting, you can find the levels of
temperature and humidity that suit you best.
NOTE! The maximum volume of the ladle is 0.2
litres. If an excessive amount of water is poured on
the stones, only part of it will evaporate and the rest
may splash as boiling hot water on the bathers. Never
throw water on the stones when there are people near
the heater, because hot steam may burn their skin.
NOTE! The water to be thrown on the heated
stones should meet the requirements of clean
household water (table 1). Only special aromas
designed for sauna water may be used. Follow the
instructions given on the package.
Water property
Wassereigenschaft
Humus concentration
Humusgehalt
Iron concentration
Eisengehalt
Hardness: most important substances are most important substances aremost important substances are
manganese (Mn) and lime, i.e. calcium (Ca).
Wasserhärte: Die wichtigsten Stoffe sind
Mangan (Mn) und Kalk, d.h. Kalzium (Ca).
Chlorinated water
Gechlortes Wasser
Seawater
Salzwasser
Table 1. Water quality requirements
Tabelle 1. Anforderungen an die Wasserqualität
Effect
Wirkung
Colour, taste, precipitates
Farbe, Geschmack, Ablagerungen
Colour, odour, taste, precipitates
Farbe, Geruch, Geschmack, Ablagerungen
Precipitates
Ablagerungen
Health risk
Gesundheitsschädlich
Rapid corrosion
Rasche Korrosion
1.4. Aufguss
Die Saunaluft trocknet bei Erwärmung aus, daher
sollte zur Erlangung einer angenehmen Luftfeuchtigkeit auf die heißen Steine des Saunaofens Wasser
gegossen werden. Die Auswirkungen von Hitze und
Dampf sind von Mensch zu Mensch unterschiedlich
– durch Ausprobieren finden Sie die Temperaturund Luftfeuchtigkeitswerte, die für Sie am besten
geeignet sind.
ACHTUNG! Die Kapazität der Saunakelle sollte
höchstens 0,2 l betragen. Auf die Steine sollten keine größeren Wassermengen auf einmal gegossen
werden, da beim Verdampfen sonst kochend heißes
Wasser auf die Badenden spritzen könnte. Achten Sie
auch darauf, daß Sie kein Wasser auf die Steine gießen, wenn sich jemand in deren Nähe befindet. Der
heiße Dampf könnte Brandwunden verursachen.
ACHTUNG! Als Aufgusswasser sollte nur Wasser
verwendet werden, das die Qualitätsvorschriften für
Haushaltswasser erfüllt (Tabelle 1). Im Aufgusswasser dürfen nur für diesen Zweck ausgewiesene Duftstoffe verwendet werden. Befolgen Sie die Anweisungen auf der Packung.
Recommendation
Empfehlung
<12 mg/l
<0,2 mg/l
Mn: <0,05 mg/l
Ca: <100 mg/l
Forbidden to use
Darf nicht verwendet werden
Forbidden to use
Darf nicht verwendet werden
5
Loading...
