Harvia M3 SL, 36 DUO, 20 DUO, 20 SL, 20 SL BOILER User Manual [de, en]

...
Download
Page 1
HARVIA
M3 SL, 20 SL, 20 SL Boiler, 20 Duo, 36 Duo, 50 SL
Instructions for Installation and Use of Woodburning Stove
Anleitung für Montage und Gebrauch des holzbeheizten Saunaofens
24092010
M3 SL 20 SL 20 SL Boiler
20 Duo, 36 Duo
50 SL
Page 2
CONTENTS
1. GENERAL ....................................................................3
1.1. Technical Data .....................................................3
1.2. Stove Parts .........................................................4
2. INSTRUCTIONS FOR USE ..............................................
2.1. Warnings ............................................................4
2.2. Preparing the Stove for Use ................................... 5
2.3. Burning Material ...................................................5
2.4. Sauna Stones ...................................................... 6
2.5. Heating the Stove ................................................6
2.6. Sauna Water .......................................................7
2.7. Maintenance ........................................................7
2.8. Troubleshooting ................................................... 8
3. SAUNA ROOM .............................................................9
3.1. Effects that Heating the Stove has on the Sauna
Room ........................................................................ 9
3.2. Ventilation of the Sauna Room ...............................9
3.3. Sauna Room Hygiene ............................................9
4. INSTRUCTIONS FOR INSTALLATION ............................ 10
4.1. Before Installation ..............................................10
4.1.1. Protecting the Floor ................................... 10
4.1.2. Safety Distances ........................................11
4.1.3. Protective Covers .......................................12
4.2. Installing the Stove .............................................13
4.2.1. Adjustable Legs ......................................... 13
4.2.2. Connecting the Stove to a Masonry Flue ....... 14
4.2.3. Connecting the Stove to a Harvia Steel
Chimney ............................................................. 14
4.3. Changing the Opening Direction of the Stove Door . 15
4.4. Accessories ....................................................... 16
4
Lesen Sie die Anweisungen vor der Montage und Inbetriebnahme des Ofens aufmerksam durch. Be­wahren Sie die Anweisungen zum späteren Nach­schlagen gut auf.
INHALT
1. ALLGEMEINES .............................................................
1.1. Technische Daten.................................................3
1.2. Ofenteile ............................................................. 4
2. BEDIENUNGSANLEITUNG ..............................................
2.1. Warnungen ..........................................................4
2.2. Vorbereiten des Ofens zur Benutzung .....................5
2.3. Brennmaterial ......................................................5
2.4. Saunaofensteine ..................................................6
2.5. Heizen des Ofens ................................................. 6
2.6. Saunawasser ....................................................... 7
2.7. Wartung..............................................................7
2.8. Störungen ........................................................... 8
3. SAUNAKABINE ............................................................ 9
3.1. Aufheizen der Saunakabine ....................................9
3.2. Belüftung der Saunakabine .................................... 9
3.3. Hygiene der Saunakabine ...................................... 9
4. MONTAGEANLEITUNG ...............................................
4.1. Vor der Montage ................................................ 10
4.1.1. Bodenschutz ............................................. 10
4.1.2. Sicherheitsabstände ...................................11
4.1.3. Schutzabdeckungen ...................................12
4.2. Montage des Ofens ............................................ 13
4.2.1. Verstellbare Füße des Ofens ........................ 13
4.2.2. Anschluss des Ofens an einen gemauerten
Rauchfang .......................................................... 14
4.2.3. Anschluss des Ofens an einen Harvia-
Edelstahlschornstein ............................................ 14
4.3. Änderung der Öffnungsrichtung der Ofentür ..........15
4.4. Zubehör ............................................................ 16
3
4
10
Page 3
EN DE
1. GENERAL
1.1. Technical Data
Rated output (kW) Nennleistung (kW)
Sauna room volume (m³) Volumen der Saunakabine (m³)
Required temperature class of chimney Erforderliche Temperaturklasse des Rauchfangs
Diameter of connection opening (mm) Durchmesser der Anschlussöffnung (mm)
Stone quantity (max. kg) Steinmenge (max. kg)
Stone size (cm) Steingröße (cm)
Weight (kg) Gewicht (kg)
Width (mm) Breite (mm)
Depth + fire chamber extension (mm) Tiefe + Brennkammerfortsatz (mm)
Height + adjustable legs (mm) Höhe + verstellbare Füße (mm)
Thickness of fire chamber cover (mm) Stärke der Brennkammerdecke (mm)
Maximum length of firewood (cm) Maximale Länge des Brennholzes (cm)
1. ALLGEMEINES
1.1. Technische Daten
M3 SL 20 SL 20 SL Boiler 20 Duo 36 Duo 50 SL
13 18 18 18 30 40
4,5–13 8–20 8–20 8–20 14–36 20–50
T600 T600 T600 T600 T600 T600
115 115 115 115 115 140
30 40 40 40 60 120
Ø10–15 Ø10–15 Ø10–15 Ø10–15 Ø10–15 Ø10–15
45 70 75 80 80 175
390 430 430 430 510 510
430 + 210
710 –
5 10 10 10 6 10
35 39 39 39 39 61
510 + 210
760 + 0–30
510 + 210
760 + 0–30
510 + 280
760 + 0–30
510 + 280
810 + 0–30
715 + 195
1050 –
Please note that non-insulated wall and ceiling surfaces (such as brick, glass, tile and concrete surfaces) increase the output requirement of the stove. For every square meter of such wall and ceiling surface you should calculate an additional 1.2 m volume. If the sauna walls are made of massive log, the volume must be multiplied by 1.5. Examples:
•
A 10 m and 2 m wide is equivalent to a sauna room of approximately 15 m
•
A 10 m equivalent to a sauna room of approximately 12 m
•
A 10 m equivalent to a sauna room of approximately 15 m
3
sauna room with a brick wall 2 m high
3
3
sauna room with a glass door is
3
.
3
sauna room with massive log walls is
3
.
.
Wählen Sie den Ofen sorgsam nach seiner Leistung aus. Wenn die Heizleistung zu gering ist, muss der Ofen länger und intensiver beheizt werden, was seine Lebensdauer verkürzt.
Beachten Sie bitte, dass nicht isolierte Wände und Dachoberflächen (wie zum Beispiel Ziegel, Glas, Ka­cheln und Betonoberflächen) die Leistungsanforde-
3
rungen des Ofens erhöhen. Für jeden Quadratmeter einer solchen Wand- oder Dachoberfläche sollten Sie zusätzliche 1,2 m
3
Volumen berechnen. Wenn die Saunawände aus Massivholz bestehen, muss das Volumen mit 1,5 multipliziert werden. Beispiele:
Eine 10 m3 große Saunakabine mit einer 2 m
•
breiten und 2 m hohen Steinwand entspricht einer Saunakabine von etwa 15 m3. Eine 10 m3 große Saunakabine mit einer Glastür
•
entspricht einer Saunakabine von etwa 12 m Eine 10 m
•
3
große Saunakabine mit Massivholz-
wänden entspricht einer Saunakabine von etwa 15 m3.
3
.
3
Page 4
EN
A
B
D
C
E
F
50SL
M3 SL 20 SL 20 SL Boiler 20 Duo 36 Duo
DE
1.2. Stove Parts
Upper connection opening
A.
Soot opening
B.
Stove door
C.
Ash box
D.
Flange (only 20 Duo/36 Duo)
E.
Fire chamber extension
F.
1.2. Ofenteile
Obere Anschlussöffnung
A.
Rußöffnung
B.
Ofentür
C.
Aschekasten
D.
Manschette (nur 20 Duo/36 Duo)
E.
Brennkammerfortsatz
F.
Figure 1. Stove parts Abbildung 1. Ofenteile
2. INSTRUCTIONS FOR USE 2. BEDIENUNGSANLEITUNG
Read the instructions carefully before using the stove.
2.1. Warnings
Staying in the hot sauna for long periods of
•
time makes the body temperature rise, which may be dangerous. Keep away from the stove when it is hot. The
•
stones and outer surface of the stove may burn your skin. Never throw water on the stones when there are
•
people near the stove, because hot steam may burn their skin. Keep children away from the stove.
•
Do not let young, handicapped or ill people
•
bathe in the sauna on their own. Consult your doctor about any health-related
•
limitations to bathing. Consult your child welfare clinic about taking
•
little babies to the sauna. Be very careful when moving in the sauna, as
•
the platform and floors may be slippery. Never go to a hot sauna if you have taken
•
Lesen Sie die Anweisungen vor der Inbetrieb­nahme des Ofens aufmerksam durch.
2.1. Warnungen
Ein langer Aufenthalt in einer heißen Sauna
•
führt zum Ansteigen der Körpertemperatur, was gefährlich sein kann. Achtung vor dem heißen Saunaofen. Die Steine
•
sowie das Gehäuse werden sehr heiß und kön­nen die Haut verbrennen. Achten Sie auch darauf, daß Sie kein Wasser
•
auf die Steine gießen, wenn sich jemand in deren Nähe befindet. Der heiße Dampf könnte Brandwunden verursachen. Halten Sie Kinder vom Ofen fern.
•
Kinder, Gehbehinderte, Kranke und Schwache
•
dürfen in der Sauna nicht alleingelassen werden.
•
Gesundheitliche Einschränkungen bezogen auf das Saunen müssen mit dem Arzt besprochen werden. Über das Saunen von Kleinkindern sollten Sie
•
sich in der Mütterberatungsstelle beraten lassen. Gehen Sie nicht in die Sauna, wenn Sie unter
•
dem Einfluß von Narkotika (Alkohol, Medika
-
4
Page 5
EN DE
alcohol, strong medicines or narcotics. Never sleep in a hot sauna.
•
Sea air and a humid climate may corrode the
•
metal surfaces of the stove. Do not hang clothes to dry in the sauna, as this
•
may cause a risk of fire.
2.2. Preparing the Stove for Use
Perform the first heating outdoors or in a well­ventilated room. The stove body has been painted with protective paint, which will vaporise during the first heating. This will cause the stove body to emit smoke. When the smoking stops, the stove is ready for normal use.
If the first heating is done outdoors, install the smoke pipes ( 4.4.) for draught. This will cause odours to vaporize from the smoke pipes as well.
The outer casing has been painted with heat­resistant paint, which reaches its final cured state during the first heating. Prior to this, rubbing or sweeping the painted surfaces of the stove must be avoided.
One load of wood is sufficient for the first
•
heating. The sauna stones should not be placed in the
•
stove before the first heating. Place the stones in the stove only when the stove has cooled completely after the first heating.
Do not throw water on the stove during first heating. Painted surfaces can get damaged.
menten, Drogen usw.) stehen. Schlafen Sie nie in einer erhitzten Sauna.
•
•
Meer- und feuchtes Klima können die Metall­oberflächen des Saunaofens rosten lassen. Benutzen Sie die Sauna wegen der Brandgefahr
•
nicht zum Kleider- oder Wäschetrocknen.
2.2. Vorbereiten des Ofens zur Benutzung
Führen Sie das erste Heizen draußen oder in einem gut belüfteten Raum durch. Der Ofenkorpus hat eine Schutzschicht, die bei der erstmaligen Erhitzung wegbrennen soll. Dabei entsteht sehr viel Rauch. Sobald dieser nicht mehr entsteht, ist der Ofen zur Anwendung bereit.
Wenn das erste Heizen draußen stattfindet, brin­gen Sie die Ofenrohre ( 4.4.) an, um einen Luftzug zu erreichen. Hierdurch kommt es auch an den Ofen­rohren zur Geruchsentwicklung.
Der Außenmantel wird mit hitzebeständiger Far­be lackiert, die erst beim ersten Heizen endgültig aushärtet. Vorher muss das Reiben und Wischen der lackierten Oberflächen des Ofens vermieden werden.
•
Eine Ladung Holz reicht für das erste Heizen aus. Vor dem ersten Heizen sollten die Saunasteine
•
noch nicht auf den Ofen gelegt werden. Legen Sie die Saunasteine erst dann auf den Ofen, wenn der Ofen nach dem ersten Heizen kom­plett abgekühlt ist.
Währen dem erstmaligen Aufheizen des Ofens
darf kein Aufguß durchgeführt werden, da sonst durch das Wasser die Farboberfläche beschä­digt wird!
2.3. Burning Material
Dry wood is the best material for heating the stove. Dry chopped firewood clinks when it is knocked together with another piece. The moisture of the wood has a significant impact on how clean the burning is as well as on the efficiency of the stove. You can start the fire with birch bark or newspapers.
The thermal value of wood differs from one type of wood to another. For example, you must burn 15 % less beech than birch to obtain the same heat quantity. If you burn large amounts of wood, which
has a high thermal value, the life span of the stove will shorten!
Keep the burning material in a separate storage area. You can keep a small amount of burning material in the vicinity of the stove as long as its temperature does not exceed 80 °C.
Do not burn the following materials in the stove:
Burning materials that have a high thermal
•
value (such as chipboard, plastic, coal, brickets, pellets) Painted or impregnated wood
•
Waste (such as PVC plastic, textiles, leather,
•
rubber, disposable diapers) Garden waste (such as grass, leaves)
•
2.3. Brennmaterial
Trockenes Holz ist das beste Material, um den Ofen zu heizen. Trockenes, gehacktes Brennholz klingt, wenn es gegen ein anderes Stück geschlagen wird. Die Feuchtigkeit des Holzes hat einen beträchtlichen Einfluss darauf, wie sauber die Verbrennung ist und wie effizient der Ofen arbeitet. Sie können das Feuer mit Birkenrinde oder mit Zeitungspapier anfachen.
Es gibt große Unterschiede zwischen den Brenn­werten der verschiedenen Holzsorten. Um die Heiz­kraft von Birkenholz zu erreichen, benötigt man bei­spielsweise ca. 15% weniger Buchenholz. Wenn zu
viel Holz mit hohem Brennwert auf einmal im Ofen verbrannt wird, verkürzt sich die Lebensdauer des Ofens.
Bewahren Sie das Brennmaterial in einem separa­ten Lagerbereich auf. Eine kleine Menge an Brenn­material können Sie in der Umgebung des Ofens aufbewahren, so lange die Temperatur dort 80 °C nicht überschreitet.
Verbrennen Sie folgende Materialien nicht im Ofen:
Brennmaterialien, die einen hohen Wärmewert
•
haben (wie etwa Spanplatten, Plastik, Kohle, Briketts, Pellets usw.) Lackiertes oder imprägniertes Holz
•
Abfall (wie etwa PVC-Plastik, Textilien, Leder,
•
Gummi, Einwegwindeln) Gartenabfälle (wie etwa Gras, Blätter)
•
5
Page 6
EN
Perform the first heating outdoors or in a well-ventilated room. Führen Sie das erste Heizen draußen oder in einem gut belüfteten Raum durch.
Place the stones in the stove only when the stove has cooled completely. Legen Sie die Saunasteine erst dann auf den Ofen, wenn der Ofen nach dem ersten Heizen komplett abgekühlt ist.
DE
2.4. Sauna Stones
The stones should be 10–15 cm in diameter.
•
Only proper stones meant for the specific
•
purpose should be used as sauna stones. Peridotite, olivine-dolerite and olivine are suitable stone types. Stones found in nature may contain harmful substances, such as iron pyrite, and therefore should not be used. Wash off dust from the stones before piling
•
them into the stove. Place the larger stones at the bottom and the
•
smaller ones on the top.
Make sure that air circulates between the
•
stones. Do not place stones against the frame around
•
the stone space or on top of it. Do not place stones between the grille and the
•
stove body!
2.4. Saunaofensteine
Die Steine sollten einen Durchmesser von
•
10–15 cm haben. Nur speziell für diesen Zweck vorgesehe Steine
•
sollten als Saunasteine verwendet werden. Ge­eignete Gesteinsarten sind Peridodit, Olivin-Do­lerit und Olivin. In der Natur gefundene supra­krustale Steine dürfen nicht verwendet werden. Die Steine sollten vor dem Aufschichten von
•
Steinstaub befreit werden. Legen Sie die größeren Steine nach unten und
•
die kleineren nach oben.
Zwischen den Steinen muss Luft zirkulieren
•
können. Legen Sie keine Steine gegen oder auf das Rost
•
um die Steinkammer herum. Legen Sie keine Steine zwischen den Rost und
•
den Ofenkorpus!

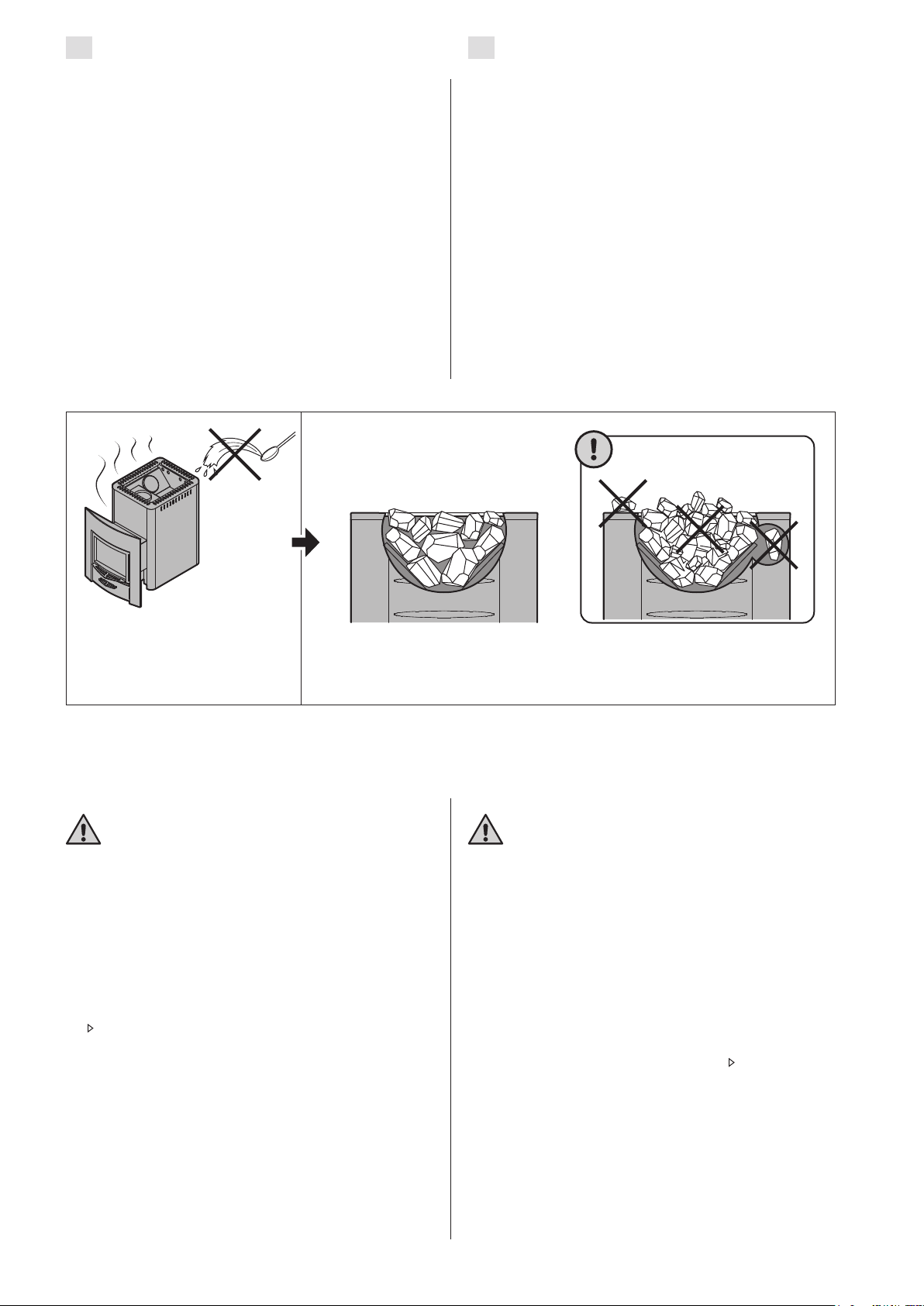

Figure 2. Preparing the stove and piling the stones Abbildung 2. Vorbereitung des Ofens und Stapeln der Steine
2.5. Heating the Stove
Before heating the stove make sure that there are no unnecessary items in the sauna or
inside the stove's safety distances.
Empty the ash box.
1. Place the firewood into the fire chamber,
2. leaving enough room for the combustion air to flow between the firewood. Place the biggest
firewood on the bottom and the smaller ones on the top. Use firewood with a diameter of 8–12 cm. Fill ca 2/3 of the fire chamber with firewood (consider the thermal value of wood,
2.3.). Place the firewood on the grate at back
of the fire chamber. Avoid burning firewood in the fire chamber extension. Do not use excessively long firewood even though they would fit in the fire chamber. Place the kindling on the top of the firewood.
3.
By starting the fire on the top of the firewood, fewer emissions are produced.
Fire the kindling and close the door. The
4.
amount of draught can be adjusted by opening the ash box.
- When heating the stove, it is generally a good idea to at first keep the ash box slightly
6
2.5. Heizen des Ofens
Sorgen Sie vor dem Heizen des Ofens dafür,
dass sich keine unnötigen Gegenstände in der Sauna oder innerhalb der Sicherheitsabstände des Ofens befinden.
Leeren Sie den Aschekasten.
1.
Legen Sie das Brennholz in die Brennkammer,
2.
wobei Sie genügend Luftraum lassen, damit die Verbrennungsluft zwischen dem Brennholz hindurchströmen kann. Legen Sie die größeren
Stücke Brennholz nach unten und die kleine­ren nach oben. Verwenden Sie Brennholz mit einem Durchmesser von 8–12 cm. Füllen Sie die Brennkammer zu ca. 2/3 mit Brennholz (den Brennwert des Holzes Beachten, 2.3.). Lege
das Brennholz hinten in den Feuerraum auf den Gitterrost. Vermeide, Holz im Verlängerungsteil brennen zu lassen. Verwende keine zu langen Holzstücke, auch wenn diese in den Ofen pas­sen würden. Legen Sie das Zündholz oben auf das Brenn-
3.
holz. Wenn das Feuer von der Spitze des
Brennholzes aus angefacht wird, werden weni­ger Emissionen produziert.
Zünden Sie das Zündholz an und schließen Sie
4.
Page 7
EN DE
open. This ensures that the fire starts burning properly.
- Excessive draught will cause the stove body to become red-heated, which will shorten its life span considerably.
- During bathing, and when the sauna room is already heated, the ash box can be closed to keep down the fire and decrease wood consumption.
If necessary, place more firewood into the
5. fire chamber when the ember is dying down.
Use firewood with a diameter of 12–15 cm. It takes only a couple of pieces of wood to maintain the bathing temperature.
Prolonged, intense heating may cause risk of fire!
Excessive heating (several full loads in a row,
•
for example) will make the stove and the chimney overheat. Overheating shortens the stove’s life span and may cause risk of fire. A good rule of thumb is that temperatures of
•
over 100 ºC are too high in a sauna. Observe the correct wood quantities noted in
•
the heating instructions. Let the stove, chimney and sauna room cool down if necessary.
die Tür. Der Zug kann durch Öffnen des Asche­kastens geregelt werden.
- Beim Heizen des Ofens ist es allgemein ratsam, den Aschekasten zunächst leicht geöffnet zu lassen. Hierdurch kann sich das Feuer am Anfang besser entwickeln.
- Zu starker Zug führt dazu, dass sich der Ofenkorpus bis zum Glühen aufheizt, was seine Lebensdauer enorm verkürzt.
- Während des Saunaganges und wenn die Sauna bereits aufgewärmt ist, kann der Aschekasten ge­schlossen werden, um das Feuer klein zu halten und den Holzverbrauch zu verringern.
Legen Sie gegebenenfalls Brennholz in die
5. Brennkammer nach, wenn das Feuer erlischt.
Verwenden Sie Brennholz mit einem Durchmes­ser von 12–15 cm. Zur Aufrechterhaltung der Saunatemperatur sind nur wenige Holzstücke nötig.
Längeres, intensiveres Heizen kann zu einem Brandrisiko führen!
•
Exzessives Heizen (z. B. mit mehreren vollen Holzladungen hintereinander) führt zu einer Überhitzung des Ofens und des Rauchfangs. Eine Überhitzung verkürzt die Lebensdauer des Ofens und kann zu einem Brandrisiko führen. Als Daumenregel gilt, dass die Temperatur der
•
Sauna 100 ºC nicht überschreiten sollte. Beachten Sie die in den Heizanweisungen
•
angegebenen Holzmengen. Lassen Sie Ofen, Rauchfang und Saunakabine gegebenenfalls abkühlen.
2.6. Sauna Water
humus content <12 mg/litre
•
iron content <0.2 mg/litre
•
calcium content <100 mg/litre
•
manganese content <0.05 mg/litre
•
Throw sauna water only on the stones. If
you throw water on the hot steel surfaces, they may blister due to the large temperature variation.
2.7. Maintenance
Stove
The ash box should always be emptied before
•
heating the stove so that the combustion air that is lead through the box would cool off the fire grate and lengthen its life span. Get a metal container, preferably standing model, to put the ash in. As the removed ash may include hot
embers, do not keep the ash container close to combustible material.
Soot and ashes gathered in the smoke canals
•
of the stove should be removed occasionally through the soot openings ( 1.2.). Due to large variation in temperature, the
•
sauna stones disintegrate in use. Therefore,
2.6. Saunawasser
Bei dem Wasser, das auf die Steine geschüttet wird, sollte es sich um klares Haushaltswasser handeln. Sorgen Sie für Wasser mit ausreichender Qualität, da mit Salzen, Kalk, Eisen oder Humus versetztes Wasser zur vorzeitigen Korrosion des Ofens führen kann. Besonders bei Meerwasser rostet der Ofen sehr schnell. Die folgenden Qualitätsansprüche gel­ten für Haushaltswasser:
Humusgehalt <12 mg/Liter
•
Eisengehalt <0,2 mg/Liter
•
Kalziumgehalt <100 mg/Liter
•
Mangangehalt <0,05 mg/Liter
•
Werfen Sie das Saunawasser nur auf die Stei-
ne. Wenn Sie das Wasser auf die heißen Stahl­oberflächen werfen, können sich wegen der großen Temperaturunterschiede Dellen auf ihnen bilden.
2.7. Wartung
Ofen
Der Aschekasten sollte vor jedem Heizen des
•
Ofens geleert werden, damit die Verbrennungs­luft, die durch den Aschekasten geführt wird, den Feuerrost kühlt und dessen Lebensdauer verlängert. Verwenden Sie einen Metallbehäl­ter, vorzugsweise ein stehendes Modell, für die Asche. Da sich heiße Glutstücke in der Asche
befinden können, halten Sie den Aschebehälter von brennbaren Materialien fern.
Ruß und Asche, die sich in den Rauchkanälen
•
des Ofens sammeln, müssen gelegentlich durch die Rußöffnungen entfernt werden ( 1.2.). Aufgrund der großen Wärmeänderungen werden
•
7
Page 8
EN
DE
they should be rearranged at least once a year or even more often if the sauna is in frequent use. At the same time, any pieces of stones should be removed from the stone space, and disintegrated stones should be replaced with new ones. Wipe dust and dirt from the stove with a damp
•
cloth.
Chimney
The chimney should be swept at regular
•
intervals to ensure sufficient draught.
2.8. Troubleshooting
There is no draught in the flue.
There are leaks in the flue connection. Seal the
•
connection ( 4.2.2.). The brick flue is cold.
•
There is low pressure caused by an extractor
•
fan or another device in the room. Make sure there is enough air to compensate. Several fireplaces are used at the same time.
•
Make sure there is enough air to compensate. The ash box is full.
•
The smoke canals of the stove are blocked
•
( 2.7.). The flue connection pipe is too deep in the
•
chimney ( 4.2.2.).
The sauna does not heat up.
The sauna is too big in relation to the stove’s
•
heating capacity ( 1.1.). There is lots of non-insulated wall surface in
•
the sauna ( 1.1.). The burning material is moist or its quality is
•
otherwise low ( 2.3.). The flue does not have a good draught.
•
The smoke canals of the stove are blocked
•
( 2.7.).
The stove stones do not heat up.
The sauna is too small in relation to the stove’s
•
heating capacity ( 1.1.). The flue does not have a good draught.
•
The burning material is moist or its quality is
•
otherwise low ( 2.3.). The smoke canals of the stove are blocked
•
( 2.7.). Check the stone placement ( 2.4.). Remove the
•
small pieces of stone and stones that are less than 10 cm in diameter from the stone space. Replace the disintegrated stones with large and undamaged ones.
The stove emits smell.
See section 2.2.
•
The hot stove may emphasize odours mixed in
•
the air that are not, however, caused by the sauna or the stove. Examples: paint, glue, oil, seasoning.
die Saunasteine spröde und brüchig. Die Steine sollten mindestens einmal jährlich neu aufge­schichtet werden, bei starkem Gebrauch öfter. Bei dieser Gelegenheit entfernen Sie bitte auch Staub und Gesteinssplitter aus dem unteren Teil des Saunaofens und ersetzen beschädigte Steine. Staub und Schmutz vom Ofen mit feuchtem
•
Tuch abwischen.
Rauchfang
Der Rauchfang muss regelmäßig gefegt wer-
•
den, um einen ausreichenden Zug zu sichern.
2.8. Störungen
Im Rauchfang findet kein Luftzug statt.
Es gibt undichte Stellen im Anschluss des
•
Rauchfangs. Dichten Sie den Anschluss ab (
4.2.2.). Der gemauerte Rauchfang ist kalt.
•
Ein Sauglüfter oder ein anderes Gerät im Raum
•
führt zu einem Niederdruck. Sorgen Sie im Aus­gleich für genügend Luft. Es werden mehrere Feuerstellen gleichzeitig
•
genutzt. Sorgen Sie im Ausgleich für genügend Luft. Der Aschekasten ist voll.
•
Die Rauchkanäle des Ofens sind verstopft
•
( 2.7.). Das Abzugsanschlussrohr darf nicht zu weit in
•
den Rauchfang hineinreichen ( 4.2.2.).
Die Sauna wird nicht warm.
Die Sauna ist in Relation zur Heizkapazität des
•
Ofens zu groß ( 1.1.). Es gibt viele nicht isolierte Wandoberflächen in
•
der Sauna ( 1.1.). Das Brennmaterial ist feucht oder anderweitig
•
von schlechter Qualität ( 2.3.). Der Rauchfang hat keinen guten Luftzug.
•
Die Rauchkanäle des Ofens sind verstopft
•
( 2.7.).
Die Saunaofensteine werden nicht warm.
Die Sauna ist in Relation zur Heizleistung des
•
Ofens zu klein ( 1.1.). Der Rauchfang hat keinen guten Luftzug.
•
Das Brennmaterial ist feucht oder anderweitig
•
von schlechter Qualität. Die Rauchkanäle des Ofens sind verstopft
•
( 2.7.). Überprüfen Sie die Anordnung der Steine
•
( 2.4.). Entfernen Sie die kleinen Steinstücke und alle Steine, die weniger als 10 cm Durch messer aufweisen, aus der Steinkammer. Erset­zen Sie die herausgenommenen Steine durch große und unbeschädigte.
Der Ofen gibt Gerüche ab.
Siehe Abschnitt 2.2.
•
Ein heißer Ofen kann Gerüche in der Luft ver-
•
stärken, die jedoch nicht durch die Sauna oder den Ofen selbst verursacht wurden. Beispiele: Farbe, Klebstoff, Öl, Würzmittel.
-
8
Page 9
EN DE
A
A
B
C
3. SAUNA ROOM
3.1. Effects that Heating the Stove has on the Sauna Room
Light-coloured floor materials will become dirty from the ash, particles of stone and metal flakes that fall from the stove. Use floor coverings made of dark materials and dark joint grouts.
It is perfectly normal for the wooden surfaces of the sauna room to blacken in time. The blackening may be accelerated by
sunlight
•
heat from the stove
•
protective agents on the walls (protective
•
agents have a poor heat resistance level) fine particles disintegrating from the sauna
•
stones which rise with the air flow smoke that enters the sauna, for example,
•
when adding firewood.
When installation instructions given by the manufacturer are followed, the stove will not heat the inflammable material in sauna room to a dangerous level.
3.2. Ventilation of the Sauna Room

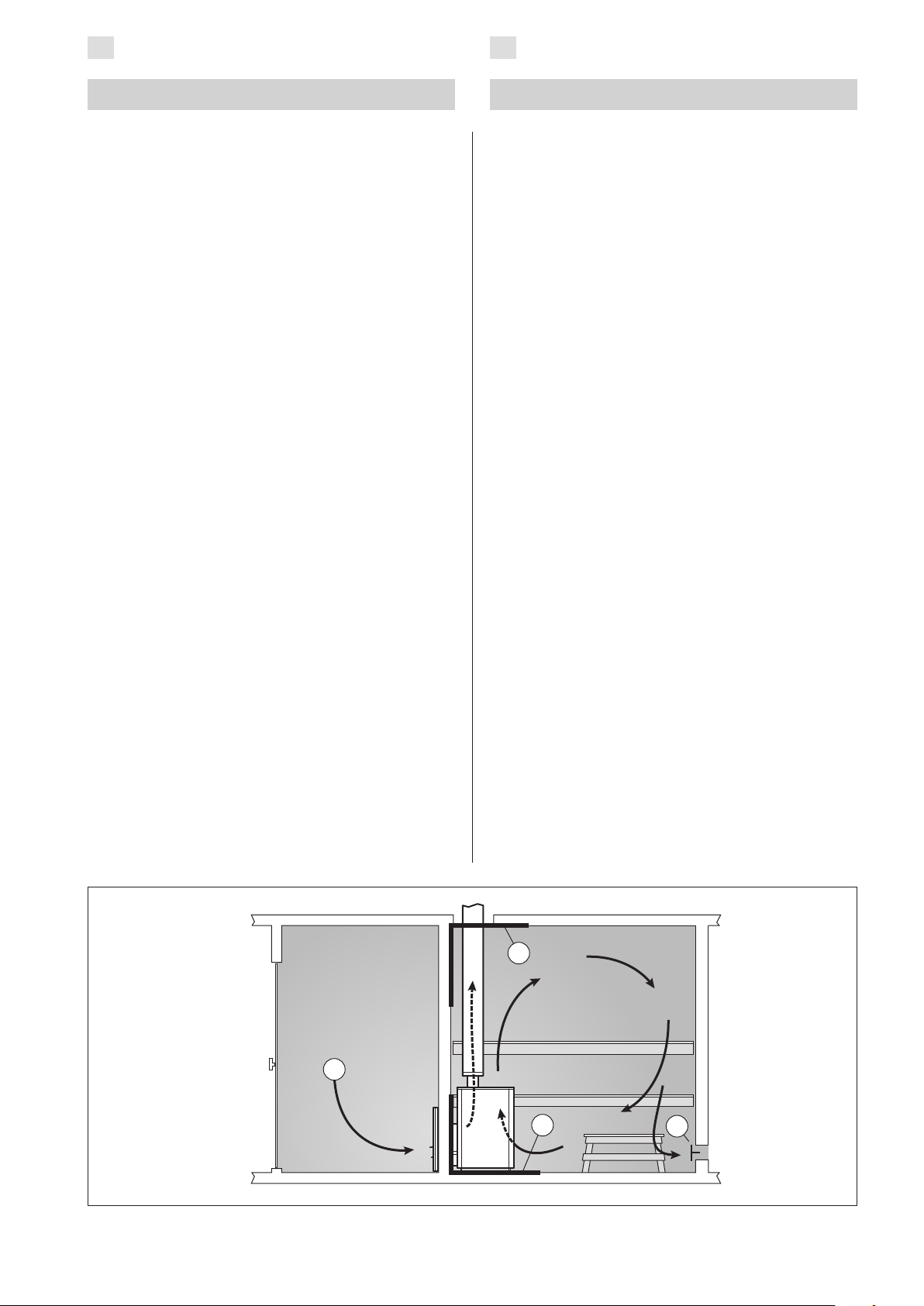

See figure 3.
Supply air vent location. If mechanical exhaust
A.
ventilation is used, place the supply air vent above the stove. If gravity exhaust ventilation is used, place the supply air vent below or next to the stove. The diameter of the supply air pipe must be 50–100 mm.
B.
Exhaust air vent.
near the floor, as far away from the stove as possible. The diameter of the exhaust air pipe should be twice the diameter of the supply air pipe.
Make sure there is enough air to compensate.
C.
Place the exhaust air vent
3. SAUNAKABINE
3.1. Aufheizen der Saunakabine
Es ist ganz normal, wenn sich die Holzoberflächen einer Sauna mit der Zeit verfärben. Die Schwärzung wird beschleunigt durch:
Sonnenlicht
•
Hitze des Ofens
•
Täfelungsschutz an den Wänden (mit geringem
•
Hitzewiderstand) Feinpartikel, die aus den zerfallenden Sauna-
•
steinen in die Luft entweichen Rauch, der in die Sauna kommt, zum Beispiel
•
beim Nachlegen von Brennholz.
Wenn die vom Hersteller gegebenen Montage­anweisungen befolgt werden, erwärmt der Ofen brennbare Materialien in der Saunakabine auf keine gefährliche Temperaturen.
3.2. Belüftung der Saunakabine
Siehe Abbildung 3.
Luftzufuhr. Bei mechanischer Entlüftung Luft-
A.
zufuhr über dem Ofen anbringen. Bei Schwer­kraftentlüftung Luftzufuhr unter oder neben dem Ofen anbringen. Der Durchmesser des Luftzufuhrrohres muss 50–100 mm betragen.
B.
Entlüftung.
so weit weg vom Ofen wie möglich. Der Durch­messer des Entlüftungsrohres sollte doppelt so groß sein wie bei der Luftzufuhr.
Sorgen Sie im Ausgleich für genügend Luft.
C.
Entlüftung in Bodennähe anbringen,
3.3. Sauna Room Hygiene
Bench towels should be used during bathing to prevent sweat from getting onto the benches.
The benches, walls and floor of the sauna should be washed thoroughly at least every six months. Use a scrubbing brush and sauna detergent.
Figure 3. Ventilation of the Sauna Room Abbildung 3. Belüftung der Saunakabine
3.3. Hygiene der Saunakabine
Liegetücher benutzen, um die Bänke vor Schweiß zu schützen.
Bänke, Wände und Boden der Sauna mindestens alle sechs Monate waschen. Bürste und Saunarei­nigungsmittel verwenden.
9
Page 10
EN
A. B. C. D.
SL Duo X min.X450 450 Y min.Y800 800
DE
4. INSTRUCTIONS FOR INSTALLATION
4.1. Before Installation
Before installing the stove make sure that all
safety distance requirements are fulfilled. There shall be no electrical devices, wires or inflammable materials within the established safety distances around the stove.
If the safety distance requirements are not
•
fulfilled, you should use additional protection ( 4.1.3.). The local fire authorities in charge of approving
•
the installations can provide more detailed information about fire safety regulations.

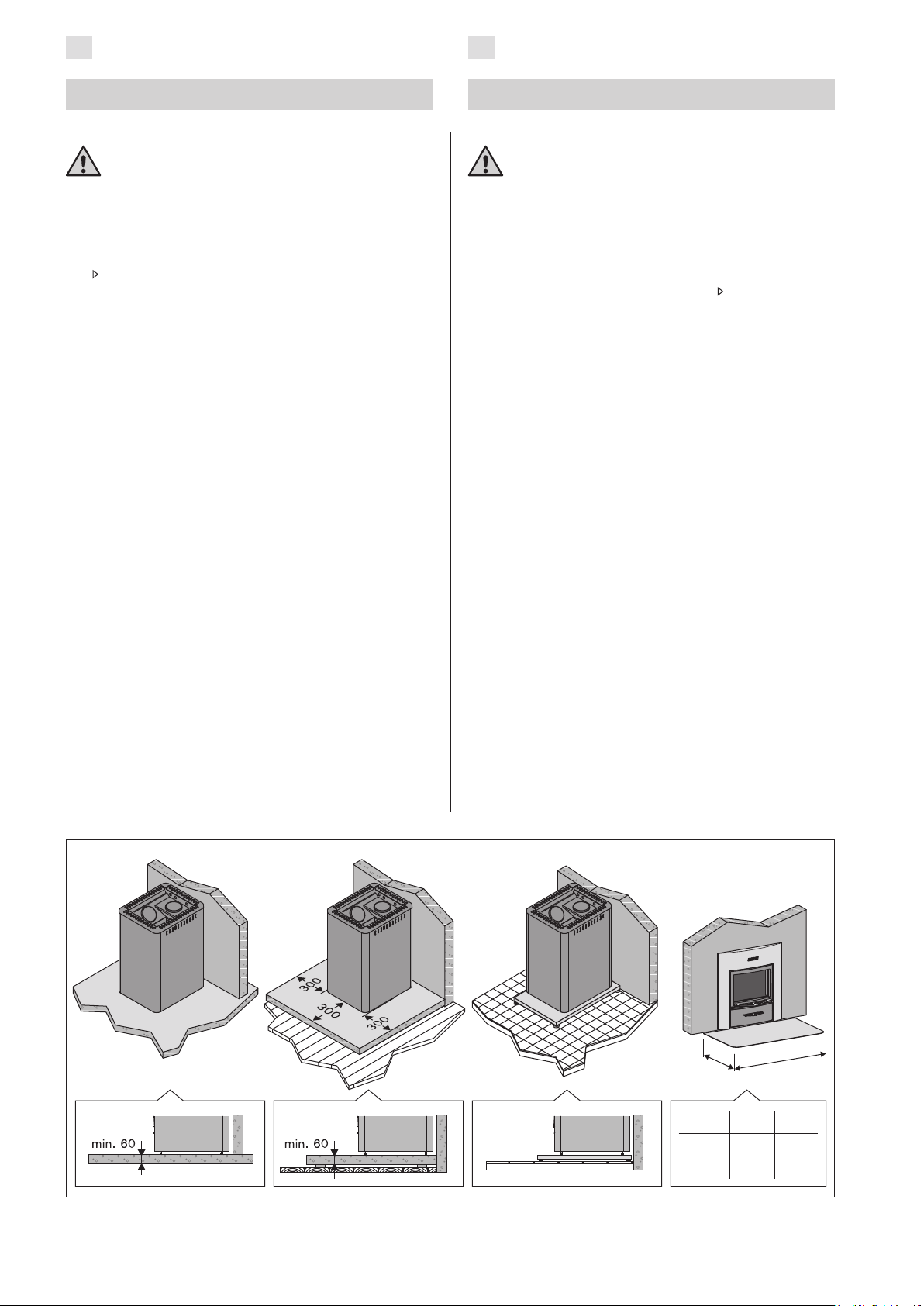

4.1.1. Protecting the Floor
See figure 4.
Concrete floor without tiles. The stove can
A.
be installed on a concrete floor without any specific safety measures, if the concrete is at least 60 mm thick. Make sure that there are no wires or water pipes in the concrete cast below the stove.
Floor made of inflammable material. Protect
B.
the floor with at least 60 mm thick slab of concrete. The slab must extend to a distance of 300 mm from the stove on the sides and behind (unless the stove is next to a wall). The slab should be supported slightly above the floor surface to keep the floor material dry.
Tile floor. The floor glues and plasters and
C.
waterproof materials used below the tiles are not resistant to the heat radiation of the stove. Protect the floor with the Harvia protective bedding (WX018) or similar heat radiation protection.
Floor in front of the stove door made of
D.
inflammable material. Install floor protection
made of nonflammable material.
4. MONTAGEANLEITUNG
4.1. Vor der Montage
Sorgen Sie vor der Montage des Ofens dafür,
dass alle Anforderungen bezüglich der Sicher­heitsabstände eingehalten werden. Innerhalb des Sicherheitsabstands um den Ofen herum dürfen sich keine elektrischen Geräte, Kabel oder brennbare Ma­terialien befinden.
Wenn die Anforderungen für Sicherheitsabstän-
•
de nicht eingehalten werden, sollten Sie einen zusätzlichen Schutz anbringen ( 4.1.3.). Nähere Informationen zu Brandschutzbestim-
•
mungen erhalten Sie von den örtlichen Behör­den, die für die Genehmigung der Einbauten zuständig sind.
4.1.1. Bodenschutz
Siehe Abbildung 4.
Betonboden ohne Fliesen. Auf Betonboden kann
A.
der Ofen ohne besondere Sicherheitsmaße auf­gebaut werden, solange der Beton mindestens 60 mm dick ist. Vergewissern Sie sich, dass sich in dem Beton unter dem Ofen weder elektri­sche Kabel noch Wasserleitungen befinden.
Boden aus brennbarem Material. Schützen Sie
B.
den Boden mit einer mindestens 60 mm dicken Betonplatte. Die Platte muss an den Seiten des Ofens und dahinter um 300 mm hervorstehen (wenn sich der Ofen nicht an einer Wand befin­det). Die Platte sollte sich auf einer Unterlage leicht über der Bodenoberfläche befinden, um Bodenmaterial trocken zu halten.
Fliesenboden. Die unter den Fliesen benutzten
C.
Klebstoffe, Mörtel und wasserfesten Materi­alien können der Wärmestrahlung des Ofens nicht standhalten. Schützen Sie den Boden mit der Schutzplatte von Harvia (WX018) oder einem ähnlichen Hitzeschutz.
Brennbarer Untergrund auf der Seite der Ofen-
D.
tür. Bringen Sie an dieser Stelle einen Schutz
aus feuerfestem Material an.
Figure 4. Protecting the floor (all dimensions in millimeters) Abbildung 4. Bodenschutz (alle Abmessungen in Millimetern)
10
Page 11
EN DE
min. 1200
min. 500
min. 50
min. 500
min. 500
min. 500
min. 500
min. 100
min.
500
min. 100
min.
500
min. 50
C
A
C
C
C
B
C
C
D
B
4.1.2. Safety Distances
See figure 5.
Ceiling. The minimum safety distance between
A.
the stove and the ceiling is 1200 mm.
Masonry walls. Leave 50 mm between the
B.
stove and walls, provided that the air can circulate in front and to one side of the stove. If the stove is installed in a recessed wall, leave 100 mm between the stove and walls for the air circulation.
Walls and benches made of inflammable
C.
materials. The minimum safety distances to
inflammable materials: 500 mm on either side and behind the stove, 1000 mm in the front.
Space required for use and maintenance. The
D.
stove user needs at least one square metre of space in front of the stove.
4.1.2. Sicherheitsabstände
Siehe Abbildung 5.
Dach. Der Mindest-Sicherheitsabstand zwi-
A.
schen Ofen und Dach beträgt 1200 mm.
Gemauerte Wände. Lassen Sie 50 mm zwi-
B.
schen Ofen und Wänden, vorausgesetzt, die
Luft kann vor dem Ofen und auf einer Seite
zirkulieren. Wenn der Ofen in eine Nische ein-
gebaut wird, lassen Sie für die Luftzirkulation
zwischen dem Ofen und den Wänden 100 mm
Platz.
Wände und Liegen aus brennbarem Material.
C.
Mindest-Sicherheitsabstand von brennbaren
Materialien: 500 mm auf beiden Seiten und
hinter dem Ofen und 1000 mm davor.
Für Nutzung und Wartung benötigter Raum.
D.
Der Benutzer des Ofens benötigt mindestens
einen Quadratmeter Platz vor dem Ofen.

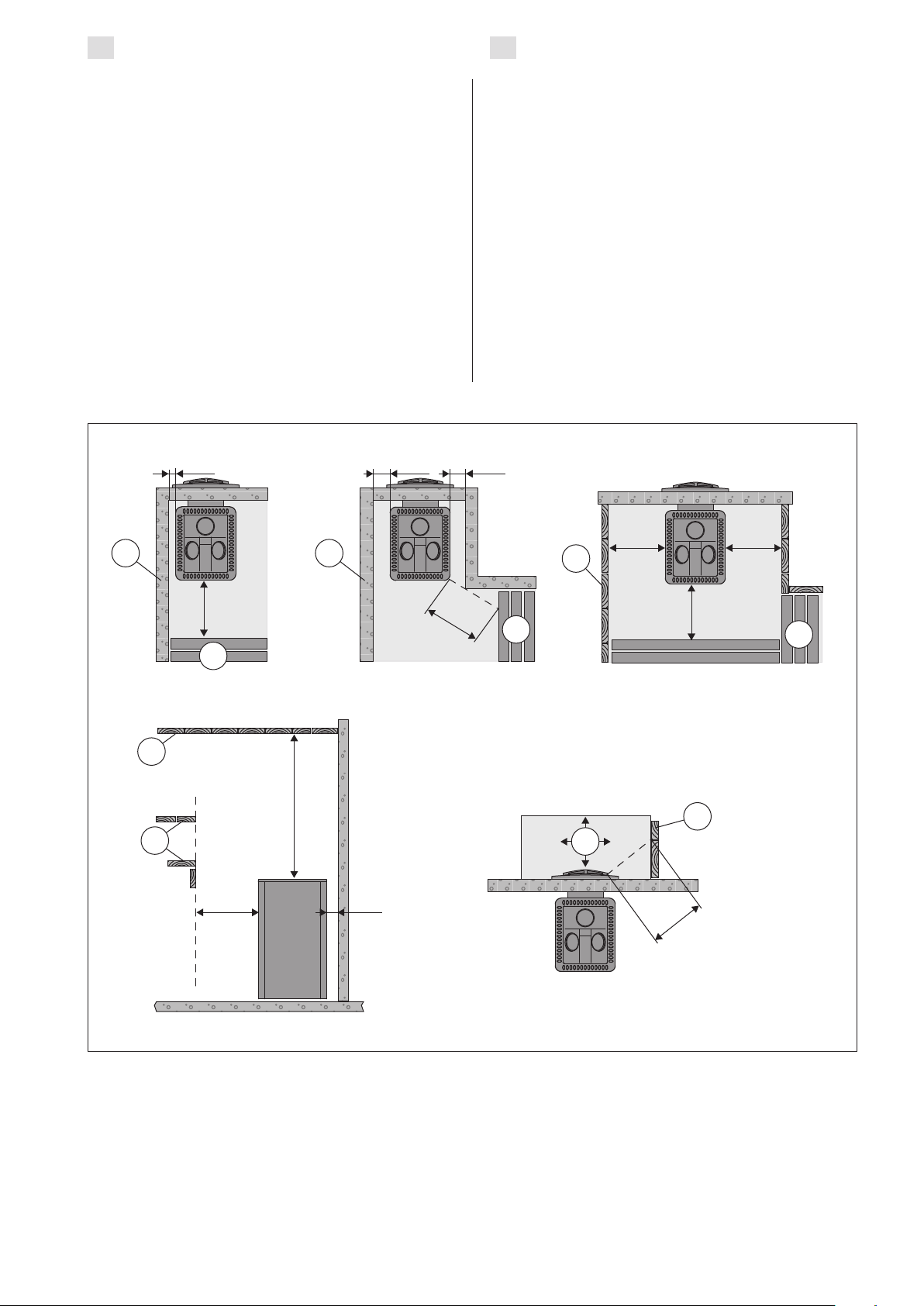

Figure 5. Safety distances (all dimensions in millimeters) Abbildung 5. Sicherheitsabstände (alle Abmessungen in Millimetern)
11
Page 12
EN DE
min. 600
B
A
min. 30
min. 30
min. 30
A B
1x
min. 500
2x
min. 125
min. 250
min. 500
1x
2x
4.1.3. Protective Covers
See figure 6. The specified safety distances from inflammable materials can be reduced to half with a single protective cover and to one-fourth with a double protective cover.
A single protective cover (1x) can be made of
•
non-flammable fibre-reinforced concrete plate (mineral plate) with a minimum thickness of 7 mm or of a metal sheet with a minimum thickness of 1 mm.
A double protective cover (2x) can be made of
•
two of the plates mentioned above. Fixing points must be placed close enough to
•
one another to ensure a sturdy structure. Leave at least 30 mm space between the
•
surface to be protected and the plate/s. The protective cover should extend at least
•
600 mm higher than the top surface of the stove. A masonry wall at least 55 mm thick is the
•
equivalent of a single protective cover. A masonry wall at least 110 mm thick is the equivalent of a double protective cover. The masonry should be open from the sides and at least 30 mm away from the surface to be protected.
4.1.3. Schutzabdeckungen
Siehe Abbildung 6. Die angegebenen Sicherheits­abstände zu brennbaren Materialien können durch einen einfachen Schutz um die Hälfte und mit einem doppelten Schutz auf ein Viertel reduziert werden.
•
Eine einzelne Schutzabdeckung (1x)
kann aus faserverstärkten, nicht brennbaren Betonplat­ten (Mineralplatten) mit einer Mindestdicke von 7 mm oder aus Blech mit einer Mindestdicke von 1 mm bestehen.
•
Eine doppelte Schutzabdeckung (2x)
lässt sich aus zwei der oben erwähnten Platten herstellen. Die Befestigungspunkte müssen nahe genug
•
beieinander liegen, um eine solide Struktur zu gewährleisten. Lassen Sie zwischen der zu schützenden Ober-
•
fläche und der Platte mindestens 30 mm Platz.
•
Die Schutzabdeckung sollte mindestens 600 mm höher als die obere Kante des Ofens sein. Eine mindestens 55 mm dicke gemauerte Wand
•
entspricht einer einzelnen Schutzabdeckung. Eine mindestens 110 mm dicke gemauerte Wand entspricht einer doppelten Schutzabdeckung. Die gemauerte Wand sollte zu den Seiten hin offen sein und sich mindestens 30 mm von der zu schützenden Oberfläche entfernt befinden.

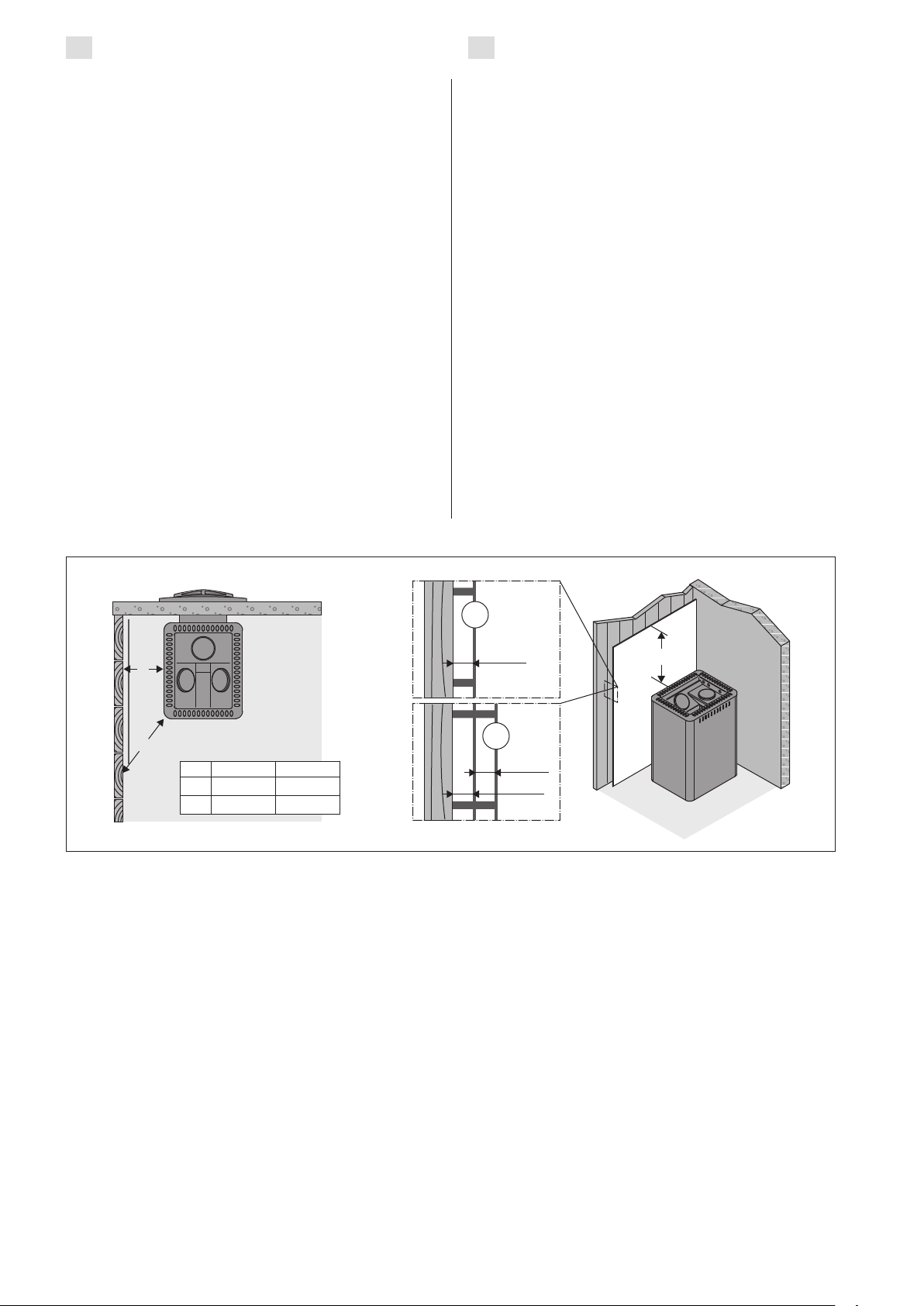

Figure 6. Protective covers (all dimensions in millimeters) Abbildung 6. Schutzabdeckungen (alle Abmessungen in Millimetern)
12
Page 13
EN DE
20 Duo
20 Duo, 36 Duo
36 Duo 50 SL
M3 SL
4.2.3.
20 SL Boiler
20 SL
210 210 210 405 405 350
610 610 610 500 500 610
1450 1450 1450 1450 1450 1570
1300 1300 1300 1300 1300 1550
150 150 150 150 150 150
390 390 390 485 485 615
B
A
D
E
F
C
max. 100
A
min.Bmax.Cmin.Dmin.Emin.Fmin.
4.2. Installing the Stove
See figure 7. The stove is installed in an opening in a concrete or brick wall.
M3 SL, 20 SL, 20 SL Boiler, 50 SL
Detach the hinge pin and door from the stove
•
(see figure 9). Push the heating chamber extension through
•
the opening far enough to allow attachment of the door.
20 Duo, 36 Duo
Pull the front flange out.
•
Push the heating chamber extension through
•
the opening far enough to allow attachment of the flange and door. Pull the stove back to make the flange press
•
against the wall and door.
4.2. Montage des Ofens
Siehe Abbildung 7. Der Saunaofen wird in einer Öffnung in einer Wand aus Beton oder Ziegelstein installiert.
M3 SL, 20 SL, 20 SL Boiler, 50 SL
Entfernen Sie den Scharnierbolzen und die Luke
•
(siehe Abbildung 9). Schieben Sie den Brennkammerfortsatz des
•
Saunaofens so weit durch die Öffnung, dass sich die Luke in der richtigen Position befinden.
20 Duo, 36 Duo
Ziehen Sie die vordere Manschette ab.
•
Schieben Sie den Brennkammerfortsatz des
•
Saunaofens so weit durch die Öffnung, dass sich die Manschette und die Luke in der richti­gen Position befinden. Ziehen Sie den Saunaofen so weit zurück, dass
•
die Manschette gegen Wand und Luke drückt.

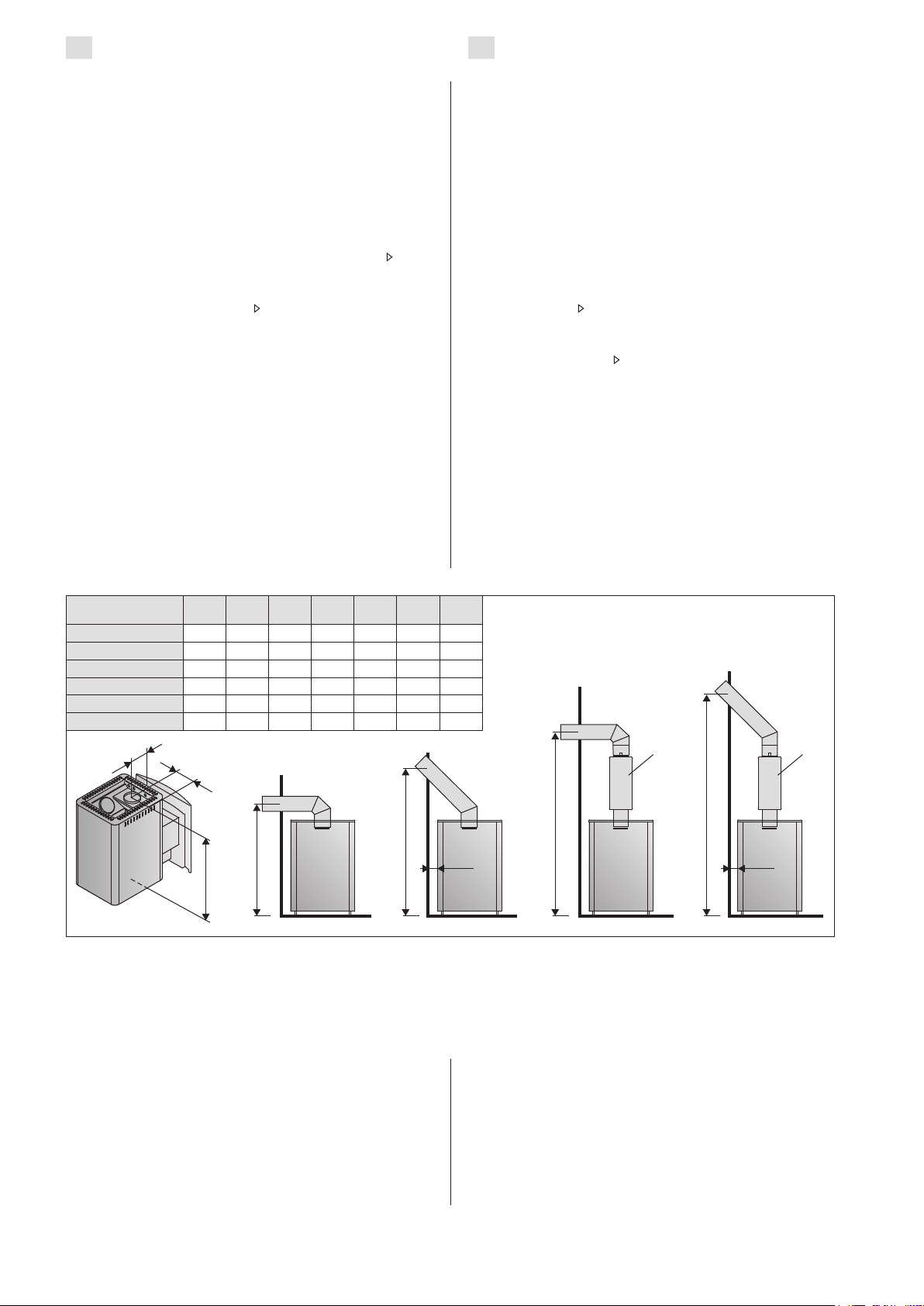

Figure 7. Installing the stove (all dimensions in millimeters) Abbildung 7. Montage des Ofens (alle Abmessungen in Millimetern)
4.2.1. Adjustable Legs
surface if the stove is moved on the floor.
Note! The adjustable feet could scratch the floor
4.2.1. Verstellbare Füße des Ofens
(Nur 20 SL, 20 SL Boiler, 20 Duo, 36 Duo.) Die verstellbaren Füße dienen zur sicheren Installation auf schiefer Grundfläche. Regelbereich 0–30 mm. Die verstellbaren Füße sollten bis zu einem Ausmaß gelöst werden, das es ermöglicht, sie mit einem Gabelschlüssel (17 mm) einzustellen, wenn der Ofen an seinem Platz steht.
Achtung! Die verstellbaren Füße können die Bo­denoberfläche zerkratzen, wenn der Ofen auf dem Boden bewegt wird.
13
Page 14
EN DE
20 Duo 36 Duo 50 SL
-* -*
M3 SL
20 SL Boiler
20 SL
640 670 670 670 750 1090
830 850 850 850 930 1230
1070 1080 1080 1080 1200 1500
1380 1410 1410 1410 1490
1630 1640 1640 1640 1760
120 120 120 120 130 580
195 215 215 215 255 255
D
A
B
C
A B C
E
F
G
VL22l VL22l
~50 ~50
* smoke pipes/Ofenrohre Ø140 mm
D
ca.Eca.Fca.Gca.
4.2.2. Connecting the Stove to a Masonry Flue
See figure 8. Make an opening in the fireproof wall for the flue connection. Notice that the opening has to be at the correct height, if you intend to use, for instance, a protective bedding. The hole should be slightly larger than the flue connecting pipe. A suitable gap around the connection pipe is ca. 10 mm. It is advisable to round off the inner corners of the flue opening to ensure that the combustion gases can flow freely to the flue. Additional accessories are available to make the installation easier ( 4.4.).
You will need an angled smoke pipe (45° or 90°) for the upper connection ( 4.4.).
Attach the flue connection pipe to the upper
1. connection opening. Ensure that the pipe fits tightly in place. Push the stove in place. Do not block the flue
2. by pushing the flue connection pipe too far into the flue. If necessary, shorten the pipe. Seal the flue connection pipe to the opening
3. in the fireproof wall, for example, by using fireproof mineral wool. Make sure that the flue connection is tightly sealed. Add more fireproof mineral wool if necessary.
4.2.2. Anschluss des Ofens an einen gemauerten Rauchfang
Siehe Abbildung 8. Stellen Sie in der Brandmauer eine Öffnung für den Abzugsanschluss her. Beachten Sie, falls Sie z.B. eine Schutzplatte anzubringen geden­ken, dass sich die Öffnung auf der richtigen Höhe befinden muss. Das Loch sollte etwas größer sein als der Durchmesser des Abzugsanschlussrohres. Eine Dichtungslücke von etwa 10 mm um das Rohr herum ist angemessen. Es ist ratsam, die inneren Ecken der Rauchfangsöffnung abzurunden, damit die Rauchgase in den Rauchfang frei abziehen können. Zur einfacheren Montage steht zusätzliches Zubehör zur Verfügung ( 4.4.).
Für den Anschluss wird ein Winkelrauchrohr (45° oder 90°) benötigt ( 4.4.).
Bringen Sie das Abzugsanschlussrohr an die
1. obere Anschlussöffnung an. Das Rohr muss fest an seinem Platz sitzen. Schieben Sie den Ofen an seine Position. Schie-
2. ben Sie das Abzugsanschlussrohr nicht zu weit in den Rauchfang hinein. Kürzen Sie das Rohr, falls notwendig. Dichten Sie das Abzugsanschlussrohr in der
3. Öffnung der feuerfesten Wand ab, z.B. mit feuerfester Mineralwolle. Der Abzugsanschluss muss absolut dicht sein. Fügen Sie gegebenen­falls mehr Mineralwolle hinzu.

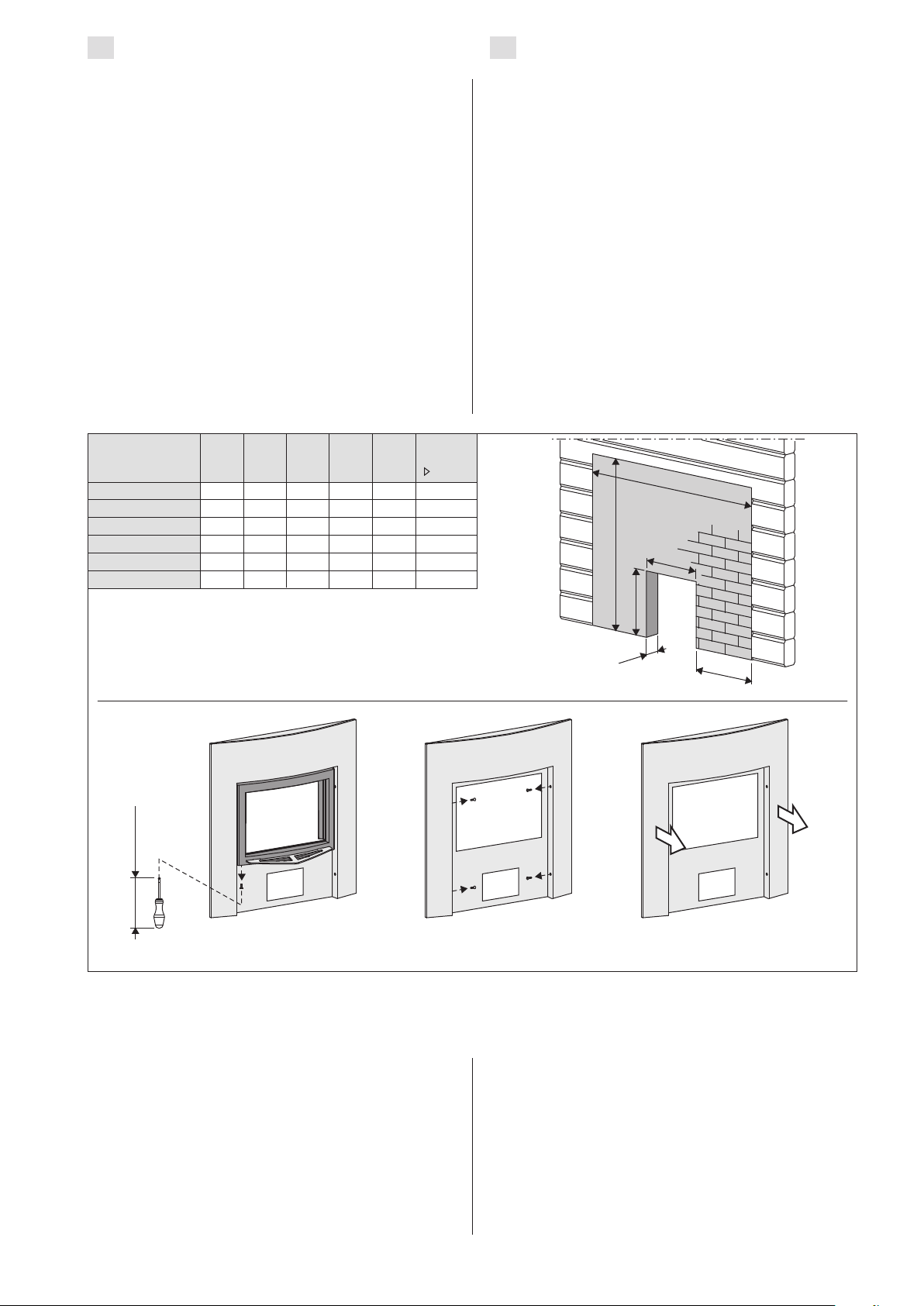

Figure 8. Connecting the stove to a masonry flue (all dimensions in millimeters) Abbildung 8. Anschluss des Ofens an einen gemauerten Rauchfang (alle Abmessungen in Millimetern)
4.2.3. Connecting the Stove to a Harvia Steel Chimney
A CE-marked Harvia steel chimney can be used to remove combustion gases. Its smoke pipes are made of stainless steel and the chimney has been insulated for fire safety. The chimney has a round cross section. The smoke pipe diameter is 115 mm, and the outer casing is 220 mm.
Connect the steel chimney’s smoke pipe to the
14
4.2.3. Anschluss des Ofens an einen Harvia-Edel
-
stahlschornstein
Zur Abführung der Verbrennungsgase kann ein CE­geprüfter Harvia-Stahlschornstein verwendet wer­den. Die Ofenrohre sind aus rostfreiem Stahl gefer­tigt, und der Schornstein wurde feuerfest isoliert. Der Schornstein hat ein rundes Profil. Das Ofenrohr misst 115 mm im Durchmesser und der Außenman tel 220 mm.
-
Page 15
EN DE
SL
Duo
upper connection opening of the stove. Ensure that the smoke pipe fits tightly in place.
Make sure that all safety distance requirements are fulfilled. See the detailed instructions in
the steel chimney’s installation instructions!
The nonflammable wall through which the stove is installed must extend up to the roof
(figure 7: F).
If a protective cover is used around the stove,
the insulation of the chimney must start from the same level as the top surface of the protective cover or underneath it.
4.3. Changing the Opening Direction of the Stove Door
The door to the firing chamber can be installed to open either to the right or to the left. See figure 9.
Schließen Sie das Ofenrohr des Stahlschornsteins an die obere Anschlussöffnung des Ofens an. Verge­wissern Sie sich, dass das Ofenrohr fest an seinem Platz sitzt.
Sorgen Sie vor der Montage dafür, dass alle
Anforderungen bezüglich der Sicherheitsab­stände eingehalten werden. Genauere Anweisungen finden Sie in den Installationsanweisungen des Stahlschornsteins!
Die Brennfeste Wand, in die der Ofen einge-
baut wird, muss bis zum Außendach reichen. (Abbildung 7. F.)
Bei Verwendung eines Schutzmantels um den
Ofen herum muss der isolierte Teil des Rauch­fangs auf Höhe der Oberkante des Schutzmantels oder darunter anfangen.
4.3. Änderung der Öffnungsrichtung der Ofentür
Die Ofentür kann so montiert werden, dass sie ent­weder nach links oder nach rechts zu öffnen ist. Siehe Abbildung 9.

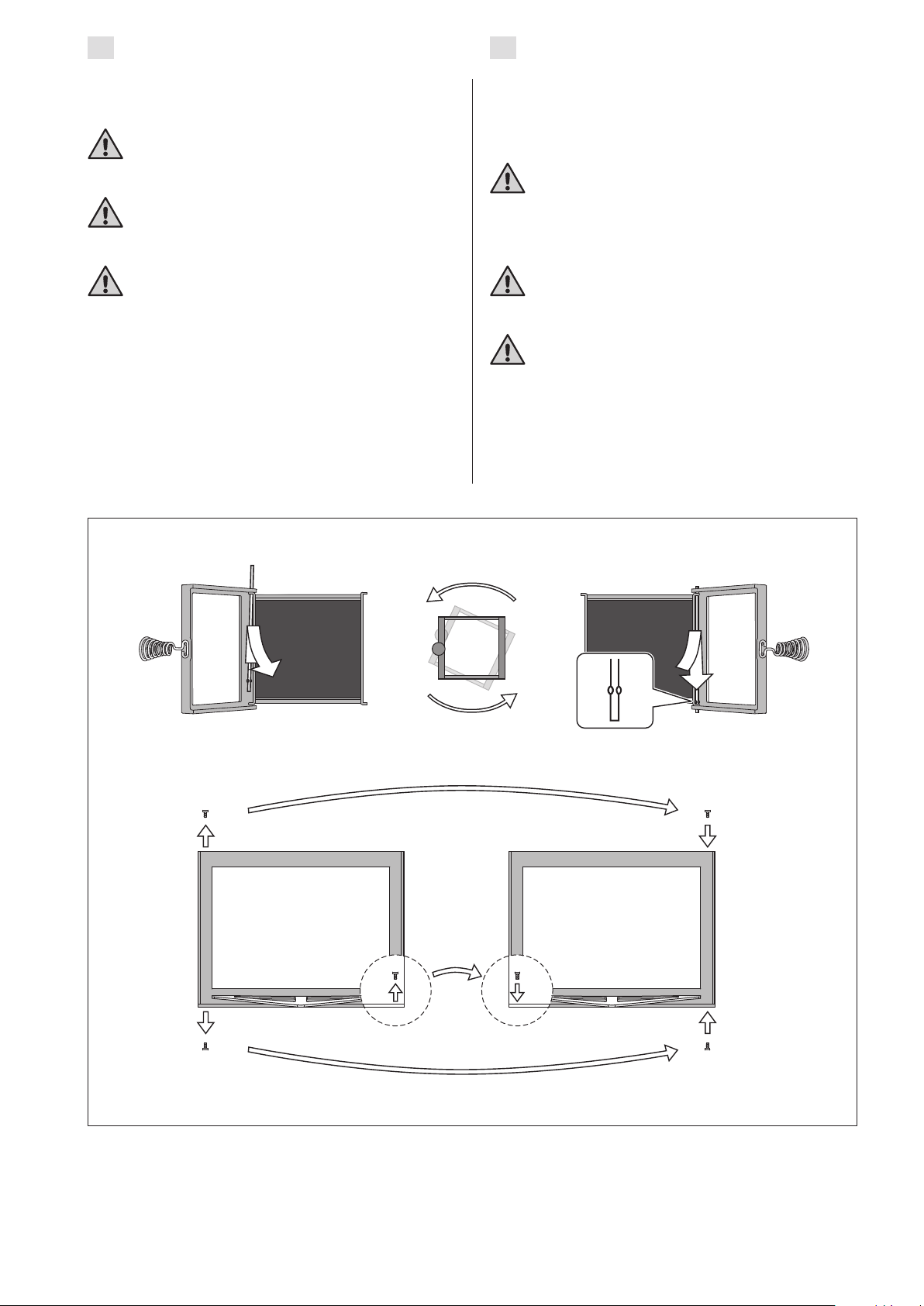

Figure 9. Changing the opening direction of the stove door Abbildung 9. Änderung der Öffnungsrichtung der Ofentür
15
Page 16
210–290
215
148
138
C
A
D
E
F
G
B
4.4. Accessories
(Models M3 SL, 20 SL, 20 SL Boiler, 20 Duo, 36 Duo only.)
Harvia steel chimney WHP1500. 4.2.3.
A.
Water heater VL22l. Installed on the top of the
B.
upper connection opening. When a protective sheath or other protection is used that is not large enough to protect the inflammable materials around the stove from the heat radiation of the pipe between the water heater and smoke flue, you must install a radiation cover around the pipe.
Radiation cover WZ020130. Installed around
C.
the smoke pipe. The safety distance from inflammable materials of an unprotected smoke pipe is 1,000 mm. When the radiation cover is used, the safety distance is 500 mm.
Harvia protective bedding WX018. 4.1.1.
D.
Angle smoke pipe. Different models.
E.
Lead-through flange for smoke pipe
F.
WZ020115. Covers the edges of the flue
opening and the sealing in the wall. Made of stainless steel. Consists of two parts to make it useable with differently inclined smoke pipes.
Masonry connector WZ011115. Connected to
G.
the flue opening, does not require other seals. The inner side already has a seal.
4.4. Zubehör
Harvia-Stahlschornstein WHP1500. 4.2.3.
A.
Warmwasserbehälter VL22l. Oben auf der
B.
oberen Anschlussöffnung montiert. Wenn ein Schutzmantel oder ein anderer Schutz benutzt wird, der nicht groß genug ist, um die brenn­baren Materialien um den Ofen herum vor der Wärmestrahlung des Rohres zwischen dem Warmwasserbehälter und dem Rauchfang zu schützen, so müssen Sie um das Rohr herum einen Strahlungsschutz anbringen.
Strahlungsschutz WZ020130. Um das Rauch-
C.
rohr herum angebracht. Der Sicherheitsabstand von brennbaren Materialien zu einem unge­schützten Rauchrohr beträgt 1000 mm. Bei Verwendung eines Strahlungsschutzes beträgt der Sicherheitsabstand 500 mm.
Harvia-Schutzplatte WX018. 4.1.1.
D.
Winkelrauchrohr. Verschiedene Modelle.
E.
Durchgangskragen für Rauchrohr WZ020115.
F.
Bedeckt die Kanten der Rauchfangöffnung und die Dichtung in der Wand. Aus Edelstahl gefertigt. Besteht aus zwei Teilen, die sich für verschieden geneigte Rauchrohre eignen.
Maueranschluss WZ011115. Angebracht an
G.
die Rauchfangöffnung, benötigt keine weiteren Dichtungen. Die Innenseite verfügt bereits über eine Dichtung.

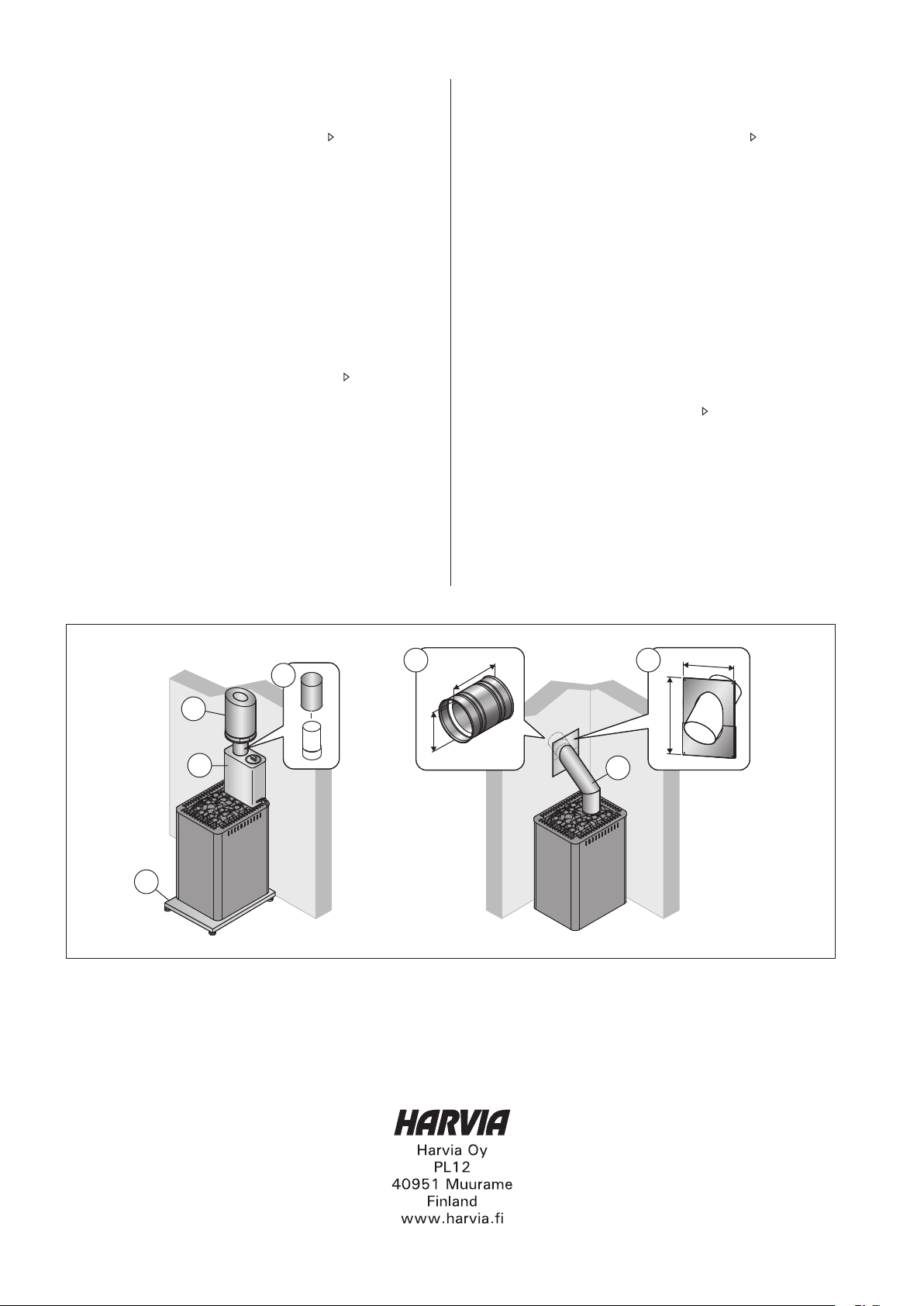

Figure 10. Accessories (all dimensions in millimeters) Abbildung 10. Zubehör (alle Abmessungen in Millimetern)
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
