Page 1

HARVIA

M1, M2, M3, M3 SL, 20 Pro, 26 Pro, 36, 20 SL, 20 Duo, 36 Duo, 20 ES Pro/S,

20 RS/LS Pro, 20 Boiler, 20 SL Boiler, Classic 140, Classic 140 SL, Classic 220,

Classic 280, Classic 220 Duo, Premium, Premium VS

Puulämmitteisen kiukaan asennus- ja käyttöohje Monterings- och bruksanvisning för vedeldad bastuugn

20 RS/LS Pro

M2M1

26 Pro 36

Classic 220 Classic 280Classic 140 Classic 140 SL

M3 20 Pro

20 Boiler20 ES Pro/S

20 Duo, 36 Duo

Classic 220 Duo

13102014VTT

M3 SL 20 SL 20 SL Boiler

Premium

Premium VS

Page 2

Parhaat onnittelut hyvästä kiuasvalinnastanne! Harvia-kiuas toimii parhaiten ja palvelee teitä pitkään, kun sitä käytetään ja huolletaan tässä ohjeessa esitetyllä tavalla.

Våra bästa gratulationer till ett gott val av bastuugn! Harvia-ugnen fungerar bäst och betjänar Er länge när den används och underhålls på det sätt som beskrivs i denna anvisning.

Lue ohje ennen kuin asennat tai käytät kiuasta. Säilytä ohje myöhempää tarvetta varten.

SISÄLLYSLUETTELO

1. YLEISTÄ .....................................................................5

1.1. Kiukaan osat........................................................5

2. KÄYTTÖOHJE .............................................................6

2.1. Varoituksia .......................................................... 6

2.2. Käyttöönotto ....................................................... 6

2.3. Polttoaine ............................................................6

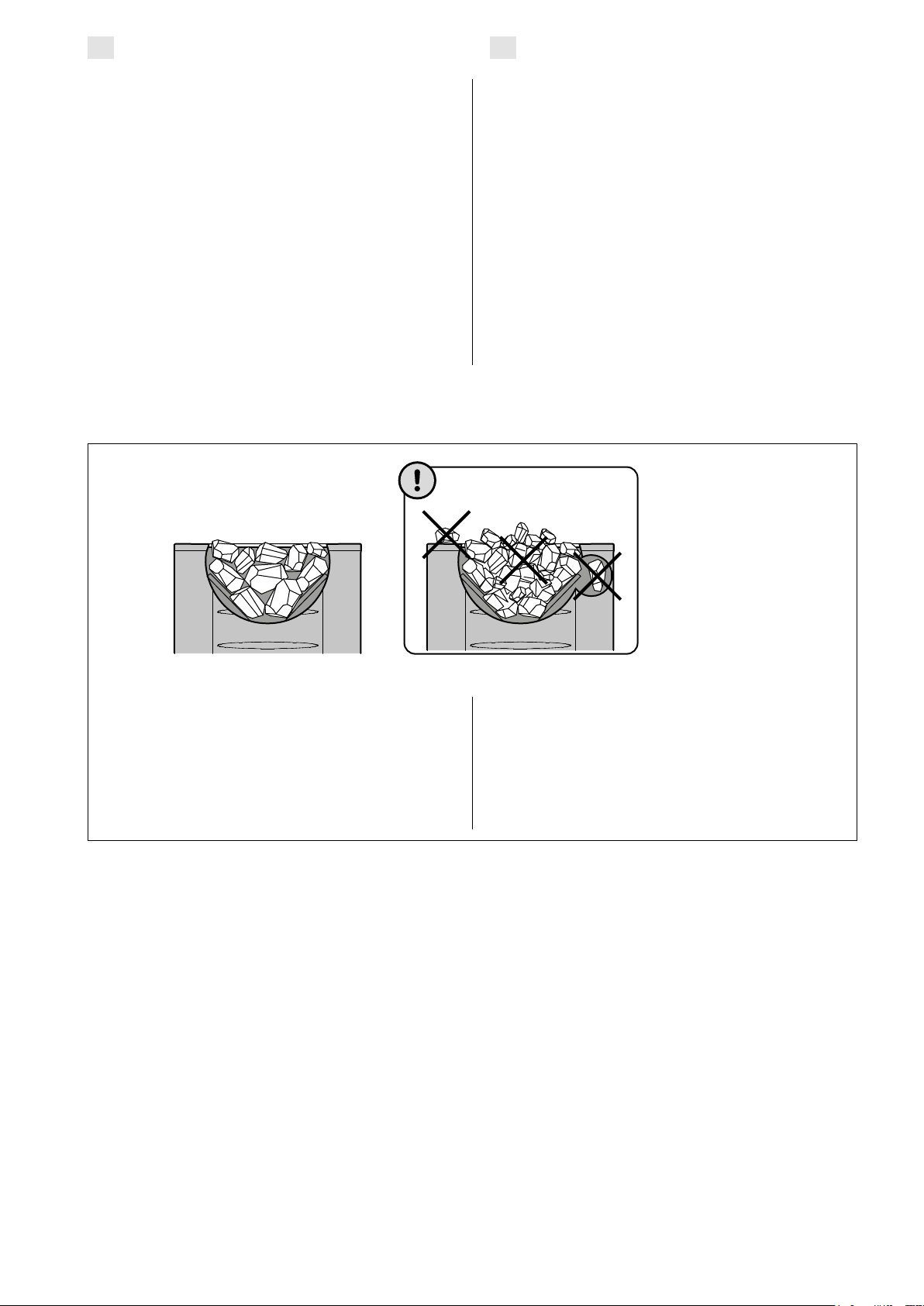

2.4. Kiuaskivet ...........................................................7

2.5. Kiukaan lämmittäminen ......................................... 8

2.6. Löylyvesi .............................................................9

2.7. Ylläpito ja huolto .................................................. 9

2.8. Vianetsintä .......................................................... 9

3. ASENNUSOHJE ......................................................... 11

3.1. Ennen asentamista ............................................. 11

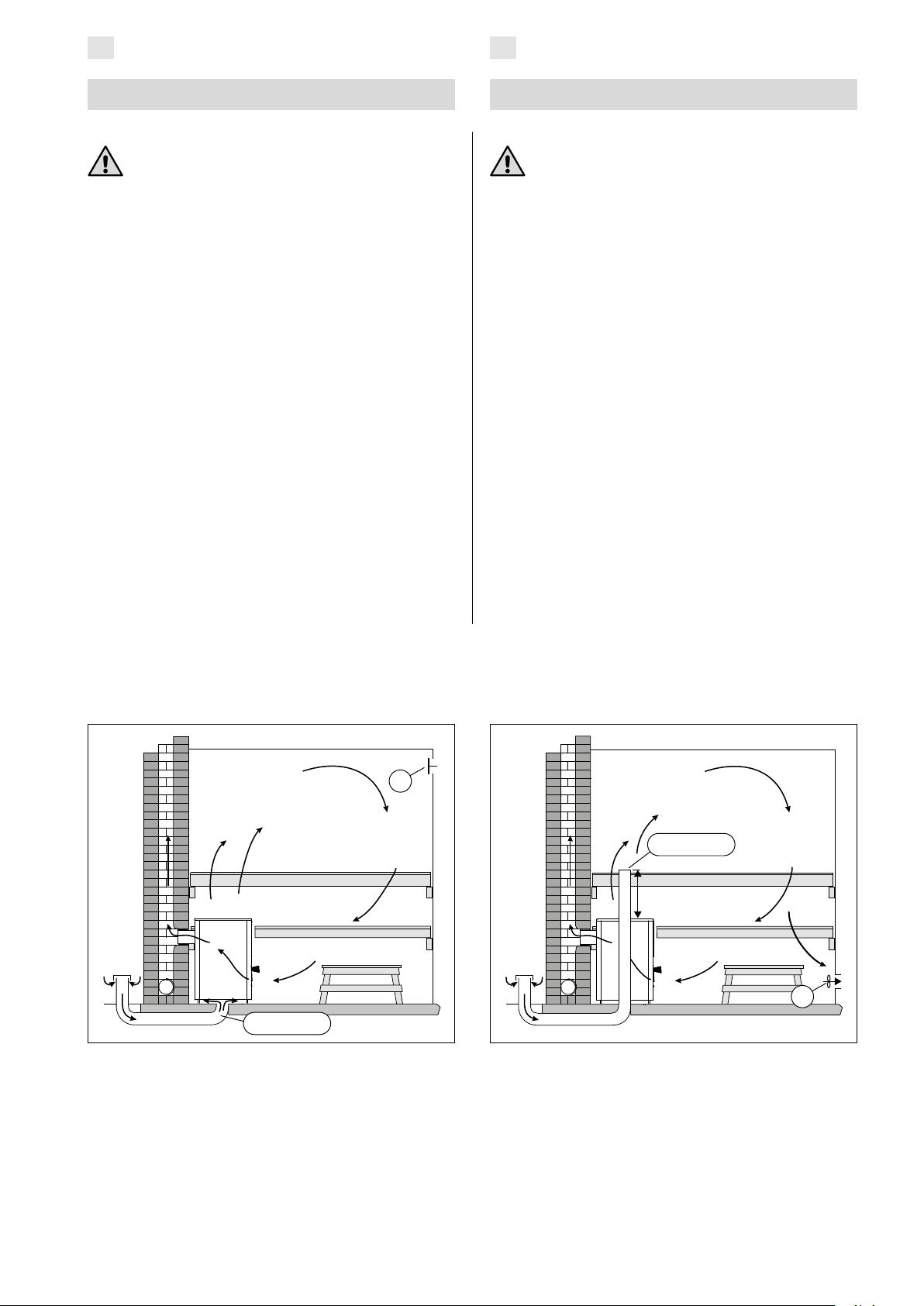

3.1.1. Saunahuoneen ilmanvaihto .......................... 11

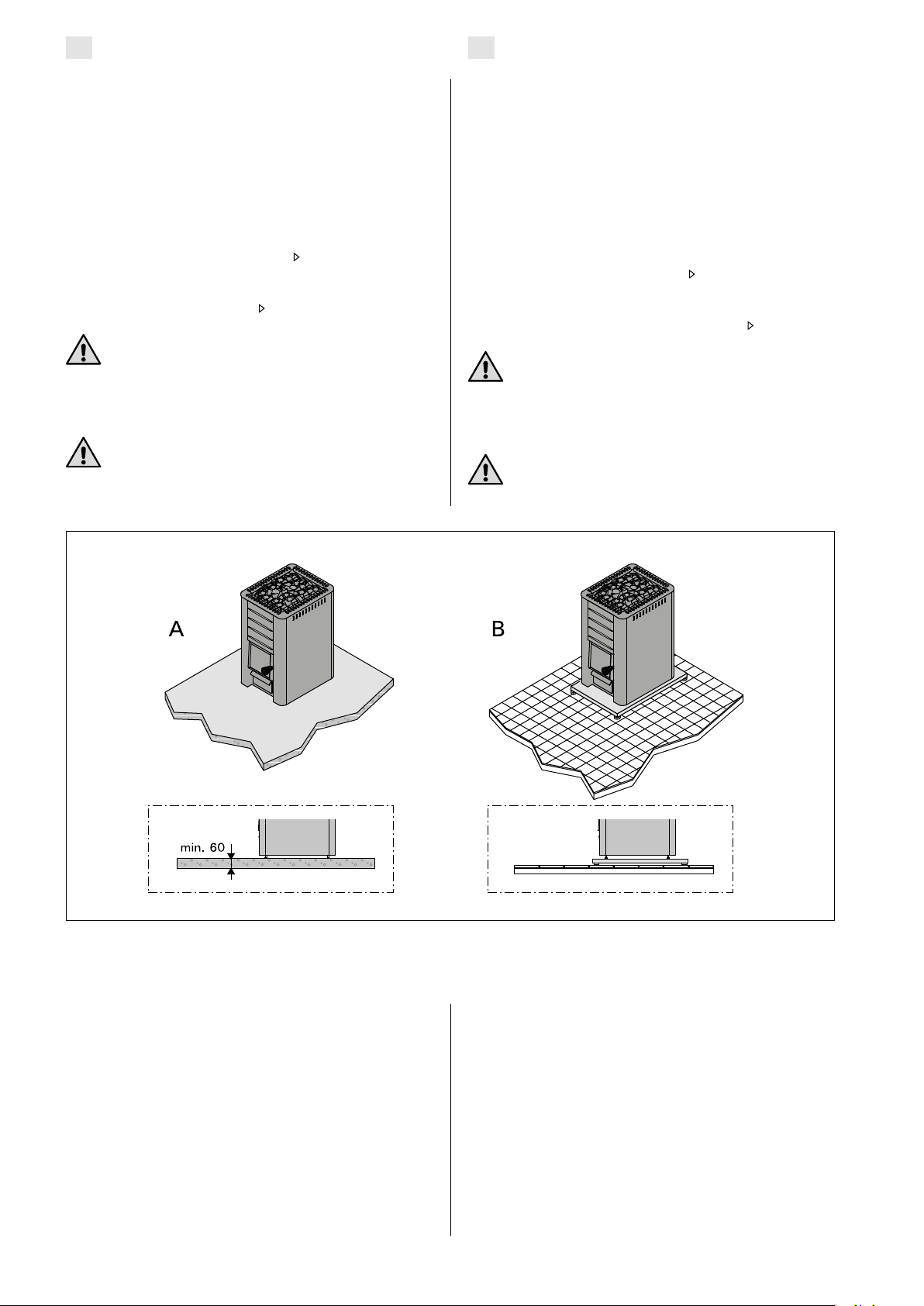

3.1.2. Lattian suojaaminen ................................... 12

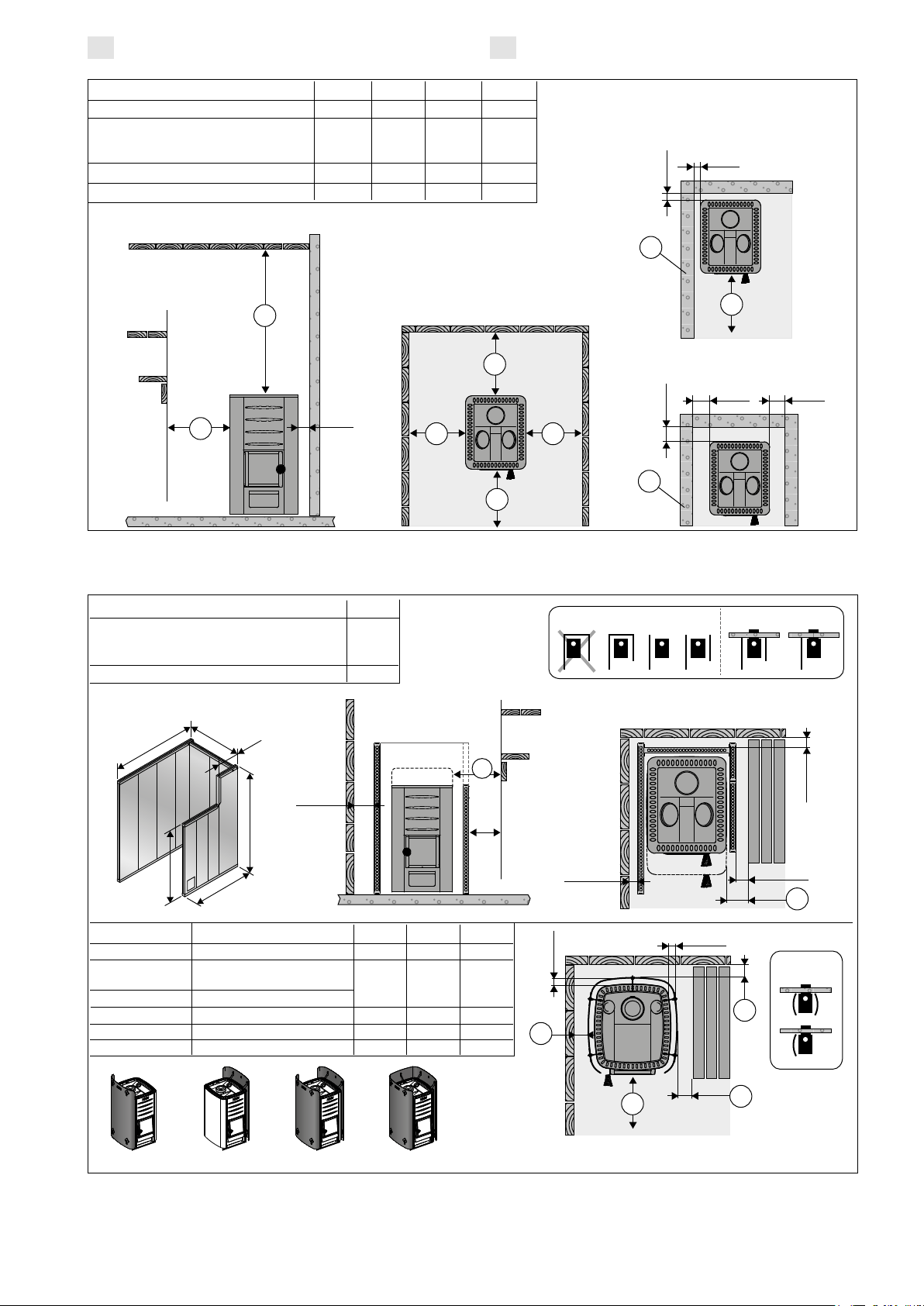

3.1.3. Suojaetäisyydet ......................................... 12

3.2. Kiukaan asentaminen .......................................... 14

3.2.1. Kiukaan säätöjalat (ei malleissa M1/M2/M3/M3

SL) .................................................................... 14

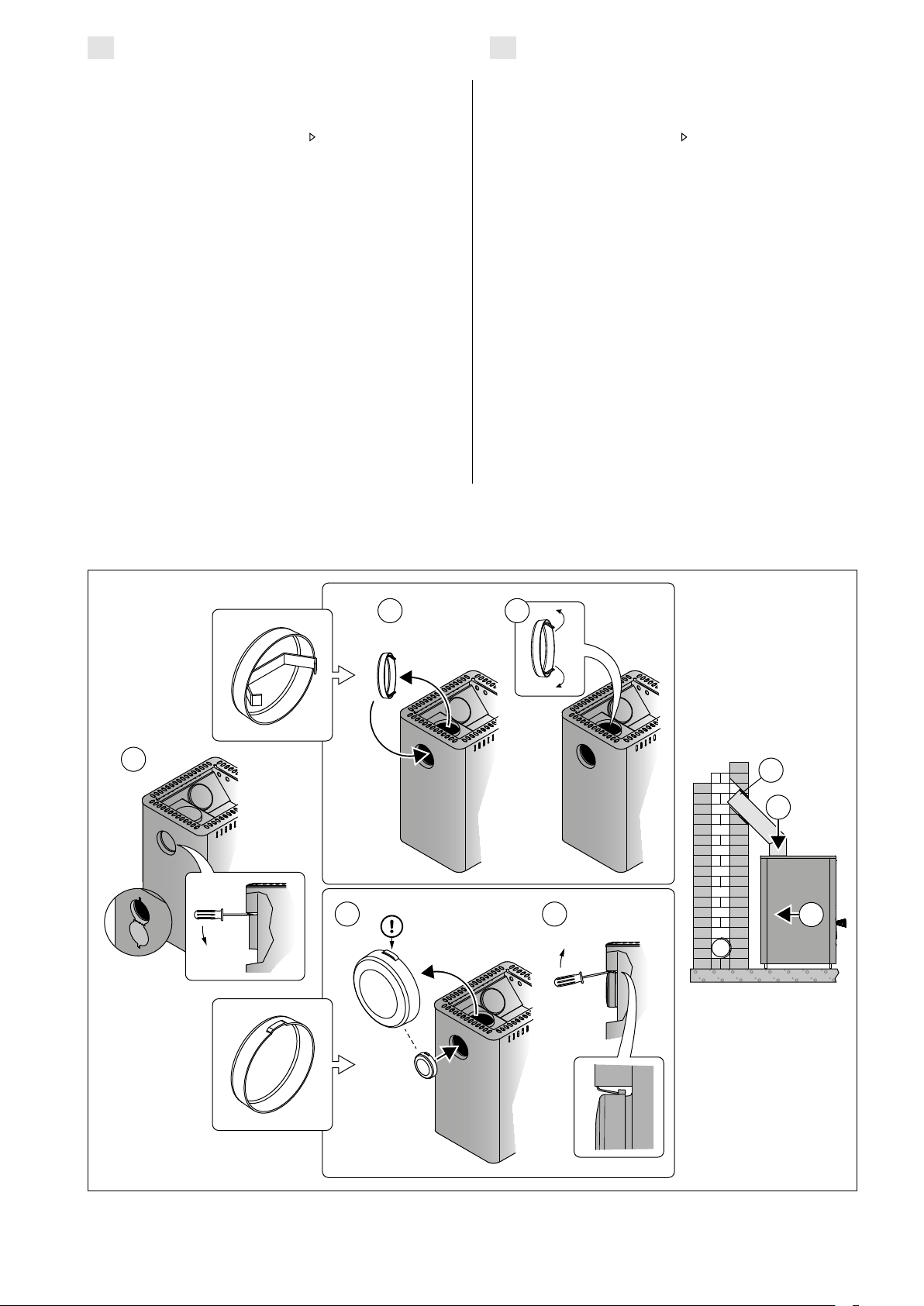

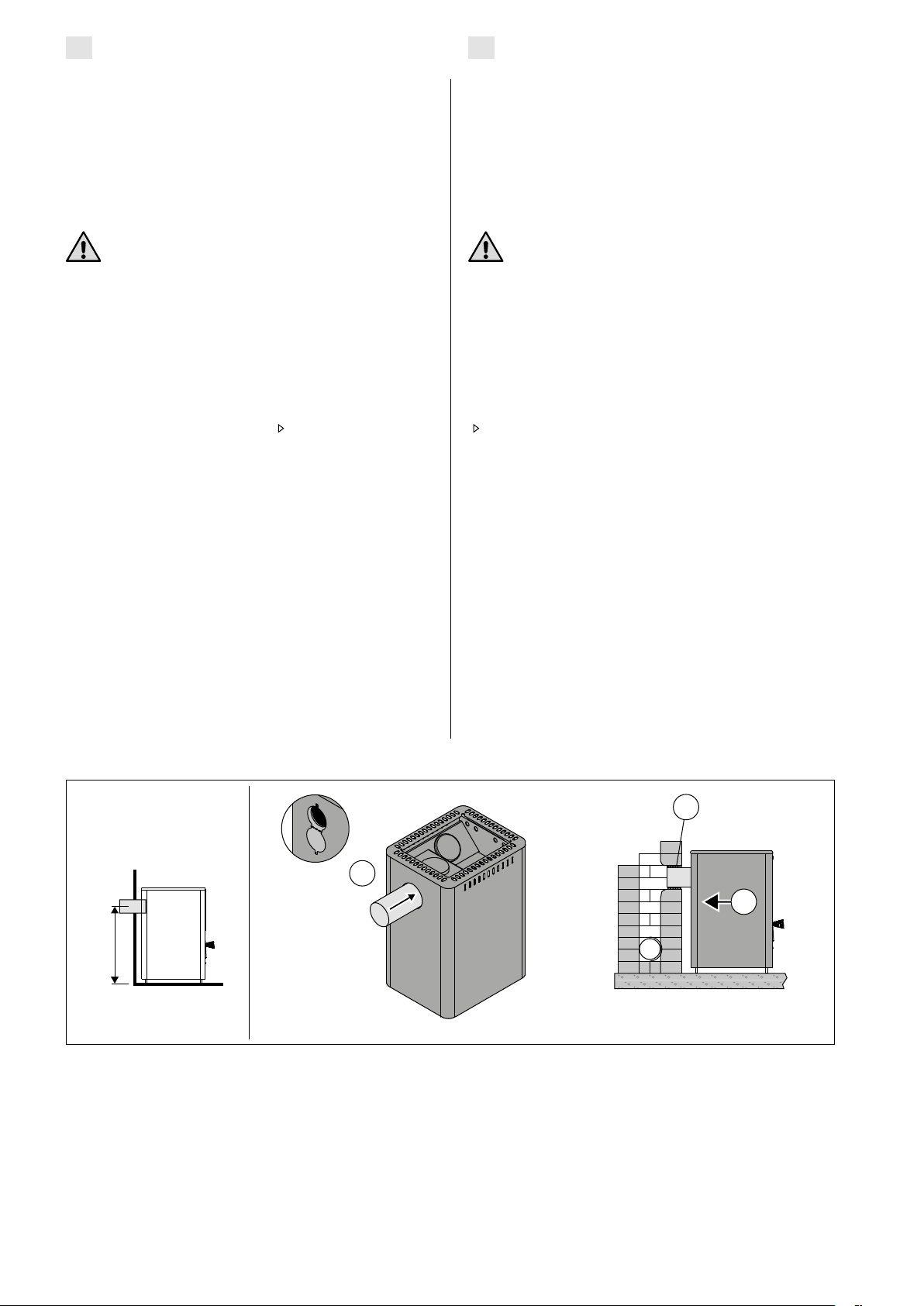

3.2.2. Kiukaan liittäminen muurattuun savuhormiin .. 14

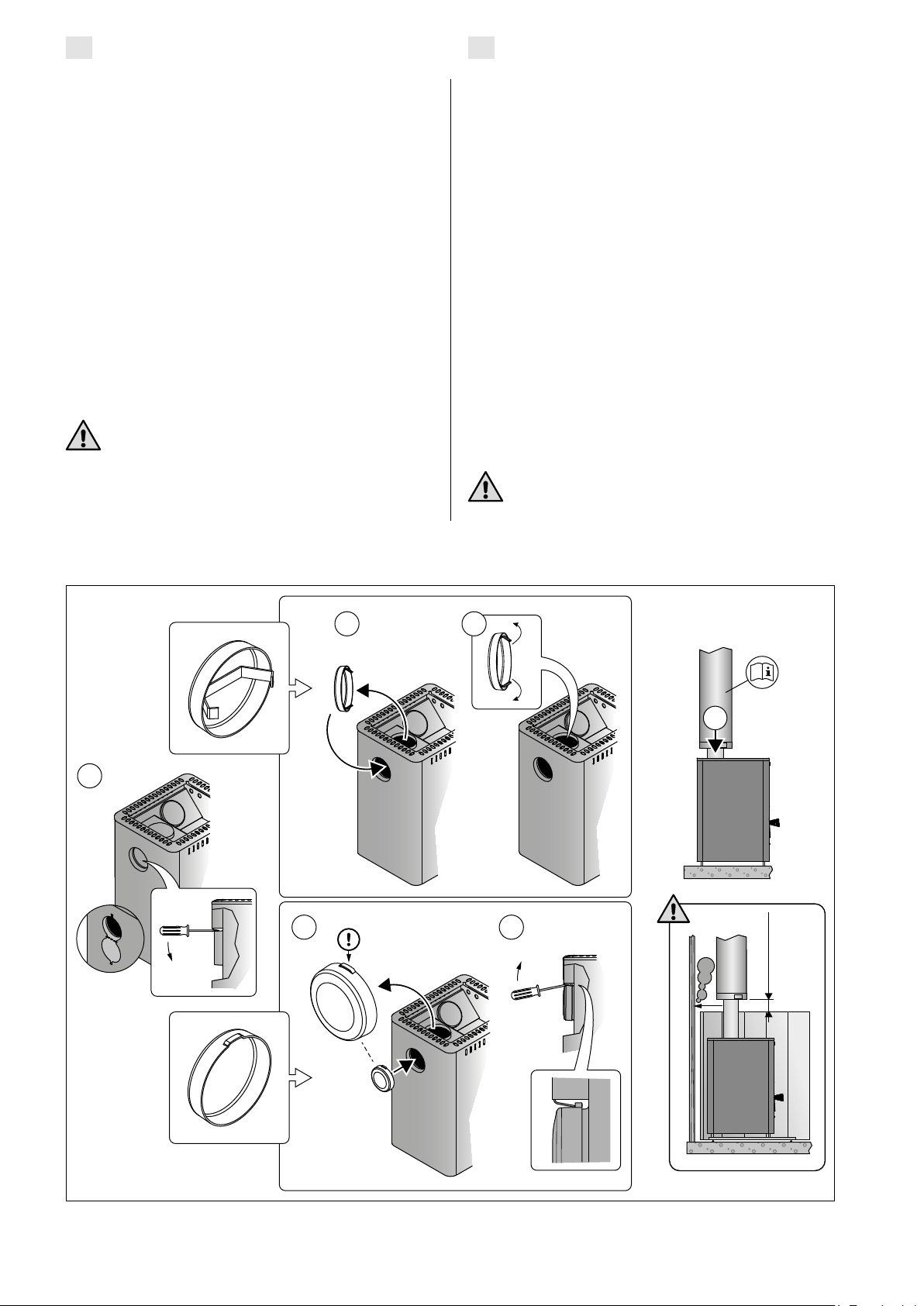

3.2.3. Kiukaan liittäminen Harvia-teräspiippuun ....... 16

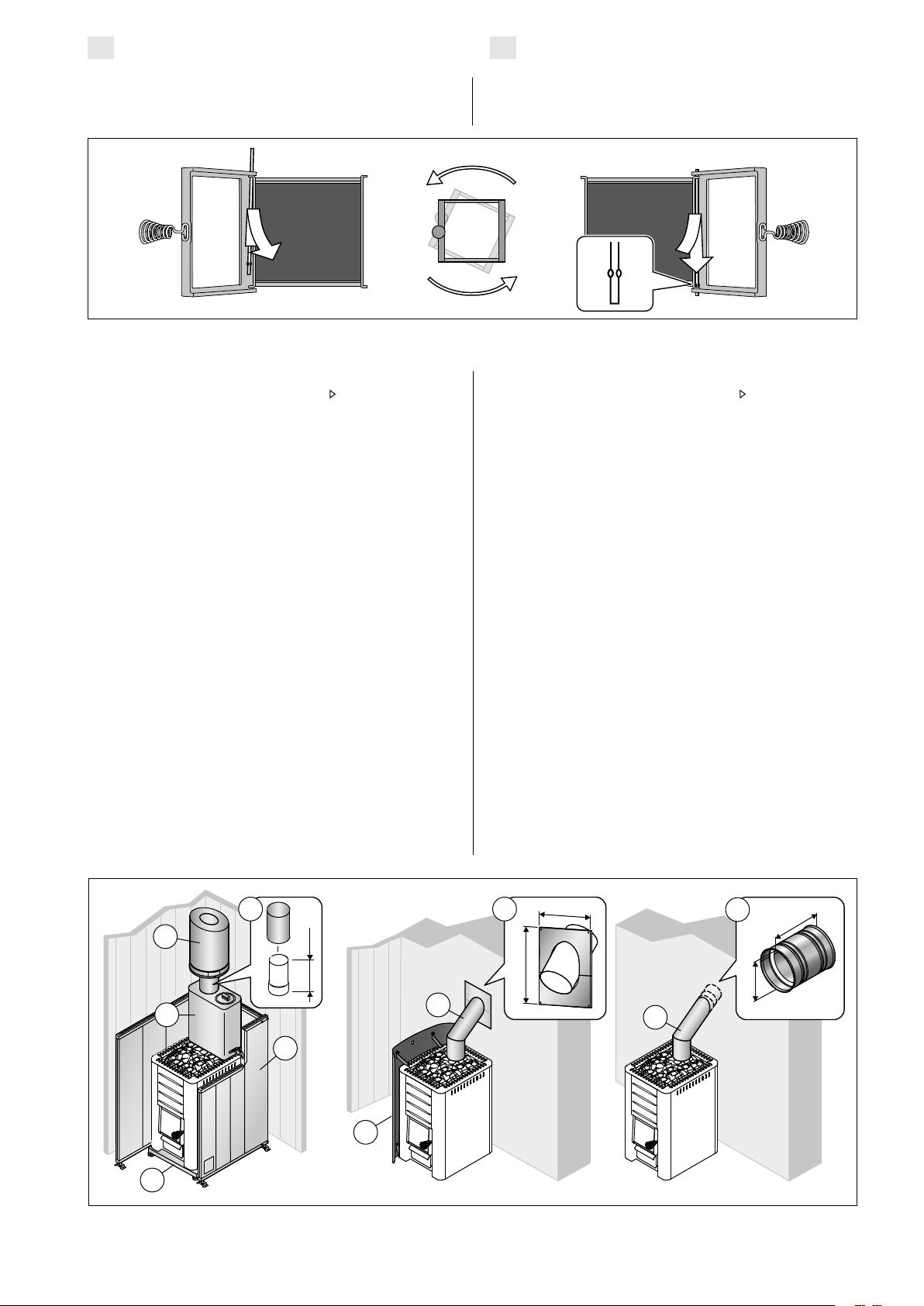

3.3. Luukun kätisyyden vaihtaminen ............................ 17

3.4. Lisätarvikkeet .................................................... 17

Läs anvisningen innan du installerar eller använder ugnen. Spara anvisningen för senare behov.

INNEHÅLL

1. ALLMÄNT ...................................................................5

1.1. Ugnens delar .......................................................5

2. BRUKSANVISNING ....................................................... 6

2.1. Varningar ............................................................ 6

2.2. Ibruktagande .......................................................6

2.3. Bränsle ............................................................... 6

2.4. Bastustenarna ...................................................... 7

2.5. Ugnens uppvärmning ............................................ 8

2.6. Bastuvatten ......................................................... 9

2.7. Underhåll ............................................................9

2.8. Felsökning ........................................................... 9

3. MONTERINGSANVISNING ........................................... 11

3.1. Före montering .................................................. 11

3.1.1. Bastuns ventilation ..................................... 11

3.1.2. Skydd av golvet ......................................... 12

3.1.3. Säkerhetsavstånd ...................................... 12

3.2. Montering av ugnen ............................................ 14

3.2.1. Ugnens ställbara ben (inte i modellerna M1/M2/

M3/M3 SL) ......................................................... 14

3.2.2. Ugnens anslutning till en murad rökkanal ....... 14

3.2.3. Ugnens anslutning till Harvia stålskorsten ...... 16

3.3. Byte av luckans öppningsriktning ......................... 17

3.4. Tilläggsutrustning ............................................... 17

Tämä ohje koskee CE-merkittyjä kiukaita. Jos kiukaasi tyyppikilvessä ei ole CE-merkkiä, avaa ohje tästä:

▸ M1, M3, 20 Pro, 20 ES Pro/S, 20 Boiler,

26 Pro, 36, 50

▸ Classic 140, Classic 220, Classic 280 ▸ Classic 140 SL, Classic 220 Duo ▸ M3 SL, 20 SL, 20 SL Boiler, 50 SL, 20 Duo,

36 Duo

▸ Premium, Premium VS

Lisätietoa CE-merkinnästä

Denna instruktion gäller CE-märkta bastuugnar. Om erat bastuugn inte har CE-märkning, öppna instruktionen här:

▸ M1, M3, 20 Pro, 20 ES Pro/S, 20 Boiler,

26 Pro, 36, 50

▸ Classic 140, Classic 220, Classic 280 ▸ Classic 140 SL, Classic 220 Duo ▸ M3 SL, 20 SL, 20 SL Boiler, 50 SL, 20 Duo,

36 Duo

▸ Premium, Premium VS

Vidare information om CE-märkning

Page 3

FI SV

Saunan tilavuus (m³) Bastuns volym (m³)

Savuhormilta vaadittava lämpötilaluokka Temperaturklass som krävs av rökkanalen

Liitäntäaukon halkaisija (mm) Anslutningsöppningens diameter (mm)

Kivimäärä (max. kg) Mängd stenar (max. kg)

Kivikoko (cm) Stenstorlek (cm)

Paino (kg) Vikt (kg)

Leveys (mm) Bredd (mm)

Syvyys + tulitilan jatke (mm) Djup + eldstadsförlängning (mm)

Korkeus + säätöjalat (mm) Höjd + ställbara ben (mm)

Tulikannen paksuus (mm) Tjocklek av eldstadens lock (mm)

Polttopuun enimmäispituus (cm) Vedens maximala längd (cm)

Polttopuun halkaisija (cm) Diameter av ved (cm)

Vesisäiliön tilavuus (l) Vattenbehållarens volym (l)

WKM11

WKM2

WKM3

20 Pro

WK200

20 Duo

WK200SLUX

20 ES Pro

WK200ES

20 ES Pro S

WK200ESST

20 Boiler

WK200B

20 SL

WK200SL

20 SL Boiler

WK200BSL

Classic 140

WKC140

Classic 140 SL

WKC140SL

Classic 220

WKC220

Classic 220 Duo

WKC220LUX

Premium

WK200S

Premium VS

WK200SS

M3 SL

WKM3SL

6–13 8–20 8–20 8–20 6-13 8–20 8–20

T600 T600 T600 T600 T600 T600 T600

115 115 115 115 115 115 115

30 40 40 40 40

Ø10–15 Ø10–15 Ø10–15 Ø10–15 Ø10–15 Ø10–15 Ø10–15

390 430 430 430 445 475

430 +210 (SL)

715 –

5 10 10 10 5 10 10

35 39 39 39 35 39 39

8–15 8–15 8–15 8–15 8–15 8–15 8–15

– – 20 – –

60 80 (Duo)

510 +280 (Duo)

760 + 0–30

650

760 + 0–30

65 (B)/70 (SL)/ 75 (BSL)

510 +210 (SL/BSL)

760 + 0–30

49 54 (SL)

470 +210 (SL)

770 + 0–30

40 50 (Duo)

65 80 (Duo) 6570 (VS)

515 +280 (Duo)

800 + 0–30

445 590 (VS)

530

780 +0–30

– 30 (VS)

Saunan tilavuus (m³) Bastuns volym (m³)

Savuhormilta vaadittava lämpötilaluokka Temperaturklass som krävs av rökkanalen

Liitäntäaukon halkaisija (mm) Anslutningsöppningens diameter (mm)

Kivimäärä (max. kg) Mängd stenar (max. kg)

Kivikoko (cm) Stenstorlek (cm)

Paino (kg) Vikt (kg)

Leveys (mm) Bredd (mm)

Syvyys + tulitilan jatke (mm) Djup + eldstadsförlängning (mm)

Korkeus + säätöjalat (mm) Höjd + ställbara ben (mm)

Tulikannen paksuus (mm) Tjocklek av eldstadens lock (mm)

Polttopuun enimmäispituus (cm) Vedens maximala längd (cm)

Polttopuun halkaisija (cm) Diameter av ved (cm)

Vesisäiliön tilavuus (l) Vattenbehållarens volym (l)

Taulukko 1. Tekniset tiedot Tabell 1. Tekniska data

20 RS Pro

WK200RS

20 LS Pro

WK200LS

8–20 10–26 14–36 10–26

T600 T600 T600 T600

115 115 115 115

40 50 60 60

Ø10–15 Ø10–15 Ø10–15 Ø10–15

65 65

580 430 510 475

510 510

760 + 0–30

10 6 6 6

39 39 39 39

8–15 8–15 8–15 8–15

30 – – –

26 Pro WK260 36 WK360

36 Duo

WK360SLUX

70 80 (Duo)

510 + 280 (Duo)

810 + 0–30

Classic 280

WKC280

515

850 + 0–30

Page 4

FI SV

Harvia Oy, PL 12, 40951 Muurame, Finland 14

EN 15821:2010

M1 WKM11 M2 WKM2 M3 WKM3 M3 SL WKM3SL Classic 140

WKC140

Classic 140 SL

WKC140SL

20 Pro WK200 20 ES Pro WK200ES 20 ES Pro S

WK200ESST

20 RS Pro WK200RS 20 LS Pro WK200LS 20 Boiler WK200B 20 SL WK200SL 20 SL Boiler

WK200BSL

20 Duo WK200SLUX Classic 220 WKC220 Classic 220 Duo

WKC220LUX

Premium WK200S Premium VS

WK200SS

Polttoaine Bränsle

Paloturvallisuus (ympäristön rakenteiden syttymisriski) Brandsäkerhet (risk för att konstruktioner i omgivningen fattar eld)

- suojaetäisyydet palaviin aineisiin

- säkerhetsavstånd till eldfarliga ämnen Palamiseen vaikuttavien osien vaatimuksen-

mukaisuus Kravöverensstämmelse mellan delar som inverkar på brinnandet

Pintalämpötila Yttemperatur

Vaarallisten aineiden päästö Utsläpp av farliga ämnen

Puhdistettavuus Rengörbarhet

Savukaasun lämpötila* Temperatur på rökgasen*

Mekaaninen kestävyys Mekanisk hållfasthet

Lämmöntuottoteho saunahuoneeseen Värmeproduktionseffekt i bastun

- hiilimonoksidipäästö 13 % O

- kolmonoxidutsläpp 13 % O

- hiilimonoksidipäästö (%) 13 % O

- kolmonoxidutsläpp (%) 13 % O

- hyötysuhde

- nyttovärde

- savukanavan veto*

- drag i brännkanal*

- aloituspanos

- startsats

- polttoaineen lisäysmäärä

- tilläggsmängd för bränsle

- tuhkalaatikon rako (sytytys vaiheen jälkeen)

- springa i asklådan (efter tänd ningsskedet)

Kestävyys Hållbarhet

Savukaasun massavirtaus* Rökgasens massaströmning*

Taulukko 2. Tabell 2.

Puu Ved

p p p p

3.1.3.

p p p p

NPD NPD NPD NPD

p p p p

374 °C 403 °C 422 °C 453 °C

p p p p

16,5 kW 24,1 kW 26,6 kW 31 kW

p (8146 mg/m3) p (9782 mg/m3) p (10033 mg/m3) p (11256 mg/m3)

p (0,65 %) p (0,78 %) p (0,8 %) p (0,9 %)

p (69 %) p (68 %) p (67 %) p (66 %)

12 Pa 12 Pa 12 Pa 12 Pa

2,7 kg 3,0 kg 5 kg 6,4 kg

3,2 kg 4,5 kg 5,5 kg 7,2 kg

10 mm 20 mm 38 mm 50 mm

p p p p

14,5 g/s 19,6 g/s 21,1 g/s 23,5 g/s

Puu Ved

3.1.3. 3.1.3. 3.1.3.

* Tulitilan luukku suljettuna/Då eldrummets lucka är stängd p Hyväksytty/Godkänd NPD Ominaisuutta ei ole määritetty/Ingen egenskap har fastställts

26 Pro WK260 Classic 280

WKC280

Puu Ved

36 WK360 36 Duo WK360SLUX

Puu Ved

Page 5

FI SV

1. ALLMÄNT1. YLEISTÄ

Valitse kiuasmalli huolellisesti. Alitehoista kiuasta joudutaan lämmittämään kauemmin ja kovemmin, mikä lyhentää kiukaan käyttöikää.

Huomioi, että eristämättömät seinä- ja kattopinnat (esim. tiili, lasi, kaakeli, betoni) lisäävät kiuastehon tarvetta. Jokaista tällaista seinä- ja kattopintaneliötä kohti on laskettava 1,2 m

lisää tilavuuteen. Jos saunan seinät ovat massiivista hirttä, tulee tilavuus kertoa luvulla 1,5. Esimerkkejä:

• 10 m3 saunahuone, jossa on yksi 2 m leveä ja

2 m korkea tiiliseinä vastaa noin 15 m huonetta.

• 10 m

• 10 m3 saunahuone, jonka seinät ovat massiivis-

saunahuone, jossa on lasiovi vastaa noin

saunahuonetta.

12 m

ta hirttä vastaa noin 15 m

saunahuonetta.

sauna-

Apua kiukaan valinnassa saat tarvittaessa jälleenmyyjältä, tehtaan edustajalta tai internet-sivuiltamme (www.harvia.fi).

1.1. Kiukaan osat

A. Yläliitäntäaukko B. Takaliitäntäaukko C. Nuohousaukko D. Tulitilan luukku E. Tuhkalaatikko

Var noggrann när du väljer ugnsmodell. En bastuugn med för låg effekt måste värmas upp längre och hårdare, vilket förkortar ugnens livslängd.

Observera att oisolerade vägg- och takytor (t.ex. tegel, glas, kakel, betong) ökar ugnens effektbehov. För varje kvadratmeter av en sådan vägg- eller takyta måste 1,2 m

extra volym läggas till i beräkningarna. Om innerväggen i basturummet består av oisolerat timmer måste volymen multipliceras med 1,5. Exempel:

• 10 m3 stor bastu med en 2 m bred och 2 m hög

tegelvägg motsvarar en bastu på cirka 15 m

• 10 m

• 10 m3 stor bastu med innerväggen av oisolerat

stor bastu med en glasdörr motsvarar en

bastu på cirka 12 m

timmer motsvarar en bastu på cirka 15 m

Vid behov får du hjälp med att välja ugn av återförsäljaren, fabriksrepresentanten eller på våra webbsidor (www.harviasauna.com).

1.1. Ugnens delar

A. Övre anslutningsöppning B. Bakre anslutningsöppning C. Sotningsöppning D. Eldstadens lucka E. Asklåda

ZKIP-140

ZTS-36 WX048

ZKIP-170

ZKIP-720ZKIP-10

(M1/M3)

Kuva 1. Kiukaan osat. Huom! Käytä vain valmistajan suosittelemia varaosia. Kiukaaseen ei saa tehdä muutoksia

ilman valmistajan suostumusta.

Bild 1. Ugnens delar. Obs! Använd endast av tillverkaren rekommenderade reservdelar. Inga ändringar på ugnen

får göras utan tillstånd av tillverkaren.

Page 6

FI SV

2. KÄYTTÖOHJE

Lue käyttöohje huolellisesti ennen kuin käytät kiuasta.

2.1. Varoituksia

• Pitkäaikainen oleskelu kuumassa saunassa

nostaa kehon lämpötilaa, mikä saattaa olla vaarallista.

• Varo kuumaa kiuasta. Kiukaan kivet ja metalli-

osat kuumenevat ihoa polttaviksi.

• Älä heitä löylyä silloin, kun joku on kiukaan

läheisyydessä, koska kuuma vesihöyry voi aiheuttaa palovammoja.

• Estä lasten pääsy kiukaan läheisyyteen.

• Älä jätä lapsia, liikuntarajoitteisia, sairaita tai

heikkokuntoisia saunomaan ilman valvontaa.

• Selvitä saunomiseen liittyvät terveydelliset

rajoitteet lääkärin kanssa.

• Keskustele neuvolassa pienten lasten saunotta-

misesta.

• Liiku saunassa varovasti, koska lauteet ja lattiat

saattavat olla liukkaita.

• Älä mene kuumaan saunaan huumaavien ainei-

den (alkoholi, lääkkeet, huumeet ym.) vaikutuksen alaisena.

• Älä nuku lämmitetyssä saunassa.

• Meri- ja kostea ilmasto saattavat syövyttää

kiukaan metallipintoja.

• Älä käytä saunaa vaatteiden tai pyykkien kuiva-

ushuoneena palovaaran vuoksi.

2. BRUKSANVISNING

Läs bruksanvisningen noggrant innan du använder ugnen.

2.1. Varningar

• Långvarigt badande i en het bastu höjer kropps-

temperaturen och kan vara farligt.

• Se upp för ugnen när den är uppvärmd – bas-

tustenarna och ytterhöljet kan orsaka brändskador på huden.

• Kasta inte bad när någon är i närheten av

ugnen, eftersom den heta ångan kan orsaka brännskador.

• Låt inte barn komma nära ugnen.

• Barn, rörelsehindrade, sjuka och personer med

svag hälsa får inte lämnas ensamma i bastun.

• Eventuella begränsningar i samband med bastu-

bad bör utredas i samråd med läkare.

• Småbarns bastubadande bör diskuteras med

mödrarådgivningen.

• Rör dig mycket försiktigt i bastun, eftersom

bastulave och golv kan vara hala.

• Gå inte in i en het bastu om du är påverkad av

berusningsmedel (alkohol, mediciner, droger o.d.).

• Sov inte i en uppvärmd bastu.

• Havsluft och fuktig luft i allmänhet kan orsaka

korrosion på ugnens metallytor.

• Använd inte bastun som torkrum för tvätt – det

medför brandfara!

2.2. Käyttöönotto

Ensilämmitä kiuas ulkona tai hyvin tuuletetussa tilassa. Kiukaan runko on maalattu suojamaalilla, jonka on tarkoitus palaa pois ensilämmityksen aikana. Tällöin runko savuaa voimakkaasti. Kun savua ei enää muodostu, on kiuas käyttövalmis.

Jos kiuas ensilämmitetään ulkona, asenna savu-

putket (

3.4.) paikoilleen vedon aikaansaamiseksi. Tällöin hajut poistuvat samalla kertaa myös savuputkista.

Kiukaan ulkovaippa on maalattu kuumuudenkestävällä maalilla, joka saavuttaa lopullisen lujuuden kiukaan ensimmäisen lämmityksen aikana. Varo hankaamasta tai pyyhkimästä kiukaan maalipintoja ennen ensilämmitystä.

• Ensilämmitykseksi riittää noin pesällinen puita.

• Ensilämmitä kiuas ilman kiviä. Lado kivet kiu-

kaaseen vasta kun kiuas on jäähtynyt kokonaan ensilämmityksen jälkeen.

• Vesisäiliöllinen kiuas: Puhdista vesisäiliö huo-

lellisesti ennen käyttöönottoa. Täytä vesisäiliö ennen ensilämmitystä.

Älä heitä vettä kiukaalle ensilämmityksen aikana. Maalipintoihin voi tulla vaurioita.

2.3. Polttoaine

Kiukaan polttoaineeksi sopii parhaiten kuiva puu. Kuivat pilkkeet helähtävät, kun niitä lyödään toisiaan vasten. Puun kosteus vaikuttaa merkittävästi sekä palamisen puhtauteen että kiukaan hyötysuhteeseen. Sytykkeeksi sopii tuohi tai esim. sanomalehtipaperi.

2.2. Ibruktagande

Förvärm ugnen utomhus eller i ett bra ventilerat utrymme. Ugnens stomme är behandlad med skyddsfärg, som bränns bort i samband med första uppvärmningen. Vid den första uppvärmningen bildas det mycket rök. När det inte bildas mera rök är ugnen färdig att tas ibruk.

Om ugnen förvärms utomhus, installera rökrören

3.4.) för att åstadkomma drag. Då avlägsnas också

( samtidigt lukterna från rökrören.

Ytterhöljet på ugnen har målats med värmeresistent färg, som uppnår full effekt vid första uppvärmningen. Du skall inte skrubba eller borsta de målade ytorna innan du använder ugnen för första gången.

• Det räcker med ett parti ved för den första

uppvärmningen.

• Förvärm ugnen utan stenar. Stapla stenarna i

ugnen först när ugnen svalnat helt.

• Bastuugn med vattenbehållare: Rengör vat-

tenbehållaren noggrant före ibruktagandet. Fyll vattenbehållaren före första uppvärmningen.

Kasta inte vatten på bastuugnen under första uppvärmningen. Målade ytorna kan ta skada.

2.3. Bränsle

Torr ved är mest lämplig som bränsle för ugnen. Torra vedträn ”klingar” när de slås mot varandra. Vedens fuktighet har en betydande effekt på såväl förbränningens renhet som ugnens verkningsgrad. Som tändmaterial passar näver eller t.ex. tidningspapper.

Page 7

FI SV

Kiukaassa ei saa polttaa:

• polttoaineita, joiden lämpöarvo on korkea

(esim. lastulevy, muovi, hiili, briketit, pelletit)

• maalattua tai kyllästettyä puuta

• jätteitä (esim. PVC-muovia, tekstiilejä, nahkaa,

kumia, kertakäyttövaippoja)

• puutarhajätettä (esim. ruohoa, puunlehtiä)

• nestemäisiä polttoaineita

2.4. Kiuaskivet

• Sopiva kivikoko on halkaisijaltaan 10–15 cm.

• Käytä vain kiuaskiviksi tarkoitettuja kiviä.

Sopivia kivimateriaaleja ovat peridotiitti, oliviinidiabaasi ja oliviini. Luonnosta kerätyt pintakivet eivät sovellu kiuaskiviksi.

• Huuhdo kiuaskivet kivipölystä ennen kiukaa-

seen latomista.

I ugnen får man inte bränna:

• bränslen med högt värmevärde (t.ex. spånski-

va, plast, kol, briketter, pellets)

• målat eller impregnerat trä

• avfall (t.ex. PVC-plast, textiler, läder, gummi,

engångsblöjor)

• trädgårdsavfall (t.ex. gräs, löv)

• flytande bränslen

2.4. Bastustenarna

• Stenarna bör ha en diameter på 10–15 cm.

• Endast stenar som är avsedda för bastu skall

användas. Peridotit, olivindiabas and olivin är lämpliga stentyper. Stenar som samlats in i naturen från marken passar inte som bastustenar.

• Skölj av damm från bastustenarna innan de

staplas i ugnen.

• Lado suuremmat kivet kivitilan pohjalle ja

pienemmät kivet päällimmäisiksi.

• Lado kivet väljästi, jotta ilma pääsee liikku-

maan niiden välistä.

• Älä lado kiuaskiviä kiukaan kivitilaa reunusta-

vaa säleikköä vasten tai sen päälle.

• Älä pujota kiviä säleikön ja rungon väliin!

Kuva 2. Kivien latominen Bild 2. Stapling av bastustenar

• Stapla större stenar i stenmagasinets botten

och mindre stenar överst.

• Stapla stenarna glest så att luft kan cirkulera

mellan dem.

• Stapla inte bastustenar mot eller ovanpå

spjälverket omkring ugnens stenmagasin.

• Lägg inte stenar mellan spjälverket och stom-

men!

Page 8

FI SV

2.5. Kiukaan lämmittäminen

Tarkista ennen kiukaan lämmittämistä, ettei

saunassa tai kiukaan suojaetäisyyksien sisällä ole sinne kuulumattomia esineitä. Huomioi, että kiukaan kanssa samassa tilassa toimivat poistoilmapuhaltimet saattavat aiheuttaa ongelmia.

1. Tyhjennä tuhkalaatikko.

2. Lado polttopuut tulitilaan väljästi, jotta pala-

misilma pääsee niiden väliin. Aseta suuremmat

puut pohjalle ja pienemmät päälle. Käytä halkaisijaltaan noin 8–12 cm puita (huomioi aloituspanoksen määrä, taulukko 2).

3. Aseta sytykkeet polttopuiden päälle. Päältä

sytyttäminen aiheuttaa vähiten päästöjä.

4. Sytytä sytykkeet ja sulje luukku. Vetoa sääde-

tään tuhkalaatikkoa raottamalla. Kiuasta ei ole tarkoitettu käytettäväksi luukku avoinna.

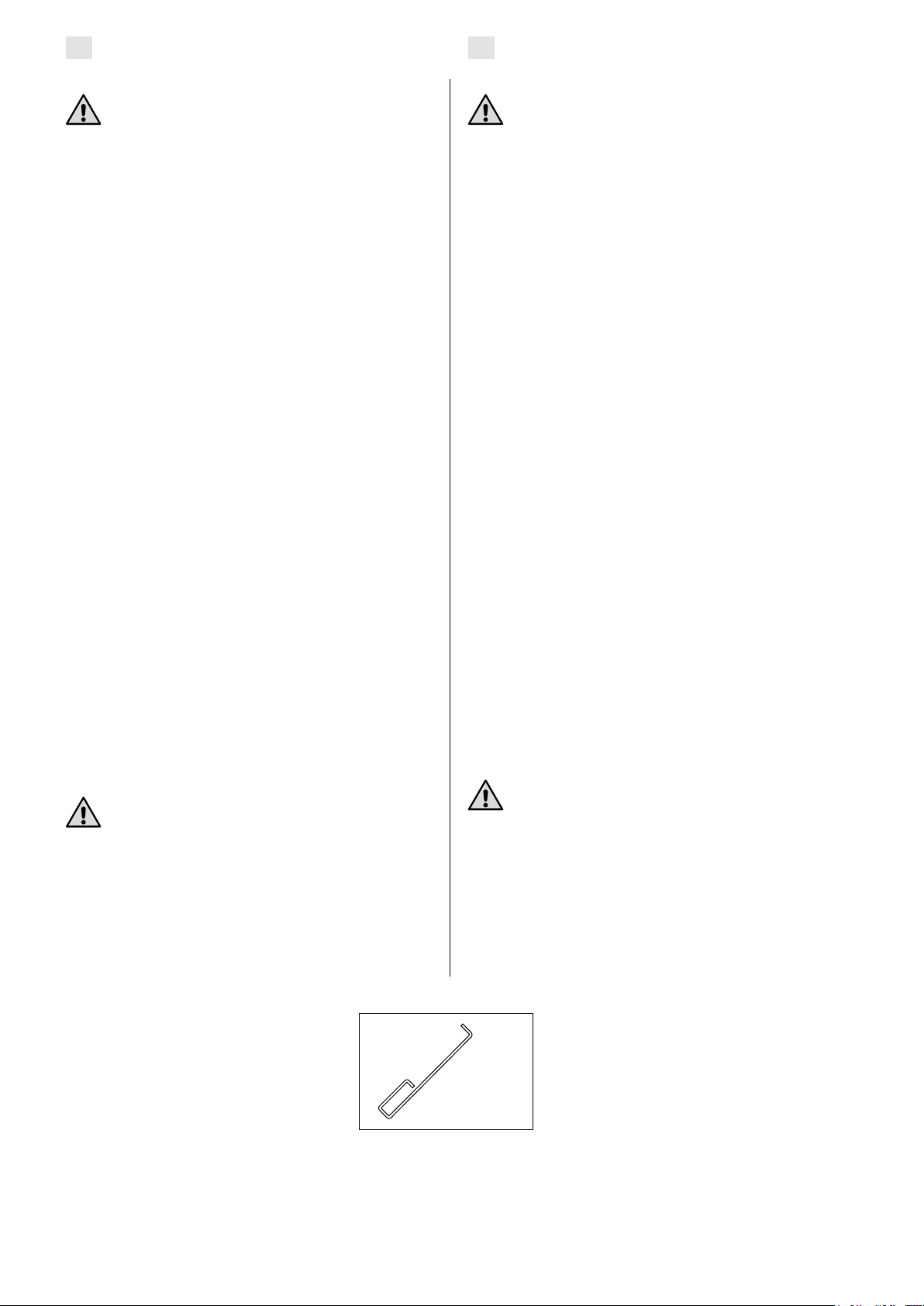

Huom! Kahvat kuumenevat kiuasta lämmitettäessä. Käytä mukana toimitettua työkalua luukun ja tuhkalaatikon avaamiseen ja sulkemiseen (kuva 3).

- Kiukaan lämmityksen alkuvaiheessa kannattaa pitää tuhkalaatikkoa hiukan raollaan, jotta tuli palaa hyvällä vedolla.

- Liiallinen veto saa kiukaan rungon kuumenemaan kauttaaltaan punahehkuiseksi, minkä seurauksena kiukaan käyttöikä lyhenee merkittävästi.

- Saunomisen aikana ja saunahuoneen ollessa jo lämmin tuhkalaatikko voidaan sulkea tai ainakin pienentää rakoa palamisen ja puunkulutuksen hillitsemiseksi. Katso optimaalinen rako taulukosta 2. Mittaa rako tuhkalaatikon sivuilla olevien reikien avulla. Reikien pituus on 5 mm ja ne ovat 5 mm välein.

5. Lado tarvittaessa lisää puita tulitilaan, kun

hiillos alkaa hiipua. Käytä halkaisijaltaan noin

12–15 cm puita. Saunomislämpötilan ylläpitoon riittää pari halkoa kerrallaan (huomioi polttoaineen lisäysmäärä, taulukko 2).

Pitkään jatkuva kova lämmittäminen voi

aiheuttaa palovaaran!

• Jos kiuasta lämmitetään liikaa (esim. useita

täysiä pesällisiä peräkkäin), kiuas ja savuhormi ylikuumenevat. Ylikuumeneminen lyhentää kiukaan käyttöikää ja voi aiheuttaa palovaaran.

• Nyrkkisääntönä voidaan pitää, että yli 100 ºC

lämpötila saunassa on liikaa.

• Noudata lämmitysohjeen puumääriä. Anna kiu-

kaan, hormin ja saunan jäähtyä tarvittaessa.

2.5. Ugnens uppvärmning

Innan ugnen värms upp, kontrollera att inga

föremål som inte hör hemma där finns i bastun eller innanför ugnens säkerhetsavstånd. Observera att frånluftsfläktar som finns i samma utrymme som ugnen kan orsaka problem.

1. Töm asklådan.

2. Stapla veden glest i eldstaden så att förbrän-

ningsluften kan cirkulera. Placera större vedträn

i botten och mindre ovanpå. Använd ved med en diameter på cirka 8–12 cm (observera startsatsens mängd, tabell 2).

3. Placera tändmaterial ovanpå veden. Tändning

ovanifrån orsakar minst utsläpp.

4. Tänd tändmaterialet och stäng luckan. Draget

kan justeras genom att öppna eller stänga asklådan. Använd inte ugnen med luckan öppen.

Obs! Handtagen blir heta när bastuugnen eldas. Använd verktyget som medföljer för att öppna och stänga luckan och asklådan (bild 3).

- Vid uppvärmning av ugnen är det lämpligt att först låta asklådan vara något öppen. Detta säkerställer att det börjar brinna som det skall.

- För starkt drag gör att bastuugnens hela stomme blir rödglödgad, vilket förkortar ugnens livslängd betydligt.

- Under bastubad och när bastun redan är uppvärmd kan asklådan stängas för att hålla elden nere och minska vedförbrukningen. Se optimal storlek för springan i tabell 2. Mät springan med hjälp av hålen som är placerade på sidan av asklådan. Hålens längd är 5 mm och har 5 mm avstånd.

5. Lägg vid behov mera ved i eldstaden när glö-

den börjar falna. Använd ved med en diameter

på cirka 12–15 cm. För att upprätthålla badtemperaturen räcker det med ett par vedträn åt gången (observera tilläggsmängd för bränsle, tabell 2).

Utdragen uppvärmning kan medföra brand-

risk!

• Om bastuugnen värms upp för mycket (t.ex.

med flera fulla härdar ved efter varandra) överhettas bastuugnen och rökkanalen. Överhettningen förkortar ugnens drifttid och kan medföra brandrisk.

• Som tumregel kan sägas att en temperatur på

mer än 100 °C i bastun är för mycket.

• Använd ved enligt uppvärmningsanvisningen.

Låt bastuugnen, rökkanalen och bastun svalna vid behov.

Kuva 3. Bild 3.

Page 9

FI SV

2.6. Löylyvesi

Löylyvetenä on käytettävä puhdasta talousvettä. Varmista löylyveden laatu, sillä suolainen, kalkki- , rauta- tai humuspitoinen vesi saattaa syövyttää kiukaan nopeasti! Merivesi ruostuttaa kiukaan hetkessä. Talousveden laatuvaatimukset:

• humuspitoisuus <12 mg/l

• rautapitoisuus <0,2 mg/l

• kalsiumpitoisuus <100 mg/l

• mangaanipitoisuus <0,05 mg/l

Heitä löylyvettä vain kiville. Jos kuumille teräspinnoille heitetään vettä, ne saattavat

kupruilla voimakkaan lämmönvaihtelun vuoksi.

2.7. Ylläpito ja huolto

Kiuas

• Tyhjennä kiukaan tuhkalaatikko aina ennen

uutta lämmitystä, jotta tuhkalaatikon kautta johdettu palamisilma jäähdyttäisi arinaa ja pidentäisi arinan käyttöikää. Hanki tuhkaa varten metallista valmistettu, mielellään jalallinen astia. Poistetun tuhkan seassa saattaa olla heh-

kuvia kekäleitä, joten älä säilytä tuhka-astiaa palavien materiaalien läheisyydessä.

• Kiukaan savukanaviin kertynyt noki ja tuhka

on poistettava silloin tällöin nuohousaukkojen kautta (

• Voimakkaan lämmönvaihtelun vuoksi kiuaskivet

rapautuvat ja murenevat käytön aikana. Lado kivet uudelleen vähintään kerran vuodessa, kovassa käytössä useammin. Poista samalla kivitilaan kertynyt kivijäte ja vaihda rikkoutuneet kivet.

• Pyyhi kiuas pölystä ja liasta kostealla liinalla.

Savuhormi

• Savuhormi ja liitosputket on nuohottava sään-

nöllisesti ja erityisesti silloin, kun kiuasta ei ole käytetty pitkään aikaan.

• Epätäydellisen palamisen ja nuohoamisen

laiminlyönnin seurauksena hormiin voi kertyä nokea, joka saattaa syttyä palamaan. Toimintaohje nokipalon syttyessä:

1. Sulje tuhkalaatikko, tulitilan luukku ja savupelti (mikäli asennettu).

2. Ota yhteyttä paikalliseen paloviranomaiseen.

3. Älä yritä sammuttaa nokipaloa vedellä.

4. Nokipalon jälkeen nuohoojan on tarkastettava sekä tulisija että hormi ennen seuraavaa lämmitystä.

1.1.).

2.6. Bastuvatten

Det vatten som kastas på stenarna skall vara rent hushållsvatten. Kontrollera att vattnet håller hög kvalitet, eftersom vatten som innehåller salt, kalk, järn eller humus kan göra att ugnen korroderar i förtid. I synnerhet havsvatten gör att ugnen korroderar snabbt. Följande kvalitetskrav gäller för hushållvattnet:

• humusinnehåll <12 mg/liter

• järninnehåll <0,2 mg/liter

• kalciuminnehåll <100 mg/liter

• manganinnehåll <0,05 mg/liter

Kasta badvatten endast på stenarna. Vatten på heta stålytor kan få ytorna att buckla sig

på grund av den kraftiga temperaturväxlingen.

2.7. Underhåll

Bastuugn

• Asklådan skall alltid tömmas innan ugnen

värms upp så att förbränningsgasen som leds genom lådan kyler ned rosten och förlänger dess livslängd. Skaffa en metallbehållare, helst en upprätt modell, att tömma askan i. Eftersom

askan kan innehålla glödande material är det viktigt att inte placera behållaren nära brännbara material.

• Sot och aska som samlas i ugnens rökkanaler

bör avlägsnas med jämna mellanrum via sotöppningarna (

• Till följd av de kraftiga temperaturväxlingarna

vittrar bastustenarna sönder under användning. Stenarna bör staplas om på nytt minst en gång per år, vid flitigt bruk något oftare. Avlägsna samtidigt stensmulor i botten av ugnen och byt ut stenar vid behov.

• Torka damm och smuts av ugnen med en fuk-

tig duk.

Skorsten

• Rökkanalen och anslutningsrören ska sotas

regelbundet och särskilt när ugnen inte har använts under en längre tid.

• Som en följd av ofullständig förbränning och

försummelse av sotning kan det i rökkanalen samlas sot som kan börja brinna. Instruktion vid sotbrand:

1. Stäng asklådan, eldrummets lucka och spjället (om installerat).

2. Kontakta den lokala brandmyndigheten.

3. Försök inte släcka sotbranden med vatten.

4. Efter en sotbrand ska en sotare kontrollera både eldstaden och rökkanalen före nästa eldning.

1.1.).

2.8. Vianetsintä

Hormi ei vedä. Saunaan tulee savua.

• Hormiliitos vuotaa. Tiivistä liitos ( 3.2.2.).

• Kylmä tiilihormi.

• Liesituulettimen tai muun laitteen aiheuttama

alipaine huoneistossa. Huolehdi korvausilman saannista.

• Useita tulisijoja käytetään samanaikaisesti.

Huolehdi korvausilman saannista.

• Tuhkalaatikko on täynnä.

• Kiukaan savukanavat ovat tukossa ( 2.7.).

• Hormiliitosputki on liian syvällä hormissa

3.2.2.).

(

Sauna ei lämpene.

• Sauna on liian suuri kiukaan lämmitystehoon

nähden (katso taulukko 1).

2.8. Felsökning

Rökkanalen drar inte. Rök kommer in i bastun.

• Rökkanalens fog läcker. Täta fogen ( 3.2.2.).

• Kall rökkanal av tegel.

• Spisfläkt eller annan anordning orsakar under-

tryck i lokalen. Se till att ersättande luft tillförs.

• Flera eldstäder används samtidigt. Se till att

ersättande luft tillförs.

• Asklådan är full.

• Ugnens rökkanaler är tilltäppta ( 2.7.).

• Rökkanalens anslutningsrör ligger för djupt i

rökkanalen (

Bastun värms inte upp.

• Bastun är för stor i relation till ugnens uppvärm-

ningseffekt (se tabell 1).

• Bastun har stora oisolerade väggytor ( 1.)

3.2.2.).

Page 10

FI SV

• Saunassa on paljon eristämätöntä seinäpintaa

1.).

(

• Polttoaine on kosteaa tai muuten heikkolaatuis-

2.3.).

ta (

• Hormi vetää huonosti.

• Kiukaan savukanavat ovat tukossa ( 2.7.).

Kiuaskivet eivät lämpene.

• Sauna on liian pieni kiukaan lämmitystehoon

nähden (

• Hormi vetää huonosti.

• Polttoaine on kosteaa tai muuten heikkolaatuis-

ta (

• Kiukaan savukanavat ovat tukossa ( 2.7.).

• Tarkista kiviladonta ( 2.4.). Poista kivitilaan ker-

1.).

2.3.)

tynyt kivijäte ja liian pienet kiuaskivet (halkaisija alle 10 cm). Vaihda rapautuneet kivet suuriin ja ehjiin kiuaskiviin.

Kiuas tuottaa hajua.

• Katso kohta 2.2.

• Kuuma kiuas saattaa korostaa ilmaan sekoittu-

neita hajuja, jotka eivät kuitenkaan ole peräisin saunasta tai kiukaasta. Esimerkkejä: maalit, liimat, lämmitysöljy, mausteet.

Saunahuoneen puupinnat tummuvat

• Saunahuoneen puupintojen tummuminen ajan

mittaan on normaalia. Tummumista saattavat nopeuttaa auringonvalo, kiukaan lämpö, seinäpintoihin tarkoitetut suoja-aineet (suojaaineet kestävät huonosti lämpöä), kiukaan kivistä mureneva ja ilmavirtauksien mukana nouseva hienojakoinen kiviaines ja savu, jota pääsee saunaan esim. polttopuiden lisäämisen yhteydessä.

• Bränslet är fuktigt eller på annat sätt av dålig

kvalitet (

• Rökkanalen drar dåligt.

• Ugnens rökkanaler är tilltäppta ( 2.7.).

2.3.).

Bastustenarna värms inte upp.

• Bastun är för liten i relation till ugnens upp-

värmningseffekt (

• Rökkanalen drar dåligt.

• Bränslet är fuktigt eller på annat sätt av dålig

kvalitet (

• Ugnens rökkanaler är tilltäppta ( 2.7.).

• Kontrollera staplingen av stenarna ( 2.4.). Av-

2.3.).

1.).

lägsna stenrester och för små bastustenar (med en diameter på mindre än 10 cm) ur stenmagasinet. Byt ut krackelerade stenar mot stora och hela bastustenar.

Bastuugnen luktar.

• Se avsnitt 2.2.

• Den heta bastuugnen kan förstärka lukter

som finns i luften, men som ändå inte har sitt ursprung i bastun eller ugnen. Exempel: målarfärg, lim, uppvärmningsolja, kryddor.

Träytorna i bastun mörknar

• Det är normalt att träytorna inne i bastun mörk-

nar med tiden. Mörknandet kan försnabbas av solljus, värmen från ugnen, skyddsmedel avsedda för väggytor (skyddsmedel tål värme dåligt), finfördelat stenmaterial som smulats från stenarna och förts med luftströmmar, rök som kommer in i bastun t.ex. i samband med påfyllnad av ved.

Page 11

FI SV

3. ASENNUSOHJE

3.1. Ennen asentamista

Varmista ennen kiukaan asentamista, että

kaikki suojaetäisyysvaatimukset täyttyvät. Kiukaan suojaetäisyyksien sisällä ei saa olla sähkölaitteita tai -johtoja eikä palavia materiaaleja.

• Kaikki paikalliset määräykset, mukaan lukien

ne, jotka viittaavat kansallisiin ja eurooppalaisiin standardeihin, on täytettävä tulisijaa asennettaessa.

• Kiuas ei sovi asennettavaksi jaettuun savuhor-

miin.

• Tarkempia ohjeita paloturvallisuusmääräyksistä

antaa paikallinen, asennuksen hyväksyvä paloviranomainen.

3.1.1. Saunahuoneen ilmanvaihto

Järjestä saunahuoneen ilmanvaihto seuraavasti:

Painovoimainen ilmanvaihto (kuva 4)

A. Raitis tuloilma johdetaan lattian rajaan lähelle

kiuasta ja

B. poistetaan mahdollisimman kaukana kiukaasta,

lähellä kattoa. Kiuas kierrättää ilmaa tehokkaasti, joten poistoaukon tehtävä on lähinnä kosteuden poistaminen saunasta kylpemisen jälkeen.

Koneellinen ilmanvaihto (kuva 5)

A. Raitis tuloilma johdetaan n. 500 mm kiukaan

yläpuolelle ja

B. poistetaan läheltä lattiaa, esimerkiksi lauteiden

alta.

3. MONTERINGSANVISNING

3.1. Före montering

Innan ugnen installeras, säkerställ att alla krav

på säkerhetsavstånd uppfylls. Inga elapparater, elledningar eller brännbara material får finnas innanför ugnens säkerhetsavstånd!

• Alla lokala förordningar medräknat sådana som

hänvisar till nationella och europeiska standarder ska uppfyllas vid montering av eldstaden.

• Ugnen lämpar sig inte för montering i delade

rökkanaler.

• Närmare anvisningar om brandsäkerhetsbe-

stämmelser fås från den lokala brandmyndigheten som godkänner installationen.

3.1.1. Bastuns ventilation

Ordna ventilationen i bastun enligt följande:

Självdragsventilation (bild 4)

A. Frisk luft leds in nere vid golvet nära ugnen och B. leds ut så långt borta från ugnen som möjligt,

nära taket. Ugnen cirkulerar luften effektivt, och utloppshålets uppgift är främst att avlägsna fukt från bastun efter badet.

Maskinell ventilation (bild 5)

A. Frisk luft leds in på ca 500 mm höjd ovanför

ugnen och

B. leds ut nära golvet, till exempel under lavarna.

Ø50–100

Kuva 4. Painovoimainen ilmanvaihto Bild 4. Självdragsventilation

Ø50–100

500

Kuva 5. Koneellinen ilmanvaihto Bild 5. Maskinell ventilation

Page 12

FI SV

3.1.2. Lattian suojaaminen

Katso kuva 6. A. Betonilattia, ei laatoitusta. Kiuas voidaan

asentaa suoraan betonilattialle, jos betonilaatan paksuus on vähintään 60 mm. Varmista, ettei kiukaan alle jäävässä betonivalussa ole sähköjohtoja tai vesiputkia.

B. Laatoitettu lattia. Laattaliimat ja -laastit sekä

laattojen alla käytetyt vesieristemateriaalit eivät kestä kiukaan lämpösäteilyä. Suojaa lattia Harvian tulisijan suoja-alustalla (

3.4.) tai vastaa-

valla lämpösäteilysuojalla.

C. Palava-aineinen lattia. Suojaa lattia Harvian

tulisijan suoja-alustalla (

3.4.).

Kiuas tulee asentaa lattialle, jolla on riittävä

kuormankantokyky. Jos nykyinen rakenne ei täytä tätä välttämätöntä edellytystä, sopivia toimenpiteitä (esim. kuormaa jakavia levyjä) tulee tehdä sen saavuttamiseksi.

Vaaleat lattiamateriaalit likaantuvat kiukaasta

tippuvasta tuhkasta, kiviaineksesta ja metallihilseestä. Käytä tummia lattiapäällysteitä ja saumaaineita.

3.1.2. Skydd av golvet

Se bild 6. A. Betonggolv, inte plattbeläggning. Ugnen kan

installeras direkt på betonggolvet, om betongplattans tjocklek är minst 60 mm. Säkerställ att inga elledningar eller vattenledningar finns i betongen under ugnen.

B. Golv som belagts med plattor. Plattornas lim

och murbruk samt vattenisoleringsmaterial som används under plattor tål inte ugnens värmestrålning. Skydda golvet med Harvias golvskyddsplåt för eldstad (

3.4.) eller liknande

skydd.

C. Golv av brännbart material. Skydda golvet med

Harvias golvskyddsplåt för eldstad (

3.4.).

Ugnen ska monteras på ett golv med tillräck-

lig bärkraft. Om den nuvarande konstruktionen inte uppfyller detta nödvändiga krav måste lämpliga åtgärder (t.ex. skivor som fördelar belastningen) vidtas för att uppnå det.

Ljusa golvmaterial blir smutsiga av aska, sten-

material och metallpartiklar som faller från ugnen. Använd mörk golvbeläggning och fogmassa.

Kuva 6. Lattian suojaaminen (mitat millimetreinä) Bild 6. Skydd av golvet (måtten i millimeter)

3.1.3. Suojaetäisyydet

Katso kuvat 7 ja 8.

• Katto. Vähimmäissuojaetäisyys kiukaan yläpin-

nasta kattoon (A).

• Palava-aineiset seinät ja lauteet. Kiukaan vä-

himmäissuojaetäisyydet palaviin materiaaleihin: sivuille (B), taakse (C), eteen (D).

• Muuratut seinät (E). Jätä kiukaan ja seinien

väliin 50 mm ilmarako. Tämä edellyttää, että kiukaan etupuoli ja toinen kylki ovat vapaana ilmankierrolle. Jos kiuas asennetaan seinäsyvennykseen, jätä kiukaan ja seinien väliin 100 mm ilmarako.

3.1.3. Säkerhetsavstånd

Se bilderna 7 och 8.

• Tak. Det minsta säkerhetsavståndet från ug-

nens övre kant till taket (A).

• Väggar och bastulavar av brännbart material.

Ugnens minsta säkerhetsavstånd till brännbara material: på sidan av ugnen (B), bakåt (C) och framåt (D).

• Murade väggar (E). Lämna en 50 mm bred

springa mellan ugnen och väggen. Detta förutsätter att luft kan cirkulera vid ugnens framsida och den ena sidan. Om ugnen installeras i en fördjupning i väggen, lämna ett mellanrum på 100 mm mellan ugnen och väggen.

Page 13

FI SV

A min. B min. C min. D min.

M1, M2, M3/SL, Classic 140/SL 20 Pro, 20 SL/Duo, 20 ES Pro/S

20 Boiler, 20 SL Boiler, Premium/VS Classic 220/Duo, 20 RS/LS Pro

26 Pro, Classic 280 36, 36 Duo

1300

1280 1250

250 300 1200 300 300

375 500 500

300

375

300

375 500

min.

min. 50

min.

Kuva 7. Suojaetäisyydet (mitat millimetreinä) Bild 7. Säkerhetsavstånd (måtten i millimeter)

WX017 M1, M2, M3/SL, 20 Pro, 20 SL/Duo,

20 ES Pro/S, 20 Boiler, 20 SL Boiler, Premium, Classic 140/SL, Classic 220/Duo

26 Pro, Classic 280

560

850

220

B min.

300

375

B B

min.

100

min. 100

SL/Duo

min. 100

min. 50

1010

770

WL400/WL450

WL500/WL550

WL600/WL650 WL700/WL750 WL800/WL850 WL500/WL590

615

M1, M2, M3/SL 20 Pro/SL/Duo, 20 Boiler, 20 SL Boiler 20 ES Pro/S

26 Pro 36/36 Duo 20 RS/LS Pro

B min. C min.

50 50

62 62

73 73 90 90 62 62 422

min. 50

D min.

300

422

526 700

Kuva 8. Suojaetäisyydet suojaseinien kanssa (mitat millimetreinä) Bild 8. Säkerhetsavstånd med skyddsväggar (måtten i millimeter)

30 mm

min. 50

30 mm

SL/Duo

Page 14

FI SV

3.2. Kiukaan asentaminen

3.2.1. Kiukaan säätöjalat (ei malleissa M1/M2/M3/ M3 SL)

Säätöjalkojen avulla voit asentaa kiukaan suoraan ja tukevasti kaltevallekin lattiapinnalle. Säätöalue on 0–30 mm. Kierrä säätöjalat valmiiksi alaspäin niin paljon, että pääset kiertämään niitä esim. kiintoavaimella (17 mm), kun kiuas on paikallaan.

Huom! Säätöjalat saattavat naarmuttaa lattiapintaa, jos kiuasta siirretään lattialla.

3.2.2. Kiukaan liittäminen muurattuun savuhormiin

Tee palomuuriin reikä hormiliitäntää varten. Huomioi reiän korkeudessa mahdollisen lattiasuojauksen korkeus. Tee reikä hieman hormiliitäntäputkea suuremmaksi. Sopiva tiivistysrako liitäntäputken ympärillä on noin 10 mm. Hormireiän sisänurkat kannattaa pyöristää, jotta savukaasut pääsevät esteettä hormiin. Asennusta helpottamaan on saatavissa myös lisätarvikkeita (

M1, M2, M3/SL, 20 Pro/SL, 20 ES Pro/S, 20 Boiler/SL, Classic 140/220/280, Premium/VS, 20 RS/ LS Pro: Kiukaan liittäminen muurattuun savuhormiin takaliitäntäaukon kautta (kuva 9)

1. Taita suojaluukku alas (vain M1/M2/M3, Classic 140/220/280, Premium/Premium VS). Kiinnitä hormiliitäntäputki kiukaan takaliitäntäaukkoon. Varmista, että liitäntäputki on tiiviisti ja tukevasti kiinni.

2. Työnnä kiuas paikalleen. Älä työnnä hormiliitäntäputkea liian syvälle hormiin – hormi voi tukkeutua. Lyhennä putkea tarvittaessa.

3. Tiivistä hormiliitäntäputki palomuurin reikään esim. tulenkestävällä mineraalivillalla. Varmista hormiliitännän tiiviys ja lisää tarvittaessa tulenkestävää mineraalivillaa.

3.4.).

3.2. Montering av ugnen

3.2.1. Ugnens ställbara ben (inte i modellerna M1/ M2/M3/M3 SL)

Med hjälp av ställbara benen kan du installera ugnen rakt och stadigt också på lutande golvytor. Justeringsintervallet är 0–30 mm. Vrid på förhand ställbara benen så långt ner att du kan vrida dem t.ex. med en fast nyckel (17 mm) när ugnen är på plats.

Obs! Ställbara benen kan skråma golvytan om ugnen flyttas längs golvet.

3.2.2. Ugnens anslutning till en murad rökkanal

Observera det eventuella golvskyddets höjd när rökkanalens öppning görs i brandmuren. En lämplig tätningsspringa runt anslutningsröret är cirka 10 mm. Det lönar sig att runda hörnen inne i rökkanalens öppning så att rökgaserna kan komma in i rökkanalen utan hinder. Tilläggsutrustning som underlättar installationen finns också tillgänglig

3.4.).

(

M1, M2, M3/SL, 20 Pro/SL, 20 ES Pro/S, 20 Boiler/SL, Classic 140/220/280, Premium/VS, 20 RS/ LS Pro: Anslutning av ugnen till en murad rökkanal via den bakre anslutningsöppningen (bild 9)

1. Fäll ned skyddsluckan (endast M1/M2/M3, Classic 140/220/280, Premium/Premium VS). Fäst rökkanalens anslutningsrör i ugnens bakre anslutningsöppning. Säkerställ att anslutningsröret sitter fast tätt och stadigt.

2. Skjut ugnen på plats. Skjut inte in rökkanalens anslutningsrör för långt i rökkanalen – rökkananlen kan blockeras. Förkorta röret vid behov.

3. Täta rökkanalens anslutningsrör vid brandmurens öppning t.ex. med eldfast mineralull. Säkerställ att anslutningen till rökkanalen är tät och använd vid behov eldfast mineralull.

560

Kuva 9. Kiukaan liittäminen muurattuun savuhormiin takaliitäntäaukon kautta (mitat millimetreinä) Bild 9. Anslutning av ugnen till en murad rökkanal via den bakre anslutningsöppningen (måtten i millimeter)

Page 15

FI SV

Kiukaan liittäminen muurattuun savuhormiin yläliitäntäaukon kautta (kuva 10)

Yläliitäntää varten tarvitset 45° tai 90° suorasta poikkeavan kulmasavuputken (

3.4.).

1. Avaa takaliitäntäaukon suojaluukku (vain M1/ M2/M3, Classic 140/220/280, Premium/Premium VS). Taivuta pidikettä ruuvimeisselillä.

2. Siirrä sulkutulppa takaliitäntäaukon päälle.

3. Taivuta pidikettä ruuvimeisselillä. Käännä suojaluukku takaisin ylös ja lukitse se ruuvilla paikalleen (vain M1/M2/M3, Classic 140/220/280, Premium/Premium VS).

4. Kiinnitä hormiliitäntäputki kiukaan yläliitäntäaukkoon. Varmista, että liitäntäputki on tiiviisti ja tukevasti kiinni.

5. Työnnä kiuas paikalleen. Älä työnnä hormiliitäntäputkea liian syvälle hormiin – hormi voi tukkeutua. Lyhennä putkea tarvittaessa.

6. Tiivistä hormiliitäntäputki palomuurin aukkoon esim. tulenkestävällä mineraalivillalla. Varmista hormiliitännän tiiviys ja lisää tarvittaessa tulenkestävää mineraalivillaa.

Anslutning av ugnen till en murad rökkanal via den övre anslutningsöppningen (bild 10)

För en övre anslutning behöver du en vinklad rökrör med 45° eller 90° vinkel (

3.4.).

1. Öppna den bakre anslutningsöppningens skyddslucka (endast M1/M2/M3, Classic 140/220/280, Premium/Premium VS). Böj hållaren med en skruvmejsel.

2. Flytta spärrpluggen till den bakre anslutningsöppningen.

3. Böj hållaren med en skruvmejsel. Vänd skyddsluckan tillbaka uppåt och lås den på plats med en skruv (endast M1/M2/M3, Classic 140/220/280, Premium/Premium VS.).

4. Fäst rökkanalens anslutningsrör i ugnens övre anslutningsöppning. Säkerställ att anslutningsröret sitter fast tätt och stadigt.

5. Skjut ugnen på plats. Skjut inte in rökkanalens anslutningsrör för långt i rökkanalen – rökkananlen kan blockeras. Förkorta röret vid behov.

6. Täta rökkanalens anslutningsrör vid brandmurens öppning t.ex. med eldfast mineralull. Säkerställ att anslutningen till rökkanalen är tät och använd vid behov eldfast mineralull.

Kuva 10. Kiukaan liittäminen muurattuun savuhormiin yläliitäntäaukon kautta (mitat millimetreinä) Bild 10. Anslutning av ugnen till en murad rökkanal via den övre anslutningsöppningen (måtten i millimeter)

Page 16

FI SV

3.2.3. Kiukaan liittäminen Harvia-teräspiippuun

Savukaasujen poistoon voidaan käyttää CE-merkittyä Harvia-teräspiippua, jossa savuputket ovat ruostumatonta terästä ja piippu on eristetty paloturvalliseksi. Piipun poikkileikkaus on pyöreä. Savuputken halkaisija on 115 mm ja ulkovaipan 220 mm. Katso kuva 11.

1. Avaa takaliitäntäaukon suojaluukku (vain M1/ M2/M3, Classic 140/220/280, Premium/Premium VS). Taivuta pidikettä ruuvimeisselillä.

2. Siirrä sulkutulppa takaliitäntäaukon päälle.

3. Taivuta pidikettä ruuvimeisselillä. Käännä suojaluukku takaisin ylös ja lukitse se ruuvilla paikalleen (vain M1/M2/M3, Classic 140/220/280, Premium/Premium VS).

4. Kiinnitä teräspiipun savuputki kiukaan yläliitäntäaukkoon. Varmista, että savuputki on tiiviisti ja tukevasti kiinni. Lue tarkemmat ohjeet teräspiipun asennusohjeesta!

Jos kiukaan ympärillä käytetään tulisijan suojaseinää, piipun eristetyn osan tulee alkaa suo-

jaseinän yläpinnan tasolta tai sen alapuolelta.

3.2.3. Ugnens anslutning till Harvia stålskorsten

En CE-märkt Harvia stålskorsten kan användas för att avlägsna förbränningsgaser. Rökrören är tillverkade av rostfritt stål och kanalen har isolerats av brandsäkerhetsskäl. Stålskorstenens tvärprofil är rund. Rökrörets diameter är 115 mm och ytterhöljets 220 mm. Se bild 11.

1. Öppna den bakre anslutningsöppningens skyddslucka (endast M1/M2/M3, Classic 140/220/280, Premium/Premium VS). Böj hållaren med en skruvmejsel.

2. Flytta spärrpluggen till den bakre anslutningsöppningen.

3. Böj hållaren med en skruvmejsel. Vänd skyddsluckan tillbaka uppåt och lås den på plats med en skruv (endast M1/M2/M3, Classic 140/220/280, Premium/Premium VS).

4. Fäst stålskorstenens rökrör i bastuugnens övre anslutningsöppning. Säkerställ att rökröret sitter fast tätt och stadigt. Se närmare instruktioner i monteringsanvisningarna för stålskorstenen!

Om en skyddsvägg för eldstad används runt ugnen, ska skorstenens isolerade del börja i

nivå med skyddsväggens övre yta eller nedanför.

M1/M3

max. 0 mm

Kuva 11. Kiukaan liittäminen Harvia-teräspiippuun (mitat millimetreinä) Bild 11. Anslutning av ugnen till Harvia stålskorsten (måtten i millimeter)

Page 17

FI SV

3.3. Luukun kätisyyden vaihtaminen

Voit asentaa tulitilan luukun aukeamaan joko oikealle tai vasemmalle. Katso kuva 12.

Kuva 12. Luukun kätisyyden vaihtaminen Bild 12. Byte av luckans öppningsriktning

3.4. Lisätarvikkeet

A. Harvia-teräspiippu WHP1500. 3.2.3. B. Vedenlämmitin VL22l. Asennetaan yläliitäntä-

aukon päälle. Käytettäessä tulisijan suojaseinää tai muuta suojausta, joka ei ulotu suojaamaan ympäristön palavia materiaaleja vedenlämmittimen ja savuhormin välisen liitosputken lämpösäteilyltä, tulee liitosputken päälle asentaa säteilysuoja.

C. Säteilysuoja WZ020130. Asennetaan savu-

putken ympärille. Suojaamattoman savuputken suojaetäisyys palaviin materiaaleihin on 500 mm. Säteilysuojaa käytettäessä suojaetäisyys on 250 mm.

D. Harvian tulisijan suojaseinä WX017. Katso

kuva 8.

E. Harvian kiukaan suojaseinä WL400/WL450,

WL500/WL550, WL600/WL650, WL700/ WL750, WL800/WL850, WL590. Katso kuva 8.

F. Harvian tulisijan suoja-alusta WX018. (Malleille

M1/M2/M3, 20 Pro, 20 ES Pro/S, 26 Pro).

G. Kulmasavuputki. Useita malleja. H. Savuputken läpivientikaulus WZ020115. Peit-

tää hormireiän reunat ja tiivistysraon seinässä. Materiaali ruostumaton teräs. 2-osainen, joten kaulus käy erilaisille savuputken kaltevuuksille.

I. Muurausliitin WZ011115. Muurataan hormirei-

kään, eikä muita tiivistyksiä tarvita. Sisäpuolella on valmiina tiiviste.

3.3. Byte av luckans öppningsriktning

Luckan till eldrummet kan monteras så att den öppnas antingen åt höger eller åt vänster. Se bild 12.

3.4. Tilläggsutrustning

A. Harvia stålskorsten WHP1500. 3.2.3. B. Vattenvärmare VL22l. Installeras ovanför den

övre anslutningsöppningen. Vid användning av skyddsvägg för eldstad eller annat skydd, som inte skyddar brännbara material i omgivningen från värmestrålning från anslutningsröret mellan vattenvärmare och rökkanalen, ska ett strålningsskydd installeras ovanpå anslutningsröret.

C. Strålningsskydd WZ020130. Installeras runt rök-

röret. En oskyddad rökrörs säkerhetsavstånd till brännbara material är 500 mm. När strålningsskydd används är säkerhetsavståndet 250 mm.

D. Harvia skyddsvägg för eldstad WX017. Se bild 8. E. Harvia skyddsvägg WL400/WL450, WL500/

WL550, WL600/WL650, WL700/WL750, WL800/WL850, WL590. Se bild 8.

F. Harvia golvskyddsplåt för eldstad WX018. (En-

dast M1/M2/M3, 20 Pro, 20 ES Pro/S, 26 Pro).

G. Vinklad rökrör. Flera modeller. H. Genomföringskrage för rökrör WZ020115.

Täcker kanterna vid rökkanalens öppning och tätningsspringan i väggen. Materialet är rostfritt stål. 2-delad, vilket innebär att kragen passar för olika lutningar i rökröret.

I. Muranslutning WZ011115. Muras in i rökkana-

lens öppning, inga andra tätningar behövs. En färdig tätning finns på insidan.

Kuva 13. Lisätarvikkeet (mitat millimetreinä) Bild 13. Tilläggsutrustning (måtten i millimeter)

270

215

210–290

148

138

Page 18

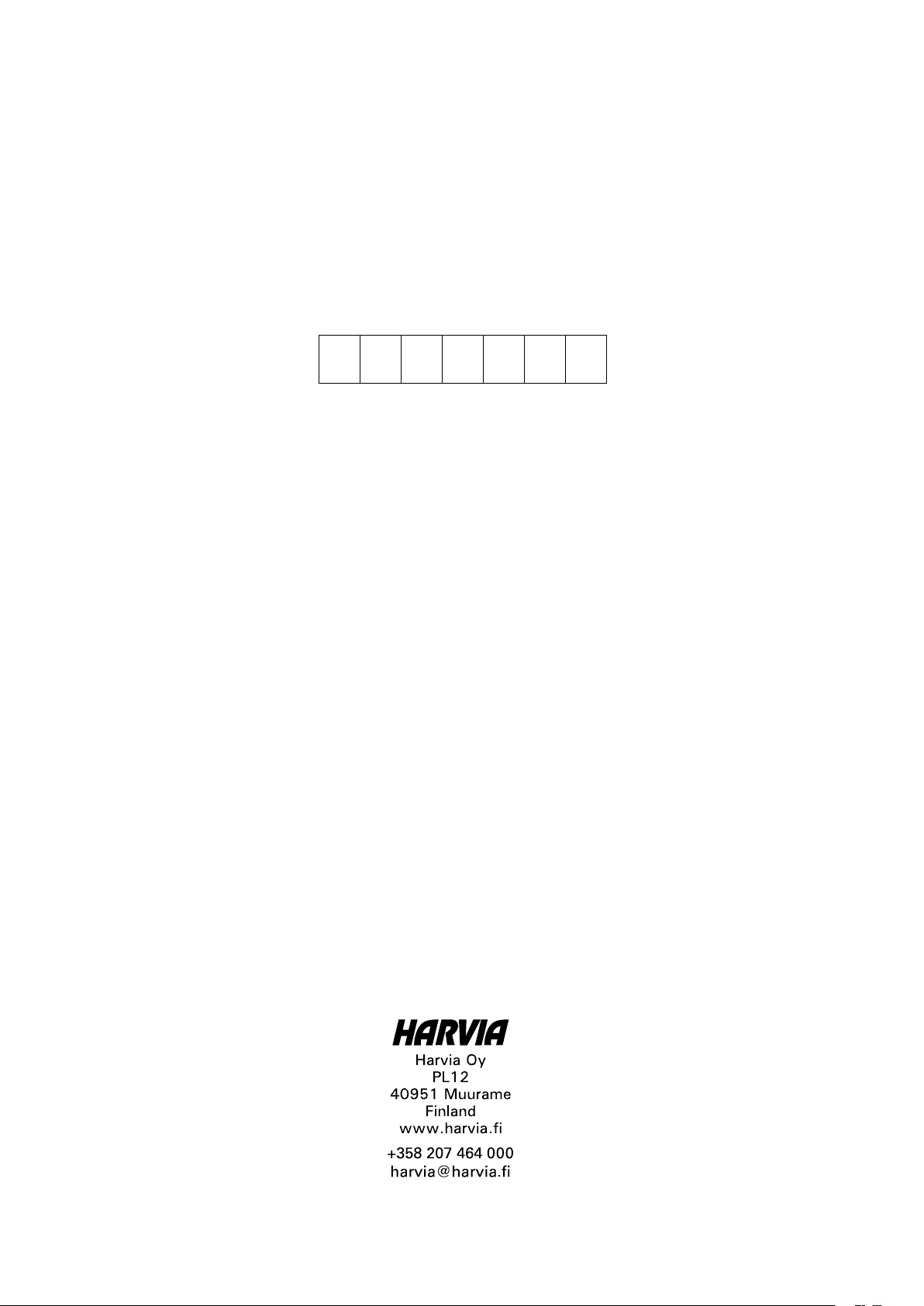

S/N:

Kopioi kiukaan sarjanumero pakkauksesta tähän ja liitä ohje talokirjaan.

Skriv in ugnens serienummer som finns på förpackningen här och bifoga

anvisningen till husboken.

Page 19

HARVIA 20 ES Pro

WX018

Lisävaruste Tillbehör Optional Wahlweise

Дополнительно

Valikuline

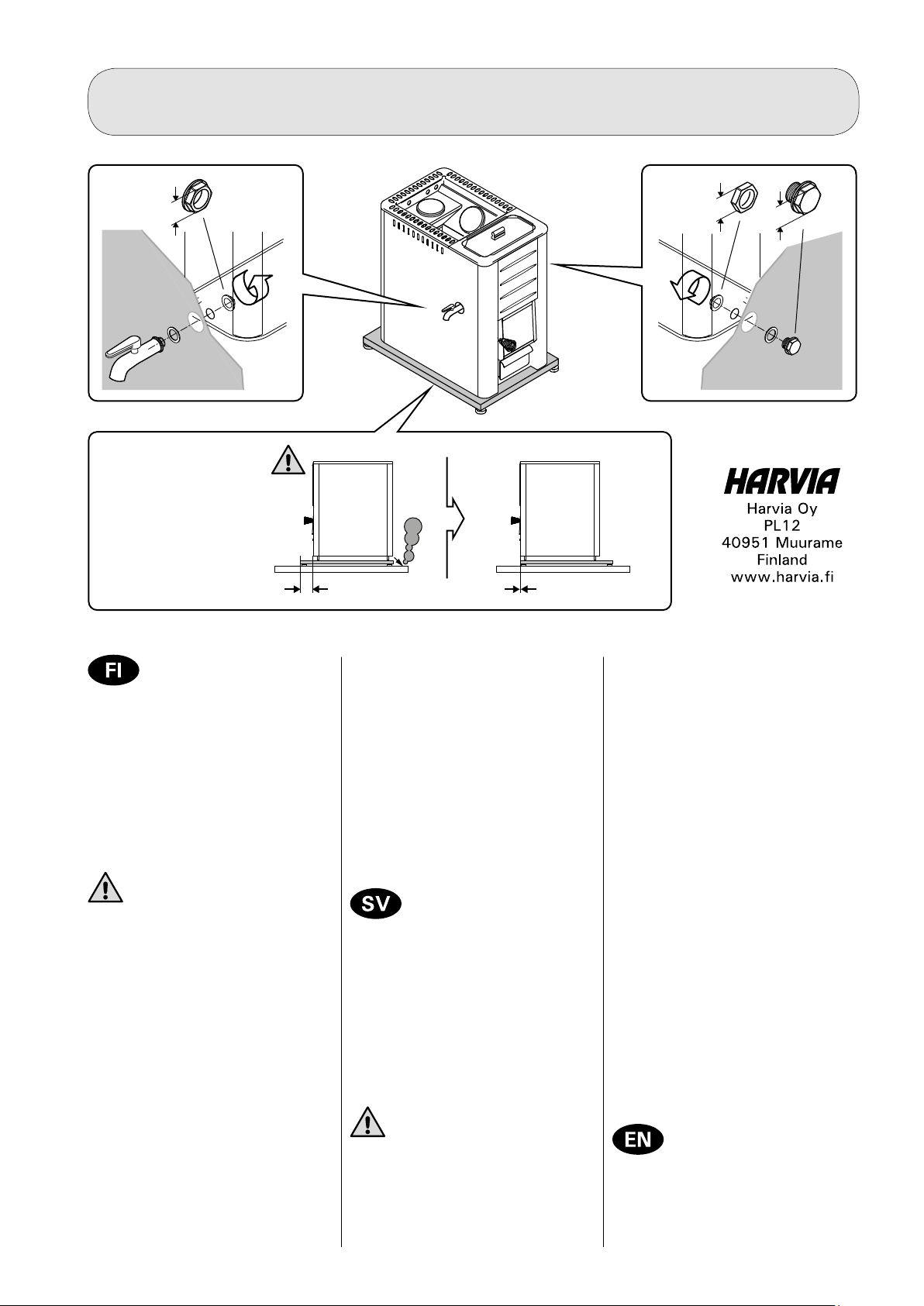

Vesisäiliö

Kiukaan etuosassa oleva kiinteä vesisäiliö (noin 20 l) on tehty korkealaatuisesta ruostumattomasta teräksestä. Vesihana voidaan sijoittaa joko vasemmalle tai oikealle sivulle. Toinen vesisäiliön rei’istä suljetaan peitetulpalla.

Huom! Vesihanan ja peitetulpan tiivisteet on asennettava säiliön ulkopintaa vasten, ei säiliön sisäpuolelle; muuten vesi vuotaa säiliöstä kierteitä pitkin tiivisteestä huolimatta.

Varo kuumaa vettä. Kiehuva vesi ja kuuma höyry aiheuttavat

iholle joutuessaan palovamman. Lapsia

on varoitettava kuuman veden vaaroista ja kiellettävä heitä käsittelemästä kuumaa vettä.

• Pidä vesisäiliö mahdollisimman

täynnä vettä aina, kun kiuas on kuuma. Vesisäiliö vaurioituu, jos

se on tyhjä tai tyhjenee kiukaan ollessa kuuma.

• Pidä vesisäiliö puhtaana. Vesisäi-

liö on tehty ruostumattomasta teräksestä, mutta vieraat aineet (esim. rauta) voivat aiheuttaa ruostepisteitä.

• Veden tulee täyttää samat laatu-

vaatimukset kuin löylyvedenkin. Hyvälaatuinen järvivesi soveltuu käytettäväksi vesisäiliössä eikä se vahingoita säiliön materiaaleja, mikäli säiliö puhdistetaan perusteellisesti ajoittain.

05052010

Ylläpito ja huolto

• Tyhjennä vesisäiliö, jos kiuasta ei

käytetä pitkään aikaan tai jos vesi on vaarassa jäätyä. Jätä vesihana auki.

• Käytä vesisäiliön puhdistukseen

vettä ja pehmeää kangasta. Älä käytä voimakasta pesuainetta.

• Jos vesisäiliöön tulee jostain ulkoi-

sesta syystä johtuen ruostepisteitä, poista ne vesihiomapaperilla, jonka karkeus on vähintään 400. Puhdista säiliö hionnan jälkeen huolellisesti. Älä käytä ruostepisteiden poistoon teräsvillaa.

Vattenbehållare

Den fasta vattenbehållaren (ca. 20 l) fram är tillverkad av högkvalitativt, rostfritt stål. En kran kan placeras på vänster eller höger sida. Täck över behållarens andra hål med en spärrklots.

Obs! Kranen och spärrklotsens packningar måste monteras mot behållarens utsida, inte inuti behållaren. Annars kommer vattnet att läcka ut ur behållaren, trots att den är utrustad med en packning.

Se upp med hett vatten. Ko-

kande vatten och het ånga orsakar brännskador vid kontakt med huden. Varna barnen för riskerna med

hett vatten och förbjud dem att hantera hett vatten.

• Se till att vattenbehållaren alltid

är så full som möjligt när ugnen är het. Vattenbehållaren skadas

om den är tom eller blir tom när bastuugnen är het.

• Håll vattenbehållaren ren. Vatten-

behållaren är tillverkad av rostfritt stål, men främmande ämnen (t.ex. järn) kan orsaka rostfläckar.

• Kvalitetskraven för vattnet är

desamma som för bastuvatten. Sjövatten av bra kvalitet kan användas i vattenbehållaren utan att det skadar materialet i behållaren, om behållaren rengörs grundligt då och då.

Underhåll

• Töm vattenbehållaren om bas-

tuugnen inte används på länge eller om det finns risk för att vattnet fryser. Lämna vattenkra-

nen öppen.

• Rengör vattenbehållaren med vat-

ten och mjukt tyg. Använd aldrig starka tvättmedel.

• Om vattenbehållaren får rostfläck-

ar av någon yttre orsak kan du avlägsna dessa med vattenslippapper som har en grovlek på minst 400. Rengör behållaren noggrant efter slipningen. Använd inte stålull för att ta bort rostfläckar.

Water container

The fixed water container (ca. 20 l) at the front of the stove is made of high quality stainless steel. A water tap can be placed on the left or right side. Cover the other container hole with a blocking plug.

Note! The water tap and blocking

Page 20

plug gaskets must be installed against the outside surface of the container, not inside the container. Otherwise the water will leak out of the container despite the gasket.

Watch out for the hot water.

Boiling water and hot steam will cause burns if they come in contact with your skin. Warn children about the dangers of hot water and tell them not to handle hot water.

• When the stove is hot, keep the

water container always as full of water as possible. The container

will be damaged if it is empty or drained when the stove is hot.

• Keep the water container clean.

The water container is made of stainless steel, but foreign substances (iron, for example) may cause rust spots.

• The water has to meet the same

quality requirements as the sauna water. You can also use lake water of good quality in the water container. It will not damage the stove materials as long as you clean the container thoroughly from time to time.

Maintenance

• Empty the water container if the

stove is not used for a long time or if the water may freeze. Leave

the water tap open.

• Clean the water container with

water and a soft cloth. Do not use strong detergents.

• If for some reason rust spots

appear on the water container, remove them with 400-grit or rougher water sandpaper. Clean the container carefully after sanding. Do not use steel wool to remove rust spots.

Wasserbehälter

Der integrierte Wasserbehälter (ca. 20 l) an der Vorderseite des Ofens besteht aus hochqualitativem, rostfreien Stahl. Auf der linken oder der rechten Seite kann ein Wasserhahn angebracht werden. Verschließen Sie die andere Behälteröffnung mit einem Verschlussdeckel.

Achtung! Die Dichtungen des Wasserhahns und des Verschlussdeckels müssen gegen die Außenfläche des Behälters angebracht werden, nicht innerhalb des Behälters. Ansonsten tritt trotz der Dichtung Wasser am Gewinde lang aus.

Vorsicht mit dem heißen Was-

ser! Hautkontakt mit kochendem Wasser und heißem Dampf führt zu Verbrennungen. Warnen Sie Kinder vor den Gefahren von heißem Wasser und untersagen Sie Ihnen, das Heißwasser zu benutzen.

• Sobald der Ofen heiß ist, sollten

sie den Wasserbehälter immer so voll wie möglich halten. Wenn der

Behälter bei heißem Ofen geleert oder abgelassen wird, kann er

Schaden erleiden.

• Halten Sie den Wasserbehälter

sauber. Der Wasserbehälter besteht aus Edelstahl, aber Fremdsubstanzen (z. B. Eisen) können zu Rostflecken führen.

• Das Wasser muss die gleichen

Qualitätsansprüche erfüllen wie das Saunawasser. Sie können im Wasserbehälter auch Seewasser von guter Qualität benutzen. Das Ofenmaterial wird dadurch nicht beschädigt, so lange Sie den Behälter gelegentlich gründlich reinigen.

Wartung

• Leeren Sie den Wasserbehälter,

wenn der Ofen für längere Zeit nicht benutzt wird oder wenn das Wasser gefrieren könnte. Lassen

Sie den Wasserhahn geöffnet.

• Reinigen Sie den Wasserbehälter

mit Wasser und einem weichen Tuch. Verwenden Sie keine starken Reinigungsmittel.

• Wenn sich aus irgendeinem Grund

Rostflecken am Wasserbehälter gebildet haben, entfernen Sie sie mit Nassschleifpapier mit 400er Körnung oder gröber. Reinigen Sie den Wasserbehälter nach dem Schleifen sorgfältig. Verwenden Sie keine Stahlwolle, um Rostflekken zu entfernen.

Резервуар для воды

Встроенный 20-литровый резервуар для воды в передней части каменки изготовлен из высококачественной нержавеющей стали. Водяной кран можно расположить с левой или правой стороны. Закройте другое отверстие резервуара блокировочной заглушкой.

Внимание! Прокладки крана и блокировочной заглушки необходимо устанавливать с внешней стороны резервуара, а не с внутренней стороны. В противном случае вода будет вытекать из резервуара, несмотря на установленную прокладку.

Соблюдайте осторожность при

контакте с горячей водой. Кипящая вода и горячий пар при контакте с кожей вызывают ожоги. Предупредите детей о риске, который представляет горячая вода, и не разрешайте им с ней контактировать.

• После нагревания каменки сле-

дите, чтобы резервуар для воды был максимально полным. Нагре-

вание каменки при незаполненном или опорожненном резервуаре для воды приведет к его повреждению.

• Поддерживайте чистоту резерву-

ара для воды. Резервуар для воды выполнен из нержавеющей стали, однако посторонние вещества (например, железо) могут вызвать образование пятен ржавчины.

• Вода должна отвечать тем же

требованиям, что и вода для сауны. Для заполнения резервуара можно также использовать озерную воду хорошего качества. Это не повредит

материалы, из которых изготовлена каменка, если время от времени выполнять тщательную чистку резервуара.

Обслуживание

• Если каменка не используется в

течение продолжительного времени, во избежание замерзания следует слить воду из резервуара. Оставьте кран резервуара для

воды открытым.

• Промойте резервуар для воды водой

и мягкой тканой салфеткой. Не используйте сильнодействующие моющие средства.

• При образовании по каким-либо

причинам на поверхности резервуара пятен ржавчины удалите их с помощью наждачной бумаги с зернистостью 400 или выше. После абразивной обработки следует тщательно промыть резервуар. Не следует использовать для

Veemahuti

Kerise esiküljele kinnitatud umbes 20-liitrine veemahuti on valmistatud kõrgekvaliteedilisest roostevabast terasest. Kraani saab paigaldada nii vasakule kui ka paremale poole. Mahuti teine ava tuleb tropiga sulgeda.

Märkus! Kraani ja tropi tihendid tuleb asetada mahuti välispinnale, mitte mahuti sisse. Vastasel korral hakkab mahuti tihendi olemasolule vaatamata lekkima.

Ettevaatust, kuum vesi! Keev

vesi ja kuum aur põhjustavad teie nahaga kokku puutumisel põletusi. Hoiatage lapsi kuuma veega seotud ohtude eest ja ärge lubage neil kuuma vett käsitseda.

• Kui keris on kuum, hoidke vee-

mahuti alati vett nii palju täis, kui võimalik. Kuum keris kahjustab

tühja või tühjendatud mahutit.

• Hoidke veemahuti puhtana. Veema-

huti on valmistatud roostevabast terasest, kuid võõrained (näiteks raud) võivad tekitada roosteplekke.

• Vesi peab vastama saunaveele

kehtivatele kvaliteedinõuetele. Võite veemahutis kasutada ka hea kvaliteediga järvevett. See ei kahjusta kerise materjale, kui puhastate mahutit aeg-ajalt põhjalikult.

Hooldamine

• Kui kerist pikema aja jooksul ei

kasutata või kui vesi võib külmuda, tühjendage veemahuti. Jätke

veekraan avatuks.

• Puhastage veemahuti vee ja peh-

me lapiga. Ärge kasutage tugevatoimelisi puhastusvahendeid.

• Kui veemahutisse ilmub mingil

põhjusel roosteplekke, eemaldage need vees kasutatava liivapaberiga, mille teralisus on 400 või enam. Pärast liivapaberiga töötlemist puhastage mahuti hoolikalt. Ärge kasutage roosteplekkide eemaldamiseks terasvilla.
