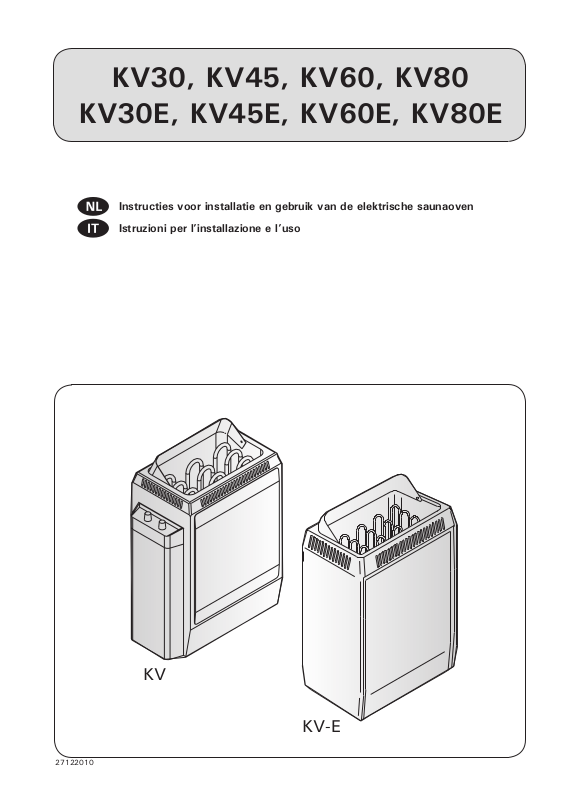

KV30, KV45, KV60, KV80
KV30E, KV45E, KV60E, KV80E
Instructies voor installatie en gebruik van de elektrische saunaoven
Istruzioni per l’installazione e l’uso
27122010
KV
KV-E
Page 2
NL IT
Deze instructies voor gebruik en installatie zijn bedoeld voor de eigenaar of de persoon die verantwoordelijk is voor de sauna, alsook voor de elektrische installateur die de elektrische aansluiting moet uitvoeren. Nadat de installatie voltooid werd moet de persoon die verantwoordelijk is voor de installatie deze instructies doorgeven aan de eigenaar van de sauna of aan de persoon die verantwoordelijk is voor het gebruik van de sauna. Lees aub deze instructies zorgvuldig door vooraleer u de oven gaat gebruiken.
De oven is geschikt om een sauna op te warmen voor het gebruik van een sauna. Hij mag niet gebruikt worden voor andere doeleinden. Saunaovens die de CE-tekens dragen, voldoen aan alle bepalingen voor sauna-installaties. Bevoegde autoriteiten zorgen ervoor dat de bepalingen worden opgevolgd.
Proficiat met uw keuze!
Garantie:
De garantie termijn voor ovens en
•
regelapparatuur is twee (2) jaar. De garantie termijn voor ovens en
•
regelapparatuur die in sauna’s door bewoners van gemeenschappelijke gebouwen wordt gebruikt, bedraagt een (1) jaar. De garantie geldt niet voor eventuele gebreken
•
die het gevolg zijn van het niet opvolgen van de installatie-, gebruiks- en onderhoudsinstructies. De garantie geldt niet voor eventuele gebreken
•
die het gevolg zijn van het gebruik van stenen die niet door de fabrikant van de oven zijn aanbevolen.
Queste istruzioni per l’installazione e l’utilizzo sono dirette al proprietario od alla persona incaricata del funzionamento della sauna, come pure all’elettricista che si occuperà dell’installazione elettrica del riscaldatore. Dopo aver completato l’installazione, la persona che l’ha eseguita dovrebbe passare queste istruzioni al proprietario della sauna o alla persona incaricata del suo funzionamento. Si prega di leggere attentamente le istruzioni per l’uso prima di adoperare il riscaldatore.
Il riscaldatore viene utilizzato per il riscaldamento di saune per ottenere una temperatura ottimale per il bagno. E’ vietato servirsi del riscaldatore per qualsiasi altro utilizzo. Le stufe per sauna che recano il marchio CE sono conformi alle disposizioni per gli impianti sauna. Le autorità competenti vigilano sull’adempimento di tali disposizioni.
Congratulazioni pev la vostra scelta!
Garanzia:
La durata della garanzia per i componenti del
•
sistema di regolazione e riscaldamento per saune utilizzate da famiglie è di due (2) anni. La durata della garanzia per i componenti del
•
sistema di regolazione e riscaldamento per saune utilizzate da abitanti di edifici residenziali è di un (1) anno. La garanzia non copre i guasti provocati
•
dall’inosservanza delle istruzioni di installazione, utilizzo o manutenzione. La garanzia non copre i guasti provocati
•
dall’uso di pietre non consigliate dal produttore della stufa.
INHOUD
1. INSTRUCTIES VOOR GEBRUIK ....................................... 3
1.1. Saunastenen opstapelen........................................3
1.1.1. Onderhoud .................................................. 3
1.2. Verwarming van de sauna .....................................4
1.3. Gebruik van de oven .............................................4
1.3.1. Oven inschakelen .........................................4
1.3.2. Vooraf ingestelde tijd (getimed inschakelen) ....4
1.3.3. Oven uitschakelen ........................................5
1.3.4. Temperatuur instellen ...................................5
1.4. Water op de verwarmde stenen gooien ...................5
1.5. Instructies voor het baden ..................................... 6
1.6. Waarschuwingen..................................................6
1.7. Probleemoplossing ................................................6
2. DE SAUNARUIMTE ....................................................... 8
2.1. Constructie van saunaruimte .................................8
2.1.1. Blakeren van de saunawanden ....................... 8
2.2. Ventilatie van saunaruimte ....................................8
2.3. Vermogen van de saunaoven ................................. 9
2.4. Hygiëne saunaruimte ............................................ 9
3. INSTRUCTIES VOOR INSTALLATIE ...............................10
3.1. Voorafgaand aan installatie ..................................10
3.2. De saunaoven aan een wand bevestigen ............... 11
3.2.1. Veiligheidsleuning ......................................11
3.3. Elektrische verbindingen ...................................... 12
3.3.1. Isolatieweerstand elektrische saunaoven .......13
3.4. Installatie van de besturingsunit en sensors (KV-E) .13
3.5. Oververhittingsbeveiliging resetten ....................... 13
ELECTRICAL CONNECTIONS (NORWAY/BELGIUM)
TILKOPLING TIL ELEKTRISITETSNETTET (NORGE) ............. 16
4. RESERVEONDERDELEN ............................................... 17
INDICE
1. ISTRUZIONI PER L’USO................................................. 3
1.1. Come impilare le pietre della stufa .......................... 3
1.1.1. Manutenzione ..............................................3
1.2. Riscaldamento della sauna .....................................4
1.3. Uso della stufa .....................................................4
1.3.1. Accensione della stufa ..................................4
1.3.2. Tempo di preimpostazione (accensione
programmata) .......................................................4
1.3.3. Spegnimento della stufa ................................5
1.3.4. Impostazione della temperatura ......................5
1.4. Come gettare l’acqua sulle pietre riscaldate .............5
1.5. Istruzioni per il bagno ............................................6
1.6. Avvertenze ..........................................................6
1.7. Risoluzione dei problemi ........................................ 6
2. LA STANZA DELLA SAUNA........................................... 8
2.1. Struttura della stanza della sauna ...........................8
2.1.1. Annerimento delle pareti della sauna ...............8
2.2. Ventilazione della stanza della sauna .......................8
2.3. Potenza di uscita della stufa ..................................9
2.4. Igiene della stanza della sauna ...............................9
3. ISTRUZIONI PER L’INSTALLAZIONE ..............................10
3.1. Prima dell’installazione ........................................ 10
3.2. Come fissare la stufa alla parete ........................... 11
3.2.1. Griglia di sicurezza .....................................11
3.3. Collegamenti elettrici .......................................... 12
3.3.1. Resistenza dell’isolamento del bruciatore
elettrico .............................................................. 13
3.4. Installazione della centralina e dei sensori (KV-E) ....13
3.5. Reimpostazione della protezione da surriscaldamento ... 13
ELECTRICAL CONNECTIONS (NORWAY/BELGIUM)
TILKOPLING TIL ELEKTRISITETSNETTET (NORGE) ............. 16
4. PEZZI DI RICAMBIO .................................................... 17
Page 3
NL IT

1. INSTRUCTIES VOOR GEBRUIK 1. ISTRUZIONI PER L’USO

1.1. Saunastenen opstapelen

De opeenstapeling van de saunastenen is van grote invloed op de werking van de oven (figuur 1).
Belangrijke informatie over saunastenen
De stenen moeten een doorsnee hebben van 5
•
tot 10 cm. Gebruik alleen niet-afgeronde gespleten sau-
•
nastenen die bedoeld zijn voor gebruik in een oven. Peridotiet, olivijn-doleriet en olivijn zijn geschikte steentypes.
Lichte, poreus-keramische “stenen” en zachte
•
spekstenen mogen niet gebruikt worden in de oven. Deze absorberen onvoldoende hitte bij het opwarmen. Dat kan tot schade leiden in de verwarmingselementen.
Was het stof van de stenen af voordat u deze
•
in de oven stapelt.
Let op het volgende als u de stenen gaat plaatsen:
Laat de stenen niet in de oven vallen.
•
Klem geen stenen tussen de verwarmingsele-
•
menten. Plaats de stenen losjes op elkaar zodat er lucht
•
tussendoor kan stromen. Stapel de stenen zodanig op elkaar dat ze eer-
•
der elkaar ondersteunen dan dat hun gewicht op de verwarmingselementen rust. Maak geen hoge stapel stenen bovenop de oven.
•
In de ruimte van de oven voor de stenen of
•
vlak bij de oven mogen geen objecten of ap­paraten worden geplaatst die de sterkte of de richting van de luchtstroming door de oven kunnen beïnvloeden.

1.1. Come impilare le pietre della stufa

La pila di pietre da sauna ha effetti positivi sul fun­zionamento della stufa (figura 1).
Importanti istruzioni sulle pietre da sauna:
Le pietre devono avere un diametro di 5–
•
10 cm. Utilizzare esclusivamente pietre da sauna a
•
spacco angolari intese per l'uso in una stufa. Peridotite, olivine-dolerite e olivine sono tipi di pietra adatti.
Nella stufa non si devono utilizzare né "pie-
•
tre" leggere in ceramica porosa né pietre ollari morbide. Quando si riscaldano, non assorbono calore sufficiente, causando danni alle resisten­ze.
Lavare via la polvere dalle pietre prima di impi-
•
larle nella stufa.
Quando si posizionano le pietre:
Non far cadere le pietre nella stufa.
•
Non incastrare le pietre tra le resistenze.
•
Posizionare le pietre in modo sparso per ga-
•
rantire una corretta circolazione dell'aria tra di esse. Impilare le pietre in modo che si sostengano a
•
vicenda evitando che il peso graviti sulle resi­stenze. Non formare una pila alta di pietre sopra la
•
stufa. È importante che nessun oggetto o apparecchio
•
venga posto all’interno dello spazio della stufa riservato alle pietre, né accanto alla stufa, affin­ché la quantità o la direzione del flusso dell’aria all'interno della stufa non subisca variazioni.
Figuur 1. Saunastenen opstapelen Figura 1. Come impilare le pietre nella stufa

1.1.1. Onderhoud

Door de grote temperatuurschommelingen kunnen saunastenen tijdens het gebruik stuk gaan. Stapel de stenen minstens één keer per jaar opnieuw op of vaker bij frequent gebruik van de sauna. Verwijder dan ook stukjes steen op de bodem van de oven en vervang kapotte stenen door nieuwe. Zo zorgt u dat de verwarmingscapaciteit van de oven opti­maal blijft en dat het risico op oververhitting wordt vermeden.

1.1.1. Manutenzione

A causa della grande variazione di temperatura, le pietre da sauna si sgretolano con l’uso. Ridisporre le pietre almeno una volta l'anno o anche più spesso se la sauna viene usata frequentemente. Allo stesso tempo, rimuovere i pezzi di pietra dalla parte inferiore della stufa e sostituire quelle sgretolate. In tal modo, la capacità di riscaldamento della stufa rimane otti­male e si evita il rischio di surriscaldamento.
Page 4
NL IT

1.2. Verwarming van de sauna

Wanneer de saunaoven voor de eerste keer in wordt geschakeld, geven zowel de saunaoven als de ste­nen een geur af. Om deze geur te verdrijven moet de saunaruimte goed worden geventileerd.
Als het vermogen van de saunaoven geschikt is voor de saunaruimte, dan duurt het bij een goed geïsoleerde sauna ongeveer een uur tot deze tempe­ratuur is bereikt ( 2.3.). De saunastenen bereiken de vereiste badtemperatuur doorgaans binnen dezelfde tijd als de saunaruimte. Een geschikte temperatuur voor de saunaruimte is circa 65–80 °C.

1.3. Gebruik van de oven

Voordat u de saunaoven inschakelt, moet u zich er altijd van vergewissen dat er zich geen voorwerpen op of in de onmiddellijke nabijheid van de saunaoven bevinden. 1.6.
De ovenmodellen KV30, KV45, KV60 en KV80KV30, KV45, KV60 en KV80
•
zijn voorzien van een timer en een thermostaat. De timer is voor het instellen van de inscha­kelduur en de thermostaat is voor het instellen van de gewenste temperatuur. 1.3.1.–1.3.4. De ovenmodellen KV30E, KV45E, KV60E enKV30E, KV45E, KV60E en
•
KV80E worden gestuurd door een afzonderlijke worden gestuurd door een afzonderlijke besturingsunit. Zie de gebruiksaanwijzing van het gekozen model van de besturingsunit voor meer informatie.

1.2. Riscaldamento della sauna

Quando il riscaldatore viene acceso per la prima vol­ta, sia il riscaldatore che le pietre rilasciano un certo odore. Per eliminare questo odore, la stanza della sauna deve essere ventilata in maniera sufficiente.
Se la portata del riscaldatore è adatta alla stanza della sauna, il raggiungimento della suddetta tem­peratura richiederà all’incirca un’ora in una sauna convenientemente isolata ( 2.3.). Le pietre della sauna raggiungono solitamente la temperatura otti­male per il bagno contemporaneamente alla stanza stessa. Per una sauna, la temperatura ottimale è di circa +65 °C – +80 °C.

1.3. Uso della stufa

Prima di accendere la stufa, controllare sempre che non vi siano oggetti appoggiati sopra né a poca distanza. 1.6.
Le stufe modello KV30, KV45, KV60 e KV80KV30, KV45, KV60 e KV80
•
sono dotate di timer e termostato. Il timer consente di impostare l'ora di accensione della stufa, mentre il termostato imposta una tempe­ratura adeguata. 1.3.1.–1.3.4. Le stufe modello KV30E, KV45E, KV60E eKV30E, KV45E, KV60E e
•
KV80E sono controllate da una centralina sepa-sono controllate da una centralina sepa­rata. Vedere le istruzioni per l'uso del modello di centralina selezionato.
Figuur 2. Thermostaatschakelaar Figura 2. Interruttore termostato

1.3.1. Oven inschakelen

Zet de timerschakelaar in de stand “aan” (sectie A in figuur 3, 0–4 uur). De oven wordt onmiddellijk opgewarmd.

1.3.2. Vooraf ingestelde tijd (getimed inschakelen)

Zet de timerschakelaar in de stand “voor­af instellen” (sectie B in figuur 3, 0–8 uur). De oven wordt opgewarmd wanneer
de timer de schakelaar weer in de stand “aan” heeft gezet. De oven blijft daarna ongeveer vier uur ingeschakeld.
Voorbeeld: u wilt drie uur lang gaan wandelen en daarna een saunabad nemen. Zet de timerschake­laar in de stand “vooraf instellen” op nummer 2.
De timer begint te lopen. Na twee uur begint de oven met opwarmen. Omdat het ongeveer één uur duurt voordat de sauna verwarmd is, zal deze na ongeveer drie uur klaar zijn voor het baden, dus wanneer u terugkomt van uw wandeling.
Figuur 3. Timerschakelaar Figura 3. Interruttore timer

1.3.1. Accensione della stufa

Portare l'interruttore del timer su “on“ (se­zione A nella figura 3, 0–4 ore). La stufa inizia a riscaldarsi immediatamente.
1.3.2. Tempo di preimpostazione (accensione pro­grammata)
Portare l'interruttore del timer su “preim­postazione“ (sezione B nella figura 3, 0–8 ore). La stufa inizia a riscaldarsi quando
l'interruttore del timer torna su "on". Dopo questa operazione, la stufa sarà accesa per circa quattro ore.
Esempio: si desidera fare una passeggiata di tre ore e al ritorno fare una sauna. Portare l'interruttore del timer su "preimpostazione" al numero 2.
Il timer si avvia. Dopo due ore, la stufa inizia a riscaldarsi. Poiché occorre circa un'ora per riscaldar­la, la sauna sarà pronta dopo circa tre ore, ovvero quando si torna dalla passeggiata.
Page 5
NL IT

1.3.3. Oven uitschakelen

De oven schakelt uit wanneer de timer de schakelaar weer in de stand nul heeft ge­zet. U kunt de oven op elk gewenst mo­ment uitschakelen door de timerschakelaar
zelf in de stand nul te zetten.
Schakel de oven uit na het baden. Soms verdient het aanbeveling om de oven een tijdje ingeschakeld te laten zodat de houten onderdelen van de sauna goed droog worden.
N.B.! Controleer altijd of de oven uitgeschakeld is en gestopt is met verwarmen nadat de timer de schakelaar op nul heeft gezet.

1.3.4. Temperatuur instellen

De thermostaat (figuur 2) is ervoor om de tempera­tuur in de saunaruimte op een gewenst niveau te houden. U kunt verschillende instellingen uitprobe­ren om de meest geschikte instelling te bepalen.
Begin daarbij op de hoogste stand. Als de tempera­tuur tijdens het baden te hoog wordt, draait u de schakelaar iets linksom. Houd er rekening mee dat slechts een klein verschil binnen het maximale ge­bied de temperatuur van de sauna aanzienlijk doet wijzigen.

1.3.3. Spegnimento della stufa

La stufa si spegne quando l'interruttore del timer torna su zero. È possibile spe­gnere la stufa in qualsiasi momento por­tando manualmente il timer su zero.
Spegnere la stufa al termine della sauna. A volte è consigliabile lasciare accesa la stufa per un po' al fine di consentire alle parti in legno della sauna di asciugarsi correttamente.
NOTA! Controllare sempre che la stufa sia spenta e cessi di riscaldare quando si porta l'interruttore del timer su zero.

1.3.4. Impostazione della temperatura

Lo scopo del termostato (figura 2) è di mantenere la temperatura della stanza della sauna ad un livello desiderato. Eseguendo delle prove, si può trovare l'impostazione ottimale.
Iniziare provando nella posizione massima. Se duran­te il bagno si ha la sensazione che la temperatura si sia innalzata eccessivamente, è possibile abbassarla un po’ girando l’interruttore in senso antiorario. È opportuno notare che anche una differenza minima nella sezione massima va a modificare la tempera­tura della sauna in maniera considerevole.

1.4. Water op de verwarmde stenen gooien

De lucht in de saunaruimte wordt droog als ze wordt opgewarmd. Daarom is het nodig, water op de ver­warmde stenen te gooien om een geschikte voch­tigheidsgraad in de sauna te krijgen. De invloed van hitte en stoom op mensen loopt uiteen – door te experimenteren kunt u nagaan welke temperatuur­en vochtigheidsniveaus u het beste bevallen.
N.B.! De maximale inhoud van de lepel is 2 de­ciliters. De hoeveelheid water die per keer op de stenen wordt gegooid, mag niet meer zijn dan 2 dl; als er een bovenmatige hoeveelheid water op de stenen wordt gegooid, zal slechts een deel daarvan verdampen terwijl de rest als kokend heet water op de saunagangees terecht kan komen. Gooi nooit water op de stenen wanneer er zich personen vlak­bij de saunaoven bevinden, aangezienheet water brandwonden kan veroorzaken.
N.B.! Het water dat op de hete stenen wordt ge­gooid, moet voldoen aan de normen voor schoon huishoudwater (table 1). Er mogen alleen geurstof­fen worden gebruikt die voor saunawater zijn samen­gesteld. Volg de aanwijzingen op de verpakking.
Watereigenschap Proprietà dell'acqua
Concentratie teelaarde Concentrazione di muffa
Concentratie ijzer Concentrazione di ferro
Hardheid: belangrijkste stoffen zijn mangaan (Mn) en kalk, d.w.z. calcium (Ca) Durezza: le sostanze principali sono manganese (Mn) e calcare, ovvero calcio (Ca)
Chloorhoudend water Acqua clorurata
Zeewater Acqua di mare
Tabel 1. Vereisten voor waterkwaliteit Tabella 1. Requisiti di qualità dell'acqua

1.4. Come gettare l’acqua sulle pietre riscaldate

L’aria della stanza della sauna diventa secca, una volta riscaldata. Di conseguenza è necessario get­tare dell’acqua sulle pietre riscaldate in modo da ottenere un grado ottimale di umidità nella sauna. L'effetto di calore e vapore varia in base alle perso­ne. Eseguendo delle prove, si possono trovare i livelli di temperatura e umidità ottimali.
NOTA! Il volume massimo del mestolo è di 2 decili­tri. La quantità d’acqua da gettare sulle pietre non do­vrebbe superare i 2 dl ogni volta, perché se si utilizza una eccessiva quantità d’acqua solo una parte di essa riuscirà ad evaporare ed il resto, trasformato in acqua bollente, potrebbe schizzare sugli utilizzatori. Non gettare mai l’acqua sulle pietre se ci sono persone in prossimità del riscaldatore, perché il getto di vapore bollente potrebbe provocare ustioni alla pelle.
NOTA! L’acqua da gettare sulle pietre riscaldate dovrebbe essere pulita come la normale acqua per utilizzo domestico (tabella 1). E’ possibile utilizza­re soltanto profumi speciali appositamente prodotti per l’acqua della sauna. Seguite le istruzioni fornite sull’imballo.
Invloed Effetto
Kleur, smaak, neerslag Colore, sapore, precipitato
Kleur, reuk, smaak, neerslag Colore, odore, sapore, precipitato
Neerslag Precipitato
Gezondheidsrisico Rischi per la salute
Snelle corrosievorming Rapida corrosione
Aanbeveling Consiglio
<12 mg/l
<0,2 mg/l
Mn: <0,05 mg/l Ca: <100 mg/l
Gebruik verboden Proibito l'uso
Gebruik verboden Proibito l'uso
Page 6
NL IT

1.5. Instructies voor het baden

Begin met een wasbeurt, bijvoorbeeld door te
•
douchen. Blijf in de sauna zolang als u plezierig vindt.
•
Het is een ongeschreven saunaregel om andere
•
gebruikers niet te storen door hard te praten. Verjaag andere gebruikers niet uit de sauna
•
door grote hoeveelheden water op de stenen te gooien. Vergeet al uw zorgen en ontspant u zich.
•
Koel uw huid naar behoefte af.
•
Als u in goede gezondheid verkeert, kunt u
•
gaan zwemmen als er een zwembad aanwezig is. Was uzelf goed na het gebruik van de sauna.
•
Drink water of frisdrank om uw vloeistofpeil weer in balans te brengen. Rust een tijdje uit en wacht tot uw hartslag op
•
het normale peil is gezakt voordat u zich aan­kleedt.

1.6. Waarschuwingen

Door zeelucht en een vochtig klimaat kunnen
•
de metalen oppervlakken van de saunaoven gaan corroderen. Hang in verband met brandgevaar geen kleren
•
in de sauna om te drogen. Een te hoge vochtig­heidsgraad kan ook de elektrische apparatuur beschadigen. Blijf uit de buurt van de saunaoven als deze
•
heet is. De stenen en buitenste oppervlakken van de saunaoven kunnen brandwonden ver­oorzaken. Gooi niet teveel water op de stenen. Het ver-
•
dampende water is kokend heet. Zorg dat kinderen, gehandicapten of zieken de
•
sauna niet zonder toezicht gebruiken. Raadpleeg uw huisarts met betrekking tot
•
eventuele gezondheidsbeperkingen bij saunage­bruik. Ouders moeten hun kinderen bij de hete sauna-
•
oven vandaan houden. Win advies in van het consultatiebureau als
•
u kleine baby’s mee in de sauna wilt nemen (leeftijd, temperatuur van de sauna, tijd die in de warme sauna wordt doorgebracht). Ga nooit slapen in een warme sauna.
•
Beweeg voorzichtig in de sauna, aangezien het
•
platform en de vloeren glad kunnen zijn. Ga nooit in een hete sauna zitten als u alcohol,
•
sterke medicijnen of een een verdovend middel heeft gebruikt.

1.5. Istruzioni per il bagno

Iniziate lavandovi il corpo, ad esempio facendo
•
una doccia. Restate nella sauna per tutto il tempo in cui vi
•
ci sentite a vostro agio. Dimenticate tutti i vostri problemi e rilassatevi.
•
In base alle convenzioni stabilite per le saune,
•
non dovete disturbare gli altri bagnanti parlando a voce alta. Non costringete gli altri bagnanti ad uscire dalla
•
sauna gettando una quantità eccessiva d’acqua sulle pietre. Lasciate che la vostra pelle si rinfreschi per
•
tutto il tempo necessario. Se siete in buona sa­lute, potete anche fare una nuotata se è dispo­nibile una vasca o una piscina. Dopo il bagno lavatevi accuratamente.
•
Riposatevi un po’ e attendete che le pulsazioni
•
riprendano il ritmo normale prima di rivestirvi. Bevete un po’ d’acqua fresca o un soft drink per ricostituire l’equilibrio dei liquidi nel vostro corpo.

1.6. Avvertenze

Una lunga permanenza in una sauna calda pro-
•
voca l’aumento della temperatura corporea, il che potrebbe essere pericoloso. State lontani dal riscaldatore quando è caldo.
•
Le pietre e le superfici esterne del riscaldatore possono ustionare la pelle. I genitori devono tenere i bambini lontani dal
•
riscaldatore acceso. Non permettete a persone giovani, handicap-
•
pate od ammalate di fare il bagno in sauna da sole. Consultate il vostro medico relativamente ai
•
rischi che il bagno in sauna può comportare per la vostra salute. Consultate il vostro pediatra sull’opportunità di
•
portare bambini piccoli in sauna. State molto attenti a muovervi all’interno della
•
sauna, perché la piattaforma ed il pavimento possono essere scivolosi. Non entrate mai in una sauna calda se avete
•
assunto alcolici, medicinali forti o sostanze stupefacenti. Non dormire mai in una sauna calda.
•
L’aria di mare ed il clima umido possono corro-
•
dere le superfici metalliche del riscaldatore. Non appendete vestiti ad asciugare nella sauna,
•
perché possono costituire un rischio di incen­dio. Inoltre, un contenuto eccessivo di umidità può danneggiare l’impianto elettrico.

1.7. Probleemoplossing

N.B.! Alle servicehandelingen moeten door profes­sioneel onderhoudspersoneel worden uitgevoerd.
De oven warmt niet op.
Controleer of de zekeringen voor de oven in
•
orde zijn. Controleer of de aansluitkabel goed is aangeslo-
•
ten ( 3.3.). Zet de timerschakelaar in de stand “aan”
•
( 1.3.1.). Zet de thermostaat hoger ( 1.3.4.).
•
Controleer of de oververhittingsbeveiliging
•

1.7. Risoluzione dei problemi

Nota! Tutti gli interventi di servizio devono essere eseguiti da personale addetto.
La stufa non si riscalda.
Controllare che i fusibili sulla stufa siano in
•
buone condizioni. Controllare che il cavo di connessione sia colle-
•
gato ( 3.3.). Portare l'interruttore del timer su “on“
•
( 1.3.1.). Regolare il termostato su un'impostazione su-
•
periore ( 1.3.4.).
Page 7
NL IT
niet is afgegaan. De timer werkt maar de oven warmt niet op. ( 3.5.)
De saunaruimte warmt langzaam op. De saunaste­nen koelen snel af als er water op gegooid wordt.
Controleer of de zekeringen voor de oven in
•
orde zijn. Ga na of alle verwarmingselementen gloeien
•
wanneer de oven aan staat. Zet de thermostaat hoger ( 1.3.4.).
•
Controleer of de oven voldoende warmte levert
•
( 2.3.). Controleer de saunastenen ( 1.1.). Te dicht op
•
elkaar gestapelde stenen, het inzakken van de stenen na verloop van tijd, of een onjuist type stenen kan de luchtstroom door de oven hinde­ren waardoor de verwarming minder efficiënt wordt. Controleer of de ventilatie van de saunaruimte
•
goed is aangebracht ( 2.2.).
De saunaruimte warmt snel op, maar de tempera­tuur van de stenen blijft te laag. Op de stenen ge­gooid water sijpelt door.
Zet de thermostaat lager ( 1.3.4.).
•
Controleer of de oven niet teveel warmte levert
•
( 2.3.). Controleer of de ventilatie van de saunaruimte
•
goed is aangebracht ( 2.2.).
Paneel of andere materialen vlak bij de oven raken snel geblakerd.
Controleer of aan de eisen voor de minimale
•
afstand is voldaan ( 3.1.). Controleer de saunastenen ( 1.1.). Te dicht
•
op elkaar gestapelde stenen, het inzakken van de stenen na verloop van tijd, of een onjuist type stenen kan de luchtstroom door de oven hinderen en oververhitting van de nabijgelegen materialen veroorzaken. Zie ook sectie 2.1.1.
•
De oven geeft een geur af.
Zie sectie 1.2.
•
De warme oven kan geuren duidelijker waar-
•
neembaar maken die in de lucht aanwezig zijn maar niet aan de sauna of de oven te wijten zijn. Voorbeelden: verf, lijm, olie, geurstoffen.
De oven maakt geluid.
KV: de timer is een mechanisch apparaat en
•
tikt wanneer hij normaal functioneert. Als de ti­mer ook tikt als de oven uitgeschakeld is, dient u de bedrading te controleren. Incidentele plofgeluiden worden meestal ver-
•
oorzaakt als stenen door de hitte barsten. De thermische uitzetting van ovenonderdelen
•
kan geluiden veroorzaken wanneer de oven opwarmt.
Controllare che la protezione termica di sicurez-
•
za non sia disattivata. Il timer funziona, ma la stufa non si riscalda. ( 3.5.)
La stanza della sauna si riscalda lentamente. L'ac­qua gettata sulle pietre della sauna raffredda rapi­damente le pietre.
Controllare che i fusibili sulla stufa siano in
•
buone condizioni. Controllare che tutte le resistenze si accendano
•
quando la stufa è accesa. Regolare il termostato su un'impostazione su-
•
periore ( 1.3.4.). Controllare che la potenza di uscita della stufa
•
sia sufficiente ( 2.3.). Controllare le pietre della sauna ( 1.1.). Le pie-
•
tre impilate troppo vicine tra loro, l'assestarsi delle pietre con il passare del tempo o un tipo di pietra non adeguato potrebbe ostacolare il flusso d'aria all'interno della stufa, causando una minore efficienza di riscaldamento. Controllare che vi sia una corretta ventilazione
•
nella stanza della sauna ( 2.2.).
La stanza della sauna si riscalda velocemente, ma la temperatura delle pietre rimane insufficiente. L'acqua gettata sulle pietre scorre.
Regolare il termostato su un'impostazione infe-
•
riore ( 1.3.4.). Controllare che la potenza di uscita della stufa
•
non sia eccessivamente elevata ( 2.3.). Controllare che vi sia una corretta ventilazione
•
nella stanza della sauna ( 2.2.).
Il pannello o altro materiale accanto alla stufa si annerisce rapidamente.
Verificare che siano soddisfatti i requisiti relativi
•
alle distanze di sicurezza ( 3.1.). Controllare le pietre della sauna ( 1.1.). Le pie-
•
tre impilate troppo vicine tra loro, l'assestarsi delle pietre con il passare del tempo o un tipo di pietra non adeguato potrebbe ostacolare il flusso d'aria all'interno della stufa, causando il surriscaldamento dei materiali circostanti. Vedere anche la sezione 2.1.1.
•
La stufa emette odori particolari.
Vedere la sezione 1.2.
•
La stufa calda potrebbe enfatizzare gli odori
•
mescolati nell'aria che non sono, tuttavia, cau­sati dalla sauna o dalla stufa. Esempi: pittura, colla, olio, condimento.
La stufa è rumorosa.
KV: il timer è un dispositivo meccanico che
•
emette un ticchettio durante il suo normale funzionamento. Se il timer emette il ticchettio anche quando la stufa è spenta, controllare il cablaggio del timer. I rumori improvvisi occasionali sono causati dal
•
crepitio delle pietre dovuti al calore. La dilatazione termica degli elementi riscaldan-
•
ti possono causare rumori quando la stufa si riscalda.
Page 8
NL IT
A
G
C
E
F
D
A
B

2. DE SAUNARUIMTE 2. LA STANZA DELLA SAUNA

2.1. Constructie van saunaruimte

Isolatiewol, dikte
A.
50–100 mm. De saunaruimte moet zorgvuldig geïsoleerd worden, zodat de warmtelevering van de oven beperkt kan worden gehouden. Beveiliging tegen
B.
vocht, bijv. met alumi­niumfolie. Plaats de fo­lie met de gladde kant naar de sauna gericht. Plak de naden dicht met aluminiumtape. Ventilatiegat van on-
C.
geveer 10 mm tussen de vochtbescherming en het paneel (aanbe­volen). Lichtgewicht paneel
D.
van 12–16 mm dikte. Controleer vóór het aanbrengen van de panelen de elektri­sche bedrading en de verstevigingen in de wan­den die nodig zijn voor de oven en de banken. Ventilatiegat van ongeveer 3 mm tussen de
E.
wand en het plafondpaneel. De hoogte van de sauna is meestal 2100–
F.
2300 mm. De minimale hoogte is afhankelijk van de oven (zie tabel 2). De ruimte tussen de bovenste bank en het plafond mag niet groter zijn dan 1200 mm. Gebruik vloermaterialen van keramische ma-
G.
terialen en donkere voegspecie. Deeltjes die losraken van de saunastenen en onzuiverheden in het saunawater kunnen vlekken maken en gevoelige vloerbedekking beschadigen.
N.B.! Vraag bevoegde instanties welke delen van de brandwerende wand geïsoleerd mogen worden. Rookkanalen die in gebruik zijn mogen niet geïso­leerd worden.
N.B.! Weinig bescherming biedende kappen die rechtstreeks tegen de wand of het plafond zijn be­vestigd kunnen brandgevaarlijk zijn.

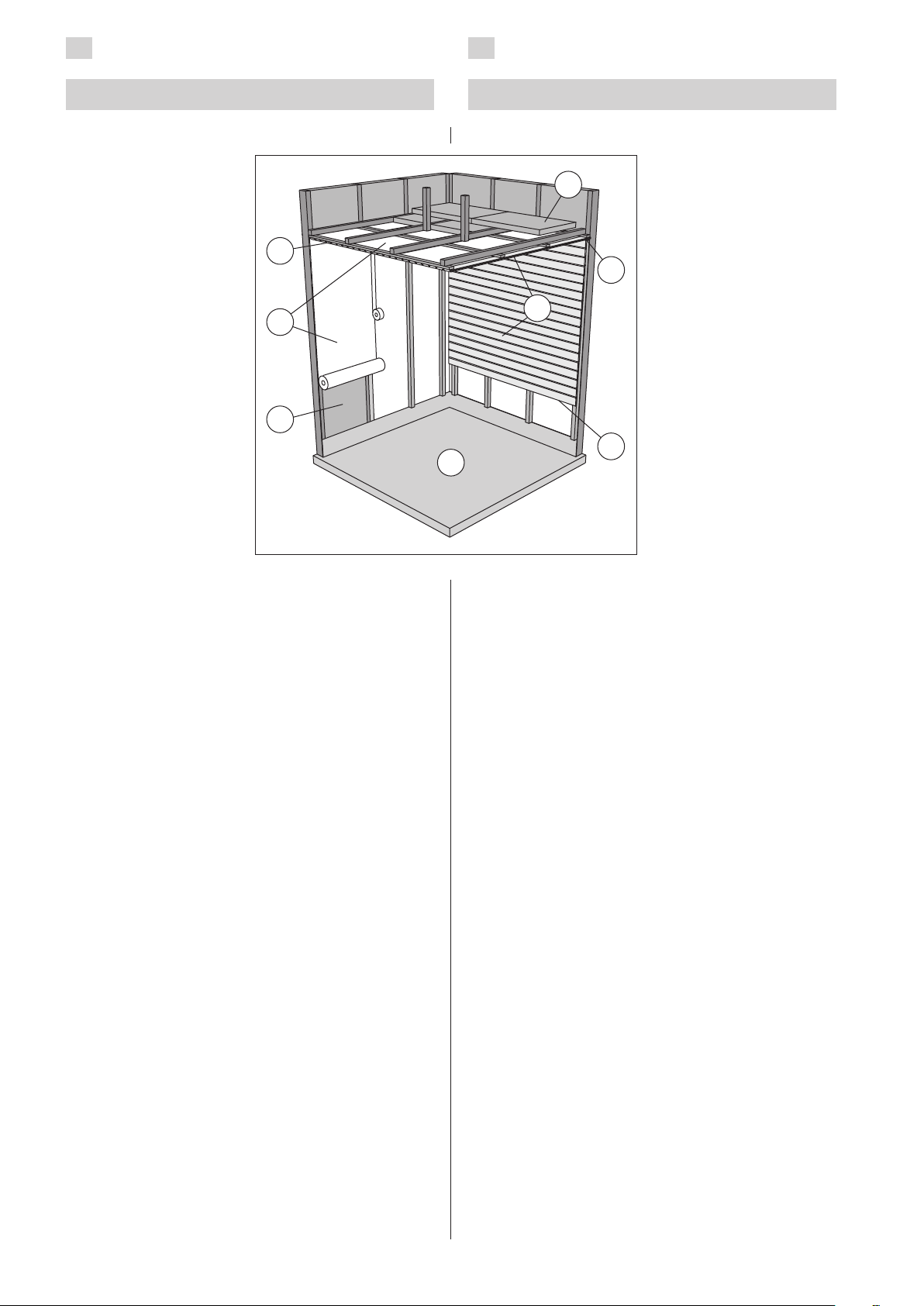

Figuur 4. Figura 4.

2.1. Struttura della stanza della sauna

A.
Legno isolante con spessore di 50– 100 mm. La stanza della sauna deve es­sere isolata con atten­zione in modo che la potenza di uscita della stufa venga tenuta moderatamente bassa. Protezione da umidità,
B.
ad es. carta di allumi­nio. Rivolgere la parte lucida della carta verso la sauna. Chiudere le cuciture con nastro di alluminio. Spazio di ventilazione
C.
di circa 10 mm tra la protezione da umidità e il pannello (consiglia­to). Tavola per pannello
D.
spessa 12–16 mm a massa ridotta. Prima di
iniziare il rivestimento, controllare il cablaggio elettrico e i rinforzi nelle pareti necessari per stufa e panchine. Spazio di ventilazione di circa 3 mm tra la pare-
E.
te e il pannello per soffitto. Di norma, l'altezza della sauna è di 2100–
F.
2300 mm. L'altezza minima dipende dalla stufa (vedere la tabella 2). Lo spazio tra la panchina su­periore e il soffitto non deve superare i 1200 mm. Usare rivestimenti per pavimenti costituiti da
G.
materiali in ceramica e stucchi scuri comuni. Le particelle che si disintegrano dalle pietre della sauna e le impurità dell'acqua della sauna pos­sono macchiare e/o danneggiare i rivestimenti dei pavimenti delicati.
NOTA! Contattare le autorità competenti in caso di incendi per sapere quali parti della paratia an­tifiamma isolare. I tubi non utilizzati non devono essere isolati.
NOTA! I coperchi protettivi leggeri installati di­rettamente a parete o al soffitto possono causare incendi.

2.1.1. Annerimento delle pareti della sauna

È del tutto normale che le superfici in legno del­la stanza della sauna si anneriscano con il tempo. L'annerimento può essere accelerato da
luce solare
•
caldo proveniente dalla stufa
•
agenti protettivi sulle pareti (gli agenti protettivi
•
hanno uno scarso livello di resistenza al calore) piccole particelle che si disintegrano dalle pietre
•
della sauna e si sollevano con il flusso dell'aria.

2.2. Ventilazione della stanza della sauna

L'aria all'interno della stanza della sauna deve cam­biare sei volte ogni ora. La figura 5 illustra varie opzioni di ventilazione della stanza della sauna.
Posizione sfiatatoio di entrata dell'aria. Se viene
A.
utilizzata la ventilazione di scarico meccani-

2.1.1. Blakeren van de saunawanden

Het is normaal dat houten oppervlakken van de sau­naruimte na verloop van tijd geblakerd raken. Dit kan sneller plaatsvinden door
zonlicht
•
hitte van de oven
•
beveiligingsmiddelen op de wanden (beveili-
•
gingsmiddelen zijn weinig hittebestendig) fijne stofdeeltjes die loskomen van de saunaste-
•
nen en die opstijgen met de warme luchtstroom.

2.2. Ventilatie van saunaruimte

De lucht in de saunaruimte moet zesmaal per uur ververst worden. Figuur 5 toont verschillende opties voor het ventileren van de saunaruimte.
Locatie van ventilatiegat voor luchttoevoer. Als
A.
mechanische luchtafzuiging wordt toegepast,
Page 9
NL IT
D
B
min.
500 mm
min. 500 mm
min. 1000 mm
360°
180°

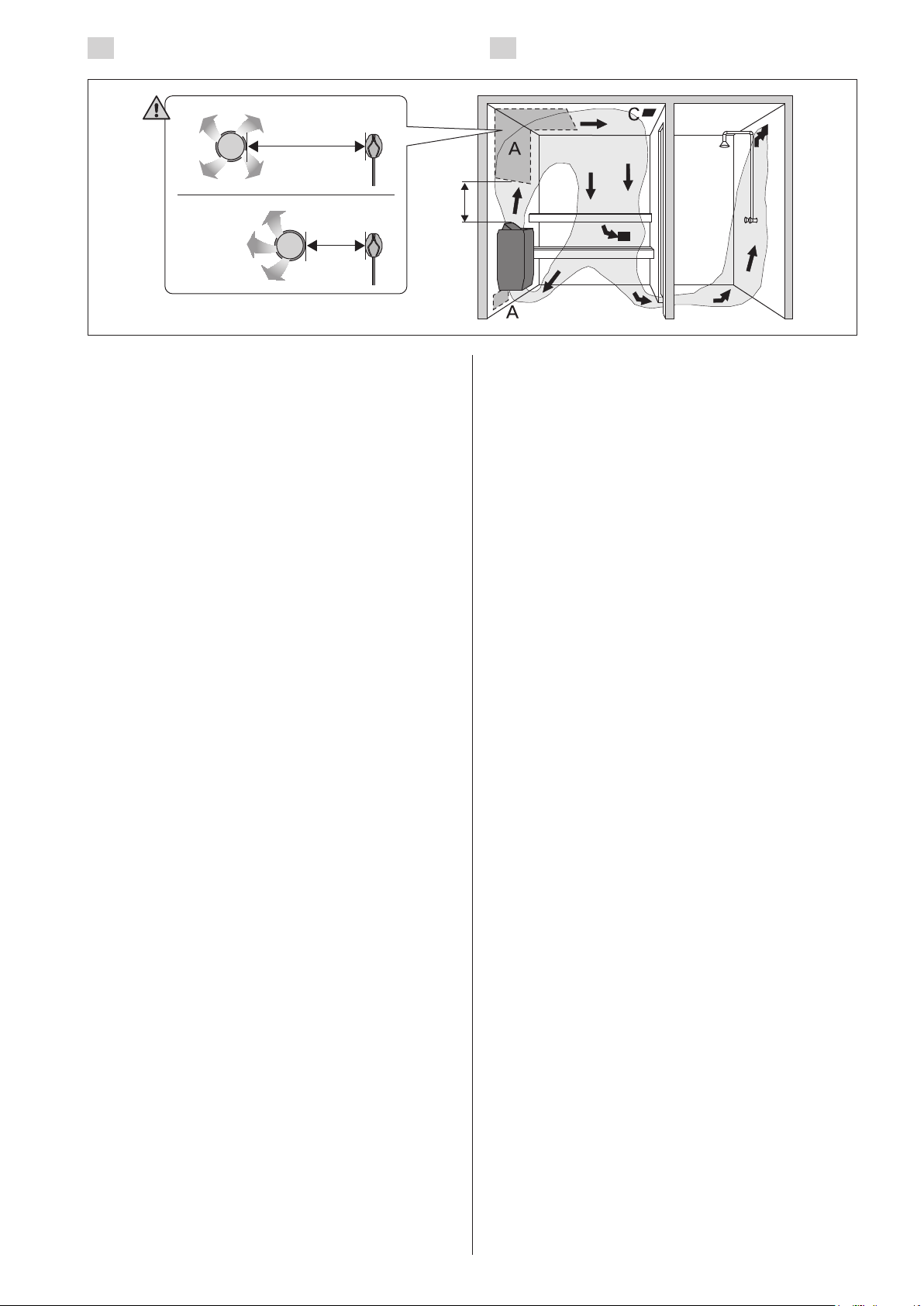

Figuur 5. Figura 5.
plaats het ventilatiegat voor de luchttoevoer dan boven de oven. Als luchtafzuiging door drukverschil wordt toegepast, plaats het ven­tilatiegat voor de luchttoevoer dan onder of naast de oven. De doorsnee van de pijp voor luchttoevoer moet 50–100 mm zijn. KV-E:
plaats het ventilatiegat voor de luchttoevoer niet zo, dat de luchtstroom de temperatuursen­sor afkoelt (zie de installatie-instructies voor de temperatuursensor in de installatie-instructies voor de besturingsunit)!
Ventilatiegat voor luchtafvoer. Plaats het ventila-
B.
tiegat voor de luchtafvoer vlak bij de vloer, zo ver mogelijk bij de oven vandaan. De doorsnee van de pijp voor de luchtafvoer moet tweemaal zo groot zijn als die van de pijp voor de luchttoevoer. Optionele ventilatie voor het drogen (gesloten
C.
tijdens het verwarmen en baden). De sauna kan ook gedroogd worden door de deur open te laten na het baden. Als het ventilatiegat voor de luchttoevoer in de
D.
wasruimte is, moet het gat onder de saunadeur minstens 100 mm hoog zijn. Mechanische ven­tilatie voor de luchtafvoer is verplicht.

2.3. Vermogen van de saunaoven

Indien de wanden en het plafond bedekt zijn met panelen, en de isolatie achter de panelen voldoende is om te voorkomen dat de wanden teveel warmte opnemen, dan wordt het vermogen van de sauna­oven bepaald door de kubieke inhoud van de sauna. Niet-geïsoleerde wanden (steen, glasblokken, glas, beton, tegels enz.) doen de behoefte aan warmtele­vering toenemen. Voeg 1,2 m³ aan de inhoud van de sauna toe voor elke vierkante meter niet-geïsoleerde wand of plafond. Een saunaruimte van 10 m³ met een glazen deur vereist bijvoorbeeld evenveel warm­televering als een saunaruimte van ongeveer 12 m³. Als de saunaruimte wanden van houtblokken heeft, vermenigvuldig de inhoud dan met 1,5. Kies de juiste behoefte aan warmtelevering in tabel 2.
ca, posizionare lo sfiatatoio di entrata dell'aria sopra la stufa. Se viene utilizzata la ventilazione di scarico a gravità, posizionare lo sfiatatoio di entrata dell'aria sotto o accanto alla stufa. Il diametro del tubo dello sfiatatoio di entrata dell'aria deve essere di 50–100 mm. KV-E: non
posizionare lo sfiatatoio di entrata dell'aria in modo che il flusso d'aria raffreddi il sensore di temperatura (vedi le istruzioni per l'installazione del sensore di temperatura nelle istruzioni di installazione della centralina)!
Sfiatatoio di uscita dell'aria. Posizionare lo sfia-
B.
tatoio di uscita dell'aria accanto al pavimento, il più lontano possibile dalla stufa. Il diametro dello sfiatatoio di uscita dell'aria deve essere il doppio rispetto a quello di entrata. Ventola opzionale per l'asciugatura (chiusa
C.
durante il riscaldamento e la sauna). La sauna può essere asciugata anche lasciando la porta aperta al termine. Se lo sfiatatoio di uscita dell'aria si trova in
D.
bagno, lo spazio sotto la porta della sauna deve essere di almeno 100 mm. La ventilazione di scarico meccanica è obbligatoria.

2.3. Potenza di uscita della stufa

Quando le pareti ed il soffitto sono coperti da pan­nelli e l’isolamento dietro i pannelli è sufficiente ad impedire al calore di raggiungere i materiali dei muri, la portata del riscaldatore viene stabilita in base al volume cubico della sauna. Le pareti non isolate (mat­toni, vetromattone, vetro, cemento, piastrelle, ecc.) aumentano la richiesta di potenza di uscita della stu­fa. Aggiungere 1,2 m³ al volume della sauna per ogni metro quadrato di parete o soffitto non isolati. Ad esempio, una stanza della sauna di 10 m³ con porta a vetri corrisponde ad un requisito di potenza di uscita equivalente ad una stanza della sauna di 12 m³. Se la stanza della sauna ha pareti lunghe, moltiplicare il volume della sauna per 1,5. Scegliere la potenza di uscita corretta della stufa dalla tabella 2.

2.4. Hygiëne saunaruimte

Op de banken dienen tijdens het baden handdoeken te worden gebruikt om te voorkomen dat zweet op de banken terecht komt.
De saunaruimte moet minstens eenmaal per half jaar grondig worden schoongemaakt. Borstel de wanden, platforms en vloer met behulp van een natte borstel en een saunareiniger.
Verwijder kalkvlekken van de oven met een oplos­sing van 10 % citroenzuur en door wrijven.

2.4. Igiene della stanza della sauna

Usare degli asciugamani durante la sauna per evita­re che il sudore coli sulle panchine.
La stanza della sauna dovrebbe essere lavata da cima a fondo perlomeno ogni sei mesi. Spazzolate le pareti, le piattaforme ed il pavimento utilizzando una spazzola e con un prodotto specifico per saune.
La polvere e lo sporco sul riscaldatore vanno elimi­nati con uno straccio umido. Rimuovere le macchie di calcare dalla stufa con una soluzione di acido citrico al 10% e risciacquare.
Page 10
NL IT
C
B
A
min. 1100
min. 40
min. 5
AA
B
min. 40
A
min. 40
min. 150
100
KV-E
min. 150
max. 500
KV45, KV60, KV80:
KV45 KV60 KV80
KV30 KV30E KV45E KV60E KV80E
KV KV-E
KV-E
A
KV
min. 120
KV
De saunaoven kan in een uitsparing worden gemon­teerd die een minimale hoogte heeft van 1900 mm.
È possibile incassare la stufa in un recesso la cui altezza minima sia di 1900 millimetri.
A min.
Van zijkant tot wand, bovenste bank of veiligheidsleuning. Dalla superficie laterale alla parete o alla piattaforma superiore o alla ringhiera
B min. C min.
Van voorzijde tot bovenste bank of veiligheidsleuning. Dalla superficie frontale alla piattaforma superiore o alla ringhiera
KV30/KV30E 20 30 60 KV45/KV45E 35 30 80 KV60/KV60E 50 30 120 KV80/KV80E 100 30 150

3. ISTRUZIONI PER L’INSTALLAZIONE3. INSTRUCTIES VOOR INSTALLATIE

3.1. Voorafgaand aan installatie

Lees vóór het installeren van de saunaoven de instal­latieinstructies en controleer de volgende punten:
Is het vermogen en het type saunaoven ge-
•
schikt voor de saunaruimte? De kubieke inhou-
den die in tabel 2 worden gegeven, moeten worden aangehouden.
Is de netvoeding geschikt voor de saunaoven?
•
De plaats van de saunaoven moet voldoen aan
•
de minimum vereisten voor wat betreft de veilig­heidsafstanden zoals vermeld in fig. 6 en tabel 2.
Het is van essentieel belang dat de installatie wordt uitgevoerd in overeenstemming met deze waarden. Worden deze niet aangehouden, dan bestaat brand­gevaar. Per saunaruimte mag slechts één elektrische saunaoven worden geïnstalleerd.
Saunaoven Stufa
Model en afmetingen Modello e dimensioni
Breedte/Larghezza
• KV 450 mmKV 450 mm
• KV-E 410 mm
Diepte/Profondità 300 mm Hoogte/Altezza 650 mm Gewicht/Peso 16 kg Stenen/Pietre max. 20 kg
KV30/KV30E 3,0 2 4 1900 4 x 1,5 2 x 10 3 x 2,5 1 x 16 4 x 0,25 KV45/KV45E 4,5 3 6 1900 5 x 1,5 3 x 10 - - 4 x 0,25 KV60/KV60E 6,0 5 8 1900 5 x 1,5 3 x 10 - - 4 x 0,25 KV80/KV80E 8,0 7 12 1900 5 x 2,5 3 x 16 - - 4 x 0,25
Ver-
Sauna
mo-
Stanza della sauna gen Por-
Kubieke tata
inh.
Vol. cubico
2.3.
min.m³max. kW
m³
Hoogte Altezza
min. mm
Elektrische aansluitingen Collegamenti elettrici
400 V 3N~ 230 V 1N~ Aansluitkabel
Cavo di connessione
Zie fig. 9. De afmetingen zijn alleen van toepassing op de aansluitkabel! Vedi figura 9. Le misure si riferiscono esclusivamente ai cavi di connessione!
mm² A mm² A mm²

3.1. Prima dell’installazione

Prima di installare la stufa, leggere attentamente le istruzioni relative all’installazione e controllare i seguenti punti:
La potenza ed il tipo di stufa sono adeguati alla
•
stanza della sauna? Rispettare il volume cubico
indicato nella tabella 2.
La corrente erogata è del tipo adatto alla stufa?
•
La collocazione della stufa ottempera ai re-
•
quisiti minimi relativi alle distanze di sicurezza indicati alla figura 6 e nella tavola 2?
L’installazione deve essere assolutamente eseguita in conformità a questi valori, un’eventuale negligen­za può essere causa d’incendio. Nella stanza della sauna può essere installata una sola stufa elettri­ca.
Zekering Fusibile
Aansluitkabel Cavo di connessione
Zekering Fusibile
Sensorkabel Cavo del sensore
KV-E

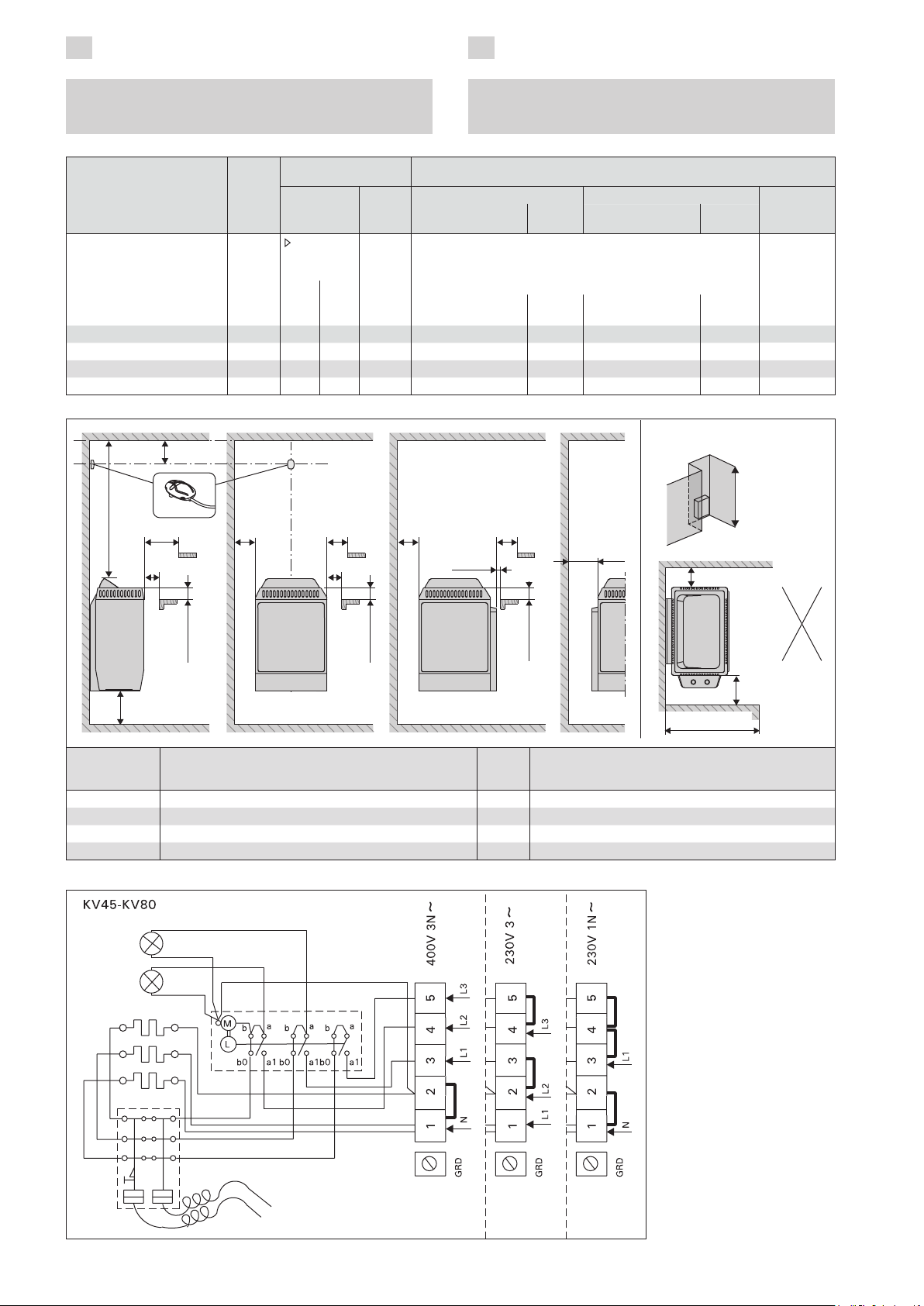

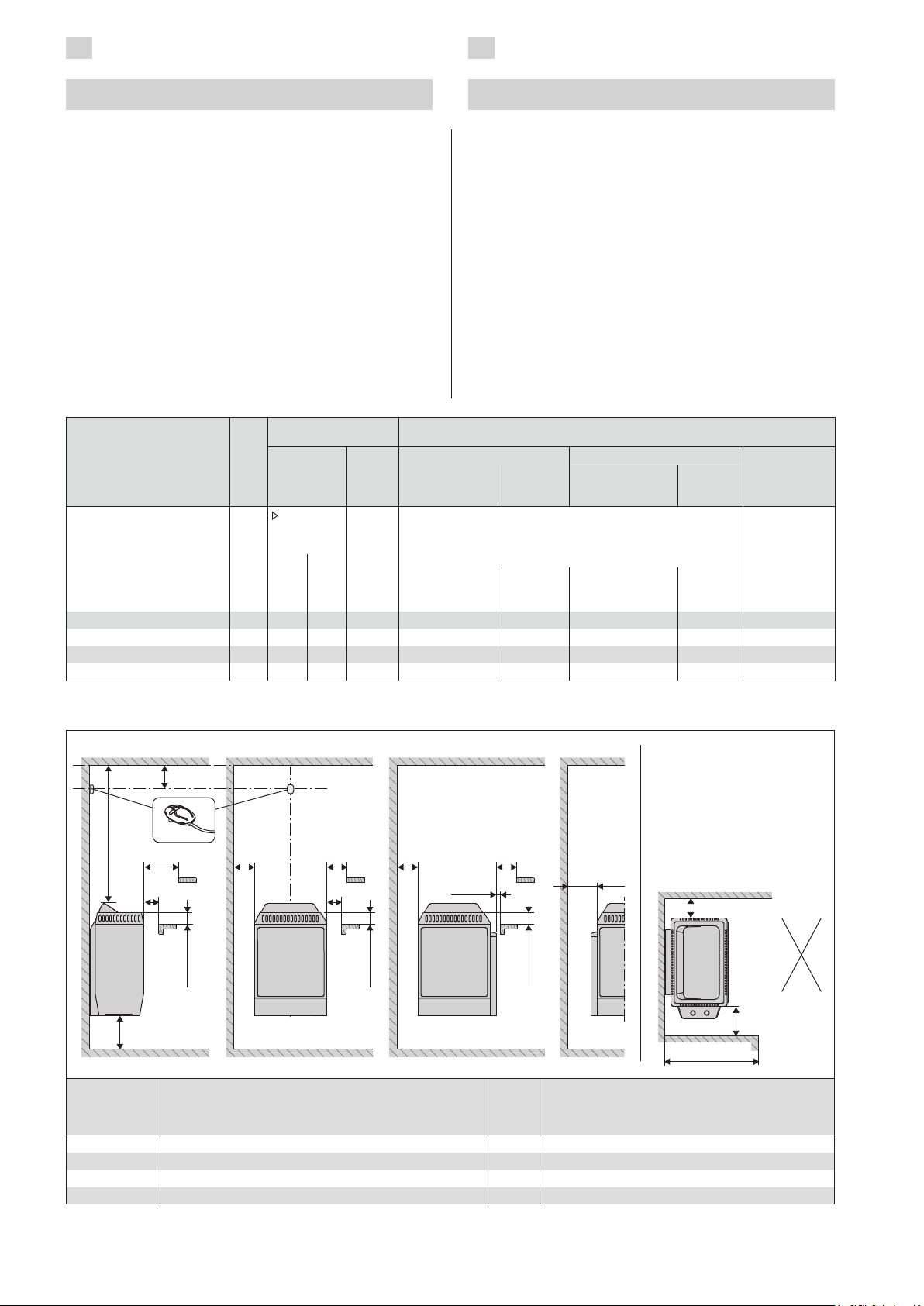

Tabel 2. Installatiedetails Tabella 2. Informazioni per l’installazione

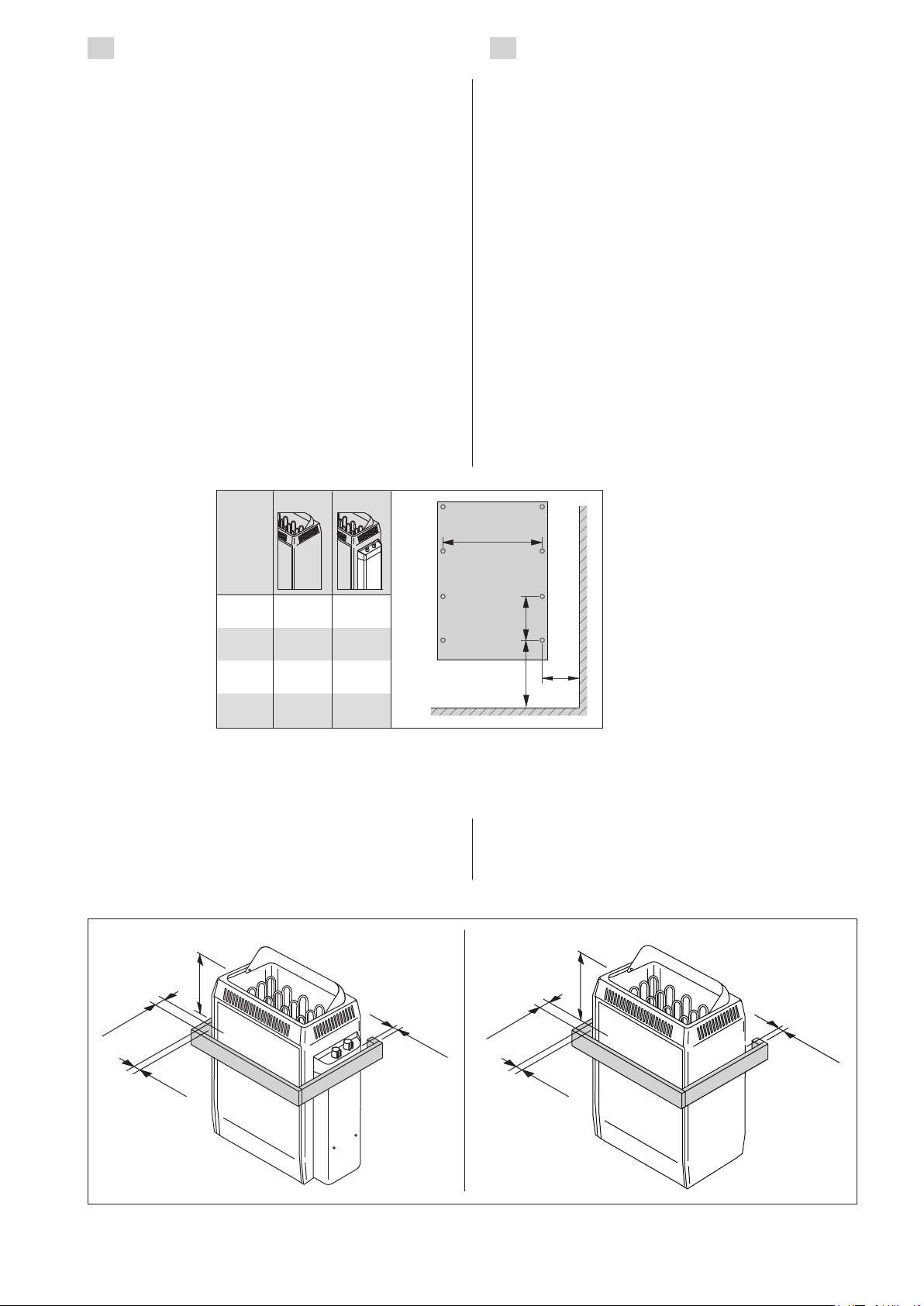

Figuur 6. Veiligheidsafstanden t.o.v. de saunaoven (alle afmetingen in millimeters) Figura 6. Distanze di sicurezza dalla stufa (tutte le dimensioni sono in millimetri)
10
Page 11
NL IT
min. 40
min. 30
min. 30
min. 40
min. 5
min. 30
min. 30
min. 30
KV KV-E
D*
265
120
min. 280
D
TYP D min. D* min.
KV30 KV30E
95 195
KV45 KV45E
110 195
KV60 KV60E
125 195
KV80 KV80E
175 195

3.2. De saunaoven aan een wand bevestigen

Figuur 7.
Maak het wandframe vast aan de wand met de
1. schroeven die bij het frame worden geleverd.
LET OP! Er moet zich een steun, b.v. een plank, achter het paneel bevinden, zodat de bevesti­gingsschroeven in een dikker houten materiaal kunnen worden gedraaid dan het paneel. Als er zich achter het paneel geen planken bevinden, kunnen de planken ook aan het paneel worden bevestigd.
Til de saunaoven in het frame aan de muur,
2. zodat de uiteinden van de bevestigingsbalken in de gaten in de onderzijde van de saunaoven rusten, en de schakelaars van de verbindingsdoos gemakkelijk bereikbaar zijn. Maak het bovenste deel van de saunaoven
3. aan het montageframe vast met behulp van de bevestigingsklem. De stoomverdeler moet altijd aan de wandzijde
4. van de saunaoven worden aangebracht. Om de verdeler te kunnen draaien, maakt u eerst de bevestigingsschroeven los.

3.2. Come fissare la stufa alla parete

Vedere la figura 7.
Fissare la struttura di supporto alla parete
1. utilizzando le viti fornite in dotazione. NOTA
BENE: dietro il pannello deve essere previsto un supporto, ad esempio un’asse, con la funzione di aumentare lo spessore del materiale sul quale fissare le viti, è possibile però assicurare le assi anche sopra il pannello.
Sollevare la stufa fino ad appoggiarla sulla
2. struttura a cremagliera fissata alla parete, in modo che le estremità delle barre di fissaggio entrino nei fori posti sul fondo della stufa e l’accesso agli interruttori sia senza ostacoli. Fissare la parte superiore della stufa alla strut-
3. tura a cremagliera utilizzando i morsetti appo­siti. L’umidificatore deve sempre essere fissato alla
4. stufa sul lato della parete; per girarlo, allentare le viti e quindi farlo ruotare.
Figuur 7. De saunaoven aan de muur bevestigen (alle afmetingen in millimeters) Figura 7. Come fissare la stufa alla parete (tutte le dimensioni sono in millimetri)(tutte le dimensioni sono in millimetri)

3.2.1. Veiligheidsleuning

Als er een veiligheidsleuning rondom de saunaoven wordt gemaakt, moeten de minimumafstanden zoals vermeld in tabel 8 worden aangehouden.
Figuur 8. Veiligheidsleuning rond de saunaoven (alle afmetingen in millimeters) Figura 8. Parapetto di sicurezza del riscaldatore (tutte le dimensioni sono in millimetri)(tutte le dimensioni sono in millimetri)

3.2.1. Griglia di sicurezza

Se attorno alla stufa viene costruita una griglia di sicurezza, è necessario rispettare le distanze minime esposte alla figura 8.
11
Page 12
NL IT
1
max. 500
max. 500
2
3
4
5
6
7
8
7
4
6
KV KV-E
1. Stoomverdeler
2. Timer
3. Thermostaat
4. Aansluitdoos
5. Reset-knop voor de beveiliging tegen oververhitting in de aansluitdoos (zie fig. 10)
6. Aansluitdoos
7. Aansluitkabel H07RN-F of zijn equivalent
8. Installatiekabel
1. Deflettore del flusso d'aria
2. Timer
3. Termostato
4. Scatola di connessione
5. Tasto di rilascio della protezione da surriscaldamento nella scatola di connessione (v. figura 10)
6. Scatola di derivazione
7. Cavo di connessione H07RN-F o equivalente
8. Cavo di installazione

3.3. Elektrische verbindingen

De saunaoven mag alleen door een daartoe be­voegde, professionele elektrotechnicus conform de geldende bepalingen op een stroomnetwerk worden aangesloten.
De saunaoven wordt semistationair met de
•
aansluitdoos (figuur 9: 6) aan de saunawand verbonden. De aansluitdoos moet spatvrij zijn, en de maximale hoogte t.o.v. de vloer mag niet meer dan 500 mm bedragen. De aansluitkabel (figuur 9: 7) moet een rubber-
•
kabel van het type H07RN-F of zijn equivalent zijn. LET OP! Omdat hij door verwarming bros
wordt, mag geen met PVC geïsoleerde kabel als aansluitkabel naar de saunaoven worden gebruikt.
Als de aansluit- en installatiekabels zich op
•
meer dan 1000 mm boven de saunavloer of binnen in de saunawanden bevinden, dan moe­ten ze onder belasting bestand zijn tegen een minimumtemperatuur van 170 °C (bijvoorbeeld SSJ). Elektrische apparatuur die op meer dan 100 cm boven de saunavloer wordt geïnstal­leerd, moet zijn goedgekeurd voor gebruik bij een temperatuur van 125 °C (markering T125). De KV30–KV80 saunaoven heeft een
•
ingebouwd besturingscentrum. Behalve de voedingsconnectors is het besturingscentrum ook uitgerust met extra connectors waarmee de volgende verbindingen kunnen worden gerealiseerd (zie fig. 11): a) Signaallamp buiten de saunaruimte. Dwarsdoorsnee van de verbindingskabel (zie tabel 2). b) Regeling van de elektrische verwarming vanaf de saunaoven. De regelkabel voor elektrische verwarming wordt rechtstreeks in de aansluitdoos van de saunaoven geleid, en gaat van daaruit naar het aansluitblok van de saunaoven, samen met een rubberen kabel met dezelfde dikte als die van het verbindingssnoer.

3.3. Collegamenti elettrici

La stufa può essere collegata alla rete elettrica in conformità alle normative vigenti soltanto da un elettricista qualificato autorizzato.
La stufa è collegata in modo semifisso alla sca-
•
tola di derivazione (figura 9: 6) posta sulla pa­rete della sauna. La scatola di derivazione deve essere a prova di spruzzo e l’altezza massima dal pavimento non deve superare i 500 mm. Il cavo di connessione (figura 9: 7) deve essere
•
di gomma, tipo H07RN-F o equivalente. NOTA:
a causa della scarsa resistenza alle temperature elevate, è vietato utilizzare un cavo con isola­mento in PVC come cavo di connessione per la stufa.
Se i cavi di connessione e di installazione sono
•
posti a oltre 1 000 mm di altezza dal pavimen­to della sauna, o all’interno delle pareti della stanza della sauna, devono essere in grado di resistere a una temperatura minima di 170° (ad esempio, tipo SSJ) in esercizio. Le apparecchia­ture elettriche installate a un’altezza superiore a 100 cm dal pavimento della sauna devono essere omologate per temperature di 125° (marcatura T125). La stufa KV30–KV80 è dotata di una centralina
•
incorporata. La centralina è fornita di connettori per l’alimentazione elettrica e di ulteriori con­nettori che consentono anche i seguenti colle­gamenti (vedere fig. 11): a) Spia luminosa esterna alla stanza della sau­na. Sezione trasversale del cavo di connessione (vedere tabella 2). b) Controllo del riscaldamento elettrico dalla stufa. Il cavo di controllo per il riscaldamento elettrico arriva direttamente alla scatola di deri­vazione della stufa e da lì alla morsettiera della stufa, parallelamente ad un cavo in gomma dello stesso spessore del cavo di connessione.

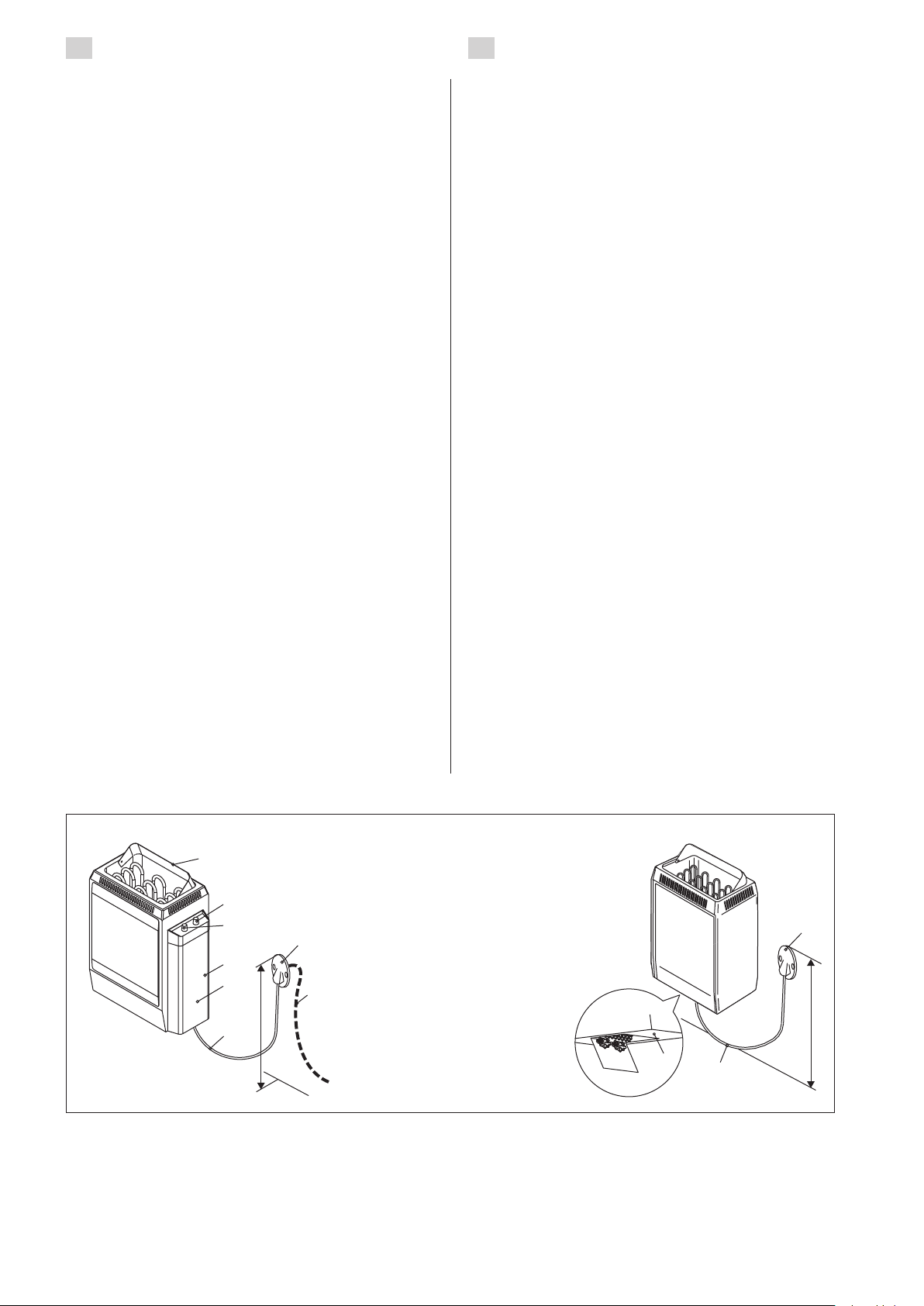

Figuur 9. Verbindingen en onderdelen van de saunaoven Figura 9. Collegamenti e parti della stufa
12
Page 13
NL IT

3.3.1. Isolatieweerstand elektrische saunaoven

Bij de laatste inspectie van de elektrische installa­ties vindt men mogelijk een “lekkage” bij het meten van de isolatieweerstand van de saunaoven. De oorzaak hiervan is dat het isolatiemateriaal van de verwarmingsweerstanden vocht uit de lucht heeft geabsorbeerd (opslag, transport). Nadat de sauna­oven een aantal keren is gebruikt, zal het vocht van de weerstanden zijn verdwenen.
Sluit de stroomkabel voor de saunaoven niet aan
via de aardlekschakelaar!
3.4. Installatie van de besturingsunit en sen­sors (KV-E)
De besturingsunit gaat vergezeld van gedetailleerde instructies voor het aan de muur bevestigen van het middendeel. Installeer de temperatuursensor tegen de wand van de saunaruimte boven de saunaoven. De sensor moet op de zijdelingse centrumlijn van de saunaoven worden gemonteerd, 100 mm onder het plafond. Figuur 6.
Plaats het ventilatiegat voor luchttoevoer niet zo­danig dat de temperatuursensor door de luchtstroom wordt afgekoeld. Figuur 5.

3.3.1. Resistenza dell’isolamento del bruciatore elettrico

Quando si procede al controllo finale dell’impianto elettrico, può capitare di riscontrare una “perdita” durante la misurazione della resistenza dell’isola­mento del riscaldatore. Ciò è dovuto al fatto che il materiale isolante delle resistenze del riscaldamento ha assorbito una certa umidità dall’aria (durante lo stoccaggio o il trasporto). Dopo aver fatto funziona­re il riscaldatore per alcune volte, l’umidità sparirà dalle resistenze.
Non collegate l’alimentatore del riscaldatore alla
messa a terra!

3.4. Installazione della centralina e dei sensori (KV-E)

Assieme alla centralina vengono fornite istruzioni dettagliate relative al suo fissaggio alla parete. In­stallare il sensore della temperatura sulla parete della stanza della sauna, sopra la stufa, sulla mezzeria laterale della stufa, 100 mm al di sotto del soffitto. Figura 6.
Non posizionare lo sfiatatoio di entrata dell'aria in modo che il flusso d'aria raffreddi il sensore di temperatura. Figura 5.

3.5. Oververhittingsbeveiliging resetten

Als de temperatuur in de saunaruimte gevaarlijk hoog wordt, schakelt de beveiliging tegen oververhitting de voeding van de oven blijvend uit. De beveiliging kan pas worden gereset als de oven afgekoeld is.
KV
De resetknop bevindt zich in de aansluitdoos van de oven (figuur 10). Alleen personen die bevoegd zijn
voor het uitvoeren van elektrische installaties mogen de oververhittingsbeveiliging resetten.
De resetknop mag pas worden ingedrukt nadat de
oorzaak van de storing is gevonden.
Zijn er stenen verkruimeld en samengedrukt?
•
Is de oven langdurig ingeschakeld geweest
•
zonder gebruikt te zijn? Is de sensor van de thermostaat verkeerd ge-
•
plaatst of stuk? Heeft de oven een klap opgelopen of is ermee
•
geschud?
KV-E
Zie de installatie-instructies voor de besturings­unit.
3.5. Reimpostazione della protezione da surri­scaldamento
Se la temperatura della stanza della sauna diventa pericolosamente elevata, la protezione da surriscalda­mento interrompe l’alimentazione della stufa in modo permanente. È possibile reimpostare la protezione da surriscaldamento dopo aver raffreddato la stufa.
KV
Il tasto di rilascio si trova all'interno della scatola di connessione della stufa (figura 10). Solo il personale
autorizzato ad eseguire le installazioni elettriche può reimpostare la protezione da surriscaldamento.
Prima di premere il pulsante, occorre stabilire la causa dell’anomalia:
le pietre sono sbriciolate e pressate le une con-
•
tro le altre? la stufa è rimasta accesa per molto tempo sen-
•
za essere utilizzata? il supporto del sensore del termostato è inclina-
•
to contro il lato dello scomparto per le pietre? la stufa ha ricevuto colpi o scosse?
•
KV-E Vedere le istruzioni per l'uso del modello di centra­lina selezionato.

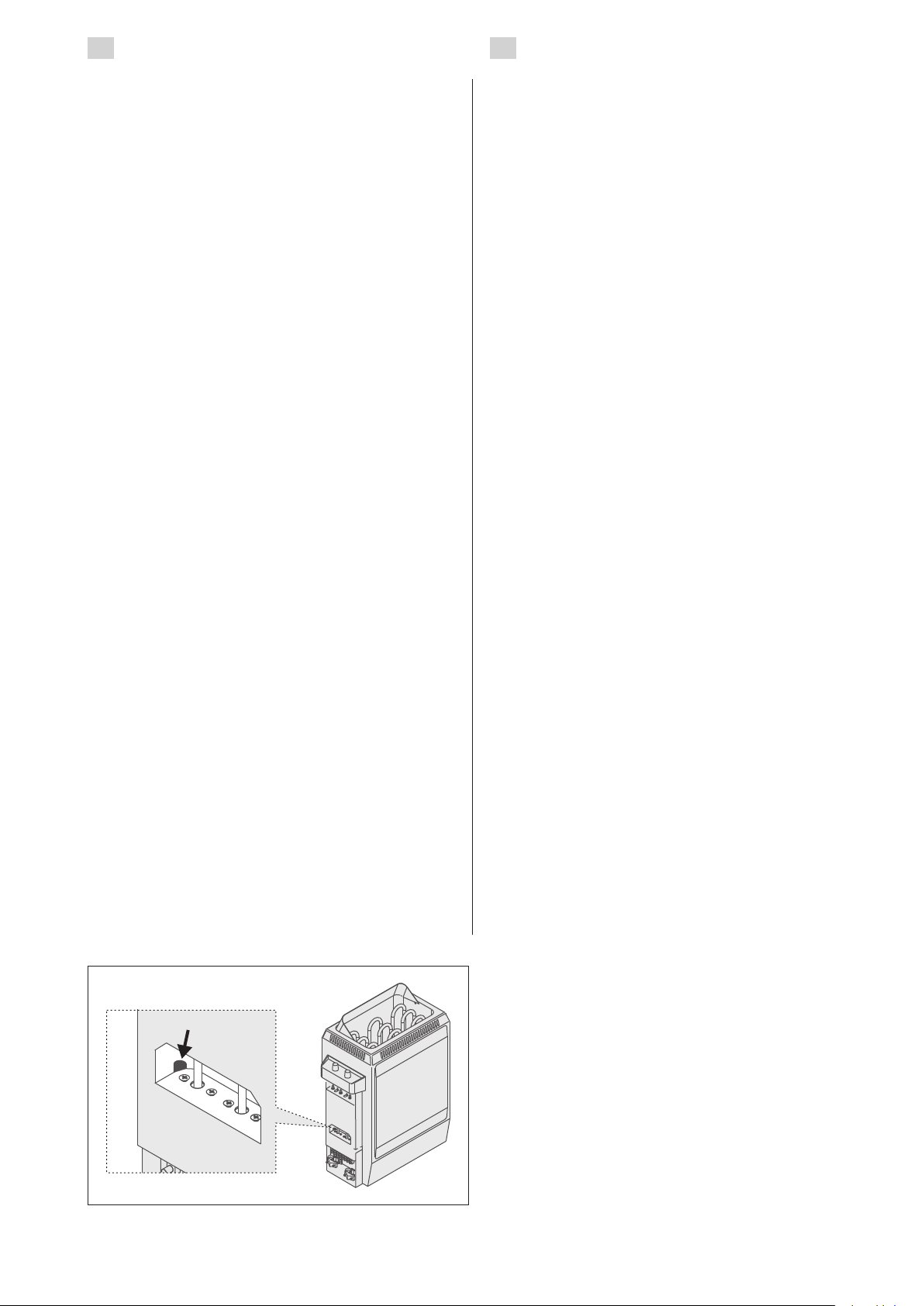

Figuur 10. Reset-knop voor de beveiliging tegen oververhitting Figura 10. Reimpostazione della protezione da surriscaldamento
13
Page 14
NL IT
N L1 N M P
L
M
a1 b0
a b
a1 b0
a bba
b0a1
230 V 1N~
L2
400 V 2N~
2N~
L1 L3NL2
N M P
L
M
a1 b0
a b
a1 b0
a bba
b0
a1
KV45-80KV30
400 V 3N~
KV45E-80E
N
L1
L2
L3
400 V 3N~400 V 2N~
KV30E
N
L1
L2
L3

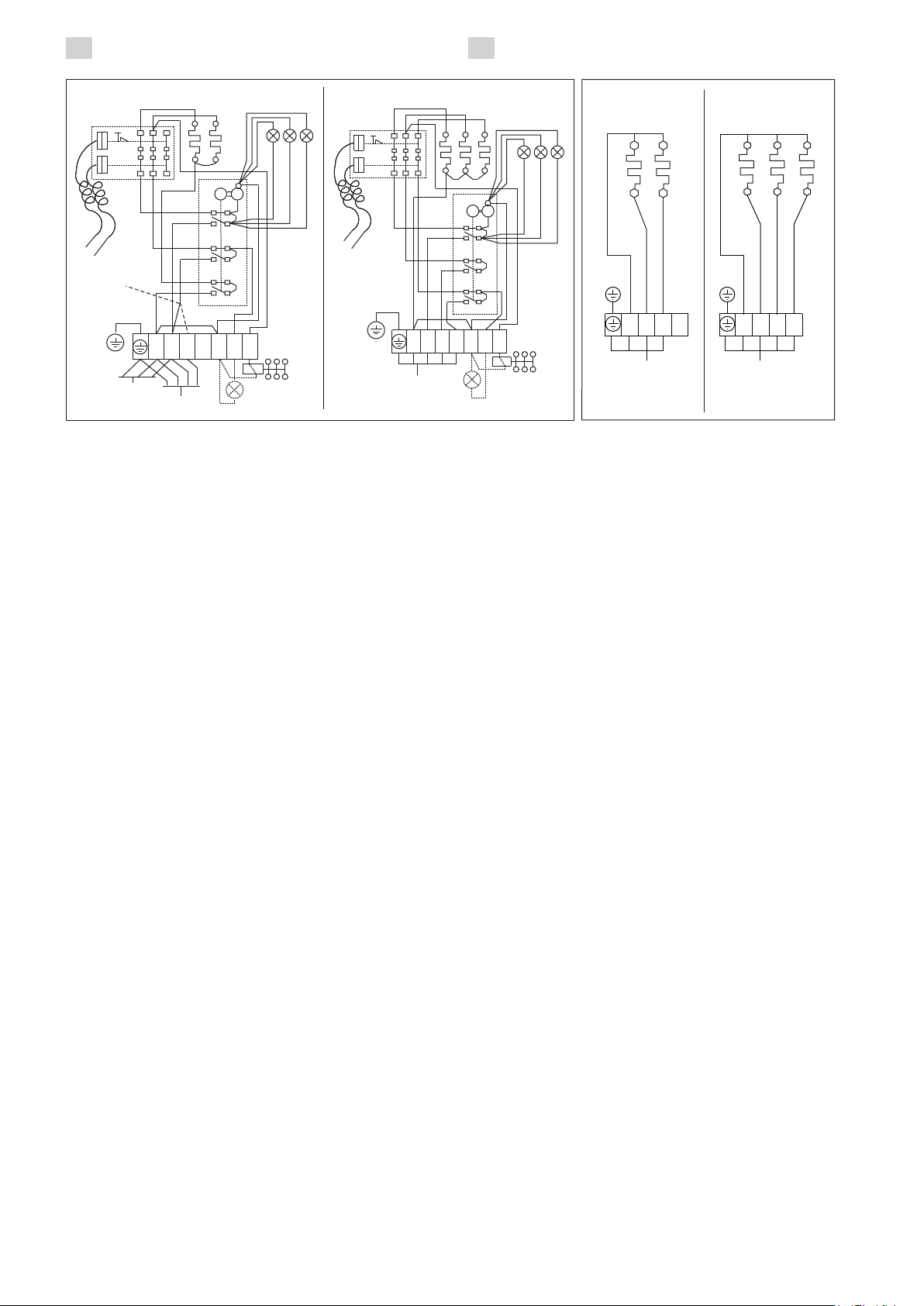

Figuur 11. Elektrische aansluitingen (KV30-80) Figura 11. Collegamenti elettrici della stufa (KV30-80)
Figuur 12. Elektrische aansluitingen
(KV30E-80E)
Figura 12. Collegamenti elettrici della
stufa (KV30E-80E)
14
Page 15
NL IT
400 V/230 V 3N~
PE
L3
L2
L1
N
1 2 3 4
U2 N L1 L2 L3N K2N UW V K1
ntc
-t
ZEKERING
FUSIBILI
VERLICHTING LUCE
max. 100 W
VOEDINGSEENHEID ALIMENTAZIONE ELETTRICA
SENSOR SENSORE
AANSLUITDOOS SCATOLA DI DERIVAZIONE
GEEL/GIALLO
ROOD/ROSSO
BLAUW/BLU
WIT/BIANCO
3 x 1.5 mm2(SSJ)
4 x 0.25 mm
2
AARDLEK­SCHAKELAAR MESSA A TERRA
N
L1
L2 L3
KV45E-80E
5
5
5
400 V/230 V 3N~
PE
L3
L2
L1
N
1 2 3 4
U2 N L1 L2 L3N K2N UW V K1
ntc
-t
ZEKERING
FUSIBILI
VERLICHTING LUCE
max. 100 W
VOEDINGSEENHEID ALIMENTAZIONE ELETTRICA
SENSOR SENSORE
AANSLUITDOOS SCATOLA DI DERIVAZIONE
GEEL/GIALLO
ROOD/ROSSO
BLAUW/BLU
WIT/BIANCO
3 x 1.5 mm2(SSJ)
4 x 0.25 mm
2
AARDLEK­SCHAKELAAR MESSA A TERRA
N
L1
L2 L3
KV30E
4
4
4
ZEKERING
FUSIBILI
VERLICHTING LUCE max. 100 W
VOEDINGSEENHEID ALIMENTAZIONE ELETTRICA
SENSOR SENSORE
CONTROLLO DEL RISCALDAMENTO ELETTRICO REGELEN VAN ELETRISCHE VERWARMING
AANSLUITDOOS SCATOLA DI DERIVAZIONE
GEEL/GIALLO
ROOD/ROSSO
BLAUW/BLU
WIT/BIANCO
4 x 0.25 mm
2
AARDLEK­SCHAKELAAR MESSA A TERRA

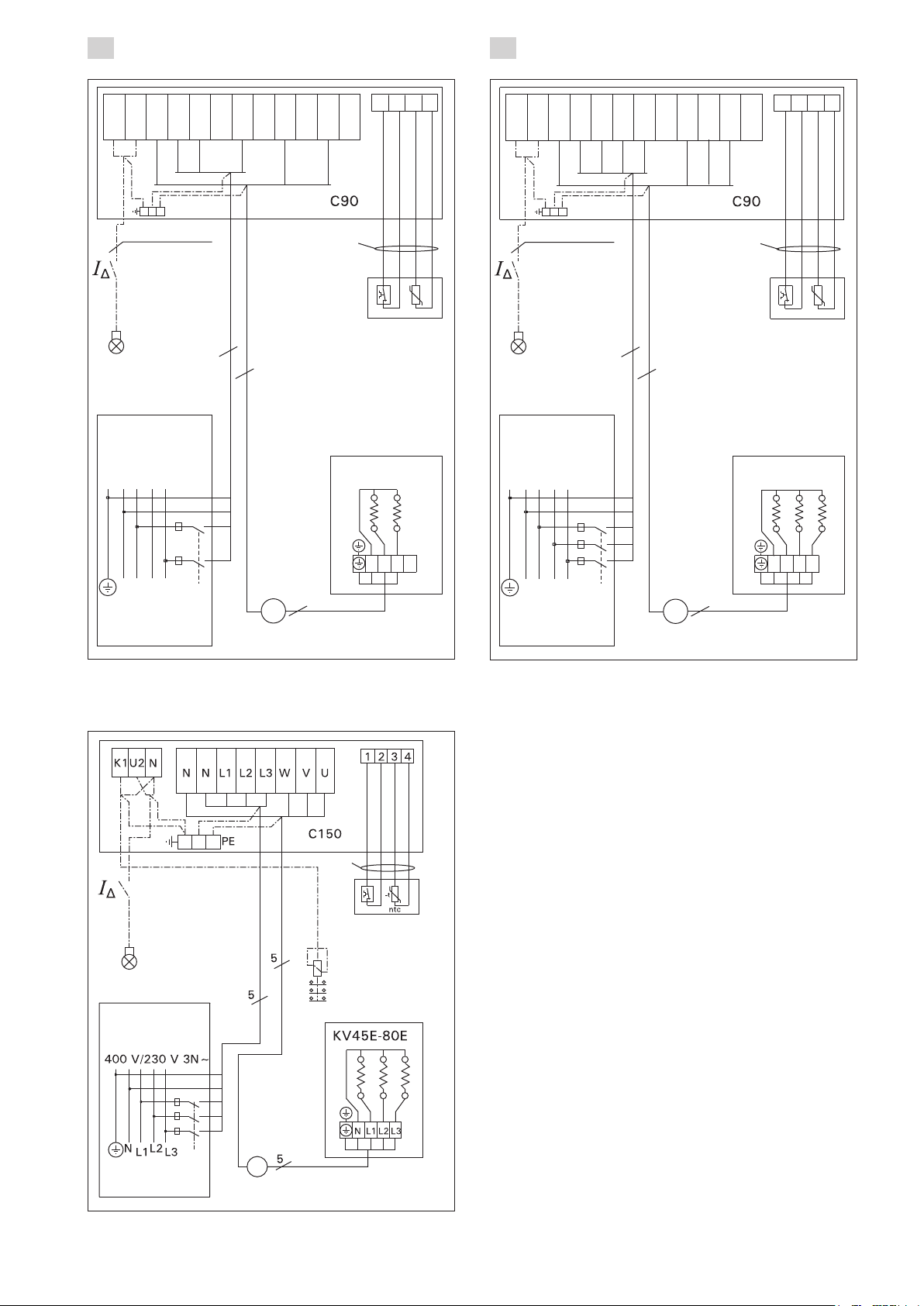

Figuur 12a. Elektrische aansluitingen van de
besturingsunit C90 en saunaoven KV30E
Figura 12a. Collegamenti elettrici della centralina C90 e
della stufa KV30E
Figuur 12b. Elektrische aansluitingen van de
besturingsunit C90 en saunaoven KV45E­80E
Figura 12b. Collegamenti elettrici della centralina C90 e
della stufa KV45E-80E
Figuur 13. Elektrische aansluitingen van de besturingsunit C150 en saunaoven KV45E-80E Figura 13. Collegamenti elettrici della centralina C150 e della stufa KV45E-80E
15
Page 16
EN
C
B
A
min. 1100
min. 40
min. 5
AA
B
min. 40
A
min. 40
min. 150
100
KV-E
min. 150
max. 500
KV45, KV60, KV80
KV45 KV60 KV80
KV30 KV30E KV45E KV60E KV80E
KV KV-E
KV-E
A
KV
min. 120
min. 1900
KV
A min.
from side to wall, upper platform or rail fra sideflaten til veggen, øverste rekkverk eller overbenk
B min. C min.
from front surface to upper platform or rail
fra frontflaten til øverste benk eller øverste rekkverk KV30/KV30E 20 30 60 KV45/KV45E 35 30 80 KV60/KV60E 50 30 120 KV80/KV80E 100 30 150
ELECTRICAL CONNECTIONS
ELECTRICAL CONNECTIONS
ELECTRICAL CONNECTIONS
ELECTRICAL CONNECTIONS
ELECTRICAL CONNECTIONS
ELECTRICAL CONNECTIONS
ELECTRICAL CONNECTIONS
ELECTRICAL CONNECTIONS
(NORWAY/BELGIUM)
(NORWAY/BELGIUM)
(NORWAY/BELGIUM)
(NORWAY/BELGIUM)
(NORWAY/BELGIUM)
(NORWAY/BELGIUM)
(NORWAY/BELGIUM)
(NORWAY/BELGIUM)
NO
TILKOPLING TIL
TILKOPLING TIL
TILKOPLING TIL
TILKOPLING TIL
TILKOPLING TIL
TILKOPLING TIL
TILKOPLING TIL
TILKOPLING TIL
ELEKTRISITETSNETTET (NORGE)
ELEKTRISITETSNETTET (NORGE)
ELEKTRISITETSNETTET (NORGE)
ELEKTRISITETSNETTET (NORGE)
ELEKTRISITETSNETTET (NORGE)
ELEKTRISITETSNETTET (NORGE)
ELEKTRISITETSNETTET (NORGE)
ELEKTRISITETSNETTET (NORGE)
Model Ovnsmodell
Width/Bredd
• KV 450 mmKV 450 mm
• KV-E 410 mm
Depth/Djup 300 mm Height/Höjd 650 mm Weight/Vikt 16 kg Stones/Stenar max. 20 kg kW
KV30/KV30E 3,0 2 4 1900 4 x 1,5 2 x 10 3 x 2,5 1 x 16 4 x 0,25 KV45/KV45E 4,5 3 6 1900 5 x 2,5 3 x 16 3 x 6,0 1 x 25 4 x 0,25 KV60/KV60E 6,0 5 8 1900 5 x 6,0 3 x 20 3 x 6,0 1 x 35 4 x 0,25 KV80/KV80E 8,0 7 12 1900 5 x 6,0 3 x 25 3 x 6,0 1 x 35 4 x 0,25
Output Effekt
Sauna room Badstu
Cubic vol. Rauminhalt
2.3.
min.m³max.
m³
Height Höhe
min. mm
Connecting cable/Fuse Tilkoplingsledning/Säkring
230–240 V 3~ 230–240 V 1~ Connecting cable
Tilkoplingsledning
mm² A mm² A mm²
Fuse Säkring
Connecting cable Tilkoplingsledning
Fuse Säkring
To sensor Til føler
KV-E
16
Page 17
7
8
1 2 3
5
6
4

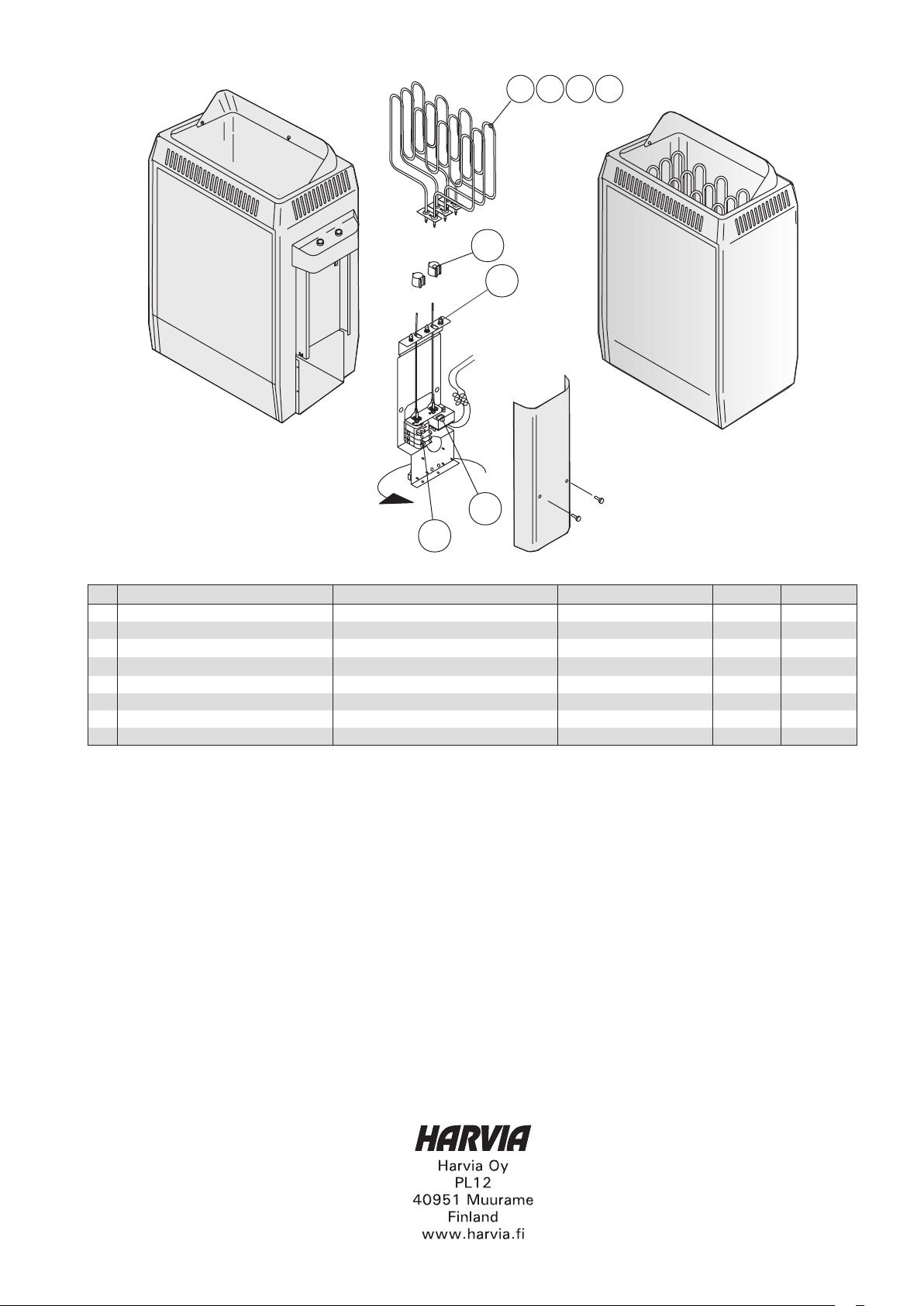

4. RESERVEONDERDELEN 4. PEZZI DI RICAMBIO

1 Verwarmingselement 1500W/230V Elemento riscaldante 1500W/230V ZSK-690 KV30/E x 2 2 Verwarmingselement 1500W/230V Elemento riscaldante 1500W/230V ZSK-690 KV45/E x 3 3 Verwarmingselement 2000W/230V Elemento riscaldante 2000W/230V ZSK-700 KV60/E x 3 4 Verwarmingselement 2670W/230V Elemento riscaldante 2670W/230V ZSK-710 KV80/E x 3 5 Thermostaat Termostato ZSK-520 KV 6 Timer Timer ZSK-510 KV 7 Lamp Lampadina ZSA-530 KV 8 Knob + dop Manopola + cappuccio ZSA-660 KV
Loading...
