HK 675 Integreret forstærker
BRUGSVEJLEDNING
HK 675
Power for the Digital Revolution
®
Page 2
2 INDHOLDSFORTEGNELSE
3 Introduktion
4 Tilslutninger
5 Funktionsbeskrivelser
6 Fjernbetjening
7 Daglig brug
7 Fejlsøgning
8 Tekniske specifikationer
Indholdsfortegnelse
Vi, Harman Consumer International
2, route de la Tour
F-72500 Château-du-Loir
Frankrig
erklærer hermed på eget ansvar at pro-
duktet som beskrives i nærværende
brugsvejledning overholder følgende
tekniske standarder:
EN60065:1998
CB certifikat
Carsten Olesen
Harman Kardon Europe
01/04
Apparatet overholder EEC direktiv (73/23 EEC)
vedr. støjudstråling.
Vi, Harman Consumer International
2, route de la Tour
F-72500 Château-du-Loir
Frankrig
erklærer hermed på eget ansvar at produk-
tet som beskrives i nærværende brugsvej-
ledning overholder følgende tekniske stan-
darder:
EN55013/A 12/8.1994, EN55020/12.1994
EN60555 Part 2 & 3/4.1987
Carsten Olesen
Harman Kardon Europe
01/04
Apparatet overholder EEC direktiv (89/336 EEC)
vedr. støjudstråling.
OVERENSSTEMMELSESERKLÆRINGOVERENSSTEMMELSESERKLÆRING
Page 3
INTRODUKTION 3
Introduktion
Tak fordi du valgte en Harman Kardon integreret
forstærker.
For at opnå den optimale ydelse fra
Harman Kardon HK 675 denne integreret forstærker, bør brugsvejledningen læses grundigt
og apparatet bør kun betjenes i henhold til vejledningens anvisninger.
Teknologien bag Harman Kardon HK 675:
HCC
(High Instantaneous Current Capability)
Forstærkerdelens høje spidsstrømsformåen sikrer
fine transientegenskaber og strøm nok til at
styre så godt som alle højttalere.
Ekstrem båndbredde
Frekvensbåndbredden er ekstremt bred og
uafhængig af negativ feedback for forbedret
transientpræcision og faselinearitet.
Lav feedback
Lav forvrængning, stor båndbredde og minimal
negativ feedback sikrer øget dynamisk
præcision.
Diskret opbygning
For at opnå ovennævnte egenskaber anvendes
kun diskrete kredsløbskomponenter. Integrerede
kredsløb kan slet ikke være med på dette
kvalitetsniveau.
Avanceret beskyttelseskredsløb
Harman Kardons enestående beskyttelsessystem
garderer mod kortslutning uden at bruge strømbegrænsning eller udgangsrelæer, som kunne
forringe lydkvaliteten.
GENERELLE ANVISNINGER
Må kun tilsluttes 230 Volt AC
Dette apparat er beregnet til brug ved 230 VAC
fra almindelige lysnetkontakter. Tilslutning til
højere spænding kan forårsage brandskader.
Ryk ikke i netledningen
Når forbindelsen til vægkontakt skal afbrydes,
træk i stikket, aldrig i ledningen.Ved træk på
ledningen kan skader opstå. Hvis apparatet ikke
skal benyttes i længere tid, bør stikket trækkes
ud ved kontakten. Ledningen må ikke ligge
under gulvtæpper eller tunge genstande. Undgå
at tabe tunge genstande på ledningen. Slå aldrig
knude på ledningen. Det kan skade netledningen og eventuelt skabe en kortslutning med risiko
for brand.
Placering
Forstærkeren skal placeres på et fast, vandret
underlag. Forstærkeren bør ikke installeres under
følgende forhold:
■ Et vådt eller fugtigt sted.
■ I direkte sollys eller tæt på varme-
apparat.
■ Ved ekstremt lav temperatur.
■ Et sted med støv eller rystelser.
■ Ved dårlig udluftning.
Udluftningshuller på toppen må aldrig tildækkes.
Det kan medføre temperaturstigning der kan
afkorte apparatets levetid.
Ordentlig udluftning sikres ved at der altid er
mindst 10 cm luft over forstærkeren og til begge
sider. Andet udstyr må ALDRIG stilles direkte
ovenpå forstærkeren.
Forstærkeren må ikke udsættes for dryp eller
stænk. Beholdere med væske f.eks. en blomstervase) må aldrig placeres i nærheden af
forstærkeren.
Flytning
Inden apparatet flyttes, skal alle tilslutninger
fjernes og lysnetstikket trækkes ud.
Kabinettet må ikke åbnes
Fjern aldrig svøbet. Det kan medføre risiko for
stød. Garanti bortfalder ved ethvert uautoriseret
indgreb.Ved indtrængen af vand eller metalgenstande, skal apparatet straks slukkes ved stikkontakten og forstærkeren må under ingen
omstændigheder benyttes. Kontakt din forhandler. Hvis forstærkeren benyttes under disse forhold, kan der opstå risiko for brand eller stød.
Rengøring
Forstærkeren rengøres med en ren, blød, tør
klud. Kraftigere snavs fjernes med en ren, blød
klud fugtet let med sæbevand, efterfulgt af en
ny klud fugtet let med rent vand. Til sidst tørres
med en ny, ren klud. Brug ALDRIG benzin, fortynder, sprit eller andre kraftige rensemidler.
Brug aldrig insektmidler i nærheden af apparatet.
Røg eller lugt
Hvis der kommer røg eller en usædvanlig lugt fra
apparatet, skal forstærkeren straks slukkes og
stikket trækkes ud. Kontakt din Harman Kardon
forhandler.
Emballage
Emballagen og pakkematerialer bør opbevares
til brug ved eventuel fremtidig transport.
ADVARSEL
RISIKO FOR ELEKTRISK STØD
ÅBEN IKKE APPARATET
BEMÆRK: DER ER INGEN GRUND TIL AT ÅBNE APPARATET. INDE I APPARATET FINDES INGEN
BETJENINGSFUNKTIONER. HVIS DET BLIVER NØDVENDIGT AT UDFØRE SERVICE PÅ APPARATET,
SKAL DE HENVENDE DEM TIL ET AUTORISERET SERVICEVÆRKSTED
Symbolet i en trekant er beregnet til at
advare brugeren om uisolerede strømførende kredsløb inde i apparatet.
ADVARSEL: FOR AT REDUCERE RISIKOEN FOR ELEKTRISK STØD OG UDBRUD AF ILD, MÅ APPARATET
IKKE UDSÆTTES FOR VÆSKER OG FUGT.
Symbolet med et udråbstegn i en trekant
skal advare brugeren om, at der er vigtige forholdsregler med at åbne apparatet
i den medfølgende literatur.
Page 4
4 TILSLUTNINGER
Tilslutninger
Tilslutning til anlæg
1. Alle apparater skal være slukket i forbindelse
med tilslutninger.
2. Tilslut signalkabel mellem kildernes udgangsbøsninger og de tilsvarende indgangsbøsninger på forstærkeren. Ved kilder som kan optage, tilsluttes signalkabel mellem kildernes indgangsbøsninger og de tilsvarende udgangsbøsninger på forstærkeren. Signalkabel med
stik med hvid, sort eller grå kappe tilsluttes
venstre kanal. Signakabel med stik med rød
kappe tilsluttes højre kanal.
3. Pladespiller med MM pick-up tilsluttes
PHONO indgangene. Separat stelledning tilsluttes stelskruen ved indgangene.
Fjernbetjening med kabel
Forstærkeren kan også styres via ekstern infrarød føler. Ledning tilsluttes fra remoteføleren til
REMOTE IN på bagsiden af forstærkeren. Hvis et
andet apparat har indbygget remoteføler og
Remote Out bøsning, kan det muligvis tilsluttes
til REMOTE IN på forstærkeren. Alle
Harman Kardon apparater med Remote In og
Remote Out bøsninger er kompatible med hinanden (dog ikke Citation 22, 24, 25). Andre
mærkers remoteføler kan være kompatibel. Det
kan ikke skade noget at forsøge. En anden ledning kan bruges til at tilslutte forstærkerens
REMOTE OUT til Remote In på et andet apparat.
Samme fremgangsmåde kan bruges til at kæde
flere (kompatible) apparater sammen.
Højttalertilslutning
1. For optimal ydelse, bruges højttalerkabel af
høj kvalitet. Kobberlederne bør have mindst
følgende tværsnit:
Længde Min.tværsnit
under 2,5 meter 1 mm
under 4 meter 1,25 mm
under 6 meter 1,6 mm
over 6 meter 2-2,5 mm
2. Overskydende højttalerkabel bør ikke rulles op
i nærheden af signalkabler.
VIGTIGT: Ved tilslutning af to højttalerpar, skal
man kontrollere højttalernes impedans. Se bag
på højttalerne, i brugsvejledningen eller kontakt
din forhandler.
ADVARSEL: To højttalerpar må KUN benyttes
samtidig, hvis impedansen af hver enkelt højttaler
er MINDST 8 Ohm. Hvis det ikke er tilfældet, kan
der opstå risiko for overophedning af forstærkeren.
Digital Gennemgang
Digitale ind- og udgange findes som en praktisk
foranstaltning for tilslutning af diverse digitalapparater til "CD", "CDR" og "AUX" digitalindgangene. Digitalsignalet sendes direkte til
"DIGITAL OUT" bøsningen når "CD", "CDR",
eller "AUX" er valgt som kilde. Dermed har man
et digitalsignal til optagelse på minidisc eller
CD-optager. HK 675 kan ikke på nogen måde
behandle, dekode eller konvertere et digitalsignal.
Lystilslutning
Lysnetledningen tilsluttes 230 VAC vægkontakt.
Pladespiller
Kassettebåndoptager
Højttalerpar 1
Venstre kanal
CD-afspiller
CD-optager
Højttalerpar 1
Højre kanal
Video-
båndoptager 2
Højre kanal
Højttalerpar 2
Venstre kanal
Højttalerpar 2
Video-
båndoptager 1
Tuner
Til
stikkontakt
Page 5
FUNKTIONSBESKRIVELSER 5

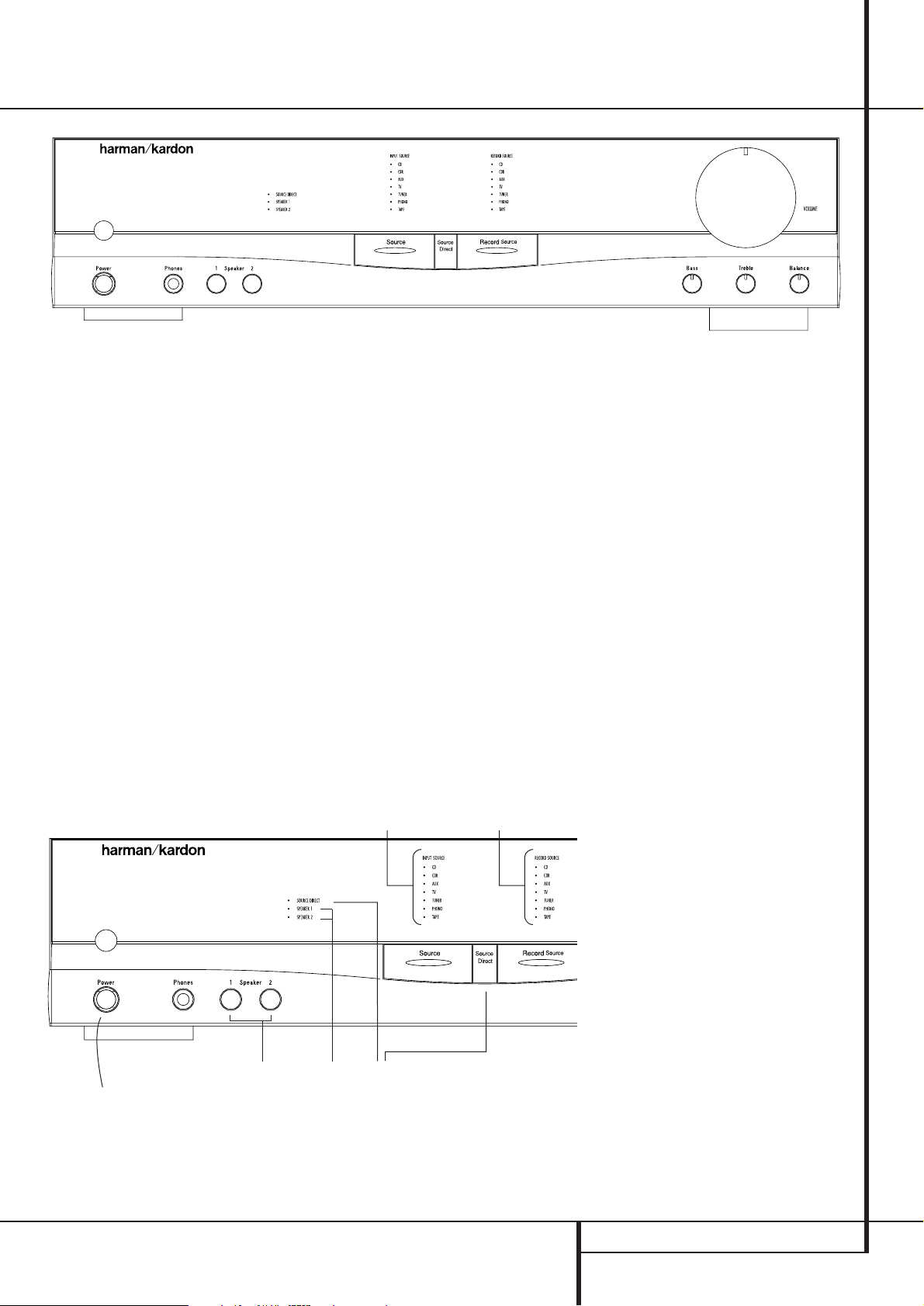

Funktionsbeskrivelser
Tænd/sluk
Tryk den runde Power knap (over ordet
"Power") for at tænde forstærkeren for første
gang. Status LED’en bag den flade Power knap
skifter til orange. Når apparatet er tændt med
den runde Power knap, bør denne knap ikke
benyttes ved daglig brug. Sluk kun ved den
runde Power knap når forstærkeren ikke skal
bruges gennem længere tid (ved ferie og lignende). Ved daglig brug, tryk på den flade Power
knap for at tænde eller slukke (Standby). I standby, lyser LED’en orange, som tegn på at forstærkeren stadig er tilsluttet lysnet og kan tændes
fra fjernbetjening eller med den flade Power
knap.
Hovedtelefoner
Hovedtelefonstik kan tilsluttes. Med Speaker 1
og 2 i stillingen Off, høres lyden kun via hovedtelefonudgangen.
Højttaleromskifterne
Tryk for at vælge par 1, par 2, begge par, eller
slet ingen (ved lytning med hovedtelefoner).
Indgangsvælger
Vælg en kilde at lytte til ved gentagne tryk på
"Input Source" indtil indikatoren for den ønskede kilde lyser.
Record Select
Vælg en kilde til at optage ved gentagne tryk
på "Record Source" indtil indikatoren for den
ønskede kilde lyser.
Basjustering
Skruer op eller ned for de laveste frekvenser.
Diskantjustering
Skruer op eller ned for de højeste frekvenser.
Balancejustering
Ændrer balancen i lydstyrke mellem venstre og
højre højttalerne.
Niveauregulering
Skruer op eller ned for lyden.
Source Direct
Fører signalet udenom tonekontroller og balance
for den korteste signalvej og den reneste lyd.
Indikerer den aktuelle
lyttekilde
Indikerer den aktuelle kilde
til optagelse
Power LED farvekoder
Rød = Beskyttelse aktiveret
Orange = Standby
Blå = Tændt
Source Direct LED lyser
når Source Direct knappen er trykket og signalet føres udenom tonekontroller og balance.
LED'erne for højttalerpar 1 og/eller 2
lyser når tilsvarende
højttalerpar er valgt.
HK 675
HK 675
Page 6
6 FJERNBETJENING

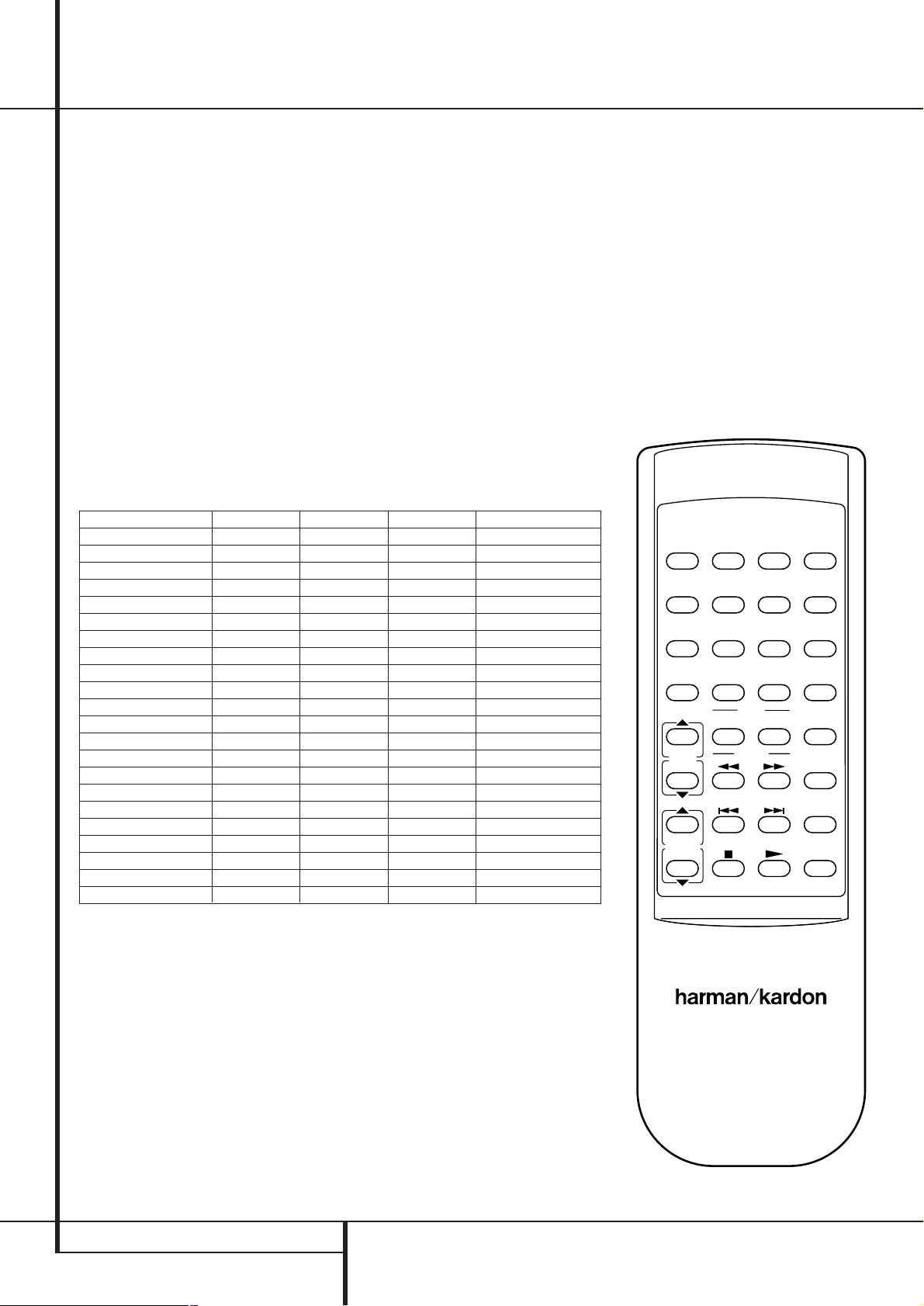

Fjernbetjening
Systemfjernbetjening
Systemjernbetjeningen kan styre forstærkeren og
kompatible tuner, CD-afspillere og CD-optager.
Ved apparater uden infrarød remoteføler skal
ledning tilsluttes mellem apparatets Remote In
bøsning og forstærkerens Remote Out, før -systemfjernbetjeningen kan styre dem.
Nedenstående funktionstabel viser aller de
funktioner hos HK 675 og andre apparater som
fjernbetjeningen kan styre.
Vigtigt:
• Før man kan styre tuner (kun nødvendigt for
taltaster), CD-optager eller CD-afspiller, skal
kilden ("TUNER", "CDR", eller "CD") først
vælges med kildetasterne på fjernbetjeningen
(valg af kilde med Input Source på forstærkerens front er ikke nok).
• DVD-afspillere og kassettebåndoptagere kan
ikke styres med fjernbetjeningen.
• Før man kan styre en kompatibel CD-optager,
skal "CDR" vælges som kilde og drevet som
skal styres (CDP eller CDR) skal være valgt
med "CDP SELECT" eller "CDR SELECT".
Se CD-optagerens brugsvejledning.
Brug af fjernbetjening
Fjernbetjeningen virker indenfor en afstand af
højst 7 meter og en vinkel på højst 30 grader fra
forstærkeren.Afstanden og vinklen kan indskrænkes af fluorescerende lys i lokalet, svage
batterier, støv og skidt på fjernbetjeningens sendeflade eller på forstærkerens remoteføler. Der
bør være fri bane i sigtelinien mellem fjernbetjeningen og forstærkeren.
To styk AA batterier til fjernbetjeningen medfølger. Når opbrugte batterier skal udskiftes,
udskiftes altid begge batterier på een gang. Hvis
fjernbetjeningen ikke skal bruges i længere tid,
bør batterierne fjernes for at mindske risiko for
skader ved lækage.
321
456
CDR
OFF
TV
CD
987
0
AUX
CDR
TUNER
SELECT
RDS
CDP
PHONO
TAPE
TUNER
VOLUME
POWER
HK 675
CD / CDR
Tast HK 675 CD-spiller CD-optager Tuner
Power/Off Tænd/Sluk - - -
II
Fast Forward Hurtig frem Hurting frem
HH
Fast Reverse - Hurtig tilbage Hurtig tilbage -
JH
Skip Reverse - Forrige nummer Forrige nummer -
IK
Skip Forward - Næste nummer Næste nummer -
A Stop - Stop Stop -
I
Play - Afspilning Afspilning 0 ~ 9 (Taltaster) - Nummervalg Nummervalg Stationsvalg
CD Kildevalg - CDR Kildevalg - AUX Kildevalg - TV Kildevalg - TUNER Kildevalg - PHONO Kildevalg - TAPE Kildevalg - CDP SELECT - - Vælg CDP
1)
CDR SELECT - - Vælg CDR
1)
RDS - - - RDS display
TUNER
D
- - - Søg opad
TUNER
E
- - Søg nedad
VOLUME
D
Skru op - - -
VOLUME
E
Skru ned - -
-
1)
Bruges kun med Harman Kardon CD-optager med to skuffer
Fjernbetjente funktioner
Page 7
DAGLIG BRUG / FEJLSØGNING 7
Daglig Brug
Normal lytning
1. Skru helt ned for Volume og tryk den runde
Power tast (over teksten "Power") for at få
forstærkeren i Standby. Power LED’en lyser
orange.Tryk den flade Power tast for at tænde
forstærkeren helt. Power LED’en lyser rødt
nogle sekunder mens beskyttelseskredsløbet
søger efter kortslutning eller anden fejltilstand, hvorefter LED’en lyser blåt.
2. Vælg højttalerpar 1, 2, begge, eller slet ingen
(til hovedtelefonlytning).
3. Vælg en kilde at lytte til ved gentagne tryk på
"Input Source" på fronten indtil indikatoren
for den ønskede kilde lyser eller tryk tasten på
fjernbetjeningen svarende til den ønskede
kilde.
4. Påbegynd afspilning af den ønskede kilde.
5. Skru op til det ønskede niveau.
6. Bas, diskant og balance justeres efter ønske,
hvis Source Direct ikke er aktiveret.
7. For at føre signalet udenom tonekontroller og
balanceknap for reneste lyd, tryk "Source
Direct" indtil Source Direct indikatoren lyser.
Hvis du vil anvende tonekontroller og balancefunktion, tryk igen indtil indikatoren slukker.
Indspilning
Man kan optage fra en hvilkensomhelst kilde til
bånd eller CD-R eller til begge dele samtidig.
Man kan også tilslutte en anden båndoptager til
CDR ind- og udgangene for at overspille fra
bånd til bånd i begge retninger.
Man kan lytte til een kilde, mens man optager
fra en anden. Vælg en kilde at optage ved gentagne tryk på "Record Source" indtil indikatoren
for den ønskede kilde lyser.
N.B.: Signalet til indspilning tages direkte fra
kilden og påvirkes ikke af indstillingerne for
volumen, tonekontroller eller balance.
Vigtige noter:
• "Source Direct" og "Record Source" funktionerne findes kun på forstærkerens front, ikke
på fjernbetjeningen.
• Man kan tilslutte båndoptager med tre tonehoveder til "Tape" eller "CDR", med der er
ikke mulighed for medhør under indspilning.
Fejlsøgning
Forstærkeren er konstrueret til mange års fejl-fri brug. De fleste problemer skyldes betjeningsfejl. Hvis et problem opstår, bør du først gennemgå følgende
oversigt for at finde en løsning. Hvis problemet ikke løses på denne måde, kontakt din Harman Kardon forhandler.
PROBLEM SANDSYNLIG LØSNING
Power LED lyser ikke når forstærkeren er tilsluttet lysnet. • Vægkontakten skal være tændt.
• Den runde Power tast skal være trykket ind.
Ingen lyd. • Et tilsluttet højttalerpar skal være valgt.
• Korrekt lydkilde skal være valgt.
• Der skal være skruet op for lyden.
• Højttalerne skal være korrekt tilsluttet.
• Lydkilden skal være korrekt tilsluttet.
Kun lyd fra een højttaler. • Højttalerne og lydkilden skal være korrekt tilsluttet.
• Balanceknappen skal være i midterstilling.
Venstre og højre kanalerne er byttet om. • Højttalerne skal være korrekt tilsluttet.
• Lydkildens kanaler skal være korrekt tilsluttet.
Lejlighedsvis eller konstant brum eller sus. • Der må ikke være fluorescerende lamper, TV, motorer,
eller andre el-apparater tæt på forstærkeren
Ingen reaktion på fjernbetjening eller tryk på forsidens taster. • Sluk, træk stikket ud fra vægkontakten, vent 5 min., prøv igen.
Brum ved LP-afspilning. • Stelledning fra pladespiller skal tilsluttes stelterminal på forstærker.
• Signalkabel fra pladespilleren må ikke være tæt på lysnetledninger eller højttalerkabler.
Akustisk feedback (ringning, hylen) ved LP-afspilning. • Pladespilleren må ikke være for tæt på en højttaler.
• Pladespilleren skal være på stabilt underlag.
Svag lyd ved LP-afspilning. • Pladespilleren skal være tilsluttet Phono indgang.
• Phono pick-up skal være MM, ikke MC.
Page 8
Tekniske specifikationer
NOMINAL
Vedvarende effekt per kanal (FTC), 8 Ohm: 80 Watt v. <0,09% harm. forvr.
20 Hz - 20 kHz, begge kanaler i brug 4 Ohm: 120 Watt v. <0,3% harm. forvr.
Dynamisk effekt (IHF, 1 kHz Tone Burst) 8 Ohm: 115 Watt
4 Ohm: 200 Watt
2 Ohm: 295 Watt
1 Ohm: 380 Watt
High Instantaneous Current Capability (HCC) spidsstrøm ±80 A
Effektbåndbredde v. 50% effekt, 8 Ohm <10 Hz - 150 kHz
Frekvensgang v. 1 W (+0/-3 dB) 5 Hz - 150 kHz
Dæmpningsfaktor (20 Hz - 20 kHz) >125
Signal/Støj forhold (ref. fuld effekt, A-vejet) Tuner/CD 95 dB
MM Phono: 75 dB
Indgangsfølsomhed/Impedans Tuner/CD 270mV/43kOhms
MM Phono: 4,0mV/47kOhms
Overstyring: Tuner/CD 6V
MM Phono: 110 mV
Tonekontroller, Bas v. 50 Hz/Diskant v. 10 kHz ±10 dB/±10 dB
Lysnettilslutning: AC 230V, 50/60 Hz
Strømforbrug: 345 W
Mål (Bredde x Højde x Dybde): 439 x 110 x 395 mm
Vægt: 10,35 kg
250 Crossways Park Drive,Woodbury, New York 11797
www.harmankardon.com
Harman Consumer International:
2, Route de Tours, 72500 Château-du-Loir, France
© 2004 Harman Kardon, Incorporated
Part 5100-675000-000
Loading...
