BDS 275/BDS 575/ BDS 277/BDS 577

Blu-ray Disc™ Receiver

Bedienungsanleitung

BDS BD/DVD Regionalcodes und Inhaltsverzeichnis

Ihr BDS Receiver ist mit den Regionsinformationen kompatibel, die auf den meisten Blu-rayDiscs und DVDs gespeichert sind. Ihr Player gibt nur Disks wieder, die den Regionalcode für die Region enthalten, in der der Receiver vertrieben wird:

Vertriebsregion Blu-ray Disc

Regionalcode

USA, Kanada

Europa, Naher Osten

Korea, Südost-Asien

Mexiko, Lateinamerika

Australien, Neuseeland

Russland, Indien

DVD-Regionalcode

EINFÜHRUNG 3

ÜBERPRÜFEN DER NETZSPANNUNG VOR DEM EINSATZ 3

AUSPACKEN 3

AUFSTELLUNGSORT 3

REINIGEN 3

UMSTELLEN DES RECEIVERS 3

LIEFERUMFANG 3

BEDIENELEMENTE AUF DER FRONTPLATTE DES RECEIVERS 4

ANSCHLÜSSE AUF DER RÜCKSEITE DES RECEIVERS 6

FUNKTIONEN DER FERNBEDIENUNG 8

ANSCHLÜSSE 10

FERNBEDIENUNG IN BETRIEB NEHMEN 13

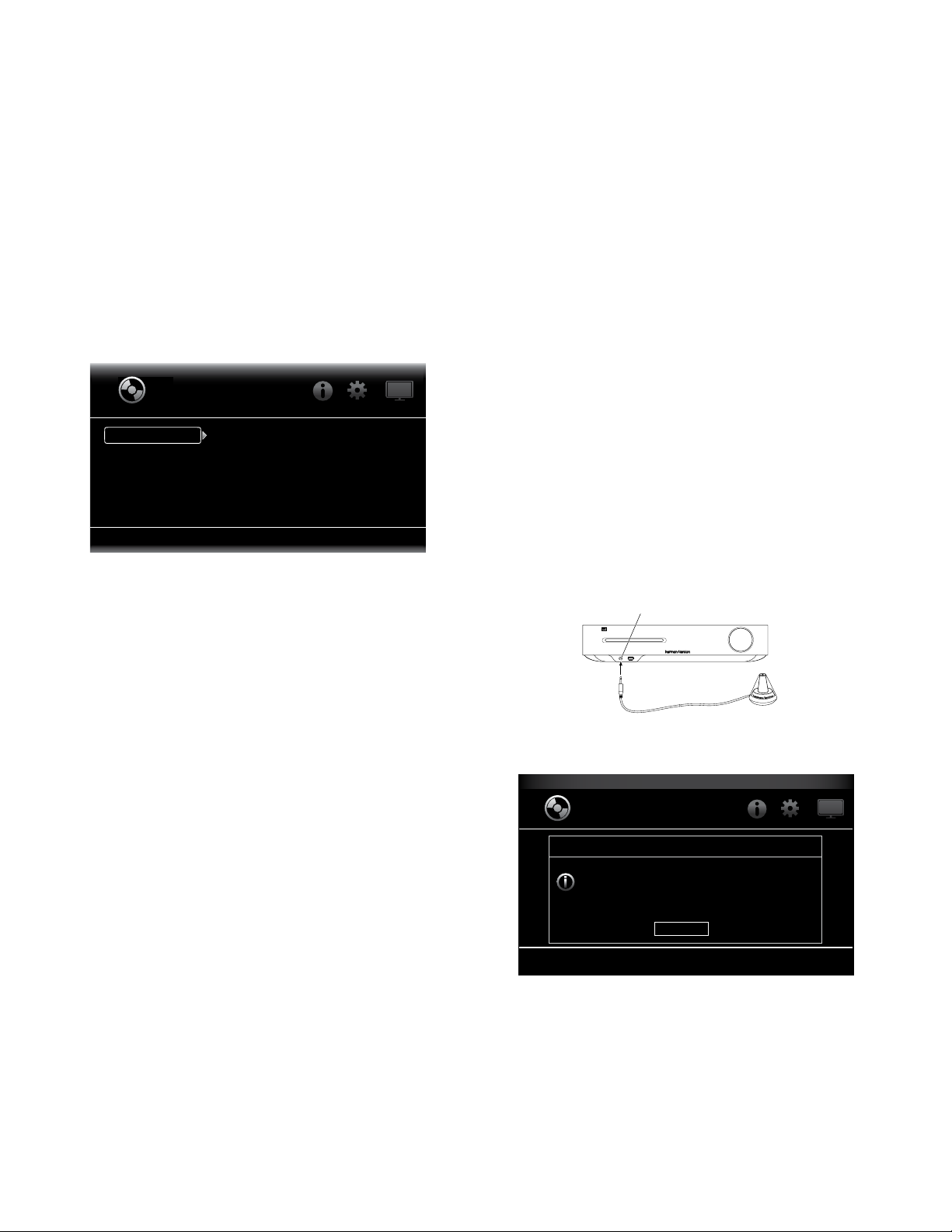

KONFIGURATION DES RECEIVERS 15

NORMALBETRIEB DES RECEIVERS 20

VERWENDEN DES DISC-PLAYERS 22

China

Ist der BDS-Receiver zum Beispiel für den Vertrieb in den USA vorgesehen und wird dort verkauft, gibt er nur Blu-ray Discs mit dem Regionalcode A und DVDs mit dem Regionalcode 1 wieder.

WIEDERGABE VON MEDIENSTREAMS ÜBER IHR HEIMNETZWERK 23

WIEDERGABE VON IHREM iPOD/iPHONE/iPAD 24

WIEDERGABE VON UKW-RADIO 24

WIEDERGABE VON AUDIOQUELLEN 25

WIEDERGABE VON INHALTEN ÜBER AIRPLAY 25

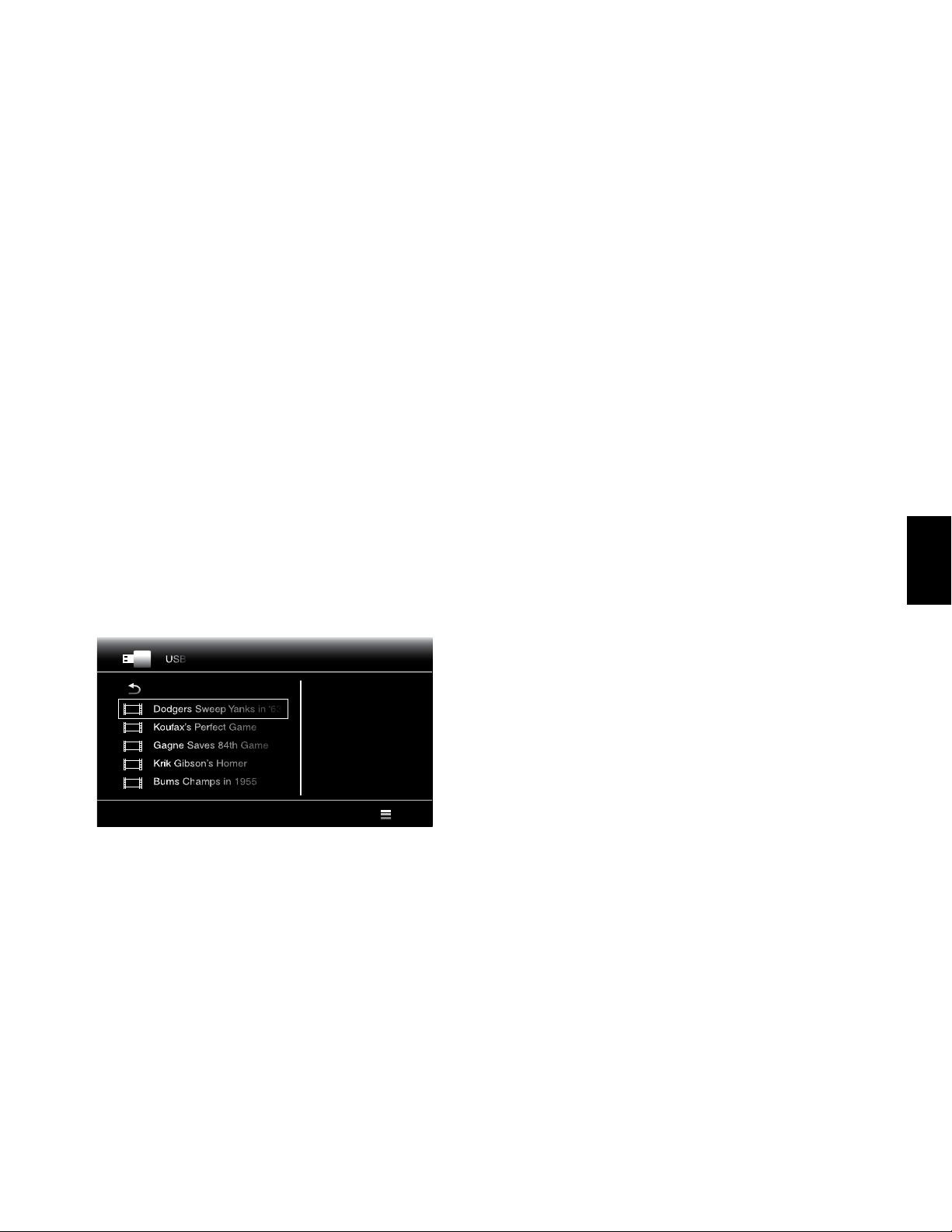

WIEDERGABE VON USB-MEDIEN UND DATEN-CDS 25

WIEDERGABELISTEN VERWENDEN 27

FEHLERBEHEBUNG 28

CODE-LISTE DER FERNBEDIENUNG FÜR AUX-KOMPONENTEN 29

SPEZIFIKATIONEN 37

BDS

Einführung, Überprüfen der Netzspannung vor dem Einsatz, Auspacken, Aufstellungsort,

Reinigen und Umstellen des Receivers und Lieferumfang

Einführung

Bitte registrieren Sie Ihr Produkt im Internet unter www.harmankardon.com. Hinweis: Dazu benötigen Sie die Seriennummer. Während der Registrierung können

Sie angeben, ob Sie über neue Produkte und/oder spezielle Angebote informiert werden möchten.

Vielen Dank, dass Sie sich für Produkte von Harman Kardon entschieden haben!

In den Jahren, seit Ingenieure von Harman Kardon den High-Fidelity-Receiver erfunden haben, haben wir diese Philosophie verinnerlicht: Wir möchten so vielen Menschen wie möglich den Spaß an Home Entertainment nahebringen, den Leistungsumfang erweitern und den Hörgenuss mit einfach handzuhabenden Funktionen steigern. Die Home Entertainment-Serie BDS bietet eine vollständige Systemlösung mit vielfältigen Audio- und Video-Optionen in einem schlanken Receiver.

Lesen Sie bitte dieses Handbuch sorgfältig durch, um den Leistungsumfang Ihres neuen BDS Receivers bestmöglich nutzen zu können, und schlagen Sie darin nach, um mit den Betriebsfunktionen Ihres neuenReceivers vertraut zu werden.

Falls Sie weitere Fragen zu diesem Produkt, seiner Inbetriebnahme oder seiner Bedienung haben sollten, wenden Sie sich bitte an Ihren Fachhändler oder besuchen Sie unsere Website unter der Internet-Adresse www.harmankardon.com.

Überprüfen der Netzspannung vor dem Einsatz

Ihr BDS Receiver wurde für die Verwendung mit einer Netzspannung von 100 – 240 V, 50 Hz/60 Hz AC gebaut und verfügt über ein abziehbares, für die Region, in der Sie den Receiver erworben haben, vorgesehenes IEC-Netzkabel.

Der Anschluss des Receivers an eine andere, nicht vorgesehene Netzspannung kann eine Sicherheitsund Brandgefahr darstellen und das Gerät beschädigen. Wenden Sie sich, falls Sie Fragen bezüglich den Netzspannungsanforderungen Ihres speziellen Modells oder über die Netzspannung in Ihrer Region haben, an Ihren Händler, bevor Sie das Gerät in eine Netzsteckdose stecken.

Auspacken

Der Karton und das Verpackungsmaterial dienen dem Schutz Ihres Receivers vor Stößen und Erschütterungen beim Transport. Wir empfehlen deshalb, dass Sie das Material aufbewahren, damit Sie es z. B. bei einem Umzug oder bei einer Reparatur wiederverwenden können.

Selbstverständlich können Sie den Karton zusammenfalten und so Stauraum sparen. Entfernen Sie dazu bitte vorsichtig eventuelle Heftklammern, und ritzen Sie das Klebeband an der Unterseite ein. Das Füllmaterial lässt sich ähnlich aufbewahren. Verpackungsmaterial, das sich nicht zusammenlegen lässt, sollten Sie in einem Plastikbeutel aufbewahren.

Sie wollen Karton und Verpackungsmaterial nicht aufbewahren? Kein Problem: Es ist recycelbar. Bitte schützen Sie die Umwelt und entsorgen Sie es ordnungsgemäß in einem Entsorgungszentrum in Ihrer Umgebung.

Entfernen Sie die durchsichtige Schutzfolie vom Infrarotsensor an der Gerätevorderseite. Mit Schutzfolie kann das Senden von Infrarotsignalen Ihrer Fernbedienung beeinträchtigt sein.

• Der Receiver erzeugt im laufenden Betrieb Wärme. Aus diesem Grund können unter Umständen die Gummistandfüße auf der Gehäuseunterseite auf bestimmten Holz- und Furnierarten Abdrücke hinterlassen. Daher sollten Sie das Gerät nicht auf Oberﬂächen aus weichem Holz oder anderen Materialien abstellen, die durch die erzeugte Wärme oder das Eigengewicht des Gerätes beschädigt werden könnten. Werkstoffe wie Holzfurniere oder Kunststoffoberﬂächen reagieren sehr unterschiedlich auf Wärme, Gewicht und Vibrationen – Harman Kardon hat auf dieses Verhalten keinen Einﬂuss. Deswegen sollten Sie den Aufstellungsort mit Vorsicht auswählen, da Schäden an Ihren Möbeln nicht durch die Gerätegarantie abgedeckt werden.

• Ihr neuer Harman Kardon Blu-ray Disc™ Receiver benötigt für Streaming-Aktivitäten und den interaktiven BD-Live™ eine Breitband-Internetverbindung.

Reinigung

Reinigen Sie den Receiver stets nur mit einem sauberen, weichen und trockenen Tuch. Falls nötig und nur nachdem Sie den Netzstecker gezogen haben, können Sie es zunächst mit mildem Seifenwasser abwischen, gefolgt von einem mit reinem Wasser angefeuchteten Tuch. Trocknen Sie danach die feuchte Oberﬂäche sofort wieder ab. Verwenden Sie NIEMALS Benzol, Sprühreiniger, Alkohol, Verdünner oder irgendein anderes ﬂüchtiges Reinigungsmittel. Reinigungsmittel mit kratzenden bzw. schleifenden Partikeln beschädigen die Oberﬂäche der Metallteile. Versprühen Sie kein Insektenvernichtungsmittel in unmittelbarer Nähe des Gerätes.

Umstellen des Receivers

Trennen Sie alle Verbindungskabel zu anderen Komponenten und zur Netzsteckdose, bevor Sie den Receiver umstellen.

Lieferumfang

Sollte etwas fehlen, wenden Sie sich bitte an den Kundendienst von Harman Kardon: Besuchen Sie uns im Internet unter www.harmankardon.com.

Netzkabel

(variiert nach Region)

FM-Antenne

DEUTSCH

Aufstellung

• Um einen reibungslosen Betrieb sicherzustellen und das Auftreten von Gefahren zu vermeiden, stellen Sie das Gerät bitte nur auf eine feste und ebene Fläche. Falls Sie das Gerät in ein Regal stellen, sollten Sie sich vorher vergewissern, ob das Regal für die Gewichtsbelastung geeignet ist.

• Bitte achten Sie beim Aufstellen darauf, dass zur Belüftung des Gerätes oben und unten genügend Freiraum bleibt. Wird das System in einen Schrank oder ähnliches eingebaut, achten Sie bitte auf ausreichende Luftzirkulation. Gegebenenfalls ist ein Ventilator erforderlich.

• Bitte platzieren Sie das Gerät nicht direkt auf einem Teppich.

• Stellen Sie das Gerät nicht in extrem heißen oder kalten Räumen auf. Schützen Sie das Gerät auch vor direktem Sonnenlicht und stellen Sie es nicht in der Nähe von Heizkörpern auf.

• Vermeiden Sie Feuchtigkeit.

• Die Lüfteröffnungen auf der Geräterückseite oder die Lüftungsschlitze auf der Oberseite und an den Seiten dürfen nicht verdeckt sein. Legen Sie bitte auch keine Gegenstände direkt auf oder neben das Gerät.

• Stellen Sie den Receiver nicht direkt auf ein Gerät, das viel Abwärme produziert.

Fernbedienung

EZ Set/EQ™

Mikrofon

HDMI-Kabel

3 Batterien Typ AAA

BDS Bedienelemente auf der Vorderseite des Receivers

Bedienelemente auf der Vorderseite des Receivers

Auswurftaste

Kopfhörer-

anschluss

Diskeinschub

USB-Anschluss

Informations-

display

Ein/Standby-

Lautstärkeregler/

Ein/Aus-Taste

BDS Bedienelemente auf der Vorderseite des Receivers

Auswurftaste (wird nur dann angezeigt, wenn sich eine Disk im Laufwerk beﬁndet): Durch Berühren dieser Taste wird eine Disk aus dem eingebauten Disc-Player des BDS Receivers ausgeworfen. Bitte sorgen Sie dafür, dass keine Gegenstände den Einschub blockieren, bevor Sie die Taste betätigen. HINWEIS: Wenn die ausgeworfene Disk nicht innerhalb von 30 Sekunden herausgezogen wird, wird sie vom Disc-Player automatisch wieder zum Schutz eingezogen.

Diskeinschub: Hier können Sie eine kompatible Disk einschieben. Der BDS Receiver nimmt Disks mit einem Durchmesser von 12 cm (5 Zoll) und 8 cm (3 Zoll) auf.

Infoanzeige: In dieser Anzeige können Sie verschiedene Meldungen ablesen, die aufgrund von Befehlen und zur Anzeige der Audio-/Videowiedergabe angezeigt werden, die Einstellungen des BDS Receivers oder andere Statusinformationen des BDS Receivers, wie bereits in diesem Handbuch beschrieben wurde.

On/Standby (Ein/Standby)-Anzeige: Diese LED umgibt den Lautstärkeregler. Ist der BDS Receiver an das Stromnetz angeschlossen und beﬁndet sich der Netzschalter an der Rückseite in der EinPosition, leuchtet die LED bernsteinfarben, um anzuzeigen, dass sich der Receiver im Standby-Modus (bereit zum Einschalten) beﬁndet. Nach Einschalten des BDS Receivers wirddie LED weiß.

Kopfhörerbuchse: Stecken Sie den 3,5-mm-Mini-Stereo-Stecker eines Kopfhörers in diese Buchse. HINWEIS: Bei einem in die Kopfhörerbuchse eingesteckten Stecker werden die Lautsprecherausgänge des BDS Receivers automatisch abgeschaltet, der HDMI-Audioausgang bleibt eingeschaltet.

USB-Anschluss: Über den USB-Anschluss können Audiodateien von einem an den Port angeschlossenen Apple iOS USB-Gerät wiedergegeben werden. Führen Sie den Stecker oder das Gerät richtig herum in den USB-Anschluss ein. Sie können den USB-Stecker jederzeit aus der Buchse ziehen – es muss kein Installations- oder Auswurfverfahren eingehalten werden.

Sie können den USB-Anschluss auch für Firmwareupgrades verwenden. Wenn ein Upgrade für das Betriebssystem des BDS verfügbar ist, können Sie dieses über den USB-Anschluss auf den BDS herunterladen. Sie werden dann ausführliche Informationen zum Herunterladen erhalten.

WICHTIG: Schließen Sie hier keinen PC oder einen anderen USB-Host/-Controller an - Sie könnten unter Umständen beide Geräte beschädigen.

Lautstärkeregler, Ein/Aus-Taste, Ein/Standby-Anzeige: Der BDS verfügt über vier verschiedene

Energiemodi:

• Off (Aus) (Ein/Standby-Anzeige leuchtet nicht): Wenn der Netzschalter auf der Rückseite auf Off (Aus) gestellt ist oder das Netzkabel nicht angeschlossen ist, ist der BDS Receiver ausgeschaltet und reagiert nicht auf Befehle. Wenn Sie das Netzkabel in eine Steckdose stecken und den Netzschalter auf On (Ein) stellen, geht der Receiver in den Standby-Modus über.

• Standby (Betriebsanzeige leuchtet orange): Wenn Sie den BDS Receiver nicht verwenden, wird der Energieverbrauch im Standby-Modus minimiert. Wenn sich der Receiver im Standby-Modus beﬁndet, schaltet er sich durch ein AirPlay-Signal von einem Gerät in Ihrem Netzwerk (nur BDS 277/BDS 577) oder ein Bluetooth-Gerät nicht automatisch ein oder gibt Musik wieder. Wenn sich der Receiver im Standby-Modus beﬁndet und die Ein/Aus-Taste gedrückt wird, schaltet sich das Gerät ein. Um den eingeschalteten Receiver in den Standby-Modus zu versetzen, drücken Sie die Ein/Aus-Taste länger als zwei Sekunden. HINWEIS: Um Energie zu sparen, geht der Receiver automatisch in den Standby-Modus über, wenn seit 15 Minuten keine Steuerungstasten gedrückt wurden und kein Audiosignal vorhanden war. Weitere Informationen ﬁnden Sie auf Seite 16 unter General Settings, Auto Standby/Standby-Modus.

• Sleep (Ruhezustand) (Betriebsanzeige leuchtet orange): Durch die Sleep-Funktion wird der BDS Receiver stumm geschaltet und sein vorderes Display ausgeschaltet. Über ein AirPlay-Signal von einem Gerät in Ihrem Netzwerk (nur BD277/BDS 577) oder ein Bluetooth-Gerät schaltet er sich jedoch automatisch wieder ein und gibt Musik wieder. Weitere Informationen ﬁnden Sie auf Seite 25 unter Wiedergabe von Inhalten über AirPlay. Wenn sich der Receiver im Ruhezustand beﬁndet und die Ein/Aus-Taste gedrückt wird, schaltet sich das Gerät ein. Um den eingeschalteten Receiver in den Ruhezustand zu versetzen, drücken Sie kurz die Ein/Aus-Taste.

• On (Ein) (Betriebsanzeige leuchtet weiß): Wenn der BDS Receiver eingeschaltet ist, ist er voll funktionsfähig.

WICHTIG: Die Lautstärke des Receivers sollte nie so hoch eingestellt werden, dass die Audioausgabe der Lautsprecher verzerrt wird. Dadurch werden die Lautsprecher eventuell beschädigt.

sowie MP3- und WMA-Audiodateien von einem in den Port eingesteckten

DEUTSCH

BDS Anschlüsse auf der Rückseite des Receivers

Anschlüsse auf der Rückseite des Receivers

Netzschalter

Netzkabel-

buchse

Lüfter-

öffnungen

Lautsprecher-

anschlüsse

KomponentenVideo-eingang

Subwoofer-

Trigger-

Anschluss

Eingang

IR-Fernbedienung

Eingänge

HDMI-

KoaxialEingangsanschluss

SubwooferAusgangsanschluss

HDMI-

Bildschirm-

ausgang

Netzwerkanschluss

Analoger Audioeingang

FM-Antennenanschluss

Optischer DigitalEingang

BDS Anschlüsse auf der Rückseite des Receivers

HINWEIS: Weitere Informationen zum Verbinden mit anderen Geräten ﬁnden Sie unter Anschlüsse

auf Seite Netzschalter: Damit schalten Sie das Netzteil des BDS Receivers aus und wieder ein. Nach

Herstellung und Prüfung aller Anschlüsse (siehe Abschnitt Anschlüsse auf Seite diesen Schalter auf die Position „Ein“. Bei normaler Verwendung des Receivers kann der Schalter auf der Position „On“ bleiben. Er kann mit der Fernbedienung nicht ein- oder ausgeschaltet werden. Stellen Sie den Schalter auf die Position „Off“.

Lüfteröffnungen: Diese Öffnungen dienen zum Kühlen des Receivers. Halten Sie einen Mindestabstand von 75 mm von der nächsten Oberﬂäche ein, um eine Überhitzung des Gerätes zu vermeiden.

Lautsprecheranschlüsse: Verwenden Sie die mit den Lautsprechern mitgelieferten Lautsprecherkabel, um die Satelliten- und den Center-Lautsprecher mit den richtigen Anschlüssen zu verbinden.

Weitere Informationen ﬁnden Sie unter Anschlüsse auf Seite 10. Subwoofer-Trigger-Anschluss: Sobald der Receiver eingeschaltet ist, stellt dieser Anschluss 12 V

Gleichstrom zur Verfügung. Er kann zum Ein- und Ausschalten anderer Geräte verwendet werden, wie z. B. eines aktiven Subwoofers.

Fernbedienungs-IR-Eingangsanschluss: Ist der IR-Sensor auf der Gerätevorderseite nicht zugänglich (wie z. B., wenn der Receiver in einem Schrank aufgestellt wird), können Sie einen optionalen IR-Empfänger am Fernbedienungs-IR-Eingang anschließen.

Koaxialer Digital-Audioeingang: Schließen Sie hier den koaxialen Digitalausgang einer reinen Audio-Signalquelle an. Das Signal kann ein Dolby Standard-PCM-Digital-Audio-Bitstream sein.

HINWEIS: Stellen Sie für jedes Quellgerät nur eine digitale Verbindung her. Subwoofer-Ausgang: Verwenden Sie ein einzelnes Cinch-Audiokabel, um diesen Anschluss

mit einem Line-Level-Eingang oder einer LFE-Buchse eines aktiven Subwoofers zu verbinden. Weitere Informationen über die Herstellung von Verbindungen ﬁnden Sie unter Anschluss eines aktiven Subwoofers auf Seite

Analoge Audioeingangsanschlüsse: Mit diesen Anschlüssen können Sie reine AudioQuellgeräte (wie z. B. ein Tapedeck) verbinden. Ein Plattenspieler sollte nur mit einem Phonovorverstärker an diese Anschlüsse angeschlossen werden.

FM-Antennenanschluss: Schließen Sie die mitgelieferte FM-Antenne an diesen Anschluss an. Optischer digitaler Eingangsanschluss: Schließen Sie hier den optischen Ausgang eines Nur-

Audio-Quellengeräts an. Das Signal kann ein Dolby-Digital-Bitstream, ein DTS-Bitstream oder ein Standard-PCM-Digital-Audio-Bitstream sein.

HINWEIS: Stellen Sie für jedes Quellgerät nur eine digitale Verbindung her.

) setzen Sie

WICHTIGER HINWEIS: Halten Sie die Lüfteröffnungen stets frei. Andernfalls könnte sich der BDS Receiver gefährlich überhitzen.

• Die Receiver BDS 575 und BDS 577 (abgebildet) verfügen über Anschlüsse für fünf Lautsprecher: vorne links, vorne rechts, Surround links, Surround rechts und Mitte.

• Die Receiver BDS 275 und BDS 277 (nicht abgebildet) verfügen über Anschlüsse für zwei Lautsprecher: vorne links und vorne rechts.

-Digital-Bitstream, ein DTS®-Bitstream oder ein

Netzwerkanschluss: Verwenden Sie ein Cat. 5- oder Cat. 5E-Kabel (nicht im Lieferumfang enthalten), um den Netzwerkanschluss des BDS Receivers an Ihr Heimnetzwerk anzuschließen. Danach können Sie Internetradio und Inhalte von DLNA verbunden sind. Weitere Informationen ﬁnden Sie unter Anschluss an Ihr Heimnetzwerk auf Seite 12.

-Monitor-Ausgangsanschluss: Stellen Sie eine Verbindung zwischen dem HDMI-Ausgang

HDMI

Ihres BDS Receivers und dem HDMI-Ausgang Ihres Fernsehgeräts her. Da das HDMI-Kabel sowohl Video- als auch Audiosignale an das TV-Gerät überträgt, empfehlen wir, dass Sie den HDMIAudioausgang des BDS Receivers im Audiomenü des Receivers auf „Off" setzen, um mit Ihrem BDS Receiver eine Audioausgabe in höchster Qualität genießen können. Wenn Ihr TV-Gerät 3-D-fähig ist, können Sie 3-D-Inhalte in 3-D entweder über den integrierten Disc Player des BDS Receivers oder andere 3-D-fähige Quellgeräte ansehen, die an den HDMI-Eingängen des BDS Receivers angeschlossen sind (siehe unten).

Der HDMI-Monitor-Ausgang des Receivers verfügt über einen Audio-Rückkanal, der ein digitales Audiosignal von Ihrem TV-Gerät oder Videobildschirm zurück zum Receiver leitet. Hierüber können Sie den Ton von HDMI-Geräten hören, die direkt an Ihr TV-Gerät angeschlossen sind (wie zum Beispiel über eine Internet-Verbindung), ohne das eine zusätzliche Verbindung vom Gerät zum BDS Receiver erforderlich ist. HINWEIS: Sie müssen den Audio-Rückkanal Ihres TV-Geräts aktivieren. Lesen Sie bitte die Bedienungsanleitung Ihres TV-Geräts für weitere Informationen.

HDMI-Eingänge: Bis zu drei zusätzliche Quellgeräte mit HDMI-Anschlüssen können mit dem BDS Receiver verbunden werden. Der HDMI-Anschluss überträgt digitale Audio- und Videosignale zwischen den Geräten. Deshalb sind keine zusätzlichen Audioverbindungen für mit HDMI verbundene Geräte erforderlich. Der BDS Receiver leitet 3-D-Videosignale von 3-D-fähigen HDMI-Quellgeräten über den HDMI-Monitor-Ausgang an das TV-Gerät. Weitere Informationen ﬁnden Sie auf Seite 11 unter Anschließen Ihrer HDMI-Quellgeräte.

HINWEIS: Wenn Sie über ein Apple-TV-Gerät verfügen, schließen Sie das Gerät über den HDMIAusgang am HDMI 3-Eingang des Receivers an. Wenn HDMI 3 die ausgewählte Quelle ist, können Sie die verschiedenen Funktionen Ihres Apple-TVs mit der BDS Fernbedienung steuern. Weitere Informationen ﬁnden Sie unter Steuerung eines Apple-Fernsehgeräts auf Seite 15.

Komponenten-Videoeingangsanschluss: Verwenden Sie, falls Sie eine Video-Quellgerät mit einem Komponenten-Videoanschluss besitzen (und das über keinen HDMI-Anschluss verfügt), den KomponentenVideoanschluss. Zusätzlich müssen Sie eine Audioverbindung von dem Gerät zum Audioeingang des BDS Receivers herstellen. Weitere Informationen ﬁnden Sie unter Anschlüsse auf Seite 10.

Netzkabelbuchse: Haben Sie alle Kabelverbindungen hergestellt und überprüft, können Sie hier das Netzkabel anschließen. Stecken Sie das andere Ende in eine nicht geschaltete Steckdose.

-kompatiblen Geräten abspielen, die mit dem Netzwerk

DEUTSCH

BDS Funktionen der Fernbedienung

Funktionen der Fernbedienung

Ein-/Aus-Taste

TV-Ein/Aus-Taste

Pop-up-Taste

Programmwahltasten

(Channel +/–)

Stummschaltung

Top Menu-Taste

Replay-Taste

Home-Taste

OK-Taste

Tastenfeld-Taste

Auswurftaste

Quellenauswahltasten

Display-Taste

Volume +/–

Surround-Taste

Steuerungstasten

Wiederholtaste

Back/Exit-Taste

Navigationstasten

Optionen-Taste

Program-

Taste (rot)

Lesezeichen-

Taste (grün)

ZoomTaste (blau)

Miniaturansicht-Taste (Thumbnail) (gelb)

BDS Funktionen der Fernbedienung

Ein/Aus-Taste: Der BDS verfügt über vier verschiedene Energiemodi:

• Off (Aus) (Ein/Standby-Anzeige leuchtet nicht): Wenn der Netzschalter auf der Rückseite auf Off

(Aus) gestellt ist oder das Netzkabel nicht angeschlossen ist, ist der BDS Receiver ausgeschaltet und reagiert nicht auf Befehle. Wenn Sie das Netzkabel in eine Steckdose stecken und den Netzschalter auf On (Ein) stellen, geht der Receiver in den Standby-Modus über.

• On (Ein) (Betriebsanzeige leuchtet weiß): Wenn der BDS Receiver eingeschaltet ist, ist er voll funktionsfähig.

TV Power-Taste: Nach der Programmierung der Fernbedienung wird das TV-Gerät durch Drücken dieser Taste ein- bzw. ausgeschaltet. Weitere Informationen zum Thema Fernbedienung programmieren ﬁnden Sie auf Seite

Eject-Taste (Auswurftaste): Durch Berühren dieser Taste wird eine Disk aus dem eingebauten Disc Player des BDS Receiver ausgeworfen. Bitte sorgen Sie dafür, dass keine Gegenstände den Einschub blockieren, bevor Sie die Taste betätigen.

Quellenauswahltasten: Drücken Sie auf diese Tasten, um ein Quellgerät auszuwählen. So können Sie den BDS Receiver auch aus dem Standby-Modus einschalten.

• Durch den ersten Tastendruck der Aux-Taste wechselt der BDS Receiver zu jener der folgenden Quellen, die als letzte verwendet wurde: Koaxial Digital, Optisch Digital 1, Optisch Digital 2, Analog Audio I, Analog Audio 2, HDMI ARC. Durch jedes weitere Drücken wechselt der BDS Receiver zur nächsten Quelle.

Durch Drücken der Aux-Taste wird die Fernbedienung in den Bedienmodus für Zusatzgeräte geschaltet. In diesem Modus können mit der Fernbedienung programmierte bzw. gelernte Funktionen ausgeführt werden. Weitere Informationen ﬁnden Sie auf Seite 25 unter Wiedergabe von Audioquellen.

HINWEIS: Die Auswahl von Bluetooth- und netzwerkbasierten Quellen (DLNA, YouTube

™

und Picasa Receivers ﬁnden Sie auf Seite 20.

Pop-Up-Taste: Wird gerade eine Blu-ray- oder DVD abgespielt und Sie drücken auf diese Taste, wird das Disc-Menü durch Drücken dieser Taste auf dem Bildschirm angezeigt. HINWEIS: Die Einstellmöglichkeiten können von Disk zu Disk variieren. Nicht alle DVDs haben ein Pop-up-Menü. Wenn eine DVD über kein Pop-up-Menü verfügt und Sie die Pop-up-Taste drücken, wird das DiscMenü auf dem Bildschirm angezeigt.

Display-Taste: Wenn Sie eine Blu-ray Disc oder DVD wiedergeben, wird durch Drücken dieser Taste eine Leiste mit Informationen zur aktuell wiedergegebenen Disk bzw. zum Programm eingeblendet. Wenn Sie ein Video oder eine Fotodiashow von einem angeschlossenen USB-Gerät wiedergeben, wird durch Drücken dieser Taste die Statusleiste eingeblendet. Diese Taste funktioniert nicht, wenn der BDS Receiver Inhalte von einem iOS-Gerät oder Aux-Quellgerät oder Radioprogramme wiedergibt.

Programmwahltasten (Channel +/–): Diese Tasten haben beim BDS Receiver keine Funktionen, können aber programmiert werden, um Funktionen eines Aux-Geräts zu steuern.

Volume +/–: Das Drücken dieser Tasten erhöht bzw. senkt die Lautstärke der Lautsprecherausgänge des BDS Receivers. HINWEIS: Die Volume +/– -Tasten ändern nicht die Lautstärke des HDMIAudioausgangs.

WICHTIG: Die Lautstärke des Receivers sollte nie so hoch eingestellt werden, dass die Audioausgabe der Lautsprecher verzerrt wird. Dadurch werden die Lautsprecher eventuell beschädigt.

) erfolgt über das Home-Menü. Weitere Informationen über den Normalbetrieb des

™

, Pandora®

Mute-Taste: Durch Drücken dieser Taste wird der Ton der Lautsprecherausgänge des BDS Receivers ausgeschaltet Das erneute Drücken dieser Taste schaltet den Ton wieder ein. HINWEIS: Die MuteTaste kann nicht zum Stummschalten des HDMI-Audioausgangs verwendet werden.

Top Menu-Taste: Mit dieser Taste wird das Hauptmenü der eingelegten Blu-ray Disc bzw. DVD aufgerufen. HINWEIS: Die Einstellmöglichkeiten können von Disk zu Disk variieren. Nicht alle DVDs haben ein Hauptmenü. Hat eine DVD kein Hauptmenü und Sie betätigen die Top Menu-Taste, wird das Disc-Menü auf dem Bildschirm angezeigt. Weitere Informationen zum Thema Disc-Player verwenden ﬁnden Sie auf Seite 22.

Surround-Taste: Durch Drücken dieser Taste werden alle Surround-Sound-Modi nacheinander durchgeschaltet, die für das aktive Programm zur Verfügung stehen. Bei jedem Drücken der Surround-Taste wird in den nächsten Modus gewechselt. Eine Pop-Up-Anzeige zeigt die Modi an, während diese durchlaufen werden. HINWEIS: Nicht alle Surround-Modi stehen für alle Programme zur Verfügung. Weitere Informationen ﬁnden Sie auf Seite 21 unter Surround - Sound-Modi.

Steuerungstasten: Mit diesen Tasten steuern Sie den integrierten Blu-ray Disc-Player des BDS Receivers, iOS- und USB-Geräte sowie Streaming-Quellen. Wenn sich die Fernbedienung im AuxKomponenten-Kontrollmodus beﬁndet, kann ein externes Gerät damit gesteuert werden.

Replay-Taste: Durch Drücken dieser Taste werden die letzten 10 Sekunden einer Blu-ray, DVD, CD, eines USB-Inhalts oder einer Daten-CD wiederholt.

Repeat-Taste: Spielt der BDS Receiver eine Blu-rayDisc ab, können Sie mit dieser Taste eine der folgenden Wiederholfunktionen aktivieren: „Chapter“ zur Wiederholung eines Kapitels, „Title“ zur Wiederholung einzelner Titel, „All“ zur Wiederholung des gesamten Inhalts oder „Off“, um die Funktion auszuschalten. (Hinweis: Nicht alle Blu-ray Discs unterstützen eine Wiederholfunktion.) Spielt der BDS Receiver eine DVD ab, können Sie mit dieser Taste eine der folgenden Wiederholfunktionen aktivieren: „Chapter“ zur Wiederholung eines Kapitels, „Title“ zur Wiederholung einzelner Titel, „All“ zur Wiederholung des gesamten Inhalts oder „Off“, um die Funktion auszuschalten. Wenn der BDS Receiver eine CD oder auf einem iPod oder USB-Gerät gespeicherte Medien wiedergibt, stehen durch Drücken dieser Taste folgende Wiederholungsfunktionen zur Verfügung: „Track“ zur Wiederholung einzelner Titel, „All“ zur Wiederholung des gesamten Inhalts oder „Off“, um die Funktion auszuschalten.

Home-Taste: Mit dieser Taste kehren Sie aus jedem Untermenü ins Hauptmenü zurück. Back-Taste: Durch Drücken dieser Taste wird das gegenwärtige Bildschirmmenü verlassen und

der vorhergehende Bildschirm angezeigt.

OK-Taste: Mit dieser Taste wird der gerade markierte Eintrag im Bildschirmmenü bestätigt. Navigationstasten: Mit den Pfeiltasten werden die einzelnen Punkte in Bildschirmmenüs angesteuert. Tastenfeld-Taste: Durch Drücken dieser Taste wird ein 10-teiliges Tastenfeld zur Eingabe von

Buchstaben und Zahlen angezeigt, z. B. für die Netzwerkeinrichtung, die Suche nach Titeln/ Kapiteln usw.

Options-Taste: Drücken Sie auf diese Taste, um alle für die gerade aktive Wahl verfügbaren Optionen anzuzeigen. Bei der Wiedergabe über ein Aux-Gerät können Sie mit der Options-Taste zum Anpassen der Lippensynchronisierung die Audioverzögerung anpassen und so für eine synchrone Übertragung von Bild und Ton bei Videos sorgen, bei denen die Audiospur über einen der Audioeingänge auf der Rückseite des Receivers ausgegeben wird. Weitere Informationen über die Wiedergabe von Audioquellen ﬁnden Sie auf Seite

Program-Taste(rot): Drücken Sie diese Taste, um eine programmierte Abspielliste für die aktuell wiedergegebene Disk zu erstellen. Weitere Informationen zum Thema Abspielfolge ﬁnden Sie auf Seite 23.

Zoom-Taste (Bild vergrößern) (blau): Drücken Sie auf die Zoom-Taste, um das gerade spielende Video- bzw. Standbild zu vergrößern oder zu verkleinern. Mit den Pfeiltasten lässt sich sogar der Ausschnitt verändern. HINWEIS: Diese Funktion hängt von der Blu-ray Disc oder der DVD ab. Nicht alle Disks unterstützen die Reinzoom- und Rauszoom- Funktion.

Bookmark-Taste (Lesezeichen) (grün): Drücken Sie diese Taste, um die Lesezeichen-Funktion zu aktivieren. Weitere Informationen über die Lesezeichen-Funktion ﬁnden Sie auf Seite 23.

Miniaturansicht-Taste (Thumbnail) (gelb): Durch Drücken dieser Taste bei laufender Diashow werden alle Bilder des aktuellen Ordners in Miniaturansicht auf dem Bildschirm angezeigt.

Farbige Funktionstasten (Rot, Grün, Gelb und Blau): Wenn der BDS Receiver eine Blu-ray Disc abspielt, können über diese Tasten je nach Disk unterschiedliche Menüs und Funktionen aufgerufen werden. Informationen hierzu ﬁnden Sie in den Menüanweisungen zu jeder Disk. HINWEIS: Diese Blu-ray Disc-Funktionen übersteuern alle vom Benutzer programmierten Lesezeichen-, Miniaturansicht-, Programm- und Zoom-Funktionen.

DEUTSCH

BDS Anschlüsse

Anschlüsse

VORSICHT: Bevor Sie mit der Verkabelung Ihres BDS-Receivers beginnen, ziehen Sie das Netzkabel aus der Steckdose. Bleibt der Receiver während der Verkabelung eingeschaltet, könnte dies zur Beschädigung Ihrer Lautsprecher führen.

Ihr BDS Receiver verfügt über farbcodierte Anschlüsse:

BDS 275/BDS 277

weiß: linker Kanal (+)

rot: rechter Kanal (+)

schwarz: (–) auf beiden Kanälen

BDS 575/BDS 577

weiß: vorne links (+)

rot: vorne rechts (+)

blau: Surround links (+)

grau: Surround rechts (+)

grün: Center (+)

schwarz: (–) auf allen Kanälen

Achten Sie darauf, jeden Lautsprecher gleich anzuschließen: (+) am Lautsprecher an (+) am Receiver oder Verstärker und (–) am Lautsprecher an (–) am Receiver oder Verstärker. Eine falsche Verkabelung eines oder mehrerer Lautsprecher führt zu einem ﬂachen Klang, einem schwachen Bass und einem schlechten Stereo-Effekt.

VORSICHT: Achten Sie darauf, dass die blanken Drähte weder einander noch einen Metallteil auf der Rückseite des Receivers berühren. Sich berührende Drähte können einen Kurzschluss verursachen, der den Receiver oder Verstärker beschädigen kann.

Anschließen der Lautsprecher

Vorderer rechter

Lautsprecher

Center-

Lautsprecher*

Vorderer linker

Lautsprecher

Verkabelung der Anschlüsse des Receivers

A. Schraubklemmen

lösen

B. Abisoliertes

Kabelende einführen

C. Schraubklemmen

festziehen

Anschluss eines aktiven Subwoofers

Verwenden Sie ein Mono-Cinch-Audiokabel, um den Subwoofer-Ausgangsanschluss des BDS Receivers mit Ihrem aktiven Subwoofer zu verbinden. Weitere Anweisungen hierzu ﬁnden Sie im Handbuch Ihres Subwoofers.

Aktiver

Subwoofer

Mono-Cinch-

Audiokabel

(nicht im

Lieferumfang

enthalten)

Surround-

Lautsprecher

rechts*

* Nur bei Receivern BDS 575/BDS 577

BDS Receiver

(BDS 575 abgebildet)

Surround-

Lautsprecher

links*

WICHTIG: Verbinden Sie das Netzkabel des Subwoofers noch nicht mit einer Steckdose.

Anschluss der FM-Antenne

Verbinden Sie die mitgelieferte Antenne mit dem FM-Antennenanschluss, so wie in der folgenden Abbildung dargestellt. Wickeln Sie den Antennendraht vollständig ab und platzieren ihn an unterschiedliche Positionen, bis Sie Ihre bevorzugten Stationen am besten empfangen.

UKW-Antenne

(im Lieferumfang

enthalten)

BDS Anschlüsse

Anschließen eines TV-Geräts oder Videobildschirms

Verbinden Sie mit dem im Lieferumfang enthaltenen HDMI-Kabel den HDMI-Ausgang des BDS Receivers mit dem HDMI-Eingang Ihres TV-Geräts/Videobildschirms. Der BDS Receiver ist ein HDMIGerät mit 3-D und 30/36-Bit Deep Color.

HINWEIS: Wenn Sie Geräte (wie z. B. ein Internet-Modem) bereits direkt an Ihr TV-Gerät angeschlossen haben, können Sie deren Ton ohne zusätzliche Verbindung über den Audio-Rückkanal des HDMIMonitor-Ausgangsanschlusses an den BDS Receiver leiten.

HDMI-Kabel

(im Lieferumfang

enthalten)

HINWEIS: Der HDMI-Anschluss überträgt sowohl Video- als auch Audiosignale an Ihr TV-Gerät oder Ihren Videobildschirm. Um die hervorragende Tonwiedergabe Ihres BDS Receivers zu nutzen, sollte das Audiosystem Ihres TV-Geräts oder Videobildschirms deaktiviert werden.

Anschluss Ihrer HDMI-Quellgeräte

Quellgeräte mit HDMI-Anschlüssen gewährleisten die bestmögliche Video- und Audioqualität. Da HDMI-Kabel sowohl digitale Video- als auch digitale Audiosignale übertragen, müssen Sie keine zusätzlichen Audioverbindungen für über HDMI-Kabel angeschlossene Geräte vornehmen.

Anschließen Ihres Komponenten-Video-Quellgeräts

Falls Sie ein Video-Quellgerät mit einem Komponenten-Videoanschluss besitzen (das jedoch über keinen HDMI-Anschluss verfügt), bietet der Komponenten-Videoanschluss eine hervorragende Videoleistung. Zusätzlich müssen Sie eine Audioverbindung von dem Gerät zum analogen oder digitalen Audioeingang des Receivers herstellen.

Quellgerät mit

Komponenten-Videoanschluss

An KomponentenVideoausgänge

Stellen Sie auch eine

Verbindung Komponenten-Video kabel (nicht im Lieferumfang enthalten)

zu einem der

Audioeingänge

des BDS

Receiver her

Anschließen Ihrer optischen Digital-Audioquellgeräte

Wenn Ihre Quellgeräte (bis zu zwei Geräte möglich) ohne HDMI-Anschluss über optisch-digitale Ausgänge verfügt, schließen Sie diese an die optisch-digitalen Audioanschlüsse des Receivers an. HINWEIS: Stellen Sie von jedem Gerät nur eine digitale Verbindung (HDMI, optisch oder koaxial) her.

Quellgerät

mit optischem Ausgang

DEUTSCH

An HDMIAusgang

HDMI-

Quellgerät

HDMI-Kabel

(nicht im

Lieferumfang

enthalten)

Zum optischdigitalen Audioausgang

Optisches Digital-Audio

kabel (nicht im

Lieferumfang enthalten)

Schutzkappen

entfernen

BDS Anschlüsse

Anschließen Ihrer Digital-Audioquellgeräte mit koaxialer Verbindung

Wenn Ihre Quellgeräte ohne HDMI-Anschluss über einen koaxialen Digitalausgang verfügt, schließen Sie dieses an den koaxial-digitalen Audioeingang des Receivers an. HINWEIS: Stellen Sie von jedem Gerät nur eine digitale Verbindung (HDMI, optisch oder koaxial) her.

Quellgerät

mit Koaxialausgang

An koaxialen

Digital-

Audioausgang

Koaxiales Digital-Audiokabel (nicht im Lieferumfang enthalten)

Anschließen Ihrer analogen Audio-Quellgeräte

Verwenden Sie die Aux-In-Anschlüsse des Receivers für bis zu zwei Quellgeräte, die nicht über HDMIoder Digital-Audioanschlüsse verfügen.

Analoges

Quellgerät

Anschluss an Ihr Heimnetzwerk

Verwenden Sie ein Cat. 5/5E-Ethernetkabel (nicht im Lieferumfang enthalten), um den BDS Receiver über den Netzwerkanschluss direkt mit Ihrem Netzwerk-Router, einem Netzwerk-Switch, einem Netzwerk-Modem oder einer Ethernet Netzwerk Wandbuchse mit Internet-Zugang zu verbinden. Weitere Informationen über das Anschließen Ihres BDS Receivers an Ihr Heimnetzwerk ﬁnden Sie auf Seite 17 unter General Settings: Netzwerk.

Zum

Internet

Kat. 5/5E (nicht im Lieferumfang enthalten)

Netzwerk-

modem

Anschluss des Subwoofer-Trigger-Ausgangs

Wenn in Ihrem System Geräte angeschlossen sind, die über ein DC-Trigger-Signal gesteuert werden können, schließen Sie diese mit einem Kabel mit Mono-3,5-mm-Mini-Stecker (nicht im Lieferumfang enthalten) an den Trigger-Ausgangsanschluss des BDS Receivers an. Der Receiver stellt nach dem Einschalten ein 12-V-DC(100mA)-Trigger-Signal am Anschluss zur Verfügung.

Zum analogen StereoAudioausgang

Stereo-Audiokabel

(nicht im Lieferumfang

enthalten)

Gerät mit

Trigger-Eingang

Mono 3,5 mm

(1/8 Zoll) Mini-

Steckverbindung

(nicht im

Lieferumfang

enthalten)

+ 26 hidden pages

Harman Kardon BDS 275, BDS 575, BDS 277, BDS 577 User Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
