Harman Kardon AVR 1510S, AVR 151S, AVR 151S/230C User Guide [es]
AVR 1510S, AVR 151S, AVR 151S/230C
Receptor de audio/video
®
Manual del propietario
ESPAÑOL
AVR
Tabla de contenido
INTRODUCCIÓN 3
ACCESORIOS SUMINISTRADOS 3
INFORMACIÓN IMPORTANTE DE SEGURIDAD 3
COLOCACIÓN DEL AVR 3
CONTROLES DEL PANEL FRONTAL 4
CONECTORES DEL PANEL TRASERO 6
FUNCIONES DEL CONTROL REMOTO DEL SISTEMA 8
INTRODUCCIÓN AL CINE DOMÉSTICO 10
SISTEMA DE CINE DOMÉSTICO CONVENCIONAL 10
AUDIO MULTICANAL 10
MODOS DE SONIDO ENVOLVENTE 10
COLOCACIÓN DE LOS ALTAVOCES 10
COLOCACIÓN DE LOS ALTAVOCES IZQUIERDO, CENTRAL Y
DERECHO 10
COLOCACIÓN DE LOS ALTAVOCES ENVOLVENTES 10
COLOCACIÓN DEL SUBWOOFER 10
TIPOS DE CONEXIONES DEL SISTEMA DE CINE DOMÉSTICO 11
CONEXIONES DE LOS ALTAVOCES 11
CONEXIONES DEL SUBWOOFER 11
CONEXIONES DE DISPOSITIVOS FUENTE 11
CONEXIONES DE VIDEO 12
CONEXIONES DE RADIO 12
CONECTOR DE RED 12
PUERTO USB 12
REALIZACIÓN DE CONEXIONES 13
CONEXIÓN DE LOS ALTAVOCES 13
CONEXIÓN DEL SUBWOOFER 13
CONEXIÓN DEL TELEVISOR O DE LA PANTALLA DE VIDEO 14
CONEXIÓN DE DISPOSITIVOS FUENTE DE AUDIO Y VIDEO 15
DISPOSITIVOS USB E IOS 17
CONEXIÓN A LA RED DOMÉSTICA 17
CONEXIÓN DE LAS ANTENAS DE RADIO 17
CONEXIÓN DEL EQUIPO INFRARROJO 17
CONEXIÓN DE LA SALIDA DE ACCIONAMIENTO 18
CONEXIÓN A ALIMENTACIÓN DE CA 18
CONFIGURACIÓN DEL CONTROL REMOTO 19
INSTALACIÓN DE LAS PILAS EN EL CONTROL REMOTO 19
PROGRAMACIÓN DEL CONTROL REMOTO PARA CONTROLAR
LOS DISPOSITIVOS FUENTE Y EL TELEVISOR 19
CONFIGURACIÓN DEL AVR 20
ENCENDIDO DEL AVR 20
USO DEL SISTEMA DE MENÚ EN PANTALLA 20
CONFIGURACIÓN DEL AVR PARA LOS ALTAVOCES 20
CONFIGURACIÓN DE LAS FUENTES 22
CONFIGURACIÓN DE LA RED 23
FUNCIONAMIENTO DEL AVR 23
APLICACIÓN HARMAN REMOTE 23
CONTROL DE VOLUMEN 24
SILENCIAR EL SONIDO 24
ESCUCHAR CON AURICULARES 24
SELECCIÓN DE UNA FUENTE 24
SELECCIÓN DE UN MODO DE SONIDO ENVOLVENTE 24
ESCUCHAR RADIOS FM Y AM 25
ESCUCHAR ELEMENTOS MULTIMEDIA EN UN DISPOSITIVO
USB 25
ESCUCHAR UN DISPOSITIVO IPOD/IPHONE/IPAD 26
ESCUCHAR VTUNER (RADIO POR INTERNET) 26
ESCUCHA DE ELEMENTOS MULTIMEDIA A TRAVÉS DE LA
RED DOMÉSTICA 26
ESCUCHANDO A LOS MEDIOS DE COMUNICACIÓN A
TRAVÉS DE SPOTIFY CONECTAR 27
USING THIS DEVICE WITH SPOTIFY CONNECT 27
FUNCIONES AVANZADAS 27
PROCESAMIENTO DE AUDIO Y SONIDO ENVOLVENTE 27
CONFIGURACIÓN DEL SISTEMA 29
TEMPORIZADOR DE REPOSO 29
RESTABLECIMIENTO DEL PROCESADOR 29
RESOLUCIÓN DE PROBLEMAS 30
ESPECIFICACIONES 31
APÉNDICE 32
98
AVR
Introducción, Accesorios incluidos,
Información importante de seguridad y Colocación del AVR
Introducción
¡Gracias por elegir este producto Harman Kardon!
Hace más de cincuenta años que la misión de Harman Kardon es compartir la pasión
por la música y el entretenimiento, mediante el uso de tecnología de punta para obtener
un rendimiento de calidad superior. Sidney Harman y Bernard Kardon inventaron el
receptor, un único componente diseñado para simplificar el entretenimiento doméstico
sin afectar el rendimiento. Con el correr de los años, Harman Kardon ha simplificado el
uso de sus productos, ha agregado más funciones y optimizado el sonido.
Los receptores de audio/video (audio/video receivers, AVR) digitales de 5.1 canales
AVR 1510S y AVR 151S continúan esta tradición con algunas de las capacidades de
procesamiento de audio y video más avanzadas y una amplia gama de opciones de
escucha y visualización.
Para disfrutar al máximo su nuevo AVR, lea este manual y consúltelo a medida que se
familiariza con sus funciones y operación.
Si tiene alguna pregunta sobre este producto, su instalación o funcionamiento,
comuníquese con su vendedor o su instalador de Harman Kardon, o visite nuestra página
web en www.harmankardon.com.
Accesorios suministrados
Su AVR incluye los siguientes accesorios. Si falta alguno de los siguientes elementos,
comuníquese con su distribuidor de Harman Kardon o con el Servicio de atención al
cliente de Harman Kardon en www.harmankardon.com.
• Control remoto del sistema
• Antena de bucle de AM
• Antena de hilo FM
• Dos pilas AAA
• Cable de alimentación CA (solo AVR 151S)
INFORMACIÓN IMPORTANTE DE SEGURIDAD
Verifique la tensión de línea antes de utilizar el sistema
El AVR 1510S ha sido diseñado para utilizarse con corriente alterna (CA) de 120V. El AVR
151S ha sido diseñado para utilizarse con CA de 220 a 240V. La conexión del receptor a
una tensión de línea que no sea adecuada puede generar un riesgo para la seguridad y
peligro de incendio, así como provocar daños en la unidad. Si tiene alguna pregunta acerca
de los requisitos de voltaje de su modelo en particular o acerca de la tensión de línea de
su zona, comuníquese con su distribuidor antes de enchufar la unidad a la electricidad.
No utilice alargues
A fin de evitar riesgos para la seguridad, utilice solo el cable de alimentación que se
incluye con la unidad. No se recomienda el uso de alargues con este producto. Al igual
que con todos los dispositivos eléctricos, no deben colocarse los cables de alimentación
debajo de tapetes o alfombras ni colocarse objetos pesados sobre los cables. Un centro
de servicio autorizado debe reemplazar de inmediato los cables de alimentación dañados
por un cable que cumpla con las especificaciones de fábrica.
Manipule el cable de alimentación de CA con cuidado
Al desconectar el cable de alimentación de la salida de CA, siempre tire del enchufe;
nunca del cable. Si no va a utilizar el AVR durante un período prolongado, desenchúfelo
de la salida de CA.
No abra el gabinete
Este producto no contiene componentes que el usuario pueda reparar. La apertura del
gabinete puede presentar un riesgo de descarga eléctrica, y cualquier modificación que
se le realice al producto anula la garantía. Si accidentalmente cae agua o un objeto
metálico, como un broche para papeles, un alambre o un gancho, dentro de la unidad,
desenchúfela de inmediato de la fuente de alimentación de CA y comuníquese con un
centro de servicio autorizado.
CATV o conexión a tierra de la antena (AVR 1510S)
Si se conecta una antena exterior o sistema de cables a este producto, asegúrese de que
tengan una conexión a tierra que permita protegerlos contra subidas de voltaje y cargas
estáticas. La sección 810 del estándar Código eléctrico nacional (National Electrical
Code, NEC) de los Estados Unidos, ANSI/NFPA Núm. 70-1984, ofrece información con
respecto a la correcta conexión a tierra del mástil y la estructura de apoyo, la conexión
a tierra del cable de introducción a una unidad de descarga de antena, el tamaño de los
conductores de conexión a tierra, la ubicación de una unidad de descarga de la antena,
la conexión a electrodos con conexión a tierra y los requisitos del electrodo con conexión
a tierra.
NOTA PARA EL INSTALADOR DEL SISTEMA CATV: Este recordatorio se incluye para llamar
la atención del instalador del sistema CATV (TV por cable) sobre el artículo 820-40
del NEC, que proporciona pautas para una conexión a tierra correcta y, en particular,
especifica que la conexión a tierra del cable se conectará al sistema de conexión a tierra
del edificio, tan cerca como sea posible del punto de entrada del cable.
ESPAÑOL
Colocación del AVR
• Coloque el AVR sobre una superficie firme y nivelada. Asegúrese de que la superficie
y cualquier accesorio de montaje puedan soportar el peso del AVR.
• Deje suficiente espacio arriba y debajo del AVR para su ventilación. Los espacios
libres recomendados son: 30cm arriba de la unidad, 30cm detrás de la unidad y
30cm a cada lado de la unidad.
• Si instala el AVR en un gabinete o en otra área cerrada, permita la entrada de aire
refrigerado en el gabinete. En algunos casos, puede requerirse un ventilador.
• No obstruya las ranuras de ventilación en la parte superior del AVR ni coloque
objetos directamente sobre estas.
• No coloque el AVR directamente sobre una superficie alfombrada.
• No coloque el AVR en ubicaciones húmedas, en ubicaciones con calor o frío
extremos ni en áreas cercanas a calefactores o a salidas de calefacción, ni tampoco
lo exponga a la luz solar directa.
99
AVR
Controles del panel frontal
Controles del panel frontal
Botón Tuning Mode
(Modo de sintonía)
(AVR 1510S)/Botón
RDS (AVR 151S)
Indicador de
encendido
Botón
de encendido
1510S
Conector de
auricular
Puerto
USB
Botón de ajuste
de volumen del
canal
Sensor
infrarrojo
Botón
Set (Definir)
Botones
Izquierda/Derecha
Pantalla del
panel frontal
Botones Arriba/Abajo/
botones de sintonía
Perilla de
volumen
Botones de selección
de modos de sonido
envolvente
Botón de
entrada de audio
Botón de categoría
de modo de sonido envolvente
Botones
selectores de fuente
100
AVR
Controles del panel frontal
Controles del panel frontal, continuación
Indicador de alimentación/Botón de encendido: El AVR posee tres modos de
encendido diferentes:
• Off (Apagado) (el indicador de alimentación emite una luz de color ámbar, sin titilar):
El modo Off (Apagado) reduce el consumo de energía cuando no está utilizando
el AVR. Cuando el AVR está apagado, no se encenderá ni reproducirá audio
automáticamente en respuesta a una transmisión de DMR DLNA de un dispositivo
conectado en red Cuando el AVR está apagado, se enciende al pulsar el botón de
encendido. Para apagar el AVR cuando está encendido, pulse el botón de encendido
durante más de tres segundos. En la pantalla del panel frontal se muestra el
mensaje “Your device is switched off” (El dispositivo está apagado) durante dos
segundos, y luego se apaga.
IMPORTANTE: El menú System Setup (Configuración del sistema) permite configurar
el AVR para que pase al modo apagado tras permanecer en el modo Sleep (Reposo)
durante un período predeterminado. Consulte la sección Configuración del sistema,
en la página 29.
• Sleep (Reposo) (el indicador de alimentación emite una luz de color ámbar, sin titilar,
y en la pantalla del panel frontal se indica “Device sleep” [Dispositivo en reposo]): El
modo Sleep (Reposo) apaga parte del circuito del AVR, pero permite que el AVR se
encienda y reproduzca audio automáticamente en respuesta a una transmisión de
DMR de un dispositivo conectado en red. Cuando el AVR está en reposo, se enciende
al pulsar el botón de encendido. Para colocar el AVR en modo Sleep (Reposo) cuando
está encendido, pulse el botón de encendido durante menos de tres segundos. En la
pantalla del panel frontal se muestra el mensaje “Your device is going to sleep” (El
dispositivo está entrando en reposo) y, luego, “Device sleep” (Dispositivo en reposo)
mientras el AVR está en el modo Sleep (Reposo).
IMPORTANTE: El AVR entra automáticamente en el modo Sleep (Reposo) si no recibe
señal de audio o entrada del control del usuario durante 30 minutos, excepto que
haya actividad de USB, iPod, Home Network, vTuner o DMR DLNA. En estos casos,
el AVR pasa automáticamente al modo Sleep (Reposo) después de la cantidad de
horas especificada en la opción del sistema Auto Power Off (Apagado automático).
Consulte la sección Configuración del sistema, en la página 29.
• On (Encendido) (el indicador de alimentación emite una luz de color blanco, sin
titilar): Cuando el AVR está encendido, pueden utilizarse todas las funciones.
Conector de auricular: Conecte un enchufe de auricular estéreo de 1/4" en este
conector para escucha privada.
Botón Tuning Mode (Modo de sintonía) (solo AVR 1510S): Pulse este botón para
cambiar la radio entre los modos de sintonía de FM manual (un paso de frecuencia a la
vez) y sintonía automática (busca frecuencias con intensidad de señal aceptable). Este
botón también alterna entre los modos estéreo y mono cuando está sintonizada una
estación FM.
Botón RDS (solo AVR 151S): Cuando se escucha una estación de radio FM que emite
información de Sistema de radiodifusión de datos (Radio Data System, RDS), este botón
activa las diversas funciones de RDS.
Puerto USB: El puerto USB puede utilizarse para reproducir archivos de audio de un
dispositivo Apple iOS
MP3 y WMA de un dispositivo USB insertado en el puerto. Introduzca el conector o el
dispositivo en el puerto USB orientado de manera tal que ingresen completamente en el
puerto. Es posible introducir o extraer el conector o dispositivo en cualquier momento; no
se necesita ningún procedimiento de instalación ni de extracción.
También puede utilizar el puerto USB para realizar actualizaciones del firmware. Si en el
futuro se lanza una actualización para el sistema operativo del AVR, podrá descargarla
en el AVR a través de este puerto. Las instrucciones completas se proporcionarán en su
debido momento.
IMPORTANTE: No conecte una PC ni otro controlador/anfitrión USB en este puerto,
ya que podrían dañarse tanto el AVR como el otro dispositivo.
Botón de ajuste de volumen del canal: Pulse este botón para activar el ajuste de nivel
de cada canal. Luego de pulsar este botón, utilice los botones Arriba/Abajo y de sintonía
para seleccionar el canal que desea ajustar y utilice los botones Izquierda/Derecha para
ajustar el nivel del canal.
Botón de entrada de audio: Pulse este botón para cambiar la conexión de entrada
de audio para la fuente actual. Utilice los botones Izquierda/Derecha para desplazarse
®
conectado al puerto, así como para reproducir archivos de audio
por las conexiones de entrada disponibles y pulse el botón Set (Definir) para asignar la
conexión que está actualmente en pantalla a la fuente.
Sensor infrarrojo: Este sensor recibe comandos infrarrojos (IR) del control remoto.
Asegúrese de que el sensor no esté bloqueado.
Botón Set (Definir): Pulse este botón para seleccionar el elemento del menú que está
actualmente resaltado.
Botones Izquierda/Derecha: Utilice estos botones para desplazarse por los menús del
AVR.
Pantalla del panel frontal: Aparecen diversos mensajes en esta pantalla de dos líneas
en respuesta a los comandos y a las modificaciones de la señal de entrada. Durante el
funcionamiento normal, aparece el nombre de la fuente actual en la línea superior y el
modo de sonido envolvente activo aparece en la línea inferior. Cuando está utilizándose
el sistema de menú de visualización en pantalla (On-screen Display, OSD), se visualizan
las configuraciones actuales del menú.
Botones Arriba/Abajo o botones de sintonía: Utilice estos botones para desplazarse
por los menús del AVR. Cuando la radio es la fuente activa, deben utilizarse estos botones
para sintonizar las estaciones conforme a la configuración del botón Tuning Mode (Modo
de sintonía) (véase arriba).
Botón de categoría de modo de sonido envolvente: Pulse este botón para seleccionar
una categoría de sonido envolvente. Cada vez que se pulsa, cambia la categoría de
modo de sonido envolvente: Auto Select (Selección automática), Virtual Surround (Sonido
envolvente virtual), Stereo (Estéreo), Movie (Película), Music·(Música) o Game (Juegos).
Para cambiar el modo de sonido envolvente específico dentro de la categoría, utilice los
botones de selección de modo de sonido envolvente. Consulte la sección Procesamiento
de audio y sonido envolvente, en la página 27, para obtener más información sobre los
modos de sonido envolvente.
Botones de selección de modo de sonido envolvente: Una vez que haya seleccionado
la categoría de modo de sonido envolvente deseada, pulse estos botones para seleccionar
un modo específico dentro de la categoría, como cambiar del modo Dolby
Movie a DTS® NEO:6 Cinema. La disponibilidad del modo de sonido envolvente depende
de la naturaleza de la señal de entrada de la fuente (p. ej., digital o analógica) y de la
cantidad de canales codificados dentro de la señal.
Botones de selección de fuente: Pulse estos botones para seleccionar la fuente activa.
Perilla de volumen: Gire esta perilla para subir o bajar el volumen.
®
Pro Logic® II
ESPAÑOL
101
AVR
Conectores del panel trasero
Conectores del panel trasero
Conectores de
audio digital
Conectores
de antena de
radio
Conectores
analógico
de audio
Conector de
red
Conector de
salida de
preamplificador
del subwoofer
Conectores infrarrojo y
Conectores de
entrada HDMI
de accionamiento
Conectores de
altavoces
Conectores
de salida HDMI
Conectores de video
analógico
Conector de
entrada de CA
(AVR 151S)
Cable de
alimentación
(AVR 1510S)
102
AVR
Conectores del panel trasero
Conectores del panel trasero, continuación
Conectores de audio digitales: Si los dispositivos fuente sin HDMI cuentan con salidas
digitales, conéctelas a los conectores de audio digitales del AVR. IMPORTANTE: Realice
solo un tipo de conexión digital (HDMI, óptica o coaxial) desde cada dispositivo. Consulte
la sección Conexión de dispositivos fuente de audio y video, en la página 15, para obtener
más información.
Conectores de antena de radio: Conecte las antenas AM y FM incluidas en sus
respectivos terminales para la recepción de radio.
Conectores de audio analógicos: Se incluyen los siguientes conectores de audio
analógicos:
• Conectores de entrada de audio analógicos: Utilice los conectores de entrada de
audio analógicos del AVR para dispositivos fuente que no cuenten con conectores
HDMI ni con conectores de audio digitales. Consulte la sección Conexión de
dispositivos fuente de audio y video, en la página 15, para obtener más información.
Conector de red: Si la red doméstica es cableada, utilice un cable Ethernet cat. 5 o cat.
5E (no incluido) para conectar el conector de red del AVR a su red doméstica, a fin de
disfrutar radio por Internet y contenido de dispositivos compatibles con DLNA, que estén
conectados a la red. Consulte la sección Conexión a la red doméstica, en la página 17,
para obtener más información.
Conector de salida de preamplificador del subwoofer: Conecte este conector a un
subwoofer alimentado con una entrada de nivel de línea. Consulte la sección Conexión
del subwoofer, en la página 13, para obtener más información.
Conector infrarrojo y de accionamiento: Se proporcionan los siguientes conectores
infrarrojo y de accionamiento:
• Conectores de entrada infrarrojos: Cuando el sensor infrarrojo del panel frontal
está bloqueado (como cuando el AVR está instalado dentro de un gabinete), conecte
un receptor infrarrojo opcional en el conector de entrada de infrarrojo.
• Conector de accionamiento de 12V: Este conector proporciona 12V CC cuando
el AVR está encendido. Se puede utilizar para encender o apagar otros dispositivos;
por ejemplo, un subwoofer alimentado.
Conectores de salida HDMI: Si su televisor posee un conector HDMI y desea conectar
dispositivos fuente HDMI al AVR, utilice un cable HDMI (no incluido) para conectarlo al
conector de salida de HDMI del AVR.
Conectores de entrada HDMI
digitales entre los dispositivos. Si los dispositivos fuente cuentan con conectores HDMI,
utilizarlos brindará la mejor calidad posible de rendimiento de audio y video. Dado que los
cables HDMI transmiten señales digitales tanto de video como de audio, no es necesario
realizar ninguna conexión de audio adicional para los dispositivos que conecte mediante
conexiones HDMI. Consulte la sección Conexión de dispositivos fuente de audio y video,
en la página 15, para obtener más información.
Conector de entrada de CA (solo AVR 151S): Luego de realizar y verificar las demás
conexiones, enchufe el cable de alimentación de CA incluido en este receptáculo y en
una toma eléctrica de pared no conmutada.
Cable de alimentación (solo AVR 151S): Luego de realizar y verificar las demás
conexiones, enchufe el cable de alimentación en una toma eléctrica no conmutada.
®
: Una conexión HDMI transmite señales de audio y video
ESPAÑOL
Notas sobre el uso del conector de salida del HDMI:
• Al conectar una pantalla con DVI al conector de salida del HDMI, utilice un
adaptador HDMI a DVI y realice una conexión de audio independiente.
• Asegúrese de que la pantalla con HDMI admita HDCP (Protección de contenido
digital de elevado ancho de banda). De lo contrario, no lo conecte a través de una
conexión HDMI; utilice una conexión de video analógica y realice una conexión
de audio independiente.
Conectores de altavoces: Utilice el cable para altavoces de dos conductores para
conectar cada conjunto de terminales al altavoz correspondiente. Consulte la sección
Conexión de los altavoces, en la página 13, para obtener más información.
Conectores de video analógicos: Se incluyen los siguientes conectores de video
analógicos:
• Conectores de entrada de video compuesto: Utilice conectores de video
compuesto para los dispositivos fuente de video que no cuenten con conectores
HDMI. También necesitará realizar una conexión de audio desde el dispositivo fuente
al AVR. Consulte la sección Conexión de dispositivos fuente de audio y video, en la
página 15, para obtener más información.
• Conector de salida del monitor de video compuesto: Si su pantalla de TV o video
no posee un conector HDMI, o si su televisor posee un conector HDMI pero conecta
algunos dispositivos fuente que solo poseen conectores de video compuesto, utilice
un cable de video compuesto (no incluido) para conectar el conector de salida de
video compuesto del monitor del AVR a la entrada de video compuesto del televisor.
103
AVR
Funciones del control remoto del sistema
Botón de apagado
Funciones del control remoto del sistema
Transmisor infrarrojo
Botón de encendido
Botón AVR
Botón Surround Modes (Modos de sonido envolvente)
Botón OK (Aceptar)
Botón Back/Exit (Atrás/Salir)
Botón Clear (Borrar)
Server
Botón Mute (Silenciar)
Botones selectores de fuente
Botón OSD/Menu (OSD/Menú)
Botones Arriba/Abajo/Izquierda/Derecha
Botón Info/Option (Información/Opción)
Info/Option
Botones numéricos
Botón Test Tone (Tono de prueba)
104
Botón Delay (Retraso)
Botones Subir/bajar volumen
Botón Tone (Tono)
Botón Preset Scan (Barrido preconfigurado)
Botón Direct (Directo)
Botones de control de transporte
Botón Sleep (Reposo)
Botones Channel/Tuner (Canal/Sintonía)
Tone
Botón DIM (Atenuación de pantalla)
Botón RDS
Botón MEM (Memoria)
TopMenu
Botón Prev. CH (Canal anterior)
AVR
Funciones del control remoto del sistema
Funciones del control remoto del sistema,
continuación
Además de controlar el AVR, el control remoto del AVR es capaz de controlar ocho
dispositivos más, incluso un dispositivo iPod/iPhone conectado al puerto USB del panel
frontal del AVR. Durante el proceso de instalación, puede programar los códigos de cada
uno de los componentes fuente en el control remoto. (Consulte la sección Programación
del control remoto para controlar los dispositivos fuente y el televisor, en la página 19,
para obtener información de programación). Para operar un componente, pulse el botón
selector de fuente correspondiente para cambiar el modo de control del control remoto.
La función de un botón depende del componente al que controla. Consulte la Tabla A13
del Apéndice para obtener listas de las funciones de cada tipo de componente. Si bien
la mayoría de los botones del control remoto poseen funciones exclusivas, los códigos
exactos que se transmiten varían según el dispositivo específico que se controla. Debido
a la gran variedad de funciones para los diversos dispositivos fuente, se han incluido solo
algunas de las funciones del control remoto utilizadas con mayor frecuencia: botones
numéricos, controles de transporte, control de canal de televisión, acceso a menús y
encendido y apagado. Los botones exclusivos del AVR, como los de encendido/apagado
del AVR, Surround Modes (Modos de sonido envolvente), volumen, Mute (Silenciar), Delay
(Retraso) y Sleep (Reposo), están disponibles en cualquier momento, incluso cuando el
control remoto está controlando otro dispositivo.
Botones On (encendido)/Off (apagado): Pulse estos botones para encender y apagar
el AVR y para activar el modo Sleep (Reposo). Consulte Indicador de alimentación/Botón
de encendido, en la página 5 para obtener más información.
Transmisor infrarrojo: Cuando se pulsan los botones del control remoto, se emiten
códigos infrarrojos a través de esta lente.
Botón Mute (Silenciar): Pulse este botón para silenciar los conectores de salida de los
altavoces y el conector del auricular del AVR. Para restablecer el sonido, pulse este botón
o ajuste el volumen.
Botones selectores de fuente: Pulse uno de estos botones para seleccionar un
dispositivo fuente, por ejemplo: Disc (Disco), Cable/Sat., Radio, etc. Esta acción también
encenderá el AVR y cambiará el modo de control del control remoto, a fin de operar el
dispositivo fuente seleccionado.
• La primera vez que se pulsa el botón Radio, el AVR cambia a la última banda de sintonía
utilizada (AM o FM). La banda se cambia pulsando reiteradamente este botón.
• La primera vez que se pulsa el botón USB, el AVR cambia a la última fuente utilizada
(USB o iPod). Si se pulsa el botón reiteradamente, cambia la selección entre las dos
fuentes.
• La primera vez que se pulsa el botón Network (Red), el AVR cambia a la última fuente
utilizada (red o vTuner). Si se pulsa el botón reiteradamente, cambia la selección
entre las dos fuentes.
Botón AVR: Pulse este botón para colocar el control remoto en el modo de control del
AVR.
Botón Surround Modes (Modos de sonido envolvente): Pulse este botón para acceder
al submenú Surround Modes (Modos de sonido envolvente). Seleccione una categoría de
modos de sonido envolvente. Auto Select (Selección automática), Virtual Surround (Sonido
envolvente virtual), Stereo (Estéreo), Movie (Película), Music·(Música) o Game (Juegos).
Cuando se selecciona la categoría, se la resalta y el modo de sonido envolvente cambia.
Para cambiar el modo de sonido envolvente de la categoría seleccionada, desplácese

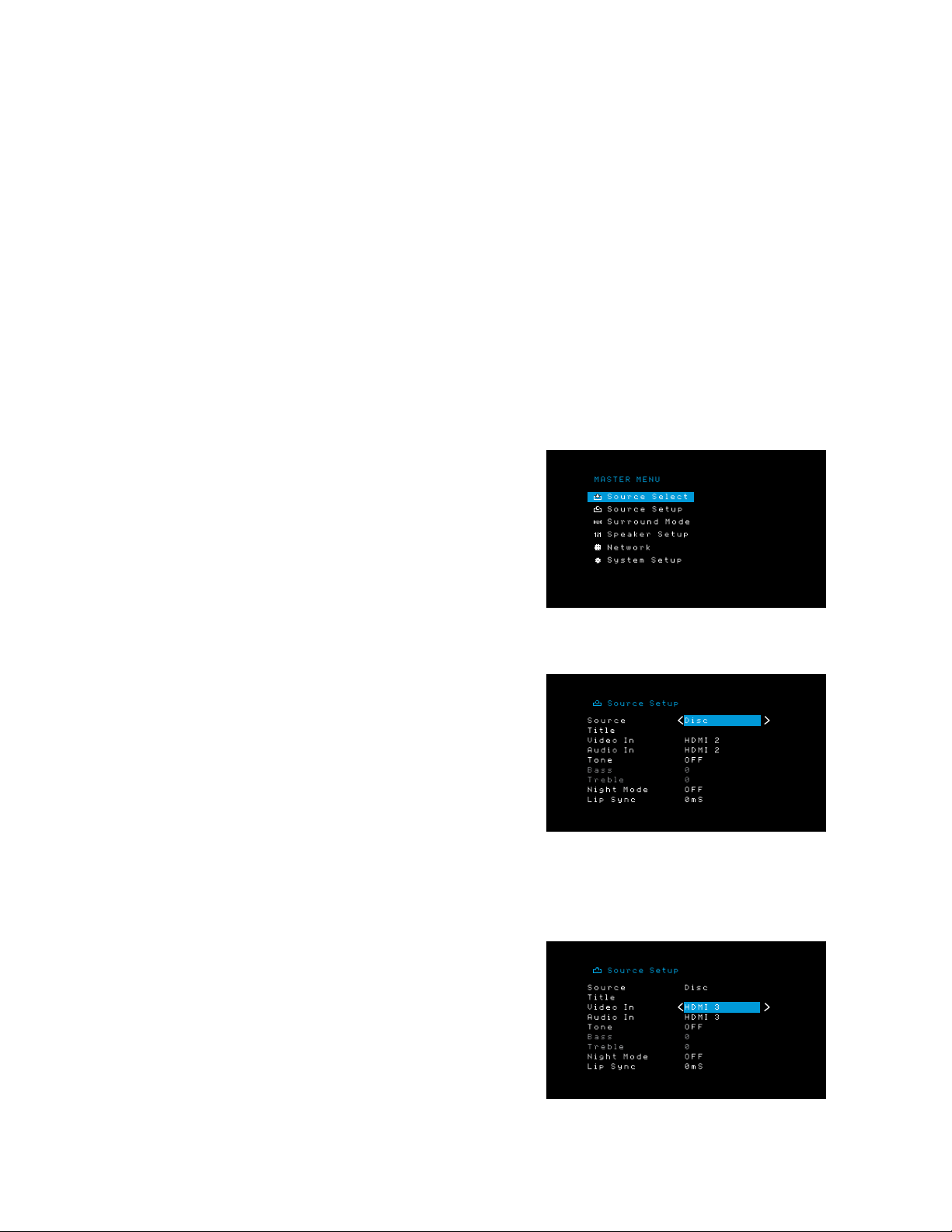

hasta el menú Surround Mode (Modo de sonido envolvente) en el menú de visualización
en pantalla del AVR, seleccione la categoría deseada y use los botones Izquierda/Derecha
para seleccionar uno de los modos de sonido envolvente disponibles. Consulte la sección
Funciones avanzadas, en la página 27, para obtener más información.
Botón OSD/Menu (OSD/Menú): Cuando el control remoto está controlando el AVR, pulse
este botón para ver el menú de visualización en pantalla (OSD) del AVR. Este botón se
utiliza dentro de los menús del sintonizador y en un iPod conectado al puerto USB del
panel frontal del AVR y también se lo utiliza para mostrar el menú principal en algunos
dispositivos fuente.
Botón OK (Aceptar): Este botón se utiliza para seleccionar elementos del sistema de
menú. También se usa para alternar entre los modos de sintonía Manual y Automatic
(Automático) de la radio FM o AM. Para alternar entre estas opciones, mantenga pulsado
este botón durante más de 3 segundos.
Botones Arriba/Abajo/Izquierda/Derecha: Estos botones se utilizan para desplazarse
por el sistema de menú y operar el sintonizador.
Botón Back/Exit (Atrás/Salir): Pulse este botón para regresar al menú anterior o para
salir del sistema del menú.
Botón Info/Option (Información/Opción): Pulse este botón para mostrar las
configuraciones de opción disponibles para la fuente actual.
Botones numéricos: Utilice estos botones para ingresar los números de las frecuencias
de estaciones de radio o para seleccionar estaciones preconfiguradas.
Botón Clear (Borrar): Pulse este botón para borrar una frecuencia de estación de radio
que ha comenzado o ingresado.
Botón Test Tone (Tono de prueba): Pulse este botón para activar el sonido de prueba que
circulará por cada uno de los altavoces para que pueda ajustar los niveles individuales
de los altavoces. Utilice los botones Arriba/Abajo para desplazar el sonido a otro altavoz
y utilice los botones Izquierda/Derecha para cambiar el volumen del altavoz donde se
reproduce el sonido.
Botón Delay (Retraso): Al pulsar este botón pueden ajustarse dos tipos de ajustes de
retraso diferentes (utilice los botones Arriba/Abajo para cambiar los ajustes):
• Lip Sync (Sincronización labial): Este ajuste le permite resincronizar las señales de
audio y vídeo de una fuente para eliminar el problema de “sincronización labial”.
Los problemas de sincronización labial se pueden producir cuando la parte de video
de una señal pasa por un procesamiento adicional en el dispositivo de la fuente o
en la visualización de video. Utilice los botones Izquierda/Derecha para retrasar el
audio hasta 180 ms.
• Distance (Distancia): Estos ajustes permiten definir el retraso de cada uno de los
altavoces, a fin de compensarlos para las diferentes distancias a las que pueden
encontrarse de la posición de escucha. Utilice los botones Arriba/Abajo para cambiar
cada uno de los altavoces del sistema y utilice los botones Izquierda/Derecha para
definir la distancia a la que se encuentra cada uno de los altavoces de la posición de
escucha. Consulte la sección Configuración del AVR para los altavoces, en la página
20, para obtener más información.
Botón Sleep (Reposo): Pulse este botón para activar el temporizador de reposo, que apaga
el receptor tras un período programado. Cada vez que vuelva al pulsar el botón se restan 10
minutos, desde 90 minutos, finalizando con el mensaje “Sleep Off” (Reposo apagado).
Botones Subir/bajar volumen: Pulse estos botones para subir o bajar el volumen.
Botones Channel/Tuner (Canal/Sintonía): Si se seleccionó la radio, pulse estos botones
para seleccionar una estación de radio preconfigurada. Mientras opera un decodificador
de cable, satelital o HDTV o un televisor, pulse estos botones para cambiar los canales.
Botón Tone (Tono): Pulsar este botón permite ajustar la configuración de tono de la
fuente actual. Use los botones Izquierda/Derecha para alternar entre las opciones On
(Encendido) y Off (Apagado) o para ajustar los graves y agudos de -10dB a +10dB.
Consulte la sección Configuración de las fuentes, en la página 22, para obtener más
información.
Botón DIM (Atenuación de pantalla): Pulse este botón para atenuar parcial o
completamente la pantalla del panel frontal del AVR.
Botón Preset Scan (Barrido preconfigurado): Cuando la fuente seleccionada es Radio,
pulse este botón para reproducir cada una de las estaciones de radio preconfiguradas,
en orden, durante cinco segundos. Si vuelve a pulsar el botón se mantendrá sintonizada
la estación actual.
Botón Direct (Directo): Pulse este botón para sintonizar directamente una estación de
radio usando los botones numéricos para especificar la frecuencia.
Botón MEM (Memoria): Pulse este botón para guardar la estación de radio o vTuner
actual como preconfigurada.
Botón RDS (solo AVR 151S): Cuando se escucha una estación de radio FM que emite
información de Sistema de radiodifusión de datos (Radio Data System, RDS), este botón
activa las diversas funciones de RDS.
Botones de control de transporte: Estos botones se utilizan para controlar los
dispositivos fuente.
Botón Prev. CH (Canal anterior): In el modo de control del AVR, este botón permite
ajustar los niveles de salida individuales de cada altavoz. Utilice los botones Arriba/
Abajo para pasar por cada uno de los altavoces y utilice los botones Izquierda/Derecha
para definir el nivel de cada altavoz. Consulte la sección Configuración del AVR para los
altavoces, en la página 20, para obtener más información. Cuando la fuente seleccionada
es TV, pulse este botón para pasar al canal sintonizado previamente.
ESPAÑOL
105
AVR
Introducción al cine doméstico y
Colocación de los altavoces
Introducción al cine doméstico
Esta sección introductoria lo ayudará a familiarizarse con algunos conceptos básicos
exclusivos de los receptores de sonido envolvente multicanal, que le simplificarán la
configuración y la operación del AVR.
Sistema de cine doméstico convencional
Los cines domésticos suelen incluir un receptor de audio/video, que controla el sistema y
ofrece amplificación para los altavoces; un reproductor de disco; un componente fuente
para transmisiones de televisión (caja de cableado, receptor de antena parabólica,
sintonizador HDTV o antena conectada al televisor); una pantalla de televisión o video
y varios altavoces.
Audio multicanal
El principal beneficio de un sistema de cine doméstico es su capacidad de producción de
“sonido envolvente”. El sonido envolvente utiliza varios altavoces y canales de amplificación
para sumergirlo en una presentación de audio/video de un realismo supremo.
El AVR admite hasta cinco altavoces con conexión directa, más un subwoofer. Cada uno
de los altavoces principales está alimentado con su propio canal de amplificación dentro
del AVR. Un sistema con más de dos altavoces se denomina sistema multicanal. Los
diferentes tipos de altavoces principales en un sistema de cine doméstico son:
Delanteros izquierdo y derecho: Los altavoces delanteros izquierdo y derecho se
utilizan como en un sistema de dos canales. En muchos modos de sonido envolvente,
estos altavoces son secundarios, ya que el altavoz central reproduce la acción principal,
en especial los diálogos.
Central: Cuando se miran películas y programas de televisión, el altavoz central
reproduce la mayor parte de los diálogos y demás información de pistas de sonido,
anclándola con la imagen. Cuando se escucha un programa musical, el altavoz central
ayuda a crear un plató delantero perfecto, que crea una experiencia de escucha más
realista, “como si estuviera ahí”.
Envolventes izquierdo y derecho: Los altavoces envolventes izquierdo y derecho producen
sonidos ambiente que ayudan a crear un entorno de sonido envolvente realista y absorbente.
También ayudan a recrear efectos de sonido direccional, como desfiles aéreos.
Muchas personas piensan que los altavoces envolventes deben tener el mismo nivel
de volumen que los altavoces delanteros. Si bien se calibran todos los altavoces del
sistema para que tengan el mismo volumen desde la posición de escucha, la mayoría de
los artistas utilizan los altavoces envolventes solo para efectos de ambiente y crean sus
programas para que conduzcan relativamente poco sonido a estos altavoces.
Subwoofer: El subwoofer está diseñado para reproducir solo las frecuencias más bajas
(los bajos profundos). Amplifica los altavoces más pequeños, de rango limitado, que
suelen utilizarse para los demás canales. Muchos programas de formato digital, como
las películas grabadas en Dolby Digital, contienen un canal de efectos de baja frecuencia
(low-frequency effects, LFE) que se envía al subwoofer. El canal LFE empaca el golpe
de un tren o una aeronave estruendosos o la potencia de una explosión, lo que agrega
realismo y emoción a su cine doméstico.
Modos de sonido envolvente
Existen diferentes teorías respecto de la mejor forma de presentar el sonido envolvente y de
distribuir los sonidos de cada canal de audio a los altavoces del sistema de sonido envolvente.
Se han desarrollado diversos algoritmos con el objetivo de recrear la forma en que
oímos los sonidos en el mundo real, que dieron como resultado diversas opciones. Varias
compañías han desarrollado diferentes tecnologías de sonido envolvente, y su AVR es
capaz de reproducirlas todas con precisión.
• Dolby Laboratories: Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital EX.
• DTS: DTS-HD High Resolution Audio (Audio de alta resolución DTS-HD), DTS-HD
Master Audio (Audio maestro DTS-HD), DTS, DTS-ES (Discreto y Matriz), DTS
®
Neo:6
, DTS 96/24™.
• HARMAN International: Logic 7
• Modos estéreo: 2CH Stereo (Estéreo de 2 canales) y 5CH Stereo (Estéreo de 5 canales).
La Tabla A8 del Apéndice, en la página 36, contiene explicaciones detalladas de
las diferentes opciones de sonido envolvente disponibles en su AVR. Los modos de
sonido envolvente digital, como Dolby Digital y los modos DTS, están disponibles solo
con programas especialmente codificados, como los disponibles a través de medios
HDTV, DVD y Blu-ray Disc, cable digital o televisión satelital. Los demás modos de
sonido envolventes pueden utilizarse con señales digitales y analógicas para crear una
presentación de sonido envolvente diferente o para utilizar una cantidad de altavoces
distinta. La selección del modo de sonido envolvente depende de la cantidad de altavoces
del sistema, del programa que se mira o escucha y del gusto personal.
®
, altavoz virtual HARMAN, auricular HARMAN.
Colocación de los altavoces
Determine las ubicaciones para los altavoces del sistema según las instrucciones del fabricante
y la disposición de la habitación de audio. Utilice las siguientes ilustraciones como guía.
Para crear el entorno de sonido envolvente más realista posible, deben colocarse los
altavoces en un círculo, con la posición de escucha en el centro. El ángulo de cada uno
de los altavoces debe estar orientado directamente hacia la posición de escucha. Utilice
el siguiente diagrama como guía.
TV
C
DI
EI
Colocación de los altavoces izquierdo, central y derecho
Coloque el altavoz central encima o debajo del televisor, o montado en la pared encima o
debajo del televisor o de la pantalla de video. Coloque los altavoces delanteros izquierdo
y derecho en el círculo, a 30 grados, aproximadamente, con respecto al altavoz central y
en un ángulo orientado hacia el oyente.
Coloque los altavoces delanteros izquierdo y derecho y el altavoz central a la misma altura,
preferentemente, a la altura de los oídos del oyente. El altavoz central no debe estar más de
0,6 m (2 pies) por encima o por debajo de los altavoces izquierdo/derecho. Si solo
utilizará dos altavoces con su AVR, colóquelos en las posiciones delantera izquierda y
delantera derecha.
Colocación de los altavoces envolventes
Los altavoces envolventes izquierdo y derecho deben colocarse a, aproximadamente,
110 grados con respecto al altavoz central, apenas detrás de este y en un ángulo
orientado hacia el oyente. También es posible colocarlos detrás del oyente y orientar
cada uno de los altavoces envolventes hacia el altavoz delantero del lado opuesto. Los
altavoces envolventes deben colocarse entre 0,6 m y 1,8 m (2 pies a 6 pies) encima del
nivel de los oídos del oyente.
IMPORTANTE: El receptor ofrecerá una calidad de sonido superior si se utiliza el
mismo modelo o la misma marca de altavoces para todas las posiciones.
Colocación del subwoofer
Dado que la forma de la habitación y el volumen pueden tener un efecto crucial en el
rendimiento del subwoofer, se recomienda experimentar con la colocación, a fin de
encontrar la ubicación que ofrezca los mejores resultados para cada habitación de
escucha en particular. Teniendo en cuenta lo anterior, estas reglas lo ayudarán a comenzar:
• Colocar el subwoofer junto a una pared suele aumentar la cantidad de bajos en la
habitación.
• Colocar el subwoofer en una esquina suele maximizar la cantidad de bajos en la
habitación.
• En muchas habitaciones, colocar el subwoofer en el mismo plano que los altavoces
izquierdo y derecho puede producir una integración óptima entre el sonido del
subwoofer y el de los altavoces izquierdo y derecho.
• En algunas habitaciones, el mejor rendimiento podría ser incluso el resultado de
colocar el subwoofer detrás de la posición de escucha.
Una forma en la que puede determinar la mejor ubicación para el subwoofer es colocarlo
temporalmente en la posición de escucha y reproducir música con contenido de bajos
profundos. Muévase alrededor de diversas ubicaciones en la habitación mientras el
sistema esté en funcionamiento (ubíquese donde se colocaría el subwoofer) y escuche
hasta que encuentre el lugar en el que el rendimiento de bajos sea mejor. Coloque el
subwoofer en esa ubicación.
SUB
DD
ED
106
AVR
Tipos de conexiones del sistema de cine
doméstico
Tipos de conexiones del sistema de cine doméstico
Existen diferentes tipos de conexiones de audio y video para conectar el AVR a los
altavoces, al televisor o pantalla de video y a los dispositivos fuente. La Asociación
de Artículos Electrónicos de Consumo ha establecido el estándar de codificación con
colores de CEA
Conexión de audio analógico Color
Delanteros izquierdo/derecho Blanco/rojo
Central Verde
Envolventes izquierdo/derecho Azul/gris
Subwoofer Violeta
Conexión de audio digital Color
Coaxial Naranja
Entrada óptica Negro
Conexión de video analógico Color
Video compuesto Amarillo
Conexiones de los altavoces
Los cables de los altavoces transmiten una señal amplificada de los terminales de los
altavoces del AVR a cada uno de los altavoces. Cada cable contiene dos conductores, o
tomas de conexión, que se diferencian de alguna forma por su color o por la presencia
de rayas.
La diferenciación ayuda a mantener la polaridad adecuada, sin la cual podría verse
afectado el rendimiento de baja frecuencia del sistema. Cada uno de los altavoces está
conectado a los terminales de salida de los altavoces del AVR mediante dos cables: uno
positivo (+) y otro negativo (–). Siempre debe conectarse el terminal positivo del altavoz,
que suele ser color rojo, al terminal positivo en el receptor, cuyo color se indica en la
Tabla de guía de colores de conexión anterior. Los terminales negativos de los altavoces
y del AVR son negros.
El AVR utiliza terminales de altavoces de conector borne para los altavoces delanteros
izquierdo y derecho que pueden admitir cables pelados o conectores banana, además
de terminales con sujetadores de resortes para los altavoces central y envolventes que
solo admiten cables pelados. Para los terminales con sujetadores de resortes, presione
las palancas para abrir los conectores, introduzca los cables pelados en los orificios y
libere las palancas para asegurar los cables. Los cables pelados se conectan como se
ilustra a continuación:
Los conectores banana se insertan dentro del orificio que está en el medio de la tapa del
terminal, como se ilustra a continuación:
A. Ajuste la tapa.
®
.
1. Desenrosque la tapa. 3. Ajuste la tapa.2. Introduzca el cable pelado.
B. Inserte el conector banana en el orificio de la tapa.
Conexiones del subwoofer
El subwoofer es un altavoz destinado exclusivamente a reproducir solo las frecuencias
bajas (bajos), que requieren mayor potencia. Para obtener resultados óptimos,
la mayoría de los fabricantes de altavoces ofrecen subwoofers alimentados, que
contienen amplificadores propios. Utilice un solo cable de audio RCA para realizar una
conexión de nivel de línea (no amplificada) entre el conector del subwoofer del AVR y el
correspondiente conector de entrada del subwoofer.
Si bien la salida púrpura del AVR para el subwoofer es similar a un conector de audio
analógico de rango completo, está filtrada para transmitir solamente las frecuencias
bajas. No conecte esta salida a ningún dispositivo que no sea el subwoofer.
Conexiones de dispositivos fuente
Las señales de audio y de video se originan en los dispositivos fuente (componentes
donde se origina una señal de reproducción), como un reproductor de Blu-ray Disc
o de DVD, un reproductor de CD, un grabador de video digital (digital video recorder,
DVR) u otro grabador, una unidad de cinta, una consola de juegos, un sintonizador de
televisión satelital o por cable, un iPod o iPhone (conectado al puerto USB del AVR) o
un reproductor de MP3. El sintonizador FM/AM del AVR también se considera como una
fuente, aunque no se necesite ninguna conexión externa además de las antenas de FM
y AM. Se necesitan conexiones independientes para las secciones de audio y video de
la señal del dispositivo fuente, excepto en el caso de las conexiones HDMI digitales. Los
tipos de conexiones que utilizará dependen de las capacidades del dispositivo fuente y
del televisor o la pantalla de video.
Conexiones de audio digital: HDMI
Existen dos tipos de conexiones de audio: digitales y analógicas. Las señales de audio
digital son necesarias para escuchar las fuentes codificadas con modos de sonido
envolvente digitales, como Dolby Digital y DTS, o para audio digital PCM no comprimido.
El AVR cuenta con tres tipos de conexiones de audio digital: HDMI, coaxial y óptico. No
debe utilizarse más de un tipo de conexión de audio digital para cada dispositivo fuente.
No obstante, está bien realizar conexiones tanto analógicas como de audio digital a una
misma fuente.
El AVR cuenta con conectores de entrada y salida HDMI en el panel trasero. La
tecnología HDMI permite la transmisión de información de audio y video digital de
alta definición mediante un único cable, que emite una calidad óptima de imagen y
sonido. Si su televisor o pantalla de video posee un conector de entrada HDMI, realice
una sola conexión HDMI desde cada dispositivo fuente compatible con HDMI al AVR.
Generalmente, no se requiere una conexión de audio digital por separado.
El conector de salida HDMI del AVR contiene un Canal de retorno de audio (Audio Return
Channel, ARC) que transmite una señal de audio digital del televisor o pantalla de video
al AVR. Esto permite escuchar dispositivos HDMI que estén conectados directamente al
televisor (por ejemplo, una conexión a Internet) sin realizar una conexión adicional del
dispositivo al AVR. La señal del ARC está activa cuando está seleccionada la fuente de
TV. Consulte la sección Configuración del sistema, en la página 29, para obtener más
información.
El conector HDMI posee una forma que permite enchufarlo fácilmente (ver la siguiente
ilustración), y los tramos de cable HDMI no superan los 3m (10 pies). Si su pantalla de
video posee una entrada DVI y es compatible con HDCP, utilice un adaptador de HDMI a
DVI (no incluido) y realice una conexión de audio independiente.
ESPAÑOL
Siempre conecte el terminal de color (+) en el AVR al terminal (+) en el altavoz (por
lo general, rojo), y el terminal negro (–) en el AVR al terminal (–) en el altavoz (por lo
general, negro).
IMPORTANTE: Asegúrese de que los cables pelados (+) y (–) no entren en contacto
entre sí ni con el otro terminal. Si los cables entran en contacto, esto puede causar
un cortocircuito que puede dañar el receptor o amplificador.
107
AVR
Tipos de conexiones del sistema de cine
doméstico
Conexiones de audio digitales: Coaxial
Los conectores de audio digitales coaxiales suelen estar codificados con color naranja. Si
bien son similares a los conectores analógicos estándar de tipo RCA, no deben conectarse
las salidas de audio digital coaxiales a las entradas analógicas ni viceversa.
Conexiones de audio digitales: Óptica
Los conectores de audio digitales ópticos suelen estar cubiertos por una charnela, que
los protege del polvo. La charnela se abre a medida que se introduce el cable. Los
conectores de entrada ópticos están codificados por color con una charnela negra.
Conexiones de audio analógicas
Las conexiones analógicas de dos canales requieren un cable de audio estéreo, con un
conector para el canal izquierdo (blanco) y otro para el canal derecho (rojo). Estos dos
conectores están unidos entre sí.
Conexiones de radio
El AVR utiliza terminales independientes para las antenas de FM y AM que se incluyen. La
antena de FM utiliza un conector F de 75 ohmios.
El conector de la antena de AM utiliza terminales con sujetadores de resortes. Luego de
conectar la antena como se describe a continuación, presione las palancas para abrir
los conectores, introduzca los cables pelados en los orificios y libere las palancas para
asegurar los cables. Como los cables de la antena no están polarizados, pude introducirse
cualquier cable en cualquier conector.
Conector de red
El conector de red del AVR le permite disfrutar la radio por Internet o el contenido de
otros dispositivos compatibles con DLNA que estén conectados a la misma red. Utilice
un cable Ethernet cat. 5 o cat. 5E para conectar para conectar el conector RJ-45 del AVR
a la red doméstica.
En el caso de los dispositivos fuente que tienen salidas de audio tanto digitales como
analógicas, pueden realizarse ambas conexiones.
Conexiones de video
Muchos dispositivos fuente emiten tanto señales de audio como de video (p. ej., un
reproductor de discos Blu-ray Disc, un reproductor de DVD, una caja de televisión por
cable, un sintonizador de señal por televisión de alta definición, una caja satelital, VCR,
DVR). Además de la conexión de audio anteriormente descrita, debe realizarse una
conexión de video para cada uno de estos dispositivos fuente. Solo debe realizarse una
conexión de video para cada dispositivo.
Conexiones de video digital
Si ya ha conectado un dispositivo fuente a uno de los conectores de entrada HDMI del
AVR, se ha realizado automáticamente una conexión de video para ese dispositivo, ya
que el cable HDMI transmite señales digitales tanto de audio como de video.
Conexiones de video analógicas: Video compuesto
La conexión de video compuesto es la conexión de video analógica que se utiliza con
mayor frecuencia. Mediante un solo cable se transmiten tanto los componentes de
crominancia (color) como de luminancia (intensidad) de la señal de video. El conector
suele estar codificado con color amarillo y es similar a un conector de audio analógico.
No conecte un conector de video compuesto a un conector de audio analógico o digital
coaxial, ni viceversa.
Puerto USB
El AVR puede reproducir archivos de audio de un dispositivo Apple iOS® conectado al
puerto USB y permite controlar el dispositivo iOS mediante el control remoto del AVR.
El AVR también puede reproducir archivos de audio MP3 y WMA desde un dispositivo
USB insertado en el puerto USB. Introduzca el conector o el dispositivo en el puerto USB
orientado de manera tal que ingresen completamente en el puerto. Es posible introducir
o extraer el conector o dispositivo en cualquier momento; no se necesita ningún
procedimiento de instalación ni de extracción.
También puede utilizarse el puerto USB del AVR para realizar actualizaciones del
firmware. Si en el futuro se lanza una actualización para el sistema operativo del AVR,
podrá descargarla en el AVR a través de este puerto. Las instrucciones completas se
proporcionarán en su debido momento.
IMPORTANTE: No conecte una PC ni otro controlador/anfitrión USB en el puerto USB
del AVR, ya que podrían dañarse tanto el AVR como el otro dispositivo.
108
AVR
Realización de conexiones
Realización de conexiones
PRECAUCIÓN: Antes de realizar cualquier conexión al receptor de audio/video,
asegúrese de que el cable de CA del AVR esté desenchufado de la salida de
CA. Realizar las conexiones con el receptor enchufado y encendido puede
provocar daños en los altavoces.
Conexión de los altavoces
Una vez que haya colocado los altavoces en la habitación como se explica en la sección
Colocación de los altavoces, en la página 10, conecte cada uno de los altavoces al
terminal del color correspondiente del AVR, como se explica en la sección Conexiones de
los altavoces, en la página 11. Conecte los altavoces según se indica en la ilustración.
Conexión del subwoofer
Utilice un cable de audio RCA único para conectar el conector del subwoofer del AVR
según se explica en Conexiones del subwoofer, en la página 11. Consulte el manual
del usuario del subwoofer para obtener información específica sobre cómo realizar
conexiones a este.
Conexión del
subwoofer del
AVR
Subwoofer
alimentado
ESPAÑOL
Cable de audio RCA
simple (no incluido)
109
AVR
Conector de salida
Conexión del televisor o de la pantalla de video
Si su televisor tiene un conector HDMI y tiene dispositivos fuente con HDMI:
Utilice un cable HDMI (no incluido) para conectarlo al conector de salida HDMI del AVR.
Proporcionará la mejor calidad posible de imagen.
HDMI del AVR
TV
Cable HDMI
(no incluido)
Realización de conexiones
Si su televisor no posee un conector HDMI, o si su televisor posee un conector
HDMI pero debe conectar dispositivos fuente que solo poseen conectores de video
compuesto: Utilice un cable de video compuesto (no incluido) para conectar el conector
de salida del monitor compuesto del AVR al conector de video compuesto del televisor.
IMPORTANTE: Si utiliza solamente la conexión de video compuesto al televisor, no podrá
ver los menús en pantalla del AVR.
Conector de salida del
monitor compuesto del AVR
TV
Cable de video compuesto
(no incluido)
110
AVR
Realización de conexiones
Conexión de dispositivos fuente de audio y video
Los dispositivos fuente son componentes donde se origina la señal de reproducción, por
ejemplo, un reproductor de Blu-ray Disc™ o DVD, un sintonizador por cable, satelital o
HDTV, etc. El AVR posee diferentes tipos de conectores de entrada para los dispositivos
fuente de audio y video: HDMI, de video compuesto, de audio digital óptico, de audio
digital coaxial y de audio analógico. Los conectores no están etiquetados para los tipos
específicos de dispositivos fuente; están etiquetados numéricamente para que pueda
conectar los dispositivos según la composición individual del sistema.
Los diversos botones de fuente del AVR cuentan con asignaciones predeterminadas
a los diferentes conectores de entrada (mencionadas en la columna “Conectores
predeterminados” de la tabla que aparece a continuación). Para una configuración más
sencilla, debe conectar cada dispositivo fuente al conector donde está asignado el botón
Botones de fuente y conectores asignados
Botón de fuente Conectores predeterminados Conectores asignados Dispositivo conectado
Server (Servidor) HDMI 1
Disc (Disco) HDMI 2
Cable-Sat HDMI 3
STB HDMI 4
Game (Juegos) Compuesto 2/analógico 2
de fuente predeterminado correspondiente (p. ej., conecte el reproductor de Blu-ray Disc
a HDMI 2).
Sin embargo, puede conectar los dispositivos fuente de la manera que desee y
reasignar cualquiera de las conexiones de entrada a cualquiera de los botones de fuente
mencionados en la tabla, según el lugar en el que conecte cada dispositivo fuente.
Mientras conecta los diversos dispositivos fuente, complete la columna “Componente
conectado” de la tabla (le facilitará la asignación de los diversos botones de fuente
una vez que haya realizado todas las conexiones). (Más adelante en el proceso de
configuración, se llevarán a cabo las asignaciones necesarias de los botones de fuente y
se completará la columna “Conectores asignados”).
Importante: No puede asignar conectores a los botones de fuente Network (Red), Radio,
TV y USB.
ESPAÑOL
Audio Ninguno/analógico 2
Aux (Auxiliar) Compuesto 1/analógico 1
Conector de salida del
monitor
Salida de HDMI
Salida del monitor de video
compuesto
Dispositivo conectado
111
Loading...
