AVR 147 Sintoamplificatore Audio/Video

ISTRUZIONI D’USO

ITALIANO

Page 2

Sommario

3 Introduzione 4 Informazioni di Sicurezza 4 Rimozione dall'imballaggio 5 Controlli del Pannello Frontale 7 Connettori del Pannello Posteriore

9 Funzioni del Telecomando 13 Installazione e Collegamenti 13 Collegamenti Apparecchiature Audio 13 Collegamenti Apparecchiature Video 14 Collegamenti HDMI

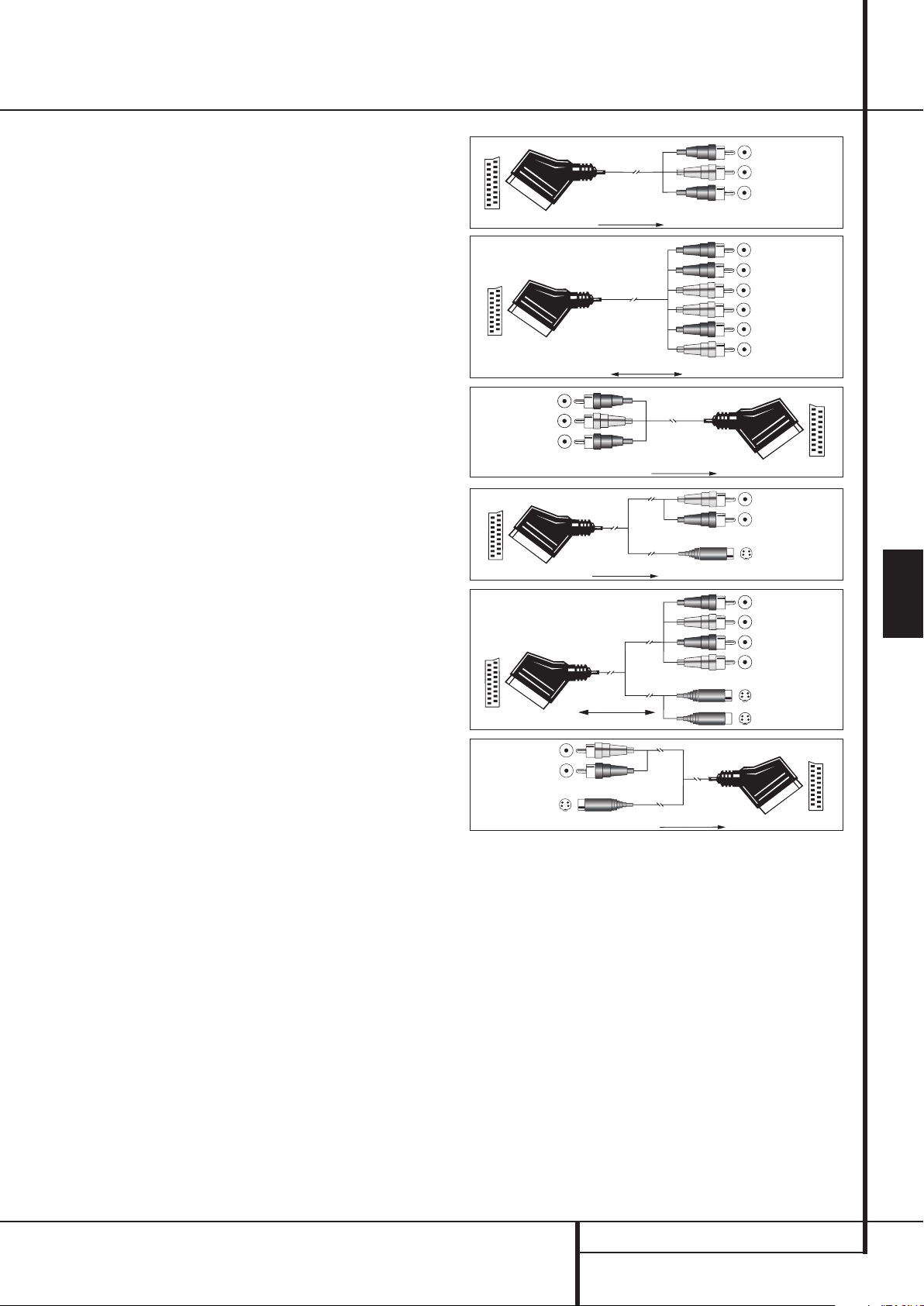

Collegamenti A/V via SCART

14 15 Collegamento di Rete 16 Selezione Altoparlanti 16 Posizionamento Altoparlanti 17 Configurazione del Sistema 17 Prima accensione 17 Regolazioni del Sistema 18 Settaggio degli Ingressi 19 Settaggio del surround 20 Impostazioni del sistema Night Mode

20 Configurazione delle modalità Surround Off

21 Impostazione automatica Altoparlanti

23 Impostazione manuale 23 Settaggio degli altoparlanti 26 Regolazione del Delay

27 Regolazione dei Livelli in Uscita 30 Funzionamento 30 Tabella Modi Surround 32 Operazioni di Base 32 Selezione delle Sorgenti 32 Ingressi diretti 6ch. 32 Controlli ed impiego della cuffia 33 Selezione dei Modi Surround 33 Riproduzione dell’Audio Digitale 33 Dolby Digital 33 DTS 34 Riproduzione Audio PCM 34 Selezionare una Sorgente Digitale 34 Indicatori di Bitstream Digitale 34 Tipologie di Modo Surround 35 Processamento Surround del suono 35 Indicazioni di Riproduzione PCM 35 Indicatori Diffusori/Canali 36 Night Mode (modalità notturna) 37 Registrazione di Nastri 37 Uso del dispositivo The Bridge 38 Regolazione del Livello di Uscita con Segnali

38 Funzione Dim 38 Backup di Memoria 39 Configurazione del sistema 39 Fading del Display del Pannello Frontale 39 Livello del Volume all’Accensione 39 Settaggi Semi-OSD 40 Regolazione Full OSD Time Out 40 Modalità surround preimpostata 40 Colore dello sfondo dell’OSD completo 41 Funzionamento del Sintonizzatore 41 Funzionamento di Base del Sintonizzatore 41 Selezione delle Stazioni 41 Preselezione delle Stazioni 42 Operazioni RDS 42 Sintonia RDS 42 Opzioni del Display RDS 42 Ricerca Programmi (PTY) 43 Programmazione del Telecomando

(modalità notturna)

(Stereo)

con EzSet/EQ

(Tempo di Ritardo)

da Sorgente

43 Programmare il Telecomando con i Codici 43 Accesso con Codice Diretto 43 Sistema di Ricerca Automatica 43 Lettura dei Codici 44 Programmazione Macro 44 Funzioni Dispositivo Programmato 44 Accesso "Punch-Trough" al Volume 45 Accesso "Punch-Trough" ai Canali 45 Accesso "Punch-Trough" alla Meccanica

di Trasporto

45 Resettare la Memoria del Telecomando

46 Lista Funzioni 48 Problemi e Rimedi 48 Reset del Processore 49 Specifiche Tecniche 50 Appendice – Foglio di lavoro impostazioni

DICHIARAZIONE DI CONFORMITÀ

Noi, Harman Consumer Group, Inc.

2, route de Tours 72500 Château-du-Loir FRANCIA

dichiariamo, sotto la nostra responsabilità, che il prodotto descritto nel presente manuale è compatibile con le seguenti specifiche tecniche:

EN 55013:2001 + A1:2003 EN 55020:2002 + A1:2003 EN 61000-3-2:2000 EN 61000-3-3:1995 + A1:2001 EN 60065:2002

Jurjen Amsterdam

Harman Consumer Group, Inc.

06/07

Convenzioni tipografiche

Per semplificare l’uso del presente manuale con gli schemi delle connessioni del telecomando,dei comandi del pannello frontale e del pannello posteriore si sono adottate determinate convenzioni.

ESEMPIO - (grassetto) indica un particolare pulsante del telecomando o del pannello frontale o un jack di connessione del pannello posteriore.

ESEMPIO - (caratteri OCR) indica un messaggio visualizzato sul display del pannello frontale.

- (numero in un quadrato) indica un particolare comando del pannello frontale.



- (numero in un cerchio) indica una connessione sul pannello posteriore.

- (numero in un ovale) indica un pulsante o un indicatore sul telecomando.

L'apparenza del testo o del cursore per i menu dello su-schermo della vostra ricevente può variare un po'dalle illustrazioni in questo manuale. Se il testo è publicato in tutti i caratteri di maiuscola e minusciola o maiuscoli, le prestazioni ed il funzionamento rimangono la stessa.

2 SOMMARIO

Page 3

Introduzione

Congratulazioni per aver scelto un prodotto Harman Kardon!

AVR 147 vi garantirà anni di superbe prestazioni d’ascolto. Progettato per offrirvi tutto il dettaglio e l’emozionalità di una colonna sonora cinematografica, e allo stesso tempo ciascuna minima "nuance" della riproduzione musicale, l’AVR 147 è il grande sintoamplificatore multicanale per il nuovo millennio. Oltre ai tradizionali modi di decodifica 5.1 come il Dolby Digital e il DTS, questo apparecchio offre tutte le più recenti novità della tecnologia nel settore, come il Dolby Pro Logic II,l’intera gamma dei modi DTS il DTS Neo:6 e l’ultima versione 5.1 della tecnologia brevettata Harman Kardon Logic 7. L’AVR 147 è stato ingegnerizzato in modo tale che l’accesso a tutta la potenzialità delle sue tecnologie, sia il più facilitato possibile. Menu visualizzati sullo schermo, connettori di tipo jack e terminali identificabili con codice colore semplificano e velocizzano l’installazione. Ciò consentirà di effettuare correttamente i collegamenti dei diffusori, della sorgente sonora e degli altri dispositivi esterni. Inoltre dedicare alcuni minuti all’apprendimento delle funzioni dei diversi comandi consentirà di sfruttare tutta la potenza che AVR 147 è in grado di offrire. Per qualsiasi domanda relativa al prodotto, all’installazione ed al funzionamento occorre rivolgersi alla propria fonte locale d’informazione di fiducia.

Descrizione e caratteristiche

L’AVR 147 è uno dei ricevitori audio/video più versatili e complessi, che possiede un’amplissima gamma di opzioni d’ascolto. In aggiunta alle decodifiche Dolby Digital e DTS è presente un’ampia varietà di modi surround per le registrazioni stereo o a codifica matriciale, per l’impiego con sorgenti quali il CD, il Videoregistratore, le stazioni Televisive ed il sintonizzatore AM/FM incorporato nell’AVR. Insieme a Dolby Digital, Dolby Pro Logic II, DTS il DTS Neo:6, DTS 96/24, Dolby 3 Stereo, alle modalità "Hall" a 5 canali, l’AVR offre l’esclusiva tecnologia brevettata Harman Kardon Logic 7, in entrambe le version 5.1 canali, per ricreare una spazialità più ampia, più coinvolgente e degli affetti ambiente più credibili ed emozionanti. Il Dolby Virtual Speaker si rende disponibile per creare campi sonori avvolgenti dai diffusori frontali sinistro e destro e la più avanzata tra le circuitazioni Dolby Headphone è in grado di ricreare una fantastica sensazione di circondamento sonoro anche nell’impiego con le cuffie. In più, per offrirvi la più ampia gamma di possibilità di ascolto, l’AVR é facile da configurare in maniera tale da ottenere i migliori risultati con i vostri altoparlanti e le vostre specifiche esigenze di posizionamento e ambiente. La modalità Stereo-Direct bypass il processore digitale onde preservare i più raffinati passaggi e i più minuti particolari del vecchio materiale a due canali, mentre il sistema di bass management, disponibile nelle modalità surround e Stereo Digitale, vi consente di adattare minuziosamente il suono, affinché assecondi i vostri gusti o l’acustica del vostro ambiente. L’AVR 147 non prende alla leggera la parte del proprio nome che si riferisce al video. Oltre a due ingressi HDMI e due ingressi video a componenti

**Compatibile con tutti i modelli iPod dotati di connettore dock, incluso i modelli di terza generazione e più recenti con “Click Wheel”. Non compatibile con i modelli iPod

shuffle. Sebbene i modelli iPod photo siano compatibili, è possibile che le immagini memorizzate sull'iPod non vengano visualizzate.

analogici da 100 MHz, l’AVR 147 fornisce la funzione Ritardo sinc A/V che consente di eliminare gli errori di sincronizzazione tra il parlato e il movimento delle labbra che si verificano solitamente quando si utilizza l’elaborazione video digitale per la visualizzazione di una sorgente, un programma o un video. La flessibilità è praticamente illimitata, grazie alle connessioni per quattro dispositivi video, tutte con ingressi sia in composito che in S-Video. Due ulteriori ingressi audio disponibili, ed un totale di 6 ingressi digitali e due uscite digitali, rendono l’AVR 147 capace di supportare tutte le nuove sorgenti audio digitali.

Per la piena compatibilità con le più recenti sorgenti video HDTV e con i DVD Player con uscita progressive-scan, l’AVR dispone di una sezione video-switching a componenti, a larghissima banda e bassa diafonia.

Sono presenti uscite digitali coassiale ed ottica per il collegamento diretto a registratori digitali. Un’uscita per videoregistrazione e un ingresso a sei canali con codifica-colore, fanno dell’AVR un apparecchio virtualmente a prova di futuro, con tutto quello che occorre per ospitare a bordo gli eventuali nuovi formati del domani.

Un’importante aggiunta nello straordinario elenco di funzioni dell’AVR 147 è EzSet/EQ

™

che rende automatica la procedura di configurazione,la quale risulta più rapida, più facile e più precisa. Con lo speciale microfono fornito in dotazione insieme all’unità, EzSet/EQ elimina ogni incertezza nell’immissione delle “dimensioni” e le informazioni di crossover per i diffusori, i tempi di ritardo per tutti i canali e per tutti i livelli di uscita. Oltre alle impostazioni di configurazione, EzSet/EQ comprende l’equalizzazione ambientale con cui i segnali inviati a ciascun diffusore vengono adattati in modo da fornire una qualità sonora precisa attraverso una particolare combinazione di diffusori, dimensioni della stanza di ascolto e altri fattori che influiscono sull’acustica ambientale. Con EzSet/EQ è possibile configurare il sistema in pochi minuti con una precisione che in passato richiedeva l’impiego di apparecchiature di test costose e complicate.

Assieme all’ EzSet/EQ, l’AVR 147 offre una gamma completa di regolazioni di configurazione manuale, per coloro che amano personalizzare ulteriormente i propri sistemi. Un sistema di bass management a Triplo Crossover rende possibile inserire differenti impostazioni di crossover per ciascun gruppo di diffusori.

Sinora gli AVR Harman Kardon sono stati in grado di utilizzare la quasi totalità dei dispositivi sorgente dotati di uscite analogiche di linea, digitali ottiche o digitali coassiali, incluso la maggior parte dei media player digitali. Con una semplice connessione tra l’AVR 147 e il dispositivo The Bridge Harman Kardon opzionale, avrete la possibilità di ascoltare il materiale memorizzato sul vostro Apple

iPod®compatibile . Il telecomando del vostro sistema AVR è stato preprogrammato in fabbrica con codici di controllo che vi permettono di selezionare tracce per la riproduzione e di navigare tra molte delle funzioni

del vostro iPod, anche attraverso la stanza. La tecnologia vi consentirà inoltre di caricare le batterie del vostro iPod. Il potente amplificatore dell’AVR 147 si avvale delle tecnologie di progettazione Harman Kardon ad alta intensità di corrente per soddisfare l’ampia gamma dinamica di qualsiasi selezione di programma. Harman Kardon ha inventato il ricevitore (sintoamplificatore) ad alta fedeltà più di cinquant’anni fa. Grazie a circuitazioni allo stato dell’arte, ad una tecnologia che ha ottenuto i massimi riconoscimenti e l’onore del tempo, l’AVR è la perfetta combinazione tra le tecnologie digitali più avanzate ed un amplificazione analogica potente e silenziosa, in una "confezione" elegante e semplice da usare.

■ Decodificatori Dolby Digital e Dolby Pro

Logic II, l’intera gamma dei modi DTS, compreso il DTS Neo:6.

■ Cinque canali di amplificazione ad alta

corrente.

■ Esclusivo sistema di processamento

Harman Kardon Logic 7

, assieme ad un ampia scelta di processamenti Dolby Virtual Speaker per godere della spazialità surround anche quando sono disponibili due soli diffusori.

■ Dolby Headphone per ricreare un campo

sonoro, spazioso ed aperto nell’ascolto in cuffia.

■ L’avanzato sistema Harman Kardon

EzSet/EQ, configura automaticamente le regolazioni dei diffusori e imposta l’equalizzazione ambientale, per una rapida, facile ed accurata messa a punto del sistema.

■ Due ingressi HDMI

™

1.1 e tre ingressi analogici a componenti assegnabili a larga banda per garantire la massima compatibilità con le più recenti sorgenti video ad alta definizione.

■ Modalità Stereo-Direct per Sorgenti a

Due-Canali in grado di Bypassare il Processamento DSP onde Preservare l’Integrità dei Materiali Analogici.

■ Modalità Stereo-Digital Onde Poter

Disporre del Bass Management delle Basse Frequenze tra Diffusori Principali e Subwoofer.

■ Ingressi A/V analogici sul pannello frontale.

■ Ingressi digitali sul pannello frontale, per

un facile collegamento di dispositivi digitali portatili, e dei più recenti modelli di console videogame.

■ Connessioni al dispositivo The Bridge

Harman Kardon (opzionale) per caricare, riprodurre e controllare un

Apple

iPod®compatibile.

■ Titolazione (titling) degli ingressi per

tutte le sorgenti di ingresso (eccetto sintonizzatore).

■ Ingressi e Uscite Digitali con connessioni

multiple.

■ Menu visualizzato sullo schermo e display

con colore di sfondo a scelta blu o nero.

ITALIANO

INTRODUZIONE 3

Page 4

Indicazioni di sicurezza

ATTENZIONE

PERICOLO DI SCOSSA

ELETTRICA NON APRIRE

ATTENZIONE: PER EVITARE RISCHI DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO DELL'APPARECCHIO NON CI SONO PARTI SULLE QUALI L'UTENTE POSSA INTERVENIRE. PER L'ASSISTENZA, RIVOLGETEVI A PERSONALE QUALIFICATO.

AVVERTENZA: PER EVITARE RISCHI DI INCENDIO O DI SCOSSA ELETTRICA, NON ESPONETE L'APPARECCHIO ALLA PIOGGIA O ALL'UMIDITA'.

Il simbolo del lampo a freccia all’interno di un triangolo equilatero segnala all’utente la presenza, all’interno dell’apparecchio, di alta tensione pericolosa non isolata quanto basta per costituire un rischio di scossa elettrica per le persone.

Il punto esclamativo all’interno di un triangolo equilatero segnala all’utente la presenza di importanti instruzioni di funzionamento e di manutenzione (assistenza) nella documentazione allegata all’apparecchio.

■ Il ritardo A/V Sync regolabile per ciascun

ingresso consente una perfetta sincronizzazione con le labiali nei programmi digitali e video.

■ Ingresso diretto 6 canali per l’uso con

formati audio futuri.

■ Opzioni estese di gestione dei bassi, con

tre raggruppamenti separati di crossover

■ Telecomando programmato con codici

interni.

sione di 220-240 V CA. Il collegamento ad una tensione di rete diversa da quella prevista può generare rischi per la sicurezza o pericolo d'incendi e danneggiare l’unità. Per eventuali domande sui requisiti di tensione del modello specifico o sulla tensione di rete della zona, si raccomanda di contattare il rivenditore prima di inserire la spina dell’unità in una presa a muro.

Non usare prolunghe

Per evitare rischi per la sicurezza, usare solo il cavo di alimentazione collegato all’unità. Raccomandiamo di non usare prolunghe con questo prodotto.

Importanti indicazioni di sicurezza

LEGGETE QUESTE AVVERTENZE PRIMA DI UTILIZZARE L’UNITÀ.

Non installare questa apparecchiatura in uno spazio limitato, custodia o simili;tenere lontano dalla luce solare diretta, da fonti di calore,da forti vibrazioni, dalla polvere,dall’umidità e/o dal freddo.

Evitate di installare questa unità in luoghi caratterizzati dal rischio di ingresso di corpi estranei all’interno dell’unità e/o versamento o schizzo di liquidi. Non collocate sopra questa unità:

– oggetti ardenti (ad esempio, candele),in quanto

possono causare incendi, danneggiare l’unità e/o causare lesioni personali;

– contenitori pieni di liquidi, i quali possono cade-

re e determinare il versamento dei liquidi con conseguente rischio di scossa elettrica per l'utente e/o danni all'unità.

Non coprite questa unità con oggetti che possono ostruire la dissipazione del calore. L’aumento della temperatura interna di questa unità può causare incendi, danneggiare l’unità e/o causare lesioni personali.

Installate questa unità accanto a una presa di rete elettrica raggiungibile facilmente con il cavo di alimentazione.

Quando il cavo di alimentazione è inserito nella presa di rete elettrica, questa unità continua a essere collegata all’alimentazione CA anche se viene spenta. Questa condizione viene indicata come modalità standby. In questa condizione l’unità è progettata per ridurre al minimo il consumo di energia elettrica.

ATTENZIONE! PER LIMITARE IL RISCHIO DI INCENDIO O SCOSSA ELETTRICA, NON ESPONETE QUESTO APPARECCHIO A PIOGGIA O UMIDITÀ.

Prima dell’uso verificare la tensione di rete

AVR è stato progettato per funzionare ad una ten-

Come per tutti gli apparecchi elettrici, non sistemare i cavi di alimentazione sotto tappeti o simili, e non collocarvi sopra oggetti pesanti. I cavi danneggiati devono essere immediatamente sostituiti con altri che soddisfino le specifiche di fabbrica.

Maneggiare con cura i cavi di alimentazione CA

Quando si stacca il cavo di alimentazione da una presa CA, tirare sempre la spina e non il cavo. Se si prevede di non usare l’unità per lungo tempo, staccare la spina dalla presa di corrente.

Non aprire l’involucro

In questo prodotto non ci sono componenti la cui manutenzione possa essere eseguita dall’utente. Aprire l’involucro può generare rischi di scosse elettriche ed ogni modifica del prodotto fa decadere la garanzia. Se acqua o un qualsiasi oggetto metallico, come un fermaglio per carta o un punto metallico, cadono per caso dentro l’unità,occorre scollegarla immediatamente dalla rete CA e consultare un centro di assistenza autorizzato Harman/Kardon.

Luogo d’installazione

■ Per garantire un corretto funzionamento e per

evitare rischi di sicurezza, sistemare l’unità su una superficie stabile e liscia. Se si colloca l’unità su una mensola, assicurarsi che la mensola e gli eventuali fissaggi possano sopportare il peso del prodotto.

■ Accertarsi che sopra e sotto l’unità vi sia uno

spazio adeguato per la ventilazione. Se il prodotto viene installato in un armadio o in uno spazio chiuso, accertarsi che all’interno vi sia una sufficiente aerazione. In alcune circostanze può essere necessario un ventilatore.

■ Non collocare l’unità direttamente su superfici

coperte da tappeti o moquette.

■ Evitare le installazioni in ambienti molto caldi o

molto freddi, in aree esposte alla luce diretta del sole oppure in prossimità di apparecchiature che emettono calore.

4 INDICAZIONI DI SICUREZZA

■ Evitare i luoghi umidi.

■ Non ostruire le fessure di ventilazione sopra

l’unità ed evitare di porre oggetti direttamente su di loro.

■ A causa del peso dell’AVR 147 e del calore pro-

dotto dagli amplificatori, esiste una remota possibilità che l’imbottitura in gomma sul fondo dei piedini dell’unità possa lasciare dei segni su alcuni materiali in legno o impiallacciati. Prestare massima cautela quando si colloca l’unità su legni morbidi o altri materiali che potrebbero venire danneggiati dal calore o da oggetti pesanti. Alcune finiture delle superfici possono evidenziare una particolare sensibilità all’assorbimento di tali segni a causa di molteplici fattori che esulano dal controllo di Harman Kardon, incluso la natura della finitura, i materiali per la pulizia utilizzati e il normale calore e vibrazione provocati dall’uso del prodotto o altri fattori. Raccomandiamo di usare cautela nella scelta del luogo di installazione per i componenti e delle normali pratiche di manutenzione, poiché la garanzia non copre questo tipo di danno ai mobili.

Pulizia

Quando l’unità è sporca occorre strofinarla con un panno asciutto, pulito e morbido. Se necessario strofinarla con un panno morbido inumidito con acqua leggermente saponata quindi con un altro panno inumidito con acqua pulita. Asciugarla subito con un panno asciutto. NON USARE MAI benzolo, detersivi ad aerosol,solventi, alcool o qualsiasi altro detergente volatile. Non usare detergenti abrasivi perché possono danneggiare la finiture delle parti metalliche. Evitare di spruzzare insetticidi vicino all’unità.

Spostamento dell’unità

Prima di spostare l’unità, accertarsi di avere rimosso tutti i cavi di connessione ad altri componenti nonché di aver disconnessa l’unità dalla presa di CA.

Rimozione dell'imballaggio

La scatola di cartone ed i materiali usati per proteggere il nuovo ricevitore durante il trasporto sono stati appositamente progettati per attutire urti e vibrazioni. Suggeriamo di conservare il cartone e i materiali d’imballo per usarli spostare l’unità in caso di trasloco o per eventuali riparazioni. Per minimizzare le dimensioni del cartone in magazzino, è possibile appiattirlo. Ciò può essere facilmente ottenuto tagliando attentamente il nastro adesivo lungo le linee di giunzione sul fondo e ripiegando completamente il cartone.Altri inserti di cartone possono essere immagazzinati nello stesso modo. I materiali d’imballaggio che non possono essere appiattiti devono essere conservati con il cartone in un sacco di plastica. Se non si desidera conservare i materiali dell’imballaggio, tenere presente che il cartone e le altre parti di protezione dell’imballaggio sono riciclabili. Suggeriamo di rispettare l’ambiente provvedendo allo smaltimento questi materiali in un locale centro di riciclaggio. È di estrema importanza rimuovere la protezione in film plastico dalla lente del pannello frontale. Se mantenuta in posizione potrebbe compromettere le prestazioni del telecomando.

Page 5

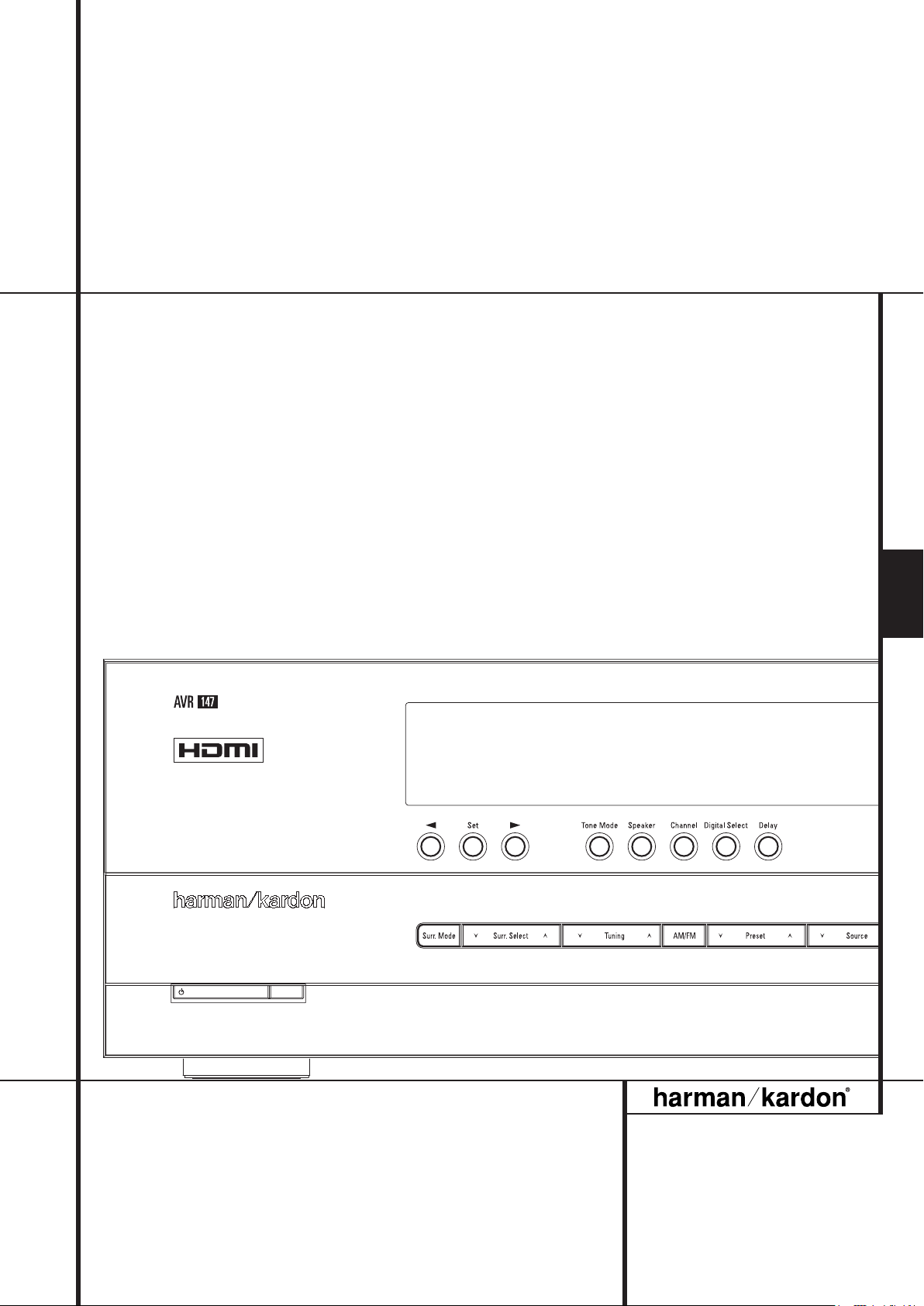

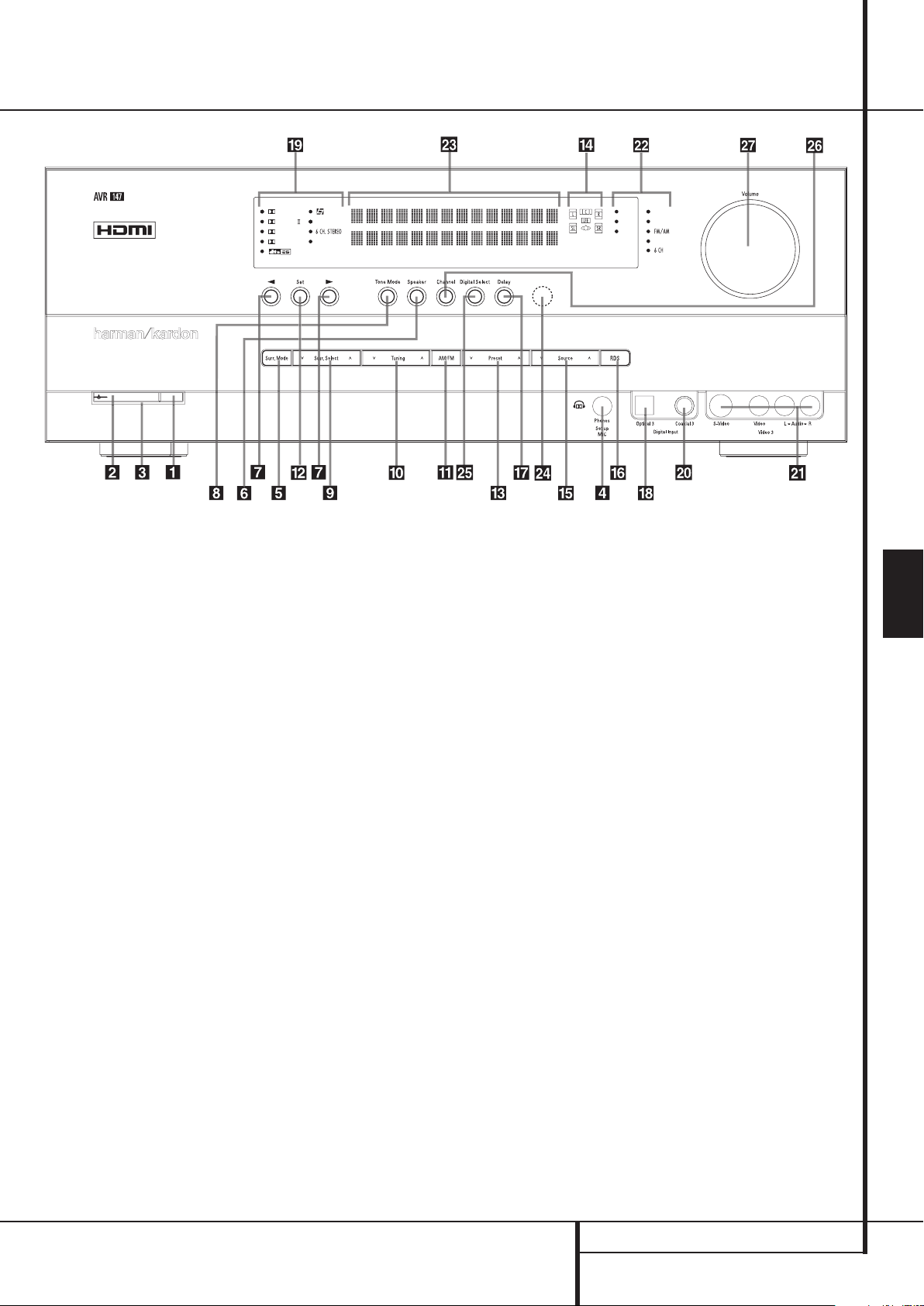

Comandi sul pannello frontale

DIGITAL LOGIC 7

VID 1

DVD

TAPE

VID 2

VID 3

PRO LOGIC

3 STEREO

HEADPHONE

DSP

SURR. OFF

Interruttore principale

Controllo di alimentazione del sistema

Indicatore di Funzionamento

Uscita cuffia

Selettore Gruppo Modo Surround

Pulsante di selezione dei diffusori

Pulsanti di selezione

Abilitazione/Disabilitazione Controlli di Tono

Surround Mode Selector

Interruttore principale: per accendere

AVR premere questo pulsante. Quando questo interruttore viene premuto, l’unità è impostata in modalità stand-by, come indicato dal LED giallo

del controllo di alimentazione del

sistema

. Questo interruttore DEVE essere premuto per fare funzionare l'unità. Per spegnere l’unità senza usare il telecomando, questo interruttore DEVE essere premuto finché non fuoriesce dal pannello frontale, in modo che sulla sua sommità compaia il messaggio “OFF”.

Nota: Questo interruttore va tenuto,normalmente, in posizione On.

Controllo di alimentazione del sistema:

quando l’interruttore principale

è impostato su “ON”, premere questo pulsante per accendere AVR: premerlo di nuovo per spegnere l’unità (stand-by). Notare che l’indicatore di

alimentazione, dell'interruttore

diventa

verde quando l’unità è accesa.

Pulsante di sintonizzazione

)

AM/FM

Pulsante d’impostazione (Set)

Selettore delle Stazioni Preselezionate

Indicatore degli ingressi di diffusori / canali

Selettore dell’ingresso digitale

Selettore RDS

Ritardo (Delay)

Ingresso Digitale Ottico 3

Indicatore di Funzionamento: Questo

indicatore é illuminato in ambra quando l’unità é in modalità Stand-By, ad indicare che la macchina è pronta per essere posta in funzione. Quando la macchina è operativa, l’indicatore si illumina di verde.

Uscita cuffia: questo jack può essere utiliz-

zato per ascoltare l’AVR in cuffia. Controllare che la cuffia sia dotata di una presa standard phono/stereo da 6,3 mm. Notare che gli altoparlanti nel locale principale e tutte le uscite preamplificate si disattivano automaticamente quando



si impiega l’uscita cuffia.

Quando configurate il vostro sistema impiegando l’ EzSet/EQ, il microfono dovrebbe essere collegato a questo jack

, impiegando l’adattatore a corredo, che converte il mini-jack del microfono in un normale jack da 1/4".

Indicatori della modalità Surround

(

Ingresso Digitale Coassiale 3

Ingresso Video 3

Indicatori degli ingressi



Display Informativo Principale

Finestra del sensore remoto

Selettore dell’ingresso digitale

Pulsante di selezione dei canali

Controllo del volume

Selettore Gruppo Modo Surround:

Premere questo tasto per selezionare le famiglie (gruppi) di modi surround. Ciascuna pressione del tasto selezionerà una famiglia di modi surround, nel seguente ordine:

Modi Dolby ➜ Modi DTS Digital ➜DSP ➜ Modi Stereo ➜ Modi Logic 7.

Una volta premuto il tasto, così che il nome del gruppo di modo surround desiderato appaia nella Linea Display Informativo Principale

, premete il Selettore di Modo Surround

per scorrere i modi individuali disponibili. Per esempio, premete questo tasto per selezionare i modi Dolby e quindi premete il Selettore di

Modo Surround

per scegliere tra le varie

opzioni di modo.

Pulsante di selezione dei diffusori:

premere questo pulsante per avviare il processo di selezione delle posizioni dei diffusori utilizzati nel locale d’ascolto (vedere pag. 17 per maggiori dettagli sull’installazione e la configurazione).

ITALIANO

COMANDI SUL PANNELLO FRONTALE 5

Page 6

Comandi sul pannello frontale

Pulsanti di selezione: quando si sta impo-

stando la configurazione dell’AVR,utilizzare questi pulsanti per selezionare le opzioni disponibili, come indicato sul Display Informativo Principale

Tasto Abilitazione/Disabilitazione

Controlli di Tono: premendo questo tasto si

abilitano o disabilitano le funzioni di controllo dei toni. Quando il pulsante viene premuto in modo da far illuminare la scritta

Display Informativo Principale zione dei Bassi degli acuti e del controllo di bilanciamento si avvertirà sul suono in uscita.

Quando il tasto viene premuto facendo illuminare la scritta

TONE OUT, il segnale in uscita non

presenterà alcuna alterazione dovuta ai controlli, comunque essi siano stati selezionati.

Selettore Modo Surround: Premete que-

sto tasto per selezionare tra le opzioni di modo surround disponibili per il gruppo di modo selezionato. Il modo specifico varierà in base al numero dei diffusori disponibili, al gruppo di modo e al fatto che la sorgente in ingresso sia analogica o digitale. Per esempio, premete il

Selettore Gruppo di Modo Surround

effettuare un gruppo di modo come Dolby o Logic 7, quindi premete nuovamente il tasto per ossevare la scelta di modi possibile. Per ulteriori informazioni sulla selezione dei modi, vedere a pagina 30.

)

Pulsante di sintonizzazione: Premete la

parte sinistra del tasto per sintonizzare le stazioni con frequenza più bassa, e la parte destra del tasto per sintonizzare quelle con frequenza più alta. Quando viene raggiunta una stazione con un segnale sufficientemente forte, nel Display

Informativo Principale

MANUAL TUNED o AUTO TUNED (vedi a

pagina 41 per ulteriori informazioni sulla sintonia delle stazioni).

AM/FM: premere il pulsante per selezionare

il sintonizzatore come sorgente d’ingresso dell’AVR. Quando viene premuto il pulsante si sente l’ultima emittente sintonizzata. Premere nuovamente il pulsante per commutare fra le bande AM e FM, tenerlo premuto per commutare fra stereo e mono e rispettivamente fra sintonizzazione automatica e manuale (vedere pag. 41 per maggiori dettagli).

Pulsante d’impostazione (Set): quando si

selezionano le opzioni durante l’installazione e la configurazione, premere questo pulsante per immettere l’impostazione desiderata nella memoria dell’AVR, come indicato sul Display

Informativo Principale

Selettore delle Stazioni Preselezionate:

premere questo tasto per effettuare la scansione, avanti o indietro, delle stazioni radio memorizzate (vedi a pag. 41 per ulteriori informazioni sulla programmazione del sintonizzatore).

TONE IN nel

la regola-

, appaiono le scritte

per

Indicatore degli ingressi di diffusori /

canali: questi indicatori sono polifunzionali ed

indicano sia il tipo di diffusore selezionato per ogni canale, sia la configurazione del segnali dei dati in entrata. Gli indicatori dei diffusori sinistro, centrale, destro, destro Surround e sinistro Surround sono costituiti da tre caselle, mentre il subwoofer da un’unica casella. La casella centrale s’illumina quando è selezionato un diffusore “SMALL”, mentre le due caselle esterne s’illuminano quando sono selezionati due diffusori “LARGE”. Se non è accesa alcuna casella dei canali centrale, Surround e subwoofer,significa che non è stato selezionato alcun diffusore per quella posizione (vedere pag. 23 per maggiori informazioni sulla configurazione dei diffusori). Le lettere all’interno di ogni casella centrale segnalano i canali d’ingresso attivi. Per gli ingressi analogici standard s’illuminano soltanto le lettere L (sinistro) e R (destro), che segnalano un ingresso stereo. Quando è riprodotta una sorgente digitale gli indicatori s’illuminano per segnalare l’inizio della ricezione dall’ingresso digitale. Quando le lettere lampeggiano l’ingresso digitale è stato interrotto.Vedere pag. 35 per maggiori informazioni sugli indicatori dei canali.

Selettore dell’ingresso digitale: premere

questo pulsante per scegliere l’ingresso nell’elenco delle sorgenti d’ingresso.

^ Selettore RDS: premere questo tasto per selezionare il tipo di messaggio leggibile attraverso il Radio Data System del sintonizzatore (vedi a pag. 42 per ulteriori informazioni sul sistema RDS)

& Ritardo (Delay): premere questo pulsante per avviare la sequenza delle operazioni necessarie per inserire le impostazioni del ritardo (vedere pag. 26 per maggiori dettagli sugli intervalli di ritardo).

Ingresso Digitale Ottico 3: collegare

l’uscita audio digitale ottica di un apparecchiatura audio o video a questo ingresso. Quando l’ingresso non è utilizzato assicurarsi che il coperchietto plastico di protezione sia in sede, così da evitare eventuali danneggiamenti.

(

Indicatori della modalità Surround: La

modalità al momento selezionata, apparirà come uno di tali indicatori. Notare che quando l’unità AVR viene accesa, l’intera lista dei modi disponibili si illumina brevemente, quindi la sezione Indicatori torna al suo normale aspetto operativo, con il solo indicatore della modalità in quel momento attiva illuminato.

Ingresso Digitale Coassiale 3: questo

connettore viene normalmente impiegato per collegare l’uscita di un registratore portatile, di una consolle per videogiochi o di altri prodotti che dispongano di un uscita digitale coassiale.

Ingresso Video 3: questi connettori

audio/video possono essere impiegati per il colegamento temporaneo ad un videogame o a un’ attrezzatura audio/video portatile, per esempio una videocamera o un riproduttore audio portatile.



Indicatori degli ingressi: L’ingresso al

momento selezionato, apparirà come uno di tali indicatori. Notare che quando l’unità AVR viene accesa, l’intera lista degli ingressi disponibili si illumina brevemente, quindi la sezione Indicatori torna al suo normale aspetto operativo, con il solo indicatore dell’ingresso selezionato illuminato.

Display Informativo Principale: il presen-

te display visualizza i messaggi e le indicazioni di stato che facilitano l’uso del ricevitore.

Finestra del sensore remoto: il sensore

dietro questa finestra riceve i segnali ad infrarossi dal telecomando. Puntare il telecomando, accertandosi che l’area non sia ostruita, bloccata o coperta a meno che non sia stato installato un sensore remoto esterno.

Nota: se è stato selezionato /DMP come sorgente di ingresso, l'indicatore di ingresso



non si accende. La Riga di visualizzazione

superiore

DMP/THE BRIDGE I S CONNECTED,a

meno che non si sia assegnato un nome diverso alla sorgente, nel qual caso apparirà tale nome. Per ulteriori informazioni sull'attribuzione di un nome all'ingresso, vedere pagina 18.

è attivata una sorgente dotata d’uscita digitale, premere questo pulsante per scegliere tra gli ingressi digitali ottici pag. 18 e 33 per maggiori dettagli sull’audio digitale).

questo pulsante per avviare il processo di regolazione del trim del livello d’uscita del canale per mezzo di una sorgente audio esterna. (Per ulteriori informazioni sulla regolazione del trim del livello d’uscita vedere pag. 38).

in senso orario per aumentare il volume ed in senso antiorario per diminuirlo. Se l’audio dell’unità AVR viene disattivato, il controllo di regolazione del volume annulla automaticamente la disattivazione audio.

riporterà l'indicazione

Selettore dell’ingresso digitale: quando



e coassiali(vedere

Pulsante di selezione dei canali: premere

Controllo del volume: ruotare il selettore

6 COMANDI SUL PANNELLO FRONTALE

Page 7

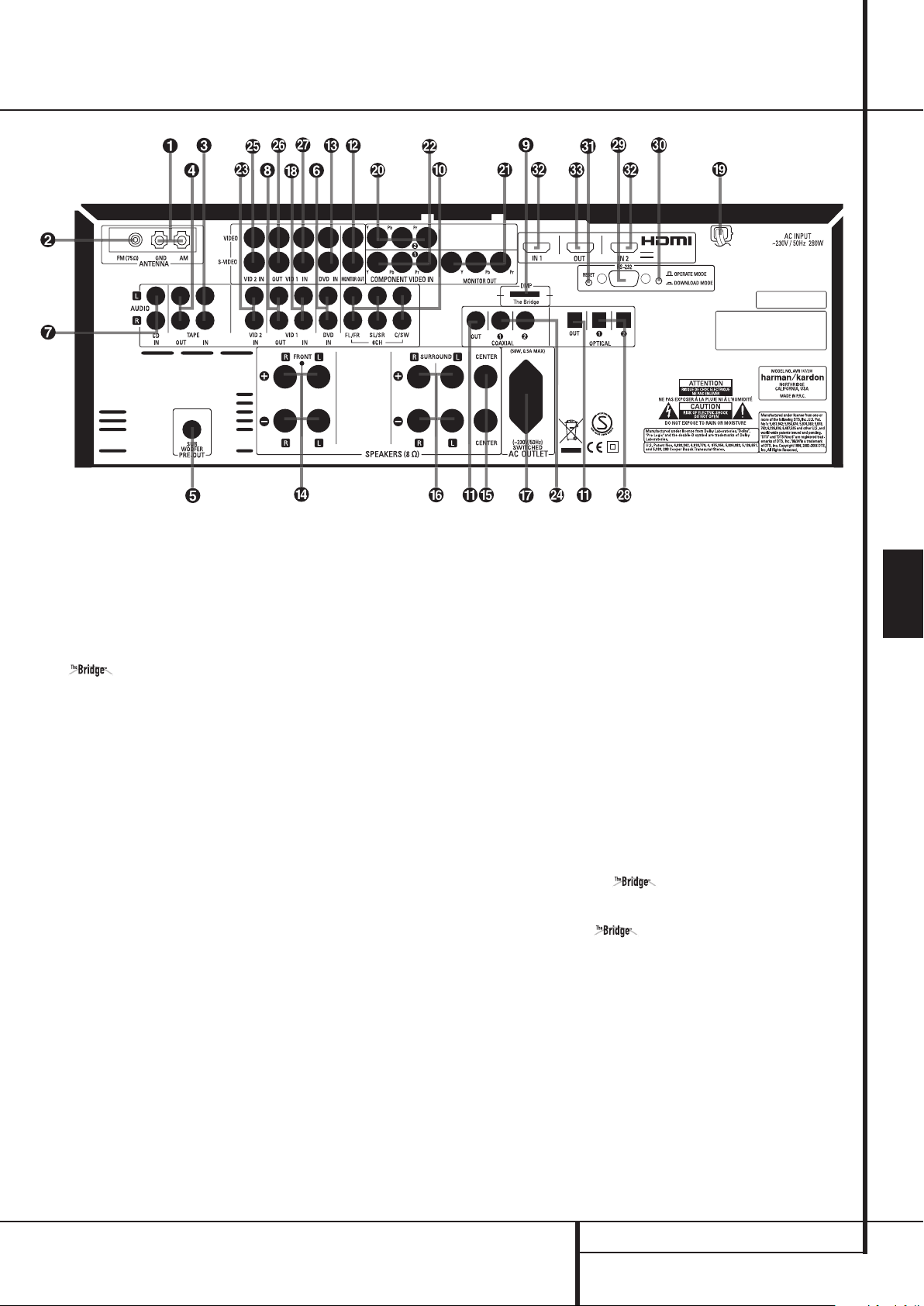

Collegamenti del pannello posteriore



Antenna AM



Antenna FM



Ingresso Tape (registratore)



Uscita Tape (registratore)



Uscita Subwoofer



Ingresso Audio DVD



Ingresso CD



Uscita Audio Video 1

 

Ingressi diretti 6 Canali



Uscite audio Digitale

NOTA: Onde aiutarvi nell’effettuare un corretto collegamento per gli ingressi/uscite multicanali e per quello degli altoparlanti, tutti i connettori e i terminali altoparlanti sono contrassegnati da un codice-colore, in conformità alle più recenti norme CEA, secondo lo schema seguente:

Frontale Sinistro: Bianco Frontale Destro: Rosso Centrale: Verde Surround Sinistro: Blù Surround Destro: Grigio Surround Posteriore Sinistro: Marrone Surround Posteriore Destro: Terra di Siena Subwoofer (LFE): Viola Audio Digitale: Arancio Videocomposito: Giallo Video Component "Y": Verde Video Component "Pr": Rosso Video Component "Pb": Blù

Connettore DMP The Bridge



Uscita Video Monitor



Ingresso Video DVD



Uscite Altoparlanti Frontali



Uscite Altoparlante Centrale



Uscite Altoparlanti surround



Presa di corrente asservita



Ingresso audio Video 1



Presa per Cordone di Rete



Ingressi videocomponent - Video 2



Uscite a componenti del monitor



Ingressi video a componenti Video 1



Antenna AM: collegare l’antenna a telaio

AM in dotazione al ricevitore a questi terminali: se si usa un’antenna esterna effettuare i collegamenti ai terminali AM e GND secondo le istruzioni fornite con l’antenna.



Antenna FM: collegare l’antenna FM interna

in dotazione o quella esterna opzionale a questo terminale.



Ingressi di registrazione (Tape):

collegare questi jack a quelli PLAY/OUT (uscite di riproduzione) di un registratore audio.



Uscite Tape (registratore): collegate

queste uscite ai connettori Record/In di un registratore audio.



Uscita subwoofer: collegare questo jack

all’ingresso in linea di un subwoofer attivo. Se si usa un amplificatore esterno al subwoofer, occorre collegare questo jack all’ingresso dell’amplificatore del subwoofer.



Ingressi Audio DVD: collegate a questi

ingressi un DVD o un’altra sorgente audio.



Ingressi audio Video2



Ingressi digitali coassiali



Ingressi video Video 2



Uscite video Video1



Ingressi video Video 1



Ingressi digitali ottici



Porta seriale RS-232



Modalità RS-232



Reset RS-232



Ingressi HDMI



Uscita HDMI



Ingressi CD: collegate a questi ingressi le

uscite analogiche di un ripdoduttore o di un changer CD o altra sorgente audio.



Uscita Audio Video 1: collegate queste

uscite ai connettori Record/In di un videoregistratore o di un altro registratore audio.



Media Player): Con l’AVR 147 spento, collegare un’estremità del dispositivo opzionale

brevettato e l’altra all’Apple iPod compatibile in uso. Una volta selezionata la sorgente Digital Media Player, si possono visualizzare i messaggi di controllo e navigazione dell’iPod sul proprio display video (se collegato a una delle Uscite

video monitor zione superiore e inferiore

navigare nell’iPod e selezionare tracce per la riproduzione utilizzando i

DE F

telecomando dell’AVR.Vedere pagina 37 per ulteriori informazioni.

Connettore DMP (Digital

Harman Kardon a questo connettore



e nelle Righe di visualizza-

. È possibile

⁄/¤/‹/›

, il Pulsante d’impostazione (Set)

e i Controlli di trasportoPsul

pulsanti

ITALIANO

COLLEGAMENTI DEL PANNELLO POSTERIORE 7

Page 8

Collegamenti del pannello posteriore



Ingressi Diretti 6-Canali: Questi ingressi

vengono impiegati per il collegamento con dispositivi di sorgente quali un lettore DVD-Audio o SACD con uscite analogiche discrete.



Uscite audio digitali: collegare questi jack

al rispettivo connettore d’ingresso digitale su un registratore digitale come un registratore CD-R o MiniDisc.



Uscita video del monitor: Collegate queste

uscite all’ingresso composito o S-Video di un monitor TV o di un videoproiettore per poter osservare i menù su schermo e le uscite di ciascuna sorgente Video standard o S-Video selezionata mediante il video-switcher del sintoamplificatore.



Ingressi video DVD: collegate questi

ingressi ai connettori videocomposito o S-Video di un DVD o di un altra sorgente video.



Uscite Altoparlanti Frontali: Collegate

queste uscite ai corrispondenti terminali + o – dei vostri diffusori sinistro e destro. Conformemente alle nuove specifiche per il codice-colore CEA, il terminale Bianco è il positivo del canale sinistro (+) corrispondente al terminale Rosso del diffusore, mentre il Rosso sul sintoampli è il positivo (+) del canale destro corrispondente al positivo (+) Rosso del diffusore destro. Collegate i terminali Neri (-) dell’AVR ai terminali Neri (-) dei diffusori. Vedere a pagina 13 per maggiori informazioni sulla polarità dei diffusori.



Uscite Canale Centrale: Collegate queste

uscite ai corrispondenti terminali + o – dei vostri diffusori sinistro e destro. Conformemente alle nuove specifiche per il codice-colore CEA, il terminale Verde è il positivo (+) e deve essere collegato al terminale Rosso del diffusore. Collegate il terminale Nero (-) dell’AVR al terminale Nero (-) del diffusore.Vedere a pagina 13 per maggiori informazioni sulla polarità dei diffusori.



Uscite Altoparlanti Surround: Collegate

queste uscite ai corrispondenti terminali + o – dei vostri diffusori surround sinistro e destro. Conformemente alle nuove specifiche per il codice-colore CEA, il terminale Blù è il positivo del canale sinistro (+) corrispondente al terminale Rosso del diffusore, mentre il Grigio sul sintoampli è il positivo (+) del canale destro corrispondente al positivo (+) Rosso del diffusore destro. Collegate i terminali Neri (-) dell’AVR ai terminali Neri (-) dei corrispondenti diffusori surround. (Vedere a pagina 13 per maggiori informazioni sulla polarità dei diffusori).



Presa CA asservita: la presente presa può

essere utilizzata per alimentare un apparecchio che si desidera accendere quando l’unità è attivata per mezzo dell’interruttore Controllo di

alimentazione del sistema Nota: Il consumo energetico totale di tutti i

dispositivi collegati alle uscite degli accessori non dovrebbe essere maggiore di 50 W dall’Uscita commutata



Ingressi audio Video 1: Collegate questi

jack ai connettori PLAY/OUT di un TV o di un altra sorgente audio.



Cavo di alimentazione CA: collegare la

spina CA ad una presa CA a muro non commutata.



Ingresso Video 2 a Componenti:

Collegate le uscite videocomponent Y/Pr/Pb di un convertitore HDTV, di un ricevitore satellitare o di un'altra sorgente video con uscite a componenti a questi connettori.



Uscite a componenti del monitor:

collegare queste uscite agli ingressi videocomponent di un videoproiettore o del monitor. Quando si seleziona una sorgente collegata ad uno dei due ingressi videocomponent viene inviato ad uno di questi jack.



Ingressi video a componenti Video 1:

collegare questi jack alle uscite videocomponent Y/Pr/Pb di un lettore DVD.

NOTA: tutti gli ingressi e le uscite a componenti possono essere impiegati anche per i segnali RGB, nello stesso modo descritto per i segnali Y/Py/Pb, collegando i jack ai connettori di corrispondente colore. Il collegamento RGB non è possibile se le uscite della sorgente hanno un segnale sincronizzato separato (vedi a pag.15).



Ingressi audio Video 2: collegate questi

connettori alle uscite audio PLAY/OUT di un VCR o di altra sorgente audio o video.





Ingressi Digitali Coassiali: Collegate

l’uscita digitale coassiale di un DVD player, di un ricevitore HDTV, di un Laser Disc, di un MiniDisc o di un CD player a questi ingressi. Il segnale può essere indifferentemente Dolby Digital, DTS,un segnale MPEG a 2 Canali o un segnale standard PCM. Non collegate le uscite RF di un Laser Disc Player a questi ingressi.



Ingressi video Video 2: collegate questi

ingressi ai connettori Play/Out videocomposito o S-Video di un secondo videoregistratore o di una qualsiasi sorgente video.



Uscite video Video 1: collegate queste

uscite ai connettori Record/In videocomposito o S-Video di una qualsiasi sorgente video.



Ingressi video Video1: collegate questi



il segnale

ingressi ai connettori Play/Out videocomposito o S-Video del TV o di una qualsiasi sorgente video.



Ingressi digitali Ottici: Collegate l’uscita

digitale ottica di un DVD player, di un ricevitore HDTV, di un Laser Disc, di un MiniDisc o di un CD player a questi ingressi. Il segnale può essere indifferentemente Dolby Digital, DTS,un segnale MPEG a 2 Canali o un segnale standard PCM.



Porta seriale RS-232: Questo connettore

specifico può essere utilizzato con il PC per eseguire gli upgrade del software del ricevitore forniti da Harman Kardon.



Modalità RS-232: Non premere questo

interruttore se non durante l’aggiornamento dell’AVR 147.



Reset RS-232: Questo interruttore viene uti-

lizzato solo durante un upgrade del software. Per eseguire il reset standard del processore premere e mantenere premuto il pulsante Tone sul pannello anteriore.



Ingressi HDMI: collegare l’uscita HDMI di

sorgenti video quali i lettori di DVD, i decoder o i sintonizzatori HDTV a uno qualsiasi di questi jack.



Uscita HDMI: collegare questo jack

all’ingresso HDMI di un display video compatibile dotato di funzionalità HDMI.

NOTA SUI COLLEGAMENTI VIDEO: Quando all’AVR 147 si collega una sorgente video come un videoregistratore (VCR), un lettore DVD, un ricevitore satellitare, un set-top box per TV via cavo, un personal video recorder (PVR) o un video game, è possibile utilizzare la connessione videocomposito o S-video, ma non entrambe.

8 COLLEGAMENTI DEL PANNELLO POSTERIORE

Page 9

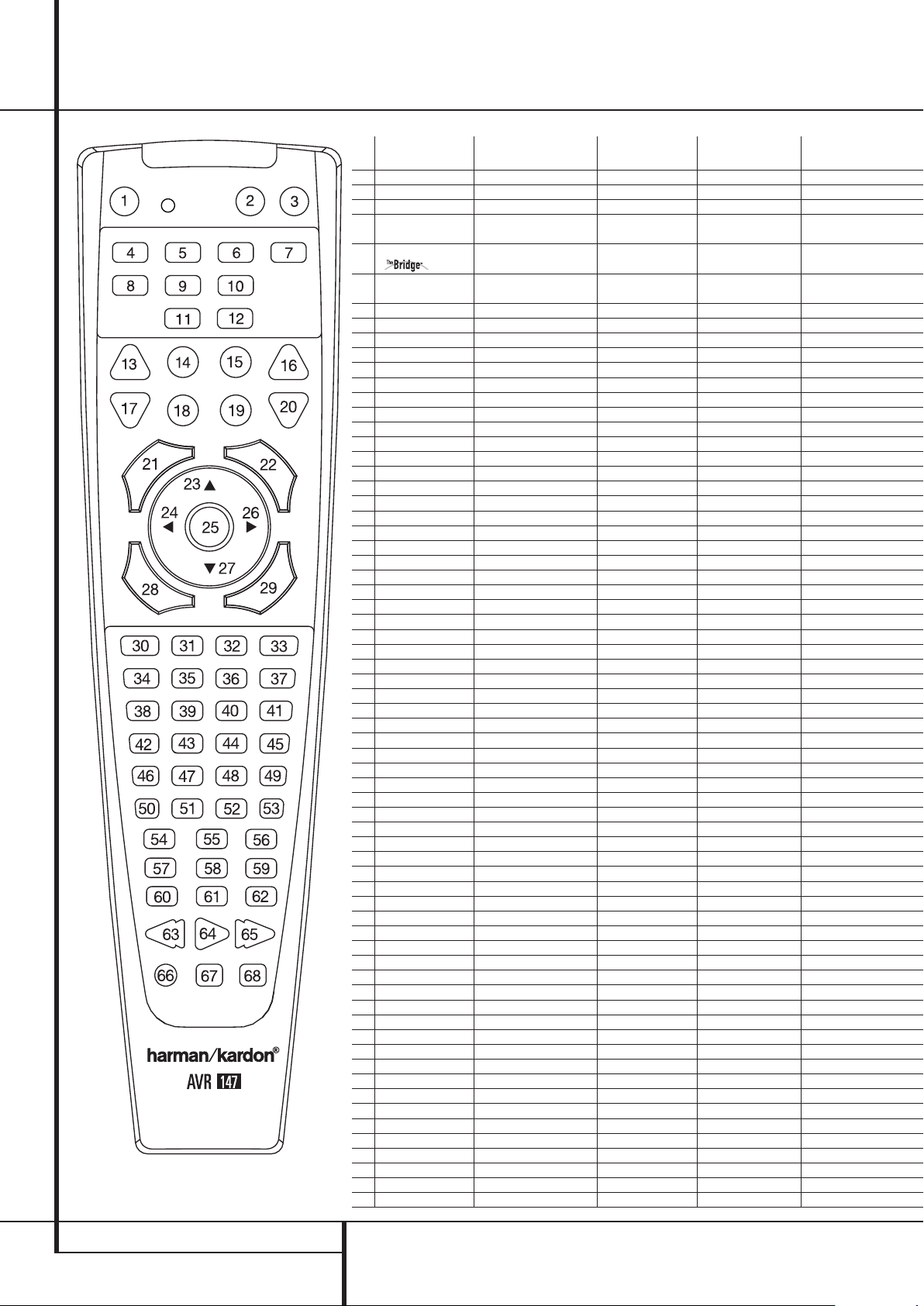

Funzioni del Telecomando Principale

Spegnimento

Finestrella di trasmissione IR

Indicatore di programma

Accensione

Selezione Ingressi

Selettore AVR

Selezione AM/FM (sinto)

Ingressi diretti 6-Canali

Test

Timer di Spegnimento (Sleep)

Selettore di Modo Surround

Modalità Notturna

Selezione Canali

D E F G H I J K L M N O P Q                

⁄/¤

Tasti

‹

Tasto Tasto di Impostazione (Set) Selettore Digitale Tasti Numerici Tasto Sintonizzazione (Tuner) Tasto Direct Sintonizzazione Avanti/Indietro (Up/Down) On-Screen Display Tasto OSD Tasto Selezione Modo Dolby Tasto Selezione Modo DTS Tasto Selezione Modo Logic 7 Tasti Avanti/Indietro (FW/Rev) Modalità Tono (Tone) Skip Avanti/Indietro (Up/Down) Tasto Selezione Modo Stereo Selettore Modo DTS Neo:6 Tasti Macro Tasto Selezione RDS Preselezioni Avanti/indietro (Up/Down) Cancellazione Tasto Memorizzazione (Memory) Ritardo(Delay) /Can. Prec.

›

Tasto Selezione Diffusori Mute Controllo del Volume

Selettore DMP The Bridge Selettore TV/Video Tasto Dim

ITALIANO

NOTA: I nomi delle funzioni qui riportati rappre-

sentano la caratteristica di ciascun pulsante associata al ricevitore AVR. La maggior parte dei pulsanti dispone di funzioni supplementari se associata ad altri dispositivi (vedere pag. 46-47 per l’elenco di queste funzioni).

FUNZIONI DEL TELECOMANDO PRINCIPALE 9

Page 10

Funzioni del Telecomando Principale

NOTA IMPORTANTE: il telecomando può essere

programmato per controllare fino a 7 apparecchi compreso l’AVR. Ciascuna volta, prima di iniziare ad usare il telecomando, bisogna ricordare di premere il pulsante di Selezione dell’Ingresso

corrispondente all’unità che desiderate telecomandare. Comunque il telecomando viene preprogrammato in fabbrica per funzionare con l’AVR e con la maggior parte dei CD Player, dei DVD Player e dei Registratori a Cassette Harman Kardon. Il telecomando è inoltre in grado di operare con una grande varietà di altri prodotti, impiegando i codici di controllo già programmati. Prima di impiegare il telecomando con altri prodotti leggere bene le istruzioni a pag. 50-51 per assicurarsi di programmare i corretti codici per gli apparecchi presenti nel vostro sistema.

È anche importante ricordare che molti dei tasti del telecomando assumono funzioni diverse a seconda dell’apparecchio scelto con il Tasto di Selezione

Ingresso

. Le descrizioni qui riportate si riferiscono in particolare alle funzioni del telecomando utilizzato per AVR (vedere pagina 46-47 per i dettagli sulle funzioni alternative dei pulsanti del telecomando).

Spegnimento: premere questo pulsante per

porre l’AVR o un altra apparecchiatura selezionata tramite telecomando,in modo stand-by.

Finestra del trasmettitore IR: puntare

questa finestra verso l’unità AVR premendo i pulsanti sul telecomando per accertarsi che i comandi ad infrarossi siano ricevuti correttamente.

Indicatore di programma: Questo

indicatore a tre colori guida l’utente attraverso la procedura di programmazione del telecomando. (Vedere pagina 43 per informazioni sulla programmazione del telecomando).

Accensione: premete questo tasto per

accendere l’apparecchio selezionato tramite il

Selettore d’Ingresso

(eccetto Tape-

Registratore).

Selettori d’ingresso: premendo uno di

questi pulsanti si eseguono tre operazioni allo stesso tempo. Innanzitutto, se l’AVR è spento,ciò consente di accendere l’unità. Quindi la sorgente indicata sul pulsante viene selezionata come ingresso AVR. Infine, il telecomando viene commutato per controllare il dispositivo selezionato.

I tasti DVD,TAPE e HDMI 1 vengono utilizzati singolarmente per selezionare una delle due sorgenti di ingresso:

• La prima pressione del tasto DVD consente di selezionare il componente collegato agli ingressi DVD. Una successiva pressione dello stesso tasto consente di selezionare il componente collegato agli ingressi CD.

• Premendo una prima volta il tasto TAPE si seleziona l’ingresso Tape. Premendolo una seconda volta si seleziona l’ingresso The Bridge.

• La prima pressione del tasto HDMI 1 consente di selezionare il dispositivo collegato alla presa HDMI 1. Una successiva pressione consente di selezionare il dispositivo collegato alla presa HDMI 2.

Dopo aver premuto uno di questi pulsanti, occorre premere il pulsante AVR

di nuovo per

attivare le funzioni di AVR con il telecomando.

Selettore AVR: premendo questo pulsante

il telecomando controlla le funzioni di AVR che viene anche acceso qualora sia in stand-by.

Selettore sintonizzatore AM/FM:

premere questo pulsante per selezionare il sintonizzatore AVR come opzione d’ascolto. Premendo questo pulsante quando si sta utilizzando un sintonizzatore, è possibile commutare fra le bande AM e FM.

Ingresso Diretto 6-Canali: Premere que-

sto tasto per selezionare il dispositivo collegato agli Ingressi Diretti 6-Canali

Tono Test: premere questo tasto per



iniziare la sequenza di calibrazione dei livelli di uscita dei canali dell’AVR (vedere a pagina 23-24 per ulteriori informazioni sulla calibrazione dell’AVR).

Pulsante Sleep: premere questo pulsante

per impostare l’unità sulla modalità Sleep. Quando il tempo indicato sul display è trascorso, l’unità AVR passa automaticamente nella modalità Stand-by. Ogni volta che si aziona il pulsante il tempo viene modificato fino al disinserimento secondo la seguente successione:

satellitare quando viene selezionata la corrispondente sorgente usando il tasto

Selettore Ingresso

Selettore della modalità Surround:

Premere questo tasto per selezionare uno dei modi surround HALL, THEATRE. Notare che a seconda del tipo di ingresso selezionato alcuni modi potrebbero non essere disponibili (vedi a pag. 34-35 per maggiori informazioni sui modi surround). Notare che questo tasto viene anche impiegato per cambiare i canali sul vostro televisore, videoregistratore o ricevitore satellitare quando viene selezionata la corrispondente sorgente usando il Tasto

Selettore Ingresso

Pulsante Ore notturne (Night): premere

questo pulsante per attivare la modalità Ore notturne, tale modalità é ottenibile solo con sorgenti digitali codificate Dolby Digital e serve a preservare l’intellegibilità del canale centrale (canale dialoghi) a livelli di volume limitati. (Vedere pagina 36 per ulteriori informazioni).

Pulsante di selezione dei canali: questo

pulsante viene utilizzato per avviare il processo di impostazione dei livelli di uscita di AVR con una sorgente esterna. Dopo aver premuto questo pulsante, utilizzare i pulsanti

⁄/¤

per selezio-

nare il canale da regolare, quindi premere il pulsante Set (impostazione) dai i pulsanti

⁄/¤

, seguito di nuovo

per modificare l’impostazione del livello (vedere pag. 23-24 per maggiori dettagli).

Pulsanti

⁄/¤

: Questi tasti multi-funzione,

vengono impiegati per selezionare gli oggetti o navigare attraverso i menù su schermo (onscreen) o sul pannello frontale o per effettuare le regolazioni di configurazione, come quella degli ingressi digitali o il settaggio del tempo di ritardo (Delay). Quando intendete cambiare una regolazione, prima di tutto premete il tasto corrispondente alla funzione o al settaggio che va cambiato (ad es. premete il Tasto Selezione

Digitale

per modificare un ingresso digitale) quindi premete uno di questi tasti per scorrere la lista delle opzioni o per incrementare o decrementare una data regolazione. La sezione di questo manuale che descrive le singole funzioni e prestazioni, contiene informazioni specifiche sull’uso di questi tasti per ciascuna applicazione.

Quando il telecomando dell’AVR è stato programmato con i codici di un altra apparecchiatura questo tasto è impiegato anche per il processo di autoricerca (Auto Search).

10 FUNZIONI DEL TELECOMANDO PRINCIPALE

Premere il pulsante e mantenerlo premuto per due secondi, per disattivare l’impostazione della modalità Sleep. Notare che questo tasto viene anche impiegato per cambiare i canali sul vostro televisore, videoregistratore o ricevitore

Page 11

Funzioni del Telecomando Principale

‹

Pulsante

per modificare la selezione o l’impostazione del menu se sono selezionati dispositivi comandati tramite menu (TV, VCR, DVD ecc.).

Pulsante Set (impostazione): questo

pulsante è utilizzato per immettere le impostazioni nella memoria di AVR. Viene utilizzato anche per le procedure di installazione del ritardo, di configurazione dei diffusori e di regolazione dei livelli d’uscita del canale.

Selettore digitale: premere questo

pulsante per assegnare uno degli ingressi digitali

*Ó

maggiori dettagli sulla selezione degli ingressi digitali).

Tasti numerici: questi pulsanti

costituiscono una tastiera di 10 pulsanti numerici per immettere le posizioni preselezionate del sintonizzatore. Essi sono utilizzati anche per selezionare il numero del canale, se l'opzione TV, VCR, TV via cavo o ricevitore satellitare è stata selezionata sul telecomando oppure per selezionare la numerazione delle tracce del CD,del DVD o del lettore LD in base alla programmazione del telecomando.

Pulsante sintonia (Radio): Premete

questo tasto quando è in uso il sintonizzatore per scegliere tra sintonia automatica o manuale. Quando il tasto è pigiato così che la scritta

MANUAL sia apparsa nel Display Informati-

vo Principale

K)si incrementa o decrementa la frequenza

a singoli passi. Quando c’è in uso la banda FM e sul Display Informativo Principale re la scritta commuta la ricezione in mono, rendendo così ascoltabili anche le stazioni con segnale più basso. (Vedi a pagina 41 per ulteriori informazioni).

Tasto Direct: premere questo tasto con il

sintonizzatore in funzione per iniziare la sequenza di raggiungimento diretto di una determinata stazione. Una vota premuto il tasto comporre sul tastierino numerico relative alla stazione (vedi a pagina 41 per ulteriori informazioni sul sintonizzatore).

Pulsante Sintonizzazione alte / basse

frequenze (Tuning up / down): quando è in

uso il sintonizzatore questi tasti consentiranno la sintonia in avanti o indietro attraverso la banda di frequenze selezionata. Se è stato premuto il tasto di Modo Sintonia pigiato il tasto di Banda così che nel Display Informativo Principale

sia apparsa la scritta AUTO, premendo uno dei tasti in questione, il sintonizzatore inizierà a cercare la stazione succesiva che presenti un segnale di intensità accattabile per una ricezione di qualità. Quando nel Display Informativo

Principale

questo pulsante viene utilizzato

ad una sorgente (vedere pag. 34 per

, agendo sui tasti di Sintonia

appa-

AUTO, Premendo questi tasti si

le cifre

o è stato mantenuto

sul pannello frontale,

appare la scritta MANUAL

premendo questi tasti si sintonizzeranno le stazioni, con incremento di un singolo passo per volta. (Vedi a pagina 41 per ulteriori informazioni).

Pulsante OSD: premere questo pulsante

per visualizzare e selezionare le informazioni sullo schermo.

Selettore Modo Dolby: Questo tasto

serve a selezionare uno dei modi Dolby Surround disponibili. Per ciascuna pressione del tasto verrà selezionato uno dei modi Dolby Pro Logic II, Dolby 3 Stereo o Dolby Digital. Notare che il Dolby Digital è disponibile solo con un ingresso digitale selezionato e gli altri modo solo se non c’è in riproduzione una sorgente Dolby Digital (fatta eccezione per il Pro Logic II con registrazioni Dolby Digital 2.0, vedi pag. 35-36). Vedere a pag. 35 per le opzioni di modo Dolby surround disponibili.

Selettore di Modo Digitale DTS:

Quando c’è una sorgente DTS in riproduzione, l’AVR seleziona automaticamente la decodifica corrispondente e nessun altra decodifica è resa disponibile. Premendo il tasto sarete in grado di osservare quale dei modi è stato selezionato dal decoder interno dell’AVR, a seconda del materiale surround riprodotto e della configurazione degli altoparlanti. Se non c’è una sorgente DTS in riproduzione questo tasto non ha alcuna efficacia.

Selettore Logic 7: Premere questo tasto

per selezionare uno dei modi surround Logic 7 disponibili (vedi alle pag. 36 per le opzioni Logic 7 disponibili).

Tasti Avanti/Indietro (FW/Rev): questi

pulsanti non hanno alcuna funzione per l’AVR ma possono essere programmati per il funzionamento avanti/indietro di un’ampia varietà di lettori CD o DVD e registratori audio o di videocassette (vedere pag. 43 per maggiori dettagli sulla programmazione del telecomando).

Modalità Tono (Tone): Premendo questo

pulsante si attivano o disattivano i controlli dei toni Alti e Bassi e del Bilanciamento. Quando il tasto è premuto e il messaggio visualizzato sul Display Informativo

Principale

Bassi e Alti e Bilanciamento influiranno sui segnali di uscita. Quando il tasto è premuto e il messaggio

Informativo Principale

sarà “piatto”, privo di qualsiasi alterazione a livello di bassi, alti o di bilanciamento.



Tasti Skip: questi tasti non hanno

funzionalità diretta sull’AVR ma quando impiegati con un CD o un DVD Changer compatibili, possono cambiare la traccia (in avanti o indietro) o il disco che sta suonando nel Changer.

TONE IN

, le impostazioni dei controlli

TONE OUT visualizzato sul Display

, il segnale di uscita



Selettore di Modo Stereo: Premere

questo pulsante per selezionare un modo di riproduzione stereo. Quando il pulsante viene premuto ed appare la dicitura

OFF nel Display Informativo Principale

SURROUND

con soltanto l’Indicatore della modalità

Surround Surr Off

(

illuminato, l’AVR funzionerà in modalità bypass con una modalità stereo a due canali, sinistro e destro,pura completamente analogica escludendo completamente qualsiasi processamento surround del suono o bass management, al contrario di altre modalità in cui viene utilizzato il processamento digitale. Quando alla pressione del tasto corrisponde la scritta

OFF nel Display Informativo Principale

SURROUND

con entrambi gli Indicatori della modalità

Surround DSP e Surr Off

(

illuminati potrete apprezzare una presentazione sonora a due canali, assieme alla comodità del bass management. Quando alla pressione del tasto corrisponde la scritta

Display Informativo Principale

5 CH STEREO nel

, il segnale stereo viene girato a tutti e cinque i diffusori, ove presenti. (Vedi pagina 20-21 per ulteriori informazioni sui modi di riproduzione stereo).



Selettore di Modo DTS Neo:6:

Premendo questo tasto scorrerete la lista dei modi DTS Neo:6 disponibili, in grado di estrarre una scena sonora surround a cinque canali da programmi di sorgente a due canali (da sorgenti PCM o segnali analogici). Alla prima pressione del tasto si selezionerà l’ultimo modo DTS Neo:6 impiegato, e a ciascuna pressione successiva si selezionerà il modo disponibile successivo.



Tasti Macro: premere questi tasti per

memorizzare o richiamare una Macro, ossia una sequenza di comandi immagazzinata nella memoria del telecomando (vedere a pag. 44 per ulteriori informazioni sulla memorizzazione e il richiamo delle Macro).



Tasto RDS: premere questo tasto per

visualizzare i differenti messaggi inviati dalle stazioni al Radio Data System (RDS) incorporato nel sintonizzatore dell’AVR (vedere a pag. 42 per maggiori informazioni sull’RDS).



Preselezioni Avanti/Indietro: con il sinto-

nizzatore attivato,premete questi tasti per scansionare le stazioni pre-programmate nella memoria dell’AVR. Quando invece, premendo il tasto

Selezione Ingresso

è stato selezionato il CD o il DVD questi tasti funzioneranno come Avanti/Indietro Lento (DVD) o +10 (CD,CDR).



Cancellazione: premere questo tasto per

cancellare indicazioni sbagliate nell’utilizzo del telecomando per il raggiungimento diretto di una stazione radio.

ITALIANO

FUNZIONI DEL TELECOMANDO PRINCIPALE 11

Page 12

Funzioni del Telecomando Principale



Pulsante di memorizzazione (Memory):

Premete questo tasto per inserire una stazione radio nella memoria di preselezione dell’AVR. Due indicatori a segmenti appariranno sul lato destro del nel Display Informativo Principale

, a questo punto avrete a disposizione cinque

secondi per inserire una locazione di memoria in preselezione, impiegando i Tasti Numerici

(Vedi a pag. 41 per ulteriori informazioni).



Ritardo (Delay)/Canale prec.: premere

questo pulsante per avviare l’impostazione del ritardo utilizzato da AVR per elaborare il suono Surround. Dopo aver premuto il pulsante si inseriscono gli intervalli di ritardo,premendo il pulsante Set selezione

e poi utilizzando i pulsanti di

⁄/¤

per modificare le

impostazioni. Premere di nuovo il pulsante Set per completare la procedura (vedere pag. 26 per maggiori dettagli).



Pulsante ›: premere questo pulsante per

modificare l’impostazione o la selezione del menu se sono utilizzati dispositivi guidati da menu (TV, VCR,DVD, ecc.).



Pulsante di selezione dei diffusori:

premere questo pulsante per avviare il processo di configurazione del Bass Management System (sistema di gestione dei toni bassi) di AVR da utilizzare con il tipo di diffusori del vostro sistema. Dopo aver premuto il pulsante, utilizzare i pulsanti di selezione si desidera impostare.Premete il Tasto Set

⁄/¤

per selezionare il canale che

quindi selezionate il tipo di altoparlanti (Largegrandi, Small-piccoli o None-nessun altoparlante) corrispondenti a quelli attualmente in uso (vedi a pag. 24 per maggiori informazioni).



Pulsante disattivazione audio (Mute):

premere questo pulsante per disattivare temporaneamente l’audio di AVR o del televisore controllato in base all'apparecchio selezionato. Quando si programma l’AVR per operare su un altro apparecchio, si preme questo tasto insieme al Selettore d’Ingresso

per iniziare il processo di programmazione.(vedere a pag. 43 per ulteriori informazioni sulla programmazione del telecomando).



Controllo del volume (Volume

Up/Down): premere questi pulsanti per

aumentare o diminuire il volume del sistema.



Player): Quando il dispositivo Harman Kardon (opzionale) è collegato al Connettore DMP (Digital Media Player)  ed un Apple

l’iPod come il dispositivo di ingresso della sor-

gente audio per l’AVR 147. Inoltre, se un display video è collegato ad una delle Uscite video

monitor visualizzati sullo schermo, e nelle Righe di visualizzazione superiore e inferiore

⁄/¤/‹/›

d’impostazione (Set) trasporto

navigare nell’iPod ed attivare numerose funzioni. Vedere pagina 37 e i manuali per ulteriori informazioni sul dispositivo The Bridge e l’iPod in uso.



Tasto TV/Video: questo tasto non ha fun-

zionalità diretta sull’AVR,ma quando impiegato in congiunzione ad un videoregistratore, ad un DVD o ad un ricevitore satellitare compatibile e dotato di funzione TV/Video, premendo tale pulsante si seleziona tra l’uscita del riproduttore o del ricevitore e l’ingresso video esterno a quel riproduttore. Consultate il manuale del riproduttore o del ricevitore per conoscere le modalità di tale funzione.

NOTA: Per ciascuna pressione di qualsiasi tasto del telecomando principale, i Tasti Selezione

Ingresso

lampeggeranno per un istante a confermare la trasmissione del comando,a patto che vi sia una funzione per quel tasto rispetto al dispositivo selezionato (vedi lista delle funzioni alle pagine 46-47).

Selettore DMP (Digital Media

iPod®compatibile è inserito nel

, premendo questo selettore si seleziona



, i messaggi dell’iPod appaiono

pulsanti

DE

,il Pulsante

e i Controlli di

possono essere utilizzati per

associati al tasto premuto,



Tasto Dim: Tasto Dimmer: Premete

questo tasto per attivare la funzione Dimmer che riduce la luminosità del display o lo spegne completamente. La prima pressione del pulsante mostrerà l’impostazione predefinita in fabbrica. Premere nuovamente il pulsante per ridurre la luminosità del 50% e premerlo di nuovo nell’arco di cinque secondi per spegnere completamente il display. Notare che questa impostazione è temporanea; il display tornerà comunque alla piena illuminazione ad ogni accensione dell’AVR. Inoltre l’alone di luce blù attorno all’ Indicatore di Accensione

rimarrà alla massima intensità qualunque sia l’impostazione selezionata, a ricordarvi che l’AVR è comunque acceso.

12 FUNZIONI DEL TELECOMANDO PRINCIPALE

Page 13

Installazione e collegamenti

Dopo aver rimosso l’imballaggio dell’unità e dopo averla collocata su una superficie solida adatta a sopportarne il peso, occorre effettuare i collegamenti dell’apparecchiatura audio/video.

Collegamenti dell’ apparecchiatura audio

Suggeriamo di utilizzare cavi di interconnessione d’alta qualità per collegare i dispositivi sorgente e i registratori come pure per conservare l’integrità dei segnali.

Se si stanno effettuando i collegamenti di una sorgente audio o dei diffusori, si consiglia sempre di staccare l’unità dalla presa CA a muro. Ciò impedisce di inviare segnali audio accidentali o transitori ai diffusori, che potrebbero danneggiarli.

1. Collegare l’uscita analogica del lettore CD agli ingressi CD

NOTA: se il lettore CD dispone di uscite audio sia fisse che variabili, è meglio usare l’uscita fissa, a meno che l’ingresso al ricevitore sia così basso da far sembrare il suono rumoroso oppure così alto da distorcere il segnale.

2. Collegate l’uscita analogica di un registratore a cassette, MD, CD-R o altro registratore audio all’ingresso analogico del registratore all’ingresso Tape

Output

3. Collegate l’uscita digitale di una sorgente digitale, come un DVD o un CD Changer o Player o un videogame di ultima generazione, un ricevitore satellitare digitale, un sintonizzatore HDTV o un top box per digitale via cavo o l’uscita di una scheda audio per computer compatibile etc. agli Ingressi Digitali Ottici o Coassiali (Coax)

*Ó

ta audio digitale coassiale del lettore DVD in uso

all’Ingresso audio digitale coax 1

tale ingresso digitale è assegnato per impostazione predefinita alla sorgente DVD.

La sorgente Video 2/Cavo/Satellite viene assegnata per impostazione predefinita all'Ingresso audio

digitale ottico 1

via cavo o il ricevitore satellitare sono dotati di un'uscita audio digitale ottica, raccomandiamo di collegarla a questo ingresso per sfruttare i vantaggi dell'audio digitale di qualità superiore (come ad esempio segnali PCM, Dolby Digital 2.0 o Dolby Digital 5.1 diffusi dal provider via cavo o satellitare).

4. Collegare le uscite coassiali o digitali

ottiche

relative connessioni d’ingresso digitali su un registratore CD-R o MiniDisc.

5. Assemblare l’antenna a telaio AM, fornita in dotazione, come illustrato qui in basso e collegarla ai terminali a vite AM e GND





Tape Input. Collegate l’ingresso



dell’AVR.

. Raccomandiamo di collegare l’usci-





. Se il top box della televisione



sul pannello posteriore di AVR alle



poiché

6. Collegare l’antenna FM, fornita in dotazione,



alla connessione FM (75 ohm)

L’antenna FM può essere anche un’antenna da tetto esterna o un’antenna alimentata internamente o da un cavo di alimentazione oppure collegata ad un sistema di TV via cavo. Notare che, se l’antenna o la connessione usano un cavo doppio da 300 ohm, occorre utilizzare un adattatore da 300 a 75 ohm per effettuare il collegamento.

7. Con l’AVR 147 spento, collegare il dispositivo

Harman Kardon opzionale al Connet-

tore DMP (Digital Media Player)



. L’Apple®iPod®compatibile può essere inserito nel dispositivo The Bridge quando si desidera utilizzarlo come dispositivo sorgente audio. I materiali video archiviati sull’iPod non possono essere visualizzati con l’AVR.

8. Collegare le uscite dei diffusori frontali, centrale e Surround



ai rispettivi diffusori.

Per garantire che tutti i segnali audio siano trasmessi ai diffusori senza perdite di purezza o di risoluzione, suggeriamo di utilizzare cavi per diffusori d’alta qualità. Sono disponibili molte marche di cavi e la scelta del cavo deve dipendere dalla distanza tra i diffusori ed il ricevitore, dal tipo di diffusori, dalle preferenze personali e da altri fattori. Il vostro rivenditore o installatore è una preziosa fonte di informazioni da consultare per scegliere il cavo adeguato.

Indipendentemente dalla marca del cavo prescelto, suggeriamo di utilizzare cavi realizzati in rame sottile a più fili, con un diametro superiore a 2 mm

I cavi con un diametro di 1,5 mm

possono essere

utilizzati per i collegamenti corti o inferiori ai 4 metri. Suggeriamo di non utilizzare cavi con un diametro inferiore a 1 mm

a causa della perdita di potenza e della degradazione della prestazione che potrebbero verificarsi.

I cavi che passano all’interno di pareti devono essere contrassegnati con marchi appositi indicati da UL, CSA o altri enti autorizzati di certificazione degli standards. Ulteriori chiarimenti potranno essere richiesti al vostro installatore di fiducia o altro installatore autorizzato che sia a conoscenza delle regole di installazione e codifica nella vostra area.

Quando collegate i cavi agli altoparlanti fate bene attenzione di rispettare la corretta polarità. Ricordate che i diffusori più recenti impiegano un codice-colore differente, come specificato a pag. 8. Comunque la maggior parte dei diffusori continua ad impiegare un terminale rosso per il positivo (+) ed uno nero per il negativo (-). Collegate positivo del sintoamplificatore con positivo del diffusore e negativo, o "nero" con negativo.

NOTA: mentre la maggior parte di fabbricanti aderiscono alla convenzione industriale di utilizzare i terminali neri per il polo negativo e quelli rossi per il polo positivo, alcune case costruttrici possono derogare da questa consuetudine. Per garantire una messa in fase corretta e la riproduzione ottimale, controllare la targhetta d’identificazione sul diffusore o nel manuale d’uso per verificare la polarità. Se la polarità del vostro diffusore non è nota, si può consultare il rivenditore di fiducia oppure l’assistenza del produttore dei diffusori prima di procedere all’installazione.

Inoltre raccomandiamo che la lunghezza del cavo utilizzato per collegare coppie di diffusori sia identica. Ad esempio, utilizzare cavi della stessa lunghezza per collegare il diffusore frontale sinistro e quello frontale destro oppure il diffusore Surround sinistro e quello destro, anche se i diffusori sono collocati a distanze diverse da AVR.

9. I collegamenti al subwoofer vengono effettuati generalmente per mezzo del collegamento audio del livello di linea dall’Uscita subwoofer



all’ingresso di linea del subwoofer con amplificatore integrato. Se si utilizza un subwoofer passivo, il collegamento viene effettuato prima con un amplificatore di potenza, che sarà collegato ad uno o più diffusori del subwoofer. Se si sta utilizzando un subwoofer attivo che non dispone di ingressi in linea, per il collegamento seguire le istruzioni fornite con il diffusore.

10. Se viene utilizzata una sorgente audio multicanale esterna con uscite 5.1 come un processore/decoder digitale esterno, un DVD-Audio o un lettore SACD, collegare le uscite di tale apparec-



chio agli Ingressi diretti 6 canali

Collegamenti dell'apparecchio video

L’apparecchio video è collegato allo stesso modo dei componenti audio. Quindi si raccomanda di nuovo l’uso di cavi di interconnessione d’alta qualità per conservare la qualità del segnale.

1. Collegate le uscite audio e video del VCR agli



ingressi Video 2 In ore. Gli ingressi audio e video del VCR dovranno essere collegati alle uscite Video 1 Out sull’AVR.

2. Per quanto sia possibile collegare a questi jack qualsiasi dispositivo video, si raccomanda di collegare il televisore ai jack di ingresso Audio 1

Audio/Video



il fatto che il telecomando è preprogrammato con i codici TV del dispositivo Video 1. Per lo stesso motivo si raccomanda di collegare il videoregistratore, il convertitore TV a cavo o il ricevitore satellitare ai jack di ingresso Video 2 Audio/



Video

3. Collegare le uscite audio e video analogiche di un lettore DVD o di un lettore laser disc alla connessione DVD



del pannello posteri-



in modo da poter sfruttare

ITALIANO

INSTALLAZIONE E COLLEGAMENTI 13

Page 14

Installazione e collegamenti

4. Collegare le uscite audio digitali di un lettore CD, di un lettore DVD, di un ricevitore satellitare, di un convertitore via cavo o HDTV ai rispettivi ingressi digitali ottici o coassiali Ricordare che la sorgente DVD utilizza come impostazione predefinita Ingresso digitale

coassiale 1

come impostazione predefinita gli ingressi analogici, nonostante qualunque sorgente possa venire assegnata a qualunque ingresso audio digitale sul ricevitore.

NOTA: Quando collegate un dispositivo quale un decoder digitale terrestre o altro prodotto a sintonia con un’uscita digitale audio, vi raccomandiamo di collegare sia le uscite analogiche che quelle digitali di tale prodotto all’AVR. La caratteristica di “polling” dell’ingresso audio dell’AVR sarà in grado di garantirvi automaticamente un ritorno audio costante, dal momento che provvederà a commutare automaticamente l’ingresso audio ai connettori analogici ove dovesse verificarsi un’interruzione del ritorno audio analogico o se l’audio digitale non dovesse essere disponibile per un particolare canale.

5. Collegate i connettori Monitor Output Composito ed S-Video (se c’è un dispositivo S-Video in uso) ingressi Composito ed S-Video del vostro televisore o del vostro video-proiettore.

6. Se il lettore DVD e il monitor dispongono di connessioni videocomponent, collegare le uscite a componenti del lettore DVD agli ingressi

videocomponent

utilizzano le connessioni videocomponent occorre effettuare ugualmente le connessioni audio agli

Ingressi video a componenti Video 1

analogici oppure ad uno qualsiasi dei jack degli

ingressi coassiali o digitali ottici

7. Se è disponibile un altro dispositivo video, collegarlo ai jack di Ingressi video a componenti

Video 2

dispositivo dovrebbero essere effettuati ai jack di Ingresso Video 2 Ingresso Digitale Coassiale o Ottico

8. Se si utilizzano gli ingressi videocomponent collegare l’uscita videocomponent ingressi videocomponent del televisore, del proiettore o del display.

9. Se avete una Camcorder, un videogame o un altro dispositivo audio/video da collegare temporaneamente all’AVR, collegatene i connettori audio, video e uscita audio digitale, agli Ingressi

del Pannello Frontale

vo collegato agli ingressi Video 3 zionato come Ingresso Video 3, mentre collegato agli Ingressi Digitali come ingresso Optical 3 o Coaxial 3. (vedi a pag. 18 per ulteriori informazioni sulla configurazione degli ingressi).

10. Collegare l’AVR al display video utilizzando uno dei seguenti collegamenti, anche se si utilizzerà pure un collegamento HDMI:

• Se il display video dispone di ingressi video a



. Tutte le altre sorgenti utilizzano



del sintoamplificatore agli



. Notare che anche se si



. I collegamenti audio di questo



o a uno qualsiasi dei jack di

*ÓÔ

*Ó

*Ó







agli

. Un dispositi-

viene sele-

viene selezionato

componenti analogici (Y/Pr/Pb), collegarlo agli

Ingressi video a componenti

• Se il display non dispone di ingressi video a

componenti o digitali, collegare l’Uscita



monitor video

rispondente del display. È necessario realizzare un solo collegamento; S-video è il segnale di migliore qualità.

dell’AVR con l’ingresso cor-



Collegamenti HDMI

HDMI™è l’abbreviazione di High-Definition Multimedia Interface (Interfaccia multimediale ad alta definizione), uno standard che si sta rapidamente diffondendo come collegamento tra le sorgenti video/audio avanzate e i display, particolarmente per i segnali video ad alta definizione. L’HDMI è un collegamento digitale che elimina la necessità di riconvertire i segnali da digitale a analogico e viceversa. Alcuni componenti di sorgente o display del sistema possono usare lo standard DVI (Digital Video Interface – Interfaccia Video Digitale) per i collegamenti video digitali. Il DVI utilizza gli stessi segnali video digitali dell’HDMI ma si avvale di un connettore di dimensioni maggiori e non trasmette segnali audio o di controllo. Nella maggior parte dei casi, è possibile impiegare collegamenti video digitali sia DVI che HDMI usando adattatori e connettori opzionali. Si noti, comunque, che alcuni display video dotati di DVI sono incompatibili con la codifica di protezione dalla copia HDCP che sempre più spesso viene trasportata dai segnali trasmessi dai connettori HDMI. È quindi possibile, anche se infrequente, che anche disponendo di una sorgente HDMI e di un display dotato di DVI, si riscontrino difficoltà o impossibilità di visione di programmi qualora il display non supporti l’HDCP. Questo comportamento non è provocato dall’AVR o dalla sorgente; si tratta semplicemente di una conseguenza dell’incompatibiità del display video. L’AVR 147 è predisposto per la commutazione HDMI, il che significa che è in grado di selezionare qualsiasi dei due ingressi HDMI come sorgente del display video del sistema. Ciò preserva il segnale digitale nella sua forma originale passandolo direttamente dalla sorgente al display.Tuttavia, questo significa anche che l'AVR non ha accesso al segnale e di conseguenza non è in grado di aggiungere menu o messaggi a schermo ai segnali HDMI, né di processare l’audio che può far parte del segnale in un collegamento HDMI.

Di conseguenza, è necessario effettuare i seguenti collegamenti quando si utilizza l’AVR 147 con sorgenti HDMI:

• Collegare l’uscita HDMI di una sorgente a uno



degli Ingressi HDMI

• Collegare l’Uscita HDMI

ingresso HDMI sul display.

• Collegare un’uscita audio digitale coassiale o ottica dalla sorgente all’AVR. I collegamenti predefiniti sono Coassiale 2 collegata a HDMI 1 sorgente collegata a HDMI 2 È possibile utilizzare qualsiasi sorgente audio digitale o analogica congiuntamente agli ingressi HDMI, tuttavia, se diversa dal quella



dell’AVR a un



per una sorgente



e Ottico 2per una



predefinita, si dovrà modificare l’impostazione

dell’ingresso come mostrato a pagina 18.

Anche quando si utilizzano gli ingressi HDMI, è

•

importante accertarsi che venga effettuato un collegamento video a componenti, S-video o video composito tra l’AVR e il display. Tale collegamento è necessario per visualizzare sia i menu di configurazione che i messaggi su schermo e per vedere altre sorgenti video (non HDMI). L’AVR 147 non converte segnali video analogici in HDMI.

• Tutti gli ingressi e le uscite a componenti possono essere utilizzati anche per i segnali RGB, analogamente alla modalità descritta per i segnali a componenti Y/Pr/Pb, quindi collegarli ai jack con il colore corrispondente. Ma ciò è corretto unicamente se i tre segnali video RGB rappresentano l’uscita della sorgente video, con un segnale sincronizzato nel segnale "G" solamente, e senza alcun segnale di uscita sincronizzato separatamente dalla sorgente.

Collegamenti A/V SCART

Per i collegamenti sopra descritti le unità video necessitano di connettori RCA (Cinch) o/e connettori S-Video per tutti i segnali audio e video; qualsiasi normale unità video (non SVHS o High

8) per la sola riproduzione necessita di 3 jack

RCA, i videoregistratori di 6 jack RCA per registrazione e riproduzione. Qualsiasi dispositivo S-Video (SVHS, High 8) necessita di 2 jack RCA (audio) e 1 jack S-Video (video) se si tratta di un’unità di riproduzione oppure di 4 jack RCA (Audio In/Out) e 2 S-Video (Video In/Out) se si tratta di un videoregistratore utilizzato per la registrazione.

Molti dispositivi video europei sono provvisti solo in parte di jack RCA (Cinch) o S-Video e non per tutti gli ingressi e le uscite audio e video necessari come sopra descritto, mentre dispongono invece delle cosiddette prese Scart o connettori Europei AV.

In tal caso servono i seguenti cavi o adattatori Scart-Cinch:

• Le unità di riproduzione, come ricevitori satellitari, videocamere,lettori DVD o LD necessitano di un adattatore da prese Scart a 3 RCA, vedere Fig. 1 (normali dispositivi video) o da prese Scart a 2 RCA+1 S-Video, vedere Fig. 4 (dispositivi S-Video).

• I videoregistratori HiFi necessitano di un adattatore da presa Scart a 6 prese RCA, vedere fig. 2 (video normale), o da Scart a 4 jack audio + 2 S-Video, vedere fig. 5 (VCR S-Video). Leggere attentamente le istruzioni allegate all’adattatore per identificare quale delle sei prese viene utilizzata per il segnale di registrazione al VCR (collegare con i jack d’uscita di AVR) e per il segnale di riproduzione dal VCR (collegare con i jack d’ingresso di AVR). Differenziare i segnali audio da quelli video. Non esitare a consultare il proprio rivenditore di fiducia in caso di dubbi.

14 INSTALLAZIONE E COLLEGAMENTI

Page 15

Installazione e collegamenti

• Utilizzando normali apparecchi video, lo schermo della TV necessita solo di un adattatore da 3 prese RCA a Scart (Fig. 3). Se si utilizzano anche apparecchi S-Video è necessario anche un adattatore da 2 prese RCA + 1 S-Video a Scart (Fig. 6), collegato all’ingresso SCART del televisore dotato di S-Video.

Si noti che soltanto le prese video (la presa “gialla” Cinch in Fig. 3 e quella S-Video in Fig. 6) devono essere collegate all’uscita video



per monitor TV (TV Monitor Output)

e il volume del televisore deve essere ridotto al minimo.

Nota importante per i cavi dell’adattatore:

se i connettori Cinch dell’adattatore utilizzato sono marcati, collegare sempre le prese d’ingresso (“In”) audio e video ai corrispondenti jack d’ingresso (“In”) audio e video su AVR e viceversa. In caso non siano marcati, prestare attenzione alle direzioni del flusso del segnale rappresentate nei diagrammi sopra riportati e nelle istruzioni allegate all’adattatore. In caso di dubbi non esitare a consultare il rivenditore.

Note importanti per i collegamenti S-Video:

Ad AVR devono essere collegati solo ingressi e uscite S-Video di apparecchi S-Video, NON ingressi ed uscite video sia normali che S-Video (ad eccezione del televisore, vedere punto). Quando entrambe le connessioni sono state effettuate, solo il segnale S-Video sarà visibile sullo schermo.

Nota importante per l’uso di adattatori SCART-Chinch:

Quando delle fonti video sono collegate alla TV tramite prese scart, oltre ai normali segnali audio e video, vengono inviati alla TV anche altri segnali specifici, quali ad esempio: Con tutte le fonti video, il segnale per la selezione automatica dell’ingresso, che fa si che la TV automaticamente selezioni la fonte video appropriata appena questa viene attivata. Con i riproduttori DVD, i segnali per settare la TV al formato 16:9 (von televisori 16:9 o con televisori 4:3 con formato 16:9 selezionabile.), e per attivare o disattivare il video decoder RGB a seconda dei settaggi del riproduttore DVD. Con ogni altro adattatore questi segnali di controllo si perdono e i relativi settaggi sul TV dovranno essere effettuati manualmente.

Nota per il segnale RGB con presa SCART:

Se si utilizza un’unità che fornisce segnali RGB su un’uscita SCART (vale a dire come accade nella maggior parte dei lettori DVD) e si intende utilizzare il segnale RGB, l’uscita SCART deve essere collegata direttamente al televisore. Sebbene AVR possa commutare a tre vie i segnali video (come i segnali a componenti Y/Pb/Pr) la maggior parte dei TV necessita di segnali separati di sincronismo per RGB (anche con la SCART) che non possono essere commutati e forniti dall’AVR. I segnali RGB possono

Adattatore SCART/Cinch

per riproduzione;

flusso del segnale:

SCART

Adattatore SCART/Cinch

per riproduzione e

registrazione; flusso del

SCART ↔ Cinch Verde

Adattatore Cinch/SCART

per registrazione

flusso del segnale:

Adattatore SCART/

per registrazione;

flusso del segnale:

Adattatore SCART/

per registrazione e

riproduzione flusso

Blu SCART ↔ Cinch

Adattatore SCART/

per riproduzione

flusso del segnale:

Figura 1:

→

Cinch Rosso

Figura 2:

segnale:

Figura 3:

→

Cinch

SCART → Cinch

Cinch → SCART

SCART

Figura 4:

S-Video

Figura 5:

S-Video

del segnale:

Figura 6:

S-Video

Nero

Giallo

Rosso

Nero

Uscita S-Video

Sono possibili anche altri colori, come marrone e grigio.

essere emessi dall’AVR solo se non sono necessari segnali di sincronismo separati (Vedere il 4º capitolo del paragrafo ”note sulla connessione video” a pag. 14).

Collegamenti all’alimentazione

Collegamenti all’alimentazione CA

Questa unità è dotata di una prese supplementari CA, che possono essere utilizzate per alimentare dispositivi accessori, ma non dovrebbero essere utilizzate per dispositivi ad alto assorbimento di potenza come gli amplificatori. L’assorbimento di potenza complessivo di ogni presa non deve superare i 50 Watt.



La presa commutata tanto quando l’unità è accesa. Questa caratteristica è adatta ai dispositivi che non dispongono di un interruttore principale di alimentazione oppure

verrà alimentata sol-

Nero

Giallo

Rosso

Nero

Rosso

Blu

Giallo

Verde

Bianco

Rosso

Nero

Ingresso S-Video

Nero

Rosso

Blu

Giallo

Ingresso S-Video

Uscita S-Video

ne possiedono uno di tipo meccanico che potrebbe essere lasciato sulla posizione “ON”.

NOTA: molti prodotti audio e video passano nella modalità stand-by se si usano le prese commutate e non possono essere riaccesi utilizzando soltanto la presa, senza avvalersi del telecomando del prodotto.

L’ AVR 147 assorbe assai più corrente di altri dispositivi domestici con cavo rimuovibile, come per esempio i personal computer. Per questa ragione è molto importante che venga impiegato unicamente il cavo fornito a corredo (o un rimpiazzo di identica capacità).

Una volta che il cavo di rete è collegato, siete quasi pronti a godere delle straordinarie fedeltà e potenza dell’ AVR 147 !

ITALIANO

INSTALLAZIONE E COLLEGAMENTI 15

Page 16

Installazione e collegamenti

Selezione dei diffusori

Non importa quale sia la marca dei diffusori utilizzati, comunque occorre usare lo stesso modello o marca per i diffusori frontale sinistro, centrale e frontale destro. Questo crea un’atmosfera sonora continua ed elimina la possibilità di distorsioni sonore spiacevoli che si possono verificare quando il suono passa attraverso diffusori dei canali frontali non accoppiati correttamente.

Collocazione dei diffusori

La collocazione dei diffusori in un sistema Home Theater multicanale può avere un notevole impatto sulla qualità della riproduzione sonora.

In base al tipo di diffusore del canale centrale utilizzato ed all’apparecchio di visualizzazione, occorre collocare il diffusore centrale sopra o sotto il televisore oppure in posizione centrale dietro uno schermo frontale di proiezione perforato.

Dopo aver installato il diffusore del canale centrale, occorre posizionare i diffusori frontali sinistro e destro in modo che la loro distanza reciproca sia uguale alla distanza del diffusore centrale dalla posizione d’ascolto preferita. Idealmente, i diffusori dei canali frontali dovrebbero essere collocati in modo che i loro tweeter non siano più di 60 cm al di sopra oppure al di sotto del tweeter del diffusore del canale centrale.

Essi dovrebbero distare almeno 0,5 m dal televisore per evitare interferenze con il tono di prova, a meno che i diffusori frontali destro e sinistro non siano schermati magneticamente. Notare che la maggior parte dei diffusori non sono schermati e anche in un impianto preconfezionato surround, potrebbe essere schermato solo il diffusore centrale.

In base alle specifiche acustiche del locale e al tipo di diffusori utilizzato si potrebbe notare che l’immagine migliora spostando i diffusori frontali sinistro e destro leggermente più avanti del diffusore centrale. Se possibile, regolare tutti i diffusori frontali in modo che siano orientati all’altezza delle orecchie della posizione seduta d’ascolto.

Osservando queste direttive, ci si accorge che occorre effettuare delle prove per individuare la collocazione corretta dei diffusori frontali di ogni installazione. Non bisogna avere alcun timore di spostare i componenti finché il sistema non è regolato correttamente. È necessario ottimizzare i diffusori in modo che le transizioni sonore attraverso il fronte del locale siano omogenee.

Quando l’AVR viene usato in operazioni 5.1 Canali, il posizionamento migliore per gli altoparlanti surround è lungo pareti laterali della stanza, leggermente arretrati rispetto al punto di ascolto.

I subwoofer producono prevalentemente un suono non direzionabile, quindi possono essere collocati ovunque nel locale. La collocazione effettiva dovrebbe dipendere dalla dimensione, dalla forma del locale e dal tipo di subwoofer utilizzato. Il metodo migliore per individuare la collocazione ottimale del subwoofer è quello di iniziare a collocarlo nella parte anteriore del locale, a circa 15 cm dalla parete oppure nell’angolo frontale del locale. Un altro metodo è quello di collocare contemporaneamente il subwoofer nel luogo in cui si sta normalmente seduti e poi di camminare intorno finché non si individua il punto in cui si ha l’ascolto migliore, collocandolo quindi in tal punto. In linea di massima è possibile seguire le istruzioni della casa costruttrice del subwoofer oppure eseguire delle prove per individuare la collocazione ottimale del subwoofer nel locale d’ascolto.

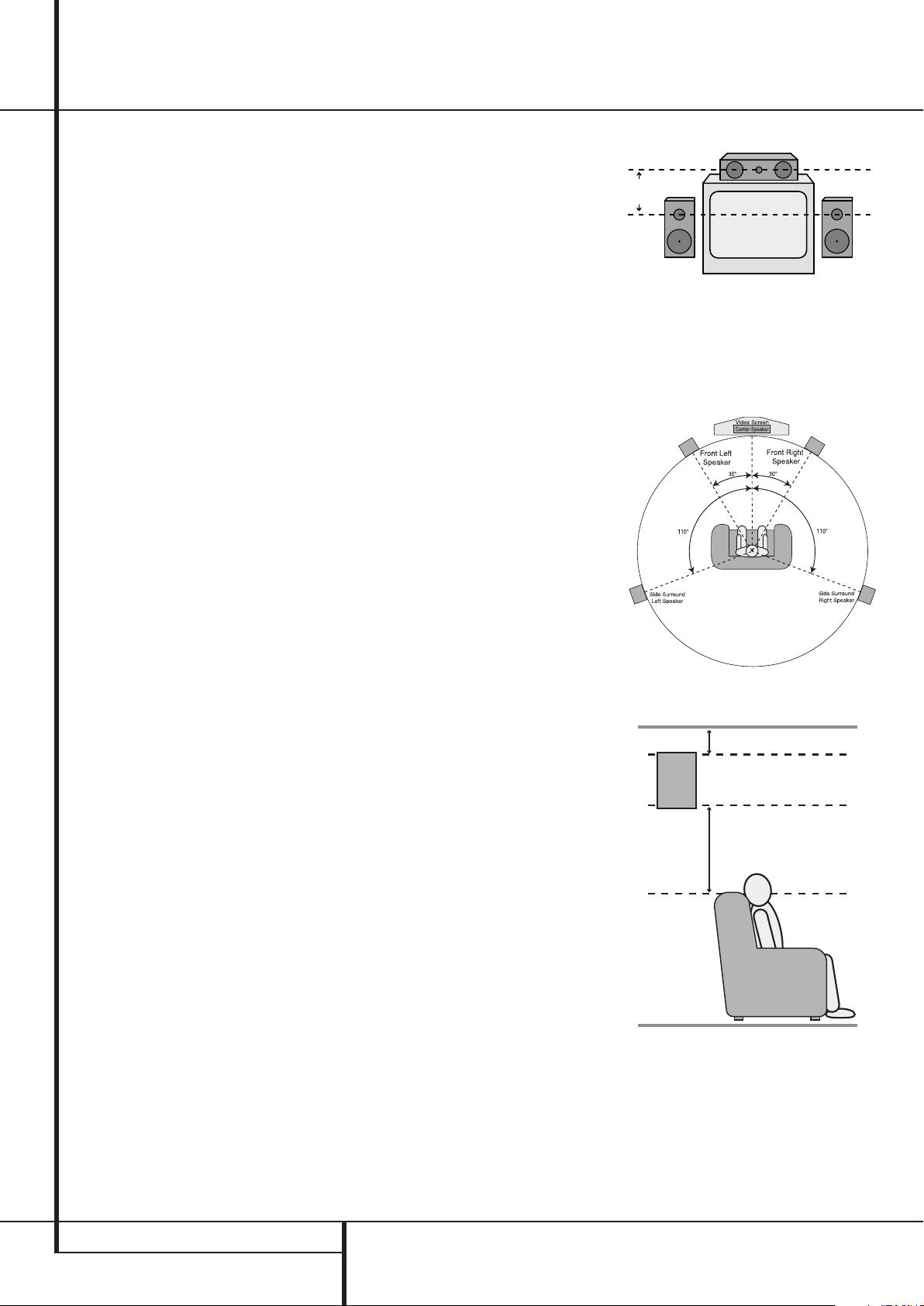

Canale Centrale Front

non più di 60cm

Diffusore Frontale

Sinistro

Diffusore Frontale Destro

A) Installazione del diffusore del canale centrale con apparecchi TV a visione diretta o retroproiettori.

Sistema a 5.1 canali

Almeno 15 cm dal soffitto

Almeno 60 cm

16 INSTALLAZIONE E COLLEGAMENTI

Page 17

Configurazione del sistema

Dopo aver collocato i diffusori nel locale ed averli collegati, le restanti fasi del processo d’installazione riguardano la programmazione delle memorie di configurazione del sistema. Benché sia necessario assegnare le regolazioni di ingresso/uscita e la scelta dei modi surround manualmente, vi consigliamo di avvalervi della potenza e della precisione dell’ EzSet/EQ per selezionare automaticamente le impostazioni per gli altri parametri audio. Ciò non solo vi farà risparmiare tempo, ma farà anche in modo di assicurare che il vostro ambiente dia calibrato ed equalizzato con una precisione altrimenti impossibile quando queste regolazioni vengono effettuate manualmente. Ora siete pronti per accendere l’AVR 147 ed iniziare le regolazioni finali.

Prima Accensione

Ora è possibile alimentare l’unità AVR per iniziare le regolazioni finali.

1. Inserire la spina del cavo di alimentazione



nella presa CA non commutata.

2. Premere l’interruttore principale

che scatti e sia allineato al pannello frontale. Notare che l’indicatore di alimentazione diventa giallo ed indica che l’unità è in modalità Stand-by.

3. Rimuovete la protezione in film plastico posta

sopra la lente dei ricevitore IR. Se mantenuta in sede, la pellicola protettiva potrebbe ostacolare l’operatività del telecomando.

4. Installare le tre batterie AAA fornite in dotazio-

ne nel telecomando come illustrato.Accertarsi di rispettare gli indicatori di polarità (+) e (–) sul fondo del vano portabatterie.

5.Accendete l’AVR premendo o il Controllo di

alimentazione del Sistema di Ingresso telecomando premendo il Accensione Selettore AVR5o qualsiasi dei Selettori di Ingresso mento Informativo Principale

l’unità è accesa.

NOTA: Dopo aver pigiato uno dei tasti Selettore Ingresso Selettore AVR

do di controllare le funzioni dell’AVR.

sul pannello frontale, o tramite

. L’indicatore di funziona-

si illuminerà in blù, nel Display

per accendere l’unità, premete il

per consentire al telecoman-

in modo

o il Selettore

a confermare che

Uso di On Screen Display (OSD - visualizzazione su schermo)

Nell’eseguire le seguenti impostazioni, potrebbe risultare più facile utilizzare il sistema di visualizzazione su schermo dell’unità. Queste informazioni di facile lettura forniscono un’immagine chiara dello stato corrente dell’unità e facilitano le selezioni dei diffusori, del ritardo,degli ingressi o le selezioni digitali che si stanno impostando.

Per visualizzare le informazioni sullo schermo accertarsi di avere collegato i jack d’uscita



video del monitor TV

re all’ingresso composito o S-Video del televisore o del proiettore.Al fine di visualizzare le informazioni di AVR occorre selezionare la sorgente video corretta sul display del video. Notare che i menù "on-screen" non sono disponibili quando è in uso il display di un componente video.

NOTA: l’AVR 147 non converte altri tipi di video in HDMI e non consente di visualizzare i menu a schermo durante l’uso del collegamento HDMI.

NOTA IMPORTANTE: Quando osservate i menù "on-screen" impiegando un videoproiettore con tecnologia CRT, uno schermo al plasma o qualsiasi monitor o televisore CRT, ricordate di non lasciarli attivi sullo schermo per lunghi periodi di tempo. Come accade con qualsiasi visualizzazione su schermo, ma in particolare nel caso dei proiettori,la visualizzazione costante di un’immagine statica come quella di questi menu o di video-game può causare un “trattenimento” permanente dell’immagine nel CRT. Questo tipo di danno non è coperto dalla garanzia di AVR e potrebbe non esserlo nemmeno da quella dell’apparecchio TV del proiettore.

AVR è dotato di due modalità di visualizzazione su schermo: “Semi-OSD” e “OSD completa”. Durante le impostazioni di configurazione si raccomanda di utilizzare la modalità “OSD completa” che consente di visualizzare un rapporto di stato dettagliato o un elenco di opzioni, facilitando l’identificazione di quelle disponibili e la regolazione delle impostazioni sullo schermo. La modalità “Semi-OSD” utilizza solo visualizzazioni su una riga.

Notare che quando si usa la modalità “OSD completa”, le selezioni del menu non sono visualizzate sul display d’informazione usa il sistema a menu OSD completo, nel Display

Informativo Principale

OSD O N a ricordarvi che è necessario usare uno

schermo video. Quando la modalità Semi-OSD è combinata ai pul-

santi di configurazione discreta, la visualizzazione su schermo (OSD) presenta un’unica riga di testo con la selezione del menu corrente.Tale selezione viene visualizzata nella Display Informativo

Principale

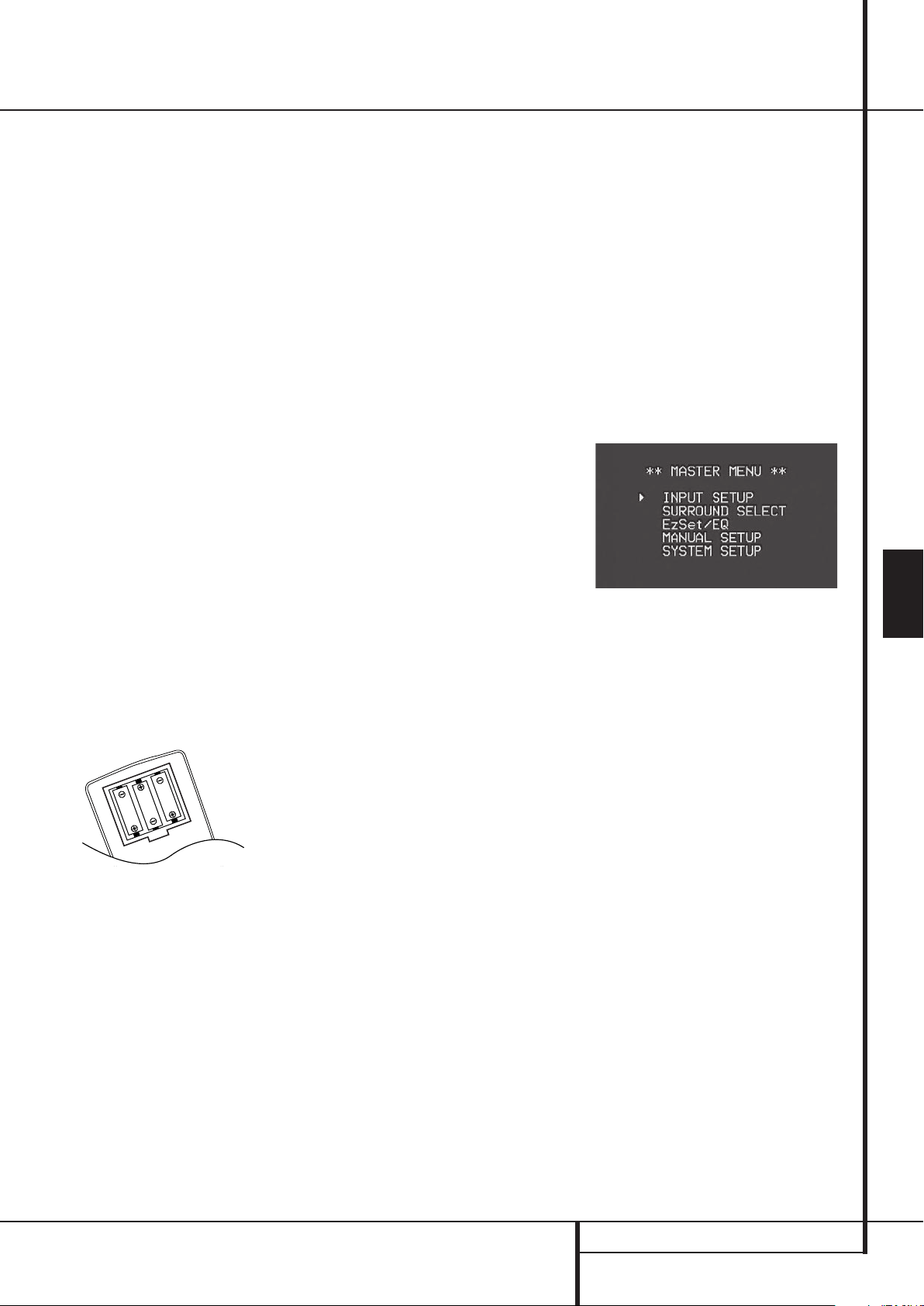

Il sistema OSD completo può essere richiamato in ogni momento, premendo il tasto OSD Quando questo pulsante viene premuto appare il menu principale regolazioni sono effettuate su singoli menu. Notare che i menu restano visualizzati per 20 secondi dopo l’ultima azione effettuata sul menu a

MASTER MENU(Figura 1) e le

sul pannello posterio-

. Quando si

appare il messaggio

schermo e scompaiono trascorso l’intervallo di time out. L’intervallo di time out può essere incrementato fino a 50 secondi passando nel menu

SETUPMENU(selezioni avanzate) e modifican-

do il campo intitolato (time out).

Il sistema Semi-OSD è anche disponibile come sistema di default, sebbene possa essere disattivato utilizzando il menu (selezioni avanzate) (vedere pag. 39). Con il sistema semi-OSD, potete effettuare le regolazioni direttamente premendo i tasti sul telecomando o sul pannello frontale per i parametri specifici da regolare. Per esempio, per cambiare l’ingresso digitale per una sorgente, premete il Tasto

Selezione Digitale Tasti Selezione

pannello frontale o sul telecomando.

Figura 1

FULLOSDTIME OUT

SETUPMENU

ÛGe quindi uno dei

‹/›

⁄/¤

sul

Regolazioni di Sistema

L’ AVR 147 dispone di un sistema di memoria avanzato che vi consente di stabilire differenti configurazioni per i diffusori, gli ingressi digitali, il modo surround, il tempo di ritardo,le frequenze di crossover e l’impostazione dei diffusori per ciascuna sorgente in ingresso. Per facilitare i settaggi altoparlanti, la medesima regolazione può, volendo,essere impiegata per tutti gli ingressi. Questa flessibilità consente di personalizzare l’ascolto di ogni sorgente e di memorizzarlo su AVR. Ciò significa, per esempio, che potete associare differenti modi surround e differenti ingressi analogici o digitali, o effettuare differenti configurazioni degli altoparlanti con i conseguenti cambi al sistema di bass-management o sull’uso del canale centrale e/o del subwoofer. Una volta che queste regolazioni siano state effettuate, verranno automaticamente richiamate ogni volta che selezionerete quel dato ingresso.

Comunque, vi raccomandiamo sin dalla prima volta che usate l’AVR di godere dei vantaggi del configurare il sistema mediante l’EzSet/EQ, che si prende cura dell’impostazione delle dimensioni dei diffusori, dei tempi di ritardo e bilancia i livelli di uscita tagliando su misura per il vostro ambiente e per il vostro specifico sistema il suono dell’AVR. Prima di iniziare la procedura EzSet/EQ ci sono delle piccole regolazioni da effettuare onde assicurarsi i migliori risultati.

Le impostazioni preprogrammate in fabbrica per l’AVR 147, prevedono tutti gli ingressi settati per un ingresso audio analogico, eccetto per l’ingresso



DVD dove l’Ingresso Digitale Coassiale quello predefinito e l’ingresso Video 2, dove

l’Ingresso Audio Digitale Ottico



è quello

ITALIANO

CONFIGURAZIONE DEL SISTEMA 17

Page 18

Configurazione del sistema

predefinito. Una volta che il sistema di processamento DSP sia stato usato per la prima volta per qualsiasi ingresso, il settaggio altoparlanti verrà configurato automaticamente su "Small" e il subwoofer settato su LFE. L’ impostazione di fabbrica per il modo surround è Logic7 Music, ciononostante il Dolby Digital e il DTS verranno selezionati automaticamente quando verrà posta in uso una sorgente digitale codificata.

Prima di utilizzare l’unità si potrebbe desiderare di modificare queste impostazioni per la maggior parte degli ingressi, in modo da configurarli analogamente all’uso degli ingressi digitali ed analogici. E le specifiche modalità surround associate agli ingressi. Considerando che il sistema di memoria di AVR mantiene separate le impostazioni di ogni ingresso dagli altri, occorre rammentare che potrebbe essere necessario eseguire le impostazioni per ogni singolo ingresso utilizzato. Tuttavia, una volta completata l’impostazione,è necessario effettuare la regolazione soltanto quando si sostituiscono dei componenti del sistema.

Per rendere questo processo il più rapido e semplice possibile suggeriamo di utilizzare il sistema OSD completo con i menu su schermo e di effettuare le operazioni per ogni ingresso.

Si raccomanda di registrare le impostazioni per ogni ingresso utilizzando gli appositi fogli di lavoro contenuti nell’appendice del presente manuale, nell’eventualità in cui si verifichi una perdita di potenza o si renda necessario reinserire le impostazioni per qualunque altro motivo.

Installazione dell’ingresso

Il primo passo da eseguire, nel configurare l’AVR, è quello di selezionare un ingresso è di associare un ingresso analogico o digitale a ciascuna sorgente collegata, per esempio CD e DVD. Notare che una volta che è stato selezionato un’ingresso, tutte le regolazioni per l’Ingresso Digitale, la configurazione Diffusori, il Tempo di Ritardo e il Modo Surround si Diffusori, Delay e il Modo Surround si "agganceranno" a quel dato ingresso e verranno immagazzinati in una memoria nonvolatile. Ciò significa che una volta effettuata,la selezione di un ingresso richiamerà automaticamente dette regolazioni. Per questa ragione le procedure descritte più sotto andranno ripetute per ciascun ingresso assegnato ad una sorgente. In questa maniera avrete l’opportunità di "cucire su misura" ciascuna sorgente alle vostre esigenze di ascolto. Comunque, una volta effettuate, le regolazioni non dovranno essere cambiate a meno che non sentiate l’esigenza di effettuarne di differenti.

Quando si usa la modalità “OSD completa” per eseguire le impostazioni d’installazione premere

una volta il pulsante OSD il menu principale

MASTER MENU (Figura 1).

per far comparire

Notare che il cursore ➞ si posiziona sulla riga d’installazione dell’ingresso. Premere il pulsante

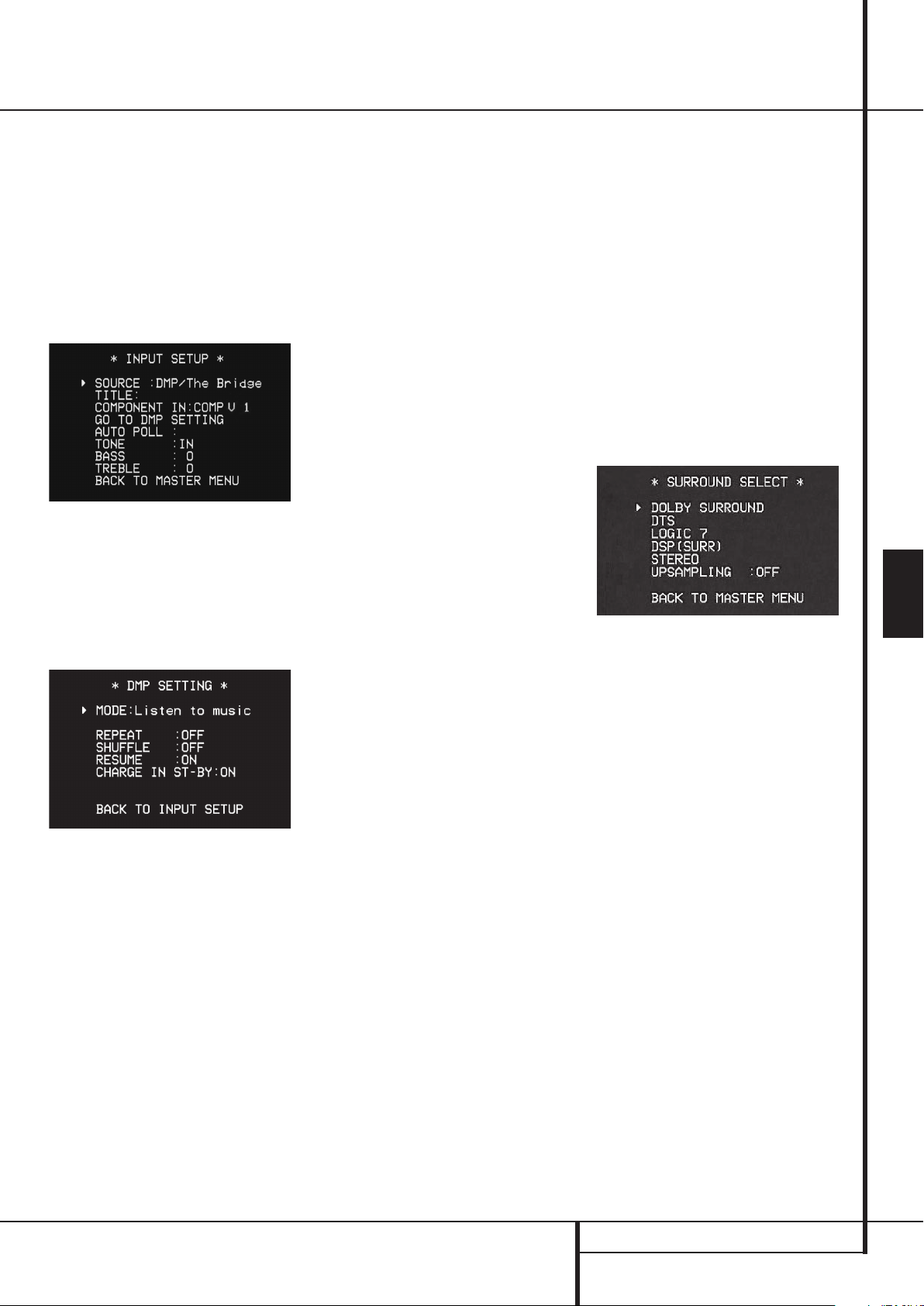

d’impostazione (Set) e compare il menu

per confermare il menu

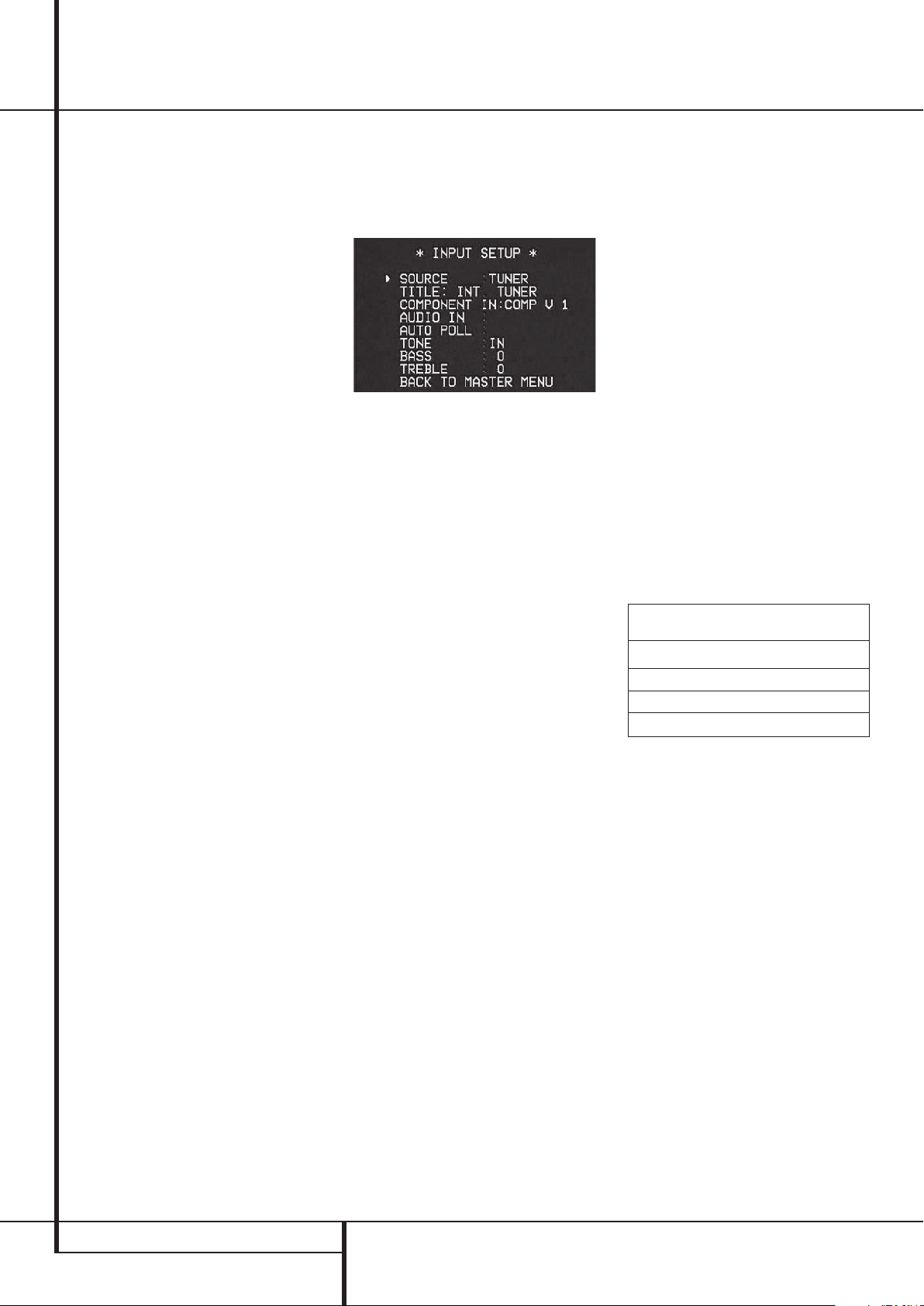

INPUT SETUP (installazio-

ne dell’ingresso) (Figura 2) sullo schermo. Preme-

‹/›

E

re i pulsanti di selezione

finché compare il nome dell’ingresso nel campo selezionato e contemporaneamente si accenda il LED blù accanto al nome dell’ingresso desiderato. Se l’ingresso utilizza gli ingressi analogici sinistro / destro standard non occorrono altre impostazioni.

Figura 2

L’AVR offre un’opzione che permette di rinominare ogni ingresso (eccetto sintonizzatore) mentre compare nei messaggi sullo schermo e nel pannello frontale. Ciò risulterà particolarmente d’aiuto nel caso che possediate più di un videoregistratore, se desiderate associare all’ingresso un determinato marchio di un fabbricante, o semplicemente inserire un qualsiasi nome che vi possa essere d’ausilio nel ricordare quale sorgente è stata selezionata.

Per cambiare il nome dell’ingresso,premete il

⁄

Tasto di Navigazione

sul telecoman-

do, così che il ➞ cursore sia rivolto verso l’indica-

TITLE. Qundi premete e mantenete pre-

zione

muto il Tasto Set

per alcuni secondi, sino a che una casella lampeggiante non appaia sulla colonna di destra. Rilasciate immediatamente il

Tasto Set Button

e sarete in grado, a que-

sto punto, di inserire il nome del dispositivo.

⁄/¤

Premete il Tasto di Navigazione

e noterete che apparirà un set completo di caratteri alfa-numerici, con all’inizio le lettere maiuscole, seguite dalle minuscole e quindi dai numeri e dai simboli. Quando premete il Tasto di Navigazio-

, appariranno una serie di simboli e numeri, seguiti dalle lettere minuscole in ordine alfabetico inverso. Premete il tasto in una delle due direzioni, sino a che non appaia la prima lettera del nome selezionato. Se desiderate inserire uno spazio bianco come primo carattere, premete

›



il Tasto di Navigazione

Quando appare il carattere desiderato,premete il

›



Tasto di Navigazione

e ripetete il processo per la lettera successiva, continuando sino a che il nome desiderato non sia interamente composto, sino ad un massimo di quattordici caratteri.

Premete il Tasto Set

per inserire il nome imputato nel sistema di memoria e per proseguire nel processo di configurazione.

Se il vostro sistema comprende una qualsiasi sorgente equpaggiata con uscite a componenti Y/Pr/Pb, l’AVR è in grado di commutarla per inviate il giusto segnale al vostro schermo video. Tutti gli Ingressi video a componenti



possono essere assegnati a qualsiasi sorgente per una maggior flessibilità del sistema. L’impostazione predefinita per l’Ingresso video a compo-



nenti Video 1

deve essere assegnata al

DVD, con i Connettori (jack) a componenti



Video 2

assegnati agli altri ingressi. Se il vostro sistema non comprende, al momento, apparecchiature con uscite video a componenti o non sentite il bisogno di modificare le impostazioni di fabbrica, premete il Tasto di Navigazio-

per passare alla successiva fase di

impostazione. Per modificare l’assegnazione del Video a Compo-

nenti, prima di tutto accertatevi che il ➞ cursore sia puntato sulla linea

COMPONENT IN del

menù su schermo e quindi premete il Tasto di

‹/›

E

Navigazione

, sino a che non osserverete l’ingresso desiderato in forma evidenziata. Il leggero click che ascolterete quando vengono commutati gli ingressi video a componenti è normale, ed è dovuto al relè impiegato per assicurare il corretto isolamento tra i tre ingressi.

Una volta che l’ingresso a componenti desiderato sia stato selezionato, premete il Tasto di Navi-

gazione

per passare alla successiva fase

di impostazione. AUDIO IN: Per impostazione predefinita gli

ingressi audio analogici vengono assegnati in fabbrica a tutte le sorgenti, con le seguenti eccezioni:

Ingresso sorgente Ingresso audio

digitale predef.

DVD Coax 1 Video 2 Optical 1 HDMI 1 Coax 2 HDMI 2 Optical 2

Tabella – Assegnazioni ingressi audio digitali predefiniti.

Se è stato utilizzato un collegamento audio digitale per un’altra sorgente, sarà necessario modificare questa impostazione per assegnare l’ingresso audio digitale corretto alla sorgente, anche nel caso in cui le uscite audio analogiche della sorgente siano state parimenti collegate al ricevitore. Spostare il cursore su questa riga e

‹/›

premere i tasti

fino a visualizzare l’ingresso

digitale corretto. Alcune sorgenti in ingresso di video digitale, come

digitale terrestre o HDTV possono variare il flusso in uscita da digitale ad analogico, a seconda del canale in uso. La funzione di miscelazione automatica del AVR vi permette in questi di evitare di perdere il segnale audio, inserendo sia l'uscita digitale che quella analogica nello stesso sorgente in ingresso. L'impostazione di base è l'audio digitale, l'unità selezionerà automaticamente l'audio analogico quando quello digitale dovesse fermarsi.

Nei casi in cui si avesse a disposizione una unica uscita digitale è possibile disabilitare la funzione di miscelazione automatica per evitare che l’AVR attivi la ricerca dell'audio analogico in caso di arresto del flusso digitale. Per disabilitare la funzione di miscelazione automatica per tutti gli ingressi assi-

18 CONFIGURAZIONE DEL SISTEMA

Page 19

Configurazione del sistema

curatevi innanzitutto che che il cursore ➞ sia rivolto verso la linea menu. Premere il pulsante

Button

AUTO POLL nello schermo del

E

‹/›

Navigation

per evidenziare OFF nel video.

Ripetere la procedura ogni volta, ed evidenziare

ON per ripristinare la funzione miscelazione

automatica. DMP SETTING: Se si seleziona DMP/The Bridge

come ingresso sorgente, all’opzione

IN del menu INPUT SETUP viene sostituita

l’opzione

GO TO DMP SETTING.Vedere la

AUDIO

Figura 3.

Figura 3

Dato che The Bridge è stato collegato all’AVR utilizzando un collegamento audio dedicato, non è possibile selezionare un ingresso audio diverso per questa sorgente.Tuttavia, sono disponibili diverse impostazioni speciali da utilizzarsi solo con The Bridge. Selezionando

SETTING appare il menu DM P SETTING

GO TO DMP

(vedere la Figura 4).

Figura 4

MODE: La prima riga del menu DMP

SETTING indica che l’iPod verrà utilizzato per

ascoltare musica (o altro materiale audio). REPEAT: Impostare REPEAT su

OFF per ripetere una sola traccia, tutte le tracce

ONE, ALL o

di un album o di una playlist oppure nessuna traccia.

SHUFFLE: Impostare

SHUFFLE su SONGS

per riprodurre tutti i brani contenuti nell’iPod in ordine casuale. L’impostazione

ALBUMS

riproduce tutti gli album in ordine casuale, ma mantiene inalterato l’ordine di riproduzione delle tracce all’interno di ciascun album.

RESUME: Impostare

RESUME su ON per

riprendere la riproduzione di una traccia dal punto in cui è stata interrotta spegnendo l’AVR, commutando le sorgenti nell’AVR o togliendo l’iPod da The Bridge. Impostare

OFF se si desidera ricominciare la riproduzione

RESUME su

dall’inizio della traccia dopo ogni interruzione.

CHARGE IN ST-BY: L’iPod si ricarica automaticamente quando è inserito in The Bridge con l’AVR accesso. Impostare

ON per consentire la ricarica anche quando

CHARGE I N ST-BY su

l’AVR è in modalità Standby (ma non è completamente spento). Quando

ST-BY è impostato su OFF, l’iPod si ricaricherà

CHARGE I N

solamente quando l’AVR è acceso. Nota: Per poter accedere al menu

SETTING è necessario premere il tasto di

DMP

selezione dell’AVR sul telecomando per attivarne le funzionalità di comando dell’AVR 147. Successivamente è possibile premere il tasto del display su schermo (OSD) e utilizzare i tasti di spostamento e impostazione nel solito modo per utilizzare il sistema di menu visualizzato. Quando si è pronti per tornare a utilizzare il telecomando con l’iPod, premere il tasto di selezione DMP/The Bridge per poter utilizzare i tasti Transport e altri controlli con The Bridge.

Per facilità l’uso è possibile programmare due macro nel telecomando: la prima per selezionare l’AVR e visualizzare sul display su schermo il

DMP SETTING e la seconda per

menu rimuovere il menu dal display e ripristinare il funzionamento di The Bridge tramite il telecomando. Per ulteriori informazioni sulla programmazione delle macro, vedere la sezione Macro in Funzioni avanzate nel manuale.

Le righe successive del menu Input Setup verificano se i controlli dei bassi/toni sono o meno nel percorso del segnale. L’impostazione di fabbrica li prevede, ma se desiderate eliminarli dal circuito per ottenere una risposta “piatta” e la massima purezza di riproduzione dei segnali analogici, accertatevi che il ➞ cursore sia puntato sulla linea

TONE del menù e premete il Tasto di Naviga-

‹/›

zione

OUT.

così che venga evidenziata la scrit-

Se desiderate lasciare i controlli di tono sul percorso del segnale, la quantità dell’incremento o del decremento dei bassi e degli acuti può essere regolata premendo il Tasto di Navigazione

⁄/¤

, così che il cursore si vada a trovare in prossimità della linea relativa alla regolazione che intendete effettuare.A questo punto premete il

‹/›

Tasto di Navigazione

sino a che la

regolazione desiderata non venga mostrata. Terminate tutte le regolazioni necessarie, premere

il Pulsante

sino a portare il cursore ➞

accanto all’indicazione BACK TO MASTER

MENU per continuare con la configurazione del

sistema.

Installazione Surround

La fase successiva per l’ingresso considerato consiste nell’impostare la modalità surround specifica che si desidera utilizzare con il medesimo. Poiché le modalità Surround dipendono da gusti personali, è possibile scegliere liberamente la modalità preferita come pure modificarla successivamente. La tabella delle modalità surround a pag. 30-32 può essere di aiuto a selezionare la modalità più adatta alla fonte di ingresso selezionata. Per esempio potreste selezionare il Dolby Pro Logic II o

il Logic 7 per la maggior parte degli ingressi analogici ed il Dolby Digital per gli ingressi collegati alle sorgenti digitali. Per gli ingressi quali il lettore CD, la piastra di registrazione o il sintonizzatore si può impostare la modalità Stereo, se questa è la modalità d’ascolto preferita per le sorgenti stereo standard, quando è improbabile l’uso di materiale codificato Surround. In alternativa, le modalità 5 Channel Stereo o Logic 7 music potrebbero rappresentare una buona scelta per materiale da fonti solo stereo.

Risulta più facile completare le procedure di messa a punto del surround quando si impiegano i menù OSD (su schermo) completi. Dal menù

MASTER (Figura 1), premete i tasti ⁄/

sino a posizionare il cursore in prossimità della

SURROUNDSELECT. Premete il tasto

linea

Set

menù

così da far apparire sullo schermo il

SURROUNDSELECT (Figura 5).

Figura 5

Ciascuna delle linee di opzione in questo menù (Figura 5) seleziona una categoria di modo surround, ed all’interno di ciascuna di dette categorie troverete una scelta di opzioni di modo specifiche. La scelta dei modi varierà a seconda della configurazione dei difffusori nel vostro sistema.

Nota: Quando viene selezionata ed è in riproduzione una sorgente digitale Dolby Digital o DTS, l’AVR seleziona automaticamente il corretto modo surround, non importa quale modo surround sia stato precedentemente selezionato come modo di default per quel dato ingresso. Di conseguenza non ci saranno altri modi surround disponibili, ad eccezione di tutti i modi Pro Logic II con registrazioni Dolby Digital 2 channel (2.0) (vedere pagina 33).

Per selezionare il modo che verrà usato come default iniziale per un dato ingresso, per prima

⁄/¤

cosa premete i tasti

sino a che il cursore "on-screen" non si trovi in prossimità del nome della categoria principale di modo deside-

rata. Quindi premete il tasto Set vare i sotto-menù. Premete i tasti

‹/›

per osser-

E

per scorrere le scelte disponibili e quindi premete

il tasto vicino a

così che il cursore si posizioni

BACK TO MASTER MENU per con-

tinuare il processo di settaggio.

Nel menù

DOLBY SURROUND (Figura 6), la

scelta di selezioni comprende Dolby Digital, Dolby Pro Logic II Music, Dolby Pro Logic II Cinema, Dolby Pro Logic II e Dolby 3 Stereo. Una spiegazione esaustiva di questi modi è a pag. 30-31. Notare che quando viene selezionato il modo

ITALIANO

CONFIGURAZIONE DEL SISTEMA 19

Page 20

Configurazione del sistema

Dolby Digital compaiono ulteriori settaggi disponibili per il Night Mode (Modalità Notturna) che sono associati direttamente ai modi surround e non agli specifici ingressi. Ecco perché tali settaggi vanno effettuati una sola volta e non per i differenti ingressi. La descrizione delle procedure verrà discussa nel prossimo capitolo (vedi sotto).

Figura 6

Quando il cursore ➞ è a fianco della linea

MODE, premere il pulsante ‹/

›

Nagazione

per selezionare la modalità surround desiderata, ricordando che la scelta della modalità deve avvenire in funzione del tipo di programma riprodotto e del numero di altoparlanti connessi al sistema.

Quando viene selezionata la modalità di ascolto Dolby Pro Logic II Music sono disponibili tre configurazioni particolari per adattare il campo di ascolto al vostro ambiente e ai vostri gusti (quando sono selezionate altre modalità Dolby Surround le linee a punti indicano che questi settaggi non sono attivi).

• Profondità centrale: questa regolazione adatta il bilanciamento delle informazioni vocali nella scena frontale tra il canale centrale e i due laterali. Regolazioni più basse inviano il segnale sonoro del canale centrale verso i due laterali. Valori più alti (sino a "7") producono una presentazione centrale più stretta e focalizzata.

• Dimensione: questa regolazione altera la profondità percepita del campo surround creando una rappresentazione più leggera, con l'impressione di muovere il suono verso la parte frontale dell'ambiente, o una rappresentazione più profonda, che sposta il baricentro del suono verso la parte posteriore dell'ambiente. La regolazione "0" è una impostazione neutra. "R-3" sposta il fuoco del campo sonoro verso il posteriore, "F-3" sposta il fuoco del campo sonoro verso la sezione frontale.

• Panorama: questo controllo può essere inserito od escluso. Crea una presentazione avvolgente che incrementa a sensazione di ariosità del suono sui due fronti laterali.

Per cambiare questi parametri premere il pulsante

⁄/¤

NavigazioneDmentre il menu

DOLBY SURROUND è sullo schermo sino a

che il cursore ➞ si trova a fianco la linea del menu che contiene i parametri da cambiare. Pre-

‹/›

mere poi il pulsante di

per modificare i parametri secondo gusto.



navigazione

Notare che quando viene selezionato il modo Dolby Digital compaiono ulteriori settaggi dispo-

nibili per il Modalità Notturna che sono associati direttamente ai modi surround e non agli specifici ingressi. Ecco perché tali settaggi vanno effettuati una sola volta e non per i differenti ingressi.

Impostazioni della modalità Night (ore notturne)

Una caratteristica speciale di Dolby Digital è la modalità Night, che utilizza un procedimento speciale per mantenere la gamma dinamica e la completa intelligibilità di una colonna sonora cinematografica riducendo il livello di picco. Questo limita il disturbo alle altre persone dovuto a trasmissioni con volumi improvvisi troppo elevati, senza ridurre l’impatto sonoro della sorgente digitale. La modalità Night è disponibile soltanto quando si riproducono i segnali Dolby Digital.

Per regolare la modalità Night dal menù, premete

il tasto OSD

MASTER. Quindi premere il tasto

accedere al menu Premere Set

DOLBY.

così che appaia il menù

SURROUND SETUP.

per selezionare il menu

per

Per regolare la modalità Night assicuratevi che il cursore ➞ sia sulla linea

DOLBY. Quindi premete i tasti‹/

NIGHT del menù

›

per

scegliere tra le seguenti regolazioni:

OFF: se nella sezione evidenziata del video c’è

OFF la modalità Night non funziona.

MID: se nella sezione evidenziata del video c’è

MID si applica una lieve compressione.

MAX: se nella sezione evidenziata del video c’è

MAX si applica un algoritmo di compressione maggiore.

Quando intendente avvalervi della modalità notturna, vi raccomandiamo di selezionare la regolazione Mid come punto di partenza e cambiate in settaggio the MAX più tardi ove desiderato.

Notare che la modalità Night può essere regolata direttamente in qualsiasi momento in cui sta suonando una sorgente Dolby Digital premendo il pul-

sante Night pulsante compare il messaggio

. Quando è stato premuto tale

D-RANGE nella

parte inferiore dello schermo di visualizzazione e

sul display principale d’informazione

⁄/¤

mere i pulsanti

entro tre secondi per

.Pre-

selezionare l’impostazione desiderata, quindi pre-

mere pulsante d’impostazione Set

per confer-

marla. Nel menu

‹/›

DTS, le opzioni selezionate con i tasti

E

del telecomando dipendono dal

tipo di materiale del programma DTS in uso. Quando la configurazione in uso è quella 5.1,

l’AVR selezionerà automaticamente la versione 5.1 del DTS, ogni qual volta che un segnale DTS verrà inviato al processore.

Quando viene rilevato un segnale DTS 96/24, l’impostazione predefinita dell’AVR 147 è la modalità surround DTS, ma riproduce automaticamente i materiali alla risoluzione massima presenti a causa della più elevata frequenza di campionamento. Vedere pagina 28 e 29 per una spiegazione completa delle modalità DTS.

Nel menu i tasti

LOGIC 7, le opzioni selezionate con

‹/›

E

sul telecomando consentono all’elaborazione esclusiva Logic 7 di Harman Kardon di creare un audio surround multicanale avvolgente dalla programmazione a due canali, sia stereo che codificata a matrice,come nel caso di cassette VHS, laserdisc o trasmissioni televisive prodotte con tecnica Dolby surround.

È possibile selezionare le modalità Logic 7/5.1 Music, Cinema o Enhanced. Essi lavorano al meglio, rispettivamente, con registrazioni musicali a due canali e programmi codificati surround o registrazioni a due canali standard. Notare che il Logic 7 non è disponibile né con materiale Dolby Digital né con DTS.

Nel Menù mediante i tasti tasti

DSP (SURR) le selezioni effettuate

‹/›

E

del telecomando scelgono tra uno dei modi surround DSP pensati per la riproduzione dei programmi stereo a due canali, allo scopo di creare una varietà di presentazioni della scena sonora. Le opzioni disponibili sono Hall 1, Hall 2,Theater. Le modalità Hall e Theater sono destinate ad installazioni multicanale.Vedere alle pagine 30-31 per una spiegazione completa dei modi surround DSP. Notare che i modi Hall e Theater non sono disponibili quando vengono riprodotte colonne Dolby Digital o DTS.

Nel Menù mediante i tasti

STEREO le selezioni effettuate

‹/›

E

del telecomando possono sia eliminare il surround per una presentazione tradizionale a due canali, sia scegliere tra

5 CH Stereo a seconda che vi sia in uso

una configurazione 5.1 o 6.1/7.1. Quest’ultima modalità Si avvantaggia della presenza di più diffusori per posizionare un segnale stereo frontalmente e posteriormente all’ambiente, mentre il canale centrale e’ il risultato della una somma monofonica, tra i canali destro e sinistro. Vedere a pagina 30-31 per una spiegazione completa dei modi 5 CH Stereo.

Dopo aver effettuato le selezioni nei menù Dolby, DTS, Logic 7,DSP (Surround) o Stereo, premete i

⁄/¤

tasti

BACK TO SURRSLECT, quindi premete

linea il Tasto Set

così che il cursore si sposti sulla

Configurare i Modi Surround Off (Stereo)

Per una riproduzione di qualità superiore dei programmi a due canali, l’AVR 147 offre due modi Stereo: un modo Stereo-Direct analogico,che salta completamente la circuitazione di processamento digitale, per un percorso del segnale completamente analogico che preserva la purezza dei segnali oroginali, ed un modo digitale che è in grado di offrire la funzione di bass-management, per un’ottimale distribuzione delle basse frequenze tra piccoli diffusori e subwoofer.

Modo Stereo-Direct (Bypass)

Quando viene selezionato il modo analogico Stereo-Direct, mediante la pressione del Selet-



tore di Modo Stereo

della scritta

SURROUNDOFF nel Display

Informativo Principale

sino all’apparire

e all’illuminazione

20 CONFIGURAZIONE DEL SISTEMA

Page 21

Configurazione del sistema

dell’Indicatore di Modo(per Surround Off,

l’AVR girerà i materiali analogici direttamente ai diffusori frontali, bypassando la circuitazione di processamento digitale.

In questa modalità i diffusori frontali verranno automaticamente configurati come è possibile configurarli come

LARGE; non

SMALL.

Quando l’ AVR è in modalità Stereo Bypass potete ancora configurare l’uscita del subwoofer in maniera tale che esso venga escluso in presenza di un segnale a gamma intera che va ai diffusori frontali, o potete configurarla in maniera tale che il sub rimanga attivo. L’impostazione di fabbrica prevede l’esclusione del subwoofer ma potete cambiare questa impostazione procedendo con i seguenti passi.

1. Premete il Tasto Diffusori

2. Premete il Tasto Set

6.

F@per attivare il

menù di configurazione.

⁄

3. Premete i tasti

‹/›

tasti

sul pannello frontale, per selezionare

l’opzione desiderata. Il messaggio

sul telecomando o i

SUBNONE

sta ad indicare che il subwoofer è disattivato,

SUB<L+R> significa che è attivato.

mentre

4. Una volta inserite le impostazioni desiderate premete il Tasto SetF@

per tornare alla nor-

male operatività.

Modo Stereo-Digital

Quando è in uso il modo Stereo-Direct (Bypass) ai diffusori viene inviato un segnale a gamma intera. Per sua natura questa opzione non prevede il passaggio attraverso il sistema di processamento digitale dell’AVR. Se i vostri diffusori frontali sono limitati in banda, come accade per i diffusori “satellite”,vi raccomandiamo di NON usare il modo Bypass,ma invece il modo

DSP SURROUND OFF.

Per ascoltare programmi in stereo a due canali avvantaggiandosi comunque del sistema di bass management, premete il Selettore di Modo



Stereo

ROUND OFF nel Display Informativo

Principale

degli Indicatori di Modo

sino all’apparire della scritta SUR-

e all’illuminazione contemporanea

(

SURR.OFF e DSP Se

si accende solo l’Indicatore di Modo Surround

SURR.OFF, allora siete in modalità Stereo-Direct

(Bypass). Quando è in uso questo modo, i diffusori frontali

sinistro/destro e il subwoofer possono essere configurati in modo da assecondare le specifiche dei vostri diffusori, impiegando i passi descritti nella sezione Impostazione Diffusori di seguito descritta.

L’ultima riga di opzione di questo menu è l’impostazione con cui è possibile attivare o disattivare la funzione di upsampling dell’apparecchio. In condizioni di funzionamento normale, questa funzione è disattivata; pertanto, le sorgenti digitali vengono elaborate alla frequenza di campionamento nativa.Ad esempio, una sorgente digitale a 48 kHz viene elaborata a 48 kHz.Tuttavia,l’AVR consente di eseguire l’upsampling fino a 96 kHz dei segnali a 48 kHz in arrivo in modo da fornire maggiore risoluzione.

Per utilizzare questa funzione,premere i

⁄/¤

Tasti di Navigazione n in modo da posizionare il cursore

PLING e premere i

E

➞ accanto alla riga UPSAM-

‹/›

Tasti di Navigazione

in modo che l’indicazione ON venga evidenziata in video inverso. Notare come questa funzione sia disponibile soltanto per le modalità Dolby Pro Logic II-Music, Dolby Pro Logic II-Movie, Dolby Pro Logic e Dolby 3 Stereo.

Messa a Punto Automatizzata dei Diffusori Mediante EzSet/EQ

Utilizzare l’ EzSet/EQ

L’ AVR 147 è uno dei pochi sintoamplificatori nella sua classe ad offrire la messa a punto dei diffusori e la calibrazione automatica del sistema.Tale processo semplifica enormemente l’installazione del vostro nuovo sintoamplificatore attraverso l’uso di una serie di segnali test e la potenza di un sistema di processamento digitale all’avanguardia, onde eliminare la necessità di impostazioni manuali per le dimensioni dei diffusori, il ritardo di crossover e le impostazioni del livello d’uscita, aggiungendo nel contempo la potenza di un equalizzatore parametrico multibanda con cui appianare ogni particolarità della risposta in frequenza risultante dalle caratteristiche fisiche dell’ambiente di ascolto. Grazie all’ EzSet/EQ il vostro sintoamplificatore è persino in grado di a vvertirvi di eventuali errori nel collegamento dei diffusori che impedirebbero agli stessi il corretto funzionamento.

Con l’ EzSet/EQ sarete in grado di calibrare il vostro sistema in una frazione del tempo che occorrerebbe per inserire manualmente le impostazioni, e con un risultato equiparabile a quello ottenibile con costosi, in tempo e danaro,strumenti di prova e procedure di misurazione.Il risultato finale è un profilo di calibratura del sistema che consente al vostro nuovo sintoamplificatore di offrire il miglior suono possibile, non importa quali siano i vostri diffusori o le dimensioni del vostro ambiente d’ascolto. Naturalmente vi raccomandiamo di usufruire della precisione dell’EzSet/EQ nel calibrare il vostro sistema, ma ove lo desideraste, potete comunque effettuare qualsiasi configurazione anche in modalità manuale, o rifinire e personalizzare le impostazioni manualmente, seguendo le istruzioni da pagina 23 a pagina 27.

Se desiderate configurare manualmente il vostro AVR o, per qualsiasi ragione, il vostro microfono EzSet/EQ dovesse risultare indisponibile, potete farlo seguendo le istruzioni da pagina 23 a pagina

27. Passo 1: L’EzSet/EQ richiede che il vostro ambien-

te d’ascolto abbia il rumore di fondo più basso possibile onde evitare interferenze con le misure dei toni prodotti dal vostro AVR durante la procedura di messa a punto. Spegnete ventole rumorose o condizionatori d’aria e altre apparecchiature che possono produrre rumore durante tale processo.

Passo 2: Il microfono dell’ EzSet/EQ dovrebbe essere posizionato o nel vostro abituale punto d’ascolto o, nel caso di un area di seduta molto

ampia, al centro della stanza, a livello delle orecchie degli ascoltatori. Potrebbe rivelarsi utile l’impiego di un treppiedi per impiego foto o video, così da fornire una base stabile e alla corretta altezza al microfono EzSet. Il microfono dispone, in basso, di un inserto filettato per essere inserito su un treppiede.

Passo 3: Inserite il microfono dell’ EzSet/EQ nel-

l’ingresso cuffia dell’ AVR 147

, assicurandovi che l’adattatore da mini-jack a jack da1/4" fornito con il microfono sia inserito saldamente. Il cavo microfono è lungo circa 7 metri, il che dovrebbe essere sufficiente per la gran parte degli ambienti domestici. Se necessario potete usare un cavo di prolunga (opzionale) reperibile nella gran parte dei negozi di componentistica elettronica, per l’impiego in ambienti ancora più grandi. Comunque,se possibile,evitate l’uso di prolunghe per il cavo microfonico, perché queste potrebbero influire sul risultato del test.

Passo 4: Una volta correttamente posizionato il microfono e dopo averlo collegato, procedete verso i menù EzSet/EQ premendo innanzitutto il

tasto OSD Button

così da far apparire sullo

schermo il Menù Principale (Master Menu) quindi

⁄/¤

premete i

Tasti di NavigazioneDper

spostare il cursore su schermo sino alla linea del

EZSET/EQ. Premete il Tasto Set

menù

per passare alla successiva schermata (Figura 7a). Passo 5:Apparirà, a questo punto,la prima

schermata del sistema EzSet/EQ a ricordarvi di collegare il microfono. Se per qualsiasi motivo non l’avete ancora fatto, inseritelo nell’Ingresso

Cuffia

come descritto nei passi 2 e 3. Quando siete pronti per procedere, assicuratevi che il cursore sia puntato su

. Se non intendete proseguire con il processo

EzSet/EQ,premete i Tasti di Navigazione

E

e quindi premete il Tasto SetFper

tornare al

MASTER MENU.Notare che se ten-

SI e premete il Tasto Set

‹/›

tate di spostarvi al menù successivo senza aver collegato il microfono, sulla zona inferiore dello schermo inizierà a lampeggiare un messaggio, a ricordarvi che l’operazione va eseguita.

Figura 7a

Passo 6: Dopo aver selezionato SI per far parti- re il sistema EzSet/EQ, osserverete un breve messaggio di avviso (warning) e apparirà la schermata del menù principale EzSet/EQ. La schermata WARNING ha lo scopo di ricordarvi che per ottenere misurazioni accurate,è importante che l’ambiente d’ascolto sia il più silenzioso possibile nel corso della procedura.

ITALIANO

CONFIGURAZIONE DEL SISTEMA 21

Page 22

Configurazione del sistema

Dopo 5 secondi, la schermata cambierà nuovamente per mostrare il menù principale EzSet/EQ (Figura 7b).

Figura 7b

NOTA IMPORTANTE: Chiunque abbia orecchie particolarmente sensibili ai rumori di forte intensità farebbe bene, a questo punto, ad abbandonare la stanza o a impiegare protezioni per le orecchie sufficienti ad abbattere il livello di rumore. Tappi per orecchie in gomma porosa sono disponibili a poco prezzo presso qualsiasi farmacia e molti supermercati e possono essere convenientemente impiegati per ridurre il livello sonoro a pressioni accettabili. Se siete intolleranti a questo tipo di protezioni o non gradite suoni di forte intensità e non intendete usare alcuna forma di protezione per le orecchie, vi raccomandiamo caldamente di abbandonare la stanza e di chidere a qualcun altro di eseguire il processo EzSet/EQ, o di non impiegare tale processo ed inserire manualmente le regolazioni di configurazione, come descritto alle pagine da 23 a 27.

Passo 7: La schermata

WARNING verrà rapi-

damente rimpiazzata dal menù principale EzSet/EQ (Figura 7c).

Figure 7c

Mentre questa schermata è visibile, potete far partire e fermare il processo di calibrazione o monitorare i progressi delle misurazioni ed osservare i risultati. Quando apparirà per la prima volta la schermata ciò che osserverete sarà:

MEASUREMENT: STOP sulla prima linea

della lista menù. Per iniziare il processo-test EzSet/EQ, dovete per prima cosa comunicare al sistema quanti diffusori vi sono nella vostra configurazione. Per far ciò scegliete una delle seguenti opzioni:

• Se il vostro sistema comprende sette diffusori (front. Sx/centrale/front.Dx/surround Dx/surround post.Dx /surround post. Sx/surround Sx) e un subwoofer, premete i Tasti di Navigazione‹/

E

così che sulla destra della linea

MEASUREMENT compaia la scritta 7.1, quindi

premete il Tasto Set

per dare il via

›

all’EzSet/EQ.

• Se il vostro sistema è composto da una più tradizionale configurazione surround a cinque diffusori (front. Sx/centrale/front.Dx/surround Dx/surround Sx) ed un subwoofer, premete i Tasti

‹/›

E

di Navigazione

destra della linea

MEASUREMENT compaia la

scritta 5.1, quindi premete il Tasto Set

così che sulla

per dare il via all’EzSet/EQ. Per fermare, in qualsiasi momento, il processo di calibrazione, premete i

⁄/¤

Tasti di Navigazione

cursore sulla

di Navigazione

scritta

MEASUREMENT premete i Tast i

‹/›

E

STOP, quindi premete il Tasto Set

per spostare il

così che appaia la

Figura 7d

Passo 8: Una volta fatto partire il processo EzSet/EQ ascolterete il segnale test circolare tra tutti i diffusori mentre il sistema regola il livello master, controlla la posizione dei diffusori, imposta le misure di distanza e calcola le impostazioni dei tempi di ritardo, imposta la “dimensione” dei diffusori e regola il punto di crossover degli altoparlanti. Nel corso del prcesso di calibrazione e misurazione, potrete osservare i progressi dei test, leggendo i messaggi che appaiono nella seconda linea della lista menù. Quando la schermata EzSet/EQ appare per la prima volta, contiene una serie di segmenti, ma mentre le misure procedono, osserverete i seguenti messaggi in concomitanza dell’efettuazione delle misure:

• Livello Sistema: Apparirà il messaggio

SETTING VOLUME ad indicare che il siste-

ma sta impostando il volume generale al giusto livello, come preludio al test dei singoli canali.Nel corso di questo test osserverete un messaggio nell’ultima linea del menù, modificarsi al progredire della regolazione del volume.

Figura 7e

• Controllo Diffusori: Il sistema farà circolare un segnale test a determinare quali canali hanno un diffusore collegato. Nel corso di questo test osserverete il nome di ciascuna posizione di canale, mostrato mentre il segnale viene inviato al relativo diffusore.

NOTA: Benché questo test sia in grado di determinare quale diffusore è collegato a quale uscita. Non può, ovviamente determinare se il diffusore è nella corretta posizione (Per esempio può indicare se il diffusore X è collegato all’uscita Surround Destro, ma non determinare se poi tale diffusore è stato posizionato sul lato destro o sinistro della stanza) Per tale ragione vi raccomandiamo assolutamente di ascoltare, mentre il suono circola tra i canali, di notare se il nome mostrato per ciascun canale corrisponda al punto di provenienza del suono. Se un tono proviene da una posizione di

un diffusore che non corrisponde al messaggio sullo schermo, stoppate l’EzSet/EQ, uscite dai menù, spegnete il vostro sintoamplificatore e controllate la correttezza dei collegamenti ai diffusori sul pannello posteriore prima di ripristinare il processo di messa a punto. Una volta che tale procedura sia stata completata, la parola mostrata sulla destra della linea

CHECK

sulla schermata del menù.

YES verrà

SPEAKER

• Ritardo diffusori: Con questo test il sistema ricomincerà a far circolare i toni di prova mentre viene mostrato il nome di ciascun canale per cui viene misurata la distanza tra microfono e altoparlante. Il risultato di questi test verrà impiegato per impostare il tempo di ritardo per ciascuna posizione diffusore attiva. Una volta completato questo test, sulla destra della linea

DELAY

verrà mostrata una misura di distanza

SPEAKER

tra diffusore e microfono (punto di ascolto).

• Livello Diffusori: Questo test fa circolare un segnale e misura l’uscita in ciascuna posizione diffusore attiva. Il risultato delle misurazioni viene impiegato per regolare l’uscita di ogni singolo canale, in maniera tale che tale livello d’uscita sia identico per ciascun canale rispetto al punto d’ascolto. Questo è un elemento essenziale per assicurare che il campo sonoro surround sia correttamente riprodotto. Se lo desiderate potete impiegare i risultati delle misurazioni automatiche come linee base e quindi effettuare manualmente le regolazioni onde adeguare i livelli d’uscita ai vostri gusti personali, seguendo le istruzioni illustrate alle pagine 25 e 31. Una volta completato questo test, un numero relativo alla regolazione del livello d’uscita verrà mostrato alla destra della

SPEAKER LEVEL.

linea

• Dimensione Diffusori: Le misure e i calcoli per questo test vengono eseguiti nel medesimo tempo in cui vengono eseguiti i test per calcolare i livelli d’uscita, e vengono impiegati per determinare se i diffusori nel vostro sistema siano di misura (secondo convenzione) “large” o “small” per impostare il bass management (sistema di gestione delle basse frequenze). Se lo desiderate potete impiegare i risultati delle misurazioni automatiche come linee base e quindi effettuare manualmente le regolazioni onde impostare la dimensione diffusori in base alle differenti sorgenti, seguendo le istruzioni a pagine 25 e 31. Una volta completato questo test un numero relativo alla regolazione del livello d’uscita verrà mostrato alla destra della linea

SPEAKER SIZE.

22 CONFIGURAZIONE DEL SISTEMA

Page 23

Configurazione del sistema

• Crossover Diffusori: Le misure e i calcoli per questo test vengono eseguiti nel medesimo tempo in cui vengono eseguiti i test per calcolare i livelli d’uscita, e vengono impiegati per determinare i punti di crossover per creare la transizione più dolce e lineare possibile tra i diffusori e il subwoofer (ove disponibile). Se lo desiderate potete impiegare i risultati delle misurazioni automatiche come linee base e quindi effettuare manualmente le regolazioni onde impostare i punti di crossover in base alle differenti sorgenti, seguendo le istruzioni a pagine 23 e 27. Una volta completato questo test un numero relativo alla frequenza di crossover verrà mostrato alla destra della linea

SPEAKER X-OVER.

• Equalizzazione sala: ogni sala è dotata di

caratteristiche differenti che possono influire sulla risposta in frequenza nella posizione di ascolto.Ad esempio, vani porta e nicchie, possono aumentare la risposta ai bassi nelle vicinanze.Anche superfici variabili come pavimenti o finestre, o tappeti morbidi o tendaggi, possono influire sul modo in cui la sala risponde al suono. Sinora è stato necessario utilizzare costosi strumenti di prova e lunghe procedure di misurazione e sistemazione del mobilio della sala allo scopo di eliminare la risposta in frequenza per evitare artefatti. Il sistema EzSet/EQ semplifica l'equalizzazione, fornendo prestazioni eccellenti senza spese aggiuntive. Mentre il tono di prova circola, l'EzSet/EQ consente di ottenere una “vista” acustica della sala di ascolto e delle rispettive caratteristiche e regola di conseguenza l'uscita del ricevitore per personalizzare le prestazioni in base all'ambiente di ascolto.

Passo 9: Una volta completate con successo tutte le misurazioni, i segnali test verranno silenziati e sulla seconda linea del menù su schermo apparirà il messaggio

UNPLUG MIC.

TEST DONE –

Figura 7f

Scollegate il microfono e abbiate cura di conservarlo in un luogo sicuro, così da averlo facilmente a portata di mano ove doveste ricalibrare il sistema o decidiate di apportare cambiamenti di rilievo all’arredo o alla disposizione del vostro ambiente d’ascolto. Per memorizzare le impostazioni e tornare al Master Menu, premete i Tas ti

⁄/¤

di Navigazione

schermo punti su

, quindi premete il Tasto SetF.

RETURN T O MASTER

così che il cursore su

Nota: Se desiderate controllare i risultati dei test prima di uscire dal menù EzSet/EQ menu, premete

⁄/¤

i Tasti di Navigazione

sino a che il

cursore su schermo si trovi sulla seconda linea

‹/›

E

della lista menù, quindi premete

per scorrere la lista di posizioni diffusori. I dati di ciascuna linea verranno inoltre inseriti nelle liste dei singoli menù

ADJUST

che uscirete dall’

SPEAKER SETUP, DELAY

e CHANNEL ADJUST una volta

EZSET/EQ.

Passo 10: Se il processo di misurazione non dovesse avere successo a causa di un diffusore mancante o malfunzionante apparirà un menù con un messaggio di

ERROR, come illustrato in

Figura 7g. Il sistema EzSet/EQ è stato programmato per riconoscere coppie di diffusori nelle posizioni front. Sx/Dx, Surround SX/Dx/surround post. Dx/Sx.: Se il test di una di queste tre coppie di canali indica che uno soltanto dei due diffusori è presente, il menù fornirà l’indicazione

NONE in

prossimità della posizione di quella determinata coppia. Dal momento che il sistema non è in grado di segnalare qual è il singolo diffusore mancante, ove apparisse questo messaggio, prendete nota della posizione diffusori sospetta, uscite dai menù, spegnete il sintoamplificatore,controllate tutti i collegamenti ai diffusori e quindi fate ripartire l’EzSet/EQ.

Figura 7g

Quando avrete completato con successo il processo EzSet/EQ ed effettuata ogni regolazione necessaria alle configurazioni degli ingressi e dei modi surround, il vostro sintoamplificatore sarà pronto a funzionare. Se non intendete effettuare alcun aggiustamento manuale alle impostazioni, potete saltare il resto di questa sezione e procedere sino al capitolo Operazioni di Base a pagina 32 per apprendere come operare con l’ AVR 147. Per quelle situazioni in cui potreste desiderare di modificare le impostazioni memorizzate dall’EzSet/EQ, seguite le istruzioni alle pagine successive.

Impostazione manuale

Harman Kardon raccomanda di utilizzare la procedura EzSet/EQ descritta a pagina 21 per configurare il ricevitore per il funzionamento. È comunque possibile configurare manualmente l’AVR se si preferisce effettuare le regolazioni personalmente.

Per cominciare l'impostazione manuale utilizzando il sistema a menu full-OSD completo, premere il pulsante OSD v per visualizzare il

MASTER MENU sullo schermo. Premere i

⁄/¤

pulsanti › sulla linea

fino a posizionare il cursore

MANUAL SETUP, quindi

premere il pulsante Set p. Viene visualizzato il

MANUAL SETUP (Figura 8).

MASTER MENU sullo schermo, premere

Con il il pulsante sulla linea

fino a posizionare il cursore ›

MANUAL SETUP, quindi premere il

pulsante Set p. Viene visualizzato il sottomenu

MANUAL SETUP (vedere Figura 8).

Figura 8

Regolare i sottomenu di MANUAL SETUP nell'ordine, dato che alcune impostazioni richiedono che vengano definite prima altre impostazioni.

EzSet ACTIVATE: La prima riga del menu Manual Setup indica se è stata eseguita la funzione EzSet/EQ e se le impostazioni ottenute da EzSet/EQ sono state attivate come fase iniziale dell’impostazione manuale. Se la funzione EzSet/EQ è stata eseguita ma si desidera ricominciare l’intera procedura di impostazione da zero,

⁄/¤

premere i

Tasti di NavigazioneDper

posizionare il cursore su questa riga, quindi pre-

‹/›

mere i

Tasti di Navigazione

impostare questa funzione su

NO.

E

per

Le quattro righe successive del menu Manual Setup consentono di accedere a quattro sottomenu utilizzati nella procedura di impostazione. Le impostazioni di ciascun sottomenu sono subordinate a quelle del sottomenu precedente, pertanto è consigliabile accedere ai menu nell’ordine illustrato.

Impostazione degli altoparlanti

Questo menu indica all’AVR che tipo di altoparlanti viene utilizzato. Ciò è importante in quanto determina quali diffusori ricevono le informazioni a bassa frequenza (bassi).

Per ognuna di queste regolazioni utilizzare l’impo-

LARGE (larga) se i diffusori per una

stazione particolare posizione sono altoparlanti tradizionali a banda completa, capaci di riprodurre il suono sotto i 100 Hz. Utilizzare invece l’impostazione

SMALL (stretta) per i diffusori satellite più piccoli

a frequenze limitate, che non sono in grado di riprodurre il suono sotto i 100 Hz. Notare che quando si utilizzano i diffusori “Small” frontali (destro e sinistro), occorre un subwoofer per riprodurre suono delle basse frequenze. In caso di dubbio nella scelta delle categorie in cui rientrano i diffusori, consultare le specifiche tecniche riportate nel manuale d’uso del diffusore oppure rivolgersi al rivenditore.

ITALIANO

CONFIGURAZIONE DEL SISTEMA 23

Page 24

Configurazione del sistema

Infine, questo menù vi consente anche di scegliere se il settaggio dei diffusori debba essere il medesimo per ciascuna sorgente in ingresso (

GLOBAL),

o se regolarlo differentemente per ciascin ingres-

INDIPENDENT).

so (

NOTA:

• Quando viene selezionato "Independent" per il settaggio diffusori (vedi sotto), le regolazioni vanno effettuate indipendentemente per ciascun ingresso, e potrete determinare quale diffusore debba essere impiegato a secoda della sorgente d’ingresso selezionata. Così è possibile, per esempio, eliminare il Canale Centrale e/o il Sub per le sorgenti musicali ed impiegarli invece per gli ingressi destinati a riprodurre le colonne sonore dei film.

• Per l’ingresso selezionato, tutti i settaggi degli altoparlanti verranno copiati su tutti gli altri modi surround (sempre che tutti gli altoparlanti vengano usati con essi) e non c’è necessità di ripetere le operazioni quando per quel dato ingresso viene usato un differente modo surround.

È più semplice inserire le impostazioni per l’istallazione degli altoparlanti tramite il menu

SPEAKER SIZE (installazione degli altopar-

lanti) (figura 9). Se il menu non é già sullo schermo dalle precedenti impostazioni, premere il pul-

sante OSD (figura 1) quindi premere il pulsante

per mostrare il menu principale

(freccia in basso) tre volte, cosìcché il cursore si posizioni sulla linea Riga

In questa fase premere il (Set) Fe selezionare il menu

SIZE (figura 9).

MANUAL SETUP.

Pulsante d’impostazione

SPEAKER

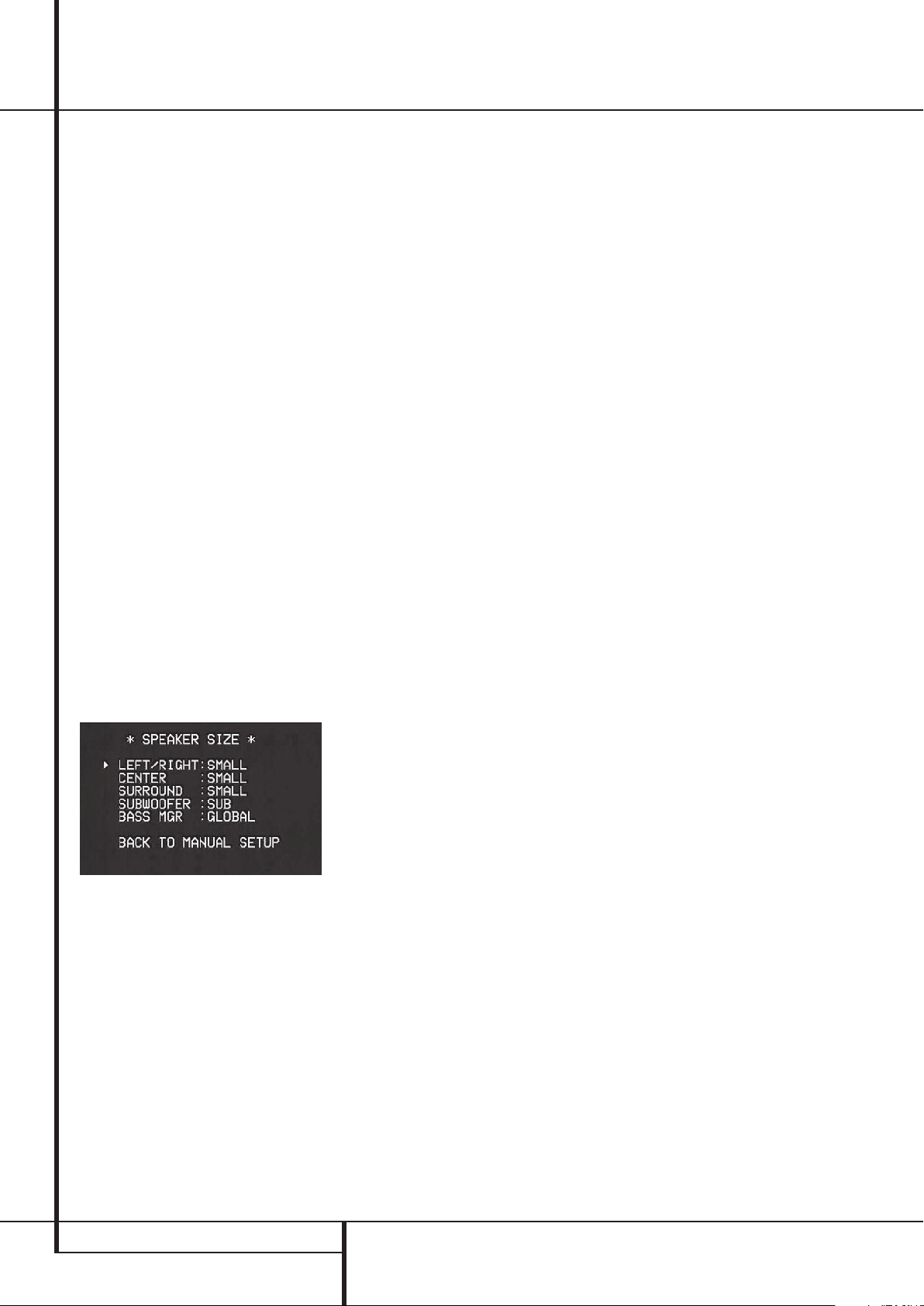

Figura 9

1. Prima di iniziare le regolazioni per i diffusori, dovreste determinare se intendete mantenere tutti gli ingressi configurati per la medesima dimensione dei diffusori (

GLOBAL) o se i diffe-

renti ingressi devono essere configurati individualmente (

INDIPENDENT).

Per configurare tutti gli ingressi come "Global" o

⁄

"Independent" premete il tasto

due volte, in maniera tale che il cursore si trovi in prossimità della linea

BASS MGR.

Queste impostazioni vi consentono di impiegare la medesima configurazione altoparlanti per tutti gli ingressi, o di avere differenti impostazioni per ciascun ingresso. Nella gran parte dei casi le impostazioni di fabbrica (

GLOBAL) risulteranno ottimali,

dal momento che molti ascoltatori non hanno necessità di ottenere impostazioni altoparlanti personalizzare. Comunque, alcuni ascoltatori, che pos-

siedono diffusori frontali a banda intera, impiegati sia per l’ascolto musicale che per la riproduzione delle colonne sonore dei film, possono preferire l’impiego di differenti impostazioni altoparlanti per l’ascolto, ad esempio del CD Player, invece che del DVD o del VCR o dei canali TV satellitari.

Se intendete effettuare una personalizzazione delle dimensioni diffusori individuale per ciascun ingresso, assicuratevi che il cursore si trovi sulla

BASS MGR, quindi premete i tasti ‹/

linea

E

così che sul video venga evidenziata la

INDEPENDENT. Una volta effettuta

scritta

›

questa impostazione, tutte le impostazioni diffusori verranno mostrate,assieme alle loro impostazioni di fabbrica (impostazioni di default) nel menù, mentre tutti i restanti ingressi verranno commutati anch’essi in

INDIPENDENT.

A questo punto dovreste impostare la dimensione diffusori preferita per l’ingresso selezionato, come descritto sotto. Ricordate che, così agendo, l’impostazione di dimensione appena inserita verrà applicata SOLAMENTE all’ingresso selezonato, e dovrete tornare al menò

INPUT per selezionare

un differente ingresso, e dunque entrare nuovamente in questa pagina del Menù, se intendete modificare le impostazioni dimensione diffusori per l’ingresso successivo. Ripetete questa procedura per ciascun ingresso intendete configurare in maniera differente dalle impostazioni di fabbrica.

NOTA: Una volta attivata l’impostazione

INDIPENDENT ,è possibile assegnare differen-

ti impostazioni delle dimensioni dei diffusori a ciascun ingresso per ospitare differenti impostazioni di gestione dei bassi (bass management) che corrispondono alle esigenze individuali dell’utente con il tipo di programma normalmente utilizzato con una particolare sorgente (ad esempio quando vengono riprodotti film da un DVD e musica da un lettore CD). Tuttavia le effettive impostazioni del crossover del diffusore vengono impostate una sola volta e non cambiano con la selezione dell’ingresso. Il motivo risiede nel fatto che mentre le preferenze di bass management possono variare, i diffusori effettivi rimangono immodificati, indipendentemente dalle impostazioni del bass management e della redirezione.

2. Iniziate il procedimento di assegnazione dimensioni ai diffusori, accertandovi che il cursore sia puntato verso la linea

LEFT/RIGHT, che

consente di effettuare le regolazioni sui diffusori frontali sinistro e destro. Se desiderate effettuare cambiamenti alla configurazione dei diffusori

‹/›

E

frontali, premete i tasti appaiano le scritte

LARGE o SMALL a rispec-

così che

chiare l’appropriata descrizione secondo le definizioni mostrate più sopra.

Se è stato selezionato

SMALL, i suoni alle basse

frequenze del canale frontale verranno inviati soltanto all’uscita del subwoofer.Se scegliete questa opzione e non c’è un subwoofer collegato, non ascolterete suoni a bassa frequenza con i segnali inviati ai canali frontali.

Se é stato selezionato

LARGE ,una gamma tona-

le completa verrà inviata alle uscite degli altopar-

lanti frontali destro e sinistro.A seconda della scelta fatta in questo menu alla linea

SUBWOOFER ,

le informazioni inviate agli altoparlanti frontali destro e sinistro possono anche essere inviate ad un subwoofer.

NOTA: Se i diffusori frontali sono regolati su

LARGE e il modo surround è selezionato come

"Surround Off", o puro stereo a due canali, quando è presente un segnale di sorgente analogico, questo verrà riprodotto direttamente dall’ingresso al controllo di volume, senza essere digitalizzato o processato. Se disponete di diffusori frontali a gamma estesa e desiderate rimuovere tutti i processamenti digitali dal percorso del segnale, selezionate questa configurazione.Se desiderate selezionare questa opzione per l’impiego con un solo ingresso, per esempio un CD Player che impiega un DAC esterno, o per un preamplificatore phono esterno, Dovete scegliere la voce

BASS MGR in fondo a questo menù, così che

INDEPENDENT nella linea

solamente quegli ingressi in cui desideriate il bypass analogico verranno girati in questa maniera, mentre gli altri ingressi verranno digitalizzati per il processamento surround.

Nota Importante: quando si usa un set di diffusori con subwoofer e due satelliti frontali collegati alle uscite altoparlanti del sub, l’ingresso del subwoofer deve essere collegato alle Uscite



Altoparlanti Frontali

deve essere selezionato

e per questi ultimi

LARGE (e NONE per il

subwoofer, vedi sotto).

3. Completata la selezione del canale frontale,pre-

mere il pulsante stare il cursore su

4. Premere i pulsanti di selezione

sul telecomando per spo-

CENTER (diffusore centrale).

‹/›

E

sul telecomando per selezionare l’opzione che descrive meglio il diffusore centrale in base alle definizioni del diffusore centrale illustrate in questa pagina.

Se viene selezionato il messaggio

SMALL, i suoni

alle basse frequenze del canale centrale verranno inviati soltanto ai canali frontali, se sono impostati

LARGE e il subwoofer è spento. Se il sub-

su woofer è acceso, i suoni alle basse frequenze del canale centrale saranno inviati soltanto al subwoofer.

Se viene selezionato il messaggio

LARGE, una

gamma tonale completa verrà inviata all’uscita del diffusore centrale e NESSUN segnale del canale centrale verrà inviato all’uscita del subwoofer con le modalità Surround digitali ed analogiche (tranne quando è in uso il modo Pro Logic II Music).

NOTA: Se scegliete il Logic 7 quale modo surround per quella particolare sorgente in ingresso per cui state configurando i vostri diffusori, l’AVR non renderà disponibile l’opzione LARGE per il Canale Centrale. Ciò è dovuto alle specifiche del sistema Logic 7 e non indica alcun modo problemi attribuibili al sintoamplificatore.

Quando si seleziona

NONE, non verrà inviato

alcun segnale all’uscita del canale centrale. Il sintoamplificatore opererà in modalità canale centrale "phantom", e le informazioni e il modo del canale centrale verranno inviate ai canali frontali destro e

24 CONFIGURAZIONE DEL SISTEMA

Page 25

Configurazione del sistema

sinistro, mentre la gamma bassa del medesimo centrale verrà inviata all’uscita subwoofer purché sia selezionata la modalità

SUBWOOFER in questo menù (vedi sotto). Tale

L/R+LFE nella linea

Modo è utile se non si dispone di un altoparlante per il canale centrale. Notare che l’impiego del modo Logic 7 Surround prevede un altoparlante centrale, ma al contempo il Logic 7 può funzionare bene anche senza di esso.

5. Completata la selezione del canale centrale,

premere il pulsante spostare il cursore sul messaggio

6. Premere i pulsanti di selezione ‹/›

sul telecomando per

SURROUND.

E

sul telecomando per selezionare l’opzione più adatta ai diffusori Surround in base alle definizioni dei diffusori Surround illustrate in questa pagina 23.

Quando è

SMALL ad essere selezionato, per cia-

scun modo surround digitale, le basse frequenze surround verranno inviate agli altoparlanti ove non vi sia un Sub o sia stato escluso, e invece all’uscita Subwoofer, quando questo sia in uso. Con i modi surround analogici, l’invio dei segnali bassi posteriori avviene in funzione del modo surround selezionato e dai settaggi del sub stesso e dei frontali.

Se viene selezionato il messaggio

LARGE, una

gamma tonale completa verrà inviata alle uscite del canale Surround (con tutte le modalità Surround digitali ed analogiche) ed eccetto che nelle modalità Hall e Theater nessun segnale del canale bass Surround verrà inviato all’uscita del subwoofer.

Se viene selezionato il messaggio

NONE,il

suono Surround verrà diviso tra le uscite del diffusore frontale sinistro e quelle del diffusore frontale destro. Notare che, se non si usano i diffusori Surround, per la riproduzione ottimale si dovrà utilizzare la modalità Dolby 3 Stereo.

7. Completata la selezione del canale Surround,

premere il pulsante spostare il cursore sul messaggio

8. Premere i pulsanti di selezione

sul telecomando per

SUBWOOFER.

‹/›

E

sul telecomando per selezionare l’opzione più adatta al sistema.

Le scelte disponibili per la posizione del subwoofer dipendono dalle impostazioni degli altri altoparlanti, soprattutto dalla posizione dei frontali destro e sinistro.

Se gli altoparlanti frontali destro e sinistro sono impostati a camente impostato a

SMALL, il subwoofer sarà automati-

SUB, che rappresenta la

posizione di ”on”. Se invece gli altoparlanti sono impostati a

LARGE, ci sono tre opzioni disponibili:

• Non c’é subwoofer collegato all’AVR: premete i

Ee 

pulsanti destra/sinistra) fino a far apparire

sul telecomando (frecce a

NONE sul

menu sullo schermo. Quando questa opzione é selezionata tutte le informazioni della gamma dei bassi saranno instradate agli altoparlanti principali destro e sinistro.

• Un subwoofer collegato all’AVR e desiderate far

riprodurre le basse frequenze sempre agli altoparlanti principali, destro e sinistro,facendo

funzionare il subwoofer solo quando l’AVR riproduce una fonte digitale che contiene una colonna sonora LFE (Low frequency effects). Questo permette di sfruttare il subwoofer e gli altoparlanti principali per ascoltare bassi speciali creati per alcuni film. Per selezionare questa opzione premere i tasti

Eo 

frecce a

destra/sinistra sul telecomando,fino a che

LFE sul menu principale.

appaia

• Un subwoofer collegato e volete usarlo per la riproduzione dei bassi, insieme agli altoparlanti principali, a prescindere dal tipo di fonte o di modalità surround che state utilizzando: premete i pulsanti

Eo 

sul telecomando

fintanto che non appaia il messaggio

L/R+LFE sul menu a schermo. Quando

viene selezionata questa opzione, ai diffusori frontali sinistro e destro, verrà inviato un segnale a gamma intera. Il subwoofer riceverà il segnale a gamma bassa sinistro e destro al di sotto della frequenza di crossover selezionata, come descritto più sotto, assieme alla colonna sonora LFE.

9. Una volta eseguite tutte le regolazioni per la

"dimensione" dei diffusori, potete beneficiare dei vantaggi del sistema a "crossover triplo" dell’ AVR, che consente l’impostazione individuale di filtraggio per ciascun gruppo di diffusori. In sistemi nei quali vengono usati diffusori a torre, o comunque a gamma intera per il soundstage frontale o nei quali vengono impiegati marche o modelli differenti nelle diverse posizioni altoparlanti, questa possibilità vi consente di tagliare su misura il bass management ed il circuito di ri-direzionamento delle basse frequenze con una precisione sino ad ora impossibile.

Se avete già effettuato la procedura EzSet/EQ le impostazioni calcolate durante il processo, appariranno comunque. Non sono necessarie ulteriori regolazioni, a meno che non intendiate conformare uno specifico oggetto al vostro gusto personale o a una configurazione non-standard del sistema.

La frequenza inferiore di crossover viene stabilita dal singolo progetto dei vostri diffusori. Viene definita come la frequenza più bassa riproducibile dai diffusori. Prima di effettuare alcuna modifica alle regolazioni del punto di crossover, vi suggeriamo di individuare il punto di crossover più adatto per i diffusori in ciascuno dei tre gruppi: diffusori frontali sinistro e destro, canale centrale, e diffusori surround, tenendo presente la pagina delle specifiche nel manuale utente fornito dal costruttore, o prendendo tali informazioni dal sito Web del costruttore stesso, o ancora contattando il vostro rivenditore di fiducia. Avrete bisogno di tali dati e caratteristiche per configurare accuratamente i gruppi di diffusori.

L’impostazione di fabbrica dell’AVR per tutti i diffusori é 100Hz. Se tale impostazione è accettabile per tutti i canali, non avrete visogno di effettuare ulteriori regolazioni e potete dunque saltare questa sezione. Se tuttavia si desidera cambiare una delle impostazioni, passare al sottomenu

X-OVER, come mostrato nella Figura 10.

SPEAKER

Figure 10

Per cambiare l’impostazione di uno dei tre gruppi di diffusori sinistro/destro, centrale o surround,

⁄/¤

premere i tasti

per spostare il cursore

accanto alla riga in cui si desidera effettuare la

‹/›

E

modifica, quindi premere i tasti

fino a quando non appare l’impostazione desiderata. Le frequenze disponibili, a partire dalle quali le informazioni a bassa frequenza verranno inviate al subwoofer (o ai diffusori frontali sinistro e destro nel caso il subwoofer sia settato su OFF), invece che ai canali diffusori sono 40Hz, 60Hz, 80Hz,100Hz, 120Hz, 150Hz e 200Hz.Scegliete la frequenza corrispondente alle indicazioni riportate sul manuale dei diffusori, o quella ad essa più vicina, AL DI SOPRA della frequenza più bassa riproducibile dai diffusori in questione, onde evitare la possibilità di creare "buchi" a bassa frequenza, in cui il vostro sistema non sarebbe in grado di ricevere informazioni a bassa frequenza. Nei casi in cui sia stata selezionata, come opzione per i diffusori dei canali frontali opzione subwoofer

L/R+LFE, le informazioni

LARGE e come

sonore per i canali frontali, al di sotto del punto di crossover selezionato (con i diffusori frontali su “Small”) per i diffusori frontali Sx/Dx, verranno inviate Sia ai frontali Sx e Dx che al subwoofer.

Le impostazioni di crossover per i diffusori Left/Right, Center, Surround vengono utilizzate per determinare dove vengono inviate le informazioni sui bassi quando vengono estrapolate dai canali principali di una sorgente. L’impostazione per la riga di menu mostrata come

LFE viene

utilizzata per imporre un punto di filtro passa basso per le informazioni nel canale LFE (Low Frequency Effects, effetti a basse frequenze) che fa parte del materiale sorgente codificato in Dolby Digital e DTS. Mentre il canale LFE,che rappresenta l’“.1” presente nelle designazioni del suono surround, è limitato a riprodurre i suoni a bassa frequenza, alcuni mix audio possono includere informazioni di frequenza più elevata di quanto il subwoofer in uso sia in grado di riprodurre. Per evitare che suoni indesiderati vengano inviati a subwoofer non in grado di gestirli e non dotati di un filtro passa basso integrato, la riga dell’opzio-

LFE permette di selezionare un’impostazione

ne per il filtro passa basso che fa parte del subwoofer alimentato dal canale LFE. Le impostazioni disponibili sono le stesse di quelle legate a una qualunque delle posizioni dei quattro diffusori disponibili in questo sottomenu. Raccomandiamo di usare la frequenza lievemente superiore al limite di capacità superiore del subwoofer in uso, come mostrati nel manuale d’uso del subwoofer.

ITALIANO

CONFIGURAZIONE DEL SISTEMA 25

Page 26

Configurazione del sistema

Quando il cursore si trova sulla riga LFE, premere i

‹/›

Pulsanti di navigazione

per scegliere

l’impostazione appropriata. Notare che i punti di crossover per i diffusori sur-

round e per i surround posteriori saranno i medesimi. Ecco perché nel menù non viene mostrato e non viene di conseguenza reso modificabile, alcun punto di crossover per i surround posteriori.

Nota Importante: Tutte le regolazioni per i punti di crossover saranno impostate su “Global“, ovvero saranno identiche per tutti gli ingressi, non importa se il BASS MANAGER (vedi sopra) sia stato configurato per “Global“ o per “Independent“.

10. Una volta effettuate tutte le selezioni per i

diffusori, premete il tasto cursore in prossimità is next della linea

TO MANUAL SETUP

per tornare al Sottomenu Manual Setup.

sino a portare il

BACK

e premete il tasto Set

11. La configurazione del diffusore può essere modificata in qualsiasi momento utilizzando il sistema a menu su schermo della modalità OSD completa premendo il tasto Selettore Altopar-

lanti

sul pannello frontale o sul tele-

comando. Dopo aver premuto il pulsante compare il messaggio

FRONT SPEAKER nella terza

sezione inferiore dello schermo di visualizzazione e nel display principale d’informazione

Entro cinque secondi premete i tasti sul pannello frontale

‹/›

o quelli

⁄/¤

sul Dsul telecomando per selezionare una posizione diversa del diffusore oppure premere il pulsante d’impostazio-

@Fper avviare il processo di regola-

ne (Set) zione dei diffusori frontali sinistro e destro.

Quando il pulsante di impostazione

@Fé

stato premuto e il sistema é pronto per un cambiamento dell’impostazione degli altoparlanti frontali, sull’On Screen Display (OSD) e sul

display principale d’informazione

pare il messaggio

FRONT SMALL a seconda dell’attuale impo-

stazione. Premete i tasti comando)

FRONT LARGE oppure

‹/›

⁄/¤

sul telecomando per sele-

o quelli (sul tele-

com-

zionare una posizione diversa del diffusore, quindi

@F.

o quelli

premere il pulsante d’impostazione (Set) Successivamente premete i tasti

(sul telecomando)

⁄/¤

‹/›

sul telecomando per

selezionare una posizione diversa del diffusore, quindi premere il pulsante d’impostazione (Set)

@Fe quindi i tasti

le o i tasti

⁄/¤

‹/›

sul pannello fronta-

sul telecomando finché viene

indicata l’impostazione corretta del diffusore, quindi premere il pulsante d’impostazione (Set)

@Fdi nuovo per confermare la selezione.

Per semplificare l’esecuzione delle impostazioni le icone negli Indicatori degli ingressi di diffu-

sori/canali

cambiano mentre viene selezionato il tipo di diffusore per ogni posizione. Quando é accesa solo la casella interna é accesa, il diffusore é impostato su SMALL. Se la casella interna e le due esterne con i cerchi all’interno sono accese, il diffusore è impostato su “Large”.

Nota: queste icone non sono visibili quando si effettuano cambiamenti del settaggio mediante il Menù di Set-Up Diffusori Completo OSD.

Come esempio, nella Figura qui sotto, tutti gli altoparlanti sono settati su "large" con la presenza del subwoofer.

Impostazioni del Ritardo

A causa della diversa distanza dalla posizione di ascolto tra gli altoparlanti frontali e quelli del sistema surround, il tempo impiegato dal suono per arrivare all’ascoltatore é diverso e per compensare questa differenza si utilizzano le impostazioni di ritardo in base alla disposizione degli altoparlanti e alle condizioni acustiche della stanza o dell’home theatre.

Per modificare le impostazioni seguite le istruzioni qui sotto per inserire la distanza tra la posizione

del diffusore e il vostro punto d’ascolto principale. Le misure non devono essere accurate al centimetro, dal momento che il sistema è progettato per offrire una tipica area d’ascolto anziché un ristretto punto d’ascolto privilegiato.

Oltre alla possibilità di regolare il ritardo per ciascuna posizione individuale dei diffusori, l’AVR è tra i pochissimi ricevitori A/V a potersi far vanto di offrirvi la possibilità di regolare il ritardo per l’intero sistema di diffusori, visto in questo caso come “gruppo”. Questa caratteristica, denominata A/V Sync Delay vi consente di compensare il ritardo che può verificarsi nel processamento di dispositivi quali schermi video digitali, scalers video, cavi digitali,sistemi satellitari o determinati registratori video digitali. Con le corrette regolazioni dell’ A/V Sync Delay, sarete in grado di eliminare quelle sfasature tra suono dialoghi degli interpreti, che possono verificarsi nelle applicazioni video digitali.

Le impostazioni per il Ritardo A/V Sync possono essere effettuate solo manualmente, dal momento che richiedono che voi osserviate il materiale di programma sul vostro display video mentre regolate il ritardo per una specifica sorgente.

Per risincronizzare i canali frontali, centrale e surround, per prima cosa misurate e annotate la distanza tra la posizione di ascolto/visione e i vari canali, espressa in metri.

A causa delle differenze di funzionamento di ciascuna modalità surround, le impostazioni del ritardo devono essere stabilite individualmente per ciascuna di esse.Tuttavia, una volta configurate le impostazioni del ritardo per la versione della modalità surround con il maggior numero di canali, non dovranno essere immesse nuovamente per una versione di tale modalità con un minor numero

di canali. Occorrerà tuttavia inserire le impostazioni del ritardo separatamente per ciascuna differente modalità come Dolby Pro Logic II – Music, Dolby Pro Logic II – Game, Dolby Pro Logic,Dolby 3 Stereo.

I tempi di ritardo sono regolabili per tutte le modalità surround. Sebbene tutti i canali appariranno sullo schermo con le distanze predefinite o precedentemente inserite, il sistema di menu consentirà di regolare soltanto le impostazioni per i canali effettivamente utilizzati dalla modalità surround corrente.Ad esempio quando si ascoltano CD musicali utilizzando l’ingresso CD in modalità DSP Surround Off,si possono regolare le impostazioni del ritardo soltanto per i canali frontale sinistro, frontale destro e subwoofer. Il cursore si limiterà semplicemente a saltare gli altri canali durante la navigazione all’interno del menu. Pertanto,la prima volta che si effettua la regolazione delle impostazioni del ritardo, si raccomanda di selezionare una modalità surround a 5.1canali. Per l’impostazione del ritardo, le modalità Logic 7 consentono di accedere alle impostazioni per tutti i canali senza richiedere all’utente di riprodurre una sorgente.

Per iniziare con le impostazioni del ritardo selezionare il menu

DELAY ADJUST MENU

(Figura 11). Se il sistema non é a quel punto,

premere il pulsante OSD pale. Premete il Tasto

per il menu princi-

tre volte o sino a

che il cursore ➞ sullo schermo sia puntato sulla

MANUAL SETUP. Premere il Pulsante

linea

d’impostazione (Set) sottomenu

DELAY ADJUST.

e richiamare il

Figura 11

A questo punto spostate il cursore ➞ sino alla

UNIT e selezionate l’ unità di distanza a

linea voi più familare, feet (piedi) o meter (metri).Quindi spostate il cursore ➞ sulla linea

FL, dove è

stata effettuata la prima regolazione. Ora premete

‹/›

E

i tasti

sino ad aver inserito la

distanza tra il canale frontale sinistro e il punto di ascolto preferito. Quindi premete ancora il Tasti

di Navigazione

per spostarvi sulla

successiva linea.

26 CONFIGURAZIONE DEL SISTEMA

Page 27

Configurazione del sistema

Ora il cursore ➞ dovrebbe trovarsi sulla linea

CEN in maniera tale che il ritardo per il canale

centrale possa essere impostato. premete il Tasto

‹/›

E

di Navigazione

sino a che non venga inserita la corretta distanza tra la posizione d’ascolto preferenziale e il canale centrale. Ripetete la procedura per tutti i diffusori in funzione premendo nuovamente il Tasto di Navigazione

ed usando i Tasti di Navigazione

E

per modificare le impostazioni. Ricordate

‹/›

che quest’ultima regolazione è necessaria solamente se i diffusori posteriori sono installati e se avete scelto Dolby Digital come modo surround.

Una volta che sia stato regolato il ritardo per tutti i diffusori, potete tornare al menù principale,pre-

⁄/¤

mendo il Tasto di Navigazione a che il cursore sia puntato su

MASTER MENU e premendo infine il Tasto Set

BACK TO

sino

Ove dovesse verificarsi il caso che possediate una sorgente o uno schermo digitale che hanno problemi di sincronizzazioni con dialoghi degli interpreti, potete efficacemente usare la funzione A/V Sync onde poter regolare il ritardo inviato al complesso dei canali (dunque in maniera difforme dalle impostazioni individuali) così che immagini e suono vengano risincronizzati. Vi raccomandiamo di effettuare questa regolazione impiegando i controlli di accesso diretto sul telecomando, come illustrato più sotto. Così facendo sarete in grado di osservare l’immagine mentre effettuate le regolazioni. Regolazioni che comunque possono essere effettuate mediante il sistema a menù.

Per regolare il Ritardo A/V Sync premete il Tasto

di Navigazione

⁄/¤

in maniera tele che

il ➞ cursore sia puntato sulla linea A/V Sync Delay line del menù, quindi premete il Tasto di

‹/›

E

Navigazione

per ritardare il suono quanto basta a farlo andare in sincrono con l’immagine sullo schermo.

Le impostazioni di ritardo possono essere regolate in qualsiasi momento mediante il telecomando, e mentre si osserva un’immagine sullo schermo, premendo il Tasto Selezione Ritardo



La prima regolazione è quella del Ritardo A/V Sync Delay e può essere effettuata premendo il

Tasto Set

entro cinque secondi da quando

sullo schermo e sulla Linea Inferiore del

Display

DELAY.

A questo punto premete il Tasto Navigazione

E

appare il messaggio A/V SYNC

‹/›

per inserire l’impostazione desiderata

atta a riportare audio e video in sincrono. Preme-

te nuovamente il Tasto Set

per memorizzare

l’impostazione.

Notare che la regolazione del Ritardo A/V Sync è disponibile per tutte le sorgenti video in ingresso, in maniera tale che possiate inserire differenti impostazioni per compensare le discrasie di qualsiasi prodotto collegato agli ingressi Video 1, 2 o 3.

Per modificare direttamente una delle posizioni diffusori premete il Tasto Selezione Ritardo



, seguito dal Tasto di Navigazione

Onde selezionare la posizione una volta che

sullo schermo e sulla Linea Inferiore del

Display

sia apparso il nome di quella deter-

minata posizione. Quindi premete il Tasto Set entro cinque secondi. Premete il Tasto di Navi-

gazione

E

per inserire il tempo di

‹/›

ritardo che si vuole assegnare a quel determinato diffusore e premete ancora il Tasto Set memorizzare l’impostazione. Potete usare il

⁄/¤

Tasto di Navigazione

per selezionare un’altra posizione, o semplicemente attendere cinque secondi affinché il sistema torni alla sua normale operatività.

Le impostazioni di ritardo possono essere regolate in qualsiasi momento mediante il telecomando, e mentre si osserva un’immagine sullo schermo, premendo il Tasto Selezione Ritardo

Per modificare direttamente una delle posizioni diffusori premete il Tasto Selezione Ritardo



, seguito dal Tasto di Navigazione

Onde selezionare la posizione una volta che

sullo schermo e sulla Linea Inferiore del

Display

sia apparso il nome di quella deter-

minata posizione. Quindi premete il Tasto Set entro cinque secondi. Premete il Tasto di Navi-

gazione

E

per inserire il tempo di

‹/›

ritardo che si vuole assegnare a quel determinato diffusore e premete ancora il Tasto Set memorizzare l’impostazione. Potete usare il

⁄/¤

Tasto di Navigazione

per selezionare un’altra posizione, o semplicemente attendere cinque secondi affinché il sistema torni alla sua normale operatività.

Regolazione del Livello d’Uscita

La regolazione del livello d’uscita è una parte

fondamentale del processo di configurazione di qualsiasi prodotto audio Surround. Inoltre è particolarmente importante per un ricevitore digital come AVR, poiché la corretta configurazione delle uscite garantisce l’ascolto delle tracce musicali con la collocazione, la direzionalità e l’intensità corrette.

NOTA: gli ascoltatori rimangono talvolta confusi dal funzionamento dei canali Surround. Mentre alcuni sostengono che il suono dovrebbe provenire sempre da tutti i diffusori, la maggior parte del tempo i canali Surround produrranno pochissimi suoni oppure nessun suono. Questo avviene perché essi vengono utilizzati soltanto quando il regista o il tecnico del suono generano specificamente un effetto sonoro per creare un’atmosfera, un effetto speciale oppure per continuare l’azione dalla parte anteriore del locale a quella posteriore. Se i livelli d’uscita sono regolati correttamente, è nomale che i canali Surround funzionino solo occasionalmente. Se si aumenta artificialmente il

⁄/¤

per



⁄/¤

per

volume dei diffusori posteriori si potrebbe distruggere l’illusione di un campo sonoro avvolgente che simula le modalità d’ascolto della colonna sonora in una sala cinematografica o in una sala da concerto.

Se avete già calibrato il vostro sistema impiegando l’ EzSet/EQ, la regolazione del livello d’uscita mostrata rifletterà i risultati delle misurazioni effettuate dall’ EzSet/EQ. Non sono necessarie ulteriori regolazioni, a meno che non desideriate modificare uno specifico aspetto per meglio assecondare il vostro gusto personale o una configurazione non standard.

NOTA IMPORTANTE: il livello di uscita deve essere regolato separatamente per ogni modalità Surround analogica e digitale. Ciò compensa anche le differenze di livello fra diffusori che possono variare con la modalità Surround selezionata oppure aumentare o diminuire intenzionalmente il livello di determinati diffusori, in base alla modalità Surround selezionata. Notare che le regolazioni effettuate per ciascun modo surround sono effettive con tutti gli ingressi associati al medesimo modo surround.

Prima di iniziare le regolazioni del livello d’uscita accertarsi che tutti i collegamenti dei diffusori siano stati effettuati correttamente. Il volume del sistema dovrebbe essere inizialmente azzerato.

Per una facile messa a punto,rimanendo seduti nella posizione d’ascolto abituale, seguire questi passi:

1. Accertarsi di aver correttamente effettuato la configurazione della posizione degli altoparlanti a LARGE o SMALL, secondo le indicazioni date in precedenza e disattivate il sistema OSD se attivo.

2. Regolate il volume in modo che sul Display

d’informazione principale

-15.

valore

3. Selezionate l’ingresso associato al modo surround per il quale intendete regolare i livelli di uscita. Ricordarsi di effettuare le stesse regolazioni per tutte le altre modalità surround che avete associato all’ingresso usato.

4. Il modo più semplice di regolare manualmente

CHANNEL

i livelli d’uscita é tramite il menu

ADJUST (fig. 14). Se si è già nel menu prin-

cipale premere il pulsante sore ➔ sullo schermo è posizionato sulla riga

MANUAL SETUP. Se non ci si trova

linea nel menu principale premere il pulsante OSD

per fare apparire il menu principale

MASTER MENU (Figura 12) e premere tre

volte pulsante

Tre volte in modo che il

cursore ➔ sullo schermo si posizioni sulla riga

MANUAL SETUP. Premere il

linea Pulsante di impostazione (Set) richiamare sullo schermo il menu

SETUP (Figura 8) ed eseguire uno scorri-

mento sino a quando il cursore ➞ punta verso

CHANNEL ADJUST e premere il

la linea pulsante di impostazione (Set)

appaia il

finché il cur-

per

MANUAL

ITALIANO

CONFIGURAZIONE DEL SISTEMA 27

Page 28

Configurazione del sistema

Figure 12

Quando appare per la prima volta il menù

CHANNEL ADJUST, il tono-test è disattiva-

to. Usate i Tasti di Navigazione

⁄/¤

per selezionare uno dei canali da regolare impiegando una sorgente esterna, come un disco test, da cui giudicare i livelli d’uscita. Una volta che il cursore ➔ cursor sia puntato verso il canale da regolare, premete i Tasti di Navigazione

E

per incrementare o decrementare il livel-

‹/›

lo d’uscita. In ogni caso,prima di procedere ad alcuna regolazione manuale, vi raccomandiamo, prima di tutto, di impiegare il generatore di tonotest interno dell’AVR con la sua sequenza automatica che invia un tono a ciascun canale, così che potrete verificare che tutti collegamenti siano stati seguiti correttamente.

5. Per attivare il tono-test e farsì che circoli auto-

maticamente attraverso i canali dove i diffusori sono stati precedentemente configurati (vedi a pagina 21), premete il Tasto di Navigazione

⁄/¤

sino a che il cursore ➔ sia puntato

sulla linea

TEST TONE SEQ del menù.

Successivamente, premete i Tasti di Naviga-

‹/›

E

zione

AUTO. In questa fase il tono test ini-

scritta

sino a che non appaia la

zierà immediatamente a circolare in senso orario attorno alla stanza, in riproduzione per due secondi in ciascun diffusore per poi passare al successivo. Il tono circolerà in senso orario attorno alla stanza, suonando per due secondi in ciascun diffusore per poi passare al successivo. Il cursore ➔ lampeggerà in prossimità del diffusore al momento attivo ad indicare da quale diffusore dovrebbe provenire il suono.

NOTA IMPORTANTE: poiché il tono di prova avrà un livello molto inferiore a quello della musica normale occorre rammentarsi di diminuire il volume dopo aver effettuato la regolazione di tutti i canali, ma PRIMA occorre tornare al menu principale e disattivare il tono di prova.

NOTA: Ricordate di verificare che tutti gli altoparlanti siano correttamente collegati. Quando il tono-test comincia a circolare, assicuratevi che provenga dalla diffusore la cui posizione è segnalata

sul Display Principale

. Se il suono proviene

da una posizione NON corrispondente, spegnete l’AVR, usando l’Interruttore Principale (Main

Switch)

e controllate i collegamenti agli altoparlanti o le connessioni con l’amplificatore esterno per accertarvi che ciascun altoparlante sia collegato al corretto terminale di uscita.

6. Dopo aver controllato la posizione del diffusore, lasciar circolare il tono di prova ed ascoltare per controllare quale canale suoni più forte degli altri. Utilizzando il diffusore frontale sinistro come riferimento, premere i pulsanti di

‹/›

E

selezione

sul telecomando per iniziare a regolare i diffusori allo stesso livello del volume. Notare che, se è stato premuto

‹/›

uno dei pulsanti

, la circolazione del tono di prova effettua una pausa sul canale da regolare, per concedere il tempo necessario alla regolazione. Quando si rilascia il pulsante la circolazione riprende dopo 5 secondi. Il cursore ➔ sullo schermo può essere spostato direttamente sul diffusore da regolare premen-

⁄/¤

do i pulsanti

sul telecomando.

7. Continuare a regolare i singoli diffusori finché non hanno tutti lo stesso volume. Notare che le regolazioni dovrebbero essere effettuate soltanto utilizzando i pulsanti di selezione

E

sul telecomando, NON con il controllo

‹/›

principale del volume.

Se state impiegando un fonometro per regolazioni di precisione con il tono-test, ruotate la manopola



del volume

sino a –15 dB e regolate il livello di uscita individuale di ciascun altoparlante in maniera tale che il display del fonometro presenti una lettura a 75 dB,pesato C Slow. Dopo aver effettuato tali regolazioni riportate a zero il volume.

Potete anche effettuare le medesime operazioni con controllo completamente manuale dei canali da regolare, premendo Tasto di Navigazione

⁄/¤

così che il cursore ➔ punti sulla linea

TEST TONE SEQ del menù e quindi impie-

gando i Tasti di Navigazione selezionare

MANUAL nella schermata video

‹/›

E

per

selezionata. In modalità manuale,il tono test inizierà comunque immediatamente ma sarete voi a spostarlo verso un altro canale premendo il

⁄/¤

Tasto di Navigazione

. Quando la

modalità di sequenza manuale è attiva, il tonotest può essere disattivato premendo il Tasto di

⁄/¤

Navigazione

sia puntato sulla linea premere i Tasti di Navigazione

sino a che il cursore ➔

TEST TONE per poi

‹/›

E

per selezionare OFF nella schermata video selezionata.

Ove si riscontrasse che i livelli di uscita sono troppo bassi o troppo alti, è possibile ripetere la procedura.Tornare alla fase 2 e regolare il volume master lievemente più alto o basso per sintonizzarsi al meglio alla particolare disposizione dell’ambiente di ascolto e ai propri gusti specifici. Si può ripetere la procedura tutte le volte che risulta necessario per ottenere il risultato desiderato. Per evitare un possibile danno all’udito o all’apparecchiatura, ribadiamo quanto sia importante evitare di impostare il volume master al di sopra di 0 dB.

Quando tutti i canali hanno lo stesso livello di volume, la regolazione è completata.Utilizzare i

⁄/¤

pulsanti

accanto alla linea

‹/ ›

pulsanti

per spostare il cursore ➔

TEST TONE e premere i

E

sino a fare comparire

l’indicazione OFF per arrestare il tono test.

Notare che tutte le volte che si seleziona una data modalità surround, anche per un ingresso sorgente diverso, verranno utilizzate queste impostazioni del livello di uscita. Tuttavia i livelli di uscita devono essere impostati in modo indipendente per ciascuna modalità surround, incluso variazioni come Dolby Pro Logic II-Movie rispetto a Dolby Pro Logic II-Music. Pur potendo sembrare noiosa, questa procedura è necessaria per ottimizzare le prestazioni dell’AVR quando si utilizzano diversi metodi per indirizzare i materiali audio ai vari canali. L’AVR tuttavia trasporterà le impostazioni per una modalità alla stessa modalità in una diversa configurazione dei canali, come Dolby Pro Logic II-Movie e Dolby Pro Logic IIMovie. Se lo si desidera, come scorciatoia da utilizzare per iniziare rapidamente, si possono impostare i livelli per Dolby Pro Logic II-Movie e annotare queste impostazioni, reinserendole per ogni modalità Dolby ed immettendo le impostazioni soltanto per i diffusori disponibili per ciascuna modalità. Successivamente si raccomanda di regolare i livelli di uscita mentre si ascoltano sorgenti diverse dal tono test. Vedere pagina 38 per ulteriori informazioni sulla regolazione del trim dei livelli di uscita a materiale sorgente esterno.

NOTA: il livello d’uscita del subwoofer non è regolabile per mezzo del tono di prova. Per modificare il livello del subwoofer seguire le istruzioni di regolazione per la regolazione del trim del livello di uscita a pagina 38.

Dopo aver regolato le uscite in modo che tutti i canali siano allo stesso livello, La regolazione è



completa. Adesso regolate il volume

a circa

-40 dB altrimenti il livello puoí essere troppo alto appena la fonte sonora inizia la riproduzione. Per uscire da questo menu premere i pulsanti

⁄/¤

finché il cursore ➔ sullo schermo si

posiziona sulla riga

MENU (Torna al menu), quindi premere il

pulsante d’impostazione (Set)

BACK TO MASTER

per disattiva-

re il tono di prova e tornare al menu principale

MASTER MENU.

I livelli d’uscita possono essere regolati in qualsiasi momento utilizzando i pulsanti discreti e il sistema Semi-OSD. Per regolare i livelli d’uscita in questo modo premere il Selettore del tono di

prova

. Una volta premuto il pulsante il tono di prova inizia a circolare come indicato in precedenza. Nella terza sezione dello schermo di visualizzazione e sul display principale

d’informazione

è indicato il canale corretto da cui dovrebbe udirsi il tono di prova. Come ulteriore ausilio, mentre il tono di prova sta circolando, viene indicata la posizione del canale corretto negli Indicatori dei canali/diffusori

mediante una lettera lampeggiante all’inter-

no del canale corretto. Aumentare il volume



finché si sente il tono di prova ben distinto.

Per regolare il tono di prova premere i pulsanti di

⁄/¤

tasti Dfinché viene visualizzato il livello desiderato sul display o sullo schermo. Quando si rilasciano i pulsanti la circolazione del tono di prova riprende di nuovo dopo 5 secondi.

28 CONFIGURAZIONE DEL SISTEMA

Page 29

Configurazione del sistema

Quando tutti i canali sono allo stesso livello



díuscita, regolate il volume altrimenti il livello puoí essere troppo alto appena la fonte sonora inizia la riproduzione. Quindi

premere il tasto rumore test e completare l’operazione.

NOTA IMPORTANTE: la regolazione del livello d’uscita sarà valida per tutti gli ingressi, ma soltanto per la modalità Surround attualmente selezionata. Per attivarla per le altre modalità occorre selezionare la modalità (con un ingresso) e ripetere la regolazione del livello d’uscita descritto precedentemente. Inoltre ciò consente di compensare le differenze di livello fra diffusori che possono variare con la modalità Surround selezionata oppure aumentare o diminuire intenzionalmente il livello di determinati diffusori, in base alla modalità Surround selezionata.

Dopo aver regolato un ingresso per la modalità Surround, l’ingresso digitale (se presente) e il tipo di diffusore occorre tornare nella riga

INPUT SETUP (impostazione dell’ingresso)

sul Menù scun ingresso che intendete usare. Nella maggior parte dei casi solo l’ingresso digitale e il modo surround differiranno tra ingresso e ingresso, mentre il tipo di altoparlanti sarà prevedibilmente il medesimo (ingressi settati su Comunque, ove lo desideriate, è possibile selezionare differenti tipologie altoparlanti o attivare individualmente i vari altoparlanti per ciascun ingresso in uso.

MASTER e inserite i settaggi per cia-

Test Tone, per disattivare il

a circa -40 dB

GLOBAL).

Dopo aver eseguito le impostazioni descritte nella pagina precedente l’unità AVR è pronta per il funzionamento. Inoltre vi sono ulteriori impostazioni da eseguire, che comunque è opportuno effettuare dopo aver ascoltato un certo numero di sorgenti e di materiale d’ascolto di genere diverso. Queste impostazioni di sistema sono descritte nella pagine 39 e 40 del presente manuale. Inoltre alcune impostazioni effettuate durante la configurazione iniziale dell’unità possono essere modificate in qualsiasi momento. Ogni volta che vengono aggiunte nuove fonti sonore o nuovi altoparlanti, o se semplicemente si vogliono cambiare le impostazioni per rispecchiare al meglio il gusto personale, si possono ripetere le operazioni sopradescritte per adattare i valori ai parametri desiderati.

Notare che i cambiamenti effettuati rimangono memorizzati nell’AVR, anche se viene spento, fino a che l’apparecchio non venga resettato (vedere pag. 45).

L’installazione e la configurazione di AVR sono state completate. Ora potete godere la migliore riproduzione musicale e l’ascolto ottimale del cinema in casa (Home Theater). Buon divertimento!

ITALIANO

CONFIGURAZIONE DEL SISTEMA 29

Page 30

Funzionamento

Tabella Modi Surround

MODALITÀ CARATTERISTICHE GAMMA

DOLBY DIGITAL Disponibile soltanto con le sorgenti d’ingresso digitali codificate con dati Dolby Digital.

Questa modalità comprende fino a 5 canali audio principali separati ed un canale speciale dedicato agli effetti delle basse frequenze.

DTS 5.1 Disponibile solo con sorgenti digitali codificate con dati DTS. Disponibile su speciali DVD, LD e

dischi solo audio, il DTS consente di avere sino a 5 canali principali separati ed un canale speciale dedicato per gli effetti a bassa frequenza.

DOLBY PRO LOGICII Recente versione della tecnologia analogica Dolby Surround della Dolby Laboratory in grado di

MOVIE decodificare canali discreti a larga banda da materiale con codifica matriciale o analogica MUSIC in uso un ingresso digitale con una registrazione PCM 2.0 in riproduzione. Il Dolby Pro Logic 2 è DOLBY PRO LOGIC ottimizzato per la riproduzione di colonne sonore di film che sono registrate con sistema matriciale per GAME ricreare segnali separati per gli altoparlanti posteriori ed il canale centrale,mentre il Pro Logic II Music può

essere impiegato per registrazioni musicali registrate con surround matriciale o in tradizionale stereo, ricreando comunque segnali separati per posteriori e centrale.Il modo ricrea un surround a cinque canali da normali sorgenti stereo. La modalità Game garantisce che effetti speciali vengano indirizzati ai canali surround, offrendo al contempo il pieno impatto sfruttando il subwoofer ed immergendo in tal modo il giocatore nell’universo dei video game.

Logic 7 Cinema Questo esclusivo modo surround Harman Kardon per suoi sintoamplificatori AV estrae il massimo delle Logic 7 Music informazioni surround da materiale codificato surround o stereo convenzionale.A seconda del

numero di altoparlanti utilizzati e della selezione effettuata nel menù disponibile la versione 5.1 del Logic 7. Il modo Logic 7 C (o Cinema) può essere impiegato con qualsiasi registrazione che contenga Dolby Surround o codifiche a matrice similari, consentendo una maggior intellegibilità del canale centrale ed una migliore collocazione dei suoni nello spazio, con effetti realistici come mai prima ottenibili da alcuna altra decodifica, che si muovono credibilmente nell’ambiente senza mai apparire fastidiosi o artificiosi. Il Logic 7 M (o Music) dovrebbe essere usato con sorgenti stereo analogiche o PCM di cui esalta l’esperienza d’ascolto presentando una scena acustica decisamente più ampia e ricrea la spazialità posteriore. Entrambi questi modi Logic 7 dirigono le informazioni a bassa frequenza al subwoofer (ove installato e configurato) per fornire il massimo impatto della gamma bassa.

SURROUND SELECT,è

30 FUNZIONAMENTO

Page 31

Funzionamento

Tabella Modi Surround

MODALITÀ CARATTERISTICHE GAMMA

DTS Neo:6 Cinema Queste due modalità sono disponibili quando si utilizza una sorgente analogica per creare una presentazione DTS Neo:6 Music surround multicanale da sorgenti stereo tradizionali e codificate a matrice convenzionali. Selezionate la ver-

sione Cinema del DTS Neo:6 per qualsiasi programma codificato con matrice analogica surround, e Music per le normali registrazioni stereo. Quando si seleziona una modalità DTS Neo:6 Cinema, può essere disponibile una configurazione a 3 o 5 canali, in base al numero di diffusori del sistema in uso. Usare la modalità a 3 canali quando sono presenti soltanto un diffusore frontale sinistro e destro e un diffusore centrale; le informazioni del canale surround verranno miscelate in questi diffusori. La modalità a 5 canali sarà disponibile soltanto nel caso in cui i diffusori surround siano stati impostati come attivi.

DTS 96/24 DTS 96/24 è un formato ad alta risoluzione che sfrutta una frequenza di campionamento a 96kHz

con risoluzione a 24 bit per produrre informazioni espanse che migliorano l’armonica del materiale della sorgente. L’AVR è in grado di rilevare e decodificare automaticamente materiali in formato DTS 96/24 e metterli a disposizione esprimendo le intenzioni dell’artista.

Dolby 3 Stereo Sfrutta le informazioni contenute in un programma codificato surround o stereo a due canali per creare

informazioni per il canale centrale. Inoltre, le informazioni normalmente inviate ai diffusori surround per il canale posteriore vengono attentamente mixate con i canali frontale-sinistro e frontale-destro per aggiungere realismo. Usare questa modalità quando si dispone di un diffusore per il canale centrale ma nessun diffusore surround.

Dolby Virtual Speaker La tecnologia Dolby Virtual Speaker impiega un avanzato algoritmo di ultimissima generazione, per Reference riprodurre la dinamica e posizionare con precisione gli effetti di un sistema 5.1 perfettamente calibrato Wide i due soli diffusori. In modalità Reference,la larghezza apparente del suono lungo l’immagine frontale

viene definita dalla distanza tra i due diffusori. La modalità Wide offre un’immagine frontale più spaziosa, quando vi è becessità di mantenere i due altoparlanti più ravvicinati tra loro.

THEATER Questa modalità Surround utilizza la decodifica della matrice Surround per simulare un

film standard o l’effetto del palcoscenico o con fonti stereo e persino semplici fonti mono.

ITALIANO

HALL 1 o HALL 2 Le due modalità Hall offrono scelte di decodifica della matrice surround per simulare

una sala da concerti di medie dimensioni o un teatro d’opera con fonti stereo o fonti mono.

5CH Stereo Questo modo si avvantaggia della presenza di più diffusori per posizionare un segnale stereo frontalmente

e posteriormente all’ambiente, mentre il canale centrale e’ il risultato di una somma, mono, tra i canali destro e sinistro.A seconda della configurazione,per 5.1 Canali dell’AVR, uno di questi modi (mai entrambi) è disponibile. Ideale per riprodurre musica in situazioni particolari,come una festa o un evento pubblico.

SURROUND OFF Questa modalità disattiva l’elaborazione Surround e fornisce la riproduzione pura dei (STEREO) canali sinistro e destro di programmi stereo bicanali.

Surround Off (Stereo) Questi modi eliminano il processamento surround offrendo una presentazione in pura stereofonia. Surround Off (Bypass) Il modo Surround Off (Bypass) dovrebbe essere usato solo con gli ingressi a cui sono associate sorgenti DSP Surround Off analogiche, dal momento che il suo scopo è quello di Preservare il formato analogico dei segnali audio, per

tutto il loro percorso attraverso il ricevitore, sino ai diffusori e al subwoofer,bypassando completamente le manipolazioni digitali del segnale. Il sistema di bass digitale non si rende disponibile in modalità Surround. La modalità DSP Surround Off può essere impiegata sia con gli ingressi analogici che con quelli digitali, dal momento che il segnale viene trattato dal sistema di bass management digitale, onde ottimizzare la distribuzione della basse frequenze tra diffusori principali e subwoofer.

Dolby Headphone La modalità Dolby Headphone consente alle comuni cuffie stereofoniche di supportare un suono a cinque canali. DH

FUNZIONAMENTO 31

Page 32

Funzionamento

Funzionamento generale

Una volta completate l’installazione e la configurazione di AVR, l’uso è semplicissimo e piacevole. Vi preghiamo di osservare le seguenti istruzioni per ottimizzare la fruibilità del nuovo ricevitore:

Accensione e spegnimento dell’AVR

• Se si utilizza AVR per la prima volta occorre pre-

mere l’interruttore principale frontale per accendere l’unità. Questa operazione mette l’unità nella modalità stand-by, come segnalato dall’indicatore di alimentazione diventa giallo. Mentre l’unità è in modalità standby potete iniziare la seduta d’ascolto premendo il

controllo di alimentazione del sistema

pannello frontale oppure il pulsante Sorgente sul pannello frontale o il selettore AVR5. Notare che l’indicatore di alimentazione illuminerà in blù. Questo accende l’unità e l’imposta di nuovo sull’ultima sorgente d’ingresso utilizzata. In modalità stand-by l’unità potrebbe essere accesa premendo uno qualunque dei pulsanti dei selettori della sorgente

Source Nota: dopo aver premuto il pulsante di selezione

Ingressi recchio, premere il selettore AVR accedere alle funzioni AVR tramite telecomando.

Per spegnere l’unità al termine di una sessione d’ascolto premere semplicemente il controllo di

alimentazione del sistema

frontale oppure il pulsante di disinserimento

(Power OFF) parecchio collegato alla presa CA commutata



l’indicatore di alimentazione

giallo. Se si utilizza il telecomando per spegnere l’unità,

esso in effetti mette l’unità in modalità stand-by, come indicato dall’indicatore di alimentazione

Se si prevede un’assenza prolungata, si suggerisce di disattivare completamente l’unità per mezzo dell’interruttore principale di alimentazione

Nota: tutte le memorie preimpostate possono perdersi se l’apparecchio viene spento tramite l’interruttore principale più di due settimane.

Uso dello spegnimento automatico

• Per programmare lo spegnimento automatico di AVR premere il pulsante Sleep telecomando. Ogni volta che si preme il pulsante, il tempo diminuisce fino al disinserimento nell’ordine seguente:

Il tempo della funzione Sleep verrà visualizzato nell’indicatore della Display Informativo

Principale

sarà trascorso.

sul pannello frontale.

(eccetto VID3) per accendere l’appa-

nel pannello posteriore verrà disattivato e

che diventa giallo.

4567

sul telecomando. Qualsiasi ap-

e diminuirà finché l’intervallo

sul pannello

che

o il tasto

per poter

sul pannello

diventerà

e lasciato spento per

sul

Una volta trascorso il tempo impostato per lo spegnimento, l’apparecchio si spegnerà automaticamente (in modalità standby). Notare che il display luminoso del pannello frontale dimezzerà la sua luminosità quando viene programmata la funzione di spegnimento automatico. Per disattivare la funzione di spegnimento automatico, tenere premuto il tasto del timer di spegnimento

fino a che il display torna alla luminosità

normale e appare

Informativo Principale

SLEEP OFF sul Display

Selezione della sorgente

• Per selezionare una sorgente premere i pulsanti di selezione sorgente sul telecomando

467

Nota: dopo aver premuto il pulsante di selezio-

ne Ingressi

premere il selettore AVR re alle funzioni AVR tramite telecomando.

• La sorgente d’ingresso può anche essere modificata premendo i Selettori della sorgente

d’ingresso

che si preme il pulsante si sposta la selezione dell’ingresso nell’elenco degli ingressi disponibili.

• Una volta cambiato l’ingresso, l’AVR passerà automaticamente alla sorgente digitale (se selezionata), alla configurazione di surround e degli altoparlanti che erano state inserite durante il processo di configurazione per quella sorgente sonora.

• Gli ingressi del pannello frontale Video 3

Optical Digital 3

neamente all’impianto un dispositivo quale una console per videogame o una telecamera.

• Quando viene modificata la sorgente il nome del nuovo ingresso viene visualizzato momentaneamente sullo schermo, nella terza sezione inferiore dello schermo di visualizzazione. Inoltre il nome dell’ingresso viene visualizzato nel display

principale d’informazione

si illumina, accanto al nome dell’ingresso selezionato, sul pannello frontale.

• Se è stata selezionata una sorgente audio pura

(sintonizzatore, lettore CD, registratore, ingressi diretti a 6 canali) l’ultimo ingresso video utilizzato rimane collegato alle uscite Video

uscite video del monitor

visualizzare e di ascoltare simultaneamente le diverse sorgenti.

• Se viene selezionata la sorgente DMP (Digital Media Player) , qualora un dispositivo Apple iPod compatibile sia inserito in un dispositivo Harman Kardon opzionale collegato al Connettore DMP riore, messaggi sul funzionamento appaiono visualizzati su qualsiasi display video collegato alle Uscite monitor video possibile utilizzare il telecomando per navigare nell’iPod ed accedere a molte delle sue funzioni. I messaggi sul funzionamento appaiono anche nel display del pannello frontale ed è possibile caricare la batteria dell’iPod.

per accendere l’apparecchio,

per poter accede-

sul pannello frontale. Ogni volta

o il Coaxial Digital 3

possono essere usati per collegare tempora-



. Ciò consente di



sul pannello poste-



dell’AVR ed è

ed un LED blù





e alle

Consultare il manuale d’uso per ulteriori informazioni sul dispositivo e l’iPod in uso.

• Se una sorgente video a componenti è collegata agli Ingressi a componenti Video 1



Video 2 video a componenti

l’apparecchio televisivo sia impostato sull’ingresso corretto per visualizzare il segnale (composito o S-Video oppure videocomponent, vedere le note per S-Video a pag.14).

, allora verrà instradata alle Uscite



. Accertarsi che

Ingressi Diretti 6-Canali

L’impostazione 6 CH DIRECT INPUT dovrebbe essere utilizzata quando il dispositivo sorgente d’ingresso dispone di un proprio sistema di gestione bassi interno. Questo ingresso, infatti, gira il segnale direttamente dalla sorgente alla manopola del volume senza alcuna conversione da analogico a digitale, e silenzia automaticamente le connessioni d’ingresso non utilizzate onde prevenire qualsiasi elemento indesiderato di rumore che possa interferire con la riproduzione.

Notare che quando si impiegano gli Ingressi Diretti a 6 Canali, non si possono selezionare i modi surround, dal momento che sarà il decodificatore dell’apparecchiatura esterna collegata a determinare quale processamento usare. Inoltre quando sono in uso gli ingressi a 6 Canali non c’è segnale alle uscite record né funzione di bass management, né funzioneranno i tasti di Modo Toni.

Comandi ed uso delle cuffie

• Regolare il volume ad un livello confortevole utilizzando il Controllo del volume frontale oppure i pulsanti Volume Up/Down (freccia su / freccia giù)

• Per disattivare temporaneamente l’audio di tutte le uscite dei diffusori premere il pulsante Mute



. Ciò interromperà l’invio del segnale agli altoparlanti e all’uscita cuffia, ma non avrà effetto sulle registrazioni o sulle duplicazioni che dovessero essere in corso. Quando il sistema è silenziato, la

MUTE lampeggia sul Display Informati-

parola

vo Principale



Mute

• Per impostare l’uscita di AVR in modo che l’uscita sia “flat (piatta)” e i comandi del tono di prova siano disattivati, premere una o due volte il pulsante della modalità Tone (tonalità) modo che compaia momentaneamente il messaggio

d’informazione

della tonalità premere pulsante della modalità Tone (tonalità) momentaneamente il messaggio

display principale d’informazione

• Per l’ascolto privato inserire la spina da 6,3 mm stereo/fono di una cuffia stereo nel jack della

presa per le cuffie

Notare che, quando la spina della cuffia è inserita, il messaggio re sul display principale d’informazione e l’audio di tutti i diffusori è disattivato. Quando

per tornare allanormale operatività.

Tone Off sul display principale



. Premete nuovamente il tasto

. Per riattivare i comandi

in modo che compaia

DOLBY H:BP (cuffia) compa-

sul telecomando.

Tone In sul

nel pannello frontale.



sul pannello

32 FUNZIONAMENTO

Page 33

Funzionamento

si stacca spina della cuffia viene ripristinato l’audio nei diffusori.

• Quando ascoltate in cuffia, potete godere degli effetti dei modi Dolby Headphone per aggiungere spazialità all’ascolto. Premete il Tasto Selettore

Modo Dolby Surround

Dolby Headphone disponibili, onde poter scegliere il vostro preferito.

o il Selettore Gruppi

per scorrere attraverso i tre modi

Selezione delle modalità Surround

Una delle caratteristiche più importanti dell’AVR 147 é la possibilità di riprodurre un campo sonoro surround multicanale completo da: fonti digitali, programmi codificati a matrice surround analogica, programmi stereo standard e persino programmi mono.

La selezione di una modalità surround è basata su scelta personale, ed è relativa anche alla tipologia di materiale a disposizione. Per esempio, CD musicali, films o programmi TV che dispongono di un audio codificato (quindi con uno specifico logo), come Dolby Surround, possono essere riprodotti utilizzando le decodifiche Dolby Pro Logic II Movie (per films) o Music (per audio musicale), con la decodifica DTS NEO:6 o l'esclusiva modalità Harman Kardon Logic 7 Movie Mode, per creare un segnale full range a 5.1 canali da programmi surround codificati, con un segnale posteriore stereofonico sinistro e destro, esattamente come è stato registrato (per esempio, il suono che viene registrato dal lato posteriore sinistro verrà udito solo da quel lato; per ulteriori informazioni vedere la tabella a pagina 30-31).

Notare che quando vengono ricevuti segnali Dolby Digital 2.0 (p.e.le tracce D.D. 2.0 di un DVD) che sono codificate con informazioni Dolby Pro Logic, oltre al decodificatore Dolby Digital, interviene il Doly Pro Logic II a decodificare un messaggio sonoro a 5.1 canali completi (vedi anche Dolby Digital in questa pagina).

Per ricreare una scena sonora ampia e profonda, con panoramiche dettagliate ed effetti credibili anche da registrazioni stereo analogiche, impiegate il modo Dolby Pro Logic II Music o Emulation o il sistema esclusivo Harman Kardon Logic 7 Music per un drastico miglioramento delle prestazioni rispetto al Dolby Pro Logic (I) dei tempi passati.

NOTA: una volta che il programma è stato codificato con l’informazione Surround, esso conserva la matrice Surround fintanto che il programma viene trasmesso in stereo. Benché i film con suono surround possano essere decodificati da modi surround analogici come il Pro Logic II Cinema, il Logic 7 Cinema, il DTS Neo:6 Cinema, quando vengono trasmessi da stazioni TV convenzionali, da TV via cavo, Pay Tv e trasmissioni satellitari. Inoltre un numero sempre maggiore di programmi televisivi e radiofonici, trasmissioni sportive e CD musicali sono registrati in modalità Surround. È possibile vedere l’elenco di questi programmi visitando il sito Web della Dolby Laboratories a www.dolby.com

Anche quando non c’è specifica di decodifica surround internazionale, potreste rilevare che con quel dato programma il Pro Logic II Music, il Logic 7 Music o Enhanched, il DTS Neo:6 Music sono comunque in grado di sviluppare un surround avvolgente e credibile attraverso l’uso delle informazioni surround naturalmente contenute anche nelle registrazioni stereo.

Comunque per quei programmi stereo senza informazioni ”surround” suggeriamo di usare le modalità Theater, Hall e 5CH Stereo (efficaci in particolare con le vecchie registrazioni dalla stereofonia un po’ estremizzata) mentre per i programmi monofonici, vi consigliamo di provare i modi Theater o Hall.

I modi surround possono essere selezionati sia dal telecomando che dal pannello frontale. Per selezionare un nuovo modo surround dal pannello frontale, per prima cosa premete il Selettore

di Modo Gruppo Surround

gruppo surround principale, quale Il Dolby, il DTS o il Logic 7 venga selezionato. Quindi premere il

Selettore di Modo Surround

il modo specifico desiderato. Per selezionare un modo surround dal telecoman-

do, premete il tasto relativo al gruppo principale che comprende il modo specifico che intendete usare, scegliete dunque tra Dolby

Surround Stereo

pressione del tasto fa in modo che venga mostrato il modo eventualmente già in uso in quel determinato gruppo, o il primo modo disponibile se c’è attualmente in uso un altro modo. Per scorrere attraverso i modi disponibili in quel determinato gruppo, premete nuovamente il tasto, sino a che il modo desiderato appaia nella display principale

d’informazione

Per selezionare un modo DSP (Hall 1, Hall 2 o Theater) premete ripetutamente il tasto per scorrere la lista dei modi disponibili.

Quando si cambia modo surround, si accende un LED blù accanto al nome del modo attualmente in uso nell’Indicatore di Modo Surround pannello frontale.

Notare che le modalità Dolby Digital o DTS possono essere selezionate soltanto se si usa un ingresso digitale. Inoltre, quando è presente una sorgente digitale, l’unità AVR seleziona e commuta automaticamente la modalità corretta (Dolby Digital o DTS) indipendentemente dalla modalità precedentemente selezionata. Per maggiori informazioni sulla selezione delle sorgenti digitali vedere la sezione seguente del presente manuale d’uso.

Quando sono in funzione gli ingressi diretti 6-Canali non avviene alcun processamento surround, dal momento che tali ingressi prelevano il segnale analogico in uscita da un lettore DVD-Audio o SACD esterni, o da altro dispositivo di sorgente, e li portano direttamente al potenziometro del volume, senza ulteriori processamenti digitali.

, DTS Neo:6, Logic 7O,



o DSP SurroundA. La prima

e sul display su schermo.

sino a che il

per scegliere

, DTS

(

sul

Per ascoltare un programma nella modalità bicanale stereo tradizionale utilizzando soltanto il diffusore frontale sinistro e il diffusore frontale destro (più il subwoofer, se installato e configurato), sino a che

Display Principale

SURR OFF non appaia sul

Ò.

Riproduzione audio digitale

L’audio digitale rappresenta un passo in avanti fondamentale rispetto ai vecchi sistemi di processamento surround analogici come il Dolby Pro Logic. Fornisce cinque canali discreti:sinistro anteriore, centrale, destro anteriore, sinistro surround e destro surround. Ogni canale riproduce una gamma di frequenza completa (da 20Hz a 20kHz) ed offre una dinamica ottimale nonché miglioramenti significativi del rapporto segnale/rumore. Inoltre i sistemi digitali sono in grado di fornire un canale supplementare, dedicato in particolare alla codifica delle basse frequenze.Tale canale viene generalmente definito canale “.1” per i sistemi descritti con la sigla “5.1”. Il canale delle basse frequenze è completamente separato, ma poiché dispone di una larghezza di banda intenzionalmente limitata, i tecnici di progettazione audio hanno creato una definizione unica.

Dolby Digital

Dolby Digital (inizialmente conosciuto come AC3 é componente standard di DVD, ed é disponibile su dischi LD con codifiche particolari e su trasmissioni via satellite ed é parte del nuovo sistema televisivo ad alta definizione (HDTV).

Notare che occorre un demodulatore RF opzionale esterno per usare AVR per ascoltare le tracce sonore in Dolby Digital disponibili sui laser disc. Collegare l’uscita RF del lettore LD al demodulatore e poi collegare l’uscita digitale del demodulatore agli ingressi ottici e coassiali l’uso dei lettori DVD e dei laser disc codificati DTS non è necessario alcun demodulatore.

DTS

Il DTS è un altro sistema audio digitale in grado di fornire audio 5.1. Sebbene sia DTS che Dolby Digital siano digitali, questi utilizzano diversi metodi di codifica dei segnali e quindi richiedono diversi circuiti di decodifica per riconvertire i segnali digitali in segnali analogici.

Tracce sonore codificate DTS si trovano su particolari DVD e LD, cosi come su speciali DTS audio CD. Con l’AVR si può usare qualsiasi lettore LD, DVD o CD equipaggiati di uscita digitale, per riprodurre CD audio codificati DTS, ma per riprodurre LD codificati DTS serve un lettore LD, per riprodurre un DVD codificato DTS serve un lettore DVD. Bisogna connettere l’uscita del riproduttore agli ingressi Ottico o Coassiale del pannello posteriore

*e Ó

ingressi Per ascoltare colonne sonore di DVD codificate con

DTS, il lettore DVD deve essere compatibile con il segnale DTS come indicato dal logo DTS sul pannello frontale. Si noti che i primi lettori DVD prodotti potrebbero non essere in grado di riprodurre DVD codificati DTS. Ciò non rappresenta un pro-

del pannello frontale.

*Ó

di AVR. Per



o agli

)

ITALIANO

FUNZIONAMENTO 33

Page 34

Funzionamento

blema causato dall’AVR, in quanto alcuni lettori non possono trasmettere il segnale DTS alle uscite digitali. In caso di dubbi sulla capacità del proprio lettore DVD di gestire DVD DTS si consiglia di consultare il manuale d’uso del lettore.

Cortesemente fate attenzione al fatto che alcuni DVD Player vengono spediti dalla fabbrica con le uscite già settate per il solo Dolby Digital. Alfine di assicurarvi che i dati DTS vengano inviati all’AVR, controllate il menu di settaggio del vostro DVD Player affinché l’uscita dati DTS sia abilitata.

Riproduzione audio PCM

PCM (Pulse Code Modulation - modulazione del codice ad impulsi) è il sistema audio digitale non compresso utilizzato per i compact disc e per i laser disc non codificati Dolby Digital/DTS nonché alcuni DVD codificati specificamente PCM. I circuiti digitali di AVR sono in grado di effettuare una decodifica d’alta qualità da digitale ad analogica e possono essere connessi direttamente all’uscita audio digitale del lettore CD o LD (LD soltanto per i programmi PCM o DTS, per i dischi Dolby Digital occorre un adattatore RF, vedere ”Dolby Digital” come sopra).

Si possono effettuare le connessioni sia agli ingressi Ottico o Coassiale del pannello



posteriore del pannello frontale.

Per ascoltare una sorgente digitale PCM, selezionare innanzi tutto la sorgente desiderata (p.e. CD) per trasmettere il relativo segnale video (se presente) al monitor del televisore e per fornire il segnale audio analogico per la registrazione. Quindi premere il selettore dell’ingresso digitale

e i pulsanti

oppure i pulsanti di selezione frontale per scegliere gli ingressi ottici oppure coassiali, appaiono sulla display principale d’informa-

zione

confermare l’opzione desiderata. Nel corso della riproduzione PCM l’unità si com-

muterà automaticamente nel modo surround preimpostato in fabbrica o in modalità ma sarete comunque in grado di selezionare qualsiasi modo surround, ad eccezione di Dolby Digital e DTS.

Selezione di una sorgente digitale

Per utilizzare entrambe le modalità digitali occorre una sorgente digitale collegata correttamente ad AVR. Collegare le uscite digitali del lettore DVD, dei ricevitori HDTV, sistemi satellitari dei lettori CD agli ingressi ottici e coassiali sul pannello

*Ó

una sorgente di registrazione stereo analogica, le uscite analogiche presenti sull’apparecchiatura della sorgente digitale dovrebbero essere connesse ai corretti ingressi sul pannello posteriore di AVR (p.e.collegare l’uscita audio stereo analogica del DVD agli ingressi Ingresso Audio DVD pannello posteriore quando si collegano le uscite digitali della sorgente).

o agli Ingressi Digitali *e

⁄/¤

sul telecomando

OPTICAL o COAXIAL, come

. Premere il pulsante Set@F

.Per fornire un segnale di riserva ed

sul pannello

per

LOGIC 7,



sul

Per selezionare una sorgente digitale,come ad esempio il DVD, prima di tutto selezionate la sua uscita usando il telecomando o il Selettore

Ingresso

inviare il suo segnale video (se c’è n’è uno) al monitor TV e per fornire il segnale analogico per la registrazione. Quando l’ingresso digitale associato all’ingresso selezionato (ad es. DVD) non viene selezionato automaticamente (per via del settaggio ingressi realizzato precedentemente durante la configurazione del sistema, vedi pag.

18) selezionare la sorgente digitale premendo

il pulsante

quindi usare i pulsanti telecomando, o i pulsanti sul pannello frontale, per scegliere uno degli ingressi

display principale d’informazione

sull’OSD. Quando la sorgente digitale é in riproduzione,

L’AVR riconoscerà automaticamente se é un formato Dolby Digital, DTS o PCM, che é il formato di uscita standard dei lettori CD.

Notare che un ingresso digitale (es. coassiale) rimane associato a qualsiasi ingresso analogico (es. DVD) appena viene selezionato, quindi l’ingresso digitale non deve essere nuovamente selezionato ogni volta che viene selezionato l’ingresso appropriato Dolby Digital, DTS o PCM.

Indicatori Digitali di Bitstream

Quando viene riprodotta una sorgente digitale, l’unità AVR individua automaticamente il flusso di dati (bitstream) presente. In base a questa informazione viene selezionata automaticamente la modalità Surround corretta.Ad esempio i flussi di dati DTS provocano la commutazione dell’unità nella decodifica DTS, mentre con il flusso di dati Dolby Digital s’attiva la decodifica Dolby Digital. Ogni volta che l’apparecchio rileva dati PCM, da CD, LD, da DVD musicali o da alcune tracce su normali DVD,perrmette la selezione manuale della modalità surround più appropriata. Considerando che la gamma delle modalità Surround disponibili dipende dal tipo di dati digitali presenti,AVR utilizza una serie di indicatori per segnalare quale tipo di segnale è presente. Ciò contribuisce a comprendere la scelta della modalità e i canali d’ingresso registrati sul disco.

Ove vi sia in riproduzione una sorgente digitale, l’ AVR mostrerà una serie di messaggi ad indicare il tipo di bitstream ricevuto. Questi messaggi appariranno brevemente subito dopo che il modo in uso sia stato cambiato, e rimarranno nel Display

Informativo Principale

secondi, prima che il display torni alla normale indicazione del modo surround.

4%sul pannello frontale onde

GÛSelettore ingresso digitale e

freccia alto/basso sul

selezione ingressi

DIGITAL o COAXIAL,come appaiono sulla

per circa cinque

Tipologie di Modo Surround

Per le sorgenti Dolby Digital e DTS,apparirà un’indicazione a tre cifre, a mostrare il numero dei canali presenti nel programma. Per esempio 3/2/.1.

Il primo numero sta ad indicare quanti canali discreti frontali sono presenti.

• 3 sta a significare che sono disponibili segnali

separati per i canali frontali sinistro, centrale e destro. 2 sta a significare che sono disponibili segnali separati per i canali frontali sinistro e destro.Tale indicazione verrà mostrata con i programmi Dolby Digital 5.1 e DTS 5.1.

• 2 sta a significare che sono disponibili segnali

separati per i canali frontali sinistro e destro, ma non è presente un canale centrale discreto. Tale indicazione verrà mostrata per i bitstream Dolby Digital con materiali di programma stereo.

• 1 sta a significare che è disponibile solo un

canale mono nel bitstream Dolby Digital.

Il numero al centro della sequenza, indica quanti canali discreti surround sono presenti.

• 2 sta a significare che sono disponibili segnali

separati per i canali surround sinistro e destro. Tale indicazione verrà mostrata con i programmi Dolby Digital 5.1 e DTS 5.1.

• 1 sta a significare che è disponibile solo un sin-

golo canale codificato surround. Tale indicazione verrà mostrata per i bitstream Dolby Digital con codifica matriciale.

• 0 sta a significare che non vi sono canali sur-

round disponibili. Tale indicazione verrà mostrata per i programmi stereo a due canali.

L’ultimo numero sta ad indicare la presenza o meno di un canale Effetti a Bassa Frequenza (LFE) discreto. Ovvero “.1” nella comune dizione di suono “5.1” e questo è un canale speciale che contiene solo basse frequenze

• 1 sta a significare che è disponibile un canale

LFE.Tale indicazione verrà mostrata con i programmi Dolby Digital 5.1 e DTS 5.1 ove disponibile.

• 0 sta a significare che non c’è un canale dispo-

nibile per le informazioni LFE. Comunque, anche se non è presente un canale dedicato LFE, le frequenze più basse verranno inviate al subwoofer quando questo sia stato selezionato nella configurazione diffusori.

Il messaggio linea LOWER DISPLAY LINE cazione che il flusso di dati audio digitale è stato interrotto o non è più presente. Quando accade questo, il processore digitale dell'unità non ha più un segnale da controllare, e dunque diventa "Unlocked". E' possibile vedere questo segnale quando il DVD viene avviato, prima che il flusso dati cominci a scorrere e venga riconsciuto dal processore; oppure ogni volta che il flusso dati venga messo in pausa o stoppato, ad esempio quando viene richiamato il menu interno dei DVD o quando il lettore sta passando tra diverse sezio-

UNLOCK potrebbe apparire nella

Questa è l'indi-

34 FUNZIONAMENTO

Page 35

Funzionamento

ni del disco. E' inoltre possibile vedere questo messaggio quando si utilizza il ricevitore satellitare o il tuner HDTV, quando l'audio digitale viene momentaneamente sconnesso, quando si cambiano i canali o quando un dispositivo esterno passa il segnale da un flusso digitale ad un altro analogico. Il messaggio

UNLOCK è dunque

normale, e non indica alcun problema del vostro ricevitore. Piuttosto, indica che il flusso dati digitale è stato messo in pausa o non è più presente, per differenti motivazioni.

Quando vengono riprodotti segnali Dolby Digital 3/2/.1 o DTS 3/2/.1 l’AVR si commuterà automaticamente sul modo surround corrispondente, e non potrà essere selezionato alcun altro tipo di processamento. Quando viene rilevato un bitstream Dolby Digital con segnali 3/1/0 o 2/0/0 potete selezionare qualsiasi modo surround.

Processamento Surround del suono

Grazie alla potenza del processore DSP dell'AVR 147, è disponibile tutta una serie di opzioni della modalità surround per la maggior parte dei segnali digitali per fornire informazioni native o per produrre un campo sonoro potenziato in modo da adattare al numero di diffusori che compongono il sistema in uso. Le modalità e il numero di canali disponibili per ciascuna modalità varia in relazione al bitstream in ingresso e alla configurazione del sistema ed appaiono elencati nelle tabelle di seguito mostrate. Le modalità possono venire selezionate secondo i sistemi consueti, selezionando prima il principale gruppo modalità Surround e scorrendo successivamente le opzioni.

Il bitstream in ingresso è indicato nella Riga del

display inferiore

come sopra descritto. Completata la selezione di una modalità Surround, dopo circa 5 secondi, il bitstream appare velocemente visualizzato prima che l'unità riprende il normale funzionamento. Si potrà pertanto valutare il bitstream corrente premendo semplicemente il pulsante per il principale gruppo modalità Surround ed attendendo qualche minuto la visualizzazione del bitstream nella Riga del

display inferiore

. Le informazioni attinenti

al bitstream appaiono anche visualizzate una

volta cambiato l'ingresso sorgente. Per usare la tabella sottostante,abbinare l'indica-

zione visualizzata nel display al bitstream in ingresso riportato nella colonna a sinistra. Le modalità Surround disponibili vengono mostrate sulla destra.

E’ sempre una buona idea quella di controllare le letture dei dati dei canali, onde assicurarsi che esse corrispondano alle informazioni sull’audio del programma presenti sulla contro-copertina dei DVD. In alcuni casi noterete indicazioni relative ad un sistema canali “2/0/0” anche se il disco contiene un segnale completo 5.1, o 3/2/.1 signal. Se ciò accade controllate le impostazioni di uscita del vostro lettore DVD o la selezione del menù audio dello specifico disco, onde assicurarvi che il lettore stia inviando il giusto segnale all’ AVR.

Indicazioni di Riproduzione PCM

PCM è l’acronimo di Pulse Code Modulation (Modulazione a Codice d’Impulsi), che rappresenta il tipo di segnale digitale impiegato per la riproduzione dei normali CD, e per altre sorgenti nonDolby Digital e non-DTS come il Mini-Disc. Quando viene rilevato un segnale PCM, il Display Infor-

mativo Principale

mostrerà, per breve tempo, un messaggio con le lettere PCM,oltre alla lettura della frequenza di campionamento del segnale digitale.

Si possono effettuare connessioni agli Ingressi



Ottico o Coassiale o agli Ingressi Digitali

sul pannello posteriore

*Ó

sul pannello fron-

tale. Per ascoltare una sorgente digitale PCM, selezio-

nare in primo luogo l'ingresso per la sorgente desiderata (ad es. CD). Quindi premere il pulsante

Digital Select

⁄/¤

selezione

ÛG, quindi premere i Pulsanti

sul telecomando oppure i Pulsanti di

‹/›

sul pannello frontale, sino a fare

comparire la scelta desiderata nella Riga del

display superiore

Nel corso della riproduzione PCM, si può selezionare qualunque modalità Surround tranne Dolby Digital o DTS, come mostrato nella tabella a seguire. Si noti che per ragioni di praticità abbiamo incluso le modalità disponibili per le sorgenti analogiche (incluso il sintonizzatore) nel diagramma in fondo a questa pagina.

Nella maggior parte dei casi, tale frequenza sarà

48KHZ, mentre in presenza di CD ad alta riso-

luzione, con speciale masterizzazione, osserverete l’indicazione

L’indicazione

96KHZ.

PCM 48KHZ apparirà anche

quando verranno variati modi o ingressi per le sorgenti analogiche. In questi casi il sistema vi starà indicando la frequenza di campionamento, usata internamente all’uscita dei convertitori analogico/digitale che mutano il segnale in ingresso da un VCR, da un registratore a cassette, dal sintonizzatore o da altra sorgente analogica.

Indicatori Diffusori/Canali Oltre agli indicatori del flusso di dati Bitstream Indicators AVR presenta una serie di indicatori

d’ingresso unici che segnalano quanti canali stanno ricevendo i segnali digitali nonché eventuali interruzioni del segnale digitale.

Questi indicatori sono le lettere L/C/R/LFE/SL/SR che stanno all’interno dei box dell’ indicatori

degli ingressi di diffusori / canali

sul pan-

nello frontale Display Informativo Principale

Se si utilizza un segnale analogico standard oppure un segnale codificato dalla matrice Surround s’illuminano soltanto gli indicatori “L” (sinistro) e “R” (destro), perché i segnali analogici dispongono

ITALIANO

Per i segnali Dolby Digital in ingresso,sono disponibili le seguenti modalità:

Modalità Surround disponibili per il bitstream in ingresso

Dolby Digital 1/0/.0 o 1/0/.1 Dolby Digital, Dolby Digital Stereo,Dolby Virtual Speaker Reference (2 diffusori), Dolby Virtual Speaker Wide (2 diffusori) Dolby Digital 2/0/.0 o 2/0/.1 Dolby Pro Logic II (Movie, Music or Game),Dolby Pro Logic, Dolby Digital, Dolby Virtual Speaker Reference (2 o 3 diffusori),

Dolby Virtual Speaker Wide (2, 3, 4 o 5 diffusori)

Dolby Digital 3/0/.0 o 3/0/.1 Dolby Digital, Dolby Digital Stereo,Dolby Virtual Speaker Reference (2 o 3 diffusori), Dolby Virtual Speaker Wide

(2 o 3 diffusori)

Dolby Digital 2/1/.0 o 2/1/.1 Dolby Digital, Dolby Digital Stereo,Dolby Virtual Speaker Reference (2 o 3 diffusori), Dolby Virtual Speaker Wide

(2, 3, 4 o 5 diffusori)

Dolby Digital 2/2/.0 o 2/2/.1 Dolby Digital, Dolby Digital Stereo,Dolby Virtual Speaker Reference (2 diffusori), Dolby Virtual Speaker Wide

(2 o 4 diffusori)

Dolby Digital 3/2/.0, 3/2/.1 Dolby Digital, Dolby Digital Stereo, Dolby Virtual Speaker Reference (2 or 3 Speaker), Dolby Virtual Speaker Wide

(2, 3, 4 o 5 diffusori)

FUNZIONAMENTO 35

Page 36

Funzionamento

Per i segnali DTS in ingresso,sono disponibili le seguenti modalità:

Modalità Surround disponibili per il bitstream in ingresso

DTS 1/0/.0, 1/0/.1, 2/0/.0,2/0/.1, 3/0/.0, 3/0/.1,3/1/.0 or 3/1/.1 DTS, DTS Stereo DTS 2/2/.0, 2/2/.1, 3/2/.0 or 3/2/.1 DTS, DTS Stereo DTS 96/24 DTS 96/24, DTS Stereo DTS-ES Matrix DTS, DTS Stereo DTS-ES Discrete DTS, DTS Stereo

rispettivamente soltanto del canale sinistro e destro anche per le registrazioni Surround, che inviano i segnali codificati Surround soltanto ai canali sinistro e destro.

I segnali digitali, comunque,possono essere composti da uno, due, cinque canali separati, a seconda del materiale di programma, del metodo di trasmissione e del modo in cui lo specifico segnale è stato codificato. Quando si riproduce un segnale digitale le lettere di questi indicatori s’illuminano in corrispondenza dei segnali specifici ricevuti. È importante notare che sebbene Dolby Digital sia definito il sistema a “5.1” canali,non tutti i DVD Dolby Digital o le tracce audio selezionate sul DVD o altri programmi Dolby Digital sono codificati “5.1”, di conseguenza talvolta è normale che un DVD con una colonna sonora Dolby Digital faccia illuminare per esempio solo gli indicatori L e R.

NOTA: molti dischi DVD sono registrati sia con la versione a “5.1” canali,sia con quella bicanale “2.0” della stessa colonna sonora.La versione “2.0” è usata spesso con altre lingue.Quando si riproduce un DVD accertarsi sempre di controllare il tipo di materiale sul disco. La maggior parte dei dischi presenta questa informazione sotto forma di elenco o di icona sul retro della custodia. Quando un disco offre delle opzioni multiple di colonna sonora occorre eseguire alcune regolazioni sul lettore DVD, generalmente con il pulsante “ selezione audio” oppure in un menu a schermo del disco) per inviare il segnale completo “5.1” ad AVR oppure per selezionare la traccia audio corretta e la relativa lingua. È anche possibile cambiare il tipo di alimentazione del segnale durante la riproduzione DVD.In alcuni casi l’anteprima del materiale speciale verrà registrata soltanto con l’audio bicanale (“2.0”), mentre la colonna sonora principale è disponibile con audio a “5.1” canali.Finché il lettore DVD è impostato sull’uscita a 6 canali AVR rileva automaticamente le modifiche del flusso di dati e il conteggio dei canali e li visualizza in questi indicatori.

Le lettere utilizzate negli Indicatori degli ingres-

si di diffusori / canali

lampeggiano per indi-

care quando viene interrotto un flusso di dati. Ciò accade quando viene selezionata una sorgente d’ingresso digitale prima che inizi la riproduzione oppure quando una sorgente digitale, come un DVD passa nella modalità Pausa. Gli indicatori lampeggianti rammentano che la riproduzione è stata arrestata a causa dell’assenza di un segnale digitale e non per un eventuale guasto dell’unità AVR, che è normale e riprende la riproduzione digitale non appena quest’ultima viene riavviata.

Modalità ore notturne (Night Mode)

Una caratteristica speciale di Dolby Digital è la modalità Night, che permette alle sorgenti d’ingresso Dolby Digital di essere riprodotte con la completa intelligibilità digitale riducendo il livello di picco massimo da

/4 ad 1/3. Questo limita il disturbo alle altre persone dovuto a trasmissioni con volumi troppo elevati, senza ridurre l’impatto della sorgente digitale. La modalità Night è disponibile soltanto quando è selezionata la modalità Dolby Digital.

La modalità ore notturne può essere impiegata durante la riproduzione di un DVD Dolby Digital, premendo il tasto NIGHT Premere qiondi i pulsanti

sul telecomando.

freccia su/giu, per abilitare la versione di compressione media o completa della modalità ore notturne. Per disabilitare questa modalità, premere i pulsanti

freccia

sù/giù, fino a visualizzare nel terzo inferiore del display video e nel display Main Information

Display

la scritta: D-RANGE OF F.

Il Night Mode può anche essere selezionato perché sia sempre attivo, non appena venga attivato il modo Dolby Digital, al livello di compressione desiderato, usando le opzioni del menù

DOLBY .

Vedi a pag. 20 per maggiori informazioni sull’impiego dei menù per accedere a questa opzione.

NOTE IMPORTANTI SULLA RIPRODUZIONE DIGITALE:

• Quando la sorgente di riproduzione digitale s’arresta, oppure è in pausa, l’avanzamento rapido o la ricerca per capitoli e i dati audio digitali si arrestano temporaneamente, e le lettere indicanti la posizione dei canali lampeggiano

all’in-

terno degli Main Information Display. Ciò rientra nel normale funzionamento e non indica alcuna anomalia di AVR o dell’apparecchio della sorgente.AVR tornerà alla riproduzione digitale non appena i dati saranno disponibili, se l’apparecchio è nella modalità standard di riproduzione.

• Sebbene AVR decodifichi virtualmente tutti i film DVD e i CD e le sorgenti HDTV, è possibile che alcune sorgenti digitali future non saranno compatibili con AVR.

• Notate che non tutti i programmi codificati digitalmente nè tutte le tracce audio su un DVD contengono audio a 5.1 canali completo. Consultare la guida dei programmi compresa nel DVD o nel disco LD per individuare il tipo di audio registrato sul disco.L’AVR riconoscerà automaticamente il tipo di codifica digitale surround impiegata, indicandola negli Channel Input

Indicators

e regolandosi per renderla dispo-

nibile.

• Quando c’è in riproduzione una sorgente Dolby Digital o DTS, normalmente non dovreste essere in grado di selezionare alcuno dei modi surround analogici (Dolby Pro Logic II, Dolby 3 Stereo,Hall, Theater, 5CH stereo o Logic 7) fatta eccezione per le registrazioni Dolby 2.0 che possono essere riprodotte anche con il modo Pro Logic II (vedi a pag. 29).

• Quando c’è una sorgente digitale in riproduzione, NON è possibile effettuare registrazioni analogiche utilizzando le uscite Tape



, anche se la sorgente è collegata ad un’in-



, Video 1

gresso digitale dell’AVR una volta selezionata la modalità "Surround Off" (possibile solo con una sorgente PCM). Ma con un segnale Analogico a due canali, anche se Dolby Digital (non DTS), il ”Downmix” a Stereo o Dolby Surround, può essere registrato connettendo le sue uscite audio analogiche agli ingressi analogici appropriati (es. DVD) dell’ AVR, in più digitali saranno passati attraverso le Uscite Audio Digitali



Modalità Surround disponibili per il bitstream in ingresso

Analogico (2 canali), Sintonizzatore, Dolby Pro Logic II (Movie, Music o Game), Dolby Pro Logic, Dolby 3 Stereo, Dolby Virtual Speaker PCM 44.1kHz o 48kHz Reference (2 o 3 diffusori), Dolby Virtual Speaker Wide (2, 3, 4 o 5 diffusori), DTS Neo:6 (Cinema 3

canali, Cinema 5 canali o Music), Logic 7 (Cinema 5 canali,Music o Enhance), Hall 1 (5 canali), Hall 2 (5 canali),Theater (5 canali), Surround Off **, Stereo 5 canali, DSP Surround Off

PCM 96kHz Dolby Pro Logic II (Movie o Music), Dolby Pro Logic, Logic 7 (Cinema 5 canali,Music o Enhance),

DSP Surround Off

** La modalità Surround Off è disponibile soltanto per sorgenti analogiche o il sintonizzatore e richiede che i comandi del tono vengano rimossi dal circuito per una risposta “piatta”.

Diversamente, la modalità DSP Surround Off può essere selezionata laddove si desideri una presentazione a due canali.

36 FUNZIONAMENTO

Page 37

Funzionamento

Registrazione

Durante l’uso normale, il segnale audio o video selezionato per l’ascolto con l’AVR viene inviato alle uscite di registrazione. Questo significa che qualsiasi programma stiate vedendo o ascoltando, può essere registrato semplicemente mettendo in modalità registrazione qualsiasi apparecchio colle-



gato alle Uscite Registratore



Video 1

Quando viene collegato un registratore digitale ad una qualsiasi delle Uscite Audio Digitali potete registrare il segnale direttamente in digitale usando un CD-R, un Mini-Disc o altro registratore digitale. Notare che tutti i segnali digitali verranno passati attraverso le uscite digitali sia ottica che coassiale, non importa quale ingresso digitale sia stato selezionato.

NOTA:

• Le uscite digitali sono attive solo quando è presente un segnale digitale, e non convertono un ingresso analogico in segnale digitale o modificano il formato del segnale digitale (es. da Dolby Digital a PCM o viceversa, ma i segnali coassiali digitali sono convertiti in segnali ottici e viceversa). Inoltre,il registratore digitale deve essere compatibile con il segnale di uscita. Per esempio l’uscita digitale uscita digitale PCM di un lettore CD può essere registrata su un CD-R o MiniDisc, diversamente da un segnale Dolby Digital o DTS.

• Effettuare una registrazione analogica da una sorgente digitale è possibile, ma solo con sorgenti PCM (dunque non con Dolby Digital o DTS) e, correttamente, solo in modalità"Surround Off" (con qualsiasi modo Surround inserito solamente i segnali frontali L/R verrebbero inviati alle uscite "Record").

o alle Uscite



Uso del dispositivo

Quando il dispositivo Harman Kardon (opzionale) è collegato e un Apple bile è inserito nel dispositivo , premere il

stare l’iPod come sorgente di ingresso e consentire la riproduzione di audio, video e immagini fisse sull’iPod attraverso il sistema audio/video di alta qualità. Premendo il pulsante Selettore DMP



comando dell’AVR per l’iPod e si possono utilizzare i controlli del pannello frontale per azionare l’iPod. Si può anche scegliere il DMP come sorgente dal pannello frontale premendo ripetutamente il Selettore sorgente ingresso a fare apparire DMP nella Riga di visualizza-

zione superiore

nessun Indicatore di ingresso Se il dispositivo The Bridge è correttamente colle-

gato e un iPod compatibile correttamente inserito, la Riga di visualizzazione superiore riporta l’indicazione DMP/CONNECTED.

Once that message appears, use the remote or front-panel buttons to control the iPod. Consultare la tabella delle funzioni riportata qui sotto per un elenco dei tasti del telecomando programmati per il controllo dell’iPod. In breve, i

Tasto Selettore DMP

si attivano inoltre i codici di controllo del tele-

nonostante non si accenda

iPod®compati-



per impo-



sino

pulsanti Reverse Search (ricerca all’indietro), Play (riproduzione) e Forward Search (ricerca in

avanti) il pulsante di impostazione (Set) venire utilizzati in modo simile ai controlli corrispondenti sull’iPod. Dettagli completi sul funzionamento di un iPod utilizzando il dispositivo

dispositivo .

NOTE:

• Le funzioni di riproduzione e pausa non sono disponibili se non è stato utilizzato il sistema di menu per selezionare la riproduzione del contenuto.

• Per la funzione di ricerca, premere e mantenere premuto l’apposito pulsante. Premendo il pulsante Previous Track (Traccia precedente) una volta si salta all’inizio della traccia corrente. Premendo il pulsante Previous Track (Traccia precedente) due volte si salta all’inizio della traccia precedente.

I controlli del pannello frontale possono essere utilizzati per accedere a un numero limitato di funzioni dell’iPod. Premere il pulsante RDS select but-

ton corrente. Il Selettore di sintonizzazione (Tuning)

)

dietro (lato sinistro del pulsante) o in avanti (lato destro del pulsante) attraverso le tracce.Premere il

Selettore della banda di sintonizzazione

(Tuner Band)

Preset Stations Selector scorrimento e il Pulsante di impostazione (Set)

Durante la riproduzione di un brano,il titolo del brano, il nome dell'artista e il titolo dell'album scorrono lungo il lato superiore del pannello anteriore, se disponibili nell'iPod Message Display

trascorso del brano e sulla destra l'icona della modalità di riproduzione e il tempo residuo.

Inoltre, se l'AVR è collegato a un display video, viene visualizzata brevemente una schermata contenente informazioni sullo stato dell'iPod e sul brano.La riga superiore riporta l'icona della modalità di riproduzione con il messaggio “Now Playing” sulla destra,che indica che quello visualizzato è lo stato del brano in riproduzione e non un altro menù.Al di sotto l'AVR visualizza sulla destra il numero totale di brani nella lista di riproduzione corrente (tutto il materiale memorizzato nell'iPod è

e i pulsanti⁄/¤/‹/›DE

possono

e un telecomando AVR sono forniti con il

per riprodurre o mettere in pausa la traccia

può essere usato per eseguire la ricerca all’in-

per richiamare il menu dell’iPod.

per eseguire uno

per selezionare.

. La riga inferiore indica sulla sinistra il tempo

considerato parte di una lista di riproduzione) con il numero del brano corrente sulla sinistra. Inoltre

sono visualizzati il titolo del brano,il nome dell'artista e il titolo dell'album. Nella parte inferiore dello schermo si trova una barra grafica che indica la posizione corrente di riproduzione del brano,con il tempo trascorso e il tempo residuo indicati sotto.

Dopo un certo periodo la schermata potrebbe disattivarsi. La durata della visualizzazione è stabilita impostando il parametro Full-OSD Time Out nel menù System Settings (descritto nella sezione Funzioni avanzate). È possibile ripristinare la schermata Now Playing premendo uno dei tasti

‹/›

E

e scorrere quindi in menù come

spiegato in precedenza. NOTA: Si raccomanda caldamente di utilizzare

uno screen saver per evitare i danni tipici degli schermi al plasma e di numerosi schermi CRT quando un'immagine statica, per esempio un menù, resta visualizzata per un periodo di tempo prolungato.

NOTE SULLA RIPRODUZIONE VIDEO:

• Prima di cercare di riprodurre video memorizzati sull’iPod, controllate il menu Video Settings sull’iPod e accertartevi che l’opzione TV Out sia attiva (On). L’opzione TV Signal dovrebbe essere impostata su PAL per adeguarsi alle capacità del display. Impostate Widescreen su On (attivo) o Off (disattivo) a seconda del formato del display. Se la riproduzione della selezione è stata messa in pausa e successivamente si è modificata l’impostazione TV Out, l’iPod può richiedervi di utilizzare il sistema di menu e di riselezionare il video per attivare la nuova impostazione TV Out. Se si riprende la riproduzione utilizzando la funzione Now Playing, è possibile che la modifica dell’impostazione TV Out non venga attivata. Questa è una caratteristica dell’iPod e non dell’AVR 147.

• In Video mode, i menu dell’iPod non sono visibili sul display, anche se possono esserlo sullo schermo dell’iPod’s. È possibile utilizzare l’iPod con il telecomando dell’AVR se impostato in modalità The Bridge.

• È possibile visualizzare i display su schermo dell’AVR mentre si utilizza The Bridge proprio come con qualsiasi altra sorgente video.

Funzione iPod Tasto telecomando Tasto pannello frontale

Riproduzione Riproduzione (›) RDS Pausa Pausa (±) RDS Menu Menu (Spkr) AM/FM Selezione Impostazione (Set) Impostazione (Set) Scorrimento avanti Freccia sinistra (‹) Preimpostazione (Preset) GIÙ Scorrimento indietro Freccia destra (›) Preimpostazione (Preset) SU Ricerca avanti/Brano successivo Avanti/Successivo (››) Sintonizzazione (Tuning) SU Ricerca indietro/Brano precedente Indietro/Precedente (

‹‹

) Sintonizzazione (Tuning) GIÙ

ITALIANO

FUNZIONAMENTO 37

Page 38

Funzionamento

Regolazioni del Livello di Uscita con Segnali di Sorgente

La regolazione normale del livello d’uscita di AVR viene stabilita per mezzo del tono di prova, come descritto a pagina 27-28. In alcuni casi, tuttavia, è preferibile regolare i livelli d’uscita utilizzando un materiale programmato come un disco di prova o una selezione ben conosciuta. Inoltre il livello d’uscita del subwoofer e quelli delle modalità Stereo possono essere regolati soltanto seguendo questa procedura.

Per regolare i livelli d’uscita utilizzando un materiale programmato, innanzi tutto selezionare la modalità Surround per cui si desidera regolare i diffusori (vedere la NOTA seguente) ed impostare il volume di riferimento dei canali frontali sinistro e destro usando il Controllo del volume

Una volta impostato il livello di riferimento, premere il pulsante di selezione dei canali Channel

CÙe notare che compare il messaggio

Select

FRONT L LEVEL sulla Main Information

Display il pulsante Set di selezione

⁄/¤

. Per modificare il livello, premere prima

F@ed utilizzare poi i pulsanti

oppure i pulsanti di selezione

per alzare o per abbassare il livello. NON utilizzare il controllo del volume, perché modificherebbe l’impostazione di riferimento.

Una volta effettuata la modifica, premere prima pulsante d’impostazione (Set)

F@e successi-

vamente utilizzare i pulsanti di selezione oppure i pulsanti di selezione

⁄/¤

zionare la successiva posizione del canale d’uscita che si desidera regolare. Per regolare il livello del subwoofer premere i pulsanti di selezione oppure i pulsanti di selezione compare il messaggio

⁄/¤

WOOFER LEVEL sul

display d’informazione principale

visualizzazione su schermo (OSD) (disponibile solo se il subwoofer è acceso).

Premere il pulsante d’impostazione (Set) quando compare il nome del canale desiderato sul display d’informazione principale seguire le istruzioni descritte in precedenza per regolare il livello.

Ripetete la procedura fino a che tutti i canali che richiedono aggiustamenti non siano stati regolati. Quando tutti gli aggiustamenti sono stati effettuato e per cinque secondi non vengono effettuate ulteriori regolazioni, l’AVR tornerà alla normale operatività.

L’uscita del canale di ogni ingresso può essere regolata utilizzando il sistema OSD completo con menu su schermo. Innanzi tutto impostare il volume ad un livello d’ascolto piacevole utilizzando il

controllo del volume

il pulsante OSD principale re il pulsante

MASTER MENU (Figura 1). Preme-

ı. Quindi premere

per far comparire il menu

tre volte until the on-screen fintanto che il cursore ➔ su schermo si posiziona sulla riga sante d’impostazione (Set) menu

⁄/¤

CHANNEL ADJUST. Premere il pulsante

MANUAL ADJUST. Premere il pul-

MANUAL ADJUST e usare i pulsanti

per scorrere sino alla riga



per sele-

finché

o sulla

per attivare il

d’impostazione (Set) sottomenu

CHANNEL ADJUST.

per visualizzare il

Figure 12

Quando il menù apparirà, il tono-test interno verrà spento. Ciò vi consente di usare un disco esterno o altro materiale di sorgente come

segnale-test. A questo punto usate i tasti

⁄/¤

per selezionare i canali da regolare.

Per ciascuna posizione di canale usatez i tasti

‹/›

E

per variare il livello di uscita. Ricordate, quando state impiegando un disco contenente un segnale test (p.e.rumore rosa) o un generatore esterno di segnale, l’obiettivo è quello di ottenere il medesimo livello per tutti i canali dalla posizione abituale di ascolto, con qualsiasi modo surround venga selezionato. Se la vostra sorgente test è un normale disco contenente segnali musicali, potete regolare il livello per ciascun canale e ciascun modo surround come preferite, p.e. potreste voler abbassare il Canale Centrale o alzare il volume dei posteriori se avvertire che è troppo basso con determinati modi surround.

Se desideraste riportare tutti i livelli al default originale di fabbrica, premete i tasti così che il cursore sia vicino alla linea

CHANNEL RESET e quindi premete i tasti

⁄/¤

in maniera di selezionare la scritta ON. Dopo che tutti i livelli sono stati resettati, seguite la procedura sopra descritta per riportare tutti i livelli alle regolazioni desiderate. Dopo aver effettuato tutte le regolazioni premere i pulsanti

⁄/¤

per spostare il cursore ➔ su schermo

in modo che si posizioni accanto a

MASTER MENU (torna al menu), poi premere il

pulsante d’impostazione (Set)

tornare al menu principale per effettuare altre regolazioni. Qualora non occorre eseguire altre regolazioni premere il pulsante OSD uscire dal menu.

NOTA: i trim dei livelli d’uscita possono essere regolati separatamente per ogni modalità Surround analogica e digitale. Se si desiderano livelli diversi per una modalità specifica, selezionare la modalità e seguire le istruzioni descritte in precedenza.

Con le modalità Stereo, la procedura di regolazione descritta sopra rappresenta l’unica possibilità per aggiustare il livello di uscita, ad esempio per adeguare il livello Stereo alle altre modalità.

‹/›

E

BACK TO

se si desidera

per

Funzione Dim

Dal momento che l’ AVR verrà impiegato spesso per la visione di film o altri programmi video, in condizioni di bassa luminosità ambiente, potreste voler diminuire la luminosità del display del pannello frontale e quella degli indicatori, in maniera tale che questa non disturbi la visione. Potete diminuire la luminosità del display impiegando il sistema menù, come illustrato in questa pagina, o potete controllarla direttamente dal telecomando.

Non dovete far altro che premere il Tasto Dim



una prima volta per dimezzare la normale luminosità del display, ed una seconda volta se intendete spegnerlo del tutto. Notare che quando la luminosità display viene diminuita o eliminata, la luce blù attorno all’Interruttore di Stanby/

Accensione

rimane presente a ricordarvi che

l’AVR è acceso. Notare che tutte le modifiche all’illuminazione del

pannello frontale sono temporanee; il display tornerà alla sua piena luminosità non appena l’AVR verrà spento e poi riacceso. Per tornare alla normale luminosità del display, senza bisogno di spegnere e riaccendere l’unità, premete il Tasto



Dim

tante volte quanto necessario.

Oltre alla possibilità di diminuire o spegnere completamente l’intensità luminosa dei display, potete scegliere di farli accendere ogni qual volta premete un tasto del telecomando o sul pannello frontale, per poi farli sfumare dopo un intervallo di tempo prestabilito. Potete impostare questa modalità effettuando le appropriate regolazioni nella linea

SYSTEM SETUP come illustrato a

VF FADE TIME OUT del menù

pagina 39.

Backup di memoria

Questo prodotto è provvisto di un sistema di backup della memoria che conserva le impostazioni preselezionate e le informazioni relative alla configurazione del sistema nel caso in cui l’unità venga accidentalmente staccata dall’alimentazione oppure esposta ad un’interruzione di corrente. Questa memoria dura all’incirca due settimane, trascorse le quali occorre reinserire tutte le informazioni.

38 FUNZIONAMENTO

Page 39

Funzioni avanzate

AVR 147 dispone di numerose funzioni avanzate che conferiscono un’ulteriore flessibilità al funzionamento dell’unità. Non occorre utilizzare queste funzioni per azionare l’unità, tuttavia esse offrono delle opzioni supplementari da utilizzare se si desidera.

Fading del Display del Pannello Frontale

In condizioni di normale operatività, i display e gli indicatori rimangono alla loro piena luminosità. Potete comunque diminuirne od eliminarne l’intensità, come mostrato a pagina 38. Come ulteriore opzione potete impostare l’AVR in maniera tale che i display si accendano ogni qual volta venga premuto un pulsante sul telecomando o sul pannello frontale per poi far sì che la luminosità sfumi gradualmente dopo un periodo di tempo prestabilito.

Per impostare i display del pannello frontale in

⁄/¤

onde

modalità Fade,premete il tasto OSD far apparire sullo schermi il menù Master. Premete Il Tasto di Navigazione così che il ➞ cursore sia puntato sulla linea

SYSTEM SETUP,quindi premete il Tasto

Set

SETUP (Figura 13).

per entrare nel menù SYSTEM

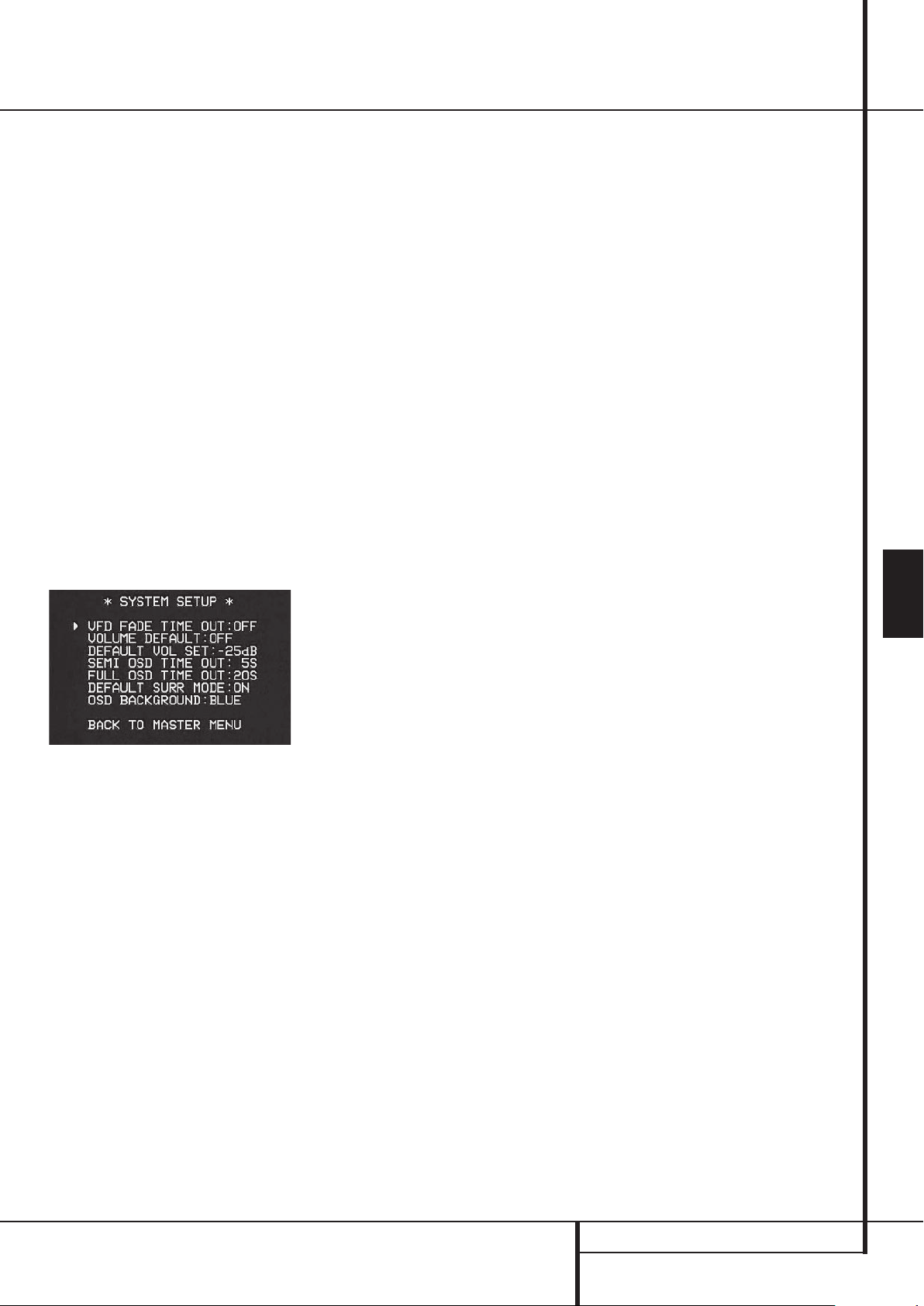

Figure 13

Con il menù SYSTEM SETUP attivo sul vostro schermo video, Premete Il Tasto di Navi-

⁄/¤

gazione

to sulla linea

così che il cursore sia punta-

VF FADE TIME OUT.

A queso punto premete Il Tasto di Navigazio-

‹/›

E

così che venga mostrato l’intervallo di tempo esaurito il quale intendete far sfumare la luminosità dei display.

Una volta eseguita questa impostazione, e tornata l’unità alla sua normale operatività, i display rimarranno accesi per l’intervallo di tempo selezionato ogni qual volta venga premuto un pulsante sul pannello frontale o sul telecomando. Passato questo tempo sfumeranno gradualmente, fatta eccezione per l’alone luminoso attorno al

Tasto Stadby/Accensione

, che resterà a ricordarvi che l’AVR è acceso. Notare che se il display è stato spento completamente mediante l’impiego del Tasto Dim, come illustrato a pagina 38, la funzione Fade non sarà operativa.

Se desiderate effettuare regolazioni per altri elementi contenuti nel menù

SYSTEM SETUP

premete il Tasto di Navigazione per posizionare il cursore in prossimità dell’elemento desiderato, o posizionate il cursore in prossimità della linea

BACKT OMASTER

,per poi premere il Tasto Set Fonde

effettuare regolazioni in un altro menù. Quando avete completato tutte le regolazioni, premete il

tasto OSD

, per uscire dal sistema menù.

Regolazione del volume

Generalmente per la maggior parte di ricevitori audio/video accendendo l’unità AVR, essa ritorna sempre al volume impostato al momento dello spegnimento.Tuttavia è sempre preferibile attivare l’unità AVR con una determinata impostazione del volume all’accensione, senza considerare il livello che l’unità aveva al momento dello spegnimento. Per modificare lo stato di default, in modo di conservare lo stesso livello del volume utilizzato all’accensione, occorre modificare il menu

SYSTEM SETUP. Per iniziare questa regola-

zione premere il pulsante zare il

MASTER MENU sullo schermo (fig. 1).

Premere il Tasto

⁄

non si trovi in prossimità della line

SETUP. Premere il pulsante d’impostazione

(Set)

per entrare nel menu SYSTEM

SETUP (Figura 13).

Nel menu SYSTEM SETUP, accertarsi che il cursore ➞ sullo schermo si posizioni sulla riga del volume di default premendo come richiesto i

⁄/¤

pulsanti selezione saggio “

›



ON” in modo da evidenziare il

messaggio on nella schermata del video. Poi premere una volta il pulsante cursore ➞ sullo schermo si posizioni sulla riga

DEFAULT VO L S ET. Per impostare la rego-

lazione del volume desiderata premere i pulsanti di selezione

‹/›

muti fintanto che viene visualizzato il livello di volume desiderato sulla riga

. Notare che questa impostazione non può

SET

essere eseguita con il normale controllo del volume.

NOTA: poiché l’impostazione del volume d’accensione non può essere udita durante esecuzione della regolazione è preferibile determinare l’impostazione prima di eseguire la regolazione.A questo scopo ascoltare una sorgente qualsiasi e regolare il volume al livello desiderato utilizzando il normale controllo del volume livello del volume desiderato all’accensione annotare l’impostazione visualizzata nella terza sezione dello schermo di visualizzazione oppure sul

display principale d’informazione

livello di volume tipico viene visualizzato come numero negativo, ad es. –25 dB). Per la regolazione utilizzare i pulsanti di selezione per immettere l’impostazione.

Diversamente da altre regolazioni di questo menu il volume di default d’accensione resta attivo fino a quando verrà modificato oppure disattivato in questo menu, anche se l’unità viene spenta completamente.

Se desiderate fare altre regolazioni da questo menu, premere i pulsanti basso) fino a che il cursore sullo schermo non si trovi sulla riga desiderata o sulla riga

MASTER MENU quindi premere il pulsante

OSD per visualiz-

sino a che il cursore ➞

SYSTEM

, quindi premere il pulsante di

in modo da evidenziare il mes-

, in modo che il

E

oppure mantenerli pre-

DEFAULT VO L



. Dopo aver impostato il

(il

‹/›

E

(freccia in alto/

BACK TO

Impostazione

regolazioni, premere il pulsante OSD

. Se non si devono fare altre

per

uscire dal menu.

Impostazioni Semi-OSD

La modalità Semi-OSD visualizza i messaggi di una riga sul fondo dello schermo di visualizzazione quando vengono apportate modifiche al volume, alla sorgente d’ingresso, alla modalità Surround o alla frequenza del sintonizzatore di una qualsiasi impostazione di configurazione. Il sistema Semi-OSD è utile in quanto consente di controllare il feedback delle modifiche dei comandi o dei comandi del telecomando utilizzando la visualizzazione su schermo quando è difficile visualizzare i display del pannello frontale.Tuttavia occasionalmente si preferisce disattivare questi display per una particolare sessione d’ascolto. Si potrebbe inoltre voler regolare l’intervallo di tempo di visualizzazione sullo schermo.AVR consente entrambe le opzioni.

Per disattivare la modalità Semi-OSD occorre modificare il menu

13). Per iniziare questa regolazione premere il pulsante

MENU sullo schermo (fig. 1). Premere il Tasto

sino a che il cursore ➞ non si trovi in prossi-

mità della line Premere il pulsante d’impostazione (Set) entrare nel menu

Nel menu cursore ➞ sullo schermo si posizioni sulla riga

SEMI OSD premendo i pulsanti ⁄/

richiesto. Successivamente premere il pulsante di selezione

›

display su video il messaggio

Notare che questa impostazione è temporanea e resta attiva fino a quando verrà modificata oppure AVR verrà spento. Dopo aver disinserito l’unità i display Semi-OSD restano attivi anche se sono stati disattivati per la sessione d’ascolto precedente.

Se si desidera modificare l’intervallo di tempo in cui i display Semi OSD restano visualizzati entrare nel menu

SYSTEM SETUP come descritto in

precedenza e premere i pulsanti richiesto. Quindi premere il pulsante di selezione

‹/›

E

desiderato in secondi. Notare che diversamente dalla maggior parte delle opzioni di questo menu, questa è una modifica permanente delle impostazioni e l’immissione del time out resta attiva finché verrà modificata, anche quando l’unità è stata disattivata.

Se desiderate fare altre regolazioni da questo menu, premere i pulsanti basso) fino a che il cursore sullo schermo non si trovi sulla riga desiderata o sulla riga

MASTER MENU quindi premere il pulsante

Impostazione regolazioni, premere il pulsante OSD uscire dal menu.

SYSTEM SETUP (Figura

OSD per visualizzare il MASTER

⁄

SYSTEM SETUP.

SYSTEM SETUP, accertarsi che il

come



in modo da evidenziare nel

OFF.

⁄/¤

come

finché viene visualizzato il tempo

(freccia in alto/

BACK TO

. Se non si devono fare altre

per

ITALIANO

FUNZIONI AVANZATE 39

Page 40

Funzioni avanzate

Regolazione del time-out nella modalità OSD completa

Il sistema a menu FULL-OSD completo è utilizzato per semplificare l’installazione e la regolazione di AVR mediante l’uso di una serie di menu a schermo. L’impostazione di default effettuata in fabbrica di questi menu resta sullo schermo per 20 secondi dopo un intervallo d’inattività, prima di scomparire dallo schermo (time out). Tale time-out è una misura di sicurezza per evitare che il testo possa danneggiare il tubo catodico del monitor o del proiettore, come potrebbe accadere se fosse lasciato attivo indefinitamente.Tuttavia alcuni spettatori potrebbero preferire un intervallo appena più lungo o più breve di time-out del display.

Per disattivare il time-out del sistema OSD completo occorre modificare il menu

SETUP (Figura 13). Per iniziare questa regola-

zione premere il pulsante

MASTER MENU sullo schermo (fig. 1).

zare il Premere il Tasto

⁄

➞ non si trovi in prossimità della line

SYSTEM SETUP.Premere il pulsante

d’impostazione (Set)

SYSTEM SETUP (Figura 13).

Nel menu

SYSTEM SETUP,accertarsi che il

cursore ➞ sullo schermo si posizioni sulla riga

FULL-OSDTIMEOUT premendo i pulsanti

⁄/¤

come richiesto. Quindi premere i pul-

‹/›

santi di selezione

E

visualizzato il tempo desiderato in secondi. Notare che, diversamente dalla maggior parte delle opzioni di questo menu, questa è una modifica permanente delle impostazioni e l’immissione del time out resta attiva finché verrà modificata, anche quando l’unità è stata disattivata.

Se desiderate fare altre regolazioni da questo menu, premere i pulsanti basso) fino a che il cursore sullo schermo non si trovi sulla riga desiderata o sulla riga

MASTER MENU quindi premere il pulsante

Impostazione

. Se non si devono fare altre

regolazioni, premere il pulsante OSD uscire dal menu.

SYSTEM

OSD per visualiz-

sino a che il cursore

per entrare nel menu

finché viene

(freccia in alto/

BACK TO

per

Modo Surround di Default

Nella nomale operatività, quando l’AVR riconosce un flusso dati audio digitale Dolby Digital o DTS, si commuta automaticamente sul modo surround di default appropriato, visto che l’AVR risponde alle flag dati codificate nel DVD o nel segnale della stazione video. Nella gran parte dei casi, questo sarà il modo surround corretto, ma potreste desiderare ascoltare un vostro modo preferito, anche in presenza di un segnale dolby digital o DTS.

L’ AVR vi consente di impostare l’unità in maniera tale che possiate indifferentemente impiegare il modo di default o commutare sul modo surround che in quel momento preferite.

Se intendete comunque impiegare il modo di default, in maniera tale che venga sempre impiegato il modo corrispondente alla codifica del disco, non dovete effettuare ulteriori regolazioni. Semplicemente lasciate l’impostazione di fabbrica (factory default) su ON.

Per impostare l’unità in maniera tale che risponda all’ultimo modo surround impiegato in presenza di una sorgente Dolby Digital o DTS in riproduzione, premete il Tasto di Navigazione

⁄/¤

in maniera tale che il cursore punti

sulla linea te dunque i Tasti di Navigazione

E

lìimpostazione verrà modificata. L’unità da questo momento impiegherà l’ultimo modo usato, anziché i due flussi dati digitali codificati nel disco o nella trasmissione.

Questa impostazione non si applica agli ingressi digitali standard PCM né alle sorgenti analogiche. In questo caso l’unità applicherà comunque il modo di processamento o di surround che è stato impiegato l’ultima volta con quel determinato ingresso.

Se intendete effettuare ulteriori regolazioni, premete i Tasti di Navigazione che il cursore su schermo si trovi in prossimità della linea quindi premete il Tasto Set ulteriori regolazioni da effettuare, prenete il Tasto

OSD

DEFAULT SURR MODE. Preme-

‹/›

così da far apparire la scritta OFF,e

⁄/¤

RETURN T O MASTER MENU,

se non avete

per uscire dal sistema a menù.

sino a

Colore dello sfondo dell’OSD completo

Quando il sistema a menu OSD completo (FullOSD) è in uso, la visualizzazione predefinita appare con uno sfondo di colore blu solido (tinta unita) con caratteri bianchi. Se lo si desidera,si può selezionare come impostazione predefinita uno sfondo di colore nero solido. Questa impostazione può

.Se

essere cambiata premendo il Pulsante OSD per visualizzare il MASTERMENU.Usare i pul-

⁄/¤

santi alla riga sante di impostazione (Set) il sottomenu nuovo i pulsanti

OSD BACKGROUND. Quando appare

riga

per scorrere verso il basso sino

SYSTEM SETUP e premere il pul-

per selezionare

SYSTEM SETUP.Premere di

⁄/¤

per scorrere sino alla

l’indicazione BLUE, il menu OSD completo compare sullo schermo con uno sfondo blu solido.

‹/›

E

Premere i pulsanti parire l’indicazione

BLACK per visualizzare inve-

sino a fare com-

ce il menu OSD completo su uno sfondo nero solido.

Questa impostazione verrà mantenuta anche quando l’AVR 147 viene spento e portato in modalità di attesa (Standby).

Se si desidera eseguire altre regolazioni, premere i

⁄/¤

pulsanti

sino a portare il cursore sullo schermo ➔ accanto all’impostazione desiderata o sulla riga

BACK TO MASTER MENU e pre-

mere il pulsante di impostazione (Set) non si devono fare altre regolazioni, premere il

pulsante OSD

per uscire dal sistema a menu.

40 FUNZIONI AVANZATE

Page 41

Funzionamento del sintonizzatore

Il sintonizzatore di AVR 147 può sintonizzare le emittenti AM, FM e FM Stereo e ricevere dati RDS. Le emittenti possono essere sintonizzate manualmente oppure memorizzate come emittenti preselezionate preferite e richiamate dalla memoria costituita da 30 posizioni.

Selezione delle emittenti

1. Premere il pulsante Selettore sintonizzato-

re AM/FM

il sintonizzatore come ingresso. Il sintonizzatore può essere selezionato dal pannello frontale sia premendo il Selettore della sorgente

d’ingresso sia premendo il selettore della banda del sintonizzatore

2. Premere di nuovo il pulsante Selettore sintonizzatore AM/FM

della banda del sintonizzatore mutare fra la banda AM e la banda FM in modo da selezionare quella desiderata.

3. Per selezionare un’emittente con la sintonizzazione manuale o automatica, premere il pulsante

Modalità sintonizzatore

o tenere premuto per 3 secondi selettore della

banda del sintonizzatore

frontale.

Quando viene premuto il tasto, così che nel

Display Informativo Principale

scritta

AUTO, ciascuna pressione dei Selettori

di Sintonia

modalità scan, così da ricercare la stazione con frequenza più alta o più bassa, il cui segnale sia di intensità accettabile. L’indicazione

TUNED apparirà momentaneamente quando la

ricerca si ferma ad una stazione stereo FM, mentre l’indicazione care la sintonia di una stazione AM o FM mono. Premete ancora i tasti se intendete raggiungere la stazione radio successiva.

Quando viene premuto il tasto, così che nel

Display Informativo Principale

scritta

MANUAL ciascun tocco del Selettore

incrementerà o decrementerà la frequenza di un singolo passo. Quando il sintonizzatore riceverà un segnale di sufficiente intensità per un adeguata ricezione, nel Display Informativo Princi-

pale

4. Le emittenti possono anche essere sintonizzate direttamente premendo il pulsante Direct sul telecomando poi i tasti numericiHche corrispondono alla frequenza dell’emittente. Notare che per inserire numeri superiori a 100, dovete solamente inserire il numeo 1 invece che

10. Il primo "0" verrà aggiunto automaticamente. L’emittente desiderata verrà sintonizzata automaticamente dopo che è stata immessa l’ultima cifra. Se si preme un pulsante sbagliato mentre si sta inserendo la frequenza diretta, premere il pulsante Clear

sul telecomando per selezionare

finché il sintonizzatore è attivo,

in qualsiasi momento.

oppure il selettore

per com-

sul telecomando

sul pannello

appare la

)Kporrà il sintonizzatore in

AUTO ST

AUTO TUNED starà ad indi-

appare la

apparirà la scritta MANAUL TUNED.



per ricominciare.

NOTA: Quando la ricezione FM di una stazione è debole, la qualità audio può essere migliorata commutandone la ricezione in Mono, premendo il tasto Modo Tuner mantenendo premuto il Selettore di Banda sul pannello frontale, in maniera tale che appaia temporaneamente la scritta

Display Informativo Principale

scomparire.

Sintonizzazione preselezionata

Nella memoria di AVR è possibile memorizzare fino a 30 emittenti da richiamare facilmente utilizzando i comandi sul pannello frontale o il telecomando.

Per immettere un’emittente in memoria è necessario averla prima sintonizzata secondo le istruzioni descritte in precedenza, poi:

1. Premete il tasto Memory do. Notare che nel Display Informativo Prin-

cipale

appariranno due linee segmentate.

2. Entro cinque secondi immettere le Chiavi

Numeriche

cui volete memorizzare la frequenza di questa stazione. Una volta inseriti questi dati appariranno nel Display Informativo Principale

3. Ripetere la procedura dopo aver sintonizzato tutte le ulteriori emittenti da preselezionare.

Richiamo delle emittenti preselezionate

• Per effettuare una ricerca manuale delle emittenti immesse in precedenza premere i tasti

numerici

memorizzata dell’emittente desiderata.

• Per la sintonizzazione manuale della singola emittente nell’elenco delle emittenti inserite nella memoria preselezionata, premere il pulsante

Preset

mando.

#sul pannello frontale e sul teleco-

sul telecomando, o

MANUAL nel



del telecoman-

corrispondenti alla posizione in

corrispondenti alla posizione

, per poi

ITALIANO

FUNZIONAMENTO DEL SINTONIZZATORE 41

Page 42

Funzionamento del sintonizzatore

Funzioni RDS

AVR 147 è dotato di RDS (Radio Data System) che fornisce agli ascoltatori radio nella banda FM numerosissime informazioni. Il sistema RDS, attualmente adottato da molti paesi, consente di trasmettere l’identificazione dell’emittente, informazioni di rete, una descrizione del tipo di programma dell’emittente, messaggi di testo sull’emittente oppure specifici, selezioni musicali nonché l’ora esatta.

Poiché un numero sempre maggiore di emittenti sta attrezzandosi con il sistema RDS, l’unità AVR 147 può fungere da semplice centro d’informazioni e d’intrattenimento.La presente sezione vi consentirà di trarre il massimo vantaggio dal sistema RDS.

Sintonizzazione RDS

Quando un’emittente FM, che sta trasmettendo dati RDS, è sintonizzata,AVR visualizzerà automaticamente il nome dell’emittente sul display o altri servizi relativi al programma sul display

d’informazione principale

Opzioni RDS del display

Il sistema RDS consente di trasmettere numerose informazioni oltre all’identificazione dell’emittente, che compare non appena quest’ultima viene sintonizzata. Nel normale funzionamento RDS il display visualizza automaticamente il nome dell’emittente, la rete di trasmissione oppure i caratteri dell’identificazione. Premendo il pulsante

^sul telecomando è possibile esami-

RDS

nare i tipi di dati disponibili nel seguente ordine:

• Nome dell’emittente (in alcune emittenti private si alternano con altri messaggi).

• Frequenza dell’emittente.

• Tipo di programma (

PTY) illustrato nell’elenco

seguente. NOTA: Molte stazioni non trasmettono uno spe-

cifico PTY. Il display, quando venga sintonizzata una di queste stazioni ed il PTY sia in funzione, mostrerà la scritta NONE.

• Un “messaggio di testo” (testo radio, particolari informazioni dall’emittente. Notare che questo messaggio scorrerà sul display per permettere di visualizzare i messaggi che superano gli otto caratteri del display.In base alla qualità del segnale possono trascorrere fino a 30 secondi prima che compaia il messaggio, nel frattempo sul display d’informazione lampeggerà il messaggio (testo) se è selezionato RT.

• L’orario attuale. Possono trascorrere fino a due minuti prima che venga visualizzato l’orario. Nel frattempo sul display lampeggia il messaggio

TIME, se è selezionato CT.

RT) con

TEXT

Alcune emittenti RDS potrebbero non fornire alcune di queste caratteristiche supplementari. Se i dati richiesti dalla modalità selezionata non vengono trasmessi, sul Display d’informazione

principale

NO TYPE, NO TEXT oppure NO TIME

compaiono i messaggi

trascorso il rispettivo intervallo di time out. In tutte le modalità FM la funzione RDS richiede

un segnale abbastanza potente per un funzionamento corretto.

Ricerca del programma (PTY)

Un’importante caratteristica di RDS è rappresentata dalla capacità di codificare le trasmissioni in base a codici PTY (tipo di programma) che descrivono il tipo di programma trasmesso.Il seguente elenco illustra le abbreviazioni utilizzate per indicare i tipi di programmi disponibili unitamente ad una breve descrizione:

RDS ONLY (solo RDS)

• (

• (TRAFFIC) (traffico)

•

NEWS: giornali radio

•

AFFAIRS: attualità

•

INFO: informazioni generali

•

SPORT: sport

• EDUCATE: programmi d’istruzione

•

DRAMA: teatro

•

CULTURE: cultura

•

SCIENCE: scienza

•

VARIED: vari programmi di comunicazione

•

POP M: musica popolare

• ROCK M: musica rock

•

MORM: musica leggera

•

LIGHT M: musica classica

•

CLASSICS: musica classica, più

impegnativa

•

OTHER M: musica varia.

• WEATHER: informazioni meteorologiche

•

FINANCE: informazioni finanziarie

•

CHILDREN: programmi per bambini

•

SOCIALA: programmi sociologici

•

RELIGION: programmi religiosi

• PHONE I N:talk show con collegamenti telefonici

TRAVEL: programmi di viaggio e turismo

•

LEISURE: programmi di intrattenimento e

hobby

JAZZ: musica jazz

•

COUNTRY: musica country

• NATION: musica etnica

•

OLDIES: vecchi successi

•

FOLK M: musica folk

•

DOCUMENT: documentari

•

TRAFFIC: informazioni sul traffico e sulle

condizioni delle strade

TEST: prova d’emergenza

•

ALARM: informazioni d’emergenza

Potete effettuare la ricerca di uno specifico Tipo di Programma (PTY) seguendo questi passi:

1. Premere il pulsante RDS

display d’informazione principale

^finché sul

viene

visualizzato l’attuale PTY.

2. Mentre viene mostrato il PTY, premete il tasto

Preset Up/Down

#o mantenetelo pre-

muto se intendete scorrere la lista dei tipi di PTY disponibili, come descritto sopra, partendo dal PTY attualmente ricevuto. Per ricercare con facilità la successiva stazione che trasmetta informazioni RDS usate il tasto Preset Up/Down

#sino a che sul Display non appaia la

RDS ONLY.

scritta

3. Premere uno qualsiasi dei pulsanti Sintoniz-

zazione alte / basse frequenze (Tuning up /

)Ke il sintonizzatore inizierà a

down)

ricercare nella banda di frequenze FM a partire dall’alto o dal basso la prima stazione con dati RDS che soddisfa la selezione desiderata e che presenta un segnale di potenza accettabile per una ricezione di qualità.

4. Il sintonizzatore completerà la ricerca della stazione successiva in tutta la banda FM di emittenti con il tipo di programma desiderato ed un segnale accettabile. Qualora non fosse possibile trovare un’emittente simile, sul display d’informazione comparirà brevemente il messaggio

NONE per

alcuni secondi e il sintonizzatore tornerà all’ultima emittente FM programmata prima dell’avvio della ricerca.

NOTA: alcune emittenti trasmettono costantemente le informazioni sul traffico. Queste stazioni possono essere rintracciate selezionando

TRAFFIC, l’opzione di fronte a NEWS nella

lista. L’AVR troverà la successiva appropriata stazione, anche se in quel momento non sta trasmettendo informazioni su traffico.

42 FUNZIONAMENTO DEL SINTONIZZATORE

Page 43

Programmazione del telecomando

L’unità AVR 147 comprende un potente telecomando che controlla non solo le funzioni del ricevitore ma anche la maggior parte delle più diffuse marche audio e video, inclusi lettori CD, ricevitori via cavo, televisori, videoregistratori e ricevitori satellitari ed altri apparecchi Home Theater. Dopo aver programmato il telecomando di AVR con i codici dei dispositivi del sistema, è possibile eliminare la maggior parte dei comandi remoti, sostituendoli con un unico telecomando universale.

Programmazione di Codici

L’apparecchio viene fornito con il telecomando completamente programmato in fabbrica per tutte le funzioni dell’AVR, oltre che per comandare la maggior parte delle funzioni sui CD changer, sui lettori CD e DVD e sui registratori a cassette Harman Kardon nonché i controlli per la navigazione per l’Apple iPod. Inoltre, seguendo uno dei metodi indicati di seguito, potrete programmare il telecomando per comandare molti apparecchi di altri produttori.

Immissione diretta del codice

Questo è il più facile metodo di programmazione del telecomando per azionare prodotti diversi.

1. Usate le tabelle contenute nella guida ai codici di settaggio per determinare il codice a tre cifre o i codici che corrispondono alla tipologia di prodotto (p.e.TV, VCR etc.) e allo specifico marchio. Se una marca possiede più di un codice occorre prendere nota delle diverse opzioni.

2. Accendere l'apparecchio che si intende programmare nel telecomando di AVR.

3. Premere e mantenere premuto per tre secondi il tasto di Selezione ingresso di prodotto da inserire (ad esempio,VCR,TV). Qundo l’indicatore di programma/livello di pressione sonora programma ambra e inizia a lampeggiare, lasciate i pulsanti. È importante passare alla fase successiva entro 20 secondi.

4. se l’apparecchio che volete programmare nell’AVR ha una funzione di accensione/ spegnimento a distanza, operate come segue:

a. Puntate il telecomando dell’AVR verso l’appa-

recchio da programmare, e inserite il codice a tre cifre usando il tastierino Numerico l’apparecchio che volete programmare si spegne, il codice inserito é quello giusto. Premete di nuovo il selettore di ingresso osservate che la luce rossa sotto il selettore di ingresso lampeggerà tre volte prima di spegnersi, a conferma dell’inserimento del dato.

b. Se l’apparecchio che deve essere programmato

non si spegne, continuate ad inserire il codice fino a che l’apparecchio non si spegne. A questo punto il codice corretto é stato inserito. Premere il selettore di ingresso mente e osservate che la luce rossa sotto il selettore di ingresso lampeggerà tre volte prima di spegnersi, a conferma dell’inserimento del dato.

diventa color

relativo al tipo

.Se

nuova-

5. Se la funzione di accensione o spegnimento dell’apparecchio che volete programmare non può essere utilizzata tramite telecomando, operate come segue (massimo 20 secondi dalla fase 3 in avanti, altrimenti bisogna ripetere la fase 3):

a. Inserite il primo codice utilizzando il tastierino

numerico re di ingresso

un tasto relativo ad una funzione eseguibile tramite il telecomando, es. pause o play

funzione, significa che é stato inserito il codice corretto.

b. Se l’apparecchio non parte con la funzione sele-

zonata col pulsante, ripetere i passaggi 3 e 5a inserendo il codice successivo per quella marca e tipo di apparecchio, fino a che l’apparecchio stesso non reagisca correttamente alla funzione di trasporto trasmessa.

6. Provare tutte le funzioni del telecomando per accertarsi che il prodotto funzioni correttamente. Occorre tenere presente che molti produttori utilizzano numerose combinazioni diverse di codici, quindi è opportuno non solo controllare accensione / spegnimento ma anche le funzioni relative a volume, canali e controlli di trasporto.Se le funzioni non possono essere attivate correttamente,potrebbe essere necessario utilizzare un codice remoto diverso.

7. Se l’unità non reagisce a nessuno dei codici inseriti o se il codice reltivo al vostro prodotto non appare nell’apposita guida, fornita assieme a questo manuale, o se non tutte le funzioni dimostrano una corretta operatività, provate a programmare il telecomando con il Metodo di Auto-Ricerca (Auto Search).

Note sull’utilizzo del telecomando dell’AVR con un registratore CD Harman Kardon.

In fabbrica il telecomando viene programmato per controllare i CD players Harman Kardon, ma può controllare anche molte delle funzioni dei CD Recorder Harman Kardon (vedi lista funzioni a pag. 46-47) inserendo il codice "002". Per tornare ai comandi per i CD Player inserire il codice "001".

Metodo di ricerca automatica

Se l’unità che intendete aggiungere alla programmazione del telecomando dell’ AVR non è elencata nell’apposita guida, fornita assieme a questo manuale, o se non tutte le funzioni dimostrano una corretta operatività, vorrete provare a programmare il telecomando con il Metodo di AutoRicerca (Auto Search), come illustrato di seguito. Notare che il metodo di ricerca automatica funziona solo con unità le cui funzioni di accensione / spegnimento possono essere comandate a distanza:

1. Accendere l'apparecchio che si intende includere nel telecomando di AVR.

2. Premere e mantenere premuto per tre secondi il tasto di Selezione ingresso di prodotto da inserire (ad esempio,VCR,TV). Qundo l’indicatore di programma/livello di pressione sonora programma ambra e inizia a lampeggiare, lasciate i pulsanti. È importante passare alla fase successiva entro 20 secondi.

e premere di nuovo il seletto-

. Premere sul telecomando

. Se l’apparecchio si avvia con quella

relativo al tipo

diventa color

ﬂ

3. per verificare se il codice per il vosto apparecchio é stato pre-programmato, puntate il telecomando dell’AVR verso l’apparecchio da programmare e tenete premuto il pulsante Questa operazione invierà una serie di codici dal data base interno del telecomando, e ogni lampeggiamento della luce rossa sotto al selettore

di ingresso

é stato inviato. Qundo l’apparecchio da programmare si spegne, rilasciate immediatamente il tasto

più perché il codice giusto venga trovato e l’apparecchio si spenga.

4. quando non si rilascia in tempo il pulsante (freccia su) dopo lo spegnimento dell’apparecchio, il codice esatto può essere ignorato.A questo punto va effettuato un test di funzionamento: accendere di nuovo l’apparecchio, e mentre il

selettore di ingresso

mere una volta il pulsante il pulsante volta. Quando l’apparecchio si spegne é stato trovato il codice giusto. Se non si spegne, il codice é stato ìignorato”. per trovarlo di nuovo, mentre il

selettore di ingresso

premere (e non tener premuto) il pulsante

- freccia in basso - ripetutamente, per andare indietro a verificare i codici disponibili, verificando le reazioni dell’apparecchio ad ogni pressione. Appena l’apparecchio si spegne significa che é stato trovato il codice esatto.

5. premere il selettore di ingresso mente e verificate che la luce rossa lampeggi tre volte prima di spegnersi, a conferma dell’inserimento.

6. Provare tutte le funzioni del telecomando per accertarsi che il prodotto funzioni correttamente. Tenete presente che molti produttori utilizzano numerose combinazioni diverse di codici, quindi è opportuno non solo controllare che la funzione di accensione/spegnimento sia attiva, ma anche tutte le funzioni relative a volume, canali e controlli di trasporto. Se tutte le funzioni non possono essere eseguite correttamente, è possibile utilizzare un codice remoto diverso oppure immettere un codice con il metodo di immissione diretta del codice.

starà ad indicare che un codice

(freccia su). Può servire un minuto o anche di

(freccia giù), anche esso una

freccia su.

é ancora rosso, pre-

(freccia su), quindi

é illuminato in rosso,

nuova-

Lettura del codice

Se il codice è stato inserito con il metodo di ricerca automatica è sempre opportuno individuare il codice esatto, in modo che possa essere reinserito con facilità, se necessario. È anche possibile leggere i codici per verificare che l'apparecchio sia stato programmato per un selettore di comando specifico.

1. Premere e mantenere premuto per tre secondi il

tasto di Selezione ingresso di dispositivo di cui si desidera trovare il codice. Notare che l’indicatore di programma diventerà color ambra e inizierà a lampeggiare. Rilasciate i pulsanti e passate alla fase successiva entro 20 secondi.

2. premere il pulsante di impostazione L’indicatore di programma verde, in una sequenza che corrisponde al codice a tre cifre, con una pausa di un secondo tra una cifra e l’altra. Contate il numero di ”flash”tra una

relativo al tipo

lampeggerà in

ITALIANO

PROGRAMMAZIONE DEL TELECOMANDO 43

Page 44

Programmazione del telecomando

pausa e l’altra per determinare il numero del codice. Un flash corrisponde al numero 1,due flash al numero 2 e così via. Attenzione: una sequenza rapida di tre flash corrisponde alla cifra 0.

Esempio: un lampeggio,seguito da una pausa di un secondo, da sei lampeggi ed una pausa di un secondo e da dieci lampeggi indica che il codice inserito è 164.

Per i riferimenti futuri inserire i codici d’installazione dell’apparecchio qui di seguito:

DVD ____________ CD ______________

VID1/VCR ________ VID3/TV __________

VID2/CBL/SAT ______________________

TAPE ______________________________

Programmazione di macro

Le macro permettono di ripetere facilmente le combinazioni di comandi usate più frequentemente, con la pressione di un singolo pulsante sul telecomando dell’ AVR. Una volta programmata, una macro invierà dal telecomando fino a 19 codici in ordine sequenziale predeterminato, permettendo di automatizzare il processo di accensione del sistema, cambiate gli apparecchi, o altre funzioni comuni. Il telecomando dell’AVR può immagazzinare fino a cinque sequenze di comandi macro, una associata al pulsante di accen-

sione

attraverso la pressione dei pulsanti macro

1. Per iniziare una programmazione macro, premete, contemporaneamente, il tasto Mute quello relativo alla Macro programmata o il tasto Accensione L’ultimo selettore di ingresso selezionato si accenderà in rosso e l’indicatore di programma

2. Inserire i passaggi della sequenza macro premendo i pulsanti corrispondenti alla sequenza dei comandi effettivi. Nonostante la macro possa contenere fino a 19 comandi, ogni passaggio, incluso il cambiamento dell’apparecchio, conta come un comando. L’Indicatore programma

ciascuna pressione del tasto come vostra impartizione di comando.

Attenzione: mentre inserite i comandi per l’accensione di qualsiasi apparecchio in una sequenza macro, premete il pulsante Mute NON premete il tasto Accensione

• Ricordate di premere il pulsante del selettore

di ingresso

zioni vengano trasferite su un altro apparecchio. Questo é necessario anche per il pulsante Selettore dell’AVR stesso non é acceso di rosso e le funzioni dell’AVR saranno programmate.

3. Quando tutti i passaggi sono stati inseriti, premere il pulsante Sleep di. Il LED rosso sotto il Selettore Ingressi

e altre quattro alle quali si accede







che deve essere

lampeggerà in ambra.

lampeggerà due volte in verde a confermare



appropriato prima che le fun-

, fintanto che

per inserire i coman-

lampeggerà brevemente, quindi si spe-

gnerà e l’Indicatore programma gerà due volte in verde a confermare la macro da programmare.

Esempio: per programmare il pulsante della



macro 1

ricevitore satellitare, procedere in questo modo:

• Premere insieme il pulsante Macro 1

pulsante Mute

• L’indicatore di programma

color ambra.

• Premere il selettore AVR5.

• Premere il pulsante Mute

il comando accensione AVR.

• Premere il pulsante di selezione di ingresso

VID 2

accensione TV.

• Premere il pulsante Mute

il comando di accensione TV.

• Premere il pulsante di selezione ingresso

VID 3

accensione ricevitore Sat.

• Premere il pulsante Muteper memorizzare

il comando accensione ricevitore satellitare.

• Premere il pulsante Timer/Sleep Channel up

per completare la procedura e memorizzare

la sequenza macro. Una volta eseguita questa procedura, ogni pres-

sione del pulsante Macro 1 invierà tutti i comandi di accensione.

Cancellazione comandi Macro

Per rimuovere comandi macro programmati in uno dei pulsanti macro, procedere come segue.

1. Premere il pulsante Mute

Macro

2. Notare che l’Indicatore programma

lampeggerà in ambra, e il LED rosso sotto il

Selettore Ingressi

ultimo, si illuminerà.

3. Entro 10 secondi premere il pulsante Selettore

modalità Surround/Channel Down

4. Il led rosso sotto il selettore si spegnerà e

l’indicatore di programma

verde, lampeggerà tre volte per poi spegnersi.

5. Quando l’indicatore di programma

spegne, sta a significare che la macro é stata cancellata.

per far accendere l’AVR, la TV e un



e poi rilasciarli.



per memorizzare

per indicare il comando successivo di



per memorizzare

per indicare il comando successivo di



il telecomando



e il pulsante



che contiene i comandi da cancellare.

impiegato per

Funzioni dell'apparecchio programmato

Dopo che il telecomando di AVR è stato programmato per i codici di altri dispositivi, premere il

selettore d’ingresso

mutare il telecomando dal controllo di AVR a quello del prodotto supplementare. Premendo uno di questi pulsanti, essi lampeggiano brevemente con una luce rossa per indicare che è stato cambiato l'apparecchio controllato.

Quando si sta azionando un apparecchio diverso da AVR, i comandi potrebbero non corrispondere esattamente alla funzione indicata sul telecomando o sul pulsante.Alcuni comandi, come quello del

appropriato per com-

lampeg-



lampeggerà

diventerà

volume, sono gli stessi dell’unità AVR.Altri pulsanti cambiano la propria funzione così da corrispondere ad un'etichetta secondaria sul telecomando.Ad esempio il pulsante Sleep e i selettori modalità Sorround e fungono anche da pulsante di scorrimento dei canali se abbinati alla maggior parte degli apparecchi televisivi, VCR o ricevitori via cavo.

Per alcuni prodotti tuttavia, la funzione di un

e il

pulsante particolare non corrisponde al comando stampato sul telecomando. Per vedere quale funzione è controllata dal pulsante, consultare l’elenco delle funzioni riportato a pagina 46-47. Per utilizzare tali tabelle controllare prima il tipo di apparecchio comandato (p.e.TV, VCR). Quindi controllate il diagramma delle funzioni del telecomando a pag 46. Notare che ogni pulsante è numerato.

Per trovare quale funzione abbia un determinato pulsante su un determinato apparecchio, trovare il numero del pulsante sulla lista delle funzioni e quindi andare alla colonna specifica dell’apparecchio che interessa. Per esempio, il tasto 43 è il tasto "diretto" per l’AVR, ma é anche il pulsante ”preferiti” per molte TV via cavo e ricevitori satellitari. Il pulsante 29 é il pulsante per il ritardo nell’AVR, ma é anche il pulsante di apertura/chiusura dei riproduttori CD.

Notare che i numeri usati per descrivere le funzioni dei tasti, qui sopra e a pagina 46, con il proposito di spiegare come operano i vari tasti, hanno numeri differenti da quelli impiegati nel resto di questo manuale, per spiegare le funzioni dei tasti nell’uso con l’AVR.

Note sull’utilizzo del telecomando di AVR con altri dispositivi

• Produttori possono utilizzare codici differenti per la stessa categoria di prodotti. Per questa ragione è importante verificare se il codice impostato aziona effettivamente tutti i controlli possibili. Se soltanto poche funzioni paiono attive, verificare se un altro codice consente di azionare un numero maggiore di pulsanti.

• A seconda della marca e del tipo di prodotto utilizzato, le funzioni elencate nella relativa tabella potrebbero non corrispondere alla funzione con la quale l’unità risponde al comando. In questi casi si suggerisce di immettere la descrizione della funzione nella riga corrispondente della tabella o

di stilare una lista separata.

• Quando si preme un pulsante sul telecomando di AVR, la spia rossa sotto il selettore d’ingresso

del prodotto in funzione dovrebbe lampeggiare brevemente. Se il selettore di controllo del dispositivo lampeggia soltanto per alcuni ma non per tutti i pulsanti di un particolare apparecchio, ciò NON indica un’anomalia del telecomando, bensì che non c’è alcuna funzione programmata per il pulsante premuto.

Volume Indipendente.

Il telecomando dell’AVR può essere programmato per controllare il Volume Sia dal televisore che dall’AVR, in unione con qualsiasi degli apparecchi controllati dal telecomando. Per esempio, considerato che probabil-



e il Mute



44 PROGRAMMAZIONE DEL TELECOMANDO

Page 45

Programmazione del telecomando

mente userete l’AVR come sistema audio per la visione di programmi televisivi, probabilmente desidererete controllare il volume dell’AVR nonostante il telecomando sia settato per controllare la TV. Sia il controllo di volume dell’AVR che quello del televisore, possono essere associati qualunque dispositivo remoto.

Per programmare il telecomando per il Volume indipendente, procedere come segue:

1. Premere e mantenere premuto il tasto di Sele-

zione ingresso

desidera associare al controllo del volume fino a quando la luce rossa sotto il tasto non si illumina e l’Indicatore di programma peggia in giallo.

2. Premere il pulsante Volume su che l’indicatore di programma ambra smetta di lampeggiare e resti fisso.

3. Premere o il Selettore AVR

re di ingresso

controllo del volume che volete associato alla modalità volume indipendente. L’indicatore di

programma

per poi spegnersi, a conferma dell’inserimento dati. Per esempio: se volete controllare il volume

dell’AVR anche se il telecomando é settato per controllare la TV, prima premere il selettore di

ingresso Video/TV

contemporaneamente. Quindi premere il pulsante

Volume su ingresso AVR

Attenzione: se volete riportare il telecomando

alla configurazione originale dopo aver inserito una modalità di volume indipendente, dovete ripetere i passaggi indicati sopra. Comunque, premete il medesimo Selettore Ingresso, nei passi uno e tre.

relativo all’unità che si

, in funzione del sistema di

lampeggerà in verde tre volte

e il pulsante Mute



seguito dal selettore di

non lam-



e verificate

color

o il seletto-



Controllo canali indipendente.

Il telecomando dell’AVR può essere programmato per operare in maniera tale che la funzione di controllo dei canali ottenuta mediante i tasti

Sleep

vitori via cavo o satellitari presenti nel vostro impianto, possa essere impiegata in unione ad uno degli altri dispositivi controllati dal telecomando. Esempio: mentre usate e controllate il VCR, potreste voler cambiare i canali su un ricevitore via cavo o satellite senza dover cambiare l’apparecchio selezionato sull’AVR o sul telecomando. Per programmare il telecomando per il controllo canali indipendente, operare come segue:

1. Premere e mantenere premuto il tasto di Sele-

zione ingresso

desidera associare al controllo dei canali fino a quando la luce rossa sotto il tasto non si illumina e l’Indicatore di programma lampeggia in giallo.

2. Premere il pulsante Volume su te che l’indicatore di programma ambra smetta di lampeggiare e resti fisso.

e SurroundA, per Televisori, rice-

relativo al dispositivo che si

non



e verifica-

color

lampeggerà in

o il seletto-

3. Premere o il Selettore AVR

re di ingresso

che sarà usato per cambiare i canali. L’indicatore di programma verde tre volte per poi spegnersi, a conferma dell’inserimento dati.

Per esempio: se volete controllare i canali usando la TV, mentre il telecomando é settato per controllare il VCR, prima premere il selettore di

ingresso VID1/VCR



contemporaneamente. Quindi premere il pul-

sante Volume giu

ingresso Attenzione: se volete riportare il telecomando

alla configurazione originale dopo aver inserito una modalità di controllo canali indipendente, dovete ripetere i passaggi indicati sopra. Comunque, premete il medesimo Selettore Ingresso, nei passi uno e tre.

, in funzione dell’apparecchio

e il pulsante Mute



seguito dal selettore di

Controllo trasporto indipendente

Il telecomando dell’AVR può essere programmato in modo che la funzione di controllo di trasporto

(play, stop, avanti veloce, riavvolgimento, pausa e registrazione) sia possibile contemporaneamente ad uno degli altri apparecchi controllati dal telecomando. Esempio:mentre usate e controllate la TV, potreste voler far partire o far fermare il VCR o il DVD senza dover cambiare l’apparecchio selezionato sull’AVR o sul telecomando. Per programmare il telecomando per il controllo trasporto indipendente, operare come segue:

1. Premere e mantenere premuto il tasto di Sele-

zione ingresso

desidera associare al controllo dei canali fino a quando la luce rossa sotto il tasto non si illumina e l’Indicatore di programma peggia in giallo.

2. Premere il pulsante PlayPe verificate che l’indicatore di programma smetta di lampeggiare e resti fisso.

3. Premere e rilasciare o il Selettore AVR il selettore di ingresso dell’apparecchio che sarà usato per il trasporto indipendente. L’indicatore di programma lampeggerà in verde tre volte per poi spegnersi, a conferma dell’inserimento dati.

Per esempio: se volete controllare un riproduttore CD, mentre il telecomando é settato per controllare la TV, prima premere il selettore di ingresso

VID2/CBL/SAT

temporaneamente. Quindi premere il pulsante

Play

Attenzione: se volete riportare il telecomando alla configurazione originale dopo aver inserito una modalità di controllo trasporto, dovete ripetere i passaggi indicati sopra. In ogni caso premere il selettore di ingresso nei passaggi 1 e 3.

seguito dal selettore di ingresso CD

relativo al dispositivo che si

color ambra

, in funzione

e il pulsante Mutecon-

non lam-

Attenzione: prima di programmare una modalità indipendente di controllo volume, canali o trasporto, accertarsi di aver completato la programmazione dell’apparecchio interessato:TV, CD, DVD, ricevitore via cavo o satellitare.

Reset della memoria del telecomando.

Aggiungendo nuovi componenti al sistema home theatre, potreste avere la necessità di riprogrammare il telecomando evitando la confusione di programmazioni fatte in precedenza, macro, modalità controllo indipendente etc. È possibile resettare il telecomando ai valori di default di fabbrica seguendo questa procedura.Attenzione: tutti i codici e comandi inseriti saranno cancellati e dovranno essere immessi di nuovo.

1. Premere uno dei pulsanti del selettore di

ingresso neamente fino a che l’indicatore di programma

comincia a lampeggiare in ambra.

2. premere il pulsante 3

3. Il led rosso sotto il selettore di ingresso

si spegnerà e l’indicatore di programma

smetterà di lampeggiare per poi diventare

verde.

4. L’indicatore di programma fintanto che il telecomando non viene resettato. Questo potrà richiedere un tempo variabile in funzione del numero di comandi immessi in memoria che devono essere cancellati.

5. Quando l’indicatore di programma spegne, il telecomando é stato resettato ai valori di fabbrica.

e il pulsante 0Hcontempora-

per tre volte.

rimarrà verde

ITALIANO

PROGRAMMAZIONE DEL TELECOMANDO 45

Page 46

Elenco delle funzioni

No. Button Name AVR Function DVD CD/CD-R Tape

1 Power On Power On Power On Power On Power On 2 Power Off Power Off Power Off Power Off Power Off 3 Mute Mute Mute Mute Mute 4 AVR AVR Select AVR Select AVR Select AVR Select 5 DVD/ DVD Input Select DVD Select DVD Select DVD Select

CD CD Input Select CD Select CD Select CD Select

6 Tape/ Tape Select Tape Select Tape Select Tape Select

7 HDMI 1/ HDMI1 Select HDMI1 Select HDMI1 Select HDMI1 Select

HDMI 2 HDMI2 Select HDMI2 Select HDMI2 Select HDMI2 Select 8 VID 1 (VCR) Video 1 Select VCR Select VCR Select VCR Select 9 VID 2 (CBL/SAT) Video 2 Select CBL/SAT Select CBL/SAT Select CBL/SAT Select

10 VID 3 (TV) Video 3 Select TV Select TV Select TV Select 11 AM/FM Tuner Select Tuner Select Tuner Select Tuner Select 12 6 Ch. Select 6 Ch Input Select 6 Ch Input Select 6 Ch Input Select 6 Ch Input Select 13 Sleep/CH+ Sleep 14 Test Tone Test Tone 15 T/V TV/DVD or V. OFF Input Select 16 Volume Up Volume Up Volume Up Volume Up 17 Surround/CH– DSP Surround Mode Select Disc menu or Title CDR Select 18 OSD OSD Program 19 Vuoto HD Mode 20 Volume Down Volume Down Volume Down Volume Down 21 Channel/Guide Channel Trim Title or Disc Menu Continuos Play 22 Speaker/Menu Speaker Setup Menu or Setup Intro Scan 23 ⁄ Move/Adjust Up Up 24 ﬁ Move/Adjust Left Left 25 Set Set Enter 26 ﬂ Move/Adjust Right Right 27 ¤ Move/Adjust Down Down 28 Digital/Exit Digital Input Select Open/Close 29 Delay/Prev. Ch. Delay Adjust Return or Status Open/Close 30 1 1111 31 2 2222 32 3 3333 33 4 4444 34 5 5555 35 6 6666 36 7 7777 37 8 8888 38 Tun-M Tuner Mode Chapter+ or Zoom Repeat 39 9 9999 40 0 0000 41 Memory Memory Audio or Playlist Time 42 Tuning Up Tuning Up Next Chapter Track Direct 43 Direct Direct Tuner Entry Angle Random Play 44 Clear Clear Clear Clear 45 Preset Up Preset Tune Up Slow Forward +10 46 Tuning Down Tune Down Prev Chapter Track Increment 47 Tone Tone Mode Program 48 RDS RDS 49 Preset Down Preset Down Slow Rev 50 M1 Macro 1 Macro 1 Macro 1 Macro 1 51 M2 Macro 2 Macro 2 Macro 2 Macro 2 52 M3 Macro 3 Macro 3 Macro 3 Macro 3 53 M4 Macro 4 Macro 4 Macro 4 Macro 4 54 Dolby Surround Dolby Modes 55 DTS SURR DTS Digital Modes 56 DTS Neo:6 DTS Neo:6 Select 57 Night Night Mode Select Subtitle On/Off CDP Select 58 Logic 7 Logic 7 Select 59 Stereo Stereo Mode Select 60 Skip Down Skip – (DVD) Step – Skip – 61 Skip Up Skip + (DVD) Step + Skip + 62 Dim Dimmer 63 Rewind R. Search (DVD) R. Search R. Search Rewind 64 Play Play (DVD) Play Play R. Play/F. Play 65 Fast Forward F.Search (DVD) F. Search F. Search Fast Fwd 66 Record Record Record/Pause 67 Stop Stop (DVD) Stop Stop Stop 68 Pause Pause (DVD) Pause Pause

The Bridge (DMP) Select The Bridge (DMP) Select The Bridge (DMP) Select

The Bridge (DMP) Select

46 ELENCO DELLE FUNZIONI

Page 47

Elenco delle funzioni

No. Button Name VCR (VID 3) TiVo (VID 1) CBL (VID 2) SAT (VID 2) TV (VID 1) (DMP) HDMI 1/2

1 Power On Power On Power On Power On Power On Power On 2 Power Off Power Off Power Off Power Off Power Off Power Off 3 Mute Mute Mute Mute Mute Mute Mute 4 AVR AVR Select AVR Select AVR Select AVR Select AVR Select AVR Select AVR Select 5 DVD DVD Select DVD Select DVD Select DVD Select DVD Select DVD Select DVD Input Select

CD CD Select CD Select CD Select CD Select CD Select CD Select CD Input Select

6 Tape/ Tape Select Tape Select Tape Select Tape Select Tape Select Tape Select Tape Select

7 HDMI 1/ HDMI1 Select HDMI1 Select HDMI1 Select HDMI1 Select HDMI1 Select HDMI1 Select HDMI1 Select

HDMI 2 HDMI2 Select HDMI2 Select HDMI2 Select HDMI2 Select HDMI2 Select HDMI2 Select HDMI2 Select 8 VID 1 (VCR) VCR Select VCR Select VCR Select VCR Select VCR Select VCR Select VCR Select 9 VID 2 (CBL/SAT) CBL/SAT Select CBL/SAT Select CBL Select SAT Select CBL/SAT Select CBL/SAT Select CBL/SAT Select

10 VID 3 (TV) TV Select TV Select TV Select TV Select TV Select TV Select TV Select 11 AM/FM Tuner Select Tuner Select Tuner Select Tuner Select Tuner Select Tuner Select Tuner Select 12 6 Ch. Select 6 Ch Input Select 6 Ch Input Select 6 Ch Input Select 6 Ch Input Select 6 Ch Input Select 6 Ch Input Select 6 Ch Input Select 13 Sleep/CH+ Channel + Channel + Channel + Channel + Channel + Channel + 14 Test Tone 15 T/V TV/VCR TV Input TV/CBL TV/SAT TV/VCR TV/Video 16 Volume Up Volume Up Volume Up Volume Up Volume Up Volume Up 17 Surround/CH– Channel – Channel – Channel – Channel – Channel – Channel – 18 OSD OSD Live TV OSD OSD OSD OSD 19 Vuoto 20 Volume Down Volume Down Volume Down Volume Down Volume Down Volume Down 21 Channel/Guide Guide Info/Guide Info/Guide Guide 22 Speaker/Menu Menu Menu Menu Menu Menu Menu Menu 23 ⁄ Up Up Up Up Up Up 24 ﬁ Left Left Left Left Left Scroll – Left 25 Set Enter Select Enter Enter Enter Select Set/Enter 26 ﬂ Right Right Right Right Right Scroll + Right 27 ¤ Down Down Down Down Down Down 28 Digital/Exit Return/Exit 29 Delay/Prev. Ch. Prev Channel Prev Channel Prev Channel Prev Channel 30 1 111 1 1 1 31 2 222 2 2 2 32 3 333 3 3 3 33 4 444 4 4 4 34 5 555 5 5 5 35 6 666 6 6 6 36 7 777 7 7 7 37 8 888 8 8 8 38 Tun-M 39 9 999 9 9 9 40 0 000 0 0 0 41 Memory 42 Tune Up Cancel Cancel Sleep 43 Direct FAV/Angle FAV FAV/Angle 44 Clear Clear Clear Next 45 Preset Up Alt 46 Tune Down 47 Tone 48 RDS 49 Preset Down 50 M1 Macro 1 Macro 1 Macro 1 Macro 1 Macro 1 Macro 1 51 M2 Macro 2 Macro 2 Macro 2 Macro 2 Macro 2 Macro 2 52 M3 Macro 3 Macro 3 Macro 3 Macro 3 Macro 3 Macro 3 53 M4 Macro 4 Macro 4 Macro 4 Macro 4 Macro 4 Macro 4 54 Dolby Surround 55 DTS SURR 56 DTS Neo:6 57 Night 58 Logic 7 59 Stereo 60 Skip Down Scan – Thumbs Down Skip – (DVD) Skip – (DVD) Skip – (DVD) 61 Skip Up Scan + Thumbs Up Skip + (DVD) Skip + (DVD) Skip + (DVD) 62 Dim 63 Rewind Rewind R. Search R. Search (DVD) R. Search (DVD) R. Search (DVD) Skip – / R. Search R. Search 64 Play Play Play Play (DVD) Play (DVD) Play (DVD) Play Play 65 Fast Forward Fast Fwd F. Search F. Search (DVD) F. Search (DVD) F. Search (DVD) Skip + / F. Search F. Search 66 Record Record Record Record 67 Stop Stop Slow Stop (DVD) Stop (DVD) Stop (DVD) Stop 68 Pause Pause Pause Pause (DVD) Pause (DVD) Pause (DVD) Pause Pause

ITALIANO

ELENCO DELLE FUNZIONI 47

Page 48

Risoluzione dei problemi

PROBLEMA PROBABILE CAUSA SOLUZIONE

L’unità non funziona quando l’interruttore • Manca l’alimentazione CA. • Accertarsi che il cavo di alimentazione CA sia inserito in una

”Power”1viene premuto presa funzionante.

•Verificare se la presa è controllata da un interruttore.

Il display è illuminato, ma non si sente • Connessioni d’ingresso incerte. •Accertarsi che tutte le connessioni d’ingresso e

l’audio né si vede alcuna immagine. dei diffusori siano ben inserite.

•Mute (disattivazione audio) è in funzione. • Premere il pulsante Mute

•Il volume è basso. • Alzare il volume

I diffusori non funzionano • L’amplificatore è passato nella modalità • Controllare i collegamenti dei cavi dei diffusori per cercare

e la spia attorno all’interruttore di protezione a causa di un cortocircuito. cortocircuiti nelle estremità del ricevitore o dei diffusori.

di alimentazione è diventata

Non c’è suono dai diffusori Surround • Modo Surround Errato • Selezionate un modo differente da Stereo

o dal Canale Centrale • L’ingresso è mono • Non arrivano informazioni surround da sorgenti mono,

L’unità non risponde •Batterie scariche nel telecomando. • Cambiare le batterie del telecomando.

tramite telecomando. •È stato selezionato l'apparecchio sbagliato. •Premere il selettore AVR

rossa. •L’amplificatore è passato nella modalità • Rivolgersi al servizio di assistenza tecnica autorizzata

di protezione a causa di anomalie interne. locale Harman Kardon.

(tranne che con i modi surround Theatre e Hall).

• Configurazione Errata • Controllate la configurazione altoparlanti.

• Segnale audio Stereo o Mono • Taluni modi surround non forniscono informazioni per i canali posteriori partendo da programmi non codificati.

•Il sensore remoto Úè oscurato. •Accertarsi che il sensore del pannello frontale sia ben visibile

per il telecomando oppure collegare un sensore remoto.



Ronzio a intermittenza nel sintonizzatore. • Interferenze locali. •Collocare l’unità o l’antenna lontane da computer,

luci fluorescenti, motori o altri dispositivi elettrici.

La lettera lampeggia nel display dell’indicatore del canale e l’audio digitale • Accertarsi che sia selezionato l’ingresso digitale. si arresta.

Reset del processore

Nel raro caso in cui il funzionamento dell’unità o dei display sembri anomalo, la causa potrebbe coinvolgere il funzionamento della memoria del sistema o il microprocessore.

Per risolvere questo problema occorre innanzi tutto staccare la spina dalla presa CA a muro ed attendere almeno tre minuti. Dopo tale pausa ricollegare il cavo di alimentazione CA e controllare il funzionamento dell’unità. Se il sistema continua a presentare anomalie, un reset del sistema potrebbe eliminare il problema.

• Segnale audio digitale in fase di pausa. • Riprendere la riproduzione DVD.

Per cancellare l’intera memoria del sistema dell’AVR, comprese le impostazioni preselezionate del sintonizzatore, le impostazioni dei livelli d’uscita, i ritardi e i dati di configurazione dei diffusori, occorre mettere l’unità in modalità stand-by premendo e rilasciando l’interruttore

principale di alimentazione

premete e mantenete pigiato il della modalità Tone (tonalità)

L’unità si accenderà automaticamente. Notare che una volta che avrete ripulito la memoria in tale maniera, sarà necessario ristabilire tutte le configurazioni e le impostazioni del sistema, nonché le preselezioni del sintonizzatore.

per tre secondi.

. Quindi

NOTA: il reset del processore eliminerà tutte le impostazioni di configurazione effettuate per i livelli d’uscita dei diffusori, le modalità Surround, le assegnazioni agli ingressi digitali nonché le impostazioni preselezionate del sintonizzatore. Dopo la procedura di reset l’unità torna alle impostazioni assegnate in fabbrica ed occorre impostare di nuovo tutte queste indicazioni.

Se il sistema continua a funzionare in modo anomalo, potrebbe essersi verificata una scarica elettrica oppure una grave interferenza sulla linea CA che ha rovinato la memoria del microprocessore.

Se queste istruzioni non bastano a risolvere il problema occorre rivolgersi al servizio locale d’assistenza tecnica autorizzato Harman Kardon.

48 RISOLUZIONE DEI PROBLEMI

Page 49

Specifiche tecniche

Sezione audio

Modalità Stereo Potenza media continua (FTC)

50 Watt per canale, 20Hz-20kHz @ < 0,07% THD, entrambi i canali pilotati a 8 ohm

Modalità Surround a 5 canali Potenza per il singolo canale

Canali frontali, sinistro e destro: 40 Watt per canale, @ < 0,07% THD, 20Hz-20kHz a 8 ohm

Canale centrale: 40 Watt @ < 0,07% THD, 20Hz-20kHz a 8 ohm

Canali (Sx & Dx Laterali, Posteriori) Surround: 40 Watt per canale, @ < 0,07% THD, 20Hz-20kHz a 8 ohm

Sensibilità d’ingresso / Impedenza

Lineare (alto livello) 200 mV/47k ohm Rapporto segnale–rumore (IHF-A) 100 dBA Separazione dei canali vicini nel sistema Surround

Decodifica analogica 40 dB

(Pro Logic, ecc.)

Dolby Digital (AC-3) 55 dB

DTS 55 dB Risposta in frequenza

@ 1W (+ OdB, – 3 dB) 10 Hz – 130kHz HCC (Capacità di corrente istantanea) ± 25 Ampére (TIM) Transient intermodulation distorsion

(distorsione di intermodulazione transitoria) Non misurabile

Tempo di salita 16µsec Slew rate (Velocità di risposta) 40 V/Microsec.**

Sezione sintonizzatore FM

Gamma di frequenza 87,5 – 108 MHz Sensibilità utilizzabile IHF 1,3 µV/ 13,2 dBf Rapporto segnale–rumore Mono / stereo: 70/68 dB (DIN) Distorsione Mono / stereo: 0,2/0,3% Separazione stereo 40 dB @ 1 kHz Selettività ± 400 kHz: 70 dB Reiezione immagine 80 dB Reiezione IF 90 dB

Sezione sintonizzatore AM

Gamma di frequenza 522 –1620 kHz Rapporto segnale–rumore 45 dB Sensibilità utilizzabile (con antenna a telaio) 500 µV Distorsione 1 kHz, 50% Mod.: 0,8% Selettività ± 10 kHz, 30 dB

Sezione video

Formato video PAL/NTSC Livello d’ingresso/impedenza 1Vp-p/ 75 ohm Livello d’uscita /impedenza 1Vp-p/ 75 ohm Risposta Videofrequenza (Composito e S-Video) 10Hz–8MHz (–3dB) Risposta Videofrequenza (Componenti) 10Hz-100MHz (–3dB)

™

HDMI

Commutazione

Generale

Corrente richiesta CA 220 – 240 V /50 Hz Assorbimento 65 W a riposo, 540 W massimo

(5 canali pilotati)

Dimensioni (max.)

Larghezza 440 mm Altezza 165 mm Profondità 382 mm Peso 9,7 kg

ITALIANO

Le misure della profondità includono le manopole, i pulsanti e le connessioni terminali. L’altezza include i piedini. Tutte le caratteristiche e le specifiche tecniche sono soggette a modifica senza preavviso.

Harman Kardon, e Logic 7 sono Marchi registrati di Harman International Industries, Incorporated.

è un marchio registrato di Harman International Industries, Inc.

"DTS" e "DTS Neo 6" e "96/24 sono marchi registrati da DTS Inc.

SA-CD è un marchio registrato di Sony Electronics, Inc.

Apple and iPod sono marchi registrati di Apple Computer, Inc.

Cirrus è un marchio registrato di Cirrus Logic Corp.

** Senza filtro “anti-slew” di ingresso e reti di isolamento sulle uscite. HD-DVD è un marchio di DVD Format/Logo Licensing Corporation (DVD FLLC). HDMI, il logo di HDMI e High-Definition Multimedia Interface

sono marchi o marchi registrati di HDMI Licensing, LLC.

SPECIFICHE TECNICHE 49

Page 50

APPENDICE – FOGLIO DI LAVORO IMPOSTAZIONI

Appendice – Impostazioni predefinite, tabelle, codici di prodotto dei telecomandi

Tabella A1 – Impostazioni predefinite impostazione ingresso sogente

Sorgente DVD HDMI 1 HDMI 2 Video 1 Video 2 Video 3 The Bridge/ CD Tape Tuner 6-canali

DMP

Titolo

Ingresso Video Comp V 1 HDMI 1 HDMI 2 Comp V 2 Comp V 3 Composite The Bridge/ Comp V 1 Comp V 1 Comp V 1 Comp V 1

DMP

Ingresso Coax 1 HDMI 1 HDMI 2 Analog Optical 1 Analog Analog Analog Analog Analog Analog

(The Bridge/DMP) (Tuner) (6-Channel)

Auto Poll On Off Off On On On Off On On Off Off

Surround Logic 7 Logic 7 Logic 7 Logic 7 Logic 7 Logic 7 Logic 7 Logic 7 Logic 7 Logic 7 Logic 7

†

Modo

†

L’impostazione predefinita mostrata è il modo surround preferito per sorgenti audio PCM e analogiche.

5CH Music 5CH Music 5CH Music 5CH Music 5CH Music 5CH Music 5CH Music 5CH Music 5CH Music 5CH Music 5CH Music

Tabella A2 – Impostazioni predefinite impostazione diffusore/canale

Sorgente DVD HDMI 1 HDMI 2 Video 1 Video 2 Video 3 The Bridge CD Tape Tuner 6-canali

/DMP

TUNER INT.

Bass Manager: Global

Dim. diffusore sin/dx Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Grande

Center Speaker Size Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Grande

Surround Speaker Size Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Piccolo Grande

Subwoofer Sub Sub Sub Sub Sub Sub Sub Sub Sub Sub Sub

Crossover diff. sin/dx 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz N/D

Crossover diff. centrale 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz N/D

Crossover diff. surround 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz N/D

Crossover Subwoofer Sin/Dx Sin/Dx Sin/Dx Sin/Dx Sin/Dx Sin/Dx Sin/Dx Sin/Dx Sin/Dx Sin/Dx N/D

Tabella A3 – Impostazioni predefinite impostazione ritardo

Posizione diffusore Distanza diffusore - posizione di ascolto Proprie impostazioni di ritardo

Anteriore sinistro 3 metri

Centrale 3 metri

Anteriore destro 3 metri

Surround destro 3 metri

Surround sinistro 3 metri

Subwoofer 3 metri

Ritardo Sync A/V 0mS

50 APPENDICE

Page 51

APPENDICE – FOGLIO DI LAVORO IMPOSTAZIONI

Tabella A4 – Impostazioni ingresso sorgente

Sorgente DVD HDMI 1 HDMI 2 Video 1 Video 2 Video 3 The Bridge/DMP CD Tape Tuner 6-canali

Titolo Ingresso Video Ingresso audio The Bridge/DMP Tuner 6-canali Auto Poll --- --- --Modo Surround Tone Mode Bass Treble

Tabella A5 – Impostazioni diffusore/canale

Sorgente DVD HDMI 1 HDMI 2 Video 1 Video 2 Video 3 The Bridge/DMP CD Tape Tuner 6-canali

Dim. diff. sin/dx N/D Dim. diff. centrale N/D Dim. diff. surround N/D Subwoofer N/D Crossover diff. sin/dx Crossover diff. centrale Crossover diff. surround Crossover subwoofer N/D Livello canali sin/dx Livello canale centrale Livello canale surround Livello canale subwoofer

††

Gli ingressi 6-/8 canali sono ingressi “diretti”, il che significa che i loro segnali vengono passati direttamente al controllo del volume senza alcuna elaborazione di gestione dei bassi. Di conseguenza, la dimensione dei diffusori è sempre full range e non è possibile regolare né la dimensione dei diffusori né il crossover.

†††

Nota: i livelli dei canali variano in base alla modalità surround anziché all’ingresso della sorgente.

†††

N/D N/D N/D

††

ITALIANO

Tabella A6 – Codici dei telecomandi

Ingresso sorgente Tipo di prodotto (contrassegnarne o inserirne uno) Codice telecomando

Video 1 VCR, PVR Video 2 Cable, Satellite Video 3 TV DVD DVD CD CD, CDR Tape Cassette HDMI 1 DVD, VCR, PVR, Cable, Satellite HDMI 2 DVD, VCR, PVR, Cable, Satellite

Tabella A7 – Impostazioni di sistema

Funzione Impostazi. predefinita Impostazione utente

VFD Fade Time Out Off Volume Default Off Default Vol Set -25dB Semi OSD Time Out 5 secondi Full OSD Time Out 20 secondi Default Surr Mode On

APPENDICE 51

Page 52
