Safety Is a Good Habit to Get Into

NOTICE Carefully read the instructions contained in this manual, as they provide important information which is essential to safe and proper installation, use and maintenance of the appliance.

This appliance complies with the following EEC

directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent modifications;

- 89/336/EEC of 03/05/89 (Electromagnetic Compatibility) and subsequent modifications.

- Carefully dispose of the packing material.

- After removing the packing, check to make sure that the appliance is not damaged. If in doubt, contact a qualified professional.

- The dishwasher must only be used by adults for the washing of

household dishes and cooking utensils.

- Fundamental rules to follow when using the appliance:

* Never touch the dishwasher when bare foot or with wet hands or feet; * We discourage the use of extension cords and multiple sockets; * During installation, the power supply cord must not be exces sively or dangerously bent or flattened;

* If the appliance is not operating properly or maintenance must be performed, disconnect the appliance from the power supply.

- Keep detergents out of the reach of children, who must also be kept away from the dishwasher when it is open.

- This appliance cannot be installed outdoors, not even if the area in which it is installed is covered by a roof; it is also very dangerous to leave it exposed to the rain and elements.

- Do not touch the heating element during or after a wash cycle.

- Do not lean or sit on the door when it is open, as this could overturn the dishwasher.

- If the appliance malfunctions, turn off water supply to the appli ance and disconnect the plug from the wall socket. Then, con sult the section entitled, "Troubleshooting". If you can not solve the problem, contact a service centre.

- Only specialised personnel are authorised to make repairs.

- Appliances which are no longer being used must be made inoperable by cutting the power supply cord and removing the door lock.

- The appliance must be positioned so that the plug is accessible.

- The carpet must not obstruct the opening when the appliance in stalling on the ground with carpet.

- If the supply cord is damaged ,it must be replaced by the manu facture ,its service agent of similarly qualified persons in order to avoid a hazard.

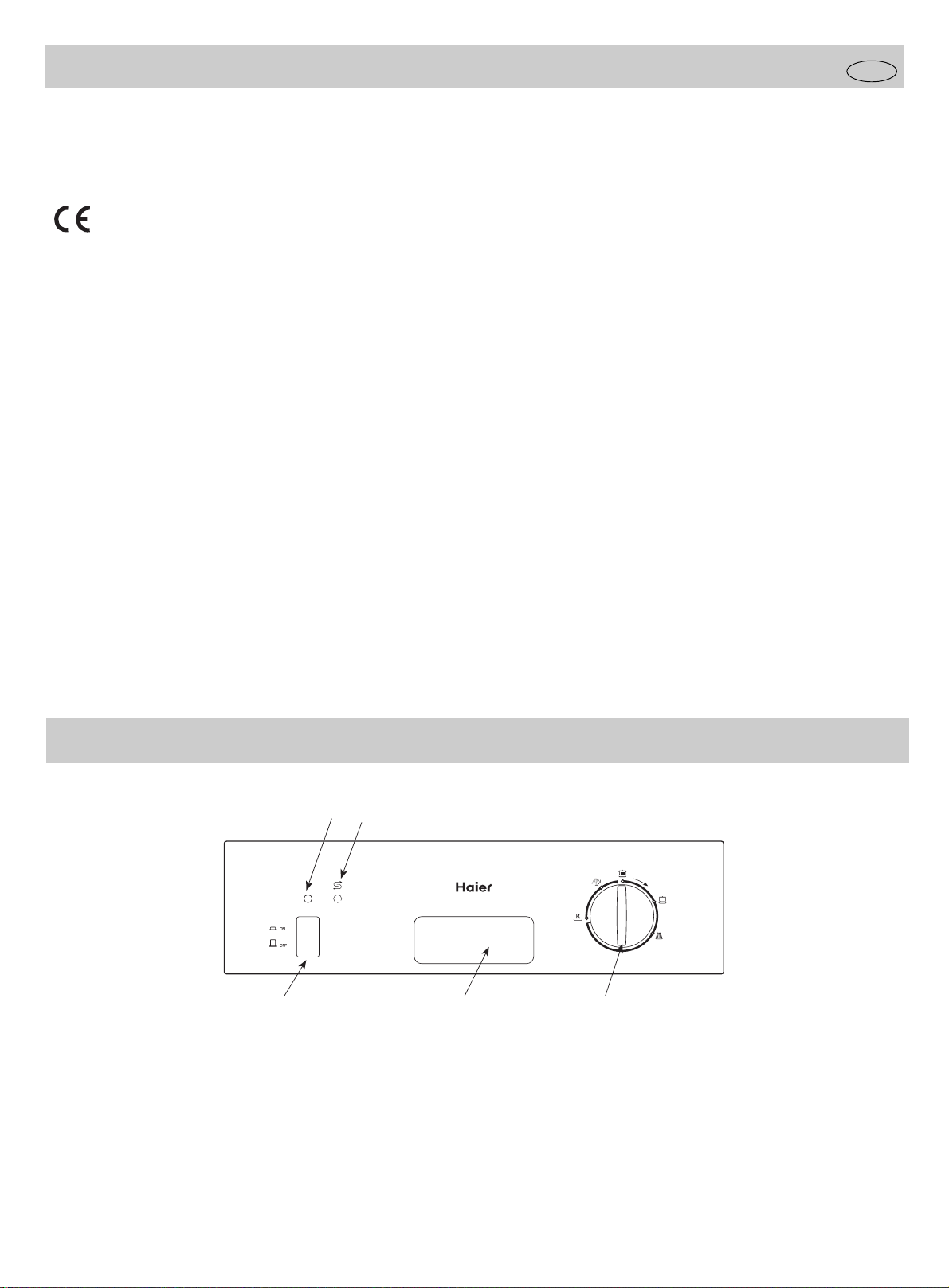

Close-up View (Control Panel)

A B

ON-OFF Light

Low Salt Indicator Light

ON-OFF Button

D E

Handle For Opening Door Knob For Selecting Cycle

.1.

Close-up View (Interior)

A B C D

Technical characteristics

Width

Depth

Height

Capacity Mains water pressure

Power voltage

Upper Rack Rack Height Adjustor

Top Spray Arm

Lower Rack

Washing Filter

Bottom Spray Arm

Detergent and Rinse Aid Dispenser

Salt Container Cap

9 standard place settings

0.03-0.6 MPa

220-240V~ 50Hz

45 cm

60 cm

85 cm

Total absorber power

1900W

.2.

Salt







Salt

The hardness of the water varies from place to place. If hard water is used in the dishwasher, deposits will form on the dishes utensils. The appliance is equipped with a special softener that uses a salt specifically designed to eliminate lime and minerals from the water.

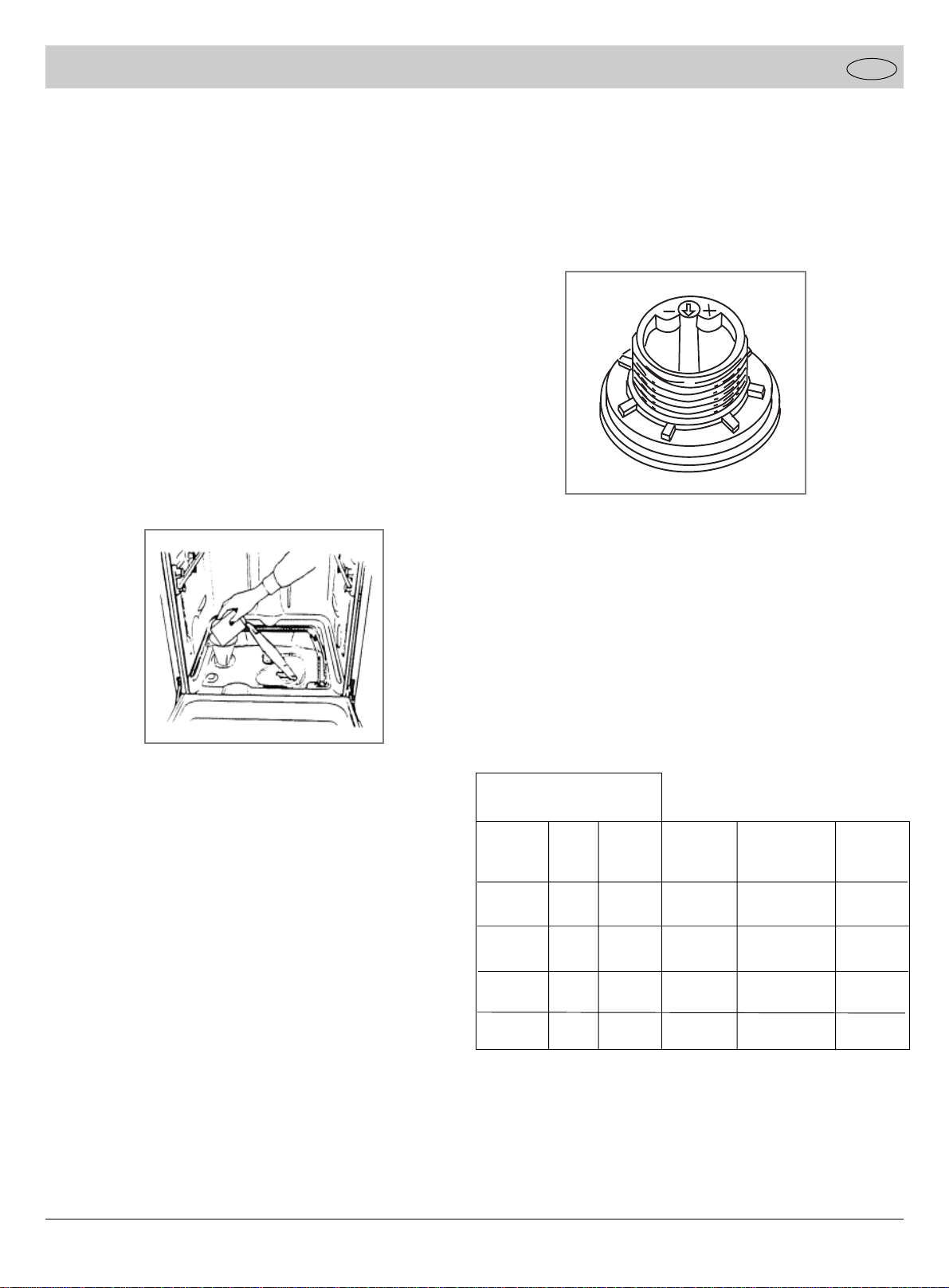

Loading the Salt into the Softener

Always use salt intended for use with dishwashers. The salt container is located beneath the lower rack and should be filled as follows:

- Remove the lower rack and then unscrew and remove the cap

from the salt container;

- If you are filling the container for the first time, fill it with water;

- Place the end of the funnel (supplied) into the hole and intro-

duce about 2 kg of salt. It is normal for a small amount of water to come out of the container.

- Carefully screw the cap back on.

Adjusting Salt Consumption

The dishwasher is equipped with a system to adjust the level of salt consumption in function of the hardness of the water being used in order to optimize and customize the level of salt consumption while keeping it to a minimum. To adjust salt consumption level, follow these instructions:

- Unscrew the cap on the salt container;

- On the container there is an arrow (see figure to the side). If necessary, turn the arrow in the anti-clockwise direction from the "-" setting to the "+" setting based on the hardness of the water being used.

- It is highly recommended that the table be consulted when making adjustments .

The salt container should be filled after about every 30 wash cycles.

To prevent the formation of rust, load the salt just before beginning a wash cycle.

Water Hardness

Clarke degrees

014

NQPS

PSTN

[TN

.3.

MNT

NUQQ

QRUV

[UV

mmol/l

MNIT

NIUQIQ

QIRUIV

[UIV

Selector position

=?J?

jba

?H?

Salt consumption (Grams/cycle)

Autonomy (cycles/2kg)

Detergent and Rinse Aid







Detergent

Detergent specifically intended for use with dishwashers must be used. The dispenser must be refilled before the start of each wash cycle following the instructions provided in the "Wash Cycle Table". The detergent dispenser is located on the inside panel of the door.

Loading the detergent

To open the "A" cover on the dispenser, press the "B" button. The detergent for the wash cycle should be poured into the "C" compartment. After the detergent has been placed in the dispenser, close the cover and press down until it clicks in place.

Rinse Aid

This product makes dishes sparkle and helps them to dry without spotting. The dispenser is located on the inside panel of the door and should be filled after every 80 wash cycles.

Loading the Rinse Aid

Regardless of the type detergent dispenser installed on your appliance, you must proceed as indicator below when loading the rinse aid. To open the dispenser, turn the "C" cap in the anti-clockwise direction and then pour in the rinse aid, making sure not to overfill. The amount of rinse aid used for each cycle can be regulated by turning the "F" dose adjustor, located beneath the "C" cap, with a screwdriver. There are 6 different settings; the normal dosage setting is 3.

Important:

Proper dosage of the rinse aid improves drying. If drops of water remain on the dishes or spotting occurs, the dosage adjustor should be turned to a higher setting. If the dishes have white streaks, turn the dosage adjustor to a lower setting.

C A

Notice:To facilitate closing the cover, remove any excess detergent on the edges of the dispenser.

.4.

Loading the Dishwasher

Before placing the dishes in the dishwasher, remove the large food particle to prevent the filter from becoming clogged, which results in reduced performance. If the pots and pans have baked-on food that is extremely hard to remove, we recommend that they be allowed to soak before they are washed. This will eliminate the need for extra wash cycle. Pull out the rack to facilitate loading the dishwasher.

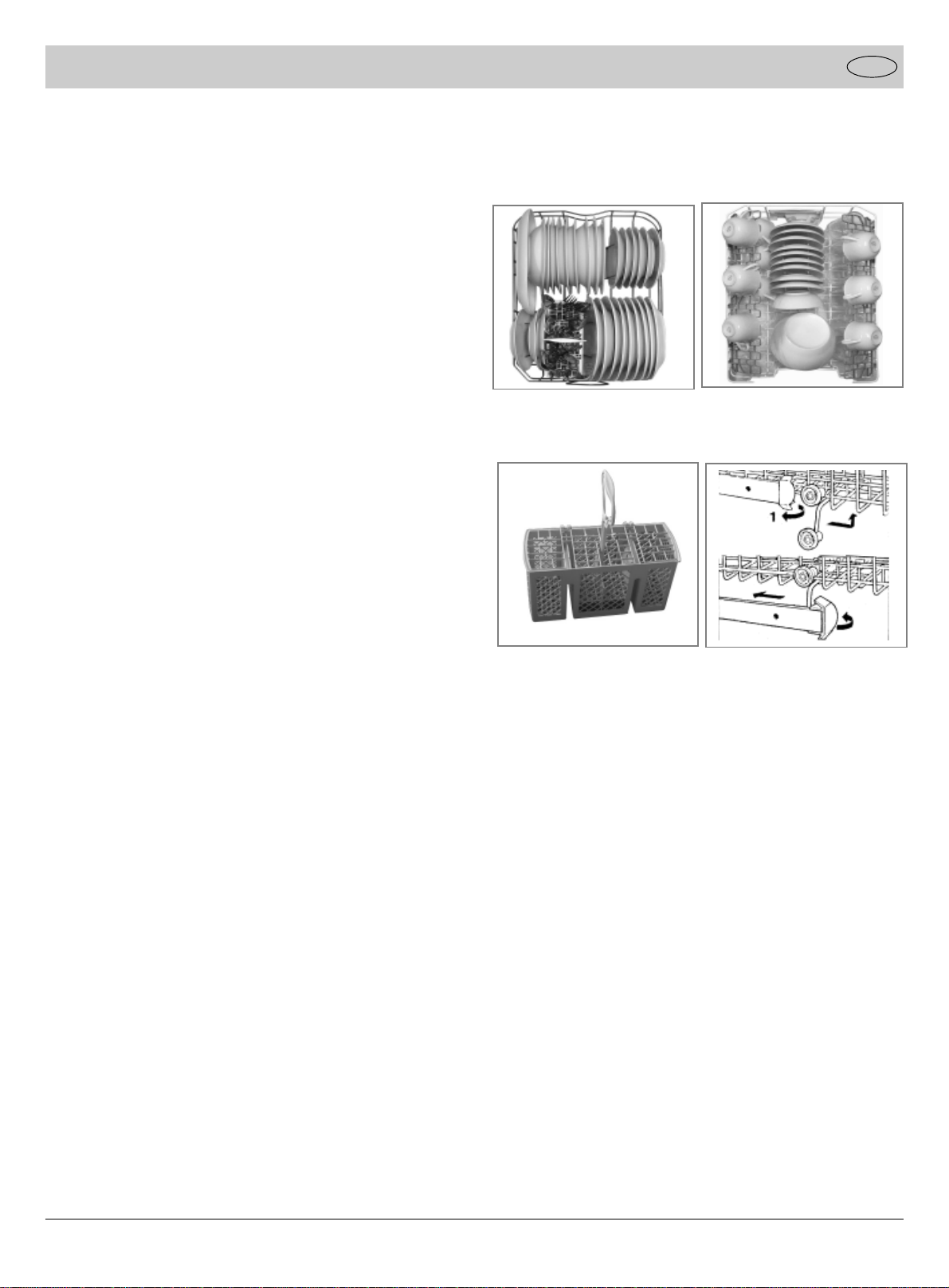

How to Use the Lower Rack

We recommend that you place the items which are the most difficult to clean items on the lower rack: pots, lids, serving dishes and bowls, as shown in the figure to the right. It is preferable to place serving dishes and lids on the sides of the racks in order to avoid blocking the rotation of the top spray arm.

- Pots, serving bowls, etc. must always be placed face down.

- Deep pots should be slanted to allow the water to flow out.

- The silverware basket can not be doubled (see fig.A) .

- Silverware should be placed in the silverware basket with the handles at the bottom; if the rack has side baskets, the spoons should be located individually into the appropriate slots. Espe cially long utensils should be placed in the horizontal position at the front of the upper rack.

Lower Rack Upper Rack

Load for 9 Standard Settings

fig.A

fig.B

How to Use the Upper Rack

The upper rack is designed to hold more delicate and lighter dishware, such as glasses, coffee and tea cups and saucers, as well as plates, small bowls and shallow pans (as long as they are not too dirty). Position the dishes and cookware so that they do not get moved by the spray of water. The upper rack can be adjusted for height. (See fig.B)

.5.

Starting the Appliance

Starting a wash cycle

- Make sure that the plug for the appliance is inserted into the wall socket.

- Make sure that the water supply is turned on to full pressure.

- Load the dishwasher (see the section entitled, "Loading the Dishwasher").

- Pour in the detergent (see the section entitled, "Salt, Detergent and Rinse Aid").

- Turn the knob located on the right of the control panel in the clockwise direction until the number or symbol for the cycle section entitled, "Wash Cycle Table").

- Press the ON-OFF button, and the ON-OFF light will turn on. At this point, the wash cycle will begin.







Important:

In general, it is not advisable to open the door while the machine is working. Care must be taken if the door is opened during the hot phase or immediately after a programm has finished as steam may escape.

Cancelling or modifying a wash cycle setting

Press the ON-OFF button and the ON Light will turn off. Rotate the knob in the clockwise direction to the desired cycle setting (see the section entitled, "Starting a wash cycle..."). Then, turn the dishwasher back on using the ON-OFF button.

At the end of the wash cycle

When the knob stops turning and is aligned with a STOP mark (see figure), the cycle has finished. Turn off the appliance using the ON-OFF button, turn off the water supply and open the door of the dishwasher. Wait a few minutes before unloading the dishwasher to avoid handling the dishes and utensils while they are still hot and more susceptible to breakage. They will also dry better.







.6.

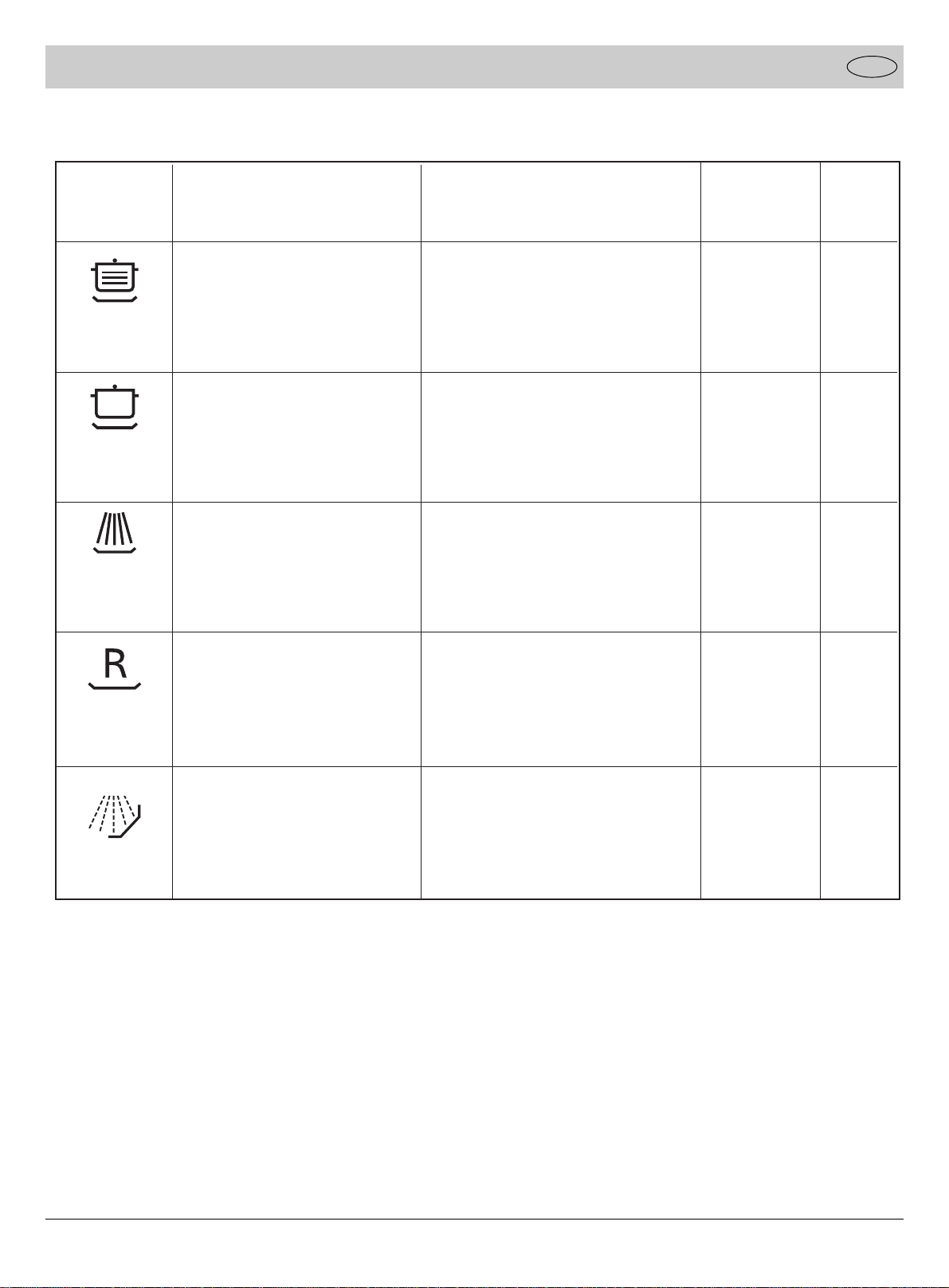

Wash Cycle Table

Cycle Cycle Selection Information

Very dirty dishes,pots and pans (not to be used with delicate

Heavy Duty

items).

Normally dirty dishes,pots and pans .Standard daily cycle.

Normal Wash

IEC-EN 5MOQO

For dishes that need to be rinsed and dried only.

Rinse

Economic,fast cycle to be used to on not very dirty dishes right

Rapid Wash

after they are used. No drying cycle.

Description of cycle

Pre-wash with hot water.



 .



 .



 .



Extended wash at 55 Rinse with cold water. Rinse with hot water. Drying.

Rinse with cold water. Rinse with hot water. Drying.

Short wash at 55 Cold rinse.

Detergent

30 g

25+5g

15 g

Rinse Aid



ERF



Soak

Pre-wash of dishes, pots and pans while waiting for the load to be complete after the subsequent meal.

Short cold wash to prevent food residue from drying on the dishes .

.7.

Energy Saving Tips

- It is important to try and run the dishwasher when it is fully

loaded to save on energy. In order to prevent odors from form ing and food from caking onto the dishes, you can run the soak cycle.

- Choose the right wash cycle: the choice of cycle depends on the type of dishware, cookware and utensils being washed and how dirty they are.

How to Keep Your Dishwasher in Shape

- Use the right amount of detergent: if you use too much detergent, the result will not be cleaner dishes, but, rather, a greater nega tive impact on the environment.

- There is no utility in rinsing dishes, cookware and untensils before placing them in the dishwasher.

After Every Wash

After every wash, turn off the water supply to the appliance and leave the door slightly ajar so that moisture and odors are not trapped inside.

Remove the Plug

Before cleaning or performing maintenance, always remove the plug from the socket. Do not run risks.

No Solvents or Abrasive Cleaning Products

To clean the exterior and rubber parts of the dishwasher, do not use solvents or abrasive cleaning products. Rather, use only a cloth and warm soap water. To remove spots or stains from the surface of the interior, use a cloth dampened with water and a little white vinegar, or a cleaning products made specifically for dishwasher.

When You Go on Holiday

When you go on holiday, it is recommended that you run a wash cycle with the dishwasher empty and then remove the plug from the socket, turn off the water supply and leave the door of the appliance slightly ajar. This will help the seals last longer and prevent odors from forming within the appliance.

Moving the Appliance

If the appliance must be moved, try to keep it in the vertical position. If absolutely necessary, it can be positioned on its back.

Seals

One of the factors that cause odors to form in the dishwasher is food that remains trapped in the seals. Periodic cleaning with a sponge will prevent this from occurring.

.8.

Cleaning and Special Maintenance

Filter Assembly

For the best performance and results, the filter assembly must be cleaned. The filter efficiently removes food particles from the wash water, allowing it to be recirculated during the cycle. For this reason, it is a good idea to remove the larger food particles trapped in the filter after each wash cycle by rinsing the "A" semi-circular filter and cup under running water. To remove the filter assembly, pull on the cup handle in the upward direction. The entire filter assembly (made up of the "A" semicircular filter and the "B" fine filter) should be cleaned at least once a month. To clean the filter and the fine filter, use a cleaning brush. Then, reassemble the filter parts as shown in the figures below and reinsert the entire assembly in the dishwasher, positioning in its seat and pressing downward. The dishwasher must never be used without the filters. Improper replacement of the filters may reduce level of the appliance and damage dishes and utensils.

Cleaning the Spray Arms

It may happen that food particle become encrusted on the sprayer arms and block the hole. Check the sprayer arms periodically and clean them when needed. (See "Close up view [interior]" , letters C-E ).

Cleaning the Water Inlet Filter

Periodically clean the water inlet filter located on the outlet of the water supply tap. After turning off the water tap, unscrew the end of the water supply hose, remove the filter and clean it carefully under running water. Then, return the filter to its place and tighten the water supply hose back into position.

Troubleshooting

It may occur that the dishwasher does not function or does not function properly. Before calling for assistance, let us see what can be done first: have you forgotten to press one of the buttons or to perform an essential operation?

The Dishwasher Does Not Start

Have you checked whether:

- the plug is pushed into the socket correctly;

- the power is on in the house;

- the door is closed properly;

- the ON-OFF switch is on "ON";

- the water supply is turned on.

The Dishwasher Does Not Load Water

Have you checked whether:

- the water is turned on and the hose is

connected properly;

- the water supply to the house on and has

sufficient pressure;

- the water supply hose is crimped or bent;

- the filter for the water supply hose is clogged.

The Dishes Are Not Clean

Have you checked whether:

- the water is turned on and the hose is

connected properly;

- the water supply to the house on and has sufficient pressure;

- the water supply hose is crimped or bent;

- the filter for the water supply hose is clogged.

The Dishwasher Does Not Drain

Have you checked whether:

- the drain hose is crimped or bent.

Lime Deposits or a White Film Form on the Dishes

Have you checked whether:

- the lid to the salt container is closed properly;

- the rinse aid dosage is correct. If, despite all these checks, the dishwasher still does not function and/or the problem persists, contact the nearest authorised service centre and provide them with the following information:

- the nature of the problem;

- the model type number (Mod...) And the serial number (S/N...), which are indicated on the plate located on the side of the inner part of the door.

Never call on unauthorised technicians and refuse to allow parts to be installed that are not original spare parts.

.9.

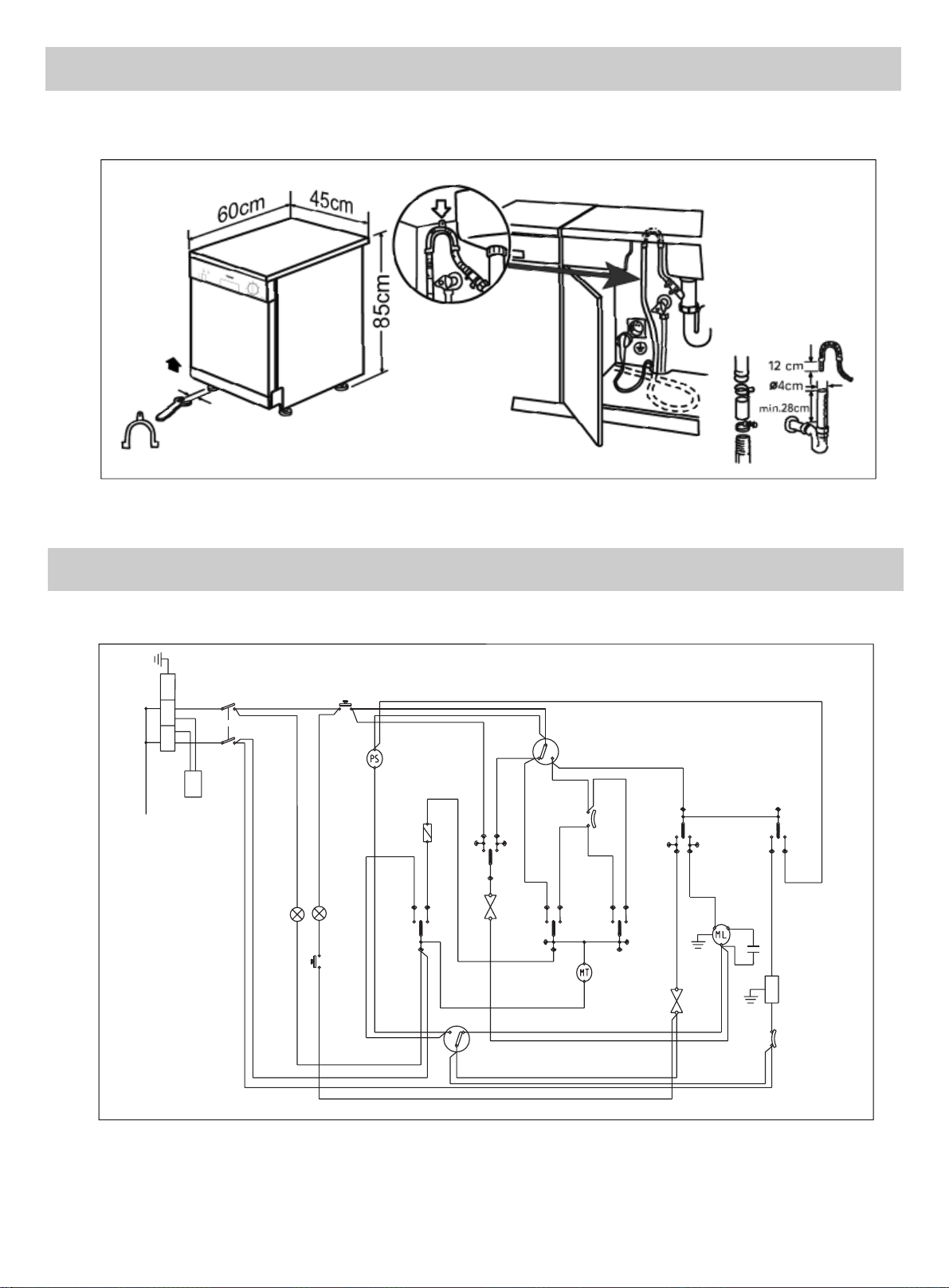

Installation

Positioning the Appliance

Position the appliance in the desired location. The back should rest against the wall behind it, and the sides, along the adjacent cabinets or wall. The dishwasher is equipped with water supply and drain hoses that can be positioned to the right or the left to facilitate proper installation.

Levelling the Appliance

Once the appliance is positioned, adjust the feet (screwing them in or out) to adjust the dishwasher, making it level. In any case, the appliance should not be inclined more than 2. If the appliance is level, it will help ensure proper performance.

Cold Water Connection

Connect the cold water supply hose to a threaded 3/4 (gas) connector and make sure that it is fastened tightly in place (see fig.1). If the water pipes are new or have not been used for an extended period of time, let the water run to make sure that the water is clear and free of impurities. If this precaution is not taken, there is a risk that the water inlet can get blocked and damage the appliance.

Hot Water Connection

The water supply to the appliance can also be connected to the house's hot water line (centralised system, heating system), as long as it does not exceed a temperature of 60. In this case, the wash cycle time will be shortened by about 15 minutes and the wash efficiency slightly reduced. The connection must be made to the hot water line following the same procedures as those for the connection to the cold water line.

Drain Hose Connection

Insert the drain hose into a drain pipe with a minimum diameter of 4cm, or let it run into the sink, making sure to avoid bending or crimping it. Use the special plastic support that comes with the appliance (see fig.2). The free end of the hose must be at a height between 40 and 100 cm and must not be immersed in water.

fig.2

Attention:

The special plastic hose support must be solidly fastened to the wall to prevent the drain hose from moving and allowing water to spill outside the drain.

Electrical Connection

After making sure that the voltage and frequency values for the current in the home correspond to those on the rating plate (located on the stainless steel inner door of the appliance) and that the electrical system is sized for the maximum voltage on the rating plate, insert the plug into an electrical socket which is earthed properly (the earthing of the appliance is a safety requirement mandated by law). If the electrical socket to which the appliance must be connected is not appropriate for the plug, replace the plug, rather than using adaptors or the like as they could cause overheating and burns.

Fig.1

The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

.10.

Gute Sicherheit ist eine Gewohnheitssache

HINWEIS

Lesen Sie bitte die Bedienungsanleitung aufmerksam durch, da sie wichtige Angaben über die Installation, Anwendung und Wartung des Gerätes enthält.

Dieses Gerät entspricht den folgenden EURichtlinien:

- 73/23/EWG vom 19. Februar 1973 (Niedrigspannung) sowie

späteren Änderungen;

- 89/336/EWG vom 3. Mai 1989 (EMV) sowie späteren

Änderungen.

- Bitte sorgen Sie für eine vorschriftsmäßige Entsorgung des

Verpackungsmaterials.

- Stellen Sie sicher, dass das Gerät während des Transports

nicht beschädigt wurde. Im Zweifelsfalle wenden Sie sich bitte an einen qualifizierten Techniker.

- Der Geschirrspüler ist nur zum Spülen von Haushalts- und

Kochgeschirr gedacht und sollte nur vonErwachsenen benutzt werden.

- Kinder oder gebrechliche Personen sollten dieses Gerät nicht

ohne Beaufsichtigung benutzen.

- Eine Beaufsichtung von Kindern bei der Benutzung des Gerätes

ist erforderlich, damit sie nicht mit dem Geschirrspüler spielen.

- Halten Sie Kinder immer von Spülmitteln und dem offenen

Geschirrspüler fern.

- Das Gerät darf nicht im Freien aufgestellt werden, selbst wenn

es unter einem Dach steht; es ist außerdem gefährlich, den Geschirrspüler Witterungseinflüssen einschließlich Regen auszusetzen.

- Berühren Sie niemals die Heizelemente während oder nach

einem Spülzyklus.

- Lehnen Sie oder setzen Sie sich niemals auf die offene Tür, da der der Geschirrspüler dadurch umgeworfen werden kann.

- Bei Störungen am Gerät müssen Sie immer sofort die Wasserversorgung zum Gerät abstellen und den Stecker aus der Steckdose ziehen. Ziehen Sie dann den Abschnitt "Störungssuche" zu Rate. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an Ihre Kundendienststelle.

- Der Geschirrspüler darf nur von geschultem Fachpersonal repariert werden.

- Geräte, die fortgeworfen werden sollen, müssen vorher unbrauchbar gemacht werden, indem das Stromkabel abgeschnitten und das Türschloss entfernt wird.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kun-dendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Der Stecker muss nach der Installation zugänglich sein.

- Bitte beachten Sie die folgenden Vorschriften für den Einsatz dieses Gerätes: * Berühren Sie den Geschirrspüler niemals nicht mit feuchten Händen oder Füßen.;

Verwenden Sie niemals Verlängerungskabel oder Vielfachstecker;

* * Das Stromversorgungskabel darf bei der Installation niemals zu stark oder gefährlich verbogen oder abgeflacht werden; * Trennen Sie immer das Gerät von der Stromversorgung ab, wenn es nicht vorschriftsmäßig funktioniert oder gewartet werden muss. Zur Erhaltung de alen LEISTUNGSFÄHIGKEIT und SICHERHEIT des Gerätes empfehlen wir folgendes:

- Wenden Sie sich immer nur an die vom Hersteller empfohlenen Kundendienststellen.

- Verwenden Sie immer nur Originalersatzteile

Ansicht, Bedienfeld

Leuchte ON-OFF

Leuchte, zu wenig Regeneriersalz

Taste ON-OFF

A B

D E

Griff zum Öffnen der Tür Programm-Auswahltaste

.11.

Innenansicht

A B C D

Technische Daten

Breite

Tiefe

Höhe

Fassungsvermögen Leitungswasserdruck

Stromspannung

Oberkorb Korbhöheneinstellung

Oberer Sprüharm

Unterkorb

Spülfilter

Unterer Sprüharm

Behälter für Reinigungsmittel und Klarspüler

Deckel, Regeneriersalz

45cm

60cm

85cm

9 Maßgedecke

0.03-0.6 MPa

220-240V~50Hz

Strombelastung insgesamt

1900W

.12.

S a l z







Regeneriersalz

Die Härte des Wassers ist von Ort zur Ort unterschiedlich. Wenn hartes Wasser für Ihren Geschirrspüler verwendet wird, können sich kalksteinartige Ablagerungen auf dem Geschirr bilden. Das Gerät verwendet spezielle Wasserenthärter mit einem Salz, das Kalkstein und Mineralien aus dem Wasser entfernt.

Salz in Wasserenthärter geben

Verwenden Sie immer nur für Geschirrspüler bestimmtes Regeneriersalz. Der Salzbehälter befindet sich unter dem Unterkorb. Er muss wie folgt gefüllt werden:

- Nehmen Sie den Unterkorb heraus und schrauben Sie den

Deckel vom Salzbehälter ab.

- Wenn Sie den Behälter das erste Mal füllen, füllen Sie ihn mit

Wasser.

- Setzen Sie das Ende des mitgelieferten Trichters in das Loch

und geben Sie etwa 2 kg Salz ein. Es ist normal, dass eine kleine Menge Wasser aus dem Salzbehälter fließt.

- Schrauben Sie den Deckel wieder auf.

Salzverbrauch einstellen

Je nach Härte des benutzten Wassers kann der Regeneriersalzverbrauch an diesem Geschirrspüler eingestellt werden. Dadurch wird der Regeneriersalzverbrauch optimiert und genau auf den Verbrauch abgestimmt, sodass er so niedrig wie möglich ist. Das ürtliche Wasserwerk kann Ihnen die erforderlichen Angaben über die Wasserhärte in Ihrer Gegend geben. Zur Einstellung der Regeneriersalzmenge gehen Sie wie folgt vor:

Der Salzbehälter muß je nach jeweils 30 Spülgängen neu aufgefüllt werden.

Um einer Rostbildung vorzubeugen, füllen Sie das Salz kurz vor Beginn eines Spülprogramms ein.

- Schrauben Sie den Deckel vom Salzbehälter ab.

- Auf dem Behälter befindet sich ein Ring mit einem Pfeil (siehe Abbildung an der Seite).

- Drehen Sie den Ring,wenn erforderlich,von der Einstellung"-" nach links in Richtung "+", je nach Wasserhärte.

Es wird empfohlen, diese Einstellungen in Übereinstimmung mit den folgenden Angaben vorzunehmen:

Wasserhärte

Niveau

ºfH

010 MNT MNIT

ORRM QRUV QIRUIV

ºdH

mmol/l

NIUQIQNUQQNMOR

[UV[RM [UIV

Positionswähler

=?J?

jba

Salzverbrauch(gramm/ spülgang)

SM?H?

Reichweite (Spulgange/2 kg)

.13.

Reinigungsmittel und Klarspüler

Geschirrspülmittel

Verwenden Sie immer nur Spülmittel, die speziell für Geschirrspüler entwickelt wurden. Füllen Sie den Behälter vor Beginn eines jeden Spülprogramms und folgen Sie dabei den Anweisungen, die in der Spülprogrammtabelle beschrieben werden Der Spülmittelbehälter befindet sich auf der Innenseite der Tür.

Spülmittel eingeben

Öffnen Sie den Deckel "A" des Behälters und drücken Sie auf Taste "B". Geben Sie das Spülmittel für das Spülprogramm in den Behälter "C". Nach dem Einfüllen des Spülmittels schließen Sie den Deckel und drücken auf ihn, bis er an Ort und Stelle einrastet.

Klarspüler

Der Klarspüler sorgt dafür, dass das gespülte Geschirr glänzt und ohne Fleckenbildung trocknet. Der Behälter befindet sich auf der Innenseite der Tür; er muss nach etwa 80 Spülprogrammen aufgefüllt werden.

Klarspüler einfüllen

Ohne Rücksicht auf den Typ des Reinigerbehälter an Ihrem Gerät, müssen Sie beim Einfüllen des Klarspülers wie folgende durchführen. Öffnen Sie den Behälter, indem Sie den Deckel "C" nach links drehen. Füllen Sie genügend Klarspüler nach, ohne den Behälter zu überfüllen. Die für jedes Programm erforderliche Klarspülermenge lässt sich einregeln, indem Sie den Dosierer "F" unter dem Deckel "C" mit einem Schraubendreher einstellen. Es sind 6 verschiedene Einstellungen möglich; die Einstellung für eine normale Dosierung ist 3.

Wichtig

Die richtige Dosierung des Klarspülers verbessert die Trocknungsergebnisse. Wenn Wassertropfen auf dem Geschirr verbleiben oder eine Fleckenbildung auftritt, muss eine h?here Dosiereinstellung gewählt werden. Wenn das Geschirr weiße Streifen zeigt, müssen Sie eine niedrigere Dosiereinstellung wählen.

C A

Hinweis:

Um den Deckel leichter schließen zu können, entfernen Sie das überschüssige Spülmittel von den Behälterkanten.

.14.

Geschirrspüler beladen

Bevor Sie das Geschirr in die Maschine laden, entfernen Sie zunächst alle größeren Speisereste, um eine Filterblockierung zu vermeiden, die die Spßlleistung verringern würde. Festgebackene Speisereste an Töpfen und Pfannen sind sehr schwer zu entfernen; wir empfehlen daher ein Einweichen solcher Teile vor dem Spülen. Dadurch werden zusätzliche Spülabläufe überflüssig. Ziehen Sie den Korb heraus, um das Laden des Geschirrspülers zu erleichtern.

Benutzung des Unterkorbs

Wir empfehlen, dass Sie die am schwierigsten zu spülenenden Teile auf den Unterkorb laden: Töpfe, Pfannen, Deckel, Serviergeschirr und Schüsseln (siehe Abbildung rechts). Es ist außerdem empfehlenswert, Serviergeschirr und Deckel an den Seiten des Korbs aufzustellen, damit sie nicht die Drehung des oberen Sprüharms behindern.

- Töpfe, Servierschüsseln usw. müssen immer mit der Unterseite nach oben geladen werden.

- Tiefe Töpfe müssen schräggestellt werden, damit das Wasser ablaufen kann.

- Legen Sie das Besteck in den Besteckkorb mit den Griffen nach unten. Wenn dieser Korb mit Seitenkörben versehen ist, werden die Löffel einzeln in die entsprechenden Schlitze gegeben. Besonders lange Teile müssen waagerecht vorne in den Oberkorb gelegt werden.

Benutzung des Oberkorbs

Alle kleineren, leichteren oder empfindlicheren Teile wie Gläser, Kaffee- und Teetassen, Untertassen, Teller, kleine Schüsseln und niedrige Töpfe kommen in den Oberkorb, wenn sie nicht zu schmutzig sind).

- Laden Sie das Geschirr immer so ein, dass es nicht durch das sprühende Wasser verschoben wird. Die Höhe des Oberkorbes ist einstellbar (siehe Abb.B).

Unterkorbs

Beladung mit 9 Maßgedecken

Abb.A

Oberkorbs

Abb.B

.15.

Gerät einschalten

Ein Spülprogramm starten

Stellen Sie sicher, dass der Gerätestecker in der Wandsteckdose

steckt.

- Kontrollieren Sie, dass der Wasseranschluss voll geöffnet ist.

- Laden Sie den Geschirrspüler (siehe Abschnitt "Geschirrspüler beladen").

- Füllen Sie das Spülmittel ein (siehe Abschnitt "Salz, Reinigungsmittel und Klarspüler").

- Drehen Sie den Knopf auf der rechten Seite des Bedienfeldes nach rechts auf die gewünschte Programmnummer oder das

entsprechende Symbol (siehe Abschnitt "Spülprogrammtabelle").

- Drücken Sie die Taste ON-OFF; die entsprechende Anzeige leuchtet auf. Das Spülprogramm wird gestartet.

Unterbrechung oder Änderung eines Spülprogramms

Drücken Sie die Taste ON-OFF; die Anzeige ON leuchtet auf. Drehen Sie den Knopf im Uhrzeigersinn bis zum gewünschten Spülprogramm (siehe Abschnitt "Ein Spülprogramm starten"). Schalten Sie das Gerät mit der Taste ON-OFF wieder an.

Ende des Spülprogramms

Sobald sich der Einstellknopf nicht mehr dreht und die Position STOP erreicht hat (siehe Abbildung), ist das Programm beendet. Schalten Sie das Gerät mit der Taste ON-OFF ab, schließen Sie den Wasserhahn und Öffnen Sie die Tür des Geschirrspülers. Warten Sie ein paar Minuten, bevor Sie das Geschirr ausladen, da es zu Beginn noch sehr heiß ist. In diesem Zustand kann das Geschirr wesentlich leichter zerbrechen. Außerdem trocknet das Geschirr so besser.

.16.

Spülprogrammtabelle

Programm

Starkspül programm

Normalspül programm

(IEC-EN50242)

Nachspülen

Programmwahl Informationen

Geschirr, Töpfe und Pfannen stark verschmutzt (nicht für delikatere Teile verwendbar).

Geschirr, Töpfe und Pfannen normal verschmutzt. Übliches tägliches Spülen.

Geschirr,das nur nachgespült und getrocknet werden soll.

Programmbe schreibung

Vorspülgang mit kaltem Wasser. Längerer Spülablauf mit 55 °C. Mit kaltem Wasser klarspülen. Mit heißem Wasser klarspülen. Trocknen.

Längerer Spülablauf mit 55 °C. Mit kaltem Wasser klarspülen. Mit heißem Wasser klarspülen. Trocknen.

Mit kaltem Wasser klarspülen. Mit heißem Wasser klarspülen. Trocknen.

Geschirrs pülmittel

30 g

25+5g

Klarspüler



ERF



Glasgeschirr

Einweichen

Sparprogramm für nicht stark verschmutztes Geschirr sofort nach dem Gebrauch. Sofort nach Gebrauch des Geschirrs verwenden.

Vorspülen von Geschirr, Töpfen und Pfannen, während man darauf wartet, dass die Ladung nach der nächsten Mahlzeit vervollständigt wird.

Spülen mit 55 °C. Nachspülen mit heißem Wasse.

Kurzes Kaltspülprogramm, damit Speisereste nicht auf dem Geschirr antrocknen.

15 g

.17.

Energiespartipps

- Am besten lassen Sie den Geschirrspüler laufen, wenn er voll beladen ist, um Energie zu sparen. Um eine Geruchbildung und ein Festbacken von Speiseresten zu vermeiden, können Sie das Kaltspülprogramm verwenden.

- Wählen Sie das richtige Spülprogramm. Die Wahl hängt von der Art des zu spülenden Geschirrs usw. und auch vom Grad der Verschmutzung ab.

So bleibt Ihr Geschirrspüler in Form

- Verwenden Sie immer die richtige Spülmittelmenge. Wenn Sie zuviel Spülmittel verwenden, wird das Geschirr nicht sauberer, aber Sie belasten die Umwelt stärker.

- Es bringt keinen Vorteil, das Geschirr, Töpfe, Besteck usw. vor dem Laden in den Geschirrspüler vorzuspülen.

Nach jedem Spülablauf

Drehen Sie den Wasserhahn nach jedem Spülablauf zu und lassen Sie die Tör leicht geöffnet, damit Feuchtigkeit und Gerüche aus dem Geschirrspüler entweichen können.

Ziehen Sie den Stecker heraus.

Vor dem Reinigen oder der Durchführung von Wartungsarbeiten muss der Stecker immer aus der Steckdose gezogen werden. Vermeiden Sie alle unnötigen Risiken.

Verwenden Sie keine Lösungs- oder Scheuermittel.

Verwenden Sie zum Reinigen der Außen- und Gummiteile des Geschirrspülers keine Lösungs- oder Scheuermittel. Verwenden Sie immer nur ein Tuch mit warmem Seifenwasser. Um Flecken von der Oberfläche im Innenraum zu entfernen, verwenden Sie am besten ein Tuch, das mit Wasser und ein wenig Essig befeuchtet wurde, oder ein Spezialreinigungsmittel für Geschirrspüler.

Umstellen des Geschirrspülers

Versuchen Sie, den Geschirrspüler aufrecht zu halten, wenn Sie ihn umstellen wollen. Er kann auf die Rückseite gelegt werden, wenn es absolut unumgänglich ist.

Dichtungen

Eine der Ursachen für eine Geruchbildung im Geschirrspüler sind in den Dichtungen zurückgebliebene Speisereste. Ein regelmäßiges Reinigen mit einem Schwamm kann als Vorbeugung dienen.

Wenn Sie Ferien machen

Wenn Sie auf Urlaub gehen, wird empfohlen, dass Sie vorher ein Spülprogramm mit leerer Maschine durchführen; ziehen Sie dann den Stecker aus der Steckdose, drehen Sie den Wasserhahn zu und lassen Sie die Tür des Geschirrspülers leicht geöffnet. Die Dichtungen halten so länger; außerdem wird eine Geruchbildung im Geschirrspüler vermieden.

.18.

Reinigung und Wartung

Filtergruppe

Zur Gewährleistung der optimalen Leistung und Ergebnisse muss die Filtergruppe saubergehalten werden.

Die Filtergruppe sorgt für ein leistungswirksames Ausfiltern von Speiseresten aus dem Spülwasser, das während des Spülprogramms umlaufen kann. Aus diesem Grunde ist es ratsam, gräßere Speisereste, die sich am Filter festsetzen, nach jedem Spülablauf zu entfernen, indem Sie das halbrunde Filterelement und den Behälter (A) unter fließendem Wasser ausspülen. Zum Ausbau der Filtergruppe ziehen Sie am Behältergriff nach oben. Die gesamte Filtergruppe (bestehend aus dem halbrunden Filter (A) und dem Feinfilter (B)) muss mindestens einmal pro Monat gereinigt werden. Verwenden Sie zum Reinigen des Filters einschließlich des Feinfilters eine Zahnbürste. Setzen Sie dann die Filterteile gemäß nachstehender Abbildung wieder zusammen und bauen Sie die ganze Baugruppe wieder im Geschirrspüler ein. Richten Sie die Filtergruppe in der Maschine aus und drücken Sie sie nach unten. Der Geschirrspüler darf niemals ohne die Filter verwendet werden. Ein fehlerhafter Austausch der Filter kann die Leistungsfähigkeit des Gerätes beeinträchtigen und das Geschirr beschädigen.

Reinigung der Sprüharme

Es kann vorkommen, dass sich Speisereste an den Sprüharmen verkrusten und die Löcher blockieren (siehe Abbildung Innenraum, Buchstaben C-F). Prüfen Sie die Sprüharme regelmäßig und reinigen Sie sie, wenn erforderlich.

Reinigung des Wassereinlassfilters

Reinigen Sie periodisch den Wassereinlassfilter , der auf dem Auslass des Wasserhahns legt. Nach der Schließung des Wasserhahns drehen Sie das Ende des Wasserschlauchs heraus. Entfernen Sie den Filter und reinigen Sie ihn vorsichtig mit auflaufendem Wasser. Dann setzen Sie den Filter und den Wasserschlauch zurück.

Störungssuche

Es kann vorkommen, dass der Geschirrspüler nicht richtig oder überhaupt nicht funktioniert. Bevor Sie einen Mechaniker oder den Kundendienst anrufen, überprüfen Sie selbst die Maschine. Vielleicht haben Sie vergessen, einen der Knöpfe zu drücken oder einen wichtigen Schritt durchzuführen.

Der Geschirrspüler startet nicht

Überprüfen Sie, ob:

- der Stecker richtig in der Steckdose sitzt;

- der Rest des Haushalts Strom hat;

- die Tür richtig geschlossen ist;

- der Schalter ON-OFF auf "ON" steht;

- die Wasserversorgung aufgedreht ist.

Der Geschirrspüler füllt sich nicht mit Wasser

Überpr üfen Sie, ob:

- die Wasserversorgung aufgedreht und der Schlauch richtig angeschlossen ist;

- die Wasserversorgung im Haus in Ordnung ist und genügend Druck hat;

der Wasserversorgungsschlauch eingeklemmt oder verbogen ist;

- das Filter für den Wasserversorgungsschlauch blockiert ist.

Das Geschirr wird nicht sauber

Überprüfen Sie, ob:

- die Wasserversorgung aufgedreht und der Schlauch richtig

angeschlossen ist;

- die Wasserversorgung im Haus in Ordnung ist und genügend Druck hat;

der Wasserversorgungsschlauch eingeklemmt oder verbogen ist;

- das Filter für den Wasserversorgungsschlauch blockiert ist.

Das Spülwasser läuft nicht ab

Überprüfen Sie, ob:

- der Ablassschlauch eingeklemmt oder verbogen ist;

Kalksteinflecken oder weißer Film auf dem Geschirr

- der Deckel des Salzbehälters richtig geschlossen ist;

- die richtige Klarspülermenge verwendet wird. Wenn die Störung nach den vorstehend beschriebenen Kontrollen weiterhin bestehen bleibt oder erneut auftritt, rufen Sie bitte Ihre nächste Kundendienststelle an. Halten Sie folgende Informationen bereit:

- Art des Problems;

- Modelltypnummer (Mod...) und Seriennummer (S/N...), die auf einem Schild an der Seite des Innenteils der Tür zu finden sind.

Lassen Sie niemals Arbeiten von nicht autorisierten Arbeitskräften durchführen und stellen Sie sicher, dass nur Originalersatzteile verwendet werden.

.19.

Installation

Aufstellen des Geschirrspülers

Stellen Sie den Geschirrspüler an der gewünschten Stelle auf. Die Rückseite soll an einer Wand stehen; die Seiten werden an danebenstehenden Schränken oder einer Wand ausgerichtet. Der Geschirrspüler ist mit Wasserversorgungs- und Ablassschläuchen ausgestattet, die rechts oder links angebracht werden, um eine richtige Installation zu gewährleisten.

Nivellieren der Maschine

Wenn der Geschirrspüler an der gewünschten Stelle aufgestellt ist, stellen Sie die Füße ein (nach unten oder oben), bis die Maschine gerade steht. Auf keinen Fall darf der Geschirrspüler um mehr als 50,8 mm geneigt sein . Ohne eine gute Nivellierung der Maschine kann der Geschirrspüler nicht optimal arbeiten.

Kaltwasseranschluss

Schließen Sie den Kaltwasserschlauch an einem 3/4 (Gas-) Anschluss an und stellen Sie sicher, dass er gut gesichert ist (siehe Abb.1). Wenn die Wasserleitungen neu sind oder lange Zeit nicht benutzt wurden, lassen Sie das Wasser eine Zeitlang laufen, bis es klar ist und keine Unreinheiten zeigt. Wenn diese Vorsichtsmaßnahme nicht getroffen wird, besteht Gefahr, dass der Wassereinlass blockiert und das Gerät beschädigt wird.

Heißwasseranschluss

Die Wasserversorgung zum Geschirrspüler kann auch am Heißwassersystem des Haushalts angeschlossen werden (Zentralheizung), solange die Temperatur 60 °C nicht überschreitet In einem solchen Fall wird die Spülprogrammzeit um etwa 15 Minuten verkürzt und die Spülleistung leicht herabgesetzt. Der Anschluss an die Heißwasserleitung muss nach dem gleichen Verfahren durchgeführt werden, wie es für die Kaltwasserleitung Einsatz fand.

Ablassschlauchanschluss

Schieben Sie den Ablassschlauch in ein Ablassrohr mit mindestens 4 cm Durchmesser oder lassen Sie das Wasser in das Spülbecken ablaufen. Stellen Sie sicher, dass der Schlauch nicht verbogen oder eingeklemmt ist. Verwenden Sie die spezielle Kunststoffhalterung, die mit dem Geschirrspüler geliefert wird (siehe Abb. 2). Das freie Ende des Schlauchs muss mindestens 40 bis 100 cm hoch liegen und darf nicht in Wasser eingetaucht sein.

Abb.2

Achtung:

Die spezielle Kunststoffhalterung für den Schlauch muss vollkommen sicher an der Wand befestigt werden, damit sich der Ablassschlauch nicht bewegen kann, sodass das Wasser ohne Verspritzen abläuft.

Elektrischer Anschluss Stellen Sie zunächst sicher, dass die Spannungs- und Frequenzwerte in Ihrem Haushalt mit denen auf dem Typenschild (auf der Stahlinnentür des Gerätes) übereinstimmen und dass die Stromversorgung der Höchstspannung auf dem Typenschild entspricht. Stecken Sie dann den Stecker in eine vorschriftsmäßig geerdete Steckdose. (Die Erdung des Gerätes ist eine gesetzlich vorgeschriebene Schutzmaßnahme.) Wenn sich die Steckdose, an der das Gerät angeschlossen werden soll, nicht für den Stecker eignet, tauschen Sie am besten den Stecker aus, anstatt Zwischenstecker zu verwenden, die Überhitzen und Brandstellen verursachen können. Oberkorb Unterkorb Der Anschluss an die Heißwasserleitung muss nach dem gleichen Verfahren durchgeführt werden, wie es für die Kaltwasserleitung Einsatz fand.

Abb.1

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

.20.

La sécurité est une habitude qu'il est bon de cultiver

AVIS Nous vous invitons à lire attentivement les instructions contenues dans ce manuel car elles vous fourniront des informations importantes pour installer, utiliser et entretenir votre appareil de façon correcte et en toute sécurité.

Cet appareil est conforme aux Directives CEE :

- 73/23/CEE du 19 février 1973 (Basse tension) et modifica tions successives ;

89/336/CEE du 3 mai 1989 (Compatibilité électromagnétique)

- et modifications successives.

- Déballez l'appareil avec soin.

- Ensuite, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de doute, adressez-vous à un professionnel qualifié.

- Le lave-vaisselle doit être utilisé exclusivement par des adultes, pour laver de la vaisselle et des ustensiles de cuisson.

- Règles essentielles qu'il convient d'observer au moment d'utiliser l'appareil :

Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus

* ou lorsque vos mains ou vos pieds sont mouillés. * L'utilisation de rallonges et de prises multiples est à proscrire. * Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas plié ou écrasé de fa?on excessive, ce qui pourrait être dangereux.

* Si l'appareil ne fonctionne pas correctement ou si l'entretien doit être effectué, débranchez l'appareil.

- Conservez les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaisselle lorsque celui-ci est ouvert.

- Cet appareil ne peut être installé en extérieur, même si la zone est protégée par un toit. Il est également très dangereux de l'exposer à la pluie et aux éléments atmosphériques.

- Ne touchez en aucun cas la résistance pendant ou après un cycle de lavage.

- Ne vous appuyez pas et ne vous asseyez jamais sur la porte du lave-vaisselle car l'appareil pourrait basculer.

- Si le lave-vaisselle ne fonctionne pas, fermez le robinet d'arrivée d'eau et débranchez l'appareil. Puis, consultez le chapitre intitulé "Diagnostic des pannes". Si ne pouvez résoudre le problème par vous-même, adressez-vous à un Service Après-vente.

- Les réparations doivent être réalisées exclusivement par du personnel spécialisé.

- Pour la mise au rebut, rendez les appareils inutilisables en sectionnant le cable d'alimentation et en démontant le verrou de la porte.

- L'appareil doit être installé de manière à ce que la fiche soit toujours accessible.

- Si le sol est recouvert d'une moquette, assurez-vous que celle ci ne gêne pas l'ouverture de la porte.

- Si le câble d’alimentation est endommagé, le remplacement doit être seulement effectué par le contructeur, son service technique agrée ou par du personnel qualifié, afin d’eviter des dangers eléctriques.

Gros plan (bandeau de commandes)

A B

Voyant de niveau de sel ON-OFF

Indicateur lumineux manqué de sel

B C

Touche ON-OFF

.21.

Poignée d'ouverture de la porte

Manette sélection programmes

+ 50 hidden pages
