Page 1
DE
Gebrauchsanleitung
DW15-T2145Q
DW15-T2145QS
DW15-T2147Q
DW15-T2147QS
Gebrauchsanlei- tung
Geschirrspülmaschine
Geschirrspüler
Page 2
Danke
DE DE
Inhalt
Danke, dass Sie sich für ein Haier Produkt entschieden haben.
Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig bevor Sie das Gerät in Betrieb
nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben
und ein sicherer und sauberer Betrieb gewährleistet ist.
Bewahren Sie dieses Handbuch gut auf, damit Sie bei Bedarf immer wieder darauf zurückgreifen können.
Wenn Sie die Maschine verkaufen, abgeben oder bei einem Umzug zurücklassen, geben
Sie bitte die Gebrauchsanleitung dazu, damit der neue Besitzer sich mit den Anweisungen
zur Benutzung und zum sicheren Betrieb vertraut machen kann.
Legende
Achtung! Unbedingt lesen!
Wichtige Sicherheitshinweise.
Allgemeine Hinweise und Tipps
Umwelt-Tipps
Entsorgung
Produkte mit diesem Symbol dürfen am Ende ihrer
Lebensdauer nicht in den Hausmüll gegeben werden,
sondern müssen an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten
abgegeben werden.
Sicherheitshinweise ............................................................................................................................. 4
Technische Daten ................................................................................................................................. 6
Information für Prünstitute .............................................................................................................. 6
Gerätebeschreibung ............................................................................................................................ 7
Bedienblende ......................................................................................................................................... 8
Programme ...........................................................................................................................................11
Verbrauchswerte ................................................................................................................................12
Inbetriebnahme ...................................................................................................................................13
Bedienung .............................................................................................................................................17
Wartung und Reinigung .....................................................................................................................24
Fehlerbehebung ..................................................................................................................................27
Installation .............................................................................................................................................31
Produktdatenblatt ...............................................................................................................................34
WARNUNG!
Verletzungs- und Erstickungsrisiko!
Das Altgerät ist vor der Verschrottung funktionsuntüchtig zu machen, damit Kinder
sich nicht selbst einschließen können.
Trennen Sie das Gerät vom Stromnetz, entfernen Sie das Netzanschlusskabel und machen Sie den Türverschluss unbrauchbar, damit spielende Kinder sich oder andere nicht
einsperren und somit in Lebensgefahr kommen.
2 3
Kundendienst .......................................................................................................................................35
Zubehör
Zubehör entsprechend der nachfolgenden Liste überprüfen:
Wasser-
Zulaufschlauch *)
*) Nur bei Modellen ohne Aqua-Stopp-System
Schlauch-
krümmer
Garantie-
Karte
Energie-
Label
Gebrauchs-
anleitung
Page 3
Sicherheitshinweise
DE DE
Sicherheitshinweise
Diese Hinweise dienen der Sicherheit und sollten daher vor der Ins-
tallation und Inbetriebnahme aufmerksam gelesen werden.
Bevor Sie das Gerät zum ersten Mal einschalten achten Sie darauf,
dass...
▶ alle Verpackungsmaterialien entfernt sind und diese außerhalb
der Reichweite von Kindern aufbewahrt werden.
▶ das Gerät keinen Transportschaden aufweist.
▶ die Angaben auf dem Typenschild mit den elektrischen Anschluss-
bedingungen übereinstimmen. Falls nicht, kontaktieren Sie bitte
einen Elektriker.
▶ nur das mitgelieferte elektrische Anschlusskabel und das beilie-
gende Wasserschlauchset verwendet wird.
▶ der Stromanschluss separat geerdet und stets zugänglich ist.
▶ das Gerät nur bei Umgebungstemperaturen von mindestens 5°C
installiert oder benutzt wird.
▶ dass die Wasserschläuche fest angeschlossen sind und bei geö-
netem Wasserhahn nirgends Wasser austritt.
▶ die Lüftungsönungen am Gerät oder im Einbaugehäuse freige-
halten werden.
▶ das Gerät nicht auf der Netzanschlussleitung steht. Nicht auf das
Netzkabel treten.
WARNUNG!
Achten Sie darauf, dass das Anschlusskabel und der Stecker nicht
beschädigt ist. Ein beschädigtes Stromkabel darf nur vom Hersteller, dem Kundendienst oder einem entsprechenden Fachmann ersetzt werden.
dass Sie nicht…
x Mehrfachsteckdosen oder Verlängerungskabel benutzen.
x leicht entammbare Produkte oder Gegenstände, die mit leicht
entammbaren Produkten getränkt sind, in der Nähe des Gerätes
lagern oder benutzen.
Während des täglichen Gebrauchs achten Sie darauf, dass ...
▶ dieses Gerät nur dann von Kindern ab 8 Jahren und darüber so-
wie von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten, oder Mangel an Erfahrung und Wissen benutzt wird, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
▶ Sie Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie
sind unter kontinuierlicher Aufsicht.
▶ Kinder nicht mit dem Gerät spielen.
▶ die Reinigung und Wartung nur dann von Kindern durchgeführt
wird, wenn sie beaufsichtigt werden.
▶ nur am Stecker und nicht am Anschlusskabel gezogen wird, um
das Gerät vom Stromnetz zu trennen.
▶ Sie das Gerät vor der Durchführung von Wartungsarbeiten von
der Stromzufuhr trennen.
WARNUNG!
Ordnen Sie scharfe und spitze Besteckteile mit der Schneide nach
unten in die Besteckablage ein, um Verletzungen zu vermeiden.
dass Sie nicht…
x die Gerätetür während des Programmlaufs önen. Es könnte hei-
ßer Dampf austreten.
x die Gerätetür ohne Aufsicht oen stehen lassen (Sturzgefahr).
x Kinder oder Haustiere in die Nähe des Gerätes lassen, wenn die
Tür oen steht.
x schwere Gegenstände auf der geöneten Tür abstellen oder sich
darauf setzen.
x Geschirr vor dem Ende des Programmes entnehmen. Es könnte
noch Reiniger an dem Geschirr anhaften.
x das Wasser im Spülraum trinken. Es kann mit Reiniger- Rückstän-
den kontaminiert sein.
4 5
Page 4
Technische Daten
DE DE
Gerätebeschreibung
x die Lüftungsönungen durch einen Teppich oder Ähnlichem ab-
decken.
x das Gerät mit Dampf oder Wasserstrahl reinigen.
x versuchen, das Gerät selbst zu reparieren. Im Reparaturfall wen-
den Sie sich bitte an den Kundendienst.
Technische Daten
Abmessungen - HxBxT in mm 850x596x598
Elektrische Daten (s. Typenschild):
• Spannung
220-240V~50Hz
• Strom 10A
• Leistungsaufnahme 2200W
Wasserzufuhr - Fließdruck / max. Tempe-
ratur
0,3-10 bar/kalt
Weitere technische Daten siehe PRODUKTDATENBLATT.
Wichtiger Hinweis für den Benutzer
Bitte wenden Sie sich für eine Softcopy dieser Bedienungsanleitung an folgende Adresse: „dishwasher@standardtest.info“. Bitte
geben Sie in Ihrer eMail den Modellnamen und die Seriennummer
(20-stellig) an; diese Daten nden Sie auf dem Typenschild.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für den privaten, häuslichen Gebrauch und nur zum Spülen von spülmaschinenfestem Geschirr bestimmt. Bei gewerblicher Nutzung entfällt die Haier Garantie. Verwenden Sie das Gerät nicht für andere Zwecke als die, für die es ausgelegt ist.
Veränderungen oder Modikationen an dem Gerät sind nicht zulässig. Solche Eingrie
führen zum Verlust von Gewährleistungsansprüchen.
Normen und Richtlinien
Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG-Richtlinien, die eine CEKennzeichnung vorsehen.
1
11
2
10
3
9
4
5
6
7
12
13
Information für Prünstitute
Prünstitute erhalten die Hinweise für Vergleichstest (z.B. für EN
50242, EN60436, EN60704) nach Anforderung per E-Mail an:
www. info@haier-heart.eu
Bitte übermitteln Sie Modellnamen und Seriennummer, welche auf
dem Typenschild an der Tür vermerkt sind.
6 7
1 Arbeitsplatte
2 Oberer Geschirrkorb
3 Oberer Sprüharm
4 Unterer Geschirrkorb
5 Unterer Sprüharm
6 Filter
7 Typenschild
8 Bedienblende und Türgri
9 Reiniger- und Klarspülbehälter
10 Salzbehälter
11 Besteckablage
12 Turbotrocknung
13 Deckendusche
8
Page 5
Bedienblende
DE DE
Bedienblende
9 10 11
8 12
4 5
1 Ein/Aus Taste
2 Extra Taste
3 Extra-Hygiene Taste
4 Multi-Tab Taste
5 Halbe Beladung Taste
6 Programmwahl Taste
7 Start /Pause Taste
8 Anzeigen Option Extra
a) Extraspülen
b) Extratrocken
13 14 15
76321
9 Taste “-”
10 Display
11 Taste “+”
12 Anzeige Halbe Beladung
13 Programm Anzeigen
14 Programmablauf Anzeigen
15 Kontroll Anzeigen
a ) Klarspüler
b) Salz
1-Ein/Aus Taste
Zum Einschalten Taste drücken, das Display sowie die Kontrollanzeige in der Start/PauseTaste leuchten. Um das Gerät auszuschalten Taste erneut drücken.
2-Extra Taste
Mit dieser Taste kann die Option Extraspülen und/oder Extratrocken zum ausgewählten Programm hinzugewählt werden. Dadurch wird das Geschirr noch sauberer und
glänzender bzw. besonders trocken. Taste sooft drücken, bis die Kontrollanzeige (Pos. Nr.
8) im Display leuchtet.
5-Halbe Beladung Taste
Je nach Beladungsvariante kann über diese Taste das gewählte Programm verkürzt werden, wodurch Strom und Wasser gespart wird. Taste sooft drücken, bis die Kontrollanzeige
leuchtet (Pos. Nr. 12) im Display leuchtet (siehe Tabelle).
Beladung leuchtende LED Bemerkung
nur im Oberkorb
nur im Unterkorb
Ober- und Unterkorb sind je zur
Hälfte gefüllt
Der Unterkorb ist leer
Der Oberkorb ist leer
Hinweis
Eine gewählte Option bleibt auch nach dem Ausschalten des Gerätes aktiv. Wenn Sie
die Option abwählen möchten, muss die Option durch Drücken der Taste deaktiviert
werden, die Kontrollanzeige in der Taste erlischt.
6-Programmwahl Taste
Durch Drücken dieser Taste wird das Programm gewählt. Taste so oft drücken, bis die Programm Anzeige leuchtet. Im Display wird die Programmlaufzeit angezeigt.
3-Extra Hygiene Taste
Option zur besonders hygienischen Reinigung des Geschirrs. Spültemperatur und
Programmlaufzeiten werden erhöht. Die Kontrollanzeige in der Taste leuchtet.
7-Start/Pause Taste
Drücken der „Start/Pause“-Taste startet bzw. unterbricht das aktuell eingestellte Programm. Während des Programmablaufs leuchtet die Kontrollanzeige in der Taste konstant. Bei Unterbrechung blinkt die Kontrollanzeige in der Start/Pause-Taste .
4-Multi-Tab-Taste
Bei Verwendung von Reinigern mit kombinierter Klarspül- und Salzfunktion sowie evtl.
weiteren Funktionen muss diese Taste gedrückt werden . Die Kontrollanzeige in der Taste leuchtet. Die Wasserenthärtung und Klarspülerdosierung muss entsprechend Kapitel
WASSERENTHÄRTUNG EINSTELLEN /KLARSPÜLERDOSIERUNG EINSTELLEN einge-
stellt werden.
8 9
8- Anzeige Extraspülen und Extratrocken
Die Kontrollanzeige leuchtet, wenn die entsprechende Option mithilfe der Extra Taste gewählt wurde (siehe Pos. 2).
Page 6
Bedienblende
DE DE
Programme
9/11- Taste “-“ und „+“
Mit diese Tasten wird:
▶ die Startzeitvorwahl eingestellt
▶ die Kindersicherung ein- und ausgeschaltet

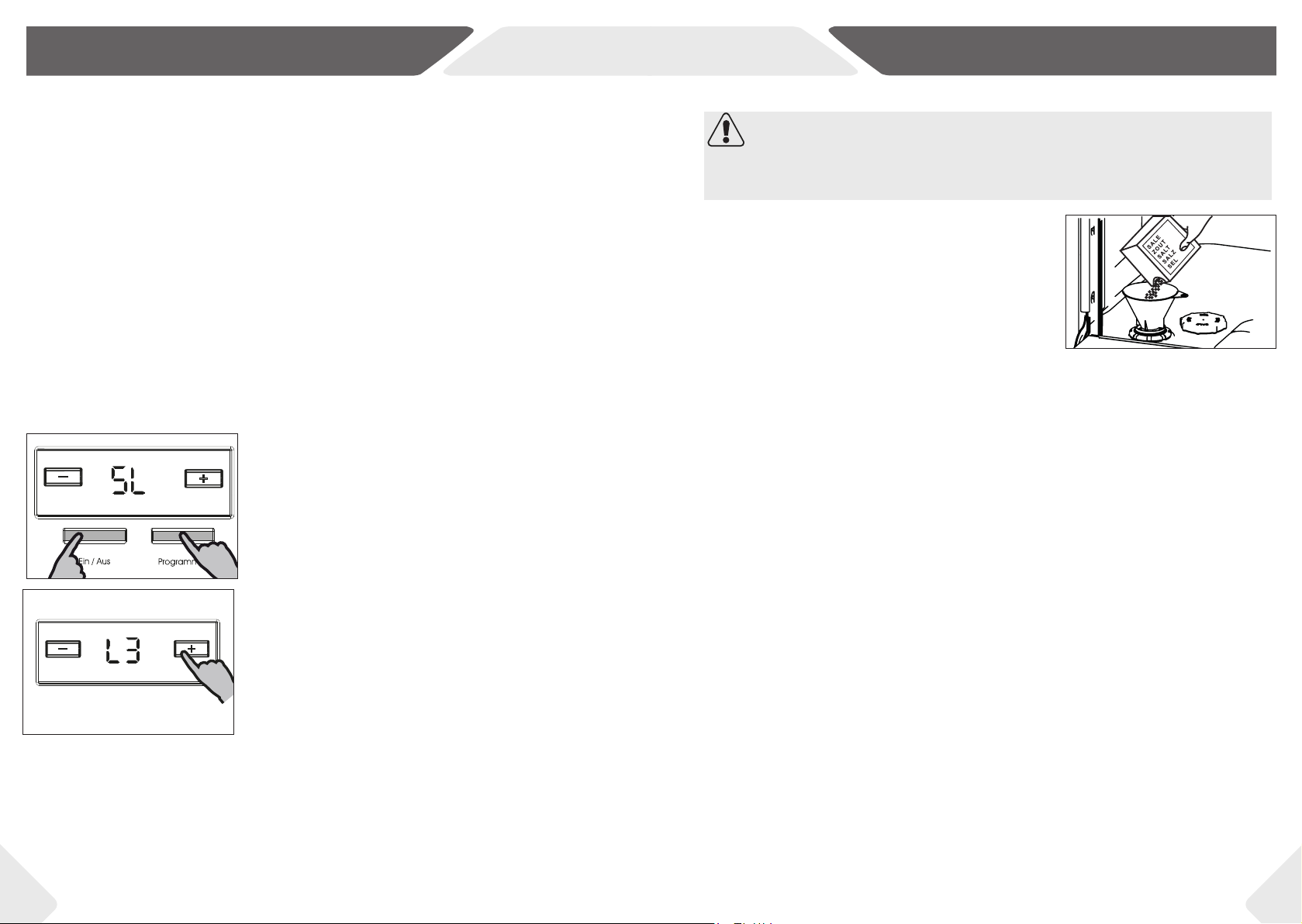

▶ die Wasserhärteeinstellung vorgenommen
10-Display
Im Display werden während der Programmwahl folgende Funktionen angezeigt:
▶ Programmlaufzeit
▶ Startzeitvorwahl
▶ Fehlercodes und Service Informationen
Nach dem Programmstart werden folgende Informationen angezeigt:
▶ Restlaufzeit der Startzeitvorwahl in Stunden, z.B. H24.
▶ Restlaufzeit des Programms in Stunden und Minuten, z.B.1:59. Die Restlaufzeit passt
sich an unterschiedliche Gegebenheiten an.
12- Anzeige Halbe Beladung
Die Kontrollanzeige leuchtet, wenn die entsprechende Option mithilfe der Halbe Beladung Taste gewählt wurde (siehe Pos. 5).
13-Programm Anzeigen
Die leuchtende Anzeige informiert über das ausgewählte Programm.
14-Programmablauf Anzeigen
Die Anzeigen informieren über den Programmfortschritt.
Programm Verschmutzungsart Geschirrempfehlung
1
Starke Verschmutzung,
Auto Intensiv 60-70 °C
Täglich 60 °C
Super 50 min 65 °C
1
ECO 50 °C
Auto Normal 50-60 °C
Auto Fein 30-50 °C
(Glasprogramm)
Express 30 min 40 °C
Vorspülen
)
2) 4
)
fettige, eingetrocknete/eingebrannte Rückstände
1
)
)
Gemischte Verschmutzung,
frische + zum Teil angetrock-
nete Rückstände
2
)
Gemischte Verschmutzung,
normale Rückstände
1
)
Frische, feste Verschmutzung,
frische und geringe Rück-
stände
Frische, üssige Verschmutzung,
2) 3
)
frische und geringe Rück-
stände
Alltägliche Verschmutzung.
Das Vorwaschprogramm
vermindert Gerüche und löst
Rückstände an
Unempndliches Geschirr:
Töpfe und Pfannen, Geschirr,
Besteck, Gläser
Alltagsgeschirr:
Töpfe, Geschirr, Besteck,
Gläser
Unempndliches Geschirr
und Alltagsgeschirr
15- Kontroll-Anzeige
Symbol Bezeichnung Bedeutung
1
Salz Die Kontroll-Anzeige leuchtet: Geschirrspülsalz fehlt!
Klarspüler Die Kontroll-Anzeige leuchtet: Klarspüler fehlt!
10 11
) Programm mit Vorspülen. Zusätzlich etwas Reiniger in das Vorspülmittelfach geben.
2
) Programm ohne Trocknungsphase.
3
) Nur pulverförmige Reiniger verwenden.
4
) Keinen oder nur eine reduziert Menge an pulverförmigen Reiniger verwenden.
Page 7
Verbrauchswerte
DE DE
Inbetriebnahme
Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie sind vom
Wasserdruck, von der Temperatur, von Schwankungen im Stromnetz, von den gewählten
Optionen und von der Beladung der Geschirrkörbe abhängig. Abweichungen sind daher
unter Praxisbedingungen möglich.
Programm
Auto Intensiv 60-70 °C
Auto Normal 50-60 °C
1
Auto Fein 30-50 °C
)
Täglich 60 °C
Super 50 min 65 °C
2
ECO 50 °C
)
Express 30 min 40 °C
Vorspülen
Verbrauch
Energie in kWh Wasser in Liter Zeit in Minuten
1
)
1,30-1,95 12,3-24,6 111-183
1
)
1,13-1,46 10,9-18,5 100-127
0,80-0,99 10,6-17,7 64-92
1,38 14,4 90
1,31 10,7 50
0,94 9,0 156
0,88 10,9 30
0,45 7,7 18
Erste Schritte
Alle Verpackungsmaterialien sind zu entfernen. Diese müssen unzugänglich für Kinder
aufbewahrt und auf umweltfreundliche Weise entsorgt werden. Eventuelle Wasserrückstände im Inneren des Gerätes beruhen auf Qualitätsprüfungen im Werk und sind normal.
Folgende Schritte sind auszuführen:
1. Gerät aufstellen.
▶ Siehe Kapitel INSTALLATION.
2. Lokale Wasserhärte ermitteln (Wasserbehörde, Lackmus-Test).
▶ Siehe Kapitel LOKALE WASSERHÄRTE ERMITTELN.
3. Wasserenthärtung auf vorliegende Wasserhärte einstellen.
▶ Siehe Kapitel WASSERENTHÄRTUNG EINSTELLEN.
4. Salzbehälter füllen.
▶ Siehe Kapitel SALZBEHÄLTER BEFÜLLEN.
5. Klarspülerdosierung einstellen
▶ Siehe Kapitel KLARSPÜLERDOSIERUNG EINSTELLEN
6. Klarspülerbehälter füllen.
▶ Siehe Kapitel KLARSPÜLERBEHÄLTER BEFÜLLEN.
7. Wasserhahn önen.
1
) In diesem Programm werden die Parameter (Programmdauer, Wasser- und Energieverbrauch)
an den Verschmutzungsgrad und die Beladungsmenge auf maximale Ezienz angepasst.
2
) Dieses 50 °C- Programm ist das Referenzprogramm für die Angaben auf dem Energie-Etikett
gemäß Richtlinie 2010/30 EU. Es ist zur Reinigung normal verschmutzten Geschirrs geeignet
und in Bezug auf den kombinierten Energie- und Wasserverbrauch am ezientesten.
8. Um herstellungsbedingte Rückstände im Gerät zu entfernen sollte ein beliebiges
Programm (außer Vorspülen) mit Reiniger aber ohne Geschirr ausgeführt werden.
Lokale Wasserhärte ermitteln
Wasser enthält oft Mineralien, die das Gerät schädigen sowie zu schlechten
Reinigungsergebnissen führen können. Ein Wasserenthärter neutralisiert diese Mineralien
im Zusammenwirken mit Spezialsalz. Daher sollte die Wasserenthärtung sorgfältig auf die
lokale Wasserhärte eingestellt werden; siehe Kapitel WASSERENTHÄRTUNG EINSTELLEN.
Wasserhärte Einstellung Wasserent-
härtung
Deutscher
Härtegrad
in°dH
32 – 50 56 - 90 40 - 63
23 – 31 41 – 55 29 - 39
18 – 22 31 – 40 22 – 28
12 – 17 21 – 30 15 – 21
6 – 11 10 – 20 7 – 14
0 - 5 0 - 9 0 - 6
1) Werkseinstellung für Pulver-Reiniger.
2) Empfohlene Einstellung für Reinigertabletten mit kombinierter Klarspül- und Salzfunktion
(Multitabs).
Französischer
Härtegrad
in°fH
Britischer Härte-
grad nach Clarke
in °e
Elektronik
L6
L5
L4
1)
L3
L2
2)
L1
12 13
Page 8
Inbetriebnahme
DE DE
Inbetriebnahme
Wasserenthärtung einstellen
Die Einstellung ist abhängig von der verwendeten Reinigerart:
Reiniger (z.B Pulver, Tabs...)
▶ Die Anpassung der Wasserhärte an die örtlichen Gegebenheiten ist obligatorisch. Die
Wasserenthärtung muss zwischen L1 und L6 eingestellt werden. Die Einstellung erfolgt gemäß Kapitel WASSERHÄRTE ANPASSEN.
▶ Der Salzbehälter muss mit Salz gefüllt sein.
Reiniger mit Mehrfachfunktion (z.B. Multitabs)
▶ Diese Reinigungsmittel kombinieren Waschmittel, Klarspüler, Wasserenthärter und
manchmal weitere Zusatzstoe.
▶ Die Wasserenthärtung sollte auf L1 eingestellt sein, um die Funktionsbereitschaft des
Systems aufrechtzuerhalten. Die Einstellung erfolgt gemäß Kapitel WASSERHÄRTE
ANPASSEN.
▶ Der Salzbehälter muss mit Salz gefüllt sein.
Wasserhärte anpassen
1. Das Gerät ist ausgeschaltet.
2. Programm-Wahltaste sowie Ein/Aus Taste gleich-
zeitig drücken. Im Display erscheint SL.
3. Programm-Wahltaste solange gedrückt hal-
ten, bis SL erlischt und die derzeitig eingestellte
Wasserhärte erscheint z.B. L6= Härtestufe 6.
4. Mit den Tasten „+“ und „-“ im Display die ge-
wünschte Wasserhärte einstellen.
5. Ein/Aus Taste drücken, um die Auswahl zu bestä-
tigen. Das Gerät schaltet sich aus.
Salzbehälter befüllen
VORSICHT!
Verwenden Sie nur spezielles Geschirrspüler-Salz. Andere Produkte können das Gerät
beschädigen! Verschüttetes Salz verursacht Korrosion. Starten Sie deshalb nach jedem Nachfüllen ein Programm.
1. Deckel entgegen des Uhrzeigersinns abschrau-
ben.
2. WICHTIG bei der ersten Befüllung:
2 Liter Wasser einfüllen.
3. Behälter mit Geschirrspüler-Salz vollfüllen (Was-
ser läuft über).
4. Überschüssiges Salz aus dem Önungsbereich
entfernen.
5. Deckel im Uhrzeigersinn wieder aufschrauben.
6. Programm starten.
Klarspülerdosierung einstellen
Klarspüler wird in der letzten Spülphase dem Programm zugeführt, um eckenfreies, glänzendes Geschirr und klare Gläser zu erhalten. Die Einstellung ist abhängig von der verwendeten Reinigerart:
Reiniger (z.B Pulver, Tabs...)
▶ Erfordert separaten Klarspüler
Werkseinstellung: Wert 3. Es sind keine Einstellungen erforderlich.
Der Klarspüler wird nur aus dem Klarspülerbehälter zugeführt.
Reiniger mit Mehrfachfunktion (z.B. Multitabs)
▶ Enthalten Reiniger und Klarspülmittel:
Die Klarspülereinstellung sollte auf den Wert 1 gesetzt werden.
Der Klarspüler wird sowohl vom Klarspülerbehälter als auch vom Multitab hinzugeführt.
Je höher der Wert ist, umso höher ist die Dosierung.
In der Regel führen die Werkseinstellungen zu guten Trockenergebnissen. Sollten Streifen,
Flecken, Schimmer usw. auftreten, kann Hilfe im Kapitel FEHLERBEHEBUNG gefunden
werden.
14 15
Page 9
Inbetriebnahme
DE DE
A
A
a
1
a
2
Bedienung
1. Deckel des Klarspülbehälters aufschrauben.
2. Mit einem Schraubendreher den gewünschten
Dosierungswert einstellen.
3. Deckel schließen und sicherstellen, dass die Verriegelung eingerastet ist.
Klarspülerbehälter befüllen
VORSICHT!
Verwenden Sie nur Klarspüler für Geschirrspüler. Andere Produkte können das Gerät
beschädigen!
1. Deckel des Klarspülbehälters aufschrauben.
2. Klarspüler einfüllen, bis sich die Füllstandsanzeige
„A“ dunkel färbt. Eine helle Füllstandsanzeige erinnert daran, dass Klarspüler nachgefüllt werden
muss.
3. Verschütteten Klarspüler mit einem saugfähigen
Tuch entfernen. Dieser könnte ansonsten zu
vermehrter Schaumbildung führen.
4. Deckel schließen und sicherstellen, dass die Verriegelung eingerastet ist.
Nicht alle Modelle besitzen identische Funktionen und Optionen. Deshalb unterscheiden
sich die Bilder in diesem Kapitel eventuell von dem vorliegenden Gerät.
1. Geschirrkörbe beladen.
2. Wasserhahn önen.
3. Ein/Aus- Taste drücken, um das Gerät einzuschalten.
▶ leuchtet die Kontroll-Anzeige für Salz: Salzbehälter auüllen
▶ leuchtet die Kontroll-Anzeige für Klarspüler: Klarspülerbehälter auüllen
4. Reiniger dosieren; siehe Kapitel REINIGER.
5. Tür schließen.
6. Programm entsprechend der Geschirrart und dessen Verschmutzung wählen.
7. Wenn gewünscht, verzögerten Programmstart einstellen.
8. START / PAUSE Taste drücken, um das Programm zu starten.
9. Nach dem Programmende Wasserhahn schließen.
10. Geschirrkörbe entleeren.
Körbe befüllen
Hinweis
Stellen Sie bei empndlichen Gläsern und Porzellan sicher, dass diese als spülmaschinenfest gekennzeichnet sind.
x Artikel aus Holz, Horn, Aluminium, Zinn und Kupfer dürfen nicht in diesem Gerät gerei-
nigt werden.
x Artikel, die sich mit Wasser vollsaugen können (Schwämme, Haushaltstücher etc.)
dürfen nicht in diesem Gerät gereinigt werden.
▶ Nur Artikel in diesem Gerät reinigen, die spülmaschinenfest sind.
▶ Grobe Speisereste vor dem Beladen entfernen.
▶ Eingebrannte Speisereste vor dem Beladen einweichen.
▶ Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Önung nach unten einordnen.
▶ Bei Gegenständen mit tiefen Mulden auf ausreichende Schrägstellung achten.
▶ Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abde-
cken.
▶ Gläser dürfen sich nicht berühren.
▶ Leichte Artikel im oberen Geschirrkorb platzieren und sicherstellen, dass sie einen si-
cheren Halt haben.
16 17
Hinweis
Falls während eines Programms klirrende Geräusche zu hören sind: Prüfen Sie, ob die
Geschirrteile und die Gläser einen sicheren Halt haben.
Page 10
Bedienung
DE DE
Bedienung
Unterer Geschirrkorb
Besteckablage
Oberer Geschirrkorb
▶ Schweres und stark angeschmutztes Geschirr
(wie Töpfe, Pfannen oder Essteller) im unteren
Geschirrkorb einsortieren. Der besonders kräftige
Sprühstrahl führt zu einem besseren Spülergebnis.
▶ Der untere Geschirrkob besitzt klappbare Stachel-
reihen. Diese können umgeklappt werden, um größeres Geschirr leichter einzuordnen.
▶ Besteck und kleine Gegenstände werden in der Be-
steckablage platziert.
▶ Normal oder leicht verschmutztes Geschirr (wie
Frühstücks-Teller und Gläser) in den oberen Korb
einsortieren.
▶ Der obere Geschirrkob besitzt klappbare Stachel-
reihen. Diese können umgeklappt werden, um größeres Geschirr leichter einzuordnen.
▶ Kleine Geschirrteile auf den klappbaren Ablagen
platzieren.
Diese können außerdem in der Höhe verstellt wer-
den.
Oberen Geschirrkorb in der Höhe verstellen
▶ Zur einfachen Besteck-Beladung/Entnahme kann
die gesamte Ablage dem Gerät entnommen werden. Zum horizontalen Abstellen der Ablage unteren Bügel nach außen klappen.
▶ Um im Oberkorb mehr Platz für Geschirr zu erhal-
ten, können die Einzelteile der Besteckablage ent-
fernt werden.
WARNUNG!
Ordnen Sie scharfe und spitze Besteckteile mit der
Schneide nach unten in die Besteckablage ein, um
Verletzungen zu vermeiden.
18 19
Um im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu bekommen, ist der
Oberkorb höhenverstellbar.
ACHTUNG!
Stellen Sie die Höhe des Oberkorbs nur im unbeladenen Zustand ein (Gewicht!)
1. Oberkorb herausziehen.
2. Korb an beiden Seiten fassen.
▶ Geschirrkorb anheben:
3. Korb anheben, bis ein Klick zu hören ist,
▶ Geschirrkorb absenken:
3. Korb kurz anheben und anschließend absenken.
4. Prüfen, ob der Korb fest und waagerecht sitzt.
Page 11
Bedienung
DE DE
Bedienung
Reiniger
VORSICHT!
Bitte verwenden Sie nur speziellen Reiniger für Geschirrspüler und beachten Sie die
Dosier- und Lagerempfehlungen der Hersteller.
1. Falls der Deckel geschlossen ist, Entriegelungsknopf (A) drücken.
2. Reiniger in den Behälter (B) füllen.
Stark verschmutztes Geschirr: 25 cm
Normal verschmutztes Geschirr: 15 cm3
3. Bei Programmen mit Vorwasch-Phase zusätzlich etwas Reiniger in das Vorspülmittelfach (C)
BAC
geben; siehe Kapitel PROGRAMME.
4. Deckel zuklappen bis dieser einrastet.
3
Multitabs
Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Klarspül- und Salzfunktionen sowie evtl. weiteren Funktionen. Die Wasserenthärtung und Klarspülerdosierung muss entsprechend Kapitel WASSERENTHÄRTUNG EINSTELLEN/KLARSPÜLERDOSIERUNG EINSTELLEN eingestellt werden.
In der Regel führen die Grundeinstellungen zu guten Spülergebnissen. Sollten sich auf Gläsern jedoch Schimmer, Flecke oder Streifen zeigen, sind im Kapitel FEHLERBEHEBUNG
und INBETRIEBNAHME Hilfsmaßnahmen zu nden.
Hinweis
▶ Reinigertabletten lösen sich in Kurzprogrammen nicht vollständig auf. Dies kann zu
schlechten Spülergebnissen und Reinigerrückständen führen.
▶ Bei der Verwendung von Multitabs erhalten Sie bessere Spülergebnisse, wenn
Sie zusätzlich Salz sowie Klarspüler über den Behälter zuführen und den Wert der
Wasserhärte und den der Klarspülerdosierung auf 1 stellen.
Wenn wieder Reiniger ohne Mehrfachfunktion verwendet werden soll:
1. Behälter für Salz und Klarspüler füllen.
2. Wasserenthärtung auf den höchsten Wert (6) einstellen (siehe WASSERENTHÄR-
TUNG EINSTELLEN) und ein Programm ohne Beladung laufen lassen.
3. Wasserhärte erneut anpassen.
4. Geeignete Einstellung für Klarspülerdosierung wählen (siehe KLARSPÜLERDOSIE-
RUNG EINSTELLEN einstellen).
Programm starten
1. Tür schließen.
2. Wasserhahn vollständig önen.
3. Ein/Aus Taste drücken. Die Kontrollanzeige der Start/Pause-Taste leuchtet.
Hinweis
Das Gerät schlägt nach jedem Einschalten das sparsame Programm Eco 50°C zur Reinigung von normal verschmutztem Geschirr vor.
4. Programmwahltaste so oft drücken, bis die Kontrollanzeige des gewünschten Programms leuchtet. Im Display erscheint die Programmlaufzeit.
5. Bei Bedarf zusätzliche Optionen auswählen und/oder Startzeitvorwahl einstellen; siehe Kapitel STARTZEITVORWAHL EINSTELLEN.
6. START/PAUSE Taste zum Starten des Programms bzw. des verzögerten Starts drükken. Das Display zeigt nun die verbleibende Laufzeit an. Die Programmablaufanzeige
zeigt den aktuellen Programmschritt an.
Hinweis
In der Trockenphase ist das Gerät 40 bis 50 Minuten lang still.
Startzeitvorwahl einstellen
Der verzögerte Programmstart kann wie folgt eingestellt werden:
1. Programm wählen.
2. Tasten „+“ und „-“ am Display sooft drücken oder gedrückt halten, bis im Display die
gewünschte Zeit für die Startzeitvorwahl (von 1 bis 24 Stunden) in Form von H01 bis
H24 angezeigt wird.
3. START/PAUSE Taste drücken.
Das Display zeigt im Wechsel die Programmlaufzeit und die gewählte Startzeitvorwahl an. Der Countdown der Startzeitvorwahl erfolgt in 1-Stunden Schritten.
Startzeitvorwahl löschen, nachdem das Programm gestartet wurde
1. Falls das Programm bereits gestartet wurde, zunächst die START/PAUSE Taste
drücken.
2. Tasten „+“ und „-“ am Display sooft drücken bis kurz H00 im Display angezeigt wird.
Anschließend blinkt die Laufzeit des eingestellten Programmes.
3. Zum Starten des Programms START/PAUSE Taste drücken.
Programm löschen
1. Ein/Aus Taste drücken.
▶ Das Programm ist abgebrochen.
▶ Das Gerät ist ausgeschaltet.
20 21
Page 12
Bedienung
DE DE
Bedienung
2. Gerät mit Ein/Aus Taste wieder einschalten.
3. Ggf. ein anderes Programm und/oder Optionen wählen und erneut starten.
ACHTUNG!
Wenn ein laufendes Programm in der Reinigungsphase abgebrochen wird, verbleiben
Reinigerrückstände auf den Geschirrteilen. Diese können gesundheitliche Schäden
verursachen! Bevor Sie die Geschirrteile benutzen müssen die Reinigerrückstände abgespült werden.
Hinweis
Vergewissern Sie sich vor jedem Programm-Neustart, dass sich Reiniger im entsprechenden Behälter bendet.
Programm unterbrechen
Ein Programmablauf kann wie folgt unterbrochen werden:
▶ START/PAUSE Taste drücken. Die LED der Start/Pause Taste blinkt.
und/oder
▶ Tür önen.
Durch Drücken der START/PAUSE Taste oder schließen der Tür wird das Programm an
der unterbrochenen Stelle fortgesetzt. Längere Unterbrechungen können zu schlechten
Reinigungsergebnissen führen.
Programm im laufenden Betrieb ändern
Ein Programm kann wie folgt im laufenden Betrieb geändert werden:
▶ START/PAUSE Taste drücken. Die LED der Start/Pause Taste blinkt.
▶ Gewünschtes Programm wählen.
▶ START/PAUSE Taste drücken. Das neue Programm beginnt mit dem letzten Schritt
des alten Programms.
Programm abbrechen (RESET )
Ein Programm kann wie folgt abgebrochen werden:
▶ START/PAUSE Taste für ca. 3 Sekunden drücken (RESET) , bis die Programmablauf-
Anzeige „Ende“ blinkt.
▶ Das Wasser wird abgepumpt.
▶ Leuchtet die Programmablauf-Anzeige „Ende“ konstant, ist der Programmabbruch
vollzogen. Im Display erscheint 0.
▶ Neues Programm wählen oder Gerät ausschalten.
Programmende
Am Programmende leuchtet die Kontrollanzeige „Ende“, auf dem Display erscheint 0.
1. Ein/Aus-Taste drücken, um das Gerät auszuschalten.
2. Tür önen
3. Wasserhahn schließen und Netzstecker ziehen.
4. Geschirr ausräumen:
WARNUNG!
Wird die Tür direkt nach den Programmende geönet, kann heißer Dampf austreten.
Verbrühungsgefahr! Önen Sie die Tür vorsichtig!
▶ Für bessere Trocknungsergebnisse Tür vor dem Ausräumen einige Minuten geönet
lassen.
▶ Heißes Geschirr ist stoßempndlich. Geschirr deshalb vor dem Ausräumen abkühlen
lassen.
▶ Zuerst Unterkorb, dann Oberkorb ausräumen.
Stromausfall
Bei Stromausfall bleibt das laufende Programm gespeichert. Das Programm wird fortgesetzt, sobald die Stromzufuhr wieder hergestellt ist.
Kindersicherung
▶ Tasten „+“ und „-“ am Display gleichzeitig drü-
cken. Im Display erscheint CL. Die Betätigung der
Bedienblende ist gesperrt.
▶ Erneutes gleichzeitiges Drücken hebt die Sperrung
wieder auf.
▶ Wird bei aktivierter Kindersicherung eine Taste ge-
drückt erscheint im Display CL und die LED für „Rei-
nigen“ blinkt einmal auf. Die Änderung wird nicht
ausgeführt.
Ökonomische und ökologische Nutzung
▶ Stellen Sie den Wasserenthärter richtig ein.
▶ Es wird nicht empfohlen, das Geschirr zuvor unter ießendem Wasser abzuspülen.
▶ Wählen Sie Spülprogramme je nach Art der Verschmutzung und Verschmutzungsgrad
des Geschirrs.
▶ Wählen Sie das sparsame Programm Eco 50 °C bei normal verschmutztem Geschirr.
▶ Die ökonomischste Nutzung erzielen Sie bei voller Beladung.
▶ Verwenden Sie nicht mehr Spülmittel und Klarspüler als von den Herstellern der Pro-
dukte empfohlen.
▶ Schalten Sie das Gerät nach Programmende aus.
22 23
Page 13
Wartung und Reinigung
DE DE
A
B
Wartung und Reinigung
Das Gerät sollte regelmäßig überprüft und gereinigt werden. Reiniger- sowie EssensRückstände können diverse Probleme verursachen. Insbesondere beeinträchtigen verschmutzte Filter und verstopfte oder blockierte Sprüharme die Reinigungsergebnisse.
WARNUNG!
Vor Reinigung und Wartung der Maschine immer den Netzstecker ziehen.
Wartung und Reinigung der Filter
Die drei Filter (A1, A2, B) müssen regelmäßig überprüft
und gereinigt werden.
A
1. Filter A gegen den Uhrzeigersinn drehen und herausnehmen.
B
2. Seitliche Verriegelungen am Filter A1 drücken und
aus Filter A2 herausziehen.
A1
3. Filter B herausnehmen.
A2
4. Alle Filter unter ießendem Wasser gründlich reinigen.
5. Filter B in ursprünglicher Position wieder einsetzen. Darauf achten, dass dieser unter die hinteren
Haltenasen geschoben wird.
6. Filter A zusammensetzen (A1 + A2), in Filter B einsetzen und gegen den Uhrzeigersinn drehen, bis
er verriegelt ist.
Wartung und Reinigung der Sprüharme
Die Sprüharme sollten regelmäßig auf Verschmutzung und Leichtgängigkeit überprüft
werden. Sie können zur Reinigung herausgenommen werden.
Oberer Sprüharm
1. Zum Abnehmen die Besfestigungsmutter nach
links drehen.
2. Speisereste mit einem dünnen, spitzen Gegen-
stand entfernen.
3. Sprüharm mit klarem Wasser spülen und prüfen,
ob die Löcher frei von Verstopfungen sind.
4. Zur Montage die Befestigungsmutter bis zum
Verrasten nach rechts drehen.
Unterer Sprüharm
5. Sprüharm in der Mitte fassen und nach oben aus
der Halterung ziehen.
6. Speisereste mit einem dünnen, spitzen Gegenstand entfernen.
7. Sprüharm mit klarem Wasser spülen und prüfen,
ob die Löcher frei von Verstopfungen sind.
8. Sprüharm mit leichtem Druck wieder einsetzen.
Wasserzulauf und Sieb reinigen
Der Wasserzulaufschlauch sollte regelmäßig geprüft
und das dazugehörigen Sieb gereinigt werden, um
Verstopfungen zu vermeiden.
▶ Netzstecker ziehen und Wasserhahn schließen.
▶ Wasserzulaufschlauch auf Geräterückseite so-
wie am hahnseitigen Ende abschrauben.
▶ Sieb entnehmen und gründlich mit Wasser und
einer Bürste reinigen
▶ Siebe einsetzen und Zulaufschlauch montieren.
ACHTUNG!
Vermeiden Sie eine fehlerhafte Montage oder Position der Filter, da dies zu schlechten
Reinigungsergebnissen und Schäden an ihrer Maschine führen kann. Vergewissern Sie
sich bei jeder Filterentnahme, dass sich keine Fremdteile im Bereich unter den Filtern
benden.
24 25
Page 14
Wartung und Reinigung
DE DE
Fehlerbehebung
Gehäuse-Pege
WARNUNG!
Reinigen Sie das Gerät niemals mit einem Dampfreiniger! Benutzen Sie niemals Bleichmittel oder andere chlorhaltige Reiniger! Verwenden Sie keine harten Gegenstände!
▶ Gerät mit einem feuchten, weichen Tuch reinigen.
▶ Nur neutralen Reiniger, keine Scheuer- und Lösungsmittel verwenden.
▶ Türdichtung mit einem feuchten, weichen Tuch reinigen.
Maschinen-Pege
Öl und Kalk können sich im Spülraum des Geschirrspülers absetzen. Wenn es zu solchen
Ablagerungen kommt, sollte der Spülraum wie folgt gereinigt werden:
▶ Reiniger-Behälter füllen und Programm mit hoher Temperatur aber ohne Geschirr lau-
fen lassen.
Ist das gewünschte Ergebnis noch nicht erreicht:
▶ Speziellen Maschinenreiniger für Geschirrspüler unter Beachtung der Herstellerhin-
weise verwenden.
Viele auftretende Störungen können Sie ohne spezisches Fachwissen allein beseitigen.
Im Falle einer Störung prüfen Sie bitte die nachfolgend angeführten Punkte, bevor der
Kundendienst zu Rate gezogen wird.
WARNUNG!
▶ Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker.
▶ Elektrische Geräte dürfen nur von qualizierten Elektro-Fachkräften repariert wer-
den, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen
können.
▶ Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst (siehe
Garantiekarte) ersetzt werden, um eine Gefahr auszuschließen.
Das Gerät startet nicht oder stoppt während des Programms
Problem Mögliche Ursache Mögliche Lösung
Das Programm
startet nicht.
Kontroll-Anzeige für
Salz
Kontroll-Anzeige
für Klarspüler
leuchtet..
leuchtet
Gerätetür ist oen. Gerätetür schließen.
Startzeitvorwahl ist aktiviert. Displayanzeige beachten.
Netzstecker ist nicht mit der
Steckdose verbunden.
Sicherung im Haus-Stromkreis
ist beschädigt.
Salzbehälter ist leer. Salzbehälter auüllen.
Klarspülerbehälter ist leer. Klarspülerbehälter auüllen
Verbindung herstellen.
Sicherung ersetzen.
26 27
Page 15
Fehlerbehebung
DE DE
Fehlerbehebung
Fehlermeldungen im Display
Code/Bedeutung Mögliche Ursache Mögliche Lösung
Eine LED der
Programm-Ablaufanzeige leuchtet und
die LED der StartPause-Taste blinkt
F1
F2
Wasserablauf ist
gestört. Filter sind verstopft.
F3 Fehler beim Wassereingang Wasserhahn schließen und Kunden-
F5
Wasserzulauf ist
gestört.
Bei allen anderen Fehlercodes: Am Display angezeigten Fehlercode notieren und Kundendienst kontaktieren; siehe Kapitel KUNDENDIENST.
Gerätetür ist oen Tür schließen
1 Wasserhahn schließen.
Wasserüberlauf Alarm
Siphon ist verstopft.
Wasserhahn ist geschlossen. Wasserhahn aufdrehen.
Wasserzulaufschlauch ist
geknickt oder gequetscht.
Nur für Geräte mit AquaStopp-System: Wasserschutzsystem hat ausgelöst.
Sieb im Wasserzulaufschlauch
ist verstopft.
Wasserzulauf ist verstopft. Wasserhahn reinigen.
Wasserdruck ist zu niedrig. Installateur kontaktieren.
2 Gerät von der Stromversorgung
trennen.
3 Kundendienst rufen.
• Soviel Wasser wie möglich
herausschöpfen.
• Filter reinigen.
• Programm durch drücken der
START/PAUSE Taste fortführen.
• Soviel Wasser wie möglich
herausschöpfen.
• Sicherstellen, dass die Ablaufschlauch Verbindung sowie die
Rohre richtig verlegt und nicht
blockiert sind.
• Programm durch drücken der
START/PAUSE Taste fortführen.
dienst rufen
Zulaufschlauch prüfen.
Zulaufschlauch durch Kundendienst
austauschen.
Sieb am Wasserzulauf und am
Anschluss an der Geräterückseite
reinigen.
Reinigungsergebnisse sind nicht zufriedenstellend
Problem Mögliche Ursache Mögliche Lösung
Das Geschirr ist
nicht sauber.
Auf dem Geschirr
benden sich Kalkablagerungen
Auf Gläsern und
Geschirr benden
sich milchige
Streifen, Flecken
oder bläuliche
Schlieren.
Auf Gläsern und
Geschirr benden
sich angetrocknete
Wassertropfen.
Das Geschirr ist
nass.
Filter sind verstopft. Filter reinigen.
Filter sind nicht richtig
zusammen-/eingebaut.
Srühharme sind verstopft. Sprüharme reinigen.
Gewähltes Programm war nicht
geeignet für Geschirr- und
Verschmutzungsart.
Falsche Einordnung des
Geschirrs. Das Wasser konnte
nicht alle Teile erreichen.
Sprüharme konnten sich nicht
frei drehen.
Es befand sich kein oder zu
wenig Reiniger im Behälter für
Reiniger.
Der Reinigungsklus wurde für
eine längere Zeit unterbrochen.
Salzbehälter ist leer. Geschirrspülmachinen-Salz nachfüllen.
Falsche Einstellung der
Wasserenthärtung.
Salzbehälterdeckel ist undicht. Deckel auf korrekten Sitz prüfen.
Klarspülerdosierung ist zu hoch. Klarspülermenge reduzieren; siehe
Zu viel Reiniger verwendet Vor dem Programmstart die richtige
Reinigertabletten lösen sich bei
Kurzprogrammen möglicherweise nicht vollständig auf.
Klarspülerdosierung ist zu
niedrig.
Qualität des Klarspülers oder
der Multitabs.
• Programm ist ohne
Trockenphase.
• Programm hat eine niedrige
Trockentemperatur.
Filter richtig zusammen- /einbauen.
Geeignetes Programm wählen.
Geschirrteile so anordnen, dass der
Wasserstrahl alle Teile erreichen kann.
Geschirrteile so anordnen, dass sie die
Sprüharme nicht blockieren.
Vor dem Programmstart die richtige
Menge Reiniger in den Reinigerbehälter
geben.
Während des Reinigungszyklus nicht
für längere Zeit die Gerätetür önen
oder den Strom unterbrechen.
Wasserenthärtung auf den entsprechenden Wasserhärtegrad der Region
einstellen.
Kapitel KLARSPÜLERDOSIERUNG
EINSTELLEN.
Menge Reiniger in den Reinigerbehälter
geben.
Bei Verwendung von Reinigertabletten
ein längeres Programm wählen.
Klarspülermenge erhöhen; siehe
Kapitel KLARSPÜLERDOSIERUNG
EINSTELLEN.
Reinigerprodukt ist zu alt; ggf. Produkt
wechseln.
Entsprechendes Programm wählen.
28 29
Page 16
Fehlerbehebung
DE DE
Installation
Problem Mögliche Ursache Mögliche Lösung
Das Geschirr ist nass
und ohne Glanz.
Klarspülbehälter ist leer. Klarspüler nachfüllen und Kontroll-
Qualität des Klarspülers oder
der Multitabs.
anzeige zurücksetzen.
Reinigerprodukt ist zu alt; ggf. Produkt
wechseln.
WARNUNG!
Jede Installation darf nur von einer qualizierten Fachkraft ausgeführt werden; siehe
Kapitel SICHERHEITSHINWEISE.
Auspacken
▶ Gerät aus der Verpackung entnehmen.
▶ Alle Verpackungsmaterialen entfernen.
Beim Önen der Verpackungen können sich evtl. Wassertropfen zeigen, die aus
den regulären Tests im Werk resultieren.
HINWEIS:
Entsorgen Sie die Verpackung auf umweltfreundliche Weise. Informationen über die aktuelle Entsorgungswege erhalten Sie bei Ihrem Händler oder bei den lokalen Behörden.
Installation als Standgerät
1. Das Gerät auf festem Boden aufstellen. Alle Füße
einstellen, so dass ein fester, horizontaler Stand
sichergestellt wird.
HINWEIS
Die Tür schließt nur bei horizontal ausgerichtetem
Gerät korrekt.
Installation unter einer Arbeitsplatte
1. Die Abmessungen der Nische sollte mindestens
den Maßen in der Abbildung entsprechen.
2. Gerät vor die Nische stellen. Sicherstellen, dass
alle Anschlüsse (Wasserzu- und -ablauf, Strom)
leicht erreichbar und funktionsfähig sind.
3. Optional: Arbeitsplatte des Gerätes entfernen.
T 570
830
ACHTUNG!
Wollen Sie das Gerät wieder als Standgerät verwenden, muss die Arbeitsplatte montiert werden!
4. Alle Füße einstellen, so dass ein fester, horizontaler Stand sichergestellt wird.
5. Gerät vorsichtig in die Nische einschieben.
30 31
Page 17
Installation
DE DE
A B
Installation
Frischwasser-Anschluss
WARNUNG!
▶ Verwenden Sie nur das mitgelieferte Schlauchset!
▶ Verwenden Sie niemals alte Schlauchsets!
▶ Schließen Sie den Anschluss nur an Kaltwasser an!
1. Sicherstellen, dass sich in beiden Anschlussenden
eine Dichtung bendet.
2. Nur für Modelle ohne Aqua-Stopp-System (A):
Abgewinkeltes Schlauchende mit dem Gerät
verbinden.
Bei Modellen mit Aqua-Stopp-System ist der
Einlaufschlauch bereits am Gerät montiert.
3. Anderes Ende an einen Wasserhahn mit 3/4“
Gewinde schrauben.
(A): ohne Aqua-Stopp ; (B): mit Aqua-Stopp.
Aqua-Stopp-System (B)
Einige Modelle verfügen über einen Aqua-Stopp Einlaufschlauch (B). Das Aqua-StoppSystem schützt vor Wasserschäden, indem im Falle eines undichten Schlauchs automatisch die Frischwasserzufuhr unterbrochen wird. Fehlermeldung am Display beachten. Ein defekter Schlauch darf nur vom Fachmann/Kundendienst ersetzt werden.
WARNUNG!
Stromschlaggefahr!
Im doppelwandigen Zulaufschlauch bendet sich eine elektrische Leitung. Schneiden
Sie den Zulaufschlauch nicht ab!
Wasserablauf anschließen
Wasserablaufschlauch ordnungsgemäß an das Abwassersystem anschließen. Sein höchster Punkt muss
zwischen 50 und 110 cm über dem Boden liegen.
Bei einer Schlauchverlängerung muss ein gleichartiger Schlauch verwendet werden. Die Gesamtlänge
des Ablaufschlauchs inkl. Verlängerung darf 4 m nicht
überschreiten.
Abwasserrohr:
▶ Der Innendurchmesser des Rohres muss mindes-
tens 40 mm betragen.
▶ Ablaufschlauch in das Abwasserrohr hängen.
Schlauchkrümmer befestigen.
▶ Schlauch ca. 80 mm tief in das Rohr stecken und
gegen Verrutschen xieren.
Siphonanschluss:
▶ Die Siphon Verbindungsstelle ist gewöhnlich mit
einem Stopfen (A)verschlossen. Dieser muss entfernt werden!
▶ Ablaufschlauch siphon-seitig mit einer Schelle be-
festigen.
Elektrischer Anschluss
WARNUNG!
Verwenden Sie nur das mitgelieferte elektrische Anschlusskabel!
▶ Vor jedem Anschluss ist zu prüfen, ob:
▶ die Stromversorgung, Anschlussdose und Sicherung den Typenschildangaben ent-
sprechen.
▶ die Anschlussdose geerdet ist und keine Mehrfachsteckdose oder Verlängerungen
verwendet werden.
▶ Netzstecker und Anschlussdose sich exakt entsprechen.
Gerätestecker an eine vorschriftmäßig installierte
Haushaltssteckdose anschließen.
3 Anschlussmöglichkeiten:
WARNUNG!
Wasch-Spülbeckenanschluss:
▶ Ablaufschlauch mit Schlauchkrümmer über den
32 33
Rand eines Wasch- oder Spülbeckens ausreichender Größe einhängen.
▶ Ablaufschlauch zusätzlich gegen Abrutschen si-
chern.
▶ Stellen Sie sicher, dass stets alle Verbindungen (Stromversorgung, Wasserabuss
und Wasserzuuss) fest, trocken und dicht sind.
▶ Achten Sie darauf, dass diese Verbindungen nie geknickt, gequetscht oder verdreht
werden.
▶ Um Gefahren zu vermeiden lassen Sie ein beschädigtes Netzkabel durch den Kun-
dendienst ersetzen (siehe Garantiekarte).
Page 18
Produktdatenblatt
DE DE
Kundendienst
Produktdatenblatt (gemäß EU 1059/2010)
Name des Lieferanten Haier
Modellkennung des Lieferanten
Nennkapazität in Standardgedecken für den Standardreinigungszyklus
Energieezienzklasse
EU- Umweltzeichen gemäß Verordnung (EG) No 66/2010 ohne
Jährlicher Energieverbrauch (AE
Energieverbrauch (E
kWh
Leistungsaufnahme im Aus-Zustand (P
Leistungsaufnahme im unausgeschalteten Zustand (P
3)
W
Gewichteter jährlicher Wasserverbrauch (AW
4)
Jahr
Trocknungsezienzklasse
Standardprogramm (Standard Reinigungszyklus)
Programmdauer des Standardreinigungszyklus in Minuten 156
Dauer des unausgeschalteten Zustands (T
Luftschallemissionen in dB(A) re 1pW 47 45
Einbaubestimmung / alternativer Einbau Freistehend
1)
D (geringe Ezienz) bis A+++ (höchste Ezienz).
2)
Auf Grundlage von 280 Standardreinigungszyklen bei Kaltwasserberfüllung sowie dem Ver-
brauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch
hängt von der Art der Nutzung des Geräts ab.
3)
Messungen starten 3 Minuten nach Programmende.
4)
Wasserverbrauch in Liter/Jahr, auf Grundlage von 280 Standardreinigungszyklen. Der tatsäch-
liche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
5)
G (geringe Ezienz) bis A (höchste Ezienz).
6)
Dieses Programm ist der Reinigungszyklus, auf den sich die Informationen auf dem Energie-
etikett und im Datenblatt beziehen. Dieses Programm ist zur Reinigung normal verschmutzten
Geschirrs geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am ezientesten.
1)
) in kWh/Jahr
c
) des Standardreinigungszyklus in
t
5)
2)
) in W 0,05
o
) in Liter/
c
6)
) in Minuten
i
DW15-T2147Q
DW15-T2147QS
) in
l
3)
DW15-T2145Q
DW15-T2145QS
15
A++
267
0,94
1,00
2520
A
Eco 50°C
-
Kundendienst
Wir empfehlen Ihnen unseren Haier Kundendienst und die Verwendung von Original Ersatzteilen.
Sollte eine Störung an Ihrem Gerät auftreten, überprüfen Sie bitte zuerst die Hinweise im
Kapitel FEHLERBEHEBUNG.
Wenn Sie dort keine Lösung nden, kontaktieren Sie bitte
▶ Ihren Händler vor Ort oder
▶ unsere Europäische Service-Hotline (siehe unten gelistete Telefonnummern) oder
▶ unseren Kundenservice im Internet unter www.haier.com
▶ Hier können Sie eine Reparaturanfrage stellen und außerdem die Garantiebedingungen
nden.
Wenn Sie unseren Kundendienst kontaktieren, halten Sie bitte folgende Gerätedaten bereit:
Diese Informationen nden Sie auf dem Typenschild
Model _____________
Serial No. _____________
Im Garantiefall ziehen Sie bitte auch die Informationen auf der Garantiekarte zu Rate.
Europäische Service Hotline
Land* Telefonnummer Kosten
Haier Italien (IT)
Haier Spanien (ES)
Haier Deutschland (DE)
Haier Österreich (AT)
Haier Großbritannien (UK)
Haier Frankreich (FR)
* Die Telefonnummern von weiteren Ländern nden Sie im Internet unter www.haier.com
199 100 912
902 509 123
0180 5 39 39 99
0820 001 205
0333 003 8122
0980 406 409
• 14 Ct/Min Festnetz
• max 42 Ct/Min Mobilfunk
• 14,53 Ct/Min Festnetz
• max 20 Ct/Min alle anderen
34 35
Page 19
DW15-T2145-T2147 Q-QS DE V07 062015
Loading...
