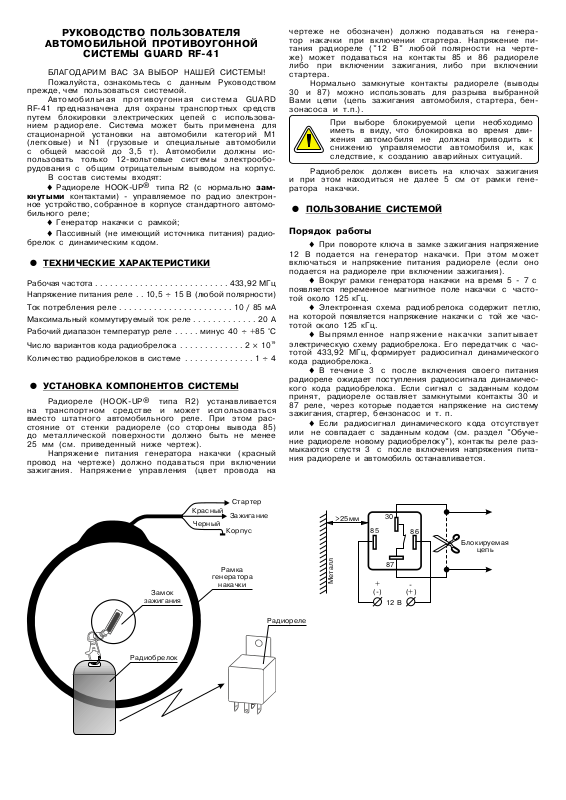

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
АВТОМОБИЛЬНОЙ ПРОТИВОУГОННОЙ
СИСТЕМЫ GUARD RF-41
БЛАГОДАРИМ ВАС ЗА ВЫБОР НАШЕЙ СИСТЕМЫ!
Пожалуйста, ознакомьтесь с данным Руководством
прежде, чем пользоваться системой.
Автомобильная противоугонная система GUARD
RF-41 предназначена для охраны транспортных средств
путем блокировки электрических цепей с использованием радиореле. Система может быть применена для
стационарной установки на автомобили категорий М1
(легковые) и N1 (грузовые и специальные автомобили
с общей массой до 3,5 т). Автомобили должны использовать только 12-вольтовые системы электрооборудования с общим отрицательным выводом на корпус.
В состав системы входят:
¨
кнутыми
ное устройство, собранное в корпусе стандартного автомобильного реле;
брелок с динамическим кодом.
·
Рабочая частота ...........................433,92 МГц
Напряжение питания реле . . 10,5 15 В (любой полярности)
Токпотребленияреле.......................10/85мА
Максимальный коммутируемый ток реле .............20А
Рабочий диапазон температур реле .....минус 40 +85°С
Число вариантов кода радиобрелока .............2 10
Количество радиобрелоков в системе ..............1 4
·
на транспортном средстве и может использоваться
вместо штатного автомобильного реле. При этом расстояние от стенки радиореле (со стороны вывода 85)
до металлической поверхности должно быть не менее
25 мм (см. приведенный ниже чертеж).
провод на чертеже) должно подаваться при включении
зажигания. Напряжение управления (цвет провода на
Радиореле HOOK-UP®типа R2 (с нормально
контактами) - управляемое по радио электрон-
¨
Генератор накачки с рамкой;
¨
Пассивный (не имеющий источника питания) радио-
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
¸
УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ
Радиореле (HOOK-UP®типа R2) устанавливается
Напряжение питания генератора накачки (красный
çàì-
¸
´
¸
чертеже не обозначен) должно подаваться на генератор накачки при включении стартера. Напряжение питания радиореле ("12 В" любой полярности на чертеже) может подаваться на контакты 85 и 86 радиореле
либо при включении зажигания, либо при включении
стартера.
Нормально замкнутые контакты радиореле (выводы
30 и 87) можно использовать для разрыва выбранной
Вами цепи (цепь зажигания автомобиля, стартера, бензонасоса и т.п.).
При выборе блокируемой цепи необходимо
иметь в виду, что блокировка во время движения автомобиля не должна приводить к
снижению управляемости автомобиля и, как
следствие, к созданию аварийных ситуаций.
Радиобрелок должен висеть на ключах зажигания
и при этом находиться не далее 5 см от рамки генератора накачки.
ПОЛЬЗОВАНИЕ СИСТЕМОЙ
·
Порядок работы
При повороте ключа в замке зажигания напряжение
¨
12 В подается на генератор накачки. При этом может
включаться и напряжение питания радиореле (если оно
подается на радиореле при включении зажигания).
появляется переменное магнитное поле накачки с частотой около 125 кГц.
на которой появляется напряжение накачки с той же частотой около 125 кГц.
19
электрическую схему радиобрелока. Его передатчик с частотой 433,92 МГц, формирует радиосигнал динамического
кода радиобрелока.
радиореле ожидает поступления радиосигнала динамического кода радиобрелока. Если сигнал с заданным кодом
принят, радиореле оставляет замкнутыми контакты 30 и
87 реле, через которые подается напряжение на систему
зажигания, стартер, бензонасос и т. п.
или не совпадает с заданным кодом (см. раздел "Обучение радиореле новому радиобрелоку"), контакты реле размыкаются спустя 3 с после включения напряжения питания радиореле и автомобиль останавливается.
Вокруг рамки генератора накачки на время5-7с
¨
Электронная схема радиобрелока содержит петлю,
¨
Выпрямленное напряжение накачки запитывает
¨
В течение 3 с после включения своего питания
¨
Если радиосигнал динамического кода отсутствует
¨
Замок
зажигания
Радиобрелок
Красный
Черный
генератора
Стартер
Зажигание
Корпус
Рамка
накачки
Радиореле
>25ìì
Металл
85
(-)
30
86
Блокируемая
öåïü
87
+
12 Â
(+)
-
¨ Напряжение управления генератора накачки подается одновременно с включением стартера, поэтому в
течение 5 - 7 с после включения стартера вокруг рамки
генератора накачки также будет присутствовать переменное магнитное поле с частотой 125 кГц, вызывающее
передачу радиобрелоком своего динамического кода. Это
необходимо в тех случаях, когда напряжение питания на
радиореле подается одновременно с включением стартера (а не при включении зажигания).
Обучение радиореле новому радиобрелоку
При введении в состав системы новых радиобрелоков (или при утере какого-либо радиобрелока) необходимо провести процесс обучения радиореле новому
комплекту радиобрелоков.
При обучении в память радиореле можно
записать до 4 радиобрелоков. Если радиобрелоков меньше, необходимо заполнить память радиореле, записав один из радиобрелоков несколько раз. Это необходимо для
уверенности в том, что в память радиореле
не записаны чужие радиобрелоки.
Непосредственно перед обучением следует собрать
все радиобрелоки, которые предполагается использовать в составе системы, и отключить напряжение питания радиореле не менее чем на 10 с.
В процессе обучения подачи напряжений питания
на генератор накачки и на радиореле должны быть
взаимно независимыми.
Для обучения радиореле необходимо произвести
следующие действия:
¨
ности радиореле со стороны вывода 85. Рамку генератора
накачки расположить на расстоянии не более 5 см от радиобрелока.
ности). Примерно через 3 с должен быть слышен звук
срабатывания реле (щелчок).
тора накачки. Реле должно щелкнуть один раз. Это означает, что в память радиореле записан первый радиобрелок.
ратору накачки.
Поднести любой радиобрелок вплотную к поверх-
¨
Включить питание радиореле (12 В любой поляр-
2 - 3 раза включить и выключить питание генера-
¨
Поднести другой радиобрелок к радиореле и гене-
¨
¨
тора накачки. Реле должно щелкнуть два раза. Это означает, что в память радиореле записан второй радиобрелок.
четвертый радиобрелоки. Реле должно щелкнуть соответственно три и четыре раза.
перестает реагировать на радиобрелоки и замыкает контакты реле. Радиореле переходит в рабочий режим.
·
·
темы в течение 1 года со дня продажи, при условии
соблюдения правил пользования, изложенных в настоящем Руководстве.
случае некорректной установки системы.
на фирму, осуществившую продажу.
·
·
2 - 3 раза включить и выключить питание генера-
¨
Аналогично записать в память радиореле третий и
¨
После записи четвертого радиобрелока радиореле
Перерывы между записями радиобрелоков не
должны превышать 3 с. В противном случае
радиореле выходит из режима обучения.
ВНИМАНИЕ!
Категорически запрещается устанавливать
генератор накачки с рамкой путем наложения на металлическую поверхность.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует работоспособность сис-
Фирма "Альтоника" не несет ответственности в
По вопросам гарантийного ремонта обращайтесь
КОМПЛЕКТ ПОСТАВКИ
Генератор накачки с рамкой
1
2
Радиобрелок пассивный
3
Радиореле (HOOK-UP®типа R2)
4
Руководство пользователя
Наименование Количество,шт.¹
СИСТЕМА GUARD RF-41
1
2
1
1
SN
