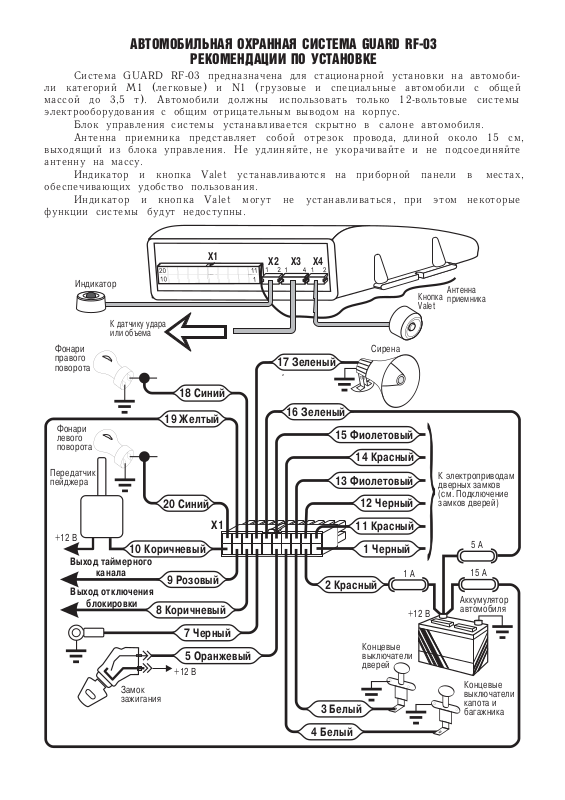

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА GUARD RF-03
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
Система GUARD RF-03 предназначена для стационарной установки на автомобили категорий М1 (легковые) и N1 (грузовые и специальные автомобили с общей
массой до 3,5 т). Автомобили должны использовать только 12-вольтовые системы
электрооборудования с общим отрицательным выводом на корпус.
Блок управления системы устанавливается скрытно в салоне автомобиля.
Антенна приемника представляет собой отрезок провода, длиной около 15 см,
выходящий из блока управления. Не удлиняйте, не укорачивайте и не подсоединяйте
антенну на массу.
Индикатор и кнопка Valet устанавливаются на приборной панели в местах,
обеспечивающих удобство пользования.
Индикатор и кнопка Valet могут не устанавливаться, при этом некоторые
функции системы будут недоступны.
Индикатор
Фонари
правого
поворота
Фонари
левого
поворота
Передатчик
пейджера
+12 Â
Выход таймерного
канала
Выход отключения
блокировки
К датчику удара
или объема
10 Коричневый
8 Коричневый
Замок
зажигания
18 Синий
19 Желтый
20 Синий
9 Розовый
7 Черный
5 Оранжевый
+12 Â
X1
X1
X3
X2
17 Зеленый
16 Зеленый
X4
15 Фиолетовый
13 Фиолетовый
2 Красный
3 Белый
4 Белый
Сирена
14 Красный
12 Черный
11 Красный
1 Черный
1A
Концевые
выключатели
дверей
Кнопка
Valet
К электроприводам
дверных замков
(см. Подключение
замков дверей)
+12 Â
Антенна
приемника
5A
15 A
Аккумулятор
автомобиля
Концевые
выключатели
капота и
багажника
Õ3 разъем подключения двухуровневого датчика удара или объема
Описание¹
1
2
3
4
питания датчика +12 В
Выход
Шина 0 В ( масса”)
Вход
Вход
“
тревожного уровня, активен при замыкании íà шину 0 В
предупредительного уровня, активен при замыкании на шину 0 В
ВАРИАНТЫ СХЕМ ПОДКЛЮЧЕНИЯ ВЫХОДОВ СИСТЕМЫ
Не рекомендуется использовать штатные реле автомобиля !
Не допускается замыкание слаботочных выходов системы (открытый кол-
лектор) на шину + 12 В !
Не допускается использование в качестве нагрузки слаботочных выходов сис-
темы более одного реле !
Не используйте колодки реле с защитными диодами !
Схема и номера контактов
ðåëå 111.3747
87
88
30
85
8586
86
Встроенные реле звуковой
и световой сигнализации
Зеленый
Зеленый
Синий
Синий
Желтый
Вежливая подсветка салона
Розовый
87
30
+12 Â
8586
88
88
К сирене
+12 Â
К указателям
поворота
+12 Â
87
30
Фонарь
освещения
салона
+12 Â
Реле
запирания
Реле
отпирания
Коричневый
Подключение замков дверей
12 Черный
14 Красный
15 Фиолетовый
1 Черный
11 Красный
13 Фиолетовый
Блокировка зажигания
+
87
8586
88
30
+12 Â
15/1
+12 Â
Нормально
замкнут
Нормально
разомкнут
Управление
запиранием
Нормально
замкнут
Нормально
разомкнут
Управление
отпиранием
Катушка
зажигания
Замок
зажигания
При выборе блокируемой цепи и алгоритма блокировки необходимо
иметь в виду, что блокировка во время движения автомобиля не должна приводить к снижению управляемости автомобиля и, как следствие,
к созданию аварийных ситуаций. Фирма “Альтоника” не несет ответственности при несоблюдении данного требования
