Grundig LXW 82-7510, LW 68-7510, LW 60-7510 User Manual

ǵ

COLOR
TELEVISION

AMIRA 23
LW 60-7510 TOP

AMIRA 26
LW 68-7510 TOP

AMIRA 32
LXW 82-7510 TOP

DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS

TÜRKÇE

POLSKI

2

INHALT

__________________________________________________

3 Aufstellen und Sicherheit
4-5 Anschließen/Vorbereiten

4 Antenne und Netzkabel anschließen
5 Batterien in die Fernbedienung einlegen
5 Neigungswinkel des Bildschirmes anpassen (Amira 23)

6-9 Auf einen Blick

6 Die Anschlüsse des Fernsehgerätes (Amira 23)
7 Die Anschlüsse des Fernsehgerätes (Amira 26, Amira 32)
8-9 Die Fernbedienung
9 Die Bedienelemente des Fernsehgerätes

10-13 Einstellungen

10 Fernseh-Programme einstellen – automatisch
10-11 Programmbelegung ändern
12 Bild-Einstellungen
12-13 Toneinstellungen

14-18 Fernseh-Betrieb

14-15 Grundfunktionen
16 Zoom-Funktion
17 Bildformat-Umschaltung
18 PIP-Betrieb

19-20 Videotext-Betrieb

19 TOP-text- oder FLOF-text-Betrieb
19 Normaltext-Betrieb
19-20 Weitere Funktionen

21 Komfort-Funktionen

21 Komfortfunktionen mit dem Menü »Sonderfunktionen«

22-25 Betrieb mit externen Geräten

22 Decoder oder Satellitenreceiver
22-24 Videorecorder, DVD-Player oder Set Top-Box
24 Kopfhörer
25 Camera-Recorder
25 HiFi-Anlage

26 Betrieb als PC-Monitor

26 PC anschließen
26 Programmplatz für den PC anwählen
26 Einstellungen für den PC

27-29 Sondereinstellungen

27-29 Fernseh-Programme einstellen

30-31 Informationen

30 Technische Daten
30 Service Hinweise für den Fachhandel
30 GRUNDIG Service
31 Störungen selbst beheben

DEUTSCH

3

AUFSTELLEN UND SICHERHEIT

_________

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden
Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild­und Tonsignalen bestimmt.
Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale.
Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Achten Sie auf genügend große Abstände in der Schrankwand.
Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt.

Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür,
dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen
Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnli­ches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssig­keit kann die elektrische Sicherheit beeinträchtigen.
Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen
Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät
und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung
oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.
Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdau­er des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die
Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die
durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf
Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel und der Netzadapter nicht
beschädigt wird.
Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadap­ter betrieben werden.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn
das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in
das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei
einem Gewitter müssen Sie immer den Netz- und den Antennenstecker
ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Ver­wenden Sie nur klares Wasser.

! SERVICE !! SERVICE !

10

cm

20

cm

! SERVICE !

TV R

20 cm

mira

A

mira

A

AV 3

AV 2

AV 1

PC-DVI

LRVIDEO

LRVIDEO

PC-IN DVD-D

S-VHS

ANT IN

AUDIO IN

AV OUT

AV-4

AC IN

AV 3

AV 2

AV 1

PC-DVI

LRVIDEO

LRVIDEO

PC-IN DVD-D

S-VHS

ANT IN

AUDIO IN

AV OUT

AV-4

10

cm

lf

o

G

m

a

g

e

i

r

K

mira

A

AC IN

4

Antenne und Netzkabel anschließen

1 Antennenkabel der Hausantenne in die Antennenbuchse »ANT IN« des

Fernsehgerätes stecken.

2 Beigepacktes Netzkabel in die Netzbuchse des Netzgerätes stecken.
3 Stromkabel des Netzteiles in die Buchse »DC 15V« des Fernsehgerätes

stecken.

4 Stecker des Netzkabels in die Steckdose stecken.

1 Antennenkabel der Hausantenne in die Antennenbuchse

»ANT IN« des Fernsehgerätes stecken.

2 Beigepacktes Netzkabel in die Netzbuchse des Fernsehgerätes stecken.
3 Stecker des Netzkabels in eine Steckdose stecken.

ANSCHLIESSEN/VORBEREITEN

_________

1

2

3

TV R

1

2

3

4

Amira 26,
Amira 32

Amira 23

AV 3

AV 2

AV 1

LRVIDEO

ANT IN

AV-4

PC

LRVIDEO

PC-IN

S-VHS

DC 15V

AUDIO IN

AV OUT

AV 3

TV R

AV 2

AV 1

PC-DVI

LRVIDEO

LRVIDEO

ANT IN

AV-4

PC-IN DVI-D

S-VHS

AUDIO IN

AV OUT

AC IN

DEUTSCH

5

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.
2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA,

2x1,5V).
Dabei Polung beachten (im Batteriefachboden markiert).

3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht
mehr richtig reagiert, können die Batterien verbraucht
sein. Verbrauchte Batterien unbedingt entfernen.
Für Schäden, die durch ausgelaufene Batterien entste­hen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im
Hausmüll entsorgt werden. Verbrauchte Batterien müssen
in die Altbatteriesammelgefäße bei Handel und öffent­lich-rechtlichen Entsorgungsträgern gegeben werden.

Neigungswinkel des Bildschirmes anpassen
(Amira 23)

1 Standfuß des Fernsehgerätes festhalten.
2 Bildschirm vorsichtig nach vorne oder hinten schwenken.

ANSCHLIESSEN/VORBEREITEN

_________

mira

A

6

Die Anschlüsse des Fernsehgerätes
(Amira 23)

AV 3 Euro/AV-Buchse (FBAS).
AV 2 Euro/AV-Buchse (FBAS).
AV 1 Euro/AV-Buchse (FBAS, RGB).
ANT IN Antennenbuchse.
AV 4 VIDEO L R Ton-/Bildsignal-Eingang.
AV OUT VIDEO L R Ton-/Bildsignal-Ausgang.
S-VHS Bildsignal-Eingang S-VHS.
DC 15V Anschlussbuchse für Netzteil.
PC AUDIO IN Tonsignal-Eingang für PC.
PC-IN VGA Anschluss für PC.

y Kopfhöreranschluss (3,5 mm ø Klinke).

AUF EINEN BLICK

________________________________

AV 3

AV 2

y

ANT IN PC-IN

AV 1

AV 4 VIDEO L R PC AUDIO IN

AV OUT VIDEO L R S-VHS

DC 15V

AV 3

AV 2

AV 1

PC

LRVIDEO

LRVIDEO

ANT IN

AV OUT

AV-4

PC-IN

S-VHS

DC 15V

AUDIO IN

DEUTSCH

7

Die Anschlüsse des Fernsehgerätes
(Amira 26, Amira 32)

AV 3 Euro/AV-Buchse (FBAS).
AV 2 Euro/AV-Buchse (FBAS).
AV 1 Euro/AV-Buchse (FBAS, RGB).
ANT IN Antennenbuchse.
AV 4 VIDEO L R Ton-/Bildsignal-Eingang.
AV OUT VIDEO L R Ton-/Bildsignal-Ausgang.
S-VHS Bildsignal-Eingang S-VHS.
PC-DVI AUDIO IN Tonsignal-Eingang für PC.
PC-IN VGA Anschluss für PC.
DVI-D DVI-D Anschluss für PC.
AC IN Buchse für das Netzkabel.

y Kopfhöreranschluss (3,5 mm ø Klinke).

AUF EINEN BLICK

________________________________

AV 3

AV 2

DVI-D

y

AC IN

ANT IN PC-IN

AV 1

AV 4 VIDEO L R PC-DVI AUDIO IN

AV OUT VIDEO L R S-VHS

AV 3

AV 2

AV 1

PC-DVI

LRVIDEO

LRVIDEO

ANT IN

AV-4

PC-IN DVI-D

S-VHS

AUDIO IN

AV OUT

AC IN

8

AUF EINEN BLICK

________________________________

Die Fernbedienung

Ǽ Schaltet das Fernsehgerät ab (Stand-by).

PIP Blendet ein Kleinbild ein;

aktiviert die Double Window-Funktion (zwei verschie­dene Fernseh-Programme auf den Bildschirmhälften);
schaltet zurück zum Normalbild.

E

Schaltet das Bildformat um;
Seitenstop im Videotext-Betrieb.

-/-- Blendet Informationen zum Programmplatz ein;

schaltet auf doppelte Zeichengröße im Videotext­Betrieb.

1…0 Schalten das Fernsehgerät aus Stand-by ein;

wählen Programme direkt.

d Ton ein/aus (stummschalten).

i Ruft das Menü »INFO« auf und schaltet es wieder ab;

schaltet alle Menüs ab.

Z Zapp-Funktion.
P+, P- Schalten das Fernsehgerät aus Stand-by ein;

wählen Programme schrittweise;
bewegen Cursor nach oben/unten.

ǸǷ Ändern die Lautstärke;

bewegen Cursor nach links/rechts.

OK Ruft die Programmtabelle auf;

aktiviert verschiedene Funktionen.

TXT Schaltet vom Fernseh-Betrieb auf Videotext-Betrieb und

zurück zum Fernseh-Betrieb.

AV Ruft die Vorauswahl für AV-Programmplätze auf.

Anwahl danach mit P+ oder P- .

SCAN Antwortfreigabe im Videotext-Betrieb.
PAP Aktiviert die Double Window-Funktion (Fernsehbild

und Videotext auf den Bildschirmhälften).

SIZE Verändert die Größe des Kleinbildes;

Wählt Unterseiten im Videotext-Betrieb.

POS Verändert die Position des Kleinbildes;

Aktualisiert eine Seite im Videotext-Betrieb.

TXT

SCAN

VCR

SAT

Tele Pilot 160 C

PIP

z

AV

POS

SIZEPAP

d

DVD

DEUTSCH

9

AUF EINEN BLICK

________________________________

z

Wählt verschiedenen Bildeinstellungen an;
blättert im Videotext-Betrieb eine Seite zurück.

Ȅ Uhrzeit ein;

blättert im Videotext-Betrieb zur nächsten Seite.

ǷǷ

Standbild;
wählt gewünschtes Kapitel im Videotext-Betrieb.

F

Wählt verschiedenen Toneinstellungen an;
wählt gewünschtes Thema im Videotext-Betrieb.

VCR, SAT Schaltet auf die Bedienung eines GRUNDIG Video-
DVD recorders, GRUNDIG Satelliten-Receivers oder

GRUNDIG DVD-Players.
Entsprechende Taste (»VCR«, »SAT«, »DVD«) ge-

drückt halten. Anschließend gewünschte Taste drücken.

Hinweis:

Welche Funktionen Sie ausführen können, hängt von
der Ausstattung des Gerätes ab.
Probieren Sie es einfach aus.

Die Bedienelemente des Fernsehgerätes

+P – Schalten das Fernsehgerät aus Stand-by

ein;
schrittweise Programmwahl.

TV/AV Wählt AV-Programmplätze und das zuletzt

gesehene Fernseh-Programm.

MENU Ruft das Menü »INFO« auf.
+

z – Verändern die Lautstärke.

IO Schaltet das Fernsehgerät in Stand-by und

wieder aus.

•

Betriebsanzeige.

TXT

SCAN

VCR

SAT

Tele Pilot 160 C

PIP

z

AV

POS

SIZEPAP

d

DVD

mira

A

10

EINSTELLUNGEN

__________________________________

Fernseh-Programme einstellen – automatisch

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf
ausgestattet.
Sie starten den Suchlauf und können danach die Fernseh-Program­me in der Reihenfolge Ihrer Wahl sortieren.
Es stehen 99 Programmplätze für Fernseh-Programme zur Verfü­gung, die beliebig mit Fernseh-Programmen von der Antenne oder
vom Kabelanschluss belegt werden können.

1 Fernsehgerät mit »

IO« am Fernsehgerät einschalten, danach

»P+« der Fernbedienung drücken.
– Nach der ersten Inbetriebnahme wird das Menü »Sprache«

eingeblendet.

Hilfe:

Wenn am Bildschirm das Menü »Sprache« nicht erscheint, Ein­stellung nach dem Kapitel „Alle Fernseh-Programme neu ein­stellen”, auf Seite 29 durchführen.

2 Sprache mit »P+«, »P-«, »

Ǹ

« oder »Ƿ« und mit »OK«
bestätigen.
– Das Menü »Land« wird eingeblendet.

3 Land mit »P+«, »P-«, »

Ǹ

« oder »Ƿ« wählen und mit »OK«
bestätigen.
– Der Suchlauf beginnt, er kann – je nach Anzahl der zu emp-

fangenden Fernseh-Programme – einige Minuten dauern.

– Nach dem Suchvorgang schaltet das Fernsehgerät auf Pro-

grammplatz 1, das Menü »Programmtabelle« wird einge­blendet.

Programmbelegung ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automati­schen Programmsuchlauf Fernseh-Programme mehrfach gespeichert,
können Sie diese löschen. Sie können auch Fernseh-Programme auf
einen anderen Programmplatz legen, einen Programmnamen
ändern oder neu eingeben sowie Programmplätze überspringen.

Programme löschen

1 Im Menü »Programmtabelle« das zu löschende Fernseh-Pro-

gramm mit »P+«, »P-«, »Ǹ« oder »Ƿ« wählen.

2 Fernseh-Programm mit »

ǷǷ

« (gelb) markieren.

3 Fernseh-Programm mit »

Ȅ« (grün) löschen.

Hinweis:

Weitere Fernseh-Programme löschen, dazu die Pkt.1 bis 3
wiederholen.

Sprache

Deutsch Português Türkçe

Dansk Svenska Eλληvικά
Español Suomi Hr vatski
Français âesky Pyccк
English Sloven‰cina Româna
Italiano Slovensko Cск
Norsk Magyar Блгapск

Dutch Polski

Auswählen Zurück
und bestätigen Ende

●

OK

Land

Deutschland Österreich Polen

Belgien Griechenland Portugal

Bulgarien Ungarn Rumänien
Kroatien Island

Slowakische R.

Tschechische R. Irland Slowenien
Dänemark Italien Spanien
Großbritannien Luxemburg Schweiz
Finnland Niederlande Türkei
Frankreich Norwegen Jugoslawien

Auswählen
und bestätigen Ende

●

OK

Programmtabelle

Überspringen

Auswählen

Verschieben
Löschen

Ende Name

01 ARD
02 ZDF
03 BR
04 RTL
05 SAT 1
06 PRO 7
07 BR
08 TEL5

09
10

11 S

12 ---- S
13 ---- S
14 ---- S
15 ---- S
16 ---- S

17 ---- S
18 ---- S
19 ---- S
20 ---- S
21 ---- S
22 ---- S
23 ---- S
24 ---- S

DEUTSCH

11

EINSTELLUNGEN

__________________________________

Fernseh-Programme sortieren

1 Im Menü »Programmtabelle« das zu verschiebende Fernseh-

Programm mit »P+«, »P-«, »Ǹ« oder »Ƿ«wählen.

2 Fernseh-Programm mit »

Ȅ« (grün) markieren.

3 Neuen Programmplatz mit »P+«, »P-«, »

Ǹ

« oder »Ƿ«wählen

und mit »Ȅ« (grün) bestätigen.
– Alle folgenden Fernseh-Programme werden um einen Pro-

grammplatz verschoben.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Pkt.1 bis 3
wiederholen.

Programmnamen eingeben (max. 5 Stellen)

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Pro-

gramm mit »P+« oder »P-«, »Ǹ« oder »Ƿ« wählen.

2 Fernseh-Programm mit »

F

« (blau) markieren.

3 Mit »P+« oder »P-« Buchstaben oder Ziffern auswählen, mit

»

Ǹ

« oder »Ƿ« zur nächsten Position, dort Eingabe wieder-

holen.

4 Programmnamen mit »OK« speichern.

Hinweis:

Weitere Programmnamen eingeben, dazu die Pkt.1 bis 4
wiederholen.

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit
»P+« oder »P-« übersprungen werden sollen. Eine Anwahl mit den
Zifferntasten ist weiterhin möglich.

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Pro-

gramm mit »P+«, »P-«, »

Ǹ

« oder »Ƿ« wählen.

2 Fernseh-Programm mit »

z

« (rot) markieren.

– Hinter dem Namen des Fernseh-Programmes wird ein »S«

eingeblendet.

– Die Markierung kann durch erneutes Drücken der roten Taste

gelöscht werden.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

Programmtabelle

Überspringen

Auswählen

Verschieben
Löschen

Ende Name

01 ARD
02 ZDF

03 BR

04 RTL
05 SAT 1
06 PRO 7
07 BR
08 TEL5

09
10
11 S
12 ---- S
13 ---- S
14 ---- S
15 ---- S
16 ---- S

17 ---- S
18 ---- S
19 ---- S
20 ---- S
21 ---- S
22 ---- S
23 ---- S
24 ---- S

Programmtabelle

Überspringen

Auswählen

Verschieben
Löschen

Ende Name

01 ARD
02 ZDF
03 BR
04 RTL
05 SAT 1
06 PRO 7
07 BR
08 TEL5

09

10
11 S
12 ---- S
13 ---- S
14 ---- S
15 ---- S
16 ---- S

17 ---- S
18 ---- S
19 ---- S
20 ---- S
21 ---- S
22 ---- S
23 ---- S
24 ---- S

Programmtabelle

Überspringen

Auswählen

Verschieben
Löschen

Ende Name

01 ARD S

02 ZDF
03 BR
04 RTL
05 SAT 1
06 PRO 7
07 BR
08 TEL5

09
10
11 S
12 ---- S
13 ---- S
14 ---- S
15 ---- S
16 ---- S

17 ---- S
18 ---- S
19 ---- S
20 ---- S
21 ---- S
22 ---- S
23 ---- S
24 ---- S

12

EINSTELLUNGEN

__________________________________

Bild-Einstellungen

1 Menü »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Bild« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.
– Das Menü »Bild« wird eingeblendet.

3 Zeile »Voreinstellungen« mit »P+« oder »P-« wählen und mit

»

Ǹ

« oder »Ƿ« die Einstellung »Benutzer« wählen.

4 Zeile »Helligkeit«, »Kontrast«, »Farbe«, »Schärfe« oder

»Rauschreduktion« mit »P+« oder »P-« wählen und mit »OK«
bestätigen.

Hinweis:

Die Einstellung »Farbton« kann nur bei NTSC-Fernsehsendun­gen durchgeführt werden (z.B. bei der Wiedergabe einer
amerikanischen Fernsehsendung vom Videorecorder).

5 Gewünschten Wert mit »

Ǹ

« oder »Ƿ« wählen und mit »OK«

bestätigen.

6 Einstellungen mit »

i« beenden.

Ton-Einstellungen

1 Menü »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Ton« mit »P+« oder »P-« wählen und mit »OK« bestäti-

gen.
– Das Menü »Ton« wird eingeblendet.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Lautstärke

1 Zeile »Lautstärke« mit »P+« oder »P-« wählen und Einstellung

mit »Ǹ« oder »Ƿ« verändern.

Balance

1 Zeile »Balance« mit »P+« oder »P-« wählen und Einstellung

mit »Ǹ« oder »Ƿ« verändern.


Auswählen Zurück
und ändern Ende

●

OK

Helligkeit 39

Kontrast
Farbe
Schärfe

Farbton

Rauschreduktion Stark

BenutzerVoreinstellungen

Ton

Auswählen Zurück
und ändern Ende

Lautstärke 0

Balance
Tonart
Effekt
AVL
Kopfhörer

Ein

Normal

Stereo

Equalizer

DEUTSCH

13

Stereo-/Zweiton, Mono

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im
Originalton auf Tonkanal B (Anzeige: »Dual B«) und die synchroni­sierte Fassung auf Tonkanal A (Anzeige: »Dual A«) – so können Sie
den von Ihnen gewünschten Tonkanal wählen.
Empfängt das Gerät Stereosendungen, schaltet es automatisch auf
Stereo-Tonwiedergabe (Anzeige: »Stereo«).
Bei schlechter Stereo-Ton-Empfangsqualität können Sie den Ton auf
»Mono« schalten.

1 Zeile »Tonart« mit »P+« oder »P-« wählen und mit »

Ǹ

« oder

»Ƿ« verändern.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es
bei Mono-Sendungen.

1 Zeile »Effekt« mit »P+« oder »P-« wählen.
2 Gewünschte Einstellung mit »

Ǹ

« oder »Ƿ« wählen.

Automatische Lautstärke

Die Fernsehsender senden in unterschiedlichen Lautstärken. Die
Funktion AVL (Automatic Volume Limiting) gewährleistet eine ein­heitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein
anderes umschalten.

1 Zeile »AVL« mit »P+« oder »P-« wählen und mit »

Ǹ

« oder

»Ƿ« »Ein« wählen.

Equalizer

Der Equalizer bietet Ihnen vier vorprogrammierte Toneinstellungen
(Musik, Sport, Film und Sprache) und eine (Benutzer), die Sie selbst
bestimmen können.

1 Zeile »Equalizer« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.
– Das Menü »Equalizer« wird eingeblendet.

2 Toneinstellung »Benutzer« mit »

Ǹ

« oder »Ƿ« wählen und mit

»OK« bestätigen.
– Das Frequenzband »120 Hz« ist aktiviert.

3 Mit »P+« oder »P-« gewünschten Wert einstellen und mit »

Ǹ

«

oder »Ƿ« das nächste Frequenzband wählen.

4 Einstellung mit »

F

« (blau) speichern.

Einstellungen beenden

1 Einstellungen mit »i« beenden

EINSTELLUNGEN

__________________________________

Equalizer

Auswählen Zurück
und ändern Ende

●

OK

Benutzer

ĵŁ

12 dB

0 dB

-12 dB
<120Hz 500Hz 1.5kHz 5kHz 10kHz>

14

FERNSEH-BETRIEB

________________________________

Grundfunktionen

Ein-/ausschalten

1 Fernsehgerät mit »IO« am Fernsehgerät einschalten.
2 Fernsehgerät mit »

Ǽ« in Bereitschaft (Stand-by) schalten.

Fernsehgerät mit »1…0« oder »P+« oder »P-« aus Bereit­schaft wieder einschalten.

3 Fernsehgerät mit »IO« am Fernsehgerät vollständig aus-

schalten.
– Sie sparen dadurch Energie.

Programmplätze anwählen

1 Programmplätze mit »1…0« direkt wählen.
2 Programmplätze mit »P+« oder »P-« schrittweise wählen.

AV-Programmplätze anwählen

1 Menü »Signalquelle« mit »AV« aufrufen.
2 Gewünschten AV-Programmplatz mit »P+« oder »P-« an-

wählen und mit »OK« bestätigen.

3 Zurück zum Fernseh-Programm mit »1…0« schalten.

Lautstärke ändern

1 Lautstärke mit »Ǹ« oder »Ƿ« ändern.

Ton ein/ausschalten

1 Ton mit »p« ausschalten (stummschalten) und wieder ein-

schalten.

Uhrzeit einblenden

1 Uhrzeit mit »Ȅ« einblenden (nur bei Fernseh-Programmen mit

Videotext).

Informationen einblenden

1 Informationen mit »-/--« einblenden.

– Die Einblendung erlischt nach kurzer Zeit automatisch.

Standbild

Wollen Sie bestimmte Szenen längere Zeit betrachten, kann das
Bild der momentan laufenden Sendung „eingefroren” werden.

1 »

ǷǷ

« (gelb) drücken.

2 Funktion beenden, dazu »

ǷǷ

« (gelb) erneut drücken.

TXT

SCAN

PIP

z

AV

POS

SIZEPAP

d

VCR

DVD

SAT

Tele Pilot 160 C

DEUTSCH

15

Bildeinstellungen

Sie können vier verschiedene Bildeinstellungen wählen.

1 Gewünschte Bildeinstellung »Benutzer«, »Weich«, »Natürlich«

oder »Scharf« mit »

z

« wählen

– Die Bildeinstellung »Benutzer« kann verändert werden, siehe

Kapitel „Bildeinstellungen”, auf Seite 12.

Toneinstellungen

Sie können sechs verschiedene Toneinstellungen wählen.

1 Gewünschte Toneinstellung »Benutzer«, »Musik«, »Sport«, »Film«

oder »Sprache« mit »

F

« wählen.

– Die Toneinstellung »Benutzer« kann verändert werden, siehe

Kapitel „Equalizer”, auf Seite 13.

Zapp-Funktion

Mit dieser Funktion können Sie sich Ihr Fernseh-Programm, das Sie
im Moment ansehen, speichern und zu anderen Fernseh-Program­men schalten (zappen).

1 Mit »1…0« oder »P+«, »P-« das Fernseh-Programm wählen,

das in den Zappspeicher abgelegt werden soll (z.B. Fernseh­Programm 7, PRO7) und mit »Z« speichern.
– Am Bildschirm erscheint z.B. die Einblendung »z 07«.

2 Mit »1…0« oder »P+«, »P-« auf ein anderes Fernseh-Pro-

gramm umschalten.

3 Mit »Z« kann jedesmal auf das gespeicherte Fernseh-Pro-

gramm (im Beispiel PRO7) und wieder auf das zuletzt gesehene
Fernseh-Programm zurückgeschaltet (gezappt) werden.

4 Zapp-Funktion mit »

i« beenden.

– Die Einblendung erlischt.

FERNSEH-BETRIEB

________________________________

16

Zoom-Funktion

Mit dieser Funktion können Sie das Fernseh- oder PC-Bild ver­größern.

1 Menü »INFO« mit »

i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Bild« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.
– Das Menü »Bild« wird eingeblendet.

3 Zeile »Helligkeit« mit »P+« oder »P-« wählen und »P+«

nochmals drücken.
– Die Zeile »Zoom« ist angewählt.

4 Die Zoom-Funktion mit »OK« aktivieren.
5 Mit »P+« oder »P-« die Größe des Bildes verändern.
6 Bildausschnitt verändern, dazu »OK« drücken und den Bild-

auschnitt mit »

Ǹ

«, »Ƿ«, »P+« oder »P-« wählen.

7 Zoom-Funktion mit »

i« beenden.

– Die Einblendung erlischt.

FERNSEH-BETRIEB

________________________________


Auswählen Zurück
und aufrufen Ende

●

OK

H Position
V Position
Phase
Auto Position

Zoom

Rauschreduktion Stark

ScharfVoreinstellungen

DEUTSCH

17

FERNSEH-BETRIEB

________________________________

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um,
wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Bildformat mit »

E

« anwählen, am Bildschirm erscheint das
gewählte Bildformat, zum Beispiel »16:9«.

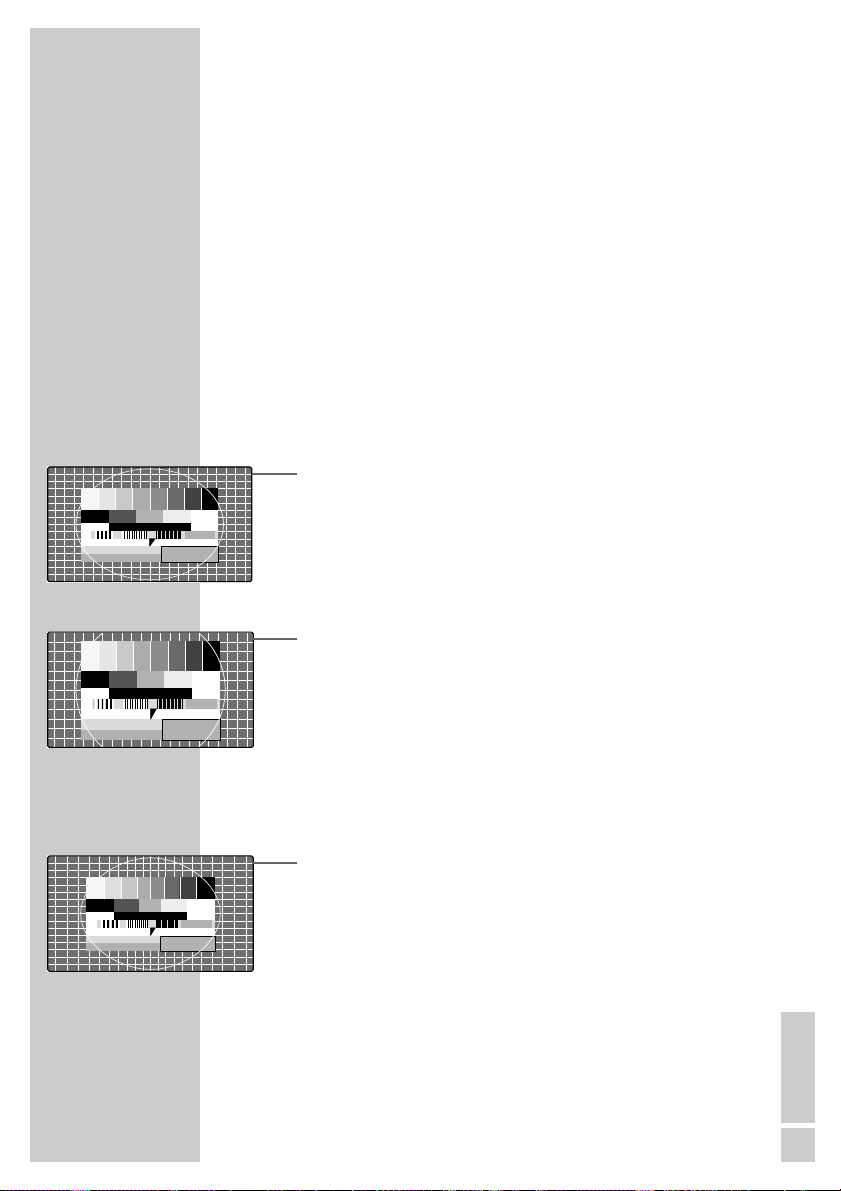

– Sie können zwischen folgenden Bildformaten wählen:

Format »4:3«

Die Bilddarstellung wird im Format 4:3 gezeigt.

Format »Automatisch«

Bei 16:9 Sendungen wird automatisch auf das Bildformat »16:9«
geschaltet.
Bei 4:3 Sendungen wird das Bild automatisch bildschirmfüllend
dargestellt.

Format »16:9« und »14:9«

Bei 4:3 Sendungen – und gewählter Funktion Format »16:9« oder
»14:9« – erscheint das Bild horizontal verbreitert.
Die Bildgeometrie wird in horizontaler Richtung linear gedehnt.
Bei tatsächlichen 16:9 Signalquellen (von einer SET-TOP-Box an der
Euro-AV-Buchse) ist das Bild voll ausgefüllt und die Bildgeometrie
korrekt.

Format »Letterbox«

Der Letterbox-Betrieb eignet sich besonders für Sendungen im For­mat 16:9.
Die bisher üblichen schwarzen Streifen oben und unten im Bild wer­den überschrieben, 4:3 Bilder werden formatfüllend gezeigt.
Die gesendeten Bilder werden vergrößert, dabei geht oben und
unten etwas Bildinhalt verloren. Die Bildgeometrie bleibt aber erhal­ten.
Bei PAL Plus Fernsehsendungen erscheint die Anzeige »Auto Letter­box«.

Format »Panorama«

Diese Betriebsart eignet sich für Kinofilme mit extremen Breiten­Höhenverhältnissen.
Bei 4:3 Sendungen – und gewählter Funktion »Panorama« –
erscheint das Bild horizontal verbreitert. Die Bildgeometrie wird in
horizontaler Richtung gedehnt.

Format »Untertitel«

Wenn Sie den Untertitel, der am unteren Bildrand gezeigt wird,
nicht erkennen (insbesondere bei 4:3 Sendungen und gewählten
Format »Untertitel«), dann wählen Sie »Untertitel«.

18

FERNSEH-BETRIEB

________________________________

PIP-Betrieb

PIP (Bild im Bild) bietet Ihnen die Möglichkeit, zusätzlich zum Fern­seh-Programm das Bild einer zweiten Bild-Quelle zu betrachten.
Als Bild-Quelle können ein anderes Fernseh-Programm, ein DVD­Player, Videorecorder oder SAT-Receiver benutzt werden. Sie müs­sen an den Eingangsbuchsen an der Rückseite des Gerätes ange­schlossen sein.

Kleinbild einblenden

1 Kleinbild mit einblenden, dazu einmal »PIP« drücken.

Doppeltes Bild (Double Window)

1 Double Window-Funktion (geteilter Bildschirm) aktivieren, dazu

zweimal »PIP« drücken.
– Zuletzt gewählte Groß- und Kleinbilder sind nebeneinander

zu sehen.

Programmplätze des Kleinbildes bzw. des linken
Bildes (Double Window) anwählen

1 Programmplätze mit »P+« oder »P-« schrittweise wählen.

Programmplätze des Großbildes bzw. des rech­ten Bildes (Double Window) anwählen

1 Programmplätze mit »1…0« direkt wählen oder Bildquelle

(DVD-Player, Videorecorder, SAT-Receiver) wählen, dazu Menü
»Signalquelle« mit »AV« aufrufen, gewünschten AV­Programmplatz mit »P+« oder »P-« anwählen und mit »OK«
bestätigen.

Groß- und Kleinbild tauschen

1 Groß- und Kleinbild mit »Z« tauschen.

Position des Kleinbildes verändern

1 Position des Kleinbildes mit »POS« verändern.

Größe des Kleinbildes verändern

1 Größe des Kleinbildes mit »SIZE« verändern.

PIP-Funktion beenden

1 Kleinbild ausblenden, dazu zweimal »PIP« drücken.

Double Window beenden

1 Double Window beenden, dazu »PIP« drücken.

DEUTSCH

19

TOP-text- oder FLOF-text-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1…0« direkt angewählt werden

Zurückschalten zur Videotext-Seite 100 mit »

i«.

Hinweis:

Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten,
grünen und – sendeabhängig – gelben und blauen Schriftfeld
zu sehen. Analog dazu verfügt die Fernbedienung über farblich
gekennzeichnete Tasten.

3 Mit »

z

« (rot) eine Seite zurückblättern.

4 Mit »

Ȅ« (grün) zur nächsten Seite blättern.

5 Mit »

ǷǷ

« (gelb) gewünschtes Kapitel wählen.

6 Mit »

F

« (blau) gewünschtes Thema wählen.

7 Videotext abschalten, dazu zweimal »TXT« drücken.

Normaltext-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1…0« direkt angewählt werden

Zurückschalten zur Videotext-Seite 100 mit »

i«..

3 Mit »P-« eine Seite zurückblättern.
4 Mit »P+« zur nächsten vorhandenen Seite blättern.
5 Videotext abschalten, dazu zweimal »TXT« drücken.

Weitere Funktionen

Wartezeit überbrücken

Während eine Seite gesucht wird, können Sie auf das Fernseh-Pro­gramm schalten.

1 Nummer der Videotextseite mit »1…0« eingeben und danach

»POS« drücken.
– Sobald die Seite gefunden wurde, wird die Seitennummer

angezeigt.

2 Auf die Videotextseite mit »POS« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu
lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »–/– – «

wiederholt drücken.

VIDEOTEXT-BETRIEB

_________________________

TXT

SCAN

VCR

SAT

Tele Pilot 160 C

PIP

z

AV

POS

SIZEPAP

d

DVD

20

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammen­gefasst sein, die von der Sendeanstalt automatisch weitergeblättert
werden.

1 Unterseite mit »

E

« stoppen.

2 Funktion mit »

E

« beenden.

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die
Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl
angezeigt.

1 Mit »SIZE« die Funktion Unterseiten aufrufen.
2 Mit »P-« eine Seite zurückblättern.
3 Mit »P+« zur nächsten vorhandenen Seite blättern.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten” oder
Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »SCAN« einblenden.
2 Informationen mit »SCAN« ausblenden.

Geteilter Bildschirm (Double Window)

Mit dieser Funktion sehen Sie links das Fernseh-Programm, rechts
die Videotextseite.

1 Double Window-Funktion aktivieren, dazu »PAP« drücken.

– Fernseh-Programm und Videotextseite sind nebeneinander zu

sehen.

2 Double Window-Funktion mit »PAP« abschalten.

VIDEOTEXT-BETRIEB

_________________________

PIP

TXT

SCAN

VCR

SIZEPAP

SAT

Tele Pilot 160 C

z

AV

POS

d

DVD

DEUTSCH

21

Komfortfunktionen mit dem Menü »Sonder­funktionen«

1 Menü »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und

mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Kindersperre

Ist die Kindersperre aktiviert, sind die Tasten am Fernsehgerät aus­ser Betrieb.

1 Zeile »Kindersperre« mit »P+« oder »P-« anwählen.
2 Kindersperre mit »

Ǹ

« oder »Ƿ« aktivieren (Ein) oder abschal-

ten (Aus).

3 Einstellung mit »

i« beenden.

Sprache der Benutzerführung ändern

1 Zeile »Sprache« mit »P+« oder »P-« anwählen und mit »OK«

bestätigen.
– Das Menü »Sprache« wird eingeblendet.

2 Gewünschte Sprache mit »P+«, »P-«, »

Ǹ

« oder »Ƿ« wählen

und mit »OK« bestätigen.

3 Einstellung mit »

i« beenden.

Ausschaltzeit eingeben (Sleep timer)

Sie können eine Ausschaltzeit eingegeben. Das Fernsehgerät schal­tet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 Zeile »Sleep timer« mit »P+« oder »P-« anwählen und mit

»OK« bestätigen.

2 Ausschaltzeit mit »

Ǹ

« oder »Ƿ« (von 15 Minuten bis 120

Minuten) eingeben.

3 Einstellung mit »

i« beenden.

KOMFORT-FUNKTIONEN

___________________

Sonderfunktionen

Auswählen Zurück

und ändern Ende

Kindersperre Ein

VCR Modus

Sprache
AV2 Ausgang
AV3 Ausgang
Sleep timer

Tv
0

Tv

Sonderfunktionen

Auswählen Zurück

und ändern Ende

VCR Modus

Kindersperre

Sprache
AV2 Ausgang
AV3 Ausgang Tv

Tv

Aus

Ein

Sonderfunktionen

Auswählen Zurück

und aufrufen Ende

Kindersperre

VCR Modus

AV2 Ausgang
AV3 Ausgang
Sleep timer

Tv
0

Tv

Aus

Ein

Sprache

●

OK

Sleep timer 0

Aus

22

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter
empfängt, wird dafür ein Decoder benötigt.

Decoder oder Satellitenreceiver anschließen

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse

des Decoders mit einem EURO/AV-Kabel verbinden.

Hinweise:

An diese Buchse kann alternativ auch ein Satellitenreceiver ange­schlossen werden.
Sollen ein Satellitenreceiver und ein Decoder betrieben werden,
muss der Decoder am Satellitenreceiver angeschlossen werden.

Betrieb mit einem Decoder oder Satellitenreceiver

1 Decoder oder Satellitenreceiver und Fernsehgerät einschalten.
2 »AV« drücken, mit »P+« oder »P-« den Programmplatz

»AV1« wählen und mit »OK« bestätigen.

Videorecorder, DVD-Player oder Set Top-Box

Videorecorder, DVD-Player oder Set Top-Box
anschließen

1 Buchse »AV2« oder »AV3« des Fernsehgerätes und die entspre-

chende Buchse des Video-Recorders, DVD-Players oder der Set
Top-Box mit einem Euro-AV (Scart)-Kabel verbinden.

BETRIEB MIT EXTERNEN GERÄTEN

__

Decoder

AV 3

AV 2

AV 1

PC-DVI

LRVIDEO

LRVIDEO

PC-IN DVI-D

S-VHS

ANT IN

AUDIO IN

AV OUT

AV-4

PAY-TV

AC IN

AV 3

AV 2

AV 1

PC-DVI

LRVIDEO

LRVIDEO

PC-IN DVI-D

S-VHS

ANT IN

AUDIO IN

AV OUT

AV-4

AUDIO OUT

DIGITAL AUDIO OUT

VIDEO OUT

L

EURO AV TV

S VIDEO OUT

R

110-240 V
~ 50/60Hz 20 W

AC IN

DEUTSCH

23

Betrieb mit Videorecorder, DVD-Player oder
Set Top-Box

1 Videorecorder, DVD-Player oder Set Top-Box einschalten und

die gewünschte Funktion wählen.

2 »AV« drücken, mit »P+« oder »P-« den Programmplatz

»AV2« oder »AV3« wählen und mit »OK« bestätigen.
– Am Fernsehgerät sehen und hören Sie die Bild- und Ton-

Informationen des Videorecorders, DVD-Players oder der Set
Top-Box.

SVHS-Videorecorder anschließen

Wenn Sie einen SVHS-Videorecorder besitzen, können Sie diesen
über ein SVHS-Kabel an der Buchse »S-VHS« anschließen.

Betrieb mit SVHS-Videorecorder

1 Videorecorder einschalten und die gewünschte Funktion

wählen.

2 »AV« drücken, mit »P+« oder »P-« den Programmplatz

»SVHS« wählen und mit »OK« bestätigen.
– Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Infor-

mationen des Videorecorders.

VCR Modus ein-/ausschalten

Es wird die AV-Zeitkonstante an den Videorecorderbetrieb ange­passt.

1 »AV« drücken, mit »P+« oder »P-« den Programmplatz

mit dem angeschlossenen Videorecorder wählen und mit »OK«
bestätigen.

2 Menü »INFO« mit »

i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

3 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und

mit »OK« bestätigen.

4 Zeile »VCR Modus« mit »P+« oder »P-« anwählen und mit

»

Ǹ

« oder »Ƿ« »Ein« wählen.

5 Einstellung mit »

i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN

__

24

Signal für Euro-AV (Scart)-Ausgang wählen

Mit dieser Einstellung wählen Sie, ob an den Euro-AV-Buchse AV2
oder AV 3) das Fernseh-Programm oder das Bild-/Tonsignal von
Euro-AV-Buchse AV3 oder AV2 ausgegeben wird.

Damit können Sie von einem externen Gerät (z.B. einem DVD-Play­er) über das Fernsehgerät auf ein anderes Gerät überspielen.
Schließen Sie das Wiedergabegerät an die Euro-AV-Buchse AV2
und das Aufzeichnungsgerät an Euro-AV-Buchse AV3 an und
wählen im Menü »Sonderfunktionen« die notwendige Einstellung:

– AV2 Ausgang:

»TV« – das Fernseh-Programm, das Sie gerade ansehen oder
»AV3« – das Bild-/Tonsignal von Euro-AV-Buchse AV3);

– AV3 Ausgang:

»TV« – das Fernseh-Programm, das Sie gerade ansehen oder
»AV2« – das Bild-/Tonsignal von Euro-AV-Buchse AV2).

1 Menü »INFO« mit »

i« aufrufen.

2 Zeile »Sonderfunktionen« mit »P+« oder »P-« wählen und mit

»OK« bestätigen.

3 Zeile »AV2 Ausgang« oder »AV3 Ausgang« mit »P+« oder

»P-« wählen.

4 Gewünschte Option mit »

Ǹ

« oder »Ƿ« wählen.

5 Einstellung mit »

i« beenden.

Kopfhörer

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ø Klinke) in die Kopfhörer-Buchse

an der Unterseite stecken.

Ton-Einstellungen für den Kopfhörer wählen

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Ton« mit »P+« oder »P-« wählen und mit »OK« bestäti-

gen.

3 Zeile »Kopfhörer« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.

4 Zeile »Lautstärke«, »Balance«, »Tiefen«, »Höhen« oder »Ton-

art« mit »P+« oder »P-« anwählen und mit »

Ǹ

« oder »Ƿ«

einstellen.

5 Einstellung mit »

i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN

__

Kopfhörer

Auswählen Zurück

und ändern Ende

●

OK

Lautstärke 30

Balance
Tonart
Bässe
Höhen

Stereo

Sonderfunktionen

Auswählen Zurück

und ändern Ende

VCR Modus

Kindersperre

Sprache

AV3 Ausgang Tv

0

Aus

Ein

Sleep timer

AV2 Ausgang TV

PC-DVI

PC-IN DVI-D

S-VHS

AUDIO IN

AC IN

DEUTSCH

25

Camera-Recorder

Camera-Recorder anschließen

1 Gelbe Buchse »AV4 Video« des Fernsehgerätes und die ent-

sprechende Buchse des Camera-Recorders (VHS, Video 8) mit
Cinch-Kabel verbinden (Bildsignal);

oder
Buchse »S-VHS« (Bildsignal) des Fernsehgerätes und die ent-

sprechende Buchse des Camera-Recorders (S-VHS, Hi 8) mit
Cinch-Kabel verbinden.

2 Weiße und rote Buchsen »AV4 LR« des Fernsehgerätes und

die entsprechenden Buchsen des Camera-Recorders mit Cinch­Kabel verbinden (Tonsignal).

Hinweis:

Wird ein Mono-Camera-Recorder angeschlossen, verbinden
Sie die weiße Buchse »AV4 L« des Fernsehgerätes und die ent-
sprechende Buchse des Camera-Recorders. Bei Monobetrieb im
Menü »Ton« »Mono« anwählen.

Betrieb mit einem Camera-Recorder

1 Camera-Recorder einschalten, Cassette einschieben und

Wiedergabe starten.

2 »AV« drücken, mit »P+« oder »P-« den Programmplatz

»AV4« oder »SVHS« wählen und mit »OK« bestätigen.
– Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Infor-

mationen des Camera-Recorders.

HiFi-Anlage

HiFi-Anlage anschließen

1 Weiße und rote Buchsen »AV OUT L R« des Fernsehgerätes

und die entsprechenden Buchsen der HiFi-Anlage mit Cinch­Kabel verbinden.

BETRIEB MIT EXTERNEN GERÄTEN

__

AV 3

AV 2

AV 1

ANT IN

LVIDEO

LRVIDEO

AV OUT

AV-4

AV 3

AV 2

AV 1

PC-DVI

LRVIDEO

LRVIDEO

PC-IN DVI-D

S-VHS

ANT IN

AUDIO IN

AV OUT

AV-4

WT–A

AC IN

26

BETRIEB ALS PC MONITOR

________________

PC anschließen

1 Buchse »PC IN« oder »DVI-D« (Amira 26, Amira 32) des

Fernsehgerätes und die entsprechende Buchse des PCs mit
einem VGA Kabel verbinden.

2 Buchse »PC-DVI AUDIO IN« des Fernsehgerätes und die

entsprechenden Buchse des PCs mit Cinch-Kabel verbinden
(Tonsignal).

Programmplatz für den PC anwählen

1 »AV« drücken, mit »P+« oder »P-« den Programmplatz »PC«

oder »DVI« wählen und mit »OK« bestätigen.

Einstellungen für den PC

1 Menü »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Menü »Bild« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.
– Das Menü »Bild« wird eingeblendet.

3 Zeile »Helligkeit« mit »P+« oder »P-« wählen und »P+« noch

einmal drücken.
– Die zweite Seite des Bildmenüs wird eingeblendet.

4 Gewünschte Funktion/Einstellung mit »P+« oder »P-« wählen.

– Die Möglichkeiten:

»H Position« – horizontale Bildposition einstellen;
»V Position« – vertikale Bildposition einstellen;
»Phase« – beseitigt horizontales Flackern, Unschärfen und

horizontale Streifen;

»Auto Position« – zur automatischen Anpassung an den PC;

5 Funktion mit »OK« aktivieren und mit »

Ǹ

«, »Ƿ«, »P+« oder

»P-« einstellen.

6 Einstellung mit »

i« beenden.


Auswählen Zurück
und aufrufen Ende

●

OK

H Position
V Position
Phase
Auto Position

Zoom

Rauschreduktion Stark

ScharfVoreinstellungen


Auswählen Zurück
und ändern Ende

●

OK

Helligkeit 39

Kontrast

Farbe
Schärfe
Farbton
Rauschreduktion Stark

BenutzerVoreinstellungen

AV 3

AV 2

AV 1

PC-DVI

LRVIDEO

LRVIDEO

PC-IN DVI-D

S-VHS

ANT IN

AUDIO IN

AV OUT

AV-4

AC IN

DEUTSCH

27

Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh­Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Pro­grammplätze beibehalten wollen. Das Fernseh-Programm kann
direkt oder über einen Suchlauf eingestellt werden.

Fernseh-Programme mit dem Suchlauf einstellen

1 Menü »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.
– Das Menü »Installation« wird eingeblendet.

3 Zeile »Manuelle Einstellung« mit »P+« oder »P-« wählen und

mit »OK« bestätigen.

4 Zeile »Programmnr.« mit »P+« oder »P-« wählen und mit »

Ǹ

«

oder »Ƿ« gewünschten Programmplatz einstellen.

5 Zeile »Suchen« mit »P+« oder »P-« wählen und mit »

Ǹ

« oder
»Ƿ« den Suchlauf starten.
– Wird ein ausreichend starkes Sendersignal erfasst, wird der

Suchlauf unterbrochen und das Bild erscheint. Suchlauf so oft
wiederholen, bis das gewünschte Fernseh-Programm
erscheint.

Hinweis:

Das aktuelle System wird in der Zeile »TV-Standard« ange­zeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die
Zeile »TV-Standard« mit »P+« oder »P-« wählen. Mit »

Ǹ

«

oder »Ƿ« benötigte Einstellung wählen.

6 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.
– Die Meldung »Gespeichert« wird angezeigt.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt.3 bis 6
wiederholen.

7 Einstellung mit »

i« beenden.

SONDEREINSTELLUNGEN

__________________

Installation

Auswählen Zurück
und aufrufen Ende

●

OK

Programmsuchlauf

Manuelle Einstellung

Programmtabelle

Manuelle Einstellung

Auswählen Zurück
und ändern Ende

TV-Standard

Programmnummer

Kanaleingabe
Typ

Suchen

Feinabstimmung

Kanal

6

B/G

1

Speichern

Manuelle Einstellung

Auswählen Zurück
und ändern Ende

Programmnummer
TV-Standard
Kanaleingabe
Typ
Suchen
Feinabstimmung

Kanal

6

B/G

1

Speichern

●

OK

28

Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang
ab. In Gegenden mit schlechterem Empfang kann es erforderlich
sein, eine manuelle Feinabstimmung vorzunehmen.

1 Menü »INFO« mit »

i« aufrufen.

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.

3 Zeile »Manuelle Einstellung« mit »P+« oder »P-« wählen und

mit »OK« bestätigen.

4 Zeile »Feinabstimmung« mit »P+« oder »P-« wählen und mit

»

Ǹ

« oder »Ƿ« einstellen.

5 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.
– Die Meldung »Gespeichert« wird angezeigt.

6 Einstellung mit »

i« beenden.

Fernseh-Programme durch Eingabe der Kanal­zahlen einstellen

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.

3 Zeile »Manuelle Einstellung« mit »P+« oder »P-« wählen und

mit »OK« bestätigen.

4 Zeile »Programmnummer« mit »P+« oder »P-« wählen und mit

»

Ǹ

« oder »Ƿ« gewünschten Programmplatz einstellen.

5 Zeile »Kanaleingabe« mit »P+« oder »P-« wählen.
6 Kanalzahl mit »

Ǹ

« oder »Ƿ« schrittweise eingeben oder mit

»1…0« Kanalzahl direkt eingeben.

7 Zeile »Typ« mit »P+« oder »P-« wählen.
8 Mit »

Ǹ

« oder »Ƿ« zwischen »Sonderkanal« und »Kanal«

wählen.

Hinweis:

Das aktuelle System wird in der Zeile »TV-Standard« ange­zeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die
Zeile »TV-Standard« mit »P+« oder »P-« wählen. Mit »

Ǹ

«

oder »Ƿ« benötigte Einstellung wählen.

9 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 3 bis 8
wiederholen.

10 Einstellung mit »

i« beenden.

Manuelle Einstellung

SONDEREINSTELLUNGEN

__________________

Auswählen Zurück
und ändern Ende

Programmnummer
TV-Standard
Kanaleingabe
Typ
Suchen

Feinabstimmung

Kanal

6

B/G

1

Speichern

Manuelle Einstellung

Auswählen Zurück
und ändern Ende

Programmnummer
TV-Standard

Kanaleingabe

Typ
Suchen
Feinabstimmung

Kanal

B/G

1

Speichern

ǵ

Installation

Auswählen Zurück
und aufrufen Ende

●

OK

Programmsuchlauf

Manuelle Einstellung

Programmtabelle

6

Manuelle Einstellung

Auswählen Zurück
und ändern Ende

Programmnummer
TV-Standard
Kanaleingabe
Typ
Suchen
Feinabstimmung

Kanal

6

B/G

1

Speichern

●

OK

DEUTSCH

29

SONDEREINSTELLUNGEN

__________________

Alle Fernseh-Programme neu einstellen

Alle Fernseh-Programme lassen sich (z.B bei einem Wohnort­wechsel) neu einstellen.

1 Menü »INFO« mit »

i« aufrufen.

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK«

bestätigen.

3 Zeile »Programmsuchlauf« mit »P+« oder »P-« wählen und mit

»OK« bestätigen.
– Das Menü »Programmsuchlauf« wird eingeblendet.

4 Land mit »

Ǹ

« oder »Ƿ« wählen.

5 Zeile »Automatisches Prg.« mit »P+« oder »P-« wählen und

mit »OK« bestätigen.
– Ein Warnhinweis wird eingeblendet.

6 Suchlauf mit »

Ȅ« starten.

– Der Suchlauf beginnt, er kann – je nach Anzahl der zu emp-

fangenden Fernseh-Programme – einige Minuten dauern.

Hinweis:

Mit »OK« kann der Suchlauf abgebrochen werden.

ǵ

Programmsuchlauf

Auswählen Zurück
und aufrufen Ende

Land

Automatisches Prg.

ǵ

Installation

Auswählen Zurück
und aufrufen Ende

●

OK

Programmsuchlauf

Manuelle Einstellung

Programmtabelle

Deutschland

30

Technische Daten

Betriebsspannung: DC 15V, 5 A, mit Netzadapter 100 – 240V,

50/60 Hz (Amira 23,)
230V, 50/60 Hz (Amira 26, Amira 32)

Leistungsaufnahme: im Betrieb 75 W

in Bereitschaft ca. 3 W (Amira 23)
im Betrieb 120 W
in Bereitschaft ca. 4 W (Amira 26)
im Betrieb 180 W
in Bereitschaft ca. 4 W (Amira 32)

Tonendstufe: 2 x 7 Watt Musik (2 x 5 Watt Sinus)

(Amira 23)
2 x 10 Watt Musik (2 x 7 Watt Sinus)
(Amira 26)
2 x 14 Watt Musik (2 x 10 Watt Sinus)

(Amira 32)
Empfangsbereiche: C01 … C80, Sonderkanäle S01 … S41
Programmplätze: 99 und 6 AV (Amira 23)

99 und 7 AV (Amira 26, Amira 32)
Bildschirmgröße: 60 cm/23“ (Amira 23)

68 cm/26“ (Amira 26)

82 cm/32“ (Amira 32)
Blickwinkel: 176° hor./176° vert. (Amira 23, Amira 26)

170° hor./170° vert. (Amira 32)
Kontrastverhältnis: 500:1 (Amira 23)

600:1 (Amira 26)

700:1 (Amira 32)
Helligkeit: 450cd/m

2

(Amira 23, Amira 32)

500cd/m2(Amira 26)
max. Auflösung: WXGA 1280 x 768 (Amira 23, Amira 26)

WXGA 1366 x 768 (Amira 32)

Service-Hinweise für den Fachhandel:

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:
73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Ver­wendung innerhalb bestimmter Spannungsgrenzen. 89/336/EWG
Richtlinie über die elektromagnetische Verträglichkeit.
Das Gerät entspricht den Normen: EN 60065, EN 55013, EN
55020

INFORMATIONEN

_______________________________

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?
Unser Kundenberatungszentrum steht Ihnen werktags stets von

8.00 – 19.00 Uhr zur Verfügung.

Grundig Kundenberatungszentrum

Montag bis Freitag
von 8.00 bis 19.00 Uhr
Deutschland: 0190 / 47 00 57 *

* gebührenpflichtig (0,41 €/Min. über ARCOR)

Änderungen und Irrtümer vorbehalten!

DEUTSCH

31

Störung

Bild hell (Rauschen), aber
kein Sender sichtbar

Bild kontrastarm

Bild und/oder Ton gestört

Geisterbilder, Reflexion

Keine Farbe

Bild vorhanden, kein Ton

kein oder gestörter Video­text

Fernbedienung wirkungslos

Nach dem Einschalten ist
das Bild dunkel

INFORMATIONEN

_______________________________

Mögliche Ursache

Antennenkabel

kein Fernseh-Programm
programmiert

Bildeinstellungen verstellt

Problem liegt am Sender

Störungen durch andere
Geräte

Programmeinstellung

Antenne

Farbintensität auf Minimum
TV-Normeinstellung (wenn

Einstellmöglichkeit vorhan­den)

Problem liegt am Programm

Lautstärke Minimum

Problem liegt am Programm

Fernseh-Programm (hat
keinen VT) oder Antennen­anlage

Sendersignal zu schwach

keine optische Verbindung

Batterien der Fernbedie­nung

undefinierter Betriebszu­stand

Kindersicherung wurde
aktiviert

Abhilfe

Antennenkabel ange­schlossen ?

Programmsuchlauf starten

Helligkeit-, Kontrast-, bzw.
Farb-Einstellung verändern

mit anderem Programm
testen

Position der Geräte ver­ändern

automatische oder manuelle
Programmeinstellung/Fein­tuning

Antennenkabel oder -anla­ge überprüfen lassen

Farbe hochregeln
richtige Farbnorm wählen

mit anderem Programm
testen

Lautstärke hochregeln/ein­schalten

mit anderem Programm
testen

mit anderem Programm
prüfen, Feinabstimmung,
Geisterbilder

Antennenanlage über­prüfen

Fernbedienung auf Fern­sehgerät richten

Prüfen bzw. Wechseln der
Batterien

Fernsehgerät mit der Netz­taste ca. 2 min ausschalten

Kindersicherung abschalten

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigen­dem Ergebnis führen, so wenden Sie sich an einen autorisierten
GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störun­gen auch durch externe Geräte wie Videorecorder und Satellitenre­ceiver hervorgerufen werden können.
