Для эффективной окончательной отделки и покрытия в опасных или безопасных
помещениях.
Важные Инструкции По Технике Безопасности
Внимательно прочтите все предупреждения и инструкции в
данном руководстве. Сохраните эти инструкции.
См., диаграммы начиная со страниц 5 для информации о моделях, включая максимальные давления в
отверстии для впуска воздуха и максимальные рабочие давления жидкости.
DataTrak™ содержат одобрения от
перечисленные ниже агентств.
РуководствоОписание
312792Поршневой Насос Merkur
312794Агрегат Насоса Merkur
312796Пневматический Двигатель
312798Merkur Электростатические
313255Merkur с нагревомКомплекты
311001Пистолеты-распылители Ряда AA
312145
307273Выходной Фильтр Жидкости
™
NXT
Комплекты Распылителей
распылителей
(G15, G40, è G40 ñ RAC)
™
5 и XTR™Безвоздушный
XTR
Пистолет-Распылитель
#53
Соответствует
FM стандарту std 3600 &
3610
для использования в
Классе I Раздела 1
Группы D
T3C Опасные
помещения
0359
II 1 G
EEx ia IIA T3
Nemko
06ATEX1124
Предупреждения
Следующие предупреждения относятся к установке, эксплуатации, заземлению, техническому обслуживанию
и ремонту данного оборудования. Символом восклицательного знака отмечены общие предупреждения, а знак
опасности указывает на риск, связанный с определенной процедурой. Прочтите эти Предупреждения. По мере
необходимости, в руководстве приводятся дополнительные предупреждения для каждого продукта.
ПРЕДУПРЕЖДЕ
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА
Легковоспламеняющиеся газы, такие как испарения растворителей или краски, могут воспламениться или
взорваться в рабочей зоне. Чтобы предотвратить возгорание и взрыв:
•Используйте оборудование только в хорошо вентилируемой зоне.
•Устраните все возможные причины воспламенения, такие как сигнальные лампы, сигареты, пластиковая
спецодежда (потенциальная опасность статического разряда).
•В рабочей зоне не должно быть мусора, а также растворителей, ветоши и бензина.
•При наличии легковоспламеняющихся паров жидкости, не подключайте и не отключайте кабели
питания, не пользуйтесь переключателями и не включайте и не выключайте освещение.
•Все оборудование в рабочей зоне должно быть заземлено. См. инструкции по Заземлению.
•Пользуйтесь только заземленными шлангами.
•Плотно прижимайте к краю заземленной емкости пистолет-распылитель, если он направлен в емкость.
•Если появляются искры статического разряда или вы чувствуете разряды электрического тока,
немедленно прекратите работу. Не используйте оборудование до выявления и устранения причины.
•В рабочей зоне должен находиться исправный огнетушитель.
ОПАСНОСТЬ ПОДКОЖНОЙ ИНЪЕКЦИИ
Жидкость под высоким давлением, поступающая из пистолета-распылителя, через утечки в шлангах или
через разрывы в деталях, способна пробить кожу. Поврежденное место может выглядеть просто как порез,
но это серьезная травма, которая может привести к ампутации. Немедленно обратитесь за
хирургической помощью.
•Запрещается направлять пистолет-распылитель в сторону людей или на какую-нибудь часть тела.
•Не кладите руку на наконечник распылителя.
•Не пользуйтесь руками, другими частями тела, перчаткой или ветошью, чтобы заткнуть, остановить или
отклонить утечку.
•Не распыляйте вещества без установленного защитного устройства для наконечника и блокировки
включения.
•Устанавливайте блокировку включения в перерывах между работой.
•Выполняйте Процедуру Сброса Давления, приведенную в настоящем руководстве, при прекращении
распыления и перед чисткой, проверкой или обслуживанием оборудования.
313681D3
Предупреждения
ОПАСНОСТЬ ОТ ОБОРУДОВАНИЯ ПОД ДАВЛЕНИЕМ
Жидкость, поступающая из пистолета/распределительного клапана, через утечки в шлангах или через
разрывы в деталях, может попасть в глаза или на кожу и привести к серьезной травме.
•Выполняйте Процедуру Сброса Давления, приведенную в настоящем руководстве, при прекращении
распыления и перед чисткой, проверкой или обслуживанием оборудования.
•Перед использованием оборудования, следует затянуть все соединения линий жидкости.
•Ежедневно проверяйте шланги, трубки и соединения. Немедленно заменяйте изношенные или
поврежденные детали.
ОПАСНОСТЬ НЕПРАВИЛЬНОГО ПРИМЕНЕНИЯ ОБОРУДОВАНИЯ
Неправильное применение оборудования может привести к серьезным травмам или смертельному исходу.
•Не работайте с данным оборудованием в утомленном состоянии, под воздействием сильных
лекарственных средств или в состоянии алкогольного опьянения.
•Не превышайте наименьшего для всех компонентов максимального рабочего давления или
температуры. См. Технические данные во всех руководствах по оборудованию.
•Используйте жидкости и растворители, совместимые с входящими с ними в контакт деталями
оборудования. См. Технические данные во всех руководствах по оборудованию. Прочитайте
предупреждения производителя жидкости и растворителя. Для получения полной информации о
материале, получите лист данных о безопасности материалов у дистрибьютора или розничного
продавца.
•Ежедневно проверяйте оборудование. Немедленно ремонтируйте или заменяйте изношенные или
поврежденные детали только оригинальными запасными частями Graco.
•Не модифицируйте оборудование.
•Используйте оборудование только по назначению. Для получения необходимой информации свяжитесь с
дистрибьютором Graco.
•Прокладывайте шланги и кабели вне участков движения людей и механизмов, вдали от острых кромок,
движущихся частей, горячих поверхностей.
•Не изгибайте и не перегибайте шланги и не тяните за них оборудование.
•Не допускайте детей и животных в рабочую зону.
•Соблюдайте все требования техники безопасности.
ОПАСНОСТЬ ОТ ДВИЖУЩИХСЯ ДЕТАЛЕЙ
Движущиеся детали могут прищемить или ампутировать пальцы или другие части тела.
•Держитесь на расстоянии от движущихся деталей.
•Не начинайте работу при отсутствии защитных устройств или крышек.
•Оборудование под давлением, и может включиться неожиданно. Перед чисткой, проверкой или
обслуживанием оборудования выполните Процедуру Сброса Давления. Отключите питание или линию
подачи воздуха.
ОПАСНОСТЬ ОТ ТОКСИЧНЫХ ЖИДКОСТЕЙ ИЛИ ГАЗОВ
При попадании в глаза, на кожу, при вдыхании или попадании внутрь, токсичные жидкости или газы могут
привести к серьезным травмам или смертельному исходу.
•Прочтите MSDS (ведомости безопасности материалов), чтобы ознакомиться со специфическими
опасными особенностями используемых жидкостей.
•Храните опасные жидкости в специальных контейнерах, при утилизации следуйте соответствующим
инструкциям.
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
Лица, использующие или обслуживающие оборудование, а также находящиеся в зоне работы, должны
применять соответствующие средства защиты, чтобы обезопасить себя от серьезных травм, в том числе от
повреждения глаз, вдыхания токсичных газов, ожогов, потери слуха. Средства защиты включают, в
частности, следующие:
•Защитные очки
•Используйте защитную одежду и респиратор в соответствии с рекомендациями изготовителя жидкостей
и растворителей
•Перчатки
•Защитные наушники
ПРЕДУПРЕЖДЕ
4313681D
Модели
Модели
Проверьте 6-значный номер детали (ID) системы подачи, указанный на идентификационной табличке.
Воспользуйтесь следующей табличной формой и таблицами для определения компонентов вашего
комплекта. Например, комплект номер G30C26 представляет собой комплект Merkur (G), с насосом
отношения 30:1 (30), с установкой на тележке, (C), и с узлами, показанными в (26) таблице на странице 10.
Установка На Стене
ID
ti12326ati12327a
G30C26
Первый
Символ
G
(Комплек
ò Merkur)
Второй и Третий
Символы
(Отношение)
10
15
18
23
24
28
30
36
45
48
10:1
15:1
18:1
23:1
24:1
28:1
30:1
36:1
45:1
48:1
Четвертый Знак
(Тип Размещения)
C
T
W
ТележкаСмотрите таблицы, 6 на 14
Стойка
Стена
Пятая п Шестая Цифра
(Включенные
Компоненты)
ñòð.
Тележка и
Установка На
Стойке
ID
313681D5
Модели

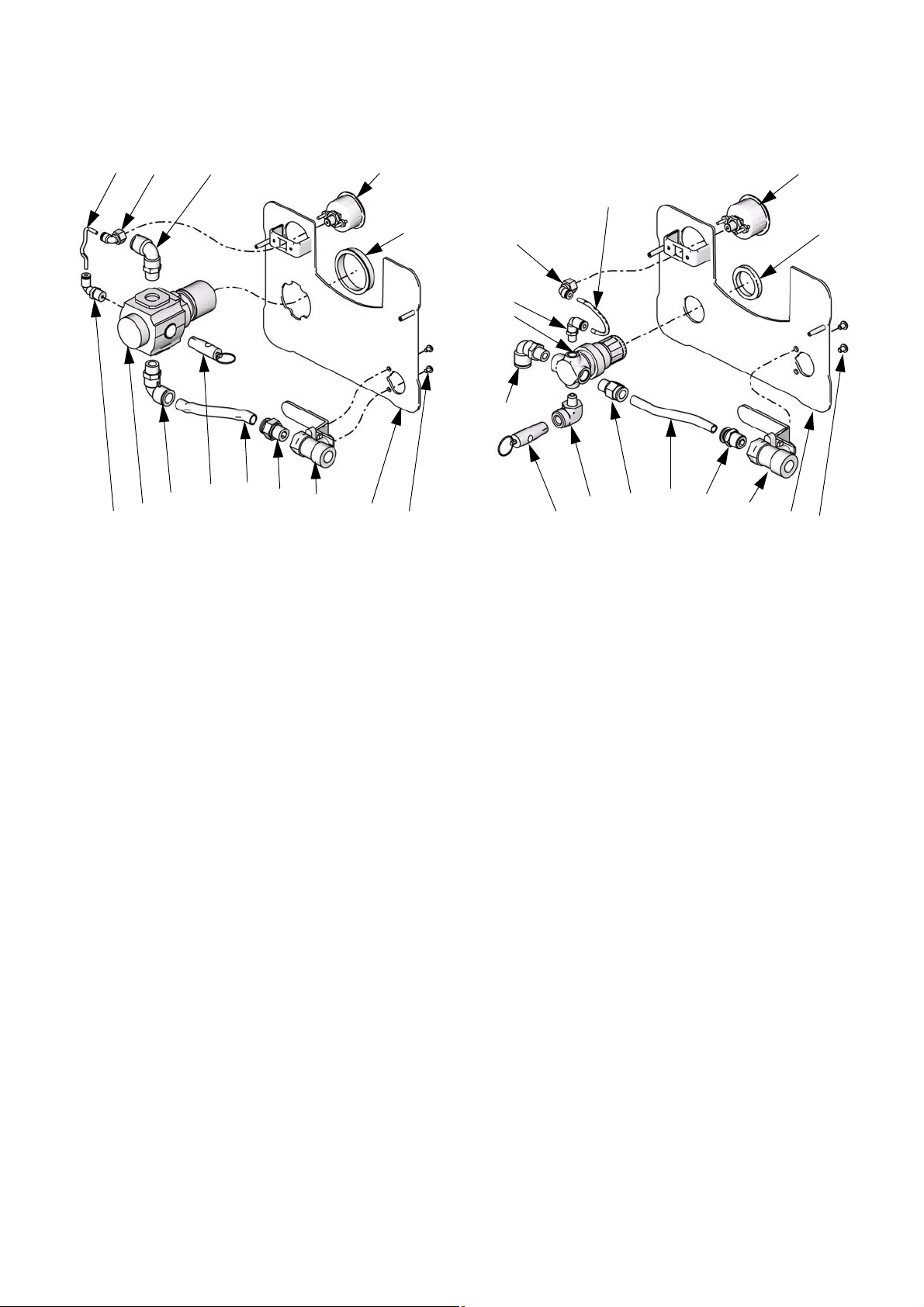

Комплекты Merkur 10:1
(G10Cxx и G10Wxx)
Максимальное Входное Давление Воздуха: 100 psi (0,7 MPa, 7 bar)
Максимальное Рабочее Давление Жидкости: 1000 psi (6,9 MPa, 69 bar)
* Этот комплект предлагает короткую всасывающую трубу, а не стандартный приемный шланг.
** Жидкостный шланг длиной 3/16 x 50 футов., а не стандартный шланг 3/16 x 25 футов.
313681D11
Модели
Merkur 36:1 Комплекты
(G36Wxx и G36Cxx)
Максимальное Входное Давление Воздуха: 100 psi (0,7 MPa, 7 bar)
Максимальное Рабочее Давление Жидкости: 2800 psi (19,3 MPa, 193 bar)
Конфигурации комплекта изменяются широко. См. страницы 6-14, чтобы определить компоненты,
включенные в вашу модель. Позиции, определяемые Как принадлежности не включены в комплекты.
AВоздушный Запорный Клапан (дополнительное
вспомогательное устройство)
BВоздушный фильтр (дополнительное
вспомогательное устройство)
CМанометр Давления Воздуха Пистолета
DРегулятор Давления Воздуха Пистолета
EГлавный Воздушный Клапан Стравливающего Типа
FDataTrak
GМанометр Давления Воздуха Насоса
HРегулятор Давления Воздуха Насоса
JКнопка Освобождения Соленоида ( только для
комплектов DataTrak, не видим, см. Р
25)
™
ÈÑ. 8, страница
B
C
D
E
KПоворотная Трубка Пистолета
LПневматический Пистолет-Распылитель
MШланг Подачи Жидкости На Пистолет-Распылитель
NШланг Для Подачи Воздуха к
Пистолету-Распылителю
PФильтр Жидкости
RВыход Жидкост Из Насоса
SПровод Заземления
T(Влажный Колпачок) (не видим, см. Р
скобках в тексте относятся к обозначениям на
рисунках и в чертежах деталей.
ПРИМЕЧАНИЕ: Используйте только Оригинальные
Детали и Принадлежности компании Graco,
поставляемые дистрибьютором Graco. Если вы
самостоятельно закупаете принадлежности,
следите за тем, чтобы их размеры и давление, на
которое они рассчитаны, соответствовали вашей
системе.
Íà Ð
ÈÑ. 1 приведены рекомендации для выбора и
установки компонентов системы и
принадлежностей. Свяжитесь с дистрибьютором
Graco для помощи в проектировании системы,
соответствующей Вашим специфическим
потребностям.
Подготовка Операторов
Все лица, работающие на оборудовании, должны
пройти обучение по безопасной и эффективной
эксплуатации всех компонентов системы, а также
правильному обращению со всеми
использующимися жидкостями. Операторы должны
тщательно ознакомиться со всеми руководствами,
бирками и наклейками, прежде чем приступать к
работе на оборудовании.
Подготовка места Установки
Убедитесь в достаточности источника сжатого
воздуха питание.
Комплекты Для Монтажа На
Стене
1. Убедитесь, что стена выдержит вес насоса,
кронштейна, шлангов и принадлежностей, а
также нагрузки, возникающие при эксплуатации.
2. Разместите настенный кронштейн на высоте
около 1,2-1,5 м (4-5 футов) над уровнем пола.
Чтобы облегчить эксплуатацию и обслуживание,
обеспечьте свободный доступ ко входу воздуха
в насос, входу и выходу жидкости.
3. Используя кронштейн как шаблон, просверлите
10 мм (0,4 дюймов) установочные отверстия в
стене. Размеры кронштейна для настенного
монтажа показаны на странице 48.
4. Прикрепите скобу к стене. Используйте болты
3/8 дюймов (9 мм), которые имеют достаточную
длину для удерживания кронштейна насоса при
воздействии вибрации во время работы.
ПРИМЕЧАНИЕ: Убедитесь, что скоба выровнена.
Компоненты
Смотрите РÈÑ. 1. Компоненты изменяются в
зависимости от заказанного комплекта, но могут
включать:
•Главный воздушный кран стравливающего типа
(E) необходим в системе для сбрасывания
давления воздуха, захваченного между ним и
пневматическим двигателем при закрытии
крана. Не блокируйте доступ к клапану.
Подведите линию подачи сжатого воздуха от
компрессора к месту установки насоса. Убедитесь,
что все воздушные шланги имеют соответствующий
размер и рассчитаны на давление вашей системы.
Используйте только токопроводящие шланги.
Шланг подачи воздуха должен иметь резьбу 3/8
нтр(м) резьба npt (наруж.). Рекомендуется
использование быстроразъемных муфт.
Содержите рабочее место в чистоте и без
посторонних предметов, которые могут помешать
движениям оператора.
При промывке системы обеспечьте наличие
заземленной металлической емкости.
16313681D
•Регулятор подачи воздуха насоса (H) позволяет
управлять скоростью насоса и давлением на
выходе за счет изменения давления воздуха,
подаваемого к насосу.
•Клапан сброса воздуха (не показан)
открывается автоматически для
предотвращения возникновения повышенного
давления на насосе.
•Регулятор подачи воздуха пистолетараспылителя (D) позволяет управлять
давлением воздуха, подаваемого к пневмобезвоздушному пистолету-распылителю (L).
•Пневматический распылительный пистолет (L)
распыляет жидкость. На пистолете установлен
распылительный наконечник ( не показан),
который может иметь различные размеры для
образования различной формы распылительной
струи и разный расход. Для установки
наконечника обратитесь к руководству по
распылительному пистолету.
•Синий шланг (M) обеспечивает подачу
жидкости на пистолет.
•Поворотная трубка пистолета (K) обеспечивает
свободное движение пистолета и поставляется
установленной на синем шланге (AA
комплекты). Безвоздушный пистолет имеет
встроенный жидкостный вертлюг.
•Приемный рукав (V) с фильтром позволяет
насосу, засасывать жидкость из 5-галлонового
ведра (на 19 литров). Жидкий бункер с ситом
также имеется в наличии.
•Фильтр жидкости (P) с элементом из
нержавеющей стали на 60 сите (250 микрон)
отфильтровывает частицы из жидкости на
выходе насоса.
•Жидкостный дренажный клапан (W)
разгружает давление жидкости в шланге и
пистолете.
•DataTrak (F) обеспечивает диагностику насоса и
информацию об использовании материалов.
Комплекты, снабженные DataTrak с M02xxx
пневмодвигателями не имеют соленоида
разгона; все другие комплекты с DataTrak имеют. См. страницу 24.
Принадлежности
воздуховода
Заземление
1. Насос: Смотрите РÈÑ. 2. Проверьте, что винт
заземления (GS) зажат надежно прикручен к
пневмодвигателю. Подсоедините другой конец
провода (S) к надежной линии заземления.
S
GS
ÐÈÑ. 2. Винт заземления и провод
2. Жидкостные шланги насоса: используйте
только электрически проводящие жидкостные
шланги Проверьте электрическое
сопротивление шлангов. Если общее
сопротивление до точки заземления более, чем
29 мегом, немедленно замените шланг.
Установите следующие принадлежности в порядке,
указанном на Р
переходники.
•Линейный воздушный фильтр (B) удаляет грязь
и влагу из подаваемого сжатого воздуха.
•Второй воздушный кран стравливающего типа
(A) изолирует принадлежности воздушной
линии для обслуживания. Устанавливается
выше остальных принадлежностей
воздухопровода по направлению потока.
313681D17
ÈÑ. 1, при необходимости используя
6. Объект распыления: следуйте местным
нормативам.
7. Все емкости для растворителя, используемого
при промывке: следуйте местным нормативам.
Используйте только металлические
электропроводящие емкости, установленные на
заземленной поверхности. Не ставьте
контейнер на непроводящую ток поверхность,
например, на бумагу или картон, так как это
нарушит целостность заземления.
8. Чтобы обеспечить заземление при промывке
или сбросе давления, плотно прижмите
металлическую часть распылителя к боковой
поверхности заземленной металлической
емкости, затем нажмите курок
пистолета-распылителя.
Эксплуатация
Настройка
1. Смотрите РÈÑ. 1. Прикрепите конец синего
жидкостного шланга (M), чтобы накачать на
выход (R) или фильтровой выход (P).
2. Прикрепите один конец воздушного шланга (N)
к регулятору подачи воздуха пистолета (D).
3. Второй конец красного шланга подачи воздуха
(N) необходимо подключить к входу воздуха в
основании пистолета (L).
4. Подключите поворотную трубку пистолета (K) к
входу подачи жидкости.
5. Прикрепите другой конец синего жидкостного
шланга (M) к пистолету
вертлюг (K).
6. Зажмите жидкостные и воздушные шланги
вместе используя поставляемые зажимы
шланга (количество. 7). Пространственно
разнесите зажимы как необходимо.
7. Установите крышки стекол на стекла обоих
манометров регулятора.
8. Проверите, что стыки приемного рукава
достаточно плотны.
Эксплуатация
Процедура сброса давления
1. Установите пусковой механизм на
предохранитель.
2. Смотрите Р
кран стравливающего типа (D).
3. Снимите пусковой механизм с предохранителя.
4. Плотно прижмите металлическую часть
пистолета-распылителя к боковой поверхности
заземленной металлической емкости. Нажмите
на спусковой механизм пистолета для сброса
давления.
5. Установите пусковой механизм на
предохранитель.
6. Откройте все дренажные краны жидкости в
системе, подготовив емкость для сбора
дренажной жидкости. Оставьте сливной(е)
клапан(ы) открытым(и) до тех пор, пока Вы не
будете готовы продолжить распыление.
7. Если Вы подозреваете, что давление не было
полностью уменьшено после выполненных выше
шагов, проверьте следующее:
ÈÑ. 1. Закройте главный воздушный
a. Распылительный наконечник может быть
полностью забит. Очень медленно ослабьте
воздушное стопорное кольцо крышки, чтобы
разгрузить давление в полости между
шаром/седлом перекрытия и засор¸нным
наконечником. Почистите отверстие
наконечника.
b. Фильтр жидкости пистолета или жидкостный
шланг могут быть полностью забиты. Очень
медленно ослабьте конец шланга,
подсоедин¸нный к пистолету, и разгрузите
давление постепенно. Затем полностью
отсоедините шланг для удаления помехи в
шланге.
c.После выполнения шагов, описанных выше,
если распылительный наконечник или
шланга кажутся полностью забитыми, очень
медленно, ослабьте стопорную
предохранительную гайку наконечника или
конец шланга, разгружая давление
постепенно, затем ослабьте полностью. С
удаленным наконечником, произведите
выстрел пистолетом в отходный контейнер.
18313681D
Эксплуатация
Промойте насос перед
первым его использованием
Насос был испытан при помощи маловязкого масла,
оставляемого для защиты деталей. Если для
жидкости, которая будет использоваться, масло
является загрязнителем, промойте насос
соответствующим растворителем. См. Тщательно
промойте насос íà ñòð 22.
Предохранитель Курка
Смотрите РÈÑ. 3. Всегда ставьте пусковой
механизм на предохранитель при прекращении
распыления, чтобы предотвратить случайное
включение пистолета-распылителя рукой, при
падении или ударе.
Смачиваемая Крышка
Перед началом эксплуатации, заполните колпачок
уплотнения (T) на 1/3 жидкостью Graco Throat Seal
Liquid (TSL) или другим совместимым
растворителем.
T
Предохранит
ель Курка
ПистолетаРаспылителя
Установлен
TI6581A
Предохранитель
Курка ПистолетаРаспылителя
Снят
TI6582A
ÐÈÑ. 3. Предохранитель Курка
313681D19
ÐÈÑ. 4. Смачиваемая Крышка
Залейте Насос
1. Смотрите РÈÑ. 1. Поставьте спуск на
предохранитель. Снимите ограждение сопла и
распылительное сопло с пистолета (L).
Обратитесь к руководству пистолетараспылителя.
2. При помощи ручки (D) закройте регулятор подачи
воздуха на пистолет (H), поворачивая ее против
часовой стрелки, что приведет к снижению
давления до нуля. Закройте воздушные клапаны
стравливающего типа (E). Также проверите, что
все дренажные клапаны закрыты.
3. Подключите линию подачи воздуха к воздушному
клапану стравливающего типа (D).
4. Убедитесь в надежной затяжке всех фитингов
системы.
5. Расположите ведро близко к насосу. Приемный
шланг - 4 фута (1,2 м) длиной. Не растягивайте
шланг плотно; пусть провисает, чтобы помогать
поступлению потока жидкости в насос.
6. Плотно прижмите металлическую часть
распылителя (L) к боковой поверхности
заземленной металлической емкости, держа
нажатым пусковой механизм.
7. Устройства только с предохранением от разгона:
разрешите функцию заливки/промывки, нажав
кнопку заливки/промывки на панели управления
данными.
ti11927a
Эксплуатация
8. Откройте воздушные клапаны стравливающего
типа (E). Медленно поверните по часовой
регулятор подачи воздуха (H) насоса,
увеличивая давление до запуска насоса.
9. Дайте насосу поработать на малой скорости для
удаления воздуха и полной заливки насоса и
шлангов.
10. Устройства только с предохранением от разгона: запретите функцию
заливки/промывки, нажав кнопку
заливки/промывки на панели управления
данными.
11. Отпустите пусковой механизм распылителя и
поставьте его на предохранитель. При
отпускании пускового механизма насос должен
остановиться под воздействием давления.
Установите Распылительный
Наконечник
Выполните указания, Процедура сброса давления
стр. 18. Установите распылительный наконечник и
его ограждение как сказано в отдельно
прилагаемом руководстве по пистолетураспылителю.
Отрегулируйте Распыление
1. Не включайте подачу воздуха распыления.
Жидкостное давление управляется давлением
воздуха, поставляемым к насосу (регулятор
подачи воздуха насоса). Установите давление
жидкости на минимальное начальное давление.
Для жидкостей с низкой вязкостью (менее 25
сек., #2 по вязкозиметру Цана) с более низким
процентным содержанием твердых частиц
(обычно менее 40 %), начните с давления 2,1
МПа (21 бар) на выходе насоса. Для жидкостей
с более высокой вязкостью или с большим
содержанием твердых частиц начните с
давления 600 фунтов на кв. дюйм (4,2 МПа, 42
бар). Рассмотрите нижеследующий пример.
2. Держите пистолет-распылитель
перпендикулярно к поверхности и на
расстоянии около 12 дюймов (304 мм) от нее.
Регулятора
Воздуха Насоса
psi (ÌÏà, áàð)
Аппроксимируй
те Жидкостное
Давление
psig (ÌÏà, áàð)
Расход жидкости на выходе и ширина распыляемой
струи зависят от размера распылительного
наконечника, вязкости жидкости и ее давления.
Используйте Таблицу Выбора Распылительного
наконечника в Руководстве по эксплуатации
пистолета в качестве справочника для выбора
распылительного наконечника, соответствующего
вашим требованиям.
20313681D
3. Сначала направьте пистолет-распылитель на
бумагу для пробы, затем нажмите курок
распылителя.
4. Увеличивайте давление жидкости с шагом 100
фунтов на кв. дюйм (0,7 МПа, 7 бар) до того
момента, когда дальнейшее увеличение
давления не будет значительно улучшать
распыление жидкости. Рассмотрите
нижеследующий пример.
Отверстие наконечника распылителя и угол распыла
определяют форму площадь распыла. Когда нужно
покрыть большую площадь, используйте больший
наконечник вместо увеличения давления жидкости.
Выровняйте защитную насадку горизонтально для
горизонтальной формы распыла. Выровняйте
защитную насадку вертикально для вертикальной
формы распыла.
Комплекты с пистолетами типа AA
1. Смотрите РÈÑ. 5. Перекройте подачу воздуха,
регулирующего факел (AA), поворачивая
регулятор по часовой стрелке до конца. Это
позволит получить наиболее широкое пятно
распыления.
AA
НАРУЖУ (более
узкое пятно)
AA
ВНУТРЬ
(более
широкое
пятно)
3. Смотрите Р
распыла, поверните регулятор (AA) против
часовой стрелки. Если пятно распыления
недостаточно узкое, немного увеличьте
давление воздуха, подаваемого на пистолет,
или используйте другой размер распылителя.
íåò
воздуха
ÐÈÑ. 6. Проблемы С Пятном Распыления
ÈÑ. 5. Для того чтобы сузить факел
слишком
ìàëî
воздуха
нужное
количество
воздуха
TI0792A
Останов
Выполните указания, Процедура сброса давления
ñòð. 18.
Всегда промывайте насос до того, как жидкость
засохнет на поршне. См. Тщательно промойте насос íà ñòð 22.
TI6559A
Ð
ÈÑ. 5. Кнопка Воздушного Пятна
2. Смотрите Р
на 5 фунт на кв. дюйм (0,35 бар, 35 КПа) при
нажатии на курок пистолета. Посмотрите пятно
распыления и затем медленно увеличивайте
давление воздуха для полного распыления
хвостов и их затягивания в пятно распыления.
Давление воздуха, подаваемого на пистолет, не
должно превышать 100 фунтов на кв. дюйм (0,7
МПа, 7 бар).
313681D21
ÈÑ. 6. Установите давление воздуха
Техническое Обслуживание
Техническое Обслуживание
График Профилактического
Обслуживания
Периодичность поведения обслуживания зависит
от ваших конкретных условий эксплуатации.
Составьте график проведения превентивного
обслуживания, записав, когда и какой вид
обслуживания необходим, и затем определите, как
часто необходимо проведение проверки системы.
Замените крышки стекол на манометрах
регулятора, когда скопившаяся грязь станет
затруднять считывание показаний манометров.
Затяните Резьбовые
Соединения
Перед каждым использованием проверяйте все
шланги на наличие износа или повреждений. При
необходимости, замените их. Убедитесь, что все
резьбовые соединения надежно затянуты и
герметичны.
2. Снимите ограждение сопла и распылительное
сопло с пистолета. Смотрите отдельное
руководства по эксплуатации
пистолета-распылителя.
3. Установите трубку с сифоном в заземленную
металлическую емкость с моющей жидкостью.
4. Отрегулируйте насос на минимальный напор
жидкости и включите насос.
5. Плотно прижмите металлическую часть
распылителя/клапана к боковой поверхности
заземленной металлической емкости.
6. Устройства только с предохранением от разгона: Разрешите функцию
заливки/промывки, нажав кнопку
заливки/промывки на панели управления
данными.
7. Включите распылитель. Промывайте систему до
тех пор, пока из пистолета не будет распыляться
чистый растворитель.
Прочтите все Предупреждения. Следуйте всем
инструкциям по Заземлению. Ñì. ñòð.17.
Промывайте насос:
•Перед первым использованием
•При смене жидкости или цвета краски
•Перед ремонтом оборудования
•Прежде чем жидкость засохнет или начнет
давать осадок в неработающем насосе
(проверьте допустимый срок годности
катализированной жидкости)
•В конце дня
•Перед постановкой насоса на хранение.
Выполняйте промывку при минимальном давлении.
Для промывки используйте жидкость, совместимую
с прокачиваемой жидкостью и смачиваемыми
частями системы. Рекомендуемые жидкости для
промывки и частоту ее выполнения можно узнать у
производителя или поставщика жидкости.
8. Устройства только с предохранением от разгона: Запретите функцию заливки/промывки,
нажав кнопку заливки/промывки на панели
управления данными.
Очистите линию или увеличьте
подачу воздуха. Убедитесь, что
краны открыты.
Удалите загрязнения*;
используйте шланг большего
внутреннего диаметра.
Очистите; всегда останавливайте
насос в нижней части его хода;
держите влажный колпачок на 1/3
заполненный жидкостью Graco
throat seal liquid (TSL).
Очистите или отремонтируйте
пневматический двигатель.
Смотрите руководство 312796.
Очистите линию или увеличьте
подачу воздуха. Убедитесь, что
краны открыты.
Удалите загрязнения*;
используйте шланг большего
внутреннего диаметра.
Замените уплотнения. Смотрите
руководство 312792.
Очистите клапан; замените
уплотнения. Смотрите
руководство 312792.
систему.
Очистите клапан, замените
упаковки; см. руководство 312792.
Смотрите руководство 312792.
* Чтобы определить, не забит ли шланг жидкости или распылитель, сбросьте давление. Отсоедините шланг
жидкости и разместите емкость у выхода жидкости насоса так, чтобы подаваемая жидкость попадала в
нее. Включите подачу воздуха, достаточную лишь для пуска насоса. Если насос запускается при подаче
воздуха, то забит шланг жидкости или пистолет-распылитель.
313681D23
Органы управления и индикаторы модуля DataTrak
Органы управления и индикаторы модуля DataTrak
Êëþ÷ ê ÐÈÑ. 7
AA Ограничение разгона, в циклах в минуту
(устанавливаемое пользователем; 00=OFF=Выкл.)
AB Объем для нижней части (устанавливаемый
пользователем)
AC Единицы Расхода (пользовательский установлены к
/ìèí,
галлон в минуту [США], галлон в минуту [ВБ],
унция/минуту [США], унция/минуту [ВБ], литров/мин,
или кубический сантиметр/минуту)
AD Светодиод (индикатор неисправности, когда
светится)
AE дисплей
PF Ключ заливки/промывки (Разрешает режим
заливки/промывки. Во время режима
заливки/промывки защита от разгона заблокирована
и счетчик-сумматор партий продукции [BT] не будет
подсчитывать). Светодиод будет мигать в режиме
заливки/промывки.
AE; см. подробности справа
RK
RK Кнопка сброса в исходное состояние (Сбрасывает
сообщения о неисправностях. Нажмите и
удерживайте в течение 3 секунд для обнуления
счетчика-сумматора партий продукции). Нажмите,
чтобы переключить между расходом и
коэффициентом цикла.
CF Цикл/Скорость потока
BT Счетчик-сумматор партий продукции
GT Счетчик-сумматор всей продукции
RT Переключатель разгона (разрешение/блокировка)
UT E1 Переключить
DT E2 Переключить
ST E5 Переключить
GT
Режим Работы
PF
CFBT
AD
TI11883a
Режим Настройки
AC
AB
RK
AA
ÐÈÑ. 7. Органы Чправления и Индикаторы модуля DataTrak
ti8622b
RT
UT
DT
PF
ti8623b
ST
24313681D
Работа Модуля DataTrak
Работа Модуля DataTrak
ПРИМЕЧАНИЕ: Дисплей (AE) модуля выключится
через 1 минуту для увеличения времени работы от
батареи. Нажмите любую кнопку для включения
дисплея.
Режим Настройки
1. Смотрите РÈÑ. 7. Нажмите и удерживайте в
течение 5 секунд, пока не покажется меню
Setup (Настройка).
2. Для ввода установок для разгона (если они
имеются), типоразмера нижней части, единиц
измерения скорости потока, разрешения
разгона и опций ошибки E1, E2 и E5, нажмите
для изменения значения, а затем äëÿ
сохранения значения и переместите курсор на
следующее поле данных. См. страницу 27 для
описания E1, E2, и E5 кодов ошибок..
ПРИМЕЧАНИЕ: Graco рекомендует установить
разгон (если оборудовано) на 60 .
ПРИМЕЧАНИЕ: Во время разгона, опции ошибки
E1, E2 и E5 разрешены, и на дисплее настройки ✓
появится знак . Смотрите Р
ÈÑ. 7.
воздушный клапан (E). Ждите, пока воздуха
полностью не выйдет из пневмодвигателя.
3. Экраны разгона 3 и 4: После того, как воздух
выйдет, толкните кнопку освобождения
соленоида (J) вниз, чтобы вновь установить
воздушный клапан. Кнопка отскочит назад,
когда воздушный клапан повторно встанет на
давление.
J
3. Переместите курсор на поле опции разрешения
ошибки E5, а затем снова нажмите для
выхода из режима настройки.
Режим работы
Разгон
ПРИМЕЧАНИЕ: DataTrak поставляется с и без
предохранения от разгона. Комплекты с M02xxx
пневмодвигателями поставляются без соленоида
разгона. Все другие комплекты оборудованы
соленоидом против разгона.
1. Смотрите Р
происходит, соленоид разгона приводится в
действие, останавливая насос. СВЕТОДИОД
(AD) будет мигать, и дисплей (AE) укажет
состояние разгона (см. Таблица 1). Дисплей
будет циклировать по шести экранам с
инструкциями.
2. Экраны разгона 1 и 2: Для сброса монитора
разгона в исходное состояние, закройте главный
ÈÑ. 7. Если разгон насоса
ti11902a
ÐÈÑ. 8. Кнопка Освобождения Соленоида
4. Экраны разгона 5 и 6: Нажмите для
удаления кода диагностики и для возврата
разгонного соленоида в исходное состояние.
5. Откройте главный воздушный клапан (E) для
перезапуска насоса.
ПРИМЕЧАНИЕ: Для блокировки мониторинга
разгона перейдите в режим настройки и установите
значение разгона равным 0 (нуль) или переключите
(RT) в положение Off (Выкл.) (ñì. Ð
ÈÑ. 7).
313681D25
Работа Модуля DataTrak
Заливка/Промывка
1. Смотрите РÈÑ. 7. Для ввода режима
заливки/промывки нажмите любую кнопку для
включения дисплея, а затем нажмите. На
дисплее появится символ заливки/промывки и
светодиод начнет мигать.
2. Во время режима заливки/промывки защита от
разгона заблокирована и счетчик-сумматор
партий продукции [BT] не будет подсчитывать.
3. Для выхода из режима заливки/промывки
нажмите любую кнопку для включения
дисплея, а затем нажмите. Символ
заливки/промывки исчезнет с дисплея, а
светодиод перестанет мигать.
Счетчик/Счетчик-сумматор
Смотрите РÈÑ. 7. Последний разряд
счетчика-сумматора партий продукции (BT)
представляет десятки галлонов или литров. Для
обнуления счетчика-сумматора нажмите любую
кнопку для включения дисплея, а затем нажмите и
удерживайте в течение 3 секунд.
Дисплей
Смотрите РÈÑ. 7. Дисплей (AE) переключится через
1 минуту неактивности в Режиме работы или через
3 минуты в режиме Настройки. Нажмите любую
кнопку для включения дисплея.
ПРИМЕЧАНИЕ: DataTrak продолжит
подсчитывание циклов при выключенном дисплее.
ПРИМЕЧАНИЕ: Дисплей (AE) может выключиться,
если электростатический разряд высокого уровня
будет приложен к модулю DataTrak. Нажмите
любую кнопку для включения дисплея.
Диагностика
Модуль DataTrak может диагностировать
некоторые проблемы с насосом. Если монитор
обнаруживает проблему, то светодиод (AD, Р
будет мигать и на дисплее появится
диагностический код. Смотрите Таблица 1.
Для подтверждения диагностики и возврата к
нормальному рабочему дисплею нажмите îäèí
раз для включения дисплея, а затем еще раз для
очистки дисплея диагностического кода.
ÈÑ. 7)
ПРИМЕЧАНИЕ: Еесли производительность потока
установлена в оба сч¸тчика-сумматора
будут показывать количество циклов насоса.
/ìèí,
26313681D
Работа Модуля DataTrak
.
СимволКод Наименование
Таблица 1: Диагностические Коды
Обнаружение неисправностиПричина
êîäà
Разгон
(Только в
DataTrak)
E-1Погружение
Вверх
E-2Погружение
Âíèç
E-3Разряженная
Батарея
Насос работает быстрее, чем
установленное ограничение
разгона.
Утечка во время хода поршня
вверх.
Утечка во время хода поршня
вниз.
Напряжение батареи слишком
низкое для остановки разгона.
• Увеличенное давление
воздуха.
• Увеличенный выход жидкости.
• Пустая емкость подачи
жидкости.
Изношен поршневой клапан или
уплотнения.
Изношен впускной клапан.
Разряженная батарея. Замените
батарею см. стр 28.
E-4Сервисный
Компонент 1
(устройства
только с
предохранением
от разгона)
E-4Отсоединенный
Соленоид
(устройства
только с
предохранением
от разгона)
E-5Сервисный
Компонен 2
E-6Перегоревший
предохранитель
Проблема с остановом разгона. • Поврежденный соленоид.
Соленоид отсоединен.• Отстыковка разъема
Проблема с распознаванием
движения клапана.
Предохранитель перегорел.
Замените плавкий
предохранитель. См. стр. 28.
• Поврежденная каретка
клапана.
• Предохранение от разгона (RT,
Р
ÈÑ. 7) можно разрешить с
насосом, который не
оборудован клапаном
соленоида от разгона. Войдите
в экран установки и запретите
предохранение от разгона.
соленоида.
• Поврежденные провода
соленоида.
• Отстыковка разъемов
датчиков.
• Датчики установлены
неправильно.
• Поврежденные датчики.
• Поврежденная каретка
клапана.
• Неисправный соленоид или
разводка проводов соленоида.
• Экстремальные температуры
(свыше 140°F [60°C]).
• Предохранение от разгона (RT,
Р
ÈÑ. 7) можно разрешить с
насосом, который не
оборудован клапаном
соленоида от разгона. Войдите
в экран установки и запретите
предохранение от разгона.
313681D27
Работа Модуля DataTrak
Замените Батарею DataTrak или плавкий предохранитель
4. Удалите два винта на задней стороне модуля
для получения доступа к батарее.
Батарея и плавкий предохранитель
в неопасном помещении.
Используйте только следующие разрешенные
батареи для замены. Использование
неразрешенной батареи аннулирует гарантию
фирмы Graco и допуски FM / Ex.
•Литиевая батарея марки Ultralife # U9VL
•Щелочная батарея марки Duracell # MN1604
•Щелочная батарея марки Energizer # 522
•Щелочная батарея марки Varta # 4922
Используйте только разрешенный фирмой Graco
предохранитель для замены.
Замените батарею
1. Отвинтите кабель от задней части агрегата
язычкового переключателя. Смотрите Р
2. Удалите кабель с двух зажимов кабеля.
ÈÑ. 9.
5. Отсоедините использованную батарею, и
замените новой проверенной батареей.
Смотрите Р
Агрегат Насоса, См. Руководство 312794
M04LN0 x LW025A
M04LT0 x LW025A
M12LN0 x LW075A
M12LT0 x LW075A
ПАНЕЛЬ, управление воздухом
M04xxx двигатель, только насос, ñì.
страницу 45
M04xxx двигатель, насос и пистолет; см.
страницу 44
M12xxx двигатель, только насос, см.
страницу 45
M12xxx двигатель, насос и пистолет; см.
страницу 44
DATATRAK, агрегат; см. страницу 46
Двигатель M04xxx
Двигатель M12xxx
2)
ШЛАНГ, всасывающий (включает Деталь
5)
Поршневой насос LW025A
LW075A поршневой насос, крепление на
тележке
LW075A поршневой насос, крепление на
стене
ФИЛЬТР (включенный с Деталью 4)
LW025A поршневой насос, см. страницу
46 для комплектов 10
Поршневой насос LW075A
(комплекты с пистолетом AA)
ШЛАНГ, жидкостный (комплекты с
пистолетом)
G30W57—G30W60
G30C13, G30C57, G30C69
Все другие комплекты
ПИСТОЛЕТ (если включен)
XTR 5
G40
G40 с наконечником RAC
пистолетами AA)
пистолетами AA)
резьба nptm (наруж.) x
3/8 nptf
комплекты AA)
-âî
Поз. ДетальОписание
15256410БУНКЕР (включает Детали 17, 19, и 20)1
1
16-----ГАЙКА, замок, M5 x 0,08 (включен с
17-----ТРУБА, входная, бункер (включен с
1
18-----ЗАЖИМ, шланг (все AA комплекты), см.
19-----УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, бункер
20-----СИТО, бункер (включен с деталью 15)1
22239069ШЛАНГ, опл¸тка (если включено)1
26105335ВИНТ (при установке только на стенде)1
1
2724A373РЫЧАГ, установка, крепление на стенде
37166846ПЕРЕХОДНИК, для опл¸тки шланга1
1
41256425КЛАПАН, дренаж, нержавеющая сталь
1
44-----СОЕДИНЕНИЕ, шланг, дренаж
45-----ШЛАНГ, дренаж (включенный с Деталью
48238909Узел ЗАЗЕМЛЯЮЩЕГО ПРОВОДА1
49
1
1
1
1
1
1
1
1
24A371
24A593
50-----ШАЙБА (включена с Деталями 27 и 49)4
51-----ВИНТ, машина, M5 x 25 (включен с
53289694ТЕЛЕЖКА, КОМПЛЕКТ ПО УСТАНОВКЕ;
5424A578КОМПЛЕКТ НАСТЕННОГО МОНТАЖА;
5524A577КОМПЛЕКТ УСТАНОВКИ НА СТЕНДЕ;
----- Не прода¸тся отдельно.
ПРИМЕЧАНИЕ: Запасные предупредительные наклейки,
символы, этикетки и карточки предоставляются
бесплатно.
Деталями 2, 27 и 49)
Установка на тележке
Установка на стене
деталью 15)
страницу 46 для комплектов 10
(включен с деталью 15)
(включает 16, 50, и 51)
(включает Части 44 и 45)
(включено с Деталью 41)
41)
КРОНШТЕЙН, установочный, стенное
крепление
(включает 16, 50, и 51)
Двигатель M04xxx
Двигатель M12xxx
Деталями 27 и 49)
см. страницу 43
(только для моделей G30Cxx)
см. страницу 43
(только для моделей G30Wxx)
см. страницу 43
(только для моделей G30Txx)
Êîë
-âî
2
6
1
7
1
2
1
1
1
2
2
4
1
1
1
313681D39
Детали
Модели G36xxx
Êîë
Поз. Деталь Описание
1
W36DAS
W36DBS
2
24A583
24A581
3a24A576DATATRAK, агрегат; см. страницу 461
3b------ВКЛАДЫШ, панель (включен с Деталью 2)1
4
256421
256423
5187146ФИЛЬТР (включенный с Деталью 4)1
624A587ФИЛЬТР, жидкостный (если включено)1
7------ФИТТИНГ, сборка (включен с Деталью 6)1
8189018ВЕРТЛЮГ, жидкостный шланг
924B317ШЛАНГ, жидкостный (комплекты с
10
XTR501
249242
249238
11AAM413 НАКОНЕЧНИК (комплекты с G40
12AAMxxxВЫБОР НАКОНЕЧНИКА (комплект с
13512351ПЕРЕХОДНИК (если включено), 1/4
14256390ВОЗДУШНЫЙ ШЛАНГ, пистолет, (все
16-----ГАЙКА, замок, M5 x 0,08 (включена с
Агрегат Насоса, См. Руководство 312794
M18LN0 x LW100A
M18LT0 x LW100A
ПАНЕЛЬ, управление воздухом
только насос; см. страницу 45
насос и пистолет; см. страницу 44
ШЛАНГ, всасывающий (включает Деталь
5)
Комплекты для монтажа на тележке
Комплекты для монтажа на стене
(комплекты с пистолетом AA)
пистолетом)
ПИСТОЛЕТ (если включен)
XTR 5
G40
G40 с наконечником RAC
пистолетом)
пистолетом G40)
резьба nptm (наруж.) x 3/8 nptf
комплекты AA)
Частями 2 и 49)
Установка на тележке
Установка на стене
-âî
Поз. Деталь Описание
18-----ЗАЖИМ, шланг (все AA комплекты), ñì.
1
22239069ШЛАНГ, опл¸тка (если включено)1
37166846ПЕРЕХОДНИК, для опл¸тки шланга1
50-----ШАЙБА (включена с Деталью 49)4
51-----ВИНТ, машина, M5 x 25 (включен с
1
53289694ТЕЛЕЖКА, КОМПЛЕКТ ПО
1
5424A578КОМПЛЕКТ НАСТЕННОГО МОНТАЖА;
1
----- Не прода¸тся отдельно.
ПРИМЕЧАНИЕ: Запасные предупредительные наклейки,
1
деталью 15)
страницу 46 для комплектов 10
(включен с деталью 15)
(включает Части 44 и 45)
(включено с Деталью 41)
Деталью 41)
крепление
(включает 16, 50, и 51)
Деталью 49)
УСТАНОВКЕ; см. страницу 43
(только для моделей G48Cxx)
см. страницу 43
(только для моделей G48Wxx)
символы, этикетки и карточки предоставляются
1
1
2
6
бесплатно.
Êîë
-âî
1
7
1
1
1
1
2
4
1
1
42313681D
Комплекты деталей
Комплект настенного крепления 24A578
Поз. ОписаниеÊîë-âî
101ВИНТ, головка, M8 x 1.25 4
102ПЛАСТИНА, стенное крепление1
101
102
ti12633a
ПРИМЕЧАНИЕ: Комплекта для установки рычагов
24A371 или 24A953 (см. страницу 46) также,
требуется для настенного монтажа комплекта,
который имеет пульт управления.
311113498 КЛАПАН, предохранительный1
313115244 ГАЙКА, регулятор1
314114381 ВИНТ, крышка, с круглой головкой2
31715T558 ПАНЕЛЬ1
31815U665 МЕТКА, панель (не показана)1
1
319277794 ВКЛАДЫШ (см. иллюстрацию на вкладке
320105332 ГАЙКА, замок (не показана)2
1
321121141 КОЛЕНО, вертлюг, 3/8T x 1/4 резьба
1
322-----КРЫШКА, линза, 12 листов (не
324121140 ТРУБНОЕ СОЕДИНЕНИЕ, прямое, 3/8T x
1
325121150 КОЛЕНО, 1/4 резьба npt(f) (внутр.) x 1/8
32615T546 ТРУБНОЕ СОЕДИНЕНИЕ, прямое, 3/8T x
(m) (наруж.)
npt
npt
(внутр.)
давление
на странице 44)
npt(m) (наруж.) (см. иллюстрацию на
вкладке на странице 44)
показаны), закажите Комплект 24A540
из 5 листов
1/4 резьба npt(m) (наруж.)
резьба npt(m) (наруж.)
3/8 резьба npt(m) (наруж.)
1
1
1
1
1
1
1
1
1
1
1
313681D45
Комплекты деталей
Комплекты для DataTrak
Комплект 24A576 (с предохранением от
разгона)
401
402
ti13531a
Поз. ¹Деталь
¹ОписаниеÊîë-âî
40124B563DATATRAK, агрегат (включает
Деталь 3)
40224B566СОЛЕНОИД/ЯЗЫЧКОВЫЙ
ПЕРЕКЛЮЧАТЕЛЬ, комплект
403-----ЗАЖИМ, шланг (не показан)
Закажите Комплект 24A548 для
комплекта из 10 шт
404▲ 15V262ЭТИКЕТКА, предупредительная (не
показана)
Комплект несущего рычага
Включает два несущих рычага(49), 6 гаек замка
(16), четыре крепежных винта (51), и четыре
шайбы (50).
Комплект Комплекты
24A371
24A373
24A593
Комплекты для монтажа на стене с
пневмодвигателями M02xxx или M04xxx.
Все комплекты для монтажа на стойке.
Комплекты для монтажа на стене с
пневмодвигателями M07xxx, M12xxx, или M18xxx.
5-галлонные Комплекты
всасывающего шланга
Включает всасывающий шланг (4) и фильтр (5).
ÊîìïëåêòКомплекты
25642010:1, 15:1, 30:1 -- Только пневмодвигатели
M02xxx è M04xxx
25642123:1, 30:1 (M12xxx X L075xx), 36:1, 45:1, 48:1 Тележка
25642215:1 (M12xxx X L150xx), 18:1, 24:1, 28:1Тележка
25642323:1, 30:1 (M12xxx X L075xx), 36:1, 45:1, 48:1 Стена
25642415:1 (M12xxx X L150xx), 18:1, 24:1, 28:1Стена
256426 - Комплект из 10 фильтров (5) для
Комплекта 256420.
1
55-галлонные Комплекты
1
всасывающего шланга
2
Включает всасывающий шланг,
пробку-переходник, и фильтр.
1
24A954 - шланг диаметром 3/4 дюйма
Стена/
Тележка
Îáà
---- Не прода¸тся отдельно.
▲ Запасные предупредительные наклейки, символы,
этикетки и карточки предоставляются бесплатно.
24B598 - шланг диаметром 1 дюйм
ПТФЭ Комплекты
Всасывающего шланга
Комплект 24A592 (только с подсчетом
циклов)
Дополнительный конверсионный комплект для
комплектов с пневмодвигателями MxxLN0
(воздушные клапаны, не совместимы с соленоидом
предохранения от разгона). Обеспечивает контроль
и диагностику для предохранения от разгона.
Комплект для бункера 256410
Включает бункер (15), трубу входную (17),
уплотнительное кольцо (19), сито (20), и фитинг
(только для насосов 21, 25cc).
46313681D
Для насосных кислотных материалов, которые
являются совместимыми с ПТФЭ. Включает
всасывающий шланг, вертлюг, и фильтр.
Стена/
Комплект Описание
24B337Шланг длиной 3/4 дюйма, из
политетрафторэтилена ПТФЭ, с
вертлюжным коленом
24B338Шланг длиной 1 дюйм, из
политетрафторэтилена ПТФЭ, с
вертлюжным коленом
24B4243/4 дюймовый шланг, из ПТФЭ, с прямым
вертлюгом
24B4251 дюймовый шланг, из ПТФЭ, с прямым
вертлюгом
Тележка
Тележка
Тележка
Стена
Стена
Комплект дренажного крана
Комплекты деталей
256425
Включает дренажный кран (41), соединение (44),
и шланг (45).
Пистолеты и Шланги
Чтобы найти правильные детали для вашей
модели, определите тип пистолета, который Вы
имеете. Правильные шланги и соответствующие
детали внесены в список в таблице каждого
пистолета, как указано ниже.
XTR 5
10
9
ti12636a
Êîë-
Поз. Деталь Описание
9
241812
H52525
24B562
24B317
24B594
10XTR501Пистолет-распылитель1
22239069ШЛАНГ, обвязка, для G36C03, G36C04,
37166846ПЕРЕХОДНИК, для опл¸тки шланга1
ШЛАНГ, жидкостный
G10xxx-G30xxx; исключения, внесены в
список рядом с этой таблицей; 25 футов
(7,6 м), 3300 фунтов на кв. дюйм (22,7
МПа, 227 бар) максимальное рабочее
давление
G30W57-G30W60; Максимальное рабочее
давление 25 футов (7,6 м), 5600 фунтов
на кв. дюйм (38.6 МПа, 386 бар)
G30C13 and G30C57; Максимальное
рабочее давление 50 футов (15,2 м), 3300
фунтов на кв. дюйм (22,7 МПа, 227 бар)
G36xxx; Максимальное рабочее давление
23 футов (7,0 м), 4100 фунтов на кв. дюйм
(28,3 МПа, 283 бар)
G45xxx — G48xxx; Максимальное рабочее
давление 25 футов (7,2 м), 5600 фунтов
на кв. дюйм (38,6 МПа, 386 бар),
G36W07, G36W08, G45W05, G45W06; см.
G40 иллюстрацию справа)
âî
G15 è G40
10
8
14
22
18
37
9
ti11993a
Поз. Деталь Описание
8189018ВЕРТЛЮГ, жидкостный шланг1
9
241812
24B317
10249242Пистолет-распылитель типа G401
249238ПИСТОЛЕТ G40 с наконечником RAC1
287926Пистолет-распылитель типа G151
11AAM413НАКОНЕчНИК1
12AAMxxxНАКОНЕЧНИК, выбор, см. руководство
-----Эта компоненты конфигурации не предлагаются для этих моделей.
313681D49
Стандартная гарантия фирмы Graco
Компания Graco гарантирует, что во всем оборудовании, упомянутом в настоящем документе, произведенном компанией Graco и
маркированном ее наименованием, на дату его продажи уполномоченным дистрибьютором Graco первоначальному покупателю
отсутствуют дефекты материала и изготовления. С учетом любых специальных, продолженных или ограниченных гарантий,
опубликованных компанией Graco, компания в течение двенадцати месяцев с даты приобретения отремонтирует или заменит любую
деталь оборудования, которая по определению компании Graco является дефектной. Настоящая гарантия действует только при
условии, что оборудование устанавливается, используется и обслуживается в соответствии с письменными рекомендациями
компании Graco.
Ответственность компании Graco и настоящая гарантия не распространяются на случаи общего износа оборудования, а также на
любые неисправности, повреждения или износ, вызванные неправильной установкой или эксплуатацией, абразивным истиранием или
коррозией, недостаточным или неправильным обслуживанием, халатностью, авариями, внесением изменений в оборудование или
применением деталей, изготовленных не компанией Graco. Компания Graco также не несет ответственности за неисправности,
повреждения или износ, вызванные несовместимостью оборудования от фирмы Graco с устройствами, принадлежностями,
оборудованием или материалами, которые не были поставлены фирмой Graco, либо неправильным проектированием, изготовлением,
установкой, эксплуатацией или обслуживанием устройств, принадлежностей, оборудования или материалов, которые не были
поставлены фирмой Graco.
Настоящая гарантия имеет силу при условии предварительно оплаченного возврата оборудования, в котором предполагается наличие
дефектов, уполномоченному дистрибьютору компании Graco для проверки наличия дефектов. Если наличие предполагаемого
дефекта подтверждается, компания Graco обязуется бесплатно отремонтировать или заменить любые дефектные детали.
Оборудование будет возвращено первоначальному покупателю с предварительной оплатой транспортировки. Если же проверка
оборудования не выявит дефектов материалов или изготовления, ремонт будет произведен за разумную плату, которая может
включать стоимость деталей, трудозатрат и транспортировки.
НАСТОЯЩАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ЕДИНСТВЕННОЙ И ЗАМЕНЯЕТ ВСЕ ПРОЧИЕ ГАРАНТИИ, ЯВНО ВЫРАЖЕННЫЕ ИЛИ
ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ, НО НЕ ОГРАНИВАЯСЬ, ГАРАНТИЮ ТОВАРНОГО СОСТОЯНИЯ ИЛИ ГАРАНТИЮ
ПРИГОДНОСТИ К ОПРЕДЕЛЕННОЙ ЦЕЛИ.
Единственное обязательство компании Graco и единственное средство разрешения ситуации покупателем при нарушении условий
гарантии изложены выше. Покупатель согласен с тем, что иных претензий (включая, но не ограничиваясь ими, побочные или
косвенные убытки в связи с упущенной выгодой, упущенными сделками, травмами персонала или повреждениями собственности, а
также любые иные побочные или косвенные убытки) предъявляться не будет. Все претензии, связанные с нарушением гарантии,
должны предъявляться в течение 2 (двух) лет с даты продажи.
КОМПАНИŸ GRACO НЕ ДАЕТ КАКИХ ЛИБО ГАРАНТИЙ И ОТКАЗЫВАЕТСŸ ПРИЗНАВАТЬ ЛЮБЫЕ ПОДРАЗУМЕВАЮЩИЕСŸ
ГАРАНТИИ ТОВАРНОГО СОСТОŸНИŸ И ПРИГОДНОСТИ К ОПРЕДЕЛЕННОЙ ЦЕЛИ В ОТНОШЕНИИ ПРИНАДЛЕЖНОСТЕЙ,
ОБОРУДОВАНИŸ, МАТЕРИАЛОВ ИЛИ ДЕТАЛЕЙ, КОТОРЫЕ БЫЛИ ПРОДАНЫ КОМПАНИЕЙ GRACO, НО НЕ БЫЛИ
ИЗГОТОВЛЕНЫ ЕЮ. На указанные изделия, проданные, но не изготовленные компанией (такие как электродвигатели, выключатели,
шланги и т. д.), распространяются гарантии их изготовителя, если таковые имеются. Компания Graco будет, в разумных пределах,
оказывать покупателю помощь в предъявлении любых претензий в связи с нарушением таких гарантий.
Ни при каких обстоятельствах компания Graco не будет нести ответственность за непрямые, побочные, специальные или косвенные
убытки, связанные с поставкой компанией Graco оборудования, к которому относится настоящий документ, а также с поставкой,
работой или использованием любых продаваемых изделий или товаров, на которые распространяется настоящий документ, будь то в
случаях нарушения контракта, нарушения условий гарантии, халатности со стороны компании Graco и в любых иных случаях.
FOR GRACO CANADA CUSTOMERS
The Parties acknowledge that they have required that the present document, as well as all documents, notices and legal proceedings entered into,
given or instituted pursuant hereto or relating directly or indirectly hereto, be drawn up in English. Les parties reconnaissent avoir convenu que la
rédaction du présente document sera en Anglais, ainsi que tous documents, avis et procédures judiciaires exécutés, donnés ou intentés, à la suite
de ou en rapport, directement ou indirectement, avec les procédures concernées.
Информация Graco
Для самой последней информации о продукции Graco, посетите www.graco.com.
ЧТОБЫ РАЗМЕСТИТЬ ЗАКАЗ, обратитесь к своему дистрибьютору фирмы Graco или позвоните по
указанному ниже телефону, чтобы узнать координаты ближайшего дистрибьютора.
Телефон: 612-623-6921 или позвоните по Бесплатному телефону: 1-800-328-0211 Ôàêñ: 612-378-3505
Все письменные и визуальные данные, содержащиеся в настоящем документе, отражают самую свежую информацию об изделии,
имеющуюся на момент публикации. Компания Graco сохраняет за собой право в любое время вносить в него изменения без
Международные Представительства: Belgium, China, Japan, Korea
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440-1441
Авторское право 2008, Graco Inc. - зарегистрировано согласно международному стандарту en ISO 9001
предварительного уведомления.
This manual contains Russian. MM 312797
Головной офис Graco: Minneapolis
www.graco.com
Пересмотрено 2/2009
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
