Page 1

OKAP BH910KT

Instrukcja obsługi okapu podszafkowego

Page 2

Page 3

Szanowni Państwo,

Dziękujemy za zaufanie izakup naszego wyrobu. Nasze urządzenie zaprojektowane zostało zmyślą ospełnieniu Państwa oczekiwań wzakresie funkcjonalności oraz estetyki. Zpewnością stanowić będzie element zarówno praktyczny jak idekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to będzie Państwu służyć przez wiele lat.

Przed przystąpieniem doprac montażowych okapu należy dokładnie zapoznać się ztreścią niniejszej instrukcji. Dzięki temu unikną Państwo błędów podczas instalacji oraz problemów zobsługą okapu.

Okap kuchenny przeznaczony jest dostosowania w indywidualnych gospodarstwach domowych, służy on doeliminowania oparów izapachów powstałych podczas przyrządzania potraw.

UWAGA: Producent nie ponosi odpowiedzialności za uszko-

dzenia powstałe wskutek niepoprawnego montażu lub użytkowania niezgodnego zniniejszą instrukcją obsługi.

OSTRZEŻENIE! Należy zwrócić szczególną uwagę nawyróżniony

zapis.

OGÓLNE WARUNKI BEZPIECZEŃSTWA IMONTAŻU

Niniejszą instrukcję obsługi należy zachować, aby móc zniej skorzystać wkażdej chwili.

Należy zapoznać się ztreścią niniejszej instrukcji obsługi, która zawiera dokładne informacje dotyczące instalacji, montażu ikonserwacji okapu.

Okap może różnić się pod względem wyglądu od okapu przedstawionego narysunkach wniniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji imontażu okapu pozostają niezmienione.

Nie należy dokonywać zmian elektrycznych czy mechanicznych wokapie.

Nie należy podłączać urządzenia dosieci przed ukończeniem montażu.

Wszelkie czynności montażowe ikonserwacyjne należy wykonywać wrękawicach ochronnych.

7. Nie należy używać okapu bez prawidłowo zamontowanego filtra.

Montaż niezgodny zinstrukcją obsługi może powodować zagrożenie porażeniem elektrycznym.

Page 4

9. Pod okapem kuchennym nie wolno używać otwartego ognia.

10.

Posiłki przygotowywane nabazie tłuszczu powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.

11.

Zasysane powietrze przez okap nie może być odprowadzane dokanału kominowego służącego doodprowadzania spalin zurządzeń spalających gaz lub inne paliwo (nie dotyczy to okapów zobiegiem zamkniętym).

12. Jeżeli wgospodarstwie domowym oprócz okapu, eksploatuje się inne urządzenia ozasilaniu nieelektrycznym (np. piece napaliwa ciekłe, grzejniki przepływowe, termy) należy zadbać owystarczającą wentylację pomieszczeń (dopływ powietrza).

13.

Nie należy wyciągać wtyczki zgniazda sieciowego pociągając za przewód zasilający.

14. Przewód zasilający nie może dotykać gorącej powierzchni.

15.

Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest uszkodzony.

16. Wymiana uszkodzonego przewodu zasilającego może być wykonana wyłącznie przez producenta, serwis lub wykwalifikowanego specjalistę.

1 7.

Okap powinien być czyszczony zarówno wewnątrz jak inazewnątrz przynajmniej raz wmiesiącu lub co 35 godzin pracy okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu musi być odłączone (należy wyjąć wtyczkę zasilającą lub wyłączyć bezpieczniki).

18.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat iprzez osoby oobniżonych możliwościach fizycznych, umysłowych iosoby obraku doświadczenia iznajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu wbezpieczny sposób, tak aby związane ztym zagrożenia były zrozumiałe.

19. Dzieci nie mogą bawić się sprzętem.

20. Dzieci bez nadzoru nie mogą wykonywać czyszczenia ikonserwacji.

21. Niezgodne zinstrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

Page 5

UWAGA: Dostępne części mogą być gorące wczasie pracy kuchenki. Niezgodne zinstrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

OCHRONA ŚRODOWISKA

Li-FeS2

Rys. A

To urządzenie zostało zaprojektowane iwykonane zmateriałów oraz komponentów wysokiej jakości, które nadają się doponownego wykorzystania.

Symbol przekreślonego kontenera naodpady umieszczony nawyrobie (rys. A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniem Dyrektywy Parlamentu Europejskiego iRady 2012/19/UE. Jeżeli nawyrobie umieszczony jest symbol przekreślonego kontenera naodpady (rys. B), oznacza to, że produkt zawiera baterie, które podlegają selektywnej zbiórce zgodnie zpostanowieniem Dyrektywy Parlamentu Europejskiego iRady 2006/66/WE.

Takie oznakowanie informuje, że sprzęt elektryczny ielektroniczny oraz baterie ( jeżeli wystpują ) po okresie użytkowania, nie mogą by wyrzucone wraz zinnymi odpadami pochodzą cymi zgospodarstwa domowego. Użytkownik jest zobowią zany dooddania zużytego sprzętu oraz baterii (jeżeli występują ) prowadzą cym punkty zbiórki zuży tego sprzętu elektrycznego ielektronicznego oraz baterii. Prowadzą cy punkty zbiórki, wtym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiają cy oddanie tego sprzętu oraz baterii (jeżeli wystpuj ą). Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli wystpuj ą) przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi środowiska naturalnego konsekwencji, wynikaj ących zmożliwości obecności wsprzęcie ibateriach składników niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę wprzyczynianiu się doponownego użycia iodzysku, wtym recyklingu, zużytego sprzętu, natym etapie kształtuje się postawy, które wpływają nazachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe s ą także jednym zwiększych użytkowników drobnego sprzętu iracjonalne gospodarowanie nim natym etapie wpływa naodzyskiwanie surowców wtórnych. Wprzypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie zustawodawstwem krajowym.

Rys. B

DANE TECHNICZNE

Dane techniczne zawarte wniniejszej instrukcji obsługi oraz nadołączonych dookapu etykietach zostały uzyskane poprzez wykonanie pomiarów iobliczeń zgodnie zwymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

Page 6

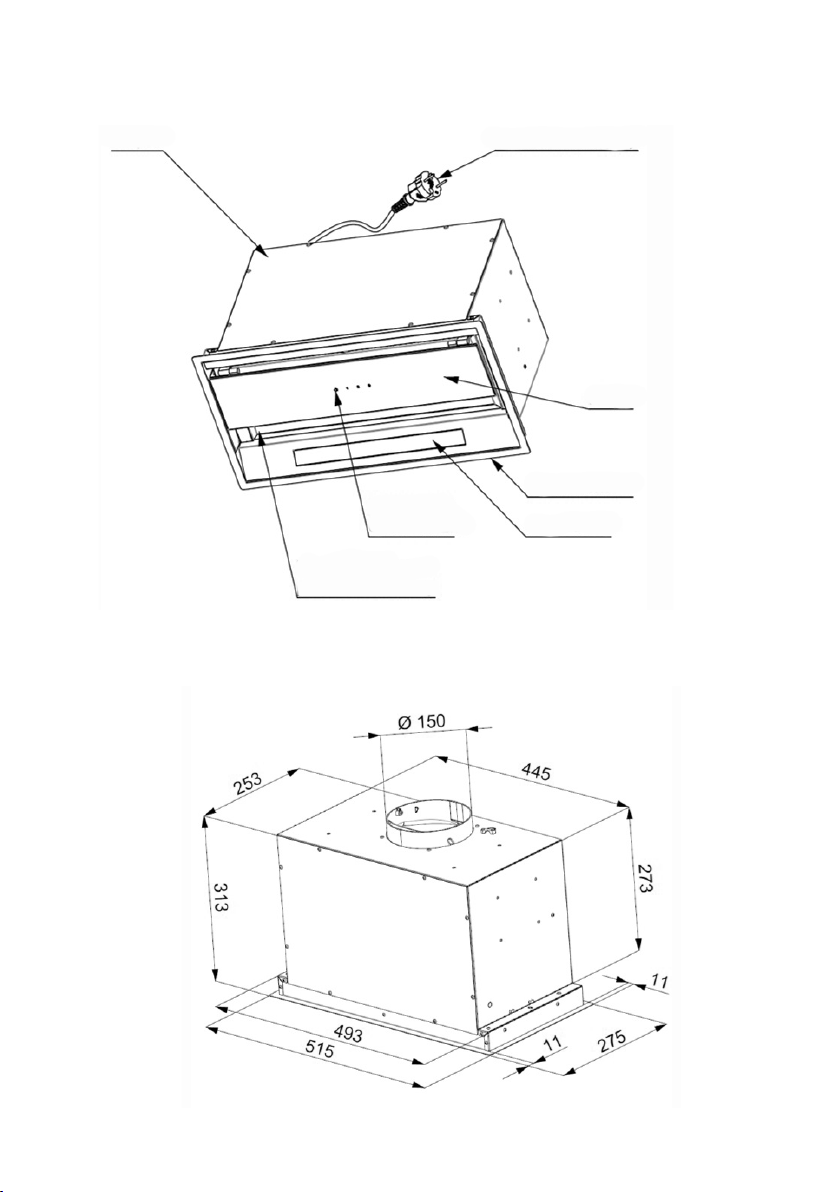

Rys.1 Rysunek poglądowy okapu kuchennego

Korpus Przewód zasilający

Klapa

Filtr aluminiowy, przeciwtłuszczowy

Rys.2 Rysunek gabarytowy okapu

Sterowanie elektroniczne

Płyta frontowa

Oświetlenie

Page 7

OBSŁUGA

Okap jest przeznaczony dozasysania oparów podczas przygotowywania posiłków. Urządzenie może pracować wdwóch trybach:

Jako wyciąg: Opary usuwane są nazewnątrz pomieszczenia za pomocą rury odprowadzającej.

Rura odprowadzająca nie jest dostępna wkomplecie zurządzeniem inależy ją zakupić oddzielnie.

UWAGA:

• Należy używać jak najkrótszego przewodu odprowadzającego opary.

• Należy używać przewodu odprowadzającego ojak najgładszej powierzchni wewnętrznej (nie zaleca się stosowania rur typu spiro).

•

Należy stosować przewód ojak najmniejszej liczbie zagięć (kąty zgięć nie powinny być większe niż 90 stopni).

• Nie zaleca się stosowania zmian przekroju przewodu (większego namniejszy, np. wylot powietrza Ø 150 mm nawylot powietrza Ø 120 mm).

UWAGA:

Przewód odprowadzający należy zamontować na zewnętrzną część kołnierza turbiny,

zamontowany do wewnątrz - może przyczynić się do powstania pożaru.

Jako pochłaniacz: opary są oczyszczane z tłuszczu i zapachów zanim zostaną zwrócone do

pomieszczenia przez kratki w górnej osłonie komina. Aby okap pracował jako pochłaniacz należy zainstalować filtr węglowy (Rys. 7). Filtr węglowy nie jest wyposażeniem standardowym, należy dokupić go u sprzedawcy.

INSTALACJA OKAPU

UWAGA: NIEZGODNE ZINSTRUKCJĄ ZASTOSOWANIE ŚRUB LUB ELEMENTÓW MOCUJĄCYCH MOŻE

GROZIĆ PORAŻENIEM PRĄDEM ELEKTRYCZNYM.

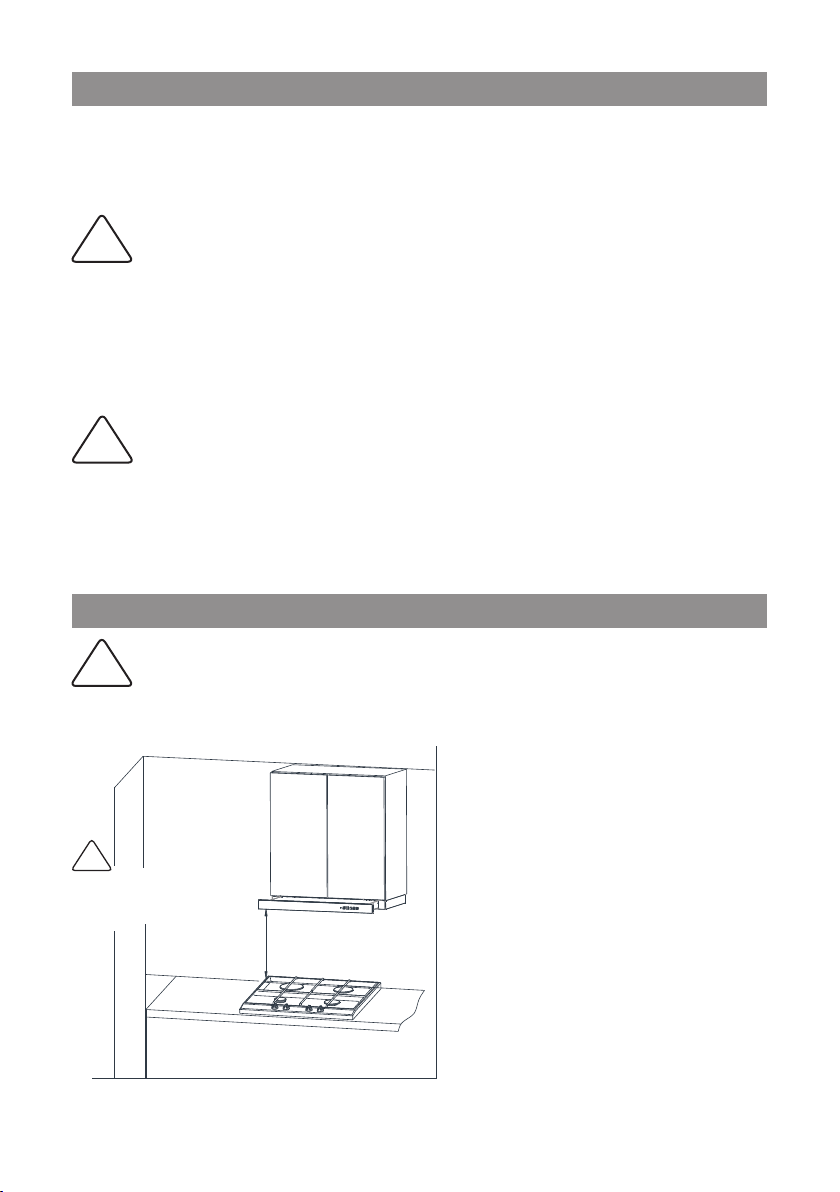

Rys.3 Minimalna odległość od płyty grzewczej.

Kuchenki gazowe L ≥ 65 cm Kuchenki elektryczne L ≥ 45 cm

Minimalna odległość zawieszenia okapu między powierzchnią, na której znajdują się naczynia na urządzeniu grzewczym (kuchenka gazowa, elektryczna), a najniższą częścią okapu kuchennego (Rys.3) powinna wynosić, nie mniej niż 45 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm dla kuchenek gazowych. Jeżeli w instrukcji obsługi urządzenia grzewczego podana jest większa odległość instalowania okapu kuchennego niż wskazana powyżej, należy dostosować się do takich wskazań. Montaż okapu i osłony kominowej okapu przedstawiony jest na rysunkach (Rys .4 - Rys.6). Okap wyposażony jest w kołki mocujące odpowiednie do większości ścian i sufitów. Podczas montażu należy przestrzegać ogólnie obowiązujących przepisów dotyczących odprowadzenia powietrza z pomieszczeń.

Page 8

Przed przystąpieniem doinstalacji należy:

•

Sprawdzić, czy wymiary zakupionego produktu są dostosowane dowybranego miejsca docelowego.

•

Sprawdzić, czy wpobliżu strefy montowania okapu, znajduje się gniazdo wtykowe i czy można podłączyć okap doprzewodu wentylacyjnego odprowadzającego opary nazewnątrz.

•

Sprawdzić, czy wmiejscach, wktórych będą wykonane wiercenia nie znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).

• Wyposażyć się wnastępujące narzędzia: miarkę, ołówek, wiertarkę/wkrętarkę, wkręty dodrewna, śrubokręt, piłę do cięcia drewna.

Czynności montażowe:

1. Przygotować szafkę do montażu okapu, należy wyciąć otwór w spodzie szafki zgodnie z rysunkiem (rys. 4).

2. Otworzyć klapę okapu i wymontować filtr aluminiowy przeciwtłuszczowy (Rys.5).

Wsunąć ostrożnie okap we wcześniej wycięty otwór, przytrzymać okap jedną ręką lub poprosić dodatkową osobę o pomoc. Wkręcić śruby/wkręty wybierając jeden wariant mocowania a-mocowanie do góry szafki, b- mocowanie do boku szafki (Rys. 6). W przypadku mocowania okapu do góry szafki, należy przygotować w półce szafki otwory zgodnie z wymiarami pokazanymi na rysunku. Natomiast w przypadku wariantu bocznego należy przygotować listwy boczne zgodnie z opisem na rysunku 6b.

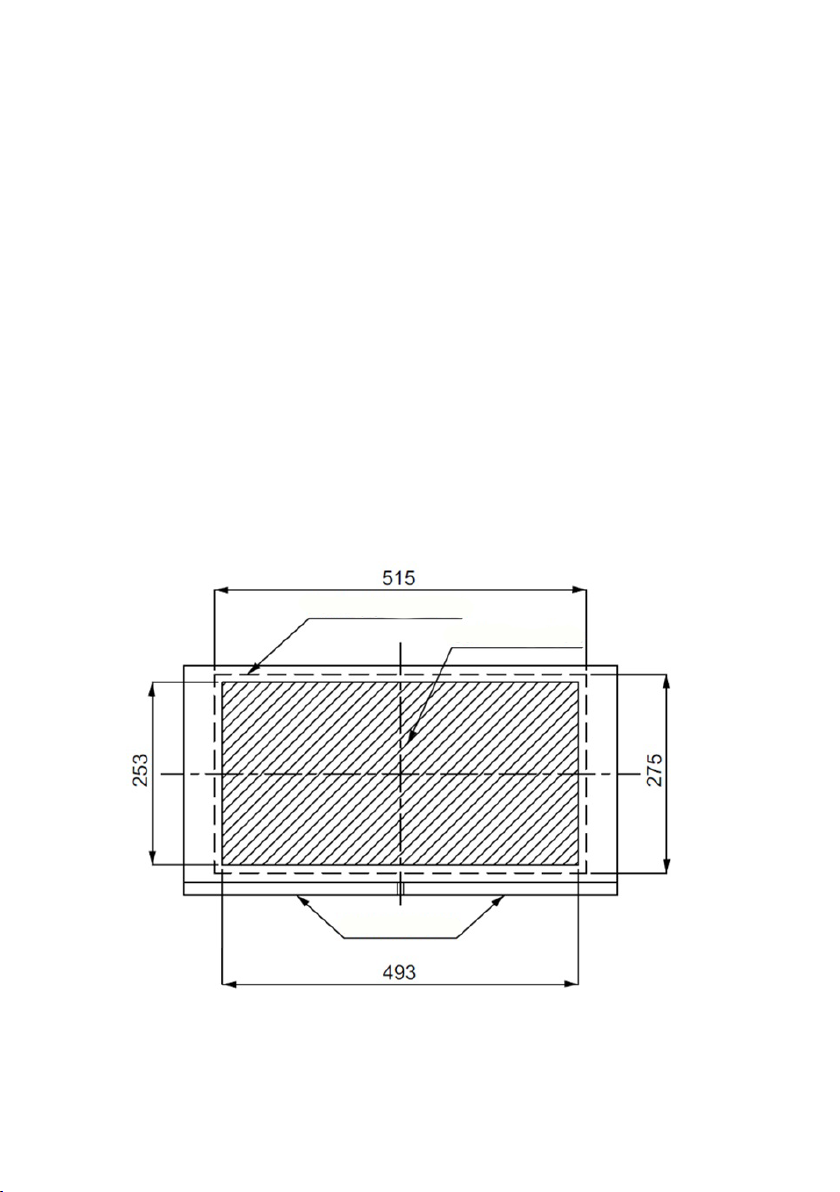

Rys. 4 Przygotowanie szafki - płyta spodnia

Kontur płyty frontowej

Otwór na wycięcia

Drzwiczki szafki

Page 9

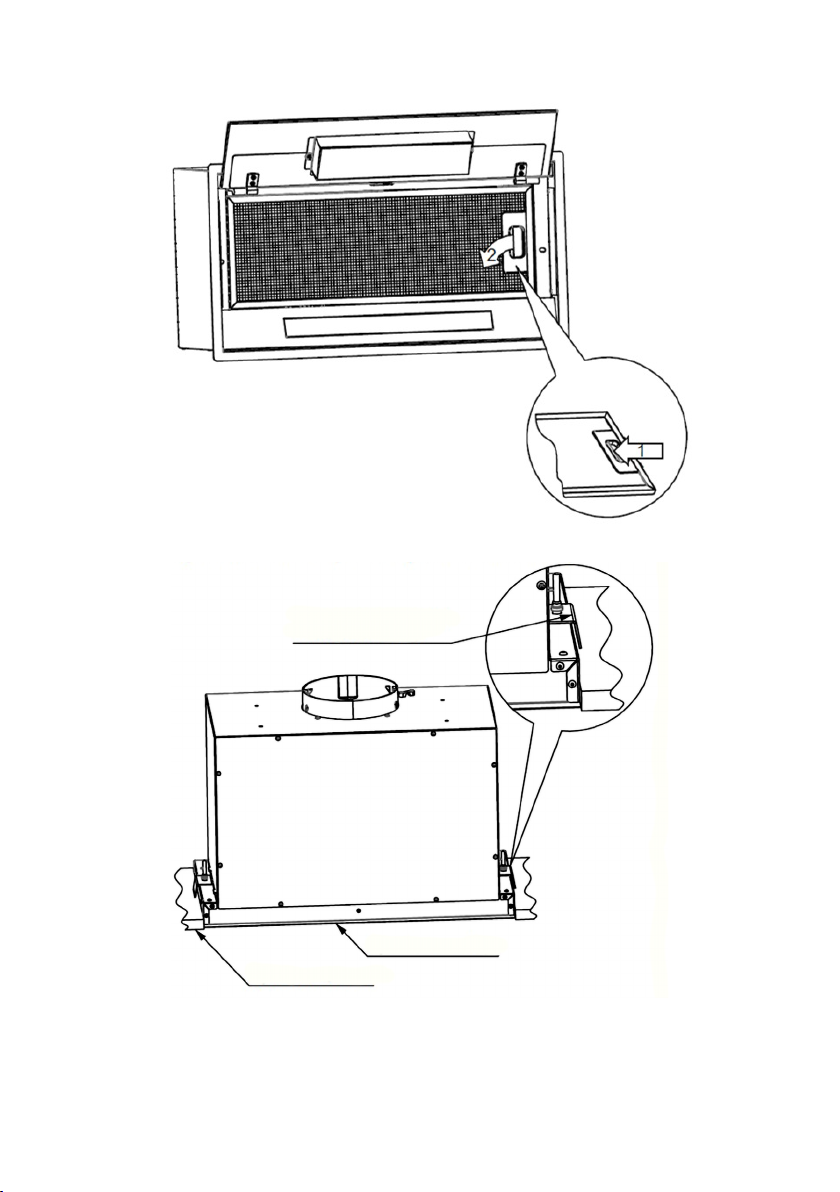

Rys. 5 Demontaż filtra aluminiowego przeciwtłuszczowego

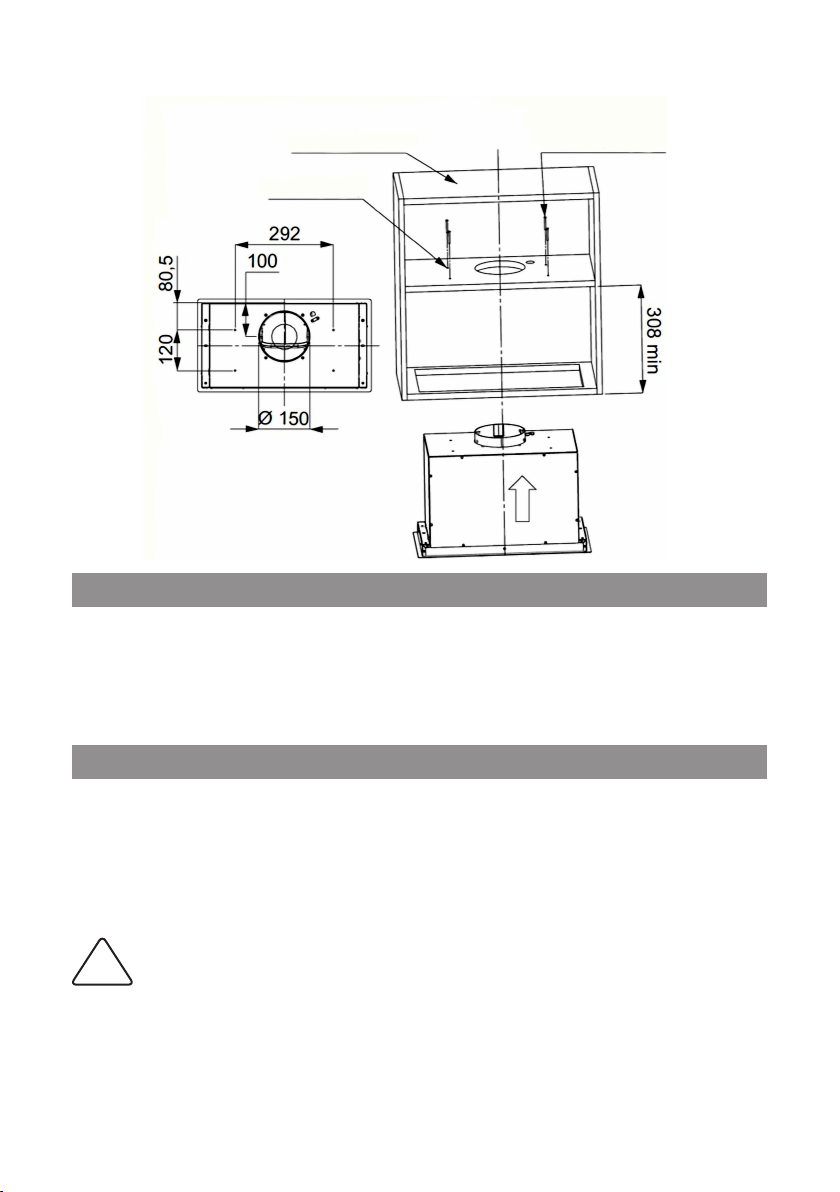

Rys. 6a Montaż okapu, wersja mocowania dolnego

Wspornik dociskowy (2x) + wkręt M5x35 (2x)

Płyta frontowa okapu

Płyta spodnia szafki

Page 10

Rys. 6b Montaż okapu, wersja mocowania górnego

Szafka kuchenna

Otwór Ø6 (4x)

Wkręt M5x35 (4x) + nakrętka M5 (4x) + podkładka (4x)

PODŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu natabliczce umieszczonej wwewnętrznej części okapu. Jeżeli okap wyposażony jest we wtyczkę, należy ją umieścić wgniazdku wtykowym spełniaj ącym wymagania obowią zują cych przepisów iznajdują cym się włatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę, instalację okapu należy powierzyć osobie zodpowiednimi uprawnieniami (np. elektrykowi).

CZYSZCZENIE IKONSERWACJA

Przed wykonaniem jakichkolwiek czynności zwią zanych zkonserwacją urz ądzenia, należy wyjąć wtyczkę zgniazdka. Okap należy czyścić łagodnymi środkami czyszczą cymi, nie należy używać środków ściernych. Regularna konserwacja znacznie poprawia jakość pracy itrwałość okapu. Czynność czyszczenia okapu należy powtarzać przynajmniej raz wmiesią cu lub co 35 godzin pracy okapu. Do mycia okapu wżadnym wypadku NIE WOLNO STOSWAĆ ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe (INOX) należy czyścić specjalnymi preparatami dotego celu przeznaczonymi.

UWAGA: NIEPRZESTRZEGANIE PRZEPISÓW DOTYCZ ĄCYCH CZYSZCZENIA URZĄ DZENIA IWYMIANY FILTRÓW MOŻE POWODOWAĆ POWSTANIE ZAGROŻENIA POŻAREM. ZALECA

SIĘ ZATEM PRZESTRZEGANIE PODANYCH WSKAZÓWEK. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA EWENTUALNE USZKODZENIA SILNIKA LUB POŻARY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM.

Page 11

FILTR ALUMINIOWY

Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym strzałkami (Rys.5). Filtr powinien być myty ręcznie poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o temperaturze 40-50ºC. Po upływie 15 minut należy rozpocząć mycie, a następnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr podczas mycia może się odbarwić, co nie ma wpływu na jego właściwości filtrowania. Przyczyną odbarwień filtrów w większości przypadków są słabej jakości środki chemiczne stosowane podczas procesu mycia w zmywarkach, które mogą szkodliwie działać na aluminium z którego wykonane są filtry aluminiowe a nawet anodowane wpływając jedynie na odbarwienia powierzchni, samo działanie filtra pozostaje bez zmian. Producent filtrów aluminiowych zaleca mycie filtrów ręcznie, a w przypadku mycia w zmywarkach zaleca stosowanie jedynie środków które w instrukcji posiadają informację, że jest to produkt przeznaczonym do mycia aluminium.

UWAGA: NIECZYSZCZONY REGULARNIE FILTR ZMNIEJSZA WYDAJNOŚĆ OKAPU I MOŻE PRZYCZYNIĆ SIĘ DO POWSTANIA POŻARU. FILTR NALEŻY CZYŚCIĆ PRZYNAJMNIEJ CO 

GODZIN PRACY OKAPU.

FILTR WĘGLOWY

Okap może być wyposażony wfiltr węglowy. Filtr węglowy stosuje się wyłą cznie kiedy okap nie jest podłą czony doprzewodu wentylacyjnego. Filtr należy umieścić naobudowie turbiny, jak ilustruje to rysunek (rys. 7). Filtr węglowy powinien być wymieniany co 6 miesięcy.

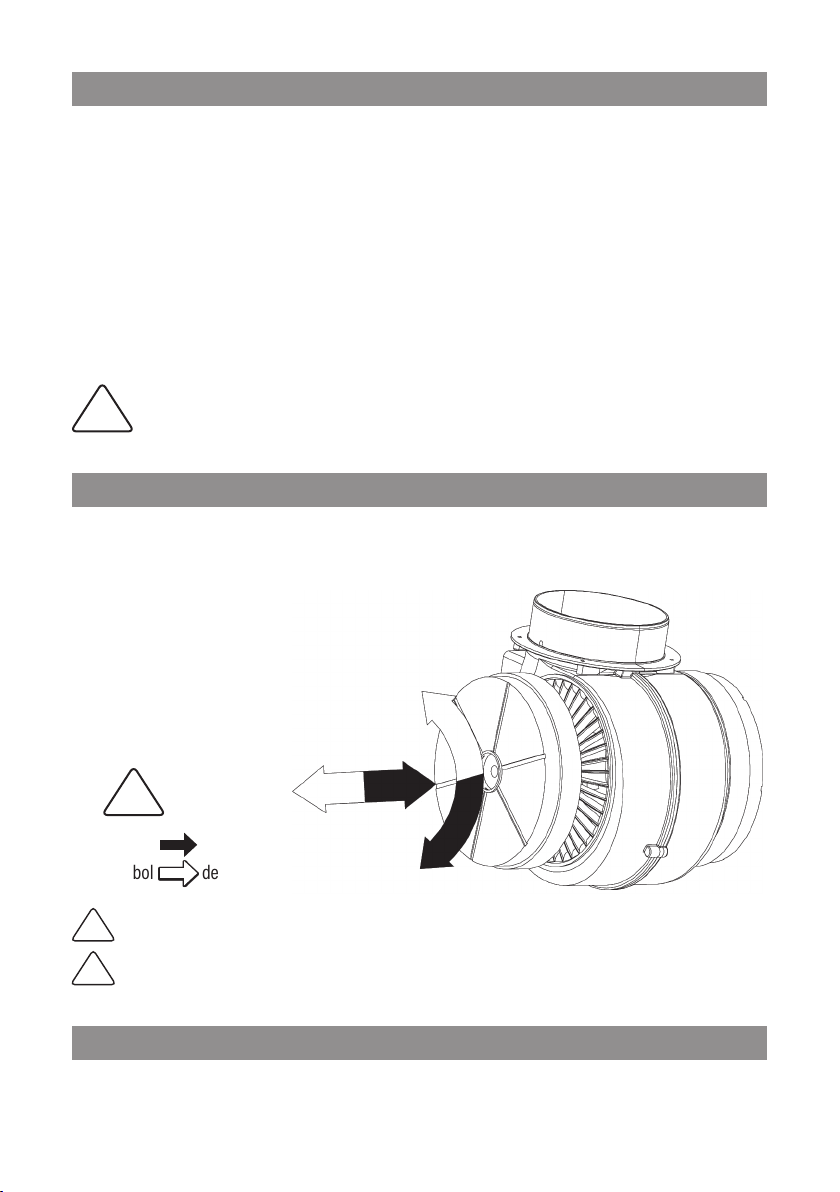

Rys.7 Wymiana filtra węglowego

Symbol montaż filtra Symbol demontaż filtra

UWAGA: NIE WOLNO MYĆ LUB REGENEROWAĆ FILTRA WĘGLOWEGO.

UWAGA: W PRZYPADKU UŻYTKOWANIA OKAPU JAKO POCHŁANIACZ Z FILTRAMI WĘGLOWYMI,

W SZAFCE MUSI ZNAJDOWAĆ SIĘ OTWÓR UMOŻLIWIAJĄCY WYDOSTAWANIE SIĘ POWIETRZA Z SZAFKI.

STEROWANIE PRACĄ OKAPU  DOTYKOWE

Okap wyposażony jest w sterowanie sensorowe znajdujące się na szybie górnej.

Page 12

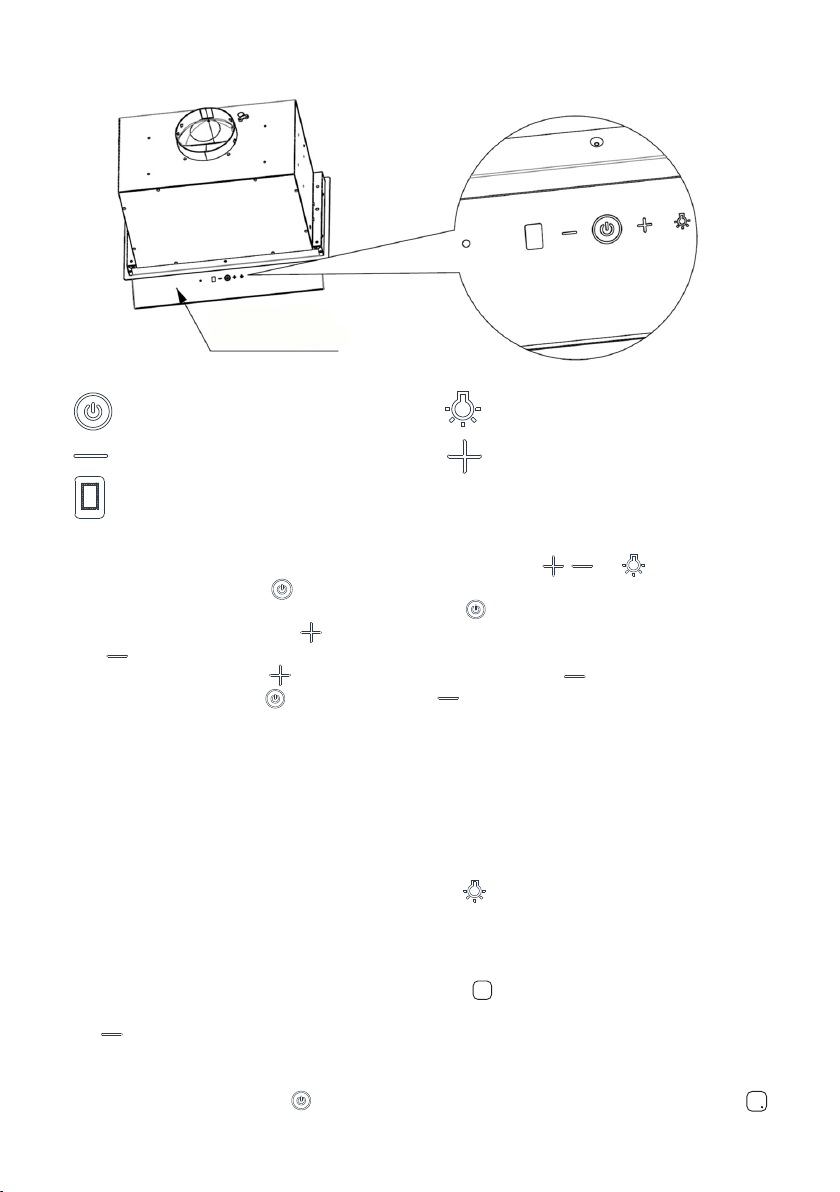

Rys. 9 Usytuowanie sterowania sensorowego

Klapa uchylna ze sterowaniem

Oznaczenia pól dotykowych:

Pole dotykowe włączające/wyłaczające okap

Pole dotykowe zmniejszające prędkość turbiny

Pole dotykowe włączające/wyłączające oświetlenie okapu

Pole dotykowe zwiększające prędkość turbiny

Wyświetlacz cyfrowy

• Sterowanie pracą turbiny:

W trybie czuwania sterowanie jest niepodświetlone i nie działają pola , ani . W celu aktywacji sterowania należy dotknąć pola lub użyć pilota ( jeśli jest dołączony). Po aktywacji, sterowanie się podświetla i pojawiają się symbole pól dotykowych, dotknięcie pola powoduje włączenie turbiny na ostatnio używanym biegu, dotknięcie pola powoduje uruchomienie turbiny na najwyższym biegu, dotknięcie pola powoduje uruchomienie turbiny na najniższym biegu. Zwiększenie prędkości turbiny odbywa się przez dotknięcie symbolu , zmniejszenie przez dotknięcie symbolu . Wyłączenie turbiny okapu następuje po dotknięciu pola lub po dotknięciu pola gdy turbina pracuje na pierwszym biegu. Wraz ze zmianą prędkości pracy turbiny zmieniają się odpowiednio cyfry na wyświetlaczu: 1- praca turbiny na pierwszym biegu, 2- praca turbiny na drugim biegu, 3- praca turbiny na trzecim biegu, 4- praca turbiny na biegu intensywnym (turbo).

Zgodnie z rozporządzeniem EU 66/2014 okap wyposażony jest w automatyczny, pięciominutowy licznik zmieniający samoistnie poziom biegu turbiny z czwartego na trzeci po upływie 5 minut (jeśli okap posiada 4 biegi).

• Sterowanie oświetleniem: Aby włączyć oświetlenie okapu należy dotknąć symbolu , ponowne dotknięcie powoduje wyłączenie

oświetlenia.

• Dodatkowe informacje dotyczące sterowania okapem: Sterownik okapu wyposażony jest w licznik czasu pracy okapu. Licznik ustawiony jest na 35 godzin. Po

upływie tego czasu na wyświetlaczu pojawia się symbol F, który sygnalizuje zalecane czyszczenie filtra aluminiowego. Aby usunąć znak „F” na wyświetlaczu okapu należy dotknąć i prz ytrzymać symbol

„w sposób ciągły” przez około 8 sekund. Nie usunięta, znika samoczynnie po 3 godzinach pracy okapu, a czas liczy się od nowa. Sterownik okapu wyposażony jest w blokadę panelu dotykowego służącą do dezaktywowania panelu dotykowego np. podczas czyszczenia okapu. Aby włączyć blokadę należy przytrzymać symbol (przez około 10 sekund) aż pojawi się na wyświetlaczu symbol (kropka w dolnym prawym rogu).

Page 13

Aby powrócić do normalnej pracy należy ponownie przytrzymać symbol (przez około 10 sekund) na wyświetlaczu zgaśnie kropka.

Sterownik okapu wyposażony jest w funkcję timera, który wyłącza turbinę okapu po upływie 15 minut od włączenia licznika. Aktywacja timera następuje poprzez przytrzymanie symbolu (przez około 10 sekund), aż na wyświetlaczu w prawym dolnym rogu zacznie pulsować punkt. Aby wyłącznik czasowy mógł zostać włączony turbina okapu może pracować na dowolnej prędkości. Wyłącznik czasowy turbiny nie wyłącza oświetlenia.

Wyłączenia funkcji timer w czasie odliczania można dokonać przez ponowne przytrzymanie symbolu (około 10 sekund) lub wyłączenie okapu.

Sterownik okapu wyposażony jest też w funkcję automatycznego wyłączenia pracy turbiny po upływie 2 godzin bezczynności sterowania okapem.

SPOSOBY ZMNIEJSZENIA WPŁYWU PROCESU GOTOWANIA

NAŚRODOWISKO

• Wcelu zmniejszenia zużycia energii należy gotować wnaczyniach pod przykrywką.

• Filtry aluminiowe okapu należy utrzymywać wczystości (zalecany czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi max. 35 h pracy okapu).

• Należy dbać odrożność przewodów wentylacyjnych.

•

Poziom pracy turbiny podczas gotowania, należy zawsze ustawiać naminimalny bieg, który pozwoli nausunięcie oparów przy aktualnej intensywności gotowania.

KARTA PRODUKTU

Karta produktu umieszczona jest wewnątrz okapu.

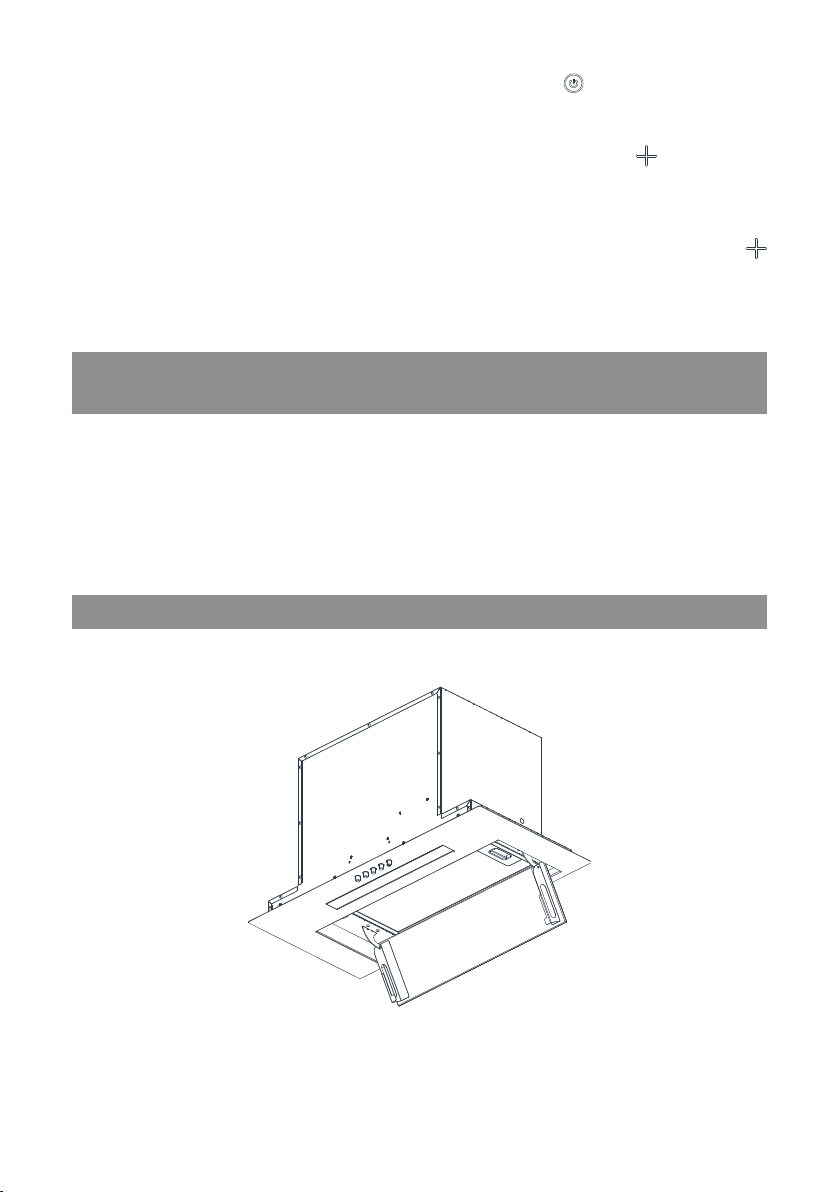

Rys. 12 Robocze położenie klapy okapu

Parametry techniczne okapu podane są dla pracy urządzenia z otwartą klapą.

Page 14

ROZWIĄZYWANIE PROBLEMÓW

Objawy Przyczyny wystąpienia Sposoby naprawy

1 Podczas pracy okapu na

wyświetlaczu pojawia się

pulsująca litera „F”.

2 Wyświetlacz pokazuje jedynie

znak „-.” (minus oraz kropka w

prawym dolnym rogu), okap nie

reaguje na próbę włączenia.

3* Na wyświetlaczu nie pojawia się

żaden symbol, okap nie reaguje

na naciskanie pól sterowania.

4 Wyświetlacz pokazuje symbol

jednego z biegów, okap nie

reaguje na naciskanie pól

sterowania.

5 Turbina okapu wyłącza się po

15min pracy, na wyświetlaczu

pulsuje np. „1.” (numer

aktualnego biegu i kropka

w prawym dolnym rogu

wyświetlacza).

6 Na czwartym biegu pulsuje

cyfra „4” na wyświetlaczu, po

5min bieg zmieniany jest na

trzeci.

7 Okap można obsługiwać jedynie

za pomocą panelu sterowania,

nie reaguje na pilota.

8 Okap słabo zasysa opary. Prawdopodobną przyczyną są

9 Okap generuje nadmierny hałas

i wibracje.

Jeśli powyższe zalecenia nie rozwią zują problemów, należy skontaktować się zautoryzowanym serwisem AGD uprawnionym donaprawy. Pod żadnym pozorem uży tkownik okapu nie jest uprawniony dosamodzielnych napraw. Wykaz punktów serwisowych znajduje się nakarcie gwarancyjnej oraz nastronie internetowej.

Po 35 godzinach pracy okap

sygnalizuje konieczność

wyczyszczenia lub wymiany filtra

przeciw tłuszczowego.

Panel dotykowy został

zablokowany - jest to funkcja

ułatwiająca mycie okapu.

Prawdopodobnie zawiesił się

panel sterowania.

Prawdopodobnie zawiesił się

panel sterowania.

Został aktywowany automatyczny

wyłącznik czasowy panelu

sterowania.

Okap wyposażony jest w tryb

turbo, który po 5min pracy

automatycznie zmienia bieg na

trzeci w celu oszczędzania energii.

Wyczerpała się bateria w pilocie

lub odległość jest zbyt duża.

zanieczyszczone filtry.

Przyczyną może być

nieprawidłowy montaż okapu

do ściany lub szafki kuchennej.

Nie przykręcono wszystkich

przewidzianych wkrętów

lub nie dokręcono wkrętów,

pozostawiając luz.

Należy nacisnąć i przytrzymać

przez ok. 8s pole „-” na

sterowaniu dotykowym. Filtr

należy umyć w zmywarce lub

wymienić na nowy.

Aby wyłączyć blokadę należy

nacisnąć i przytrzymać przez ok .

10s pole z symbolem włącznika.

Należy odłączyć okap od źródła zasilania na ok. 15s i włączyć go

ponownie.

Należy odłączyć okap od źródła zasilania na ok. 15s i włączyć go

ponownie.

Aby deaktywować wyłącznik

czasowy należy nacisnąć

i przytrzymać przez ok. 10s symbol

plus lub wyłączyć okap.

Trybu turbo należy używać jedynie przy intensywnym

gotowaniu.

Należy wymienić baterię na

nową.

Filtr przeciwtłuszczowy należy umyć lub wymienić na nowy. Filtr węglowy (jeśli występuje) należy

wymienić na nowy.

Okap musi być zamontowany

do ściany lub szafki z

wykorzystaniem wszystkich

punktów przewidzianych przez

producenta. Po wyregulowaniu

położenia okapu w pionie i

w poziomie należy dokręcić

wszystkie wkręty montażowe.

Page 15

NOTATKI

...........................................................................................................................................................................................................................................

Page 16

Page 17

Page 18

Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi. Przed przystąpieniem do uży tkowania urządzenia przeczy taj instrukcję obsługi.
