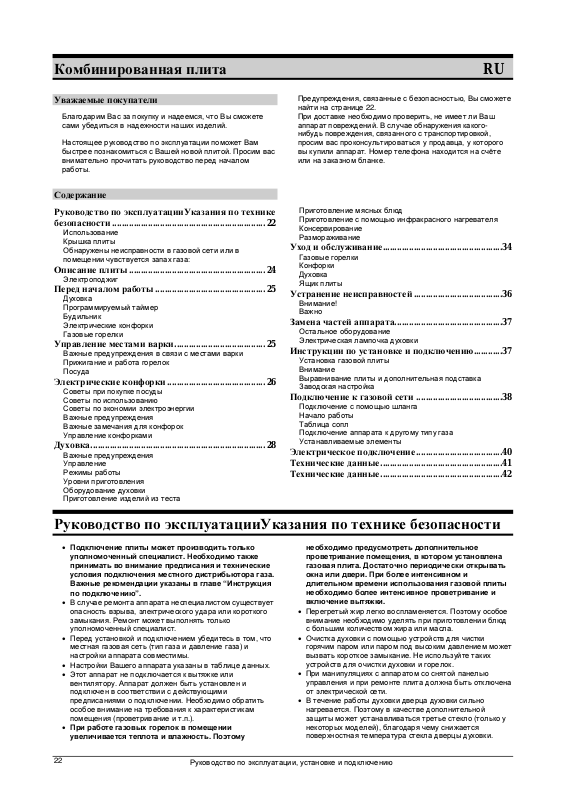

Gorenje K7706E User manual

Комбинированная плита RU

Уважаемые покупатели

Благодарим Вас за покупку и надеемся, что Вы сможете сами убедиться в надежности наших изделий.

Настоящее руководство по эксплуатации поможет Вам быстрее познакомиться с Вашей новой плитой. Просим вас внимательно прочитать руководство перед началом работы.

Содержание Руководство по эксплуатацииУказания по технике

безопасности ................................................................22

Использование Крышка плиты Обнаружены неисправности в газовой сети или в помещении чувствуется запах газа:

Описание плиты .........................................................24

Электроподжиг

Перед началом работы ..............................................25

Духовка Программируемый таймер Будильник Электрические конфорки Газовые горелки

Управление местами варки...................................... 25

Важные предупреждения в связи с местами варки Прижигание и работа горелок Посуда

Электрические конфорки .........................................26

Советы при покупке посуды Советы по использованию Советы по экономии электроэнергии Важные предупреждения Важные замечания для конфорок Управление конфорками

Духовка.........................................................................28

Важные предупреждения Управление Режимы работы Уровни приготовления Оборудование духовки Приготовление изделий из теста

Предупреждения, связанные с безопасностью, Вы сможете найти на странице 22. При доставке необходимо проверить, не имеет ли Ваш аппарат повреждений нибудь повреждения, связанного с транспортировкой, просим вас проконсультироваться у продавца, у которого вы купили аппарат. Номер телефона находится на счёте или на заказном бланке.

Приготовление мясных блюд Приготовление с помощью инфракрасного нагревателя Консервирование Размораживание

. В случае обнаружения какого-

Уход и обслуживание..................................................34

Газовые горелки Конфорки Духовка Ящик плиты

Устранение неисправностей .....................................36

Внимание! Важно

Замена частей аппарата.............................................37

Остальное оборудование Электрическая лампочка духовки

Инструкции по установке и подключению............37

Установка газовой плиты Внимание Выравнивание плиты и дополнительная подставка Заводская настройка

Подключение к газовой сети ....................................38

Подключение с помощью шланга Начало работы Таблица сопл Подключение аппарата к другому типу газа Устанавливаемые элементы

Электрическое подключение....................................40

Технические данные...................................................41

Технические данные...................................................42

Руководство по эксплуатацииУказания по технике безопасности

• Подключение плиты может производить только уполномоченный специалист. Необходимо также принимать во внимание предписания и технические условия подключения местного дистрибьютора газа. Важные рекомендации указаны в главе “Инструкция по подключению”.

• В случае ремонта аппарата неспециалистом существует опасность взрыва, электрического удара или короткого замыкания. Ремонт может выполнять только уполномоченный специалист.

• Перед установкой и подключением убедитесь в местная газовая сеть (тип газа и давление газа) и настройки аппарата совместимы.

• Настройки Вашего аппарата указаны в таблице данных.

• Этот аппарат не подключается к вытяжке или

вентилятору. Аппарат должен быть установлен и подключен в соответствии с действующими предписаниями о подключении. Необходимо обратить особое внимание на требования к характеристикам помещения (проветривание и

• При работе газовых горелок в помещении увеличивается теплота и влажность. Поэтому

т.п.).

Руководство по эксплуатации, установке и подключению

том, что

необходимо предусмотреть дополнительное проветривание помещения, в котором установлена газовая плита. Достаточно периодически открывать окна или двери. При более интенсивном и длительном времени использования газовой плиты необходимо более интенсивное проветривание и включение вытяжки.

• Перегретый жир легко воспламеняется. Поэтому особое внимание необходимо уделять с большим количеством жира или масла.

• Очистка духовки с помощью устройств для чистки горячим паром или паром под высоким давлением может вызвать короткое замыкание. Не используйте таких устройств для очистки духовки и горелок.

• При манипуляциях с аппаратом со снятой панелью управления и при ремонте плита должна быть отключена

электрической сети.

от

• В течение работы духовки дверца духовки сильно нагревается. Поэтому в качестве дополнительной защиты может устанавливаться третье стекло (только у некоторых моделей), благодаря чему снижается поверхностная температура стекла дверцы духовки.

при приготовлении блюд

• Не храните в ящике плиты горючих, взрывоопасных и термонестойких предметов (напр. бумагу, тряпки для кастрюль, пластмассовые пакеты, распылители и средства для чистки) из-за опасности возникновения пожара во время работы духовки. Ящик плиты используйте только для сохранения оборудования (мелкий и глубокий противни, жировой фильтр и т.д.).

• Если рядом с плитой находится электросети аппарат, во избежание короткого замыкания необходимо следить, чтобы провод прибора не касался работающих конфорок и не был зажат горячей дверцей духовки.

• Не используйте конфорки и духовку для нагрева помещений. Не ставьте пустую посуду на конфорки.

• Следите за тем, чтобы все части горелки были установлены правильно.

• Внутренние поверхности духовки не алюминиевой фольгой. Не ставьте также противень или посуду на дно духовки. Это мешает току воздуха, замедляет процесс выпечки и портит эмаль.

• Внимание: высокая опасность ожогов, прежде всего, у маленьких детей, которые не осознают опасности. Они могут обжечься или ошпариться, поэтому следите, чтобы маленькие дети не находились вблизи плиты, а старшие

пользовались плитой только под контролем

дети взрослых.

• Отдельные части плиты нагреваются во время работы аппарата (стекло дверцы, ручка дверцы, отверстие, через которое выходит горячий воздух из духовки, места вокруг конфорок). Во избежание ожогов необходимо позаботиться о том, чтобы дети не находились вблизи работающей плиты.

• Внимание: опасность ожогов. Нагревательные элементы, духовка и части оборудования сильно нагреваются во время приготовления. Поэтому во избежание ожогов не касайтесь посуды голыми руками.

• Петли дверцы духовки могут повредиться, в случае, если открытую дверцу перегрузить тяжёлыми предметами. Поэтому запрещено сидеть на открытой дверце духовки и класть на неё тяжёлые предметы.

• Таблица с основными данными об аппарате и наклейка с обозначением типа газа, для плита, расположены на краю духовки и видны при открытой дверце духовки.

• Аппарат соответствует классу 2/1. Это означает, что аппарат может устанавливаться между элементами кухонного гарнитура. С одной стороны на расстоянии не менее 10 см может находиться элемент кухонного гарнитура, высота которого превышает высоту аппарата. С другой стороны может находиться только элемент мебели с

• Расстояние между аппаратом и вытяжкой должно быть 650 мм или не менее, чем указано в инструкции по монтажу вытяжки.

• Аппарат предназначен для установки непосредственно на пол, без использования любых подставок.

• Прибор соответствует всем предписанным в области безопасности стандартам, но несмотря на это использование прибора людьми с ограниченными физическими, двигательными и способностями, а также людьми, не имеющими достаточного опыта или знаний для его использования, допускается только под присмотром. Данные рекомендации также распространяются на детей.

одинаковой высотой.

подключенный к

следует выстилать

которого предназначена

психическими

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт

приемки электронного и электрооборудования для последующей утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие

утилизации. Соблюдая правила

Использование

Комбинированная плита предназначена для приготовления пищи в домашнем хозяйстве и не может быть использована для других целей!

Крышка плиты

(только у некоторых моделей) Перед тем как открыть крышку, удостоверьтесь, что она чистая и на ней нет следов жидких веществ. Стеклянная крышка при нагреве может треснуть. Варианты исполнения крышки: эмалированная, из нержавеющей стали, стеклянная. Крышку плиты можно закрыть после того, как конфорки и духовка полностью остынут.

Обнаружены неисправности в газовой сети или в помещении чувствуется запах газа:

• необходимо сразу закрыть подвод газа или перекрыть газовый баллон,

• необходимо погасить открытый огонь и табачные изделия,

• нельзя включать электрические приборы (не включать свет!)

• необходимо хорошо проветрить помещение – открыть окна!

• быстро уведомить сервис или уполномоченного дистрибьютора газа

Руководство по эксплуатации, установке и подключению

Описание плиты

Комбинированная плита представляет собой аппарат с электрической духовкой и комбинированной варочной поверхностью. В зависимости от модели варочная поверхность может быть оборудована четырьмя газовыми

горелками, тремя газовыми горелками и одной электрической конфоркой или двумя газовыми горелками и двумя электрическими конфорками.

Крышка плиты (только у некоторых моделей)

Отверстие для выхода пара

Поверхность вокруг конфорок

Панель управления

Ручка дверцы духовки

Дверца духовки

Ящик плиты

Дополнительная подставка (только у некоторых моделей)

Установочные ножки (доступны при извлечении ящика плиты), только у некоторых моделей.

1 2 3 4 5 6 7 8 9 10

1 Кнопка электроподжига (только у некоторых моделей) 2 Контрольная лампочка работы (только у некоторых

моделей) показывает, что духовка или конфорки включены.

3 Контрольная лампочка духовки: горит в процессе

нагревания духовки и гаснет после достижения установленной температуры.

4 Переключатель левой задней електрическаяа конфорка

5 Переключатель левой передней стандартной горелки 6 Ручка включения/выключения и выбора

духовки

7 Таймер (только у некоторых моделей) 8 Ручка установки температуры духовки 9 Переключатель правой передней большой горелки 10 Переключатель правой задней маленькой горелки

Электроподжиг

(только в некоторых моделях) Газовые горелки зажигаются с помощью свечи

электроподжига, которая встроена в каждую горелку. Электроподжиг работает в том случае, если вилка присоединительного кабеля включена в штепсельную розетку электрической сети. Если розжиг не работает из-за отсутствия электроэнергии или намокания свечей электроподжига, Вы можете зажечь газ также с помощью спичек или же способом зажигается горелка духовки.

зажигалки для газа. Таким

Руководство по эксплуатации, установке и подключению

режима работы

Перед началом работы

Духовка

Извлеките все части оборудования из духовки и вымойте их тёплой водой и обычным средством для чистки. Не используйте грубых чистящих средств! При первом нагревании духовки появляется характерный запах ”нового прибора “, поэтому после этого необходимо хорошо проветрить помещение.

Программируемый таймер

(только у некоторых моделей) Установите точное время суток в соответствии с руководством по эксплуатации таймера. Установка времени для использования аппарата обязательна, так как духовка сможет работать только после установки текущего времени.

Будильник

(только у некоторых моделей) Максимальное время установки 60 минут. По истечении установленного времени активируется звуковой сигнал, который продолжается приблизительно пять секунд. Время устанавливается вращением ручки в направлении часовой стрелки, а потом вращением в направлении против часовой стрелки достигается точная установка.

Электрические конфорки

(только у некоторых моделей) Конфорки без посуды включите на 3-5 минут на максимальную мощность, чтобы они обгорели. Таким образом, защитное покрытие конфорок образует прочный слой.

Газовые горелки

Перед первым использованием газовых горелок нет необходимости в каких-либо особых мерах предосторожности.

Управление местами варки

Управление местами варки производите с помощью ручек, находящихся на нагревательной плиет. На ручках мощность нагрева обозначена большим и маленьким пламенем. Ручку вращайте через положение большого пламени до положения маленького пламени и обратно. Рабочее положение находится между обоими пламенами.

Важные предупреждения в связи с местами варки

• Не употребляйте мест варки без посуды и также не употребляйте их для согревания помещения!

• Содержите горелки в чистоте, так как загрязнения отрицательно действуют на их работу.

• Если желаете пищу запечь, газовую горелку сначала установите на наивысшую мощность и потом варку продолжайте с наименьшей мощностью

• Всегда следите, чтобы было в кострюле под (скороварке) достаточно жидкости, так как из-за испаривания

жидкости и перегрева может прийти до повреждения кострюли и нагревательной плиты.

• Горелки при некоторых моделях термоэлектрически защищены. Если пламя горелки неконтролирано угаснет (перекипело блюдо, сквозняк и т.д.), то приход газа самостоятельно запрётся.Таким образом запрещается уходу газа в помещение.

• Если неконтролировано угаснет пламень термоэлектрически незащищённых горелок мест варки, то газ уходит в помещение!

• Покров горелки всегда устанавливайте очень точно на корону горелки. Обращайте внимание, чтобы были отверстия на короне горелки всегда чистые.

давлением

покров горелки

термоэлемент (только при некоторых моделях)

свеча зажигания (только при некоторых моделях)

корона горелки

правильно сложенные части

горелки

Руководство по эксплуатации, установке и подключению

Розжиг и работа горелок

Газовые конфорки зажигаются с помощью свечи электроподжига, которая встроена в каждую горелку (в некоторых моделях).

Одноручный электроподжиг

(в некоторых моделях) Для розжига газовой горелки нажмите на ручку данной горелки и поверните ее в положение максимальной мощности разжигает выходящий газ.

Если розжиг не работает из-за отсутствия электроэнергии или намокания свечей электроподжига, вы можете зажечь газ с помощью спичек или зажигалки для газа.

Двуручный электроподжиг

(в некоторых моделях) Для розжига газовой горелки нажмите на ручку данной горелки и поверните ее в положение максимальной мощности активируется искра свечи электроподжига и разжигает выходящий газ.

. Активируется искра свечи электроподжига и

. Нажмите на кнопку электроподжига –

• Для выключения горелки поверните ручку вправо в положение

Если вам необходимо поставить на плиту посуду малого диаметра, установите на решетку над маленькой горелкой специальную дополнительную решетку (в комплекте).

(ВЫКЛ).

газовый кран закрыт

максимальная мощность

минимальная мощность

Посуда

Правильно выбранная посуда обеспечивает оптимальное время варки и расход газа. Самый важный есть диаметр посуды. Языки пламени, которые простираются через край слишком маленькой посуды, могут повредить посуду. Расход газа также большой. Для сгорания необходим также воздух, который недостаточен при слишком большой посуде и кпд сгорания меньший. Наставление решётки (только при некоторых моделях) Наставление посуде небольшого диаметра. Его поместите на решётку изнад маленькой горелки.

решётки используйте, когда готовите блюдо в

• После розжига удерживайте ручку конфорки нажатой еще около 10 секунд, пока пламя не стабилизируется.

• Если пламя горелки не выключите горелку и подождите не менее 1 минуты. Затем повторите розжиг.

• Теперь вы можете отрегулировать величину пламени между максимальным и минимальным уровнем.

• Не рекомендуем устанавливать ручку конфорки между

и . В данном диапазоне пламя нестабильно и может

погаснуть.

• Если пламя погасло, повторите розжиг.

• Если по какой-либо причине пламя горелки погаснет,

выключите горелку и подождите не менее 1 минуты. Затем повторите розжиг.

• Примечание! Разжигать конфорки (относится к тройной и двойной горелкам, а также к мини-воку) рекомендуется с установленной на них

зажжется через 15 секунд,

посудой.

Электрические конфорки

Советы при покупке посуды

• Хорошую посуду отличает ровное и толстое дно. Если дно посуды неровное, потребляется большее количество энергии и время варки дольше.

• При покупке посуды обращайте внимание на то, указан ли верхний диаметр посуды, который обычно больше диаметра дна.

• Скороварки благодаря герметичности и высокому давлению дают возможность сэкономить время и электроэнергию. Также благодаря непродолжительному времени приготовления сохраняются витамины.

Тип горелки Диаметр дна посуды Большая (3,0 кВт) Нормальная (1,9 кВт) Маленькая (1,0 кВт) Тройная (3,5 кВт)

220-260 мм 180-220 мм 120-180 мм 220-260 мм

Советы по использованию

• Тепло лучше всего передается в том случае, когда дно посуды и конфорка имеют одинаковый диаметр, а также, если посуда стоит по середине конфорки.

• Кастрюли и сковородки могут иметь больший диаметр, чем конфорка, но он не должны быть меньше, так как происходят потери энергии и загрязнения, попавшие на конфорку, могут загореться.

• Кастрюли соответствующей крышкой.

• Величина посуды должна соответствовать количеству пищи. Для приготовления в большой, частично наполненной посуде потребуется больший расход энергии.

• При приготовлении своевременно уменьшайте степень мощности конфорки и в конце приготовления выключайте конфорку на несколько минут раньше, так как вы сможете

и сковородки по возможности закрывайте

Руководство по эксплуатации, установке и подключению

таким образом использовать остаточное тепло, сэкономив электроэнергию.

• Всегда следите, чтобы в скороварке было достаточно жидкости, так как при отсутствии жидкости может произойти перегрев и повреждение скороварки и варочной поверхности.

• Посуда из термостойкого стекла, особенно с отшлифованным дном подходит для использования на электрических конфорках, если ее дно соответствует диаметру конфорки.

• При использовании специальной посуды руководство по эксплуатации производителя.

учитывайте

Советы по экономии электроэнергии

Дно кастрюли или сковороды слишком тонкое и при нагревании выгибается.

Результатом этого является повышенный расход энергии и неравномерное распределение теплоты.

появляется конденсат, который ускоряет появление ржавчины.

Управление конфорками

Конфорки включаются с помощью ручек, размещенных на панели управления. Символы около ручек указывают, какой конфорке соответ-ствует данная ручка. Мощность нагревания конфорок устанавлива-ется бесступенчато (1-9) или ступенчато (1-6). Рекомендуется за 3-5 минут перед окончанием приготовления выключить конфорку и таким образом использовать остаточное тепло и сэкономить электроэнергию. В таблице указаны примеры использования отдельных степеней мощности.

Места быстрого

нормальных мест приготовления пищи большой мощностью, так как они быстрее нагреваются.

Они обозначены красной точкой в середине, которая через некоторое время может исчезнуть вследствие многоразового нагревания и чистки.

приготовления пищи отличаются от

Посуда слишком большая или

неправильно

слишком маленькая. Посуда из термостойкого стекла, дно которой выходит за края конфорки, может треснуть. Слишком маленькая кастрюля или крышка кастрюли, расположенная неправильно, неэкономно расходует энергию.

неправильно

Подходящая посуда. Дальше Вы найдете несколько полезных советов по экономии электроэнергии и эффективному приготовлению.

оптимальное

Важно:

Чем лучше качество посуды, тем меньше расход электроэнергии!

Степень Соответствующая для ES 00

1-2 1

32 4-5 3

64 7-8 5 96

положение ВЫКЛЮЧЕНИЕ, использование остаточного тепла поддержание нагрева, продолжение приготовления меньшего количества пищи

(мин. мощность)

продолжение приготовления продолжение приготовления большого

количества пищи, продолжение запекания больших кусков жарка, подготовка заправок для блюд

приготовление режим закипания, запекания, обжаривания (макс. мощность)

Важные предупреждения

• Не включайте конфорки без посуды и никогда их не используйте для обогрева помещения!

• Следите, чтобы конфорка и дно посуды были чистыми и сухими. Это необходимо для хорошей теплопередачи, а также для того, чтобы поверхность конфорки не повредилась.

• Попав на разогретую конфорку, перегретый жир и растительное масло могут воспламениться. Поэтому особое внимание необходимо большим количеством жира или масла.

уделять при приготовлении блюд с

Важные замечания для конфорок

• Не ставьте на конфорки влажную посуду или крышки, покрытые паром. Влага вредит конфоркам.

• Никогда не охлаждайте горячую посуду на неиспользуемых конфорках, так как под посудой

Руководство по эксплуатации, установке и подключению

Духовка

Важные предупреждения

• Не выстилайте духовку алюминиевой фольгой, не ставьте противни и другую посуду на дно духовки, так как эмаль может повредиться из-за перегрева.

• Фруктовые соки, попав на эмаль, могут вызвать неустранимые пятна.

Управление

Для управления духовкой предназначены ручки включения/выключения и выбора режима работы духовки, а также ручка для установки температуры.

Ручка для установки

температуры

Инфракрасный нагрев

Работает инфракрасный нагреватель, который расположен сверху духовки. Этот режим лучше всего подходит для запекания небольших кусков мяса, таких как бифштексы, колбаса, шницели, рёбрышки и т.д.

Инфракрасный нагрев+ вентилятор

Одновременно работают инфракрасный нагреватель и вентилятор. Этот режим соответствует для запекания мяса на гриле и приготовления больших кусков мяса или птицы на одном уровне духовки. Он подходит также для получения хрустящей корочки.

Ручка включения/выключения и выбора

режима работы духовки (зависит от модели)

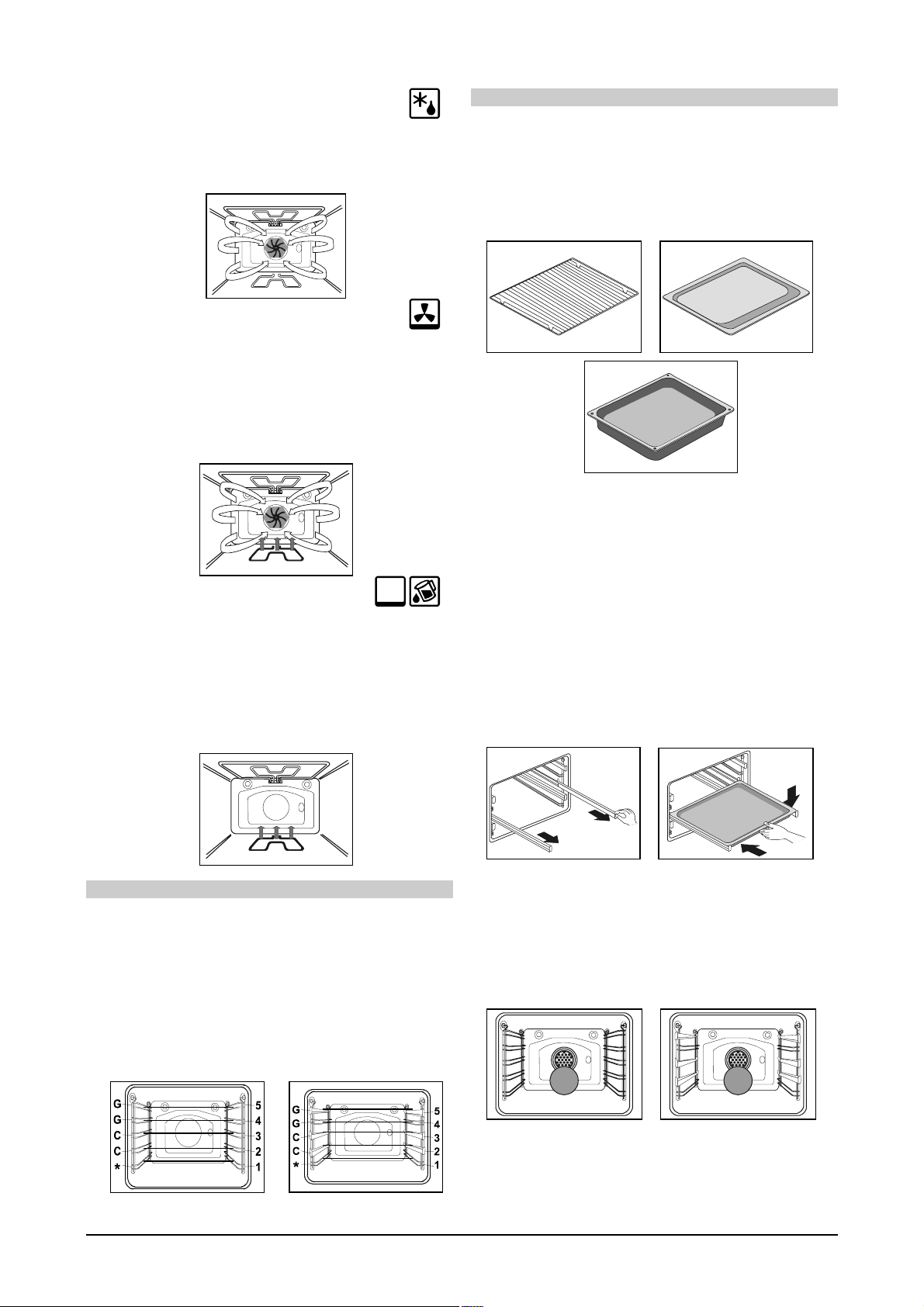

Режимы работы

Духовка имеет следующие режимы работы:

Освещение духовки

Вы можете включать освещение духовки отдельно без какой-либо другой функции. Практическое применение: при очистке духовки или при использовании остаточного тепла в конце приготовления. При выборе остальных режимов работы освещение духовки включится автоматически. У некоторых моделей для освещения духовки помещено двое электрических лампочек: одна монтирована на задней стенке наверху, а вторая, добавочная боковая находится в середине правой боковой стенки.

Верхний/нижний нагреватель

Нагреватели на верхней и нижней стороне духовки равномерно излучают теплоту во внутренность духовки. Печение мучных изделий или мяса возможно только на одном уровне.

лампочка,

Вентиляционный нагрев + нижний нагреватель

В таком режиме одновременно работает нижний нагреватель и нагреватель вентилято-ра. Лучше всего этот режим подходит для приготовления пиццы, а также сочного печенья на 2 уровнях, фруктовых пирожных из дрожжевого или рассыпчатого теста.

Вентиляционный нагрев

Вентилятор на задней стенке духовки создает постоянную циркуляцию горячего воздуха вокруг готовящихся блюд. Этот режим соответствует для запекания мяса и мучных изделий на нескольких уровнях.

Руководство по эксплуатации, установке и подключению

+ 14 hidden pages
