S5
S1
S2
S4
Tu możesz zakupić filtr
www.gorenje.pl
(Rys.S6)

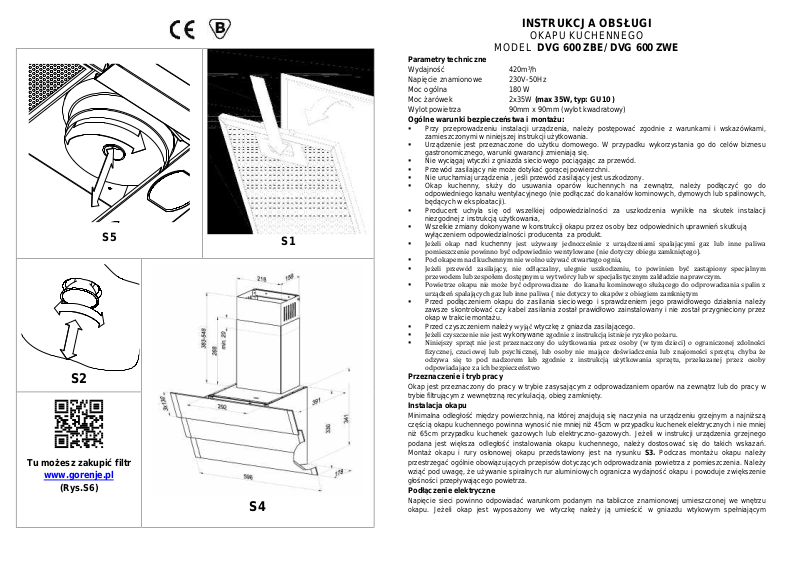

INSTRUKCJA OBSŁUGI
OKAPU KUCHENNEGO
MODEL DVG 600 ZBE/ DVG 600 ZWE
Parametry techniczne
Wydajność 420m³/h
Napięcie znamionowe 230V-50Hz
Moc ogólna 180 W
Moc żarówek 2x35W (max 35W, typ: GU10 )
Wylot powietrza 90mm x 90mm (wylot kwadratowy)
Ogólne warunki bezpieczeństwa i montażu:
Przy przeprowadzeniu instalacji urządzenia, należy postępować zgodnie z warunkami i wskazówkami,
zamieszczonymi w niniejszej instrukcji użytkowania.
Urządzenie jest przeznaczone do użytku domowego. W przypadku wykorzystania go do celów biznesu
gastronomicznego, warunki gwarancji zmieniają się.
Nie wyciągaj wtyczki z gniazda sieciowego pociągając za przewód.
Przewód zasilający nie może dotykać gorącej powierzchni.
Nie uruchamiaj urządzenia , jeśli przewód zasilający jest uszkodzony.
Okap kuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy podłączyć go do
odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymowych lub spalinowych,
będących w eksploatacji).
Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji
niezgodnej z instrukcją użytkowania,
Wszelkie zmiany dokonywane w konstrukcji okapu przez osoby bez odpowiednich uprawnień skutkują
wyłączeniem odpowiedzialności producenta za produkt.
Jeżeli okap nad kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa
pomieszczenie powinno być odpowiednio wentylowane (nie dotyczy obiegu zamkniętego).
Pod okapem nad kuchennym nie wolno używać otwartego ognia,
Jeżeli przewód zasilający, nie odłączalny, ulegnie uszkodzeniu, to powinien być zastąpiony specjalnym
przewodem lub zespołem dostępnym u wytwórcy lub w specjalistycznym zakładzie naprawczym.
Powietrze okapu nie może być odprowadzane do kanału kominowego służącego do odprowadzania spalin z
urządzeń spalających gaz lub inne paliwa ( nie dotyczy to okapów z obiegiem zamkniętym
Przed podłączeniem okapu do zasilania sieciowego i sprawdzeniem jego prawidłowego działania należy
zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany i nie został przygnieciony przez
okap w trakcie montażu.
Przed czyszczeniem należy wyjąć wtyczkę z gniazda zasilającego.
Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją istnieje ryzyko pożaru.
Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności
fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że
odzywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby
odpowiadające za ich bezpieczeństwo
Przeznaczenie i tryb pracy
Okap jest przeznaczony do pracy w trybie zasysającym z odprowadzaniem oparów na zewnątrz lub do pracy w
trybie filtrującym z wewnętrzną recyrkulacją, obieg zamknięty.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą
częścią okapu kuchennego powinna wynosić nie mniej niż 45cm w przypadku kuchenek elektrycznych i nie mniej
niż 65cm przypadku kuchenek gazowych lub elektryczno-gazowych. Jeżeli w instrukcji urządzenia grzejnego
podana jest większa odległość instalowania okapu kuchennego, należy dostosować się do takich wskazań.
Montaż okapu i rury osłonowej okapu przedstawiony jest na rysunku S3. Podczas montażu okapu należy
przestrzegać ogólnie obowiązujących przepisów dotyczących odprowadzania powietrza z pomieszczenia. Należy
wziąć pod uwagę, że używanie spiralnych rur aluminiowych ogranicza wydajność okapu i powoduje zwiększenie
głośności przepływającego powietrza.
Podłączenie elektryczne
Napięcie sieci powinno odpowiadać warunkom podanym na tabliczce znamionowej umieszczonej we wnętrzu
okapu. Jeżeli okap jest wyposażony we wtyczkę należy ją umieścić w gniazdu wtykowym spełniającym
wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest
wyposażony we wtyczkę, instalację okapu należy powierzyć osobie z odpowiednimi uprawnieniami.
Czyszczenie okapu
Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy wyłączyć okap z
sieci zasilania energią elektryczną. Urządzenie powinno być myte specjalistycznymi środkami do powierzchni
wykonanej z blachy nierdzewnej lub blachy malowanej. Okap należy czyścić łagodnymi środkami, nie należy
używać środków ściernych. Regularna konserwacja polepszy działanie okapu.
Uwaga: NIE STOSOWAĆ ALKOHOLU!
Filtr przeciw tłuszczowy
Okap jest wyposażony w filtr aluminiowy. Filtr wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym
strzałką (Rys.1). Filtr powinien być myty ręcznie w następujący sposób, poprzez zanurzenie przez 15 minut w
wodzie z płynem o temperaturze 40-50ºC. Po up
ływie
15 minut należy rozpocząć mycie i dokładnie opłukać filtr.
Filtr musi być kompletnie suchy przed ponownym umieszczeniem w okapie. Filtr nie czyszczony regularnie
zmniejsza wydajność okapu i może przyczynić się do powstania pożaru. Podczas mycia w zmywarce filtr przeciw
tłuszczowy może się odbarwić, ale nie ma to wpływu na jego właściwości filtrowania.
Filtr węglowy (tylko dla obiegu zamkniętego - rys. S5)
Okap może być wyposażony w filtry węglowe. Filtry należy umieścić na obudowie turbiny, tak jak ilustruje
rysunek S5. W tym wypadku oczyszczone powietrze jest z powrotem odprowadzane do pomieszczenia. Okap nie
powinien być wówczas podłączony do kanałów wentylacyjnych. W celu zapewnienia prawidłowej pracy okapu i
skutecznego pochłaniania zapachów należy regularnie wymieniać filtry węglowe (co 3 do 6 miesięcy) w
zależności od intensywności użytkowania okapu.
Wymiana oświetlenia (rys. S2)
Przed przystąpieniem do jakichkolwiek operacji związanych z wymianą oświetlenia, należy wyłączyć okap z sieci
zasilania energią elektryczną. Wymianę żarówki należy rozpocząć od odłączenia okapu od sieci energetycznej.
Jeżeli okap był wcześniej włączony należy odczekać klika minut i po ochłodzeniu żarówki można przystąpić do
jej wymiany.
Uwaga! Nie dotykać żarówek dopóki są gorące.
Wymiana filtra aluminiowego - Rys. S1
Wymiana oświetlenia - Rys. S2
Montaż okapu i komina – Rys S3 (Rysunek A –regulacja poziomu okapu)
Wymiary okapu – Rys. S4
Wymiana filtrów węglowych - Rys. S5
Kod QR – Rys.S6
Symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że niniejszy produkt nie
jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie, w celu jego złomowania,
należy zdać w odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów
elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami
dotyczących utylizacji odpadów. Dodatkowe informacje na temat utylizacji, złomowania i recyklingu
opisywanego urządzenia można uzyskać w lokalnym urzędzie, przedsiębiorstwie utylizacji odpadów lub w
sklepie, w którym produkt został zakupiony.
Sterowanie mechaniczne
Sterowanie pracą turbiny
„0” – wyłącza turbinę okapu
„1” - praca turbiny - z minimalną prędkością
„2” - praca turbiny - z średnią prędkością
„3” - praca turbiny - z maksymalną prędkością
Turbinę uruchamiamy poprzez przesunięcie wybranego przycisku. Wyższy bieg oznacza większy
przepływ powietrza.
Oświetlenie
„Symbol żarówki” - naciśnięcie przycisku włącza oświetlenie. Powtórne naciśnięcie przycisku
wyłącza oświetlenie.
S3
Dziękujemy za zakup okapu Gorenje
Dla prawidłowego działania okapu zamienia się wymianę filtrów węglowych co 3 miesiące
Oryginalne filtry można zamówić w naszym sklepie internetowym na stronie www.gorenje.pl
Zapraszamy
