INSTRUKCJA OBSŁUGI
OKAPU KUCHENNEGO
MODEL DVG 600 ZBDX
Parametry techniczne
Wydajność 305m³/h
Napięcie znamionowe 220V-230V ,~50Hz
Moc ogólna 185 W
Moc żarówek 2x35W (max 35W, typ: GU10 )
Wylot powietrza ∅120mm
Ogólne warunki bezpieczeństwa i montażu:
Przy przeprowadzeniu instalacji urządzenia, należy postępować zgodnie z
warunkami i wskazówkami, zamieszczonymi w niniejszej instrukcji
użytkowania.
Urządzenie jest przeznaczone do użytku domowego. W przypadku
wykorzystania go do celów biznesu gastronomicznego, warunki gwarancji
zmieniają się.
Nie wyciągaj wtyczki z gniazda sieciowego pociągając za przewód.
S1
S4
Przewód zasilający nie może dotykać gorącej powierzchni.
Nie uruchamiaj urządzenia , jeśli przewód zasilający jest uszkodzony.
Okap kuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy
podłączyć go do odpowiedniego kanału wentylacyjnego (nie podłączać do
kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji).
Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe
na skutek instalacji niezgodnej z instrukcją użytkowania,
Wszelkie zmiany dokonywane w konstrukcji okapu przez osoby bez
odpowiednich uprawnień skutkują wyłączeniem odpowiedzialności
producenta za produkt.
Jeżeli okap nad kuchenny jest używany jednocześnie z urządzeniami
spalającymi gaz lub inne paliwa pomieszczenie powinno być odpowiednio
wentylowane (nie dotyczy obiegu zamkniętego).
Pod okapem nad kuchennym nie wolno używać otwartego ognia,
Jeżeli przewód zasilający, nie odłączalny, ulegnie uszkodzeniu, to powinien
być zastąpiony specjalnym przewodem lub zespołem dostępnym u wytwórcy
lub w specjalistycznym zakładzie naprawczym.
Powietrze okapu nie może być odprowadzane do kanału kominowego
służącego do odprowadzania spalin z urządzeń spalających gaz lub inne
paliwa ( nie dotyczy to okapów z obiegiem zamkniętym
Przed podłączeniem okapu do zasilania sieciowego i sprawdzeniem jego
prawidłowego działania należy zawsze skontrolować czy kabel zasilania
został prawidłowo zainstalowany i nie został przygnieciony przez okap w
trakcie montażu.
Przed czyszczeniem należy wyjąć wtyczkę z gniazda zasilającego.
Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją istnieje ryzyko
pożaru.
Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym
dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub
osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odzywa
się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu,
przekazanej przez osoby odpowiadające za ich bezpieczeństwo
Przeznaczenie i tryb pracy
Okap jest przeznaczony do pracy w trybie zasysającym z odprowadzaniem oparów na zewnątrz lub do pracy w trybie
filtrującym z wewnętrzną recyrkulacją, obieg zamknięty.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią
okapu kuchennego powinna wynosić nie mniej niż 45cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm
przypadku kuchenek gazowych lub elektryczno-gazowych. Jeżeli w instrukcji urządzenia grzejnego podana jest większa
odległość instalowania okapu kuchennego, należy dostosować się do takich wskazań. Montaż okapu i rury osłonowej
okapu przedstawiony jest na rysunku S3. Podczas montażu okapu należy przestrzegać ogólnie obowiązujących
przepisów dotyczących odprowadzania powietrza z pomieszczenia. Należy wziąć pod uwagę, że używanie spiralnych rur
aluminiowych ogranicza wydajność okapu i powoduje zwiększenie głośności przepływającego powietrza.
Podłączenie elektryczne
Napięcie sieci powinno odpowiadać warunkom podanym na tabliczce znamionowej umieszczonej we wnętrzu okapu.
Jeżeli okap jest wyposażony we wtyczkę należy ją umieścić w gniazdu wtykowym spełniającym wymagania
obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę,
instalację okapu należy powierzyć osobie z odpowiednimi uprawnieniami.
Czyszczenie okapu
Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy wyłączyć okap z sieci
zasilania energią elektryczną. Urządzenie powinno być myte specjalistycznymi środkami do powierzchni wykonanej z
blachy nierdzewnej lub blachy malowanej. Okap należy czyścić łagodnymi środkami, nie należy używać środków
ściernych. Regularna konserwacja polepszy działanie okapu.
Uwaga: NIE STOSOWAĆ ALKOHOLU!
Filtr przeciw tłuszczowy
Okap jest wyposażony w filtr aluminiowy. Filtr wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym strzałką
(Rys.1). Filtr powinien być myty ręcznie w następujący sposób, poprzez zanurzenie przez 15 minut w wodzie z płynem o
temperaturze 40-50ºC. Po upływie 15 minut należy rozpocząć mycie i dokładnie opłukać filtr. Filtr musi być kompletnie
suchy przed ponownym umieszczeniem w okapie. Filtr nie czyszczony regularnie zmniejsza wydajność okapu i może
przyczynić się do powstania pożaru. Podczas mycia w zmywarce filtr przeciw tłuszczowy może się odbarwić, ale nie ma
to wpływu na jego właściwości filtrowania.
Filtr węglowy (tylko dla obiegu zamkniętego - rys. S5)
Okap może być wyposażony w filtry węglowe. Filtry należy umieścić na obudowie turbiny, tak jak ilustruje rysunek S5. W
tym wypadku oczyszczone powietrze jest z powrotem odprowadzane do pomieszczenia. Okap nie powinien być wówczas
podłączony do kanałów wentylacyjnych. W celu zapewnienia prawidłowej pracy okapu i skutecznego pochłaniania
zapachów należy regularnie wymieniać filtry węglowe (co 3 do 6 miesięcy) w zależności od intensywności użytkowania
okapu.
Wymiana oświetlenia (rys. S2)
Przed przystąpieniem do jakichkolwiek operacji związanych z wymianą oświetlenia, należy wyłączyć okap z sieci
zasilania energią elektryczną. W ymianę żarówki należy rozpocząć od odłączenia okapu od sieci energetycznej. Jeżeli
okap był wcześniej włączony należy odczekać klika minut i po ochłodzeniu żarówki można przystąpić do jej wymiany.
Uwaga! Nie dotykać żarówek dopóki są gorące.

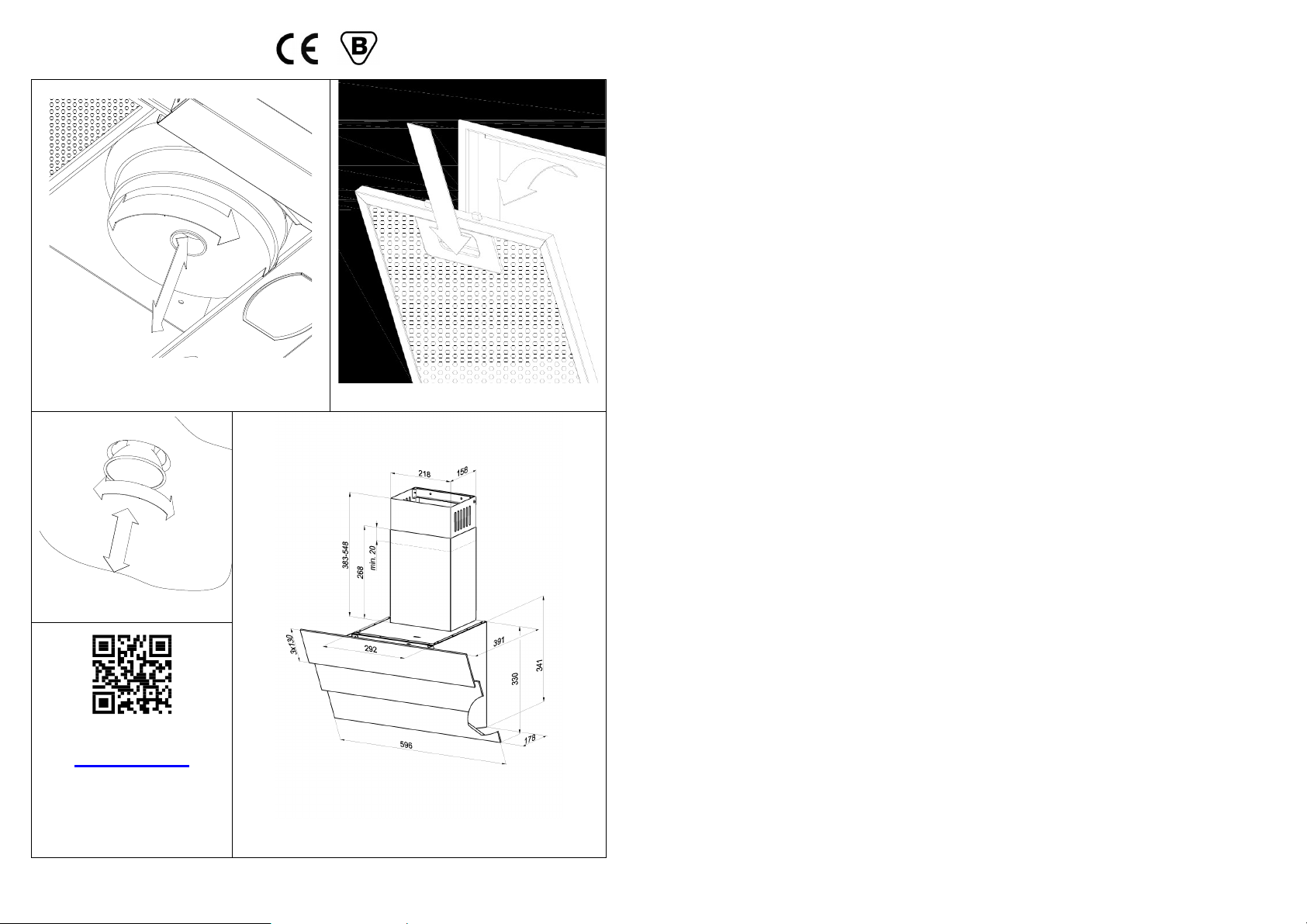

Wymiana filtra aluminiowego - Rys. S1
Wymiana oświetlenia - Rys. S2

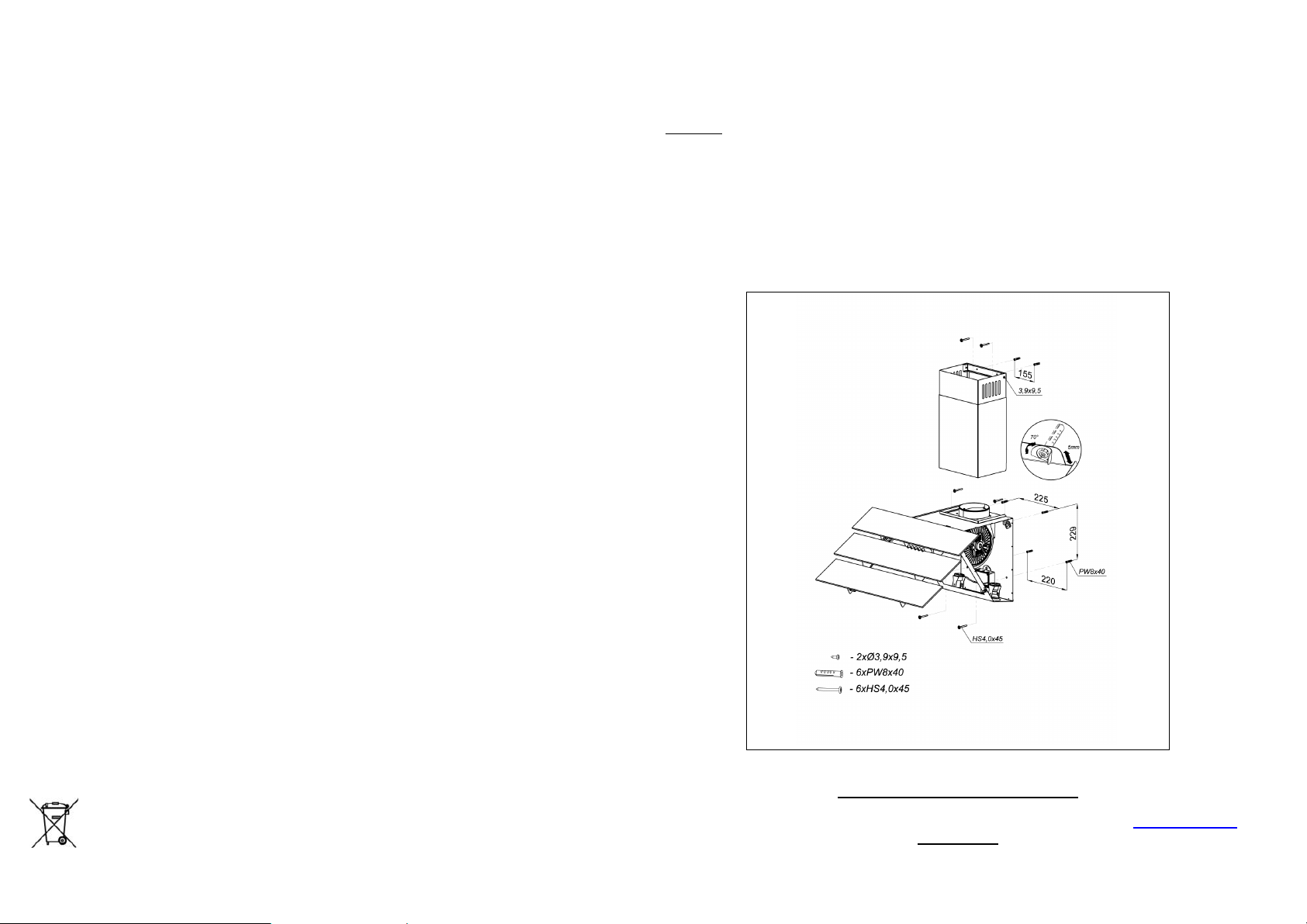

Montaż okapu i komina – Rys S3 (Rysunek A –regulacja poziomu okapu)
Wymiary okapu – Rys. S4
Wymiana filtrów węglowych - Rys. S5
Kod QR – Rys.S6
Symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że niniejszy produkt nie jest
klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie, w celu jego złomowania, należy zdać w
odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów elektrycznych i elektronicznych.
Urządzenie należy złomować zgodnie z lokalnymi przepisami dotyczących utylizacji odpadów. Dodatkowe
informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym
urzędzie, przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony.
Sterowanie mechaniczne
Sterowanie pracą turbiny
• „0” – wyłącza turbinę okapu
• „1” - praca turbiny - z minimalną prędkością
• „2” - praca turbiny - z średnią prędkością
• „3” - praca turbiny - z maksymalną prędkością
Turbinę uruchamiamy poprzez przesunięcie wybranego przycisku. Wyższy bieg oznacza większy przepływ powietrza.
Oświetlenie
• „Symbol żarówki” - naciśnięcie przycisku włącza oświetlenie. Powtórne naciśnięcie przycisku wyłącza
Sposoby zmniejszenia wpływu procesu gotowania na środowisko:
W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.
Filtry aluminiowe okapu należy utrzymywać w czystości. Zalecany czas pracy filtra aluminiowego pomiędzy jego
czyszczeniami wynosi 35h pracy okapu.
Należy dbać na bieżąco o drożność przewodów wentylacyjnych.
Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie oparów
przy aktualnej intensywności gotowania.
Dane techniczne w niniejszej instrukcji oraz na dołączonych etykietach, zostały uzyskane poprzez wykonanie
pomiarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.
oświetlenie.
S3
Dziękujemy za zakup okapu Gorenje
Dla prawidłowego działania okapu zamienia się wymianę filtrów węglowych co 3 miesiące
Oryginalne filtry można zamówić w naszym sklepie internetowym na stronie www.gorenje.pl
