Руководство по эксплуатации, техническому обслуживанию и установке
1200.00.0.000Д РЭ
СОДЕРЖАНИЕ
|
Оснащенность моделей плит |
на обложке |
||
1 |
Общие указания |
2 |
||
2 |
Требования безопасности |
2 |
||
3 |
Технические характеристики |
4 |
||
4 |
Комплектность |
6 |
||
5 |
Устройство и порядок работы |
|
|
|
|
5.1 |
Устройство |
7 |
|
|
5.2 |
Панель управления |
8 |
|
|
5.3 |
Горелки стола |
8 |
|
|
5.4 |
Духовка |
9 |
|
|
5.5 |
Подсветка духовки |
9 |
|
|
5.6 |
Крышка плиты |
9 |
|
|
5.7 |
Хозшкафчик |
10 |
|
6 |
Установка |
10 |
||
7 |
Подключение |
11 |
||
7.1 Подсоединение к газовой сети |
|
11 |
||
7.2 |
Подсоединение к электросети |
|
12 |
|
7.3 |
Рекомендации ремонтным службам |
|
13 |
|
8 Практические советы |
|
15 |
||
|
8.1 |
По использованию горелок стола |
15 |
|
|
8.2 |
По приготовлению в духовке |
15 |
|
|
8.3 |
По приготовлению пирогов |
15 |
|
|
8.4 |
По приготовлению мяса и рыбы |
17 |
|
9 |
Обслуживание плиты |
17 |
||
|
9.1 |
Уход за плитой |
17 |
|
|
9.2 |
Чистка духовки |
18 |
|
|
9.3 |
Замена лампы |
18 |
|
10 |
Возможные неисправности и методы их устранения |
19 |
||
11 |
Техническое обслуживание плиты |
20 |
||
12 |
Транспортирование и хранение |
20 |
||
13 |
Утилизация |
20 |
||
14 |
Гарантии изготовителя |
21 |
||
Адреса уполномоченных организаций по обслуживанию техники |
||||
торговой марки «GEFEST» |
22 |
1
1200.00.0.000Д РЭ
1 ОБЩИЕ УКАЗАНИЯ
Наши плиты постоянно совершенствуются, улучшаются их характеристики, обновляется дизайн,поэтомурисункииобозначениявруководствемогутнесколькоотличатьсяотВашеймодели.
Настоящее руководство по эксплуатации распространяется на плиты газовые бытовые четырехгорелочные моделейGS3206W,GS3206Bи действительно только в тех странах, чьи символы указаны на обложке. Плиты предназначенны для приготовления пищевых продуктов в бытовых условиях.
Вид климатического исполнения УХЛ4 по ГОСТ 15150.
Плита сертифицирована в соответствии с требованиями нормативных правовых актов (НПА) и технических нормативных правовых актов (ТНПА), по которым проведена обязательная сертификация.
Плитадолжнабыть подключена толькоспециалистом организации, имеющей лицензию на право установки и обслуживания газовых плит. Для осуществления гарантийного обслуживанияВашейплитынеобходимообратитьсявсервисныйцентрпообслуживанию бытовой техники (адрес вносится в свидетельство продажи и гарантийные талоны при покупке). Последующие ремонты и обслуживание могут выполнять специалисты уполномоченных организаций.
Перед подключением требуйте проверки соответствия вида и давления газа в сети настройкеплиты,параметрыкоторой указанывнастоящемруководствепоэксплуатации и табличке плиты.
Убедитесь, что параметры электрической сети соответствуют параметрам прибора, указанным в РЭ.
В случае выявления несоответствия необходимо провести доработку электрической сети и монтаж розетки. Электромонтажные работы должна выполнить ЖЭС по месту жительства или организация, имеющая право на проведение данных работ.
При подключении плиты должен быть заполнен талон установки.
Самовольно и неправильно подключенная плита, несоблюдение правил техники безопасности могут привести к отравлению газом, ожогам, пожару, поражению электрическим током.
Внимательно прочтите данное руководство, где есть вся информация по установке, правильному и безопасному использованию и обслуживанию плиты.
Сохраните руководство, оно поможет разрешить возникшие вопросы.
Изготовитель (продавец) не несет ответственности (в том числе и в гарантийный период):
–за дефекты и повреждения изделия, возникшие вследствие нарушения указаний по его хранению,установке,подключению,условийэксплуатации,либодействиянепреодолимой силы (пожара, наводнения и т.п.), воздействия домашних животных, насекомых, грызунов.
–за последствия, вызванные неквалифицированным ремонтом.
2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Лица, пользующиеся плитами, обязаны знать правила безопасного обращения с бытовыми газовыми приборами и внимательно изучить данное руководство.
Плита не предназначена для использования в коммерческих и производственных зонах.
Использованиеприборадляприготовленияпищинагазеведеткповышениютемпературы ивлажностивпомещении.Поэтомувпомещениикухнидолжнабытьхорошаявентиляция, для чего необходимо держать открытыми естественные вентиляционные отверстия или должно быть установлено механическое вентиляционное устройство.
При интенсивном и продолжительном использовании прибора может потребоваться дополнительная вентиляция (открывание окна и эффективное проветривание или включение механического вентиляционного устройства).
Запрещается пользоваться плитой, если давление газа в сети не соответствуетдавлению,указанномувруководствеинатабличкеплиты.
Размещение и эксплуатация подключаемых к плите газовых баллонов должны осуществляться в соответствии с действующими на Вашей территории документами в области безопасности и газоснабжения.
Общий кран подачи газа должен находиться на видном, легкодоступном месте.
2
1200.00.0.000Д РЭ

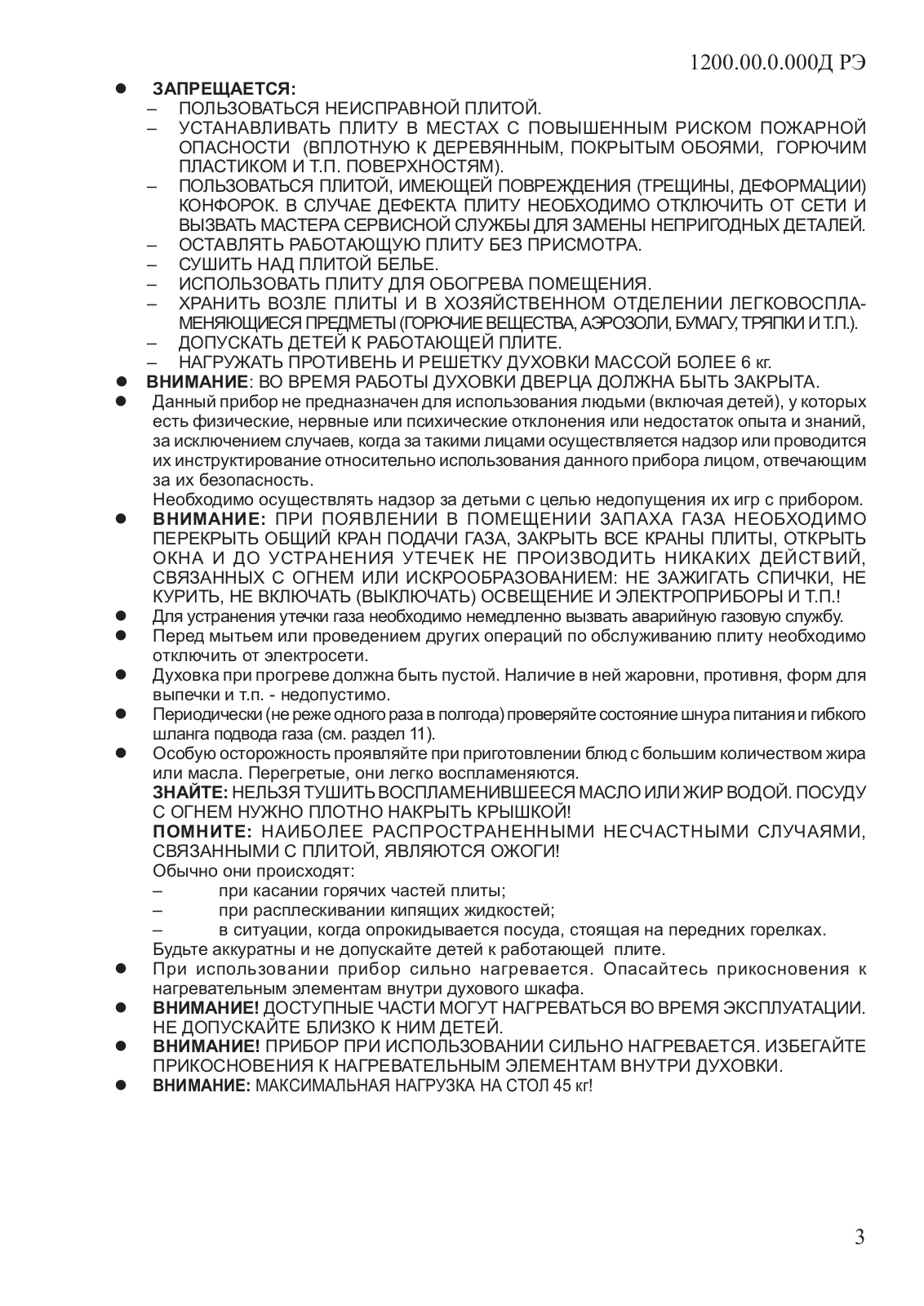

ЗАПРЕЩАЕТСЯ:
–ПОЛЬЗОВАТЬСЯ НЕИСПРАВНОЙ ПЛИТОЙ.
–УСТАНАВЛИВАТЬ ПЛИТУ В МЕСТАХ С ПОВЫШЕННЫМ РИСКОМ ПОЖАРНОЙ ОПАСНОСТИ (ВПЛОТНУЮ К ДЕРЕВЯННЫМ, ПОКРЫТЫМ ОБОЯМИ, ГОРЮЧИМ ПЛАСТИКОМ И Т.П. ПОВЕРХНОСТЯМ).
–пользоваться плитой, имеющей повреждения (трещины, деформации) конфорок. в случае дефекта плиту необходимо отключить от сети и вызвать мастера сервисной службы для замены непригодных деталей.
–ОСТАВЛЯТЬ РАБОТАЮЩУЮ ПЛИТУ БЕЗ ПРИСМОТРА.
–СУШИТЬ НАД ПЛИТОЙ БЕЛЬЕ.
–ИСПОЛЬЗОВАТЬ ПЛИТУ ДЛЯ ОБОГРЕВА ПОМЕЩЕНИЯ.
–ХРАНИТЬ ВОЗЛЕ ПЛИТЫ И В ХОЗЯЙСТВЕННОМ ОТДЕЛЕНИИ ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯПРЕДМЕТЫ(ГОРЮЧИЕВЕЩЕСТВА,АЭРОЗОЛИ,БУМАГУ,ТРЯПКИИТ.П.).
–ДОПУСКАТЬ ДЕТЕЙ К РАБОТАЮЩЕЙ ПЛИТЕ.
–нагружать противень и решетку духовки массой более 6 кг.
ВНИМАНИЕ: ВО ВРЕМЯ РАБОТЫ ДУХОВКИ ДВЕРЦА ДОЛЖНА БЫТЬ ЗАКРЫТА.
Данный прибор не предназначен дляиспользования людьми (включая детей), укоторых есть физические, нервные или психические отклонения или недостаток опыта и знаний, заисключениемслучаев,когдазатакимилицамиосуществляетсянадзорилипроводится ихинструктированиеотносительноиспользованияданногоприборалицом,отвечающим за их безопасность.
Необходимо осуществлять надзор за детьми с целью недопущения их игр с прибором.
ВНИМАНИЕ: ПРИ ПОЯВЛЕНИИ В ПОМЕЩЕНИИ ЗАПАХА ГАЗА НЕОБХОДИМО ПЕРЕКРЫТЬ ОБЩИЙ КРАН ПОДАЧИ ГАЗА, ЗАКРЫТЬ ВСЕ КРАНЫ ПЛИТЫ, ОТКРЫТЬ ОКНА И ДО УСТРАНЕНИЯ УТЕЧЕК НЕ ПРОИЗВОДИТЬ НИКАКИХ ДЕЙСТВИЙ, СВЯЗАННЫХ С ОГНЕМ ИЛИ ИСКРООБРАЗОВАНИЕМ: НЕ ЗАЖИГАТЬ СПИЧКИ, НЕ КУРИТЬ, НЕ ВКЛЮЧАТЬ (ВЫКЛЮЧАТЬ) ОСВЕЩЕНИЕ И ЭЛЕКТРОПРИБОРЫ И Т.П.!
Для устранения утечки газа необходимо немедленно вызвать аварийную газовую службу.
Перед мытьем или проведением других операций по обслуживанию плиту необходимо отключить от электросети.
Духовка при прогреве должна быть пустой. Наличие в ней жаровни, противня, форм для выпечки и т.п. - недопустимо.
Периодически(нережеодногоразавполгода)проверяйтесостояниешнурапитанияигибкого шланга подвода газа (см. раздел 11).
Особуюосторожностьпроявляйтеприприготовленииблюдсбольшимколичествомжира или масла. Перегретые, они легко воспламеняются.
ЗНАЙТЕ:Нельзятушитьвоспламенившеесямаслоилижирводой.Посуду с огнем нужно плотно накрыть крышкой!
ПОМНИТЕ: Наиболее распространенными несчастными случаями, связанными с плитой, являются ожоги!
Обычно они происходят:
–при касании горячих частей плиты;
–при расплескивании кипящих жидкостей;
–в ситуации, когда опрокидывается посуда, стоящая на передних горелках. Будьте аккуратны и не допускайте детей к работающей плите.
При использовании прибор сильно нагревается. Опасайтесь прикосновения к нагревательным элементам внутри духового шкафа.
ВНИМАНИЕ!ДОСТУПНЫЕЧАСТИМОГУТНАГРЕВАТЬСЯвовремяэксплуатации. НЕ ДОПУСКАЙТЕ БЛИЗКО к ним ДЕТЕЙ.
Внимание! Прибор при использовании сильно нагревается. избегайте прикосновения к нагревательным элементам внутри духовки.
Внимание: Максимальная нагрузка на стол 45 кг!
3
1200.00.0.000Д РЭ

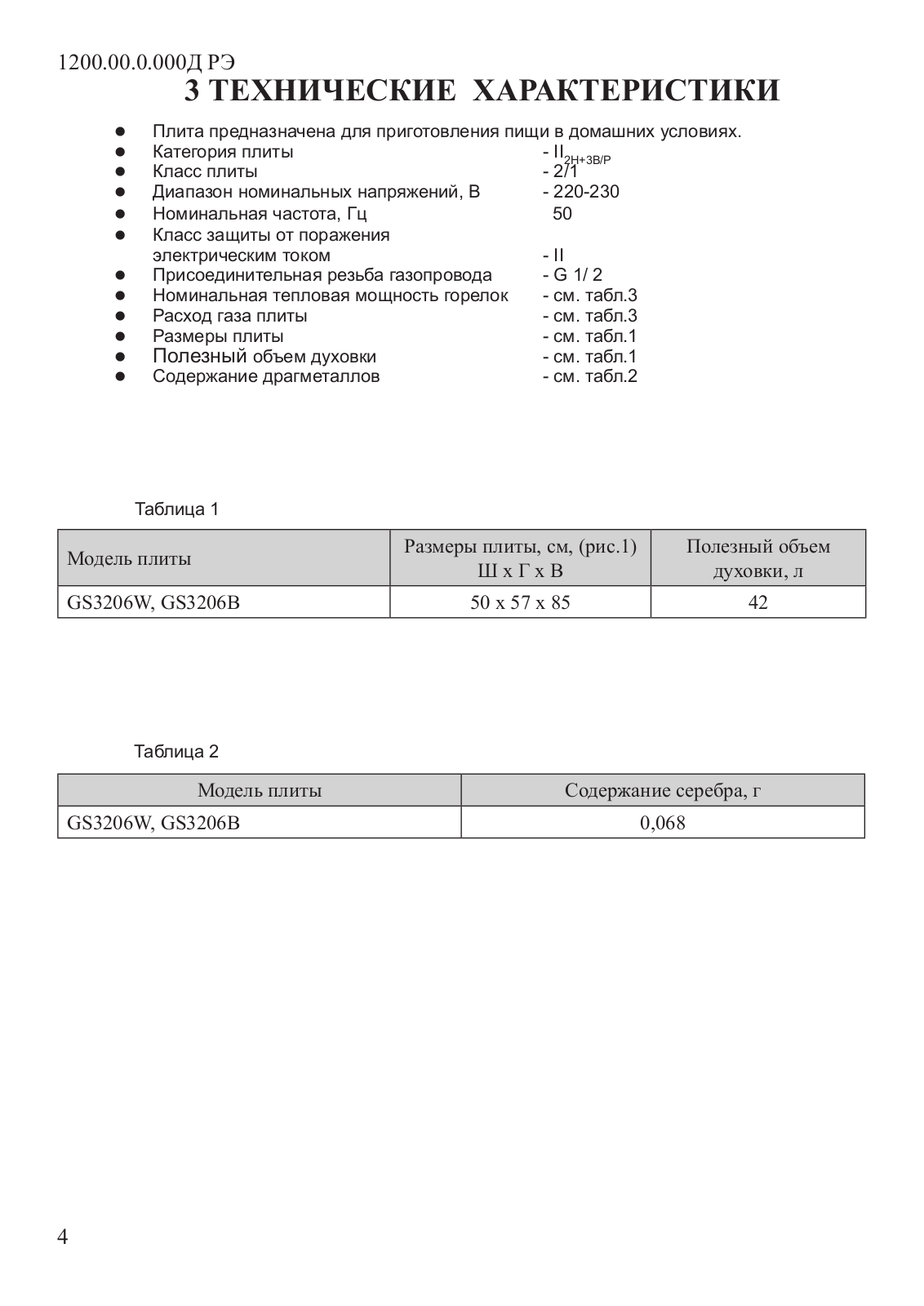

3 технические характеристики
Плита предназначена для приготовления пищи в домашних условиях.
|
Категория плиты |
- II2Н+3В/Р |
|
Класс плиты |
- 2/1 |
|
Диапазон номинальных напряжений, В |
- 220-230 |
|
Номинальная частота, Гц |
50 |
Класс защиты от поражения |
|
|
|
электрическим током |
- II |
|
Присоединительная резьба газопровода |
- G 1/ 2 |
Номинальная тепловая мощность горелок |
- см. табл.3 |
|
|
Расход газа плиты |
- см. табл.3 |
|
Размеры плиты |
- см. табл.1 |
|
Полезный объем духовки |
- см. табл.1 |
|
Содержание драгметаллов |
- см. табл.2 |
Таблица 1
Модель плиты |
Размеры плиты, см, (рис.1) |
Полезный объем |
|
Ш х Г х В |
духовки, л |
||
|
|||
GS3206W, GS3206B |
50 х 57 х 85 |
42 |
Таблица 2
Модель плиты |
Содержание серебра, г |
GS3206W, GS3206B |
0,068 |
4
1200.00.0.000Д РЭ
Плита в зависимости от настройки может работать на природном газе G20 с давлением (13+5,0-6,5) мбар ((1300+500-650)Па) или (20+5,0-3,0 ) мбар ((2000+500-300 ) Па), или сжиженном газе СПБТ с давлением (30±5) мбар ((3000±500) Па).
Перенастройкаплитыпроизводитсязаменойсопелгорелокивинтовмалогорасхода(ВМР) кранов в соответствии с таблицей 3.
Таблица 3
|
|
|
Природный газ (G20) |
|
Сжиженный газ РН=30 мбар |
|||||||
|
|
|
|
|
(3000 Па) |
|
||||||
|
|
|
|
|
|
|
|
|
|
|||
Горелка |
|
|
|
РН=13 мбар |
РН=20 мбар |
|
|
|
СПБТ* |
|||
|
|
|
(1300 Па) |
(2000 Па) |
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
N кВт |
N кВт |
Сопло |
ВМР |
Сопло |
ВМР |
N кВт |
N кВт |
|
Сопло |
ВМР |
|
|
НОМ, |
МИН, |
|
|
|
|
НОМ, |
МИН, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Горелка быстрого действия |
|
3,05 |
0,75 |
144 |
65 |
126 |
56 |
2,9 |
0,75 |
|
92 |
44 |
Gefest |
|
(40) |
(40) |
|
(40) |
|||||||
Горелка полубыстрого действия Gefest |
2,0 |
0,5 |
115 |
49 |
104 |
44 |
1,9 |
0,5 |
|
75 |
33 |
|
(29) |
(29) |
|
(29) |
|||||||||
Вспомогательная горелка |
|
0,7 |
0,3 |
69 |
41 |
61 |
40 |
0,7 |
0,3 |
|
46 |
26 |
Gefest |
|
(22) |
(22) |
|
(22) |
|||||||
Основная горелка духовки |
кран |
2,7 |
1,1 |
137 |
(40) |
121 |
(40) |
2,6 |
1,1 |
|
87 |
(40) |
Gefest |
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Максимальный расход газа на плите. |
|
|
|
|
|
|
|||||
- кран |
|
|
|
995 (л/ч) |
|
|
|
715 (г/ч) |
|
|||
(горелки стола Gefest) |
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
*СПБТ - сжиженный газ “пропан-бутан” по ГОСТ 20448-90, СТБ 2262-2012 (высшая теплота сгорания Н |
- 98,4 МДж/м3 |
|||||||||||
(50,28 МДж/кг)). |
|
|
|
|
|
|
|
|
S |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мощность и расход газа указаны при температуре окружающей среды 15 0С и атмосферном давлении - 101,3 кПа |
|
(по СТБ EН 30-1-1-2005).
В графах «сопло» и «ВМР» указана маркировка, которая соответствует номинальному диаметру сопла в ммх100. ВМРкранасбезопасностьюдуховки(указанывскобках)регулируемые,нетребуютзамены.
Сменные ВМР в комплект плиты не входят. Они имеются в сервисных службах.
5
1200.00.0.000Д РЭ
4 Комплектность
Таблица 4
Комплектующие |
Кол. |
Модель плиты |
|
Плита |
1 шт. |
|
|
Комплект горелок стола |
|
|
|
(смеситель и крышка по 4 шт.) |
|
||
Противень |
1 шт. |
|
|
|
|
|
|
Жаровня |
1 шт. |
|
|
|
|
|
|
Решетка духовки |
1 шт. |
|
|
|
|
|
|
Фильтр |
1 шт. |
|
|
|
|
|
|
Руководство по |
1 шт. |
|
|
эксплуатации |
GS3206W, GS3206B |
||
|
|||
Гарантийная карта |
1 шт. |
||
|
|||
Упаковка |
1 шт. |
|
|
Накладка (для посуды |
1 шт. |
|
|
малого диаметра) |
|
||
|
|
||
Решетка стола |
2 шт. |
|
|
чугунная |
|
||
|
|
||
Комплект сменных |
1 шт |
|
|
сопел |
|
||
|
|
||
Ножки |
4 шт. |
|
6
