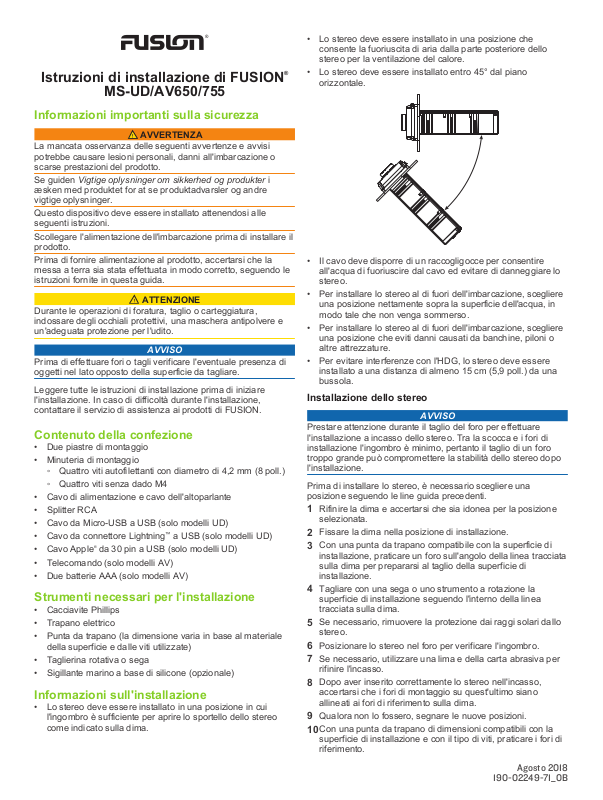

Istruzioni di installazione di FUSION

MS-UD/AV650/755

Informazioni importanti sulla sicurezza

AVVERTENZA

La mancata osservanza delle seguenti avvertenze e avvisi potrebbe causare lesioni personali, danni all'imbarcazione o scarse prestazioni del prodotto.

Se guiden Vigtige oplysninger om sikkerhed og produkter i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Questo dispositivo deve essere installato attenendosi alle seguenti istruzioni.

Scollegare l'alimentazione dell'imbarcazione prima di installare il prodotto.

Prima di fornire alimentazione al prodotto, accertarsi che la messa a terra sia stata effettuata in modo corretto, seguendo le istruzioni fornite in questa guida.

ATTENZIONE

Durante le operazioni di foratura, taglio o carteggiatura, indossare degli occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito.

AVVISO

Prima di effettuare fori o tagli verificare l'eventuale presenza di oggetti nel lato opposto della superficie da tagliare.

Leggere tutte le istruzioni di installazione prima di iniziare l'installazione. In caso di difficoltà durante l'installazione, contattare il servizio di assistenza ai prodotti di FUSION.

Contenuto della confezione

• Due piastre di montaggio

• Minuteria di montaggio ◦ Quattro viti autofilettanti con diametro di 4,2 mm (8 poll.)

◦ Quattro viti senza dado M4

• Cavo di alimentazione e cavo dell'altoparlante

• Splitter RCA

• Cavo da Micro-USB a USB (solo modelli UD)

• Cavo da connettore Lightning™ a USB (solo modelli UD)

• Cavo Apple® da 30 pin a USB (solo modelli UD)

• Telecomando (solo modelli AV)

• Due batterie AAA (solo modelli AV)

Strumenti necessari per l'installazione

• Cacciavite Phillips

• Trapano elettrico

• Punta da trapano (la dimensione varia in base al materiale della superficie e dalle viti utilizzate)

• Taglierina rotativa o sega

• Sigillante marino a base di silicone (opzionale)

Informazioni sull'installazione

• Lo stereo deve essere installato in una posizione in cui l'ingombro è sufficiente per aprire lo sportello dello stereo come indicato sulla dima.

• Lo stereo deve essere installato in una posizione che consente la fuoriuscita di aria dalla parte posteriore dello stereo per la ventilazione del calore.

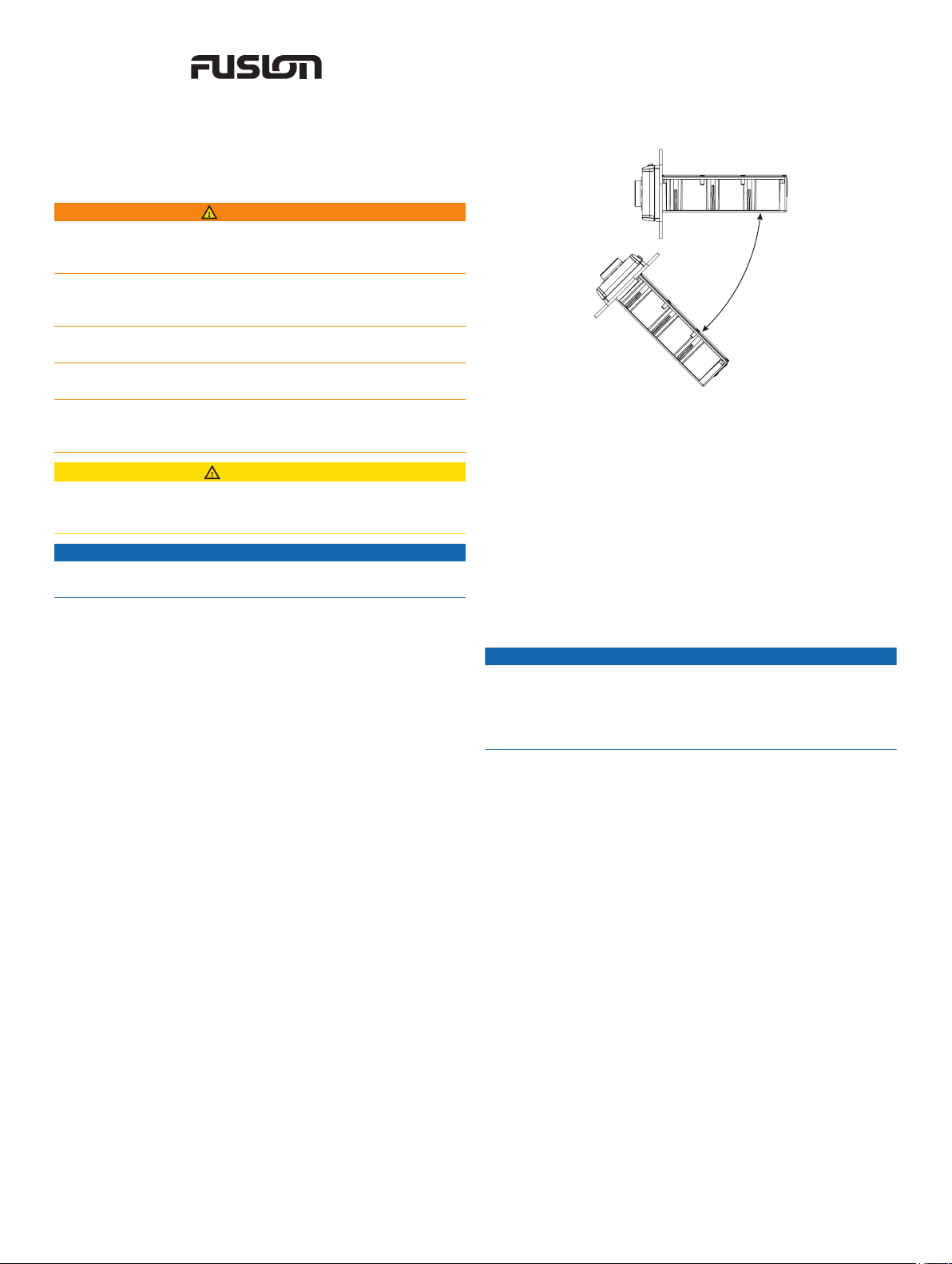

• Lo stereo deve essere installato entro 45° dal piano orizzontale.

• Il cavo deve disporre di un raccogligocce per consentire all'acqua di fuoriuscire dal cavo ed evitare di danneggiare lo stereo.

• Per installare lo stereo al di fuori dell'imbarcazione, scegliere una posizione nettamente sopra la superficie dell'acqua, in modo tale che non venga sommerso.

• Per installare lo stereo al di fuori dell'imbarcazione, scegliere una posizione che eviti danni causati da banchine, piloni o altre attrezzature.

• Per evitare interferenze con l'HDG, lo stereo deve essere installato a una distanza di almeno 15 cm (5,9 poll.) da una bussola.

Installazione dello stereo

AVVISO

Prestare attenzione durante il taglio del foro per effettuare l'installazione a incasso dello stereo. Tra la scocca e i fori di installazione l'ingombro è minimo, pertanto il taglio di un foro troppo grande può compromettere la stabilità dello stereo dopo l'installazione.

Prima di installare lo stereo, è necessario scegliere una posizione seguendo le line guida precedenti.

Rifinire la dima e accertarsi che sia idonea per la posizione

selezionata. Fissare la dima nella posizione di installazione.

Con una punta da trapano compatibile con la superficie di

installazione, praticare un foro sull'angolo della linea tracciata sulla dima per prepararsi al taglio della superficie di installazione.

Tagliare con una sega o uno strumento a rotazione la

superficie di installazione seguendo l'interno della linea tracciata sulla dima.

Se necessario, rimuovere la protezione dai raggi solari dallo

stereo. Posizionare lo stereo nel foro per verificare l'ingombro.

Se necessario, utilizzare una lima e della carta abrasiva per

rifinire l'incasso. Dopo aver inserito correttamente lo stereo nell'incasso,

accertarsi che i fori di montaggio su quest'ultimo siano allineati ai fori di riferimento sulla dima.

Qualora non lo fossero, segnare le nuove posizioni.

Con una punta da trapano di dimensioni compatibili con la

superficie di installazione e con il tipo di viti, praticare i fori di riferimento.

Agosto 2018

190-02249-71_0B

Page 2

Rimuovere la dima dalla superficie di installazione.

Collegare i cavi osservando la polarità.

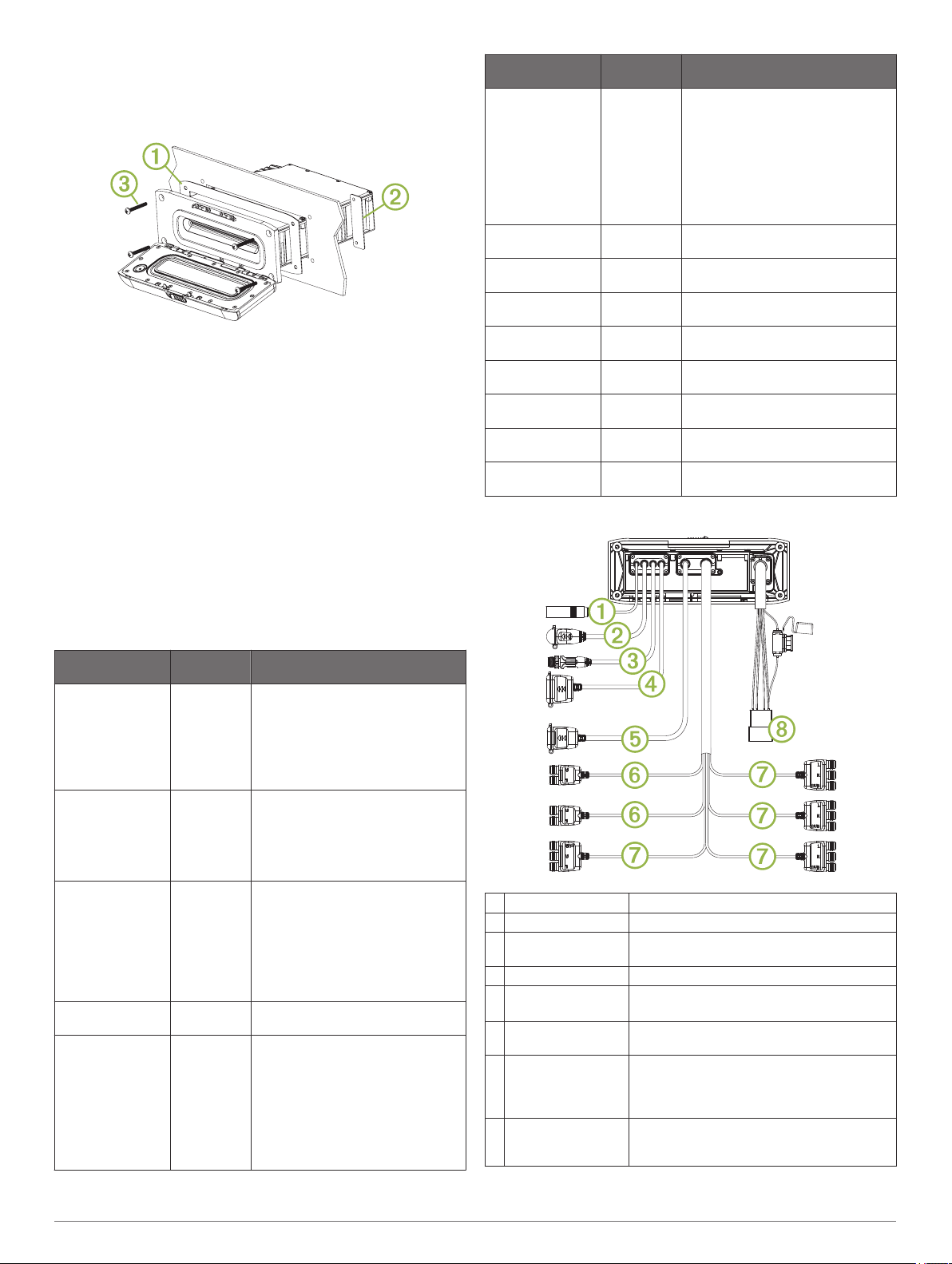

Inserire la guarnizione di montaggio sulla parte posteriore

dello stereo À.

Se necessario, inserire le piastrine filettate Á dietro la

console. Posizionare lo stereo nell'incasso.

Fissare lo stereo alla superficie di montaggio utilizzando le

viti in dotazione Â. Se necessario, fissare la parte posteriore dello stereo con un

elastico o un supporto (non incluso).

Informazioni sul collegamento

Per funzionare correttamente, lo stereo deve essere collegato all'alimentazione, agli altoparlanti e alle sorgenti di ingresso dei supporti. È necessario prestare attenzione al layout dello stereo, del telecomando cablato, degli altoparlanti, della rete NMEA 2000® e delle sorgenti di ingresso prima di effettuare qualsiasi collegamento.

Identificazione dei cavi di alimentazione e dell'altoparlante

Funzione cavo Colore del

Alimentazione (+) Giallo Deve essere collegato a una

Terra (-) Nero Deve essere collegato al negativo

Accensione Rosso Deve essere collegato ad un inter-

Amplifier on Blu È collegato solo quando si utilizza

Disattivazione audio del telefono

cavo

Marrone Se collegato alla messa a terra,

Note

sorgente da 12 V cc costante in grado di fornire 15 A. Tutti i cavi da 12 V devono essere saldati in corrispondenza dell'estremità della fonte di alimentazione del calvo mediante un fusibile da 15 A.

della batteria prima di collegare il cavo giallo. Tutti gli accessori collegati allo stereo devono condividere un posizione di terra comune.

ruttore da 12 V cc separato, per accendere e spegnere lo stereo. Se non si utilizza una connessione da 12 V cc con interruttore, è necessario collegare questo cavo alla stessa sorgente del cavo giallo (alimentazione).

un amplificatore esterno opzionale.

quando si riceve una chiamata sullo smartphone con tecnologia vivavoce, tale evento disattiva l'audio o imposta l'ingresso sulla sorgente AUX IN 2 o ARC (la sorgente ARC è disponibile solo sul modello MS-AV755). È configurabile nel menu Impostazioni.

Funzione cavo Colore del

Dim Arancione Può essere collegato al cavo di illu-

Altoparlante sinistro zona 1 (+)

Altoparlante sinistro zona 1 (-)

Altoparlante destro zona 1 (+)

Altoparlante destro zona 1 (-)

Altoparlante sinistro zona 2 (+)

Altoparlante sinistro zona 2 (-)

Altoparlante destro zona 2 (+)

Altoparlante destro zona 2 (-)

cavo

Bianco

Bianco/Nero

Grigio

Grigio/nero

Verde

Verde/nero

Viola

Viola/nero

Note

minazione dell'imbarcazione per attenuare la luminosità dello schermo dello stereo quando le luci sono accese.

Deve essere collegato a una sezione di cavi compatibile con il fusibile che alimenta il circuito a cui è collegato.

Cavi

Antenna Connettore antenna standard

SIRIUSXM TUNER Connettore SiriusXM

WIRED REMOTE

NMEA 2000 USB Standard del settore USB-A

Video Modelli 755: cavo HDMI® ed Ethernet

AUX IN 1, AUX IN 2 Uscite di linea stereo RCA rossa e bianca per

Connettori delle

zone

Cavo di alimenta-

zione e cavo dell'altoparlante

Collegarsi a una rete NMEA 2000 o a un telecomando FUSION cablato

Modelli 650: composito e component

sorgenti come CD e lettori MP3 Uscite di linea per amplificatori di altoparlanti

e subwoofer. I modelli 650 sono dotati di tre zone. I modelli 755 sono dotati di quattro zone.

Consultare Identificazione dei cavi di alimen

tazione e dell'altoparlante, pagina 2

2 FUSION MS-UD/AV650/755 Istruzioni di installazione

Page 3

Collegamento all'alimentazione

Quando si collega lo stereo all'alimentazione, è necessario collegare entrambi i cavi di alimentazione. Collegare il cavo di alimentazione giallo direttamente alla batteria. Alimenta lo stereo e lo mantiene in standby.

Collegare il cavo di accensione rosso alla stessa batteria attraverso l'accensione o a un altro interruttore manuale per accendere e spegnere lo stereo. Se il cavo rosso non viene fatto passare dall'alimentazione generale o da un altro interruttore dedicato, è possibile collegare il giallo al rosso e collegarli al terminale positivo (+) della batteria.

È necessario collegare i cavi di alimentazione alla batteria tramite un fusibile da 15 A o un regolatore da 15 A.

Se è necessario prolungare il cavo di alimentazione giallo e il cavo nero di terra, utilizzare un cavo da 2,08 mm (14 AWG2). Per prolungamenti superiori a un 1 m (3 piedi), utilizzare un cavo da 3,31 mm² (12 AWG). Se è necessario prolungare il cavo rosso, utilizzare un cavo da 0,33 mm (22 AWG2).

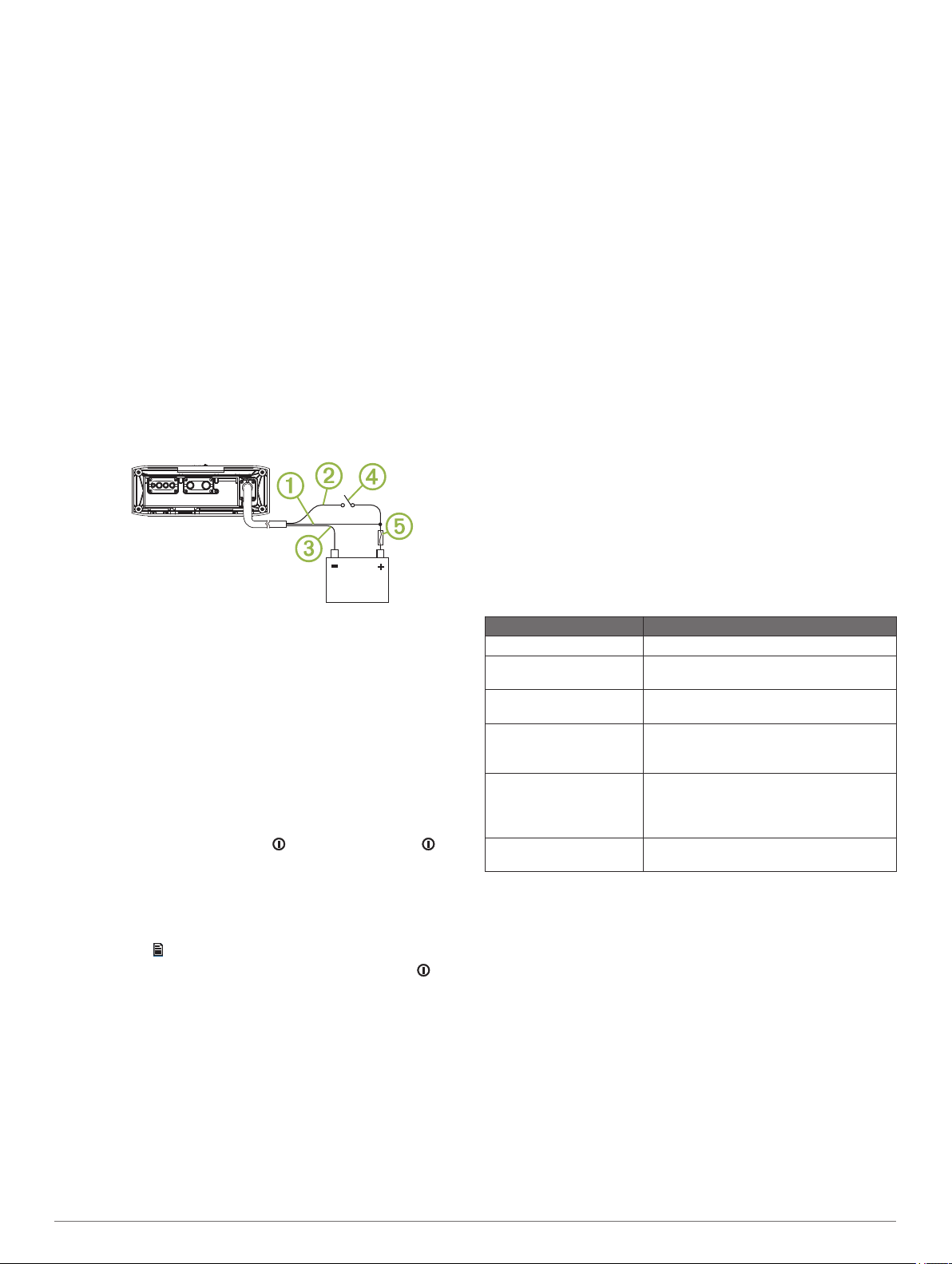

Far passare il cavo di alimentazione giallo À, il cavo di

accensione rosso Á e il cavo nero di terra Â dalla batteria allo stereo.

Non collegare i cavi allo stereo finché non sono state completate tutte le connessioni.

Collegare il cavo nero al terminale negativo (-) della batteria.

Se si passa il cavo rosso attraverso l'accensione o un altro

interruttore manuale Ã, collegare il cavo di segnale rosso all'accensione o all'interruttore.

Collegare il cavo rosso al cavo giallo, installare un fusibile da

15 A Ä il più vicino possibile alla batteria e collegare entrambi i cavi al terminale positivo (+) della batteria.

NOTA: se si passa il cavo rosso attraverso l'interruttore con fusibile, non è necessario collegare il cavo rosso al cavo giallo o aggiungere un altro fusibile al cavo rosso.

Attivazione della modalità standby

È possibile impostare lo stereo perché passi in modalità standby di risparmio energetico premendo . Premendo di nuovo l'attivazione richiede meno dei 30 secondi consueti.

NOTA: quando lo stereo viene impostato per utilizzare la modalità standby di risparmio energetico, continua ad assorbire corrente dalla batteria. L'assorbimento di corrente massimo in modalità standby è di 200 mA.

Selezionare > Impostazioni > Modalità Standby.

Ora lo stereo entra in modalità standby quando si preme .

Zone degli altoparlanti

È possibile riunire gli altoparlanti in un'unica area nelle zone degli altoparlanti. In questo modo è possibile controllare il livello audio delle singole zone. Ad esempio, è possibile che si desideri un livello audio più basso in cabina e più alto sul ponte.

Le zone 1 e 2 sono alimentate dall'amplificatore di bordo. Per utilizzare le uscite di linea RCA e le uscite del subwoofer RCA, è necessario collegare amplificatori esterni.

È possibile impostare il bilanciamento, il limite del volume, il livello di subwoofer e il nome per ciascuna zona.

Informazioni sul collegamento del subwoofer

Questo stereo supporta un'uscita a un subwoofer alimentato per ciascuna zona.

Le uscite del subwoofer sono segnali mono a livello di linea collegati al volume della zona corrispondente.

Viene fornito uno splitter per collegare questa uscita mono all'ingresso stereo di un amplificatore del subwoofer. Per ulteriori collegamenti del subwoofer sono necessari altri splitter (non inclusi).

Note sul collegamento dell'amplificatore dell'altoparlante

Questo stereo supporta un'uscita a un amplificatore esterno per ciascuna zona.

Le uscite delle zone sono segnali stereo a livello di linea collegati al volume della zona. È necessario un cavo RCA standard (non incluso) per collegare l'uscita di ciascuna zona a un amplificatore esterno.

Il cavo blu deve essere collegato a ciascun amplificatore per poterlo accendere tramite lo stereo. Se è necessario dividere o prolungare il cavo di segnale blu, utilizzare un cavo da 22 AWG (0,33 mm2).

Collegamenti comuni allo stereo

È possibile collegare una serie di ingressi e uscite di supporti aggiuntivi allo stereo, a seconda del modello di stereo e dei dispositivi ai quali ci si collega.

I connettori sono codificati in base al colore per consentire di effettuare i collegamenti corretti. Ad esempio, se il TV è dotato di porte line out RCA, collegare un cavo RCA al connettore AUX IN 1 o AUX IN 2 sullo stereo. Questa tabella elenca alcuni modi possibili per collegare dispositivi allo stereo.

NOTA: alcuni connettori non sono disponibili su tutti i modelli.

Ingresso Collegamenti stereo

Antenna radio FM/AM* Connettore antenna Sintonizzatore SiriusXM

Connect Dispositivo USB Connettore USB o dock integrata (modelli

TV con un connettore video composito e uscite audio RCA

TV con connettori component e uscite audio RCA

TV con un connettore HDMI

Connettore SIRIUSXM TUNER

UD) Giallo a COMPOSITE VIDEO (solo MS-

AV650) Uscite RCA da TV a AUX IN 1 o AUX IN 2

Tre connettori video component da abbinare ai connettori sullo stereo (solo MS-AV650)

Uscite RCA da TV a AUX IN 1 o AUX IN 2 Cavo HDMI (solo MS-AV755)

*È necessario collegare un'antenna per la nautica, AM/FM, senza base magnetica.

Ethernet e supporto wireless

È possibile collegare un MFD FUSION-Link™ compatibile al sistema di intrattenimento tramite la porta Ethernet. Consultare la documentazione fornita con l'MFD per ulteriori informazioni.

NOTA: alcuni MFD con supporto Ethernet potrebbero non essere compatibili con FUSION-Link sulla rete Ethernet, ma potrebbero essere compatibili con FUSION-Link sulla rete NMEA 2000.

È possibile collegare un router Ethernet wireless al sistema di intrattenimento per controllare il dispositivo con Wi‑Fi®. È possibile scaricare applicazioni gratuite da Apple App StoreSM per i dispositivi Apple.Le app Android™ sono disponibili tramite Google Play™.

Per ulteriori informazioni, consultare

www.fusionentertainment.com.

FUSION MS-UD/AV650/755 Istruzioni di installazione 3

Page 4

Audio Return Channel

L'Audio Return Channel (ARC) consente di riprodurre l'audio da un televisore con tecnologia HDMI tramite gli altoparlanti del sistema stereo.

L'ARC elimina la necessità di collegare un cavo audio separato dal televisore allo stereo. Generalmente, nei televisori senza ARC, per riprodurre l'audio del televisore sugli altoparlanti del sistema stereo, è necessario un cavo separato. Con ARC, il cavo HDMI invia l'audio del televisore allo stereo.

HDMI versione 1.4 con ethernet supportano ARC. Durante la pianificazione dell'installazione dello stereo, verificare che i dispositivi supportino l'ARC. La maggior parte dei dispositivi che supportano l'ARC presentano l'etichetta ARC sul connettore HDMI che supporta l'ARC.

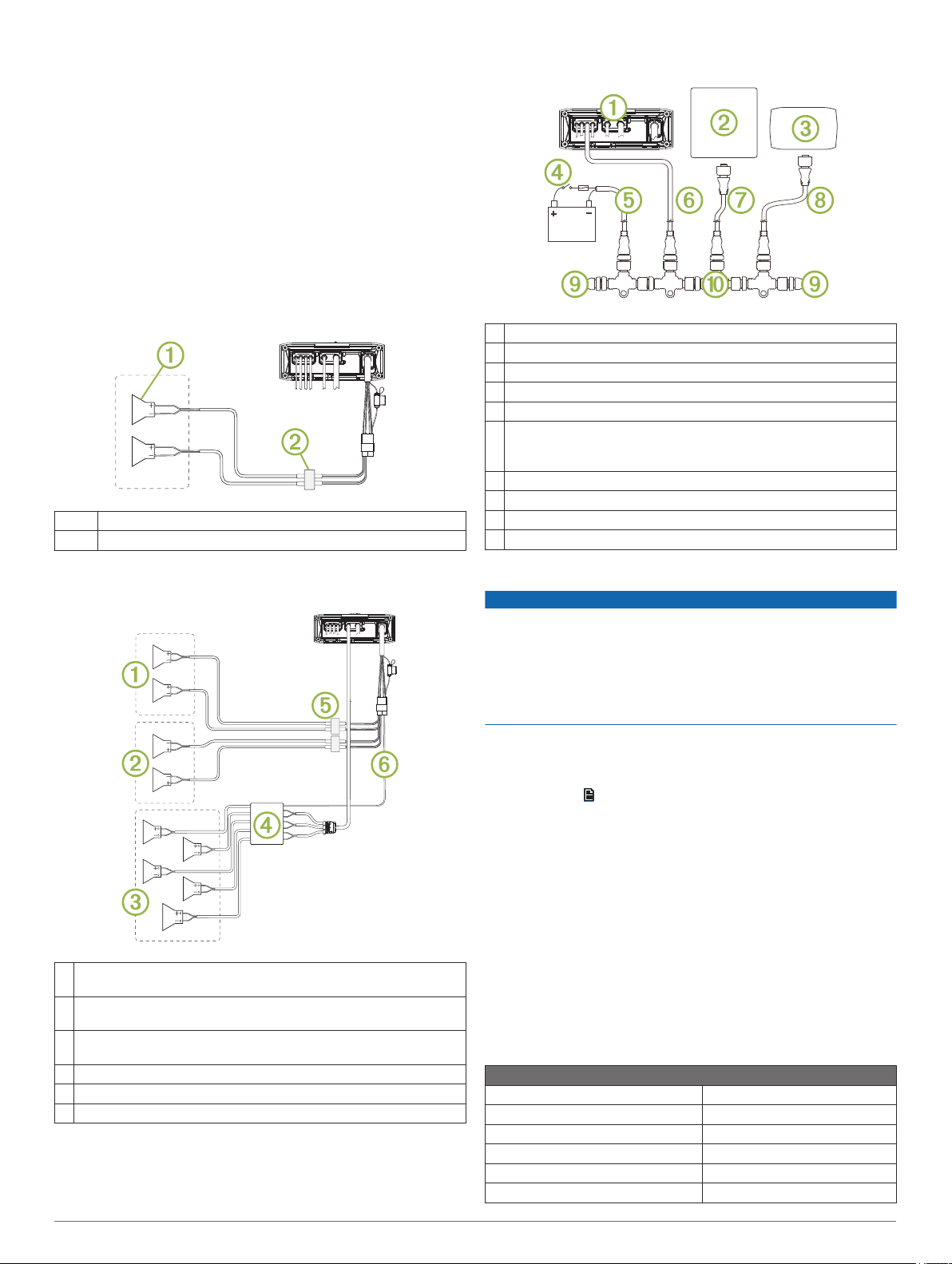

Esempio di diagramma di cablaggio del sistema a zona singola

Altoparlanti

Collegamento impermeabile

Diagramma di cablaggio del sistema NMEA 2000

Stereo

MFD chartplotter supportati

Telecomando cablato serie NRX FUSION

Interruttore in linea

Cavo di alimentazione NMEA 2000

Cavo NMEA 2000 dallo stereo

Può essere prolungato fino alla lunghezza massima di 6 m (20 piedi) utilizzando un cavo NMEA 2000.

Cavo di derivazione NMEA 2000 da MFD

Cavo di derivazione NMEA 2000 dal telecomando Wired

Terminatore o cavo backbone NMEA 2000

Connettore a T NMEA 2000

Esempio di diagramma di cablaggio del sistema a tre zone

Altoparlanti Zona 1, alimentati dall'altoparlante di Classe D nello

stereo Altoparlanti Zona 2, alimentati dall'altoparlante di Classe D nello

stereo Altoparlanti Zona 3, alimentati da un amplificatore esterno collegato

alla line out della zona 3 Amplificatore esterno (non incluso)

Collegamenti impermeabili

Telecomando

Configurazione di un telecomando cablato opzionale

AVVISO

Per impostazione predefinita, lo stereo è configurato per funzionare con una rete NMEA 2000 e l'opzione Alimentazione NRX deve essere attivata solo quando un telecomando opzionale viene connesso direttamente allo stereo. Se questa opzione viene attivata quando lo stereo è connesso a una rete NMEA 2000 è possibile che altri dispositivi sulla rete NMEA 2000 risultino danneggiati.

Se si collega un telecomando NRX cablato opzionale allo stereo e non tramite una rete NMEA 2000 è necessario effettuare una configurazione aggiuntiva.

Selezionare > Impostazioni.

Selezionare un'opzione:

• Se lo stereo e il telecomando cablato opzionale sono stati

entrambi connessi a una rete NMEA 2000, accertarsi che l'opzione Alimentazione NRX non sia selezionata. Ciò consente al telecomando opzionale di ricevere l'alimentazione dalla rete NMEA 2000.

• Se il telecomando cablato opzionale è stato collegato

direttamente allo stereo tramite il connettore NMEA 2000, selezionare l'opzione Alimentazione NRX. Ciò consente allo stereo di fornire alimentazione al telecomando opzionale.

Informazioni sullo stereo

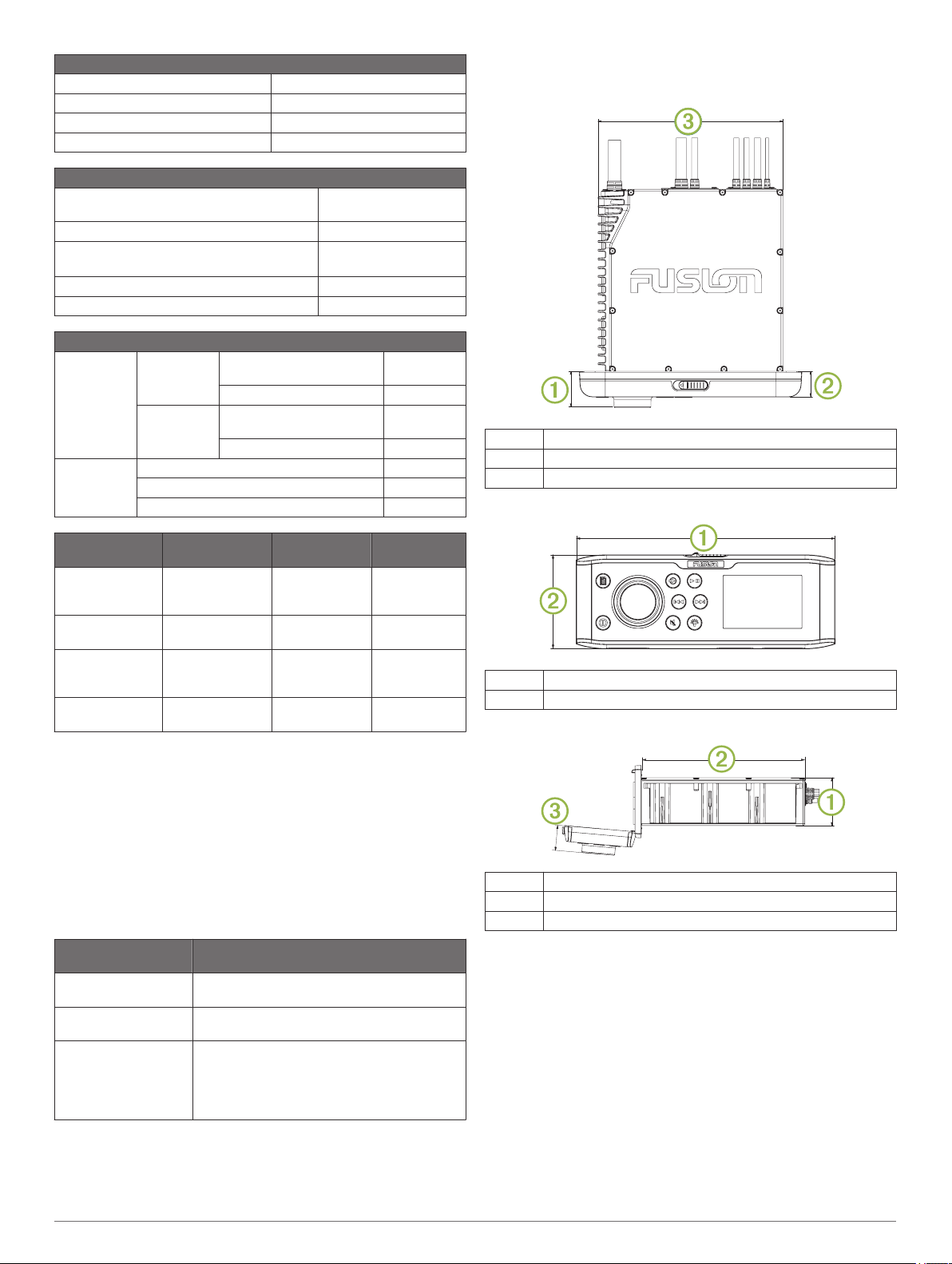

Specifiche

Generale

Peso 0,88 kg (1,96 libbre) Impermeabilità IEC 60529 IPX5 Temperatura operativa Da 0 a 50 °C (da 32 a 122 °F) Temperatura di stoccaggio Da -20 a 70 °C (da -4 a 158 °F) Distanza di sicurezza dalla bussola 15 cm (5,9 poll.) Tensione operativa Da 10,8 a 16 V CC

4 FUSION MS-UD/AV650/755 Istruzioni di installazione

Page 5

Generale

179.94

NMEA 2000 LEN 1 (50 mA) Bluetooth Frequenza Bluetooth/ANT Potenza Bluetooth/ANT (max.) 8 dBm EIRP

Amplificatore di bordo, Classe D

Potenza di trasmissione per canale relativa alla musica

Potenza di trasmissione totale 280 W max Potenza di trasmissione per canale

(14,4 VDC al 10% THD+N) Livello audio di linea in uscita (max.) 6 V (picco-picco) Livello audio ingresso ausiliario (tipico) 1 V RMS

Consumo corrente

Stereo spento

Stereo acceso

Motore spento

Motore acceso

Audio disattivato <900 mA Volume di ascolto tipico 2 A Assorbimento di corrente massimo 15 A

Modalità Standby = Disattivato

Modalità Standby = Attivato < 200 mA Modalità Standby =

Disattivato Modalità Standby = Attivato < 200 mA

Classe 2 Da 2.400 a 2.483,5 MHz

70 W max. x 4 a 2 ohms

43W RMS x 4 @ 2 ohms 26W RMS x 4 @ 4 ohms

< 3 mA

< 20 mA

Disegni di ingombro dello stereo

Dimensioni della parte superiore

À Á Â

Dimensioni della parte anteriore

35 mm (1,367 poll.) 25 mm (0,97 poll.) 180 mm (7,08 poll.)

Sintonizzatore Europa e

Gamma frequenza radio FM

Intervallo di frequenza FM

Gamma frequenza radio AM

Intervallo di frequenza AM

Australasia

Da 87,5 a 108 MHz

50 kHz 200 kHz 50 kHz

Da 522 a 1620 kHz

9 kHz 10 kHz 9 kHz

Stati Uniti Giappone

Da 87,5 a 107,9 MHz

Da 530 a 1710 kHz

Da 76 a 95 MHz

Da 522 a 1620 kHz

Compatibilità del lettore multimediale

Se si dispone di un modello UD, è possibile utilizzare i cavi dell'adattatore inclusi per collegare lettori multimediali alla docking station interna o il connettore ubicato sul retro dello stereo. Se si dispone di un modello AV, è possibile utilizzare i cavi USB in dotazione al lettore multimediale per collegare il lettore al connettore sul retro dello stereo.

Solo i lettori multimediali dotati di porte sulla parte inferiore, non sui lati, sono compatibili con la docking station. I lettori multimediali con dimensioni maggiori di 144 × 71 × 13 mm (5,67 × 2,80 × 0,52 poll.) non sono compatibili con la docking station.

Connettore del cavo nella Dock

Connettore micro-USB Lettori multimediali supportati. Visitare il sito

Apple Connettore a 30 pin

Connettore Lightning Apple

È anche possibile collegare un'unità flash USB con formattazione FAT32 o NTFS direttamente alla porta USB.

Dispositivi

Web www.fusionentertainment.com. Apple iPhone® 4s.

Apple iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c e iPhone 5.

iPod touch® (5a e 6a generazione) e iPod nano® (7a generazione).

À Á

216 mm (8,50 poll.) 78 mm (3,08 poll.)

Dimensioni della parte laterale

À Á Â

52 mm (1,37 poll.) 177 mm (6,97 poll.) 28 mm (1,08 poll.)

Aggiornamenti software

Per risultati ottimali, aggiornare il software in tutti i dispositivi FUSION al momento dell'installazione per garantire la compatibilità.

Visitare il sito Web www.fusionentertainment.com/marine per scaricare il software aggiornato. Gli aggiornamenti software e le istruzioni sono disponibili sulla pagina dei prodotti del dispositivo.

Registrazione del FUSION MS-UD/AV650/755

Per un'assistenza completa, eseguire subito la registrazione in linea.

• Visitare il sito Web www.fusionentertainment.com.

• Conservare in un luogo sicuro la ricevuta di acquisto originale o la fotocopia.

FUSION MS-UD/AV650/755 Istruzioni di installazione 5

Page 6

© 2017–2018 Garmin Ltd. o sue affiliate Garmin®, il logo Garmin, FUSION® e il logo Fusion sono marchi di Garmin Ltd. o delle società affiliate, registrati negli Stati Uniti e in altri Paesi. FUSION-Link™ è un marchio di Garmin Ltd. o delle società affiliate. L'uso di tali marchi non è consentito senza consenso esplicito da parte di Garmin.

Android™ e Google Play™ sono marchi di Google Inc. Apple®, il logo Apple, iPod®, iPod touch®, iPod nano®, iPhone® e Lightning™ sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi. Il marchio "iPhone" è utilizzato in Giappone con una licenza concessa da Aiphone K.K. i logo Bluetooth® appartengono a Bluetooth SIG, Inc. e il loro uso da parte di Garmin è concesso su licenza. 2000® e il logo NMEA 2000 sono marchi registrati della National Marine Electronics Association. Sirius, XM e tutti i marchi e i logo correlati sono marchi di Sirius XM Radio Inc. Gli altri marchi e nomi commerciali appartengono ai rispettivi proprietari.

App StoreSM è un marchio di servizio di Apple Inc. Il marchio e

HDMI® è un marchio registrato di HDMI Licensing, LLC. , NMEA

www.fusionentertainment.com
