Freud Tools FE84 User Manual

CEPILLO
PLANER
RABOT

LISTA DE RECAMBIOS
SPARE LIST
LISTE DE RECHANGES

VERSIÓN: V-0

623

FE84

Salvo modificaciones

Emitido: 29/08/06 Impreso: 30/08/06

Right of modifcations reserved
Modification reservées

* FREUD * CEPILLO * PLANER * RABOT * 623

V

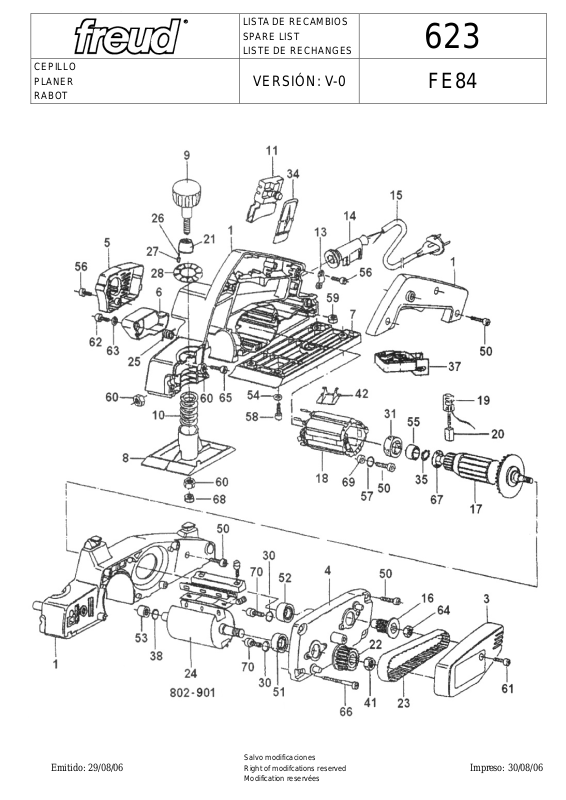

LISTA DE RECAMBIOS / SPARE PART LIST / LISTE DE PIECES DETACHEES

POS CODIGO DENOMINACION PART NAME DENOMINATION

1 135718116 Conjunto cubierta motor negra Motor casing assembly Ensemble carter moteur
3 135711324 Tapa transmisión roja Transmission cover Couvercle transmission
4 135711340 Tapa rodamiento aluminio Aluminium bearing cover Couvercle roulement alumini
5 135711061 Tapa motor Motor cover Couvercle moteur
6 135711221 Protección Protection Protecteur
7 135715460 Base fija Fixed base Base fixe
8 135711183 Base ajustable Adjustable base Base règlable

9 135715632 Pomo graduación Adjusting grip Pommeau de réglage
10 135703501 Muelle Spring Ressort
11 763296913 Interruptor Switch Interrupteur
13 101204231 Brida sujeción cable Cable fastening clamp Bride fixation câble
14 130634181 Manguito Sleeve Manchon
15 767663500 Cable red goma Power cord Cable red goma
16 135713933 Polea motriz Drivig pulley Poulie motrice
17 135719039 Inducido 120V Armature 120V Induit 120V
18 135719027 Estator 120V-230V Field 120V-230V Stator 120V-230V
19 135719113 Porta escobilla Brush holder Porte balai
20 130839071 Escobilla Brush Balai
21 135714942 Anillo indicador Turn indicator Indicateur de rotation
22 135713941 Polea Pulley Poulie
23 135713902 Correa Belt Courroie
24 135719210 Cabezal cuchillas completo Complete cutter head Tête porte-outils complet
25 757020951 Resorte Spring Ressort
26 757000203 Muelle Spring Resort
27 130823131 Pivote Pivot Pivot
28 135714712 Disco divisor Adjustment label Disque règlage
30 135716891 Arandela 4,3 Washer Rondelle
31 130131601 Anillo goma Rubber ring Bague cautchouc
34 135714171 Deflector Deflector Deflector
35 875400050 Anillo seg. 5 DIN-6799 Ring 5 DIN-6799 Aneau securité 5
37 135719321 Regulador 120V Regulator 120V Regulateur 120V
38 870740913 Felpa Felt Feutre
41 860201100 Tuerca M10 Nut Écrou
42 135715651 Pie apoyo Pied d'appui Support foot
50 844820050 Tornillo 4x20 tp Screw 4x20 tp Vis 4x20 tp
51 712000035 Rodamiento 6000-ZZ Ball bearing Roulement
52 712060855 Rodamiento 608-ZZ Ball bearing Roulement
53 713721100 Casquillo agujas INA-HK1010 Bushing Douille à aguilles
54 874110051 Arandela B5 DIN127 Washer Rondelle
55 712060726 Rodamiento 607 ZZ Ball bearing Roulement
56 844820026 Tornillo PZ D.6,9-3,5x12 TP Screw Vis
58 870001064 Tornillo PZ D.8-M5x12 Screw Vis
59 863002050 Tuerca M5 DIN934 Nut Écrou
60 860201060 Tuerca M6 DIN934 Nut Écrou
61 849077248 Tornillo M4x8DIN7500C Screw M4x8DIN7500C Vis M4x8 DIN7500C
62 844820046 Tornillo 4x12 Screw 4x12 Vis 4 x12
63 870001043 Arandela 4,3 DIN-125 Washer 4,3 DIN-125 Rondelle 4,3 DIN-125
64 860918981 Tuerca M8 Nut Écrou
65 849131214 Tornillo CL89Z 3,6x8 Screw CL89Z 3,6x8 Vis CL89Z 3,6x8
66 844820061 Tornillo PZ D.7,5-4x65 TP Screw Vis
67 870800716 Arandela 7x16x0.2 Washer 7x16x0.2 Rondelle 7x16x0.2
68 860914040 Tuerca M4 Ecrou M4 Nut M4
69 134161722 Anillo fijar estator Ring field Aneau stator
70 849078252 Tornillo torx M4x12 Screw torx M4x12 Vis torx M4x12

901 135728578 Kit portacuchilla (sin cuchilla) Blade holder ass.(without blade) Groupe portelame(sans lame)

ERSION: 0

ACCESORIOS ACCESSORIES ACCESSOIRES

302 910770101 F69302 Tope lateral Plane side stop Butée latérale
303 910780101 F69303 Soporte profundidad Plane depth support Support profondeur
304 919290101 F69304 Bolsa recoje virutas Dust collection bag Sac poussière
305 919200101 F69305 Adapt.aspiración polvo Dust suction adapter Adaptateur poussière
802 951530101 F99111 Juego cuchillas (2ut.) Blade (2ut) Couteau (outil) (2ut)
