Obsah

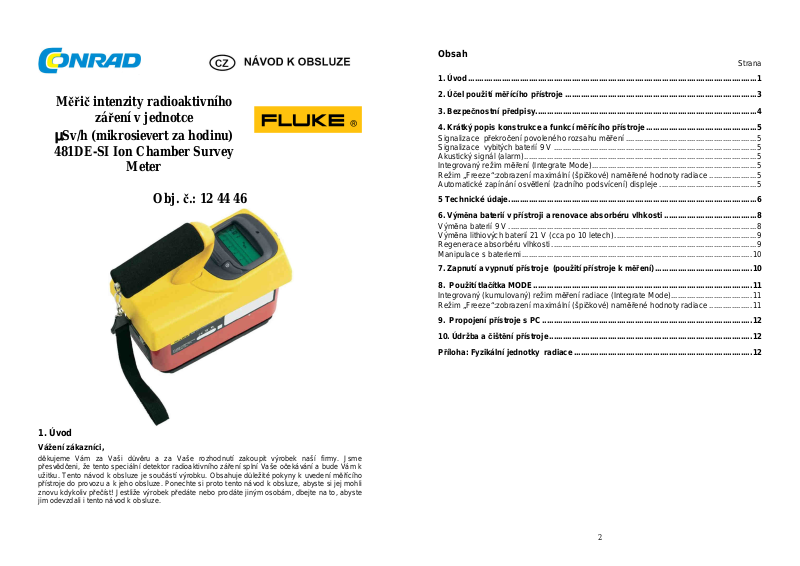

Měřič intenzity radioaktivního
záření v jednotce
Sv/h (mikrosievert za hodinu)
µ
481DE-SI Ion Chamber Survey
Meter
Obj. č.: 12 44 46
Strana
1. Úvod ................................................................................................................................ 1
2. Účel použití měřícího přístroje ..................................................................................... 3
3. Bezpečnostní předpisy .................................................................................................. 4
4. Krátký popis konstrukce a funkcí měřícího přístroje ................................................. 5
Signalizace překročení povoleného rozsahu měření .......................................................... 5
Signalizace vybitých baterií 9 V .......................................................................................... 5
Akustický signál (alarm) ....................................................................................................... 5
Integrovaný režim měření (Integrate Mode) ......................................................................... 5
Režim „Freeze“:zobrazení maximální (špičkové) naměřené hodnoty radiace ..................... 5
Automatické zapínání osvětlení (zadního podsvícení) displeje ........................................... 5
5 Technické údaje .............................................................................................................. 6
6. Výměna baterií v přístroji a renovace absorbéru vlhkosti ......................................... 8
Výměna baterií 9 V .............................................................................................................. 8
Výměna lithiových baterií 21 V (cca po 10 letech) ............................................................... 9
Regenerace absorbéru vlhkosti ........................................................................................... 9
Manipulace s bateriemi ...................................................................................................... 10
7. Zapnutí a vypnutí přístroje (použití přístroje k měření) ........................................... 10
8. Použití tlačítka MODE ................................................................................................. 11
Integrovaný (kumulovaný) režim měření radiace (Integrate Mode).................................... 11
Režim „Freeze“:zobrazení maximální (špičkové) naměřené hodnoty radiace ................... 11
9. Propojení přístroje s PC ............................................................................................. 12
1. Úvod
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy. Jsme
přesvědčeni, že tento speciální detektor radioaktivního záření splní Vaše očekávání a bude Vám k
užitku. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení měřícího
přístroje do provozu a k jeho obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli
znovu kdykoliv přečíst! Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.
10. Údržba a čištění přístroje .......................................................................................... 12
Příloha: Fyzikální jednotky radiace ............................................................................... 12
3
2.
Účel použití měřícího přístroje
4
3.
Bezpečnostní předpisy
Tento měřící přístroj je vybaven Geiger-Müllerovým detektorem (čítačem) a ionizační komorou,
které slouží k rychlému zjištění a změření intenzity radioaktivity podle modelu přístroje v jednotce
„mikrosievert za hodinu“ (µSv/h nebo v „ R/h“ (roentgen za hodinu - viz dále). Tato jednotka je
uváděna na displeji přístroje jako „µS/h“ („ R/h“). Tímto přístrojem snadno zjistíte, zda nejsou
potraviny, přístroje nebo stavební materiály na pracovištích kontaminovány nebezpečným
radioaktivním zářením.
Ve fyzice rozlišujeme 3 druhy radioaktivního záření: alfa (α), beta (β) a gama (γ). Tato záření se
neliší pouze svými fyzikálními charakteristikami, nýbrž též různým působením na lidský
organismus.
Tento přístroj měří záření gama (γ) a „X“ (roentgenovy paprsky) s kvantovou energií v rozsahu od
20 keV do 2 MeV přes ochrannou clonu (štítek) ze syntetické fenolové pryskyřice s hustotou 246
mg/cm2. S otevřenou clonou z fenolové pryskyřice lze tento měřící přístroj také použít k měření
záření „X“ s kvantovou energií v rozsahu od 7 keV do 30 keV
S otevřenou clonou z fenolové pryskyřice lze tento měřící přístroj také použít k měření záření
S otevřenou clonou z fenolové pryskyřice lze tento měřící přístroj také použít k měření záření
beta (β) s kvantovou vyšší než 100 keV . Dvě tenká mylarová okénka (fólie z umělé hmoty na bázi
tereftalátu polyetylénu) mají Sbinovanou citlivou tloušťku (hustotu) 6.6 mg/cm2.
Abychom mohli porovnat působení těchto 3 druhů záření na lidský organismus, byla zavedena
veličina biologického působení radioaktivního záření: Jedná se o takzvanou ekvivalentní dávku
záření, která se udává v jednotce „sievert“ nebo „roentgen,“(rem). Tento takzvaný dávkový
ekvivalent představuje v přepočtu hodnotu: 1 rem (R) = 0,01 sievert (Sv).
Tato jednotka byla pojmenována po švédském fyzikovi Rolfu Maxmiliánu Sievertovi (1896), který
se zabýval výzkumem radiace a jejími účinky na živé organismy. Předchůdcem této jednotky byla
jednotka „rem“ (roentgen equivalent in man = biologický ekvivalent röntgenu).
Spočítané impulsy radioaktivního záření a různé složky smíšeného záření se přepočítávají do
jednotné míry biologického působení radioaktivity na živé organismy. Přitom se vychází ze
„standardního smíšeného záření“ radioaktivního izotopu cesia (caesia) 137. Tento izotop
s poločasem rozpadu 33 let se používá v nedestruktivním zkoušení materiálů a výrobků
(defektoskopii) a při ozařování rakovinných nádorů.
V příslušných tabulkách můžete nalézt přepočet na ekvivalentní dávku záření jiných radioaktivních
izotopů, například na kvanta záření gama nuklidu kobaltu 60 s kvantovou energií cca 1,2 MeV.
Při měření radioaktivity dejte pozor na to, abyste tento měřící přístroj zaměřili na testovaný vzorek,
kterého se nesmíte dotýkat.
Abyste zabránili kontaminaci měřícího přístroje radioaktivními částicemi, uchovávejte tento měřící
přístroj ve vhodném obalu (například v igelitovém sáčku).
K napájení tohoto přístroje slouží 1 alkalická baterie s jmenovitým napětím 9 V.
Jiný způsob používání tohoto měřiče intenzity radioaktivního záření, než bylo uvedeno výše, by
mohl vést k poškození tohoto přístroje.
Tento měřící přístroj s certifikací „CE“ splňuje předpisy příslušných zákonných evropských norem
a směrnici Evropského společenství o elektromagnetické slučitelnosti „89/336“. U výrobku byla
doložena shoda s příslušnými evropskými a národními normami a směrnicemi. Doklady o této
shodě jsou uloženy u výrobce
Na výrobku nesmějí být prováděny změny nebo přestavby v jeho vnitřním zapojení!
Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste tento
návod k obsluze bezpodmínečně dodržovali!
.
Dodržujte bezpodmínečně bezpečnostní předpisy!
Dodržujte při manipulaci s radioaktivními látkami opatrnost a vyhlášku ohledně ochrany
před radioaktivním zářením!
Geigerův-Müllerův počítač (detektor radioaktivního záření), který se nachází v tomto měřícím
přístroji, pracuje s velmi vysokým napětím. Dejte prosím z tohoto důvodu pozor na nebezpečí
ohrožení života vysokým napětím!
Tento měřící přístroj nelze používat jako plnohodnotný osobní dozimetr! V režimu dozimetru
(měření dávek radioaktivního záření) sčítá tento přístroj do něho dopadající dávky radiace za
určitou nastavitelnou dobu do celkové dávky, která neodpovídá přepočtu HP (0,07) nebo HP (10).
Tento přístroj není vhodný k měření úrovně radiace na tkáních, na lidském těle nebo na zvířatech.
• Z bezpečnostní důvodů a z důvodu registrace CE nelze provádět na měřícím přístroji žádné
• Měřící přístroje a jejich příslušenství nejsou žádné dětské hračky a nepatří do rukou malých
• Nevystavujte přístroj silnému mechanickému namáhání, vysokým teplotám (přímému
• Nepoužívejte tento přístroj v prostorách, ve kterých se vyskytují zvířený prach, hořlavé plyny
• Pokud se budete domnívat, že by použití tohoto přístroje mohlo znamenat nějaké
• Nezapínejte tento měřící přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné
škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto měřícím
přístrojem nebo nedodržováním bezpečnostních předpisů. V těchto případech zanikají
jakékoliv nároky, které by jinak vyplývaly ze záruky přístroje.
změny v jeho vnitřním zapojení.
dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot nebo polystyrénové
kuličky představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout.
slunečnímu záření), silným vibracím nebo otřesům a vysoké vzdušné vlhkosti.
nebo výpary chemických rozpouštědel (ředidel barev a laků).
nebezpečí, vypněte přístroj a zajistěte jej proti náhodnému použití (zapnutí). Vezměte na
vědomí, že přístroj již nelze bezpečně používat tehdy, když:
• přístroj vykazuje viditelná poškození,
• přístroj nepracuje (nefunguje) a
• jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo
• byl vystaven těžkému namáhání při přepravě.
do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla tento přístroj za
určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s
teplotou okolního vzduchu.
Dodržujte rovněž všechny pokyny a bezpečnostní upozornění, které jsou uvedeny
v jednotlivých kapitolách toho návodu k obsluze.
Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v tomto návodu
k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.
5
4. Krátký popis konstrukce a funkcí měřícího přístroje
6
5
Technické údaje
Tento přístroj , který je napájen bateriemi, je vybaven přehledným 2 ½-místným LCD displejem
a analogovým čárkovým grafem (diagramem) se 100 segmenty s nulovým segmentem a s dvaceti
skupinami po pěti segmentech, na displeji měřícího přístroje je zobrazena permanentní stupnice.
Hlavní části této stupnice zobrazují příslušné jednotky měření, které odpovídají příslušnému
rozsahu měření. Pouzdro tohoto přístroje je vyrobeno z velmi odolné umělé hmoty ABS a použitá
těsnění a absorbér (pohlcovač) vlhkosti brání vnikání vlhkosti do vnitřku přístroje. Pomocí 2
ovládacích tlačítek zapnete nebo vypnete měřící přístroj a nastavíte (zvolíte) všechny funkce
(režimy měření) přístroje.
Signalizace překročení povoleného rozsahu měření
Jestliže okamžitá naměřená hodnota radiace bude v příslušném rozsahu měření vyšší než 50 R/h
(0.5 Sv/h), začne na dipleji blikat 'R' v jednotce „R/h“ nebo 'Sv'“ v jednotce „Sv/h“, což znamená
překročení možnosti přístroje z důvodů příliš vysoké intenzity radiace.. Toto blikání přestane,
jakmile dojde k vymazání integrované hodnoty.
Signalizace vybitých baterií 9 V
Jakmile se na displeji měřícího přístroje poprvé zobraz symbol vybitých baterií „LOW BATTERY
(„LO BAT“), můžete ještě používat měřící přístroj k měření po dobu asi 6 hodin.. jakmile začne
tento symbol blikat, lze měřící přístroj používat dále k měření maximálně jednu hodinu Dojde-li
k vypnutí měřícího přístroje následkem do něho vložených vybitých baterií, bude-li se snižovat
kontrast displeje (nebudou-li naměřené hodnoty čitelné), vyměňte v přístroji obě baterie
s jmenovitým napětím 9 V.(jedná se o takzvané destičkové baterie). V normálním případě mají tyto
baterie životnost asi 200 hodin. Tento přístroj lze napájet také jednou baterií 9 V, V tomto případě
musíte ale počítat s tím, že budete moci měřící přístroj používat k měření pouze asi 100 hodin.
Kromě toho je základní jednotka toho přístroje (ionizační komora) napájena třemi lithiovými
bateriemi s jmenovitým napětím 21 V, které zajišťují přepětí 63 V ionizační komory měření. Tyto
speciální baterie se vyměňují až po uplynutí 10 let.
Akustický signál (alarm)
Tento výstražný akustický signál (alarm) Vás bude varovat, zaregistruje-li přístroj překročení
zadaných mezních hodnot intenzity radioaktivního záření
Nastavení akustického alarmu se provádí po připojení přístroje vhodným propojovacím kabelem
s konektorem s 9 kontakty k PC na jeho volný port COMM s použitím příslušného software - viz
kapitola „9. Propojení přístroje s PC“..Spouštění akustického alarmu se nastavuje v krocích po
1 % celé stupnice, tedy 1% až 100 % . Volba povelu „A“ v menu programu dovoluje přístup ke
stupnici a procentuální nastavení mezní hodnoty. Akustický signál se ozve z přístroje, jakmile
přístroj naměří zadanou mezní hodnotu nebo dojde-li k jejímu překročení.
Integrovaný režim měření (Integrate Mode)
V tomto režimu měření se na displeji přístroje zobrazí kumulovaná hodnota změřené intenzity
radioaktivního záření (integrované vystavení., působení radiace) až do hodnoty 999 R (9.99 Sv).
Režim „Freeze“:zobrazení maximální (špičkové) naměřené hodnoty radiace
V tomto režimu měření se posune čárka v čárkovém diagramu (grafu) na displeji přístroje
k naměřené maximální (špičkové) hodnotě a tento režim se zablokuje na maximální rozsah
měření. Přístroj bude dále pokračovat v normálním měření a bude na svém displeji zobrazovat
aktuálně naměřené hodnoty.
Automatické zapínání osvětlení (zadního podsvícení) displeje
Tento měřící přístroj je vybaven funkcí automatického zapínání osvětlení displeje při snížení
intenzity okolního osvětlení po určitou úroveň . Po zvýšení intenzity okolního osvětlení nad určitou
úroveň dojde opět k automatickému vypnutí zadního podsvícení displeje. Toto nastavení nelze
změnit, neboť se jedná o standardní tovární nastavení.
Detekce radiace: Beta: vyšší než 100 keV, gamma: vyšší než 7 keV
Rozsahy měření:
Model 481:
:0 až 5 mR/h, 0 až 50 mR/h, 0 až 500 mR/h, 0 až 5 R/h, 0 až 50 R/h
Model 481-DE-SI:
0 - 50 µSv/h, 0 - 500 µSv/h, 0 - 5 mSv/h, 0 - 50 mSv/h, 0 - 500 mSv/h
Přesnost měření:
Displej:
10 % při zobrazení stupnice 10 % až 100 % (10 % z naměřené hodnoty)
Tekuté krystaly (LCD) – viz podrobný popis v kapitole „4. Krátký popis
konstrukce a funkcí měřícího přístroje“.
Detektor záření:
Geiger-Müllerův princip počitadla
Ionizační komora měření 349 cm3 ,stěna (clona) z fenolové pryskyřice 246
mg/cm2, okénko komory z mylaru 6.6 mg/cm2 ,grafitový potah stěny za
účelem zvýšení vodivosti, napětí této jednotky měřícého přístroje vykazuje
hodnotu 63 V. Ionizační komora je vybavena absorbérem vlhkosti.
Model 481-DE-SI: Za účelem dosažení vysoké energie podle požadavku
ICRU* (zpráva č. 47) měří tento přístroj vysokou roveň radiace HP(10),
z tohoto důvodu byl přidán hliník na zadní stěnu. 38 % na stranu stěny a na
stranu měření záření.
S otevřenou ochrannou clonou záření beta změříte tímto přístrojem .dávku
absorbovaného radioaktivního záření na kůži (na Spokožce, „Skin Dose“) HP
(0.07) a hloubkové záření („Deep Dose) HP (10) s uzavřenou ochrannou
clonou záření beta.
*ICRU (International Commission on Radiation Units and Measurements)
Mezinárodní komise pro radiologické jednotky a měření
Zahřívací fáze:
Reakční doba:
Kratší doba než jedna minuta.
Model 481:
:Rozsah 0 až 5 mR/h: 8 s, 0 až 50 mR/h: 2,5 s, 0 až 500 mR/h: 2 s,
0 až 5 R/h:2 s, 0 až 50 R/h: 2 s
Model 481-DE-SI:
0 - 50 Sv/h: 8 s, 0 - 500 Sv/h: 2,5 s, 0 - 5 mSv/h: 2 s, 0 - 50 mSv/h: 2 s,
0 - 500 mSv/h: 2 s
Napájení
přístroje:
Napájení displeje: 2 alkalické nebo lithiové baterie 9 V s životností více než
200 hodin
Přepětí 63 V komory měření: 3 lithiové baterie s jmenovitým napětím 21 V
s životností cca 10 let
.
Provozní teplota: - 20 °C až + 40 °C při relativní vlhkosti vzduchu 0 až 95 % (nekondenzující)
Rozměry
216 x 113 x 200 mm
přístroje:
Hmotnost:
přístroje
1,16 kg
7
8
6. Výměna baterií v přístroji a renovace absorbéru vlhkosti
Výměna baterií 9 V
K napájení tohoto přístroje (respektive jeho displeje) slouží 2 alkalické baterie s jmenovitým
napětím 9 V (například typu „6LR61“, „MN 1604“, „6F22“ nebo „006P“).
Jakmile začne mizet zobrazení naměřené hodnoty na displeji nebo jakmile se na displeji přístroje
po jeho zapnutí zobrazí symbol vybitých baterií (viz odstavec „Signalizace vybitých baterií 9 V“,
je třeba, abyste provedli výměnu baterií v přístroji následujícím způsobem:
Jednotky dávkového ekvivalentu jsou stanoveny s použitím přepočtu v HP(10) podle ICRU 47
Typická závislost energie záření u modelu přístroje 481-DE-SI
Typická závislost energie záření u modelu přístroje 481
Vypněte přístroj. Otevřete kryt bateriového pouzdra na zadní straně přístroje například zasunutím
malého plochého šroubováku do úzké štěrbiny krytu bateriového pouzdra (viz označení šipkou na
výše uvedeném vyobrazení), poté tento kryt otevřete jeho vyklopením směrem dolů.
Vyndejte z bateriového pouzdra vybité baterie a nahraďte je novými bateriemi stejného typu.
Poté opět uzavřete kryt bateriového pouzdra jeho zaklapnutím.
Poznámka: U Conrada si můžete k tomuto přístroji objednat pod obj. číslem „65 06 30“ lithiové
baterie 9 V, které mají vyšší výkon a které vydrží napájet tento přístroj delší dobu.
9
Výměna lithiových baterií 21 V (cca po 10 letech)
7.
Zapnutí a vypnutí přístroje
(použití přístroje k
měření)
Vyndejte nejprve z přístroje výše uvedeným způsobem obě baterie 9 V
Vyšroubujte vhodným šroubovákem 4 na horní straně pouzdra přístroje.
Odpojte opatrně spodní část pouzdra přístroje od tlustého těsnění, které utěsňuje horní a spodní
díl pouzdra přístroje.
Vyndejte z držáku na desce s bateriemi vysoušecí ampulku (viz následující vyobrazení)
a proveďte její regeneraci – viz následující odstavec „Regenerace absorbéru vlhkosti“.
Vyšroubujte 4 šroubky a vyndejte 4 podložky z desky s bateriemi .
Odpájejte vybité lithiové baterie a připájejte nové baterie správnou polaritou. Dejte přitom pozor na
vysoké napětí 63 V
Zajistěte desku s bateriemi 4 šroubky s podložkami.
Spojte opatrně spodní část pouzdra přístroje s horní částí,dejte přitom pozor na těsnění, které
utěsňuje horní a spodní díl pouzdra přístroje a zašroubujte 4 šroubky na horní straně pouzdra
přístroje.
Vložte do přístroje opět obě baterie 9 V a uzavřete jejich kryt.
Regenerace absorbéru vlhkosti
Dejte při této činnosti pozor na vysoké napětí 63 V bloku lithiových baterií!
Po vyndání vysoušecí ampulky (absorbéru vlhkosti) z držáku na desce s bateriemi (viz předchozí
odstavec „Výměna lithiových baterií 21 V (cca po 10 letech)“) sundejte z ampulky její víčko
(uzávěr) , ponechte vysoušecí materiál v ampulce a vysušte silikonový gel uvnitř ampulky při
teplotě 50 °C po dobu 24 hodin (například v elektrické troubě).
Poté po vychladnutí nasaďte na ampulku opět její víčko a zasuňte ampulku do držáku na desce
s lithiovými bateriemi. Sestavte přístroj postupem uvedeným v odstavci „Výměna lithiových
baterií 21 V (cca po 10 letech)“.
Manipulace s bateriemi
Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout
děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě
lékaře! Baterie nepatří do rukou malých dětí!
Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice! Vyteklý elektrolyt
může navíc poškodit měřící přístroj.
Dejte pozor na to, že baterie nesmějí být zkratovány, odhazovány do ohně nebo
nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do
normálního domovního odpadu a musí být s nimi zacházeno tak, aby
nedocházelo k poškození životního prostředí! K těmto účelům (k jejich
likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo
Tento přístroj zapnete krátkým stisknutím tlačítka „ON/OFF“. Po zapnutí přístroje se na jeho
displeji objeví základní zobrazení (všechny segmenty displeje) V této zahřívací fázi (inicializační
proceduře) přístroje dojde k načtení kalibračních koeficientů, které jsou uloženy v paměti
EEPROM. Nastane-li při tomto načítání nějaká chyba, zobrazí se na displeji přístroje chybový kód
(hlášeníÍ) „E1“ a přístroj použije ke své kalibraci kalibrační koeficienty ze své základní jednotky.
Hodnoty zobrazované na čárovém grafu a v hlavním segmentu displeje se začnou pomalu
snižovat tak dlouho, dokud nedojde ke stabilizaci přístroje. Obvykle se počáteční hodnota
v rozsahu 50 R/h (50 mSv/h) sníží během 40 na nižší rozsah měření) než 5 mR/h (5 µSv/h) .
Jakmile dojde k ukončení této zahřívací fáze (po zmizení všech segmentů z displeje), můžete začít
používat měřící přístroj k normálnímu měření.
POZNÁMKA:: Působení okolních podmínek prostředí může způsobit odchylky v těchto hodnotách
nižší než 0.5 mR/h (5 µSv/h). Zobrazení normálních hodnot (měřících rozsahů) nebude v tomto
případě trvat déle než 3 sekundy.
Během tohoto automatického testu se na displeji přístroje zobrazí také verze firmware a symbol
„HI“ (správné přepětí v ionizační komoře) nebo „LO“ (nízká hodnota přepětí v ionizační komoře).
V tomto případě proveďte v přístroji výměnu lithiových baterií 21 V – viz odstavec „Výměna
lithiových baterií 21 V (cca po 10 letech“). Pokud toto nepomůže, nedokáže přístroj změřit
vysoké hodnoty radiace Vy budete muset nechat opravit přístrj v autorizovaném servisu.
.Vypnutí přístroje provedete dalším stisknutím tlačítka ON/OFF“.
ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!
10
10.
Údržba a čištění přístroje
Příloha: Fyzikální jednotky radiace
8. Použití tlačítka MODE
Naprogramování funkcí ovládacího tlačítka „MODE“ (přepínání různých režimů měření) bez použití
připojení přístroje k PC pomocí interface RS-232 provedete následujícím způsobem:
1. Vypněte měřící přístroj.
2.
Stiskněte na přístroji tlačítko „MODE“ a podržte toto tlačítko stisknuté tak dlouho, dokud
nedojde k zapnutí přístroje a k zobrazení všech segmentů na jeho displeji. Poté stisknutí
tlačítka „MODE“ uvolněte.
3.
Nyní můžete postupným krátkým tisknutím tlačítka „MODE“ přepnout měřící přístroj přepnout
z režimu normálního měření intenzity radioaktivního záření (dávek) do režimu „Freeze“
(zobrazení maximální naměřené hodnoty) a do poté do režimu integrovaného
(kumulovaného) měření viz kapitola „4. Krátký popis konstrukce a funkcí měřícího
přístroje“ a následující odstavce.
Integrovaný (kumulovaný) režim měřen íradiace (Integrate Mode)
V tomto režimu měření se naměřené hodnoty intenzity radiace sčítají. Tento režim měření lze
spustit po uplynutí 30 sekund po zapnutí měřícího přístroje jakož i kdykoliv později. Na displeji
přístroje lze ale zobrazit kumulovanou hodnotu změřené intenzity radioaktivního záření teprve po
naprogramování tlačítka MODE“ na funkci přepínače výše uvedených režimů měření. Jestliže
stisknete tlačítko „MODE“ během 30 sekund při zahřívací fázi (inicializační proceduře) přístroje,
zobrazí se na displeji přístroje nulová hodnota „0“.
Po spuštění tohoto režimu mření se na displeji přístroje zobrazí.0 ,0 µ R (0.00 µS). V případě
potřeby můžete měřící přístroj přepnout do normálního měření intenzity radioaktivního záření
(dávek) stisknutím tlačítka „MODE“.
Maximální hodnota kumulované radiace, kterou lze na displeji přístroje zobrazit, je 999 R (9.99
Sv).
Vymazání (vynulování) zobrazené kumulované hodnoty na displeji provedete následovně:
Přepněte měřící přístroj z dnormálního měření intenzity radioaktivního záření (dávek) stisknutím
tlačítka „MODE“ do režimu integrovaného (kumulovaného) měření , poté znovu stiskněte tlačítko
„MODE“ a podržte toto tlačítko stisknuté po dobu asi 5 sekund. Po této akci se na displeji přístroje
zobrazí nulová hodnota zobrazí.0 ,0 µ R (0.00 µS).
Režim „Freeze“:zobrazení maximální (špičkové) naměřené hodnoty radiace
Zvolte postupným tisknutím tlačítka „MODE“zobrazení symbolu „FREEZE“ na displeji měřícího
přístroje.. Po zvolení tohoto režimu začne přístroj po dobu trvání tohoto režimu měření zobrazovat
na sVém displeji v čárovém grafu naměřené maximální hodnoty intenzity radiace. V tomto režimu
měření se posune čárka v čárkvém diagramu (grafu) na displeji přístroje k naměřené maximální
(špičkové) hodnotě a tento režim se zablokuje na maximální rozsah měření. Přístroj bude dále
pokračovat v normálním měření a bude na svém displeji zobrazovat číselně aktuálně naměřené
hodnoty radiace
9. Propojení přístroje s PC
V pravidelných intervalech kontroluje tento přístroj propojení s PC (s notebookem) přes Interface
RS-232. Pokud zaregistruje přístroj správné propojení s PC, zobrazí se na displeji přístroje pouze
symbol „CO“ (Communication). Po této akci stiskněte na klávesnici PC 2 x mezerník a pokračujte
dále v nastavení přístroje podle příslušného návodu k obsluze.
Kromě občasné výměny baterií nevyžaduje tento měřící přístroj téměř žádnou údržbu. K čištění
přístroje používejte pouze měkký, čistý, suchý a antistatický hadřík bez žmolků a chloupků.
K čištění přístroje nepoužívejte žádné prostředky na drhnutí (sodu, písek) nebo chemická
rozpouštědla. (líh, benzín a ředidla barev a laků).
Veličina Jednotka SI Stará jednotka Vztah (přepočet)
Radioaktivita Becquerel [Bq]
1 Bq = impuls/s
Dávka ionizujícího
záření
Coulomb / kg
[C/kg]
Dávka záření D Gray (Gy) Rad (rd) 1 rd = 0,01 Gy
Dávkový ekvivalent H Sievert (Sv) Rem (rem) 1 rem = 0,01 Sv
Efektivní dávka
H
E
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu
společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!
Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/01/2015
Sievert (Sv)
1 Sv = 1 J/kg
Curie [Ci] 1 Ci = 3,7 x 1010 Bq
1 Bq = 2,7 x 10
-11
Ci = 27 pCi
Roentgen [R] 1 R = 2,58 x 10-4 C/kg
1 C/kg = 3876 R
1 Gy = 100 rd
1 Sv = 100 rem
Početní veličina ochrany proti
radioaktivnímu záření
11
12
Loading...
