Содержание
Название Страница
Введение ........................................................................................................... 1
Связаться с компанией Fluke ............................................................................. 2
Информация по безопасности ........................................................................... 3
Измерительный прибор ..................................................................................... 11
Технические характеристики ............................................................................. 17
Электрические характеристики ...................................................................... 17
Механические характеристики ....................................................................... 18
Характеристики условий окружающей среды ................................................. 19
Требования безопасности .............................................................................. 20
i
362
Руководство пользователя
ii
Введение
Предупреждение
Перед использованием прибора ознакомьтесь с "Информацией по
технике безопасности".
Fluke 362 — это портативные, работающие от батарей токовые клещи (Измерительный
прибор), которые служат для измерения следующих величин:
• переменный и постоянный ток и напряжение
• сопротивление
• целостность цепи
В комплект поставки прибора входят:
• Измерительные провода TL75
• две батареи типа AAA (
Руководство 362
•
установлены)
1
362
Руководство пользователя
Связаться с компанией Fluke
Чтобы связаться с представителями компании Fluke, позвоните по одному из указанных
ниже номеров:
• Служба технической поддержки в США: 1-800-44-FLUKE (1-800-443-5853)
• Служба калибровки/ремонта в США: 1-888-99-FLUKE (1-888-993-5853)
• в Канаде: 1-800-36-FLUKE (1-800-363-5853)
• Европа: +31 402-675-200
• Япония: +81-3-3434-0181
• в Сингапуре: +65-738-5655
• в Китае: +86-400-810-3435
• в других странах мира: +1-425-446-5500
Или посетите сайт Fluke в Интернете: www.fluke.com.
Для регистрации вашего Изделия посетите http://register.fluke.com.
Чтобы посмотреть, распечатать или загрузить самые последние дополнения к
руководствам, посетите http://us.fluke.com/usen/support/manuals.
2
Clamp Meter
Информация по безопасности
Информация по безопасности
Предупреждение означает условия и действия, представляющие опасность для
пользователя. Осторожно указывает на условия и действия, которые могут привести к
повреждению измерительного прибора и тестируемого оборудования или стать причиной
безвозвратной потери данных.
В таблице 1 описаны символы, которые используются на измерительном приборе и в
данном руководстве.
Во избежание поражения электрическим током
приведенным ниже рекомендациям.
• Применять измерительный прибор следует в строгом соответствии с
указаниями данного руководства. В противном случае эксплуатация
измерительного прибора может быть небезопасна.
• Перед использованием проверьте состояние корпуса измерительного
прибора. Обратите внимание на возможные трещины или сколы в
пластмассовом корпусе. Внимательно осмотрите изоляцию вокруг
разъемов
• Никогда не проводите измерений тока при подключенных к входным
гнездам измерительных проводах.
• Перед работой с измерительным прибором удостоверьтесь, что крышка
батарейного отсека закрыта на защелку.
Предупреждение
или травм следуйте
3
362
Руководство пользователя
• Отключите измерительные провода от прибора перед тем, как
открывать батарейный отсек.
• Осмотрите изоляцию измерительных проводов, чтобы убедиться в
отсутствии повреждения или появления оголенных участков. Проверьте
целостность измерительных проводов. Перед использованием
измерительного прибора замените поврежденные измерительные
провода.
• Не используйте прибор, если обнаружена его неисправность. Может
быть нарушена защита.
обслуживание измерительного прибора.
• Не используйте измерительный прибор в атмосфере взрывоопасного
газа, пара или во влажной или сырой среде
• Для питания измерительного прибора используйте только батареи типа
AAA, установленные в батарейный отсек с соблюдением полярности.
• При замене батарей убедитесь, что поверочная пломба батарейного
отсека не
Измерительного прибора может быть небезопасным. Верните
Измерительный прибор в компанию Fluke для замены пломбы.
• Во время измерения ваши пальцы должны быть расположены за
пределами "ограничителей". См. "Измерительный прибор" .
4
повреждена. Если пломба повреждена, использование
При возникновении сомнений произведите
Clamp Meter
Информация по безопасности
• Во избежание ложных показаний, способных привести к поражению
электрическим током и травмам, при появлении индикатора разрядки
батарей () немедленно замените их.
• При проведении ремонта и техобслуживания измерительного прибора
используйте только запасные части, указанные в спецификации.
• Обслуживание измерительного прибора должно проводиться
квалифицированными специалистами.
• Соблюдайте осторожность при наличии напряжения > 30 В эфф.
переменного тока, пикового напряжения 42 В переменного тока и
напряжения 60 В постоянного тока. Эти значения напряжения представляют
опасность поражения электрическим током.
• Не допускайте подачи на измерительный прибор напряжения,
превышающего номинальное напряжение, указанное на самом
измерительном приборе, напряжение между разъемами или между разъемом
и заземлением.
• При работе с измерительными щупами держите их за предохранительные
ограничители.
• Подключайте общий измерительный провод до подключения провода к цепи
под напряжением. При отсоединении измерительных проводов отключайте
находящийся под напряжением провод первым.
• Старайтесь не работать в одиночку: в критической ситуации вам может
понадобиться помощь.
5
362
Руководство пользователя
• В случае работы с оголенными проводами или шинами будьте
предельно осторожны. Контакт с проводами под напряжением может
привести к поражению электрическим током!
• Строго следуйте местным и национальным правилам техники
безопасности. Во избежание поражения электроическим током или
дуговым разрядом использовать индивидуальные средства защиты в
каждом случае работы с опасными
напряжением.
• Перед проверкой целостности цепи, диодов или измерением
сопротивления отключите питание проверяемого устройства и
разрядите все конденсаторы.
• Не используйте токоизмерительные клещи для проверки цепей с
напряжением выше 600 В или силой тока более 200 A.
• Не работайте с измерительным прибором, у которого снята задняя
крышка или открыт корпус
• Извлекайте батареи, если прибор не используется в течение
длительного периода времени или хранится при температуре выше 50
°C. Если батареи не извлечены, утечка из них может вызвать
повреждение прибора.
6
.
токопроводящими проводами под
Clamp Meter
Информация по безопасности
• Вначале измерьте известное напряжение, чтобы убедиться в
исправности прибора.
• Используйте щупы, измерительные провода и дополнительные
принадлежности, имеющие ту же категорию измерений, номинальное
значение напряжения и тока, что и прибор.
• Используйте только принадлежности, одобренные для прибора,
имеющие соответствующую категорию измерений (CAT), номинальное
значение напряжения и силы тока (щупы, измерительные
переходники) при выполнении всех измерений.
• Не нарушайте допустимые условия категории измерения (CAT),
соответствующие наименьшей категории используемого отдельного
компонента устройства, щупа или принадлежности.
Осторожно
Во избежание повреждения измерительного прибора или тестируемого
оборудования:
• Правильно выбирайте гнезда подключения, функцию и диапазон для
проведения измерений.
• Для очистки корпуса и дополнительных
только влажные салфетки и мягкодействующие моющие средства. Не
используйте абразивные материалы или растворители.
принадлежностей используйте
провода и
7
362
Руководство пользователя
Табл. 1. Символы
Символ Значение Символ Значение
AC (переменный ток)
DC (постоянный ток)
Опасное напряжение
8
Опасность. Важная
информация См. руководство
Элементы питания. При
появлении на экране означает
низкий заряд батареи.
Заземление
Двойная изоляция
Соответствие требованиям
директив Европейского союза.
Удовлетворяет соответствующим
североамериканским стандартам
безопасности.
Допускается установка (и снятие)
на проводники, находящиеся под
ОПАСНЫМ НАПРЯЖЕНИЕМ.
Clamp Meter
Информация по безопасности
Таблица 1. Символы (продолжение)
Символ Значение Символ Значение
IEC категория измерений III
В оборудовании категории III
предусмотрена защита от
переходных процессов в
стационарном оборудовании,
например, в распределительных
щитах, линиях передачи и
коротких ответвлениях, а также в
системах освещения в больших
зданиях.
9
CAT II
Категория измерения II
применима для проверки и
выполнения измерений в
цепях, подключенных
напрямую к точкам
распределения (электрическим
розеткам и т.д.) низковольтной
сети.
CAT III
362
Руководство пользователя
Таблица 1. Символы (продолжение)
Символ Значение Символ Значение
Данное изделие соответствует
требованиям к маркировке
директивы WEEE (2002/96/EC).
Прикрепленная этикетка указывает,
что данное
электрическое/электронное изделие
нельзя выбрасывать вместе с
бытовыми отходами. Тип продукта:
согласно типам оборудования,
перечисленным в Дополнении I
директивы WEEE, данный продукт
имеет категорию 9 "Контрольно
измерительная аппаратура". Не
утилизируйте данное изделие
вместе с неотсортированными
бытовыми отходами. По вопросам
утилизации обращайтесь к
сайту Fluke.
CAT IV
10
Категория измерений IV
используется для выполнения
проверки и измерений в цепях,
подключенных к
низковольтному вводу
электросети здания.
веб-
Clamp Meter
Измерительный прибор
Измерительный прибор
Clamp Meter
1
11
362
Руководство пользователя
fig01.eps

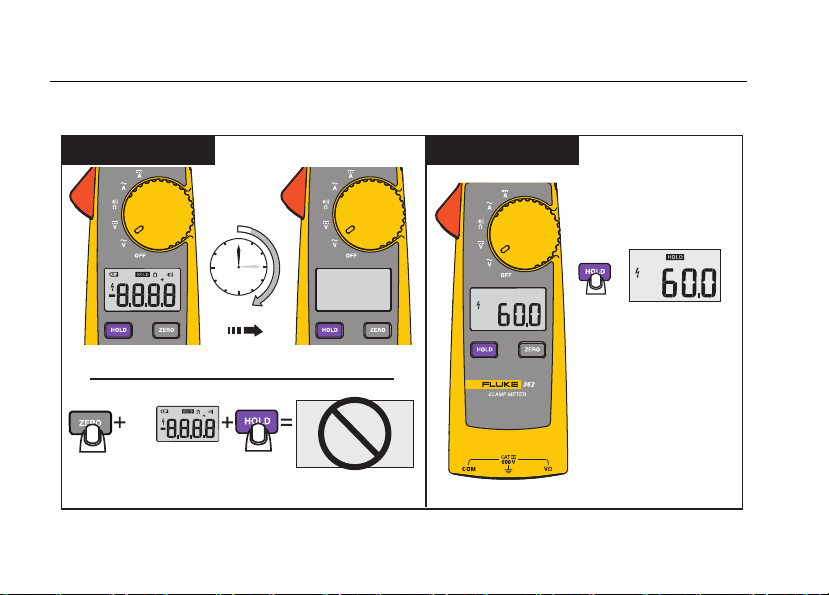

Auto Power Off
12
ON
Display Hold
V
VA
AC
DC
15
VA
AC
DC
V
AC
AC
fig02_3.eps
Clamp Meter
Измерительный прибор
AC
A
A
DC
A
A
A
AC
DC
Fig04_05.eps
13
362
Руководство пользователя
14
fig06_07.eps
Clamp Meter
Измерительный прибор
e
R
70
Fig08_09.eps
15
362
Руководство пользователя
1
16
2
Fig10.eps
Clamp Meter
Технические характеристики
Технические характеристики
Электрические характеристики
Переменный ток
Диапазон ............................................ 200,0 A
Разрешение ......................................... 0,1 A
Погрешность ....................................... 2 % ±5 ед. мл. разр. (45 Гц – 65 Гц)
2,5 % ±5 ед. мл. разр. (65 Гц – 400 Гц)
Постоянный ток
Диапазон ............................................ 200,0 A
Разрешение ......................................... 0,1 A
Погрешность ....................................... 2 % ±5 ед. мл. разр.
Напряжение переменного тока
Диапазон ............................................ 600,0- В
Разрешение ......................................... 0,1 В
Погрешность ....................................... 1,5 % ±5 ед. мл. разр. (45 Гц – 400 Гц)
17
362
Руководство пользователя
Напряжение постоянного тока
Диапазон ................................................ 600,0- В
Разрешение ............................................ 0,1 В
Погрешность ........................................... 1 % ±5 ед. мл. разр.
Сопротивление
Диапазон ................................................ 300 Ω/ 3000 Ω
Разрешение ............................................ 0,1 Ω/1 Ω
Погрешность ........................................... 1 % ±5 ед. мл. разр.
Целостность
Пороговое значение звукового сигнала .. ≤ 70 Ω
Механические характеристики
Размеры (Д X Ш X В) .............................. 205 мм x 60 мм x 22 мм
Вес .......................................................... 196 г
Раскрыв клещей ...................................... 18 мм
18
Clamp Meter
Технические характеристики
Характеристики условий окружающей среды
Рабочая температура .......................... от 0°C до 40°C
Температура хранения ........................ от –30 °C до +60 °C, 100 часов при температуре
ниже –40 °C
Рабочая влажность ............................. Без конденсации (< 10 °C)
≤ 90 % отн. влажность (10 °C–30 °C)
≤ 75 % отн. влажность (30 °C–40 °C)
≤ 45 % отн. влажность (40 °C–50 °C)
(без образования конденсата)
Рабочая высота ................................... 2000 метров
Высота хранения ................................. 12000 метров
Класс IP .............................................. IP 30
Требования к вибрации ...................... MIL-PRF-28800F, класс 2
согласно IEC/EN 60529; корпус
19
362
Руководство пользователя
Электромагнитная среда ............................. IEC/EN 61326-1 (портативное устройство)
Температурные коэффициенты ................... Добавляется 0,1 от указанной точности на
28 °C или ниже 18 °C
каждый градус C выше
Требования безопасности
Соответствие требованиям безопасности ... IEC/EN 61010-1
IEC/EN61010-2-032
Батареи ...................................................... 2 AAA
20
Loading...
