Experience In Motion
ISC2
系列
创新式通用型标准集装式机械密封。
安装说明
说明
ISC2 密封件是一种多用途的集装式机械密，安装简单，运行可靠。安装时无需设
定定位尺寸。通过可拆卸的定位部件确定正确的安装位置。
ISC2 密封系列包括：
ISC2-PX - 弹簧静止型的单端面推进式机械密封
ISC2-PP - 弹簧静止型的双端面推进式机械密封
ISC2-BX - 波纹管旋转型的单端面金属波纹管机械密封
ISC2-BB - 波纹管旋转型的双端面金属波纹管机械密封
ISC2-XP - 为 plan23 匹配的带泵送环的单端面推进式机械密封
ISC2-XB - 为 plan23 匹配的带泵送环的单端面波纹管机械密封
1 设备检查
1.1 在拆卸设备之前，遵循工厂的安全规定，这包括但不限于以下规定：
• 锁住电机和阀门。
• 佩戴指定的个人防护装置。
• 释放系统的任何压力。
• 阅读工厂的 MSDS 文件，了解针对有害物质的相关规定。
1.2 根据设备制造商的说明拆卸泵，然后再卸下密封。
1.3 查看密封件文档，了解密封的设计和零部件材料。确认这套ISC2 密封是专
为要维修的设备而设计。
1.4 查看密封装配图，了解在安装之前是否需要对设备进行任何改动，然后再
执行相应的操作。
1.5 检查轴或轴套外径、密封腔深度、密封腔内径、到最近障碍物的距离、密
封压盖止口和密封压盖紧定螺栓，确保它们均在密封装配图上显示的尺寸
公差范围内。 检查拧紧密封端盖的螺栓长度 ，确认其有效拧入的螺扣数
是否足够 。
1.6 彻底检查并清洁密封腔体和轴或轴套。检查是否存在腐蚀或任何瑕疵。去
除所有可能损坏垫片或导致泄漏的毛刺、切口、凹痕或瑕疵。更换磨损的
轴或轴套。键槽和螺纹上的边缘要倒圆。
1.7 检查设备要求，如图 1 中所示。任何超出规定的读数都必须改进到允许的
范围内。
2
密封腔要求 图 1
To first obstruction
Face of seal housing to be square to the axis
of the shaft to within 0.0005 inch per inch
(0.013 mm/mm) of seal chamber bore FIM and
have a √63
μinch (1.6 μm) R finish or better
a
Gland pilot can be at either of these
register locations, concentric to within
0.005 inch (0.13 mm) FIM of shaft or sleeve OD
Seal housing bore to have √125 μinch
(3.2 μm) R finish or better
Sleeve or shaft finish to be
32 μinch (0.8 μm) R or better
a
a
Shaft or sleeve OD
+0.000 inch (+0.000 mm)
- 0.002 inch (-0.050 mm) ANSI
+0.000 inch (+0.000 mm) API 610/682
- 0.001 inch (-0.025 mm) DIN/ISO
• Bearings must be in good condition
• Maximum lateral or axial movement of shaft (end play) = 0.010 inch (0.25 mm) FIM
• Maximum shaft runout at face of seal housing = 0.002 inch (0.05 mm) FIM
• Maximum dynamic shaft deflection at seal housing = 0.002 inch (0.05 mm) FIM
到最近障碍物的距离
此端面与轴心线的垂直度允差在 0.0005 英寸/英寸或
(0.013mm/mm 密封腔内孔直径) 范围内。此端面表
面光洁度63 minch (1.6 mm) R
密封压盖匹配的止口可能是二处中的某处, 它相对轴
密封腔内孔表面光洁度
√125 minch (3.2 mm) R
32 minch (0.8 mm) R
• 轴承必须在良好的工作允差范围内
• 轴的最大横向或轴向移动（轴窜量）= 0.010 inch (0.25 mm) FIM
• 密封腔体端面区域的最大轴向跳动值 = 0.002 inch (0.05 mm) FIM
• 密封腔体端面区域的最大动态轴向偏摆量 = 0.002 inch (0.05 mm) FIM
或更好
a
a
或轴套外径同轴套允差小于 0.005 inch (0.13 mm)
轴或轴套外径 OD
+0.000 inch (+0.000 mm)
-0.002 inch (-0.050 mm) ANSI 标准
+0.000 inch (+0.000 mm) API 610/682
-0.001 inch (-0.025 mm) DIN/ISO 标准
1.8 取用 ISC2 密封件时请轻拿轻放；它按照精确的公差生产制造。密封摩擦副
面尤其重要，应始终保持表面的一尘不染。
1.9 安装时所需要的工具：一个开口扳手和与压盖螺栓的螺帽规格匹配的扭矩
扳手；一个用于紧定顶丝的扭矩扳手。所有其他必要的工具均需要提供。
或更好。
a
2 ISC2 密封安装
注意：安装密封时无需测量密封安装高度。本说明针对背拉式端吸泵。对于其
他类型的泵，可能需要对这些安装程序进行一些调整。如需安装支持，请咨询
Flowserve。
2.1 除非另有说明，用硅质润滑剂轻微润滑轴或轴套。
2.2 拧紧定位板上的螺钉，确保它们在安装之前呈拧紧状态。
3

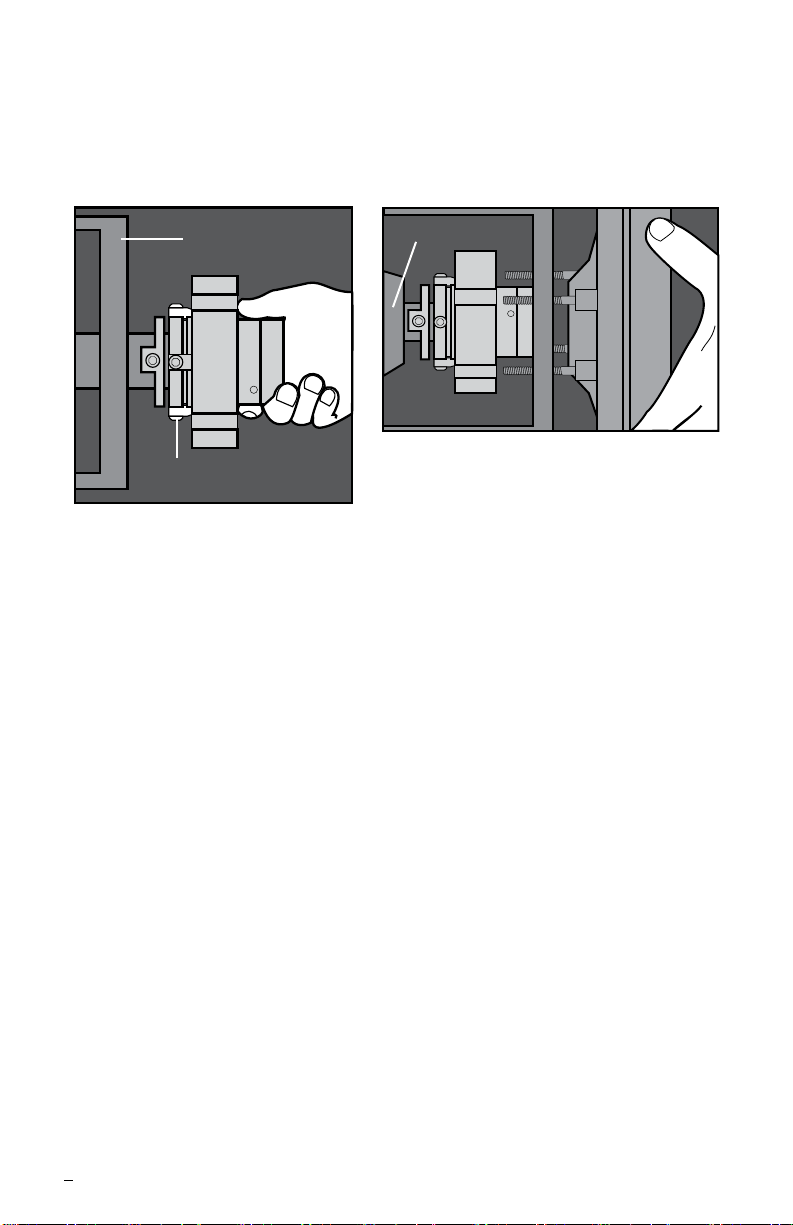

2.3 将定位板片朝向轴承座，将整套 ISC2 集装式机封滑装到轴或轴套上。
（请参见图 2）
2.4 安装密封腔体，用螺栓将其固定在轴承架上。请参见图 3。
轴承架
设置装置
轴承壳体
密封箱
3
图 2
2.5 放置 ISC2 密封，使密封压盖紧贴密封腔体端面。
2.6 转动 ISC2 密封，使各零件朝向密封装配图中显示的正确方向。请参阅第 3
节了解冲洗管路建议。
2.7 按对角顺序均匀地拧紧密封压盖上螺栓。切勿将密封压盖上螺钉拧得太
紧，因为这样会使密封零件变形，导致泄漏。 在设定力矩被紧到位之前 ，
确认拧入螺母的螺扣数是否足够 。
按规格范围推荐的 ISC2 密封所需拧紧压盖螺钉的最低扭矩值：
密封规格（英寸） 1.000 - 2.000 2.125 - 2.750 2.875 - 4.000 4.250 - 6.000 6.250 - 8.000
尺寸（毫米） (25 - 50) (54 - 70) (75 - 102) (108 - 152) (159 - 203)
扭矩 15 ft-lbs 20 ft-lbs 30 ft-lbs 35 ft-lbs 40 ft-lbs
(20 N-m) (27 N-m) (40 N-m) (47 N-m) (54 N-m)
注：对于有些具有尺寸较小密封腔的设备 ，处理密封端盖螺栓和定位装置螺钉时，操作空
间往往受到限制 。在某种情况下，密封端盖紧固件与定位装置可能发生干涉，考虑到操作
的空间，需要针对标准的紧固件拧紧顺序做些偏离操作。例如，先松开定位装置上的紧定螺
钉，将驱动环、轴套组件从工厂设定的位置上轻轻转动一下，然后再拧紧这些螺钉 。当采
取这种非标方法安装时，请注意在整个操作过程中务必保持集装式密封的整体性，不要使部
件松散 。
4
2.8 按照制造商的规范要求装配其他设备。避免管路应力。 按照制造商的规范
要求对齐联轴器。
2.9 将叶轮、主轴、联轴器和轴承放在它们的最终安装位置上，拧紧驱动环上
的顶丝至轴上。(请参见图 4)
按规格范围推荐的 ISC2 密封拧紧驱动环顶丝所需最低扭矩值：
密封规格（英寸） 1.000 - 2.500 2.625 - 2.750 2.875 - 8.000 2.875 - 8.000
尺寸（毫米） (25 - 60) (67 - 70) (75 - 203) (75 - 203)
密封腔体 全部 全部 标准腔 大腔
扭矩 40 in-lbs 120 in-lbs 150 in-lbs 240 in-lbs
(4.5 N-m) (13.5 N-m) (16.9 N-m) (27.1 N-m)
图 4
2.10 从驱动环上松开内六角螺钉，就可以拆下定位板片了。请参见图 5。重
新设置泵叶轮或需要卸下密封进行维修时，妥善保存设置好定位片和紧
固件，以备将来之用。
2.11 用手盘转动轴，确保旋转顺畅。
2.12 开车之前，请参阅操作建议。
5
3 管路冲洗方案推荐
3.1
安装与维护正确的管路冲洗方案。ISC2 密封需要一个干净冷却的环境，
这样才可以保证密封的最长寿命。典型的管路冲洗方案如下所示：如需
更多管路冲洗方案或技术支持，请联系 Flowserve。
方案 11： 卧式泵上常用，冲洗源自泵出口到密封腔的自冲洗方案
（单端面密封）
方案 13： 立式泵上常用，冲洗源自泵腔至泵入口的自冲洗和排气方案
（单端面密封）
5
方案 21： 冲洗源自泵出口、经过冷却器到密封腔的自冲洗方案，用于高温
工况（单端面密封）
方案 23： 经过冷却器、依靠内部泵送环驱动对密封腔进行冲洗（ISC2-XP
设计和ISC2-XB 设计）
方案 32： 外部清洁的液体注入密封腔内但不污染被密封介质的冲洗方案，
通常用于具有磨蚀性的工况（单端面密封）
方案 52： 经过常压封液罐的双端面密封循环系统（双端面密封）
方案 53： 经过带压封液罐（53A）、风冷翅片系统（53B）或压力活塞缸
系统（53C）的双端面密封循环系统（双端面密封）
方案 62： 密封的空气侧急冷吹扫方案（单端面密封）
3.2 对于双端面密封，LBI（封液入口）和 LBO（封液出口）都标记在密封压盖
上。ISC2 密封件是有方向性的，因此，连接正确的入口和出口对于正常的循
环十分重要。封液入口应接在辅助系统的底部，封液出口则接在系统顶部。
3.3 对于双端面带压密封（双端面密封）操作，提供至少高于密封腔压力 25 psi
（1.7 bar）的干净、兼容的密封封液。请参见图 6。密封液的压力不得超过
推荐的最大压力。

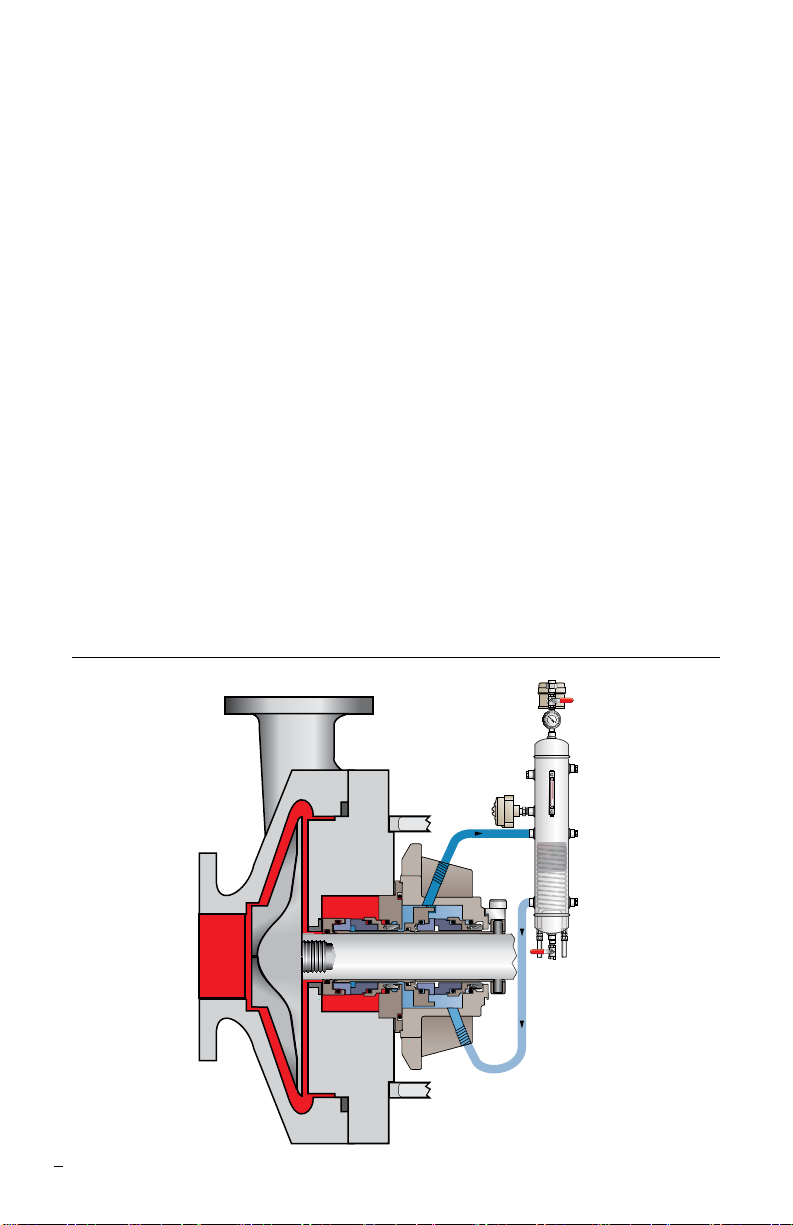

带封液罐的带压双端面（Plan 53A）ISC2 图 6
6
3.4 对于常压串联双端面密封，提供低于密封腔压力的干净、兼容的密封液。
密封箱中的压力不得超过推荐的最大压力。
3.5 为保证良好干净的操作环境，单端面密封上的急冷口和排放口应堵上。
注意：急冷口和排放口尺寸小于冲洗口，这是一个明显特征。
3.6 针对双端面密封的建议：为了增强密封性能和降低焦化的可能性，请使用
DuraClear 作为密封液。请参考 DuraClear 手册 FSD123 或联系 Flowserve 代表
了解更多详情。
4 操作建议
4.1 卸下设备和阀门上的锁。
4.2 因检查电机旋向或因任何其他原因，严禁在无液的情况下启动泵。打开
阀门，将泵充满泵送液体。确保密封冲洗或辅助系统在运行状态。在启
动泵之前，排出泵体和密封腔内的气体。
4.3 观察启动。如果密封运转后发热或发出噪音，请检查密封冲洗系统。如果
密封件发热或发出噪音，请立即 停泵。
4.4 不要超过化学腐蚀边界线。如果材料选择恰当，ISC2 可以防止腐蚀。不要
让 ISC2 密封的零部件材料接触超出其腐蚀余量极限的产品。有关材料化学
腐蚀的建议，请咨询 Flowserve。
4.5 切勿选择 ISC2 密封用于超出其压力和速度极限的工况。
4.6 切勿超出 ISC2 密封零部件材料的温度极限。对于使用带冷却盘管的封
液罐，在启动之前，打开流入封液罐盘管的冷却水。
4.7 严禁在无液的情况下启动或运行 ISC2 密封。在启动之前，密封腔、泵和辅
助系统都应彻底排气。在运行过程中，密封液必须始终充满双端面密封的密
封腔。在单端面密封操作过程中，密封腔中必须始终保存有泵送介质。
7
要再订购，请参考
flowserve.com
B/M 编号
.
F.O
5 维修
此产品是一种精密的密封设备。设计和尺寸公差对密封性能至关重要。维修密封时，
只能使用由 Flowserve 提供的零件。要订购所要更换的零件，请参考零件代码和 B/M
编号。为缩短维修时间，应先准备好备用的密封零部件。
将密封送回给 Flowserve 维修时，请先清洁密封组件，并随附一个标记为“维修和
更换”的订单；还需要附上一份经签字的清洁证明。对于与密封件接触的任何产
品，必须附上其材料安全数据表 (MSDS)。这些密封组件将接受拆卸检测。如果可
以维修，将对它进行重新组装和测试，然后返回给客户。
FIS190chi 2011 年 1
