Desurriscaldatore a Venturi in linea modello DVI (Fisher DVI Desuperheater Venturi Inline) (Italian)
Fisher Desurriscaldatore a Venturi in linea modello DVI (Fisher DVI Desuperheater Venturi Inline) (Italian) Manuals & Guides [it]
Manuale di istruzioni
D101615X0IT
Desurriscaldatore DVI
Luglio 2017
Desurriscaldatore a Venturi in linea DVI Fisher
Sommario
Introduzione 1......................................
Scopo del manuale 1................................
Descrizione 1......................................
Principio di funzionamento 2..........................
Installazione 3......................................
Istruzioni per il funzionamento 4.......................
Verifica degli strumenti di controllo 4..................
Istruzioni per la manutenzione 5.......................
Servizio 6.........................................
Risoluzione dei problemi 7............................
Ordinazione dei pezzi 7...............................
Elenco pezzi 8.......................................

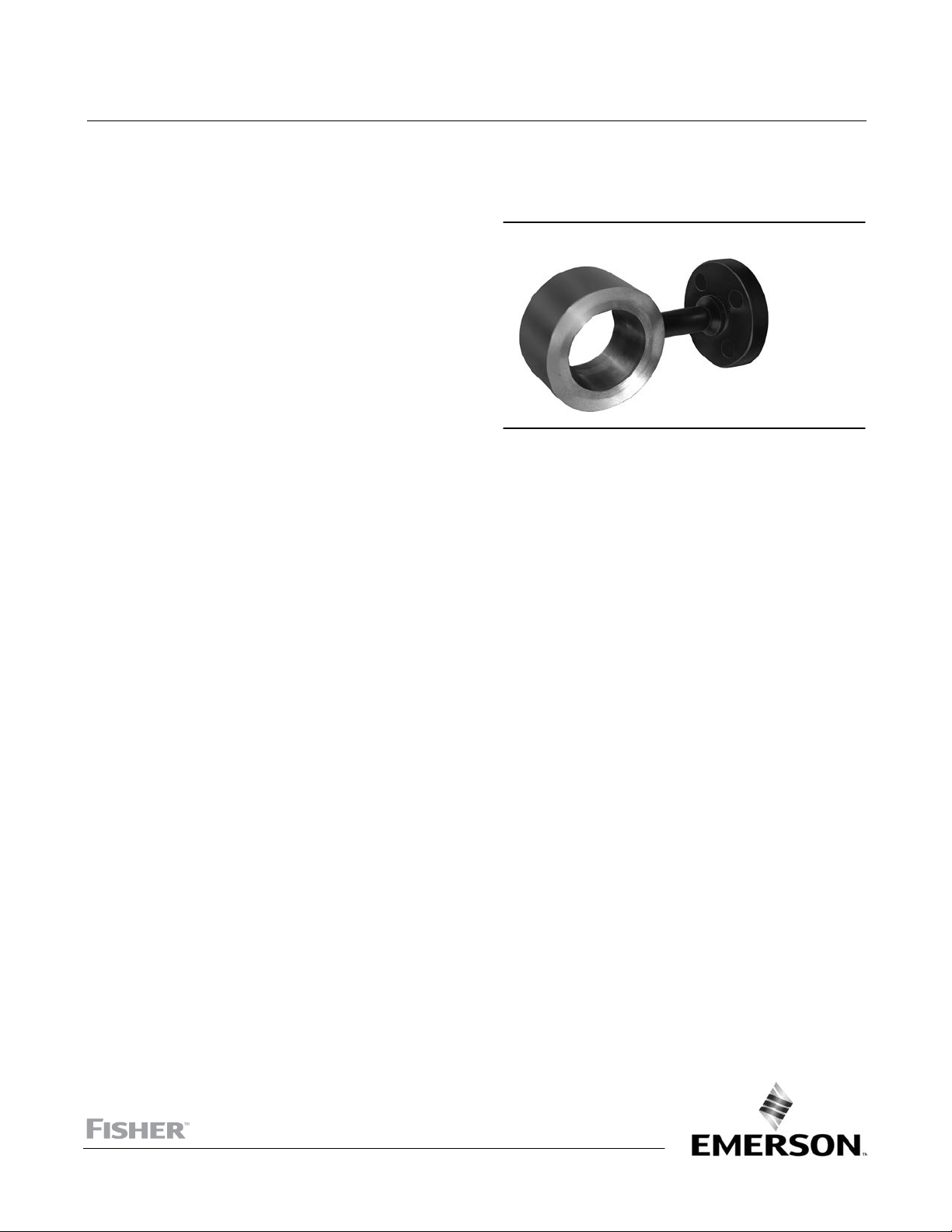

Figura 1. Desurriscaldatore a Venturi in
linea DVI Fisher
W5365-1
™
Introduzione
Scopo del manuale
Il presente manuale di istruzioni include le informazioni per l'installazione e il funzionamento del desurriscaldatore a Venturi in
linea DVI Fisher.
Prima di installare, azionare o effettuare la manutenzione di un desurriscaldatore DVI è necessario ricevere un addestramento
completo e qualificato per quanto riguarda la manutenzione, il funzionamento e l'installazione di valvole, attuatori e accessori. Per
evitare infortuni o danni, è fondamentale leggere attentamente e comprendere il contenuto del presente manuale e seguirne tutte
le indicazioni, inclusi tutti i messaggi di avvertenza e di attenzione relativi alla sicurezza. In caso di domande relative alle presenti
istruzioni, prima di procedere si prega di contattare l'ufficio vendite Emerson Automation Solutions.
Descrizione
Il desurriscaldatore a Venturi in linea DVI (Figura 1) garantisce un efficiente desurriscaldamento in tubazioni vapore da 24 pollici e
inferiori. È stato progettato in particolare per condizioni di servizio pesanti ed è in grado di mantenere le temperature finali entro
6-8 _C (10-15 _F) di saturazione. Grazie al design compatto e all'esclusivo percorso di flusso, il desurriscaldatore distribuisce in
modo uniforme il getto nebulizzato di acqua, con un buon turndown per un desurriscaldatore a orifizio fisso. Può essere installato
facilmente tra due flange ASME fino a CL1500 e 24 pollici. Il semplice design del desurriscaldatore garantisce inoltre un
funzionamento praticamente esente da manutenzione.
www.Fisher.com
Desurriscaldatore DVI
Luglio 2017
Tabella 1. Specifiche
Dimensioni della tubazione vapore
Da 1 a 24 pollici
Manuale di istruzioni
D101615X0IT
Pressioni di ingresso massime
Conformi ai valori nominali di pressione-temperatura per
CL150, 300, 600, 900 o 1500 secondo ASME B16.34
(1)
Dimensioni delle connessioni della tubazione vapore
Rangeability intrinseca
Fino a 10:1
Progettato per connessioni per nebulizzatore acqua
tramite flange RF e RTJ da 1 a 24 pollici J CL150, J 300,
J 600, J 900 e J 1500
Pressione richiesta del getto nebulizzato di acqua
Da 3,5 a 35 bar (da 50 a 500 psi) in più rispetto alla
pressione della tubazione vapore, a seconda del design
Dimensioni delle connessioni per nebulizzatore acqua
Flange RF ed RTJ da J 1/2, J 3/4, J 1 e J 2 pollici
J CL150, J 300, J 600, J 900 e J 1500
1. Non superare i limiti di pressione o di temperatura indicati nel presente manuale, o qualsiasi altro codice o limite standard.
2. Rapporto C
massimo/minimo controllabile.
v
dello spruzzatore
Velocità del vapore minima
6,1 m/s (20 ft/s), a seconda delle condizioni
Figura 2. Dettaglio del desurriscaldatore DVI Fisher
TUBAZIONE DELL'ACQUA
CAMERA DI DISTRIBUZIONE
ORIFIZIO DI INIEZIONE
PUNTO DI INIEZIONE
(2)
FLUSSO DI VAPORE
DESURRISCALDATORE
A VENTURI
W5370-1*
Principio di funzionamento
Il funzionamento del desurriscaldatore DVI è piuttosto semplice: il getto nebulizzato di acqua viene regolato da una valvola di
controllo che risponde al segnale generato dal circuito di controllo della temperatura. Il getto nebulizzato di acqua entra nella
tubazione dell'acqua del desurriscaldatore e passa quindi nella camera di distribuzione (Figura 2). Quando la camera si riempie, il
getto nebulizzato di acqua viene forzato negli orifizi di iniezione. Man mano che l'area di flusso si riduce, il getto nebulizzato di
acqua accelera al punto di iniezione. Grazie a tale accelerazione, si ottiene uno spruzzo finemente nebulizzato per una
vaporizzazione rapida ed efficiente.
Allo stesso tempo, il flusso di vapore entra nel Venturi del desurriscaldatore. L'area di flusso continua a ridursi fino al punto di
iniezione dell'acqua, generando un flusso di vapore turbolento a maggiore velocità, cosa che consente una migliore miscelazione
del getto nebulizzato di acqua e del vapore ed aumenta il turndown totale del sistema.
2
Manuale di istruzioni
D101615X0IT
Desurriscaldatore DVI
Luglio 2017
Installazione
AVVERTENZA
Per evitare infortuni, indossare sempre guanti, indumenti e occhiali di protezione durante qualsiasi intervento di
installazione.
Lo scarico improvviso della pressione di processo può causare infortuni. Prima di eseguire qualsiasi operazione di
manutenzione:
D Usare valvole di bypass o interrompere completamente il processo in modo da isolare la linea dalla pressione di
processo. Scaricare la pressione di processo su entrambi i lati della valvola. Scaricare il fluido di processo da entrambi
i lati della valvola.
D Per essere certi che durante lo svolgimento degli interventi sull'apparecchiatura le misure di sicurezza descritte
precedentemente vengano rispettate, applicare le adeguate procedure di bloccaggio.
D Per informazioni su ulteriori misure di protezione dal fluido di processo rivolgersi all'ingegnere di processo o al
responsabile della sicurezza.
D Se l'installazione viene effettuata nell'ambito di un'applicazione esistente, fare riferimento al messaggio di AVVERTENZA
all'inizio della sezione Manutenzione, nel presente manuale di istruzioni.
AVVERTENZA
Se il desurriscaldatore è installato in un sito ove le condizioni di servizio possono superare i limiti indicati nella Tabella 1 o
nella targhetta dati, si possono verificare infortuni o danni dovuti a improvvisi scarichi di pressione. Per evitare danni o
infortuni, usare una valvola di sfiato come dispositivo di protezione per sovrapressione in conformità ai requisiti
governativi o ai codici industriali approvati e alle norme di buona tecnica.
ATTENZIONE
Al momento dell'ordinazione, la configurazione e i materiali di costruzione del desurriscaldatore devono essere selezionati
in conformità a pressione, temperatura, caduta di pressione e condizioni del fluido di processo. Non applicare nessun'altra
condizione al desurriscaldatore senza avere prima contattato l'ufficio vendite Emerson Automation Solutions.
1. Montare il desurriscaldatore DVI tra due flange con guarnizioni e imbullonarlo sul tubo, in conformità con le pratiche idrauliche
standard.
2. Pulire e lavare la tubazione dell'acqua di raffreddamento prima di collegarla al desurriscaldatore. Usare solo acqua pulita per il
raffreddamento. L'uso di acqua pulita riduce l'usura e previene l'occlusione del desurriscaldatore causata da particelle solide.
Nota
Si consiglia di installare un filtro o una valvola di isolamento sulla tubazione dell'acqua verso il desurriscaldatore. In caso contrario,
il desurriscaldatore potrebbe ostruirsi a causa di particelle solide, compromettendo di conseguenza il controllo della temperatura
del vapore. Consultare la fabbrica per il diametro minimo degli spruzzatori e le dimensioni consigliate per il filtro per evitare che il
flusso venga ostacolato dall'ostruzione degli spruzzatori da parte di detriti.
3. Per garantire la vaporizzazione completa dell'acqua di raffreddamento, è necessario installare una tubazione dritta a valle del
desurriscaldatore. Consultare il foglio di dimensionamento del desurriscaldatore per le raccomandazioni di installazione, inclusa
l'esatta lunghezza della tubazione richiesta.
3
Desurriscaldatore DVI
Luglio 2017

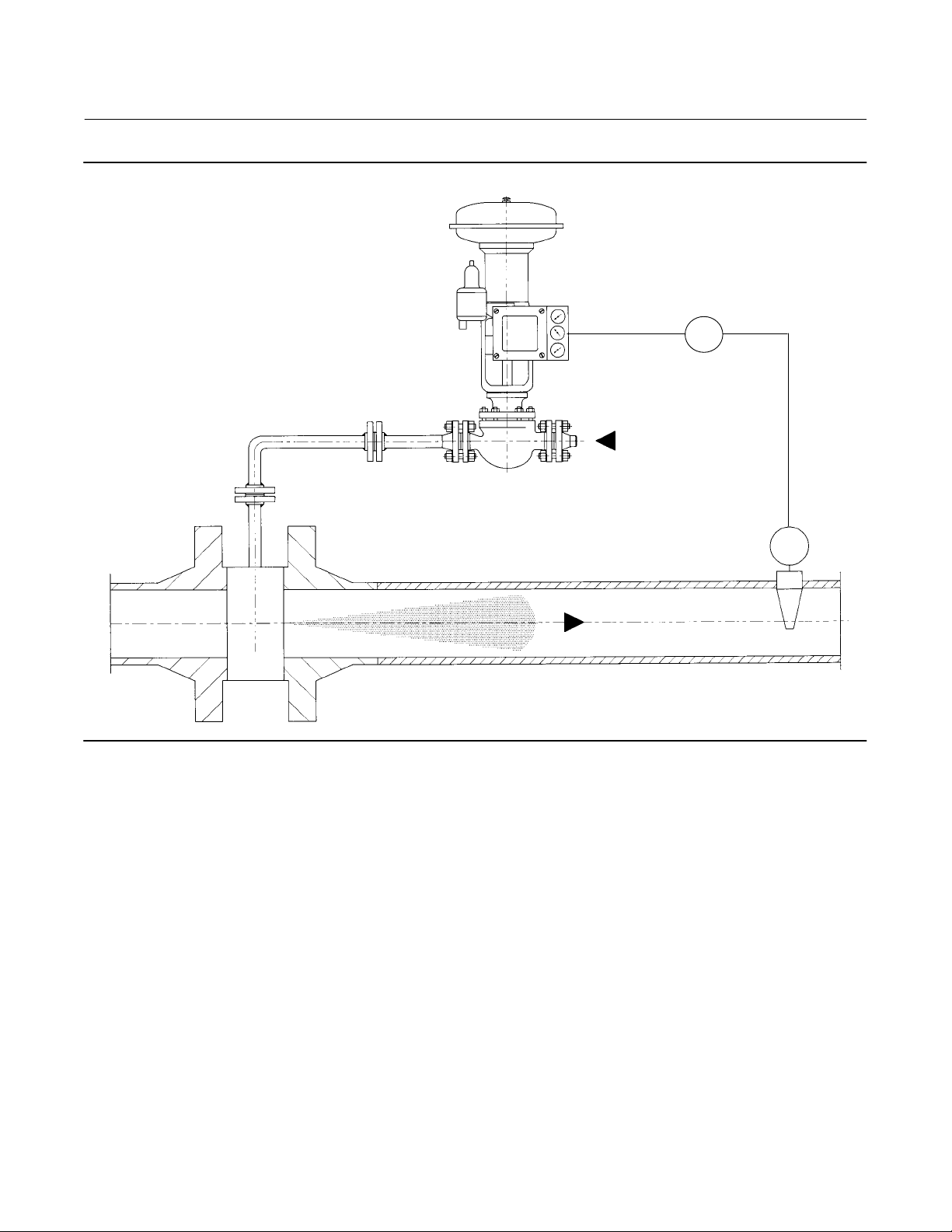

Figura 3. Circuito di controllo tipico con desurriscaldatore DVI Fisher
Manuale di istruzioni
D101615X0IT
VALVOLA DI CONTROLLO
DEL GETTO NEBULIZZATO
DI ACQUA 667-EZ FISHER
TC
GETTO NEBULIZZATO DI ACQUA
DESURRISCALDATORE DVI FISHER
VAPORE
B2318-1
TE
4. È necessario montare un sensore di temperatura in base alle istruzioni del produttore. La distanza consigliata tra
desurriscaldatore e sensore di temperatura varia in base alla velocità e alla percentuale di getto nebulizzato di acqua richiesto.
Consultare il foglio di dimensionamento del desurriscaldatore per le raccomandazioni di installazione, inclusa l'esatta distanza
richiesta prima del sensore di temperatura.
5. Al di fuori della tubazione vapore, non devono esserci ramificazioni che dividano il flusso di vapore tra il sensore di temperatura e
il desurriscaldatore.
Un esempio di circuito di controllo tipico è illustrato nella Figura 3. Un sensore di temperatura genera un segnale (pneumatico o
digitale) tramite un trasmettitore. Questo segnale viene trasmesso al posizionatore sulla valvola di controllo del getto nebulizzato
di acqua. Il segnale di uscita proveniente dal posizionatore viene inviato all'attuatore, che aziona la valvola di controllo del getto
nebulizzato di acqua, regolandone la portata.
Istruzioni per il funzionamento
Verifica degli strumenti di controllo
1. Collegare le appropriate linee di segnale al trasmettitore di temperatura, alla stazione di controllo e al posizionatore della valvola
secondo le istruzioni del produttore.
4
Manuale di istruzioni
D101615X0IT
2. Commutare il regolatore su controllo manuale.
3. Il presente manuale di istruzioni presume un segnale pneumatico da 0,2 a 1,0 bar (da 3 a 15 psig). Se si utilizza un campo di
lavoro da 0,4 a 2,0 bar (da 6 a 30 psig) o un altro campo, regolare di conseguenza il segnale dello strumento nelle fasi
successive. Regolare il segnale dello strumento a 0,2 bar (3 psig). Controllare che la valvola dell'acqua sia completamente
chiusa. Regolare il posizionatore, se necessario.
4. Regolare il segnale dello strumento a 1,0 bar (15 psig). Controllare che la valvola di controllo si apra alla sua corsa completa.
Regolare il posizionatore per correggere il campo di lavoro ed eseguire nuovamente la regolazione di zero, se necessario, in base
alle istruzioni riportate nella fase 3.
5. Poi controllare che il regolatore risponda, cioè che un aumento nella temperatura del vapore causi un aumento del segnale dello
strumento.
6. Regolare il segnale dello strumento a 0,6 bar (9 psig).
7. Aprire l'acqua.
8. Osservare la temperatura del vapore a valle.
9. Aumentare il segnale dello strumento a 0,8 bar (11 psig). Controllare che la temperatura del vapore diminuisca.
10. Regolare il segnale dello strumento a 0,5 bar (7 psig) e controllare che la temperatura del vapore aumenti.
Nota
Se la temperatura non diminuisce quando viene aumentato il segnale dello strumento, vi sono due cause possibili: la valvola
dell'acqua non si è aperta o la temperatura del vapore ha quasi raggiunto il punto di saturazione. Nel secondo caso, impostare il
segnale dello strumento a 0,3 bar (4 psig) [valvola dell'acqua leggermente aperta] e aumentare il segnale a 0,4 bar (6 psig).
Controllare che la temperatura del vapore diminuisca.
Desurriscaldatore DVI
Luglio 2017
11. Una volta ottenuta una corrispondenza soddisfacente tra il segnale dello strumento e la temperatura del vapore, regolare il
regolatore secondo le istruzioni del produttore.
12. Commutare il regolatore sulla modalità automatica per il posizionamento automatico.
Nota
Per ulteriori informazioni sulla taratura, fare riferimento alle istruzioni per il funzionamento del produttore dello strumento.
Istruzioni per la manutenzione
AVVERTENZA
Lo scarico improvviso della pressione di processo può causare infortuni. Prima di eseguire qualsiasi operazione di
manutenzione:
D Non rimuovere l'attuatore dalla valvola se questa è ancora sotto pressione.
D Indossare sempre guanti, indumenti e occhiali di protezione in modo da evitare infortuni.
D Scollegare tutte le linee in funzione che inviano pressione, alimentazione o un segnale di controllo all'attuatore per la
valvola di controllo del getto nebulizzato di acqua. Assicurarsi che l'attuatore non sia in grado di aprire
improvvisamente la valvola.
D Interrompere completamente il processo in modo da isolare il desurriscaldatore DVI dalla pressione di processo.
Scaricare la pressione di processo su entrambi i lati del desurriscaldatore. Scaricare il fluido di processo dal
desurriscaldatore.
D Per essere certi che durante lo svolgimento degli interventi sull'apparecchiatura le misure di sicurezza descritte
precedentemente vengano rispettate, applicare le adeguate procedure di bloccaggio.
D Per informazioni su ulteriori misure di protezione dal fluido di processo rivolgersi all'ingegnere di processo o al
responsabile della sicurezza.
5
Desurriscaldatore DVI
Luglio 2017

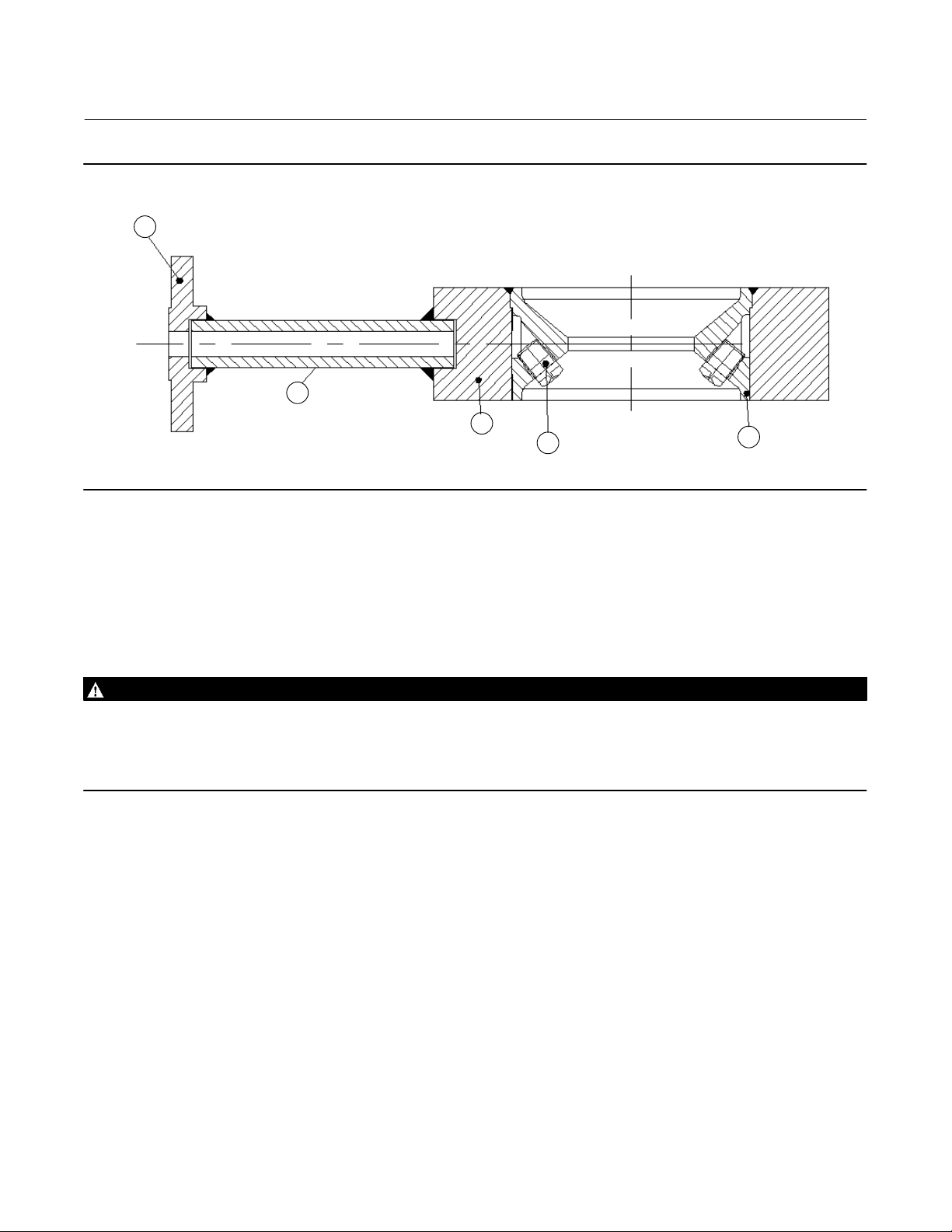

Figura 4. Desurriscaldatore DVI Fisher con sezione trasversale dello spruzzatore
4
3
Manuale di istruzioni
D101615X0IT
1
5
B2710
2
Servizio
Anche se il desurriscaldatore DVI richiede pochissima manutenzione, grazie al semplice design, potrebbe essere necessario
intervenire in caso gli spruzzatori siano ostruiti da detriti. Prima di rimuovere l'unità dalla linea, accertarsi di avere a portata di mano
tutte le guarnizioni e gli spruzzatori di ricambio necessari per l'intervento, in caso sia essenziale mantenere al minimo il tempo di
esecuzione della riparazione. Esaminare gli schemi e le specifiche per qualsiasi chiarimento. In caso di dubbi, comunicare all'ufficio
vendite Emerson Automation Solutions il numero di serie e il numero di modello per ulteriori chiarimenti.
AVVERTENZA
Durante le fasi seguenti potrebbe verificarsi lo scarico della pressione residua dell'impianto, se questo non era stato
correttamente isolato o sfiatato. Esercitare la massima cautela quando si allentano dispositivi di pressione in aree sotto
pressione, onde evitare infortuni.
Accertarsi che il peso dell'unità sia adeguatamente sostenuto, onde evitare infortuni.
1. Allentare lentamente i prigionieri della flangia che fissano il desurriscaldatore DVI nella linea, prestando attenzione che non vi sia
alcuna pressione residua e che il peso dell'unità sia adeguatamente sostenuto, onde evitare infortuni. Normalmente i bulloni
della flangia inferiore vengono lasciati in posizione, allentati, durante la rimozione del desurriscaldatore dalla linea, se non ne è
necessaria la rimozione a causa della posizione o del design.
2. Rimuovere il desurriscaldatore DVI dalla linea.
3. Ispezionare il desurriscaldatore per verificare se vi sono tagli sulla superficie di accoppiamento della flangia. Eseguire le
riparazioni del caso. Se le superfici di tenuta sono troppo danneggiate per una riparazione sul campo, potrebbe essere
necessario sostituire l'unità.
4. Ispezionare gli spruzzatori e gli orifizi. Se il desurriscaldatore è dotato di fori trapanati per l'iniezione dell'acqua, alesare i fori con
una punta di trapano piccola o una bacchetta per saldatura per eliminare le ostruzioni. Se il desurriscaldatore è dotato di
spruzzatori avvitabili (Rif. 5, Figura 4), tagliare le saldature a punti e svitare gli spruzzatori.
5. Sciacquare a fondo il desurriscaldatore DVI dopo la pulizia. Per desurriscaldatori con spruzzatori avvitabili, si consiglia di
sostituire gli spruzzatori se si è resa necessaria la pulizia dell'unità.
6. Dopo aver pulito l'unità (incluse tutte le superfici di tenuta), avvitare i nuovi spruzzatori (Rif. 5), se applicabile, e saldare in
posizione i nuovi spruzzatori eseguendo una saldatura a punti con una bacchetta per saldatura ER309 o simile, prestando
attenzione a non danneggiare le superfici di tenuta o gli altri spruzzatori.
6
Manuale di istruzioni
D101615X0IT
7. Quando si reinstalla l'unità nella linea, centrare il più possibile il desurriscaldatore tra le flange della tubazione vapore. In tal
modo si evitano perdite e ci si assicura che il flusso di vapore non sia disturbato da un dislivello tra desurriscaldatore e tubo.
Serrare le flange della tubazione vapore in conformità con le pratiche idrauliche standard.
8. Dopo aver installato il desurriscaldatore DVI nella tubazione vapore, ricollegare la flangia della tubazione dell'acqua.
9. Rimettere in servizio il desurriscaldatore solo dopo aver controllato che sia stato installato correttamente nel tubo. Controllare il
desurriscaldatore quando l'unità viene messa in linea, per accertarsi che non vi siano perdite dalle connessioni.
Desurriscaldatore DVI
Luglio 2017
Risoluzione dei problemi
La Tabella 2 deve essere intesa come una guida rapida alla risoluzione dei problemi. Se non si riescono a risolvere i problemi di
funzionamento sul campo, contattare l'ufficio vendite Emerson Automation Solutions per assistenza.
Tabella 2. Guida alla risoluzione dei problemi
Problema Soluzione
Non si raggiunge il set point di temperatura Controllare la disponibilità della fonte dell'acqua e la pressione.
Non si raggiunge il set point di temperatura Controllare se lo spruzzatore presenta occlusioni.
Non si raggiunge il set point di temperatura Verificare che la pressione di saturazione del vapore non abbia superato il set point.
Non si raggiunge il set point di temperatura Verificare che l'attuatore compia tutta la sua corsa.
La temperatura è inferiore al set point Controllare il circuito di controllo della temperatura; ripristinare.
La temperatura è inferiore al set point Controllare che lo spruzzatore non presenti incrostazioni/getto difettoso; pulire/sostituire.
La temperatura è inferiore al set point Controllare l'ubicazione del sensore di temperatura; riposizionarlo in base alle linee guida.
La temperatura oscilla rispetto al set point Regolare i parametri del sistema di controllo.
La temperatura oscilla rispetto al set point Il set point di temperatura potrebbe essere troppo vicino alla saturazione.
Presenza di acqua nella tubazione vapore Controllare che gli scarichi di condensa funzionino correttamente.
Presenza di acqua nella tubazione vapore anche se la
tubazione è isolata
Presenza di acqua nella tubazione vapore Controllare la configurazione dei raccordi a T e dei raccordi a gomito a valle nella tubazione.
Controllare che non vi siano perdite dalla valvola di controllo del getto nebulizzato di acqua.
Ordinazione dei pezzi
A ciascun desurriscaldatore DVI è assegnato un numero di serie, che si trova sul corpo del desurriscaldatore DVI o su una targhetta
fissata alla tubazione dell'acqua. Quando si contatta l'ufficio vendite Emerson Automation Solutions per ottenere assistenza
tecnica, fare riferimento al numero di serie. Per l'ordinazione di uno spruzzatore di ricambio, fare riferimento al numero di serie e al
numero di riferimento. I numeri di riferimento nella Figura 4 possono aiutare nell'identificazione dei componenti.
AVVERTENZA
Usare esclusivamente pezzi di ricambio originali Fisher. Non utilizzare per alcun motivo sulle valvole Fisher componenti che
non siano forniti da Emerson Automation Solutions, in quanto si può annullare la garanzia, compromettere le prestazioni
della valvola e causare danni e infortuni.
7
Desurriscaldatore DVI
Luglio 2017
Elenco pezzi
Manuale di istruzioni
D101615X0IT
Rif. Descrizione
Nota
Per i numeri pezzo non indicati, rivolgersi all'ufficio vendite Emerson
Automation Solutions.
1 Body
2 Venturi
3 Water Pipe
4 Water Flange
5* Spray Nozzle
*Pezzi di ricambio consigliati
Emerson, Emerson Automation Solutions e tutte le loro affiliate non si assumono alcunta responsabilità per la selezione, l'uso o la manutenzione dei prodotti.
La responsabilità per la selezione, l'uso e la manutenzione corretti dei prodotti è esclusivamente dell'acquirente e dell'utente finale.
Fisher è un marchio appartenente a una delle società di Emerson Automation Solutions, divisione del gruppo Emerson Electric Co. Emerson Automation
Solutions, Emerson e il logo Emerson sono marchi commerciali e marchi di servizio di Emerson Electric Co. Tutti gli altri marchi appartengono ai rispettivi
proprietari.
I contenuti di questa pubblicazione sono presentati solo a scopo informativo e, anche se è stato fatto il possibile per garantirne l'accuratezza, tali contenuti non
devono essere interpretati come garanzie, espresse o implicite, in relazione ai prodotti e ai servizi qui descritti, al loro uso o alla loro applicabilità. Tutte le vendite
sono soggette ai nostri termini e condizioni, che sono disponibili su richiesta. Ci riserviamo il diritto di apportare modifiche o migliorie al design o alle specifiche
di tali prodotti in qualsiasi momento e senza obbligo di preavviso.
Emerson Automation Solutions
Marshalltown, Iowa 50158 USA
Sorocaba, 18087 Brazil
Cernay, 68700 France
Dubai, United Arab Emirates
Singapore 128461 Singapore
www.Fisher.com
8
E 1990, 2017 Fisher Controls International LLC. Tutti i diritti riservati.
Loading...
