Deutsch

Inhaltsverzeichnis

1 Symbole.......................................................8

2 Sicherheitshinweise....................................8

3 Bestimmungsgemäße Verwendung......... 10

4 Technische Daten

5 Geräteelemente........................................ 11

6 Akkupack...................................................11

7 Inbetriebnahme.........................................11

8 Einstellungen............................................ 12

9 Werkzeugaufnahme, Vorsatzgeräte......... 12

10 Arbeiten mit dem Elektrowerkzeug..........13

11 Warnsignale.............................................. 13

12 Wartung und Pflege.................................. 14

13 Umwelt...................................................... 14

14 Allgemeine Hinweise................................ 14

......................................10

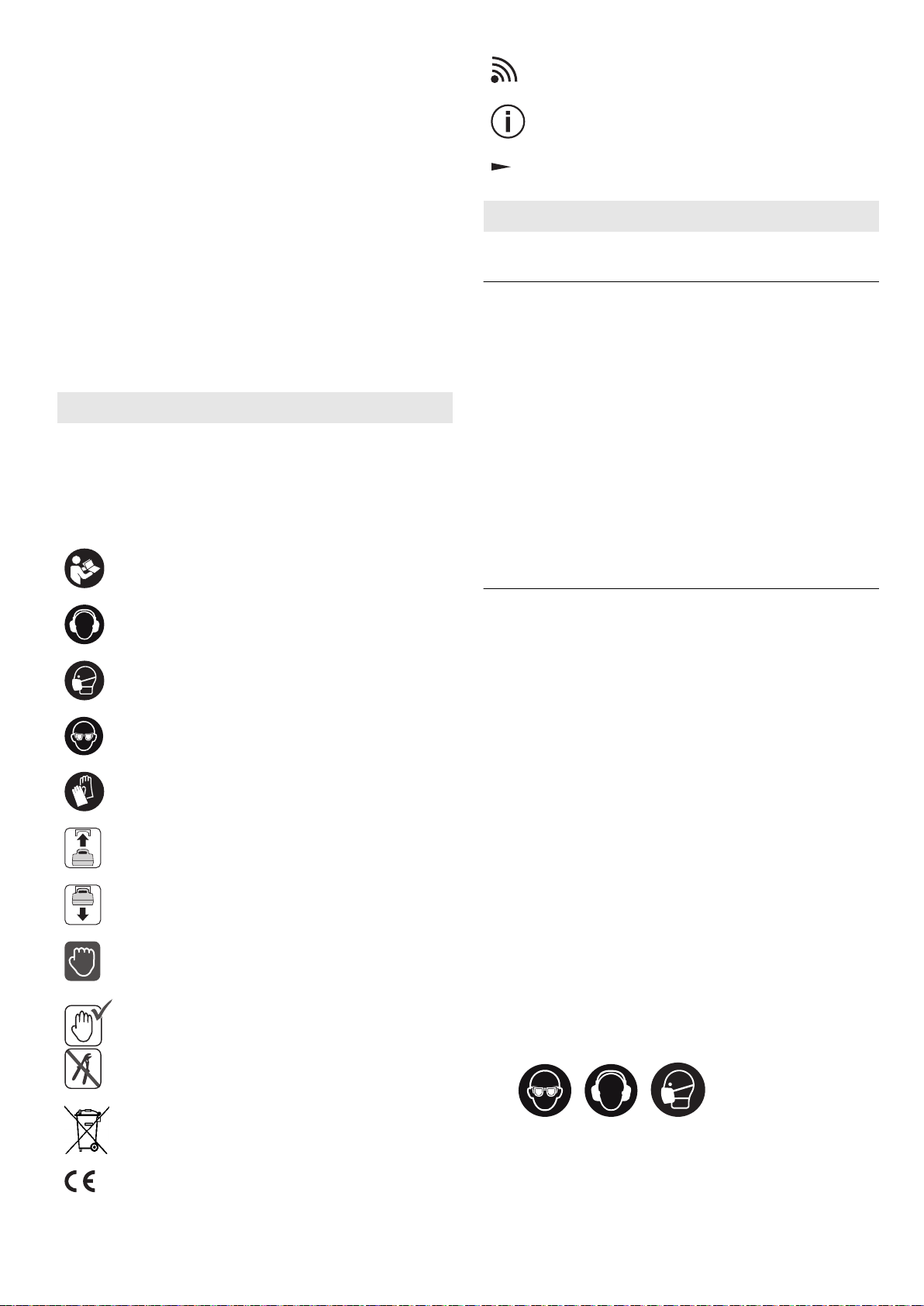

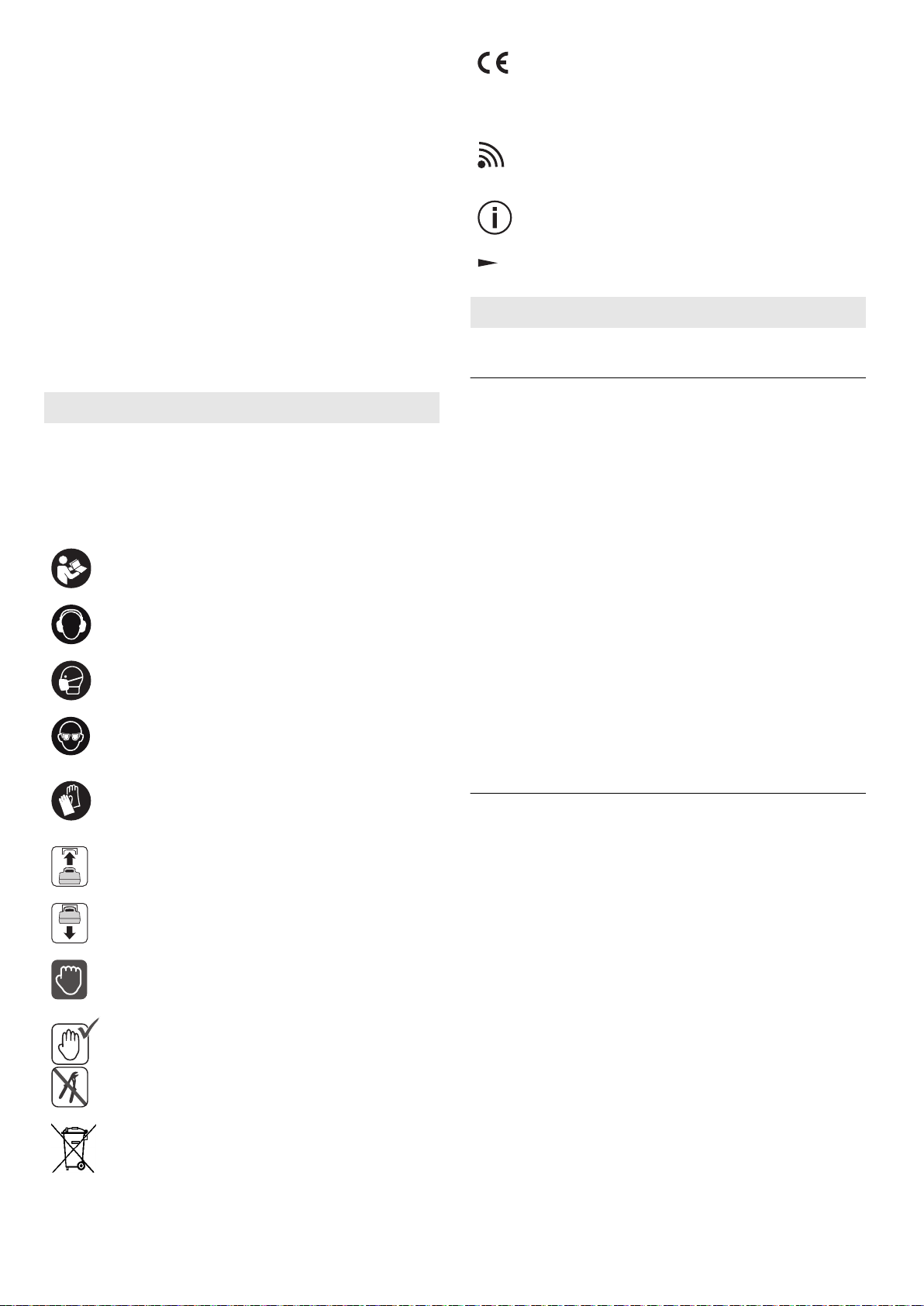

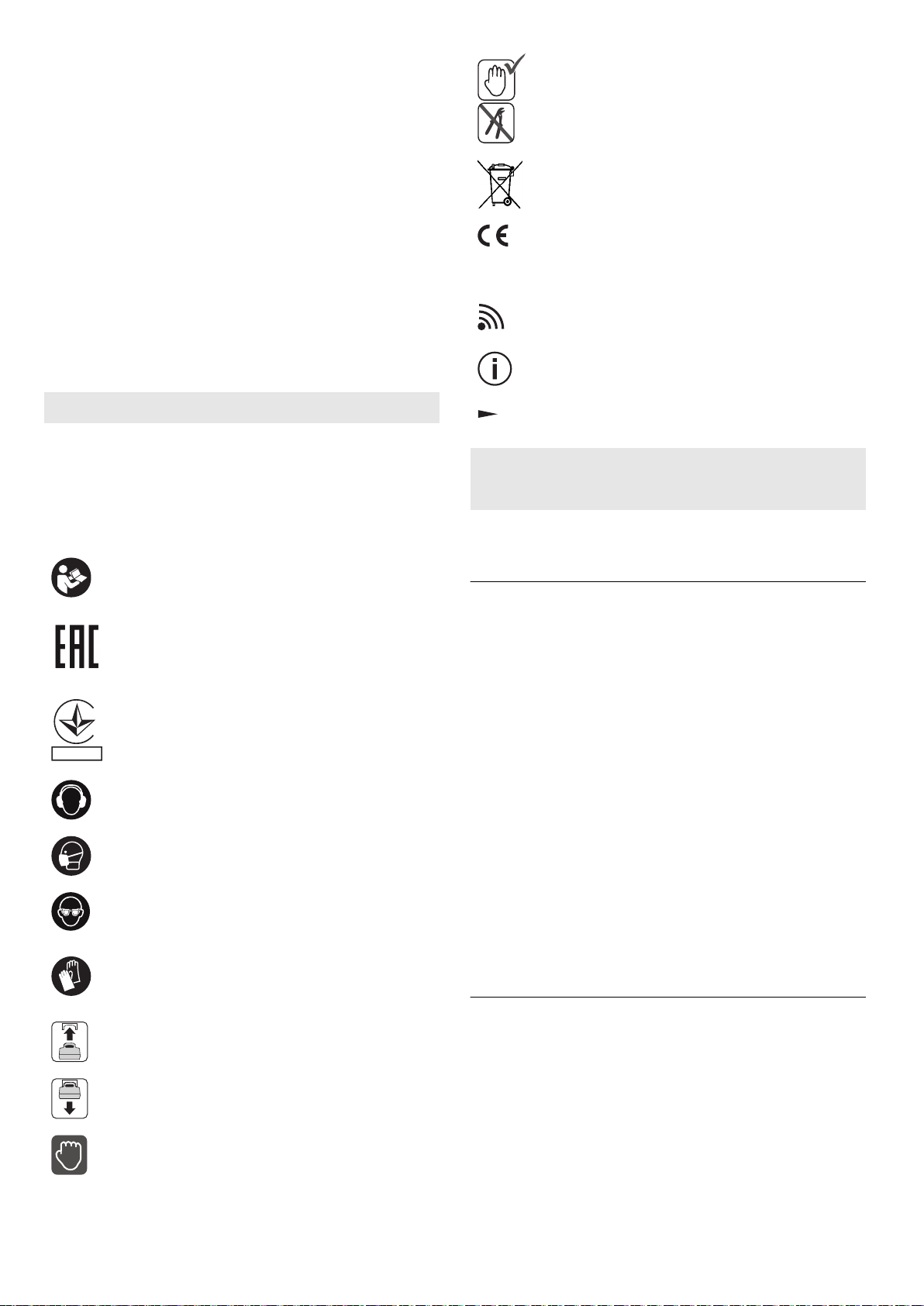

1 Symbole

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Gehörschutz tragen!

Atemschutz tragen!

CE-Kennzeichnung: Bestätigt die Kon formität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemein schaft.

Gerät enthält einen Chip zur Daten speicherung. Siehe Kapitel 14.1

Tipp, Hinweis

Handlungsanweisung

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheits hinweise und Anweisungen. Versäumnis

se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursa chen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzlei tung) oder auf akkubetriebene Elektro werkzeuge (ohne Netzleitung).

Beachten Sie die Betriebsanleitung des Lade geräts und des Akkupacks.

Schutzbrille tragen!

Schutzhandschuhe beim Werkzeug wechsel und Hantieren mit rauen Werkstoffen tragen!

Akkupack einsetzen.

Akkupack abnehmen.

In dieser Position halten.

Nur per Hand montieren!

Nicht in den Hausmüll geben.

2.2 Maschinenspezifische Sicherheitshinweise

– Benutzen Sie den/die Zusatzhandgriff(e).

Der Verlust der Kontrolle kann zu Verlet zungen führen.

– Halten Sie das Elektrowerkzeug an den

isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerk zeug oder die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt

mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektri schen Schlag führen.

– Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzu spüren, oder ziehen Sie die örtliche Ver sorgungsgesellschaft hinzu. Der Kontakt

des Einsatzwerkzeuges mit einer span nungsführenden Leitung kann zu Feuer und einem elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur

Deutsch

Explosion führen. Eindringen in eine Was serleitung verursacht Sachbeschädigung.

– Halten Sie das Elektrowerkzeug von Mag

netfeldern fern. Das Elektrowerkzeug kann sich unerwartet einschalten und Ver letzungen verursachen.

–

Tragen Sie geeignete persönliche Schutz ausrüstungen: Gehörschutz, Schutzbrille,

Staubmaske bei stauberzeugenden Arbei ten.

VORSICHT! Elektrowerkzeug kann blo ckieren und plötzlichen Rückschlag ver

ursachen! Sofort ausschalten! – Halten Sie das Elektrowerkzeug fest mit

beiden Händen, jeweils mit einer Hand am Handgriff [1-10] und einer Hand am Zu satzhandgriff [1-7]. Stellen Sie die Dreh zahl beim Schrauben korrekt ein. Seien Sie auf ein hohes Reaktionsmoment ge fasst,

das eine Drehung des Elektro werkzeugs verursachen und zu Verletzun gen führen kann.

– Verwenden Sie das Elektrowerkzeug nicht

im Regen oder in feuchter Umgebung.

Feuchtigkeit im Elektrowerkzeug kann zu Kurzschluss und Brand führen.

– Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es ab legen.

Das Einsatzwerkzeug kann sich ver haken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

– Vermeiden Sie ein versehentliches Ein

schalten. Das Tragen des Elektro werkzeugs mit Ihrem Finger am Ein-/ Ausschalter kann zu Unfällen führen.

Wenn Sie das Elektrowerkzeug nicht ver wenden, bringen Sie den Schalter für Rechts-/Links-Lauf [1-9] in Mittelstellung, um den Ein-/Ausschalter zu arretieren.

– Keine Netzteile oder Fremd-Akkupacks

zum Betreiben des Akku-Elektro werkzeugs verwenden. Keine Fremd-La degeräte zum Laden der Akkupacks ver wenden. Die Verwendung von nicht vom

Hersteller vorgesehenem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfällen führen.

–

Warnung vor schädlicher Lichtstrah

lung. Blicken Sie nicht längere Zeit in den

Lichtstrahl. Richten Sie den Lichtstrahl nicht auf andere Personen oder Tiere.

Die

optische Strahlung kann die Augen schädi gen - [4]

– Verwenden Sie bei stauberzeugenden Ar

beiten eine Staubabsaugung.

– Verwenden Sie nur Einsatzwerkzeuge und

Zubehöre, die von Festool für dieses Elek trowerkzeug freigegeben wurden. Durch

die Verwendung von nicht freigegebenen Einsatzwerkzeugen oder Zubehör kann es zu erhöhter Verletzungsgefahr und erhebli chen Unwuchten kommen. Dies kann die Qualität der Arbeitsergebnisse verschlech tern und den Verschleiß des Elektro werkzeugs erhöhen.

2.3 Sicherheitshinweise bei Verwendung langer Bohrer

– Arbeiten Sie auf keinen Fall mit einer hö

heren Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei höheren

Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

– Beginnen Sie den Bohrvorgang immer mit

niedriger Drehzahl und während der Boh rer Kontakt mit dem Werkstück hat. Bei

höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

– Üben Sie keinen übermäßigen Druck und

nur in Längsrichtung zum Bohrer aus.

Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrol le und zu Verletzungen führen.

2.4 Emissionswerte

Schalldruckpegel LPA, Schallleistungspegel L

und Unsicherheit K ermittelt entsprechend EN 62841:

LPA [dB(A)] LWA [dB(A)] K [dB]

Schrauben 73 84 5 Bohren 73 84 5

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs

► Gehörschutz benutzen.

Deutsch

Schwingungsemissionswert ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt

entsprechend EN 62841:

ah [m/s2] K [m/s2]

Schrauben < 2,5 1,5 Bohren 3 1,5

Die angegebenen Emissionswerte (Vibration, Geräusch)

– dienen dem Maschinenvergleich, – eignen sich auch für eine vorläufige Ein

schätzung der Vibrations- und Geräuschbe lastung beim Einsatz,

– repräsentieren die hauptsächlichen An

wendungen des Elektrowerkzeugs.

VORSICHT

Emissionswerte können von den angegebe nen Werten abweichen. Dies hängt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks.

► Die tatsächliche Belastung während des

gesamten Betriebszyklus muss beurteilt werden.

► Abhängig von der tatsächlichen Belastung

müssen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt wer den.

3 Bestimmungsgemäße

Verwendung

Akku-Bohrschrauber geeignet – zum Bohren in Metall, Holz, Kunststoffen

und ähnlichen Materialien,

– zum Ein- und Festschrauben von Schrau

ben.

– für die Verwendung mit den Festool Akku

packs der Baureihe BP gleicher Span nungsklasse.

Für Schäden und Unfälle bei nicht be

stimmungsgemäßem Gebrauch haftet der Benutzer; darunter fallen auch Schäden und Verschleiß durch industriellen Dauerbe trieb.

4 Technische Daten

Akku-Bohrschrauber TDC 18/4

Motorspannung 18 V Leerlaufdrehzahl* 1. Gang

2. Gang

3. Gang

4. Gang

max. Drehmoment weicher Schraubfall (Holz) 50 Nm

harter Schraubfall (Metall) 75 Nm Drehmoment einstellbar** 1. Gang / 2. Gang 2 - 20 Nm Bohrfutter-Spannbereich 1,5 - 13 mm Bohrdurchmesser max. Holz 70 mm

Metall 13 mm

Schrauben in Fichte bis ∅ 10 mm

0 - 500 min

0 - 800 min 0 - 2350 min 0 - 3600 min

-1

Werkzeugaufnahme in Bohrspindel 1/4 ’’

lick

Deutsch

Akku-Bohrschrauber TDC 18/4

Gewicht entsprechend EPTA-Procedure 01:2014 (mit Zusatzhand griff, Akkupack BP 18 Li 6,2 AS und Bohrfutter)

Gewicht mit Centrotec, ohne Zusatzhandgriff, ohne Akkupack. 1,4 kg

* Drehzahl-Angaben mit voll geladenem Akkupack. ** In den unteren Drehmomentstufen ist die maximale Drehzahl reduziert (Werte im Rechtslauf).

5 Geräteelemente

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11]

Tasten zum Lösen des Akkupacks Taster Kapazitätsanzeige am Akku

pack Kapazitätsanzeige LED-Lampe Ein-/Ausschalter Spannhals Zusatzhandgriff Gang-Schalter Schalter für Rechts-/Links-Lauf und

Einschaltsperre/Transportverriege lung

Handgriff Einstellrad für Drehmoment/Bohren/

Beleuchtung Dauer Ein und Dauer Aus

[2A] [2B]

Weitere Infos zu Ladegerät und Akkupack mit Kapazitätsanzeige finden Sie in den Betriebsanleitungen von Ladegerät und Akkupack.

7 Inbetriebnahme

Verletzungsgefahr

► Montage nur bei ausgeschaltetem Elektro

werkzeug!

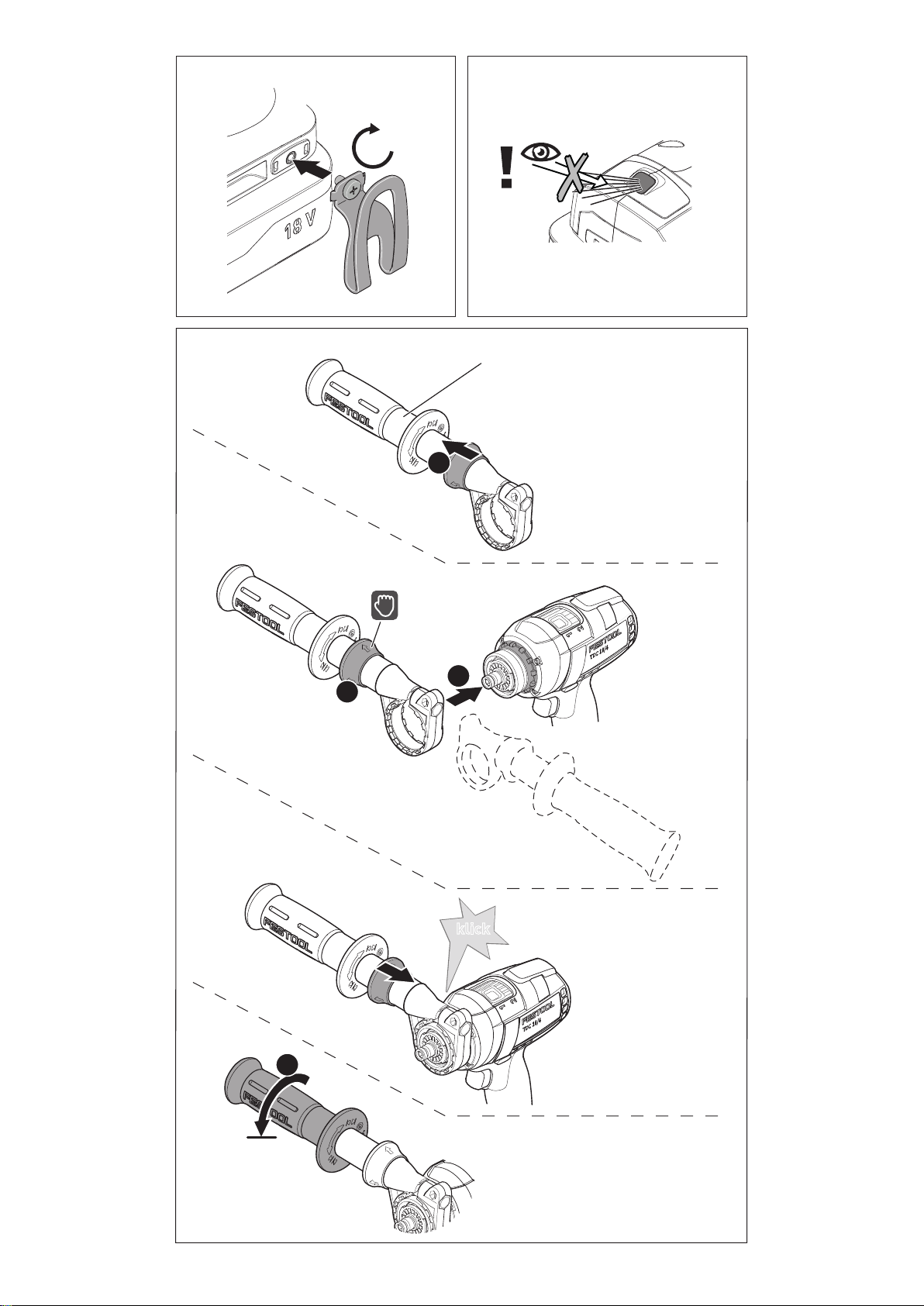

7.1 Gürtelclip [1-12]

Der Gürtelclip ermöglicht ein kurzfristiges Be festigen des Elektrowerkzeugs an der Arbeits kleidung. Die Montage ist rechts oder links am Elektrowerkzeug mittels Schraube möglich [3]

Akkupack abnehmen. Akkupack einsetzen - bis zum

Einrasten.

VORSICHT

2,6 kg

[1-12] [1-13] [1-14]

Abgebildetes oder beschriebenes Zubehör ge hört teilweise nicht in den Lieferumfang.

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

Gürtelclip Bit-Depot Isolierte Griffflächen (grau schattier

ter Bereich)

6 Akkupack

Vor dem Einsetzen des Akkupacks die Akku schnittstelle auf Sauberkeit prüfen. Eine Ver schmutzung der Akkuschnittstelle kann den korrekten Kontakt behindern und zu Schäden an den Kontakten führen.

Ein gestörter Kontakt kann zu Überhitzung und Beschädigung des Geräts führen.

7.2 Zusatzhandgriff montieren [5] WARNUNG!

► Zusatzhandgriff [5-1]

trollieren.

7.3 Anschlagsstab einsetzen [6]

Mit dem Anschlagsstab [6-1] kann die Bohrtiefe eingestellt werden.

7.4 Ein-/Ausschalten [1-5]

Drücken = EIN, Loslassen = AUS

Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar.

Den Schalter für Rechts-/Links-Lauf [1-9] Mittelstellung bringen, um den Ein-/Ausschal ter zu arretieren.

Die LED-Lampe [1-4] leuchtet bei gedrücktem Ein-/Ausschalter

Immer Zusatzhandgriff verwenden.

auf festen Sitz kon

[1-5], siehe Kapitel 8.4.

Deutsch

8 Einstellungen

Verletzungsgefahr

► Einstellungen nur bei ausgeschaltetem

Elektrowerkzeug!

8.1 Drehrichtung ändern [1-9]

– Schalter nach links = Rechtslauf – Schalter nach rechts = Linkslauf

8.2 Gang wechseln

Mit dem Gang-Schalter [1-8] kann das Getriebe bei ausgeschaltetem Elektrowerkzeug umge schaltet werden.

8.3 Drehmoment einstellen [1-11] Schrauben

Drehmoment entsprechend Einstellung am Einstellrad [1-11]

Stellung 1 = kleines Drehmoment Stellung 13 = hohes Drehmoment Signalton bei Erreichen des eingestellten Dreh

momentes, Elektrowerkzeug schaltet ab. Elek trowerkzeug läuft erst wieder, wenn der Ein-/ Ausschalter [1-5] losgelassen und erneut ge drückt wird.

Bohren

Markierung zeigt auf Bohrersymbol ximales Drehmoment.

8.4 Beleuchtung einstellen [1-11]

Beleuchtung am Einstellrad [1-11] konfigurie ren.

Markierung zeigt auf Stellung 1 bis 13 oder Bohrersymbol .

schaltet sich jeweils automatisch mit dem Elek trowerkzeug ein und aus. Nach dem Ausschal ten leuchtet die LED-Lampe kurze Zeit nach.

Markierung zeigt auf Beleuchtung Dauer Ein / Maximales Drehmoment. Kurzen

Druck auf den Ein-/Ausschalter [1-5] ausüben, um die LED-Lampe dauerhaft einzuschalten. Nach 10 Minuten schaltet die LED-Lampe auto matisch aus.

Markierung zeigt auf Beleuchtung Dauer Aus / Maximales Drehmoment. LED-Lam

pe ist dauerhaft ausgeschaltet.

8.5 Festool Work App

Mithilfe der Festool Work App kann das Elek trowerkzeug konfiguriert werden.

Verbindung des Akkupacks via Bluetooth®, siehe Betriebsanleitung Akkupack.

VORSICHT

= ma

Die LED-Lampe [1-4]

9 Werkzeugaufnahme,

Vorsatzgeräte

Verletzungsgefahr

► Vor allen Arbeiten am Elektrowerkzeug

den Akkupack vom Elektrowerkzeug ab nehmen.

Verletzungsgefahr durch heißes und schar fes Einsatzwerkzeug

► Keine stumpfen und defekten Einsatzwerk

zeuge verwenden.

► Schutzhandschuhe tragen beim Hantieren

mit Einsatzwerkzeug.

Vor dem ersten Gebrauch:

mit etwas Mehrzweckfett bestreichen.

9.1 CENTROTEC Werkzeugfutter

Schneller Wechsel von Einsatzwerkzeugen mit CENTROTEC-Schaft.

WARNUNG!

nur in CENTROTEC-Werkzeugfutter einspan nen.

Beim Wechseln Schutzhandschuhe tra gen!

9.2 Bohrfutter

Zum Einspannen von Bohrern und Bits mit max. Schaftdurchmesser 13 mm.

WARNUNG!

Bohrfutter einspannen.

9.3 Winkelvorsatz [9]

Bohren und Schrauben im rechten Winkel zum Elektrowerkzeug (teilweise Zubehör).

9.4 Werkzeugaufnahme in der Bohrspindel

Bits können direkt in der Innensechskantauf nahme der Bohrspindel eingesetzt werden.

9.5 Exzentervorsatz

Randnahes Schrauben mit Bits nach ISO 1173 (teilweise Zubehör).

9.6 Tiefenanschlag

Der Tiefenanschlag (teilweise Zubehör) ermög licht eine Schraube mit definierter Tiefe einzu schrauben. Sie können das Maß einstellen, um welches der Schraubenkopf über die Werk stückoberfläche übersteht oder im Werkstück versenkt werden soll.

WARNUNG

VORSICHT

Bohrspindel

[7]

CENTROTEC-Einsatzwerkzeuge

[8]

Einsatzwerkzeug zentrisch im

[10]

[11]

[12]

Deutsch

Tiefeneinstellung

Stellen Sie durch Drehen des Gehäuses [12-1] die ge

wünschte Einschraubtiefe fest ein. Jede Rastung ändert die Einschraubtiefe um 0,1 mm.

Zum Ausschrauben einer Schraube, muss vor her die Hülse A/B abgenommen werden.

10 Arbeiten mit dem

Elektrowerkzeug

Verletzungsgefahr

► Elektrowerkzeug nur ausgeschaltet auf die

Schraube aufsetzen!

► Werkstück so befestigen, dass es sich beim

Bearbeiten nicht bewegen kann.

► Die Hände vom drehenden Einsatzwerk

zeug fernhalten.

WARNUNG

Der KickbackStop löst aus, wenn das Einsatzwerkzeug blockiert und das

Elektrowerkzeug dadurch plötzlich und unerwartet um die Schraubachse rotiert. Das Elektrowerkzeug schaltet ab, piept einmal und die LED-Lampe blinkt fortlaufend.

Nach Auslösen des KickbackStops:

► Ein-/Ausschalter [1-5] loslassen. ► Ursache für Blockade beseitigen. ► Ein-/Ausschalter erneut drücken.

10.2 Bit-Depot

Verletzungsgefahr durch Metallspäne im Bit-Depot.

► Bit-Depot regelmäßig reinigen und von

Spänen befreien.

Magnetisch, zur Aufnahme von Bits oder Bithal tern.

[1-13]

VORSICHT

Verbrennungsgefahr Werkzeugaufnahme und Einsatzwerkzeug

können im Betrieb sehr heiß werden!

► Vor dem Einhängen am Gürtelclip abküh

len lassen.

10.1 KickbackStop

Verletzungsgefahr Die KickbackStop Funktion garantiert keinen

vollständigen Schutz vor einem Rückschlag.

► Arbeiten Sie stets konzentriert und beach

ten Sie alle Sicherheits- und Warnhinwei se.

VORSICHT

WARNUNG

11 Warnsignale

Warnsignale treten bei folgenden Betriebszuständen auf und das Elektrowerkzeug schaltet ab:

Signalton LED-Lampe Ursache Maßnahme

Piept einmal. - Akkupack leer/inkompatibel. Akkupack laden/wechseln.

Elektrowerkzeug überlastet. Elektrowerkzeug weniger belas

ten.

Bei Betätigung des Ein-/ Ausschalters: Elektrowerkzeug ist überhitzt.

Piept einmal. Blinkt fortlaufend. KickbackStop ausgelöst. Siehe Kapitel 10.1

Elektrowerkzeug nach dem Ab kühlen wieder in Betrieb neh men.

EKAT

Deutsch

Signalton LED-Lampe Ursache Maßnahme

Piept zweimal. - Eingestelltes Drehmoment er

reicht.

Piept fortlaufend. - Elektrowerkzeug defekt. Zur Fehlerbehebung den Her

12 Wartung und Pflege

14 Allgemeine Hinweise

steller kontaktieren.

14.1 Informationen zum Datenschutz

Verletzungsgefahr, Stromschlag

► Vor allen Wartungs- und Pflegearbeiten

stets den Akkupack von dem Elektro werkzeug abnehmen.

► Alle Wartungs- und Reparaturarbeiten, die

ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Ser vicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/ service

Nur original Festool Ersatzteile ver wenden! Bestell-Nr. unter: www.festool.de/service

WARNUNG

Das Elektrowerkzeug enthält einen Chip zur automatischen Speicherung von Maschinenund Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug.

Die Daten können mit speziellen Geräten kon taktlos ausgelesen werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Re paratur- und Garantieabwicklung sowie zur Qualitätsverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten – ohne aus drückliche Einwilligung des Kunden – erfolgt nicht.

14.2

Bluetooth

Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Sys tems AG & Co. KG und somit von Festool unter Lizenz verwendet.

Zur Sicherung der Luftzirkulation müssen die Kühlluftöffnungen im Motorgehäuse stets frei und sauber gehalten werden.

Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

13 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen ei

ner umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften be achten.

Nur EU:

Elektro- und Elektronik-Altgeräte und Umset zung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und ei ner umweltgerechten Wiederverwertung zuge führt werden.

Informationen zur REACh: www.festool.com/ reach

Gemäß Europäischer Richtlinie über

English

1 Symbols.....................................................15

2 Safety warnings.........................................15

3 Intended use

4 Technical data........................................... 17

5 Parts of the device.....................................17

6 Battery pack.............................................. 18

7 Commissioning..........................................18

8 Settings......................................................18

9 Tool holder, attachments..........................19

10 Working with the electric power tool........19

11 Warning signals.........................................20

12 Service and maintenance..........................20

13 Environment..............................................20

14 General information..................................20

..............................................17

1 Symbols

Warning of general danger

Warning of electric shock

Read the operating instructions and safety instructions.

Wear ear protection.

Wear a dust mask.

Tool contains a chip which stores data. See section 14.1

Tip or advice

Handling instruction UKCA marking: The United Kingdom

Conformity Assessed symbol is a marking for products being placed on the market in the United Kingdom. It is a manufacturers indication that the product is in conformance with the rel evant regulations in the UK.

2 Safety warnings

2.1 General power tool safety warnings WARNING! Read all safety warnings, in

structions, illustrations and specifica

tions provided with this power tool. Failure to

follow all instructions listed below may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

Follow the operating manual for the charger and the battery pack.

Wear protective goggles.

Wear protective gloves when changing tools and working with raw materials.

Inserting the battery pack.

Remove the battery pack.

Hold in this position.

Only assemble by hand!

Do not dispose of it with domestic waste.

CE marking: Confirms the conformity of the power tool with the European Community directives.

2.2 Machine-specific safety notices

– Use the auxiliary handle(s). Loss of control

can cause personal injury.

– Hold the power tool by insulated gripping

surfaces, when performing an operation where the cutting accessory or fasteners may contact hidden wiring.

sory contacting a "live" wire may make ex posed metal parts of the power tool "live" and could give the operator an electric shock.

– Use appropriate detection devices to look

for any hidden supply lines or consult your local utility company. If the insertion tool

makes contact with live cables, it can result in fire and electric shock. Damage to a gas pipe can lead to an explosion. Penetration of a water pipe can result in damage to property.

– Keep the power tool away from magnetic

fields.

pectedly and cause injury.

The power tool may switch on unex

Cutting acces

English

–

Wear suitable personal protective equip ment: Ear protection, safety goggles, a dust

mask for work that generates dust.

CAUTION! Power tool can jam and cause sudden kickback! Switch off immediately!

– Firmly hold the power tool with both

hands, with one hand on the handle [1-10] and the other hand on the auxiliary han dle [1-7]. Make sure the speed is adjusted correctly when screwdriving. Be prepared for a high reaction torque, which may

cause the power tool to turn and lead to in jury.

– Do not use the power tool in the rain or in

damp surroundings. Moisture in the power tool may cause a short circuit and fire.

– Wait until the power tool has come to a

complete halt before placing it down. The insertion tool can get caught and lead to a loss of control of the power tool.

– Avoid unintentional activation. Carrying

the electric power tool with your fingers on the on/off switch can lead to accidents.

If you are not using the power tool, set the rotational direction switch/safety lock [1-9] to the centre position to lock the on/off switch.

– Do not use power supply units or third-

party battery packs to operate cordless power tools. Do not use third-party charg ers to charge the battery packs. The use of

accessories not expressly authorised by the manufacturer can result in electric shocks and/or serious accidents.

– Only for AS/NZS:

supplied via residual current device with a rated residual current of 30 mA or less.

–

– Use a dust extractor when working with

– Only use tools and accessories which have

Warning of harmful light radiation.

Do not look into the light beam for long periods. wards other people or animals. Optical ra

diation can damage the eyes – [4]

dust.

been approved by Festool for this power tool.

have not been approved may increase the risk of injury and seriously unbalance the

Do not direct the light beam to

The use of tools or accessories which

The tool shall always be

machine. This may decrease the quality of the working results and accelerate wear on the power tool.

2.3 Safety instructions when using long drill bits

– Never operate at higher speed than the

maximum speed rating of the drill bit. At

higher speeds, the bit is likely to bend if al lowed to rotate freely without contacting the workpiece, resulting in personal injury.

– Always start drilling at low speed and with

the bit tip in contact with the workpiece. At higher speeds, the bit is likely to bend if al lowed to rotate freely without contacting the workpiece, resulting in personal injury.

– Apply pressure only in direct line with the

bit and do not apply excessive pressure.

Bits can bend causing breakage or loss of control, resulting in personal injury.

2.4 Emission levels

Sound pressure level LPA, sound power level LWA and uncertainty K measured in accordance with EN 62841:

LPA [dB(A)] LWA [dB(A)] K [dB]

Screwdriv ing

Drilling 73 84 5

Noise generated when working Risk of damage to hearing

► Use ear protection.

Vibration emission level ah (vector sum for three directions) and uncertainty K measured in

accordance with EN 62841:

Screwdriving < 2.5 1.5 Drilling 3 1.5

The specified emission levels (vibration, noise) – are used to compare machines.

– They are also used for making preliminary

estimates regarding vibration and noise load during operation.

– They represent the primary applications of

the power tool.

73 84 5

CAUTION

ah [m/s2] K [m/s2]

English

The emission values may deviate from the specified values. This is dependent on how the tool is used and the type of workpiece being machined.

► The actual load during the entire operating

cycle must be evaluated.

► Depending on the actual load, suitable pro

tective measures must be defined in order to protect the operator.

CAUTION

– for drilling in metal, wood, plastics and

similar materials,

– for screwing in and tightening screws. – intended for use with BP Festool battery

packs of the same voltage class.

The user is liable for damage and acci

dents caused by improper and non-inten ded use; this also includes damage and wear caused by continuous industrial operation.

3 Intended use

Cordless drill suitable

4 Technical data

Cordless drills TDC 18/4

Motor voltage 18 V No-load speed* 1. gear

0–500 rpm

2. gear

3. gear

4. gear

Max. torque Soft material (wood) 50 Nm

Hard material (metal) 75 Nm Adjustable torque** 1st gear/2nd gear 2–20 Nm Chuck clamping range 1.5–13 mm Max. drill diameter Wood 70 mm

Metal 13 mm Screwdriving in spruce Max. ∅ 10 mm Tool holder in drill spindle 1/4 ’’ Weight as per EPTA Procedure 01:2014 (with auxiliary handle,

BP 18 Li 6.2 AS battery pack and chuck) Weight incl. Centrotec, excl. auxiliary handle and battery pack. 1.4 kg

0–800 rpm 0–2350 rpm 0–3600 rpm

2.6 kg

* Speed values based on fully charged battery pack. ** The maximum speed (value for clockwise rotation) is reduced in the lower torque settings.

5 Parts of the device

[1-1] [1-2]

[1-3] [1-4]

Buttons for releasing the battery pack Capacity indicator button on battery

pack Capacity indicator LED light

[1-5] [1-6] [1-7] [1-8] [1-9]

[1-10]

On/off switch Collar Auxiliary handle Gear switch Rotational direction switch and safety

lock/transport lock Handle

lick

English

[1-11]

[1-12] [1-13] [1-14]

Accessories shown or described are not always included in the scope of delivery.

The specified illustrations appear at the begin ning of the Operating Instructions.

Thumbwheel for torque/drilling/light ing duration on and duration off

belt clip Bit store Insulated gripping surfaces (grey

shaded area)

6 Battery pack

Before using the battery pack, check that the battery interface is clean. Any contamination of the battery interface may impair correct contact and lead to the contacts being damaged.

A faulty contact may result in the machine over heating or being damaged.

[2A] [2B]

Remove the battery pack. Insert the battery pack – until it

clicks into place.

The speed can be continuously adjusted, relative to the pressure applied to the on/off switch.

Set the rotational direction switch [1-9] to the centre position to lock the on/off switch.

The LED light switch [1-5] is pressed, see section 8.4.

[1-4] lights up when the on/off

8 Settings

Risk of injury

► Only adjust the settings when the power

tool is switched off.

8.1 Changing direction of rotation [1-9]

– Switch to the left = clockwise rotation – Switch to the right = counterclockwise rota

tion

8.2 Changing gear

The gear switch gear unit when the power tool is switched off.

8.3 Adjusting the torque

CAUTION

[1-8] can be used to switch the

[1-11]

Further information about the charger and battery pack with capacity indicator can be found in the corresponding operating manual.

7 Commissioning

Risk of injury

► Only assemble when the power tool is

switched off!

7.1 Belt clip

The belt clip allows the power tool to be attach ed to work attire for brief periods. It can be at tached to the right or left of the power tool us ing a screw [3]

7.2 Fitting the auxiliary handle [5] WARNING! Always use the auxiliary handle.

► Check that the auxiliary handle [5-1] is se

curely in place.

7.3 Inserting the stop bar [6]

The drilling depth can be adjusted using the stop bar

[6-1].

CAUTION

[1-12]

Screwdriving

Torque corresponding to setting at the thumb wheel

Position 1 = low torque Position 13 = high torque There is a signal when the set torque is

reached and the power tool switches off. The power tool only starts up again if the on/off switch [1-5] is released and pressed again.

Drilling

Marking shows the drill symbol mum torque.

8.4 Adjust lighting [1-11] Configure lighting at the thumbwheel [1-11]. Marking shows position 1 to 13 or drill sym

bol .

switches on and off with the power tool. The LED light has an afterglow for a short time after the tool has been switched off.

on the on/off switch [1-5] to permanently switch the LED light on. After ten minutes, the LED light automatically switches off.

[1-11]:

= maxi

The LED light [1-4] automatically

Marking shows lighting duration on/ maximum torque.

Briefly apply pressure

7.4 Switching on/off [1-5]

Press = ON, release = OFF

Marking shows lighting duration off/ maximum torque.

nently switched off.

The LED light is perma

English

8.5 Festool Work App

The power tool can be configured with the Festool Work app.

The battery pack is connected via Bluetooth®, see the operating manual for the battery pack.

9 Tool holder, attachments

Risk of injury

► Remove the battery pack from the power

tool before performing any work on the power tool.

Risk of injury from hot and sharp insertion tool

► Do not use any blunt or faulty insertion

tools.

► Wear protective gloves when handling an

insertion tool.

Prior to initial use:

pose grease to the drill spindle.

9.1 CENTROTEC tool chuck [7]

Fast changeover of tools with CENTROTEC shaft.

WARNING! Only clamp CENTROTEC tools in CENTROTEC tool chucks.

Wear gloves when replacing tools.

9.2 Chuck

For clamping drill bits and bits with max. shaft diameter of 13 mm.

WARNING! Clamp the tool centrally in the chuck.

9.3 Angle attachment [9]

Drilling and screwdriving at right angles to the power tool (available as an accessory depend ing on the model).

WARNING

CAUTION

Apply some multipur

[8]

9.6 Depth stop [12]

The depth stop (available as an accessory de pending on the model) allows a screw to be tightened with a defined depth. You can set the dimension to which the screwhead is to project over the workpiece surface, or to which it is to be inserted.

Depth adjustment

Firmly set the required screwin depth by turning the hous ing [12-1]. Each catch alters

the screw-in depth by 0.1 mm. To unscrew a screw, the A/B sleeve must first

be removed.

10 Working with the electric

power tool

Risk of injury

► Only position the power tool on the screw

when it is switched off.

► Always secure the workpiece in such a

manner that it cannot move during ma chining.

► Keep hands away from the rotating tools.

Risk of burns The tool holder and tool may become very

hot during operation.

► Allow them to cool down before attaching

them to the belt clip.

10.1 Kickback stop

Risk of injury The kickback stop does not guarantee com

plete protection against a kickback.

► Always concentrate on your work and refer

to the safety instructions and warnings.

WARNING

CAUTION

WARNING

9.4 Tool holder in the drill spindle [10]

Bits can be inserted directly into the hexagon socket holder of the drill spindle.

9.5 Eccentric adapter

Screwdriving close to edges with bits according to ISO 1173 (available as an accessory depend ing on the model).

[11]

The kickback stop is triggered if the tool is jammed, causing the power tool to

rotate around the screw axis suddenly and unexpectedly. The power tool switches off, beeps once and the LED light flashes continu ously.

After the kickback stop has been triggered:

► Release the on/off switch [1-5] ► Eliminate the cause of the jam.

EKAT

English

► Press the on/off switch again.

Magnetic, for storing bits and bit holders.

10.2 Bit store [1-13]

CAUTION

Risk of injury from metal cuttings in the bit store.

► Clean the bit store regularly and clear out

metal cuttings.

11 Warning signals

Warning signals occur and the power tool switches off in the following operating states:

Signal LED light Cause Action

Beeps once. - Battery pack empty/incom

patible. Power tool overloaded. Reduce the load on the pow

When pressing the on/off switch: Power tool has over heated.

Charge/change the battery pack.

er tool. Once it has cooled down, re

start the power tool.

Beeps once. Flashes continuously. Kickback stop triggered. See section 10.1

Beeps twice.

Beeps continuously.

12 Service and maintenance

- Preset torque reached. -

- The power tool is faulty. Contact the manufacturer to rectify the fault.

To ensure constant air circulation, always keep the cooling air openings in the motor housing

WARNING

clean and free of blockages. Keep the contacts on the power tool, charger

Risk of injury, electric shock

and battery pack clean.

► Always remove the battery pack from the

power tool before performing any mainte

13 Environment

nance or service work.

► All maintenance and repair work which re

quires the motor housing to be opened should always be carried out by an author ised service workshop.

cable national regulations.

Do not dispose of the device in the household waste! Recycle devices, ac

cessories and packaging. Observe appli

EU only: In accordance with the European Di

Customer service and repairs

only be carried out by the manufac turer or service workshops. Find the nearest address at: www.festool.co.uk/service

Always use original Festool spare

must

rective on waste electrical and electronic equipment and implementation in national law, used power tools must be collected separately and handed in for environmentally friendly re cycling.

Information on REACH: www.festool.com/reach

parts. Order no. at: www.festool.co.uk/service

14 General information

Imported into the UK by

Festool UK Ltd 1 Anglo Saxon Way

Bury St Edmunds IP30 9XH Great Britain

14.1 Information on data privacy

The power tool contains a chip which automati cally stores machine and operating data. The data saved cannot be traced back directly to an individual.

The data can be read in a contactless manner using special devices and shall only be used by Festool for fault diagnosis, repair and warranty processing and for quality improvement or en hancement of the power tool. The data shall not be used in any other way without the express consent of the customer.

14.2

Bluetooth

The Bluetooth® word mark and the logos are registered trademarks of Bluetooth SIG, Inc.; they are used by TTS Tooltechnic Systems AG & Co. KG, and therefore by Festool, under licence.

English

Français

Sommaire

1 Symboles...................................................22

2 Consignes de sécurité

3 Utilisation conforme..................................24

4 Caractéristiques techniques.....................24

5 Éléments de l'appareil..............................25

6 Batterie......................................................25

7 Mise en service..........................................25

8 Réglages....................................................26

9 Porte-outil, appareils à monter................26

10 Utilisation de l'outil électroportatif...........27

11 Signaux d'avertissement...........................27

12 Entretien et maintenance......................... 28

13 Environnement..........................................28

14 Remarques générales...............................28

...............................22

1 Symboles

Avertit d'un danger général

Avertit d'un risque de décharge électri que

Lire le mode d'emploi et les consignes de sécurité !

Porter une protection auditive !

Porter une protection respiratoire !

Porter des lunettes de protection !

Portez des gants de protection pour changer de lame et pour manipuler des matériaux rugueux !

Insérer la batterie.

Retirer la batterie.

Tenir dans cette position.

Montage à la main uniquement !

Ne pas jeter avec les ordures ménagè res.

Marquage CE : confirme la conformité de l'outil électroportatif aux directives de la Communauté européenne.

L'outil contient une puce permettant l'enregistrement des données. Voir chapitre

Conseil, information

Instruction

14.1

2 Consignes de sécurité

2.1 Consignes générales de sécurité pour outils électroportatifs

AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécu rité et des instructions afin de pouvoir les con sulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonction nant sur batterie (sans câble).

Respecter la notice d'utilisation du chargeur et de la batterie.

2.2 Consignes de sécurité spécifiques à l'appareil

– Utilisez la/les poignée(s) supplémentai

re(s).

des blessures.

– Si l'outil monté risque d'entrer en contact

avec des vis ou des câbles invisibles, tenez l'outil électroportatif à l'aide des poignées isolées. Le contact avec un câble sous ten

sion peut également mettre des pièces mé talliques de l'appareil sous tension et pro voquer une décharge électrique.

– Utilisez des appareils de détection appro

priés pour repérer les câbles d'alimenta tion invisibles ou consultez l'entreprise de distribution locale. Le contact de l'outil

monté avec un câble sous tension peut pro voquer un feu ou une décharge électrique. Une conduite de gaz endommagée peut provoquer une explosion. Le perçage dans une conduite d'eau provoque des dégâts matériels.

Une perte de contrôle peut provoquer

Français

– Tenez l'outil électroportatif à l'écart des

champs magnétiques. L'outil électroporta tif peut se mettre en marche inopinément et provoquer des blessures.

–

Portez un équipement de protection indi viduelle approprié :

nettes de protection, masque contre la poussière pour des opérations s'accompa gnant d'un dégagement de poussière.

ATTENTION ! L'outil électroportatif peut se bloquer et provoquer un rebond brus

que ! Mettre à l'arrêt immédiatement ! – Tenez fermement l'outil électroportatif

des deux mains : une main sur la poi gnée [1-10] et l'autre sur la poignée sup plémentaire [1-7]. Réglez correctement la vitesse de rotation pour le vissage. Atten dez-vous à un couple de réaction élevé

pouvant entraîner une rotation de l'outil électroportatif et provoquer des blessures.

– Ne pas utiliser l'outil électroportatif sous

la pluie ou dans un environnement humi

L'humidité dans l'outil électroportatif

de.

peut causer un court-circuit et provoquer un incendie.

– Attendez que l'outil électroportatif soit

complètement immobilisé avant de le dé poser. L'outil monté peut s'accrocher et

provoquer une perte de contrôle de l'outil électroportatif.

– Éviter toute mise en marche par inadver

tance.

gardant le doigt sur l'interrupteur marche/ arrêt peut entraîner des accidents.

Si vous n'utilisez pas l'outil électroportatif, placez l'interrupteur pour marche droite/ gauche [1-9] en position centrale pour ar rêter l'interrupteur MARCHE/ARRÊT.

– Ne pas faire fonctionner l'outil électropor

tatif sans fil avec des blocs d'alimentation secteur ou avec des batteries d'autres fa bricants. Ne pas utiliser de chargeurs d'autres fabricants pour recharger la bat terie. L'utilisation d'accessoires autres que

ceux prévus par le fabricant peut provoquer une décharge électrique et/ou des acci dents graves.

Transporter l'outil électroportatif en

protection auditive, lu

ceau lumineux sur d'autres personnes ou des animaux.

provoquer des lésions oculaires - [4]

– Lors des opérations s'accompagnant d'un

dégagement important de poussière, utili sez toujours une aspiration des poussières.

– Utilisez uniquement des outils amovibles

et accessoires validés par Festool pour cet outil électroportatif.

amovibles ou d'accessoires non validés peut augmenter le risque de blessures et provoquer un balourd considérable. Cela peut entraîner une dégradation de la quali té des résultats obtenus et une usure pré maturée de l'outil électroportatif.

2.3 Consignes de sécurité relatives à l'utilisation de forets longs

– N'utilisez jamais l'appareil à une vitesse

supérieure à la vitesse maximale autori sée pour le foret.

foret risque facilement de se plier s'il peut tourner sans toucher la pièce, ce qui est susceptible de provoquer des blessures.

– Commencez toujours à percer à une vites

se peu élevée et pendant que le foret est en contact avec la pièce. À des vitesses

élevées, le foret risque facilement de se plier s'il peut tourner sans toucher la pièce, ce qui est susceptible de provoquer des blessures.

– Veillez à ne pas exercer de pression ex

cessive, et seulement dans le sens longi tudinal par rapport au foret. Les forets

peuvent se plier puis se rompre ou entraî ner une perte de contrôle et provoquer des blessures.

2.4 Valeurs d'émission

Niveau de pression acoustique LPA, niveau de puissance acoustique LWA et incertitude K dé terminés selon EN 62841 :

LPA [dB(A)] LWA [dB(A)] K [dB]

Vissage 73 84 5 Perçage 73 84 5

Émission de bruit lors de l'utilisation Lésions auditives

► Utiliser une protection auditive.

Le rayonnement optique peut

L'utilisation d'outils

À des vitesses élevées, le

ATTENTION

–

Avertissement : rayonnement lumi neux nocif. Ne regardez pas longtemps le faisceau lumineux.

Ne dirigez pas le fais

Français

Valeur d'émission vibratoire ah (somme vecto rielle tridirectionnelle) et incertitude K détermi

nées conformément à EN 62841 :

ah [m/s2] K [m/s2]

Vissage < 2,5 1,5 Perçage 3 1,5

Les valeurs d'émission indiquées (vibrations, bruit)

– sont fournies à des fins de comparaison

avec d'autres appareils,

– permettent également une estimation pro

visoire des nuisances sonores et vibratoi res lors de l'utilisation,

– sont représentatives des principales appli

cations de l'outil électroportatif.

Les valeurs d'émissions peuvent diverger des valeurs indiquées. Ceci dépend de l'utili sation de l'outil et du type de pièce à travail ler.

► Il est nécessaire d'évaluer les nuisances

sonores réelles sur toute la durée du cycle d'utilisation.

► Déterminer ensuite des mesures de sécu

rité adaptées aux nuisances sonores réel les afin de protéger l'utilisateur.

ATTENTION

3 Utilisation conforme

Perceuse-visseuse sans fil convient – pour le perçage dans les matériaux sui

vants : métal, bois, plastique et autres ma tériaux similaires,

– pour le vissage et le serrage de vis. – pour l'utilisation avec les batteries Festool

de la série BP de catégorie de tension iden tique.

L'utilisateur est responsable des dom

mages et accidents dus à une utilisation non conforme, y compris des dommages et de l'usure résultant d'une utilisation industrielle continue.

4 Caractéristiques techniques

Perceuse-visseuse sans fil TDC 18/4

Tension du moteur 18 V Vitesse de rotation à vide* 1re vitesse

2e vitesse 3e vitesse 4e vitesse

Couple max. Cas de vissage « doux » (bois) 50 Nm

Cas de vissage « dur » (métal) 75 Nm Couple réglable** 1re vitesse / 2e vitesse 2 - 20 Nm Capacité du mandrin de perçage 1,5 - 13 mm Diamètre de perçage max. Bois 70 mm

Métal 13 mm

Vissage dans l'épicéa Jusqu'à ∅ 10 mm

0 - 500 tr/min

0 - 800 tr/min 0 - 2350 tr/min 0 - 3600 tr/min

Porte-outil dans la broche de perçage 1/4 ’’

lick

Français

Perceuse-visseuse sans fil TDC 18/4

Poids selon la procédure EPTA 01:2014 (avec poignée supplémen taire, batterie BP 18 Li 6,2 AS et mandrin de perçage)

Poids avec Centrotec, sans poignée supplémentaire, sans batterie. 1,4 kg

* Valeurs de vitesse de rotation avec batterie entièrement chargée. ** La vitesse de rotation maximale diminue dans les plages de couple inférieures (valeurs de

fonctionnement vers la droite).

5 Éléments de l'appareil

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11]

[1-12] [1-13] [1-14]

Les accessoires illustrés ou décrits ne font pas tous partie des éléments livrés.

Les illustrations indiquées se trouvent en début de notice d'utilisation.

Touches d'extraction de la batterie Touche témoin de charge de la batte

rie Affichage de la capacité Lampe LED Interrupteur marche/arrêt Collet Poignée supplémentaire Sélecteur de vitesse Interrupteur pour marche droite/

gauche et bouton de sécurité anti-dé clenchement/verrouillage de trans port

Poignée Molette pour Couple/Perçage/Éclai

rage longue durée Marche ou Arrêt Clip pour ceinture Logement pour embouts Parties isolées (zone en gris) servant

de poignée

6 Batterie

[2A] [2B]

Vous trouverez des informations supplé mentaires sur le chargeur et la batterie à indicateur de charge dans les notices d'utilisation de ces deux éléments.

7 Mise en service

Risques de blessures

► Procéder aux opérations de montage uni

quement lorsque l'outil électroportatif est éteint !

7.1 Clip pour ceinture [1-12]

Le clip pour ceinture permet une fixation rapide de l'outil électroportatif aux vêtements de tra vail. Le montage est possible à droite ou à gau che de l'outil électroportatif au moyen de la vis [3].

7.2 Montage de la poignée supplémentaire

AVERTISSEMENT ! Toujours utiliser la poignée

supplémentaire. ► Vérifier que la poignée supplémentai

re [5-1]

7.3 Installation de la barre de butée [6]

La barre de butée [6-1] permet de régler la profondeur de perçage.

Retirer la batterie. Insérer la batterie - jusqu'à

son enclenchement.

ATTENTION

[5]

est solidement fixée.

2,6 kg

Vérifiez la propreté du logement avant d'insérer la batterie. En présence de saletés dans le lo gement de batterie, il risque d'y avoir un mau vais contact électrique et les contacts risquent d'être endommagés.

Un mauvais contact électrique peut provoquer la surchauffe et la détérioration de l'outil élec troportatif.

7.4 Mise en marche/à l'arrêt [1-5]

Appuyer = MARCHE, relâcher = ARRÊT

La vitesse de rotation est modulable en continu selon la pression exercée sur l'in terrupteur marche/arrêt.

Placez l'interrupteur pour marche droite/ gauche [1-9] en position médiane pour bloquer l'interrupteur marche/arrêt.

Français

La lampe LED [1-4] s'allume lorsque l'inter rupteur marche/arrêt [1-5] est enfoncé, voir chapitre

8.4.

8 Réglages

Risque de blessures

► Réglages à effectuer uniquement quand

l'outil électroportatif est à l'arrêt !

8.1 Changement de sens de rotation [1-9]

– Commutateur vers la gauche = rotation à

droite

– Commutateur vers la droite = rotation à

gauche

8.2 Changement de vitesse

Le sélecteur de vitesse [1-8] permet de chan ger de vitesse lorsque l'outil électroportatif est éteint.

8.3 Réglage du couple [1-11] Vissage

Couple selon le réglage avec la molette [1-11] : Position 1 = couple faible Position 13 = couple élevé Signal sonore lorsque le couple sélectionné est

atteint, l'outil électroportatif s'éteint. Pour pou voir redémarrer l'outil électroportatif, vous de vez relâcher l'interrupteur marche/arrêt [1-5] puis appuyer à nouveau dessus.

Perçage

Repère dirigé vers le symbole de foret couple maximal.

8.4 Réglage de l'éclairage Configurer l'éclairage avec la molette [1-11]. Le repère est dirigé vers la position 1 à 13 ou

le symbole de foret

s'allume et s'éteint automatiquement lorsque l'outil électroportatif est mise en marche et à l'arrêt. Après la mise à l'arrêt, la lampe LED reste allumée un court instant.

Le repère est dirigé vers Éclairage lon gue durée Marche / Couple maximal.

puyer brièvement sur l'interrupteur marche/ arrêt [1-5] pour enclencher l'éclairage LED longue durée. Au bout de 10 minutes, la lampe LED s'éteint automatiquement.

Le repère est dirigé vers Éclairage lon gue durée Arrêt / Couple maximal. La

lampe LED reste éteinte.

ATTENTION

La lampe LED [1-4]

[1-11]

Ap

8.5 Application Festool Work

L'outil électroportatif peut être configuré à l'ai de de l'application Festool Work.

Connexion de la batterie via Bluetooth®, voir notice d'utilisation de la batterie.

9 Porte-outil, appareils à

monter

Risque de blessures

► Retirer la batterie de l'outil électroportatif

avant toute intervention sur ce dernier.

Risque de blessures dû à l'outil d'usinage chaud et tranchant

► Ne pas monter d'outils d'usinage émous

sés ou défectueux.

► Se munir de gants de protection pour ma

nipuler l'outil d'usinage. Avant la première utilisation : appliquer

un peu de graisse universelle sur la bro che de perçage.

9.1 Mandrin CENTROTEC

La tige CENTROTEC permet un remplacement rapide des outils amovibles.

AVERTISSEMENT ! Serrer les outils amovibles CENTROTEC uniquement dans un mandrin CENTROTEC.

Portez des gants de protection lors du remplacement !

9.2 Mandrin de perçage [8]

Pour le serrage de forets et d'embouts d'un diamètre de queue max. de 13 mm.

AVERTISSEMENT ! Serrer l'outil amovible au centre du mandrin de perçage.

9.3 Renvoi d'angle

Perçage et vissage en angle droit par rapport à l'outil électroportatif (accessoire dans certains cas).

9.4 Porte-outil dans la broche de perçage

Les embouts peuvent être montés directement dans le logement six pans creux de la broche de perçage.

AVERTISSEMENT

ATTENTION

[7]

[9]

[10]

Français

9.5 Mandrin excentrique [11]

Vissage près des bords avec des embouts con formes à ISO 1173 (accessoires dans certains cas).

9.6 Butée de profondeur [12]

La butée de profondeur (accessoire dans cer tains cas) permet de visser une vis à une pro fondeur définie. Il est possible de régler le dé passement ou le noyage de la tête de vis par rapport à la surface.

Réglage de la profondeur

Réglez la profondeur de vissa ge souhaitée en tournant le boîtier [12-1]. Chaque cran

modifie la profondeur de vissage de 0,1 mm. Pour dévisser une vis, il est nécessaire de reti

rer au préalable la douille A/B.

10 Utilisation de l'outil

électroportatif

Risques de blessures

► Placer l'outil électroportatif sur la vis uni

quement lorsqu'il est éteint !

► Fixer la pièce à travailler de manière à ce

qu'elle ne puisse pas bouger pendant l'uti lisation de l'appareil.

► Tenir les mains à l'écart de l'outil amovible

en rotation.

AVERTISSEMENT

ATTENTION

10.1 Système KickbackStop

Risque de blessures La fonction KickbackStop ne peut pas exclu

re totalement tout mouvement de recul.

► Restez toujours bien concentré et respec

tez toutes les consignes de sécurité et tous les avertissements.

Le système KickbackStop se déclenche lorsque l'outil amovible se bloque et

provoque ainsi une rotation inattendue de l'outil électroportatif sur l'axe de vissage. L'outil électroportatif s'éteint et émet un signal sonore, et la lampe LED clignote en permanen ce.

Après déclenchement du système KickbackS top :

► Relâcher l'interrupteur marche/arrêt [1-5] ► Remédier à la cause du blocage. ► Appuyer de nouveau sur l'interrupteur mar

che/arrêt .

10.2 Logement pour embouts [1-13]

Risques de blessures dues à des copeaux métalliques dans le logement pour embouts.

► Nettoyer régulièrement le logement pour

embouts et retirer les copeaux.

Aimanté, pour la fixation d'embouts ou de por te-embouts.

AVERTISSEMENT

ATTENTION

Risque de brûlures Le porte-outil et l'outil amovible peuvent de

venir très chauds pendant l'utilisation !

► Les laisser refroidir avant d'accrocher l'ap

pareil au clip pour ceinture.

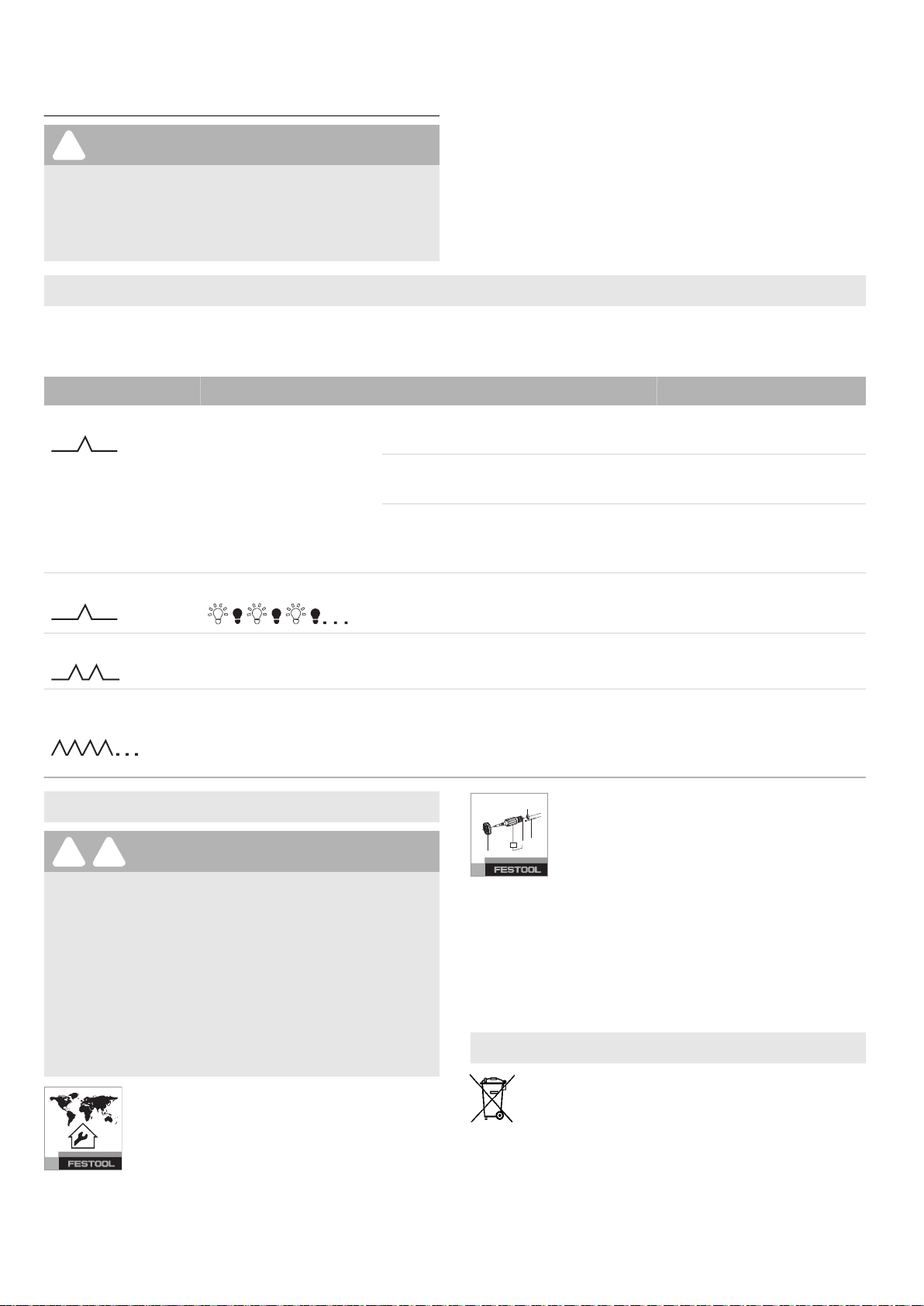

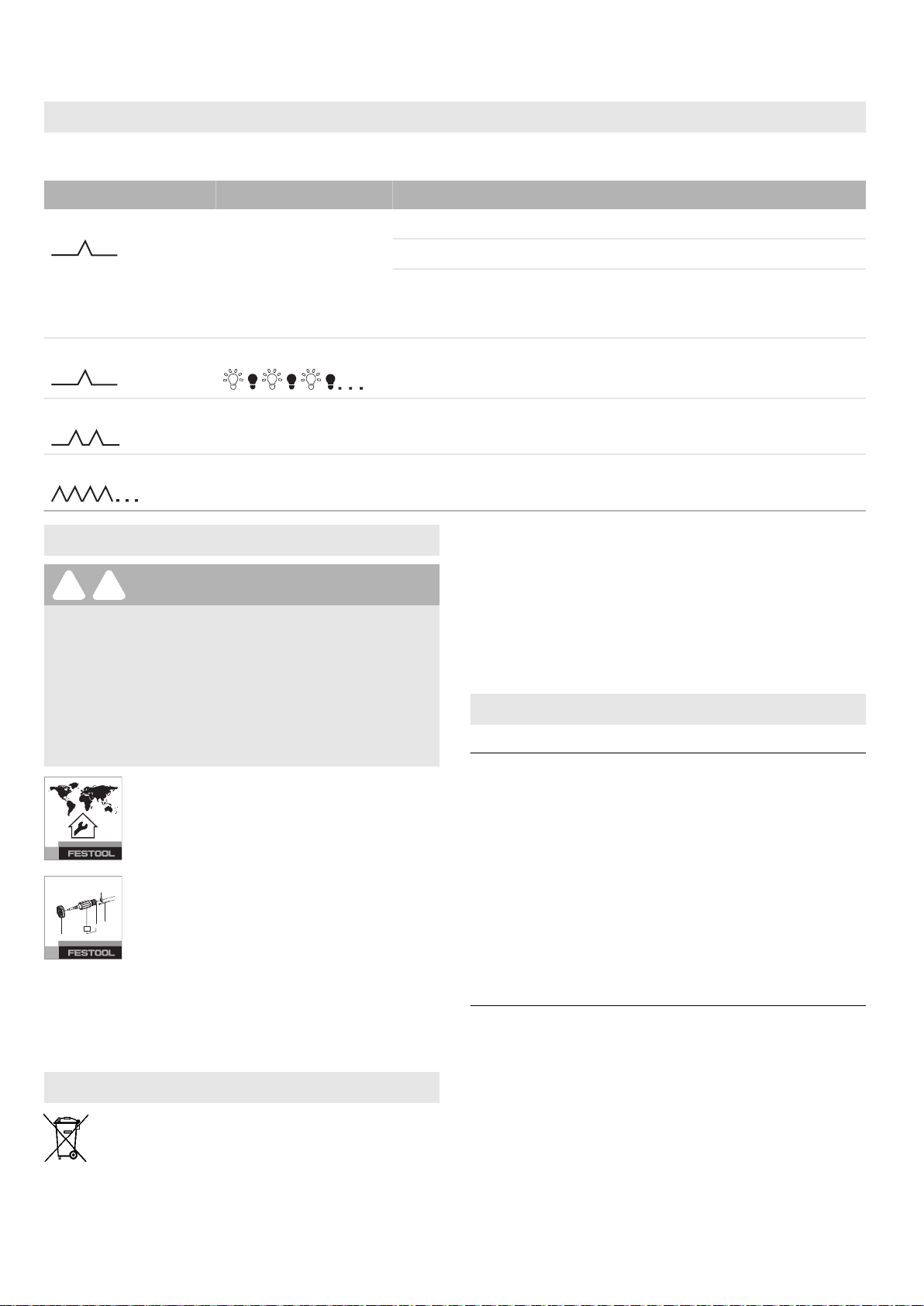

11 Signaux d'avertissement

Dans les états de fonctionnement suivants, des signaux d'avertissement sont émis et l'outil élec troportatif s'éteint :

Signal sonore Lampe LED Cause Mesure à prendre

Un seul signal sonore. - Batterie vide/incompatible. Recharger/remplacer la

batterie.

Outil électroportatif en sur charge.

À l'actionnement de l'inter rupteur marche/arrêt : ou til électroportatif en sur chauffe.

Réduire la charge de l'outil électroportatif.

Remettre l'outil électro portatif en service après refroidissement.

EKAT

Français

Signal sonore Lampe LED Cause Mesure à prendre

Un seul signal sonore. Clignotement perma

nent.

Deux signaux sonores.

Signal sonore continu.

- Couple réglé atteint. -

- Outil électroportatif défec

12 Entretien et maintenance

Risque de blessures, décharge électrique

► Avant toutes les opérations de maintenan

ce et d'entretien, toujours retirer la batte rie de l'outil électroportatif.

► Toutes les opérations de maintenance et

de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service aprèsvente agréé.

Pour assurer la circulation de l'air, il est impé ratif que les ouïes de ventilation du carter mo teur soient maintenues dégagées et propres.

Veiller à ce que les contacts de branchement sur l'outil électroportatif, le chargeur et la bat terie restent propres.

AVERTISSEMENT

Service après-vente et réparation

uniquement par le fabricant ou des ateliers homologués. Pour trouver l'adresse la plus proche : www.fes tool.fr/services

Utiliser uniquement des pièces déta chées Festool d'origine ! Réf. sur : www.festool.fr/services

Déclenchement du systè me KickbackStop.

tueux.

Informations à propos de REACh :

Voir chapitre 10.1

Pour le dépannage, pren dre contact avec le fabri cant.

www.fes

tool.com/reach

14 Remarques générales

14.1 Informations relatives à la protection des données

L'outil électroportatif contient une puce per mettant l'enregistrement automatique des don nées d'outil et de fonctionnement. Les données enregistrées ne contiennent aucune référence directe aux personnes.

Les données peuvent être lues sans contact à l'aide d'appareils spéciaux. Elles sont utilisées par Festool uniquement pour le diagnostic d'er reurs, la gestion des réparations et de la garan tie, ainsi que pour l'amélioration de la qualité et/ou le perfectionnement de l'outil électropor tatif. Toute utilisation des données dépassant ce cadre – sans l'accord exprès du client – est exclue.

14.2

Bluetooth

La marque verbale Bluetooth® et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par TTS Tooltechnic Systems AG & Co. KG et donc par Festool GmbH.

13 Environnement

Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage éco

logique des appareils, accessoires et emballages. Respecter les règlements natio naux en vigueur.

Uniquement UE :

relative aux appareils électriques et électroni ques usagés et sa transposition en droit natio nal, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.

selon la directive européenne

Español

Índice de contenidos

1 Símbolos....................................................29

2 Indicaciones de seguridad........................ 29

3 Uso conforme a lo previsto.......................31

4 Datos técnicos

5 Componentes de la herramienta..............32

6 Batería.......................................................32

7 Puesta en servicio.....................................32

8 Ajustes.......................................................32

9 Alojamiento de herramienta, accesorios de

prolongación..............................................33

10 Trabajo con la herramienta eléctrica....... 34

11 Señales de advertencia.............................34

12 Mantenimiento y cuidado..........................35

13 Medio ambiente.........................................35

14 Observaciones generales..........................35

...........................................31

1 Símbolos

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

Usar protección para los oídos

Utilizar protección respiratoria.

Utilizar gafas de protección

Utilizar guantes de protección al cam biar de herramienta y al trabajar con materiales ásperos.

Insertar la batería.

Extraer la batería.

Mantener en esta posición.

El montaje debe ser manual.

No depositar en la basura doméstica.

Marcado CE: Certifica la conformidad de la herramienta eléctrica con las di rectivas de la Comunidad Europea.

La herramienta cuenta con un chip pa ra el almacenamiento de datos. Ver apartado 14.1

Consejo, indicación

Guía de procedimiento

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales para herramientas eléctricas

ADVERTENCIA! Leer todas las indicacio nes de seguridad y instrucciones. Si no

se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir se descargas eléctricas, quemaduras o lesio nes graves.

Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura refe rencia.

El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referen cia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herra mientas eléctricas alimentadas con batería (sin cable de red).

Tenga en cuenta el manual de instrucciones del cargador y de la batería.

2.2 Indicaciones de seguridad específicas

– Utilice el/los mango/s adicional/es.

pérdida de control puede ocasionar lesio nes.

– La herramienta eléctrica debe sujetarse

por las superficies de agarre aisladas cuando se lleven a cabo trabajos en los que la herramienta de corte o los tornillos pudieran entrar en contacto con cables eléctricos ocultos.

conducción de corriente puede poner bajo tensión las piezas metálicas de la máquina y provocar una descarga eléctrica.

– Utilice aparatos de exploración adecuados

para detectar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía.

la herramienta con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar

El contacto con una

El contacto de

Español

una explosión. La penetración en una tube ría de agua ocasiona daños materiales.

– Mantenga la herramienta eléctrica alejada

de campos magnéticos. La herramienta eléctrica podría encenderse de forma ines perada y provocar lesiones.

–

Es imprescindible utilizar los equipos de protección individual adecuados: protec

ción de oídos, gafas de protección, masca rilla para trabajos que generen polvo.

ATENCIÓN. La herramienta eléctrica puede bloquearse y provocar contragol

pes repentinos ¡Desconectar de inmediato! – Sujete la herramienta eléctrica con ambas

manos: una en la empuñadura [1-10] y la otra en el asa adicional [1-7]. Ajuste co rrectamente el número de revoluciones al atornillar. Esté preparado ante un posible momento de reacción repentino

girar la herramienta eléctrica y pueda pro vocar lesiones.

– No utilice la herramienta bajo la lluvia o

en entornos húmedos.

provocar un cortocircuito en la herramienta y hacer que se incendie.

– Esperar a que la herramienta eléctrica es

té completamente parada antes de soltar la.

La herramienta podría engancharse y

quedar fuera de control.

– Evite que la máquina se encienda de forma

involuntaria. Transportar la herramienta eléctrica sujetándola con el dedo por el in terruptor de conexión y desconexión puede provocar accidentes.

Cuando no utilice la herramienta eléctrica, ponga el interruptor de marcha a derecha/ izquierda [1-9] bloquear el interruptor de conexión y des conexión.

– No utilizar fuentes de alimentación o bate

rías de otro fabricante con la herramienta eléctrica de batería. No utilizar cargado res de otro fabricante para cargar la bate ría.

El uso de accesorios no previstos por el fabricante puede provocar una descarga eléctrica o accidentes graves.

–

nosa. No mire prolongadamente al haz de luz.

Peligro de daños por radiación lumi

No dirija nunca el haz de luz hacia

en la posición central para

La humedad puede

que haga

otras personas o hacia animales. La radia ción óptica puede provocar daños en los ojos - [4].

– Al realizar trabajos que generen polvo, uti

lizar un sistema de aspiración de polvo.

– Utilice solo herramientas y accesorios au

torizados por Festool para esta máquina.

El uso de herramientas o accesorios no au torizados puede aumentar el riesgo de le siones y provocar desequilibrios considera bles. Esto puede empeorar la calidad de los resultados de trabajo y aumentar el des gaste de la herramienta eléctrica.

2.3 Indicaciones de seguridad para el uso de brocas largas

– En ningún caso trabaje con un número de

revoluciones mayor al número de revolu ciones máximo admisible para la broca. A

revoluciones más elevadas, la broca podría doblarse ligeramente si gira libremente sin estar en contacto con la pieza de trabajo, lo que podría ser causa de lesiones.

– Comience a taladrar siempre a un número

de revoluciones bajo y con la broca en contacto con la pieza de trabajo. A revolu

ciones más elevadas, la broca podría do blarse ligeramente si gira libremente sin estar en contacto con la pieza de trabajo, lo que podría ser causa de lesiones.

– No ejerza demasiada presión y hágalo solo

en sentido longitudinal a la broca. Las bro cas pueden doblarse y romperse, o provo car una pérdida de control y lesiones.

2.4 Emisiones

Nivel de intensidad sonora LPA, nivel de poten cia sonora LWA e inseguridad K calculadas se gún

EN 62841:

LPA [dB(A)] LWA [dB(A)] K [dB]

Atornillar 73 84 5 Taladrar 73 84 5

Ruido producido durante el trabajo Daños en los oídos

► Utilizar protección de oídos.

Valor de emisión de vibraciones en ah (suma vectorial de tres direcciones) e incertidumbre K

determinada según EN 62841:

ATENCIÓN

Español

ah [m/s2] K [m/s2]

Atornillar < 2,5 1,5 Taladrar 3 1,5

Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas,

– son adecuadas para una evaluación provi

sional de los valores de vibración y ruido en funcionamiento

– y representan las aplicaciones principales

de la herramienta eléctrica.

Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado.

► Debe valorarse el nivel de carga real a lo

largo de todo el ciclo de funcionamiento.

► Dependiendo de la carga real, deberán de

terminarse medidas de seguridad adecua das para proteger al usuario.

ATENCIÓN

3 Uso conforme a lo previsto

Taladro atornillador a batería apto – para taladrar en metal, madera, plásticos y

materiales similares,

– para atornillar y apretar tornillos. – para utilizar con las baterías Festool de la

serie BP de la misma clase de tensión.

El usuario responderá de los daños y ac

cidentes causados por un uso inadecua do; esto incluye también daños y desgaste por funcionamiento industrial continuo.

4 Datos técnicos

Taladro atornillador Akku TDC 18/4

Tensión del motor 18 V Número de revoluciones en vacío* 1.ª Velocidad

2.ª Velocidad

3.ª Velocidad

4.ª Velocidad

Par de giro máx. Atornillado suave (madera) 50 Nm

Atornillado duro (metal) 75 Nm Par de giro regulable** 1.ª velocidad/2.ª velocidad 2-20 Nm Margen de sujeción del portabrocas 1,5-13 mm Diámetro de perforación máx. Madera 70 mm

Metal 13 mm

Atornillar en abeto rojo hasta ∅ 10 mm

0-500 r. p. m.

0-800 r. p. m. 0-2350 r. p. m. 0-3600 r. p. m.

Alojamiento de herramienta en el husillo de taladrar 1/4 ’’ Peso de acuerdo con EPTA-Procedure 01:2014 (con asa adicional,

batería BP 18 Li 6,2 AS y portabrocas) Peso con Centrotec, sin asa adicional, sin batería. 1,4 kg

* Número de revoluciones con la batería totalmente cargada. ** En los niveles del par de giro inferiores, el número de revoluciones máximo disminuye (valores

con giro a la derecha).

2,6 kg

lick

Español

5 Componentes de la

herramienta

[1-1] [1-2]

[1-3] [1-4] [1-5]

[1-6] [1-7] [1-8] [1-9]

[1-10] [1-11]

[1-12] [1-13] [1-14]

Teclas para desprender la batería Tecla de indicación de la capacidad

en la batería Indicación de la capacidad Lámpara LED Interruptor de conexión y descone

xión Cuello de sujeción Asa adicional Interruptor de velocidad Interruptor de marcha a derecha/

izquierda y bloqueo de conexión/ transporte

Empuñadura Rueda de ajuste de par de giro/tala

drado/iluminación permanente co nectada y desconectada

Enganche de cinturón Compartimento para puntas Superficies de agarre con aislamiento

(zona sombreada en gris)

7 Puesta en servicio

Peligro de lesiones

► El montaje solo debe realizarse con la he

rramienta eléctrica desconectada.

7.1 Enganche de cinturón [1-12]

El enganche de cinturón permite fijar breve mente la herramienta eléctrica a la ropa de tra bajo. El montaje puede realizarse tanto en el la do derecho como en el izquierdo de la herra mienta eléctrica mediante un tornillo [3]

7.2 Montaje del asa adicional [5] ADVERTENCIA. Utilizar siempre el asa adicio

nal. ► Controlar que el asa adicional [5-1] esté fi

jamente asentada.

7.3 Colocación de varilla de tope [6]

La varilla de tope [6-1] permite ajustar la pro fundidad de perforación.

7.4 Encendido y apagado [1-5]

Presionar = encendido, soltar = apagado

El número de revoluciones puede contro larse de forma continua mediante la pre sión ejercida en el interruptor de conexión y desconexión.

ATENCIÓN

Los accesorios representados o descritos no forman parte íntegra de la dotación de suminis tro.

Las figuras indicadas se encuentran al principio del manual de instrucciones.

6 Batería

Antes de colocar la batería, comprobar que la conexión de la batería esté limpia. La suciedad en la conexión de la batería puede impedir el contacto correcto y dañar los contactos.

El contacto defectuoso puede ocasionar el so brecalentamiento y daños en la herramienta.

[2A] [2B]

Hallará más información sobre el carga dor y la batería con indicación de la capa cidad en el manual de instrucciones del cargador y de la batería.

Extraer la batería. Colocar la batería, hasta que

encaje.

Poner el interruptor de marcha a derecha/ izquierda [1-9] en posición central para blo quear el interruptor de conexión y desconexión.

La lámpara LED interruptor de conexión y desconexión [1-5], véase el capítulo 8.4

[1-4] se enciende al pulsar el

8 Ajustes

Peligro de lesiones

► Ajustes solo con la herramienta eléctrica

desenchufada

8.1 Cambio de sentido de giro

– Interruptor hacia la izquierda = marcha a la

derecha

– Interruptor hacia la derecha = marcha a la

izquierda

8.2 Cambio de velocidad

Con el interruptor de velocidades [1-8], puede cambiarse de engranaje con la herramienta eléctrica desconectada.

ATENCIÓN

[1-9]

Español

8.3 Ajustar el par de giro [1-11] Atornillar

Par de giro según el ajuste de la rueda de ajus te [1-11]:

Posición 1 = par de giro bajo Posición 13 = par de giro alto Señal sonora al alcanzar el par de giro ajusta

do, la herramienta eléctrica se apaga. La he rramienta eléctrica vuelve a encenderse des pués de soltar y pulsar otra vez el interruptor de conexión y desconexión [1-5].

Taladrar

La marca apunta al símbolo de taladrado = par de giro máximo.

8.4 Ajuste de la iluminación [1-11]

Configurar la iluminación con la rueda de ajus

[1-11].

La marca apunta a la posición 1 a 13, o al sím bolo de taladrado

se enciende o apaga automáticamente con la herramienta eléctrica. Tras la desconexión, la lámpara LED permanece encendida brevemen te.

La marca apunta a Iluminación perma nente conectada/Par de giro máximo.

Pulsar brevemente el interruptor de conexión y desconexión [1-5] LED de manera permanente. Tras 10 minutos, la lámpara LED se apaga automáticamente.

La marca apunta a Iluminación perma nente desconectada/Par de giro máximo.

La lámpara LED está apagada de forma perma nente.

8.5 App Festool Work

Con la app Work de Festool puede configurarse la herramienta eléctrica.

Conexión de la batería mediante Blue tooth®, véase el manual de instrucciones de la batería.

para encender la lámpara

. La lámpara LED [1-4]

9 Alojamiento de herramienta,

accesorios de prolongación

Peligro de lesiones

► Antes de llevar a cabo cualquier trabajo en

la herramienta eléctrica, retirar de esta la batería.

ADVERTENCIA

Riesgo de lesiones con herramientas calien tes y afiladas

► No utilizar herramientas romas o defec

tuosas.

► Usar guantes de protección al manejar la

herramienta. Antes del primer uso: Aplicar un poco de

grasa multiusos en el husillo de taladrar.

9.1 Mandril CENTROTEC [7]

Cambio rápido de herramientas con vástago CENTROTEC.

ADVERTENCIA. Las herramientas CENTROTEC deben fijarse exclusivamente en mandriles CENTROTEC.

Utilizar guantes de protección para el cambio.

9.2 Portabrocas

Para la sujeción de brocas y puntas con un diá metro del vástago máximo de 13 mm.

ADVERTENCIA.

en el portabrocas.

9.3 Ángulo adicional [9]

Taladrar y atornillar en ángulo recto respecto a la herramienta eléctrica (accesorio parcial).

9.4 Alojamiento para herramienta en el husillo de taladrar [10]

Las puntas de destornillador pueden insertarse directamente en el alojamiento hexagonal del husillo de taladrar.

9.5 Excéntrica adicional

Atornillar cerca de bordes con puntas acordes con ISO 1173 (accesorio parcial).

9.6 Tope de profundidad

El tope de profundidad (accesorio parcial) per mite atornillar un tornillo a una profundidad definida. Es posible ajustar la medida de tal manera que la cabeza de tornillo sobresalga de la superficie de la pieza de trabajo o bien quede enclavada en la pieza de trabajo.

miento modifica la profundidad de atornillado en 0,1 mm.

Para desatornillar un tornillo, primero debe re tirarse el casquillo A/B.

ATENCIÓN

[8]

Fijar la herramienta centrada

[11]

[12]

Ajuste de profundidad

Gire la carcasa [12-1] para ajustar la profundidad de ator nillado deseada. Cada enclava

Español

10 Trabajo con la herramienta

eléctrica

Peligro de lesiones

► Colocar la herramienta eléctrica en el tor

nillo siempre desconectada.

► Fijar la pieza de trabajo de forma que per

manezca inmóvil al trabajarla.

► Mantener las manos alejadas de la herra

mienta cuando esté girando.

Peligro de quemaduras Durante el funcionamiento, la herramienta y

su alojamiento pueden calentarse mucho.

► Antes de colgarla del clip de cinturón, dejar

que se enfríe.

10.1 KickbackStop

ADVERTENCIA

ATENCIÓN

ADVERTENCIA

El KickbackStop se activa cuando la he rramienta se bloquea y provoca que la herramienta eléctrica gire en torno al

eje de atornillado de forma repentina e inespe rada. La herramienta eléctrica se desconecta, emite un pitido y la lámpara LED parpadea de manera continua.

Tras la activación del KickbackStop:

► Soltar el interruptor de conexión y descone

xión [1-5].

► Subsanar la causa del bloqueo. ► Volver a pulsar el interruptor de conexión y

desconexión .

10.2 Compartimento para puntas [1-13]

ATENCIÓN

Peligro de lesiones por virutas de metal en el compartimento para puntas.

► Limpiar periódicamente el compartimento

para puntas y eliminar las virutas.

Magnético, para alojar puntas y portapuntas.

Peligro de lesiones La función KickbackStop no garantiza pro

tección completa frente a contragolpes.

► Trabaje siempre de manera concentrada y

observe las indicaciones de seguridad y de advertencia.

11 Señales de advertencia

En los siguientes estados de funcionamiento se generan señales de advertencia y la herramienta eléctrica se desconecta:

Señal sonora Lámpara LED Motivo Medida

Emite un pitido. - Batería vacía/incompatible. Cargar/vaciar batería.

Herramienta eléctrica so brecargada.

Al accionar el interruptor de conexión y desconexión: La herramienta eléctrica está sobrecalentada.

Cargar menos la herra mienta eléctrica.

Poner en funcionamiento la herramienta eléctrica una vez que se haya en friado.

Emite un pitido. Parpadea de manera

continua.

Emite dos pitidos. - Par de giro ajustado alcan

Emite un pitido conti nuo.

- Herramienta eléctrica de

Se ha activado el Kick backStop.

zado.

fectuosa.

Véase el capítulo 10.1.

Para la resolución de averías, ponerse en con tacto con el fabricante.

EKAT

Español

12 Mantenimiento y cuidado

Peligro de lesiones y electrocución

► Antes de llevar a cabo cualquier trabajo de

cuidado o mantenimiento, retirar siempre la batería de la herramienta eléctrica.

► Todos los trabajos de mantenimiento y re

paración que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

servicio

ADVERTENCIA

El servicio de atención al cliente y de reparaciones

ble a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/

Utilizar solo piezas de recambio Festool originales. Referencia en: www.festool.es/servicio

solo está disponi

pueden estar directamente relacionados con ninguna persona.

Los datos pueden leerse sin contacto con dis positivos especiales, y Festool los utiliza exclu sivamente para el diagnóstico de fallos, la ges tión de las reparaciones y de la garantía, así co mo para la mejora de la calidad o el perfeccio namiento de la herramienta eléctrica. Los da tos no se utilizan para otros fines sin el consen timiento expreso del cliente.

14.2

Bluetooth

La marca denominativa Bluetooth® y los logoti pos son marcas registradas de Bluetooth SIG, Inc. Por lo tanto, todo uso que TTS Tooltechnic Systems AG & Co. KG y, por consiguiente, tam bién Festool, hagan de dicha marca está sujeto a un contrato de licencia.

A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben man tenerse libres y limpias.

Mantenga siempre limpios los puntos de cone xión de la herramienta eléctrica, el cargador y la batería.

13 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los acceso

rios y los embalajes de forma respetuo sa con el medio ambiente. Respetar las disposi ciones nacionales vigentes.

Solo UE:

sobre residuos de aparatos eléctricos y electró nicos y su transposición a la legislación nacio nal, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACh: www.festool.com/ reach

De acuerdo con la Directiva europea

14 Observaciones generales

14.1 Información relativa a la protección de

datos

La herramienta eléctrica contiene un chip que almacena automáticamente los datos de servi cio y de la máquina. Los datos guardados no

Italiano

Sommario

1 Simboli.......................................................36

2 Avvertenze per la sicurezza...................... 36

3 Utilizzo conforme...................................... 38

4 Dati tecnici

5 Elementi dell'apparecchio........................ 39

6 Batteria......................................................39

7 Messa in funzione......................................39

8 Impostazioni.............................................. 39

9 Attacco utensile, dispositivi aggiuntivi......40

10 Utilizzo dell’elettroutensile.......................41

11 Segnali di avviso........................................41

12 Manutenzione e cura.................................42

13 Ambiente................................................... 42

14 Indicazioni generali...................................42

.................................................38

1 Simboli

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avver tenze di sicurezza.

Indossare dispositivi di protezione del l'udito.

Indossare un dispositivo di protezione delle vie respiratorie.

Indossare gli occhiali protettivi.

Indossare guanti protettivi, quando si sostituisce l’accessorio o si manipola no materiali ruvidi.

Introdurre la batteria.

Prelevare la batteria.

Mantenere in tale posizione.

Montare esclusivamente a mano!

Non smaltire tra i rifiuti domestici.

Contrassegno CE: attesta la conformità dell’elettroutensile alle Direttive della Comunità Europea.

Il dispositivo contiene un chip per il salvataggio dei dati. vedi capitolo 14.1

Consiglio, avvertenza

Istruzioni per l'uso

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali per elettroutensili

AVVERTENZA! Leggere tutte le avverten ze per la sicurezza e le indicazioni. Even

tuali errori nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono pro vocare scosse elettriche, incendi e/o gravi le sioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

Il termine "elettroutensile" utilizzato nelle av vertenze di sicurezza indica elettroutensili sia a filo (con cavo di rete), sia a batteria (senza cavo di rete).

Osservare il manuale di istruzioni del carica batterie e della batteria.

2.2 Avvertenze di sicurezza specifiche della macchina

– Utilizzare la/le impugnatura/-e supple

mentare/-i.

causare lesioni.

– Quando si eseguono lavori durante i quali

è possibile che l'utensile da taglio o le viti entrino in contatto con linee elettriche na scoste, tenere l'elettroutensile soltanto dalle impugnature isolate. Il contatto con

un cavo sotto tensione può mettere in ten sione anche le parti metalliche dell'attrez zo con conseguente pericolo di scarica elettrica.

– Utilizzare strumenti opportuni per localiz

zare tubi o cavi nascosti o consultare la società di approvvigionamento della zona.

Il contatto dell'attrezzo con un cavo condut tore di tensione può causare scariche elet triche e incendi. Il danneggiamento di un tubo del gas può causare esplosioni. La pe netrazione in un tubo dell'acqua è causa di danni materiali.

– Mantenere l’elettroutensile a distanza da

campi magnetici. In caso contrario, l’elet

La perdita di controllo può

Italiano

troutensile potrebbe accendersi in modo imprevisto e causare lesioni.

–

Indossare adeguati dispositivi di protezio ne personale:

protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generino polvere.

ATTENZIONE! L'elettroutensile può bloccarsi e causare contraccolpi improv

visi. Spegnere immediatamente. – Trattenere saldamente l’elettroutensile

con entrambe le mani: una sull’impugna tura [1-10] e l’altra sull’impugnatura sup plementare [1-7].

Impostare corretta mente il numero di giri per l’avvitamento. Tenersi preparati ad un’elevata coppia di reazione, che può provocare una rotazione

dell’elettroutensile e conseguenti lesioni.

– Non utilizzare l'elettroutensile sotto la

pioggia o in ambienti umidi. L'umidità nel l'elettroutensile può provocare cortocircui to e incendio.

– Prima di smontarlo, aspettare che l'elet

troutensile si sia arrestato. L'innesto del l'utensile può essere trascinato, causando la perdita di controllo dell'elettroutensile.

– Evitare avviamenti involontari. Il trasporto

dell'attrezzo elettrico con il dito appoggiato sull'interruttore ON/OFF può causare inci denti.

Se non si utilizza l'elettroutensile, spostare l'interruttore per rotazione destra/sinistra [1-9] in posizione centrale per bloccare l'interruttore ON/OFF.

– Non utilizzare alimentatori o batterie di

fornitori terzi per azionare gli utensili a batteria. Non utilizzare caricatori di forni tori terzi per caricare la batteria. L'uso di

accessori non raccomandati dal produttore può provocare scosse elettriche e/o gravi incidenti.

il presente elettroutensile. L’impiego di accessori ed utensili accessori non appro vati può aumentare il pericolo di lesioni e comportare forti sbilanciamenti. Inoltre, ciò può peggiorare la qualità del lavoro ed au mentare l’usura dell’elettroutensile.

2.3 Avvertenze di sicurezza per l’utilizzo di punte lunghe

– Non lavorare in alcun casi ad un numero di

giri superiore a quello consentito per la punta. Ai regimi più elevati, la punta può

piegarsi facilmente, se può ruotare libera mente senza contatto con il pezzo in lavo razione, con conseguente rischio di lesioni.

– Avviare sempre la foratura ad un numero

di giri ridotto e quando la punta si trovi a contatto con il pezzo in lavorazione. Ai re

gimi più elevati, la punta può piegarsi facil mente, se può ruotare liberamente senza contatto con il pezzo in lavorazione, con conseguente rischio di lesioni.

– Non esercitare una pressione eccessiva e,

comunque, soltanto longitudinalmente ri spetto alla punta. Le punte possono pie

garsi e rompersi o far perdere il controllo dell’utensile, con conseguente rischio di le sioni.

2.4 Valori di emissione

Livello di pressione acustica LPA, livello di po tenza sonora LWA e grado d’incertezza K, rilevati secondo EN 62841:

LPA [dB(A)] L

K [dB]

[dB(A)]

Avvitamento73 84 5

Foratura 73 84 5

PRUDENZA

Suono risultante dal lavoro Danneggiamento dell'udito

► Utilizzare la protezione per l'udito.

–

Avviso di radiazione luminosa noci va. Non guardare a lungo il fascio lumino so. Non orientare il fascio luminoso verso altre persone o animali. La radiazione lu

minosa può causare danni oculari - [4]

– In caso di lavorazioni che generino polvere,

utilizzare un sistema di aspirazione.

– Utilizzare esclusivamente accessori ed

utensili accessori approvati da Festool per

Valore dell'emissione di vibrazioni ah (somma vettoriale di tre direzioni) e tolleranza K rilevati

secondo la norma EN 62841:

ah [m/s2] K [m/s2]

Avvitamento < 2,5 1,5 Foratura 3 1,5

Italiano

I valori di emissione indicati (vibrazioni, rumo rosità)

– hanno valore di confronto tra le macchine, – permettono una valutazione provvisoria del

carico di rumore e di vibrazioni durante l'u so,

– rappresentano l'attrezzo elettrico nelle sue

applicazioni principali.

I valori di emissione possono differire dai va lori specificati. Questo dipende dall'uso del l'utensile e dal tipo di pezzo da lavorare.

► Deve essere valutato il carico effettivo du

rante l'intero ciclo operativo.

► A seconda del carico effettivo, devono es

sere definite misure di sicurezza adeguate per proteggere l'operatore.

PRUDENZA

4 Dati tecnici

3 Utilizzo conforme

Trapano avvitatore a batteria indicato per – Praticare fori nel metallo, nel legno, nella

plastica e in materiali simili,

– Avvitare e svitare viti. – per l'utilizzo con le batterie Festool della

serie BP con la stessa classe di tensione.

L'utente è responsabile dei danni e inci

denti che si verificano a seguito di un uti lizzo improprio; sono compresi anche i danni e l'usura dovuti al funzionamento industriale con tinuo.

Trapano avvitatore a batteria TDC 18/4

Tensione del motore 18 V Numero di giri a vuoto* 1ª velocità 0 - 500 giri/min

2ª velocità 0 - 800 giri/min 3ª velocità 0 - 2350 giri/min 4ª velocità 0 - 3600 giri/min

Coppia di serraggio max. Avvitamento in materiale

tenero (legno)

Avvitamenti in materiale

duro (metallo) Coppia di serraggio regolabile** 1ª velocità / 2ª velocità 2 - 20 Nm Campo di serraggio del mandrino portapunta 1,5 - 13 mm Diametro di foratura max. Legno 70 mm

Metallo 13 mm

Avvitamento in legno di abete rosso fino a ∅ 10 mm

50 Nm

75 Nm

Attacco utensile nel mandrino di foratura 1/4” Peso secondo procedura EPTA 01:2014 (con impugnatura supple

mentare, batteria BP 18 Li 6,2 AS e mandrino portapunta) Peso con Centrotec, senza impugnatura supplementare, senza bat

teria.

* Dati sul numero di giri con batteria completamente carica. ** Nei livelli di coppia di serraggio inferiori, il numero di giri è ridotto (valori in rotazione destror

sa).

2,6 kg

1,4 kg

lick

Italiano

5 Elementi dell'apparecchio

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11]

[1-12] [1-13]

Tasti di sblocco della batteria Pulsante indicatore di capacità sulla

batteria Indicatore di capacità Spia a LED Interruttore ON/OFF Colletto di serraggio Impugnatura supplementare Selettore di velocità Interruttore per rotazione destrorsa/

sinistrorsa e pulsante di bloccaggio/ bloccaggio di trasporto

Impugnatura Rotellina di regolazione per coppia di

serraggio/foratura/illuminazione co stantemente accesa o costantemente spenta

Clip da cintura Alloggiamento inserti

7 Messa in funzione

Pericolo di lesioni

► Effettuare le operazioni di montaggio

esclusivamente ad elettroutensile spento!

7.1 Clip da cintura [1-12]

La clip da cintura consente di fissare per breve tempo l’elettroutensile agli indumenti da lavo ro. Mediante l’apposita vite, è possibile montar la sulla destra o sulla sinistra dell’elettrouten sile [3].

7.2 Montaggio dell’impugnatura supplementare [5]

ATTENZIONE! Utilizzare sempre l’impugnatura

supplementare. ► Controllare che l’impugnatura supplemen

tare [5-1]

7.3 Introduzione dell’asta di riscontro [6]

L’asta di riscontro la profondità di foratura.

7.4 Accensione/spegnimento [1-5]

Pressione = ON, rilascio = OFF

PRUDENZA

si trovi saldamente in sede.

[6-1] consente di impostare

[1-14]

L'accessorio raffigurato o descritto può non comparire nella fornitura standard.

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

Superfici d’impugnatura isolate (zona in grigio)

6 Batteria

Prima d’introdurre la batteria, verificare che la relativa interfaccia sia pulita. La presenza di contaminazioni sull’interfaccia della batteria può impedire un corretto contatto e causare danni ai contatti stessi.

Un contatto difettoso può, a sua volta, causare un surriscaldamento e danni all’utensile.

[2A] [2B]

Per maggiori informazioni sul caricabatte rie e sulla batteria con indicazione della capacità, consultare i manuali di istruzioni di entrambi.

Prelevare la batteria. Introdurre la batteria sino a

farla scattare in posizione.

Il numero di giri è regolabile in modo con tinuo, in base alla pressione sull’interrut tore ON/OFF.

Spostare l’interruttore per rotazione destrorsa/ sinistrorsa [1-9] in posizione centrale per bloc care l’interruttore ON/OFF.

La spia a LED ON/OFF

[1-4] si accenderà ad interruttore

[1-5] premuto, vedere il capitolo 8.4.

8 Impostazioni

Pericolo di lesioni

► Effettuare le regolazioni esclusivamente ad

utensile spento.

8.1 Invertire il senso di rotazione

– Interruttore verso sinistra = rotazione de

strorsa

– Interruttore verso destra = rotazione sini

strorsa

8.2 Cambio velocità

Il selettore di velocità [1-8] consente, ad elet troutensile spento, di commutare gli ingranag gi.

PRUDENZA

[1-9]

Italiano

8.3 Regolazione della coppia di serraggio [1-11]

Avvitamento

Coppia di serraggio come da impostazione sul l’apposita rotellina [1-11]:

Posizione 1 = coppia di serraggio ridotta Posizione 13 = coppia di serraggio elevata

Cicalino

raggio impostata; l’utensile si spegnerà. L’elet troutensile si riavvierà soltanto rilasciando l’in terruttore ON/OFF [1-5] mente.

Foratura

La marcatura indica il simbolo della punta = Coppia di serraggio massima.

8.4 Regolazione dell’illuminazione [1-11]

Configurare l’illuminazione sulla rotellina di re golazione [1-11].

La marcatura indica una posizione da 1 a 13, oppure il simbolo della punta .

LED mente assieme all’elettroutensile. Dopo lo spe gnimento, la spia a LED resterà ancora breve mente accesa.

gio massima.

ruttore ON/OFF [1-5] LED in modo continuo. Dopo 10 minuti, la spia a LED si spegnerà automaticamente.

massima. La spia a LED sarà costantemente spenta.

8.5 Festool Work App

La Festool Work App consente di configurare l’elettroutensile.

al raggiungimento della coppia di ser

e premendolo nuova

La spia a

[1-4] si accende e si spegne automatica

La marcatura indica Illuminazione co stantemente accesa / Coppia di serrag

Premere brevemente sull’inter

per accendere la spia a

La marcatura indica Illuminazione co stantemente spenta / Coppia di serraggio

Connessione della batteria tramite Blue tooth®, vedere le istruzioni per l’uso della batteria.

9 Attacco utensile, dispositivi

aggiuntivi

Pericolo di lesioni

► Prima di lavorare con l'utensile elettrico

staccare la batteria.

AVVERTENZA

Pericolo di lesioni a causa dell’utensile affi lato e ad alta temperatura

► Non utilizzare utensili con denti smussati o

difettosi.

► Indossare guanti protettivi durante l'uso

dell'utensile.

Prima dell’impiego iniziale:

mandrino di foratura una piccola quantità di grasso universale.

9.1 Mandrino CENTROTEC [7]

Rapida sostituzione degli utensili accessori con stelo CENTROTEC.

ATTENZIONE! Serrare gli utensili accessori CENTROTEC esclusivamente in mandrini CEN TROTEC.

Durante le operazioni di sostituzione, in dossare guanti protettivi!

9.2 Mandrino portapunta [8]

Per il serraggio di punte ed inserti con diametro codolo max. di 13 mm.

ATTENZIONE!

centro del mandrino portapunta.

9.3 Supporto angolare [9]

Per forare ed arrivare ortogonalmente rispetto all’elettroutensile (accessorio, per alcune ver sioni).

9.4 Attacco utensile nel mandrino portautensile [10]

Gli inserti bit possono essere inseriti diretta mente nella sede esagonale del mandrino.

9.5 Mandrino eccentrico

Per avvitare in prossimità dei bordi con inserti ISO 1173 (accessorio, per alcune versioni).

9.6 Limitatore di profondità

Il limitatore di profondità (accessorio, per alcu ne versioni) consente di inserire una vite ad una profondità predefinita. È possibile impostare la misura di cui la testa della vite dovrà sporgere rispetto alla superficie del pezzo, o andrà intro dotta nel pezzo stesso.

la profondità di avvitamento varierà di 0,1 mm. Per svitare una vite, andrà dapprima prelevata

la bussola A/B.

PRUDENZA

applicare sul

Serrare l’utensile accessorio al

[11]

[12]

Regolazione della profondità

Stabilire, ruotando il corpo, la [12-1] profondità di avvitamen to desiderata. Ad ogni scatto,

Italiano

10 Utilizzo dell’elettroutensile

Pericolo di lesioni

► Accostare l’elettroutensile sulla vite esclu

sivamente da spento!

► Fissare il pezzo in modo che non possa

spostarsi durante la lavorazione.

► Mantenere le mani a distanza dall’utensile

accessorio in rotazione.

Pericolo d’incendio L’attacco utensile e l’utensile accessorio

possono raggiungere temperature molto elevate durante il funzionamento!

► Lasciarli raffreddare, prima di appenderli

alla clip da cintura.

10.1 Sistema KickbackStop

AVVERTENZA

PRUDENZA

Il sistema KickbackStop si attiva quan do l’utensile accessorio è bloccato e ciò

causa una rotazione improvvisa ed im prevista dell’elettroutensile attorno all’asse di avvitamento. In tale caso, l’elettroutensile si spegnerà, emetterà un singolo segnale acustico e la spia a LED lampeggerà in modo continuo.

Se il sistema KickbackStop si attiva:

► Rilasciare l’interruttore ON/OFF [1-5]. ► Eliminare la causa del bloccaggio. ► Premere nuovamente l’interruttore ON/

OFF.

10.2 Alloggiamento inserti [1-13]

PRUDENZA

Pericolo di lesioni causate dai trucioli metal lici presenti nel portainserti.

► Pulire con regolarità il portainserti e libe

rarlo dai trucioli.

Magnetico, per alloggiare inserti o portainserti.

AVVERTENZA

Pericolo di lesioni La funzione KickbackStop non garantisce

una protezione completa da un eventuale contraccolpo.

► Mantenersi sempre concentrati durante il

lavoro ed attenersi a tutte le avvertenze, di sicurezza e di avviso.

11 Segnali di avviso

Nei seguenti stati di funzionamento verranno emessi segnali acustici di avviso e l’elettroutensile verrà spento:

Cicalino Spia a LED Causa Provvedimento

Segnale singolo. - Batteria scarica/incompati

bile. Elettroutensile sovraccari

co. Premendo l’interruttore

ON/OFF: Elettroutensile surriscaldato.

Ricaricare/sostituire la batte ria.

Ridurre il carico sull’elettrou tensile.

Rimettere in funzione l’elet troutensile, dopo averlo fatto raffreddare.

Segnale singolo. Lampeggiante in modo

continuo.

Segnale doppio.

Segnale continuo. - Elettroutensile difettoso. Per eliminare il problema,

- Raggiunto il valore di coppia

Sistema KickbackStop atti vato.

impostato.

Vedere il capitolo 10.1

contattare il costruttore.

EKAT

Italiano

12 Manutenzione e cura

Pericolo di lesioni, scossa elettrica

► Prima di qualsiasi lavoro di manutenzione

e assistenza rimuovere sempre la batteria dall'utensile elettrico.

► Tutte le operazioni di manutenzione e ripa

razione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'As sistenza Clienti autorizzata.

AVVERTENZA

Assistenza Clienti e riparazione

esclusivamente a cura del costrutto re o di officine di assistenza autoriz zate. Per l’indirizzo più vicino alla vostra zona: www.festool.it/servizio

Utilizzare esclusivamente ricambi originali Festool. Per il codice di or dinazione: www.festool.it/servizio

I dati sono leggibili senza contatto mediante speciali dispositivi e vengono utilizzati da Fe stool esclusivamente per la diagnostica errori, per consentire interventi di garanzia e di ripara zione o per migliorare la qualità dell’elettrou tensile e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzo dei dati, senza pre via ed esplicita autorizzazione da parte del Cliente.

14.2

Bluetooth

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggia mento del motore.

Tenere puliti i contatti di collegamento sull'e lettroutensile, sul caricabatteria e sulle batte rie.

13 Ambiente

Non gettare l’utensile fra i rifiuti dome stici! Avviare utensili, accessori ed im

ballaggi ad un riciclo rispettoso dell’am biente. Attenersi alle disposizioni di legge na zionali in vigore.

Solo UE:

materia di apparecchiature elettriche ed elet troniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposi to ciclo di smaltimento e recupero a tutela del l'ambiente.

Informazioni su REACh: www.festool.com/ reach

nel rispetto della direttiva europea in

14 Indicazioni generali

14.1 Informazioni sulla protezione dei dati

L’elettroutensile contiene un chip per il salva taggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono ri ferimenti personali diretti.

Nederlands

Inhoudsopgave

1 Symbolen...................................................43

2 Veiligheidsvoorschriften........................... 43

3 Gebruik volgens de voorschriften.............45

4 Technische gegevens................................45

5 Apparaatcomponenten..............................46

6 Accupack................................................... 46

7 Ingebruikneming

8 Instellingen................................................46

9 Gereedschapopname, aanzetstukken...... 47

10 Werken met het elektrische gereed

schap......................................................... 48

11 Waarschuwingssignalen........................... 48

12 Onderhoud en verzorging..........................49

13 Milieu.........................................................49

14 Algemene aanwijzingen............................ 49

.......................................46

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veilig heidsvoorschriften!

Draag gehoorbescherming!

Draag een zuurstofmasker!

CE-markering: Bevestigt de conformi teit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 14.1

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheids voorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij zingen om ze later te kunnen raadplegen.

Het begrip “elektrisch gereedschap” dat in de veiligheidsinstructies gebruikt wordt, heeft be trekking op elektrisch gereedschap met net voeding (met netsnoer) of elektrisch gereed schap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het op laadapparaat en het accupack in acht.

Draag een veiligheidsbril!

Veiligheidshandschoenen bij gereed schapswisseling en omgang met ruwe materialen dragen!

Accupack inbrengen.

Accupack verwijderen.

In deze positie houden.

Alleen met de hand monteren!

Niet met het huisvuil meegeven.

2.2 Machinespecifieke veiligheidsvoorschriften

– Gebruik de extra handgre(e)p(en). Het ver

lies van de controle kan verwondingen ver oorzaken.

– Houd het elektrische gereedschap aan de

geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het in zetgereedschap of de schroeven verbor gen stroomleidingen kunnen raken. Het

contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen on der spanning zetten en tot een elektrische schok leiden.

– Gebruik geschikte zoekapparaten om ver

borgen toevoerleidingen op te sporen of raadpleeg het plaatselijke nutsbedrijf.

Aontact van inzetgereedschap met een spanningvoerende leiding kan brand ver oorzaken of tot een elektrische schok lei den. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren

Nederlands

van een waterleiding veroorzaakt materiële schade.

– Houd het elektrisch gereedschap uit de

buurt van magnetische velden. Het elek trisch gereedschap kan onverwacht inscha kelen en letsel veroorzaken.

–

Draag geschikte persoonlijke bescher mingsmiddelen: Gehoorbescherming, vei

ligheidsbril, stofmasker bij stofproduceren de werkzaamheden.

ATTENTIE! Elektrisch gereedschap kan blokkeren en een plotselinge terugslag

veroorzaken! Direct uitschakelen! – Houd het elektrisch gereedschap met bei

de handen vast. Houd hierbij de ene hand op de handgreep [1-10] en de andere op de extra handgreep [1-7]. Stel bij het schroeven het toerental correct in. Wees voorbereid op een hoog reactiemoment

dat een draai van het elektrisch gereed schap veroorzaakt en letsel tot gevolg kan hebben.

– Gebruik het elektrisch gereedschap niet in

de regen of in een vochtige omgeving.

Vocht in het elektrisch gereedschap kan tot kortsluiting en brand leiden.

– Wacht tot het elektrische gereedschap tot

stilstand gekomen is voor u het weglegt.

Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.

– Vermijd onbedoeld inschakelen.

gen van elektrisch gereedschap met uw vinger aan de in-/uit-schakelaar kan tot on gelukken leiden.

Als u het elektrische gereedschap niet ge bruikt, de schakelaar voor links-/rechts loop [1-9] de aan-/uit-schakelaar te vergrendelen.

– Geen netvoeding of accupacks van andere

leveranciers voor het gebruik van het ac cugereedschap toepassen. Geen oplaad apparaten van andere leveranciers voor het laden van de accupacks gebruiken. Het

gebruik van accessoires die niet door de fa brikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.

in de middelste stand zetten om

Het dra

tijd in de lichtstraal. Richt de lichtstraal niet op andere personen of dieren. De op

tische straling kan de ogen beschadigen -

[4]

– Gebruik bij stofproducerende werkzaamhe

den een stofafzuiging.

– Gebruik alleen inzetgereedschappen en

accessoires die door Festool voor dit elek trische gereedschap zijn goedgekeurd.

Het gebruik van niet-goedgekeurd inzetge reedschap of accessoires kan tot een ver hoogd letselrisico en aanzienlijke onbalans leiden. Dit kan de kwaliteit van de werkre sultaten verslechteren en de slijtage van het elektrisch gereedschap verhogen.

2.3 Veiligheidsinstructie bij gebruik van lange boren

– Werk in geen geval met een hoger toeren

tal dan het voor de boor toegestane toe rental. Bij hogere toerentallen kan de boor

gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden.

– Begin het boren altijd met een laag toe

rental terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan

de boor gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden.

– Oefen geen overmatige druk uit en alleen

in de lengterichting tot de boor.

kunnen verbuigen en daardoor breken of tot controleverlies en letsel leiden.

2.4 Emissiewaarden

Geluidsdrukniveau LPA, geluidsvermogenniveau LWA en onzekerheid K bepaald volgens EN 62841

Schroeven 73 84 5 Boren 73 84 5

Geluid dat bij het werk optreedt Beschadiging van het gehoor

► Gehoorbescherming gebruiken.

Trillingsemissiewaarde ah (vectorsom van drie richtingen) en onzekerheid K bepaald volgens

EN 62841:

LPA [dB(A)] LWA [dB(A)] K [dB]

VOORZICHTIG

Boren

– Waarschuwing voor schadelijke

lichtstraling. Kijk niet gedurende langere

Nederlands

ah [m/s2] K [m/s2]

Schroeven < 2,5 1,5 Boren 3 1,5

De aangegeven emissiewaarden (trilling, ge luid)

– zijn geschikt om machines te vergelijken, – om tijdens het gebruik een voorlopige in

schatting van de trillings- en geluidsbelas ting te maken

– en gelden voor de belangrijkste toepassin

gen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het ge bruik van het gereedschap en de soort van het bewerkte werkstuk.

► De werkelijke belasting tijdens de gehele

bedrijfscyclus moet beoordeeld worden.

► Afhankelijk van de werkelijke belasting

moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de

voorschriften

Accuschroefboormachine geschikt – voor het boren in metaal, hout, kunststof

e.d.,

– voor het in- en vastdraaien van schroeven. – voor gebruik met Festool-accupacks van de

serie BP uit dezelfde spanningsklasse.

Voor schade en ongevallen bij niet-regle

mentair gebruik is de gebruiker aanspra kelijk; daaronder valt ook schade en slijtage door industrieel permanent gebruik.

4 Technische gegevens

Accuschroefboormachine TDC 18/4

Motorspanning 18 V Onbelast toerental* 1e versnelling

2e versnelling 3e versnelling 4e versnelling

Max. draaimoment bij schroeven in zacht materiaal (hout) 50 Nm

Bij schroeven in hard materiaal (metaal) 75 Nm

Draaimoment instel

1e versnelling / 2e versnelling 2 - 20 Nm

baar** Boorhouder-spanbereik 1,5 - 13 mm Boordiameter max. Hout 70 mm

Metaal 13 mm

0 - 500 min

0 - 800 min 0 - 2350 min 0 - 3600 min

-1

Schroeven in vuren/

tot ∅ 10 mm

grenen Gereedschapsopname in boorspindel 1/4’’ Gewicht conform EPTA-procedure 01:2014 (met extra handgreep,

2,6 kg

accupack BP 18 Li 6,2 AS en boorhouder) Gewicht met Centrotec, zonder extra handgreep, zonder accupack. 1,4 kg

lick

Nederlands

* Toerentalopgaven met volledig geladen accupack. ** In de onderste niveaus van het toerental is het maximale toerental gereduceerd (waarden

rechtsdraaiend).

5 Apparaatcomponenten

[1-1]

[1-2]

[1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11]

[1-12] [1-13] [1-14]

Toetsen voor het losmaken van het accupack

Toets capaciteitsindicatie op het ac cupack

Capaciteitsindicatie LED-lamp Aan/uit-schakelaar Spanhals Extra handgreep Versnellingsschakelaar Schakelaar voor links-/rechtsloop en

inschakelvergrendeling/transportver grendeling

Handgreep Instelwiel voor draaimoment/boren/

verlichting continu aan en continu uit Riemclip Bithouder Geïsoleerde greepvlakken (grijs gear

ceerd gebied)

Meer informatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accu pack en oplaadapparaat.

7 Ingebruikneming

Gevaar voor letsel

► Montage alleen uitvoeren bij uitgeschakeld

elektrisch gereedschap!

7.1 Riemclip

Met de riemclip is het mogelijk korte tijd het elektrisch gereedschap aan de werkkleding te bevestigen. De bevestiging is zowel links als rechts met een schroef op het elektrisch ge reedschap mogelijk [3].

7.2 Extra handgreep monteren [5] WAARSCHUWING! Altijd de extra handgreep

gebruiken. ► Controleren of de extra handgreep [5-1]

stevig vastzit.

7.3 Aanslagstaaf plaatsen [6]

Met de aanslagstaaf [6-1] worden ingesteld.

VOORZICHTIG

[1-12]

kan de boordiepte

Afgebeelde of beschreven accessoires behoren voor een deel niet tot de leveringsomvang.

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Accupack

Vóór de plaatsing van het accupack moet de ac cu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aan sluiting kan een goed contact belemmeren en tot schade aan de contacten leiden.

Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden.

[2A] [2B]

Accupack verwijderen. Accupack plaatsen - tot aan het

vastklikken.

7.4 In-/uitschakelen

Indrukken = AAN, loslaten = UIT

Afhankelijk van de druk op de aan-/uitschakelaar is het toerental traploos regel baar.

De schakelaar voor links-/rechtsloop [1-9] in de middelste stand zetten om de aan-/uit-scha kelaar te vergrendelen.

De LED-lamp [1-4] brandt bij ingedrukte aan-/ uit-schakelaar [1-5]

[1-5]

, zie hoofdstuk 8.4.

8 Instellingen

Gevaar voor letsel

► Instellingen alleen uitvoeren bij uitgescha

keld elektrisch gereedschap!

8.1 Draairichting veranderen [1-9]

– Schakelaar naar links = rechtsdraaiend – Schakelaar naar rechts = linksdraaiend

VOORZICHTIG

Nederlands

8.2 Veranderen van versnelling

Met de versnellingsschakelaar [1-8] kan de aandrijving bij uitgeschakeld elektrisch gereed schap omgezet worden.

8.3 Draaimoment instellen [1-11] Schroeven

Draaimoment volgens instelling van het instel wiel [1-11]:

Stand 1 = laag draaimoment Stand 13 = hoog draaimoment Signaal bij het bereiken van het ingestelde

draaimoment; elektrisch gereedschap schakelt uit. Elektrisch gereedschap schakelt pas weer in als de aan-/uit-schakelaar [1-5] losgelaten en opnieuw ingedrukt wordt.

Boren

Markering wijst op boorsymbool maal draaimoment.

8.4 Verlichting instellen [1-11] Verlichting op instelwiel [1-11] instellen. Markering wijst naar stand 1 tot 13 of boor

symbool .

met het elektrisch gereedschap automatisch aan en uit. Na het uitschakelen brandt de LEDlamp nog eventjes.

Markering wijst naar Verlichting continu aan / Maximaal draaimoment. Druk de

aan-/uit-schakelaar [1-5] lamp continu in te schakelen. Na 10 minuten schakelt de LED-lamp automatisch uit.

Markering wijst naar Verlichting continu uit / Maximaal draaimoment. LED-lamp is

continu uitgeschakeld.

8.5 Festool Work app

Met behulp van de Festool Work-app kan het elektrische gereedschap geconfigureerd wor den.

Verbinding van het accupack via Blue tooth®, zie gebruiksaanwijzing accupack.

De LED-lamp [1-4] gaat tegelijk

kort in om de LED-

= maxi

9 Gereedschapopname,

Gevaar voor letsel door heet en scherp ge reedschap

► Geen stomp en defect inzetgereedschap

gebruiken.

► Veiligheidshandschoenen dragen bij het

hanteren van inzetgereedschap.

Vóór het eerste gebruik:

wat multi-purpose vet insmeren.

9.1 CENTROTEC gereedschapshouder [7]

Snelwisseling van inzetgereedschap met de CENTROTEC-schacht.

WAARSCHUWING! CENTROTEC-inzetgereed schap alleen in CENTROTREC-boorkoppen spannen.

Bij het wisselen veiligheidshandschoenen dragen!

9.2 Boorhouder

Voor het spannen van boren en bits met max. schachtdiameter 13 mm.

WAARSCHUWING! Inzetgereedschap centrisch in de boorhouder spannen.

9.3 Hoekaanzetstuk [9]

Boren en schroeven in een rechte hoek tot het elektrisch gereedschap (gedeeltelijk accessoi res).

9.4 Gereedschapopname in de boorspindel

Bits kunnen direct in de binnenzeskantopname van de boorspindel worden geplaatst.

9.5 Excenteraanzetstuk [11]

Schroeven nabij randen met bits volgens ISO 1173 (gedeeltelijk accessoires).

9.6 Diepteaanslag [12]

Met de diepteaanslag (gedeeltelijk accessoires) kan een schroef er met een bepaalde diepte in geschroefd worden. U kunt de maat instellen waarmee de schroefkop boven het werkstukop pervlak uitsteekt of in het werkstuk verzonken moet worden.

VOORZICHTIG

Boorspindel met

[8]

[10]

aanzetstukken

Gevaar voor letsel

► Vóór alle werkzaamheden aan het elektri

sche gereedschap het accupack van het elektrische gereedschap verwijderen.

WAARSCHUWING

Diepteafstelling

Stel de gewenste schroefdiep te in door aan de behui zing [12-1] te draaien. Bij elke

vergrendelingsstand wordt de schroefdiepte 0,1 mm gewijzigd.

Voor het eruit draaien van een schroef moet eerst de huls A/B verwijderd worden.

Nederlands

10 Werken met het elektrische

gereedschap

Gevaar voor letsel

► Elektrisch gereedschap alleen op de

schroef plaatsen wanneer het uitgescha keld is!

► Werkstuk zo bevestigen dat het tijdens de

bewerking niet kan bewegen.

► De handen weghouden van draaiend inzet

gereedschap.

Verbrandingsgevaar Gereedschapsopname en inzetgereedschap

kunnen tijdens het gebruik zeer heet wor den!

► Vóór het ophangen aan de riemclip laten

afkoelen.

WAARSCHUWING

VOORZICHTIG

De KickbackStop treedt in werking als het inzetgereedschap blokkeert en het elektrisch gereedschap daardoor plot

seling en onverwacht om de schroefas draait. Het elektrisch gereedschap schakelt uit, piept eenmaal en de LED-lamp knippert continu.

Na inwerkingtreding van de KickbackStop:

► Aan-/uit-schakelaar [1-5] loslaten. ► Oorzaak van de blokkade wegnemen. ► Aan-/uit-schakelaar opnieuw indrukken.

10.2 Bithouder

Letselgevaar door spanen in het bitmagazijn.

► Bitmagazijn regelmatig reinigen en van

spanen ontdoen.

Magnetisch, voor de opname van bits of bithou ders.

[1-13]

VOORZICHTIG

10.1 KickbackStop

Gevaar voor letsel De KickbackStop-functie garandeert geen

volledige bescherming tegen een terugslag.

► Werk altijd geconcentreerd en neem alle

veiligheidsinstructies en waarschuwingen in acht.

WAARSCHUWING

11 Waarschuwingssignalen

Bij de volgende bedrijfsomstandigheden klinken er waarschuwingssignalen en wordt het elektri sche gereedschap uitgeschakeld:

Signaal LED-lamp Oorzaak Maatregel

Piept eenmaal. - Accupack leeg/incompatibel. Accupack laden/vervangen.

Elektrisch gereedschap overbe last.

Bij het bedienen van de aan-/uitschakelaar: Elektrisch gereed schap is oververhit.

Elektrisch gereedschap minder belasten.

Na afkoeling elektrisch gereed schap weer in bedrijf nemen.

Piept eenmaal. Knippert continu. KickbackStop in werking getre

den.

Piept tweemaal.

Piept continu. - Elektrisch gereedschap defect. Voor het verhelpen van de fout

- Ingesteld draaimoment bereikt. -

Zie hoofdstuk 10.1

contact opnemen met de fabri kant.

EKAT

Nederlands

12 Onderhoud en verzorging

Gevaar voor letsel, elektrische schokken

► Vóór alle onderhouds- en reparatiewerk

zaamheden altijd het accupack van het elektrische gereedschap verwijderen.

► Alle onderhouds- en reparatiewerkzaam

heden, waarvoor het vereist is om de mo torbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

WAARSCHUWING

Klantenservice en reparatie alleen

door fabrikant of door servicewerk plaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveon derdelen gebruiken! Bestelnr. op: www.festool.nl/service

agnose, reparatie- en garantieafwikkeling als mede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische ge reedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor an dere doeleinden gebruikt.

14.2

Bluetooth

Het woordmerk Bluetooth® en de logo's zijn ge registreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

De aansluitcontacten van het elektrisch ge reedschap, oplaadapparaat en accupack schoon houden.

13 Milieu

Geef het apparaat niet met het huisvuil mee!

Voer de apparaten, accessoires en

verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.

Alleen EU:

gebruikte elektrische en elektronische appara ten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu vriendelijke wijze te worden afgevoerd.

Informatie voor REACH:

reach

Volgens de Europese richtlijn inzake

www.festool.com/

14 Algemene aanwijzingen

14.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen.

De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdi

Svenska

Innehållsförteckning

1 Symboler................................................... 50

2 Säkerhetsanvisningar............................... 50

3 Avsedd användning................................... 52

4 Tekniska data

5 Enhetskomponenter..................................52

6 Batteri........................................................53

7 Driftstart....................................................53

8 Inställningar..............................................53

9 Verktygsfäste, tillsatser............................54

10 Arbeta med elverktyg................................54

11 Varningssignaler....................................... 55

12 Underhåll och skötsel...............................55

13 Miljö...........................................................55

14 Allmänna anvisningar............................... 55

............................................ 52

1 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen och säkerhets anvisningarna!

Använd hörselskydd!

CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemens kapens direktiv.

Maskinen har ett chip för datalagring. Se kapitel 14.1

Tips, information

Bruksanvisning

2 Säkerhetsanvisningar

2.1 Allmänna säkerhetsanvisningar för elverktyg

VARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker

hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra an visningar för framtida bruk.

Med begreppet ”Elverktyg” som används i sä kerhetsanvisningarna menas nätdrivna elverk tyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

Observera bruksanvisningen för batteriet och laddaren.

Använd andningsskydd!

Använd skyddsglasögon!

Använd skyddshandskar vid verktygs byte och hantering av skrovliga materi al!

Sätt i batteriet.

Ta bort batteriet.

Håll kvar i det här läget.

Montera endast för hand!

Kasta den inte i hushållssoporna.

2.2 Maskinspecifika säkerhetsanvisningar

– Använd det/de extra handtaget/-en. Om

du tappar kontrollen kan det leda till ska dor.

– Håll händerna på elverktygets isolerade

handtagsytor när du arbetar på ställen där insatsverktyget eller skruven kan stöta på dolda elledningar. Om insatsverktyget

kommer i kontakt med en strömförande ledning kan även metalldelarna på verkty get bli strömförande och riskera att ge an vändaren en stöt.

– Använd lämpliga sökapparater för att lo

kalisera dolda försörjningsledningar, el ler kontakta den lokala distributören. Om

verktyget kommer i kontakt med en ström förande ledning kan det leda till brand och livsfarliga strömstötar. En skadad gasled ning kan leda till explosion. En trasig vat tenledning kan leda till omfattande materi ella skador.

– Håll elverktyget borta från magnetfält.

Verktyget kan starta oväntat och orsaka skador.

–

Använd lämplig personlig skyddsutrust ning: Hörselskydd, skyddsglasögon, and

ningsskydd vid dammalstrande arbeten.

OBS! Elverktyget kan blockeras och or saka en plötslig rekyl! Stäng omedelbart

av verktyget! – Håll ordentligt i elverktyget med båda

händer; den ena handen på handta get [1-10] och den andra på extrahandta get [1-7]. Ställ in varvtalet för skruvning en korrekt. Var beredd på ett kraftigt reaktionsmoment

verktyget roterar och därigenom orsakar skador.

– Använd inte elverktyget i regn eller fuktig

miljö.

slutning och brand.

– Vänta tills elverktyget stannat innan du

lägger ner det. Insatsverktyget kan fastna och du kan förlora kontrollen över elverkty get.

– Undvik att verktyget kopplas till av miss

tag.

strömbrytaren. Det kan leda till olyckor. När elverktyget inte används ska knappen

för höger-/vänstergång [1-9] ställas i mitt läget för att låsa strömbrytaren.

– Inga nätadaptrar eller batterier av annat

fabrikat får användas till det batteridrivna elverktyget. Inga batteriladdare av annat fabrikat får användas för att ladda batteri et. Om man använder tillbehör av annat

fabrikat finns risk för elstötar och/eller risk för svåra olyckor.

–

inte in i ljusstrålen en längre tid. Rikta inte ljusstrålen mot människor eller djur.

Ljusstrålningen kan skada ögonen - [4]

– Använd ett dammutsug vid dammalstrande

arbeten.

– Använd endast insatsverktyg och tillbehör

som är godkända av Festool för detta el verktyg.

obalans vid användning av ej godkända in satsverktyg eller tillbehör. Detta kan för sämra kvaliteten på arbetsresultaten och slita på elverktyget.

Fukt i elverktyget kan leda till kort

Bär inte elverktyget med fingret på

Varning för skadlig ljusstrålning. Se

Ökad risk för personskador och

som kan leda till att el

Svenska

2.3 Säkerhetsanvisningar vid användning av långt borr

– Arbeta aldrig med högre varvtal än det

maxvarvtal som är tillåtet för borret. Vid

högre varvtal kan borret lätt böja sig om det roterar fritt utan att komma i kontakt med arbetsobjektet, vilket kan leda till per sonskador.

– Börja alltid borra med ett lägre varvtal

och medan borret har kontakt med ar betsobjektet. Vid högre varvtal kan borret

lätt böja sig om det roterar fritt utan att komma i kontakt med arbetsobjektet, vilket kan leda till personskador.

– Tryck inte för hårt, och tryck bara i bor

rets längdriktning. Borret kan böjas och gå sönder eller också kan man förlora kon trollen och skada sig.

2.4 Emissionsvärden

Ljudtrycksnivå LPA, ljudeffektnivå LWA och osäk erhet K fastställd enligt EN 62841:

LPA [dB(A)] LWA [dB(A)] K [dB]

Skruvning 73 84 5 Borrning 73 84 5

Buller vid arbetet Hörselskador

► Använd hörselskydd.

Vibrationsemissionsvärde ah (vektorsumma för tre riktningar) och osäkerhet K fastställs enligt

EN 62841:

Skruvning < 2,5 1,5 Borrning 3 1,5

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse,

– kan även användas för preliminär upp

skattning av vibrations- och bullernivån un der arbetet,

– representerar elverktygets huvudsakliga

användningsområden.

OBS!

ah [m/s2] K [m/s2]

Svenska

Emissionsvärdena kan avvika från de angiv na värdena. Det beror på hur verktyget an vänds och typen av arbetsobjekt.

► Man måste bedöma den faktiska belas

tningen under hela driftcykeln.

► Beroende på den faktiska belastningen

måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna.

OBS!

– för borrning i metall, trä, plast och liknande

material,

– för i- och åtdragning av skruvar. – för användning med Festool-batterier i mo

dellserien BP med samma spänningsklass.

Användaren ansvarar för skador och

olyckor som uppkommit på grund av att maskinen använts på ett otillåtet sätt; detta gäller även skador och slitage genom industri ell, konstant drift.

3 Avsedd användning

Skruvdragaren lämplig

4 Tekniska data

Skruvdragare TDC 18/4

Motorspänning 18 V Tomgångsvarvtal* 1:a växeln 0 - 500 varv/min

2:a växeln 0 - 800 varv/min 3:e växeln 0 - 2350 varv/min 4:e växeln 0 - 3600 varv/min

Max. vridmoment Mjuk skruvning (trä) 50 Nm

Hård skruvning (metall) 75 Nm Inställbart vridmoment** 1:a växeln / 2:a växeln 2 - 20 Nm Borrchuckens spännområde 1,5 - 13 mm Borrdiameter max. Trä 70 mm

Metall 13 mm Skruva i gran till ∅ 10 mm Verktygsfäste i borrspindel 1/4 ’’ Vikt enligt EPTA-procedur 01:2014 (med extrahandtag, batteri

BP 18 Li 6,2 AS och borrchuck) Vikt med Centrotec, utan extrahandtag, utan batteri. 1,4 kg

2,6 kg

* Varvtalsuppgifter med fulladdat batteri. ** I de lägre vridmomentstegen är maxvarvtalet reducerat (värden i högergång).

5 Enhetskomponenter

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

Knappar för lossning av batteri Knapp för batteriindikator på batteri Batteriindikator LED-lampa Strömbrytare Spännhals

[1-7] [1-8] [1-9]

[1-10] [1-11]

Extrahandtag Växelreglage Kontakt för höger-/vänstergång och

tillkopplingsspärr/transportspärr Handtag Inställningsratt för vridmoment/borr

ning/Belysning konstant till och kon stant från

lick

Svenska

[1-12] [1-13] [1-14]

Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen.

De angivna bilderna finns i början av bruksan visningen.

Bältesklämma Bits-depå Isolerade handtagsytor (grått områ

de)

6 Batteri

Kontrollera att batterianslutningen är ren innan batteriet sätts i. Smuts på batterianslutningen kan försämra kontakten och leda till skador på kontakterna.

Om kontakten störs kan det leda till överhett ning och skador på maskinen.

[2A] [2B]

Mer information om batteriet och laddaren med batteriindikator finns i deras respek tive bruksanvisningar.

Ta bort batteriet. Sätt i batteriet tills det hakar

fast.

7 Driftstart

Risk för personskador

► Montering får endast göras när elverktyget

är avstängt!

7.1 Bältesklämma [1-12]

Med bältesklämman kan man tillfälligt sätta fast elverktyget i arbetskläderna. Den monteras på höger eller vänster sida av verktyget med en skruv

7.2 Montera extrahandtag [5] VARNING! ► Kontrollera att extrahandtaget [5-1]

7.3 Sätta i djupanslaget [6]

Borrdjupet kan ställas in med djupansla get

7.4 Start/avstängning [1-5]

Tryck in strömbrytaren = TILL, släpp strömbry taren = FRÅN

[3].

Använd alltid extrahandtaget.

fast ordentligt.

[6-1].

Varvtalet kan styras steglöst beroende hur hårt man trycker på strömbrytaren.

OBS!

sitter

Ställ knappen för höger-/vänstergång [1-9] i mittläget för att låsa strömbrytaren.

LED-lampan [1-4] ren

[1-5] trycks in, se kapitel 8.4.

lyser när strömbryta

8 Inställningar

Risk för personskador

► Inställningar får endast göras när elverkty

get är avstängt!

8.1 Ändra rotationsriktning [1-9]

– Omkopplaren åt vänster = högergång – Omkopplaren åt höger = vänstergång

8.2 Byta växel

När elverktyget är avstängt kan transmissionen kopplas om med växelreglaget [1-8].

8.3 Ställa in vridmoment [1-11] Skruvning

Vridmoment enligt inställningen på rat ten [1-11]:

Läge 1 = lågt vridmoment Läge 13 = högt vridmoment Ljudsignal när det inställda vridmomentet nås,

elverktyget stängs av. För att sätta igång verk tyget igen, måste man släppa upp strömbryta ren [1-5] och sedan trycka på den igen.

Borrning

Markeringen pekar mot borrsymbolen maximalt vridmoment.

8.4 Ställa in belysningen [1-11]

Konfigurera belysningen med inställningsrat ten

[1-11].

Markeringen pekar mot läge 1 till 13 eller borrsymbolen

och släcks automatiskt när elverktyget an vänds. LED-lampan forsätter lysa en liten stund efter avstängningen.

Markeringen pekar mot Belysning kon stant till / Maximalt vridmoment. Tryck

kort på strömbrytaren [1-5] för att tända LEDlampan konstant. Efter 10 minuter släcks LEDlampan automatiskt.

Markeringen pekar på Belysning kon stant från / Maximalt vridmoment. LED-

lampan är konstant släckt.

8.5 Festool Work-app

Elverktyget kan konfigureras med hjälp av Fe stool Work-app.

OBS!

LED-lampan [1-4] tänds

Svenska

Ansluta batteriet via Bluetooth®, se batte riets bruksanvisning.

9 Verktygsfäste, tillsatser

Risk för personskador

► Före alla arbeten på elverktyget ska man

ta ut batteriet.

Risk för skador på grund av heta och vassa insatsverktyg

► Använd inte slöa eller defekta verktyg. ► Använd skyddshandskar när du hanterar

insatsverktyget. Före första användningen: Applicera lite

universalfett på borrspindeln.

9.1 CENTROTEC-verktygschuck

Snabbt byte av insatsverktyg med CENTROTECskaft.

VARNING!

i CENTROTEC-verktygschuck.

Spänn endast i CENTROTEC-verktyg

Använd skyddshandskar vid bytet!

VARNING!

OBS!

[7]

Djupinställning

Ställ in önskat iskruvningsdjup genom att vrida på höl jet [12-1]. Varje hack ändrar

skruvdjupet med 0,1 mm. För att skruva ur en skruv måste man först ta

av hylsan A/B.

10 Arbeta med elverktyg

Risk för personskador

► Elverktyget får bara sättas mot skruven

när det är avstängt!

► Fäst alltid arbetsobjektet ordentligt, så att

det inte kan förflytta sig under arbetet.

► Håll undan händerna från det roterande in

satsverktyget.

Risk för brännskador Verktygsfästet och insatsverktyget kan bli

mycket heta vid användning!

► Låt verktyget svalna innan det hängs upp i

bältesklämman.

10.1 Kickback-stopp

VARNING!

OBS!

9.2 Borrchuck

Vid ispänning av borr och bits med max. 13 mm skaftdiameter.

VARNING!

i borrchucken.

9.3 Vinkelchuck

Borrning och skruvning i rät vinkel mot verkty get (delvis tillbehör).

9.4 Verktygsfäste i borrspindel [10]

Bits kan användas direkt i borrspindelns hålla re med invändig sexkant.

9.5 Excentertillsats

Kantnära skruvning med bits enligt ISO 1173 (delvis tillbehör).

9.6 Djupanslag [12]

Med djupanslaget (delvis tillbehör) kan man skruva i skruvar med inställt djup. Du kan ställa in hur mycket skruvhuvudet ska sticka upp över eller försänkas i arbetsstycket.

Spänn fast insatsverktyget centrerat

[8]

[9]

[11]

Risk för personskador KickbackStop-funktionen garanterar inte ett

fullständigt skydd mot rekyl.

► Arbeta alltid koncentrerat och följ alla sä

kerhets- och varningsanvisningar.

Kickback-stoppet löser ut om insats verktyget blockeras och elverktyget

plötsligt och oväntat börjar rotera runt skruvaxeln. Elverktyget stängs av, piper en gång och LED-lampan blinkar konstant.

När Kickback-stoppet har utlösts:

► Släpp strömbrytaren [1-5] ► Åtgärda blockeringen. ► Tryck på strömbrytaren igen.

10.2 Bits-depå

Risk för personskador på grund av metalls pån i bits-depån.

► Rengör bits-depån regelbundet från spån.

VARNING!

[1-13]

OBS!

Magnetisk för fasthållning av bits eller bitshål lare.

11 Varningssignaler

EKAT

Varningssignaler hörs vid följande driftstatusar och elverktyget stängs av:

Ljudsignal LED-lampa Orsak Åtgärd

Piper en gång. - Batteriet tomt/inte kompatibelt. Ladda/byt batteriet.

Elverktyget överbelastat. Belasta elverktyget mindre.

Svenska

Vid manövrering av strömbryta ren: elverktyget är överhettat.

Piper en gång. Blinkar konstant. Kickback-stoppet utlöst. Se kapitel 10.1

Piper två gånger.

Piper konstant. - Elverktyget defekt. Kontakta tillverkaren för fe

12 Underhåll och skötsel

- Det inställda vridmomentet upp nått.

Information om REACh:

Vänta med att använda verkty get tills det har svalnat.

låtgärder.

www.festool.com/

reach

Risk för personskador, elstötar

► Ta alltid bort batteriet från elverktyget före

underhålls- och servicearbete.

► Allt underhålls- och reparationsarbete som

kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

VARNING!

14 Allmänna anvisningar

14.1 Information om dataskydd

Elverktyget innehåller ett chip för automatisk lagring av maskin- och driftdata. Dessa data in nehåller ingen information som är direkt per sonrelaterad.

Data från chipet kan avläsas trådlöst med spe

Service och reparation

utföras av tillverkaren eller service verkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalre servdelar! Art.nr på: www.festo ol.se/service

får endast

ciella enheter och används hos Festool endast för feldiagnos, reparations- och garantiända mål samt för kvalitetsförbättring resp. vidareu tveckling av elverktyget. Datainformationen ut nyttjas inte för ytterligare ändamål – såvida kunden inte uttryckligen har godkänt det.

14.2

Bluetooth

Varumärkesnamnet Bluetooth® och logotyper

För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.

Håll anslutningskontakterna på elverktyget,

na är registrerade märken som tillhör Blue tooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool.

laddaren och batterierna rena.

13 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpack ningar lämnas till miljövänlig återvin

ning. Följ den nationella föreskrifterna.

Endast EU:

och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk tyg källsorteras och återvinnas på ett miljövän ligt sätt.

Enligt EU-direktivet om uttjänt el-

Suomi

Sisällys

1 Tunnukset

2 Turvallisuusohjeet.....................................56

3 Määräystenmukainen käyttö.....................58

4 Tekniset tiedot...........................................58

5 Laitteen osat..............................................58

6 Akku...........................................................59

7 Käyttöönotto.............................................. 59

8 Asetukset...................................................59

9 Teräkiinnitin, lisäyslaitteet....................... 60

10 Työskentely sähkötyökalulla.....................60

11 Varoitussignaalit....................................... 61

12 Huolto ja hoito........................................... 61

13 Ympäristö.................................................. 61

14 Yleisiä ohjeita............................................ 61

..................................................56

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä hengityssuojainta!

Käytä suojalaseja!

Käytä työkäsineitä käyttötarvikkeen vaihdossa ja karkeiden työkappaleiden käsittelyssä!

Asenna akku.

Irrota akku.

Pidä tässä asennossa.

Asenna vain käsin!

CE-tunnus: vahvistaa, että sähkötyöka lu täyttää Euroopan yhteisön direktii vien määräykset.

Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 14.1

Ohje, vihje

Käsittelyohje

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja

käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa).

Noudata laturin ja akun käyttöohjetta.

2.2 Konekohtaiset turvallisuusohjeet

– Käytä lisäkahvaa (lisäkahvoja). Loukkaan

tumisvaara, jos menetät työkalun hallin nan.

– Pidä sähkötyökalusta kiinni sen eristetyis

tä kahvapinnoista, kun teet töitä, joissa käyttötarvike tai ruuvit saattavat kosket taa piilossa olevia sähköjohtoja. Kosketus

jännitettä johtavaan johtoon voi tehdä myös metalliset koneenosat jännitteen alaisiksi ja aiheuttaa sähköiskun.

– Käytä soveltuvia rakenneilmaisimia piilos

sa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolai tokselta.

tä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rik koutuminen aiheuttaa esinevahinkoja.

– Pidä sähkötyökalu etäällä magneettiken

tistä.

matta päälle ja aiheuttaa loukkaantumisen.

Sähkötyökalun kosketus jännitet

Sähkötyökalu voi kytkeytyä odotta

Älä hävitä kotitalousjätteiden mukana.

–

Suomi

Käytä soveltuvia henkilönsuojaimia: Kuu losuojaimet, suojalasit, pölysuojain töissä, joissa syntyy pölyä.

VARO! Sähkötyökalu voi jumiutua ja ai heuttaa äkillisen takaiskun! Kytke välit

tömästi pois päältä! – Pidä sähkötyökalusta kiinni molemmilla

käsillä, yhdellä kädellä kahvasta [1-10] ja toisella kädellä lisäkahvasta [1-7]. Säädä kierrosluku ruuvauksen yhteydessä oi kean suuruiseksi. Ole varuillasi suuren reaktiomomentin varalta, koska se aiheut

taa loukkaantumisvaaran sähkötyökalun mahdollisen kiertymisen takia.

– Älä käytä sähkötyökalua sateessa tai kos

teassa ympäristössä.

sähkötyökalussa oikosulun tai tulipalon.

– Odota, kunnes sähkötyökalu on pysähtynyt

kokonaan, ennen kuin laitat koneen syr jään.

Muuten käyttötarvike voi pureutua alustan pintaan ja aiheuttaa sähkötyökalun hallinnan menettämisen.

– Vältä tahatonta päällekytkeytymistä. On

nettomuusvaara, jos kannat sähkötyökalua sormi käynnistys-/sammutuskytkimellä.

Kun et käytä sähkötyökalua, aseta oikealle/ vasemmalle käynnin kytkin [1-9] asentoon käynnistys-/sammutuskytkimen lukitsemiseksi.

– Älä käytä akkusähkötyökalua verkkolait

teilla tai vierailla akuilla. Älä käytä vierai ta latureita akkujen lataukseen. Jos käytät

muita kuin valmistajan suosittelemia lisä tarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin.

Kosteus voi aiheuttaa

keski

2.3 Pitkien poranterien käyttöä koskevat turvallisuusohjeet

– Älä missään tapauksessa työskentele po

ranterän suurimman sallitun kierrosluvun ylittävällä kierrosluvulla. Muuten syntyy

tapaturmavaara, koska suuren kierrosno peuden yhteydessä poranterä saattaa hie man taipua, jos se saa pyöriä vapaasti il man kosketusta työkappaleeseen.

– Aloita poraus aina matalalla kierrosluvul

la ja poranterän ollessa työkappaletta vasten.

koska suuren kierrosnopeuden yhteydessä poranterä saattaa hieman taipua, jos se saa pyöriä vapaasti ilman kosketusta työkappa leeseen.

– Paina poranterää kevyesti ja vain kohti

suoraan työkappaletta vasten. Loukkaan tumisvaara, koska poranterä voi taipua ja katketa tai aiheuttaa työkalun hallinnan menettämisen.

2.4 Päästöarvot

Äänenpainetaso LPA, äänentehotaso LWA ja epä varmuus K on määritetty standardin EN 62841

mukaan:

Ruuvaus 73 84 5 Poraus 73 84 5

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

► Käytä kuulosuojaimia.

Muuten syntyy tapaturmavaara,

LPA [dB(A)] LWA [dB(A)] K [dB]

HUOMIO

–

vaarasta. Älä katso pitkäaikaisesti valon säteeseen. Älä kohdista valonsädettä ih misiin tai eläimiin. Optinen säteily voi va

hingoittaa silmiä - [4].

– Käytä pölynpoistoa töissä, joissa syntyy pö

lyä.

– Käytä ainoastaan käyttötarvikkeita ja lisä

varusteita, jotka Festool on hyväksynyt tässä sähkötyökalussa käytettäviksi. Mui

den kuin hyväksyttyjen käyttötarvikkeiden tai lisävarusteiden käyttämisestä voi olla seurauksena suurempi loukkaantumisvaa ra ja huomattavia epätasapainotiloja. Tämä voi huonontaa työtulosten laatua ja lisätä sähkötyökalun kulumista.

Varoitus haitallisen valosäteilyn

Tärinäarvo ah (kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet

tynä

EN 62841:

ah [m/s2] K [m/s2]

Ruuvaus < 2,5 1,5 Poraus 3 1,5

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun,

– soveltuvat myös käytön yhteydessä synty

vän tärinä- ja melukuormituksen alusta vaan arviointiin,

– edustavat sähkötyökalun pääasiallisia käyt

tösovelluksia.

Suomi

HUOMIO

Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta.

► Todellinen kuormitus täytyy arvioida koko

käyttöjakson puitteissa.

► Todellisesta kuormituksesta riippuen täy

tyy määrittää asiaankuuluvat varotoimenpi

– poraamiseen metalliin, puuhun, muoviin

yms. materiaaleihin,

– ruuvien kiinnittämiseen ja kiristämiseen. – Festoolin saman jänniteluokan BP-malli

sarjan akkujen kanssa käyttöön.

Käyttäjä on vastuussa epäasianmukai

sesta käytöstä aiheutuvista vaurioista ja tapaturmista; näihin kuuluvat myös teollisen jatkokäytön aiheuttamat vauriot ja kuluminen.

teet käyttöturvallisuuden takaamiseksi.

3 Määräystenmukainen käyttö

Akkukäyttöinen porakone/ruuvinväännin sovel tuu

4 Tekniset tiedot

Akkuruuvinväännin TDC 18/4

Moottorin jännite 18 V Tyhjäkäyntikierrosluku* 1. vaihde

0 - 500 min

-1

2. vaihde

3. vaihde

4. vaihde

0 - 800 min 0 - 2350 min 0 - 3600 min

Maks. vääntömomentti Pehmeä ruuvausalusta (puu) 50 Nm

Kova ruuvausalusta (metalli) 75 Nm

Vääntömomentti säädettä

1. vaihde / 2. vaihde 2 - 20 Nm

vissä** Poraistukan kiinnitysalue 1,5 - 13 mm Poraushalkaisija maks. Puu 70 mm

Metalli 13 mm Ruuvaus kuusipuuhun maks. ∅ 10 mm Teräkiinnitin porankarassa 1/4 ’’ Paino EPTA-Procedure 01:2014 -ohjeiden mukaan (lisäkahvan,

2,6 kg

akun BP 18 Li 6,2 AS ja poraistukan kanssa) Paino Centrotec-istukan kanssa, ilman lisäkahvaa, ilman akkua. 1,4 kg

-1

* Kierroslukutiedot täyteen ladatulla akulla. ** Alemmissa vääntömomenttiportaissa maksimikierrosluku on pienempi (arvot mitattu myötä

päivään).

5 Laitteen osat

[1-1] [1-2] [1-3] [1-4]

Akun vapautuspainikkeet Kapasiteettinäytön painike akussa Kapasiteettinäyttö LED-valo

[1-5] [1-6] [1-7] [1-8]

Käynnistyskytkin Kiinnityskaula Lisäkahva Vaihdekytkin

lick

Suomi

[1-9]

[1-10] [1-11]

[1-12] [1-13] [1-14]

Kuvassa esitetyt tai tekstissä kuvaillut lisäva rusteet eivät osittain sisälly toimitukseen.

Mainitut kuvat ovat käyttöoppaan alussa.

Suunnanvaihtokytkin ja käynnistys salpa/kuljetuslukitus

Kahva Säätöpyörä toiminnoille vääntömo

mentti/poraus/valo pysyvästi päälle ja pysyvästi pois päältä

Vyöpidike Ruuvikärkien säilytyspaikka Eristetyt kahvapinnat (harmaan värin

en alue)

6 Akku

Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estää kun nollisen kosketuksen ja vioittaa koskettimia.

Viallinen kosketin voi johtaa laitteen ylikuume nemiseen ja vaurioitumiseen.

[2A] [2B]

Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttöohjeista.

Irrota akku. Asenna akku - niin että se lu

kittuu paikalleen.

7 Käyttöönotto

Loukkaantumisvaara

► Tee asennus vain silloin, kun sähkötyökalu

on kytketty pois päältä!

7.1 Vyöpidike

Vyöpidikkeellä voit kiinnittää sähkötyökalun ly hytaikaisesti työvaatteeseen. Sen voi asentaa ruuvilla sähkötyökalun oikealle tai vasemmalla puolelle [3]

7.2 Lisäkahvan kiinnittäminen [5] VAROITUS!

► Tarkista lisäkahvan [5-1] kunnollinen kiin

nitys.

7.3 Rajoitintangon asentaminen [6]

Rajoitintangolla [6-1] voit säätää poraussyvyy den.

Käytä aina lisäkahvaa.

HUOMIO

[1-12]

7.4 Päälle-/poiskytkentä [1-5]

Paina = PÄÄLLE, päästä irti = POIS

Kierroslukua voi ohjata portaattomasti sen mukaan, kuinka voimakkaasti käynnistys kytkintä painetaan.

Aseta suunnanvaihtokytkin [1-9] käynnistyskytkimen lukitsemiseksi.

LED-valo [1-4] kintä

[1-5], katso luku 8.4.

palaa, kun painat käynnistyskyt

keskiasentoon

8 Asetukset

Loukkaantumisvaara

► Tee säätöjä vain silloin, kun sähkötyökalu

on kytketty pois päältä!

8.1 Pyörintäsuunnan muuttaminen [1-9]

– Kytkin vasemmalle = pyörintä myötäpäi

vään

– Kytkin oikealle = pyörintä vastapäivään

8.2 Vaihteen vaihtaminen

Vaihdekytkimellä [1-8] voi vaihtaa vaihdetta, kun sähkötyökalu on sammutettuna.

8.3 Vääntömomentin säätö [1-11] Ruuvaus

Vääntömomentti säätöpyörän [1-11] asetusta vastaavasti:

Asento 1 = pieni vääntömomentti Asento 13 = suuri vääntömomentti

Äänimerkki

la, sähkötyökalu sammuu. Sähkötyökalu käyn nistyy uudelleen vasta sen jälkeen kun vapautat käynnistyskytkimen [1-5] ja painat sitä uudel leen.

Poraus

Merkintä osoittaa poraustunnusta maks. vääntömomentti.

8.4 Valon säätäminen [1-11] Konfiguroi valo säätöpyörän [1-11] avulla. Merkki osoittaa asentoa 1 - 13 tai poraussym

bolia .

automaattisesti sähkötyökalun kanssa. Mootto rin sammutuksen jälkeen LED-valo palaa het ken aikaa edelleen.

Merkki näyttää kohtaa valo pysyvästi päälle / suurin vääntömomentti. Paina ly

hyesti käynnistyskytkintä [1-5] syttyy pysyvästi päälle. 10 minuutin kuluttua LED-valo sammuu automaattisesti.

säädetyn vääntömomentin kohdal

LED-valo [1-4] syttyy ja sammuu

HUOMIO

, jotta LED-valo

Suomi

Merkki näyttää kohtaa valo pysyvästi pois päältä / suurin vääntömomentti. LED-valo

on pysyvästi pois päältä.

8.5 Festool Work -sovellus

Festool Work App -sovelluksen avulla voit kon figuroida sähkötyökalun.

Akun yhteyden muodostaminen Blue tooth® kautta, katso akun käyttöohjeet.

9 Teräkiinnitin, lisäyslaitteet

Loukkaantumisvaara

► Irrota akku sähkötyökalusta ennen kaikkia

sähkötyökaluun kohdistuvia töitä.

Kuuman ja terävän käyttötarvikkeen aiheut tama loukkaantumisvaara

► Älä käytä tylsiä tai viallisia käyttötarvikkei

ta.

► Käytä työkäsineitä, kun käsittelet käyttö

tarviketta.

VAROITUS

HUOMIO

9.6 Syvyysvaste [12]

Syvyysvaste (osittain lisätarvike) mahdollistaa ruuvin kiinnittämisen määritettyyn syvyyteen. Voit säätää mitan, jonka verran ruuvinkanta jää työkappaleen yläpuolelle tai uppoaa työkappa leeseen.

Syvyyssäätö

Säädä pesää [12-1] kääntä mällä haluamasi ruuvaussy vyys. Jokainen naksahdus

muuttaa ruuvaussyvyyttä 0,1 mm:n verran. Ruuvin irrottamiseksi täytyy ensin ottaa hylsy

A/B pois.

10 Työskentely sähkötyökalulla

Loukkaantumisvaara

► Aseta sähkötyökalu ruuvin päälle vain

moottori sammutettuna!

► Kiinnitä työkappale aina niin, ettei se pääse

liikkumaan työstön aikana.

► Pidä kädet loitolla pyörivästä käyttötarvik

keesta.

VAROITUS

Ennen ensikäyttöä: Sivele porakaraan hie

man monikäyttörasvaa.

9.1 CENTROTEC-istukka

CENTROTEC-varrella varustettujen käyttötar vikkeiden nopea vaihto.

VAROITUS! Kiinnitä CENTROTEC-käyttötarvik keita vain CENTROTEC-istukkaan.

Käytä vaihdossa työkäsineitä!

9.2 Poraistukka [8]

Poranterien ja ruuvauskärkien kiinnittämiseen, joiden varren halkaisija enintään 13 mm.

VAROITUS!

poraistukkaan.

9.3 Kulmaosa [9]

Poraaminen ja ruuvaaminen suorassa kulmas sa sähkötyökaluun nähden (osittain lisätarvike).

9.4 Teräkiinnitin porankarassa [10]

Ruuvauskärjet voidaan laittaa suoraan poran karan kuusiokolokiinnittimeen.

9.5 Epäkesko-osa

Ruuvaus reunan läheltä normin ISO 1173 mu kaisilla ruuvauskärjillä (osittain lisätarvike).

Kiinnitä käyttötarvike keskiöidysti

[11]

[7]

Palovammavaara Teräkiinnitin ja käyttötarvike voivat kuumen

tua erittäin voimakkaasti käytön aikana!

► Anna jäähtyä ennen ripustamista vyöpidik

keen varaan.

10.1 KickbackStop

Loukkaantumisvaara KickbackStop-toiminto ei voi estää takaiskua

sataprosenttisen varmasti.

► Työskentele aina keskittyneesti ja noudata

kaikkia turvallisuusohjeita ja varoituksia.

KickbackStop laukeaa käyttötarvikkeen jumittumistilanteessa, jossa sähkötyö

kalu voi pyörähtää äkillisesti ja odotta mattomasti ruuvausakselin ympäri. Sähkötyö kalu kytkeytyy pois päältä, piippaa kerran ja LED-valo palaa jatkuvasti.

KickbackStopin lauettua:

► Vapauta käynnistyskytkin [1-5]. ► Poista jumittumisen aiheuttaja. ► Paina käynnistyskytkintä uudelleen.

HUOMIO

VAROITUS

EKAT

Suomi

10.2 Ruuvikärkien säilytyspaikka [1-13]

Magneettinen, ruuvikärkien tai kärjenpitimien säilytykseen.

HUOMIO

Loukkaantumisvaara ruuvikärkien säilytys paikkaan kerääntyneiden metallilastujen johdosta.

► Puhdista ruuvikärkien säilytyspaikka sään

nöllisesti ja poista lastut.

11 Varoitussignaalit

Varoitussignaalit annetaan seuraavissa käyttötiloissa ja sähkötyökalu sammuu:

Äänimerkki LED-valo Aiheuttaja Toimenpide

Piippaa kerran. - Akku tyhjä/epäsopiva. Lataa/vaihda akku.

Sähkötyökalun ylikuormitus. Kuormita sähkötyökalua vä

hemmän.

Painettessa käynnistyskytkintä: Sähkötyökalu on ylikuumentu nut.

Odota, että sähkötyökalu jääh tyy, ennen kuin otat sen uudel leen käyttöön.

Piippaa kerran. Vilkkuu jatkuvasti. KickbackStop lauennut. Katso luku 10.1

Piippaa kahdesti.

Piippaa jatkuvasti.

- Asetettu vääntömomentti saavu

- Sähkötyökalu on rikki. Ota yhteys valmistajaan vian

12 Huolto ja hoito

tettu.

Pidä sähkötyökalun, latauslaitteen ja akun lii

korjaamiseksi.

täntäkoskettimet puhtaina.

VAROITUS

13 Ympäristö

Loukkaantumisvaara, sähköiskuvaara

► Irrota aina akku sähkötyökalusta, ennen

kuin alat tehdä koneeseen liittyviä huoltoja kunnossapitotöitä.

► Kaikki moottorin rungon avaamista edellyt

tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa

kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä.

Vain EU:

niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot: www.festool.com/ reach

Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös

tä poistetut laitteet, tarvikkeet ja pak

käytöstä poistettuja sähkö- ja elektro

nettiosoitteesta: www.festool.fi/ huolto

Ilmankierron varmistamiseksi moottorin kote lon jäähdytysilmarakojen täytyy olla aina vapai ta ja puhtaita.

14 Yleisiä ohjeita

14.1 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallentaa au tomaattisesti kone- ja käyttötiedot. Tallenne

Suomi

tuista tiedoista ei voi päätellä suoraan henkilöl lisyyttä.

Tiedot voidaan lukea erikoislaitteilla ilman kos ketusta. Festool käyttää näitä tietoja yksin omaan sähkötyökalun vianmääritykseen, kor jaus- ja takuutöihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tätä pidemmälle ilman asiakkaan erikseen an tamaa lupaa.

14.2

Bluetooth

Tavaramerkki Bluetooth® ja logot ovat rekiste röityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä.

Dansk

Indholdsfortegnelse

1 Symboler................................................... 63

2 Sikkerhedsanvisninger............................. 63

3 Bestemmelsesmæssig brug.....................65

4 Tekniske data

5 Maskinelementer...................................... 65

6 Batteri........................................................66

7 Ibrugtagning..............................................66

8 Indstillinger............................................... 66

9 Værktøjsholder, forsatse.......................... 67

10 Arbejde med el-værktøjet.........................67

11 Advarselssignaler..................................... 68

12 Vedligeholdelse og pleje........................... 68

13 Miljø...........................................................68

14 Generelle henvisninger.............................68

............................................ 65

1 Symboler

Advarsel om generel fare

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvis ningerne!

Brug høreværn!

CE-mærkning: Bekræfter, at el-værk tøjet er i overensstemmelse med EUdirektiverne.

Maskinen har en chip til lagring af da ta. se kapitel

Tip, Bemærk

Handlingsanvisning

14.1

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL! Læs alle sikkerhedsanvis ninger og vejledninger. Overholdes sik

kerhedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug.

Med begrebet "el-værktøj", som anvendes i sik kerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet elværktøj (uden netkabel).

Læs brugsanvisningen til batteriladeren og batteriet.

Brug åndedrætsværn!

Brug beskyttelsesbriller!

Brug beskyttelseshandsker ved værk tøjsskift og håndtering af ru materia ler!

Sæt batteriet i.

Tag batteriet af.

Hold i denne position.

Må kun monteres manuelt!

Må ikke bortskaffes sammen med al mindeligt husholdningsaffald.

2.2 Maskinspecifikke sikkerhedsanvisninger

– Benyt de(t) ekstra håndgreb. Tab af kon

trol kan medføre personskader.

– Hold el-værktøjet i de isolerede grebsfla

der under udførelse af arbejde, hvor der er risiko for, at indsatsværktøjet eller skruerne kan ramme skjulte strømlednin ger. Berøring af spændingsførende lednin

ger kan også sætte metaldele under spæn ding og medføre elektrisk stød.

– Anvend egnede detektorer for at identifi

cere skjulte forsyningsledninger, eller spørg det lokale forsyningsselskab. Hvis

indsatsværktøjet får kontakt med en spæn dingsførende ledning, kan det medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre en eksplosion. Gennemtrængning af et vandrør medfører materielle skader.

– Hold el-værktøjet væk fra magnetfelter.

El-værktøjet kan gå i gang uventet og for årsage personskader.

–

Dansk

Brug egnede personlige værnemidler: Hø reværn, beskyttelsesbriller og støvmaske ved støvende arbejde.

FORSIGTIG! El-værktøjet kan sætte sig fast og forårsage pludseligt tilbageslag!

Sluk omgående for maskinen! – Hold el-værktøjet fast med begge hænder,

den ene hånd på grebet [1-10] og den an den hånd på det ekstra håndgreb [1-7]. Indstil omdrejningstallet korrekt under skruning. Forvent et højt reaktionsmo ment,

kan føre til personskader.

– Brug ikke el-værktøjet i regnvejr eller i

fugtige omgivelser.

føre til kortslutning og brand.

– Vent med at lægge el-værktøjet til side, til

det er standset. Værktøjet kan sætte sig fast, og man kan miste kontrollen over elværktøjet.

– Undgå utilsigtet tilkobling. Det kan medfø

re ulykker, hvis el-værktøjet bæres med fingeren på start-stop-knappen.

Hvis du ikke bruger el-værktøjet, sættes kontakten til højre-/venstreløb [1-9] i mid terstilling for at fastlåse start-stop-knap pen.

– Brug ikke strømforsyninger eller batteri

er fra andre leverandører til at drive ak ku-el-værktøjet. Brug ikke ladere fra an dre leverandører til at oplade batterierne.

Brug af tilbehør, der ikke er godkendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker.

–

ikke ind i lysstrålen i længere tid. Ret ikke lysstrålen mod andre personer eller dyr.

Den optiske stråling kan skade øjnene -

– Brug støvudsugning ved støvende arbejde. – Brug kun indsatsværktøj og tilbehør, som

er godkendt af Festool til dette el-værktøj.

Anvendes der indsatsværktøj eller tilbehør, som ikke er godkendt, kan der være øget risiko for personskader og opstå stærk ubalance. Det kan forringe arbejdsresulta ternes kvalitet og øge el-værktøjets slitage.

2.3 Sikkerhedsanvisninger for brug af

– Arbejd under ingen omstændigheder med

et højere omdrejningstal end borets mak simalt tilladte omdrejningstal. Ved højere

som får el-værktøjet til at dreje og

Fugt i el-værktøjet kan

Advarsel om skadelig lysstråling. Se

[4].

lange bor

omdrejningstal kan boret let blive bøjet og forårsage personskader, hvis det kan rote re frit uden kontakt med emnet.

– Begynd altid borearbejdet med et lavt om

drejningstal, og mens boret har kontakt med emnet. Ved højere omdrejningstal kan

boret let blive bøjet og forårsage person skader, hvis det kan rotere frit uden kon takt med emnet.

– Udøv ikke et for hårdt tryk på boret og kun

i borets længderetning. Bor kan blive bøjet og brække eller medføre tab af kontrol og derved resultere i personskader.

2.4 Emissionsværdier

Lydtrykniveau LPA, lydeffektniveau LWA og usik kerhed K bestemt iht. EN 62841:

LPA [dB(A)] LWA [dB(A)] K [dB]

Skruning 73 84 5 Boring 73 84 5

Støj, der opstår ved arbejdet Beskadigelse af hørelsen

► Brug høreværn.

Vibrationsemissionsværdi ah (vektorsum fra tre retninger) og usikkerhed K målt iht. EN 62841:

Skruning < 2,5 1,5 Boring 3 1,5

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner,

– men kan også bruges til en foreløbig be

dømmelse af vibrations- og støjbelastnin gen ved brug

– og repræsenterer de vigtigste anvendel

sesformål for el-værktøjet.

Emissionsværdierne kan afvige fra de angiv ne værdier. Dette afhænger af, hvordan værktøjet anvendes og hvilken type emne, der bearbejdes.

► Der skal tages højde for den faktiske be

lastning i hele driftscyklussen.

► Alt efter den faktiske belastning skal der

træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren.

FORSIGTIG

ah [m/s2] K [m/s2]

FORSIGTIG

Dansk

3 Bestemmelsesmæssig brug

Akku bore-skruemaskine velegnet – til boring i metal, træ, kunststoffer og lig

nende materialer,

– til iskruning og fastskruning af skruer. – til brug sammen med Festool batterier fra

serien BP af samme spændingsklasse.

rer også skader og slid som følge af kontinuer lig industriel brug.

Brugeren hæfter for skader og uheld som følge af ukorrekt brug, herunder hø

4 Tekniske data

Akku bore-/skruemaskine TDC 18/4

Motorspænding 18 V Omdrejninger i tomgang* 1. gear 0 - 500 o/min

2. gear 0 - 800 o/min

3. gear 0 - 2350 o/min

4. gear 0 - 3600 o/min

Maks. drejningsmoment Blødt materiale (træ) 50 Nm

Hårdt materiale (metal) 75 Nm Indstilling af drejningsmoment** 1. gear / 2. gear 2-20 Nm Borepatronens spændvidde 1,5-13 mm Bordiameter maks. Træ 70 mm

Metal 13 mm Skruning i gran op til ∅ 10 mm Værktøjsholder i borespindel 1/4 ’’ Vægt iht. EPTA-procedure 01:2014 (med ekstra håndgreb, batteri

BP 18 Li 6,2 AS og borepatron) Vægt med Centrotec, uden ekstra håndgreb, uden batteri. 1,4 kg

* Omdrejningstal baseret på fuldt opladet batteri. ** I de nederste drejningsmomenttrin er det maksimale omdrejningstal reduceret (værdier for

højreløb).

5 Maskinelementer

[1-1] [1-2]

[1-3]

Knapper til frigørelse af batteriet Knap til kapacitetsindikatoren på bat

teriet Kapacitetsindikator

[1-9]

[1-10] [1-11]

Kontakt til højre-/venstreløb og start spærre/transportlås

Greb Indstillingshjul for drejningsmoment/

boring/belysning varighed Til og va righed Fra

2,6 kg

[1-4] [1-5] [1-6] [1-7] [1-8]

LED-lampe Tænd/sluk-knap Spændehals Ekstra håndgreb Gearkontakt

[1-12] [1-13] [1-14]

Det viste eller beskrevne tilbehør er til dels ik ke en del af leveringen.

bælteclips Bitsdepot Isolerede grebsflader (gråt område)

lick

Dansk

De angivne illustrationer findes i tillægget til brugsanvisningen.

6 Batteri

Kontrollér, at batteriinterfacet er rent, inden batteriet sættes i. En tilsmudsning af batteriin terfacet kan hindre korrekt kontakt og føre til skader på kontakterne.

En påvirket kontakt kan resultere i overophed ning og beskadigelse af maskinen.

[2A] [2B]

Yderligere information om batterilader og batteri med kapacitetsindikator findes i brugsanvisningerne til batteriladeren og batteriet.

Tag batteriet af. Sæt batteriet i, til det går i ind

greb.

7 Ibrugtagning

Risiko for personskader

► Montering kan kun foretages, når el-værk

tøjet er slukket!

7.1 Bælteclips

Bælteclipsen gør det muligt at fastgøre elværktøjet kortvarigt i arbejdstøjet. Den kan monteres til højre eller venstre på el-værktøjet ved hjælp af en skrue [3]

7.2 Montering af ekstra håndgreb [5] ADVARSEL! Anvend altid det ekstra håndgreb.

► Kontrollér, at det ekstra håndgreb [5-1]

sidder fast.

7.3 Isætning af anslagsstav [6]

Med anslagsstaven [6-1] stille boredybden.

7.4 Start/stop

Tryk = TÆND, slip = SLUK

Omdrejningstallet kan indstilles trinløst ved hjælp af trykket på tænd/sluk-knap pen.

Sæt kontakten til højre-/venstreløb [1-9] i mid terstilling for at fastlåse start-stop-knappen.

LED-lampen [1-4] lyser, når der trykkes på tænd/sluk-knappen [1-5]

FORSIGTIG

[1-12]

er det muligt at ind

[1-5]

, se kapitel 8.4.

8 Indstillinger

Risiko for personskader

► Indstillinger kan kun foretages, når el-

værktøjet er slukket!

8.1 Ændring af rotationsretning [1-9]

– Kontakt til venstre = højreløb – Kontakt til højre = venstreløb

8.2 Gearskift

Med gearkontakten [1-8] mens el-værktøjet er afbrudt.

8.3 Indstilling af drejningsmoment [1-11] Skruning

Drejningsmoment ifølge indstilling på indstil lingshjulet

Position 1 = lavt drejningsmoment Position 13 = højt drejningsmoment Signaltone ved opnåelse af det indstillede drej

ningsmoment; el-værktøjet afbrydes. El-værk tøjet kører først igen, når tænd/sluk-knap pen

[1-5] slippes og trykkes ind igen.

Boring

Markeringen peger på borsymbolet maksimalt drejningsmoment.

8.4 Indstilling af belysning [1-11]

Konfigurer belysningen på indstillingshju

[1-11].

let

Markeringen vender mod stilling 1 til 13 eller borsymbol

slukkes automatisk sammen med el-værktøjet. Efter slukning lyser LED-lampen fortsat i kort tid.

Tryk kort på tænd/sluk-knappen [1-5] for at tænde LED-lampen permanent. Efter 10 minut ter slukkes LED-lampen automatisk.

Markeringen vender mod belysning va righed Fra / Maksimalt drejningsmoment.

LED-lampen er permanent slukket.

8.5 Festool Work app

Ved hjælp af Festool Work appen kan el-værk tøjet konfigureres.

Oprettelse af forbindelse til batteriet via Bluetooth®, se brugsanvisningen til batte riet.

[1-11].

Markeringen vender mod belysning va righed Til / Maksimalt drejningsmoment.

FORSIGTIG

kan der skiftes gear,

LED-lampen [1-4] tændes og

Dansk

9 Værktøjsholder, forsatse

Risiko for personskader

► Tag batteriet af før alt arbejde på el-værk

tøjet.

Risiko for personskader på grund af varmt og skarpt indsatsværktøj

► Brug ikke sløve eller defekte indsatsværk

tøjer.

► Brug beskyttelseshandsker ved håndtering

med indsatsværktøj. Før første ibrugtagning: Smør lidt univer

salfedt på borespindelen.

9.1 CENTROTEC værktøjsholder [7]

Hurtigt skift af indsatsværktøjer med CENTRO TEC-skaft.

ADVARSEL! Spænd kun CENTROTEC-indsats værktøjer op i CENTROTREC-værktøjspatroner.

Bær beskyttelseshandsker ved udskift ning!

ADVARSEL

FORSIGTIG

Dybdeindstilling

Indstil den ønskede skruedyb de fast ved at dreje hu set [12-1]. Hvert trin ændrer

skruedybden med 0,1 mm. For at skrue en skrue ud skal muffen A/B tages

af.

10 Arbejde med el-værktøjet

Risiko for personskader

► El-værktøjet skal være slukket, når det

sættes på skruen!

► Fastgør emnet, så det ikke kan bevæge sig

under bearbejdningen.

► Hold hænderne væk fra det drejende værk

tøj.

Fare for forbrændinger Værktøjsholder og indsatsværktøj kan blive

meget varme under drift!

► Lad værktøjet afkøle, før det fastgøres i

bælteclipsen.

ADVARSEL

FORSIGTIG

9.2 Borepatron [8]

Til opspænding af bor og bits med en maks. skaftdiameter på 13 mm.

ADVARSEL! Spænd indsatsværktøj op midt i bo repatronen.

9.3 Vinkelforsats

Boring og skruning i en ret vinkel i forhold til el-værktøjet (delvist tilbehør).

9.4 Værktøjsholder i borespindel

Bits kan sættes direkte i borespindelens ind vendige sekskantholder.

9.5 Excenterforsats

Skruning med bits tæt på kanten ifølge ISO 1173 (delvis tilbehør).

9.6 Dybdeanslag [12]

Dybdeanslaget (delvist tilbehør) gør det muligt at skrue en skrue i med defineret dybde. Det kan indstilles, hvor langt skruehovedet skal ra ge ud over arbejdsemnets overflade eller, hvor dybt det skal bore sig ind i arbejdsemnet.

[9]

[10]

[11]

10.1 KickbackStop

Risiko for personskader KickbackStop-funktionen garanterer ingen

fuldstændig beskyttelse mod et tilbageslag.

► Arbejd altid koncentreret, og følg alle sik

kerhedsanvisninger og advarsler.

KickbackStoppet udløses, hvis indsats værktøjet blokerer, og el-værktøjet der

ved pludseligt og uventet roterer om skrueaksen. El-værktøjet afbrydes, bipper én gang, og LED-lampen blinker kontinuerligt.

Efter udløsning af KickbackStoppet:

► Slip tænd/sluk-knappen [1-5]. ► Afhjælp årsagen til blokeringen. ► Tryk på tænd/sluk-knappen igen.

10.2 Bitsdepot

ADVARSEL

[1-13]

FORSIGTIG

Risiko for personskader på grund af metal spåner i bitsdepotet.

► Rengør og fjern regelmæssigt spåner fra

bitsdepotet.

EKAT

Dansk

Magnetisk, til opbevaring af bits eller bitsholde re.

11 Advarselssignaler

Advarselssignaler forekommer ved følgende driftstilstande, og el-værktøjet afbrydes:

Signaltone LED-lampe Årsag Foranstaltning

Bipper én gang. - Batteri tomt/inkompatibelt. Oplad/udskift batteriet.

El-værktøjet overbelastet. Belast el-værktøjet mindre. Ved tryk på tænd/sluk-knap

pen: El-værktøjet er overop hedet.

Bipper én gang. Blinker kontinuerligt. KickbackStop udløst. Se kapitel 10.1

Bipper to gange.

Bipper kontinuerligt. - El-værktøj defekt. Kontakt producenten med

12 Vedligeholdelse og pleje

- Indstillet drejningsmoment opnået.

Kun EU:

Ifølge Rådets direktiv om affald af

Tag el-værktøjet i brug igen efter afkøling.

henblik på fejlafhjælpning.

elektrisk og elektronisk udstyr og gennemfø

ADVARSEL

Risiko for kvæstelser, elektrisk stød

► Tag altid batteriet ud af el-værktøjet før

vedligeholdelses- og servicearbejde.

relse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACh: www.festool.com/ reach

► Vedligeholdelses- og reparationsarbejde,

der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværk sted.

14 Generelle henvisninger

14.1 Informationer om databeskyttelse

El-værktøjet indeholder en chip, der automatisk

Kundeservice og reparation

udføres af producenten eller ser viceværksteder. Nærmeste adresse findes på: www.festool.dk/service

Brug kun originale Festool-reserve dele! Artikelnr. findes på: www.fe stool.dk/service

må kun

gemmer maskin- og driftsdata. De gemte data indeholder ingen direkte personoplysninger.

Dataene kan udlæses kontaktløst med specielle apparater og anvendes udelukkende af Festool med henblik på fejldiagnose, reparationer og håndtering af garantikrav samt til kvalitetsfor bedring og videreudvikling af el-værktøjet. Da taene anvendes ikke til andre formål uden kun dens udtrykkelige tilladelse.

For at sikre luftcirkulationen skal køleluftåb ningerne i motorhuset altid holdes frie og rene.

Hold kontakterne på el-værktøjet, batterilade ren og batteriet rene.

14.2

Bluetooth

Ordmærket Bluetooth® og logoerne er registre rede varemærker tilhørende Bluetooth SIG, Inc.

og anvendes af TTS Tooltechnic Systems AG &

13 Miljø

Co. KG og Festool under licens.

Maskinen må ikke bortskaffes med al mindeligt husholdningsaffald! Udstyr,

tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal gen brugsstation. Gældende nationale forskrifter skal overholdes.

Norsk

Innholdsfortegnelse

1 Symboler................................................... 69

2 Sikkerhetsinformasjon..............................69

3 Riktig bruk

4 Tekniske data............................................ 71

5 Apparatelementer.....................................71

6 Batteripakke..............................................72

7 Igangsetting...............................................72

8 Innstillinger...............................................72

9 Verktøyfeste, forsatser..............................72

10 Arbeide med elektroverktøyet.................. 73

11 Varselsignaler........................................... 73

12 Vedlikehold og pleie..................................74

13 Miljø...........................................................74

14 Generell informasjon................................ 74

.................................................71

1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinfor masjonen!

Bruk hørselvern!

Bruk åndedrettsvern!

Bruk vernebriller!

Bruk beskyttelseshansker ved bytte av verktøy og håndtering av ru materialer!

Sette inn batteri.

Ta ut batteripakken.

Hold her.

Må kun monteres for hånd!

Verktøyet inneholder en chip for data lagring. Se kapittel 14.1

Tips, merknad

Veiledning

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjo

nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige persons kader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elek troverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

Følg bruksanvisningen for lader og batteri.

2.2 Maskinspesifikk sikkerhetsinformasjon

– Bruk ekstrahåndtak(ene). Tap av kontrol

len kan føre til personskader.

– Elektroverktøyet må bare holdes i de iso

lerte gripeflatene når du utfører arbeid der elektroverktøyet eller skruene kan komme i berøring med skjulte strømled ninger.

ger kan føre til at metalldeler på maskinen settes under spenning. Det kan medføre elektrisk støt.

– Bruk søkeutstyr for å lokalisere skjulte

ledninger/rør eller henvend deg til din strøm-, vann- eller gassleverandør. Der

som verktøyet kommer i kontakt med en strømførende ledning, kan dette føre til brann og elektrisk støt. Skader på gassled ninger kan føre til eksplosjoner. Boring i vannrør kan føre til materielle skader.

– Hold elektroverktøyet unna magnetfelter.

Elektroverktøyet kan slå seg på utilsiktet og forårsake personskader.

Kontakt med strømførende lednin

Må ikke kastes i husholdningsavfallet.

CE-merking: Bekrefter at elektroverk tøyet er i samsvar med EU-direktivene.

–

Bruk egnet personlig verneutstyr: Hørsel svern, vernebriller, støvmaske ved støvete arbeid.

Norsk

FORSIKTIG! Elektroverktøyet kan blok keres og forårsake plutselig rekyl! Slå

det av umiddelbart! – Hold elektroverktøyet godt fast med beg

ge hender, med den ene hånden på hånd taket [1-10] og den andre på ekstrahånd taket [1-7]. Still inn riktig turtall ved skruing. Vær forberedt på et høyt reak sjonsmoment, som gjør at elektroverktøyet

roterer og kan forårsake personskader.

– Ikke bruk elektroverktøyet i regn eller

fuktige omgivelser.

verktøyet kan medføre kortslutning og brann.

– Vent til elektroverktøyet har stanset før

du legger det fra deg. Innsatsverktøyet kan feste seg og føre til at du mister kontrollen over elektroverktøyet.

– Unngå at maskinen slås på utilsiktet. Ikke

bær elektroverktøyet med fingeren på av/på-bryteren. Dette kan føre til ulykker.

Når du ikke bruker elektroverktøyet, setter du bryteren for høyre-/venstregang [1-9] i midtstilling for å låse av/på-bryteren.

– Ikke bruk det batteridrevne elektroverk

tøyet med strømadaptere eller batterier fra andre produsenter. Ikke lad batteriet med ladere fra andre produsenter. Bruker

du tilbehør som ikke er godkjent av produ senten, kan dette føre til elektrisk støt og/ eller alvorlige ulykker.

Fuktighet i elektro

kontakt med arbeidsemnet, og dette kan føre til personskader.

– Du må alltid begynne å bore på lavt turtall

og når boret er i kontakt med arbeidsem net. Ved høyere turtall kan boret bli litt

bøyd hvis det kan rotere fritt uten kontakt med arbeidsemnet, og dette kan føre til personskader.

– Du må ikke legge for mye trykk på boret,

og trykket må kun legges i borets lengde retning. Boret kan bøyes, slik at det knek

ker eller fører til tap av kontroll og per sonskader.

2.4 Støyemisjonsverdier

Lydtrykknivå LPA, lydeffektnivå LWA og usikker het K målt i henhold til EN 62841:

LPA [dB(A)] LWA [dB(A)] K [dB]

Skruing 73 84 5 Boring 73 84 5

Støy under arbeidet Hørselsskadelig

► Bruk hørselvern.

Svingningsemisjonsverdi ah (vektorsum fra tre retninger) og usikkerhet K beregnet iht.

EN 62841:

FORSIKTIG

ah [m/s2] K [m/s2]

–

– Bruk støvoppsuging ved arbeid som fører

– Bruk bare innsatsverktøy og tilbehør som

2.3 Sikkerhetsinformasjon for bruk av

– Du må aldri under noen omstendigheter

Advarsel om skadelig lysstråling. Ik

ke se inn i lysstrålen over lengre tid. Ikke rett lysstrålen mot andre personer eller dyr.

Den optiske strålingen kan være ska

delig for øynene - [4]

til støvutvikling.

er godkjent av Festool for dette elektro verktøyet.

behør som ikke er godkjent kan medføre økt fare for personskader og stor ubalanse. Dette kan forringe kvaliteten på arbeidsre sultatene og føre til økt slitasje på elektro verktøyet.

lange bor

arbeide med høyere turtall enn det som er tillatt for boret. Ved høyere turtall kan bo

ret bli litt bøyd hvis det kan rotere fritt uten

Bruk av innsatsverktøy eller til

Skruing < 2,5 1,5 Boring 3 1,5

De angitte emisjonsverdiene (vibrasjon, støy) – brukes til å sammenligne maskiner,

– men kan også brukes til en foreløpig vur

dering av vibrasjons- og støybelastning ved bruk,

– og representerer de viktigste bruksområ

dene for elektroverktøyet.

Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsem ne som bearbeides.

► Den faktiske belastningen under den totale

arbeidssyklusen må evalueres.

► Avhengig av den faktiske belastningen må

det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren.

FORSIKTIG

Norsk

3 Riktig bruk

Batteridrevet bor-/skrumaskin egnet – til boring i metall, treverk, plast og lignen

de materialer,

– til inn- og fastskruing av skruer. – til bruk med Festool-batterier i serien BP i

samme spenningsklasse.

sig bruk; herunder regnes også skader og slita sje som skyldes industriell, kontinuerlig bruk.

Brukeren har ansvaret for skader og ulykker som skyldes ikke-forskriftsmes

4 Tekniske data

Batteridrevet bor-/skrumaskin TDC 18/4

Motorspenning 18 V Tomgangsturtall* 1. gir

2. gir

3. gir

4. gir

Maks. dreiemoment lette skrujobber (tre) 50 Nm

0–500 o/min

0–800 o/min 0–2350 o/min 0–3600 o/min

harde skrujobber (metall) 75 Nm Momentet kan stilles inn** 1. gir / 2. gir 2–20 Nm Chuck-spennvidde 1,5–13 mm Maks. bordiameter Treverk 70 mm

Metall 13 mm Skruer i gran inntil ∅ 10 mm Verktøyfeste i borspindel 1/4 ’’ Vekt i henhold til EPTA-Procedure 01:2014 (med ekstrahåndtak,

batteripakke BP 18 Li 6,2 AS og chuck) Vekt med Centrotec, uten ekstrahåndtak, uten batteripakke. 1,4 kg

* Opplysninger om turtall med fulladet batteri. ** På det laveste momenttrinnet er det maksimale turtallet redusert (verdier ved høyrerotasjon).

5 Apparatelementer

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6] [1-7] [1-8]

Knapp for å løsne batteripakken Knapp for kapasitetsindikator på bat

teriet Kapasitetsindikator LED-lampe Av/på-bryter Spennhals Ekstrahåndtak Girbryter

[1-9]

[1-10] [1-11]

[1-12] [1-13] [1-14]

Det tilbehøret som er avbildet eller beskrevet, følger ikke nødvendigvis med.

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

Bryter for høyre-/venstregang og inn koblingssperre/transportlås

Håndtak Stillehjul for dreiemoment/boring/lys

konstant på og av Belteklips Bitsmagasin Isolerte gripeflater (område i grått)

2,6 kg

lick

Norsk

6 Batteripakke

Før du setter inn batteripakken, må du kontrol lere at batterikoblingen er ren. Dersom batteri koblingen er tilsmusset, kan dette hindre kor rekt kontakt og føre til skader på kontaktene.

Ødelagt kontakt kan føre til overoppheting og skader på apparatet.

[2A] [2B]

Nærmere informasjon om lader og batte ripakke med kapasitetsindikator finner du i de respektive bruksanvisningene.

Ta ut batteripakken. Sett inn batteripakken – helt til

den går i inngrep.

7 Igangsetting

Fare for personskade

► Montering må kun foretas mens elektro

verktøyet er slått av!

7.1 Belteklips

Belteklipset gjør det mulig å henge elektrover tøyet på arbeidsklærne i en kort periode. Kan monteres på elektroverktøyets høyre eller ven stre side med en skrue [3]

7.2 Montere ekstrahåndtaket [5] ADVARSEL! Bruk alltid ekstrahåndtaket.

► Kontroller at ekstrahåndtaket sitter godt

fast

[5-1].

7.3 Sett inn anslagsstaven [6]

Med anslagsstaven [6-1] les inn.

7.4 Slå på og av [1-5]

Trykk = PÅ, slipp opp = AV

Turtallet kan reguleres trinnløst med tryk king på av/på-bryteren.

FORSIKTIG

[1-12]

kan boredybden stil

8.1 Endre dreieretning [1-9]

– Bryter til venstre = høyregang – Bryter til høyre = venstregang

8.2 Skifte gir

Med girbryteren [1-8] kan det gires mens elek troverktøyet er slått av.

8.3 Stille inn dreiemoment Skruing

Dreiemoment tilsvarende innstilling på stille hjul [1-11]:

Posisjon 1 = lavt dreiemoment Posisjon 13 = høyt dreiemoment Det lyder en signaltone når innstilt dreiemo

ment er nådd, og elektroverktøyet slår seg av. Elektroverktøyet starter ikke igjen før av/påbryteren [1-5] slippes opp og trykkes inn på nytt.

Boring

Markeringen viser boresymbolet malt dreiemoment.

8.4 Innstilling av lys [1-11] Konfigurer lyset med stillehjulet [1-11]. Markeringen står på stilling 1 til 13 eller bor

symbolet . LED-lampen [1-4]

tomatisk av og på sammen med elektroverktøy et. Etter at verktøyet er slått av, fortsetter LEDlampen å lyse en kort stund.

Markeringen står på lys på / maks. dreiemoment.

bryteren [1-5] for å slå på LED-lampen varig. LED-lampen slår seg av automatisk etter 10 minutter.

Markeringen står på lys av / maks. dreie moment. LED-lampen er permanent slått

av.

8.5 Festool Work app

Elektroverktøyet kan konfigureres ved hjelp av Festool Work-appen.

Trykk én gang på av/på-

[1-11]

= maksi

slår seg au

Sett bryteren for høyre-/venstregang [1-9] i midtstilling for å låse av/på-bryteren.

LED-lampen [1-4] ren

[1-5] holdes inne, se kapittel 8.4.

lyser når av/på-bryte

8 Innstillinger

Fare for personskade

► Innstillinger må kun foretas når elektro

verktøyet er slått av!

FORSIKTIG

Koble til batteripakken via Bluetooth®, se bruksanvisningen til batteripakken.

9 Verktøyfeste, forsatser

Fare for personskade

► Batteriet må tas av før alle typer arbeid

med elektroverktøyet.

ADVARSEL

Norsk

Fare for personskader på grunn av varmt og skarpt innsatsverktøy

► Ikke bruk sløvt eller defekt verktøy. ► Bruk hansker ved håndtering av innsat

sverktøy. Før første gangs bruk: Smør borspindelen

med litt universalfett.

9.1 CENTROTEC-verktøyholder [7]

Raskere skifte av innsatsverktøy med CENTRO TEC-tange.

ADVARSEL! CENTROTEC-innsatsverktøy må kun spennes fast i CENTROTEC-chucker.

Bruk beskyttelseshansker ved bytte!

9.2 Chuck

Til fastspenning av bor og bits med tangedia meter på maks. 13 mm.

ADVARSEL! Spenn fast innsatsverktøyet sen trisk i chucken.

9.3 Vinkelforsats

Boring og skruing i rett vinkel i forhold til elek troverktøyet (delvist tilbehør).

9.4 Verktøyfeste i borspindel

Bits kan settes rett inn i den innvendige sek skantholderen til borespindelen.

9.5 Eksenterforsats

Skruing nær kanter med bits iht. ISO 1173 (del vist tilbehør).

9.6 Dybdeanlegg [12]

Dybdeanlegget (delvist tilbehør) gjør det mulig å skru inn en skrue i en definert dybde. Du kan stille inn lengden skruehodet skal stå opp over emnet eller senkes ned i emnet.

FORSIKTIG

[8]

[9]

[10]

[11]

10 Arbeide med

elektroverktøyet

Fare for personskade

► Elektroverktøyet må kun settes på skruen

når det er slått av!

► Fest emnet slik at det ikke kan bevege seg

under bearbeiding.

► Hold hendene borte fra det roterende inn

satsverktøyet.

Fare for brannskader Verktøyfestet og innsatsverktøyet kan bli

svært varme!

► La det avkjøles før det festes i belteklipset.

10.1 KickbackStop

Fare for personskade KickbackStop-funksjonen garanterer ikke

fullstendig beskyttelse ved rekyl.

► Du må alltid jobbe konsentrert og følge alle

sikkerhetsanvisninger og advarsler.

KickbackStop utløses dersom innsat sverktøyet blokkeres og elektroverktøy

et dermed brått og uventet begynner å rotere rundt skruaksen. Elektroverktøyet slår seg av og piper én gang, og LED-lampen blinker konstant.

Etter at KickbackStop er utløst:

► Slip av/på-bryteren [1-5]. ► Fjern årsaken til blokkeringen. ► Trykk på av/på-bryteren igjen.

ADVARSEL

FORSIKTIG

ADVARSEL

Dybdeinnstilling

Still inn ønsket innskruings dybde ved å vri på hu set [12-1]. På hvert innstil

lingstrinn endres dybden med 0,1 mm. Når du skal skru ut en skrue, må du først ta av

hylsen A/B.

10.2 Bitsmagasin [1-13]

Fare for personskader på grunn av metal lspon i bitsmagasinet.

► Rengjør bitsmagasinet og fjern spon jevn

lig.

Magnetisk, til feste av bits eller bitsholdere.

11 Varselsignaler

Varselsignaler avgis i følgende tilfeller, og elektroverktøyet slår seg av:

FORSIKTIG

EKAT

Norsk

Signaltone LED-lampe Årsak Tiltak

Piper én gang. - Batteripakken er tom/inkompati

bel. Elektroverktøyet er overbelastet. Reduser belastningen på elek

Når det trykkes på av/på-bryteren: Elektroverktøyet er overopphetet.

Piper én gang. Blinker konstant. KickbackStop utløst. Se kapittel 10.1

Piper to ganger.

Piper konstant.

12 Vedlikehold og pleie

- Det innstilte dreiemomentet er nådd.

- Elektroverktøyet er defekt. Kontakt produsenten for utbe

Informasjon om REACh:

Lad opp / bytt ut batteripak ken.

troverktøyet. Ta elektroverktøyet i bruk

igjen etter at det er avkjølt.

dring av feilen.

www.festool.com/

reach

Skaderisiko, elektrisk støt

► Ta alltid batteripakken fra elektroverktøyet

før vedlikeholds- og pleiearbeid.

► Alle vedlikeholds- og reparasjonsarbeider

som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservi ce-verksted.

ADVARSEL

14 Generell informasjon

14.1 Informasjon om personvern

Elektroverktøyet inneholder en brikke som la grer maskin- og driftsdata automatisk. Data la gret på minnebrikken inneholder ingen perso nopplysninger om kunden.

Data på minnebrikken kan leses av kontaktløst med spesielt utstyr, og brukes utelukkende til

Kundeservice og reparasjon skal kun utføres av produsenten eller au toriserte verksteder. Nærmeste re presentant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve deler! Best.-nr. finner du på: www.festool.com/service

feildiagnose, reparasjons- og garantiavviklin ger, og til kvalitetssikring eller videreutvikling av elektroverktøyet av Festool. Dataene vil ikke brukes på noen annen måte, med mindre det er gitt uttrykkelig samtykke fra kunden.

14.2

Bluetooth

Merkenavnet Bluetooth® og logoene er regi strerte varemerker som tilhører Bluetooth SIG, Inc., og de brukes på lisens av TTS Tooltechnic

For å sikre luftsirkulasjonen må kjøleluftåpnin

Systems AG & Co. KG og dermed av Festool.

gene på motorhuset alltid være åpne og rene. Hold tilkoblingskontaktene på elektroverktøyet,

laderen og batteriet rene.

13 Miljø

Apparatet skal ikke kastes i restavfal let! Apparater, tilbehør og emballasje

skal leveres til gjenvinning. Ta hensyn til

gjeldende nasjonale forskrifter.

Bare EU:

te elektriske og elektroniske produkter og di rektivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjen vinning.

I henhold til EU-direktivet om kasser

Português

Índice

1 Símbolos....................................................75

2 Indicações de segurança 3 Utilização de acordo com as disposi

ções........................................................... 77

4 Dados técnicos.......................................... 77

5 Elementos do aparelho.............................78

6 Bateria.......................................................78

7 Colocação em funcionamento...................78

8 Ajustes.......................................................78

9 Fixação de ferramentas, aparelhos de

adaptação.................................................. 79

10 Trabalhar com a ferramenta elétrica.......80

11 Sinais de advertência................................ 80

12 Manutenção e conservação.......................81

13 Ambiente................................................... 81

14 Indicações gerais...................................... 81

...........................75

1 Símbolos

Advertência de perigo geral

Advertência de choque elétrico

Ler Manual de instruções, indicações de segurança!

Usar proteção auditiva!

Usar máscara de proteção!

Usar óculos de proteção!

Usar luvas de proteção ao mudar fer ramentas e manusear materiais áspe ros!

Colocar a bateria.

Retirar a bateria.

Manter nesta posição.

Montar apenas à mão!

Não deitar no lixo doméstico.

Marca CE: confirma que a ferramenta elétrica está em conformidade com as diretivas da Comunidade Europeia.

A ferramenta contém um chip para guardar dados. Consultar capítulo 14.1

Conselho, indicação

Instruções de manuseamento

2 Indicações de segurança

2.1 Indicações gerais de segurança para ferramentas elétricas

ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumpri

mento das indicações de segurança e instru ções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

O termo "ferramenta elétrica" utilizado nas in dicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de ali mentação de rede) ou com bateria (sem cabo de alimentação de rede).

Tenha em atenção o manual de instruções do carregador e da bateria.

2.2 Indicações de segurança específicas da ferramenta

– Utilize o(s) punho(s) adicional(ais). A perda

de controlo pode provocar ferimentos.

– Segure a ferramenta elétrica pelas pegas

isoladas, caso efetue trabalhos em que a ferramenta de trabalho ou os parafusos possam atingir linhas de corrente ocultas.

O contacto com uma linha condutora de corrente também pode colocar as peças metálicas da ferramenta sob tensão, con duzindo a um choque elétrico.

– Utilize detetores adequados para encon

trar linhas de alimentação ocultas ou con sulte a empresa de distribuição local. O

contacto da ferramenta de trabalho com uma linha condutora de corrente pode cau sar um incêndio e choque elétrico. A danifi cação de um tubo de gás pode originar uma explosão. A infiltração num tubo de água origina danos materiais.

– Mantenha a ferramenta elétrica afastada

de campos magnéticos. A ferramenta elé trica pode ligar-se inesperadamente e cau sar ferimentos.

Português

–

Use equipamento de proteção individual adequado: proteção auditiva, óculos de

proteção, máscara contra pós no caso de trabalhos com produção de pó.

CUIDADO! A ferramenta elétrica pode bloquear e causar repentinamente um

contragolpe! Desligar imediatamente! – Segure bem a ferramenta elétrica com as

duas mãos, nomeadamente com uma mão no punho [1-10] e a outra no punho adicio nal [1-7]. Ao aparafusar, ajuste correta mente o número de rotações. Esteja pre parado para um elevado binário de reação

que poderá fazer com que a ferramenta elétrica rode, dando origem a ferimentos.

– Não utilize a ferramenta elétrica à chuva

ou em ambientes húmidos.

ferramenta elétrica poderá dar origem a um curto-circuito e incêndio.

– Antes de pousar a ferramenta elétrica,

aguarde até que esta pare por completo. A ferramenta de trabalho pode ficar presa e provocar a perda de controlo sobre a ferra menta elétrica.

– Evite ligar involuntariamente a ferramen

ta. O transporte da ferramenta elétrica com o dedo no interruptor de ativação/ desativação pode dar origem a acidentes.

Se não utilizar a ferramenta elétrica, colo que o interruptor de rotação para a direita/ esquerda [1-9] na posição central para blo quear o interruptor de ativação/desativa ção.

– Não utilizar fontes de alimentação ou ba

terias de outros fabricantes para operar a ferramenta elétrica de bateria. Não utili zar carregadores de outros fabricantes para carregar as baterias. A utilização de

acessórios não previstos pelo fabricante pode causar um choque elétrico e/ou aci dentes graves.

–

– Para trabalhos com produção de pó utilize

Aviso de feixes de luz prejudiciais.

Não olhe prolongadamente para o feixe de luz.

Não deve virar o feixe de luz para ou

tras pessoas ou animais. A radiação ótica

pode lesionar os olhos - [4]

uma aspiração de pó.

Humidade na

– Utilize apenas ferramentas de trabalho e

acessórios aprovados pela Festool para esta ferramenta elétrica. A utilização de

ferramentas de trabalho ou acessórios não aprovados pode aumentar o perigo de feri mentos e provocar desequilíbrios conside ráveis. Daqui resultam uma pior qualidade dos resultados de trabalho e um aumento do desgaste da ferramenta elétrica.

2.3 Indicações de segurança para a utilização de brocas compridas

– Nunca trabalhe com um número de rota

ções superior ao número de rotações má ximo permitido para a broca.

números de rotações superiores, a broca pode deformar-se ligeiramente, se puder rodar livremente sem contacto com a peça a trabalhar, e originar ferimentos.

– Comece o procedimento de perfuração

sempre com rotações baixas e enquanto a broca tiver contacto com a peça a traba lhar.

Em caso de números de rotações su periores, a broca pode deformar-se ligeira mente, se puder rodar livremente sem con tacto com a peça a trabalhar, e originar fe rimentos.

– Não exerça pressão excessiva e apenas no

sentido longitudinal em relação à broca.

As brocas podem deformar-se e, por isso, partir ou levar à perda de controlo e a feri mentos.

2.4 Valores de emissões

Nível de pressão acústica LPA, nível de potência acústica LWA e insegurança K determinados se gundo EN 62841:

LPA [dB(A)] LWA [dB(A)] K [dB]

Aparafusar 73 84 5 Furar 73 84 5

Ruído que surge ao trabalhar Perturbação da audição

► Utilizar proteção auditiva.

Nível de emissão de vibrações ah (soma vetorial em três direções) e insegurança K determina

dos segundo EN 62841:

Aparafusar < 2,5 1,5

CUIDADO

ah [m/s2] K [m/s2]

Em caso de

Furar 3 1,5

Português

Os valores de emissão indicados (vibração, ruí do)

– servem de comparativo de ferramentas, – são também adequados para uma avalia

ção provisória do coeficiente de vibrações e do nível de ruído durante a aplicação,

– representam as aplicações principais da

ferramenta elétrica.

Os valores de emissão podem divergir dos valores apresentados. Isto depende da utili zação da ferramenta e do tipo de peça a tra balhar.

► Tem de ser avaliada a carga real durante

todo o ciclo de trabalho.

► Dependendo da carga real, devem ser de

terminadas medidas de segurança adequa das para a proteção do operador.

CUIDADO

3 Utilização de acordo com as

disposições

Aparafusadoras de acumulador adequadas – para furar em metal, madeira, plásticos e

materiais semelhantes,

– para enroscar e apertar parafusos. – para a utilização com as baterias Festool

da série BP da mesma classe de tensão.

O utilizador é responsável por danos e

acidentes decorrentes de uma utilização incorreta; aqui também estão incluídos danos e desgaste devidos a um funcionamento industri al contínuo.

4 Dados técnicos

Aparafusadora de bateria TDC 18/4

Tensão do motor 18 V Nº rotações/vazio* 1.ª velocidade 0 - 500 rpm

2.ª velocidade 0 - 800 rpm

3.ª velocidade 0 - 2350 rpm

4.ª velocidade 0 - 3600 rpm

Binário máx. Tipo de aparafusamento suave (madeira) 50 Nm

Tipo de aparafusamento duro (metal) 75 Nm Binário ajustável** 1.ª velocidade / 2.ª velocidade 2 - 20 Nm Fixação do porta-brocas 1,5 - 13 mm Diâmetro máx. de furo Madeira 70 mm

Metal 13 mm Aparafusar em abeto até ∅ 10 mm Fixação de ferramentas no fuso porta-brocas 1/4 ’’ Peso de acordo com EPTA-Procedure 01:2014 (com punho adicio

nal, bateria BP 18 Li 6,2 AS e porta-brocas) Peso com Centrotec, sem punho adicional, sem bateria. 1,4 kg

* Dados sobre o número de rotações com a bateria completamente carregada. ** Nos escalões de binário inferiores, o número de rotações máximo é reduzido (valores na rota

ção para a direita).

2,6 kg

lick

Português

5 Elementos do aparelho

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11]

[1-12] [1-13]

Teclas para soltar a bateria Botão Indicação da capacidade na ba

teria Indicação da capacidade Lâmpada LED Interruptor de ativação/desativação Colar de fixação Punho adicional Interruptor de velocidades Interruptor de rotação para a direita/

esquerda e bloqueio à ativação/ bloqueio de transporte

Punho Roda de ajuste para Binário / Furar /

Duração da Iluminação Ligada e Des ligada

Gancho para cinto Suporte para bits

7 Colocação em funcionamento

Perigo de ferimentos

► Realizar a montagem apenas com a ferra

menta elétrica desligada!

7.1 Gancho para cinto [1-12]

O gancho para cinto permite uma fixação tem porária da ferramenta elétrica na roupa de tra balho. A montagem é possível à direita ou à es querda da ferramenta elétrica através de para fuso [3].

7.2 Montar o punho adicional [5] ADVERTÊNCIA! Utilizar sempre o punho adicio

nal. ► Verificar o encaixe seguro do punho adicio

nal [5-1]

7.3 Aplicar a haste de batente [6]

A haste de batente [6-1] permite ajustar a pro fundidade de perfuração.

7.4 Ligar/desligar [1-5]

Premir = ON, soltar = OFF

CUIDADO

[1-14]

O acessório ilustrado ou descrito não está, par cialmente, incluído no âmbito de fornecimento.

As figuras indicadas encontram-se no início do manual de instruções.

Áreas de pega isoladas (área som breada a cinzento)

6 Bateria

Antes de inserir a bateria, verificar que a inter face da bateria está limpa. Qualquer contami nação da interface da bateria pode impedir o contacto correto e levar a que os contatos fi quem danificados.

Um mau contacto pode fazer com que a ferra menta sobreaqueça e fique danificada.

[2A] [2B]

Poderá encontrar mais informações sobre o carregador e a bateria com indicação de capacidade nos respetivos manuais de ins truções.

Retirar a bateria. Inserir a bateria – até engatar.

Em função da pressão sobre o interruptor de ativação/desativação, é possível contro lar progressivamente o número de rota ções.

Colocar o interruptor de rotação para a direita/ esquerda [1-9] ar o interruptor de ativação/desativação.

A lâmpada LED [1-4] acende-se com o inter ruptor de ativação/desativação premido [1-5], consultar o capítulo 8.4

na posição central para bloque

8 Ajustes

Perigo de ferimentos

► Efetuar os ajustes apenas com a ferramen

ta elétrica desligada!

8.1 Alterar o sentido de rotação [1-9]

– Interruptor para a esquerda = rotação para

a direita

– Interruptor para a direita = rotação para a

esquerda

8.2 Mudar velocidade

Com o interruptor de velocidades [1-8], é pos sível comutar a engrenagem com a ferramenta elétrica desligada.

CUIDADO

Português

8.3 Ajustar o binário [1-11] Aparafusar

Binário de acordo com o ajuste na roda de ajus te [1-11]:

Posição 1 = binário baixo Posição 13 = binário elevado Sinal acústico ao alcançar o binário regulado; a

ferramenta elétrica desliga-se. A ferramenta elétrica só volta a funcionar quando se soltar e voltar a premir o interruptor de ativação/desati vação

Furar

A marcação aponta para o símbolo da broca

8.4 Ajustar a iluminação [1-11]

Configurar a iluminação na roda de ajus te

A marcação aponta para a posição 1 a 13 ou para o símbolo da broca

LED te com a ferramenta elétrica. Após a desativa ção, a lâmpada LED mantém-se acesa por um breve tempo.

brevemente o interruptor de ativação/desativa ção [1-5], para ligar permanentemente a lâm pada LED. Após 10 minutos, a lâmpada LED apaga-se automaticamente.

lâmpada LED está apagada permanentemente.

8.5 App Festool Work

Com auxílio da App Festool Work, é possível configurar a ferramenta elétrica.

[1-5].

= binário máximo.

[1-11].

A lâmpada

[1-4] liga-se e desliga-se automaticamen

A marcação aponta para Duração da Ilu minação Ligada / Binário Máximo. Premir

A marcação aponta para Duração da Ilu minação Desligada / Binário Máximo. A

Ligação da bateria por Bluetooth®, consul tar o manual de instruções da bateria.

9 Fixação de ferramentas,

aparelhos de adaptação

ADVERTÊNCIA

Perigo de ferimentos na ferramenta de tra balho quente e afiada

► Não utilizar quaisquer ferramentas de tra

balho embotadas e danificadas.

► Usar luvas de proteção ao manusear a fer

ramenta de trabalho. Antes da primeira utilização: aplicar um

pouco de massa lubrificante multiusos no fuso porta-brocas.

9.1 Porta-ferramentas CENTROTEC [7]

Mudança rápida de ferramentas de trabalho com o fuste CENTROTEC.

ADVERTÊNCIA! Fixar as ferramentas de traba lho CENTROTEC apenas no porta-ferramentas CENTROTEC.

Ao efetuar a substituição, deverá usar lu vas de proteção!

9.2 Porta-brocas

Para fixar brocas e bits com diâmetro de fuste máx. de 13 mm.

ADVERTÊNCIA! Fixar a ferramenta de trabalho de modo centrado no porta-brocas.

9.3 Adaptador angular [9]

Furar e aparafusar em ângulo reto relativa mente à ferramenta elétrica (em parte, acessó rios).

9.4 Fixação de ferramentas no fuso portabrocas

Os bits podem ser introduzidos directamente no encaixe de sextavado interior do fuso portabrocas.

9.5 Adaptador excêntrico

Aparafusar próximo de bordos com bits segun do a norma ISO 1173 (em parte, acessórios).

9.6 Batente de profundidade [12]

O batente de profundidade (em parte, acessó rios) permite enroscar um parafuso com uma profundidade definida. Pode ajustar quanto a cabeça do parafuso deve sobressair ou mergu lhar na superfície da peça a trabalhar.

CUIDADO

[8]

[10]

[11]

Perigo de ferimentos

► Antes de efetuar qualquer trabalho na fer

ramenta elétrica é necessário remover a bateria da ferramenta elétrica.

Ajuste da profundidade

Rodando a carcaça [12-1], de fina a profundidade de apara

fusamento pretendida. Cada detenção modifica a profundidade de aparafu samento em 0,1 mm.

Para desenroscar um parafuso, é necessário retirar primeiro o casquilho A/B.

Português

10 Trabalhar com a ferramenta

elétrica

Perigo de ferimentos

► A ferramenta elétrica só deve ser colocada

no parafuso desligada!

► Fixar a peça a trabalhar, de modo a que

não se possa mover ao ser trabalhada.

► Manter as mãos afastadas da ferramenta

de trabalho em rotação.

Risco de queimaduras Durante o funcionamento, a fixação de ferra

mentas e a ferramenta de trabalho podem fi car muito quentes!

► Antes de pendurar a ferramenta no gancho

para cinto, deixe-a arrefecer.

ADVERTÊNCIA

CUIDADO

O KickbackStop ativa-se quando a fer ramenta de trabalho bloqueia e, por es

se motivo, a ferramenta elétrica roda súbita e inesperadamente em torno do eixo roscado. A ferramenta elétrica desliga-se, emi te um som de bipe e a lâmpada LED pisca con tinuamente.

Após a ativação do KickbackStop:

► Soltar o interruptor de ativação/desativa

ção [1-5].

► Eliminar a causa do bloqueio. ► Premir novamente o interruptor de ligar/

desligar .

10.2 Suporte para bits

Perigo de ferimentos devido a limalhas me tálicas no suporte para bits.

► Limpar regularmente o suporte para bits e

remover as limalhas.

CUIDADO

[1-13]

10.1 KickbackStop

Perigo de ferimentos A função KickbackStop não garante uma pro

teção completa contra um contragolpe.

► Concentre-se sempre no seu trabalho e

observe todas as indicações de segurança e de advertência.

ADVERTÊNCIA

Magnético, para o alojamento de bits ou supor tes para bits.

11 Sinais de advertência

Os sinais de advertência ocorrem nos seguintes estados de funcionamento e a ferramenta elétri ca desliga-se:

Sinal acústico Lâmpada LED Causa Medida

Emite um som de bipe. - Bateria descarregada/

incompatível. Ferramenta elétrica so

brecarregada.

Carregar/substituir a bate ria.

Submeter a ferramenta elétrica a menor esforço.

Ao acionar o interruptor de ativação/desativação: a ferramenta elétrica so breaqueceu.

Emite um som de bipe. Pisca continuamente. KickbackStop ativado. Consultar o capítulo 10.1.

Depois de arrefecer, colo car novamente a ferramen ta elétrica em funciona mento.

Sinal acústico Lâmpada LED Causa Medida

EKAT

Português

Emite dois sons de bipe. - Alcançado o binário ajus

tado.

Emite um som de bipe contínuo.

12 Manutenção e conservação

- Ferramenta elétrica com defeito.

14 Indicações gerais

14.1 Informações sobre a proteção de dados

Perigo de ferimentos, choque elétrico

► Antes de qualquer trabalho de manutenção

e de conservação, é necessário remover sempre a bateria da ferramenta elétrica.

► Todos os trabalhos de manutenção e repa

ração que exijam uma abertura da carcaça do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autori zada.

ADVERTÊNCIA

Serviço Após-Venda e Reparação

somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/ serviço

Utilizar apenas peças sobresselen tes originais da Festool! Referência em: www.festool.pt/serviço

A ferramenta elétrica possui um chip para a memorização automática de dados da ferra menta e de funcionamento. Os dados guarda dos não contêm qualquer associação direta a pessoas.

Os dados podem ser lidos sem que haja contac to, através de ferramentas especiais, e são uti lizados pela Festool, apenas para o diagnóstico de erros, a resolução de situações de repara ção e garantia, bem como para a melhoria da qualidade ou o aperfeiçoamento da ferramenta elétrica. Sem consentimento expresso do clien te, não há nenhuma utilização adicional dos da dos.

14.2

Bluetooth

A marca nominativa Bluetooth® e os logótipos são marcas registadas da Bluetooth SIG, Inc. e são utilizados sob licença pela TTS Tooltechnic Systems AG & Co. KG e, por conseguinte, pela Festool.

Para assegurar a circulação do ar, as aberturas do ar de refrigeração na carcaça do motor de vem ser mantidas sempre desobstruídas e lim pas.

Manter limpos os contactos de ligação na ferra menta elétrica, carregador e bateria.

Para a eliminação das fa lhas, contactar o fabrican te.

13 Ambiente

Não deite a ferramenta no lixo domésti co! Encaminhar as ferramentas, acessó

rios e embalagens para reaproveitamen to ecológico. Respeitar as normas nacionais em vigor.

Apenas países da UE:

Europeia sobre resíduos de equipamentos elé tricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

Informações sobre REACh:

reach

de acordo com a Diretiva

www.festool.com/

TR066

Русский

1 Символы

2 Указания по технике безопасности........82

3 Применение по назначению................... 84

4 Технические данные................................84

5 Составные части инструмента................ 85

6 Аккумулятор..............................................85

7 Подготовка к работе................................ 86

8 Настройки.................................................86

9 Зажимное приспособление, насадки.....86

10 Работа с электроинструментом...............87

11 Предупреждающие сигналы................... 88

12 Обслуживание и уход...............................88

13 Охрана окружающей среды.....................88

14 Общие указания....................................... 89

................................................... 82

1 Символы

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуата ции и указания по технике безопас ности!

Используйте защитные наушники!

Работайте в респираторе!

Работайте в защитных очках!

Пользуйтесь защитными перчатками при работе с инструментом и грубыми материалами!

Установите аккумулятор.

Отсоедините аккумулятор.

Удерживать в этом положении.

Только ручной монтаж!

Не выбрасывайте вместе с бытовыми отходами.

Маркировка CE: Подтверждает соот ветствие электроинструмента основ ным требованиям директив ЕС.

В инструменте установлен чип для сохранения данных. См. раздел 14.1

Инструкция, рекомендация

Инструкция по использованию

2 Указания по технике

безопасности

2.1 Общие указания по технике безопасности для электроинструментов

ОСТОРОЖНО! технике безопасности и инструкции.

Неточное соблюдение указаний может стать причиной удара электрическим током, пожара и/или серьёзных травм.

Сохраняйте все указания по технике без опасности и инструкции для следующего по льзователя.

Используемый в указаниях по технике без опасности термин «электроинструмент» отно сится к сетевым электроинструментам (с се тевым кабелем) и аккумуляторным электроин струментам (без сетевого кабеля).

Соблюдайте указания в руководстве по эк сплуатации зарядного устройства и аккуму лятора.

2.2 Указания по технике безопасности при пользовании инструментом

– Пользуйтесь дополнительной рукояткой/

рукоятками. Потеря контроля над инстру

ментом может привести к травме.

– При выполнении работ вблизи скрытой

электропроводки держите инструмент только за изолированные поверхности рукоятки.

щим проводом металлические детали ин струмента могут оказаться под напряже нием и привести к поражению электриче ским током.

Прочтите все указания по

При контакте с токопроводя

Русский

– Используйте подходящие детекторы для

обнаружения скрытой электропроводки, газо- и водопроводов, или привлеките к работе специалистов местной энергос набжающей организации. При контакте с

токопроводящим проводом металличе ские части инструмента могут оказаться под напряжением и стать причиной пора жения электрическим током или к возго рания. Повреждение газопровода может стать причиной взрыва. Случайное попа дание шурупа в водопроводную трубу ста нет причиной материального ущерба.

– Держите электроинструмент вдали от

источников электромагнитных полей.

Электроинструмент может неожиданно включиться и причинить травму.

–

При работах с образованием пыли ис пользуйте подходящие средства инди видуальной защиты: защитные наушни

ки, защитные очки, респиратор.

ОСТОРОЖНО! Возможна блокировка электроинструмента и внезапная

отдача! Немедленно выключите! – При работе крепко держите электроин

струмент обеими руками: одной рукой за рукоятку [1-10], а другой — за дополни тельную рукоятку [1-7].

Отрегулируйте частоту вращения при завинчивании. Будьте готовы к появлению высокого реактивного (обратного) момента, кото

рый может вызвать вращение электроин струмента и стать причиной травмирова ния.

– Не используйте электроинструмент под

дождём или во влажной среде. Попада ние влаги внутрь электроинструмента мо жет привести к короткому замыканию и возгоранию.

– Перед тем как положить инструмент, по

дождите, пока вал двигателя полностью остановится. В противном случае воз

можно зацепление вращающихся дета лей, что приведёт к потере контроля над инструментом.

– Не допускайте случайного включения

инструмента.

Переноска электроинстру мента с удерживанием пальца на выклю чателе может привести к несчастным слу чаям.

В перерывах в работе устанавливайте пе реключатель реверса [1-9] в среднее по ложение для блокировки кнопки включе ния/выключения.

– Не используйте блоки питания или акку

муляторы сторонних производителей для запитывания аккумуляторного ин струмента. Не используйте зарядные ус тройства сторонних производителей для зарядки аккумуляторов. Использование

не рекомендованной изготовителем ос настки может привести к удару электри ческим током и/или тяжёлым травмам.

–

Предупреждение о вредном све тоизлучении. Нельзя долго смотреть на луч света. Не направляйте световой луч на людей или животных. Световой поток

может повредить глаза — [4]

– При обработке пылящих материалов ра

ботайте с пылеудалением.

– Используйте рабочие инструменты и ос

настку, которые допущены компанией Festool для данного электроинструмен та.

Использование недопущенных рабо чих инструментов или оснастки повышает опасность травмирования и может приве сти к значительному дисбалансу, который отрицательно сказывается на качестве работы и сокращает срок службы элек троинструмента.

2.3 Указания по технике безопасности при работе с длинными свёрлами

– Ни в коем случае не превышайте допу

стимую частоту вращения сверла. В про

тивном случае сверло может погнуться при свободном вращении вне детали и причинить травму.

– Начинайте сверлить на низких оборотах,

приставив сверло к детали. В противном случае сверло может погнуться при сво бодном вращении вне детали и причи нить травму.

– Не прикладывайте чрезмерное усилие к

инструменту, прикладывайте усилие только вдоль оси сверла. Свёрла могут

погнуться и сломаться или привести к по тере контроля за инструментом и, как следствие, к травмированию.

2.4 Уровни шума

Уровень звукового давления LPA, уровень мощности звуковых колебаний погрешность

K, определённые по EN 62841:

LWA и

Русский

LPA [дБ(А)] L

Завинчи вание

Сверление 73 84 5

Шум, возникающий при работе Повреждение органов слуха

► Работайте в защитных наушниках.

Значение вибрации ah по трём осям (вектор ная сумма) и коэффициент погрешности

определённые по EN 62841:

Завинчивание < 2,5 1,5 Сверление 3 1,5

73 84 5

ВНИМАНИЕ

ah [м/с2] K [м/с2]

[дБ(А)]

K [дБ]

3 Применение по назначению

Аккумуляторная дрель-шуруповёрт предназ начена для

– сверления отверстий в металле, древеси

не, пластике и аналогичных материалах;

– вворачивания и затягивания шурупов. – для использования с аккумуляторами

Festool жению.

Ответственность за повреждения, в

частности за износ вследствие интен сивного использования в промышленной сфере, или за травмирование при использо вании не по назначению несёт пользователь.

Инструмент сконструирован для профессио нального применения.

серии BP одного класса по напря

Указанные значения уровня шума/вибрации – служат для сравнения инструментов;

– можно также использовать для предвари

тельной оценки шумовой и вибрационной нагрузки во время работы;

– отражают основные области применения

электроинструмента.

Фактические уровни шума и вибрации мо гут отклоняться от приведённых здесь зна чений. Это зависит от условий использова ния инструмента и от обрабатываемого ма териала.

► Необходимо оценить шумовое воздей

ствие в реальных условиях эксплуатации с учётом всех этапов производственного цикла.

► Исходя из оценки шумового воздействия

в реальных условиях эксплуатации, необ ходимо предпринимать соответствующие меры по охране труда работников.

ВНИМАНИЕ

4 Технические данные

Аккумуляторная дрель-шуруповерт TDC 18/4

Рабочее напряжение 18 В Число оборотов холостого

хода*

1-я скорость 2-я скорость 3-я скорость 4-я скорость

0—500 об/мин

0—800 об/мин 0—2350 об/мин 0—3600 об/мин

lick

Русский

Аккумуляторная дрель-шуруповерт TDC 18/4

Макс. крутящий момент Мягкий материал (древесина) 50 Н·м

Твёрдый материал (металл) 75 Н·м

Крутящий момент, регули

1-я скор./ 2-я скор. 2—20 Н·м

руемый ** Диапазон зажима цангового патрона 1,5—13 мм Макс. диаметр сверления Древесина 70 мм

Металл 13 мм

Завинчивание в еловую

до ∅ 10 мм

древесину Зажимной патрон в шпинделе 1/4 ’’ Масса согласно процедуре EPTA 01:2014 (с дополнительной ру

кояткой, аккумулятором

BP 18 Li 6,2 AS и цанговым патроном)

Масса с Centrotec, без дополнительной рукоятки, без аккумуля

2,6 кг

1,4 кг

тора.

* Данные по частоте вращения указаны для полностью заряженного аккумулятора. ** При работе на нижних ступенях крутящего момента максимальная частота вращения

уменьшается (значения при правом вращении).

Дата производства - см. этикетку инструмент

[1-13]

Отсек для бит

5 Составные части

инструмента

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11]

[1-12]

Кнопки отсоединения аккумулятора Кнопка индикатора ёмкости на акку

муляторе Индикатор ёмкости Светодиодная лампа Кнопка включения/выключения Зажимная шейка Дополнительная рукоятка Переключатель скорости Переключатель реверса и блокира

тор включения/транспортировочный фиксатор

Рукоятка Колёсико выбора режима Крутящий

момент/Сверление/Постоянное включение и Постоянное выключе ние подсветки

Зажим-держатель на ремень

[1-14]

Изолированные поверхности для хвата (область выделена серым фо ном)

Некоторые изображённые или описываемые элементы оснастки не входят в комплект по ставки.

Иллюстрации находятся в начале руководства по эксплуатации.

6 Аккумулятор

Перед установкой аккумулятора проверьте, не загрязнены ли клеммы. Загрязнённые клем мы не обеспечивают хороший контакт и могут получить повреждения.

Неисправный контакт может привести к пере греву и повреждению инструмента.

[2A] [2B]

Подробная информация о зарядном ус тройстве и аккумуляторе с индикатором ёмкости содержится в соответствующих руководствах по эксплуатации.

Отсоедините аккумулятор. Вставьте аккумулятор — до

фиксации.

Русский

7 Подготовка к работе

Опасность травмирования

► Монтаж только при выключенном элек

троинструменте!

7.1 Зажим-держатель на ремень [1-12]

Зажим-держатель предназначен для кратко временного крепления электроинструмента на рабочей одежде. Зажим устанавливается на инструменте справа или слева с помощью винта [3].

7.2 Установка дополнительной рукоятки [5]

ОСТОРОЖНО! Всегда пользуйтесь дополни

тельной рукояткой. ► Проверяйте надёжность крепления до

полнительной рукоятки [5-1]

7.3 Установка упорного штифта [6]

С помощью упорного штифта [6-1] можно ре гулировать глубину сверления.

7.4 Включение/выключение [1-5]

Нажатие = ВКЛ, отпускание = ВЫКЛ

Силой нажатия на выключатель можно плавно регулировать частоту вращения.

Установите переключатель реверса [1-9] в среднее положение для блокировки кнопки включения/выключения.

Светодиодная лампа [1-4] кнопке включения/выключения [1-5], см. раз дел

8.4.

ВНИМАНИЕ

горит при нажатой

8 Настройки

Опасность травмирования

► Выполняйте настройки только при вы

ключенном электроинструменте!

8.1 Изменение направления вращения

– Выключатель влево = правое вращение – Выключатель вправо = левое вращение

ВНИМАНИЕ

[1-9]

8.3 Регулировка крутящего момента [1-11]

Завинчивание

Крутящий момент согласно настройке на ре гулировочном колёсике [1-11]:

Положение 1 = низкий крутящий момент Положение 13 = высокий крутящий момент Звуковой сигнал при достижении заданного

крутящего момента, электроинструмент вы ключается. Электроинструмент снова вклю чается только после отпускания и повторного нажатия кнопки включения/выключе ния

[1-5].

Сверление

Метка стоит на символе сверления («сверло»)

= макс. крутящий момент.

8.4 Настройка подсветки

Настройте параметры подсветки с помощью регулировочного колёсика [1-11].

Метка стоит в положении от 1 до 13 или на символе сверления . Светодиодная лам

па

[1-4] включается и выключается автомати

чески вместе с электроинструментом. После выключения лампа горит ещё некоторое вре мя.

Метка стоит на Постоянная подсветка ВКЛ / Максимальный крутящий мо

мент.

ния/выключения [1-5] светодиодная лампа начинает гореть постоянно. Через 10 минут лампа автоматически гаснет.

мент. Светодиодная лампа выключена.

8.5 Приложение Festool Work

Через приложение Festool Work можно скон фигурировать электроинструмент.

При коротком нажатии кнопки включе

Метка стоит на Постоянная подсветка ВЫКЛ / Максимальный крутящий мо

Соединение с аккумулятором по Bluetooth®, см. руководство по эксплуа тации аккумулятора.

[1-11]

9 Зажимное приспособление,

насадки

8.2 Переключение скорости

Переключатель скорости [1-8] предназначен для переключения редуктора при выключен ном электроинструменте.

Опасность травмирования

► Перед любыми работами на электроин

струменте вынимайте из него аккумуля тор.

ПРЕДУПРЕЖДЕНИЕ

Русский

Опасность травмирования сильно нагре вающимся и острым рабочим инструмен том

► Не используйте затупившиеся и неис

правные рабочие инструменты.

► При работе с инструментом пользуйтесь

защитными перчатками. Перед первым использованием: Нане

сите на сверлильный шпиндель неболь шое количество универсальной конси стентной смазки.

9.1 Патрон CENTROTEC [7]

Быстрая смена рабочего инструмента с хвостовиком CENTROTEC.

ОСТОРОЖНО! Зажимайте инструменты с хвостовиком CENTROTEC только в патроне CENTROTEC.

При замене рабочего инструмента на девайте защитные перчатки!

ВНИМАНИЕ

Регулировка глубины заворачивания

Задайте нужную глубину за ворачивания, поворачивая

корпус [12-1]. Каждое фиксированное поло жение соответствует изменению глубины на 0,1 мм.

Для выворачивания винта нужно предвари тельно снять гильзу А/B.

10 Работа с

электроинструментом

Опасность травмирования

► Приставляйте к винту только выключен

ный инструмент!

► Всегда закрепляйте заготовку так, чтобы

она не

► Держите руки на безопасном расстоянии

от вращающегося рабочего инструмента.

ПРЕДУПРЕЖДЕНИЕ

cдвигалась при обработке.

9.2 Цанговый патрон [8]

Для зажима свёрл и бит с макс. диаметром хвостовика 13 мм.

ОСТОРОЖНО!

мент в патроне по центру.

9.3 Угловая насадка [9]

Позволяет сверлить и заворачивать винты под прямым углом к дрели (в комплекте или опция).

9.4 Зажимное приспособление в шпинделе

Биты можно вставлять непосредственно в за жим с внутренним шестигранником (на шпин деле).

9.5 Эксцентриковая насадка [11]

Завинчивание шурупов вблизи края битами по ISO 1173 (в комплекте или опция).

9.6 Ограничитель глубины

Ограничитель глубины (в комплекте или оп ция) предназначен для заворачивания шуру пов на определённую глубину. Вы можете та ким образом задать величину, на которую го ловка шурупа должна либо выступать над по верхностью обрабатываемой детали, либо утапливаться в ней.

Зажимайте рабочий инстру

[10]

[12]

Опасность ожога Зажимной патрон и держатель бит могут

очень сильно нагреваться во время рабо ты!

► Перед креплением на ремне с помощью

зажима-держателя дайте инструменту ос тыть.

10.1 KickbackStop

Опасность травмирования Система KickbackStop не гарантирует пол

ной защиты от отдачи пилы.

► Поэтому всегда концентрируйтесь на ра

боте и соблюдайте правила техники без опасности.

Устройство KickbackStop срабатывает, когда заклинивает рабочий инстру

мент и из-за этого электроинструмент начинает вращение вокруг оси сверла. Элек троинструмент отключается, раздаётся один звуковой сигнал и начинает мигать свето диодная лампа.

После срабатывания KickbackStop:

► Отпустите кнопку включения/выключе

ния

[1-5].

► Устраните причину заклинивания.

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

EKAT

Русский

► Повторно нажмите кнопку включения/

выключения.

Магнитный держатель для фиксации бит и держателей бит.

10.2 Отсек для бит [1-13]

ВНИМАНИЕ

Опасность травмирования металлическими опилками, оседающими в отсеке для бит.

► Регулярно очищайте отсек для бит от

опилок.

11 Предупреждающие сигналы

В следующих случаях подаются звуковые предупреждающие сигналы и электроинструмент выключается:

Звуковой сигнал Светодиодная лампа Причина Мера

Один раз. - Аккумулятор разряжен/несовме

стимый. Электроинструмент работает с

перегрузкой.

Зарядите/замените ак кумулятор.

Уменьшите нагрузку на электроинструмент.

Один раз. Постоянно мигает. Сработала функция

Два раза.

Раздаётся по стоянно.

- Достигнут установленный крутя

- Электроинструмент повреждён. Для устранения неис

12 Обслуживание и уход

Опасность травмирования, удар током

► Перед проведением любых работ по об

служиванию вынимайте аккумулятор из инструмента.

► Все работы по ремонту и техническому

обслуживанию, которые требуют откры вания корпуса двигателя, должны выпол няться только специалистами авторизо ванной мастерской Сервисной службы.

ской см. на: www.festool.ru/сервис

ПРЕДУПРЕЖДЕНИЕ

Сервисное обслуживание и ремонт

ко специалистами фирмы-изгото вителя или в сервисной мастер ской. Адрес ближайшей мастер

должны выполняться толь

При нажатии кнопки включения/ выключения: двигатель элек троинструмента перегрелся.

KickbackStop.

щий момент.

Используйте только оригинальные запасные части каза на: www.festool.ru/сервис

Для обеспечения циркуляции воздуха отвер стия для охлаждения в корпусе двигателя всегда должны быть открытыми и чистыми.

Не допускайте загрязнения подсоединитель ных контактов на электроинструменте, заряд ном устройстве и аккумуляторе.

13 Охрана окружающей среды

Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте эко

логически безопасную утилизацию ин струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания.

Только для стран ЕС:

об отходах электрического и электронного оборудования, а также гармонизированным

Продолжите работу по сле остывания элек троинструмента.

см. раздел 10.1

правности обратитесь к изготовителю инстру мента.

Festool! № для за

согласно директиве ЕС

национальным стандартам отслужившие свой срок электроинструменты должны утилизиро ваться раздельно и направляться на экологи чески безопасную переработку.

Информация по директиве REACh:

www.festool.com/reach

14 Общие указания

14.1 Информация о защите данных

Электроинструмент оснащён электронным чипом для автоматического сохранения рабо чих и эксплуатационных данных (RFID). Со хранённые данные не привязаны к какомулибо определённому лицу.

Данные можно считывать бесконтактным способом с помощью специальных устройств. Эти данные используются целях диагностики ошибок, ремонта и испол нения гарантийных обязательств, а также для повышения качества или усовершенствова ния электроинструмента. Любое иное исполь зование данных — без соответствующего (письменного) согласия клиента — не допу скается.

14.2

Bluetooth

Логотипы «Bluetooth®» являются зарегистри рованными товарными знаками Inc., и любое использование этих знаков компанией TTS Tooltechnic Systems AG & Co. KG и, следовательно, компанией Festool воз можно только при наличии лицензии.

Festool только в

Bluetooth SIG,

Русский

Český

Obsah

1 Symboly..................................................... 90

2 Bezpečnostní pokyny.................................90

3 Použití v souladu s určením......................92

4 Technické údaje

5 Prvky zařízení............................................ 92

6 Akumulátor................................................93

7 Uvedení do provozu................................... 93

8 Nastavení...................................................93

9 Upínání nástroje, adaptéry........................94

10 Práce s elektrickým nářadím....................94

11 Výstražné signály.......................................95

12 Údržba a ošetřování.................................. 95

13 Životní prostředí........................................ 95

14 Všeobecné pokyny..................................... 95

........................................ 92

1 Symboly

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým pro udem

Přečtěte si návod k použití, bezpeč nostní pokyny!

Noste chrániče sluchu!

Používejte respirátor!

Noste ochranné brýle!

Při výměně nástroje a při manipulaci s drsnými obrobky noste ochranné ru kavice!

Nasazení akumulátoru.

Vyjměte akumulátor.

Podržte v této poloze.

Montujte pouze ručně!

Nevyhazujte do domovního odpadu.

Značka CE: Potvrzuje shodu elektric kého nářadí se směrnicemi Evropské ho společenství.

Nářadí má čip pro uložení dat. Viz kapi

14.1

tolu

Rada, upozornění

Instruktážní návod

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí

VÝSTRAHA! Přečtěte si všechny bezpeč nostní pokyny a instrukce. Nedodržování

bezpečnostních pokynů a instrukcí může způso bit úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budouc nosti.

Pojem „elektrické nářadí“ používaný v bezpeč nostních pokynech se vztahuje na síťové elek trické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

Dodržujte návod k obsluze nabíječky a akumu látoru.

2.2 Bezpečnostní pokyny specifické pro

dané nářadí

– Používejte přídavnou rukojeť (přídavné ru

kojeti). Při ztrátě kontroly může dojít k po

ranění.

– Když provádíte práce, při nichž může ná

stroj nebo šroub narazit na skrytá elek trická vedení, držte elektrické nářadí za izolované rukojeti. Kontaktem s vedením

pod napětím se mohou pod napětí dostat i kovové části nářadí, což může způsobit úraz elektrickým proudem.

– Používejte vhodné detekční přístroje k vy

hledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti. Kontakt nástroje s vedením,

jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým pro udem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody.

– Elektrické nářadí chraňte před magnetic

kými poli.

kaně zapnout a způsobit poranění.

Elektrické nářadí se může neče

–

Používejte vhodné osobní ochranné po můcky: chrániče sluchu, ochranné brýle,

respirátor při prašných pracích.

POZOR! Elektrické nářadí se může za blokovat a způsobit náhlý zpětný ráz!

Okamžitě ho vypněte! – Držte elektrické nářadí pevně oběma ru

kama, jednou rukou za držadlo [1-10] a druhou rukou za přídavné držadlo [1-7]. Při šroubování nastavte správné otáčky. Buďte připraveni na silný reakční moment,

který je způsobený otáčkami elektrického nářadí a může způsobit poranění.

– Elektrické nářadí nepoužívejte v dešti ne

bo ve vlhkém prostředí.

kém nářadí může způsobit zkrat a požár.

– Než elektrické nářadí odložíte, počkejte,

dokud se nezastaví. Nástroj se může zahá knout a způsobit ztrátu kontroly nad elek trickým nářadím.

– Zabraňte neúmyslnému zapnutí. Přenáše

ní elektrického nářadí s prstem na hlavním vypínači může vést k úrazu.

Pokud elektrické nářadí nepoužíváte, uveď te spínač pro chod vpravo/vlevo [1-9] do středové polohy, abyste zajistili vypínač.

– K provozu akumulátorového elektrického

nářadí nepoužívejte žádné síťové zdroje nebo cizí akumulátory. K nabíjení akumu látoru nepoužívejte žádné cizí nabíječky.

Používání příslušenství neschváleného vý robcem může vést k elektrickému úrazu a/ nebo těžkému poranění.

Vlhkost v elektric

Český

2.3 Bezpečnostní pokyny při používání dlouhých vrtáků

– V žádném případě nepracujte s vyššími ot

áčkami, než jsou maximálně přípustné ot áčky pro vrták. Při vyšších otáčkách se

může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění.

– Začínejte vždy vrtat s nízkými otáčkami,

a když je vrták v kontaktu s obrobkem. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění.

– Nevyvíjejte nadměrný tlak, vyvíjejte při

měřený tlak pouze v podélném směru vůči vrtáku. Vrtáky se mohou ohnout, v důsled

ku toho prasknout nebo způsobit ztrátu kontroly a poranění.

2.4 Hodnoty emisí

Hladina akustického tlaku LPA, hladina akustic kého výkonu LWA a nejistota K zjištěné pod le EN 62841:

LPA [dB(A)] LWA [dB(A)] K [dB]

Šroubování 73 84 5 Vrtání 73 84 5

Při práci vzniká hluk Poškození sluchu

► Používejte ochranu sluchu.

Hodnota vibrací ah (součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841:

UPOZORNĚNÍ

ah [m/s2] K [m/s2]

–

– Při prašné práci používejte odsávání pra

– Používejte pouze nástroje a příslušenství,

Varování před škodlivým světelným

zářením. Nedívejte se delší dobu do svě telného paprsku. Nemiřte světelný pa prsek na jiné osoby nebo zvířata. Optické

záření může poškodit zrak – [4].

chu.

které firma Festool schválila pro toto elektrické nářadí. Použití neschválených

nástrojů nebo příslušenství může vést k zvýšenému riziku zranění a k značné ne vyváženosti. To může zhoršit kvalitu pra covních výsledků a zvýšit opotřebení elek trického nářadí.

Šroubování < 2,5 1,5 Vrtání 3 1,5

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí,

– jsou vhodné také pro předběžné posouzení

zatížení vibracemi a hlukem při použití ná řadí,

– vztahují se k hlavním druhům použití elek

trického nářadí.

Český

UPOZORNĚNÍ

Hodnoty emisí se mohou od uvedených hod not lišit. Závisí to na použití nářadí a druhu obrobku.

► Je nutné posoudit skutečné zatížení během

celého provozního cyklu.

► V závislosti na skutečném zatížení je nutné

stanovit vhodná bezpečnostní opatření na

– pro vrtání do kovu, dřeva, plastu a podob

ných materiálů,

– pro zašroubovávání a utahování šroubů. – pro použití s akumulátory Festool kon

strukční řady BP stejné napěťové třídy.

Za škody a úrazy vzniklé nesprávným

použitím odpovídá uživatel; spadá sem také poškození a opotřebení vzniklé použitím v trvalém průmyslovém provozu.

ochranu pracovníka.

3 Použití v souladu s určením

Akušroubovák je vhodný

4 Technické údaje

Akušroubovák TDC 18/4

Napětí motoru 18 V Volnoběžné otáčky* 1. stupeň

2. stupeň

0–500 min 0–800 min

-1

3. stupeň

4. stupeň

0–2 350 min 0–3 600 min

Max. krouticí moment měkký šroubový spoj (dřevo) 50 Nm

tuhý šroubový spoj (kov) 75 Nm

Nastavitelný krouticí mo

1. stupeň / 2. stupeň 2–20 Nm

ment** Upínací rozsah sklíčidla 1,5–13 mm Průměr vrtání max. dřevo 70 mm

kov 13 mm

Šroubování do smrkového

do ∅ 10 mm

dřeva Upnutí nástroje ve vrtacím vřetenu 1/4" Hmotnost podle EPTA-Procedure 01:2014 (s přídavným držadlem,

2,6 kg

akumulátorem BP 18 Li 6,2 AS a sklíčidlem) Hmotnost bez Centrotec, bez přídavného držadla, bez akumulátoru. 1,4 kg

-1

* Údaje ohledně otáček jsou s plně nabitým akumulátorem. ** U dolních stupňů krouticího momentu jsou maximální otáčky nižší (hodnoty při chodu vpravo).

5 Prvky zařízení

[1-1] [1-2]

[1-3] [1-4]

Tlačítka pro uvolnění akumulátoru Tlačítko ukazatele kapacity na aku

mulátoru Ukazatel kapacity LED světlo

[1-5] [1-6] [1-7] [1-8] [1-9]

Vypínač Upínací krk Přídavné držadlo Přepínač stupňů Přepínač pravého/levého chodu a blo

kování zapnutí / přepravní pojistka

lick

Český

[1-10] [1-11]

[1-12] [1-13] [1-14]

Zobrazené nebo popsané příslušenství zčásti není součástí dodávky.

Uvedené obrázky se nacházejí na začátku návo du k použití.

Držadlo Seřizovací kolečko pro krouticí mo

ment / vrtání / trvalé zapnutí a trvalé vypnutí osvětlení

Spona na pásek Zásobník bitů Izolované plochy pro uchopení (oblast

vyznačená šedou barvou)

6 Akumulátor

Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru čisté. Znečištěné roz hraní akumulátoru může zabránit správnému kontaktu a způsobit poškození kontaktů.

Nesprávný kontakt může způsobit přehřátí a poškození nářadí.

[2A] [2B]

Další informace k nabíječce a akumulátoru s ukazatelem kapacity najdete v návodech k obsluze nabíječky a akumulátoru.

Vyjměte akumulátor. Nasaďte akumulátor tak, aby

zaskočil.

7 Uvedení do provozu

Nebezpečí poranění

► Montáž provádějte pouze při vypnutém

elektrickém nářadí!

7.1 Spona na pásek [1-12]

Spona na pásek umožňuje upevnit elektrické nářadí na krátkou dobu na pracovní oděv. Po mocí šroubu ji lze namontovat vpravo nebo vle vo na elektrické nářadí [3].

7.2 Montáž přídavného držadla [5] VÝSTRAHA!

► Zkontrolujte, zda je přídavné držadlo [5-1]

pevně namontované.

UPOZORNĚNÍ

Vždy používejte přídavné držadlo.

Tlakem na vypínač lze plynule regulovat otáčky.

Pro zajištění vypínače uveďte spínač pro chod vpravo/vlevo [1-9]

LED světlo či [1-5], viz kapitolu 8.4

[1-4] svítí při stisknutém vypína

do středové polohy.

8 Nastavení

Nebezpečí poranění

► Nastavení provádějte pouze při vypnutém

elektrickém nářadí!

8.1 Změna směru otáčení

– Přepínač doleva = pravý chod – Přepínač doprava = levý chod

8.2 Změna stupně

Pomocí přepínače stupňů [1-8] lze přepínat převodovku při vypnutém elektrickém nářadí.

8.3 Nastavení krouticího momentu [1-11] Šroubování

Krouticí moment podle nastavení na seřizova cím kolečku

poloha 1 = nízký krouticí moment poloha 13 = vysoký krouticí moment Akustický signál při dosažení nastaveného

krouticího momentu, elektrické nářadí se vy pne. elektrické nářadí se znovu rozběhne, až když uvolníte a znovu stisknete vypínač [1-5].

Vrtání

Značka ukazuje na symbol vrtání mální krouticí moment.

8.4 Nastavení osvětlení [1-11]

Osvětlení nakonfigurujte pomocí seřizovacího kolečka

Značka ukazuje na polohu 1 až 13 nebo symbol vrtáku

vždy automaticky s elektrickým nářadím. LED světlo svítí ještě krátkou chvíli po vypnutí.

trvalé zapnutí LED osvětlení krátce stiskněte vypínač [1-5]. Po 10 minutách se LED osvětlení automaticky vypne.

[1-11].

Značka ukazuje na trvalé zapnutí osvě tlení / maximální krouticí moment.

UPOZORNĚNÍ

[1-9]

[1-11]:

= maxi

LED světlo [1-4] se zapne a vypne

Pro

7.3 Nasazení dorazové tyče

Hloubku vrtání lze nastavit pomocí dorazové ty če

[6-1].

7.4 Zapnutí/vypnutí [1-5]

Stisknutí = zapnutí, uvolnění = vypnutí

[6]

Značka ukazuje na trvalé vypnutí osvětle ní / maximální krouticí moment. LED

osvětlení je trvale vypnuté.

Český

8.5 Aplikace Festool Work

Pomocí aplikace Festool Work lze nakonfiguro vat elektrické nářadí.

Spojení akumulátoru přes Bluetooth®, viz návod k obsluze akumulátoru.

9 Upínání nástroje, adaptéry

Nebezpečí poranění

► Před prací na elektrickém nářadí z něj vy

jměte akumulátor.

Nebezpečí poranění o horký a ostrý nástroj

► Nepoužívejte tupé a vadné nástroje. ► Při manipulaci s nástrojem noste ochranné

rukavice. Před prvním použitím: vrtací vřeteno po

třete malým množstvím univerzálního tu ku.

9.1 Sklíčidlo CENTROTEC

Rychlá výměna nástrojů se stopkou CENTRO TEC.

VÝSTRAHA! Nástroje CENTROTEC upínejte po uze do sklíčidla CENTROTEC.

Při výměně noste ochranné rukavice!

9.2 Sklíčidlo

Pro upínání vrtáků a bitů s max. průměrem stopky 13 mm.

VÝSTRAHA!

děně.

9.3 Úhlový nástavec [9]

Vrtání a šroubování v pravém úhlu k elektrické mu nářadí (částečně příslušenství).

9.4 Upnutí nástroje ve vrtacím vřetenu [10]

Bity lze vsadit přímo do šestihranného upínání ve vrtacím vřetenu.

9.5 Excentrický nástavec [11]

Šroubování blízko okraje s bity podle ISO 1173 (zčásti příslušenství).

9.6 Hloubkový doraz [12]

Hloubkový doraz (částečně příslušenství) umo žňuje zašroubovat šroub do definované hloubky. Můžete nastavit vzdálenost, o kterou má hlava šroubu nad povrchem obrobku přečnívat, nebo naopak být v obrobku zapuštěna.

VAROVÁNÍ

UPOZORNĚNÍ

[7]

[8]

Nástroj upněte do sklíčidla vystře

Nastavení hloubky

Otáčením krytu [12-1] nastavte požadovanou hloubku zašrou bování. Každé zapadnutí změní

hloubku zašroubování o 0,1 mm. Pro vyšroubování šroubu se nejprve musí se

jmout objímka A/B.

10 Práce s elektrickým nářadím

Nebezpečí poranění

► Elektrické nářadí nasazujte na šroub pouze

vypnuté!

► Upevněte obrobek tak, aby se při práci ne

mohl pohnout.

► Udržujte ruce mimo dosah použitého rotu

jícího nástroje.

Nebezpečí popálení Upínání nástroje a nářadí se mohou během

provozu velmi zahřát!

► Nechte je před zavěšením na sponu na pá

sek vychladnout.

10.1 KickbackStop

Nebezpečí poranění Funkce KickbackStop nezaručuje úplnou

ochranu před zpětným rázem.

► Vždy se na práci soustřeďte a dodržujte

všechny bezpečnostní a varovné pokyny.

Funkce KickbackStop zareaguje, když se nástroj zablokuje a elektrické nářadí

tak náhle a nečekaně začne rotovat okolo osy šroubování. Elektrické nářadí se vy pne, jednou pípne a LED světlo nepřetržitě bli ká.

Po zareagování funkce KickbackStop:

► Uvolněte vypínač [1-5] ► Odstraňte příčinu zablokování. ► Znovu stiskněte vypínač.

10.2 Zásobník bitů

Nebezpečí poranění kovovými třískami v zá sobníku bitů.

► Zásobník bitů pravidelně čistěte a odstra

ňujte třísky.

VAROVÁNÍ

UPOZORNĚNÍ

VAROVÁNÍ

[1-13]

UPOZORNĚNÍ

Magnetický, pro uložení bitů nebo držáků bitů.

EKAT

11 Výstražné signály

Výstražné signály zní při následujících provozních stavech a elektrické nářadí se vypne:

Akustický signál LED světlo Příčina Opatření

Český

Jednou pípne. - Vybitý/nekompatibilní akumulá

tor. Elektrické nářadí je přetížené. Snižte zatížení elektrického

Při stisknutí vypínače: elektrické nářadí je přehřáté.

Jednou pípne. Nepřetržitě bliká. Zareagovala funkce Kickback

Stop.

Dvakrát pípne.

Nepřetržitě pípá. - Elektrické nářadí je vadné. Pro odstranění poruchy kon

12 Údržba a ošetřování

- Nastavený krouticí moment dosa žen.

elektrické nářadí shromažďovat odděleně

Nabijte/vyměňte akumulátor.

nářadí. Po vychladnutí uveďte elektric

ké nářadí opět do provozu. Viz kapitolu 10.1

taktujte výrobce.

a odevzdat k ekologické recyklaci.

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

► Před prováděním údržby a ošetřování vždy

vyjměte z elektrického nářadí akumulátor.

► Všechny práce údržby a opravy, které vyža

dují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Informace k REACh:

14 Všeobecné pokyny

14.1 Informace k ochraně údajů

Elektrické nářadí obsahuje čip pro automatické uložení údajů o nářadí a provozních údajů. Z uložených údajů nelze vyvozovat žádnou pří

www.festool.com/reach

mou souvislost s určitými osobami.

Servis a opravy

výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/ sluzby

Používejte jen originální náhradní dí ly Festool! Obj. č. na: www.fe stool.cz/sluzby

Pro zajištění cirkulace vzduchu musí být chladi cí otvory udržovány stále volné a čisté.

Připojovací kontakty elektrického nářadí, nabí ječky a akumulátory udržujte čisté.

smí provádět pouze

Údaje lze bezkontaktně načíst pomocí speciál ních zařízení a společnost Festool je používá vý hradně pro diagnostiku závad, provádění oprav a vyřizování záruky a dále pro zlepšování kvality, resp. další vývoj elektrického nářadí. Tyto údaje nejsou – bez výslovného souhlasu zákazníka – využívány nad tento rámec.

14.2

Bluetooth

Značka Bluetooth® a loga jsou registrované značky společnosti Bluetooth SIG, Inc. a v rámci licence je používá společnost TTS Tooltechnic Systems AG & Co. KG a tedy Festool.

13 Životní prostředí

Nářadí nevyhazujte do domovního odpa du! Nářadí, příslušenství a obaly ode

vzdejte k ekologické recyklaci. Dodržujte

platné vnitrostátní předpisy.

Pouze EU:

ních elektrických a elektronických zařízeních a provádění v národním právu se musí staré

Podle evropské směrnice o odpad

Polski

Spis treści

1 Symbole.....................................................96

2 Uwagi dotyczące bezpieczeństwa............. 96

3 Użycie zgodne z przeznaczeniem..............98

4 Dane techniczne

5 Elementy urządzenia.................................99

6 Akumulator................................................99

7 Rozruch..................................................... 99

8 Ustawienia.................................................99

9 Uchwyt narzędziowy, nasadki................. 100

10 Praca z narzędziem elektrycznym..........101

11 Sygnały ostrzegawcze............................. 101

12 Konserwacja i utrzymanie w czystości... 102

13 Środowisko..............................................102

14 Wskazówki ogólne...................................102

........................................98

1 Symbole

Ostrzeżenie przed ogólnym zagroże niem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wska zówki dotyczące bezpieczeństwa!

Należy nosić ochronniki słuchu!

Należy stosować ochronę dróg odde chowych!

Należy nosić okulary ochronne!

Podczas wymiany narzędzi i przeno szenia szorstkich materiałów nosić rę kawice ochronne!

Włożyć akumulator.

Zdjąć akumulator.

Trzymać w tej pozycji.

Montować tylko ręcznie!

Nie wyrzucać razem z odpadami domo wymi.

Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Wspól noty Europejskiej.

Narzędzie wyposażone jest w chip umożliwiający zapis danych. patrz roz

14.1

dział

Zalecenie, wskazówka

Instrukcja postępowania

2 Uwagi dotyczące

bezpieczeństwa

2.1 Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty

czące bezpieczeństwa. Nieprzestrzeganie

wskazówek i instrukcji dotyczących bezpieczeń stwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wyko rzystania w przyszłości.

Używane w niniejszych wskazówkach dotyczą cych bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

Przestrzegać wskazówek zawartych w in strukcji obsługi ładowarki i akumulatora.

2.2 Wskazówki dotyczące bezpieczeństwa właściwe dla urządzenia

– Wykorzystać dodatkowe uchwyty. Utrata

kontroli może doprowadzić do powstania obrażeń.

– W przypadku wykonywania prac, podczas

których narzędzie robocze lub śruby mogą natrafić na niewidoczne przewody zasila jące, elektronarzędzie należy trzymać wy łącznie za izolowane powierzchnie uchwy tu. Zetknięcie z przewodem przewodzącym

prąd elektryczny może spowodować, że metalowe elementy urządzenia znajdują się pod napięciem, co doprowadzi do porażenia elektrycznego.

– Użyć odpowiednich wykrywaczy, aby na

mierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny.

Kontakt narzędzia eksploatacyjnego z prze wodem pod napięciem może spowodować

Polski

pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wy buch. Wdzieranie się w przewód wodny po woduje szkody rzeczowe.

– Trzymać elektronarzędzie z dala od pól

magnetycznych. Elektronarzędzie może się nieoczekiwanie włączyć i spowodować ob rażenia.

–

Należy stosować odpowiednie środki ochrony indywidualnej: ochronniki słuchu,

okulary ochronne, maska przeciwpyłowa w przypadku prac, podczas których powstaje pył.

OSTROŻNIE! Urządzenie elektryczne może się zablokować i spowodować na

gły odrzut! Natychmiast wyłączyć! – Mocno trzymać elektronarzędzie obiema

rękami, jedną ręką za uchwyt [1-10], a drugą za uchwyt dodatkowy [1-7]. Ustawić prawidłową prędkość obrotową w przy padku śrub. Przygotować się na wysoki moment reakcji, który może spowodować

obrót elektronarzędzia i zranienie .

– Nie używaj elektronarzędzia w deszczu

lub w wilgotnym otoczeniu. Wilgoć w elek tronarzędziu może doprowadzić do zwarcia.

– Należy zaczekać, aż elektronarzędzie za

trzyma się, zanim zostanie odłożone. Ist nieje ryzyko zahaczenia się narzędzia, co może prowadzić do utraty kontroli nad nim.

– Należy unikać przypadkowego włączenia.

Noszenie elektronarzędzia z palcem na przełączniku wł./ wył. może prowadzić do wypadków.

Jeśli elektronarzędzie nie jest używane, us tawić przełącznik obrotów w prawo/ lewo [1-9] w położeniu środkowym, aby zabloko wać przełącznik wł./ wył.

– Do zasilania elektronarzędzi akumulato

rowych nie należy używać zasilaczy lub nieoryginalnych akumulatorów. Nie uży wać do ładowania akumulatorów nieorygi nalnych ładowarek. Zastosowanie wyposa

żenia niedopuszczonego przez producenta może doprowadzić do porażenia prądem elektrycznym i/ lub poważnego wypadku.

kierować promienia światła na inne osoby lub zwierzęta.

może być szkodliwe dla oczu - [4].

– Prace, podczas których powstaje pył, wy

magają użycia odsysania pyłu.

– Używać wyłącznie narzędzi roboczych i

wyposażenia zatwierdzonych dla tego elektronarzędzia przez Festool. Użycie

niezatwierdzonych narzędzi roboczych lub wyposażenia może prowadzić do zwiększe nia ryzyka obrażeń ciała i znacznej poziomu niewyważenia. Może to pogorszyć jakość wyników pracy i zwiększyć zużycie elektro narzędzia.

2.3 Wskazówki bezpieczeństwa przy używaniu długich wierteł

– Nigdy nie używać prędkości większej niż

maksymalna dopuszczalna prędkość ob rotowa dla wiertła.

kościach wiertło może się wygiąć, jeśli bę dzie się swobodnie obracać bez kontaktu z obrabianym przedmiotem, co może spowo dować obrażenia.

– Zawsze zaczynać wiercenie przy niskiej

prędkości obrotowej i gdy wiertło ma kon takt z elementem obrabianym. Przy wy

ższych prędkościach wiertło może się wy giąć, jeśli będzie się swobodnie obracać bez kontaktu z obrabianym przedmiotem, co może spowodować obrażenia.

– Nie wywierać nadmiernego nacisku na

wiertło. Wywierać nacisk tylko w kierunku wzdłuż wiertła.

łamać lub prowadzić do utraty kontroli nad urządzeniem i urazów.

2.4 Wartości emisji

Poziom ciśnienia akustycznego LPA, poziom mo cy akustycznej LWA i niepewność pomiaru K zos tały określone następująco EN 62841:

Wkręcanie 73 84 5 Wiercenie 73 84 5

Parametry emisji Uszkodzenie słuchu

► Używać ochronników słuchu.

Promieniowanie świetlne

Przy wyższych pręd

Wiertła mogą się zginać i

LPA [dB(A)] LWA [dB(A)] K [dB]

OSTROŻNIE

– Ostrzeżenie przed szkodliwym pro

mieniowaniem świetlnym. Nie patrzeć przez dłuższy czas w promień światła. Nie

Wartość emisji wibracji ah (suma wektorowa w trzech kierunkach) oraz tolerancja błędu K us

talone wg EN 62841:

Polski

ah [m/s2] K [m/s2]

Wkręcanie < 2,5 1,5 Wiercenie 3 1,5

Podane wartości emisji (wibracje, szmery) – służą do porównania narzędzi,

– nadają się do tymczasowej oceny obciąże

nia wibracjami i hałasem podczas użytko wania,

– odnoszą się do głównych zastosowań elek

tronarzędzia.

OSTROŻNIE

Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane go elementu.

► Rzeczywiste wartości należy określić dla

całego cyklu pracy urządzenia.

► W zależności od rzeczywistego obciążenia

hałasem należy określić odpowiednie środ ki bezpieczeństwa, w celu ochrony użyt kownika.

3 Użycie zgodne z

przeznaczeniem

Akumulatorową wiertarko-wkrętarkę można stosować do:

– do wiercenia w metalu, drewnie, tworzy

wach sztucznych i podobnych materiałach,

– do wkręcania i dokręcania śrub. – do użytku z akumulatorami Festool serii BP

o takiej samej klasie napięcia.

Za szkody i wypadki spowodowane uży

ciem niezgodnym z przeznaczeniem od powiedzialność ponosi użytkownik; w tym rów nież za szkody i zużycie spowodowane eksploa tacją przemysłową w trybie ciągłym.

4 Dane techniczne

Akumulatorowe wiertarko-wkrętarki TDC 18/4

Napięcie silnika 18 V Prędkość obrotowa na bie

gu jałowym*

Maks. moment obrotowy Wkręcanie miękkie (drewno) 50 Nm

Wkręcanie twarde (metal) 75 Nm

Regulowany moment obro

1 bieg / 2 bieg 2 - 20 Nm

towy ** Zakres mocowania uchwytu wiertarskiego 1,5 - 13 mm Średnica wiertła maks. Drewno 70 mm

1. bieg

2. bieg 3 bieg 4 bieg

0 - 500 min

0 - 800 min 0 - 2350 min 0 - 3600 min

Metal 13 mm

-1

Wkręty w drewnie świerko

do ∅ 10 mm

wym Uchwyt narzędziowy we wrzecionie wiertarki 1/4 ’’ Ciężar określany zgodnie z procedurą EPTA 01:2014 (z dodatkowym

2,6 kg

uchwytem, akumulatorem BP 18 Li 6,2 AS i uchwytem wiertarskim) Ciężar z Centrotec, bez dodatkowego uchwytu, bez akumulatora. 1,4 kg

lick

Polski

* Dane dotyczą prędkości obrotowej przy całkowicie naładowanym akumulatorze. ** Na dolnych stopniach momentu obrotowego maksymalna prędkość obrotowa jest zredukowana

(wartości dla biegu w prawo) .

5 Elementy urządzenia

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11]

[1-12] [1-13]

Przyciski do zwalniania akumulatora Wskaźnik pojemności akumulatora Wskaźnik pojemności Lampka LED Włącznik/Wyłącznik Tuleja mocująca Dodatkowy uchwyt Przełącznik biegów Przełącznik prawo/ lewo i zabezpie

czenie przed włączeniem/ blokada transportowa

Uchwyt Pokrętło do ustawiania momentu ob

rotowego/ wiercenia/ oświetlenia Ciągłe włączenie i Ciągłe wyłączenie

Klips na pasek Pojemnik na bity

7 Rozruch

Niebezpieczeństwo zranienia

► Montaż tylko przy wyłączonym elektrona

rzędziu!

7.1 Klips na pasek [1-12]

Klips na pasek umożliwia tymczasowe zamoco wanie elektronarzędzia na odzieży roboczej. Można go zamontować po lewej lub po prawej stronie elektronarzędzia za pomocą śruby [3]

7.2 Montaż dodatkowego uchwytu [5] OSTRZEŻENIE! Zawsze korzystać z dodatkowe

go uchwytu. ► Sprawdzić stabilne osadzenie dodatkowego

uchwytu [5-1].

7.3 Założyć ogranicznik głębokości [6]

Za pomocą ogranicznika głębokości [6-1] moż na ustawić głębokość wiercenia.

7.4 Włączanie/wyłączanie [1-5]

Naciśnięcie = WŁ., Puszczenie = WYŁ.

OSTROŻNIE

[1-14]

Niektóre z przedstawionych lub opisanych ak cesoriów nie wchodzą w zakres dostawy.

Podane rysunki znajdują się w załączniku in strukcji obsługi.

Zaizolowane powierzchnie chwytania (obszar zaznaczony na szaro)

6 Akumulator

Przed założeniem akumulatora sprawdzić złą cze akumulatora pod kątem czystości. Zanie czyszczenie złącza akumulatora może utrud niać prawidłowy kontakt i prowadzić do uszko dzenia styków.

Zaburzony kontakt może spowodować prze grzanie i uszkodzenie urządzenia.

[2A] [2B]

Dalsze informacje dotyczące ładowarki i akumulatora ze wskazaniem pojemności można znaleźć w instrukcjach obsługi ła dowarki i akumulaora.

Zdjąć akumulator. Założyć akumulator aż do za

blokowania.

W zależności od nacisku na włącznik/ wyłącznik prędkość jest regulowana bez stopniowo.

Ustawić przełącznik prawo/ lewo [1-9] czeniu środkowym, aby zablokować przełącznik wł./ wył.

Lampka LED [1-4] świeci się przy naciśniętym włączniku/wyłączniku [1-5], patrz rozdział 8.4.

w połą

8 Ustawienia

Niebezpieczeństwo zranienia

► Wprowadzać ustawienia tylko przy wyłą

czonym narzędziu elektrycznym!

8.1 Zmiana kierunku obrotów [1-9]

– Przełącznik w lewo = obroty w prawo – Przełącznik w prawo = obroty w lewo

8.2 Zmiana biegu

Za pomocą przełącznika biegów [1-8] przekład nia może być przestawiana przy wyłączonym elektronarzędziu.

OSTROŻNIE

Polski

8.3 Regulowanie momentu obrotowego [1-11]

Wkręcanie

Moment obrotowy wg ustawienia na pokrętle do ustawiania

Ustawienie 1 = mały moment obrotowy Ustawienie 13 = duży moment obrotowy

Sygnał dźwiękowy

momentu obrotowego elektronarzędzie wyłącza się. Elektronarzędzie uruchomi się ponownie dopiero wtedy, gdy przełącznik wł./wył. [1-5] zostanie zwolniony i ponownie wciśnięty.

Wiercenie

Oznaczenie wskazuje symbol wiertła maksymalny moment obrotowy.

8.4 Ustawianie oświetlenia

Skonfigurować oświetlenie pokrętłem do usta wiania

Oznaczenie wskazuje ustawienie od 1 do 13 lub symbol wiertła

się i wyłącza automatycznie wraz z elektrona rzędziem. Po wyłączeniu lampa LED się świeci przez krótki czas.

towy.

wyłączania [1-5], aby na stałe włączyć lampę LED. Po 10 minutach lampa LED wyłącza się automatycznie.

Oznaczenie wskazuje na ciągłe wyłącze nie oświetlenia/ maksymalny moment ob

rotowy.

8.5 Aplikacja Festool Work

Elektronarzędzie można skonfigurować za po mocą aplikacji Festool Work.

Połączenie akumulatora poprzez Blue tooth®, patrz instrukcja użytkowania aku mulatora.

[1-11].

po osiągnięciu ustawionego

[1-11]

[1-11].

. Światło LED [1-4]

Oznaczenie wskazuje na czas włączenia oświetlenia/ maksymalny moment obro

Krótko naciśnij przełącznik włączania/

Lampa LED jest na stałe wyłączona.

włącza

9 Uchwyt narzędziowy, nasadki

Niebezpieczeństwo zranienia

► Przed rozpoczęciem konserwacji elektro

narzędzia, odłączyć od niego akumulator.

OSTRZEŻENIE

Niebezpieczeństwo zranienia związane z go rącymi i ostrymi narzędziami

► Nie stosować stępionych ani uszkodzonych

narzędzi.

► Przy obsłudze narzędzie stosować rękawi

ce ochronne.

Przed pierwszym użyciem:

ciono wiertarki niewielką ilością uniwer salnego smaru.

9.1 Uchwyt narzędziowy CENTROTEC [7]

Szybka wymiana elektronarzędzi z uchwytem CENTROTEC.

OSTRZEŻENIE! Narzędzia robocze CENTROTEC należy mocować tylko w uchwytach narzędzio wych CENTROTEC.

Podczas wymiany nosić rękawice ochron ne!

9.2 Uchwyt wiertarski

Do mocowania wierteł i końcówek o maks. średnicy chwytu 13 mm.

OSTRZEŻENIE! Zamocować narzędzie robocze centrycznie w uchwycie wiertarskim.

9.3 Nasadka kątowa [9]

Wiercenie i wkręcanie pod kątem prostym w stosunku do elektronarzędzia (częściowo wypo sażenie).

9.4 Uchwyt narzędziowy we wrzecionie wiertarki

Końcówki można wkładać bezpośrednio w gniazdo sześciokątne wrzeciona wiertarskiego.

9.5 Nasadka mimośrodowa [11]

Wkręcanie blisko krawędzi za pomocą końcówki wg ISO 1173 (częściowo element wyposażenia).

9.6 Ogranicznik głębokości [12]

Ogranicznik głębokości (częściowo wyposaże nie) umożliwia wkręcanie śrub na zdefiniowaną głębokość. Można ustawić wymiar, na jaki łeb wkrętu wystaje ponad powierzchnię przykręca nego elementu lub na jaki jest w niej zagłębio ny.

zatrzaskowy zmienia głębokość wkręcania o 0,1 mm.

Aby wykręcić śrubę, należy najpierw zdjąć tuleję A/B.

OSTROŻNIE

Pokryć wrze

[8]

[10]

Ograniczenie głębokości

Ustawić żądaną głębokość wkręcania poprzez obracanie obudowy [12-1]. Każdy stopień

100

Festool TDC18, 577612, 577649, 575602, 575601 Specification

Specifications and Main Features

Frequently Asked Questions

User Manual

Deutsch

Inhaltsverzeichnis

1 Symbole

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

2.2 Maschinenspezifische Sicherheitshinweise

2.3 Sicherheitshinweise bei Verwendung langer Bohrer

2.4 Emissionswerte

4 Technische Daten

5 Geräteelemente

7 Inbetriebnahme

7.1 Gürtelclip [1-12]

6 Akkupack

7.2 Zusatzhandgriff montieren [5] WARNUNG!

7.3 Anschlagsstab einsetzen [6]

7.4 Ein-/Ausschalten [1-5]

8 Einstellungen

8.1 Drehrichtung ändern [1-9]

8.2 Gang wechseln

8.3 Drehmoment einstellen [1-11] Schrauben

Bohren

8.4 Beleuchtung einstellen [1-11]

8.5 Festool Work App

9.3 Winkelvorsatz [9]

10.1 KickbackStop

11 Warnsignale

12 Wartung und Pflege

14 Allgemeine Hinweise

14.1 Informationen zum Datenschutz

13 Umwelt

English

Contents

1 Symbols

2 Safety warnings

2.1 General power tool safety warnings WARNING! Read all safety warnings, in

2.2 Machine-specific safety notices

2.3 Safety instructions when using long drill bits

2.4 Emission levels

3 Intended use

4 Technical data

5 Parts of the device

6 Battery pack

8 Settings

8.1 Changing direction of rotation [1-9]

8.2 Changing gear

7 Commissioning

7.2 Fitting the auxiliary handle [5] WARNING! Always use the auxiliary handle.

7.3 Inserting the stop bar [6]

Screwdriving

Drilling

8.4 Adjust lighting [1-11] Configure lighting at the thumbwheel [1-11]. Marking shows position 1 to 13 or drill sym

7.4 Switching on/off [1-5]

8.5 Festool Work App

9 Tool holder, attachments

9.1 CENTROTEC tool chuck [7]

9.3 Angle attachment [9]

9.6 Depth stop [12]

10.1 Kickback stop

9.4 Tool holder in the drill spindle [10]

10.2 Bit store [1-13]

11 Warning signals

12 Service and maintenance

13 Environment

14 General information

14.1 Information on data privacy

Français

Sommaire

2 Consignes de sécurité

1 Symboles

2.1 Consignes générales de sécurité pour outils électroportatifs

2.2 Consignes de sécurité spécifiques à l'appareil

2.3 Consignes de sécurité relatives à l'utilisation de forets longs

2.4 Valeurs d'émission

3 Utilisation conforme

4 Caractéristiques techniques

5 Éléments de l'appareil
