Festool RG 80 E User Manual

Festool Group GmbH & Co. KG Wertstraße 20 D-73240 Wendlingen Tel.: +49 (0)7024/804-0 Telefax: +49 (0)7024/804-20608 www.festool.com

Originalbetriebsanleitung - Renovierungsfräse 3 Original operating manual - Renovation Cutter 11 Notice d’utilisation d’origine - Freiseuse d’assainissement 18 Manual de instrucciones original - Fresadora de saneamiento 27 Istruzioni per l’uso originali - Fresatrice di risanamento 35 Originele gebruiksaanwijzing - Saneringsfrees 43 Originalbruksanvisning - Renoverings fräs 51 Alkuperäiset käyttöohjeet - Saneerausjyrsin 58 Original brugsanvisning - Sanerings fræser 66 Originalbruksanvisning - Fresemaskin for renovering 74 Manual de instruções original - Fresa de renovação 82 Оригинал Руководства по эксплуатации - Санационная фреза 91 Originál návodu k obsluze - Renovační frézka 100 Oryginalna instrukcja eksploatacji - Szliﬁ erka renowacyjna 108

768839_002

R E N O F I X

RG 80 E

1-8

1-7

1-1

1-2

1-6

1-5

1-3

1-4

2-10

2-8

2-7

2-6

2-11

2-5

2-9

2-3

2-1

2-4

2-2

Renovierungsfräse RG 80 E

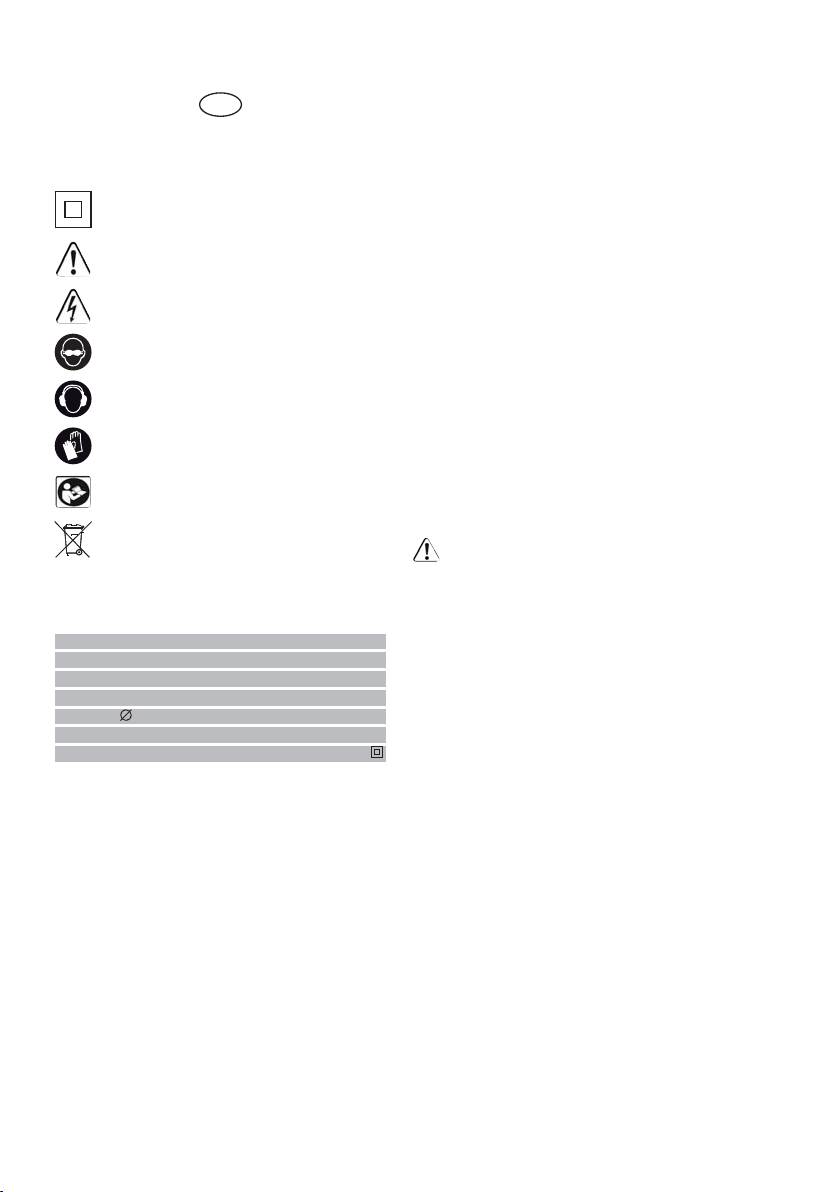

1 Symbole

Doppelte Isolation

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Schutzbrille tragen!

Gehörschutz tragen!

Handschuhe tragen!

Anleitung / Hinweise lesen

Nicht in den Hausmüll geben

 Hinweis, Tipp

2 Technische Daten

Nennspannung 220-240 V ~ Netzfrequenz 50 / 60 Hz Leistungsaufnahme 1100 W Drehzahl 2000 – 5900 min Werkzeug – 80 mm Gewicht 3,2 kg Schutzklasse II /

3 Bestimmungsgemäße Verwendung

Das Gerät arbeitet auf dem Prinzip eines Winkelschleifers, jedoch kommen auch spezielle Werkzeuge zum Fräsen und Schleifen, z.B. von Beton und Putz, zum Einsatz. Das Gerät ist bestimmungsgemäß vorgesehen zum Entfernen von Anstrichen, Putzen, Fliesen und Teppichkleberückständen insbesondere von harten Untergründen. Außerdem kann das Gerät eingesetzt werden zum Aufrauen von Betonﬂ ächen und zum Abfräsen von Schalungsübergängen. Für Schäden durch unsachgemäße Verwendung haftet der Benutzer.

4 Geräteelemente

[1-1] Zusatzgriff [1-2] Schiebeschalter [1-3] Drehzahlregler [1-4] Absaugstutzen [1-5] Knopf [1-6] Auﬂ agetisch [1-7] Absaughaube [1-8] Skala [2-1] Schraube [2-2] Verdrehsicherung [2-3] Unterlegscheibe [2-4] Fräserrädchen [2-5] Nut in der Werkzeugträgerachse [2-6] Führungsﬂ äche [2-7] Schraube [2-8] Gleitstück [2-9] Nut [2-10] Absaughaube [2-11] Führungsﬂ äche

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Die angegebenen Abbildungen beﬁ nden sich am Anfang der Betriebsanleitung.

5 Sicherheitshinweis

5.1 Allgemeine Sicherheitshinweise Warnung! Lesen Sie sämtliche Sicher-

–1

heitshinweise und Anweisungen. Fehler

bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

5.2 Sicherheitshinweise für alle Anwendungen

Gemeinsame Sicherheitshinweise zum Schleifen, Flächenschleifen, Schleifen mit der Drahtbürste und Abrasivsägen: a) Dieses Elektrowerkzeug ist zu verwenden als

Flachschleifmaschine oder Fräse mit Fräskopf. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie folgende

Anweisungen nicht beachten, kann es zu elek-

trischem Schlag, Feuer und/oder schweren Verletzungen kommen.

b) Dieses Elektrowerkzeug ist nicht geeignet

zum Sandpapierschleifen, Polieren und Trennschleifen. Verwendungen, für die das

Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

c) Verwenden Sie kein Zubehör, das vom

Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem

Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

d) Die zulässige Drehzahl des Einsatzwerkzeugs

muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller

als zulässig dreht, kann zerbrechen und umherﬂ iegen.

e) Außendurchmesser und Dicke des

Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch

bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

f) Schleifscheiben, Flansche, Schleifteller

oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau

auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten

Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterung und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatz-

werkzeuge brechen meist in dieser Testzeit.

h) Tragen Sie persönliche Schutzausrüstung.

Verwenden Sie je nach Anwendung

Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhalten. Die

Augen sollen vor herumﬂ iegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub ﬁ ltern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf sicheren

Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des

Werkstücks oder gebrochene Einsatzwerkzeuge können wegﬂ iegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

j) Halten Sie das Elektrowerkzeug nur an den

isolieren Griffflächen,wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit ei-

ner spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

k) Halten Sie das Netzkabel von sich drehenden

Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.

l) Legen Sie das Elektrowerkzeug niemals

ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende

Einsatzwerkzeug kann in Kontakt mit der Ablageﬂ äche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

n) Reinigen Sie regelmäßig die Lüftungsschlitze

Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

o) Verwenden Sie das Elektrowerkzeug nicht in

der Nähe von brennbaren Materialien. Funken

können diese Materialien entzünden.

p) Verwenden Sie keine Einsatzwerkzeuge, die

flüssige Kühlmittel erfordern. Die Verwenung von Wasser oder anderen ﬂ üssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Weitere Sicherheitshinweise für alle Anwendungen

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist eine natürliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie das Elektrowerkzeug gut fest und

bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson

kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe sich

drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

c) Meiden Sie mit Ihrem Körper den Bereich,

in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag

treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

d) Arbeiten Sie besonders vorsichtig im Bereich

von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotieren-

de Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes

Sägeblatt. Solche Einsatzwerkzeuge verursachen häuﬁ g einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Zusätzliche Sicherheitshinweise zum Schleifen und Schneiden

Besondere Sicherheitshinweise zum Schleifen und Abrasivsägen a) Verwenden Sie ausschließlich die für Ihr

Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

b) Die Schutzhaube muss sicher am

Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleifkörpers offen zum Bedieneer zeigt.

Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden könnten, zu schützen.

c) Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenﬂ äche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

d) Verwenden Sie immer unbeschädigte

Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen

die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

e) Verwenden Sie keine abgenutzten

Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für grö-

ßere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von keineren Elektrowerkzeugen ausgelegt und können brechen.

Zusätzliche Sicherheitshinweise zum Arbeiten mit Drahtbürsten Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten: a) Beachten Sie, dass die Drahtbürste auch

während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegﬂ iegende

Drahtstücke können sehr leicht durch dünne Kleidung und/oder Haut dringen.

b) Wird eine Schutzhaube empfohlen, verhindern

Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten

können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.

Weitere Sicherheitshinweise

- Das Gerät ist nicht zugelassen für den Betrieb

in feuchter und nasser Umgebung, bei Regen, Nebel und Schnee und in explosionsgefährdeter Umgebung.

- Kontrollieren Sie vor jeder Verwendung des

Geräts das Kabel und den Stecker. Lassen Sie Schäden nur in einer Fachwerkstatt beheben.

- Verwenden Sie für den Außenbereich nur dafür

zugelassene Verlängerungskabel und Kabelverbindungen.

- Führen Sie das Gerät nur in eingeschaltetem

(laufenden) Zustand ins Material.

- Tragen Sie das Gerät nicht am Kabel.

- Arbeiten Sie nicht auf Leitern.

- Benutzen Sie bei der Arbeit Schutzhandschuhe

und festes Schuhwerk.

- Benutzen Sie bei der Arbeit Schutzbrille und

Gehörschutz.

- Bei der Arbeit entstehender Staub ist gesund-

heitsschädlich. Benutzen Sie deshalb bei der Arbeit eine entsprechende Absaugeinrichtung und eine Atemschutzmaske.

- Asbesthaltige Materialien dürfen nur von sach-

kundigen Personen bearbeitet werden. Beachten Sie die in Ihrem Land gültigen Sicherheitsvorschriften.

- Das bewegliche Anschlusskabel ist jeweils im-

mer von hinten zum Gerät zu führen.

- Verwenden Sie ausschließlich vom Hersteller

empfohlene Fräsringe.

- Die Maschine darf nur mit aufgesetzter Schutz-

abdeckung und angebrachtem Hilfsgriff betrieben werden.

- Stecken Sie den Stecker des beweglichen An-

schlusskabels erst dann in die Steckdose, wenn die Fräse abgestellt ist.

- Kontrollieren Sie, ob sich in dem zu bearbeiten-

den Material keine Elektro-, Wasser- oder Gasleitungen beﬁ nden – es besteht Unfallgefahr.

- Fräsen Sie nicht über Metallgegenstände, Nä-

gel oder Schrauben.

- Personen unter 16 Jahren ist die Arbeit mit der

Fräse untersagt.

5.3 Emissionswerte

Meßwerte ermittelt entsprechend EN 60 745. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 86 dB (A) Schalleistungspegel 97 dB (A) Messungunsicherheit K = 1,5 dB (A)

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs

 Benutzen Sie einen Gehörschutz!

Meßwerte ermittelt entsprechend EN 60 745. Schleifen mit Schleifscheibe a Messungunsicherheit K = 1,5 m/s

= 5,3 m/s

Die angegebenen Emissionswerte (Vibration, Geräusch) – dienen dem Maschinenvergleich, – eignen sich auch für eine vorläuﬁ ge Einschätzung der Vibrations- und Geräuschbelastung beim Einsatz, – repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder ungenügend gewartet. Leerlauf- und Stillstandszeiten der Maschine beachten!

6 Inbetriebnahme

WARNUNG

Unfallgefahr, falls die Maschine bei unzulässiger Spannung oder Frequenz betrieben wird.

 Die Netzspannung und die Frequenz der Strom-

quelle müssen mit den Angaben auf dem Typenschild der Maschine übereinstimmen.

 In Nordamerika dürfen nur Festool Maschi-

nen mit einer Spannungsangabe von 120 V eingesetzt werden.

6.1 Ein – Aus Einschalten

Verschieben Sie die Schaltertaste [1-2] nach vorne, dadurch wird die Maschine eingeschaltet. Falls Sie dabei auf den vorderen Tastenteil drücken, wird die Taste arretiert und Sie erreichen den Dauerlauf.

Ausschalten

Drücken Sie kurz den hinteren Tastenteil des Schalters [1-2], damit die Arretierung gelöst wird. Die Schaltertaste springt dann in die ausgeschaltete Stellung.

6.2 Elektronik Beschränkung des Anlaufstroms

Der elektronisch gesteuerte ﬂ üssige Anlauf sichert den Maschinenanlauf ohne Rückschlag. Durch Einﬂ uss des beschränkten Anlaufstroms genügt die Sicherung von 15A.

WARNUNG

Maschinen ohne Beschränkung brauchen eine noch höhere Sicherung – min. Trennschalter 16 A.

Ausschalten bei Rückschlag

Bei der plötzlichen Drehzahlsenkung, z. B. durch Verriegelung im Trennschnitt wird die Stromzufuhr in den Motor unterbrochen. Nach der Wiederinbetriebnahme muss die Maschine zuerst ausgeschaltet und dann wieder eingeschaltet werden.

Rückschaltungsschutz

Vermeiden Sie den unkontrollierbaren Anlauf der Maschine nach der Stromzufuhrunterbrechung. Nach der Wiederinbetriebnahme muss die Maschine zuerst ausgeschaltet und dann wieder eingeschaltet werden.

Drehzahlvorwahl

Mit Hilfe des Drehzahlreglers [1-3] kann man die Drehzahl ﬂ ießend vorwählen. Stufe 1: 2000 min Stufe 2: 2950 min–1 Stufe 5: 5300 min Stufe 3: 3750 min–1 Stufe 6: 5900 min

–1

Stufe 4: 4500 min

–1

Die erforderte Drehzahl ist von der benutzten Schleifscheibe und dem bearbeiteten Werkstoff abhängig.

Konstantelektronik

Die Konstantelektronik erhält die Drehzahl bei dem Leergang und Belastung in der Nähe der Konstante. Dadurch wird ein gleichmäßiger Arbeitsvorschub gesichert.

Überlastungsschutz abhängig von der Temperatur

Zum Überhitzungsschutz schaltet die Sicherheitselektronik bei der Erreichung der kritischen Temperatur in die Betriebsart Kühlung um. Der Motor läuft dann weiter mit der Drehzahl von ca. 2500min

–1

und die Konstantelektronik wird deaktiviert. Nach der Abkühlung im Verlauf von ca. 10 – 20Sek. ist die Maschine wieder betriebsbereit und voll belastbar. Bei den durch den Betrieb erhitzten Maschinen reagiert der Wärmeschutz entsprechend früher.

7 Fräswerkzeuge

7.1 Auswahl von Fräs- und Schleifköpfen

Je nach Verwendung und Einsatzgebiet stehen verschiedene Fräsköpfe zur Auswahl. Verwenden Sie stets den geeigneten Fräskopf, um optimale Arbeitsergebnisse zu erreichen. Die in der Tabelle enthaltenen Angaben zur Drehzahleinstellung sind Empfehlungen und sollten durch praktische Versuche überprüft werden – siehe Seite 11.

7.2 Austausch des Fräs-/Schleifwerkzeugs

Vor der Inbetriebnahme den fehlerfreien Lauf des Fräswerkzeugs durch Verdrehen per Hand prüfen. Achten Sie darauf, dass alle Schrauben fest angezogen sind. Die vier Verbindungsschrauben von Flansch und Werkzeug des mehrteiligen Kopfes sind mit einem Drehmoment von 5 Nm anzuziehen. Die beiden Werkzeugspannschrauben zum Einspannen des Kopfes in der Maschine sind mit einem Drehmoment von 8 Nm anzuziehen. Keine Werkzeuge eingesteckt lassen.

7.3 Fräsräder wechseln

WARNUNG

Unfallgefahr, Stromschlag

 Ziehen Sie vor allen Arbeiten an der Maschine

stets den Netzstecker aus der Steckdose.

Sind die Zähne der Hartmetall-Fräserrädchen abgenutzt, können die Fräserrädchen ausgewechselt werden.

 Lösen Sie hierzu das Spannband durch Drehen

am Knopf [1-5], bis sich die Absaughaube [1-7] bewegen lässt.

 Drehen Sie die Absaughaube ganz nach links,

und ziehen Sie sie nach unten ab.

 Lösen Sie die Schrauben [2-1], [2-7] an den

vier Achsen des Werkzeugträgers mit einem Innensechskantschlüssel SW 4. Die Fräser sind nun frei zugänglich.

 Tauschen Sie beim Wechsel der Fräserräd-

chen auch die Schrauben [2-1], [2-7] und die Verdrehsicherungen [2-2] aus. Die Schrauben sind mit einem leichten Klebstoff versehen, um ein Lösen durch Vibrationen zu verhindern. Verwenden Sie deshalb nur die mitgelieferten Originalschrauben.

 Stecken Sie zunächst auf jede Achse Fräser-

rädchen [2-4], dann eine Unterlegscheibe [2-3], und befestigen Sie alles mit einer Verdrehsicherung [2-2] und den Schrauben [2-1], [2-7]. Dabei ist es unerlässlich, dass Sie die Verdrehsicherung in die dafür vorgesehene Nut [2-5] in der Werkzeugträgerachse einlegen. Ein Verzicht der Verdrehsicherung kann zum Lösen der Schrauben im Betrieb führen und unabsehbare Schäden verursachen.

 Setzen Sie die Absaughaube [2-10] so auf, dass

die Gleitstücke [2-8] in die dafür vorgesehenen Nuten [2-9] an der Absaughaube passen.

 Stellen Sie die gewünschte Frästiefe ein, und

ziehen Sie das Spannband mit dem Drehknopf fest.

Beim Einbau der Flachzahn-Ausführung ist es wichtig, dass die Fräserrädchen wie in Abb. [3] dargestellt, eingesetzt werden, d.h. die Spitzen in Drehrichtung des Fräskopfes weisen. Die Spitzzahn-Ausführung (HW-SZ 12) wird zum Entfernen alter Farbschichten von Beton oder von Putzen eingesetzt. Die Flachzahn-Ausführung (HW-FZ

12) eignet sich zum Abfräsen von Schalungsübergängen und Betonkanten.

8 Betrieb

WARNUNG

Bei der Arbeit mit der Fräse müssen Sie jedenfalls eine Schutzbrille verwenden, um die Augen vor den herumﬂ iegenden Materialpartikeln zu schützen!

Die höhenverstellbare Absaughaube ist dem jeweiligen Einsatzzweck anzupassen. Beim Entfernen alter Farbschichten sollten die Zahnspitzen nur ca. 1 mm aus der Absaughaube herausragen. Beim Abfräsen von Putz dürfen die Fräserrädchen dagegen 2 – 4mm überstehen. Die Höhenverstellung betätigen Sie, indem Sie das Spannband am Drehknopf [1-5] etwas lösen und die Absaughaube

[1-7] nach links oder rechts drehen. Der Verstellweg beträgt maximal 5,5 mm. An der Skala [1-8] kann die eingestellte Frästiefe grob abgelesen werden. Sollte die Höhenverstellung schwergängig sein, empfehlen wir die Führungsﬂ ächen [2-6] und [2-11] zu reinigen. Ziehen Sie das Spannband nach dem Verstellen wieder fest an!

VORSICHT

Nie ohne Absaughaube arbeiten! Entfernen Sie die Absaughaube nur zum Reinigen der Führungsﬂ ächen oder zum Wechseln der Fräserrädchen. Ziehen Sie hierbei immer den Netzstecker aus der Steckdose!

Die Absaughaube dient gleichzeitig als Auﬂ agetisch [1-6] auf der Bearbeitungsﬂ äche. Die Sanierungsfräse wird grundsätzlich ﬂ ächig auf dem Werkstück aufgesetzt. Wenn es sich um ebene Flächen handelt, arbeiten Sie am besten mit der Elektronikstufe 6

VORSICHT

Kontrollieren Sie beim Arbeiten, ob sich die Fräserrädchen stets einwandfrei auf den Achsen drehen. Sollte dies durch Staubablagerungen einmal nicht mehr der Fall sein, müsste diese (z. B. durch Ausklopfen) aus dem Fräskopf entfernt werden! Es sollte deshalb nie ohne angeschlossene Absaugung gearbeitet werden!

8.1 Absaugung

Für eine fuktionierende Absaugung wird der Schlauch ( 36 mm) eines Festool Absaugmobils auf den Absaugstutzen [1-4] aufgesteckt. Beachten Sie bitte, dass bei gefülltem Filtersack der Absaugwirkungsgrad deutlich nachlässt. Bitte klopfen Sie auch den Hauptﬁ lter Ihres Absaugmobils hin und wieder aus.

VORSICHT

Arbeiten Sie nur mit angeschlossener Absaugung, da sich ansonsten die Fräserrädchen und die Höhenverstellung der Absaughaube innerhalb kürzester Zeit mit Staubablagerungen zusetzen werden!

Damit bei dem großen Staubtransport keine elektrostatischen Auﬂ adungen entstehen, unbedingt

nur Staubsauger mit Antistatic-Einrichtung verwenden.

8.2 Zusatz-Handgriff

Für Zweihandbetrieb kann der Zusatzgriff [1-1] links am Getriebekopf befestigt werden. Durch die spezielle Konstruktion „VIBRASTOP“ werden Vibrationen durch den Zusatzgriff reduziert.

9 Wartung und Pflege

Unfallgefahr, Stromschlag

 Ziehen Sie vor allen Arbeiten an der Maschine

stets den Netzstecker aus der Steckdose.

 Alle Wartungs- und Reparaturarbeiten, die

eine Öffnung des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

- Verpackte Geräte können in einem trockenen Lager ohne Heizung gelagert werden, wenn die Temperatur nicht unter –5 °C sinkt. Unverpackte Geräte können nur in einem trockenen Lager gelagert werden, wo die Temperatur nicht unter +5 °C sinkt und keine plötzlichen Temperaturänderungen auftreten.

- Zur Sicherstellung der Luftzirkulation müssen

die Kühlluftöffnungen im Motorhäuse stets frei und sauber gehalten werden.

- Das Gerät ist mit selbstabschaltenden Spezial-

kohlen ausgerüstet. Sind diese abgenutzt, erfolgt eine automatische Stromunterbrechung, und das Gerät kommt zum Stillstand.

- Bei schwergängiger Höhenverstellung sollten

Sie die Absaughaube abziehen und reinigen.

WARNUNG

10 Umwelt

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Führen Sie die Geräte, Zubehör und Ver-

packungen einer umweltgerechten Wiederverwertung zu. Beachten Sie dabei die geltenden nationalen Vorschriften. Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zu REACh:

www.festool.com/reach

11 EG-Konformitätserklärung

Renovierungsfräse Serien-Nr.

RG 80 E 769231, 768829,

768798

Jahr der CE-Kennzeichnung: 2013 Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN 55 014-1, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Kundendienst und Reparatur: Nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter:

www.festool.net/service

EKAT

Nur original Festool Ersatzteile

verwenden! Bestell-Nr. unter

www.festool.net/service

Dr. Martin Zimmer Leiter Forschung, Entwicklung, technische Dokumentation 2013-04-15

Fräskopf Bestückung Einsatzgebiet

Fräskopf „Flach“ mit 12 Hartmetall-Frässcheiben FZRG 80

Fräskopf „Spitz“ mit 12 Hartmetall-Frässcheiben SZRG 80

Schleifkopf Bestückung Einsatzgebiet

Diamant-Schleifkopf, Schleifscheibe mit 8 DiamantSchleifsegmenten DIA HARDRG 80

Diamant-Schleifkopf, Schleifscheibe mit 8 DiamantSchleifsegmenten DIA ABRASIV-RG 80

Diamant-Schleifkopf DIA THERMO-RG 80

- Putzbeseitigung

- Entfernen elastischer Schutzanstriche von Wänden und Fußböden

- Entfernen von Gummiunterschichten und Klebstoffresten (Teppichresten)

- Entfernen von Fliesenkleberresten

- Entfernen von Asphalt- und BetonSchutzanstrichen

- Entfernen von Latex- oder Ölfarben auf Gipsoberﬂ ächen

- Putzbeseitigung

- Entfernen von Unebenheiten und Schalgraten an frischem Beton

- Entfernen von Gummiunterschichten und Klebstoffresten (Teppichresten)

- Entfernen von Fliesenkleberresten

- Entfernen von Kunstharzputzen auf Wärmeisolationen

- Entfernen von Unebenheiten und Überständen von Estrichböden

- Abschleifen und Versäubern verwitterter Betonteile

- Entfernen von Unebenheiten auf altem Beton

- Entfernen von Unebenheiten und Überständen von Estrichböden

- Abschleifen und Versäubern von frischem Beton

- Schleifen ABRASIVr Werkstoffe

- Zähe und thermoelastische Materialien, z. B. Schutzanstriche, elastische Klebstoffe

Drehzahlvor-

einstellung

4 – 6

Drehzahlvor-

einstellung

5 – 6

Hartmetall-Schleifkopf, Schleifscheibe mit Hartmetallschleifkörnern HW Grob-RG 80

Diamant-Schleifkopf, Schleifscheibe mit gelöteten Diamantkörnen DIA UNI-RG 80

Hartmetall-Schleifkopf, Schleifscheibe mit Hartmetallschleifkörnern HW Fein-RG 80

- Entfernen elastischer Schutzanstriche von Wänden und Fußböden

- Abtragen von Gips und Porenbeton

- Entfernen von Verunreinigungen auf Betonﬂ ächen

- Entfernen von Latex- oder Ölfarben auf Gipsoberﬂ ächen

- Grobbearbeitung

- Universelle Anwendung, Beseitigung von Farben aus Beton, hartem Putz, Holz, Beseitigung von elastischen Klebstoffen, hartem Putz, weichem Beton

- Entfernen elastischer Schutzanstriche von Wänden und Fußböden

- Abtragen von Gips und Porenbeton

- Entfernen von Verunreinigungen auf Betonﬂ ächen

- Entfernen von Latex- oder Ölfarben auf Gipsoberﬂ ächen

- Feinbearbeitung

3 – 5

5 – 6

3 – 5

Renovation Cutter RG 80 E

1 Symbols

Double insulation

Warning of general danger

Risk of electric shock

Use protective goggles!

Wear ear protection!

Use protective gloves!

Read the instructions

Not to be included in municipal refuse

 Advice or tip

2 Technical data

Nominal voltage 220-240 V ~ Mains frequency 50 / 60 Hz Power input 1100 W Adjustable revolutions 2000 – 5900 min Tool diameter 80 mm Weight 3.2 kg Protection class II /

–1

3 Prescribed usage

The machine works on the principle of an angle grinder but uses also special tools for milling and grinding, e.g. of concrete and plaster. The machine is intended for removal of paint coats, plasters, residues of wall tile and carpet adhesives mainly from rigid surfaces. In addition, the machine can be used for roughing of ﬂ at concrete surfaces and for milling of lining work transitions. The user proper is responsible for improper usage.

4 Control Elements

[1-1] Additional handle [1-2] Switch lever [1-3] Adjusting wheel

[1-4] Handle [1-5] Knob [1-6] Backstop bar [1-7] Suction ﬂ ange [1-8] Scale [2-1] Bolt [2-2] Retainer [2-3] Washer [2-4] Milling rings [2-5] Tool carrier [2-6] Guide surface [2-7] Bolt [2-8] Sliding part [2-9] Slot [2-10] Suction ﬂ ange [2-11] Guide surface

Accessories that are illustrated or described here are not always included in the scope of delivery.

The speciﬁ ed illustrations can be found at the beginning of the operating instructions.

5 Notes on Safety Prevention

5.1 General safety instructions WARNING! Read all safety warnings and all instructions. Failure to follow the warn-

ings and instructions may result in electric

shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

The term „power tool“ in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

5.2 Safety instructions for all operations

Safety Warnings Common for grinding, surface grinding, grinding with wire brush or ABRASIV cutting: a) This power tool is intended to function as

a surface grinder or a cutter with a cutter head. Read all safety warnings, instructions, illustrations and specifications provided with this power tool. Failure to follow all instruc-

tions listed below may result in electric shock, ﬁ re and/or serious injury.

b) Operations such as polishing or cutting are

not recommended to be performed with this power tool. Operations for which the power

tool was not designed may create a hazard and cause personal injury.

c) Do not use accessories which are not speciﬁ -

cally designed and recommended by the tool

manufacturer. Just because the accessory can be attached to your power tool, it does not assure safe operation.

d) The rated speed of the accessory must be at

least equal to the maximum speed marked on the power tool. Accessories running faster

than their rated speed can break and ﬂ y apart.

e) The outside diameter and the thickness of

your accessory must be within the capacity rating of your power tool. Incorrectly sized

accessories cannot be adequately guarded or controlled.

f) The arbour size of wheels, ﬂ anges, backing

pads or any other accessory must properly ﬁ t the spindle of the power tool. Accessories with

arbour holes that do not match the mounting hardware of the power tool will run out of balance, vibrate excessively and may cause loss of control.

g) Do not use a damaged accessory. Before each

use inspect the accessory such as ABRASIV wheels for chips and cracks, backing pad for cracks, tear or excess wear, wire brush for loose or cracked wires. If power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory, position yourself and bystanders away from the plane of the rotating accessory and run the power tool at maximum no-load speed for one minute. Damaged accessories will normally

break apart during this test time.

h) Wear personal protective equipment. Depend-

ing on application, use face shield, safety goggles or safety glasses. As appropriate, wear dust mask, hearing protectors, gloves and workshop apron capable of stopping small ABRASIV or workpiece fragments. The eye

protection must be capable of stopping ﬂ ying debris generated by various operations. The dust mask or respirator must be capable of ﬁ ltrating particles generated by your operation. Prolonged exposure to high intensity noise may cause hearing loss.

i) Keep bystanders a safe distance away from

work area. Anyone entering the work area must wear personal protective equipment.

Fragments of workpiece or of a broken accessory may ﬂ y away and cause injury beyond immediate area of operation.

j) Hold power tool by insulated gripping surfaces

only, when performing an operation where the cutting accessory may contact hidden wiring

or its own cord. Cutting accessory contacting a “live” wire may make exposed metal parts of the power tool “live” and shock the operator.

k) Position the cord clear of the spinning acces-

sory. If you lose control, the cord may be cut or snagged and your hand or arm may be pulled into the spinning accessory.

l) Never lay the power tool down until the acces-

sory has come to a complete stop. The spinning accessory may grab the surface and pull the power tool out of your control.

) Do not run the power tool while carrying it at

your side. Accidental contact with the spinning accessory could snag your clothing, pulling the accessory into your body.

n) Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and excessive accumulation of powdered metal may cause electrical hazards.

o) Do not operate the power tool near ﬂ ammable

materials. Sparks could ignite these materials.

p) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may result in electrocution or shock.

Further safety instructions for all operations Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged rotating wheel, backing pad, brush or any other accessory. Pinching or snagging causes rapid stalling of the rotating accessory which in turn causes the uncontrolled power tool to be forced in the direction opposite of the accessory’s rotation at the point of the binding. For example, if an ABRASIV wheel is snagged or pinched by the workpiece, the edge of the wheel that is entering into the pinch point can dig into the surface of the material causing the wheel to climb out or kick out. The wheel may either jump toward or away from the operator, depending on direction of the wheel’s movement at the point of pinching. ABRASIV wheels may also break under these conditions. Kickback is the result of power tool misuse and/ or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below. a) Maintain a firm grip on the power tool and

position your body and arm to allow you to resist kickback forces. Always use auxiliary handle, if provided, for maximum control over kickback or torque reaction during start-up.

The operator can control torque reactions or

kickback forces, if proper precautions are taken.

b) Never place your hand near the rotating ac-

cessory. Accessory may kickback over your hand.

c) Do not position your body in the area where

power tool will move if kickback occurs. Kickback will propel the tool in direction opposite to the wheel’s movement at the point of snagging.

d) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory and cause loss of control or kickback.

e) Do not attach a saw chain woodcarving blade

or toothed saw blade. Such blades create frequent kickback and loss of control.

Additional safety instructions for grinding and cutting

Safety Warnings Speciﬁ c for Grinding and ABRASIV Cutting-Off Operations: a) Use only wheel types that are recommended

for your power tool and the speciﬁ c guard designed for the selected wheel. Wheels for

which the power tool was not designed cannot be adequately guarded and are unsafe.

b) The guard must be securely attached to the

power tool and positioned for maximum safety, so the least amount of wheel is exposed towards the operator. The guard helps to pro-

tect operator from broken wheel fragments and accidental contact with wheel.

c) Wheels must be used only for recommended

applications. For example: do not grind with the side of cut-off wheel. ABRASIV cut-off

wheels are intended for peripheral grinding, side forces applied to these wheels may cause them to shatter.

d) Always use undamaged wheel ﬂ anges that

are of correct size and shape for your selected wheel. Proper wheel ﬂ anges support the wheel

thus reducing the possibility of wheel breakage. Flanges for cut-off wheels may be different from grinding wheel ﬂ anges.

e) Do not use worn down wheels from larger

power tools. Wheel intended for larger power tool is not suitable for the higher speed of a smaller tool and may burst.

Additional safety instructions for wire brushing operations

Safety Warnings Speciﬁ c for Wire Brushing Operations: a) Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not overstress the wires by applying excessive load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.

b) If the use of a guard is recommended for wire

brushing, do not allow any interference of the wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work load and centrifugal forces.

Further safety instructions

- The machine may not be used in damp and wet

spaces, outdoor when it is rainy, foggy or snowy or in the explosive environment.

- Before use always inspect the ﬂ exible lead and

the plug. Have the defects repaired by a specialist repair shop.

- Outside the premise use only approved exten-

sion leads and cable connections.

- Apply the machine to the material only when

switched on.

- Do not carry the machine by the lead.

- Do not work on a ladder.

- When operating the tool, use protective gloves

and tough footwear.

When operating the tool, use goggles and ear protectors.

- The dust generated during work is harmful to

health. When operating the tool, use the dust extraction system and the respirator.

- Materials containing asbestos can only be pro-

cessed by qualiﬁ ed individuals. Comply with the safety regulations that apply in your country.

- Flexible power supply cable always route from

the tool backwards.

- Only use milling rings recommended by the

manufacturer.

- The machine is only allowed be used when pro-

tective guard is in place and additional handle is fastened.

- Plug in the ﬂ exible power supply cable’s plug

into the wall socket when the machine is off.

- Make yourself sure whether the material that is

going to be machined does not contain electric, water or gas lines – an injury could occur.

- Do not mill over metal objects, nails or screws.

- The machine is not allowed to be operated by a

person under 16 years of age.

- Only for AS/NZS: The tool shall always be sup-

plied via residual current device with a rated residual current of 30 mA or less.

5.3 Emission levels

Measured values determined according to EN 60 745. Typically the A-weighted noise level of the tool are: Sound pressure level: 86 dB (A) Sound power level: 97 dB (A) Inaccuracy of measurement K = 1.5dB (A)

CAUTION

Operating noise Damage to hearing

 Use ear protection!

Measured values determined according to EN 60 745. Grinding with grinding wheel ah = 5.3 m/s2

Inaccuracy of measurement K = 1.5 m/s² The speciﬁ ed emissions values (vibration, noise)

– are used to compare machines. – They are also used for making preliminary estimates regarding vibration and noise loads during operation. – They represent the primary applications of the power tool. Increase possible for other applications, with other insertion tools or if not maintained adequately. Take note of idling and downtimes of machine!

6 Activation

WARNING

Risk of accident if the machine is operated using unauthorised voltages or frequencies.

 The mains voltage and the frequency of the

power source must correspond with the speciﬁ cations on the machine’s name plate.

 In North America, only Festool machines with

the voltage speciﬁ cations 120 V/60 Hz may be used.

61 Switching on – off Switching on

Move the switch button [1-2] forward and the device will switch on. If you press the front part of the button, it will arrest and start continual operation.

Switching off

Press the rear part of the button [1-2] to relax arrest. The button returns to switched-off position.

6.2 Motor electronics Starting current limitation

Electronically controlled continual running secures device acceleration without back thrust. Due to starting current limitation in the device, 15A protection is sufﬁ cient.

WARNING

Devices without starting current limitation need higher protection – at least 16A circuit breaker.

Switching off during back thrust

During sudden drop of revolutions, for example blocking in dividing cut, the current input in motor stops. For re-starting, the device must be ﬁ rst switched off and again switched on.

Protection against re-starting

Prevent uncontrolled starting of the device after current supply cut off. For re-starting, the device must be ﬁ rst switched off and again switched on.

Revolutions pre-setting

Use the revolutions regulator [1-3] for smooth revolutions pre-setting. Degree 1: 2000 min–1 Degree 4: 4500 min Degree 2: 2950 min–1 Degree 5: 5300 min Degree 3: 3750 min–1 Degree 6: 5900 min Required number of revolutions depends on applied grinding wheel and worked material.

Constant electronics

Constant electronics maintains revolutions during operation and idle run near the constant. Regular operating shift is achieved.

Protection from overloading dependant on temperature

The safety electronics switches to cooling regime when the critical temperature is reached. Motor continues running at approximately 2500 min revolutions, constant electronics is deactivated. After cooling to approximately 10 – 20 s, the device is fully operational. Heat protection for devices heated during operation, reacts adequately sooner.

–1

7 Milling tools

7.1 Choice of cutter and grinding head

According to use and type of application, there are various types of cutter heads. To achieve optimal work results, use suitable grinding heads. Data in the Chart showing speed pre-selection options are recommended values only; practice testing should be always performed – see page 19!

7.2 Cutter / Grinding head change

Before putting into operation, check perfect run of the cutter tool: turn it manually. Make sure that all screws are tightened up well. Four screws connecting the ﬂ ange and the head tool should be well-tightened up: use torque 5 Nm. Two screws ﬁ xing the position of the head on the machine should be well-tightened up: use torque 8 Nm. Do not leave any tools inserted in.

7.3 Replacing Grinding Wheels

WARNING

Risk of accident, electric shock

 Always pull the plug out of the socket before

performing any type of work on the machine.

If teeth of milling rings that are made of hard alloy are worn, it is possible to replace them.

 By means of turning the knob [1-5] release the

clamping belt to such extent so as it is possible to move the suction ﬂ ange [1-7].

 Turn the suction ﬂ ange fully counter-clockwise

and pull it downwards.

 Release two bolts [2-1], [2-7] on four axes of

tool carrier using the hexagonal spanner S4. Now, the milling cutters are easily accessible.

 When replacing milling rings replace also bolts

[2-1], [2-7] and excessive turn retainers [22]. The bolts have been ﬁ xed by light adhesive

agent so as they cannot be loosened by vibrations. Only use originally supplied bolts.

 Firstly, put three milling rings [2-4] onto each

axis, then the washer [2-3]; fasten everything with the help of excessive turn retainer [2-2] and bolts [2-1], [2-7]. It is extremely important that you insert the excessive turn retainer into corresponding slot [2-5] located in tool carrier axis. If the excessive turn retainers are not installed, bolts could be loosened during operation; this may cause major losses.

 Put on the suction ﬂ ange [2-10] so as sliding

parts [2-8] snap into corresponding slots [2-9] located on suction ﬂ ange.

 Set the milling depth required and tighten the

clamping belt using the turning knob. When installing the model with ﬂ at teeth, it is important that milling rings are installed as shown in the Fig. [3]; it means that tips must be oriented in the direction of milling head rotation. The model with spiked teeth (HW-SZ 12) is used to remove old layers of paint from concrete or plasters. The version with ﬂ at teeth (HW-FZ 12) is used for smoothening of timbering gaps and for machining of concrete edges.

8 Operation

When operating with renovation cutter, you must use goggles so as you protect your eyes from ﬂ ying material particles!

Adjustable height of suction ﬂ ange is necessary to be adapted to mode of use. When removing old layers of paints, tips of teeth would not overlap the suction ﬂ ange by more than 1 mm. In the contrary, when milling plasters, the milling rings can overlap by 2 to 4 mm. To adjust the height, slightly release the clamping belt using the turning knob [1-5] and turn the suction ﬂ ange [1-7] counter- clockwise or clockwise. Adjustable range is up to

5.5 mm. The milling depth adjusted can be roughly read on the scale [1-8]. If height adjustment does not operate smoothly, we recommend cleaning the guide surfaces [2-6] and [2-11]. Once the height is adjusted, fasten tight the clamping belt.

Do not ever operate the machine without suction ﬂ ange! Only remove it when cleaning the guide surfaces or when replacing milling rings. When carrying out these operations, always remove the plug from wall socket!

The suction ﬂ ange can be also used on machined area as a holder [1-6]. On principle, the renovation cutter should be applied ﬂ atwise onto the work piece. In case of ﬂ at surfaces, optimum adjustment is 6

WARNING

CAUTION

step of the Electronic.

CAUTION

During work, inspect whether milling rings still freely rotate on axes. If it is not the case, e.g. due to accumulated dust; it is necessary to remove it from the milling head. For this reason the machine should not be operated without suction system connected!

8.1 Suction system

To ensure the operability of suction system, put the hose (36 mm diameter) of some Festool brand vacuum cleaner onto the handle adaptor [1-4]. Keep in mind that as ﬁ ltration sack is being ﬁ lled, the suction effectiveness signiﬁ cantly reduces. Also clean vacuum cleaner’s ﬁ lter time to time.

CAUTION

Always operate the machine with the suction system connected; otherwise, the milling rings as well as suction ﬂ ange height adjustment system will be clogged with dust!

To prevent discharges of static electricity in dusty environment, use vacuum cleaners of antistatic models only.

8.2 Additional handle

To operate the grinder with both hands, it is possible to fasten an additional handle [1-1] to the left-hand side of gearbox cover’s front part. The special “VIBRASTOP” design reduces vibrations in the additional handle.

9 Service and maintenance

Risk of accident, electric shock

 Always pull the plug out of the socket before

performing any type of work on the machine.

 All maintenance and repair work which re-

quires the motor housing to be opened, must only be carried out by an authorised service workshop.

WARNING

- To ensure the airﬂ ow is sufﬁ cient, cooling open-

ings of the motor must be always clean and free.

- The machine is equipped with special self-

disconnecting brushes. When the brushes are worn, the power supply is automatically disconnected, and the machine is stopped.

- If the suction ﬂ ange height adjustment system

does not operate smoothly, the ﬂ ange must be removed and cleaned.

Customer service and repair. Only through manufacturer or service workshops: Please find the nearest

address at: www.festool.net/service

EKAT

Use only original Festool spare parts!

Order No. at: www.festool.net/service

10 Environment

Do not throw the power tool in your household waste! Dispose of the machine, accessories and

packaging at an environmentally-responsible recycling centre! Observe the valid national regulations. EU only: In accordance with European Directive on waste electrical and electronic equipment and implementation in national law, used electric power tools must be collected separately and handed in for environmentally friendly recycling.

Information on REACh:

www.festool.com/reach

11 EU Declaration of Conformity

Renovation Cutter Serial no.

RG 80 E 769231, 768829,

Year of CE mark: 2013 We declare under sole responsibility that this product comply with all relevant requirements of the following directives, norms or normative documents: 2006/42/EC, 2004/108/EC, 2011/65/EU, EN 55 014-1, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

768798

- Wrapped electric tools can be stored in a dry place without heating, with temperatures not lower than –5°C. Unwrapped electric tools can only be stored in dry places with temperatures not lower than +5°C, without sudden changes in the temperature.

Dr. Martin Zimmer 2013-04-15 Head of Research, Development and Technical Documentation

Cutter head Installation Application

Cutter head “Flat Shape” with 12 hard-metal cutter wheels FZ-RG 80

Cutter head “Pointed Shape” with 12 hard-metal cutter wheels SZ-RG 80

Grinding head Installation Application

Diamond grinding head: grinding wheel with 8 segments provided with diamond grits DIA HARD-RG 80

Diamond grinding head: grinding wheel with 8 segments provided with diamond grits DIA ABRASIVRG 80

Diamond grinding head DIA THERMO-RG 80

- Plaster removal

- Removing of elastic protective coats on walls and ﬂ ooring

- Removing of foam base and glue remnants (carpet remnants)

- Removing of ﬂ oor tile glue remnants

- Removing of bitumen and concrete protective coats

- Removing of latex paints or oil paints on gypsum surface

- Plaster removal

- Removing of bumps and excessive material after boarding – fresh concrete work

- Removing of foam base and glue remnants (and carpet remnants)

- Removing of ﬂ oor tile glue remnants

- Removing of plaster made of synthetic resin (made on thermal insulation)

- Removing of bumps and excessive material – screed ﬂ oor cover

- Grinding and cleaning weather-worn parts of concrete constructions

- Removing of bumps – old concrete

- Removing of bumps and excessive material – screed ﬂ oor cover

- Grinding and cleaning – fresh concrete

- Grinding – ABRASIV materials

- Tenacious and thermo-elastic materials, such as paints, protective paints, elastic glue

Electronic

adjusting

wheel

4 – 6

Electronic

adjusting

wheel

5 – 6

Hard-metal grinding head: grinding wheel provided with hard-metal grits HW Grob-RG 80

Diamond grinding head, ABRASIV disk with soldered diamond grains DIA UNI-RG 80

Hard-metal grinding head: grinding wheel provided with hard-metal grits HW Fein-RG 80

- Removing of elastic protective coats on walls and ﬂ ooring

- Reduction of gypsum and cellular concrete

- Removing of impurities – concrete ﬂ oors

- Removing of latex or oil paints – gypsum surface

- Rough working

- Universal use, removal of paint from concrete, hard plasters, wood, removal of elastic glues, hard plasters, soft concrete

- Removing of elastic protective coats on walls and ﬂ ooring

- Reduction of gypsum and cellular concrete

- Removing of impurities – concrete surface

- Removing of latex or oil paints on gypsum surface

- Fein working

3 – 5

5 – 6

3 – 5

Freiseuse d’assainissement RG 80 E

1 Symboles

Double isolement

Avertissement de danger

Avertissement contre le risque d’électro-

cution

Utilisez les lunettes de protection !

Portez une protection acoustique !

Utilisez les gants de protection !

Lisez le mode d’emploi / consignes

de sécurité

Ne pas mettre aux déchets communaux

 Information, astuce

2 Caractéristiques techniques

Tension nominale 220-240 V ~ Fréquence du secteur 50 / 60 Hz Puissance nominale absorbée 1100 W Tours réglables 2000 – 5900 min

d’outil 80 mm Poids 3,2 kg Classe de protection II /

–1

3 Usage prescrit

La machine fonctionne sur le principe de fraiseuse d’angle, mais utilise également des outils spéciaux pour fraisage et rectiﬁ cation du béton ou des enduits, par exemple. La machine est réservée à un enlèvement de vernis, de crépis, de résidus de colles pour dalles et pour tapis, avant tout des dessous durs. En plus, la machine peut être utile à rendre les surfaces en béton rugueuses et à éliminer les jointures de coffrages. C’est l’utilisateur-même qui répond d’un usage incorrect.

4 Les éléments de commande

[1-1] Poignée supplémentaire [1-2] Interrupteur mobile [1-3] Régulateur de vitesse [1-4] Tête de tuyau [1-5] Bouton [1-6] Languette d’arrêt [1-7] Bride d’aspiration [1-8] Echelle [2-1] Vis [2-2] Protection contre une rotation excessive [2-3] Rondelle [2-4] Roulettes de fraisage [2-5] Porte-outil [2-6] Surface de guidage [2-7] Vis [2-8] Partie coulissante [2-9] Rainure [2-10] Bride d’aspiration [2-11] Surface de guidage

Les accessoires reproduits ou décrits dans cette notice ne sont pas forcément compris dans les fournitures. Les illustrations indiquées se trouvent au début de la notice d’utilisation.

5 Consignes de sécurité

5.1 Consignes de sécurité d’ordre général ATTENTION ! Lire toutes les consignes de sécurité et indications. Le non-respect des

avertissements et instructions indiqués ci-

après peut entraîner un choc électrique, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et notices pour une référence future.

Le terme « outil » dans les avertissements fait reference à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

5.2 Instructions de sécurité pour toutes les activités de travail

Les avertissements de sécurité communes pour afﬁ lage, afﬁ lage plan, afﬁ lage à brosse métallique ou coupage abrasif : a) Cet outil électromécanique est désigné pour

être utilisé comme fraiseuse horizontale ou fraiseuse à tête de fraisage. Veuillez lire tous les avertissements de sécurité, les instructions, les illustrations et les spéciﬁ cations

donnés pour cet outil électromécanique. Le

non-respect des instructions ci-dessous peut aboutir à un accident par courant électrique, un incendie et/ou à une blessure grave.

b) Il est déconseillé d’utiliser cet outil pour

effectuer un pollissage et coupage. La réalisation des activités pour lesquelles cet outil n’est pas conçu peut engendrer un risque et provoquer une blessure d’une personne.

c) Il ne faut pas utiliser des équipements qui ne

sont pas explicitement conçus et conseillés par le producteur de l’outil. Le seul fait qu’il

soit possible d’attacher cet équipement à vos outils ne garantit pas son fonctionnement en toute sécurité.

d) Notamment les tours de l’équipement doit

être au moins équivalents aux tours maximaux marqués sur l’outil. L’équipement, qui marche

a une vitesse plus élevés qu’au nombre de tours marqués, peut se casser et tomber en pièces.

e) Le diamètre extérieur et l’épaisseur de votre

équipement doivent être dans les limites de valeurs marqués pour votre outil électromécanique. Un équipement d’une dimension

incorrecte ne peut pas être sufﬁ samment protégé ou maniable.

f) Les dimensions de ﬁ xation des disques, des

tubes, des panneaux de soutènement ou d’autre équipement doivent être approprié à l’attache du fuseau de l’outil. Un équipe-

ment aux ouvertures de ﬁ xation qui ne correspondent pas aux dimensions de l’outil électromécanique, sera déséquilibré, peut vibrer excessivement et peut engendrer une perte de contrôle.

g) N’utilisez pas d’équipement endommagé.

Veuillez inspecter l’équipement avant chaque usage : des cassures et des ﬁ ssures sur les disques à afﬁ ler, des criques sur les paliers de soutènement, des déchirements ou une usure excessive, des ﬁ ls lâchés ou rompus sur les brosses métalliques. Si un équipement ou un outil est tombé, inspectez l’endommagement ou ajustez un équipement intact. Après l’inspection et l’ajustage de l’équipement, mettez-vous ainsi que vous et les personnes qui se trouvent autour de vous êtes hors de portée de l’équipement tournant et laissez l’outil en marche à vide aux tours maximaux pendent une période d’une minute. Générale-

ment pendent cette période d’essai un équipement endommagé se brise ou tombe en pièces.

h) Veuillez utiliser des instruments personnels

de protection. En fonction d’utilisation, veuillez utiliser un protège-visage, des lunettes de protection ou des lunettes de sécurité. En mesure convenable, veuillez utilisez un masque antipoussière, des protecteurs d’oreilles, des gants et un tablier de travail capable de retenir des débris d’abrasifs ou d’objet. Une

protection des yeux doit être capable de retenir les débris s’envolant qui se produisent lors des différentes activités de travail. Un masque antipoussière ou un respirateur doit être capable de ﬁ ltrer les particules produites lors de votre activité. Une exposition de longue durée au bruit de grande intensité peut aboutir à l’abolition d’ouïe.

i) Tenez les personnes qui se trouvent autour de

vous à une distance de sécurité de l’espace de travail. Chaque personne qui entre l’espace de travail doit utilisez des instruments personnels de sécurité. Des débris de l’objet ou

un équipement endommagé peuvent s’envoler et provoquer une blessure même dans l’espace hors de l’espace immédiat de travail.

j) Lors de travail où un instrument de cou-

page peut être en contacte avec une conduite cachée ou avec son propre prise de courant mobile, veuillez tenir l’outil seulement dans les endroits de surface de ﬁ xation isolante.

L’outil de coupage peut, lors de contact avec un ﬁ l conducteur, causer que les accessibles particules métalliques de l’outil deviennent « chargées » et cela produit une blessure de l’utilisateur par le courant électrique.

k) Veuillez installer la prise de courant mobile

hors de portée de l’instrument tournant. En cas où vous perdez le contrôle, cela peut aboutir à une coupure ou un surﬁ lage du câble électrique et votre main ou bras peut rentrer dans l’instrument tournant.

l) Ne posez jamais des outils électromécaniques

avant que l’instrument ne se soit complètement arrêté. Un instrument tournant peut

s’accrocher à une surface et arracher l’outil de votre contrôle.

) Ne mettez jamais des outils électroméca-

niques en marche lors de leur transport sur votre côté. Un contact accidentel avec un ins-

trument tournant peut enrayer votre vêtement, attirer l’instrument à votre corps.

n) Nettoyez régulièrement des trous d’aération

de l’outil. Le ventilateur du moteur fait renter la poussière dans la caisse et une accumulation excessive d’une poussière métallique peut

provoquer un danger électrique.

o) Ne travaillez pas avec des outils électromé-

caniques à proximité de matériaux inﬂ ammables. Une inﬂ ammation de ces matériaux

peut être provoquée par des étincelles.

p) N’utilisez pas d’équipement qui exige d’être

refroidi par liquide. Une utilisation de l’eau ou d’autres liquides réfrigérantes peut provoquer une blessure ou une mort par électrocution.

Autres instructions de sécurité pour toutes les activités de travail

Lancement rétrograde et avertissements solidaires

Un lancement rétrograde est une réaction imprévue à une situation où un disque tournant, des panneaux de soutènement, des brosses ou un autre instrument se serre ou s’enraye. Quand un objet est serré ou enrayé, l’instrument tournant s’arrête violemment et à la suite de cela l’outil sans contrôle se déplace dans le sens opposé à la rotation de l’instrument dans le point de l’échouage. Par exemple : au cas où le disque afﬁ lant est serré ou enrayé dans l’objet, le bord du disque entrant dans le point de serrure peut pénétrer dans une surface de matériel et provoquer une situation où le disque est poussé en haut ou rejeté. Le disque peut soit sursauter en direction de l’utilisateur ou dans le sens opposé en fonction du sens du mouvement du disque dans le point où il est enrayé. Les disques à afﬁ ler peuvent aussi en ce cas-là s’éclater. Le lancement rétrograde est un résultat d’une incorrecte utilisation des outils électromécaniques et / ou des incorrects procédés ou conditions et il est possible de l’empêcher par une observation correcte des mesures de sécurité ci-dessous. a) Retenez l’outil fermement et maintenez une

position correcte de votre corps et de votre bras de sorte que vous soyez capable de résister aux forces du lancement rétrograde. Utilisez toujours une poignée auxiliaire, si l’outil en est équipé, pour un contrôle maximal du lancement rétrograde ou du moment tournant de la réaction lors de sa mise en marche. L’uti-

lisateur est capable de contrôler les moments tournants de la réaction et les forces du lancement rétrograde s’il observe des correctes mesures de sécurité.

b) N’approchez jamais votre main d’un instru-

ment tournant. L’instrument peut récuser votre main par le lancement rétrograde.

c) Ne vous posez pas dans l’espace où l’outil peut

entrer en cas d’un lancement rétrograde. Le lancement rétrograde lance l’outil dans le sens opposé au mouvement du disque dans le point où il est enrayé.

d) Prêtez une attention particulière à un façon-

nage des angles, des bords aigus etc. Prévenez que l’instrument sursaute ou s’enraie.

Des angles, des bords aigus ou des sursautes ont une tendance à enrayer l’instrument tournant et engendrer une perte de contrôle ou un lancement rétrograde.

e) N’ajustez à l’outil aucune lame de scie circu-

laire pour sculpter du bois ou aucune lame de scie dentée. Ces lames souvent engendrent un

lancement rétrograde et une perte de contrôle.

Instructions de sécurité additionnelles pour afﬁ lage et coupage

Avertissements de sécurité spéciﬁ ques pour afﬁ lage et coupage abrasif a) N’utilisez que les types des disques que le

producteur a recommandés et seulement une protection conçue pour le disque sélectionné.

Les disques pour lesquels les outils électromécaniques n’étaient pas conçus, ne peuvent pas être protégés dans une manière souhaitée et ils sont dangereux.

b) La protection doit être correctement ajustée

à l’outil électromécanique et placée dans une bonne position pour une sécurité maximale de sorte que la plus petite partie possible du disque soit découverte en direction de l’utilisateur. La protection aide protéger l’utilisateur

des débris du disque et d’un contact accidentel avec le disque.

c) Les disques doivent être utilisé seule-

ment pour des activités recommandés. Par exemple : n’effectuez pas l’afﬁ lage par le côté du disque de coupage. Les disques abrasifs

de coupage sont conçus pour un coupage circulaire, les forces de côtés exercées sur ces disques peuvent les mettre en pièces.

d) Utilisez toujours des tubes intacts des disques

qui ont des bonnes dimensions et une bonne forme pour le disque que vous avez choisi.

Des bons tubes de disque soutiennent le disque à telle façon qu’ils diminuent une possibilité d’une rupture du disque. Des tubes pour le coupage peuvent être différents des tubes pour l’afﬁ lage.

e) N’utilisez pas de disques usés qui d’origine

avaient de plus grands dimensions et qui étaient conçus pour un plus grand outil élec-

tromécanique. Les disques conçus à un outil électromécanique plus grand ne sont pas convenables pour les plus grands tours d’un outil plus petit et ils peuvent s’éclater.

Instructions de sécurité additionnelles pour afﬁ lage à brosse métallique

Avertissements de sécurité spéciﬁ ques pour afﬁ lage à brosse métallique a) Tenez compte que même lors d’une activité

normale des soies métalliques sont jetées de la brosse. N’encombrez pas les ﬁ ls par une surcharge de la brosse. Les soies métalliques

peuvent facilement pénétrer une tenue légère et / ou une peau.

b) Si l’utilisation d’une protection est recom-

mandée à l’affilage à brosse métallique, assurez-vous qu’il n’y aurait aucun contact entre le disque métallique ou la brosse et la protection. Le disque métallique ou la brosse

peut lors de travail augmenter en diamètre à cause du chargement et de forces centrifuges.

Autres consignes de sécurité

- La machine ne peut être utilisée dans un envi-

ronnement humide, mouillé, à l’extérieur sous la pluie, en cas de brouillard ou de neige, ou encore dans un environnement montrant des risques d’explosion.

- Avant toute utilisation, contrôlez l’alimentation

mobile et la ﬁ che. Faites réparer les défauts par un service agréé.

- En dehors des bâtiments, n’utilisez que des

rallonges et des raccords électriques qui ont été approuvés pour ce type d’utilisation.

- Ne guidez la machine vers le matériel que

lorsqu’elle est allumée.

- Ne transportez jamais la machine par le câble.

- Ne travaillez jamais sur une échelle.

- Lors d’un travail, utilisez les gants de protec-

tion et la chaussure de travail.

- Lors d’un travail, utilisez les lunettes de pro-

tection et les protecteurs d’oreille.

- Une poussière produite lors d’un travail est

malsaine. Lors d’un travail, utilisez un dépoussiéreur et un respirateur.

- Seuls les spécialistes doivent traiter les maté-

riaux en amiante. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays.

- Chaque fois, menez un câble souple de l’outil-

lage en arrière.

- N’utilisez que les roulettes de fraisage recom-

mandées par le fabricant.

- La machine ne peut être utilisée qu’avec un

capot de protection et une poignée supplémentaire ﬁ xée.

- N’insérez la ﬁ che de câble souple dans une

prise de courant que dans le cas où la fraiseuse est mise ‘hors marche.

- Contrôlez si des conduites électriques, d’eau

ou à gaz ne sont pas dans le matériau usiné – il pourrait arriver à un accident.

- Ne fraisez pas à travers d’objets métalliques,

de clous ou de vis.

- Les personnes plus jeunes que 16 ans ne

peuvent pas travailler avec la fraiseuse.

5.3 Bruits et vibrations

Valeurs de mesures obtenues conformément à la norme européenne 60 745. Les mesures réelle (A) des niveaux sonore de la machine sont : Intensité de bruit 86 dB (A) Niveau de bruit 97 dB (A) Imprécisions de la mesure K = 1,5 dB (A)

ATTENTION

Un bruit qui se produit sur le lieu de travail peut altérer la fonction auditive.

► Portez les moyens de protection auditive !

Valeurs de mesures obtenues conformément à la norme européenne 60 745. Meulage à l’aide d’une meule a Imprécisions de la mesure K = 1,5 m/s2.

= 5,3 m/s

Les valeurs d’émission indiquées (vibration, bruit) – sont destinées à des ﬁ ns de comparaisons entre les outils. – Elles permettent également une estimation provisoire de la charge de vibrations et de la nuisance sonore lors de l’utilisation – et représentent les principales applications de l’outil électrique. Cependant, si la ponceuse est utilisée pour d’autres applications, avec d’autres outils de travail ou est insufﬁ samment entretenue, la charge de vibrations et la nuisance sonore peuvent être nettement supérieures. Tenir compte des temps de ralenti et d’immobilisation de l’outil !

6 Mise en service

Risque d'accident si la machine est utilisée sur une tension ou fréquence d'alimentation inadaptée.

- La tension et la fréquence d'alimentation

électrique doivent être conformes aux indications de la plaque signalétique.

- En Amérique du nord, utilisez uniquement les

outils Festool fonctionnant sous une tension de 120 V/60 Hz.

6.1 Mise en marche – arrêt Mise en marche

Poussez le commutateur [1-2] vers l’avant, la machine se met alors en marche. Enfoncez ensuite la partie avant de la touche, la touche se bloque et vous atteignez ainsi une marche continue.

Arrêt

Enfoncez brièvement la partie arrière de la touche du commutateur [1-2] pour débloquer le blocage. La touche du commutateur revient alors en position éteinte.

6.2 Électronique du moteur Limitation du courant de démarrage

Le démarrage ﬂ uide, commandé électroniquement, assure un démarrage sans à-coups. Suite à la limitation du courant de démarrage, il est possible de travailler avec un fusible de 15 A.

Les machines qui ne sont pas équipées d’une limitation du courant de démarrage doivent disposer d’une protection plus importante – disjoncteur de min. 16 A.

Arrêt en cas de mouvement de recul

En cas de subite baisse de la vitesse, par exemple en cas de blocage lors d’une coupe de séparation, l’alimentation du moteur en courant est interrompue. Aﬁ n de remettre la machine en marche, il faut tout d’abord éteindre la machine et la remettre ensuite en service.

Protection contre la remise en marche

Évitez tout démarrage incontrôlé de la machine après une interruption de la fourniture de courant. Aﬁ n de remettre la machine en marche, il faut tout d’abord éteindre la machine et la remettre

AVERTISSEMENT

ensuite en service.

Présélection de la vitesse

À l’aide du régulateur de la vitesse [1-3], il est possible de présélectionner la vitesse et ce, de manière ﬂ uide : 1er degré : 2000 min–1 4e degré : 4500 min 2e degré : 2950 min–1 5e degré : 5300 min 3e degré : 3750 min–1 6e degré : 5900 min

–1

La consigne de vitesse dépend du disque abrasif utilisé ainsi que du matériau travaillé.

Électronique constante

L’électronique constante maintient la vitesse à proximité de la constante et ce, lors de la marche à vide et en cas de charge. On obtient ainsi un déplacement de travail uniforme.

Protection contre la surcharge dépendante de la température

Pour permettre la protection contre la surchauffe, l’électronique de sécurité passe en régime de refroidissement après atteinte de la température critique. Le moteur continue ensuite de tourner à une vitesse d’environ 2500 min

–1

et l’électronique constante se désactive. Après refroidissement, après environ 10 – 20 secondes, la machine est à nouveau prête à travailler et peut être mis en pleine charge. Sur les machines qui chauffent sous l’effet de l’utilisation, la protection thermique réagit sufﬁ samment longtemps à l’avance.

7 Outils de fraisage

7.1 Choix de la tête de fraisage / ponçage

Selon le domaine d’utilisation, les têtes d’outil différentes sont disponibles. Pour atteindre un résultat de travail optimum, utilisez la tête d’outil convenable. Les indications du tableau d’utilisation réservées à la présélection des tours ne sont que des recommandations, et il faudrait les conﬁ rmer à travers des tests pratiques – voir la page 28.

7.2 Remplacement de la tête de frai-

sage / ponçage

Avant une mise en service, vériﬁ ez la marche impeccable de l’outil de fraisage en le tournant à la main. Veillez à ce que toutes les vis soient bien resserrées. Quatre vis assemblant la bride et l’outil de la tête doivent être resserrées par le moment de serrage de 5Nm. Deux vis ﬁ xant la tête à la machine doivent être

resserrées par le moment de serrage de 8Nm. Ne laissez aucuns outils montés.

7.3 Changer les roues de fraise

AVERTISSEMENT

Risque d'accident, électrocution

 Avant toute intervention sur la machine,

débranchez le cordon d'alimentation.

Les dents de roulettes de fraisage en métal dur une fois usées, il est possible de les remplacer.

 En tournant le bouton [1-5], débloquez la

bande de ﬁ xation de telle façon que vous puissiez remuer la bride d’aspiration [1-7].

 Orientez la bride d’aspiration entièrement à

gauche et retirez-la en-bas.

 Desserrez les vis [2-1], [2-7] sur quatre axes

de porte-outil à l’aide de la clé à douille hexagonale S4. En ce moment, les fraises sont bien accessibles.

 En même temp avec les roulettes de fraisage,

remplacez les vis [2-1], [2-7] et les éléments de protection contre une rotation excessive [2- 2]. Les vis sont ﬁ xées à l’aide d’une colle faible aﬁ n qu’elles ne se desserrent pas lors de vibrations. N’utilisez que les vis d’origine livrées.

 D’abord, mettez sur chaque axe trois roulettes

de fraisage [2-4], ensuite la rondelle [2-3] et, à la ﬁ n, ﬁ xez tout à l’aide de l’élément de protection contre une rotation excessive [2-2] et de les vis [2-1], [2-7]. En le faisant, vous devez inconditionnellement insérer l’élément de protection contre une rotation excessive dans la rainure respective [2-5] dans l’axe de porteoutil. Lors d’une marche sans éléments de protection contre une rotation excessive, il peut arriver à un desserrage des vis, et par cela à des endommagements graves.

 Mettez la bride d’aspiration [2-10] de telle fa-

çon que les parts glissantes s’intégrent dans les rainures correspondantes [2-9] sur la bride d’aspiration.

 Ajustez une profondeur voulue de fraisage et

resserrez la bande de ﬁ xation à l’aide d’un bou-

ton tournant. Lors d’un montage de la construction avec les dents plates, il est important que les roulettes de fraisage soient mises de la façon qui est présentée dans la Figure. [3], e. g. les pointes doivent être orientées dans le sens de rotation de la tête d’outil. La construction avec les dents pointues (HW-SZ

12) est utilisée à un enlèvement de vieilles couches de vernis du béton ou des crépis. La construction avec les dents plates (HW-FZ 12) est utilisée à un lissage de jointures de coffrage et à un traitement de bords en béton.

8 Utilisation

AVERTISSEMENT

Lors d’un travail avec la fraiseuse d’assainissement, vous devez en tout cas utiliser des lunettes de protection pour protéger votre vue contre des particules volantes de matériau !

Il est nécessaire d’adapter la hauteur réglable de bride d’aspiration à un type d’usage. Lors d’un enlèvement de vieilles couches de vernis, les pointes de dents ne devraient pas s’avancer de plus que de 1mm. Par contre, lors d’un fraisage de crépis, les roulettes de fraisage peuvent s’avancer entre 2 – 4mm. Vous ajustez la hauteur de telle façon que vous débloquez un peu, à l’aide du bouton tournant [1-5], la bande ﬁ xation et tournez la bride d’aspiration [1-7] à gauche ou à droite. Une course réglable fait 5,5mm au maximum. Il est possible de lire sur l’échelle [1-8] une profondeur approximative de fraisage ajustée. Dans le cas où un ajustage de hauteur est dur, nous recommandons de nettoyer les surfaces de guidage [2-6] et [2-11]. La hauteur ajustée, resserrez dûment la bande de ﬁ xation !

ATTENTION

Ne travaillez jamais sans bride d’aspiration ! N’enlévez-la que lors d’un nettoyage de surfaces de guidage ou lors d’un remplacement de roulettes de fraisage. Lors de ces travaux, chaque fois retirez la ﬁ che de la prise de courant !

La bride d’aspiration réalise en même temps une fonction du dessous de pose [1-6] sur la surface usinée. Par principe, nous appliquons la fraiseuse d’assainissement chaque fois à plat sur la pièce usinée. Dans le cas de surfaces droites, le 6 degré Electronic présente l’ajustage optimal.

ème

ATTENTION

Lors d’un travail, contrôlez si les roulettes de fraisage tournent librement sur les axes. S’il n’était pas tout en ordre, par ex. sous l’inﬂ uence de dépôts de poussière, il faudrait les faire sortir de la tête d’outil. Pour cette raison, vous ne devriez jamais travailler sans aspiration connectée !

8.1 Aspiration

Pour assurer une bonne aspiration, mettez un tuyau ( 36mm) d’un des aspirateurs FestoolS sur la tête de tuyau [1-4]. N’oubliez pas le fait : un sac ﬁ ltre étant plus rempli, une puissance est en train de diminuer. De temps en temps, nettoyez aussi le ﬁ ltre d’aspirateur.

ATTENTION

Chaque fois, travaillez avec une aspiration qui marche, autrement, des roulettes de fraisage et un ajustage de hauteur de bride d’aspiration s’encrassent de poussière !

Aﬁ n qu’il n’arrive pas à des décharges électriques dans un milieu pousiéreux, utilisez exclusivement les aspirateurs de construction antistatique.

8.2 Poignée supplémentaire

Aﬁ n qu’il soit possible de commander la fraiseuse à l’aide des deux mains, vous pouvez monter la poignée supplémentaire [1-1] à gauche sur la partie avant de capot de boîte de vitesse. La construction spéciale « VIBRASTOP » réduit les vibrations causées par la poignée suplémentaire.

9 Entretien et réparation

Risque d'accident, électrocution

 Avant toute intervention sur la machine, dé-

branchez le cordon d'alimentation.

 Toute opération de réparation ou d'entretien

nécessitant l'ouverture du boîtier moteur ne peut être entreprise que par un atelier de service après-vente agréé.

- Les appareils emballés pourront être stockés dans des endroits secs et non chauffés et où la température ne descend pas en dessous de –5°C. Les appareils déjà déballés ne pourront

AVERTISSEMENT

être rangés que dans des endroits secs à température supérieure ou égale à +5°C et où il n y a pas des changements brusques de température.

- A assurer un bon écoulement d’air, les oriﬁ ces de refroidissement sur le moteur doivent être chaque fois propres et libres.

- La machine est munie de charbons spéciaux autodéconnectables. Dans le cas de leur usure, il arrive automatiquement à une déconnexion de courant électrique, et la machine s’arrête.

- Dans le cas d’un réglage plus difﬁ cile de la hauteur de bride d’aspiration, il faut retirer la bride et nettoyer-la.

Seuls le fabricant et un atelier homologué sont habilités à effectuer toute répara- tion ou service. Les adresses à proxi-

mité sont disponibles sur: www.festool.net/service

EKAT

Utilisez uniquement des pièces de re-

change Festool d‘origine.Référence sur:

www.festool.net/service

10 Environnement

Ne jetez pas les outils électriques avec les ordures ménagères ! Eliminez l’appareil, les

accessoires et l’emballage dans le respect de l’environnement, c’est-à-dire en les envoyant au recyclage ! Respectez en cela les dispositions nationales en vigueur. UE uniquement : d’après la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électriques usagés doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACh:

www.festool.com/reach

11 Déclaration de conformité CE

Freiseuse d’assainissement

RG 80 E 769231, 768829,

Année du marquage CE : 2013 Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés : 2006/42/CE, 2004/108/CE, 2011/65/UE, EN 55 014-1, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

N° de série

768798

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer Directeur recherche, développement, documentation technique 2013-04-15

Tête de

fraisage

Tête de

ponçage

Mettre Domaine d’utilisation

Tête de fraisage, « forme plate » avec 12 roulettes de fraisage au carbure FZ-RG 80

Tête de fraisage, « forme pointue » avec 12 roulettes de fraisage au carbure SZ-RG 80

Mettre Domaine d’utilisation

Tête de ponçage, disque avec 8 segments diamantés DIA HARD-RG 80

- Enlèvement des enduits

- Eliminer les enduits de protection élastiques des murs et des sols

- Eliminer les restes de colle et de mousse (résidus de moquettes)

- Eliminer les restes de colle pour dalles

- Eliminer les enduits bitumeux et les enduits de protection en béton

- Eliminer les peintures au latex et les peintures à l’huile sur les surfaces en plâtre

- Enlèvement des enduits

- Eliminer les irrégularités et les jointures de coffrage sur béton frais

- Eliminer les restes de colle et de mousse (résidus de moquettes)

- Eliminer les restes de colle pour dalles

- Abraser les enduits synthétiques sur isolation thermique

- Gratter les inégalités des sols en béton

- Poncer et nettoyer les surfaces de béton effritées

- Gratter les inégalités d’éléments en vieux béton

Ajustage

électronique

4 – 6

Ajustage

électronique

Tête de ponçage, disque avec 8 segments diamantés DIA ABRASIV-RG 80

Meuleuse de diamant DIA THERMO-RG 80

Tête de ponçage, disque avec grains en carbure HW GrobRG 80

Meuleuse de diamant, meule ABRASIV avec grains de diamant soudés DIA UNI-RG 80

Tête de ponçage, disque avec grains en carbure HW Fein-RG 80

- Gratter les inégalités des sols en béton

- Poncer et nettoyer le béton frais

- Poncer les matériaux abrasifs

- Matériaux tenaces et thermo élastiques, par ex. peintures, enduits de protection, colles élastiques

- Eliminer les enduits de protection élastiques des murs et des sols

- Enlever le plâtre et le béton poreux

- Eliminer les saletés des surfaces de béton

- Eliminer les peintures au latex et les peintures à l’huile sur les surfaces en plâtre

- Traiter gros

- Utilisation universelle, enlèvement de peinture sur béton, des enduits durs, du bois, des colles élastiques, du béton mou

- Eliminer les enduits de protection élastiques des murs et des sols

- Enlever le plâtre et le béton poreux

- Eliminer les saletés des surfaces de béton

- Eliminer les peintures au latex et les peintures à l’huile sur les surfaces en plâtre

- Traiter ﬁ n

5 – 6

3 – 5

5 – 6

3 – 5

Fresadora de saneamiento RG 80 E

1 Símbolos

Aislamiento doble

Aviso ante un peligro general

Peligro de electrocución

¡Use gafas protectoras!

¡Utilice protección de oídos!

¡Use guantes protectores!

Lea la instrucción / indicaciones de segu-

ridad

No pertenece a los residuos comunales

 Indicación, consejo

2 Datos técnicos

Tensión nominal 220-240 V ~ Frecuencia de la red 50 / 60 Hz Potencia de entrada 1100 W Revoluciones ajustables 2000 – 5900 min

de la máquina 80 mm Peso 3,2 kg Clase de protección II /

–1

3 Empleo ordenado

La máquina mantiene el principio de fresadura angular, pero usa también herramientas especiales para fresado y aﬁ ladura, por ejemplo de hormigón y de revoques. La máquina está destinada a quitar pinturas, enlucidos y restos de pegamentos para baldosas y alfombras, sobre todo desde fundamentos duros. Además, la máquina puede emplearse para fresar los pasajes de los revestimientos. Por un empleo no apropiado responde el mismo usuario.

4 Elementos de mando

[1-1] Asidero complementario [1-2] Interruptor desplazable

[1-3] Regulador de revoluciones [1-4] Casquillo de la manguera [1-5] Botón giratorio [1-6] Apoyadero [1-7] Brida de aspiración [1-8] Escala [2-1] Tornillo [2-2] Seguro de torcedura [2-3] Arandela [2-4] Anillos de fresado [2-5] Portaherramientas [2-6] Superﬁ cie de guía [2-7] Tornillo [2-8] Parte deslizante [2-9] Ranura [2-10] Brida de aspiración [2-11] Superﬁ cie de guía

Los accesorios descritos e ilustrados en las instrucciones de servicio no siempre están comprendidos en el volumen de entrega. Las ﬁ guras indicadas se encuentran al principio del manual de instrucciones.

5 Instrucciones de seguridad

5.1 Indicaciones de seguridad generales ¡ATENCIÓN! Lea íntegramente las instruc-

ciones e indicaciones de seguridad. El in-

cumplimiento de dichas instrucciones e

indicaciones puede dar lugar a descargas eléctricas, incendios o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para futuras referencias.

El término herramienta eléctrica empleado en las siguientes advertencias de peligro se reﬁ ere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

5.2 Instrucciones de seguridad para todas las operaciones

Advertencias de seguridad comunes para las operaciones: rectiﬁ cado, rectiﬁ cado plano, rectiﬁ cado con cepillo de alambre, cortadura abrasiva: a) Esta herramienta electromecánica es desti-

nada para uso como fresadora de superﬁ cies planos o como fresadora con cabezal de la fresadora. Vd. debe leer todas las advertencias, instrucciones y especiﬁ caciones de seguridad que se aplican para estos utillajes electromecánicos. El incumplimiento de todas las ins-

trucciones abajo indicadas puede causar un accidente por la corriente eléctrica, incendio o lesiones graves.

b) Con esta herramienta no se recomienda hacer

alisadura o cortadura. La ejecución de actividades laborales que estén en contradicción con la destinación de estas herramientas puede originar riesgo y causar lesiones de personas.

c) No use los accesorios no diseñados ni reco-

mendados explícitamente por el fabricante de las herramientas. El simple hecho de que

los accesorios se pueden conectar a sus herramientas no representa una garantía del funcionamiento seguro de la herramienta.

d) Las revoluciones nominales de los acceso-

rios deberían tan siquiera ser iguales a las revoluciones máximas indicadas en las herramientas. Los accesorios que trabajan bajo

revoluciones más altas que las revoluciones nominales podrían quedar rotos y descompuestos.

e) El diámetro exterior y el grosor de sus ac-

cesorios deberá estar dentro de los límites nominales para sus herramientas electromecánicas. Un accesorio cuyo tamaño es in-

correcto no puede disponer de protección ni control suﬁ ciente.

f) Las dimensiones de ajuste de discos, bridas,

placas de soporte o de todos los demás accesorios, deben ser apropiadas para ajustar al husillo de la herramienta. Los accesorios con

oriﬁ cios de ajuste que no correspondan a las dimensiones de montaje de las herramientas electromecánicas serán descompensados, pueden presentar vibraciones excesivas y causar la pérdida de control.

g) No use accesorios defectuosos. Revise los ac-

cesorios cada vez que vaya a utilizarlos: en discos rectiﬁ cadores busque grietas y roturas, revise las placas de soporte por si hay grietas, roturas o desgaste excesivo, en los cepillos de alambre revise si hay alambres rotos o aﬂ ojados. Si se ha caído un accesorio o una herramienta, revíselo o monte accesorios sin defectos. Una vez controlados y montados los accesorios, Vd. y otras personas que se encuentran cerca deberían encontrarse fuera de los planos de los accesorios que rotan y dejar las herramientas en marcha bajo las revoluciones máximas al vacío por el tiempo de un minuto. Un accesorio defectuoso usualmente

se parte o se desintegra durante este tiempo de prueba.

h) Use medios de protección personal. En depen-

dencia del modo de empleo, use protección de la cara, gafas protectoras de seguridad o gafas de seguridad. A medida adecuada, use máscara contra el polvo, protectores de oídos, guantes, delantal de trabajo para recoger pequeñas partículas de abrasivo o pieza labrada. La protección de los ojos debe retener

las partículas volantes que se producen durante diversas operaciones. La máscara contra el polvo o el respirador deben ser capaces de ﬁ ltrar las partículas que se forman durante su actividad laboral. Una exposición prolongada al ruido muy intenso puede causar la pérdida de oído.

i) Las personas que se encuentran cerca de-

ben mantener la distancia segura de la zona operativa. Cada persona que entre a la zona operativa deberá usar medios de protección personal. Los fragmentos de la pieza labrada o

accesorios defectuosos pueden volar causando así lesiones también fuera de la zona operativa.

j) En caso que la herramienta cortante pudiera

entrar en contacto con un conducto oculto o con el conducto móvil propio Vd. debe sujetarla solo por sus partes con superﬁ cie aislada.

Al entrar la herramienta cortante en contacto con un conductor “bajo tensión” hasta las partes metálicas accesibles de la herramienta pueden estar “bajo tensión” y causarle al usuario accidente por la corriente eléctrica.

k) Coloque el conducto móvil fuera del alcan-

ce de la herramienta rotativa. Si Vd. pierde el control, el conducto móvil podría resultar cortado o reaﬁ lado y su mano o brazo podría ser retraído a la herramienta rotante.

l) No coloque los utillajes electromecánicos si la

herramienta no está completamente parada.

La herramienta rotante puede tocar la superﬁ cie y arrancar el utillaje.

) No ponga en marcha el utillaje electromag-

nético al trasladarlo. En consecuencia de un contacto casual con la herramienta en rotación la misma podría agarrar su ropa y acercarse a su cuerpo.

n) Limpie regularmente los oriﬁ cios ventilado-

res de las herramientas. El ventilador del oriﬁ cio succiona el polvo hacia el interior de la caja y una acumulación excesiva de polvo metálico podría originar el riesgo de electricidad.

o) No use los utillajes electromecánicos cerca

de materiales inﬂ amables. Las chispas podrían encender estos materiales.

p) No use los accesorios que requieren enfria-

miento por líquido. El uso del agua u otros líquidos enfriadores podría causar accidentes o muerte por la corriente eléctrica.

Otras instrucciones de seguridad para todas las actividades laborales

Lanzamiento de retorno y advertencia vinculada

El lanzamiento de retorno es una reacción espontánea al agarrotamiento o agarre del disco rotativo, placa de soporte, cepillo o de otra herramienta. El agarrotamiento o agarre causarán el paro brusco de la herramienta en rotación y en consecuencia de ello la herramienta se moverá fuera de control, en la dirección contraria a la rotación de la herramienta en el punto de agarre. Ejemplo: en caso de agarrotamiento o agarre del disco rectiﬁ cador en la pieza labrada, la arista del disco que entra en el punto de agarrotamiento puede penetrar en la superﬁ cie del material y causar la expulsión del disco hacia arriba o su arrojamiento. El disco podrá saltar hacia el usuario o al revés. Todo depende de la dirección que tenía el movimiento del disco en el punto de agarre. En estos casos, los discos rectiﬁ cadores también podrían reventarse. El lanzamiento de retorno es resultado del uso incorrecto de utillaje electromecánico y/o de incorrectos procedimientos o condiciones laborales. Para evitarlo recomendamos que se cumplan debidamente las instrucciones de seguridad abajo indicadas. a) Sujete el utillaje ﬁ rmemente y mantenga la

postura correcta de su cuerpo y de los brazos de manera que puedan resistir los esfuerzos provocados por el lanzamiento de retorno. Siempre utilice la manivela auxiliar (si el utillaje la lleva), para tener el máximo control del lanzamiento de retorno o del momento reactivo de torsión en el momento de puesta en marcha. El usuario es capaz de controlar

los momentos reactivos de torsión y los esfuerzos de lanzamiento de retorno si cumple las correctas medidas de seguridad.

b) No ponga las manos cerca de la herramienta

que rota. El lanzamiento de retorno de la herramienta podría rebotar su mano.

c) No se detenga en la zona a la que podría llegar

el utillaje en caso de lanzamiento de retorno.

El lanzamiento de retorno tirará el utillaje en la dirección contraria al movimiento del disco en el punto de agarre.

d) Vd. debe prestar mucha atención al labrado de

partes esquinadas, aristas aﬁ ladas etc. Evite

saltos y agarres de la herramienta. Esquinas,

aristas aﬁ ladas o saltos tienden a causar agarres de la herramienta que rota y pueden originar hasta la pérdida de control o el lanzamiento de retorno.

e) No conecte este utillaje con el disco rectiﬁ cador

de cadena de sierra ni con el disco de sierra con dientes. Estos discos ocasionan muy a menudo

el lanzamiento de retorno y la pérdida de control.

Instrucciones de seguridad adicionales para las operaciones de rectiﬁ cado y corte

Advertencias de seguridad especíﬁ cas para las operaciones de rectiﬁ cado y corte abrasivo a) Use solo los tipos de discos recomendados por

el fabricante y la cubierta protectora especíﬁ ca construida para el determinado disco. Los

discos que no correspondan a la construcción del utillaje electromecánico no podrán se recubiertos de modo correspondiente y resultan peligrosos.

b) La cubierta protectora debe ﬁ jarse con se-

guridad al utillaje electromecánico y colocarse en la posición correcta para garantizar la seguridad máxima, de manera que quede descubierta la menor parte posible del disco en la dirección hacia el usuario. La cubierta

protectora ayuda a proteger al usuario contra las astillas del disco y contra un contacto casual con el disco.

c) Los discos deben utilizarse únicamente para

los Feins recomendados por el fabricante. Un ejemplo: no rectiﬁ que por la parte lateral del disco cortante. Los discos cortantes abrasivos

se utilizan para el corte perimétrico, los esfuerzos laterales de estos discos podrían romperlos.

d) Emplee siempre bridas de discos en perfectas

condiciones, con el tamaño y la forma adecuados para el disco seleccionado por Vd. Las

bridas correctas del disco soportan el mismo y así reducen la probabilidad de rotura del disco. Las bridas para cortar pueden ser distintas a las de rectiﬁ car.

e) No use discos desgastados cuyas dimensio-

nes originales eran más grandes puesto que se utilizaban para utillajes electromecánicos más grandes. Los discos destinados para utilla-

jes electromecánicos más grandes no son apropiados para revoluciones más altas de utillajes más pequeños y podrían romperse.

Instrucciones de seguridad adicionales para las operaciones de rectiﬁ cado con cepillo de alambre

Advertencias de seguridad especíﬁ cas para las operaciones de rectiﬁ cado con cepillo de alambre a) Tenga en cuenta que hasta en actividades or-

dinarias el cepillo suelta porcipelos de alambre. No sobrecargue los alambres sobrecargando el cepillo. Los porcipelos de alambre

pueden penetrar fácilmente en el tejido de la ropa ligera y/o en la piel.

b) Si para rectiﬁ car con cepillo de alambre se

recomienda utilizar cubierta protectora, entonces Vd. debe asegurar que no haya ningún contacto entre el disco o cepillo de alambre y la cubierta protectora. En el transcurso del

trabajo, el disco o el cepillo de alambre pueden aumentar su diámetro por inﬂ uencia de la carga y de las fuerzas centrífugas.

Otras indicaciones de seguridad

- La máquina no debe ser utilizada en zonas hú-

medas, mojadas, afuera bajo lluvia, neblina, nevada, en zonas con peligro de explosión.

- Cada vez que vaya a utilizar los instrumentos

revise el alimentador ﬂ exible y el conector. Todo defecto deberá ser reparado en un taller especializado.

- Al trabajar fuera de los ediﬁ cios es necesario

emplear únicamente cables de prolongación y empalmes autorizados.

- Llevar la máquina al material siempre en esta-

do conectado.

- No lleve la máquina del cable.

- No trabaje subido en una escalera.

- Al trabajar, utilicen guantes de protección y cal-

zado ﬁ rme.

- Al trabajar, utilicen gafas de protección y pro-

tectores del oído.

- El polvo producido durante el trabajo es nocivo

a la salud. Al trabajar, empleen su evacuación por aspiración y respiradores.

- Los materiales que contienen amianto solo pue-

den ser procesados por personal experto. Observe las normativas de seguridad vigentes en su país.

- El conductor móvil de alimentación debe salir des-

de la herramienta siempre para atrás.

- Empleen sólo anillos de fresado recomendados

por el fabricante.

- La máquina puede emplearse sólo con la cu-

bierta de protección montada, y con el asidero complementario sujetado.

- La clavija del conductor móvil de alimentación

debe insertarse en un enchufe sólo con la fresadora desembragada.

- Comprueben si en el material a fresar no se en-

cuentran líneas eléctricas ni tuberías de agua o de gas – podría ocurrir un accidente.

- No fresen a través de objetos de metal, clavos

ni tornillos.

- Con la fresadora no deben trabajar personas de

edad menor de 16 años.

5.3 Información sobre ruidos y vibraciones

Determinación de los valores de medicion según norma EN 60 745. El nivel de ruido de la máquina es de normalmente: nivel presión acústica 86 dB (A) nivel de potencia de sonido 97 dB (A) Inexactitud de medición K = 1,5 dB (A)

CUIDADO

El ruido que se produce durante el trabajo puede dañar el oído

 ¡Utilice protección de oídos!

Determinación de los valores de medicion según norma EN 60 745. Aﬁ ladura con discos de aﬁ lar a Inexactitud de medición K = 1,5 m/s²

= 5,3 m/s

Las emisiones especiﬁ cadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provisional de los valores de vibración y ruido en funcionamiento – y representan las aplicaciones principales de la herramienta eléctrica. Ampliación posible con otras aplicaciones, mediante otras herramientas o con un mantenimiento inadecuado. Tenga en cuenta la marcha en vacío y los tiempos de parada de la máquina.

6 Puesta en marcha

ADVERTENCIA

Peligro de accidente en caso de utilizar la máquina con una tensión o frecuencia incorrectas.

 La tensión de la red y la frecuencia de la red

eléctrica deben coincidir con los datos que ﬁ guran en la placa de tipo.

 En América del Norte las máquinas Festool

sólo pueden utilizarse con una tensión de 120 V/60 Hz.

6.1 Encendido – Apagado Encendido

Desplace hacia adelante el botón del interruptor [1-2], de esta manera la máquina se enciende. Presionando simultáneamente la parte delantera del botón, éste se inmoviliza, manteniéndo la máquina en marcha.

Apagado

Presione brevemente la parte trasera del botón del interruptor [1-2], para terminar la inmovilización de éste. Inmediatamente el botóm del interruptor se desplaza a la posición de apagado.

6.2 Electrónica del motor Limitación de corriente inicial

El encendido, dirigido electrónicamente, es asegurado sin carácter regresivo. La limitación de corriente inicial posibilita que sea suﬁ ciente un suministro de 15A.

ADVERTENCIA

Las máquinas sin limitación de corriente inicial necesitan un mayor suministro-mínimo 16A.

Apagado con carácter regresivo

Ante un a repentina disminución de las revoluciones, por ejemplo el bloqueo al dividir o cortar, es interrumpido el acceso de electricidad al motor. Para ponerlo en funcionamiento, la máquina debe ser primeramente apagada y después ser encendida.

Protección ante la puesta en marcha

Evite la puesta en marcha no controlada de la máquina interrumpiéndo el acceso de electricidad. Para poner en funcionamiento, la máquina debe ser primeramente apagada y después ser encendida.

Selección del número de revoluciones

Mediante el regulador de revoluciones [1-3] es seleccionado el número de revoluciones: Nivel 1: 2000 min

–1

Nivel 4: 4500 min Nivel 2: 2950 min–1 Nivel 5: 5300 min Nivel 3: 3750 min–1 Nivel 6: 5900 min El número de revoluciones requerido depende del disco de aguzadura y el material usado.

Electrónica constante

La electrónica constante mantiene las revoluciones en marcha en vacío y al estar recargado, aproximándose a la constante. De esta manera se alcanza el avance equilibrado de trabajo.

Protección contra el recargo por calor

Para la protección ante el recalentamiento se enciende el régimen de enfriamiento, mediante la electrónica constante, al ser alcanzado el punto crítico de calor. El motor continúa con revoluciones de aprox. 2500min

–1

. Consecuentemente se desactiva la electrónica constante. Después del enfriamiento en aprox. 10 – 20 segundos, la máquina está apta para ser puesta en funcionamiento y poder alcanzar su capacidad de recarga. La protección ante el calor se activa adecuadamente con anterioridad en las máquinas recalentadas por su uso.

7 Herramientas de fresado

7.1 Selección del cabezal portafresas o por-

tamuela

Según la ﬁ nalidad y el área de empleo, están disponibles varios cabezales portafresas. Para conseguir el mejor resultado de trabajo, busquen el cabezal adecuado. Los datos incluidos en la tabla para la preselección de revoluciones son informativos, y deberían averiguarse por pruebas prácticas – véase la página 36.

7.2 Recambio del cabezal portafresas / por-

tamuela

Antes de poner la máquina en marcha, comprueben el funcionamiento perfecto de la herramienta de fresado dándole vueltas con la mano. Cuiden que todos los tornillos estén bien apretados. Los cuatro tornillos que conectan la brida con la herramienta del cabezal, deben apretarse al par de 5 Nm. Los dos tornillos de ﬁ jación para sujetar el cabezal a la máquina deben estar apretados al par de 8 Nm. No dejen ninguna herramienta insertada.

–1

7.3 Cambio de las ruedas de fresar

8 Funcionamiento

ADVERTENCIA

Peligro de accidente, electrocución

 Antes de realizar cualquier trabajo en la má-

quina debe desconectar el enchufe de la red.

Si los dientes de los anillos de fresado, hechos de carburo sinterizado, están gastados, pueden recambiarse.

 Girando el botón [1-5], suelten la banda de su-

jeción hasta que la brida de aspiración [1-7] pueda moverse.

 Giren la brida de aspiración completamente a

la izquierda, y tírenla para abajo.

 Aﬂ ojen los tornillos [2-1], [2-7] en los cuatro

ejes del portaherramientas por medio de una llave Allen S4. Ahora, ya hay acceso fácil a las fresadoras.

 Junto con los anillos de fresado, recambien

también los tornillos [2-1], [2-7] y los seguros de torcedura [2-2]. Los tornillos están ﬁ jados con una capa ligera de pegamento para no soltarse durante vibraciones. Empleen sólo los tornillos originales suministrados.

 Primero, coloquen en cada eje tres anillos de

fresado [2-4], después la arandela [2-3], y ﬁ jen el conjunto por un seguro de torcedura [2-2] y los tornillos [2-1], [2-7]. En cada caso, el seguro de torcedura debe encajar en la ranura respectiva [2-5] en el eje del portaherramien- tas. Sin los seguros de torcedura, durante la operación pueden aﬂ ojarse los tornillos, causando daños enormes.

 Monten la brida de aspiración [2-10] de ma-

nera que las partes deslizantes [2-8] encajen en las ranuras respectivas [2-9] en la brida de aspiración.

 Ajusten la profundidad requerida del fresado,

y aprieten la banda de sujeción con el botón

giratorio. Al montar la ejecución con dientes planos, es importante montar los anillos de fresado del modo descrito en el cuadro [3], es decir, que las puntas deben dirigirse en el sentido de rotación del cabezal de fresado. La ejecución con dientes en punta (HW-SZ 12) se emplea para quitar viejas capas de barnizado desde el hormigón o desde los enlucidos. La ejecución con dientes planos (HW-FZ 12) se emplea para el alisamiento de grietas en el entablado y para labrar cantos de hormigón.

ADVERTENCIA

¡Al trabajar con la fresadora deben de todos modos usar gafas de protección, para proteger su vista contra elementos volantes de polvo!

La altura ajustable de la brida de aspiración tiene que adaptarse al tipo del empleo. Al quitar capas viejas de pintura, las puntas de los dientes no deberían sobresalir de la brida de aspiración por más de 1mm. Por lo contrario, al fresar los enlucidos los anillos de fresado pueden sobresalir por 2 – 4mm. Para ajustar la altura, aﬂ ojen la banda de sujeción un poco por medio del botón giratorio [1-5], y giren la brida de aspiración [1-7] a la izquierda o a la derecha. El recorrido ajustable es de 5,5mm por lo más. En la escala [1-8], se puede leer aproximadamente la profundidad ajustada del fresado. Si el ajuste de la altura va con diﬁ cultad, recomendamos limpiar las superﬁ cies de guía [2-6] y [2-11]. ¡Después de ajustar la altura, aprieten la banda de sujeción ﬁ rmemente!

CUIDADO

¡Nunca operen la máquina sin la brida de aspiración! La misma puede apartarse sólo al limpiar las superﬁ cies de guía o al recambiar los anillos de fresado. ¡Durante estos trabajos, la clavija debe estar siempre desenchufada de la caja de enchufe!

La brida de aspiración sirve al mismo tiempo como apoyadero [1-6] en la superﬁ cie labrada. La fresadora de saneamiento se sitúa siempre de plano a la pieza labrada. En caso de superﬁ cies llanas, es óptimo el ajuste del grado 6 Electronic.

CUIDADO

Durante la operación, hay que comprobar si los anillos de fresado siguen revolviéndose libremente en los ejes. A no ser así, por ejemplo a causa de polvo asentado, hay que sacudirlo fuera del cabezal de fresado. ¡Por esta razón, la máquina no debería operarse nunca sin aspiración conectada!

8.1 Aspiración de polvo

Para asegurar una aspiración funcional, monten en el casquillo de la manguera [1-4] la manguera

36 mm) de algún aspirador de la marca Festool.

(

No olviden que al llenarse el saco de ﬁ ltración, el rendimiento de la aspiración baja considerablemente. De vez en cuando, sacudan el polvo también desde el ﬁ ltro del aspirador.

CUIDADO

¡La máquina debe operarse siempre con aspiración conectada; de otra manera, tanto los anillos de fresado como el ajuste de altura de la brida de aspiración se atascan con polvo dentro de poco tiempo!

Para evitar descargas de electricidad estática en un ambiente polvoriento, empleen sólo aspiradores en ejecución antiestática.

8.2 Asidero complementario

Para manejar la aﬁ ladora con las dos manos, en la parte delantera de la cubierta de la caja de transmisión puede sujetarse a la izquierda un asidero complementario [1-1]. La especial construcción “VIBRASTOP” de la asidero complementario amortigua eﬁ cazmente las vibraciones.

9 Mantenimiento y reparación

limpiar la brida.

El Servicio de atención al cliente y repa- raciones solo está disponible por parte

del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en: www.festool.net/service

EKAT

Utilice únicamente piezas de recambio

Festool originales. Referencia en: www.

festool.net/service

10 Medio ambiente

¡No desechar las herramientas eléctricas junto con los residuos domésticos! Recicle el aparato,

los accesorios y el embalaje de forma respetuosa con el medio ambiente. Tenga en cuenta la normativa vigente del país. Solo EU: según la Directiva europea sobre aparatos eléctricos y electrónicos usados y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACh:

www.festool.com/reach

ADVERTENCIA

Peligro de accidente, electrocución

 Antes de realizar cualquier trabajo en la má-

quina debe desconectar el enchufe de la red.

 Todos los trabajos de mantenimiento y repa-

ración que exijan abrir la carcasa del motor solamente pueden ser llevados a cabo por un taller autorizado.

- El equipo empaquetado se puede almacenar en un almacén seco y sin calefacción, donde la temperatura no baje a más de –5°C. Mantenga el equipo desempaquetado sólo en un almacén seco y cerrado, donde la temperatura no baje a más de +5°C y donde no existan cambios bruscos de temperatura.

- Para asegurar la circulación de aire, los oriﬁ cios de enfriamiento del motor deben mantenerse limpios y pasables.

- La máquina está provista con escobillas especiales autodesconectables. En caso de su desgaste, el abasto de la corriente eléctrica se corta automáticamente y la máquina viene a pararse.

- Si la regulación de altura de la brida de aspiración se vuelve difícil, hace falta desmontar y

11 Declaracion de conformidad

Fresadora de saneamiento

RG 80 E 769231, 768829,

Año de certiﬁ cación CE: 2013 Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: 2006/42/CE, 2004/108/CE, 2011/65/UE, EN 55 014-1, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer 2013-04-15 Director de investigación, desarrollo y documentación técnica

Nº de serie

768798

Cabezal

portafresas

Cabezal

portamuela

Equipado con Empleo

Cabezal portafresas “forma plana” con 12 anillos de fresado de carburo sinterizado FZ-RG 80

Cabezal portafresas “forma en punta” con 12 anillos de fresado de carburo sinterizado SZ-RG 80

Equipado con Empleo

Cabezal portamuela de diamante, disco amolador con 8 segmentos provistos de granos de diamante DIA HARD-RG 80

Cabezal portamuela de diamante, disco amolador con 8 segmentos provistos de granos de diamante DIA ABRASIV-RG 80

- Eliminación de revoques

- Para remover pinturas de protección elásticas en paredes y suelos

- Para remover fundamentos de espuma y restos de pegamentos (restos de alfombras)

- Para remover restos de pegatinas para baldosas

- Para remover barnizados de protección de bitumen y hormigón

- Para remover pinturas látex o pinturas al aceite sobre superﬁ cies de yeso

- Eliminación de revoques

- Para remover desigualdades y salientes dejados por el encofrado en hormigón fresco

- Para remover fundamentos de espuma y restos de pegamentos (restos de alfombras)

- Para remover restos de pegatinas para baldosas

- Para remover enlucidos de resina artiﬁ cial sobre aislamiento térmico

- Para remover desigualdades y salientes de suelos de solado

- Para amolar y limpiar partes desintegradas de hormigón

- Para suprimir desigualdades en hormigón viejo

- Para remover desigualdades y salientes de suelos de solado

- Para amolar y limipar hormigón fresco

- Para amolar materiales abrasivos

Rueda de ajuste de

electrónica

4 – 6

Rueda de ajuste de

electrónica

Cabeza amoladora de diamante DIA THERMO-RG 80

Cabezal portamuela de carburo sinterizado, disco amolador provisto de granos de carburo sinterizado HW Grob-RG 80

Cabeza amoladora de diamante, disco amolador con granos de diamante soldados DIA UNI-RG 80

Cabezal portamuela de carburo sinterizado, disco amolador provisto de granos de carburo sinterizado HW Fein-RG 80

- Materiales tenaces y termoelásticos, por ej. tinturas, pinturas protectoras, pegantes elásticos

- Para remover pinturas de protección elásticas en paredes y suelos

- Para rebaje de yeso y de hormigón celular

- Para eliminar impurezas desde las superﬁ cies de hormigón

- Para remover pinturas de látex y pinturas al aceite desde superﬁ cies de yeso

- Para desbaste

- Aplicación universal, eliminación de pinturas del hormigón, revoques duros, madera, eliminación de pegamentos elásticos, revoques duros, hormigón blando

- Para remover pinturas de protección elásticas en paredes y suelos

- Para rebaje de yeso y de hormigón celular

- Para eliminar impurezas desde superﬁ cies de hormigón

- Para remover pinturas de látex o al aceite desde superiﬁ ces de yeso

- Para labrado ﬁ no

5 – 6

3 – 5

5 – 6

3 – 5

Fresatrice di risanamento RG 80 E

1 Simboli

Isolamento doppio

Avvertenza di pericolo generico

Avvertenza sulle scosse

Utilizzate gli occhiali protettivi!

Indossare cufﬁ e antirumore!

Utilizzate i guanti protettivi!

Leggete le istruzioni / avvertenze di sicu-

rezza

Non fa parte dei riﬁ uti comunali

 Avvertenza, consiglio

2 Dati tecnici

Tensione nominale 220-240 V ~ Frequenza di rete 50 / 60 Hz Potenza assorbita 1100 W Giri impostabili 2000 – 5900 min

dell’utensile 80 mm Peso 3,2 kg Classe di protezione II /

–1

3 Utilizzo prescritto

La macchina funziona secondo il principio della molatrice d’angolo, ma utilizza anche strumenti speciali per la fresatura e la molatura, ad es. di calcestruzzo ed intonaci. La macchina è destinata per eliminazione delle verniciature, degli intonaci, rimanenze delle colle per piastrelle e tappeti, prima di tutto dalle superﬁ ci solide. Inoltre, è possibile utilizzare la macchina per irruvidire le superﬁ ci di calcestruzzo e per la fresatura dei passaggi di rivestimento. Per l’utilizzo non improprio è responsabile lo stesso utente.

4 Comandi

[1-1] Maniglia aggiuntiva [1-2] Interruttore mobile [1-3] Regolatore dei giri [1-4] Maniglia [1-5] Bottone [1-6] Listello di arresto [1-7] Flangia d’aspirazione [1-8] Scala [2-1] Vite [2-2] Sicura [2-3] Rondella [2-4] Anelli di fresatura [2-5] Portautensili [2-6] Superﬁ cie di guida [2-7] Vite [2-8] Parte scorrevole [2-9] Scanalatura [2-10] Flangia d’aspirazione [2-11] Superﬁ cie di guida

Gli accessori illustrati o descritti nelle istruzioni per l’uso non sono sempre compresi nella fornitura. Le ﬁ gure indicate nel testo si trovano all’inizio delle istruzioni per l’uso.

5 Indicazioni di sicurezza

5.1 Avvertenze di sicurezza generali ATTENZIONE! È assolutamente necessario leggere attentamente tutte le avvertenze

di sicurezza e le istruzioni. Eventuali errori nell’a-

dempimento delle avvertenze e delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

5.2 Istruzioni di sicurezza per tutte le attivi-

tà lavorative

Avvertimenti di sicurezza, comuni per le attività lavorative di molatura, della rettiﬁ ca in piano, sbavatura con la spazzola con ﬁ lo metallico o il taglio abrasivo: a) Questo utensile elettromeccanico è destinato

all’utilizzo come molatrice rettilinea o come fresatrice con testa di fresatura. Leggete tutti gli avvertimenti di sicurezza, le istruzioni, le illustrazioni e le speciﬁ cazioni per quest’at-

trezzatura elettromeccanica. Non rispetto delle istruzioni sotto speciﬁ cate, può causare la folgorazione, l’incendio o il ferimento grave.

b) È sconsigliata l’esecuzione di levigature e

tagli con questo utensile. L’esecuzione delle attività lavorative per le quali l’attrezzatura non è destinata, può creare il rischio e causare il ferimento della persona.

c) Non utilizzate gli accessori, che non sono sta-

ti speciﬁ catamente progettati, e consigliati dal produttore dell’attrezzo. Solo la realtà

che l’accessorio è possibile collegare al vostro attrezzo, non garantisce il suo funzionamento sicuro.

d) I giri nominali degli accessori devono essere

almeno uguali ai giri massimi, segnati sull’attrezzo. L’accessorio che lavora anche con giri

superiori dei giri nominali può spezzarsi e rompersi.

e) Il diametro esterno e lo spessore del vostro

accessorio deve essere nei limiti nominali per il vostro attrezzo elettromeccanico. L’accesso-

rio della grandezza scorretta non può essere, ne abbastanza protetto, ne comandato.

f) I diametri di ﬁ ssaggio dei dischi, delle ﬂ angie,

delle lastre d’appoggio e di ogni altro accessorio devono essere adatti per il ﬁ ssaggio sul mandrino dell’attrezzo. L’accessorio con

i fori di ﬁ ssaggio che non corrispondono alle dimensioni di montaggio dell’ a attrezzo elettromeccanico sarà sbilanciato, può presentare le vibrazioni eccessivi e può causare la perdita di controllo.

g) Non utilizzate l’accessorio danneggiato. Prima

di ogni utilizzo eseguite il controllo dell’accessorio: per i dischi di molatura le parti spezzate e le screpolature, le screpolature sulle lastre d’appoggio, le rotture o l’usura eccessiva, sulle spazzole con ﬁ lo metallico i ﬁ li allentati o rotti. Se l’accessorio avrebbe subito la caduta, controllate il suo danneggiamento o montate l’accessorio non danneggiato. Dopo aver controllato e montato l’accessorio, prendete voi e le altre persone vicine, la posizione fuori piano dell’accessorio rotante e lasciate accessorio di girare al vuoto, ai giri massimi per il tempo di un minuto. Durante questo tempo di

controllo l’accessorio danneggiato al solito si spezza o rompe.

h) Utilizzate i mezzi della protezione persona-

le. In relazione all’utilizzo, utilizzate lo scudo protettivo, gli occhiali di protezione o gli occhiali di sicurezza. Nel volume adeguato utilizzate la maschera contro la polvere, la

protezione dell’udito, i guanti o grembiule di lavoro, capace di trattenere i piccoli spezzoni di del materiale abrasivo o del pezzo lavorato.

La protezione degli occhi deve essere capace di trattenere i frammenti creati durante diversi tipi di lavoro. La maschera o il respiratore deve essere capace di ﬁ ltrare le particelle create durante il vostro lavoro. L’esposizione prolungata al rumore di alta intensità può causare la perdita dell’udito.

i) Mantenete le persone nelle vicinanze nella

distanza sicura dalla zona di lavoro. Ognuno che entra nella zona di lavoro deve utilizzare i mezzi di protezione personale. I frammenti

del pezzo lavorato o gli accessori danneggiati possono staccarsi e causare il ferimento anche oltre la zona attuale di lavoro.

j) Durante il lavoro quando l’utensile di taglio

potrebbe toccare la linea nascosta o la propria alimentazione mobile, mantenete l’attrezzo solo nei punti della superﬁ cie isolata.

L’utensile di taglio durante il contatto con il conduttore “vivo” può causare che, anche le parti metalliche dell’attrezzo diventano “vivi” e possono causare il ferimento dell’utente con la corrente elettrica.

k) L’adduzione mobile, sistemate fuori raggio

dell’utensile rotante. Se perdete il controllo, potete tagliare o molare l’adduzione mobile e la vostra mano od il braccio, possono essere tirati nell’utensile rotante.

l) Non appoggiate mai l’attrezzatura elettro-

meccanica, ﬁ nché l’utensile non si ferma completamente. L’utensile rotante può afferrare

la superﬁ cie e strappare l’utensile dal vostro controllo.

) Non attivate mai l’attrezzatura elettromecca-

nica durante lo spostamento, sul vostro lato. Il contatto casuale con l’utensile rotante può afferrare il vostro abbigliamento e tirare l’utensile verso il vostro corpo.

n) Pulite regolarmente le aperture di ventilazione

dell’attrezzo. Il ventilatore del motore, aspira la polvere dentro l’armadio e, l’accumulo eccessivo della polvere metallica può causare il pericolo elettrico.

o) Non lavorate con l’attrezzatura elettromecca-

nica nelle vicinanze dei materiali inﬁ ammabili. Potrebbe causare l’accensione di questi

materiali dalle scintille.

p) Non utilizzate gli accessori che richiedo-

no il raffreddamento con il liquido. L’utilizzo dell’acqua o d’altri liquidi refrigeranti può

causare il ferimento o la morte con la corrente elettrica.

Altre istruzioni di sicurezza per tutte le attività lavorative

Il contraccolpo ed il rispettivo avvertimento

Il contraccolpo è la reazione inaspettata alla presa o intaccatura del disco rotante, della lastra d’appoggio, della spazzola o dell’altro utensile. La presa o intaccatura può causare l’arresto brusco dell’utensile rotante che in seguito causa il movimento non controllato dell’utensile, nella direzione opposta al giramento dell’utensile, nel punto d’intaccatura. Per esempio: nel caso di presa o intaccatura del disco abrasivo nel pezzo lavorato, lo spigolo del disco, che entra nel punto di chiusura, può penetrare nella superﬁ cie del materiale e causerà che il disco sarà spinto verso sopra o gettato. Il disco può saltare o verso l’utente o in direzione opposta, in relazione alla direzione del movimento del disco nel punto di presa. I dischi abrasivi in questi casi possono anche spezzarsi. Il contraccolpo è il risultato dell’utilizzo scorretto dell’attrezzo elettromeccanico o, dei procedimenti lavorativi o delle condizioni scorrette e può evitarsi rispettando i provvedimenti di sicurezza sotto speciﬁ cati. a) Mantenete l’attrezzo fortemente e mantenete

la corretta posizione del corpo e del braccio per trattenere le forze di contraccolpo. Utilizzate sempre la maniglia aggiuntiva, se fa parte dell’attrezzatura, per il massimo controllo del contraccolpo o del momento di torsione durante l’avviamento. L’utente è capace

di controllare i momenti di torsione e le forze del contraccolpo se rispetta i provvedimenti di sicurezza corretti.

b) Non avvicinate mai la mano verso l’utensile

rotante. L’utensile può lanciare il vostro braccio in dietro, tramite il contraccolpo.

c) Non trattenetevi nella zona dove può venire

l’attrezzo nel caso del contraccolpo. Il contraccolpo lancia l’attrezzo nella direzione opposta del movimento del disco, nel punto di presa.

d) Prestate l’attenzione speciale alla lavorazio-

ne degli angoli, degli spigoli vivi ecc. Evitate i salti e intaccatura dell’utensile. Gli angoli, i

spigoli vivi o i salti hanno la tendenza di bloccare l’utensile rotante e causare la perdita di controllo o contraccolpo.

e) Non collegate all’attrezzo il disco di sega a ca-

tena o il disco di sega con i denti. Questi dischi causano spesso il contraccolpo e la perdita di controllo.

Istruzioni di sicurezza aggiuntive per i lavori di molatura e di taglio

Avvertimenti di sicurezza speciﬁ ci, per i lavori di molatura e di taglio a) Utilizzate solo i tipi dei dischi consigliati dal

produttore e lo schermo di protezione speciﬁ co, costruito per il rispettivo disco. I dischi

per i quali l’attrezzatura elettromeccanica non è stata costruita, non possono essere coperti nel modo corrispondente e sono pericolosi.

b) Lo schermo di protezione deve essere ﬁ ssato

nel modo sicuro all’attrezzatura elettromeccanica e, deve essere sistemato nella posizione corretta, per la sicurezza massima e, per avere scoperta la parte del disco, al più piccola possibile, nella direzione dell’utente. Lo schermo

di protezione aiuta di proteggere l’utente contro i frammenti del disco e contro il contatto casuale con il disco.

c) I dischi devono essere utilizzati solo per l’uso

consigliato. Per esempio: non eseguire la molatura, con la parte laterale del disco di taglio. I

dischi di taglio abrasivi sono destinati per il taglio perimetrale. Le forze laterali agenti su questi dischi, potrebbero causare la loro rottura.

d) Utilizzate sempre, le ﬂ angie non danneggiate

dei dischi, della grandezza e della forma corretta per il disco da voi selezionato. Le ﬂ angie

corrette del disco supportano il disco e ribassano la possibilità della sua rottura. Le ﬂ angie di taglio possono essere diverse dalle ﬂ angie per la molatura.

e) Non utilizzate i dischi consumati, original-

mente più grandi, per l’attrezzatura elettromeccanica più grande. I dischi destinati per

l’attrezzatura elettromeccanica più grande non sono adatti per i giri maggiori dell’attrezzatura più piccola e possono rompersi.

Le istruzioni di sicurezza aggiuntive per i lavori di molatura con la spazzola a ﬁ li metallici

Avvertimenti di sicurezza, speciﬁ ci per i lavori della molatura, con la spazzola a ﬁ li metallici a) Tenete presente che, anche durante il lavo-

ro normale si staccano i ﬁ li metallici dalla spazzola. Non sovraccaricate i ﬁ li con il carico eccessivo della spazzola. I ﬁ li di metallo pos-

sono facilmente penetrare nell’abbigliamento leggero o nella pelle.

b) Se per la molatura con la spazzola a ﬁ li me-

tallici è consigliato l’utilizzo dello schermo protettivo, evitate qualsiasi contatto tra il disco a ﬁ li metallici o la spazzola e lo schermo protettivo. Il disco a ﬁ li metallici o la spazzola,

può aumentare durante il lavoro il suo volume, per l’inﬂ uenza del carico e delle forze centrifughe.

Altre istruzioni di sicurezza

- L’apparecchiatura non deve essere utilizzata

nei locali umidi o bagnati, né fuori in caso di pioggia, nebbia o nevicata, né in ambienti a rischio d’esplosione.

- Prima di ogni utilizzo controllate il cavo d’ali-

mentazione ﬂ essibile e spina. Eventuali difetti vanno aggiustati in un centro d’assistenza specializzato.

- Fuori locali coperti utilizzate esclusivamente

cavi risp. prolunghe e accoppiamenti per cavi approvati.

- Fate entrare la macchina nel materiale nello

stato acceso.

- Non trasportate la macchina tenendola per il

cavo.

- Non lavorate trovandosi su una scala.

- Durante il lavoro utilizzate i guanti di protezione

e le scarpe solide.

- Durante il lavoro utilizzate gli occhiali di prote-

zione e le cufﬁ e per la protezione dell’udito.

- La polvere creatasi durante lavoro è nociva per

la salute. Durante il lavoro utilizzate l’aspirazione ed il respiratore.

- I materiali contenenti amianto devono essere

sottoposti a lavorazione esclusivamente da personale qualiﬁ cato. Osservare le disposizioni di sicurezza in vigore nei rispettivi paesi.

- Alimentazione mobile portate sempre dall’u-

tensile verso dietro.

- Utilizzate solo gli anelli di fresatura consigliati

dal produttore.

- La macchina può essere utilizzata solo con il

carter di protezione montato e, con la maniglia aggiuntiva ﬁ ssata.

- La forca dell’alimentazione mobile, inﬁ late nel-

la presa solo se, la fresatrice è spenta.

- Controllate se, nel materiale lavorato non si

trovano i condotti elettrici, dell’acqua o del gas – potrebbero causare l’infortunio.

- Non eseguite la fresatura sopra gli oggetti me-

tallici, i chiodi o le viti.

- È vietato lavorare con la fresatrice alle persone

dell’età inferiore di 16 anni.

5.3 Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 60 745. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità 86 dB (A) Potenza della rumorosità 97 dB (A) Imprecisione della misurazione K = 1,5 dB (A)

ATTENZIONE

Suono risultante dal lavoro Danneggiamento dell’udito

 Utilizzare protezioni acustiche!

Valori misurati conformemente alla norma EN 60 745. Molatura con il disco abrasivo ah = 5,3 m/s2 Imprecisione della misurazione K = 1,5 m/s²

I valori di emissione indicati (vibrazioni, rumorosità) – hanno valore di confronto tra le macchine, – permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l’uso, – rappresentano l’attrezzo elettrico nelle sue applicazioni principali. Valori maggiori sono plausibili con altre applicazioni, con altri utensili e in caso di scarsa manutenzione. Osservare i tempi di pausa e di funzionamento a vuoto della macchina!

6 Messa in esercizio

ATTENZIONE

Pericolo di incidenti, se la macchina viene azionata con una tensione o una frequenza diverse da quelle ammesse.

- La tensione di rete e la frequenza della sor-

gente elettrica devono coincidere con le indicazioni sulla targhetta.

- Nel Nord America è consentito esclusiva-

mente l'impiego di elettroutensili Festool con tensione 120 V/60 Hz.

6.1 Accensione – spegnimento

Accensione

Interruttore [1-2] mettere avanti, in questo modo si accende la macchina. In caso di spingere la parte anteriore dell’interruttore, l’interruttore si

blocca e si ottiene funzionamento continuo.

Spegnimento

Per un breve momento spingere la parte inferiore dell’interruttore [1-2], per sbloccarlo. L’interruttore ritorna alla posizione di spegnimento.

6.2 Parte elettronica del motore Limitazione della corrente di spunto

Il continuo spunto gestito elettronicamente garantisce l’avviamento del motore senza respinta. Con la corrente di spunto é sufﬁ ciente una protezione di 15 A.

AVVERTENZA

Le smerigliatrici senza la limitazione della corrente di spunto hanno necessità di una protezione maggiore – min. protezione di 16 A.

Spegnimento con respinta

In caso di diminuzione dei giri, per esempio il bloccaggio nel piano di taglio, si interrompe l’alimentazione della corrente nel motore. Per il riavviamento della macchina si deve prima spegnere e dopo riaccendere.

Protezione contro il riavviamento

Impedire l’avviamento non controllato della macchina in caso di mancata alimentazione. Per il riavviamento la macchina si deve prima spegnere e dopo riaccendere.

Preselezione del numero di giri

Tramite il regolatore dei giri [1-2] é possibile preselezionare il numero dei giri: Grado 1: 2000 min

–1

Grado 4: 4500 min Grado 2: 2950 min–1 Grado 5: 5300 min Grado 3: 3750 min–1 Grado 6: 5900 min Il numero di giri richiesto dipende dalla mola abrasiva utilizzata e dal tipo di materiale lavorato.

Elettronica costante

L’elettronica costante mantiene i giri durante l’andamento libero e in caso di carico vicino alla costante. In questo modo si ottiene lo spostamento regolare di lavoro.

Protezione contro il sovraccarico di temperatura

Per proteggere contro le elevate temperature scatta la parte elettronica di sicurezza in caso del raggiungimento della temperatura critica nel regime di raffreddamento. Il motore continua a girare con i giri a circa 2500min

–1

e la parte elet-

tronica costante si disattiva.

Dopo il raffreddamento tra circa 10 – 20 s la macchina é nuovamente pronta per il funzionamento regolare con il carico pieno. Nelle macchine scaldate a causa del funzionamento la protezione termica reagisce con un certo anticipo.

7 Utensili di fresatura

7.1 Scelta della testa di fresatura e della testa portamola

Secondo l’utilizzo e del settore di montaggio sono a disposizione diverse teste di fresatura. Per il risultato ottimale di lavoro utilizzate la testa di fresatura adatta. I dati contenuti nella tabella d’utilizzo per la preselezione dei giri sono i consigli e devono essere veriﬁ cati tramite le prove pratiche – vedi pagina

44.

7.2 Sostituzione della testa di fresatura / portamola

Prima di messa in funzione veriﬁ cate il funzionamento perfetto dell utensile di fresatura, girandolo con la mano. Prestate attenzione al tiraggio corretto di tutte le viti. Le quattro viti che collegano la ﬂ angia di collegamento con l’utensile della testa composta, devono essere strette al momento 5Nm. Le due viti di ﬁ ssaggio per il ﬁ ssaggio della testa alla macchina devono essere strette al momento 8Nm. Non lasciate inserito nessun l’utensile.

7.3 Sostituzione delle ruote per fresare

–1

Pericolo di incidenti, scossa elettrica

 Prima di eseguire qualsiasi operazione sulla

macchina estrarre sempre la spina dalla presa.

Quando i denti degli anelli di fresatura del metallo duro sono usurati, è possibile sostituirli.

 Girando il bottone [1-5] allentate la cintura di

ﬁ ssaggio nel modo di poter muovere la ﬂ angia di aspirazione [1-7].

 Girate parzialmente la ﬂ angia di aspirazione

completamente a sinistra e tiratela verso giù.

 Allentate le viti [2-1], [2-7] sulle quattro assi

del supporto degli utensili, tramite la chiave esagonale S4. Adesso le frese sono facilmente accessibili.

 Con anelli di fresatura sostituite anche le viti

[2-1], [2-7] e le sicurezze contro la torsione

AVVERTENZA

[2-2]. Le viti sono ﬁ ssate con leggera colla per evitare loro allentamento durante le vibrazioni. Utilizzate solo le viti originali forniti.

 Prima di tutto inserite su ogni asse tre anelli di

fresatura [2-4], dopo la rondella [2-3] e ﬁ ssate tutto tramite la sicurezza contro la torsione [2- 2] e le viti [2-1], [2-7]. Durante questa operazione dovete assolutamente inserire la sicurezza contro la torsione nella apposita scanalatura [2-5] nell’asse del supporto utensili. Senza la sicurezza contro la torsione può avvenire, durante il funzionamento allentamento delle viti e possono essere causati i danni imprevedibili.

 Posizionate la ﬂ angia d’aspirazione [2-10] nel

modo, di far entrare le parti scorrevoli [2-8] in apposite scanalature [2-9] sulla ﬂ angia di aspirazione.

 Impostate la profondità richiesta di fresatura e,

tramite il bottone girevole, stringete la cinghia

di ﬁ ssaggio. Durante il montaggio con i denti piatti è importante di inserire gli anelli di fresatura nel modo illustrato sulla ﬁ g. [3], vuol dire che, le punte devono essere girate nella direzione del giramento della testa di fresatura. L’esecuzione con i denti a punta (HW-SZ 12) viene utilizzata per l’eliminazione delle verniciature vecchie dal calcestruzzo o dagli intonaci. L’esecuzione con denti piatti (HW-FZ 12) viene utilizzata per la lavorazione degli spigoli di calcestruzzo.

8 Funzionamento

AVVERTENZA

Se si lavora con la fresatrice, bisogna utilizzare in ogni caso gli occhiali protettivi, per proteggere la vista dalle particelle in movimento dei materiali!

L’altezza regolabile della ﬂ angia di aspirazione è bisogno adattare al tipo di posizionamento. Durante eliminazione degli strati della vernice vecchia, le punte dei denti non dovrebbero uscire dalla ﬂ angia d’aspirazione più di 1mm. Al contrario, durante la fresatura degli intonaci, gli anelli di fresatura possono uscire da 2 – 4mm. L’altezza s’imposta nel modo che, con il bottone girevole [1- 5] allentate parzialmente la cintura di ﬁ ssaggio e la ﬂ angia d’aspirazione [1-7] girate a sinistra o a destra. Il percorso impostabile misura al massimo 5,5mm. Sulla scala [1-8] è possibile leggere approssimativamente la profondità impostata della fresatura. Nel caso che l’impostazione dell’al-

tezza è rigida, consigliamo di pulire le superﬁ ci di guida [2-6] e [2-11]. Dopo regolazione dell’altezza stringete di nuovo fortemente la cintura di ﬁ ssaggio!

ATTENZIONE

Non lavorate mi senza la ﬂ angia di aspirazione! Toglietela solo in occasione di pulizia delle superﬁ ci di guida o durante la sostituzione degli anelli di fresatura. Durante queste operazioni, estraete sempre la spina dalla presa!

La ﬂ angia di aspirazione ha nello stesso tempo il compito del supporto [1-6] sulla superﬁ cie lavorata. La fresatrice di risanamento appoggiare sempre nel modo piatto sul pezzo lavorato. Nel caso delle superﬁ ci diritte è ottimale l’impostazione di 6 grado Electronic.

ATTENZIONE

Durante il lavoro controllate se, gli anelli di fresatura girano sempre liberamente sugli assi. Nel caso contrario per es. per motivo di deposito della polvere, è bisogno estrarre la polvere dalla testa di fresatura. Per questo motivo non si dovrebbe lavorare mai senza l’aspirazione collegata!

8.1 Aspirazione

Per assicurare l’aspirazione funzionante inserite il tubo ( vere, marchio Festool sul terminale del tubo [1- 4]. Non dimenticate che, riempiendo il sacco di ﬁ ltrazione diminuisce notevolmente la potenza d’aspirazione. Ogni tanto svuotate anche il ﬁ ltro dell’aspirapolvere.

36 mm) di qualcuno degli aspirapol-

ATTENZIONE

Lavorate sempre con l’aspirazione collegata, altrimenti gli anelli di fresatura e l’impostazione dell’altezza della ﬂ angia di aspirazione in breve tempo si ostruiscono di polvere!

Per evitare nell’ambiente polveroso le scariche dell’elettricità statica, utilizzate esclusivamente gli aspirapolvere in esecuzione antistatica.

8.2 Maniglia aggiuntiva

Per comando della fresatrice con ambedue le mani è possibile ﬁ ssare a sinistra, sulla parte anteriore della cassa di cambio, la maniglia ag-

giuntiva [1-1]. Grazie allo speciale sistema “VIBRASTOP” si riducono le vibrazioni causate dalla maniglia aggiuntiva.

9 Manutenzione e cura

Pericolo di incidenti, scossa elettrica

 Prima di eseguire qualsiasi operazione sulla

macchina estrarre sempre la spina dalla presa.

 Tutte le operazioni di manutenzione e ripara-

zione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'ofﬁ cina per l'Assistenza Clienti autorizzata.

- Macchine imballate possono essere conservate in magazzini asciutti e non provvisti di riscaldamento a condizione che la temperatura non si abbassi oltre –5°C. Macchine non imballate possono essere conservate in magazzini asciutti in cui la temperatura non scenda oltre +5°C e dove non si veriﬁ chino repentini sbalzi di temperatura.

- Per assicurare la circolazione dell’aria devono essere le aperture di raffreddamento sempre pulite e libere.

- La macchina è attrezzata con i carboncini speciali ad scollegamento autonomo. Quando sono usurati, l’alimentazione della corrente elettrica sarà interrotta automaticamente e la macchina si fermerà.

- Nel caso delle difﬁ coltà durante la regolazione dell’altezza della ﬂ angia di aspirazione è necessario togliere e pulire la ﬂ angia.

riportate di seguito: www.festool.net/service

EKAT

AVVERTENZA

Servizio e riparazione solo da parte del

costruttore o delle officine di servizio autorizzate. Le officine più vicine sono

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito: www.festool.net/service

10 Ambiente

Non gettare gli elettroutensili nei riﬁ uti domestici! Provvedere ad uno smaltimento ecologico

dell’elettroutensile, degli accessori e dell’imballaggio! Osservare le indicazioni nazionali in vigore. Solo UE: secondo la direttiva europea /CE sui vecchi dispositivi elettrici ed elettronici e la sua applicazione in ambito nazionale, gli elettroutensili usati devono essere raccolti separatamente e riciclati in modo eco-compatibile.

Informazioni su REACh:

www.festool.com/reach

11 Dichiarazione di conformità CE

Fresatrice di risanamento N° di serie

RG 80 E 769231, 768829,

768798

Anno del contrassegno CE: 2013 Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: 2006/42/CE, 2004/108/CE, 2011/65/UE, EN 55 014-1, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer Direttore Ricerca, Sviluppo, Documentazione tecnica 2013-04-15

Testa di

fresatura

Tes ta

portamola

Montato Utilizzo

La testa di fresatura “forma piatta” con 12 rotelle di fresatura di metallo duro FZ-RG 80

La testa di fresatura “forma a punta” con 12 rotelle di fresatura di metallo duro SZ-RG 80

Montato Utilizzo

Testa portamola al diamante, il disco abrasivo con 8 segmenti con i grani di diamante applicati DIA HARD-RG 80

Testa portamola al diamante, il disco abrasivo con 8 segmenti con i grani di diamante applicati DIA ABRASIV-RG 80

- Rimozione di intonaci

- Eliminazione delle verniciature protettive elastiche sui muri e pavimenti

- Eliminazione delle basi schiumose e dei resti della colla (i resti dei tappeti)

- Eliminazione dei resti delle colle per le piastrelle

- Eliminazione delle verniciature protettive bituminose e di calcestruzzo

- Eliminazione delle vernici di lattice o delle vernici oliose sulle superﬁ ci di gesso

- Rimozione di intonaci

- Eliminazione delle ineguaglianze e delle parti oltrepassate della cassaforma del calcestruzzo fresco

- Eliminazione delle basi schiumose e dei resti delle colle (resti dei tappeti)

- Eliminazione dei resti delle colle per le piastrelle

- Eliminazione degli intonaci delle resine artiﬁ ciali sul isolamento termico

- Eliminazione delle ineguaglianze e delle parti oltrepassate dei pavimenti di cemento

- Molatura e la pulizia delle parti di calcestruzzo disgregato

- Eliminazione delle ineguaglianze sul calcestruzzo vecchio

- Eliminazione delle ineguaglianze e della parti oltrepassate dei pavimenti di cemento

- Molatura e la pulizia del calcestruzzo fresco

- Molatura dei materiali abrasivi

La rotella della

regolazione

elettronica

4 – 6

La rotella della

regolazione

elettronica

Testa portamola diamantata DIA THERMO-RG 80

Testa portamola al metallo duro, il disco abrasivo con i grani applicati di metallo duro HW Grob-RG 80

Testa portamola diamantata, mola abrasiva con grani diamantati saldati DIA UNI-RG 80

Testa portamola al metallo duro, il disco abrasivo con i grani applicati di metallo duro HW Fein-RG 80

- Materiali resistenti e termoelastici, ad es. colori, vernici protettive, collanti elastici

- Eliminazione delle verniciature protettive sulle pareti e sui pavimenti

- Levatura del gesso e del calcestruzzo poroso

- Eliminazione delle impurità dalla superﬁ ci di calcestruzzo

- Eliminazione delle vernici di lattice o oliose sulle superﬁ ci di gesso

- Lavorazione grossa

- Utilizzo universale, rimozione di colore dal cemento, da intonaci duri, da legno, rimozione di colle elastiche, di intonaci duri, di cemento molle

- Eliminazione delle vernici protettive elastiche sulle pareti e pavimenti

- Levatura del gesso e del calcestruzzo poroso

- Eliminazione delle impurità dalle superﬁ ci di calcestruzzo

- Eliminazione delle vernici a lattice o oliose sulle superﬁ ci di gesso

- Lavorazione Fein

5 – 6

3 – 5

5 – 6

3 – 5

Saneringsfrees RG 80 E

1 Symbolen

Dubbele isolering

Waarschuwing voor algemeen gevaar

Waarschuwing voor schok

Gebruik schutbril!

Draag gehoorbescherming!

Gebruik beschermende handschoenen!

Handleiding / aanwijzingen lezen

Niet in huisafval

 Aanwijzing, tip

2 Technische gegevens

Nominale spanning 220-240 V ~ Netfrequentie 50 / 60 Hz Vermogen 1100 W Verstelbaar toerental 2000 – 5900 min

gereedschap 80 mm Gewicht 3,2 kg Beschermingsklasse II /

3 Voorgeschreven gebruik

De machine werkt op het principe van een haakse slijper, maar met gebruikt van ook speciale gereedschappen voor het frezen en slijpen, bijv. van beton en pleisters. Machine is bestemd voor het verwijderen van verflagen, pleisters, resten van tegel- en tapijtlijm, voornamelijk van de harde ondergrond. Daarnaast kan de machine worden gebuikt voor het aanruwen van betonvlaktes en voor het egaliseren van overgangen in bekledingen. Ingeval van verkeerd gebruik is de gebruiker zelf aansprakelijk.

4 Bedieningselementen

[1-1] Extra handgreep [1-2] Schuifbare schakelaar

[1-3] Toerentalregulateur [1-4] Handgreep [1-5] Draaibare knop [1-6] Aanslagstrip [1-7] Afzuigﬂ ens [1-8] Schaal [2-1] Schroef [2-2] Zekering tegen verdraaiing [2-3] Onderligplaatje [2-4] Freesringen [2-5] Gereedschapdrager [2-6] Geleideoppervlak [2-7] Schroef [2-8] Glijddeel [2-9] Inkeping [2-10] Afzuigﬂ ens [2-11] Geleideoppervlak

In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd. De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

5 Veiligheidsadviezen

5.1 Algemene veiligheidsvoorschriften LET OP! Lees alle veiligheidsvoorschriften en instructies. Wanneer de waarschuwingen

en instructies niet in acht worden genomen,

kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

–1

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

5.2 Veiligheidsvoorschriften met betrekking

tot de mogelijke toepassingen

Algemene veiligheidsadviezen voor schuren, vlakslijpen, borstelschuren of slijpzagen: a) Dit elektromechanische gereedschap is be-

stemd voor het gebruik als een vlakschuurmachine of freesmachine met freeskop. Lees zorgvuldig de betreffende veiligheidsadviezen, aanwijzingen, instructieafbeeldingen en speciﬁ caties. Het niet in acht nemen van alle

hieronder vermelde instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

b) Met dit gereedschap wordt het polijsten of

snijden niet aangeraden. Aanwending van dit apparaat voor andere doeleinden dan waar het voor bestemd is is gevaarlijk en kan letsel veroorzaken.

c) Gebruik geen hulpstukken die niet uitsluitend

door de fabrikant voor dit apparaat ontworpen en aanbevolen zijn. Dat sommige produkten

combineerbaar zijn met uw apparaat is nog geen garantie dat ze veilig kunnen worden gebruikt.

d) Het nominale toerental dat op de hulpstuk-

ken is aangegeven moet ten minste gelijk zijn aan het maximale toerental van het apparaat.

Hulpstukken die bestemd zijn voor een toerental dat hoger is dan het nominale toerental kunnen barsten of in stukken breken.

e) De buitendiameter en dikte van de hulpstuk-

ken moeten binnen het bereik zijn van de nominale omvang van uw apparaat. Hulpstukken

met een onjuiste omvang kunnen niet naar behoren worden bediend of beveiligd.

f) De afmetingen van de bevestigingsopeningen

van de schijven, ﬂ enzen, steunschijven of andere accessoires moeten overeenkomen met de afmetingen van de spil van de machine.

Hulpstukken waarbij deze afmetingen niet kloppen zullen in het gebruik niet uitgebalanceerd zijn en overmatig vibreren waardoor u de controle over het apparaat kunt verliezen.

g) Gebruik geen beschadigde hulpstukken.

Controleer voor het gebruik eerst de hulpstukken – let bij schuurschijven op afgeschilferde stukjes of barstjes, bij steunschijven op scheurtjes of overmatige slijtage en bij schuurborstels op loszittend of gespleten ijzerdraad. Controleer als een hulpstuk op de grond is gevallen of het niet is beschadigd en vervang het indien noodzakelijk. Zorg na het controleren en bevestigen van de hulpstukken dat u en eventuele omstanders zich niet op op dezelfde hoogte bevinden als het draaiende gereedschap en laat vervolgens het apparaat gedurende een minuut onbelast testdraaien op het maximale toerental. In het algemeen

zullen hulpstukken die beschadigd zijn al tijdens deze test barsten of in stukken breken.

h) Gebruik een beschermende uitrusting voor

uw persoonlijke veiligheid. Gebruik, afhankelijk van de wijze waarop het apparaat wordt aangewend, een veiligheidshelm met vizier of een veiligheidsbril. Maak zo veel mogelijk gebruik van een stofmasker, oorbeschermers,

werkhandschoenen en een werkschort dat bestand is tegen slijpstof en materiaalkorrels. De oogbeschermers moeten in staat zijn

allerlei soorten rondvliegend materiaal tegen te houden dat bij de verschillende werkzaamheden vrijkomt. Een stofmasker of een ademhalingstoestel dient alle deeltjes die tijdens het werk vrijkomen uit de luchtstroom te ﬁ ltreren. Let op, langdurige blootstelling aan geluid van hoge intensiteit kan gehoorbeschadiging tot gevolg hebben.

i) Zorg er voor dat omstanders op veilige af-

stand van de werkplek staan. Ieder die uw werkomgeving betreedt dient eveneens een beschermende uitrusting te dragen. Ook op

geruime afstand van de werkplek loopt men risico letsel op te lopen door rondvliegend materiaal of afgebroken stukken gereedschap.

j) De slijpmachine kan tijdens het gebruik op

een verborgen elektrische leiding stuiten of onverhoeds het eigen aansluitsnoer raken. Houd om elektrische schokken te vermijden de machine tijdens het werk altijd vast aan de geïsoleerde handvatten. De metalen behuizing

kan na aanraking met een elektrische kabel onder stroom komen te staan, wat bij aanraking letsel tot gevolg kan hebben.

k) Houdt het aansluitsnoer buiten het bereik van

het draaiende gedeelte van het apparaat. De kans bestaat dat indien u de macht over het apparaat verliest, het aanvoersnoer wordt doorgesneden en dat uw hand(en) er in verstrikt raken en naar het roterende gedeelte worden toegetrokken.

l) Leg het apparaat nooit neer eer het volledig

tot stilstand is gekomen. Het draaiende gedeelte kan ergens aan vast blijven haken en u kunt zo de controle over het apparaat verliezen.

) Houd het apparaat nooit naar u zelf toege-

keerd als het nog in bedrijf is. Het draaiende gedeelte kan in uw kleren verstrikt raken en zo naar uw lichaam toegetrokken worden.

n) Reinig de luchtingsgaten van machine regel-

matig. De ventilator zuigt slijpstof in de behuizing van de elektromotor – een te langdurige opeenhoping van metalen stofdeeltjes kan leiden tot kortsluiting of elektrische schokken.

o) Gebruik dit apparaat niet in de nabijheid van

licht ontvlambare stoffen. Dergelijke stoffen kunnen door de vonken die vrijkomen tot ontbranding komen.

p) Gebruik geen hulpstukken die gekoeld moe-

ten worden met behulp van vloeistoffen. Het

gebruik van water of andere vloeibare koelingsstoffen kan letsel of zelfs de dood door een elektrische schok tot gevolg hebben.

Nadere veiligheidsinstructies die betrekking hebben op alle werkfuncties

Terugslag en soortgelijke risico’s

Het plotseling ingeklemd of geblokkeerd raken van de draaiende schijf, steunschijf, staalborstel of een ander roterend hulpstuk van de machine heeft een krachtige terugslag tot gevolg. De machine wordt oncontroleerbaar en maakt een heftige beweging in een richting die tegengesteld is aan de richting van de schijf op het punt waar deze geblokkeerd raakte. Een voorbeeld: indien de schijf ingeklemd of geblokkeerd raakt in het werkstuk kan dit de machine naar boven slaan of zelfs de lucht inwerpen. In dat geval kan de machine, afhankelijk van de oorspronkelijke draairichting van de schijf, achterwaards naar de gebruiker toe of juist van hem af geslingerd worden. Een schijf kan in zulke gevallen ook in stukken breken. Terugslag is het gevolg van oneigenlijk gebruik van de machine en/of slechte werkomstandigheden of -technieken en is te vermijden door de hieronder vermelde veiligheidsmaatregelen in acht te nemen. a) Houd het apparaat stevig vast en neem een

juiste houding aan zodat uw lichaam en armen in staat zijn een mogelijke terugslag op te vangen. Maak, indien het apparaat hiermee is uitgerust, altijd gebruik van de extra handgreep die speciaal bestemd is voor het zoveel mogelijk in bedwang houden van het apparaat bij terugslag of tijdens het reactieve torsiemoment dat telkens optreedt als het wordt aangezet. De gebruiker is wel degelijk in staat

het torsiemoment of een terugslag onder controle te houden indien de juiste veiligheidsprocedures worden opgevolgd.

b) Kom nooit met uw hand in de buurt van het

draaiende gedeelte van de machine. Bij terugslag kan uw hand door de schijf worden afgehakt.

c) Ga niet op een plaats staan waar de machine

na een mogelijke terugslag terecht kan komen. Bij terugslag wordt de machine in een

richting geworpen die tegengesteld is aan de richting van de draaischijf op het punt waar deze vastloopt.

d) Schenk extra aandacht aan de bewerking van

hoeken, scherpe randen e.d. Probeer stui-

teren en vastlopen van de machine te voorkomen. Hoeken, scherpe randen en het niet

goed vasthouden van de machine zodat deze stuitert kunnen een terugslag veroorzaken en er voor zorgen dat de machine oncontroleerbaar wordt.

e) Bevestig geen kettingzaagblad, houtbewer-

kingsschijf of getand cirkelzaagblad aan de machine. Dit soort schijven veroorzaakt regel-

matig een terugslag en maakt het apparaat oncontroleerbaar.

Aanvullende veiligheidsadviezen met betrekking tot het schuren en doorslijpen

Waarschuwingen die speciﬁ ek zijn gericht op schuren en doorslijpen a) Gebruik uitsluitend draaischijven die door

de fabrikant zijn aanbevolen en bij elk type draaischijf de daarbij behorende, voor dit doel speciaal ontworpen, beschermkap. Schijven

die niet speciﬁ ek voor deze machine ontworpen zijn kunnen niet afdoende worden afgeschermd en zijn daarom gevaarlijk.

b) De beschermkap dient op een veilige manier

aan het apparaat te worden bevestigd en in de juiste – veiligste – positie te worden ingesteld zodat een zo klein mogelijk gedeelte van de draaischijf aan de gebruikerszijde onbedekt blijft. De beschermkap biedt bescherming te-

gen rondvliegende brokstukjes en voorkomt dat de gebruiker met de schijf in aanraking komt.

c) De schijven dienen slechts te worden gebruikt

voor de werkzaamheden waarvoor ze zijn ontworpen. Gebruik de vlakke zijkant van een doorslijpschijf bijvoorbeeld nooit om mee te schuren. Doorslijpschijven zijn ontworpen voor

radiale belasting (met kan uitsluitend slijpen met behulp van de rand van de schijf). Indien doorslijpschijven worden blootgesteld aan zijwaardse krachten kunnen ze uitelkaar springen.

d) Gebruik altijd onbeschadigde flenzen met

de juiste vorm en afmetingen voor de door u gekozen schijf. Geschikte ﬂ enzen verstevigen

de schijf en verlagen zo de kans dat deze barst. Doorslijpﬂ enzen kunnen verschillen van ﬂ enzen die bestemd zijn voor schuurschijven.

e) Gebruik geen gebruikte schijven die oor-

spronkelijk bestemd waren voor grote machines. Schijven die eigenlijk bestemd zijn

voor groot elektromechanisch gereedschap zijn ongeschikt voor het hogere toerental van

kleinere machines en kunnen barsten als ze aan dergelijke apparaten worden bevestigd.

Aanvullende veiligheidsinstructies met betrekking tot staalborstelschuurwerk

Speciﬁ eke waarschuwingen betreffende werkzaamheden met staalborstels a) Wees u bewust van het feit dat zelfs onder

normale werkomstandigheden voortdurend metaaldraden van de borstels afvliegen. Stel de borstels niet bloot aan overmatige belasting. Wees voorzichtig, rondvliegende metaal-

draden kunnen gemakkelijk door kleding en/ of de huid heendringen.

b) Voorkom in specifieke gevallen, wanneer

voor schuurwerk met metaalborstels een beschermkap vereist is, dat draaiende borstels of borstelschijven met de beschermkap in contact komen. Tijdens het werk kunnen

borstelschijven of borstels als gevolg van de belasting en de middelpuntvliedende kracht een grotere omvang krijgen.

Overige veiligheidsinstructies

- De machine mag niet in vochtige, natte ruimten

worden gebruikt, buiten bij regen, mist, sneeuwen en in ruimte met explosiegevaar.

- Controleer voordat u het werktuig gaat gebrui-

ken de beweegbare toevoerkabel en de vork. Laat de gebreken door een vakbekwame service herstellen.

- Gebruik buiten de gebouwen uitsluitend goed-

gekeurde verlengkabels en kabelverbindingen.

- Zet de machine in het materiaal al draaiende.

- Draag de machine niet hangend aan de kabel.

- Werk niet op een ladder.

- Draag onder het werk beschermhandschoenen

en stevige schoenen.

- Gebruik tijdens het werken een schutbril en

oorbeschermers.

- Het bij het werken ontstane slijpstof is scha-

delijk voor de gezondheid. Gebruik tijdens het werken de afzuiger en respirator.

- Asbesthoudend materiaal mag alleen door ter

zake kundige personen worden bewerkt. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn.

- Leid de beweegbare toevoerkabel altijd vanuit

het gereedschap naar achteren.

- Gebruik slechts de door fabrikant aanbevolen

freesringen.

- Machine mag slechts dan worden gebruikt als

de beschermkap is opgezet en de handgreep vastgezet.

- Steek de vork van de beweegbare toevoerkabel

slechts dan in het stopcontact als de freesmachine uitgeschakeld is.

- Controleer nogmaals of in het te bewerken ma-

teriaal geen elektrische, water- of gasleidingen lopen – er zou een ongeluk kunnen plaatsvinden.

- Frees nooit door metalen voorwerpen, spijkers

of schroeven.

- Personen jonger dan 16 jaar mogen met de

freesmachine niet werken.

5.3 Informatie over geluid en vibratie

Meetwaarden vastgesteld volgens EN 60 745. Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt: Geluidsdrukniveau 86 dB (A) Geluidsvermogenniveau 97 dB (A) Onnauwkeurige meting K = 1,5 dB (A)

LET OP

Geluid dat bij het werk optreedt Beschadiging van het gehoor

 Draag gehoorbescherming!

Meetwaarden vastgesteld volgens EN 60 745. Schuren met schuurschijf a Onnauwkeurige meting K = 1,5 m/s²

= 5,3 m/s

De aangegeven emissiewaarden (trilling, geluid) – zijn geschikt om machines te vergelijken, – om tijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te maken – en gelden voor de belangrijkste toepassingen van het persluchtgereedschap. Hogere waarden zijn mogelijk bij andere toepassingen, met ander inzetgereedschap of bij onvoldoende onderhoud. Neem de vrijloop- en stilstandtijden van de machine in acht!

6 Inbedrijfstelling

WAARSCHUWING

Gevaar voor ongevallen wanneer de machine met een ontoelaatbare spanning of frequentie wordt gebruikt.

- De netspanning en de frequentie van de

stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.

- In Noord-Amerika mogen alleen Festool-

machines met een spanningsopgave van 120 V/60 Hz worden ingezet.

6.1 Aanzetten – uitzetten Aanzetten

Verzet de drukknop van de schakelaar [1-2] naar voren, daarmee wordt de machine aangezet. Wanneer u daarbij op het voorste gedeelte van de drukknop drukt, wordt deze vergrendeld en de machine blijft constant lopen.

Uitzetten

Druk kort op het achtergedeelte van de drukknop van de schakelaar [1-2], de vergrendeling wordt losgemaakt. De drukknop van de schakelaar springt terug in de positie uit.

6.2 Elektronica van de motor Beperking van de aanzetstroom

De elektronisch bestuurde traploze aanloop verzorgt de aanloop van de machine zonder terugslag. Dankzij de beperkte aanzetstroom van de machine is de zekering van 15 A voldoende.

WAARSCHUWING

De machines zonder de beperking van de aanloopstroom vereisen een hogere zekering – min. een zekering van 16 A.

Uitzetten bij terugslag

Bij plotseling zakken van het toerental, bijv. door blokkering in verdeelsnede, bij snijden, wordt de toevoer van de stroom naar de motor onderbroken. Voor het opnieuw aanzetten moet de machine als eerst worden uitgezet en dan opnieuw aangezet.

Bescherming tegen herstarten

Voorkom een ongecontroleerde start van de machine na een stroomonderbreking. Om de machine te herstarten moet deze als eerst worden uitgezet en opnieuw aangezet.

Voorselectie toerental

Met behulp van de toerenregelaar [1-3] kan het toerental traploos worden voorgeselecteerd: Stand 1: 2000 min

–1

Stand 4: 4500 min Stand 2: 2950 min–1 Stand 5: 5300 min Stand 3: 3750 min–1 Stand 6: 5900 min Het gewenste toerental hangt af van de gebruikte schuurschijf en het te bewerken materiaal.

Constante elektronica

Constante elektronica houdt het toerental bij onbelast draaien en bij de belasting dicht bij de constante. Daarmee wordt een gelijkmatige werkverplaatsing bereikt.

Beveiliging tegen overbelasting door warmte

Ten behoeve van de beveiliging tegen de oververhitting schakelt de veiligheidselektronica bij het bereiken van de kritische temperatuur over naar de koelingmodus. De motor loopt dan door met een toerental van ca. 2500 min

–1

en de constante elektronica wordt gedeactiveerd. Na een koeling van ca. 10 – 20 sec is de machine opnieuw klaar voor bedrijf en volledig te belasten. Bij de door de werking verhitte machines reageert de warmtebescherming adequaat eerder.

7 Freesgereedschappen

7.1 Keuze tussen een frees- en schuurkop

Al naar gelang het gebruik en toepassingsgebied zijn er verschillende freeskoppen ter beschikking. Gebruik voor een optimaal resultaat de geschikte freeskop. Gegevens opgenomen in de toepassingstabel voor de toerentalkeuze zijn slechts richtgetallen en zouden door praktische testen moeten worden vastgesteld – zie de pagina 53.

7.2 Verwisselen van freeskop / schuurkop

Test de vlekkeloze werking van het freesgereedschap voor de ingebruikneming door het met de hand te draaien. Zorg er voor dat alle schroeven goed aangetrokken zijn. De vier schroeven die de ﬂ ens met het gereedschap van de samengestelde kop verbinden, moeten met aanhaalmoment van 5Nm zijn aagetrokken. De twee bevestigingschroeven voor het spannen van de kop op de machine moeten met het moment 8 Nm zijn aangetrokken. Laat geen gereedschappen ingezet.

–1

7.3 Freeswielen vervangen

8 Gebruik

WAARSCHUWING

Gevaar voor ongevallen, elektrische schokken

 Haal vóór alle werkzaamheden aan de

machine altijd de stekker uit het stopcontact.

Wanneer de hardmetalen tanden van freesringen versleten zijn, kunnen zij worden vervangen.

 Maak door het draaien met de knop [1-5] de

spanband zodanig los zodat er met de afzuigﬂ ens [1-7] bewogen kan worden.

 Draai de afzuigﬂ ens volledig naar links en trek

het naar beneden.

 Maak de schroeven [2-1], [2-7] op de vier as-

sen van de gereedschapdrager los met behulp van een zeskantige binnensleutel S4. Nu zijn de frezen makkelijk toegankelijk.

 Vervang samen met de freesringen ook de

schroeven [2-1], [2-7] en zekeringen tegen verdraaiing [2-2]. Schroeven zijn met behulp van een lichte lijm vastgezet, om het loskomen ervan tijdens vibraties te voorkomen. Gebruik slechts geleverde originele schroeven.

 Zet als eerst op elke as drie freesringen [2-

4], daarna het onderligplaatje [2-3] en maak alles vast met behulp van de zekering tegen verdraaiing [2-2] en de schroeven [2-1], [2- 7]. Let daarbij goed op dat de zekering tegen verdraaiing in de daarvoor bedoelde inkeping [2-5] in de as van de gereedschapdrager komt. Zonder gebruik van de zekeringen tegen verdraaiing kunnen tijdens het bedrijf de schroeven loskomen en daarmee kan een enorme schade worden aangericht.

 Zet de afzuigﬂ ens [2-10] zodanig op, dat de

glijddelen [2-8] in de daarvoor bedoelde inkepingen [2-9] op de afzuigﬂ ens vallen.

 Stel de gewenste freesdiepte in en trek met de

draaibare knop de spanband aan. Bij het vastzetten van de freeskop met platte tanden is het belangrijk dat de freesringen zodanig opgezet zijn, zoals op ﬁ guur [3] is aangegeven, dwz. de punten moeten in de draairichting van de freeskop staan. De freeskop met scherpe tanden (HW-SZ 12) wordt voor het verwijderen van oude laklagen van het beton of pleisters gebruikt. De freeskop met platte tanden (HW-FZ 12) wordt voor het vereffenen van bekistingkanten en het afwerken van betonnen randen gebruikt.

WAARSCHUWING

Bij het werken met de saneringsfrees moet men in elk geval een veiligheidsbril dragen, om de ogen voor rondvliegende deeltjes van materialen te beschermen!

De verstelbare hoogte van de afzuigﬂ ens moet volgens de wijze van het inzetten van het gereedschap worden versteld. Bij het verwijderen van oude verﬂ agen zouden punten van de tanden niet meer dan 1mm uit de afzuigﬂ ens mogen uitsteken. Bij het frezen van pleisters kunnen daar tegenover de freesringen 2 – 4mm uitsteken. De hoogte stelt men in met behulp van de draaibare knop [1-5], waarmee de spanband losgemaakt wordt en de afzuigﬂ ens [1-7] naar links of rechts gedraaid kan worden. De instelbare lengte is maximaal 5,5mm. Op de schaal [1-8] kan men ongeveer de ingestelde diepte van het frezen aﬂ ezen. Als het verstellen van de hoogte moeilijk gaat, is het raadzaam de geleideoppervlakken schoon te maken [2-6] en [2-11]. Na het instellen van de hoogte opnieuw de spanband aantrekken!

ATTENTIE

Werk nooit zonder afzuigﬂ ens! Haal deze alleen dan weg als de geleideoppervlakken worden schoongemaakt of bij het uitwisselen van freesringen. Trek bij deze werkzaamheden steeds de stekker uit het stopcontact!

Afzuigﬂ ens heeft tevens functie van een steunvlak [1-6] op het te bewerken vlak. Saneringsfrees legt men altijd plat tegen het werkstuk aan. Wanneer de oppervlakken vlak zijn, is de optimale verstelling 6de graad van Electronic.

ATTENTIE

Controleer onder het werken of de freesringen steeds ongehinderd op de assen draaien. Is het niet zo, bijv. door bezinksels van stof, moeten deze uit de freeskop worden uitgeklopt. Dat is de reden waarom men nooit zonder aangesloten afzuiger van stof zou mogen werken!

8.1 Afzuigen

Om de effectiviteit van het afzuigen te garanderen, zet de slang (

36 mm) van een van de stofafzui-

gers merk Festool op het eindstuk van de slang [1-4]. Vergeet niet dat hoe voller de ﬁ lterzak, hoe lager het afzuigvermogen. Klop van tijd tot tijd ook de ﬁ lter van de afzuiger uit.

de machine stopt.

- In het geval dat de hoogte van de afzuigﬂ ens moeilijk in te stellen is moet de ﬂ ens worden afgehaald en schoongemaakt.

ATTENTIE

Werk altijd met afzuiger aan, anders worden de freesringen en ook de verstelling van de hoogte van de afzuigﬂ ens met slijpstof verstopt!

Om de ontlading van de statische elektriciteit in een stofﬁ ge omgeving te voorkomen, gebruik uitsluitend stofafzuigers met antistatische uitvoering.

8.2 Extra handgreep

Om de slijpmachine met beide handen te kunnen bedienen kan men links op het voorste deel van de kap van de transmissiebak een extra handgreep vastzetten [1-1]. Dankzij de speziale „VIBRASTOP“–constructie worden trillingen door de extra handgreep verminderd.

9 Onderhoud en service

Gevaar voor ongevallen, elektrische schokken

 Haal vóór alle werkzaamheden aan de ma-

chine altijd de stekker uit het stopcontact.

 Alle onderhouds- en reparatiewerkzaamhe-

den waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

- Verpakte elektrisch gereedschap is mogelijk in een droog, zonder verwarming opslagplaats te bewaren met een voorwaarde, dat de temperatuur niet onder –5°C heeft gedaald. Uitverpakte elektrisch gereedschap mogen bewaren worden in een droog opslagplaats waarin temperatuur niet onder +5°C heeft gedaald en waarin geen plotseling veranderingen van temperatuur voorkomen.

- Om het doorstromen van de lucht te garanderen moeten de koelinggaten op de motor steeds schoon en vrij zijn.

- Machine is van speciﬁ eke zelf loskoppelbare kooltjes voorzien. Bij het verslijten ervan wordt de stroomtoevoer automatisch onderbroken en

WAARSCHUWING

Klantenservice en reparatie alleen door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op:

www.festool.net/service

EKAT

Alleen originele Festool-reserveonderdelen

gebruiken! Bestelnr. op:

www.festool.net/service

Speciale gevaaromschrijving voor het milieu

Geef elektrisch gereedschap niet met het huisvuil mee! Voer het apparaat, de accessoires en de

verpakking op milieuvriendelijke wijze af! Neem daarbij de geldende nationale voorschriften in acht. Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie voor REACh:

www.festool.com/reach

11 EG-conformiteitsverklaring

Saneringsfrees Serienr.

RG 80 E 769231, 768829,

Jaar van de CE-markering: 2013 Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN 55 014-1, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer Hoofd onderzoek, ontwikkeling en technische documentatie 2013-04-15

768798

Freeskop Geplaatst Toepassing

Freeskop „platte uitvoering“ met 12 hardmetalen freeswieltjes FZ-RG 80

Freeskop „spitse uitvoering“ met 12 hardmetalen freeswieltjes SZ-RG 80

Schuurkop Geplaatst Toepassing

Diamanten schuurkop, schuurschijf met 8 segmenten met aangebrachte diamanten korrels DIA HARD-RG 80

Diamanten schuurkop, schuurschijf met 8 segmenten met aangebrachte diamanten korrels DIA ABRASIV-RG 80

- Verwijderen van pleisters

- Verwijderen van elastische beschermende verﬂ agen op muren en vloeren

- Verwijderen van schuimonderlagen en lijmresten (resten tapijt)

- Verwijderen lijmresten van vloertegels

- Verwijderen van bitumen- en betonnen beschermende verﬂ agen

- Verwijderen van latexverf of olieverf op gipsonderlaag

- Verwijderen van pleisters

- Verwijderen oneffenheden en overstekken na bekisting bij vers beton

- Verwijderen van schuimonderlaag en lijmresten (resten tapijt)

- Verwijderen lijmresten van vloertegeld

- Verwijderen van pleisters uit kunsthars op warmte-isolatie

- Verwijderen van oneffenheden en overstekken van cementvloeren

- Afschuren en schoonschuren van verweerde betondelen

- Verwijderen van oneffenheden op oud beton

- Verwijderen van oneffenheden en overstekken van betonnen vloeren

- Wegschuren en schoonschuren van vers beton

- Schuren van afschuurbare materialen

Instelwieltje

elektronica

4 – 6

Instelwieltje

elektronica

Diamant slijpkop DIA THERMO-RG 80

Hardmetalen schuurkop, schuurschijf met aangebrachte hardmetalen korrels HW Grob-RG 80

Diamant slijpkop, slijpschijf waarop diamantkorrels zijn opgesoldeerd DIA UNI-RG 80

Hardmetalen schuurkop, schuurschijf met aangebrachte hardmetalen korrels HW Fein-RG 80

- Taaie en thermoelastische materialen, bijv. verf, beschermende strijklagen, elastisch lijm

- Verwijderen van elastische beschermende verﬂ agen op muren en vloeren

- Afname van gips en poreus beton

- Verwijderen van vuil van betonnen oppervlakken

- Verwijderen van latex of olieverf op gipsoppervlakken

- Ruwe afwerking

- Universele toepassing, verwijderen van verf van beton, harde pleister, hout, verwijderen van elastisch lijm, harde pleisters, zacht beton

- Verwijderen van elastische beschermende verﬂ agen op muren en vloeren

- Afname gips en poreus beton

- Verwijderen van vuil van betonnen oppervlakken

- Verwijderen van latex of olieverf op gipsoppervlakken

- Fijne afwerking

5 – 6

3 – 5

5 – 6

3 – 5

Renoverings fräs RG 80 E

1 Symboler

Dubbel isolering

Varning för allmän risk

Varning för elstötar

Använd skyddsglasögon!

Bär alltid hörselskydd!

Använd skyddshandskar!

Läs bruksanvisningen / anvisningarna

Tillhör inte till kommunalavfall

 Information, tips

2 Tekniska data

Nominell spänning 220-240 V ~ Nätfrekvens 50 / 60 Hz Prestationsupptagning 1100 W Justerbart varvtal 2000 – 5900 min

verktyg 80 mm Vikt 3,2 kg Skyddsklass II /

3 Föreskriven användning

Maskinen arbetar enligt vinkelslipsprincip men använder även specialverktyg för fräsning och slipning av t.ex. betong och puts. Maskinen är bestämd till att skaffa bort målningar, puts, rester av belägg- och mattorklister, framförallt av hårda underlag. Dessutom kan maskinen användas till att förråa betong och till att fräsa bromsbelägg. För oriktig användning tar ansvar användaren själv.

4 Styrelement

[1-1] Avtagbart handtag [1-2] Brytarspak [1-3] Regleringshjul [1-4] Handtag

[1-5] Knapp [1-6] Stopplist [1-7] Utsugsﬂ äns [1-8] Gradskala [2-1] Skruv [2-2] Säkring [2-3] Mellanlägg [2-4] Fräsringar [2-5] Verktygshållare [2-6] Ledyta [2-7] Skruv [2-8] Gliddel [2-9] Ränna [2-10] Utsugsﬂ äns [2-11] Ledyta

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen. De angivna bilderna ﬁ nns i början av bruksanvisningen.

5 Säkerhetsanvisningar

5.1 Allmänna säkerhetsanvisningar OBS! Läs alla säkerhetsföreskrifter och anvisningar. Om du inte rättar dig efter var-

ningarna och anvisningarna kan det leda till elektriska överslag, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till bat-

–1

teridrivna elverktyg (sladdlösa)

5.2 Säkerhetsinstruktioner för all drifts-

verksamhet

Säkerhetsinstruktionerna är desamma för de olika arbetsmomenten slipning, planslipning, slipning med stålborste eller friktionssågning: a) Detta elektromekaniska verktyg är avsett att

användas som planslip eller fräs med fräshuvud. Läs igenom alla varningar, instruktioner, illustrationer och speciﬁ kationer som gäller för elektromekaniska verktyg. Om de nedan

angivna instruktionerna inte respekteras kan detta innebära elolyckor, eldsvåda eller svåra skador.

b) Det är inte rekommenderat att utföra polering

eller sågning med detta verktyg. Utförande av arbetsuppgifter som verktyget inte är avsett för kan innebära risker och skador på personal.

c) Använd inte utrustning som inte är uttryck-

ligen föreslagen och rekommenderad av

verktygets tillverkare. Endast det faktum att utrustningen passar till ert verktyg garanterar inte säker användning.

d) Tillbehörens angivna varvtal skall åtminstone

vara lika med det maximala varvtal som står angivet på verktyget. Tillbehör som arbetar

med högre varvtal än det angivna varvtalet kan brytas av och gå sönder.

e) Den yttre omkretsen och tjockleken på er

utrustning skall vara inom måtten för de angivna ramarna för era elektromekaniska verktyg. Utrustning med felaktig storlek kan

inte skyddas eller hanteras på tillräckligt säkert sätt.

f) Fästmåtten för skivan, ﬂ änsar, stödskivor och

all annan utrustning skall vara anpassade för fästning på verktygets spindel. Utrustning

med fästöppningar som inte motsvarar montagemåtten för det elektromekaniska verktyget kommer inte att vara balanserade och kan börja vibrera och innebär förlust av kontrollen.

g) Använd inte defekt utrustning. Innan varje

användning skall utrustningen kontrolleras: slipskivorna för sprickor och avslagna ﬂ isor, stödskivorna för sprickor, eller slitage, stålborstarna för lösa eller spruckna ståltrådar. Om utrustning eller verktyg ramlar av, kontrollera skador eller montera på icke-skadad utrustning. Efter kontroll och montering av utrustning skall man placera sig så att man står utanför den förlängda rotationsriktningen och låt verktyget rotera åtminstone 1minut på högsta varvtal. Under denna testkörning bryts

eller faller defekt utrustning i vanliga fall av.

h) Använd personlig skyddsutrustning. Med hän-

syn till arbetets karaktär använd munskydd, säkerhetsglasögon eller skyddsglasögon. Om så krävs använd dammask, öronproppar, handskar och skyddsförkläde som skyddar mot ﬂ isor och andra delar från bearbetningsobjektet. Ögonskyddet skall kunna skydda mot

ﬂ ygande smådelar som uppstår vid olika arbetsmoment Dammask eller munskydd skall kunna ﬁ ltrera bort de partiklar som utvecklas vid arbetsmomentet. Långvarig utsättning för buller med hög intensitet kan ge upphov till hörselskador.

i) Se till att omkringstående håller ett säkert

avstånd från arbetsplatsen. Var och en som beﬁ nner sig på arbetsplatsen skall använda personlig skyddsutrustning. Flisor från bear-

betningsobjektet eller skadad utrustning kan ﬂ yga iväg och orsaka skador även utanför den

närmaste arbetsplatsen.

j) Vid arbete kan sågverktyget komma i kontakt

med dolda elledningar eller den egna elkabeln, håll därför verktyget endast i delarna med isolerad yta. Sågverktyg som kommer i

kontakt med “levande” strömledning kan innebära att verktygets metalldelar också blir “levande” och i och med det orsakar elolyckor för användaren.

k) Placera den böjliga elkabeln utanför det rote-

rande verktygets räckvidd. Om man förlorar kontrollen över verktyget kan det innebära att elkabeln skärs av eller slipas till och dessutom kan händer eller armar fastna i det roterande verktyget.

l) Lägg aldrig ned ett elektromekaniskt verktyg

förrän det har stannat helt och hållet. Roterande verktyg kan fastna i ytan och dra med sig andra redskap.

) Sätt aldrig på elektromekaniska verktyg un-

der förﬂ yttning. Oavsiktlig beröring av ett roterande verktyg kan göra att era kläder fastnar och drar verktyget mot er kropp.

n) Rengör verktygets ventilationsöppningar re-

gelbundet. Motorﬂ äkten drar in damm i dosan och överdriven ansamling av metalldamm kan innebära elektriska risker.

o) Arbeta inte med elektromekaniska verktyg

i närheten av brandfarliga material. Gnistor kan antända sådana material.

p) Använd inte utrustning som kräver kylvätska.

Användning av vatten eller annan kylvätska kan orsaka skador eller dödsfall p.g.a. elektriska stötar.

Övriga säkerhetsinstruktioner för all driftsverksamhet

Bakslag och varningar i samband med det

Bakslag är en reaktion på att den roterande skivan, stödskivan, borsten eller annat verktyg har fastnat eller hackat i någonting. Fastnande eller hackning orsakar ett omedelbart stopp i det roterande verktyget vilket med för att verktyget okontrollerat kommer att röra sig i motsatt rotationsriktning vid punkten där det fastnat. T.ex. om verktygets slipskiva fastnar eller hackar till i bearbetningsobjektet kommer skivans kant, som fastnat i materialet, tryckas upp eller kastas ut från objektet. Skivan kan kastas ut mot användaren eller ifrån användaren. Beroende på i vilken riktning skivan rör sig. Skivan kan dessutom spricka. Bakslag är ett resultat av felaktig hantering av det elektromekaniska verktyget och/eller felaktigt arbetsmoment eller omständigheter och kan

förhindras genom att man respekterar de nedan angivna säkerhetsföreskrifterna. a) Håll verktyget fast och inta rätt ställning för

kropp och armar så att du är beredd att ta emot bakslagets kraft. Använd alltid hjälphandtaget, om verktyget är utrustat med ett sådant, för maxmal kontroll av bakslaget eller vridmomentet vid start av verktyget. An-

vändaren kan kontrollera vridmomentets reaktion och bakslag om säkerhetsföreskrifterna respekteras.

b) Håll aldrig händerna i närheten av roterande

verktyg. Verktyget kan skada din hand vid bakslag.

c) Stå aldrig där verktyget kan hamna vid even-

tuellt bakslag. Bakslag kastar verktyget i motsatt riktning från skivans rörelse då den fastnar.

d) Var särskilt försiktig vid bearbetning av hörn,

vassa kanter o.s.v. för att undvika att verktyget hackar eller fastnar. Vid bearbetning av

hörn, vassa kanter eller gupp har verktyget en tendens att fastna och orsaka förlust av kontrollen eller bakslag.

e) Montera inte kedjesågskiva eller annan tan-

dad sågskiva till verktyget. Dessa skivor orsakar förlust av kontrollen och bakslag.

Tilläggssäkerhetsregler vid slipnings- och sågningsarbeten

Säkerhetsvarningar som speciﬁ kt rör slipnings- och friktionssågningsarbeten a) Använd endast skivtyper som är rekommen-

derade av tillverkaren och speciella skydd som är konstruerade för den valda skivan.

Skivor som inte konstruerats för det elektromekaniska verktyget kan inte skyddas på korrekt sätt och är farliga.

b) Skyddskåpor skall monteras till det elektro-

mekaniska verktyget och placeras i rätt läge för maximal säkerhet på ett sådant sätt att en så liten del av skivan i riktning mot användaren är frilagd. Skyddskåporna hjälper

till att skydda användaren mot skivﬂ is och mot oavsiktlig beröring av skivan.

c) Skivan får endast användas för rekommenderat

arbete. Exempel: slipning skall inte genomföras med sågskivans sida. Friktionssågningsskivan

är avsedd för omkretssågning, krafter som verkar på skivans kanter kan få den att spricka.

d) Använd alltid felfria skivﬂ änsar med rätt stor-

lek och form för den valda skivan. Rätt valda ﬂ änsar stödjer skivan och minskar därigenom

möjligheten att skivan spricker. Flänsar för sågning kan skilja sig från ﬂ änsar för slipning.

e) Använd inte begagnade skivor som ursprung-

ligen är avsedda för större elektromekaniska verktyg. Skivor som är avsedda för större elek-

tromekaniska verktyg är inte lämpliga för det mindre verktygets högre varvtal och kan därför spricka.

Säkerhetsvarningar för arbeten med stålborste Säkerhetsvarningar som speciﬁ kt rör arbeten

med stålborste a) Var medveten om att även vid normalt arbete

lösgörs ståltrådar från borsten. Ansträng inte ståltrådarna genom överbelastning av borsten. Ståltrådsbitar kan lätt penetrera kläder

och/eller hud.

b) Om det rekommenderas att skydd används

vid slipning med stålborste se till att det inte kommer till någon kontakt mellan stålborsten och skyddet. Stålskiva eller borste kan

under arbetet, p.g.a. belastning och fördelning av kraft förstora sin omkrets.

Ytterligare säkerhetsföreskrifter

- Maskinen får inte användas i fuktiga, våta ut-

rymmen eller utomhus i regn, dimma, snö och i utrymmen med explosionsrisk.

- Innan varje användnning av verktyget kontrol-

lera den rörliga eltillförseln och kontakten. Fel skall åtgärdas av yrkeskunnig personal.

- Utomhus skall uteslutande godkända förläng-

ningskablar och kabelkopplingar användas.

- Maskinen förs in i materialet påslagen.

- Lyft inte maskinen i sladden.

- Arbesa iinte på stege.

- Under arbeten använd skyddshandskar och

fasta skor.

- Vid arbeten använd skyddsglasögon och hör-

selskydd.

- Damm, som uppstår vid arbete är hälsoskad-

ligt. Vid arbeten använd avsugning och respiratorn.

- Asbesthaltiga material får endast bearbetas av

sakkunniga. Följ säkerhetsföreskrifterna för resp. land.

- Flexibel tillförsel för alltid från verktyget bakåt.

- Använd bara fräsringar, som rekommenderas

av tillverkaren.

- Maskinen kan man använda bara med påsatt

skydd och fästat tillsatshandtag.

- Stickkontakt på ﬂ exibel tillförsel skjut in i vägg-

uttag bara då, om fräsmaskinen är frånkopplad.

- Kontrollera, om i material, som bearbetas,

ﬁ nns inte några el-, vatten- och gasledningar – kan förorsaka olycka.

- Fräsa inte över metallföremål, spikar eller

skruvar.

- Med fräsmaskinen får inte arbeta personer,

som inte fyllt 16 år.

5.3 Ljud- / vibrationsdata

Mätvärdena har tagits fram baserande på EN 60 745. HA-värdet av maskinens ljudnivå utgör: Ljudnivå 86 dB (A) Ljudeffektnivå 97 dB (A) Mätnikgsfev K = 1,5 dB (A)

OBS

Ljuden som uppstår under arbetet skadar hörseln!

 Använd hörselskydd!

Mätvärdena har tagits fram baserande på EN 60 745. Slipning med slipskiva a Mätnikgsfev K = 1,5 m/s²

= 5,3 m/s2

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet, – representerar elverktygets huvudsakliga användningsområden. Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhåll. Observera maskinens tomgång- och stilleståndstider!

6 Idrifttagande

VARNING

Om maskinen används med otillåten spänning eller frekvens, ﬁ nns risk för olyckor.

- Strömkällans nätspänning och frekvens

måste stämma överens med uppgifterna på märkplåten.

- I Nordamerika får du bara använda Festool-

maskiner med märkspänning 120 V/60 Hz.

6.1 Påslagning – Avstängning På

För strömbrytarknappen [1-2] framåt så startar maskinen. Om ni samtidigt trycker på knappens främre del, vrider sig knappen och ni uppnår fast drift.

Avstängning

Tryck kort på strömbrytarknappens [1-2] bakre del för att frigöra vridningen. Strömbrytarknappen slår tillbaks i avslaget läge.

6.2 Motorelektronik Begränsning av startströmmen

Den elektroniskt styrda kontinuerliga starten säkerställer start av maskinen utan bakslag. Med inverkan av begränsning av startström räcker säkring på 15 A.

VARNING

Maskin utan begränsning av startström kräver större säkring – minimalt 16 A.

Avstängning vid bakslag

Vid ett hastigt varvtalsfall, t.ex. blockering under klyvning, avbryts strömmen till motorn. För att ta maskinen i drift igen måste den först stängas av och sedan slås på igen.

Skydd mot ofrivillig start

Hindra okontrollerad start avbrytning av strömtillförsel. När maskinen tas i drift igen skall den först slås av och sedan slås på igen.

Förval för varvtal

Med hjälp av varvtalsregleraren [1-3] går det att helt och fullt förvälja varvtal. Nivå 1: 2000 min

–1

Nivå 4: 4500 min Nivå 2: 2950 min–1 Nivå 5: 5300 min Nivå 3: 3750 min–1 Nivå 6: 5900 min Det önskade varvtalet är avhängigt av den använda slipskivan samt det bearbetade materialet.

Konstantelektronik

Konstantelektroniken bibehåller varvtalet vid tomgång och vid bearbetning nära konstant. Detta innebär en jämn arbetsrörelse.

Skydd mot överbelastning beroende på värme

Som skydd mot överhettning slår säkerhetselektroniken automatiskt över i kylläge när kritiska temperaturer uppnåtts. Motorn går vidare med varvtalet ca. 2500 min

–1

och konstantelektroniken deaktiveras. Efter nedkylning, som tar 10 – 20 sekunder, är ma-

–1

skinen återigen färdig att tas i drift och för full belastning. Vid maskiner som hettats upp av drift reagerar värmeskyddet adekvat tidigare.

7 Verktygsfräsning

7.1 Val av fräs- och sliphuvud

Enligt användning och insatsområde står till förfogande olika fräshuvuden. För optimal arbetsprocess använd passande fräshuvud. Uppgifter i användningstabellen för varvtalförvals förval är rekommendation och skulle fastställas genom praktiska prov – se sidan 61.

7.2 Utbyte av fräshuvudet / sliphuvudet

Innan man sätter maskinen igång kontrollera om fräsinstrument löper riktigt genom att vrida denna med hand. Akta på att alla skruvar är riktigt tilldragna. Fyra skruvar, som förbinder ﬂ äns med instrument av sammansatt huvud, måste dras till med moment 5 Nm. Två skruvar till att fästa huvudet på maskinen måste dras till med moment 8 Nm. Låt sticka inga verktyg i maskinen.

7.3 Byte av fräshjul

VARNING

Olycksrisk, elstötar

 Dra alltid ut nätkontakten ur eluttaget före

alla arbeten.

Om fräsringtänder av hårdmetall är slitna, kan de utbytas.

 Genom att vrida på knappen [1-5] lossa fäst-

band så, att man kan röra på avsugningsﬂ äns [1-7].

 Vrid på avsugningsﬂ äns full till vänster och dra

denna nedåt.

 Lossa skruvar [2-1], [2-7] på fyra axlar av

verktygshållare med inner- sexkantnyckel S4. Nu är fräsar lätt tillgängliga.

 Med fräsringar byt ut också skruvar [2-1], [2-

7] och vridningssäkringar [2-2]. Skruvarna är ﬁ xerade med lätt klister, för att dessa inte lossas p.g.a. vibration. Använd bara original levererade skruvar.

 Först sätt på varje axel tre fräsringar [2-4],

därpå underlägg [2-3] och fästa allt med förvridningssäkring [2-2] och skruvar [2-1], [2-7]. Därvid måste man villkorslöst sätta in förvridningssäkring i motsvarande fåra [2-5] i

verktygshållarens axel. Utan förvridningssäkringar kan vid arbete komma till lossning av skruvar och därigenom till ofantliga skador.

 Sätt på avsugningsﬂ äns [2-10] på så sätt, att

glidstycken [2-8] sjunker ner in i motsvarande fåror [2-9] på avsugningsﬂ äns.

 Ställ in önskat fräsdjup och med vridknapp dra

åt fästband. Vid montage med ﬂ attänder är viktigt att fräsringar sätts in på så sätt, som avbildas på bilden [3], det betyder att spetsar måste ligga i fräshuvudets vridriktning. Utförande med spetständer (HW-SZ 12) använder man till att ta bort gamla lackskikt från betong eller puts. Utförande med ﬂ attänder (HW-FZ 12) använder man till at ﬂ äta ut fogar på brädfodring och till att bearbeta betongkanter.

8 Användning

VARNING

Vid arbete med fräsen skall man under alla omständigheter använda skyddsglasögon för att skydda ögonen mot utﬂ ygande materialpartiklar!

Inställbar höjd av avsugningsﬂ äns måste man anpassa på användningssätt. Om man tar bort gamla färgskikt, ska tandspetsar inte sticka ut ﬂ er än 1 mm ur avsugningsﬂ äns. Tvärtom, vid putsfräsning får fräsringar sticka ut mellan 2 – 4 mm. Ställ in höjd så, att man lossar något fästband med vridknappen [1-5] och vrider avsugningsﬂ äns [1-7] till höger eller till vänster. Inställbar väg mäter maximal 5,5 mm. På skalan [1-8] kan man ungefär avläsa inställt fräsningsdjup. Om höjdinställning går styv, rekommenderar vi att rensa lednings ytor [2-6] och [2-11]. Efter höjdinställning dra åt fast igen fästbandet!

OBS

Arbeta aldrig utan avsugningsﬂ äns! Ta bort denna bara vid rengöring av lednings ytor eller vid utbyte av fräsringar. Vid dessa arbete ta bort alltid stickkontakt från vägguttag!

Avsugningsﬂ äns uppfyller också funktion av underlägg [1-6] på ytan, som bearbetas. Saneringsfräsmaskin lägger man principiell alltid ﬂ att på bearbetat stycke. Vid ﬂ ata ytor är optimal inställningsgrad 6 Electronic.

OBS

Kontrollera vid arbete, om fräsringar vrider sig alltid fritt i axlar. Om fallet är inte så, t.ex. p.g.a. dammavlagring, måste man hälla denna ur fräshuvudet. Därför ska man aldrig arbeta utan tillkopplad avsugning!

8.1 Avsugning

För att säkra fungerande avsugning, sätt på slang

36 mm) av någon dammsugare märke Festool

( på slangslutstycke [1-4]. Glöm inte att med påfyllning av ﬁ ltreringssäck sjunker avsugningsprestation. Då och då tömma också dammsugarens ﬁ lter.

OBS

Arbeta alltid med tillkopplad avsugning, annars proppas igen fräsringar och höjdinställning av avsugningsﬂ äns med damm!

För att i dammig miljö uppstår inte urladdning av statisk elektricitet, använd uteslutande dammsugare i antistatiskt utförande.

8.2 Tillsatshandtag

För att styra slipmaskinen med både händer kan man fästa tillsatshandtag [1-1] till vänster på främre skydd av växellådan. Tack vare speciella “VIBRASTOP” konstruktionen reducerar tillsatshandtag vibrationer.

9 Skötsel och underhåll

Olycksrisk, elstötar

 Dra alltid ut nätkontakten ur eluttaget före

alla arbeten.

 Endast auktoriserade serviceställen får utföra

det underhåll och de reparationer, som kräver att man öppnar motorhuset.

VARNING

nomgående.

- Maskinen är utrustad med speciella självavkopplande kolborste. Om dessa sliter, brytas av automatiskt elströmtillförsel och maskinen stoppas.

- Om höjdreglering av avsugningsﬂ äns går svår, måste man denna dra av och rensa.

Service och reparation ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress:

www.festool.net/service

EKAT

Använd bara Festools originalreservde-

lar! Art.nr nedan:

www.festool.net/service

10 Miljö

Kasta inte elverktygen i hushållsavfallet! Ta

med maskin, tillbehör och förpackning till återvinningsstation när de är uttjänta! Följ gällande nationella föreskrifter. Gäller bara EU-länder: Enligt EU-direktivet om gamla el- och elektronikverktyg samt nationell rätt måste uttjänta elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Information om REACh:

www.festool.com/reach

11 EU-överensstämmelseintyg

Renoverings fräs Serienr

RG 80 E 769231, 768829,

År för CE-märkning: 2013 Vi intygar och ansvarar för att denna produkt överensstämmer med följande norm och dokument: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN 55 0141, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

768798

- Förpackade maskiner kan lagras i torrt utrymme utan värme förutsatt att temperaturen inte sjunker under –5°C. Maskiner utan förpackning kan endast lagras i torrt utrymme där temperaturen inte underskrider +5°C och inga plötsliga temperaturvariationer uppstår.

- För att säkra luftgenomströmning, måste kylöppningar på motor vara alltid rena och ge-

Dr. Martin Zimmer Chef för forskning, utveckling, teknisk dokumentation 2013-04-15

Fräshuvudet Insatt Användning

Fräshuvudet “ﬂ at form” med 12 små fräshjul av hårdmetall FZ-RG 80

Fräshuvud “spetsig form” med 12 små fräshjul av hårdmetall SZ-RG 80

Sliphuvudet Insatt Användning

Diamant- sliphuvud, slipskiva med 8 segmenten med ytan med diamantkorn DIA HARDRG 80

Diamant- sliphuvud, slipskiva med 8 segmenten med ytan med diamantkorn DIA ABRASIV-RG 80

- Borttagning av rappning

- Bortskaffning av elastiska skyddsmålningar på väggar och golv

- Bortskaffning av skumunderlag och klisterrester (rester av mattor)

- Bortskaffning av klisterrester från plattor

- Bortskaffning av harts- och betongmålningar

- Bortskaffning av latexfärger eller oljefärger på ytor av gips

- Borttagning av rappning

- Bortskaffning av ojämnheter och överskridningar efter brädfodringar vid färsk betong

- Bortskaffning av skumunderlag och klisterrester (rester av mattor)

- Bortskaffning av klisterrester från plattor

- Bortskaffning av putsar av konstharts på värmeisolering

- Bortskaffning av ojämnheter och överskridningar från cementgolv

- Slipning och regnöring av avslagna delar av betong

- Bortskaffning av ojämnheter från gammal betong

- Bortskaffning av ojämnheter och överskridningar på cementgolv

- Slipning och rensning av färsk betong

- Slipning av abrasiva material

Inställningshjul

av elektronik

4 – 6

Inställningshjul

av elektronik

Diamantsliphuvud DIA THERMO-RG 80

Sliphuvud av hårdmetall, slipskiva med ytan med diamantkorn HW Grob-RG 80

Diamantsliphuvud, slipskiva med pålödda diamantkorn DIA UNI-RG 80

Sliphuvud av hårdmetall, slipskiva med ytan med diamantkorn HW Fein-RG 80

- Slitstarka och termoelastiska material, skyddsbeläggningar, elastiska lim

- Bortskaffning av elastiska skyddsmålningar på väggar och golv

- Borttagande av gips och porös betong

- Bortskaffning av smuts från ytor av betong

- Bortskaffning av latex- eller oljefärger från ytor av gips

- Grov bearbetning

- Universell användning, avlägsnar färg från betong, hård rappning, trä, avlägsnande av elastiska lim, mjuk betong

- Bortskaffning av elastiska skyddsmålningar på väggar och golf

- Borttagande av gips och porös betong

- Bortskaffning av smuts från ytor av betong

- Bortskaffning av latex- eller oljefärger från ytor av gips

- Fin bearbetning

5 – 6

3 – 5

5 – 6

3 – 5

FIN

Saneerausjyrsin RG 80 E

1 Symbolit

Kaksoiseristys

Varoitus yleisestä vaarasta

Sähköiskun vaara

Käytä suojalaseja!

Käytä kuulonsuojaimia!

Käytä suojakäsineitä!

Lue ohjeet / huomautukset

Ei kuulu kunnallisjätteisiin

 Ohje, vihje

2 Tekniset tiedot

Nimellisjännite 220-240 V ~ Verkkotaajuus 50 / 60 Hz Ottoteho 1100 W Säädettävä kierrosalue 2000 – 5900 min Työkalun 80 mm Paino 3,2 kg Suojausluokka II /

3 Käyttötarkoitus

Laite toimii kulmahiomakoneen periaatteella, mutta siinä voi käyttää myös erikoistyökaluja esim. betonin ja rappauksen jyrsintään ja hiontaan. Kone on tarkoitettu maalin, rappauksen sekä laatta- ja mattoliimojen jätteiden poistamiseen ennenkaikkea kovista alustoista. Sen lisäksi voidaan konetta käyttää betonipintojen karhentamiseen ja verhousrakenteiden rajapintojen jyrsintään. Ohjeiden vastaisen käytön seurauksista vastaa käyttäjä itse.

4 Hallintalaitteet

[1-1] Lisäkahva [1-2] Katkaisin [1-3] Säätöpyörä

[1-4] Kahva [1-5] Rengas [1-6] Vastekisko [1-7] Imulaippa [1-8] Asteikko [2-1] Ruuvi [2-2] Varmistin [2-3] Aluslevy [2-4] Jyrsinlevyt [2-5] Työkaluakseli [2-6] Liukupinta [2-7] Ruuvi [2-8] Liukuva osa [2-9] Ura [2-10] Imulaippa [2-11] Liukupinta

Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen. Mainitut kuvat ovat käyttöohjeen alussa.

5 Työturvallisuus

5.1 Yleiset turvaohjeet

HUOMIO!: Kaikki turvaohjeet ja ohjeet täytyy lukea. Alla olevien tur-

vaohjeiden ja ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja

–1

(verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

5.2 Kaikkia työtehtäviä koskevat turvaohjeet Yhteiset turvallisuutta koskevat huomautukset

seuraaville työtehtäville: hionta, tasohionta, hionta teräsharjalla ja katkaisu: a) Tämä sähkömekaaninen työkalu on tarkoitet-

tu käytettäväksi tasohiomakoneena tai jyrsimenä jyrsinpäätä käyttäen. Tutustu kaikkiin tätä sähkötyökalua koskeviin turvallisuusvaroituksiin, ohjeisiin, kuviin ja erittelyihin.

Annettujen ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan tapaturman.

b) Tätä työkalua ei suositella käytettäväksi kiil-

lotukseen tai katkaisuun. Laitteen käyttäminen työtehtäviin, joihin sitä ei ole tarkoitettu, aiheuttaa tapaturmavaaran.

c) Älä käytä lisävarusteita, jotka eivät ole lait-

teen valmistajan nimenomaisesti hyväksymiä

tai suosittelemia. Pelkästään se, että lisäva-

rusteen voi kiinnittää laitteeseen, ei takaa sen käytön turvallisuutta.

d) Lisävarusteen nimelliskierrosten täytyy olla

vähintään saman suuruiset kuin laitteeseen merkityt maksimikierrokset. Nimelliskierrok-

sia suuremmilla kierroksilla pyörivä lisävaruste voi haljeta ja irrota laitteesta.

e) Lisävarusteen ulkohalkaisijan ja paksuuden

täytyy vastata sähkötyökalun nimellismittoja. Väärän kokoista lisävarustetta ei ole mahdollista suojata riittävästi eikä hallita turvallisesti.

f) Laikkojen, laippojen, tukilaippojen ja muiden

varusteiden kiinnitysmittojen täytyy olla sopivat laitteen karaan kiinnittämistä varten.

Lisävaruste, jonka kiinnitysreiän mitat eivät vastaa sähkötyökalun kiinnitysmittoja, jää tasapainottomaksi ja voi siksi täristä liikaa ja aiheuttaa hallinnan menetyksen.

g) Älä käytä vioittuneita lisävarusteita. Tarkas-

ta varusteet ennen jokaista käyttökertaa: kiinnitä huomiota erityisesti hiomalaikkojen lohkeamiin ja halkeamiin, tukilaippojen halkeamiin, muihin vaurioihin ja liialliseen kulumiseen ja teräsharjojen irronneisiin tai katkenneisiin lankoihin. Jos lisävaruste tai laite on pudonnut maahan, tarkasta mahdolliset vahingot ja käytä vain vahingoittumatonta varustetta tai laitetta. Lisävarusteen tarkastuksen ja asennuksen jälkeen on laitteen käyttäjän ja muiden henkilöiden asetuttava niin, etteivät he ole samassa linjassa pyörivän varusteen kanssa ja sen jälkeen laitteen annetaan käydä ilman kuormitusta täysillä kierroksilla yhden minuutin ajan. Tämän koe-

ajan kuluessa vioittunut lisävaruste yleensä halkeaa tai muuten rikkoutuu.

h) Käytä henkilökohtaisia suojavälineitä. Työteh-

tävistä riippuen käytä kasvosuojaa, silmien suojaimia tai suojalaseja. Käytä tarvittaessa myös hengityssuojainta, kuulonsuojaimia, suojakäsineitä ja hiomamateriaalista tai työkappaleesta irtoavilta sirpaleilta suojaavaa esiliinaa. Silmien suojan on kyettävä estämään

eri työtehtävissä syntyvien sirpaleiden pääsy silmiin. Pöly- tai hengityssuojaimen on kyettävä suodattamaan työn yhteydessä syntyvät hiukkaset. Pitkäaikainen voimakkaalle melulle altistuminen voi vahingoittaa kuuloa.

i) Varmista muiden henkilöiden pysyminen tur-

vallisella etäisyydellä työtilasta. Jokaisen työtilassa olevan henkilön on käytettävä henkilökohtaisia suojavälineitä. Työkappaleesta

tai vahingoittuneesta varusteesta irtoavat sirpaleet voivat aiheuttaa vahinkoja myös työtilan välittömän ympäristön ulkopuolella.

j) Pidä sähkötyökalua kiinni vain sen eristetyis-

tä tartuntapinnoista, jos on olemassa vaara, että työkalu voi osua työstettävän pinnan alla oleviin sähköjohtoihin tai laitteen omaan virtajohtoon. Kosketus jännitteiseen johtimeen

voi johtaa jännitteen työkalun metalliosiin ja aiheuttaa niin sähköiskun laitteen käyttäjälle.

k) Pidä laitteen virtajohto pyörivän työkalun ulot-

tumattomissa. Jos menetät laitteen hallinnan, voi pyörivä työkalu katkaista virtajohdon tai johto voi vetää kätesi tai käsivartesi pyörivään työkaluun.

l) Älä koskaan laske sähkötyökalua käsistä-

si, ennen kuin työkalu on täysin pysähtynyt. Pyörivä työkalu voi osua alustan pintaan ja voit menettää sähkötyökalun hallinnan.

) Älä koskaan käynnistä sähkötyökalua kanta-

essasi sitä sivullasi. Pyörivä työkalu voi tarttua vaatteisiisi ja vetää työkalun kiinni niin vartaloosi.

n) Puhdista säännöllisesti laitteen ilmanvaihto-

aukot. Moottorin tuuletin imee pölyä moottorikotelon sisään ja metallipölyn liiallinen kerääntyminen voi aiheuttaa sähkövaaran.

o) Älä käytä sähkötyökalua palavien aineiden

lähellä. Nämä aineet voivat syttyä kipinöistä.

p) Älä käytä nestejäähdytystä vaativia lisäva-

rusteita. Veden tai muiden jäähdytysnesteiden käyttö voi aiheuttaa hengenvaarallisen sähköiskun.

Kaikkia työtehtäviä koskevat lisäturvaohjeet Takaisku ja siihen liittyvät varoitukset

Takaisku on laitteen äkillinen reaktio pyörivän laikan, tukilaikan, harjan tai muun työkalun kiinni juuttumiseen. Juuttuminen aiheuttaa pyörivän työkalun äkillisen pysähtymisen, jota seuraa laitteen välitön hallitsematon liike työkalun pyörimissuuntaa vastakkaiseen suuntaan. Esim.: jos hiomalaikka juuttuu kiinni työkappaleeseen, voi laikan reuna upota juuttumiskohdassa syvemmälle materiaalin pintaan ja aiheuttaa laikan hyppäämisen pois materiaalista tai iskeytymisen taaksepäin. Laikka voi hypätä laitteen käyttäjän suuntaan tai tästä poispäin, riippuen siitä, mihin suuntaan se pyöri juuttumishetkellä. Hiomalaikka voi tällaisessa tapauksessa myös haljeta. Takaisku on seurausta sähkötyökalun ohjeiden vastaisesta käytöstä ja/tai väärästä työskentely-

menettelystä tai -olosuhteista ja sitä voi välttää noudattamalla alempana esitettyjä turvaohjeita. a) Pitele laitetta tukevasti ja säilytä vartalon ja

käsivarsien asento sellaisena, että voit tarvittaessa hallita takaiskun. Käytä aina lisäkahvaa, jos laite on sillä varustettu. Niin voit paremmin hallita takaiskun ja laitteen käynnistyessä tapahtuvan vastaliikkeen. Turva-

ohjeita noudattamalla on mahdollista hallita vastaliikkeen ja takaiskun aiheuttamat voimat.

b) Älä koskaan laita kättäsi lähelle pyörivää työ-

kalua. Takaisku voi aiheuttaa työkalun osumisen käteen.

c) Älä seiso paikassa, jonne takaisku voi heit-

tää laitteen. Takaisku heittää laitetta vastakkaiseen suuntaan laikan pyörimissuunnasta juuttumiskohdassa.

d) Ole erittäin varovainen työstäessäsi kulmia,

teräviä reunoja jne. Vältä työkalun hyppimistä ja kiinni juuttumista. Kulmat, terävät reunat ja

työkalun hyppiminen voivat aiheuttaa pyörivän työkalun kiinni juuttumisen ja sitä seuraavan laitteen hallinnan menetyksen tai takaiskun.

e) Älä kiinnitä laitteeseen sahaketjulla varus-

tettuja laikkoja tai hammastettuja sahalaikkoja. Nämä laikat aiheuttavat usein takaiskuja

ja laitteen hallinnan menetyksen.

Hiontaa ja katkaisua koskevat lisäturvaohjeet Erityisesti hiontaa ja hiomakatkaisua koskevat

turvallisuusvaroitukset

Käytä vain laitteen valmistajan suosittelemia laikkatyyppejä ja valitun laikan kanssa käytettäväksi tarkoitettua laikan suojusta.

Laikkojen, joita ei ole tarkoitettu tähän sähkötyökaluun, suojaus ei ole riittävä, minkä vuoksi ne eivät ole turvallisia.

b) Laikan suojus on kiinnitettävä sähkötyöka-

luun kunnolla ja asetettava oikeaan asentoon niin, että laikka on turvallisuuden varmistamiseksi käyttäjän suuntaan mahdollisimman vähän näkyvissä. Laikan suojus suojaa käyttä-

jää sirpaleilta ja estää kosketuksen laikkaan.

c) Laikkoja saa käyttää vain niiden ohjeiden

mukaiseen tarkoitukseen. Esim.: älä käytä katkaisulaikan kylkiosaa hiomiseen. Katkai-

sulaikat on tarkoitettu kehän reunalla leikkaamiseen. Kyljen suuntainen voima voi pirstoa tällaisen laikan.

d) Käytä aina ehjiä laikkalaippoja, joiden koko

ja muoto vastaa käytettävää laikkaa. Oikein valittu laikkalaippa tukee laikkaa ja vähentää niin mahdollisuutta sen halkeamiseen. Katkai-

sussa käytettävät laipat voivat erota hionnassa käytetyistä laipoista.

e) Älä käytä suurempaan sähkötyökaluun tar-

koitettuja alun perin suurempia, mutta pienemmäksi kuluneita laikkoja. Suurempaan

sähkötyökaluun tarkoitetut laikat eivät sovi pienemmän laitteen suuremmalle nopeudelle ja voivat haljeta.

Teräsharjalla hiontaa koskevat lisäturvaohjeet Teräsharjalla hiontaa koskevat turvallisuusva-

roitukset a) Ota huomioon, että teräsharjasta irtoaa lan-

koja normaalikäytönkin yhteydessä. Älä ylirasita lankoja harjan liiallisella painamisella.

Teräslangat voivat helposti puhkaista kevyen vaatteen ja/tai ihon.

b) Jos teräsharjan käytön yhteydessä suositel-

laan laikan suojuksen käyttöä, varmista, ettei teräslankalaikka tai -harja voi koskettaa laikan suojusta. Teräslankalaikan tai -harjan

halkaisija voi käytön aikana kasvaa rasituksen ja keskipakoisvoiman vaikutuksesta.

Muita turvaohjeita

- Laitetta ei saa käyttää kosteassa ympäristössä,

ulkona sateessa, sumussa, lumisateessa tai ympäristössä, jossa uhkaa räjähdysvaara.

- Tarkasta verkkojohto ja pistotulppa ennen lait-

teen jokaista käyttöä. Korjaukset saa suorittaa vain alalle erikoistunut huoltokorjaamo.

- Käytä ulkotiloissa vain ulkokäyttöön hyväksyt-

tyjä pidennyskaapeleita ja kaapeliliittimiä.

- Vie laite materiaalia vasten käynnistettynä.

- Älä kanna laitetta verkkojohdosta.

- Älä työskentele tikapuilla seisten.

- Käytä suojakäsineitä ja tukevia jalkineita.

- Käytä suojalaseja ja kuulosuojaimia.

- Työssä syntyvä pöly on terveydelle vahingollis-

ta. Käytä pölynimuria ja hengityssuojainta.

- Asbestipitoisia materiaaleja saavat työstää vain

asiantuntevat henkilöt. Noudata maakohtaisia turvallisuus- ja työturvallisuusmääräyksiä.

- Varmista aina virtajohdon pysyminen koneen

takana.

- Käytä vain valmistajan suosittelemia jyrsinlevy-

jä.

- Konetta saa käyttää vain sen suojakatteen ja li-

säkahvan ollessa paikoillaan.

- Liitä virtajohdon pistokytkin sähköpistokkee-

seen vain jyrsinkoneen virtakatkaisimen ollessa asennossa pois päältä.

- Onnettomuusvaaran välttämiseksi varmista,

ettei käsiteltävässä kohteessa ole sähköjohtoja tai vesi- tai kaasuputkia.

- Älä käytä jyrsinkonetta metalliesineiden, naulo-

jen tai ruuvien kohdalla.

- Alle 16-vuotiaat henkilöt eivät saa käyttää jyr-

sinkonetta.

5.3 Melu- / tärinätieto

Mitta-arvot annettu EN 60 745 mukaan. Yleensä työkalun A-luokan melutaso: Melutaso 86 dB (A) Äänenvoimakkuus 97 dB (A) Mittausepätarkkuus K = 1,5 dB (A)

HUOM.

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

 Käytä kuulosuojia!

Mitta-arvot annettu EN 60 745 mukaan. Hionta hiomalaikalla a Mittausepätarkkuus K = 1,5 m/s²

= 5,3 m/s2

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arviointiin, – edustavat sähkötyökalun pääasiallisia käyttösovelluksia. Arvot voivat kasvaa muiden käyttösovellusten, muiden käyttötarvikkeiden tai riittämättömän huollon takia. Huomioi koneen tyhjäkäynti- ja seisonta-ajat!

6 Käyttöönotto

VAROITUS

Onnettomuusvaara, jos konetta käytetään kielletyllä jännitteellä tai taajuudella.

- Virtalähteen verkkojännitteen ja taajuuden

täytyy olla yhdenmukainen konekilvessä annettujen tietojen kanssa.

- Pohjois-Amerikassa voidaan käyttää vain

Festool-koneita, joiden jännite on 120 V / 60 Hz.

6.1 Käynnistys – pysäytys Käynnistys

Kone käynnistetään työntämällä käynnistyskytkintä [1-2] eteenpäin. Painamalla samanaikaisesti kytkimen etuosasta kytkin lukkiutuu ja kone siirtyy jatkuvaan käyttötilaan.

Pysäytys

Avaa lukitus painamalla lyhyesti kytkimen takaosaa [1-2]. Käynnistyskytkin siirtyy takaisin pysäytysasentoon.

6.2 Moottorin elektroniikka Käynnistysvirran rajoitin

Hiomakone on varustettu vastuksella, jonka ansiosta kone käynnistyy nykimättä. Laitteen pehmeäkäynnistyksen ansiosta se voidaan liittää 15 A:n sulakkeen piiriin.

VAROITUS

Laite, jossa ei ole käynnistysvirran rajoitinta tarvitsee suuremman sulakkeen – vähint. 16 A.

Takaiskupoliskytkentä

Kierrosluvun pudotessa äkillisesti, esim. laikan jäädessä puristukseen katkaisu-uraan, moottorin virransyöttö katkeaa. Kone on pysäytettävä ja käynnistettävä uudelleen ennen työn jatkamista.

Uudelleenkäynnistyssuoja

Estää laitteen tahattoman käynnistyksen virtakatkoksen jälkeen. Kone on pysäytettävä ja käynnistettävä uudelleen ennen työn jatkamista.

Kierrosluvun esivalinta

Kierrosluku voidaan valita joustavasti kierrosluvun säätimellä [1-3]: Aste 1: 2000 min

–1

Aste 4: 4500 min Aste 2: 2950 min–1 Aste 5: 5300 min Aste 3: 3750 min–1 Aste 6: 5900 min Tarvittava kierrosluku määräytyy käytettävän hiomalaikan ja työstettävän materiaalin mukaan.

Vakioelektroniikka

Vakioelektroniikka pitää kierrosluvun lähes vakiona tyhjäkäynnillä ja kuormituksen alaisena ja takaa siten tasaisen työnkulun.

Ylikuumenemissuoja

Ylikuumenemiselta suojaava elektroniikka havaitsee kriittisen lämpötilan ja kytkee koneen jäähdytystilaan. Moottori pysyy käynnissä, kierrosluvuksi valitaan noin 2500min

–1

ja vakioelektroniikka kytkeytyy pois päältä. Moottorin jäähdytys kestää noin 10 – 20 sekuntia,

–1

jonka jälkeen hiomakone on jälleen valmis käytettäväksi täydellä teholla. Ylikuumenemissuoja reagoi hiomakoneen käytönaikaiseen kuumenemiseen ajoissa jäähdyttäen moottoria tarpeen mukaan.

7 Jyrsintyökalut

7.1 Jyrsin- ja hiomapään valinta

Valittavissa on erilaisia jyrsinpäitä käyttötarkoituksen ja -paikan mukaan. Työtuloksen optimalisoimiseksi käytä sopivaa jyrsinpäätä. Käyttötaulukossa esitetyt kierrosten esivalintaa koskevat tiedot ovat suosituksia ja ne täytyy tarkentaa käytännön kokeilla – katso sivu 69.

7.2 Jyrsinpään / hiomapään vaihto

Tarkista ennen käynnistystä jyrsintyökalun kunnollinen pyöriminen kädellä kiertämällä. Varmista, että kaikki ruuvit ovat kireällä. Neljä laipan ja käytettävän pään työkalun liittävää ruuvia on kiristettävä 5 Nm momentilla. Kaksi pään koneeseen kiinnittävää ruuvia on kiristettävä 8 Nm momentilla. Älä jätä mitään työkalua kiinni laitteeseen.

7.3 Jyrsintäpyörien vaihto

VAROITUS

Onnettomuusvaara, sähköiskun vaara

 Vedä verkkopistoke aina irti pistorasiasta,

ennen kuin alat suorittamaan koneeseen liittyviä töitä.

Jos jyrsinlevyjen karkaistut hampaat ovat kuluneet, voidaan levyt vaihtaa.

 Löysää kiinnitin kiertämällä rengasta [1-5]

niin, että voit kääntää imulaippaa [1-7].

 Käännä imulaippa täysin vasemmalle ja vedä

sitä alaspäin.

 Löysää ruuvit [2-1], [2-7] neljässä työkaluak-

selissa kuusikulma-avaimella S4. Nyt jyrsinlevyt voidaan helposti vaihtaa.

 Vaihda samalla jyrsinlevyjen kanssa myös

ruuvit [2-1], [2-7] ja löystymisen estävät varmistimet [2-2]. Ruuvit on varmistettu liimalla tärinän aiheuttaman löystymisen estämiseksi. Käytä vain alkuperäisvaraosiin kuuluvia ruuveja.

 Aseta ensin jokaiseen akseliin kolme jyrsinle-

vyä [2-4], sitten aluslevy [2-3] ja kiristä löystymisen estävillä varmistimilla [2-2] ja ruuveilla [2-1], [2-7]. Löystymisen estävä varmistin on ehdottomasti asetettava sille kuuluvaan uraan

[2-5] työkaluakselissa. Ilman löystymisen estäviä varmistimia voivat käytön aikana ruuvit löystyä ja aiheuttaa vakavia vahinkoja.

 Aseta imulaippa [2-10] niin, että liukuvat osat

[2-8] menevät niille kuuluviin uriin [2-9] imulaipassa.

 Aseta haluamasi jyrsintäsyvyys ja kiristä kiin-

nitin rengasta kiertämällä. Asennettaessa tasakärkisillä hampailla varustettua mallia on tärkeää asentaa jyrsinlevyt kuvan [3] mukaisesti, eli niin, että kärjet ovat jyrsinpään pyörimissuunnan suuntaisesti. Teräväkärkisillä hampailla varustettua mallia (HW-SZ 12) käytetään vanhojen maalikerrosten poistamiseen betonista tai rappauksesta. Tasakärkisillä hampailla varustettua mallia (HW-FZ

12) käytetään laudoituksen saumojen tasoitukseen ja betonireunojen käsittelyyn.

HUOM.

Tarkista työn aikana, että jyrsinlevyt pyörivät vapaasti akseleissaan. Jos niin ei ole, esim. kertyneen pölyn vuoksi, on jyrsinpää puhdistettava. Sen vuoksi ei konetta pitäisi koskaan käyttää ilman pölynimuria!

8 Toiminta

VAROITUS

Työskenneltäessä jyrsimellä on ehdottomasti käytettävä suojalaseja silmien suojelemiseksi irtoavilta materiaalin osilta!

Imulaipan korkeus on asetettava käyttöä vastaavaksi. Poistettaessa vanhoja maalikerroksia ei hampaiden kärkien pitäisi työntyä ulos imulaipan tasosta enempää kuin 1mm. Rappauksen jyrsinnässä voivat jyrsinlevyt työntyä ulos 2 - 4mm. Imulaipan korkeus säädetään löysäämällä vähän kiinnitintä rengasta [1-5] kiertämällä ja kääntämällä imulaippaa [1-7] vasemmalle tai oikealle. Säätöetäisyys on korkeintaan 5,5mm. Asetettu jyrsintäsyvyys voidaan nähdä asteikosta [1-8]. Jos korkeuden asetus toimii jäykästi, on liukupinnat [2-6] ja [2-11] puhdistettava. Kiristä kiinnitin kunnolla imulaipan korkeuden asetuksen jälkeen!

HUOM.

Älä koskaan käytä konetta ilman imulaippaa! Irrota se vain liukupintojen puhdistuksen tai jyrsinlevyjen vaihdon ajaksi. Irrota virtajohto pistorasiasta aina ennen näitä toimenpiteitä!

Imulaippa toimii samalla tukialustana [1-6] käsiteltävällä pinnalla. Aseta saneerausjyrsin aina suoraan työkappaletta vasten. Tasaisilla pinnoilla on optimaalinen säätö 6taso Electronic.

HUOM.

8.1 Pölyn imurointi

Pölyn imuroimista varten työnnä Festool pölynimurin letku (

36 mm) letkun liittimeen [1-4].

Ota huomioon, että suodatinpussin vähittäinen täyttyminen alentaa imutehoa huomattavasti. Puhdista säännöllisesti myös imurin suodatin.

HUOM.

Käytä työskennellessäsi aina imurointia, muuten pöly tarttuu nopeasti jyrsinlevyihin ja imulaipan korkeuden asetukseen!

Käytä vain staattisen sähkön poistolla varustettua pölynimuria pölyisessä ympäristössä mahdollisten staattisen sähkön purkausten välttämiseksi.

8.2 Lisäkahva

Koneen pitämiseksi molemmilla käsillä voidaan voimansiirtolaatikon katteen vasempaan etuosaan kiinnittää lisäkahva [1-1]. Erikoisen “VIBRASTOP”-raketeensa ansiosta lisäkahva vähentää tärinää.

9 Huolto ja kunnossapito

Onnettomuusvaara, sähköiskun vaara

 Vedä verkkopistoke aina irti pistorasiasta,

ennen kuin alat suorittamaan koneeseen liittyviä töitä.

 Kaikki sellaiset huolto- ja korjaustyöt, jotka

vaativat moottorin kotelon avaamisen, on aina annettava valtuutetun huoltokorjaamon tehtäväksi.

- Paketoitu kone saadaan varastoida kuivassa varastossa ilman lämmitystä, ellei lämpötila laskee alle –5°C. Paketoimaton kone saadaan varastoida vain kuivassa varastossa, jossa lämpötila ei laske alle +5°C eikä äkkinäisesti muuta.

- Ilman kierron varmistamiseksi on moottorin jäähdytysaukkojen oltava aina avoimet ja puhtaat.

- Kone on varustettu erityisillä itseirroittavilla hiilillä. Niiden kuluessa loppuun virtapiiri katkeaa automaattisesti ja kone pysähtyy.

- Imulaipan korkeuden asetuksen toimiessa jäykästi on laippa irrotettava ja puhdistettava.

www.festool.net/service

EKAT

VAROITUS

Huolto ja korjaus vain valmistajan

tehtaalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta:

Käytä vain alkuperäisiä Festool- varaosia! Tilausnumero kohdassa: www.festool.net/service

10 Ympäristö

Sähkötyökaluja ei saa hävittää talousjätteen mukana! Toimita käytöstä poistettu kone, lisätarvik-

keet ja pakkaus ympäristöä säästävään kierrätykseen. Noudata maakohtaisia määräyksiä. Koskee vain EU-maita: Eurooppalaisen sähkö- ja elektroniikkalaiteromua koskevan direktiivin ja sitä vastaavan maakohtaisen lainsäädännön mukaisesti käytöstä poistetut sähkötyökalut täytyy kerätä erilleen ja toimittaa ympäristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot: www.festool.com/reach

11 EY-vaatimustenmukaisuusvakuu-

tus

Saneerausjyrsin Sarjanumero

RG 80 E 769231, 768829,

CE-hyväksyntämerkinnän vuosi: 2013 Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen 2006/42/EY, 2004/108/EY, 2011/65/EU, EN 55 0141, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer Tutkimus- ja tuotekehitysosaston sekä teknisen dokumentoinnin päällikkö 2013-04-15

768798

Jyrsinpää Varuste Käyttö

Jyrsinpää “tylppä” 12 kovametallisella jyrsinrenkaalla FZ-RG 80

Jyrsinpää “suippo” 12 kovametallisella jyrsinrenkaalla SZ-RG 80

Hiomapää Varuste Käyttö

Timanttihiomapää, 8-segmenttinen hiomalaikka timanttirakeilla DIA HARD-RG 80

Timanttihiomapää, 8-segmenttinen hiomalaikka timanttirakeilla DIA ABRASIVRG 80

- Rappausten poisto

- Elastisten suojamaalikerrosten poistaminen seiniltä ja lattioilta

- Vaahtomuovipohjien ja liimajätteiden (mattojen jätteet) poistaminen

- Liimajätteiden poistaminen laatoista

- Bitumi- ja betonipohjaisten suojamaalikerrosten poistaminen

- Lateksi- ja öljymaalien poistaminen kipsipinnoilta

- Rappausten poisto

- Tukilaudoituksen jättämien epätasaisuuksien ja valumien poistaminen tuoreesta betonista

- Vaahtomuovipohjien ja liimajätteiden (mattojen jätteet) poistaminen

- Liimajätteiden poistaminen laatoista

- Tekohartsirappauksen poistaminen lämpöeristyksestä

- Laastittujen lattioiden epätasaisuuksien ja valumien poistaminen

- Betonin rapautuneiden osien hiominen ja puhdistus

- Vanhan betonin epätasaisuuksien poistaminen

- Laastittujen lattioiden epätasaisuuksien ja valumien poistaminen

- Tuoreen betonin hiominen ja puhdistus

- Karheiden materiaalien hiominen

Elektroniikan

säätöpyörä

4 – 6

Elektroniikan

säätöpyörä

Timanttipinnoitettu hiontapää DIA THERMO-RG 80

Kovametallinen hiomapää, hiomalaikka kovametallirakeilla HW Grob-RG 80

Timanttipinnoitettu hiontapää, hiomalaikka juotetuilla timanttirakeilla DIA UNI-RG 80

Kovametallinen hiomapää, hiomalaikka kovametallirakeilla HW Fein-RG 80

- Sitkeät ja termoelastiset materiaalit, esim. maalit, suojamaalit, elastiset liimat

- Elastisten suojamaalikerrosten poistaminen seiniltä ja lattioilta

- Kipsin ja kevytbetonin poistaminen

- Epäpuhtauksien poistaminen betonipinnoilta

- Lateksi- ja öljymaalien poistaminen kipsipinnoilta

- Karkea työstäminen

- Universaali käyttö, maalin poisto betonista, kovasta rappauksesta, puusta, elastisten liimojen, kovien rappausten ja pehmeän betonin poisto

- Elastisten suojamaalikerrosten poistaminen seiniltä ja lattioilta

- Kipsin ja kevytbetonin poistaminen

- Epäpuhtauksien poistaminen betonipinnoilta

- Lateksi- ja öljymaalien poistaminen kipsipinnoilta

- Hieno työstäminen

5 – 6

3 – 5

5 – 6

3 – 5

Sanerings fræser RG 80 E

1 Symboler

Dobbelt isolering

Advarsel om generel fare

Advarsel om elektrisk stød

Brug beskyttelsesbriller!

Brug høreværn!

Brug beskyttelseshandsker!

Læs vejledning / anvisninger

Bortskaffes ikke sammen med kommu-

nalt affald

 Bemærk, tip

2 Tekniske specifikationer

Mærkespænding 220-240 V ~ Netfrekvens 50 / 60 Hz Effekt 1100 W Indstillelige omdrejninger 2000 – 5900 min

instrumenter 80 mm Vægt 3,2 kg Beskyttelses klasse II /

–1

3 Foreskreven brug

Maskinen fungerer som en vinkelsliber, men har også specielle instrumenter til fræsning og slibning af fx beton og puds. Maskinen er målrettet til fjernelse af maling, facader, rester af ﬂ ise- og tæppe lim, hovedsalig fra hårde overﬂ ader. Udover det kan maskinen bruges til afstumpning af betonﬂ ader og til fræsning af overgange ved belægninger. Brugeren er ansvarlig for retmæssig anvendelse.

4 Betjeningskomponenter

[1-1] Den fastspændte holder [1-2] Afbryder [1-3] Omdrejningsregulator [1-4] Rørets ende

[1-5] Drejeknap [1-6] Opbevaringsplads [1-7] Udsugningsﬂ ange [1-8] Skala [2-1] Skrue [2-2] Sikring [2-3] Underlag [2-4] Fræseskiver [2-5] Instrumentbærer [2-6] Førerﬂ ade [2-7] Skrue [2-8] Glidende del [2-9] Fals [2-10] Udsugningsﬂ ange [2-11] Førerﬂ ade

Tilbehør, som er illustreret og beskrevet i betjenings vejledninger, er ikke altid inteholdt i leveringen. De angivne illustrationer ﬁ ndes i tillægget til brugsanvisningen.

5 Sikkerhetsforskrifter

5.1 Generelle sikkerhedsanvisninger OBS! Læs alle sikkerhedsanvisninger og instrukser. I tilfælde af manglende overhol-

delse af advarslerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle advarselshenvisninger og instrukser til senere brug.

Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

5.2 Sikkerhedsanvisninger for alle arbejds-

aktiviteter

Sikkerhedsadvarsel fældes for arbejdsaktiviteter slibning, vertikal slibning, slibning med stål børste, eller abraziv skæring: a) Dette elektromekaniske værktøj er beregnet

til brug enten som en plansliber eller som en fræsemaskine med et fræsehoved. Læs alle sikkerheds advarsler, instruktioner, illustrationer og speciﬁ kationer givet for dette elektromekanisk værktøj. Manglende over-

holdelse af alle for nedennævnte anvisninger kan have som følge skade med elektrisk strøm, ildebrænd og/eller en alvorligt beskadigelse.

b) Dette værktøj bør ikke anvendes til polering

og skæreopgaver. Udførelsen af arbejdsaktivi-

teter for hvilken er dette værktøj ikke bestemt kan skabe risiko og medføre personbeskadigelse.

c) Brug ikke tilbehør som ikke er udtrykkeligt

forslået og anbefalet af værktøjs producent.

Alene realitet at tilbehør kan tilsluttes jeres værktøj giver ikke garanti for dettes sikkerhedsmæssig drift.

d) Navnlige omdrejninger af tilbehør må mindst

være lige med de maximale omdrejninger påtegnet på værktøj. Tilbehør der arbejder ved

større omdrejninger end dettes navnlige omdrejninger kan brækkes og ituslåes.

e) Den ydre diameter og tykkelse af jeres tilbe-

hør skal være indefor grænsen af det navnlig omfang for jeres elektromekanisk værktøj.

Tilbehør af ukorrekt størrelse kan ikke være tilstrækkeligt beskyttet og heller ikke styret.

f) Skivers, ﬂ anchers, støttepladers eller alt an-

det tilbehørs spændingsmål skal være velegnet til fastgørelse på værktøjs snegle. Tilbehør

med udspændings åbninger der ikke svarer til monterings udmål af elektromekanisk værktøj bliver i ubalance, kan voldsom vibrere og kan medføre kontrolltabet.

g) Brug ikke beskadiget tilbehør. Inden enhver

bruget skal der ses efter tilbehør: ved slibningsskiver afhugning og revne, ved støtteskiver revne, sprængninger eller for stort slitage, ved stålbørster løse eller revnede tråd. Såfremt har tilbehør eller værktøj faldet ned, se efter beskadigelse eller påmonter ikke beskadigede tilbehør. Efter kontroll og tilbehørs påmontering skal du selv samt rundomkring stående stilles sådan at I beﬁ ndes udenfor de roterende niveau af tilbehør og lad værktøjet løbe frit på de maximalle omdrejninger i ca en minuts tid. I løbet af denne prøvetid knæk-

ker eller falder fra hinanden almenligvis dette beskadiget tilbehør.

h) Brug personlige beskyttelses hjælpemid-

del. Afhængig af brug, benyt ansigtsskærm, sikkerheds beskyttelsesbriller eller beskyttelsesbriller. I tilpasset omfang benyt støvmaske, ørebeskyttelse, handsker og arbejds forklæde der er i stand at standse små bearbejdnings fragmenter. Øjnebeskyttelse skal

være i stand til at standse de ﬂ yvende fragmenter der opstår ved de forskellige arbejds processer. Støvmaske eller respirator skal være i stand til at ﬁ ltrere små dele der dannes ved jeres gøremål. Udsættelsen for langvarig støj med en høj intensitet kan medføre hørelsestab.

i) Hold omkringstående i en sikkerhedsmæssig

afstand fra arbejdsrumet. Enhver der indtræder i arbejdsrumet skal bruge de personlige beskyttelses hjælpemiddel. Fragmenter af

bearbejdede genstander eller beskadigede tilbehør kan ﬂ yve fra og medføre beskadigelse også udenfor umidelbare arbejdsrum.

j) Ved arbejdet hvor skæringsmaskine kunne

berører den skjulte ledning eller selve bevægelig tilgang skal værktøj holdes kun på steder med den isollerede gribeoverﬂ ade. Skæ-

ringsapparat kan ved berøring med »levende« ledning medføre at de tilgængelige metaldele af værktøjet bliver »levende«, og der sker skade med elektrisk strøm.

k) Placer den bevægeligt tilgang udenfor række-

vide af den roterende apparat. Ved kontrolltab kan ske overskæring eller overslibning af den bevægelig tilgang og jeres hånd eller arm kan blive trukket ind til det roterende apparat.

l) Læg aldrig det elektromekanisk værktøj på

før værktøjet er standset helt. Roterende værktøj kan fastgribes ved overﬂ aden og trække værktøjet ud af jeres kontroll.

) Start aldrig elektromekanisk værktøj under

overbæring på jeres side. Pludselig berøring med det roterende apparat kan pågribe jeres beklædning og tiltrækker apparat mod jeres krop.

n) Rens regelmæssig værktøjs udluftnings åb-

ninger. Motors ventilator indtrækker støv i skabet og en for stor opsamling af metalstøv kan medføre elektrisk fare.

o) Arbejd ikke med elektromekanisk værktøj i

nærhed af brændfarlige materialer. Der kunne opstå optændning af disse materialer fra gnister.

p) Brug ikke tilbehør der kræver væskeafkø-

ling. Brug af vand eller andre kølevæske kan medføre skade eller dødsulykke med elektrisk strøm.

Videre sikkerhedsanvisninger for alle arbejdsaktiviteter

Tilbageslag og hertil hørende advarsel

Tilbageslag er en pludselig reaktion på sammenklemme eller indhugning af den roterende skive, støttepladen, børste eller andet værktøj. Klemme eller indhugning medfører en kraftig standsning af det roterende apparat, som følgende medfører at det ukontrollerede værktøj bevæges i den modsatte retning i forhold til apparats omdrejningsretning på stødpunktet.

For eksempel: under sammenklemme eller indhugning af slibeskiven i den bearbejdede genstand kan skivekant som indtræder i klemmepunktet trænge ind i materiales overﬂ ade og dette medfører at skiven er trukket op eller bortkastet. Skiven kan enten springe op mod brugeren eller fra brugeren afhængig på skivens bevægelses retning i ophugningspunktet. Slibeskiver kan også i disse tilfælde brækkes over. Tilbageslag er resultat af ukorrekt anvendelse af elektromekanisk værktøj og/eller ukorrekte arbejds fremgangsmåde eller forholder og kan undgåes ved den korrekt overholdelse af for nedenbeskrevet sikkerhedsforanstaltninger. a) Hold fast på værktøj og overhold den korrekt

stilling af jeres krop og arm sådan at I kan stå imod kræfter af tilbageslag. Brug altid et hjælpehåndtag, såfremt det ﬁ ndes i værktøjsudstyr for den maksimale kontroll over tilbageslag eller reaktions vridemoment ved igangsættningen. Bruger er egnet til at kon-

trollere reaktions vride moments og styrken af tilbageslag såfremt der overholdes de korrekte sikkerheds foranstaltninger.

b) Kom aldrig nær med hånd mod det roterende

værktøj. Værktøj kan ved tilbageslaget frakaste jeres hånd.

c) Står ikke i omkreds hvortil kan værktøjet nå

i tilfældet for tilbageslag. Tilbageslag kaster værktøjet i retning modsat til skivebevægelse i indhugningspunktet.

d) Vær især opmærksom på hjørnebearbejd-

ning, skarpe kanter o.l. Sørg for undgåelse af værktøjs hoppe aktivitet og indhugning. Hjør-

ne, skarpe kanter eller hoppning har tendens at indhugge det roterende værktøj og medføre kontrolltab eller tilbageslag.

e) Undgå værktøjstilslutning som savkæden,

udskæringsskiven eller savskiven med tænder. Disse skiver medfører ofte tilbageslag og

kontrolltabet.

Suplerende sikkerhedsanvis- ninger for arbejdsaktiviteter med slibning og skæring

Speciﬁ k sikkerheds advarsel for arbejdsaktiviteter under slibning og abraziv skæring a) Brug kun de skivetyper der er anbefalet af

producent og specifik beskyttelsesskærm konstrueret til den udvalgte skive. Skiver som

elektromekanisk værktøj ikke var konstrueret til kan ikke være dækket på en tilsvarende måde og er farlige.

b) Beskyttelsesskærm skal være sikkerheds-

mæssig fastgjørt til elektromekanisk værktøj og være placeret i korrekt stilling for den maksimale sikkerhed således, at der skal være afdækket mindst mulig del af skiven i retning mod brugeren. Beskyttelsesskærm

hjælper at beskytte brugeren overfor skivers fragmenter og tilfældigvis skiveberøring.

c) Skiver skal benyttes kun for de anbefalede

brug. Eksempel: gør slibning ikke med siden af skæringsskive. Abraziv skæringskiver er

bestemt for omkredsskæring, sidekræfter der påvirker disse skiver kunne knusse dem.

d) Brug altid uskadede skiveﬂ anche som har den

korrekt størrelse og form for den af jer udvalgte skive. Rigtige skiveﬂ anche støtter skiven

og derved reducerer skivens brudmulighed . Flanche for skæring kan være forskelligt fra ﬂ anche for slibning.

e) Brug ikke brugte skiver oprindelig af større

diameter til større elektromekanisk værktøj. Skiver bestemt for større elektromekanisk

værktøj er uegnet til større omdrejninger af mindre værktøj og kan brække.

Suplerende sikkerhedsanvis- ninger for arbejdsaktiviteter slibning med stålbørste

Sikkerheds advarsler speciﬁ k for arbejdsaktiviteter slibning med stålbørste a) Tænk over at der også ved almen aktivitet

sker at ståltråde bliver bortkastet fra børste. Overbelast ikke tråde med ekstra stor børstebelastning. Tråde kan nemt gennemtrænge i

let beklædning og/eller hud.

b) Såfremt der er anbefalet benyttelse af be-

skyttelsesskærm for slibning med stålbørste sørg da for at der ikke ske noget berøring mellem trådskive eller børste og beskyttelsesskærmen. Trådskive eller børste kan ved

arbejdet udvide sin diameter p.g.a. belastning og centrifuge kræfter.

Yderligere sikkerhedsprocedurer

- Maskinen må ikke bruges i fugtige eller våde

rum, udenfor i regn, tåge, sne eller i omgivelser med eksplosionsfare.

- Kontrollér den bevægelige ledning og stikket

inden hver brug af maskinen. Reparation af fejl overlader De til en fagmand.

- Brug kun godkendte forlængerledninger og

ledningsforbindere udenfor bygninger.

- Sæt kun maskinen i materialet i tændt tilstand.

- Løft ikke maskinen i ledningen.

- Arbejd ikke på en stige.

- Brug sikkerhedshandsker og fast fodtøj ved ar-

bejdet.

- Brug sikkerhedsbriller og hørerværn ved ar-

bejdet.

- Støvet, der opstår ved arbejdet er sundhedske-

delig. Brug udsugning og åndedrætsværn ved arbejdet.

- Asbestholdige materialer må kun bearbejdes

af sagkyndige personer. Overhold de til enhver tid gældende nationale sikkerhedsforskrifter.

- Før altid den bevægelige tilslutning væk fra

værktøjet.

- Brug kun de fræseskiver producenten anbefa-

ler.

- Maskinen kan kun bruges med beskyttelses-

skjold og med fastgjort holder.

- Stik kun den bevægelige tilslutnings gaffel i

stikkontakten, når fræseren er slukket.

- Kontroller, om der i materialet, der arbejdes

med, ikke er el-, vand- eller gas installationer – dette kan føre til ulykke.

- Fræs ikke over metalgenstande, søm eller

skruer.

- Fræseren må ikke betjenes af personer under

16 år.

5.3 Støj-/vibrationsinformation

Måleværdier beregnes iht. EN 60 745. Værktøjets A-vurderede lydtrykniveau er typisk: Lydtrykniveau 86 dB (A) Lydeffekt niveau 97 dB (A) Målingens usikkerhed K = 1,5 dB (A)

En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tomgangs- og stilstandstider!

6 Ibrugtagning

ADVARSEL

Fare for ulykke, hvis maskinen kører med ikke tilladt spænding eller frekvens.

- Forsyningsspændingen og strømkildens frekvens skal stemme overens med angivelserne på typeskiltet.

- I Nordamerika må der kun bruges Festoolmaskiner med spændingsangivelsen 120 V/60 Hz.

6.1 Tænding – slukning Tænding

Skub afbryderknappen [1-2] fremad, dermed tændes maskinen. Hvis De samtidig trykker på den forreste del af knappen holdes den fast og De sikrer dermed maskinens fortsatte gang.

Slukning

Tryk kort på den bagerste del af afbryderknappen [1-2], så den løsnes fra arreteringen. Afbryderknappen springer tilbage til slukket position.

6.2 Motorens elektronik Kontinuerlig strømbegrænsning

Det elektronisk styrede jævne løb sikrer maskindrift uden tilbageslag. Takket være maskinens kontinuerlige strømbegrænsning er det tilstrækkeligt med en modstand på 15A.

OBS!

Støj, der opstår ved arbejdet Beskadigelse af hørelsen

 Brug høreværn!

Måleværdier beregnes iht. EN 60 745. Slibning med slibeskiven ah = 5,3 m/s2 Målingens usikkerhed K = 1,5 m/s²

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig bedømmelse af vibrations- og støjbelastningen ved brug. – repræsenterer de vigtigste anvendelsesformål for elværktøjet.

ADVARSEL

Maskiner uden kontinuerlig strømbegrænsning skal have højere modstand – min. 16A sikring.

Slukning ved tilbageslag

Ved et pludselig fald i antal omdrejninger, f.eks. ved blokering i kløfter eller skær, afbrydes strømtilførslen til motoren. For igen at sætte den i gang må maskinen først slukkes og tændes på ny.

Beskyttelse mod ukontrolleret genstart

Sikrer maskinen mod ukontrolleret løb efter afbrydelse af strømtilførslen. For igen at sætte den i gang må maskinen først slukkes og tændes på ny.

Forvalg af omdrejninger

Ved hjælp af omdrejningsregulatoren [1-3] kan De frit vælge omdrejningstallet: Trin 1: 2000 min

–1

Trin 4: 4500 min Trin 2: 2950 min–1 Trin 5: 5300 min Trin 3: 3750 min–1 Trin 6: 5900 min Det påkrævede antal omdrejninger er afhængigt af slibeskiven og det forarbejdede materiale.

Konstantelektronik

Konstantelektronikken holder omdrejningstallet tæt på konstant ved ubelastet løb og under belastning. Dermed stiles der mod ensartede arbejdsbetingelser.

Beskyttelse mod varmeafhængig overbelastning

For at beskytte mod overophedning skifter sikkerhedselektronikken over til køletilstand ved kritisk høje temperaturer. Motoren kører derefter videre med ca. 2500min

–1

omdrejninger og konstantelektronikken deaktiveres. Efter afkøling på ca. 10 – 20s er maskinen igen klar til brug under fuld belastning. Ved allerede varme maskiner reagerer varmebeskyttelsen tilsvarende tidligere.

7 Fræseinstrumenter

7.1 Valg af fræsehoved og af slibehoved

Alt efter brug og anvendelses område står til rådighed diverse fræsehoveder. Husk at anvende passende fræsehoved grundet optimalt arbejdsresultat. Oplysninger indeholdt i tabellen til forvalg af omdrejninger er kun anbefalet og man skulle efterprøve dem ved at foretage praktiske prøver – se side 77.

7.2 Udskiftning af fræsehoved / slibehoved

Husk at efterprøve fejlfri funktion af fræseinstrumentet ved at dreje det med hånd inden igangsætningen. Sørg for, at alle skruer er spændt korrekt. Fire skruer som forbinder ﬂ angen med instrument af sammenlagt hoved skal være tilspændt med et moment på 5 Nm. To tilspændingsskruer til tilspænding af hovedet til maskinen skal være tilspændt med et moment på 8 Nm. Undgå at hvilke som helst instrumenter bliver tilbage i apparatet.

7.3 Udskifting af fræsehjul

–1

Fare for ulykke, elektrisk stød

ADVARSEL

 Træk altid netstikket ud af stikkontakten før

arbejde på maskinen.

Hvis fræseskivens tænder af hårdmetal er slidte, er der mulighed for at udskifte dem.

 Ved drejning af knappen [1-5] løsn spændings-

bælte så meget, at det er muligt at bevæge med udsugningsﬂ angen [1-7].

 Drej udsugningsﬂ angen helt til venstre og træk

den ned.

 Løsn skruerne [2-1], [2-7] på de ﬁ re instru-

mentbæreraksler ved hjælp af den indre sekskantede nøgle S4. Nu er fræsere nemt tilgængelige.

 Skift skruerne [2-1], [2-7] samtidigt med fræ-

seskiverne og sikringerne mod fordrejning [2- 2]. Skruerne er ﬁ kseret med en let lim, så de ikke løsner sig ved vibrationer. Brug kun skruer leverer fra producenten.

 Sæt først tre fræseskiver på hver aksel [2-4],

og bagefter underlaget [2-3] og sæt alt fast ved hjælp af sikringen mod fordrejning [2-2] og skruerne [2-1], [2-7]. Derved skal du sætte fordrejningssikring ind i den svarende fals [2- 5] i instrumentbærerakselen. Uden sikringen mod fordrejning kan der ved drift ske løsning af skruerne og derved opstå meget store skader.

 Sæt udsugningsﬂ ange [2-10] til således, at de

glidende dele [2-8] falder ind i de svarende false [2-9] på udsugningsﬂ angen.

 Indstil den ønskede fræsedybde og træk spæn-

dingsbæltet ved hjælp af den drejbare knap.

Ved montering af ﬂ ade tænder er det vigtigt at fræseskiver var fastsat som vist på billede [3], dvs. at spidserne skal vende i fræsehoveds drejningsretning. De spidse tænder (HW-SZ 12) bruges til fjernelse af gamle lak lag på beton eller facader. De ﬂ ade tænder (HW-FZ 12) bruges til afstumpning af fuger ved afskalninger og til bearbejdning af betonkanter.

FORSIGTIG

Kontroller under arbejdet om fræseskiverne stadig frit drejer rundt på akslerne. Hvis dette ikke er tilfældet, fx på grund af støvaﬂ ejringer, skal fræsehoved renses. Netop på grund af dette bør man aldrig arbejde uden tændt udsugning!

8 Drift

ADVARSEL

Ved arbejdet med fræseren skal der anvendes beskyttelsesbriller, så øjnene beskyttes mod ﬂ yvende materieldele!

Udsugningsflangen er indstillelig i højden og skal tilrettes typen af indsats. Ved fjernelse af gamle farvelag skal tændernes spidser ikke stikker mere end 1mm ud fra udsugningsﬂ angen. Til gengæld ved fræsning af facader kan fræseskiverne stikke mellem 2 – 4mm ud. Højden indstilles på drejeknappen [1-5], spændingsbælte og udsugningsﬂ angen [1-7] drejes til venstre eller til højre. Den indstillelige rille måler maksimalt 5,5mm. På skalaen [1-8] er det muligt at læse den indstillede fræsedybde. Hvis højdejusteringen går trægt, anbefales det at rense førerﬂ aden [2-6] og [2-11]. Fastspænd atter spændingsbælte efter højdeindstillingen!

FORSIGTIG

Kontroller under arbejdet om fræseskiverne stadigt drejer frit rundt på akslerne. Hvis dette ikke er tilfældet, fx på grund af støvaﬂ ejringer, skal fræsehoved renses. Netop på grund af dette bør man aldrig arbejde uden tændt udsugning!

8.1 Udsugning

For at sikre en funktionel udsugning sæt et rør (

36 mm) fra støvsugeren af mærket Festool til

rørets ende [1-4]. Glem ikke at en fyldt ﬁ ltrerings sæk dramatisk mindsker sugeevnen. Ryst jævnligt støvsugerens ﬁ lter.

FORSIGTIG

Arbejd altid med tændt udsugning ellers bliver fræseskiverne og højdeindstillingen støvet efter ganske kort tids drift!

Brug udelukkende en antistatisk støvsuger pga. risiko for statiske elektriske eksplosioner.

8.2 Den fastspændte holder

For håndtering af fræseren med begge hænder er det muligt at fastspænde en holder på indstillings skabets forreste del af skjoldets venstre side [1-1]. Med den specielle konstruktion »VIBRASTOP« reduceres vibrationer vha. fastspændte holder.

9 Service og vedligeholdelse

Arbejd aldrig uden udsugningsﬂ angen! Fjern den kun ved rensning af førerﬂ aden eller ved udskiftning af fræseskiver. Træk altid stikket ud af skikkontakten ved disse operationer!

Udsugningsﬂ angen har også til funktion at være opbevaringsplads [1-6] på arbejdsﬂ aden. Saneringsfræseren bør altid lægges ﬂ adt på emnet. I tilfældet af ﬂ ade ﬂ ader er den optimale indstilling grad 6 Electronic.

Fare for ulykke, elektrisk stød

 Træk altid netstikket ud af stikkontakten før

arbejde på maskinen.

 Vedligeholdelses- og reparationsarbejder,

der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværksted.

- Emballerede maskiner kan opbevares på et tørt sted uden varme. Temperaturen må dog ikke underskride –5°C. Uemballerede maskiner må kun opbevares på et tørt sted, hvor temperaturen ikke underskrider +5°C og hvor der ikke opstår pludselige temperaturaendringer.

- For at sikre lufttræk skal køle åbningerne altid være rene og tomme.

- Maskinen er udstyret med specielle selvsluk-

ADVARSEL

kende kul. Når disse er opbrugte opstår der automatisk strømafbrud og maskinen går i stå.

- I tilfældet af dårlig højde regulering på udsugningsﬂ angen skal denne trækkes ned og renses.

Kundeservice og reparationer må kun udføres af producenten eller serviceværksteder: Nærmeste adresse ﬁ nder

De på: www.festool.net/service

EKAT

Brug kun originale Festoolreservedele!

Best.-nr. ﬁ nder De på:

www.festool.net/service

10 Miljø

El-værktøj må ikke bortskaffes med almindeligt husholdningsaffald! Maskine, tilbehør og

emballage skal tilføres en miljøvenlig form for genbrug! Overhold de gældende nationale regler. Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACh:

www.festool.com/reach

11 EU-overensstemmelseserklæring

Sanerings fræser Serienr.

RG 80 E 769231, 768829,

768798

År for CE-mærkning: 2013 Vi erklæerer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende normer eller normative dokumenter: 2006/42/EF, 2004/108/EF, 2011/65/EU, EN 55 0141, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer Chef for forskning, udvikling og teknisk dokumentation 2013-04-15

Fræsehoved Påmonteret Anvendelse Elektronikindstillingshjul

Fræsehoved »ﬂ ad form« med 12 hårdmetals fræsehjul FZRG 80

Fræsehoved »spids form« med 12 hårdmetals fræsehjul SZRG 80

- Fjernelse af puds

- Fjernelse af elastisk beskyttende maling på vægge og gulve

- Fjernelse af skumunderlag og af limrester (rester af tæpper)

- Fjernelse af rester af ﬂ iselim og af ﬂ iseklæbere

- Fjernelse af beskyttende bitumenog betonmaling

- Fjernelse af latexfarver eller af oliefarver på gipsﬂ ader

- Fjernelse af puds

- Fjernelse af ujævnheder og overlapninger efter forskalling hos frisk beton

- Fjernelse af skumunderlag og limrester (rester af tæpper)

- Fjernelse af rester af ﬂ iselim og af ﬂ iseklæbere

- Fjernelse af puds fra kunstharpiks på varmeisolering

4 – 6

Slibehoved Påmonteret Anvendelse Elektronikindstillingshjul

Diamant slibehoved, slibeskive med 8 segmenter belagt med diamantkorn DIA HARD-RG 80

Diamant slibehoved, slibeskive med 8 segmenter belagt med diamantkorn DIA ABRASIV-RG 80

- Fjernelse af ujævnheder og overlapninger af støbte gulve

- Afslibning og rensning af forvitrede betondele

- Fjernelse af ujævnheder på gammel beton

- Fjernelse af ujævnheder og overlapninger af støbte gulve

- Afslibning og rensning af frisk beton

- Slibning af ABRASIV materialer

Diamantslibehoved DIA THERMO-RG 80

Hårdmetals slibehoved, slibeskive belagt med hårdmetals korn HW Grob-RG 80

Diamantslibehoved, slibeskive belagt med diamantkorn DIA UNI-RG 80

Hårdmetals slibehoved, slibeskive belagt med hårdmetals korn HW Fein-RG 80

- Seje og termoelastiske materialer, fx maling, beskyttelsesmaling, elastisk lim

- Fjernelse af elastisk beskyttende maling på vægge og gulve

- Materialefjernelse af gips og af porebeton

- Fjernelse af urenheder fra betonﬂ ader

- Fjernelse af latexfarver eller oliefarver på gipsﬂ ader

- Grov bearbejdning

- Universal brug, fjernelse af maling fra beton, hård puds og træ, fjernelse af elastiske limtyper, hård puds samt blød beton

- Fjernelse af elastisk beskyttende maling på vægge og gulve

- Materialefjernelse af gips og af porebeton

- Fjernelse af urenheder fra betonﬂ ader

- Fjernelse af latexfarver eller af oliefarver på gipsﬂ ader

- Fin bearbejdning

5 – 6

3 – 5

5 – 6

3 – 5

Fresemaskin for renovering RG 80 E

1 Symboler

Dobbelisolering

Advarsel mot generell fare

Advarsel om elektrisk støt

Bruk vernebriller!

Bruk hørselvern!

Bruk vernehansker!

Les anvisning / merknader

Ikke kommunalt avfall

 Merknad, tips

2 Tekniske data

Navngitt spenning 220-240 V ~ Nettfrekvens 50 / 60 Hz Drivkraft 1100 W Innstillbart omdreiningstall 2000 – 5900 min Verktøyets 80 mm Vekt 3,2 kg Verneklasse II /

3 Foreskrevet bruk

Apparatet fungerer på prinsippet til fresemaskin med karbonbørster, men den benytter også spesielle apparater for fresing og sliping av f.eks. betong og puss. Maskinen er bestemt til å fjerne malinger, murpuss, rester av lim for ﬂ iser og tepper, særlig fra harde underlag. I tillegg kan maskinen brukes til å skrape opp betongﬂ ater og til å frese overganger ved kledninger. Brukeren har ansvar for uegnet bruk.

4 Styreelementer

[1-1] Tilleggshåndtak [1-2] Skyvebryter [1-3] Reguleringsring [1-4] Slange

[1-5] Knapp [1-6] Liste på endestopp [1-7] Sugeﬂ ense [1-8] Skala [2-1] Skrue [2-2] Sikring [2-3] Underlag [2-4] Freseringer [2-5] Verktøybærer [2-6] Ledeﬂ ate [2-7] Skrue [2-8] Glidende del [2-9] Rille [2-10] Sugeﬂ ense [2-11] Ledeﬂ ate

Tilbehør som er beskrevet og illustrert i bruksanvisningen inngår ikke alltid i leveransen. De oppgitte illustrasjonene ﬁ nnes fremst i bruksanvisningen.

5 Sikkerhetsinformasjoner

5.1 Generell sikkerhetsinformasjon OBS! Les gjennom alle anvisningene. Feil

ved overholdelsen av nedenstående anvis-

ninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy

–1

(uten ledning).

5.2 Sikkerhetsanvisninger for alle arbeids-

aktiviteter

Sikkerhetsvarsel felles for arbeidsaktiviteter sliping, plansliping, sliping med stålbørste eller slipeskjæring: a) Dette elektromagnetiske verktøyet er be-

stemt til bruk som plan flate slipemaskin eller som fresemaskin med fresehode. Les alle sikkerhetsvarsler, instruksjoner, illustrasjoner og spesiﬁ kasjoner utgitt for dette elektromekaniske verktøyet. Overholder man

ikke alle de nedenfor anførte anvisninger, kan det føre til skade av elektrisk strøm, brann og/ eller alvorlig personskade.

b) Dette verktøyet skal ikke anvendes til glans-

sliping eller kutting. Utføre arbeidsaktiviteter, som dette verktøyet ikke er bestemt for, kan være et risiko og medføre personskader.

c) Bruk ikke tilbehør, som ikke er uttrykkelig

designet og anbefalt av produsenten av verktøyet. Bare den kjensgjerningen at tilbehøret

kan kobles til verktøyet deres garanterer ikke dens sikre drift.

d) De nominelle omdreininger til tilbehøret må

være i det minste lik de maksimale omdreininger som er merket av på verktøyet. Tilbe-

hør, som arbeider under større omdreininger, enn de nominelle omdreininger kan briste og falle fra hverandre.

e) Ytre gjennomsnitt og tykkelse av deres tilbe-

hør må være innenfor grensene til det nominelle omfanget av deres elektromekaniske verktøy. Tilbehør som har uriktig størrelse kan

være verken tilstrekkelig vernet eller håndtert med.

f) Spenningsmål til slipeskivene, ﬂ ensene, støt-

teskiver og all annet tilbehør må være egnet til festing på verktøysnellen. Tilbehør med

festeåpninger som ikke tilsvarer montasjemål til det elektromekaniske verktøyet blir ikke avbalansert, kan vibrere ekstre mye og føre til tap av kontroll.

g) Bruk ikke skadet tilbehør. Før hver bruk skal

tilbehør sjekkes: hos slipeskivene ﬂ iser og sprekker, hos støtteskivene sprekker, rift eller ekstra stor slitasje, hos stålbørstene løse eller sprukne ståltråder. Er tilbehøret eller verktøyet falt ned, sjekk skaden eller monter på tilbehør som ikke er skadet. Etter å ha sjekket og montert på tilbehøret still deg og rundt stående personer slik at dere beﬁ nner dere utenfor nivået til det roterende tilbehøret og la verktøyet gå under de høyeste omdreininger i tomgang i løpet av ett minutt.

Under denne prøvetiden vil de skadete deler av tilbehøret som oftest brekke i to eller falle fra hverandre.

h) Bruk personlige beskyttelsesmidler. Avhen-

gig av anvendelse bruk ansiktsskjold, beskyttelsesbriller eller sikkerhetsbriller. I et rimelig omfang bruk støvmaske, ørebeskyttere, arbeidshansker og arbeidsforkle, som kan stoppe opp små bruddstykker av slipemateriale eller arbeidsstykket. Øyebeskyttelse må

være i stand stoppe opp løse bruddstykker som oppstår under forskjellige arbeidsaktiviteter. Støvmaske eller respirator må være i stand til å ﬁ ltrere bort elementer som oppstår under din aktivitet. Langvarig utsettelse for larm av høy intensitet kan forårsake tap av hørsel.

i) Hold de rundt stående personer på en sikker

avstand fra arbeidsområdet. Enhver som trer inn i arbeidsområdet må bruke personlige be-

skyttelsesmidler. Bruddstykker av arbeids-

stykket eller skadet tilbehør kan fyke bort og forårsake personskade selv utenfor arbeidsområde.

j) Under slike arbeid, når skjæreverktøyet ville

kunne komme bort til skjulte ledninger eller sin egen transportabel kabel, hold verktøyet bare på stedet til den isolerte gripeoverﬂ aten.

Skjæreverktøyet kan ved kontakt med “levende” kabel forårsake, at de tilgjengelige metalldeler til verktøyet vil bli “levende” og brukeren kommer derved til å bli skadet av elektrisk strøm.

k) Plasser den transportable kabelen utenfor

rekkevidden til det roterende verktøyet. Taper du kontroll, kan det komme til skjæring eller sliping over av den transportable kabelen og hånden eller armen din kan bli trukket inn i det roterende verktøyet.

l) Legg aldri det elektromekaniske verktøyet

ned, så lenger verktøyet ikke stopper opp fullstendig. Det roterende verktøyet kan hekte

seg opp i overﬂ aten og rive verktøyet ut av ditt kontroll.

) Sett aldri på det elektromekaniske verktøyet

under transport på din side. En tilfeldig kontakt med det roterende verktøyet kan sette klærne dine fast, trekke verktøyet til kroppen din.

n) Lufteåpningene til verktøyet skal renses re-

gelmessig. Ventilator til motoren trekker støv inn i verktøyhuset og en altfor stor oppsamling av metallstøvet kan forårsake fare for elektrisk støt.

o) Arbeid ikke med det elektromekaniske verk-

tøyet i nærheten av brennbare materialer. Det kunne komme til opptenning av disse materialer fra gnistene.

p) Bruk ikke tilbehør, som må kjøles ned med

væske. Bruk av vann eller andre kjølevæsker kan forårsake personskade eller død gjennom elektrisk strøm.

Videre sikkerhetsanvisninger for alle arbeidsaktiviteter

Tilbakeslag og sammenhengende advarsel

Tilbakeslag er en brå reaksjon på klemming eller setting fast av den roterende skiven, støtteskiven, børsten eller annet verktøy. Klemming eller setting fast forårsaker en brå stopp av det roterende verktøyet, som deretter forårsaker, at det ukontrollerte verktøyet beveger seg i motsatt retning til omdreininger av verktøyet i fastklemmingspunktet. For eksempel: om det kommer til klemming el-

ler setting fast av slipeskiven i arbeidsstykket, kan kanten på skiven som trenger inn i fastklemmingspunktet, trenge inn i materialoverﬂ aten og forårsaker at skiven spretter opp eller blir kastet til siden. Skiven kan enten sprette opp med retning mot brukeren eller fra vedkommende, avhengig av bevegelsesretningen til skiven i fastklemmingspunktet. Slipeskivene kan i slike tilfeller også sprekke. Tilbakeslag er resultat av uriktig bruk av det elektrotekniske verktøyet og/eller uriktige arbeidsfremganger eller betingelser og kan forhindres ved riktig overholdelse av de nedenfor beskrevne sikkerhetstiltak. a) Verktøyet skal holdes fast og det skal holdes i

riktig kroppsstilling og armstilling, slik at du er i stand til å motstå kreftene til tilbakeslaget. Bruk alltid hjelpehåndtak, om verktøyet er utstyrt med det, for å ha maksimal kontroll over tilbakeslaget eller motvirkning av dreiemomentet under igangsetting. Brukeren er i

stand til å kontrollere motvirkning av dreiemomenter og kreftene til tilbakeslaget, om han overholder riktige sikkerhetstiltak.

b) Nær eg aldri med hånd til det roterende verk-

tøyet. Ved tilbakeslag kan verktøyet slenge hånden din bort.

c) Stå aldri i det feltet, der verktøyet kan komme

om det kommer til et tilbakeslag. Tilbakeslaget kaster verktøyet i retning som er motsatt til den bevegelsen som skiven hadde i fastklemmingspunktet.

d) Vær særlig oppmerksom under bearbeidelse

av hjørner, skarpe kanter osv. Forebygg sprett og fastklemming av verktøyet. Hjørner, skarpe

kanter eller sprett har en tendens til å klemme fast det roterende verktøyet og forårsake tap av kontroll eller tilbakeslag.

e) Fest ikke til verktøyet til skiven til sirkelsag

med kjede for treskjærere eller sagskive med tenner. Disse skiver forårsaker ofte tilbakeslag

og tap av kontroll.

Tilleggs sikkerhetsanvisninger for arbeidsaktiviteter sliping og skjæring

Sikkerhetsvarsel spesiﬁ kke for arbeidsaktivitet sliping og slipeskjæring a) Bruk bare de typer av skiver, som er anbefalt

av produsenten og spesiﬁ kk beskyttelsesdeksel konstruert for den utvalgte skiven. Ski-

vene, som det elektromekaniske verktøyet ikke er blitt konstruert for, kan ikke bli dekket til på en tilsvarende sikker måte og er farlige.

b) Beskyttelsesdeksel må være godt festet til

det elektromekaniske verktøyet og plassert i den riktige stillingen for maksimal sikkerhet, slik at bare den aller minste delen av skiven i retning mot brukeren blir avdekket. Beskyt-

telsesdeksel hjelper til å beskytte brukeren mot bruddstykker av skiven og tilfeldig kontakt med skiven.

c) Skivene må brukes bare til den anbefalte

bruk. F.eks.: utfør ikke sliping med sideﬂ aten av skjæreskiven. Sivene for slipeskjæring er

bestemt for skjæring av omkrets, sidestyrkene som virker inn på disse skivene kunne ødelegge de.

d) Bruk alltid uskadete skiveﬂ enser, som har den

riktige størrelsen og form for den skiven du har valgt. Riktige skiveﬂ enser støtter skiven

og minsker derved muligheten for at skiven brister. Flensene for skjæring kan skille seg fra ﬂ ensene for sliping.

e) Bruk ikke slitte skiver av opprinnelig større

mål for større elektromekanisk verktøy. Skivene, som er bestemt for større elektromekanisk verktøy er ikke egnet for større omdreininger til mindre verktøy og kan briste.

Tilleggs sikkerhetsanvisninger for arbeidsaktiviteter sliping med stålbørste

Sikkerhetsvarsel spesiﬁ kke for arbeidsaktiviteter sliping med stålbørste a) Vær klar over, at det selv under vanlig aktivi-

tet kommer til løsning av ståltråder fra børsten. Overlast ikke ståltrådene med en altfor stor belastning av børsten. Ståltråder kan lett

trenge igjennom tynne klær og/eller hud.

b) Om det er for sliping med stålbørsten anbe-

falt bruk av beskyttelsesdeksel, sørg for at det ikke kommer til noe som helst kontakt mellom stålskiven eller børsten og beskyttelsesdekselet. Stålskive eller børste kan under

arbeidet på grunn av belastning og sentrifugale krefter ke sitt gjennomsnitt.

Videre sikkerhetsanvisninger

- Maskinen må ikke brukes i våte eller fuktige

omgivelser, utvendig mens det regner, dugger, er tåke eller snør. Maskinen må ikke brukes i omgivelser der det er eksplosjonsfare.

- Før hver bruk av verktøyet skal kabelen og

støpselet kontrolleres. Reparasjoner må kun utføres av fagfolk.

Når det gjelder utendørs bruk benytt kun godkjent skjøtekabel og fordelingsboks.

- Maskinen må føres bort til arbeidsemnet i inn-

koplet tilstand.

- Ikke bær maskinen i kabelen.

- Ikke arbeid på en stige.

- Bruk vernehansker og faste sko under arbeid.

- Bruk vernebriller og ørebeskyttelse under ar-

beid.

- Støvet som blir til under arbeid, er helsefarlig.

Bruk avsuging og respirator under arbeid.

- Materialer som inneholder asbest, må kun

bearbeides av fagfolk. Følg sikkerhetsforskriftene som gjelder for ditt land.

- Den bevegelige tilførselen føres alltid fra verk-

tøyet og bak.

- Bruk bare de freseringene som produsenten

anbefaler.

- Maskinen kan bare brukes med den beskytten-

de dekningen på og med det festede tilleggshåndtaket.

- Stikk gaffelen på den bevegelige tilførselen i

stikkontakten bare når freseapparatet er slått av.

- Kontroller at det ikke ﬁ nnes elektrisk ledning,

vann- eller gassledning i det bearbeidede materialet – det kunne ha ført til en helseskade.

- Fres ikke over metallgjenstander, spikrer eller

skruer.

- Personer under 16 år får ikke arbeide med fre-

seapparatet.

5.3 Støy-/vibrasjonsinformasjon

Måleverdier funnet i samsvar med EN 60 745. Det typiske A-bedømte støynivået for maskinen er: Lydtrykknivå: 86 dB (A) Lydstyrkenivå: 97 dB (A) Unøyaktighet av målingen K = 1,5 dB (A)

PASS PÅ

Lyd som oppstår under arbeidet Hørselsskadelig

 Bruk hørselvern!

Måleverdier funnet i samsvar med EN 60 745. Sliping med slipehjul a Unøyaktighet av målingen K = 1,5 m/s²

De angitte emisjonsverdiene (vibrasjon, støy) – brukes til å sammenligne maskiner, – men kan også brukes til en foreløpig vurdering av vibrasjons- og støybelastning ved bruk, – og representerer de viktigste bruksområdene

= 5,3 m/s

for elektroverktøyet. En økning er mulig ved annet bruk, med annet innsatsverktøy eller ved utilstrekkelig vedlikehold. Vær oppmerksom på maskinens tomgangs- og stillstandsperioder!

6 Igangsetting

VARSEL

Det er fare for ulykker hvis maskinen brukes med spenning eller frekvens som ikke er tillatt.

- Nettspenning og frekvens må stemme overens

med angivelsene på typeskiltet.

- I Nord-Amerika skal Festool-maskiner kun

brukes med angitt spenning 120 V/60 .

6.1 Start – stopp Start

Bryterknappen [1-2] skyves forover og maskinen settes i gang. Om det samtidig trykkes på den fremre delen av bryteren vil bryteren ﬁ kseres og en gangen vil foregå jevnt.

Stopp

Trykk kort den bakre delen av bryteren [1-2], for at ﬁ kseringen løsner. Bryteren springer tilbake til posisjonen avslått.

6.2 Motor elektronikk Begrensning av startstrøm

Elektronisk styrt jevn start sikrer en maskinstart uten tilbakeslag. På grunn av begrenset startstrøm holder med sikring 15A.

ADVARSEL

Maskiner uten begrensning av startstrøm trenger høyre sikring – minst sikring 16 A.

Slå av ved tilbakeslag

Under et plutselig fall av omdreininger, f.eks. under blokkering i kuttet, vil strømtilgangen til motoren avbrytes. For å sette den i gang igjen, må maskinen først slås av og deretter igjen slås på.

Beskyttelse mot at maskinen settes igjen på

Forhindrer at maskinen starter opp ukontrollert etter en strømstans. Etter at den settes igjen i drift må maskinen først slås av og deretter igjen slås på.

Forhåndsvalg av antall omdreininger

Ved hjelp av omdreiningsregulator [1-3] kan man

uavbrutt velge på forhånd antall omdreininger: Grad 1: 2000 min

–1

Grad 4: 4500 min Grad 2: 2950 min–1 Grad 5: 5300 min Grad 3: 3750 min–1 Grad 6: 5900 min Det ønskede antall omdreininger er avhengig av slipeskiven som, er brukt og det bearbeidede materialet.

Konstant elektronikk

Konstant elektronikk holder omdreininger under drift i tomgang og under belastning nær konstante. Dermed oppnår man en likevektig arbeidsfremgang.

Vern mot overbelastning avhengig av temperatur

Som vern mot overoppheting slår sikkerhetselektronikk i det maskinen oppnår kritisk temperatur over til nedkjølingsregime. Motor fortsetter å løpe med omdreininger på ca. 2500 min

–1

og den konstante elektronikk vil deaktiveres. Etter nedkjøling etter ca.10 – 20 sek er maskinen igjen klar til bruk og kan belastes fult ut. Hos maskinene som blir opphetet ved drift reagerer vernet adekvat før.

7 Freseverktøy

7.1 Valg av frese- og slipehode

Det ﬁ nnes forskjellige fresehoder, med varierende bruksmåte og sted hvor de brukes. For et optimalt resultat må du bruke passende fresehode. Opplysningene i tabellen for valg av omdreiningstall er anbefalte verdier og bør slås fast i praktiske prøver – se side 85.

7.2 Bytte av fresehode / slipehode

Før du setter verktøyet i drift, kontroller at freseverktøyet fungerer korrekt, ved å dreie det med hånden. Pass på at alle skruer er skrudd fast. De ﬁ re skruene som forbinder ﬂ ensen med verktøyet i det sammensatte hodet, må være skrudd fast med et moment på 5 Nm. De to festeskruene som brukes til å feste hodet til maskinen, må være skrudd fast med et moment på 8 Nm. La intet verktøy være stukket inne.

7.3 Utskifting av fresehjul

–1

VARSEL

Fare for ulykker, elektrisk støt

 Trekk nettstøpselet ut av vegguttaket før alle

typer arbeid på maskinen.

Er tennene på freseringene av hard metall utslitte, kan de byttes.

 Ved å dreie knappen [1-5] løses festebeltet i

den grad at man kan bevege med sugeﬂ ensen [1-7].

 Dreie sugeﬂ ensen helt til venstre og trekk den

ned.

 Løsne skruene [2-1], [2-7] på de ﬁ re aksene

til verktøybæreren med den indre sekskantede nøkkelen S4. Nå er freseapparatene lett tilgjengelige.

 Bytt freseringene, skruene [2-1], [2-7] og sik-

ringene mot fordreining [2-2] samtidig. Skruene er festet med et lett lim mot at de løses under vibrasjoner.

 Bruk bare originale skruer som leveres. Sett

først tre freseringer [2-4] på hver akse, så underlaget [2-3] og alt festes med sikring mot fordreining [2-2] og skruene [2-1], [2-7]. Sikringen mot fordreining må absolutt legges inn i tilsvarende rille [2-5] i aksen i verktøybæreren. Uten sikringene mot fordreining kan skruene løses under driften og medføre enorme skader.

 Sett sugeﬂ ensen [2-10] slik at glidende deler

[2-8] faller inn i tilsvarende riller [2-9] på su- geﬂ ensen.

 Still inn den ønskede fresedybden og trekk fast

festebeltet med dreieknappen. Monteres utføring med ﬂ ate tenner, må man passe på at freseringene blir satt på som vist på ﬁ g. [3] – spissene må være i fresehodets dreieretning. Utføring med spisse tenner (HW-SZ 12) brukes til å fjerne gamle lakklag fra betong eller murpuss. Utføring med ﬂ ate tenner (HW-FZ 12) brukes til å glatte kløftene i forskaling og bearbeiding av betongkanter.

PASS PÅ

Under arbeid må man kontrollere at freseringene dreier seg alltid fritt på aksene. Er det ikke tilfellet, f.eks. pga. støvlag, må støvet fjernes fra fresehodet. Derfor bør man aldri arbeide uten tilkoplet avsuging!

8 Drift

ADVARSEL

Under arbeid med saneringsfreseapparat må man i hvert fall bruke vernebriller for å beskytte øynene mot ﬂ yvende materialpartikler!

Sugeﬂ ensens innstillbare høyde må tilpasses alt etter bruk. Når man fjerner gamle fargelag, bør tannspissene ikke stikke ut av sugeﬂ ensen mer enn 1mm. Derimot ved fresing av murpuss kan freseringene stikke ut på mellom 2 – 4mm. Høyden stilles inn ved å løse festebeltet litt med dreieknappen [1-5] og dreie sugeﬂ ensen [1-7] til venstre eller til høyre. Den innstillbare banen har maks. 5,5mm. På skalaen [1-8] kan man lese den innstillbare fresedybden (omtrent). Er det tungt å stille inn høyden, anbefales det å rense ledeﬂ atene [2-6] og [2-11]. Er høyden innstilt, trekkes festebeltet fast!

PASS PÅ

Arbeid aldri uten sugeﬂ ensen! Ta den av bare når du renser ledeﬂ atene eller bytter freseringene. Husk å ta støpselet ut av stikkontakten når du utfører disse arbeidene!

Samtidig brukes sugeﬂ ensen som et underlag [1-6] på den bearbeidede ﬂ aten. Saneringsfreseapparatet settes alltid ﬂ at på det bearbeidede stykket. Ved plane ﬂ ater er optimal innstilling på 6 grad Electronic.

PASS PÅ

8.1 Avsuging

For korrekt avsuging må en slange ( 36mm) til en av Festool-sugerer settes på endestykket på slangen [1-4]. Husk at en full ﬁ ltersekk vesentlig reduserer sugeytelsen. Av og til må også innholdet i sugerens ﬁ lter kastes.

PASS PÅ

Arbeid alltid med tilkoplet avsuging ellers konsentreres støv snart på freseringene og høydeinnstilingen på sugeﬂ ensen!

Bruk bare sugerer med antistatisk utføring for at den statiske strømmen ikke blir utladet.

8.2 Tilleggshåndtak

For å kunne betjene freseapparatet med begge hender, kan et tilleggshåndtak [1-1] festes til venstre på den fremre delen av dekningen på girkassen. Med den spesielle konstruksjonen «VIBRASTOP» reduseres vibrasjonene med tilleggshåndtaket.

9 Service og vedlikehold

Fare for ulykker, elektrisk støt

 Trekk nettstøpselet ut av vegguttaket før alle

typer arbeid på maskinen.

 Alle vedlikeholds- og reparasjonsarbeider

som krever at motorhuset åpnes, må bare gjennomføres av et autorisert kundeserviceverksted.

- Innpakkede maskiner kan lagres i et tørt lager uten oppvarming, hvis temperaturen ikke synker under –5 °C. Ikke innpakkede maskiner må kun lagres i et tørt lager, der temperaturen ikke synker under +5 °C og det ikke oppstår plutselige temperaturendringer.

- Luften kan strømme bare når kjøleåpningene på motoren er rene og gjennomtrengelige.

- Maskinen er utstyrt med spesielle selvavbrytbare børster. Blir de utslitte, blir elektrotilførselen automatisk avbrutt og maskinen stopper.

- Kan sugeﬂ ensens høyde reguleres tungt, må ﬂ ensen tas av og renses.

under: www.festool.net/service

EKAT

VARSEL

Kundeservice og reparasjoner skal kun

utføres av produsenten eller serviceverksteder: Du ﬁ nner nærmeste adresse

Bruk kun originale Festoolreservedeler! Best.nr. ﬁ nner du under: www.festool.net/service

10 Miljø

Kast aldri elektroverktøy i husholdningsavfallet! Sørg for miljøvennlig gjenvinning av apparat,

tilbehør og emballasje! Følg bestemmelsene som gjelder i ditt land. Kun EU: I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Informasjon om REACh:

www.festool.com/reach

11 EU-samsvarserklæring

Fresemaskin for renovering

RG 80 E 769231, 768829,

År for CE-merking: 2013 Vi overtar ansvaret for at dette produktet er i overenstemmelse med følgende standarder eller standard-dokumenter: 2006/42/EF, 2004/108/EF, 2011/65/EU, EN 55 0141, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Serienr.

768798

Dr. Martin Zimmer Leder for forskning, utvikling, teknisk dokumentasjon 2013-04-15

Fresehode Plassert Bruk

Fresehode «ﬂ at form» med 12 freseringer av hard metall FZ-RG 80

Fresehode «spiss form» med 12 freseringer av hard metall SZ-RG 80

Slipehode Plassert Bruk

Diamantslipehode, slipeskive med 8 segmenter med diamantkorn DIA HARD-RG 80

Diamantslipehode, slipeskive med 8 segmenter med diamantkorn DIA ABRASIV-RG 80

- Fjerning av murpuss

- Fjerne elastiske vernemalinger på

- Fjerne skumunderlag og limrester

- Fjerne rester av lim som brukes til ﬂ iser

- Fjerne vernemalinger av bitumen og

- Fjerne lateks- eller oljefarger på

- Fjerning av murpuss

- Fjerne ujevne og overragende steder

- Fjerne skumunderlag og limrester

- Fjerne rester av lim som brukes til ﬂ iser

- Fjerne puss av kunstharpiks på

- Fjerne ujevne og overragende steder ved

- Slipe bort og rense forvitrede

- Fjerne ujevne steder på gammel betong

- Fjerne ujevne og overragende steder ved

- Slipe bort og rense fersk betong

- Slipe abrassive stoffer

vegger og gulver

(tepperester)

betong

gipsﬂ ater

etter forskalling ved fersk betong

(tepperester)

varmeisolering

kompoundgulver

betongdeler

kompoundgulver

Ring for

elektronikkinnstilling

4 – 6

Ring for

elektronikkinnstilling

Diamant-slipehode DIA THERMO-RG 80

Slipehode av hard metall, slipeskive med hardmetallkorn HW Grob-RG 80

Diamant-slipehode, slipehjul med påloddede diamantkorn DIA UNI-RG 80

Slipehode av hard metall, slipeskive med hardmetallkorn HW Fein-RG 80

- Utholdende og termoelastiske materialer, f. eks. farger, verneanstrøk, elastiske limer

- Fjerne elastiske vernemalinger på vegger og gulver

- Minske gips og gassbetong

- Fjerne urenheter fra betongﬂ ater

- Fjerne lateks- eller oljefarger på gipsﬂ ater

- Bearbeide grovt

- Universalt bruk, fjerning av farger fra betong, harde murpuss, trevirke, fjerning av elastiske limer, harde murpuss, myk betong

- Fjerne elastiske vernemalinger på vegger og gulver

- Minske gips og gassbetong

- Fjerne urenheter fra betongﬂ ater

- Fjerne lateks- eller oljefarger på gipsﬂ ater

- Bearbeide ﬁ nt

5 – 6

3 – 5

5 – 6

3 – 5

Fresa de renovação RG 80 E

1 Símbolos

Isolação dobre

Perigo geral

Advertência de choque eléctrico

Use óculos de protecção!

Use uma protecção auditiva!

Use as luvas de protecção!

Ler indicações / notas

Não pertence ao resíduo comunal

 Nota, conselho

2 Especificações técnicas

Tensão nominal 220-240 V ~ Frequência de rede 50 / 60 Hz Potência 1100 W Rotações ajustáveis 2000 – 5900 min

equipamento 80 mm Peso 3,2 kg Classe de protecção II /

–1

3 Utilização recomendada

A máquina trabalha como rectiﬁ cadora angular, mas utiliza também ferramentas especiais para fresagem e rectiﬁ cação, por exemplo, de betão e rebocos. A máquina vem destinada para retirar a pintura, o reboco, restos de aglutinantes de ladrilho e alfombras, especialmente de calço ﬁ rme. Além de estas possibilidades a máquina pode ser utilizada para tornear áspero áreas de concreto e para fresar as transições do revestimento. O usuário e o responsável pela correcta utilizaçaõ da ferramenta.

4 Elementos de comando

[1-1] Punho adicional [1-2] Botão do interruptor

[1-3] Regulador de rotações [1-4] Punho [1-5] Botão [1-6] Calco de colocação [1-7] Flange de aspiração [1-8] Escala [2-1] Parafuso [2-2] Corta-circuito [2-3] Pauta [2-4] Anéis de fresagem [2-5] Linha da ferramenta [2-6] Área guia [2-7] Parafuso [2-8] Peça escorregadiça [2-9] Ranhura [2-10] Flange de aspiração [2-11] Área guia

Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento! As ﬁ guras indicadas encontram-se no início do manual de instruções.

5 Indicações de segurança

5.1 Instruções gerais de segurança ATENÇÃO! Leia todas as indicações de segurança e instruções. O desrespeito das

advertências e instruções pode ocasionar choques eléctricos, incêndios e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para future referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

5.2 Instruções de segurança para todas as

atividades de trabalho

Advertências de segurança comuns para as actividades de trabalho de esmerilhagem, rectiﬁ cação de superfícies planas, esmerilhagem com escova de arame ou corte abrasivo: a) Esta ferramenta electromecânica é destinada

para ser usada como rectiﬁ cadora para superfícies planas ou como fresa com cabeçote de fresagem. Ler todas as advertências de segurança, instruções, ﬁ guras e especiﬁ cações dadas para as presentes ferramentas electromecânicas. A inobservância de todas

as instruções abaixo mencionadas pode ter

como consequência um acidente por corrente eléctrica, incêndio e/ou um ferimento grave.

b) Não se aconselha o uso desta ferramenta para

polir ou cortar. A realização das actividades de trabalho às quais estas ferramentas não estão destinadas, pode criar um risco e causar um ferimento duma pessoa.

c) Não utilizar os acessórios que não estão pro-

postos e recomendados expressivamente pelo produtor das ferramentas. O facto simples de

que os acessórios podem ser ligados às Suas ferramentas não garante o seu serviço seguro.

d) As rotações nominais dos acessórios têm que

ser pelo menos iguais às rotações máximas designadas nas ferramentas. Os acessórios

que trabalham com rotações mais altas do que as suas rotações nominais, pode quebrar-se e descompor-se.

e) O diâmetro exterior e a espessura dos Seus

acessórios têm que ﬁ car nos limites da extensão nominal para as Suas ferramentas electromecânicas. Os acessórios com um ta-

manho incorrecto não podem ser protegidos nem comandados suﬁ cientemente.

f) As dimensões de ﬁ xação dos rebolos, ﬂ anges,

plaquinhas de apoio ou de todos os demais acessórios têm que ser convenientes para a ﬁ xação no fuso das ferramentas. Os acessórios

com as aberturas de ﬁ xação que não correspondem às dimensões de montagem das ferramentas electromecânicas, estarão desequilibrados, podem vibrar excessivamente e podem causar a perda do controle.

g) Não utilizar os acessórios daniﬁ cados. Antes

de cada uso controlar os acessórios: fragmentações e qubras nos rebolos; rupturas, rasgaduras ou desgaste excessivo nas placas de apoio; arames soltados ou quebrados nas escovas de arame. Caso os acessórios tenham caído, controlar a daniﬁ cação ou montar os acessórios não daniﬁ cados. Uma vez controlados e montados os acessórios, o senhor assim como as pessoas circunvizinhas têm que ﬁ car de tal maneira que se encontrem fora do nível dos acessórios em rotação e deixar funcionar as ferramentas com as mais altas rotações em vazio durante o tempo de um minuto. Durante

este tempo de prova as acessórios daniﬁ cados quebram-se ou descompõem-se em geral.

h) Utilizar os meios auxiliares de protecção pes-

soal. Em dependência do uso utilizar o escudo de rosto, os óculos protectores de segurança ou os óculos de segurança. Na extensão

adequada utilizar a máscarra contra pós, os protectores do ouvido, as luvas e o avental de trabalho capaz de interceptar fragmentos pequenos do abrasivo ou da peça usinada. A

protecção dos olhos tem que ser capaz de interceptar os fragmentos surgentes durante várias actividades de trabalho. A máscarra contra pós ou o respirador têm que ser capazes de ﬁ ltrar partículas surgentes durante a Sua actividade. A exposição ao ruído de longa duranção de alta intensidade pode ocasionar a perda do ouvido.

i) Manter as pessoas circunvizinhas numa dis-

tância segura do espaço de trabalho. Cada um que entra no espaço de trabalho tem que utilizar os meios auxiliares de protecção pessoal.

Os fragmentos da peça usinada ou os acessórios daniﬁ cados podem sair voando e ocasionar um ferimento igualmente fora do espaço imediato de trabalho.

j) Durante o trabalho quando a ferrramenta de

cortar poderia tocar na condução escondida ou na própria admissão móvel, pegar as ferramentas somente nos lugares da superfície para pegar isolada. O instrumento de corte no

caso do contacto com o conductor “vivo” pode ocasionar que as partes metálicas acessíveis das ferramentas tornam-se “vivas”, ocorrendo assim um acidente do usuário com a corrente eléctrica.

k) Colocar a admissão móvel fora do alcance do

instrumento em rotação. Caso perder o controlo, pode ocorrer a separaçaõ por corte ou a separação por rectiﬁ cação da admissão móvel e a Sua mão ou o Seu braço podem ser arrastados para dentro da ferramemta em rotação.

l) Nunca colocar as ferramentas electromecâni-

cas antes da parada completa da ferramenta. O instrumento em rotação pode agarrar-se na superfície e arrancar as ferramentas do Seu controle.

) Nunca arrancar as ferramentas electrome-

cânicas durante o deslocamento no Seu lado. Um contacto casual com o instrumento em

rotação pode agarrar a Sua roupa, e puxar o istrumento para o Seu corpo.

n) Limpar regularmente as aberturas de venti-

lação das ferramentas. O ventilador do motor aspira o pó para dentro da caixa e umaacumulação excessiva de pó metálico pode ocasionar um perigo eléctrico.

o) Não trabalhar com as ferramentas electrome-

cânicas nas proximidades de materiais inﬂ amáveis. Poderia ocorrer a inﬂ amação destes

materiais ocasionada por faíscas.

p) Não utilizar os acessórios que exigem a re-

frigeração por líquido. O uso de água ou de outros líquidos refrigerantes pode ocasionar um acidente ou a morte causados por corrente leéctric.

Outras instruções de segurança para todas as actividades de trabalho

Lançamento para trás e advertências relacionadas

O lançamento para trás é uma reacção imediata ao aperto ou ao emperramento do rebolo em rotação, da placa de apoio, da escova ou dum outro instrumento. O aperto ou o emperramento causam uma parada brusca do instrumento em rotação a qual ocasiona em seguida o facto de que as ferramentas não controladas deslocam-se no sentido opoosto à rotação da ferramenta no ponto do emperramento. Por exemplo: ocorrendo o aperto ou o emperramento do rebolo na peça usinada, a aresta do rebolo que entra no ponto do aperto pode penetrar na superfície do material e ocasionar que o rebolo está empuxado para cima ou lançado fora. O rebolo pode ou saltar no sentido ao usuário ou no sentido desde o usuário, em dependência do sentido do movimento do rebolo no ponto do emperramento. Nestes casos os rebolos podem também quebrar-se. O lançamento para trás é resultado do uso incorrecto das ferramentas electromecânicas e/ ou dos procedimentos ou condições de trabalho incorrectos, sendo possível evitá-lo meidiante a observância das mediads de precaução descritas abaixo. a) Segurar as ferramentas ﬁ rmemente e man-

ter a posição correcta do Seu corpo e do Seu braço de tal maneira que seja capaz de resistir às forças do lançamento para trás. Sempre utilizar o cabo auxiliar, caso as ferramentas estejam equipadas com este, para o controle máximo do lançamento para trás ou momento de torção de reacção durante a colocação em maracha. O usuário está capaz de controlar os

momentos de torção de reacção e as forças do lançamento para trás observando as medidas de precaução correctas.

b) Nunca aproximar a mão do instrumento em

rotação. O instrumento pode rejeitar a Sua mão por causa do lançamento para trás.

c) Não ﬁ car no espaço onde as ferramentas po-

dem encontrar-se no caso que ocorrer o lan-

çamento para trás. O lançamento para trás

lança as ferramentas no sentido oposto ao movimento do rebolo no ponto do emperramento.

d) Dedicar atenção especial ao tratamento dos

cantos, arestas, etc. Prevenir pulos e o emperramento do instrumento. Os cantos, as

arestas ou os pulos têm a tendência de emperrar o instrumento em rotação e causar a perda do controlo ou o lançamento para trás.

e) Não ligar o disco de serra de cadeia para en-

talhar ou o disco de serra com dentes às ferramentas. Os discos mencionados ocasionam

às vezes o lançamento para trás e a perda do controlo.

Instruções de segurança complementares para as actividades de trabalho de esmerilhar (rectiﬁ car) e cortar

Advertências de segurança especíﬁ cas para as actividades de trabalho da esmerilhagem (rectiﬁ cação) e do corte abrasivo a) Utilizar somente os tipos dos rebolos reco-

mendados pelo produtor e a coberta especíﬁ ca de protecção construída para o rebolo escolhido. Os rebolos para os quais as ferramentas

electromecânicas não foram construídas, não podem ser cobertos de maneira correspondente e são perigosos.

b) A coberta protectora tem que estar ﬁ xada de

maneira segura às ferramentas electromecânicas e colocada na posição correcta para a segurança máxima de maneira que seja descoberta a parte mínima do rebolo no sentido ao usuário. A coberta protectora ajuda a pro-

teger o usuário contra fragmentos do rebolo e contra um contacto casual com o rebolo.

c) Os rebolos têm que ser utilizados somente

para o uso recomendado. Por exemplo: não realizar a rectiﬁ cação pelo lado lateral do disco de cortar. Os discos de cortar abrasivos

destinam-se ao corte circunferencial, as forças dos lados atuante sobre estes discos poderiam destroçá-los.

d) Sempre utilizar ﬂ anges não daniﬁ cadas dos

discos as quais têm o tamanho e a forma correctos para o disco escolhido pelo usuário. As

ﬂ anges correctas do disco apoiam o disco, diminuindo assim a possibilidade da quebra do disco. As ﬂ anges para cortar podem diferir das ﬂ anges par rectiﬁ ca (esmerilhar).

e) Não utilizar os discos desgastados que tinham

originalmente dimensões mais grandes para ferramentas electromecânicas mais grandes.

Os discos destinados para as ferramenatas electromecânicas mais grandes não são oportunos para mais altas rotações das ferramentas mais pequenas e podem quebrar-se.

Instruções de segurança complementares para as actividades de trabalho da esmerilhagem com escova de arame

Advertências de segurança especíﬁ cas para as actividades de trabalho da emerilhagem com escova de arame a) Tomar conhecimento de que também durante

a actividade corrente ocorre o lançamento de cerdas de arame da escova. Não sobrecarregar os arames com a carga excessiva da escova. As sedas de arame podem penetrar

facilmente na roupa leve e/ou na pele.

b) Recomendando-se para a esmerilhagem com

escova de arame a utilização da coberta de protecção, assegure que não ocorrer nenhum contacto entre o disco de arame ou a escova de arame e a coberta de protecção. O disco de

arame ou a escova de arame podem durante o trabalho sob a inﬂ uência da carga e das forças centrífugas aumentar o seu diâmetro.

Outros conselhos de segurança

- O aparelho não deve ser usado em locais hu-

midos, molhados, fora e em ocasião de chuvas, nevoadas, nevada e em locais com o perigo de explosão.

- Antes de cada uso, controle o estado do cabo

de alimentação e da tomada. Eventuais danos deixe reparar por um serviço autorisado.

- Usando e processando fora ao ar livre, utilize

somente cabos de extensão e conectores de cabos aprovados para tal.

- Inserir o aparelho no material somente uma

vez esteje ligado.

- Não portar a aparelho por intermédio do cabo

de alimentação.

- Não deve trabalhar numa escada.

- Durante o trabalho têm que utilizar luvas de

protecção e calçado resistente.

- Durante o trabalho têm que utilizar óculos de

protecção e a protecção do ouvido.

- A poeira que surge durante o trabalho pode da-

niﬁ car a sua saúde. Durante o trabalho têm que utilizar a aspiração e o respirador.

- Materiais que contêm amianto devem ser tra-

balhados apenas por pessoal especializado. Observe as normas de segurança válidas no seu país.

- O conduto móvel sempre tem que vir para atrás

da ferramenta.

- Utilizem somente os anéis fresadores que são

recomendados pelo fabricante.

- A máquina pode-se utilizar somente com a pro-

tectora posta e com o punho adicional ajustado.

- Corram o braço do conduto móvel na tomada

somente caso a fresa estiver desligada.

- Controlem de novo se o material tratado não

tem condutos eléctricos, encanamentos de água ou condutos de gás– cuidado, possibilidade de acidente.

- Não fresem passando objectos metálicos, cra-

vos ou parafusos.

- Com a fresa não podem trabalhar pessoas me-

nores de 16 anos.

5.3 Informações sobre ruído e vibrações

Valores de medida de acordo com EN 60 745. O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 86 dB (A) Nível de potência acústica 97 dB (A) Inexatidão da medição K = 1,5 dB (A)

ATENÇÃO!

Ruído que surge ao trabalhar Perturbação da audição

 Use uma protecção auditiva!

Valores de medida de acordo com EN 60 745. Rectiﬁ cação com rebolo a Inexatidão da medição K = 1,5 m/s²

= 5,3 m/s

Os valores de emissão indicados (vibração, ruído) – servem de comparativo de ferramentas, – são também adequados para uma avaliação provisória do coeﬁ ciente de vibrações e do nível de ruído durante a aplicação, – representam as aplicações principais da ferramenta eléctrica. Aumento possível no caso de outras aplicações, com outras ferramentas de trabalho ou manutenção insuﬁ ciente. Observar os tempos de trabalho em vazio e de paragem da ferramenta!

6 Posta em marcha

ADVERTÊNCIA

Perigo de acidente, se a máquina for operada com uma tensão ou frequência inadmissível.

- A tensão da rede e a frequência da fonte de

corrente devem estar de acordo com os dados da placa de identiﬁ cação.

- Na América do Norte, só podem ser utiliza-

das máquinas Festool com uma indicação de tensão de 120 V/60 Hz.

6.1 Ligar – desligar Ligar

Empurre para a frente o interruptor [1-2], assim a máquina é posta em marcha. Se continuar a carregar na parte frontal do interruptor, este engata e a máquina entra em movimento contínuo.

Desligar

Pressione levemente a parte traseira do interruptor [1-2], para libertar o travamento. O botão do interruptor volta de novo à posição de desligado.

6.2 Electrónica do motor Redução da corrente do momento de arranque

Este sistema electrónico de arranque contínuo garante um arranque sem lançamento regressivo. Graças à redução da corrente é suﬁ ciente para a máquina uma protecção de corrente de 15 A.

ADVERTÊNCIA

Uma máquina sem um dispositivo de redução de corrente de arranque necessita de uma corrente de maior intensidade – no min. 16 A.

Desligar durante o lançamento regressivo

Em caso de uma diminuição de rotações, por exemplo no bloqueamento durante o corte, há uma interrupção de passagem de corrente para o motor. Para pôr de novo a máquina em funcionamento é necessário desligar a máquina e ligá-la de novo.

Protecção contra marcha espontânea

Evite um arranque não controlado da máquina após a interrupção de corrente. Para pôr de novo a máquina em funcionamento é necessário desligar a máquina e ligá-la de novo.

Escolha do número de rotações

Com ajuda do regulador de rotações [1-3] é possível escolher o número de rotações:

–1

Nível 1: 2000 min

Nível 4: 4500 min Nível 2: 2950 min–1 Nível 5: 5300 min Nível 3: 3750 min–1 Nível 6: 5900 min

–1

O número de rotações requerido depende do disco esmerilador utilizado e do tipo de material a trabalhar.

Electrónica constante

A electrónica constante mantém as rotações em marcha livre e sobrecarregada aproximadamente constantes. Garantindo uma forma de trabalho equilibrada .

Protecção contra a sobrecarga de temperatura

Como protecção de sobreaquecimento, quando alcançada a temperatura crítica, o dispositivo electrónico de segurança acciona o regime de arrefecimento. O motor continua o seu andamento em rotações de aproximadamente 2500min

–1

e a electrónica constante é desactivada. Após o arrefecimento de aproximadamente 10 – 20s a máquina está de novo pronta para arranque e trabalho em pleno. Na máquina, que é sobreaquecida em andamento, o dispositivo de segurança de aquecimento reage adequadamente a tempo.

7 As ferramentas de fresagem

7.1 Selecção do cabeçote de aﬁ ação e porta-

-fresa

Segundo a utilização na área do armamento existem na disposição varios cabeçotes porta-fresa. Para óptimos resultados laborais use o cabeçote porta-fresa conveniente. Os dados que vem na tábua do uso para a preselecção das rotações estão as recomendações e deveriam veriﬁ car-se através de provas prácticas – vide página 94.

7.2 Troca do cabeçote porta-fresa

Antes de pôr em marcha tem que provar a marcha sem problemas do aparelho esmerilhador virando com a mão. Tem que controlar que todos os parafusos sejam bem ajustados. Os quatro parafusos que conectam a ﬂ ange com o aparelho do cabeçote tem que estar ajustados com o momento de 5 Nm. Os dois parafusos de ajustação para o emperramento do cabeçote na máquina têm que ser ajustados com o momento de 8Nm. Não deixe conectados nenhuns aparelhos.

7.3 Substitur ferramenta de fresagem

ADVERTÊNCIA

Perigo de acidente causado por corrente eléctrica. Antes de qualquer manipulação com as ferramentas, tire a forquilha de contacto da tomada eléctrica.

Caso os dentes metálicos dos anéis de fresagem estejam desgastados, é possível trocar-os.

 Ao rotacionar com o botão [1-5] afrouxem a

cinta de segurança de tal maneira que podam mover com a ﬂ ange de aspiração [1-7].

 Mudem a posição da ﬂ ange de aspiração ao

máximo na esquerda e abaixem-a até baixo.

 Afrouxem os parafusos [2-1], [2-7] nos quatro

eixos do portante de ferramentas com a chave hexágona interna S4. Agora o aceso às fresas é fácil.

 Junto com os anéis de fresagem troquem tam-

bém os parafusos [2-1], [2-7] e os corta-circuito contra sobrerotação. [2-2]. Os parafusos vêm ﬁ xados com um pouco de aglutinante para que não se afrouxem por causa das vibrações. Utilizem somente parafusos originais da fábrica.

 Primeiro encaixem em cada eixo três anéis de

fresagem [2-4], depois encaixem a pauta [2-

3] e ajustem o completo [2-2] e o parafusos [2-1], [2-7]. Ao mesmo tempo têm que pôr o

travamento de porca na ranhura correspondente [2-5] na linha da ferramenta. Sem os corto-circuito pode acontecer que durante o serviço se afrouxarão e daniﬁ caram demais a máquina.

 Encaixem a ﬂ ange de aspiração [2-10] de tal

jeito que as peças escorregadiços [2-8] encaixem nas determinadas ranhuras [2-9] na ﬂ ange de aspiração.

 Ajustem a profundidade desejada de fresagem

e com o botão giratório ajustem a cinta de se-

gurança. Durante a montagem do modelo com dentes planos é importante que os anéis de fresagem sejam ajustados de tal forma como vem representado na ﬁ gura [3], quer dizer, que as pontas têm que estar em sentido da giração do cabeçote de fresagem. O modelo com os dentes pontudos (HW-SZ 12) utiliza-se para retirar os velhas camadas de esmalte de concreto ou de rebocos. O modelo com dentes planos (HW-FZ 12) utiliza-se para polir as fendas na cofragem e para tratar os bordos de concreto.

ATENÇÃO!

Durante o trabalho têm que controlar se os anéis de fresagem giram sem problemas nos seus eixos. Caso não seja assim, por exemplo por causa de poeira, têm que sacudir-os do cabeçote de fresagem. Por este motivo não se deveria trabalhar nunca sem a aspiração ligada!

8 Funcionamento

ADVERTÊNCIA

Durante o trabalho com a fresa têm que, em todos casos, utilizar óculos de protecção para proteger a sua visão contra volantes fragmentos do material!

Têm que adaptar a altura ajustável da fresa ao tipo de encaixamento. Durante a retiração de camadas velhas de cores, as pontas dos dentes não deveriam sair da ﬂ ange de aspiração mais que 1mm. Pelo contrário durante a fresagem de rebocos os anéis de fresagem pode sair até entre 2 – 4mm. A altura se ajusta de tal maneira que com o botão giratório [1-5] afrouxamos um pouco a cinta de segurança e giram com a ﬂ ange de aspiração [1-7] na esquerda ou na direita. O trajecto ajustável mede pelo máximo 5,5mm. Na escala [1-8] é possível ler aproximadamente a ajustada profundidade da fresagem. Caso o ajustamento da altura seja difícil, recomendamos limpar as áreas guia [2-6] e [2-11]. Depois de ajustar a altura têm que ajustar bem de novo a cinta de segurança!

ATENÇÃO!

Nunca trabalhar sem a ﬂ ange de aspiração! Retiram a ﬂ ange de aspiração somente ao limpar as áreas guia ou ao trocar os anéis de fresagem. Durante estes trabalhos sempre têm que tirar o tirante da tomada eléctrica!

A ﬂ ange de segurança tem ao mesmo tempo a função de calço de colocação [1-6] na área tratada. A fresa de saneamento tem que vir sempre em plano à peça a trabalhar. Caso de áreas estreitas o ajustamento óptimo é de 6 graus Electronic.

ATENÇÃO!

Controlar durante o trabalho se os anéis de fresagem giram sem problemas nos seus eixos. Caso não seja assim, por exemplo por causa de poeira, têm que sacudir-os do cabeçote de fresagem. Por este motivo não se deveria trabalhar nunca sem a aspiração ligada!

8.1 A aspiração

Para assegurar a boa aspiração têm que pôr uma mangueira (

36 mm) de algum dos aspiradores

de pó de tipo Festool ao extremo da mangueira [1-4]. Não esqueçam que com a completação do saco de ﬁ ltração diminui de forma importante a potência de aspiração. De vez em quando têm que desamolgar o ﬁ ltro do aspirador de pó.

ATENÇÃO!

Sempre trabalhar com aspiração ligada, de outro jeito em pouco tempo os anéis de fresagem vão estar cheios de poeira!

Para que não ocorram descargas eléctricas no ambiente com poeira têm que utilizar especialmente aspiradores de modelo antiestático.

8.2 O punho adicional

Para o manejo da esmeriladeira com as duas mãos é possível ajustar na parte fronteira da carenagem na esquerda da caixa de transmissão o punho adicional [1-1]. A construção especial “VIBRASTOP” reduz as vibrações do punho adicional.

9 Manutenção e reparação

repentinas oscilações de temperatura.

- Para assegurar a correnteza do ar, as aberturas de refrigeração no motor têm que estar sempre limpas e passageiras.

- A máquina vem equipada com escovas de carvão que desligam automaticamente. Ao estarem desgastados, automaticamente interrompe-se o conduto de energia eléctrica e a máquina para-se.

- Caso de complicada regulação da altura de aspiração o ﬂ ange de aspiração têm que abaixar a ﬂ ange e limpar-a.

Serviço Após-venda e Reparação apenas através do fabricante ou das ofi cinas de serviço: endereço mais próximo em:

www.festool.net/service

EKAT

Utilizar apenas peças sobresselentes

originais da Festool! Referência em:

www.festool.net/service

10 Meio ambiente

Não deite as ferramentas eléctricas no lixo doméstico! Encaminhe a ferramenta, acessórios e

embalagem para um reaproveitamento ecológico! Nesse caso, observe as regulamentações nacionais em vigor. Apenas países da UE: De acordo com a Directiva Europeia sobre resíduos de equipamentos eléctricos e electrónicos e a sua transposição para a legislação nacional, as ferramentas electrónicas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

Informações sobre REACh:

www.festool.com/reach

ADVERTÊNCIA

Perigo de acidente, choque eléctrico

 Antes de efectuar qualquer trabalho na má-

quina, extraia sempre a ﬁ cha da tomada.

 Todos os trabalhos de manutenção e repara-

ção que exigem uma abertura da carcaça do motor podem apenas ser efectuados por uma oﬁ cina de Serviço Após-venda autorizada.

- Aparelhos embalados podem ser armazenados em ambientes secos e sem aquecimento, se a temperatura não fôr inferior do que –5°C. Aparelho sem embalagem só podem ser armazenados em ambientes, onde a temperatura não for inferior do que +5°C e onde não haja

11 Declaração de conformidade CE

Fresa de renovação N.º de série

RG 80 E 769231, 768829,

Ano da marca CE: 2013 Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: 2006/42/CE, 2004/108/CE, 2011/65/UE, EN 55 014-1, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer Director de pesquisa, desenvolvimento, documentação técnica 2013-04-15

768798

Cabeçote

porta-fresa

Cabeçote esmerilhadeiro

Equipado Utilização

Cabeçote porta-fresa “padrão plano” com 12 rodas portafresa metálicas FZ-RG 80

Cabeçote porta-fresa “padrão pontudo” com 12 rodas portafresa metálicas SZ-RG 80

Equipado Utilização

Cabeçote esmerilhadeiro de diamante, disco esmerilhadeiro com 8 segmentos com grãos anodizados de diamante DIA HARD-RG 80

Cabeçote esmerilhadeiro de diamante, disco esmerilhadeiro com 8 segmentos com grãos anodizados de diamante DIA ABRASIV-RG 80

Cabeça de rectiﬁ cação de diamante DIA THERMO-RG 80

- Remoção de rebocos

- Eliminação dos revestimentos elásticos de protecção nas paredes e soalho

- Eliminação das bases esponjosas e dos restos de colas (restos dos tapetes)

- Eliminação dos restos de cola para ladrilhos

- Eliminação dos revestimentos de protecção de betão e os betuminosos

- Eliminação das cores de látex e das cores de óleo nas áreas de gesso

- Remoção de rebocos

- Eliminação das desigualdade e dos excessos dos moldes no betão fresco

- Eliminação das bases esponjosas e dos restos de colas (restos dos tapetes)

- Eliminação dos restos de cola para ladrilhos

- Eliminação dos rebocos de resina artiﬁ cial para a isolação termal

- Eliminação das desigualdades e dos excessos dos soalhos de pavimento

- Esmerilhamento e limpeza das partes desintegradas do betão

- Eliminação das desigualdades no betão velho

- Eliminação das desigualdades e das excessos dos solahos de de pavimento

- Esmerilhamento e limpeza do betão fresco

- Esmerilhamento dos materias abrasivos

- Materiais tenazes e termo-elásticos, por exemplo, tintas, pinturas de protecção, colas elásticas

Roda de

ajustamento da

eletrônica

4 – 6

Roda de

ajustamento da

eletrônica

5 – 6

Cabeçote esmerilhadeiro metálico, disco esmerilhadeiro com grãos anodizados de diamante HW Grob-RG 80

Cabeça de rectiﬁ cação de diamante, rebolo com grãos de diamante soldados DIA UNI-

-RG 80 Cabeçote esmerilhadeiro me-

tálico, disco esmerilhadeiro com grãos anodizados de diamante HW Fein-RG 80

- Eliminação dos rebocos elásticos de protecção nas paredes e nos soalhos

- Esvaziamento de gesso e betão com poros

- Eliminação das impurezas das áreas do betão

- Eliminação das cores de látex e de óleo nas áreas de gesso

- Alvenaria grossa

- Uso universal, remoção de tintas de betão, de rebocos duros, de madeira, remoção de colas elásticas, de rebocos duros, de betão macio

- Eliminação dos revestimentos elásticos de proteção nas paredes e soalho

- Esvaziamento de gesso e betão com poros

- Eliminação das impurezas das áreas do betão

- Eliminação das cores de látex e de óleo nas áreas de gesso

- Alvenaria ﬁ na

3 – 5

5 – 6

3 – 5

RUS

Санационная фреза RG 80 E

ственность сам пользователь. Инструмент сконструирован для профессионального применения.

1 Символы

Двойная изоляция

Предупреждение об общей опасности

Предупреждение об ударе током

Использовать защитные очки!

Используйте защитные наушники!

Использовать защитные перчатки!

Соблюдайте Руководство по эксплуата-

ции /инструкции

Не имеет место в коммунальных отходах

 Пошаговая инструкция

2 Технические данные

Номинальное напряжение 220-240 В ~ Частота сети 50 / 60 Гц Мощность 1100 Вт Регулируемые обороты 2000 – 5900 мин

инструмента 80 мм Масса 3,2 кг Класс защиты II /

–1

3 Предписанное использование

Станок работает на принципе угловой шлифовальной машины, однако применяет и специальные инструменты для фрезеровки и шлифовки, например бетона и штукатурок. Станок предназначен для устранения покрытий, штукатурок, остатков клея для плитки и ковра, прежде всего из жестких подкладок. Помимо того можно станок использовать для взъерошивания бетонных поверхностей и для фрезерования переходов и облицовок. За непригодное использование несет ответ-

4 Элементы управления

[1-1] Дополнительная ручка [1-2] Передвижной выключатель [1-3] Регулятор оборотов [1-4] Рукоятка [1-5] Поворотная кнопка [1-6] Плоскость упора [1-7] Отсасывающий фланец [1-8] Шкала [2-1] Винт [2-2] Предохранитель [2-3] Подкладка [2-4] Фрезерные кольца [2-5] Носитель инструментов [2-6] Направляющая поверхность [2-7] Винт [2-8] Деталь скольжения [2-9] Вырез [2-10] Отсасывающий фланец [2-11] Направляющая поверхность

Не все изображенные или описанные принадлежности входят в комплект поставки. Иллюстрации находятся в начале Руководства по эксплуатации.

5 Требования по технике

безопасности

5.1 Общие указания по технике безопасности

ВНИМАНИЕ! Прочтите все указания по технике безопасности и рекомендации.

Ошибки при соблюдении приведенных указаний и рекомендаций могут привести к поражению электрическим током, пожару, и/или вызвать тяжелые травмы.

Сохраняйте эти инструкции и указания для будущего использования.

Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на электроинструмент с питанием от сети (со шнуром питания от электросети) и на аккумуляторный электроинструмент (без шнуром питания от электросети).

5.2 Правила безопасности для всех видов трудовой деятельности

Предупреждения по безопасности являются общими для деятельностей: шлифовка, плоское шлифование, шлифовка проволочной щеткой или абразивная резка: a) Этот электромеханический инструмент

предназначен для применения в качестве плоскошлифовальной машины или фрезерного станка с фрезерной головкой. Прочитайте все предупреждения по безопасности, инструкции, иллюстрации и спецификацию, предназначенную этим электромеханическим инструментам. Несоблюдение всех ни-

же указанных указаний может в последствии привести к травмам от электрического тока,к пожару и/или к тяжёлым травмам.

б) Этим инструментом не рекомендуется вы-

полнять полировку или резку. Осуществлением видов рабочей деятельности, для которых не предназначены данные интрументы, может возникнуть опасность и причинение травм особам.

в) Не используйте принадлежности, которые

конкретно не предназначены и не рекомендованы производителем инструментов.

Только факт того, что эти принадлежности можно подсоединить к Вашему оборудованию, не обеспечивает его безопасную эксплуатацию.

г) Номинальное число оборотов должно быть

хотя бы таким, как количество максимальных оборотов, указанных на инструменте.

Принадлежности, которые работают при высших оборотах, чем его номинальное число оборотов, могут разломиться и рассыпаться.

д) Наружный диаметр и толщина Ваших при-

надлежностей должны быть в пределах номинальных пределов для Ваших электромеханических инструментов. Принадлежности

несоответствующего размера не могут быть достаточно защищены или управляемы.

е) Крепёжные (зажимные) размеры дисков,

фланцев, опорных пластинок или всех прочих принадлежностей должны подходить для прикрепления на шпиндель инструментов. Принадлежности с крепёжны-

ми отверстиями, которые не соответствуют монтажным размерам электромеханических инструментов, будут неуравновешенными, могут чрезмерно вибрировать и могут вызвать потерю контроля.

) Не используйте повреждённые принадлеж-

ности. Перед каждым пользованием про-

верьте принадлежности: у шлифовальных дисков отколы и трещины, у опорных прокладок разрывы (трещины), надрывы или чрезмерный износ, у проволочных щёток лопнувшую или слабо укреплённую проволоку. Если принадлежности или инструмент упали, проверьте, не имеют ли повреждений или прикрепите неповрежденную принадлежность. После проверки и сборки (прикрепления) принадлежностей, Вы и стоящие около Вас, займите такое положение, чтобы не находились в равнине вращающихся принадлежностей и оставьте инструмент (машину) работать при наибольших оборотах в холостую на протяжении одной минуты. На протяжении этого испытатель-

ного срока поврежденные принадлежности обычно розломятся и рассыпятся.

з) Используйте средства индивидуальной за-

щиты. В зависимости от использования, используйте лицевой щит, защитные предохранительные очки или защитные очки. В соответствующих пределах используйте пылевую маску, наушники, рукавицы и рабочий фартук, способный задержать небольшие осколки шлифовального материала или заготовок. Защита глаз должна быть

способна задерживать отлетающие осколки, которые образуются при разных видах трудовой деятельности. Пылевая маска или респиратор должны быть способными профильтрировать частицы, которые возникают при Вашей деятельности. Длительное подвержение шуму высокой интенсивности может привести к потере слуха.

и) Удерживайте близко находящиеся лица на

безопасном расстоянии от рабочего пространства. Каждый, кто входит в рабочее пространство, должен использовать средства индивидуальной защиты. Осколки за-

готовок или поврежденные принадлежности могут отлететь и причинить травму и непосредственно вне рабочего пространства.

й) При работе, при которой бы мог режущий

инструмент соприкоснуться со скрытой проводкой или собственным подвижным приводом, держите инструменты только в местах изолированной захватной поверхности. Режущие инструменты при соприкос-

новении с «живым» проводником могут привести к тому, что доступные металлические части инструмента станут тоже «живыми», и произойдёт травма электрическим током

пользователя.

к) Разместите подвижной привод вне при-

ступа вращения инструмента. Потеряете ли контроль, может произойти разрез или перешлифовка подвижного привода, а Ваша рука или плечо могут быть втянуты до вращающегося инструмента.

л) Никогда не откладывайте электромехани-

ческие инструменты ранее, чем машина полностью остановится. Вращающийся ин-

струмент может зацепиться за поверхность и вырвать инструмент из под Вашего контроля.

м) Никогда не опускайте электромеханические

инструменты с Вашей стороны во время его переноса. Случайное соприкосновение

с вращающимся инструментом может затянуть Вашу одежду, приблизить инструмент к Вашему телу.

н) Регулярно чистите жабры (вентиляционные

отверстия) инструментов. Вентилятор мотора всасывает пыль внутрь и чрезвычайное накопление металлической пыли может привлечь электрическую опасность.

о) Не работайте с электромеханическими

инструментами вблизи горючих веществ. Могло бы произойти воспламенение этих материалов от искр.

п) Не используйте принадлежности, которые

требуют охлаждение жидкостью. Использование воды или других охлаждающих жидкостей может привести к травме или смертельному случаю от электрического тока.

Прочие инструкции по безопасности для всех видов трудовой деятельности

Возвратный толчок и связанные с ним предостережения

Возвратный толчок является внезапной реакцией на сжатие или защемление вращающегося диска, опорной доски, щётки или другого инструмента. Сжатие или защемление вызовет резкую остановку вращающегося инструмента, что далее приведёт к тому, что неконтролируемый инструмент движется в направлении противоположном вращению инструмента в точке зависания. Пример: произойдёт ли сжатие или защемление шлифовального диска в заготовке, грань диска, которая входит в точку сжатия, может проникнуть в поверхность материала и вызвать вытеснение диска вверх или его сброса. Диск может или выскочить в направлении к пользователю, или в направлении от него, в зависи-

мости от направления движения диска в точке защемления. Шлифовальные диски могут при такой ситуации лопнуть. Возвратный толчок является результатом неправильного использования электромеханических инструментов и/или неправильных действий при работе или неправильных условий, и можно его предотвратить правильным соблюдением ниже описанных мер предосторожности. a) Инструменты держите крепко и соблю-

дайте правильное положение Вашего тела и плечей так, чтобы Вы были способны одолать силам возвратного толчка. Всегда используйте вспомогательную рукоять, если инструмент рукоятью оснащен, для максимального контроля над возвратным толчком или реакцией крутящего момента при введении в ход. Пользователь име-

ет возможность контролировать реакционные крутящие моменты и силы возвратного толчка,соблюдает ли правильные инструкции по безопасности.

б) Никогда не приближайтесь рукой к враща-

ющемуся инструменту. Инструмент может возвратным толчком оттолкнуть Вашу руку.

в) Не стойте в пространстве, куда могут по-

пасть инструменты, если произойдёт возвратный толчок. Возвратный толчок толкнет

инструмент в направлении противоположном движению диска в точке защемления.

г) Обратите особое внимание на обработку

углов, острых граней и т.п. Предотвращайте подпрыгивание и защепление инструмента. Углы, острые грани или подпрыгивание

имеют тенденцию защемить вращаюшийся инструмент и вызвать потерю контроля или возвратный толчок.

д) Не подсоединяйте к инструментам пилоо-

бразный цепной резьбовой диск или пильной диск с зубьями. Эти диски часто вызы-

вают обратный толчок и потерю контроля.

Дополнительные указания по безопасности для рабочей деятельности шлифования и резания

Предохранительные предостережения, специфические для рабочей деятельности шлифования и абразивного резания a) Используйте только те типы дисков, ко-

торые рекомендованы производителем и специфический охранный кожух, созданный для конкретного диска. Диски,для ко-

торых не были конструктированы электромеханические инструменты, не могут быть покрыты соответствующим способом и являются опасными.

б) Предохранительный кожух должен быть

безопасно прикреплён к электромеханическому инструменту и расположен в правильном положении для максимальной безопасности так, чтобы была открытой наименьшая часть в направлении к пользователю. Предохранительный кожух помогает

охранять пользователя от осколков диска и случайного прикосновения к диску.

в) Диски должны использоваться только для

рекомендованого использования. Например: не проводите шлифование боковой стороной разрезного диска. Абразивные разрезные

диски предназначены для контурного резания, боковые силы влияющие на эти диски могли бы их раздавить.

г) Всегда используйте неповреждённые флан-

цы дисков, которые имеют соответствующие размеры или форму, для Вами выбранного диска. Правильные фланцы диска подпира-

ют диск и поэтому уменьшают вероятность разрыва диска. Фланцы для резания могут отличаться от фланцев для шлифования.

д) Не применяйте изношенные диски ориги-

налов большего размера для больших электро-механических инструментов. Диски,

предназначенные для крупнейших электромеханических инструментов не подходят для больших оборотов меньших инструментов и могут лопнуть.

Дополнительные указания по безопасности для трудовой деятельности шлифования с проволочной щёткой

Предохранительные предупреждения, специфические для трудовой деятельности шлифования с проволочной щёткой a) Осознайте, что и при обычной деятельности

происходит откидка проволочных щетин со щётки. Не перегружайте проволоку чрезвычайной нагрузкой щетки. Проволочные

щетины могут легко проникнуть через лёгкую одежду и/или кожу.

б) Если для шлифования проволочной щет-

кой рекомендовано использование предохранительного кожуха, обеспечьте, чтобы не произошло никакого соприкосновения между проволочным диском или щеткой и предохранительным кожухом. Проволочный

диск или щетка могут при работе под влиянием нагрузки и центробежной силы увеличивать свой диаметр.

Другие правила безопасности

- Машину запрещено использовать во влаж-

ных и мокрых помещениях, на улице, когда идет дождь, снег, когда туман, и во взрывоопасной среде.

- Перед каждым использованием машины

проверить кабель и вилку. Неисправности должен ремонтировать специальный сервис.

- Вне зданий использовать исключительно

одобренные удлинительные кабели и кабельные соединители.

- Машину вводить в материал во включенном

состоянии.

- Машину не переносить за кабель.

- Не работать на лестнице.

- При работе пользоваться защитными перчат-

ками и прочей обувью.

- При работе пользоваться защитными очками

и предохранителями слуха.

- Пыль, образующаяся в течение работы, вре-

дить здоровью. При работе пользоваться отсасыванием и респиратором.

- Обработка асбестосодержащих материалов

должна выполняться только квалифицированными специалистами. Соблюдайте действующие в Вашей стране правила техники безопасности.

- Подвижной привод всегда вести в направле-

нии назад от инструмента.

- Пользоваться только фрезерными кольцами,

рекомендуемыми производителем.

- Станок можно применять только с установ-

ленным предохранительным кожухом и закрепленной дополнительной рукояткой.

- Вилку подвижного привода установить в ро-

зетку только тогда, когда фреза выключена.

- Проверить, если в обрабатываемом матери-

але нет электрических, водопроводных или газовых проводок – может произойти травма.

- Не фрезеровать через металлические пред-

меты, гвозди или винты.

- Запрещено работать с фрезой лицам, моложе

16 лет.

5.3 Шум и вибрация

Величины были измерены в соответствии с EN 60 745.

Уровень акустического давления 86 дБ (А); Уровень акустической мощности 97 дБ (А). Неточность измерения K = 1,5 дБ (A)

ВНИМАНИЕ

Шум, возникающий при работе Повреждение органов слуха

 При работе используйте защитные науш-

ники!

Величины были измерены в соответствии с EN 60 745. Шлифовка шлифоваль ным кругом a Неточность измерения K = 1,5 м/сд

= 5,3 м/с2

Указанные значения уровня шума/ вибрации – служат для сравнения инструментов; – можно также использовать для предварительной оценки шумовой и вибрационной нагрузки во время работы; – отражают основные области применения электроинструмента. При использовании машинки в других целях, с другими сменными (рабочими) инструментами или в случае их неудовлетворительного обслуживания шумовая и вибрационная нагрузки могут возрастать. Соблюдайте значения времени работы на холостом ходу и времени перерывов в работе!

6 Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ

При превышении в ходе работ максимального уровня напряжения или частоты возникает опасность несчастного случая.

- Сетевое напряжение и частота источника тока должны соответствовать данным, указанным на заводской табличке.

- В Северной Америке можно использовать только машинки Festool с характеристикой по напряжению 120 В/60 Гц.

6.1 Включение – выключение Включение

Передвинуть кнопку выключателя [1-2] вперёд, в результате этого машина включится. Если при этом нажать на переднюю часть кнопки, кнопка заарретируется и ход машины будет непрерывным.

Выключение

Кратковременно нажать на заднюю часть выключателя [1-2] для его разарретирования. Кнопка выключателя снова установится в выключенное положение.

6.2 Электроника двигателя Ограничение пусковым током

Управляемый электроникой плавный пуск обеспечивает пуск машины без отдачи. В результате ограниченного пускового тока для машины достаточна защита 15А.

ПРЕДУПРЕЖДЕНИЕ

Машина без ограничения пускового тока требует более высокую защиту – мин. защитный выключатель 16А.

Выключение при отдаче

При внезапном падении оборотов, например, заклинивание в делящем разрезе, прекратится подача тока в двигатель. Для обновления работы машины её необходимо, прежде всего, выключить и снова включить.

Защита от повторного запуска

Предотвратить неконтролируемый разбег машины после прекращения подачи тока. Для обновления работы машины прежде всего необходимо машину выключить и снова включить.

Предварительный выбор числа оборотов

Регулятором оборотов [1-3] можно предварительно плавно выбрать число оборотов. Ступень 1: 2000 мин–1 Ступень 4: 4500 мин Ступень 2: 2950 мин–1 Ступень 5: 5300 мин Ступень 3: 3750 мин–1 Ступень 6: 5900 мин Требуемое число оборотов зависит от применяемого шлифовального круга и обрабатываемого материала.

Константная электроника

Константная электроника поддерживает обороты при работе вхолостую и при нагрузке, близкой константе. В результате этого достигается равномерное рабочее смещение.

Защита от перегрузок, зависящих от температуры

Для защиты от перегрева, защитная электроника переключит защитную электронику при достижении критической температуры в режим охлаждения. Двигатель при этом и далее работает с оборотами около 2500 мин

–1

и константная

электроника деактивируется.

–1

После охлаждения, примерно через 10 – 20с, машина снова готова к работе и к полной нагрузке. У машин, нагревающихся во время работы, термозащита соответственно реагирует раньше.

7 Фрезерные инструменты

7.1 Выбор фрезерной и шлифовальной головки

В соответствии с использованием и областью применения имеются в распоряжении разные фрезерные головки. Для оптимального рабочего результата использовать подходящую фрезерную головку. Данные, указанные в таблице использования для предыскания оборотов являются рекомендацией и их необходимо определить практическими испытаниями – смотри страницу 103.

7.2 Замена фрезерной / шлифовальной головки

До введения в ход проверить вращением рукой безошибочный ход фрезерного инструмента. Следить за тем, чтобы все винты были как следует затянуты. Четыре винта, соединяющие фланец с инструментом составной головки, должны быть затянуты моментом 5 Нм. Два крепежных винта для зажима головки на станок должны быть затянуты моментом 8 Нм. Никогда не оставлять установленные любые инструменты.

7.3 Замена дисковых фрез

Опасность несчастного случая, удара током

 Перед началом работ всегда вынимайте

вилку из розетки.

Если зубы фрезерных колец из твердого металла изношены, то их возможно заменить.

 Вращением кнопки [1-5] ослабить зажимную

ленту так, чтобы возможно было двигать отсасывающим фланцем [1-7].

 Повернуть отсасывающий фланец полностью

налево и снять его в направлении вниз.

 С помощью внутреннего шестигранного клю-

ча S4 ослабить винты [2-1], [2-7] на четырех осях носителя инструментов. В настоящее время фрезы легко доступные.

 С фрезерными кольцами одновременно за-

менить также винты [2-1], [2-7] и предохранители от перекручения [2-2]. Финты фиксированы легким клеем, чтобы при вибрациях

ПРЕДУПРЕЖДЕНИЕ

не ослаблялись. Исключительно применять оригинальные поставляемые винты.

 Сначала на каждую ось установить три фре-

зерных кольца [2-4], затем подкладку [2-3] и все закрепить с помощью предохранителя от перекручения [2-2] и винты [2-1], [2-7]. При этом необходимо установить предохранитель от перекручения в соответствующий вырез [2-5] в оси носителя инструментов. Без предохранителей от перекручения можно в течение работы произойти ослабление винтов, и вследствие этого большой ущерб.

 Установить отсасывающий фланец [2-10]

так, чтобы детали скольжения [2-8] установились в соответствующие вырезы [2-9] на отсасывающем фланце.

 Установить требуемую глубину фрезерова-

ния, и поворотной кнопкой подтянуть при-

вязной ремень. В течение монтажа исполнения с плоскими зубьями важно, чтобы фрезерные кольца были установлены так, как изображено на рисунке [3], то есть, что острия должны находиться в направлении вращения фрезерной головки. Исполнение со стрельчатыми зубьями (HW-SZ

12) используется для устранения старых слоев лака из бетона или штукатурки. Исполнение с плоскими зубьями (HW-FZ 12) используется для сглаживания швов опалубок и для обработки бетонных кромок.

ВНИМАНИЕ

В течение работы следить за тем, если фрезерные кольца все время вращаются на осях свободно. Если нет, например, под влиянием осадок пыли, то их необходимо из фрезерной головки устранить. По этой причине никогда не работать без подключенного отсасывания!

8 Эксплуатация

При работе с фрезой необходимо всегда пользоваться защитными очками, чтобы защитить зрение от летящих частиц материала.

Регулируемую высоту отсасывающего фланца необходимо приспособить типу установки. При устранении старых слоев краски острия зубьев

ПРЕДУПРЕЖДЕНИЕ

не должны выступать с отсасывающего фланца больше, чем на 1мм. Наоборот, при фрезеровании штукатурки могут фрезерные кольца выступать на 2 – 4мм. Высоту установить так, что поворотной кнопкой [1-5] немножко ослабить привязной ремень, и отсасывающий фланец [1- 7] повернуть налево или направо. Регулируемая линия мерит максимально 5,5мм. На шкале [1-8] можно вчерне прочитать установленную глубину фрезерования. Если установка высоты происходит с проблемами, то рекомендуется очистить направляющие поверхности [2-6] и [2-11]. После установки высоты опять прочно подтянуть привязной ремень!

ВНИМАНИЕ

Никогда не работать без отсасывающего фланца! Последний устранять только при очистке направляющих поверхностей или при замене фрезерных колец. При настоящих работах всегда изъять штепсель из розетки!

Отсасывающий фланец одновременно исполняет функцию плиты для откладывания всегда устанавливать плоскостью на обрабатываемый предмет. В случае плоских поверхностей оптимальной является установка 6-ого степени «Electronic».

ВНИМАНИЕ

8.1 Отсасывание

Для обеспечения функционального отсасывания установить шланг ( из пылесосов марки «Festool» на наконечник шланга [1-4]. Не забыть отом, что при заполнении мешка существенно снижается мощность всасывания. Время от времени также выбить фильтр пылесоса.

36мм) некоторого

ВНИМАНИЕ

Всегда работать с подключенным отсасыванием, в противном случае вскоре фрезерные кольца и установка высоты отсасывающего фланца засорятся пылью!

Чтобы в пылящей среде не произошли разряды статического электричества, то исключительно применять пылесосы с антистатическим исполнением.

8.2 Дополнительная ручка

С целью управления шлифовальной машиной обеими руками можно налево на передней части кожуха коробки передач прикрепить дополнительную ручку [1-1]. Специальная конструкция «VIBRASTOP» снижает вибрацию с помощью дополнительной ручкы.

9 Техническое обслужи вание и те-

кущий ремонт

Опасность несчастного случая, удара током

 Перед началом работ всегда вынимайте

вилку из розетки.

 Любые работы по обслуживанию и ремон-

ту, требующие открытия корпуса двигателя, могут проводиться только в авторизированных мастерских Сервисной службы.

- Упакованные электроинструменты можно хранить в сухом складе без отопления, где температура не бывает ниже –5°С. Неупакованные электроинструменты можно хранить только в сухом складском помещении, где температура не бывает ниже +5°С и где исключены резкие изменения температуры.

- С целью обеспечения потока воздуха, отверстия охлаждения на двигателе должны всегда быть чистые и проходные.

- Станок оборудован специальными самостоятельно разъединяющимися угольями. При их износе автоматически осуществится перерыв снабжения электрического тока, и станок остановится.

- В случае усложнения регулирования высоты отсасывающего фланца необходимо фланец снять, и вычистить.

ПРЕДУПРЕЖДЕНИЕ

Сервисное обслуживание и ремонт только через фирму- изготовителя или

в наших сервисных мастерских: адрес ближайшей мастерской см. на www.festool.net/service

EKAT

Используйте только оригинальные

запасные части Festool! № для заказа

на: www.festool.net/service

10 Опасность для окружающей сре-

ды

Не выбрасывайте электроинструменты вместе с бытовыми отходами! Передайте инструмент,

оснастку и упаковку для экологичной утилизации. Соблюдайте действующие национальные инструкции. Только для ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACh:

www.festool.com/reach

11 Декларация соответствия ЕС

Санационная фреза Серийный №

RG 80 E 769231, 768829,

768798

Год маркировки CE: 2013 С исключительной ответственностью мы заявляем, что настоящее изделие соответствует следующим нормам или нормативным документам: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN 55 0141, EN 55 014-2, EN 60 745-1, EN 60 745-2-3, EN 61 000-3-2, EN 61 000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer Руководитель отдела исследований и разработок, технической документации 2013-04-15

Фрезерная

головка

Шлифоваль-

ная головка

Установлено Использование

Фрезерная головка «плоская форма» с 12 жесткометаллическими фрезерными колесами FZ-RG 80

Фрезерная головка «стрельчатая форма» с 12 жесткометаллическими фрезерными колесами SZ-RG 80

Установлено Использование

Алмазная шлифовальная головка, шлифовальный круг с 8 сегментами с установленными алмазными зернами DIA HARD-RG 80

Алмазная шлифовальная головка, шлифовальный круг с 8 сегментами с установленными алмазными зернами DIA ABRASIV-RG 80

Алмазная шлифовальная головка DIA THERMO-RG 80

- Устранение штукатурок

- Устранение эластичных защитных покрытий на стенах и полах

- Устранение пенистых оснований иостатков клея (остатков ковров)

- Устранение остатков клея на плитку

- Устранение битумных и бетонных защитных покрытий

- Устранение латексных красок или масляных красок на гипсовых поверхностях

- Устранение штукатурок

- Устранение неровностей и выносов после опалубки у сырого бетона

- Устранение пенистых оснований иостатков клея (остатков ковров)

- Устранение остатков клея на плитку

- Устранение штукатурки из искусственной смолы на теплоизоляции

- Устранение неровностей и выносов монолитных полов

- Шлифовка и очистка выветренных частей бетона

- Устранение неровностей на старом бетоне

- Устранение неровностей и выносов монолитных полов

- Шлифовка и очистка сырого бетона

- Шлифовка абразивных материалов

- Вязкие и термоэластичные материалы, например, краски, защитные покрытия, эластичные клеи

Установочное

кольцо

электроники

4 – 6

Установочное

кольцо

электроники

5 – 6

Жескометаллическая шлифовальная головка, шлифовальный круг с установленными жесткометаллическими зернами HW Grob-RG 80

Алмазная шлифовальная головка, шлифовальный диск с напаянными алмазными зернами DIA UNI-RG 80

Жескометаллическая шлифовальная головка, шлифовальный круг с установленными жесткометаллическими зернами HW Fein-RG 80

- Устранение эластичных защитных покрытий на стенах и полах

- Устранение части гипса и поробетона

- Устранение грязи из бетонных поверхностей

- Устранение латексных красок или масляных красок на гипсовых поверхностях

- Грубая обработка

- Универсальное применение – устранение красок из бетона, твердых штукатурок, дерева, устранение эластичных клеев, твердых штукатурок, мягкого бетона

- Устранение эластичных защитных покрытий на стенах и полах

- Устранение части гипса и поробетона

- Устранение грязи из бетонных поверхностей

- Устранение латексных красок или масляных красок на гипсовых поверхностях

- Тонкая обработка

3 – 5

5 – 6

3 – 5

Renovační frézka RG 80 E

1 Symboly

Dvojitá izolace

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Používejte ochranné brýle!

Noste chrániče sluchu!

Noste ochranné rukavice!

Přečtěte si návod / pokyny

Nepatří do komunálního odpadu

 Upozornění, rada

2 Technické údaje

Síťové napětí 220-240 V ~ Síťová frekvence 50 / 60 Hz Příkon 1100 W Nastavitelné otáčky 2000 – 5900 min

nástroje 80 mm Hmotnost 3,2 kg Třída ochrany II /

–1

3 Předepsané použití

Stroj pracuje na principu úhlové brusky, ale používá i speciální nástroje pro frézování a broušení např. betonu a omítek. Stroj je určen k odstraňování nátěrů, omítek, zbytků dlaždicových a kobercových lepidel, především z tvrdých podložek. Kromě toho lze stroj použít ke zdrsňování betonových ploch a k ofrézování přechodů u obložení. Za nevhodné použití ručí sám uživatel.

4 Ovládací prvky

[1-1] Přídavné držadlo [1-2] Páčka spínače [1-3] Regulační kolečko [1-4] Držadlo

100

[1-5] Knoﬂ ík [1-6] Lišta dorazu [1-7] Odsávací příruba [1-8] Stupnice [2-1] Šroub [2-2] Pojistka [2-3] Podložka [2-4] Frézovací kolečka [2-5] Nosič nářadí [2-6] Vodící plocha [2-7] Šroub [2-8] Kluzný díl [2-9] Drážka [2-10] Odsávací příruba [2-11] Vodící plocha

Zobrazené anebo popsané příslušenství ne musí být součástí dodávky. Uvedené obrázky se nachází na začátku návodu k obsluze.

5 Bezpečnostní pokyny

5.1 Všeobecné bezpečnostní pokyny POZOR! Čtěte všechna bezpečnostní upozornění a pokyny. Zanedbání níže uvedených

výstrah a nedodržování příslušných pokynů mohou způsobit zkrat, požár, . těžký úraz elektrickým proudem.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

5.2 Bezpečnostní pokyny pro všechny pra-

covní činnosti

Bezpečnostní upozornění společná pro pracovní činnosti broušení, rovinné broušení, broušení drátěným kartáčem, nebo abrazivní řezání: a) Toto elektromechanické nářadí je určeno pro

použití jako rovinná bruska nebo frézka s frézovací hlavou. Čtěte všechna bezpečnostní varování, instrukce, ilustrace a speciﬁ kace dané pro toto elektromechanické nářadí. Nedodr-

žení všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/ nebo vážné zranění.

b) Tímto nářadím není doporučováno provádět

leštění nebo řezání. Provádění pracovních činností, pro které není toto nářadí určeno, může vytvořit riziko a způsobit zranění osoby.

Festool RG 80 E User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
