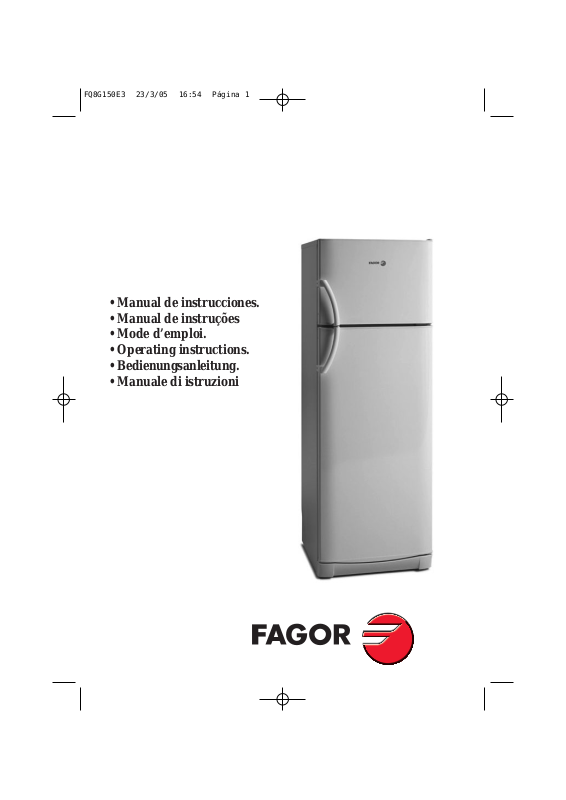

Page 1
• Manual de instrucciones.
• Manual de instruções
• Mode d’emploi.
• Operating instructions.
• Bedienungsanleitung.
• Manuale di istruzioni
Page 2
Page 3
INDICE
Pag.
Instalación..............................................................2
Descripción general ..............................................3
Puesta en funcionamiento ......................................3
Utilización del refrigerador....................................4
Utilización del congelador .....................................6
Limpieza y mantenimiento ..................................10
Cambio de sentido de apertura de puertas .........11
Panelación ...........................................................13
Problemas de funcionamiento .............................14
Especificaciones ..................................................15
ESPAÑOL
ADVERTENCIA
Si su antiguo frigorífico dispone de pestillos de cierre
automático o manual, NO OLVIDE DESTRUIR O INUTILIZAR
EL SISTEMA DE CIERRE antes de echarlo a la chatarra. Con
ello evitará que los niños al jugar puedan quedar encerrados
dentro.
NO DAÑE LAS TUBERIAS y evitará el escape incontrolado de
refrigerante a la atmósfera.
1
Page 4
INSTALACION
RECOMENDACIONES
Permitir la circulación de aire por la parte
trasera del frigorífico.
No taponar la rejilla delantera ni el techo del
frigorífico con ningún objeto. Si se instala un
armario encima, tendrá un hueco para que
el aire circule.
La clase climática de su frigorífico se encuentra indicada en la placa de características.
Esta determina el rango de temperaturas ambiente para el que está diseñada la unidad
frigorífica y en las cuales se asegura el correcto
funcionamiento del aparato. Cuando se indican
las dos clases, se asegura el correcto funcionamiento
en las condiciones de cada una de ellas.
Evitar en lo posible la proximidad de
fuentes de calor.
Si necesita tumbar el frigorífico para
desembalarlo o cambiar el sentido de
giro de las puertas, SOLO SE PUEDE
TUMBAR SOBRE LA PARTE TRASERA.
NOTA: Las bisagras de las puertas están en el lado derecho.
Si esta disposición es incómoda para usted, es posible
cambiar de lado las bisagras. En el anexo CAMBIO DE
SENTIDO DE APERTURA DE PUERTAS están las instrucciones.
Clase Temperaturas ambiente
N 16º hasta 32º
ST 18º hasta 38º
T 18º hasta 43º
Regulando los pies de nivelación comprobar
que el frigorífico queda bien apoyado en el
suelo (sin cojear) y bien nivelado (no ladeado).
IMPORTANTE
Este frigorífico funciona a 220/240v. Si Vd. dispone
de una tensión diferente en su hogar, debe utilizar un
transformador de potencia no inferior a 500W.
Utilice un enchufe con TOMA DE TIERRA.
NOTA: El fabricante declina toda responsabilidad en
caso de que no se sigan estas recomendaciones.
ATENCION ANTES DE CONECTAR
1.- Limpiar el interior del frigorífico.
2.- Para un correcto funcionamiento, esperar 2 horas antes de conectar.
3.- Conectar.
2
Page 5
DESCRIPCION GENERAL
Ventilador.
Conjunto lámpara
mando termostato.
Parrilla botellero
CONGELADOR
REFRIGERADOR
Placa
Características
Técnicas
NOTA: Puede darse el caso de que la composición interna del aparato no se corresponda con la figura adjunta.
(algunos modelos incorporan)
Baldas de
policristal o cristal.
Recogeaguas.
Cajones frutas y
verduras.
Estante botellero.
ESPAÑOL
PUESTA EN FUNCIONAMIENTO
Accione el mando termostato
1
seleccionando una posición
media.
Cierre las puertas.
2
Pasadas 3 horas, puede
introducir alimentos en el
3
refrigerador.
Para congelar alimentos
frescos, espere 24 horas
MED
24h.
.
3
3h.
Page 6
UTILIZACION DEL REFRIGERADOR
ZONA MENOS FRIA
ZONA INTERMEDIA
ZONA MAS FRIA
ALIMENTOS
ATENCION
• Girando el mando termostato se puede seleccionar más o menos frío
en el refrigerador.
• Hay que tener en cuenta que la temperatura no es totalmente uniforme
en todo el recinto, por lo que hay zonas adecuadas para cada tipo de
alimento (según figura).
• La temperatura en el refrigerador puede verse afectada por la
temperatura ambiente, la ubicación del aparato y la frecuencia de
apertura de la puerta. Cuando la temperatura ambiente es muy alta,
obtendrá el mejor rendimiento con el termostato en posición media.
• No introducir en el refrigerador alimentos calientes o líquidos sin
taponar.
• No introducir NUNCA líquidos volátiles, inflamables o explosivos,
como disolventes, alcoholes, acetona o gasolina. Hay riesgo de
explosión.
• Las carnes y pescados es conveniente envolverlos para evitar olores.
4
Page 7
UTILIZACION DEL REFRIGERADOR
FRIO HOMOGENEO
Su frigorífico dispone de frío homogéneo en el refrigerador. Esta prestación se la proporciona el ventilador
situado en la zona trasera superior del recinto. Para activar esta función deberá presionar el interruptor
situado en la pared lateral del ventilador. Así estará homogeneizando las temperaturas en el interior del
recinto evitando que la humedad en su interior se condense y también acelerando el proceso de enfriado
de los alimentos.
Se aconseja su utilización siempre que las condiciones ambientales sean muy exigentes, con temperaturas
o humedad relativa muy elevadas, cuando introduzca grandes cantidades de alimentos y en general cuando
necesite un “rendimiento extra” en su frigorífico.
(INCORPORADO EN ALGUNOS MODELOS)
DESHIELO
El sistema de deshielo del refrigerador funciona.
automáticamente, por tanto no necesita ninguna intervención del ususario.
BALDAS
Su aparato dispone de unas bandejas que van a resultarle muy cómodas de uso y fáciles de
limpiar.
REGULADOR PASO DE AIRE
(incorporado en algunos modelos)
Regulador del paso de aire en el portaverduras.
Mediante el regulador de paso del aire podrá
seleccionar las condiciones de conservación más
adecuadas en función de los alimentos.
(Vídrio o varilla en función del modelo)
ESPAÑOL
Procure que los alimentos no toquen
la pared del fondo.
Para ello las parrillas disponen de un
tope que no se debe sobrepasar.
La pared del fondo del refrigerador
estará habitualmente llena de gotitas
de agua o hielo. Esto es totalmente
NORMAL y forma parte del proceso
automático de deshielo.
5
Page 8
UTILIZACION DEL CONGELADOR
CONGELACION ALIMENTOS FRESCOS
NOTA
El congelador de este frigorífico tiene categoría de 4
estrellas y es capaz de congelar hasta 4 kg. de alimentos frescos
en 24 horas.
CONSEJOS
• Envuelva los productos a congelar en papel aluminio o
recipientes herméticos.
• Prepare los alimentos en raciones consumibles de una sola vez.
• Nunca congele por segunda vez un alimento descongelado.
• Coloque una etiqueta en el envoltorio indicando el contenido y la
fecha de congelación.
• No ponga en contacto directo los alimentos a congelar con los ya
congelados.
• No almacene en el congelador bebidas gaseosas.
• Los helados no deben consumirse demasiado fríos.
6
Page 9
UTILIZACION DEL CONGELADOR
CONSERVACION DE ALIMENTOS CONGELADOS
CONSEJOS
• Cuando adquiera alimentos congelados en
el comercio, procure que transcurra el menor tiempo posible hasta su
introducción en el congelador.
• Preste atención al tiempo de conservación marcado en los envases de
los productos congelados, teniendo en cuenta que este congelador es
de categoría 4 estrellas.
• Para los alimentos congelados por usted, consulte la tabla de tiempos
de conservación
TIEMPOS DE CONSERVACION
TIPO DE ALIMENTO
PESCADOS Y MARISCOS
Langosta-Crustáceos 3
Gambas-Langostinos 3
Merluza 2
Pescados grasos 3/4
Trucha 2/3
Salmón 2/3
Lenguado 3
Rodaballo 2/3
CARNE
Vacuno mayor 10/12
Cordero 6/8
Ternera 9
Cerdo 6
Filetes/Chuletas 4
Higado/Riñones 10
Seso/Lengua 2
Carne picada, Salchichas 2
Conejo 5/7
AVES Y CAZA
Gallinas-Pollos 10
Pavo- (troceado) 7
Pato, Ganso, Oca 5
Liebre 6
Perdiz-Codorniz 8
Faisán 7/8
Caza Mayor 10
PLATOS PREPARADOS
Salsa de tomate 3
Caldo de Carne 3
Asados: buey, ternera, pollo, cerdo
Menestra de verduras 3
Carne cocida, Estofado 3
Hamburguesas 2
Pimientos rellenos 2
Espinacas 2
Judías verdes y salteadas 2
Tartas empanadas, etc. 5/6
Macedonia de frutas 3
Sandwiches 6
Número
Meses
2/3
TIPO DE ALIMENTO
HORTALIZAS
Acelgas 12
Alcachofas 12
Zanahorias 12
Coliflor 6/8
Coles de Bruselas 6
Espárragos 12
Berza 6/8
Judías 12
Setas 6
Perejil 12
Pimientos 12
Espinacas 12
Habas 12
FRUTAS
Albaricoque 8
Cerezas, ciruelas, frambuesas,
grosellas, moras
Melocotón 10/12
Fresas 12
Compotas (manzanas, peras) 10
Uva 10/12
Zumos fruta 10
Piña 10/12
PAN Y PASTELERIA
Bizcochos-Tartas 6
Tarta hojaldre 1
Masa de pastelería 3
Pan y bollería 2
HUEVOS, LECHES Y DERIVADOS
Huevos (quitada la cáscara) 6
Leche homogeneizada
(envase de cartón)
Mantequilla 6
Quesos (pequeñas porciones) 6/8
Nata fresca 3
Predilect
FAGOR
Min Min Max
DUO ELECTRONIC
6
meses
Número
Meses
10
3
ESPAÑOL
7
Page 10
UTILIZACION DEL CONGELADOR
DESCONGELACION DE ALIMENTOS
No todos los alimentos deben ser
descongelados de la misma forma.
Si adquirió el alimento congelado
en el comercio, siga las
instrucciones del envase.
Las verduras deben cocinarse
directamente.
En general, los alimentos
preparados o precocinados
pueden cocinarse directamente.
Carnes y pescados han de
descongelarse lentamente en el
refrigerador durante varias horas.
Si usted dispone de horno
microondas, podrá acelerar el
descongelo en gran medida.
1
2
3
PRODUCCION DE CUBITOS DE HIELO
Llene hasta las tres cuartas partes de
agua las bandejas que encontrará en el
interior del congelador.
Introduzca las bandejas en el
congelador, preferiblemente en la parte
inferior.
Una vez congelada el agua, puede
desmoldear los cubitos retorciendo
ligeramente las bandejas.
8
Page 11
UTILIZACION DEL CONGELADOR
MED
DESHIELO Y LIMPIEZA
Coloque el mando termostato en la
posición de STOP y el frigorífico
1
quedará desconectado.
Puede ayudar a eliminar el hielo
mediante una paleta (no metálica) o
introduciendo un recipiente con agua
2
caliente. No utilice objetos afilados ni
aparatos de calentamiento eléctricos.
ESPAÑOL
Con el tiempo, en las paredes
del congelador se va
formando una capa de
escarcha o hielo.
Esto provocará un mayor
consumo de energía en su
frigorífico.
Para evitarlo, hay que eliminar
esta capa de hielo, al menos 2
veces al año.
STOP
Recoja el agua de deshielo con una
bayeta absorbente, limpie y seque
3
bien el interior.
Accione el mando termostato a la
4
posición habitual de funcionamiento.
2 horas más tarde puede volver a
introducir los alimentos congelados en
5
el congelador.
9
Page 12
LIMPIEZA Y MANTENIMIENTO
CONSEJOS
LIMPIEZA
Para la limpieza del interior el
frigorífico debe estar desconectado.
Es conveniente
limpiar una vez al año
con una aspiradora la
rejilla de la parte
trasera del frigorífico.
La suciedad perjudica
el funcionamiento y
aumenta el consumo
de energía eléctrica.
No utilice productos abrasivos
disolventes, limpiadores de metales
o detergentes no diluidos.
PARADA TEMPORAL DEL FRIGORIFICO
• Desconecte el frigorífico
• Retire los alimentos, limpie y seque el interior.
• Deje la puerta abierta para evitar la formación de malos olores.
• Haga lo mismo en caso de corte de corriente prolongado o fallo del
frigorífico.
CAMBIO DE LAMPARA
1- Desconectar el frigorífico.
2- Extraer la lámpara estropeada y
reponerla con otra del mismo tipo
10
Page 13
CAMBIO DE SENTIDO DE APERTURA DE PUERTAS
Tumbe el frigorífico sobre la parte
1
trasera.
Si su frigorífico lleva zócalo inferior
extraigalo tal como se indica en la
2
figura.
Seguidamente, rasgue la parte
izquierda marcada del zócalo para
alojar la bisagra inferior según figura.
Extraiga la bisagra inferior soltando
los 3 tornillos de sujección (A). Suelte
3
el eje (B) de la posición derecha y
móntelo en la posición izquierda de la
bisagra. Suelte los 2 tornillos (C) y
atorníllelos en el lado derecho.
Retire la puerta inferior.
ESPAÑOL
Extraiga la bisagra intermedia
retirando la plaquita protectora que
4
oculta los tornillos y suéltelos. Extraiga
también la tapita del lado izquierdo y
colóquela donde estaba la bisagra.
Retire la puerta superior.
Extraiga la bisagra superior
retirando la plaquita protectora
5
que oculta los tornillos y suéltelos.
Colóquela en el lado izquierdo,
para ello quite la tapita y colóquela
en el lado derecho.
Si su frigorífico es panelable,
extraiga el eje (D) de la posición
derecha y móntelo en la posición
izquierda.
11
Page 14
Si su frigorífico dispone de “auto-cierres” en las puertas, en la zona de la
6
bisagra central, tiene que soltarlos y
colocarlos girados en el lado opuesto y en la puerta contraria. Los puntos de amarre de los tornillos los
encontrará finalmente marcado en la
zona del eje de giro de la puerta.
Cubra los agujeros que quedan visibles en la puerta al cambiar de
7
8
9
lado los “auto-cierres” con los tapones que se encuentran en la
bolsa de la documentación del frigorífico. Previamente elimine las
rebabas que les ha producido los tornillos.
Coloque la puerta superior
introduciéndola en el eje situado en
el lado izquierdo
Introduzca la bisagra intermedia en el
eje izquierdo de la puerta superior y
atorníllela al frigorífico.
Coloque la puerta inferior
introduciéndola en el eje de la
bisagra intermedia. A continuación
coloque la plaquita proctetora que
oculta los tornillos de sujeción
Introduzca la bisagra inferior en el
lateral izquierdo, y átela con los 3
10
tornillos.
Vuelva a colocar el zócalo inferior en
su posición.
11
Si su frigorífico lleva tiradores
12
laterales en las puertas o es
panelable deberá cambiar de lado
los tiradores.
12
Page 15
PANELACION
5
8
5
8
Si su frigorífico es un modelo panelable y desea asemejar el
aspecto exterior de su frigorífico al resto del mobiliario de
su cocina, puede revestir las puertas con paneles siguiendo
estas instrucciones.
Dimensiones del
mueble frigorífico
1
y de los paneles
de puertas.
(Espesor de paneles
menor de 4mm).
Extraiga el tirador y/o
el marco del lado
izquierdo de la puerta
2
soltando los
correspondientes
tornillos.
610
598
59
1.460 929 560
1.710
87
373
390
1.152
59
1.460 929 560
560 560
1.470
598
610
87
390
373
912
ESPAÑOL
Afloje el resto de
tornillos del contorno
de la puerta sacando los
3
marcos como indica la
figura, e introduzca el
panel deslizándolo.
Apriete el reborde del
marco contra el panel y
sujete los tornillos del
4
marco en esa posición.
Coloque el marco y/o el
tirador con sus tornillos.
13
Page 16
PROBLEMAS DE FUNCIONAMIENTO
PROBLEMA CAUSA POSIBLE SOLUCION
El frigorífico no funciona
El refrigerador enfría poco
Gotas de agua en la pared
del fondo del refrigerador
Los alimentos congelados
se descongelan
Aparece agua en la base
del refrigerador
Mucho hielo en las paredes
y estantes del congelador
La lámpara del refrigerador
no enciende
Funcionamiento ruidoso
Ruido de borboteo
Los alimentos se secan
Olores en el interior
El enchufe no está conectado a la
toma de corriente.
No llega corriente eléctrica al
enchufe por haberse fundido el
fusible o por haber saltado el
limitador automático de potencia.
El mando termostato se encuentra
en una posición baja.
Se ha dejado la puerta mal cerrada
o se ha abierto con mucha
frecuencia.
Se ha obstaculizado la rejilla de
aireación o la abertura de la parte
posterior del techo.
El frigorífico está expuesto
directamente a los rayos de sol o a
una fuente de calor.
Ciclo automático de deshielo.
Conexiones poco frecuentes
y paradas prolongadas
por temperatura ambiente baja.
Se ha colocado algún alimento o
recipiente pegado a la pared del
fondo del refrigerador.
La puerta congelador no cierra
bien por estar obstaculizada.
El enchufe no está conectado a la
toma de corriente.
No llega corriente eléctrica al
enchufe por haberse fundido el
fusible o por haber saltado el
limitador automático de potencia.
La lámpara está floja.
La lámpara está fundida.
El frigorífico no ha sido nivelado
correctamente.
Ciclo funcionamiento.
Los alimentos no están envueltos o
tapados.
Algún alimento no está
correctamente envuelto o tapado.
El interior del aparato necesita una
limpieza.
Conectar enchufe.
Cambiar fusible o volver a conectar
el limitador automático de
potencia.
Gire el mando termostato a una
posición de más frío.
Cuidar que la puerta no
permanezca abierta mucho tiempo.
Conservar libres estas zonas según
se indica en el capítulo
“Instalación” de este manual.
Cambiar la ubicación del frigorífico
o protegerlo de esas fuentes de
calor.
No se alarme: esto es
completamente normal (ver
capítulo “Utilización del
refrigerador” de este manual).
Subir posición de termostato.
No ponga alimentos o recipientes
en contacto con la pared del fondo
y evitará el derrame del agua de
deshielo.
Procure un buen cierre de las
puertas manteniéndolas libres de
objetos o suciedad.
Conectar enchufe.
Cambiar fusible o volver a conectar
el limitador automático de
potencia.
Enroscar correctamente.
Cambiar la lámpara según se
indica en este manual.
Nivelar según se indica en el
capítulo “Instalación” de este
manual.
No se alarme, esto es
completamente normal.
Envolverlos o introducirlos en
recipientes herméticos.
Envolverlo o introducirlo en un
recipiente hermético.
Limpiar según se indica en este
manual.
SERVICIO DE ASISTENCIA TECNICA
Si Vd. ya ha realizado las comprobaciones indicadas y su problema persiste, NO EFECTUE NINGUNA
OTRA REPARACION VD. MISMO. Pongase en contacto con el Servício de Asistencia Técnica más
proximo.
14
Page 17
SEGURIDAD:
• El modelo de frigorífico que usted ha adquirido se comercializa
con los refrigerantes R600a ó R134a.
• Puede verificarlo en la placa de características, y si su frigorífico
utiliza R600a tenga en cuenta que:
• Este refrigerante no deteriora al medio ambiente.
• Es inflamable, por lo que asegúrese de que el circuito frigorífico
está en perfectas condiciones. Si ha sufrido algún daño, consulte
con el distribuidor antes de conectar.
• Este aparato únicamente puede ser reparado por el
servicio de asistencia técnica y utilizando repuestos
originales.
• No utilice elementos con fuego ni aparatos eléctricos dentro del aparato.
• No deje que los niños jueguen con el aparato.
• Evite que el cable esté en contacto con el compresor.
• Evite que el cable quede atrapado debajo del aparato.
• Para evitar daños al medio ambiente y recuperar materiales, utilice
el servicio de recogida municipal.
ESPAÑOL
ESPECIFICACIONES
1.710 1.470
610
1.160 1.160
ESTOS APARATOS CUMPLEN CON LAS
DIRECTIVAS CEE: 73/23, 93/68, 89/336, 96/57
610
15
Loading...
