LAVE-LINGE

INSTALLATION ET MONTAGE

1

DÉBALLAGE ET DÉBLOCAGE DU LAVE-LINGE

DÉBALLAGE

DÉBLOCAGE

IMPORTANT

a Dévisser les vis qui

fixent les plaques
en plastique à la
parte arrière de la
machine à laver.

b Dévisser les 3 vis

de blocage et reti­rez-les.

c Couvrez les trous

avec les plaques
en plastique retiré­es au préalable.

Conserver les vis de blocage en prévision d’un déplacement ultérieur.

a/c

b

5

Français

2

CONNEXION AU RÉSEAU D’EAU

3

À l’intérieur du tambour,
vous trouverez la con­duite d’entrée d’eau:

a Raccordez l’extrémi-

té coudée de la con­duite à l’entrée file­tée de l’électrovalve
située sur la partie
arrière de l’appareil.

b Raccordez l’autre

extrémité du tuyau à
la prise d’eau.une
fois l’opération termi­née, serrez bien l’é­crou de connexion.

Il est recommandé de
disposer d’une sortie
d’écoulement fixe à une
distance de 50 à 70 cm
du sol.

Éviter que le tuyau d’é­coulement soit très
serré, qu’il ait des plis
ou des étranglements.

Mettre à niveau la machine
à laver à l’aide des pieds
réglables, vous réussirez
ainsi à réduire le niveau de
bruit et à éviter les déplace­ments lors du lavage.

max.
70 cm

min.
50 cm

IMPORTANT

Il est important que le coude du tube soit bien fixé à la sortie afin d’éviter la chute et de parer
à l’éventuel risque d’inondation.
Si votre machine à laver admet une prise d’eau chaude, raccordez le tuyau au filet rouge
au robinet d’eau chaude, et à l’électrovalve au filtre de couleur rouge.
Le lave-linge doit être raccordé à l’alimentation en eau en utilisant les tuyaux neufs livrés
avec l’appareil. Ne pas ré-utiliser d’anciens tuyaux d’alimentation.
Pour un fonctionement correct du lave-linge, la pression de l’eau dans le réseau devra être
comprise entre 0,05 et 1 MPa (0,5 à 10 Kgrf/cm2).

a

b

MISE À NIVEAU

4

CONNEXION ÉLECTRIQUE

5

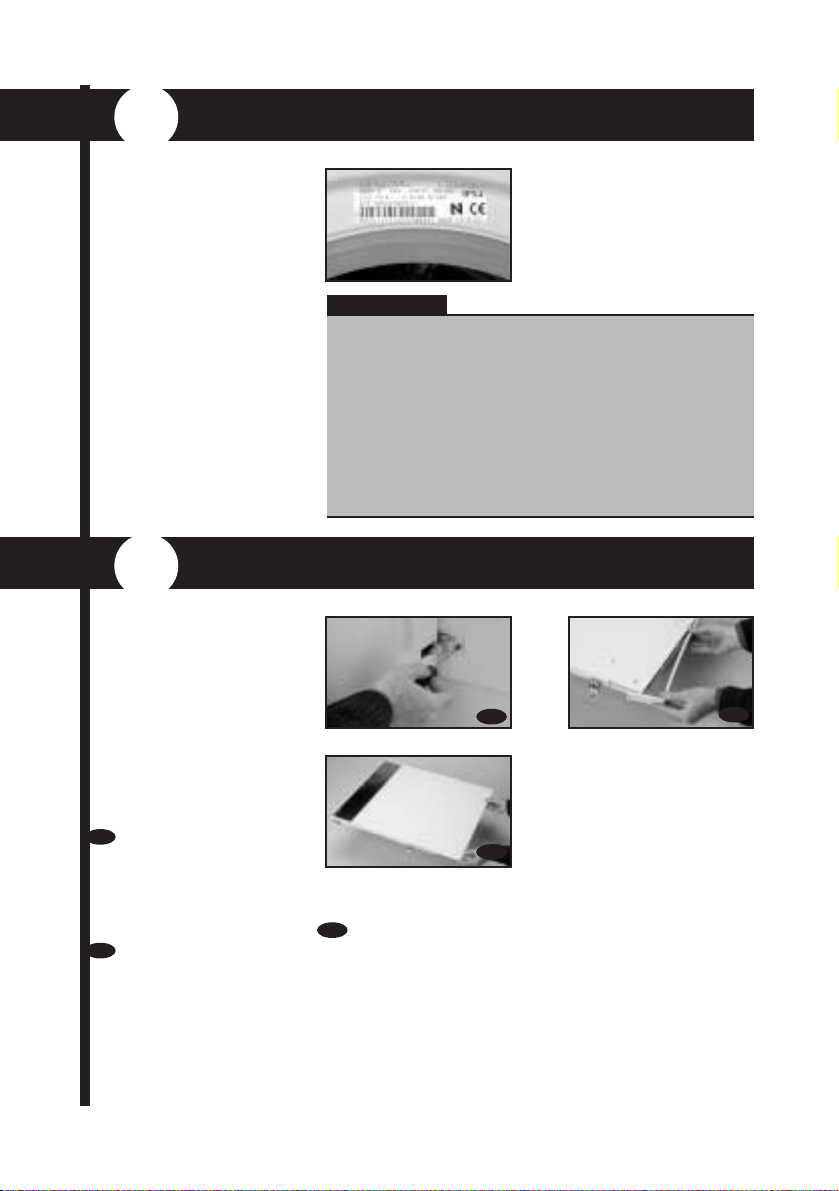

Consulter la plaque de
caractéristiques située
sur le hublot de la
machine à laver avant
d’effectuer les conne­xions électriques. S’as­surer que l’alimentation
qui arrive à la base de
la prise est celle qui
apparaît sur la plaque.

Ne pas retirer la pla­que de caractéristi­ques, les informations
y figurant sont impor­tantes.

Vous pouvez facile­ment, placer sur la

porte de la machine à
laver des panneaux,
des revêtements
décoratifs, en harmo-

nie avec les meubles
de votre cuisine. Ces
panneaux de revête­ment ne peuvent pas
avoir une épaisseur
supérieure à 5 mm.

a Dévisser les vis des

charnières et, avec
un déplacement
latéral, démonter la
porte de la machi­ne à laver.

b Retirez le cadre

inférieur de protec­tion en dévissant
les vis.
Retirer le panneau
fourni avec la
machine à laver.

IMPORTANT

Il est très important que la machine à laver soit raccor­dée à une bonne prise de terre.
L’installation électrique, le branchement, la prise de cou­rant, les fusibles ou l’interrupteur automatique et le
compteur doivent tolérer la puissance maximum indi­quée sur la plaque des caractéristiques.
Si le cordon d'alimentation est endommagé, le remplacer
par un cordon ou ensemble spécial à se procurer auprès
du fabricant ou de son service après-vente.
Sur les lave-linge encastrés, la prise électrique doit res­ter accessible après ’installation.

b

c

a

c Placer de nouveau le

panneau de revête­ment, si l’épaisseur
de celui-ci est de 3
mm. ou supérieure.
Si elle est inférieure,
placez-le sur le pan­neau fourni avec la
machine à laver.

Afin de placer sur la porte
le nouveau panneau
décoratif, suivre à nouve­au les étapes décrites
aux points a, b, c.

PANNEAUX

7

Français

Vous avez également la
possibilité de régler la

hauteur de la porte
décorée afin de pou-

voir l’aligner avec le
reste des meubles de
la cuisine.

a Dévissez les vis des

charnières et, avec
un déplacement
latéral, démonter la
porte de la machine
à laver.

b Retirer le cadre de

protection inférieur
en dévissant les vis
et retirer le panne­au fourni avec la
machine à laver.

c La partie inférieure

de la porte et le
cadre de protection
inférieur sont divi­sés en 7 sections
de 10 mm.
Sectionner, selon
vos besoins et
adapter le panneau
décoratif aux nou­velles dimensions.

d Placer à nouveau le

panneau décoratif
et le cadre de pro­tection inférieur et
remonter la porte.

a

c

c

c

b

De plus, les machines
à laver Fagor vous per­mettent de changer le

sens d’ouverture de la
porte.

a Dévisser les vis des

charnières et, avec
un déplacement
latéral, démonter la
porte de la machine
à laver.

b Retirer le cadre de

protection inférieur
en dévissant les vis.

c Extraire le panneau

fourni avec la
machine à laver,
ainsi que la plaque
interne, en dévis­sant les vis la fixant.

d Extraire les charniè-

res pour les placer
sur le côté opposé
à celui de la porte.

e Libérer le couvercle

de protection de la
porte pour le placer
à l’endroit opposé
où se trouvaient les
charnières.

f Monter à nouveau

la plaque, le panne­au de la porte et le
cadre de protection
inférieur, afin de
monter ultérieure­ment la porte.

g Extraire l’ancrage

de fermeture situé
sur la face avant du
meuble de la
machine à laver, en
dévissant la vis le
fixant, et le placer
où se trouvait aupa­ravant la charnière
supérieure.

h Retirer également le

couvercle de pro­tection et le placer
où se trouvait aupa­ravant la charnière
inférieure.

a

b

h i

c d

e

f g

e

i Placer la porte en

insérant les charniè­res avec un léger
déplacement latéral,
à son nouvel empla­cement. Serrer les
vis.

9

Français

7

NETTOYAGE PRÉALABLE

6

INSTALLATION DE LA MACHINE À LAVER SOUS LE
PLAN DE TRAVAIL DE LA CUISINE

Après avoir installé de
manière satisfaisante la
machine à laver, nous
vous recommandons
de mettre en marche le
programme 5 à 60ºC,
sans linge ni lessive.
Cela sert à vérifier l’ins­tallation, les connexions
et l’écoulement, en plus
de nettoyer complète­ment l’intérieur avant
d’effectuer un program­me de lavage sur la
machine à laver.

Vous avez la possibilité
de placer la machine à

laver sous le plan de
travail de la cuisine.

S’il vous faut changer le
dessus de la machine à
laver, demandez la pla­que de protection
auprès du Service
d’Assistance
Technique, et procédez
de la manière suivante:

a Démonter le dessus

de votre machine à
laver en dévissant
les vis latérales et
donner de petits
coups légers sur le
dessus vers l’arrière
pour l’extraire.

b Retirer les pièces

de fixation du des­sus en dévissant
les vis.

c Placer et visser la

plaque de protection
à la machine à laver
afin de pouvoir l’in­troduire à l’emplace­ment souhaité.

Sélectionnez
le programme 5 et 60ºC

Appuyez sur la touche de
Marche/Arrêt

a b

c

UTILISATION DE L’APPAREIL ET CONSEILS PRATIQUES

PREPARATION DU LINGE AVANT LE LAVAGE

LAVE-LINGE

Triez le linge par
tissu ou par con­fection. Nous vous

recommandons d’utili­ser les programmes
délicats pour les vête­ments délicats. Les
vêtements en laine
peuvent être lavés par
un programme spécial
laine.

1

Avant d’introduire le
linge dans le tambour,
assurez-vous que tou­tes les poches soient
vides. Les petits objets
peuvent obstruer la
pompe à moteur de
remplissage d’eau.

IMPORTANTEIMPORTANT

Assurez-vous au préalable que vos vêtements de laine passent à la machi­ne.

11

Français

2

UTILISATION DE LA LESSIVE ET DES ADDITIFS

Triez votre linge
en fonction de
son degré de
saleté.

a Lavez de préféren-

ce les vêtements
peu sales avec un
programme court à
froid.

b Lavez les vête-

ments sales avec
un programme
sans prélavage.

c Lavez de préféren-

ce les vêtements
très sales avec un
programme long
avec prélavage.

Triez votre linge
en fonction de sa
couleur. Lavez sépa-

rément les vêtements
blancs et les vêtements
de couleur.

Introduisez avant le
début du programme
de lavage la lessive ou
l’additif dans la cuvette
de lessive. La cuvette
de lessive de votre
machine à laver dispo­se de trois comparti­ments.

IMPORTANT

Nous vous recommandons de remplir la machine à laver
à pleine charge. Vous économiserez ainsi de l’eau et de
l’énergie.
Nous vous recommandons de laver à chaque fois que
cela est possible des vêtements et du linge de diffé-
rentes taille lors d’un même programme de lavage,
afin de renforcer ainsi l’action du lavage. De plus, vous
favorisez ainsi la distribution du linge à l’intérieur du tam­bour lors de l’essorage, grâce à cela, votre appareil

fonctionnera plus silencieusement.

Compartiment de Prélavage

Compartiment de Lavage
Compartiment Additif liquide (adoucissants,…)

IMPORTANT

Le niveau de liquide ne doit en aucun cas dépasser la
marque MAX de référence, marquée sur la paroi de la
cuvette.

Dans cette machine,
vous pouvez égale-

ment employer des
lessives liquides en
utilisant pour cela la
cuvette optionnelle

qui peut être acquise à
travers le Réseau
d’Assistance Technique

La cuvette optionnelle
doit être placée dans le
compartiment de lava­ge.

Souvenez-vous que la
dose de lessive à utili­ser dépend toujours
de:

● La quantité de linge
à laver.

● La saleté du linge.

● La dureté de l’eau

(Les informations
concernant la dure­té de l’eau peuvent
être sollicitées
auprès des organis­mes locaux compé­tents).

Pensez qu’il existe des lessives concentrées qui
sont plus respectueuses de la nature et de l’environ­nement.

L’utilisation d’une quantité de lessive plus grande que
celle nécessaire n’aide pas à améliorer les résultats
du lavage et, outre le préjudice économique contri­bue négativement à la conservation de l’environ-

nement.

Voilà pourquoi, nous vous recommandons de suivre
les instructions du fabricant de lessive.

REMARQUE ÉCOLOGIQUE

13

Français

3

SELECTION DU PROGRAMME DE LAVAGE

Vous disposez de quatre
types de programmes:

a Programmes

normaux

b Programmes

délicats

c Programmes

laine

d Programmes

auxiliaires

Pour sélectionner le
programme de lavage,
vous devez suivre les
étapes suivantes:

1. Actionner ON (en

appuyant sur la
commande de
sélection des pro­grammes, elle sort
vers l’extérieur).

2. Sélectionner le pro-

gramme de lavage

en tournant la
Commande de
Sélection des
Programmes.

Lorsque vous réalisez
ces opérations, le signal
de vitesse de l’essorage
correspondant à ce pro­gramme s’allume.

Si votre machine à laver
dispose d’un écran, lors
de la sélection du pro­gramme, il s’allumera
pendant quelques
secondes en indiquant
P + numéro de pro­gramme (P01, P02...). Il
indiquera ensuite la
durée approximative du
programme, en minutes.

Le temps apparais­sant sur l’écran s’a­juste au déroulement
du programme.

Nous vous recommandons de choisir le programme
adapté à votre lavage, afin d’éviter le prélavage à
chaque fois que cela est possible. Vous ferez des éco­nomies et vous contribuerez à une meilleure conserva­tion de l’environnement.

REMARQUE ÉCOLOGIQUE

1. Si votre lave-linge est

intégrable total, au
lieu d’appuyer sur la
commande sélecteur
de programmes,
vous devez appuyer
sur le bouton central
du bandeau de com­mandes, tel qu’indi­qué sur la photo.

écran

Coton/Lin Lavage normal, rinçages,

1 Normal froid Froid couleurs délicates OUI 5/6* absorption automatique d’additifs si

0,15/46 0,15/49

58 0,10/49 50

très peu sale souhaités et essorage final long

Coton/Lin Lavage COURT, rinçages,

2 Rapide 30ºC blano/couleur OUI NON OUI 1.5 absorption automatique d’additifs si

0,20/25 0,20/30

30 0,20/30 30

très peu sale souhaités et essorage final long

Coton/Lin

3 Normal 30ºC couleurs délicates OUI 5/6*

0,35/46 0,40/49

82 0,20/49 52

peu sale

Coton/Lin

4 Normal 40ºC couleurs solides OUI 5/6* Lavage normal, rinçages,

0,60/46 0,65/49

87 0,50/49 57

peu sale absorption automatique

Coton/Lin

d’additifs si souhaités et

5 (*) Normal 60ºC couleurs solides OUI 5/6*

essorage final long

A: 0,95/46

1,02/49

102 1,02/49 70

saleté normale

A

+

: 0,85/46

Coton/Lin

6 Normal 90ºC blanc OUI 5/6*

1,60/51 1,90/55

110 1,90/49 105

très sale

Coton/Lin Prélavage, lavage normal, rinçages,

7 Prélavage 60ºC blanc/couleurs solides OUI 5/6* absorption automatique d’additifs si

1,40/55 1,45/60

110 1,40/49 95

très sale souhaités et essorage final long

PROGRAMME

TEMPÉRATURE

CONSEILLÉE

Rinçage extra

Lavage intensif

Repassage

facile

Sélection

essorage

Élimine

l’essorage

Antifroissage

COMPARTI-

MENT

PRODUITS DE

LAVAGE

TOUCHES DES OPTIONS POSSIBLES

30

30

40

60

90

60

TYPE DE TISSU

DESCRIPTION

DU PROGRAMME

CHARGE

DE

LINGE

MÁX.

(KG)

TURBO TIME

6 Kg

5 Kg

Consommation

totale KWh/litres

Dureé

approx.

(minutes)

Consommation

totale

KWh/litres

Dureé

approx.

(minutes)

TURBO TIMES PLUS

Synthétique/coton mé-

8 Délicat froid Froid langé couleurs délicates OUI 3

0,15/50 0,15/55

50 0,10/49 50

très peu sale

Synthétique/coton mé-

9 Délicat 30ºC langé couleurs délicates OUI 3 Lavage délicat, rinçages,

0,35/50 0,35/55

55 0,20/49 50

peu sale absorption automatique

Synthétique/coton mé-

d’additifs si souhaités et

10 Délicat 40ºC langé couleurs délicates OUI 3

essorage final doux

0,55/50 0,60/55

60 0,40/49 55

saleté normale

Synthétique/coton

11 Délicat 60ºC mélangé blanc/couleurs OUI 3

0,95/50 1,00/55

70 0,90/49 70

solides saleté normale

Laine/laine mélangée

12 Laine froid LAINE froid blanc/couleur OUI NON OUI 1

Lavage de LAINE, rinçages,

0,05/60 0,05/60

30 0,05/52 35

très peu sale

absorption automatique

Laine/laine mélangée

d’additifs si souhaités et

13 Laine 35ºC LAINE 35 blanc/couleur OUI NON OUI 1

essorage final doux

0,45/60 0,50/60

40 0,40/52 45

peu sale

Coton/coton mélangé Rinçages, absorption automatique

14 Rinçages — synthétique/délicat OUI NON OUI 5/6* d’additifs si souhaités et

0,05/25 0,05/30

25 0,05/30 20

laine/laine mélangée essorage final long

Coton/coton mélangé

15 Essorage — synthétique/délicat NON OUI NON 5/6* — Vidange et essorage final long

0,05/0 0,05/0

10 0,05/0 10

laine/laine mélangée

Coton/coton mélangé Vidange et fin du programme.

16 Vidange/Fin — synthétique/délicat NON 5/6* — Amène le programme à la

0,00/0 0,00/0

2 0,00/0 2

laine/laine mélangée la position finale

* Vérifier si le lave-linge est de 5 ou 6 kg de charge maximale sur le bon de garantie qui figure en couverture de cette notice. Vérifier si le lave-linge est Turbo Time ou Turbo Time Plus sur le bandeau de commandes de la machine.

* Programme d'évaluation du lavage et de la consommation d'énergie selon la norme EN60456 en pressant la touche de lavage intensif.

NOTA: Les consommations de KWh et litres, ainsi que la durée des programmes, sont pour les cas de charge maximale et peuvent varier en fonction du type et de la quantité de linge, de la pression de l'eau du réseau, etc.

15

Français

PROGRAMME

TEMPÉRATURE

CONSEILLÉE

TYPE DE TISSU

Rinçage extra

Lavage intensif

Repassage

facile

Sélection

essorage

Élimine

l’essorage

Antifroissage

CHARGE

DE

LINGE

MÁX.

(KG)

COMPARTI-

MENT

PRODUITS DE

LAVAGE

DESCRIPTION

DU PROGRAMME

TOUCHES DES OPTIONS POSSIBLES

60

40

40

30

30

TURBO TIME

6 Kg

5 Kg

Consommation

totale KWh/litres

Dureé

approx.

(minutes)

Consommation

totale

KWh/litres

Dureé

approx.

(minutes)

TURBO TIMES PLUS

Les options de lavage doivent
toujours être sélectionnées
après avoir choisi le program­me de lavage. Tout change-

ment de programme lors de la
sélection annule les options
sélectionnées au préalable.

Une que ON est actionné

(commande des programmes
non-enfoncée ou interrupteur
central sur modèle intégrable
total), sélectionner les options
souhaitées. Lors de leur sélec­tion, le signal lumineux corres­pondant s’allumera près de la
touche de sélection.

Touche: Sélection
de la vitesse
d’essorage

Le programme sélec­tionné est associé à des
révolutions d’essorage
qui peuvent être visuali­sées sur les pilotes de
la partie supérieure.
Si cela s’avère néces­saire, vous avez l’op-

tion de modifier les
révolutions de l’esso­rage, d’éliminer l’esso­rage ainsi que l’option
flot ou anti-froissage.

Pour cela, appuyez sur
la touche de sélection
de vitesse d’essorage
une ou plusieurs fois
jusqu’à ce que l’option
souhaitée s’allume.

Les options existantes sont les suivantes:

Option: flot/anti-froissage

Il s’arrête au dernier rinça­ge, le linge restant dans
l’eau. Lorsque la fonction
est désactivée, la machine
à laver continue le program­me en écoulant l’eau et en
essorant. Il est par exemple
utilisé lorsque vous n’êtes
pas chez vous et que vous
souhaitez retarder l’essora­ge jusqu’à votre arrivée,

afin d’éviter que le linge
ne soit froissé après l’es-

sorage ainsi que l’attente
dans le tambour avant qu’il
ne soit retiré.

Option: élimination de
l’essorage

Il réalise un programme
sans procéder à l’essorage
final. Il est utilisé afin d’évi-

ter que les tissus spé­ciaux ne soient froissés.

4

SÉLECTION DES FONCTIONS SUPPLÉMENTAIRES

Flot/anti-froissage

Élimination de l’essorage

Sélection de la vitesse
d’essorage

Révolutions de
l’essorage

Touche: Rinçage
extra

Augmente le degré de
rinçage final obtenu sur
le linge; indiqué pour
les grandes charges
ainsi que pour les vête­ments des personnes à
la peau sensible.

Cela augmente la con­sommation en eau!

Touche: Lavage
intensif

Cette option, spéciale­ment recommandée pour
linge très sale et taché,
permet de meilleurs
résultats grâce à l’allon­gement du cycle normal
de lavage.

Touche:
Repassage facile

Cette option évite que
les vêtements ne soient
froissés grâce à la réali­sation d’un programme
spécial pendant lequel il
y a plusieurs tours spé­ciaux permettant de

défroisser les vête­ments après l’essorage
et de rendre leur repas­sage plus facile.

17

Repassage facile Rinçage extra

Lavage intensif

Touche: Horaire
différé

Sur les modèles à
visuel, possibilité de
programmer un lavage
différé de jusqu’à 24
heures.
Sur les modèles munis
de 3 voyants lumineux,
possibilité de program­mer un lavage différé
de 3, 6 ou 9 heures.
Sélectionner l’horaire
différé après avoir choi­si le programme de
lavage. Pour sélection­ner l’horaire différé
souhaité, appuyer sur
la touche Horloge jus­qu’à afficher l’heure dif­férée souhaitée.

Annulation de
l’horaire différé

Pour annuler l’horaire différé,
appuyer successivement sur la
touche Horloge. Sur les modèles
à visuel, pour annuler l’horaire
différé, faire afficher 24 heures
sur l’écran et appuyer à nouveau
sur la touche. Le visuel affichera
alors la durée du programme.
Sur les modèles à voyants lumi­neux, annuler l’horaire différé en
appuyant à nouveau sur la tou­che horloge, jusqu’à ce que les
voyants s’éteignent.

Sélection de l’heure différée
Modèle à visuel

Sélection de l’heure différée
Modèle à voyants lumineux

IMPORTANT

Si le programme est
modifié ou si la com­mande de sélection
est poussée vers l’in­térieur (OFF), ou inte­rrupteur central sur
modèle intégrable
total, lors de la sélec­tion des fonctions sup­plémentaires mention­nées jusqu’ici, toutes
les fonctions sélec­tionnées jusqu’à lors
sont annulées.

Français

Sélection du blo­cage

Fonction du blocage

Le blocage permet
d’assurer que les
manipulations des dif­férentes touches ne
vont pas affecter le
programme ni les
options de lavage
sélectionnées. Il est
utilisé afin d’éviter les
manipulations de la
part des enfants, etc.

Actionner le blocage
Pour activer le

verrouillage, mainte­nir enfoncée la tou­che Marche.

Après ces quelques
secondes, le signal
lumineux de la touche
de marche clignotera,
ce qui confirme que le
blocage est habilité, et
la machine à laver se
mettra en marche.
Le blocage doit être
activé après la sélec­tion du programme de
lavage et de toutes les
options de ce dernier,
ainsi que la program­mation différée souhai­tée.

Désactiver le blo­cage

Le blocage est éliminé à
la fin du programme de
lavage, lorsque le signal
lumineux de FIN s’allume.
Pour annuler le verrouilla­ge avant la fin du cycle
de lavage,

maintenir
enfoncée la touche à nou­veau pendant au moins 3
secondes.

Les 3 secondes écoulées,
le voyant s’éteindra et le
lave-linge se mettra en
Pause. La touche OFF

n’élimine pas le verroui­llage (enfoncer la touche

ou l’interrupteur central du
modèle intégrable total).
Lorsqu’on remet en mar­che la machine à laver,
elle continuera l’exécution
du programme au point
où il s’était arrêté.

19

Français

Pour mettre en marche
la machine à laver, il
faut appuyer sur la
touche marche/arrêt.

L’indicateur situé sur la
touche s’allumera et la
machine à laver com­mencera à réaliser le
programme sélectionné
avec les options.

Si votre machine à
laver dispose d’un
affichage, vous verrez

à tout moment les
minutes restantes jus­qu’à la fin du lavage.

Mise en marche
du retardement

Cela consiste à appuyer
sur la touche
marche/arrêt après la
sélection du program­me, les options de lava­ge et le temps de pro­grammation différée.
Dans les modèles à
visuel, l’écran commen­cera à clignoter, indi­quant le temps qui
reste pour le démarra­ge du cycle program­mé. L’horaire différé
écoulé, l’écran cessera
de clignoter et affichera
la durée du programme
sélectionné.
Dans les modèles à

voyants lumineux, après
avoir enfoncé la touche
Marche / Arrêt, le
voyant horaire différé com­mencera à clignoter, indi­quant, successivement, le
temps qui reste pour le
démarrage du lavage.

Pilote de Functionnement

5

MISE EN MARCHE

6

DÉVELOPPEMENT DU PROGRAMME DE LAVAGE

Si vous souhaitez ajouter
ou retirer un vêtement,

sélectionnez pause et assu­rez-vous que le niveau d’eau
ne dépasse pas le déborde­ment de la porte et que la
température intérieure ne soit
pas élevée. Lorsque vous
appuyez à nouveau sur la
touche marche, le lavage
reprend à la même phase du
cycle où il s’était arrêté.

IMPORTANT

Les phases actives à
chaque moment du pro­gramme apparaîtront
successivement au fur
et à mesure que le pro­gramme avancera. Il est
possible de sélectionner
n’importe quelle touche
d’option, à la seule con­dition que la phase de
lavage pendant laquelle
elle intervient n’ait pas
eu lieu lorsqu’elle est
admise par le program­me.
Actionner la touche de

programmation différée
pendant le lavage n’a

aucun effet sur la machi­ne à laver.
Actionner la touche de
marche lors du lavage
laisse la machine à laver
en PAUSE, avec l’indica­teur lumineux de cette
touche éteint.

IMPORTANT

Si le programme de
lavage est modifié par
le sélecteur lors du
lavage, la machine à
laver restera en état de
PAUSE, avec la lumiè­re de la touche de mar­che éteinte, en annu­lant ce programme.

Prélavage

Lavage

Rinçage

Fin

S’il y a une coupure de
courant, lorsque celui-ci
se remet en marche, la
machine à laver continue
à fonctionner normale­ment au point où elle s’é-

tait arrêtée (elle garde les
heures en mémoire).
Il en est de même lors­que vous actionnez OFF
et ensuite ON.

7

COUPURES DE COURANT

8

AVERTISSEMENTS

● Afin de réduire le
bruit lors de l’esso-

rage: mettez à nive­au la machine à
laver à l’aide des
pieds réglables.

● Essayez de laver
des vêtements de
différentes tailles
dans un même pro­gramme de lavage
en favorisant ainsi la
distribution du linge
à l’intérieur du tam­bour au moment de
l’essorage.

● Tous les modèles
disposent d’un
système de sécuri­té lors de l’essora­ge, empêchant que
celui-ci n’ait lieu
dans le cas où la
distribution du
linge à l’intérieur
du tambour est très
concentrée, on
évite ainsi que l’ap­pareil atteigne un

niveau excessif de
vibrations. Dans le

cas où le linge ne
vous semblerait
pas suffisamment
essoré, procédez à

nouveau à l’essora­ge après avoir répar-

ti d’une façon plus
uniforme le linge
dans le tambour.

Afin de préserver l’environnement, votre machine à
laver est équipée d’un système qui a la capacité de
s’adapter aux différentes conditions d’utilisation
(charge de linge et nature du tissu) en garantissant
un niveau optimum d’eau et d’énergie.
Voilà pourquoi, lors processus de lavage, la quantité
d’eau que vous pouvez observer par le hublot vous
semble faible, mais ne vous en faites pas, le degré
d’efficacité de lavage et de rinçage sera optimum.

REMARQUE ÉCOLOGIQUE

21

Français

ENTRETIEN ET NETTOYAGE DE L’APPAREIL

Après chaque lavage,
laissez ouverte la porte
de remplissage pen­dant un moment afin
que l’air puisse circuler
librement à l’intérieur
de la machine.

Il est recommandé de
réaliser de temps en
temps, en fonction de
la dureté de l’eau, un
cycle de lavage com­plet en utilisant un pro­duit de détartrage.

Vous prolongerez
ainsi la vie de votre
machine à laver.

LAVE-LINGE

Nettoyez la cuvette de
lessive à chaque fois
que vous y trouverez des
résidus d’un quelconque
produit de lavage

.

a Extraire totalement

la cuvette de lessi­ve en tirant l’anse
vers l’extérieur.

b Nettoyez les com-

partiments de la
cuvette. Utilisez de
l’eau tiède et une
brosse.

c Nettoyez également

les siphons de la
cuvette des additifs.

Réintroduisez la cuvette
dans la machine à laver.

1

NETTOYAGE DE LA CUVETTE DE LESSIVE

Avant de procéder à
n’importe quelle opéra­tion de nettoyage ou
d’entretien, il est recom­mandé de déconnecter
la machine à laver du
réseau électrique.

IMPORTANT

Nettoyez le filtre
accessible dans le cas
où la pompe d’écoule­ment serait obstruée
par des corps étran­gers.

a Libérez le socle en

tirant légèrement
sur les côtés, tout
en tournant vers le
bas, afin de pouvoir
ensuite décrocher
les pieds.
Dans le cas où il
n’y aurait pas
d’accès latéral,
introduire un petit
tournevis dans les
trois rainures qui se
trouvent sur la par­tie supérieure du
socle, afin de pou­voir faire levier et
de libérer les cro­chets.

b Afin de recueillir

l’eau qui sortira du
filtre, placez une
assiette ou un autre
récipient en-des­sous de celui-ci.

c Tourner le filtre

d’un quart ou d’un
demi tour vers la
gauche.
L’eau commencera
à couler.

d Lorsque vous aurez

terminé l’évacuation
de l’eau de la
machine à laver,
tournez plusieurs
fois le filtre jusqu’à
ce qu’il soit possi­ble de l’extraire
totalement.

e Retirez les objets ou

les peluches pou­vant obstruer le fil­tre.

f Remettez le filtre et

le socle à leur
place.

2

NETTOYAGE DU FILTRE ACCESSIBLE

Pour éviter les brûlures,
ne pas réaliser cette
opération lorsque l’eau
de lavage dépasse les
30ºC.

IMPORTANT

Français

23

Pour le nettoyage exté­rieur de la machine à
laver, utilisez une eau
tiède savonneuse, ou
un agent de nettoyage
doux qui ne soit ni
abrasif ni dissolvant.

Procédez ensuite au
séchage avec un linge
doux.

3

NETTOYAGE EXTÉRIEUR

Dans le cas où vous
détecteriez un problème
lors de l’utilisation de
votre machine à laver, il
est probable que vous
puissiez le résoudre
après avoir consulté les
indications suivantes.
Si ce n’était pas le cas,
débranchez l’appareil et
contactez le SERVICE

D’ASISSTANCE TECH­NIQUE TECNICA.

• Pourquoi la machine à laver ne se met pas en marche?

Les causes peuvent être les suivantes:
– Il n’y a pas de tension sur le réseau électrique.
– Les fusibles de l’installation électrique peuvent avoir

“sautés”.
– La machine à laver n’est pas connectée à l’alimentation.
– Vous n’avez pas appuyé sur la touche Marche/Arrêt

(l’indicateur lumineux de cette touche doit être allumé

en continu).
–

La commande de sélection n’a pas été tirée vers l’extérieur.
– La porte de la machine à laver est mal fermée.

Lorsque les indicateurs de prélavage et de fin cligno-

tent ou lorsque apparaît F04 sur l’écran de votre

machine à laver. Il faut ensuite vérifier la porte et bien

la fermer.

• Pourquoi la machine à laver vibre-t-elle ou fait-elle un bruit excessif?

Les causes peuvent être les suivantes:
– Les vis de fixation interne n’ont pas été retirées.
– La machine à laver n’est pas bien mise à niveau.

Nous vous prions de

ne jamais ouvrir l’ap­pareil. Il n’y a à l’inté-

rieur aucun fusible ni
composant analogue
pouvant être substitué
par l’utilisateur.

IMPORTANT

SÉCURITÉ ET RÉSOLUTION DE PROBLÈMES

LAVE-LINGE

• Pourquoi la machine à laver ne se remplit-elle pas d’eau?

– Lorsque cette anomalie est détectée, les indicateurs

de Lavage et de Rinçage se mettent à clignoter en
alternance ou, si votre machine à laver dispose d’un
écran, celui-ci indiquera F01.

– L’anomalie d’entrée d’eau peut être due à une coupure

d’eau, à un robinet d’entrée d’arrivée d’eau à la machi­ne à laver fermé ou à un filtre d’arrivée d’eau à la
machine à laver obstrué.

– Par conséquent, les attitudes possibles sont: attendre

la fin de la coupure d’eau, ouvrir le robinet d’arrivée
d’eau, et enlever le tuyau flexible d’arrivée d’eau et en
nettoyer le filtre.

• Pourquoi la machine à laver ne procède ni à l’écoulement de l’eau ni à
l’essorage ?

– Lorsque cette anomalie est détectée, les indicateurs

de rinçage et de Fin se mettent à clignoter ou bien,
apparaît le message F02 si votre machine à laver dis­pose d’un écran.

– Les raisons de cette anomalie peuvent être: obstruc-

tion de la pompe à moteur d’écoulement de la machi­ne à laver, obstruction dans les tuyauteries d’écoule­ment de l’immeuble ou, une mauvaise connexion élec­trique de la pompe à moteur.

–

Action: si la raison correspond à l’obstruction de la
pompe à moteur, y accéder comme cela est indiqué dans
le paragraphe 2, Entretien et nettoyage de l’appareil.

• Pourquoi la machine à laver ne procède-t-elle pas à l’essorage?

– Lorsque cette anomalie est détectée, les indicateurs

de Prélavage et de Lavage se mettent à clignoter ou,
le message F03 apparaît si votre machine à laver dis­pose d’un écran.

– Cette anomalie est due au fait que la distribution du

linge dans le tambour est très inégale et qu’il peut
entraîner un niveau excessif de vibrations.

– Le mode d’action est de remettre la machine à laver

au point d’essorage.

• Est-il plus efficace de mettre la lessive dans la cuvette ou directement
dans le tambour?

L’utilisation des “ tablettes ” qui se placent directement
dans le tambour est de plus en plus fréquent. Ces tablet­tes garantissent un bon lavage et n’abîment pas le linge.
Cependant, d’autres produits de lessive en poudre ou
liquides contiennent des composants agressifs qui, avec
un contact direct, peuvent abîmer le linge.Dans ces situa­tions, il est recommandé d’utiliser la cuvette.Para estas
situaciones es recomendable utilizar la cubeta.

25

Français

• Pourquoi je ne vois pas d’eau dans le tambour?

Cela peut être dû au fait que la machine à laver est équi­pée d’un système qui a la capacité de s’adapter à la char­ge de linge et à la nature du tissu, en ajustant le niveau
d’eau et d’énergie utilisé, afin de préserver l’environne­ment. Par conséquent, même si la quantité d’eau que vous
pouvez observer par le hublot vous semble faible, ne vous
en faites pas, le degré d’efficacité du lavage et du rinçage
sera optimum.

• Pourquoi de l’eau sort-elle par la cuvette?

Cela peut être dû au fait que la cuvette ou le comparti­ment de distribution ait besoin d’être nettoyé. Cette opéra­tion simple est décrite dans la partie Entretien et nettoya-

ge de l’appareil.
1- Nettoyage de la cuvette de lessive.

• Pourquoi m’est-il impossible d’ouvrir le hublot immédiatement après la fin
du lavage?

Les machines à laver actuelles sont équipées de systèmes
de sécurité pour les utilisateurs. L’un d’entre eux consiste
à ne pas permettre l’ouverture de la machine à laver sans
garantir que le tambour est totalement arrêté. Voilà pour­quoi il faut attendre 2 minutes pour ouvrir le hublot.

• Autres anomalies

– La machine à laver a la possibilité de détecter d’autres

anomalies. Lorsque cela arrive, tous les indicateurs
des phases de lavage se mettent à clignoter ou, appa­raîtront sur l’écran divers messages d’erreurs F05,
F06, ….., F10.

– Ces anomalies peuvent être dues à des causes très

diverses.

– Dans ce cas, il faut appeler le SERVICE TECHNIQUE

OFFICIEL

Français

27

LAVE-LINGE

AVERTISSEMENTS CONCERNANT L’ENVIRONNEMENT

Afin de préserver l’environnement, remettez votre machine à laver usagée dans
un centre officiel de reprise ou de récupération des matériaux recyclables..

Avant de vous débarrasser de votre machine à laver usagée, rendez-la inutilisable
coupant le câble secteur.

REMARQUE ÉCOLOGIQUE

MÁQUINA DE LAVAR

INSTALAÇÃO E MONTAGEM

1

DESEMBALAGEM E DESBLOQUEIO DA MÁQUINA DE LAVAR

DESEMBALAGEM

DESBLOQUEIO

IMPORTANTE

a Solte os parafusos

que sujeitam as
placas de plástico
à parte posterior da
máquina de lavar.

b Solte os 3 parafu-

sos de bloqueio e
retire-os.

c Cubra os orifícios

com as placas de
plástico anterior­mente retiradas.

Guarde os parafusos de bloqueio para uma eventual mudança.

a/c

b

29

Português

2

CONEXÃO À REDE DE ÁGUA E NIVELAÇÃO

3

No interior do tambor
encontrará o tubo de
entrada de água:

a Conecte a extremi-

dade curva do tubo
na entrada enrros­que a electroválvula
situada na parte
posterior da
máquina.

b Conecte o outro

extremo do tubo à
torneira.
Uma vez realizada a
operação aperte
bem a porca de
conexão .

Recomenda-se dispor de
uma saída fixa de escoa­mento a uma distância
do chão de 50 a 70 cm.

Evite que o tubo de
escoamento fique muito
apertado , que tenha
dobras ou estrangula­mentos.

Nivele a máquina de
lavar operando sobre os
pés reguláveis , conse­guirá reduzir o nível de
ruído e evitar movimen­tos durante a lavagem .

max.
70 cm

min.
50 cm

É importante que a curva do tubo fique bem fixa na saída para evitar a queda e o conse­quente risco de inundação.

Se a sua máquina de lavar admite a entrada de água quente , conecte o tubo com rosca
encarnada à torneira de água quente, e à electroválvula com filtro de cor encarnada .

A máquina de lavar deverá ser ligada à rede de alimentação de água, usando os tubos de
alimentação novos que são fornecidos com o aparelho. Não deverão ser utilizados os tubos
de alimentação de água anteriormente utilizados.
Para um funcionamento correcto da máquina de lavar, a pressão da rede de água deverá
estar compreendida entre 0,05 a 1 MPa (0,5 a 10 Kgrf/cm2).

a

b

NIVELAMENTO

IMPORTANTE

Não retire a placa de
características, os
dados que
contém são importan­tes.

4

CONEXÃO ELÉCTRICA

5

COLOCAÇÃO DE PAINÉIS

Consulte a placa de
características situada
no óculo da máquina
de lavar antes de reali­zar as conexões eléc­tricas. Assegure-se de
que a tensão que
chega à base da toma­da eléctrica é a que
aparece na placa.

De forma simples,
pode colocar na porta

da máquina de lavar
painéis e revestimen­tos decorativos para

combinar com os
móveis da sua cozinha.
Estes painéis de reves­timento não podem ter
uma espessura supe­rior a 5 mm.

a Solte os parafusos

das dobradiças e,
com um movimento
lateral, desmonte a
porta da máquina
de lavar.

b Retire o quadro de

protecção inferior
soltando os parafu­sos. Retire o painel
fornecido com a
máquina de lavar

IMPORTANTE

b

c

a

c Coloque o novo pai-

nel de revestimento
se o mesmo for de 3
mm. de espessura
ou superior. Se for
inferior, coloque-o
sobre o painel forne­cido com a máquina
de lavar.

Para colocar a porta com
o novo painel decorativo,
repita os passos marca­dos nos pontos a, b, c.

É muito importante que a máquina de lavar seja conecta­da a uma tomada com ligação de terra.
A instalação eléctrica, tomada eléctrica, tomada de
corrente, fusíveis ou interruptor automático e contador
devem estar dimensionados para a potência máxima indi­cada na placa de características.
Se o cabo de alimentação estiver danificado, deve ser
substituído por um cabo ou conjunto especial a fornecer
pelo fabricante ou pelo serviço pós-venda.
Nas máquinas de lavar encastradas, a cavilha da tomada
de corrente deverá ficar acessível depois da instalação.

31

Português

Também há a possibili­dade de regular a altu-

ra da porta decorativa

com o objecto de forma
a que seja possível
alinhar com o resto dos
móveis da cozinha.

a Solte os parafusos

das dobradiças e,
com um movimento
lateral, desmonte a
porta da máquina
de lavar.

b Retire o quadro de

protecção inferior
soltando os parafu­sos e retire o painel
fornecido com a
máquina de lavar.

c A parte inferior da

porta e o quadro
de protecção infe­rior estão divididos
em 7 secções de
10 mm.
Seccione, depen­dendo das suas
necessidades e
adapte o painel
decorativo às
novas dimensões.

d Coloque de novo o

painel decorativo, o
quadro de pro­tecção inferior e
monte outra vez a
porta.

a

c

c

c

b

Além disso, as máquina
de lavar Fagor permi­tem mudar o sentido

de abertura da porta.

a Solte os parafusos

das dobradiças e,
com um movimento
lateral, desmonte a
porta da máquina
de lavar.

b

Retire o quadro de
protecção inferior sol­tando os parafusos

.

c Retire o painel forne-

cido com a máquina
de lavar, bem como
a chapa interna, sol­tando os parafusos
que a sujeitam.

d Retire as dobra-

diças para colocá­las no lado oposto
da porta.

e Solte a tampa de

protecção da porta
para situá-la no
lugar oposto onde
estavam as dobra­diças..

f Monte de novo a

chapa, o painel da
porta e o quadro
de protecção infe­rior, para montar
posteriormente a
porta.

g

Retire o dispositivo
de fecho situada na
parte frontal do
móvel da máquina
de lavar, soltando o
parafuso que o sujei­ta, e coloque-o onde
se encontrava antes
a dobradiça superior.

h Retire também a

peça de protecção
e coloque-a onde
se encontrava ante­riormente a dobra­diça inferior.

a

b

h i

c d

e

f g

e

i Coloque a porta

inserindo as dobra­diças com um leve
movimento lateral,
no seu respectivo
lugar . Ajuste os
parafusos.

33

Português

7

LIMPEZA PRÉVIA

6

INSTALAÇÃO DA MÁQUINA DE LAVAR POR BAIXO DA
BANCADA

Agora que já instalou
satisfatoriamente a
máquina de lavar, acon­selhamos que ponha
em funcionamento o
programa 5 a 60ºC, sem
roupa nem detergente.
Isto serve para com­provar a instalação, as
conexões e o escoa­mento, além de limpar
completamente o inte­rior antes de implemen­tar um programa de
lavagem na máquina
de lavar.

Também há a possibili­dade de colocar a

máquina de lavar por
baixo da bancada

Se necessitar mudar o
tampo da máquina de
lavar, peça a chapa de
protecção ao Serviço
de Assistência Técnica,
e siga estes passos:

a Desmonte o tampo

da sua máquina de
lavar soltando os
parafusos laterais e
empurre ligeiramen­te o tampo para trás
para poder retirá-lo.

b Retire as peças de

sujeição do tampo
soltando os parafu­sos.

c Coloque e aparafuse

a chapa de pro­tecção à máquina de
lavar para poder
introduzi-la no lugar
desejado.

Seleccione
o programa 5 a 60ºC

Pulse a tecla de
Ligar /Desligar

a b

c

PREPARAÇÃO DA ROUPA ANTES DA LAVAGEM

Classifique a
roupa pelo seu
tecido ou pela
elaboração.

Aconselhamos que uti­lize os programas deli­cados para roupas
delicadas . As roupas
de lã podem ser lava­das num programa
especial de lã.

1

Antes de introduzir a
roupa no tambor, asse­gure-se de que todos

os bolsos estão
vazios. Os pequenos

objectos podem obs­truir a motobomba de
descarga de água.

IMPORTANTEIMPORTANTE

Assegure-se previamente de que as suas roupas de lã podem ser lavadas a
máquina.

MÁQUINA DE LAVAR

UTILIZAÇÃO DA MÁQUINA E CONSELHOS PRÁTICOS

35

Português

2

UTILIZAÇÃO DO DETERGENTE E DOS ADITIVOS

Classifique a sua
roupa pela
sujidade .

a Lave as roupas

pouco sujas prefe­rencialmente num
programa curto a
frio.

b Lave as roupas

normalmente
sujas num progra­ma sem pré-lava­gem .

c Lave as roupas

muito sujas
num programa
longo com pré­lavagem .

Classifique a sua
roupa conforme
as suas cores.

Lave separadamente
as roupas brancas e as
roupas de cor.

Introduza antes do
começo do programa
de lavagem o deter­gente ou aditivo na
gaveta para detergen­te. A gaveta de deter­gente da sua máquina
de lavar dispõe de três
compartimentos

IMPORTANTE

Lembramos que deve carregar a máquina de lavar com a
máxima capacidade.Assim, economizará água e energia.

Recomendamos-lhe lavar sempre que lhe seja possível

peças de roupa de diferentes tamanhos num mesmo
programa de lavagem , de maneira que se reforce a

acção da lavagem . Desta forma, além de favorecer a
distribuição da roupa dentro do tambor na altura da cen­trifugação, consegue que a máquina trabalhe mais

silenciosamente.

Compartimento de Pré-lavagem

Compartimento de Lavagem
Compartimento Aditivo líquido (amaciadores,…)

IMPORTANTE

O nível do líquido nunca deve superar o
sinal MAX de referência, gravado na parede da
gaveta.

Nesta máquina de
lavar também pode

utilizar detergentes
líquidos, utilizando
para tal a gaveta
opcional que pode ser

adquirida através da
Rede de Assistência
Técnica.

A gaveta opcional
deve ser colocada no
compartimento de
lavagem.

Lembre que a dose de
detergente a ser
empregue depende
sempre de:

● Quantidade de
roupa a ser lavada.

● Sujidade da
roupa.

● Dureza da água
(As informações
sobre o grau de
dureza da água
podem ser solicita­das nas entidades
locais competen­tes).

Tenha em conta que existem detergentes con­centrados que são mais cuidadosos com a natu-

reza e com o meio ambiente.

A utilização, além da necessária, de quantidades
superiores de detergentes não ajuda a melhorar
os resultados de lavagem e além disso podem
supor um prejuízo económico e contribuir negati­vamente à conservação do meio ambiente.

Por isso, recomendamos-lhe que siga as ins­truções do fabricante de detergente.

NOTA ECOLÓGICA

37

Português

3

SELECÇÃO DO PROGRAMA DE LAVAGEM

Há quatro tipos de progra­mas:

a Programas nor-

mais

b Programas deli-

cados

c Programas de lã
d Programas auxi-

liares

Para seleccionar o progra­ma de lavagem, deve seguir
os seguintes passos:

1. Accionar ON (ao premir

o selector de progra­mas, este sai para fora).

2. Seleccionar o programa

de lavagem ao rodar o
Selector de
Programas

Ao realizar estas ope­rações iluminar-se-á a luz
de velocidade de centrifu­gação correspondente a
este programa.

Se a sua máquina de lavar
tiver um visualizador, ao
seleccionar o programa, ilu­minar-se-á durante uns
segundos indicando P +
número de programa (P01,
P02...). Passará à conti­nuação a indicar a duração
aproximada do programa,
em minutos.

O tempo que aparece no
visualizador ajusta-se de
acordo com o desenvolvi­mento do programa

Recomendamos-lhe escolher o programa adequa­do na sua lavagem , para evitar a pré-lavagem
sempre que for possível . Economizárá dinheiro e
ajudará a conservar melhor o meio ambiente.

NOTA ECOLÓGICA

visualizador

1. Se a sua máquina de

lavar for totalmente
integrável, em vez
de premir o botão
selector de progra­mas deve premir o
botão da parte cen­tral do comando indi­cado na fotografia.

Algodão/linho

Lavagem normal, enxaguamentos,

1 Normal frio Frio cores delicadas SIM 5/6*

absorção automática de aditivos caso

0,15/46 0,15/49

58 0,10/49 50

sujidade muito leve

desejar e centrifugação final longa

Algodão/linho

Lavagem CURTA, enxaguamentos,

2 Rápido 30ºC branco/cor SIM NÃO SIM 1.5

absorção automática de aditivos caso

0,20/25 0,20/30

30 0,20/30 30

sujidade muito leve

desejar e centrifugação final longa

Algodão/linho

3 Normal 30ºC cores delicadas SIM 5/6*

0,35/46 0,40/49

82 0,20/49 52

sujidade leve

Algodão/linho

4 Normal 40ºC cores sólidas SIM 5/6*

Lavagem normal, enxaguamentos,

0,60/46 0,65/49

87 0,50/49 57

sujidade leve

absorção automática de

Algodão/linho

aditivos caso desejar e

5 (*) Normal 60ºC cores sólidas SIM 5/6*

cetrififugaç o final longa

A: 0,95/46

1,02/49

102 1,02/49 70

sujidade normal

A

+

: 0,85/46

Algodão/linho

6 Normal 90ºC branco SIM 5/6*

1,60/51 1,90/55

110 1,90/49 105

sujidade forte

Algodão/linho

Pré-lavagem, lavagem normal, enxaguamentos,

7

Pré-lavagem 60ºC

branco/cores sólidas SIM 5/6*

absorção automática de aditivos caso

1,40/55 1,45/60

110 1,40/49 95

sujidade forte

desejar e centrifugação final longa

PROGRAMA

TEMPERATURA

ACONSELHADA

TIPO DE TEGIDO

Enxaguamento

extra

Lavagem

intensiva

Fácil

engomagem

Selecção

centrifuga

ção

Elimina

centrifugação

Anti-rrugas

CARGA

DE

ROUPA

MAX.

(KG)

COMPARTI-

MENTO

PRODUTOS

DE LAVAGEM

DESCRIÇÃO

DO PROGRAMA

TECLAS DE OPÇÕES POSSÍVEIS

30

30

40

60

90

60

TURBO TIME

6 Kg

5 Kg

Consumo

total KWh/litros

Dura

çã

o

aprox.

(minutos)

Consumo

total

KWh/litros

Dura

çã

o

aprox.

(minutos)

TURBO TIMES PLUS

39

Português

Sintético/mistura

8 Delicado frio Frío algodão cores delicadas SIM 3

0,15/50 0,15/55

50 0,10/49 50

sujidade muito leve

Sintético/mistura

9 Delicado 30ºC algodão cores delicadas SIM 3 Lavagem delicada, enxaguamentos,

0,35/50 0,35/55

55 0,20/49 50

sujidade leve absorção automática de

Sintético/mistura

aditivos caso desejar

10 Delicado 40ºC algodão cores delicadas SIM 3

centrifugação final suave

0,55/50 0,60/55

60 0,40/49 55

sujidade normal

Sintético/mistura

11 Delicado 60ºC

algodão branco/cores sólidas

SIM 3

0,95/50 1,00/55

70 0,90/49 70

sujidade normal

Lã/mistura

12 Lã frio LÃ frio lã branco/cor SIM NÃO SIM 1

Lavagem de LÃ, enxaguamentos,

0,05/60 0,05/60

30 0,05/52 35

sujidade muito leve

absorção automática de

Lã/mistura

aditivos caso desejar e

13 Lã 35ºC LÃ 35 lã branco/cor SIM NÃO SIM 1

centrifugação final suave

0,45/60 0,50/60

40 0,40/52 45

sujidade leve

Algodão/mistura algodão

Enxaguamentos, absorção automática

14 Enxaguamentos — Sintético/delicado SIM NÃO SIM 5/6* de aditivos caso desejar e

0,05/25 0,05/30

25 0,05/30 20

Lã/mistura de lã centrifugação final longa

Algodão/mistura algodão

15 Centrifugação — Sintético/delicado NÃO SIM NÃO 5/6* — Hidroextracção e centrifugação

0,05/0 0,05/0

10 0,05/0 10

Lã/mistura de lã final longa

Algodão/mistura algodão Hidroextracção e fim do programa.

16

Hidroextração/fim

— Sintético/delicado NÃO 5/6* — Leva o programa à

0,00/0 0,00/0

2 0,00/0 2

Lã/mistura de lã posição final

* Verifique se a sua máquina de lavar roupa é de 5 ou 6 kg de carga máxima no certificado de garantia que aparece na capa deste manual. Comprove se a máquina de lavar é Turbo Time ou Turbo Time Plus no porta-comandos

da sua própria máquina de lavar. Programa para valorização da lavagem e consumo de energia de acordo com a norma EN60456, accionando a tecla de lavagem intensiva.

NOTA: Os consumos de kWh e litros, assim como a duração dos programas, são para o caso de carga máxima, podendo variar em função do tipo e quantidade de roupa, pressão da rede de água, etc.

PROGRAMA

TEMPERATURA

ACONSELHADA

TIPO DE TEGIDO

Enxaguamento

extra

Lavagem

intensiva

Fácil

engomagem

Selecção

centrifuga

ção

Elimina

centrifugação

Anti-rrugas

CARGA

DE

ROUPA

MAX.

(KG)

COMPARTI-

MENTO

PRODUTOS

DE LAVAGEM

DESCRIÇÃO

DO PROGRAMA

TECLAS DE OPÇÕES POSSÍVEIS

60

40

40

30

30

TURBO TIME

6 Kg

5 Kg

Consumo

total KWh/litros

Dura

çã

o

aprox.

(minutos)

Consumo

total

KWh/litros

Dura

çã

o

aprox.

(minutos)

TURBO TIMES PLUS

As opções de lavagem devem
sempre ser seleccionadas
depois de escolher o programa
de lavagem. Qualquer

mudança de programa duran­te a selecção anula as opções
previamente seleccionadas.

Uma vez accionado o ON

(comando de programas para
fora ou interruptor central em
modelo totalmente integrável),

seleccione as opções deseja­das. Ao seleccioná-las iluminar-

se-á a luz correspondente junto
à tecla de selecção.

Tecla: Selecção
de velocidade de
centrifugação

O programa seleccio­nado tem associado
rotações de centrifu­gação que podem
ser visualizadas nos
pilotos da parte
superior.
Se for necessário,
há a opção de modifi-

car as rotações de
centrifugação, elimi­nar a centrifugação e
a opção flot ou anti­vincos.

Para tal, carregue na
tecla de selecção de
velocidade de centrifu­gação uma ou mais
vezes até que se ilumi­ne a opção desejada.

As opções existentes são as seguintes:

Opção: flot/anti-vincos

Pára no último enxagua­mento , deixando a roupa
com água. Quando a
função se desactiva a
máquina continua o pro­grama despejando e cen­trifugando. Usa-se, por
exemplo, quando não se
está em casa e se deseja
atrasar a centrifugação
até chegar, para evitar a

formação de vincosna
roupa devido à per-

manência prolongada no
tambor após a centrifu­gação.

Opção: eliminação da
centrifugação

Realiza um programa sem
fazer a centrifugação final.
Usa-se para evitar a for-

mação de vincos na
lavagem de tecidos
especiais.especiales.

4

SELECÇÃO DAS FUNÇÕES ADICIONAIS

Flot/anti-vincos

Eliminação de centrifugação

Selecção de velocidade
de centrifugação

Rotações de
centrifugação

Tecla:
Enxaguadela extra

Aumenta o grau de
enxaguamento final
obtido na roupa; indica­do para grandes cargas
e roupas de pessoas
com pele sensível.

Aumenta o consumo
de água!

Tecla: Lavagem
Intensiva:

Esta opção, especial­mente recomendada
para Peças muito sujas
e com manchas, conse­gue melhores resulta-
dos ao estender o ciclo
normal de lavagem.

Tecla: Fácil
engomagem

Esta opção evita a for­mação de vincos nas
roupas mediante a reali­zação de um programa
especial através do qual
se produzem vários giros
especiais para separar

as roupas depois da
centrifugação e facilitar
a engomagem.

41

Engomagem fácil Enxaguadela extra

Lavagem intensiva

Tecla: Selecção de
atraso

Nos modelos com visuali­zador de tempos, pode
seleccionar um atraso de
até 24 horas.
Nos modelos com 3 indi­cadores luminosos pode-
rá seleccionar um atraso
de 3, 6 ou 9 horas.

O atraso deve ser seleccio­nado depois de escolher o
programa de lavagem.
Para seleccionar as horas
de atraso, prima a tecla do

relógio até obter a hora
de atraso desejada.

Anulação do atraso

Para anular o atraso deve premir
sucessivamente a tecla do relógio.
Nas máquinas de lavar roupa com
visualizador, o atraso é anulado
chegando às 24 horas e premindo
mais uma vez. Assim, o visualiza­dor mostra a duração do progra­ma.
Nas máquinas de lavar roupa
com indicadores luminosos o
atraso é anulado premindo
sucessivamente a tecla relógio
até se apagarem os indicadores.

Selecção do atraso.
Modelo com visualizador

Selecção do atraso.
Modelo com indicadores

IMPORTANTE

Se durante a selecção
das funções adicio­nais até aqui mencio­nadas, mudar-se de
programa ou carregar­se no comando selec­tor de programas
(OFF), ou interruptor
central em modelo
totalmente integrável,
anulam-se todas as
funções até então
seleccionadas.

Português

Selecção de blo­queio

Função do bloqueio

Mediante o bloqueio
assegura-se que as mani­pulações das diferentes
teclas não vão afectar o
programa e as opções de
lavagem seleccionadas.
Usa-se para evitar mani­pulações por parte das
crianças, etc.

Accionar bloqueio

El bloqueio é accionado
mantendo premida a
tecla de funcionamento.

Se quiser desactivar o
bloqueio sem chegar ao
final do programa tem de
manter a tecla de funcio­namento novamente pre­mida durante, pelo
menos, três segundos.

Transcorridos estes
segundos a luz da tecla
de ligar passará a estar
intermitente, facto que
confirma que está habili­tado o bloqueio.e a
máquina de lavar começa
a funcionar.
O bloqueio deve ser acti­vado depois de se ter
seleccionado o programa
de lavagem e todas as
opções do mesmo, bem
como o retardamento
desejado.

Desactivar blo­queio

O bloqueio é eliminado
ao terminar o programa
de lavagem , ao ilumi­nar-se a luz de FIM.
Passados 3 segundos a
luz apaga-se, ficando em
estado de pausa. O OFF

não elimina o bloqueio

(prima o comando para
dentro ou o interruptor

central em modelos inte­gráveis total).
Quando se liga outra vez
a máquina, continuará a
execução do programa
no ponto onde havia
parado.

43

Português

Para ligar a máquina de
lavar deve-se carregar na
tecla Ligar / desligar .

Acender-se-á o visualiza­dor situado sobre a tecla,
e a máquina começará a
realizar o programa selec­cionado com as opções.

Se a sua máquina de
lavar dispõe de visuali­zador, verá em cada

momento os minutos que
faltam até acabar a lava­gem .

Ligar o retarda­mento

Consiste em premir a
tecla ligar / desligar
depois de seleccionar o
programa, as opções de
lavagem e o tempo de
retardamento.
Nas máquinas de lavar
roupa com visualizador, o
visor permanece intermi­tente indicando o tempo
restante até ao princípio
do programa. Ao acabar o
tempo de atraso, deixa de
estar intermitente e mostra
a duração do programa
seleccionado. Nas máqui-

nas de lavar roupa com indi­cadores luminosos, ao premir
a tecla de funcionamento
/ paragem, o indicador de
horas permanece intermiten­te, assinalando, sucessiva­mente, o tempo que falta
para o início da lavagem

Piloto de Funcionamiento

5

COMO LIGAR A MÁQUINA

6

DESENVOLVIMENTO DO PROGRAMA DE LAVAGEM

Se necessitar acrescentar
ou retirar alguma roupa,

seleccione pausa e assegu­re-se de que o nível de
água não supera o nível da
porta e de que a tempera­tura no interior não seja ele­vada. Voltando a accionar a
tecla de ligar , a lavagem
recomeça desde a mesma
fase de ciclo na qual se
deteve.

IMPORTANTE

As fases activas em cada
momento do programa
aparecerão sucessiva­mente na medida em que
avança o programa.

.
Qualquer tecla de
opção pode ser selec­cionada sempre que
não tenha passado a
fase de lavagem onde
tiver efeito e quando o
programa admitir esta
opção..
O accionamento da
tecla de retardamento

durante a lavagem não
tem nenhum efeito sobre

a máquina de lavar.
O accionamento da tecla
de ligar durante a lava­gem deixa a máquina
de lavar em estado de
PAUSA, com a luz desta
tecla apagada.

IMPORTANTE

Se durante a lavagem
modificar-se o progra­ma de lavagem com
o selector, a máquina
ficará em estado de
PAUSA, com a luz da
tecla de ligar apaga­da, ficando anulado o
programa.

Pré-lavagem

Lavagem

Enxaguamento

Fim

Caso se produza um
corte no fornecimento
eléctrico, ao restabele­cer-se o mesmo, a
máquina de lavar conti­nua o seu funciona-

mento normal no ponto
onde havia parado (pos­sui memória de horas).
Ocorrerá o mesmo se
accionar OFF e à conti­nuação ON.

7

CORTES NO FORNECIMENTO ELÉCTRICO

8

ADVERTÊNCIAS

● Para reduzir o
ruído na centrifu-

gação: nivele a
máquina de lavar
ao operar sobre os
pés reguláveis .

● Tente lavar peças
de roupa de dife­rentes tamanhos
num mesmo pro­grama de lavagem
favorecendo a dis­tribuição da roupa
dentro do tambor
na altura da centri­fugação.

● Todos os modelos
dispõem dum siste­ma de segurança
na centrifugação
que impede que
esta operação se
realize no caso de
que a distribuição
da roupa dentro do
tambor esteja muito
concentrada, desta
maneira evita-se
que a máquina

alcance um nível
excessivo de
vibrações. Se em

algum caso detectar
que a roupa não sai
convenientemente
enxuta , tente centri-

fugá-la outra vez

depois de ter reparti­do de forma mais
uniforme a roupa no
tambor.

Com o fim de preservar o meio ambiente, a sua
máquina de lavar está dotada de um sistema que
tem a capacidade de adaptar-se às distintas con­dições de uso (carga de roupa e natur za do tecido)
garantindo um nível óptimo de água e de energia.
Isto faz com que durante o processo de lavagem a
quantidade de água que pode observar através do
óculo possa parecer baixa , mas não se preocupe,
o grau de eficácia de lavagem e enxaguamento
será o óptimo.

NOTA ECOLÓGICA

45

Português

MANUTENÇÃO E LIMPEZA DA MÁQUINA

Depois de cada lava­gem deixe aberta a
porta de carga durante
um tempo com o fim
de que o ar circule liv­remente pelo interior da
máquina.

É aconselhável realizar
de vez em quando,
dependendo da dureza
da água, um ciclo de
lavagem completo
empregando um produ­to descalcificante.
Desta forma alargará a

vida da sua máquina
de lavar.

MÁQUINA DE LAVAR

Limpe a gaveta de
detergente sempre que
encontrar nela resíduos
de algum produto de
lavagem

a Retire totalmente a

gaveta de deter­gente puxando a
aba para fora.

b Limpe os comparti-

mentos da gaveta .
Empregue água
morna e uma esco­va .

c Limpe também os

sifões da gaveta de
aditivos.

Introduza outra vez a
gaveta na máquina de
lavar.

1

LIMPEZA DA GAVETA DE DETERGENTE

Antes de realizar qual­quer operação de lim­peza ou manutenção, é
aconselhável desligar
a máquina de lavar da
rede eléctrica.

IMPORTANTE

Limpe o filtro acessível
no caso de que tenha
ficado bloqueada a
bomba de saída de
água por objectos
estranhos.

a Solte a base

puxando levemen­te pelos laterais e
girando para
baixo, para poste­riormente desen­ganchar as patil­has
No caso de não
ter acesso lateral­mente, introduzir
uma pequena
chave de
fenda nas três ran­huras que se
encontram na
parte superior da
base , para poder
fazer de alavanca
e soltar os enga­tes.

b Para recolher a

água que sairá ao
soltar o filtro, situe
um prato ou outro
recipiente debaixo
do mesmo.

c Rode o filtro um

quarto ou meia
volta para à
esquerda.
Começará a sair
água.

d Quando tiver termi-

nado de evacuar a
água da máquina
de lavar, gire o filtro
várias voltas até
que seja possível a
sua extracção total.

e Retire os objectos

ou cotões que
tenham ficado no fil­tro.

f Coloque outra vez o

filtro e a base nos
seus lugares.

2

LIMPEZA DO FILTRO ACESSÍVEL

Para evitar queimadu­ras não realize esta
operação quando a
água de lavagem supe­rar os 30ºC.

IMPORTANTE

Português

47

Para a limpeza exterior
da máquina de lavar
utilize água morna com
sabão , ou um agente
de limpeza suave que
não seja abrasivo nem
dissolvente.

À continuação, seque-a
bem com um pano
suave

3

LIMPEZA EXTERIOR

No caso de detectar-se
algum problema no uso
da sua máquina de
lavar, provavelmente
poderá resolvê-lo depois
de consultar as indi­cações que se seguem .
Se não for possível ,
desligue a máquina e
entre em contacto com
o SERVIÇO DE

ASSISTÊNCIA
TÉCNICA.

• Porque a máquina de lavar não se liga ?

Pode ser porque:
– Não há tensão na rede eléctrica.
– Os fusíveis da instalação eléctrica estão “queima-

dos ”.
– A máquina de lavar não está ligada à rede eléctrica.
– Não carregou na tecla de Ligar / Desligar (o indicador

luminoso desta tecla deve estar iluminado de forma

fixa).
– O selector de programas não está para fora .
– A porta da máquina de lavar está mal fechada.

Quando se detecta iluminam-se de forma intermitente

os visualizadores que indicam pré-lavagem e fim ou

aparece F04 no visualizador da sua máquina de lavar.

À continuação, comprove e feche bem

• Porque a máquina de lavar vibra ou faz ruído excessivo?

Pode ser porque:
– Os parafusos de fixação interna não foram extraídos.
– A máquina de lavar está mal nivelada.

É favor não abrir em
nenhum caso a máqui­na. No interior não exis-

te nenhum fusível ou
componente análogo
que possa ser substituí­do pelo usuário.

IMPORTANTE

SEGURANÇA E SOLUÇÃO DE PROBLEMAS

MÁQUINA DE LAVAR

• Porque a máquina de lavar não carrega água?

– Quando se detecta este falha acender-se-ão de forma

intermitente os visualizadores de Lavagem e
Enxaguamento alternativamente, ou se a sua máquina
de lavar dispõe de visualizador, indicará F01.

– A falha de entrada de água pode ser devida a um corte

no fornecimento de água, a torneira de entrada de água
para a máquina de lavar está fechada ou o filtro de
entrada de água da máquina de lavar está obstruído.

– Portanto, as acções possíveis são : esperar que se

restabeleça o fornecimento de água, abrir a torneira
de entrada de água, e soltar a mangueira de entrada
de água e limpar o seu filtro.

• Porque a máquina de lavar não despeja nem centrifuga?

–

Quando se detecta esta falha iluminam-se de forma intermi­tente os visualizadores de Enxaguamento e Fim, ou apare­ce F02 se a sua máquina de lavar dispõe de visualizador

.

– Os motivos desta falha podem ser: obstrução da

motobomba de escoamento da máquina de lavar, obs­trução na tubagem de escoamento do edifício ou má
conexão eléctrica da motobomba.

– Actuação: se o motivo é a obstrução da motobomba,

aceder a ela conforme indica a alínea 2, Manutenção
e limpeza da máquina.

• Porque a máquina de lavar não centrifuga?

– Quando se detecta esta falha iluminam-se de forma

intermitente os visualizadores de Pré-lavagem e de
Lavagem , ou se acende F03 no caso de que a sua
máquina de lavar disponha de visualizador..

– Esta falha ocorre porque a distribuição de roupa no

tambor está descompensada e pode produzir um
nível excessivo de vibrações.

– Solução: volte ao ponto de centrifugação.

• É melhor pôr o detergente na gaveta ou directamente no tambor?

Cada dia é mais frequente o uso de “pastilhas” que se colo­cam directamente no tambor. Estas pastilhas asseguram uma
boa lavagem e não danificam a roupa. Contudo, outros
detergentes em pó ou líquidos contêm componentes agressi­vos que, em contacto directo com a roupa, podem danificá-la
Para estas situações é recomendável utilizar a gaveta .

49

Português

• Porque não vejo água no tambor?

Isto pode ser porque a máquina de lavar está dotada de
um sistema que tem a capacidade de adaptar-se à carga
de roupa e à natureza do tecido, ajustando o nível de
água e energia utilizados, com o fim de preservar o meio
ambiente. Portanto, ainda que a quantidade de água que
possa observar através do óculo pareça baixa , não se
preocupe, o grau de eficácia da lavagem e enxaguamento
será o óptimo.

• Porque sai água pela gaveta?

Pode ser porque a gaveta ou compartimento dispensador
necessite de uma limpeza . Esta simples operação está
descrita na secção Manutenção e limpeza da máquina.

1- Limpeza da gaveta de detergente.

• Porque não posso abrir o óculo imediatamente depois de acabar a lavagem?

As máquina de lavar actuais estão dotadas de sistemas
de segurança para os usuários. Um deles é que não se
possa abrir a máquina de lavar sem garantir que o tambor
esteja totalmente parado . Por esta razão, demora uns 2
minutos em poder abrir o óculo .

• Outras falhas

– A máquina de lavar tem a possibilidade de detectar

outras falhas . Quando isto ocorre acender-se-ão
todos os visualizadores das fases de lavagem de
forma intermitente, ou aparecerão no visualizador
diversos erros F05, F06, ….., F10.

– Estas falhas podem dever-se a causas muito diver-

sas.

– Solução: chamar o SERVIÇO TÉCNICO OFICIAL

Português

51

NOTA ECOLÓGICA

MÁQUINA DE LAVAR

ADVERTÊNCIAS SOBRE O MEIO AMBIENTE

Com o objecto de preservar o meio ambiente entregue a sua máquina usada num
centro oficial de recolha ou recuperação de materiais recicláveis .

Antes de desfazer-se da sua máquina usada inutilize-a , cortando o cabo de
ligação à rede eléctrica (tomada)

WASHING MACHINE

INSTALLATION AND ASSEMBLY

1

UNPACKING AND UNLOCKING THE WASHING MACHINE

UNPACKING

UNLOCKING

IMPORTANT

a Loosen the

screws that hold
the plastic boards
at the back of the
machine.

b Loosen and remove

the blocking
screws.

c Cover the holes

with the previously
removed plastic
boards.

Keep the blocking screws safely for future use IÓN A LA WATER MAINS

a/c

b

53

English

2

CONNECTION TO THE WATER MAINSLEVELATION

3

LEVELLING

You will find the water­input pipe inside the
drum:

a Connect the bent

end of the pipe at
the screw entrance
of the electrically
operated valve situa­ted at the back of
the machine.

b Connect the other

end of the tube to
the water supply.
Tighten the connec­tion nut well.

We recommend you
have a fixed drainage
exit at a distance of bet­ween 50 and 70 cm
from the floor.

Ensure that the drainage
pipe is not too tight and
that there are no folds or
bottlenecks.

Level the washing
machine by using the
adjustable feet. This will
reduce the noise level
and ensure that the
machine will not move
when in operation.

max.
70 cm

min.
50 cm

IMPORTANT

It is important that the elbow of the pipe is properly fixed at the exit so that it doesn’t fall,
with the consequent risk of flooding.

If your washing machine has an input for hot water, connect the tube with the red threa­ding to the hot water tap and to the electrically operated valve with the red filter.

The washing machine is to be connected to the water supply network using the new supply
pipes provided with the appliance. The old water supply pipes are not to be used.

For correct functioning of the washing machine, the water network pressure must be bet-

ween 0.05 and 1 MPa (0.5 - 10 Kgrf/cm

2

).

a

b

Do not remove the
characteristics panel.
It contains important
information.

4

ELECTRICAL CONNECTION

5

PANELLING

Consult the characteris­tics panel situated on
the porthole door of the
washing machine before
making the electrical
connections. Ensure that
the voltage available at
the base of the socket is
the same as the voltage
indicated on the panel.

It is easy

to change the coating
of the washing
machine panels

to match your kitchen
furniture. These coa­ting panels may
not be thicker than 5
mm.

a Loosen the

screws of the hin­ges and dismantle
the door of
the washing
machine.

b Remove the lower

protection frame,
loosening the
screws.
Extract the panel
that was supplied
with the washing
machine.

IMPORTANT

It is very important to earth the washing machine properly.
The electrical fittings, socket, plug, fuses or automatic
switch and meter must be scaled for the maximum power
indicated on the characteristics panel.
If the power cord is damaged, it must be replaced by one
with the same reference number, only available from an
authorised service centre.
On built-in washing machines, the mains plug must be
accessible after installation.

b

c

a

c If the new panel is 3

mm. thick or more,
you will not need to
leave the original
panel. If it is less than
3 mm. thick, place it
over the panel origi­nally supplied with the
washing machine.

In order to assemble the
door with the new decora­tive panel, repeat the steps
given in points a, b, c.

55

English

It is also possible to

adjust the height of
the decorative
door in order to align

it with the rest of the
kitchen furniture and
fittings.

a Loosen the screws

of the hinges and
dismantle the door
of the washing
machine.

b Remove the lower

protection frame,
loosening the
screws and extract
the panel that was
supplied with the
washing machine.

c The lower part of

the door and the
lower protection
frame are divided
into 7x10 mm.
Sections. depen­ding on your needs,
divide and adapt
the decorative
panel to the new
dimensions.

d Replace the deco-

rative panel and the
lower protection
frame and assem­ble the door again.

a

c

c

c

b

Fagor washing machi­nes also allow you to

change the direction in
which the door opens.

a Loosen the screws

of the hinges and
dismantle the door
of the washing
machine.

b Remove the lower

protection frame,
loosening the
screws. .

c Extract the panel

that was supplied
with the washing
machine and the
internal panel, loo­sening the screws
that hold it together.

d Extract the hinges

and insert them on
the other side of the
door.

e Loosen the protecti-

ve cover on the
door and place it
on the opposite
side where the hin­ges were.

f Replace the plate

again, the door
panel and the lower
protection frame.
Then hang the door
again.

g Extract the fastener

situated at the front
of the washing
machine unit, by loo­sening the corres­ponding screw. Now
place the fastener in
the spot where the
upper hinge used to
be

h Remove the protec-

tive buffer and
place it in the spot
where the lower
hinge used to be.

a

b

h i

c d

e

f g

e

i Hang the door by

lightly pushing and
inserting the hinges
in their new location.
Adjust the screws.

57

English

7

6

INSTALATION OF THE WASHING MACHINE UNDER THE
KITCHEN WORKTOP

Now that you have satis­factorily installed your
washing machine, we
recommend that you run
programme 5 at 60ºC,
without inserting any
laundry or detergent.
This is in order to
check the installation,
the connections and
the drainage system,
as well as to fully clean
the inside before run­ning a wash program­me in the washing
machine.

It is possible to place

the washing machine
under the kitchen
worktop.

If you need to change
the worktop of the was­hing machine, please
ask the Technical
Support Service, for the
guard plate and follow
these steps:

a Dismantle the work-

top of your washing
machine by loose­ning the side screws
and lightly knocking
the worktop back­ward in order to
extract it.

b Remove the fasteners

that hold the worktop
in place by loosening
the screws.

c Place and screw in

the guard plate on
the washing machine
in order that you may
introduce it in the
intended spot.

Select
programme 5 at 60ºC

Press the
On/ Off button

a b

c

PRIOR CLEANING

HOW TO USE THE MACHINE. PRACTICAL TIPS

PREPARING THE LAUNDRY BEFORE A WASH

WASHING MACHINE

Sort your laundry
according to
material or make­up. We recommend

you use delicate pro­grammes for delicate
garments. Woollens
may be washed in a
special wool program­me.

1

Before putting the
laundry in the drum,
ensure that all the poc-
kets are empty. Small
objects can obstruct
the motor pump for
water discharge.

IMPORTANTEIMPORTANT

Please ensure that your woollen garments are machine washable before run­ning the wool programme.

59

English

2

USE OF DETERGENT AND ADDITIVES

Sort your laundry
according to how
soiled it is.

a Lightly soiled gar-

ments should prefe­rably be washed in
a short, cold pro­gramme.

b Normally soiled

garments should be
washed in a pro­gramme without
pre-wash..

c Heavily soiled gar-

ments may be was­hed in a long pro­gramme with pre­wash.

Sort your
laundry accor­ding to the
colours. Wash whi-

tes and coloureds
separately.

Before you start the
wash programme, intro­duce the detergent or
additive in the deter-
gent drawer. The
detergent drawer of
your washing machine
has three compart­ments.

IMPORTANT

We remind you to load the washing machine at its maxi­mum capacity.This will save water and energy.

IWe recommend that you wash garments of different
sizes in the same wash programme, if possible, in
order to reinforce the washing effects. This also favours
the distribution of the laundry inside the drum at the spin­ning stage, which will mean the machine will work more

silently.

Pre-wash Compartment.

Wash Compartment.
Liquid Additive Compartment (softeners,…)

IMPORTANT

The liquid level should never exceed the MAX reference
mark on the side of the drawer.

You may also use
liquid detergents with
this washing machine,
using the optional
drawer that may be
acquired through the
Technical Support
Network.

The optional drawer
should be placed in
the wash compart­ment.

Remember that the
dose of detergent to
be used always
depends on

● The amount of
laundry to be was­hed.

● How soiled the
laundry is.

● The hardness of
the water (You can
request information
on the water hard­ness from the com­petent local enti­ties).

Remember that there are concentrated deter­gents that are more careful with nature and the

environment.

Using more detergent than is needed does not
improve the wash results and as well as being a
waste of money, it has a negative effect on the

preservation of the environment.

Therefore, please follow the instructions supplied
by the manufacturer of the detergent.

ECOLOGICAL NOTE

61

English

3

SELECTING THE WASH PROGRAMME

There are four types of
programme:

a Normal

Programmes

b Delicate

Programmes

c Wool

Programmes

d Auxiliary

Programmes

To select the wash pro­gramme, please follow
these steps:

1. Turn ON the

machine (by pres-

sing the program­me selector, which
pops out).

2. Select the wash

programme by tur­ning the
Programme
Selector Dial.

When you do this, the
spin speed light corres­ponding to the selected
programme will light up.

If your washing machi­ne has a display, when
you select the program­me, it will light up for a
few seconds, showing
P + programme num­ber (P01. P02...). Then
it will show the approxi­mate duration of the
programme in minutes.

The time that appears
on the display chan­ges according to the
progress of the pro­gramme

We recommend that you should choose the pro­gramme that is most suited to your wash, in order
to avoid the pre-wash whenever possible. You will
save money and help to preserve the environment.

ECOLOGICAL NOTE

display

1. If your washing

machine is a fully inte­grated model, instead
of pressing the pro­gramme selector con­trol, you have to press
the button in the
middle of the control
panel, shown in the
photo.

Cotton/linen Normal wash, rinse,

1 Normal Cold Cold delicate cottons YES 5/6* additives automatically absorbed if

0,15/46 0,15/49

58 0,10/49 50

very lightly soiled desired and long final spin

Cotton/linen SHORT wash, rinse,

2 Fast 30ºC Whites/coloureds YES NO YES 1.5 additives automatically absorbed if

0,20/25 0,20/30

30 0,20/30 30

suciedad muy ligera desired and long final spin

Cotton/linen

3 Normal 30ºC delicate cottons YES 5/6*

0,35/46 0,40/49

82 0,20/49 52

lightly soiled

Cotton/linen

4 Normal 40ºC solid coloureds YES 5/6* Normal wash, rinse,

0,60/46 0,65/49

87 0,50/49 57

lightly soiled additives automatically

Cotton/linen

absorbed if desired

5 (*) Normal 60ºC solid coloureds YES 5/6*

and long final spin

A: 0,95/46

1,02/49

102 1,02/49 70

normally soiled

A

+

: 0,85/46

Cotton/linen

6 Normal 90ºC whites YES 5/6*

1,60/51 1,90/55

110 1,90/49 105

heavily soiled

Cotton/linen Pre-wash, Normal wash, rinse,

7 Pre-wash 60ºC whites/solid coloureds YES 5/6* additives automatically absorbed if

1,40/55 1,45/60

110 1,40/49 95

heavily soiled desired and long final spin

PROGRAMME

RECOMEMMENDED

TEMPERATURE

TYPE DE MATERIAL

Extra Rinse

Intensive

wash

Easy iron

Spin selection

No spin

No creases

MAX.

LAUNDRY

LOAD

(KG)

WASH

PRODUCT

COMPART-

MENT

PROGRAMME

DESCRIPTION

BUTTONS OF POSSIBLE OPTIONS

30

30

40

60

90

60

6 Kg

5 Kg

Total

consumption

KWh/litres

Approx.

duration

(minutes)

Total

consumption

KWh/litres

Approx.

duration

(minutes)

TURBO TIMES PLUS

TURBO TIME

63

English

Synthetic/mix

8 Delicate cold Cold cotton delicate cottons YES 3

0,15/50 0,15/55

50 0,10/49 50

very lightly soiled

Synthetic/mix

9 Delicate 30ºC cotton delicate cottons YES 3 Delicate wash, rinse,

0,35/50 0,35/55

55 0,20/49 50

lightly soiled additives automatically

Synthetic/mix

absorbed if desired

10 Delicate 40ºC cotton delicate cottons YES 3

and soft final spin

0,55/50 0,60/55

60 0,40/49 55

normally soiledl

Synthetic/mix

11 Delicate 60ºC

cotton whites/solid coloured

YES 3

0,95/50 1,00/55

70 0,90/49 70

normally soiled

Wool/mix wool

12 Wool cold WOOL cold whites/coloureds YES NO YES 1

Wool wash, rinse,

0,05/60 0,05/60

30 0,05/52 35

very lightly soiled

additives automatically

Wool/mix

absorbed if desired

13 Wool 35ºC WOOL 35 wool whites/coloureds YES NO YES 1

and soft final spin

0,45/60 0,50/60

40 0,40/52 45

lightly soiled

Cotton/mix cotton Rinse, additives automatically

14 Rinse — Synthetic/delicate YES NO YES 5/6* absorbed if desired

0,05/25 0,05/30

25 0,05/30 20

Wool/wool mix and long final spin

Cotton/mix cotton

15 Spin — Synthetic/delicate NO YES NO 5/6* — Drum emptied and long final spin

0,05/0 0,05/0

10 0,05/0 10

Wool/wool mix

Cotton/mix cotton

Drum emptied and end of programme.

16 Empty/end — Synthetic/delicate NO 5/6* — Takes programme to

0,00/0 0,00/0

2 0,00/0 2

Wool/wool mix final position

* Check if the washing machine has a maximum load of 5 or 6 kg on the warranty certificate on the front page of this manual. Check on the washing machine control panel whether the washing machine is Turbo Time or Turbo Time Plus.

* Wash and energy consumption evaluation programme based on EN60456 standard. Press the intensive wash button.

NOTE: Consumption in KWh and litres, as well as programme duration, are for maximum loads. They can vary depending on the type and amount of clothes, mains water pressure, etc.

PROGRAMME

RECOMEMMENDED

TEMPERATURE

TYPE DE MATERIAL

Extra Rinse

Intensive

wash

Easy iron

Spin selection

No spin

No creases

MAX.

LAUNDRY

LOAD

(KG)

WASH

PRODUCT

COMPART-

MENT

PROGRAMME

DESCRIPTION

BUTTONS OF POSSIBLE OPTIONS

60

40

40

30

30

TURBO TIME

6 Kg

5 Kg

Total

consumption

KWh/litres

Approx.

duration

(minutes)

Total

consumption

KWh/litres

Approx.

duration

(minutes)

TURBO TIMES PLUS

The wash options should
always be chosen after choo­sing the wash programme.

Any change of programme
during the selection annuls
the previously selected
options.

Once ON has been activated

(programme selector control out
or the button in the middle in the
fully integrated model), select the
options you want. When you
select your options, the corres­ponding light will light up beside
the selection button.

Button: Spin
Speed Selection

The selected program­me has a number of
spin revolutions asso­ciated, which may be
viewed in the upper
pilots.
If necessary, you may

change the spin revo­lutions, eliminate the
spin and the flot or no­creases option.

To do so, press the spin
speed selection button
once or more often until
the desired option lights
up.

The options are as follows:

Opción: flot/antiarrugas

This option stops at the
last rinse and the water is
left in the laundry. When
the function is deactivated,
the washing machine con­tinues the programme,
draining the water and
spinning. This option is
used, for example, when
you are not at home and
wish to delay the spin until
you arrive, in order to

avoid creases in the
laundry after the spin and

the time lapsed before the
clothes are removed from
the drum.

Option: No spin

This option allows you to
run a programme without
the final spin. This is used
to avoid the formation of

creases when washing
special materials.

4

SELECTING ADDITIONAL FUNCTIONS

Flot/no creases

No spin

Spin Speed Selection

Spin
Revolutions

Button: Extra
Rinse

This option increases
the degree of final rinse
obtained in the laundry;
it is recommended for
large loads and gar­ments belonging to peo­ple with sensitive skin.

This option increases
water consumption!

Button:
Intensive
wash:

This option, especially
recommended for hea-

vily soiled and stained
garments,

provides better results
when the normal wash
cycle is extended.

Button: Easy
iron

This option avoids the
formation of creases in
clothes by running a
special programme with
several special spins to

separate the clothes
after the spin and ease
the task of ironing them
afterwards.

65

Easy iron Extra- Rinse

Intensive wash

Button: Delay
selector

On models with a time
display, a delay of up
to 24 hours can be

selected.
On models with 3 indi-

cator lights, a delay of
3, 6 or 9 hours can be

selected.
The delay must be
selected after choosing
the wash programme.
To select the number of
delay hours, press the

clock button until it
reaches the desired
delay time.

Cancelling the delay

To cancel the delay, press the
clock button successively.
On washing machines with a display,
the delay will be cancelled if it rea­ches 24 hours and is then pressed
again. The display then shows the
duration of the programme. On
washing machines with indicator
lights, the delay is cancelled by
successively pressing the clock
button until the indicator lights
switch off.

Delay selection.
Models with display

Delay selection.
Models with indicator lights

IMPORTANT

If you change the pro­gramme or press the
programme selector in
(OFF), or the button in
the middle in the fully
integrated model,
while selecting addi­tional functions, all the
functions that have
been selected before­hand will be annulled.

English

Selecting the
lock

Lock function

The lock function ensu­res that pressing the
various buttons will not
affect the selected pro­gramme and wash
options. It is used as a
child protection lock,
etc.

Activating the
lock

The lock function is
activated by pressing
and holding down the

On button.

After this period, the
on/off light will start to
flash to confirm that the
lock has been enabled
and the washing
machine will start to
function.
The lock should be
activated after selec­ting the wash program­me and all its options,
as well as the desired
delay.

Deactivating the
lock

The lock is eliminated
when the wash program­me ends, when the END
light comes on.
If you wish to deactivate
the lock function before
reaching the end of the
programme, press the
On button again and
hold it down for at least
3 seconds.

After the 3 seconds the
light will go off and the
function will enter pause
status. Pressing OFF will

not cancel the lock func­tion (press the control in,

or the central switch on
totally integrated models).
When the washing machi­ne starts to work again, it
will continue to run the
programme at the point
where it left off.

67

English

In order to switch on
the washing machine,
press the on/off button.

The display situated over
the button will light up
and the washing machine
will start the selected pro­gramme with the options.

If your washing machi­ne has a display, you

will be able to see how
many minutes are left
until the end of the wash.

Switching on
the delay

This consists of pressing
the on/off button after
selecting the programme,
the wash options and the
delay time.
On washing machines
with a display, the screen
will flash showing the
time left before the pro­gramme starts. When the
delay time has elapsed, it
will stop flashing and
show the duration of the

programme selected.
On washing machines with
indicator lights, when the
On/Off button is pressed,
the time indicator will flash,
successively showing the
time remaining for the
wash programme to begin.

Operating Pilot Light

5

COMMISSIONING

6

STAGES IN WASH PROGRAMME

If you need to add or
remove a garment, select

pause and ensure that the
water level is not over the
door and that the inside
temperature is not high. f
you press the ON button,
the wash will recommence
at the same stage of the
cycle where it stopped.

IMPORTANT

The active phases at
each point of the pro­gramme shall appear
as the programme pro­gresses.
Any option button may
be selected as long as
the phase in the pro­gramme in which it
takes effect has not
ended and as long as
the programme allows
this option.
Pressing the delay but-

ton during the wash has
no effect on the washing

machine.
If you press the On/ Off
button during the wash,
the washing machine will
enter the PAUSE mode
and this button’s light will
turn off.

IMPORTANT

If you use the selec­tor to change pro­grammes while the
machine is working, it
will enter the PAUSE
mode. The on/off light
will go off and the
programme will be
annulled.

Pre-wash

Wash

Rinse

End

In the event of a power
cut, when the supply
returns, the washing
machine will continue
to function normally,
starting off where it had

stopped (it has an hour
memory).
The same occurs if your
press the OFF button
and then the ON button.

7

POWER CUTS

8

TIPS

● In order to reduce
the noise produ-

ced during the spin
cycle, level the
washing machine
using the adjusta­ble feet.

● Try to wash gar­ments of different
sizes in the same
wash programme.
this improves the
distribution of the
clothes in the drum
during the spin
cycle.

● All models have a
spin safety system
that does not allow
the machine to per­form the spin cycle
if the distribution of
the laundry in the
drum is very con­centrated. this
means the machine
does not vibrate
too much.

If at any moment

you notice that the
laundry is not fully
rinsed when you
take it out, try to

spin again after dis-

tributing the clothes
more evenly in the
drum.

With the aim of preserving the environment, your
washing machine is equipped with a system that is
able to adapt to the different conditions of use
(laundry load and type of material) , thereby ensu­ring an optimum level of water and energy.
This means that during the wash process, alt­hough the amount of water you can see through
the porthole door may seem low, there is no
need to worry. The wash and rinse will be highly
efficient.

ECOLOGICAL NOTE

69

English

MAINTAINING AND CLEANING THE MACHINE

After each wash, leave
the porthole door open
for a while to let the air
circulate freely inside
the machine.

Depending on the
hardness of the water,
we recommend running
a complete wash cycle
using a decalcifying
product. This will pro-

long the life of your
washing machine.

WASHING MACHINE

You should clean the
detergent drawer whe­never you notice resi­dues of any product
inside it.

a Fully extract the

detergent drawer
by pulling out the
flap.

b Clean the

compartments in
the drawer. Use
warm water and a
brush.

c Also, clean the sip-

hons in the additive
drawer.

Replace the drawer in
the washing machine.

1

CLEANING THE DETERGENT DRAWER

Before any cleaning or
maintenance opera­tions, we recommend
you disconnect the
washing machine from
the electricity mains.

IMPORTANT

Clean the accessible
filter whenever the
drainage pump is
blocked by foreign
bodies.

a Loosen the base

by gently pulling
on the sides and
turning down­wards. Then undo
the fasteners.
If there is no side
access, introduce
a small screwdriver
in the three slots
on the upper part
of the base, in
order to lever it
and loosen the
hooks.

b Use a plate or

other container
under the filter to
collect the water
that will be relea­sed when it is loo­sened.

c Turn the filter a

quarter- or half­way sideways
towards the left.
Water will start to
come out.

d When you are finis-

hed taking the
water out of the
washing machine,
turn the filter
around several
times until you can
take it out fully.

e Remove any

objects or fluff that
may be in the filter.

f Replace the filter

and the base in
their places.

2

CLEANING THE ACCESSIBLE FILTER

In order to avoid burns,
this operation should
not be carried out when
the wash water tempe­rature is over 30ºC.

IMPORTANT

English

71

In order to clean the
outside of the washing
machine, use warm
soapy water or a soft,
non-abrasive cleaning
agent that does not
contain solvents.

Then dry it well with a
soft cloth.

3

CLEANING THE OUTSIDE OF THE MACHINE

If you detect a problem
when using your was­hing machine, you may
be able to solve it after
consulting the follo­wing troubleshooting
tips.
If you cannot find the
solution, disconnect
the machine and con­tact the TECHNICAL

SUPPORT SERVICE

• Why doesn’t the washing machine start working?

Perhaps
– There is no voltage in the electricity mains.
– The fuses of the electrical fittings are blown.
– The washing machine is not connected to the electri-

city mains.

– You didn’t press the on/off button(this button’s light

should be on)
– The programme selector dial is not out.
– The door of the washing machine isn’t closed properly.

When this is detected, the displays that show “pre-

wash” or “end” flash and F04 appears on the display

of the washing machine. Then you should check if the

door is open and close it properly.

• Why does the washing machine vibrate or make too much noise?

Perhaps:
– The internal fastening screws were not removed.
– The washing machine is not level.

Please do not open the
machine under any
circumstances.There is

no fuse or similar com­ponent inside that may
be replaced by the user.

IMPORTANT

SAFETY AND TROUBLESHOOTING

WASHING MACHINE

• Why doesn’t the washing machine fill with water?

– When this fault is detected, the Wash and Rinse dis-

plays will flash in turn. If your washing machine has a
display, it will show F01.

– This water input fault could be due to an interrup-

tion in the water supply, water input tap or because
the water input filter on the washing machine is
blocked.

– Therefore, you should take the following steps: wait

until the water supply starts again, open the water
input tap or loosen the water input pipe and clean its
filter.

• Why doesn’t the washing machine drain or spin?

– When this fault is detected, the Rinse and End dis-

plays will flash in turn. If your washing machine has a
display, it will show F02.

– Possible reasons for this fault may be: obstruction in

the drain motor pump in the washing machine, obs­truction in the drainage piping of the building or inco­rrect electrical connection of the motor pump.

– Action: if the reason for the fault is an obstruction in

the motor-pump, follow the steps in section 2.
Maintaining and cleaning the machine.

• Why doesn’t the washing machine spin the clothes?

– When this fault is detected, the Pre-wash and Wash

displays will flash in turn. If your washing machine has
a display, it will show F03.

– This fault occurs because the laundry is not evenly

distributed in the drum, which can cause too much
vibration.

– Solution: return to the spin stage. .

• Is it better to put the detergent in the drawer or directly in the drum?

The use of “detergent tablets” that go directly into the
drum is increasingly common. These tablets wash well
and do not damage the laundry. However, other powder
and liquid detergents contain aggressive components
that may damage clothes if applied directly to the gar­ments. In this case, we recommend you use the drawer

73

English

• Why can’t I see water in the drum?

This could be because the washing machine has a sys­tem that allows it to adapt to the laundry load and the
type of material, adjusting the water level and the energy
used with a view to preserving the environment. This
means that during the wash process, although the
amount of water you can see through the porthole door
may seem low, there is no need to worry. The wash and
rinse will be highly efficient.

• Why is water coming out of the drawer?

Perhaps the drawer or dispenser needs cleaning. This
simple operation is described in Maintaining and clea-

ning the machine.
1- Cleaning the detergent drawer.

• Why can’t I open the porthole door immediately after the wash ends?

Modern washing machines are equipped with safety sys­tems to protect users. One of these is that it is not possible
to open the washing machine until the drum has come to a
complete halt. That is why it takes about 2 minutes before
you can open the porthole door.

• Other faults

– The washing machine is able to detect other faults.

When this happens, all the displays for the various
wash stages will flash or different errors will appear on

the display, F05, F06......,F10.

– These faults may be due to very diverse causes.
– Solution: call the OFFICIAL TECHNICAL SUPPORT

SERVICE

English

75

WASHING MACHINE

ENVIRONMENTAL ADVICE

With the aim of preserving the environment, deposit your used machine at an offi­cial centre for collecting or recovering recyclable materials.

Before throwing out your used machine, cut the plug cable so that it may no longer
be used.

ECOLOGICAL NOTE

LAVADORA

INSTALACIÓN Y MONTAJE

1

DESEMBALADO Y DESBLOQUEO DE LA LAVADORA

DESEMBALADO

DESBLOQUEO

IMPORTANTE

a Suelte los tornillos

que sujetan las pla­cas de plástico a la
parte posterior de la
lavadora.

b Suelte los 3 tornillos

de bloqueo y retíre­los.

c Cubra los agujeros

con las placas de
plástico anterior­mente retiradas.

Guarde los tornillos de bloqueo en previsión de un posterior traslado.

a/c

b

77

2

CONEXIÓN A LA RED DE AGUA

3

En el interior del tambor
encontrará el conducto
de entrada de agua:

a Conecte el extremo

acodado del con­ducto en la entrada
roscada de la elec­troválvula situada en
la parte posterior del
aparato.

b Conecte el otro

extremo del tubo a
la toma de agua.
Una vez realizada la
operación apriete
bien la tuerca de
conexión.

Se recomienda disponer
una salida fija de desa­güe a una distancia del
suelo de 50 a 70 cm.

Evite que el tubo de
desagüe quede muy
ajustado, tenga pliegues
o estrangulamientos.

Nivele la lavadora ope­rando sobre las patas
regulables, conseguirá
reducir el nivel de ruido
y evitar desplazamien­tos durante el lavado.

max.
70 cm

min.
50 cm

IMPORTANTE

Es importante que el codo del tubo quede bien anclado en la salida para evitar la caída y
consiguiente riesgo de inundación.
Si su lavadora admite toma de agua caliente, conecte el tubo con rosca roja al grifo de agua
caliente, y a la electroválvula con filtro de color rojo.
La lavadora deberá conectarse a la red de alimentación de agua, usando los tubos de ali­mentación nuevos que se suministran con el aparato. No deberán usarse los tubos de ali­mentación de agua anteriormente utilizados.
Para un funcionamiento correcto de la lavadora, la presión de la red de agua deberá estar
comprendida entre 0,05 a 1 MPa (0,5 a 10 Kgrf/cm2).

a

b

NIVELACIÓN

4

CONEXIÓN ELÉCTRICA

5

De forma sencilla,
puede colocar en la

puerta de la lavadora
paneles, revestimien­tos decorativos, a

juego con los muebles
de su cocina. Estos
paneles de revesti­miento no pueden
tener un espesor supe­rior a 5 mm.

a Suelte los tornillos

de las bisagras y,
con un desplaza­miento lateral, des­monte la puerta de
la lavadora.

b Retire el marco de

protección inferior
soltando los tornillos.
Extraiga el panel
suministrado con la
lavadora.

b

c

a

c Coloque el nuevo

panel de revesti-

miento si el mismo

es de 3 mm. de

espesor o superior.

Si es inferior, coló-

quelo sobre el panel

suministrado con la

lavadora.

Para colocar la puerta con
el nuevo panel decorativo,
repita los pasos marcados
en los puntos a, b, c.

No retire la placa de
características, los
datos que contiene
son importantes.

Consulte la placa de
características situada
en la escotilla de la
lavadora antes de reali­zar las conexiones
eléctricas. Asegúrese
de que la tensión que
llega a la base del
enchufe es la que apa­rece en la placa.

Es muy importante que la lavadora se conecte a una
buena toma de tierra.
La instalación eléctrica, enchufe, toma de corriente, fusi­bles o interruptor automático y contador deben estar
dimensionados para la potencia máxima indicada en la
placa de características.
Si el cable de alimentación está dañado, debe ser susti­tuido por un cable o conjunto especial a suministrar por el
fabricante o su servicio posventa.
En las lavadoras encastradas, la clavija de toma de

corriente deberá ser accesible después de la instalación.

PANELACIÓN

IMPORTANTE

79

También tiene la posibi­lidad de regular la

altura de la puerta
decorable con objeto

de que se pueda aline­ar con el resto de mue­bles de la cocina.

a Suelte los tornillos

de las bisagras y,
con un desplaza­miento lateral, des­monte la puerta de
la lavadora.

b Retire el marco de

protección inferior
soltando los tornillos
y extraiga el panel
suministrado con la
lavadora.

c La parte inferior de

la puerta y el marco
de protección infe­rior están divididos
en 7 secciones de
10 mm. Seccione,
dependiendo de
sus necesidades y
adapte el panel
decorativo a las
nuevas dimensio­nes.

d Coloque de nuevo

el panel decorativo,
el marco de protec­ción inferior y vuel­va a montar la
puerta.

a

c

c

c

b

Además, las lavadoras
Fagor le permiten cam-

biar el sentido de
apertura de la puerta.

a Suelte los tornillos

de las bisagras y,
con un desplaza­miento lateral, des­monte la puerta de
la lavadora.

b Retire el marco de

protección inferior
soltando los tornillos.

c Extraiga el panel

suministrado con la
lavadora, así como
la chapa interna,
soltando los torni­llos que la sujetan.

d Extraiga las bisa-

gras para colocar­las en el lado
opuesto de la puer­ta.

e Suelte la tapa de

protección de la
puerta para situarlo
en el lugar opuesto
donde estaban las
bisagras.

f Monte de nuevo la

chapa, el panel de
la puerta y el marco
de protección infe­rior, para montar
posteriormente la
puerta.

g Extraiga el anclaje

de cierre situado en
el frontal del mue­ble de la lavadora,
soltando el tornillo
que lo sujeta, y
colóquelo donde se
encontraba antes la
bisagra superior.

h Retire también el

tope de protección
y colóquelo donde
se encontraba ante­riormente la bisagra
inferior.

a

b

h i

c d

e

f g

e

i Coloque la puerta

insertando las bisa-

gras con un ligero

desplazamiento late-

ral, en su nueva ubi-

cación. Ajuste los

tornillos.

81

7

LIMPIEZA PREVIA

6

INSTALACIÓN DE LA LAVADORA BAJO LA ENCIMERA
DE LA COCINA

Ahora que ha instalado
satisfactoriamente la
lavadora, le aconseja­mos que ponga en fun­cionamiento el progra­ma 5 a 60ºC, sin ropa
ni detergente.
Esto sirve para com­probar la instalación,
las conexiones y el
desagüe, además de
limpiar completamente
el interior antes de lle­var a cabo un progra­ma de lavado en la
lavadora.

Usted tiene la posibili­dad de colocar la

lavadora bajo la enci­mera de la cocina.

Si necesita cambiar la
encimera de la lavado­ra, pida la chapa de
protección al Servicio
de Asistencia Técnica

(

✆ 902 10 50 10), y
siga estos pasos:

a Desmonte la enci-

mera de su lavado­ra soltando los tor­nillos laterales y
golpee ligeramente
la encimera hacia
atrás para extraerla.

b Retire las piezas de

sujeción de la enci­mera soltando los
tornillos.

c Coloque y atornille la

chapa de protección
a la lavadora para
poder introducirla en
el lugar por usted
deseado.

Seleccione
el programa 5 y 60ºC

Pulse la tecla de
Marcha/Paro

a b

c

USO DEL APARATO Y CONSEJOS PRÁCTICOS

PREPARACIÓN DE LA ROPA ANTES DEL LAVADO

LAVADORA

Clasifique la ropa
por su tejido o
por su elabora­ción. Le aconsejamos

utilizar los programas
delicados para pren­das sensibles. Las
prendas de lana pue­den ser lavadas en un
programa especial de
lana.

1

Antes de introducir la
ropa en el tambor, ase­gúrese de que todos

los bolsillos están
vacios. Los pequeños

objetos pueden obstruir
la motobomba de des­carga de agua.

IMPORTANTEIMPORTANTE

Asegúrese previamente de que sus prendas de lana pueden ser lavadas a
máquina.

83

2

UTILIZACIÓN DEL DETERGENTE Y LOS ADITIVOS

Clasifique su
ropa por su
suciedad.

a Las prendas ligera-

mente sucias láve­las preferentemente
en un programa
corto en frío.

b Las prendas nor-

malmente sucias
lávelas en un pro­grama sin prelava­do.

c Las prendas muy

sucias puede lavar­las en un programa
largo con prelava­do.

Clasifique su
ropa según sus
colores. Lave sepa-

radamente las prendas
blancas y las prendas
de color.

Introduzca antes del
comienzo del programa
de lavado el detergen­te o aditivo en la cube-
ta de detergente. La
cubeta de detergente
de su lavadora dispone
de tres compartimen­tos.

IMPORTANTE

Recordamos cargar la lavadora a su máxima capacidad.
Con ello ahorrará usted agua y energía.

Le recomendamos lavar siempre que le sea posible

prendas de ropa de diferentes tamaños en un mismo
programa de lavado, de manera que se refuerce la

acción del lavado. Así además favorece la distribución de
la ropa dentro del tambor a la hora del centrifugado con
lo que conseguirá que la máquina trabaje más silen-
ciosamente.

Compartimento de Prelavado

Compartimento de Lavado
Compartimento Aditivo líquido (suavizantes,…)

IMPORTANTE

El nivel del líquido no debe en ningún caso superar la
señal MAX de referencia, grabada en la pared de la
cubeta.

En esta lavadora usted
también puede

emplear detergentes
líquidos utilizando
para ello la cubeta
opcional que puede

ser adquirida a través
de la Red de
Asistencia Técnica.
902 10 50 10.

La cubeta opcional
debe ser colocada en
el compartimento de
lavado.

Recuerde que la dosis
de detergente a
emplear dependen
siempre de:

● Cantidad de ropa a
lavar.

● Suciedad de la
ropa.

● Dureza del agua
(Las informaciones
de grado de dureza
del agua pueden
solicitarse en las
entidades locales
competentes).

Tenga en cuenta que existen detergentes con­centrados que son más cuidadosos con la natu-

raleza y el medioambiente.

La utilización de mayor cantidad de detergente de
la necesaria no ayuda a mejorar los resultados de
lavado y además de suponer un perjuicio econó­mico contribuye negativamente a la conservación
del medioambiente.

Por eso, le recomendamos que siga las instruccio­nes del fabricante de detergente.

NOTA ECOLÓGICA

902 10 50 10

85

3

SELECCIÓN DEL PROGRAMA DE LAVADO

Usted dispone de cua­tro tipos de programas:

a Programas

normales

b Programas

delicados

c Programas de

lana

d Programas

auxiliares

Para seleccionar el progra­ma de lavado, debe seguir
los siguientes pasos:

1. Accionar ON (pul-

sando el mando
selector de progra­mas, sale hacia

fuera).

2. Seleccionar el pro-

grama de lavado

girando el Mando
Selector de
Programas.

Al realizar estas opera­ciones se iluminará la
luz de velocidad de
centrifugado corres­pondiente a este pro­grama.

Si su lavadora dispone
de un visualizador, al
seleccionar el progra­ma, se iluminará duran­te unos segundos indi­cando P + número de
programa (P01, P02...).
Pasará a continuación
a indicar la duración
aproximada del progra­ma, en minutos.

El tiempo que aparece
en el visualizador se
va ajustando de
acuerdo al desarrollo
del programa

Le recomendamos elegir el programa adecuado
en su lavado, para evitar el prelavado siempre
que sea posible. Ahorrará dinero y ayudará a con­servar mejor el medioambiente.

NOTA ECOLÓGICA

visualizador

1. Si su lavadora es

integrable total, en
lugar de pulsar el
mando selector de
programas, debe
usted pulsar el botón
de la parte central
del portamandos
indicado en la foto.

Algodón/Lino Lavado normal, aclarados,

1 Normal frío Frío colores delicados SI 5/6* absorción automática de aditivos si

0,15/46 0,15/49

58 0,10/49 50

suciedad muy ligera se desean y centrifugado final largo

Algodón/Lino Lavado CORTO, aclarados,

2 Rápido 30ºC blanco/color SI NO SI 1.5 absorción automática de aditivos si

0,20/25 0,20/30

30 0,20/30 30

suciedad muy ligera se desean y centrifugado final largo

Algodón/Lino

3 Normal 30ºC colores delicados SI 5/6*

0,35/46 0,40/49

82 0,20/49 52

suciedad ligera

Algodón/Lino

4 Normal 40ºC colores sólidos SI 5/6* Lavado normal, aclarados,

0,60/46 0,65/49

87 0,50/49 57

suciedad ligera absorción automática de

Algodón/Lino

aditivos si se desean y

5 (*) Normal 60ºC colores sólidos SI 5/6*

centrifugado final largo

A: 0,95/46

1,02/49

102 1,02/49 70

suciedad normal

A

+

: 0,85/46

Algodón/Lino

6 Normal 90ºC blanco SI 5/6*

1,60/51 1,90/55

110 1,90/49 105

suciedad fuerte

Algodón/Lino Prelavado, lavado normal, aclarados,

7 Prelavado 60ºC blanco/colores sólidos SI 5/6* absorción automática de aditivos si

1,40/55 1,45/60

110 1,40/49 95

suciedad fuerte se desean y centrifugado final largo

PROGRAMA

TEMPERATURA

ACONSEJADA

TIPO DE TEJIDO

Aclarado extra

Lavado

intensivo

Fácil planchado

Selección

centrifugado

Elimina

centrifugado

Antiarrugas

CARGA

DE

ROPA

MÁX.

(KG)

COMPARTI-

MENTO

PRODUCTOS

DE LAVADO

DESCRIPCIÓN

DEL PROGRAMA

TURBO TIME

6 Kg

5 Kg

Consumo

total KWh/litros

Duración

aprox.

(minutos)

Consumo

total

KWh/litros

Duración

aprox.

(minutos)

TURBO TIMES PLUS

TECLAS DE OPCIONES POSIBLES

30

30

40

60

90

60

87

Sintético/mezcla

8 Delicado frío Frío algodón colores delicados SI 3

0,15/50 0,15/55

50 0,10/49 50

suciedad muy ligera

Sintético/mezcla

9 Delicado 30ºC algodón colores delicados SI 3 Lavado delicado, aclarados,

0,35/50 0,35/55

55 0,20/49 50

suciedad ligera absorción automática de

Sintético/mezcla

aditivos si se desean y

10 Delicado 40ºC algodón colores delicados SI 3

centrifugado final suave

0,55/50 0,60/55

60 0,40/49 55

suciedad normal

Sintético/mezcla

11 Delicado 60ºC algodón blanco/colores SI 3

0,95/50 1,00/55

70 0,90/49 70

sólidos suciedad normal

Lana/mezcla lana

12 Lana frío LANA frío blanco/color SI NO SI 1

Lavado de LANA, aclarados,

0,05/60 0,05/60

30 0,05/52 35

suciedad muy ligera

absorción automática de

Lana/mezcla

aditivos si se desean y

13 Lana 35ºC LANA 35 lana blanco/color SI NO SI 1

centrifugado final suave

0,45/60 0,50/60

40 0,40/52 45

suciedad ligera

Algodón/mezcla algodón Aclarados, absorción automática

14 Aclarados — Sintético/Delicado SI NO SI 5/6* de aditivos si se desean y

0,05/25 0,05/30

25 0,05/30 20

Lana/mezcla de lana centrifugado final largo

Algodón/mezcla algodón

15 Centrifugado — Sintético/Delicado NO SI NO 5/6* — Vaciado y centrifugado final largo

0,05/0 0,05/0

10 0,05/0 10

Lana/mezcla de lana

Algodón/mezcla algodón Vaciado y fin de programa.

16 Vaciado/Fin — Sintético/Delicado NO 5/6* — Lleva el programa a

0,00/0 0,00/0

2 0,00/0 2

Lana/mezcla de lana la posición final

* Compruebe si la lavadora es de 5 ó 6 kg de carga máxima en el certificado de garantía que aparece en la portada de este manual. Compruebe si la lavadora es Turbo Time o Turbo Time Plus en el portamandos de su propia lavadora.

* Programa para valoración de lavado y consumo de energía según norma EN60456, accionando la tecla de lavado intensivo.

NOTA: los consumos de kWh y litros, así como la duración de los programas son para el caso de carga máxima, pudiendo variar en función del tipo y cantidad de ropa, presión de la red de agua, etc.

PROGRAMA

TEMPERATURA

ACONSEJADA

TIPO DE TEJIDO

Aclarado extra

Lavado

intensivo

Fácil planchado

Selección

centrifugado

Elimina

centrifugado

Antiarrugas

CARGA

DE

ROPA

MÁX.

(KG)

COMPARTI-

MENTO

PRODUCTOS

DE LAVADO

DESCRIPCIÓN

DEL PROGRAMA

TECLAS DE OPCIONES POSIBLES

60

40

40

30

30

TURBO TIME

6 Kg

5 Kg

Consumo

total KWh/litros

Duración

aprox.

(minutos)

Consumo

total

KWh/litros

Duración

aprox.

(minutos)

TURBO TIMES PLUS

Las opciones de lavado se
deben seleccionar siempre
después de elegir el programa
de lavado. Cualquier cambio

de programa durante la
selección anula las opciones
previamente seleccionadas.

Tecla: Selección
de velocidad de
centrifugado

El programa selecciona­do tiene asociadas
unas revoluciones de
centrifugado que se
pueden visualizar en los
pilotos de la parte
superior.
De ser necesario, tiene

la opción de modificar
las revoluciones del
centrifugado, eliminar
el centrifugado y la
opción flot ó antiarru­gas.

Para ello pulse la tecla
de selección de veloci­dad de centrifugado
una ó más veces hasta
que se ilumine la opción
deseada.

Las opciones existentes son las siguientes:

Opción: flot/antiarrugas

Se para en el último acla­rado, quedándose la ropa
con agua. Cuando la fun­ción se desactiva la lava­dora continúa el progra­ma desaguando y centri­fugando. Se usa, por
ejemplo, cuando no se
está en casa y se desea
atrasar el centrifugado
hasta llegar, para evitar

las arrugas de la ropa

tras el centrifugado y
espera en el tambor para
ser extraída.

Opción: eliminación de
centrifugado

Realiza un programa sin
hacer el centrifugado
final. Se usa para evitar

la formación de arrugas
en el lavado de tejidos
especiales.

4

SELECCIÓN DE LAS FUNCIONES ADICIONALES

Flot/antiarrugas

Eliminación de centrifugado

Selección de velocidad
de centrifugado

Revoluciones
de centrifugado

Una vez accionado el ON (mando
de programas hacia fuera o inte­rruptor central en modelo integra­ble total), seleccionar las opcio-
nes que se deseen. Al seleccio­narlas se iluminará la luz corres­pondiente junto a la tecla de selec­ción.

Tecla: Aclarado
extra

Aumenta el grado de
aclarado final obtenido
en la ropa; indicado
para grandes cargas y
prendas de personas
con piel sensible.

¡Incrementa el consu­mo de agua!

Tecla: Lavado
intensivo

Esta opción, especial­mente recomendada
para prendas muy

sucias y con manchas,
consigue mejores resul­tados al alargar el ciclo

normal de lavado.

Tecla: Fácil
planchado

Esta opción evita la for­mación de arrugas en
las prendas mediante la
realización de un progra­ma especial por el que
se producen varios giros
especiales para ahuecar

las prendas después
del centrifugado y faci­litar su planchado.

89

Fácil planchado Aclarado extra

Lavado intensivo

Tecla: Selección
de retardo

En modelos con visuali­zador de tiempos,

puede seleccionarse un

retardo de hasta 24
horas.

En los modelos que dis­ponen de 3 indicadores
luminosos se podrá
seleccionar un retardo

de 3, 6 ó 9 horas.

El retardo debe seleccio­narse después de elegir
el programa de lavado.
Para seleccionar las
horas de retardo, pulse

la tecla del reloj hasta
obtener la hora de
retardo deseada.

Anulación del retardo

Para anular el retardo hay
que pulsar sucesivamente la

tecla del reloj.
En lavadoras con visualiza­dor, el retardo se anulará

alcanzando las 24 horas y pul­sando una vez más. Así, el
visualizador mostrará la dura­ción del programa.
En lavadoras con indicado-
res luminosos, el retardo se
anulará pulsando sucesiva­mente la tecla reloj hasta que
se apaguen los indicadores.

Selección de retardo
Modelo con visualizador

Selección de retardo
Modelo con indicadores

IMPORTANTE

Si durante la selección
de funciones adiciona­les hasta aquí mencio­nadas, se cambia de
programa o se pulsa el
mando selector de
programas hacia den­tro (OFF), o interruptor
central en modelo inte­grable total, se anulan
todas las funciones
hasta entonces selec­cionadas.

Selección del
bloqueo

Función del bloqueo

Mediante el bloqueo se
asegura que las mani­pulaciones de las dife­rentes teclas no van a
afectar al programa y
opciones de lavado
seleccionadas. Se usa
para evitar manipula­ciones por parte de
niños, etc.

Accionar bloqueo

El bloqueo se acciona
manteniendo pulsada
la tecla de marcha
durante, al menos, 3
segundos.

Transcurridos estos
segundos la luz de la
tecla de marcha pasará
a estar intermitente,
hecho que confirma
que está habilitado el
bloqueo, y la lavadora
se pondrá en marcha.
El bloqueo se debe
activar después de
haber seleccionado el
programa de lavado y
todas las opciones del
mismo, así como el
retardo que se desee.

Desaccionar blo­queo

El bloqueo se elimina al
terminar el programa de
lavado, al iluminarse la
luz de FIN.
Si se desea desactivar el
bloqueo sin llegar al final
del programa hay que
mantener pulsada, nue­vamente, la tecla de
marcha durante, al
menos, tres segundos.

Al pasar los 3 segundos
la luz se apagará, que­dándose en estado de
pausa. El OFF no elimi-
na el bloqueo (pulsar el
mando hacia dentro o
interruptor central en
modelo integrable total).
Cuando se vuelve a
poner en marcha la lava­dora continuará la ejecu­ción del programa en el
punto en el que se había
parado.

91

Para poner en marcha la
lavadora hay que pulsar
la tecla de marcha / paro.

Se encenderá el visualiza­dor situado sobre la tecla, y
la lavadora empezará a
realizar el programa selec­cionado con las opciones.

Si su lavadora dispone de
visualizador, verá en cada

momento los minutos que
le quedan hasta acabar el
lavado.

Puesta en marcha
del retardo

Consiste en pulsar la tecla
marcha / paro después de
seleccionar el programa,
las opciones de lavado y el
tiempo de retardo.
En lavadoras con visualiza­dor, la pantalla permanece­rá intermitente indicando el
tiempo restante hasta el ini­cio del programa. Al ago­tarse el tiempo de retardo,
dejará de estar intermitente
y mostrará la duración del
programa elegido.
En lavadoras con indicado-

res luminosos, una vez pul­sada la tecla de marcha /
paro, el indicador de horas
permanecerá intermitente,
señalizando, sucesivamen­te, el tiempo que resta para
el comienzo del lavado.

Piloto de Funcionamiento

5

PUESTA EN MARCHA

6

DESARROLLO DEL PROGRAMA DE LAVADO

Si necesita añadir o retirar
alguna prenda, seleccione

pausa y asegúrese de que
el nivel de agua no supera
el de desbordamiento de la
puerta y de que la tempera­tura en el interior no sea
elevada. Volviendo a accio­nar la tecla de marcha, el
lavado se reanuda desde la
misma fase de ciclo en que
se detuvo.

IMPORTANTE

Las fases activas en
cada momento del pro­grama irán apareciendo
sucesivamente a medida
que avanza el programa.
Cualquier tecla de
opción puede seleccio­narse siempre que no
haya pasado la fase de
lavado en la que tenga
efecto y cuando el pro­grama admita esta
opción.
El accionamiento de la

tecla de retardo durante el
lavado no tiene ningún

efecto sobre la lavadora.
El accionamiento de la
tecla de marcha durante el
lavado deja la lavadora en
estado de PAUSA, con la
luz de esta tecla apagada.

IMPORTANTE

Si durante el lavado se
cambia el programa de
lavado mediante el
selector, la lavadora
quedará en estado de
PAUSA, con la luz de la
tecla de marcha apa­gada, quedando anula­do el programa.

Si se produce un corte
en el suministro eléctrico,
al restablecerse el
mismo la lavadora conti­núa su funcionamiento
normal en el punto

donde se había parado
(tiene memoria de horas).
Esto mismo sucede para
el caso de accionar OFF y
a continuación ON.

7

CORTES EN EL SUMINISTRO ELÉCTRICO

8

ADVERTENCIAS

● Para reducir el
ruido en el centrifu-

gado: nivele la lava­dora operando
sobre las patas
regulables.

● Trate de lavar pren­das de ropa de dife­rentes tamaños en
un mismo programa
de lavado favore­ciendo la distribu­ción de la ropa den­tro del tambor a la
hora del centrifuga­do.

● Todos los modelos
disponen de un sis­tema de seguridad
en el centrifugado
que impiden que
éste se realice en el
caso de que la dis­tribución de la ropa
dentro del tambor
esté muy concen­trada, de esta
manera se evita
que el aparato

alcancé un nivel
excesivo de vibracio­nes. Si en algún

caso detectará
usted que la ropa
no sale convenien­temente escurrida,

vuelva a intentar cen-

trifugarla después de
haber repartido de
forma más uniforme
la ropa en el tambor.

Con el fin de preservar el medio ambiente, su
lavadora está dotada de un sistema que tiene la
capacidad de adaptarse a las distintas condicio­nes de uso (carga de ropa y naturaleza de tejido)
garantizando un nivel óptimo de agua y energía.
Esto hace que durante el proceso de lavado la
cantidad de agua que puede observar a través de
la escotilla le resulte bajo, pero no se preocupe, el
grado de eficacia de lavado y aclarado será el
óptimo.

NOTA ECOLÓGICA

93

MANTENIMIENTO Y LIMPIEZA DEL APARATO

Después de cada lava­do deje abierta la puer­ta de carga durante un
tiempo con el fin de
que el aire circule libre­mente por el interior de
la máquina.

Es aconsejable realizar
de vez en cuando,
dependiendo de la
dureza del agua, un
ciclo de lavado com­pleto empleando un
producto descalcifican­te. De esta forma alar-

gará la vida de su
lavadora.

LAVADORA

Limpie la cubeta de
detergente siempre
que aprecie en ella
residuos de algún pro­ducto de lavado.

a Extraiga totalmente

la cubeta de deter­gente tirando del
asa hacia fuera.

b Limpie los compar-

timentos de la
cubeta. Emplee
agua templada y un
cepillo.

c Limpie también los

sifones de la cube­ta de aditivos.

Vuelva a introducir la
cubeta en la lavadora.

1

LIMPIEZA DE LA CUBETA DE DETERGENTE

Antes de llevar a cabo
cualquier operación de
limpieza o manteni­miento, es aconsejable

desconectar la lava­dora de la red eléctrica.

IMPORTANTE

Limpie el filtro accesi­ble en caso de que
haya quedado
bloqueada la bomba
de desagüe por obje­tos extraños.

a Suelte el zócalo

tirando ligeramente
por los laterales, y
girando a su vez
hacia abajo, para
posteriormente
desenganchar las
patillas.
En caso de no
tener acceso late­ralmente, introducir
un pequeño destor­nillador en las tres
ranuras que se
encuentran en la
parte superior del
zócalo, para poder
hacer palanca y
soltar los engan­ches.

b Para recoger el

agua que saldrá al
soltar el filtro, sitúe
un plato u otro reci­piente debajo del
mismo.

c Gire el filtro un

cuarto o media
vuelta hacia la
izquierda.
Comenzará a salir
agua.

d Cuando haya termi-

nado de evacuar el
agua de la lavado­ra, gire varias vuel­tas el filtro hasta
que sea posible su
extracción total.

e Retire los objetos o

las pelusas que
hayan podido quedar
en el filtro.

f Volver a colocar en

su sitio el filtro y el
zócalo.

2

LIMPIEZA DEL FILTRO ACCESIBLE

Para evitar quemaduras
no realizar esta opera­ción cuando el agua de
lavado supere los 30ºC.

IMPORTANTE

95

Para la limpieza exte­rior de la lavadora
emplee agua templada
jabonosa, o un agente
de limpieza suave que
no sea abrasivo ni
disolvente.

A continuación, séque­la bien con un paño
suave.

3

LIMPIEZA EXTERIOR

En el caso de detectar­se algún problema en
el uso de su lavadora,
probablemente usted
pueda resolverlo tras la
consulta de las indica­ciones que siguen.
De no ser así, desen­chufe el aparato y pón­gase en contacto con
el SERVICIO DE

ASISTENCIA TECNI­CA.

• ¿Por qué la lavadora no se pone en marcha?

Puede ser debido a:
– No hay tensión en la red eléctrica.
– Los fusibles de la instalación eléctrica están “salta-

dos”.
– La lavadora no está conectada a la red eléctrica.
– No ha pulsado la tecla de Marcha/Paro (el indicador

luminoso de esta tecla debe estar iluminado de forma

fija).
– El mando selector de programas no está hacia fuera.
– La puerta de la lavadora está mal cerrada. Cuando se

detecta se iluminan de forma intermitente los visualiza-

dores que indican prelavado y fin o aparece F04 en el

visualizador de su lavadora. A continuación la actua-

ción debe ser comprobar y cerrar bien.

• ¿Por qué vibra ó hace ruido excesivo la lavadora?

Puede ser debido a:
– Los tornillos de fijación interna no han sido extraídos.
– La lavadora está mal nivelada.

Le rogamos no abra en
ningún caso el apara­to. En el interior no

existe ningún fusible o
componente análogo
que pueda ser sustitui­do por el usuario.

IMPORTANTE

902 10 50 10

SEGURIDAD Y SOLUCIÓN DE PROBLEMAS

LAVADORA

• ¿Por qué no carga agua la lavadora?

– Cuando se detecta este fallo se encenderán de forma

intermitente los visualizadores de Lavado y Aclarado
alternativamente, ó si su lavadora dispone de visuali­zador, indicará F01.

– El fallo de entrada de agua puede ser debido a un

corte en el suministro de agua, grifo de entrada de
agua a la lavadora cerrado ó filtro de entrada de agua
a la lavadora obstruido.

– Por lo tanto las actuaciones posibles son: esperar a

que vuelva el suministro de agua, abrir el grifo de
entrada de agua, y soltar la manguera de entrada de
agua y limpiar su flitro.

• ¿Por qué la lavadora no desagua ni centrifuga?

– Cuando se detecta este fallo se iluminan de forma

intermitente los visualizadores de Aclarado y Fin, ó
aparece F02 si su lavadora dispone de visualizador.

– Los motivos de este fallo pueden ser : obstrucción de

la motobomba de desagüe de la lavadora, obstruc­ción en la cañería de desagüe del edificio, ó mala
conexión eléctrica de la motobomba.

– Actuación: si el motivo es la obstrucción de la moto-

bomba, acceder a ella según indica apartado 2, Man­tenimiento y limpieza del aparato.

• ¿Por qué no centrifuga la lavadora?

– Cuando se detecta este fallo se iluminan de forma

intermitente los visualizadores de Prelavado y Lavado,
ó se enciende F03 en el caso de que su lavadora dis­ponga de visualizador.

– Este fallo es debido a que la distribución de ropa en el

tambor está descompensada y puede producir un
nivel excesivo de vibraciones.

– La forma de actuación es volver la lavadora al punto

de centrifugado.

• ¿Es mejor poner el detergente en la cubeta, o directamente en el tambor?

Cada día es más frecuente el uso de “pastillas” que se colo­can directamente en el tambor. Estas pastillas aseguran un
buen lavado y no dañan la ropa. Sin embargo, otros deter­gentes en polvo o líquidos contienen componentes agresi­vos que, en contacto directo con la ropa, pueden dañarla.
Para estas situaciones es recomendable utilizar la cubeta.

97

• ¿Por qué no veo agua en el tambor?

Esto puede ser debido a que la lavadora está dotada de
un sistema que tiene la capacidad de adaptarse a la
carga de la ropa y a la naturaleza del tejido, ajustando el
nivel de agua y energía utilizados, con el fin de preservar
el medio ambiente. Por lo tanto, aunque la cantidad de
agua que usted puede observar a través de la escotilla le
resulte bajo, no se preocupe, el grado de eficacia de lava­do y aclarado será el óptimo.

• ¿Por qué sale agua por la cubeta?

Puede deberse a que quizás la cubeta o cajón dispensa­dor necesite limpiarse. Esta sencilla operación se descri­be en Mantenimiento y limpieza del aparato.

1- Limpieza de la cubeta de detergente.

• ¿Por qué no puedo abrir la escotilla inmediatamente de acabar el lavado?

Las lavadoras actuales están dotadas de sistemas de
seguridad para los usuarios. Uno de ellos es que no se
pueda abrir la lavadora sin garantizar que el tambor está
totalmente quieto. De ahí que se tarde unos 2 minutos en
poder abrir la escotilla.

• Otros fallos

– La lavadora tiene la posibilidad de detectar otros

fallos. Cuando esto ocurra se encenderán todos los
visualizadores de las fases de lavado forma intermi­tente, ó aparecerán en el visualizador diversos errores
F05, F06, ….., F10.

– Estos fallos pueden ser debidos a causas muy diver-

sas.

– La actuación debe ser llamar al SERVICIO TÉCNICO

OFICIAL.

99

NOTA ECOLÓGICA

LAVADORA

ADVERTENCIAS SOBRE EL MEDIO AMBIENTE

Con objeto de preservar el medio ambiente entregue su aparato usado en un
centro oficial de recogida o recuperación de materiales reciclables.

Antes de deshacerse de su aparato usado inutilícelo, cortando el cable de cone­xión con el enchufe.

Fagor Electrodomésticos, S. Coop.

Apartado 49
Tel. [phone] / 01
Fax [phone]
Bº San Andrés, 18
20500 MONDRAGÓN (Guipúzcoa)
www.fagor.com
e-mail: [e-mail]

LJ6A026X106/05
